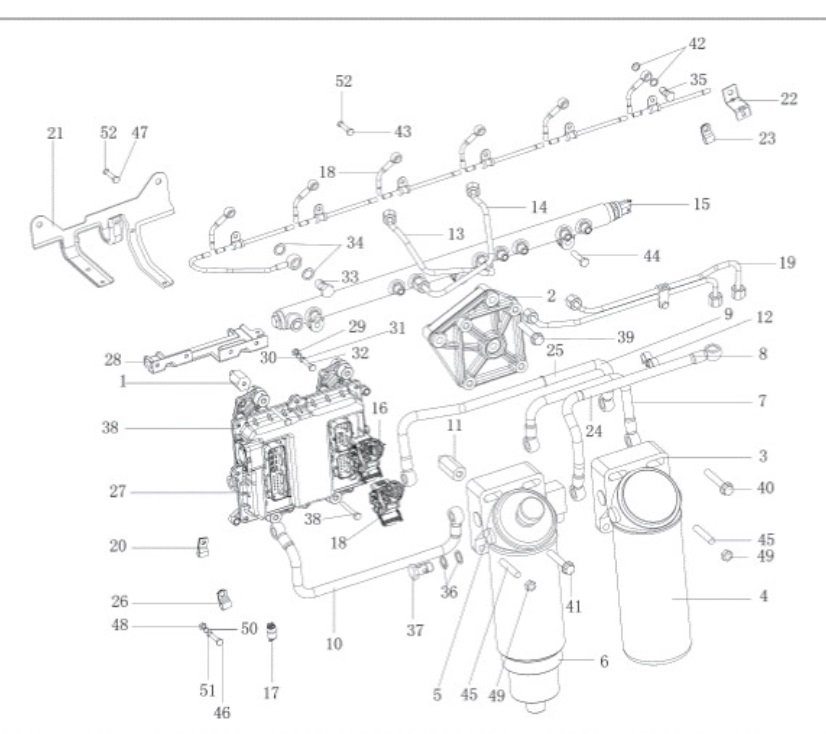

WP12 ЕВРО-3 - СХЕМА ТОПЛИВНОЙ СИСТЕМЫ (каталог запчастей)





# Номер детали Наименование
1 612630080008 Винт
2 612630080010 Опорная стойка топливного фильтра
3 612630080011 Фильтр тонкой очистки
4 612630080087 Фильтр-элемент тонкой очистки
5 612630080091 Фильтр грубой очистки
6 612630080088 Фильтр-элемент грубой очистки топлива
7 612630080013 Топливопровод в сборе
8 612630080014 Топливопровод в сборе
9 612630080015 Топливопровод в сборе
10 612630080016 Топливопровод в сборе
11 612630080021 Винт
12 612630080023 Трубный хомут
13 612630080036 Высоконапорный топливопровод в сборе
14 612630080037 Высоконапорная магистраль в сборе
15 612630080038 Труба общего рельса
16 612630080071 Пучок проводов в сборе для датчика
17 612630080076 Реле
18 612630080095 Отсасывающая труба в сборе для форсунки
19 612630080083 Блок высоконапорного топливопровода
20 612630080099 Зажим
21 612630080101 Опорная стойка
22 612630080102 Маленькая опорная стойка
23 612630080103 Зажим
24 612630080105 Натяжная лента
25 612630080106 Натяжная лента
26 612630080109 Зажим
27 612630080007 Блок электрического управления
28 612630080104 Опорная стойка пучка проводов для ECU
29 90003871232 Шестигранная гайка типа 1
30 90003930251 Маленькая шайба
31 90003932008 Волнистая шайба
32 90011250002 Болт с шестигранной головкой
33 612639000017 Пустотелый болт
34 612639000018 Уплотнительное кольцо
35 612639000047 Пустотелый болт
36 612639000048 Уплотнительное кольцо
37 612639000049 Пустотелый болт
38 612639000050 Болт с шестигранной головкой
39 612639000052 Болт с шестигранной головкой
40 612639000053 Болт с шестигранной головкой
41 612639000090 Болт с шестигранной головкой
42 90003098010 Уплотнительное кольцо
43 90003802411 Болт с шестигранной головкой
44 90003702437 Болт с шестигранной головкой
45 90003813523 Шпилька
46 90003862327 Винт с внутренней шестигранью и цилиндрической головкой
47 90003862419 Винт с внутренней шестигранью и цилиндрической головкой
48 90003871232 Шестигранная гайка типа 1
49 90003871308 Шестигранная гайка типа 1
50 90003930251 Маленькая шайба
51 90003931082 Легкая упругая шайба
52 90003932023 Волнистая шайба

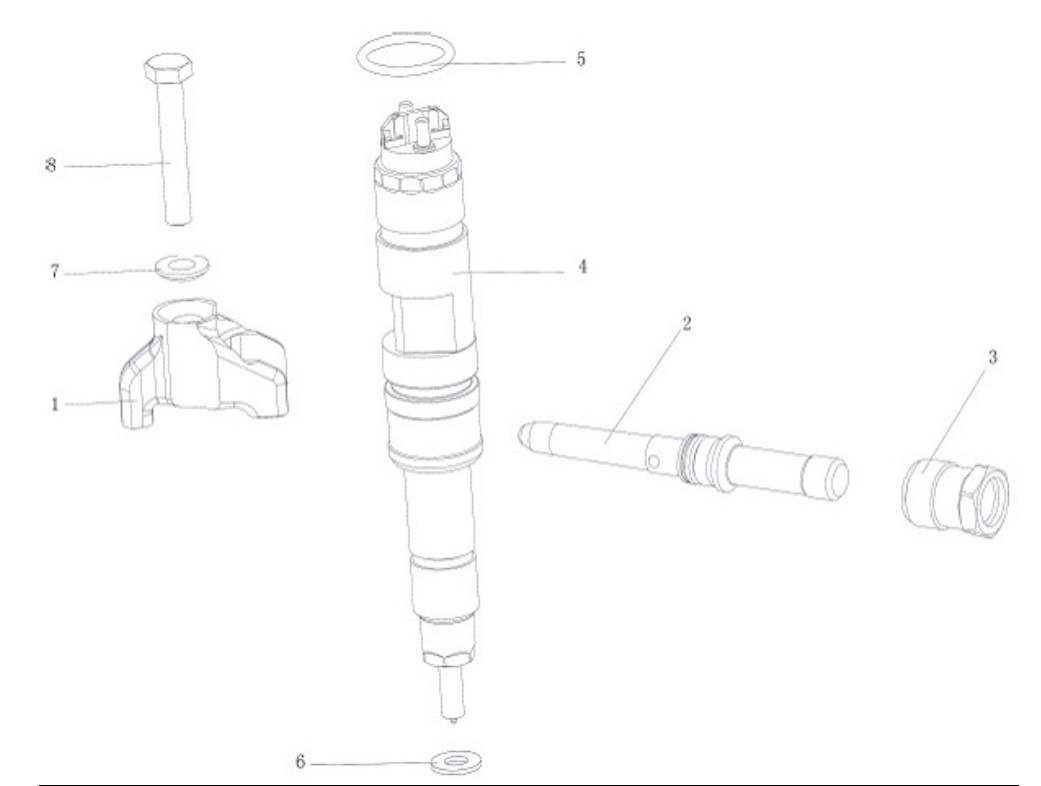

№ пп Номер детали Количество на двигатель (шт.) Наименование детали

270

290

330

375

400

440

480

336N

460N

1

612630090002

6

6

6

6

6

6

6

6

6

Нажимный блок форсунки

2

612630090004

6

6

6

6

6

6

6

6

6

Соединение высоконапорного

3

612630090006

6

6

6

6

6

6

6

6

6

Гайка



612630090012









6

6

6



6

Форсунка в сборе



612630090001





6

6







6

6

Форсунка в сборе

4

612630090008

6

6















Форсунка в сборе

5

612630090007

6

6

6

6

6

6

6

6

6

О-образное уплотнительное кольцо (25*3)

6

612639000064

6

6

6

6

6

6

6

6

6

Уплотнительное кольцо

7

612630090016

6

6

6

6

6

6

6

6

6

Шаровая шайба

8

612630090017

6

6

6

6

6

6

6

6

6

Болт с шестигранной головкой







////////////////////////////
