Pramac Генераторы серии GX. Каталог
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GXW 18-45
GXW 18-45
ДИЗЕЛЬНОЕ
Генераторы GXW серии имеют стандартную комплектацию и базовый набор оборудования,
благодаря чему они просты в эксплуатации и подходят для различных применений. Эти
генераторы - правильный выбор для тех клиентов, которые хотят профессиональный продукт,
который прост в использовании. Доступны с автоматической панелью управления, как в
открытом исполнении, так и в шумозащитном кожухе.
В КОЖУХЕ
Шкала уровня топлива
Шумоизоляция капота
выполнена полиуретановой
пеной
GXW 18-25
Внешняя горловина для
заправки
В КОЖУХЕ
Рым-болт для подъема
Рама с интегрированными
ножками
GXW 35-45
Шкала уровня топлива на
раме
53
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GXW 18-45
GXW 18 - 45 ДИЗЕЛЬ
МОДЕЛЬ
GXW18W
GXW25W
GXW35W
GXW45W
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230В**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
14,5
18,1
19,2
24,0
26,4
33,0
34,0
42,5
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
13,9
17,3
17,5
21,9
26,0
32,5
31,7
39,6
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Weichai
Weichai
Weichai
Weichai
МОДЕЛЬ
WP2.1D18E2
WP2.5D22E2
WP3.9D33E2
WP4.3D38E2
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
2088
2540
3860
4330
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
4, рядно
4, рядно
4, рядно
4, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
ТИП ДВИГАТЕЛЯ
Атмосферный
Атмосферный
Атмосферный
Атмосферный
РЕГУЛЯТОР ОБОРОТОВ
Механическая
Механическая
Механическая
Механическая
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ СТАНДАРТАМ
Евро 2
Евро 2
Евро 2
Евро 2
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
18,3
24,2
36,6
41,8
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
17,5
22,0
33,3
38,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
22
22
22
22
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке
Л/ч
3,68 / 4,90
4,62 / 6,16
6,51 / 8,63
7,93 / 10,49
ИСПОЛНЕНИЕ
В КОЖУХЕ
В КОЖУХЕ
В КОЖУХЕ
В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА РАССТОЯНИИ 7м,
дБ(А)
67
67
67
67
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
96
96
96
96
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
1650
1650
2200
2200
ШИРИНА
мм
1000
1000
1030
1030
ВЫСОТА
мм
1130
1130
1320
1320
МАССА СУХАЯ
кг
510
590
910
1010
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
51
51
51
51
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
13,86
11,04
7,83
6,43
ПАНЕЛЬ УПРАВЛЕНИЯ
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
ACP
= Тип панели управления; описание читайте на стр. 55 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
* = Электроагрегаты стационарного исполнения предназначены для стационарного использования
54
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GXW 18-45
ЭЛЕКТРООБОРУДОВАНИЕ
СЕРИЯ GXW 18-45
ПАНЕЛЬ УПРАВЛЕНИЯS
ACP
Тип
Автоматическая Панель Управления
На панели управления расположены
контрольно-измерительные приборы,
элементы управления а так же
необходимые системы защиты.
Панель управления смонтирована в
металлическом ящике и смонтирована на
электроагрегат.
ТИП УПРАВЛЕНИЯ
РУЧНОЙ ПУСК/ОСТАНОВ
√
АВТОМАТИЧЕСКИЙ ЗАПУСК ПРИ ПРОПАДАНИИ СЕТИ
√
УДАЛЕННЫЙ ПУСК/ОСТАНОВ
√
УПРАВЛЕНИЕ
Режимы работы
ВЫКЛЮЧЕНО
Ручной
Автоматический
Тест
Кнопка аварийного останова
√
Автоматические выключатели
√
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Тип
Цифровой модуль
Напряжение генератора
Измерение по 3 фазам
Ток генератора
Измерение по 1 фазе
Частота
√
Наработка электроагрегата
√
Давление масла
√
Температура двигателя
√
Нагрузка
кВА - кВт - кВАr - Cosf
Напряжение акб
√
Напряжение основной сети
√
Обороты двигателя
√
ЗАЩИТЫ
Низкое давление масла
√
Высокая температура двигателя
√
Разряд акб
√
Защита по утечке на землю
√
Автомат защиты
3х полюсный
Отклонения напряжения
√
Отклонения частоты
√
Обратная мощность
√
ВЫХОДЫ**
Розетки для подключения нагрузки
GXW 18-25
GXW 35-45
400V CEE 5P 32A
1
-
400V CEE 5P 63A
-
1
Клеммы для подключения авр
√
Возможность подключени устройств дистанционного контроля
S
Дистанционный пуск/останов
√
RS232 - Коммуникационный модуль
S
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
RCG - Устройство дистанционного контроля
S
PHS - Подогреватель охлаждающей жадкости
S
LTS - Автоматика ввода резерва
O
√ = Есть- О = Доступно в виде опции - S = Доступно по предварительному заказу - - = Не доступно
** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
55
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GXW 18-45
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
СЕРИЯ GXW 18-45
ОПЦИИ И АКСЕСУАРЫ **
ПОДОГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (PHS)
АВТОМАТИКА ВВОДА РЕЗЕРВА (LTS)
Необходим для поддержания температуры двигателя,
Позволяет обеспечивать питание потребителей от
что обеспечивает быстрый запуск и принятия нагрузки
основной сети или генератора в автоматическом режиме
Устройства дистанционного контроля (RCG)
предлагается большое количество дополнительных
модулей расширения для дистанционного контроля и
мониторинга
** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
56
GB Серия
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GBA 7-17
GBA 7-17
ДИЗЕЛЬНОЕ
GBA - электроагрегаты с воздушным охлаждением, предназначены
для обеспечения энергией отдельных потребителей, например,
электроинструмента или насосов. Оборудование этой серии отличается
удобством при эксплуатации и простотой в обслуживании.
ОТКРЫТЫЕ
GBA 7
Металлический бак
Вертикальный
установлен сверуху (GBA7
пластиковый бак (GBA17)
и GBA12)
Панель управления
проста в использовании и
оснащена розетками
GBA 17
59
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GBA 7-17
GBA 7 - 17 ДИЗЕЛЬ
МОДЕЛЬ
GBA7L
GBA12L
GBA17L
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
5,3
6,7
8,8
11,0
14,1
17,6
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
4,9
6,1
8,0
10,0
12,6
15,8
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
ЧАСТОТА
Гц
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Lombardini
Lombardini
Lombardini
МОДЕЛЬ
4LD820
9LD625
11LD 626 3L
ТОПЛИВО
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
817
1248
1870
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
1, вертикально
2 рядно
3 рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Воздушная
Воздушная
Воздушная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
ТИП ДВИГАТЕЛЯ
Атмосферный
Атмосферный
Атмосферный
РЕГУЛЯТОР ОБОРОТОВ
Механический
Механический
Механический
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
Нет данных
Нет данных
Нет данных
СТАНДАРТАМ
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
6,6
10,7
16,7
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
6,0
9,7
14,7
АЛЬТЕРНАТОР
ТИП
Щеточный
Щеточный
Щеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Компаунд
Компаунд
Компаунд
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке Л/ч
1,54/ 2,06
1,97 / 2,64
3,11 / 4,17
ИСПОЛНЕНИЕ
ОТКРЫТОЕ *
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
1226
1226
1226
ШИРИНА
мм
700
700
700
ВЫСОТА
мм
1132
1132
1132
МАССА СУХАЯ
кг
232
244
340
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Металл
Металл
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
7
10
51
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
4,55
5,08
16,40
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
O
O
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ СИСТЕМЫ
O
O
O
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ С
ASP
ФУНКЦИЕЙ АВТОМАТИЧЕСКОГО СТАРТА
O = Опция доступна, подробное описание на стр.65 -
= Тип панели управления; описание читайте на стр. 64 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - ** = Другие конфигурации и
технические данные доступны на сайте www.pramac.com
* = Электроагрегаты стационарного исполнения предназначены для стационарного использования
60
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GBW 10-45

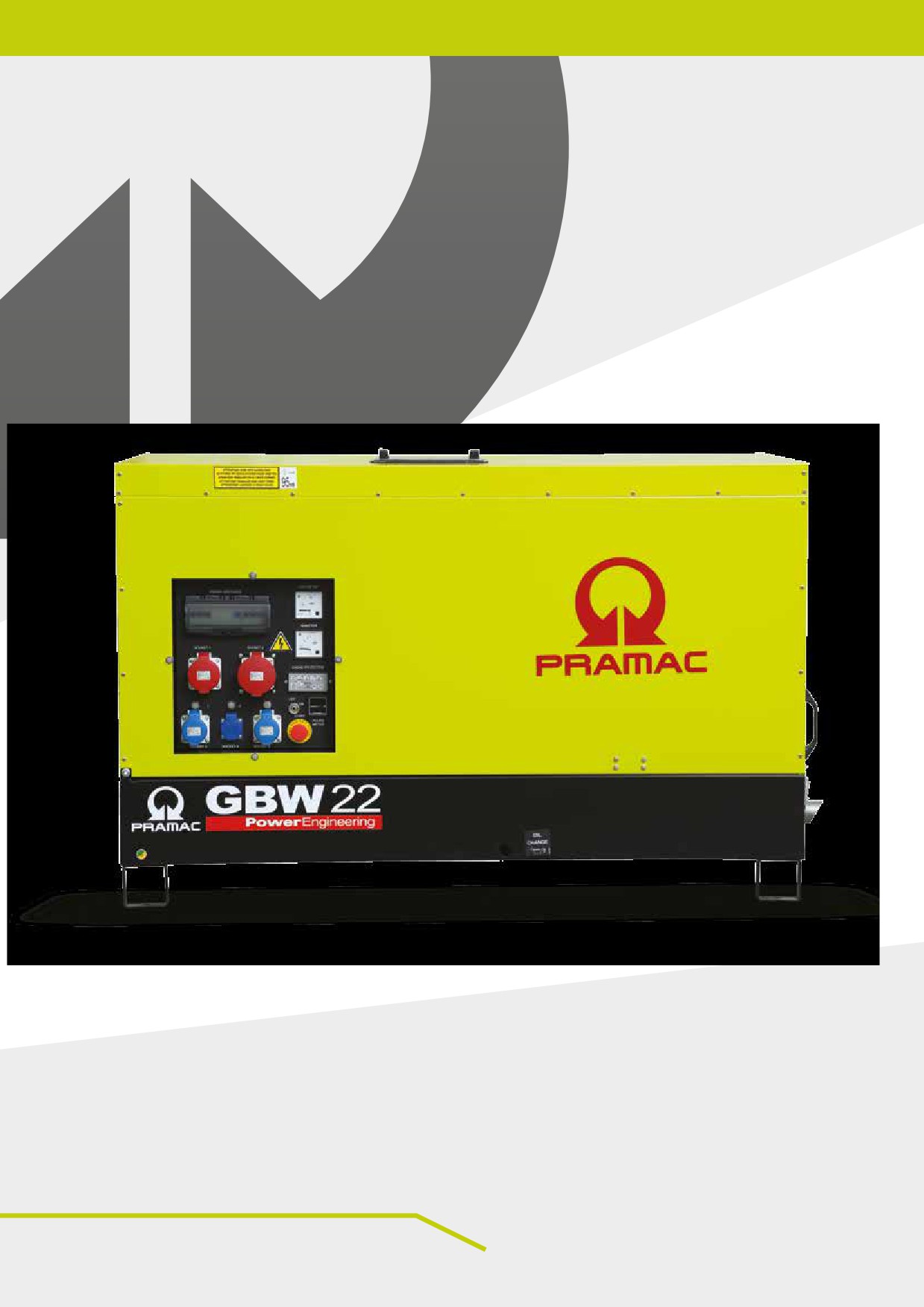

GBW 10-45
ДИЗЕЛЬНОЕ
Модели GBW серии надежные и мощные машины предназначены для
профессионального использования в качестве основного или резервного источника питания. Благодаря
компактной конструкции эти электроагрегаты легко транспортировать и хранить. Они идеально подходят
для передвижных мастерских, строительных площадок, а так же для резервного энергоснабжения домов.
Предлагаются открытые модели и в кожухе.
ОТКРЫТЫЕ
Простой слив масла
Пластиковый топливный
(сливной шланг)
бак
GBW 10-45
Промышленный глушитель
Защита движущихся частей
поставляется отдельно
В КОЖУХЕ
Шкала уровня топлива
Шумоизоляция капота
выполнена полиуретановой
пеной
Встроенная подъемная
Внешняя горловина для
GBW 10-22
проушина
заправки
61
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GBW 10-45
GBW 10 - 22 ДИЗЕЛЬ
МОДЕЛЬ
GBW10Y
GBW10P
GBW15P
GBW15Y
GBW22Y
GBW22P
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
7,5
9,3
7,7
9,7
11,3
14,1
11,4
14,3
15,2
19,0
17,5
21,8
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
6,8
8,5
7,0
8,7
10,2
12,7
10,4
13,0
14,4
18,1
15,8
19,8
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Yanmar
Perkins
Perkins
Yanmar
Yanmar
Perkins
МОДЕЛЬ
3TNV76-GPGE
403D-11G
403D-15G
3TNV88-BGPGE
4TNV88-BGPGE
404D-22G
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
1116
1131
1496
1642
2190
2216
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
3 рядно
3 рядно
3 рядно
3 рядно
4, рядно
4, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
12
12
ТИП ДВИГАТЕЛЯ
Атмосферный
Атмосферный
Атмосферный
Атмосферный
Атмосферный
Атмосферный
РЕГУЛЯТОР ОБОРОТОВ
Механический
Механический
Механический
Механический
Механический
Механический
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Нет данных
Нет данных
Нет данных
Нет данных
Евро 3
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
9,2
9,5
13,5
14,0
18,2
20,6
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
8,4
8,6
12,2
13,3
17,3
18,7
АЛЬТЕРНАТОР
ТИП
Щеточный
Щеточный
Щеточный
Щеточный
Щеточный
Щеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Компаунд
Компаунд
Компаунд
Компаунд
Компаунд
Компаунд
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке Л/ч
1,99 / 2,65
1,98 / 2,58
2,74 / 3,6
2,84 / 3,77
3,81 / 5,05
3,98 / 5,27
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА РАССТОЯНИИ 7м,
дБ(А)
64
66
66
64
64
66
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
93
95
95
93
93
95
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
1600
1645
1600
1645
1600
1645
1600
1645
1600
1645
1600
1645
ШИРИНА
мм
870
870
870
870
870
870
870
870
870
870
870
870
ВЫСОТА
мм
875
1072
875
1072
950
1072
950
1072
1000
1072
950
1072
МАССА СУХАЯ
кг
250
460
385
460
390
550
390
430
507
560
425
565
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
51
51
51
51
51
51
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
25,63
25,76
18,61
17,96
13,39
12,81
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
STR - ТРАКТОРНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
-
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
-
O
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
АЛЬТЕРНАТОР ТИП Бесщеточный AVR
S
S
S
S
S
S
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
- = Не доступно - O = Тип панели управления; описание читайте на стр. 65 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - S = Доступно по предварительному заказу; подробное описание на
стр. 65 -
= Тип панели управления; описание читайте на стр. 64 в разделе ЭЛЕКТРООБОРУДОВАНИЕ -
√ = Есть - ** = Другие конфигурации и технические данные доступны на
сайте www.pramac.com - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования
62
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GBW 10-45
GBW 30 - 45 ДИЗЕЛЬ
МОДЕЛЬ
GBW30P
GBW30Y
GBW45Y
GBW45P
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
26,0
32,5
26,0
32,5
36,7
45,8
38,4
48,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
24,4
30,5
24,4
30,5
34,8
43,5
36,6
45,7
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Perkins
Yanmar
Yanmar
Perkins
МОДЕЛЬ
1103A-33G
4TNV98-IGPGE
4TNV98T-GPGE
1103A-33TG1
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
3300
3319
3319
3300
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
3 рядно
4, рядно
4, рядно
3 рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
ТИП ДВИГАТЕЛЯ
Атмосферный
Атмосферный
Турбированный
Турбированный
РЕГУЛЯТОР ОБОРОТОВ
Механический
Механический
Механический
Механический
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ СТАНДАРТАМ
Не сертифицирован
Евро 3
Евро 2
Не сертифицирован
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
31,0
34,6
41,8
46,5
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
28,2
32,9
39,7
42,2
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
23
23
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке
Л/ч
5,41 / 7,1
5,82 / 7,75
8,17 / 10,92
8,21 / 10,7
ИСПОЛНЕНИЕ
ОТКРЫТОЕ *
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА РАССТОЯНИИ 7м,
дБ(А)
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
2000
2000
2000
2000
ШИРИНА
мм
920
920
920
920
ВЫСОТА
мм
1100
1100
1100
1100
МАССА СУХАЯ
кг
700
558
611
785
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
51
51
51
51
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
9,43
8,76
6,24
6,21
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
O
O
O
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ СИСТЕМЫ
O
O
O
O
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
ACP
O = Опция доступна, подробное описание на стр.65 -
= Тип панели управления; описание читайте на стр. 64 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - * * = Другие конфигурации и
технические данные доступны на сайте www.pramac.com - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования
63
ЭЛЕКТРООБОРУДОВАНИЕ
СЕРИЯ GB
ПАНЕЛЬ УПРАВЛЕНИЯS
ASP
ACP
MCP
MCP
Ручная панель управления с
Ручная панель управления с
Ручной Панель Управления
Ручной Панель Управления
Тип
функцией автоматического старта
функцией автоматического старта
На панели управления расположены
контрольно-измерительные
приборы, элементы управления
а так же необходимые системы
защиты. Панель управления
смонтирована в металлическом
ящике и смонтирована на
электроагрегат.
ТИП УПРАВЛЕНИЯ
РУЧНОЙ ПУСК/ОСТАНОВ
√
√
√
√
АВТОМАТИЧЕСКИЙ ЗАПУСК ПРИ ПРОПАДАНИИ СЕТИ
√ (при использовании LTS)
УДАЛЕННЫЙ ПУСК/ОСТАНОВ
√
√
УПРАВЛЕНИЕ
Режимы работы
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
Ручной
Ручной
Ручной
Ручной
Автоматический
Тест
Кнопка аварийного останова
-
√
√
√
Автоматические выключатели
√
√
√
√
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Тип
Аналоговые приборы
Аналоговые приборы
Аналоговые приборы
Цифровой модуль
Напряжение генератора
Измерение по 1 фазе
Измерение по 1 фазе
Измерение по 1 фазе
Измерение по 3 фазам
Ток генератора
-
-
-
Измерение по 1 фазе
Частота
-
-
-
√
Счетчик моточасов
√
√
√
√
Давление масла
-
-
-
√
Температура двигателя
-
-
-
√
Нагрузка
-
-
-
кВА - кВт - кВАr - Cosf
Напряжение акб
-
-
-
√
Напряжение основной сети
-
-
-
√
Обороты двигателя
-
-
-
√
ЗАЩИТЫ
Низкое давление масла
√
√
√
√
Высокая температура двигателя
-
-
√
√
Разряд акб
√
√
√
√
Защита по утечке на землю
-
-
√
√
Автомат защиты
3х полюсный
3х полюсный
3х полюсный
3х полюсный
Отклонения напряжения
-
-
-
√
Отклонения частоты
-
-
-
√
Обратная мощность
-
-
-
√
ВЫХОДЫ**
Розетки для подключения нагрузки
GBA7-12
GBA17
GBA7-12
GBA17
GBW10-22
GBW30-45
GBW10-22
GBW30-45
400V CEE 5P 63A
-
-
-
-
-
1
-
1
400V CEE 5P 32A
-
1
-
1
1
1
1
-
400V CEE 5P 16A
1
-
1
-
1
-
-
-
230V CEE 3P 16A
1
1
1
1
2
2
-
-
230V SCHUKO 16A
-
-
-
-
1
1
-
-
Клеммы для подключения авр
-
-
-
√
Возможность подключени устройств дистанционного
-
-
-
S
контроля
Дистанционный пуск/останов
-
√
-
√
RS232 - Коммуникационный модуль
-
-
-
S
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
RCG - УСТРОЙСТВО ДИСТАНЦИОННОГО КОНТРОЛЯ
-
-
-
S
PHS - ПОДОГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖАДКОСТИ
-
S
-
S
LTS - АВТОМАТИКА ВВОДА РЕЗЕРВА
-
-
-
O
√ = Есть - О = Доступно в виде опции - S = Доступно по предварительному заказу - - = Не доступно - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
64
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GB
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
СЕРИЯ GB
ОПЦИИ И АКСЕСУАРЫ **
ПОДОГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (PHS)
ПРИЦЕПЫ
Необходим для поддержания температуры двигателя,
Прицепы специально разработаны для безопасной
что обеспечивает быстрый запуск и принятия нагрузки
транспортировки электроагрегатов. Выпускаются
дорожные и тракторные прицепы
НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ (RES)
АВТОМАТИКА ВВОДА РЕЗЕРВА (LTS)
Обеспечивает пониженный уровень шума (для
Позволяет обеспечивать питание потребителей от
открытых электроагрегатов)
основной сети или генератора в автоматическом
режиме
УСТРОЙСТВА ДИСТАНЦИОННОГО КОНТРОЛЯ (RCG)
КОМПЕНСАТОР ВЫХЛОПНОЙ СИСТЕМЫ (FEC)
Предлагается большое количество дополнительных
Для снижения вибрационных нагрузок
модулей расширения для дистанционного контроля и
мониторинга
** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
65
GS Серия
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSL 22-65
GSL 22-65
ДИЗЕЛЬНОЕ
Электроагрегаты серии GSL с масляной системой охлаждения (одножидкостные) идеально подходят для непрерывной
работы в тяжелых погодных условиях, например, в тропических районах. Доступные как в открытой так и капотной
версиях, эти генераторы высоко ценятся в сфере телекоммуникаций, строительстве, оборонной отрасли из-за своей
долговечности и надежности. Обслуживание двигателя осуществляется с одной стороны, обеспечивая быстроту и
удобство выполнения работ.
ОТКРЫТЫЕ
Металлический топливный
На раме установлены
бак, интегрированный в
опоры, для облегчения
раму
перемещения генератора
Защита движущихся частей
Антивибрационные опоры
В КОЖУХЕ
Такелажный крюк для
Компактная конструкция с
подъема
встроенным пластиковым
топливным баком
Дождевая крышка на
Кнопка аварийного
выхлопной трубе
останова
67
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSL 22-65
GSL 22 - 65
МОДЕЛЬ
GSL22D
GSL30D
GSL42D
GSL65D
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
17,2
21,5
26,0
32,5
35,6
44,5
48,8
61,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
16,4
20,5
24,4
30,5
33,9
42,3
46,2
57,8
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Deutz
Deutz
Deutz
Deutz
МОДЕЛЬ
F3М2011
F4М2011
BF4М2011
BF4М2011C
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
2330
3110
3110
3110
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
3 рядно
4, рядно
4, рядно
4, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Масляная
Масляная
Масляная
Масляная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
ТИП ДВИГАТЕЛЯ
Атмосферный
Атмосферный
Турбированный
Турбированный с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ СТАНДАРТАМ
Евро 2
Евро 2
Евро 2
Евро 2
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
21,4
30,9
41,2
56,1
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
20,4
29,4
39,2
53,3
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
23
23
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке
Л/ч
4,05 / 5,82
5,72 / 8,06
8,08 / 11,25
9,93 / 13,39
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА РАССТОЯНИИ 7м,
дБ(А)
60
60
60
64
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
89
89
89
93
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
1400
2000
1800
2000
1800
2000
2007
2285
ШИРИНА
мм
750
920
750
920
750
920
758
920
ВЫСОТА
мм
1678
1310
1518
1310
1518
1310
1841
1310
МАССА СУХАЯ
кг
534
690
714
760
761
824
858
981
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Металл
Пластик
Металл
Пластик
Металл
Пластик
Металл
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
91
68
91
68
91
68
91
209
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
22,47
16,79
15,91
11,89
11,26
8,42
9,16
21,05
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАК
Л
-
450
-
450
-
450
-
730
(емкость)
KPR - ПРЕМИМУМ КОМПЛЕКТ
-
S
-
S
-
S
-
S
EEG - ЭЛЕКТРОННАЯ ДВИГАТЕЛЬ GOVERNOR
S
S
S
S
S
S
S
S
KRT - KIT RENTAL
-
S
-
S
-
S
-
S
STR - ТРАКТОРНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
-
O
-
O
-
O
-
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ СИСТЕМЫ
O
-
O
-
O
-
O
-
ПАНЕЛЬ УПРАВЛЕНИЯ
Ручной ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ (полная
MPF
-
-
-
-
комплектация)
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
ACP
S = Доступно по предварительному заказу; подробное описание на стр. 77 - O = Опция доступна, подробное описание на стр. 77 -
= Тип панели управления; описание читайте на стр.
76 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
68
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
GSW 10-225
ДИЗЕЛЬНОЕ
Модели серии GSW представлены в широком диапазоне мощностей,
предназначены для использования в качестве основного или резервного источника электропитания. Генераторы
отвечают необходимым требованиям по безопасности и уровню шума и могут использоваться как в промышленных,
так и в жилых районах. Различные типы панелей управления и большое количество дополнительных модулей делают
обеспечивают функционал, способный удовлетворить потребности самых взыскательных потребителей.
ОТКРЫТЫЕ
Металлический топливный
На раме установлены
бак, интегрированный в
опоры, для облегчения
раму
перемещения генератора
GSW 65-225
Защита движущихся частей
Антивибрационные опоры
В КОЖУХЕ
Такелажный крюк для
Компактная конструкция с
подъема
встроенным пластиковым
топливным баком
GSW 10-225
Дождевая крышка на
Люк для залива
выхлопной трубе
охлаждающей жидкости
69
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
GSW 10 - 22 ДИЗЕЛЬ
МОДЕЛЬ
GSW10P
GSW10Y
GSW15P
GSW15Y
GSW22P
GSW22Y
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
8,0
10,0
7,7
9,7
11,5
14,3
11,6
14,5
17,2
21,5
15,5
19,3
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
7,2
9,0
7,0
8,8
10,3
12,9
11,1
13,9
16,1
20,1
14,7
18,4
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Perkins
Yanmar
Perkins
Yanmar
Perkins
Yanmar
МОДЕЛЬ
403D-11G
3TNV76-GPGE
403D-15G
3TNV88-BGPGE
404D-22G
4TNV88-BGPGE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
1131
1116
1496
1642
2216
2190
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
3 рядно
3 рядно
3 рядно
3 рядно
4, рядно
4, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
12
12
ТИП ДВИГАТЕЛЯ
Атмосферный
Атмосферный
Атмосферный
Атмосферный
Атмосферный
Атмосферный
РЕГУЛЯТОР ОБОРОТОВ
Механический
Механический
Механический
Механический
Механический
Механический
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Нет данных
Нет данных
Нет данных
Нет данных
Евро 3
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
9,5
9,2
13,5
14,0
20,6
18,2
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
8,6
8,4
12,2
13,3
18,7
17,3
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
23
23
23
23
23
23
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
1,99 / 2,58
1,99 / 2,65
2,74 / 3,6
2,98 / 3,96
3,98 / 5,28
3,80 / 5,04
нагрузке
ИСПОЛНЕНИЕ
В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
66
65
58
65
58
63
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
95
94
87
94
87
92
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
1800
1800
1800
1800
1800
1800
ШИРИНА
мм
850
850
850
850
850
850
ВЫСОТА
мм
1260
1260
1260
1260
1260
1260
МАССА СУХАЯ
кг
745
525
745
580
730
670
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
68
68
68
68
68
68
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
34,17
34,17
24,82
22,82
17,09
17,89
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
210
210
210
210
210
210
ТОПЛИВНЫЙ БАК (емкость)
KPR - ПРЕМИМУМ КОМПЛЕКТ
S
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
S
S
S
S
S
S
STR - ТРАКТОРНЫЙ ПРИЦЕП
O
O
O
O
O
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
O
O
O
O
O
O
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
MPF
(полная комплектация)
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
S
= Доступно по предварительному заказу; подробное описание на стр. 77 - O = Опция доступна, подробное описание на стр. 77
-
= Тип панели управления; описание читайте
на стр. 76 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - - = Опция недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
70
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
GSW 30 - 50 ДИЗЕЛЬ
МОДЕЛЬ
GSW30P
GSW30Y
GSW35Y
GSW45P
GSW45Y
GSW50Y
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
26,0
32,5
26,0
32,5
26,0
32,5
38,4
48,0
36,7
45,9
37,0
46,3
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
24,4
30,5
24,4
30,5
24,4
30,5
36,6
45,7
34,8
43,5
35,2
44,0
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Perkins
Yanmar
Yanmar
Perkins
Yanmar
Yanmar
МОДЕЛЬ
1103A-33G
4TNV98-IGPGE
4TNV98-ZGPGE
1103A-33TG1
4TNV98T-GPGE
4TNV98T-ZGPGE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
3300
3319
3319
3300
3319
3319
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
3 рядно
4, рядно
4, рядно
3 рядно
4, рядно
4, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
12
12
ТИП ДВИГАТЕЛЯ
Атмосферный
Атмосферный
Атмосферный
Турбированный
Турбированный
Турбированный
РЕГУЛЯТОР ОБОРОТОВ
Механический
Механический
Электронная
Механический
Механический
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 2
Евро 3
Евро 3
Евро 2
Евро 2
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
31,0
34,6
34,6
46,5
41,8
42,3
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
28,2
32,9
32,9
42,2
39,7
40,2
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
23
23
23
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
5,41 / 7,1
5,82 / 7,75
5,92 / 7,89
8,21 / 10,7
8,17 / 10,92
8,32 / 11,1
нагрузке
ИСПОЛНЕНИЕ
В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
64
66
66
66
66
66
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
93
95
95
95
95
95
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
2000
2000
2000
2000
2000
2000
ШИРИНА
мм
920
920
920
920
920
920
ВЫСОТА
мм
1310
1310
1310
1310
1310
1310
МАССА СУХАЯ
кг
877
773
773
958
839
839
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
68
68
68
68
68
68
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
12,57
11,68
11,49
8,28
8,32
8,17
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
450
450
450
450
450
450
ТОПЛИВНЫЙ БАК (емкость)
KPR - ПРЕМИМУМ КОМПЛЕКТ
S
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
S
S
S
S
S
S
STR - ТРАКТОРНЫЙ ПРИЦЕП
O
O
O
O
O
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
O
O
O
O
O
O
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
MPF
(полная комплектация)
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
S
= Доступно по предварительному заказу; подробное описание на стр. 77 - O = Опция доступна, подробное описание на стр. 77
-
= Тип панели управления; описание читайте
на стр. 76 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - - = Опция недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
71
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
GSW 65 - 80 ДИЗЕЛЬ
МОДЕЛЬ
GSW65I
GSW65P
GSW67P
GSW80I
GSW80P
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
53,1
66,4
53,5
66,9
53,3
66,6
66,0
82,4
66,4
83,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
48,2
60,2
48,6
60,7
48,8
61,0
60,0
74,9
62,4
78,0
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
FPT
Perkins
Perkins
FPT
Perkins
МОДЕЛЬ
NEF45SM1A
1103A-33TG2
1104D-44TG3
NEF45SМ2A
1104A-44TG2
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
4500
3300
4400
4500
4400
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
4, рядно
3 рядно
4, рядно
4, рядно
4, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
12
ТИП ДВИГАТЕЛЯ
Турбированный с интеркуллером
Турбированный
Турбированный
Турбированный
Турбированный
РЕГУЛЯТОР ОБОРОТОВ
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 2
Не сертифицирован
Евро 3
Евро 2
Не сертифицирован
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
60,0
60,5
61,6
74,0
80,7
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
54,5
55,0
56,6
67,4
73,4
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
10,25 / 13,68
10,42 / 13,9
11,99 / 16,04
12,79 / 17,18
13,44 / 17,91
нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
66
67
67
65
67
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
95
96
96
94
96
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
2200
2400
2200
2285
2200
2285
2200
2400
2200
2285
ШИРИНА
мм
1000
1000
1000
920
1000
920
1000
1000
1000
920
ВЫСОТА
мм
1743
1530
1743
1465
1743
1465
1743
1530
1743
1465
МАССА СУХАЯ
кг
1123
1440
909
1085
909
1150
1139
1426
964
1144
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Металл
Пластик
Металл
Пластик
Металл
Пластик
Металл
Пластик
Металл
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
240
209
240
209
240
209
240
209
240
209
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
23,41
20,39
23,03
20,06
20,02
17,43
18,76
16,34
17,86
15,55
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
-
890
-
730
-
730
-
890
-
730
ТОПЛИВНЫЙ БАК (емкость)
KPR - ПРЕМИМУМ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
EEG - ЭЛЕКТРОННЫЙ РЕГУЛЯТОР
S
S
S
S
S
S
S
S
S
S
ОБОРОТОВ
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
STR - ТРАКТОРНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
MPF
-
-
-
-
-
(полная комплектация)
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
-
-
-
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 77 - O = Опция доступна, подробное описание на стр. 77
-
= Тип панели управления; описание читайте
на стр. 76 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - - = Опция недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
72
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
GSW 95 - 115 ДИЗЕЛЬ
МОДЕЛЬ
GSW95P
GSW110I
GSW110P
GSW110V
GSW115P
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
73,9
92,4
88,7
110,9
91,7
114,7
90,4
113,0
92,8
116,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
67,0
83,7
80,7
100,8
83,1
103,8
81,1
101,4
84,9
106,2
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Perkins
FPT
Perkins
Volvo
Perkins
МОДЕЛЬ
1104D-E44TAG1
NEF45TМ2A
1104C-44TAG2
TAD531GE
1104D-E44TAG2
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
4400
4500
4410
4760
4400
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
4, рядно
4, рядно
4, рядно
4, рядно
4, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
12
12
12
12
ТИП ДВИГАТЕЛЯ
Турбированный
Турбированный с интеркуллером
Турбированный
Турбированный с интеркуллером
Турбированный
РЕГУЛЯТОР ОБОРОТОВ
Электронная
МЕХАНИЧЕСКАЯ
Электронная
МЕХАНИЧЕСКАЯ
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 3
Евро 2
Евро 2
Евро 2
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
84,2
98,0
103,0
102,0
105,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
76,6
89,3
93,6
92,0
95,5
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
16,88 / 20,40
16,28 / 22,08
18,02 / 22,60
18,03 / 23,99
17,03 / 24,73
нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
67
67
67
68
67
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
96
96
96
97
96
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
2200
2400
2200
3000
2200
2400
2200
3000
2200
2400
ШИРИНА
мм
1000
1000
1000
1150
1000
1000
1000
1150
1000
1000
ВЫСОТА
мм
1743
1685
1743
1760
1743
1530
1743
1760
1743
1685
МАССА СУХАЯ
кг
1377
1490
1310
1684
1170
1400
1433
1727
1100
1500
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Металл
Пластик
Металл
Пластик
Металл
Пластик
Металл
Пластик
Металл
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
240
209
240
350
240
209
240
350
240
209
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
14,22
12,38
14,74
21,5
13,32
11,60
13,31
19,41
14,09
12,27
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
-
890
-
1750
-
890
-
1750
-
890
ТОПЛИВНЫЙ БАК (емкость)
KPR - ПРЕМИМУМ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
EEG - ЭЛЕКТРОННЫЙ РЕГУЛЯТОР
√
√
S
S
√
√
S
S
√
√
ОБОРОТОВ
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
STR - ТРАКТОРНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
MPF
-
-
-
-
-
(полная комплектация)
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 77 - O = Опция доступна,
подробное описание на стр. 77
-
= Тип панели управления; описание читайте на стр. 76 в разделе
ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - - = Опция недоступна - ** = Другие конфигурации и
технические данные доступны на сайте www.pramac.com
73
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
GSW 145 - 165 ДИЗЕЛЬ
МОДЕЛЬ
GSW145I
GSW145V
GSW150P
GSW150V
GSW165P
GSW165V
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
112,4
140,5
118,0
147,5
118,4
148,0
116,1
145,2
131,2
164,0
131,2
164,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
102,0
127,7
105,9
132,4
110,3
137,8
104,1
130,1
122,1
152,6
123,0
153,8
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
FPT
Volvo
Perkins
Volvo
Perkins
Volvo
МОДЕЛЬ
NEF67SM1A
TAD750GE
1106A-70TG1
TAD532GE
1106A-70TAG2
TAD751GE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
6700
7150
7000
4760
7000
7150
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
6, рядно
6, рядно
6, рядно
4, рядно
6, рядно
6, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
12
24
12
12
12
24
Турбированный с
Турбированный с
Турбированный с
ТИП ДВИГАТЕЛЯ
Турбированный
Турбированный
Турбированный
интеркуллером
интеркуллером
интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
МЕХАНИЧЕСКАЯ
Электронная
МЕХАНИЧЕСКАЯ
Электронная
МЕХАНИЧЕСКАЯ
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ СТАНДАРТАМ
Евро 2
Евро 3
Не сертифицирован
Евро 2
Не сертифицирован
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
125,0
132,0
136,9
129,0
203,3
150,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
114,0
119,0
123,7
116,0
199,7
137,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке Л/ч
21,54 / 28,24
25,51 / 31,02
22,72 / 29,89
21,89 / 29,55
24,47 / 32,92
29,13 / 35,23
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА РАССТОЯНИИ 7м,
дБ(А)
68
68
68
68
68
68
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
97
97
97
97
97
97
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
2600
3400
2600
3400
2600
3000
2200
3000
2600
3000
2600
3400
ШИРИНА
мм
1000
1250
1000
1250
1000
1150
1000
1150
1000
1150
1000
1250
ВЫСОТА
мм
1743
1770
1743
1770
1743
1760
1743
1760
1743
1760
1743
1760
МАССА СУХАЯ
кг
1441
1995
1776
2204
1417
2080
1491
1720
1451
2038
1796
2224
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Металл Пластик
Металл Пластик Металл Пластик Металл Пластик
Металл Пластик
Металл Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
240
350
240
350
240
350
240
350
240
350
240
350
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
11,14
16,25
9,41
13,72
10,56
15,40
10,96
15,99
9,81
14,30
8,24
12,02
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ
Л
-
1750
-
1750
-
1750
-
1750
-
1750
-
1750
БАК (емкость)
KPR - ПРЕМИМУМ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
-
S
EEG - ЭЛЕКТРОННЫЙ РЕГУЛЯТОР
S
S
√
√
S
S
√
√
S
S
S
S
ОБОРОТОВ
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
-
S
STR - ТРАКТОРНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
-
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
-
O
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ
РУЧНОЙ ПАНЕЛЬ УПРАВЛЕНИЯ
MCP
-
-
-
-
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ (полная
MPF
-
-
-
-
-
-
-
-
комплектация)
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 77 - O = Опция доступна, подробное описание на стр. 77
-
= Тип панели управления; описание читайте на
стр. 76 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - - = Опция недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
74
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
GSW 170 - 225 ДИЗЕЛЬ
МОДЕЛЬ
GSW170V GSW170I GSW200V GSW200P GSW220P
GSW220V GSW220I GSW225V
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА кВт
кВА кВт
кВА кВт
кВА кВт
кВА кВт
кВА кВт
кВА кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
131,2
164,0
131,2
164,0
156,8
196,0
162,4
203,0
172,7
215,9
176,0
220,0
176,0
220,0
176,0
220,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
124,0
154,9
126,4
158,0
143,2
179,0
146,2
182,7
156,6
195,7
162,1
202,7
162,2
202,8
160,4
200,5
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ cosf
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Volvo
FPT
Volvo
Perkins
Perkins
Volvo
FPT
Volvo
МОДЕЛЬ
TAD731GE
NEF67TM3A
TAD752GE
1106A-70TAG3
1106A-70TAG4
TAD733GE
NEF67TE2A
TAD753GE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
7150
6700
7150
7000
7000
7150
6700
7150
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ
6, рядно
6, рядно
6, рядно
6, рядно
6, рядно
6, рядно
6, рядно
6, рядно
ЦИЛИНДРОВ
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический Электрический Электрический Электрический
Электрический
Электрический Электрический Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ В
12
12
24
12
12
12
12
24
Турбированный с Турбированный с Турбированный с
Турбированный с Турбированный с Турбированный с
ТИП ДВИГАТЕЛЯ
Турбированный
Турбированный
интеркуллером интеркуллером интеркуллером
интеркуллером
интеркуллером
интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Механический Механический
Электронная
Механический
Электронная
Электронная
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 2
Евро 2
Евро 3
Не сертифицирован
Не сертифицирован
Евро 2
Евро 2
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP кВт
153,0
157,0
184,0
180,2
191,3
201,0
198,0
202,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP кВт
138,0
142,7
166,0
162,7
173,9
181,0
180,0
184,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
НАПРЯЖЕНИЯ
КЛАСС ЗАЩИТЫ
IP
21
21
21
21
21
21
21
21
АЛЬТЕРНАТОРА
РАСХОД
РАСХОД ТОПЛИВА при
Л/ч
26,85 / 35,32
27,08 / 35,61
32,66 / 40,51
30,90 / 40,09
33,63 / 44,10
34,90 / 46,54
33,51 / 44,03
35,62 / 44,90
75%/100% нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
68
67
65
68
68
65
68
65
РАССТОЯНИИ 7м,
LWA,
УРОВЕНЬ ГРОМКОСТИ
97
96
94
97
97
94
97
94
дБ(А)
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
2600
3400
2600
3400
2650
3400
2600
3400
2600
3400
2650
3400
2600
3400
2650
3400
ШИРИНА
мм
1000
1250
1000
1250
1180
1250
1000
1250
1000
1250
1180
1250
1000
1250
1180
1250
ВЫСОТА
мм
1743
1770
1743
1770
1965
1980
1743
1770
1743
1980
1965
1980
1743
1770
1965
1980
МАССА СУХАЯ
кг
1796
2224
1505
2057
1796
2224
1980
2088
2030
2138
2238
2540
1590
2145
2112
2540
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Металл Пластик Металл Пластик Металл Пластик Металл Пластик Металл Пластик Металл Пластик Металл Пластик Металл Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
240
350
240
350
400
350
240
350
240
350
400
350
240
350
400
350
ВРЕМЯ РАБОТЫ ПРИ 75%
ч
8,94
13,04
8,86
12,92
12,25
10,72
7,77
11,33
7,14
10,41
11,46
10,03
7,16
10,44
11,23
9,83
нагрузке
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
-
1750
-
1750
-
1750
-
1750
-
1750
-
1750
-
1750
-
1750
ТОПЛИВНЫЙ БАК (емкость)
KPR - ПРЕМИМУМ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
-
S
-
S
-
S
EEG - ЭЛЕКТРОННЫЙ РЕГУЛЯТОР
S
S
S
S
√
√
S
S
√
√
√
√
√
√
√
√
ОБОРОТОВ
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
-
S
-
S
-
S
STR - ТРАКТОРНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
-
O
-
O
-
O
RTR - ДОРОЖНЫЙ ПРИЦЕП
-
O
-
O
-
O
-
O
-
O
-
O
-
O
-
O
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ
Ручной ПАНЕЛЬ УПРАВЛЕНИЯ MCP
-
-
-
-
РУЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
MPF
-
-
-
-
-
-
-
-
-
-
(полная комплектация)
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 77 - O = Опция доступна, подробное описание на стр. 77
-
= Тип панели управления; описание читайте на
стр. 76 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - - = Опция недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
75
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
ЭЛЕКТРООБОРУДОВАНИЕ
СЕРИЯ GSW 10-220
MPP
ПАНЕЛЬ УПРАВЛЕНИЯS
MCP
MCP
MCP
MPF
ACP
Панель управления для
Ручная панель
Ручная панель
Ручная панель
Ручная панель управления
Автоматическая панель
Тип
параллельной работы
управления
управления
управления
(полная комплектация)
управления
На панели управления
расположены контрольно-
измерительные приборы,
элементы управления,
а так же необходимые
системы защиты. Панель
управления смонтирована
в металлическом ящике
и смонтирована на
электроагрегат.
ТИП УПРАВЛЕНИЯ
Ручной пуск/останов
√
√
√
√
√
√
Автоматический запуск при
√ (при использовании
√ (при использовании
-
-
-
-
пропадании сети
LTS)
ATS)
Удаленный пуск/останов
S
S
S
S
√
√
Параллельная работа
-
-
-
-
-
√
УПРАВЛЕНИЕ
Режимы работы
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
Замок зажигания
Замок зажигания
Замок зажигания
Замок зажигания
Ручной
Ручной
Автоматический
Автоматический
Параллельная работа
Тест
нескольких генераторов
Работа в параллель с
сетью
Кнопка аварийного останова
√
√
√
√
√
√
Автоматические выключатели
√
√
√
√
√
√
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Тип
Аналоговые приборы
Аналоговые приборы
Аналоговые приборы
Аналоговые приборы
Цифровой модуль
Цифровой модуль
Напряжение генератора
Измерение по 1 фазе
1 phases sensing
Измерение по 1 фазе
Измерение по 3 фазам
Измерение по 3 фазам
Измерение по 3 фазам
Ток генератора
Измерение по 1 фазе
1 phases sensing
Измерение по 1 фазе
Измерение по 3 фазам
Измерение по 3 фазам
Измерение по 3 фазам
Частота
-
-
-
√
√
√
Счетчик моточасов
√
√
√
√
√
√
Уровень топлива
-
-
-
√
√
√
Давление масла
-
-
-
√
√
√
Температура двигателя
-
-
-
√
√
√
Нагрузка
-
-
-
-
кВА - кВт - кВАr - Cosf
кВА - кВт - кВАr - Cosf
Напряжение акб
-
-
-
-
√
√
Напряжение основной сети
-
-
-
-
√
√
Обороты двигателя
-
-
-
-
√
√
ЗАЩИТЫ
Низкий уровень топлива
√
√
√
√
√
√
Низкое давление масла
√
√
√
√
√
√
Высокая температура двигателя
√
√
√
√
√
√
Разряд акб
√
√
√
√
√
√
Защита по утечке на землю
√
√
√
√
√
√
4х полюсный
Автомат защиты
3х полюсный
3х полюсный
3х полюсный
3х полюсный
3х полюсный
(моторизованный)
Отклонения напряжения
-
-
-
-
√
√
Отклонения частоты
-
-
-
-
√
√
Обратная мощность
-
-
-
-
√
√
ВЫХОДЫ**
Шины для подключения кабелей
S
-
S
√
S
√
нагрузки
Комплект силовых розеток
S
-
S
√
S
-
Розетки для подключения нагрузки
10 - 22:
30 - 50:
-
S
10 - 225:
S
-
для моделей в кожухе
400V CEE 5P 63A
-
1
-
S
1
(розетки для
-
400V CEE 5P 32A
1
1
-
S
1
подключения нагрузки
-
400V CEE 3P 16A
1
-
-
S
1
для следующих моделей:
-
230V CEE 3P 16A
2
2
-
S
1
GS10-22 n.1 400V 5P 32A
-
GS30-50 n.1 400V 5P 63A)
230V SCHUKO 16A
1
1
-
S
1
-
Клеммы для подключения авр
-
-
-
-
√
-
Возможность подключени
-
-
-
-
√
√
устройств дистанционного контроля
RS232 - Коммуникационный модуль
-
-
-
-
√
√
Разъем для подключения кабеля
-
-
-
-
-
√
синхронизации
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
TIF - Четырехполюсный автомат
S
S
S
S
S
√
защиты
ADI - Реле защиты по утечке на
√
√
√
√
S
S
землю
RSS - Удаленный пуск/останов
S
S
S
S
√
√
TLP - Блок клеммных колодок для
подключения кабелей управления
-
-
-
-
S
S
RCG - Устройство дистанционного
-
-
-
-
S
S
контроля
PHS - Подогреватель
-
-
-
-
S
S
охлаждающей жадкости
AFP - Насос подкачки топлива
-
-
-
-
S
S
LTS - Автоматика ввода резерва
-
-
-
-
O
-
ATS - Автонономный щит ввода
-
-
-
-
O
O
резерва
√ = Есть - О = Доступно в виде опции - S = Доступно по предварительному заказу -
- = Не доступно - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
76
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 10-225
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
СЕРИЯ GSW 10-220
ОПЦИИ И AКСЕССУАРЫ**
ПРЕМИМУМ КОМПЛЕКТ (KPR)
ПРИЦЕПЫ
Генератор оснащается
Прицепы специально разработаны для безопасной
поддоном для защиты от
транспортировки электроагрегатов. Выпускаются
утечки жидкостей, датчиком
дорожные и тракторные прицепы
утечки, а так же ручным
насосом откачки масла
ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАК (EFT)
ПАНЕЛЬ УПРАВЛЕНИЯ
Большой топливный бак, встраеваемый в
Панель управления может быть
увеличенную раму обеспечивает время автономии до
укомплектована различными
48 часов при 75% нагрузке. Бак оснащен подъемными
дополнительными опциями,
проушинами и системой слива топлива
такими как: силовые шины
для подключения кабелей или
розетки
НАСОС ПОДКАЧКИ
АРЕНДНЫЙ КОМПЛЕКТ (KRT)
ТОПЛИВА (AFP)
Электроагрегат дополнительно
Система подкачки топлива
оснащается топливным
монтируется на раму
фильтром-сепаратором,
генератора и обеспечивает
трехходовым топливным
пополнение бака из внешней
клапаном, выключателем
емкости
массы и шпилькой заземления
АВТОМАТИКА ВВОДА РЕЗЕРВА (LTS)
УСТРОЙСТВА ДИСТАНЦИОННОГО КОНТРОЛЯ (RCG)
Позволяет обеспечивать питание потребителей от
предлагается большое количество дополнительных
основной сети или генератора в автоматическом режиме.
модулей расширения для дистанционного контроля и
Шкафы АВР до 140А оснащены контакторами, от 160А -
мониторинга
моторизованными переключателями нагрузки
** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
77
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
GSW 275-830
ДИЗЕЛЬНОЕ
Модели серии GSW представлены в широком диапазоне мощностей,
предназначены для использования в качестве основного или резервного источника электропитания. Генераторы
отвечают необходимым требованиям по безопасности и уровню шума и могут использоваться как в промышленных, так
и в жилых районах. Различные типы панелей управления и большое количество дополнительных модулей обеспечивают
функционал, способный удовлетворить потребности самых взыскательных потребителей.
ОТКРЫТЫЕ
Защита подвижных частей
Насос для откачки масла
Встроенный пластиковый
На раме установлены
топливный бак
опоры, для облегчения
перемещения генератора
В КОЖУХЕ
Капот высокого качества
Такелажные петли на
крыше
Дверные ручки с замками
Отверстия для топливных
трубопроводов
79
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
GSW 275 - 310 ДИЗЕЛЬ
МОДЕЛЬ
GSW275V
GSW275DO
GSW280V
GSW310DO
GSW310M
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
220
275
220
275
220
275
248
310
248
309
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
201
251
211
264
203
253
219
274
224
280
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Volvo
Doosan
Volvo
Doosan
MTU
МОДЕЛЬ
TAD734GE
P126TI
TAD754GE
P126TI
6R1600G10F
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
7150
11051
7150
11051
10500
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
6, рядно
6, рядно
6, рядно
6, рядно
6, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
24
24
24
24
24
Турбированный
Турбированный
Турбированный
Турбированный
Турбированный
ТИП ДВИГАТЕЛЯ
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Электронная
Электронная
Electonic
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ СТАНДАРТАМ
Евро 2
Евро 2
Евро 3
Евро 2
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
250,0
272,0
250,0
272,0
274,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
227,0
241,0
228,0
241,0
249,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке Л/ч
44,6 / 55,13
42,46 / 56,2
46,4 / 57,0
43,88 / 58,1
44,69 / 58,1
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА РАССТОЯНИИ
дБ(А)
68
68
68
68
68
7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
97
97
97
97
97
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
3300
3951
3300
3951
3300
3951
3300
3951
3300
3951
ШИРИНА
мм
1400
1438
1400
1438
1400
1438
1400
1438
1400
1460
ВЫСОТА
мм
1844
2085
1887
2085
1844
2085
1887
2085
2100
2175
МАССА СУХАЯ
кг
2177
2990
2210
3006
2177
2990
2580
3105
2920
3740
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
636
636
636
636
636
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
14,26
14,98
13,71
14,49
14,23
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ
Л
2330
2330
2330
2330
2330
БАК (емкость)
LTP - РАМА С ЗАЩИТОЙ ОТ ПРОТЕЧЕК РАБОЧИХ
ЖИДКОСТЕЙ
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ AVAILABLE
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 87 - O = Опция доступна, подробное описание на стр. 87 -
= Тип панели управления; описание читайте на стр.
86 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования - - = Опция недоступна
**
= Другие конфигурации и технические данные доступны на сайте www.pramac.com
80
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
GSW 330 - 370 ДИЗЕЛЬ
МОДЕЛЬ
GSW330DO
GSW330M
GSW330V
GSW360V
GSW370V
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
264
330
264
330
264
330
286
358
296
370
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
242
302
248
309
252
315
261
326
283
354
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Doosan
MTU
Volvo
Volvo
Volvo
МОДЕЛЬ
P126TI-II
6R1600G20F
TAD1342GE
TAD1351GE
TAD1342GE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
11051
10500
12780
12780
12780
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
6, рядно
6, рядно
6, рядно
6, рядно
6, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
24
24
24
24
24
Турбированный
Турбированный
Турбированный
Турбированный
Турбированный
ТИП ДВИГАТЕЛЯ
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Электронная
Электронная
Электронная
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Не сертифицирован
Евро 3
Евро 2
Евро 3
Евро 2
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
294,0
301,0
343,0
313,0
343,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
265,0
274,0
313,0
286,0
313,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
47,26 / 63,09
48,62 / 63,61
48,49 / 63,43
52,41 / 68,09
54,4 / 71,17
нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
68
68
68
68
68
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
97
97
97
97
97
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
3300
3951
3300
3950
3300
3951
3300
3951
3300
3951
ШИРИНА
мм
1400
1438
1400
1460
1460
1438
1460
1438
1460
1438
ВЫСОТА
мм
1887
2085
2100
2175
1965
2085
1965
2085
1965
2085
МАССА СУХАЯ
кг
2580
3105
2920
3740
3160
3671
3160
3671
3160
3671
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
636
636
636
636
636
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
13,46
13,08
13,12
12,14
11,69
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
2330
2330
2330
2330
2330
ТОПЛИВНЫЙ БАК (емкость)
LTP - РАМА С ЗАЩИТОЙ ОТ ПРОТЕЧЕК
РАБОЧИХ ЖИДКОСТЕЙ
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ AVAILABLE
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 87 - O = Опция доступна, подробное описание на стр. 87 -
= Тип панели управления; описание читайте на
стр. 86 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования - - = Опция недоступна
**
= Другие конфигурации и технические данные доступны на сайте www.pramac.com
81
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
GSW 405 - 460 ДИЗЕЛЬ
МОДЕЛЬ
GSW405V
GSW405M
GSW415V GSW420V GSW440M
GSW455V
GSW460V
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
323
403
326
407
333
416
338
422
350
437
365
457
365
456
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
294
367
295
369
304
380
307
383
326
407
333
416
332
415
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Volvo
MTU
Volvo
Volvo
MTU
Volvo
Volvo
МОДЕЛЬ
TAD1352GE
8V1600G10F
TAD1343GE
TAD1354GE
8V1600G20F
TAD1355GE
TAD1344GE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
12780
14000
12780
12780
14000
12780
12780
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
6, рядно
8 В
6, рядно
6, рядно
8 В
6, рядно
6, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический Электрический Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
24
24
24
24
24
24
24
ТИП ДВИГАТЕЛЯ
Турбированный с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 3
Евро 3
Евро 2
Евро 3
Евро 3
Евро 3
Евро 2
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
356,0
358,0
366,0
372,0
394,0
404,0
399,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
325,0
325,0
335,0
339,0
358,0
369,0
364,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
63,19 / 83,18
63,39 / 81,25
58,12 / 76,57
62,22 / 79,10
62,05 / 82,68
68,19 / 84,34
64,41 / 84,07
нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
68
67
68
68
68
68
69
aРАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
97
97
97
97
98
97
98
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
3300
3951
3300
4180
3300
3951
3300
3951
3300
4180
3300
3951
3300
3951
ШИРИНА
мм
1400
1438
1806
1800
1400
1438
1400
1438
1806
1800
1400
1438
1460
1438
ВЫСОТА
мм
1917
2085
2121
2160
1917
2085
1917
2085
2121
2160
1917
2085
1965
2085
МАССА СУХАЯ
кг
3041
3671
3514
4660
3050
3671
3070
3671
3514
4660
3120
3671
3370
3671
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
636
636
636
636
636
636
636
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
10,06
10,03
10,94
10,22
10,25
9,33
9,87
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
3270
4180
3270
3270
4180
3270
3270
ТОПЛИВНЫЙ БАК (емкость)
LTP - РАМА С ЗАЩИТОЙ ОТ ПРОТЕЧЕК
РАБОЧИХ ЖИДКОСТЕЙ
S
S
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
-
S
-
S
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ AVAILABLE
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 87 - O = Опция доступна, подробное описание на стр. 87 -
= Тип панели управления; описание читайте
на стр. 86 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования - - = Опция
недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
82
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
GSW 505 - 555 ДИЗЕЛЬ
МОДЕЛЬ
GSW505V
GSW510V
GSW510DO
GSW515M
GSW555V
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
407
508
405
506
407
508
407
508
446
557
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
369
461
364
455
368
460
368
460
405
506
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Volvo
Volvo
Doosan
MTU
Volvo
МОДЕЛЬ
TAD1650GE
TAD1345GE
DP158LC
10V1600G10F
TAD1651GE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
16120
12780
14618
17500
16120
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
6, рядно
6, рядно
8 В
10 В
6, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
24
24
24
24
24
ТИП ДВИГАТЕЛЯ
Турбированный
Турбированный
Турбированный
Турбированный
Турбированный
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Электронная
Электронная
Электронная
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 3
Евро 2
Не сертифицирован
Евро 3
Евро 3
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
442,0
441,0
449,0
448,0
484,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
402,0
398,0
408,0
407,0
441,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
73,54 / 96,67
70,38 / 92,87
76,53 / 103,46
78,85 / 109,50
81,45 / 105,0
нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
75
69
69
67
75
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
105
98
98
97
105
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
3500
4400
3300
3951
3500
4400
3800
4700
3500
4400
ШИРИНА
мм
1500
1560
1400
1438
1500
1560
1670
1757
1500
1560
ВЫСОТА
мм
2113
2250
1917
2085
1992
2270
2320
2430
2113
2250
МАССА СУХАЯ
кг
3180
4888
3180
4100
3650
4400
4658
5400
3620
4888
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
636
636
636
636
636
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
8,65
9,04
8,31
8,07
7,81
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
4180
4180
4180
4620
4180
ТОПЛИВНЫЙ БАК (емкость)
LTP - РАМА С ЗАЩИТОЙ ОТ ПРОТЕЧЕК
РАБОЧИХ ЖИДКОСТЕЙ
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ AVAILABLE
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 87 - O = Опция доступна, подробное описание на стр. 87 -
= Тип панели управления; описание читайте
на стр. 86 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования - - = Опция
недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
83
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
GSW 560 - 650 ДИЗЕЛЬ
МОДЕЛЬ
GSW560V
GSW570M GSW580DO
GSW600V
GSW630DO
GSW650V
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
437
546
450
563
465
582
481
601
505
632
522
653
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
404
505
408
510
422
528
454
567
458
573
474
593
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Volvo
MTU
Doosan
Volvo
Doosan
Volvo
МОДЕЛЬ
TAD1641GE
10V1600G20F
DP158LD
TAD1642GE
DP180LA
TAD1642GE
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
16120
17500
14618
16120
18273
16120
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
6, рядно
10 В
8 В
6, рядно
10 В
6, рядно
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
24
24
24
24
24
24
Турбированный
Турбированный
Турбированный
Турбированный
Турбированный
Турбированный
ТИП ДВИГАТЕЛЯ
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 2
Евро 3
Не сертифицирован
Евро 2
Не сертифицирован
Евро 2
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
484,0
493,0
510,0
565,0
552,0
565,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
441,0
448,0
464,0
514,0
502,0
514,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
77,58 / 104,47
76,54 / 105,07
87,23 / 119,32
86,04 / 116,1
95,74 / 129,68
89,85 / 121,16
нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
75
75
75
75
0
75
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
105
105
105
105
0
105
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
3500
4400
3800
4700
3500
4400
3500
4400
3500
4400
3500
4400
ШИРИНА
мм
1500
1560
1670
1757
1500
1560
1500
1560
1500
1560
1500
1560
ВЫСОТА
мм
2120
2250
2320
2430
1992
2270
2120
2250
1972
2270
2120
2250
МАССА СУХАЯ
кг
3467
4495
4811
5520
3650
4560
3620
4888
4100
4900
3680
4945
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
636
636
636
636
636
636
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
8,2
8,31
7,29
7,39
6,64
7,08
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
4180
4620
3270
4180
3270
4180
ТОПЛИВНЫЙ БАК (емкость)
LTP - РАМА С ЗАЩИТОЙ ОТ ПРОТЕЧЕК
РАБОЧИХ ЖИДКОСТЕЙ
S
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
-
S
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ AVAILABLE
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 87 - O = Опция доступна, подробное описание на стр. 87 -
= Тип панели управления; описание читайте
на стр. 86 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования - - = Опция
недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
84
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
GSW 665 - 830 ДИЗЕЛЬ
МОДЕЛЬ
GSW665M GSW705DO
GSW705V
GSW730M GSW755DO GSW830DO
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
527
659
562
703
562
703
582
727
608
760
665
831
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
478
598
509
636
505
632
527
659
551
689
602
752
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
MTU
Doosan
Volvo
MTU
Doosan
Doosan
МОДЕЛЬ
12V1600G10F
DP180LB
TWD1643GE
12V1600G20F
DP222LB
DP222LC
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
21000
18273
16120
21000
21927
21927
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
12 В
10 В
6, рядно
12 В
12 В
12 В
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
24
24
24
24
24
24
Турбированный
Турбированный
Турбированный
Турбированный
Турбированный
Турбированный
ТИП ДВИГАТЕЛЯ
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ
СТАНДАРТАМ
Евро 3
Не сертифицирован
Евро 2
Евро 3
Не сертифицирован
Не сертифицирован
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
576,0
596,0
613,0
634,0
664,0
723,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
524,0
540,0
553,0
576,0
604,0
657,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100%
Л/ч
98,07 / 131,62
105,82 / 142,31
97,37 / 131,01
106,03 / 142,63
114,95 / 153,16
119,70 / 160,34
нагрузке
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ ОТКРЫТОЕ В КОЖУХЕ
УРОВЕНЬ ШУМА
ЗВУКОВОЕ ДАВЛЕНИЕ НА
дБ(А)
75
NA
75
75
75
76
76
РАССТОЯНИИ 7м,
УРОВЕНЬ ГРОМКОСТИ
LWA, дБ(А)
105
NA
105
105
105
106
106
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
ДЛИНА
мм
3811
4700
3500
4400
3800
4700
3811
4700
3800
4700
3800
4700
ШИРИНА
мм
1670
1757
1500
1500
1670
1757
1670
1757
1670
1757
1670
1757
ВЫСОТА
мм
2322
2430
1972
2270
2320
2510
2322
2430
2177
2510
2160
2510
МАССА СУХАЯ
кг
4994
5895
4100
4900
4590
5490
5200
6100
4800
5800
5000
6000
МАТЕРИАЛ ТОПЛИВНОГО БАКА
Пластик
Пластик
Пластик
Пластик
Пластик
Пластик
ОБЪЕМ ТОПЛИВНОГО БАКА
Л
636
636
636
636
636
636
ВРЕМЯ РАБОТЫ ПРИ 75% нагрузке
ч
6,49
6,01
6,53
6,0
5,53
5,31
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
EFT - ДОПОЛНИТЕЛЬНЫЙ
Л
4620
4180
4620
4620
4620
4620
ТОПЛИВНЫЙ БАК (емкость)
LTP - РАМА С ЗАЩИТОЙ ОТ ПРОТЕЧЕК
РАБОЧИХ ЖИДКОСТЕЙ
S
S
S
S
S
S
KRT - АРЕНДНЫЙ КОМПЛЕКТ
-
S
-
S
-
S
-
S
-
S
-
S
RES - НИЗКОШУМНЫЙ ГЛУШИТЕЛЬ
O
√
O
√
O
√
O
√
O
√
O
√
FEC - КОМПЕНСАТОР ВЫХЛОПНОЙ
O
√
O
√
O
√
O
√
O
√
O
√
СИСТЕМЫ
ПАНЕЛЬ УПРАВЛЕНИЯ AVAILABLE
АВТОМАТИЧЕСКАЯ ПАНЕЛЬ
ACP
УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ ДЛЯ
MPP
ПАРАЛЛЕЛЬНОЙ РАБОТЫ
S
= Доступно по предварительному заказу; подробное описание на стр. 87 - O = Опция доступна, подробное описание на стр. 87 -
= Тип панели управления; описание читайте
на стр. 86 в разделе ЭЛЕКТРООБОРУДОВАНИЕ - √ = Есть - * = Электроагрегаты стационарного исполнения предназначены для стационарного использования - - = Опция
недоступна - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
85
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
ЭЛЕКТРООБОРУДОВАНИЕ
СЕРИЯ GSW 275-830
ПАНЕЛЬ УПРАВЛЕНИЯS
ACP
MPP
Тип
Автоматическая панель управления
Панель управления для параллельной работы
На панели управления расположены
контрольно-измерительные приборы,
элементы управления, а так же
необходимые системы защиты.
Панель управления смонтирована в
металлическом ящике на электроагрегат.
ТИП УПРАВЛЕНИЯ
РУЧНОЙ ПУСК/ОСТАНОВ
√
√
АВТОМАТИЧЕСКИЙ ЗАПУСК ПРИ ПРОПАДАНИИ СЕТИ
√ (при использовании LTS)
√ (при использовании ATS)
УДАЛЕННЫЙ ПУСК/ОСТАНОВ
√
√
ПАРАЛЛЕЛЬНАЯ РАБОТА
-
√
УПРАВЛЕНИЕ
Режимы работы
ВЫКЛЮЧЕНО
ВЫКЛЮЧЕНО
Ручной
Ручной
Автоматический
Автоматический
Тест
Параллельная работа нескольких генераторов
Работа в параллель с сетью
Кнопка аварийного останова
√
√
Автоматические выключатели
√
√
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Тип
Цифровой модуль
Цифровой модуль
Напряжение генератора
Измерение по 3 фазам
Измерение по 3 фазам
Ток генератора
Измерение по 3 фазам
Измерение по 3 фазам
Частота
√
√
Счетчик моточасов
√
√
Уровень топлива
√
√
Давление масла
√
√
Температура двигателя
√
√
Нагрузка
кВА - кВт - кВАr - Cosf
кВА - кВт - кВАr - Cosf
Напряжение акб
√
√
Напряжение основной сети
√
√
Обороты двигателя
√
√
ЗАЩИТЫ
Низкий уровень топлива
√
√
Низкое давление масла
√
√
Высокая температура двигателя
√
√
Разряд акб
√
√
Защита по утечке на землю
√
√
Автомат защиты
3х полюсный
4х полюсный (моторизованный)
Отклонения напряжения
√
√
Отклонения частоты
√
√
Обратная мощность
√
√
ВЫХОДЫ**
Шины для подключения кабелей нагрузки
√
√
Клеммы для подключения авр
√
-
Возможность подключени устройств дистанционного контроля
√
√
RS232 - Коммуникационный модуль
√
√
Разъем для подключения кабеля синхронизации
-
√
RSS - Удаленный пуск/останов
√
√
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ **
TIF - Четырехполюсный автомат защиты
S
√
ADI - Реле защиты по утечке на землю
S
S
SKB/SKC - Socket Kit:
S
-
TLP - Блок клеммных колодок для подключения кабелей
S
S
управления
RCG - Устройство дистанционного контроля
S
S
PHS - Подогреватель охлаждающей жадкости
S
S
AFP - Насос подкачки топлива
S
S
LTS - Автоматика ввода резерва
O
-
ATS - Автонономный щит ввода резерва
O
O
√ = Есть - О = Доступно в виде опции - S = Доступно по предварительному заказу - - = Не доступно - ** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
86
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 275-830
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
СЕРИЯ GSW 275-830
ОПЦИИ И АКСЕСУАРЫ **
АВТОМАТИКА ВВОДА РЕЗЕРВА (LTS)
ПАНЕЛЬ УПРАВЛЕНИЯ
Позволяет обеспечивать питание потребителей
Панель управления может
от основной сети
быть укомплектована
или генератора в
различными
автоматическом режиме.
дополнительными опциями,
Контроль за состоянием
такими как: силовые шины
основной сети и
для подключения кабелей
управление силовым
или розетки
переключателем
осуществляется
контроллером,
установленном на
электроагрегате
АВТОНОНОМНЫЙ ЩИТ ВВОДА РЕЗЕРВА (ATS)
ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАК (EFT)
Щит оснащен контроллером InteliATS, который
Большой топливный бак, встраеваемый в увеличенную
отслеживает состояние основной сети, в случае
раму обеспечивает время автономии до 48 часов при
необходимости контроллер выдает сигнал на запуск
75% нагрузке. Бак оснащен подъемными проушинами и
электроагрегата и переключение ввода
системой слива топлива
НАСОС ПОДКАЧКИ
ВЫХЛОПНАЯ СИСТЕМА
ТОПЛИВА (AFP)
Открытые электроагрегаты могут комплектоваться
Система подкачки топлива
промышленным и низкошумным глушителями
монтируется на раму
генератора и обеспечивает
пополнение бака из внешней
емкости
ПОДОГРЕВАТЕЛЬ
УСТРОЙСТВА ДИСТАНЦИОННОГО КОНТРОЛЯ (RCG)
ОХЛАЖДАЮЩЕЙ
Предлагается большое количество дополнительных
ЖИДКОСТИ (PHS)
модулей расширения для дистанционного контроля и
Необходим для
мониторинга
поддержания температуры
двигателя необходимой
для быстрого запуска и
принятия нагрузки
** = Другие конфигурации и технические данные доступны на сайте www.pramac.com
87
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 815-3360
ДИЗЕЛЬНОЕ
GSW 815-3360
Электроагрегаты мощностью от 815 до 3360 кВа, предназначены для удовлетворения высоких потребностей в
электроэнергии в различных сферах деятельности: медицина, телекоммуникации или производство. Генераторы
высокой мощности станут надежным партнером Ваших клиентов. Модульная конструкция электроагрегатов
обеспечивает высокую экономическую эффективность в различных отраслях применения.
ОТКРЫТЫЕ
Защита движущихся частей
Насос для откачки масла
Антивибрационные опоры
Высокоэффективные
GSW 815-3360
повышенной прочности
воздушные фильтры
В КОЖУХЕ
Большие двери для
Дверь панели управления
удобства осмотра и
(по одной на каждой
обслуживания
стороне)
Кнопка аварийного
Прочная ручка капота
останова
оснащена замком
GSW 815-1650
В КОНТЕЙНЕРЕ
Система внутреннего
Фитинги контейнера
освещения
соответствуют
международным стандартам
GSW 815-3360
Съемные панели для ввода
Металлический пол
кабелей
контейнера с рифленой
поверхностью
89
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ // GSW 815-3360
GSW 815 - 1000 ДИЗЕЛЬ
МОДЕЛЬ
GSW815P
GSW870M
GSW875P
GSW1000M
ТИП СИСТЕМЫ ЭНЕРГОСНАБЖЕНИЯ
ТРИ ФАЗЫ 400/230V**
ТРИ ФАЗЫ
кВт
кВА
кВт
кВА
кВт
кВА
кВт
кВА
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
661
826
697
871
699
874
808
1010
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
601
751
631
788
646
807
731
913
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ
В
400
400
400
400
ЧАСТОТА
Гц
50
50
50
50
КОЭФФИЦИЕНТ МОЩНОСТИ
cosf
0,8
0,8
0,8
0,8
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ
Perkins
MTU
Perkins
MTU
МОДЕЛЬ
4006-23TAG2A
12V2000G65
4006-23TAG3A
16V2000G25
ТОПЛИВО
Дизель
Дизель
Дизель
Дизель
ОБЪЕМ ДВИГАТЕЛЯ
см3
22921
23880
22921
31840
ЧАСТОТА ВРАЩЕНИЯ
об/мин
1500
1500
1500
1500
ЧИСЛО И РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ
6, рядно
12 В
6, рядно
16 В
СИСТЕМА ОХЛАЖДЕНИЯ
Жидкостная
Жидкостная
Жидкостная
Жидкостная
СИСТЕМА ЗАПУСКА
Электрический
Электрический
Электрический
Электрический
СИСТЕМА ЭЛЕКТРОПИТАНИЯ
В
24
24
24
24
ТИП ДВИГАТЕЛЯ
Турбированный с интеркуллером
Турбированный с интеркуллером
Турбированный с интеркуллером
Турбированный с интеркуллером
РЕГУЛЯТОР ОБОРОТОВ
Электронная
Электронная
Электронная
Электронная
СООТВЕТСТВИЕ ЭКОЛОГИЧЕСКИМ СТАНДАРТАМ
Нет данных
Нет данных
Нет данных
Нет данных
МАКСИМАЛЬНАЯ МОЩНОСТЬ LTP
кВт
721,0
765,0
786,0
891,0
НОМИНАЛЬНАЯ МОЩНОСТЬ COP
кВт
658,0
695,0
705,0
810,0
АЛЬТЕРНАТОР
ТИП
Бесщеточный
Бесщеточный
Бесщеточный
Бесщеточный
КОЛИЧЕСТВО ПОЛЮСОВ
4
4
4
4
СИСТЕМА РЕГУЛИРОВКИ НАПРЯЖЕНИЯ
Электронная
Электронная
Электронная
Электронная
КЛАСС ЗАЩИТЫ АЛЬТЕРНАТОРА
IP
21
21
21
21
РАСХОД
РАСХОД ТОПЛИВА при 75%/100% нагрузке
Л/ч
125,34 / 163,72
127,65 / 166,3
133,55 / 176,25
145,37 / 190,93
ИСПОЛНЕНИЕ
ОТКРЫТОЕ В КОЖУХЕ В КОНТЕЙНЕРЕ
ОТКРЫТОЕ В КОЖУХЕ В КОНТЕЙНЕРЕ
ОТКРЫТОЕ В КОЖУХЕ В КОНТЕЙНЕРЕ
ОТКРЫТОЕ В КОЖУХЕ В КОНТЕЙНЕРЕ
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
