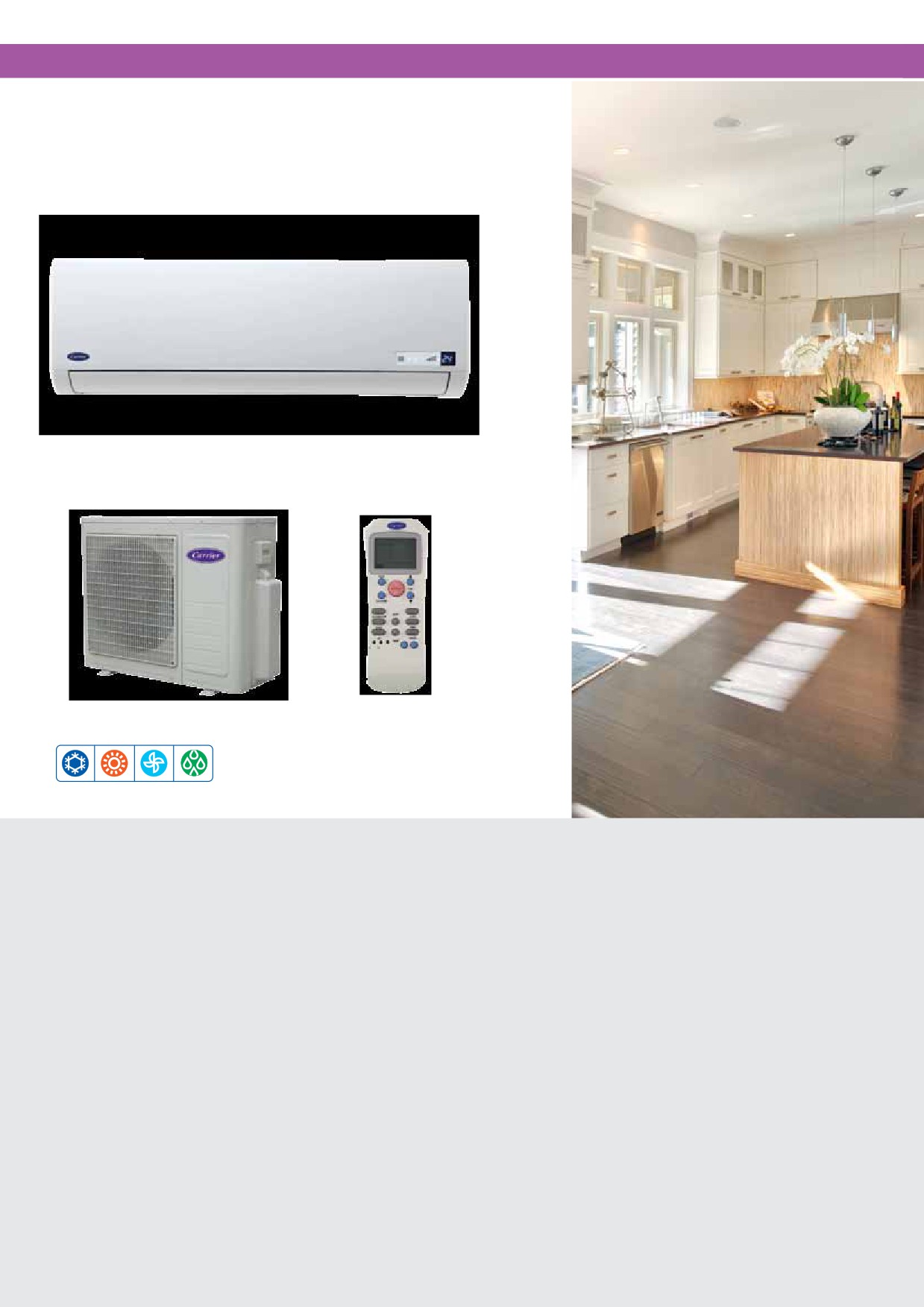

Инверторные сплит-системы

Серия 42UQV_M

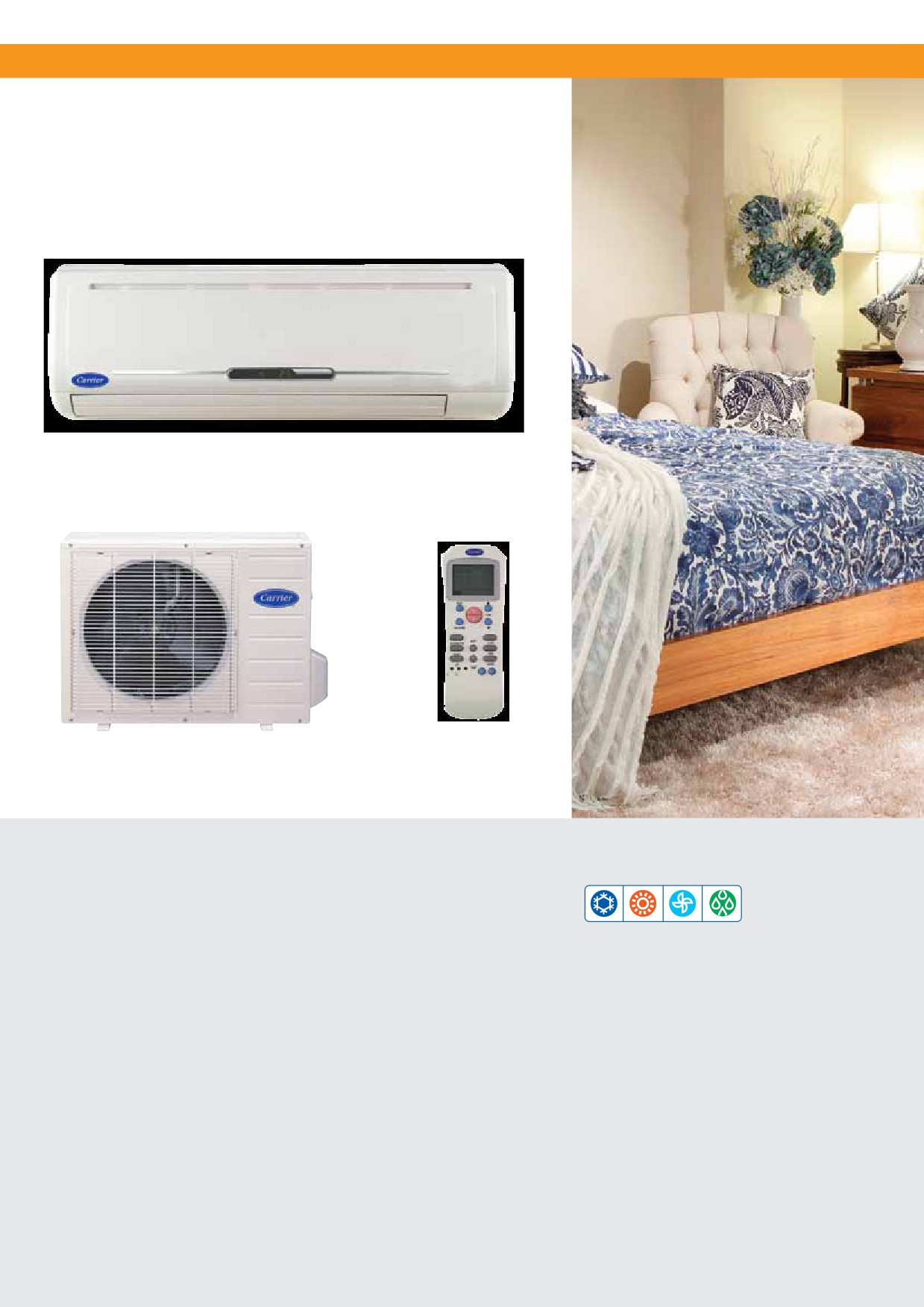

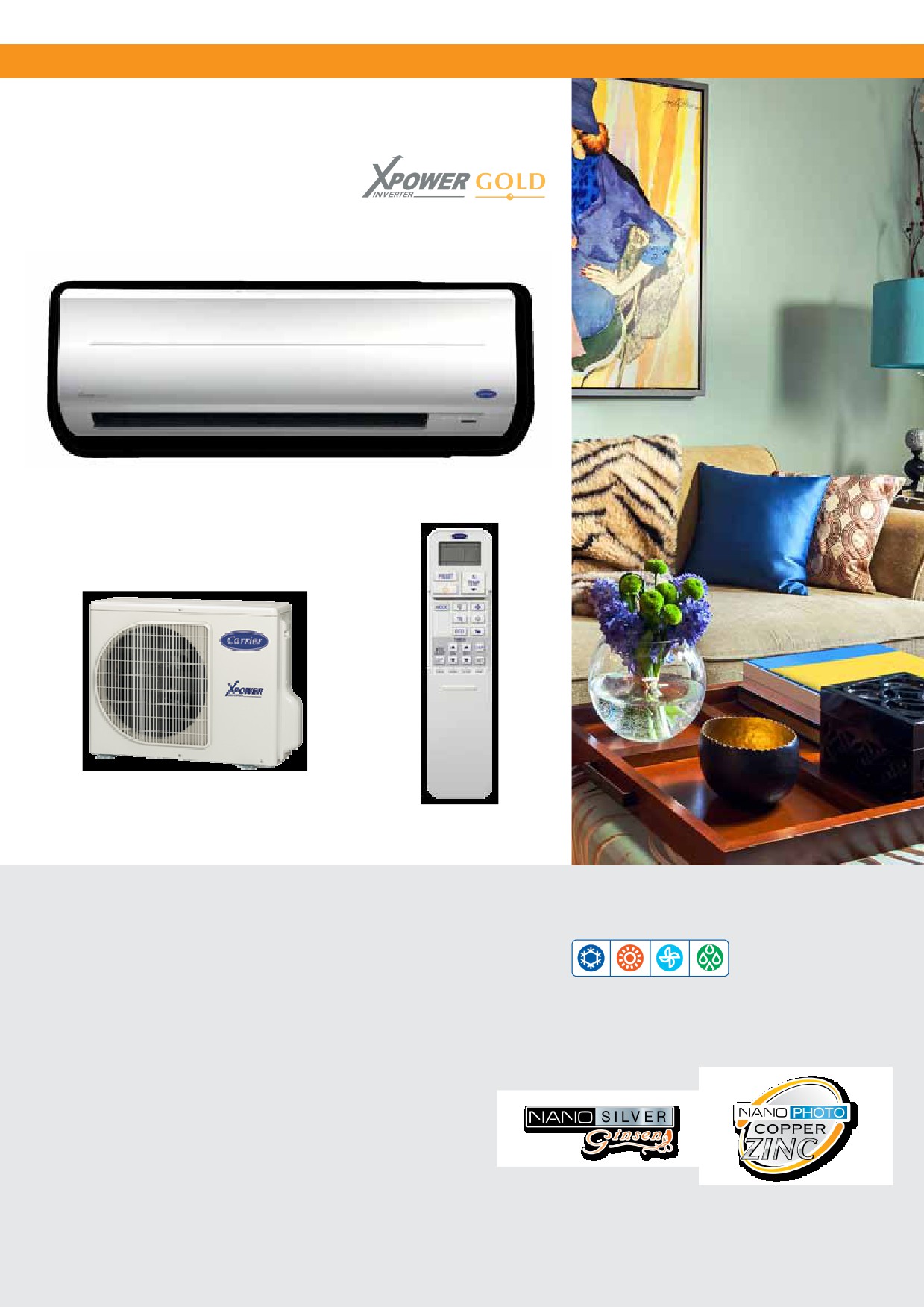

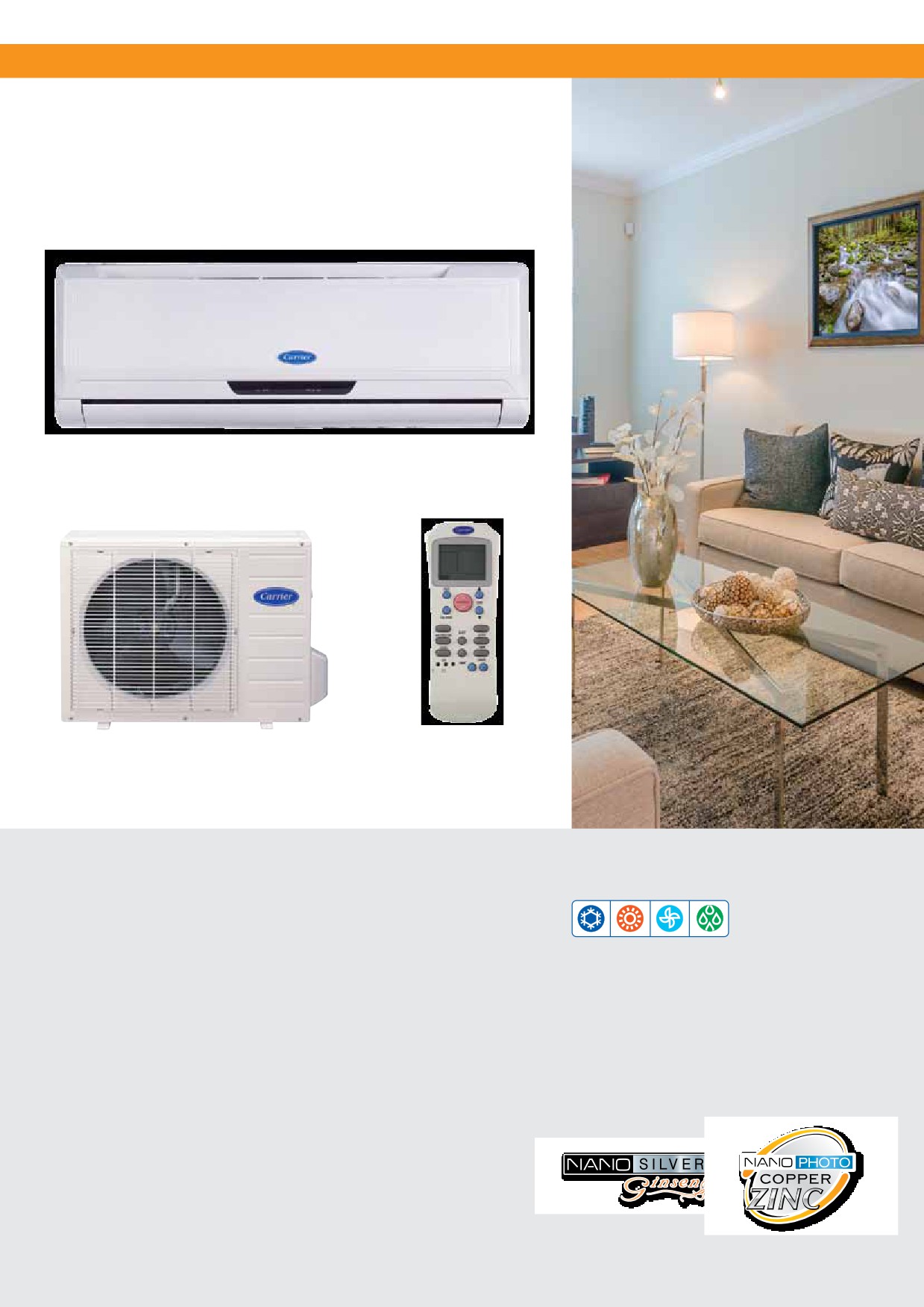

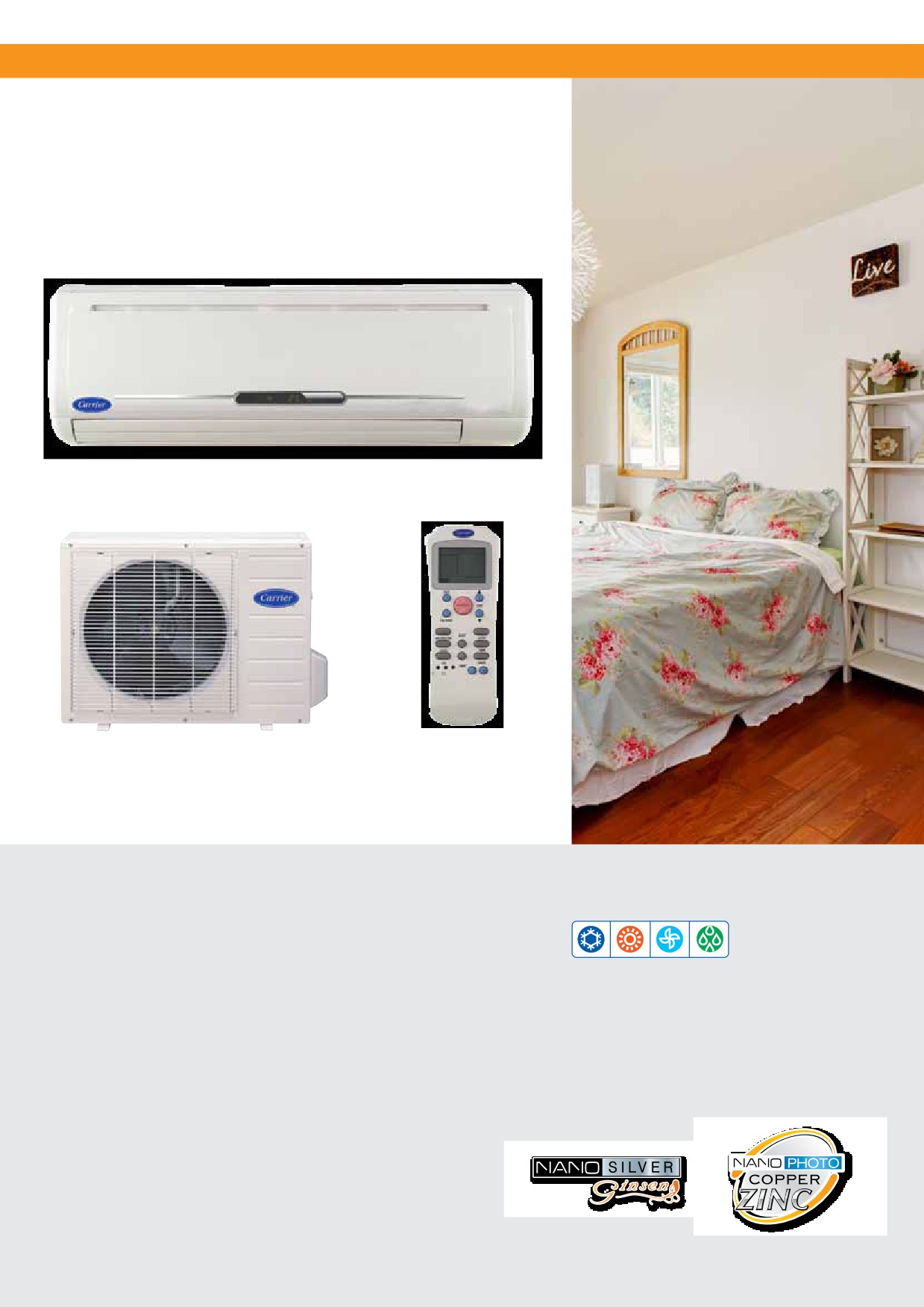

Описание кондиционера

Элегантный современный внутренний блок с гладкой лице-

вой панелью. Энергоэффективность в режимах охлаждения

и обогрева: высший класс А (42UQV060M - класс B). Совре-

менный роторный компрессор с инверторным приводом

постоянного тока.

Аксессуары

• Фильтр Nano Silver с женьшенем

Фильтр Nano Silver с женьшенем и фильтр Nano Photo Copper

• Фильтр Nano Photo Copper с цинком

с цинком полностью очистят воздух от загрязнений, бакте-

рий и неприятных запахов.

• Кондиционеры серии 42UQV_М адаптированы для зим-

них условий и гарантированно работают на охлаждение

до -10°С и на обогрев до -15°С.

• Новый эргономичный пульт управления, режимы «Сон»,

«Экономичный», «Максимальная мощность».

• Функция «Авторестарт».

• Произведены в Таиланде.

+1^oC

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42UQV025M

42UQV035M

42UQV050M

42UQV060M

Наружный блок

38UYV025M

38UYV035M

38UYV050M

38UYV060M

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2.50 (1.10-2.90)

3.50 (1.10-3.90)

5.00 (1.10-6.00)

6.00 (1.20-6.70)

Коэффициент эффективности EER

3.25 (4.23-3.01)

3.21 (4.31-2.93)

3.31 (5.79-2.82)

3.02 (6.00-2.53)

Теплопроизводительность

кВт

3.20 (0.90-4.00)

4.20 (0.90-4.90)

5.80 (0.80-6.30)

7.00 (1.00-7.50)

Коэффициент эффективности COP

3.62 (4.39-3.33)

3.65 (5.14-3.31)

3.63 (5.52-3.60)

3.21 (5.26-3.19)

Класс энергетической эффективности

А / А

В / С

(охлаждение/обогрев)

Потребляемая мощность:

Охлаждение

кВт

0.77 (0.26-0.97)

1.09 (0.26-1.33)

1.51 (0.19-2.13)

1.99 (0.20-2.65)

Обогрев

кВт

0.89 (0.21-1.20)

1.15 (0.175-1.48)

1.60 (0.15-1.75)

2.18 (0.19-2.35)

Рабочий ток:

Охлаждение

3.70 (1.69-4.60)

5.21 (1.45-6.35)

7.05 (1.16-9.90)

9.31 (1.24-12.32)

Обогрев

4.25 (1.33-5.72)

5.50 (0.99-6.86)

7.49 (0.90-8.15)

10.16 (1.19-10.94)

Внутренний блок:

Размеры (ВхШхГ)

мм

250 x 740 x 210

275 x 790 x 235

320 x 1050 x 238

Вес нетто

кг

Расход воздуха (охл./обогрев)

м³/ч

522 / 576

570 / 624

954 / 990

1080 / 1098

Осушение

л/ч

1.5

2.0

2.8

3.5

Ур. звукового давления (охл./обогр.)

дБ(А)

30-39 / 31-41

27-40 / 29-41

32-44 / 32-44

35-47 / 35-47

Наружный блок:

Размеры (ВхШхГ)

мм

530 x 660 x 240

550 x 780 x 290

Вес нетто

кг

Тип компрессора

Ротационный инверторный, постоянного тока

Ур. звукового давления (охл./обогр.)

дБ(А)

48/50

49/50

53/52

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

Максимальная длина трассы

Максимальная высота трассы

Максимальная длина трассы без

дозаправки*

Допустимая температура наружного

от 15 до 43 ^оС/ от

°С

от -10 до 46 ^оС/ от -15 до 24 ^оС

воздуха (охл./обогрев)

-10 до 24 ^оС

* При длине трассы от 16-20 м дозаправка R410a 20 г/м

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

Инверторные сплит-системы

Серия 42NQV_M2

Описание кондиционера

Элегантный современный внутренний блок с гладкой лице-

вой панелью. Энергоэффективность в режимах охлаждения

и обогрева: высший класс А. Современный роторный ком-

прессор с инверторным приводом постоянного тока.

Фильтр Nano Silver с женьшенем и фильтр Nano Photo Copper

Аксессуары

с цинком полностью очистят воздух от загрязнений, бакте-

• Фильтр Nano Silver с женьшенем

рий и неприятных запахов.

• Фильтр Nano Photo Copper с цинком

• Кондиционеры серии

42NQV_М2 адаптированы для

зимних условий и гарантированно работают на охлажде-

ние до -10°С и на обогрев до -15°С.

• Новый эргономичный пульт управления, режимы «Сон»,

«Экономичный», «Максимальная мощность».

• Авторестарт: кондиционер автоматически сохраняет па-

раметры и восстанавливает их, когда электроснабжение

возобновляется.

• Произведены в Таиланде.

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42NQV025M2

42NQV035M2

42NQV050M2

42NQV060M2

Наружный блок

38NYV025M2

38NYV035M2

38NYV050M2

38NYV060M2

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2.5 (1.1-2.9)

3.5 (1.1-3.9)

5.0 (1.1-6.0)

6.0 (1.2-6.7)

Коэффициент эффективности EER

3.25

3.21

3.31

3.01

Теплопроизводительность

кВт

3.2 (0.9-4.0)

4.2 (0.9-4.9)

5.8 (0.8-6.3)

7.0 (1.0-7.5)

Коэффициент эффективности COP

3.62

3.65

3.61

3.21

Класс энергетической эффективности

А / А

В / С

(охлаждение/обогрев)

Годовое энергопотребление

кВт*ч

385

545

755

998

Потребляемая мощность:

Охлаждение

кВт

0.770

1.090

1.510

1.995

Обогрев

кВт

0.885

1.150

1.605

2.180

Рабочий ток:

Охлаждение

3.54

- 3.25

5.00

- 4.59

6.82

- 6.25

8.93

- 8.19

Обогрев

4.09

- 3.76

5.26

- 4.82

7.19

- 6.59

9.78

- 8.96

Внутренний блок:

Размеры (ВхШхГ)

мм

250 x 740 x 195

275 x 790 x 205

320 x 1050 x 228

Вес нетто

кг

Расход воздуха (охл./обогрев)

м³/ч

522 / 576

570 / 624

954 / 990

1080 / 1098

Осушение

л/ч

1.5

2.0

2.8

3.5

Уровень звукового давления

дБ(А)

30 - 39

27 - 40

32 - 44

35 - 47

Наружный блок:

Размеры (ВхШхГ)

мм

530 x 660 x 240

550 x 780 x 290

Вес нетто

кг

Тип компрессора

Ротационный инверторный, постоянного тока

Уровень звукового давления

дБ(А)

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

Максимальная длина трассы

Максимальная высота трассы

Максимальная длина трассы без

дозаправки*

Допустимая температура наружного

°С

15 - 43 ^оС/-10 - 24 ^оС

от -10 до 46 ^оС / от -15 до 24 ^оС

воздуха (охл./обогрев)

* При длине трассы от 16-20 м дозаправка R410a 20 г/м

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

Инверторные сплит-системы

Серия 42LUVH_K

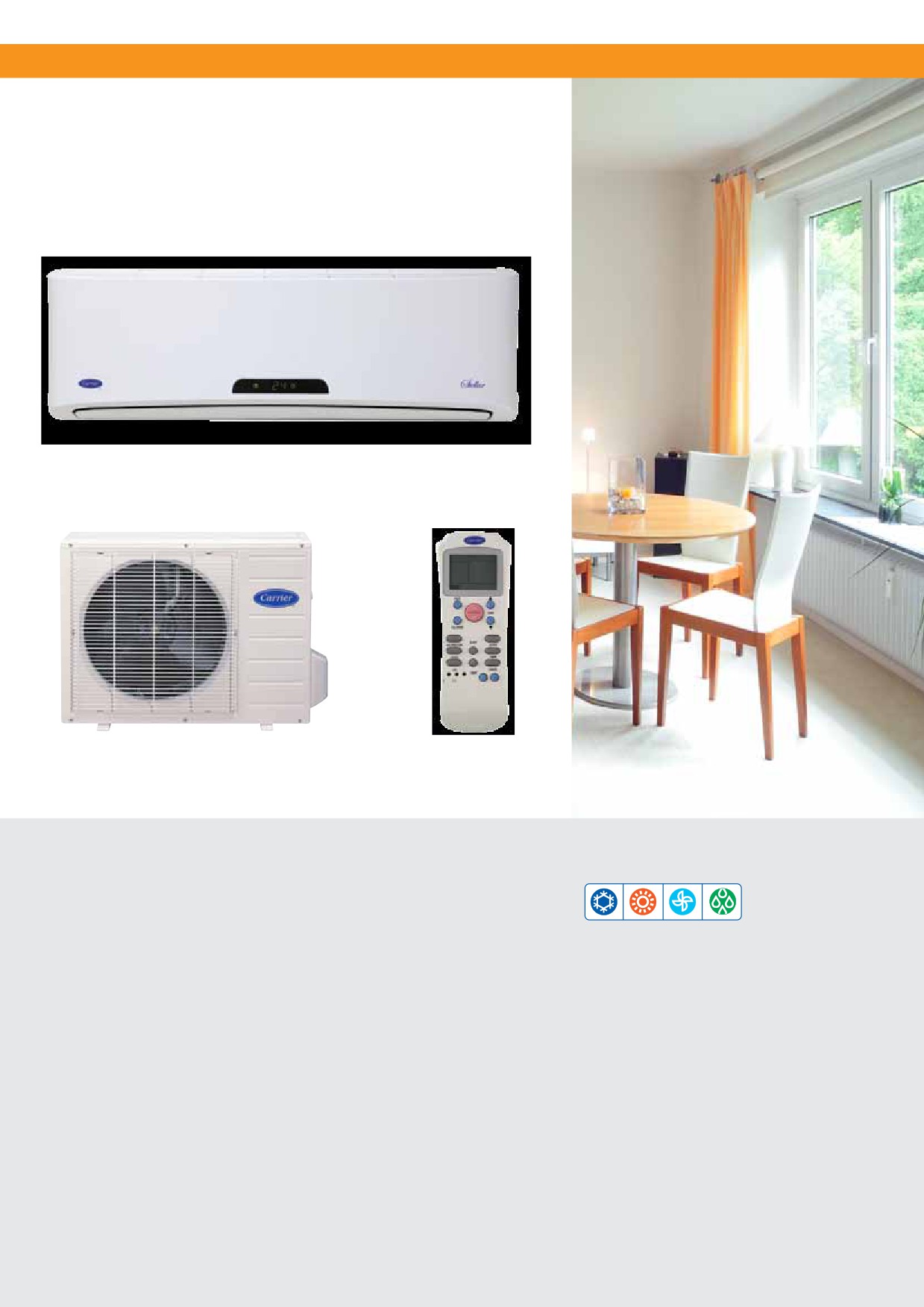

Описание кондиционера

Элегантная и надежная инверторная сплит-система

• Легко очищающаяся передняя панель внутреннего блока.

• Функция самодиагностики и автоматической защиты.

• Авторестарт: кондиционер автоматически сохраняет параметры

Аксессуары

и восстанавливает их, когда электроснабжение возобновляется.

• Покрытие конденсатора Gold Fin (опция)

• Низкий уровнь шума и бесшумный режим «Сон».

• Низкотемпературный комплект

• Антикоррозионная защита внешнего блока: корпус из оцинкован-

• Фильтр с витамином С (опция)

ной стали, электрофоретическое покрытие, обработка фосфидами,

и фильтр Nano Silver (опция)

окраска корпуса и устойчивые к коррозии винты.

• Ионизатор воздуха

• Гидрофильное покрытие испарителя улучшает теплообмен

• Защитная решетка

и предотвращает обмерзание.

• Электростатический угольный фильтр.

• Два положения воздухораспределительной заслонки.

• Пластиковая защита клапанов на внешнем блоке надежно

защищает от попадания воды.

• Компенсация перепада температур между потолком и полом.

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42LUVH026K

42LUVH034K

42LUVH050K

42LUVH060K

42LUVH070K

42LUVH080K

Наружный блок

38LUVH026K

38LUVH034K

38LUVH050K

38LUVH060K

38LUVH070K

38LUVH080K

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2,60

3,50

5,00

6,00

6,75

8,00

Коэффициент эффективности EER

3,77

3,79

3,31

3,19

3,29

3,23

Теплопроизводительность

кВт

2,90

3,80

5,30

6,30

7,30

8,50

Коэффициент эффективности COP

3,77

3,76

3,31

3,25

3,22

3,24

Класс энергетической

эффективности, (охлаждение)

Годовое энергопотребление

кВт*ч

345

465

755

940

1025

1240

Потребляемая мощность:

Охлаждение

кВт

0,69

0,93

1,51

1,88

2,05

2,48

Обогрев

кВт

0,77

1,01

1,60

1,94

2,27

2,62

Внутренний блок:

Размеры (ВхШхГ)

мм

265x790x195

292x920x225

330x1080x228

325x1250x230

Вес нетто

кг

11,5

14,5

17,5

Расход воздуха

м³/ч

650/510/440

700/570/510

750/670/580

1050/1007/850

1070/1020/860

1250/1050/900

(выс/сред./низ. скор)

Осушение

л/ч

1,0

1,2

1,8

2,2

2,6

3,0

Ур. звукового давления

дБ(А)

29 - 38

30 - 39

35 - 43

38 - 48

39 - 49

42 - 49

Наружный блок:

Размеры (ВхШхГ)

мм

590x760x285

695x845x335

860x895x330

Вес нетто

кг

35,5

40,5

63,5

Тип компрессора

Ротационный инверторный, постоянного тока

Ур. звукового давления

дБ(А)

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

9,53 (3/8”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

16.0 (5/8”)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наруж-

°С

от 18 до 50 ^оС/ от -15 до 24 ^оС

ного воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

Инверторные сплит-системы

Серия 42RUVH_K

Описание кондиционера

Новая серия экономичных инверторных сплит-систем

• Энергоэффективность в режимах охлаждения и обогрева:

высший класс А.

• Современный роторный компрессор с инверторным при-

Аксессуары

водом постоянного тока.

• Покрытие конденсатора Gold Fin (опция)

• Компактный и легкий внутренний блок со встроенным

• Низкотемпературный комплект (опция)

ЖК-дисплеем.

• Фильтр с витамином С

• Авторестарт: кондиционер автоматически сохраняет па-

и фильтр Nano Silver

раметры и восстанавливает их, когда электроснабжение

• Ионизатор воздуха

возобновляется.

• Защитная решетка

• Низкий уровень шума и бесшумный режим «Сон».

• Воздушные фильтры очищают воздух от пыли и непри-

ятных запахов.

• Удобный и эргономичный пульт дистанционного управле-

ния. Вам не придется долго вчитываться в инструкцию по

эксплуатации - все функции пульта интуитивно понятны!

• Озонобезопасный хладагент R410a.

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42RUVH026K

42RUVH032K

42RUVH050K

42RUVH070K

Наружный блок

38RUVH026K

38RUVH032K

38RUVH050K

38RUVH070K

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2.6 (0.7-2.9)

3.3 (0.7-3.96)

5.1 (1.5-6.5)

6.8 (1.2-6.7)

Коэффициент эффективности EER

3.21

Теплопроизводительность

кВт

2.8 (0.7-3.2)

3.6 (0.8-4.7)

5.3 (1.6-6.7)

7.5 (3.22-7.9)

Коэффициент эффективности COP

3.61

Класс энергетической эффективности

А / А

A / A

(охлаждение/обогрев)

Потребляемая мощность:

Охлаждение

кВт

0.810

1.012

1.588

2.118

Обогрев

кВт

0.776

0.998

1.468

2.078

Внутренний блок:

Размеры (ВхШхГ)

мм

250 x 710 x 189

275 x 790 x 196

275 x 930 x 198

315 x 1036 x 230

Вес нетто

кг

8.5

Расход воздуха (выс/сред./низ. скор)

м³/ч

470/410/350

600/480/400

830/760/660

1120/950/880

Осушение

л/ч

1.0

1.1

1.7

2.5

Уровень звукового давления

дБ(А)

28/31/34

31/35/41

39/43/45

43/45/48

(низ./сред./высок.)

Наружный блок:

Размеры (ВхШхГ)

мм

540 x 670 x 265

590 x 760 x 285

700 x 845 x 320

Вес нетто

кг

26.5

39.5

49.5

Тип компрессора

Ротационный инверторный, постоянного тока

Уровень звукового давления

дБ(А)

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

9.52 (3/8”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

16.0 (5/8”)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наружного

°С

от 10 до 43 ^оС/ от -10 до 24 ^оС

воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

Неинверторные сплит-системы

Серия 42NQ_N

Описание кондиционера

Удобная и простая в использовании сплит-система круглого-

дично обеспечивает комфорт и экономию электроэнергии

• Энергоэффективность в режимах охлаждения и обогре-

Аксессуары

ва: высший класс А.

• Сменные воздушные фильтры

• Идеальный кондиционер для спальни с исключительно

низким уровнем шума.

• Авторестарт: кондиционер автоматически сохраняет

параметры и восстанавливает их, когда электроснабже-

ние возобновляется.

• Компактный внутренний блок с изящным лаконичным ди-

зайном.

• Воздушные фильтры полностью очистят воздух от пыли

и неприятных запахов.

• Удобный и эргономичный пульт ДУ. Вам не придется

долго вчитываться в инструкцию по эксплуатации - все

функции пульта интуитивно понятны!

• Озонобезопасный хладагент R410a.

• Произведены в Таиланде.

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42NQ009N

42NQ012N

42NQ018N

Наружный блок

38NY009N

38NY012N

38NY018N

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2.73

3.70

5.10

Коэффициент эффективности EER

3.25

3.23

Теплопроизводительность

кВт

2.92

4.10

5.45

Коэффициент эффективности COP

3.65

3.63

3.61

Класс энергетической эффективно-

А / А

сти (охлаждение/обогрев)

Годовое энергопотребление

кВт*ч

420

570

790

Потребляемая мощность:

Охлаждение

кВт

0.84

1.14

1.58

Обогрев

кВт

0.80

1.13

1.51

Внутренний блок:

Размеры (ВхШхГ)

мм

250 x 740 x 195

275 x 790 x 205

320 x 1050 x 228

Вес нетто

кг

Расход воздуха (охл./обогрев)

м³/ч

540 / 560

600 / 620

1000 / 1000

Осушение

л/ч

1.2

2.0

Уровень звукового давления

дБ(А)

32 / 36 / 40

32 / 36 / 42

35 / 39 / 44

(низ./сред./высок.)

Наружный блок:

Размеры (ВхШхГ)

мм

550 x 780 x 290

715 x 780 x 290

Вес нетто

кг

Тип компрессора

Ротационный, переменного тока

Уровень звукового давления

дБ(А)

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наруж-

°С

от 15 до 43 ^оС/ от -10 до 24 ^оС

ного воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

Неинверторные сплит-системы

Серия 42QTD_GE

Описание кондиционера

Элегантная и надежная сплит-система

• Легко очищающаяся передняя панель внутреннего блока.

• Функция самодиагностики и автоматической защиты.

• Авторестарт: кондиционер автоматически сохраняет параметры

Аксессуары

и восстанавливает их, когда электроснабжение возобновляется.

• Покрытие конденсатора Gold Fin (опция)

• Низкий уровень шума и бесшумный режим «Сон».

• Низкотемпературный комплект (опция)

• Антикоррозионная защита внешнего блока: корпус из оцинкован-

• Фильтр с витамином С

ной стали, электрофоретическое покрытие, обработка фосфидами,

и фильтр Nano Silver (опции)

окраска корпуса и устойчивые к коррозии винты.

• Ионизатор воздуха

• Защитная решетка

• Гидрофильное покрытие испарителя улучшает теплообмен

и предотвращает обмерзание.

• Электростатический угольный фильтр.

• Пластиковая защита клапанов на внешнем блоке надежно

защищает от попадания воды.

• Компенсация перепада температур между потолком и полом.

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42QTD007713GE

42QTD009713GE

42QTD012713GE

42QTD018713GE

42QTD022713GE

Наружный блок

38QTD007713GE

38QTD009713GE

38QTD012713GE

38QTD018713GE

38QTD022713GE

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2,10

2,60

3,20

5,20

6,40

Коэффициент эффективности EER

3,10

3,01

Теплопроизводительность

кВт

2,10

2,70

3,20

5,30

6,70

Коэффициент эффективности COP

3,30

3,50

3,10

3,30

Класс энергетической эффектив-

B/C

B/B

B/D

C/C

ности (охлаждение/обогрев)

Потребляемая мощность:

Охлаждение

кВт

0,68

0,84

1,03

1,68

2,13

Обогрев

кВт

0,64

0,82

0,91

1,71

2,03

Внутренний блок:

Размеры (ВхШхГ)

мм

255 x 680 x 178

255 x 770 x 188

275 x 905 x 198

315 x 1030 x 218

Вес нетто

кг

9,5

12,5

Расход воздуха

м³/ч

470/390/310

600/510/370

800/700/500

1100/1007/810

(выс/сред./низ. скор)

Осушение

л/ч

0,8

1,0

1,2

1,8

2,2

Уровень звукового давления

дБ(А)

29/35/40

29/37/42

30/40/44

34/44/47

(низ./сред./высок.)

Наружный блок:

Размеры (ВхШхГ)

мм

540 х 700 х 240

540 х 780 х 250

590 х 760 х 285

700 х 845 х 320

Вес нетто

кг

21,5

24,5

Тип компрессора

Ротационный, переменного тока

Уровень звукового давления

дБ(А)

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

9.52 (3/8”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

15.9 (5/8”)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наруж-

°С

от 18 до 43 ^оС/ от -10 до 24 ^оС

ного воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

Неинверторные сплит-системы

Серия 42QCS Stellar

Описание кондиционера

Элегантный стильный дизайн и максимальная эффективность

- особенности новой серии сплит-систем Stellar

• Изящный современный дизайн внутреннего блока.

Аксессуары

• Энергоэффективность всех моделей в режимах

• Сменные воздушные фильтры

охлаждения и обогрева: высший класс А.

• Низкий уровень шума и бесшумный режим «Сон».

• Гидрофильное покрытие испарителя Blue Fin улучшает

теплообмен и предотвращает обмерзание.

• Авторестарт: кондиционер автоматически сохраняет

параметры и восстанавливает их, когда электроснабже-

ние возобновляется.

• Электростатический угольный фильтр.

• Два положения воздухораспределительной заслонки.

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42QCS009713G

42QCS012713G

42QCS018713G

42QCS022713G

Наружный блок

38QCS009713G

38QCS012713G

38QCS018713G

38QCS022713G

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2.8

3.6

5.6

6.8

Коэффициент эффективности EER

3.51

3.21

Теплопроизводительность

кВт

3.0

3.8

5.8

7.2

Коэффициент эффективности COP

3.81

3.71

3.61

3.71

Класс энергетической эффективности

А / А

A /A

(охлаждение/обогрев)

Потребляемая мощность:

Охлаждение

кВт

0.797

1.025

1.744

2.118

Обогрев

кВт

0.787

1.025

1.606

1.940

Внутренний блок:

Размеры (ВхШхГ)

мм

250 x 750 x 207

265x 790 x 212

292 x 920 x 231

330 x 1080 x 257

Вес нетто

кг

7.5

8.5

Расход воздуха (выс/сред./низ. скор)

м³/ч

520/480/380

570/480/410

800/700/520

1050/1007/850

Осушение

л/ч

1.0

1.2

1.8

2.3

Уровень звукового давления

дБ(А)

30/36/39

32/36/40

23/42/46

40/43/48

(низ./сред./высок.)

Наружный блок:

Размеры (ВхШхГ)

мм

540 x 700x 240

540 x 780 x 250

590 x 760 x 285

700 x 845 x 320

Вес нетто

кг

26.5

30.5

38.5

Тип компрессора

Ротационный, переменного тока

Уровень звукового давления

дБ(А)

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

9.52 (3/8”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

16.0 (5/8”)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наружного

°С

от 18 до 43 ^оС / от -7 до 24 ^оС

воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

Неинверторные сплит-системы

Серия 42QCR_GE

Описание кондиционера

Надежные и эффективные кондиционеры серии QCRGE сочетают

высокое качество с умеренной стоимостью. Вы экономите деньги

при покупке и электроэнергию при использовании сплит-системы!

• Энергоэффективность в режимах охлаждения и обогрева:

Аксессуары

высший класс А.

• Сменные воздушные фильтры

• Компактный и легкий внутренний блок со встроенным ЖК-

дисплеем.

• Удобный и эргономичный пульт дистанционного управления.

• Авторестарт: кондиционер автоматически сохраняет

параметры работы и восстанавливает их, когда

электроснабжение возобновляется.

• Бесшумный режим «Сон».

• Антикоррозионная защита внешнего блока: корпус из

оцинкованной стали, электрофоретическое покрытие,

обработка фосфидами, окраска корпуса и устойчивые к коррозии

винты. Дополнительная защита клапанов внешнего блока.

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42QCR007713GE

42QCR009713GE

42QCR012713GE

42QCR018713GE

42QCR022713GE

42QCR026713GE

Наружный блок

38QCR007713GE

38QCR009713GE

38QCR012713GE

38QCR018713GE

38QCR022713GE

38QCR026713GE

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2,10

2,70

3,20

5,30

6,40

7,7

Коэффициент эффективности EER

3,41

3,21

3,61

Теплопроизводительность

кВт

2,10

2,90

3,20

5,70

6,70

7,4

Коэффициент эффективности COP

3,61

3,71

3,91

3,61

3,71

Класс энергетической эффективно-

A/A

сти (охлаждение/обогрев)

Потребляемая мощность:

Охлаждение

кВт

0,62

0,84

0,99

1,55

1,99

2,13

Обогрев

кВт

0,58

0,78

0,82

1,58

1,86

2,26

Внутренний блок:

Размеры (ВхШхГ)

мм

250 x 710 x 189

275x 790 x 196

275 x 930 x 198

315 x 1036 x 230

Вес нетто

кг

Расход воздуха

м³/ч

470/400/330

580/500/400

750/630/510

1050/1007/930

(выс./сред./низ. скорость)

Осушение

л/ч

0,8

1,0

1,1

1,8

2,3

2,5

Ур. звукового давления

дБ(А)

29/33/38

30/36/40

35/38/41

35/41/46

38/43/48

(низ./сред./высок.)

Наружный блок:

Размеры (ВхШхГ)

мм

540 x700 x 240

540 x 780 x 250

600 x 760 x 285

700 x 845 x 320

860 x 900 x 315

Вес нетто

кг

21,5

24,5

37,5

42,5

60,5

Тип компрессора

Ротационный, переменного тока

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

9.52 (3/8”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

16.0 (5/8”)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наруж-

°С

Охлаждение: от 18 до 43 ^оС, обогрев: от -7 до 24 ^оС

ного воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15° C (WB), наружного воздуха 7 °С (DB) / 6 °C (WB).

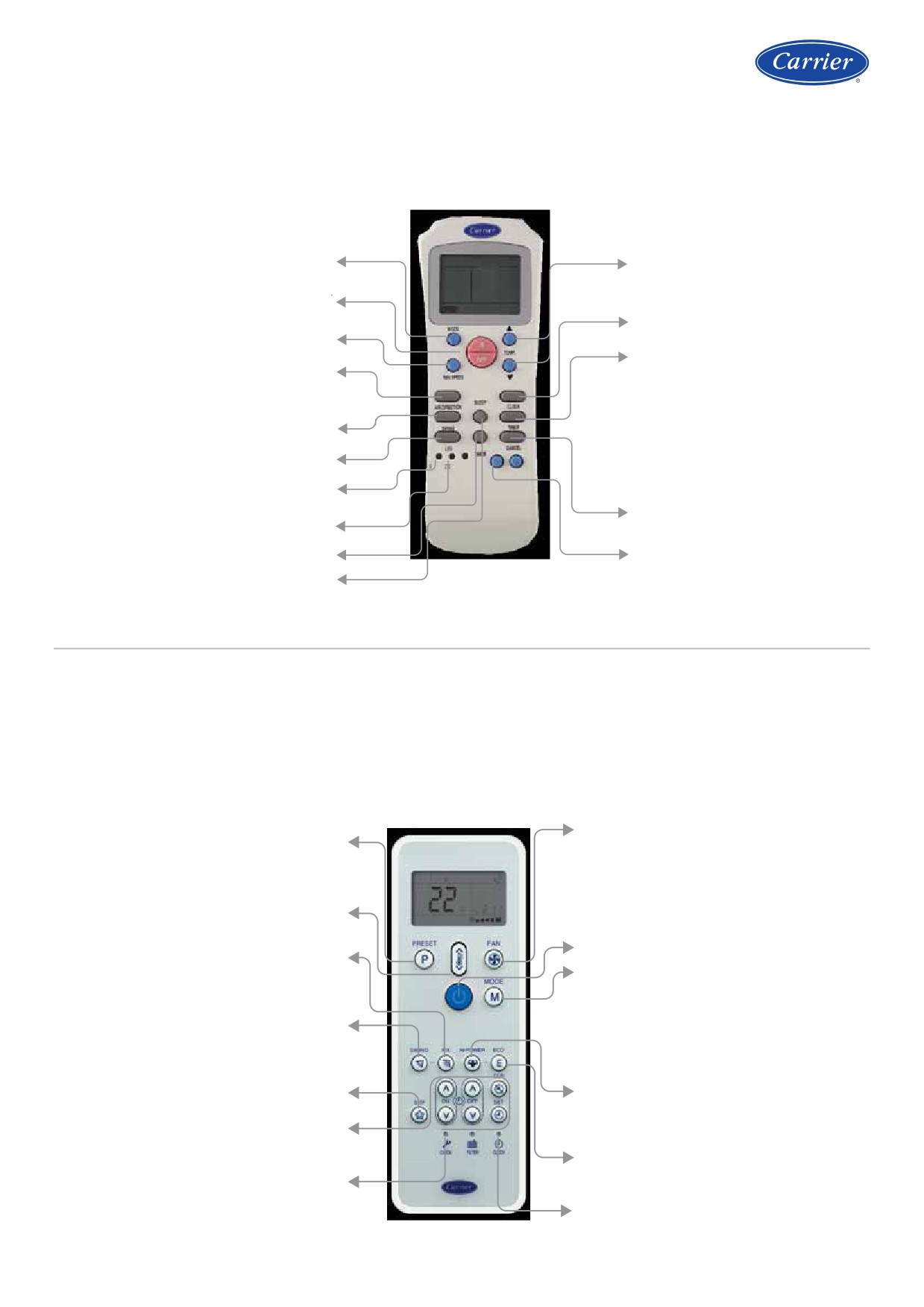

Пульт дистанционного управления

(42LUVH_K, 42RUVH_K, 42QCS Stellar, 42QCR_GE, 42QTD_GE)

Выбор режима

Кнопки изменения

охлаж. / обогр. / осуш. / вент.

температуры и времени

Вкл./выкл. кондиционера

Часы

Регулировка скорости

вентилятора

Таймер

Выбор направления

воздушного потока

Качание воздухораспределительной

заслонки (SWING)

Вкл./выкл. дисплея

Сброс настроек

Кнопка отмены

Переключатель F/C

внесенных изменений

Режим повышенной мощности (Турбо)

Ионизатор (опция)

Режим «Комфортный сон»

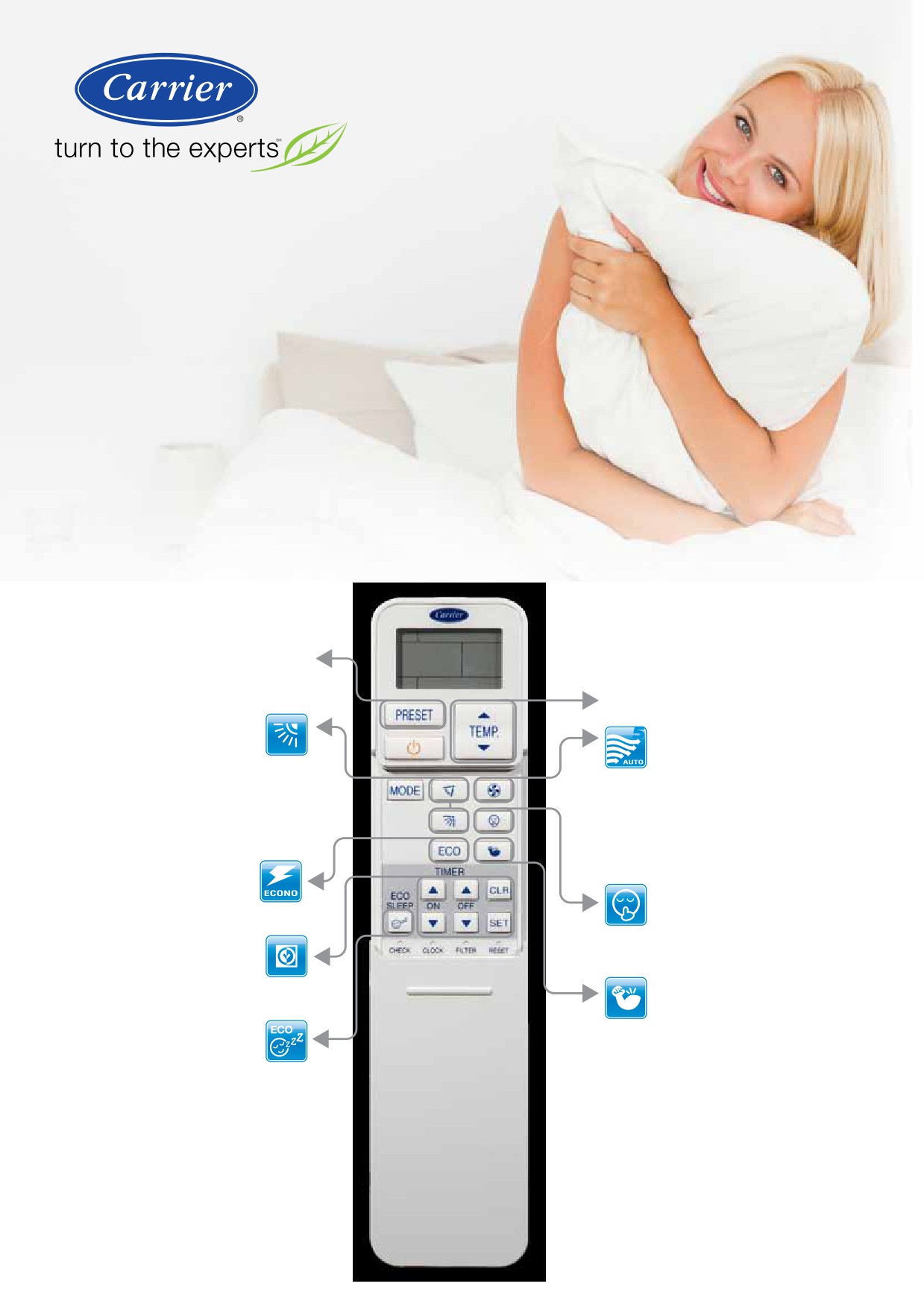

Пульт дистанционного управления

(42NQV_M2)

5 уровней скорости

Кнопки сохранения и

вентилятора и

активации любимых

режим «Авто»

параметров

Кнопки изменения

температуры и времени

Вкл./выкл.

Фиксирование жалюзи

Установка режима

Качание воздухораспределительной

заслонки (SWING)

Таймер сна

Режим максимальной

мощности

Таймер

Режим экономии

Авто диагностика

Часы

Настенные мультисплит-системы

Серия 42QCP+38QCT

Настенные мультисплит-системы

Описание кондиционера

Мультисплит-система Carrier позволяет кондиционировать

то другие блоки могут либо работать также на обогрев,

от 1 до 4 помещений одним наружным блоком. Наружные

либо быть выключены. Одновременная работа блоков

блоки с инверторным управлением оснащены эффектив-

мультисплит-системы на обогрев и охлаждение/вентиля-

ными компрессорами постоянного тока. Внутренние бло-

цию не допускается.

ки - настенного типа с современным стильным дизайном

• Питание подается на наружный блок 38QCT, а все вну-

и встроенным дисплеем.

тренние блоки запитываются от него.

• Для подключения внутреннего блока типоразмера

• Один наружный блок позволяет кондиционировать

18 требуется специальный адаптор, т.к диаметр газовой

всю квартиру. Не обязательно сразу подключать все

трубы этого блока - 12,7 мм, а не 9,53 мм, как у прочих

внутренние блоки: система способна работать даже

блоков.

с одним внутренним блоком!

• Удобное обслуживание и проверка системы: на дисплее

• Индивидуальное управление каждым внутренним блоком

на плате наружного блока отображаются коды ошибок.

с беспроводных пультов ДУ.

При помощи кнопки Check Point можно просмотреть ос-

• Функция Follow Me - температурный датчик встроен

новные параметры работы мультисплит-системы, не от-

в пульт ДУ, что позволяет более точно регулировать тем-

ключая ее.

пературу в помещениях

• Расстояние между наружным и внутренним блока-

• Во избежание конфликта режимов работы установлен

ми может достигать 15 м, а полная длина трассы 60 м

приоритет режима обогрева. Это означает, что если

(38QCT027713VG). Допустимый перепад высот между

для одного из блоков системы выбран режим обогрева,

блоками - 10 м.

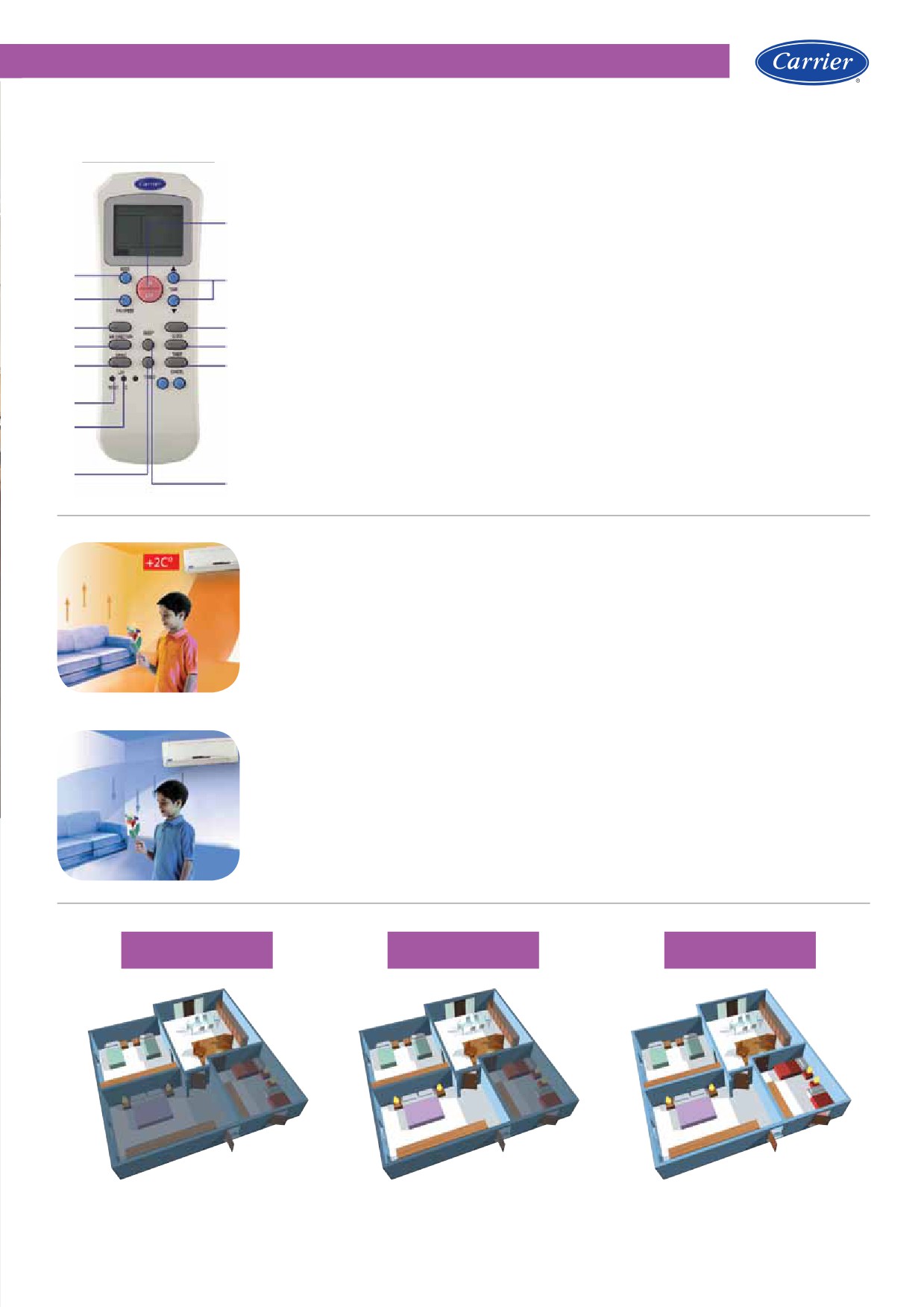

Пульт дистанционного управления

Выбор режима (охлаждение, обогрев, осушение,

вентиляция)

Регулировка скорости вентилятора

Выбор направления воздушного потока

Качание воздухораспределительной заслонки (SWING)

Включение/выключение дисплея

Сброс настроек

Переключатель F/C

Режим повышенной мощности (Турбо)

Включение/выключение кондиционера

10. Кнопки изменения температуры и времени

11. Часы

12. Таймер

13. Кнопка отмены внесенных изменений

14. Режим “Комфортный сон”

Компенсация перепада температур между потолком и полом

Датчик, встроенный в кондиционер, измеряет температуру воздуха возле потолка

(там, где расположен внутренний блок). Люди, находящиеся в помещении, ощущают

температуру возле пола, а она обычно на 2 °С ниже. Специальная функция сплит-системы

Carrier компенсирует эту разницу температур, обеспечивая максимальный комфорт.

Направление воздушного потока зависит от режима

работы

Внутренний блок мультисплит-системы Carrier автоматически регулирует положение

заслонки, распределяющей воздух по комнате, в зависимости от режима работы.

В режиме охлаждения заслонка располагается так, чтобы прохладный воздух выдувался

из кондиционера горизонтально и опускался вниз под действием силы тяжести. Благодаря

этому помещение охлаждается быстро и равномерно, а разница температур у пола и у

потолка минимальна. В режиме обогрева наоборот, теплый воздух подается вертикально

вниз и затем поднимается, поскольку его плотность меньше.

2 комнаты

3 комнаты

4 комнаты

Если Вам нужно создать комфортный климат и прохладу в двух, трех или четырех помещениях, мультисплит-система

Carrier 42QCP/38QCT станет идеальным решением!

Настенные мультисплит-системы

Технические характеристики

Наружные блоки мультисплит-системы

Система

Тепловой насос R-410A

Наружный блок

38QCT018713VG

38QCT024713VG

38QCT027713VG

Кол-во внутренних блоков

1 блок

2 блока

1 блок

2 блока

3 блока

1 блок

2 блока

3 блока

4 блока

в системе

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2,1~3,52

5,27

2,1~3,52

4,69~5,57

7,03

2,1~5,28

4,10~7,03

6,15~7,62

7,91

Коэффициент эффективности

3,21

3.21

EER

Теплопроизводительность

кВт

2,93~4.10

6,15

2,93~ 4,10

5,86~7,03

7,33

2,64~5,28

4,69~7,33

6,15~7,91

8,79

Коэффициент эффективности

3,71

3,61

COP

Макс. потребляемая мощность

кВт

2,15

3,1

4,8

Максимальный рабочий ток

10,5

16,0

21,0

Размеры (ВхШхГ)

мм

700 x 845 x 320

860 х 900 х 315

Вес нетто

кг

Расход воздуха

м³/ч

2500

3500

Уровень звукового давления

дБ(А)

Макс. расстояние от наруж. до

внутр. блока

Макс. перепад высот между

блоками

Допустимая температура на-

ружного воздуха

°С

Охлаждение: от 0 до 50 ^оС, обогрев: от -15 до 24 ^оС

(охл./обогрев)

Внутренние настенные блоки мультисплит-системы

Система

Тепловой насос R-410A

Внутренний блок

42QCP007713VG

42QCP009713VG

42QCP012713VG

42QCP018713VG

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2,1

2,6

3,5

5,2

Теплопроизводительность

кВт

2,3

3,2

4,1

5,4

Размеры

мм

250 х 710 x 190

265 х 790 х 198

292 x 920 x 223

Вес нетто

кг

7,5

11,5

Расход воздуха

м³/ч

450/370/320

570/500/420

880/820/730

(выс./сред./низ. скорость)

Рабочий уровень шума

дБ

27/32/37

34/37/42

38/41/45

(низ./сред./высок. скорость)

Размер труб:

Жидкость

мм/дюйм

6.35 (1/4”)

Газ

мм/дюйм

9.52 (3/8”)

12.7 (1/2”)

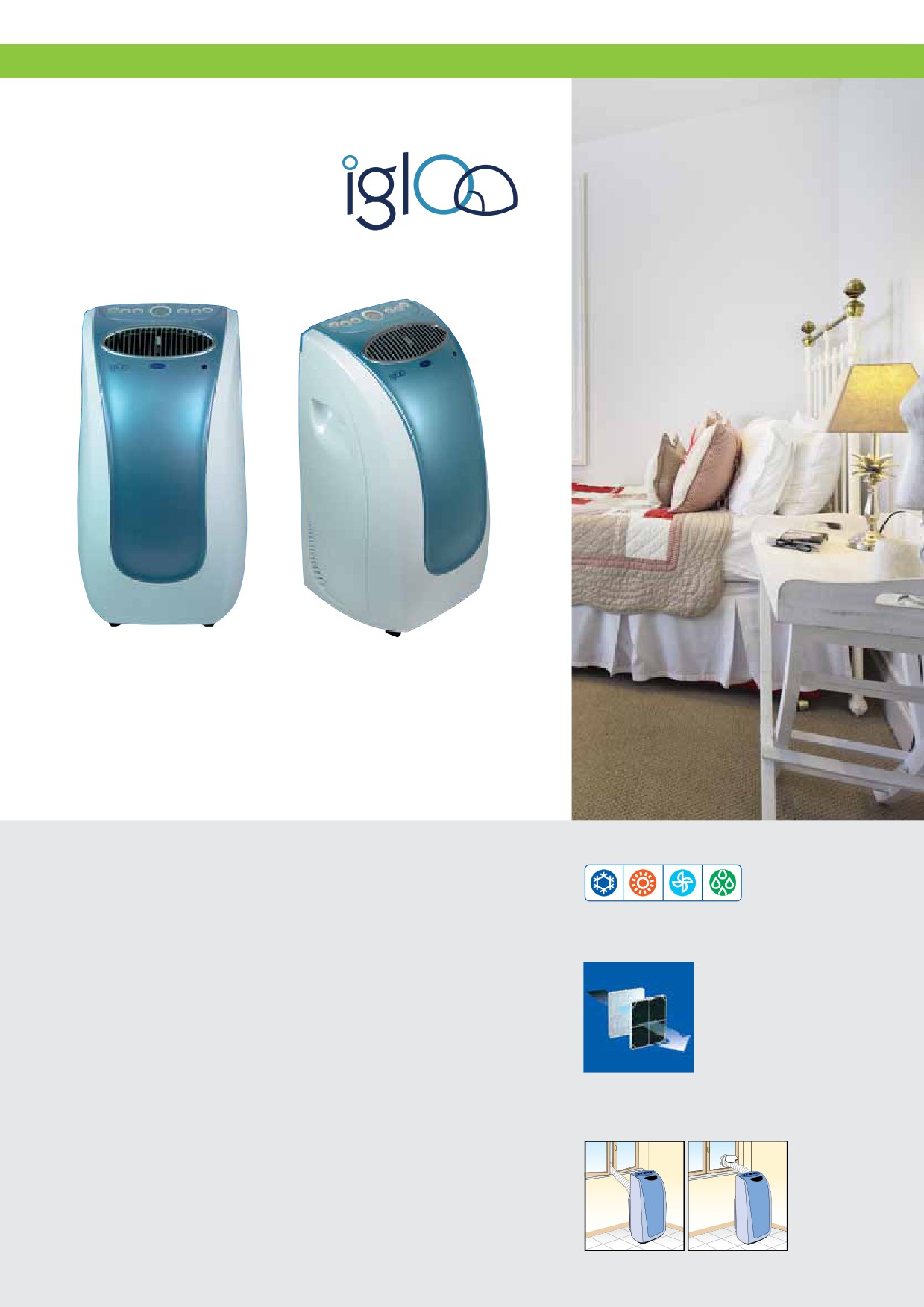

Мобильные кондиционеры

Серия 51AKP

Мобильные кондиционеры

Описание кондиционера

Передвижной компактный кондиционер не требует

специального монтажа, идеален для дачи

Аксессуары

• Корпус серебристого цвета, уникальный итальянский

• Воздушные фильтры

дизайн.

• Производительность 2,4 кВт.

• Электрический тэн мощностью 2 кВт может обогревать

помещение даже при самой низкой уличной температуре.

• Устройство «3 в 1»: кондиционер, осушитель воздуха,

вентилятор.

• Электронная панель управления с крупным и четким

ЖК-дисплеем.

Установка мобильного

• Три скорости вентилятора плюс режим Авто.

кондиционера - моноблока

•

24-часовой таймер.

•

Режим «Сон» с пониженным уровнем шума.

•

R410a - озонобезопасный, эффективный и негорючий

хладагент.

• Произведен в Китае.

Технические характеристики

Система

Охлаждение+ электротэн, R410a

Модель

51AKP09H

Тип

моноблок

Номинальное напряжение

В-Фаз-Гц

220-240 / 1 / 50

Холодопроизводительность

кВт

2,4

Коэффициент эффективности EER

2,41

Теплопроизводительность

кВт

2,0

Коэффициент эффективности COP

0,87

Потребляемая мощность:

Охлаждение

кВт

0,9

Обогрев

кВт

2,3

Габаритные размеры кондиционера /

мм

866 х 486 х 411 / 1120 х 543 х 487

упаковки (ВхШхГ)

Вес нетто / брутто

кг

36 / 46,5

Расход воздуха (выс./сред./низ. скорость)

м³/ч

400 / 320 / 220

Осушение

л/ч

0,90

Длина гибкого воздуховода

мм

2000

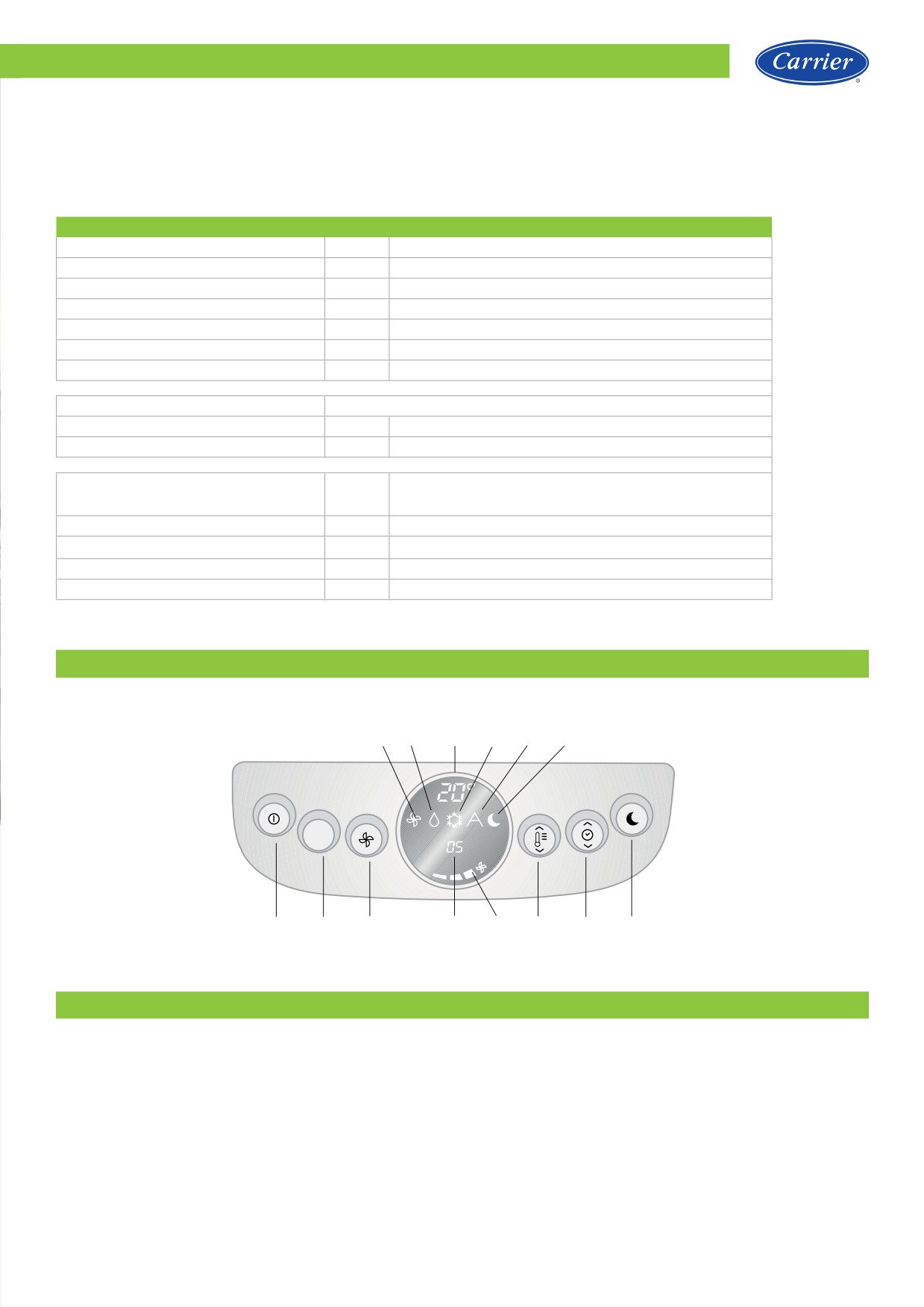

Электронная панель управления с ЖК-дисплеем

ON/OFF

SLEEP

MODE

TIMER

FAN

SET TEMP

TEMP

FAN

DRY

COOL AUTO SLEEP

OFF

SET TIME

LOW MID HIGH

Кнопки и индикаторы панели управления

включение/выключение

индикация режима вентиляции

выбор режима работы

индикация режима осушения

изменение температуры

индикация режима охлаждения

регулировка скорости вентилятора

индикация автоматического режима

режим «Сон»

индикация режима «Сон»

настройка таймера

индикация текущего времени и таймера

индикация заданной температуры на дисплее

индикация скорости вентилятора

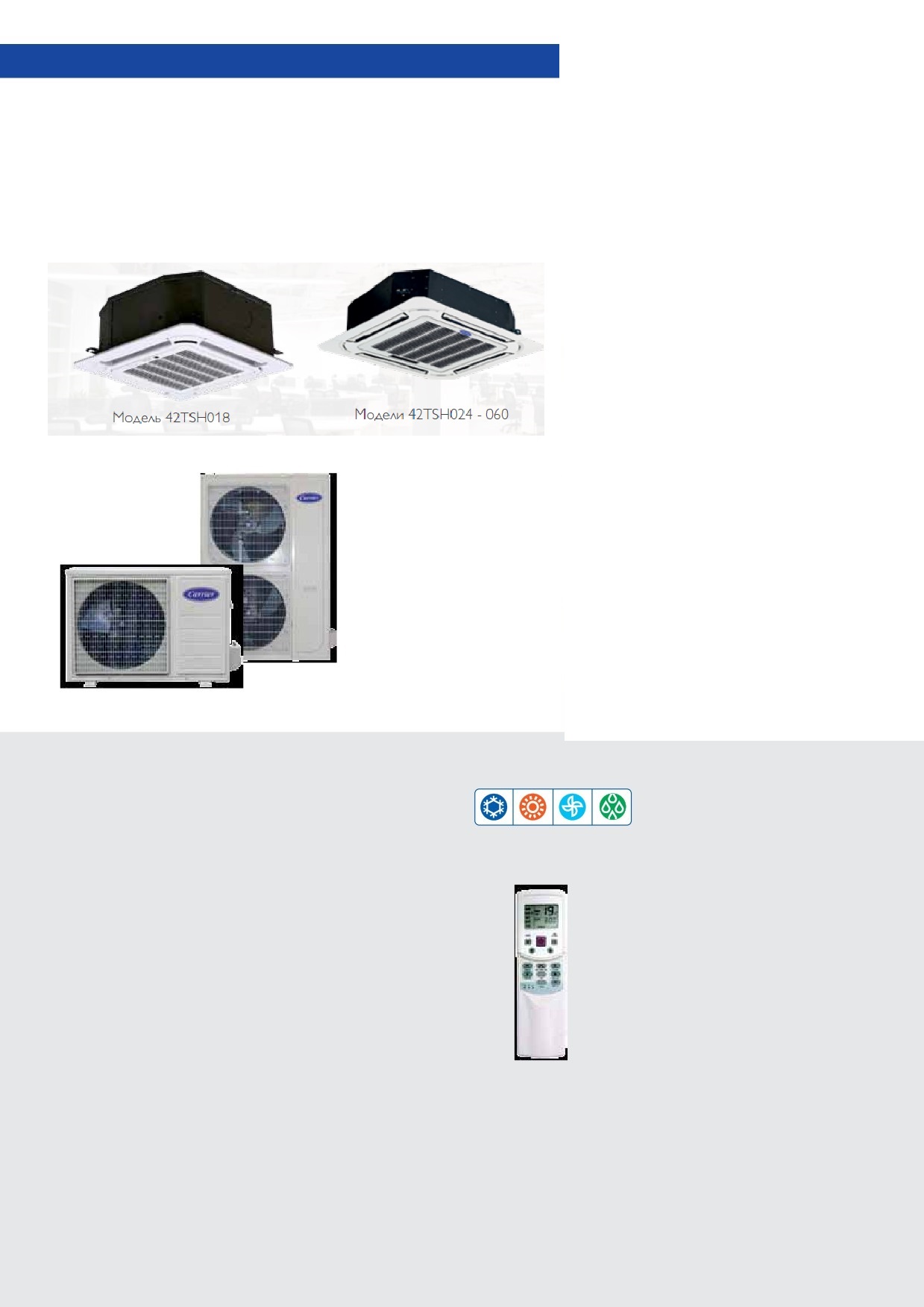

Полупромышленные кондиционеры

Кассетные сплит-системы

Серия 42TSH

Модель 42TSH018

Модели 42TSH024 - 060

Функции

• Кассетный блок 42TSH018 (5,6 кВт) размещается в стан-

дартной ячейке подвесного потолка 600х600 мм.

• Исключительно компактный блок с минимальной высо-

той экономит до 20% пространства за подвесным по-

Пульт управления

толком. Высота мощного блока 13,5 кВт - всего 245 мм,

что на 55 мм меньше, чем у предыдущей модели.

• Распределение воздуха по всем направлениям (360°).

• Температура в помещении

Кондиционированный воздух равномерно распределя-

от +17 до +30^оС

ется по всем углам комнаты

• Режимы работы: автоматический,

• Дренажная помпа с высотой подъема конденсата до

охлаждение, осушение, обогрев,

750 мм (опция у типоразмеров 24 - 60). Конструкция

вентиляция

помпы усовершенствована, ее несложно обслуживать,

•

24-часовой таймер

ремонтировать и заменять при необходимости.

•

Передача сигнала на расстоянии

до 8 м от блока

• Воздухозаборная решетка внутреннего блока может ав-

томатически опускаться на расстояние до 4 метров, что

значительно облегчает обслуживание и замену фильтра.

• Контакты для подключения сигнализации и удаленного

выключателя делают управление более удобным.

• Имеется возможность автоматического перезапуска

(переключатель SW4 на главной плате).

• Режим сна с пониженным уровнем шума.

• Произведены в Китае.

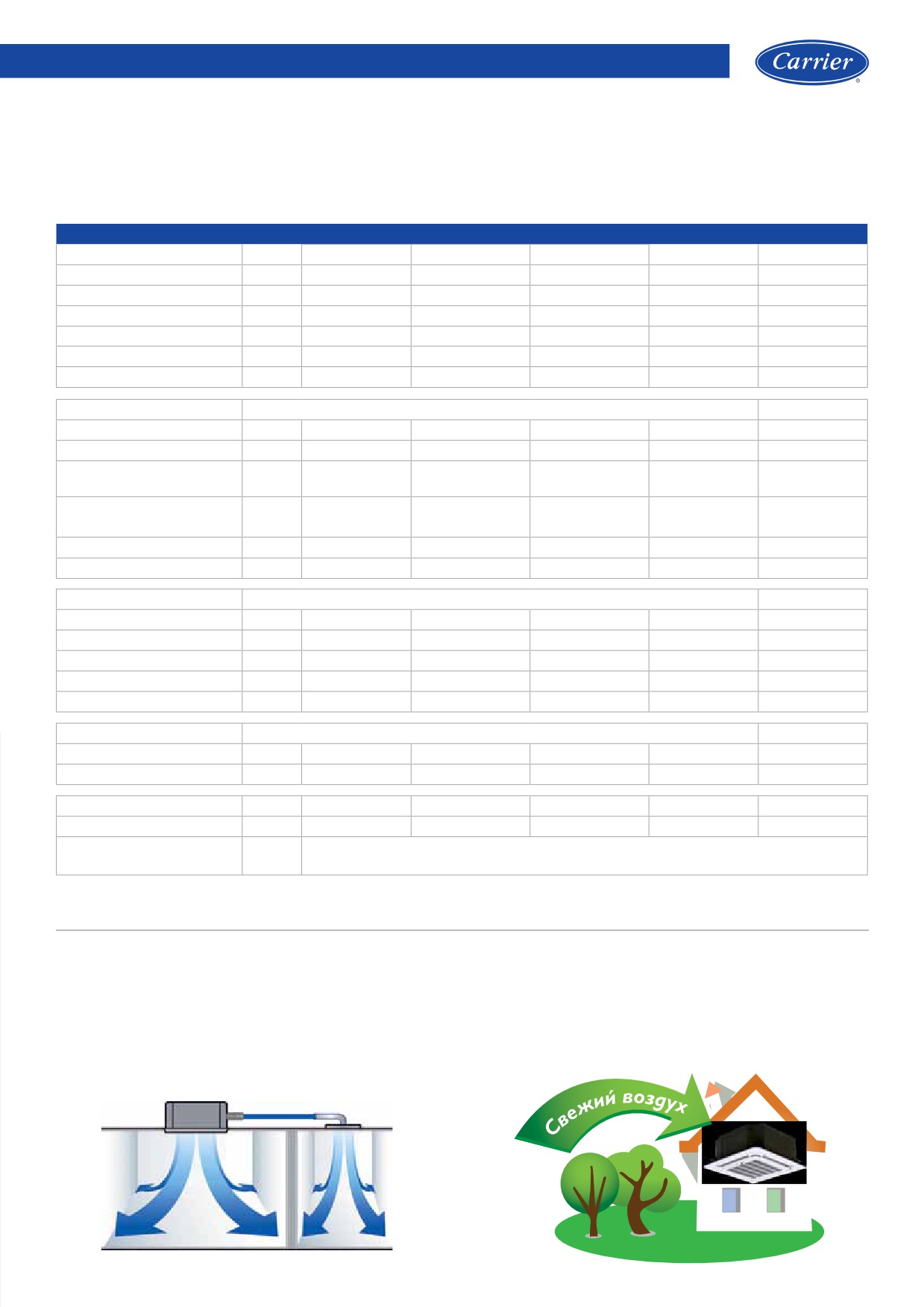

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42TSH0181001231

42TSH0241001231

42TSH0361001931

42TSH0481001931

42TSH0601001931

Наружный блок

38HN0181123A

38HN0241123A

38HN0361193A

38HN0481193A

38HN0601193A

Номинальное напряжение

В-Фаз-Гц

220 / 1 / 50

380 / 3 / 50

Холодопроизводительность

кВт

5,6

7,1

10,4

13,5

15,0

Коэф. эффективности EER

2,81

2,70

2,61

2,70

2,50

Теплопроизводительность

кВт

5,8

7,5

11,2

14,5

16,5

Коэф. эффективности COP

3,10

2,90

Внутренний блок:

Размеры (ВхШхГ)

мм

260 x 570 x 570

205 x 840 x 840

245 x 840 x 840

287 x 840 x 840

Вес нетто

кг

Расход воздуха

м³/ч

860 / 760 / 500

1200 / 1050 / 900

1950 / 1700 / 1450

2020 / 1700 / 1450

2100 / 1750 / 1500

(выс./сред./низ. скор.)

Уровень звукового давления

дБ(А)

38 / 43 / 46

40/ 45 / 48

45 / 49 / 52

45/ 49 / 52

46/ 50 / 54

(низ./сред./высок.)

Размер лицевой панели (ВхШхГ)

мм

123 х 715 х 715

90 х 1035 х 1035

Вес лицевой панели

кг

2,5

Наружный блок:

Размеры (ВхШхГ)

мм

593 х 762 х 282

695 х 842 х 324

966 х 990 х 354

1167 х 900 х 340

Вес нетто

кг

Макс. потребляемая мощность

кВт

2.95

3.45

4.95

6.30

7.50

Максимальный рабочий ток

10,9

12,6

Уровень звукового давления

дБ(А)

Размер труб:

Жидкость

дюйм/мм

1/4’’ (6,35)

3/8’’ (9,52)

Газ

дюйм/мм

1/2’’ (12,7)

5/8’’ (15,9)

3/4’’ (19,0)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наруж-

°С

от 18 до 43 ^оС / от -7 до 24

^оС

ного воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15 °С (WB), наружного воздуха 7 °С (DB) / 6 °С (WB)

Подключение воздуховода

Подмес свежего воздуха

На кассетном блоке типоразмеров 24 - 60 имеется боковое

Кассетный кондиционер позволяет подавать воздух с улицы.

отверстие, предназначенное для поступления воздуха в сосед-

Чтобы увеличить приток свежего воздуха, в воздуховод мож-

нее помещение через короткий воздуховод. Таким образом

но установить вентилятор (мощность не более 2000 Вт).

можно кондиционировать два помещения с помощью одного

кондиционера.

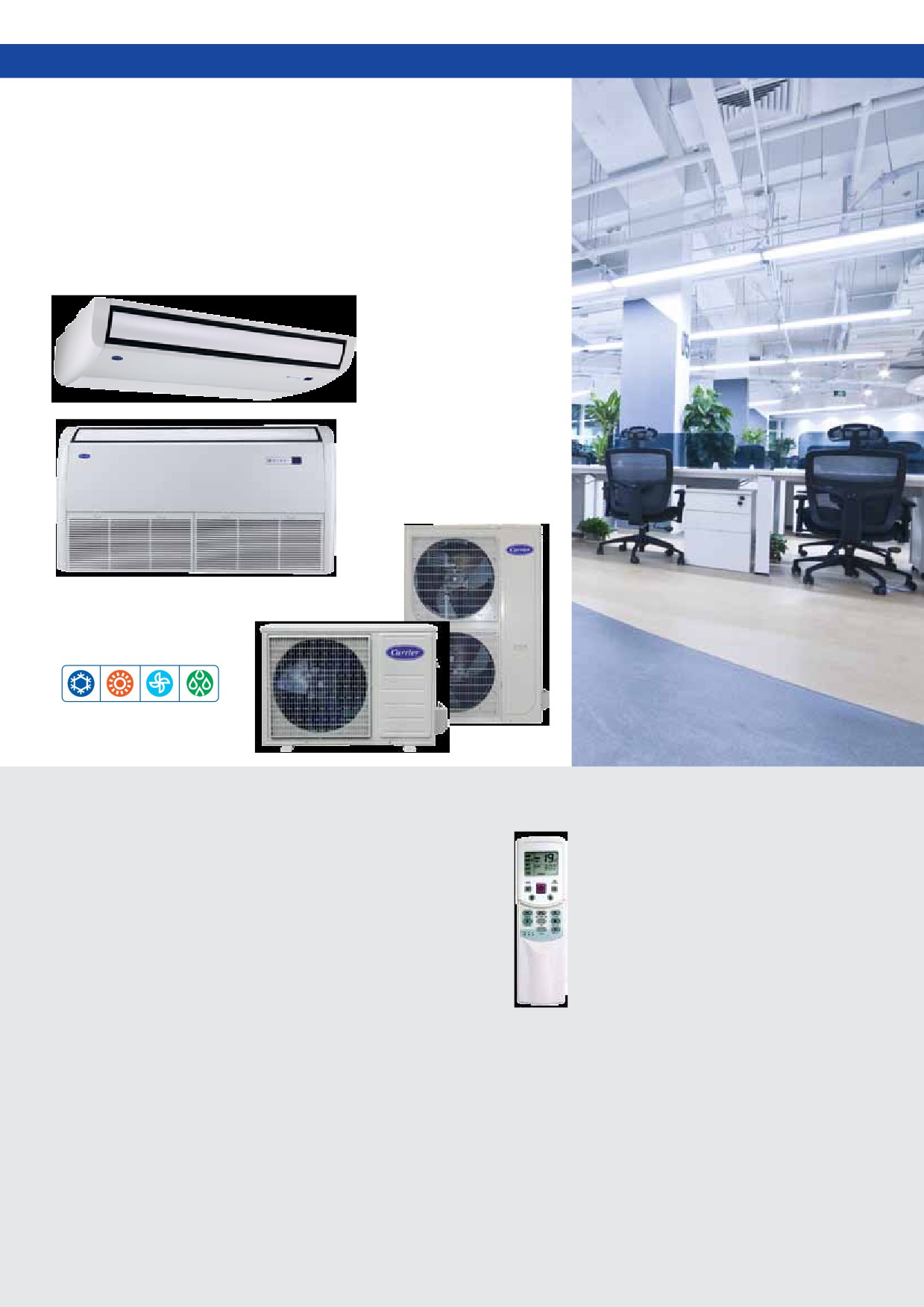

Полупромышленные кондиционеры

Напольно-потолочные

сплит-системы

Серия 42FTH

Функции

Пульт управления

• Консольный (напольно-потолочный) кондиционер мож-

но установить под потолок или на стену возле пола. Для

• Температура в помещении

него можно найти место практически в любом помеще-

от +17 до +30^оС

нии, подвесной потолок не требуется.

• Режимы работы: автоматический,

• Комфортная регулировка воздушного потока во всех на-

охлаждение, осушение, обогрев,

правлениях.

вентиляция

• Универсальные запасные части снижают стоимость про-

•

24-часовой таймер

изводства и облегчают ремонт. Более 60% узлов и запча-

•

Передача сигнала на расстоянии

стей универсальны и подходят для консольного конди-

до 8 м от блока

ционера любого типоразмера.

• Электромонтажная коробка новой конструкции. Для

электрического подключения кондиционера не требует-

ся разбирать и вынимать коробку. Достаточно открутить

2 винта и снять крышку электромонтажной коробки.

• Дренажный поддон имеет усовершенствованную кон-

струкцию. Снаружи он покрыт вспененной теплоизо-

ляцией, а изнутри специальным пластиком. В резуль-

тате конденсат не собирается на поверхности блока

и не подтекает с него.

• Произведены в Китае.

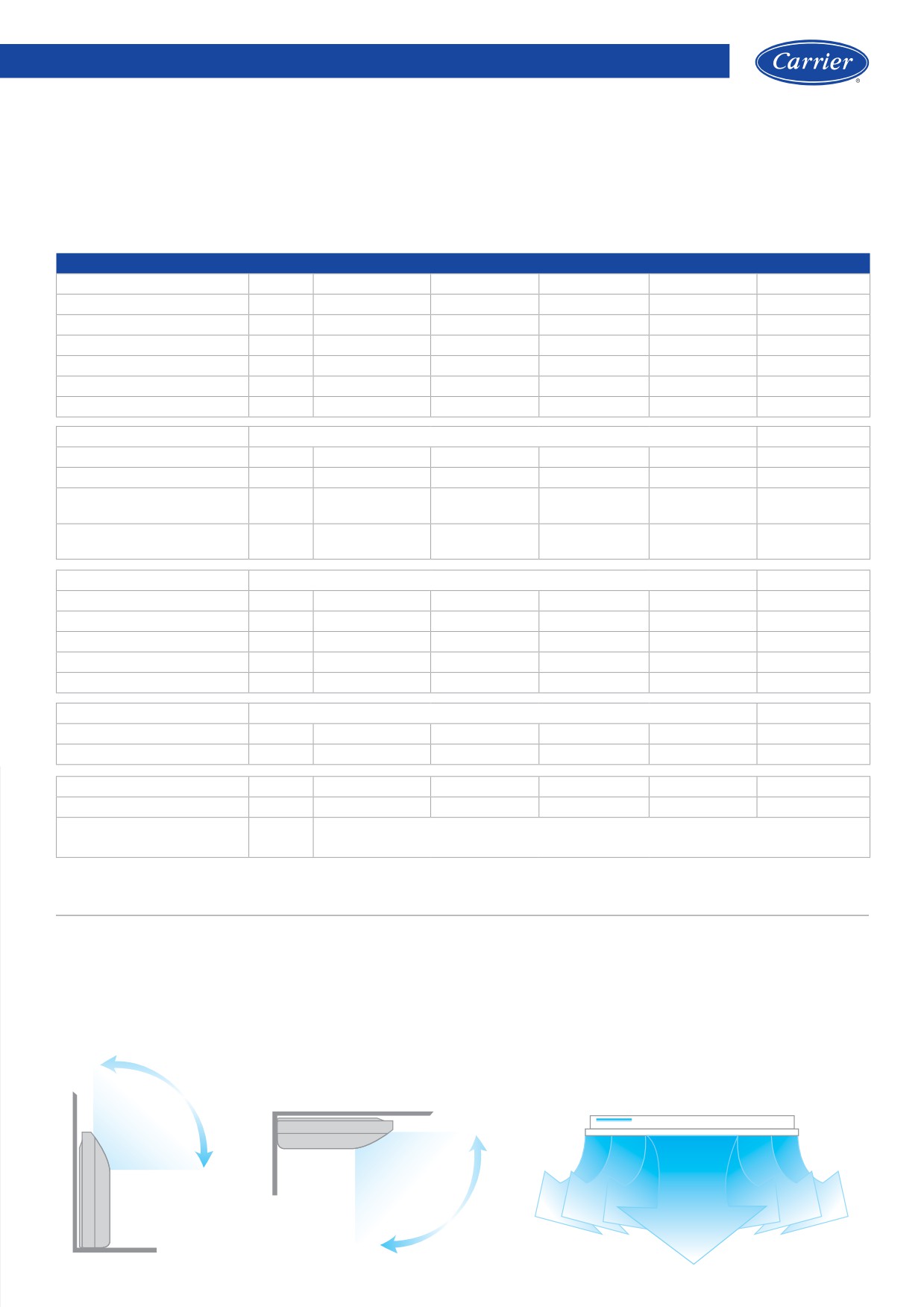

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42FTH0181001231

42FTH0241001231

42FTH0361001931

42FTH0481001931

42FTH0601001931

Наружный блок

38HN0181123A

38HN0241123A

38HN0361193A

38HN0481193A

38HN0601193A

Номинальное напряжение

В-Фаз-Гц

220 / 1 / 50

380 / 3 / 50

Холодопроизводительность

кВт

5,8

7,2

10,4

13,5

15,0

Коэффициент эффективности EER

2,81

2,90

2,61

2,50

Теплопроизводительность

кВт

5,8

7,5

11,2

14,5

16,5

Коэффициент эффективности COP

3,30

3,10

2,90

Внутренний блок:

Размеры (ВхШхГ)

мм

235x1068x675

235x1285x675

235x1650x675

Вес нетто

кг

Расход воздуха

м³/ч

1300/1050/900

1400/1200/1000

1750/1400/1250

2300/1800/1600

(выс./сред./низ. скор.)

Уровень звукового давления

дБ(А)

41/46/52

43/48/53

45/49/53

48/50/55

(низ./сред./высок.)

Наружный блок:

Размеры (ВхШхГ)

мм

593x762x282

695x845x324

966x990x354

1167x900x340

Вес нетто

кг

Уровень звукового давления

дБ(А)

Макс. потребляемая мощность

кВт

2.95

3.45

4.95

6.30

7.50

Максимальный рабочий ток

10.9

12.6

Размер труб:

Жидкость

дюйм/мм

1/4’’ (6,35)

3/8’’ (9,52)

Газ

дюйм/мм

1/2’’ (12,7)

5/8’’ (15,9)

3/4’’ (19,0)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наружно-

°С

Охлаждение: от 18 до 43 ^оС/ обогрев: от -7 до 24 ^оС

го воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15 °С (WB), наружного воздуха 7 °С (DB) / 6 °С (WB)

3D-регулировка воздушного потока

Два двигателя воздушной заслонки обеспечивают 3D-регулировку воздушного потока во всех направлениях

и полный комфорт. Направление воздуха можно изменять по горизонтали и вертикали с пульта ДУ. Имеется

режим качания заслонки (Swing).

Полупромышленные кондиционеры

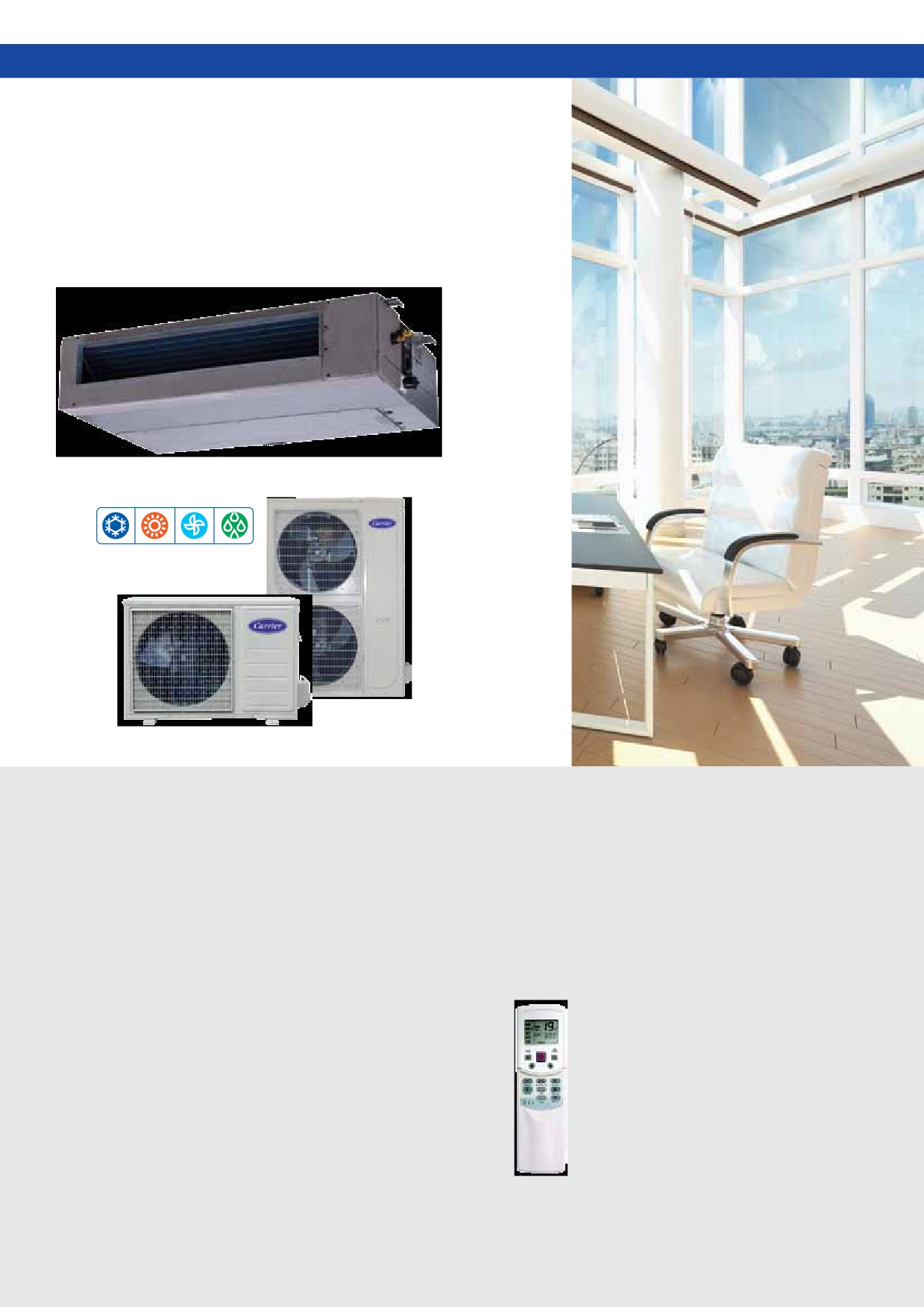

Канальные сплит-системы

Серия 42SMH

Функции

Опции

• Компактный, низкопрофильный, легкий внутренний блок

• Пленум с тремя выходами

высотой всего 27 см.

• Гибкий воздуховод

• Кондиционер просто и быстро монтируется.

• Воздушный фильтр.

• Забор воздуха может осуществляться сзади или снизу.

• Панель воздушного фильтра

Размеры обоих воздухозаборных отверстий одинаковы,

• Возможен заказ и других опций

поэтому легко изменить место подключения воздуховода.

и аксессуаров по запросу

• Возможен подмес свежего воздуха по воздуховоду

диаметром

90 мм

(типоразмеры

18-24),

125 мм

Пульт управления

(типоразмеры 30-60).

• Легкосъемный воздушный фильтр без труда вынимается

из блока при любом расположении воздухозаборника -

• Температура в помещении

снизу или сзади.

от +17 до +30^оС

• Центробежный вентилятор и двигатель вентилятора

• Режимы работы: автоматический,

удобно обслуживать, они легко вынимаются - достаточно

охлаждение, осушение, обогрев,

снять панель блока и открутить два винта.

вентиляция

• Дренажная помпа поднимает конденсат до 750 мм

•

24-часовой таймер

(опция).

•

Передача сигнала на расстоянии

• Специальное смотровое отверстие для проверки работы

до 8 м от блока

насоса.

• Проводной пульт управления или пульт группового управ-

ления (опция).

• Режим сна с пониженным уровнем шума, таймер, функция

автоматического перезапуска.

• Произведены в Китае.

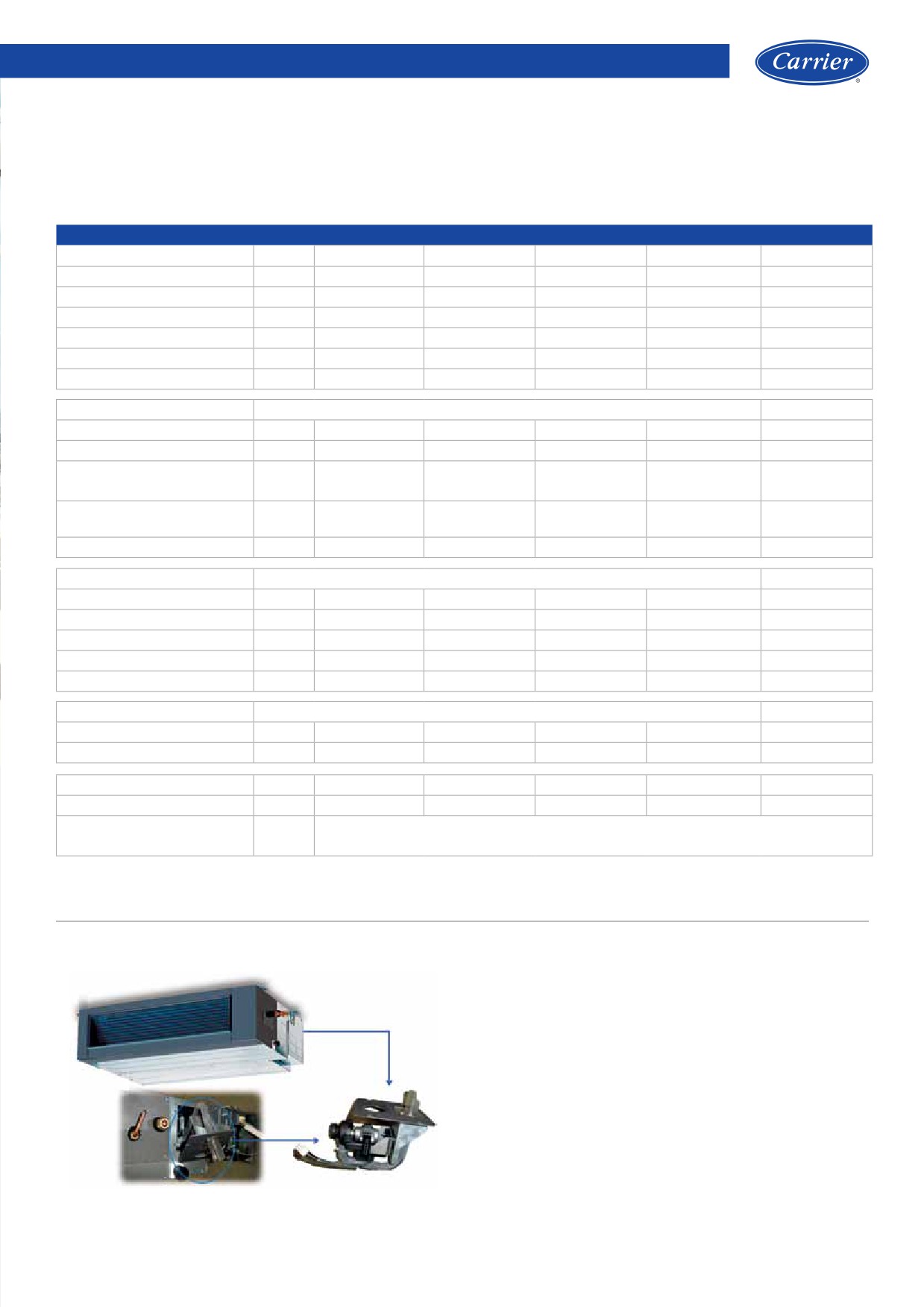

Технические характеристики

Система

Тепловой насос R-410A

Внутренний блок

42SMH0181001231

42SMH0241001231

42SMH0361001931

42SMH0481001931

42SMH0601001931

Наружный блок

38HN0181123A

38HN0241123A

38HN0361193A

38HN0481193A

38HN0601193A

Номинальное напряжение

В-Фаз-Гц

220 / 1 / 50

380 / 3 / 50

Холодопроизводительность

кВт

5,6

7,2

10,4

13,5

15,0

Коэффициент эффективности EER

2,81

2,90

2,61

2,70

2,50

Теплопроизводительность

кВт

5,8

7,5

11,2

14,5

17,0

Коэффициент эффективности COP

3,30

3,10

Внутренний блок:

Размеры (ВхШхГ)

мм

210x920x635

270x920x635

270x1140x775

300x1200x865

Вес нетто

кг

26.5

44.5

Расход воздуха

м³/ч

1170/770/650

1400/1100/1000

2270/1890/1650

3010/2410/1940

3150/2510/1990

(выс./сред./низ. скор.)

Уровень звукового давления

дБ(А)

31/35/42

33/36/43

38/41/48

40/42/49

(низ./сред./высок.)

Статическое давление

Па

100

Наружный блок:

Размеры (ВхШхГ)

мм

593x762x282

695x842x324

966x990x354

1167x900x340

Вес нетто

кг

Уровень звукового давления

дБ(А)

Макс. потребляемая мощность

кВт

2,95

3,45

4,95

6,30

7,50

Максимальный рабочий ток

10,9

12,6

Размер труб:

Жидкость

дюйм/мм

1/4’’ (6,35)

3/8’’ (9,52)

Газ

дюйм/мм

1/2’’ (12,7)

5/8’’ (15,9)

3/4’’ (19,0)

Максимальная длина трассы

Максимальная высота трассы

Допустимая температура наружно-

°С

Охлаждение: от 18 до 43 ^оС/ обогрев: от -7 до 24 ^оС

го воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °C (WB), наружного воздуха 35 °С (DB) / 24 °C (WB)

Обогрев: температура в помещении 20 °С (DB) / 15 °С (WB), наружного воздуха 7 °С (DB) / 6 °С (WB)

Дренажная помпа

Возможна установка встроенной дренажной помпы,

поднимающей конденсат на высоту до 750 мм. Это облегчает

выбор места для внутреннего блока канального кондиционера

Полупромышленные кондиционеры

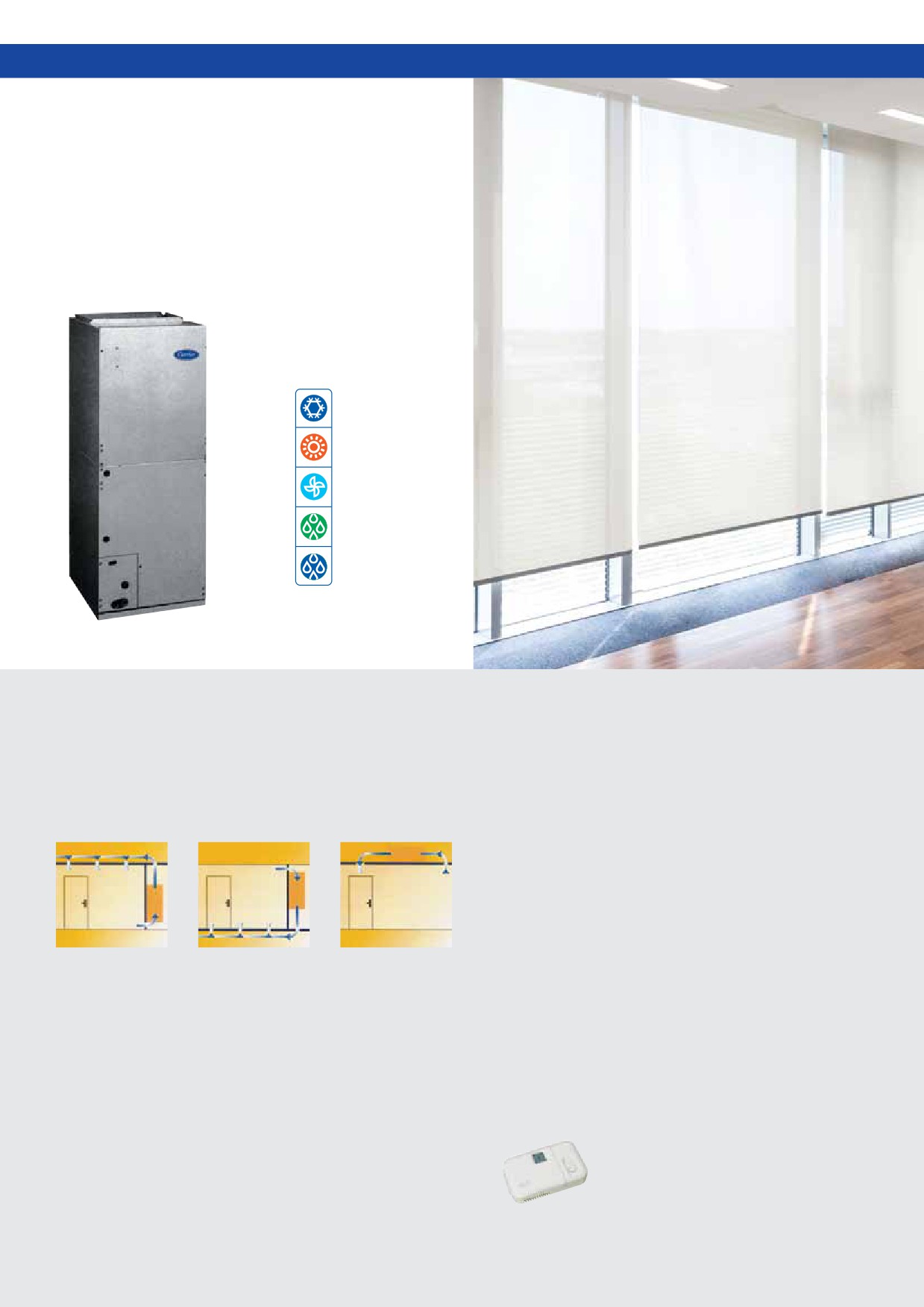

Канальные

внутренние блоки

Серия FB4B

Функции

• Один и тот же внутренний блок подходит для работы

• Центробежные вентиляторы с прямым приводом обо-

в режиме «только холод» и режиме «тепловой насос».

рудованы высокопроизводительными трехскоростными

электромоторами с пусковым конденсатором.

• Внутренние блоки легко монтируются с подачей воздуха

• Все внутренние блоки оснащены штатными воздушными

в трех направлениях: вверх, вниз и горизонтально.

фильтрами класса EU3.

• Для повышения комфортных условий и снижения экс-

плуатационных затрат система управления кондиционе-

ров может быть оборудована системой регулирования

Comfort Zone II (стр. 48).

Стандартный монтаж в помещении (вертикальная подача

Аксессуары

воздуха вверх).

Универсальный монтаж (вертикальная подача воздуха вниз,

• Электронагреватели 3-30 кВТ

система воздухоотводов или монтаж над фальшпотолком;

• Сменные воздушные фильтры

необходимо использовать дополнительную опцию - адаптор

для подачи воздуха вниз).

• Набор для направления воздушного потока вниз

Горизонтальная подача воздуха.

• Высокоэффективный электронный фильтр

• Термостат обмерзания испарителя

• Увлажнитель поверхностного типа

• Внутреннее изоляционное покрытие обеспечивает

низкий уровень шума.

• Запатентованное двухстороннее расширительное

устройство Accurator регулирует перепад давления

Термостат

в контуре.

• Высокоэффективные теплообменники (медь/алюминий)

с антикоррозионным покрытием гарантирует долгую на-

Полный список аксессуаров и опций для FB4B, 38CKE и 38EYX имеется на

дежную работу кондиционера.

сайте www.carrier-aircon.ru и в технической документации.

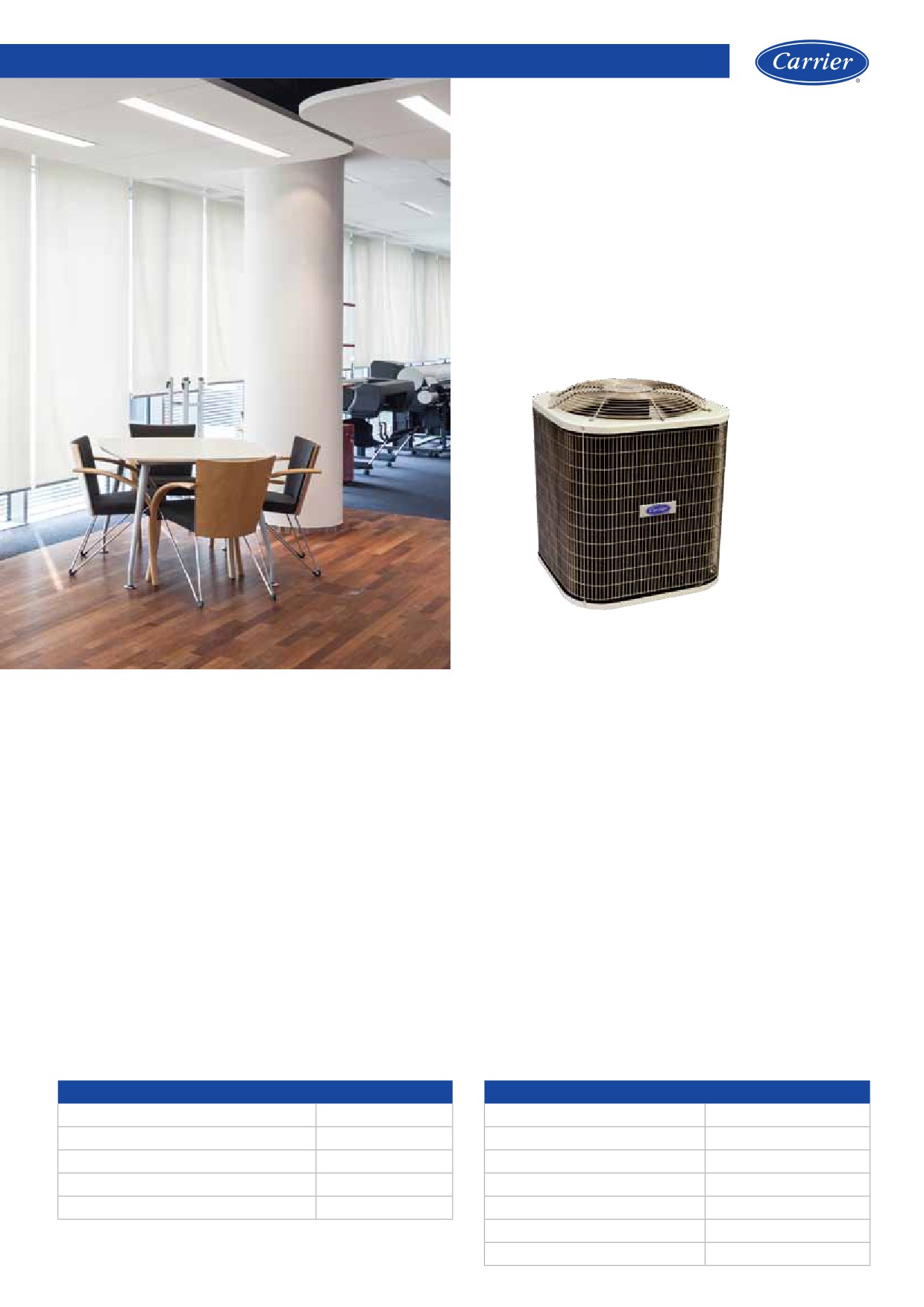

Компрессорно-

конденсаторные блоки

Серия 38CKE/EYX

Функции

Компрессорно-конденсаторные блоки адаптированы к суро-

ный доступ для работ по пуско-наладке и техническому

вому российскому климату. Компактные блоки оригинальной

обслуживанию.

конструкции производительностью 5-17 кВт.

• Высокая энергоэффективность и низкий уровень шума.

• Свободная подача воздуха вверх по типу «Inviroflow».

• Гарантированно работает на охлаждение от

+13

• Высокоэффективный надежный спиральный компрессор.

до +52° С, на обогрев от -34 до +19° С.

• Наружные блоки стандартно оснащаются противошум-

• Корпус изготовлен из листового металла со специальным

ным колпаком, а модели «тепловой насос» - дополни-

антикоррозионным покрытием.

тельно подогревом картера.

• Специальная конструкция высокоэффективного спираль-

Наружный компрессорно-конденсаторный блок серии 38CKE

ного компрессора для R410a.

или 38EYX можно использовать не только в комбинации

• Стандартно встроенная защита по высокому и низкому

с канальным блоком FB4B, но и отдельно для приточных уста-

давлению.

новок, имеющих фреоновый контур охлаждения. Возможно

• Компрессор оборудован предохранительными устрой-

установить блок как на крыше или на земле, так и на балконе

ствами от перегрузки и перегрева.

здания.

• Сервисные вентили холодильного контура оборудованы

портами проверки уровня давления, имеющими свобод-

Аксессуары для компрессорно-конденсаторных блоков

Описание

Наименование

Описание

Наименование

Подогрев картера для моделей 024, 036

KAACH1201AAA

ТРВ для модели 36

KSATX0301PUR

Термостат обмерзания испарителя

KAAFT0101AAA

ТРВ для модели 48

KSATX0401PUR

Реле блок. контроллера вращ. вент.

KHAIR0101AAA

ТРВ для модели 60

KSATX0501PUR

Облегченный запуск для 024, 036 (1 фаза)

KSAHS1501AAA

Соленоидный клапан

KHALS0401LLS

ТРВ для модели 024

KSATX0201PUR

Фильтр-осушитель

стандартный

MotorMaster® для 024, 036 (1 фаза)

KSALA0601AAA

Полный список аксессуаров смотрите в технической документации

и у официальных дистрибьютеров

MotorMaster® для 036, 048, 060

KSALA0701AAA

Полупромышленные кондиционеры

Технические характеристики EYX/FB4B

Система

Тепловой насос R-410A

Компрессорно-конденсаторный блок

38EYX024-X-7

38EYX036-X-9

38EYX048-X-9

38EYX060-X-9

Внутренний блок (канального типа)

FB4BSF030L00

FB4BSF042L00

FB4BSF048L00

FB4BSF060L00

220/1/50

Номинальное напряжение

В-Фаз-Гц

220/1/50

380/3/50

или 380/3/50

Холодопроизводительность

кВт

6.83

9.98

13.66

16.73

Коэффициент эффективности EER

3.22

3.18

3.14

2.84

Теплопроизводительность

кВт

6.64

10.39

14.48

17.07

Коэффициент эффективности COP

3.63

3.49

3.79

3.39

Внутренний блок:

Размеры (ВхШхГ)

мм

1212x448x560

1357x536x560

1261x537x560

1357x537x560

Вес нетто

кг

Расход воздуха

м³/ч

1700

2125

2720

2975

Уровень звуковой мощности

дБ(А)

62.2

67.3

63.9

68.7

Наружный компресс.-конденс. блок:

Размеры (ВхШхГ)

мм

760x571x571

760x762x762

1014x762x762

862x762x762

Вес нетто

кг

65.8

83.9

99.3

111.6

Уровень звуковой мощности

дБ(А)

Размер труб:

Жидкость

мм/дюйм

9.53 (3/8”)

Газ

мм/дюйм

15.88 (5/8”)

19.05 (3/4”)

22.23 (7/8”)

Допустимая температура наружного

°С

Охлаждение: от 13 до 52 ^оС, обогрев от -34 до 19

^оС

воздуха (охл./обогрев)

Охлаждение: температура в помещении 27 °С (DB) / 19 °С (WB), наруж. воздуха 35 °С

Обогрев: температура в помещении 20 °С, наружного воздуха 7 °С (DB) / 6 °С (WB).

Уровень звуковой мощности в помещении измерен согласно AHRAE 1987 HVAC глава 52. Уровень шума вне помещения измерен по стандарту AHRI

270-2008, без шумоизоляции.

Технические характеристики CKE/FB4B

Система

Только охлаждение R-410A

Компрессорно-конденсаторный блок

38CKE024-X-7

38CKE036-X-9

Внутренний блок (канального типа)

FB4BSF024L00

FB4BSF030L00

FB4BSF036L00

FB4BSF042L00

Номинальное напряжение

В-Фаз-Гц

230/1/50

(230/1/50) - (400/3/50)

Холодопроизводительность

кВт

6.62

6.74

9.82

9.96

Коэффициент эффективности EER

3.22

3.08

3.16

Внутренний блок:

Размеры (ВхШхГ)

мм

1084x364x560

1212x448x560

1261x448x560

1357x536x560

Вес нетто

кг

Расход воздуха

м³/ч

1275

1700

2040

2125

Уровень звуковой мощности

дБ(А)

58.4

62.2

68.7

67.3

Наружный компресс.-конденс. блок:

Размеры (ВхШхГ)

мм

630x587x587

893x587x587

Вес нетто

кг

50.3

57.6

Уровень звуковой мощности

дБ(А)

Размер труб:

Жидкость

мм/дюйм

9.53 (3/8”)

Газ

мм/дюйм

19.05 (3/4”)

22.23 (7/8”)

Допустимая температура наружного

°С

Охлаждение: от 13 до 52^оС

воздуха (охл./обогрев)

Система

Только охлаждение R-410A

Компрессорно-конденсаторный блок

38CKE048-X-9

38CKE060-X-9

Внутренний блок (канального типа)

FB4BSF048L00

FB4BSF060L00

FB4BSB070L00

Номинальное напряжение

В-Фаз-Гц

400/3/50

Холодопроизводительность

кВт

13.92

14.06

16.85

17.14

Коэффициент эффективности EER

3.22

3.02

3.08

Внутренний блок:

Размеры (ВхШхГ)

мм

1261x537x560

1357x537x560

1503x627x560

Вес нетто

кг

Расход воздуха

м³/ч

2720

2975

Уровень звуковой мощности

дБ(А)

63.9

68.7

69.4

Наружный компресс.-конденс. блок:

Размеры (ВхШхГ)

мм

981x792x792

722x792x792

Вес нетто

кг

86.2

89.8

Уровень звуковой мощности

дБ(А)

Размер труб:

Жидкость

мм/дюйм

9.53 (3/8”)

Газ

мм/дюйм

28.6 (1 1/8”)

Допустимая температура наружного

°С

Охлаждение: от 13 до 52^оС

воздуха (охл./обогрев)

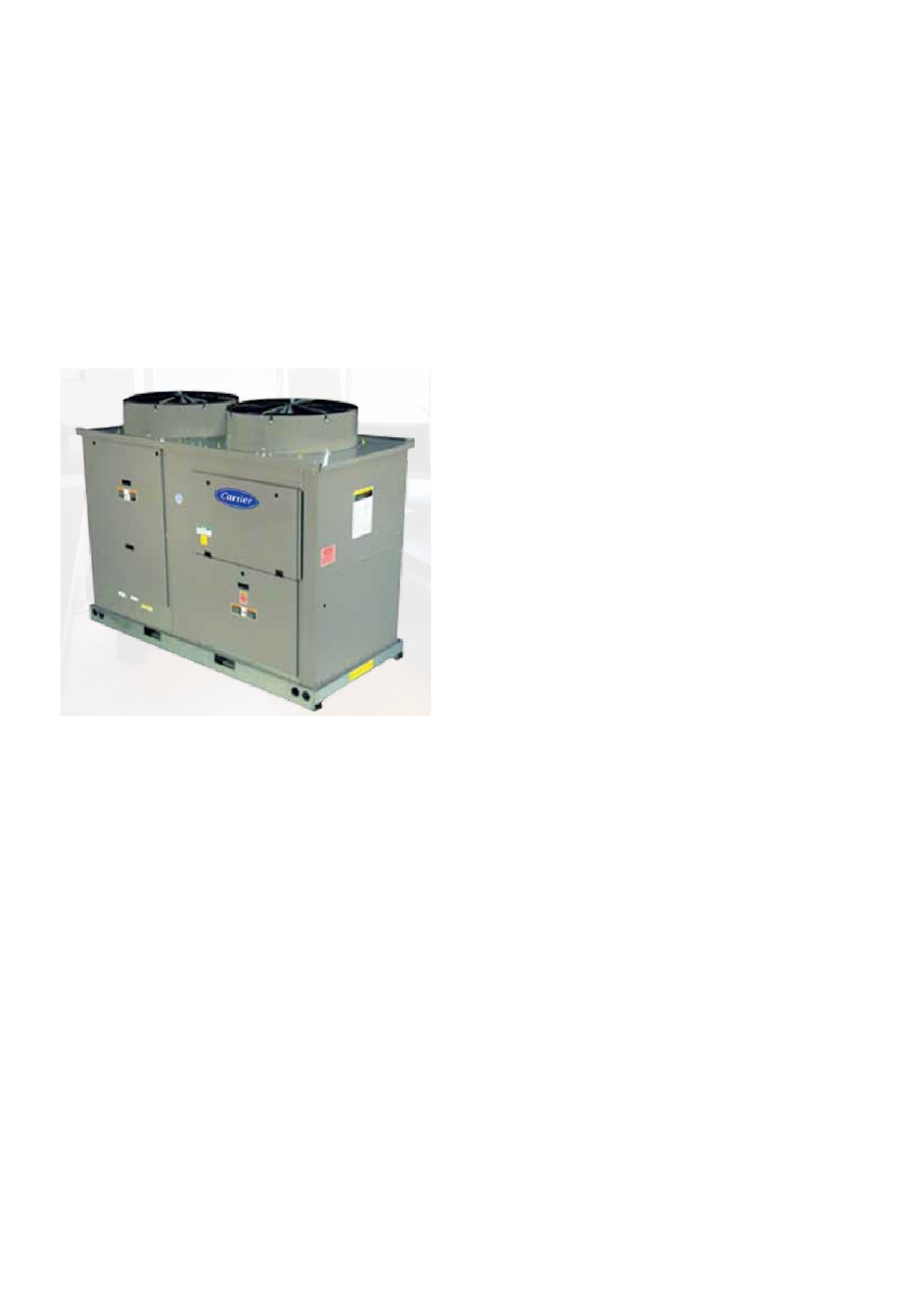

Полупромышленные кондиционеры

Компрессорно-

конденсаторные

блоки

38APS/APD

Особенности системы

Агрегаты с воздушным охлаждением конденсатора

33% от номинальной, а двухконтурному - с нагрузкой всего

производительностью 70 - 114 кВт (только охлаждение) на

23% от номинальной.

безопасном хладагенте R410A. Блоки 38APS - одноконтурные,

• Усовершенствованные компрессоры Digital с цифровым

а 38APD - двухконтурные.

управлением обеспечивают точное регулирование мощности

• Компрессорно-конденсаторные блоки серии

38AP

и максимальную производительность при неполной загрузке

используются совместно с внутренними блоками канального

(заводская опция).

типа серии 40RU. Высокая производительность и гибкость

• Панель управления ComfortLink™ с

«прокруткой» строк

позволяет широко применять их для охлаждения офисов,

информации на экране (заводская опция).

магазинов и прочих помещений коммерческого назначения.

• Переносной проводной пульт управления с экраном

• Программа подбора Commercial Split Builder System помогает

Navigator™ (опция).

спроектировать систему кондиционирования на основе блока

• Панель управления с сенсорным экраном Touch Pilot™, может

серии 38AP.

использоваться вместо пульта ДУ.

• Экономят электроэнергию: коэффициент энергоэффективности

• Модуль для учета и контроля расхода электроэнергии

EER до 3,63, а эффективность при неполной загрузке IPLV

(заводская опция или устан. на месте монтажа).

достигает высочайшего значения 5,39.

• Подключение к сетям на основе протоколов BACnet™ и LON

• Одноконтурные блоки серии 38APS оснащены максимум

(устанавливается на месте монтажа).

3 компрессорами (типоразмер 40), а двухконтурные блоки

• Низкошумные вентиляторы AeroAcoustic™ и шумоизоляция

38APD - максимум 4 компрессорами, по 2 в каждом контуре

компрессоров (заводская опция).

(типоразмер 40).

• Вентиляторы с прямым приводом с вертикальной подачей

• Стандартные спиральные

компрессоры позволяют

воздуха.

одноконтурному агрегату работать с минимальной нагрузкой

• Низкотемпературный комплект (заводская опция).

Максимальная надежность и защита:

• Корпус из гальванизированной стали, покрытый эмалью

• Микроканальный

теплообменник MCHX с

полным

или краской, устойчив к воздействию окружающей среды.

эпоксидным покрытием (заводская опция).

Покрытие проходит 500-часовое испытание в солевом

• Автономная система управления CCN (Carrier Comfort

тумане.

Network), 24 В, с трансформатором.

• Реле защиты по высокому и низкому давлению.

• Регулятор давления нагнетания для весны/осени.

• Защита от перегрузки компрессоров.

• Низкотемпературный регулятор давления нагнетания

• Защита от утечки хладагента и недопустимого снижения

(заводская опция).

перегрева.

• Ресивер на линии всасывания в каждом контуре.

Опции и аксессуары для компрессорно-конденсаторных блоков 38APS и 38APD

Описание

Опция, устанавл. на заводе

Аксессуар, устанавл. на месте монтажа

Варианты теплообменника и шумоглушения:

Микроканальный теплообменник с полным эпоксидным покрытием

Низкошумные вентиляторы AeroAcoustic™

Шумоизоляция компрессоров

Виброизолирующие прокладки

Увеличение длины фреоновой трассы:

Отсечные клапаны для длинной трассы

Опции для регулирования мощности и низкотемпературной эксплуатации:

Компрессор Digital Compressor™ с цифровым управлением

Реле для защиты от сверхтока и короткого замыкания

Устройство для низкотемпературного пуска «Мотор-Мастер V»

Устройства для управления и связи:

Переносной проводной пульт управления с экраном Navigator™

Усовершенствованный пульт ДУ с дисплеем

Панель управления с сенсорным экраном Touch Pilot™

Панель управления ComfortLink™ с «прокруткой» строк

Модуль для учета и контроля расхода электроэнергии

Интерфейс для подключения к сети BACnet

Интерфейс для подключения к сети LON

Опции упаковки и безопасности:

Нижняя опорная рама

Решетчатый ящик и пластиковая упаковка

Защитные решетки / защита от снега и града

Ветрозащитные панели

Технические характеристики

Система

Только охлаждение R-410A

Внутренний блок

38APS02594

38APD02594

38APS02794

38APD02794

38APS03094

38APD03094

38APS04094

38APD04094

Номинальное напряжение

В-Фаз-Гц

400/3/50

Холодопроизводительность

Тонн

22,2

32,8

Холодопроизводительность

Вт

70,3

78,1

91,4

115,3

114,6

Коэффициент эффективности EER

3,40

3,43

3,37

3,63

3,55

Эффект. при неполной загрузке IPLV

4,81

4,37

4,86

4,51

4,66

4,16

5,39

5,10

Кол-во холодильных контуров

Кол-во компрессоров

Уровни мощности (стандартный

2 / 22

3 / 33

4 / 44

компрессор / компрессор Digital)

Распред. производит. по контурам

100

50 / 50

100

50 / 50

100

50 / 50

100

54 / 46

Миним. производит. (стандартный

50 / 17

23 / 8

33 / 11

компрессор / компрессор Digital)

Вес нетто (стандартный)

кг

489

497

562

571

565

573

893

950

Размер труб:

Жидкость

дюйм

1-5/8”

1-3/8” х 2

1-5/8”

1-3/8” х 2

1-5/8”

1-3/8” х 2

2-1/8”

1-5/8” х 2

Газ

дюйм

5/8”

5/8” х 2

5/8”

5/8” х 2

7/8”

5/8” х 2

7/8”

5/8” х 2

Электропитание

°С

Допустимая температура воздуха

°С

одноконтурные блоки: от +7,2 до +50, двухконтурные блоки: от 0 до +50,

Примечания:

Производительность измерена согласно стандарту 365 AHRI (Института кондиционирования, отопления и холодильной техники).

Номинальные условия: температура конденсации хладагента 7,2°С, наружного воздуха 35°С .

Подробные характеристики указаны в инструкции, прилагаемой к агрегату.

Полупромышленные кондиционеры

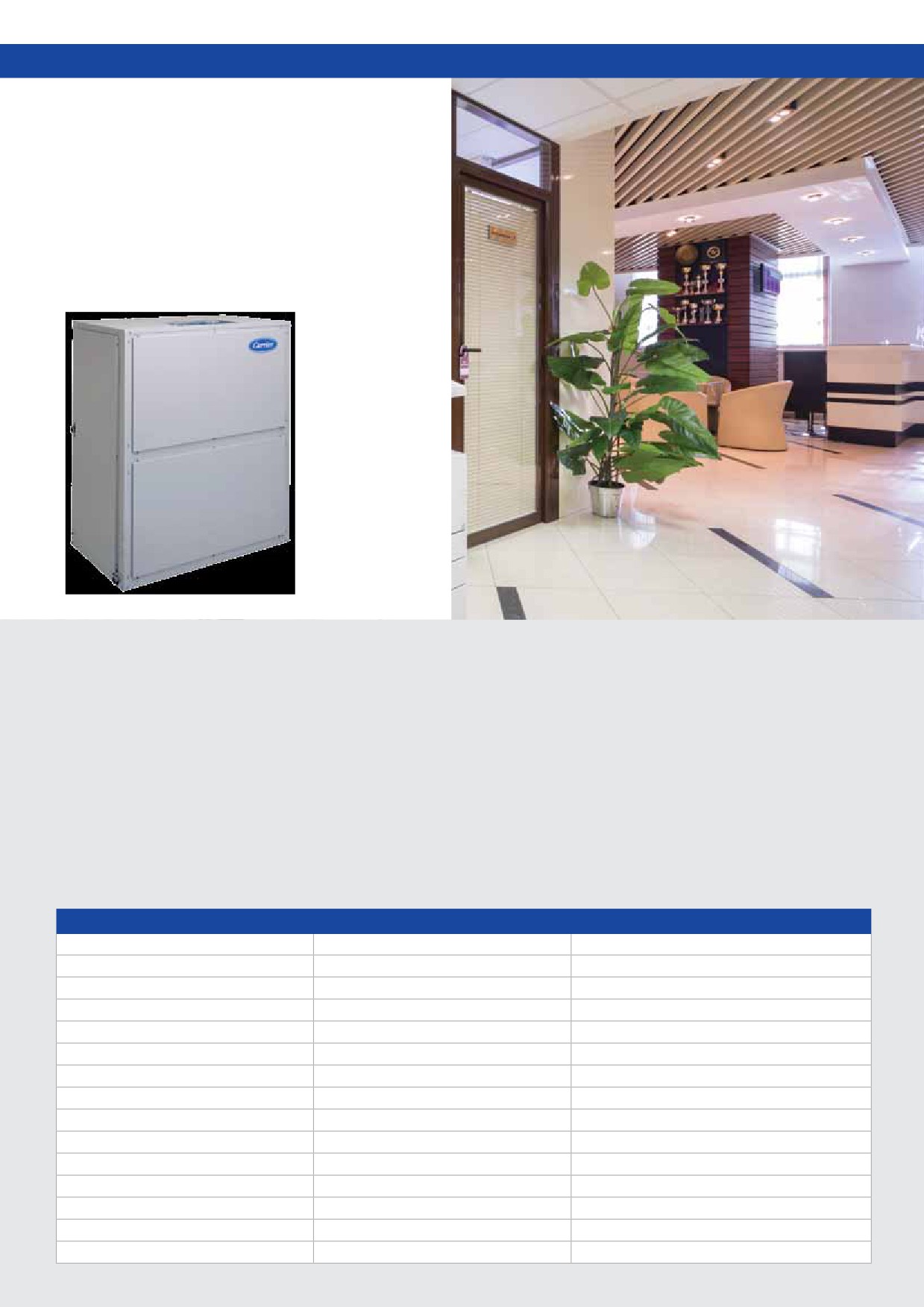

Канальные

внутренние блоки

Серия 40RU

Возможен вертикальный или горизонтальный монтаж без ка-

• Прочный гальванизированный металлический корпус,

кой-либо модификации конструкции блока.

устойчивыйк воздействию окружающей среды.

• Точная балансировка и наладка вентиляторов обеспечи-

• Увеличенный расход воздуха - до 13.600 м³ в час.

вает снижение турбулентности воздушного потока, сни-

• Внешнее статическое давление до 600 Па.

жает уровень шума и повышает эффективность системы.

• Блок легко монтируется и экономичен в эксплуатации.

• Легкое и удобное обслуживание: сняв одну боковую па-

• Обеспечивает чистый, свежий, кондиционированный

нель, Вы получаете доступ к фильтру, двигателю, приводу

воздух. Сменные фильтры очищают воздух от пыли,

вентиляторов, ТРВ и теплообменнику.

а теплоизолирующий слой обладает антимикробными

• Могут быть подключены к системе регулирования

и антигрибковыми свойствами.

Comfort Zone II (стр. 48).

Аксессуары

Описание

Опция, устанавл. на заводе-изготовителе Аксессуар, устанавл. на месте монтажа системы

Двигатель вентилятора переменного тока

Приводы переменного тока

Датчик концентрации углекислого газа

Емкость для конденсата

Пленум на выходе

Экономайзер

Электронагреватель

Отопительный теплообменник горячей воды

Комплект для подвеса

Предварительно окрашенный блок

Программируемый термостат

Рециркуляционная воздушная решетка

Отопительный паровой теплообменник

Основание

УФ-бактерицидная лампа

Компрессорно-

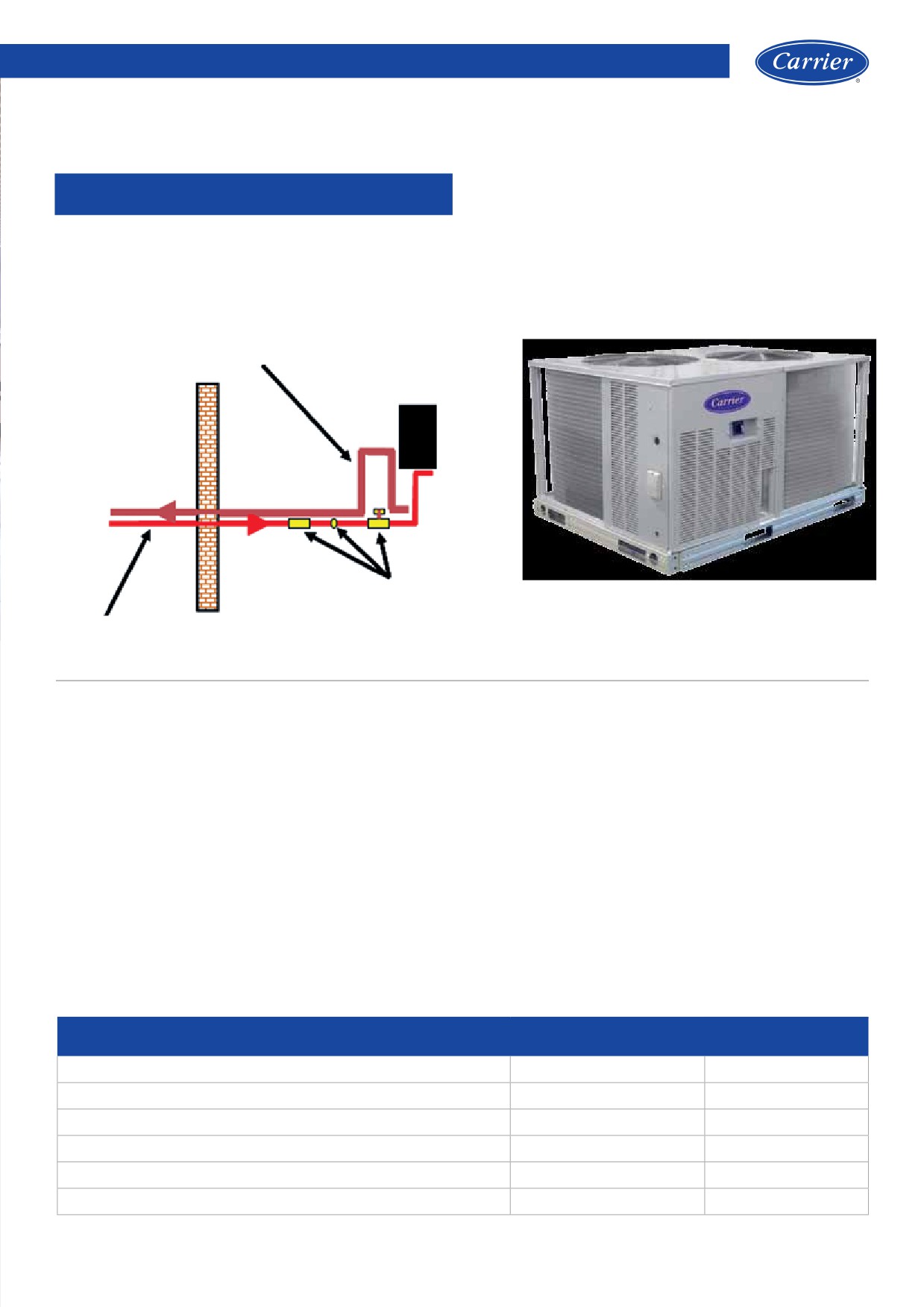

Типичная система 40RU+38AUZ/AUD

конденсаторные блоки

Основные особенности системы:

Серия 38AUZ/AUD

• Одноконтурные и двухконтурные системы

• Эффективность соответствует американскому стандарту

ASHRAE 90.1

Линия всасывания

Внутренний блок

канального типа

40RU

Компрессорно-

конденсаторный блок

38AUZ / 38AUD

Фильтр-осушитель, смотровое

стекло, соленоидный клапан на

Жидкостная линия

жидкостной линии

Серия 38AUZ/AUD

Агрегаты с воздушным охлаждением конденсатора произво-

• Comfort Alert - система диагностики и устранения неис-

дительностью 17 - 59 кВт (только охлаждение) на безопас-

правностей.

ном хладагенте R410A.

• Обогреватель картера компрессора.

• Блоки 38AUZ - одноконтурные, а 38AUD - двухконтурные.

• Реле защиты по высокому и низкому давлению.

• Работают при наружных температурах от +4 до +52°С

• Защита от коротких циклов.

(с опцией «Мотор-Мастер» до -29°С).

• Виброизоляция.

• Высокоэффективные герметичные спиральные

• Удобный доступ к агрегату для обслуживания и ремонта

компрессоры.

благодаря легкосъемным панелям.

• Гальванизированный металлический корпус, устойчивый

• Увеличенные размеры блока управления и клеммной

к воздействию окружающей среды.

колодки.

Аксессуары

Опция, устанавл.

Аксессуар, устанавл. на

Описание

на заводе-изготовителе

месте монтажа системы

Реле (неплавящийся предохранитель)

Спец. защита теплообменника

Регулятор давления MotorMaster®

Проволочная защитная решетка для конденсатора (только модели 07 -14)

Жалюзи для защиты от града и снега

Программируемый термостат

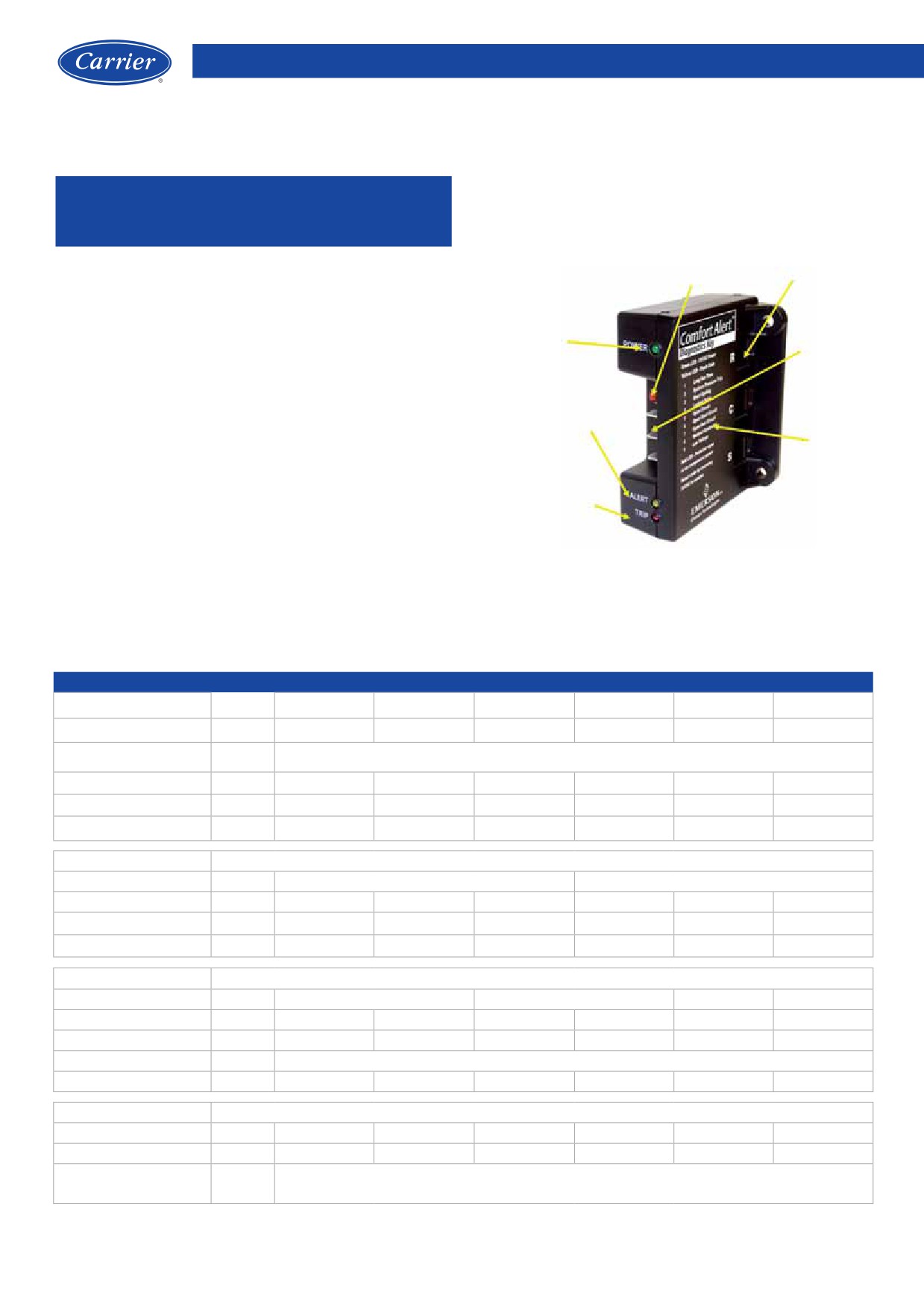

Comfort Alert - система диагностики

и устранения неисправностей

Возможность отправки сигнала на термостат.

3Ф модуль диагностирует потерю фазы или изменение

порядка фаз.

Лепестковые выводы диагностируют запрос термостата

“Y” и напряжение на контрольном проводе.

Система дагностики позволяет сервисному инженеру

быстро и точно определить причины неполадки и устра-

нить ее.

Красный световой индикатор TRIP сигнализирует об

останове компрессора или отключении электропитания

компрессора.

Желтый световой индикатор ALERT мигает при возникно-

вении неполадки и позволяет узнать код неисправности.

Зеленый световой индикатор POWER сигнализирует, что

на контакты модуля диагностики подается напряжение.

Технические характеристики

Система

Только охлаждение R-410A

Внутренний блок

40RUAA07A1A9

40RUAA08A1A9

0RUAA12A1A9

40RUAA14A1A9

40RUAA16A1A9

40RUAA25A1A9

Наружный блок

38AUZA07A0A9

38AUZA08A0A9

38AUDA12A0A9

38AUDA14A0A9

38AUDA16A0A9

38AUDA25A0A9

Номинальное напряжение

В-Фаз-Гц

400/3/50

Потребляемая мощность

Вт

5.1

6.9

8.2

10.9

13.5

16.6

Холодопроизводительность

кВт

18.3

23.2

29.1

35.2

45.8

59.2

Коэффициент эффек. EER

3.58

3.37

3.70

3.37

3.52

3.58

Внутренний блок:

Размеры (ВхШхГ)

мм

1449x1244x714

1449x2261x716

Вес нетто

кг

181

183

193

315

323

331

Расход воздуха

м³/ч

4080

5100

6800

8500

10200

13600

Уровень звуковой мощности

дБ(А)

86.3

88.3

91.6

91.1

92.7

96.4

Наружный блок:

Размеры (ВхШхГ)

мм

1076x1509x1165

1279x1509x1165

1279x2193x1148

1279x2193x1704

Вес нетто

кг

149

160

226

229

288

444

Уровень звуковой мощности

дБ(А)

Тип компрессора

спиральные (Scroll)

Кол-во компрессоров

Размер труб:

Жидкость

дюйм

3/8”

1/2”

3/8”

1/2”

Газ

дюйм

1-1/8”

1-3/8”

Допустимая температура

°С

Охлаждение: от 2 до 52 ^оС

наружного воздуха

Условия: температура в помещении 27 °С (DB) / 19 °С (WB), наружного воздуха 35 °С. Уровень звуковой мощности в помещении измерен согласно AHRAE 1987

HVAC глава 52. Уровень шума вне помещения и производит. наружных блоков измерены согласно стандарту AHRI 270-2008, без шумоизоляции.

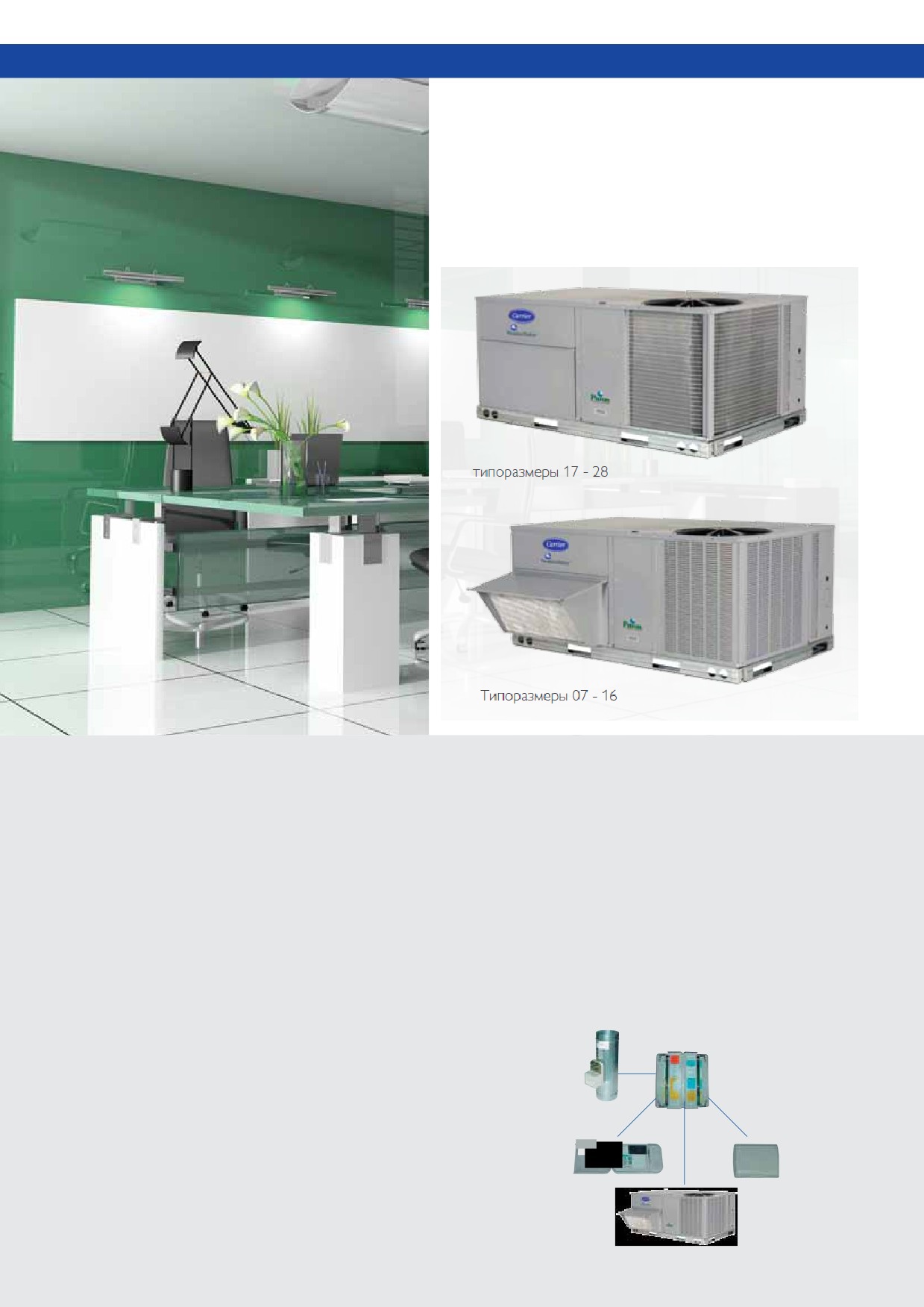

Полупромышленные кондиционеры

Крышные кондиционеры

Серия 50TC

типоразмеры 17 - 28

Типоразмеры 07 - 16

Функции

Эффективные и мощные крышные кондиционеры производи-

• Специальное покрытие теплообменника E-coating для

тельностью 18 - 84 кВт

кондиционеров, использующихся в прибрежной или ин-

дустриальной зоне с повышенным содержанием загрязне-

• Допустимая температура эксплуатации от +4 до +52°С.

ний и солей в воздухе (типоразмеры 17-28).

• Все агрегаты соответствуют американскому стандарту

• Удобный в использовании блок управления.

ASHRAE 90.1 в области энергосбережения по значениям

• Дренажные насос, защищенный от коррозии

SEER и EER.

• Могут быть подключены к системе регулирования Comfort

• Надежные спиральные компрессоры.

Zone II (стр. 48).

• Блок управления увеличенного размера позволяет устано-

вить все дополнительные управляющие устройства Carrier.

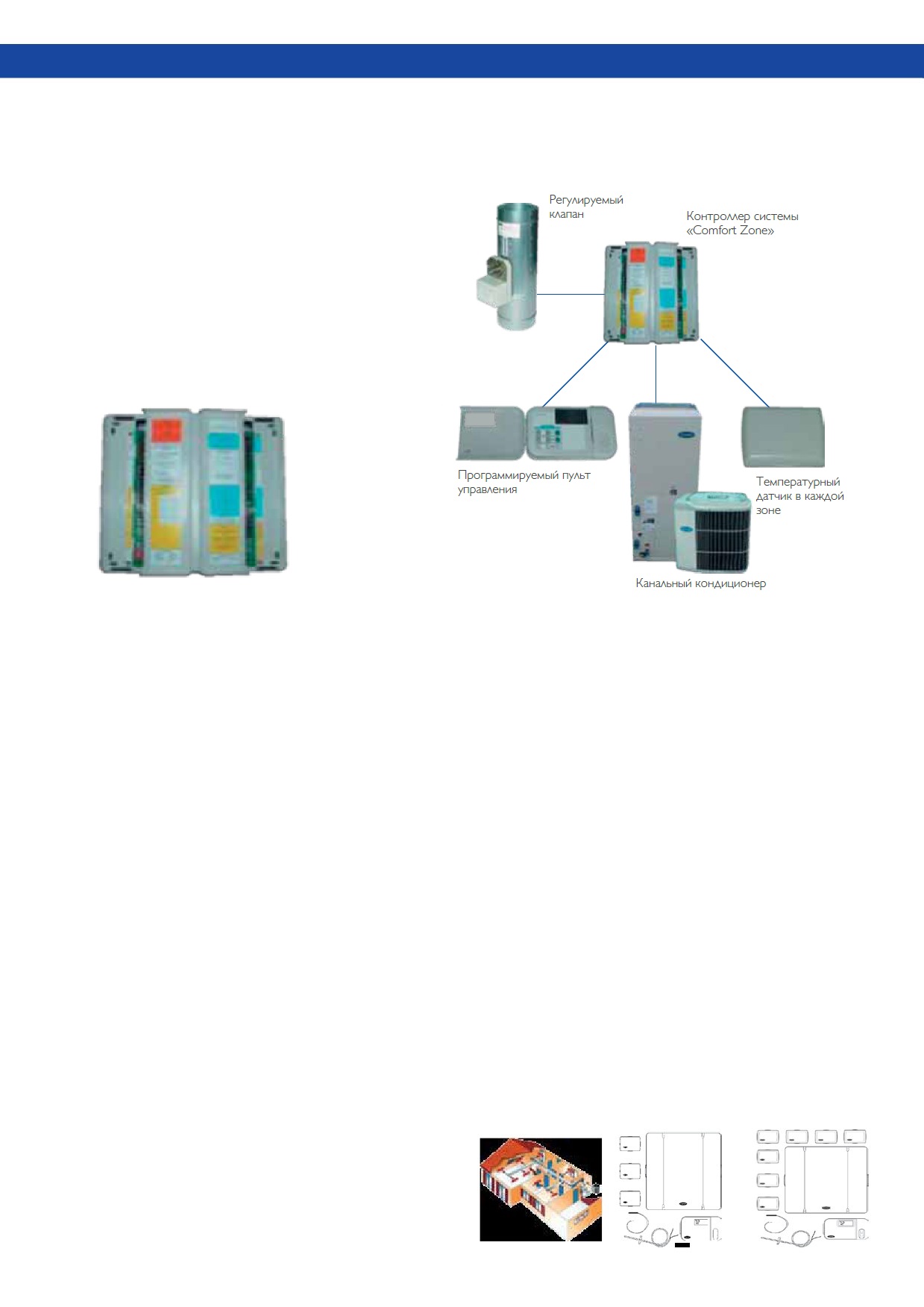

Подключение к системе зонального

• Реле высокого и низкого давления

регулирования Comfort Zone II

• Легкое и удобное обслуживание: сняв боковые панели, Вы

получаете доступ к вентилятору, двигателю, блоку управле-

ния и компрессору.

Регулируемый клапан

• Единая центральная клеммная колодка для тестирования

Контроллер системы

и электрического подключения.

«Comfort Zone»

• Соединение проводов по цветовому коду позволяет из-

бежать ошибок подключения.

• Сменный воздушный фильтр 51 мм.

• Фильтр-осушитель холодильного контура.

• Легко регулируемый электродвигатель

с ременным приводом.

Программируемый

Температурный датчик

пульт управления

• В качестве конденсатора установлен усовершенство-

в каждой зоне

ванный теплообменник NOVATION TM (типоразмеры

17-28).

Крышный кондиционер

Полупромышленные кондиционеры

Технические характеристики 50TC

Система

Только охлаждение R-410A

Модель

50TC-A07A1A9

50TC-D08A1A9

50TC-D09A1A9

50TC-D12A1A9

50TC-D14A1A9

50TC-D16A1A9

Номинальное напряжение

В-Фаз-Гц

400/3/50

Холодопроизводительность

кВт

18.17

21.48

23.94

30.01

33.98

42.5

Холодопроизводительность

БТЕ/ч

62000

73300

81700

102400

116000

175600

Коэффициент эффективности EER

3.45

3.61

3.52

3.55

3.26

3.22

Потребляемая мощность

кВт

5.28

5.96

6.81

8.46

10.43

16.04

Размеры (ВхШхГ)

мм

1051x1888x1187

1048x2238x1510

1253x2238x1510

1457x1610x2943

Вес нетто

кг

275

340.5

388.2

392.7

467

930

Расход воздуха

м³/ч

2550

3060

3825

5099

10393

Кол-во холодильных контуров

Тип компрессора

спиральные (Scroll)

Кол-во компрессоров

Допустимая температура

°С

Охлаждение: от 4 до 52^оС

наружного воздуха

Система

Только охлаждение R-410A

Модель

50TC-D17A1A9

50TC-D20A1A9

50TC-D24AAA9

50TC-D28AAA9

50TC-D30AAA9

Номинальное напряжение

В-Фаз-Гц

400/3/50

Холодопроизводительность

кВт

47.8

51.5

58.8

68.8

83.8

Холодопроизводительность

БТЕ/ч

168000

174000

194000

250000

286000

Коэффициент эффективности EER

3.21

3.15

3.21

3.27

Потребляемая мощность

кВт

14.89

16.04

18.71

23.56

25,63

Размеры (ВхШхГ)

мм

1253x3249x2199

1253x3595x2199

1456x3595x2199

4007x220x1457

Вес нетто

кг

923

930

998

1057

1142

Расход воздуха

м³/ч

9179

10393

11569

13655

13680

Кол-во холодильных контуров

Тип компрессора

спиральные (Scroll)

Кол-во компрессоров

Допустимая температура наружного

°С

Охлаждение: от 4 до 52^оС

воздуха

Система

Только охлаждение R-410A

Модель

50TC-D17A5A9

50TC-D20A5A9

50TC-D24AEA9

50TC-D28AEA9

50TC-D30AEA9

Номинальное напряжение

В-Фаз-Гц

Холодопроизводительность

кВт

47.8

51.5

58.8

68.8

83.8

Холодопроизводительность

БТЕ/ч

168000

174000

194000

250000

286000

Коэффициент эффективности EER

3.21

3.15

2.92

3.27

Потребляемая мощность

кВт

14.89

16.04

18.71

23.56

25,63

Размеры (ВхШхГ)

мм

1253x3249x2199

1253x3595x2199

1456x3595x2199

4007x2200x1457

Вес нетто

кг

923

930

998

1057

1142

Расход воздуха

м³/ч

9179

10393

11569

13655

13680

Кол-во холодильных контуров

Тип компрессора

спиральные (Scroll)

Кол-во компрессоров

Допустимая температура наружного

°С

Охлаждение: от 4 до 52^оС

воздуха

Аксессуары и дополнительное оборудование

Аксессуар, устанавл.

Опция, устанавл. на

Категория

Описание

на месте монтажа

заводе-изготовителе

системы

Конфигурация с вертикальным подключением воздуховода (мод.

17-28)

Конфигурация с горизонтальным подключением воздуховода

Корпус

(мод. 17-28)

Электрическое подключение снизу (через основание блока)

“Медь/медь” - внутренние теплообменники для всех типораз-

меров и наружные теплообменники для типоразмеров 07 - 14

Окрашенные наружные теплообменники для типоразмеров

Теплообменник

07 - 14

Внутренние теплообменники для типоразмеров 17-28 и на-

ружные теплообменники для всех типоразмеров с покрытием

E-coating

Защита конденса-

Жалюзи для защиты конденсатора от града и снега

тора

Термостаты, датчики температуры и подставки

Контроллер связи с PremierLink DDC

Системы управ-

Многопротокольный контроллер связи - MP Open

ления

Детектор дыма (на входе и выходе из агрегата)

Защита от частых пусков компрессора Time Guard II

Фазовый монитор

EconoMi$er IV (для крышных кондиционеров с электромеханич.

управл.)

EconoMi$er 2 (для крышных кондиционеров с цифровым управ-

лением)

Экономайзеры и

заслонки приточ-

Двухпозиционная воздушная заслонка с электроприводом

ного воздуха

Неавтоматическая заслонка для наружного воздуха: 25% для

всех типоразмеров, 50% для типоразмеров 07 - 14

Разгрузка по давлению (1)

Power exhaust

Датчики температуры по сухому термометру (2)

Датчики для

Дифференциальные датчики температуры по сухому термоме-

экономайзера

тру (2)

и устройства

Датчики энтальпии (2)

контроля качества

Дифференциальные датчики энтальпии (2)

воздуха в поме-

щении

Датчик концентрации углекислого газа (2) - монтаж на стене, в

воздуховоде или на блоке

Электронагрева-

Электронагреватель

тели

Комплект для однополюсного подключения

Двигатели и при-

Различные узлы двигателей и приводов в сборе

воды

Комплект низкотемпературного пуска (3)

Низкотемператур-

ный комплект

Регулятор давления MotorMaster® (3)

Электропитание

Неплавящийся предохранитель

Фланец 356 мм (14 дюймов)

Фланец для крыш-

ной установки

Фланец 610 мм (24 дюйма)

блока

Адаптер (для серий DP/DR/HJ/TM) (типоразмеры 17-28)

Comfort zone II

Регулируемый

Система зонального

регулирования

Comfort Zone II

ый

дой

Канальный кондиционер

Система Comfort Zone II позволяет централизованно контро-

Снижение эксплуатационных затрат

лировать режимы нагрева и охлаждения, обеспечивая индиви-

Система Comfort Zone II может снизить эксплуатационные

дуальные комфортные условия в отдельных зонах:

расходы на 33%.

• Простота управления. При использовании системы Comfort

Zone пользователи могут задавать нужные параметры

Это достигается избирательностью подачи подогретого или

установки в зависимости от индивидуальных требований.

охлажденного воздуха в те места, где это необходимо. Кроме

• Наилучшее решение для создания комфортных условий во

того, регулирование заслонок воздуховодов системы Comfort

всем здании.

Zone производится постоянно в зависимости от показаний

термометров, таким образом, в системе циркулирует воздух,

Индивидуальный комфорт

уже предварительно нагретый или охлажденный. Такой спо-

соб регулирования сводит к минимуму как эксплуатационные

Система Comfort Zone II поддерживает индивидуально задан-

расходы, так и потребление энергии охлаждающими или на-

ную температуру и осуществляет регулирование ее во времени

гревающими агрегатами. При использовании системы Comfort

во всех частях здания без высоких затрат на многочисленные

Zone II Вы можете применять оборудование с более низкой

агрегаты для нагрева и охлаждения.

тепло- и холодопроизводительностью, начальная стоимость,

С помощью электронных термостатов, датчиков и заслонок,

монтаж и обслуживание которого намного дешевле.

размещенных в узловых точках, система Comfort Zone обе-

спечивает комфортные условия в каждой зоне.

Применение системы Comfort Zone II

- несложная система, использующая специально спроекти-

Данные системы широко применяются в коттеджах, зданиях

рованные зональные заслонки, термостаты, объединяет все

административного назначения, небольших и средних про-

возможности многоагрегатных систем.

мышленных предприятиях, офисах, жилых квартирах, супер-

Дополнительно к этому система Comfort Zone II

маркетах и т.п. Основным лимитирующим фактором является

обеспечивает:

площадь обслуживаемых помещений - до 500 м².

- более низкие эксплуатационные расходы;

- меньшие энергозатраты;

ZONECC4KIT01-B ZONECC8KIT01-B

- широкий спектр использования и способность

к расширению.

Система Comfort Zone может использоваться в любой каналь-

ной системе. Comfort Zone позволяет запрограммировать до

4-х температурных режимов в день, в течение 7 дней в каждой

обслуживаемой зоне.

Comfort Zone II обеспечивает управление крндиционерами в 2, 4 или 8 зонах. В комплект поставки входит центральный интер-

фейс, контроллер, 3 или 7 комнатных датчиков температуры, датчик температуры в воздуховоде и датчик температуры наруж-

ного воздуха.

Тип

Состав

Количество

Наименование

ZONECC4KIT01-B

Контроллер

ZONECC4EQC01

Система на 4 зоны

Центральный интерфейс

ZONECCOUSI01-B

Температурный комнатный датчик

ZONECCORRS01

Датчик температуры в воздуховоде

ZONEXXODTS01

Датчик температуры наружного воздуха

TSTATXXSEN01-B

ZONECC8KIT01-B

Контроллер

ZONECC8EQC01

Система на 8 зон

Центральный интерфейс

ZONECCOUSI01-B

Температурный датчик

ZONECCORRS01

Датчик температуры в воздуховоде

ZONEXXODTS01

Датчик температуры наружного воздуха

TSTATXXSEN01-B

Клапаны для Comfort Zone II

Описание

Размеры, дюймов

Наименование

Описание

Размеры, дюймов

Наименование

Круглые

6’’

DAMPRND06INC-B

Регулирующие

установка сбоку, 10 X 10

DAMPSLS10X10-B

клапаны

8’’

DAMPRND08INC-B

клапаны

установка снизу, 10 X 10

DAMPSLB10X10-B

10’’

DAMPRND10INC-B

установка сбоку, 10 X 12

DAMPSLS10X12-B

12’’

DAMPRND12INC-B

установка снизу, 10 X 12

DAMPSLB10X12-B

14’’

DAMPRND14INC-B

установка сбоку, 10 X 14

DAMPSLS10X14-B

16’’

DAMPRND16INC-B

установка снизу, 10 X 14

DAMPSLB10X14-B

Прямоугольные

8’’ x 10’’

DAMPREC08X10-B

установка сбоку, 10 X 16

DAMPSLS10X16-B

клапаны

8’’ x 14’’

DAMPREC08X14-B

установка снизу, 10 X 16

DAMPSLB10X16-B

8’’ x 18’’

DAMPREC08X18-B

установка сбоку, 10 X 18

DAMPSLS10X18-B

8’’ x 24’’

DAMPREC08X24-B

установка снизу, 10 X18

DAMPSLB10X18-B

10’’ x 10’’

DAMPREC10X10-B

установка сбоку, 10 X 20

DAMPSLS10X20-B

10’’ x 14’’

DAMPREC10X14-B

установка снизу, 10 X 20

DAMPSLB10X20-B

10’’ x 18’’

DAMPREC10X18-B

установка сбоку,

10 X 22

DAMPSLS10X22-B

10’’ x 24’’

DAMPREC10X24-B

установка снизу, 10 X 22

DAMPSLB10X22-B

Байпасные

8’’ x 14’’

DAMPBAR08X14

установка сбоку,

10 X 24

DAMPSLS10X24-B

клапаны

8’’ x 24’’

DAMPBAR08X24

установка снизу, 10 X 24

DAMPSLB10X24-B

Регулирующие

установка сбоку, 8 X 8

DAMPSLS08X08-B

установка сбоку,

12 X 12

DAMPSLS12X12-B

клапаны

установка снизу, 8 X 8

DAMPSLB08X08-B

установка снизу, 12 X 12

DAMPSLB12X12-B

установка сбоку,

8 X 10

DAMPSLS08X10-B

установка сбоку,

12 X 14

DAMPSLS12X14-B

установка снизу, 8 X 10

DAMPSLB08X10-B

установка снизу, 12 X 14

DAMPSLB12X14-B

установка сбоку,

8 X 12

DAMPSLS08X12-B

установка сбоку,

12 X 16

DAMPSLS12X16-B

установка снизу, 8 X 12

DAMPSLB08X12-B

установка снизу, 12 X 16

DAMPSLB12X16-B

установка сбоку,

8 X 14

DAMPSLS08X14-B

установка сбоку,

12 X 18

DAMPSLS12X18-B

установка снизу, 8 X 14

DAMPSLB08X14-B

установка снизу, 12 X 18

DAMPSLB12X18-B

установка сбоку,

8 X 16

DAMPSLS08X16-B

установка сбоку,

12 X 20

DAMPSLS12X20-B

установка снизу, 8 X 16

DAMPSLB08X16-B

установка снизу, 12 X 20

DAMPSLB12X20-B

установка сбоку,

8 X 18

DAMPSLS08x18-B

установка сбоку,

14 X 14

DAMPSLS14X14-B

установка снизу, 8 X 18

DAMPSLB08X18-B

установка снизу, 14 X 14

DAMPSLB14X14-B

установка сбоку,

8 X 8

DAMPSLS08X08-B

установка сбоку,

14 X 16

DAMPSLS14X16-B

установка сбоку,

8 X 20

DAMPSLS08X20-B

установка снизу, 14 X 16

DAMPSLB14X16-B

установка снизу, 8 X 20

DAMPSLB08X20-B

установка сбоку,

14 X 20

DAMPSLS14X20-B

установка сбоку,

8 X 22

DAMPSLS08X22-B

установка снизу, 14 X 20

DAMPSLB14X20-B

установка снизу, 8 X 22

DAMPSLB08X22-B

установка сбоку,

16 X 16

DAMPSLS16X16-B

установка сбоку, 8 X 24

DAMPSLS08X24-B

установка снизу, 16 X 16

DAMPSLB16X16-B

установка снизу, 8 X 24

DAMPSLB08X24-B

установка снизу, 16 X 20

DAMPSLB16X20-B

Аксессуары для системы Comfort Zone II

Аксессуары для клапанов

Аксессуар

Наименование

Аксессуар

Описание

Наименование

Датчик Smart Sensor

ZONECC0SMS01

Приводы

45^о привод для круглых клапанов

DAMPACT45DEG-R

Датчик в воздуховод для режима обогрева

ZONEXXODTS01-R

90^о привод для прямоугольных клапанов

DAMPACT90DEG-R

(необходим для систем с тепловым насосом)

Крышка для привода клапанов

DAMPACTXXCOV

Устройство для подключения более чем

ZONEMLTDMPEN

5 клапанов в одной зоне

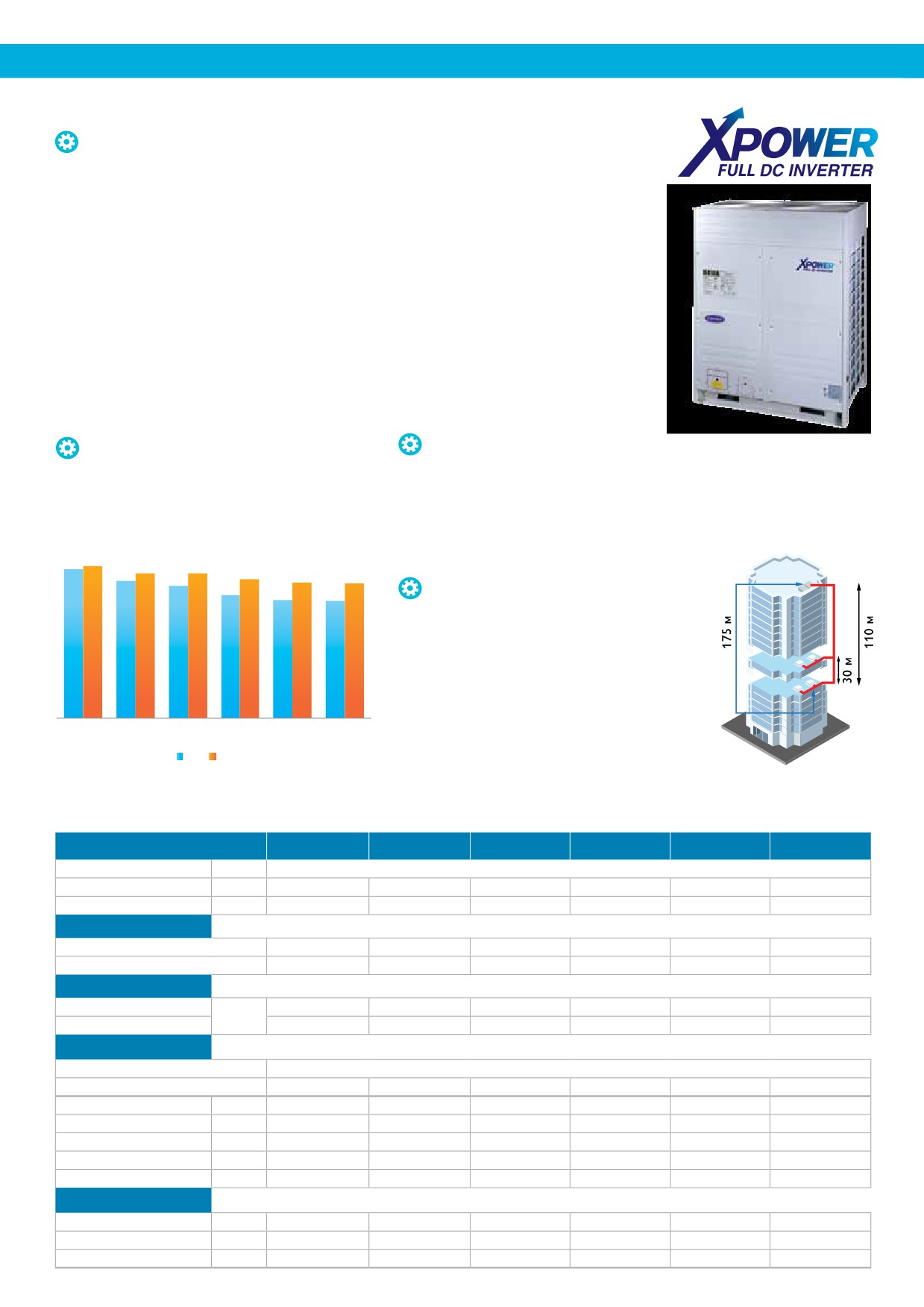

Мультизональные системы

Полностью инверторная система

с новыми компрессорами

Компрессор - «сердце» системы кондиционирования, поэтому конструкция компрессоров

исключительно важна для энергосбережения и надежности. CARRIER применяет в новой

VRF-системе только инверторные компрессоры постоянного тока (Full DC Inverter).

Компрессоры Full DC Inverter способны плавно регулировать и точно поддерживать

необходимую производительность, гарантируя минимальные затраты электроэнергии

и максимальный комфорт для пользователей VRF-системы. Они особенно эффективны при

частичной загрузке (производительность 30-70% от максимальной) и переменных темпера-

турных условиях, которые часто возникают в российском климате.

В наружных блоках производительностью 12-18 НР установлена ДВА инверторных ком-

прессора, а в блоках 8-10 НР - по одному инверторному компрессору.

Максимальная эффективность

Рабочий диапазон температур

VRF-системы

от -20°С до +48°С

• EER (охлаждение) = 4,29

• Обогрев при температуре наружного воздуха

• COP (обогрев) = 4,39

от -20 °С до +24 °С.

• Охлаждение - от -5 °С до +48 °С

4,29

4,39

4,17

3,97

4,02

3,81

3,91

3,89

3,54

3,4

3,38

Увеличена длина трассы

• Общая длина трассы до 1000 м.

• Перепад высот между внутренними

блоками до 30 м.

• Перепад высот между внутренним

и наружным блоками:

наружный блок ниже - до 110 м,

8 HP

10 HP

12 HP

14 HP

16 HP

18 HP

наружный блок выше - до 70 м.

EER COP

Технические характеристики

Модель

38VF008H119010

38VF010H119010

38VF012H119010

38VF014H119010

38VF016H119010

38VF018H119010

Номинальное напряжение

В/Фаз/Гц

380~415/ 3 фазы/ 50 ГЦ

Холодопроизводительность

кВт

25,2

28,0

33,5

40,0

45,0

50,0

Теплопроизводительность

кВт

27,0

31,5

37,5

45,0

50,0

56,0

Энергоэффективность

EER (охлаж.)

4,29

3,97

3,81

3,54

3,4

3,38

COP (обогр.)

4,39

4,17

4,02

3,91

3,89

Потребляемая мощность

Охлаждение

5,88

7,05

8,80

11,30

13,20

14,80

Вт

Обогрев

6,15

7,55

9,00

11,20

12,80

14,40

Компрессор

Тип

инверторный

Количествво

Расход воздуха

м³/ч

11242

15620

15770

Уровень шума

дБ(А)

Размеры (шхвхг)

мм

960x1615x765

1250x1615x765

Вес

кг

212

288

310

Заправка хладагента R410a

Фреоновая трасса

Жидкостная линия

мм

12,7

15,9

19,1

Газовая линия

мм

25,4

31,8

Уравнительная линия

мм

6,4

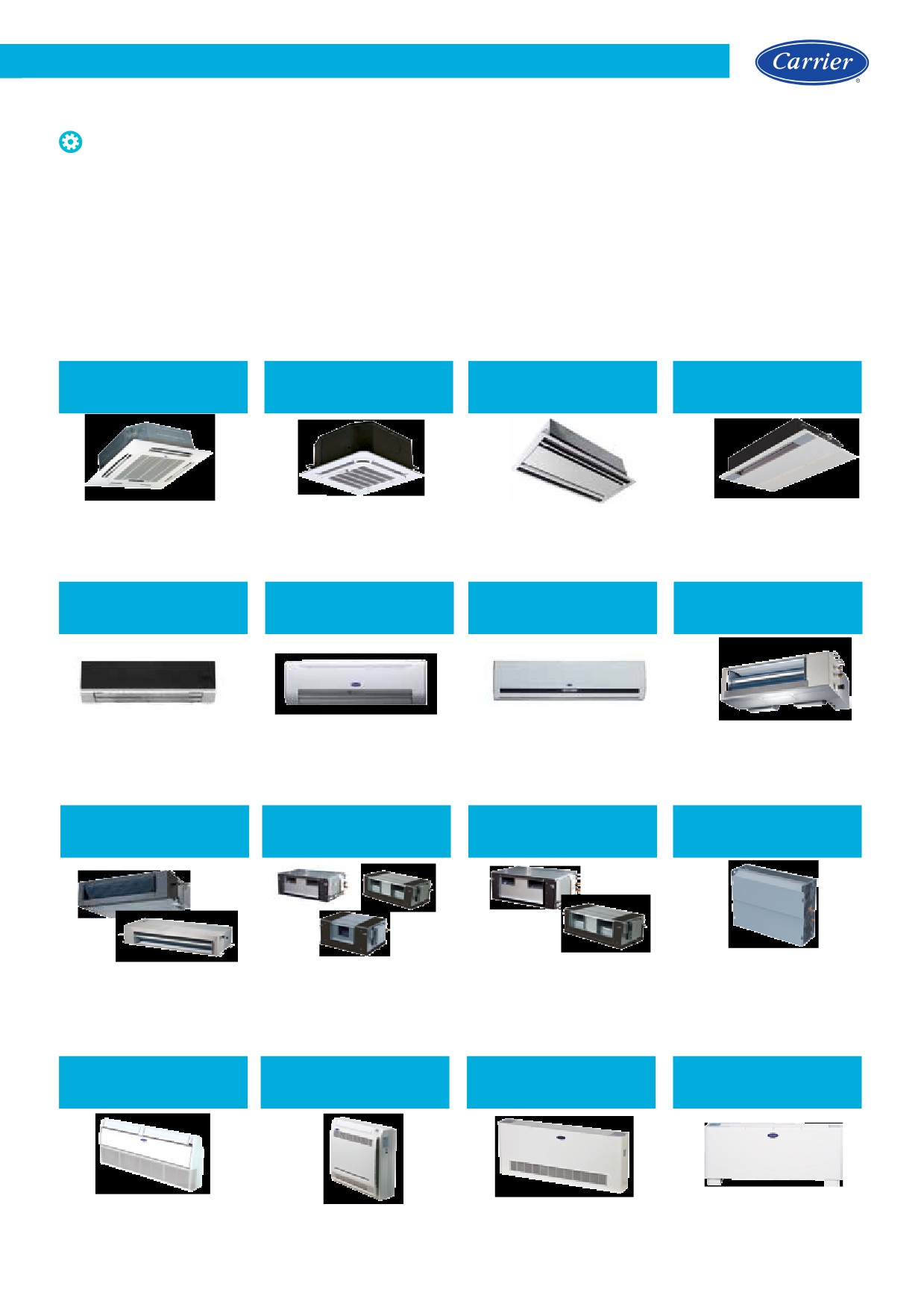

Широкий выбор внутренних

блоков

Carrier предлагает широчайший выбор внутренних блоков VRF-системы: от стильных компактных настенных до мощных высо-

конапорных канальных блоков. Более 100 моделей внутренних блоков 16-ти типов позволяют подобрать идеальную систему

для помещений любого назначения.

Модельный ряд наружных блоков состоит из 6 типоразмеров от 8 до 18 НР. Даже самые мощные блоки с двумя инвер-

торными компрессорами отличаются компактностью и небольшой массой (всего 310 кг для блока 18 НР). Выбирайте блоки

свободно и транспортируйте легко!

Кассетные

Компактные кассетные

Кассетные

4-поточные

двухпоточные

однопоточные

40VK0**H11200010

40VX0**H11200010

40VT0**H10200010

40VZ**H11200010

Настенные

Канальные

Серии C

Серии S

Серии R

низконапорные

42VH0**H112000100

42VH0**H112000101

42VH0**H112000102

42VD0**H112002011

Канальные

Канальные со 100%

Напольные

стандартные

высоконапорные

притоком свежего воздуха

бескорпусный

42VD0**H112013011

42VD0**H112011010

42VD0**H112211010

42VS0**H112003010

42VD0**H112003010

Консольные

Напольные в корпусе

Напольно-потолочные

двухпоточные

(воздухозаборник спереди)

(воздухозаборник снизу)

42VF0**H112000010

42VC0**H112000010

42VS0**H112002010

42VS0**H112001010
