Generalclimate Автоматика. Каталог (2010 год)

СОДЕРЖАНИЕ

МОДУЛИ УПРАВЛЕНИЯ С ОСНОВНЫМ ВОДЯНЫМ НАГРЕВОМ

Водяной нагреватель

Водяной нагреватель + водяной охладитель

Водяной нагреватель + фреоновое охлаждение

Водяной нагреватель + роторный рекуператор

Водяной нагреватель + пластинчатый рекуператор

МОДУЛИ УПРАВЛЕНИЯ С ОСНОВНЫМ ЭЛЕКТРИЧЕСКИМ НАГРЕВОМ

Электрический нагреватель

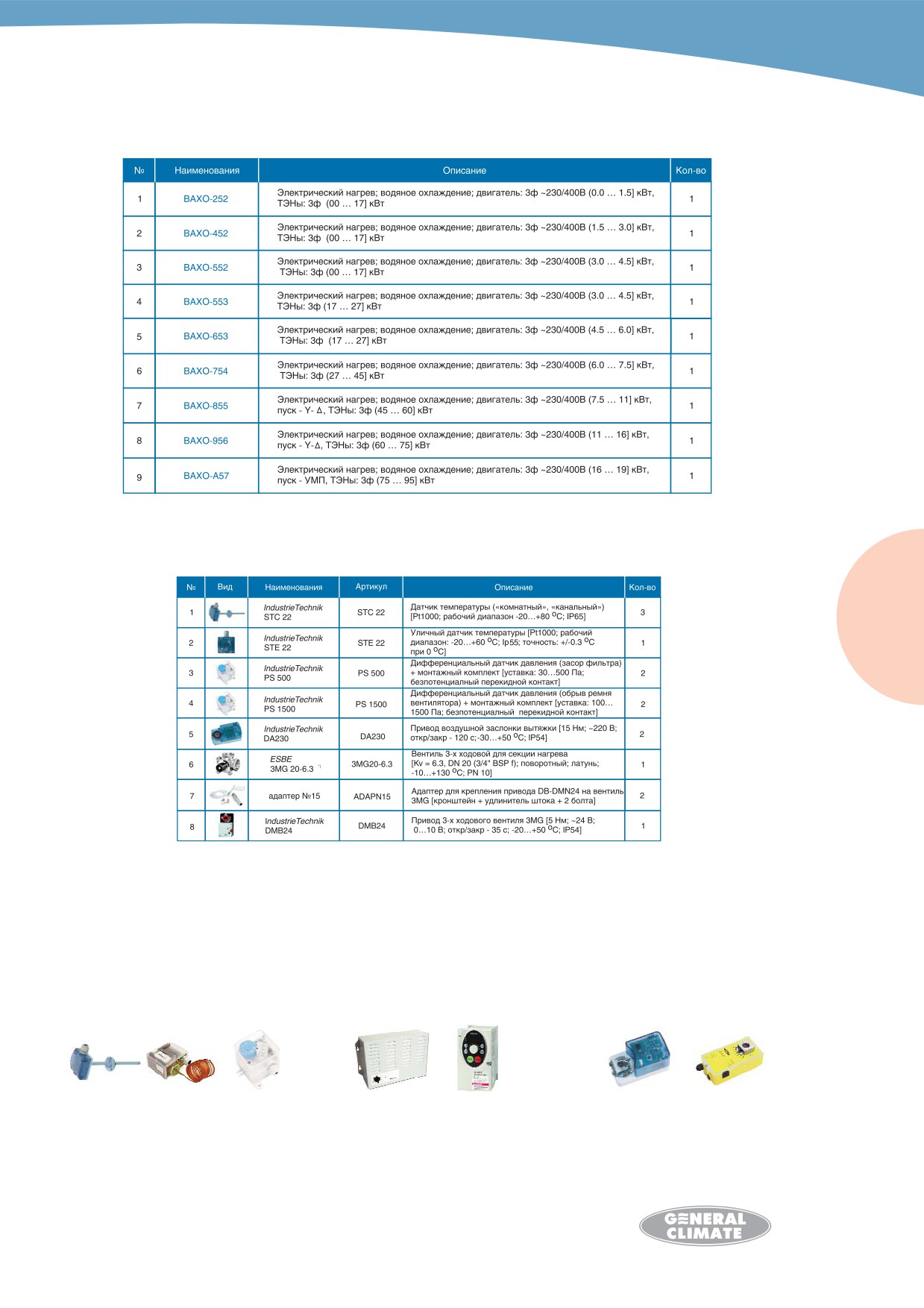

Электрический нагреватель + водяное охлаждение

Электрический нагреватель + фреоновое охлаждение

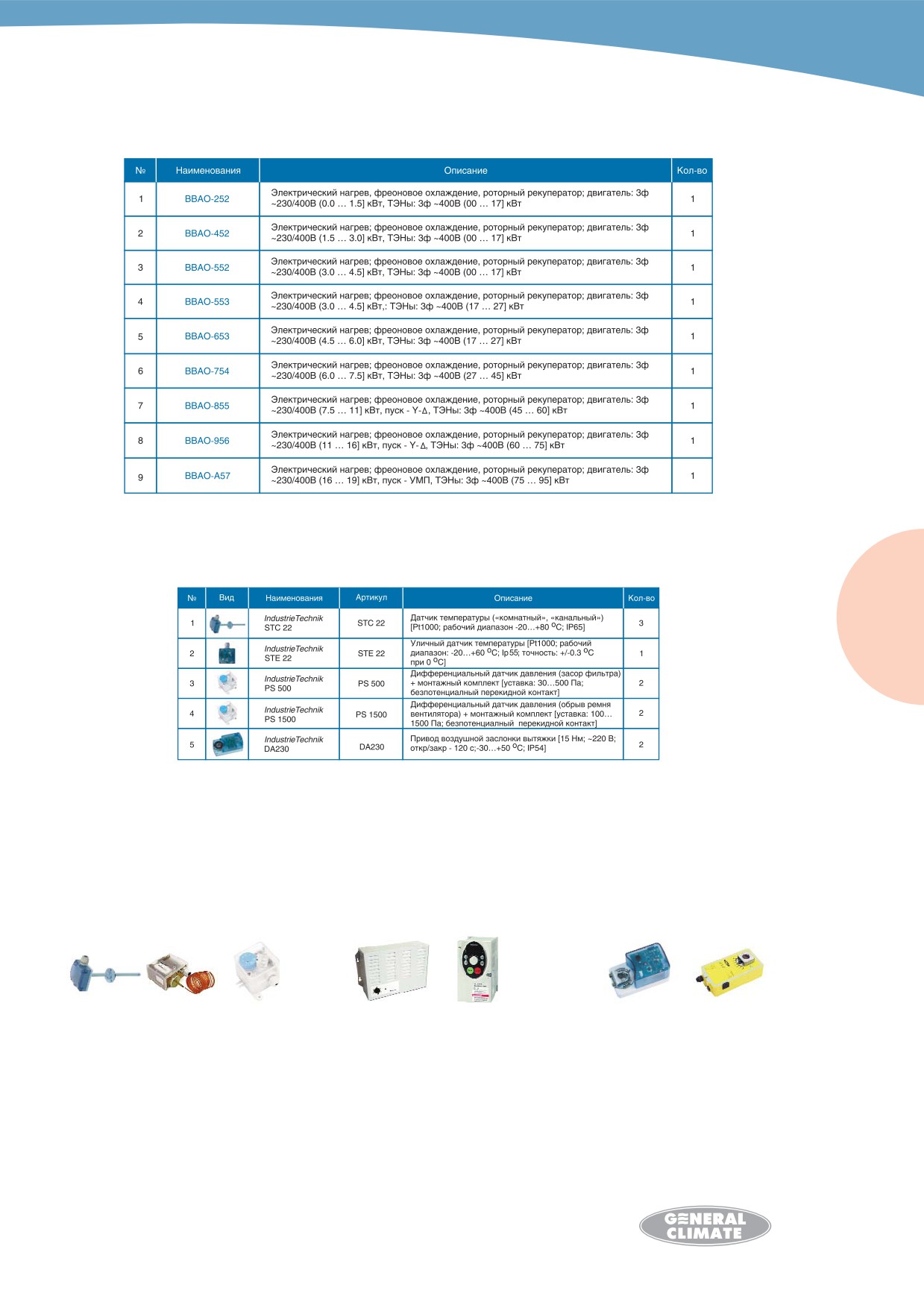

Электрический нагреватель + роторный рекуператор

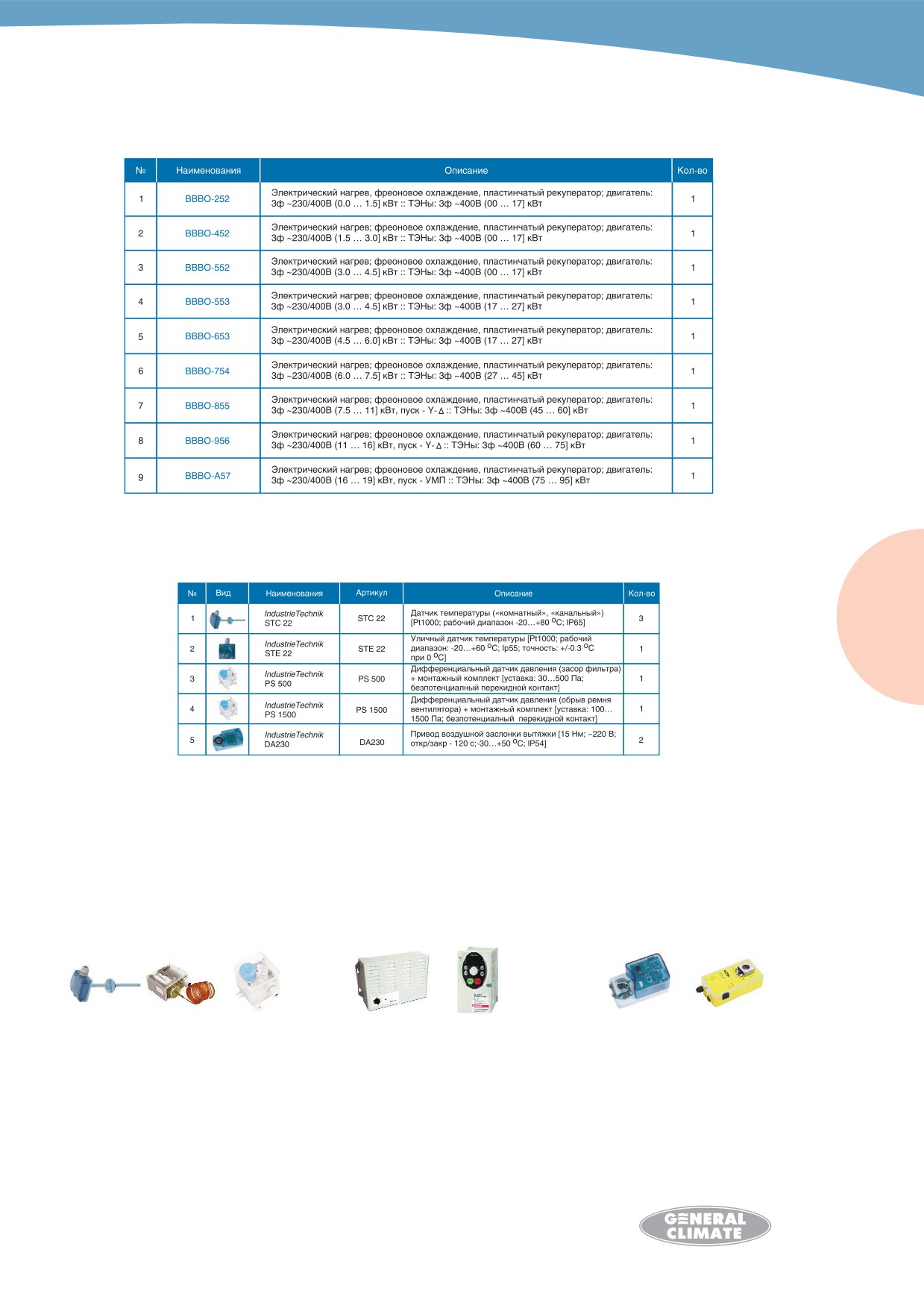

Электрический нагреватель + пластинчатый рекуператор

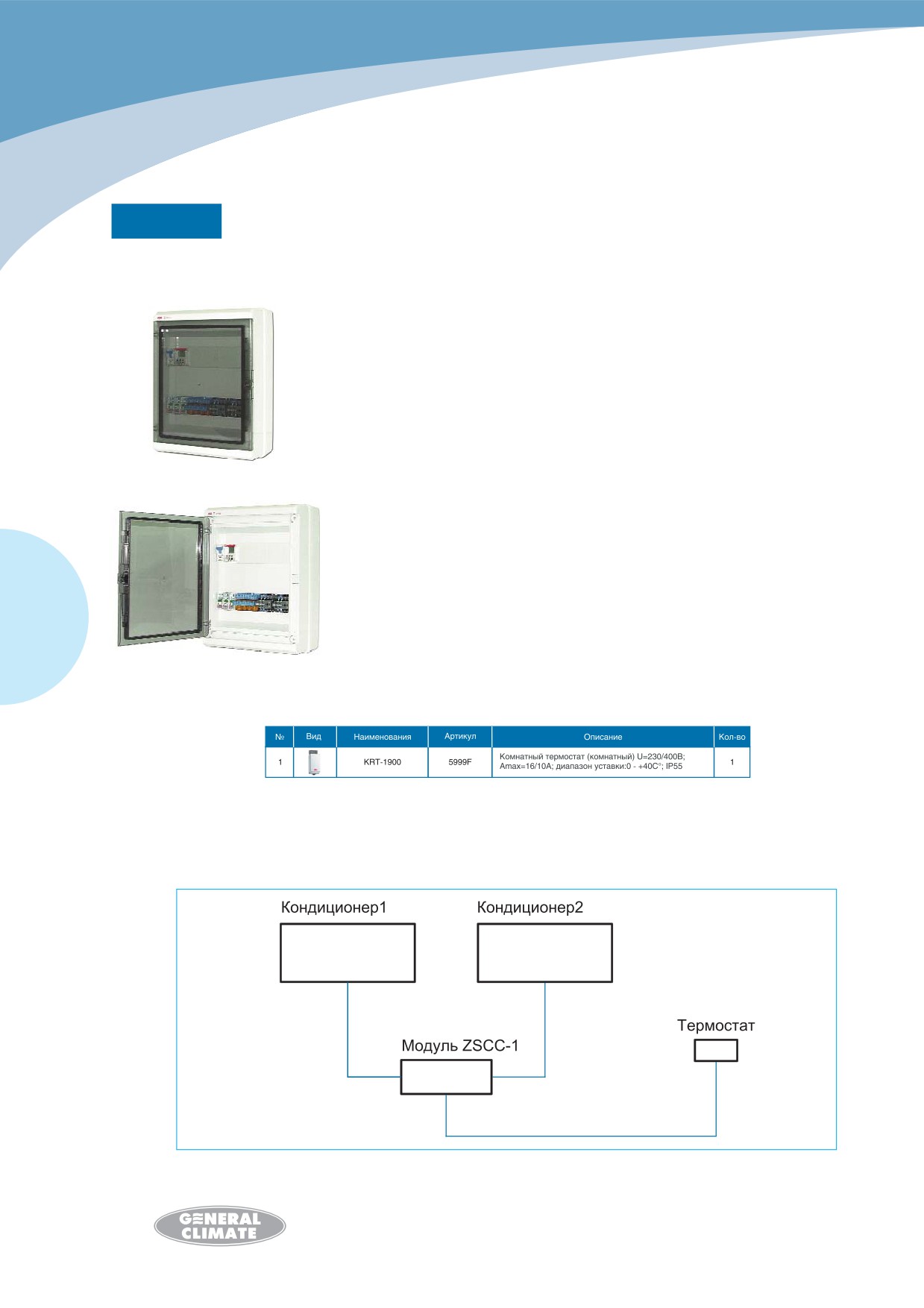

МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРАМИ

переключение кодиционеров

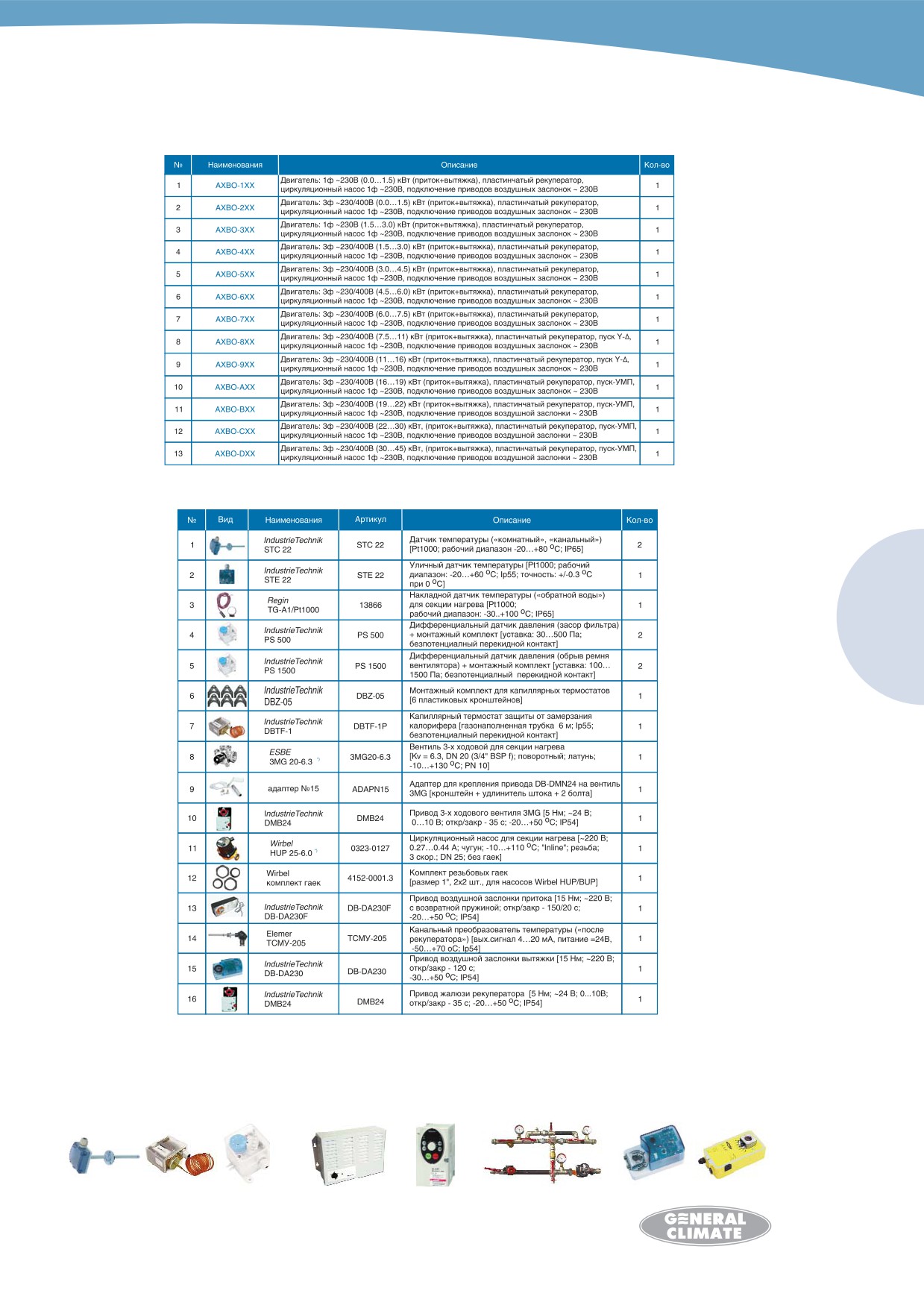

ВОДЯНЫЕ ОБВЯЗКИ

Как подобрать

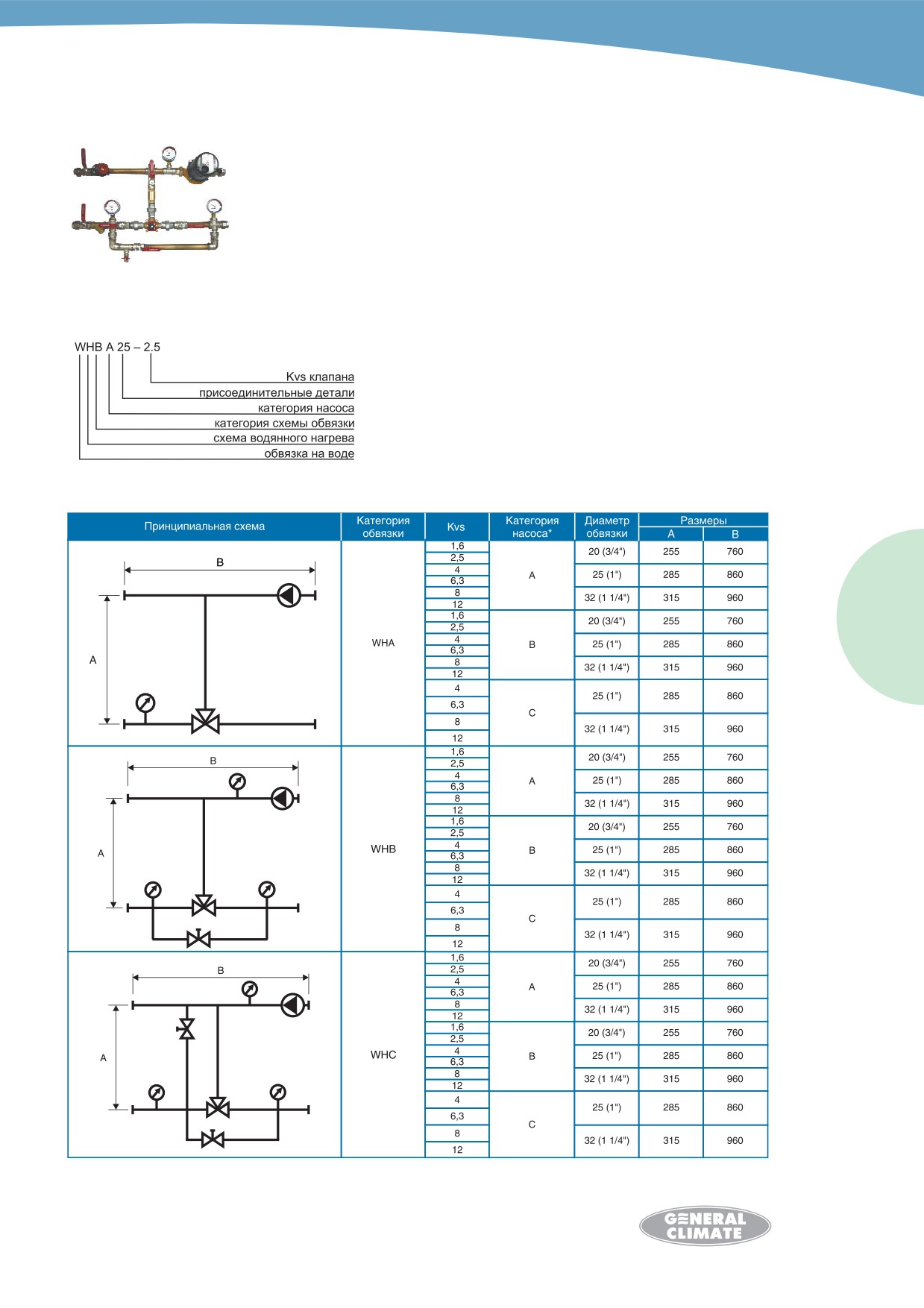

Таблица обвязок + спецификация

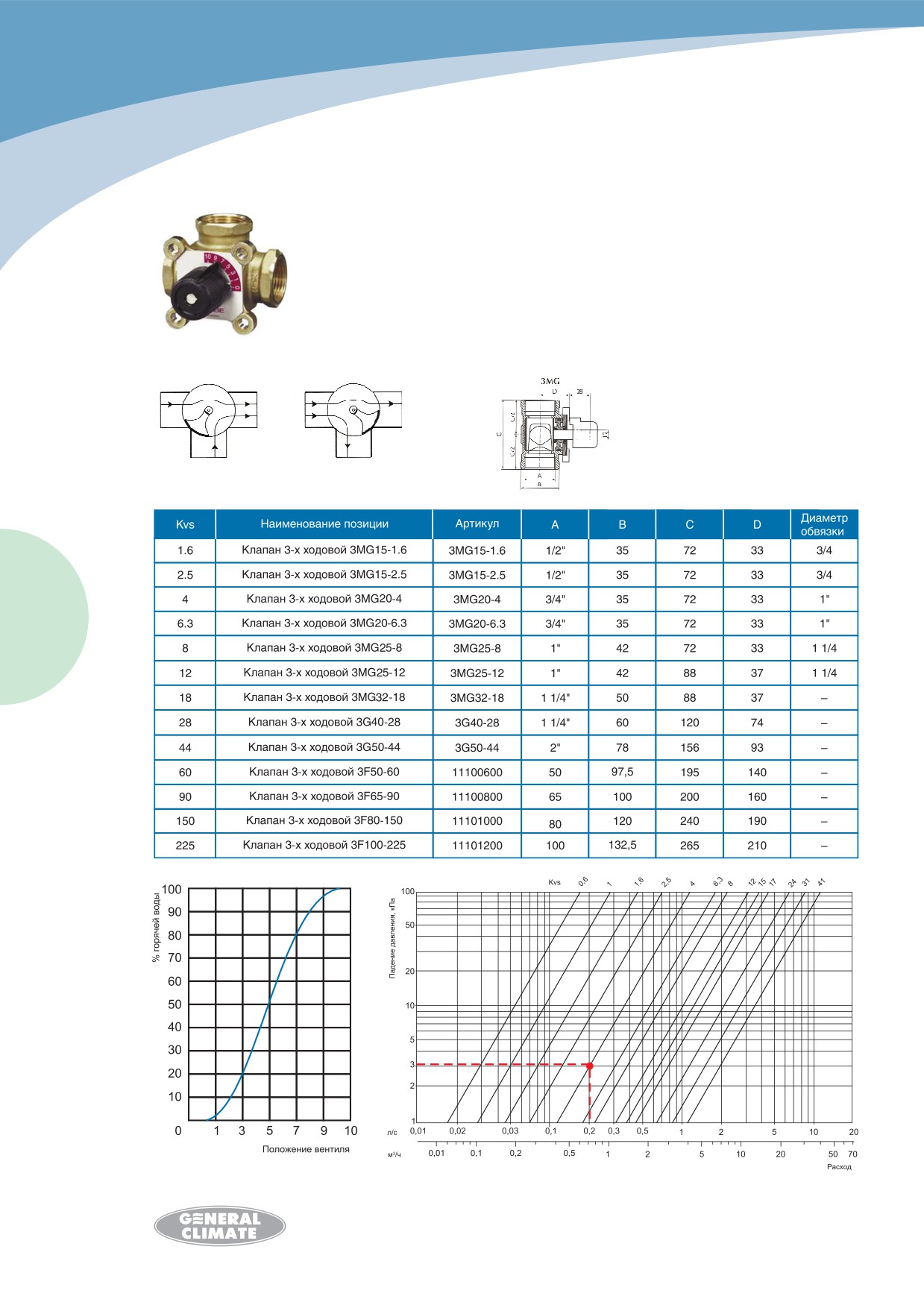

ВОДЯНЫЕ КЛАПАНА+ ПРИНАДЛЕЖНОСТИ

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ

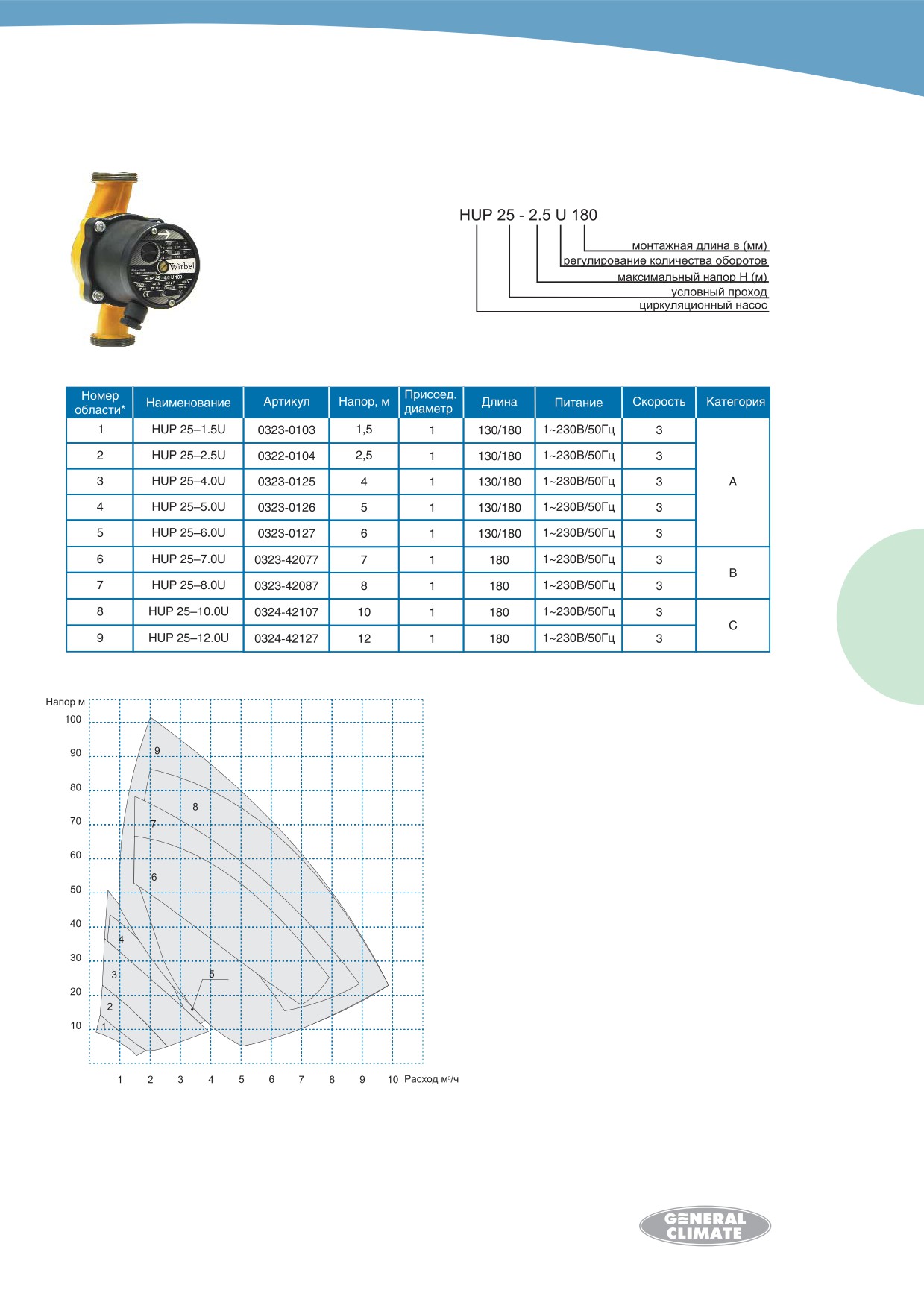

Циркуляционные насосы Wirbel

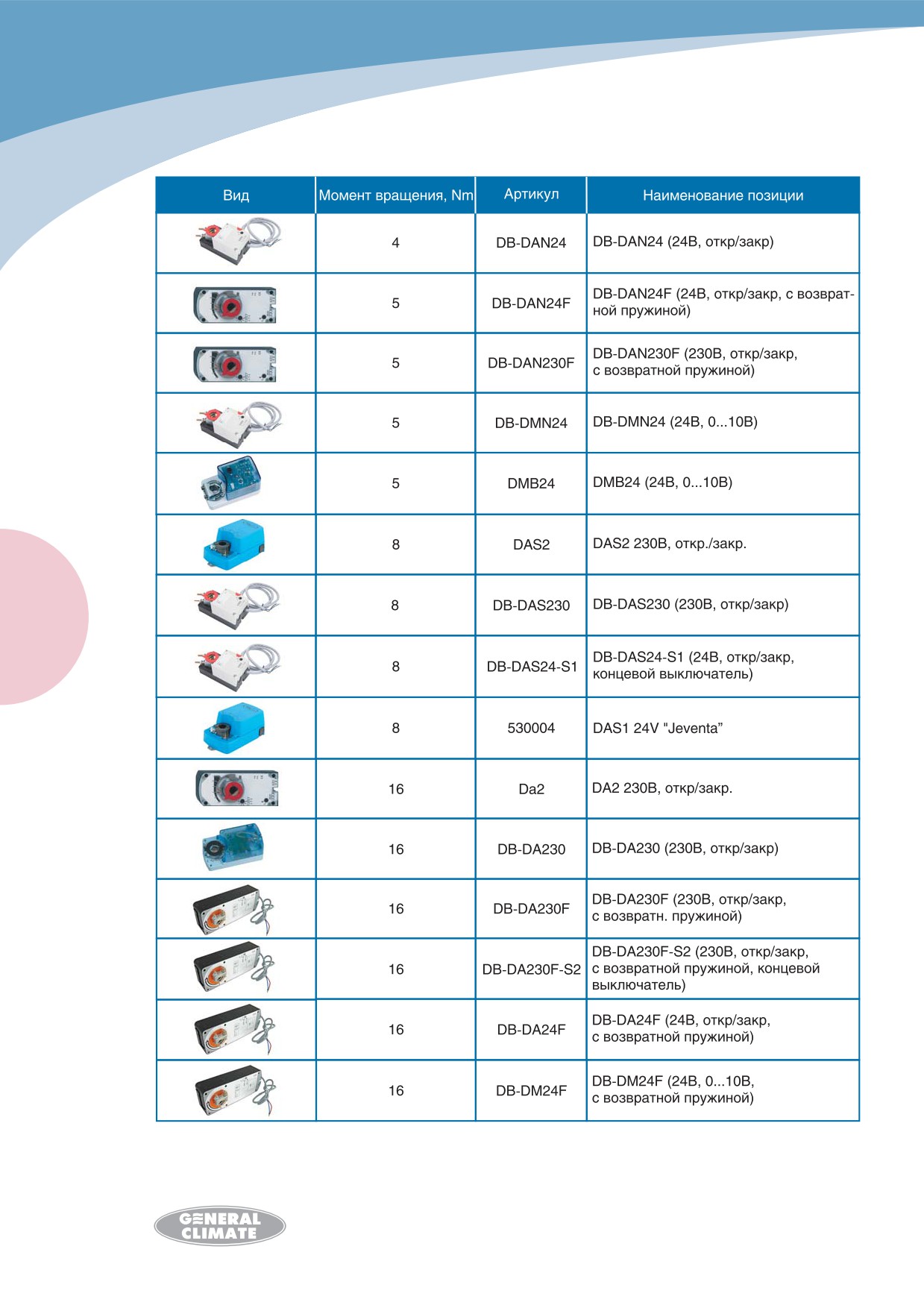

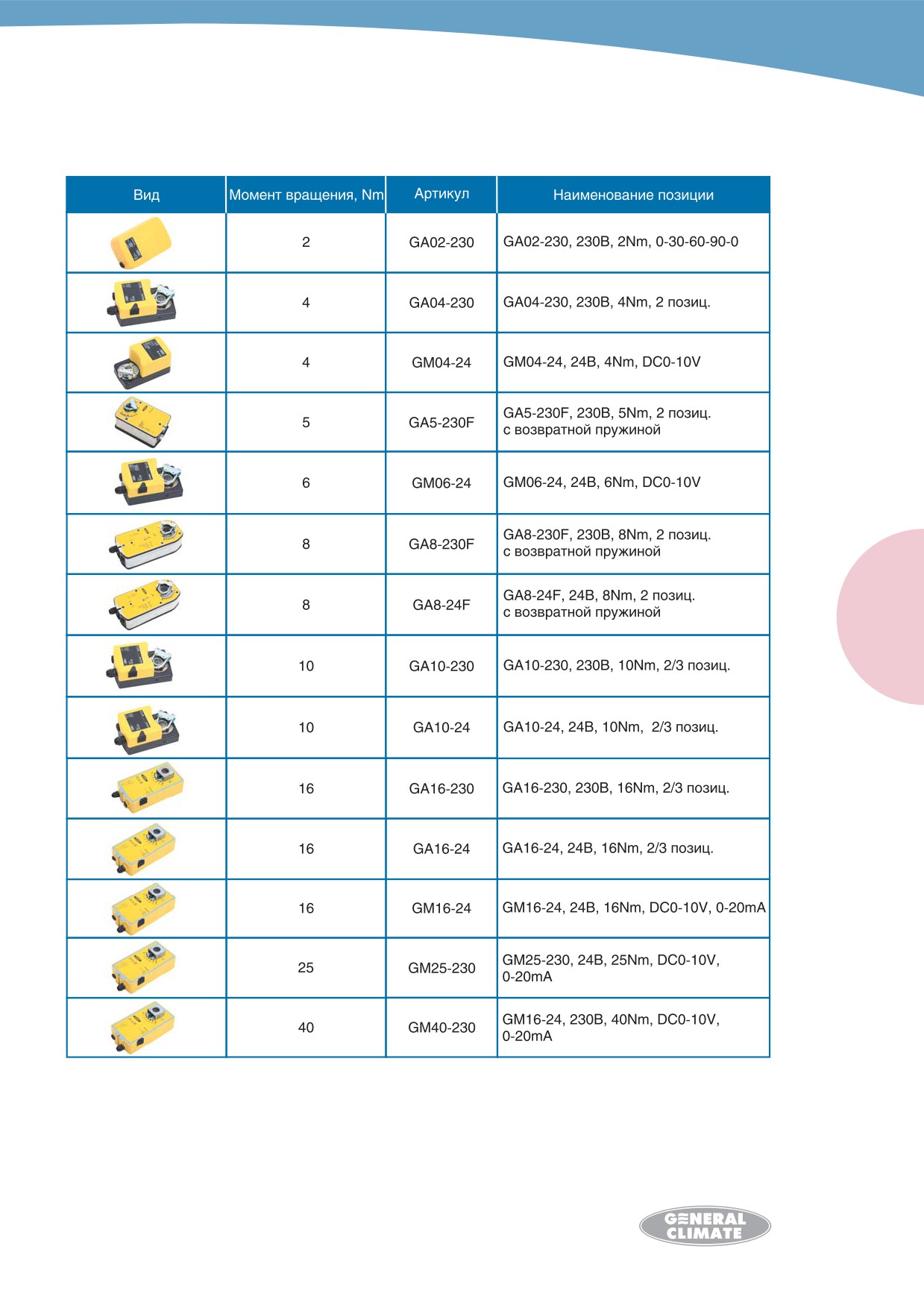

ЭЛЕКТРИЧЕСКИЕ ПРИВОДЫ

Без возвратной пружины

С возвратной пружиной

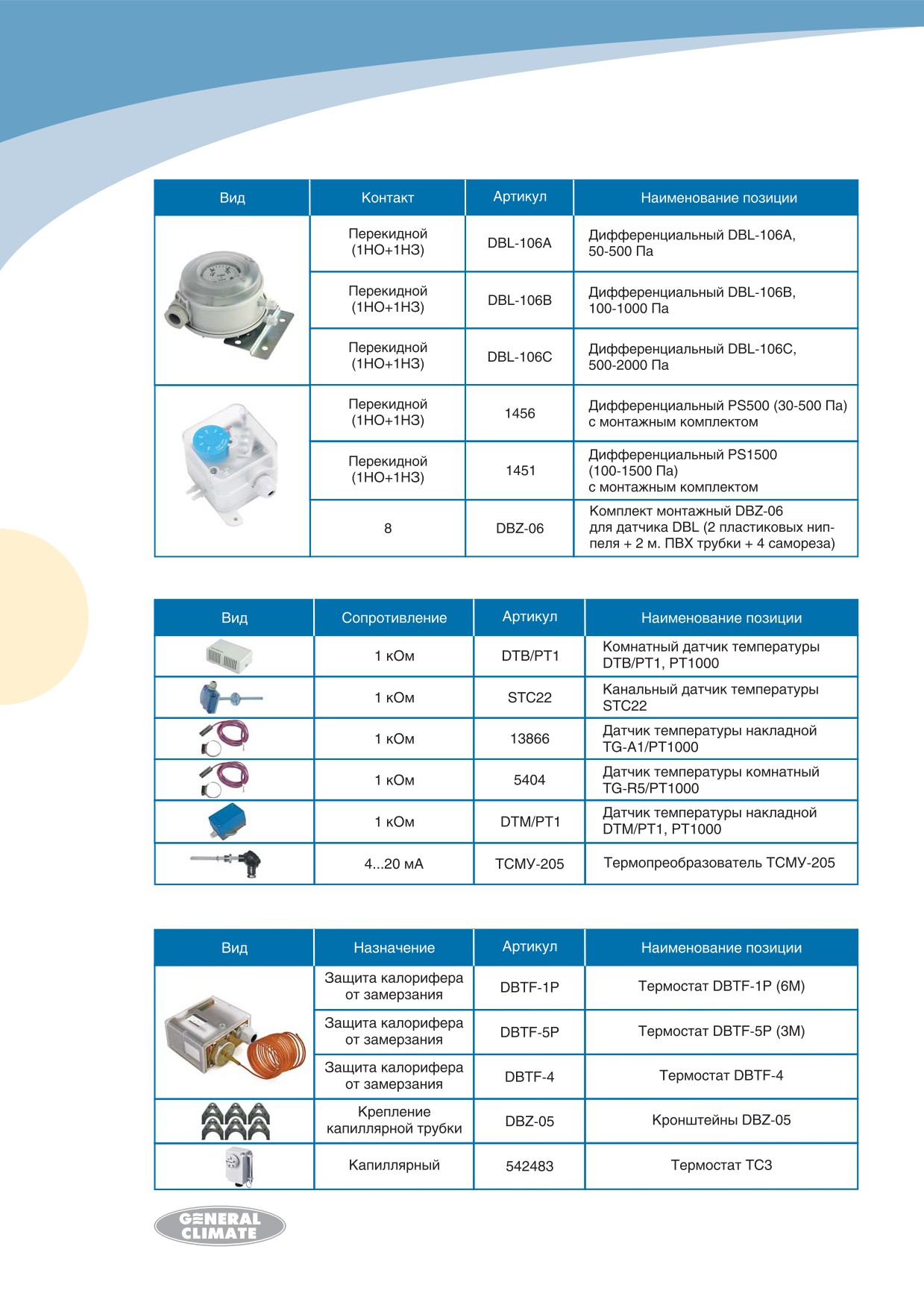

ДАТЧИКИ И ТЕРМОСТАТЫ

Температурные датчики

Дифференциальные датчики

Термостаты

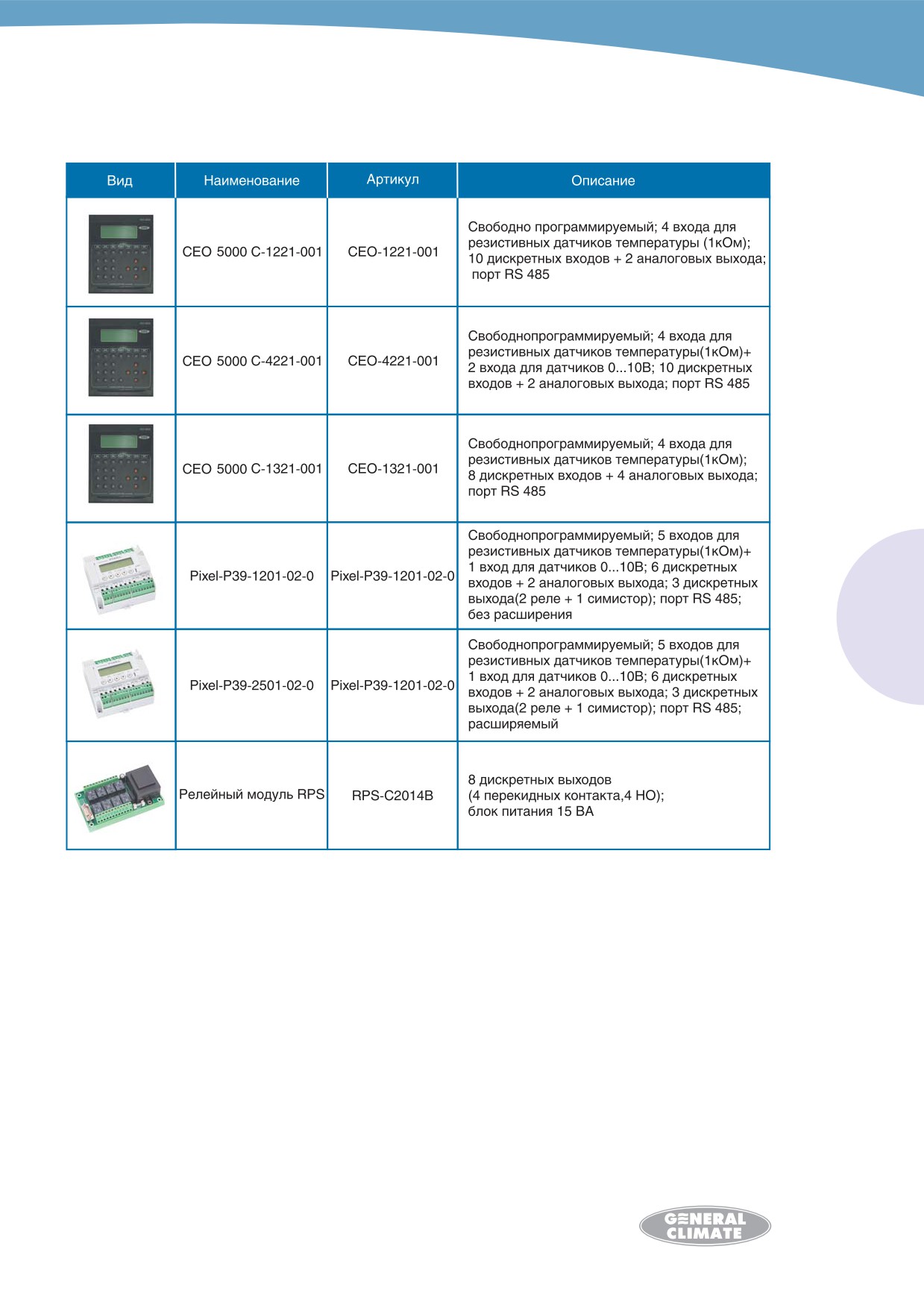

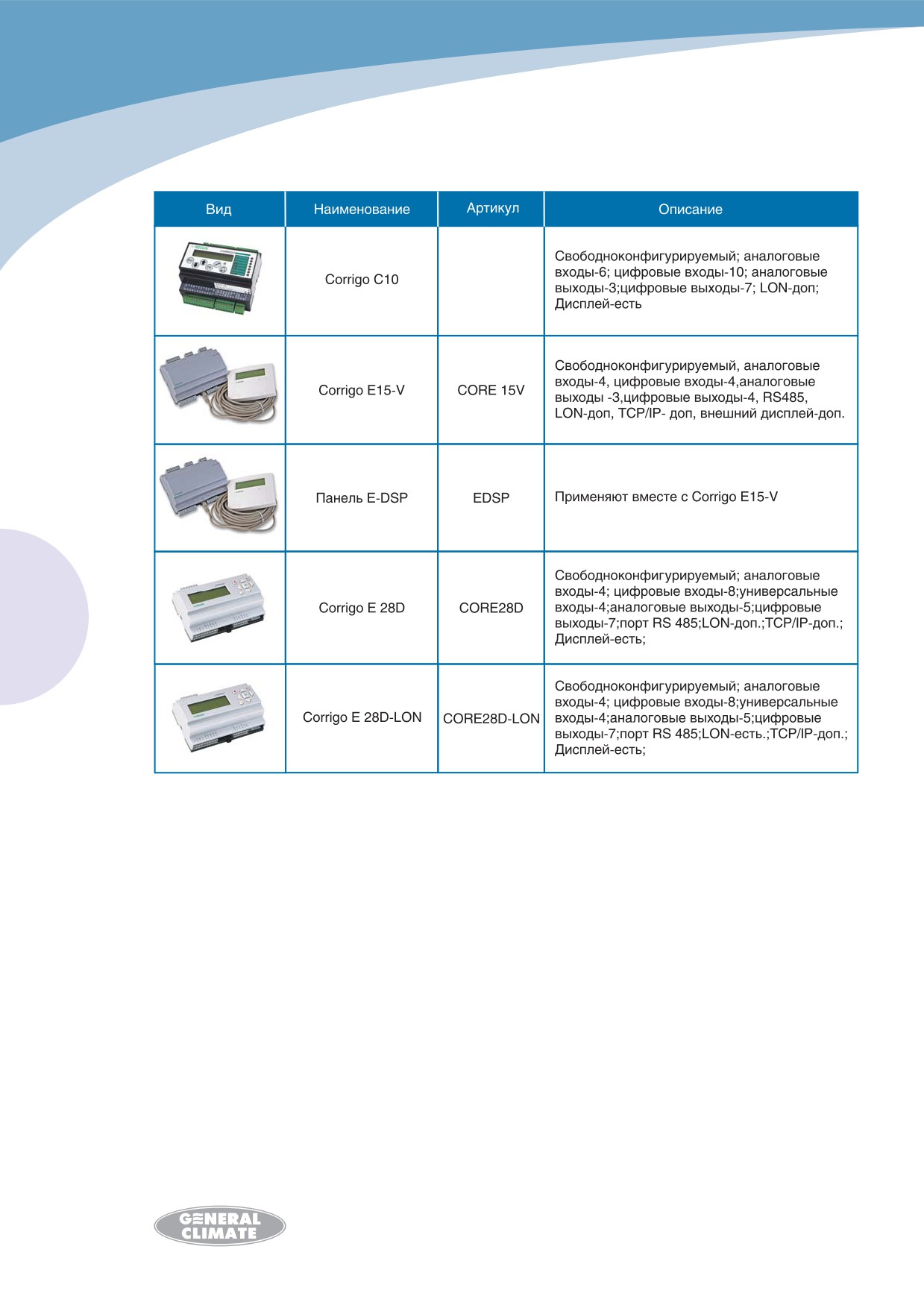

КОНТРОЛЛЕРЫ/РЕГУЛЯТОРЫ

ЭЛЕКТРИЧЕСКИЕ ПРИНАДЛЕЖНОСТИ

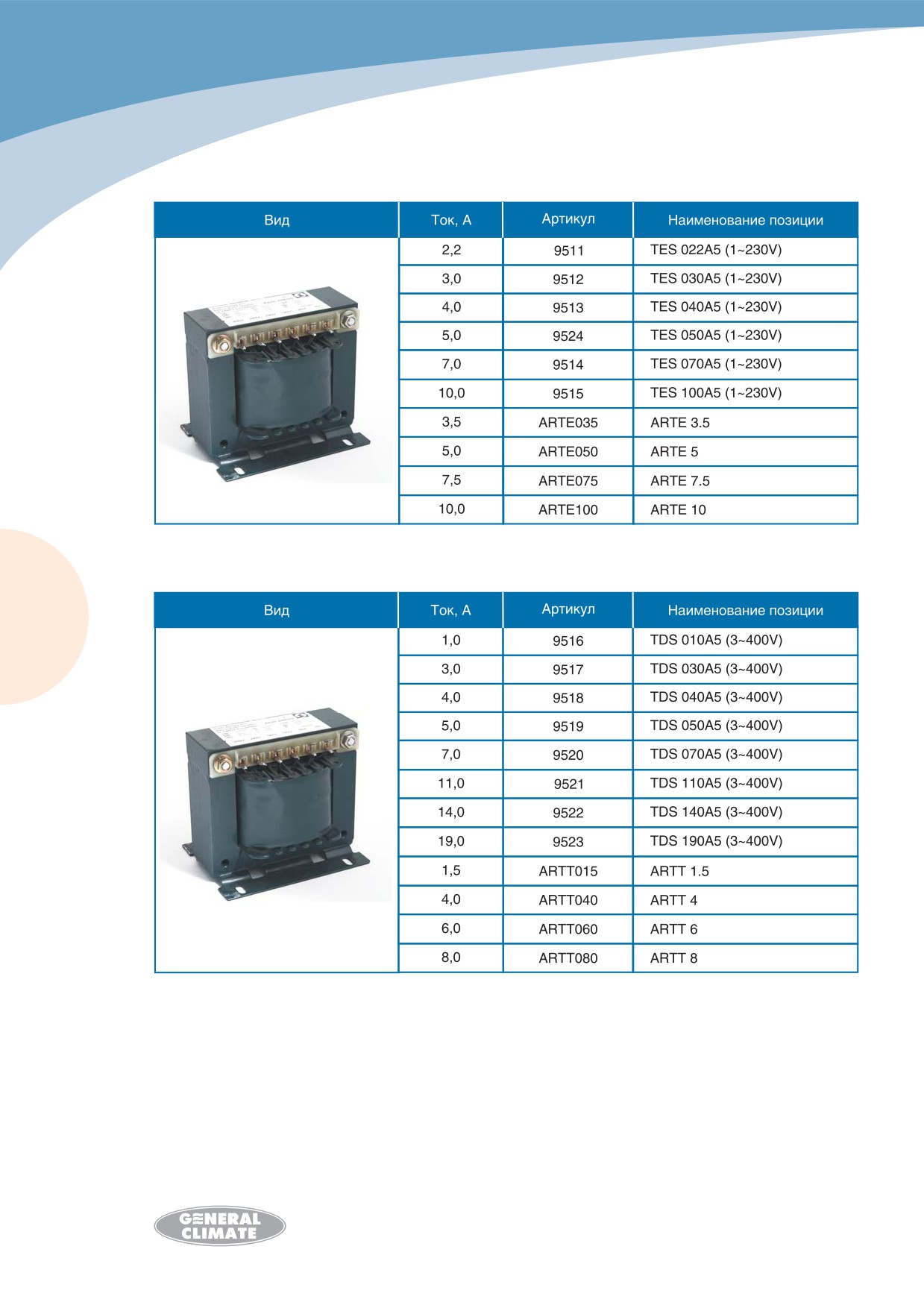

Трансформаторы

Автотрансформаторы

Трансформаторы

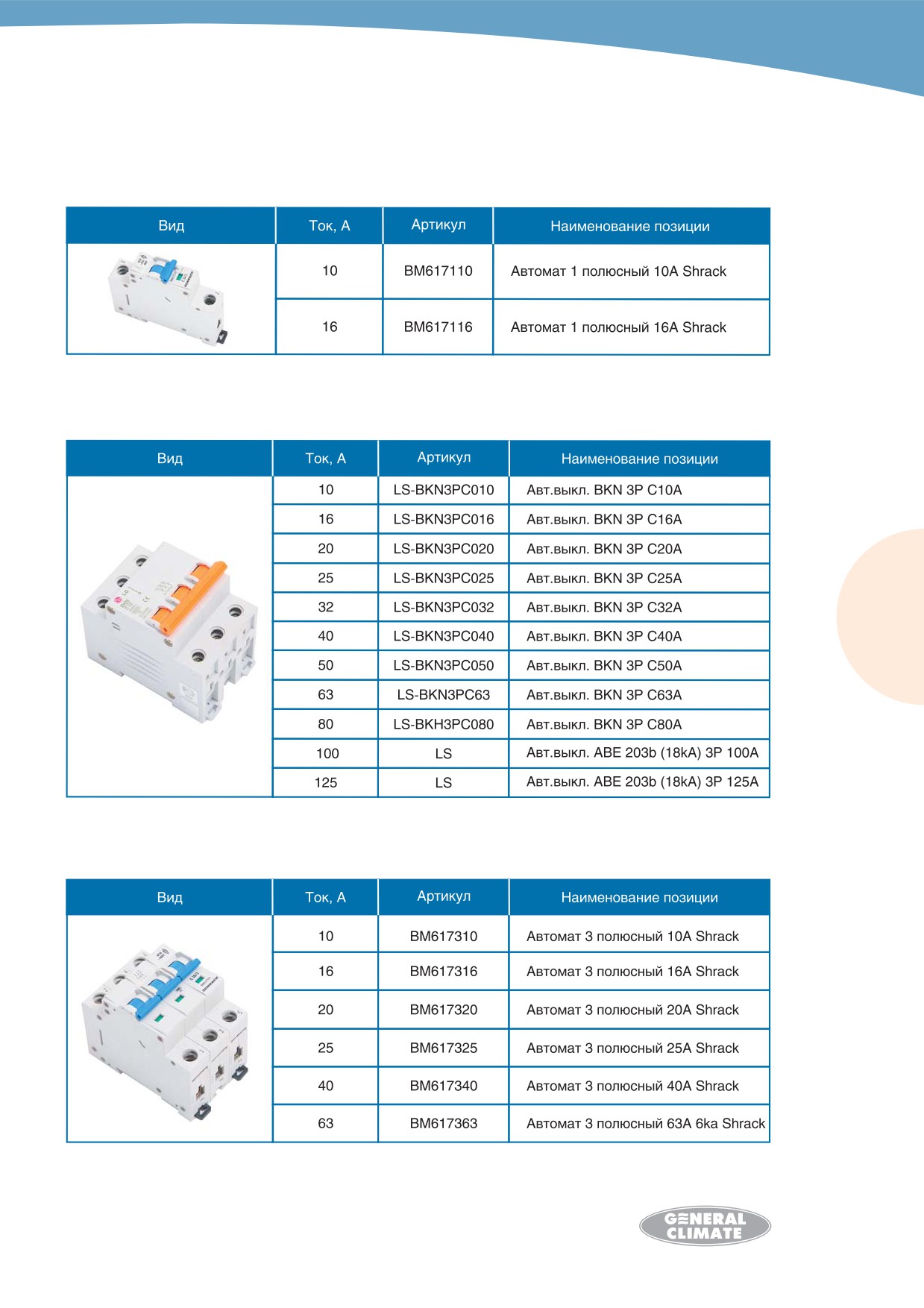

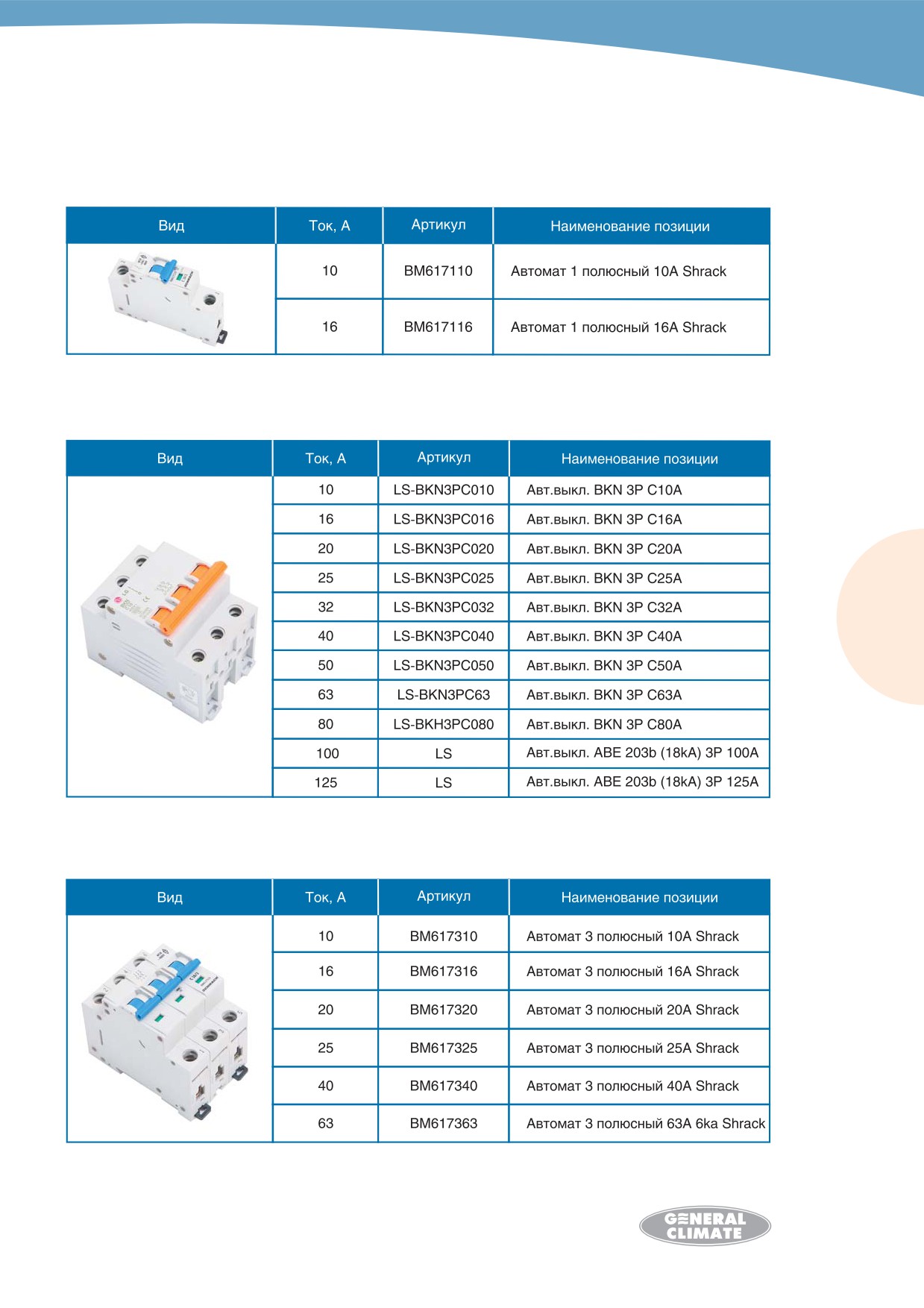

Автоматические выключатели трехполюсные

Автоматические выключатели однополюсные

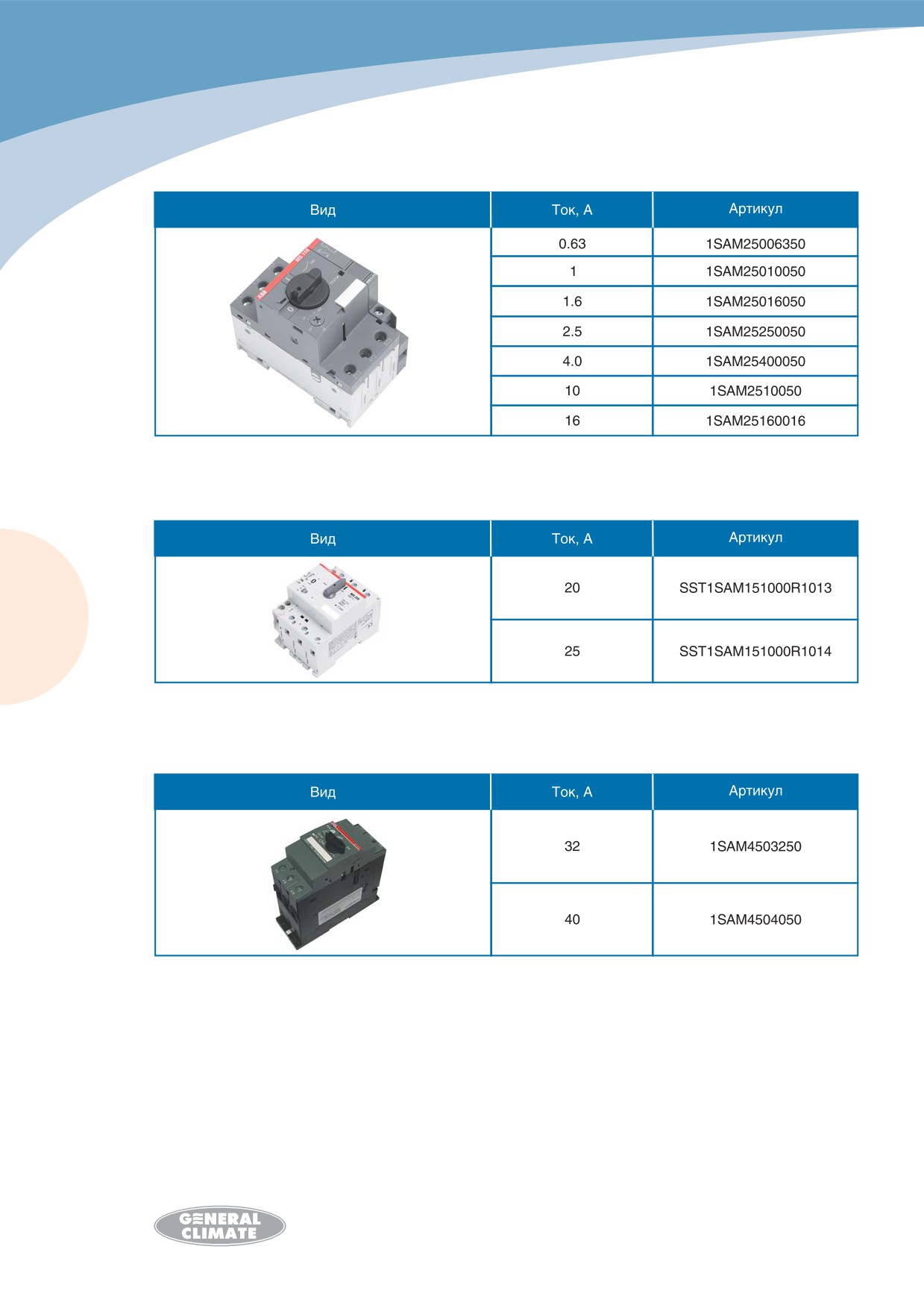

Автоматы защиты двигателя

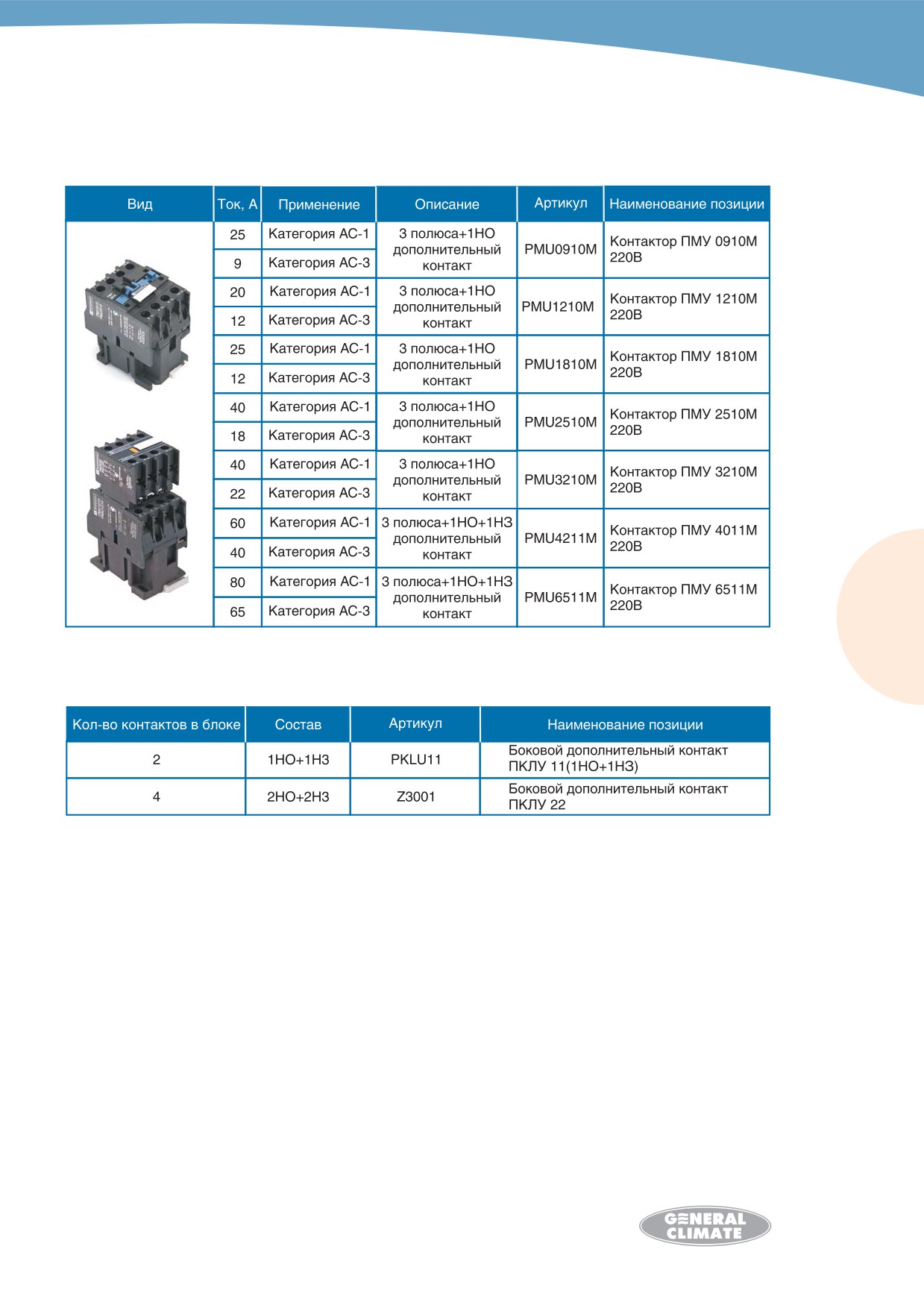

Магнитные пускатели (контакторы)

Реле промежуточные

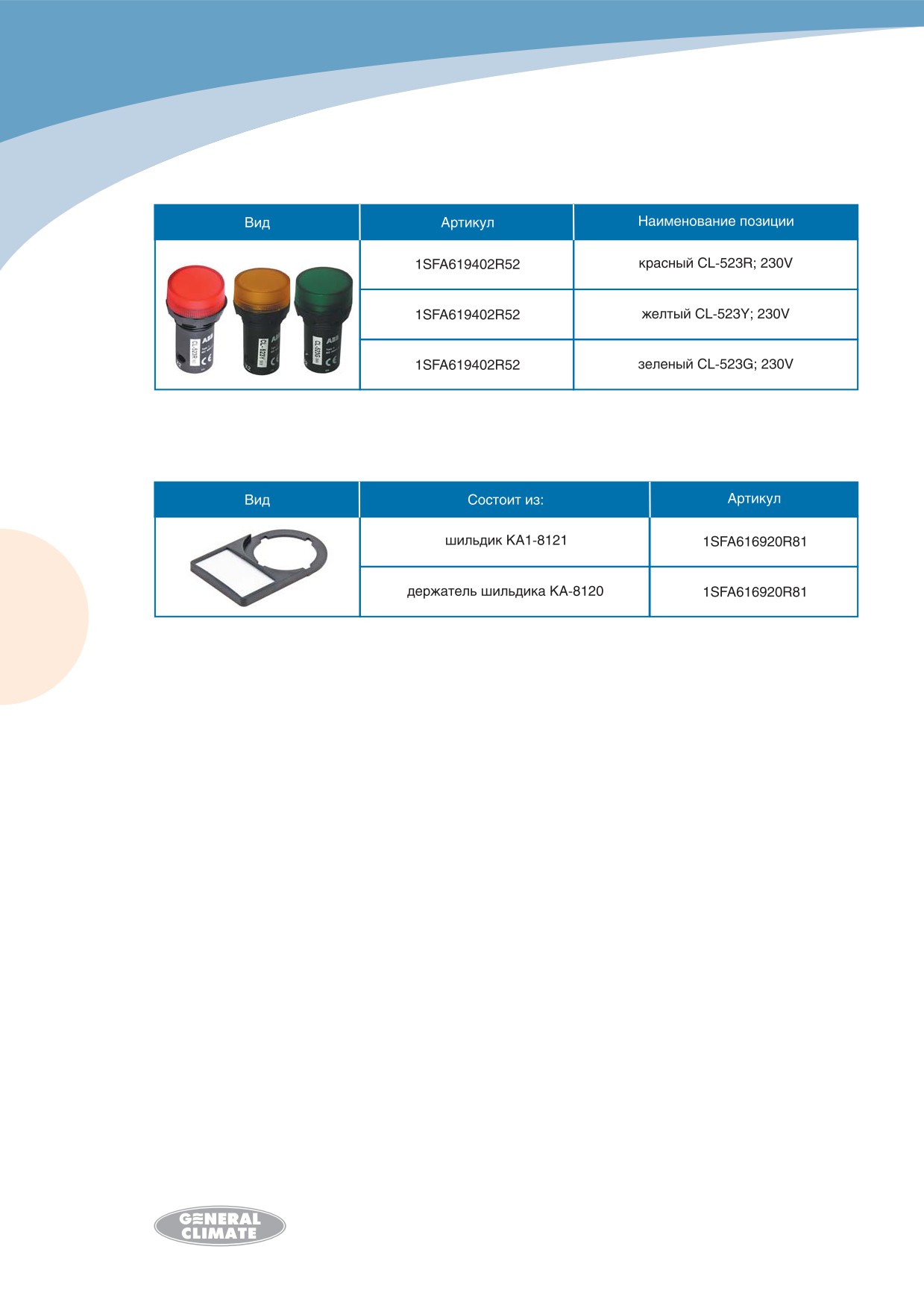

Лампочки светодиодные

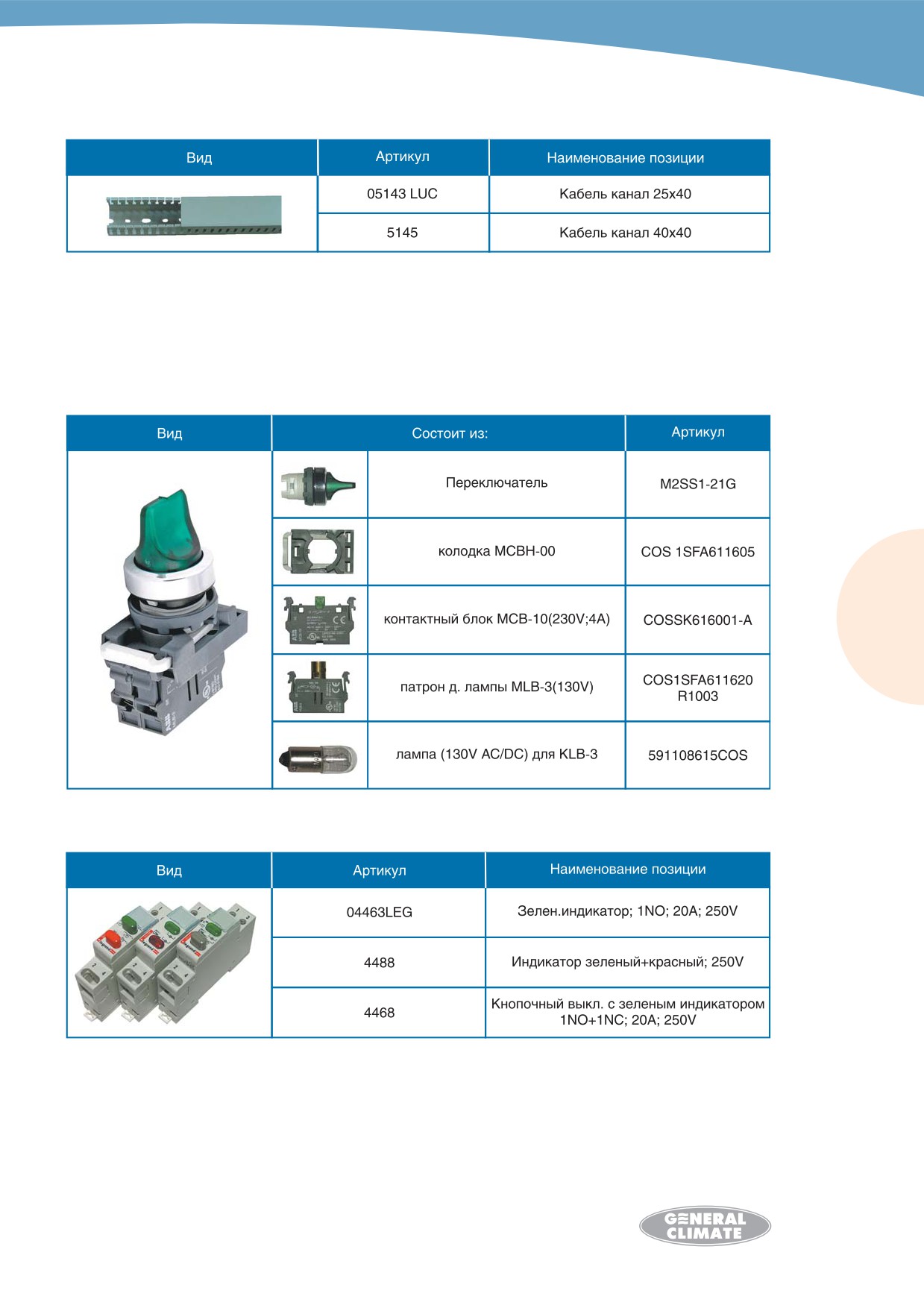

Модульные кнопки и светосигнальная аппаратура

Переключатели с подсветкой

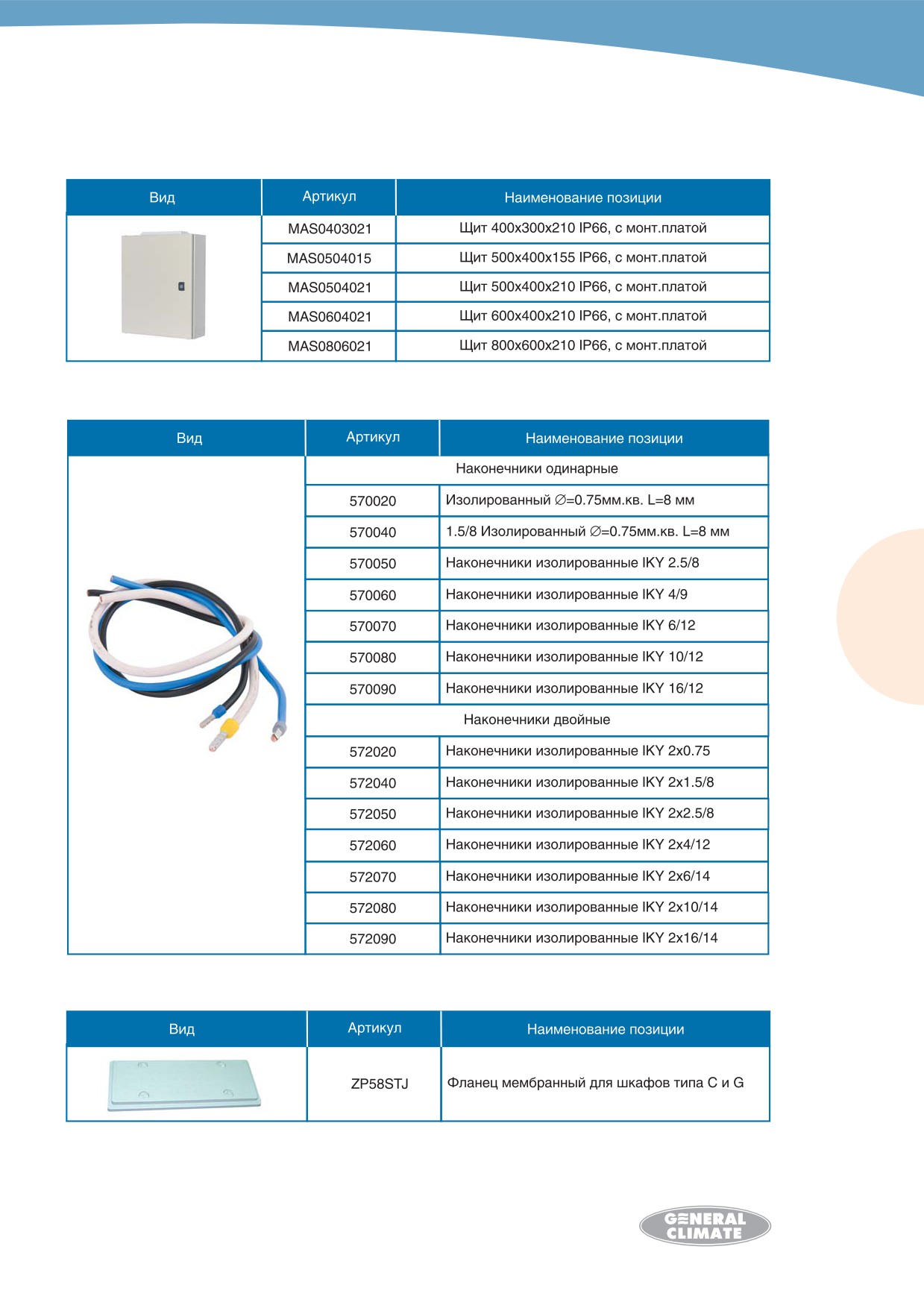

Корпуса шкафов

DinHрейка

Мембранные фланцы

Наконечники

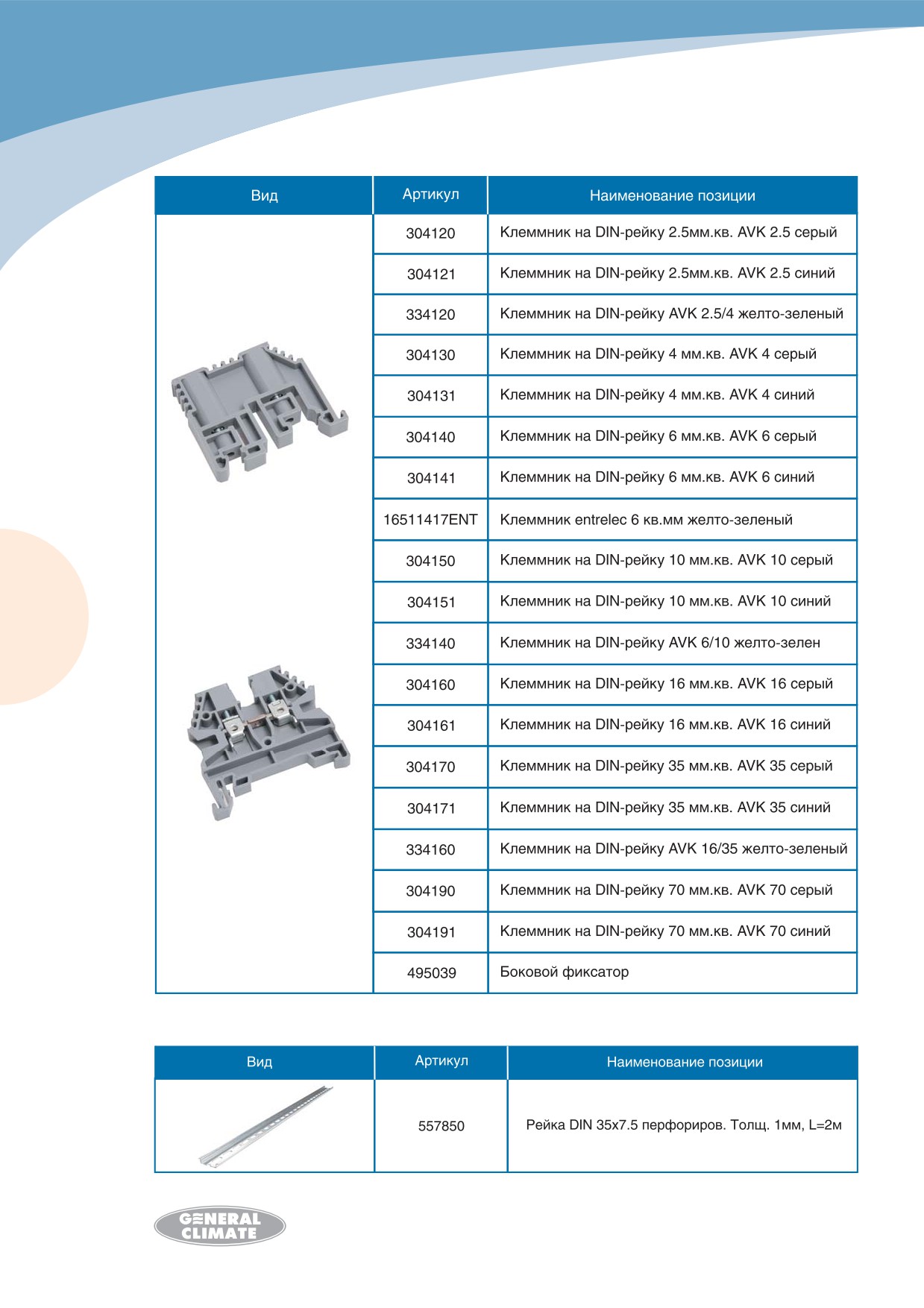

Клеммники на dinHрейке

Короба перфорированные, кабельHканалы

БЛАНК ЗАКАЗА

СРОКИ ИЗГОТОВЛЕНИЯ

Срок изготовления модуля управления в среднем составляет 5 рабочих дней. Срок поставки периферийного оборудования

— не более 15 рабочих дней.

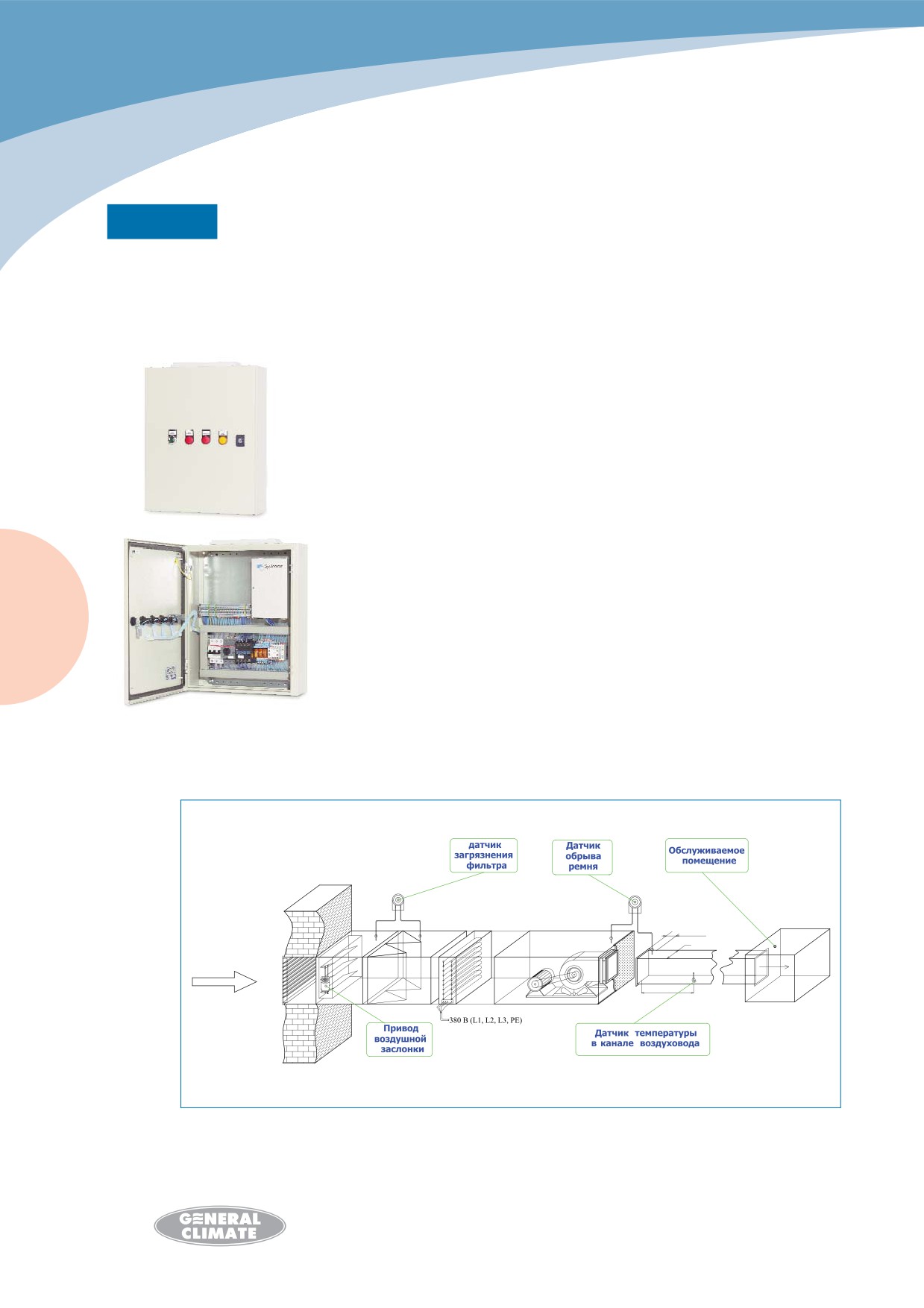

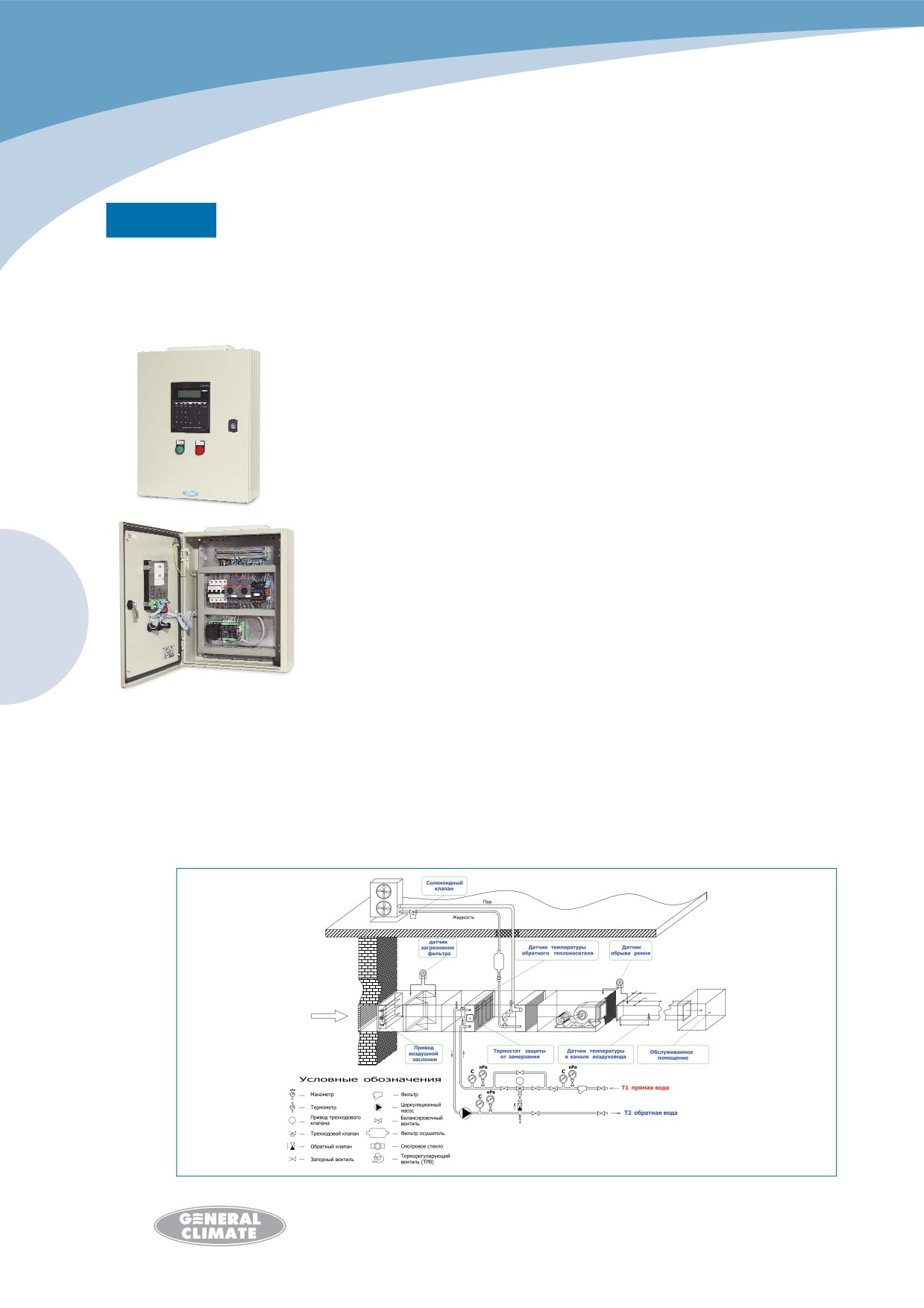

Модули серии AXXO предназначены для управления приточной системой венти-

ляции с секцией водяного нагрева.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• аналоговые входы: термодатчики Pt1004/Ni1000/Pt100/… или 0…10В/4…20 мА

AXXO

(4 шт)

ВОДЯНОЙ НАГРЕВАТЕЛЬ

• тип регул ир ов ан ия: PIDHрегул ятор

КОНТРОЛЛЕР: CEO 5000

• тип бокс а: металл ич еск ий, IP55, 500х400х55 мм

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

• органы управления, сигнализации: 4х20 ЖКHдисплей контроллера, лампы,

кнопки

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигател я вентил ятор а от пер егр ев а и кор отк ого зам ык ан ия (автомат

с токовой защитой + контр оль терм ок онтактов двигател я)

• Защита двигател я цирк ул яц ио нн ого нас ос а от пер егр ев а и кор отк ого зам ык а-

ния (термозащитный автомат)

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15…+30 ⁰С с воз-

можностью каскадного регулирования)

• Деж урн ый реж им в выкл юч енн ом состоя н ии — подд ерж ан ие темп ер атур ы об-

ратной воды на уровне +25 ⁰С (задается)

• При пуске системы в режиме “Зима” калорифер прогревается до 35 ⁰С

(заводская установка) (температура задается)

• Пер еход межд у реж им ам и "Зим а" и "Лето" осущес твляе тс я автом атич еск и (по

датчику температуры наружного воздуха) или выбирается вручную

• 3Hх ступ енч атая защита вод ян ого кал ор ифер а: по темп ер атур е обр атн ой вод ы,

по капиллярному термостату, по датчику температуры воздуха в канале

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

Модули с

водяным

дисплей)

нагревом

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• При срабатывании пожарной сигнализации переход системы в дежурный

режим

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифференци-

ального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встроенный интерфейс ModBus RTU SBH2 (по RS485)

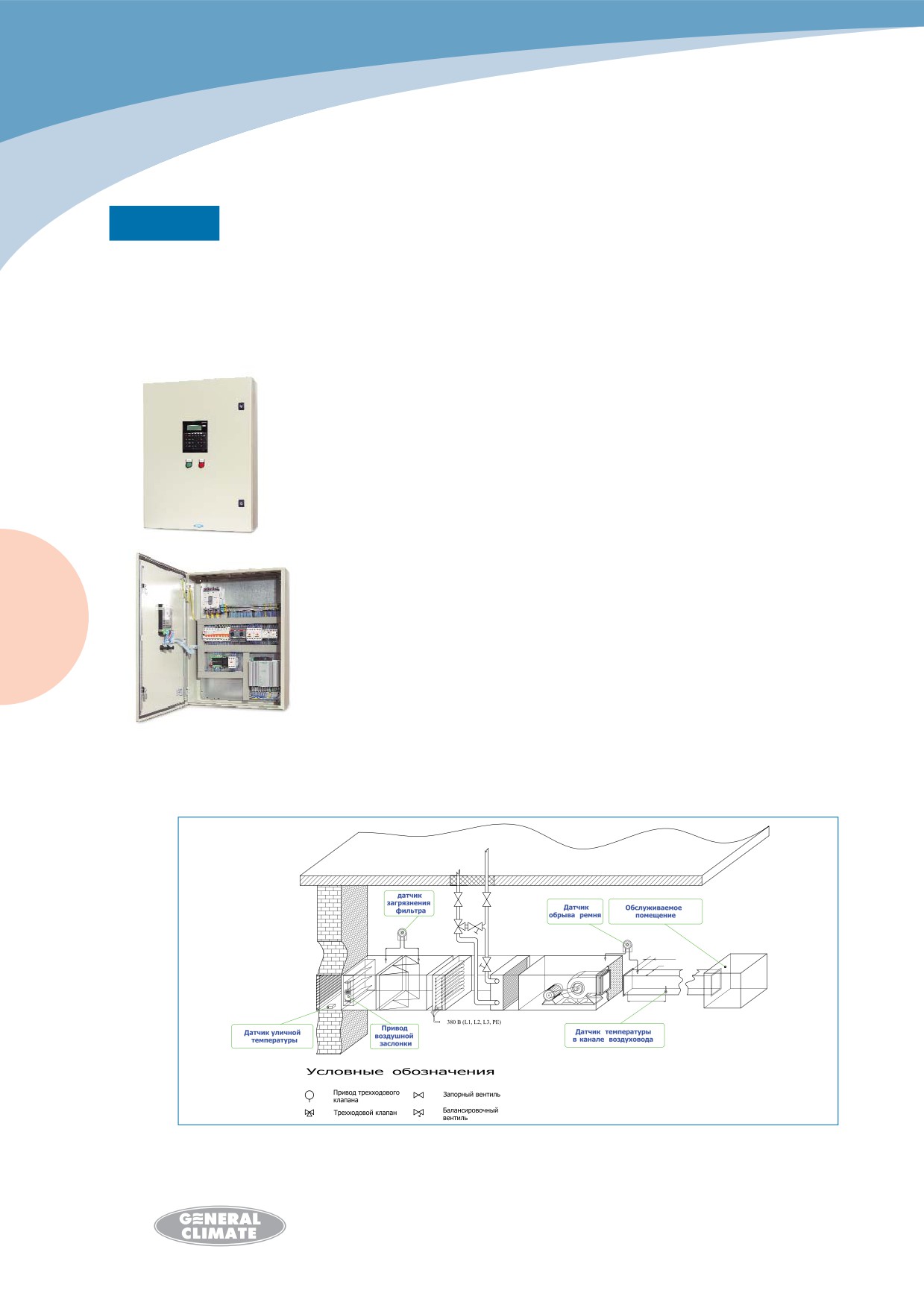

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

~3d

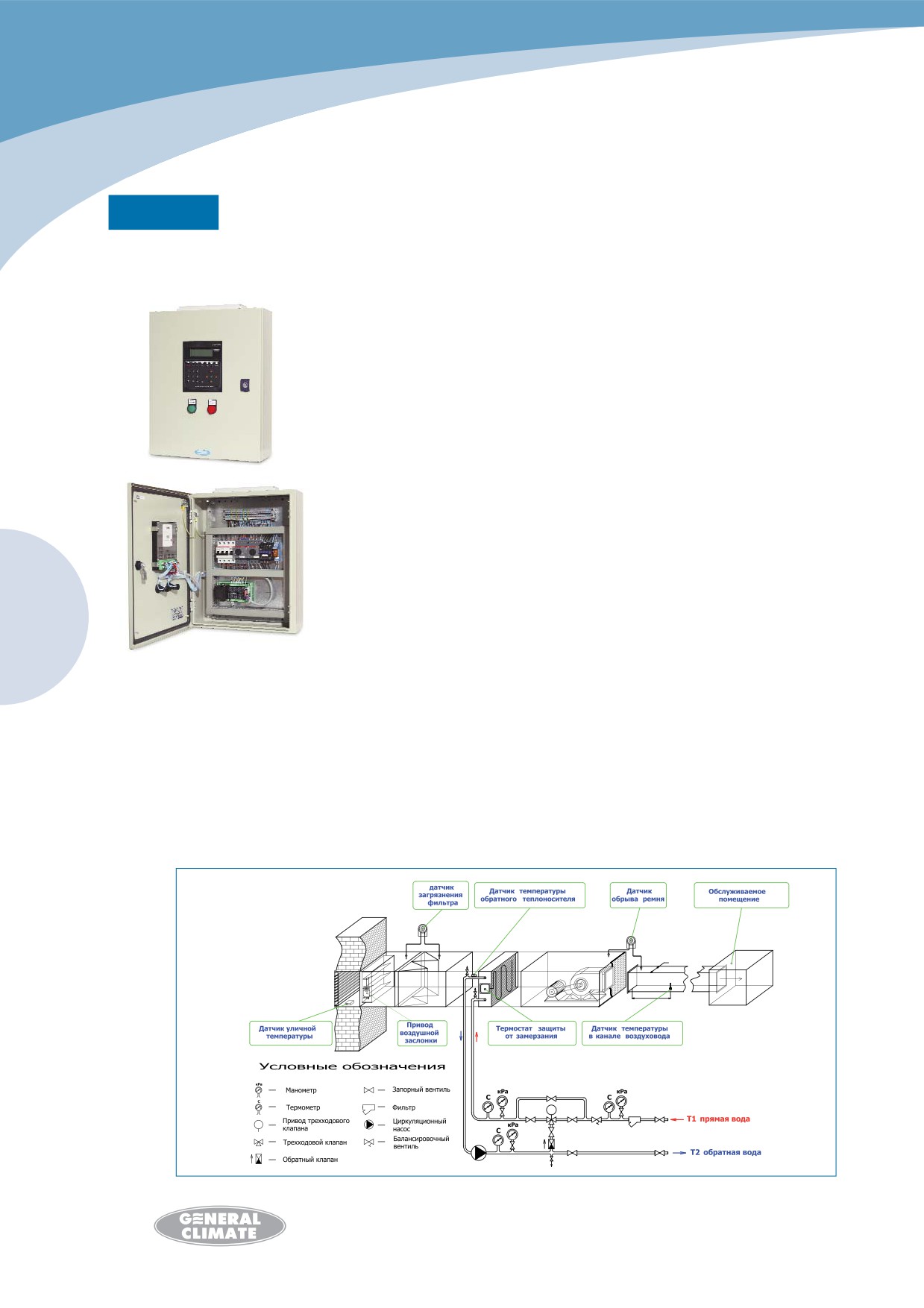

Модули серии AАXO предназначены для управления приточной системой вен-

тиляции с секцией водяного нагрева и водяного

охлаждения.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

AAXO

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/4…20 мА

(4 шт)

ВОДЯНОЙ НАГРЕВАТЕЛЬ

• тип регул ир ов ан ия: PIHрегул ятор на 1 пар ам етр (темп ер атур а)

+ ВОДЯНОЙ ОХЛАДИТЕЛЬ

• тип бокс а: металл ич еск ий, IP55, 500x400x155 мм

КОНТРОЛЛЕР: CEO 5000

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

• орган ы упр авл ен ия, сигн ал из ац ии: 4х20 ЖКHдиспл ей контр олл ер а,

лампы, кнопки

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигател я вентил ятор а от пер егр ев а и кор отк ого зам ык ан ия (автомат

с токовой защитой + контр оль терм ок онтактов двигател я)

• Защита двигател я цирк ул яц ио нн ого нас ос а от пер егр ев а и кор отк ого зам ык а-

ния (термозащитный автомат)

• Поддержание заданной температуры приточного воздуха (+15…+30 ⁰С с воз-

можностью каскадного регулирования)

• Деж урн ый реж им в выкл юч енн ом состоя н ии — подд ерж ан ие темп ератур ы об-

ратной воды на уровне +25 ⁰С (задается) — т.о. обеспечивается "мягкий" пуск

• Пер еход межд у реж им ам и "Зим а" и "Лето" осущес твляе тс я автом атич еск и (по

датчику температуры наружного воздуха)

• 2Hх ступ енч атая защита вод ян ого кал ор ифер а: по темп ер атур е обратн ой во-

ды и по капиллярному термостату

• Сигн ал из ац ия раб оч его и авар ийн ого реж им а (ламп ы на пер едн ей

панели, дисплей)

Модули с

водяным

• При пуске системы в режиме “Зима” калорифер прогревается до 35 ⁰С

нагревом

(заводская установка) (температура задается)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• При срабатывании пожарной сигнализации переход системы в дежурный

режим

• Контроль загрязнения воздушного фильтра (с помощью датчика дифферен-

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

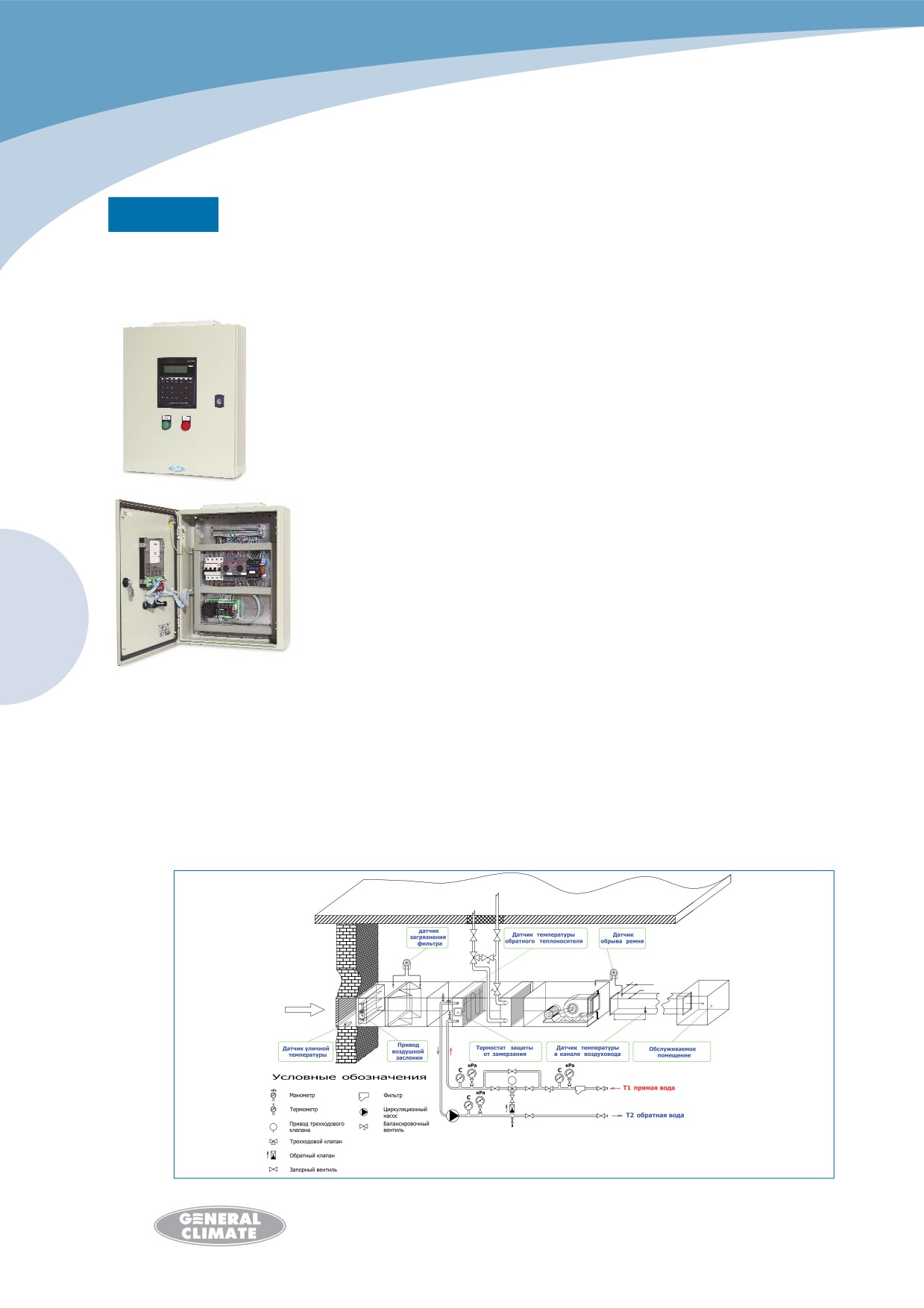

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

~0.1d

~3d

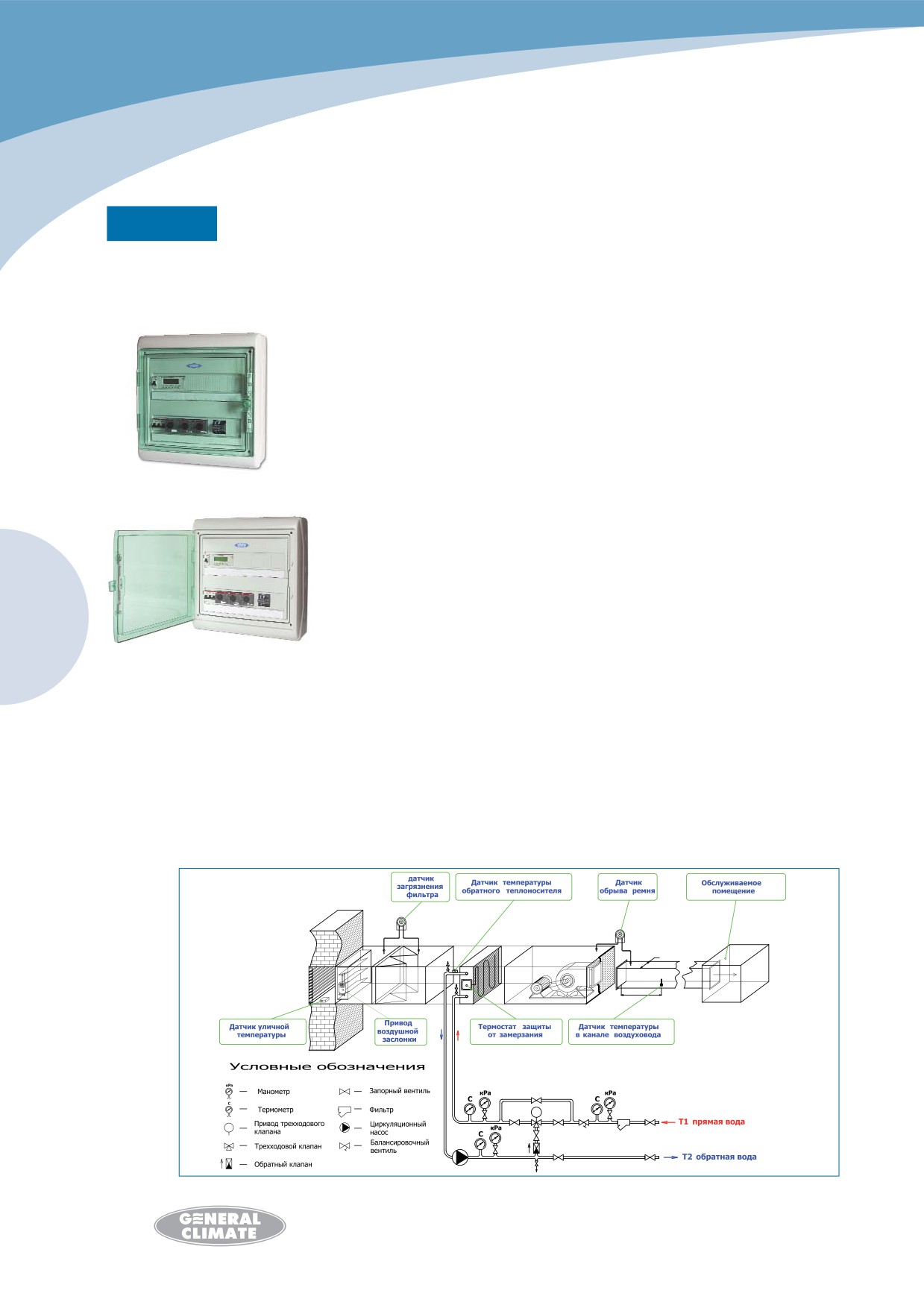

Модули серии ABXO предназначены для управления приточной системой вен-

тиляции с секциями водяного нагрева и фреонового охлаждения.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/4…20 мА

ABXO

(4 шт)

• тип регул ир ов ан ия: PIHрегул ятор на 1 пар ам етр (темп ер атур а)

ВОДЯНОЙ НАГРЕВАТЕЛЬ

• тип бокс а: металл ич еск ий, IP55, 500x400x155 мм

+ ФРЕОНОВЫЙ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

ОХЛАДИТЕЛЬ

• орган ы упр авл ен ия, сигн ал из ац ии: 4x20 ЖКHдиспл ей контр олл ер а,

КОНТРОЛЛЕР: CEO 5000

лампы, кнопки

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигател я вентил ятор а от пер егр ев а и кор откого зам ык ан ия (автомат с

токовой защитой + контроль термоконтактов двигателя)

• Защита двигател я цирк ул яц ио н ого нас ос а от пер егр ев а и кор откого зам ык ан ия

(термозащитный автомат)

• Поддержание заданной температуры приточного воздуха (+15…+30 ⁰С с воз-

можностью каскадного регулирования)

• Деж урн ый реж им в выкл юч енн ом состоя н ии — подд ерж ан ие темп ератур ы об-

ратной воды на уровне +25 ⁰С (задается) — т.о. обеспечивается "мягкий" пуск ка-

лорифера;

• Пер еход межд у реж им ам и "Зим а" и "Лето" осущес твляе тс я автом атич еск и (по

датчику температуры наружного воздуха)

• 2Hх ступ енч атая защита вод ян ого кал ор ифер а: по темп ер атур е обр атн ой вод ы

и по капиллярному термостату

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

Модули с

водяным

• Упр авл ен ие возд ушн ой засл онкой приток а (откр ытие/закр ытие)

нагревом

• При пуске системы в режиме “Зима” калорифер прогревается до 35 ⁰С

(заводская установка) (температура задается)

• Упр авл ен ие секц ие й фрео н ов ого охл ад ител я ("сухой" контакт пуск/остан ов ККБ)

• При срабатывании пожарной сигнализации переход системы в дежурный

режим

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифференци-

ального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возм ожн ость диа гн остик и/прогр амм ир ов ан ия контр олл ер а чер ез ПК (FBD, с по-

мощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

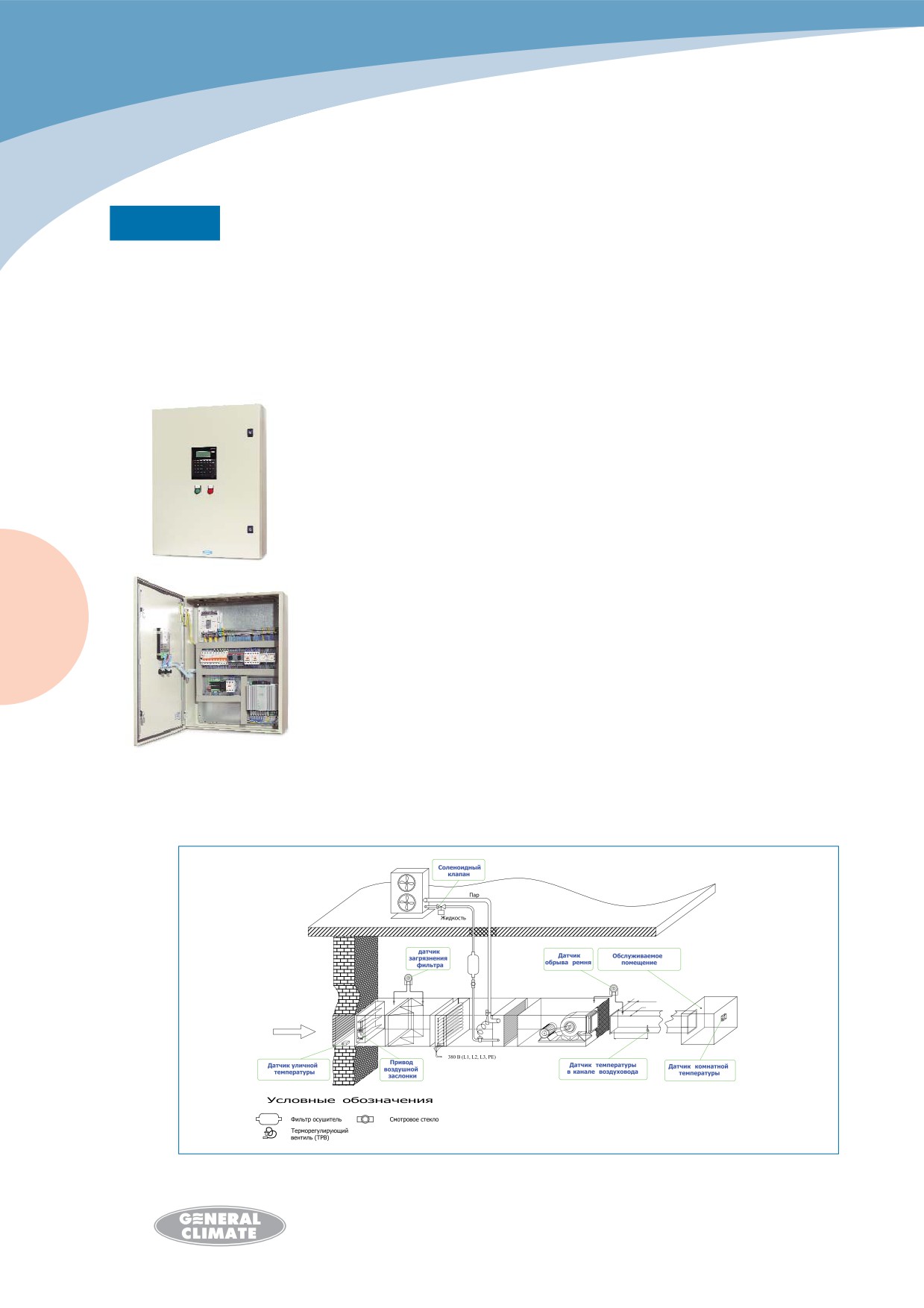

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

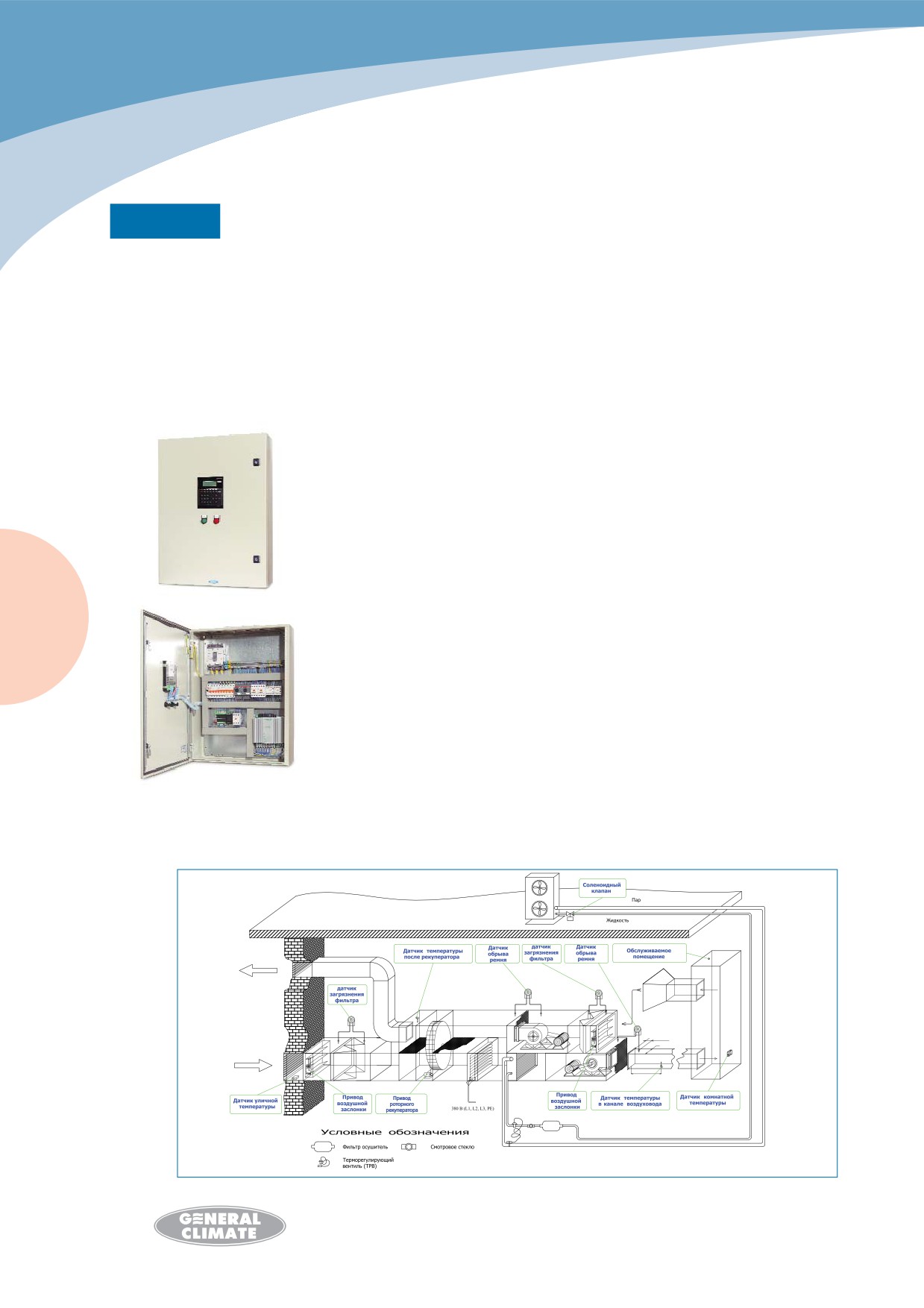

Модули серии AXAO предназначены для управления приточной системой вентиля-

ции с секциями водяного нагрева и роторного рекуператора.

• контр олл ер: CEO5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/4…20 мА (4

шт)

AXAO

• тип регул ир ов ан ия: PIHрегул ятор на 1 пар ам етр (темп ер атур а)

• тип бокс а: металл ич еск ий, IP55, 500x400x155 мм

ВОДЯНОЙ НАГРЕВАТЕЛЬ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

РОТОРНЫЙ

• орган ы упр авл ен ия, сигн ал из ац ии: 4х20 ЖКHдиспл ей контр олл ер а,

РЕКУПЕРАТОР

лампы, кнопки

КОНТРОЛЛЕР: CEO 5000

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (автомат с

токовой защитой + контроль термоконтактов двигателя)

• Защита двигателя циркуляционого насоса от перегрева и короткого замыкания

(термозащитный автомат)

• Контр оль авар ийн ого рел е частотн ик а/двигател я рек уп ер атор а и обм ерз ан ия ре-

куператора

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15…+30 ⁰С с возм ож-

ностью каскадного регулирования)

• Дежурный режим в выключенном состоянии — поддержание температуры об-

ратной воды на уровне +25 ⁰С (задается) — т.о. обеспечивается "мягкий" пуск ка-

лорифера;

• Пер еход межд у реж им ам и "Зим а" и "Лето" осущес твляе тс я автом атич еск и (по дат-

чику температуры наружного воздуха)

• 2Hх ступ енч атая защита вод ян ого кал ор ифер а: по темп ер атур е обр атн ой вод ы и по

капиллярному термостату

Модули с

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

водяным

нагревом

дисплей)

• Упр авл ен ие возд ушн ой засл онкой приток а (откр ытие/закр ытие)

• При пуске системы в режиме “Зима” калорифер прогревается до 35 ⁰С (заводская

установка) (температура задается)

• Управление роторным рекуператором (скорость вращения черезчастотник,

0…10 В)

• При сраб атыв ан ии пож арн ой сигн ал из ац ии переход системы в дежурный режим

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифференциаль-

ного давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с по-

мощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBE2 (по RS485)

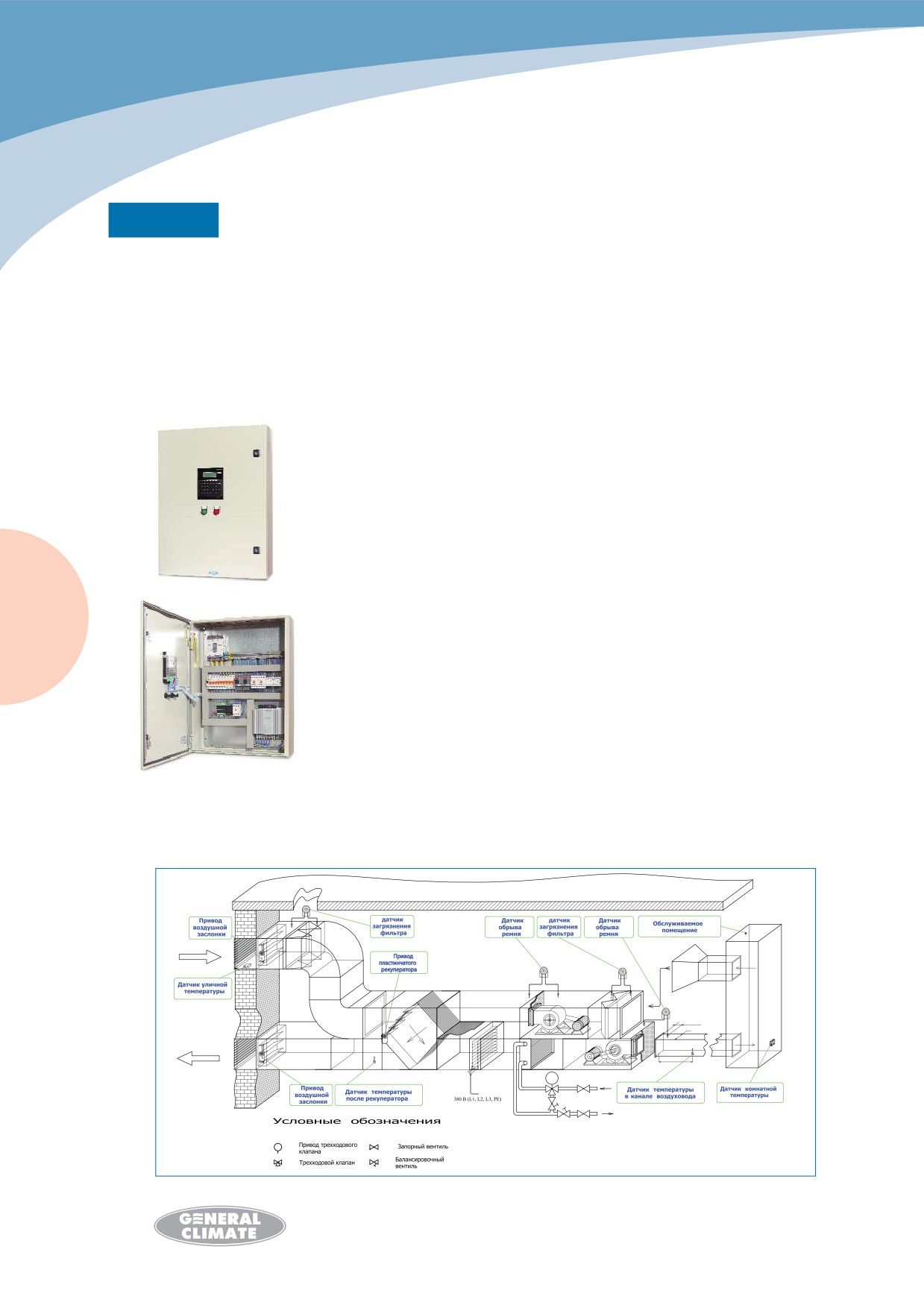

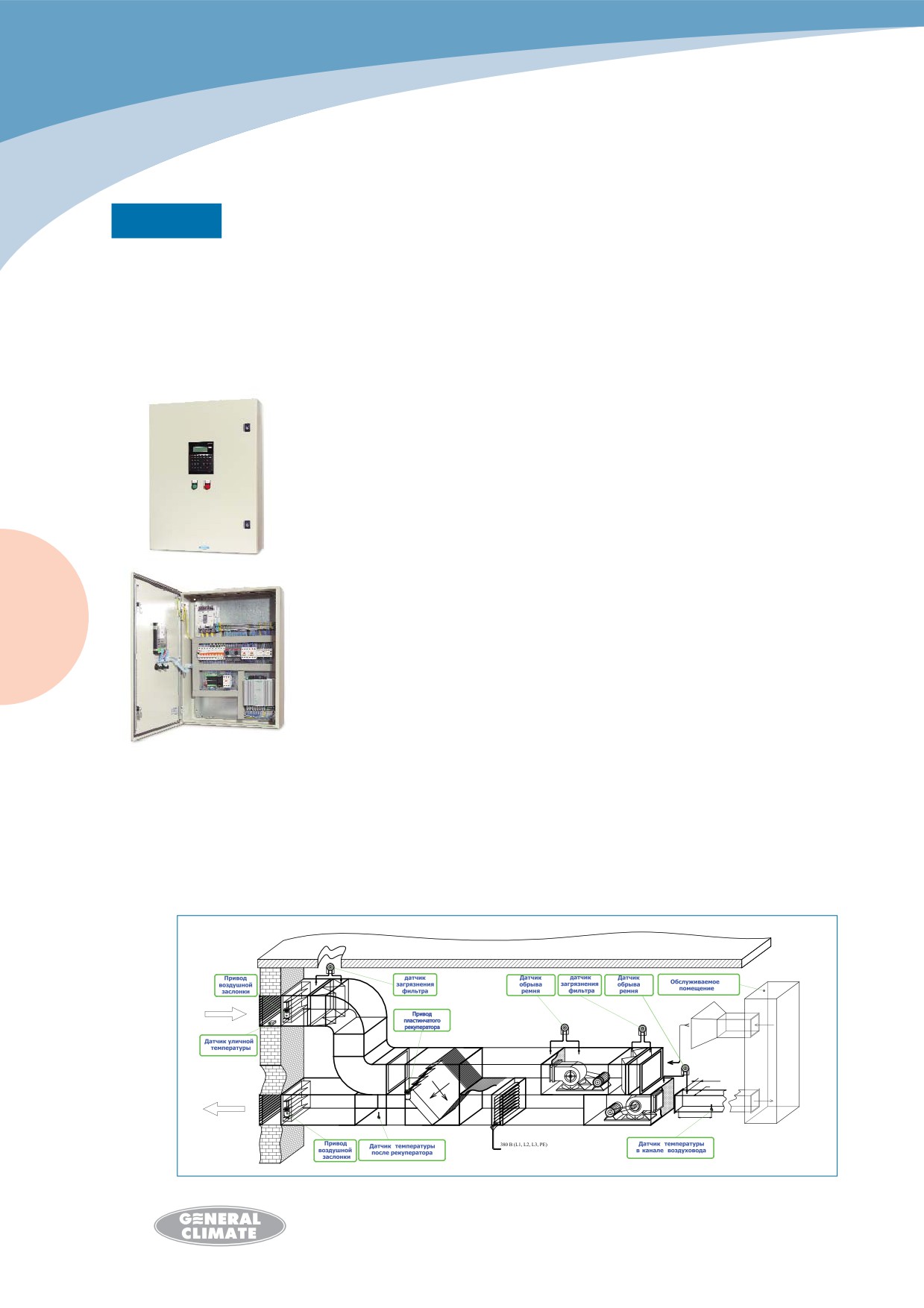

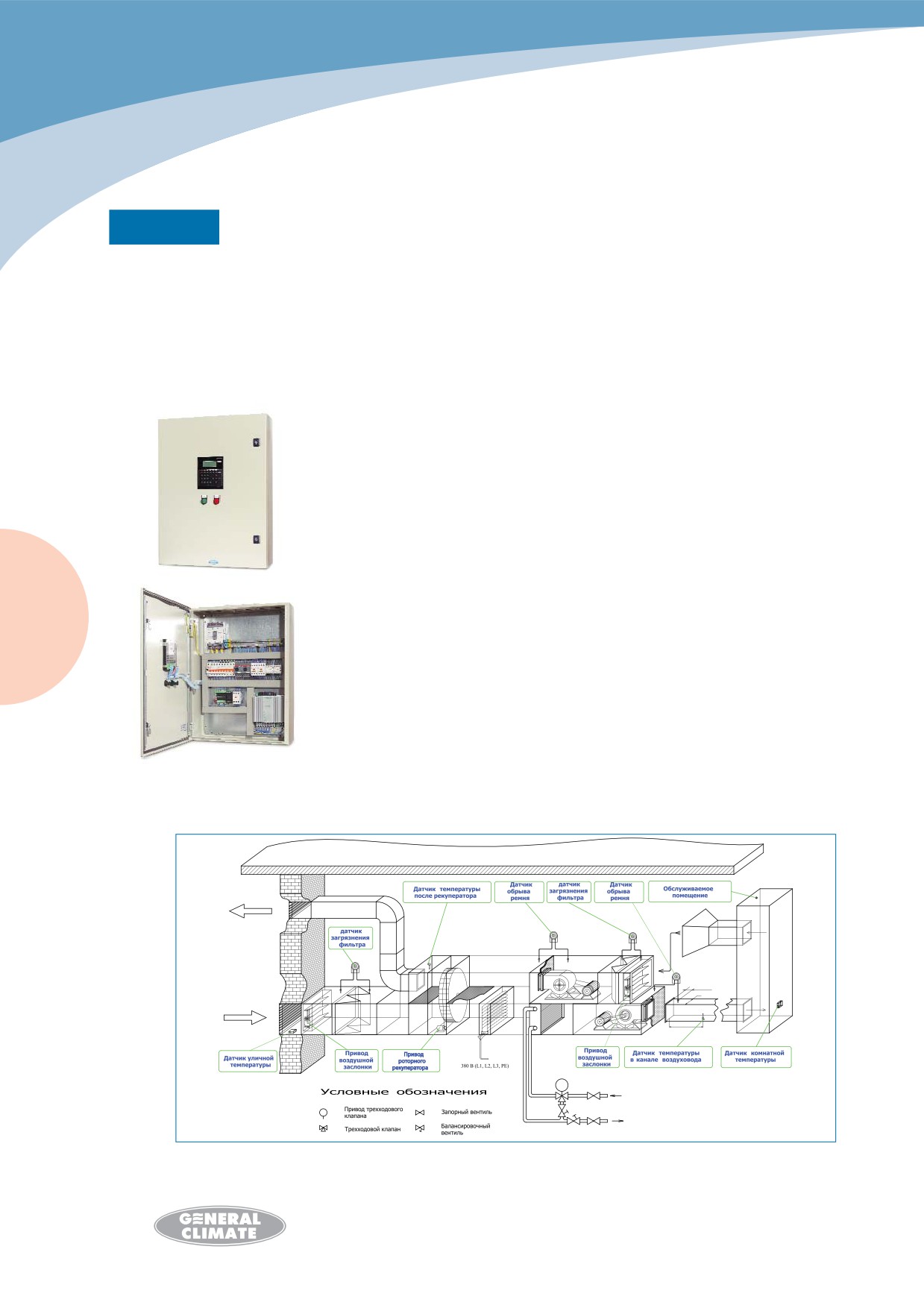

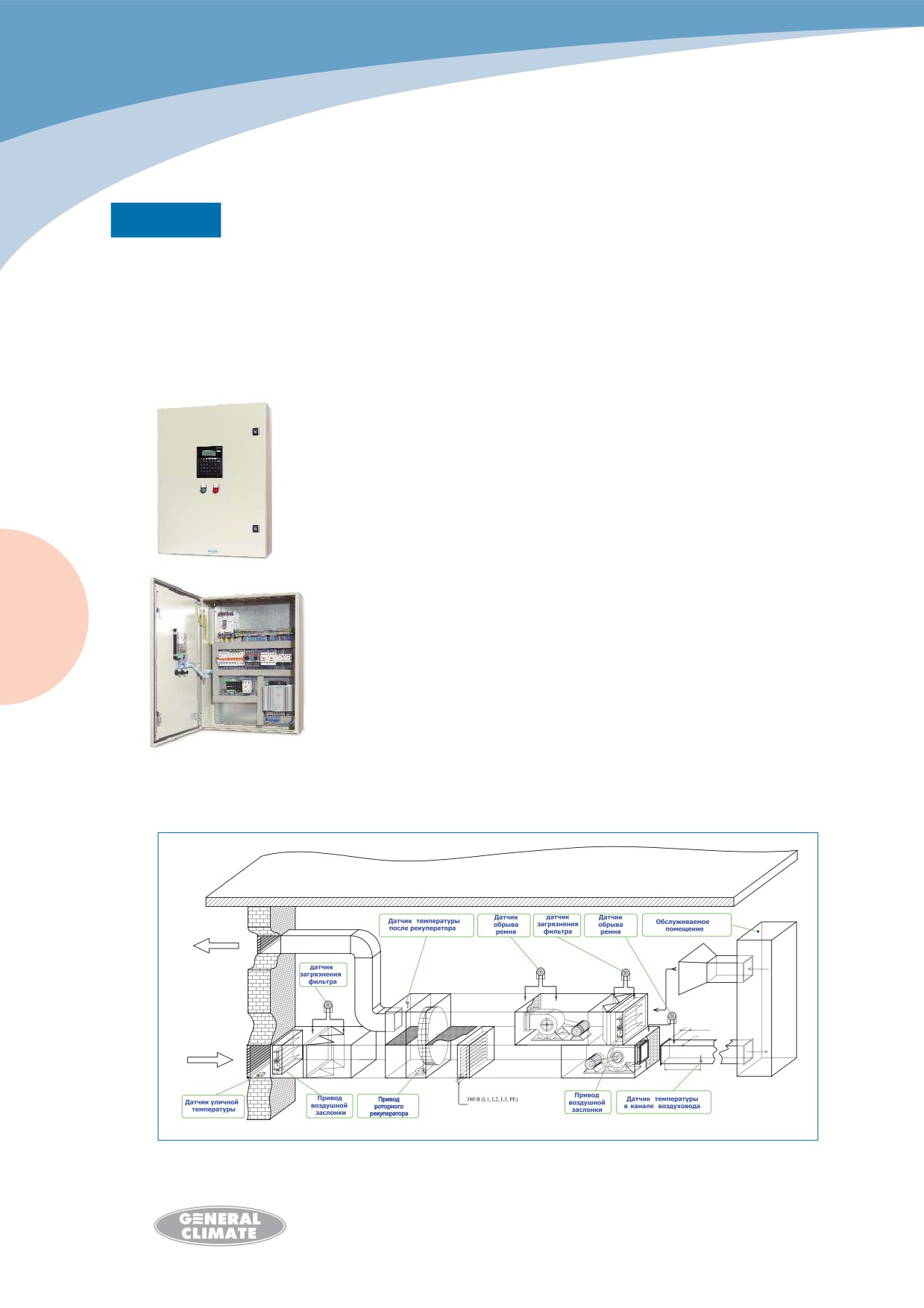

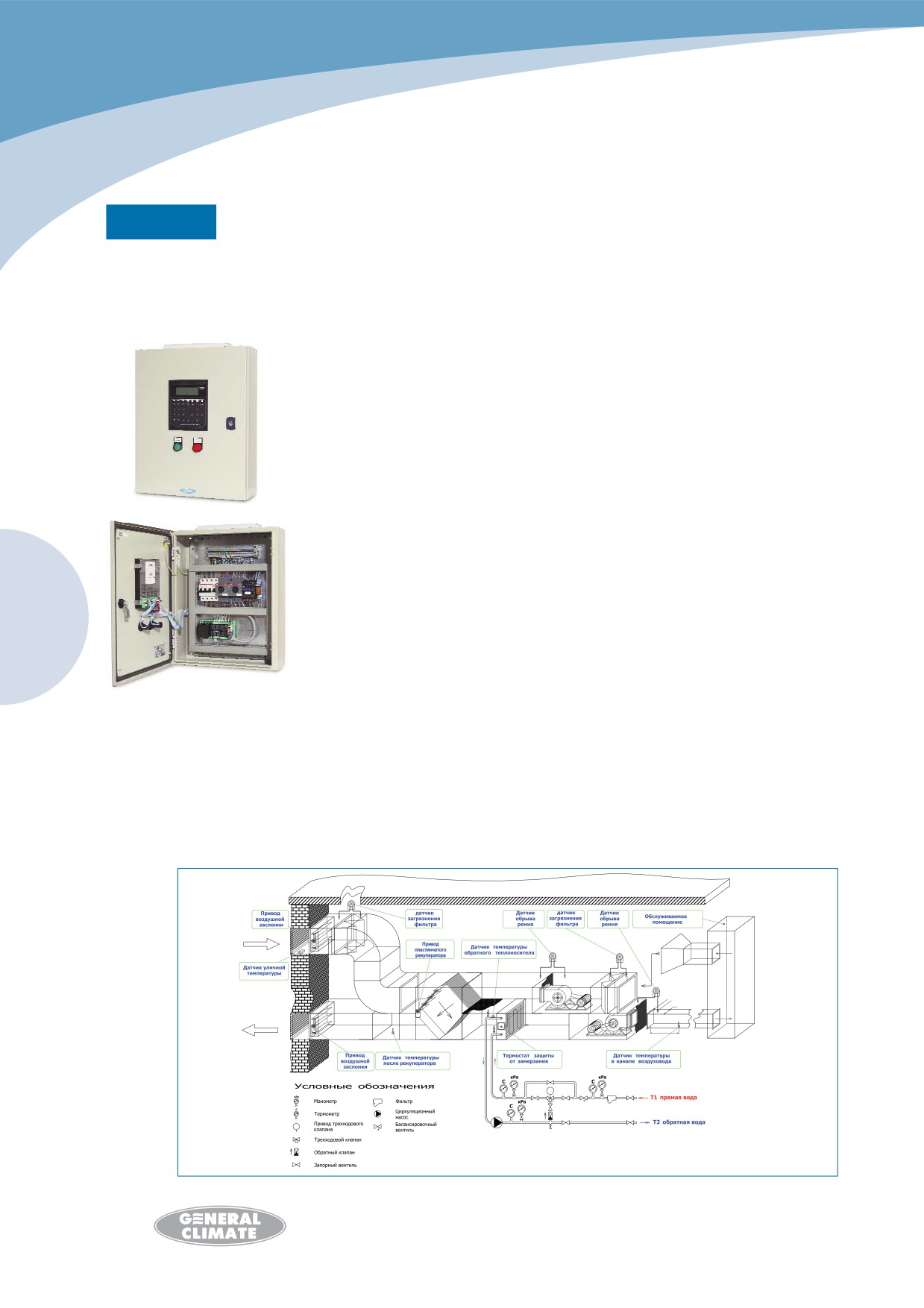

СХЕМА ПРИТОЧНО ВЫТЯЖНОЙ СИСТЕМЫ

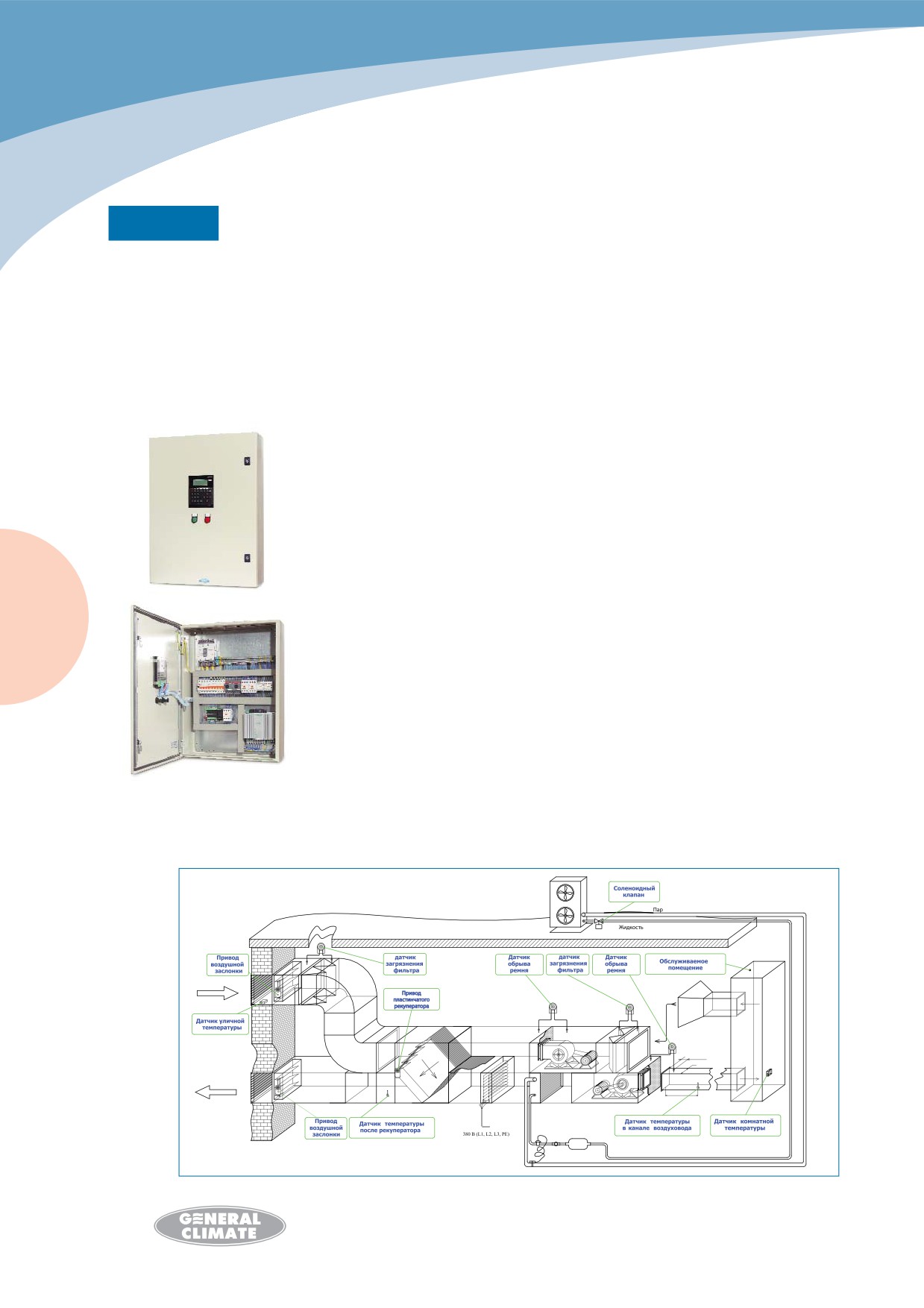

Модули серии AXBO предназначены для управления приточной системой вентиляции

с секциями водяного нагрева и перекрестноточного рекуператора.

• контр олл ер: CEO5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/ 4…20 мА

AXBO

(4 шт)

• тип регул ир ов ан ия: PIHрегул ятор на 1 пар ам етр (темп ер атур а)

ВОДЯНОЙ НАГРЕВАТЕЛЬ

• тип бокс а: металл ич еск ий, IP55, 500x400x155 мм

+ПЕРЕКРЕСТНОТОЧНЫЙ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

РЕКУПЕРАТОР

• органы управления, сигнализации:

4x20 ЖКHдисплей контроллера, лампы,

КОНТРОЛЛЕР: CEO 5000

кнопки

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (автомат с

токовой защитой + контроль термоконтактов двигателя)

• Защита двигателя циркуляционого насоса от перегрева и короткого замыкания

(термозащитный автомат)

• Контр оль обм ерз ан ия рек уп ер атор а

• Поддержание заданной температуры приточного воздуха (+15…+30 ⁰С с возмож-

ностью каскадного регулирования)

• Деж урн ый реж им в выкл юч енн ом состоя н ии — подд ерж ан ие темп ер атур ы обр ат-

ной воды на уровне +25 ⁰С (задается) — т.о. обеспечивается "мягкий" пуск калори-

фера;

• Пер еход межд у реж им ам и "Зим а" и "Лето" осущес твляе тс я автом атич еск и (по дат-

чику температуры наружного воздуха)

• 2Hх ступ енч атая защита вод ян ого кал ор ифер а: по темп ер атур е обр атн ой вод ы и по

капиллярному термостату

• Сигн ал из ац ия раб оч его и авар ийн ого реж им а (ламп ы на пер едн ей пан ел и, диспл ей)

Модули с

водяным

• Упр авл ен ие возд ушн ой засл онкой приток а (откр ытие/закр ытие).

нагревом

• При пуске системы в режиме “Зима” калорифер прогревается до 35 ⁰С (заводская

установка) (температура задается)

• Упр авл ен ие рек уп ер атор ом (степ ень откр ытия жал юз и/байп ас а, 0…10 В)

• При сраб атыв ан ии пож арн ой сигн ал из ац ии переход системы в дежурный режим

• Контроль загрязнения воздушного фильтра (с помощью датчика дифференци-

ального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с по-

мощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

СХЕМА ПРИТОЧНО ВЫТЯЖНОЙ СИСТЕМЫ

~0.1d

~3d

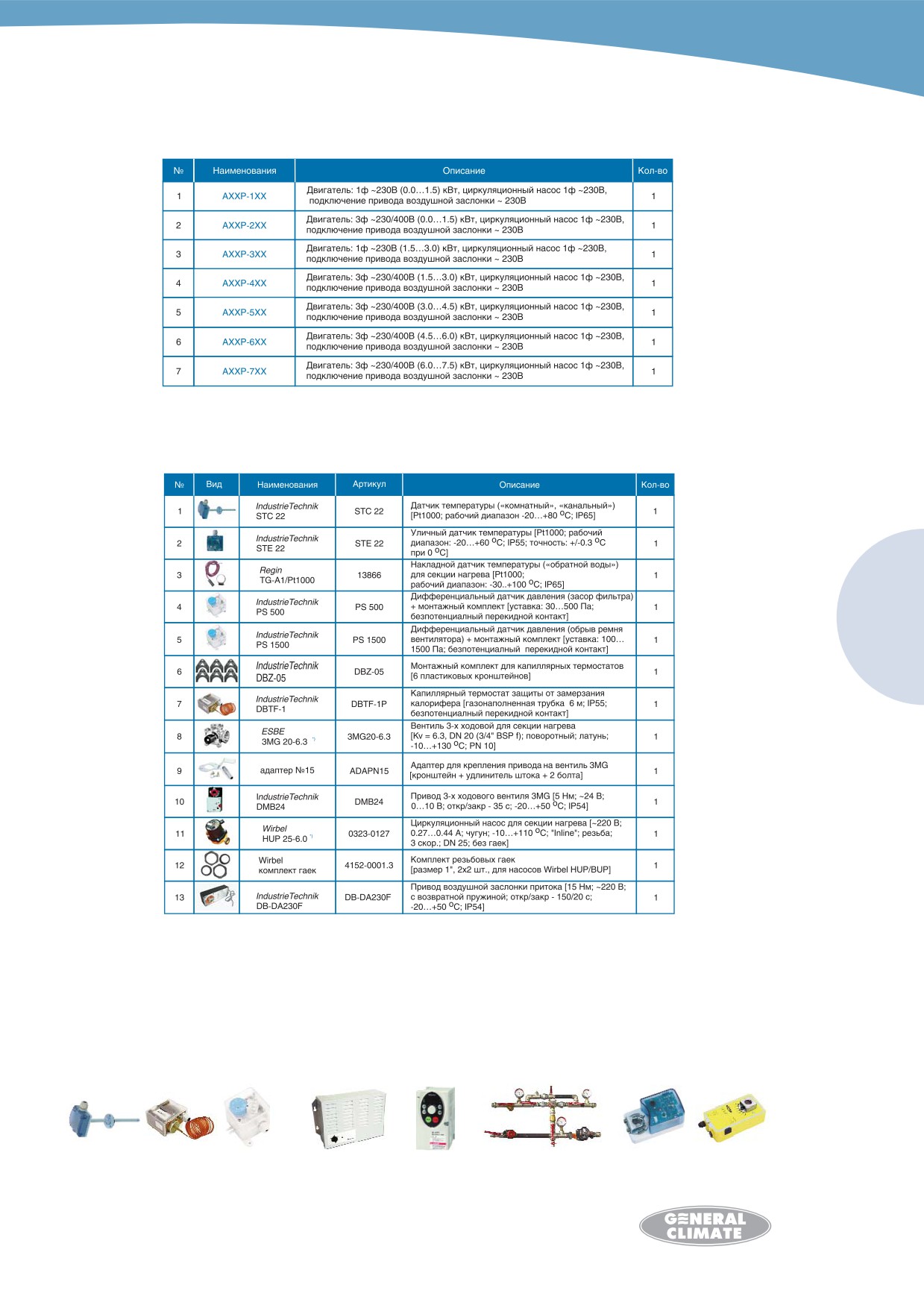

Модули серии AXXP предназначены для управления приточной системой вентиля-

ции с секцией водяного нагрева.

• контр олл ер: Pixel (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 0…10 В — 2 шт

• дискр етн ые выход ы: рел ейн ый выход — 2 шт; сим исторн ый выход — 1 шт

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/NTC — 5 шт;

AXXP

0…10 В/4…20 мА — 1 шт

ВОДЯНОЙ

• тип регул ир ов ан ия: PID

НАГРЕВАТЕЛЬ

• тип бокс а: пластик ов ый, IP55, 36 мод ул ей

КОНТРОЛЛЕР: PIXEL

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия: частотн ый прео бр а-

зователь, выносной трансформатор, выносной тиристор)

• органы управления, сигнализации: ЖКHдисплей контроллера (122х32 точки),

лампы, кнопки

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигател я вентил ятор а от пер егр ев а и кор отк ого зам ык ан ия

(автомат с токовой защитой + контроль термоконтактов двигателя)

• Защита двигател я цирк ул яц ио нн ого нас ос а от пер егр ев а и кор отк ого зам ык ан ия

(термозащитный автомат)

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15…+30 ⁰С с возм ож-

ностью каскадного регулирования)

• Дежурный режим в выключенном состоянии — поддержание температуры об-

ратной воды на уровне +25 ⁰С (задается) — т.о. обеспечивается "мягкий" пуск ка-

лорифера;

• Переход между режимами "Зима" и "Лето" осуществляется автоматически (по

датчику температуры наружного воздуха

• 2Hх ступ енч атая защита вод ян ого кал ор ифер а: по темп ер атур е обр атн ой вод ы и

по капиллярному термостату

Модули с

• Сигнализация рабочего и аварийного режима (лампы на панели контроллера,

водяным

нагревом

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• При сраб атыв ан ии пож арн ой сигн ал из ац ии переход системы в дежурный режим

• Контроль загрязнения воздушного фильтра (с помощью датчика дифференци-

ального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возм ожн ость диа гн остик и/прогр амм ир ов ан ия контр олл ер а чер ез ПК (FBD, с по-

мощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день (опция)

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

• Возм ожн о устан овк а сетев ой карты

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

~3d

СОДЕРЖАНИЕ

BXXG

(электрический нагреватель до 3.6/6.4 кВт, Pulser)

BXXI

(электрический нагреватель до 16.5 кВт, TTC)

BXXK

(электрический нагреватель до 26.5 кВт, TTC)

BXXO

(электрический нагреватель)

BAAO

(электрический нагреватель+водяной охладитель+роторный рекуператор)

BABO

(электрический нагреватель+водяной охладитель+перекрестноточный рекуператор)

BAXO

(электрический нагреватель+водяной охладитель)

BBAO

(электрический нагреватель+фреоновый охладитель+роторный рекуператор)

BBBO

(электрический нагреватель+фреоновый охладитель+перекрестноточный рекуператор)

Модули с

электрическим

нагревом

BBXO

(электрический нагреватель+фреоновый охладитель)

BXAO

(электрический нагреватель+роторный рекуператор)

BXBO

(электрический нагреватель+перекрестноточный рекуператор)

Модули серии BXXG, BXXI предназначены для управления приточ-

ной системой вентиляции с секцией электрического нагрева (1/2ф,

~230/400 В,

до 3.6/6.4 кВт) и (3ф, ~400 В, до 16.5 кВт).

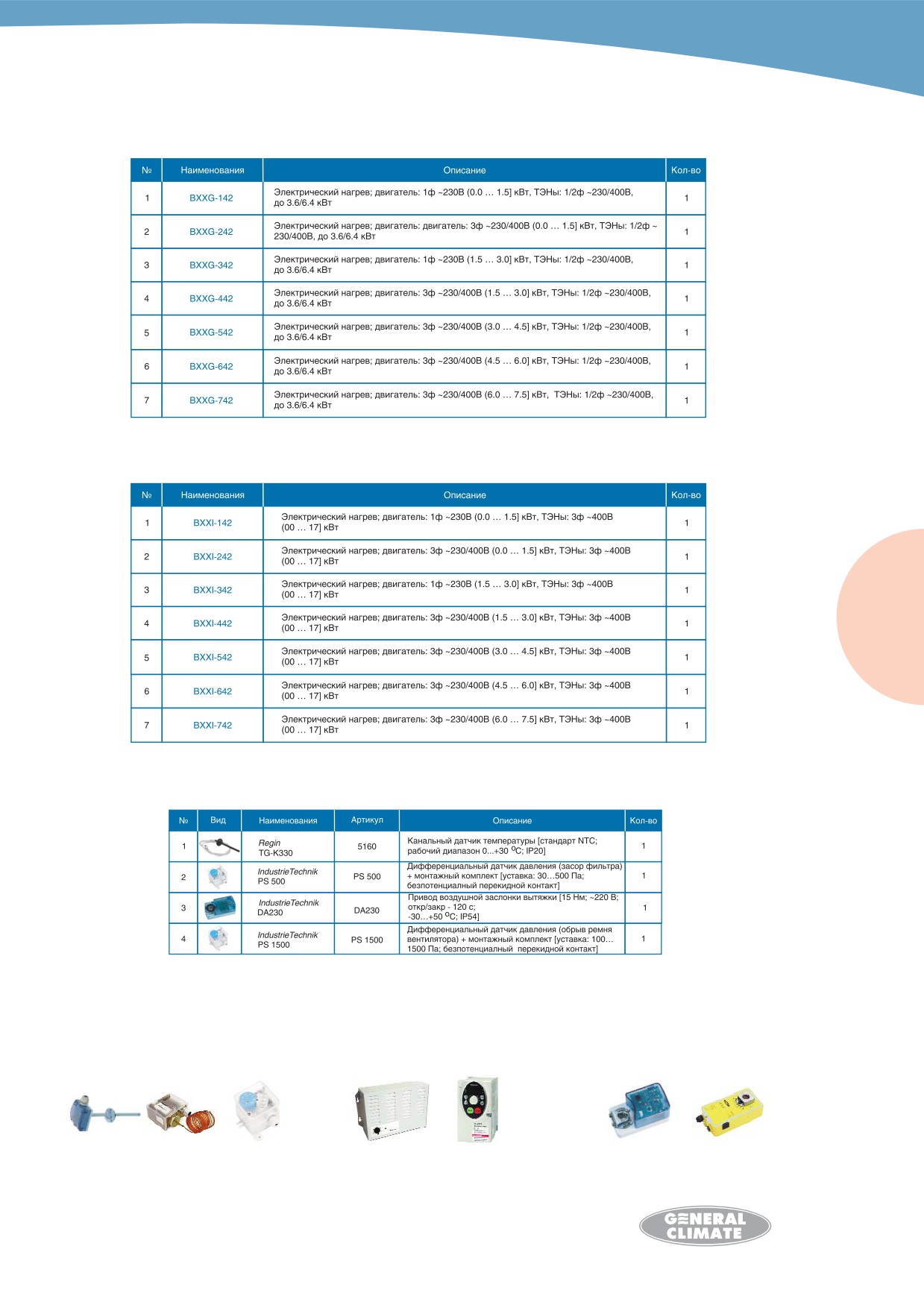

BXXG

• контр олл ер: Pulser и TTC2000 (сим исторн ый регул ятор)

• анал огов ые выход ы: H

ЭЛЕКТРИЧЕСКИЙ

• анал огов ые вход ы: темп ер атурн ые датч ик и NTC (1 шт)

НАГРЕВАТЕЛЬ

• тип регул ир ов ан ия: P/PIHрегул ятор на 1 пар ам етр (темп ер атур а)

(ДО 3.6/6.4 КВТ)

• тип бокс а: металл ич еск ий, IP55, пасс ивн ое охл ажд ен ие

РЕГУЛЯТОР МОЩНОСТИ:

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

PULSER

• органы управления, сигнализации: лампы, кнопки, встроенный

задатчик

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигател я вентил ятор а от пер егр ев а и кор отк ого зам ык а-

ния (автомат с токовой защитой + контроль термоконтактов двига-

теля)

• Поддержание заданной температуры приточного воздуха

(+15…+30⁰С)

• Автом атич еск ая адаптац ия к дин ам ик е нагр узк и (выб ор реж им а P

или PI)

BXXI

• Сигнализация рабочего и аварийного режима (лампы на перед-

ЭЛЕКТРИЧЕСКИЙ

ней панели)

НАГРЕВАТЕЛЬ

• Пов ор отн ый зад атч ик темп ер атур ы расп ол ож ен на регул ятор е

(ДО 16.5 КВТ)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

РЕГУЛЯТОР МОЩНОСТИ:

• Контроль загрязнения воздушного фильтра (с помощью датчика

TTC2000

дифференциального давления)

Модули с

электрическим

• Нео бход им ость устан овк и EMCHфильтр а при раб оте с частотн ым

нагревом

преобразователем

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн а-

лизации

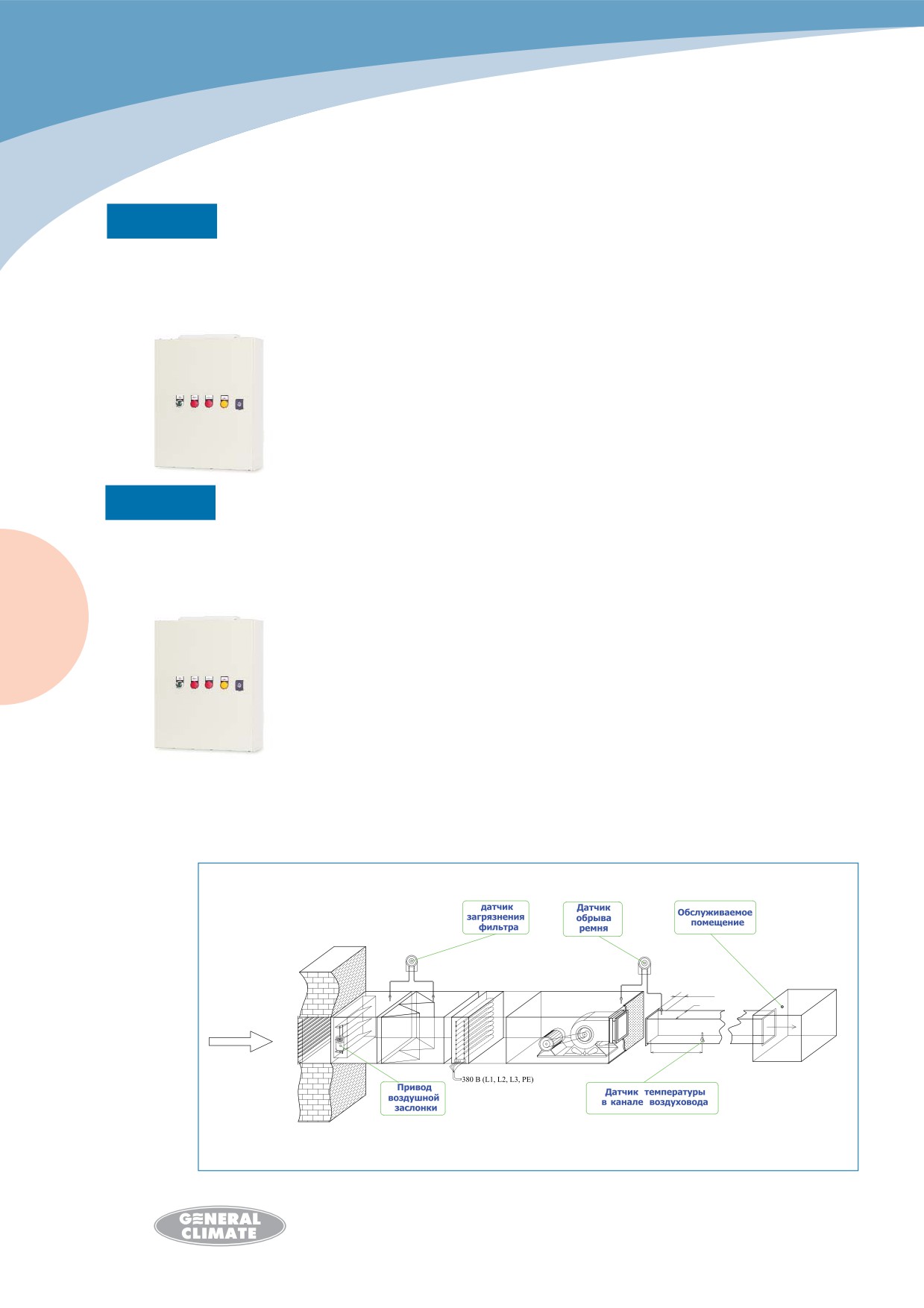

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

Модули серии BXXК предназначены для управления приточной сис-

темой вентиляции с секцией электрического нагрева (3ф, ~400 В,

до 26.5 кВт).

• контр олл ер: TTC40F (сим исторн ый регул ятор)

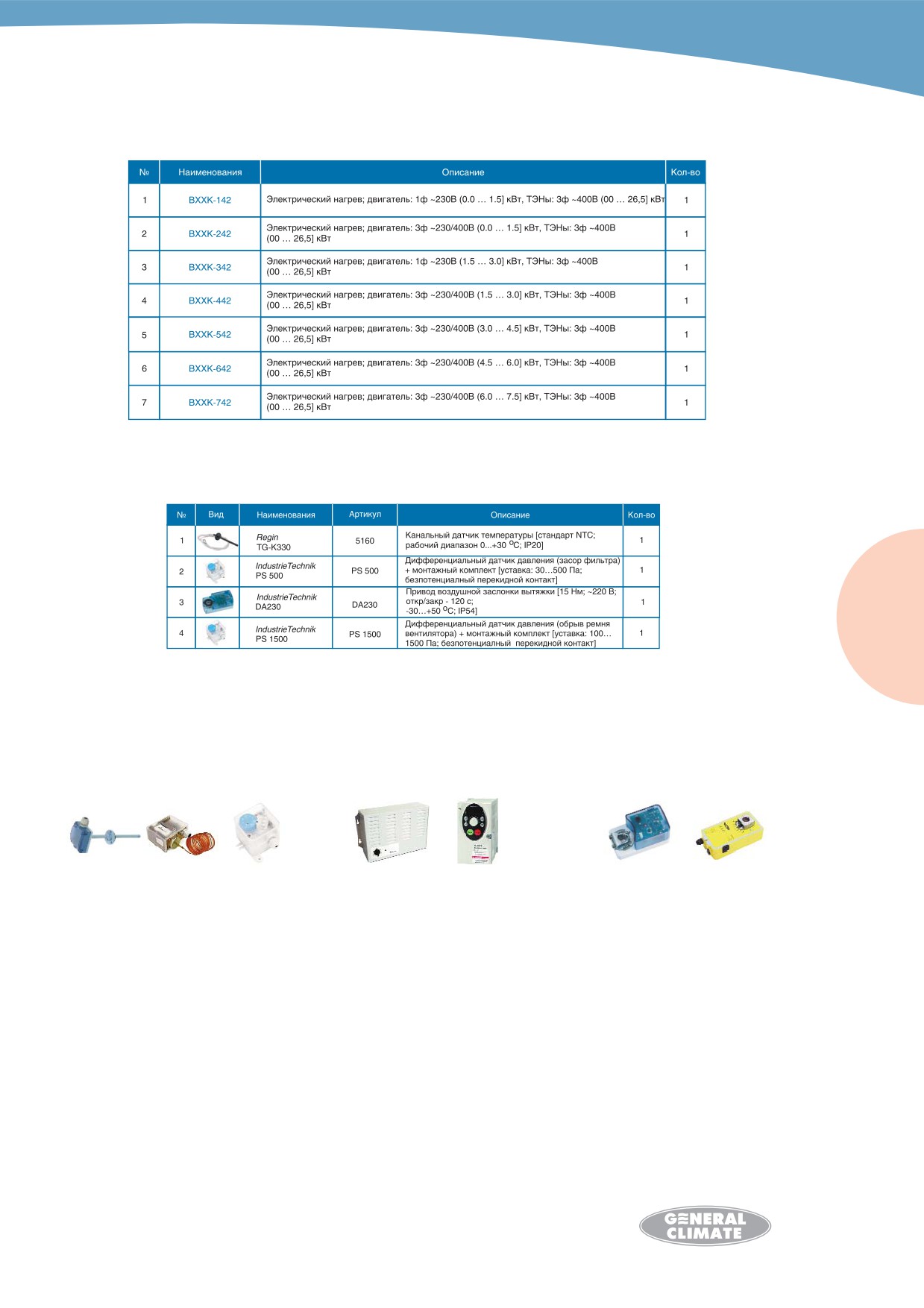

BXXK

• анал огов ые выход ы: H

• аналоговые входы: температурные датчики NTC (1 шт); возмож-

ЭЛЕКТРИЧЕСКИЙ

ность управления 0…10 В

НАГРЕВАТЕЛЬ

• тип регул ир ов ан ия: P/PIEрегул ятор на 1 пар ам етр (темп ер атур а)

(ДО 26.5 КВТ)

• тип бокс а: металл ич еск ий, IP55, пасс ивн ое охл ажд ен ие

РЕГУЛЯТОР МОЩНОСТИ:

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

TTC40F

• орган ы упр авл ен ия, сигн ал из ац ии: ламп ы, кнопк и, встрое нн ый за-

датчик TTC

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигател я вентил ятор а от пер егр ев а и кор отк ого зам ык а-

ния (автомат с токовой защитой + контроль термоконтактов двига-

теля)

• Поддержание заданной температуры приточного воздуха

(+15…+30 ⁰С)

• Автом атич еск ая адаптац ия к дин ам ик е нагр узк и (выб ор реж им а P

или PI)

• Сигн ал из ац ия раб оч его и авар ийн ого реж им а (ламп ы на пер едн ей

панели)

• Поворотный задатчик температуры расположен на регуляторе

TTC

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие).

• Контроль загрязнения воздушного фильтра (с помощью датчика

Модули с

дифференциального давления)

электрическим

нагревом

• Необходимость установки EMCHфильтра при работе с частотным

преобразователем

• Полное отключение системы при срабатывании пожарной сигна-

лизации

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

Модули серии BXXO предназначены для управления приточной системой

вентиляции с секцией электрического нагрева.

• контроллер: CEO 5000 (свободнопрограммируемый)

• аналоговые выходы: 2 или 4 — 0…10 В/4H20 мА;

• аналоговые входы: термодатчики Pt1004/Ni1000/Pt100/… или

0…10

BXXO

В/4…20 мА (4 шт)

ЭЛЕКТРИЧЕСКИЙ

• тип регулирования: PIHрегулятор

НАГРЕВАТЕЛЬ

• тип бокса: металлический, IP55

КОНТРОЛЛЕР: CEO 5000 +

• регулирование скорости вращения вентилятора: нет (опция)

РЕГУЛЯТОР МОЩНОСТИ:

• органы управления, сигнализации:

4х20 ЖКHдисплей контроллера,

ТТС25

лампы, кнопки

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания

(автомат с токовой защитой + контроль термоконтактов двигателя)

• Защита ТЭНов электрического калорифера

(аварийные сигналы с

термостатов калорифера + продув ТЭНов после выключения установки)

• Поддержание заданной температуры приточного воздуха (+15…+ 30 ⁰С с

возможностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется

автоматически(по датчику температуры наружного воздуха) или

выбирается вручную

• Сигнализация рабочего и аварийного режима

(лампы на передней

панели, дисплей)

• Управление воздушной заслонкой притока (открытие/закрытие).

• Полное отключение системы при срабатывании пожарной сигнализации

• Контроль загрязнения воздушного фильтра (с помощью датчика диффе-

Модули с

ренциального давления).

электрическим

нагревом

• Просмотр/редактирование рабочих параметров на ЖКHдисплее

контроллера

• 2 уровня доступа; русскоязычный интерфейс

• Возможность диагностики/программирования контроллера через ПК

(FBD, с помощью утилиты SMLogix — поставляется отдельно; обучение не

проводится)

• Недельный таймер на 3 периода в день

• Встроенный интерфейс ModBus RTU SBH2 (по RS485)

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

Модули серии BAAO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева, водяного охлаждения и роторно-

го рекуператора.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

BAAO

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/4…20 мА

ЭЛЕКТРИЧЕСКИЙ

(4 шт)

НАГРЕВАТЕЛЬ +

• тип регул ир ов ан ия: PIHрегул ятор

ВОДЯНОЙ ОХЛАДИТЕЛЬ

• тип бокс а: металл ич еск ий

+ РОТОРНЫЙ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

РЕКУПЕРАТОР

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

КОНТРОЛЛЕР: CEO 5000+

кнопки

РЕГУЛЯТОР МОЩНОСТИ:

ТТС25

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигател я вентил ятор а от пер егр ев а и кор отк ого зам ык ан ия (автомат

с токовой защитой + контр оль терм ок онтактов двигател я)

• Защита ТЭНов электрического калорифера (аварийный сигнал с термоста-

тов калорифера + продув ТЭНов после выключения установки)

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15… +30 ⁰С с воз-

можностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

(по датчику температуры наружного воздуха) или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• Упр авл ен ие секц ие й вод ян ого охл ад ител я (сигн ал упр авл ен ия 0…10 В)

• Управление роторным рекуператором (скорость вращения через частотник,

Модули с

электрическим

0…10 В)

нагревом

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

СХЕМА ПРИТОЧНО ВЫТЯЖНОЙ СИСТЕМЫ

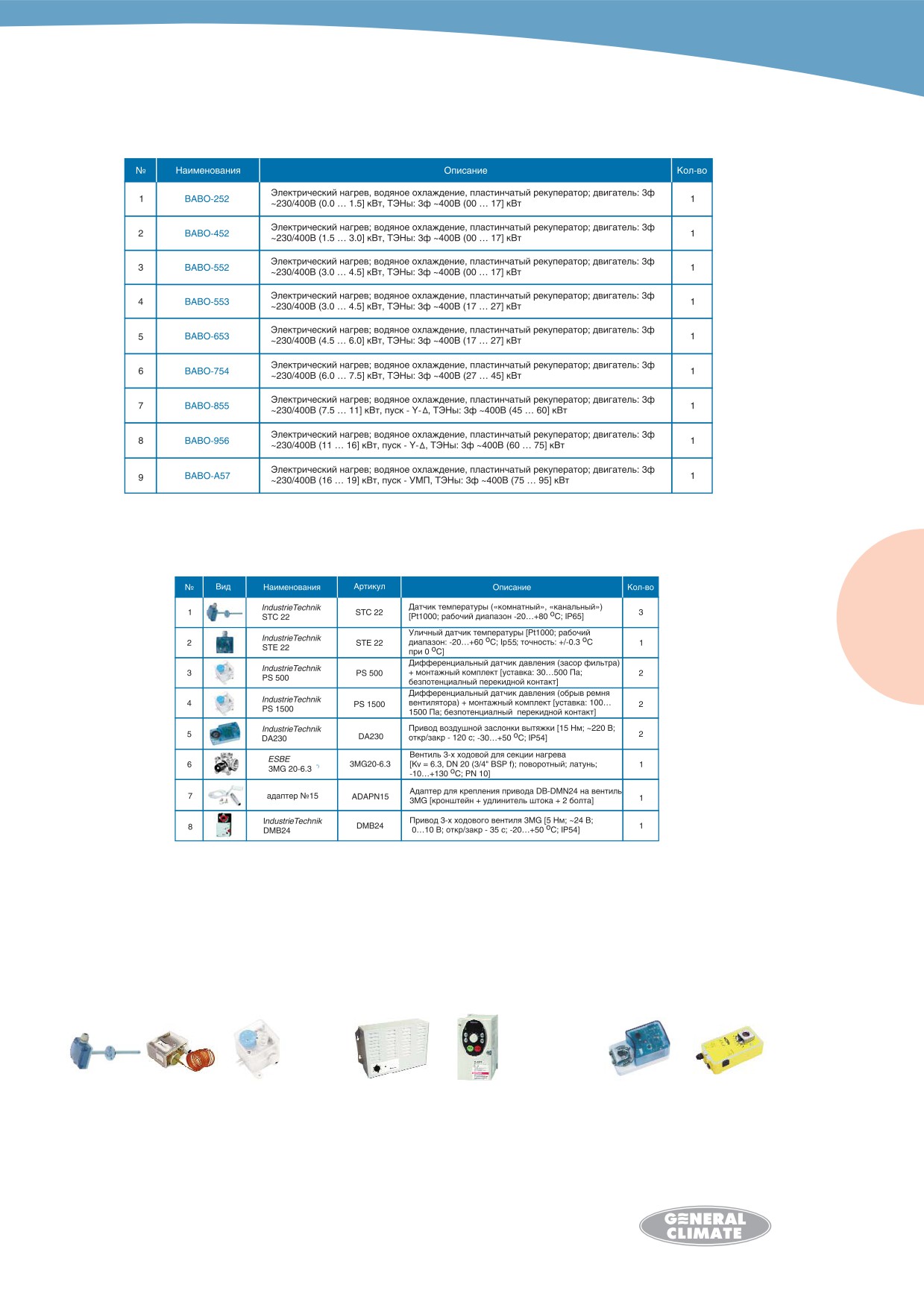

Модули серии BABO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева, водяного охлаждения и перекре-

стноточного рекуператора.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

BABO

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/

ЭЛЕКТРИЧЕСКИЙ

4…20 мА (4 шт)

НАГРЕВАТЕЛЬ +

• тип регул ир ов ан ия: PIHрегул ятор

ВОДЯНОЙ ОХЛАДИТЕЛЬ

• тип бокс а: металл ич еск ий

+ ПЕРЕКРЕСТНОТОЧНЫЙ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

РЕКУПЕРАТОР

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

КОНТРОЛЛЕР: CEO 5000 +

кнопки

РЕГУЛЯТОР МОЩНОСТИ:

ТТС25

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (авто-

мат с токовой защитой + контроль термоконтактов двигателя)

• Защита ТЭНов электрического калорифера (аварийный сигнал с термоста-

тов калорифера + продув ТЭНов после выключения установки)

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15… +30 ⁰С с воз-

можностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

(по датчику температуры наружного воздуха) или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• Упр авл ен ие секц ие й вод ян ого охл ад ител я (сигн ал упр авл ен ия 0…10 В)

• Упр авл ен ие рек уп ер атор ом (степ ень откр ытия жал юз и/байп ас а, 0…10 В)

Модули с

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

электрическим

нагревом

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возм ожн ость диа гн остик и/прогр амм ир ов ан ия контр олл ер а чер ез ПК (FBD,

с помощью утилиты SMLogix — поставляется отдельно; обучение не прово-

дится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

СХЕМА ПРИТОЧНО ВЫТЯЖНОЙ СИСТЕМЫ

Модули серии BAXO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева и водяного охлаждения.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/4…20 мА

BAXO

(4 шт)

ЭЛЕКТРИЧЕСКИЙ

• тип регул ир ов ан ия: PIHрегул ятор

НАГРЕВАТЕЛЬ +

• тип бокс а: металл ич еск ий

ВОДЯНОЙ ОХЛАДИТЕЛЬ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

КОНТРОЛЛЕР: CEO 5000 +

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

РЕГУЛЯТОР МОЩНОСТИ:

кнопки

ТТС25

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (авто-

мат с токовой защитой + контроль термоконтактов двигателя)

• Защита ТЭНов электрического калорифера (аварийный сигнал с термоста-

тов калорифера + продув ТЭНов после выключения установки)

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15…+30 ⁰С с воз-

можностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

(по датчику температуры наружного воздуха) или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• Упр авл ен ие секц ие й вод ян ого охл ад ител я (сигн ал упр авл ен ия

0…10 В)

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

Модули с

электрическим

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

нагревом

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возм ожн ость диа гн остик и/прогр амм ир ов ан ия контр олл ер а чер ез ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

Модули серии BBAO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева, фреонового охлаждения и ротор-

ного рекуператора.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

BBAO

• анал огов ые выход ы: 2 или 4 — 0…10 В/4E20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10В /4…20 мА

ЭЛЕКТРИЧЕСКИЙ

(4 шт)

НАГРЕВАТЕЛЬ +

• тип регул ир ов ан ия: PIHрегул ятор

ФРЕОНОВЫЙ

• тип бокс а: металл ич еск ий, IP55

ОХЛАДИТЕЛЬ +

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

РОТОРНЫЙ

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

РЕКУПЕРАТОР

кнопки

КОНТРОЛЛЕР: CEO 5000 +

ОСНОВНЫЕ ФУНКЦИИ:

РЕГУЛЯТОР МОЩНОСТИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (авто-

ТТС25

мат с токовой защитой + контроль термоконтактов двигателя)

• Защита ТЭН ов электр ич еск ого кал ор ифер а (авар ийн ый сигн ал с терм оста-

тов калорифера + продув ТЭНов после выключения установки)

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15…+30 ⁰С с воз-

можностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

(по датчику температуры наружного воздуха) или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• Упр авл ен ие секц ие й фрео н ов ого охл ад ител я ("сух ие" контакты

пуск/останов ККБ)

Модули с

• Упр авл ен ие роторн ым рек уп ер атор ом (скор ость вращен ия чер ез частотн ик,

электрическим

нагревом

0…10 В)

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а.

• 2 уровн я доступ а; русс коя з ычн ый интерфейс.

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится).

• Нед ельн ый тайм ер на 3 пер ио д а в день.

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485).

СХЕМА ПРИТОЧНО ВЫТЯЖНОЙ СИСТЕМЫ

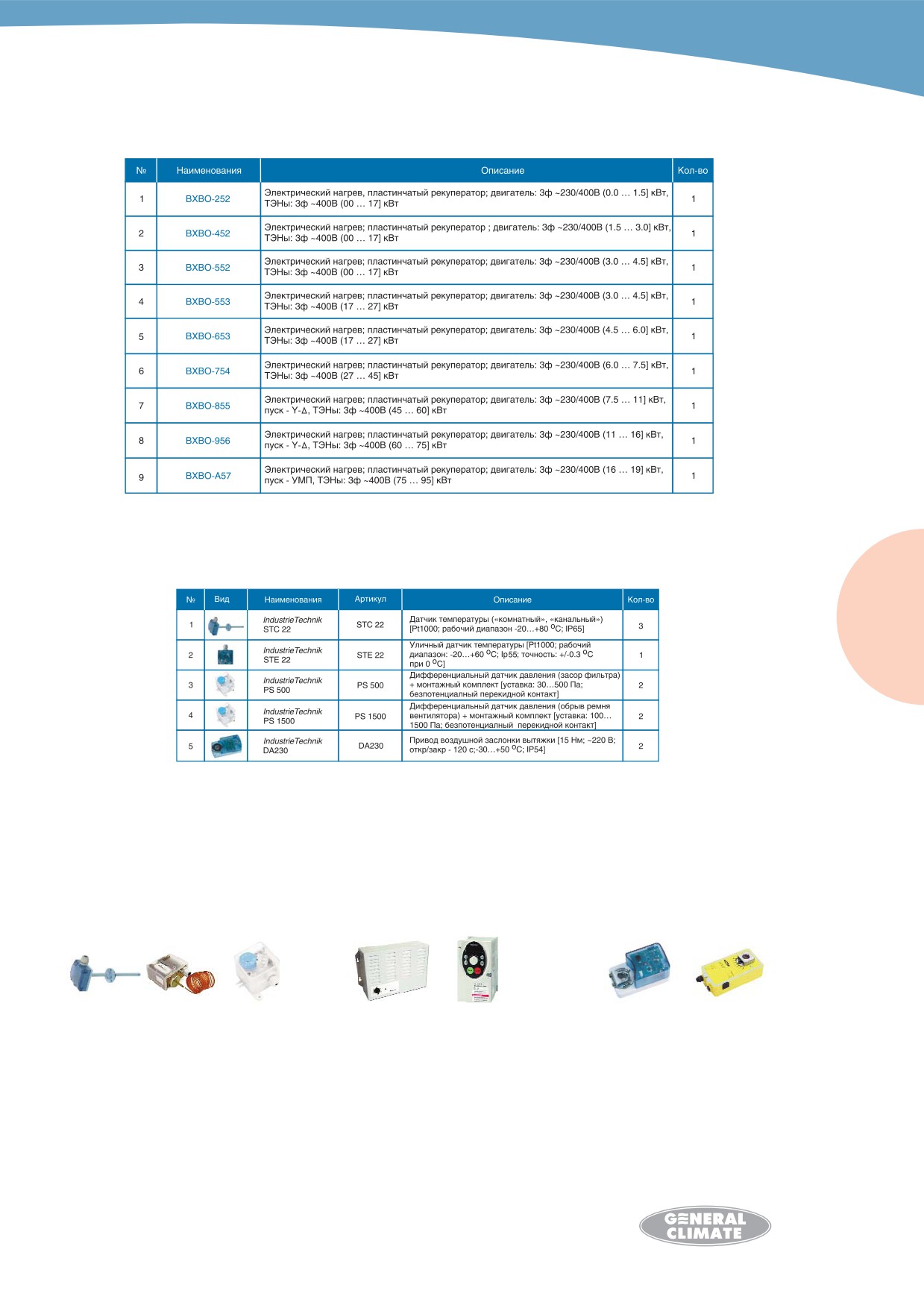

Модули серии BBBO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева, фреонового охлаждения и пе-

рекрестноточного рекуператора.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

BBBO

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/4…20 мА

ЭЛЕКТРИЧЕСКИЙ

(4 шт)

НАГРЕВАТЕЛЬ +

• тип регул ир ов ан ия: PIHрегул ятор

ФРЕОНОВЫЙ

• тип бокс а: металл ич еск ий

ОХЛАДИТЕЛЬ +

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

ПЕРЕКРЕСТНО ТОЧНЫЙ

кнопки

РЕКУПЕРАТОР

КОНТРОЛЛЕР: CEO 5000 +

ОСНОВНЫЕ ФУНКЦИИ:

РЕГУЛЯТОР МОЩНОСТИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (авто-

ТТС25

мат с токовой защитой + контроль термоконтактов двигателя)

• Защита ТЭНов электрического калорифера (аварийный сигнал с термоста-

тов калорифера + продув ТЭНов после выключения установки)

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15…+30 ⁰С с воз-

можностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

(по датчику температуры наружного воздуха) или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• Упр авл ен ие секц ие й фрео н ов ого охл ад ител я ("сух ие" контакты пуск/остан ов

ККБ)

Модули с

• Упр авл ен ие рек уп ер атор ом (степ ень откр ытия жал юз и/байп ас а, 0…10 В)

электрическим

нагревом

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день.

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485).

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

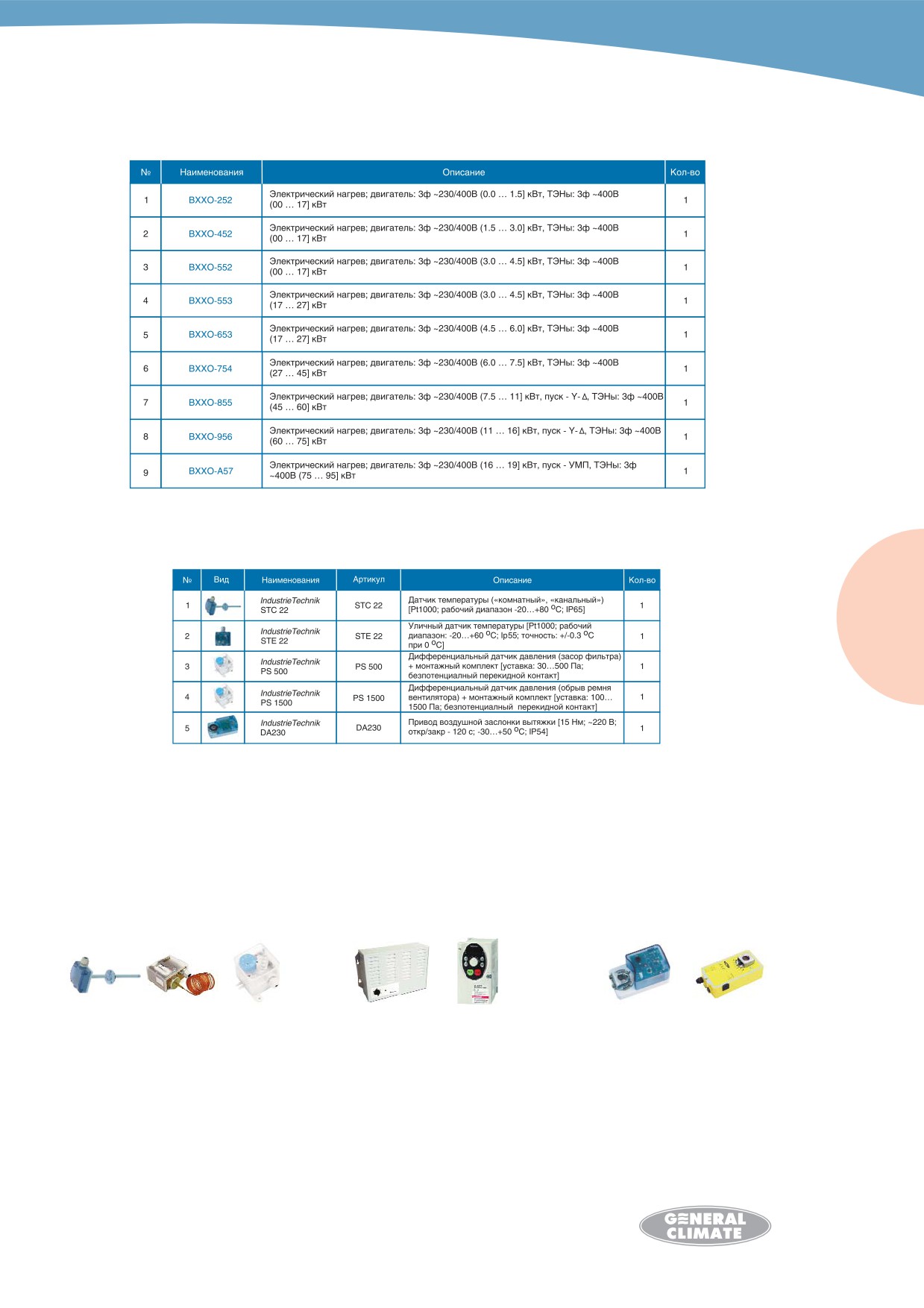

Модули серии BBXO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева и фреонового охлаждения.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/ 4…20 мА

BBXO

(4 шт)

ЭЛЕКТРИЧЕСКИЙ

• тип регул ир ов ан ия: PIHрегул ятор

НАГРЕВАТЕЛЬ +

• тип бокс а: металл ич еск ий, IP55

ФРЕОНОВЫЙ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

ОХЛАДИТЕЛЬ

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

кнопки

КОНТРОЛЛЕР: CEO 5000 +

РЕГУЛЯТОР МОЩНОСТИ:

ОСНОВНЫЕ ФУНКЦИИ:

ТТС25

• Защита двигателя вентилятора от перегрева и короткого замыкания (авто-

мат с токовой защитой + контроль термоконтактов двигателя)

• Защита ТЭН ов электр ич еск ого кал ор ифер а (авар ийн ый сигн ал с терм оста-

тов калорифера + продув ТЭНов после выключения установки)

• Поддержание заданной температуры приточного воздуха (+15…+30 ⁰С с

возможностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

(по датчику температуры наружного воздуха) или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• Упр авл ен ие секц ие й фрео н ов ого охл ад ител я ("сух ие" контакты пуск/остан ов

ККБ)

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

Модули с

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

электрическим

нагревом

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день.

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

Модули серии BXAO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева и роторного рекуператора.

• контр олл ер: CEO 5000 (своб одн опр огр амм ир уе м ый)

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

BXAO

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/ 4…20 мА

(4 шт)

ЭЛЕКТРИЧЕСКИЙ

• тип регул ир ов ан ия: PIHрегул ятор

НАГРЕВАТЕЛЬ +

• тип бокс а: металл ич еск ий, IP55

РОТОРНЫЙ

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

РЕКУПЕРАТОР

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

КОНТРОЛЛЕР: CEO 5000 +

кнопки

РЕГУЛЯТОР МОЩНОСТИ:

ТТС25

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (авто-

мат с токовой защитой + контроль термоконтактов двигателя)

• Защита ТЭНов электрического калорифера (аварийный сигнал с термоста-

тов калорифера + продув ТЭНов после выключения установки)

• Поддержание заданной температуры приточного воздуха (+15…+30 ⁰С с

возможностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

(по датчику температуры наружного воздуха) или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

• Упр авл ен ие роторн ым рек уп ер атор ом (скор ость вращен ия чер ез частотн ик,

0…10 В)

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

Модули с

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

электрическим

нагревом

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день.

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485).

СХЕМА ПРИТОЧНО ВЫТЯЖНОЙ СИСТЕМЫ

~0.1d

~3d

Модули серии BXBO предназначены для управления приточной системой вен-

тиляции с секциями электрического нагрева и перекрестноточного рекупера-

тора.

• контр олл ер: CEO 5000 (своб одн о пр огр амм ир уе м ый)

BXBO

• анал огов ые выход ы: 2 или 4 — 0…10 В/4H20 мА;

• анал огов ые вход ы: терм од атч ик и Pt1004/Ni1000/Pt100/… или 0…10 В/ 4…20 мА

ЭЛЕКТРИЧЕСКИЙ

(4 шт)

НАГРЕВАТЕЛЬ +

• тип регул ир ов ан ия: PIHрегул ятор

ПЕРЕКРЕСТНОТОЧНЫЙ

• тип бокс а: металл ич еск ий, IP55

РЕКУПЕРАТОР

• регул ир ов ан ие скор ости вращен ия вентил ятор а: нет (опц ия)

КОНТРОЛЛЕР: CEO 5000

• органы управления, сигнализации: 4x20 ЖКHдисплей контроллера, лампы,

+ РЕГУЛЯТОР

кнопки

МОЩНОСТИ: ТТС25

ОСНОВНЫЕ ФУНКЦИИ:

• Защита двигателя вентилятора от перегрева и короткого замыкания (авто-

мат с токовой защитой + контроль термоконтактов двигателя)

• Защита двигател я цирк ул яц ио н ого нас ос а от пер егр ев а и кор отк ого зам ык а-

ния (термозащитный автомат)

• Контр оль авар ийн ого рел е частотн ик а/двигател я рек уп ер атор а и обм ерз ан ия

рекуператора

• Подд ерж ан ие зад анн ой темп ер атур ы приточн ого возд ух а (+15…+30 ⁰С с воз-

можностью каскадного регулирования)

• Переход между режимами "Зима" и "Лето" осуществляется автоматически

или выбирается вручную

• Сигнализация рабочего и аварийного режима (лампы на передней панели,

дисплей)

• Упр авл ен ие возд ушн ой засл онк ой приток а (откр ытие/закр ытие)

Модули с

• Упр авл ен ие перекрёстноточным рек уп ер атор ом

электрическим

нагревом

• Полн ое откл юч ен ие систем ы при сраб атыв ан ии пож арн ой сигн ал из ац ии

• Контр оль загр язн ен ия возд ушн ого фильтр а (с пом ощью датчика дифферен-

циального давления)

• Просм отр/ред актир ов ан ие раб оч их пар ам етр ов на ЖКHдиспл ее контр олл ер а

• 2 уровн я доступ а; русс коя з ычн ый интерфейс

• Возможность диагностики/программирования контроллера через ПК (FBD, с

помощью утилиты SMLogix — поставляется отдельно; обучение не проводится)

• Нед ельн ый тайм ер на 3 пер ио д а в день

• Встрое нн ый интерфейс ModBus RTU SBH2 (по RS485)

СХЕМА ПРИТОЧНОЙ СИСТЕМЫ

Модули серии ZSCCH1 предназначены для управления работой двух

кондиционеров с последовательным переключением первого и второго.

• таймер: DTS

• тип бокса: пластиковый, IP55, 400x300x155 мм

ZSCC 1

ОСНОВНЫЕ ФУНКЦИИ:

ПЕРЕКЛЮЧЕНИЕ

• Два режима: "Автоматический" и "Ручной"

КОНДИЦИОНЕРОВ

• "Режим Автоматический: Управление кондиционерами осуществляет

таймер, т.е. попеременно работает первый и второй кондиционер. Если

кондиционер, находящийся в режиме работы, не обеспечивает необходимую

холодопроизводительность, по термостату установленному в помещении

включается кондиционер, который на данный момент находится в режиме

ожидания

•

Режим Ручной: Управление кондиционерами осуществляется

переключателям "кондиционер первый", и "кондиционер второй".

Соответственно, в ручном режиме можно включать и выключать

кондиционеры вне независимости от таймера

• Необходимо наличие у кондиционеров функции "Авторестарт"

Модуль

переключения

кондиционеров

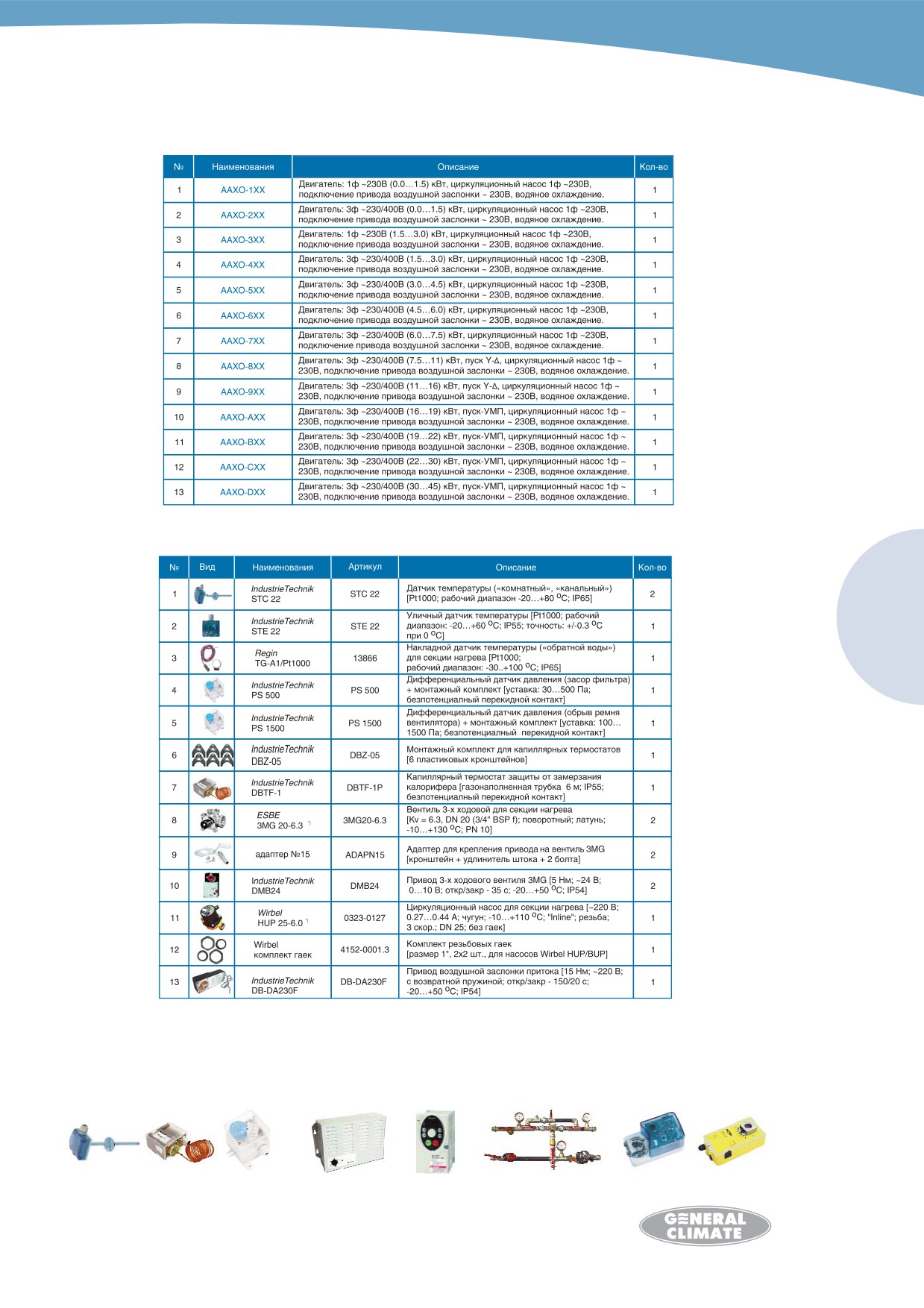

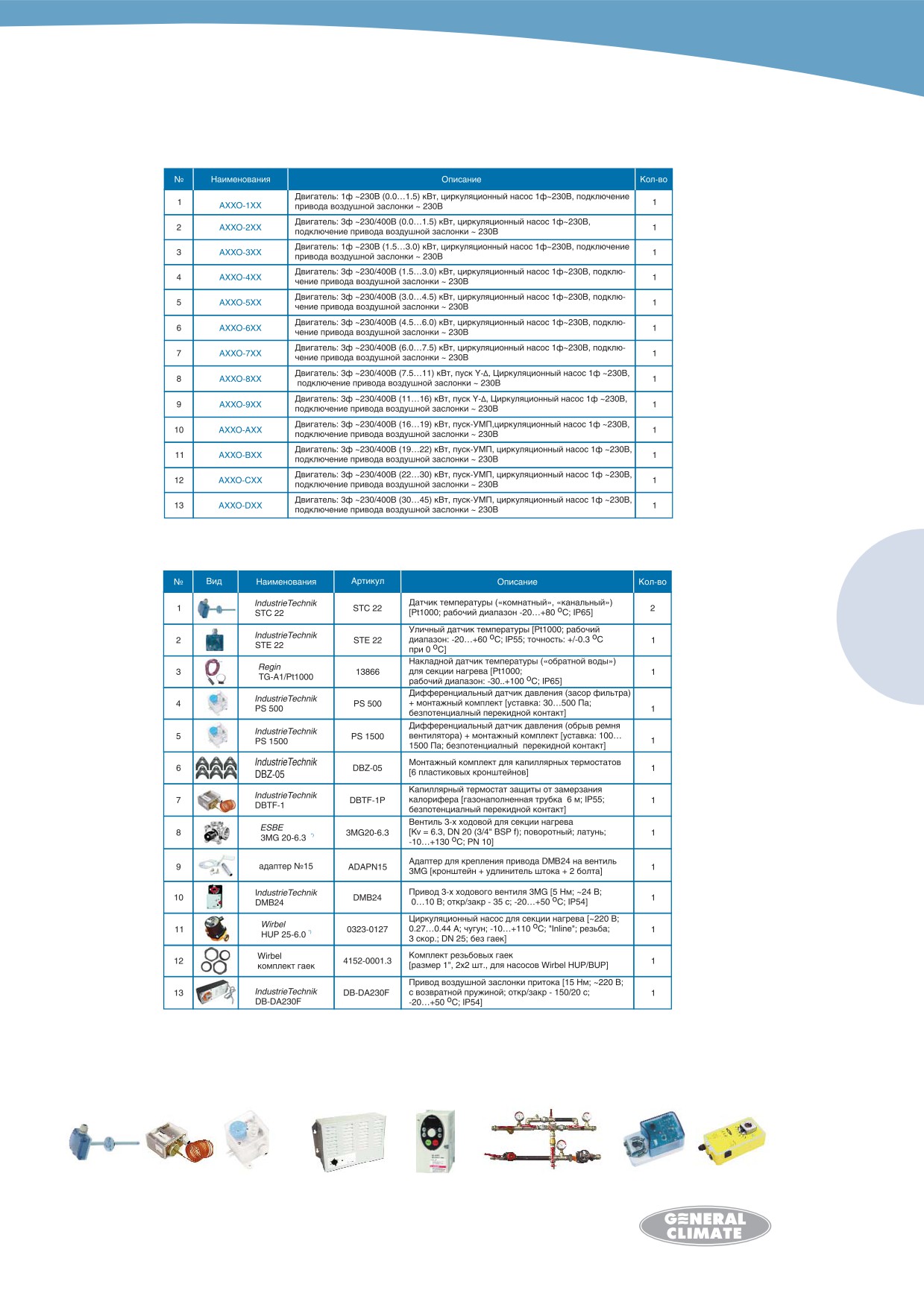

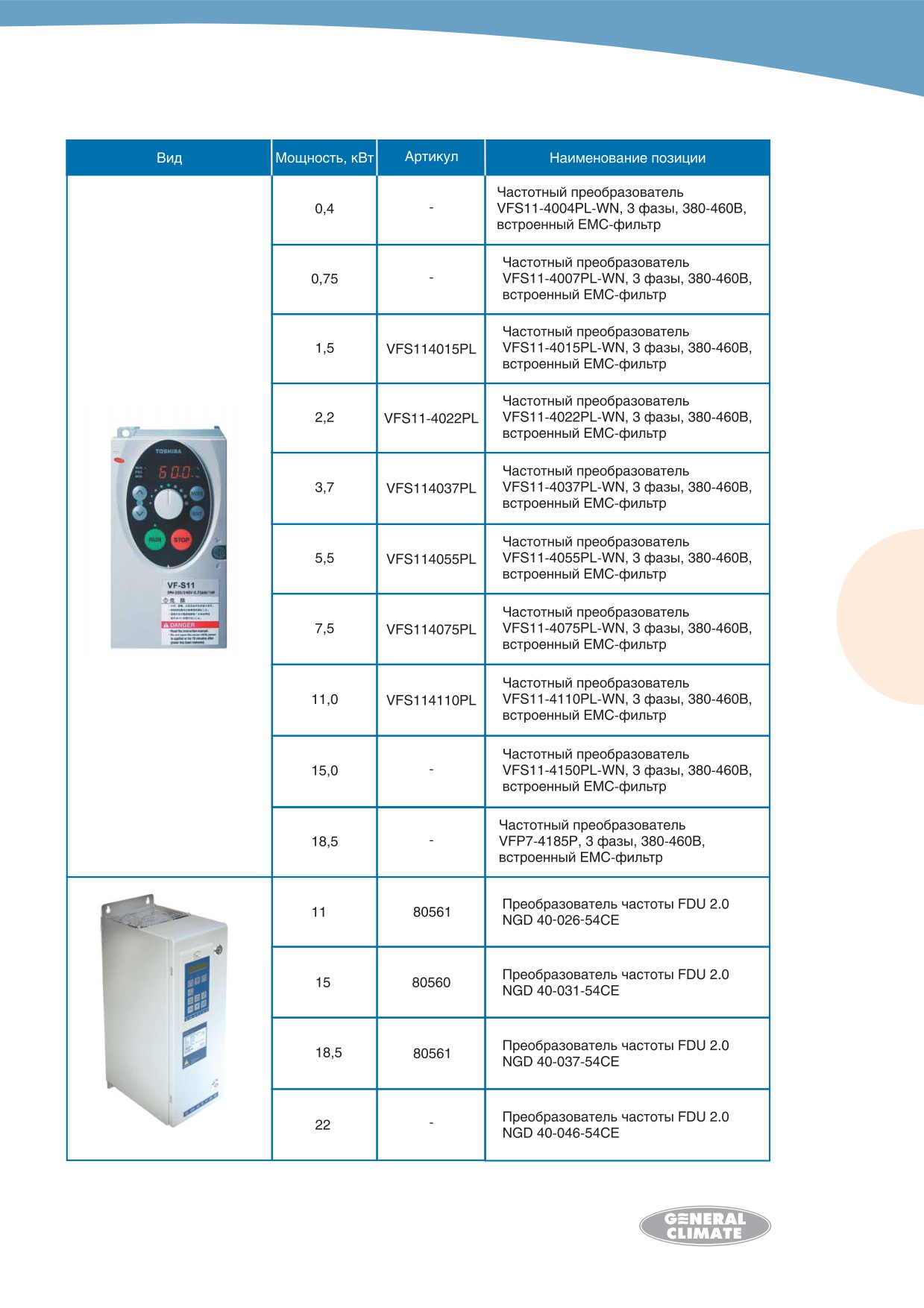

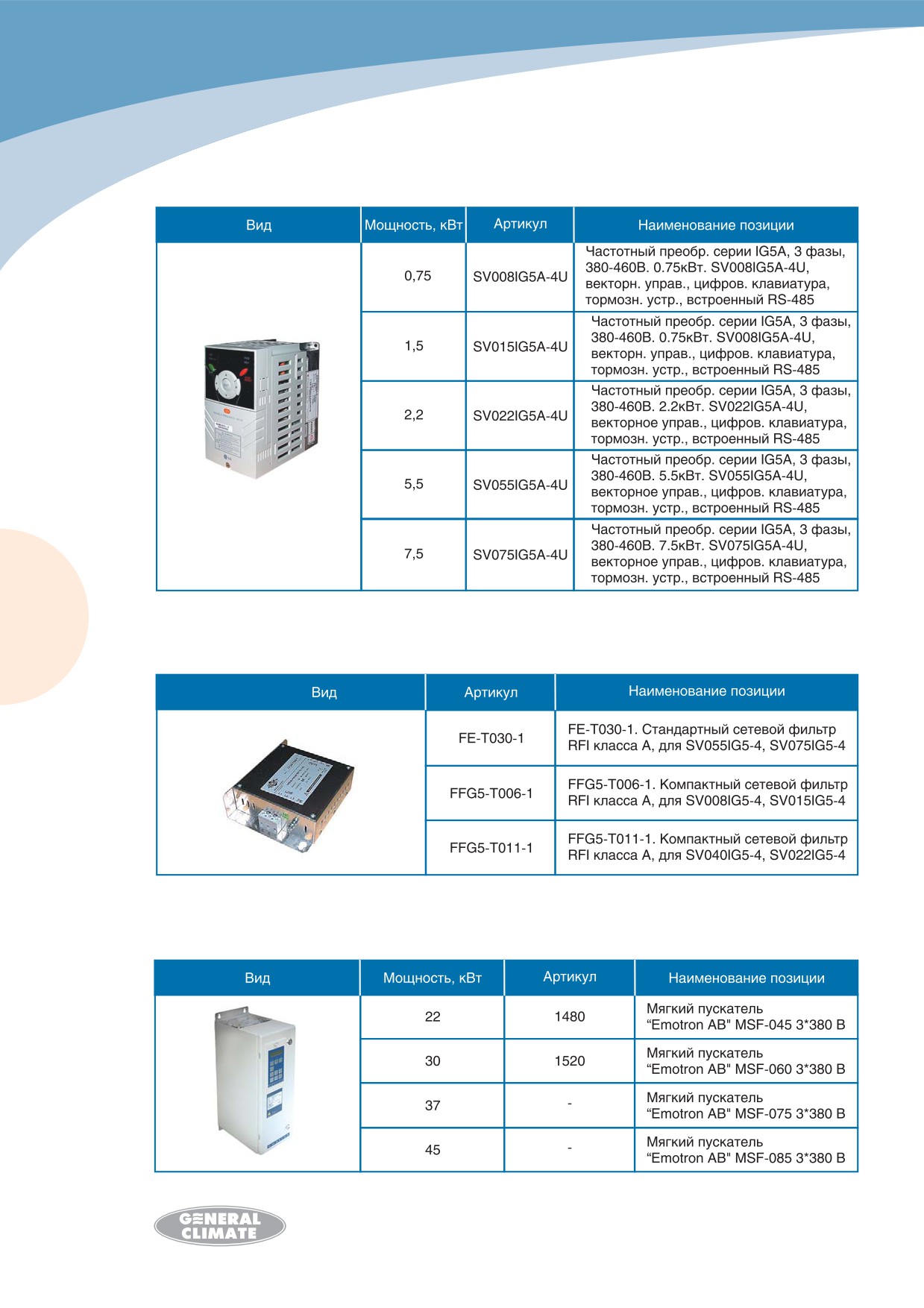

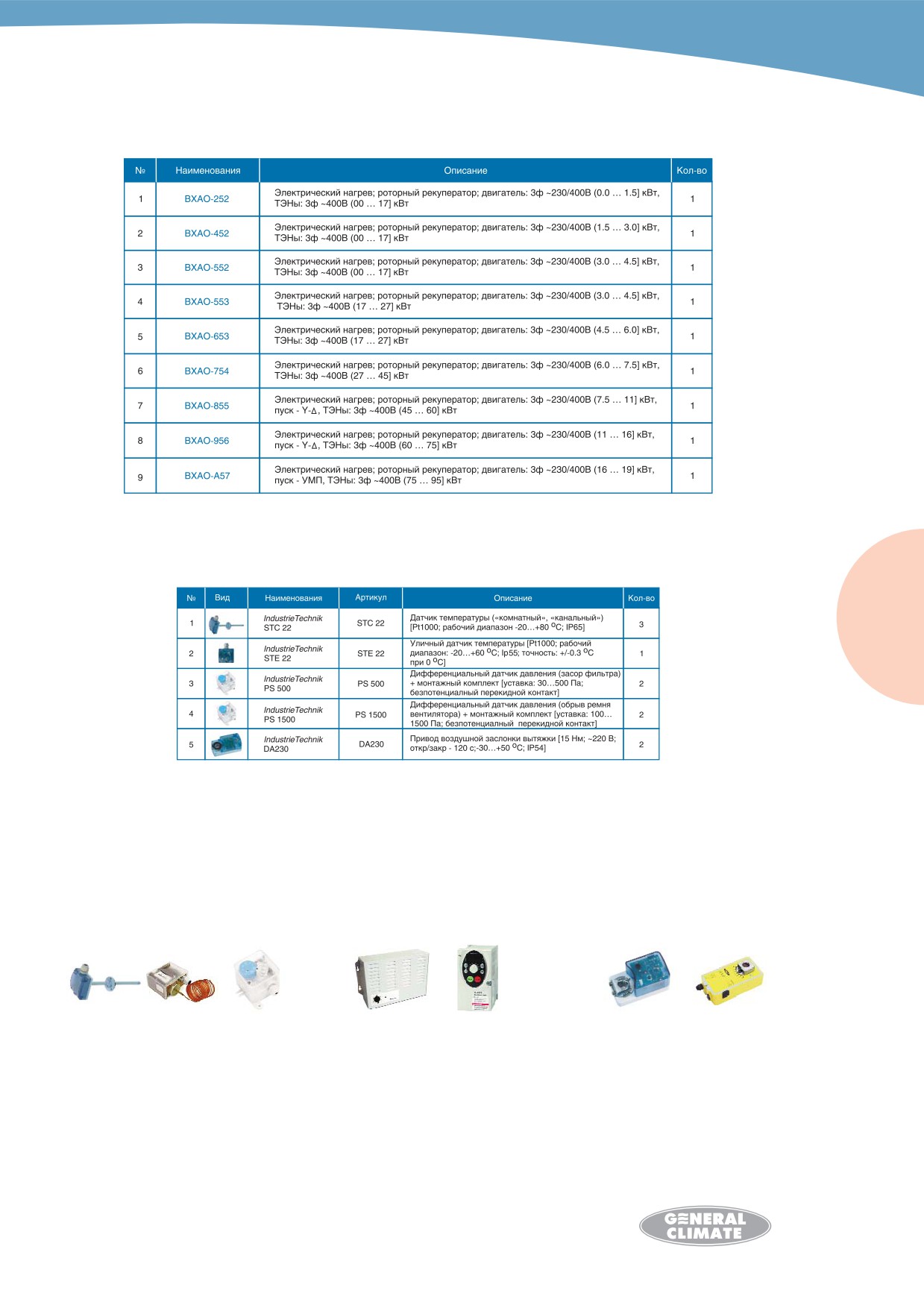

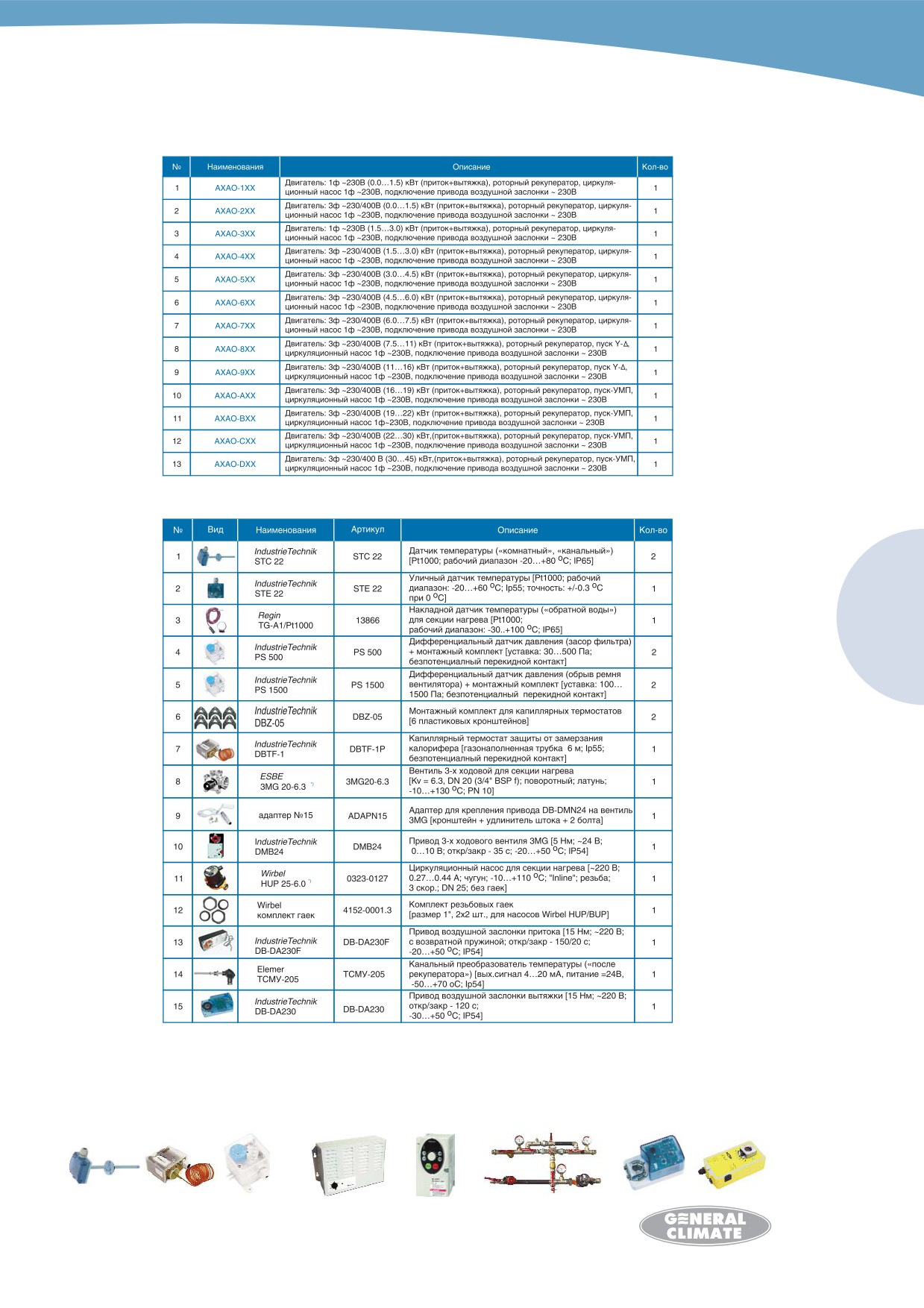

КОМПЛЕКТ ПЕРИФЕРИЙНОГО ОБОРУДОВАНИЯ

указанные модели могут быть заменены соответствующими функциональными аналогами

ПРИНЦИПИАЛЬНАЯ СХЕМА

Смесительные узлы предназначены для плавного регулирования производи-

тельности теплообменников. Температура воды регулируется

3Hходовым

клапаном, путем смешения прямого потока горячей воды и обратного потока

воды, охлажденной в теплообменном аппарате.

Максимально допустимые эксплуатационные параметры отопительной воды:

• максимально допустимая температура воды +110°С;

• максимально допустимое давление 1МРа;

Каждая обвязка индивидуально опрессовывается (12 кПа)

Маркировка обвязок

Как подобрать обвязку:

1. выбираем принципиальную схему обвязки.

2. по данным калорифера:

(расход воды и падения

давления) выбираем Kvs клапана см. стр. 42

3. по имеющимся данным подбираем насос и определяем

его категорию см. стр. 43

диаметр обвязки на один типоразмер больше

присоединительного диаметра клапана

ВАРИАНТЫ ОБВЯЗОК

Водяные

обвязки

*— Для подбора насоса и, соответственно, определения его категории см.стр. 43

ПОДБОР ТРЁХХОДОВОГО КЛАПАНА

Принадлежности:

Адаптер №15 для клапанов 3MG (арт. ADAPN15)

Адаптер №8H16 для клапанов 3G/3F (арт. ADAPN0816)

Приводы для трехходовых клапанов смотри на стр. 44 серии DBHDMN и GM

Трехходовые клапаны 3MG предназначены для регулирования расхода жидкости в

теплообменниках систем вентиляции и кондиционирования. Трехходовые клапаны

выпускаются в диапазоне от Kvs = 0.6 с присоединительным диаметром 1/2" до Kvs

= 44 с присоединителньым диаметром 2". Могут быть использованы в качестве

смесительного (см. рис. 1) или разделительного устройства (см. рис. 2). Клапаны

работают в режиме пропорционального регулирования, регулирование

осуществляется поворотом штока.

рис.1

рис.2

Водяные

обвязки

По известным перепаду давления на калорифере (3 кПа) и расходу воды (0,2л/с) определяем Kvs (4) по

приведенному выше графику*. По каталогу выбираем клапан с нужным Kvs.

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ

Особые черты

• Клемная коробка расположена

на оси электродвигателя

•

Надёжная работа при

нестабильном напряжении

•

Отсутствие конденсата в

клемной коробке

• Бесшумная работа

• Защита от водяных брызг

• Высокий КПД

Водяные

обвязки

Технические данные

Область применения

• Отопительные установки

• Холодильные установки в климатизации

• Солнечные установки

• Тепловые насосы

Перекачиваемая жидкость

• Вода

• ВодноHгликолиевая смесь. Содержание

гликоля не более

50%. При содержании

гликоля более

20% следует проверить

эксплуатационные характеристики

Материалы

Корпус насоса — серый чугун

Вал — керамика

Ведущее колесо — пластмасса

Подшипник — керамика

Диаграмма характеристик насосов
