Buderus Практическое пособие по подбору котлов (2015 год)

Оглавление

Введение

1.1.

Информация о Buderus

1.2.

Преимущества техники Buderus

1.3.

Что необходимо знать для подготовки коммерческих предложений?

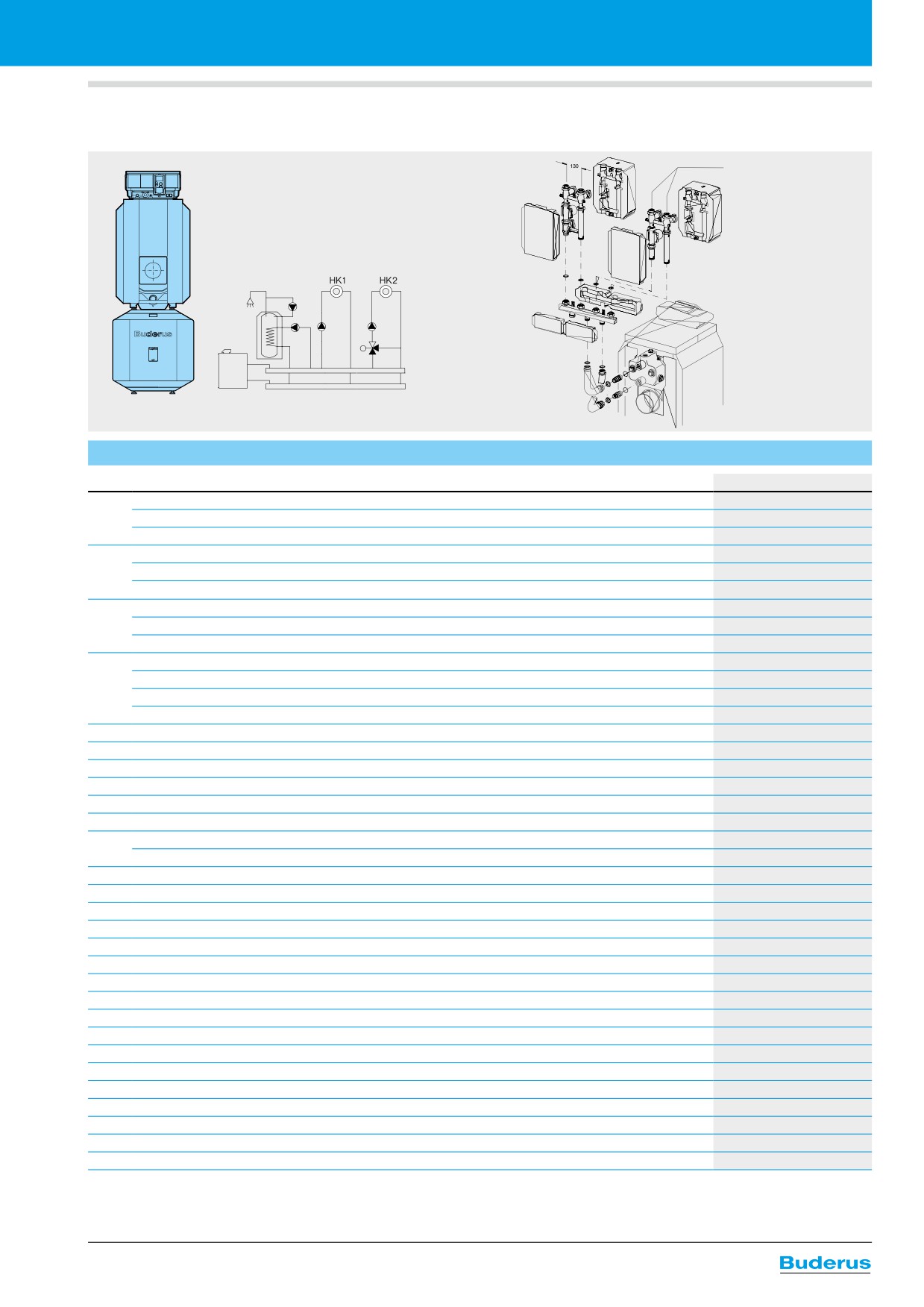

Котельные с использованием котлов (G124WS) с атмосферными газовыми горелками

2.1.

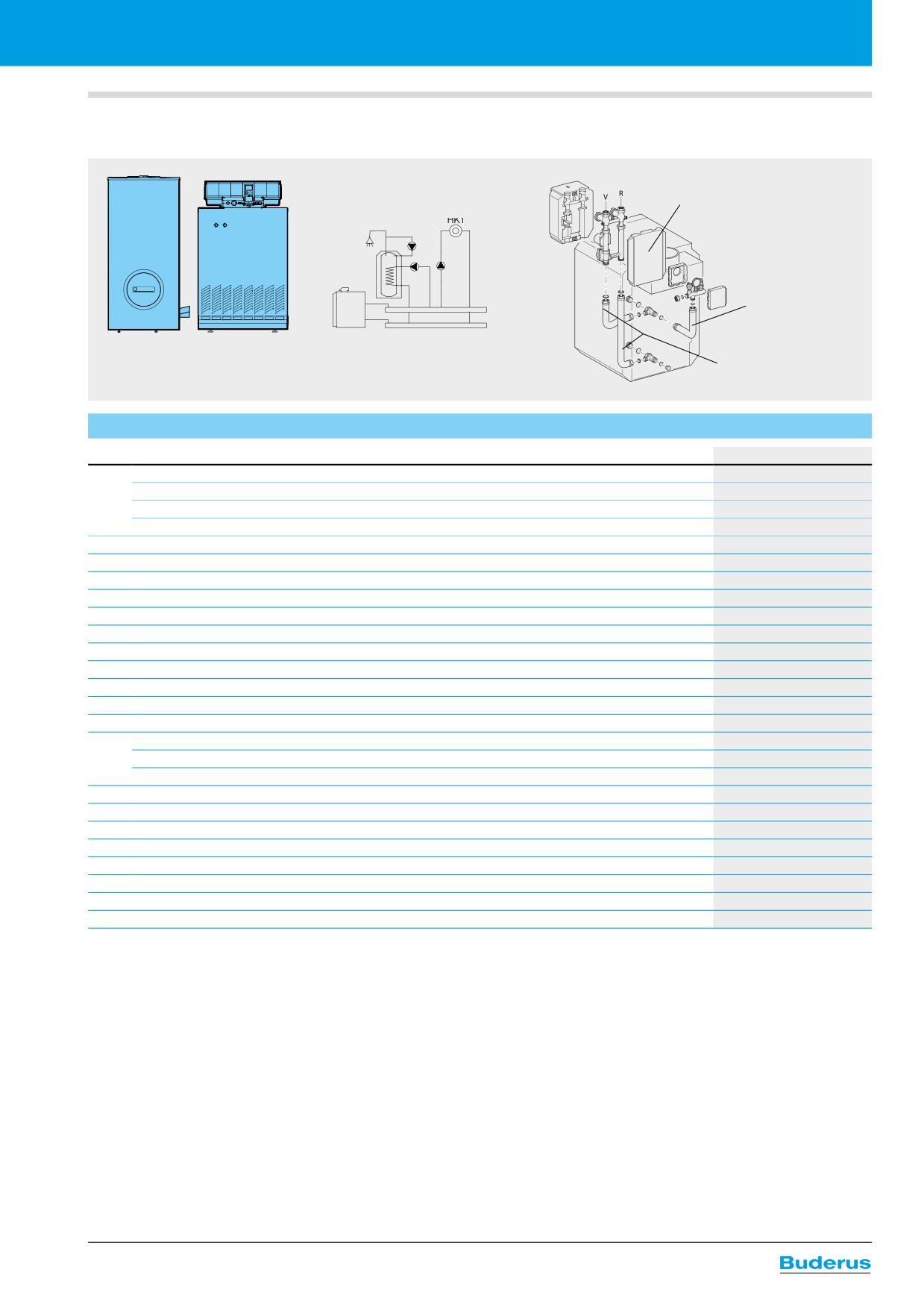

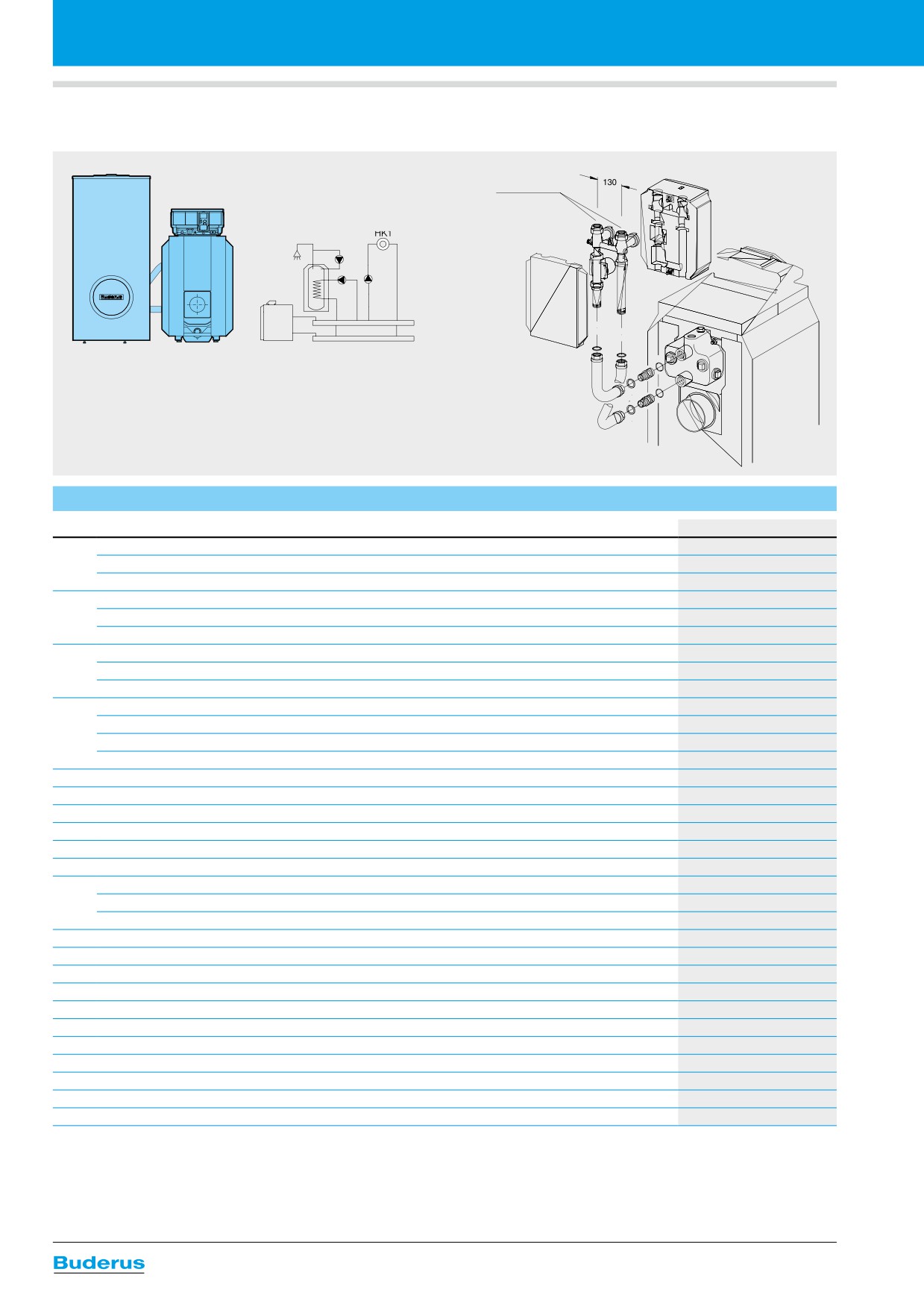

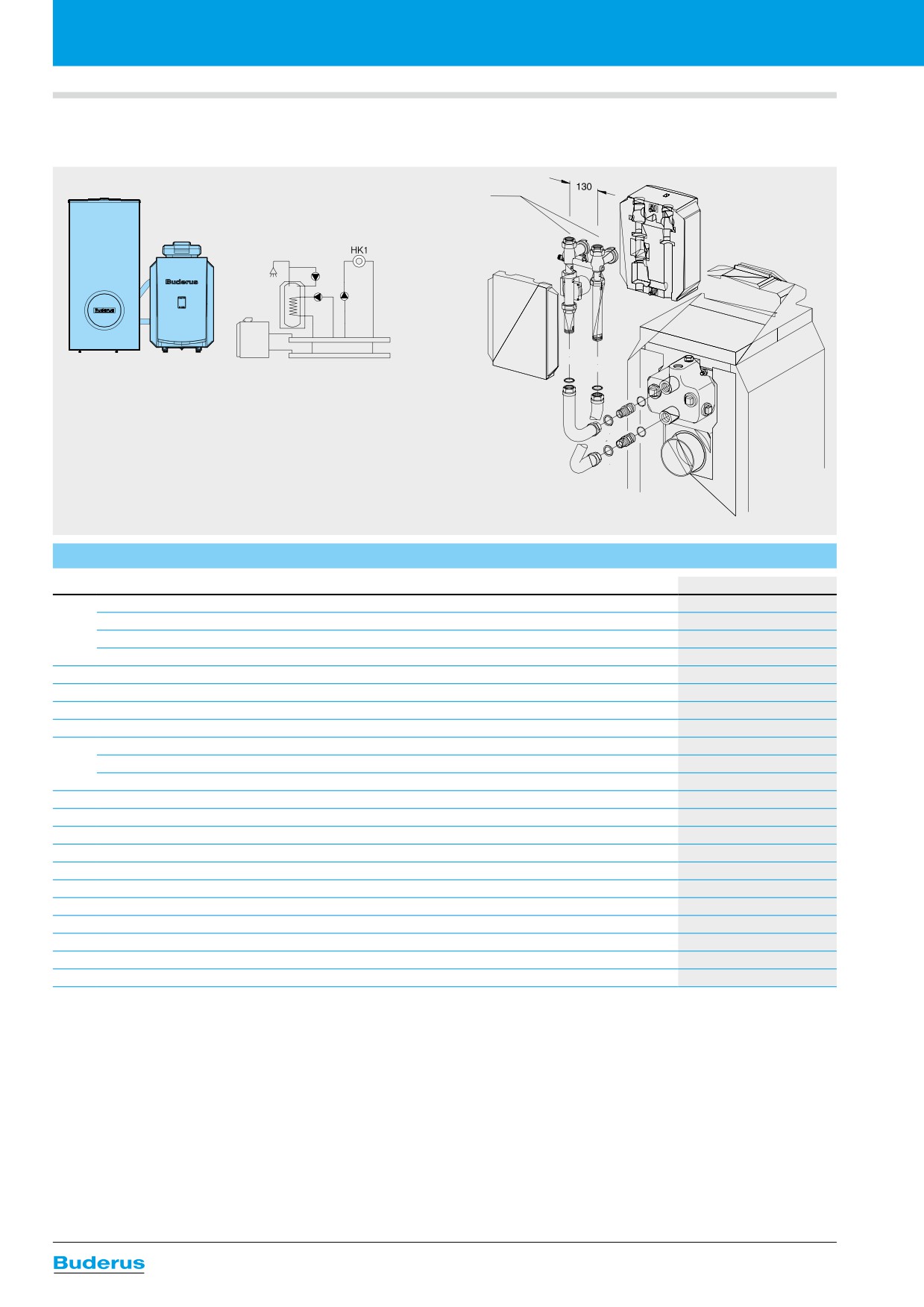

Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

2.2.

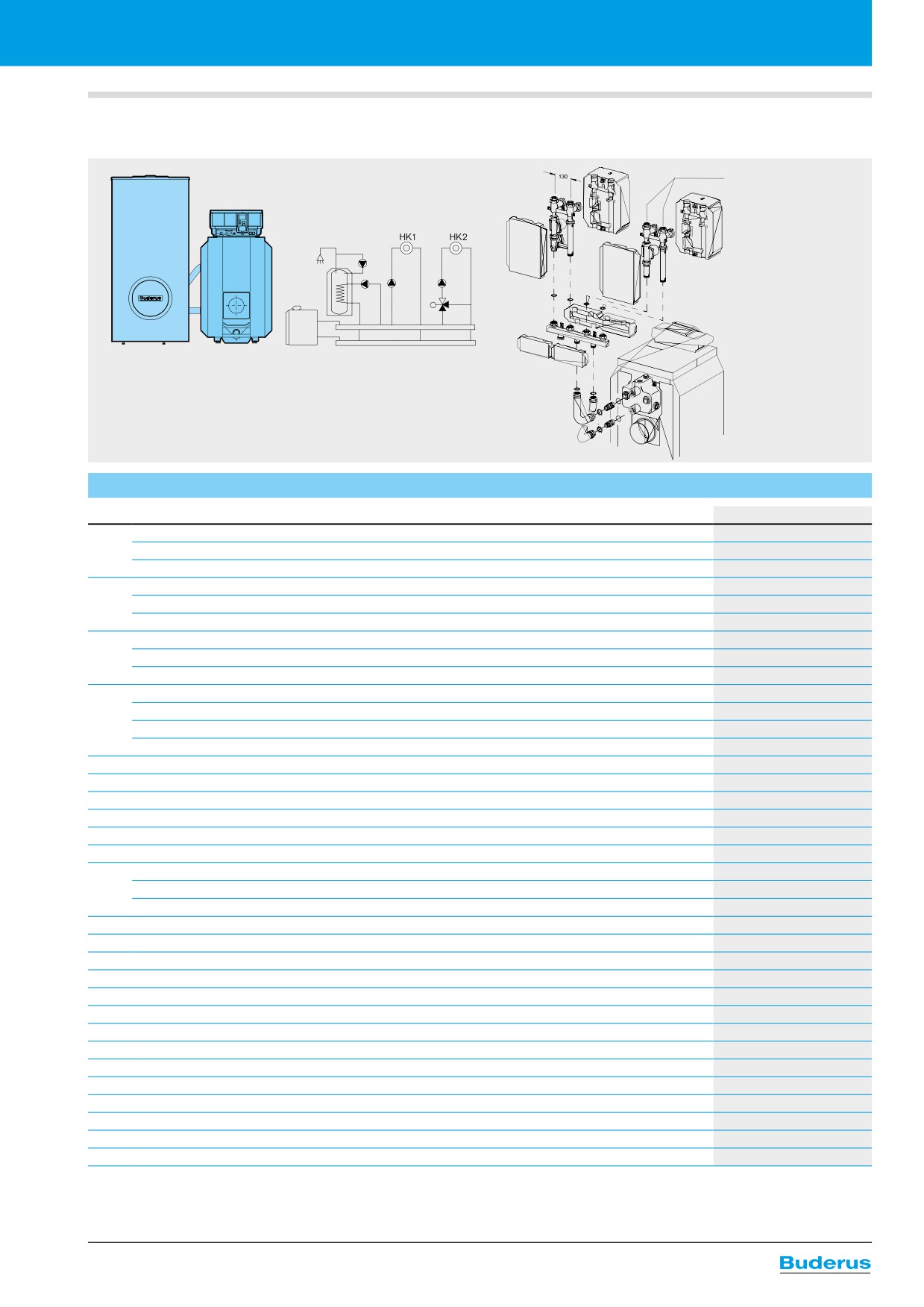

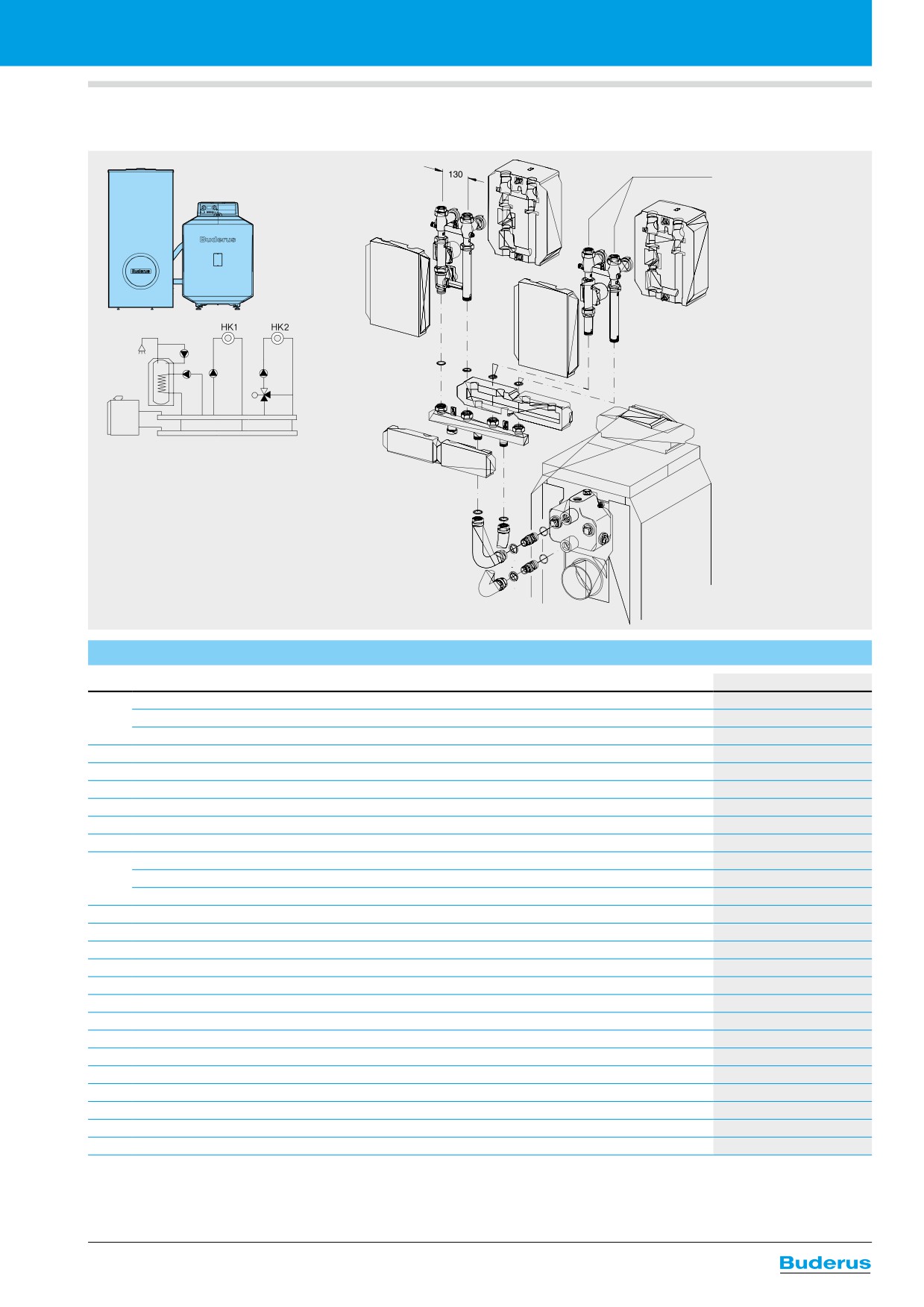

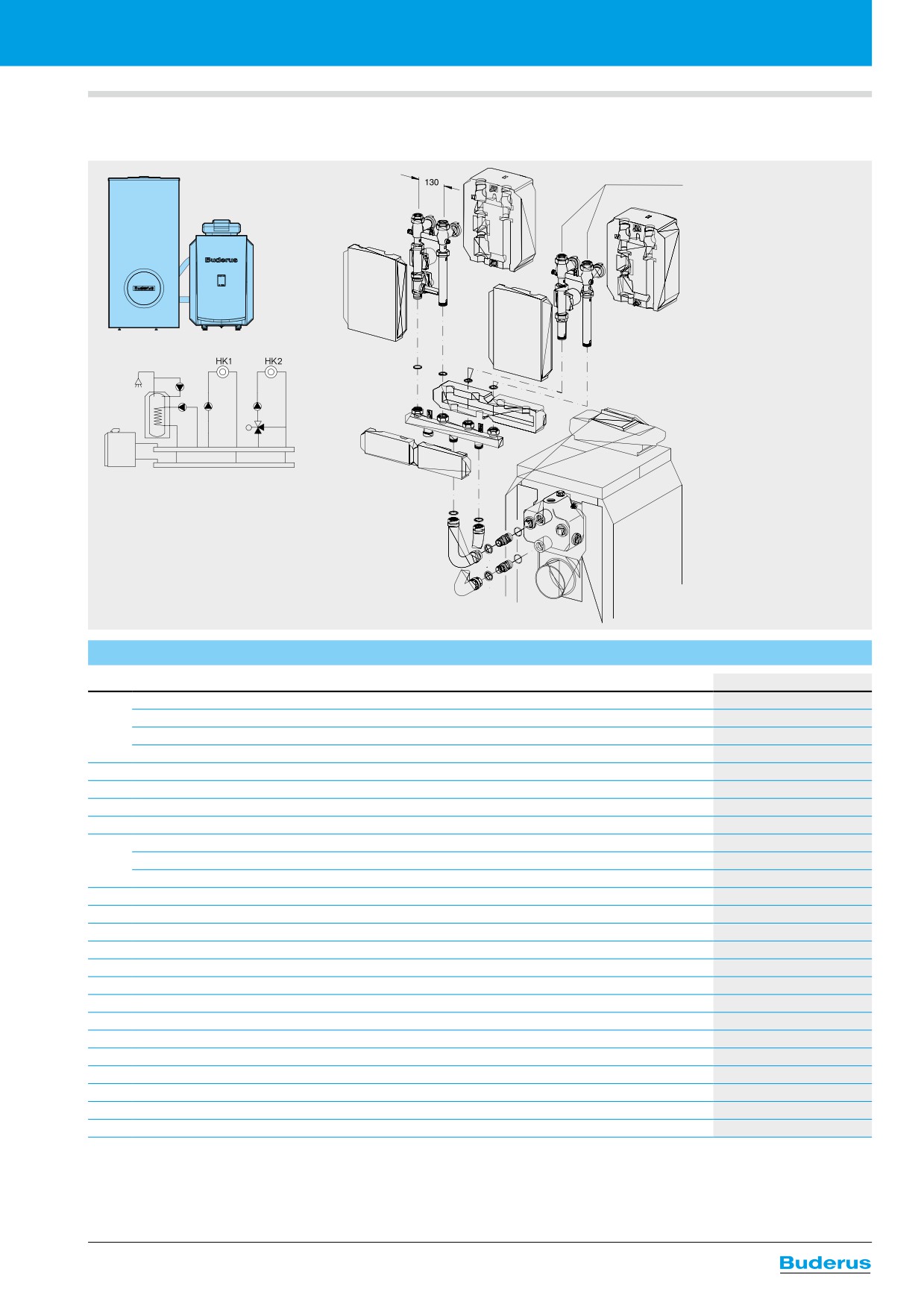

Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

2.3.

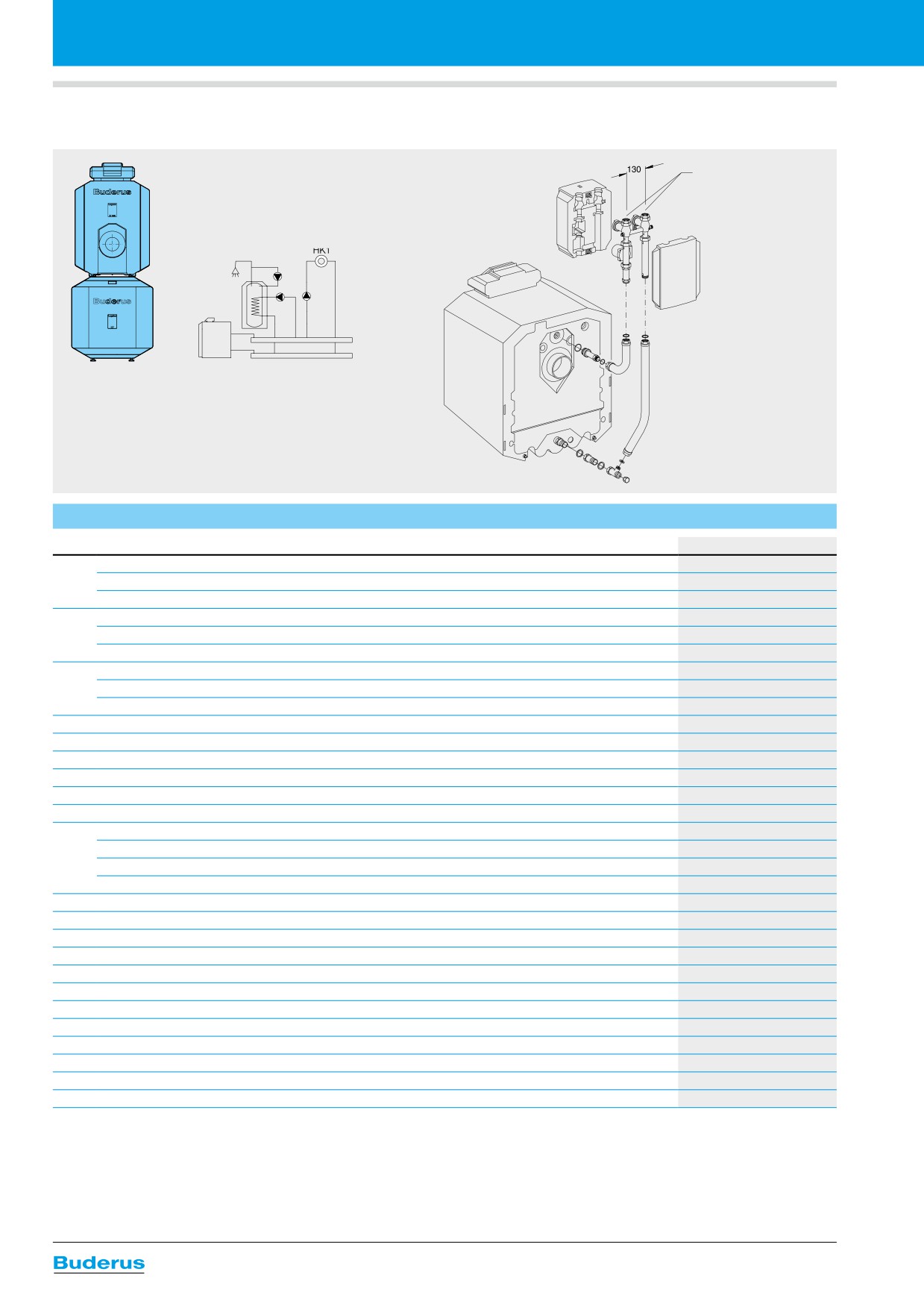

Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель L, для монтажа под котлом)

2.4.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель L, для монтажа под котлом)

2.5.

Дополнительные принадлежности к котельным на базе котлов G124 WS

и баков-водонагревателей SU, L

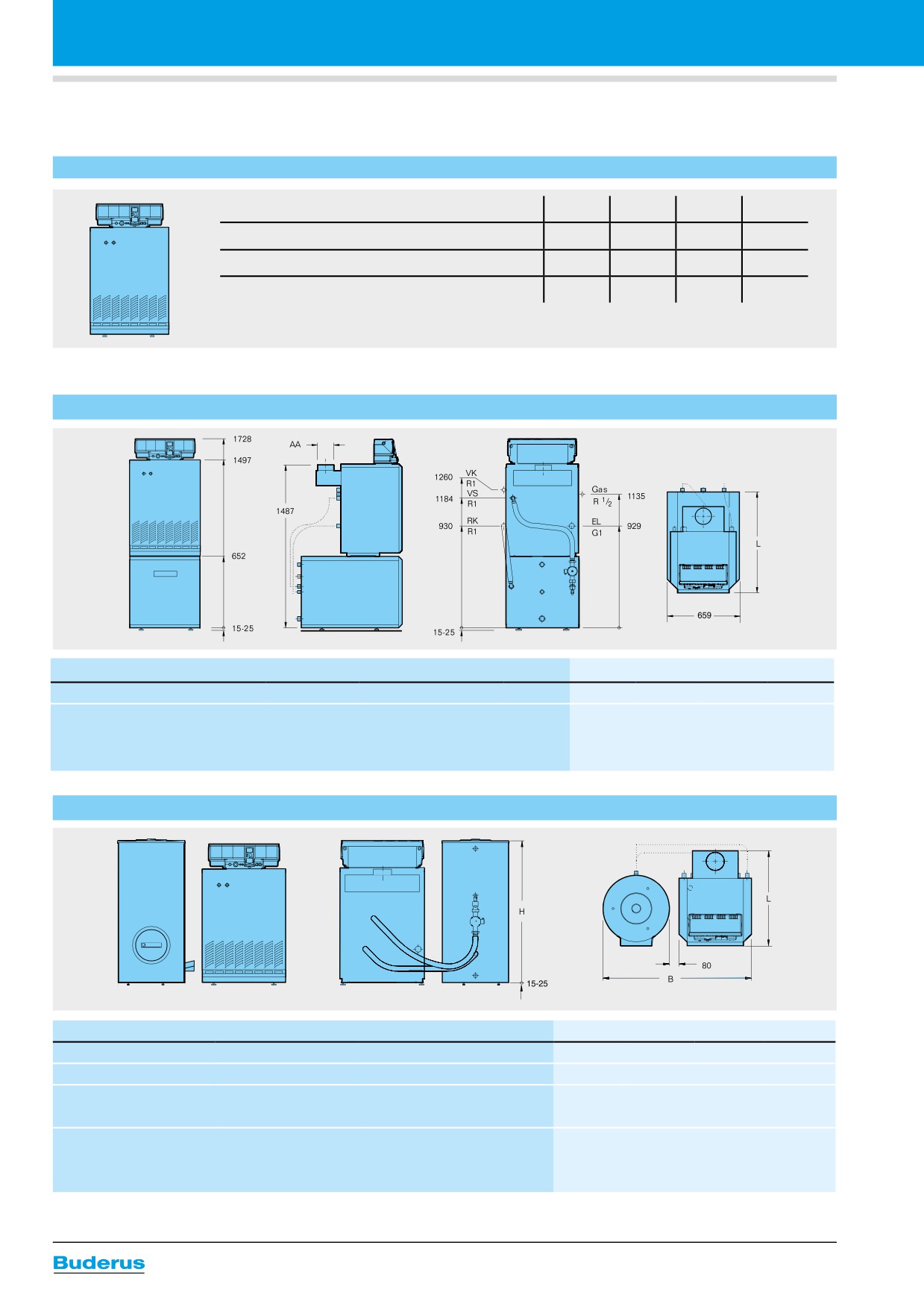

Котельные с использованием котлов (G234WS)

с атмосферными горелками мощность 38-60 кВт; газ

3.1.

Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

3.2.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

3.3

Дополнительные принадлежности к котельным на базе котлов G234 WS

и баков-водонагревателей SU

Котельные с использованием котлов (G125WS) с наддувными горелками

мощность 25-40 кВт; газ и/или дизельное топливо

4.1.

Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

4.2.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

4.3.

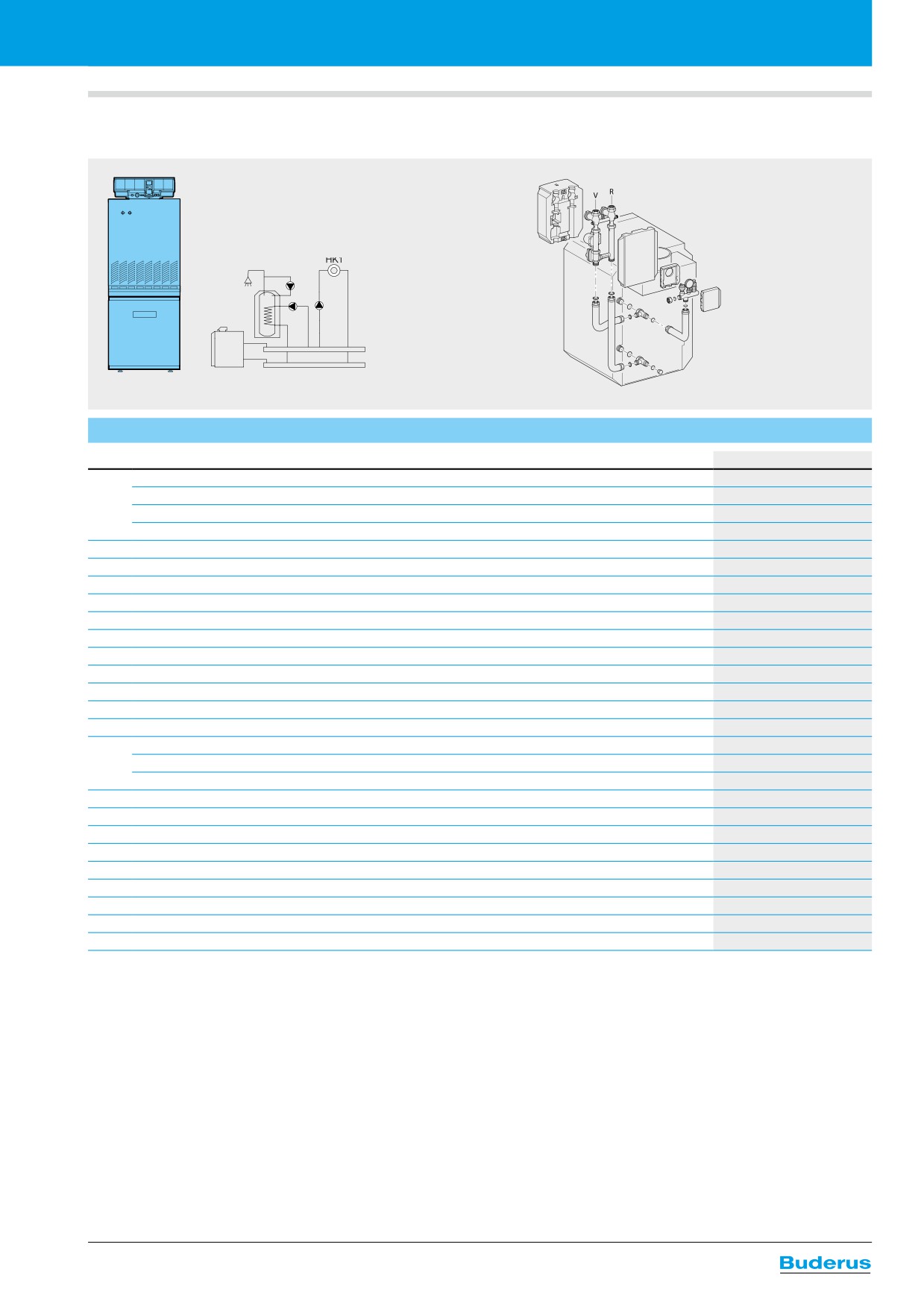

Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

4.4

Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

4.5.

Дополнительные принадлежности к котельным на базе котлов G125 WS

и баков-водонагревателей SU, LT

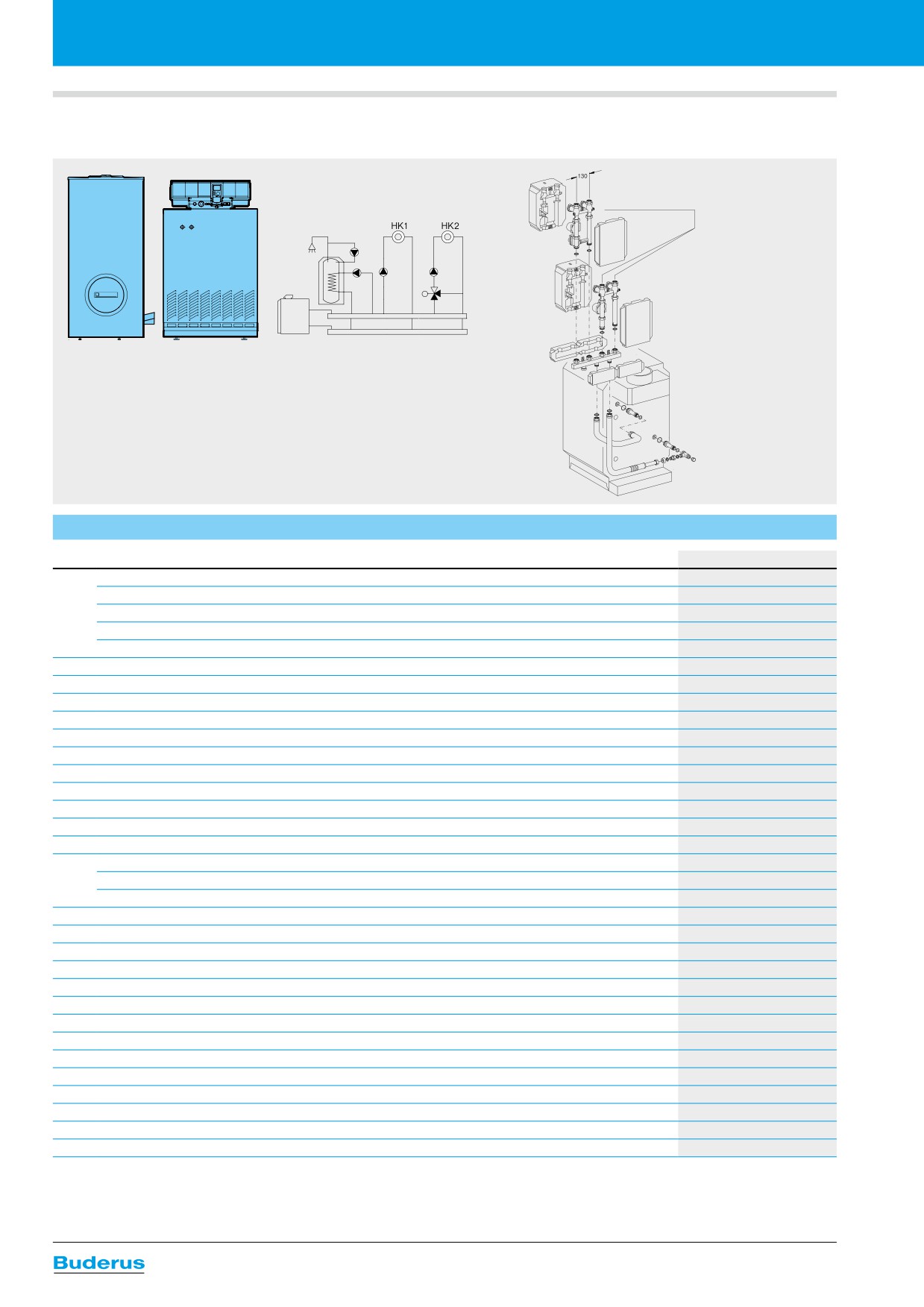

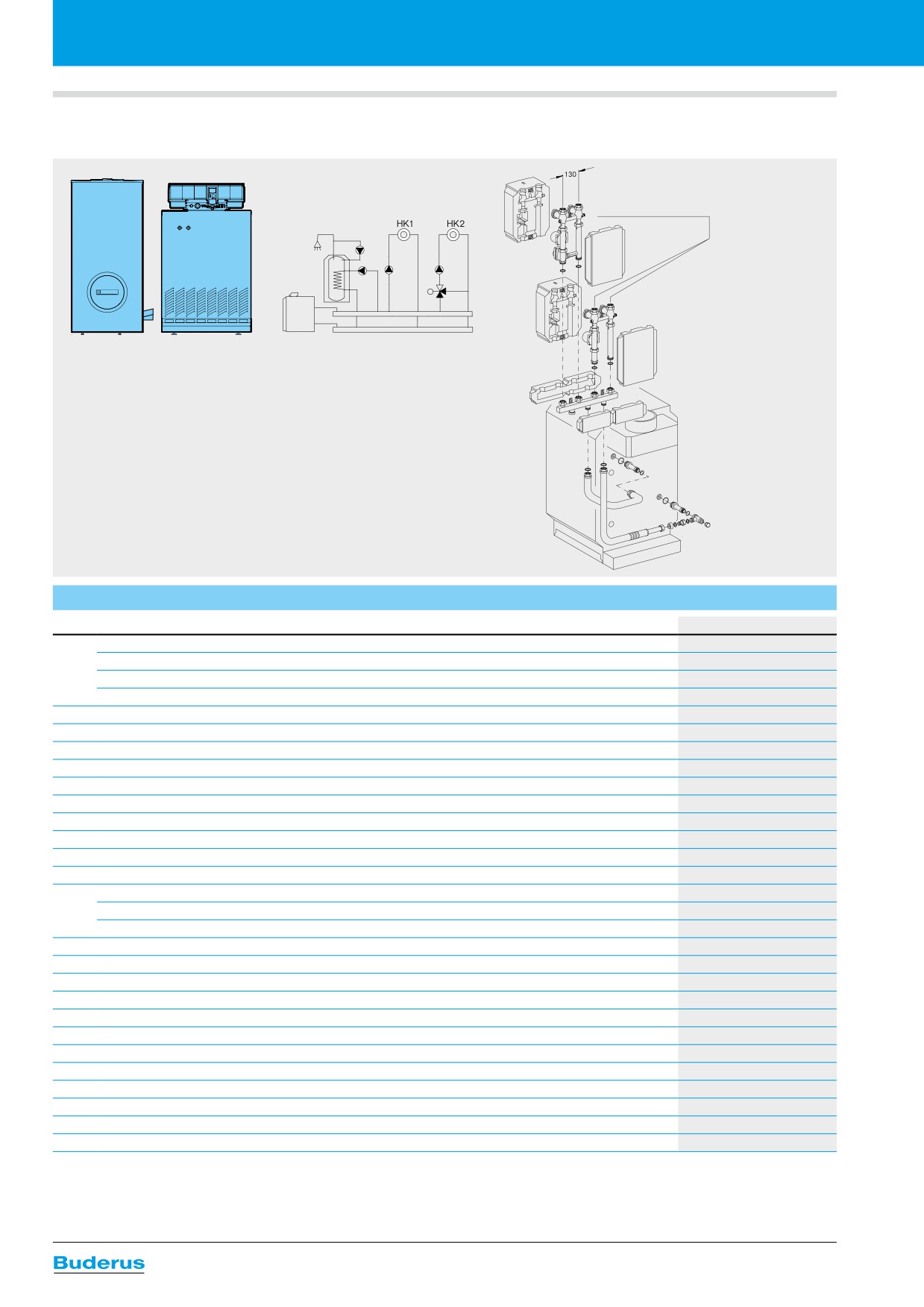

Котельные с использованием котлов (G215WS) с наддувными горелками

мощность 52-95кВт; газ и/или дизельное топливо

5.1.

Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

5.2.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

5.3.

Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

5.4.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

5.5

Дополнительные принадлежности к котельным на базе котлов G215 WS

и баков-водонагревателей SU, LT

Оглавление

Котельные с использованием котлов (G125SE) с наддувными горелками SE,

мощность 25-40 кВт; дизельное топливо

6.1.

Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

6.2.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

6.3.

Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

6.4.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

6.5.

Дополнительные принадлежности к котельным на базе котлов G125 SE

и баков-водонагревателей SU, LT

Котельные с использованием котлов (G225SE) с наддувными горелками SE,

мощность 50-95 кВт; дизельное топливо

7.1.

Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

7.2.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

7.3.

Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

7.4.

Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

7.5.

Дополнительные принадлежности к котельным на базе котлов G225 SE

и баков-водонагревателей SU, LT/1

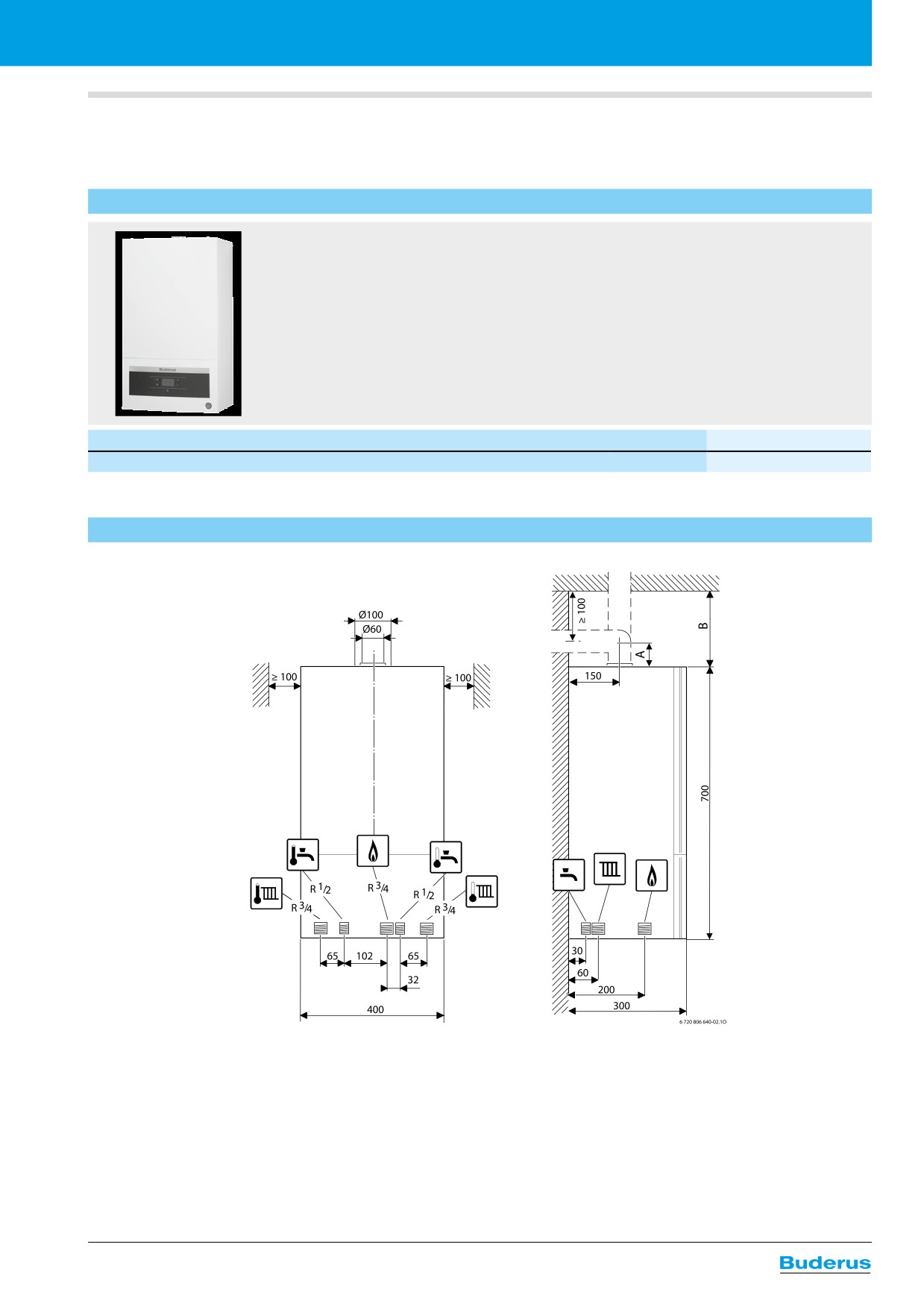

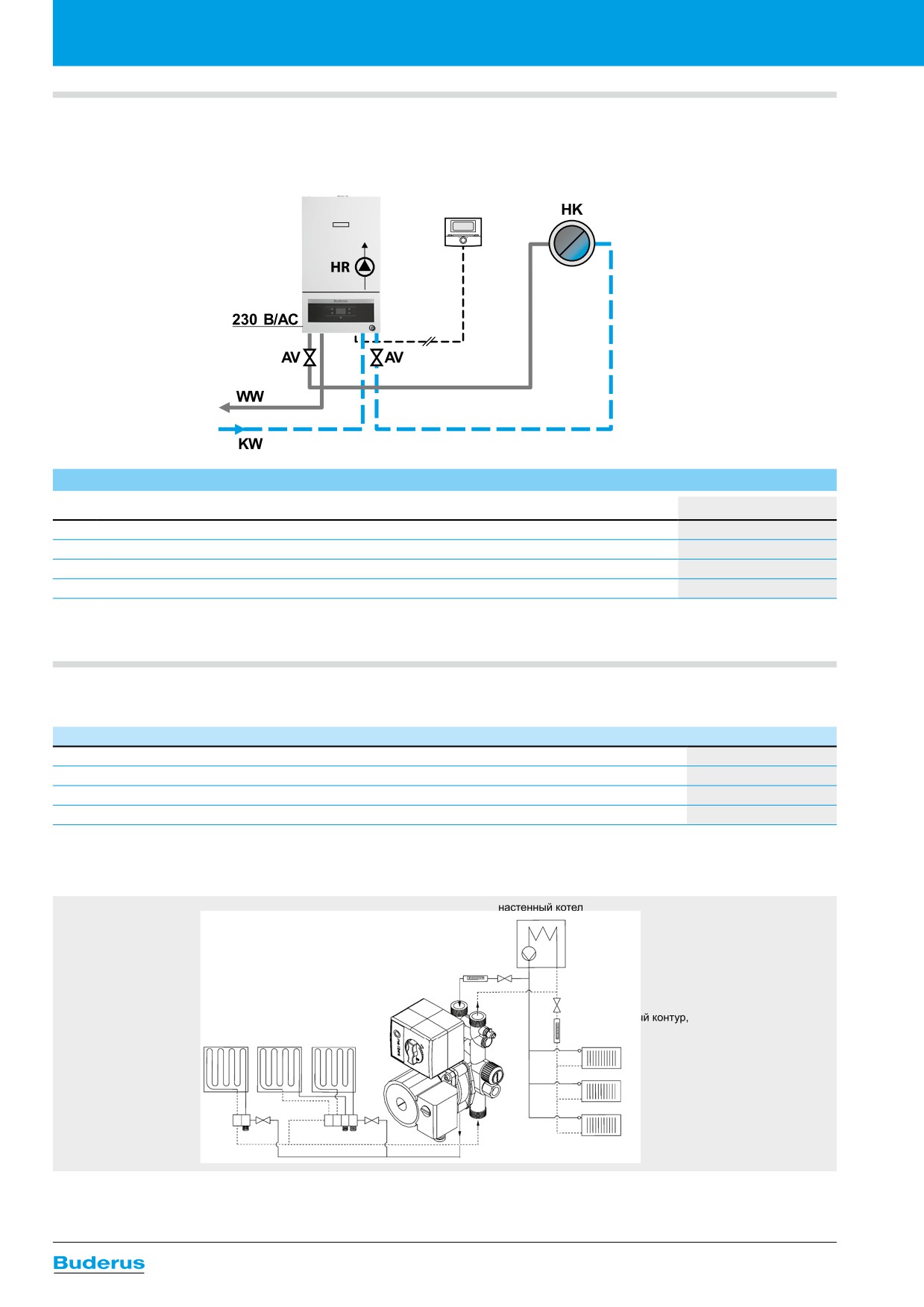

Котельные с использованием настенных котлов Logamax (U072/U072 K)

с атмосферными горелками мощность 7-24 кВт; газ

8.1.

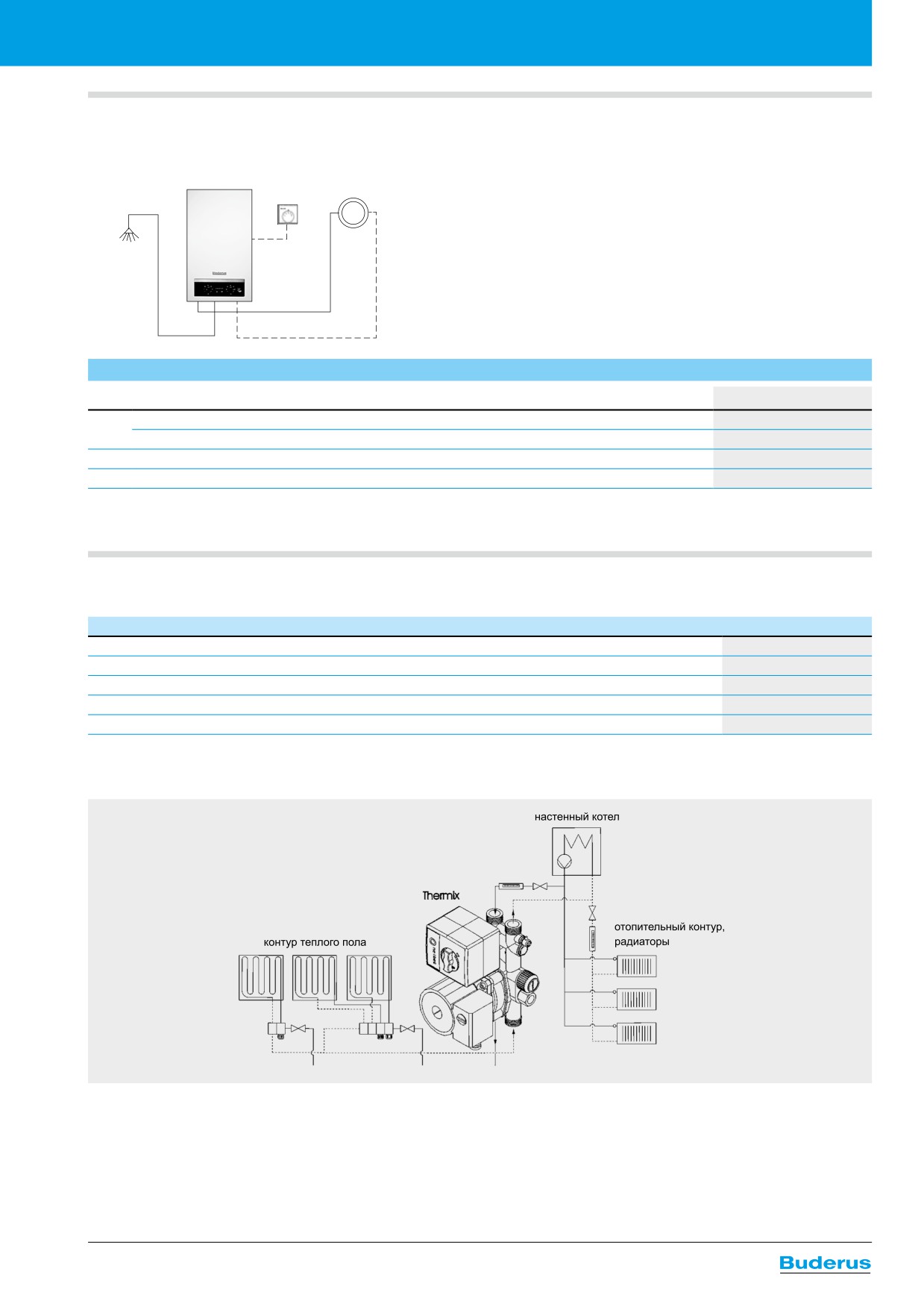

Комплектация для котельной с контуром отопления, системой горячего водоснабжения

и насосной группой со смесителем для системы тёплых полов с термостатическим приводом

8.2.

Дополнительные принадлежности к котельным на базе котлов Logamax (U072/U072 K)

8.3.

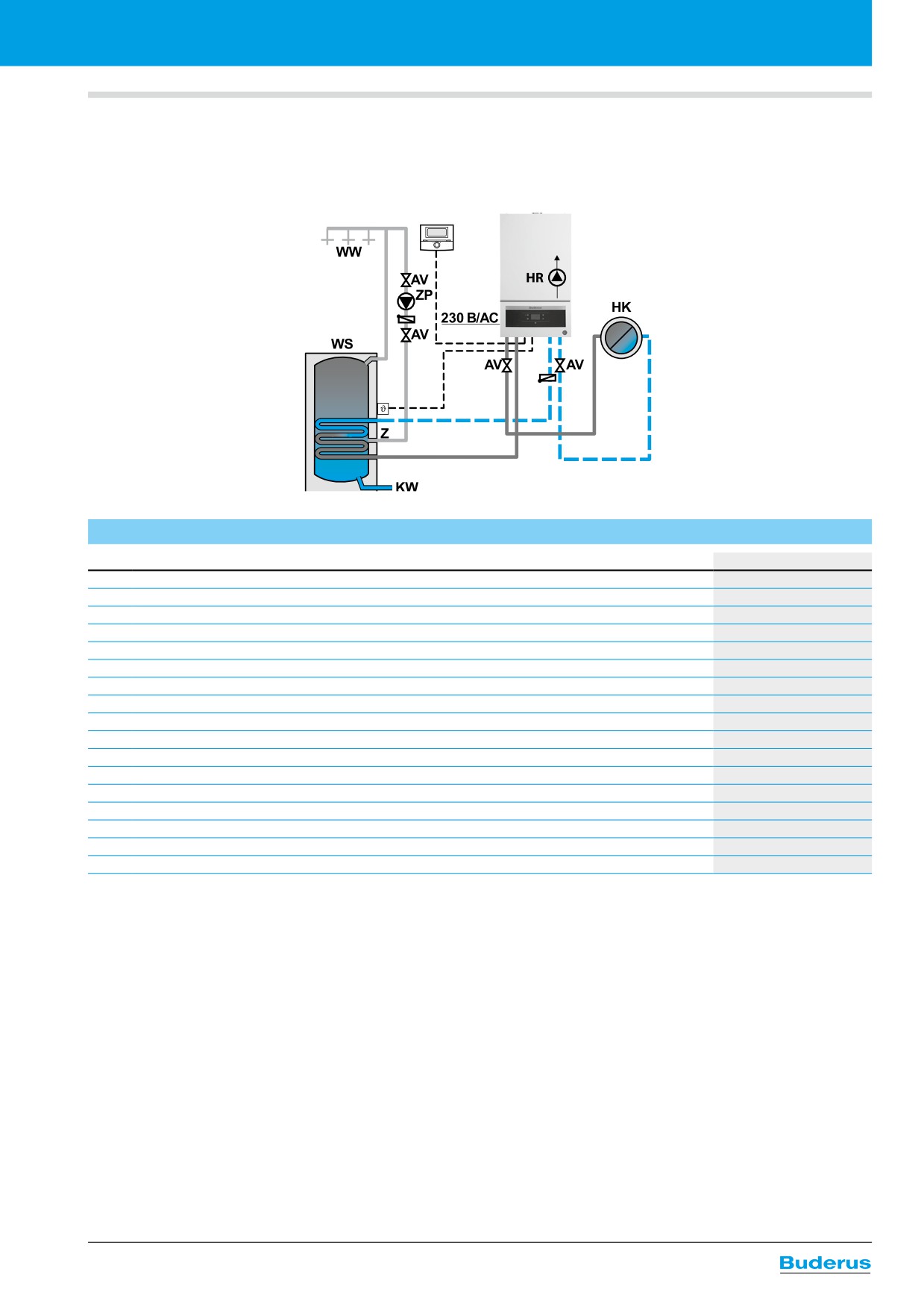

Комплектация для котельной с контуром отопления и системой горячего водоснабжения

(вертикальный бак-водонагреватель S/SU, для монтажа рядом с котлом)

8.4

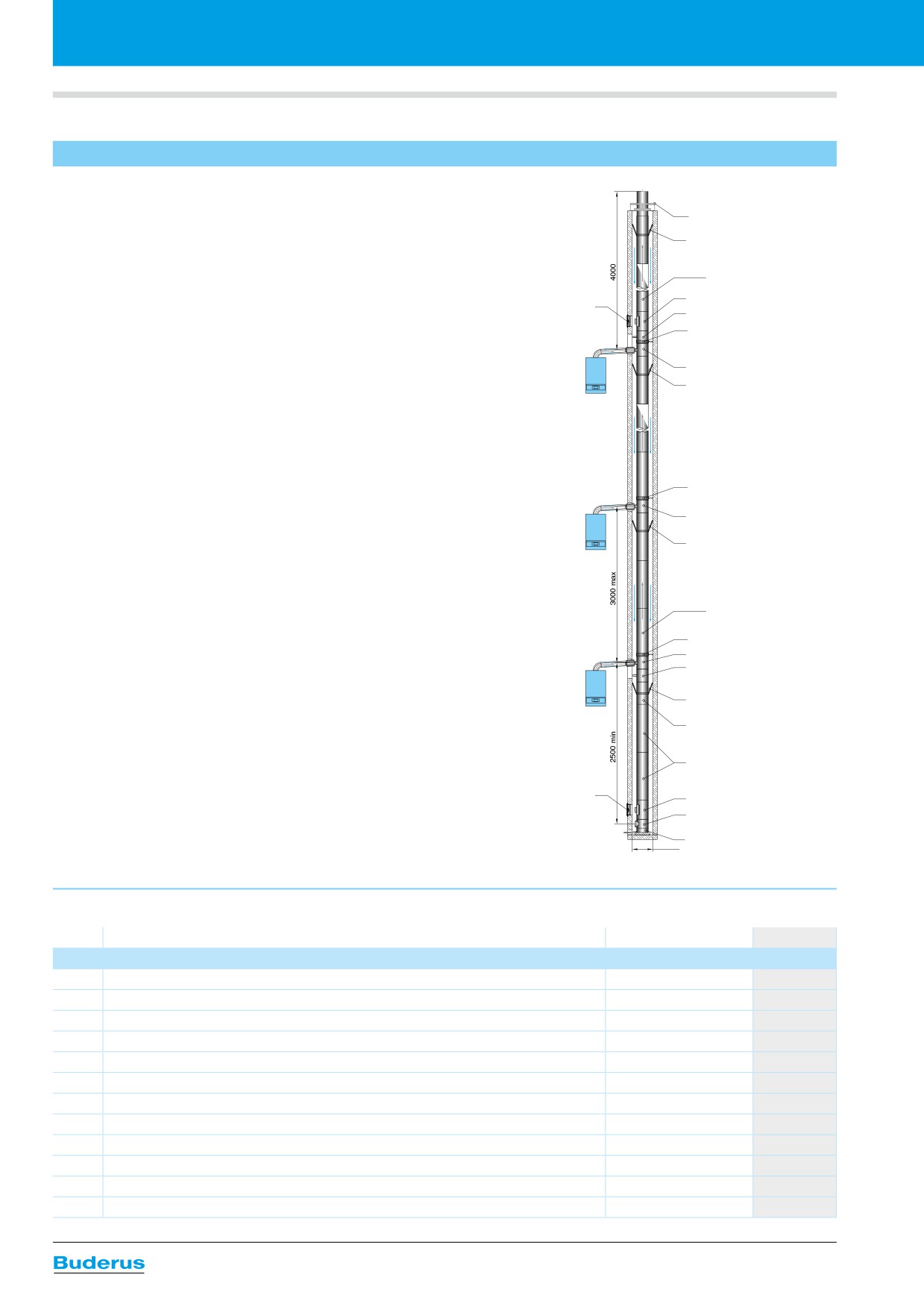

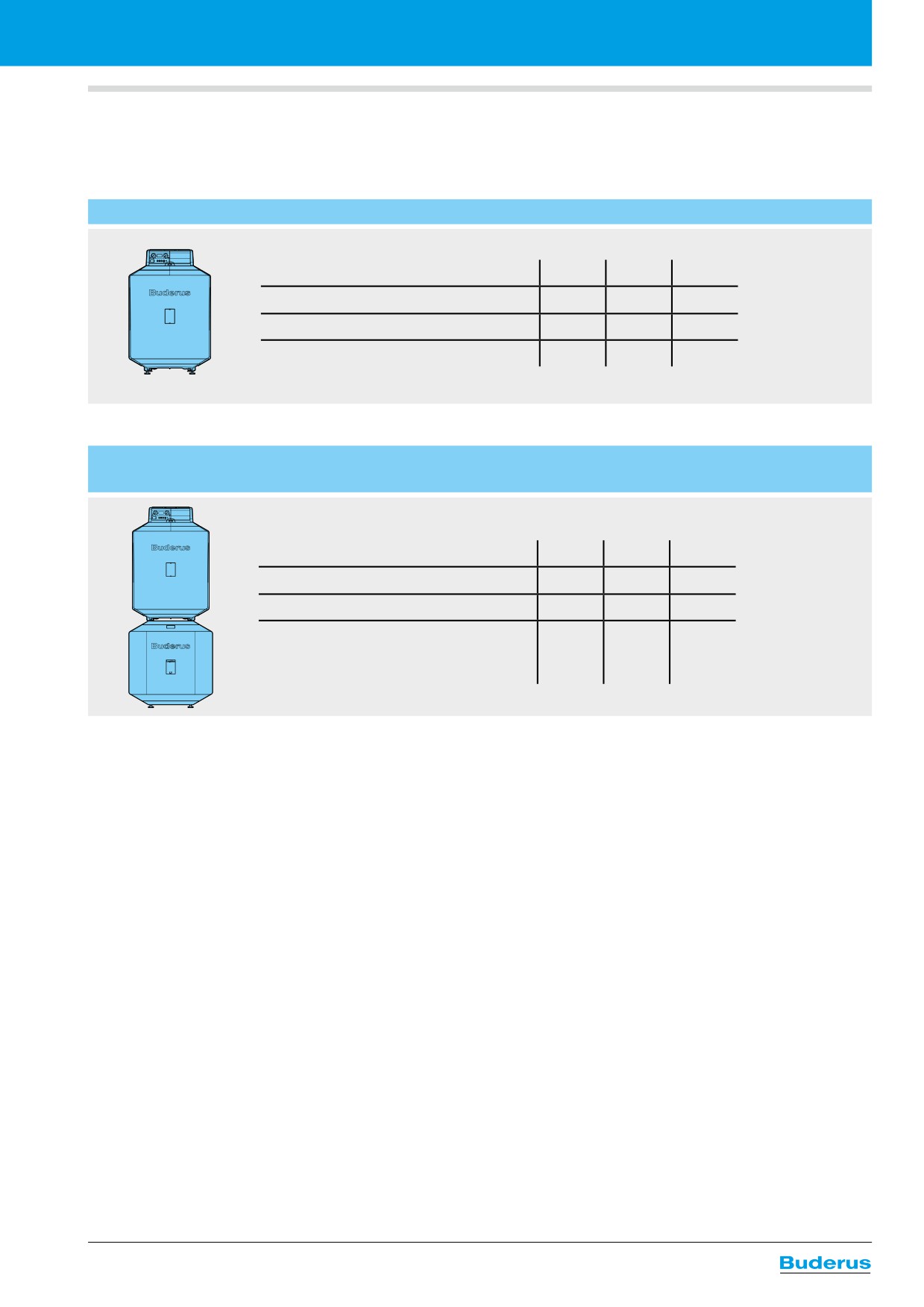

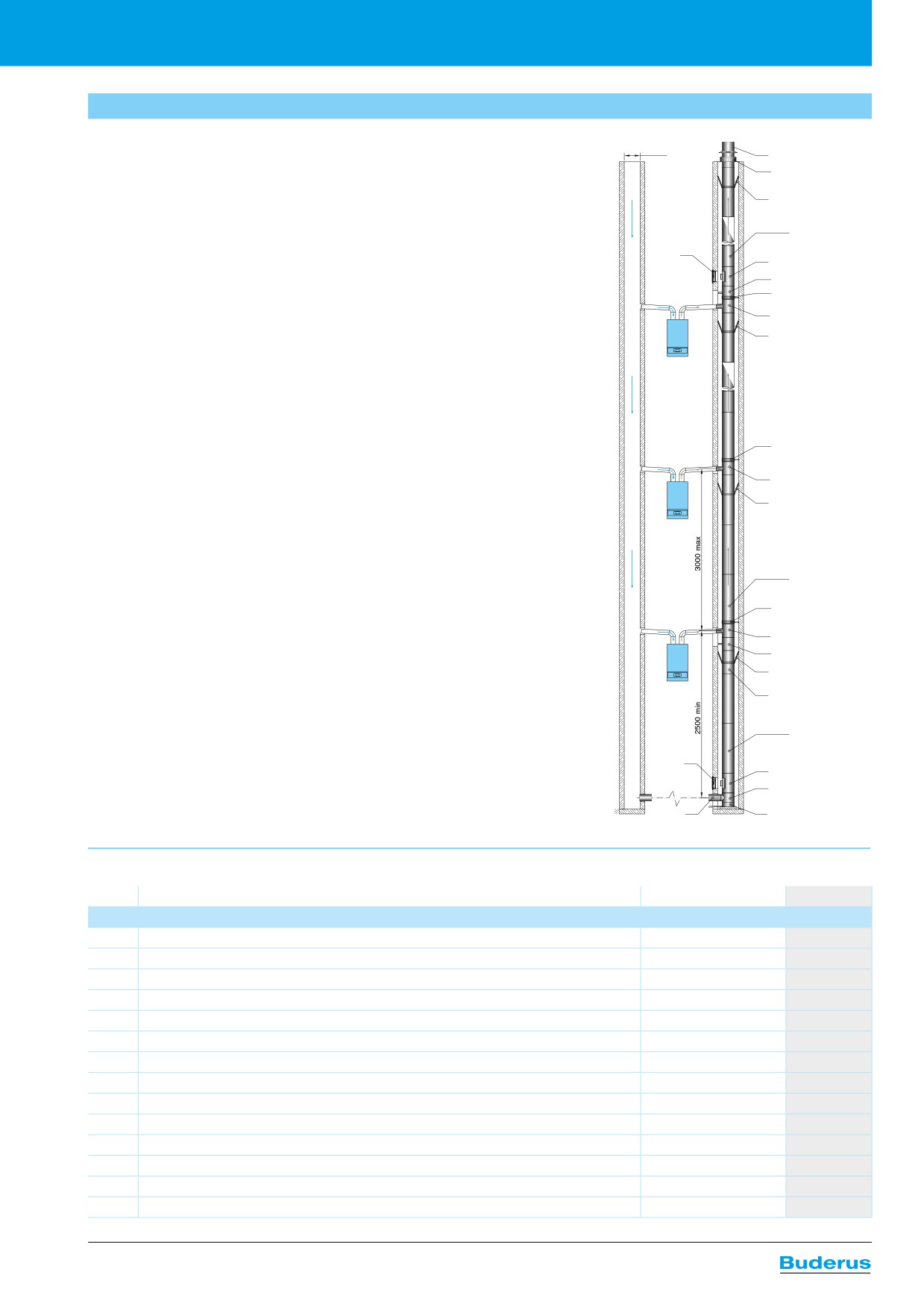

Коллективные системы дымоудаления

Котельные с использованием настенных котлов Logamax (U042 K/U044 K)

с атмосферными горелками мощность 8,9-24 кВт; газ

9.1.

Комплектация для котельной с контуром отопления, с встроенной системой горячего водоснабжения

и насосной группой со смесителем для системы тёплых полов с термостатическим приводом

9.2.

Дополнительные принадлежности к котельным на базе котлов Logamax (U042 K/U044 K)

10.

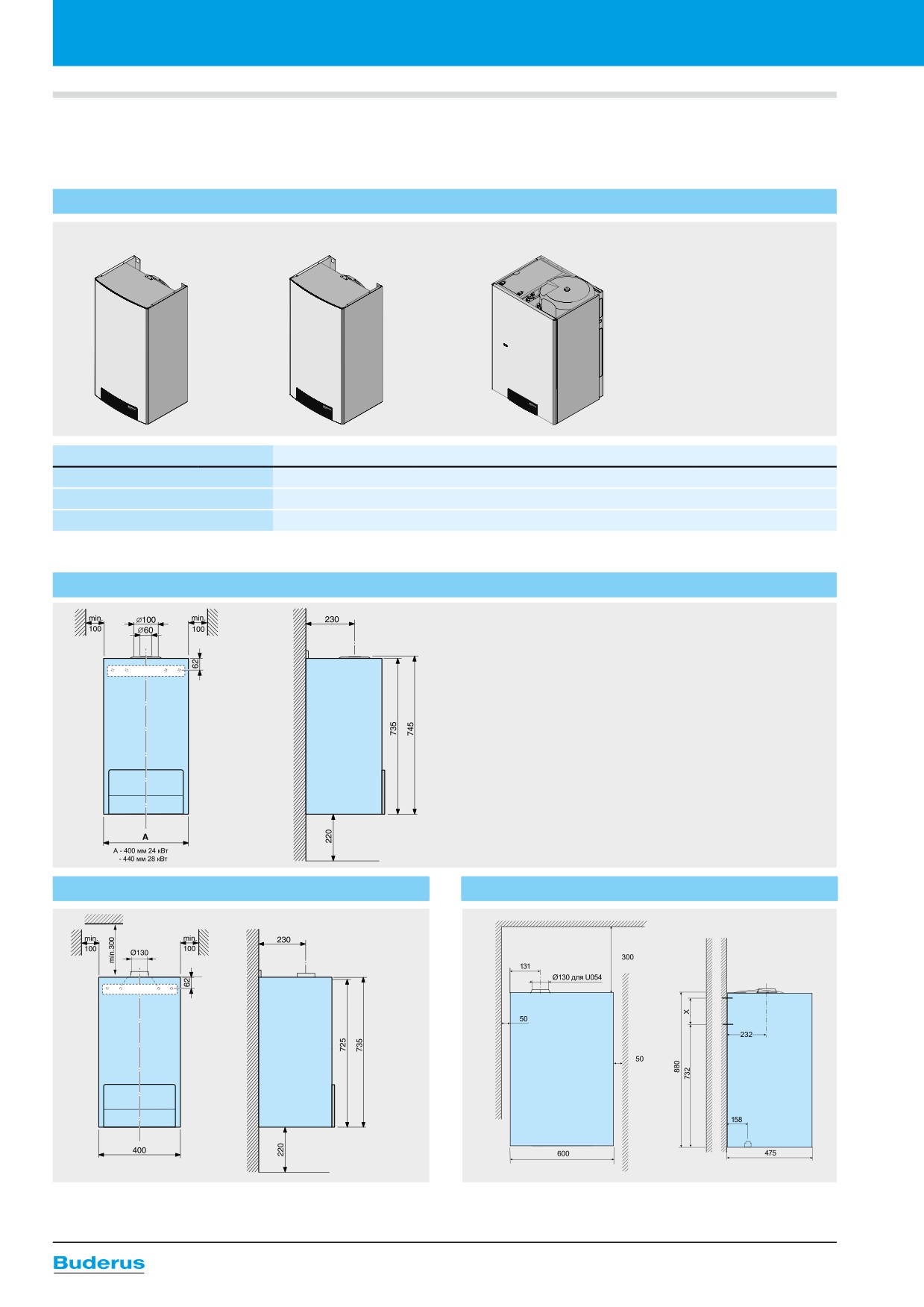

Котельные с использованием настенных котлов Logamax (U052/U052 K/U054/U054 K/U052/U054 T)

с атмосферными горелками мощность 7,0-28 кВт; газ

10.1.

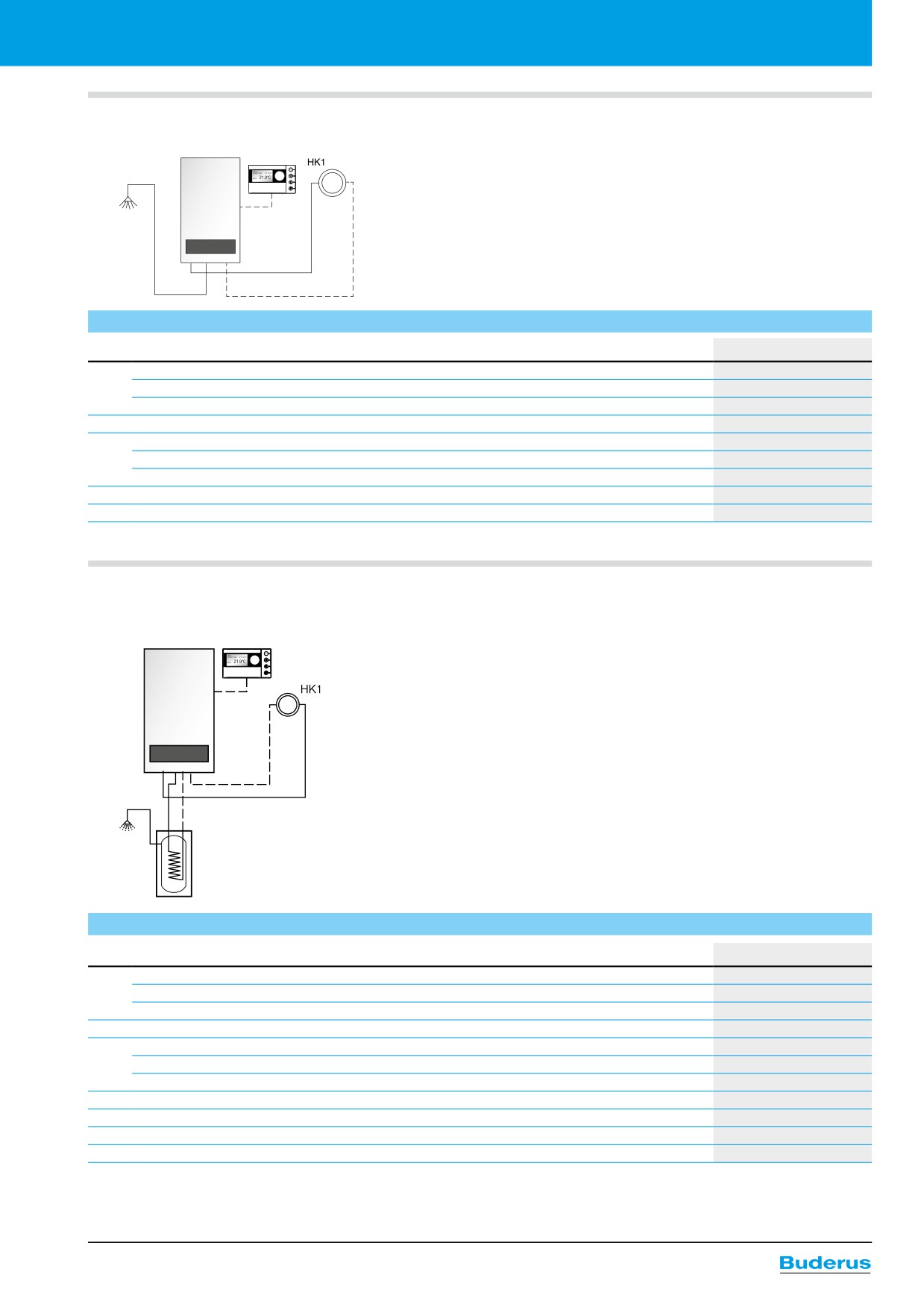

Комплектация для котельной с контуром отопления и системой горячего водоснабжения

10.2.

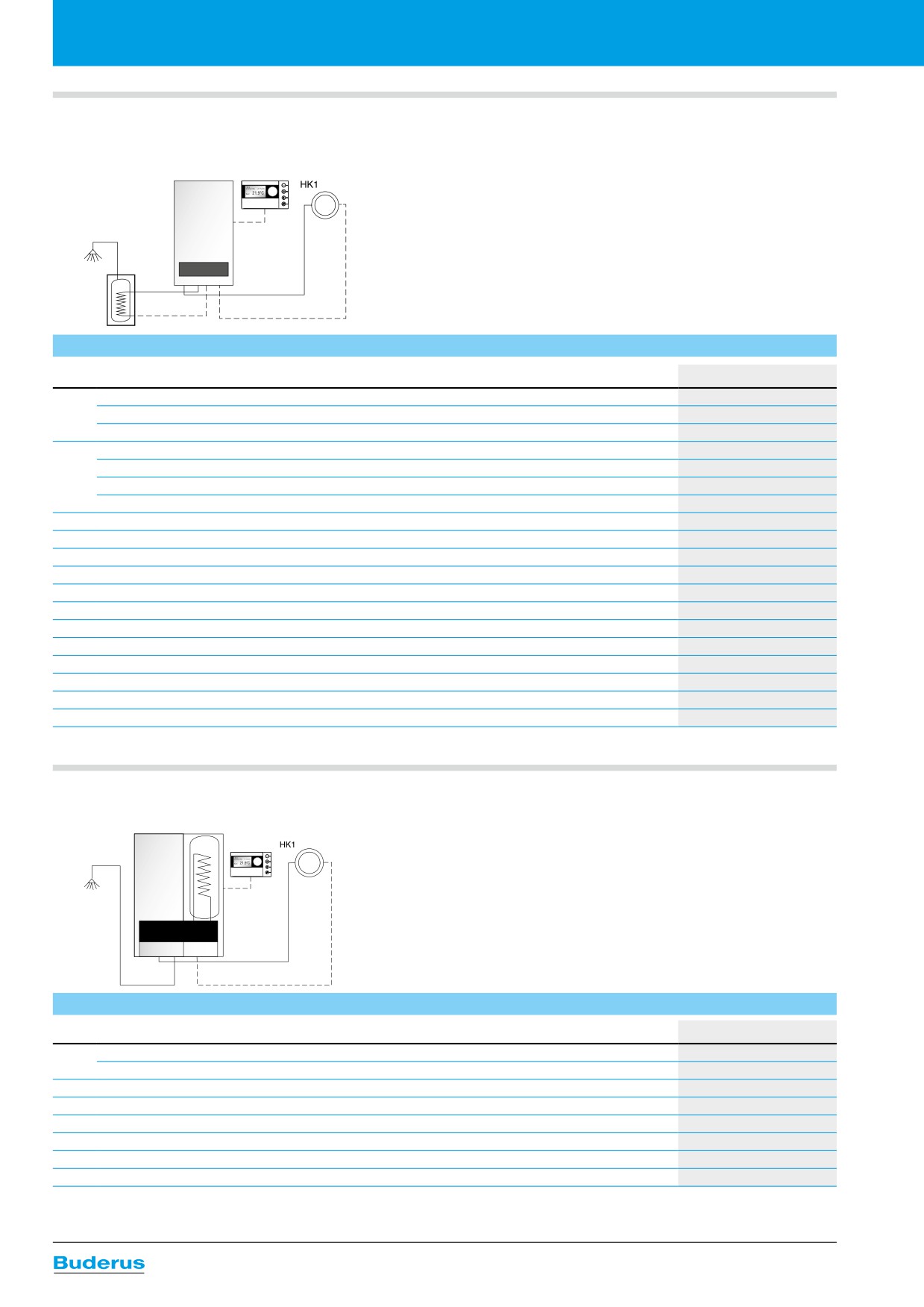

Комплектация для котельной с контуром отопления и системой горячего водоснабжения

(вертикальный бак-водонагреватель S, для монтажа под котлом)

10.3.

Комплектация для котельной с контуром отопления и системой горячего водоснабжения

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

10.4.

Комплектация для котельной с контуром отопления и системой горячего водоснабжения

(бак-водонагреватель встроен в котёл)

10.5.

Дополнительные принадлежности к котельным на базе котлов

Logamax (U052/U052 K/U054/U054 K/U052/U054 T)

Оглавление

11.

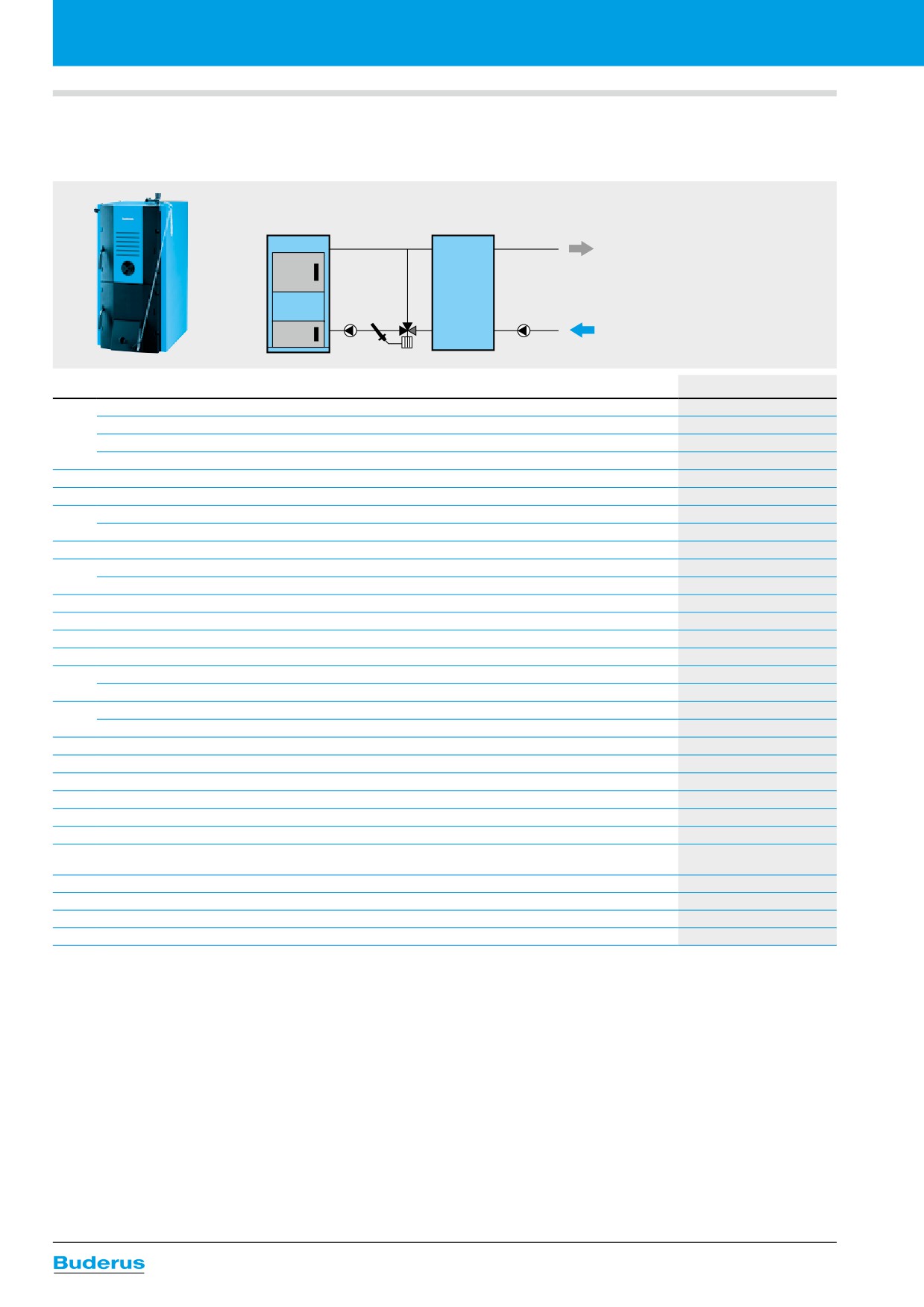

Котельные с использованием твёрдотопливных котлов Logano (S111-2/G221/S121-2/G221 A)

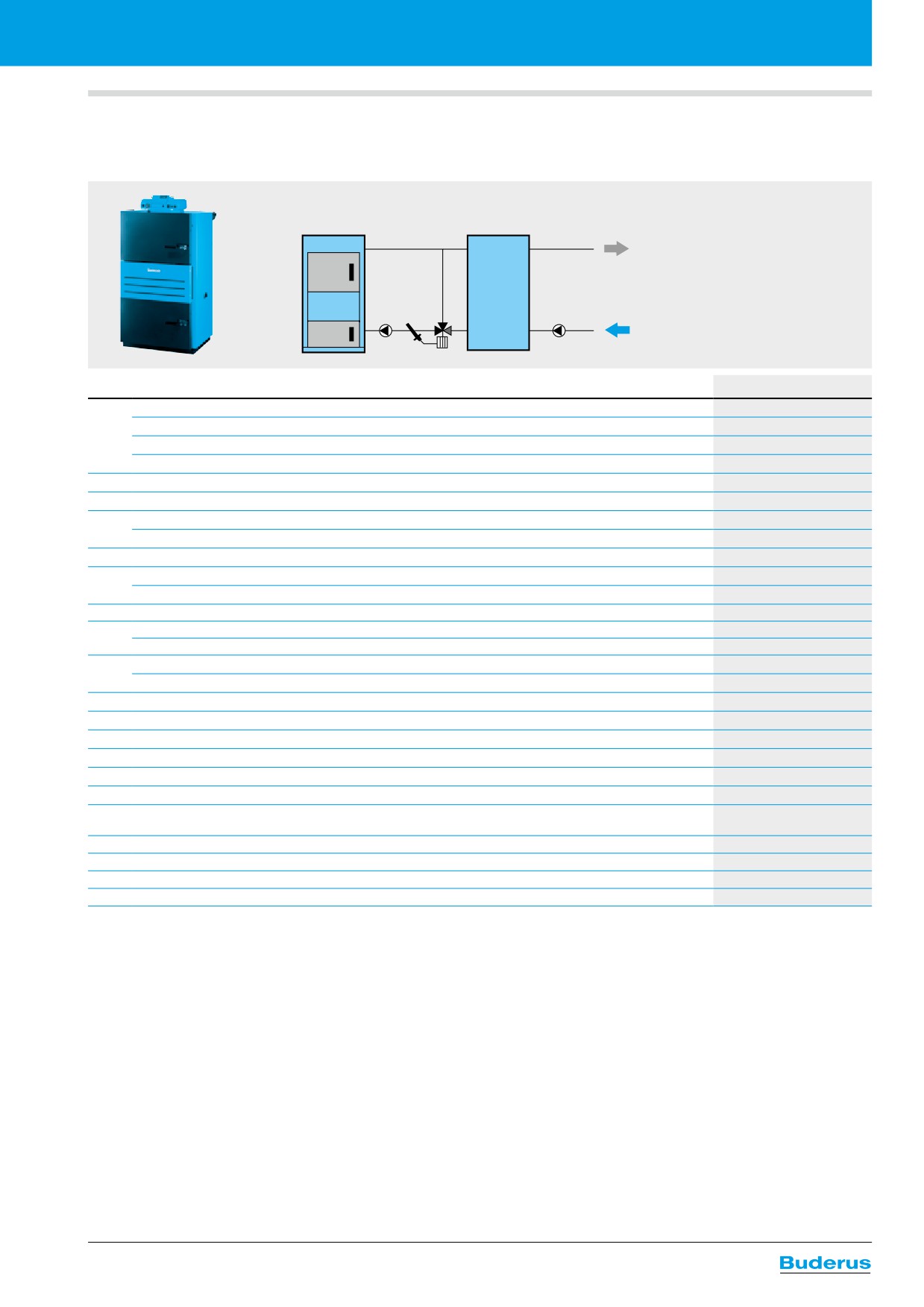

11.1. Комплектация для котельной S111-2 с контуром отопления и системой горячего водоснабжения

(вертикальный бак-водонагреватель SU, бак-накопитель PR для монтажа рядом с котлом)

11.2. Комплектация для котельной G221 с контуром отопления и системой горячего водоснабжения

(вертикальный бак-водонагреватель SU, бак-накопитель PR для монтажа рядом с котлом)

11.3. Комплектация для котельной G121-2 с контуром отопления и системой горячего водоснабжения

(вертикальный бак-водонагреватель SU, бак-накопитель PR для монтажа рядом с котлом)

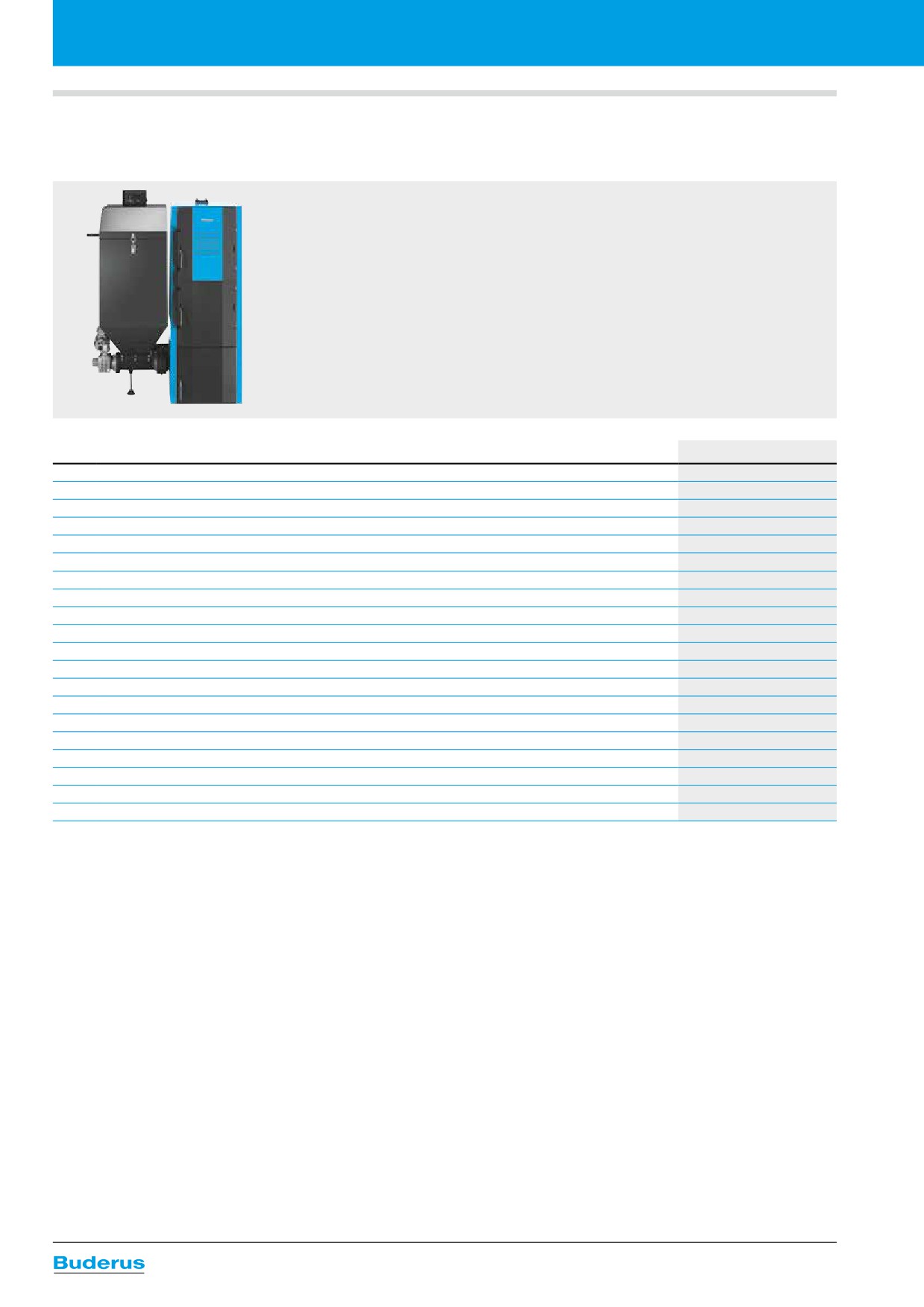

11.4. Комплектация для котельной G221 А c контуром отопления и системой горячего водоснабжения

Приложение 1. Краткий справочник компонентов для быстрого монтажа

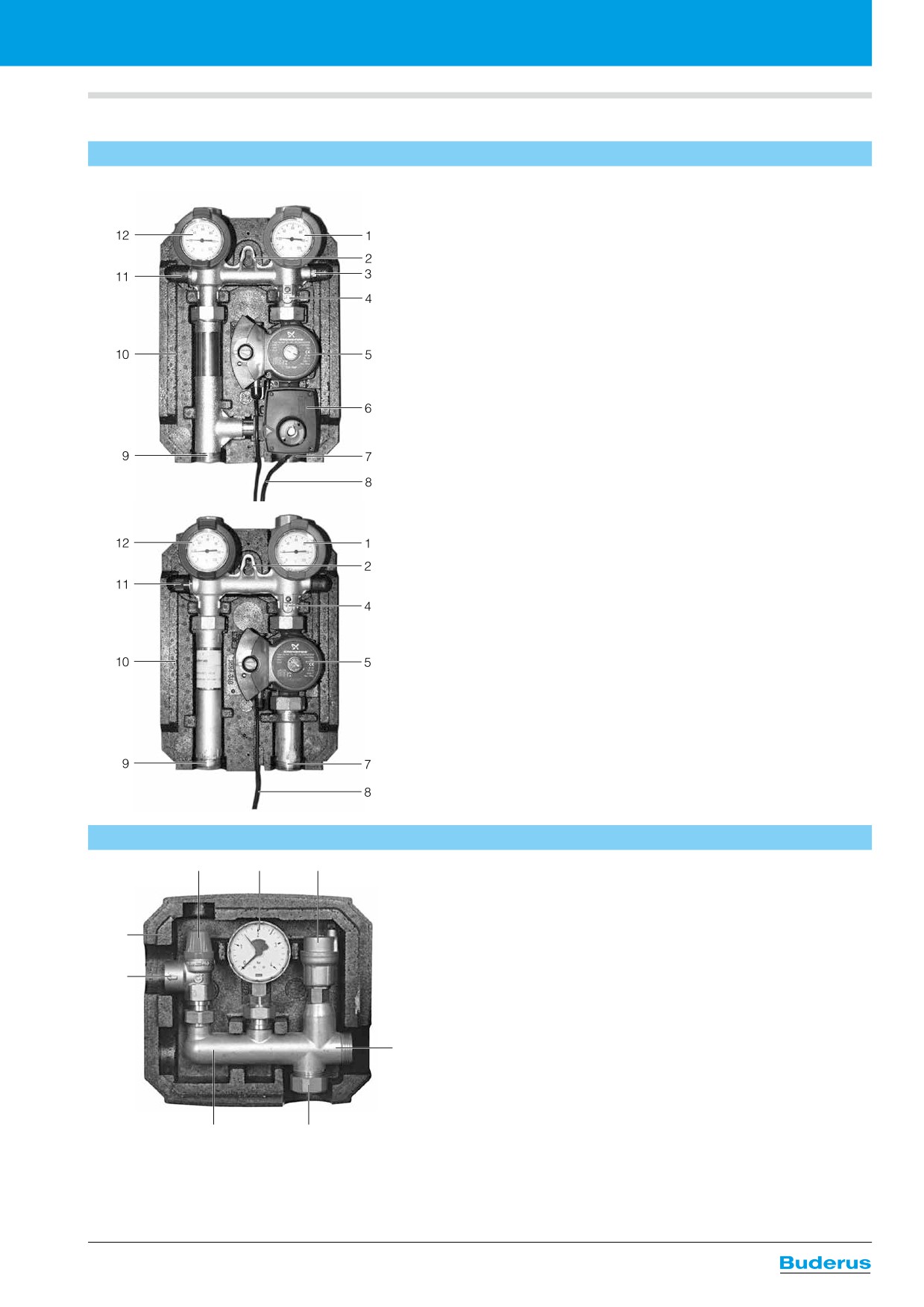

П1.1. Насосная группа HS и HSM

П1.2. Группа безопасности котла KSS

П1.3. Комплект присоединения к котлу KAS1

П1.4. Комплект присоединения к котлу KAS2

П1.5. Распределительный коллектор HKV

П1.6. Комплект для настенного монтажа WMS

П1.7. Дополнительный комплект ES2

П1.8. Дополнительный комплект ES3

П1.9. Комплект для присоединения расширительного бака AAS

Введение

Данная брошюра является практическим пособием по

комплектации котельных на базе оборудования Buderus.

1.1. Информация о Buderus

Buderus - это один из авторитетных и старейших про-

подразделение, занимающееся отопительной техникой

изводителей отопительной техники в мире. В 2011 г.

- Бош Будерус Термотехника.

компания отпраздновала свой 280 юбилей. С 2004 г.

Buderus - крупнейший в Европе производитель отопи-

компания вошла в состав предприятий Robert BOSCH, в

тельной техники.

1.2. Преимущества техники Buderus

Чугунные котлы Logano, баки-водонагреватели Logalux

Предназначены для эффективной работы на дровах,

и системы управления Logamatic производятся только в

древесных брикетах, коксе, буром и каменном угле. Пре-

Германии на заводе в городе Лоллар. В отличие от мно-

имуществом чугунных котлов является долгий срок экс-

гих других производителей чугунных котлов, Будерус

плуатации, даже в низкотемпературном режиме работы

самостоятельно изготовляет чугунные секции для своих

и возможность использования в системах с естествен-

котлов. Все процессы полностью автоматизированы и

ной и принудительной циркуляцией.

каждый компонент, а потом и изделие проходит много-

Газогенераторные (пиролизные) стальные твердотоплив-

численные тесты и проверку на качество.

ные котлы Logano серии S121, работающие на древес-

Чугунные котлы Logano серий G124WS/G234WS и

ном твердом топливе, действуют по принципу выгорания

G125WS/G215WS (G125SE/G225SE) не имеют ограни-

снизу. Это экономит топливо и обеспечивает больше

чений по минимальной температуре котловой воды,

тепла при меньших значениях выбросов в атмосферу.

это обеспечивает уникальная конструкция котловых сек-

Используются в насосной или гравитационной системах.

ций, а также использование автоматики Logamatic 2107,

Система управления Logamatic 2107 является погодоза-

поэтому риск возникновения «теплового шока» отсутст-

висимой, т.е. в зависимости от наружной температуры, в

вует и не требуется организация дополнительных защит-

систему отопления подается ровно столько тепла, сколь-

ных мер.

ко требуется, при этом экономится топливо, обеспечива-

Специально для России котлы Logano серий G124 WS и

ется комфорт, при этом окружающая среда загрязняется

G234 WS имеют горелку, которая адаптирована к работе

меньше.

с пониженным давлением газа.

Система управления Logamatic 2107 проста в настрой-

Котлы Logano серии G125 SE / G225 SE поставляются в

ке, т.к. все параметры меню настроек полностью руси-

комплектации с предварительно настроенной горелкой

фицированы, а выбор нужных значений производится по

для дизельного топлива, закрытой кожухом, обеспечи-

принципу «Нажми и поверни».

вающим дополнительную звуковую изоляцию. Вместе с

кожухом котел имеет отличный дизайн.

Котлы Logano серии G125 WS поставляются без горел-

ки, в этом случае на котел может быть установлена лю-

бая газовая, дизельная или комбинированная горелка.

Настенные газовые котлы с закрытой и открытой камерой

сгорания Logamax серии U072, U042/U044, U052/U054 -

это достаточно простое и надежное оборудование с набо-

ром только самых необходимых функций. Предназначены

для отопления и приготовления горячей хозяйственной

воды для бытовых нужд, в квартирах и жилых домах.

Стальные твердотопливные котлы Logano серии S111 -

это современные изделия новой конструкции, с автомати-

ческой регуляцией подачи первичного воздуха. Предназ-

Система управления Logamatic

4000 на современ-

начены для эффективной работы на дровах, древесных

ном техническом уровне осуществляет регулирование

брикетах, коксе, буром и каменном угле. Для сжигания

и управление работой котельных установок с одним

дров больше подходят котлы в модификации D. Исполь-

или несколькими котлами фирмы Будерус всех типов

зуются в насосной или гравитационной системах.

и размеров. В отопительную систему возможна также

интеграция теплогенераторов, использующих энергию

Чугунные твердотопливные котлы Logano серии G221

солнца, тепло от сжигания древесины и других видов

изготовлены из высококачественного чугуна с авто-

топлива или блочных теплоэлектростанций (блок-ТЭС).

матической регуляцией подачи первичного воздуха.

Введение

Концепция регулирования позволяет осуществлять еди-

ное управление настенными и напольными отопительны-

ми котлами, а также использование систем управления

на ведомых котлах в качестве подуровня управления и

применение их в виде самостоятельного регулятора от-

дельного отопительного контура.

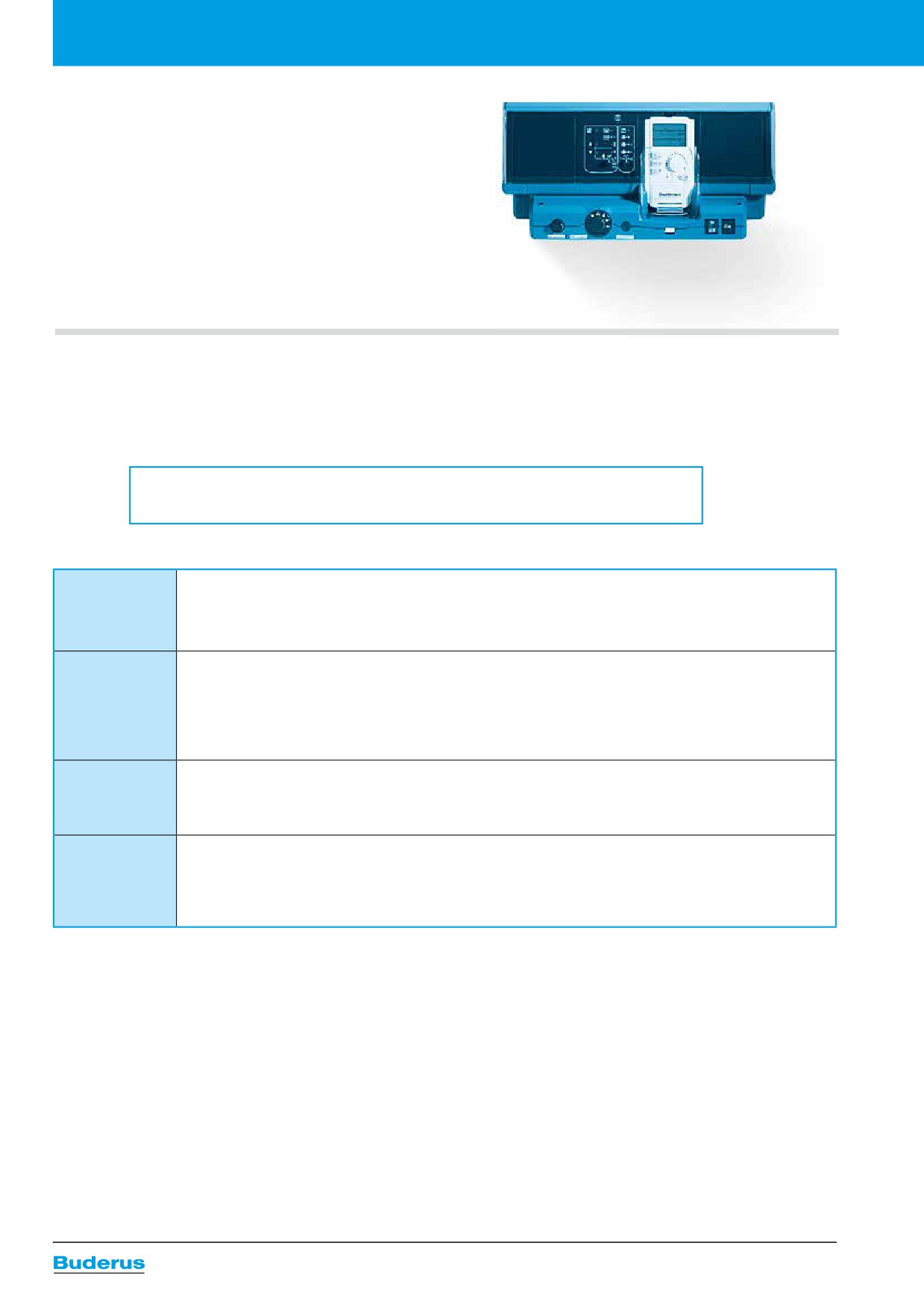

1.3. Что необходимо знать для подготовки коммерческих предложений?

1.3.1 Мощность

Для подбора котла необходимо знать суммарную мощ-

Мы рекомендуем использовать данные, подготовленные

ность тепловой нагрузки. Обычно используется грубый

профессиональными проектировщиками.

расчет:

Площадь в м² х 0,1 = Мощность в кВт + Тепловые затраты на нужды ГВС

1.3.2. Вид топлива

Газ

Если есть газ (природный или сжиженный, в достаточном количестве), то самым лучшим

решением будет котел серии G124WS/G234WS/U072/U044/U042/U054/U052.

Примеры комплектации на стр. 7-16 и 42-53.

Дизельное

Если планируется использовать дизельное топливо, и есть перспективы появления

топливо  газ

природного (сжиженного) газа, то рекомендуется предложить заказчику котлы серии

G125WS/G215WS. Данные котлы поставляются без горелок. На страницах с примерами

комплектации указаны горелки Buderus Logatop.

Примеры комплектации на стр. 17-29.

Только

Если возможно только дизельное топливо, то рекомендуются котлы серии G125SE/G225SE,

дизельное

со встроенной жидкотопливной горелкой Buderus Logatop SE.

топливо

Примеры комплектации на стр. 30-41.

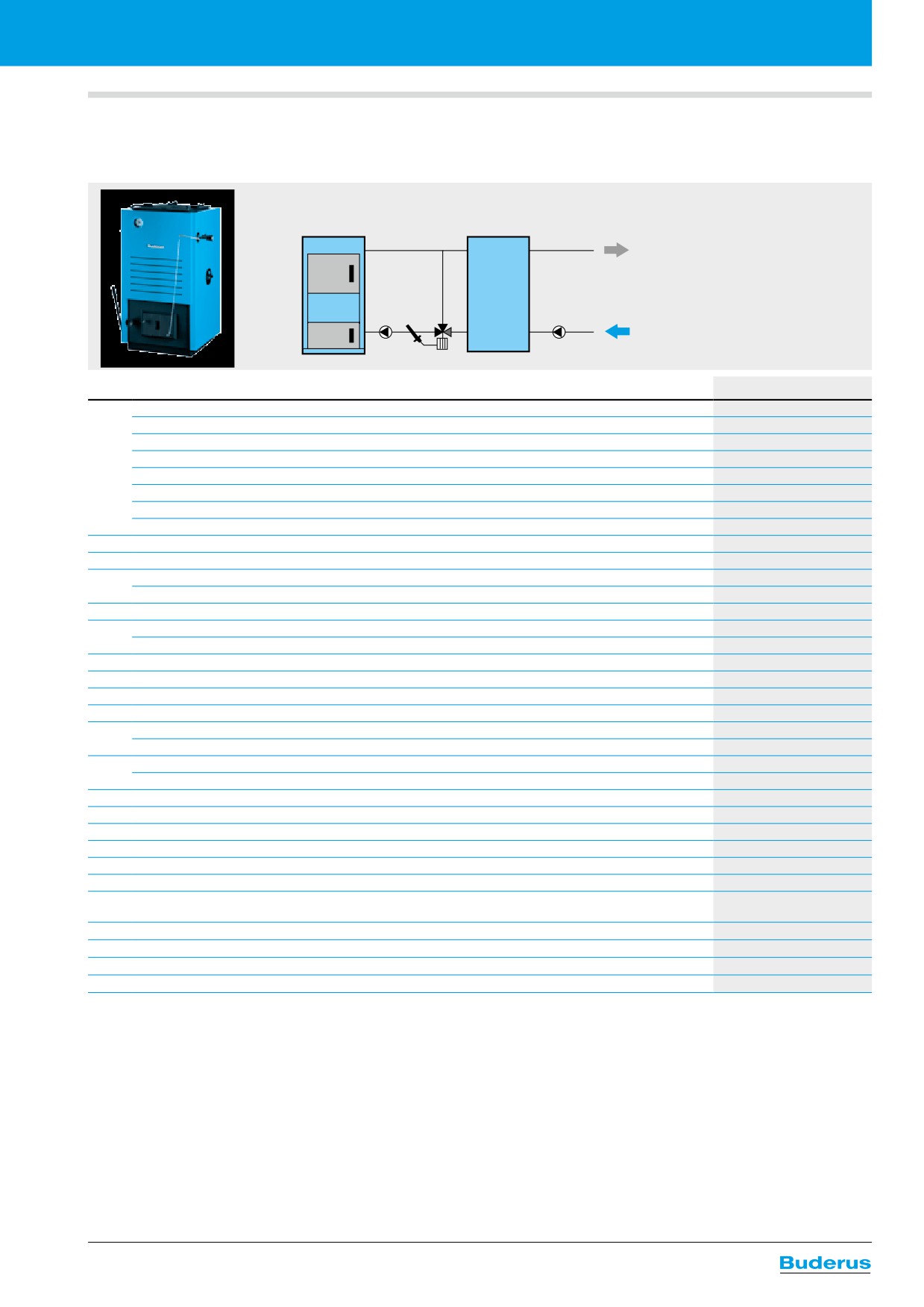

Твердое

Если нет перспектив появления газа, а дизельное топливо и электричество недоступно,

топливо

то рекомендуем обратить внимание на котлы для работы на твердом топливе серий G221,

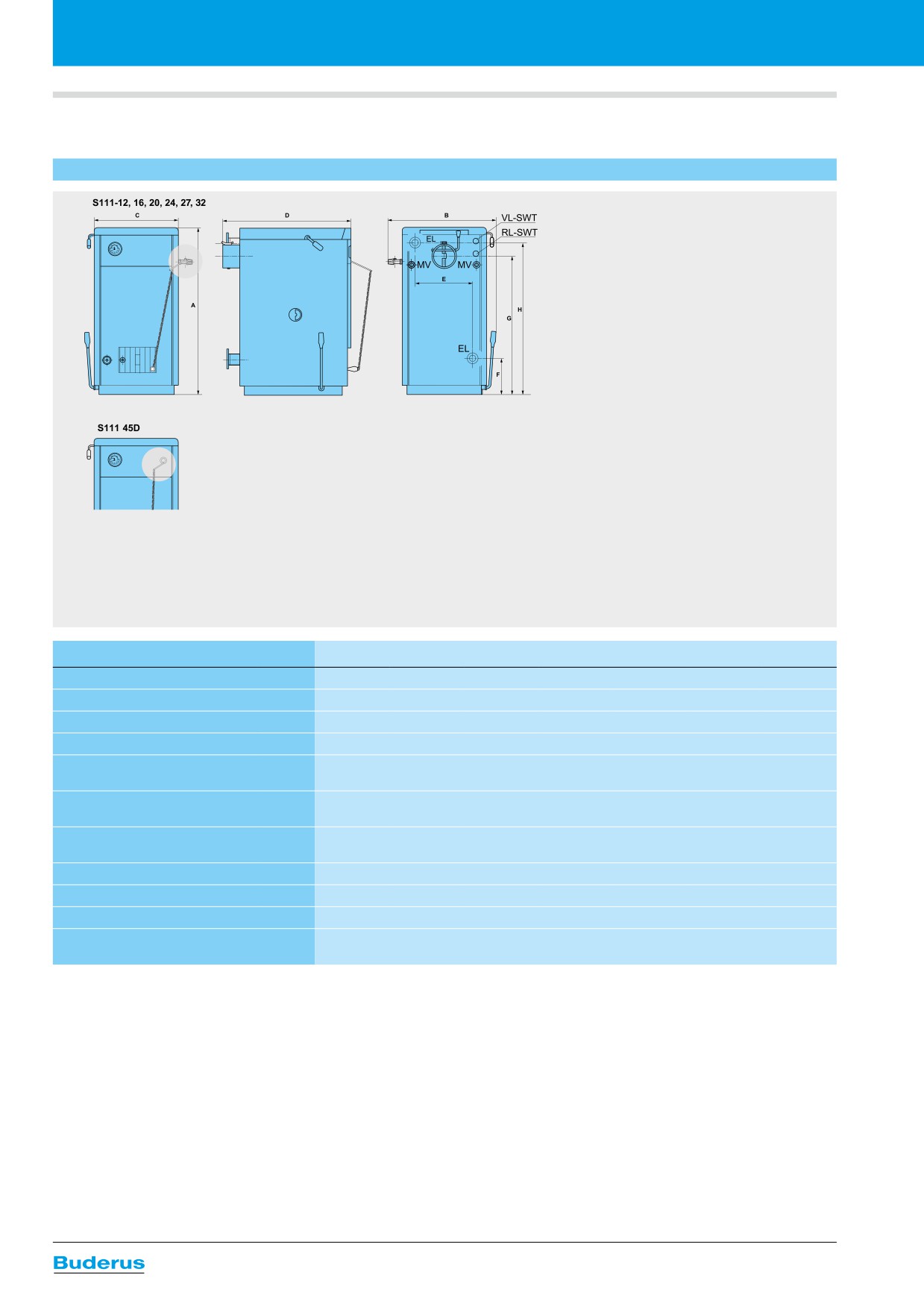

G221 A - чугунные и S111-2; S121-2 - стальные.

Примеры комплектации на стр. 53-59.

Введение

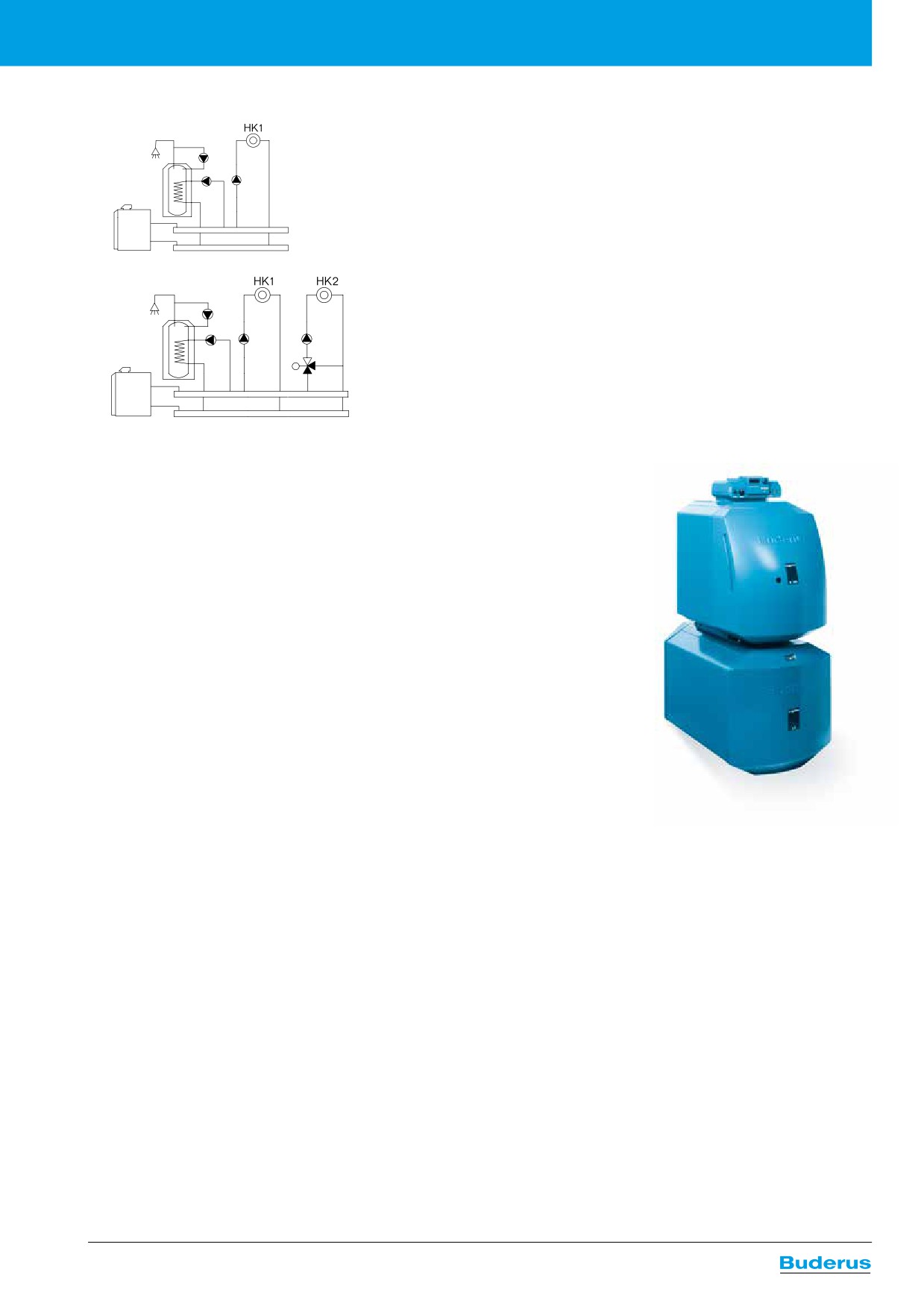

1.3.3. Количество отопительных контуров

Необходимо выяснить какие отопительные системы будут использо-

ваны. Наиболее часто используемые системы - это это радиаторное

отопление и системы «теплых полов», а также их комбинация. Если

планируется отопление только с использованием радиаторов, то такая

система с одним отопительным контуром (НК1).

Если планируется, помимо радиаторов, использовать систему «теплых

полов» и есть необходимость в том, чтобы система управления котла

выдавала определенный температурный режим в контур «теплых по-

лов», то данная система имеет два отопительных контура (НК1, НК2).

1.3.4. Выбор водонагревателя

Будерус предлагает широкий модельный ряд баков-водонагревателей раз-

ной емкости. Все водонагреватели изготовлены из высококачественной ста-

ли. Нагревательным элементом является нагревательная спираль («змее

вик»). Внутренняя поверхность бака-водонагревателя и нагревательная

спираль защищена специальной глазурью DUOCLEAN^®. При необходимо-

сти, баки-водонагреватели SU могут быть оснащены оснащены электронаг-

ревательными элементами (ТЭН от 2 до 9 кВт). Использование электриче-

ских нагревателей позволяет без включения котла готовить горячую воду в

летнее время.

Наиболее часто используются баки-водонагреватели серий SU - вертикаль-

ного и L (LT) - горизонтального исполнения.

Баки-водонагреватели серии L (LT) могут быть расположены под котлом,

обеспечивая очень компактное расположение элементов котельной.

Серия L - для котлов G124, серия LT - для котлов G125/G215

Котельные с использованием котлов (G124WS)

с атмосферными газовыми горелками

Котельные с использованием котлов (G124WS)

с атмосферными газовыми горелками

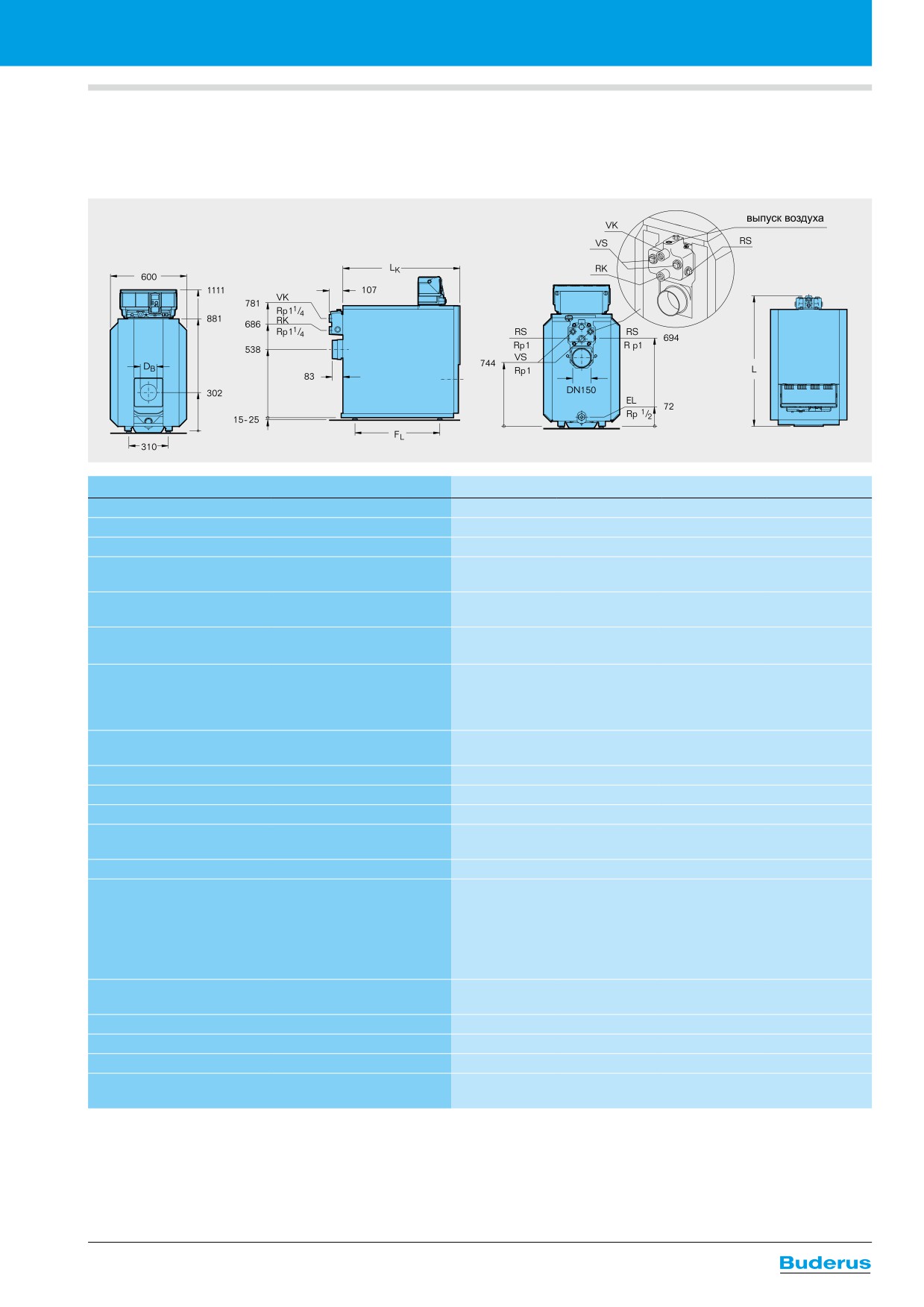

Logano G124 WS

Типоразмер котла

Высота (с системой управления Logamatic 4000), мм

1076

Ширина, мм

600

Глубина, мм

768

788

Настройка: заводская установка на природный газ H, переналадку на сжиженный газ P / B/P

осуществляет заказчик, используя детали для перенастройки (дополнительная комплектация)

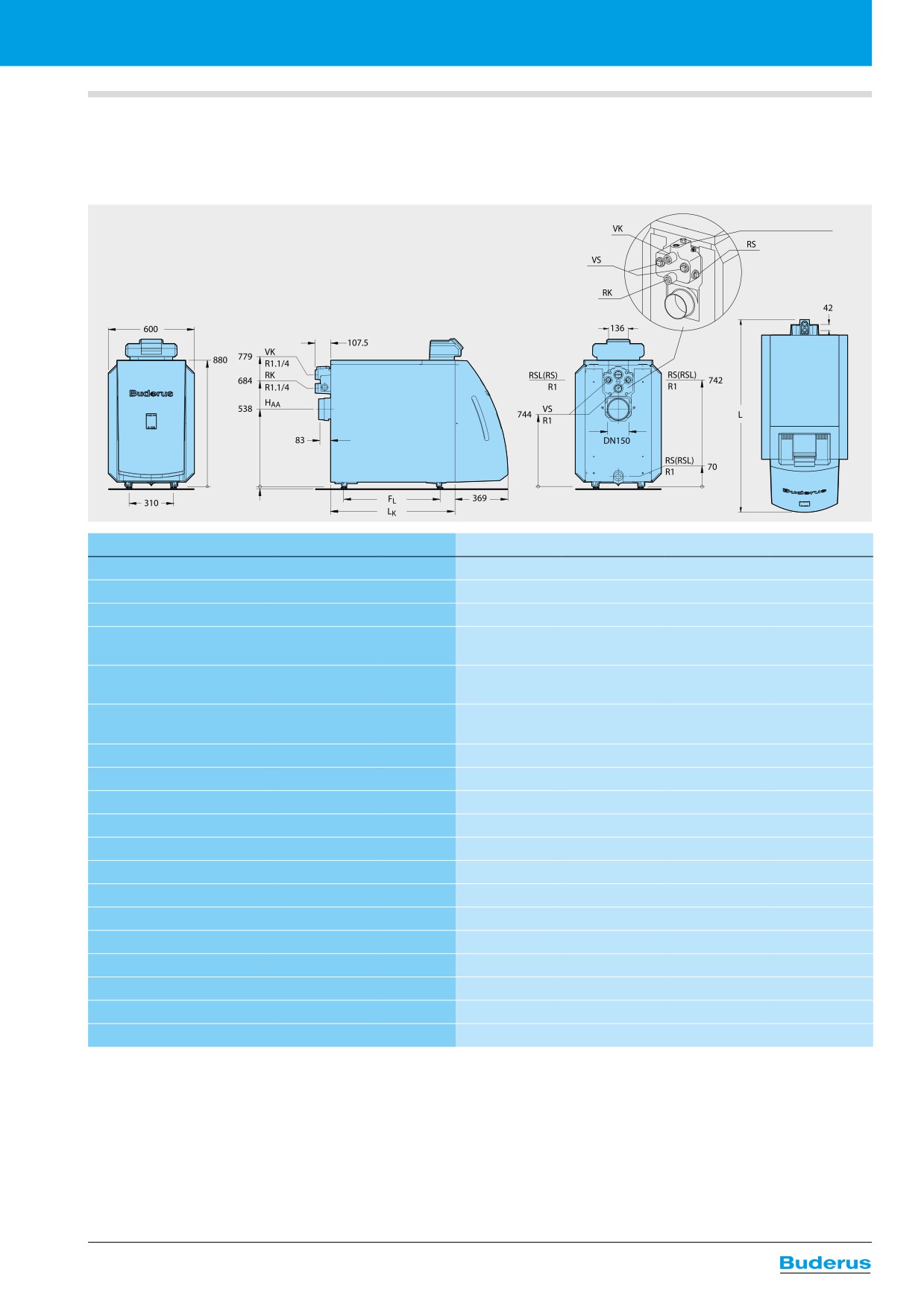

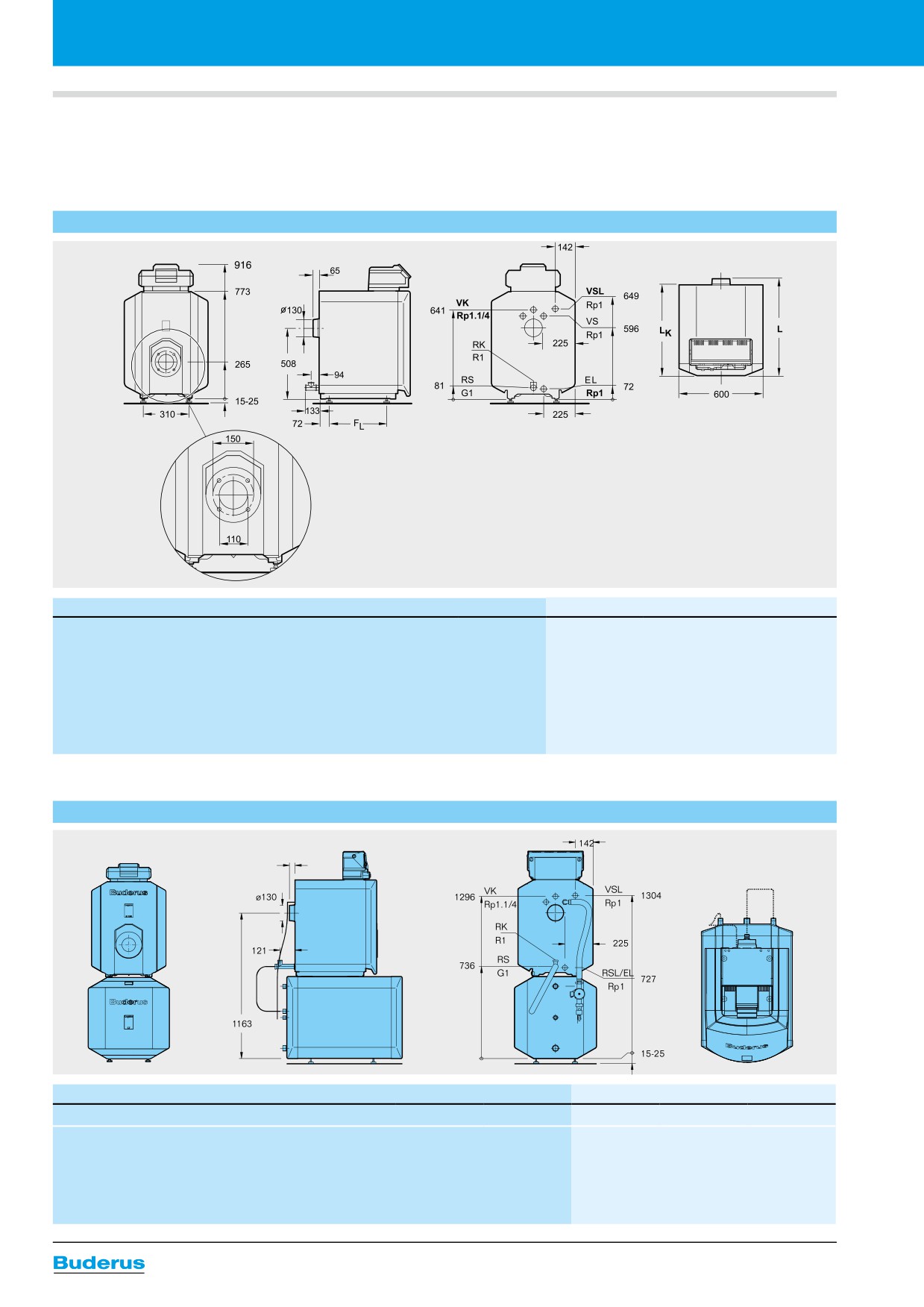

Габариты и размеры с баками-водонагревателями Logalux

Logano G124 WS с Logalux L

Типоразмер котла

Номинальная теплопроизводительность

Природный газ

кВт

L135

мм

813

Длина, с

L160

мм

923

L200

мм

1078

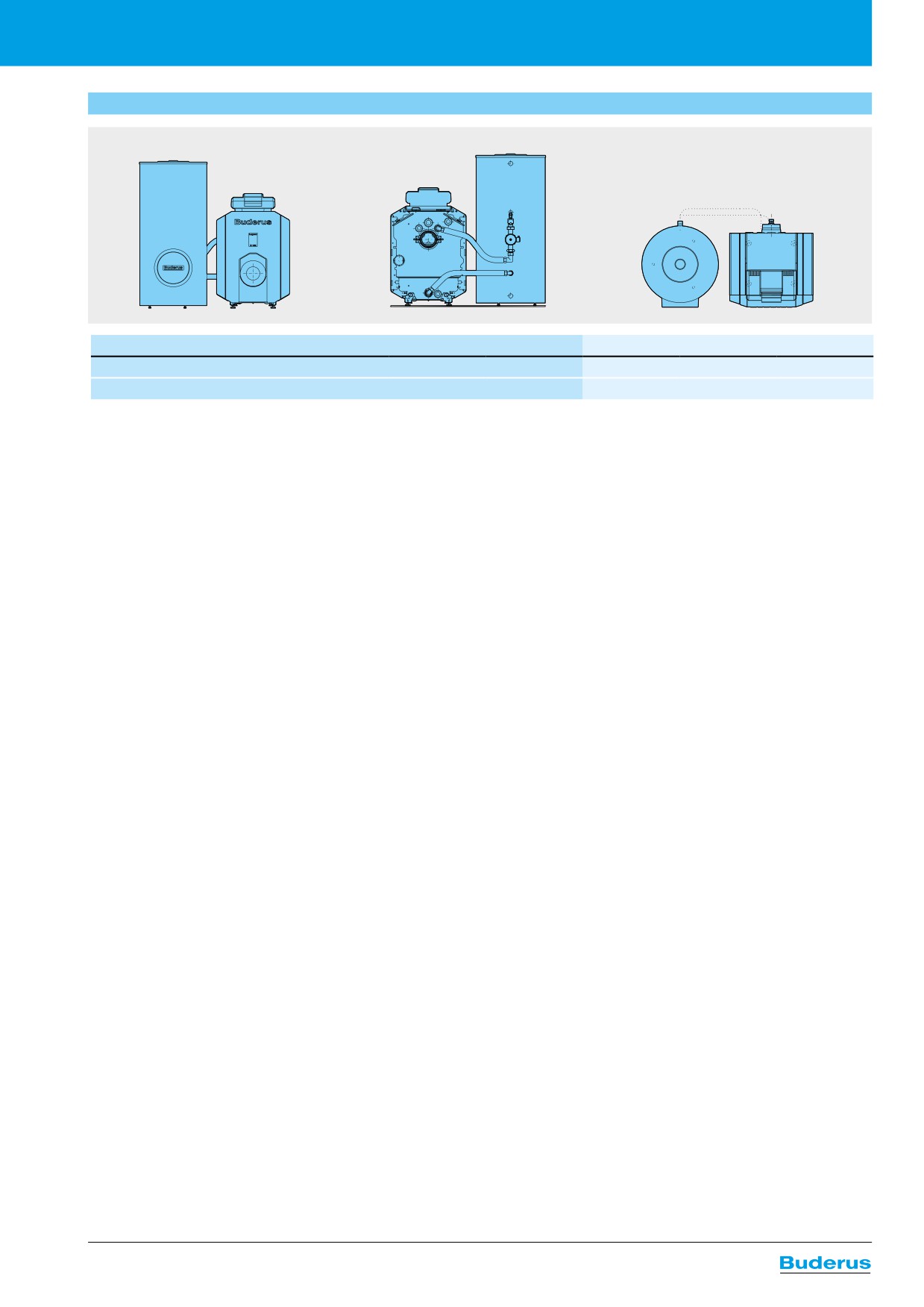

Logano G124 WS с Logalux SU

Типоразмер котла

Номинальная теплопроизводительность

Природный газ

кВт

Длина

мм

768

788

SU160/SU200

мм

1289

Ширина с

SU300

мм

1409

SU160

мм

1300

Высота с

SU200

мм

1530

SU300

мм

1495

Котельные с использованием котлов (G124WS)

с атмосферными газовыми горелками

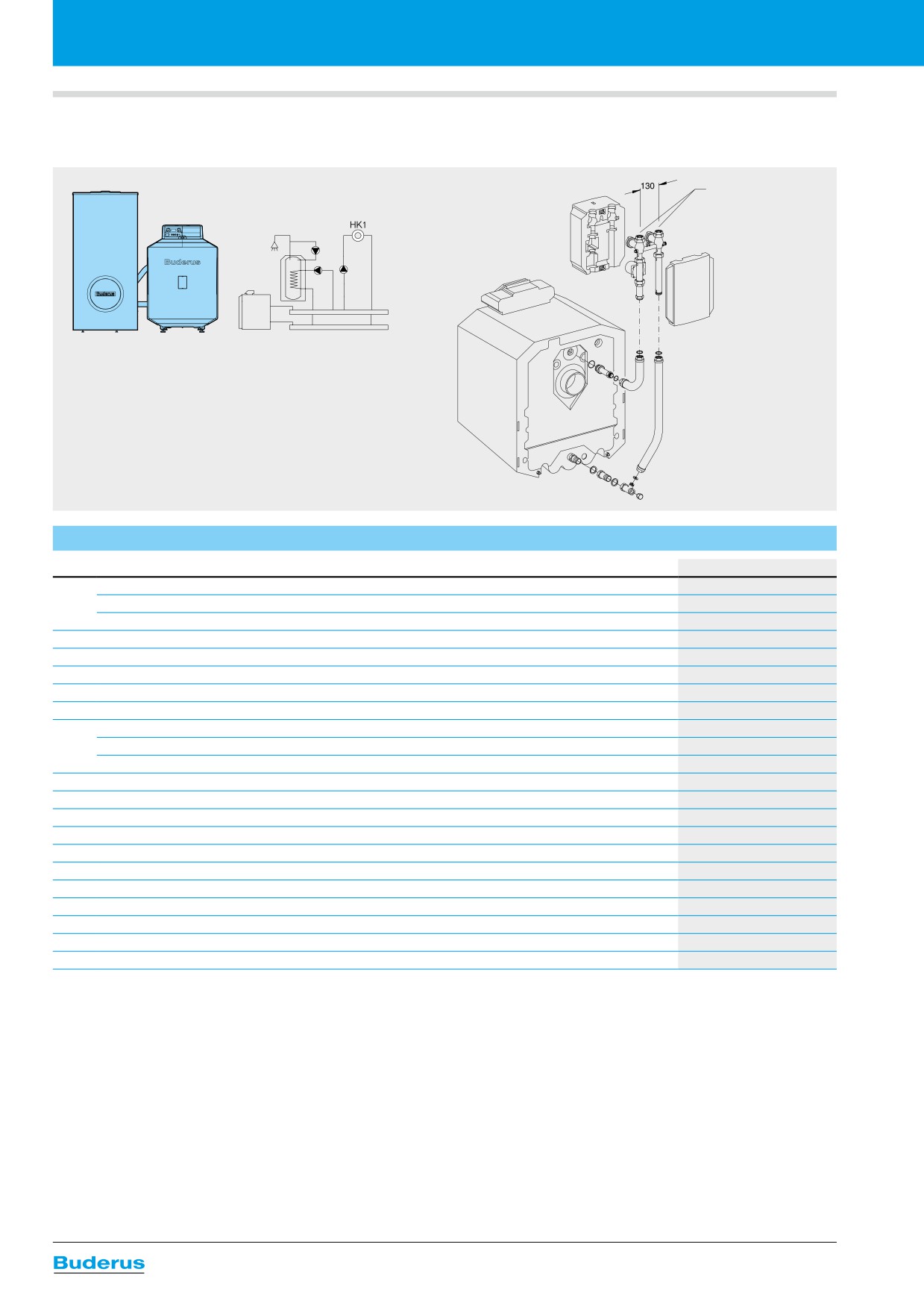

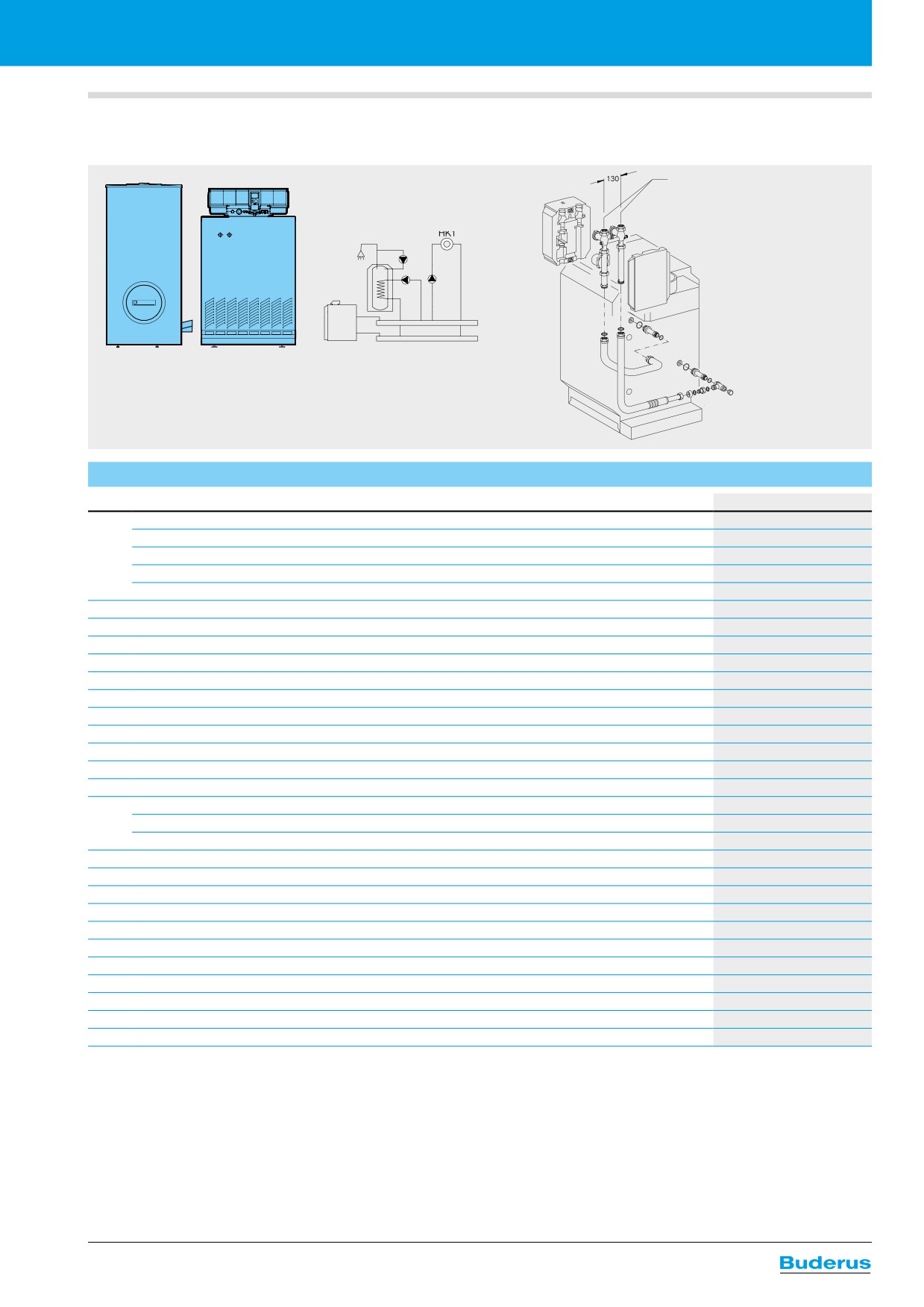

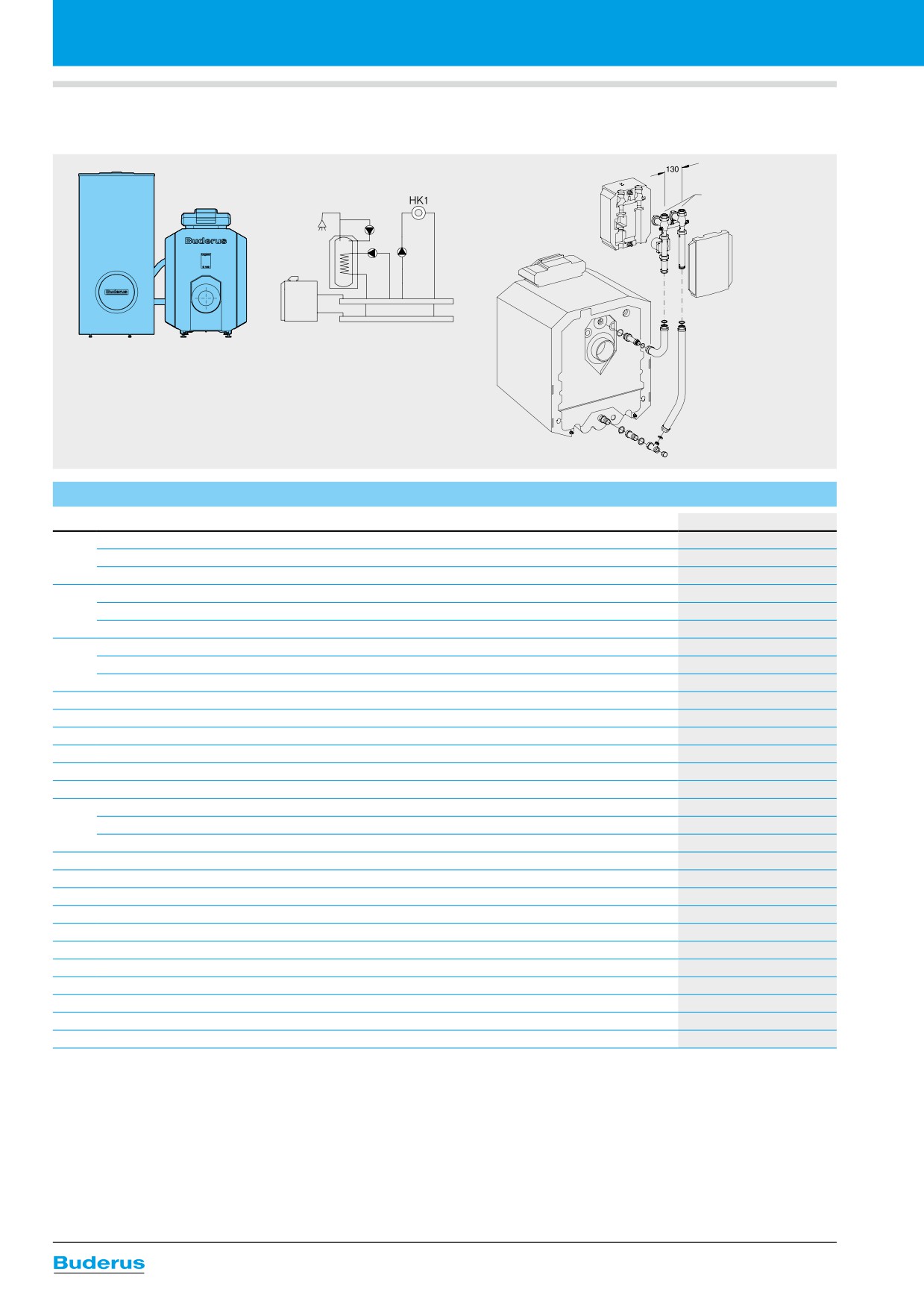

2.1. Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Насосная группа

HS(M) 25

Группа

безопасности KSS

Группа быстрого

монтажа KAS1

Компоненты Будерус

№ Номенклатура

Артикул

Котел Logano G124-20 WS "RU"

7 738 501 175

Котел Logano G124-24 WS "RU"

7 738 501 176

Котел Logano G124-28 WS "RU"

7 738 501 177

Котел Logano G124-32 WS "RU"

7 738 501 178

Группа безопасности котла KSS/G124

7 747 304 826

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Прибор контроля давления газа (для G124/G234)

05 176 020

Система контроля дымовых газов AW50.2-Kombi

8 718 589 578

Мембранный расширительный бак N 35/3

81 165 220

Устройство для чистки котла G124/G234/G334

80 393 030

Опорные болты

05 236 440

Газовый фильтр 1/2"

83 179 080

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G124

7 747 304 823

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G124-SU160/200/300

7 747 210 581

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 12.

Котельные с использованием котлов (G124WS)

с атмосферными газовыми горелками

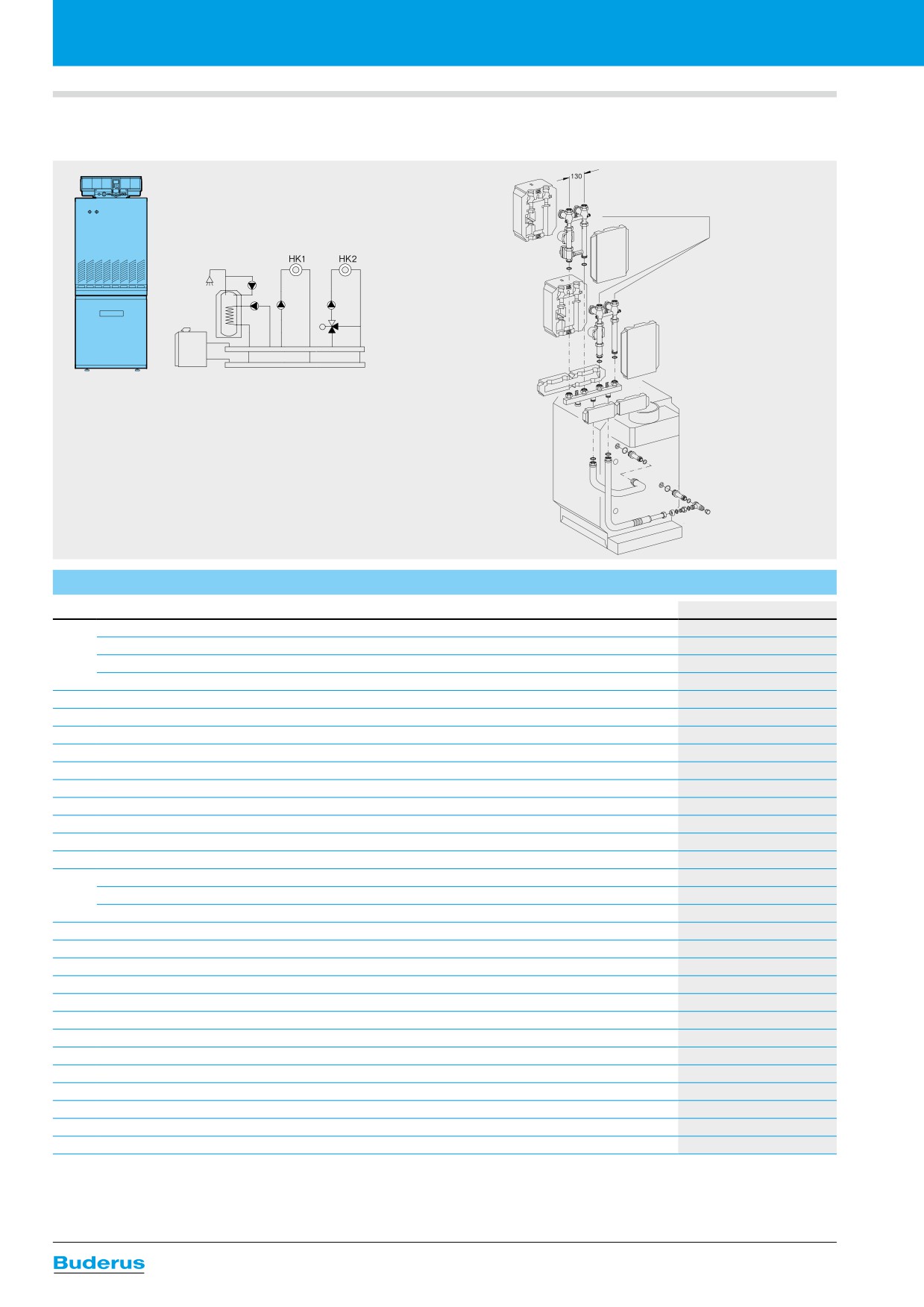

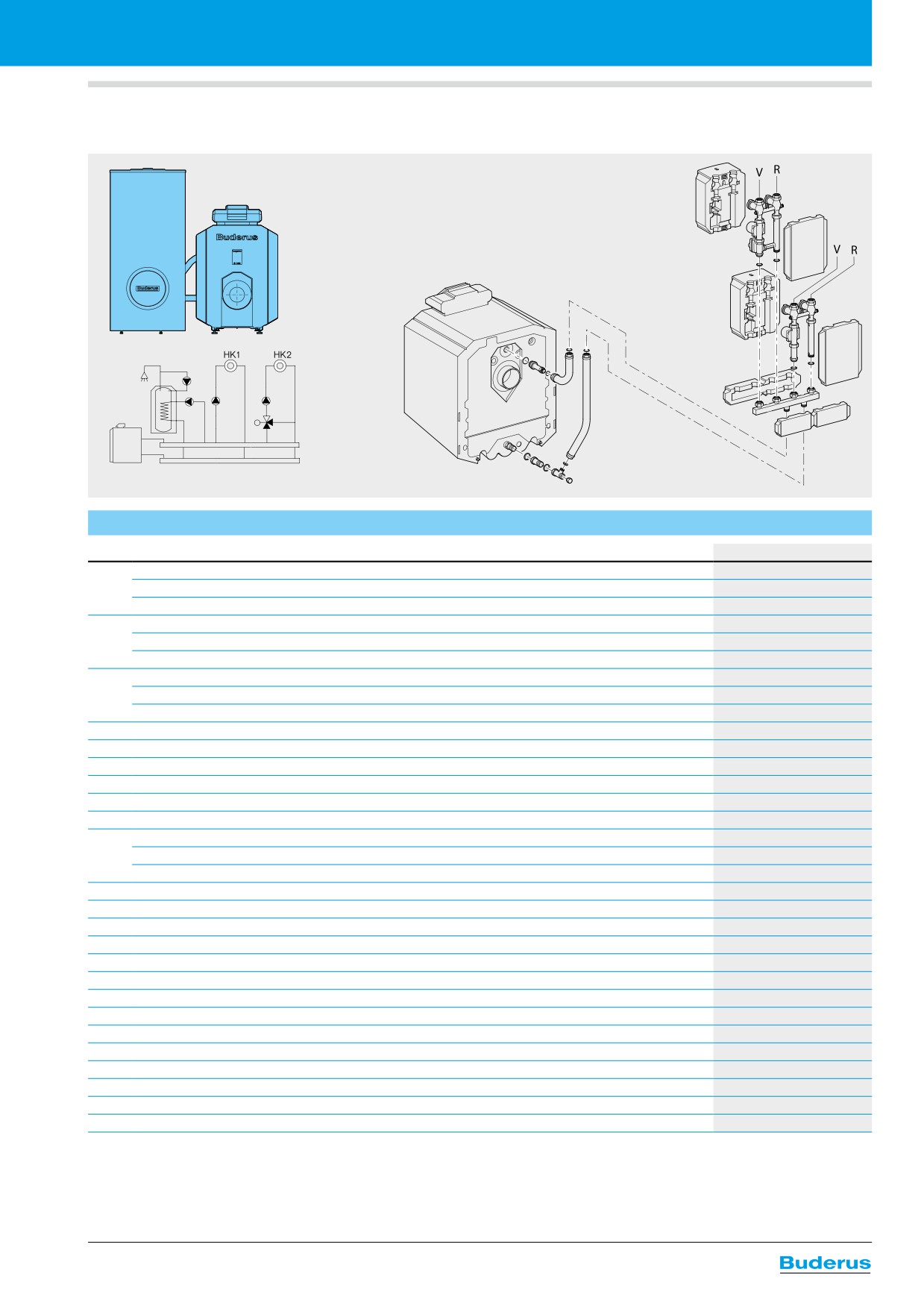

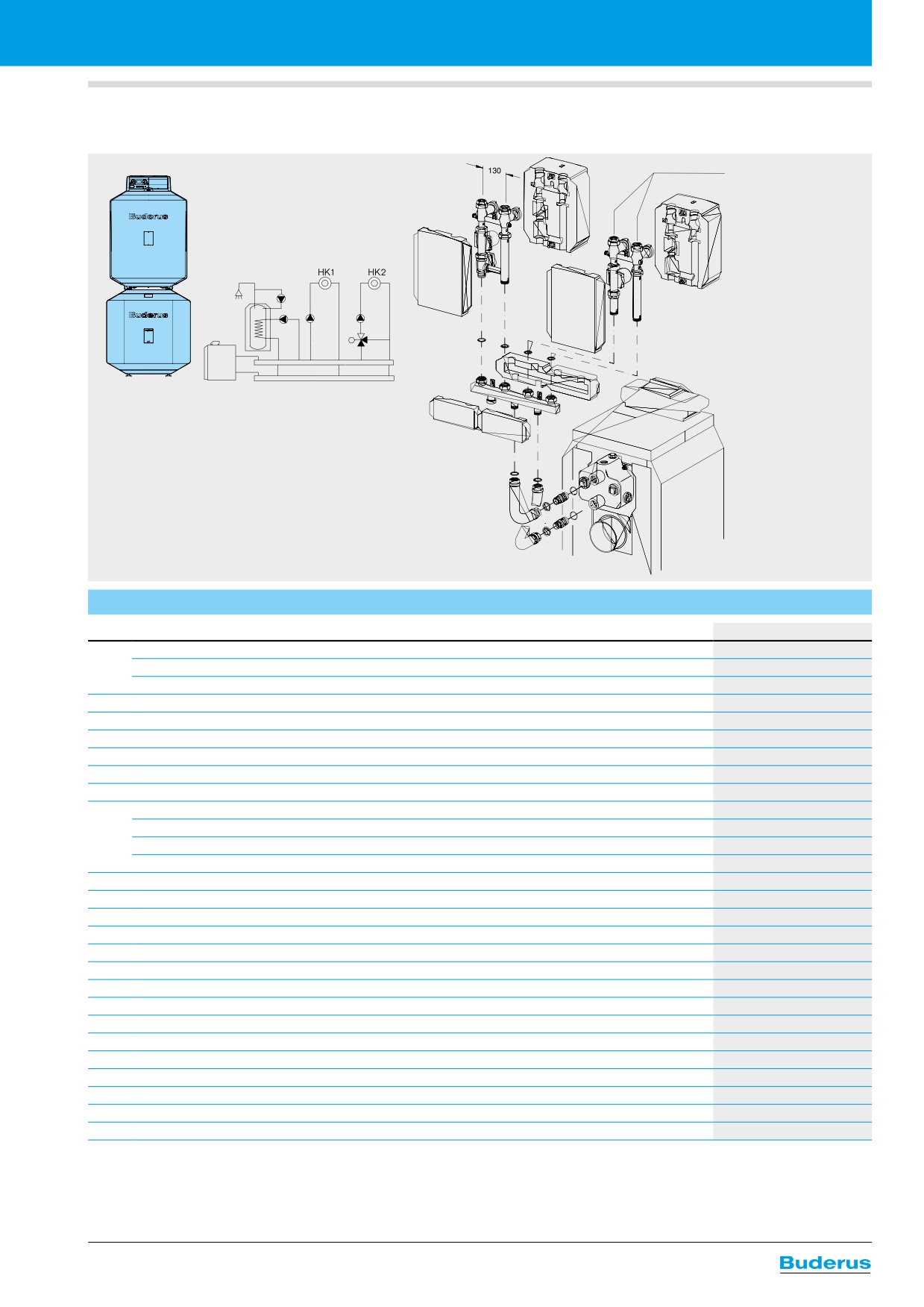

2.2 Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом

Подающая/обратная линии Rp 1

для исполнения HS/HSM 25 и HSM 20;

Rp11/4 для исполнения HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G124-20 WS "RU"

7 738 501 175

Котел Logano G124-24 WS "RU"

7 738 501 176

Котел Logano G124-28 WS "RU"

7 738 501 177

Котел Logano G124-32 WS "RU"

7 738 501 178

Группа безопасности котла KSS/G124

7 747 304 826

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Прибор контроля давления газа (для G124/G234)

05 176 020

Система контроля дымовых газов AW50.2-Kombi

8 718 589 578

Мембранный расширительный бак N 35/3

81 165 220

Устройство для чистки котла G124/G234/G334

80 393 030

Опорные болты

05 236 440

Газовый фильтр 1/2"

83 179 080

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G124-SU160/200/300

7 747 210 581

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Гребенка отопительного контура HKV 2/25 без ушек

05 024 868

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Комплект подкл. отоп. контура HSM 25, Ver 1

7 747 210 565

Комплект подключения к котлу KAS 1/G124 *

7 747 304 823

* - Возможен компактный монтаж отопительных контуров на стенах помещения с комплектами WMS приложение №1 на стр. 60.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 12.

Котельные с использованием котлов G124WS

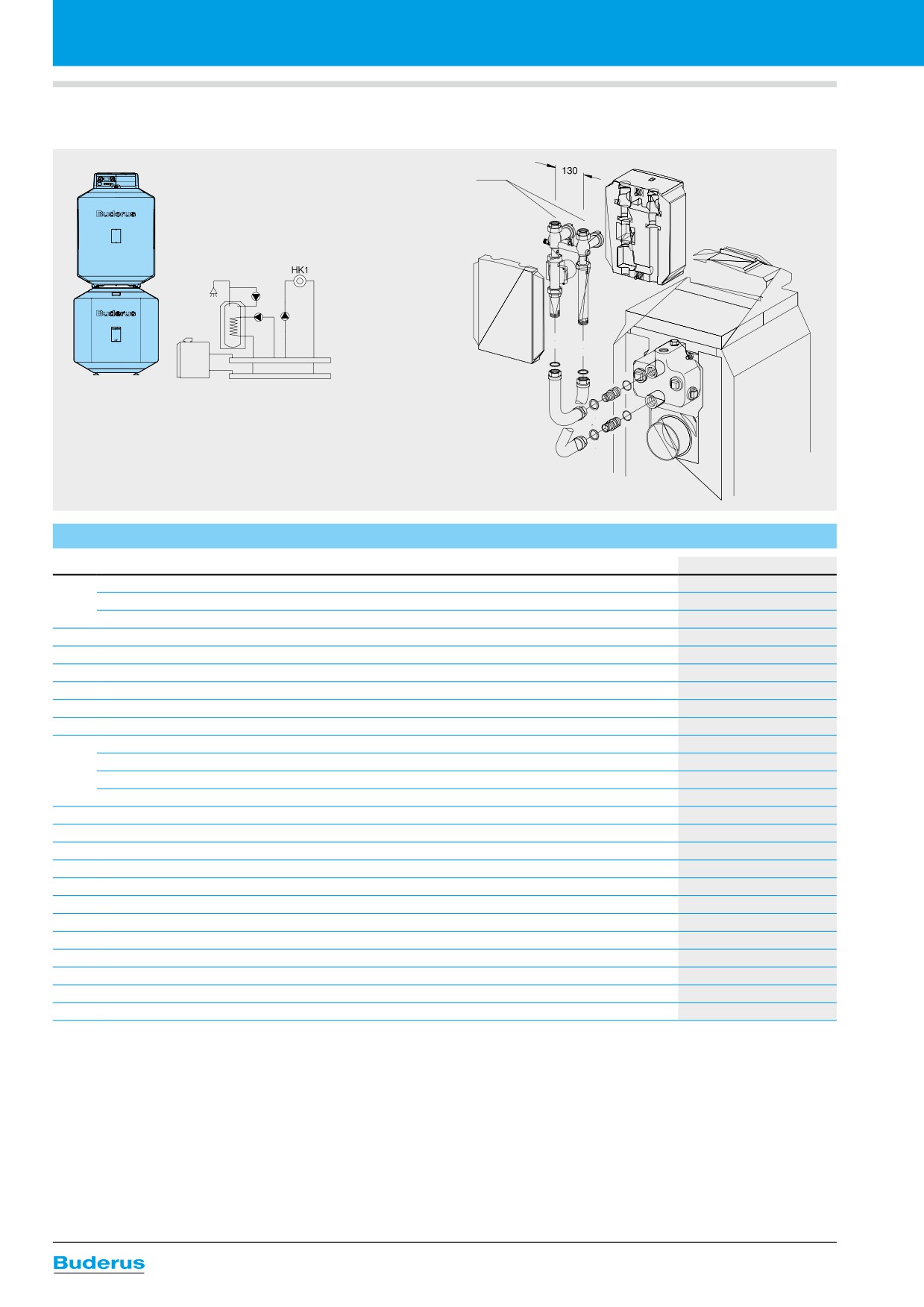

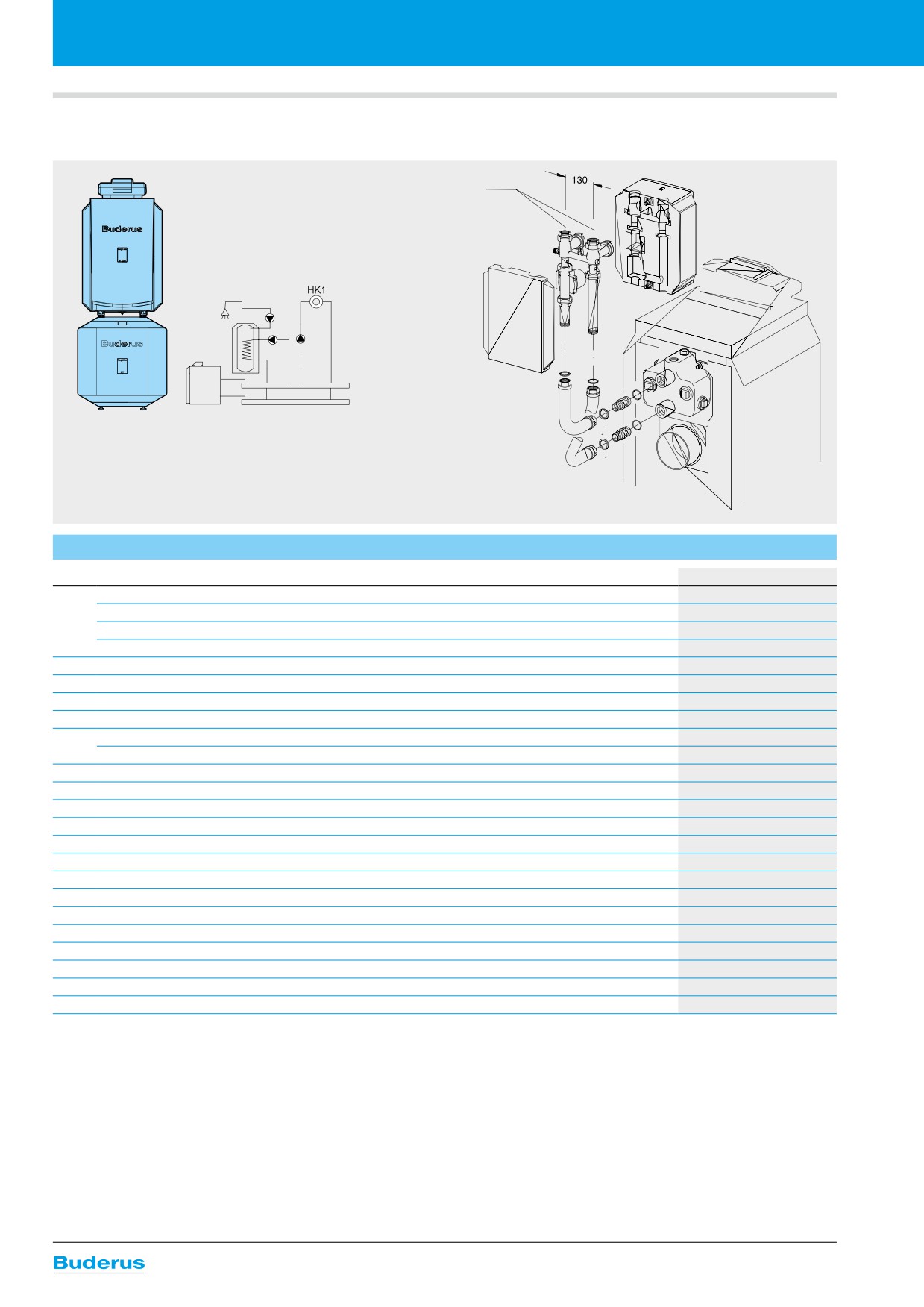

2.3. Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель L, для монтажа под котлом)

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G124-20 WS "RU"

7 738 501 175

Котел Logano G124-24 WS "RU"

7 738 501 176

Котел Logano G124-28 WS "RU"

7 738 501 177

Котел Logano G124-32 WS "RU"

7 738 501 178

Группа безопасности котла KSS/G124

7 747 304 826

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Прибор контроля давления газа (для G124/G234)

05 176 020

Система контроля дымовых газов AW50.2-Kombi

8 718 589 578

Мембранный расширительный бак N 35/3

81 165 220

Устройство для чистки котла G124/G234/G334

80 393 030

Опорные болты

05 236 440

Газовый фильтр 1/2"

83 179 080

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G124

7 747 304 823

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Бак-водонагреватель Logalux L135

7 735 500 047

Бак-водонагреватель Logalux L160

7 735 500 048

Бак-водонагреватель Logalux L200

7 735 500 049

Группа подсоединения G124-L135/160

7 747 210 582

Группа подсоединения G124-L200

7 747 210 583

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 12.

Котельные с использованием котлов (G124WS)

с атмосферными газовыми горелками

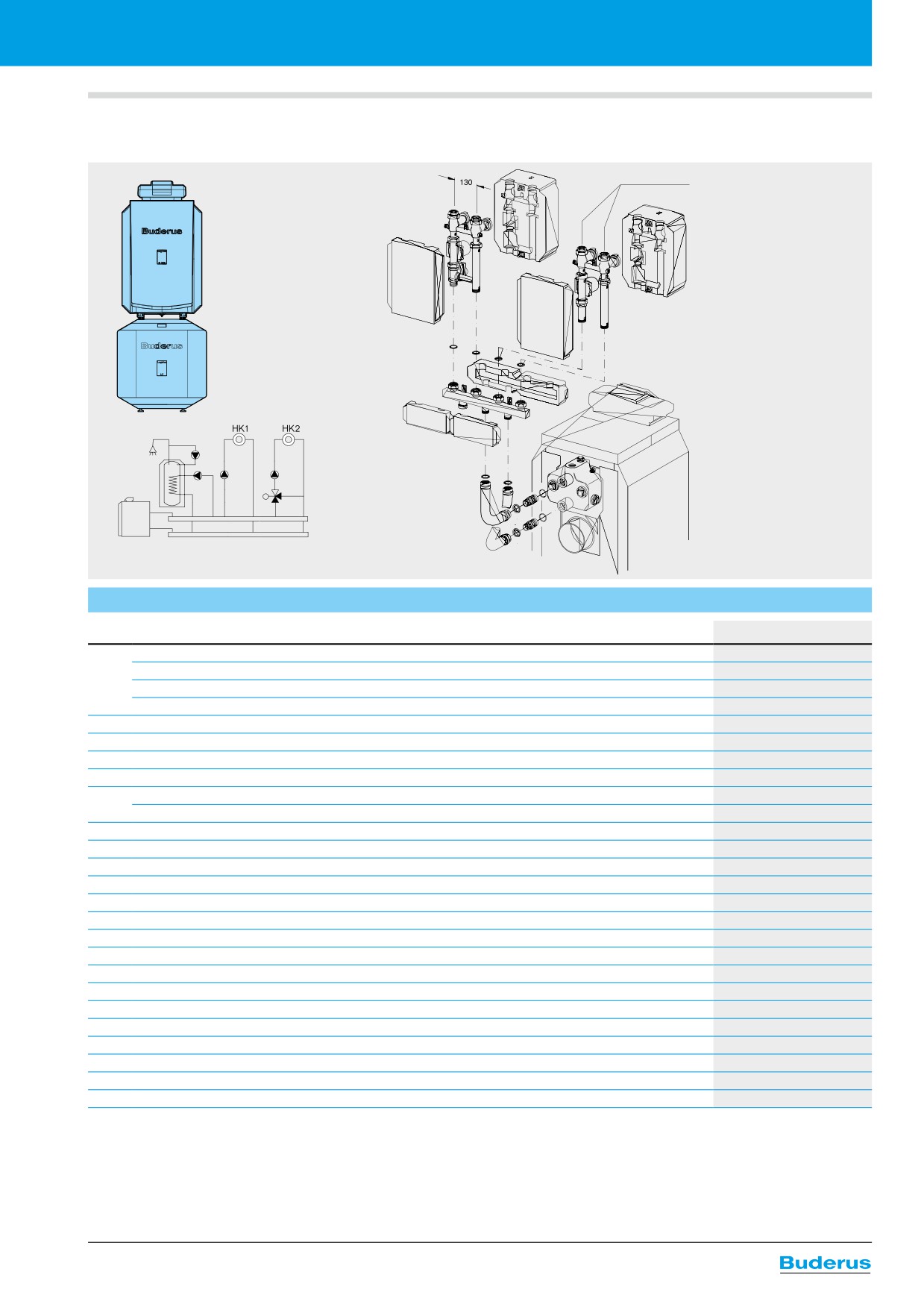

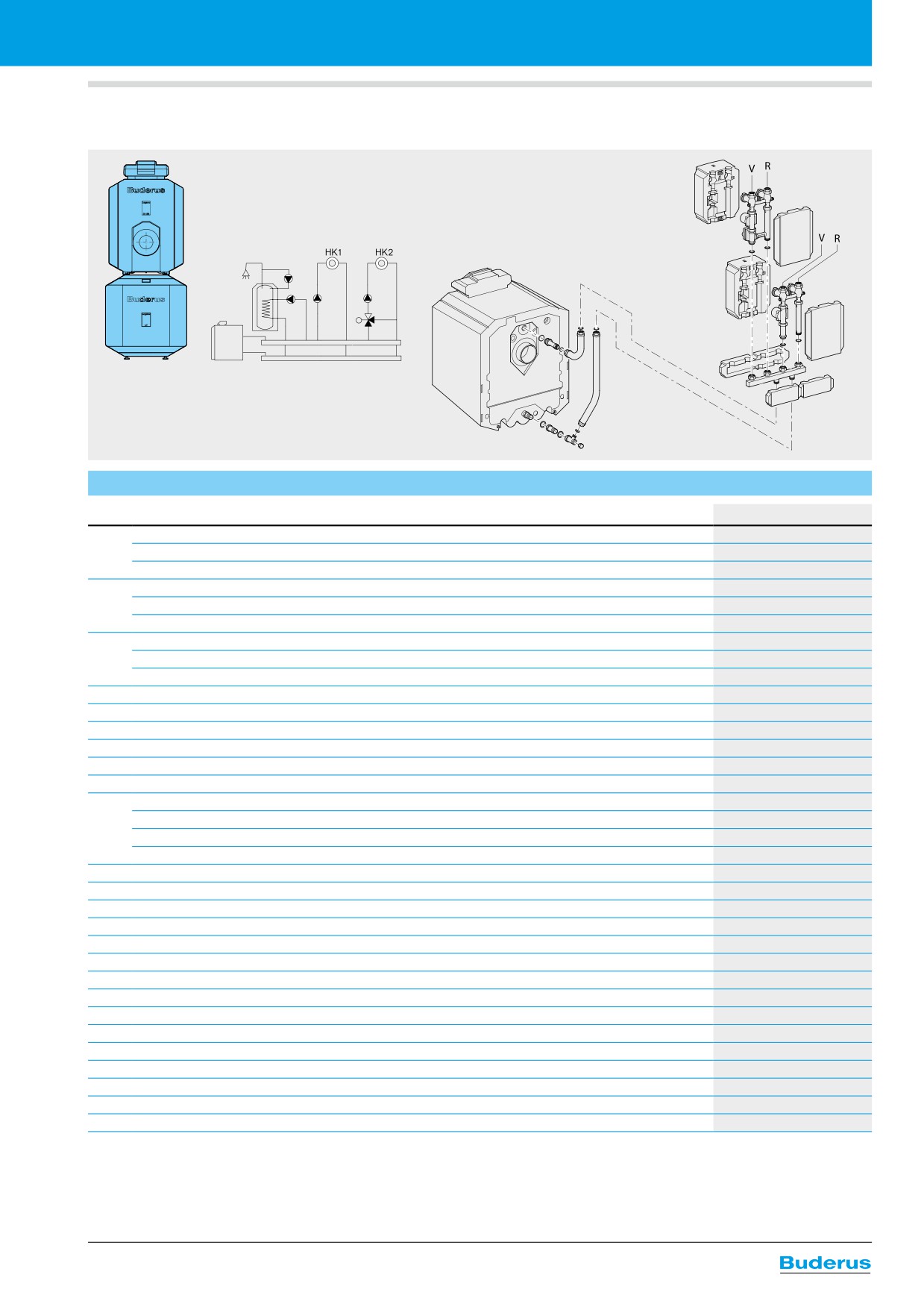

2.4. Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель L, для монтажа под котлом)

Подающая/обратная линии Rp 1

для исполнения HS/HSM 25 и HSM 20;

Rp11/4 для исполнения HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G124-20 WS "RU"

7 738 501 175

Котел Logano G124-24 WS "RU"

7 738 501 176

Котел Logano G124-28 WS "RU"

7 738 501 177

Котел Logano G124-32 WS "RU"

7 738 501 178

Группа безопасности котла KSS/G124

7 747 304 826

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Прибор контроля давления газа (для G124/G234)

05 176 020

Система контроля дымовых газов AW50.2-Kombi

8 718 589 578

Мембранный расширительный бак N 35/3

81 165 220

Устройство для чистки котла G124/G234/G334

80 393 030

Опорные болты

05 236 440

Газовый фильтр 1/2"

83 179 080

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Бак-водонагреватель Logalux L135

7 735 500 047

Бак-водонагреватель Logalux L160

7 735 500 048

Бак-водонагреватель Logalux L200

7 735 500 049

Группа подсоединения G124-L135/160

7 747 210 582

Группа подсоединения G124-L200

7 747 210 583

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Гребенка отопительного контура HKV 2/25 без ушек

05 024 868

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Комплект подкл. отоп. контура HSM 25, Ver 1

7 747 210 565

Комплект подключения к котлу KAS 1/G124 *

7 747 304 823

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 12.

Котельные с использованием котлов (G124WS)

с атмосферными газовыми горелками

2.5. Дополнительные принадлежности к котельным на базе котлов G124 WS

и баков-водонагревателей SU, L

Для котлов серии G124WS

Обозначение

Артикул

Комплект для перенастройки с природного на сжиженный газ

Пропан

G124WS-20 кВт

63 028 392

G124WS-24 кВт

63 028 393

G124WS-28 кВт

63 028 394

G124WS-32 кВт

63 028 393

Пропан/бутан

G124WS-20 кВт

63 028 395

G124WS-24 кВт

63 028 396

G124WS-28 кВт

63 028 395

G124WS-32 кВт

63 028 396

Для баков-водонагревателей SU

Электронагревательный элемент (ТЭН)

2,0 кВт 230 В

05 238 250

с регулятором температуры

3,0 кВт 380 В

05 238 254

4,5 кВт 380 В

05 238 258

6,0 кВт 380 В

05 238 262

Крышка бойлера для монтажа

Для SU, SF, SM на 300 и 400 л

8 718 542 449

электронагревательного элемента (ТЭН)

Термометр для бака водонагревателя

для SU

05 236 210

Для баков-водонагревателей L/LT

Инертный анод

для L

03 868 354

Термометр для бака водонагревателя

для L/LT

05 236 200

Для системы управления Logamatic 2107

Дистанционное управление BFU

Отдельное регулирование отопительных контуров из

30 002 256

комнаты

Функциональный модуль FM241

Регулирование одного дополнительного отопительного

30 002 288

контура со смесителем

Функциональный модуль FM244

Регулирование гелиоустановки для приготовления

30 005 984

горячей воды

Для реализации системы отопления с большим количеством отопительных контуров и различными регулирующими

функциями, используется:

Система управления Logamatic 4000* (пример)

Система управления Logamatic 4211

30 004 846

Функциональный модуль FM442

Регулирование двух дополнительных отопительных

30 004 878

контуров со смесителем

Функциональный модуль FM443

Регулирование гелиоустановки для приготовления

30 006 384

горячей воды и поддержки отопления

* - Более подробная информация по подбору автоматики, представлена в основном каталоге.

Информация по подбору дымоходов для котельных представлена в брошюре «Руководство по подбору и схемы монтажа дымоходов Jeremias

к котлам Buderus».

Котельные с использованием котлов (G234WS)

с атмосферными горелками мощность 38-60 кВт; газ

Котельные с использованием котлов (G234WS)

с атмосферными горелками мощность 38-60 кВт; газ

Топливо: природный или сжиженный газ¹⁾

Logano G234 WS

Типоразмер котла

Высота (с системой управления Logamatic 4000), мм

1204

Ширина, мм

650

740

Глубина, мм

726

Настройка: заводская установка на природный газ H, переналадку на сжиженный газ P / B/P

осуществляет заказчик, используя детали для перенастройки (дополнительная комплектация)

Logano G234

Типоразмер котла

Высота (с системой управления Logamatic 4000), мм

1204

Ширина, мм

830

Глубина, мм

746

Настройка: заводская установка на природный газ Е, переналадку на сжиженный газ P

осуществляет заказчик, используя детали для перенастройки (дополнительная комплектация)

Для использования сжиженного газа требуется комплект для перенастройки

Котельные с использованием котлов (G234WS)

с атмосферными горелками мощность 38-60 кВт; газ

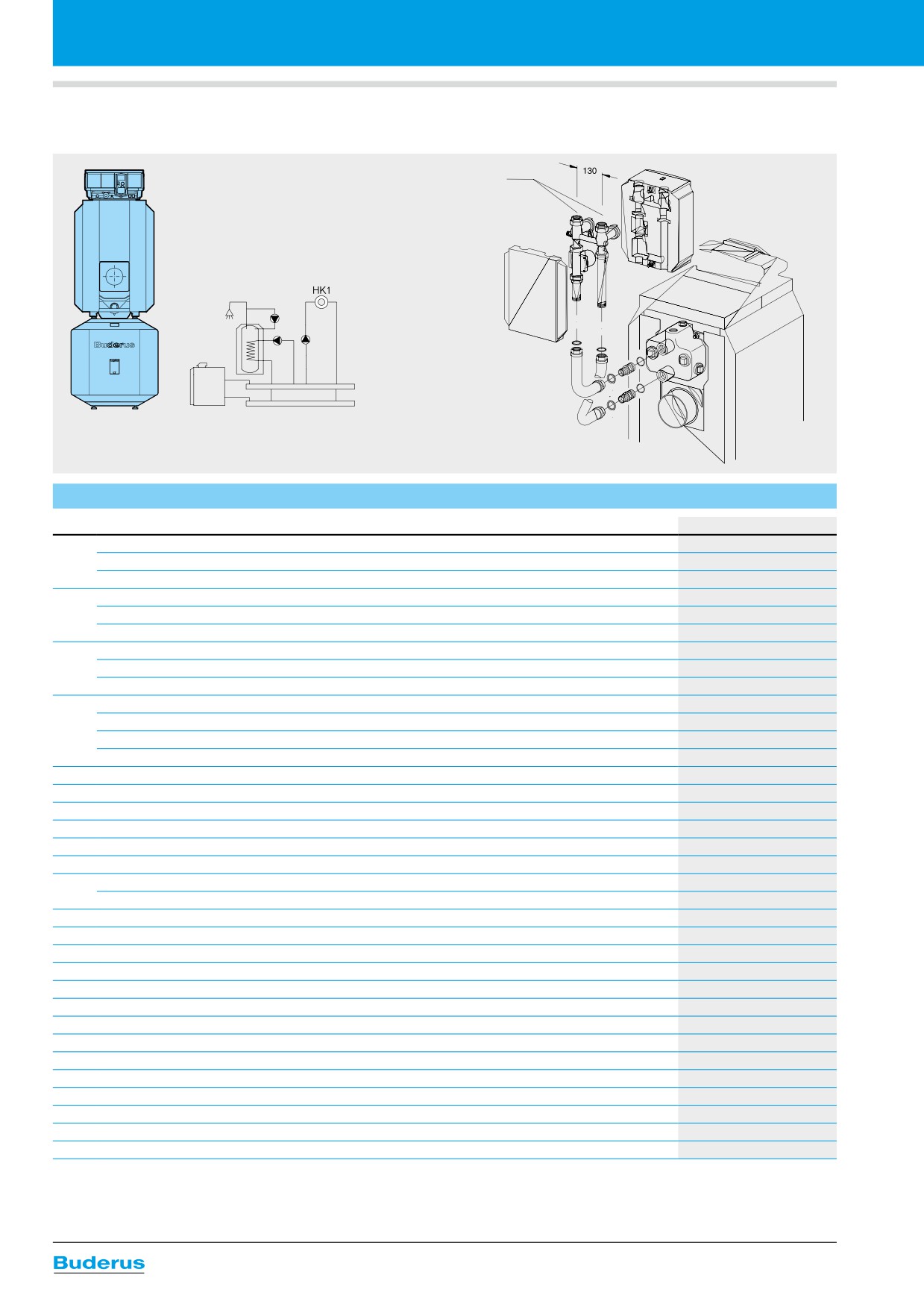

3.1. Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная

линии Rp11/4 для исполнения

HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G234-38 WS, G20

7 738 501 179

Котел Logano G234-44 WS, G20

7 738 501 180

Котел Logano G234-50 WS, G20

7 738 501 181

Котел Logano G234-55 WS, G20

7 738 501 182

Котел Logano G234-60, G20

7 738 501 183

Запорный клапан дымовых газов G234-38/44

05 077 273

Запорный клапан дымовых газов G234-50/55

05 077 274

Запорный клапан дымовых газов G234-60

05 077 280

Система контроля дымовых газов AW50.2-Kombi

8 718 589 578

Прибор контроля давления газа (для G124/G234)

05 176 020

Группа безопасности котла KSS/G234

7 747 304 828

Комплект подкл. расш. бака AAS/G234

7 747 304 817

Устройство для чистки котла G124/G234/G334

80 393 030

Газовый фильтр 3/4"

83 179 082

Тройник для обратной линии котла G234

67 900 046

Мембранный расширительный бак N 80/6

81 165 240

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G234-ST/SU

7 747 210 576

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G234

7 747 304 825

Комплект подкл. отоп. контура HS 32, Ver 1

5 584 530

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 16.

Котельные с использованием котлов (G234WS)

с атмосферными горелками мощность 38-60 кВт; газ

3.2. Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная линии Rp 1

для исполнения HS/HSM 25 и HSM 20;

Rp11/4 для исполнения HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G234-38 WS, G20

7 738 501 179

Котел Logano G234-44 WS, G20

7 738 501 180

Котел Logano G234-50 WS, G20

7 738 501 181

Котел Logano G234-55 WS, G20

7 738 501 182

Котел Logano G234-60, G20

7 738 501 183

Запорный клапан дымовых газов G234-38/44

05 077 273

Запорный клапан дымовых газов G234-50/55

05 077 274

Запорный клапан дымовых газов G234-60

05 077 280

Система контроля дымовых газов AW50.2-Kombi

8 718 589 578

Прибор контроля давления газа (для G124/G234)

05 176 020

Группа безопасности котла KSS/G234

7 747 304 828

Комплект подкл. расш. бака AAS/G234

7 747 304 817

Устройство для чистки котла G124/G234/G334

80 393 030

Газовый фильтр 3/4"

83 179 082

Тройник для обратной линии котла G234

67 900 046

Мембранный расширительный бак N 80/6

81 165 240

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G234-ST/SU

7 747 210 576

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Комплект подключения к котлу KAS 1/G234 *

7 747 304 825

Гребенка отопительного контура HKV 2/32

05 024 870

Комплект подкл. отоп. контура HS 32, Ver 1

05 584 530

Комплект подкл. отоп. контура HSM 32, Ver 1

5 584 532

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 16.

Котельные с использованием котлов (G234WS)

с атмосферными горелками мощность 38-60 кВт; газ

3.3. Дополнительные принадлежности к котельным на базе котлов G234 WS

и баков-водонагревателей SU

Для котлов серии G234WS

Обозначение

Артикул

Комплект для перенастройки с природного на сжиженный газ

Пропан

G234WS - 38 кВт

63 028 399

G234WS - 44 кВт

63 028 400

G234WS - 50 кВт

63 028 399

G234WS - 55 кВт

63 028 401

G234WS - 60 кВт

05 593 460

Пропан/бутан

G234WS - 38 кВт

63 028 402

G234WS - 44 кВт

63 028 403

G234WS - 50 кВт

63 028 402

G234WS - 55 кВт

63 028 404

Для баков-водонагревателей SU

Электронагревательный элемент (ТЭН)

2,0 кВт 230 В

05 238 250

с регулятором температуры

3,0 кВт 380 В

05 238 254

4,5 кВт 380 В

05 238 258

6,0 кВт 380 В

05 238 262

Крышка бойлера для монтажа электро

Для SU, SF, SM на 300 и 400 л

8 718 542 449

нагревательного элемента (ТЭН)

Термометр для бака водонагревателя

для SU

05 236 210

Для баков-водонагревателей L/LT

Инертный анод

для L

03 868 354

Термометр для бака водонагревателя

для L/LT

05 236 200

Для системы управления Logamatic 2107

Дистанционное управление BFU

Отдельное регулирование отопительных контуров из

30 002 256

комнаты

Функциональный модуль FM241

Регулирование одного дополнительного отопительного

30 002 288

контура со смесителем

Функциональный модуль FM244

Регулирование гелиоустановки для приготовления

30 005 984

горячей воды

Для реализации системы отопления с большим количеством отопительных контуров и различными регулирующими

функциями, используется:

Система управления Logamatic 4000* (пример)

Система управления Logamatic 4211

30 004 846

Функциональный модуль FM442

Регулирование двух дополнительных отопительных

30 004 878

контуров со смесителем

Функциональный модуль FM443

Регулирование гелиоустановки для приготовления

30 006 384

горячей воды и поддержки отопления

* - Более подробная информация по подбору автоматики, представлена в основном каталоге.

к котлам Buderus».

Котельные с использованием котлов (G125WS) с наддувными

горелками мощность 25-40кВт; газ и/или дизельное топливо

Котельные с использованием котлов G125WS для наддувных

горелок мощность 25-40кВт; газ и/или дизельное топливо

Топливо: природный газ и/или дизельное топливо.

Горелка не входит в состав поставки и подбирается отдельно.

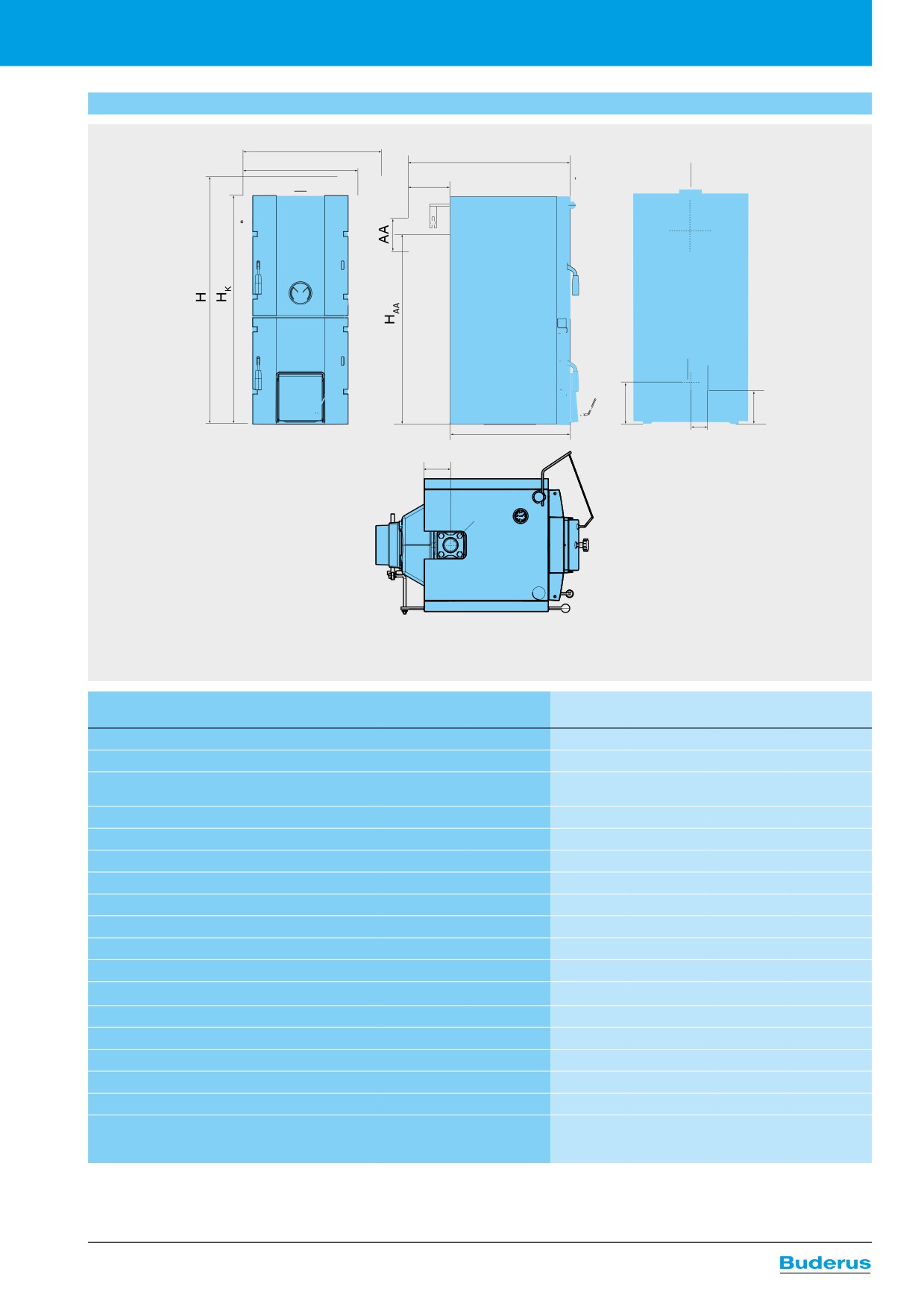

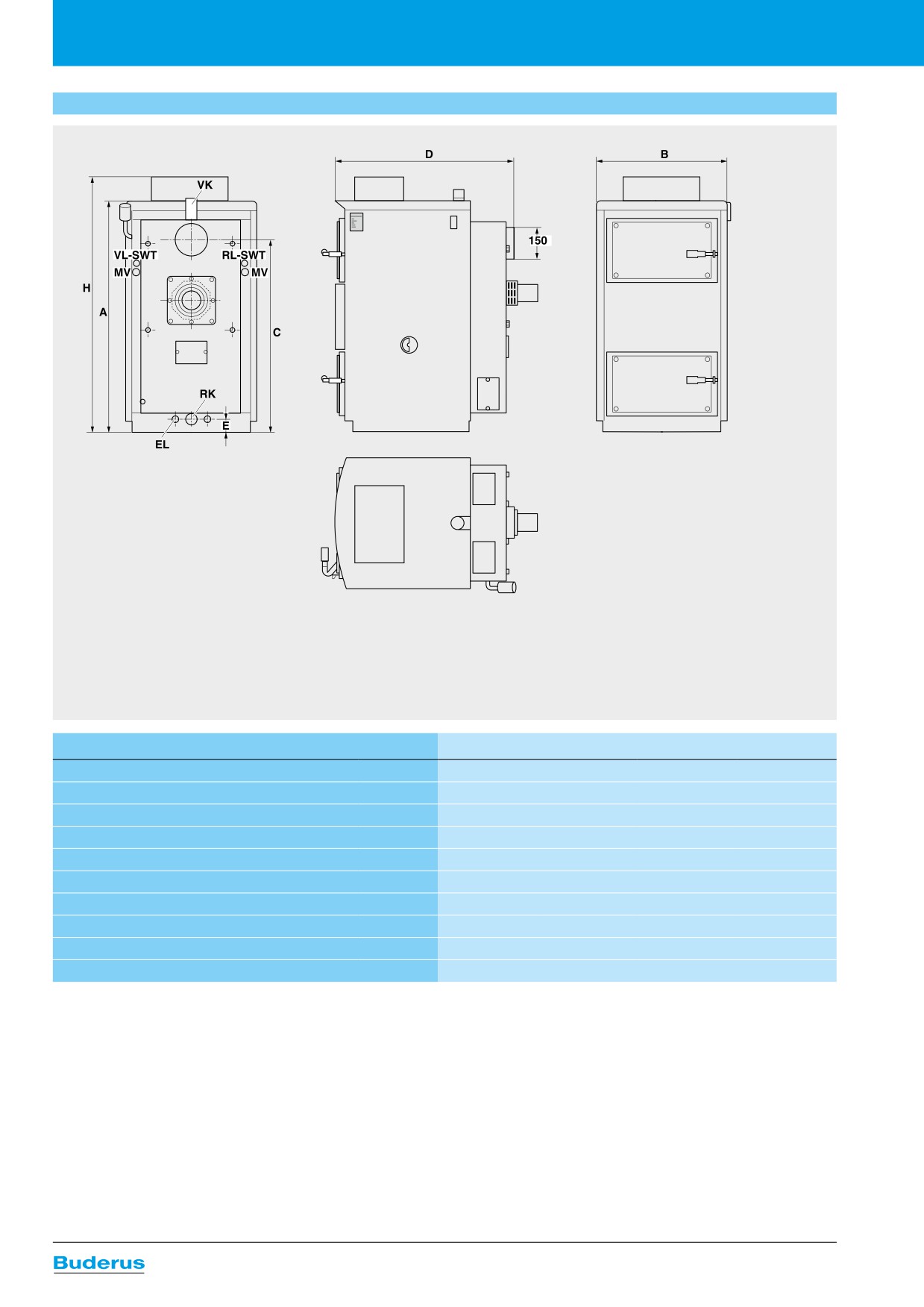

Logano G125 WS

Типоразмер котла

Общая длина котла (L)

мм

601

728

848

Длина блока котла (L_k)

мм

536

656

776

Длина топочной камеры (L_l)

мм

407

522

642

Диаметр топочной камеры

мм

270

Длина дверцы горелки

мм

Расстояние между опорами (F_L)

мм

290

410

530

Вес, нетто

кг

150

183

216

Габариты и размеры с баками-водонагревателями Logalux

Logano G125 WS c Logalux LT/1

Типоразмер котла

Номинальная теплопроизводительность

кВт

17-25

22-32

29-40

Длина с

LT135/1

мм

882

LT160/1

мм

992

LT200/1

мм

1147

LT300/1

мм

1537

Котельные с использованием котлов (G125WS) с наддувными

горелками мощность 25-40кВт; газ и/или дизельное топливо

4.1. Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная

линии Rp1

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G125-25 WS

7 747 311 210

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0031(жидкотопливная)

7 747 208 628

Котел Logano G125-32 WS

7 747 311 211

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0032 (жидкотопливная)

7 747 208 629

Котел Logano G125-40 WS

7 747 311 212

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.2H-0050 (жидкотопливная)

7 747 208 630

Группа безопасности котла KSS/G115/G125

7 747 304 827

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Шумоглушитель дымовых газов DN130

05 074 540

Уплотнительная манжета DN130

05 354 010

Комплект для чистки котла G115

83 570 060

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G125-ST/SU

30 000 266

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G115/G125

05 584 352

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 23.

Котельные с использованием котлов (G125WS) с наддувными

горелками мощность 25-40кВт; газ и/или дизельное топливо

4.2. Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

R - обратная сетевая вода;

присоединение Rp1

V - прямая сетевая вода;

присоединение Rp1

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G125-25 WS

7 747 311 210

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0031(жидкотопливная)

7 747 208 628

Котел Logano G125-32 WS

7 747 311 211

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0032 (жидкотопливная)

7 747 208 629

Котел Logano G125-40 WS

7 747 311 212

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.2H-0050 (жидкотопливная)

7 747 208 630

Группа безопасности котла KSS/G115/G125

7 747 304 827

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Шумоглушитель дымовых газов DN130

05 074 540

Уплотнительная манжета DN130

05 354 010

Комплект для чистки котла G115

83 570 060

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G125-ST/SU

30 000 266

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Гребенка отопительного контура HKV 2/25 без ушек

05 024 868

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Комплект подкл. отоп. контура HSM 25, Ver 1

7 747 210 565

Комплект подключения к котлу KAS 1/G115/G125 *

05 584 352

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 23.

Котельные с использованием котлов (G125WS) с наддувными

горелками мощность 25-40кВт; газ и/или дизельное топливо

4.3. Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

Подающая/обратная

линии Rp1

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G125-25 WS

7 747 311 210

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0031(жидкотопливная)

7 747 208 628

Котел Logano G125-32 WS

7 747 311 211

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0032 (жидкотопливная)

7 747 208 629

Котел Logano G125-40 WS

7 747 311 212

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.2H-0050 (жидкотопливная)

7 747 208 630

Группа безопасности котла KSS/G115/G125

7 747 304 827

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Шумоглушитель дымовых газов DN130

05 074 540

Уплотнительная манжета DN130

05 354 010

Комплект для чистки котла G115

83 570 060

Бак-водонагреватель Logalux LT135/1 *

7 735 500 044

Бак-водонагреватель Logalux LT160/1 *

7 735 500 045

Бак-водонагреватель Logalux LT200/1

7 735 500 046

Бак-водонагреватель Logalux LT300/1

7 735 500 047

Группа подсоединения G115/G125-LT135/160/200

7 747 210 580

Группа подсоединения G115-LT300

30 001 093

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G115/G125

05 584 352

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

* - LT135 - Не может быть установлен под котел G125WS - 32 (-40) кВт

** - LT160 - Не может быть установлен под котел G125WS - 40 кВт

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 23.

Котельные с использованием котлов (G125WS) с наддувными

горелками мощность 25-40кВт; газ и/или дизельное топливо

4.4. Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

R - обратная сетевая вода;

присоединение Rp1

V - прямая сетевая вода;

присоединение Rp1

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G125-25 WS

7 747 311 210

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0031(жидкотопливная)

7 747 208 628

Котел Logano G125-32 WS

7 747 311 211

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.1VH-0032 (жидкотопливная)

7 747 208 629

Котел Logano G125-40 WS

7 747 311 212

Горелка Buderus Logatop GE 1.40 HN-0021(газовая)

7 747 208 656

Горелка Buderus Logatop DE 1.2H-0050 (жидкотопливная)

7 747 208 630

Группа безопасности котла KSS/G115/G125

7 747 304 827

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Шумоглушитель дымовых газов DN130

05 074 540

Уплотнительная манжета DN130

05 354 010

Комплект для чистки котла G115

83 570 060

Бак-водонагреватель Logalux LT135/1 *

7 735 500 044

Бак-водонагреватель Logalux LT160/1 **

7 735 500 045

Бак-водонагреватель Logalux LT200/1

7 735 500 046

Бак-водонагреватель Logalux LT300/1

7 735 500 047

Группа подсоединения G115/G125-LT135/160/200

7 747 210 580

Группа подсоединения G115-LT300

30 001 093

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80937412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

11 2047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Гребенка отопительного контура HKV 2/25 без ушек

05 024 868

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Комплект подкл. отоп. контура HSM 25, Ver 1

7 747 210 565

Комплект подключения к котлу KAS 1/G115/G125 ***

05 584 352

* - LT135 - Не может быть установлен под котел G125WS-32(-40) кВт

** - LT160 - Не может быть установлен под котел G125WS -40 кВт

*** - Возможен компактный монтаж отопительных контуров на стенах помещения с комплектами WMS приложение №1 на стр. 60.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 23.

Котельные с использованием котлов (G125WS) с наддувными

горелками мощность 25-40кВт; газ и/или дизельное топливо

4.5. Дополнительные принадлежности к котельным на базе котлов G125 WS

и баков-водонагревателей SU, LT

Для котлов серии G125WS

Обозначение

Артикул

Подставка под котел

140 мм

05 093 010

Шумоглушитель дымовых газов

DN130

05 074 540

Топливные баки BT (батарейный, одностенный) 1000, 1500, 2000 л

Топливные баки BT устанавливаются в ряд максимольно до 5 емкостей. Максимальное отбираемое количество

топлива 70 л/час.

Бак

1000 л

1 115 001 471

1500 л

1 115 001 592

2000 л

1 115 001 593

Фикс-пакет

Основной, тип G

1 135 001 965

Ряда, тип R

1 135 002 061

Для баков-водонагревателей SU

Электронагревательный элемент (ТЭН)

2,0 кВт 230 В

05 238 250

с регулятором температуры

3,0 кВт 380 В

05 238 254

4,5 кВт 380 В

05 238 258

6,0 кВт 380 В

05 238 262

Крышка бойлера для монтажа электро

Для SU, SF, SM на 300 и 400 л

8 718 542 449

нагревательного элемента (ТЭН)

Термометр для бака водонагревателя

для SU

05 236 210

Для баков-водонагревателей L/LT

Инертный анод

для L

03 868 354

Термометр для бака водонагревателя

для L/LT

05 236 200

Для системы управления Logamatic 2107

Дистанционное управление BFU

Отдельное регулирование отопительных контуров из

30 002 256

комнаты

Функциональный модуль FM241

Регулирование одного дополнительного отопительного

30 002 288

контура со смесителем

Функциональный модуль FM244

Регулирование гелиоустановки для приготовления

30 005 984

горячей воды

Для реализации системы отопления с большим количеством отопительных контуров и различными регулирующими

функциями, используется:

Система управления Logamatic 4000* (пример)

Система управления Logamatic 4211

30 004 846

Функциональный модуль FM442

Регулирование двух дополнительных отопительных

30 004 878

контуров со смесителем

Функциональный модуль FM443

Регулирование гелиоустановки для приготовления

30 006 384

горячей воды и поддержки отопления

* - Более подробная информация по подбору автоматики, представлена в основном каталоге.

к котлам Buderus».

Котельные с использованием котлов (G215WS) с наддувными

горелками мощность 52-95кВт; газ и/или дизельное топливо

Котельные с использованием котлов (G215WS) для наддувных

горелок газ и/или дизельное топливо

Топливо: природный газ и/или дизельное топливо.

Горелка не входит в состав поставки и подбирается отдельно.

V SL,

Rp 3/4

Типоразмер котла

Секции котла

шт.

Номинальная теплопроизводительность

кВт

40-52

48-64

59-78

71-95

Тепловая мощность сжигания

кВт

44,0-56,6

51,5-69,8

63,3-85,1

76,0-103,2

мм

787

907

1027

1147

Длина

L_K

мм

680

800

920

1040

Секция котла

мм

Ширина 460/высота 820/глубина 150

Габаритные размеры

Котловой блок

мм

Ширина 460/высота 820/длина L_K

L_F

мм

548

668

788

908

Камера сгорания

∅

мм

337

Глубина

мм

∅ D_B

мм

112

130

Дверца горелки

∅ окружности с

мм

150

170

отверстиями

Расстояние между

F_L

мм

455

575

695

815

опорами

Вес, нетто ¹⁾

кг

227

272

317

362

Объем воды

Объем газа

68,8

85,1

101,4

117,7

Температура дымовых

°C

160-198

газов ²⁾

Необходимый напор (тяга)

Па

Дизтопливо

Част.нагрузка 60 %

кг/с

–

0,0229

Весовой поток дымовых

Полная нагрузка

кг/с

0,018-0,022

0,022-0,027

0,027-0,032

0,032-0,042

газов

Газ

Част.нагрузка 60%

0,0229

кг/с

Полная нагрузка

кг/с

0,018-0,022

0,022-0,027

0,027-0,032

0,032-0,042

Дизтопливо

Содержание CO₂

Газ

Сопротивление газоотводящего тракта

мбар

0,30-0,42

0,16-0,35

0,25-0,46

0,35-0,71

Допустимая температура подающей линии ³⁾

°C

115

Допустимое избыточное рабочее давление

бар

№ сертификата по Правилам эксплуатации приборов,

Z-FDK-MUC-00-318-302-24

работающих под давлением

Вес с упаковкой примерно на 6-8% больше

По DIN EN 303.

Граница срабатывания предохранительного ограничителя температуры (STB)

Котельные с использованием котлов (G215WS) с наддувными

горелками мощность 52-95кВт; газ и/или дизельное топливо

5.1. Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная линии Rp11/4

для исполнения HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G215-52 WS

7 738 501 179

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2H-0052 (жидкотопливная)

7 747 208 632

Котел Logano G215-64 WS

7 738 501 180

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2 H-0053 (жидкотопливная)

7 747 208 633

Котел Logano G215-78 WS (в собр. виде) *

7 738 501 181

Горелка Buderus Logatop GE 1.105N - 0140 (газовая)

7 747 208 660

Горелка Buderus Logatop DE 1.3H - 0055 (жидкотопливная)

7 747 208 634

Котел Logano G215-95 WS (в собр. виде) *

7 738 501 182

Горелка Buderus Logatop GZ 1.105N-0155 (газовая)

7 747 208 662

Горелка Logatop DE 1.3-0056 (жидкотопливная)

7 747 208 635

Комплект фланца горелки Logatop DE 1.3-0056 к котлу G215-95 WS

7 738 397 045

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 80/6

81 165 240

Шумоглушитель дымовых газов DN150

5 074 542

Уплотнительная манжета DN150

5 354 012

Комплект для чистки котла G215

83 570 070

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G215-ST/SU

7 747 210 577

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1 G215/G225

63 036 222

Комплект подкл. отоп. контура HS 32, Ver 1

05 584 530

* - Могут быть поставлены отдельными секциями.

¹⁾ Смотри список дополнительных принадлежностей к котельной данной серии на стр. 29.

Котельные с использованием котлов (G215WS) с наддувными

горелками мощность 52-95кВт; газ и/или дизельное топливо

5.2. Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная

линии Rp1 для исполнения

HS/HSM 25 и HSM 20;

Rp1 1/4 для исполнения

HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G215-52 WS

7 738 501 179

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2H-0052 (жидкотопливная)

7 747 208 632

Котел Logano G215-64 WS

7 738 501 180

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2 H-0053 (жидкотопливная)

7 747 208 633

Котел Logano G215-78 WS (в собр. виде) *

7 738 501 181

Горелка Buderus Logatop GE 1.105N - 0140 (газовая)

7 747 208 660

Горелка Buderus Logatop DE 1.3H - 0055 (жидкотопливная)

7 747 208 634

Котел Logano G215-95 WS (в собр. виде) *

7 738 501 182

Горелка Buderus Logatop GZ 1.105N-0155 (газовая)

7 747 208 662

Горелка Logatop DE 1.3-0056 (жидкотопливная)

7 747 208 635

Комплект фланца горелки Logatop DE 1.3-0056 к котлу G215-95 WS

7 738 397 045

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 80/6

81 165 240

Шумоглушитель дымовых газов DN150

5 074 542

Уплотнительная манжета DN150

5 354 012

Комплект для чистки котла G215

83 570 070

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G215-ST/SU

7 747 210 577

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 66 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Комплект подключения к котлу KAS 1/G215/G225 **

63 036 222

Гребенка отопительного контура HKV 2/32

05 024 870

Комплект подкл. отоп. контура HS 32, Ver 1

05 584 530

Комплект подкл. отоп. контура HSM 32, Ver 1

5 584 532

* - Могут быть поставлены отдельными секциями

** - Возможен компактный монтаж отопительных контуров на стенах помещения с комплектами WMS приложение №1 на стр. 60.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 29.

Котельные с использованием котлов (G215WS) с наддувными

горелками мощность 52-95кВт; газ и/или дизельное топливо

5.3. Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

Подающая/обратная

линии Rp11/4 для исполнения

HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G215-52 WS

7 738 501 179

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2H-0052 (жидкотопливная)

7 747 208 632

Котел Logano G215-64 WS

7 738 501 180

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2 H-0053 (жидкотопливная)

7 747 208 633

Котел Logano G215-78 WS (в собр. виде) *

7 738 501 181

Горелка Buderus Logatop GE 1.105N - 0140 (газовая)

7 747 208 660

Горелка Buderus Logatop DE 1.3H - 0055 (жидкотопливная)

7 747 208 634

Котел Logano G215-95 WS (в собр. виде) *

7 738 501 182

Горелка Buderus Logatop GZ 1.105N-0155 (газовая)

7 747 208 662

Горелка Logatop DE 1.3-0056 (жидкотопливная)

7 747 208 635

Комплект фланца горелки Logatop DE 1.3-0056 к котлу G215-95 WS

7 738 397 045

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 80/6

81 165 240

Шумоглушитель дымовых газов DN150

5 074 542

Уплотнительная манжета DN150

5 354 012

Комплект для чистки котла G215

83 570 070

Бак-водонагреватель Logalux LT200/1 **

7 735 500 046

Бак-водонагреватель Logalux LT300/1 ***

7 735 500 047

Группа подсоединения G215-LT200

7 747 210 578

Группа подсоединения G215-LT300

7 747 210 579

Направляющая шина G215-LT200

5 261 232

Направляющая шина G215-LT300

5 261 234

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G215/G225

63 036 222

Комплект подкл. отоп. контура HS 32, Ver 1

05 584 530

* - Могут быть поставлены отдельными секциями.

** - LT200 - не подходит для котлов 78 и 95 кВт.

*** - LT300 - не подходит для котлов 95 кВт.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 29.

Котельные с использованием котлов (G215WS) с наддувными

горелками мощность 52-95кВт; газ и/или дизельное топливо

5.4. Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT, для монтажа под котлом)

Подающая/обратная

линии Rp1 для исполнения

HS/HSM 25 и HSM 20;

Rp1 1/4 для исполнения

HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G215-52 WS

7 738 501 179

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2H-0052 (жидкотопливная)

7 747 208 632

Котел Logano G215-64 WS

7 738 501 180

Горелка Buderus Logatop GE 1.65HN-0023 (газовая)

7 747 208 658

Горелка Buderus Logatop DE 1.2 H-0053 (жидкотопливная)

7 747 208 633

Котел Logano G215-78 WS (в собр. виде) *

7 738 501 181

Горелка Buderus Logatop GE 1.105N - 0140 (газовая)

7 747 208 660

Горелка Buderus Logatop DE 1.3H - 0055 (жидкотопливная)

7 747 208 634

Котел Logano G215-95 WS (в собр. виде) *

7 738 501 182

Горелка Buderus Logatop GZ 1.105N-0155 (газовая)

7 747 208 662

Горелка Logatop DE 1.3-0056 (жидкотопливная)

7 747 208 635

Комплект фланца горелки Logatop DE 1.3-0056 к котлу G215-95 WS

7 738 397 045

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 80/6

81 165 240

Шумоглушитель дымовых газов DN150

5 074 542

Уплотнительная манжета DN150

5 354 012

Комплект для чистки котла G215

83 570 070

Бак-водонагреватель Logalux LT200/1 **

7 735 500 046

Бак-водонагреватель Logalux LT300/1 ***

7 735 500 047

Группа подсоединения G215-LT200

7 747 210 578

Группа подсоединения G215-LT300

7 747 210 579

Направляющая шина G215-LT200

5 261 232

Направляющая шина G215-LT300

5 261 234

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Комплект подключения к котлу KAS 1/G215/G225 ****

63 036 222

Гребенка отопительного контура HKV 2/32

05 024 870

Комплект подкл. отоп. контура HS 32, Ver 1

05 584 530

Комплект подкл. отоп. контура HSM 32, Ver 1

5 584 532

* - Могут быть поставлены отдельными секциями. ** - LT200 - не подходит для котлов 78 и 95 кВт. *** - LT300 - не подходит для котлов 95 кВт.

**** - Возможен компактный монтаж отопительных контуров на стенах помещения с комплектами WMS приложение №1 на стр. 60.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 29.

Котельные с использованием котлов (G215WS) с наддувными

горелками мощность 52-95кВт; газ и/или дизельное топливо

5.5. Дополнительные принадлежности к котельным на базе котлов G215 WS

и баков-водонагревателей SU, LT

Топливные баки BT (батарейный, одностенный) 1000, 1500, 2000 л

Топливные баки BT устанавливаются в ряд макс. до 5 емкостей. Максимальное отбираемое количество топлива 70 л/час.

Бак

1000 л

1 115 001 471

1500 л

1 115 001 592

2000 л

1 115 001 593

Фикс-пакет

Основной, тип G

1 135 001 965

Ряда, тип R

1 135 002 061

Для баков-водонагревателей SU

Электронагревательный элемент (ТЭН)

2,0 кВт 230 В

05 238 250

с регулятором температуры

3,0 кВт 380 В

05 238 254

4,5 кВт 380 В

05 238 258

6,0 кВт 380 В

05 238 262

Крышка бойлера для монтажа электро

Для SU, SF, SM на 300 и 400 л

8 718 542 449

нагревательного элемента (ТЭН)

Термометр для бака водонагревателя

для SU

05 236 210

Для баков-водонагревателей L/LT

Инертный анод

для L

03 868 354

Термометр для бака водонагревателя

для L/LT

05 236 200

Для системы управления Logamatic 2107

Дистанционное управление BFU

Отдельное регулирование отопительных контуров из

30 002 256

комнаты

Функциональный модуль FM241

Регулирование одного дополнительного отопительного

30 002 288

контура со смесителем

Функциональный модуль FM242

Управление 2-ступенчатой (например, Горелка Buderus

30 002 204

Logatop GZ 1.105N-0155 (газовая)) или модулированной

горелкой. С кабелем горелки 2-ой ступени (активирует

отдельный отсчет обработанных часов)

Функциональный модуль FM244

Регулирование гелиоустановки для приготовления

30 005 984

горячей воды

Для реализации системы отопления с большим количеством отопительных контуров и различными регулирующими

функциями, используется:

Система управления Logamatic 4000* (пример)

Система управления Logamatic 4211

30 004 846

Функциональный модуль FM442

Регулирование двух дополнительных отопительных

30 004 878

контуров со смесителем

Функциональный модуль FM443

Регулирование гелиоустановки для приготовления

30 006 384

горячей воды и поддержки отопления

* - Более подробная информация по подбору автоматики, представлена в основном каталоге.

к котлам Buderus».

Котельные с использованием котлов (G125SE) с наддувными

горелками SE, мощность 25-40кВт; дизельное топливо

Котельные с использованием котлов(G125SE) с наддувными

горелками SE на дизельном топливе

Топливо: дизельное топливо.

Горелка входит в состав поставки.

Logano G125SE

Типоразмер котла

Высота¹⁾ (с системой управления), мм

915

Ширина, мм

600

Длина, мм

880

1000

1120

1) Высота с опорами

Габариты и размеры с баками-водонагревателями Logalux

Сочетание с системой управления, с горелкой Logatop SE и устанавливаемым

под котлом баком-водонагревателем

Комплектация с обвязкой котел - бак, с загрузочным насосом и обратным клапаном

Типоразмер котла

Высота¹⁾ (с системой управления), мм

1560

Ширина, мм

655

Длина с LT135/1, мм

880

LT160/1, мм

990

LT200/1, мм

1146

LT300/1, мм

1536

1) Высота с опорами

Котельные с использованием котлов (G125SE) с наддувными

горелками SE, мощность 25-40кВт; дизельное топливо

6.1. Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом

Подающая/обратная

линии Rp1

Компоненты Будерус

№ Номенклатура

Артикул

Котел Logano G125-25 SE (диз. горелка)

30 009 019

Котел Logano G125-32 SE (диз. горелка)

30 009 020

Котел Logano G125-40 SE (диз. горелка)

30 009 021

Группа безопасности котла KSS/G115/G125

7 747 304 827

Уплотнительная манжета DN130

5 354 010

Комплект для чистки котла G115

83 570 060

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G115-ST/SU

30 000 266

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G115/G125

05 584 352

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 35.

Котельные с использованием котлов (G125SE) с наддувными

горелками SE, мощность 25-40кВт; дизельное топливо

6.2. Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная

линии Rp1 для исполнения

HS/HSM 25 и HSM 20;

Rp1 1/4 для исполнения

HS/HSM 32

Компоненты Будерус

№ Номенклатура

Артикул

Котел Logano G125-25 SE (диз. горелка)

30 009 019

Котел Logano G125-32 SE (диз. горелка)

30 009 020

Котел Logano G125-40 SE (диз. горелка)

30 009 021

Группа безопасности котла KSS/G115/G125

7 747 304 827

Подставка под котел G115

5 093 010

Уплотнительная манжета DN130

5 354 010

Комплект для чистки котла G115

83 570 060

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G115-ST/SU

30 000 266

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Гребенка отопительного контура HKV 2/25 без ушек

05 024 868

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Комплект подкл. отоп. контура HSM 25, Ver 1

7 747 210 565

Комплект подключения к котлу KAS 1/G115/G125 *

05 584 352

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 35.

Котельные с использованием котлов (G125SE) с наддувными

горелками SE, мощность 25-40кВт; дизельное топливо

6.3. Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

Подающая/обратная

линии Rp11/4 для исполнения

HS/HSM 32

Компоненты Будерус

№ Номенклатура

Артикул

Котел Logano G125-25 SE (диз. горелка)

30 009 019

Котел Logano G125-32 SE (диз. горелка)

30 009 020

Котел Logano G125-40 SE (диз. горелка)

30 009 021

Группа безопасности котла KSS/G115/G125

7 747 304 827

Подставка под котел G115

5 093 010

Уплотнительная манжета DN130

5 354 010

Комплект для чистки котла G115

83 570 060

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Бак-водонагреватель Logalux LT135/1 *

7 735 500 044

Бак-водонагреватель Logalux LT160/1 **

7 735 500 045

Бак-водонагреватель Logalux LT200/1

7 735 500 046

Бак-водонагреватель Logalux LT300/1

7 735 500 047

Группа подсоединения G115/G125-LT135/160/200

7 747 210 580

Группа подсоединения G115-LT300

30 001 093

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1/G115/G125

05 584 352

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

* - Не может быть установлен под котел G125SE-32(-40) кВт.

** - Не может быть установлен под котел G125SE-40 кВт.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 35.

Котельные с использованием котлов (G125SE) с наддувными

горелками SE, мощность 25-40кВт; дизельное топливо

6.4. Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

Подающая/обратная

линии Rp1 для исполнения

HS/HSM 25 и HSM 20;

Rp1 1/4 для исполнения

HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G125-25 SE (диз. горелка)

30 009 019

Котел Logano G125-32 SE (диз. горелка)

30 009 020

Котел Logano G125-40 SE (диз. горелка)

30 009 021

Группа безопасности котла KSS/G115/G125

7 747 304 827

Подставка под котел G115

5 093 010

Уплотнительная манжета DN130

5 354 010

Комплект для чистки котла G115

83 570 060

Комплект подкл. расш. бака AAS/G124/G115/G125

7 747 304 815

Мембранный расширительный бак N 35/3

81 165 220

Бак-водонагреватель Logalux LT135 *

7 735 500 044

Бак-водонагреватель Logalux LT160/1**

7 735 500 045

Бак-водонагреватель Logalux LT200/1

7 735 500 046

Бак-водонагреватель Logalux LT300/1

7 735 500 047

Группа подсоединения G115/G125-LT135/160/200

7 747 210 580

Группа подсоединения G115-LT300

30 001 093

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Гребенка отопительного контура HKV 2/25 без ушек

05 024 868

Комплект подкл. отоп. контура HS 25, Ver 1

7 747 210 563

Комплект подкл. отоп. контура HSM 25, Ver 1

7 747 210 565

Комплект подключения к котлу KAS 1/G115/G125 ***

05 584 352

* - Не может быть установлен под котел G125SE-32(-40) кВт.

** - Не может быть установлен под котел G125SE-40 кВт.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 35.

Котельные с использованием котлов (G125SE) с наддувными

горелками SE, мощность 25-40кВт; дизельное топливо

6.5. Дополнительные принадлежности к котельным на базе котлов G125 SE

и баков-водонагревателей SU, LT

Для котлов серии G125SE

Обозначение

Артикул

Подставка под котел

140 мм

05 093 010

Шумоглушитель дымовых газов

DN130

05 074 540

Фильтр дизельный Toc-Duo-A 3/8”

50-75 мкм (2-х тр.)

80 207 120

Топливные баки BT (батарейный, одностенный) 1000, 1500, 2000 л

Бак

1000 л

1 115 001 471

1500 л

1 115 001 592

2000 л

1 115 001 593

Фикс-пакет

Основной, тип G

1 135 001 965

Ряда, тип R

1 135 002 061

Для баков-водонагревателей SU

Электронагревательный элемент (ТЭН)

2,0 кВт 230 В

05 238 250

с регулятором температуры

3,0 кВт 380 В

05 238 254

4,5 кВт 380 В

05 238 258

6,0 кВт 380 В

05 238 262

Крышка бойлера для монтажа электро

Для SU, SF, SM на 300 и 400 л

8 718 542 449

нагревательного элемента (ТЭН)

Термометр для бака водонагревателя

для SU

05 236 210

Для баков-водонагревателей L/LT

Инертный анод

для L

03 868 354

Термометр для бака водонагревателя

для L/LT

05 236 200

Для системы управления Logamatic 2107

Дистанционное управление BFU

Отдельное регулирование отопительных контуров

30 002 256

из комнаты

Функциональный модуль FM241

Регулирование одного дополнительного отопительного

30 002 288

контура со смесителем

Функциональный модуль FM244

Регулирование гелиоустановки для приготовления

30 005 984

горячей воды

Для реализации системы отопления с большим количеством отопительных контуров и различными регулирующими

функциями, используется:

Система управления Logamatic 4000* (пример)

Система управления Logamatic 4211

30 004 846

Функциональный модуль FM442

Регулирование двух дополнительных отопительных

30 004 878

контуров со смесителем

Функциональный модуль FM443

Регулирование гелиоустановки для приготовления

30 006 384

горячей воды и поддержки отопления

* - Более подробная информация по подбору автоматики, представлена в основном каталоге.

к котлам Buderus».

Котельные с использованием котлов (G225SE) с наддувными

горелками SE, мощность 50-95кВт; дизельное топливо

Котельные с использованием котлов (G225SE) с наддувных

горелками SE, мощность 50-95кВт; дизельное топливо

Топливо: дизельное топливо.

Горелка входит в состав поставки.

Типоразмер котла

Количество секций

шт.

Номинальная теплопроизводительность

кВт

40-50

48-64

59-78

79-95

Тепловая мощность сжигания

кВт

44,0-54,4

51,5-69,8

63,3-65,1

86,2-103,2

мм

1102

1222

1342

1462

Длина

L_K

мм

626

746

866

986

секция котла

мм

ширина 460 / высота 820 / глубина 150

Габариты

блок котла

мм

ширина 460 / высота 820 / длина L_K

длина

мм

548

668

788

908

Камера сгорания

∅

мм

337

Дверца горелки

глубина

мм

Расстояние между опорами F_L

мм

455

575

695

815

Вес нетто ¹⁾Вес

кг

246

291

336

381

Объем воды

Объем газа

68,8

85,1

101,4

117,7

Температура дымовых газов ²⁾

°C

160-198

Весовой поток дымовых газов

кг/с

0,018-0,023

0,022-0,030

0,027-0,036

0,037-0,044

Содержание СO₂

Необходимый напор (тяга)

Па

Сопротивление котла по газу

мбар

0,30-0,40

0,16-0,35

0,25-0,46

0,35-0,71

Допустимая температура подающей линии ³⁾

°C

100

Допустимое избыточное рабочее давление

бар

Знак CE, идент. номер продукта

CE0036 0375/06

¹⁾ Вес с упаковкой больше примерно на 6-8 %.

²⁾ По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по EN 13384-1 ниже примерно на 12 K

³⁾ Граница срабатывания предохранительного ограничителя температуры.

Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K

Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C

Котельные с использованием котлов (G225SE) с наддувными

горелками SE, мощность 50-95кВт; дизельное топливо

7.1. Комплектация для котельной с одним контуром отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная

линии Rp11/4 для исполнения

HS/HSM 32

Компоненты Будерус

№ Номенклатура

Артикул

Котел Logano G225-50 с горелкой Logatop SE (в собр. виде)

30 010 248

Котел Logano G225-64 с горелкой Logatop SE (в собр. виде)

30 010 249

Котел Logano G225-78 с горелкой Logatop SE (в собр. виде)

30 010 250

Котел Logano G225-95 с горелкой Logatop SE (в собр. виде)

30 010 251

Комплект для чистки котла G215

83 570 070

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 50/6

81 165 230

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G225/G215-ST/SU

30 010 349

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1 G215/G225

30 010 357

Комплект подкл. отоп. контура HS 32, Ver 1

05 584 530

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 41.

Котельные с использованием котлов (G225SE) с наддувными

горелками SE, мощность 50-95кВт; дизельное топливо

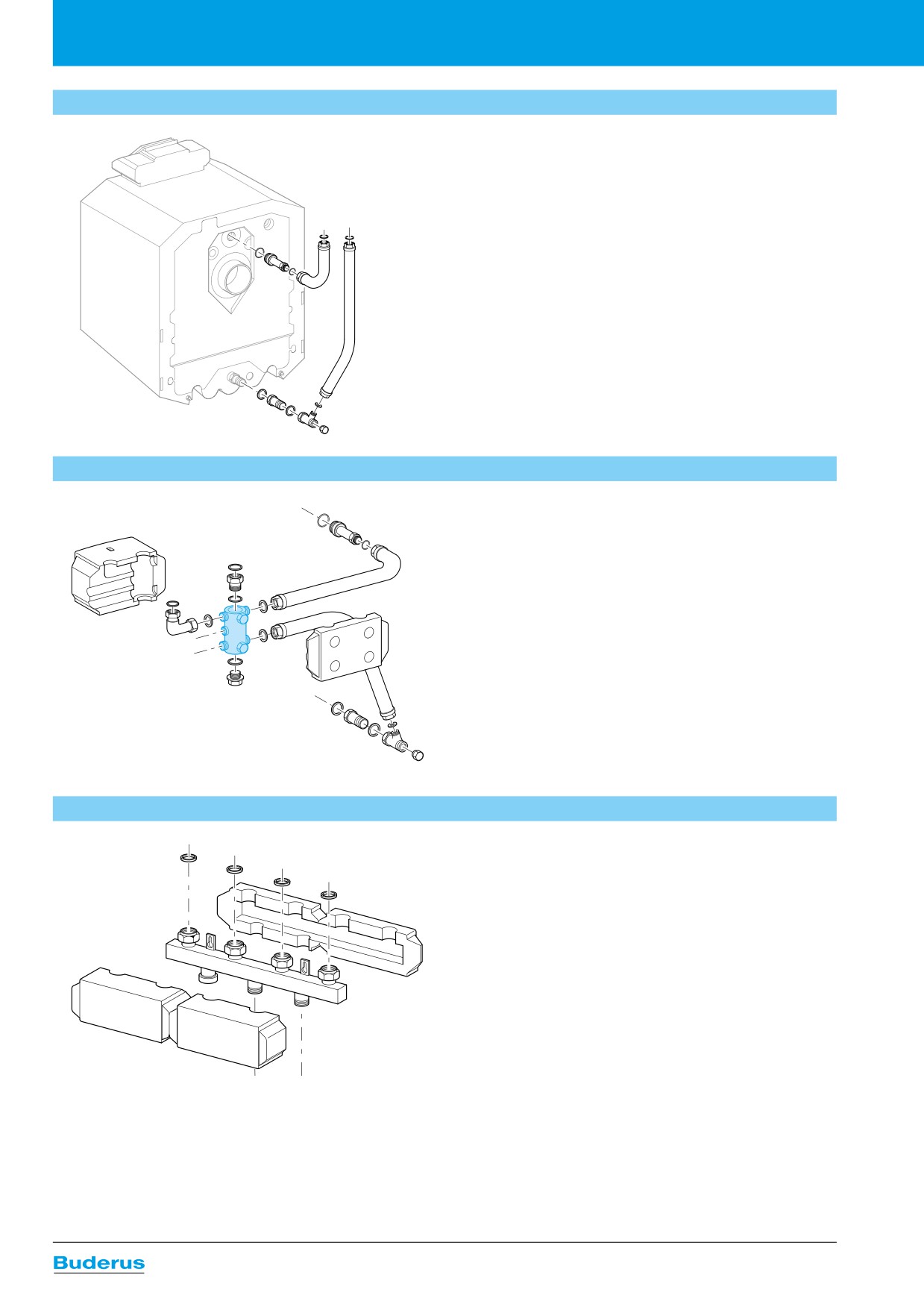

7.2. Комплектация для котельной с двумя контурами отопления и системой ГВС

(вертикальный бак-водонагреватель SU, для монтажа рядом с котлом)

Подающая/обратная линии Rp1 для

исполнения HS/HSM 25 и HSM 20;

Rp1 1/4 для исполнения HS/HSM 32

Компоненты Будерус

№ Номенклатура

Артикул

Котел Logano G225-50 с горелкой Logatop SE (в собр. виде)

30 010 248

Котел Logano G225-64 с горелкой Logatop SE (в собр. виде)

30 010 249

Котел Logano G225-78 с горелкой Logatop SE (в собр. виде)

30 010 250

Котел Logano G225-95 с горелкой Logatop SE (в собр. виде)

30 010 251

Комплект для чистки котла G215

83 570 070

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 50/6

81 165 230

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU300/5

8 718 541 328

Группа подсоединения G225/G215-ST/SU

30 010 349

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Комплект подключения к котлу KAS 1/G215/G225 *

30 010 357

Гребенка отопительного контура HKV 2/32

5 024 870

Комплект подкл. отоп. контура HS 32, Ver 1

5 584 530

Комплект подкл. отоп. контура HSM 32, Ver 1

5 584 532

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 41.

Котельные с использованием котлов (G225SE) с наддувными

горелками SE, мощность 50-95кВт; дизельное топливо

7.3. Комплектация для котельной с одним контуром отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

Подающая/обратная

линии Rp11/4 для исполнения

HS/HSM 32

Компоненты Будерус

№ Номенклатура

Артикул

Котел Logano G225-50 с горелкой Logatop SE (в собр. виде)

30 010 248

Котел Logano G225-64 с горелкой Logatop SE (в собр. виде)

30 010 249

Котел Logano G225-78 с горелкой Logatop SE (в собр. виде)

30 010 250

Котел Logano G225-95 с горелкой Logatop SE (в собр. виде)

30 010 251

Комплект для чистки котла G215

83 570 070

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 50/6

81 165 230

Бак-водонагреватель Logalux LT200/1 *

7 735 500 046

Бак-водонагреватель Logalux LT300/1 **

7 735 500 047

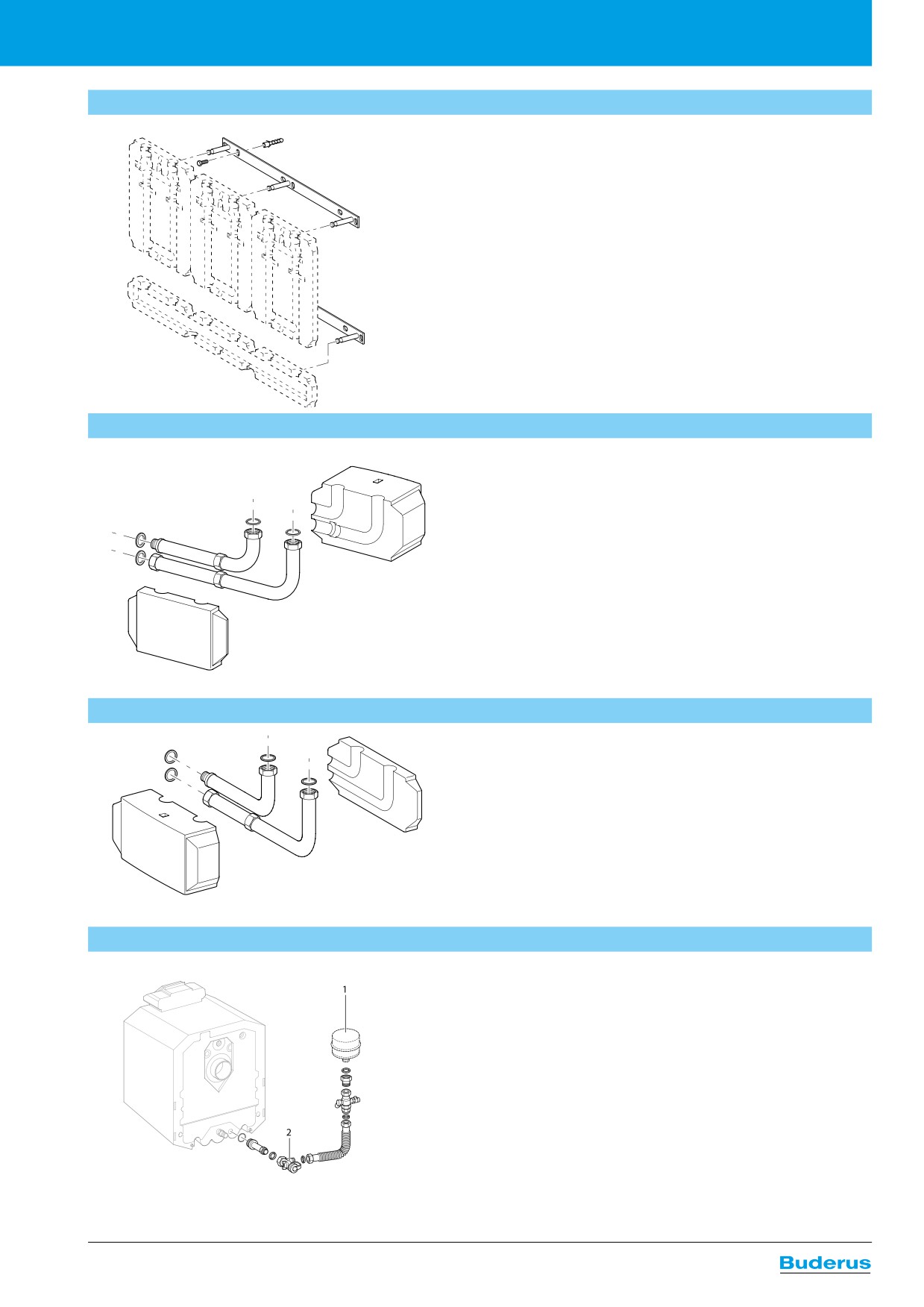

Группа подсоединения G215-LT200

7 747 210 580

Группа подсоединения G215-LT300

7 747 210 579

Направляющая шина G215-LT200

7 747 210 578

Направляющая шина G215-LT300

05 261 234

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Комплект подключения к котлу KAS 1 G215/G225

30 010 357

Комплект подкл. отоп. контура HS 32, Ver 1

05 584 530

* - Не может быть установлен под котел G225SE-78(-95) кВт.

** - Не может быть установлен под котел G225SE-95 кВт.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 41.

Котельные с использованием котлов (G225SE) с наддувными

горелками SE, мощность 50-95кВт; дизельное топливо

7.4. Комплектация для котельной с двумя контурами отопления и системой ГВС

(горизонтальный бак-водонагреватель LT/1, для монтажа под котлом)

Подающая/обратная линии Rp1 для

исполнения HS/HSM 25 и HSM 20;

Rp1 1/4 для исполнения HS/HSM 32

Компоненты Будерус

№

Номенклатура

Артикул

Котел Logano G225-50 с горелкой Logatop SE (в собр. виде)

30 010 248

Котел Logano G225-64 с горелкой Logatop SE (в собр. виде)

30 010 249

Котел Logano G225-78 с горелкой Logatop SE (в собр. виде)

30 010 250

Котел Logano G225-95 с горелкой Logatop SE (в собр. виде)

30 010 251

Комплект для чистки котла G215

83 570 070

Группа безопасности котла KSS/G215/G225

63 033 871

Комплект подкл. расш. бака AAS/G215

7 747 304 816

Мембранный расширительный бак N 50/6

81 165 230

Бак-водонагреватель Logalux LT200/1 *

7 735 500 046

Бак-водонагреватель Logalux LT300/1 **

7 735 500 047

Группа подсоединения G215-LT200

7 747 210 580

Группа подсоединения G215-LT300

7 747 210 579

Направляющая шина G215-LT200

5 261 232

Направляющая шина G215-LT300

5 261 234

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Система управления Logamatic 2107 "RU"

30 005 454

Функциональный модуль FM241 "RU"

30 002 288

Комплект подключения к котлу KAS 1/G215/G225 ***

30 010 357

Гребенка отопительного контура HKV 2/32

5 024 870

Комплект подкл. отоп. контура HS 32, Ver 1

5 584 530

Комплект подкл. отоп. контура HSM 32, Ver 1

5 584 532

* - Не может быть установлен под котел G225SE-78(-95) кВт.

** - Не может быть установлен под котел G225SE-95 кВ.

Смотри список дополнительных принадлежностей к котельной данной серии на стр. 41.

Котельные с использованием котлов (G225SE) с наддувными

горелками SE, мощность 50-95кВт; дизельное топливо

7.5. Дополнительные принадлежности к котельным на базе котлов G225 SE

и баков-водонагревателей SU/ST, LT/1

Для котлов серии G225 SE

Обозначение

Артикул

Подставка под котел G225 SE

для типоразмера 50

63 034 283

Подставка под котел G225 SE

для типоразмера 64

63 034 284

Подставка под котел G225 SE

для типоразмера 78

63 034 285

Подставка под котел G225 SE

для типоразмера 95

63 034 286

Шумоглушитель дымовых газов

DN150

05 074 542

Уплотнительная манжета

DN150

05 354 012

Фильтр дизельный Toc-Duo-A 3/8”

50-75 мкм (2-х тр.)

80 207 120

Топливные баки BT (батарейный, одностенный) 1000, 1500, 2000 л

Бак

1000 л

1 115 001 471

1500 л

1 115 001 592

2000 л

1 115 001 593

Фикс-пакет

Основной, тип G

1 135 001 965

Ряда, тип R

1 135 002 061

Для баков-водонагревателей SU

Электронагревательный элемент (ТЭН)

2,0 кВт 230 В

05 238 250

с регулятором температуры

3,0 кВт 380 В

05 238 254

4,5 кВт 380 В

05 238 258

6,0 кВт 380 В

05 238 262

Крышка бойлера для монтажа электро

Для SU, SF, SM на 300 и 400 л

8 718 542 449

нагревательного элемента (ТЭН)

Термометр для бака водонагревателя

для SU

05 236 210

Для баков-водонагревателей L/LT

Инертный анод

для L

03 868 354

Термометр для бака водонагревателя

для L/LT

05 236 200

Для системы управления Logamatic 2107

Дистанционное управление BFU

Отдельное регулирование отопительных контуров

30 002 256

из комнаты

Функциональный модуль FM241

Регулирование одного дополнительного отопительного

30 002 288

контура со смесителем

Функциональный модуль FM244

Регулирование гелиоустановки для приготовления

30 005 984

горячей воды

Для реализации системы отопления с большим количеством отопительных контуров и различными регулирующими

функциями, используется:

Система управления Logamatic 4000* (пример)

Система управления Logamatic 4211

30 004 846

Функциональный модуль FM442

Регулирование двух дополнительных отопительных

30 004 878

контуров со смесителем

Функциональный модуль FM443

Регулирование гелиоустановки для приготовления

30 006 384

горячей воды и поддержки отопления

* - Более подробная информация по подбору автоматики, представлена в основном каталоге.

к котлам Buderus».

Котельные с использованием настенных котлов Logamax (U072/U072 K)

с атмосферными горелками мощность 5,4-24 кВт; газ

8.1. Комплектация для котельной с контуром отопления, встроенной системой

горячего водоснабжения и насосной, смесительной группой для системы

тёплых полов с термостатическим приводом

Термостат Open Therm

Компоненты Будерус

№ Номенклатура

Артикул

Котел настенный Logamax U072-12K

7 736 900 359

Котел настенный Logamax U072-18K

7 736 900 187

Котел настенный Logamax U072-24K

7 736 900 188

Термостат с функцией недельного программирования (проводной)

7 738 700 056

Смотри список дополнительных принадлежностей стр. 43.

8.2. Дополнительные принадлежности к котельным на базе котлов

Logamax (U072/U072 K)

Для котлов серии U

Артикул

Насосная группа Thermix UPS 15-50 МВР *

ME 27409.2

Горизонтальный комплект DN60/100, L=810 **

7 747 380 027

Комплект для перенастройки на сжиженный газ (B/P) U072-12K, U072-18/18K

87 376 010 800

Комплект для перенастройки на сжиженный газ (B/P) U072-24/24K

87 376 010 810

* - Гидравлическая схема насосной группы Thermix UPS 15-50 МВР.

Более подробная информация в каталоге комплектующие и принадлежности.

** - Горизонтальный комплект, может быть заменён на другие комплекты дымоходов

Более подробная информация в основном каталоге .

Котельные с использованием настенных котлов Logamax (U072/U072 K)

с атмосферными горелками мощность 5,4-24 кВт; газ

8.3. Комплектация для котельной с контуром отопления и системой горячего

водоснабжения (вертикальный бак-водонагреватель S/SU, для монтажа

рядом с котлом)

Термостат Open Therm

AS1

Компоненты Будерус

№ Номенклатура

Артикул

Котел настенный Logamax U072-18

7 736 900 189

Котел настенный Logamax U072-24

7 736 900 190

Бак-водонагреватель Logalux S120/5

8 718 543 087

Бак-водонагреватель Logalux SU160/5 W

8 718 543 060

Бак-водонагреватель Logalux SU200/5E W (белый)

8 718 543 080

Датчик температуры бака-в/н AS1.6

63 012 831

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н до 1000 л. SG160S 3/4" 8 бар

80 937 412

Мембранный бак д/систем гор. водоснабжения DE 12/10, G 3/4, синий

81 146 070

Мембранный бак д/систем гор. водоснабжения DE 18/10, G 3/4, синий

7 747 412 598

Настенный крепеж reflex для баков 8-25 л

80 547 580

Отсечной вентиль KAV DN20, PN10, 130 °С, 3/4" x 3/4"

80 166 110

Насос Wilo STAR-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Комнатный термостат Buderus

T 636 0A1 186

Термостат Ореn Therm с функцией недельного программирования (проводной) Buderus

7 738 700 056

Стабилизатор напряжения Teplocom ST-555, 145-260 В, 555 ВА

77 370 555

Котельные с использованием настенных котлов Logamax (U072/U072 K)

с атмосферными горелками мощность 5,4-24 кВт; газ

8.4. Коллективные системы дымоудаления

Коаксиальное подключение 60/100 мм

Примечание: Типовое решение коллективной системы

дымоудаления LAS ∅ 300 мм для 8 подключений котлов

Buderus Logamax U072-24K, коаксиальное подключе-

ние 60/100 мм. Вертикальный канал ∅ 300 мм должен

размещается в шахте сечением в свету не менее чем

6 (3 шт.)

440х440 мм из полнотелого кирпича и центруется при

помощи распорных хомутов. Каждый тройник закрепить

при помощи жесткого стенового хомута. Диаметр пере-

пускного отверстия равен 50 мм.

U072-24k (8)

* Настоящие рекомендации коллективного дымохода и системы подачи

воздуха на горение соответствуют Европейскому стандарту EN 13384

часть 2. При проектировании обязательно выполнение местных дейст-

вующих Норм и Правил.

U072-24k (2)

6 (3 шт.)

U072-24k (1)

440

Спецификация

№

Наименование

Код

Кол-во

Вертикальный ствол в шахте

Сборник конденсата D300 мм с выпуском

FU01 300

Элемент с перепускным отверстием

LAS07 300

Ревизия D300 мм с лючком 210х140 мм

FU07 300

Дверка ревизии 210х140 мм, вставка 60 мм

FU0960

Дистанционный хомут-распорка D300 мм

FU40 300

Труба 1000 мм D300 мм

FU02 300

Труба 500 мм D300 мм

FU03 300

Труба 250 мм с отверстием для измерений, муфтой и заглушкой 1/2"

FU112A 300

Тройник LAS 87° D300 мм, вход D60 мм

LAS15 300060

Крышка шахты для LAS

LAS25 300

Стеновой хомут жесткий D300 мм., отступ 65-85 мм

ZUWA.004C300.535

Хомут обжимной D300 мм

FU45 300

Котельные с использованием настенных котлов Logamax (U072/U072 K)

с атмосферными горелками мощность 5,4-24 кВт; газ

Раздельное подключение 2х80 мм

Примечание: Типовое решение коллективной систе-

∅ 300

мы дымоудаления ∅ 250 мм для 8 подключений котлов

Buderus Logamax U072-24K, раздельное подключение

2х80 мм. Забор воздуха для горения из отдельного ка-

нала шахты 300x300 мм. Вертикальный канал ∅ 250 мм

8 (3 шт.)

для отвода продуктов сгорания должен размещается в

шахте из полнотелого кирпича и цетрироватся при помо-

щи распорных хомутов. Каждый тройник закрепить при

помощи жесткого стенового хомута. Диаметр перепуск-

ного отверстия равен 50 мм.

U072-24k (8)

* Настоящие рекомендации коллективного дымохода и системы подачи

воздуха на горение соответствуют Европейскому стандарту EN 13384

часть 2. При проектировании обязательно выполнение местных дейст-

вующих Норм и Правил.

U072-24k (2)

8 (3 шт.)

U072-24k (1)

8 (2 шт.)

Спецификация

№

Наименование

Код

Кол-во

2 Вертикальных ствола в шахте

Сборник конденсата D250 мм с выпуском

FU01 250

Элемент с перепускным отверстием

LAS07 250

Труба 500 мм D120 мм

FU03 120

Хомут обжимной D120 мм

FU45 120

Ревизия D250 мм с лючком 210х140 мм

FU07 250

Дверка ревизии 210х140 мм, вставка 60 мм

FU0960

Дистанционный хомут-распорка D250 мм

FU40 250

Труба 1000 мм D250 мм

FU02 250

Труба 500 мм D250 мм

FU03 250

Труба 250 мм с отверстием для измерений, муфтой и заглушкой 1/2"

FU112A 250

Тройник 87 град. D250 мм, вход D80 мм

FU15 25080

Крышка шахты D250 мм с воротником

FU25 250

Стеновой хомут жесткий D300 мм., отступ 65-85 мм

ZUWA.004C300.535

Хомут обжимной D300 мм

FU45 300

Котельные с использованием настенных котлов Logamax (U042 K/U044 K)

с атмосферными горелками мощность 8,9-24 кВт; газ

9.1. Комплектация для котельной с контуром отопления, встроенной системой

горячего водоснабжения и насосной, смесительной группой для системы

тёплых полов с термостатическим приводом

Компоненты Будерус

№ Номенклатура

Артикул

Котел настенный Logamax U042-24K

7 716 010 340

Котел настенный Logamax U044-24K

7 716 010 341

Вертикальная монтажная рама для U052-054

39 300 500

Комнатный термостат Buderus

T6360A1186

Смотри список дополнительных принадлежностей стр. 48.

9.2. Дополнительные принадлежности к котельным на базе котлов

Logamax (U042K/U044K)

Для котлов серии U

Артикул

Горизонтальная монтажная рама для U042-044

39 300 501

Насосная группа Thermix UPS 15-50 МВР *

ME 27409.2

Горизонтальный комплект DN60/100, L=810 **

7 747 380 027

Комплект для перенастройки с природного на сжиженный газ U042K/U044K

87 160 126 100

Стабилизатор напряжения Teplocom ST-555, 145-260 В, 555 ВА

77 370 555

* - Гидравлическая схема насосной группы Thermix UPS 15-50 МВР.

Более подробная информация в каталоге комплектующие и принадлежности.

** - Горизонтальный комплект, может быть заменён на другие комплекты дымоходов.

Более подробная информация в основном каталоге .

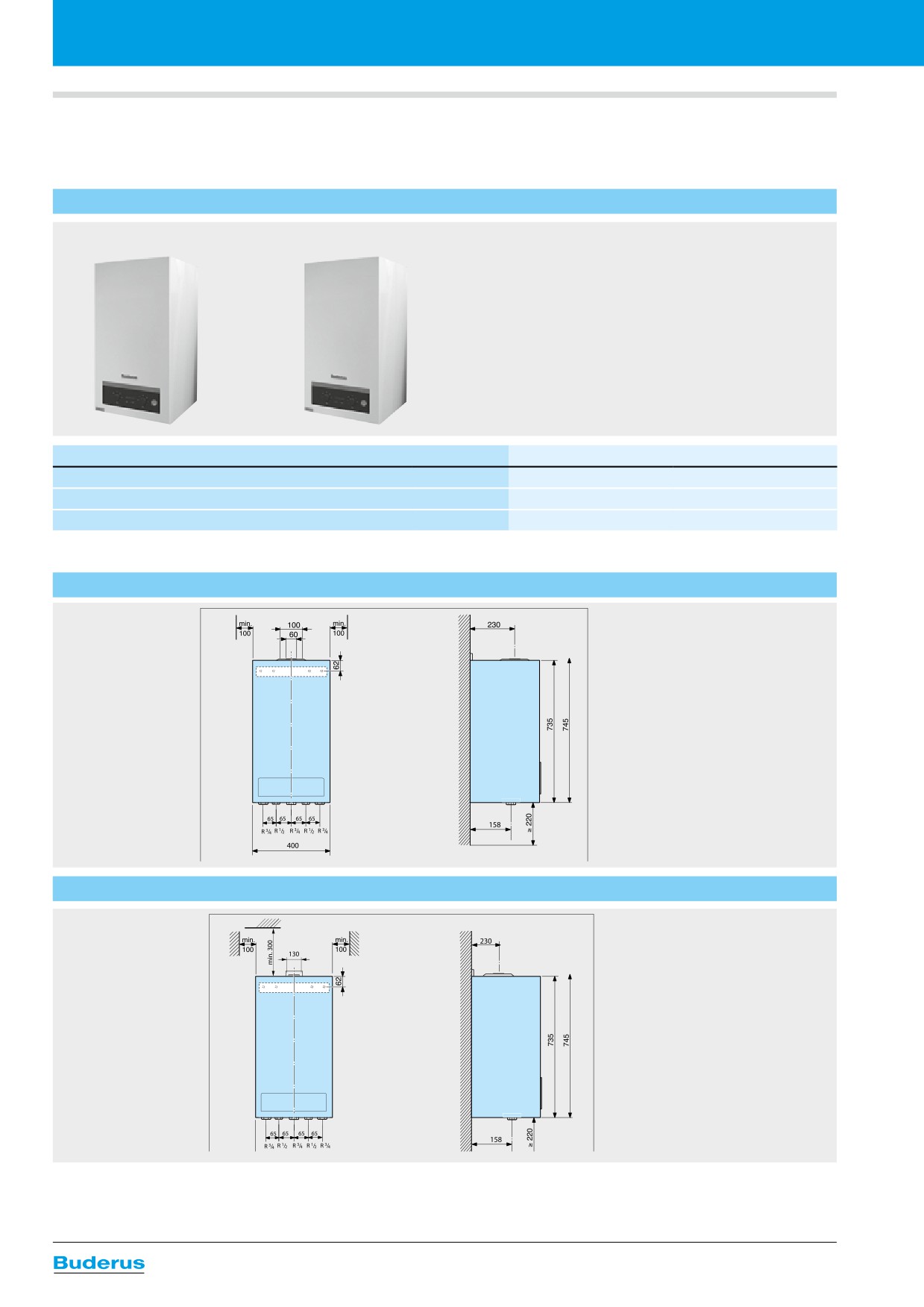

Котельные с использованием настенных котлов Logamax (U052/U052 K/

U054/U054 K/U052/U054 T) с атм. горелками мощность 7,0-28 кВт; газ

10.1. Комплектация для котельной с контуром отопления и встроенной системой

горячего водоснабжения

Компоненты Будерус

№ Номенклатура

Артикул

Котел настенный Logamax U052-24 K

7 747 380 126

Котел настенный Logamax U052-28 K

7 747 380 127

Котел настенный Logamax U054-24 K

7 747 380 124

Вертикальная монтажная рама для U052-054

39 300 500

Модуль управления RC100

7 738 110 086

Модуль управления RC200

7 738 110 073

Модуль управления RC300

7 738 110 069

Датчик наружной температуры FA *

5 991 374

Стабилизатор напряжения Teplocom ST-555, 145-260 В, 555 ВА

77 370 555

* - Использовать только с RC200 и RC300.

10.2. Комплектация для котельной с контуром отопления и системой горячего

водоснабжении (вертикальный бак-водонагреватель S, HC, для монтажа

под котлом)

Компоненты Будерус

№ Номенклатура

Артикул

Котел настенный Logamax U052-24

7 747 380 128

Котел настенный Logamax U052-28

7 747 380 129

Котел настенный Logamax U054-24

7 747 380 125

Вертикальная монтажная рама для U052-054

39 300 500

Модуль управления RC100

7 738 110 086

Модуль управления RC200

7 738 110 073

Модуль управления RC300

7 738 110 069

Датчик наружной температуры FA *

5 991 374

Бак-водонагреватель Logalux S120/2 **

8 718 543 087

Датчик температуры бака-в/н AS1.6

63 012 831

Стабилизатор напряжения Teplocom ST-555, 145-260 В, 555 ВА

77 370 555

* - Использовать только с RC200 и RC300.

* - Бак-водонагреватель может быть заменен.

Смотри список дополнительных принадлежностей к котлам данной серии на стр. 52.

Котельные с использованием настенных котлов Logamax (U052/U052 K/

U054/U054 K/U052/U054 T) с атм. горелками мощность 7,0-28 кВт; газ

10.3. Комплектация для котельной с контуром отопления и системой горячего

водоснабжения (вертикальный бак-водонагреватель SU, для монтажа

рядом с котлом)

Компоненты Будерус

№ Номенклатура

Артикул

Котел настенный Logamax U052-24

7 747 380 128

Котел настенный Logamax U052-28

7 747 380 129

Котел настенный Logamax U054-24

7 747 380 125

Бак-водонагреватель Logalux S120/5

8 718 543 087

Бак-водонагреватель Logalux SU160/5 W (белый)

8 718 543 060

Бак-водонагреватель Logalux SU200/5E W (белый)

8 718 543 080

Бак-водонагреватель Logalux SU300/5 W (белый)

8 718 541 330

Комплект подключения бака-в/н AS1

5 991 384

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8 - 25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Модуль управления RC100

7 738 110 086

Модуль управления RC200

7 738 110 073

Модуль управления RC300

7 738 110 069

Датчик наружной температуры FA *

5 991 374

Стабилизатор напряжения Teplocom ST-555, 145-260 В, 555 ВА

77 370 555

* - Использовать только с RC200 и RC300.

10.4. Комплектация для котельной с контуром отопления и системой горячего во-

доснабжения (бак-водонагреватель встроен в котёл)

Компоненты Будерус

№ Номенклатура

Артикул

Котел настенный Logamax U052-24T

7 747 380 017

Котел настенный Logamax U054-24T

7 747 380 018

Вертикальная монтажная рама для U052-054

39 300 500

Модуль управления RC100

7 738 110 086

Модуль управления RC200

7 738 110 073

Модуль управления RC300

7 738 110 069

Датчик наружной температуры FA *

5 991 374

Стабилизатор напряжения Teplocom ST-555, 145-260 В, 555 ВА

77 370 555

* - Использовать только с RC200 и RC300.

Смотри список дополнительных принадлежностей к котлам данной серии на стр. 52.

Котельные с использованием настенных котлов Logamax (U052/U052 K/

U054/U054 K/U052/U054 T) с атм. горелками мощность 7,0-28 кВт; газ

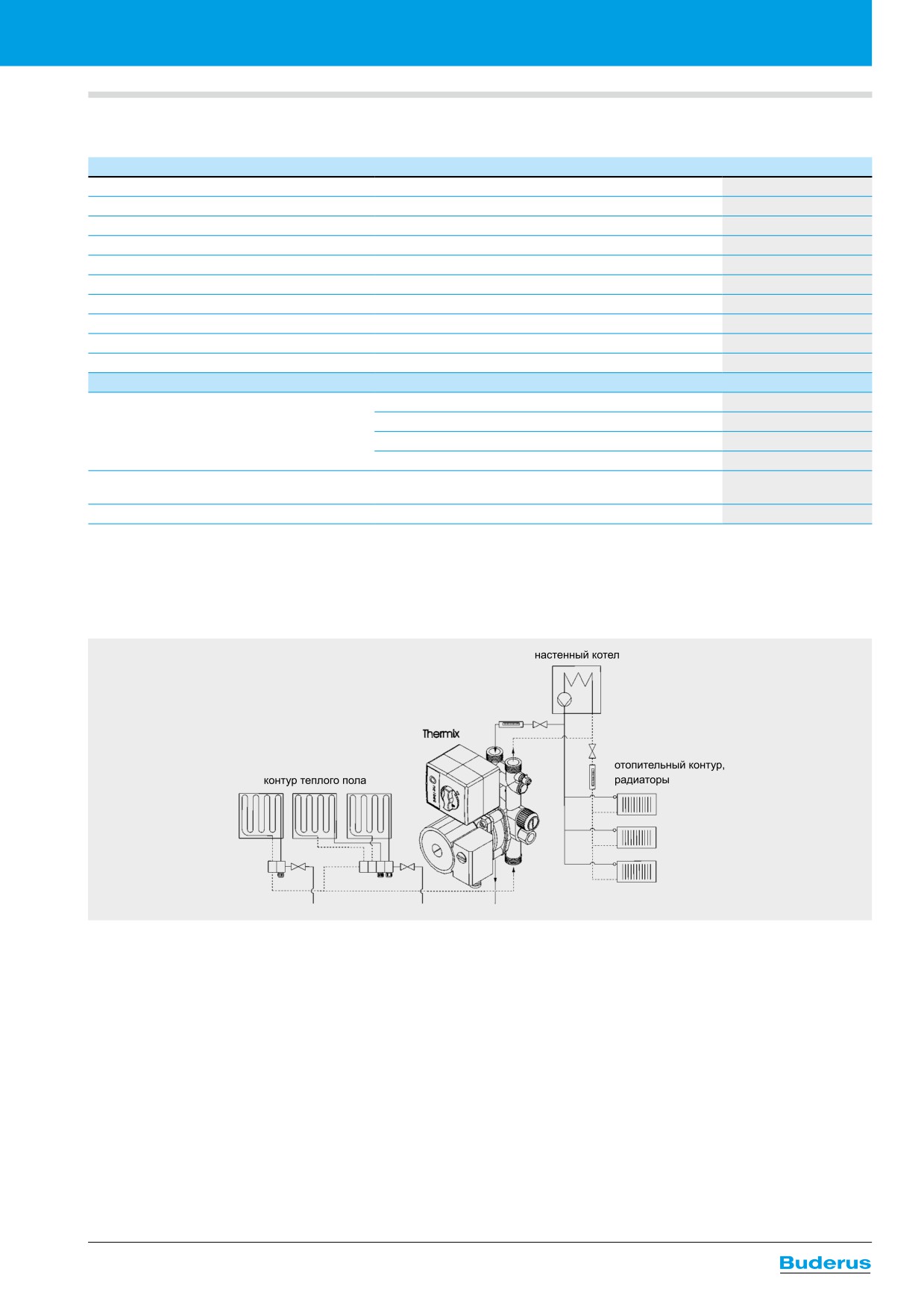

10.5. Дополнительные принадлежности к котельным на базе котлов Logamax

(U052/U052 K/U054/U054 K/U052/U054 T)

Для котлов серии U

Обозначение

Артикул

Горизонтальная монтажная рама для U052-054

39 300 501

Насосная группа Thermix UPS 15-50 МВР *

ME 27409.2

Горизонтальный комплект DN60/100, L=810 **

7 747 380 027

Бак-водонагреватель Logalux HС110

7 736 500 791

Комплект для перенастройки с природного на сжиженный газ U052-24/U052-24K

19 928 711

Комплект для перенастройки с природного на сжиженный газ U052-28/U052-28K

19 928 718

Комплект для перенастройки с природного на сжиженный газ U054-24/U054-24K

19 928 690

Комплект для перенастройки с природного на сжиженный газ U052-24/U052-24T

87 167 625 160

MM100 модуль смесителя/возможность подключения датчика гидравлической стрелки

7 738 110 121

SM100 модуль солнечного коллектора для приготовления ГВС

7 738 110 123

Для баков-водонагревателей SU

Электронагревательный элемент (ТЭН)

2,0 кВт 230 В

05 238 250

с регулятором температуры

3,0 кВт 380 В

05 238 254

4,5 кВт 380 В

05 238 258

6,0 кВт 380 В

05 238 262

Крышка бойлера для монтажа электро

Для SU, SF, SM на 300 и 400 л

8 718 542 449

нагревательного элемента (ТЭН)

Термометр для бака водонагревателя

для SU

05 236 210

* - Гидравлическая схема насосной группы Thermix UPS 15-50 МВР.

Более подробная информация в каталоге комплектующие и принадлежности.

** - Горизонтальный комплект, может быть заменён на другие комплекты дымоходов.

Более полная, подробная информация в основном каталоге.

Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

11. Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

Logano S111-2

Размеры и подключения

Подключения (размеры см. в следующей таблицах):

VK - подающая линия котла

MV - место замера термической защиты

RK - обратная линия котла

VL-SWT - подающая линия предохранительного теплообменника

EL - слив (подключение крана для наполнения и слива)

RL-SWT - обратная линия предохранительного теплообменника

Типоразмер котла

Тип

45D

Высота А

мм

875

990

1045

Ширина С / (габарит) B

мм

424/600

526/700

688/770

Глубина D

мм

691/730

725/770

825/870

864/980

Расстояние между фланцами E

мм

272

356

358

518

Высота фланца обратной

мм

181

224

линии F

Высота фланца подающей

мм

831

941

линии Н

Высота подсоединения к

мм

725

858

840

дымоходу G

Диаметр патрубка дымохода

мм

145¹

180

Загрузочный люк

мм

206x135

260x125

358x150

358x175

550x276

Вес, нетто ²⁾

кг

154,9

160,2

200,5

215,0

230,8

240,0

312,2

Подключение отопительного

DN Rp

1 1/2”

DN 70

контура

¹⁾ С переходом на 150 мм (в виде усеченного конуса)

²⁾ Вес брутто больше веса нетто на 18-26% (в зависимости от модели котла)

Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

Logano G221

L_AA

RK EL

H_RK

H_EL

A₁

A₂

VK = подающая линия котла

RK = обратная линия котла

EL = слив (подключение крана для наполнения и слива)

Единицы

Типоразмер котла

Обозначение

измерения

Высота

мм

1100

Высота котлового блока

H_K

мм

1025

Высота с предохранительным

мм

1370

теплообменником

Высота подключения к дымовой трубе

H_AA

мм

855

Высота обратной линии котла

H_RK

мм

195

Высота слива котла

H_EL

мм

155

Длина котла

мм

820

920

1020

1120

Длина патрубка отвода дымовых газов

L_AA

мм

185

Длина котлового блока

L_K

мм

635

735

835

935

Ширина котла

605

Ширина котлового блока

B_K

505

Подключение отвода дымовых газов

∅

150

Расстояние RK - EL

A₁

мм

Подающая линия котла

A₂

мм

100

Размеры загрузочного окна

мм

340 x 310

Вес нетто

кг

210

245

280

315

Подключение отопительного контура

VK/RK

Внутренняя резьба G 2"

Подключение предохранительного

теплообменника (дополнительное

Наружная резьба G 1/2"

оборудование)

Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

Logano S121-2

Рис. Размеры и подключения

Подключения (размеры см. в следующих таблицах):

VK - подающий трубопровод котла

MV - место установки температурного датчика защитного теплообменника

RK - обратный трубопровод котла

VL-SWT - подающий трубопровод предохранительного теплообменника

EL - подключение крана для наполнения и слива

RL-SWT - обратный трубопровод предохранительного теплообменника

Типоразмер котла

Тип

Высота H

мм

1257

1322

Ширина B

мм

623

683

Глубина D

мм

753

803

853

903

Высота присоединения к дымовой трубе С

мм

900

977

Диаметр патрубка дымоотведения

мм

150

Вес, нетто ¹⁾

кг

310

350

375

410

Высота А (патрубок подающей линии)

мм

1101

1166

Высота Е (патрубок обратной линии)

мм

Подключение отопительного контура

G 1 1/2” внутренняя резьба

Подключение защитного теплообменника

G 1/2” наружная резьба

¹⁾ Вес брутто больше веса нетто на 7-10 % (в зависимости от модели котла)

Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

11.1. Комплектация для котельной S111-2 с контуром отопления и системой

горячего водоснабжения (вертикальный бак-водонагреватель SU,

бак-накопитель PR для монтажа рядом с котлом)

№

Номенклатура

Артикул

Котел твердотопливный Logano S111-2 12

7 738 500 446

Котел твердотопливный Logano S111-2 16

7 738 500 447

Котел твердотопливный Logano S111-2 20

7 738 500 448

Котел твердотопливный Logano S111-2 24

7 738 500 449

Котел твердотопливный Logano S111-2 27

7 738 500 450

Котел твердотопливный Logano S111-2 32

7 738 500 451

Котел твердотопливный Logano S111-32D

30 009 349

Котел твердотопливный Logano S111-45D

30 009 350

Мембранный предохранительный клапан 1/2 x 3/4" 2,0 бар

691 520.20

Мембранный расширительный бак N 35/3

81 165 220

Насос Wilo STAR-RS25/6 с гайками

4 119 787 Wi

Насос Wilo STAR-RS30/6 с гайками

4 119 791 Wi

Клапан подпитки VF06 1/2" (без манометра)

80 381 110

Термостатический смесительный клапан VTC511 DN25

51 020 300 ES

Термостатический смесительный клапан VTC511 DN32

51 020 800 ES

Контур охлаждения S1

82 000 900

Защитный термостат-вентиль STS20

8 738 125 079

Воздухоотводчик 3/8 с запорным клапаном

81 662 200

Термосмесительный узел Vexve Termovar 32, 55 °С

1 400 092

Бак-аккумулятор Logalux PR500-80/5E (изоляция 80 мм, синий)

7 736 501 714

Бак-аккумулятор Logalux PR1000-80/5E (изоляция 80 мм, синий)

7 736 501 724

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5

8 718 543 068

Термометр для бака-в/н

05 236 210

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь) (данное резьбовое соединение необходимо

112 047 092 Wi

только для насосов Wilo Star-Z NOVA A и Wilo Star-Z NOVA С)

Аквастат регулирующий, 25...95 °С, SPDT

L6 190 B20 22U

Инвертор CyberPower CPS 600 E 600В А/420 Вт, чистая синусоида

CPS600E

Аккумуляторная батарея MHB MM 100-12

MHBMM100-12

Теплоинформатор Teplocom GSM

TeplocomGSM

Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

11.2. Комплектация для котельной G221 с контуром отопления и системой

горячего водоснабжения (вертикальный бак-водонагреватель SU,

бак-накопитель PR для монтажа рядом с котлом)

№

Номенклатура

Артикул

Котел твердотопливный Logano G221-20

7 738 500 103

Котел твердотопливный Logano G221-25

7 738 500 104

Котел твердотопливный Logano G221-32

7 738 500 105

Котел твердотопливный Logano G221-40

30 009 360

Мембранный предохранит. клапан 1/2 x 3/4" 4,0 бар

691 520.40

Мембранный расширительный бак N 35/3

81 165 220

Насос Wilo STAR-RS25/6 с гайками

4 119 787 Wi

Насос Wilo STAR-RS30/6 с гайками

4 119 791 Wi

Клапан подпитки VF06 1/2" (без манометра)

80 381 110

Термостатический смесительный клапан VTC511 DN25

51 020 300 ES

Термостатический смесительный клапан VTC511 DN32

51 020 800 ES

Контур охлаждения S1

82 000 900

Защитный термостат-вентиль STS20

8 738 125 079

Воздухоотводчик 3/8 с запорным клапаном

81 662 200

Термосмесительный узел Vexve Termovar 32, 55 °С

1 400 092

Бак-аккумулятор Logalux PR500-80/5E (изоляция 80 мм, синий)

7 736 501 714

Бак-аккумулятор Logalux PR1000-80/5E (изоляция 80 мм, синий)

7 736 501 724

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5

8 718 543 068

Термометр для бака-в/н

05 236 210

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь) (данное резьбовое соединение необходимо

112 047 092 Wi

только для насосов Wilo Star-Z NOVA A и Wilo Star-Z NOVA С)

Аквастат регулирующий, 25...95 °С, SPDT

L6 190 B20 22U

Инвертор CyberPower CPS 600 E 600В А/420 Вт, чистая синусоида

CPS600E

Аккумуляторная батарея MHB MM 100-12

MHBMM100-12

Теплоинформатор Teplocom GSM

TeplocomGSM

Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

11.3. Комплектация для котельной S121-2 с контуром отопления и системой

горячего водоснабжения (вертикальный бак-водонагреватель SU,

бак-накопитель PR для монтажа рядом с котлом)

№

Номенклатура

Артикул

Котел твердотопливный Logano S121-2 21

7 738 500 272

Котел твердотопливный Logano S121-2 26

7 738 500 273

Котел твердотопливный Logano S121-2 32

7 738 500 274

Котел твердотопливный Logano S121-2 38

7 738 500 275

Мембранный предохранит. клапан 1/2 x 3/4" 2,0 бар

691 520.20

Мембранный расширительный бак N 35/3

81 165 220

Насос Wilo STAR-RS25/6 с гайками

411 978 7Wi

Насос Wilo STAR-RS30/6 с гайками

411 979 1Wi

Клапан подпитки VF06 1/2" (без манометра)

80 381 110

Термостатический смесительный клапан VTC511 DN25

51 020 300 ES

Термостатический смесительный клапан VTC511 DN32

51 020 800 ES

Термосмесительный узел Vexve Termovar 32, 55 °С

1 400 092

Бак-аккумулятор Logalux PR500-80/5E (изоляция 80 мм, синий)

7 736 501 714

Бак-аккумулятор Logalux PR1000-80/5E (изоляция 80 мм, синий)

7 736 501 724

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Бак-водонагреватель Logalux SU200/5

8 718 543 068

Термометр для бака-в/н

05 236 210

Группа безопасности бака-в/н SG160S 3/4" 8 бар

80 937 412

Мембранный расширительный бак ГВС 18/10

7 747 412 598

Крепление для расш. баков 8-25 л

80 547 580

Отсечной вентиль KAV 20, 3/4" x 3/4"

80 166 110

Насос Wilo Star-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь) (данное резьбовое соединение необходимо

112 047 092 Wi

только для насосов Wilo Star-Z NOVA A и Wilo Star-Z NOVA С)

Аквастат регулирующий, 25...95 °С, SPDT

L6 190 B20 22U

Инвертор CyberPower CPS 600 E 600В А/420 Вт, чистая синусоида

CPS600E

Аккумуляторная батарея MHB MM 100-12

MHBMM100-12

Теплоинформатор Teplocom GSM

TeplocomGSM

Котельные с использованием твёрдотопливных котлов

Logano (S111-2/G221/S121-2/G221 A)

11.3. Комплектация для котельной G221A с контуром отопления и системой

горячего водостнабжения (вертикальный бак-водонагреватель SU,

бак-накопитель PR)

№ Номенклатура

Артикул

Котел твердотопливный Logano G221 A 30 левый

7 738 500 827

Котел твердотопливный Logano G221 A 25 левый

7 738 500 826

Котел твердотопливный Logano G221 A 25 правый

7 738 500 828

Котел твердотопливный Logano G221 A 30 правый

7 738 500 829

Предохранительный клапан для отопления 1/2 x 3/4" 4,0 бар

691 520.40

Мембранный расширительный бак для систем тепло и холодоснабжения Reflex N 35/3, R 3/4

81 165 220

Клапан подпитки VF06 1/2", 70 °C, PN16, 0,5 ... 3,0 бар, (без манометра)

80 381 110

Термосмесительный узел Vexve Termovar 32, 55 °С, EPP, Grundfos UPSO XX-65 (без теплоизоляции)

1 400 092

Инвертор CyberPower CPS 600 E 600ВА / 420Вт чистая синусоида

CPS600E

Аккумуляторная батарея MHB MM 100-12

MHBMM100-12

Теплоинформатор Teplocom GSM

TeplocomGSM

Бак-водонагреватель Logalux SU200/5E

8 718 543 079

Бак-водонагреватель Logalux SU160/5

8 718 543 059

Комплект подключения бака-в/н AS1

05 991 384

Группа безопасности бака-в/н до 1000 л. SG160S 3/4" 8 бар

80 937 412

Мембранный бак д/систем гор. водоснабжения DE 18/10, G 3/4, синий

7 747 412 598

Настенный крепеж reflex для баков 8-25 л

80 547 580

Отсечной вентиль KAV DN20, PN10, 130 °С, 3/4" x 3/4"

80 166 110

Насос Wilo STAR-Z NOVA

4 132 760 Wi

Резьбовое соединение R 1/2" x G 1" (латунь)

112 047 092 Wi

Краткий справочник компонентов

П1

для быстрого монтажа

Приложение 1. Краткий справочник компонентов для быстрого монтажа

П1.1.

Насосная группа HS и HSM

Насосные группы HS / HSM представляют собой готовые

узлы для подключения отопительного контура к котлу. HS и

HSM различаются отсутствием/наличием трехходового сме-

сительного клапана с электроприводом. Существуют испол-

нения смесителя с присоединительными размерами DN 25 и

DN 32. Группы укомплектованы циркуляционными насосами

со ступенчатым (напр. HS(M) 25) и электронным регулирова-

нием (напр. HS(M)25-E).

В состав HS(M) входит:

Шаровой кран со встроенным термометром прямой

воды.

Монтажная петля для настенной установки.

Измерительная гильза для датчика температуры пря-

мой воды.

Обратный клапан.

Циркуляционный насос; с электронным или ступенча-

тым регулированием.

Трехходовой смеситель.

Присоединение прямой воды.

Соединительный кабель со штекером к системе управ-

ления.

Присоединение обратной воды.

10. Теплоизолирующая оболочка.

11. Место для серийного перепускного клапана (для групп с

насосами без электронного регулирования).

12. Шаровой клапан со встроенным термометром обратной

воды.

П1.2. Группа безопасности котла KSS

Группа безопасности котла предназначена для защиты от

превышения допустимого избыточного давления.

Состав KSS:

Предохранительный клапан 2,5 бар.

Манометр.

Деаэратор.

Присоединительные патрубки группы. Возможно как

боковое, так и нижнее подключение.

Арматурная консоль.

Присоединение сбросного трубопровода.

Теплоизолирующая оболочка.

Краткий справочник компонентов

для быстрого монтажа П1

П1.3. Комплект присоединения к котлу KAS1

Комплект труб и соединителей для подключения котла

KAS 1 обеспечивает установку насосной группы HS/HSM

(è пункт П1.1.) или распределительного коллектора HKV

(è пункт П1.5.).

П1.4. Комплект присоединения к котлу KAS2

Как и комплект подключения котла KAS 1, комплект

KAS 2 соединяет отопительный котел с отопитель-

ным контуром. Через многофункциональный распре-

делительный блок, входящий в этот комплект, воз-

можно подключение к одному, двум (è пункт П1.7.)

или трем (è пункт П1.8.) различным отопительным

контурам.

П1.5

Распределительный коллектор HKV

Распределительный коллектор HKV предназначен

для монтажа насосных групп HS/HSM.

Существуют следующие модели:

HKV 2 / 25 - для 2-х насосных групп DN25

HKV 3 / 25 - для 3-х насосных групп DN25

HKV 4 / 25 - для 4-х насосных групп DN25

HKV 5 / 25 - для 5-и насосных групп DN25

HKV 2 / 32 - для 2-х насосных групп DN32

HKV 3 / 32 - для 3-х насосных групп DN32
