Takeshi ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОМПАКТНЫХ ЭКСКАВАТОРОВ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ TB014-TB016
Данные по обслуживанию

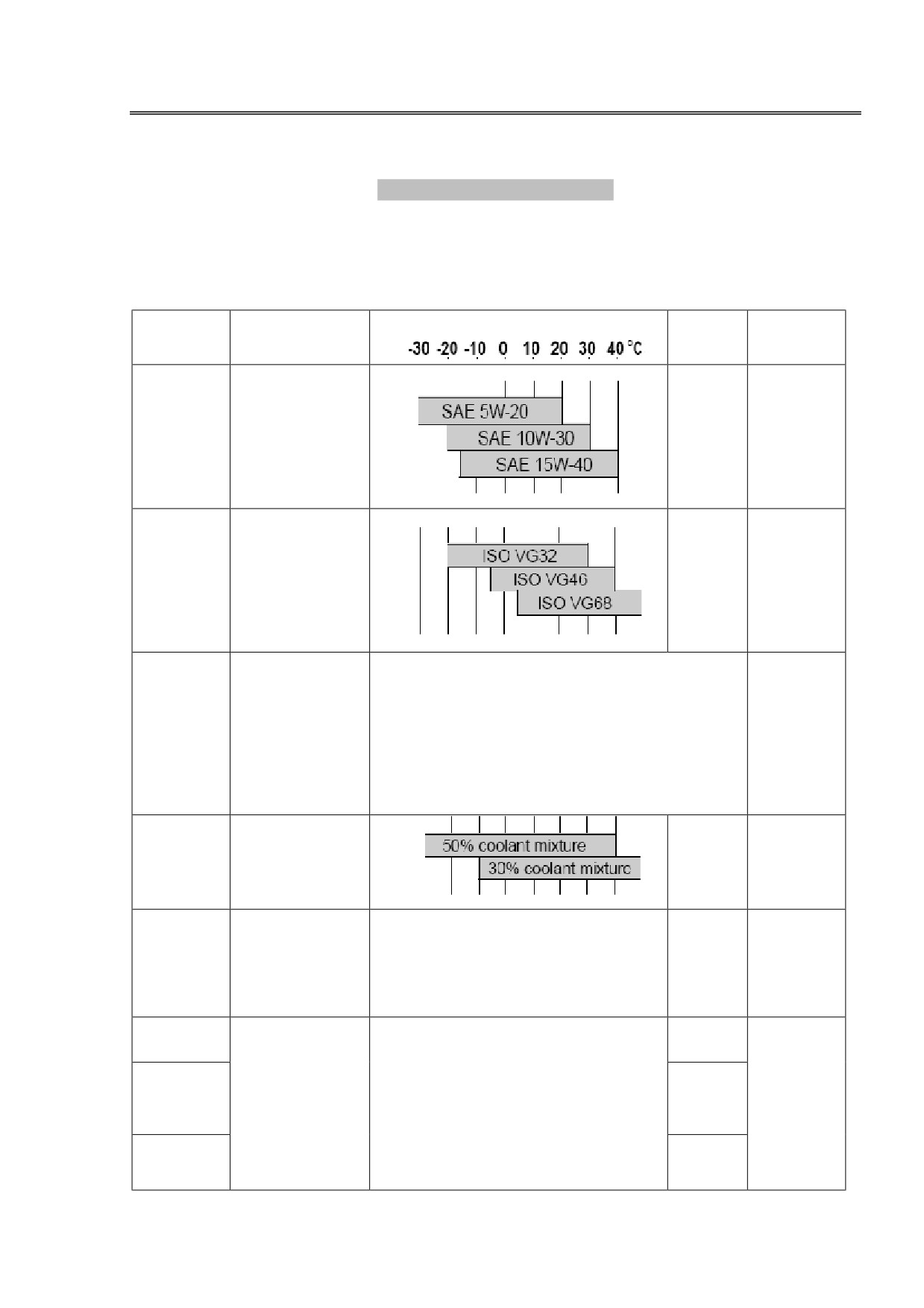

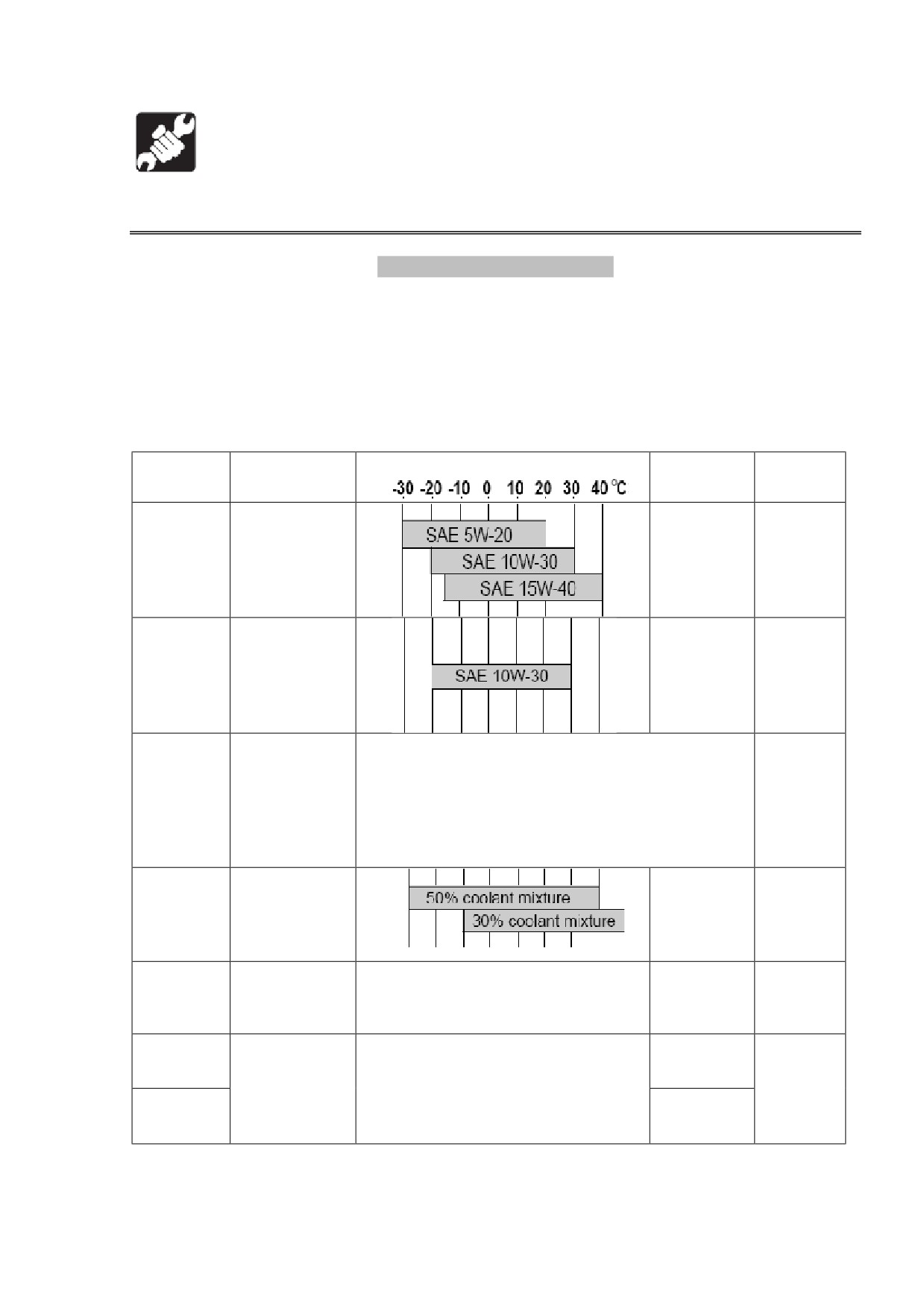

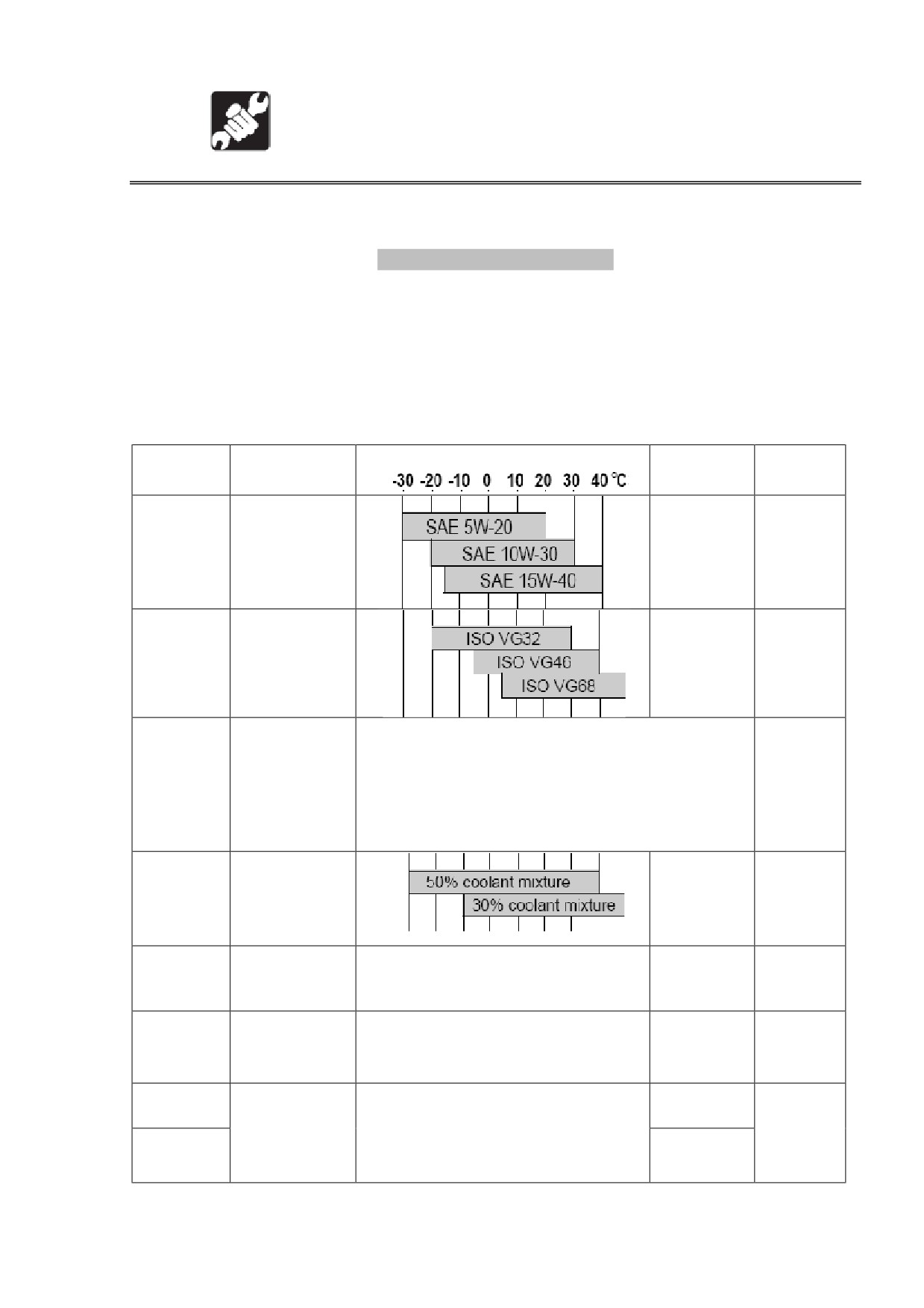

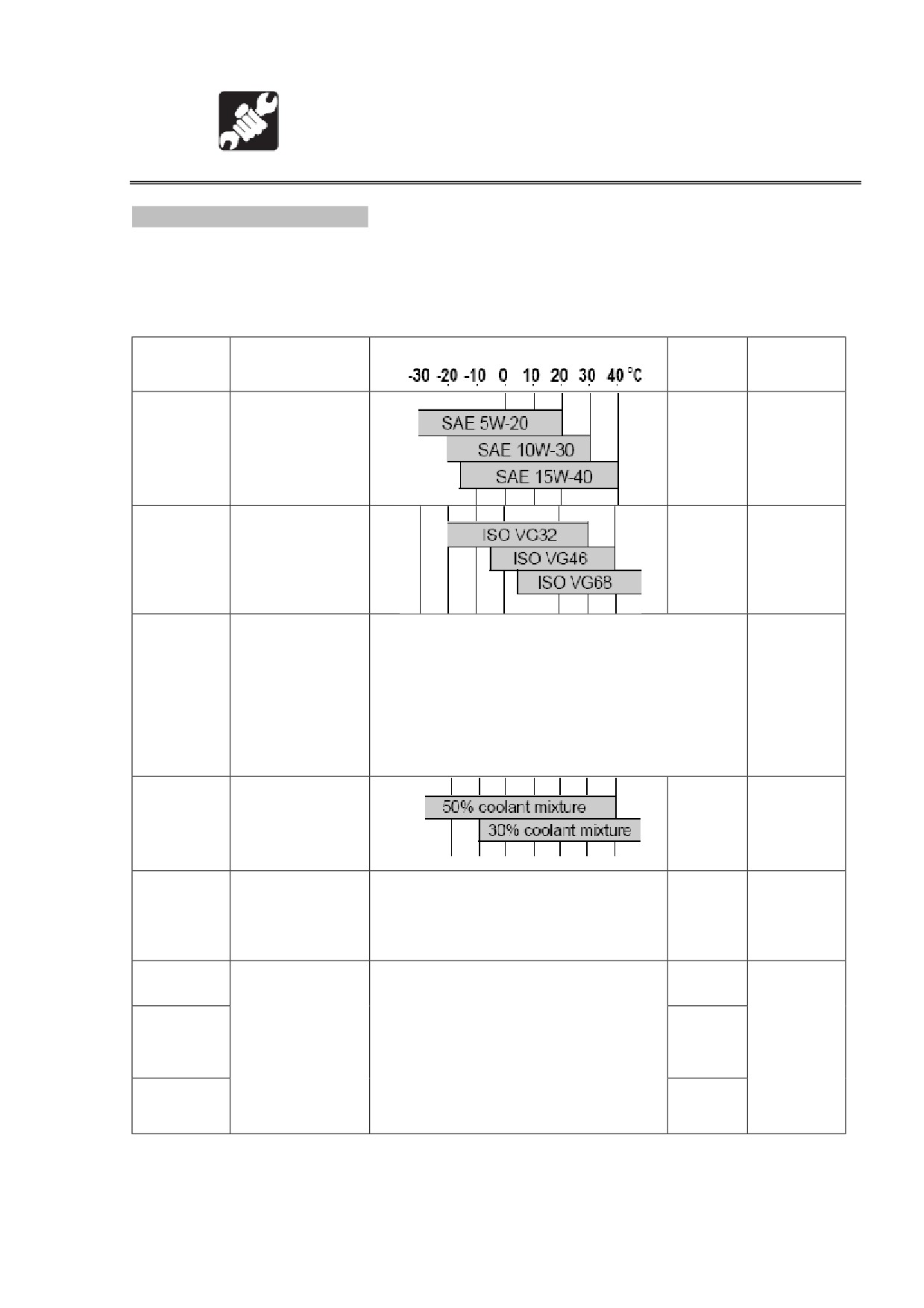

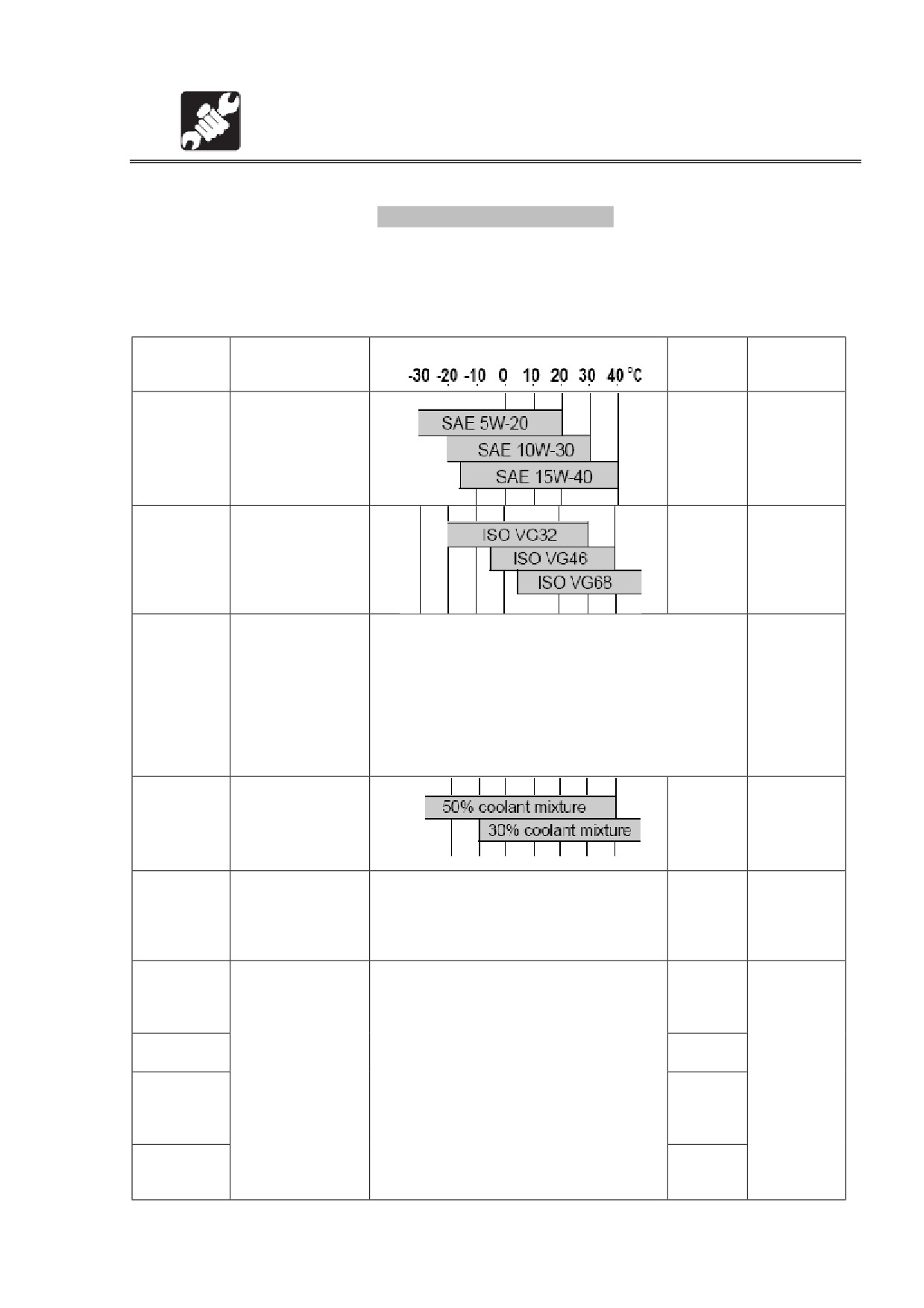

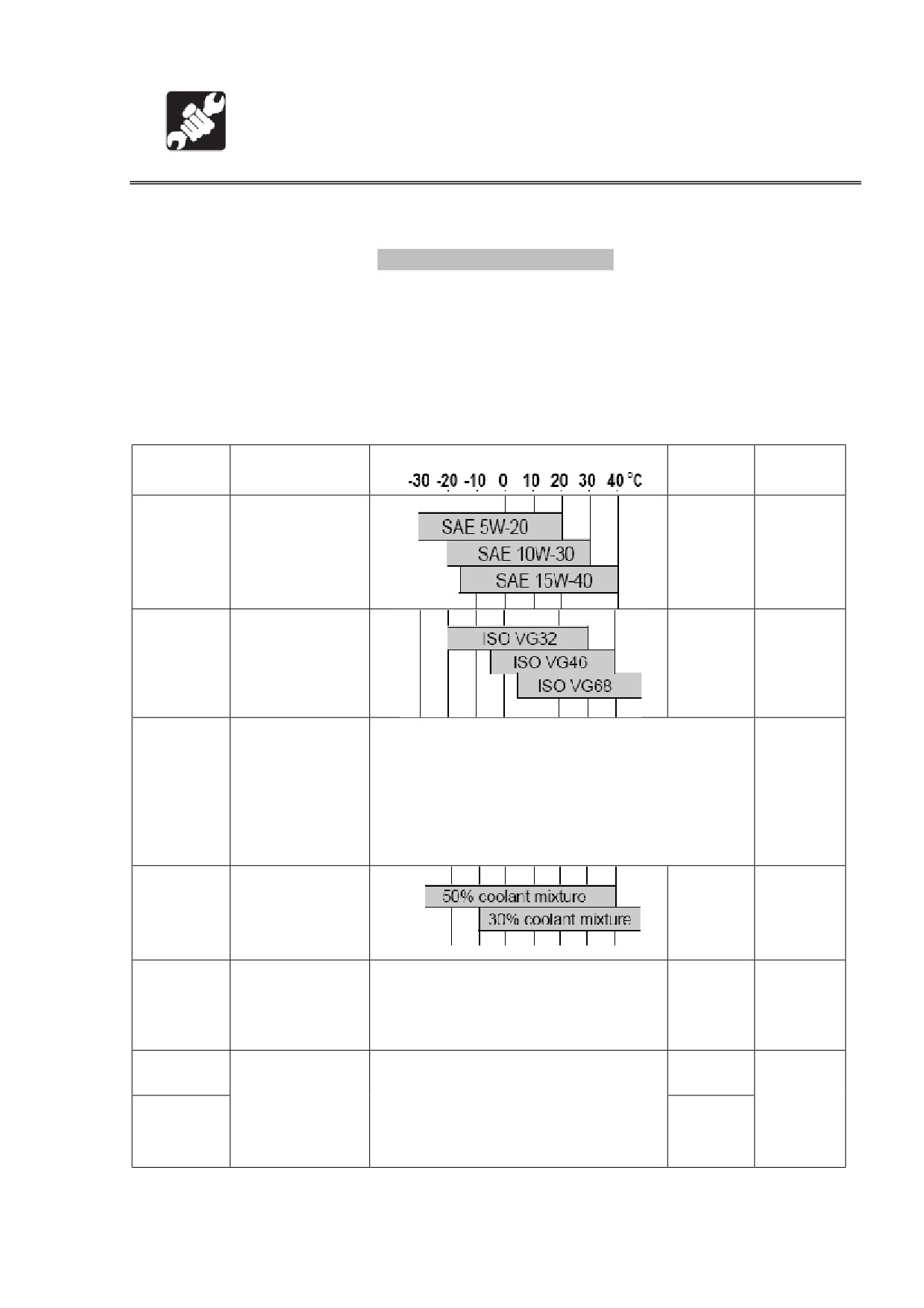

Таблица топлива и смазки.
Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в зависимости от
температуры.
· Меняйте смазку раньше, чем показано на таблице, если смазка чрезвычайно грязна и стала
хуже выполнять свои функции.
· По возможности, всегда придерживайтесь одной марки смазки. Если собираетесь поменять
марку, меняйте всю смазку, не смешивайте смазку разных марок.
Интерва
Тип по температуре
Вместимос
Резервуар
Жидкость
л
ть, л
замены
Максимум:
После
Масло
ТВ014:3,0
Поддон
первых
дизельного
ТВ016:2,8
картера
50 ч.,
двигателя
Минимум:
двигателя
Каждые
API-CD
ТВ014:1,7
250 ч.
ТВ016:1,5
Противоизносное
Система:
гидравлическое
ТВ014:33
Гидравлич
Каждые
масло (вариант:
ТВ016:33,5
еский бак
2000 ч.
биоразлагаемое
Бак:
масло)
23
Для хорошей производительности и оптимального срока
службы двигателя используйте чистое, качественное
топливо.
§ Чтобы избежать проблем с потоком топлива в
холодную погоду, используйте дизельное топливо с
Топливный
Дизельное
Бак:
температурой застывания не выше, чем на 12 градусов
бак
топливо
21
ниже ожидаемой минимальной температуры.
§ Минимальное цетановое число - 45. Низкая
температура или работа на большой высоте может
потребовать топливо с более высоким цетановым
числом.
Система
Смазочно-
охлажде-
охлаждающая
Каждые
3,4
ния
эмульсия
1000 ч.
(вода+эмульсия)**
двигателя
(50% смесь эмульсии, 30% смесь эмульсии)
После
Передача
Трансмиссионно
первых
снижения при
е масло API-GL-
SAE 90
250 ч.,
0,33
передвижени
и
4
каждые
1000 ч.
Шестерня
поворотно
Каждые
го
50 ч.
двигателя
Опора
Каждые
поворота
Смазка EP-2
50 ч.
По мере
NLGI No. 2 на
----
Ежедне
необходим
Рабочее
основе лития
вно или
ости
оборудова
каждые
ние
10 ч.
По мере
Рычаги
необход
имости
1
Расходные материалы.
Периодически заменяйте расходные материалы (фильтры, элементы), согласно
нижеприведенной таблице.
Предмет
Название части
Номер части
Интервал замены
Фильтр для сливных
Элемент
15511-03300
После первых 50 часов
магистралей
Каждые 500 часов
Топливный фильтр
Элемент
ТВ014
Каждые 500 часов
RA211-51281
ТВ016
119810-55650
Фильтр масла
Картридж
ТВ014
После первых 50 часов
двигателя
15852-32431
Каждые 250 часов
Воздухоочиститель
Внешний элемент
ТВ014
Каждые 1000 часов или
1G659-11221
после 6 чисток
Внутренний элемент
119111-01342
Каждые 1000 часов или
(опция)
после 3 чисток
Важные части
Для безопасного использования машина должна периодически обслуживаться.
Для улучшения безопасности заменяйте части, указанные в нижеприведенной
таблице важных частей.
Их износ или повреждение могут привести к тяжелой травме или пожару.
Таблица важных частей.
Важные части, которые необходимо
Интервал
Часть
регулярно менять.
замены
Топливные шланги
Топливная
система
Крышка топливного наполнителя
Системы
Шланги обогревателя
обогревателя и
Шланги кондиционера
кондиционера
Гидравлические шланги (насос - доставка)
Гидравлические
шланги
(насос
-
всасывание)
Гидравлические
шланги
(поворотный
мотор)
Каждые 2 года
Гидравлические шланги
(транспортный
мотор)
Гидравлические шланги
(линии цилиндра
стрелы)
Гидравлические шланги
(вторые линии
цилиндра стрелы)
Гидравлические шланги
(линии цилиндра
рукояти)
Гидравлические шланги
(линии цилиндра
ковша)
2
Гидравлические шланги (цилиндр поворота
стрелы)
Гидравлические шланги (цилиндр отвала)
Гидравлические
шланги
(цилиндр
напряжения)
Гидравлические шланги (вспомогательный
клапан)
Гидравлические шланги
(дополнительные
линии)
Ремень безопасности
Каждые 3 года
Тип проверки
Объект проверки
Ежедневная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Ежемесячная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Поврежденные гидравлические или топливные шланги
(изломы, надрывы, протертости).
Ежегодная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Изношенные,
перекрученные,
поврежденные
гидравлические или топливные шланги
(изломы,
надрывы, протертости) или шланги, соприкасающиеся
с другими частями машины.
Таблица техобслуживания
Предметы проверки
Обходная проверка
Проверка с открытием отсека двигателя и крышек
Проверка обходом вокруг машины
Проверка, сидя на сиденье оператора
Ежедневная проверка (каждые 10 часов)
Проверка и заправка смазочно-охлаждающей эмульсии
Проверка и заправка масла двигателя
Проверка датчика пыли
Проверка водного сепаратора
Проверка уровня топлива
Проверка уровня и заправка гидравлического масла
Смазка рабочего оборудования
После первых 50 часов (только новые машины)
Замена фильтра для сливных магистралей гидравлического
масла
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
Каждые 50 часов
Проверка и регулировка натяжения гусениц
Смазка поворотной опоры
Смазка шестерни поворотного двигателя
Проверка уровня и заправка жидкости батареи
Осушение топливного бака
3
Каждые 100 часов
Очистка топливного фильтра
Очистка водного сепаратора
После первых 250 часов (только новые машины)
Замена масла передачи двигателя передвижения
Каждые 250 часов
Проверка и настройка ремня вентилятора
Замена масла двигателя и масляного фильтра
Очистка воздухоочистителя
Очистка ребер радиатора и охладителя масла
Предметы проверки
Каждые 500 часов
Замена фильтра для сливных магистралей гидравлического
масла
Замена топливного фильтра
Каждые 1000 часов
Очистка системы охлаждения двигателя
Замена элементов воздухоочистителя
Замена трансмиссионного масла двигателя передвижения
Проверка и регулировка клиренса клапана двигателя
Повторная затяжка болтов цилиндра двигателя
Проверка давления впрыскивания топлива в двигателе и
состояния спрея
Каждые 2000 часов
Замена гидравлического масла и очистка фильтра всасывания
Проверка времени впрыскивания топлива в двигателе
Проверка клапана впрыскивания топлива в двигателе
В случае необходимости
Замена зубцов и бокорезов ковша
Замена ковша
Смазка рычагов
Проверка и заправка жидкости омывателя переднего (ветрового)
окна
Проверка резиновых гусениц
Замена резиновых гусениц

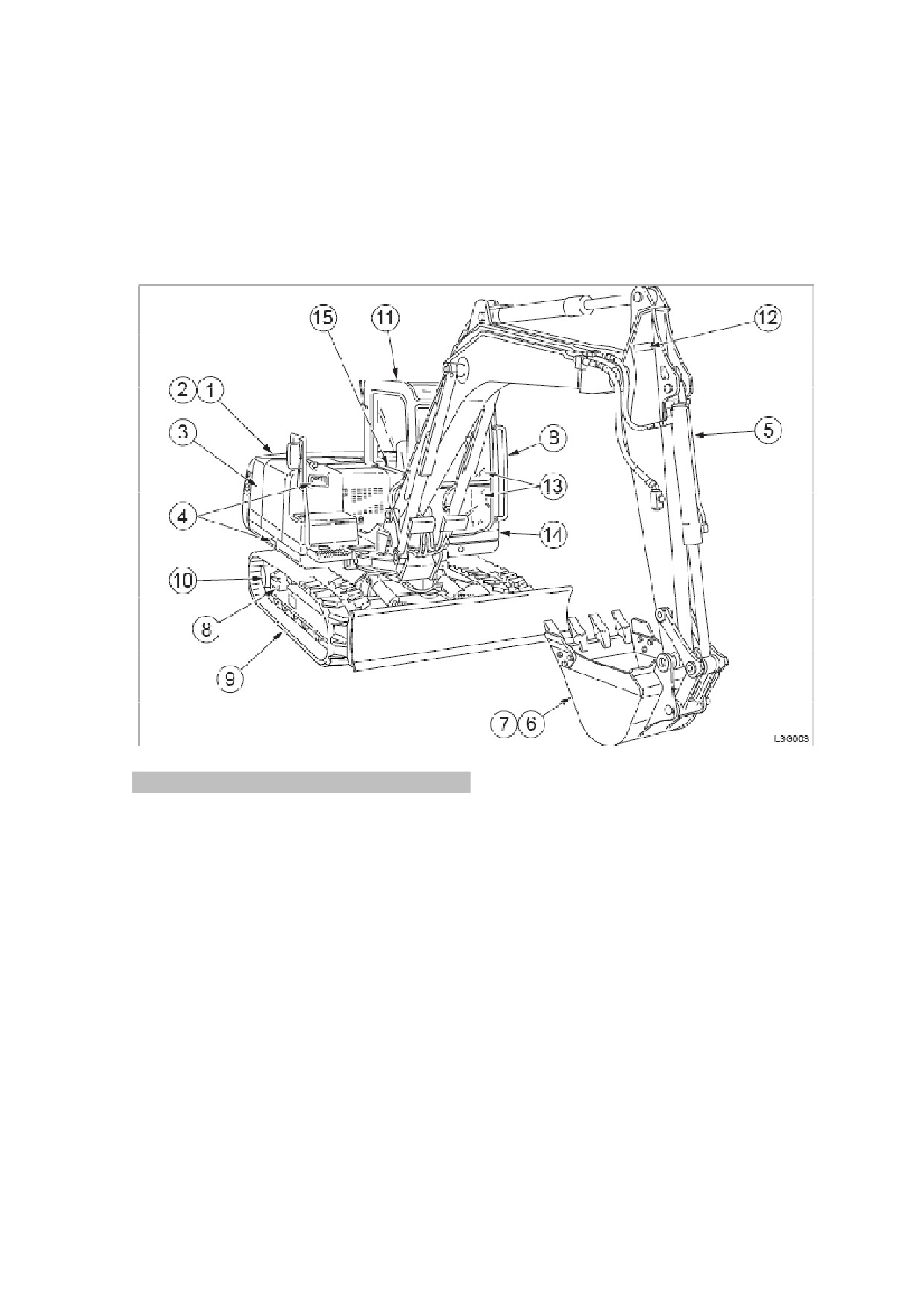

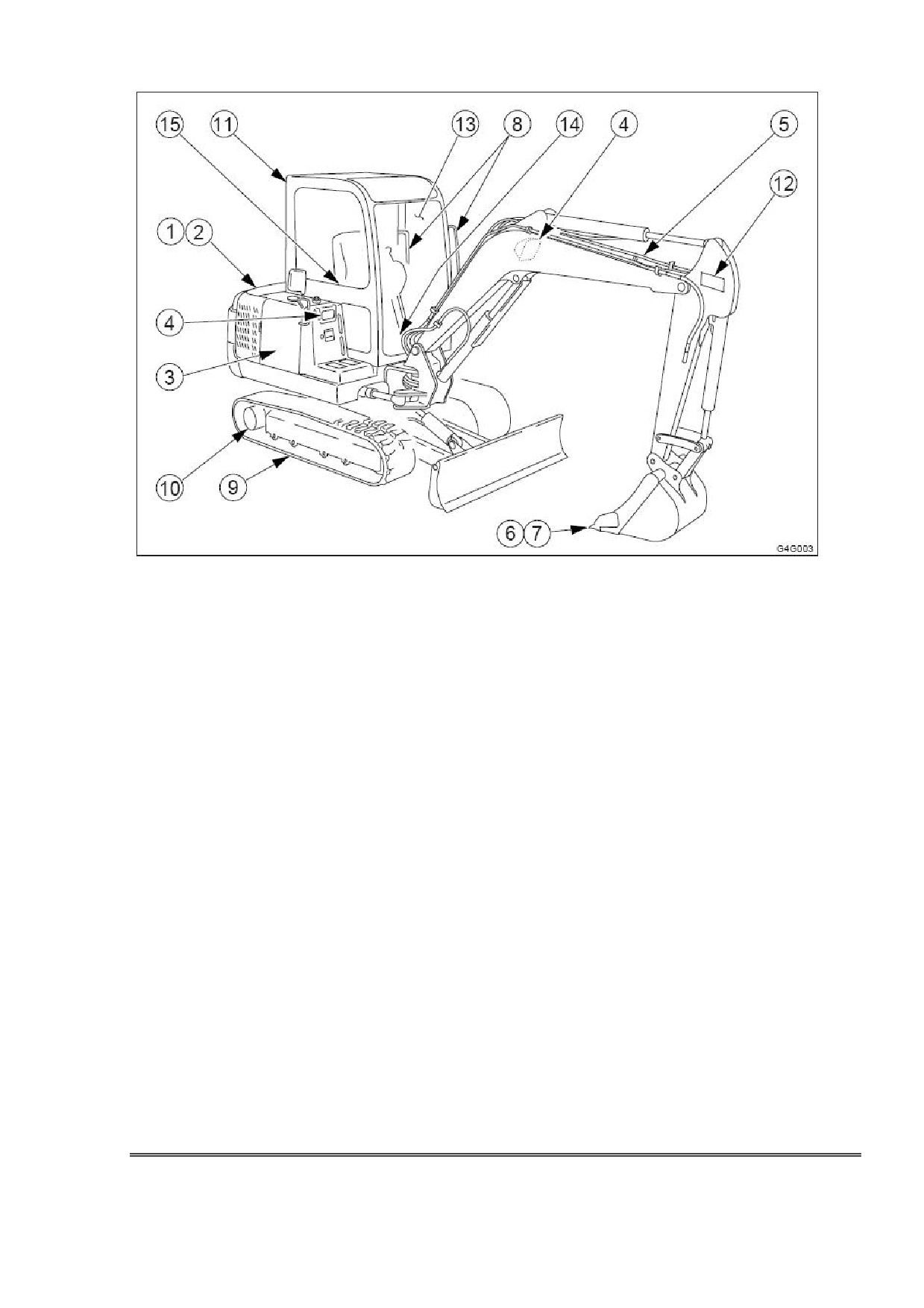

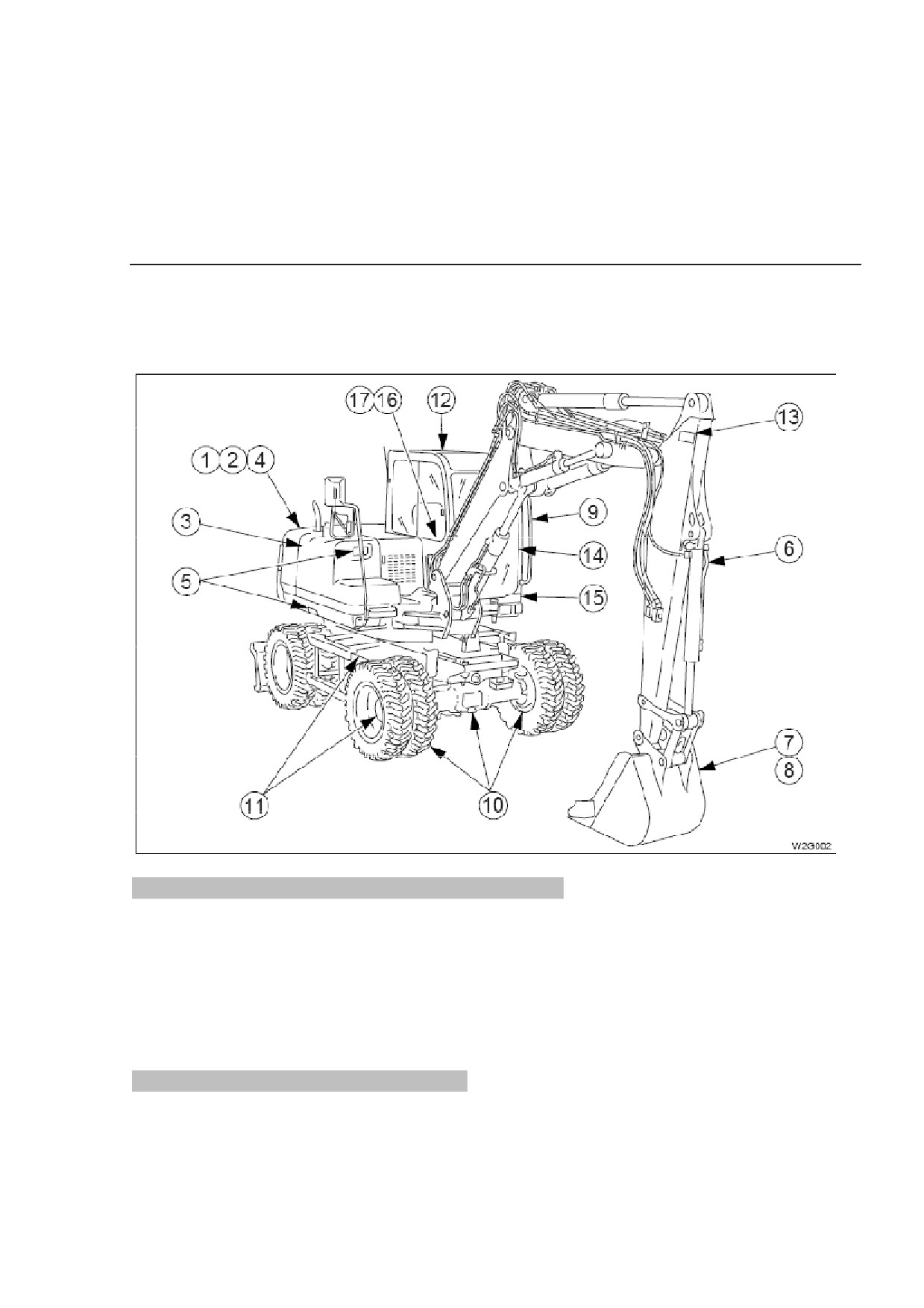

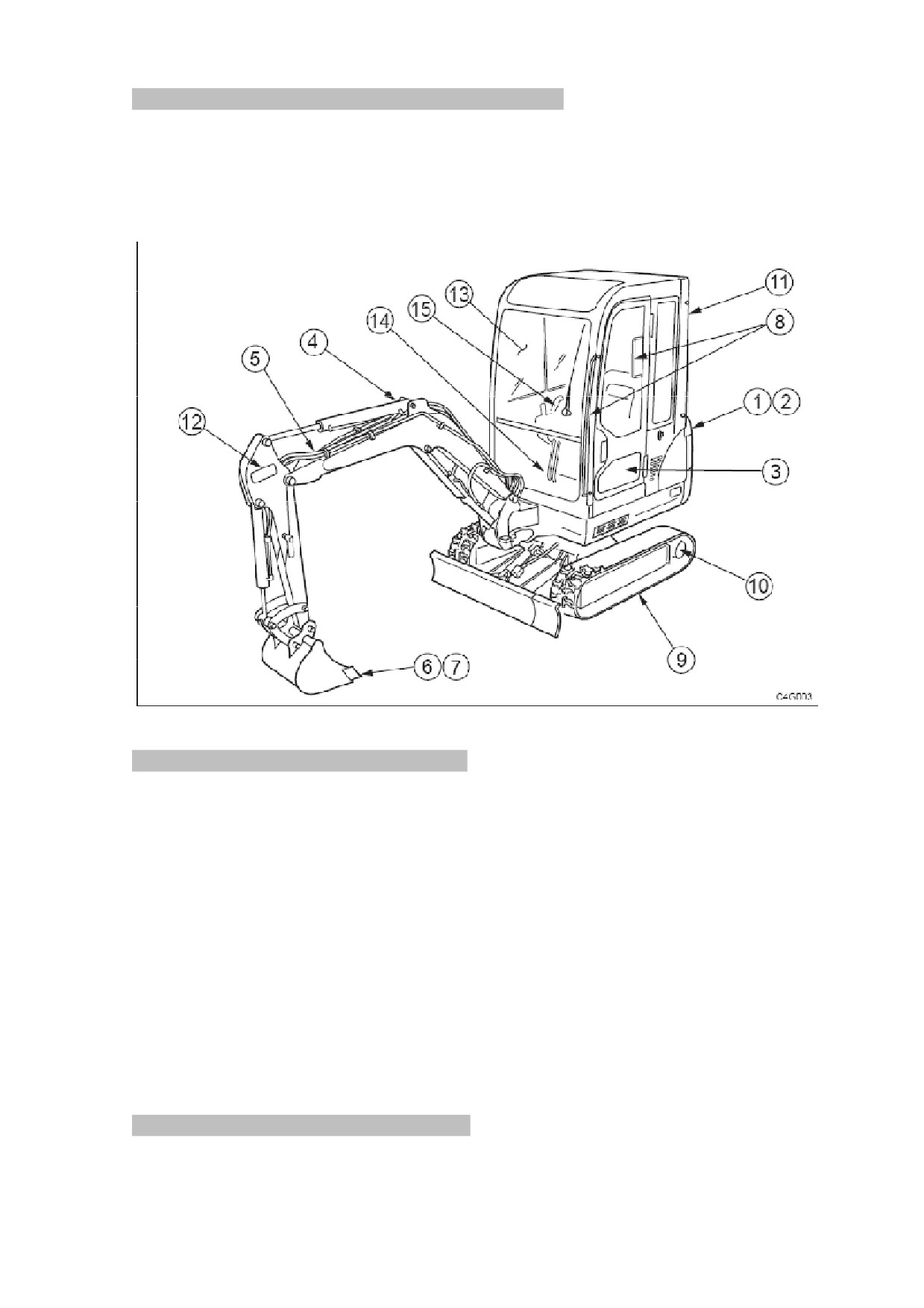

Обходная проверка
Проводите следующие проверки каждый день перед запуском двигателя.
· Перед началом работы проведите обходную проверку и устраните все
неисправности, в случае обнаружения.
· Обязательно фиксируйте отсек двигателя или крышку, когда открываете их. Не
открывайте отсек двигателя на склонах или сильном ветре.
Перед тем, как запустить двигатель, осмотрите машину и нижнюю часть корпуса,
очистите сильно нагревающиеся части двигателя от любых горючих материалов и
проверьте на наличие утечек масла, воды и ослабленные гайки или болты.
4
Проверка и открытие отсека двигателя и крышек.
1. Проверьте, не попали ли ветки, листья, масло или другие горючие предметы в
область двигателя и батареи.
2. Проверьте, нет ли утечки охлаждающей воды двигателя.
3. Проверьте, нет ли утечек из гидравлического бака, гидравлических устройств,
шлангов и соединений.
Проверка с помощью обхода машины.
4. Проверьте фары на предмет грязи, повреждений, перегоревших ламп.
5. Проверьте навесное оборудование и шланги на предмет повреждений.
6. Проверьте ковш, зубцы и бокорезы на износ, повреждения и ослабление
креплений.
7. Проверьте на повреждения крюк, стопор против скольжения и крепление
ковшей с крюками (опция).
8. Проверьте перила и ступени на повреждения и ослабленные болты.
9. Проверьте гусеницы, ролики ходовой части, ролики гусениц, направляющий
шкив и звездочки на наличие повреждений, износа или ослабших болтов.
10. Проверьте на наличие утечек из транспортного двигателя.
11. Проверьте кабину на повреждение и ослабленные гайки и болты.
Проверьте зеркало заднего обзора и зеркало на предмет грязи, повреждений и
угловой настройки.
12. Проверьте наклейки на предмет грязи или повреждений.
Проверка, сидя на сиденье оператора.
13. Проверьте переднее (ветровое) стекло на наличие грязи или повреждений.
14. Проверьте сиденье и ремень безопасности на наличие грязи или повреждений.
5
Проверьте сиденье оператора на наличие грязи, масла или иных горючих
веществ.
15. Проверьте монитор, инструменты и переключатели на наличие грязи или
повреждений.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ TB125, TB135,
TB145
6
Данные по обслуживанию
Таблица топлива и смазки.
Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в зависимости от
температуры.
· Меняйте смазку раньше, чем показано на таблице, если смазка чрезвычайно грязна и стала
хуже выполнять свои функции.
· По возможности, всегда придерживайтесь одной марки смазки. Если собираетесь поменять
марку, меняйте всю смазку, не смешивайте смазку разных марок.
Интерва
Тип по температуре
Вместимос
Резервуар
Жидкость
л
ть, л
замены
Максимум
ТВ125:3,6
После
Масло
ТВ135:4,7
Поддон
первых
дизельного
ТВ145:7,4
картера
50 ч.,
двигателя
Минимум:
двигателя
Каждые
API-CD
ТВ125:2,4
250 ч.
ТВ135:2,9
ТВ145:4,0
Система:
ТВ125:74
Противоизносное
ТВ135:85
гидравлическое
Гидравлич
Каждые
ТВ145:115
масло (вариант:
еский бак
2000 ч.
Бак:
биоразлагаемое
ТВ125:48
масло)
ТВ135:48
ТВ145:74
Для хорошей производительности и оптимального срока
службы двигателя используйте чистое, качественное
топливо.
§ Чтобы избежать проблем с потоком топлива в
Бак:
холодную погоду, используйте дизельное топливо с
Топливный
Дизельное
ТВ125:51
температурой застывания не выше, чем на 12 градусов
бак
топливо
ниже ожидаемой минимальной температуры.
ТВ135:51
§ Минимальное цетановое число - 45. Низкая
ТВ145:73
температура или работа на большой высоте может
потребовать топливо с более высоким цетановым
числом.
ТВ125:3,5
Система
Смазочно-
ТВ135:5,4
охлажде-
охлаждающая
Каждые
ТВ145:6,7
ния
эмульсия
1000 ч.
(вода+эмульсия)**
{ТВ145:9.6
двигателя
(50% смесь эмульсии, 30% смесь эмульсии)
}
После
ТВ125:0,5
первых
Передача
Трансмиссионно
ТВ135:0.6
снижения при
100-250
е масло API-GL-
SAE 90
ТВ145:0.8
передвижени
ч.*,
и
4
{ТВ145:1.0
каждые
}
1000 ч.
Опора
Каждые
поворота
50 ч.
Ежедне
Рабочее
Смазка EP-2
По мере
вно или
оборудова
NLGI No. 2 на
----
каждые
необходим
ние
основе лития
ости
10 ч.
По мере
Рычаги
необход
имости
7
Расходные материалы.
Периодически заменяйте расходные материалы (фильтры, элементы), согласно
нижеприведенной таблице.
Предмет
Название части
Номер части
Интервал замены
Фильтр для сливных
Элемент
ТВ125,ТВ135
После первых 50 часов
магистралей
15511-03300
Каждые 500 часов
ТВ145
15511-02600
Топливный фильтр
Картридж
119802-55800
Каждые 500 часов
Фильтр масла
Картридж
ТВ125
После первых 50 часов
двигателя
129150-35151
Каждые 250 часов
ТВ135, ТВ145
129150-35152
Воздухоочиститель
Внешний элемент
129808-12520
Каждые 1000 часов или
после 6 чисток
Внутренний элемент
119111-02772
Каждые 1000 часов или
(опция)
после 3 чисток
Важные части
Для безопасного использования машина должна периодически обслуживаться.
Для улучшения безопасности заменяйте части, указанные в нижеприведенной
таблице важных частей.
Их износ или повреждение могут привести к тяжелой травме или пожару.
Таблица важных частей.
Важные части, которые необходимо
Интервал
Часть
регулярно менять.
замены
Топливные шланги
Топливная
система
Крышка топливного наполнителя
Соединение
Шланги масляного фильтра двигателя
двигателя
Системы
Шланги обогревателя
обогревателя и
Шланги кондиционера
кондиционера
Гидравлические шланги (насос - доставка)
Гидравлические
шланги
(насос
-
Каждые 2 года
всасывание)
Гидравлические
шланги
(поворотный
мотор)
Гидравлические шланги
(транспортный
мотор)
Гидравлические шланги
(линии цилиндра
стрелы)
Гидравлические шланги
(вторые линии
цилиндра стрелы)
8
Гидравлические шланги
(линии цилиндра
рукояти)
Гидравлические шланги
(линии цилиндра
ковша)
Гидравлические шланги (цилиндр поворота
стрелы)
Гидравлические шланги (цилиндр отвала)
Гидравлические
шланги
(цилиндр
напряжения)
Гидравлические шланги (вспомогательный
клапан)
Гидравлические шланги
(дополнительные
линии)
Ремень безопасности
Каждые 3 года
Тип проверки
Объект проверки
Ежедневная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Ежемесячная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Поврежденные гидравлические или топливные шланги
(изломы, надрывы, протертости).
Ежегодная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Изношенные,
перекрученные,
поврежденные
гидравлические или топливные шланги
(изломы,
надрывы, протертости) или шланги, соприкасающиеся
с другими частями машины.
Таблица техобслуживания
Предметы проверки
Обходная проверка
Проверка с открытием отсека двигателя и задней двери
Проверка обходом вокруг машины
Проверка, сидя на сиденье оператора
Ежедневная проверка (каждые 10 часов)
Проверка и заправка смазочно-охлаждающей эмульсии
Проверка и заправка масла двигателя
Проверка водного сепаратора
Проверка уровня топлива
Проверка уровня и заправка гидравлического масла
Смазка рабочего оборудования
После первых 50 часов (только новые машины)
Замена фильтра для сливных магистралей гидравлического
масла
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
Каждые 50 часов
Проверка и регулировка натяжения гусениц
Смазка поворотной опоры
Проверка уровня и заправка жидкости батареи
9
Осушение топливного бака
Каждые 100 часов
Очистка водного сепаратора
После первых 100-250 часов (только новые машины)
Замена масла передачи двигателя передвижения*
Каждые 250 часов
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
Очистка воздухоочистителя
Очистка ребер радиатора и охладителя масла
* Если время передвижения занимает большую часть всего
времени
работы
машины, меняйте трансмиссионное масло ранее, чем указано.
Предметы проверки
Каждые 500 часов
Замена фильтра для сливных магистралей гидравлического
масла
Замена топливного фильтра
Каждые 1000 часов
Очистка системы охлаждения двигателя
Замена элементов воздухоочистителя
Замена трансмиссионного масла двигателя передвижения
Проверка и регулировка клиренса клапана двигателя
Повторная затяжка болтов цилиндра двигателя
Проверка давления впрыскивания топлива в двигателе и
состояния спрея
Каждые 2000 часов
Замена гидравлического масла и очистка фильтра всасывания
Проверка времени впрыскивания топлива в двигателе
Проверка клапана впрыскивания топлива в двигателе
В случае необходимости
Замена зубцов и бокорезов ковша
Проверка и заправка жидкости омывателя переднего (ветрового)
окна
Замена ковша
Смазка рычагов
Подъем платформы
Проверка резиновых гусениц
Замена резиновых гусениц

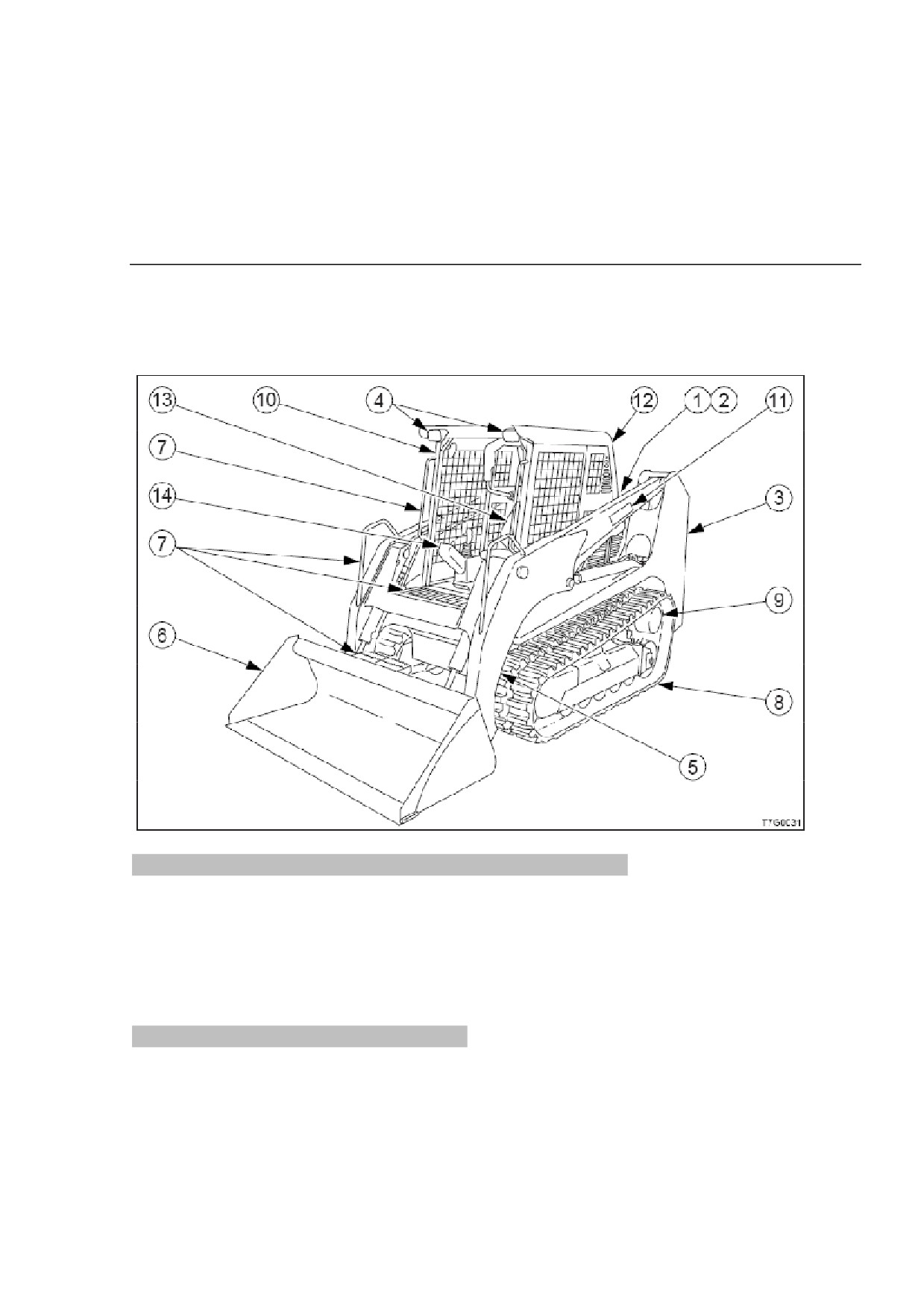

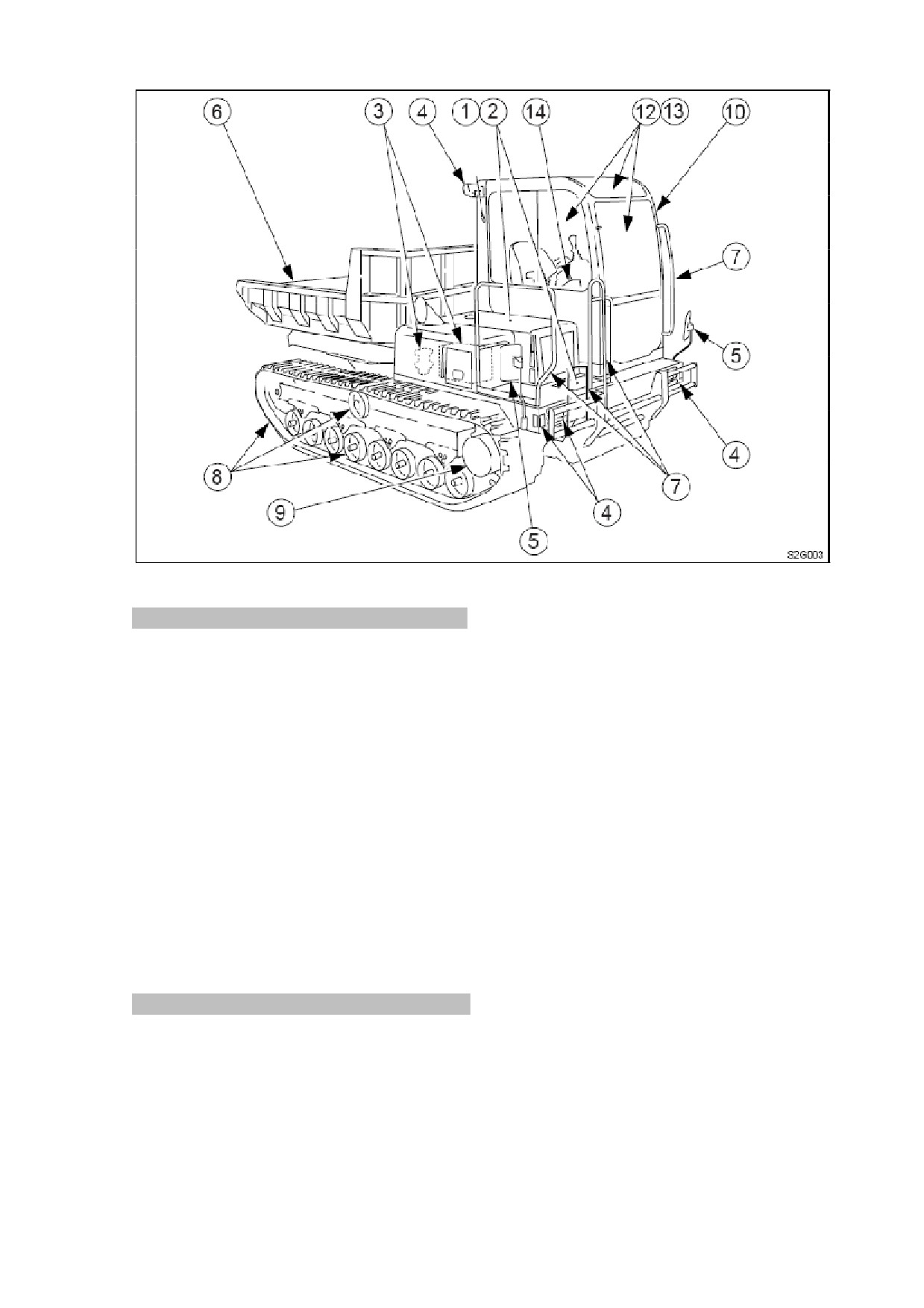

Обходная проверка
Проводите следующие проверки каждый день перед запуском двигателя.
· Перед началом работы проведите обходную проверку и устраните все
неисправности, в случае обнаружения.
· Обязательно фиксируйте отсек двигателя или крышку, когда открываете их. Не
открывайте отсек двигателя на склонах или сильном ветре.
Перед тем, как запустить двигатель, осмотрите машину и нижнюю часть корпуса,
очистите сильно нагревающиеся части двигателя от любых горючих материалов и
проверьте на наличие утечек масла, воды и ослабленные гайки или болты.
10
Проверка и открытие отсека двигателя и крышек.
1. Проверьте, не попали ли ветки, листья, масло или другие горючие
предметы в область двигателя и батареи.
2. Проверьте, нет ли утечки охлаждающей воды двигателя.
3. Проверьте, нет ли утечек из гидравлического бака, гидравлических
устройств, шлангов и соединений.
Проверка с помощью обхода машины.
4. Проверьте фары на предмет грязи, повреждений, перегоревших ламп.
5. Проверьте навесное оборудование и шланги на предмет повреждений.
6. Проверьте ковш, зубцы и бокорезы на износ, повреждения и ослабление
креплений.
7. Проверьте на повреждения крюк, стопор против скольжения и крепление
ковшей с крюками.
8. Проверьте перила и ступени на повреждения и ослабленные болты.
9. Проверьте гусеницы, ролики ходовой части, ролики гусениц,
направляющий шкив и звездочки на наличие повреждений, износа или
ослабших болтов.
10. Проверьте на наличие утечек из транспортного двигателя.
11. Проверьте кабину на повреждение и ослабленные гайки и болты.
Проверьте зеркало заднего обзора и зеркало на предмет грязи, повреждений и
угловой настройки.
12. Проверьте наклейки на предмет грязи или повреждений.
Проверка, сидя на сиденье оператора.
13. Проверьте переднее (ветровое) стекло на наличие грязи или повреждений.
14. Проверьте сиденье и ремень безопасности на наличие грязи или
повреждений.
Проверьте сиденье оператора на наличие грязи, масла или иных горючих
веществ.
15. Проверьте монитор, инструменты и переключатели на наличие грязи или
повреждений.
11
12
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ TB175, TB175W
Данные по обслуживанию
Таблица топлива и смазки.
Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в
зависимости от температуры.
· Меняйте смазку раньше, чем показано на таблице, если смазка
чрезвычайно грязна и стала хуже выполнять свои функции.
· По возможности, всегда придерживайтесь одной марки смазки. Если
собираетесь поменять марку, меняйте всю смазку, не смешивайте смазку
разных марок.
Тип по температуре
Интерва
Вместимо
Резервуар
Жидкость
л замены
сть, л
После
Масло
Максимум
Поддон
первых
дизельного
: 10.2
картера
50 ч.,
двигателя
Минимум:
двигателя
Каждые
API-CD
5.7
250 ч.
Противоизносное
гидравлическое
Система:
Гидравлич
Каждые
масло (вариант:
132
еский бак
2000 ч.
биоразлагаемое
Бак: 68
масло)
Для хорошей производительности и оптимального срока
службы двигателя используйте чистое, качественное топливо.
§ Чтобы избежать проблем с потоком топлива в холодную
погоду, используйте дизельное топливо с температурой
Топливный
Дизельное
застывания не выше, чем на 12 градусов ниже
120
бак
топливо
ожидаемой минимальной температуры.
§ Минимальное цетановое число - 45. Низкая
температура или работа на большой высоте может
потребовать топливо с более высоким цетановым
числом.
Система
Смазочно-
9.5(10)
охлажде-
охлаждающая
Каждые
11.2(11.8)
ния
эмульсия
1000 ч.
(вода*+эмульсия)**
***
двигателя
(50% смесь эмульсии, 30% смесь эмульсии)
После
Передача
Трансмиссионно
первых
снижения при
е масло API-GL-
SAE 90
250 ч.*,
1.5(1.6)
передвижени
и
4
каждые
1000 ч.
Опора
Каждые
поворота
50 ч.
Смазка EP-2
По мере
NLGI No. 2 на
----
Ежеднев
необходи
Рабочее
но или
основе лития
мости
оборудова
каждые
ние
10 ч.
13
По мере
Рычаги
необходи
мости
Расходные материалы.
Периодически заменяйте расходные материалы (фильтры, элементы), согласно
нижеприведенной таблице.
Предмет
Название части
Номер части
Интервал замены
Фильтр для сливных
15511-02600
После первых 50 часов
магистралей
Элемент
Каждые 500 часов
Линейный фильтр
15512-00601
Топливный фильтр
Картридж
119802-55800
Фильтр водного
Картридж
129901-55850
Каждые 500 часов
сепаратора
Фильтр масла
Картридж
129150-35152
После первых 50 часов
двигателя
Каждые 250 часов
Воздухоочиститель
Внешний элемент
129062-12560
Каждые 1000 часов или
после 6 чисток
Внутренний элемент
119005-12571
Каждые 1000 часов или
после 3 чисток
Фильтр вентилятора
Элемент
15520-00902
Каждые 1000 часов
Важные части
Для безопасного использования машина должна периодически обслуживаться.
Для улучшения безопасности заменяйте части, указанные в нижеприведенной
таблице важных частей.
Их износ или повреждение могут привести к тяжелой травме или пожару.
Таблица важных частей.
Важные части, которые необходимо
Интервал
Часть
регулярно менять.
замены
Топливные шланги
Топливная
система
Крышка топливного наполнителя
Соединение
Шланги масляного фильтра двигателя
двигателя
Системы
Шланги обогревателя
обогревателя и
Шланги кондиционера
кондиционера
Гидравлические шланги (насос - доставка)
Каждые 2 года
Гидравлические
шланги
(насос
-
всасывание)
Гидравлические
шланги
(поворотный
мотор)
Гидравлические шланги
(транспортный
мотор)
Гидравлические шланги
(линии цилиндра
14
стрелы)
Гидравлические шланги (линии настройки
цилиндра стрелы)
Гидравлические шланги
(линии цилиндра
рукояти)
Гидравлические шланги
(линии цилиндра
ковша)
Гидравлические шланги (цилиндр поворота
стрелы)
Гидравлические шланги (цилиндр отвала)
Гидравлические
шланги
(цилиндр
напряжения)
Гидравлические шланги (вспомогательный
клапан)
Гидравлические шланги
(дополнительные
линии)
Ремень безопасности
Каждые 3 года
Тип проверки
Объект проверки
Ежедневная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Ежемесячная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Поврежденные гидравлические или топливные шланги
(изломы, надрывы, протертости).
Ежегодная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Изношенные,
перекрученные,
поврежденные
гидравлические или топливные шланги
(изломы,
надрывы, протертости) или шланги, соприкасающиеся
с другими частями машины.
Таблица техобслуживания
Предметы проверки
Обходная проверка
Проверка с открытием отсека двигателя и крышек
Проверка обходом вокруг машины
Проверка, сидя на сиденье оператора
Ежедневная проверка (каждые 10 часов)
Проверка и заправка смазочно-охлаждающей эмульсии
Проверка и заправка топлива двигателя
Проверка водного сепаратора
Проверка уровня топлива
Проверка и заправка уровня гидравлического масла
Смазка рабочего оборудования
Проверка и накачивание шин
После первых 50 часов (только новые машины)
15
Замена фильтра для сливных магистралей гидравлического
масла
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
Замена линейного фильтра
Каждые 50 часов
Смазка поворотной опоры
Проверка уровня и заправка жидкости батареи
Осушение топливного бака
После первых 250 часов (только новые машины)
Смазка шасси
Очистка воздухоочистителя
Очистка ребер радиатора и охладителя масла
Замена масла и масляного фильтра двигателя
Проверка и регулировка ремня вентилятора
Каждые 400 часов
Проверка масла трансмиссионной передачи
Проверка масла передачи дифференциала
Проверка масла передачи втулки
Каждые 500 часов
Замена топливного фильтра
Замена фильтра водного сепаратора
Замена фильтра гидравлического масла
для
сливных
магистралей
Замена линейного фильтра
Каждые 1000 часов
Чистка системы охлаждения двигателя
Замена элементов воздухоочистителя
Замена фильтра вентилятора
Проверка и настройка клиренса клапана двигателя
Повторная затяжка болтов цилиндра двигателя
Проверка давления впрыскивания топлива в двигателе и
состояние впрыскивателя
Каждые 1500 часов
Замена масла трансмиссионной передачи
Замена масла передачи дифференциала
Замена масла передачи втулки
Каждые 2000 часов
Замена гидравлического масла и чистка фильтра всасывания
Проверка времени впрыскивания топлива в двигателе
Проверка клапана впрыскивания топлива в двигателе
В случае необходимости
Замена зубцов ковша и бокорезов
Регулировка промежутка между ковшом и рукоятью
Проверка и заправка жидкости омывателя переднего (ветрового)
стекла
Осушение водного сепаратора
Замена ковша
Смазка рычагов
16
Обходная проверка
Проводите следующие проверки каждый день перед запуском двигателя.
· Перед началом работы проведите обходную проверку и устраните все
неисправности, в случае обнаружения.
· Обязательно фиксируйте отсек двигателя или крышку, когда открываете их. Не
открывайте отсек двигателя на склонах или сильном ветре.
Перед тем, как запустить двигатель, осмотрите машину и нижнюю часть корпуса,
очистите сильно нагревающиеся части двигателя от любых горючих материалов и
проверьте на наличие утечек масла, воды и ослабленные гайки или болты.
Проверка и открытие отсека двигателя и крышек.
1. Проверьте, не попали ли ветки, листья, масло или другие горючие
предметы в область двигателя и батареи.
2. Проверьте, нет ли утечки охлаждающей воды двигателя.
3. Проверьте, нет ли утечек из гидравлического бака, гидравлических
устройств, шлангов и соединений.
4. Проверьте наклейки на предмет грязи и повреждений.
Проверка с помощью обхода машины.
5. Проверьте фары на предмет грязи, повреждений, перегоревших ламп.
6. Проверьте навесное оборудование и шланги на предмет повреждений.
7. Проверьте ковш, зубцы и бокорезы на износ, повреждения и ослабление
креплений.
17
8. Проверьте на повреждения крюк, стопор против скольжения и крепление
ковшей с крюками (опция).
9. Проверьте перила и ступени на повреждения и ослабленные болты.
10. Проверьте на наличие повреждений шины, колеса, оси и ведущий вал, и
болты на ослабленность затяжки и износ.
11. Проверьте на наличие утечек масла из втулок, дифференциала и из
транспортного двигателя.
12. Проверьте кабину и защиту на повреждения и ослабленные гайки и болты.
Проверьте зеркало заднего обзора и зеркало на предмет грязи,
повреждений и угловой настройки.
13. Проверьте наклейки на предмет грязи или повреждений.
Проверка, сидя на сиденье оператора.
14. Проверьте переднее (ветровое) стекло на наличие грязи или повреждений.
15. Проверьте сиденье и ремень безопасности на наличие грязи или
повреждений.
Проверьте сиденье оператора на наличие грязи, масла или иных горючих
веществ.
16. Проверьте монитор, инструменты и переключатели на наличие грязи или
повреждений.
17. Проверьте наклейки на предмет грязи или повреждений.
18
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ TB-1140
Данные по обслуживанию
Таблица топлива и смазки.
Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в
зависимости от температуры.
· Меняйте смазку раньше, чем показано на таблице, если смазка
чрезвычайно грязна и стала хуже выполнять свои функции.
· По возможности, всегда придерживайтесь одной марки смазки. Если
собираетесь поменять марку, меняйте всю смазку, не смешивайте смазку
разных марок.
Тип по температуре
Интервал
Вместимо
Резервуар
Жидкость
замены
сть, л
Масло
После
Максимум
Поддон
дизельного
первых 50
: 15,8
картера
двигателя
ч., Каждые
Минимум:
двигателя
API-CD
500 ч.
12,6
Противоизносно
е
Система:
Гидравлич
гидравлическое
Каждые
215
еский бак
масло (вариант:
2000 ч.
Бак: 95
биоразлагаемое
масло)
Для хорошей производительности и оптимального срока службы
двигателя используйте чистое, качественное топливо.
§ Чтобы избежать проблем с потоком топлива в холодную
погоду, используйте дизельное топливо с температурой
Топливный
Дизельное
застывания не выше, чем на 12 градусов ниже ожидаемой
233
бак
топливо
минимальной температуры.
§ Минимальное цетановое число - 45. Низкая температура
или работа на большой высоте может потребовать топливо
с более высоким цетановым числом.
Система
Смазочно-
охлажде-
охлаждающая
Каждые
18,5
ния
эмульсия
1000 ч.
21***
(вода+эмульсия)**
двигателя
(50% смесь эмульсии, 30% смесь эмульсии)
Передача
Трансмиссион
Каждые
снижения
ное масло
SAE 90
3,2
1000 ч.
поворота
API-GL-4
После
Передача
Трансмиссион
снижения при
первых 250
ное масло
SAE 90
4,2
передвижени
ч.*, каждые
и
API-GL-4
2000 ч.
Опора
Каждые 500
поворота
Смазка EP-2
ч.
По мере
NLGI No. 2 на
----
необходи
Рабочее
Ежедневно
основе лития
мости
оборудова
или каждые
ние
10 ч.
19
По мере
Рычаги
необходим
ости
Расходные материалы.
Периодически заменяйте расходные материалы (фильтры, элементы), согласно
нижеприведенной таблице.
Предмет
Название части
Номер части
Интервал замены
Фильтр для
Элемент
15511-03400
После первых 50
сливных
часов
магистралей
Каждые 1000 часов
Топливный фильтр
Картридж
897172-5491
Каждые 500 часов
Линейный фильтр
Элемент
15512-00601
После первых 50
часов
Каждые 1000 часов
Фильтр питающего
Ремонтный набор
894337-0220
Каждые 500 часов
насоса
Фильтр масла
Картридж
897324-3860
После первых 50
двигателя
часов
Каждые 500 часов
Воздухоочиститель
Внешний элемент
F-10604003-F
Каждые 1000 часов
или после 6 чисток
Внутренний
F-10604002-F
Каждые 1000 часов
элемент
или после 3 чисток
Фильтр
Элемент
15520-00902
Каждые 1000 часов
вентилятора
Важные части
Для безопасного использования машина должна периодически обслуживаться.
Для улучшения безопасности заменяйте части, указанные в нижеприведенной
таблице важных частей.
Их износ или повреждение могут привести к тяжелой травме или пожару.
Таблица важных частей.
Важные части, которые необходимо
Интервал
Часть
регулярно менять.
замены
Топливные шланги
Топливная
система
Крышка топливного наполнителя
Соединение
Шланги масляного фильтра двигателя
Каждые 2 года
двигателя
Системы
Шланги обогревателя
обогревателя и
Шланги кондиционера
кондиционера
20
Гидравлические шланги (насос - доставка)
Гидравлические
шланги
(насос
-
всасывание)
Гидравлические
шланги
(поворотный
мотор)
Гидравлические шланги
(транспортный
мотор)
Гидравлические шланги
(линии цилиндра
стрелы)
Гидравлические шланги
(вторые линии
цилиндра стрелы)
Гидравлические шланги
(линии цилиндра
рукояти)
Гидравлические шланги
(линии цилиндра
ковша)
Гидравлические шланги (цилиндр поворота
стрелы)
Гидравлические шланги (цилиндр отвала)
Гидравлические
шланги
(цилиндр
напряжения)
Гидравлические шланги (вспомогательный
клапан)
Гидравлические шланги
(дополнительные
линии)
Ремень безопасности
Каждые 3 года
Тип проверки
Объект проверки
Ежедневная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Ежемесячная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Поврежденные гидравлические или топливные шланги
(изломы, надрывы, протертости).
Ежегодная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Изношенные,
перекрученные,
поврежденные
гидравлические или топливные шланги
(изломы,
надрывы, протертости) или шланги, соприкасающиеся
с другими частями машины.
21
Таблица техобслуживания
Предметы проверки
Обходная проверка
Проверка с открытием отсека двигателя и крышек
Проверка обходом вокруг машины
Проверка, сидя на сиденье оператора
Ежедневная проверка (каждые 10 часов)
Проверка и заправка смазочно-охлаждающей эмульсии
Проверка и заправка масла двигателя
Проверка водного сепаратора
Проверка уровня топлива
Проверка уровня и заправка гидравлического масла
Смазка рабочего оборудования
После первых 50 часов (только новые машины)
Замена фильтра для сливных магистралей гидравлического
масла
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
Замена линейного фильтра
Каждые 50 часов
Проверка и регулировка натяжения гусениц
Проверка уровня и заправка жидкости батареи
Осушение топливного бака
После первых 250 часов (только новые машины)
Замена трансмиссионного масла двигателя передвижения*
Каждые 250 часов
Очистка воздухоочистителя
Проверка масла двигателя передвижения
Техобслуживание кондиционера
Проверка и настройка ремня вентилятора
Очистка ребер радиатора и охладителя масла
* Если время передвижения занимает большую часть всего
времени
работы
машины, меняйте трансмиссионное масло ранее, чем указано.
Таблица техобслуживания
Предметы проверки
Каждые 500 часов
Смазка опоры поворота
Замена топливного фильтра
Замена фильтра питающего насоса
Замена масла и масляного фильтра двигателя
Каждые 1000 часов
Очистка системы охлаждения двигателя
Замена элементов воздухоочистителя
Замена масла привода двигателя поворота
Замена фильтра вентилятора
Замена фильтра для сливных магистралей гидравлического
масла
22
Замена линейного фильтра
Проверка и регулировка клиренса клапана двигателя
Повторная затяжка болтов цилиндра двигателя
Проверка давления впрыска топлива в двигателе и состояния
впрыскивателя
Каждые 2000 часов
Замена гидравлического масла и чистка фильтра всасывания
Замена масла двигателя передвижения
Проверка времени впрыскивания топлива в двигателе
Проверка клапана впрыскивания топлива в двигателе
В случае необходимости
Замена зубцов ковша и бокорезов
Регулировка промежутка между ковшом и рукоятью
Проверка и заправка жидкости омывателя переднего (ветрового)
стекла
Осушение водного сепаратора
Замена ковша
Смазка рычагов
Проверка резиновых гусениц
Замена резиновых гусениц
Обходная проверка
Проводите следующие проверки каждый день перед запуском двигателя.
· Перед началом работы проведите обходную проверку и устраните все
неисправности, в случае обнаружения.
· Обязательно фиксируйте отсек двигателя или крышку, когда открываете их. Не
открывайте отсек двигателя на склонах или сильном ветре.
Перед тем, как запустить двигатель, осмотрите машину и нижнюю часть корпуса,
очистите сильно нагревающиеся части двигателя от любых горючих материалов и
проверьте на наличие утечек масла, воды и ослабленные гайки или болты.
Проверка и открытие отсека двигателя и крышек.
1. Проверьте, не попали ли ветки, листья, масло или другие горючие
предметы в область двигателя и батареи.
2. Проверьте, нет ли утечки охлаждающей воды двигателя.
3. Проверьте, нет ли утечек из гидравлического бака, гидравлических
устройств, шлангов и соединений.
Проверка с помощью обхода машины.
4. Проверьте фары на предмет грязи, повреждений, перегоревших ламп.
5. Проверьте навесное оборудование и шланги на предмет повреждений.
6. Проверьте ковш, зубцы и бокорезы на износ, повреждения и ослабление
креплений.
7. Проверьте на повреждения крюк, стопор против скольжения и крепление
ковшей с крюками.
8. Проверьте перила и ступени на повреждения и ослабленные болты.
23
9. Проверьте гусеницы, ролики ходовой части, ролики гусениц,
направляющий шкив и звездочки на наличие повреждений, износа или
ослабших болтов.
10. Проверьте на наличие утечек из транспортного двигателя.
11. Проверьте кабину на повреждение и ослабленные гайки и болты.
Проверьте зеркало заднего обзора и зеркало на предмет грязи,
повреждений и угловой настройки.
12. Проверьте наклейки на предмет грязи или повреждений.
Проверка, сидя на сиденье оператора.
13. Проверьте переднее (ветровое) стекло на наличие грязи или повреждений.
14. Проверьте сиденье и ремень безопасности на наличие грязи или
повреждений.
Проверьте сиденье оператора на наличие грязи, масла или иных горючих
веществ.
15. Проверьте монитор, инструменты и переключатели на наличие грязи или
повреждений.
24
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ TL120, TL130, TL140,
TL150
Таблица топлива и смазки.
Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в
зависимости от температуры.
· Меняйте смазку раньше, чем показано на таблице, если смазка чрезвычайно
грязна и стала хуже выполнять свои функции.
· По возможности, всегда придерживайтесь одной марки смазки. Если
собираетесь поменять марку, меняйте всю смазку, не смешивайте смазку
разных марок.
Тип по температуре
Интервал
Вместимо
Резервуар
Жидкость
замены
сть, л
Максимум:
TL130: 10,2,
Масло
После
TL140: 9,6,
Поддон
дизельного
первых 50
TL150: 14
картера
двигателя
ч., Каждые
Минимум:
двигателя
TL130: 5,7,
API-CD
250 ч.
TL140: 7,6,
TL150: 7
Система:
TL130: 60,
Масло
TL140: 83,
Гидравлич
дизельного
Каждые
TL150: 95
еский бак
двигателя
1000 ч.
Бак:
TL130: 39,
API-CD
TL140: 52,
TL150: 64
Для хорошей производительности и оптимального срока службы
двигателя используйте чистое, качественное топливо.
§ Чтобы избежать проблем с потоком топлива в холодную
TL130: 75
погоду, используйте дизельное топливо с температурой
Топливный
Дизельное
TL140: 90
застывания не выше, чем на 12 градусов ниже ожидаемой
бак
топливо
минимальной температуры.
TL150:
§ Минимальное цетановое число - 45. Низкая температура
108
или работа на большой высоте может потребовать топливо
с более высоким цетановым числом.
TL130:
Система
Смазочно-
10,9(16,9)
охлаждающая
охлажде-
Каждые
TL140:
эмульсия
ния
1000 ч.
15(16,2)
(вода**+эмульсия*
TL150:
двигателя
**)
(50% смесь эмульсии, 30% смесь эмульсии)
15(18,3)
После
Передача
Трансмиссион
TL130: 1,0
снижения при
первых 250
ное масло
SAE 90
TL140: 2,2
передвижени
ч.*, каждые
API-GL-4
TL150: 2,2
и
500 ч.
Рабочее
Ежедневно
оборудова
или каждые
Смазка EP-2
По мере
ние
10 ч.
NLGI No. 2 на
----
необходи
По мере
основе лития
мости
Рычаги
необходим
ости
25
Расходные материалы.
Периодически заменяйте расходные материалы (фильтры, элементы), согласно
нижеприведенной таблице.
Предмет
Название части
Номер части
Интервал замены
Фильтр для
Картридж
15511-00520
После первых 50
сливных
часов
магистралей
Каждые 500 часов
Линейный фильтр
Элемент
15511-01001
Топливный фильтр
Картридж
TL130:
Каждые 500 часов
119802-55800
TL140:
897172-5492
TL150:
123907-55800
TL140: Фильтр
Ремонтный набор
894337-0220
Каждые 500 часов
питающего насоса
Фильтр масла
Картридж
TL130:
После первых 50
двигателя
129150-35152
часов
TL140:
Каждые 250 часов
897049-7081
TL150:
119005-35100
Воздухоочиститель
Внешний элемент
TL130:
Каждые 1000 часов
129935-12520
или после 6 чисток
TL140:
F-10604003-F
TL150:
119117-12560
Внутренний
TL130:
Каждые 1000 часов
элемент
119160-12570
или после 3 чисток
TL140:
F-10604002-F
TL150:
119117-12570
Важные части
Для безопасного использования машина должна периодически обслуживаться.
Для улучшения безопасности заменяйте части, указанные в нижеприведенной
таблице важных частей.
Их износ или повреждение могут привести к тяжелой травме или пожару.
Таблица важных частей.
Важные части, которые необходимо
Интервал
Часть
регулярно менять.
замены
Топливная
Топливные шланги
Каждые 2 года
26
система
Крышка топливного наполнителя
Соединение
Шланги масляного фильтра двигателя
двигателя
Системы
Шланги обогревателя
обогревателя и
Шланги кондиционера
кондиционера
Гидравлические шланги (насос - доставка)
Гидравлические
шланги
(насос
-
всасывание)
Гидравлические
шланги
(двигатель
передвижения)
Гидравлические шланги
(линии цилиндра
рукоятей)
Гидравлические шланги
(линии цилиндра
ковша)
Гидравлические шланги (вспомогательный
клапан)
Гидравлические шланги
(дополнительные
линии)
Ремень безопасности
Каждые 3 года
Тип проверки
Объект проверки
Ежедневная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Ежемесячная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Поврежденные гидравлические или топливные шланги
(изломы, надрывы, протертости).
Ежегодная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Изношенные,
перекрученные,
поврежденные
гидравлические или топливные шланги
(изломы,
надрывы, протертости) или шланги, соприкасающиеся
с другими частями машины.
Таблица техобслуживания
Предметы проверки
Обходная проверка
Проверка с открытием отсека двигателя и задней двери
Проверка обходом вокруг машины
Проверка, сидя на сиденье оператора
Ежедневная проверка (каждые 10 часов)
Проверка и заправка смазочно-охлаждающей эмульсии
Проверка и заправка масла двигателя
Проверка водного сепаратора
Проверка уровня топлива
Проверка уровня и заправка гидравлического масла
Смазка рабочего оборудования
После первых 50 часов (только новые машины)
27
Замена фильтра для сливных магистралей гидравлического
масла
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
Замена линейного фильтра
Каждые 50 часов
Проверка и регулировка натяжения гусениц
Проверка уровня и заправка жидкости батареи
Осушение топливного бака
Проверка стопоров ковша (болты/гайки)
Каждые 100 часов
Очистка водного сепаратора (TL130/TL150)
После первых 250 часов (только новые машины)
Замена трансмиссионного масла двигателя передвижения*
Каждые 250 часов
Очистка воздухоочистителя
Очистка ребер радиатора и охладителя масла
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
* Если время передвижения занимает большую часть всего
времени
работы
машины, меняйте трансмиссионное масло ранее, чем указано.
Предметы проверки
Каждые 500 часов
Замена топливного фильтра
Замена фильтра питающего насоса (TL140)
Замена фильтра для сливных магистралей гидравлического
масла
Замена линейного фильтра
Замена трансмиссионного масла двигателя передвижения
Регулировка или замена стопоров ковша (болты/гайки)
Каждые 1000 часов
Очистка системы охлаждения двигателя
Замена элементов воздухоочистителя
Замена гидравлического масла и очистка фильтра всасывания
Проверка и регулировка клиренса клапана двигателя
Повторная затяжка болтов цилиндра двигателя
Проверка давления впрыскивания топлива в двигателе и
состояния спрея
Каждые 2000 часов
Проверка времени впрыскивания топлива в двигателе
Проверка клапана впрыскивания топлива в двигателе
В случае необходимости
Замена ковша или навесного оборудования
Смазка рычагов
Проверка и заправка жидкости омывателя переднего (ветрового
окна)
Поднятие навеса
Проверка резиновых гусениц
28
Обходная проверка
Проводите следующие проверки каждый день перед запуском двигателя.
· Перед началом работы проведите обходную проверку и устраните все
неисправности, в случае обнаружения.
· Обязательно фиксируйте отсек двигателя или крышку, когда открываете их. Не
открывайте отсек двигателя на склонах или сильном ветре.
Перед тем, как запустить двигатель, осмотрите машину и нижнюю часть корпуса,
очистите сильно нагревающиеся части двигателя от любых горючих материалов и
проверьте на наличие утечек масла, воды и ослабленные гайки или болты.
Проверка с открытием отсека двигателя и задней двери.
1. Проверьте, не попали ли ветки, листья, масло или другие горючие
предметы в область двигателя и батареи.
2. Проверьте, нет ли утечки охлаждающей воды двигателя.
3. Проверьте, нет ли утечек из гидравлического бака, гидравлических
устройств, шлангов и соединений.
Проверка с помощью обхода машины.
4. Проверьте фары на предмет грязи, повреждений, перегоревших ламп.
5. Проверьте навесное оборудование и шланги на предмет повреждений.
6. Проверьте ковш на износ, повреждения и ослабление креплений.
7. Проверьте перила и ступени на повреждения и ослабленные болты.
8. Проверьте гусеницы, ролики ходовой части, ролики гусениц,
направляющий шкив и звездочки на наличие повреждений, износа или
ослабших болтов.
29
9. Проверьте на наличие утечек из двигателя передвижения.
10. Проверьте кабину/навес и защиту на повреждения и ослабленные гайки и
болты. Проверьте зеркало заднего обзора и зеркало на предмет грязи,
повреждений и угловой настройки.
11. Проверьте наклейки на предмет грязи или повреждений.
Проверка, сидя на сиденье оператора.
12. Проверьте переднее (ветровое) стекло на наличие грязи или повреждений.
13. Проверьте сиденье и ремень безопасности на наличие грязи или
повреждений. Проверьте сиденье оператора на наличие грязи, масла или
иных горючих веществ.
14. Проверьте монитор, инструменты и переключатели на наличие грязи или
повреждений.
30
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ TCR50
Таблица топлива и смазки.
Используйте, согласно таблице ниже, разные топлива, смазки и густые смазки в зависимости от
температуры.
· Меняйте смазку раньше, чем показано на таблице, если смазка чрезвычайно грязна и стала
хуже выполнять свои функции.
· По возможности, всегда придерживайтесь одной марки смазки. Если собираетесь поменять
марку, меняйте всю смазку, не смешивайте смазку разных марок.
Интерва
Тип по температуре
Вместимос
Резервуар
Жидкость
л
ть, л
замены
После
Масло
Максимум:
Поддон
первых
дизельного
14
картера
50 ч.,
двигателя
Минимум:
двигателя
Каждые
API-CD
7
250 ч.
Противоизносное
Система:
гидравлическое
Гидравлич
Каждые
57
масло (вариант:
еский бак
1000 ч.
Бак:
биоразлагаемое
35
масло)
Для хорошей производительности и оптимального срока
службы двигателя используйте чистое, качественное
топливо.
§ Чтобы избежать проблем с потоком топлива в
холодную погоду, используйте дизельное топливо с
Топливный
Дизельное
78
температурой застывания не выше, чем на 12 градусов
бак
топливо
ниже ожидаемой минимальной температуры.
§ Минимальное цетановое число - 45. Низкая
температура или работа на большой высоте может
потребовать топливо с более высоким цетановым
числом.
Система
Смазочно-
охлажде-
охлаждающая
Каждые
11,1 [10.8]
ния
эмульсия
1000 ч.
(вода+эмульсия)**
двигателя
(50% смесь эмульсии, 30% смесь эмульсии)
После
Передача
Трансмиссионно
первых
снижения при
е масло API-GL-
SAE 90
250 ч.*,
2,6
передвижени
и
4
каждые
1000 ч.
Опора
Каждые
поворота
50 ч.
Ежедне
Рабочее
Смазка EP-2
По мере
вно или
оборудова
NLGI No. 2 на
----
каждые
необходим
ние
основе лития
ости
10 ч.
По мере
Рычаги
необход
имости
31
Расходные материалы.
Периодически заменяйте расходные материалы (фильтры, элементы), согласно
нижеприведенной таблице.
Предмет
Название части
Номер части
Интервал замены
Линейный фильтр
Элемент
15511-02103
После первых 50 часов
Каждые 500 часов
Фильтр для сливных
Картридж
15511-00320
После первых 50 часов
магистралей
Каждые 1000 часов
гидравлического
масла
Топливный фильтр
Картридж
123907-55800
Каждые 500 часов
Фильтр насоса
Набор для ремонта
129535-52150
подачи
Фильтр масла
Картридж
119005-35100
После первых 50 часов
двигателя
Каждые 250 часов
Воздухоочиститель
Внешний элемент
119117-12560
Каждые 1000 часов или
после 6 чисток
Внутренний элемент
119117-12570
Каждые 1000 часов или
(опция)
после 3 чисток
Важные части
Для безопасного использования машина должна периодически обслуживаться.
Для улучшения безопасности заменяйте части, указанные в нижеприведенной
таблице важных частей.
Их износ или повреждение могут привести к тяжелой травме или пожару.
Таблица важных частей.
Важные части, которые необходимо
Интервал
Часть
регулярно менять.
замены
Топливная
Топливные шланги
система
Крышка топливного наполнителя
Соединение
Шланги масляного фильтра двигателя
двигателя
Системы
Шланги обогревателя
обогревателя и
Шланги кондиционера
кондиционера
Гидравлические шланги (насос - доставка)
Гидравлические
шланги
(насос
-
всасывание)
Гидравлические
шланги
(поворотный
мотор)
Гидравлические шланги
(транспортный
мотор)
Гидравлические шланги (цилиндр выгрузки)
Гидравлические
шланги
(цилиндр
32
напряжения)
Гидравлические шланги (вспомогательный
клапан)
Ремень безопасности
Каждые
3
года
Тип проверки
Объект проверки
Ежедневная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Ежемесячная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Поврежденные гидравлические или топливные шланги
(изломы, надрывы, протертости).
Ежегодная проверка
Утечки на соединениях, гидравлических или топливных
шлангах.
Изношенные,
перекрученные,
поврежденные
гидравлические или топливные шланги
(изломы,
надрывы, протертости) или шланги, соприкасающиеся
с другими частями машины.
Таблица техобслуживания
Предметы проверки
См. стр.
Обходная проверка
Проверка с открытием отсека двигателя и задней двери
Проверка обходом вокруг машины
Проверка, сидя на сиденье оператора
Ежедневная проверка (каждые 10 часов)
Проверка и заправка смазочно-охлаждающей эмульсии
Проверка и заправка масла двигателя
Проверка водного сепаратора
Проверка уровня топлива
Проверка уровня и заправка гидравлического масла
Смазка кузова и траковых катков
После первых 50 часов (только новые машины)
Замена линейного фильтра
Замена фильтра для сливных магистралей гидравлического
масла
Замена масла двигателя и масляного фильтра
Проверка и настройка ремня вентилятора
Каждые 50 часов
Проверка и регулировка натяжения гусениц
Проверка уровня и заправка жидкости батареи
Осушение топливного бака
Каждые 100 часов
Очистка водного сепаратора
33
После первых 100-250 часов (только новые машины)
Замена масла передачи двигателя передвижения
Каждые 250 часов
Очистка воздухоочистителя
Смазка поворотной опоры
Очистка ребер радиатора и охладителя масла
Замена масла двигателя и масляного фильтра
Проверка и регулировка ремня вентилятора
Каждые 500 часов
Замена топливного фильтра
Замена линейного фильтра
Замена фильтра насоса подачи
Каждые 1000 часов
Очистка системы охлаждения двигателя
Замена элементов воздухоочистителя
Замена гидравлического масла и очистка фильтра всасывания
Замена фильтра для сливных магистралей гидравлического
масла
Замена трансмиссионного масла двигателя передвижения
Проверка и регулировка клиренса клапана двигателя
Повторная затяжка болтов цилиндра двигателя
Проверка давления впрыскивания топлива в двигателе и
состояния спрея
Каждые 2000 часов
Проверка времени впрыскивания топлива в двигателе
Проверка клапана впрыскивания топлива в двигателе
В случае необходимости
Проверка и заправка жидкости омывателя переднего (ветрового)
окна
Смазка рычагов
Проверка резиновых гусениц
Замена резиновых гусениц
Обходная проверка
Проводите следующие проверки каждый день перед запуском двигателя.
· Перед началом работы проведите обходную проверку и устраните
все
неисправности, в случае обнаружения.
· Обязательно фиксируйте отсек двигателя или крышку, когда открываете их. Не
открывайте отсек двигателя на склонах или сильном ветре.
Перед тем, как запустить двигатель, осмотрите машину и нижнюю часть корпуса,
очистите сильно нагревающиеся части двигателя от любых горючих материалов и
проверьте на наличие утечек масла, воды и ослабленные гайки или болты.
Проверка и открытие отсека двигателя и крышек.
1. Проверьте, не попали ли ветки, листья, масло или другие горючие
предметы в область двигателя и батареи.
2. Проверьте, нет ли в районе двигателя утечки масла или охлаждающей
жидкости двигателя.
34
Проверка с помощью обхода машины.
3. Проверьте, нет ли утечек из гидравлического бака, гидравлических устройств,
шлангов и соединений.
4. Проверьте фары на предмет грязи, повреждений, перегоревших ламп.
5. Проверьте зеркал в кабине и зеркало заднего обзора на предмет грязи,
повреждений и угловой регулировки.
6. Проверьте кузов, цилиндры и штифты на износ, повреждения и ослабление
креплений.
7. Проверьте перила и ступени на повреждения и ослабленные болты.
8. Проверьте гусеницы, ролики ходовой части, ролики гусениц, направляющий
шкив и звездочки на наличие повреждений, износа или ослабших болтов.
9. Проверьте на наличие утечек из транспортного двигателя, траковых катков и
шкивов.
10. Проверьте навес, кабину и защитное оборудование на повреждения и
ослабленные гайки и болты.
11. Проверьте наклейки на предмет грязи или повреждений.
Проверка, сидя на сиденье оператора.
12. Проверьте переднее (ветровое) стекло на наличие грязи или повреждений.
13. Проверьте сиденье и ремень безопасности на наличие грязи или повреждений.
Проверьте сиденье оператора на наличие грязи, масла или иных горючих
веществ.
14. Проверьте монитор, инструменты и переключатели на наличие грязи или
повреждений.
35
