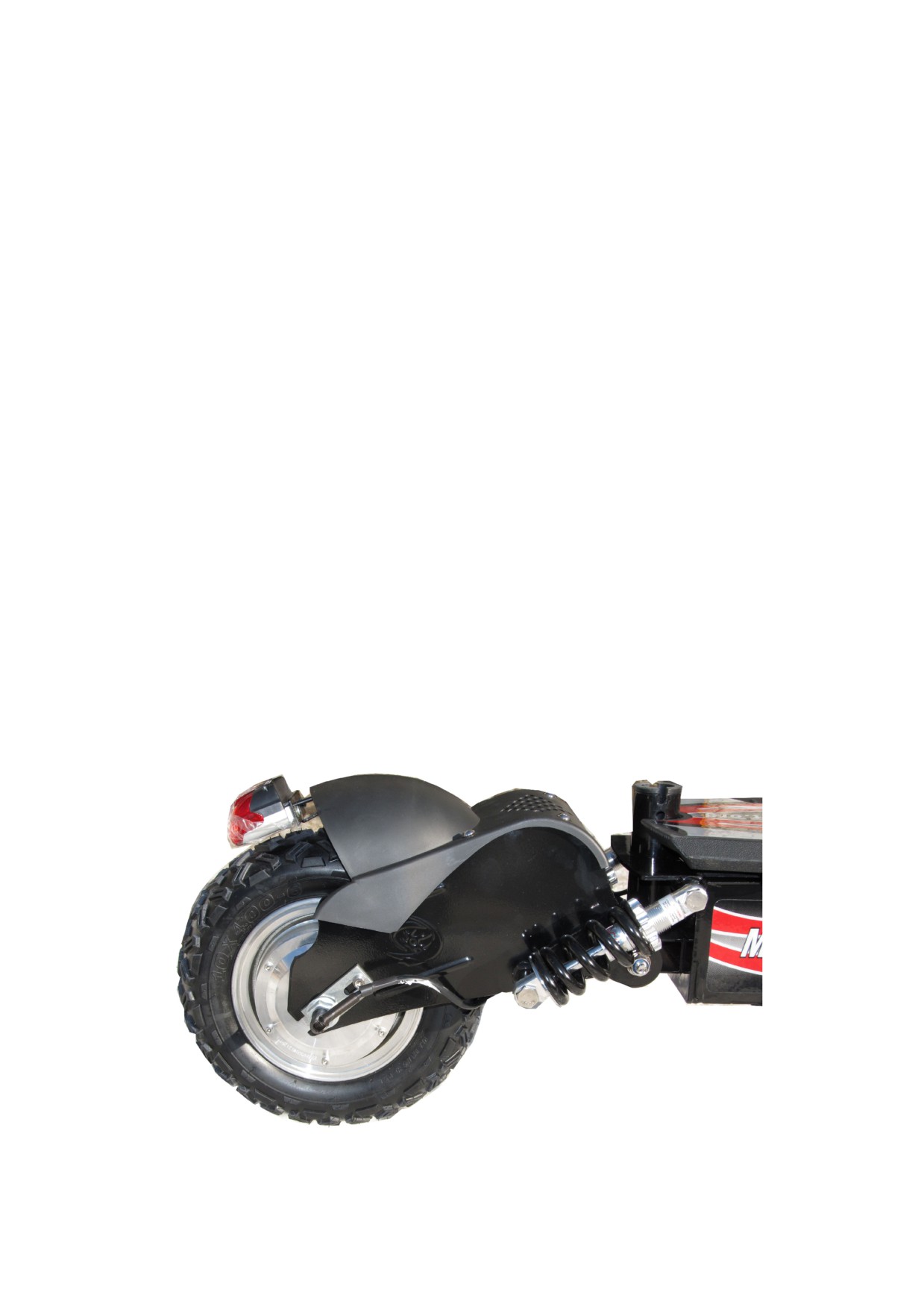

Электросамокат с мотор-колесом МК-01. Руководство пользователя

РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

Электросамокат

с мотор-колесом

МК-01

Пожалуйста, прочтите эту инструкцию

внимательно. Если сделать это ДО использования

электросамоката, можно сэкономить время и

деньги!

>> При ремонте используйте только качественные комплектующие детали, в соответствии с

рекомендациями изготовителя.

>> Перед каждой поездкой внимательно осмотрите электросамокат для выявления

неисправностей. Замените все неисправные и поврежденные детали.

*ЗАПРЕЩАЕТСЯ УПРАВЛЯТЬ ДАННЫМ ЭЛЕКТРОСАМОКАТОМ ДЕТЯМ БЕЗ

ПРИСМОТРА ВЗРОСЛЫХ.

*ЗАПРЕЩАЕТСЯ УПРАВЛЯТЬ ЭЛЕКТРОСАМОКАТОМ В СОСТОЯНИИ АЛКОГОЛЬНОГО

ОПЬЯНЕНИЯ.

-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

КОМПЛЕКТНОСТЬ

Пожалуйста, проверьте комплектность вашего

электросамоката. В коробке должны находиться

следующие компоненты:

1. электросамокат

2. Зарядное устройство аккумулятора, 36В

3.Комплект

инструментов,

Руководство

пользователя и предохранитель 30A .

4. Седло

5. Подседельная труба с хомутом

НАЧАЛО РАБОТЫ

Пожалуйста, перед запуском и эксплуатацией вашего электросамоката внимательно

прочитайте настоящие инструкции и ПОРЯДОК ЭКСПЛУАТАЦИИ

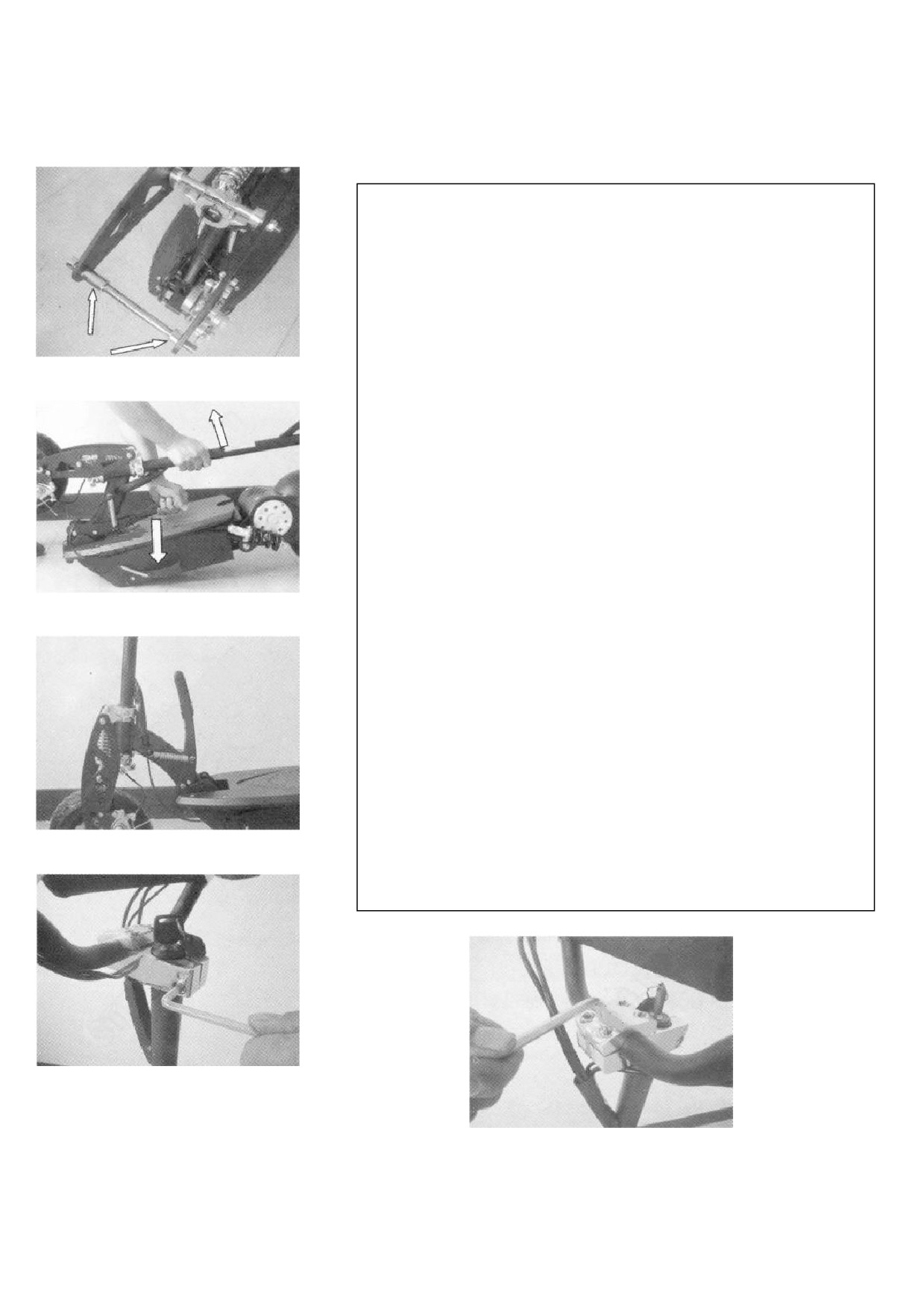

Сборка :

1. Осторожно достаньте самокат их коробки.

Установите переднее колесо, поместив длинную

распорную втулку слева от колеса, а короткую

распорную втулку - справа. Затем затяните гайку

на оси колеса (Рис. № 1).

2. Разложите самокат, НАЖАВ одной рукой на

рукоятку для складывания, одновременно другой

РИС.1

осторожно сильно потяните рулевую колонку

вверх, берегите голову! (Рис. №2).

3. Полностью разложите самокат, раскрыв рулевую

колонку до упора - будет слышен щелчок

стопорного механизма. (Рис. №3).

4. Зафиксируйте вынос (большой алюминиевый

хомут) вверху рулевой трубы. Сориентируйте

руль в правильном направлении (рукоятка

РИС.2

управления мощностью должна находиться

справа) и зафиксируйте руль с помощью четырех

болтов. Используйте для этого шестигранный

ключ (Рис. №4 - 5).

5. Зафиксируйте рукоятки ручных тормозов в том

положении, где вам удобнее ими пользоваться.

Для этого надо слегка разжать крепежные болты,

а затем тщательно затянуть их.

Осторожно с тормозными тросами ! Они не

РИС.3

должны быть перетянуты!

РИС.4

РИС.5

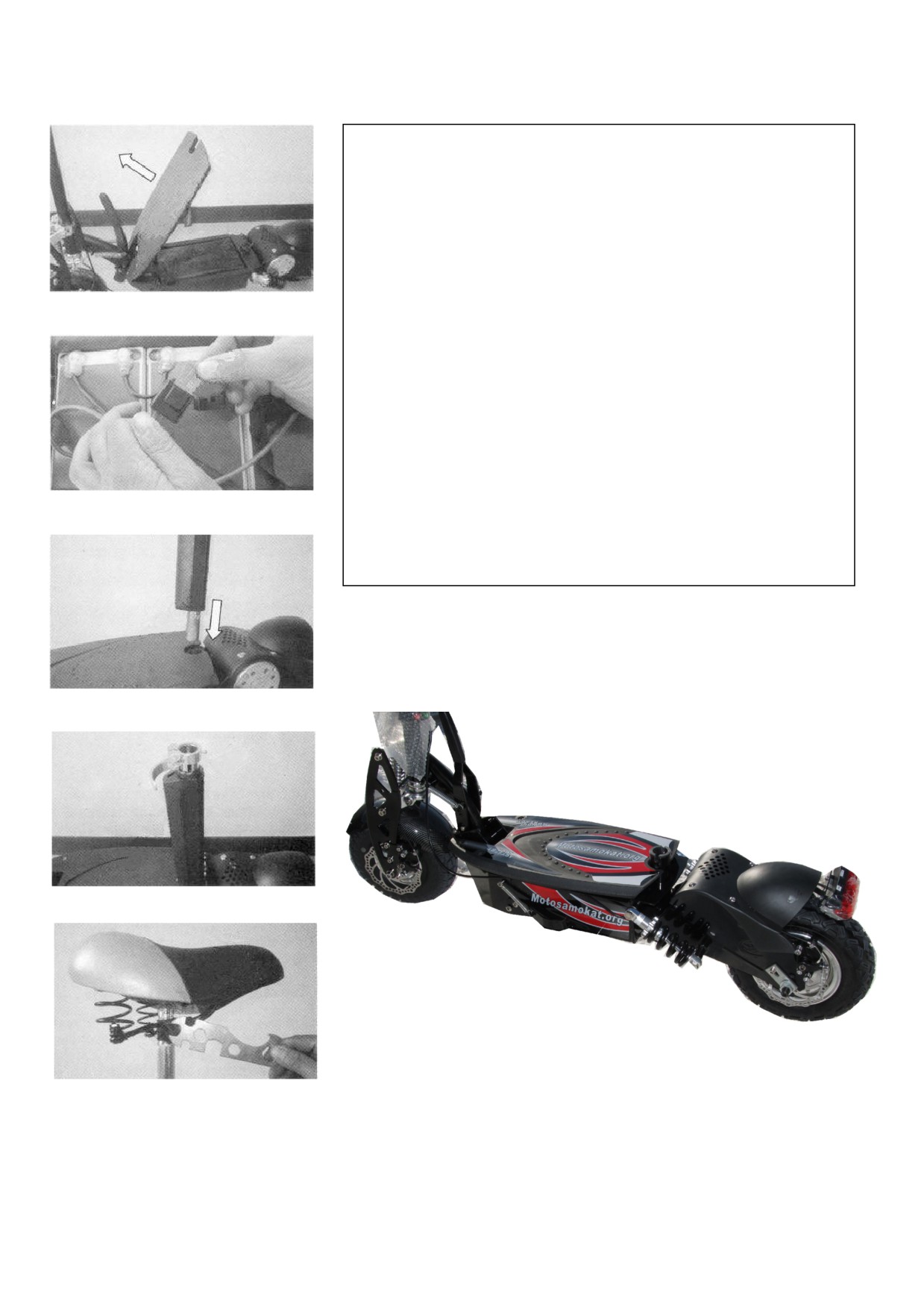

Сборка (продолжение):

6. Откройте металлические замки по обеим сторонам

пластиковой подножки и поднимите ее как показано

на (РИС.6.)

7. Откройте подножку, установите предохранитель

30A в гнездо и закройте подножку (РИС.7)

8. Вставьте подседельную трубу в пластиковое гнездо

РИС.6

в основании самоката (РИС.8). Затем зафиксируйте

штырь фиксатором.

9. Установите хомут серебристого цвета в верхней

части подседельной трубы как показано на РИС.9.

10. Зафиксируйте седло на трубе и затяните

соответствующие болты (РИС.10).

РИС.7

РИС.8

РИС.9

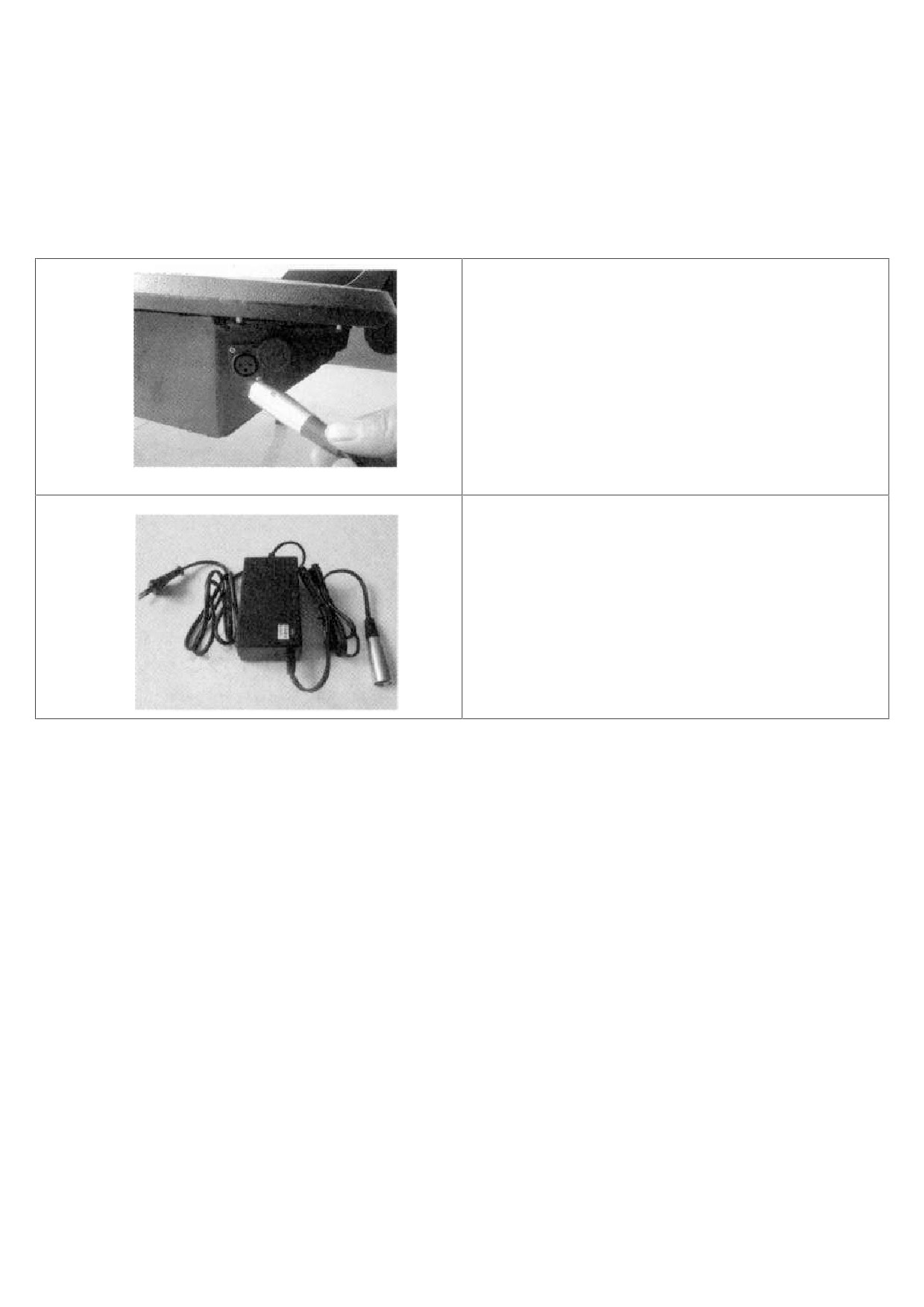

ЗАРЯДКА

Перед использованием электросамоката рекомендуется выполнить зарядку аккумулятора в

течение 6 - 8 часов. Также рекомендуется заряжать аккумулятор после каждой поездки на

электросамокате и перед отправкой электросамоката на хранение.

ВНИМАНИЕ: НЕ ДОПУСКАЙТЕ глубокой разрядки аккумулятора электросамоката, так

как это может привести к его повреждению.

1. Убедитесь, что скутер выключен.

2. Откройте зарядного разъема, на правой

передней части рамы, под круглой

пластиковой крышкой.

3. Достаньте зарядное устройство и

вставьте штекер в разъем самоката.

4. Теперь можно вставить вилку зарядного

устройства в бытовую розетку на 220

вольт.

5. При включении вилки в электрическую

бытовую сеть, на блоке зарядки

загорается красный индикатор,

показывающий, что происходит зарядка

аккумулятора.

6. По завершении зарядки, свет индикатора

изменится с красного на зеленый -

необходимо отключить зарядное

устройство и закрыть разъем.

ПОЕЗДКА НА ЭЛЕКТРОСАМОКАТЕ

1. Убедитесь, что все винты и болты затянуты.

2. Поднимите откидную ножку в верхнее положение.

3. Вставьте ключ зажигания и поверните его в положение «ВКЛ.» - вправо, по часовой

стрелке.

4. Поставьте одну ногу на пластиковое подножие (деку) электросамоката, отталкиваясь

при этом от поверхности другой ногой и поворачивая правой рукой рукоятку управления

мощностью. Скутер должен начать движение!

5. Электросамокат оборудован рукояткой управления мощностью - можно регулировать

скорость движения элктросамоката поворачивая рукоятку на больший угол.

ОСТАНОВКА И ТОРМОЖЕНИЕ

1. Для торможения отпустите рукоятку управления газом и зажмите рычаги тормоза,

находящиеся под пальцами левой и правой руки.

2. Если переключатель «ВКЛ./ВЫКЛ» находится во включенном состоянии более 15 мин, а

скутером не пользуются, происходит переход в спящий режим - для начала движения

необходимо выключить и снова включить электросамокат.

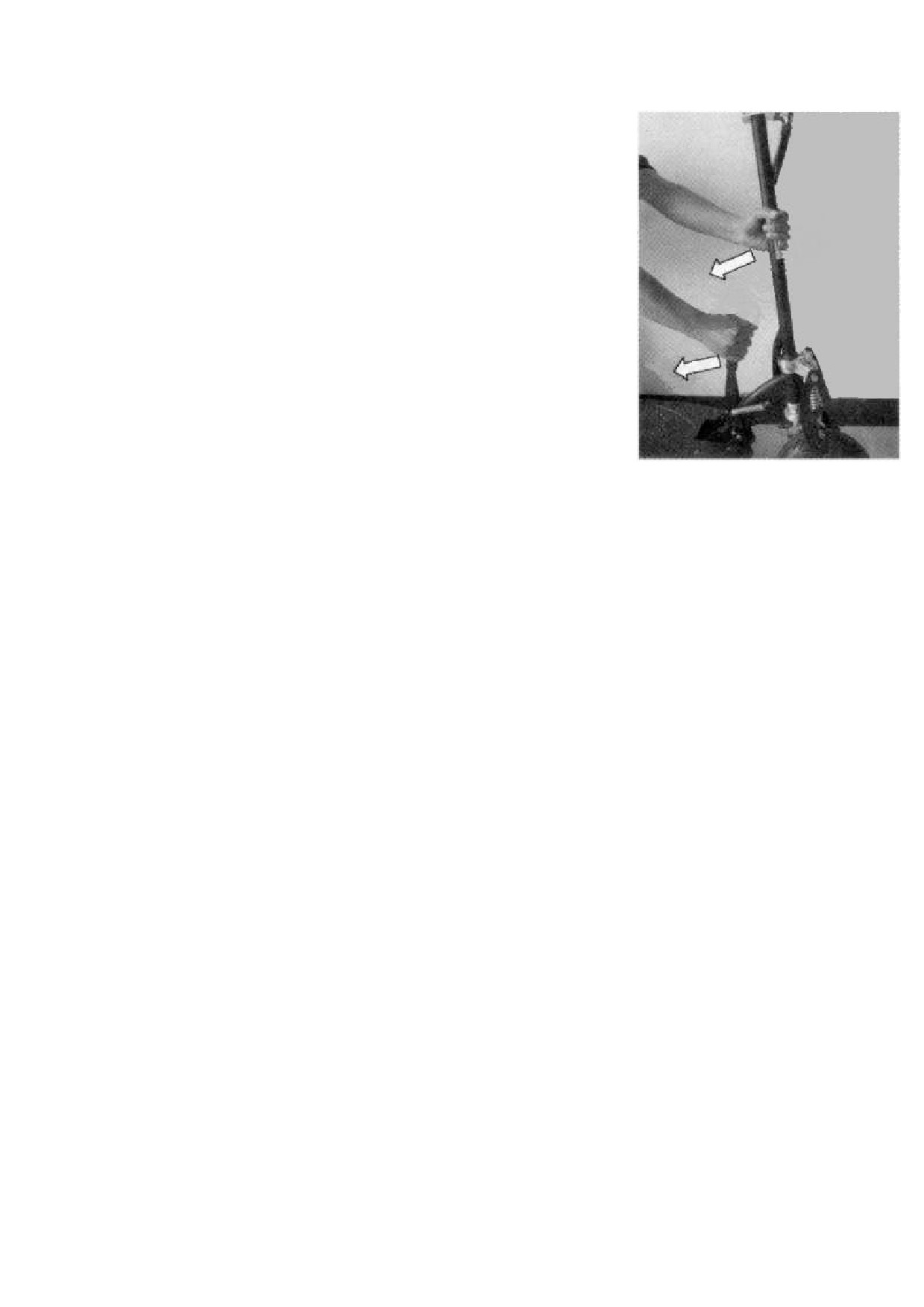

СКЛАДЫВАНИЕ И ХРАНЕНИЕ.

После поездки на электросамокате, его можно сложить для

хранения или транспортировки. Для этого необходимо выполнить

демонтаж подседельной трубы вместе с седлом. Затем нажать

одной рукой на рычаг механизма складывания, а другой рукой

потянуть руль электросамоката вниз.

Будьте осторожны! Берегите голову от удара опускающейся

рулевой колонкой.

Опустить колонку вниз необходимо до щелчка с фиксацией.

ТОРМОЗНАЯ СИСТЕМА.

На электросамокате установлены дисковые тормоза на переднем и заднем колесе. Они

приводятся в действие двумя рычагами расположенными на руле. Рукоятка под левой рукой

управляет задним тормозом, а рукоятка под правой рукой - переднем тормозом.

Пожалуйста, не забывайте отпускать рукоятку управления мощностью, при использовании

тормозов. Электросамокат выключает питание электродвигателя при нажатии на любой

тормозной рычаг.

Поупражняйтесь в плавном замедлении и безопасной остановки электросамоката на ровном и

сухом дорожном покрытии. Необходимо помнить, что на влажном и неровном покрытии длинна

тормозного пути может быть существенно выше!

РЕГУЛИРОВКА ТОРМОЗОВ.

Регулировка тормозов электросамоката осуществляется на заводе. Тем не менее, время от

времени необходимо осуществлять дополнительную регулировку тормозов.

Для регулировки задних тормозов:

 Слабые тормоза:

Поворачивайте натяжной винт на правом рычаге ручного тормоза против часовой

стрелки до тех пор, пока колесо не будет проворачиваться свободно.

 Тугие тормоза:

Поворачивайте натяжной винт на правом рычаге ручного тормоза по часовой

стрелке до тех пор, пока колесо не будет проворачиваться с легким трением.

Для регулировки передних тормозов:

 Слабые тормоза:

Поворачивайте натяжной винт на левом рычаге ручного

тормоза против часовой стрелки до тех пор, пока колесо не

будет проворачиваться свободно.

 Тяжелые тормоза:

Поворачивайте натяжной винт на левом рычаге ручного

тормоза по часовой стрелке до тех пор, пока колесо не

будет проворачиваться с легким трением.

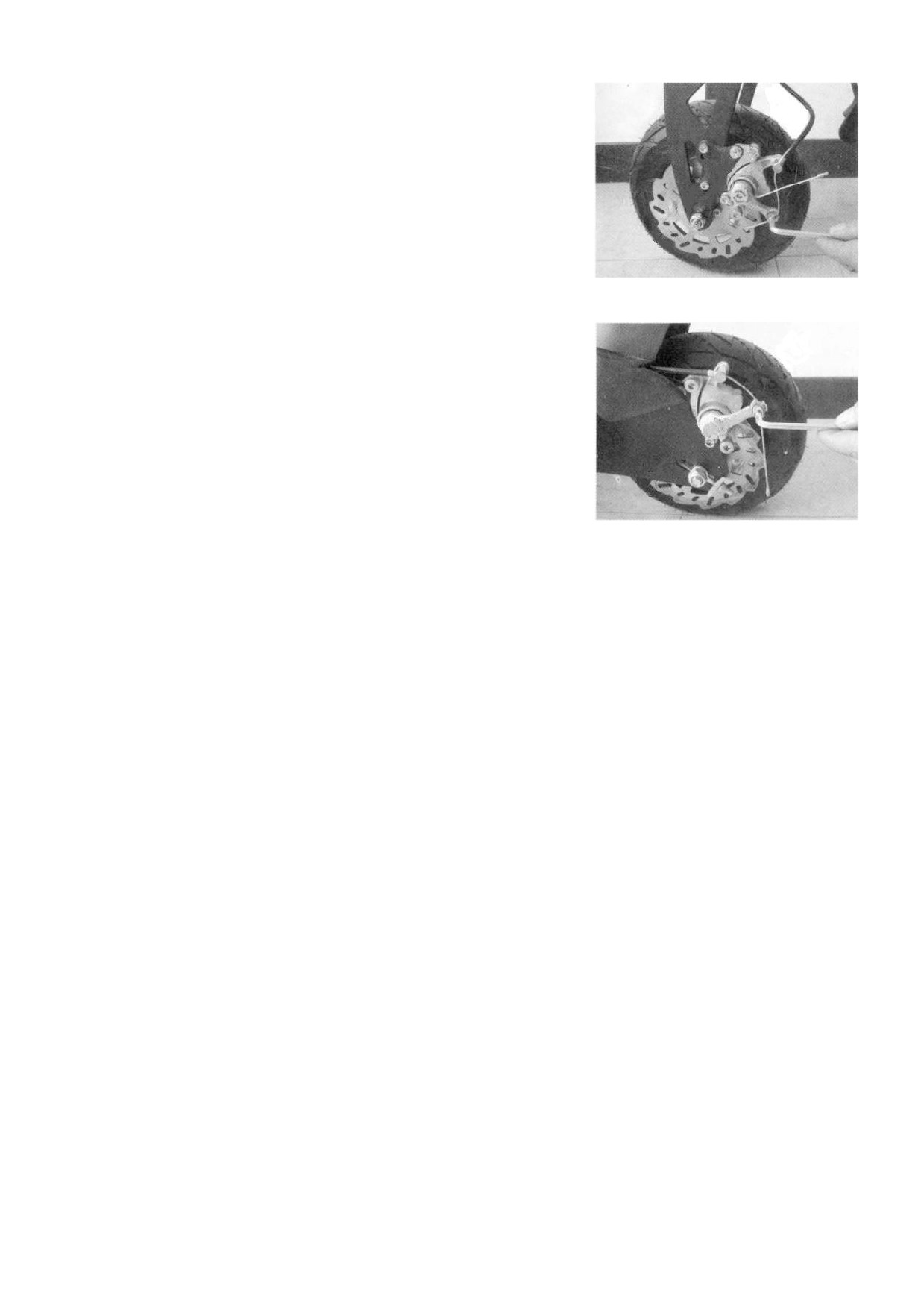

 Дополнительная регулировка передних тормозов:

Найдите регулировочный винт на переднем тормозном узле

(расположен слева от переднего колеса). Затяните или

ослабьте его в случае необходимости (РИС.16).

 Дополнительная регулировка задних тормозов:

Найдите регулировочный винт на заднем тормозном узле

(расположен слева от заднего колеса). Затяните или

ослабьте его в случае необходимости (РИС.17).

СКРИП ТОРМОЗОВ

Тормоза могут скрипеть в период их приработки. Это нормальное явление, оно никак не

влияет на функциональность или производительность тормозной системы. После

приработки тормозов скрип должен исчезнуть.

ДАВЛЕНИЕ В ШИНАХ

Шины должны быть накачаны до давления 3,6 кг/см2.

Также рекомендуется использовать герметики для камер (например, Slime), которые можно

приобрести в любом специализированном магазине, во избежание неудобств, связанных с

проколами колес.

Спустите весь воздух из шины, прежде чем ослабить болтовое соединение и выполнить

необходимые операции с разъемным ободом колеса.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ. РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ

Для регулировки и обслуживания электросамоката вам понадобятся следующие инструменты:

 Универсальные гаечные ключи: 3/4/5/6мм

 Гаечные ключи: 8/10/13/14/17мм рожковые ключи

 Большой разводной ключ

 Крестовые отвертки

 Масло, смазка

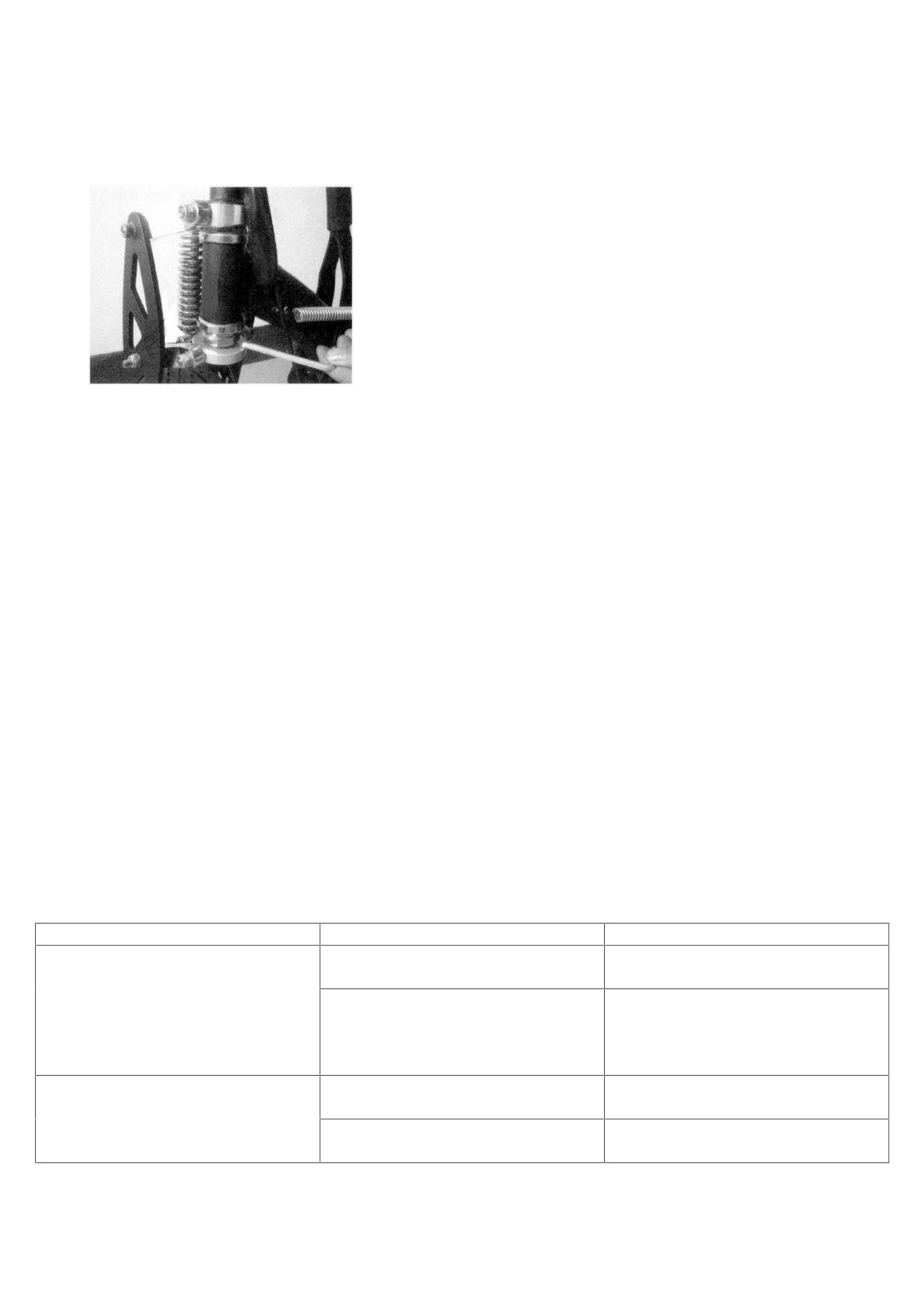

РЕГУЛИРОВКА ГОЛОВНОГО УЗЛА

Регулировка головного узла осуществляется на заводе. Однако при езде по неровным

покрытиям и в процессе нормальной эксплуатации электросамоката может потребоваться

дополнительная регулировка головного узла.

Для регулировки головного узла:

1. Поверните руль вправо до упора и найдите

ГОЛОВНОЙ УЗЕЛ (см.рис.)

2. С помощью большого разводного ключа

осторожно подтяните ФИКСАТОР

ПОДЩИПНИКА по часовой стрелке.

3. Чрезмерная затяжка может привести к

повреждению подшипников.

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Бережное и правильное обслуживание вашего самоката позволит продлить срок его

эксплуатации и обеспечить оптимальную работу всех механизмов. Выполнение следующих

рекомендаций по техническому обслуживанию поможет сохранить ваш электросамокат в

хорошем состоянии в течение продолжительного времени:

Ежедневное техническое обслуживание

Каждый раз после езды на электросамокате:

Очистить внешние поверхности электросамоката от грязи (можно использовать мягкую

влажную тряпку)

Мыть электросамокат водой из шланга не желательно!

Проверить надежность затяжки всех болтовых соединений.

Проверить давление в шинах.

Проверить зарядное устройство на отсутствие потертостей проводов или их обрыва -

запрещается эксплуатировать неисправное зарядное устройство, это может привести к

поражению электротоком или пожару.

Устранение неисправностей.

Проблема

Возможная причина

Решение

Световая индикация

Перед первым использова-

показывает полную зарядку.

нием заряжайте 6-8 часов.

Световой индикатор

Неисправный предохранитель

Проверьте предохранитель.

зарядного устройства меняет

или разомкнутый контакт

Попробуйте найти

цвет с красного на зеленый.

между штекером зарядного

ослабленные или

устройства и аккумулятором.

отсоединенные провода.

Аккумулятор не держит заряд,

Закончился срок эксплуатации

Заменить аккумулятор.

электросамокат не может

аккумулятора.

проехать 20 км. на одной

Неисправное зарядное

Заменить зарядное

зарядке.

устройство.

устройство.

Проблема

Возможная причина

Решение

Аккумулятор заряжен не

Зарядить или заменить

Электросамокат двигается

полностью.

аккумулятор.

прерывисто или слишком

Плохой контакт в проводке.

Проверить проводку.

медленно.

Неисправна рукоятка

Заменить.

управления мощностью.

Аккумулятор заряжен не

Заменить или зарядить.

полностью.

Электросамокат не двигается

Не исправен предохранитель

Проверить и заменить при

при перемещении рычага

или замок зажигания.

необходимости.

управления.

Разрегулирован тормозной

Отрегулировать тормоза.

переключатель.

Перегорел предохранитель

Заменить предохранитель.

Внезапная остановка во

Ослаблены или отсоединены

Попробовать найти

время езды.

провода.

ослабшие провода.

ГАРАНТИЙНЫЙ ТАЛОН.

1.

Срок гарантии на изделие в целом устанавливается 1 месяц со дня продажи. Срок

гарантии на двигатель, раму и рулевой узел - 6 месяцев со дня продажи.

2.

Вам может быть отказано в обслуживании в следующих случаях:

- утерян гарантийный талон;

- в гарантийном талоне отсутствует дата и подпись покупателя;

- возникшие дефекты вызваны нарушением правил эксплуатации изделия, изложенных в

инструкции по эксплуатации;

- имеются следы постороннего вмешательства или была попытка вскрытия и ремонта вне

уполномоченного сервисного центра;

- обнаружены несанкционированные изготовителем изменения конструкции или схемы

изделия;

- изделие предоставлено в сервис-центр в разобранном виде.

3.

Гарантия не распространяется на следующие неисправности:

- использование электросамоката в спортивных соревнованиях;

- механические повреждения;

- повреждения, вызванные попаданием внутрь изделия посторонних предметов, веществ,

жидкостей, насекомых, грязи;

- участие в аварии, столкновении и стихийном бедствии;

- повреждения, вызванные использованием нестандартных расходных материалов и запасных

частей;

- повреждения, вызванные перегрузкой или чрезмерной скоростью при эксплуатации изделия;

- повреждения, вызванные использованием не правильным режимом зарядки АКБ;

- обслуживание и ремонт в не сертифицированном сервисном центре;

- повреждения элктросамоката в ходе транспортировки;

- обесцвечивание, корродирование или снижение качества вследствие атмосферного

воздействия или естественного износа;

4.

Гарантия не распространяется на принадлежности и запасные части, подверженные

нормальному естественному износу в процессе эксплуатации, в частности: АКБ, тросики,

шины, тормозные колодки и диски, предохранители, осветительные приборы, кнопки.

///////////////////////////////////////
