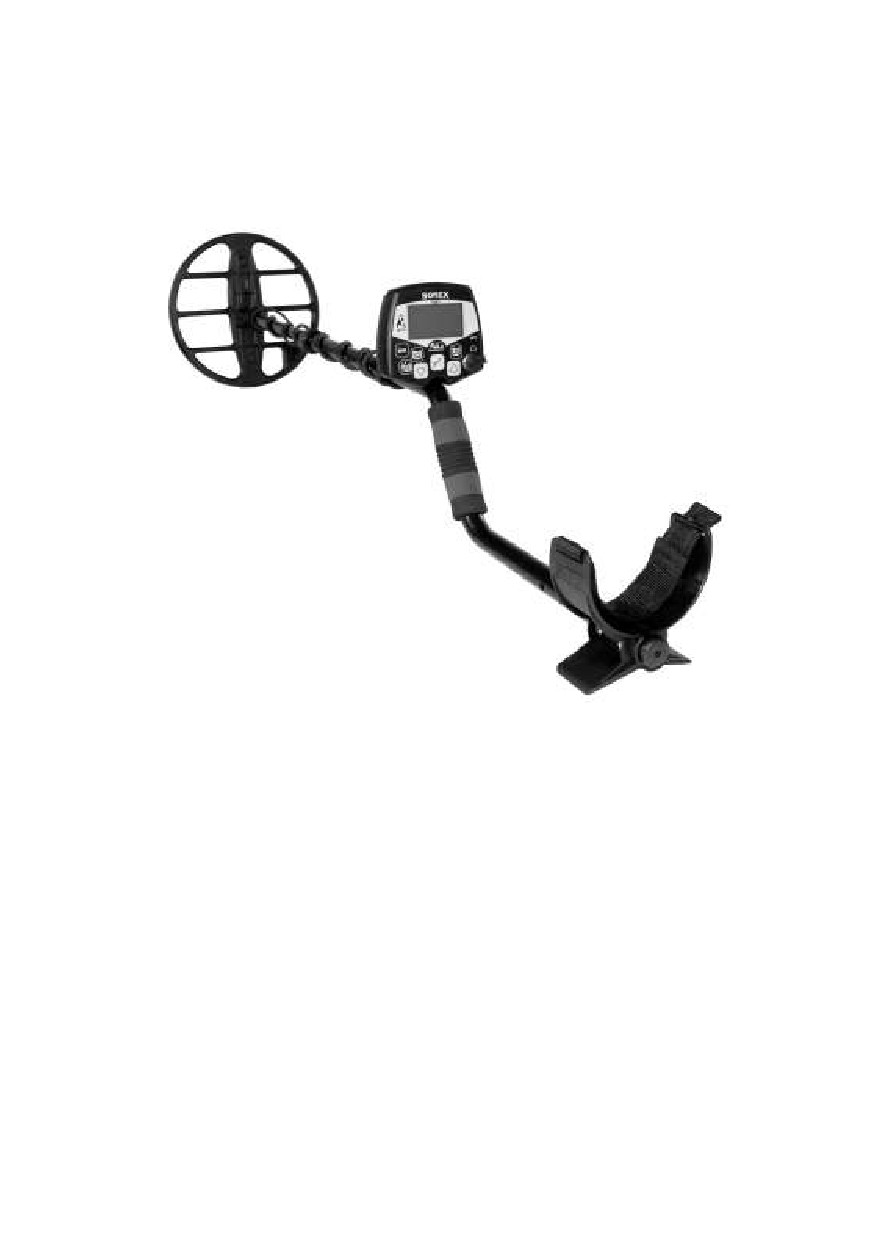

SOREX PRO СЕЛЕКТИВНЫЙ МЕТАЛЛОДЕТЕКТОР. Руководство по эксплуатации

СЕЛЕКТИВНЫЙ

МЕТАЛЛОДЕТЕКТОР

SOREX PRO

- легкий

- компактный

- всечастотный

- высокочувствительный

- быстрый

- универсальный

Руководство по эксплуатации

ВНИМАНИЕ! Не затягивайте узлы крепления и фиксации

телескопической штанги слишком сильно͘ В особенности это касается

пластмассового винта датчика и цанги͘

Электропитание прибора

Питание прибора может осуществляться от 4 батарей или аккумуляторов

типоразмера АА.

Система контроля разряда батарей автоматически переводит прибор в

режим пониженного энергопотребления по достижении напряжения источника

4,2В.

ВНИМАНИЕ! При подключении источников питания убедитесь в

правильности подключения батареи (полярность подключения указана на

корпусе кассеты для батареи)͘ В случае несоблюдения полярности и

напряжения питания прибор может выйти из строя.

Не используйте разряженные батареи совместно со свежими͘ Это

приведет к моментальному уменьшению заряда до минимального в данном

комплекте͘

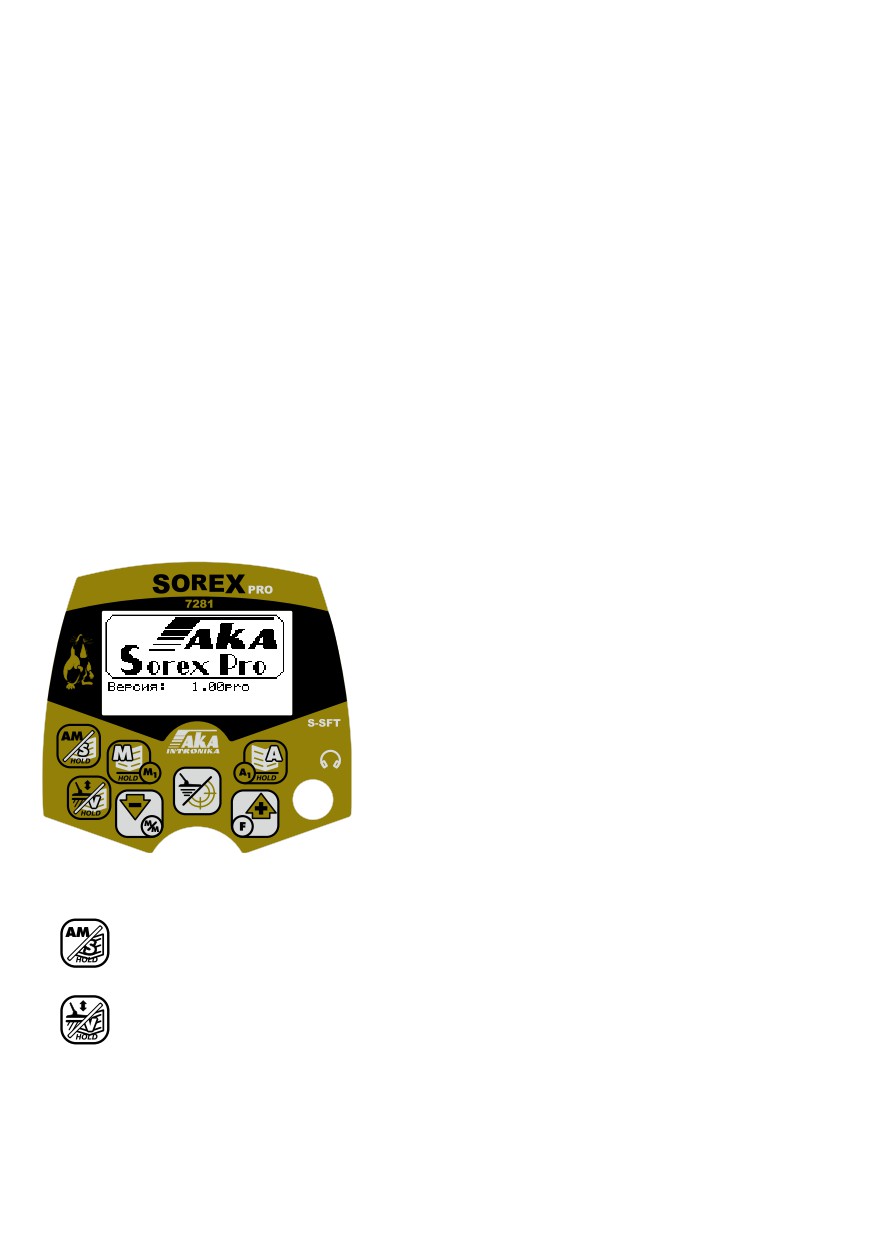

Органы управления и разъёмы.

На

передней

панели

прибора

расположен жидкокристаллический графический

дисплей, выход на наушники и

7 кнопок

управления детектором (см. рис.). На обратной

стороне системного блока прибора находятся

разъём для подключения поискового датчика

(катушки), клавиша включения/выключения

прибора и отсек для элементов питания прибора.

Кнопки управления прибором, и их функции.

«все металлы - S менюͩ. Переключение между режимами «дискриминацияͩ

и «все металлыͩ. Удержанием кнопки осуществляется вход в специально (S) меню.

«баланс - V менюͩ. Включение автобалансировки по грунту. Повторное

нажатие переводит прибор в режим ручной балансировки по грунту. Удержанием

кнопки осуществляется вход в видео (V) меню.

«М меню - М1 менюͩ. Нажатием этой кнопки осуществляется вход в

основное меню настроек. Удержанием кнопки осуществляется вход в

дополнительное меню (М1)

«плюсͩ. При нахождении в режиме регулировки настроек используется для

изменения значений этих настроек. Внимание! В режиме поиска используется как

функциональная клавиша с заранее заданным режимом (см далее)͘

«минусͩ. При нахождении в режиме регулировки настроек используется для

изменения значений этих настроек. Внимание! В режиме поиска используется для

«горячегоͩ переключения, между режимами «нормͩ и «мет͘ мусорͩ͘

«поиск - статикаͩ. Используется для включения и выключения статического

режима поиска (пинпоинт). Так же осуществляет выход из настроечных режимов

(меню, балансировка по грунту) в режим поиска.

«А меню - А1 менюͩ. Вход в режим аудио настроек прибора. Удержанием

кнопки осуществляется вход в дополнительное аудио меню (А1)

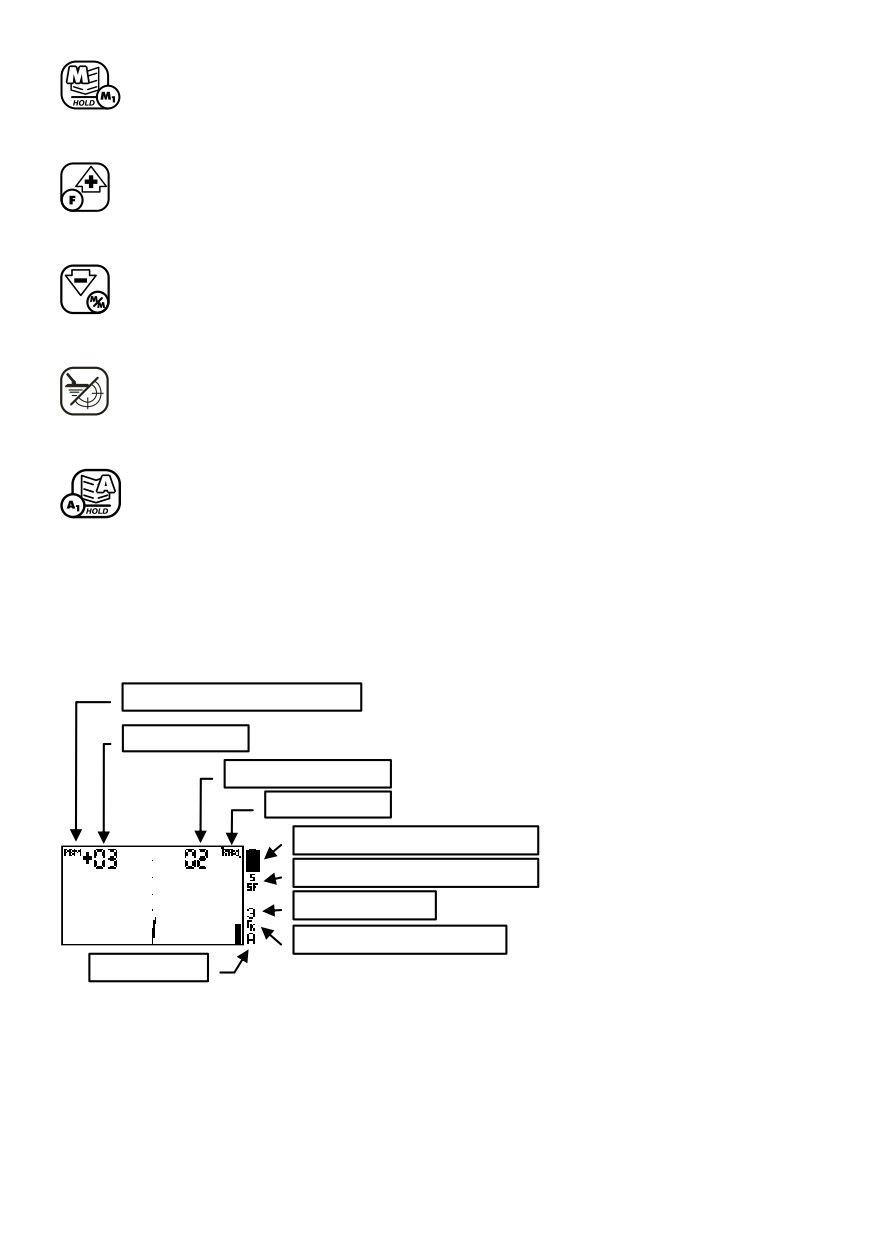

Дисплей прибора

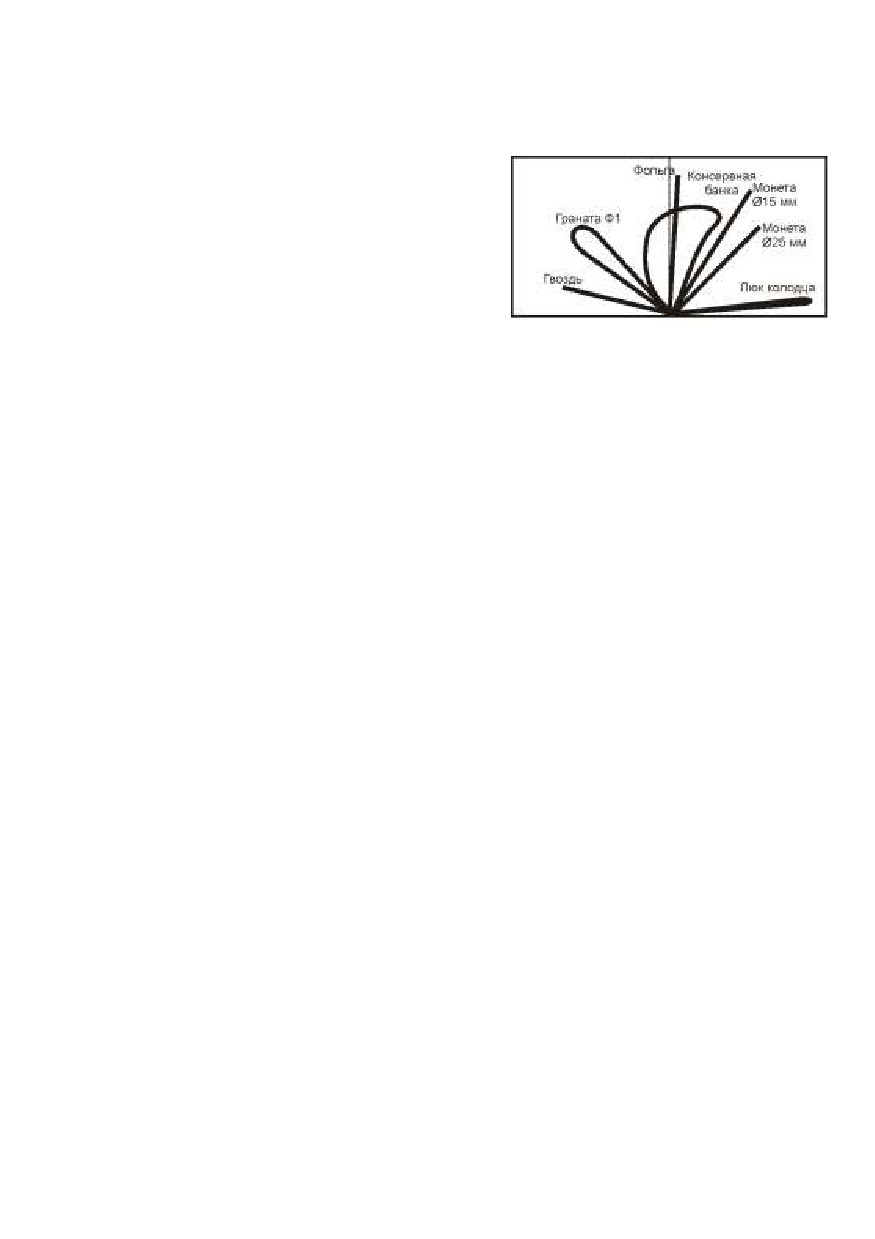

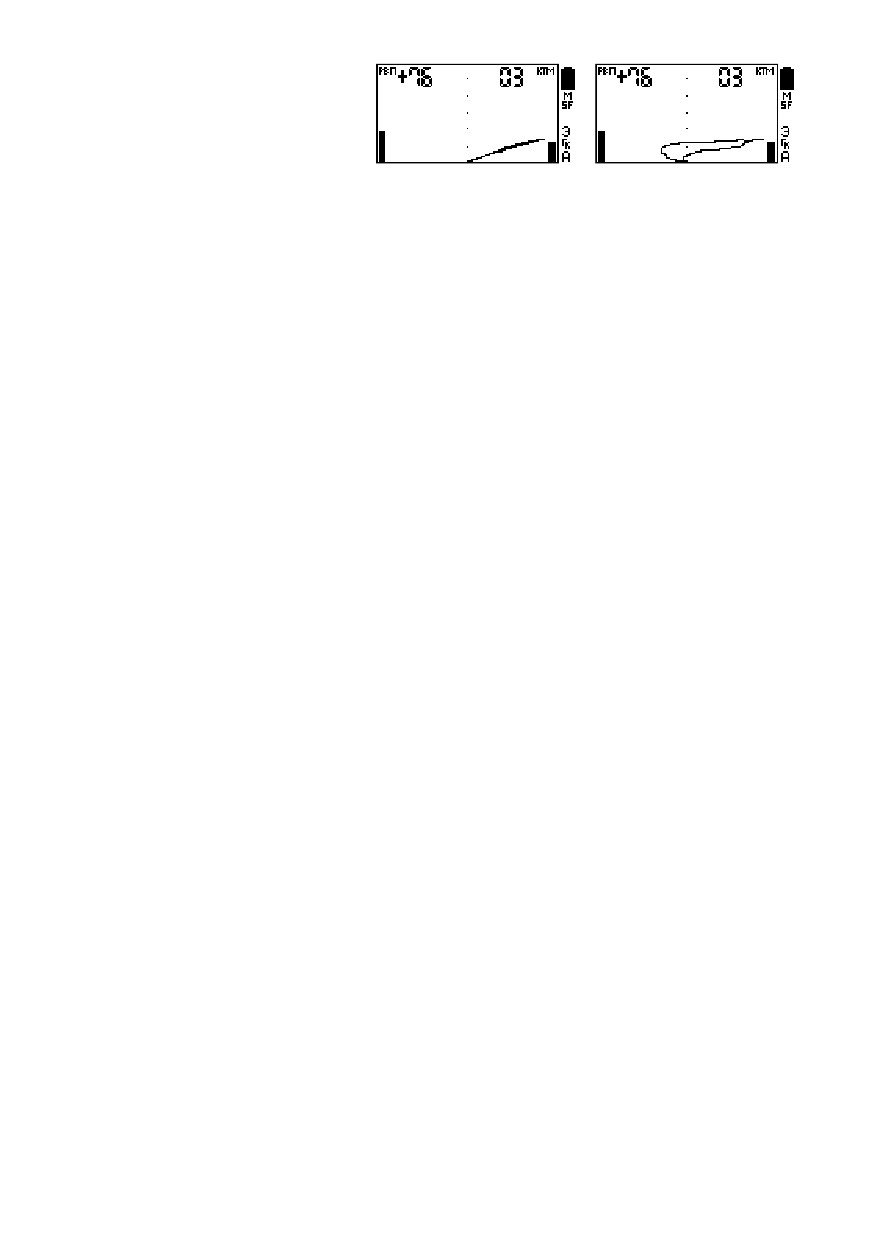

В режиме поиска на дисплее прибора отображается годографическая

информация об обнаруженных объектах и служебная информация о текущих

режимах работы.

Индекс

VDI

-

Тип звуковой индикации

английская

аббревиатура

“Visual

Discrimination

Индекс VDI

Indication”

(“индикация

Рейтинг сигнала

визуальной

дискриминации”). Это так

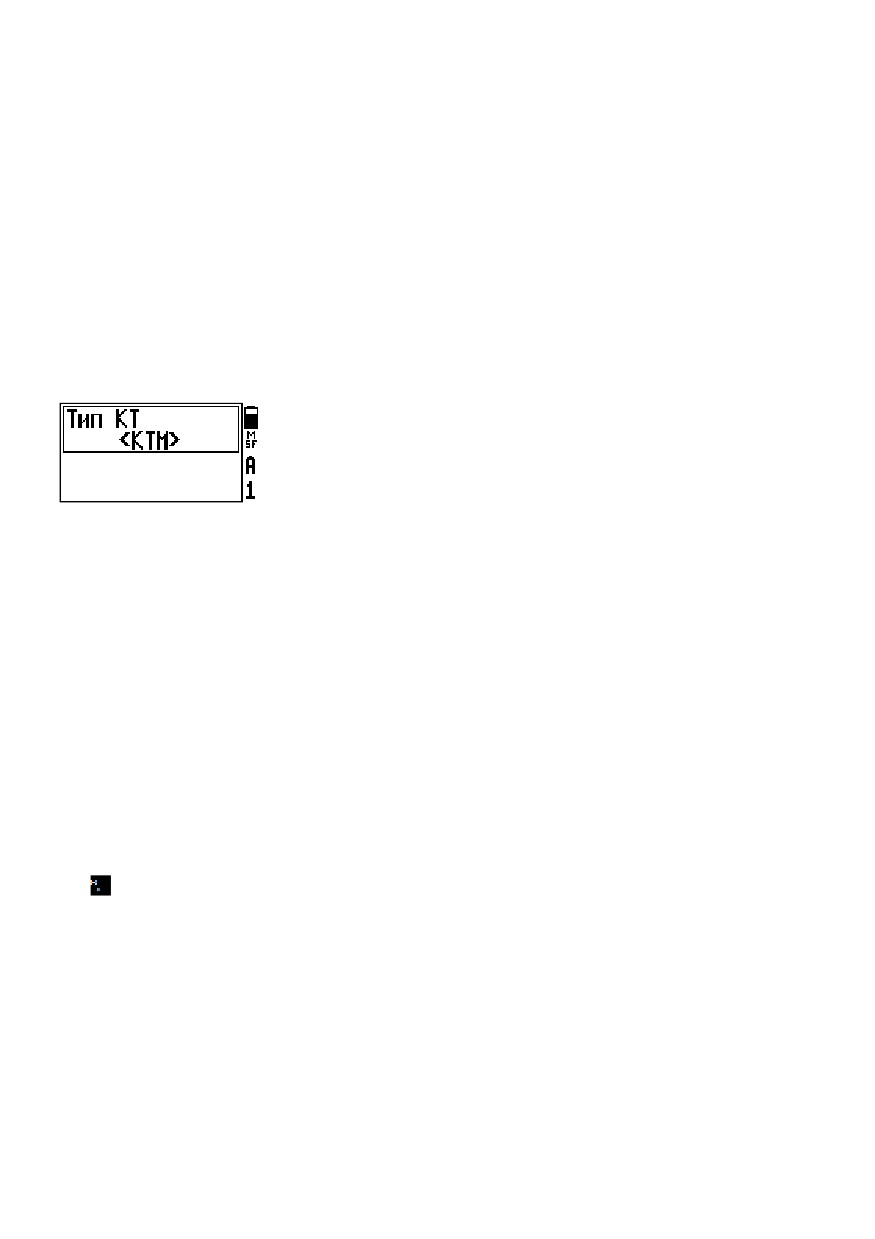

Тип КТ

называемый

индекс

Уровень разряда батареи

электропроводности

объекта.

Угол

между

Алгоритм (MSF, SSF, MM)

вертикальной

осью

и

Режим эконом

преимущественным

направлением годографа.

Режим подавление ГК

При

этом

годографы

Режим АПБ

находящиеся в левой части

экрана

имеют

отрицательный VDI, а в правой - положительный. Уровень сигнала - амплитуда

сигнала от объекта в условных единицах .

Общие замечания по настройкам прибора

Внимание! Все настройки прибора и их изменения сохраняются в

памяти прибора после его выключения, и при включении прибор входит в

работу с последними настройками͘

Все изменения настроек производятся кнопками

и

. Выход из

режима настроек осуществляется кнопкой

Как уже отмечалось во вводной части, вы можете составить два мгновенно

переключаемых независимых блока настроек, или две независимые поисковые

программы: для алгоритмов MSF/SSF и для алгоритма М/М(металломусор, FSF).

Заводские значения всех параметров хранятся в памяти прибора и

пользователь может в любой момент вернуться к ним, для чего необходимо

включить прибор одновременно удерживая нажатой кнопку

и удерживать

ее нажатой до окончания проигрывания мелодии.

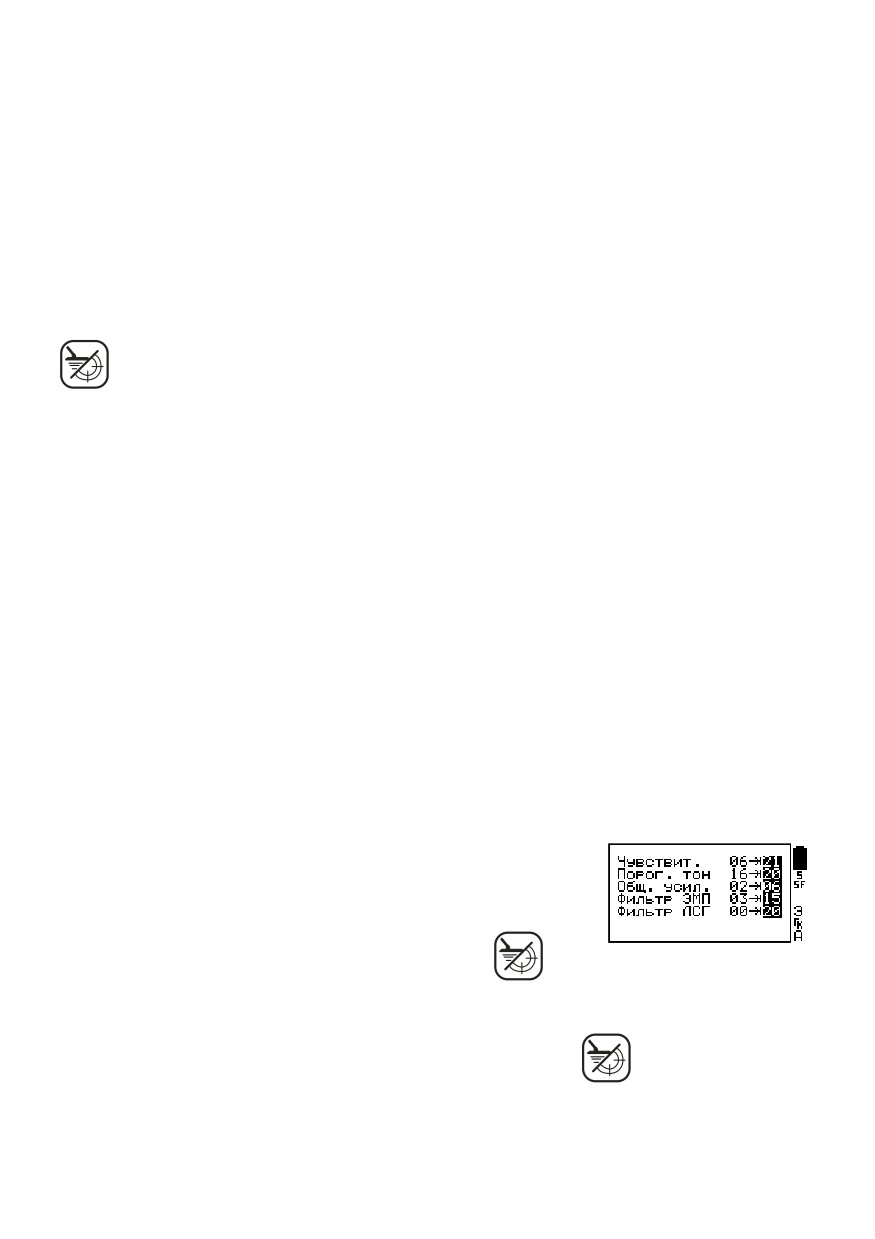

«Мª главное (main) меню.

Вход в «Мͩ меню и перемещение по его пунктам осуществляется с

помощью последовательного нажатия кнопки

на панели прибора.

Регулировка параметров - с помощью кнопок

и

. Выход осуществляется

нажатием кнопки

или автоматически, по истечении 7 секунд по окончании

регулировки.

Пункты меню͘

1. Чувствительность

2. Пороговый тон.

3. Общее усиление.

4. Левая граница дискриминатора

5. Правая граница дискриминатора.

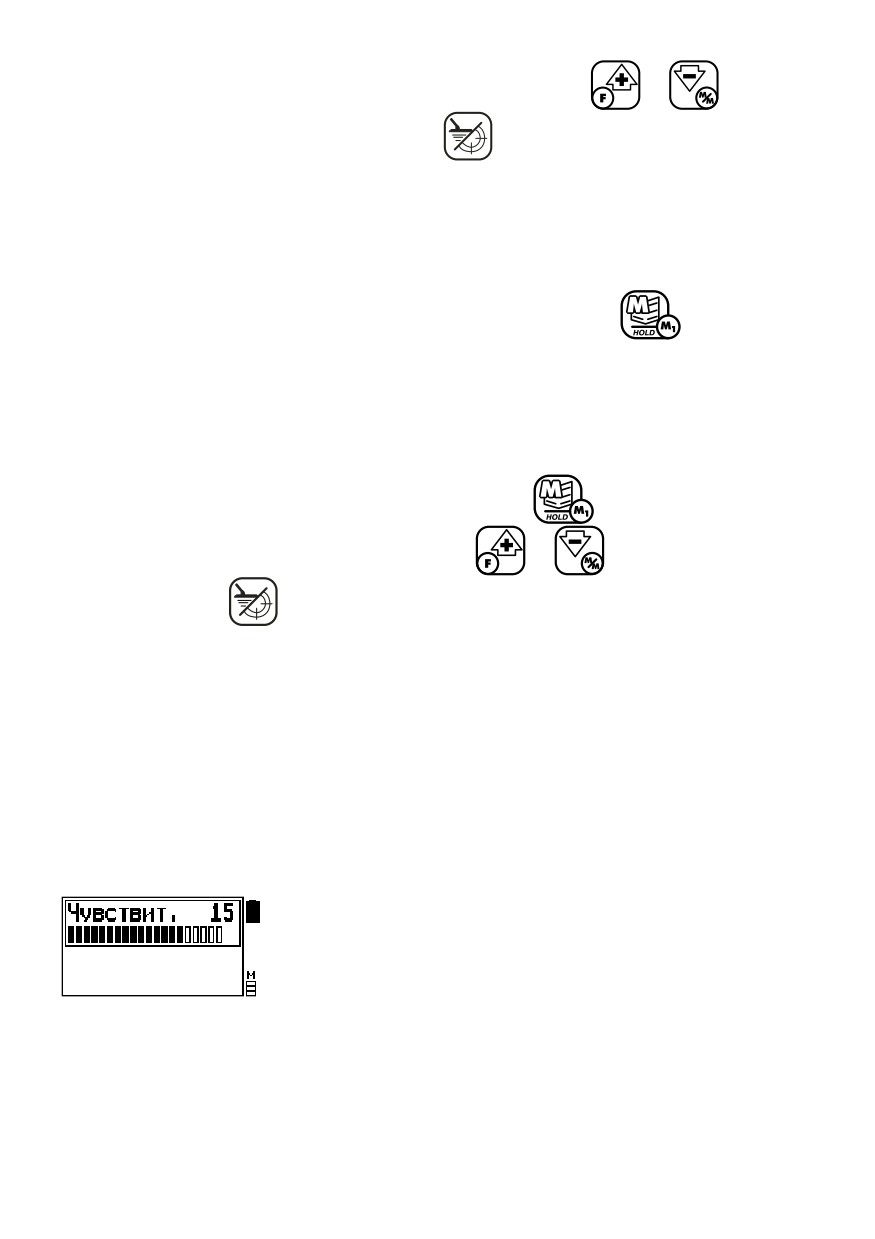

Чувствительность͘

Данная опция позволяет проводить регулировку

чувствительности Вашего прибора. Вы можете изменить

её значение от

0 до

21. Помните, с увеличением

чувствительности прибора не только возрастает глубина

поиска, но и повышается возможность появления помех

от линий электропередач и ложных срабатываний при ударах катушкой о

препятствия. Выбирайте оптимальную чувствительность на месте поиска, исходя из

формулы «наивысшее значение, возможное для стабильной работы прибора в

данном местеͩ.

Также рекомендуется снижать чувствительность прибора на сильно

замусоренных металлом местах. Из-за сильного фона от большого количества

поверхностного железа, прибор на максимальной чувствительности вряд ли

сможет обнаружить монету лежащую глубже этого железа, при том на глубине

абсолютно (и даже с запасом) доступной в чистом месте. В то же время, и

некрупную цветную цель

(например, чешуйку), лежащую на одном уровне с

железом или чуть выше, прибор на максимальной чувствительности может просто

не различить в общей массе «ухваченногоͩ катушкой, в том числе и глубокого

железа. Тогда как прибор на сниженной чувствительности увидит эту монетку, не

будучи ослеплён железом под ней.

Все вышесказанное можно подытожить одной фразой: высокий

уровень чувствительности не всегда гарантирует высокую эффективность

поиска͘ Используйте эту регулировку адекватно ситуации и поисковой задаче͘

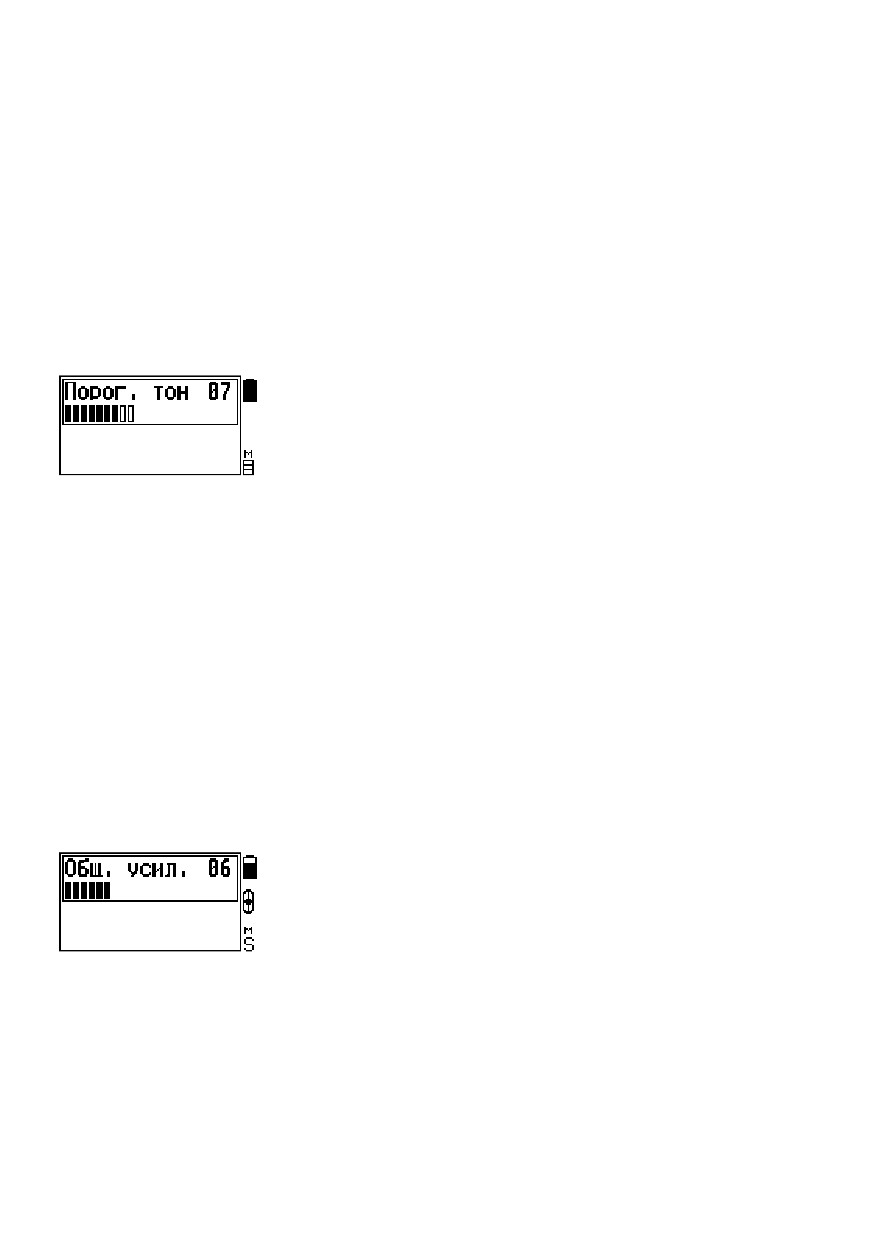

Пороговый тон͘

Данная опция позволяет проводить регулировку

чувствительности (глубины обнаружения) порогового тона

Вашего прибора. Пороговый тон

- это сигнал канала

обнаружения, дающий Вам информацию о том, что прибор

обнаружил металлический предмет. С момента

обнаружения и по ходу движения катушки громкость порогового тона возрастает,

имея наивысшее значение над центром цели.

С набором слухового опыта работы с прибором, сочетание порогового тона

и тона сигнала идентификации, продолжительность и громкость порогового тона

смогут дать Вам полную информацию о размере и относительной глубине цели. И

даже наличие двух целей при одном сигнале идентификации (но это уже высший

пилотаж). Рекомендуем держать чувствительность порогового тона на

16-17 в

чистых местах, и снижать на замусоренных местах, до комфортного значения.

Чувствительность порогового тона на максимальных значениях больше, чем

способность прибора определить металл цели. Поэтому его можно использовать

для поиска металлических предметов на глубинах, недоступных для

идентификации, когда важно определять наличие любых предметов из металла.

Общее усиление (Общ͘ усил.) сигнала датчика͘

Опция позволяет регулировать усиление сигнала

датчика одновременно для канала обнаружения

(Пороговый

тон)

и

канала

идентификации

(Чувствительность КТ).

Такая настройка может быть

использована на сильно замусоренных местах, пляжах и

т.п., когда не требуется большая глубина поиска, а более важным является

разделение близкорасположенных (в том числе и по глубине) предметов.

В большинстве практических случаев рекомендуем выставлять значение

усиления на уровень 6.

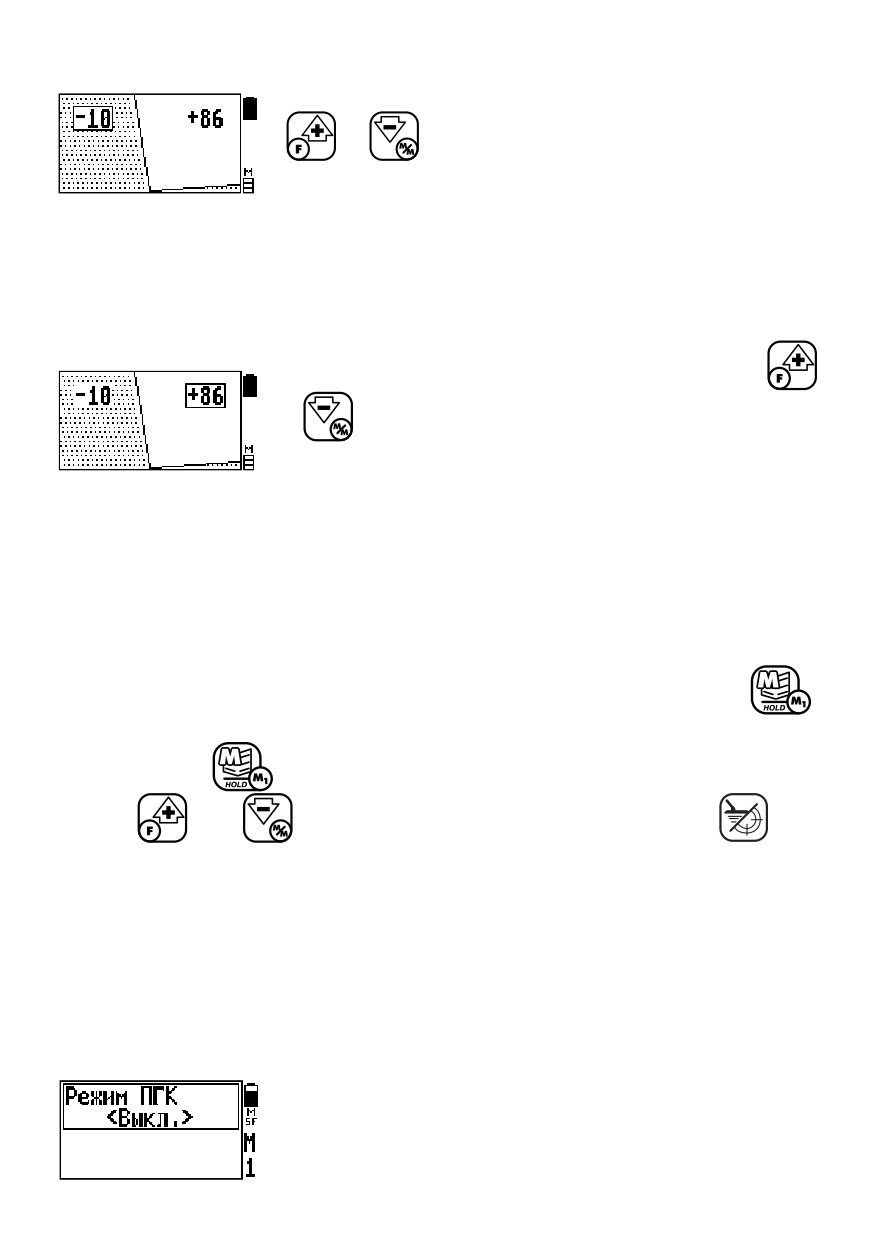

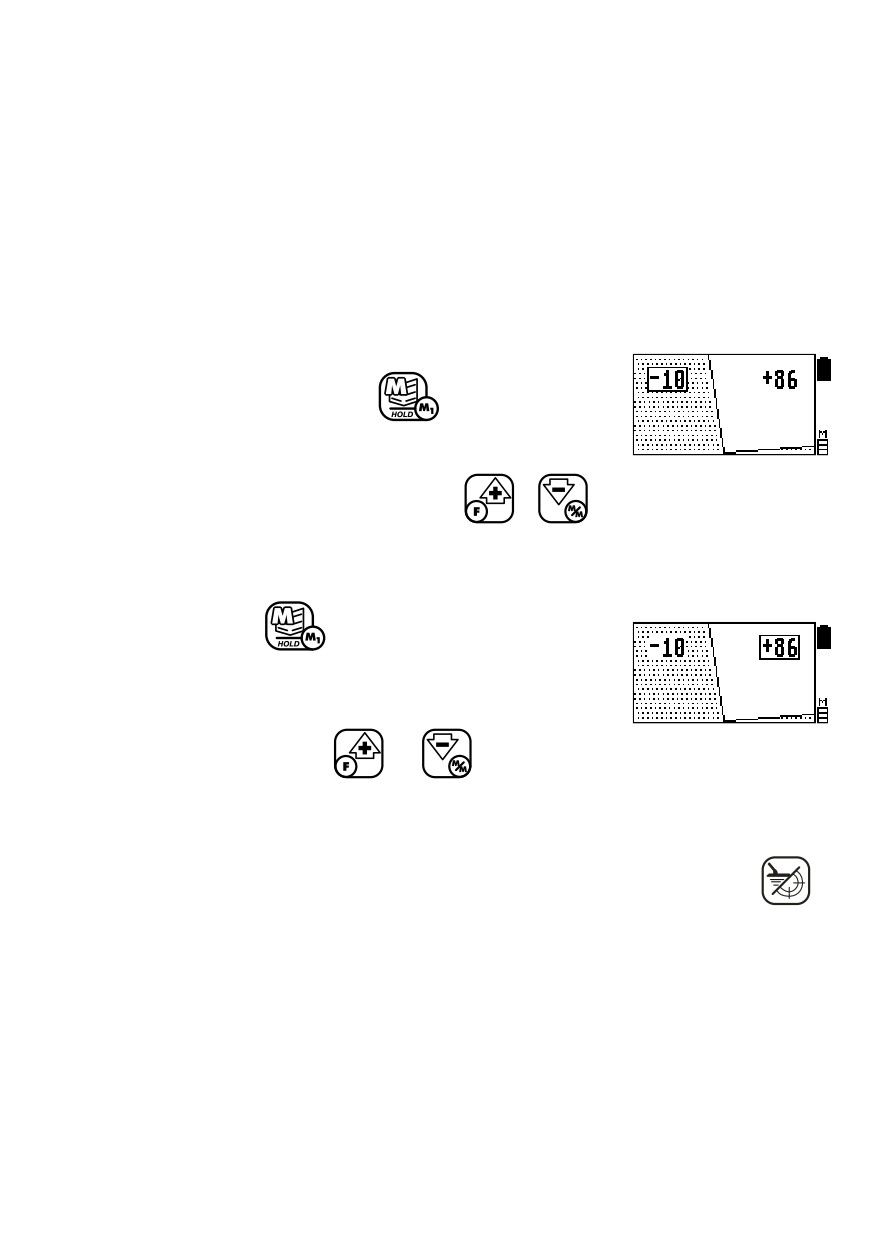

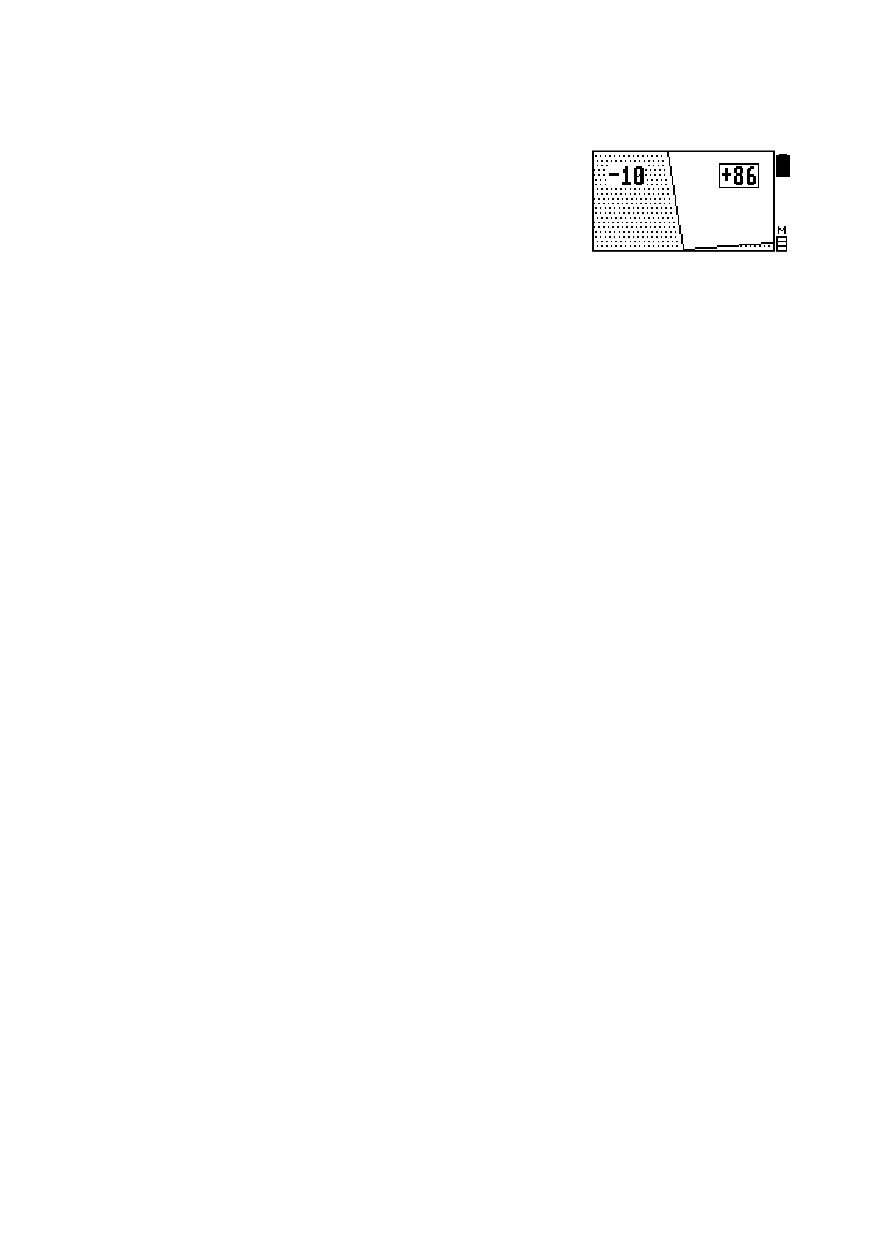

Левая граница дискриминатора͘

Данная опция позволяет с помощью кнопок

и

устанавливать положение левой границы

сектора дискриминации. Все цели, ВДИ которых

(а

соответственно и годограммы) находятся правее этой

границы, будут давать звуковой сигнал при обнаружении их прибором. Цели, VDI

которых находятся левее этой границы, озвучены не будут. В рамку заключено VDI

по регулируемой границе.

Правая граница дискриминатора͘

Данная опция позволяет с помощью кнопок

и

устанавливать положение правой границы сектора

дискриминации. Все цели, VDI которых (а соответственно и

годограммы) находятся левее этой границы, будут давать

звуковой сигнал при обнаружении их прибором. Цели, VDI которых находятся

правее этой границы, озвучены не будут.

Годограммы отсечённых дискриминатором объектов будут отображены на

экране в затемнённых зонах. В рамку заключено VDI по регулируемой границе.

«М1ª главное дополнительное (main 1) меню

Вход в «М1ͩ меню осуществляется нажатием и удержанием кнопки

Перемещение по его пунктам осуществляется с помощью последовательного

нажатия кнопки

на панели прибора. Регулировка параметров - с помощью

кнопок

и

. Выход осуществляется нажатием кнопки

или

автоматически, по истечении 7 секунд по окончании регулировки.

Пункты меню͘

1. Режим ПГК (недоступно в режиме М/М).

2. Скорость АПБ (недоступно в режиме М/М).

3. Фильтр ЛСГ.

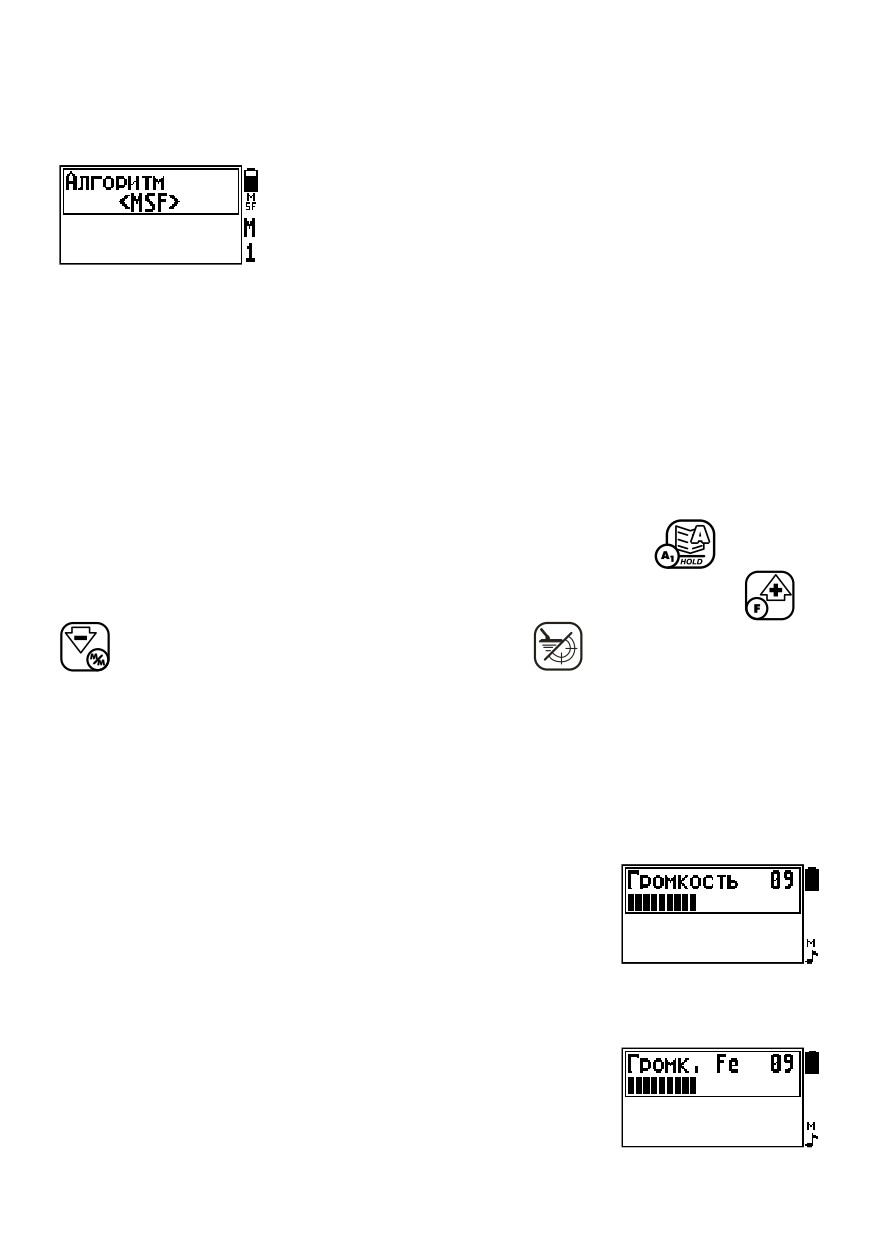

4. Алгоритм (недоступно в режиме М/М).

Режим ПГК (подавление «горячихͩ камней)

Данная опция позволяет включать и отключать

недискриминационный алгоритм подавления сигнала от

горячих камней. При его включении, на большую часть

горячих камней округлой формы, сигнал идентификации

отсутствует, а срабатывает лишь пороговый тон небольшим нарастанием звука.

Поиск на местности, где таких камней в грунте много, становится комфортнее, но

следует учитывать, что на неравномерном грунте, например грубой пашне, этот

алгоритм может некорректно определять некоторые мелкие цели в комках грунта и

отсекать их. В таком случае они будут давать только сигнал порогового тона, более

резкий и короткий, чем на камни. Поэтому, на таких местах поиска мы рекомендуем

Вам отключать этот алгоритм.

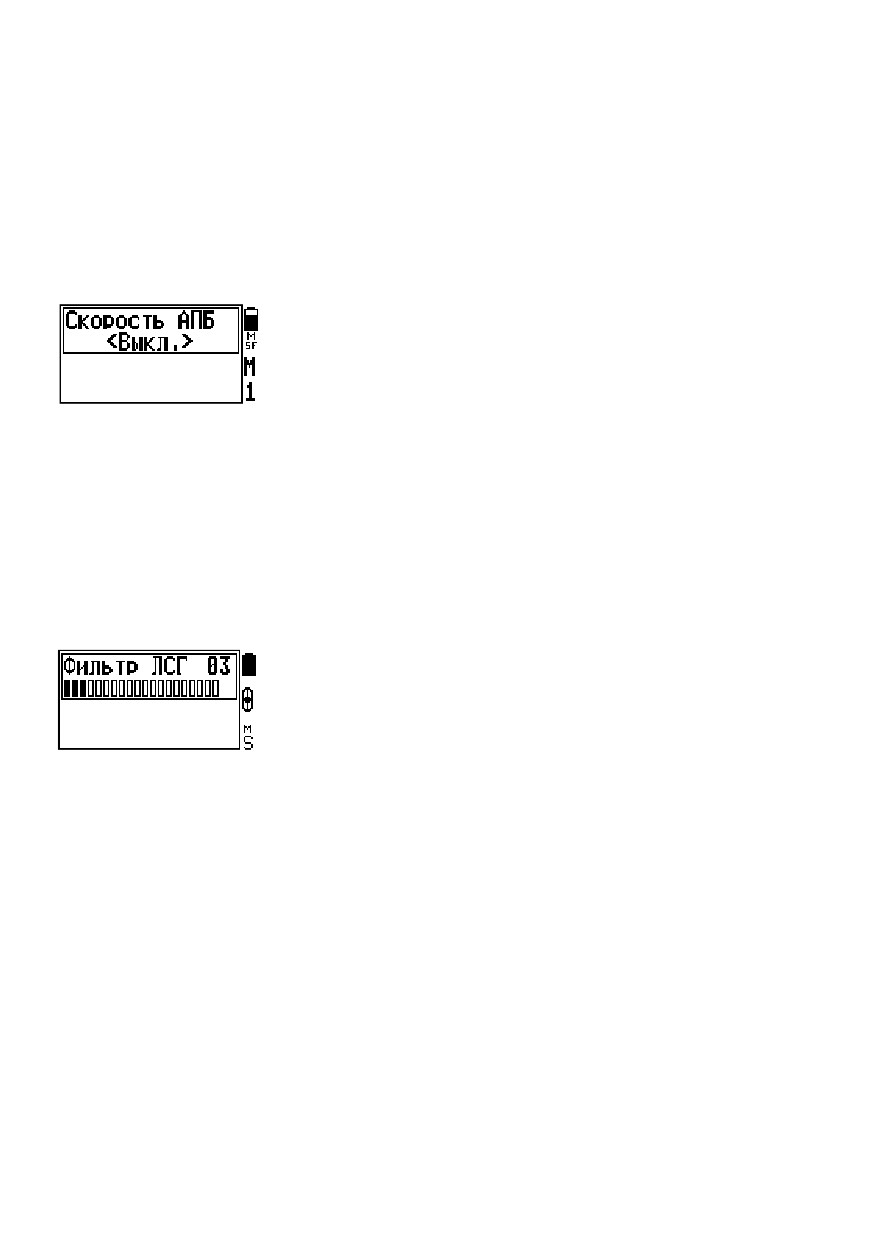

Скорость АПБ (автоматическая подстройка баланса)͘

С помощью этой настройки Вы можете включать

или отключать автоматическое слежение за изменением

баланса грунта и его корректировку прибором в процессе

работы (только для MSF и SSF алгоритмов (см. далее). При

включении обозначается на экране символом «Аª.

При задействовании этой функции прибор будет следить за изменением

минерализации грунта, остыванием или нагреванием поискового датчика и

другими аспектами, влияющими на точность отбалансированности прибора по

грунту, и автоматически вносить корректирующую поправку, что позволяет

оператору не следить за изменениями самостоятельно и реже проводить

процедуру балансировки по грунту. Данную опцию не рекомендуется использовать

на замусоренных местах.

Фильт ЛСГ (ложные сигналы грунта)

Опция позволяет выбрать уровень подавления

ложных

сигналов

обусловленных

повышенной

электропроводностью грунта (засоленные почвы, морской

пляж и т.д.).

Особенно это важно при использовании

большеразмерных (10’ и 12,5’x9,5’) датчиков работающих на высоких частотах (14-

20 кГц), что вызвано особенностями взаимодействия этих датчиков с

сильнопроводящими грунтами.

Если Вы проводите поиск на новом участке и замечаете, что на чистых

местах при ранее выбранных значениях чувствительности, прибор выдает

достаточно большое количество ложных сигналов

(ЛС), не спешите снижать

чувствительность, что неизбежно приведет к потере глубинных целей.

Воспользуйтесь фильтром ЛСГ. Такого рода фильтрация представляет собой более

щадящий

«механизмͩ в плане сохранения глубинных свойств прибора по

отношению к операции понижения чувствительности прибора, что объясняется

сложным, многокритериальным алгоритмом работы этого фильтра. Постепенно

повышая уровень фильтрации, добейтесь комфортного

(по минимуму ЛС)

сканирования чистых участков. Помните, что избыточно установленные уровни

фильтрации ФЛСГ могут в отдельных случаях приводить к пропуску целей. Значения

оптимальных уровней фильтрации могут зависеть от многих факторов . Это уровень

минерализации грунта и рельефность

, его засоленность от которой зависит

электропроводность, рабочая частота датчика - чем она выше тем

более высокие значения может принимать подбираемый уровень фильтрации.

Алгоритм (MSF/SSF/MM).

Опция предназначена для оперативной смены

главных алгоритмов работы прибора:

MSF - среднескоростной алгоритм для работы на чистых и

среднезамусоренных местах;

SSF - специальный алгоритм с улучшенным выявлением

наличия магнитных свойств у объектов;

Внимание! При идентификации цели с помощью алгоритма SSF

сканирующие махи датчика должны гарантированно перекрывать зону

обнаружения цели͘

M/M (FSF) - быстрый алгоритм для работы на участках с большим количеством

металломусора.

«Aª аудио меню

Вход в

«Aͩ меню

(аудио меню) и перемещение по его пунктам

осуществляется с помощью последовательного нажатия кнопки

на панели

прибора. Регулировка параметров осуществляется при помощи кнопок

и

. Выход осуществляется нажатием кнопки

или автоматически,

по

истечении 7 секунд по окончании регулировки.

Пункты меню

1. Громкость.

2. Громкость Fe.

3. Громкость слабых сигналов.

Громкость͘

Данная опция позволяет отрегулировать громкость

звучания прибора под комфортный Вам уровень. При

включении штекера наушников в гнездо на передней

панели прибора внешний динамик прибора отключается и

данная опция позволяет отрегулировать громкость звука в наушниках.

Громкость Fe.

Данная опция позволяет отрегулировать отдельно

громкость звучания только сигналов от железа, чтобы

увеличить комфортность и снизит загруженность звуком в

режиме «все металлыͩ. Но при этом возможно и некоторое

снижение общей звуковой информативности. Выбирайте

значение исходя из Вашего удобства.

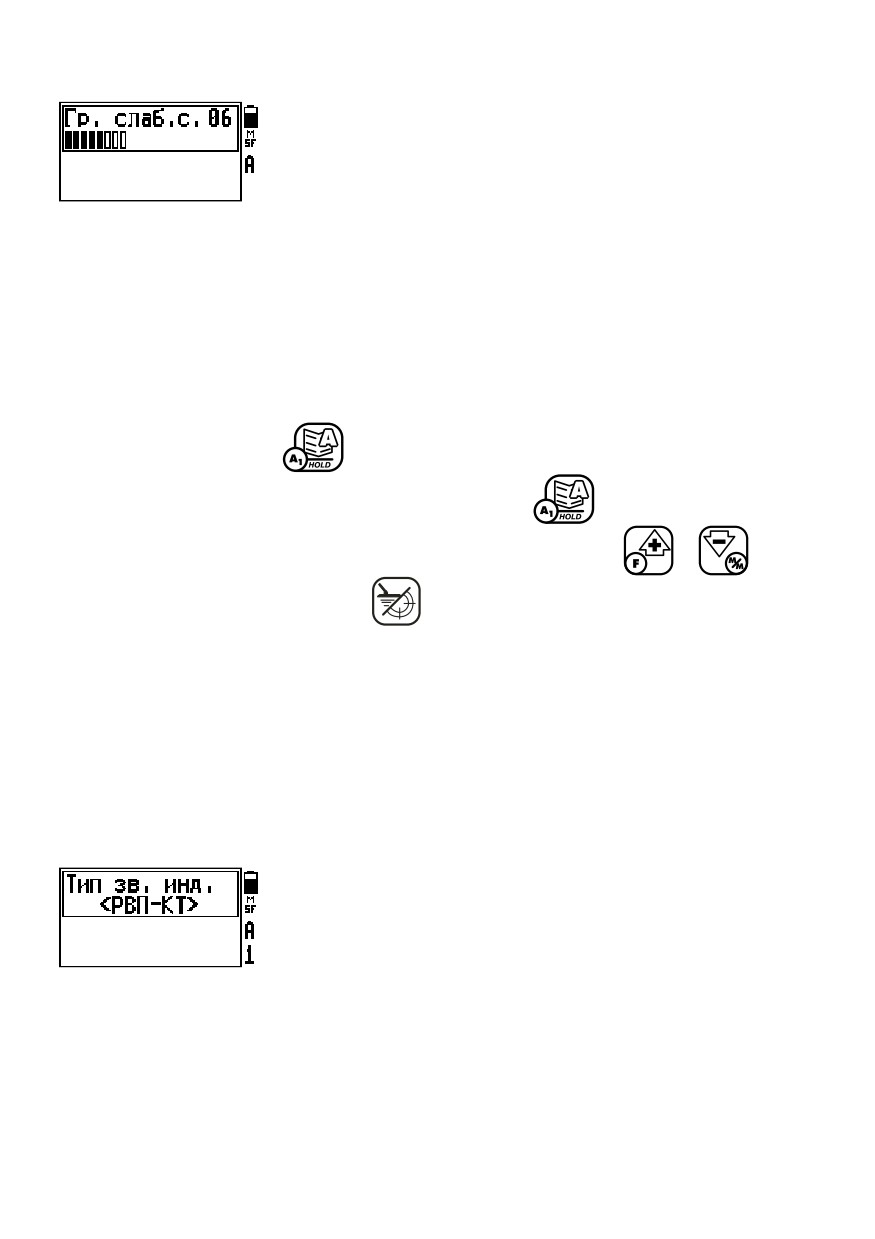

Громкость слабых сигналов.

Регулировка данного параметра позволяет

изменять громкость КТ слабых сигналов от мелких или

глубоко лежащих целей. Малые значения этого параметра

позволяют контролировать уровень сигнала по громкости

звучания в более широком диапазоне изменения

последних. Однако, сигналы от малых или предельно глубоких объектов могут быть

слишком тихими. Поэтому, значение данного параметра подбирается

экспериментально, под индивидуальные предпочтения пользователя.

При максимальном значении параметра громкость для всех уровней

сигналов будет одинаковая

«A1ª аудио дополнительное меню

Вход в «A1ͩ меню (аудио дополнительное меню) осуществляется нажатием

и удержанием кнопки

. Перемещение по его пунктам осуществляется с

помощью последовательного нажатия кнопки

на панели прибора.

Регулировка параметров осуществляется при помощи кнопок

и

. Выход

осуществляется нажатием кнопки

или автоматически, по истечении 7 секунд

по окончании регулировки.

Пункты меню

1. Тип звуковой индикации.

2. Тип КТ

3. Граница НТ.

4. Мелодия заставки.

Тип звуковой индикации

Данная опция позволяет менять тип звуковой

индикации канала РВ (пороговый тон) между РВ, РВП и

РВМ.

РВ тип звуковой индикации для работы в режиме

«все металлыͩ. Пороговый тон обнаружения работают на

всем протяжении сигнала от объекта независимо от канала идентификации (КТ) и

дает в комбинации с последним всю полноту звуковой информации о природе,

величине и глубине цели, но при этом отличается сильной звуковой

загруженностью, что может вызывать дискомфорт на замусоренных местах.

При звуковой индикации РВП, пороговый тон нарастает до того момента,

когда прибор сможет опознать тип металла цели. Как только это происходит,

пороговый тон обрывается и сигнал идентификации звучит с отрывом от него. Этот

режим менее информативен, но более комфортен и ненагружен звуком. При

желании можно в этом режиме совершенно убрать пороговый тон, снизив его

чувствительность до 0 в «Мͩ меню.

Тип звуковой индикации РВМ представляет собой многотональный сигнал

канала обнаружения (РВ). Его особенность - звуковая индикация с приближением

датчика к цели выдается в реальном масштабе времени, но в отличие от обычного

однотонального сигнала канала обнаружения данный тип озвучки реализует

принцип многотональности, которая в свою очередь зависит от ВДИ сигнала.

Другими словами детектор пытается идентифицировать цель уже на стадии

приближения к ней датчика. Описываемый тип индикации является

дополнительным и может быть полезен в случаях больших сигналов от целей,

например, при работе на замусоренных участках.

Тип КТ͘

Данная опция позволяет менять тип звуковой

индикации канала КТ (короткий тон) между КТ, КТП и КТМ.

КТ тип звуковой индикации для работы в режиме

«все металлыͩ. Пороговый тон обнаружения работают на

всем протяжении сигнала от объекта независимо от

канала идентификации (КТ) и дает в комбинации с последним всю полноту звуковой

информации о природе, величине и глубине цели, но при этом отличается сильной

звуковой загруженностью, что может вызывать дискомфорт на замусоренных

местах.

КТП (короткий тон полифоничный). Известно, что, например, вектора

сигналов от гвоздей лежат в левой полуплоскости экрана и имеют отрицательные

ВДИ , а вектора сигналов от монетообразных

«цветныхͩ целей располагаются в

правой полуплоскости и имеют положительные ВДИ. Это обстоятельство

предопределяет и простоту подхода в осуществлении принципа звуковой

идентификации таких целей. «Железуͩ- низкий тон ЗИ, «цветнымͩ целям - высокий

тон. Однако из практики известно , что существует целый ряд целей (железные

пробки, крышки, жестяные фрагменты) вектора сигналов (или годографы) от

которых могут находиться как в левой так и в правой полуплоскостях . т. е. при

сканировании фазы сигналов от цели могут принимать любые значения от 0 до

180

При этом естественно возникает идея отразить этот факт в звуковой

индикации и сделать идентификационный короткий тон полифоничным - в виде

набора разночастотных тонов, что и будет указывать на именно такой класс

объектов. Это и являет собой суть КТП. Разумно предположить, что такой режим

будет более информативным, но потребует более тонкого слухового анализа, что , в

свою очередь, потребует практических наработок.

Тип звуковой индикации КТМ (короткий тон модулированный). Данная

опция позволяет расширить возможности звуковой индикации, при этом сделав

короткие тона более информативными в зоне малых сигналов.

Модуляция тонов происходит по ширине тональной посылки в зависимости

от длительности сигнала от объекта и размеров самого объекта.

Опция в значительной степени позволяет ввести различия между ложными

срабатываниями звуковой индикации по каналу идентификации и сигналами от

объектов.

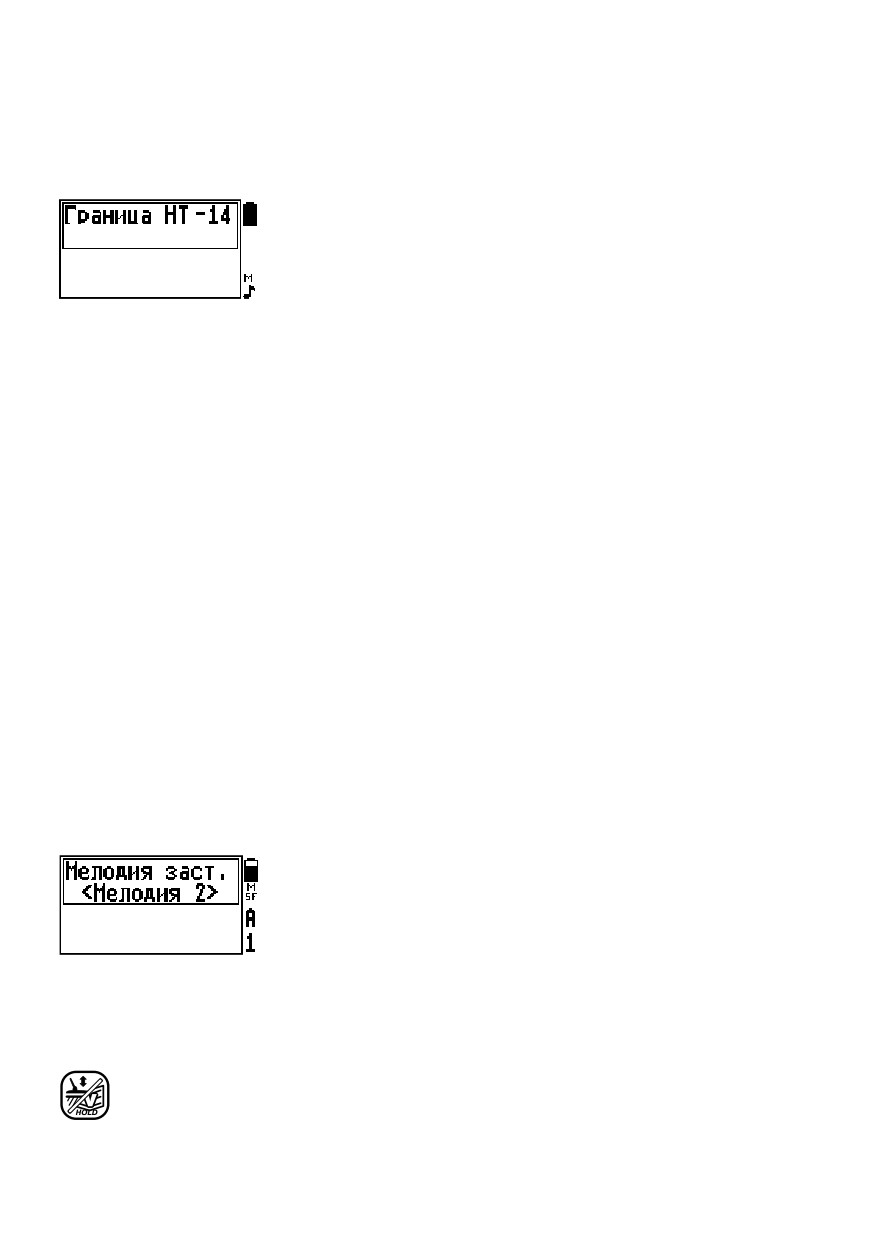

Граница НТ (низкого тона).

Данная опция позволяет сдвинуть границу

озвучивания цветного нижнего тона (НТ) в сектор железа

на нужную величину.

Не секрет, что часто мелкие, особенно золотые

ювелирные изделия, а так же цветные цели «снесённыеͩ

минерализованным грунтом или закрытые немного железом, могут дать сигнал

«железаͩ в минусовом секторе VDI. Но обычно они дают сигнал между средне -

крупным железом и фольгой, что позволяет их «вычислитьͩ, практически не

задевая при этом железо. Средне - крупное кованое железо (кованые гвозди) на

шкале VDI располагается примерно в секторах -45 - 40. Фольга, соответственно в

секторах близких к 0, т.е. сектор от 0 до -35 является «подозрительнымͩ и подлежит

исследованию при поиске ювелирных изделий на пляже, мелких средневековых

крестиков или монет на мусоре. Сдвинув границу НТ до нужного сектора Вы,

работая на режиме «все металлыͩ, не пропустите на железном сигнале эти цели.

Они прозвучат цветным тоном, несмотря на минусовое VDI сигнала. Особенно

обращайте внимание на «монетнуюͩ стрелку или узкую петлю годографа при

сигнале в этом секторе. С 95% уверенностью можно сразу сказать, что это цветная

цель. Совместно со скоростью разделения целей на режиме «мусорͩ эта настройка

увеличит Ваши шансы не пропустить цветные цели среди железа. Величину сдвига

границы нижнего тона выбирайте под конкретное место поиска, стараясь держать

её на грани свойственного этому месту железа. Если же Вы копаете на месте, где

средне

- крупное железо может быть интересным

(наконечники стрел,

средневековые ножи, замки, светцы и т.д.), то можно сдвинуть цветной тон до

сектора средне - крупного железа -45 (возможный максимум -50).

Мелодия заставки.

Данная опция позволяет выбрать одну из двух

возможных мелодий заставки включения по Вашему вкусу,

либо вовсе её отключить.

«Vª видео меню

Вход в «Vͩ видео меню осуществляется нажатием с удержанием кнопки

на панели прибора. Перемещение по его пунктам осуществляется с помощью

последовательного нажатия этой же кнопки.

Регулировка параметров производится с помощью кнопок

и

Выход осуществляется нажатием кнопки

или автоматически, по истечении 7

секунд после окончания регулировки.

Пункты меню͘

1. Контраст.

2. Масштабирование слабых сигналов.

3. Накопление.

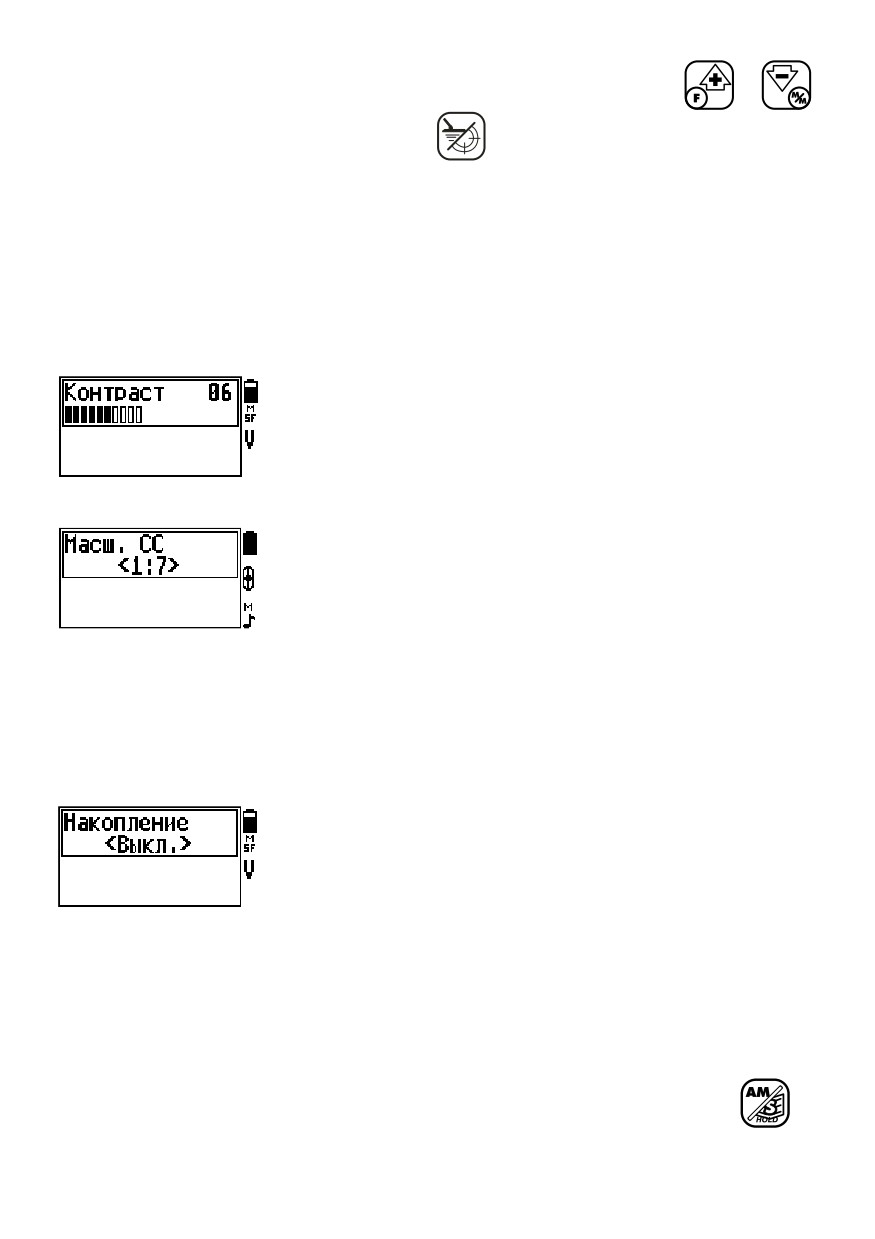

Контраст.

Данная опция позволяет настроить контрастность

дисплея в зависимости от освещенности, для более

комфортного восприятия визуальной информации.

Масштабирование слабых сигналов (Масш͘ С͘С͘)

Опция введена для расширения возможностей визуальной

годографической идентификации. Она позволяет

увеличить размеры годографов слабых сигналов с одной

стороны, и дает возможность оценивать уровень сигналов

по размерам годографической картинки с другой.

Например, установив масштаб

1:2, Вы можете увеличить и более детально

рассмотреть слабосигнальный годограф. Соответственно, установив значение

масштаба 1:7, Вы можете по размерам картинки оценивать уровни сигналов в более

широком диапазоне.

Накопление

При выбранном режиме накопления «выклͩ на

экране будет виден лишь один годограф от последней

идентифицированной прибором цели. При идентификации

следующей цели предыдущий годограф стирается. В

режиме «2ͩ, «3ͩ на экране так же сохраняются годографы

от двух или трёх соответственно последних идентифицированных прибором целей.

Режим накопления «2ͩ или «3ͩ имеет большую информативность, чем режим

«выклͩ, и позволяет по совокупности годографов при сканировании цели под

разными углами более точно её идентифицировать.

«Sª меню.

Вход в «Sͩ меню осуществляется нажатием и удержанием кнопки

на

панели прибора. Перемещение по его пунктам осуществляется с помощью

последовательного нажатия этой же кнопки.

Регулировка параметров производится с помощью кнопок

и

Выход осуществляется нажатием кнопки

или автоматически, по истечении 7

секунд после окончания регулировки.

Пункты меню͘

1. Функция кнопки F.

2. Режим «Экономͩ.

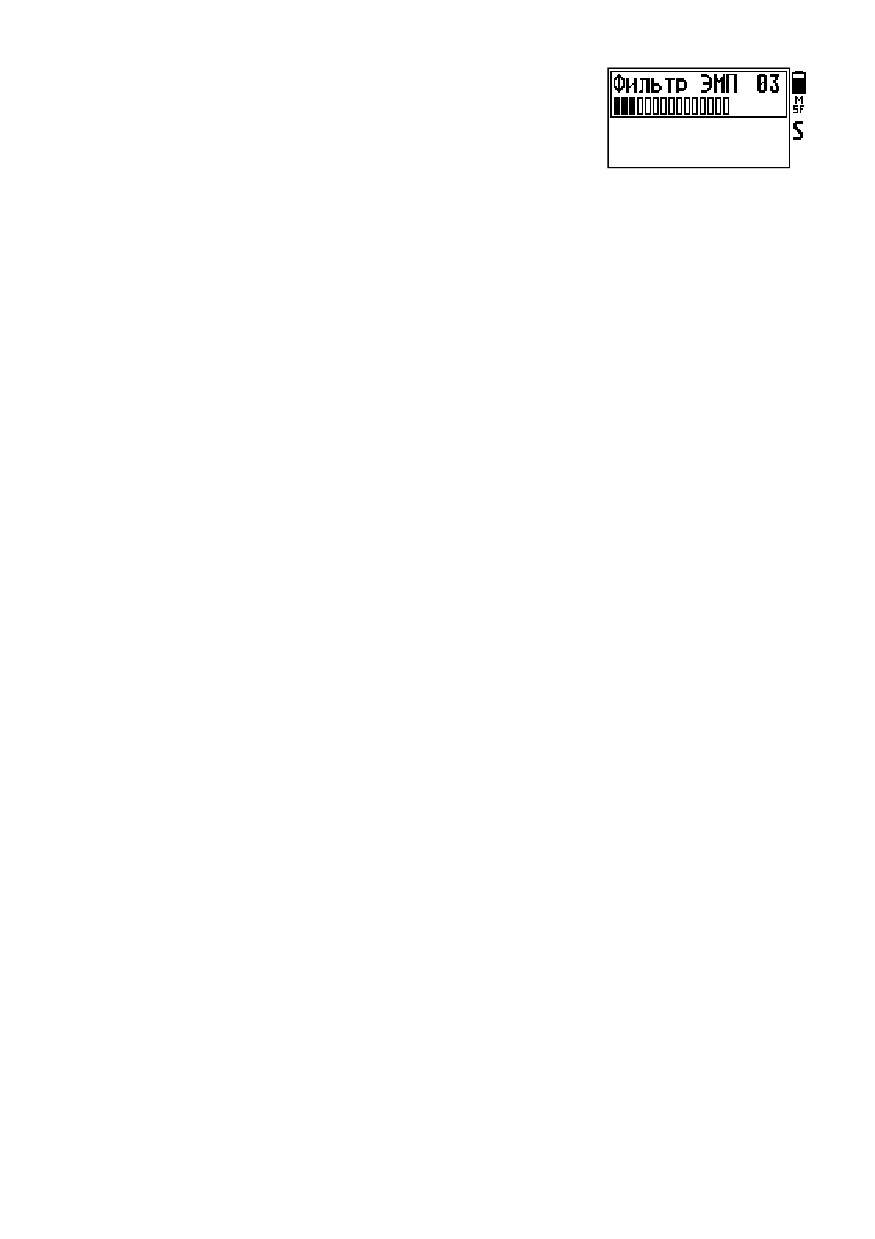

3. Фильтр ЭМП.

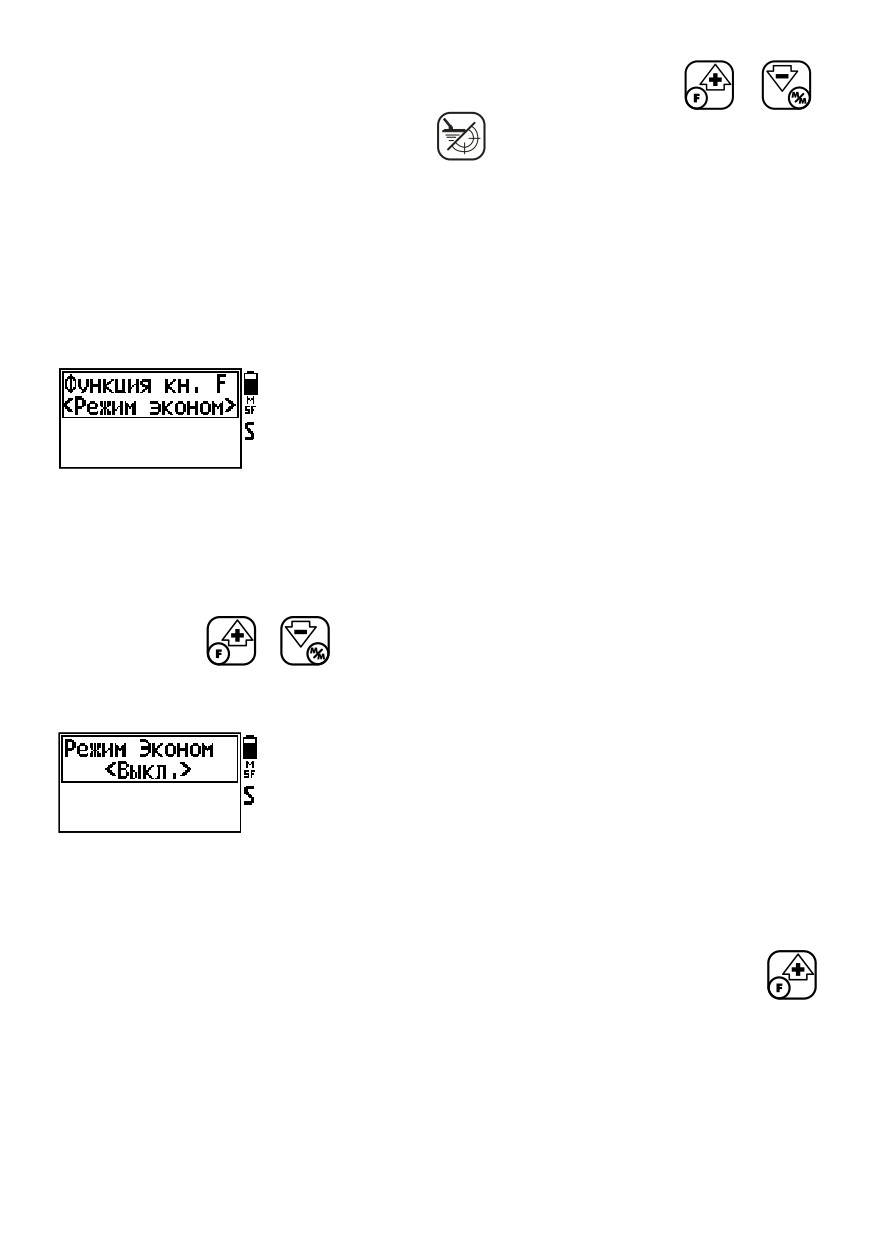

Функция кнопки F.

Для обеспечения оперативного доступа к

основным режимам в процессе поиска, в приборе

предусмотрена «программируемая кнопкаͩ F, для которой

можно установить необходимые на текущий момент

действия:

- переключение режима «Экономͩ ;

- изменение типа звуковой индикации;

- изменение типа КТ;

- изменение главного алгоритма обработки сигналов датчика.

Переключение выбранной настройки осуществляется в режиме поиска при

помощи кнопок

и

Режим Эконом͘

Особенностью этого режима является переход

прибора на низкое потребление электроэнергии за счет

снижения тока возбуждения ВТП. При этом наработка

детектора может доходить до 40 часов (для АКБ 2800

мА/ч). Кроме того данный режим позволяет более

достоверно осуществлять балансировку прибора по грунту при работе на

высокоминерализованных морских пляжах. Режим можно рекомендовать при

работе на замусоренных участках, где не требуется высокая чувствительность.

Внимание! В процессе поиска можно производить оперативное

включение и отключение режима

«Экономͩ посредством кнопки

(необходимо предварительно установить соответствующую функцию (см͘

выше)͘ При включенном режиме «Экономͩ в правой нижней части экрана

высвечивается соответствующий символ (Э).

Фильтр ЭМП (электромагнитных помех).

Известной проблемой при поиске является работа вблизи различных

источниках электромагнитных помех (ЛЭП, трубопроводы с катодной защитой и

т.п.), что, как правило, сопровождается большим

количеством ЛС и приводит к необходимости снижения

чувствительности прибора со всеми вытекающими

последствиями. Для подавления такого рода ЛС с

практически сохраняемой чувствительностью и служит

ФЭМП. Выставление оптимального уровня такой фильтрации можно проделать

следующим образом. Постепенно повышая этот уровень, добейтесь на слух

комфортного минимума ЛС от ЭМП. Помните, что завышенные значения уровня

фильтрации ФЭМП могут приводить к пропуску мелких целей и несколько

«тормозятͩ работу прибора.

Балансировка по грунту

Балансировка прибора по грунту является важнейшей составляющей

настройки прибора на поиск. Её неправильное проведение может сильно снизить

поисковые возможности прибора, одновременно внеся в его работу нестабильность

и фантомные отклики.

Небольшое пояснение «физики процессаͩ. Каждый предмет имеет свою

форму, проводимость и магнитную составляющую, совокупность которых принято

называть VDI (от английского Visual Digital Index). Напоминаем, что VDI - это угловая

характеристика, численно равная углу отклонения вектора сигнала (годографа на

экране прибора) от вертикальной оси. Грунт, в зависимости от степени

минерализации (присутствия в составе оксидов железа), накладывает свой сигнал

на сигнал цели, изменяя её VDI вплоть до «превращенияͩ для прибора мелких и

глубинных целей, а так же крупных целей из высокопроводящих металлов (медь,

серебро, алюминий) в «железоͩ. Чтобы максимально уменьшить это влияние

грунта, и производится точный баланс детектора на грунт в месте поиска. Основные

задачи балансировки:

1. Сделать грунт

«невидимымͩ для прибора, т͘е͘ исключить

фантомные сигналы от грунта, в котором отсутствуют цели͘

2. Установить правильную (стандартизованную) систему отсчета

чисел VDI ͘ При получении совместного сигнала от цели и грунта,

правильно отбалансированный прибор должен

«вычестьͩ

математически из этого сигнала сигнал грунта, и верно

идентифицировать цель.

Следует помнить, что отбалансированный по грунту прибор при

тестах «по воздухуͩ будет продолжать вносить в сигнал цели коррекцию на

грунт͙ которого нет. При «воздушномͩ тесте это может привести, например,

к «невидимостиͩ крупного предмета из алюминия или меди (сковорода, 5 копеек

Екатерины 2), если грунт слишком уведён в «плюсͩ. А если это «слишкомͩ очень

велико, то и привести к определению этих целей «железом͙ͩ и сильному

расстройству тестирующего. Либо наоборот, изменит VDI этих целей в

сторону «уменьшенияͩ, при уходе баланса слишком в «минусͩ, и некорректному

возрастанию чувствительности на них «по воздуху͙ͩ и необоснованной радости

и надеждам тестирующего.

Запомните простую формулу: изменение фазы баланса на 1 градус

изменяет VDI всех целей на тот же 1 градус в сторону изменения (+ или -). Т͘е͘

если вдруг у Вас, например, 5 коп Екатерины 2 определились «по воздухуͩ

железом с VDI -86 вместо положенных +82+84, значит настройка грунта

Вашего прибора установлена на +10+12 градусов больше, чем нужно для теста

«по воздухуͩ͘

Для тестирования прибора «по воздухуͩ необходимо сделать его баланс

по кусочку феррита. Положив прибор на поверхность не содержащую металла,

включить авто балансировку по грунту, отсчитать 3 секунды, и с расстояния

25-30см поднести к центру плоскости датчика (катушки) кусочек феррита,

выполнив балансировку. Озадачены? Тогда можно проще: возьмите компакт

диск, и проведите им плашмя перед катушкой. Если диск даст вертикальный

годограф и VDI в пределах -1 0 +1, то прибор готов к тестам «по воздухуͩ.

Если же VDI диска отличаются от этих значений, то в режиме ручной

балансировки (два раза нажать кнопку

) откорректируйте фазу баланса

грунта на величину отличия в нужную сторону. VDI диска получило значение -1 0

+1? Поздравляем, Ваш прибор готов к «воздушной битвеͩ.

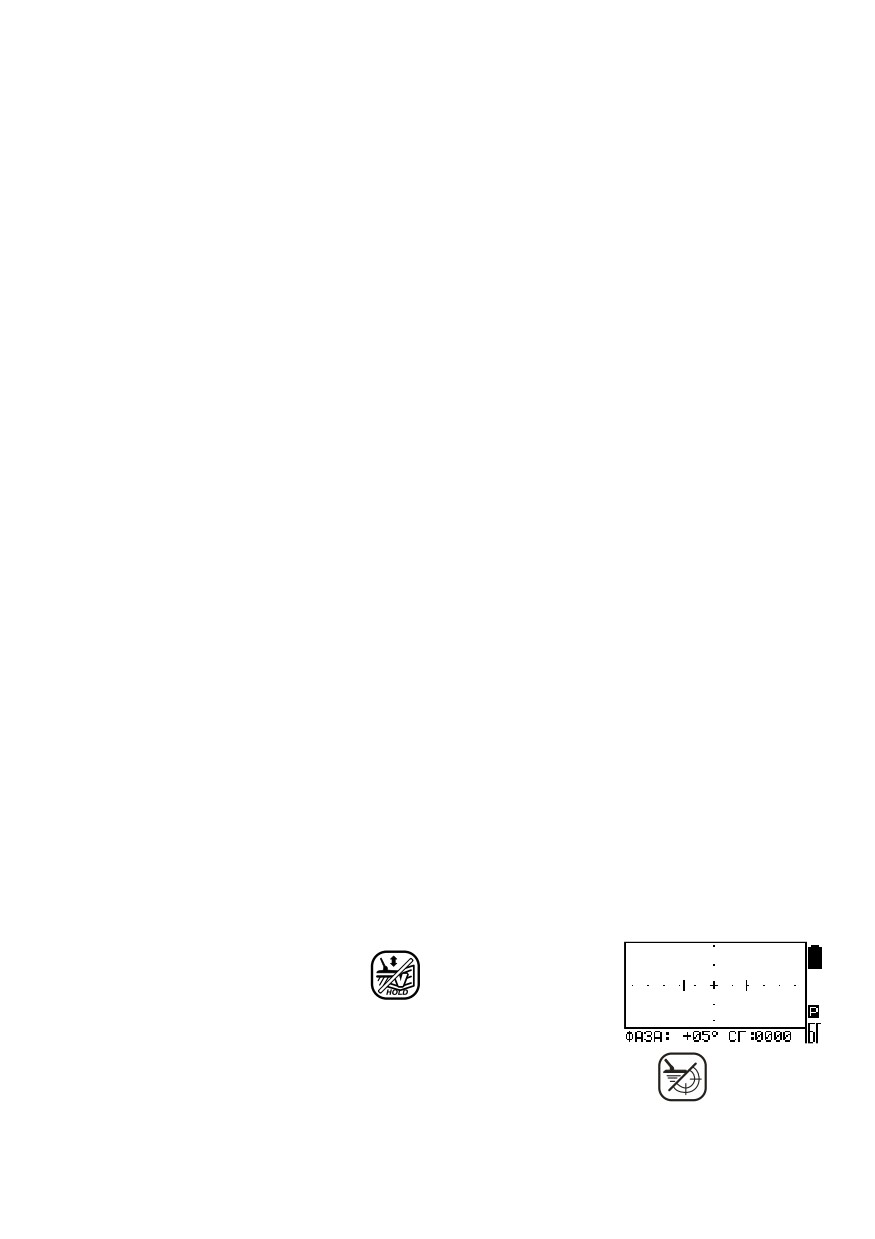

Процесс балансировки͘

Представляем Вам процесс балансировки в авто

режиме, выработанный на практике опытными

пользователями.

1. Найдите чистый от металла участок грунта.

Определить его можно по срабатыванию порогового

тона в режиме РВ-КТ. На неотбалансированном приборе он будет звучать и на

чистый грунт, но тихо и «размытоͩ и без чёткой локализации, тогда как на

металлические предметы резко, с чётким нарастанием над предметом.

Выберете место, где при покачивании катушкой над грунтом влево и вправо, на

величину 5-10см, нет локализуемого резкого нарастания порогового тона - это и

есть пригодное для балансировки место.

2. Найдя чистое от металла место, поднимите катушку прибора на 30-40см

над грунтом, нажмите кнопку

, отсчитайте

3 секунды, и плавно, но не

медленно, приблизьте катушку к грунту.

Внимание! Не подносите катушку к грунту ближе чем на расстояние

10% от диаметра датчика (для катушки Ø26 см - 2-3 см)͘ Это связано с

качественным изменением физической картины взаимодействия датчика с

грунтом в так называемой «ближней зонеͩ и может существенно повлиять

на правильность балансировки, в результате чего в процессе поиска могут

появляться ложные срабатывания прибора на чистых местах, при высоких

значениях чувствительности͘

Короткая мелодия

(треньк) говорит о том, что баланс окончен. Если

мелодии нет, либо она есть не при опускании, а при подъёме катушки, повторите

процедуру по той же формуле: 30-40см над грунтом, 3 секунды, опустить катушку к

грунту. При этом следите за вектором грунта на экране. Он должен ложиться

ровной, слегка дрожащей линией, на горизонтальную ось шкалы. Если он резко

изгибается, и хаотично «мечетсяͩ по экрану, это значит, что Вы пытаетесь провести

баланс на металлическом предмете в грунте. В этом случае прибор может

выполнить баланс, но он будет некорректен для работы, что Вы заметите по

множественным фантомным сигналам от грунта. Если такое произошло, просто

перебалансируйте прибор на чистом месте. Если же Вы ошибочно

сбалансировались на таком месте, что автоматика прибора «вошла в ступорͩ и не

может выполнить повторного баланса (исключительно редкий, но потенциально

возможный случай), не переживайте и просто выключите прибор и включите после

этого, с нажатой кнопкой «+ͩ, аналогично процедуре замены катушки

(см. раздел

«Замена датчика (катушки) прибораͩ).

После того как научитесь выбирать место для балансировки, запомните

примерную цифру баланса в левом нижнем углу экрана в режиме балансировки. Её

резкое отличие, особенно при тех же погодных условиях при следующей

балансировке, повод заподозрить наличие металла в грунте и сменить место

проведения настройки баланса грунта Вашего прибора. Если под катушкой всё же

был металлический объект, не дающий провести автоматический баланс

(предметы с ВДИ близкими к

0, например фольга), то прибор выдаст два

последовательных коротких тона, похожих по тональности на сигнал железа в

режиме поиска, и на экране во время их звучания, возникнет символ

восклицательного знака в треугольнике. Соответственно необходимо провести

балансировку на другом участке грунта. По завершении балансировки, в левом

нижнем углу экрана появится цифровое значение уровня баланса (фаза), это та

величина, на которую прибор будет корректировать VDI цели, исключая влияние

грунта. В правом углу появятся цифры, показывающие уровень минерализации

грунта, по собственной шкале прибора. Следует отметить, что средний угол фазы

баланса грунта индивидуален для каждого экземпляра прибора и может также

зависеть от технологического разброса параметров датчика

(катушки) и

температуры окружающей среды.

Но, рассматривая эти значения, не забывайте, что Ваш прибор остаётся в

режиме автоматической балансировки и в любой момент может посчитать, что пора

провести перебалансировку по͙ лопате, ботинкам, напарнику. Поэтому, если после

автобалансировки хотите изучить экран прибора и цифры

баланса, нажмите ещё раз кнопку

, и войдите в ручной

режим балансировки, чтобы отключить автомат. В правом

нижнем углу экрана, вместо буквы А, появится буква Р.

Выйти из балансировки грунта, можно нажав кнопку

на панели

прибора.

Итак, вход в режим ручной балансировки прибора осуществляется двумя

последовательными нажатиями кнопки

В этом режиме, с помощью кнопок

и

можно подкорректировать баланс в нужную сторону, покачивая

катушкой вертикально над грунтом

(поднимая на 20-30см / опуская на 3-5см ),

следя за тем, чтобы вектор грунта в итоге «ложилсяͩ, совпадая с горизонтальной

осью шкалы, а гудение прибора при подъёме или опускании датчика полностью

исчезло.

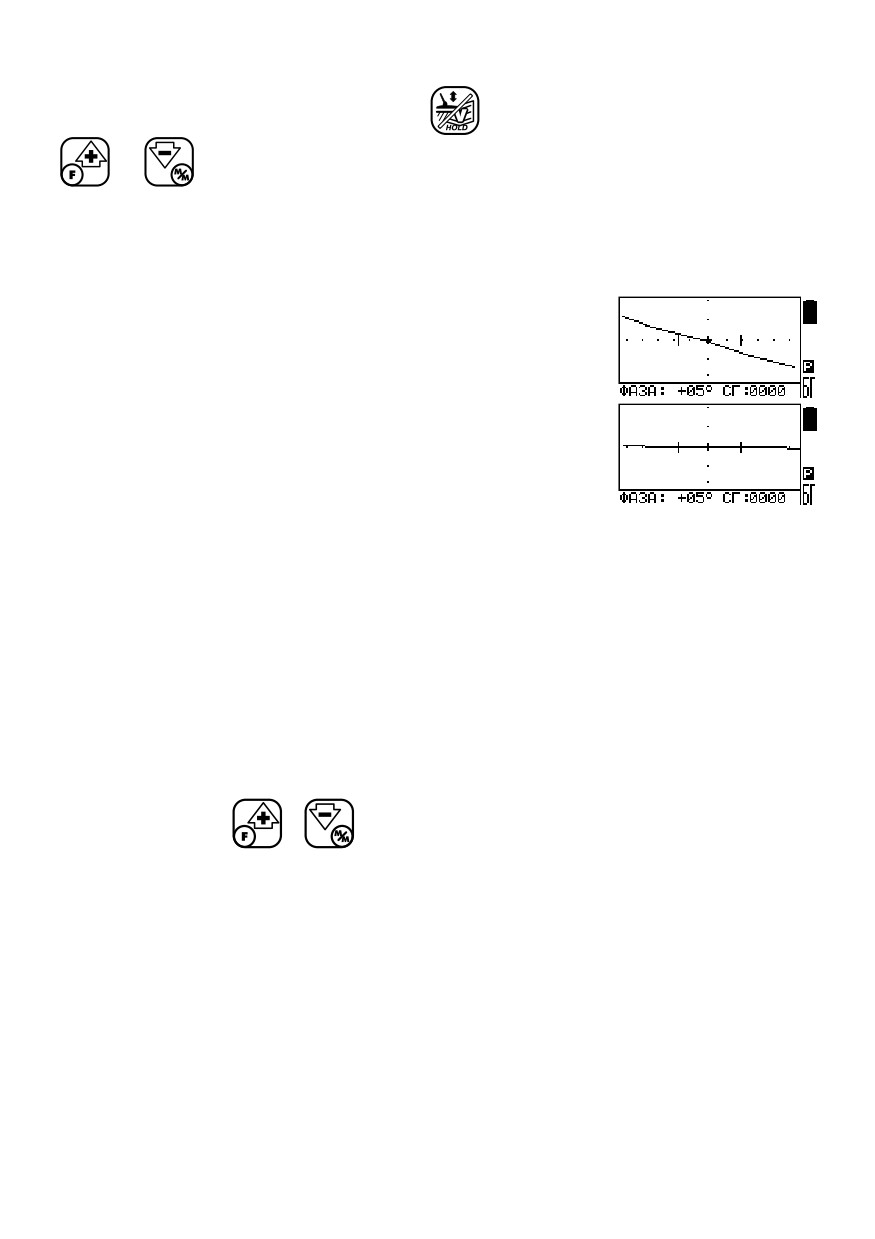

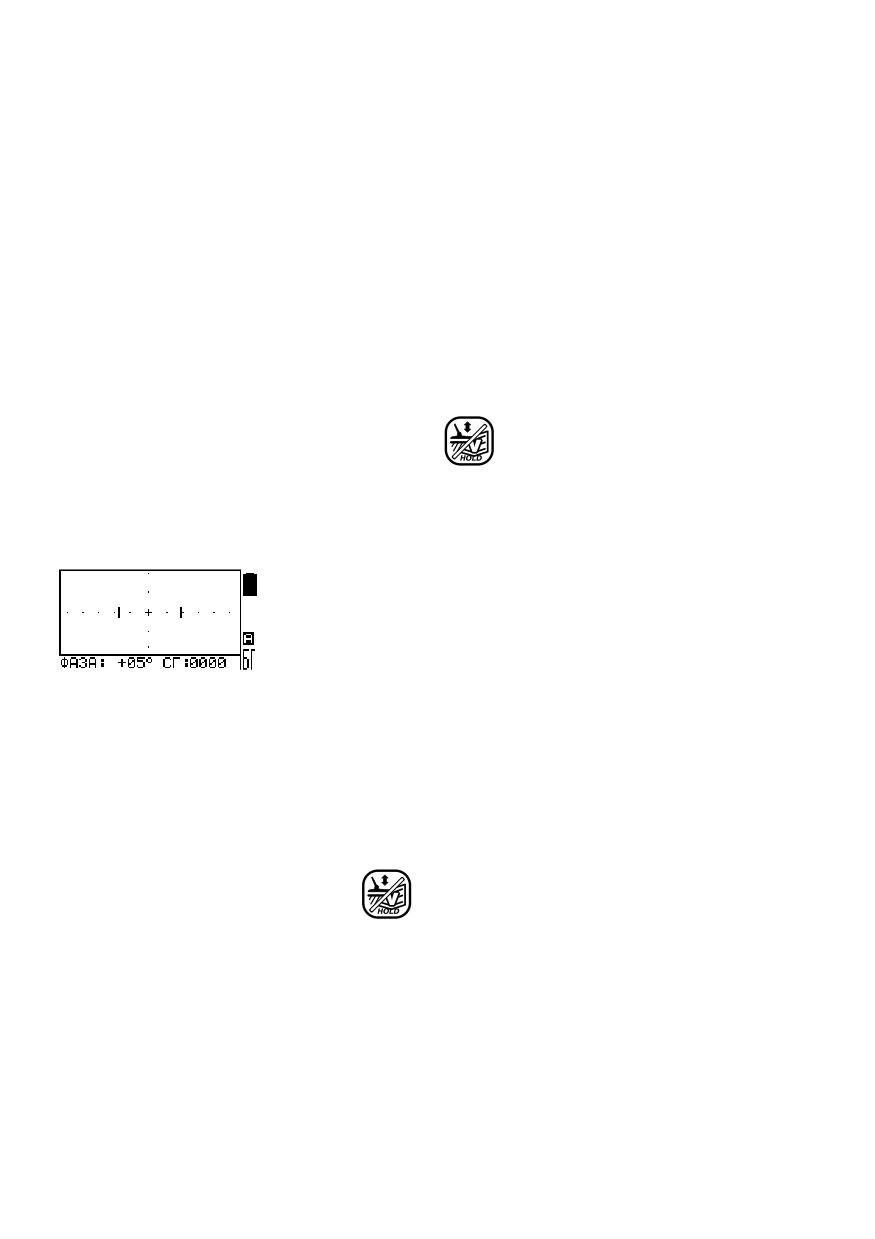

Вектор неправильно отбалансированного грунта

(верхний рис.).

Вектор правильно отбалансированного грунта

(нижний рис.).

При работе на грунте с неравномерной

минерализацией, например пашня, не всегда можно точно

отбалансировать прибор в автоматическом режиме, т.к при

вертикальном исполнении баланса под катушкой один

грунт (комок или прослойка воздуха), а при сканировании,

эти участки идут один за другим, что иногда приводит к фантомным срабатываниям

канала идентификации прибора. При этом цифра фазы грунта при выполнении

автобалансировки, на одном и том же месте может отличаться более чем на 3

градуса. Если Вы столкнулись с подобной проблемой, проведите балансировку

прибора в ручном режиме следующим образом:

Найдите чистый пятачок, шириной сантиметров 60. Перейдите в режим

ручной настройки и совершая короткие горизонтальные поисковые махи

(но

побыстрее) с амплитудой 50см на высоте 3-5см над грунтом, увидите ровную линию

грунта на экране (если скачет, то присутствует металл). При этом, если баланс

неправильный, услышите гудение от грунта и линия грунта на экране не будет

горизонтальна.

Кнопками

и

уложите её горизонтально, гудение исчезнет,

Ваш прибор точно настроен на грунт.

Для небольшого увеличения глубины идентификации крупных серебряных

и медных монет

(самоваров, тазов и прочих крупных предметов из

высокопроводящих металлов), можно после автоматической балансировки, в

режиме ручной настройки на грунт, подправить цифру фазы баланса, на 1-2 градуса

в сторону минусовых значений.

Большая поправка (или уход) баланса в сторону минуса, приведёт к

появлению ложных срабатываний прибора цветным сигналом, при ударах катушкой

о растительность и грунт. Поправка (или уход) баланса грунта в сторону плюсовых

значений приведёт к ухудшению чувствительности прибора к крупным медным

монетам (5 коп. Екатерины 2), вплоть до их «невидимостиͩ, или даже определению

их «железомͩ.

В том случае, если по каким-либо причинам найти чистое место не удаётся,

возможно проведение баланса по куску выкопанного грунта

(1-1,5кг),

предварительно удалив из него все металлические объекты и положив в пакет для

удобства. После чего закрепить прибор на расстоянии катушки от грунта не менее

40-50см (положить на куст, опереть на дерево катушкой вверх), включить баланс

грунта нажатием кнопки

, отсчитать про себя 1,2,3, и плавно, но не медленно

приблизить грунт с расстояния 30-40см к катушке прибора с внешней или рабочей

стороны. (как если бы делали автобаланс по грунту в обычном режиме, но теперь

приходится двигать грунт, а не катушку)

Класть прибор для такой балансировки на землю нежелательно. Если Вы не

смогли найти чистое место, значит в грунте много железа. Железо может оказаться

в поле катушки балансируемого прибора и баланс пройдёт некорректно.

Внимание! В случае, если сигнал от грунта настолько мал (кварцевый

песок), что программа балансировки не может запуститься, можно провести

балансировку либо по кусочку феррита, либо по куску красного кирпича

автоматически, положив их на грунт͘ В принципе, на таком грунте подойдёт

настройка баланса для «тестов по воздухуͩ и даже с поправкой баланса на

пару градусов «в минусͩ для увеличения чувствительности на крупные цели,

если они ожидаются͘

Резкая перемена температуры поискового датчика (катушки) может влиять

на точность балансировки, и по мере её изменения, баланс может сместиться и

стать некорректным. Поэтому, если Вы, например, вынесли прибор из прогретого

автомобиля и начали работать в условиях пониженной температуры (ранняя весна,

поздняя осень), то, по мере принятия катушкой температуры окружающей среды,

перебалансируйтесь ещё один-два раза. Появившийся с правого края экрана значок

t, подскажет Вам, что температура поискового датчика

(катушки) с момента

последней балансировки, изменилась на величину (примерно на 8° С), при которой

желательно выполнить повторно балансировку прибора по грунту.

В случаях значительного перепада температур (больше 15°С, относительно

нормальных +20°С) мы рекомендуем произвести заново процедуру адаптации

электронного блока к датчику (катушке) (см. раздел «Замена датчика (катушки

прибораͩ). В этом случае процессор вашего детектора заново выберет оптимальную

частоту тока возбуждения для данных температурных условий. При этом будут

гарантированно сохранены все основные показатели назначения прибора, включая

ток потребления.

При работе на морских пляжах и других сложных грунтах с высокой

электропроводностью, для более достоверной балансировки рекомендуем

использовать опцию «Общее усилениеͩ. Иногда снижение значения параметра

позволяет более точно проводить операцию балансировки. Особенно на морских

пляжах.

Дискриминационный режим поиска, и его

настройки

Дискриминация

- это способность прибора

реагировать на одни типы объектов, оповещая об их

обнаружении, и игнорировать другие объекты, не

интересующие оператора, например, давать сигнал

только на цветные объекты и крупные объекты из

железа (каски, чугунки, вёдра), игнорируя при этом мелкий и средний железный

мусор (гвозди). Эта возможность повышает комфортность поиска, но следует

помнить, что в этом режиме возрастает и риск пропуска полезного объекта. В

любом случае выбор остаётся за Вами.

Диапазон дискриминации Вашего прибора задаётся разрешённой

шириной сектора поиска

(сектор по VDI, между левой и правой границами

дискриминатора). При включении режима дискриминации Ваш прибор будет

реагировать только на объекты, VDI и годограф которых находятся в этом

разрешённом к приёму секторе.

Например, сектор в который будут попадать практически все объекты из

цветных металлов и крупные железные объекты с большой площадью (каски, куски

плугов, чугунки и т.д.), и игнорироваться мелкие, средние и средне - крупные

предметы из железа, будет иметь диапазон -30͙+88.

Сектор с отсечением свинцовой дроби, фольги͙ но и мелких ювелирных

изделий, крестиков, будет иметь диапазон +10͙+88.

Сектор для поиска в основном только медных и серебряных монет

Российской Империи͙ но с отсечением очень большого количества других

интересных целей (крестики, чешуя, золотые 5 и 10 рублей Николая 2 и пр.), будет

иметь диапазон +50͙+86.

Расположение некоторых металлических

целей по шкале VDI (для датчиков 7 кГц).

Шкала VDI

Предметы

От -90 до -86

горячие камни, неправильно настроенный грунт.

От -86 до -70

мелкие гвозди, и прочий мелкий железный мусор.

От -70 до -50

средние кованые гвозди, небольшие наконечники стрел.

От -50 до -35

крупные кованые гвозди, средневековые ножи, плоские

наконечники стрел,

подковы, замки, и прочие

достаточно крупные железные изделия.

От -35 до -10

в этом «железномͩ секторе железа практически не бывает, и

попадаются

подмаскированные железом предметы из

цветного металла, мелкие предметы неправильной формы из

низкопроводящих

цветных

сплавов

(бронзовые

крестики, тонкие золотые серёжки, цепочки). Особое внимание

на стрелочные и узкие петлевидные годографы в этом секторе.

От -10 до +10

фольга, мелкие крестики из бронзы, свинцовая мелкая дробь,

мелкое золото.

От +10 до +30

допетровские русские монеты (чешуя), пробки «бескозыркиͩ,

1,2,10,15,20 коп СССР до 1961г.

От +30 до +50

золотые червонцы Николая 2, винтовые пробки, 3,5 коп. СССР до

1961г. дирхемы Орды.

От +50 до +70

пула, чешуя

«медного бунтаͩ, мелкие медные монеты

Российской Империи и раннего СССР, биллоновые монеты

Российской Империи и раннего СССР мелкое серебро Российской

Империи 18-го начала 19-го вв.

От +70 до +86

Крупные медные монеты, серебряные рубли, а так же большие

плоскостные или сферические железные объекты

(каски,

чугунки, плуги, топоры и т.д.)

От +86 до +90

грунт на неотбалансированном приборе, «горячие камниͩ, а так

же очень глубокие крупные объекты из высокопроводящих

металлов (например алюминиевый таз, большой серебряный

поднос). «Горячий каменьͩ отличается растянутым «резиновымͩ

сигналом, тогда как сигнал от металлической цели обычно

сконцентрирован в небольшой точке.

Как мы

видим, даже в

«цветныхͩ секторах VDI,

«мусорныеͩ цели

соседствуют с весьма ценными. То есть, под любую ценную цель всегда можно

подобрать цветной мусор с очень похожими характеристиками.

К тому же, не стоит забывать, что VDI цели верно лишь в зоне уверенного

определения прибором и в отсутствии другого металлического предмета

поблизости. Например, лежащая в грунте железка под золотым червонцем Николая

2, может «увестиͩ его VDI от стандартных +37 к «пробочнымͩ +18/+22. А на пределе

чувствительности в грунте он вдруг может зазвучать как глубокая медная монета с

VDI +85. Это свойственно не только для Вашего прибора, но и для всех прочих

приборов подобного типа.

Так что, любое «отсечениеͩ и не выкапывание

«скорее всего мусораͩ,

является компромиссом между комфортом и потерей ценных находок. И кто знает,

может именно та, сотая «вроде пробкаͩ, которую вы не стали выкапывать после 99

откопанных, была редкой монетой времён удельных княжеств.

Внимание! При использовании датчиков с низкой частотой тока

возбуждения показания VDI будут иметь более низкие значения͘ И наоборот,

для более высокой частоты показания VDI будут завышены͘

Настройка сектора дискриминации.

Для настройки нужного Вам сектора дискриминации,

последовательно нажимая кнопку

, выберите раздел

«настройка левой границы дискриминатораͩ. На экране, над

левой границей сектора дискриминации, Вы увидите число

VDI в квадратной рамке. С помощью кнопок

и

Вы можете изменить это

число, передвинув границу влево, увеличив тем самым спектр принимаемых целей,

или вправо, уменьшив этот спектр. Цели, VDI которых находится по шкале левее

границы дискриминатора, будут отсекаться.

Нажав кнопку

ещё раз, Вы попадёте в раздел

«настройка правой границы дискриминатораͩ. На экране,

над правой границей сектора дискриминации, Вы увидите

число VDI в квадратной рамке.

С помощью кнопок

и

, Вы можете изменить это число,

передвинув границу вправо, увеличив тем спектр принимаемых целей, или влево,

уменьшив этот спектр. Цели, VDI которых находится по шкале правее границы

дискриминатора, будут отсекаться.

Для выхода из режима настройки дискриминатора нажмите кнопку

,

либо выход в режим поиска произойдёт автоматически через

7 секунд, по

окончанию внесения последних изменений.

Внимание! Рекомендуем устанавливать число VDI левой границы

дискриминатора равным значению границы низкого тона (ГНТ)͘

Режим поиска «все металлыª

В этом режиме прибор реагирует на все объекты, как из железа, так и из

цветных металлов соответствующим VDI объекта тоном. К достоинствам этого

режима можно отнести высокую информативность дающую наибольшее

представление о количестве и составе объектов из металла в грунте. К

относительным недостаткам можно отнести высокую загруженность звуком,

особенно на замусоренных площадках. Ваш прибор позволяет несколько снизить

её, воспользовавшись возможностью снижения громкости звука от железных

объектов (настройка Громкость Fe).

Так же в этом режиме прибор реагирует и на некоторые, так называемые

«горячие камниͩ вытянутой формы. Подавляющее большинство подобных камней,

Sorex Pro идентифицирует и не выводит информацию о них звуком. Если Вас

подобные сигналы не интересуют, и даже мешают, воспользуйтесь

дискриминационным режимом, практически соответствующим режиму

«все

металлыͩ. Установив левую и правую границы дискриминации на значения -86 и

+86 соответственно.

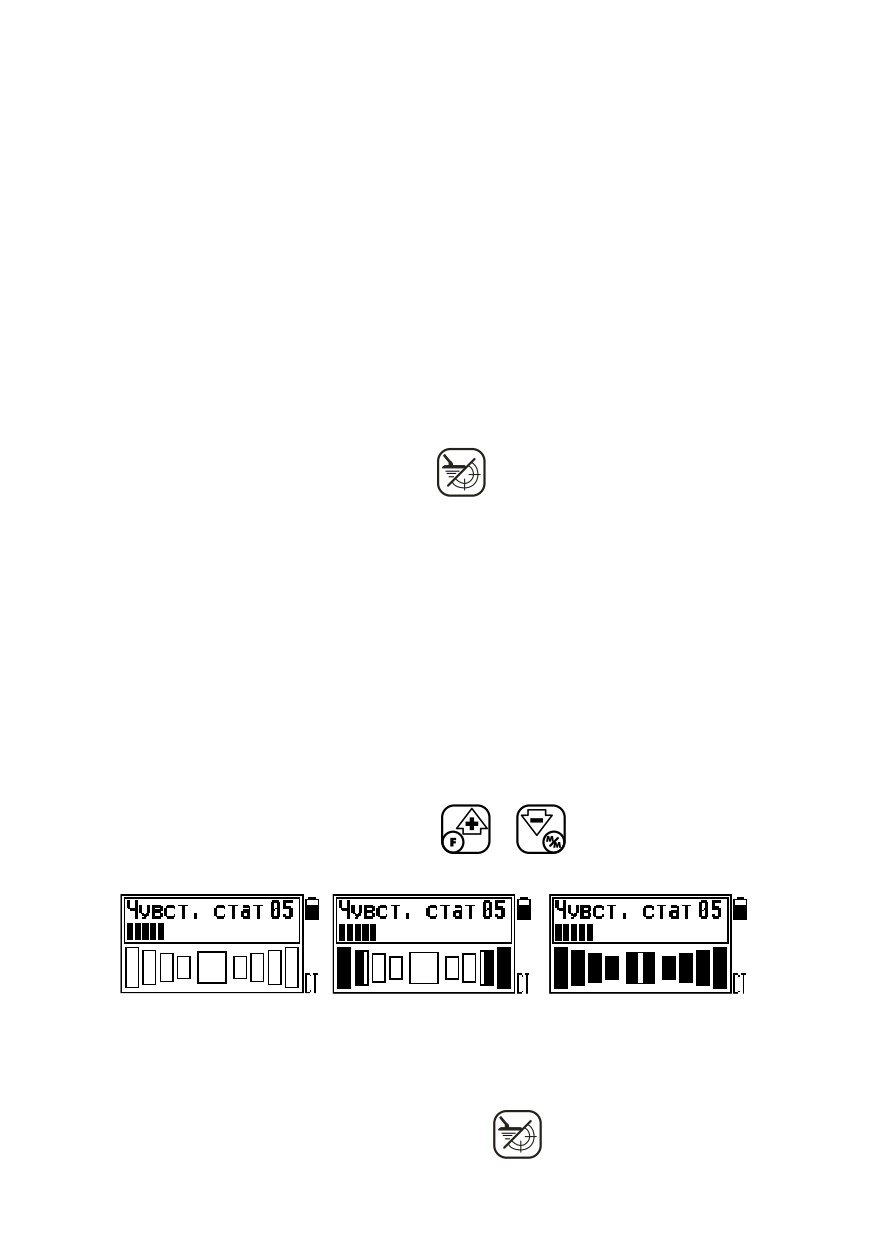

Режим «Статикаª (Pin-Point)

Этот режим в основном используется как вспомогательный, для уточнения

местоположения цели в грунте. После обнаружения цели в динамическом режиме

(основной режим поиска), отведите катушку немного в сторону от предполагаемого

местоположения цели, и нажмите кнопку

Внимание! Избегайте включения данного режима в зоне

чувствительности к цели (отводите катушку подальше в сторону).

Затем плавно проведите над обнаруженной целью, выдерживая

постоянное расстояние над грунтом. По мере приближения к цели громкость и

частота сигнала будут нарастать, по мере удаления - падать. Соответственно «пикͩ

частоты и громкости сигнала будет приходиться на центр цели. Для окончательного

уточнения центра цели совершите две проводки перпендикулярно одна другой. В

месте пересечения «пиковͩ сигнала, прямо под центром катушки, будет центр цели.

Одновременно, на экране Вашего прибора, можно будет визуально

контролировать нахождение центра цели. Ячейки шкалы на экране будут

закрашиваться по мере приближения к центру цели, и светлеть, по мере отдаления

катушки от её центра. Соответственно центру цели будет соответствовать полностью

закрашенная шкала на экране. Кнопками

и

Вы можете отрегулировать

чувствительность статического режима.

Если сигнал слишком мощный и продолжительный, значит цель крупная и

относительно неглубоко. Поднимите катушку на уровень, с которого цель будет

чувствоваться слабее, и Вы сможете крестообразными проводками определить её

контуры в грунте.

Для выхода из режима нажмите кнопку

ещё раз.

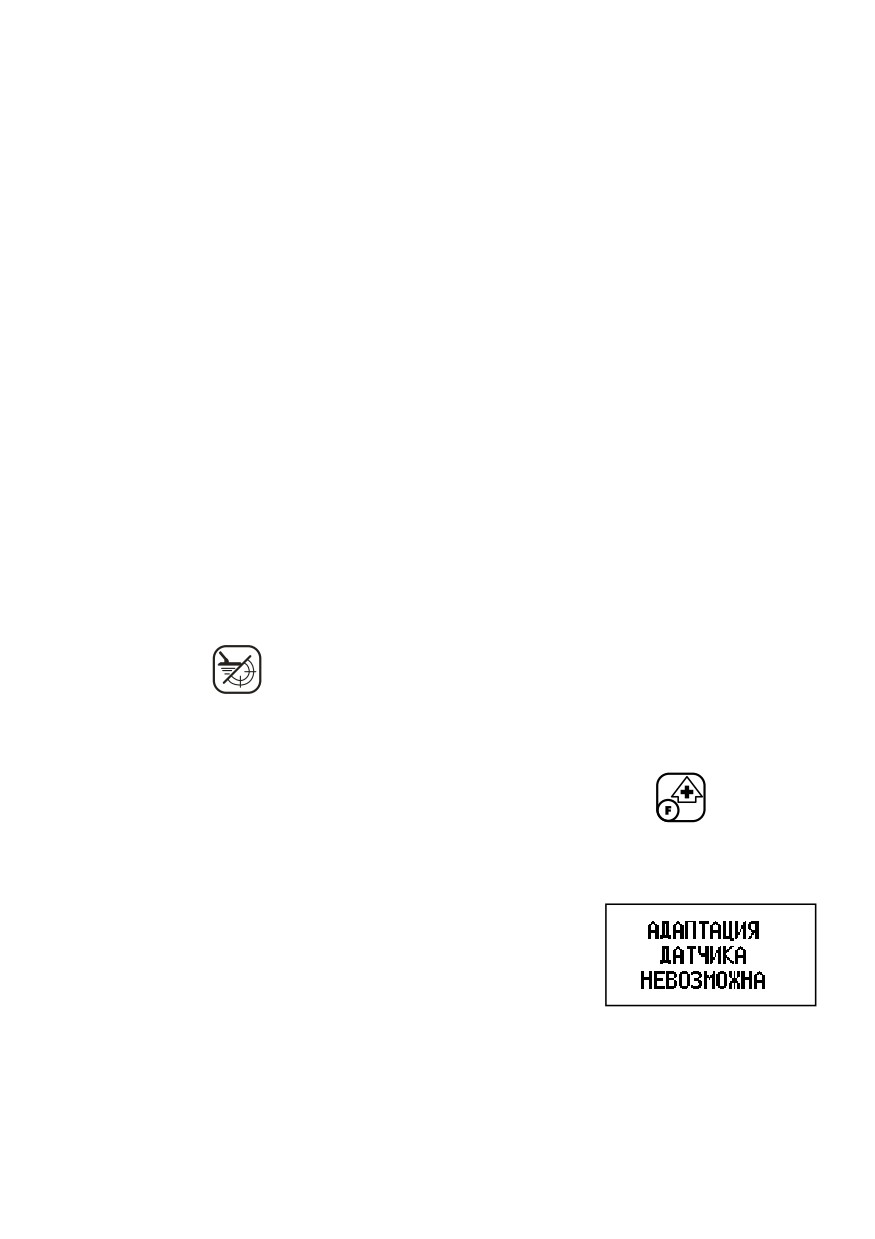

Замена датчика (катушки) прибора.

В процессе проведения поисковых работ часто возникает ситуация когда,

например, изменение условий поиска может потребовать и замены датчика - на

датчик другого размера или другой рабочей частоты. Например, при переходе со

сравнительно чистого участка на замусоренный. Или может быть продиктовано

сменой задачи, как то

- переход от поиска сравнительно крупноразмерных

предметов к мелкоразмерным, что в свою очередь, может потребовать увеличения

рабочей частоты. В отличие от других моделей линейки Сорекс ПРО имеет

встроенные системы автоматической и полуавтоматической (принудительной)

адаптации датчика к прибору.

Автоматическая система при смене датчика сама определяет факт смены

рабочей частоты преобразователя и запускает процесс адаптации, который

заключается в подборе новой частоты и подготовке аппаратной части электронного

блока для работы в измененных частотных условиях.

Автоматическая система эффективно работает при периодической смене

разночастотных датчиков.

Однако, если, например, вы производите смену разноразмерных датчиков

работающих на одной частоте, мы рекомендуем использовать систему

полуавтоматической адаптации. Дело в том, что рабочие частоты из за

технологического разброса могут отличаться, но не настолько чтобы запустилась

автоматическая система. А сам по себе возможный технологический разброс

параметров датчиков может приводить к некоторому снижению чувствительности и

некорректности чисел VDI. Поэтому, чтобы устранить эти погрешности и служит

полуавтоматическая система. Ее наличие также полезно, чтобы корректировать

влияние значительных (более10град) перепадов температуры окружающей среды,

т. е. адаптировать прибор в целом под измененные

температурные

условия.

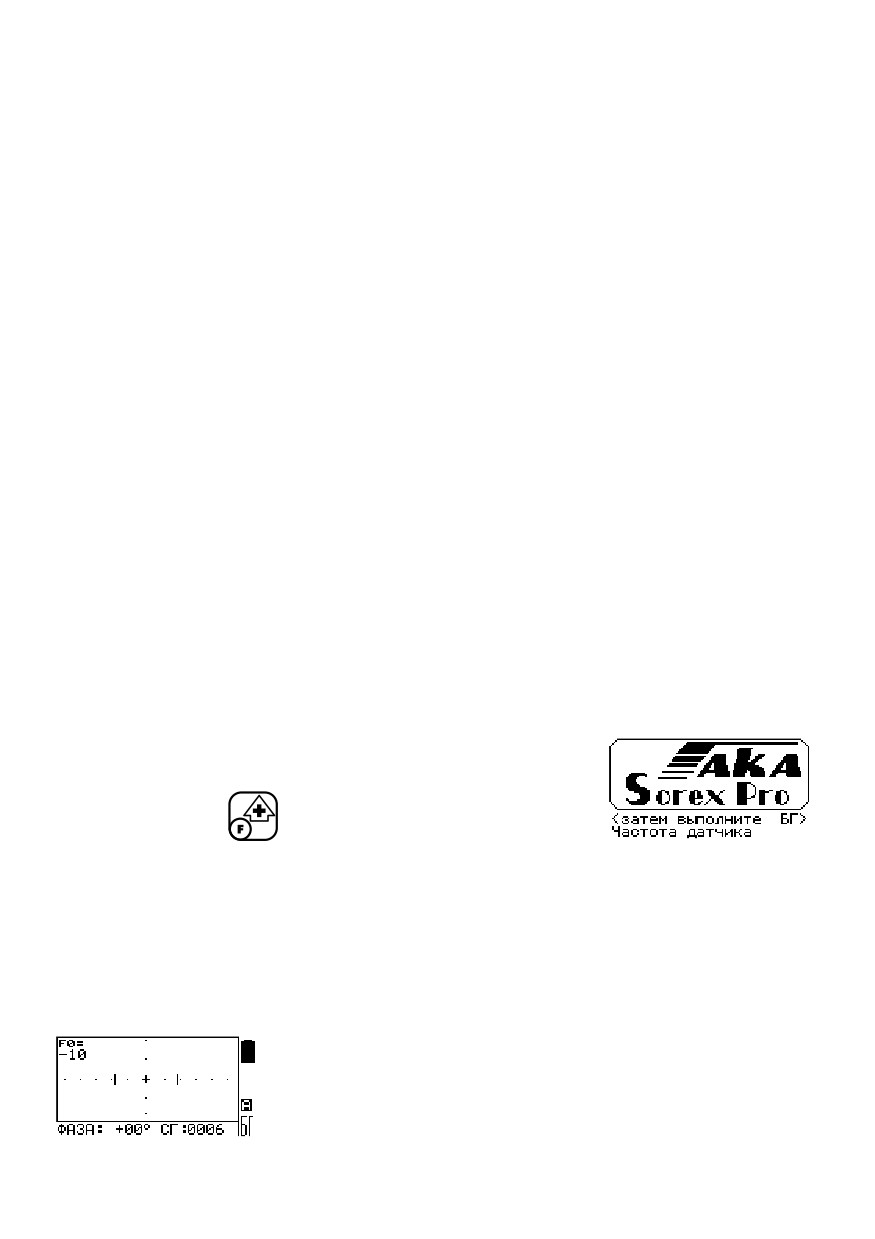

Принудительная

(полуавтоматическая)

адаптация запускается

при

удержании кн.

с последующим включением

прибора.

После адаптации к датчику прибор автоматически переходит в систему

балансировки по грунту (БГ).

Балансировка по грунту представляет собой операцию связанную с

фазовым доворотом вектора грунта на горизонтальную ось и производится в

полном соответствии с указаниями, изложенными в разделе «Балансировка по

грунтуͩ.

В предыдущих моделях линейки числовой

результат

(в градусах) этого доворота и являлся

эквивалентом уровня БГ, что отражалось в нижней левой

части экрана поле звуковой индикации.

Однако из-за технологического разброса фазовых

характеристик датчиков каждый экземпляр прибора имел свой

фазовый уровень БГ.

Для Сорекс ПРО проведение БГ

в режиме адаптации датчика

вышеупомянутый фазовый доворот (носящий случайный характер) принудительно

принимается за

0. При этом все дальнейшие фазовые корректировки БГ

проводимые в процессе поиска будут происходить относительно этого заранее

заданного 0-го уровня.

В чем преимущество такого подхода?

1. Для всех экземпляров приборов реализуется принцип стандартизации -

одинаковости показаний сдвигов БГ. К примеру, если у нескольких

приборов на одном участке в определенных температурных условиях

провести в режиме адаптации правильно БГ, а потом провести рабочий

корректировочный баланс в измененных температурных условиях , то все

приборы покажут примерно одинаковый фазовый сдвиг БГ.

2. Все ухода баланса вызываемые изменением температуры, минерализации

удобней вести от

0. Это позволяет лучше контролировать качество БГ, и

отслеживать в целом состояние качества прибора. Такой подход позволяет

быстро и эффективно оценивать чистоту места для проведения баланса.

Тем не менее, при принудительном обнулении фазы БГ в режиме адаптации,

мы все же отражаем величину технологически зависимого фазового доворота (F0) в

левой верхней части экрана. Данная информация предназначена для тестирования

прибора в процессе изготовления.

Выход из БГ в режиме адаптации в поисковый режим так же происходит по

нажатию кнопки

Если ваш прибор укомплектован несколькими периодически используемыми

преобразователями, рекомендуем вам, в случае некоторого перерыва в работе

(например, сезонного), перед началом поиска произвести принудительный

перезапуск детектора (подключив датчик и удерживая кнопку

произвести

включение прибора)

Здесь же отметим, что прибор имеет встроенную систему диагностики цепей

возбуждения датчика. В случае их нарушения, а так же при неподключенном

преобразователе прибор сигнализирует об этом

сообщением на экране

«АДАПТАЦИЯ ДАТЧИКА НЕ

ВОЗМОЖНАͩ и соответствующим символом в правой

части экрана в виде пиктограммы с изображением

датчика.

Годограф, как средство визуальной

идентификации

В

режиме

годографического

отображения

информация

от

цели

изображается в виде вектора на графике осей Х

и Y. Его величина, форма и угол наклона зависят

от электрофизических параметров объекта,

таких как электропроводность, магнитная

проницаемость, глубина залегания, геометрия и

т.д. Точно описать все нюансы практически

невозможно, их понимание приходит с постепенной наработкой зрительных

образов и основано на практическом опыте. Но некоторые общие закономерности,

которые помогут Вам начать освоение, можно выделить:

1.

Годографы небольших и средних объектов из железа располагаются в

левой половине экрана. Т.е. имеют наклон влево, относительно центра

горизонтальной оси по нижней границе экрана.

2.

Годографы объектов из цветного металла, в подавляющем большинстве,

располагаются в правой половине экрана. Т.е. имеют наклон вправо,

относительно центра горизонтальной оси по нижней границе экрана. В

редких исключениях, мелкие предметы из низкопроводящих металлов, а

так же затенённые объектом из железа предметы из цветного металла,

могут давать годограф в левую половину экрана, но с небольшим наклоном

от нуля.

(до

- 35 VDI). Так же в правую половину экрана попадают

годографы от крупных железных объектов (каска, топор, лист жести)

3.

Чем больше площадь отражающей поверхности объекта и чем выше его

электропроводность, тем больше наклон годографа вправо. Например, при

равном диаметре и толщине, годограф от медной монеты будет

расположен ближе к горизонтальной оси, чем годограф от бронзовой

монеты. Т.к. проводимость меди выше, чем бронзового сплава.

4.

Годографы средних и больших железных объектов некруглой формы чаще

всего имеют вид широкой петли, расположенной и в левой и в правой

половинах экрана одновременно. Годографы гвоздей, наконечников стрел,

и прочих некрупных железных предметов имеют вид прямых векторов в

левой половине экрана.

5.

Годографы предметов из цветного металла имеют обычно прямую форму,

или форму узкой петли в правой половине экрана.

Преимущества годографической индикации

перед VDI

Вот два типичных целевых годографа на рисунках. Это объекты (монета и

кусочек ржавой жести), дающие на всех подобных приборах «цветнойͩ сигнал. В

обоих случаях VDI цели будет +57 +58. Только по форме годографа точно видно, что

в первом случае (картинка слева)

цель уверенно цветная. А во

втором

(картинка справа), с

уверенностью можно сказать,

что под катушкой плоскостная

железная цель, например, кусочек железной кровли, осколок чугунка.

Многочастотность

Вас наверное удивит, что большинство приборов, выпускаемых в мире

будет иметь соизмеримую чувствительность, например, на латунный диск

диаметром 25 мм и пятидесяти миллиметровый медный диск, несмотря на то, что

вторая цель много больше по размерам. Также известно, что мелкие цели (монеты)

ищутся лучше на высоких частотах возбуждения датчика.

Дело в том, что в силу определенных физических законов, для каждого

класса целей существует своя оптимальная частота, на которой чувствительность к

этим целям максимальна.

Чтобы наделить прибор возможностью эффективно искать как крупные так

и мелкие цели, многие производители выпускают

2-х,3-х или

4-х частотные

металлодетекторы. Сорекс Pro всечастотный прибор, который позволяет работать с

датчиками с любой частотой тока возбуждения в диапазоне 2-22 кГц, тем самым,

реализуя принцип поддержания приемлемой чувствительности практически к

любому типу целей.

Стандартно Сорекс Pro может комплектоваться следующими датчиками:

15DD - 3 кГц, 9,5х12,5DD - 7(3) кГц, 10DD - 7 кГц, 6х10DD - 7(14) кГц.

Какие могут быть практические рекомендации по выбору преобразователя

с той или иной рабочей частотой?

3 кГц может с успехом применяться на не замусоренных участках для

поиска крупных целей как из черных металлов, так и из цветных, а также военных

трофеев.

7 кГц - средняя универсальная частота для широкого спектра задач. С ее

помощью возможен поиск средних, мелких монет, военных трофеев. На такой

частоте удобно производить разведку местности.

14 кГц - частота сориентированная на поиск мелких и средних монет,

особенно когда последние располагаются на «ребреͩ. Данная частота эффективна

для поиска на пляже.

Методики поиска и идентификации объектов

Общие указания͘

При сканировании грунта плавно перемещайте датчик над поверхностью,

выдерживая постоянное расстояние 2-3 см. Этот зазор является оптимальным с

точки зрения подавления влияния минерализации грунта, а следовательно,

оптимальным для правильной идентификации типа металла объектов.

Внимание! Это важно знать͘ Приближая датчик к поверхности грунта

(не к травяному покрову, а именно к грунту) ближе чем на 2-3 см, Вы

приведем ниже, могут заметно повысить эффективность таких работ. Разумеется

при этом используется главный алгоритм -М/М.

1.

Правильно

(адекватно уровню замусоренности)

выбирайте общую

чувствительность прибора. Чем выше замусоренность участка, тем ниже

должны быть значения общего усиления и чувствительности канала

идентификации

-

КТ. Используйте режим

«Экономͩ.Помните

- Высокая

чувствительность- не всегда есть высокие результаты поиска.

2.

Попробуйте пронести монету в непосредственной близости от датчика. Вы

заметите, что цель одна, но͙ прибор выдал три коротких тона. Это объясняется

более сложной физической картиной взаимодействия ДД датчика с целью в

ближней зоне. А что же будет при скоплении нескольких предметов? Понятно,

что комбинация целей в ближней зоне значительно усложнит восприятие

звуков и визуальной индикации. Отсюда следует важный практический вывод.

Не обследуйте сильно замусоренные участки

(особенно поверхностно-

замусоренные) при минимальном зазоре между датчиком и грунтом.

Подбирайте оптимальные зазоры сканирования. В этом случае они могут

составлять более 25% диаметра используемого датчика.

3.

Для поиска, идентификации и локализации полезных целей используйте

тактику коротких махов (5-15см) .

4.

Для минимизации влияния близлежащих объектов, большое значение может

иметь правильный выбор направления сканирования группы целей.

Из вышеизложенного следует , что наиважнейшее значение для эффективной

работы на «мусореͩ будет иметь Ваш практический и исследовательский опыт.

Дополнительное меню

Модель Sorex Pro имеет дополнительное меню, расширяющее

возможности звуковой индикации и включающее опцию автоподстройки баланса

грунта.

Для входа в дополнительное меню необходимо, находясь в любом из

меню, нажать и удерживать нажатой кнопку

. Перемещение по пунктам меню

осуществляется кнопками

и

. Выбор пункта меню и вход в подменю

осуществляется нажатием кнопок

или

. Выбор параметра подменю

осуществляется кнопками

и

. Изменение выбранного в подменю

параметра осуществляется при помощи кнопок

и

. Выход из подменю

в меню и из меню в поисковый режим осуществляется нажатием кнопки

Пункты меню:

1. Границы тонов (Граница 2, Граница 3, Граница 4);

2.

Настройка тонов (Частота РВ, Частота НТ, Частота 2, Частота 3, Частота 4,

Частота 5);

3.

Доп. Параметры (К-фильтр, К-фильтр ММ, Скорость ММ).

Границы тонов

В этом подменю Вы можете изменить границы секторов озвучки ВДИ под

Ваши основные цели поиска. Сузив, или наоборот расширив их, Вы можете

добиться того, что группы целей, наиболее свойственные региону ваших поисков,

будут различаться по звуку. Выход из подменю осуществляется нажатием кнопки

Настройка тонов

В этом подменю Вы можете изменить тональность сигналов идентификации

на удобные лично для Вашего слуха. Чем больше цифра, тем выше тональность.

Самая низкая тональность соответствует железу, самая высокая

- крупным

предметам из высокопроводимых металлов. Изменяя тональности просим

учитывать, что тональность порогового тона имеет своё отдельное значение. Не

стоит присваивать эту или близкую тональность какой либо группе целей, иначе её

идентификационный сигнал сольётся с сигналом порогового тона и станет

неразличим на его фоне.

Доп͘ Параметры (дополнительные параметры)

Данные параметры введены для проведения дополнительных

исследований разработчиками и любое их изменение без предварительной

консультации может привести к неправильной работе прибора.

Оперативный просмотр состояния настроек.

Если Вы долго не пользовались прибором и

забыли состояние его настроек, Вам поможет эта новая

оригинальная опция, позволяющая мгновенно узнать

настройки вашего прибора. Параметры настроек

выводятся на экран при удержании кнопки

при

нахождении в рабочем режиме. Вывод на экран состояния настроек происходит в

зависимости от того в какой из двух программ поиска Вы находитесь. Выход из

режима просмотра осуществляется по нажатию кнопки

или автоматически,

по истечении 7с.

///////////////////////////////////////
