Схемы строповки механизмов









Что такое схемы строповки?

Схемы строповки — это графическое изображение способов строповки и зацепки грузов.



Строповка металлопроката и пиломатериалов, как и других грузов, должна производиться в соответствии со схемами строповки.

При строповке груза необходимо соблюдать следующие требования:

·              Владельцем крана или эксплуатирующей организацией должны быть разработаны способы правильной строповки и зацепки грузов, которым должны быть обучены стропальщики.

·              Схемы строповки, графическое изображение способов строповки и зацепки грузов должны быть выданы на руки стропальщикам и крановщикам или вывешены в местах производства работ.

·              Владельцем крана или эксплуатирующей организацией также должны быть разработаны способы обвязки деталей и узлов машин, перемещаемых кранами во время их монтажа, демон­тажа и ремонта, с указанием применяемых при этом приспособлений, а также способов безо­пасной кантовки грузов, когда такая операция производится с применением крана.

·              Схемы строповки и кантовки грузов и перечень применяемых грузозахватных приспособлений должны быть приведены в технологических регламентах.

·              Строповка металлопроката и пиломатериалов, как и других грузов, должна производиться в соответствии со схемами строповки.

Перемещение груза, на который не разработаны схемы строповки, должно производиться в присутствии и под руководством лица, ответственного за безопасное производство работ кранами.

·              Для строповки предназначенного к подъему груза должны применяться стропы, соответствующие массе и характеру поднимаемого груза, с уче­том числа ветвей и угла их наклона. Стропы общего назначения следует подбирать так, чтобы угол между их ветвями не превышал 90 град.

·              При строповке грузов стропа накладывать на основной массив груза без узлов, перекруток и петель, под острие ребра грузов подкладывать специальные подкладки, предохраняющие стро­пы от повреждений, обвязывать груз таким образом, чтобы во время его перемещения исклю­чить падение его отдельных частей (доски, брёвна, прутки, трубы и т.д) и обеспечивалось его устойчивое положение при перемещении. Строповку длинномерных грузов следует произво­дить не менее чем в двух местах.

·              Зацепку железобетонных и бетонных изделий, а так же других грузов, снабжённых петлями, рымами, цапфами, производить за все предусмотренные для подъёма в соответствующем по­ложении петли, рымы, цапфы.

















Схемы строповки труб

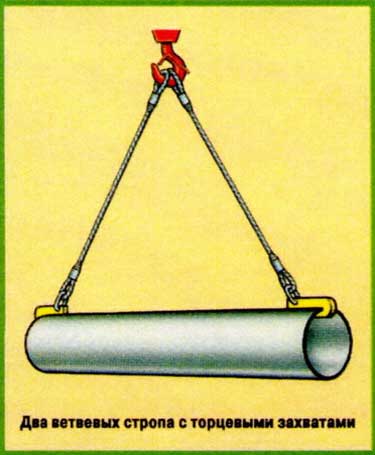

Строповка труб торцевыми захватами

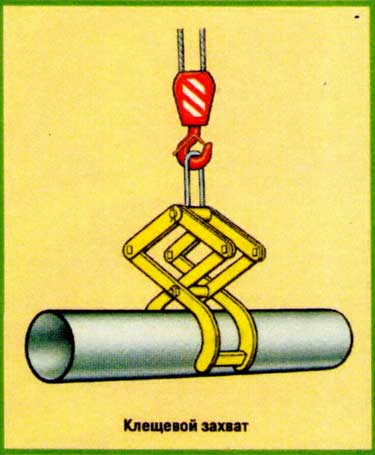

Строповка труб клещевым захватом

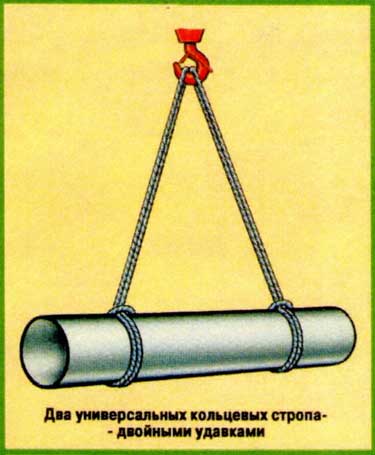

Строповка труб двумя стропами на удавку

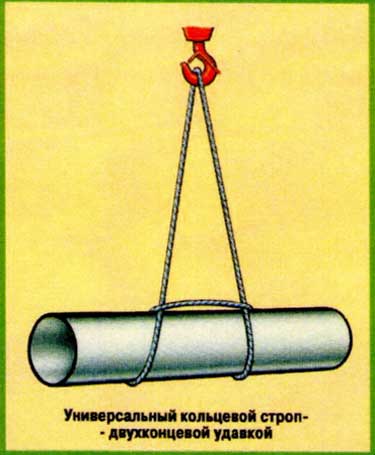

Строповка труб одним стропом на удавку

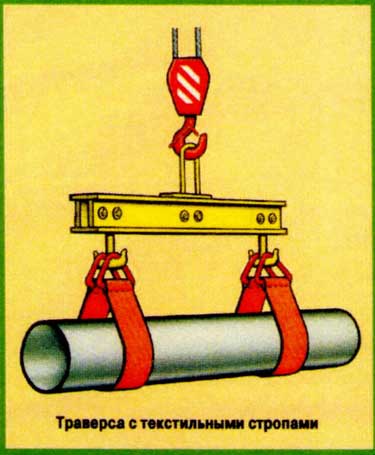

Строповка труб траверсой с текстильными стропами

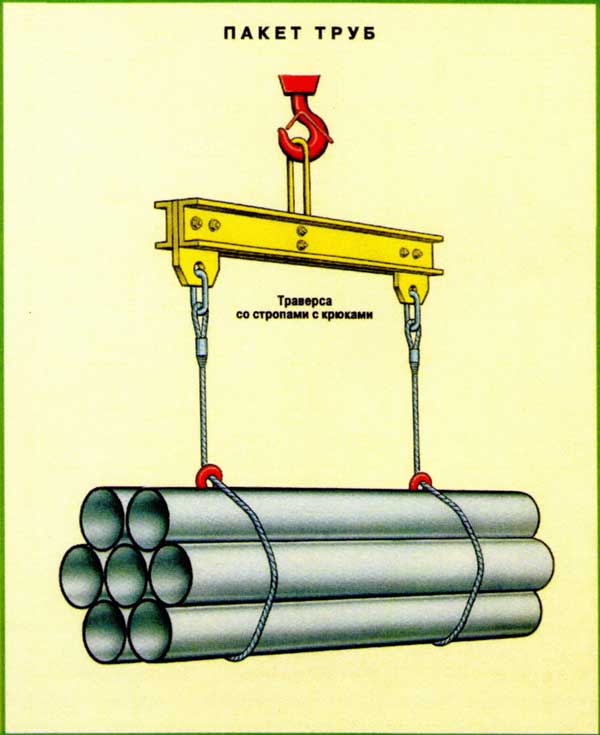

Строповка пакета труб траверсой









Схемы строповки металлопроката

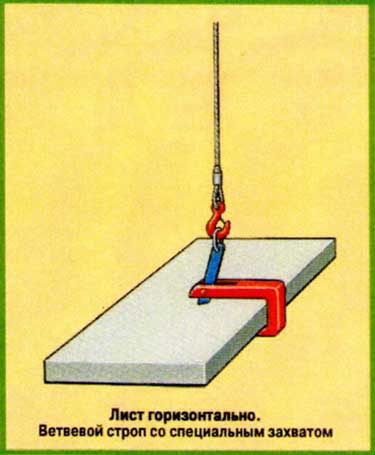

Одиночный груз — лист горизонтально

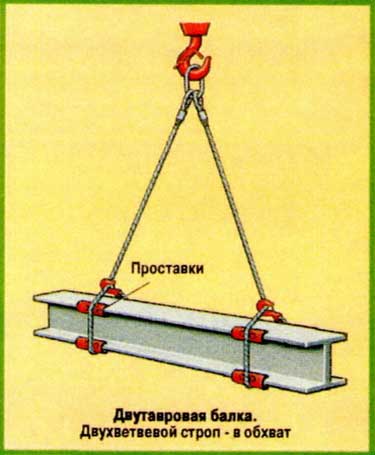

Двутавровая балка

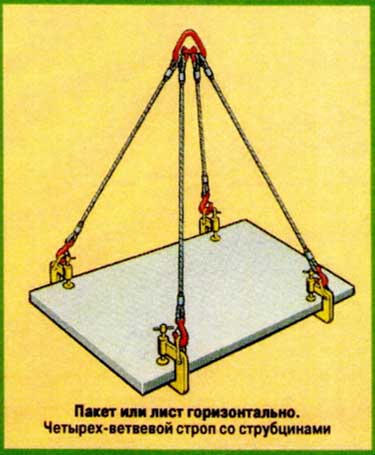

Пакет из листовой стали

При строповке листов и пакетов захваты необходимо располагать симметрично центра тяжести листа (пакета) на расстоянии 1/3 длинны от края

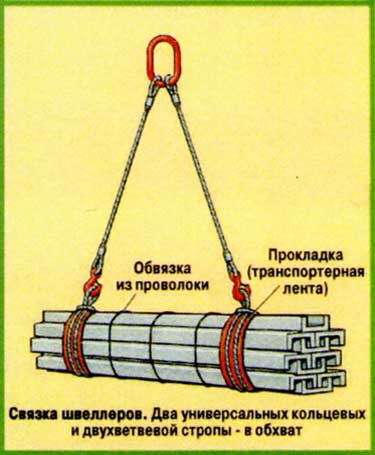

Связка швеллеров

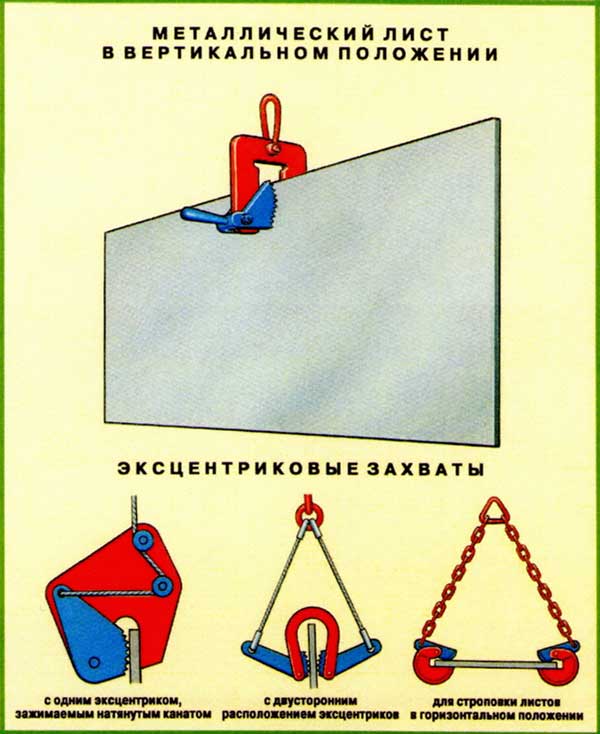

Лист в вертикальном положении









 Схемы строповки оборудования

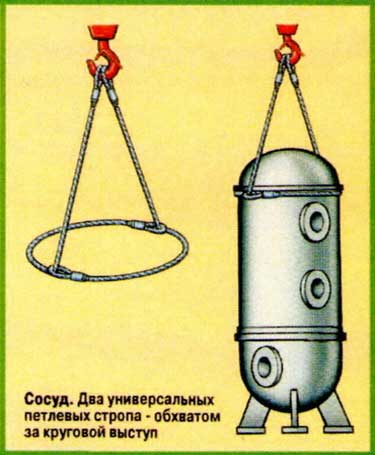

Сосуд

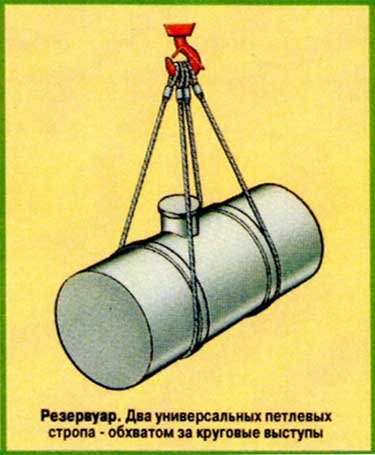

Резервуар

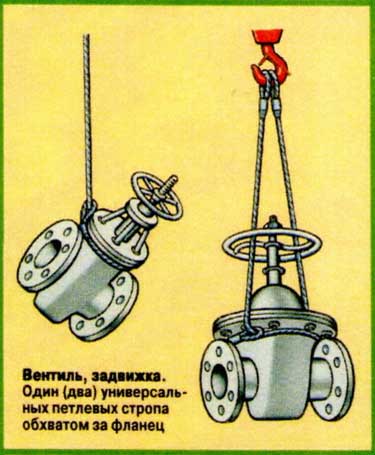

Вентиль, задвижка

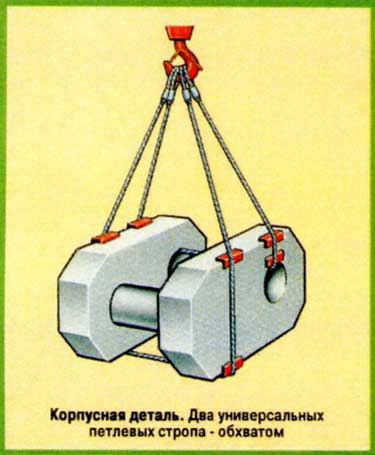

Корпусная деталь

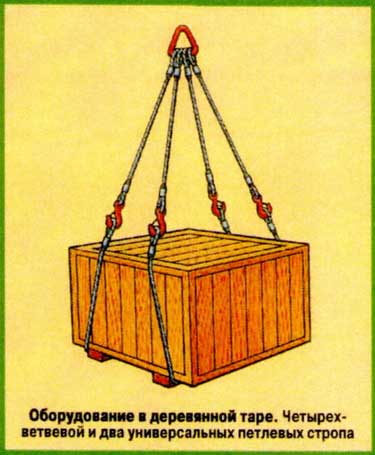

Оборудование в таре

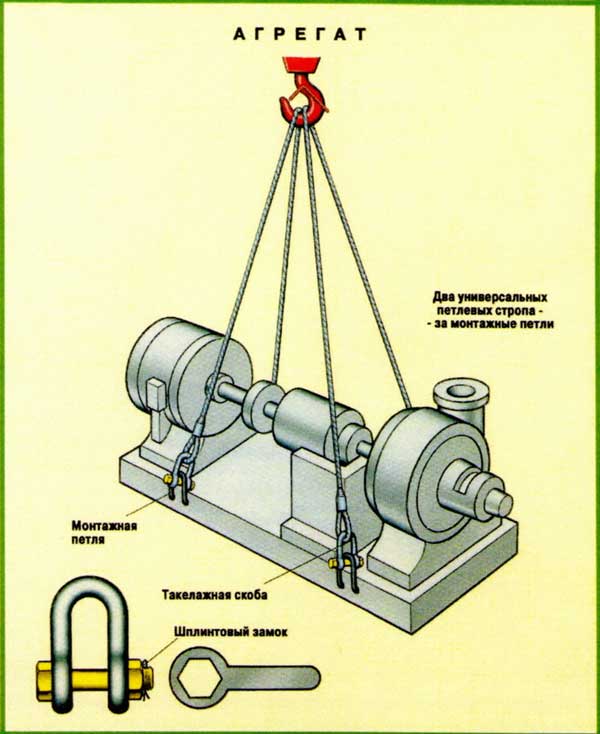

Агрегат

При строповке агрегатов, крупных деталей, плит и тому подобное, имеющих монтажные петли и рымы, страховку производить за все имеющиеся петли, рымы.

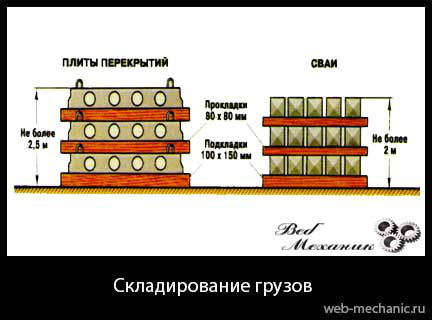

Складирование грузов



Складирование грузов

Грузы должны укладываться так, чтобы исключалась опасность их падения, опрокидывания, разваливания и обеспечивались доступность и безопасность их выемки при выдаче в производстве или при погрузке для отправки.

Каждая деталь, каждый материал требует определенного способа укладки и хранения, согласно правилам и нормам укладки на приобъектном складе в соответствии с ГОСТ 12.3.009—76.

Укладка грузов (на погрузочно-разгрузочных площадках и в местах временного хранения) вплотную к стенам здания, колоннам и оборудованию, штабель к штабелю не допускается.

Расстояние от груза и стены, колонны должно быть не менее 1 м, между грузом и перекрытием здания — не менее 1 м, между грузом и светильником — не менее 0,5 м.

Чугунные трубы складируют на деревянных подкладках в штабеля высотой не более 1,5 м. Число труб в штабеле не должно превышать значений, приведенных в табл. 1.

Таблица 1 Число труб в штабелях

Диаметр труб, мм	Число труб в ряду	Число ярусов
	Haпорные трубы
500	6	4
700	5	4
900	4	3
1000	4	3
1200	3	3
	Безнапорные трубы
500	6	3
700	5	3
900	4	3
1200	3	2

На рис. 1, 2 показаны способы складирования железобетонных конструкций и металлопроката.

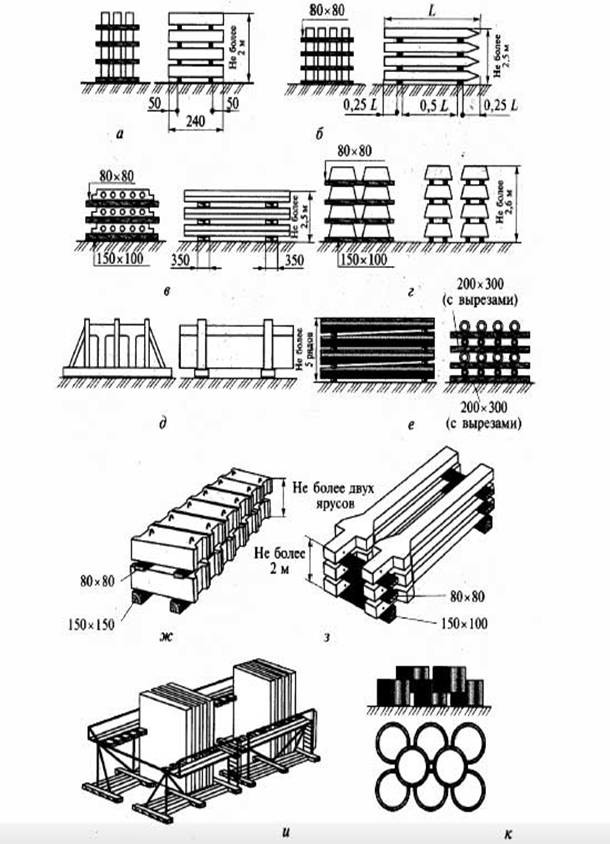

Рис.1 Складирование железобетонных конструкций



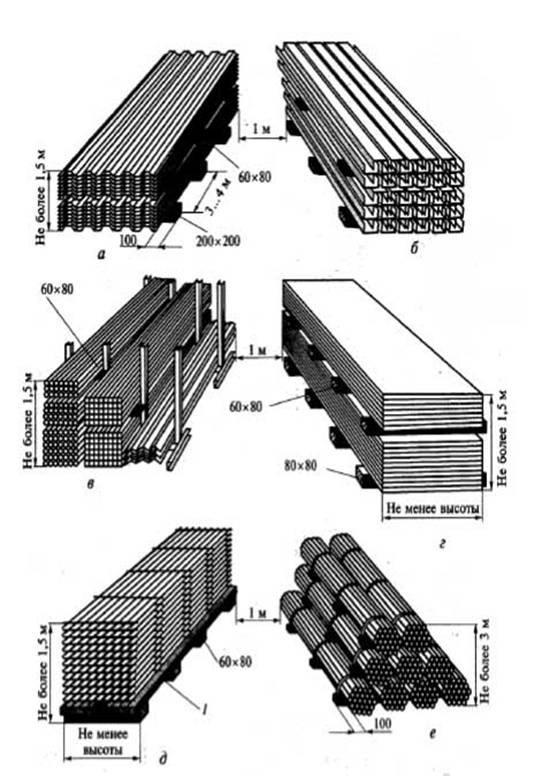

Рис.2 Складирование грузов — металлопрокат

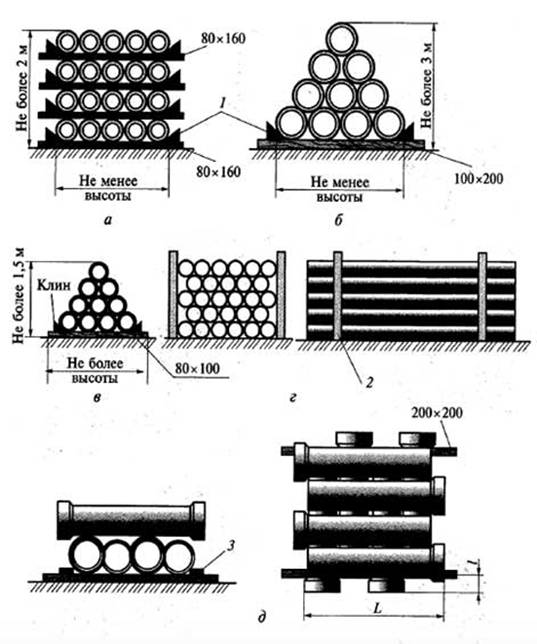

На рис. 3 показаны способы складирования труб. При укладке штабеля (см. рис. 3, г) на невыровненной площадке под нижний ряд кладут подкладки сечением 80 х 100 мм. При укладке железобетонных труб в штабель (см. рис. 3, д) подкладки кладут параллельно под цилиндрическую часть трубы. Трубы укладывают так, чтобы раструбы двух соседних рядов были направлены в разные стороны. Трубы последующего ряда располагаются перпендикулярно трубам предыдущего ряда. Трубы диаметром 1400 мм и более укладывают в один ряд. Трубы диаметром менее 100 мм и стержневую арматуру складывают на стеллажах или в инвентарных металлических скобах.

Трубы диаметром мене 500 мм складируют в штабеля высотой до 2 м на подкладках и прокладках с концевыми упорами.

Рис. 3 Складирование грузов — трубы

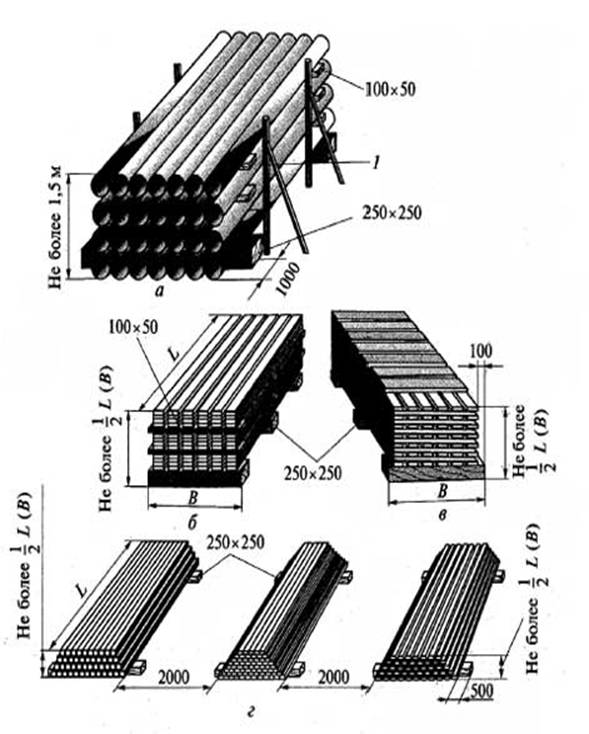

На рис. 4 показаны способы складирования лесоматериалов. При складировании круглого леса (см. рис. 4, а) площадку для складирования очищают от сухой травы, коры, щепы или покрывают слоем песка, земли или гравия толщиной не менее 150 мм. Прокладки устанавливают симметрично продольной оси штабеля не далее чем 1 м от торцов бревен с каждой стороны.

Рис.4 Складирование грузов — лесоматериалы

Лесоматериалы укладывают комлями и вершинами в противоположные стороны и выравнивают с одной из сторон штабеля. Концы лесоматериалов не должны выступать более чем на 0,5 м.

Способы укладки грузов должны обеспечивать:

·              устойчивость штабелей, пакетов и грузов, находящихся в укладках;

·              механизированную разборку штабеля и подъем груза навесными захватами подъемно-транспортного оборудования;

·              безопасность работающих на штабеле или около него;

·              возможность применения и нормального функционирования средств защиты работающих и пожарной техники;

·              циркуляцию воздушных потоков при естественной искусственной вентиляции в закрытых складах;

·              соблюдение требований к охранным зонам линий электропередачи, узлам инженерных коммуникации и энергоснабжения.
