Как устроены грузоподъемные электромагниты?

Грузоподъемные электромагниты предназначены для перемещения проката черных металлов, чугунных чушек, стружки, металлолома и других грузов, обладающих магнитными свойствами.

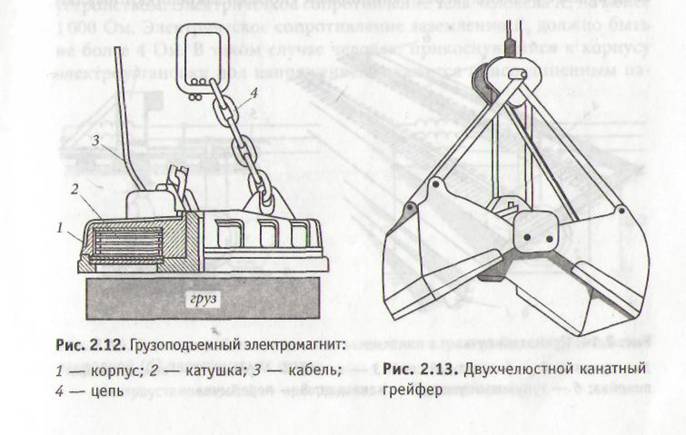

Грузоподъемный электромагнит (рис. 2.12) подвешивают с помощью цепей 4 на крюк крана. В корпусе 1 расположены электромагнитные катушки 2, на которые по кабелю 3 подается постоянный электриче­ский ток напряжением 220 В. Электрический ток создает сильное маг­нитное поле, удерживающее груз.

ВНИМАНИЕ! В качестве грузозахватных органов электромагниты недоста­точно надежны из-за возможного отключения электроэнергии, поэтому при их использовании необходимы дополнительные меры безопасности.

Какие бывают грейферы?

Грейфер — это двухчелюстной или многочелюстной ковш для переме­щения сыпучих, крупнокусковых грузов и круглого леса. Грейферы различаются по конструкции и типу привода.

1.       По конструкции различают следующие виды грейферов:

Ø                двухчелюстные, предназначенные для сыпучих грузов (рис. 2.13);

Ø                многочелюстные, предназначенные для крупнокусковых грузов и металлолома;

Ø                трех- и четырехлапые, предназначенные для круглого леса.

2. По типу привода механизма замыкания челюстей:

Ø                канатные (см. рис. 2.13);

Ø                моторные.

Грейферы с канатным замыканием челюстей бывают одноканатные и двухканатные.



Двухканатные грейферы устанавливают на грейферных кранах, которые предназначены для перегрузки больших объемов сыпучих грузов. Одноканатные грейферы применяют в случае пере­мещения небольших объемов сыпучих грузов, например в строитель­стве. Такой грейфер навешивается на крюк крана и является съемным грузозахватным приспособлением.

Каждый грейфер должен быть снабжен табличкой с указанием пред­приятия-изготовителя, номера, объема, собственной массы, вида ма­териала, для которого он предназначен, и наибольшей допустимой массы зачерпнутого материала. При утрате таблички она должна быть восстановлена. Масса грейфера с грузом не должна превышать грузо­подъемность крана на рабочем вылете.





Как устроен рельсовый крановый путь?

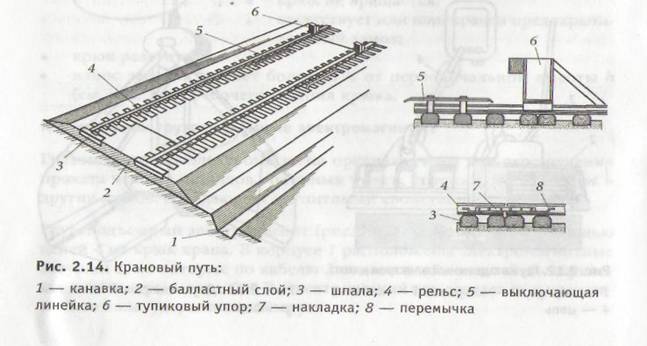

Для башенных, козловых и других рельсовых кранов укладывают рель­совый путь (рис. 2.14) на подготовленное земляное полотно с водоот­водными канавками 1. Крановый путь состоит из балластного слоя (призмы) 2, деревянных или железобетонных шпал 3 и рельсов 4. Рель­сы прикрепляют к деревянным шпалам костылями или путевыми шу­рупами, а к железобетонным — болтами с гайками. В стыках рельсы соединяют накладками 7.

На концах пути устанавливают тупиковые упоры б, предотвращающие сход крана с рельсов. Перед тупиковыми упорами закрепляют выключающие линейки 5, предназначенные для автоматической остановки механизма передвижения крана.

Работа крана не допускается при следующих неисправностях крано­вых путей:

Ø                трещины и выколы рельсов;

Ø                отсутствие, разрушение или неполный комплект крепежных дета­лей;

Ø                излом, поперечные трещины, гниль в деревянных шпалах;

Ø                сплошные опоясывающие трещины, обнажения арматуры в желе­зобетонных шпалах;

Ø                отсутствие или неисправность тупиковых упоров;

Ø                неисправное заземление кранового пути.



Что такое защитное заземление? Как оно защищает человека?

Защитное заземление — это преднамеренное соединение корпуса элек­троустановки с заземляющим устройством. Заземление необходимо для защиты обслуживающего персонала, так как в случае нарушения изоляции частей электроустановки, находящихся под напряжением, корпус электроустановки также оказывается под напряжением.

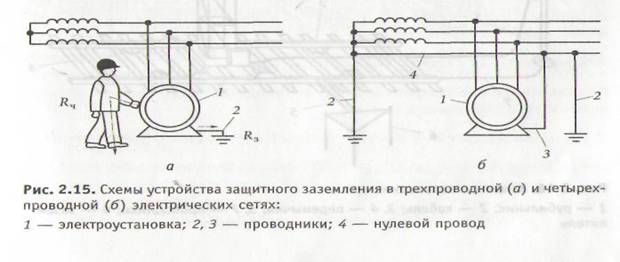

В трехпроводных электрических сетях (рис. 2.15, а) корпус электро­установки 1 соединяют заземляющим проводником 2 с заземляющим устройством. Электрическое сопротивление тела человека R₄ не менее 1000 Ом. Электрическое сопротивление заземления R₃ должно быть не более 4 Ом. В таком случае человек, прикоснувшийся к корпусу электроустановки под напряжением, окажется присоединенным параллельно малому электрическому сопротивлению защитного зазем­ления. Сила тока обратно пропорциональна сопротивлению, поэтому через тело будет протекать ток, не являющийся опасным для жизни и здоровья человека.

При включении электроустановки в четырехпроводную сеть (рис. 2.15, б) с заземленным нулевым проводом 4 корпус электроустановки соеди­няют с этим проводом проводником 3. Такой способ защитного зазем­ления называют занулением. В этом случае пробой на корпус превра­щается в короткое замыкание, при котором срабатывает предохрани­тель, поврежденная цепь размыкается, предупреждая поражение человека.

Как выполняют заземление крана?

У рельсовых кранов заземляется крановый путь. Все рельсы соединя­ют стальными перемычками 3, 4 (рис. 2.16) с помощью сварки. Кра­новый путь соединяют с заземлителями 6 не менее чем двумя зазем­ляющими проводниками 5. Заземлителями являются стальные трубы или уголки, вбитые в грунт. При подключении к четырехпроводной сети крановый путь также соединяют стальным проводником 7 с кор­пусом рубильника 1, подающего напряжение на кран.

Стреловые краны с электроприводом должны быть заземлены в слу­чае подключения к внешней электрической сети. Для этого нулевой провод питающего кабеля соединяют с корпусом крана.

ВНИМАНИЕ! При неисправности или отсутствии заземления стропаль­щик, прикоснувшись к любой части крана, может оказаться под действи­ем электрического тока.

Почему стропальщик должен знать расположение рубильника, пода­ющего напряжение на кран?

При возникновении на кране пожара стропальщик должен отклю­чить источник электропитания. Также необходимо обесточить элек­трооборудование при попадании человека под действие электриче­ского тока.

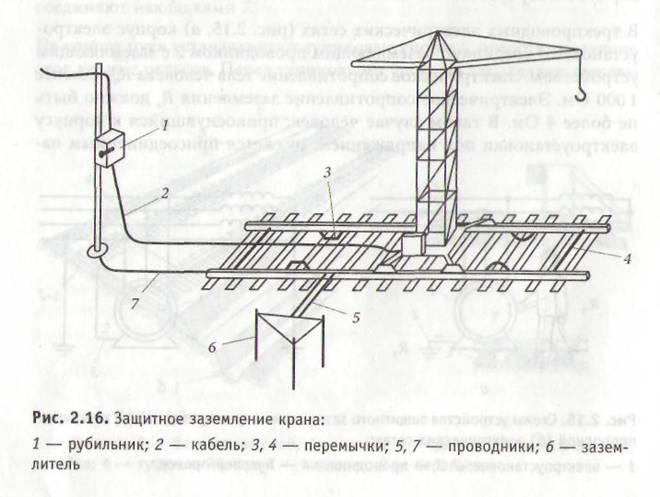

Рубильник (автоматический выключатель) 1 (см. рис. 2.16) располо­жен на пункте подключения крана к электрической сети.











Грузозахватные приспособления и тара



3.1. Стальные канаты и цепи



Как устроен стальной канат?

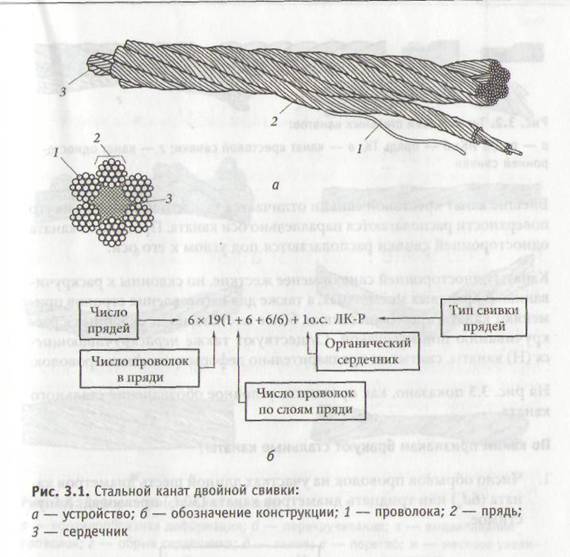

Стальной канат (рис. 3.1, а) состоит из проволок, получаемых воло­чением. Для изготовления проволок применяют качественную кон­струкционную сталь марки 60. Проволоки 1 свивают в пряди 2 (оди­нарная свивка), потом пряди свивают вокруг сердечника 3, в резуль­тате получается канат двойной свивки.

Сердечник каната может быть следующих видов:

Ø                органический, изготовленный из органических волокон, пропитан­ных смазкой;

Ø                металлический, изготовленный из стальных проволок. Канаты с металлическим сердечником более жесткие.

На рис. 3.1, 6 показано, как прочитать конструкцию стальных кана­тов. Величина разрывного усилия каната в основном зависит от его диаметра. При одинаковых диаметрах канат с большим числом про­волок является более гибким.

Как различаются стальные канаты?

Стальные канаты различаются по назначению, типу свивки прядей, сочетанию направлений свивки.

1. По назначению:

Ø                канат грузолюдской (ГЛ);

Ø                грузовой (Г).

2. По типу свивки прядей:

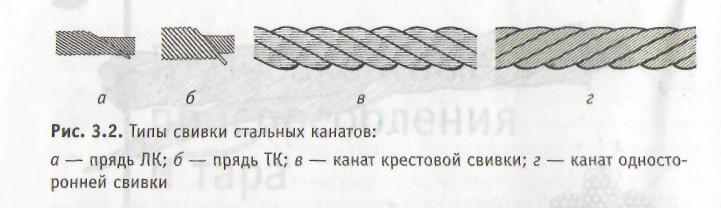

Ø                канат с линейным касанием проволок в прядях (ЛК) (рис. 3.2, а);

Ø                канат с точечным касанием проволок в прядях (ТК) (рис. 3.2, б);

Ø                канат с точечно-линейным касанием проволок в прядях (ТЛК).

Канаты типа ЛК более гибки, чем канаты типа ТК. Пряди типа ЛК изготавливают из одинаковых по диаметру проволок (ЛК-О), разных проволок в наружном слое (ЛК-Р), разных проволок в разных слоях (ЛК-РО).

3. По сочетанию направлений свивки прядей и каната:

■      канат односторонней свивки (О) (рис. 3.2, г) — с одинаковым на­правлением свивки проволок в прядях и прядей в канате;

■      канат крестовой свивки (рис. 3.2, в) — с противоположным на­правлением свивки прядей и каната.



Внешне канат крестовой свивки отличается тем, что проволоки на его поверхности располагаются параллельно оси каната. Проволоки каната односторонней свивки располагаются под углом к его оси.

Канаты односторонней свивки менее жесткие, но склонны к раскручи­ванию. В крановых механизмах, а также для изготовления стропов при­меняют канаты крестовой свивки, более жесткие, но не склонные к рас­кручиванию под нагрузкой. Существуют также нераскручивающиеся (Н) канаты, свитые из предварительно деформированных проволок.

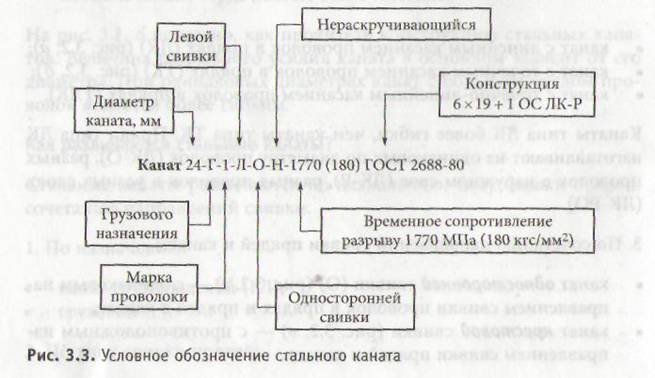

На рис. 3.3 показано, как прочитать условное обозначение стального каната.

По каким признакам бракуют стальные канаты?

1. Число обрывов проволок на участках длиной шесть диаметров ка­ната (6d_K) или тридцать диаметров каната (30d) превышает допу­стимое.

2.          Разрыв пряди.

3.          Уменьшение диаметра каната из-за износа или коррозии на 7 % и более.

4.    Уменьшение диаметра наружных проволок из-за износа или кор­розии.

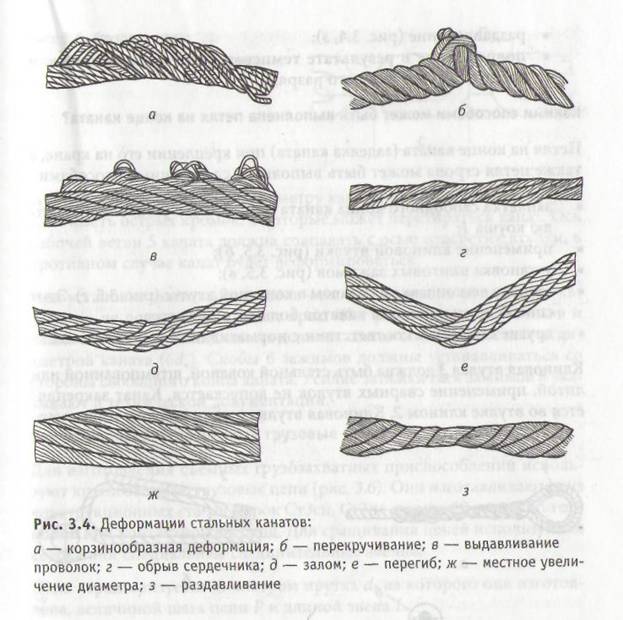

5.          При возникновении следующих деформаций:



Ø  корзинообразная деформация (рис. 3.4, а);

Ø  перекручивание (рис. 3.4, б)\

Ø  выдавливание проволок (рис. 3.4, в);

Ø  обрыв сердечника (рис. 3.4, г);

Ø  залом (рис. 3.4, д);

Ø  перегиб (рис. 3.4, е);

Ø  местное увеличение диаметра каната (рис. 3.4, ж);

Ø  раздавливание (рис. 3.4, з);

Ø  повреждение в результате температурных воздействий или электрического дугового разряда.

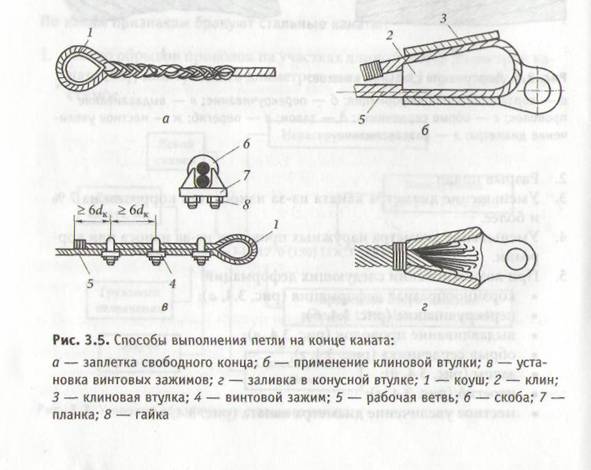

Какими способами может быть выполнена петля на конце каната?

Петля на конце каната (заделка каната) при креплении его на кране, а также петля стропа может быть выполнена следующими способами:

Ø                заплетка свободного конца каната (рис. 3.5, а) с установкой в пет­лю коуша 1;

Ø                применение клиновой втулки (рис. 3.5, б);

Ø                 установка винтовых зажимов (рис. 3.5, в);

Ø                заливка легкоплавким сплавом в конусной втулке (рис. 3.5, г). Этот способ применяют для канатов большого диаметра;

Ø                другие способы в соответствии с нормативными документами.

Клиновая втулка 3 должна быть стальной кованой, штампованной или литой, применение сварных втулок не допускается. Канат закрепля­ется во втулке клином 2. Клиновая втулка и клин должны иметь маркировку, соответствующую диаметру каната. Втулки и клинья не дол­жны иметь острых кромок, о которые может перетираться канат. Ось рабочей ветви 5 каната должна совпадать с осью отверстия втулки, в противном случае канат будет деформироваться.

При установке винтовых зажимов 4 их число зависит от диаметра ка­ната, но не должно быть менее трех. Шаг расположения зажимов и длина свободного конца каната должны составлять не менее шести ди­аметров каната (6d_K). Скобы 6 зажимов должны устанавливаться со стороны свободного конца каната. Усилие затяжки гаек зажимов 8 ука­зывают в технической документации.





Как устроены круглозвенные грузовые цепи?

Для изготовления съемных грузозахватных приспособлений исполь­зуют круглозвенные грузовые цепи (рис. 3.6). Они изготавливаются из конструкционных сталей марок СтЗсп, СтЗпс и стали 20 кузнечно-горновой или контактной сваркой. Для сращивания цепей используются сварка или специальные соединительные звенья.

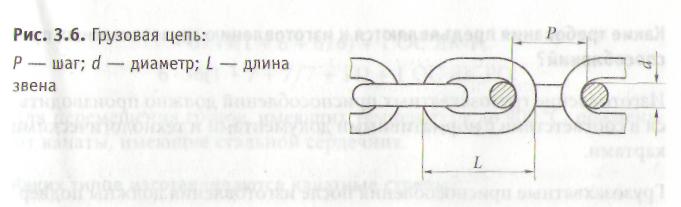

Цепь характеризуется диаметром прутка d, из которого она изготов­лена, величиной шага цепи Р и длиной звена L.

3.2. Съемные грузозахватные приспособления

Что называют съемным грузозахватным приспособлением?

Съемное грузозахватное приспособление — это устройство, соединя­ющее груз с краном. Оно навешивается на крюк крана, легко снима­ется с крюка и отсоединяется от груза.

К съемным грузозахватным приспособлениям относятся стропы, тра­версы, захваты. К ним также следует отнести одноканатные грейфе­ры, которые навешиваются на крюк крана.



Какие требования предъявляются к изготовлению грузозахватных при­способлений?

Изготовление грузозахватных приспособлений должно производить­ся в соответствии с нормативными документами и технологическими картами.

Грузозахватные приспособления после изготовления должны подвер­гаться осмотру и испытанию нагрузкой, превышающей их паспортную грузоподъемность на 25 %.

Они должны снабжаться клеймом или прочно прикрепленной метал­лической биркой.

Грузозахватные приспособления должны быть снабжены паспортом.

Какие бывают стропы? Каковы их преимущества и недостатки?

Стропы бывают следующих видов:

Ø                канатные, изготовляемые из стальных канатов;

Ø                цепные, изготовляемые из круглозвенных цепей;

Ø                текстильные, изготовляемые из синтетических канатов и лент.

Все указанные стропы имеют свои преимущества и недостатки. В насто­ящее время в России канатные стропы — самые распространенные. Они надежны, в них легче вовремя обнаружить неисправность, но при боль­шой грузоподъемности канатные стропы тяжелые и недостаточно гибкие.

Цепные стропы обладают большой гибкостью, но они еще более тя­желые, чем канатные. Цепной строп может внезапно разрушиться вследствие образования и быстрого раскрытия трещины, поэтому не­обходим постоянный контроль состояния звеньев цепи.

Текстильные стропы легкие, гибкие, не деформируют груз. Текстиль­ные стропы безопасней в эксплуатации, чем канатные, на них не бы­вает торчащих металлических проволок, которые травмируют руки, портят рукавицы и спецодежду. Но они легко повреждаются от поре­зов, открытого огня, сварочных работ и ультрафиолетового излучения.

Какие конструкции стальных канатов применяются для изготовления стропов?

Для изготовления стропов применяют канаты двойной, крестовой свивки с органическим сердечником (ОС) конструкций:

6 - 19(1 + 6 + 6/6) + 1 ОС ЛК-Р;

6 • 36(1 + 7 + 7/7 + 14) + 1 ОС ЛК-РО.

Для перемещения грузов, имеющих температуру до 400 °С, применя­ют канаты, имеющие стальной сердечник.

Каких типов изготавливаются канатные стропы?

Канатные стропы общего назначения согласно РД 10-33—93 бывают следующих типов.

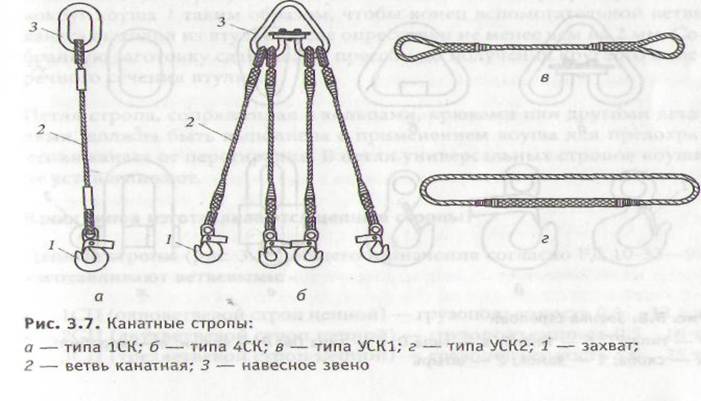

1.       Ветвевые (рис. 3.7, а, б), предназначенные для зацепки грузов:

Ø                1СК (одноветвевой строп канатный) — грузоподъемность 0,5... 20 т;

Ø                2СК (двухветвевой строп канатный) — грузоподъемность 0,5... 20 т;

Ø                ЗСК (трехветвевой строп канатный) — грузоподъемность 0,63... 20 т;

Ø                4СК (четырехветвевой строп канатный) — грузоподъемность 0,63... 32 т.

2.       Универсальные (рис. 3.7, в, г), предназначенные для обвязки грузов:

Ø                УСК1 (универсальный строп канатный, исполнение 1) — грузо­подъемность 0,5... 32 т;

Ø                УСК2 (универсальный строп канатный, исполнение 2) — грузо­подъемность 0,5... 32 т.

Для строповки грузов могут применяться конструкции стропов, из­готовленные в соответствии с другими нормативными документами.

В условном обозначении стропа указывают его тип, грузоподъемность и длину. Например, 2СК—1,6/1000 расшифровывается как двухветвевой строп канатный грузоподъемностью 1,6 т, длиной 1 000 мм.

Какими способами может быть вы­полнена заделка концов каната при изготовлении стропов?

Заделку концов каната при изготов­лении стропов выполняют следу­ющими способами:

Ø                заплетка с последующей обмот­кой (оплетневкой) выступающих концов прядей (рис. 3.9, а);

Ø                опрессовка алюминиевой втул­кой (рис. 3.9, б).



Способ заплетки заключается в том, что пряди распущенного конца ка­ната вплетают между прядями не­распущенного каната. Технология

заплетки должна соответствовать нормативной документации. Концы свободных прядей обрезают, сращенный участок обматывают (оплетневывают) мягкой проволокой 2 или другим материалом, пригодным для этой цели.



Алюминиевую втулку 3 надевают на ветвь каната, образующую петлю вокруг

коуша 1 таким образом, чтобы конец вспомогательной ветви каната выходил из втулки после опрессовки не менее чем на 2 мм. Со­бранную заготовку сдавливают прессом до получения круглого попе­речного сечения втулки.

Петля стропа, сопряженная с кольцами, крюками или другими дета­лями, должна быть выполнена с применением коуша для предохра­нения каната от перетирания. В петли универсальных стропов коуши не устанавливают.













Как устроены канатные стропы?

Ветвевой строп (см. рис. 3.7, а, б) состоит из навесного звена (кольца) 3, канатных ветвей 2 и захватов (концевых звеньев) 1.

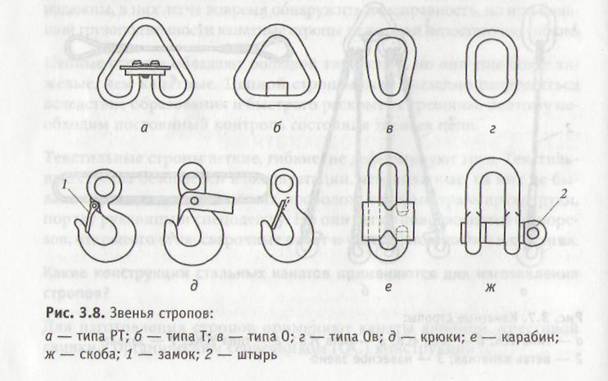

Для изготовления стропов применяют навесные звенья (рис. 3.8, а — г) следующих типов: Рт (разъемное треугольное), Т (треугольное), О (овоидное), Ов (овальное).

В качестве захватов обычно применяют крюки, но могут быть исполь­зованы скобы, карабины и другие изделия. Крюки стропов (рис. 3.8, д) должны иметь предохранительный замок 1, предотвращающий выпа­дение крюка из петли при зацепке груза. Скоба для соединения со стропом и строповочными деталями груза (рис. 3.8, ж) имеет съемный штырь 2.

Каких типов изготавливаются цепные стропы?

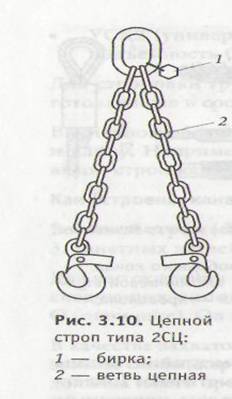

Цепные стропы (рис. 3.10) общего назначения согласно РД 10-33—93 изготавливают ветвевыми:

■      1СЦ (одноветвевой строп цепной) — грузоподъемность 0,5... 12,5 т;

■      2СЦ (двухветвевой строп цепной) — грузоподъемность 0,5...16 т;

■      ЗСЦ (трехветвевой строп цепной) — грузоподъемность 1,0...25 т.





Для строповки грузов могут применяться конст­рукции цепных стропов, изготовленные в соответ­ствии с другими нормативными документами, на­пример универсальные цепные стропы (УСЦ).

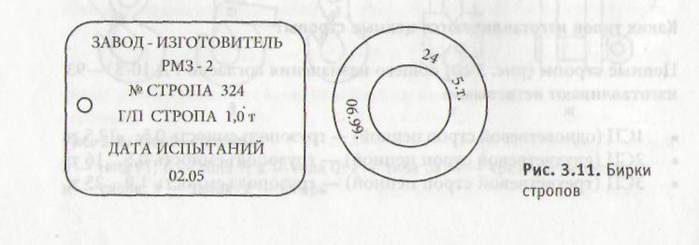

Что должно быть указано на бирке канатного или цепного стропа? Где располагается бирка?

Канатные и цепные стропы должны снабжаться клеймом или прочно закрепленной металлической биркой с указанием:

Ø                     порядкового номера стропа по системе ну­мерации завода-изготовителя;

Ø                     грузоподъемности стропа в тоннах;

Ø                     даты испытаний (месяц, год).

Также рекомендуется указывать наименование предприятия-изготовителя или его товарный знак. В отдельных случаях изготовители указыва­ют дополнительную информацию: обозначение стропа, длину и т. п. На рис. 3.11 показано, как могут выглядеть бир­ки стропов.



На ветвевых стропах (см. рис. 3.10) бирку 1 крепят к навесному зве­ну. Встречаются ветвевые стропы, у которых маркировочное клеймо нанесено на навесном звене, а бирка отсутствует. На универсальных стропах бирка может быть закреплена в заплетке, клеймо может быть выбито на опрессовочной втулке.

































Каких типов изготавливаются текстильные стропы?

В соответствии с РД 24-СЗК-01—01 изготавливают текстильные стро­пы следующих типов.

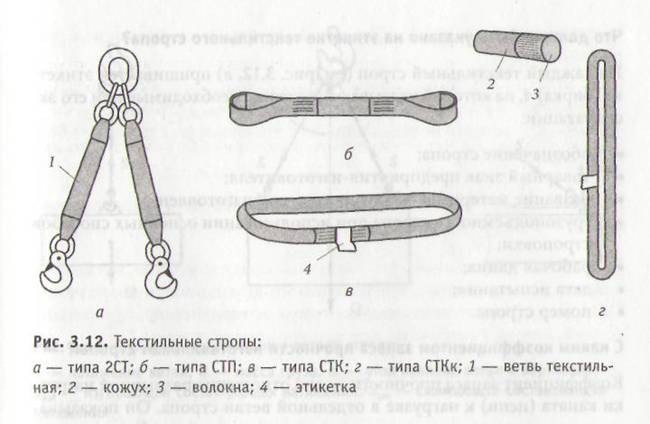

1.       Ветвевые (рис. 3.12, я):

Ø                1СТ (одноветвевой строп текстильный) — грузоподъемность 0,5... 12,5 т;

Ø                2СТ (двухветвевой строп текстильный) — грузоподъемность 0,5... 15 т;

Ø                ЗСТ (трехветвевой строп текстильный) — грузоподъемность 1... 20 т;

Ø                4СТ (четырехветвевой строп текстильный) — грузоподъемность 1... 12,5 т.

2.       Универсальные (рис. 3.12, б~-г):

Ø                СТП (строп текстильный петлевой) — грузоподъемность 0,5... 20 т;

Ø                СТК (строп текстильный кольцевой) — грузоподъемность 0,5... 20 т;

Ø                СТКк (строп текстильный кольцевой круглопрядный) — грузо­подъемность 1... 100 т.

Для изготовления текстильных стропов применяют синтетические материалы: полиэстер, капрон, полипропилен. Текстильные ленточные стропы сшивают из плоской тканой ленты. Круглопрядные стропы СТКк состоят из множества бесконечных кольцевых полимерных во­локон 3, заключенных в защитный кожух (рукав) 2. Кроме перечис­ленных наиболее распространенных типов изготавливают текстильные стропы и других конструкций.



Что должно быть указано на этикетке текстильного стропа?

На каждый текстильный строп (см. рис. 3.12, е) пришивается этикет­ка (бирка) 4, на которой указывают сведения, необходимые при его эк­сплуатации:

Ø               обозначение стропа;

Ø               товарный знак предприятия-изготовителя;

Ø               название материала, из которого строп изготовлен;

Ø               грузоподъемность стропа при использовании основных способов строповки;

Ø               рабочая длина;

Ø               дата испытания;

Ø               номер стропа.

С каким коэффициентом запаса прочности изготавливают стропы?

Коэффициент запаса прочности — это отношение разрывной нагруз­ки каната (цепи) к нагрузке в отдельной ветви стропа. Он показыва­ет, во сколько раз натяжение ветви стропа должно быть меньше разрывной нагрузки каната (цепи), из которого строп изготовлен.

Стропы из стальных канатов должны изготавливаться с коэффициен­том запаса прочности не менее 6 (шестикратный запас прочности).

Цепные стропы должны изготавливаться с коэффициентом запаса прочности не менее 4.

Стропы из растительных и синтетических волокон должны изготав­ливаться с коэффициентом запаса прочности не менее 8.

ВНИМАНИЕ! Несмотря на то, что стропы рассчитаны с запасом прочности, недопустимо превышать грузоподъемность стропа, указанную на бирке.

От чего зависит натяжение ветвей стропа? На какой угол между ветвя­ми рассчитаны стропы?

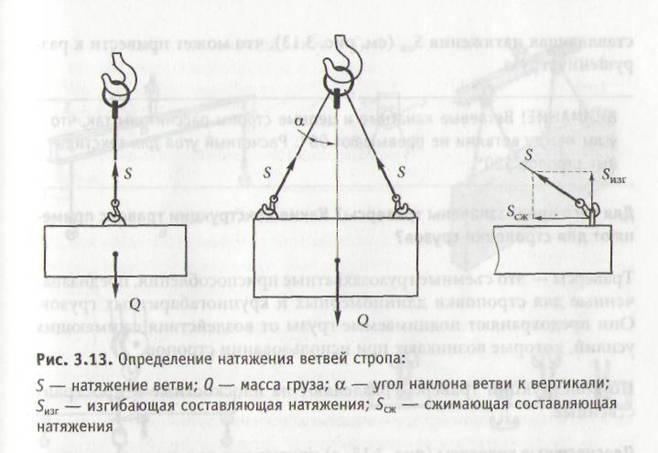

Натяжение S ветви одноветвевого стропа равно массе груза Q (рис. 3.13). атяжение S в каждой ветви многоветвевого стропа рассчитывают по формуле

S = Q/(n cos б),

где п — число ветвей стропа; cos б — косинус угла наклона ветви стро­па к вертикали.

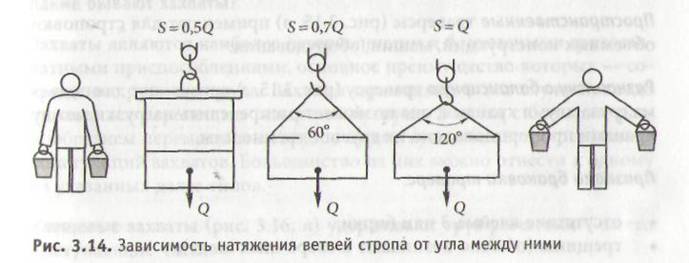

Конечно, стропальщик не должен определять нагрузки в ветвях стро­па, но он должен понимать, что при увеличении угла между ветвями возрастает натяжение ветвей стропа. На рис. 3.14 показана зависи­мость натяжения ветвей двухветвевого стропа от угла между ними. Вспомните, когда вы переносите ведра с водой, нагрузка возрастает при разведении рук. Растягивающее усилие в каждой ветви двухвет­вевого стропа превысит массу груза, если угол между ветвями превы­сит 120°.

Очевидно, что при увеличении угла между ветвями возрастает не толь­ко натяжение ветвей и вероятность их разрыва, но и сжимающая составляющая натяжения 5_СЖ (см. рис. 3.13), что может привести к раз­рушению груза.

ВНИМАНИЕ! Ветвевые канатные и цепные стропы рассчитаны так, что углы между ветвями не превышают 90°. Расчетный угол для текстиль­ных стропов 120°.



Для чего предназначены траверсы? Какие конструкции траверс приме­няют для строповки грузов?

Траверсы — это съемные грузозахватные приспособления, предназна­ченные для строповки длинномерных и крупногабаритных грузов. Они предохраняют поднимаемые грузы от воздействия сжимающих усилий, которые возникают при использовании стропов.

По конструкции траверсы разделяют на плоскостные и простран­ственные.

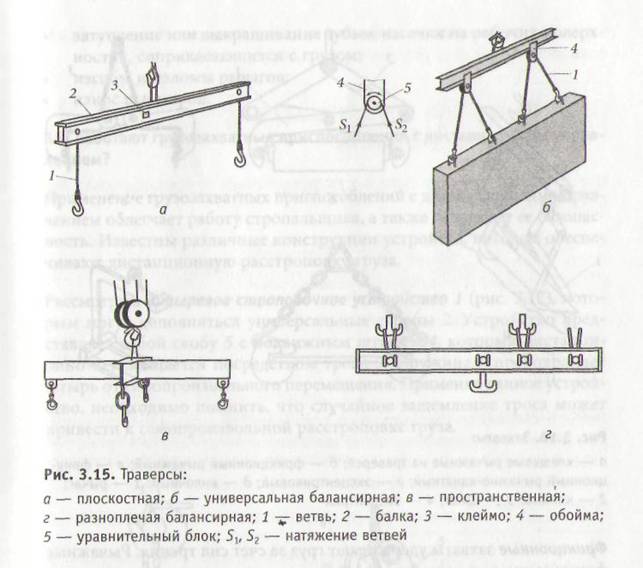

Плоскостные траверсы (рис. 3.15, а) применяют для строповки длин­номерных грузов. Основной частью траверсы является балка 2, или ферма, которая воспринимает изгибающие нагрузки. К балке подве­шиваются канатные или цепные ветви 1.

Траверсы с возможностью перемещения обойм 4 вдоль балки назы­вают универсальными (рис. 3.15, б). В обоймах установлены уравни­тельные блоки 5, которые обеспечивают равномерное распределение нагрузок между ветвями траверсы S₁ = S₂. По этой причине такую тра­версу называют балансирной. Уравнительные блоки также могут при­меняться в конструкциях канатных стропов с числом ветвей более трех.

Пространственные траверсы (рис. 3.15, в) применяют для строповки объемных конструкций, машин, оборудования.

Разноплечую балансирную траверсу (рис. 3.15, г) применяют для подъе­ма груза двумя кранами, она позволяет распределить нагрузки между кранами пропорционально их грузоподъемностям.

Признаки браковки траверс:

Ø                отсутствие клейма 3 или бирки;

Ø                трещины (обычно возникают в сварочных швах);

Ø                деформации балок, распорок, рам со стрелой прогиба более 2 мм на 1 м длины;

Ø                повреждения крепежных и соединительных звеньев.

Какие бывают захваты?

Захваты являются наиболее совершенными и безопасными грузозах­ватными приспособлениями, основное преимущество которых — со­кращение ручного труда. Захваты применяют в тех случаях, когда приходится перемещать однотипные грузы. В связи с большим раз­нообразием перемещаемых грузов существует множество различных конструкций захватов. Большинство из них можно отнести к одному из указанных далее типов.

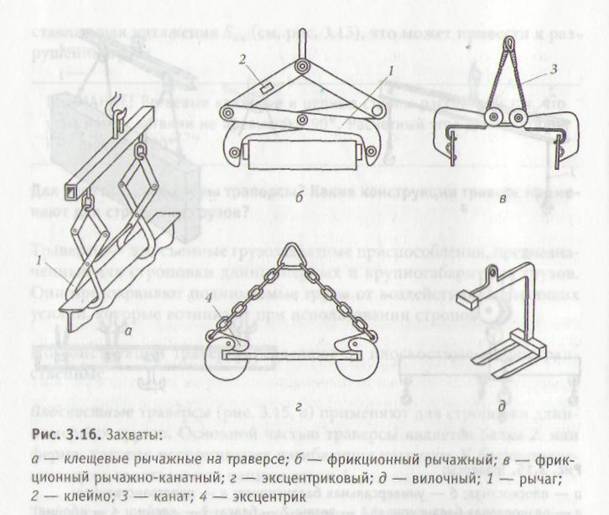

Клещевые захваты (рис. 3.16, а) удерживают груз рычагами 1 за его выступающие части.



Фрикционные захваты удерживают груз за счет сил трения. Рычажные фрикционные захваты (рис. 3.16, 6) зажимают груз с помощью рыча­гов 1. Рычажно-канатные фрикционные захваты (рис. 3.16, в) имеют канаты 3 с блоками, их применяют для строповки тюков, кип.

В эксцентриковых захватах (рис. 3.16, г) основной деталью является эксцентрик 4, который при повороте надежно зажимает листовые материалы.

Клиновые (цанговые) захваты предназначены для строповки грузов, имеющих круглые отверстия.

Подхваты заводятся под груз или в специальные отверстия на грузе. К ним относятся вилочные захваты (рис. 3.16, д), предназначенные для строповки поддонов.

Признаки браковки захватов:

Ø                отсутствие клейма 2 или бирки;

Ø                затупление или выкрашивание зубьев насечки на рабочих поверх­ностях, соприкасающихся с грузом;

Ø                изгибы и изломы рычагов;

Ø                износ шарниров.

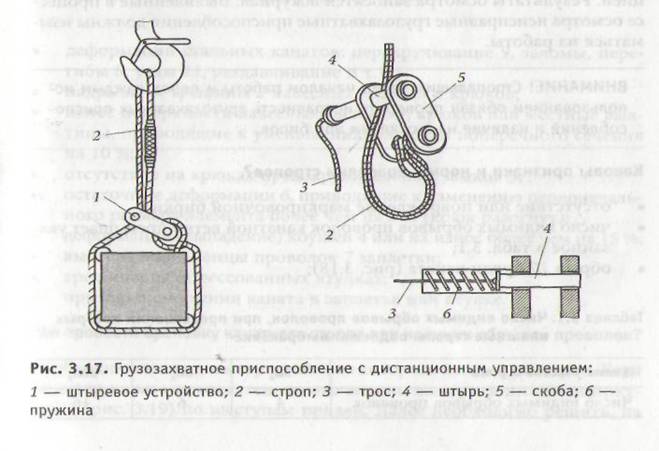

Существуют также грузозахватные приспособления, обеспечивающие автоматическую (без участия стропальщика) расстроповку груза.

3.3.  Браковка грузозахватных приспособлений

Кто производит осмотр съемных грузозахватных приспособлений? Ка­ковы сроки осмотра?

Инженерно-технический работник, на которого возложена эта обязан­ность, должен периодически производить осмотр съемных грузозах­ватных приспособлений в следующие сроки:



Ø                осмотр стропов — каждые 10 дней;

Ø                осмотр траверс, захватов и тары — каждый месяц;

Ø                осмотр редко используемых грузозахватных приспособлений —
перед выдачей их в работу.

Осмотр съемных грузозахватных приспособлений должен произво­диться по инструкции, разработанной специализированной организа­цией. Результаты осмотра заносятся в журнал. Выявленные в процес­се осмотра неисправные грузозахватные приспособления должны изы­маться из работы.

ВНИМАНИЕ! Стропальщик перед началом работы и перед каждым ис­пользованием обязан проверить исправность грузозахватных приспо­соблений и наличие на них клейм или бирок.

Каковы признаки и нормы браковки стропов?

Ø                отсутствие или повреждение маркировочной бирки;

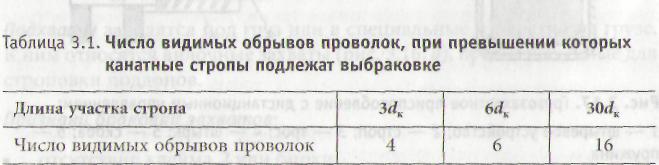

Ø                число видимых обрывов проволок канатной ветви превышает ука­занное в табл. 3.1;

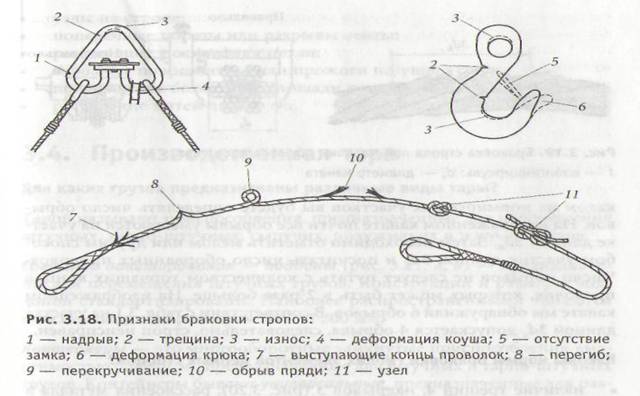

Ø                обрыв 10 пряди каната (рис. 3.18);



Ø                деформации стальных канатов: перекручивание 9, заломы, пере­гибы 8, узлы 11, раздавливание и т.п.;

Ø                надрывы 1, трещины 2 навесных звеньев и крюков;

Ø                износ поверхности навесных звеньев 3, крюков или местные вмя­тины, приводящие к уменьшению площади поперечного сечения на 10 %;

Ø                отсутствие на крюках предохранительных замков 5;

Ø                остаточные деформации 6, приводящие к изменению первоначаль­ного размера элемента более чем на 5 % (крюк разогнут);

Ø                деформации (выпадение) коушей 4 или их износ более чем на 15 %;

Ø                выступающие концы проволок 7 заплетки;

Ø                трещины на опрессованных втулках;

Ø                признаки смещения каната в заплетке или втулке.

Как провести браковку канатного стропа при наличии обрывов проволок?

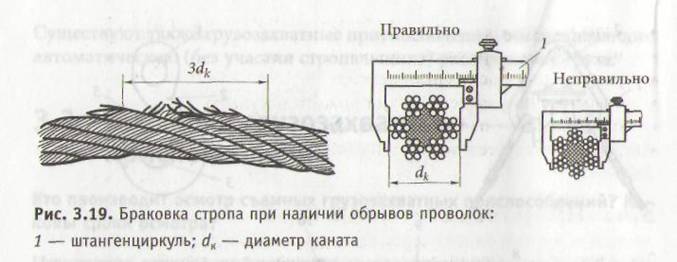

Необходимо знать диаметр каната, из которого изготовлен строп. Если диаметр каната неизвестен, то его можно измерить штангенцирку­лем 1 (рис. 3.19) по выступам прядей. Далее необходимо решить, на

каком из нормируемых участков вы будете определять число обры­вов. На изображенном канате почти все обрывы умещаются на участ­ке длиной 3d_K. Затем необходимо отметить мелом или другим спосо­бом участок длиной 3d_K и посчитать число оборванных проволок. Число обрывов не следует путать с количеством торчащих концов проволок, которых может быть в 2 раза больше. На изображенном канате мы обнаружили 6 обрывов. В соответствии с табл. 3.1 на участке длиной 3d_K допускается 4 обрыва, следовательно, строп неисправен.



Каковы нормы браковки гибких элементов цепных стропов?

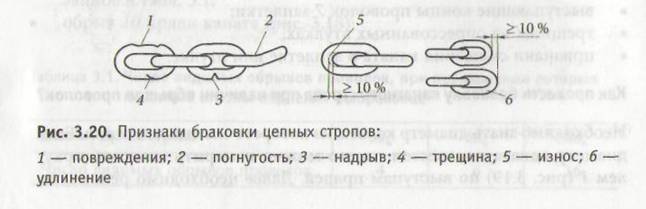

Ø                наличие трещин 4, надрывов 3 (рис. 3.20), расслоения металла в звеньях цепи;

Ø                наличие погнутости 2 звеньев цепи;

Ø                уменьшение диаметра звена вследствие износа 5 и других механи­ческих повреждений 1 более 10 %;

Ø                удлинение (вытяжка) 6 звена цепи более 3 % от первоначального размера.

В каких случаях бракуются текстильные стропы?

Ø                отсутствие этикетки (бирки) или невозможность прочитать сведе­ния о стропе;

Ø                узлы на стропе;

Ø                поперечные порезы или разрывы ленты;

Ø                разрыв шва у основания петли;

Ø                сквозные повреждения или прожоги несущего слоя;

Ø                повреждение более 10 % площади поперечного сечения ленты;

Ø                расслоение нитей лент и т. п.

3.4.  Производственная тара

Для каких грузов предназначены различные виды тары?

Тарой называют приспособления, предназначенные для перемещения штучных, тарно-штучных, сыпучих, полужидких и жидких грузов.

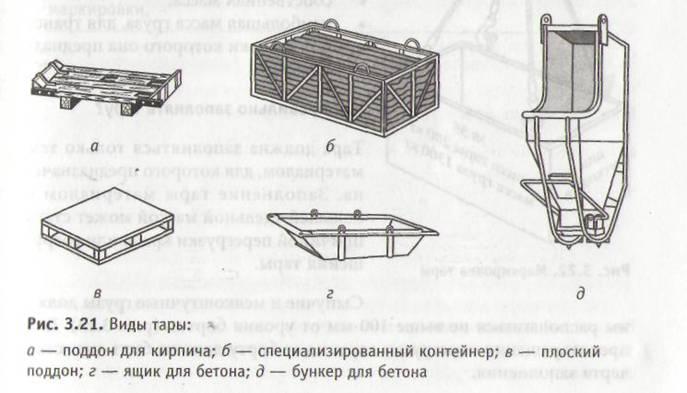

Средства пакетирования — поддоны (рис. 3.21, а, в) — предназначе­ны для перемещения штучных грузов. Конструкции и размеры под­донов стандартизированы. Наиболее распространенными являются плоские поддоны размером 800 X1 200 мм.

Контейнеры — это многооборотные замкнутые приспособления вме­стимостью более 1 м³, предназначенные для штучных и тарно-штучных грузов. Контейнеры бывают универсальные, предназначенные для раз­личных грузов, и специализированные (рис. 3.21, 6) — для перемеще­ния и хранения грузов с одинаковыми свойствами. В настоящее время основное количество грузов перемещается в универсальных круп­нотоннажных контейнерах массой брутто 20 и 30 т..

Бункеры, бадьи, ящики (рис. 3.21, г, д) применяют для сыпучих и по­лужидких грузов. В строительстве широко применяют бункеры спе­циальной конструкции для подачи бетонной смеси. Для транспорти­ровки бетонной смеси в небольших количествах применяют бадьи и ящики.

Бочки и цистерны применяют для жидких грузов.



Какие требования предъявляются к изготовлению и маркировке тары?

Тара должна изготавливаться в соответствии с технологическими кар­тами или индивидуальными чертежами.

После изготовления тара должна подвергаться техническому освиде­тельствованию (осмотру), испытанию контрольным грузом тара не подлежит.

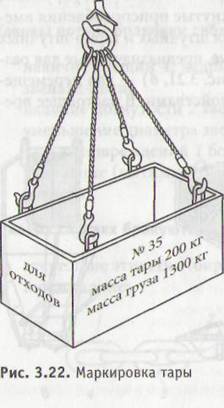

На таре (рис. 3.22), за исключением специальной технологической, должно быть указано:

Ø  назначение тары;

Ø  номер;

Ø  собственная масса;

Ø  наибольшая масса груза, для транс­портировки  которого она предназ­начена.

Как правильно заполнять тару?

Тара должна заполняться только тем материалом, для которого предназначе­на. Заполнение тары материалом с большей удельной массой может стать причиной перегрузки крана или разру­шения тары.

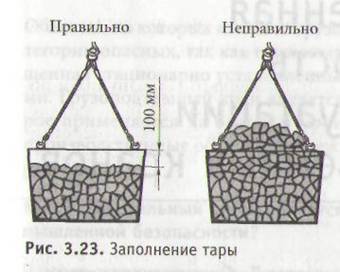

Сыпучие и мелкоштучные грузы долж­ны располагаться не выше 100 мм от уровня бортов (рис. 3.23). Для предотвращения перегрузки тары на ее борту должна быть нанесена черта заполнения.



Полужидкие и жидкие грузы дол­жны заполнять не более 3/4 объе­ма тары.

В какие сроки должен произво­диться осмотр тары? По каким при­знакам выбраковывается тара?

Инженерно-технический работ­ник, на которого возложена эта обязанность, должен произво­дить осмотр тары каждый месяц. Не допускается нахождение в местах производства работ немарки­рованной и поврежденной тары.

Признаки выбраковки тары:

Ø                отсутствие маркировки;

Ø                деформация бортов;

Ø                трещины любых размеров (обычно возникают в сварных швах);

Ø                неисправность запорных устройств;

Ø                износ проушин более 10 % от первоначального размера.

ВНИМАНИЕ! Стропальщик должен перед началом работы и перед каж­дым использованием проверить исправность тары и наличие на ней маркировки.
