ПРАКТИЧЕСКАЯ РАБОТА «ИЗУЧЕНИЕ ИНСТРУКЦИИ ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ ОБЪЕКТА»
Цель работы:
1. Изучить инструкцию по пожарной безопасности объекта
2. Изучить средства пожаротушения и правила пользования ими
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
Изучить методические указания и ответить на контрольные вопросы.
1. ИНСТУКЦИЯ ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ ОБЪЕКТА
1.1 Настоящая инструкция устанавливает основные меры пожарной безопасности объекта.
1.2 Знание настоящей Инструкции обязательно для персонала, работающего на объекте.
1.3 Ответственность за выполнение настоящей инструкции и других нормативных документов по пожарной безопасности возлагается на персонал, который обязан:
ÿ соблюдать установленный противопожарный режим;
ÿ следить за исправностью электроприборов и электропроводки и принимать незамедлительные меры к установке обнаруженных неисправностей, которые могут привести к пожару;
ÿ следить за наличием и исправным состоянием имеющих средств пожаротушения, электроприборов и их своевременным отключением по окончанию работы;
ÿ производить осмотр объекта перед закрытием.
1.1 Каждый работник обязан четко знать и строго выполнять требования настоящей инструкции.
1.2 Лица, нарушившие требования настоящей инструкции, привлекаются к ответственности в установленном порядке.
1.3 Объект должен постоянно содержаться в чистоте. Необходимо периодически удалять лишнее оборудование и материалы (переносные приборы и испытательное оборудование, использованные сгораемые отходы и обтирочные материалы и т.п.).
1.4 Запрещается разведение костров, сжигание мусора и отходов на территории объекта.
В настоящей инструкции использованы ссылки на следующие документы:
ÿ Правила пожарной безопасности для энергетических предприятий РД153-34.0-06.301-00
ÿ Типовая инструкция по применению и техническому обслуживанию огнетушителей на энергетических предприятиях.
ÿ НПБ-166 Пожарная техника. Огнетушители, требования к эксплуатации.
ÿ Инструкция о мерах пожарной безопасности при проведении огневых работ.
3. Противопожарные мероприятия, несоблюдение которых может привести к загоранию или пожару.
4.1 Выход из помещений объекта, проходы и подходы к оборудованию не должны быть загромождены различными предметами и материалами.
4.2 В помещениях запрещается:
ÿ хранить промасленную спецодежду и использованный обтирочный материал;
ÿ производить уборку лаборатории с применением легковоспламеняющихся и горючих жидкостей;
ÿ курить;
ÿ выполнять работы, на которые не получено задание от руководителя;
ÿ оставлять не отключенным по окончанию работы оборудование и другие электроприборы;
ÿ уходить с рабочего места и оставлять без надзора включенные приборы, испытательное оборудование. При необходимости наблюдение за рабочим местом и оборудованием должно быть поручено другому лицу, имеющему право работы с этим оборудованием;
ÿ все работы с применением нагрева или химически активных веществ и при которых выделяются вредные и горючие пары и газы должны производится на столе, покрытом несгораемым материалом, оборудованном бортиками и принудительной вытяжной вентиляцией;
ÿ все химические реактивы должны храниться в вытяжном металлическом шкафу;
4. Меры пожарной безопасности перед пуском в эксплуатацию и после ремонта объекта.
5.1 Руководитель объекта должен:
ÿ обеспечить разработку, а также выполнение мероприятий, направленных на повышение пожарной безопасности;
ÿ назначить ответственных лиц за пожарную безопасность. Табличка с указанием Ф.И.О. и должности лица, ответственного за пожарную безопасность, должна быть вывешена на видном месте.
5.2 До пуска объекта в эксплуатацию и после проведения ремонтов необходимо:
ÿ укомплектовать объект необходимыми средствами пожаротушения;
ÿ на светильниках установить стеклянные плафоны;
ÿ установить необходимые запрещающие и предупредительные знаки;
ÿ смонтировать и проверить работоспособность пожарной сигнализации.
5.Порядок и нормы хранения пожароопасных веществ и материалов.
6.1 Материалы должны складироваться и храниться по признакам однородности их горючести (сгораемые, трудно-сгораемые).
6.2 Легковоспламеняющиеся и горючие жидкости складируются отдельно от других материалов.
6.3 Отдельно хранятся лаки, краски, растворители в емкостях с плотно закрытыми крышками.
6.4 Запрещается складирование различных материалов и оборудования на расстояние менее 1 м. от отопительных приборов.
6.5 Расстояние от светильников до хранимых сгораемых материалов и изделий должно быть не менее 0,5 м.
6.Режим применения аппаратов с открытым огнем.
7.1 Сварочные и другие огневые работы, проводимые, в лаборатории (за исключением применения горелки (спиртовки) при химическом анализе трансформаторных масел), должны выполнятся в соответствии с «Инструкцией о мерах пожарной безопасности при проведении огневых работ» по наряду-допуску.
7.2 Запрещается приступать к огневым работам, если не выполнены противопожарные мероприятия, не подготовлены средства пожаротушения и не оформлен наряд-допуск на временное проведение этих работ.
7.3 Отогревание водопроводных и других трубопроводов должно проводиться горячей водой. Применение для этих целей паяльных ламп, факелов и других источников открытого огня не допускается.
7.Порядок сбора, хранения и удаления сгораемых отходов, содержание помещений, хранение спецодежды.
8.1 После окончания смены сгораемые отходы и обтирочные материалы необходимо убирать из помещений объекта.
8.2 Вся внутренняя электросеть должна содержаться в исправном состоянии, и отвечать требованиям ПУЭ.
8.3 Одежда должна храниться в специально отведенных для этой цели шкафах.
8.4 Разлитые ЛВЖ и ГЖ нужно немедленно удалить при помощи песка или опилок, которые после употребления следует убрать из помещения.
8.Порядок содержания имеющихся средств пожаротушения.
9.1 Выбор, размещение, порядок обслуживания и применения огнетушителей должен соответствовать техническим паспортам заводов-изготовителей, требований «Типовой инструкции по применению и техническому обслуживанию огнетушителей на энергетических предприятиях» и НПБ-166 «Пожарная техника. Огнетушители, требования к эксплуатации».
9.2 Регулярный контроль за содержанием, поддержанием хорошего эстетического вида и постоянной готовности к действию первичных средств осуществляет назначенное руководителем объекта ответственное лицо, из числа ИТР.
9.3 Запорно-пусковое устройство огнетушителей должно быть опломбировано, на огнетушителе должна быть бирка с указанием типа, массы огнетушащего вещества, масса пустого баллона и общая масса, даты зарядки, дата проверки, Ф.И.О. отв. лица.
9.4 Огнетушители, имеющие массу менее 15 кг, должны устанавливаться на высоте не более 1,5 м. от пола до верха огнетушителя.
9.5 Расстояние от двери до огнетушителя должно быть таким, чтобы не мешать ее полному открыванию.
9.6 Использованные огнетушители, а также огнетушители с отсутствующей пломбой должны быть изъяты для перезарядки или проверки.
9.7 Имеющиеся средства пожаротушения:
ÿ огнетушители ОП-4 2 шт. в электролаборатории;
ÿ пожарный кран в коридоре.
9.Действие при возникновении пожара.
10.1 Каждый работник при обнаружении пожара или признаков горения (задымление, запах гари, повышение температуры и т. п.) должен:
ÿ не поддаваться панике, оценить ситуацию;
ÿ незамедлительно привести в действие пожарную сигнализацию;
ÿ сообщить о пожаре в пожарную охрану по телефону городской АТС - 01, . (при этом необходимо назвать адрес объекта, место возникновения пожара, а так же свою фамилию).
ÿ сообщить о пожаре находящимся в здании людям;
ÿ по возможности немедленно выключить электрооборудование и приступить к тушению пожара, используя порошковый огнетушитель (применение воды вызовет интенсивное парообразование), а так же принять меры по сохранению материальных ценностей.
10.2 Руководящие работники и специалисты в установленном порядке назначенные ответственными за обеспечение пожарной безопасности, по прибытии к месту пожара должны:
ÿ продублировать сообщение о пожаре в пожарную охрану, поставить в известность руководство;
ÿ в случае угрозы жизни людей немедленно организовать их спасение, используя для этого имеющиеся силы и средства;
ÿ при необходимости отключить электроэнергию, выполнить другие мероприятия, способствующие предотвращению развития пожара и задымления помещений;
ÿ прекратить все работы в здании, кроме работ, связанных с мероприятиями по ликвидации пожара;
ÿ удалить за пределы опасной зоны всех работников, не участвующих в тушении пожара;
ÿ осуществлять общее руководство по тушению пожара до прибытия пожарной охраны;
ÿ обеспечить соблюдение требований безопасности работниками, принимающими участие в тушении пожара;
ÿ одновременно с тушением пожара организовать эвакуацию и защиту материальных ценностей;
ÿ организовать встречу подразделений пожарной охраны и оказать помощь в выборе кратчайшего пути для подъезда к очагу пожара.
10. Порядок остановки оборудования, осмотра помещений объекта перед закрытием, применения средств пожаротушения, эвакуации персонала и ценностей.
11.1 По окончании работы необходимо отключить электроприборы, выключить свет, закрыть помещения на замок.
11.2 По окончании рабочего дня лицом, ответственным за осмотр помещений, перед закрытием производится осмотр помещений, результаты осмотра перед закрытием заносятся в «Журнал осмотра помещений перед закрытием».
11.3 Применять огнетушители необходимо согласно требований «Типовой инструкции по применению и техническому обслуживанию огнетушителей на энергетических предприятиях» и НПБ-166 «Пожарная техника. Огнетушители, требования к эксплуатации».
11.4 При тушении электроустановок до 1000 В., находящихся под напряжением, не допускается подводить раструб ближе 1 м. до электроустановки и пламени.
11.5 Очаг пожара тушить от краев к центру.
11.6 Эвакуация ценностей производится путем выноса вручную.
11.7 Эвакуация персонала производится через двери помещений, а также по основному или пожарным выходам.
11. Порядок обращения с настоящей инструкцией
12.1 Держателем подлинника настоящей инструкции является начальник штаба ГОЧС объекта.
12.2 Ответственным за разработку и своевременный пересмотр (поддержание в актуальном состоянии) настоящей инструкции является начальник штаба ГОЧС объекта
12.3 Ответственным за организацию разработки, своевременного пересмотра (поддержания в актуальном состоянии) и внедрение настоящей инструкции является заместитель начальника по техническим вопросам – главный инженер объекта.
12.4 Контроль за соблюдением требований инструкции осуществляет руководитель объекта
12.5 Ответственность за исполнение требований инструкции несут руководители структурных подразделений.
12.6 Предложения по внесению изменений и совершенствованию настоящей инструкции могут вносить руководители всех уровней и специалисты.
2. СЕДСТВА ПОЖАРОТУШЕНИЯ И ПРАВИЛА ПОЛЬЗОАВАНИЯ ИМИ.
ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ
Правила пожарной безопасности в Российской Федерации
(ППБ 01-03) устанавливают требования пожарной безопасности, обязательные для применения и исполнения органами государственной власти, органами местного самоуправления, организациями независимо от их организационно-правовых форм и форм собственности, их должностными лицами, предпринимателями без образования юридического лица, гражданами Российской Федерации, иностранными гражданами, лицами без гражданства в целях защиты жизни или здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества, охраны окружающей среды. Организации, их должностные лица и граждане, нарушившие требования пожарной безопасности, несут ответственность в соответствии с законодательством Российской Федерации.
Согласно ППБ 01-03 (пункт 108) помещения, здания и сооружения должны быть обеспечены первичными средствами пожаротушения. Количество первичных средств пожаротушения определяют по приложению 3 ППБ 01-03.
Первичные средства пожаротушения – устройства, инструменты и материалы, предназначенные для локализации или тушения пожара на начальной стадии его развития (асбестовое полотно, грубошерстные ткани, войлок (кошма, покрывало из негорючего материала), песок, вода, огнетушители, ведра, лопаты и др.).
Первичные средства пожаротушения должны содержаться в соответствии с паспортными данными на них. Не допускается использование средств пожаротушения, не имеющих соответствующих сертификатов.
При определении видов и количества первичных средств пожаротушения следует учитывать физико-химические и пожароопасные свойства горючих веществ, их отношение к огнетушащим веществам, а также площадь производственных помещений, открытых площадок и установок.
На объекте должно быть определено лицо, ответственное за приобретение, ремонт, сохранность и готовность к действию первичных средств пожаротушения.
Учет проверки наличия и состояния первичных средств пожаротушения следует вести в специальном журнале произвольной формы.
Размещение первичных средств пожаротушения в коридорах, проходах не должно препятствовать безопасной эвакуации людей. Их следует располагать на видных местах вблизи от выходов из помещений на высоте не более 1,5 м.
Для размещения первичных средств пожаротушения, немеханизированного инструмента и пожарного инвентаря в производственных и складских помещениях, не оборудованных внутренним противопожарным водопроводом и автоматическими установками пожаротушения, а также на территории предприятий (организаций), не имеющих наружного противопожарного водопровода, или при удалении зданий, наружных технологических установок этих предприятий на расстояние более 100 м от наружных пожарных водоисточников, должны оборудоваться пожарные щиты.
Пожарные щиты комплектуются первичными средствами пожаротушения, немеханизированным пожарным инструментом и инвентарем.
На пожарных щитах должен быть указан их тип. Типы пожарных щитов указывают после соответствующих буквенных индексов: .ЩП..
Использование первичных средств пожаротушения, немеханизированного пожарного инструмента и инвентаря для хозяйственных и прочих нужд, не связанных с тушением пожара, запрещается.
3. ПЕРВИЧНЫЕ СРЕДСТВА ПОЖАРОТУШЕНИЯ
3.1. Асбестовое полотно
Асбестовые полотна, грубошерстные ткани или войлок должны быть размером не менее 1 · 1 м и предназначены для тушения очагов пожара веществ и материалов на площади не более 50 % от площади применяемого полотна, горение которых не может происходить без доступа воздуха. В местах применения и хранения легковоспламеняющихся и горючих жидкостей (ЛВЖ и ГЖ) размеры полотен могут быть увеличены до 2·1,5 м или 2·2 м.
Асбестовое полотно, грубошерстные ткани или войлок (кошма, покрывало из негорючего материала) должны храниться в водонепроницаемых закрывающихся футлярах (чехлах, упаковках), позволяющих быстро применить эти средства в случае пожара. Указанные средства должны не реже одного раза в 3 месяца просушиваться и очищаться от пыли.
3.2. Песок
Ящики с песком, как правило, должны устанавливать со щитами в помещениях или на открытых площадках, где возможен розлив ЛВЖ или ГЖ.
Для помещений и наружных технологических установок категории А, Б и В по взрывопожарной и пожарной опасности запас песка в ящиках должен быть не менее 0,5 м3 на каждые 500 м2 защищаемой площади, а для помещений и наружных установок категории Г и Д не менее 0,5 м3 на каждые 1000 м2 защищаемой площади.
Ящики для песка должны иметь объем 0,5; 1,0 и 3,0 м3 и комплектоваться совковой лопатой. Конструкция ящика должна обеспечивать удобство извлечения песка и исключать попадание осадков.
3.3. Вода
Бочки для хранения воды, устанавливаемые рядом с пожарным щитом, должны иметь объем не менее 0,2 м3 и быть укомплектованы пожарным ведром. Вместимость пожарных ведер должна быть не менее 0,008 м3.
3.4. Немеханизированный инструмент и пожарный
инвентарь
К немеханизированному, ручному пожарному инструменту и инвентарю относятся: лом, багор, крюк, топор, подставки для огнетушителей и др.
3.5. Огнетушители
Огнетушитель – переносное или передвижное устройство для тушения очага пожара за счет выпуска запасенного огнетушащего вещества (ОТВ).
Комплектование технологического оборудования огнетушителями осуществляется согласно требованиям технических условий (паспортов) на это оборудование. Комплектование импортного оборудования огнетушителями производится согласно условиям договора на его поставку.
4. ОГНЕТУШИТЕЛИ
4.1. Классификация огнетушителей и ОТВ
1. Огнетушители делятся на переносные (массой до 20 кг) и передвижные (массой не менее 20, но не более 400 кг).
Передвижные огнетушители могут иметь одну или несколько емкостей для зарядки ОТВ, смонтированных на тележке.
2. По виду применяемого огнетушащего вещества огнетушители подразделяют на:
- водные (ОВ);
- пенные, которые в свою очередь делятся на:
а) химические пенные (ОХП);
б) воздушно-пенные (ОВП);
- порошковые (ОП);
- газовые, которые в свою очередь делятся на:
а) углекислотные (ОУ);
б) хладоновые (ОХ);
- комбинированные.
3. Водные огнетушители по виду выходящей струи подраз-
деляют на:
- огнетушители с компактной струей – ОВ (К);
- огнетушители с распыленной струей (средний диаметр капель более 100 мкм) – ОВ (Р);
- огнетушители с мелкодисперсной распыленной струей (средний диаметр капель менее 100 мкм) – ОВ (М).
4. Огнетушители воздушно-пенные по параметрам формируемого ими пенного потока подразделяют на:
- низкой кратности, кратность пены от 5 до 20 включительно –ОВП (Н);
- средней кратности, кратность пены свыше 20 до 200 включительно – ОВП (С).
5. По принципу вытеснения огнетушащего вещества огнетушители подразделяют на:
- закачные;
- с баллоном сжатого или сжиженного газа;
- с газогенерирующим элементом;
- с термическим элементом;
- с эжектором.
6. По значению рабочего давления огнетушители подразделяют на:
- огнетушители низкого давления (рабочее давление ниже или равно 2,5 МПа при температуре окружающей среды (20 » 2) . С);
- огнетушители высокого давления (рабочее давление выше 2,5 МПа при температуре окружающей среды (20 » 2) . С).
7. По возможности и способу восстановления технического ресурса огнетушители подразделяют на:
- перезаряжаемые и ремонтируемые;
- неперезаряжаемые.
8. По назначению, в зависимости от вида заряженного ОТВ,
огнетушители подразделяют:
- для тушения загорания твердых горючих веществ (класс пожара А);
- для тушения загорания жидких горючих веществ (класс пожара В);
- для тушения загорания газообразных горючих веществ (класс пожара С);
- для тушения загорания металлов и металлосодержащих веществ (класс пожара Д);
- для тушения загорания электроустановок, находящихся под напряжением (класс пожара Е).
Огнетушители могут быть предназначены для тушения нескольких классов пожара.
9. Огнетушащие порошки в зависимости от классов пожара, которые ими можно потушить, делятся на:
- порошки типа А, В, С, Е – основной активный компонент – фосфорно-аммонийные соли;
- порошки типа В, С, Е – основным компонентом этих порошков могут быть бикарбонат натрия или калия; сульфат калия; хлорид калия; сплав мочевины с солями угольной кислоты и т. д.;
- порошки типа Д – основной компонент – хлорид калия; графит и
т. д.
В зависимости от назначения порошковые составы делятся на порошки общего назначения (типа А, В, С, Е; В, С, Е) и порошки специального назначения (которые тушат, как правило, не только пожар класса Д, но и пожары других классов).
10. В качестве поверхностно-активной основы заряда воздушно-пенного огнетушителя применяют пенообразователи общего или целевого назначения. Дополнительно заряд огнетушителя может содержать стабилизирующие добавки (для повышения огнетушащей способности, увеличения срока эксплуатации, снижения коррозионной активности заряда).
4.2. Размещение огнетушителей
Огнетушители следует располагать на защищаемом объекте таким образом, чтобы они были защищены от воздействия прямых солнечных лучей, тепловых потоков, механических воздействий и других неблагоприятных факторов (вибрация, агрессивная среда, повышенная влажность и т. д.). Они должны быть хорошо видны и легкодоступны в случае пожара. Предпочтительно размещать огнетушители вблизи мест наиболее вероятного возникновения пожара, вдоль путей прохода, а также около выхода из помещения. Огнетушители не должны препятствовать эвакуации людей во время пожара. В помещениях, насыщенных производственным или другим оборудованием, заслоняющим огнетушители, должны быть установлены указатели их местоположения и располагаться на видных местах на высоте 2,0-2,5 м от уровня пола, с учетом условий их видимости.
Расстояние от возможного очага пожара до ближайшего огнетушителя определяется требованиями ППБ 01-03, оно не должно превышать:
20 м – для общественных зданий и сооружений;
30 м – для помещений категорий А, Б и В;
40 м – для помещений категорий В и Г;
70 м – для помещений категории Д.
Рекомендуется переносные огнетушители устанавливать на подвесных кронштейнах или в специальных шкафах. Огнетушители должны располагаться так, чтобы основные надписи и пиктограммы, показывающие порядок приведения их в действие, были хорошо видны и обращены наружу или в сторону наиболее вероятного подхода к ним. Запорно-пусковое устройство огнетушителей и дверцы шкафа (в случае их размещения в шкафу) должны быть опломбированы. Огнетушители, имеющие полную массу менее 15 кг, должны быть установлены таким образом, чтобы их верх располагался на высоте не более 1,5 м от пола; переносные огнетушители, имеющие полную массу 15 кг и более, должны устанавливаться так, чтобы верх огнетушителя располагался на высоте не более 1,0 м. Они могут устанавливаться на полу, с обязательной фиксацией от возможного падения при случайном воздействии. Расстояние от двери до огнетушителя должно быть таким, чтобы не мешать ее полному открыванию.
Огнетушители не должны устанавливаться в таких местах, где значения температуры выходят за температурный диапазон, указанный на огнетушителях. Водные и пенные огнетушители, установленные вне помещений или в не отапливаемом помещении и не предназначенные для эксплуатации при отрицательных температурах, должны быть сняты на холодное время года (температура воздуха ниже 1.С). В этом случае на их месте и на пожарном щите должна быть помещена информация о месте нахождения огнетушителей в течение указанного периода и о месте нахождения ближайшего огнетушителя.
4.3. Выбор огнетушителей
Выбор типа и расчет необходимого количества огнетушителей в защищаемом помещении или на объекте следует производить в зависимости от:
- огнетушащей способности огнетушителя;
- предельной площади тушения;
- класса пожара горючих веществ и материалов;
- величины пожарной нагрузки;
- физико-химических и пожароопасных свойств обращающихся горючих материалов (категории защищаемого помещения, определяемой по НПБ 105-03).
Выбирая огнетушитель, необходимо учитывать соответствие его температурного диапазона применения возможным климатическим условиям эксплуатации на защищаемом объекте.
Расчет необходимого количества огнетушителей следует вести по каждому помещению и объекту отдельно.
Выбор типа огнетушителя (передвижной или ручной) обусловлен размерами возможных очагов пожара. При их значительных размерах необходимо использовать передвижные огнетушители.
Если возможны комбинированные очаги пожара, то предпочтение при выборе огнетушителя отдается более универсальному по области применения.
При наличии рядом нескольких небольших помещений одной категории пожарной опасности количество необходимых огнетушителей определяют с учетом суммарной площади этих помещений.
Общественные и промышленные здания и сооружения должны иметь на каждом этаже не менее двух переносных огнетушителей.
Помещения категории Д могут не оснащаться огнетушителями, если их площадь не превышает 100 м2.
При защите помещений ЭВМ, телефонных станций, музеев, архивов и т.д. следует учитывать специфику взаимодействия огнетушащих веществ с защищаемым оборудованием, изделиями, материалами и т.п. Данные помещения следует оборудовать хладоновыми и углекислотными огнетушителями с учетом предельно допустимой концентрации огнетушащего вещества.
Допускается помещения, оборудованные автоматическими установками пожаротушения, обеспечивать огнетушителями на 50 % исходя из их расчетного количества.
При возможности возникновения на защищаемом объекте значительного очага пожара (предполагаемый пролив горючей жидкости может произойти на площади более 1 м2) необходимо использовать передвижные огнетушители.
Каждый огнетушитель, установленный на объекте, должен иметь порядковый номер, нанесенный на корпус белой краской.
На него заводят паспорт по установленной форме.
Огнетушители должны всегда содержаться в исправном состоянии, периодически осматриваться, проверяться и своевременно перезаряжаться.
Огнетушители, отправленные с предприятия на перезарядку, должны заменяться соответствующим количеством заряженных огнетушителей.
Не допускается использовать на защищаемом объекте огнетушители и заряды к ним, не имеющие сертификат пожарной безопасности.
4.4. Виды огнетушителей
4.4.1. Углекислотные огнетушители
Огнетушитель углекислотный (ОУ) – огнетушитель с зарядом двуокиси углерода (рис. 1).
Углекислотные огнетушители с диффузором, создающим струю ОТВ в виде снежных хлопьев, как правило, применяют для тушения пожаров класса. Углекислотные огнетушители с диффузором, создающим поток ОТВ в виде газовой струи, следует применять для тушения пожаров класса Е.
Меры безопасности:
1. Соблюдать осторожность при выпуске заряда из огнетушителя, так как температура раструба и корпуса запорно-пускового устройства понижается до минус 60-70 оС.
2. После использования огнетушителя помещение необходимо проветрить.
Огнетушители ручные углекислотные выпускаются с объемом баллонов: 2, 3, 5, 6, 8 литров.
Огнетушители предназначены для тушения загораний в электрифицированном железнодорожном, городском и автомобильном транспорте, в музеях, картинных галереях, библиотеках, архивах, домах, бытовых помещениях и производственных учреждениях, а также в электроустановках, находящихся под напряжением до 1000 В.
Техническая характеристика
Тип огнетушителя - Ручной углекислотный ОУ-2
Передвижной углекислотный ОУ-10
Объем баллона, л 2- 10
Время выхода заряда, с 8- 15
Длина струи при температуре 20 ОС, м- 1,5
Средний срок службы, лет -11
Диапазон температур, оС, От –40 до +50
Масса, кг:1,4-6,5
При пожаре:
1. Снять огнетушитель с кронштейна, поднести его к очагу загорания.
2. Сорвать пломбу, выдернуть чеку (рис. 1, поз. 14).
3. Нажав на нижний рычаг (рис. 1, поз. 10), направить раструб (рис. 1, поз. 12) на горящий предмет.
Огнетушители передвижные углекислотные выпускаются с объемом баллонов: 10, 20, 25, 30, 40, 80 литров.
Огнетушители предназначены для тушения загораний в музеях, картинных галереях, библиотеках, архивах, а также в электроустановках, находящихся под напряжением до 1000 В.
При пожаре:
1. Необходимо подвезти огнетушитель к очагу загорания, установить его в вертикальное положение, снять раструб (рис. 1, поз. 12) и размотать шланг.
2. Сорвать пломбу, выдернуть чеку (рис. 1, поз. 14).
3. Нажать запорно-пусковое устройство (рис. 1, а) и направить раструб (рис. 1 поз. 12) на горящий предмет.
А)
б) в)

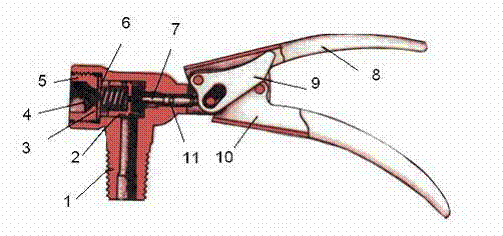

а)запорно-пусковое устройство: 1 – корпус; 2 – поршень; 3 – пружина; 4 – мембрана; 5 – гайка; 6 – шайба; 7 – шток; 8 – рычаг верхний; 9 –пластина; 10 – рычаг нижний; 11 – прокладка; б) вид огнетушителя ОУ-2: 12 – раструб снегообразователь; 13 – стальной баллон; 14 – чека; в) вид огнетушителя ОУ-10: 12 – раструб снегообразователь; 13 – стальной баллон;14 – чека; 15 – рукоятка
Рисунок 1 - Огнетушитель углекислотный
4.4.2. Химические пенные огнетушители
Огнетушитель химический пенный (ОХП) – пенный огне-
тушитель с зарядом химических веществ, которые в момент приведения его в действие вступают в реакцию с образованием пены и избыточного давления (рис. 2).
Согласно НПБ 166-97, химические пенные огнетушители и огнетушители, приводимые в действие путем их переворачивания, запрещается вводить в эксплуатацию. Они должны быть исключены из инструкций и рекомендаций по пожарной безопасности и заменены более эффективными огнетушителями, тип которых определяют в зависимости от возможного класса пожара и с учетом особенностей защищаемого объекта.
Огнетушитель предназначен для тушения загораний тлеющих материалов, горючих жидкостей, пожаров класса А и В.
Тушение щелочных металлов неэффективно. Не допускается применение данного огнетушителя при тушении электроустановок под напряжением.
Техническая характеристика
Время подачи пены, с 55
Длина струи пены, м не менее 4
Средний срок службы, лет 8
Диапазон температур, оС, от +5 до + 45
Масса, кг:8
Меры безопасности:
1. Не допускать попадания пены на кожу, глаза.
2. Не допускается хранение близи нагревательных приборов, где температура может превышать 50 оС.

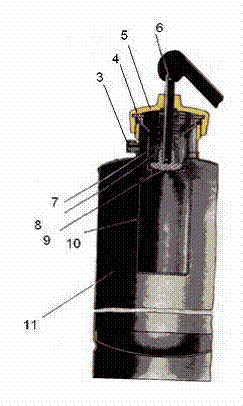

1 – корпус; 2 – рычаг; 3 – мембрана; 4 – кольцо; 5 – гайка; 6 – шток; 7 –пружина; 8 – седло; 9 – клапан; 10 – пластиковый стакан с кислотой; 11 –щелочь.
Рисунок 2- Огнетушитель химический пенный ОХП-10
При пожаре:
1. Снять огнетушитель с кронштейна или подставки, поднести его к очагу загорания на расстояние не менее 1 м.
2. Сорвать пломбу.
3. Повернуть рычаг (рис. 2, поз. 2) на 180до отказа.
4. Перевернуть огнетушитель вверх дном, встряхнуть и направить струю пены на горящий предмет.
4.4.3. Воздушно-пенные огнетушители
Огнетушитель воздушно-пенный (ОВП) – огнетушитель с зарядом водного раствора пенообразующих добавок и специальной насадкой, в котором за счет эжекции воздуха образуется и формируется струя воздушно-механической пены (рис. 3).
Огнетушитель предназначен для тушения загораний тлеющих материалов, горючих жидкостей, пожаров класса А и В.
Воздушно-пенные огнетушители не должны применяться для тушения пожаров оборудования, находящегося под электрическим напряжением, для тушения сильно нагретых или расплавленных веществ, а также веществ, вступающих с водой в химическую реакцию, которая сопровождается интенсивным выделением тепла и разбрызгиванием горючего. Тушение щелочных металлов неэффективно.
Меры безопасности:
1. Не допускать попадания пены на кожу, глаза.
2. Не допускается хранение вблизи нагревательных приборов, где температура может превышать 50 AС.
При пожаре:
1. Снять огнетушитель с кронштейна, поднести его к очагу загорания.
2. Снять предохранительное кольцо (рис. 3, поз. 8) и напра-
вить пеногенератор (рис. 3, поз. 15) на горящий предмет.
3. Ударить по пусковой кнопке (рис. 3, поз. 6).
Техническая характеристика
Время выхода огнетушащего вещества, с, 45+5
Длина струи огнетушащего вещества, м, 3,5
Средний срок службы, лет 10
Диапазон температур, оС, от +5 до + 45
Масса, кг: 16

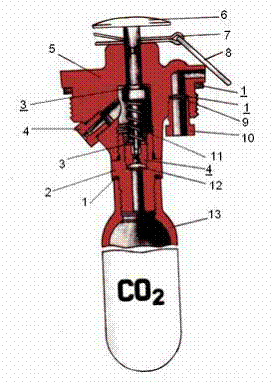

а) запорно-пусковое устройство: 1 – прокладка; 2 – штуцер; 3 – шайба; 4 –штуцер; 5 – крышка; 6 – кнопка пусковая; 7 – шплинт; 8 – кольцо предохранительное; 9 – мембрана; 10 – втулка резьбовая; 11 – пружина; 12 – сухарик; 13 – баллончик с рабочим газом; б) вид огнетушителя: 14 – сетка пеногенератора; 15 – пеногенератор; 16 – шланг; 17 – рукоятка; 18 – трубка сифонная; 19 – корпус
Рисунок 3- Огнетушитель воздушно-пенный ОВП-10,01
4.4.4. Порошковые огнетушители
Огнетушитель порошковый (ОП) – огнетушитель с зарядом огнетушащего порошка (рис. 4, 5).
Огнетушитель предназначен для тушения загораний нефтепродуктов, легковоспламеняющихся жидкостей, растворителей, твердых веществ, а также электроустановок, находящихся под напряжением до 1000 В. Огнетушитель может быть применен на промышленных предприятиях для тушения загораний в складах, цехах и на транспортных средствах. Огнетушители не предназначены для тушения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа кислорода.
Меры безопасности:
1. Не допускать попадания порошка на кожу, глаза.
2. Не допускается хранение вблизи нагревательных приборов, где температура может превышать 50 оС.
3. После использования огнетушителя проветрить помещение.
Техническое обслуживание включает:
- проверку давления рабочего газа 1 раз в год;
- проверку состояния огнетушащего порошка 1 раз в 5 лет;
- проверку давления газа производить визуально по индика-
тору, стрелка должна быть в зеленом секторе.
5. Тушение необходимо производить с наветренной стороны с расстояния не менее 3-4 метров.

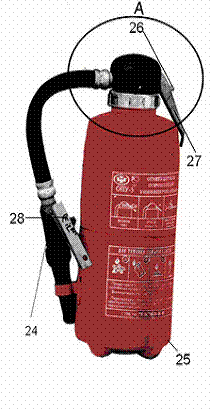

При пожаре (огнетушитель ОПУ):
1. Снять огнетушитель с кронштейна, поднести его к очагу загорания.
2. Сорвать пломбу, выдернуть чеку (рис. 4, поз. 26).
3. Отвести рукоятку (рис. 4, поз. 27).
4. Ждать 5 секунд и нажать на клавишу (рис. 4, поз. 1).
5. Направить пистолет (рис. 4, поз. 24) на горящий предмет и нажать рычаг (рис. 4, поз. 28).

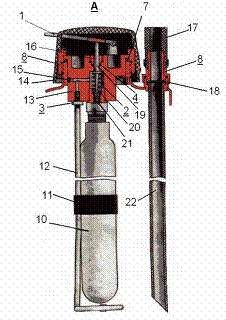

1 – клавиша; 2 – пружина; 3 – гайка; 4 – прокладка; 5 – шток клапана; 6 –корпус пистолета; 7 – кольцо; 8 – гайка накидная; 9 – насадка; 10 – баллончик с рабочим газом; 11 – резина; 12 – трубка газовая; 13 – головка; 14 –колпак; 15 – винт; 16 – втулка резьбовая; 17 – рукав; 18 – мембрана полиэтиленовая; 19 – игла; 20 – шайба; 21 – мембрана металлическая; 22 –трубка сифонная; 23 – рычаг; 24 – запорно-пусковое устройство (пистолет); 25 – корпус; 26 – чека; 27 – рукоятка; 28 – рычаг
Рисунок 4 – Огнетушитель порошковый
1 – чека; 2 – индикатор давления (манометр); 3 – ручка для переноски;4 – пусковой рычаг; 5 – запорно-пусковой клапан; 6 – сифонная трубка; 7 –шланг с распылителем; 8 – корпус
Рисунок 5- Огнетушитель порошковый ОП-5(З)):
При пожаре (огнетушитель ОП закачного типа):
1. Снять огнетушитель с кронштейна, поднести к очагу загорания.
2. Сорвать пломбу, выдернуть чеку (рис. 5, поз. 1).
3. Нажать на рычаг (рис. 5, поз. 4).
4. Направить распылитель (рис. 5, поз. 7) на горящий предмет.
Технические характеристики
Тип огнетушителя
Ручной огнетушитель порошковый унифицированный ОПУ
Время выхода порошка, с- 8
Длина порошковой струи, м, не менее 4
Средний срок
службы, лет: в металлическом исполнении 10
в пластмассовом исполнении 5
Диапазон температур, оС:в металлическом исполнении от –50 до +50
в пластмассовом исполнении от –40 до +50
4.4.5. Хладоновые огнетушители
Огнетушитель хладоновый (ОХ) – огнетушитель с зарядом огнетушащего вещества на основе галоидированных углеводородов (бромистого этила, бромистого метилена, тетрафтордибромэтана (хладона 114В2), трифторбромметана (хладона 13В1), диоксида углерода) (рис. 6).
Хладоновые огнетушители должны применяться в тех случаях, когда для эффективного тушения пожара необходимы огнетушащие составы, не повреждающие защищаемое оборудование и объекты (вычислительные центры, радиоэлектронная аппаратура, музейные экспонаты, архивы и т. д.).
Огнетушители ручные хладоновые выпускаются с объемом баллонов: 0,48; 3,2; 7,4; 8 литров, передвижные – 40, 50, 150 литров.
Огнетушители предназначены для тушения загораний легковоспламеняющихся и горючих жидкостей, твердых веществ, электроустановок под напряжением и различных материалов, кроме щелочных металлов и кислородосодержащих веществ.
Огнетушитель ОАХ одноразового использования предназначен для тушения загораний на транспортных средствах и для тушения загораний бытовых электроприборов.
Техническая характеристика
Тип
Огнетушителя -Ручной аэрозольный хладоновый ОАХ
Объем баллона, л 2
Время выхода заряда, с 8
Длина струи при температуре 20 ОС, м - 1,5
Средний срок службы, лет 11
Диапазон температур, оС, От –40 – до +50
Масса, кг:
заряда 1,4
заряженного огнетушителя 6,5
При пожаре:
1. Снять огнетушитель с кронштейна, поднести его к очагу загорания.
2. Снять предохранительный колпак (рис. 6, поз. 3).
3. Ударить по пусковой кнопке, нажав ее до упора и не от-
пускать ее до полного выхода заряда.
4. Направить струю на горящий предмет (рис.6, поз. 2).
1 – корпус огнетушителя; 2 – головка распылительная; 3 – колпак предохранительный.
Рисунок 6 - Огнетушитель аэрозольный хладоновый ОАХ
4.4.6. Самосрабатывающие огнетушители ОСП
Основное преимущество огнетушителя ОСП перед известными средствами пожаротушения заключается в полной автономности огнетушителя в сочетании с возможностью использования его в любых агрессивных средах. Огнетушитель не требует технического обслуживания в течение всего срока служебной пригодности (не менее 5 лет).
ОСП предназначен для тушения без участия человека, загорания твердых и жидких веществ, нефтепродуктов, электрооборудования в небольших складских, технологических, бытовых помещениях, гаражах и пр. ОСП используется вместо переносных огнетушителей или дополнительно к ним.
ОСП представляет собой герметичный стеклянный сосуд размером 410·50 мм, который заполняется огнетушащим порошком и специальным веществом – газообразователем.
Он устанавливается над местом возможного загорания и автоматически срабатывает при повышении температуры.
Техническая характеристика
Тип огнетушителя ОСП-1 (ОСП-2)
Объем защищаемый одним огнетушителем, м3 5-8
Габаритные размеры, мм:
Температура эксплуатации, оС от –50 до +50
Температура срабатывания, оС 100 (200)
Масса, кг не более 1 (2)
Меры безопасности:
1. Запрещается эксплуатировать ОСП с трещинами в корпусе.
2. Запрещается устанавливать и хранить вблизи источников тепла с температурой выше +50 AС.
3. Не допускать длительного воздействия солнечных лучей при хранении и эксплуатации.
4. Тушение пожаров в зоне размещения ОСП другими сред-
ствами, производить с расстояния не менее 4-х метров от него.
5. При ликвидации пожара до срабатывания ОСП, работу с ним производить после снижения температуры до нормальной, но не ранее, чем через два часа.
4.4.7. Модуль порошкового пожаротушения
Огнетушитель Буран. предназначен для тушения и локализации пожаров твердых горючих материалов, горючих жидкостей и электрооборудования до 5000 вольт в производственных, складских, бытовых и других помещениях. Не тушит пожары щелочных и щелочноземельных металлов и веществ, горящих без доступа кислорода.
Огнетушитель Буран. выполнен из полусфер, плотно соединенных между собой и заполненных огнетушащим порошком.
При срабатывании огнетушителя нижняя его полусфера, раскрываясь в виде лепестков, обеспечивает импульсный выброс (за время менее 0,1 с) порошка в зону пожара. Высокая интенсивность подачи порошка по сравнению с другими средствами пожаротушения обеспечивает эффективное локальнообъемное тушение. Тушение пожара происходит без участия человека при импульсном выбросе порошка из огнетушителя в зону возгорания. Модуль не образует осколков при срабатывании.
Срабатывание происходит:
- автоматически, при повышении температуры в защищаемом объеме до 90 оС;
- от источника питания 12-24 В.
Меры безопасности:
1. Запрещается эксплуатировать ОСП с трещинами в корпусе.
2. Запрещается устанавливать и хранить вблизи источников тепла с температурой выше +50 оС.
3. Не допускать длительного воздействия солнечных лучей при хранении и эксплуатации.
4. Тушение пожаров в зоне размещения ОСП другими средствами, производить с расстояния не менее 4-х метров от него.
5. При ликвидации пожара до срабатывания ОСП работу с ним производить после снижения температуры до нормальной, но не ранее, чем через два часа.
Техническая характеристика
Тип огнетушителя - Буран.
Защищаемая площадь одним модулем, м, от 2 до 7
Габаритные размеры с кронштейном, мм: 250·170
Потребляемый ток при запуске, мА 100
Защищаемый объем одним модулем, м3 до 23
Масса огнетушащего порошка, кг не менее 2
Полная масса заряженного модуля, кг не более 3
Меры безопасности:
1. Не допускаются удары по корпусу, приводящие к его де-
формации и разгерметизации.
2. Не допускается установка модуля вблизи нагревательных и отопительных приборов, где температура может превышать +50 оС.
Рисунок 9- Огнетушитель Буран (модуль порошкового типа)
4.4.8. Аэрозольные генераторы
Генератор огнетушащего аэрозоля СОТ-1 и СОТ-5М является средством объемного пожаротушения и предназначен для локализации и тушения пожаров легковоспламеняющихся и горючих жидких веществ, а также электрооборудования, находящегося под напряжением 1000 В. Генераторы не применяются для тушения щелочных и щелочно-земельных металлов, а также веществ, горение которых происходит без доступа воздуха. Наиболее эффективное использование генераторов СОТ-5М в условиях, когда существует угроза для жизни пожарных
.
1 – СОТ-1У; 2 – СОТ-5М.
Рисунок 10- Генераторы огнетушащего аэрозоля
Технические характеристики
Тип генератора
огнетушащего аэрозоля СОТ-1У СОТ-5М
Время работы, с 120 70
Масса генератора, кг 6,5
Температура аэрозольной смеси, оС
На расстоянии 1 м от эжектора не более -400
На расстоянии 1 м от генератора не более 150
Интервал температур, оС от –55 до +55
Защищаемый объем, м3 60 Способ запуска Электрический,
термохимический
Меры безопасности:
При возникновении пожара и срабатывании генератора лица, находящиеся в этот момент в помещении, должны быстро покинуть его и плотно закрыть за собой двери, не предпринимать никаких действий по тушению пожара, кроме вызова пожарной команды. В случае невозможности быстро покинуть помещение при срабатывании системы следует находиться от генератора на максимально удаленном расстоянии и защитить органы дыхания от воздействия аэрозольных частиц с помощью марлевых или тканевых повязок.
Запрещается:
- производить сварочные или другие огневые работы ближе
2-х м от генератора;
- использовать генераторы, имеющие механические повреждения;
- разбирать генератор.
1 – корпус; 2 – аэрозолеобразующий заряд; 3 – узел запуска; 4 – инжектор; 5 – теплозащитный слой; 6 – сопловое устройство; 7 – кронштейн; 8 – клеммная колодка
Рисунок 12- Генератор огнетушащего аэрозоля СОТ-1У:
Контрольные вопросы:
1. Дайте определение первичных средств пожаротушения.
2. Что следует учитывать при определении видов и количества первичных средств пожаротушения?
3. Дайте определение огнетушителя.
4. Приведите классификацию огнетушителей и огнетушащих веществ.
5. Каким должно быть расстояние от возможного очага пожара до ближайшего огнетушителя?
6. Принцип действия, область применения углекислотных огнетушителей.
7. Принцип действия, область применения химических пенных огнетушителей.
8.Принцип действия, область применения воздушно-пенных огнетушителей.
9. Принцип действия, область применения порошковых огнетушителей.
10. Назовите основное преимущество самосрабатывающего огнетушителя ОСП.
11. Принцип действия, область применения самосрабатывающих огнетушителей.
12. Принцип действия, область применения огнетушителя Буран.
13.Принцип действия, область применения аэрозольных генераторов.
////////////////////////////
