Разработка оборудования для ликвидации негерметичности эксплуатационных колонн нефтяных и газовых скважин (отчёт)
СОДЕРЖАНИЕ
Общие сведения об объекте исследования
3
Основная (аналитическая) часть
6
Заключение
10
Перечень сокращений, условных обозначений символов, единиц,
11
терминов
Список использованных литературы и источников
12
ПРИЛОЖЕНИЕ А. Задание на проведение патентных исследований
13
ПРИЛОЖЕНИЕ Б. Регламент поиска
14
ПРИЛОЖЕНИЕ В. Отчет о поиске
16
ПРИЛОЖЕНИЕ Г. Тенденции развития объекта исследования
64
ПРИЛОЖЕНИЕ Д. Технический уровень объекта техники
71
2
ОБЩИЕ СВЕДЕНИЯ ОБ ОБЪЕКТЕ ИССЛЕДОВАНИЯ
В зависимости от принципа действия и конструктивных схем разделяют
следующие типы пакеров1:
1.
Пакеры сжатия, работающие под действием внешних сил (СВ): уплотнительный
элемент в виде полого цилиндра или набора из нескольких цилиндров вследствие
его прижатия к стенкам скважины герметизирует кольцевой зазор.
2.
Самоуплотняющиеся пакеры или пакеры сжатия, работающие под действием
упругих (внутренних) сил (СУ): уплотнительный элемент, диаметр которого в
свободном состоянии превышает диаметр перекрываемой скважины, за счет
упругих сил автоматически герметизирует кольцевой зазор.
3.
Надувные пакеры (НД): герметизация кольцевого зазора происходит вследствие
растяжения и прижатия к стенкам скважины закрепленной на корпусе или
выполненной заодно с ним оболочки, которую используют в качестве
герметизирующего элемента.
4.
Намывные пакеры (НМ): уплотнение создается в результате намыва и оседания
песка в кольцевом зазоре.
5.
Твердеющие пакеры: уплотнение создается в результате замораживания
скважинной жидкости в кольцевом зазоре сжиженным газом.
В зависимости от материала, из которого изготовлен уплотнительный элемент,
каждый тип пакера разделен на следующие классы2:
Р - резиновые;
М - металлические: используются в случае высоких температур в скважине (более
1500).
П - песчаные;
Л - ледяные;
Ф - пластмассовые.
По способу снятия пакеры подразделяются3:
1.
Извлекаемые (И): поднимаются из скважины после окончания технологического
процесса при эксплуатации скважины.
2.
Съемные (С): остаются в скважине, при необходимости извлекаются из скважины
без разбуривания деталей.
1 В.А. Аванесов, Е.М. Москалева Пакеры для проведения технологических операций и эксплуатации
скважин: учеб.пособие - Ухта: УГТУ, 2008, стр. 7,8, 12, 13
2 Там же, стр. 12, 45
3 Там же, стр. 8, 13
3
3.
Разбуриваемые (Р): остаются в скважине на период твердения тампонирующей
смеси, а затем их разбуривают вместе с цементным мостом.
По способу создания нагрузки пакеры подразделяются4:
1.
Механические (М): деформация уплотнительного элемента осуществляется за счет
механической нагрузки; опора на забои через хвостовик.
2.
Механико-гидравлические
(МГ): деформация уплотнительного элемента
осуществляется под действием гидравлических сил в трубах; с опорой на стенку
скважины посредством шлипсового узла, который под действием механической
нагрузки.
3.
Гидравлические
(Г): деформацию уплотнительного элемента и приведение в
рабочее положение упора на стенку скважины осуществляются посредством
гидравлических сил.
4.
Химические (Х): прижатие уплотнительного элемента осуществляется за счет
энергии, выделяющейся в результате химического взаимодействия веществ.
5.
Пневматические (П): уплотнительный элемент прижимается к стенкам скважины
посредством использования энергии сжатого воздуха.
Выбор конкретного технического решения пакера и определение его
эксплуатационных параметров осуществляют с учетом условий работы пакера в скважине,
а именно5:
1.
Наличие скважинной жидкости, её состав и физико-химические свойства, а также
её тиксотропические свойства.
2.
Величина кольцевого зазора между стенкой скважины и пакером.
3.
Степени удаленности места установки пакера от забоя.
4.
Температура окружающей среды; температура в скважине.
5.
Величина перепада давлений.
6.
Кривизна ствола скважины.
Механический способ ликвидации негерметичности эксплуатационных колонн
нефтяных и газовых скважин посредством внедрения в них пакерного оборудования
обладает высокой надежностью, простотой установки и сравнительно невысокой
стоимостью; причем средняя успешность работ для изоляции прорыва газа таким
способом более 90% 6. Однако, наряду с преимуществами механический способ обладает
следующими недостатками7:
4 Там же, стр. 13, 14
5 Там же, стр. 15-26
6 Ерка Б.А., Хабаров А.В., Герасименко Н.А. Роснефть: К вопросу о повышении надежности конструкции
скважин в осложненных условиях разработки нефтяных оторочек/ [электронный ресурс] режим доступа
4
Отсутствие методов определения посадки пакеров;
Высокий риск невозможности извлечения пакеров в случае падения элементов
глубинно-насосного оборудования;
Увеличение стоимости последующих ремонтов скважин;
Сильный коррозионный износ внутренней поверхности колонн.
Недостатками
химического
способа
ликвидации
негерметичности
эксплуатационных колонн нефтяных и газовых скважин посредством использования
тампонирующих материалов являются8:
Эффективность способа не превышает 76%;
Результат операции носит недолговечный характер;
Сохраняется риск возникновения новых негерметичностей;
Высокие стоимость и продолжительность операций.
дата
обращения 2017, стр. 72
7 Там же
8 Тикунков В.А., Мухутдинов И.А., Соловьев Ю.С. Опыт ликвидации негерметичности эксплуатационных
колонн в ПАО «ОРЕНБУРГНЕФТЬ» / Инженерная практика №08/2016 [электронный ресурс] режим доступа
%D0%BE%D1%80%D0%B5%D0%BD%D0%B1%D1%83%D1%80%D0%B3%D0%BD%D0%B5%D1%84%D1
%82%D1%8C/ ; дата обращения 2017
5
ОСНОВНАЯ (АНАЛИТИЧЕСКАЯ) ЧАСТЬ

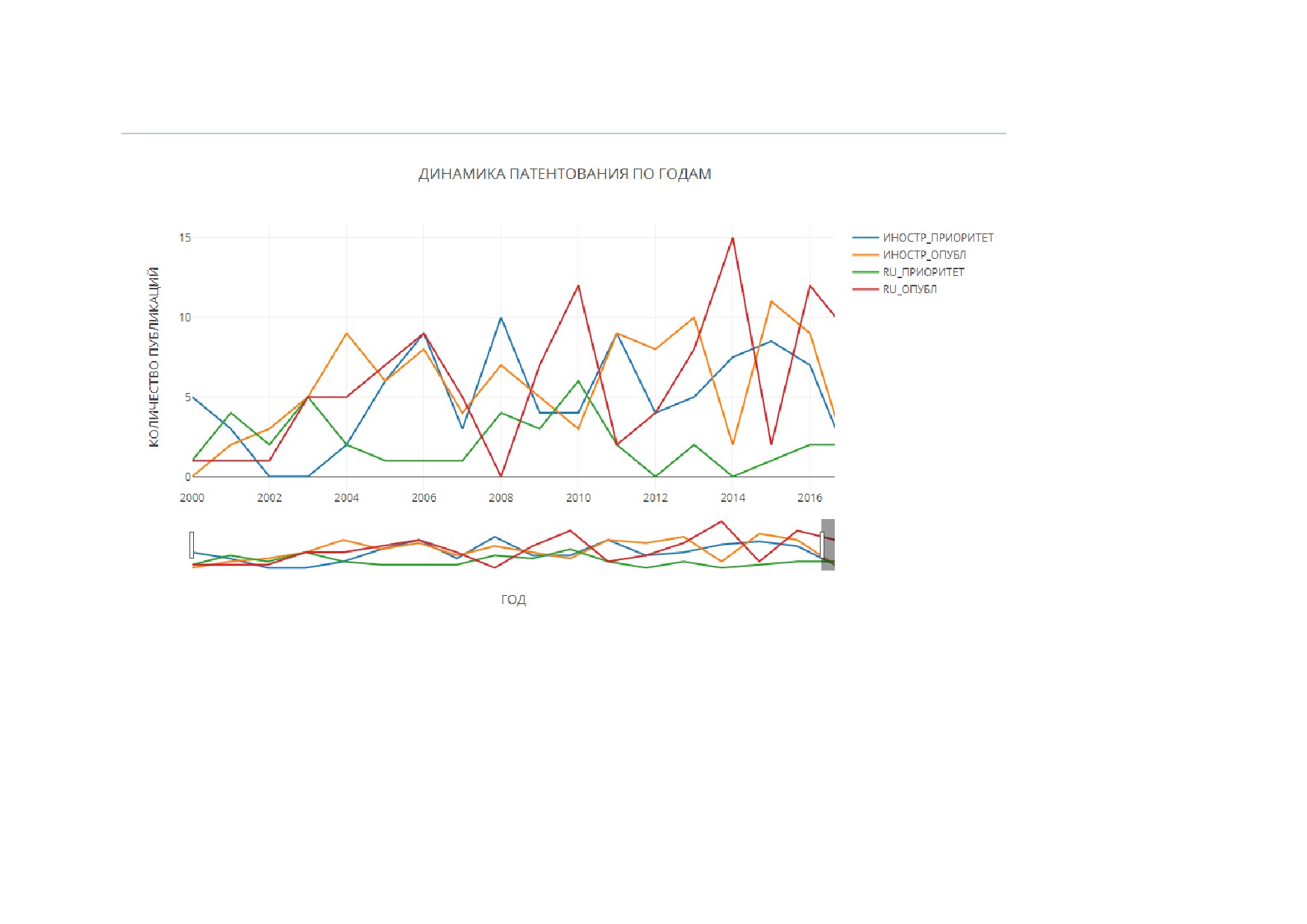

Как видно на рисунке В.6.1 (см. Приложение В), и за рубежом, и в РФ наблюдается
тенденция к снижению количества публикаций охранных документов, касающихся
пакерного оборудования, что косвенно может свидетельствовать как о «схлопывании»
исследуемого объекта техники
(т.е. все возможные усовершенствования известных
технических решений в данной области техники уже запатентованы), так и о поиске
«новых» технических решений.
Согласно сведениям, приведенным в таблице В.6.5 (см. Приложение В), выявлены
следующие страны-лидеры по количеству публикаций охранных документов: RU (РФ) -
108; US (США) - 75; CN (КНР) - 45 и CA (Канада) - 10.

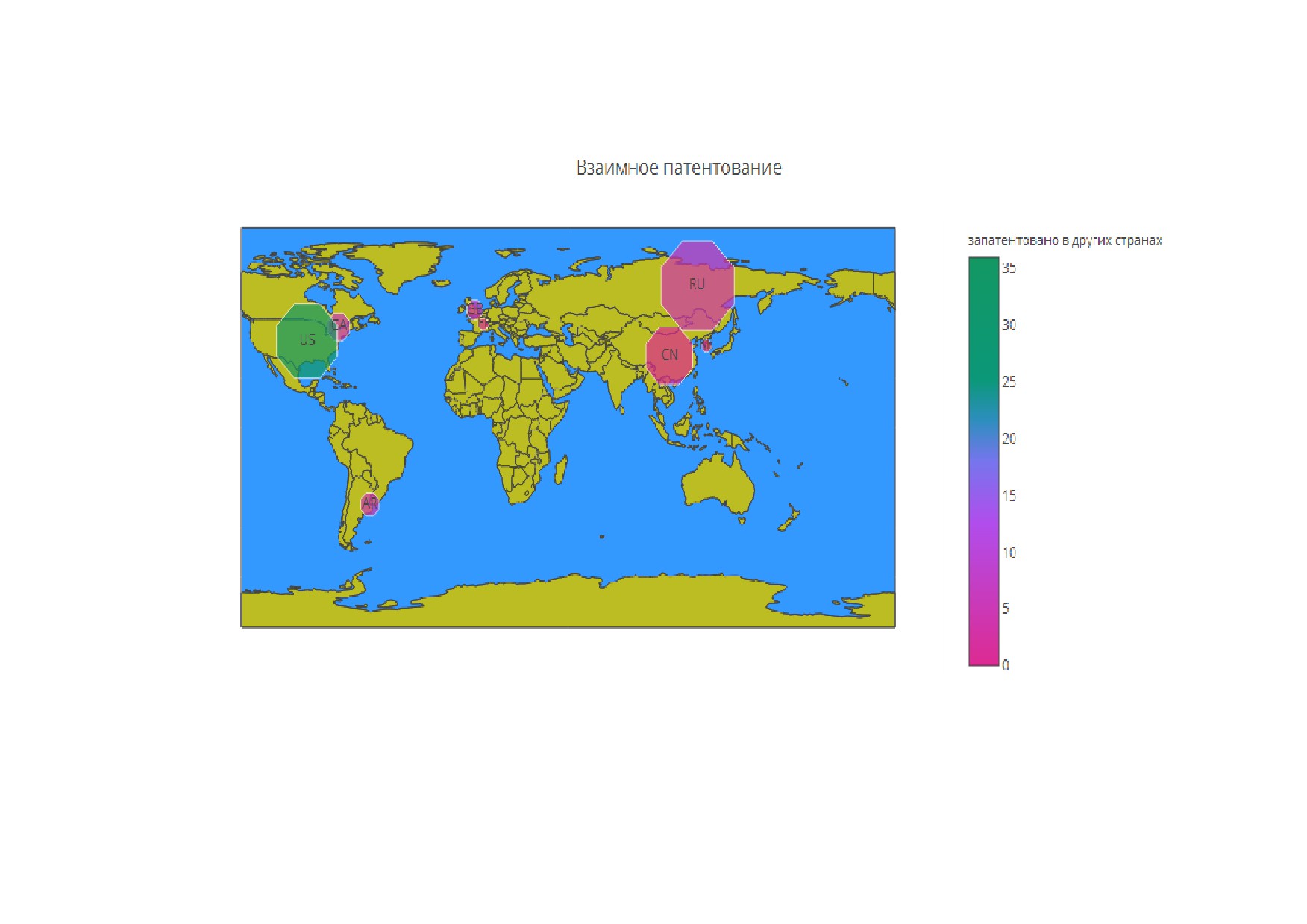

Структура взаимного патентования, представленная на рисунке В.6.2
(см.
Приложение В), отражает существующие положение США как основной страны-
экспортера технологий. Согласно сведениям, приведенным в таблице В.6.5.
(см.
Приложение В), американские заявители прежде всего стремятся получить охранные
документы в следующих странах: CA (Канада) - 18 публикаций, GB (Великобритания) - 8
публикаций и CN (КНР) - 5 публикаций, что свидетельствует о экспансии американских
производителей на национальные рынки исследуемого объекта техники указанных стран.

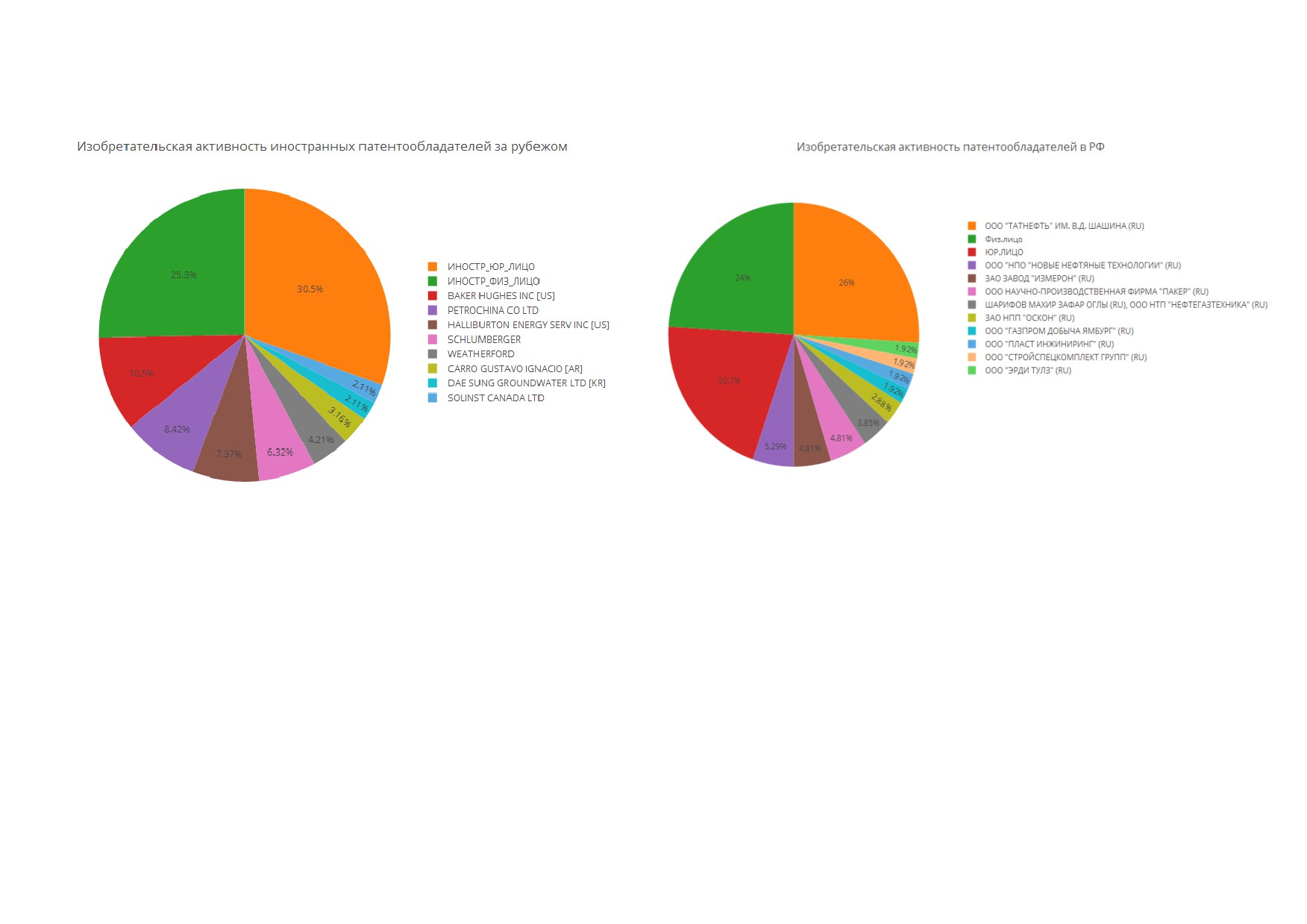

Как видно на диаграмме изобретательской активности патентообладателей в РФ
(см. рисунок В.6. 4, Приложение В), наибольшим патентным портфолио по исследуемому
объекту техники обладают следующие фирмы:
ООО «Татнефть» им. В.Д. Шашина (количество публикаций - 26%)
ООО «НПО «Новые нефтяные технологии» (количество публикаций - 5.29%)
Завод «Измерон» и ООО Научно-производственная фирма «Пакер»
(количество
публикаций - 4.81%).
Наличие на российском рынке множества физических (количество публикаций
24% - см. рисунок В.6. 4, Приложение В) и юридических лиц (количество публикаций
20.7% - см. рисунок В.6. 4, Приложение В), имеющих один или два патента, касающихся
пакерного оборудования, косвенно может свидетельствовать об изменении стратегии
патентования, когда в основном субъекты рыночных отношений стремятся прежде всего
запатентовать критичную для себя технологию, а не иметь большое патентное портфолио.
Как видно на рисунке В.6.3 (см. Приложение В.6.3), за рубежом наблюдается
аналогичная ситуация по патентованию исследуемого объекта техники: множество на
рынке физических (количество публикаций 25.3% - см. рисунок В.6. 4, Приложение В) и
6
юридических лиц (количество публикаций 35.8% - см. рисунок В.6. 4, Приложение В),
имеющих один или два патента, касающихся пакерного оборудования.
Согласно рисунку В.6.3. наибольшим патентным портфолию по исследуемому
объекту техники обладают следующие зарубежные фирмы:
BAKER HUGHES INC [US] (количество публикаций - 10.5%);
PETROCHINA CO LTD [CN] (количество публикаций - 8.42%);
HALLIBURTON ENERGY SERV INC [US] (количество публикаций - 7.32%);
SCHLUMBERGER (количество публикаций - 6.32%).
Проанализировав сведения, представленные в таблице Г.1 (см. Приложение Г),
можно заключить, что в исследуемой области техники научные изыскания, связанные с
ремонтно-изоляционными работами с использованием пакерного оборудования, фирм-
патентообладателей с наибольшим патентым портфолио в частности направлены на
следующие:
1.
В ОАО «ТАТНЕФТЬ» ИМ. В.Д. ШАШИНА (RU) повышение надежности
герметизации
посредством снабжения пакерного оборудования электронным
измерительным прибором для контроля о состоянии герметичности.
2.
В ООО НАУЧНО-ПРОИЗВОДСТВЕННАЯ ФИРМА
«ПАКЕР»
(RU)
повышение надежности герметизации за счет проверки полной герметизации в месте
кабельного ввода.
3.

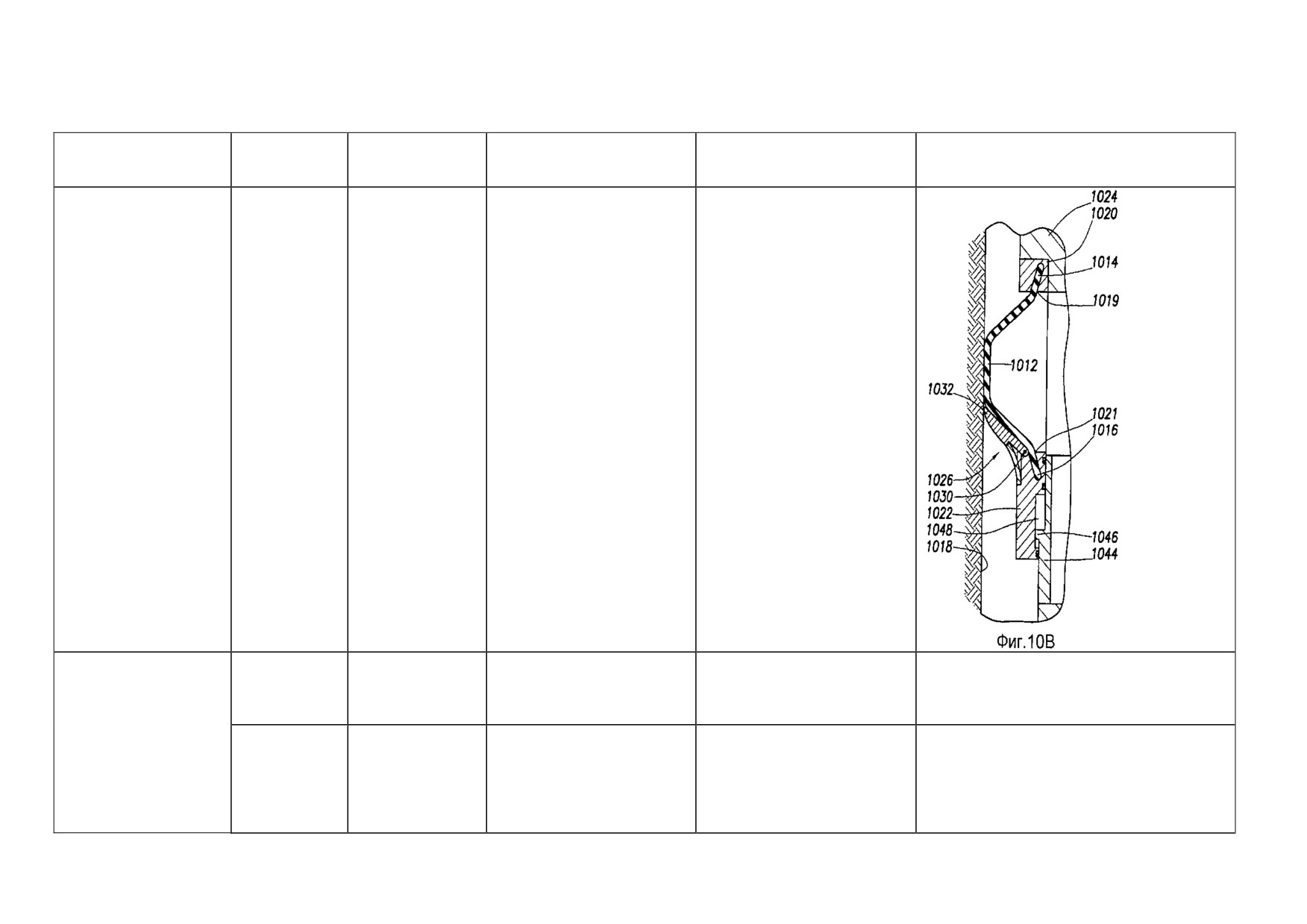

В BAKER HUGHES INC [US] повышение качества герметизации за счет
использования уплотнительных элементов, изготовленных из материалов с особыми
свойствами, а именно: магнитореологического эластомерного материала; полимеров с
памятью формы; материала с углеродными композитными частицами; композитного
материала, разбухающего в зависимости от количества и физико-химических свойств
скважинной жидкости.
Проанализировав сведения о серийно выпускаемом пакерном оборудовании,
представленные в таблице Д.1 (см. Приложение Д), выявлено, что в настоящий момент
фирмы-патентообладатели с наибольшим патентным портфолио серийно выпускают
следующие типы пакерного оборудования:
1.
Завод «Измерон»:
Механические пакеры с кабельным вводом
Гидравлические пакеры
2.
ООО Научно-производственная фирма «Пакер»:
Механические пакеры с кабельным вводом
Гидромеханические пакеры с кабельным вводом
7
Гидравлические пакеры
3.
SCHLUMBERGER:
Гидравлические пакеры
Гидростатические пакеры
Таким образом, исходя из вышеперечисленных сведений и с учетом сведений из
таблиц Г.1 и Д.1, выявлено, что отечественные фирмы-патентообладатели с наибольшим
патентным портфилио в основном проводят научные изыскания, направленные на
повышение надежности герметизации скважины с использованием гидромеханических и
механический пакеров с кабельным вводом или гидравлических пакеров.
В авторефератах диссертаций
9,
10 основными причинами негерметичности
нефтяных или газовых скважин называют:
Нарушение резьбовых соединений
Дефекты и коррозия металла труб
Механические повреждения труб при спуске в скважину
Неудовлетворительное качество цементирования обсадных колонн
Неполное вытеснение бурового раствора цементным
Повышенная водоотдача и усадка цемента
Каналообразование в цементном камне на ранней стадии твердения
цементноводной суспензии
Термодеструктивные процессы в цементном камне
Разгерметизация обсадных колонн
Образование зазора между обсадной колонной и цементным камнем.
В автореферате диссертации11 представлена методика выбора способа ликвидации
межколонных газопроявлений в скважине с учетом оценки факторов, влияющих на
возникновение негерметичности скважины.
В автореферате диссертации12 представлена методика снижения интенсивности
проявления заколонных перетоков и негерметичности труб посредством организации
аварийно-плановых ремонтно-изоляционных работ с использованием компьютерного
9 Ревнивых А.В. Систематизация и обработка промысловых данных для организации ремонтно-
изоляционных работ на скважинах/ Автореферат диссертации на соискание ученой степени кандидата
технических наук. Тюмень, 2006, стр. 8
10 Хадиев Д.Н. Технология диагностики и ликвидации межколонных газопроявлений в скважинах
Уренгойского месторождения/ Автореферат диссертации на соискание ученой степени кандидата
технических наук. Уфа, 2002, стр. 8
11 Хадиев Д.Н. Указ.соч., стр. 10-13
12 Ревнивых А.В. Указ.сочение, стр. 11-22
8
моделирования показателей технико-экономической эффективности оборудования
скважины.
Таким образом, в результате анализа непатентной документации выявлены
научные изыскания, направленные на ликвидацию негерметичности скважин с учетом
оценки факторов, влияющих на возникновение негерметичности скважины, а также с
использованием компьютерного моделирования.
9
ЗАКЛЮЧЕНИЕ
В целях снижения риска нарушения чужих прав на запатентованные технические
решения в РФ в будущем (обеспечение патентной чистоты разработки) рекомендуется по
возможности не принимать в основу своей разработки пакерного оборудования
технические решения, запатентованные отечественной фирмой-патентообладателем с
наибольшим патентным портфолио, а именно ООО «Татнефть» им. В.Д. Шашина.
В результате комплексного анализа патентной и непатентной документации за
период с 2000-2017 г.г. выявлено, что перспективным направлением научных изысканий в
исследуемой области техники может быть разработка способа ликвидации
негерметичности нефтяных или газовых скважин с использованием компьютерного
моделирования для оценки факторов, влияющих на возникновение негерметичности
скважины, в том числе оценка герметичности самого пакерного оборудования.
Доработка известных из уровня техники технических решений, касающихся
использования в качестве уплотнительных элементов пакеров, изготовленных из
материалов с особыми свойствами, с получением нового неожиданного технического
результата может стать перспективным направлением научных изысканий в исследуемой
области техники.
10
Перечень сокращений, условных обозначений символов, единиц, терминов
AR
Двухбуквенный код Аргентины по стандарту ВОИС ST.3
CA
Двухбуквенный код Канады по стандарту ВОИС ST.3
CN
Двухбуквенный код Китайской Народной Республики (КНР) по
стандарту ВОИС ST.3
FR
Двухбуквенный код Франции по стандарту ВОИС ST.3
GB
Двухбуквенный код Великобритании по стандарту ВОИС ST.3
KR
Двухбуквенный код Южной Кореи по стандарту ВОИС ST.3
NL
Двухбуквенный код Нидерландов по стандарту ВОИС ST.3
RU
Двухбуквенный код Российской Федерации (РФ) по стандарту
ВОИС ST.3
US
Двухбуквенный код Соединенных Штатов Америки (США) по
стандарту ВОИС ST.3
WO
Двухбуквенный код Всемирной организации интеллектуальной
собственности (ВОИС) по стандарту ВОИС ST.3
ЗАО
Закрытое акционерное общество
НПО
Научно производственное объединение
ООО
Общество с ограниченной ответственностью
11
Список использованных литературы и источников
1.
ГОСТ Р 15.01196 Патентные исследования. Содержание и порядок проведения.
Принят и введен в действие Постановлением Госстандарта России от 30.01.1996г. №40.
2.
Аванесов В.А., Москалева Е.М. Пакеры для проведения технологических операций
и эксплуатации скважин: учеб.пособие - Ухта: УГТУ, 2008, стр. 7-26.
3.
Ерка Б.А., Хабаров А.В., Герасименко Н.А. Роснефть: К вопросу о повышении
надежности конструкции скважин в осложненных условиях разработки нефтяных
оторочек/
[электронный ресурс] режим доступа https://rogtecmagazine.com/wp-
content/uploads/2015/03/07_Rosneft-Sealing-Wellbore-Leakage.pdf; дата обращения
2017,
стр. 72.
4.
Ревнивых А.В. Систематизация и обработка промысловых данных для организации
ремонтно-изоляционных работ на скважинах/ Автореферат диссертации на соискание
ученой степени кандидата технических наук. Тюмень, 2006, стр. 8, 11-22.
5.
Тикунков В.А., Мухутдинов И.А., Соловьев Ю.С.
Опыт ликвидации
негерметичности эксплуатационных колонн в ПАО «ОРЕНБУРГНЕФТЬ» / Инженерная
практика
№08/2016
[электронный
ресурс]
режим
доступа
%D0%BE%D1%80%D0%B5%D0%BD%D0%B1%D1%83%D1%80%D0%B3%D0%BD%D0
%B5%D1%84%D1%82%D1%8C/; дата обращения 2017.
6.
Хадиев Д.Н. Технология диагностики и ликвидации межколонных газопроявлений
в скважинах Уренгойского месторождения/ Автореферат диссертации на соискание
ученой степени кандидата технических наук. Уфа, 2002, стр. 8, 10-13.
12
ПРИЛОЖЕНИЕ Б
(обязательное)
Регламент поиска № 1
01.11.2017 г.
Наименование темы
(работы): Разработка оборудования для ликвидации
негерметичности эксплуатационных колонн нефтяных и газовых скважин.
Номер и дата утверждения задания: №1 от 01.11.2017 г.
Цель поиска информации: Исследование технического уровня и тенденций развития
объекта хозяйственной деятельности.
Обоснование регламента поиска:
Предмет поиска определен в соответствии с Соглашением
№ 14.578.21.0236 о
предоставлении субсидии между Министерством образования и науки РФ и ФГАОУ ВО
«Сибирский федеральный университет» от 26.09.2017 г., уникальный идентификатор
работ (проекта) RFMEFI57817X0236.
Содержание разделов отчета о патентных исследованиях определено в соответствии с пп.
5.2; Г.1.5 ГОСТ Р
15.011-96
«Система разработки и постановки продукции на
производство. Патентные исследования. Содержание и порядок проведения».
Определение стран поиска, ретроспективности, источников информации, поисковых
индексов, выбор информационных баз выполнены в соответствии со следующими
рекомендациями:
1. Патентные исследования. Учебно-методическое пособие. Скорняков Э.П.,
Горбунова М.Э. М., Информационно-издательский центр Роспатента, 2008;
2. Общедоступная патентная информация зарубежных патентных документов в
Интернете. Практическое пособие. Ненахов Г.С., Максимова В.В., Прибыткова Т.Б.,
Кекишева Н.П. М., ОАО ИНИЦ «Патент», 2010.
Начало поиска: 01.12.2017
Окончание поиска: 29.12.2017
Источники информации, по которым будет проводиться поиск
Предмет поиска
Наименовани
патентные
НТИ
конъюнктурные
другие
(объект
Ретрос
е
Страна
Классифи
Класс
исследования),
Рубри
Наиме
Код
Наиме
пекти
информацион
поиска
Наименов
кационны
Наимен
ифика
его составные
ки
нован
товар
нован
вность
ной базы
ание
е
ование
ц.
части
УДК
ие
а
ие
(фонда)
рубрики:
индек
14
Предмет поиска
Страна
Источники информации, по которым будет проводиться поиск
Ретрос
Наименовани
(объект
поиска
МПК
сы
пекти
е
1
2
3
4
5
6
7
8
9
10
11
12
1.
Конструкция
Страны
Описания
МПК
Книги,
622
Не
Не
Не
Не
Не
БД:
пакерной
ВОИС/
изобретени
E21B 33/12
статьи,
622.24
требуе
опреде
требуе
опреде
ограни
ФИПС
WIPO
й
к
E21B
тезисы,
5
тся
лялся
тся
лялся
чена
ESPACENET
системы.
патентам,
33/122
реферат
622.27
ВОИС (WIPO);
Технологическое
рефераты
E21B
ы,
6
оборудование.
(abstracts)
33/124
доклады
622.27
БД
E21B
конфере
9
национальных
33/126
нций,
622.24
патентных
E21B
интернет
5.44
ведомств;
33/127
ресурсы
622.77
E21B
4
Научная
33/128
электронная
E21B
библиотека
33/129
eLIBRARY.ru
E21B
33/1295
Научная
E21B 33/13
электронная
E21B
библиотека
33/134
диссертаций и
E21B
авторефератов
33/136
disserCat
E21B
33/138
E21B 33/14
E21B 33/16
2.
Конструкция
То же
То же
То же
То же
То же
То же
То же
То же
То же
То же
То же
отдельных узлов
пакерной
системы
(верхний
герметизирующи
й узел, нижний
герметизирующи
й узел, узел
надува рукава).
Технологическое
оборудование.
3.
То же
То же
То же
То же
То же
То же
То же
То же
То же
То же
То же
Технологические
операции
при
ликвидации
негерметичности
нефтяных
и
газовых скважин
с
использованием
пакерной
компоновки
15
ПРИЛОЖЕНИЕ В
(обязательное)
ОТЧЕТ О ПОИСКЕ
В.1 Поиск проведен в соответствии с заданием № 1 от 01.11.2017г. и с регламентом
поиска № 1 от 01.11.2017г.
В.2 Этап работы: Выбор направлений исследований, теоретические исследования
В.3. Начало поиска:
01.11.2017 г.
Окончание поиска:
29.12.2017 г.
В.4 Сведения о выполнении регламента поиска: Регламент выполнен полностью.
В.5 Предложения по дальнейшему проведению поиска и патентных исследований.
Предлагается при получении на остальных этапах ПНИЭР результатов
интеллектуальной деятельности, способных к правовой охране (в соответствии со ст. 1225
ГК РФ), провести дополнительные патентные исследования в соответствии с ГОСТ Р
15.011-96.
В.6 Материалы, отобранные для последующего анализа представлены в таблицах
В.6.1 - В.6.7.
16
Таблица В.6.1 Отечественная патентная документация
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
1
2
3
4
5
Конструкция пакерной
RU 2152506 C1
Оренбургская военизированная часть
ПАКЕР УСТЬЕВОЙ
действует
системы.
E 21 B 33/12
по предупреждению возникновения и
Отдельные узлы пакерной
по ликвидации открытых газовых и
системы.
нефтяных фонтанов фирмы
Способ ликвидации
"Газобезопасность",
негерметичности нефтяных и
RU 98123347, 21.12.1998
газовых скважин с
10.07.2000
использованием пакерной
RU 2175710 C2
Емелин Николай Алексеевич,
ПАКЕР (ВАРИАНТЫ)
не действует
системы
E 21 B 33/12
Куликов Анатолий Дмитриевич,
Драчук Владимир Ростиславович,
Ефремов Владимир Филипович,
RU 99111053, 25.05.1999
10.11.2001
RU 2178511 C2
Общество с ограниченной
ПАКЕР
не действует
E 21 B 33/12
ответственностью Надымгазпром,
RU 99122539, 26.10.1999
20.01.2002
RU 2208127 C1
Общество с ограниченной
ПАКЕР ГИДРАВЛИЧЕСКИЙ
прекратил действие,
E 21 B 33/12
ответственностью "Биттехника",
ДВУХСТОРОННЕГО ДЕЙСТВИЯ
но может быть
RU 2001129887, 05.11.2001
восстановлен
10.07.2003
RU 33154 U1
Закрытое акционерное общество Завод
ПАКЕРУЮЩАЯ СИСТЕМА ДЛЯ
не действует
E21B 33/12;
"Измерон",
НЕГЕРМЕТИЧНОЙ ОБСАДНОЙ
E21B 33/00
RU 2003117213, 04.06.2003
КОЛОННЫ ТРУБ (ВАРИАНТЫ)
10.10.2003
RU 34199 U1
Закрытое акционерное общество Завод
АВТОНОМНАЯ ПАКЕРНАЯ
не действует
E21B 33/12;
"Измерон",
СИСТЕМА
E21B 23/00
RU 2003123282, 21.07.2003
27.11.2003
17
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
RU 41791 U1
Закрытое акционерное общество
ПАКЕР
не действует
E21B 33/12
Научно-производственное
предприятие "ОСКОН" (RU),
RU 2004115229, 24.05.2004; 10.11.2004
RU 42853 U1
Габдуллин Рафагат Габделвалиевич
ПАКЕР РАЗБУРИВАЕМЫЙ
не действует
E21B 33/12
(RU),
Страхов Дмитрий Витальевич (RU),
RU 2004126351, 01.09.2004
20.12.2004
RU 2236553 C2
Общество с ограниченной
ПАКЕР БЕЗОПОРНЫЙ
не действует
E21B 33/12
ответственностью "Кубаньгазпром"
(RU),
RU 2002114559, 03.06.2002
20.09.2004
RU 2236555 C1
Общество с ограниченной
ПАКЕР
не действует
E21B 33/12
ответственностью "Научно-
производственная буровая компания
"БУРТЕХНОС" (RU),
RU 2003105785, 28.02.2003
20.09.2004
RU 2241114 C2
Открытое акционерное общество
ПАКЕР ТЕРМОСТОЙКИЙ
не действует
E21B 33/12
Научно-производственное
объединение "НК "Роснефть"-
Термнефть" (RU), RU 2002117210,
27.06.2002; 27.11.2004
RU 47428 U1
Открытое акционерное общество
ПАКЕРУЮЩЕЕ УСТРОЙСТВО
не действует
E21B 33/12
"Татнефть" имени В.Д. Шашина (RU),
ДОПОЛНИТЕЛЬНОЙ ОБСАДНОЙ
RU 2005108834, 28.03.2005
КОЛОННЫ
27.11.2005
RU 47956 U1
Закрытое акционерное общество Завод
СИСТЕМА ИЗОЛЯЦИИ
не действует
E21B 33/12
"ИЗМЕРОН" (RU),
НЕГЕРМЕТИЧНОСТИ
RU 2005113894, 05.05.2005
ЭКСПЛУАТАЦИОННОЙ
10.09.2005
КОЛОННЫ
18
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
RU 2246604 C1
Закрытое акционерное общество завод
МЕХАНИЧЕСКАЯ ПАКЕРНАЯ
действует
E21B 33/12
"Измерон" (RU),
СИСТЕМА
RU 2003123576, 21.07.2003
20.02.2005
RU 2254441 C1
Открытое акционерное общество
ПАКЕРУЮЩЕЕ УСТРОЙСТВО
не действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
ДОПОЛНИТЕЛЬНОЙ ОБСАДНОЙ
RU 2004103225, 04.02.2004
КОЛОННЫ
20.06.2005
RU 55857 U1
Открытое акционерное общество
ПАКЕР-ПРОБКА
не действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
RU 2006103091, 02.02.2006
27.08.2006
RU 55858 U1
Открытое акционерное общество
ПАКЕР-ПРОБКА
не действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
RU 2006104867, 16.02.2006
27.08.2006
RU 55860 U1
Общество с ограниченной
МЕХАНИЧЕСКАЯ ПАКЕРНАЯ
не действует
E21B 33/12
ответственностью "Научно-
СИСТЕМА ДЛЯ АВТОНОМНОЙ
производственная фирма Завод
ГЕРМЕТИЗАЦИИ
"Измерон" (RU),
ПОВРЕЖДЕННЫХ ОБСАДНЫХ
RU 2006107677, 13.03.2006
ТРУБ
27.08.2006
RU 56939 U1
Гарипов Олег Марсович (RU),
ПАКЕР ГАРИПОВА
не действует
E21B 33/12
Общество с ограниченной
ответственностью "Научно-
производственное объединение
"Новые нефтяные технологии" (RU),
RU 2006100860, 10.01.2006
27.09.2006
RU 58159 U1
Открытое акционерное общество
ПАКЕР-ХВОСТОВИК
не действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
RU 2006118815, 30.05.2006
10.11.2006
19
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
RU 2283940 C1
Открытое акционерное общество
УСТРОЙСТВО ДЛЯ КОНТРОЛЯ
не действует
E21B 33/00;
"Татнефть" им. В.Д. Шашина (RU),
ГЕРМЕТИЧНОСТИ ОБСАДНОЙ
E21B 33/12
RU 2005104847, 22.02.2005
КОЛОННЫ
20.09.2006
RU 2290489 C2
Шарифов Махир Зафар оглы (RU),
ПАКЕР МЕХАНИЧЕСКИЙ ДЛЯ
действует
E21B 33/12
ООО НТП "Нефтегазтехника" (RU),
СКВАЖИНЫ С ОДНИМ ИЛИ
RU 2004134799, 29.11.2004
НЕСКОЛЬКИМИ ПЛАСТАМИ
27.12.2006
(ВАРИАНТЫ)
RU 92460 U1
Общество с ограниченной
УСТРОЙСТВО ДЛЯ
может прекратить
E21B 33/12
ответственностью "ЭРДИ Тулз" (RU),
ГЕРМЕТИЗАЦИИ МЕЖТРУБНОГО
действие
RU 2009124507, 29.06.2009
ПРОСТРАНСТВА ПАКЕР БИК-700
20.03.2010
RU 96163 U1
Общество с ограниченной
УСТРОЙСТВО ДЛЯ
может прекратить
E21B 33/12
ответственностью"ЭРДИ Тулз" (RU),
ГЕРМЕТИЗАЦИИ МЕЖТРУБНОГО
действие
RU 2009129496, 03.08.2009
ПРОСТРАНСТВА ПАКЕР
20.07.2010
RU 99813 U1
Закрытое акционерное общество"ОКБ
ПАКЕР ЗАКОЛОННЫЙ
действует
E21B 33/12
Зенит" (ЗАО"ОКБ Зенит") (RU),
RU 2010135262, 23.08.2010
27.11.2010
RU 2379468 C1
Открытое акционерное общество
ПАКЕР РАЗБУРИВАЕМЫЙ
действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
RU 2008136362, 09.09.2008
20.01.2010
RU 2383713 C1
Шарифов Махир Зафар оглы (RU),
СПОСОБ ИЗОЛЯЦИИ
действует
E21B 33/10;
Леонов Василий Александрович (RU),
НЕГЕРМЕТИЧНОГО УЧАСТКА
E21B 33/12
RU 2008145067, 14.11.2008
ЭКСПЛУАТАЦИОННОЙ
10.03.2010
КОЛОННЫ ИЛИ ИНТЕРВАЛА
ПЕРФОРАЦИИ
НЕЭКСПЛУАТИРУЕМОГО
ПЛАСТА СКВАЖИНЫ
(ВАРИАНТЫ)
RU 2384692 C2
ШЛЮМБЕРГЕР ТЕКНОЛОДЖИ Б.В.
УЗЕЛ НАДУВНОГО ПАКЕРА И
действует
20
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
E21B 33/12;
(NL),
СПОСОБ РАЗВЕРТЫВАНИЯ ПАРЫ
E21B 49/00
RU 2005134201, 03.11.2005,
ПАКЕРОВ В СКВАЖИНЕ
04.11.2004 US 10/981,204
20.03.2010
RU 2386784 C1
Открытое акционерное общество
ПАКЕР РАЗБУРИВАЕМЫЙ
действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
RU 2009103217, 30.01.2009
20.04.2010
RU 2387802 C1
Шарифов Махир Зафар оглы (RU),
ПАКЕРНАЯ СИСТЕМА
действует
E21B 33/12;
RU 2009109473, 16.03.2009
ШАРИФОВА ДЛЯ ИЗОЛЯЦИИ
E21B 43/00
27.04.2010
НЕРАБОЧЕГО ИНТЕРВАЛА
ПЕРФОРАЦИИ ИЛИ
НЕГЕРМЕТИЧНОГО УЧАСТКА
СТВОЛА СКВАЖИНЫ
RU 2395669 C1
Открытое акционерное общество
ПАКЕР РАЗБУРИВАЕМЫЙ
действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
RU 2009122143, 09.06.2009
27.07.2010
RU 2425955 C1
Гарипов Олег Марсович(RU),
ГИДРАВЛИЧЕСКИЙ
прекратил действие,
E21B 33/12;
ООО Научно-производственное
МНОГОРАЗОВЫЙ ПАКЕР
но может быть
E21B 43/14
объединение"Новые нефтяные
ГАРИПОВА, УСТАНОВКА И
восстановлен
технологии"
СПОСОБ ДЛЯ ЕГО РЕАЛИЗАЦИИ
(RU), RU 2010103464, 02.02.2010
10.08.2011
RU 2439374 C1
Гарипов Олег Марсович (RU),
СКВАЖИННАЯ НАСОСНАЯ
действует
F04D 13/10;
ООО Научно-производственное
ПАКЕРНАЯ УСТАНОВКА
E21B 33/12;
объединение "Новые нефтяные
ГАРИПОВА
E21B 43/00
технологии" (RU), RU 2010124778,
16.06.2010
10.01.2012
RU 2467153 C1
ООО НТП "Нефтегазтехника" (RU),
ПАКЕР БЕЗ ИЛИ С КАБЕЛЬНЫМ
действует
E21B 33/12
Шарифов Махир Зафар оглы (RU),
ВВОДОМ (ВАРИАНТЫ)
RU 2011120372, 20.05.2011
21
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
20.11.2012
RU 2475641 C1
ООО НТП "Нефтегазтехника" (RU),
СПОСОБ ИССЛЕДОВАНИЯ
действует
E21B 47/10;
Шарифов Махир Зафар оглы (RU),
ГЕРМЕТИЧНОСТИ ИЛИ
E21B 33/12
RU 2011128169, 07.07.2011
НЕГЕРМЕТИЧНОСТИ ПАКЕРНОЙ
20.03.2013
СИСТЕМЫ И ЦЕМЕНТНОГО
МОСТА СКВАЖИНЫ
RU 2488684 C2
Открытое акционерное общество
ПАКЕРНАЯ УСТАНОВКА С
действует
E21B 33/12
"Татнефть"имени В.Д. Шашина (RU),
ИЗМЕРИТЕЛЬНЫМ ПРИБОРОМ
ООО Научно-производственное
объединение"Новые нефтяные
технологии"
(RU), RU 2011143566, 27.10.2011
27.03.2013
RU 2490423 C2
Общество с ограниченной
МЕХАНИЧЕСКИЙ ПАКЕР
действует
E21B 33/12
ответственностью
(ВАРИАНТЫ)
Научно-производственная
фирма"Пакер"
(RU), RU 2011146393, 15.11.2011
20.08.2013
RU 2490425 C1
Акопов Сергей Аршавирович (RU),
УПЛОТНИТЕЛЬНЫЙ ЭЛЕМЕНТ
прекратил действие,
E21B 33/12
RU 2012106989, 27.02.2012
ПАКЕРА
но может быть
20.08.2013
восстановлен
RU 2495227 C1
Общество с ограниченной
ПАКЕРНОЕ ОБОРУДОВАНИЕ ДЛЯ
действует
E21B 33/12
ответственностью
ПРОВЕДЕНИЯ ИЗОЛЯЦИОННЫХ
Научно-производственная
РАБОТ В СКВАЖИНЕ
фирма"Пакер"
(RU), RU 2012115926, 19.04.2012
10.10.2013
RU 140463 U1
Савиных Юрий Александрович (RU),
УСТРОЙСТВО
прекратил действие,
E21B 33/12;
Апасов Гайдар Тимергалеевич (RU),
ПРЕДУПРЕЖДЕНИЯ
но может быть
G10K 11/172
Апасов Тимергалей Кабирович (RU),
НЕГЕРМЕТИЧНОСТИ
восстановлен
RU 2013149894, 07.11.2013;
ПАКЕРНОГО УЗЛА В НЕФТЯНОЙ
10.05.2014
СКВАЖИНЕ, ОБОРУДОВАННОЙ
22
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
ЭЛЕКТРОЦЕНТРОБЕЖНЫМ
НАСОСОМ
RU 2520243 C1
Общество с ограниченной
ПАКЕР ДЛЯ СКВАЖИНЫ
прекратил действие,
E21B 33/12
ответственностью
но может быть
"Научно-технический центр" ЗЭРС"
восстановлен
(ООО
"НТЦ "ЗЭРС") (RU),
RU 2013107472, 20.02.2013;
20.06.2014
RU 2533405 C2
Общество с ограниченной
ПАКЕР РАЗБУРИВАЕМЫЙ
прекратил действие,
E21B 33/12
ответственностью
(ВАРИАНТЫ)
но может быть
Научно-производственное
восстановлен
предприятие
"Нефтегазовые технологии" (RU),
RU 2013109796, 05.03.2013
20.11.2014
RU 2533470 C2
Роговой Александр Николаевич (RU),
СПОСОБ ЛИКВИДАЦИИ
действует
E21B 33/12
RU 2012149501, 20.11.2012
НЕГЕРМЕТИЧНОСТИ
20.11.2014
ЭКСПЛУАТАЦИОННЫХ КОЛОНН
RU 2536534 C2
Николаев Олег Сергеевич (RU),
ДВУЯКОРНЫЙ МЕХАНИЧЕСКИЙ
действует
E21B 33/12
RU 2013143814, 27.09.2013
ПАКЕР
27.12.2014
RU 161030 U1
Публичное акционерное общество
ПАКЕРНОЕ УСТРОЙСТВО ДЛЯ
действует
E21B 33/12
"Татнефть" им. В.Д. Шашина (RU),
ОТСЕЧЕНИЯ ИНТЕРВАЛА
RU 2015147227, 02.11.2015
НЕГЕРМЕТИЧНОСТИ
10.04.2016
ЭКСПЛУАТАЦИОННОЙ
КОЛОННЫ
RU 164722 U1
Страхов Дмитрий Витальевич (RU),
ПАКЕР РАЗБУРИВАЕМЫЙ С
действует
E21B 33/12
Ибатуллин Ринат Расимович (RU),
ПОСАДОЧНЫМ
RU 2016109367, 15.03.2016
ИНСТРУМЕНТОМ,
10.09.2016
СПУСКАЕМЫЙ НА
КАБЕЛЕ
RU 164819 U1
Общество с ограниченной
ПАКЕР МЕХАНИЧЕСКИЙ ДЛЯ
действует
23
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
E21B 33/12
ответственностью
ЭЦН
"Курганпром" (RU),
RU 2016105368, 17.02.2016
20.09.2016
RU 2580564 C1
Открытое акционерное общество
ВОДОНАБУХАЮЩИЙ ПАКЕР
действует
E21B 33/12;
"Татнефть"
F16J 15/02
им. В.Д. Шашина (RU),
Акционерное общество "Камско-
Волжское
акционерное общество резинотехники
"КВАРТ" (RU),
RU 2015124356, 23.06.2015;
10.04.2016
RU 2582613 C1
Малыхин Игорь Александрович (RU),
ПАКЕР С РАСШИРЯЕМЫМ
действует
E21B 33/12;
Соловьев Юрий Сергеевич (RU),
ПАТРУБКОМ ДЛЯ РАЗОБЩЕНИЯ
E21B 29/10
RU 2015108988, 13.03.2015; 27.04.2016
И ГЕРМЕТИЗАЦИИ
ЭКСПЛУАТАЦИОННОЙ
КОЛОННЫ
RU 2584712 C1
Открытое акционерное общество
ПАКЕР
действует
E21B 33/12
"Татнефть"
имени В.Д. Шашина (RU), RU
2015115101, 21.04.2015
20.05.2016
RU 2588528 C1
Общество с ограниченной
ПАКЕР МЕХАНИЧЕСКИЙ
действует
E21B 33/12
ответственностью
ОСЕВОЙ С КАБЕЛЬНЫМ
Научно-производственная фирма
ВВОДОМ
"Пакер"
(RU), RU 2015130122, 21.07.2015
27.06.2016
RU 2601710 C1
Общество с ограниченной
ПАКЕР С КАБЕЛЬНЫМ ВВОДОМ
действует
E21B 33/12
ответственностью
"Югсон-Сервис" (RU),
RU 2015116781, 30.04.2015
24
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
10.11.2016

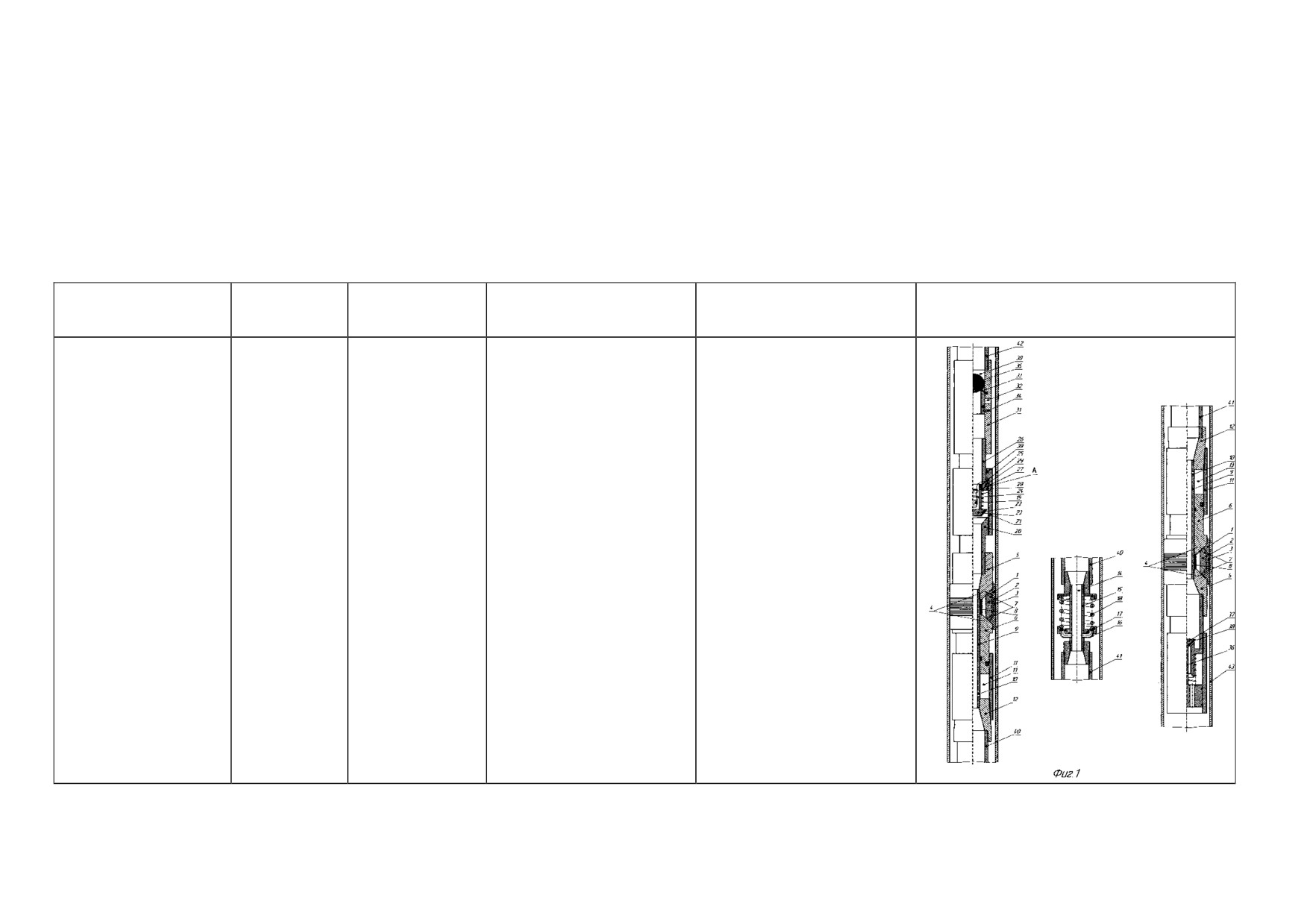

RU 171305 U1
Общество с ограниченной
Автономная тампонирующая
действует
E21B 33/12
ответственностью
пакерная система
"СтройСпецКомплект Групп" (RU),
RU 2016147866, 06.12.2016
29.05.2017
RU 171929 U1
Общество с ограниченной
ПАКЕР НАБУХАЮЩИЙ
действует
E21B 33/12
ответственностью
"ТАТПРОМ-ХОЛДИНГ" (RU), RU
2016133353, 12.08.2016
21.06.2017
RU 173024 U1
Федеральное государственное
РАЗБУРИВАЕМЫЙ ПАКЕР-
действует
E21B 33/12
бюджетное
ПРОБКА
образовательное учреждение высшего
образования "Тюменский
индустриальный
университет" (ТИУ) (RU), RU
2017110135, 27.03.2017
07.08.2017
RU 2611798 C1
Общество с ограниченной
ПАКЕР РАЗБУРИВАЕМЫЙ С
действует
E21B 33/12
ответственностью
ПОСАДОЧНЫМ
"ТНГ-Групп" (RU),
ИНСТРУМЕНТОМ,
RU 2015152686, 08.12.2015
СПУСКАЕМЫЙ НА КАБЕЛЕ
01.03.2017
RU 2215122 C2
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B33/122
"Татнефть",
ЭКСПЛУАТАЦИОННОЙ
RU 2001122541, 09.08.2001
КОЛОННЫ И ОТКЛЮЧЕНИЯ
27.10.2003
ПЛАСТОВ (ВАРИАНТЫ)
RU 2475621 C1
Общество с ограниченной
ПАКЕР СДВОЕННЫЙ С
действует
E21B33/122
ответственностью
ПРИВОДОМ ОТ ВРАЩЕНИЯ
"Газпром ПХГ" (RU),
RU 2011136968, 08.09.2011
20.02.2013
25
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
RU 2509873 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B33/122
"Татнефть"имени В.Д. Шашина(RU),
ЭКСПЛУАТАЦИОННОЙ
RU 2012142075, 02.10.2012
КОЛОННЫ
20.03.2014
RU 2513793 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B33/122
"Татнефть"
ЭКСПЛУАТАЦИОННОЙ
имени В.Д. Шашина (RU), RU
КОЛОННЫ
2012144890, 22.10.2012
20.04.2014
RU 2518981 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B33/122
"Татнефть"
ЭКСПЛУАТАЦИОННОЙ
имени В.Д. Шашина (RU), RU
КОЛОННЫ
2013100958, 09.01.2013
10.06.2014
RU 163121 U1
Сулейманов Ильдар Амирович (RU),
ПАКЕР С КАБЕЛЬНЫМ ВВОДОМ
прекратил действие,
E21B33/122
Габдуллин Баязит Фазитович (RU),
но может быть
Хусаинов Альберт Раилевич (RU),
восстановлен
Кабиров Эльмир Фанисович (RU),
RU 2016109747, 17.03.2016
10.07.2016
RU 2578136 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B33/122
"Татнефть"
ЭКСПЛУАТАЦИОННОЙ
имени В.Д. Шашина (RU), RU
КОЛОННЫ
2015108557, 11.03.2015
20.03.2016

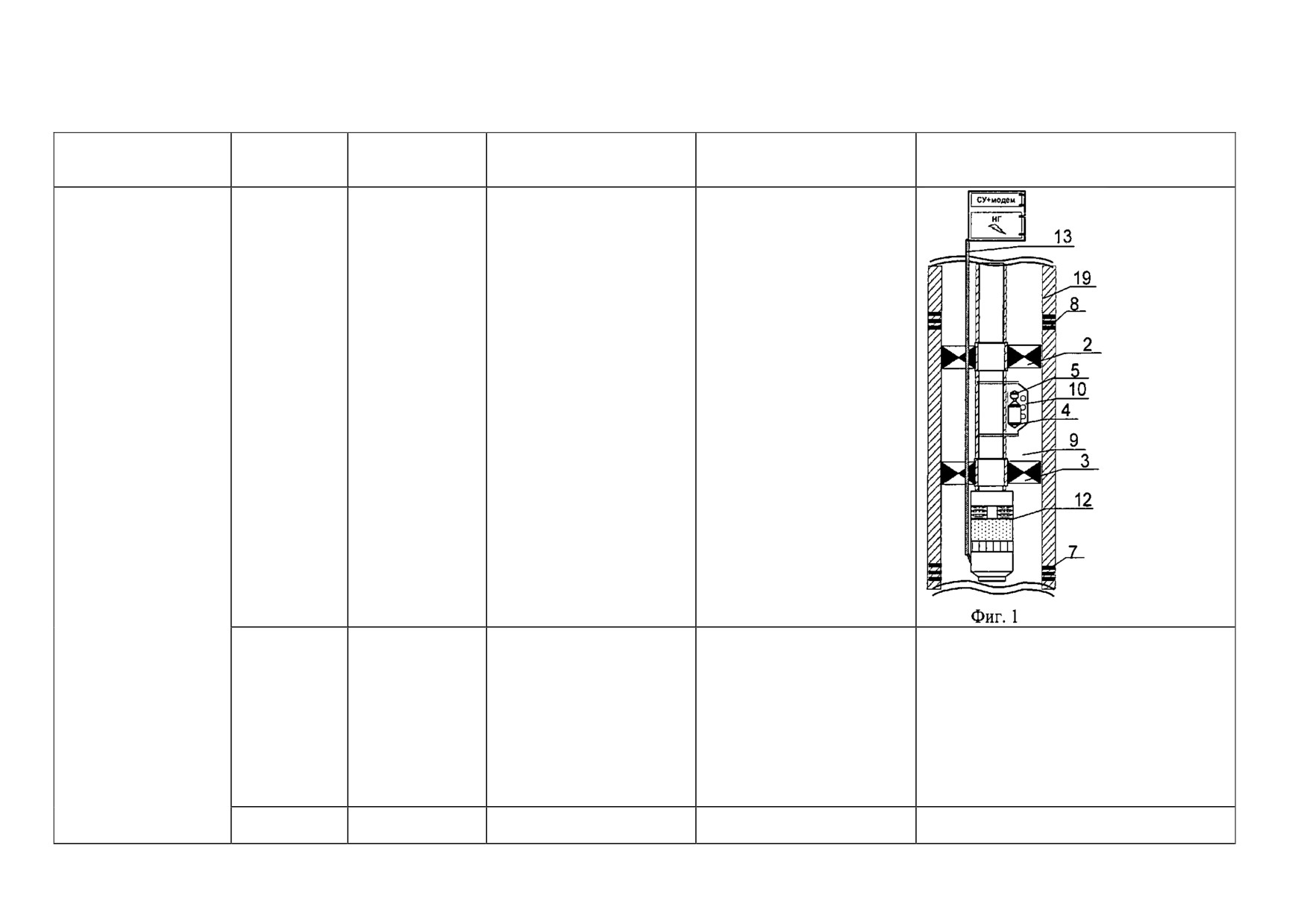

RU 2534876 C1
Общество с ограниченной
ДВУХПАКЕРНАЯ УСТАНОВКА
действует
E21B 34/10;
ответственностью
ДЛЯ ЭКСПЛУАТАЦИИ СКВАЖИН
F04D 13/10;
Научно-производственная фирма
ЭЛЕКТРОПРИВОДНЫМ
E21B 33/124
"Пакер"
НАСОСОМ С ОДНОВРЕМЕННОЙ
(RU), RU 2013142123, 13.09.2013
ИЗОЛЯЦИЕЙ ИНТЕРВАЛА
10.12.2014
НЕГЕРМЕТИЧНОСТИ И
ЦИРКУЛЯЦИОННЫЙ КЛАПАН
RU 2570178 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
26
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
E21B 33/122;
"Татнефть"
ЭКСПЛУАТАЦИОННОЙ
E21B 33/124;
имени В.Д. Шашина (RU), RU
КОЛОННЫ
E21B 29/10
2014141272, 13.10.2014
10.12.2015
RU 168248 U1
Малыхин Игорь Александрович (RU),
УСТРОЙСТВО ДЛЯ РЕМОНТА
прекратил действие,
E21B 29/10;
Яковлев Сергей Сергеевич (RU),
ОБСАДНОЙ КОЛОННЫ
но может быть
E21B 33/124
RU 2016111060, 22.03.2016
восстановлен
25.01.2017
RU 163640 U1
Малыхин Игорь Александрович (RU),
УСТРОЙСТВО ДЛЯ РЕМОНТА
действует
E21B 29/10;
Яковлев Сергей Сергеевич (RU),
ОБСАДНОЙ КОЛОННЫ
E21B 33/124
RU 2015101328/03, 19.01.2015
27.07.2017
RU 168321 U1
Общество с ограниченной
Тампонирующая пакерная система с
может прекратить
E21B33/124
ответственностью
кабельным каналом
действие
"СтройСпецКомплект Групп" (RU),
RU 2016131295, 28.07.2016
30.01.2017
RU 2362006 C2
БЕЙКЕР ХЬЮЗ
НАДУВНОЙ ПАКЕР С
действует
E21B33/127
ИНКОРПОРЕЙТЕД(US),
НАБУХАЮЩИМ СЛОЕМ
RU 2006122635, 18.11.2004,
25.11.2003 US 60/525,019
20.07.2009
RU 2295625 C2
Шарифов Махир Зафар оглы (RU),
ПАКЕР МЕХАНИЧЕСКИЙ С
прекратил действие,
E21B33/128
ООО НТП "Нефтегазтехника" (RU),
ОДНИМ ИЛИ НЕСКОЛЬКИМИ
но может быть
RU 2005111036, 14.04.2005
ПЛАСТАМИ
восстановлен
20.03.2007
RU 2305752 C1
Открытое акционерное общество
ПАКЕР
прекратил действие,
E21B33/128
"Татнефть" им. В.Д. Шашина (RU),
но может быть
RU 2006100719, 10.01.2006
восстановлен
10.09.2007
RU 109200
Гарипов Олег Марсович(RU),
ПАКЕР ГАРИПОВА С
прекратил действие,
E21B 33/128;
ООО Научно-производственное
ЭЛЕКТРОННЫМ
но может быть
E21B 47/00
объединение"Новые нефтяные
ИЗМЕРИТЕЛЬНЫМ ПРИБОРОМ
восстановлен
27
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
технологии"
(ВАРИАНТЫ)
(RU), RU 2011115990, 22.04.2011
10.10.2011

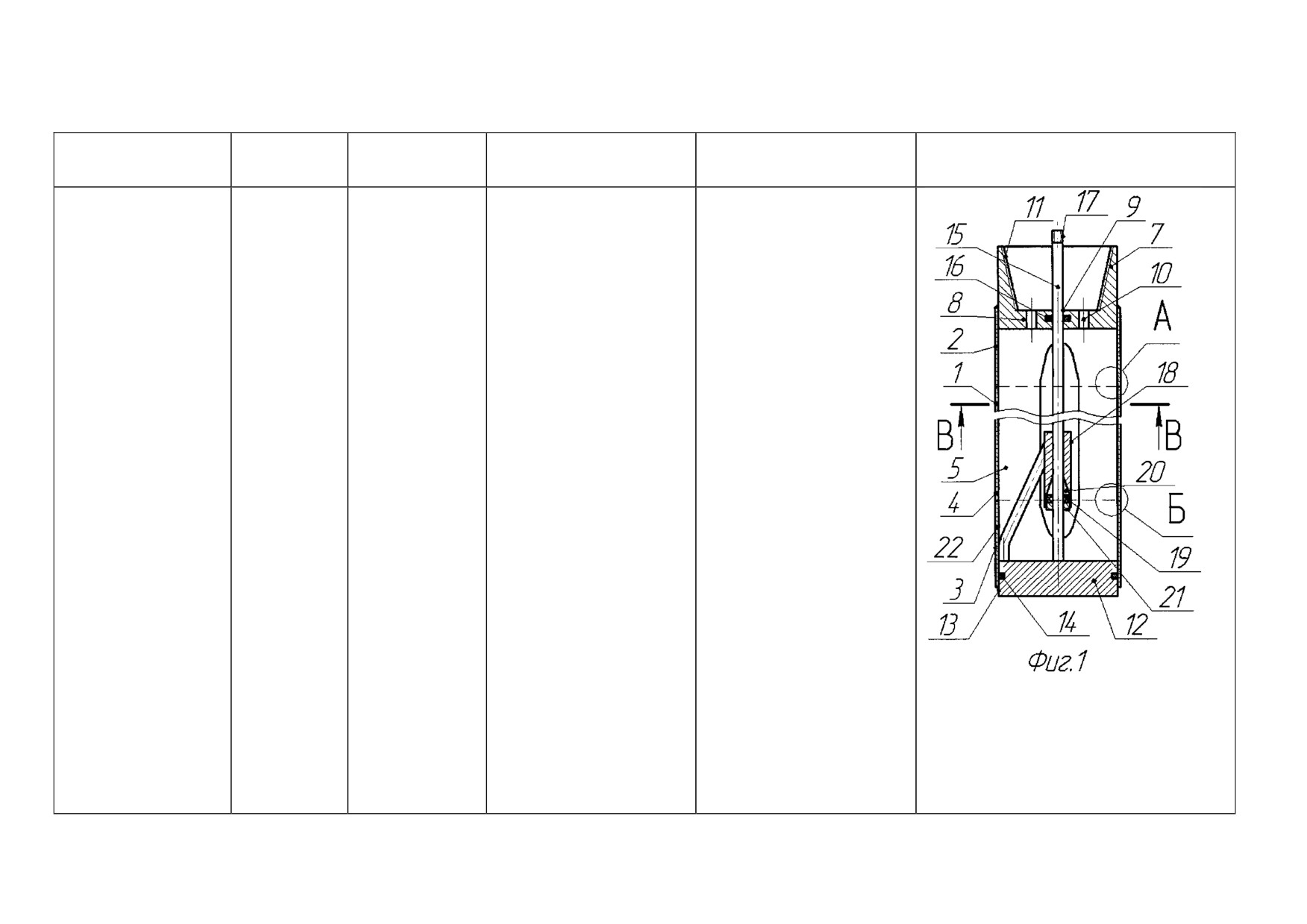

RU 2500879 C2
Гарипов Олег Марсович (RU),
ПАКЕР ГАРИПОВА С
Действует
E21B 33/128;
ООО Научно-производственное
ЭЛЕКТРОННЫМ
E21B 47/00
объединение "Новые нефтяные
ИЗМЕРИТЕЛЬНЫМ
технологии" (RU), RU 2011109359,
ПРИБОРОМ (ВАРИАНТЫ) И
11.03.2011
СПОСОБ ДЛЯ ЕГО РЕАЛИЗАЦИИ
10.12.2013
RU 43582 U1
Закрытое акционерное общество
ПАКЕР
не действует
E21B33/129
Научно-производственное
предприятие "ОСКОН" (RU), RU
2004128192, 27.09.2004
27.01.2005
RU 45450 U1
Закрытое Акционерное Общество
ПАКЕРНЫЙ КОМПЛЕКС ДЛЯ
не действует
E21B33/129
Научно-производственное
ОДНОВРЕМЕННОГО
предприятие "ОСКОН" (RU), RU
НАГНЕТАНИЯ ЖИДКОСТИ В
2004136966, 17.12.2004
СКВАЖИНУИ ДОБЫЧИ ИЗ НЕЕ
10.05.2005
НЕФТИ
RU 2209928 C1
Общество с ограниченной
СПОСОБ ИЗОЛЯЦИИ ЗОН
не действует
E21B33/13
ответственностью "Автонефтьсервис",
ПОГЛОЩЕНИЯ В СКВАЖИНЕ
RU 2002114057, 30.05.2002
10.08.2003
RU 2306404 C1
Открытое акционерное общество
УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ
не действует
E21B33/13
"Татнефть" им. В.Д. Шашина (RU),
ВОДОИЗОЛЯЦИОННЫХ РАБОТ В
RU 2006110889, 04.04.2006
СКВАЖИНЕ
20.09.2007
RU 2382170 C1
Общество с ограниченной
СПОСОБ ИЗОЛЯЦИИ
действует
E21B33/13
ответственностью"Газпром добыча
НЕГЕРМЕТИЧНОСТИ ОБСАДНОЙ
Ямбург" (RU),
КОЛОННЫ ГАЗОВЫХ И
RU 2008131776, 04.08.2008
ГАЗОКОНДЕНСАТНЫХ
20.02.2010
СКВАЖИН
RU 2382171 C1
Общество с ограниченной
СПОСОБ РЕМОНТА ГАЗОВЫХ И
действует
28
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
E21B33/13
ответственностью"Газпром добыча
ГАЗОКОНДЕНСАТНЫХ
Ямбург" (RU),
СКВАЖИН С
RU 2008131777, 04.08.2008
НЕГЕРМЕТИЧНОЙ ОБСАДНОЙ
20.02.2010
КОЛОННОЙ
RU 2462585 C1
Общество с ограниченной
СПОСОБ ИЗОЛЯЦИИ
не действует
E21B 33/138;
ответственностью"Уральская
ВОДОПРИТОКОВ В СКВАЖИНУ
C09K 8/42
Производственно-Промышленная
Компания" (RU),
RU 2011105338, 14.02.2011
27.09.2012
RU 2508444 C1
Копылов Геннадий Алексеевич(RU),
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B33/13
Фёдорова Наталья Григорьевна(RU),
ОБСАДНЫХ ТРУБ В РЕЗЬБОВЫХ
RU 2012147972, 12.11.2012
СОЕДИНЕНИЯХ И ПРИ
27.02.2014
СКВОЗНЫХ ПОВРЕЖДЕНИЯХ
RU 2513740 C1
Копылов Геннадий Алексеевич (RU),
СПОСОБ ГЕРМЕТИЗАЦИИ
Действует
E21B 33/13;
Фёдорова Наталья Григорьевна (RU),
ОБСАДНЫХ ТРУБ И
E21B 29/10
RU 2013105903, 12.02.2013
УСТРОЙСТВО ДЛЯ ЕГО
20.04.2014
ОСУЩЕСТВЛЕНИЯ

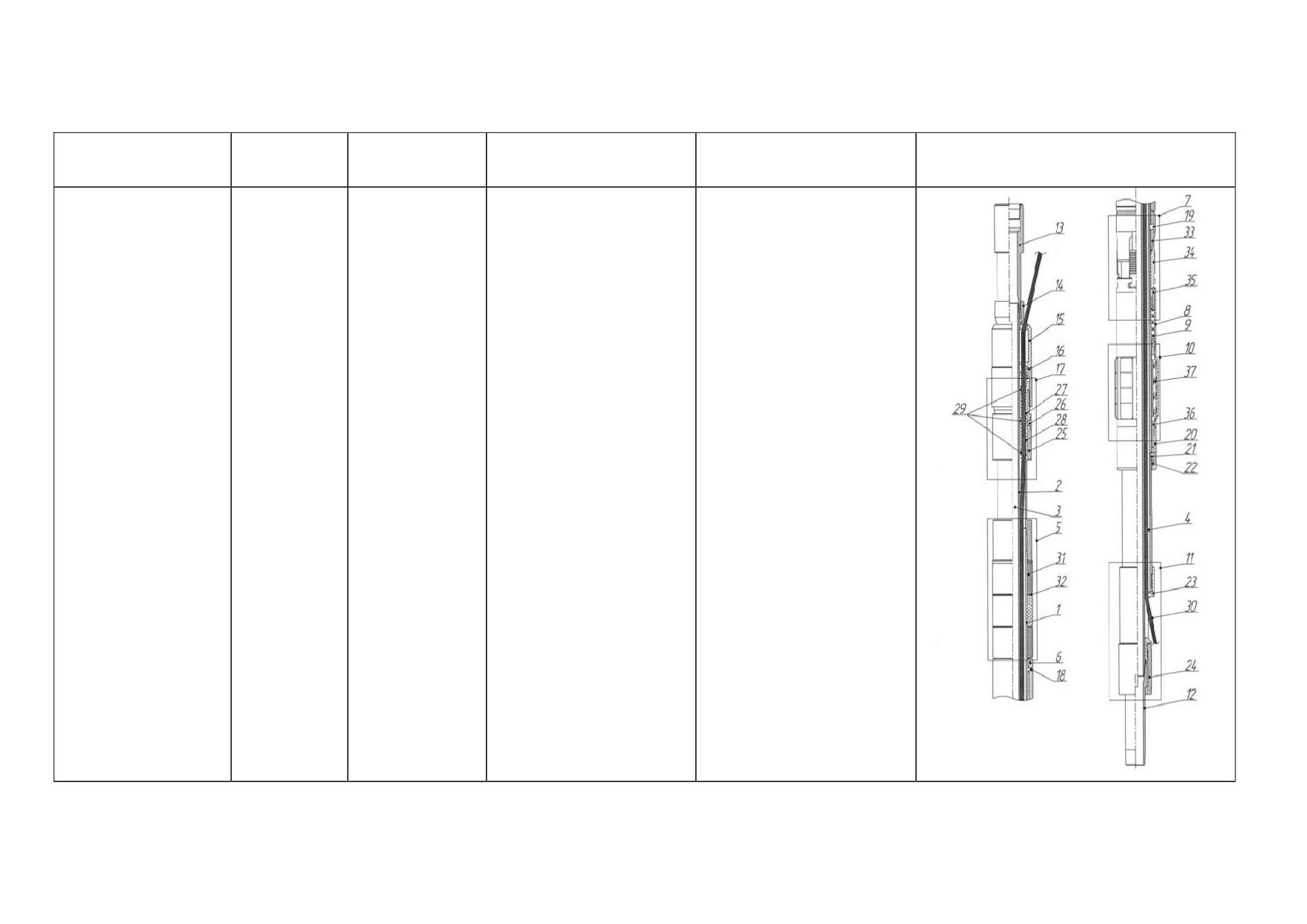

RU 69559 U1
Открытое акционерное общество
УСТРОЙСТВО ДЛЯ УСТАНОВКИ
не действует
E21B33/14
"Татнефть" им. В.Д. Шашина (RU),
И ГЕРМЕТИЗАЦИИ ХВОСТОВИКА
RU 2007127176, 16.07.2007
ОБСАДНОЙ КОЛОННЫ В
27.12.2007
СКВАЖИНЕ
RU 2266391 C1
Сибирское научно-производственное
УСТРОЙСТВО ДЛЯ УСТАНОВКИ
действует
E21B33/14
предприятие бурового
И
машиностроения (ЗАО НПП
ГЕРМЕТИЗАЦИИ ХВОСТОВИКА
"СибБурМаш") (RU), RU 2004124984,
ОБСАДНОЙ КОЛОННЫ В
16.08.2004
СКВАЖИНЕ
20.12.2005
RU 2366801 C2
Григулецкая Елена
СПОСОБ ЛИКВИДАЦИИ
не действует
E21B33/14
Владимировна(RU),
НЕГЕРМЕТИЧНОСТИ ОБСАДНОЙ
RU 2007112347, 03.04.2007;
КОЛОННЫ
10.09.2009
RU 2367774 C1
Геймаш Геннадий Иосифович(RU),
СПОСОБ ЛОКАЛИЗАЦИИ ЗОН
прекратил действие,
29
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
E21B33/14
RU 2008109744, 17.03.2008
НЕГЕРМЕТИЧНОСТИ
но может быть
20.09.2009
ЭКСПЛУАТАЦИОННОЙ
восстановлен
КОЛОННЫ
RU 2377391 C1
Открытое акционерное общество
УСТРОЙСТВО ДЛЯ УСТАНОВКИ
прекратил действие,
E21B33/14
"Татнефть"им. В.Д. Шашина(RU),
И ГЕРМЕТИЗАЦИИ ХВОСТОВИКА
но может быть
RU 2008137707, 19.09.2008
ОБСАДНОЙ
восстановлен
27.12.2009
КОЛОННЫ В СКВАЖИНЕ
RU 2351747 C1
Геймаш Геннадий Иосифович (RU),
УСТРОЙСТВО ДЛЯ
прекратил действие,
E21B33/16
RU 2008109732, 17.03.2008
ГЕРМЕТИЗАЦИИ ТРУБНОГО
но может быть
10.04.2009
ПРОСТРАНСТВА
восстановлен
RU 170082 U1
Общество с ограниченной
РЕЗЬБОВОЕ СОЕДИНЕНИЕ
может прекратить
E21B29/10
ответственностью
ПЛАСТЫРЕЙ СИСТЕМЫ
действие
"Пласт Инжиниринг" (RU), RU
ЛИКВИДАЦИИ
2016128771, 14.07.2016
НЕГЕРМЕТИЧНОСТИ ОБСАДНЫХ
13.04.2017
КОЛОНН
RU 2278240 C2
Евстигнеев Виктор Алексеевич (RU),
МЕТАЛЛИЧЕСКИЙ ПЛАСТЫРЬ
Не действует
E21B29/10
RU 2004121399, 12.07.2004
20.06.2006
RU 2289013 C1
Падерин Михаил Григорьевич (RU),
СПОСОБ ВОССТАНОВЛЕНИЯ
действует
E21B29/10
Падерина Наталья Георгиевна (RU),
ГЕРМЕТИЧНОСТИ ОБСАДНЫХ
RU 2006105419, 21.02.2006
КОЛОНН
10.12.2006
В СКВАЖИНЕ И УСТРОЙСТВО
ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
RU 2291945 C2
Открытое акционерное общество
СПОСОБ ВОССТАНОВЛЕНИЯ
прекратил действие,
E21B29/10
"Татнефть" им. В.Д. Шашина (RU),
ГЕРМЕТИЧНОСТИ
но может быть
RU 2005108777, 28.03.2005
РЕЗЬБОВОГО СОЕДИНЕНИЯ
восстановлен
20.01.2007
ОБСАДНОЙ КОЛОННЫ В
СКВАЖИНЕ
RU 2353752 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
прекратил действие,
E21B29/10
"Татнефть" им. В.Д. Шашина (RU),
СТЕНОК СКВАЖИНЫ
но может быть
RU 2007141024, 06.11.2007
восстановлен
27.04.2009
RU 2363832 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
прекратил действие,
30
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
E21B29/10
"Татнефть"им. В.Д. Шашина(RU),
СТЕНОК СКВАЖИН
но может быть
RU 2007149376, 26.12.2007
восстановлен
10.08.2009
RU 2425935 C1
Общество с ограниченной
УСТРОЙСТВО ДЛЯ
действует
E21B29/10
ответственностью "Пакер" (RU),
ГЕРМЕТИЗАЦИИ ОБСАДНОЙ
RU 2011123566, 09.06.2011;
КОЛОННЫ
27.10.2012
RU 2592309 C1
Малыхин Игорь Александрович (RU),
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B29/10
Соловьев Юрий Сергеевич (RU),
НАРУШЕНИЙ
RU 2015100506, 12.01.2015
ЭКСПЛУАТАЦИОННОЙ
20.07.2016
КОЛОННЫ
RU 2597597 C1
Открытое Акционерное Общество
СПОСОБ ВОССТАНОВЛЕНИЯ
действует
E21B29/10
"Татнефть" им. В.Д. Шашина (RU),
ГЕРМЕТИЧНОСТИ ОБСАДНЫХ
RU 2015120113, 27.05.2015
КОЛОНН И УСТРОЙСТВО
10.09.2016
ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
RU 2635805 C1
Общество с ограниченной
СИСТЕМА ЛИКВИДАЦИИ
действует
E21B29/10
ответственностью
НЕГЕРМЕТИЧНОСТИ ОБСАДНЫХ
"Пласт Инжиниринг" (RU), RU
КОЛОНН
2016135374, 31.08.2016
16.11.2017
RU 2498044 C1
Санников Олег Иванович(RU),
СПОСОБ ЛИКВИДАЦИИ
прекратил действие,
E21B 29/02;
RU 2012140262, 20.09.2012
НЕГЕРМЕТИЧНОСТИ В КОЛОННЕ
но может быть
E21B 33/10
10.11.2013
ТРУБ
восстановлен
RU 2513374 C1
Открытое акционерное общество
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B33/00
"Татнефть"
ЭКСПЛУАТАЦИОННОЙ
имени В.Д. Шашина (RU), RU
КОЛОННЫ
2012157802, 27.12.2012
20.04.2014
RU 2513937 C1
Копылов Геннадий Алексеевич (RU),
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
E21B 17/00;
Фёдорова Наталья Григорьевна (RU),
СТЕСНЕННОЙ ПРОКЛАДКОЙ
F16L 15/04
RU 2013111326, 13.03.2013
20.04.2014
RU 2517344 C1
Копылов Геннадий Алексеевич (RU),
СПОСОБ ГЕРМЕТИЗАЦИИ
действует
31
Сведение о действие
Патентооблатадель(и)/
охранного документа
Предмет поиска (объект
Страна выдачи, вид и номер
заявитель(и), страна. Номер заявки,
Название изобретения
(по данным ФИПС на
исследования, его
охранного документа, МПК
приоритет.
(полезной модели)
момент поиска)
составные части)
Дата публикации
(только для анализа
патентной чистоты)
E21B 17/08;
Фёдорова Наталья Григорьевна (RU),
ОБСАДНЫХ ТРУБ ПРОКЛАДКОЙ
F16L 15/04
Трусов Сергей Георгиевич (RU),
С ПАМЯТЬЮ
RU 2013112882, 22.03.2013
27.05.2014
RU 2534690 C1
Хасаншин Ильдар Анварович (RU),
ПАКЕР УСТЬЕВОЙ-
действует
E21B33/03
RU 2013143128, 23.09.2013
УНИВЕРСАЛЬНЫЙ
10.12.2014
RU 2555686 C1
Общество с ограниченной
СПОСОБ УСТРАНЕНИЯ
действует
E21B 33/00;
ответственностью
ПРОБЛЕМНЫХ УЧАСТКОВ В
E21B 29/00
"ВОРМХОЛС" (RU), RU 2014105937,
СКВАЖИНЕ
19.02.2014
10.07.2015
Таблица В.6.2 - Зарубежная патентная документация
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
1
2
3
4
5
Конструкция пакерной
US 2003015246 A1
HARDIN JAMES [US];
Casing patching tool
системы.
E21B29/10;
2001
Отдельные узлы пакерной
F16L55/163
23.01.2003
системы.
US 2010258311 A1
CRAIG DANIEL T [US];
Casing Patch and Seal
Способ ликвидации
E21B17/08;
KOVAR WAYNE A [US];
негерметичности нефтяных и
E21B23/00;
2009
газовых скважин с
E21B29/10;
14.10.2010
использованием пакерной
E21B33/10;
системы
E21B43/10
32
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
US 2016348475 A1
BLUE SPARK ENERGY INC [CA];
METHOD FOR SEALING AN
CA2930355 (A1)
E21B36/04;
2016
OPENING OF A WELLBORE
E21B41/00
01.12.2016
EQUIPMENT
US 20030075341 A1
KURLENYA MIKHAIL
Packer and method for fixation thereof in
CA2383978 (A1);
E21B33/12;
VLADIMIROVICH [RU];
a well
CN1383468 (A);
E21B33/127;
SERDJUKOV SERGEI
GB2371820 (A);
E21B33/134;
VLADIMIROVICH [RU];
MXPA02002095 (A);
E21B36/04
TKACH KHAIM BERKOVICH [RU];
RU2191249 (C2);
2000
WO0202905 (A1)
24.04.2003
US 20060272806 A1
WILKIE ARNOLD E [US];
Swelling packer with overlapping petals
E21B33/12
HAGGARD JEFFREY S [US];
2006
07.12.2006
US 20070163777 A1
MURRAY DOUGLAS J [US];
Self energized packer
CA2636195 (A1);
E21B33/12
ROSENBLATT STEVE [US];
RU2392417 (C2);
2006
US7387158 (B2);
19.07.2007
WO2007084657 (A1)
US 20080093086 A1
COURVILLE PERRY W [US];
SWELLABLE PACKER
EP2086762 (A2);
E21B33/122
KALMAN MARK [US];
CONSTRUCTION FOR
US2010051295 (A1);
2007
CONTINUOUS OR SEGMENTED
US7762344 (B2);
24.04.2008
TUBING
US8006773 (B2);
WO2008051250 (A2)
US 20080185158 A1
HALLIBURTON ENERGY SERV INC
SWELLABLE PACKER WITH
AU2007346700 (A1);
E21B33/12
[US];
ENHANCED SEALING CAPABILITY
BRPI0721215 (A2);
2008
CA2677254 (A1);
07.08.2008
CA2765193 (A1);
EP2129865 (A1);
MX2009008348 (A);
NO20092947 (A);
US2012067565 (A1);
US9303483 (B2);
US9488029 (B2);
WO2008097312 (A1)
US 20090078407 A1
CARRO GUSTAVO IGNACIO [AR];
RETRIEVABLE DOWNHOLE
AR062973 (A1);
33
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
E21B33/12
2007
PACKER ASSEMBLY
BRPI0802073 (A2);
26.03.2009
CA2638234 (A1);
CO5990185 (A1);
MX2008009702 (A);
PE11212009 (A1);
US7708062 (B2)
US 20090139707 A1
BAKER HUGHES INC [US];
Swellable Packer with Back-Up Systems
US7806193 (B2);
B29C65/00;
2008
WO2008154392 (A1)
E21B33/12;
04.06.2009
E21B33/127
US 20090179383 A1
HALLIBURTON ENERGY SERV INC
SWELLABLE PACKER WITH
B65B7/28;
[US];
COMPOSITE MATERIAL END RINGS
E21B33/128
2008
16.07.2009
US 20100038073 A1
CARRO GUSTAVO IGNACIO [AR];
HYDRAULIC WELL PACKER
AR067941 (A1);
E21B33/12
2008
CO6130004 (A1);
18.12.2010
MX2009007683 (A)
US 20100051259 A1
PESSIN JEAN-LOUIS [US];
Expandable Packer Construction
FR2935455 (A1);
E21B33/12
CORRE PIERRE-YVES [FR];
US2011297400 (A1);
BOUTILLON GUILLAUME [FR];
US2016047200 (A1);
2008
US8020294 (B2);
04.03.2010
US9175776 (B2);
US9650860 (B2)
US 20110120733 A1
SCHLUMBERGER TECHNOLOGY
FUNCTIONALLY GRADED
GB2502771 (A);
C08J5/00;
CORP [US];
SWELLABLE PACKERS
NO20120598 (A1);
E21B33/12
2009
SA3431 (B1);
26.05.2011
US2012273119 (A1);
US8696963 (B2);
WO2011062884 (A1)
US 20130025849 A1
BAKER HUGHES INC [US];
ACTUATED PACKER
E21B33/12
2011
ARRANGEMENT
31.01.2013
HAVING A DEGRADABLE LAYER
FOR A SEAL
US 20130213635 A1
CARRO GUSTAVO IGNACIO [AR];
HYDRAULIC WELL PACKER
E21B33/1295
2012
34
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
22.08.2013
US 20150167419 A1
HALLIBURTON ENERGY SERVICES
HIGH FLOW AREA SWELLABLE
AR095170 (A1)
E21B23/06;
INC [US];
CEMENTING PACKER
AU2013377917 (A1);
E21B33/12;
2013
EP2904191 (A1);
E21B33/16
18.06.2015
WO2014123520 (A1)
US 20160312569 A1
WEATHERFORD TECH HOLDINGS
Tension-Set Tieback Packer
CA2927497 (A1)
E21B33/128;
LLC [US];
E21B33/129;
2015
E21B33/14
27.10.2016
US 20170218737 A1
BAKER HUGHES INC [US];
Inflatable Expanded Liner Hanger
E21B33/12;
2016
Assembly with Weight Set Liner Top
E21B33/14;
03.08.2017
Packer
E21B43/10
US 20170226820 A1
SCHLUMBERGER TECHNOLOGY
System and Method for
E21B17/20;
CORP [US];
Isolating a Section of a Well
E21B19/22;
2016
E21B23/00;
10.08.2017
E21B23/06;
E21B33/122;
E21B33/124;
E21B33/128;
E21B33/129;
E21B33/134;
E21B43/14;
E21B43/26
US 6142230 A
WEATHERFORD LAMB [US];
Wellbore tubular patch system
AU1054400 (A);
E21B17/02;
1998
CA2347895 (A1);
E21B17/08;
07.11.2000
EP1127210 (A1);
E21B29/10;
NO20011854 (A);
E21B43/10;
NO328248 (B1);
E21B47/09;
WO0026502 (A1)
F16L55/163
US 6167963 B1
BAKER HUGHES INC [US];
Removable non-metallic bridge plug or
AU2690299 (A);
E21B33/12;
1998
packer
CA2270759 (A1);
E21B33/129
02.01.2001
GB2337064 (A);
35
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
NO20024606 (A);
NO20024607 (A);
NO326340 (B1);
NO332020 (B1);
NO332088 (B1);
NO992241 (A)
US 6230798 B1
SMITH INTERNATIONAL [US];
Inflatable packer
AU1609897 (A);
E21B33/127
1996
CA2244131 (A1);
15.05.20001
EP0877852 (A1);
GB2309722 (A);
NO316994 (B1);
NO983519 (A);
WO9728348 (A1)
US 6250638 B1
YOUNGQUIST TIMOTHY G [US];
Taper joint well sealing packer and
E21B33/12
1999
method
26.06.2001
US 6286603 B1
SOLINST CANADA LTD [US];
Packing system and method for
CA2298121 (A1);
E21B33/12;
1999
boreholes
GB2347702 (A)
E21B33/124;
11.09.2001
E21B33/127
US 6481497 B2
HALLIBURTON ENERGY SERVICES,
High temperature high pressure
CA2352733 (A1);
E21B23/01;
INC;
retrievable packer with barrel slip
DE60102750 (T2);
E21B33/129
2000
DK1172520 (T3);
19.11.2002
EP1172520 (A2);
EP1172520 (B1);
NO20013412 (A);
US6378606 (B1);
US6481497 (B2)
US 6484808 B2
VARCO I/P, INC;
Stripper/packer
E21B33/12
2000
26.11.2002
US 6581682 B1
SOLINST CANADA LTD [CA];
Expandable borehole packer
CA2321377 (A1)
E21B33/12
1999
24.06.2003
US 6640893 B1
GRP EUROP D INTERET
Wellbore packer
AT268429 (T);
36
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
E21B33/127; E21B33/12;
ECONOMIQUE [FR];
DE60011254 (T2);
E21B33/126;
MESY GEO MESSSYSTEME GMBH
DK1165933 (T3);
E21B43/10
MESY [DE];
EP1165933 (A1);
1999
ES2223487 (T3);
04.11.2003
FR2791732 (A1);
JP2002540330 (A);
PT1165933 (E);
WO0058601 (A1)
US 6681849 B2
BAKER HUGHES INC [US],
Downhole packer system utilizing
AU2002331637 (A1);
E21B33/12;
2001
electroactive polymers
WO03027430 (A2)
F16F1/36;
27.01.2004
F16F9/53
US 6761222 B2
ABB OFFSHORE SYSTEMS
Packer system
AU3040801 (A);
E21B33/127
LIMITED;
GB2359833 (A);
2000
NO20024204 (A);
20.02.2003
WO0166906 (A1)
US 6779600 B2
BAKER HUGHES INCORPORATED;
Labyrinth lock seal for hydrostatically
CA2454948 (A1);
E21B33/1295
2001
set packer
GB2395966 (A);
24.08.2004
NO20040344 (A);
WO03012252 (A1)
US 7331581 B2
SCHLUMBERGER TECHNOLOGY
Inflatable packers
CA2601718 (A1);
E21B33/127
CORPORATION;
CN101171400 (A);
2005
EA012170 (B1);
19.02.2008
EA200702113 (A1);
EP1866517 (A1);
MX2007011825 (A);
WO2006103630 (A1)
US 7441596 B2
BAKER HUGHES INCORPORATED;
Swelling element packer and installation
CA2658830 (A1);
E21B33/12
2006
method
NO20090353 (A);
27.12.2008
WO2007150022 (A2);
WO2007150040 (A1)
US 7735552 B2
SCHLUMBERGER TECHNOLOGY
AR057951 (A1);
E21B33/12
CORPORATION;
CA2630167 (A1);
2005
CN101316981 (A);
15.06.2010
GB2445126 (A);
37
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
WO2007063492 (A2)
US 7743825 B2
BAKER HUGHES INCORPORATED;
Packer sealing element with shape
AU2007238030 (A1);
E21B33/128
2006
memory material
CA2648847 (A1);
29.07.2010
CN101460700 (A);
CN103590781 (A);
GB2450282 (A);
NO20084431 (A);
RU2008144665 (A);
RU2429340 (C2);
WO2007121350 (A1)
US 7841397 B2
CALFRAC WELL SERVICES LTD;
Isolation tool
AR051179 (A1);
E21B23/04;
2004
CA2472824 (A1);
E21B33/12;
30.11.2010
MXPA05006655 (A)
E21B33/124;
E21B43/26
US 7891431 B2
HALLIBURTON ENERGY SERVICES,
Annular Packer Device
AU2006241577 (A1);
E21B33/12;
INC;
BRPI0610474 (A2);
E21B33/127;
2005
CA2606139 (A1);
E21B33/128
22.02.2011
CN101194083 (A);
EA010845 (B1);
EA200702152 (A1);
EP1877645 (A1);
NO20052144 (A);
NO324087 (B1);
WO2006118470 (A1)
US 8960312 B2
HALLIBURTON ENERGY SERV INC
MITIGATING LEAKS IN
AU2011276774 (A1);
E21B33/12
[US];
PRODUCTION TUBULARS
BR112012032470 (A2);
2010
CA2803450 (A1);
24.02.2005
CN102971484 (A);
EP2588710 (A2);
SG186760 (A1);
WO2012005874 (A2)
WO 0180650 A3
TRIANGLE EQUIPMENT AS [NO];
PACKER, SETTING TOOL FOR A
AU5687201 (A);
E21B33/127
2000
PACKER
BR0110359 (A);
01.11.2011
AND METHOD FOR SETTING A
CA2407436 (A1);
38
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
PACKER
EP1305500 (A2);
US2003075342 (A1)
WO 0026502 A1
WEATHERFORD LAMB [US];
CONNECTOR FOR AN
AU1054400 (A);
E21B17/02;
HARDING RICHARD PATRICK [GB]
EXPANDABLE TUBING STRING
CA2347895 (A1);
E21B17/08;
1998
EP1127210 (A1);
E21B29/10;
11.03.2000
NO20011854 (A);
E21B43/10;
US6142230 (A)
E21B47/09;
F16L55/163
WO 2008151314 A2
BAKER HUGHES INC [US];
INTERVENTIONLESS COMPOSITE
US2008296014 (A1)
E21B29/10
2007
PACKER
11.12.2008
WO 2012121907 A3
HALLIBURTON ENERGY SERV INC
TEMPERATURE DEPENDENT
EP2661534 (A2);
E21B33/12; B21B19/00
[US];
SWELLING OF A SWELLABLE
MX2013010238 (A);
2011
MATERIAL
MX337703 (B);
13.09.2013
US2012227986 (A1);
US8459366 (B2)
WO 2013081808 A1
SCHLUMBERGER CA LTD [CA];
MARINE ISOLATION ASSEMBLY
AU2012346369 (A1);
E21B33/038;
SCHLUMBERGER SERVICES
BR112014012657 (A2);
E21B47/001;
PETROL [FR];
CA2856578 (A1);
E21B49/00;
SCHLUMBERGER HOLDINGS [GB];
GB2515884 (A);
E21B7/12
SCHLUMBERGER TECHNOLOGY
NO20140612 (A1);
BV [NL];
US2013133894 (A1)
PRAD RES & DEV LTD [GB];
SCHLUMBERGER TECHNOLOGY
CORP [US]; 2011; 06.06.2013
WO 2013102131 A3
WEATHERFORD LAMB [US];
ANNULAR SEALING IN A
AU2012362225 (A1);
E21B33/02
2011
ROTATING CONTROL DEVICE
CA2861895 (A1);
04.07.2013
DK2812526 (T3);
EP2812526 (A2);
EP3231986 (A1);
US2014027129 (A1);
US2016273297 (A1)
WO 2016024123 A1
BISN TEC LTD [GB];
DOWNHOLE WELL TOOLS AND
CA2987506 (A1);
E21B29/10; E21B33/138
2014, 2015
METHODS OF USING SUCH
EP3126617 (A1);
39
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
18.02.2016
EP3180491 (A2);
EP3180492 (A1);
GB2529275 (A);
US2017226819 (A1);
US2017234093 (A1);
US2017234100 (A1)
WO 2016085593 A1
BAKER HUGHES INC [US];
FLEXIBLE GRAPHITE PACKER
CA2967580 (A1);
E21B33/12; E21B33/128
2014
GB2548060 (A);
02.06.2016
NO20170936 (A1);
US2016145965 (A1)
WO 2016137438 A1
SCHLUMBERGER CA LTD [CA];
PACKER ASSEMBLY WITH
E21B23/00;
SERVICES PETROLIERS
MOORING RING FOR ENHANCED
E21B33/12;
SCHLUMBERGER [FR];
ANCHORING
E21B34/06
SCHLUMBERGER HOLDINGS;
SCHLUMBERGER TECHNOLOGY
BV [NL];
PRAD RES & DEV LTD;
SCHLUMBERGER TECHNOLOGY
CORP [US]; 2015; 01.09.2016
KR 101242722 B1
DAE SUNG GROUNDWATER LTD
A packer device
E21B33/12;
[KR];
E21B33/127
2010
18.03.2013
KR 101735679 B1
DAE SUNG GROUNDWATER LTD
PACKER WITH EXPANSION TUBE
E21B33/12;
[KR];
FOR INCREASE EXPANSIVE FORCE
E21B33/126
2015
15.05.2017
CN 2692340 Y
INST OF OIL PRODUCTION
Hydraulic bicylinder ancher less packer
E21B33/12
TECHNOL [CN]; 2004
13.05.2005
CN 2809205 Y
WANG JIANG [CN];
Thermostable anti-corrosion packer
E21B33/128;
2005
F16J15/10
23.08.2006
CN 2851546 Y
OIL EXT TECH INSTITUTE SINOPEC
Leak proof packer
E21B33/12
[CN];
40
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
2005
27.12.2006
CN 2869300 Y
LIAOHE OIL EXPLORATION
Packer for horizontal well side drilling
E21B33/128;
BUREAU [CN];
and horizontal well operation
E21B7/04
2005
14.02.2007
CN 101025078 A
YU CHENGLONG [CN];
High-sealing corrosion-resisting
E21B33/128;
2006
compression type packer
E21B43/20
29.08.2007
CN 101165307 A
YIGUI LIU [CN];
Highly sealed compression packer
E21B33/128
2006
23.04.2008
CN 101165311 A
LIANGUI OU [CN];
Large orifice releasing packer
E21B33/128
2006
23.04.2008
CN 101319603 A
HONGQUAN YAO [CN];
High-strength sealing steam injection
E21B33/128;
2008
packer
E21B43/24
10.12.2008
CN 101696623 A
LIAONING AOFUSIDA PETROLEUM
Steel wire cord expanding rubber packer
E21B33/127
EQ;
for oil or gas well
2009
21.04.2010
CN 101713281 A
JINGBIN LIU;
Self-expansion bonding packer
E21B33/128
2008
26.05.2010
CN 101769139 B
DONGCHENG YANG;
Compressed self-sealed well-flushing
E21B33/128
2008
packer
28.11.2012
CN 102536157 A
PETROCHINA CO LTD;
Packer for intelligent well completion
E21B33/128
2012
04.07.2012
CN 103206186 A
PETROCHINA CO LTD;
Down-hole packer based on shape
E21B33/12
2013
memory materials
17.07.2013
CN 103485745 B
LIU XINDONG;
Expandable leakproof well cleanout
41
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
E21B33/126
2013
packer
09.12.2015
CN 104963652 A
CNPC BOHAI DRILLING ENG CO
Self-sealing compressed packer
E21B33/122
LTD; 2015
07.10.2015
CN 105156065 A
TIANDING LIANCHUANG SEALING
Sealing element and compression type
E21B33/128;
TECHNOLOGY BEIJING CO LTD;
packer
F16J15/06
2015
16.12.2015
CN 105275426 A
TIANJIN HUIZHU PETROLEUM
External casing packer
E21B33/127
EQUIPMENT TECHNOLOGY CO
LTD;
2015; 27.01.2016
CN 106050187 A
ZHANG GUOPING;
Woven elastic jig type hole packer
E21B33/12;
2016
E21B33/13;
26.10.2016
E21F7/00
CN 200968195 Y
SICHUN PETROLEUM
Permanent type sealing anchoring packer
E21B33/128
ADMINISTRATIO [CN];
2006
31.10.2007
CN 200989185 Y
XINDONG LIU;
Expanding flushing packer
E21B33/127
2006
12.12.2007
CN 201228534 Y
HONGQUAN YAO [CN];
High-strength sealing and steam
E21B33/128;
2008
injecting packer
E21B43/24
29.04.2009
CN 201502354 U
XIAOMING LU;
Thermal recovery packer seal sleeve
E21B33/127;
2009
E21B43/24
09.06.2010
CN 201738865 U
PETROCHINA CO LTD;
Shaft annular space hydraulic expansion
E21B33/126
2010
packer
09.02.2011
CN 201857941 U
WU SHIYUN;
Anti-leakage and bottom water coning
E21B33/128;
2010
delay integrated string of horizontal well
42
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
E21B43/00;
08.06.2011
E21B43/32
CN 201924871 U
DONGYING BAIHUA PETROLEUM
Heat-sensitive packer of steam injection
E21B33/12;
TECHNOLOGY DEV CO LTD;
well
E21B43/24
2011
10.08.2011
CN 202090882 U
SHANDONG LIXIN PETROLEUM
Multifunctional low-pressure oil-leaking
E21B33/12;
MACHINERY MFG CO LTD; 2011
and oil-losing layer protecting device
E21B34/06
28.12.2011
CN 202117616 U
PETROCHINA CO LTD;
Seal packer
E21B33/126;
2011
E21B33/127
18.01.2012
CN 202125273 U
DONGYING INNOVATION
Fracture packer
E21B33/126
PETROLEUM TECHNOLOGY DEV
CO LTD;
2011
25.01.2013
CN 202381028 U
HAIKUN WANG;
Isobaric seal coat well completion tool
E21B33/12;
2011
with double self-examining seals
E21B33/122
15.08.2012
CN 202596657 U
CHINA PETROLEUM & CHEMICAL;
Expanding packer
E21B33/127
OIL PROD TECH INST SHENGLI OIL;
2012
12.12.2012
CN 202731828 U
PETROCHINA CO LTD;
Oil layer anti-leakage device
E21B33/12;
2012
E21B34/08
13.02.2013
CN 203239273 U
PETROCHINA CO LTD;
Down-hole packer based on shape
E21B33/12
2013
memory materials
16.10.2013
CN 203476281 U
LIU XINDONG;
Expanding-type leakage-proof well-
E21B33/126
2013
flushing packer
12.03.2014
CN 203867512 U
TIANJIN LONGXIN PETROLEUM
Hydraulic expansion and self-locking
E21B33/126
MACHINERY MFG CO LTD; 2014
seal type well-flushable packer
43
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
08.10.2014
CN 203925404 U
TIANJIN ZHENGHAN PETROLEUM
Novel stacked sheet steel expansion
E21B33/127
EQUIPMENT MFG CO LTD; 2014
cylinder in fracturing packer
05.11.2014
CN 204113200 U
PETROCHINA CO LTD; DAQING
Plugging well-flushing packer
E21B33/127
OILFIELD CO LTD; 2014
21.01.2015
CN 204175232 U
CHINA PETROLEUM & CHEMICAL;
Anti-leakage well flushing packer
E21B21/10;
2014
E21B33/127
25.02.2015
CN 204283313 U
DONGYING FLUID SCIENCE &
Intelligent well top packer
E21B33/127;
TECHNOLOGY CO LTD;
E21B33/129
2014
22.04.2015
CN 204627524 U
SUNRISE ENERGY TECHNOLOGY
Hydraulic pressure is sat to seal and is
E21B33/122;
CO LTD;
reclaimd packer step by step
E21B33/128
2015
09.09.2015
CN 205400661 U
UNIV ZHONGYUAN TECHNOLOGY;
Colliery is hydraulic fracturing hole
E21B33/122
2016
packer in pit
27.07.2016
CN 205477515 U
WEI HAI;
Dual control packer
E21B33/127
2016
17.08.2016
CN 101413384 A
CHINESE PETROLEUM GROUP
Method for implementing branch well
E21B33/10;
CHANGC [CN];
window seal by using metal expansion
E21B7/04
2008
tube
22.04.2009
CN 204152473 U
GUDAO OIL PRODUCTION
Multi-functional well packer
E21B33/06
FACTORY SINOPEC SHENGLI
OILFIELD CO; 2014
11.02.2015
CN 204738808 U
CHINA NAT OFFSHORE OIL CORP;
Shock insulation structure
E21B47/017
CHINA OILFIELD SERVICES LTD;
2015
44
Предмет поиска (объект
Страна выдачи, вид и
Патентооблатадель(и)/
Название изобретения
Взаимное
исследования, его составные
номер охранного документа,
заявитель(и), страна.
(полезной модели)
патентование
части)
МПК
Номер заявки, приоритет.
Дата публикации
04.11.2015
CN 206016691 U
PETROCHINA CO LTD;
Tubular column is adopted to card of
E21B17/00;
2016
doublestage packer shutoff leakage
E21B33/122;
15.03.2017
E21B33/127
Таблица В.6.3 Научно-техническая, конъюктурная документация
Предмет поиск
Автор/ Держатель
Наименование источника информации
информации
Год, место и орган издания
Конструкция пакерной
Исследование и разработка технологии
Рахманов И. Н.
Автореферат диссертации;
системы.
герметизации
отпечатано в секторе
Отдельные узлы пакерной
эксплуатационной колонны радиально
оперативной полиграфии
системы.
расширяемыми пластырями
института "ТатНИПИнефть"
Способ ликвидации
ОАО "Татнефть"; 2011
негерметичности нефтяных и
Опыт применения водонефтенабухающих
Исхаков А.Р.
[электронный ресурс] режим
газовых скважин с
заколонных пакеров ТАМ
доступа
использованием пакерной
системы
/bur/003.pdf;
дата обращения 2017
Роснефть: К вопросу о повышении надежности
Ерка Б.А., Хабаров
[электронный ресурс] режим
конструкции скважин в осложненных условиях
А.В., Герасименко Н.А.
доступа
разработки нефтяных оторочек
content/uploads/2015/03/07_Ros
neft-Sealing-Wellbore-
Leakage.pdf;
дата обращения 2017
45
Совершенствование технологии постановки
Пилипец В. И.,
ГВУЗ «Донецкий
потайной водоизолирующей колонны
Король В. И.
национальный технический
внегерметичных участках скважины
университет»;
Донецк, Украина Поступила в
редакцию 01.02.11; принята к
печати 18.03.11
СОСТОЯНИЕ И ПРОБЛЕМЫ ПО
Фариз Ахмед,
ISSN 1993—9973.Розвідка та
УСТРАНЕНИЮ НЕГЕРМЕТИЧНОСТИ
Алиев Ш.Г.,
розробка нафтових і газових
ЭКСПЛУАТАЦИОННЫХ КОЛОНН В
Искендеров Э.Х.
родовищ;
СКВАЖИНАХ МЕСТОРОЖДЕНИЯ БУЗОВНА-
2015. № 3(56)
МАШТАГА
ООО «ЛУКОЙЛ - Западная Сибирь», ТПП
Михаил Чертенков,
[электронный ресурс] режим
«Повхнефтегаз» и «НьюТек Сервисез» успешно
Николай Веремко,
доступа
осуществили изоляцию интервалов
Эдуард Cорокин,
негерметичностей эксплуатационных колонн
Вячеслав Кондратьев,
serv.com/upload/iblock/a53/a53
нефтяных скважин с помощью расширяемых
Валерий Бессель,
d196f14489aa3e19b57b8872dca
систем
Октай Мамедбеков,
f2.pdf;
Михаил Фомин,
дата обращения 2017
Евгений Болдырев
ПАКЕРЫ ДЛЯ ПРОВЕДЕНИЯ
В.А. Аванесов,
учеб. пособие/
ТЕХНОЛОГИЧЕСКИХ
Е.М. Москалева
Ухта: УГТУ; 2008
ОПЕРАЦИЙ И ЭКСПЛУАТАЦИИ СКВАЖИН
Технологии изоляции мест негерметичности
М.Х. АМИНЕВ,
БУРЕНИЕ И НЕФТЬ; 10/2011
эксплуатационной колонны пакерными
А.А. ЗМЕУ
компоновками. Методы установки пакеров при
ООО НПФ «Пакер»
недостаточной нагрузке
Техника и технология заканчивания и освоения
Ягафаров А.с.
Диссертация на соискание
нефтедобывающих скважин с разобщением
научной степени кандидата
горизонтального ствола на сегменты
технических наук;
Альметьевск; 2015
46
Технология диагностики и ликвидации
Хадиев Д.Н.
Автореферат диссертации;
межколонных газопроявлений в скважинах
Уфа; 2002
Урегонского месторождения
ПОВЫШЕНИЕ КАЧЕСТВА ИЗОЛЯЦИОННЫХ
КУСТЫШЕВ И. А.
Автореферат диссертации;
РАБОТ ПРИ КОНСЕРВАЦИИ И
Отпечатано на ризографе
ЛИКВИДАЦИИ ГАЗОВЫХ СКВАЖИН
отделом оформления
ООО«ТюменНИИгипрогаз»;
Подписано к печати
24.11.2004 г
ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ
Морозов Д.В.
Автореферат диссертации;
ПРИМЕНЕНИЯ
Уфа; 2005
ВЯЗКОУПРУГИХ ПОДВИЖНЫХ ПАКЕРОВ
ПРИ ЦЕМЕНТИРОВАНИИ ОБСАДНЫХ
КОЛОНН
ООО «НКМЗ-Групп»: технологии, качество,
Р.Д. Джафаров,
Экспозиция Нефть Газ; 3 (49)
надежность
И.М. Гильмуллин
апРеЛь 2016
ИССЛЕДОВАНИЕ НАПРЯЖЕННО-
Копейкин И.С.,
Электронный научный журнал
ДЕФОРМИРОВАННОГО СОСТОЯНИЯ
Миргородский Р.С.,
«Нефтегазовое дело»; 2016.
БАЗОВЫХ УЗЛОВ ПАКЕРА ДЛЯ
Лягов А.В.
№5
НЕОБСАЖЕННОЙ СКВАЖИНЫ
ТЕОРИЯ И ПРАКТИКА
И.И. Клещенко,
Издательско-полиграфический
РЕМОНТНО-ИЗОЛЯЦИОННЫХ РАБОТ В
Г.П. Зозуля,
центр «Экспресс»
НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИНАХ
А.К. Ягафаров,
Тюмень;
В.П. Овчинников
2011
Первичное цементирование с использованием
T. ДАВИС,
БУРЕНИЕ И НЕФТЬ; 06/2015
разбухающих пакеров FREECAP
В.Э. ВИДАВСКИЙ,
А.В. ШАБАРШОВ
47
СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИЙ И
Штахов Е.Н.
Автореферат диссертации;
ТЕХНИЧЕСКИХ СРЕДСТВ
Краснодар; 2005 г.
ДЛЯ ВОССТАНОВЛЕНИЯ ГЕРМЕТИЧНО-
СТИ ОБСАДНЫХ КОЛОНН
СКВАЖИННОЕ
Николаев О.С.
[электронный ресурс]
ОБОРУДОВАНИЕ ДЛЯ ОРЭ:
РАЗРАБОТКА, ВНЕДРЕНИЕ,
info.ru/images/pdf/g1.pdf; дата
СЕРВИС
обращения 2017
Опыт ликвидации негерметичности
Тикунков В.А.,
Инженерная практика
эксплуатационных колонн в ПАО
Мухутдинов И.А.,
№08/2016 [электронный
«ОРЕНБУРГНЕФТЬ»
Соловьев Ю.С.
ресурс] режим доступа
%B8%D1%80-
%D0%BB%D0%BD%D1%8D
%D0%BA-
%D0%BE%D1%80%D0%B5%
D0%BD%D0%B1%D1%83%D
1%80%D0%B3%D0%BD%D0
%B5%D1%84%D1%82%D1%8
C/ ; дата обращения 2017
Non-Darcy's law-based analytical models for data
Yi-Feng Chen,
Engineering Geology 199 (2015)
interpretation of
Ming-Ming Liu,
91-106
high-pressure packer tests in fractured rocks
Shao-Hua Hu,
Chuang-Bing Zhou
48
Relationship between hydraulic conductivity and
Se-Yeong Hamm,
Engineering Geology 92 (2007)
fracture
MoonSu Kim,
73-87
properties estimated from packer tests and
Jae-Yeol Cheong,
borehole data in a fractured granite
Jung-Yul Kim,
Moon Sona,
Tae-Won Kim
Packer behavior under simple and coupled stresses
S.H.P. Cavalaro,
Tunnelling and Underground
A. Aguado
Space Technology 28 (2012)
159-173
Experimental studies on CO2corrosion of rubber
Dajiang Zhu,
Engineering Failure Analysis 80
materials for packer under compressive stress in gas
Yuanhua Lin,
(2017) 11-23
wells
Huiyun Ma,
Huali Zhang,
Yufei Li,
Lin Zhang,
Kuanhai Deng
D. Ask,
International Journal of Rock
A quadruple packer tool for conducting hydraulic
F.-H. Cornet,
Mechanics & Mining Sciences
stress measurements in
F. Fontbonne,
46 (2009) 1097-1102
mines and other high stress settings
T. Nilsson,
L.Jo¨nsson,
M.V.S. Ask
Sealed annulus thermal expansion pressure
Zhi Zhang,
Journal of Natural Gas Science
mechanical calculation
Han Wang
and Engineering 31 (2016) 692-
method and application among multiple packers in
702
HPHT gas wells
49
Development and application of a packer-type
Tang Xin,
Natural Gas Industry B 1 (2014)
drilling-free liner hanger
Qian Bin,
125-128
Li Bin,
Liu Yunlou,
Zhang Yichao
ТАМ. Пакеры затрубного пространства и
TAM International
электронный ресурс] режим
вспомогательное оборудование
доступа
/pdfs/brochures/CAP_Brochure_
Russian.pdf;
дата обращения 2017
Каталог. Инструмент и оборудование для
НПФ Завод "Измерон"
[электронный ресурс]
добычи нефти и газа, эксплуатации и ремонта
скважин
ownloads/Каталог_продукции_
НПФ_Завод_Измерон_2017.pd
f;
дата обращения 2017
Пакеры. Оборудование для капитального и
АО «Воткинский
[электронный ресурс]
подземного ремонта скважин
Завод»
eftegazovoe-
oborudovanie/oborudovanie-
dlya-kapitalnogo-i-podzemnogo-
remonta-skvazhin/pakeryi;
дата обращения 2017
Каталог продукции. Пакерно-якорное
АО "Сибнефтемаш"
[электронный ресурс]
оборудование
ucts/pakery/;
дата обращения 2017
Каталог продукции. №17 1-е Издание
Научно-
[электронный ресурс]
производственная
фирма «Пакер»
paker.ru/upload/katalog/npf_pak
er_katalog_ru.pdf;
50
дата обращения 2017
Каталог продукции. Разобщающие пакеры
Schlumberger
[электронный ресурс]
/2c1/katalog-pakerov.pdf;
дата обращения 2017
Каталог продукции. Пакеры
Schlumberger
[электронный ресурс]
/b1a/pakeri-borchura.pdf;
дата обращения 2017
Каталог продукции
ООО
[электронный ресурс]
«Производственная
фирма «Пакер Тулз»
tools.ru/files/packer-
tools_catalog-2016.pdf;
дата обращения 2017
Каталог. Пакеры
ООО «Торговый дом
[электронный ресурс]
«Нефтекамский
машиностроительный
po.ru/Каталог_НКМЗ_2017.pdf
завод»
;
дата обращения 2017
Продукция. Новые технологии
ООО НПО "Новые
[электронный ресурс]
нефтяные технологии"
дата обращения 2017
Пакеры
Научно-
[электронный ресурс]
производственная
фирма "Синтез"
P/paker.html;
дата обращения 2017
Таблица В.6.4 Количество опубликованных охранных документов по годам (изобретательская активность)
51
Приоритет/ год
Страна
Объект техники и его
публикации
составные части
Иностр_приоритет
RU_приоритет
Иностр_опубл.
RU_опубл.
охранного документа
1
2
3
4
5
6
Конструкция пакерной системы.
2000
5,00
0,00
1,00
1,00
Отдельные узлы пакерной
2001
3,00
2,00
4,00
1,00
системы.
2002
0,00
3,00
2,00
1,00
Способ
ликвидации
2003
0,00
5,00
5,00
5,00
негерметичности нефтяных и
2004
2,00
9,00
2,00
5,00
газовых
скважин
с
2005
6,00
6,00
1,00
7,00
использованием
пакерной
2006
9,00
8,00
1,00
9,00
системы
2007
3,00
4,00
1,00
5,00
2008
10,00
7,00
4,00
0,00
2009
4,00
5,00
3,00
7,00
2010
4,00
3,00
6,00
12,00
2011
9,00
9,00
2,00
2,00
2012
4,00
8,00
0,00
4,00
2013
5,00
10,00
2,00
8,00
2014
7,50
2,00
0,00
15,00
2015
8,50
11,00
1,00
2,00
2016
7,00
9,00
2,00
12,00
2017
1,00
1,00
2,00
9,00
52
Рисунок В.6.1 Динамика патентования объекта исследования по годам в РФ и за рубежом
53
Таблица В.6.5 Взаимное патентование
Страна патентования
Количество патентов
Национальных
Запатентовано
Всего
Опубликованных
Страна-заявитель
CN
KR
US
AR
CA
FR
GB
RU
патентов
в других
заявок РСТ
странах
AR
0
0
4
2
1
0
0
0
2
5
7
0
CA
0
0
4
1
4
0
1
0
4
6
10
3
FR
0
0
1
0
0
1
0
0
1
1
2
2
GB
0
0
2
0
1
0
2
0
2
3
5
2
US
5
0
39
2
18
1
8
2
39
36
75
21
NL
0
0
0
0
0
0
0
1
0
1
1
0
CN
45
0
0
0
0
0
0
0
45
0
45
0
KR
0
2
0
0
0
0
0
0
2
0
2
0
RU
1
0
2
0
1
0
0
104
104
4
108
1
Всего выдано
51
2
50
5
24
2
11
107
-
-
-
Всего 29
патентов
Выдано в том числе
6
0
11
3
20
1
9
3
-
-
-
иностр. заявителям
54
Рисунок В.6.2 Взаимное патентование
55
Таблица В.6.6 Изобретательская активность по исследуемым фирмам
Иностр. фирма-
Количество публикаций
Количество публикаций
Отечественная фирма-патентообладатель
патентообладатель
охранных документов
охранных документов
ИНОСТР_ФИЗ_ЛИЦО
24,00
ЗАО ЗАВОД "ИЗМЕРОН" (RU)
5,00
ИНОСТР_ЮР_ЛИЦО
29,00
ЗАО НПП "ОСКОН" (RU)
3,00
BAKER HUGHES INC [US]
10,00
ООО "ГАЗПРОМ ДОБЫЧА ЯМБУРГ" (RU)
2,00
CARRO GUSTAVO IGNACIO [AR]
3,00
ООО "НПО "НОВЫЕ НЕФТЯНЫЕ
5,50
ТЕХНОЛОГИИ" (RU)
DAE SUNG GROUNDWATER LTD
2,00
ООО "ПЛАСТ ИНЖИНИРИНГ" (RU)
2,00
[KR]
HALLIBURTON ENERGY SERV
7,00
ООО "СТРОЙСПЕЦКОМПЛЕКТ ГРУПП"
2,00
INC [US]
(RU)
PETROCHINA CO LTD
8,00
ООО "ТАТНЕФТЬ" ИМ. В.Д. ШАШИНА
27,00
(RU)
SCHLUMBERGER
6,00
ООО "ЭРДИ ТУЛЗ" (RU)
2,00
SOLINST CANADA LTD
2,00
ООО НАУЧНО-ПРОИЗВОДСТВЕННАЯ
5,00
ФИРМА "ПАКЕР" (RU)
WEATHERFORD
4,00
Физ.лицо
25,00
Всего
95,00
ШАРИФОВ МАХИР ЗАФАР ОГЛЫ (RU),
4,00
ООО НТП "НЕФТЕГАЗТЕХНИКА" (RU)
-
-
ЮР.ЛИЦО
21,50
-
-
Всего
104,00
56
Рисунок В.6.4 - Изобретательская активность патентообладателей в РФ
Рисунок В.6.3 - Изобретательская активность иностранных
патентообладателей за рубежом
57
Таблица В.6.7 - География патентования объектов промышленной собственности исследуемыми фирмами
Наименование фирмы-
Дата
Номер патента по странам
Номер заявки
Название технического решения
патентообладателя
приоритета
патентования
ОАО "ТАТНЕФТЬ" ИМ.
RU 2005108834
ПАКЕРУЮЩЕЕ УСТРОЙСТВО
RU 47428 U1
В.Д. ШАШИНА (RU)
28.03.2005
ДОПОЛНИТЕЛЬНОЙ ОБСАДНОЙ
КОЛОННЫ
RU 2004103225
ПАКЕРУЮЩЕЕ УСТРОЙСТВО
RU 2254441 C1
04.02.2004
ДОПОЛНИТЕЛЬНОЙ ОБСАДНОЙ
КОЛОННЫ
RU 2006103091
02.02.2006
ПАКЕР-ПРОБКА
RU 55857 U1
RU 2006104867
16.02.2006
ПАКЕР-ПРОБКА
RU 55858 U1
RU 2006118815
30.05.2006
ПАКЕР-ХВОСТОВИК
RU 58159 U1
RU 2005104847
УСТРОЙСТВО ДЛЯ КОНТРОЛЯ
RU 2283940 C1
22.02.2005
ГЕРМЕТИЧНОСТИ ОБСАДНОЙ КОЛОННЫ
RU 2008136362
09.09.2008
ПАКЕР РАЗБУРИВАЕМЫЙ
RU 2379468 C1
RU 2009103217
30.01.2009
ПАКЕР РАЗБУРИВАЕМЫЙ
RU 2386784 C1
RU 2009122143
09.06.2009
ПАКЕР РАЗБУРИВАЕМЫЙ
RU 2395669 C1
RU 2011143566
ПАКЕРНАЯ УСТАНОВКА С
RU 2488684 C2
27.10.2011
ИЗМЕРИТЕЛЬНЫМ ПРИБОРОМ
RU 2015147227
ПАКЕРНОЕ УСТРОЙСТВО ДЛЯ
RU 161030 U1
ОТСЕЧЕНИЯ ИНТЕРВАЛА
02.11.2015
НЕГЕРМЕТИЧНОСТИ
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
RU 2015124356
23.06.2015
ВОДОНАБУХАЮЩИЙ ПАКЕР
RU 2580564 C1
RU 2015115101
21.04.2015
ПАКЕР
RU 2584712 C1
RU 2001122541
СПОСОБ ГЕРМЕТИЗАЦИИ
RU 2215122 C2
09.08.2001
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ И
ОТКЛЮЧЕНИЯ ПЛАСТОВ (ВАРИАНТЫ)
RU 2012142075
СПОСОБ ГЕРМЕТИЗАЦИИ
RU 2509873 C1
02.10.2012
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
RU 2012144890
СПОСОБ ГЕРМЕТИЗАЦИИ
RU 2513793 C1
22.10.2012
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
RU 2013100958
СПОСОБ ГЕРМЕТИЗАЦИИ
RU 2518981 C1
09.01.2013
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
58
RU 2015108557
СПОСОБ ГЕРМЕТИЗАЦИИ
RU 2578136 C1
11.03.2015
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
RU 2014141272
СПОСОБ ГЕРМЕТИЗАЦИИ
RU 2570178 C1
13.10.2014
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
RU 2006100719
ПАКЕР
RU 2305752 C1
10.01.2006
RU 2006110889
УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ
RU 2306404 C1
04.04.2006
ВОДОИЗОЛЯЦИОННЫХ РАБОТ В
СКВАЖИНЕ
RU 2007127176
УСТРОЙСТВО ДЛЯ УСТАНОВКИ И
RU 69559 U1
16.07.2007
ГЕРМЕТИЗАЦИИ ХВОСТОВИКА
ОБСАДНОЙ КОЛОННЫ В СКВАЖИНЕ
RU 2008137707
УСТРОЙСТВО ДЛЯ УСТАНОВКИ И
RU 2377391 C1
19.09.2008
ГЕРМЕТИЗАЦИИ ХВОСТОВИКА
ОБСАДНОЙ КОЛОННЫ В СКВАЖИНЕ
RU 2005108777
СПОСОБ ВОССТАНОВЛЕНИЯ
RU 2291945 C2
ГЕРМЕТИЧНОСТИ РЕЗЬБОВОГО
28.03.2005
СОЕДИНЕНИЯ ОБСАДНОЙ КОЛОННЫ В
СКВАЖИНЕ
RU 2007141024
СПОСОБ ГЕРМЕТИЗАЦИИ СТЕНОК
RU 2353752 C1
06.11.2007
СКВАЖИНЫ
RU 2007149376
СПОСОБ ГЕРМЕТИЗАЦИИ СТЕНОК
RU 2363832 C1
26.12.2007
СКВАЖИН
RU 2015120113
СПОСОБ ВОССТАНОВЛЕНИЯ
RU 2597597 C1
ГЕРМЕТИЧНОСТИ ОБСАДНЫХ КОЛОНН И
27.05.2015
УСТРОЙСТВО ДЛЯ ЕГО
ОСУЩЕСТВЛЕНИЯ
RU 2012157802
СПОСОБ ГЕРМЕТИЗАЦИИ
RU 2513374 C1
27.12.2012
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
ГАРИПОВ ОЛЕГ
RU 2006100860
ПАКЕР ГАРИПОВА
RU 56939 U1
МАРСОВИЧ (RU),
10.01.2006
ООО НПО "НОВЫЕ
НЕФТЯНЫЕ
RU 2010103464
ГИДРАВЛИЧЕСКИЙ МНОГОРАЗОВЫЙ
RU 2425955 C1
ТЕХНОЛОГИИ" (RU)
02.02.2010
ПАКЕР ГАРИПОВА, УСТАНОВКА И
СПОСОБ ДЛЯ ЕГО РЕАЛИЗАЦИИ
RU 2010124778
СКВАЖИННАЯ НАСОСНАЯ ПАКЕРНАЯ
RU 2439374 C1
16.06.2010
УСТАНОВКА ГАРИПОВА
59
RU 2011115990
ПАКЕР ГАРИПОВА С ЭЛЕКТРОННЫМ
RU 109200
22.04.2011
ИЗМЕРИТЕЛЬНЫМ
ПРИБОРОМ(ВАРИАНТЫ)
RU 2011109359
ПАКЕР ГАРИПОВА С ЭЛЕКТРОННЫМ
RU 2500879 C2
ИЗМЕРИТЕЛЬНЫМ
11.03.2011
ПРИБОРОМ (ВАРИАНТЫ) И СПОСОБ ДЛЯ
ЕГО РЕАЛИЗАЦИИ
ЗАВОД "ИЗМЕРОН" (RU)
RU 2003117213
ПАКЕРУЮЩАЯ СИСТЕМА ДЛЯ
RU 33154 U1
04.06.2003
НЕГЕРМЕТИЧНОЙ ОБСАДНОЙ КОЛОННЫ
ТРУБ (ВАРИАНТЫ)
RU 2003123282
21.07.2003
АВТОНОМНАЯ ПАКЕРНАЯ СИСТЕМА
RU 34199 U1
RU 2005113894
СИСТЕМА ИЗОЛЯЦИИ
RU 47956 U1
05.05.2005
НЕГЕРМЕТИЧНОСТИ
ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ
RU 2003123576
21.07.2003
МЕХАНИЧЕСКАЯ ПАКЕРНАЯ СИСТЕМА
RU 2246604 C1
RU 2006107677
МЕХАНИЧЕСКАЯ ПАКЕРНАЯ СИСТЕМА
RU 55860 U1
13.03.2006
ДЛЯ АВТОНОМНОЙ ГЕРМЕТИЗАЦИИ
ПОВРЕЖДЕННЫХ ОБСАДНЫХ ТРУБ
ООО НАУЧНО-
RU 2011146393
15.11.2011
МЕХАНИЧЕСКИЙ ПАКЕР (ВАРИАНТЫ)
RU 2490423 C2
ПРОИЗВОДСТВЕННАЯ
RU 2012115926
ПАКЕРНОЕ ОБОРУДОВАНИЕ ДЛЯ
RU 2495227 C1
ФИРМА "ПАКЕР" (RU)
19.04.2012
ПРОВЕДЕНИЯ ИЗОЛЯЦИОННЫХ РАБОТ В
СКВАЖИНЕ
RU 2015130122
ПАКЕР МЕХАНИЧЕСКИЙ ОСЕВОЙ С
RU 2588528 C1
21.07.2015
КАБЕЛЬНЫМ ВВОДОМ
RU 2013142123
ДВУХПАКЕРНАЯ УСТАНОВКА ДЛЯ
RU 2534876 C1
ЭКСПЛУАТАЦИИ СКВАЖИН
ЭЛЕКТРОПРИВОДНЫМ НАСОСОМ С
13.09.2013
ОДНОВРЕМЕННОЙ ИЗОЛЯЦИЕЙ
ИНТЕРВАЛА НЕГЕРМЕТИЧНОСТИ И
ЦИРКУЛЯЦИОННЫЙ КЛАПАН
RU 2011123566
УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ
RU 2425935 C1
09.06.2011
ОБСАДНОЙ КОЛОННЫ
ШЛЮМБЕРГЕР
US 10/981,204
УЗЕЛ НАДУВНОГО ПАКЕРА И СПОСОБ
RU 2384692 C2
ТЕКНОЛОДЖИ Б.В./
04.11.2004
РАЗВЕРТЫВАНИЯ ПАРЫ ПАКЕРОВ В
SCHLUMBERGER
СКВАЖИНЕ
US 20110120733 A1
FUNCTIONALLY GRADED SWELLABLE
GB2502771 (A);
2009
PACKERS
NO20120598 (A1);
SA3431 (B1);
60
US2012273119 (A1);
US8696963 (B2);
WO2011062884 (A1)
US 20170226820 A1
System and Method for Isolating a Section of a
2016
Well
US 7331581 B2
Inflatable packers
CA2601718 (A1);
CN101171400 (A);
EA012170 (B1);
2005
EA200702113 (A1);
EP1866517 (A1);
MX2007011825 (A);
WO2006103630 (A1)
WO 2013081808 A1
MARINE ISOLATION ASSEMBLY
AU2012346369 (A1);
BR112014012657 (A2);
CA2856578 (A1);
2011
GB2515884 (A);
NO20140612 (A1);
US2013133894 (A1)
BAKER HUGHES INC [US]
US 20090139707 A1
Swellable Packer with Back-Up Systems
US7806193 (B2);
2008
WO2008154392 (A1)
US 20130025849 A1
ACTUATED PACKER ARRANGEMENT
2011
HAVING A DEGRADABLE LAYER FOR A
SEAL
US 20170218737 A1
Inflatable Expanded Liner Hanger Assembly with
2016
Weight Set Liner Top Packer
US 09/075,036
Removable non-metallic bridge plug or packer
US 6167963 B1
AU2690299 (A);
CA2270759 (A1);
GB2337064 (A);
1998
NO20024606 (A);
NO20024607 (A);
NO326340 (B1);
NO332020 (B1);
NO332088 (B1);
NO992241 (A)
61
WO03027430 (A2)
Downhole packer system utilizing electroactive
AU2002331637 (A1);
2001
polymers
US 6681849 B2
WO03012252 (A1)
Labyrinth lock seal for hydrostatically set packer
CA2454948 (A1);
GB2395966 (A);
2001
NO20040344 (A);
US 6779600 B2
WO2007150040 (A1)
Swelling element packer and installation method
CA2658830 (A1);
2006
NO20090353 (A);
US 7441596 B2
WO2007121350 (A1)
Packer sealing element with shape memory
AU2007238030 (A1);
material
CA2648847 (A1);
CN101460700 (A);
CN103590781 (A);
GB2450282 (A);
2006
NO20084431 (A);
RU2008144665 (A);
RU2429340 (C2);
US 7743825 B2
WO 2008151314 A2
2007
INTERVENTIONLESS COMPOSITE PACKER
US2008296014 (A1)
WO 2016085593 A1
FLEXIBLE GRAPHITE PACKER
CA2967580 (A1);
GB2548060 (A);
2014
NO20170936 (A1);
US2016145965 (A1)
PETROCHINA CO LTD
CN 102536157 A
2012
Packer for intelligent well completion
-
CN 103206186 A
Down-hole packer based on shape memory
-
2013
materials
CN 201738865 U
2010
Shaft annular space hydraulic expansion packer
-
62
CN 202117616 U
2011
Seal packer
-
CN 202731828 U
2012
Oil layer anti-leakage device
-
CN 203239273 U
Down-hole packer based on shape memory
-
2013
materials
CN 204113200 U
2014
Plugging well-flushing packer
-
CN 201606691 U
Tubular column is adopted to card of doublestage
-
2016
packer shutoff leakage
63
ПРИЛОЖЕНИЕ Г
Тенденции развития объекта исследования
Таблица Г.1 - Тенденции развития объекта исследования
Наименование
Правовой статус
Номер
Сущность технического
фирмы-
(по состоянию на
Технический результат
Рисунок
патента
решения
патентообладателя
момент поиска)
ОАО "ТАТНЕФТЬ"
RU 2283940
не действует
определение
Использование тарельчатого
ИМ. В.Д. ШАШИНА
C1
негерметичности; высокая
клапана, установленного над
(RU)
герметичность; высокая
верхним пакером;
надежности герметизации
Использование якорных
элементов, вмонтированных в
эластичные манжеты;
Облицовка клапанов
запорных элементов
эластичным материалом.
64
Наименование
Правовой статус
Номер
Сущность технического
фирмы-
(по состоянию на
Технический результат
Рисунок
патента
решения
патентообладателя
момент поиска)
RU 2488684
действует
повышает эффективность и
Пакерная установка с
C2
надежность работы
измерительным прибором
установки в целом за счет
дополнительно снабжена
получения достоверной
посадочным местом или
информации о заданных
узлом 10, расположенным на
параметрах, в том числе и о
НКТ 1 между пакерами,
состоянии герметичности
например, пакерами 2 и 3, в
изолированного
котором установлен, по
пространства между
меньшей мере, один
пакерами в процессе их
электронный измерительный
эксплуатации, за счет
прибор 4, по меньшей мере, с
контроля информации о
одним датчиком или датчик
заданных параметрах, в том
электронного измерительного
числе и в режиме реального
прибора 4, с возможностью
времени, и оперативного
гидравлического сообщения с
прекращения эксплуатации
изолированным
скважины при выявлении
пространством 9.
информации о
негерметичности пакеров с
целью недопущения
экономических потерь и
экологического ущерба
RU 2580564
действует
повышение изолирующей
набухающий материал
C1
способности пакера
выполнен трехслойным,
каждый слой образован
определенным количеством
материалов с определенными
физико-химическими
свойствами, а все исходные
материалы всех слоев
подвергнуты совместной и
одновременной вулканизации
RU 2291945
м.б. восстановлен
повышение качества
Герметизацию резьбового
C2
герметизации резьбовых
соединения обеспечивают
65
Наименование
Правовой статус
Номер
Сущность технического
фирмы-
(по состоянию на
Технический результат
Рисунок
патента
решения
патентообладателя
момент поиска)
соединений обсадной
пластическим
колонны
деформированием ниппеля
путем его развальцовки на
величину, которая зависит от
относительной деформации
ниппеля резьбового
соединения обсадной трубы,
предела текучести материала
трубы, а также от габаритных
размеров ниппеля и
вальцующего элемента
66
Наименование
Правовой статус
Номер
Сущность технического
фирмы-
(по состоянию на
Технический результат
Рисунок
патента
решения
патентообладателя
момент поиска)
RU 2597597
действует
уменьшение расходов на
Способ включает перекрытие
C1
ремонтно-изоляционные
зоны негерметичности
работы обсадной трубы
изнутри пластырем в виде
деформируемой трубы, его
расширение по всей длине
путем создания водой
избыточного давления. В
качестве деформируемой
трубы используют
профилированную трубу с
цилиндрическими концами,
заглушенными с крайних
торцов. Верхний
цилиндрический конец трубы
вместе с коническим
участком отделяют после
расширения деформируемой
трубы созданием внутри
трубы избыточного давления,
превышающего давление для
расширения деформируемой
трубы. Нижний
цилиндрический конец трубы
вместе с коническим
участком отделяют после
отделения верхнего
цилиндрического конца трубы
вместе с коническим
участком от расширенной
трубы путем деформации
нижнего конического участка
и перемещения вверх этого
участка вместе с нижним
цилиндрическим концом
трубы.
67
Наименование
Правовой статус
Номер
Сущность технического
фирмы-
(по состоянию на
Технический результат
Рисунок
патента
решения
патентообладателя
момент поиска)
ООО НАУЧНО-
RU 2588528
действует
повышение надежности
Повышение надежности
ПРОИЗВОДСТВЕННА
C1
герметизации трубного и
герметизации трубного и
Я ФИРМА "ПАКЕР"
затрубного пространств за
затрубного пространств за
(RU)
счет достижения и проверки
счет достижения полной
полной герметизации в
герметизации в месте
месте кабельного ввода,
кабельного ввода и
обеспечение защиты кабеля
обеспечение защиты кабеля
от повреждения,
от повреждения
регулирование усилия
осуществляется исполнением
срабатывания пакера при
кабельного герметизатора без
его посадке, ориентирование
разделки брони кабеля и
и предотвращение от
закачкой компаунда (жидкого
свободного вращения на
герметизирующего состава)
внешнем стволе пакера
под давлением в корпус через
заякоривающего узла
специальное отверстие и
последующей герметизацией
последнего резьбовой
пробкой.
68
Наименование
Правовой статус
Номер
Сущность технического
фирмы-
(по состоянию на
Технический результат
Рисунок
патента
решения
патентообладателя
момент поиска)
ШЛЮМБЕРГЕР
RU 2384692
действует
повышение надежности и
Кольцевой крепежный
ТЕКНОЛОДЖИ Б.В./
C2
увеличении срока службы
элемент 1026 работает как
SCHLUMBERGER
надувных пакеров,
механическая опора для
упрощении процесс их
трубчатого пакерного
запакеровки и
элемента 1012 и эффективно
транспортирования
перекрывает промежуток
между концевой опорой 1022
(которая выполнена из
металла) и стенкой ствола
1018 скважины. Он действует
для устранения
необходимости в
механической прочности
гибкого трубчатого пакерного
элемента 1012 для
удерживания самого себя
(например, при помощи
усиливающих вставок) и
допускает более надежную
работу трубчатого пакерного
элемента 1012 для создания
надлежащего уплотнения
между стенкой 1018 ствола
скважины и оправкой 1024.
BAKER HUGHES INC
US 6681849
Не действует
создание пакера с
уплотнительные элементы
[US]
B2
избирательно
пакеры выполнены из
электрокотролируемыми
магнитореологического
эластомерными свойствами
эластомерного материала
US 7743825
Действует
Повышение качества
Уплотнительные элементы
B2
герметизации
пакера выполнены из
полимеров с памятью формы,
эластомерные свойства
которых зависят от
температуры в скважине
69
Наименование
Правовой статус
Номер
Сущность технического
фирмы-
(по состоянию на
Технический результат
Рисунок
патента
решения
патентообладателя
момент поиска)
WO
-
Повышение качества
Пакерный элемент содержит
2008151314
герметизации
набухающую оболочку,
A2
выполненную из
композитного материала,
разбухающего в зависимости
от количества и физико-
химических свойств
скважинной жидкости, и
трубку, выполненную из
материала с памятью формы
WO
-
повышенная гибкость,
Пакер включает в себя
2016085593
химическая стабильность,
конструкцию, имеющую
A1
коррозионная стойкость,
первую часть и вторую часть,
способность выдерживать
и множество гибких
высокие температуру и
углеродных композитных
давление
частиц, расположенных
между первой и второй
частями
70
ПРИЛОЖЕНИЕ Д
Технический уровень объекта техники
Таблица Д.1 - Показатели технического уровня объекта техники
Значение показателей
Наименование
показателей
Отечественные и зарубежные объекты аналогичного назначения (с указание фирм, страны, по состоянию по момент проведения поиска)
Измерон (RU)
Система пакеров для
Пакеры
изоляции
Пакеры нижние
Пакеры верхние
гидравлические с
Пакеры нижние
негерметичности
механические с
механические с упором
циркуляционным
механические типа
обсадной колонны с
-
кабельным вводом типа
на забой типа ПВМ-УЗ
каналом типа ПДГМ-
4ПНМ
механической
ПНМ-КВМ
ЦК
установкой типа
СПИОТ
рабочий перепад
давлений на
50
21-50
35
50
50
-
пакере, Мпа
осевая нагрузка
150-170
-
60-80
40-60
150-170
-
при установке, кН
максимальная
температура
150
150
100
150
150
-
рабочей среды,
град
диапазон давления
при установке
-
21-39
-
-
-
-
пакера
СИБНЕФТЕМАШ (RU)
пакер механический
пакер механический
пакер механический с
пакер гидравлический
пакер механический
5ПОМ-ЯГ,
5ПОМ-У-КВ,
кабельным ввдом
пакер разбуриваемый
2ПД-ЯГ-2М,
5ПОМ, многоразовый,
извлекаемый, осевого
извлекаемый, осевого
5ПОМ-КВ,
ПР, не извлекаемый,
извлекаемый, со
осевого действия,
действия,
действия, с упором на
многоразовый, осевого
пробка, двусторонний
встроенным
безопорный
безопорный, со
забой, с кабельным
действия, безопорный
гидравлическим якорем
встроенным
вводом
71
гидравлическим
якорем
максимальная
растягивающая
15; 23; 35; 50; 60
23; 35; 50; 65
23; 35
23; 35
-
30; 50; 65
нагрузка, ТС
рабочее давление,
35; 50; 70; 100
100
35
35
35
50
МПа
максимальная
температура
100; 120; 150
100; 120; 150
100; 120; 150
100; 120; 150
100; 120; 150
100; 120; 150
рабочей среды,
град
давление посадки,
-
-
-
-
-
22; 25
МПа, не более
усилие
-
-
-
-
-
8«10
распакеровки, ТС
Научно-производственная фирма "ПАКЕР" (RU)
пакер механический
нижний для
селективных
пакер с упором на
обоработок осевой
забой с регулируемой
пакер с кабельным
пакер с кабельным
установки с
нагрузкой снятия и
вводом
вводом механической
пакер гидравлический
-
гидравлическим
верхним механическим
гидромеханический
установка
якорем и
якорем
уравнительным
клапаном ПРО-Ш-К-
ЯМО2-ЯГ1(М)
максимальный
перепад давления
35
70
25
25
35
-
на пакер, Мпа
нагрузка при
120«160
60«120
30«80
50«80
-
-
пакеровке, кН
температура, град
100; 150
100; 150
100; 150
100; 150
100; 150
-
SCHLUMBERGER (NL; US)
модульный
устанавливаемый без
эксплуатационный
гидравлически
извлекаемый
спуско-подъемных
пакер XHP класса
неизвлекаемый пакер
устанавливаемый
двухканальный пакер
операций (СПО) с
Премиум,
QL с уплотняемым
неизвлекаемый пакер
-
MRP для заканчиваний
помощью
гидравлический,
проходным каналом
QLH с уплотнительным
скважин с
гидростатического
извлекаемый
каналом
электрическим
давления
72
погружным насосом
неизвлекаемый пакер
(ЭНЦ), гидравлически
NIS
устанавливаемый
максимальная
рабочая
132; 163; 177; 218
163
149; 163
121
163
-
температура, град
номинальное
дифференциально
51 711; 68 948
68 948
68 948
34 474
68 948
-
е давление, кПа
НКМЗ (RU)
пакер осевой
пакер упорный с
пакер поворотный
механический с
кабельным вводом ПУ
набухающий пакер
-
-
механический ПМ-В
кабельным вводом
(КВ)
ПВМ-О (КВ)
максимальный
перепад давления
50; 70; 100
35; 50
35; 50
100
-
-
на пакер, Мпа
осевое усилие при
50«80; 80«120
80«120
80«120
-
-
-
пакеровке, кН
максимальная
130; 150
130; 150
130; 150
200
-
-
температура, град
73
