Билеты для экзамена Монтаж СТСиО (2020 год)
Отвечаете на вопросы письменно на листочке, затем фотографируете и присылаете на проверку.
Или распечатываете свой вариант, отвечаете , фотографируете и высылаете на проверку.
Работу подписать ФИО, № гр__.
Вариант 1
1) Перечислите операции и опишите последовательность их выполнения при сборке и монтаже труб.
2) Установите соответствие
СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ НАИМЕНОВАНИЕ ОСНОВНЫХ
ЭЛЕМЕНТОВ СХЕМЫ
а) котел
б) воздухосборник
в) водонапорный бак
г) расширительный бак
д) радиатор
Ответ: 1___, 2___, 3___.
Вариант 2
1) Перечислите операции и опишите последовательность их выполнения при сборке и монтаже унитазов с низко располагаемыми бачками.
2) Установите соответствие
СХЕМА ВОДОСНАБЖЕНИЯ НАЗВАНИЕ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ
А) очистные сооружения
Б) водозаборные сооружения
В) насосная станция I подъема
Г) водозаборные скважины
Д) насосная станция II подъема
Е) резервуар чистой воды
Ж) наружная сеть города
З) водоводы
И) водонапорная башня
К) водонапорный бак
Ответ: 1___,2___,3___,4___,5___,6___,7___,8___.
Вариант 3
1) Установите соответствие
СХЕМА ВОДОСНАБЖЕНИЯ С ЗАБОРОМ НАЗВАНИЕ ОТДЕЛЬНЫХ
ВОДЫ ИЗ ПОДЗЕМНОГО ИСТОЧНИКА ЭЛЕМЕНТОВ:
а) сборный резервуар
б) водозаборное сооружение
в) водоводы
г) водозаборные скважины
д) наружная сеть города
е)
очистные
сооружения
ж) водонапорная башня з)
насосная станция
Ответ: 1___,2___,3___,4___,5___,6___.
2. Перечислите операции и опишите последовательность их выполнения при монтаже приборов отопления.
Вариант 4

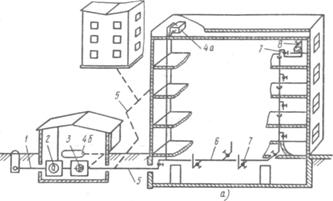

1) Установите соответствие СХЕМА УСТРОЙСТВА ВНУТРЕННЕГО ОСНОВНЫЕ ЭЛЕМЕНТЫ
ВОДОПРОВОДА СХЕМЫ
а)
водомерный узел;
б) ввод;
г) водонапорный
бак;
д) водоразборная арматура;
е) магистральный водопровод;
ж) насосная
установка;
з) трубопроводная арматура;
и)
распределительная сеть
Ответ: 1__;2___; 3 ___; 4___; 5___; 6____; 7_____; 8_____
2) Перечислите операции и опишите последовательность их выполнения при сборке и монтаже унитазов с высоко располагаемыми бачками.
Вариант 5
1) Каковы особенности конструкции задвижки, вентиля и пробковых кранов?
2) Установите соответствие
СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ ОСНОВНЫЕ ЭЛЕМЕНТЫ
СХЕМЫ
а) насос;
б) котел;
в) воздухосборник;
г) подающий стояк;
д) отопительный прибор;
е) обратный стояк;
ж) подающая магистраль;
з) расширительный бак;
и) воздушная линия;
к) обратная магистраль
Ответ: 1__;2___; 3 ___; 4___; 5___; 6____; 7_____; 8_____; 9_____
Вариант 6
1) Какова последовательность монтажа однотрубной системы отопления?
2) Установите соответствие
Схема прокладки ввода через фундамент Основные элементы схемы
а)
мягкая глина;
б) просмоленная прядь;
в) цементный раствор;
г) труба ввода;
д) стальная гильза
Ответ: 1_____; 2 _____; 3______; 4_______;5______.
Вариант 7
1) Составьте последовательность действий при установке радиатора отопления.
2) Определите составные части и установите соответствие
Схема ИТП Основные элементы схемы
а) задвижка;
б) грязевик
в) элеватор;
г) водомер;
д) термометр;
е) регулятор расхода
Ответ: 1,5 _____; 2,7 _____; 3______; 4_______;6______;
Вариант 8
1) Покажите порядок выполнения работ при монтаже подводки к радиатору отопления.

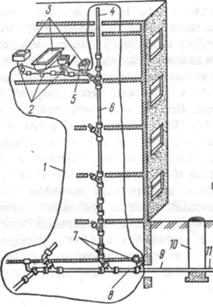

2) Схема какой системы изображена на рисунке? Установите соответствие.
ОСНОВНЫЕ ЭЛЕМЕНТЫ
а) канализационная сеть,
б) гидрозатворы,
в) приемники сточных вод;
г) вытяжная часть стояка;
д) подводки;
е) устройства для прочистки;
ж) стояк;
з) выпуск;
и) лежак;
к) колодец
Ответ: 1__;2__;3__;4__;5__;6__;7__;8__; 9__;10__.
Вариант 9
1) Перечислите операции и опишите последовательность их выполнения при ремонте стальных трубопроводов.
2) Какой узел изображен на рисунке. Опишите его назначение. Установите соответствие
ОСНОВНЫЕ ЭЛЕМенты
а) сопло;
б) корпус;
в) смеситель;
г) диффузор
Вариант 10
1) Как классифицируются системы отопления?
2) Установите соответствие
СХЕМА МЕСТНОГО ВОДОПРОВОДА ОСНОВНЫЕ ЭЛЕМЕНТЫ
ГОРЯЧЕЙ ВОДЫ
а) колодец;
б) водоразборная арматура;
в) водонагреватель;
г) водопроводная сеть холодной воды;
д) трубопровод горячей воды.
Ответ: 1___;2____;3___; 4___; 5___.
Вариант 11
1) Каково устройство водяных систем отопления?
2) Установите соответствие и раскройте назначение элементов.
СХЕМА УСТРОЙСТВА ВНУТРЕННЕГО ОСНОВНЫЕ ЭЛЕМЕНТЫ
ВОДОПРОВОДА СХЕМЫ
а)
водомерный узел;
б) ввод;
г) водонапорный бак;
д) водоразборная арматура;
е) магистральный водопровод;
ж) насосная установка;
з) трубопроводная арматура;
и) распределительная сеть
Ответ: 1__;2___; 3 ___; 4___; 5___; 6____; 7_____; 8_____
Вариант 12
1) Опишите технологию выполнения операций по ремонту канализационных труб.
2) Назовите назначение элементов системы и установите соответствие
СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ ОСНОВНЫЕ ЭЛЕМЕНТЫ
СХЕМЫ
а) насос;
б) котел;
в) воздухосборник;
г) главный стояк;
д) подающий стояк;
е) обратная магистраль;
ж) расширительный бак;
з) трубопровод
расширительного бака
и) обратный стояк
Ответ: 1__;2___; 3 ___; 4___; 5___; 6____; 7_____;8____
Вариант 13
1) Для чего трубопроводы систем отопления прокладывают с уклоном?
2) Проставьте в кружочки номера деталей смесителя Гайка
Крепления
слива (1)
Прокладки (2)
Шпиндель (3)
Клапан (4)
Перегородка (5)
Накидная гайка (6)
Вариант 14
1) Опишите технологию выполнения ремонта водозаборных кранов и запорных вентилей.
2) Установите соответствие. Каково назначение элементов схемы.
СХЕМА ВОДОСНАБЖЕНИЯ
НАЗВАНИЕ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ
А) очистные сооружения
Б) водозаборные сооружения
В) насосная станция I подъема
Г) водозаборные скважины
Д) насосная станция II подъема
Е) резервуар чистой воды
Ж) наружная сеть города
З) водоводы
И) водонапорная башня
К) водонапорный бак
Ответ: 1___,2___,3___,4___,5___,6___,7___,8___.
Вариант 15
1) Схема какой системы изображена на рисунке? Установите соответствие элементов системы.

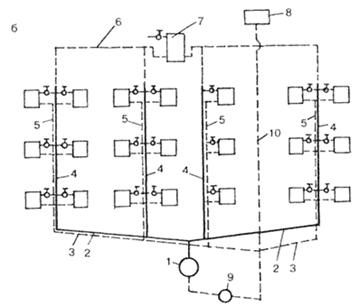

СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ ОСНОВНЫЕ ЭЛЕМЕНТЫ СХЕМЫ
а)
насос;
б) котел;
в) воздухосборник;
г) главный стояк;
д) отопительный прибор;
е) вентиль;
ж) подающая магистраль;
з) расширительный бак;
и) обратная магистраль
Ответ: 1__;2___; 3 ___; 4___; 5___; 6____; 7_____; 8_____.
2) Как классифицируется арматура, устанавливаемая на трубопроводах по назначению?
////////////////////////////
