Строительство главной понизительной подстанции №3 для площадки АВИСМА. ПРОЕКТ ВНЕСЕНИЯ ИЗМЕНЕНИЙ К ПРОЕКТУ ПЛАНИРОВКИ ТЕРРИТОРИИ
Свидетельство СРО: №111.07-2011-6670157801-П-131 от 10 февраля 2016г.
Заказчик: ПАО «Корпорация ВСМПО-АВИСМАª
«Строительство главной понизительной подстанции №3 для
площадки АВИСМАª
ПРОЕКТ ВНЕСЕНИЯ ИЗМЕНЕНИЙ К ПРОЕКТУ ПЛАНИРОВКИ
ТЕРРИТОРИИ И ПРОЕКТУ МЕЖЕВАНИЯ ТЕРРИТОРИИ ДЛЯ
РАЗМЕЩЕНИЯ ЛИНЕЙНОГО ОБЪЕКТА
100-001.1-ППТ
ПРОЕКТ ПЛАНИРОВКИ ТЕРРИТОРИИ
Основная часть
2
Обозначение
Наименование
Примечание
100-001.1-ППТ-С
Содержание раздела
2
100-001.1-ППТ.ПЗ
Перечень принятых сокращений
4
Перечень нормативных документов
5
Раздел 1. Графическая часть
9
Чертеж красных линий.
Чертеж границ зон планируемого размещения
100-001.1-ППТ
линейных объектов, листы 1 - 4
Раздел
2. Положение о размещении линейных
объектов
15
Цель разработки проекта планировки территории и
проекта межевания территории
17
Основные характеристики линейных объектов
17
Положения о характеристиках планируемого
развития территории
19
Положения о характеристиках объектов капитального
строительства
жилого,
производственного,
общественно-делового и иного назначения и
необходимых для функционирования таких объектов,
и обеспечения жизнедеятельности граждан объектов
коммунальной,
транспортной,
социальной
инфраструктур
21
Положения о характеристике и параметрах объектов
социальной инфраструктуры местного значения
22
Положения о характеристике и параметрах объектов
транспортной инфраструктуры
22
Положения об очередности планируемого развития
территории, содержащие этапы проектирования,
строительства, реконструкции объектов капитального
строительства
жилого,
производственного,
общественно-делового и иного назначения
22
Перечень планируемого размещения объектов
капитального
строительства
федерального,
регионального значения и местного значения города
Березники
23
Сведения об объектах культурного наследия на
территории выполнения проектных работ
23
Сведения об особо охраняемых природных
24
3
Обозначение
Наименование
Примечание
территориях и зонах с особыми условиями
использования
Сведения о необходимости осуществления
мероприятий по защите сохраняемых и планируемых
к строительству объектов капитального строительства
24
Расчет размеров земельных участков, необходимых
для размещения КВЛ
25
Сведения о категории земель, на которых
располагается (будет располагаться) линейный объект
29
Обоснование необходимости размещения КВЛ на
землях сельскохозяйственного назначения, лесного,
водного фондов, землях особо охраняемых природных
территорий
30
Мероприятия и обоснование основных решений,
направленных на предотвращение и (или) снижение
возможного негативного воздействия намечаемой
хозяйственной деятельности на окружающую среду и
рациональное использование природных ресурсов на
период строительства и эксплуатации линейного
объекта
31
Защита территории от чрезвычайных ситуаций
природного
и техногенного характера, проведения мероприятий
по гражданской обороне
и обеспечению пожарной безопасности
35
Основные мероприятия защиты территории от
чрезвычайных ситуаций природного и техногенного
характера, проведения мероприятий по гражданской
обороне
35
Мероприятия по обеспечению пожарной безопасности
37
4
1. Перечень принятых сокращений
Основные используемые сокращения:
ВЛ - воздушная линия;
ГОСТ - государственный стандарт;
ГПП - главная понизительная подстанция;
ИГЭ - инженерно-геологический элемент;
КВЛ - кабельно-воздушная линия;
КЛ - кабельная линия;
НТД - нормативно-техническая документация;
ОТР - основные технические решения;
ПУЭ - правила устройства электроустановок;
СНиП - строительные нормы и правила;
СП - свод правил;
СТО - стандарт организации.
5
2. Перечень нормативных документов
Федеральные законодательные документы:
1. Постановление Правительства Российской Федерации от 16.02.2008 № 87
«О составе разделов проектной документации и требованиях к их содержаниюª;
2. Постановление Правительства Российской Федерации от 24.02.2009 №160
«О порядке установления охранных зон объектов электросетевого хозяйства и
особых условий использования земельных участков, расположенных в границах
таких зонª;
3. Градостроительный кодекс Российской Федерации;
4. Земельный кодекс Российской Федерации;
5. Лесной кодекс Российской Федерации;
6. Правила использования лесов для строительства, реконструкции,
эксплуатации линейных объектов (приложение к Приказу Федерального агентства
лесного хозяйства от 10.06.2011 №233);
7. Постановление правительства Российской Федерации от 11.08.2003 №486
«Об утверждении Правил определения размеров земельных участков для
размещения воздушных линий электропередачи и опор линий связи,
обслуживающих электрические сетиª;
8. Постановление правительства Российской Федерации от 12.05.2017 №564
«Об утверждении положения о составе и содержании проектов планировки
территории, предусматривающих размещение одного или нескольких линейных
объектовª;
9. Постановление правительства Российской Федерации от 31.03.2017 №402
«Об утверждении правил выполнения инженерных изысканий, необходимых для
подготовки документации по планировке территории, перечня видов инженерных
изысканий, необходимых для подготовки документации по планировке
территории, и о внесении изменений в постановление правительства Российской
Федерации от 19.01.2006 №20ª
6
10. Постановление правительства Российской Федерации от 22.04.2017 №485
«о составе материалов и результатов инженерных изысканий, подлежащих
размещению в информационных системах обеспечения градостроительной
деятельности, федеральной государственной информационной системе
территориального планирования, государственном фонде материалов и данных
инженерных изысканий, Едином государственном фонде данных о состоянии
окружающей среды, ее загрязнении, а также о форме и порядке их представленияª;
11. Приказ Министерства строительства и жилищно-коммунального
хозяйства Российской Федерации от
25.04.2017
№740/пр
«Об установлении
случаев подготовки и требований к подготовке, входящей в состав материалов по
обоснованию проекта планировки территории схемы вертикальной планировки,
инженерной подготовки и инженерной защиты территорииª;
12. Приказ Министерства строительства и жилищно-коммунального
хозяйства Российской Федерации от 25.04.2017 №738/пр «Об утверждении видов
элементов планировочной структурыª;
13. Приказ Министерства строительства и жилищно-коммунального
хозяйства Российской Федерации от 25.04.2017 №742/пр «О Порядке установления
и отображения красных линий, обозначающих границы территорий, занятых
линейными объектами и
(или) предназначенных для размещения линейных
объектовª;
14. Приказ Министерства строительства и жилищно-коммунального
хозяйства Российской Федерации от
25.04.2017
№739/пр
«Об утверждении
требований к цифровым топографическим картам и цифровым топографическим
планам, используемым при подготовке графической части документации по
планировке территорииª;
7
Муниципальные градостроительные документы:
15. Генеральный план г. Березники;
16. Правила землепользования и застройки в городе Березники;
17. Постановление №592 от 22.03.2017 Администрации города Березники
О подготовке проекта планировки территории и проекта межевания территории;
18.
Постановление
№317 от 08.02.2018 Администрации города Березники
Об утверждении проекта планировки территории и проекта межевания территории
для размещения линейного объекта;
19.
Постановление №1702 от 19.06.2019 Администрации города Березники
О подготовке проекта внесения изменений в проект планировки территории и
проект межевания территории для размещения линейного объекта.
Отраслевые НТД:
20. Правила устройства электроустановок, все действующие разделы
шестого и седьмого изданий с изменениями и дополнениями.
21. ГОСТ Р
21.1101-2013 Система проектной документации для
строительства. Основные требования к проектной и рабочей документации.
22. СП 28.13330.2012 «СНиП 2.03.11-85 Защита строительных конструкций
от коррозии». Актуализированная редакция.
23. РД 153-340-20527-98 «Руководящие указания по расчету токов короткого
замыкания и выбору электрооборудования».
24. СП
131.13330.2011
«СНиП
23-01-99 Строительная климатология».
Актуализированная редакция.
25. Стандарт организации ОАО «ФСК ЕЭС» СТО56947007-29.240.55.192-
2014
«Нормы технологического проектирования воздушных линий
электропередачи напряжением 35-750 кВ».
26.
РД
153-34.0-03.301-00
«Правила пожарной безопасности для
энергетических предприятий».
Данный список НТД не является полным и окончательным. При
проектировании необходимо руководствоваться последними редакциями
документов, необходимых и действующих на момент разработки документации.
8

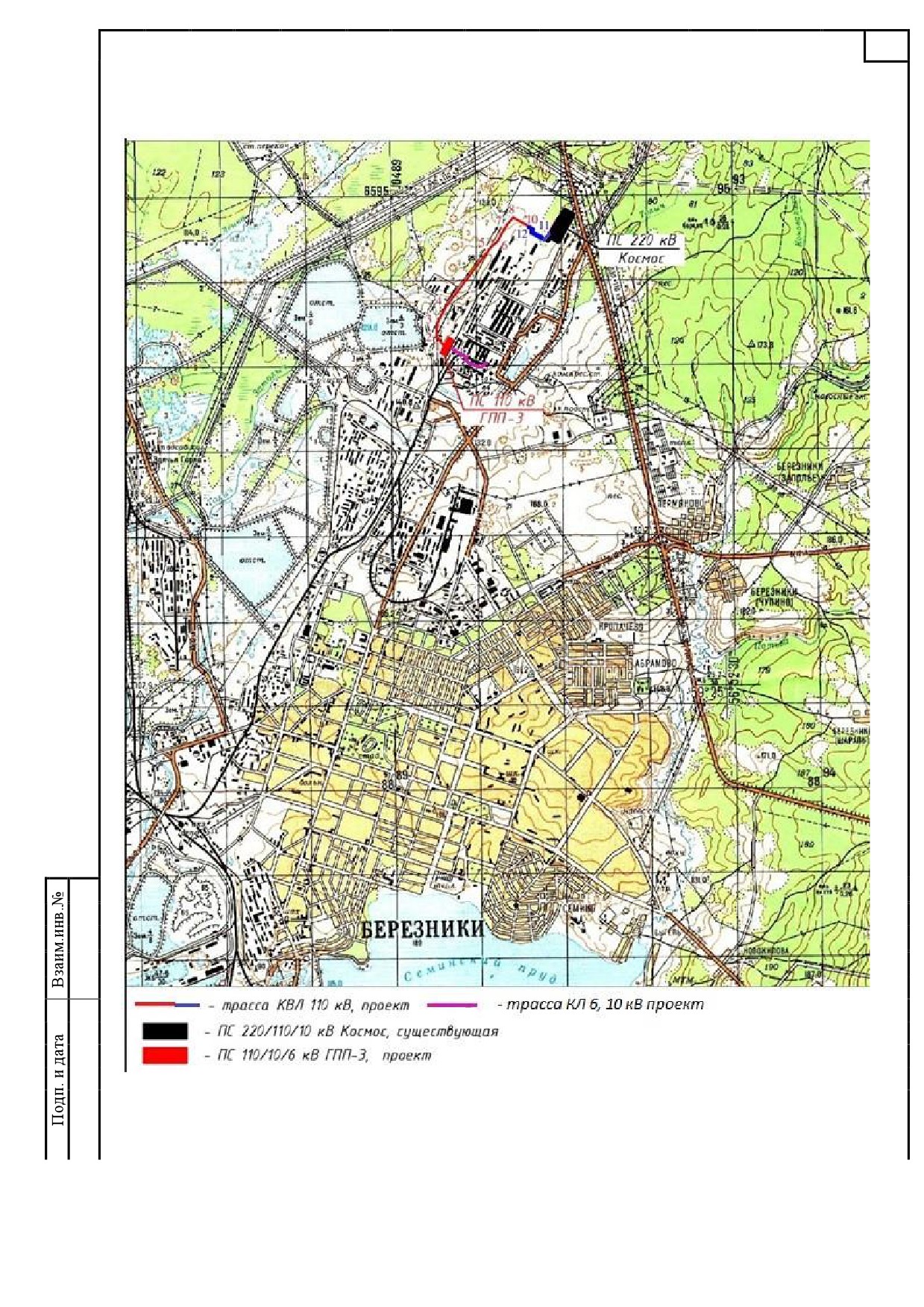

Рис. 1. Ситуационный план
9
Раздел 1. Проект планировки территории. Графическая часть
15
Раздел 2. Положения о размещении линейных объектов
Наименование объекта: «Строительство главной понизительной подстанции
№3 для площадки АВИСМА» (далее - Объект).
Цель строительства Объекта: повышение надежности электроснабжения
потребителей АВИСМА южной группы цехов.
Местоположение Объекта: в административном отношении проектируемый
объект, расположен на северной окраине г. Березники Пермского края. Участок
работ представляет собой промышленную площадку действующего предприятия
ПАО «Корпорация ВСМПО-АВИСМА», частично занятую существующими
зданиями и сооружениями, осложненную подземными и наземными
коммуникациями. Ситуационный план представлен на рисунке 1.
Основания для проектирования:
1. Утверждённое директором по науке и технологии АВИСМА Д.А.
Рымкевичем от 23.10.2014 г. техническое задание на разработку проектной и
рабочей документации по объекту:
«Строительство главной понизительной
подстанции №3 для площадки АВИСМА» ОАО «Корпорация ВСМПО-АВИСМА»,
Пермский край, г.Березники;
2. Технические условия для присоединения к электрическим сетям устройств
ОАО «Корпорация ВСМПО-АВИСМА», выданные ОАО «МРСК Урала» - филиал
«Пермэнерго» от 25.12.2013 г.
3. Постановление №592 от 22.03.2017 Администрации города Березники
О подготовке проекта планировки территории и проекта межевания территории
для размещения линейного объекта
«Строительство главной понизительной
подстанции №3 для площадки АВИСМА».
4. Постановление
№317 от 08.02.2018 Администрации города Березники
Об утверждении проекта планировки территории и проекта межевания
территории для размещения линейного объекта;
5. Постановление №1702 от 19.06.2019 Администрации города Березники
О подготовке проекта внесения изменений в проект планировки территории и
проект межевания территории для размещения линейного объекта.
16
Согласно заданию на проектирование строительство КВЛ 110 кВ Космос -
Комета предусматривается в составе 1 этапа титула «Строительство главной
понизительной подстанции №3 для площадки АВИСМА».
В 1-й этап строительства входят также следующие объекты:
- ПС 220 кВ Космос (установка 2-х линейных ячеек 110 кВ на существующей
территории ПС 220 кВ Космос );
- ПС 110 кВ Комета (новое строительство).
В состав 2 этапа входят строительство (реконструкция) отходящих линий от
ПС 110 кВ Комета:
- КЛ 6 кВ Комета - КП-21, КП-23 (перезаводы существующих КЛ с БТЭЦ-2
на ПС 110 кВ ГПП-3);
- КЛ 10 кВ Комета - КП-1, КП-3, КП-4, КП-5, КП-6, КП-7 (пе ре заводы
существующих КЛ с БТЭЦ-2 на ПС 110 кВ ГПП-3).
17
Цель разработки проекта внесения изменений в проект планировки
территории и проект межевания территории
Проект внесения изменений в проект планировки территории и проект
межевания территории разрабатывается с целью:
- обеспечения устойчивого развития территории;
- выделения элементов планировочной структуры территории
проектирования;
- выделения границ зон планируемого размещения объектов капитального
строительства;
- установления и отображения красных линий, обозначающих границы
территорий, предназначенных для строительства, реконструкции линейных
объектов;
- установления границ земельных участков для размещения следующих
линейных объектов:
- КВЛ 110 кВ Космос - Комета;
- КЛ 6 кВ Комета- КП-21, КП-23;
- КЛ 10 кВ Комета - КП-1, КП-3, КП-4, КП-5, КП-6, КП-7.
Изменения в проект планировки и проект межевания территории для
размещения линейного объекта вносятся в соответствии с уточнениями в рабочей
документации .
Основные характеристики линейных объектов
Технико-экономическая характеристика КВЛ
110 кВ приведена
в таблице 1.
Технико-экономические характеристики проектируемых КЛ
6,10 кВ
приведена в таблице 2.
Таблица
1.
- Технико-экономическая характеристика ВЛ
110 кВ
Космос - Комета
Наименование показателя
Величина показателя
1. Класс напряжения, кВ
110
2. Мощность передаваемая по данной КВЛ
43500
110 кВ, кВт
18
3. Общая протяженность проектируемой
2732,2
КВЛ 110, м.
4. Протяженность воздушного участка
1911,3
проектируемой КВЛ 110 кВ, м.
5. Протяженность кабельного участка
820,9
проектируемой КВЛ 110 кВ, м.
(Строительная длина каждой фазы КЛ 110
кВ составляет 650 м)
6. Протяженность прокладки кабеля по
485,9
проектируемой эстакаде, м
7. Протяженность прокладки кабеля по
335
существующей эстакаде, м.
8. Марка воздушного провода
АСКС185/29
9. Марка и тип кабеля
АПвВнг 1х185/95-64/110
5. Протяженность тросового участка, м
2056,6
6. Марка грозотроса
9,2-Г(МЗ)-В-ОЖ-МК-Н-Р-1770
7. Тип и количество анкерно-угловых опор
У110-2+5(3 шт.), У110-2В+5 (1 шт.),
У110-2+9 (1 шт.), У110-2+14 (6 шт.),
П110-6В (1 шт.)
8 Портал
ПСЛ110-Я4 - 1 шт.
Таблица
2.
- Технико-экономическая характеристика проектируемых
КЛ 6, 10 кВ
Проектируемые кабельные линии
Характеристика нового кабеля
Общая длина
(марка, сечение, длина)
кабельной линии,
м.
КЛ 6 кВ Комета (яч. 13) - КП-21
4хHold Cab MV ASF(A)-
1617*
(яч. 6)
3х150/50-10 L=1000м*
КЛ 6 кВ Комета (яч.6 ) - КП-21
4хHold Cab MV ASF(A)-
1900*
(яч. 8)
3х150/50-10 L=1000м*
КЛ 6 кВ Комета (яч.11 ) - КП-23
4хHold Cab MV ASF(A)-
600*
(яч. 11)
3х150/50-10 L=600м*
КЛ 6 кВ Комета (яч.8 ) - КП-23
4хHold Cab MV ASF(A)-
610*
(яч.19)
3х150/50-10 L=610м*
КЛ 10 кВ Комета (яч.16 ) - КП-1
4хHold Cab MV ASF(A)-
530*
(яч. 26)
3х240/50-10 L=470м*
КЛ 10 кВ Комета (яч.17 ) - КП-1
3хHold Cab MV ASF(A)-
530*
(яч. 8)
3х240/50-10 L=470м*
КЛ 10 кВ Комета (яч.15 ) - КП-3
3хHold Cab MV ASF(A)-
675*
(яч. 13)
3х185/50-10 L=475м*
КЛ 10 кВ Комета (яч.18 ) - КП-3
3хHold Cab MV ASF(A)-
675*
(яч. 14)
3х185/50-10 L=475м*
КЛ 10 кВ Комета (яч.20 ) - КП-4
2хHold Cab MV ASF(A)-
520*
(яч. 6)
3х150/50-10 L=310м*
19
КЛ 10 кВ Комета (яч. 22) - КП-5
4хHold Cab MV ASF(A)-
1710*
(яч. 19 и 20)
3х185/50-10 L=910м*
КЛ 10 кВ Комета (яч.24 ) - КП-6
3хHold Cab MV ASF(A)-
1850*
(яч. 19)
3х240/50-10 L=960м*
КЛ 10 кВ Комета (яч.26 ) - КП-7
6хHold Cab MV ASF(A)-
1826*
(яч. 23, 24)
3х150/50-10 L=950м*
*-длина указана одной нитки кабеля.
Положения о характеристиках планируемого развития территории
Подготовка документации по планировке территории осуществляется в
целях выделения элементов планировочной структуры (кварталов, микрорайонов,
Территорий, занятых линейным объектом или предназначенном для размещения
линейного объекта и иных элементов), установления границ земельных участков,
на которых расположены объекты капитального строительства, границ земельных
участков, предназначенных для строительства и размещения линейных объектов.
При формировании планировочной структуры происходит разделение
территории проекта планировки выделением элементов планировочной структуры
- территорией, предназначенной для размещения линейных объектов.
Проектным решением устанавливаются и отображаются красные линии,
обозначающие границы территорий, предназначенных для размещения линейных
объектов - КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ.
В соответствии с Порядком установления и отображения красных линий,
обозначающих границы территорий, занятых линейными объектами и
(или)
предназначенных для размещения линейных объектов
(утвержден Приказом
Минстроя России №742/пр от 25.04.2017) красные линии, обозначающие границы
территорий, предназначенных для строительства линейных объектов КВЛ 110 кВ,
КЛ 6 кВ и КЛ 10 кВ, устанавливаются по границам зон планируемого размещения
линейных объектов.
20
При определении границ планируемых красных линий учитываются
существующие земельные участки, существующая застройка и фактическое
использование территории.
Установленные красные линии, на момент разработки проекта планировки
отсутствуют.
Красные линии, подлежащие отмене, в рамках данного проекта, также
отсутствуют.
Красные линии, обозначающие границы территорий, предназначенных для
строительства линейных объектов указаны на чертежах, см. черт.
100-001.1-ППТ листы 1 - 4.
Проектом обеспечивается устойчивое развитие территории. Устанавливается
границы зон планируемого размещения линейных объектов.
В процессе разработки проекта планировки устанавливаются следующие
параметры территории:
- площадь территории в границах проектирования (границы территории, в
отношении которой осуществляется подготовка проекта планировки) - 183554 м2;
- площадь территории в границах зон планируемого размещения линейных
объектов - 50413 м2;
- площадь территории с особыми условиями использования - 123751 м2.
Границы территории, в отношении которой осуществляется подготовка
проекта планировки устанавливаются по внешним границам максимально
удаленных от планируемого маршрута прохождения линейных объектов (трасс)
зон с особыми условиями использования территорий (т.е. по границам охранных
зон линейного объекта), которые подлежат установлению в связи с размещением
этих линейных объектов.
Согласно Постановлению Правительства Российской Федерации от
24
февраля 2009 г. № 160 (Собрание законодательства Российской Федерации, 2009,
№ 10, ст. 1220) охранная зона для воздушной линии 110 кВ принимается в виде
части поверхности участка земли и воздушного пространства
(на высоту,
21
соответствующую высоте опор воздушных линий электропередачи), ограниченной
параллельными вертикальными плоскостями, отстоящими по обе стороны линии
электропередачи от крайних проводов при неотклоненном их положении на 20 м и
составляет 50 м. Охранная зона для кабельной линии составляет 3,5 м (1 м в каждую
сторону от конструкций эстакады).
В соответствии с Правилами землепользования и застройки в городе
Березники территория, подлежащая планировке, расположена в границах
населенного пункта г. Березники, в зонах П-1
(зона производственно-
коммунальных объектов и предприятий I класса), П-2 (зона производственно-
коммунальных объектов и предприятий II класса) и Т-1 (зона инженерных и
транспортных объектов).
Проектируемый объект, согласно статье 7 п. 7 правил землепользования и
застройки в городе Березники, является разрешенным для строительства на любых
территориальных зонах и входит в указанные виды использования земельного
участка ПАО «Корпорация ВСМПО АВИСМАª согласно постановлению главы
города Березники Пермского края об утверждении градостроительного плана
предприятия АВИСМА.
Положения о характеристиках объектов капитального строительства
жилого, производственного, общественно-делового и иного назначения и
необходимых для функционирования таких объектов, и обеспечения
жизнедеятельности граждан объектов коммунальной, транспортной,
социальных инфраструктур
Размещение
объектов
капитального
строительства
жилого,
производственного, общественно-делового назначения и необходимых для
функционирования таких объектов, и обеспечения жизнедеятельности граждан
объектов коммунальной, транспортной, социальных инфраструктур в границах
22
территории, в отношении которой осуществляется подготовка проекта планировки
не относится к задачам настоящего проекта планировки.
Положения о характеристике и параметрах объектов социальной
инфраструктуры местного значения
Размещение объектов социальной инфраструктуры не относится к задачам
настоящего проекта планировки.
Положения о характеристике и параметрах объектов транспортной
инфраструктуры
Планировочные решения по развитию объектов транспортной
инфраструктуры не относится к задачам настоящего проекта планировки.
Положения об очередности планируемого развития территории,
содержащие этапы проектирования, строительства, реконструкции объектов
капитального строительства жилого, производственного, общественно-
делового и иного назначения
Согласно Техническому заданию на проектирование строительство КВЛ 110
кВ Космос - Комета предусматривается в составе 1 этапа титула «Строительство
главной понизительной подстанции №3 для площадки АВИСМАª.
В 1-й этап строительства входят также следующие объекты:
- ПС 220 кВ Космос (установка 2-х линейных ячеек 110 кВ на существующей
территории ПС 220 кВ Космос );
- ПС 110 кВ Комета (новое строительство).
В состав 2 этапа входят строительство (реконструкция) отходящих линий от
ПС 110 кВ Комета:
23
- КЛ 6 кВ Комета - КП-21, КП-23 (пере заводы существующих КЛ с БТЭЦ-2
на ПС 110 кВ Комета);
- КЛ 10 кВ Комета - КП-1, КП-3, КП-4, КП-5, КП-6, КП-7 (перезаводы
существующих КЛ с БТЭЦ-2 на ПС 110 кВ Комета).
Перечень планируемого размещения объектов капитального
строительства федерального, регионального значения и местного значения
города Березники
Настоящим проектом планировки предусматривается установление
параметров с целью строительства линейных объектов КВЛ
110 кВ
Космос - Комета, ПС Комета, КЛ 6 кВ Комета - КП-21, КП-23 и КЛ 10 кВ Комета
- КП-1, КП-3, КП-4, КП-5, КП-6, КП-7 по титулу
«Строительство главной
понизительной подстанции №3 для площадки АВИСМАª.
КВЛ 110 кВ Космос - Комета, ПС Комета, КЛ 6 кВ и КЛ 10 кВ не являются
объектами федерального, регионального и местного значения.
Проектом не предусматривается размещение объектов федерального,
регионального и местного значения.
Сведения об объектах культурного наследия на территории выполнения
проектных работ
В соответствии с письмом от
04.04.2016
№СЭД-27-01-35-08-400
Министерства культуры, молодежной политики и массовых коммуникаций
Пермского края «Об объектах культурного наследияª в границах территории, в
отношении которой осуществляется подготовка проекта планировки объекты
культурного наследия, включенные в единый государственный реестр, либо
выявленные объекты культурного наследия отсутствуют.
24
Мероприятия по сохранению объектов культурного наследия от возможного
негативного воздействия в связи с размещением линейных объектов не
разрабатывались.
Сведения об особо охраняемых природных территориях и зонах с
особыми условиями использования
В районе планируемой хозяйственной деятельности по объекту
«Строительство главной понизительной подстанции №3 для площадки АВИСМАª
на территории г. Березники Пермского края, особо охраняемые природные
территории регионального значения, находящиеся в управлении Министерства
природных ресурсов, лесного хозяйства и экологии Пермского края, отсутствуют
(письмо МПР Пермского края
№ СЭД-30-01-25-545 от
26.04.2016). Особо
охраняемые природные территории
(ООПТ) местного значения так же не
затрагиваются в ходе проектно-изыскательских работ (Письмо Администрации
города Березники №СЭД-01-19-349 от 19.04.2016).
14. Сведения о необходимости осуществления мероприятий по защите
сохраняемых и планируемых к строительству объектов капитального
строительства
Мероприятий по защите сохраняемых объектов капитального строительства
(здание, строение, сооружение, объекты, строительство которых не завершено),
существующих и строящихся на момент подготовки проекта планировки
территории, а также объектов капитального строительства, планируемых к
строительству в соответствии с ранее утвержденной документацией по планировке
территории, от возможного негативного воздействия в связи с размещением
линейных объектов не разрабатывались.
25
Расчет размеров земельных участков, необходимых
для размещения КВЛ
Параметры отводимого земельного участка, потребности в площадях
Во временное пользование на период строительства необходимо оформить
землеотвод площадью 50413 м2 (в том числе под строительство новой подстанции
ГПП-3), представляющий собой полосу земли вдоль воздушной части КВЛ 110 кВ
- 14 м, вдоль кабельной части КВЛ 110 кВ - 10 м, вдоль КЛ 6 кВ и КЛ 10 кВ - 10
м, для обеспечения размещения строительных механизмов, хранения отвала и т.д.
Земельные участки для строительства линейных объектов КВЛ 110 кВ, КЛ
6 кВ и КЛ 10 кВ формируются на территориях ПАО «ВСМПО-АВИСМАª, которая
располагается на землях населённых пунктов.
Мероприятия по изъятию земельных участков и возмещению убытков
правообладателям земельных участков не проводятся.
Затраты, связанные со сносом зданий и сооружений, переселением людей,
переносом сетей инженерно-технического обеспечения не потребуются.
С целью строительства инженерных коммуникаций для обеспечения
устойчивого развития территории формируются земельные участки,
предназначенные для строительства линейных объектов.
Формируемые земельные участки носят временный характер и после
завершения строительства инженерных коммуникаций подлежат аннулированию и
исключению из государственного кадастра недвижимости.
Границы отвода земли на время строительства принимаются:
- для воздушного участка КВЛ 110 кВ - по границе зон планируемого
размещения линейных объектов (ширина полосы составляет 14 м);
- для проектируемой эстакады КЛ
- по границе зон планируемого
размещения линейных объектов (ширина полосы составляет 10 м). В пределах
полосы отвода
(граница зон планируемого размещения линейных объектов)
осуществляются все строительно-монтажные работы;
Граница зон планируемого размещения линейных объектов указаны на
чертежах, см. черт. 100-001.1-ППТлисты 1 - 4.
26
Площадь территории в границах зоны планируемого размещения линейного
объекта составляет - 50413 м2 (таблица 3).
Границы территории для размещения проектируемых линейных объектов
формируются с учетом:
- существующей ситуации;
- границ земельных участков, стоящих на кадастровом учете;
- земельных участков, представленных физическим и юридическим лицам
под различные виды деятельности.
- потребностей в площадях для строительства и дальнейшей эксплуатации
объектов.
Таблица 3. Площадь территории в границах зоны планируемого размещения
линейного объекта
Административно-
Наименование объекта
Назначение отвода
Площадь, м2
территориальное
деление
«Строительство
Кратковременное,
Город Березники
главной понизительной
на период
50413
подстанции №3 для
строительства
площадки АВИСМАª
Всего по проекту
50413 м2
Размещение на данных земельных участках объектов капитального
строительства федерального, регионального или местного значения, а также
формирование земельных участков, планируемых для предоставления физическим
и юридическим лицам для строительства не планируется.
Размещение объектов-социально культурного и коммунально-бытового
назначения и иных объектов капитального строительства не планируется.
На данной территории объекты культурного наследия, включенные в единый
государственный реестр, либо выявленные объекты культурного наследия
отсутствуют.
27
Ведомость образуемых земельных участков для размещения линейного
объекта приведен в таблице 4.
Таблица 4. Ведомость образуемых земельных участков
№
Кадастро
Категория
Вид
Адрес
Вид
Правооблада
Образуемый
п/п
вый номер
земель
разрешенн
права
тель
земельный участок
ого
или часть земельного
использова
участка
ния
Условный
Пло
номер
щадь,
образуемого
кв.м.
земельного
участка,
части
земельного
участка
1
59:03
Земли
-
-
-
-
:ЗУ1
4
:0200003
населенных
пунктов
2
59:03
Земли
-
-
-
-
:ЗУ2
170
:0200003
населенных
пунктов
3
59:03
Земли
Занимае
край Пермский,
Собствен ОАО «Корпора
:1/ЧЗУ1
12332
:0200003:1
населенных
мый
г. Березники, ул.
ность
ция ВСМПО-
пунктов
промплощадк
Загородная, 29
АВИСМАª
ой
4
59:03
Земли
Занимае
край Пермский,
Собствен ОАО «Корпора
:1/ЧЗУ2
20258
:0200003:1
населенных
мый
г. Березники, ул.
ность
ция ВСМПО-
пунктов
промплощадк
Загородная, 29
АВИСМАª
ой
5
59:03
Земли
Занимае
край Пермский,
Собствен ОАО «Корпора
:1/ЧЗУ3
5279
:0200003:1
населенных
мый
г. Березники, ул.
ность
ция ВСМПО-
пунктов
промплощадк
Загородная, 29
АВИСМАª
ой
6
59:03
Земли
Занимае
Пермский край,
Собствен ОАО «Корпора
:4/ЧЗУ1
295
:0200003:4
населенных
мый
г. Березники,
ность
ция ВСМПО-
пунктов
коллектором
расположенный
АВИСМАª
кислых стоков
с западной
стороны
промплощадки
ОАО "Ависма"
до
шламонакопител
я "Белое море"
7
59:03
Земли
Занимае
Пермский край,
Собствен ОАО «Корпора
:84/ЧЗУ1
477
:0200003
населенных
мый узлом
г. Березники
ность
ция ВСМПО-
:84
пунктов
водобор
АВИСМАª
та №2
8
59:03
Земли
Занимае
Пермский край,
Собствен ОАО «Корпора
:85/ЧЗУ1
1889
:0200003
населенных
мый очистны
г Березники,
ность
ция ВСМПО-
:85
пунктов
ми сооруже
очистные
АВИСМАª
ниями
сооружения
расположенные с
западной
стороны
промплощадки
ОАО
28
"Корпорация
ВСМПО-
АВИСМА"
9
59:03
Земли
Занимае
край Пермский,
Собствен ОАО «Корпора
:86/ЧЗУ1
1594
:0200003
населенных
мый площад
г. Березники, с
ность
ция ВСМПО-
:86
пунктов
кой под
западной
АВИСМАª
аварий
стороны
ный нейтрали
промплощадки
затор
ОАО "Ависма "
10
59:03
Земли
Занимае
Пермский край,
Аренда
ОАО
:169/ЧЗУ1
9
:0200003
населенных
мый
г. Березники
«Пермьэнергоª
:169
пунктов
сооруже
нием ВЛ-
110кВ
Титан-
ТЭЦ-2 цепь
№1,2 с
отпайкой
на БТМК
11
59:03
Земли
Занимае
Пермский край,
Аренда
ОАО
:171/ЧЗУ1
25
:0200003
населенных
мый
г. Березники
«Пермьэнергоª
:171
пунктов
сооруже
нием ВЛ-
110кВ
Титан-
ТЭЦ-2 цепь
№1,2 с
отпайкой
на БТМК
12
59:03
Земли
Занимае
Пермский край,
Аренда
ОАО
:172/ЧЗУ1
25
:0200003
населенных
мый
г. Березники
«Пермьэнергоª
:172
пунктов
сооруже
нием ВЛ-
110кВ
Титан-
ТЭЦ-2 цепь
№1,2 с
отпайкой
на БТМК
13
59:03
Земли
Занимае
Пермский край,
Аренда
ОАО
:173/ЧЗУ1
50
:0200003
населенных
мый
г. Березники
«Пермьэнергоª
:173
пунктов
сооруже
нием ВЛ-
110кВ
Титан-
ТЭЦ-2 цепь
№1,2 с
отпайкой
на БТМК
14
59:03
Земли
Занимае
Пермский край,
Аренда
ОАО
:174/ЧЗУ1
25
:0200003
населенных
мый
г. Березники
«Пермьэнергоª
:174
пунктов
сооруже
нием ВЛ-
110кВ
Титан-
ТЭЦ-2 цепь
№1,2 с
отпайкой
на БТМК
29
15
59:03
Земли
для
Пермский край, г
Собствен
ОАО
:183/ЧЗУ1
1191
:0200003
населенных
строительс
Березники,
ность
«Корпорация
:183
пунктов
тва
западнее
ВСМПО-
отстойнико
промплощадки
АВИСМАª
в -
ОАО "Ависма
накопителе
ТМК"
й I I
очереди
очистных
сооруже
ний
16
59:03
Земли
Занимае
Пермский край,
Собствен
ОАО
:184/ЧЗУ1
6504
:0200003
населенных
мый
г. Березники,
ность
«Корпорация
:184
пунктов
свалкой
свалка
ВСМПО-
производст
производственны
АВИСМАª
венных
х отходов в
отходов
районе
промплощадки
ОАО
"АВИСМА"
17
59:03
Земли
Трубопров
Пермский край,
Аренда
ПАО
:7747/ЧЗУ
286
:0000000
населенных
одный
г. Березники
«Корпорация
1
:7747
пунктов
транспорт
ВСМПО-
АВИСМАª
Сведения о категории земель, на которых располагается
(будет располагаться) линейный объект
Трассы проектируемых КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ проходят по землям
населенных пунктов по территории промышленной площадки действующего
предприятия ПАО «Корпорация ВСМПО-АВИСМАª.
Землями населенных пунктов признаются земли, используемые и
предназначенные для застройки и развития населенных пунктов.
В состав земель населенных пунктов могут входить земельные участки,
отнесенные в соответствии с градостроительными регламентами к следующим
территориальным зонам:
1) жилым;
2) общественно-деловым;
3) производственным;
4) инженерных и транспортных инфраструктур;
30
5) рекреационным;
6) сельскохозяйственного использования;
7) специального назначения;
8) военных объектов;
9) иным территориальным зонам.
Протяженность трассы, проектируемой КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ по
землям населенных пунктов города Березники составляет
-
2904,6 м.
В соответствии с картой градостроительного зонирования Правил
землепользования и застройки в городе Березники территория, подлежащая
планировке, расположена в следующих зонах: П-1
- зона производственно-
коммунальных объектов и предприятий I класса, П-2 - зона производственно-
коммунальных объектов и предприятий II класса и Т-1 - зона инженерных и
транспортных объектов.
Проектируемый объект, согласно статье 7 п. 7 правил землепользования и
застройки в городе Березники, является разрешенным для строительства на любых
территориальных зонах и входит, согласно постановлению главы города Березники
Пермского края об утверждении градостроительного плана предприятия
АВИСМА, в указанные виды использования земельного участка ПАО
«Корпорация ВСМПО АВИСМАª.
Обоснование необходимости размещения КВЛ на землях
сельскохозяйственного назначения, лесного, водного фондов, землях
особо охраняемых природных территорий
Проектируемая трасса не располагается на землях сельскохозяйственного
назначения, лесного, водного фондов, землях особо охраняемых природных
территорий.
31
Мероприятия и обоснование основных решений, направленных на
предотвращение и (или) снижение возможного негативного воздействия
намечаемой хозяйственной деятельности на окружающую среду и
рациональное использование природных ресурсов на период строительства и
эксплуатации линейного объекта
Мероприятия по охране атмосферного воздуха
Проектируемые линейные объекты КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ по
титулу «Строительство главной понизительной подстанции №3 для площадки
АВИСМАª не являются источником выделения загрязняющих веществ в
атмосферу, следовательно, загрязнения воздуха при эксплуатации линий
электропередач не происходит.
Загрязнение атмосферного воздуха происходит только в период
строительства КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ при эксплуатации строительных
машин и механизмов, при проведении сварочных работ, резке металла. Проектом
планировки не предусматриваются специальные мероприятия по защите
атмосферного воздуха во время проведения работ, но необходимо предусмотреть
мероприятия организационно-технического характера относительно стабильности
работы механизмов, применяемых при строительстве с целью уменьшения выброса
загрязняющих веществ.
Мероприятия по рациональному использованию и охране водных
объектов
В составе работ по строительству и эксплуатации КВЛ 110 кВ, КЛ 6 кВ и КЛ
10 кВ не предусматривается забор воды из водных источников и водоотведение в
поверхностные и подземные водные объекты.
Водоотведение в подземные и поверхностные водные объекты не
предусматривается. На площадке временного строительного городка
предусмотреть установку туалетной кабинки. По мере накопления хозяйственно
32
бытовые сточные воды из выгребной ямы туалетной кабинки вывозить
ассенизационными машинами по договорам.
Мероприятия по охране и рациональному использованию земельных
ресурсов и почвенного покрова
Воздействие от проектируемого объекта на территорию, условия
землепользования и геологическую среду выражается в отчуждении земель на
период строительства КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ и под размещение опор,
увеличении нагрузки на грунты от веса сооружений, изменении ландшафта при
выполнении строительных работ. Использование общераспространенных
полезных ископаемых в границах планировочного элемента линейного объекта не
предусматривается.
Так как, Объект располагается на территории действующего предприятия
АВИСМА Мероприятия по охране и рациональному использованию земельных
ресурсов и почвенного покрова не разрабатывались.
Мероприятия по охране растительного и животного мира, по
сохранению среды обитания животных, путей их миграции
Так как, Объект располагается на территории действующего предприятия
АВИСМА Мероприятия по охране растительного и животного мира, по
сохранению среды обитания животных, путей их миграции не разрабатывались.
Мероприятия по защите от воздействия электрического поля
При работе линии электропередачи под напряжением создается вредное для
человека электрическое поле, характеризуемое величиной напряженности.
Напряженность электрического поля зависит от напряжения сети и расстояния от
его источника до земли и до человека. В целях защиты населения от воздействия
электрического поля, создаваемого воздушными линиями электропередачи (ВЛ),
устанавливаются санитарные разрывы, за пределами которых напряженность
электрического поля не превышает1кВ/м. Для воздушных и кабельных линий с
33
напряжением
110 кВ, удовлетворяющих требованиям
«Правил устройств
электроустановокª, специальных мероприятий по защите населения
не требуется. Многолетними наблюдениями установлено полное отсутствие
влияния электрических полей с напряжением, не превышающим 5 кВ/м на
физиологические процессы в клетках растений и в целом на животный мир.
Мероприятия по защите от воздействия магнитного поля
При протекании электрического тока по проводнику, вокруг него создается
магнитное поле. На линии электропередачи источниками наведения магнитного
поля являются провода, подвешенные на опорах. Допустимая продолжительность
работы персонала в магнитном поле с различными уровнями напряженности
регламентирована в РД
153-34.0-03.150-00, согласно которому зона влияния
магнитного поля - это пространство, в котором напряженность магнитного поля
превышает 80 А/м. Многолетние наблюдения и анализ аналогичных линейных
объектов показывает, что максимальная напряженность магнитного поля составит
16 А/м, что значительно меньше значения, неблагоприятно влияющего на человека.
Следовательно, КВЛ 110 кВ не создает негативного воздействия магнитного поля
на человека и окружающую среду.
Мероприятия по защите от воздействия электрического тока и
напряжения
В период работы КВЛ 110 кВ под рабочим напряжением вероятность
непосредственного воздействия электрического тока и напряжения на население
(людей, не относящихся к персоналу по обслуживанию ВЛ) практически
отсутствует. При обрыве провода или падения опоры, которые могут произойти
только в случае стихийных событий (ураган, сильное землетрясение), происходит
мгновенное отключение тока в ВЛ за счет действия релейной защиты сети, после
чего лежащий на земле провод не представляет опасности.
34
Мероприятия
по
сбору,
использованию,
обезвреживанию,
транспортировке и размещению опасных отходов
Производственные процессы при эксплуатации КВЛ 110 кВ, КЛ 6 кВ и КЛ
10 кВ являются безотходными. Отходы будут образовываться только в период
строительно-монтажных работ и демонтажа старых опор, провода и др. Во
избежание причинения ущерба окружающей природной среде и здоровью людей
транспортировка отходов должна производиться без их потерь. Сбор и временное
хранение отходов до перемещения их на полигоны ТБО производить в
соответствии с мероприятиями проекта организации строительства,
обеспечивающего требования Закона РФ
«Об отходах производства и
потребленияª.
Мероприятия по охране недр и континентального шельфа Российской
Федерации
Не требуются.
Месторождения полезных ископаемых и объектов подземного и
поверхностного водоснабжения
Сведения о наличии месторождений полезных ископаемых под участком
предстоящей застройки приведены по данным, представленным Департаментом по
недропользованию по Приволжскому ФО.
Перечень и расчет затрат на реализацию природоохранных
мероприятий и компенсационных выплат
В общей сметной стоимости мероприятий и сооружений по защите и
благоустройству территории и геологической среды для площадки
компенсационных выплат не требуется.
35
Защита территории от чрезвычайных ситуаций природного
и техногенного характера, проведения мероприятий по гражданской обороне
и обеспечению пожарной безопасности
Основные мероприятия защиты территории от чрезвычайных
ситуаций природного и техногенного характера, проведения мероприятий по
гражданской обороне
В соответствие с требованиями Постановления Правительства РФ от
19.9.1998г.
№1115
«О порядке отнесения организаций к категориям по
гражданской оборонеª, отнесению к категориям по гражданской обороне подлежат
важнейшие действующие, реконструируемые, технически перевооружаемые,
строящиеся и проектируемые организации, имеющие мобилизационное задание
(заказ) и
(или) представляющие высокую степень потенциальной опасности
возникновения
чрезвычайных
ситуаций
в
военное
и мирное время и (или) являющиеся уникальными культурными ценностями.
Отнесение организаций к категориям по гражданской обороне производится
в зависимости от показателей, определяющих их роль в экономике государства,
а также особых условий, характеризующих:
- степень потенциальной опасности возникновения чрезвычайных ситуаций;
- месторасположение организации;
- значимость организации как объекта культуры.
Основными мероприятиями по гражданской обороне, осуществляемыми в
целях решения задачи, связанной с обнаружением и обозначением районов,
подвергшихся радиоактивному, химическому, биологическому и иному
заражению, является создание обеспечение готовности сети наблюдения и
лабораторного контроля на базе организаций, расположенных на территории
Российской Федерации, имеющих специальное оборудование
(технические
средства) и работников, подготовленных для решения задач, связанных
с обнаружением и идентификацией различных видов заражения и загрязнения.
36
Сведения об объектах производственного назначения, транспортных
коммуникациях и линейных объектах, аварии на которых могут привести к
возникновению чрезвычайной ситуации техногенного характера на
проектируемом объекте
Для предотвращения или устранения аварий работникам сетевых
организаций обеспечивается беспрепятственный доступ к объектам
электросетевого хозяйства, а также возможность доставки необходимых
материалов и техники. Плановые
(регламентные) работы по техническому
обслуживанию
объектов
электросетевого
хозяйства
производятся
с предварительным уведомлением собственников земельных участков. После
выполнения работ по техническому обслуживанию объектов электросетевого
хозяйства, работ по предотвращению или ликвидации аварий на таких объектах
или их последствий, сетевые организации должны привести земельные участки в
состояние, пригодное для их использования по целевому назначению или в
состояние, в котором соответствующие земельные участки находились до
выполнения работ, а также возместить собственникам убытки, причиненные при
производстве работ.
Проектируемая линия электропередачи напряжением
110 кВ относится
к II (нормальному) уровню ответственности (Федеральный закон РФ от 30 декабря
2009 г. № 384-ФЗ "Технический регламент о безопасности зданий и сооружений"
(действующая редакция) ст. 4 п. 7, 8, 9, 10; Градостроительный кодекс РФ от 29
декабря
2004
г.
№
190-ФЗ
(действующая
редакция)
ст. 48_1 п. 3, 4 ч.1.
Идентификация проектируемого объекта в соответствии с Федеральным
законом от 30 декабря 2009 г. № 384-ФЗ "Технический регламент о безопасности
зданий и сооружений" (действующая редакция) ст.4 ч.1:
1.
Назначение
- линейный объект
(воздушно-кабельная линия
электропередачи);
2. Принадлежность проектируемой КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ к
37
объектам транспортной инфраструктуры и к другим объектам, функционально-
технологические особенности которых влияют на их безопасность
- не
принадлежит;
3. Возможность опасных природных процессов и явлений и техногенных
воздействий на территории, на которой будут осуществляться строительство,
реконструкция и эксплуатация здания или сооружения - отсутствует;
4. Принадлежность к опасным производственным объектам - не относится к
опасным производственным объектам;
5. Пожарная и взрывопожарная опасность - категория по взрывопожарной
опасности ДН (пониженная пожароопасность);
6. Наличие помещений с постоянным пребыванием людей - нет;
7. Уровень ответственности КВЛ 110 кВ - нормальный.
Разработка мероприятий по предупреждению чрезвычайных ситуацийª в
соответствии с приложением 1 Федерального закона РФ от 4 марта 2013г №22-ФЗ,
а также с п.14 ст.48 и ст.48.1 «Градостроительного кодекса Российской Федерацииª
не требуется, так как КВЛ
110 кВ не является опасным производственным
объектом.
Мероприятия по обеспечению пожарной безопасности
Описание рекомендуемой системы обеспечения пожарной безопасности
линейного объекта и обеспечивающих его функционирование зданий, строений
и сооружений, проектируемых в составе линейного объекта
В административном отношении проектируемая КВЛ 110 кВ, КЛ 6 кВ и
КЛ 10 кВ находится на территории города Березники Пермского края.
На период строительства ко всем строящимся объектам и временным
сооружениям необходимо обеспечить свободный подъезд.
Сеть автомобильных дорог в районе работ развита и представлена
автомобильными дорогами с твердым покрытием г. Березники.
38
Подъезды и выезды пожарных машин предусматриваются по уже
существующим дорогам г. Березники.
Пожаротушение необходимо осуществлять силами и средствами
противопожарной службы г. Березники Пермского края.
Возможными источниками противопожарного водоснабжения являются:
- пожарные гидранты, установленные на территории предприятия АВИСМА.
- привозная вода из местных источников.
Система передачи извещений о пожаре: средства мобильной телефонной
связи участка строительной организации, использование переносных
радиостанций и средств спутниковой и сотовой радиосвязи.
Площадки временного поселка строителей необходимо оснащать
противопожарным инвентарем и первичными средствами пожаротушения в
соответствии с Техническим регламентом о требованиях пожарной безопасности
от 22.07.2008 г. № 123-ФЗ.
Ширина полосы отвода земли во временное пользование на период
строительства КВЛ 110 кВ составляет 14 м.
Охранные зоны устанавливаются:
- вдоль воздушных линий электропередачи 110 кВ, в виде части поверхности
участка земли и воздушного пространства (на высоту, соответствующую высоте
опор воздушных линий электропередачи), ограниченной параллельными
вертикальными плоскостями, отстоящими по обе стороны линии электропередачи
от крайних проводов при не отклонённом их положении на расстоянии 20 м;
- вдоль кабельной линии 110 кВ виде части поверхности участка земли,
ограниченной параллельными вертикальными плоскостями, отстоящими по обе
стороны линии электропередачи от крайних кабелей на расстоянии 1 м.
Для локализации аварийных ситуаций на проектируемой КВЛ 110 кВ,
КЛ 6 кВ и КЛ 10 кВ необходимо предусмотреть релейную защиту и автоматики
всех элементов проектируемого ВЛ в объеме, требуемом ПУЭ.
39
Осуществлять эксплуатацию КВЛ 110 кВ, КЛ 6 кВ и КЛ 10 кВ в соответствии
с «Правилами организации технического обслуживания и ремонта оборудования,
зданий и сооружений электростанций и сетейª СО 34.04.181-2003.
В соответствии с Техническим регламентом о требованиях пожарной
безопасности при техническом обслуживании трассы КВЛ 110 кВ, КЛ 6 кВ и КЛ
10 кВ должны производиться работы по предохранению элементов ВЛ и
токопроводов от преждевременного износа путем устранения неисправностей,
выявленных при осмотрах, проверках и измерениях.
Персонал, обслуживающий проектируемую линию электропередачи, должен
быть обеспечен необходимой техникой, средствами малой механизации,
инвентарем, инструментом, защитными средствами оказания первой медицинской
помощи, а также соответствующими помещениями, расположенными на ремонтно-
эксплуатационной базе.
