Сетевой AV ресивер Onkyo TX-NR676. Инструкция по эксплуатации





-------------------------------------------------------------------------------------------------------------------------------------------------------------

Инструкция
пользователя
Сетевой AV ресивер Onkyo TX-NR676
Начало работы
2
Комплектация
2
Названия элементов
3
Названия элементов
3
Установка
7
Процедура установки
7

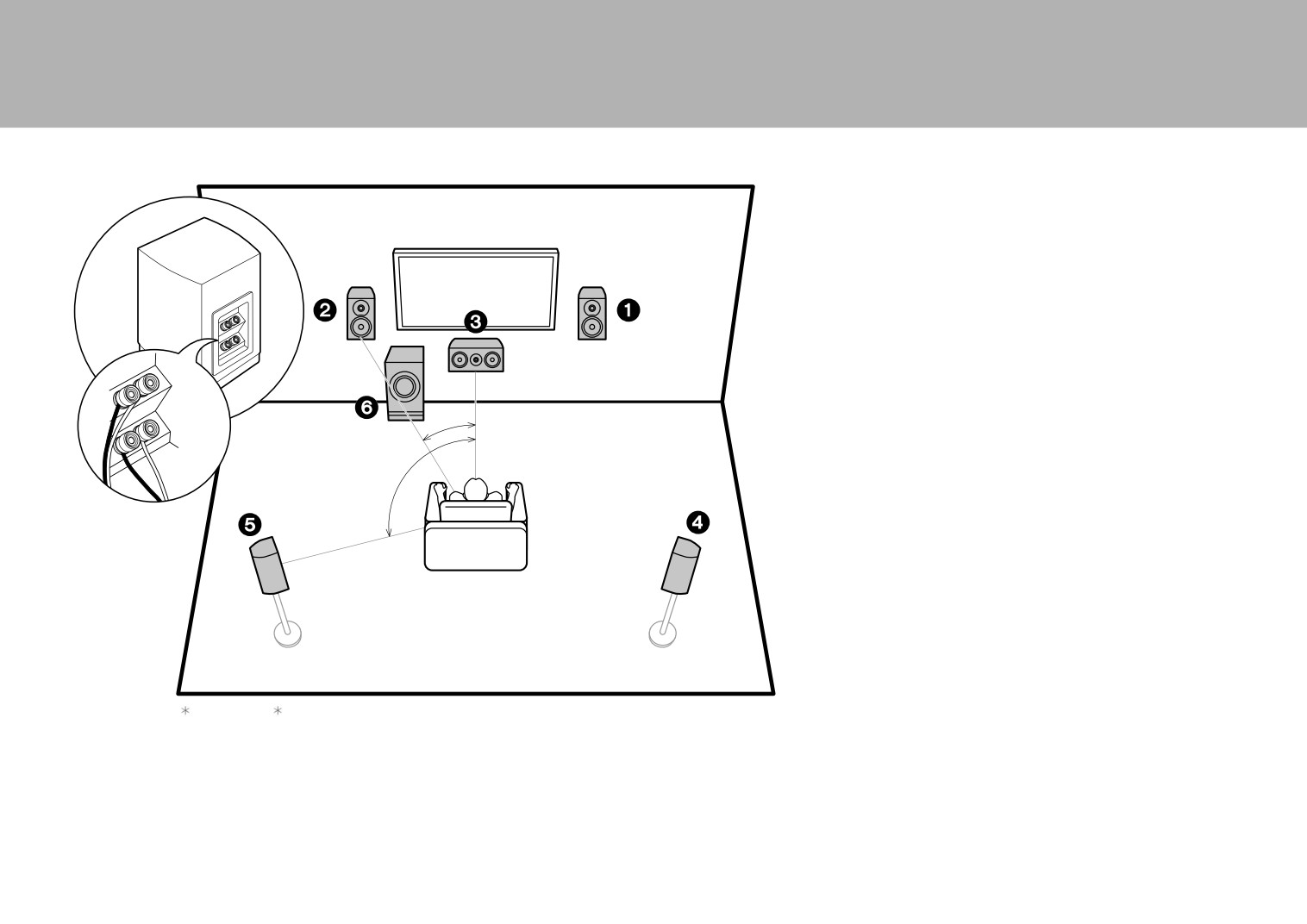

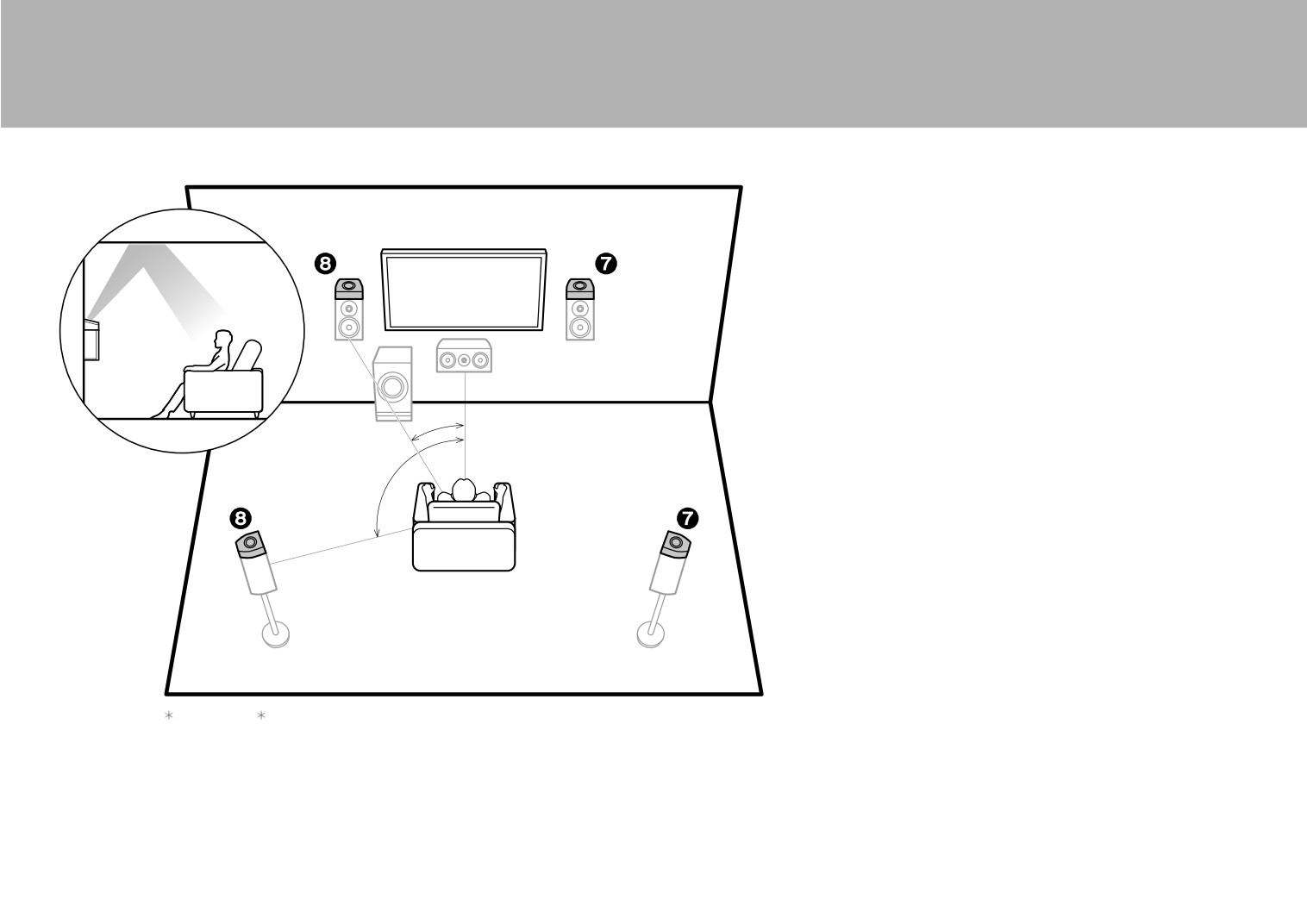

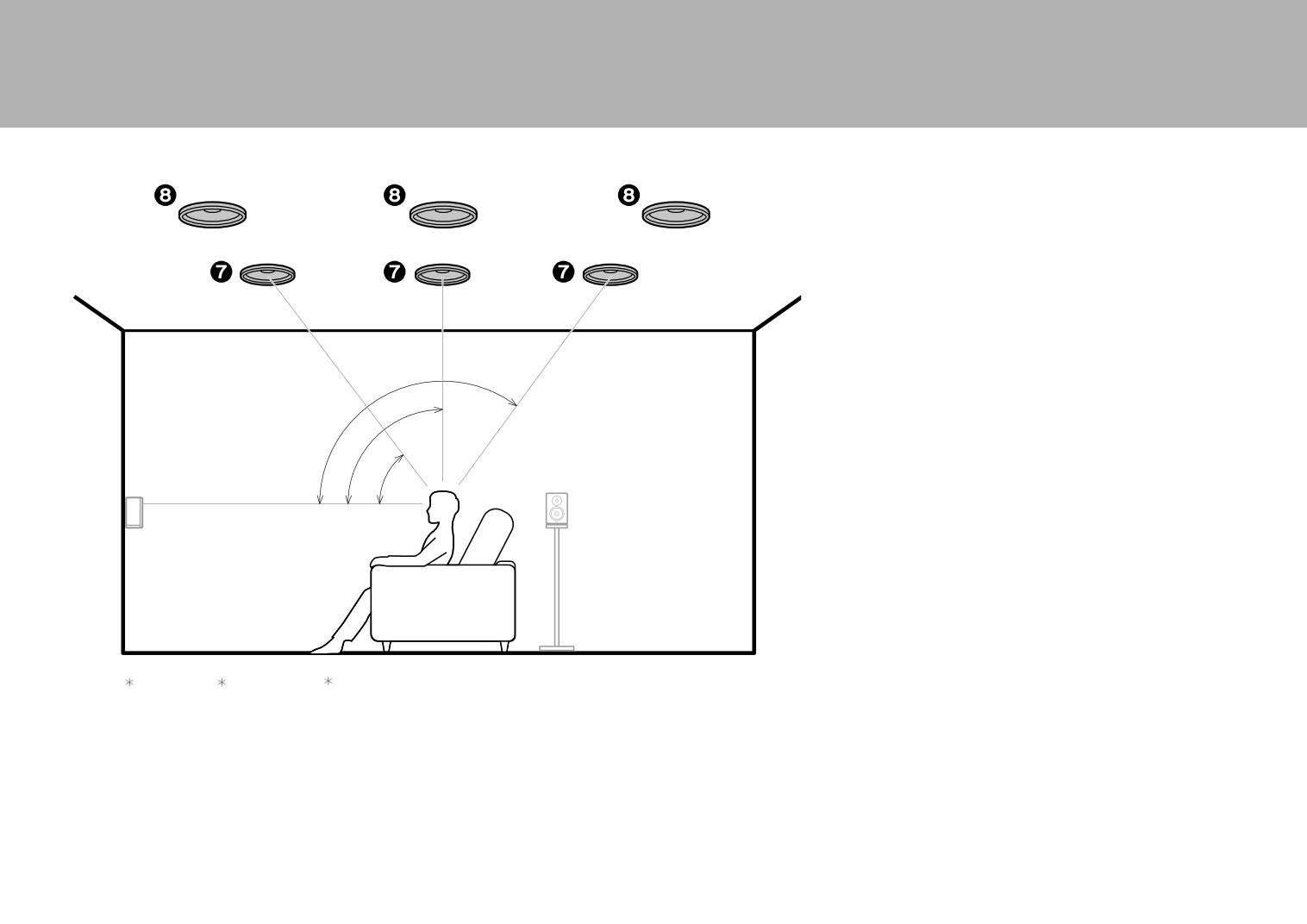

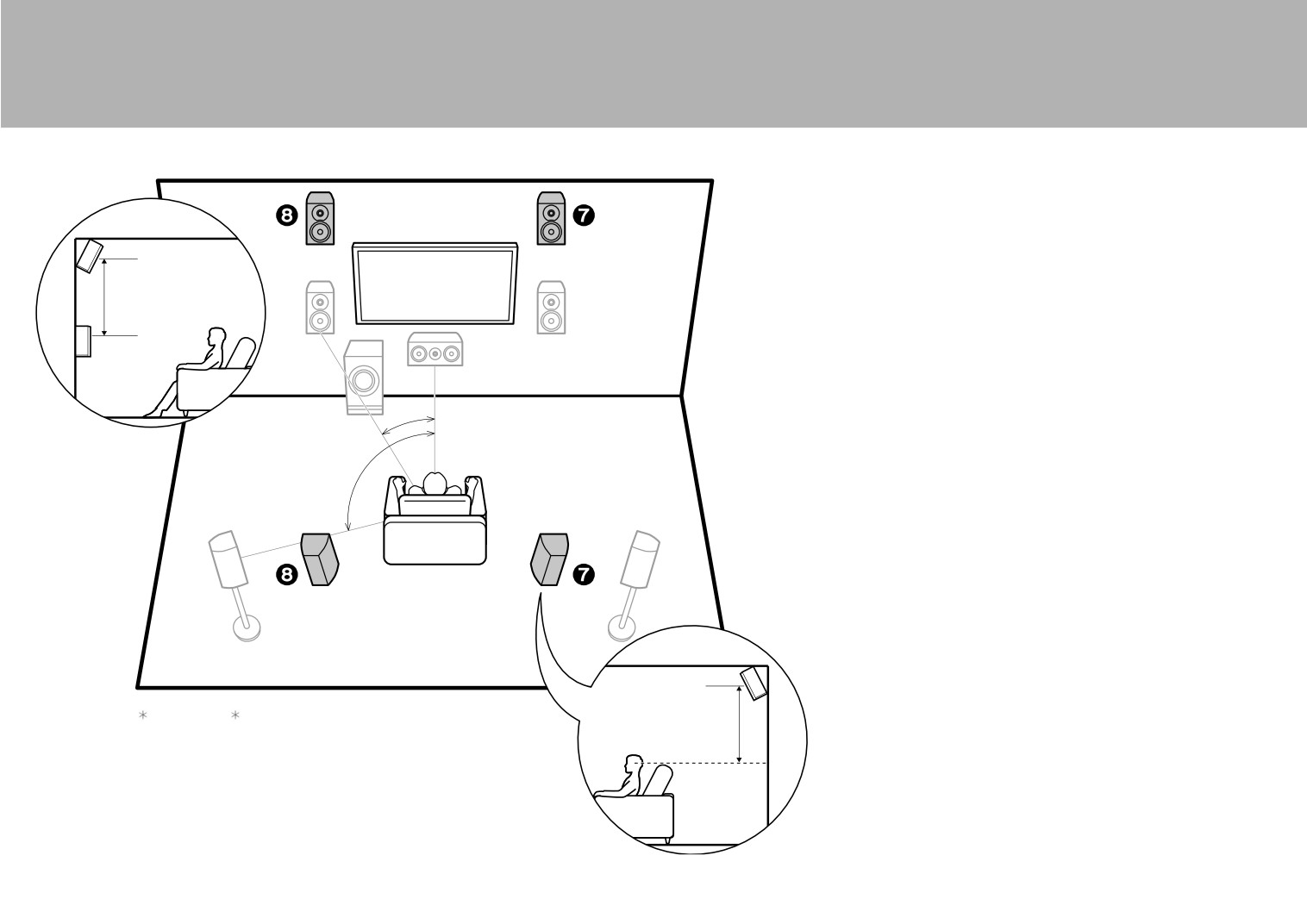

Шаг 1. Размещение акустических систем
8

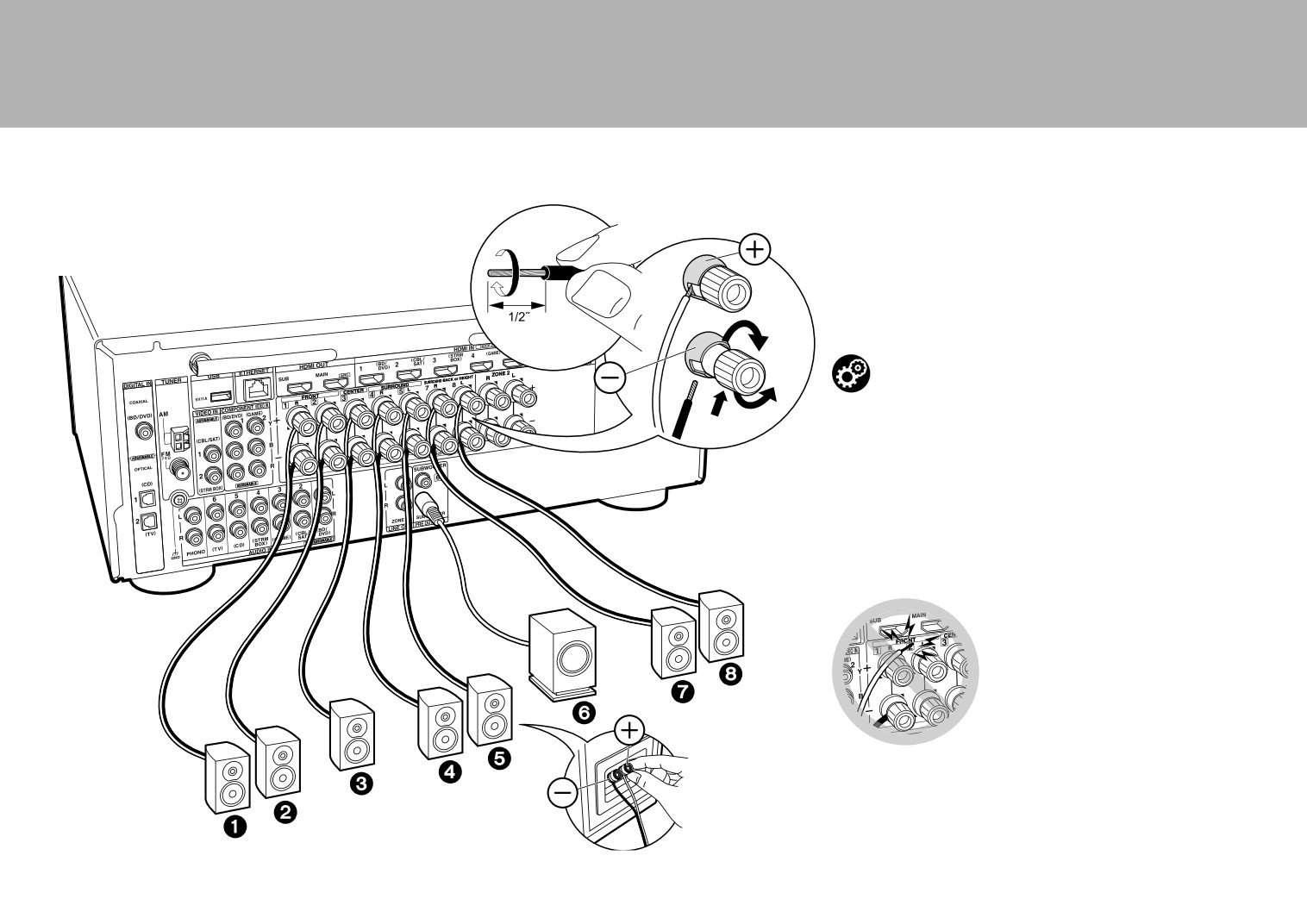

Шаг 2. Подключение акустических систем
14

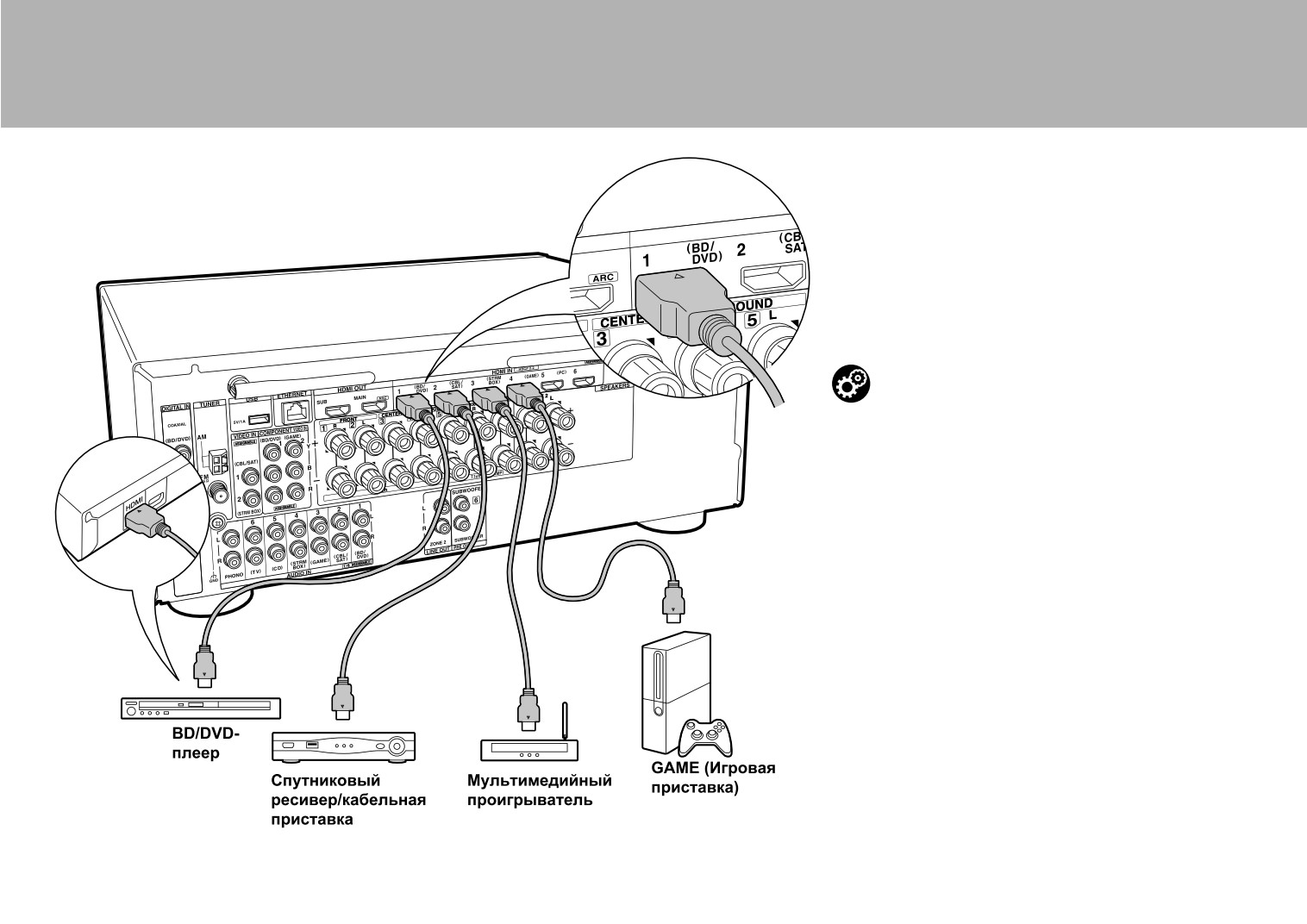

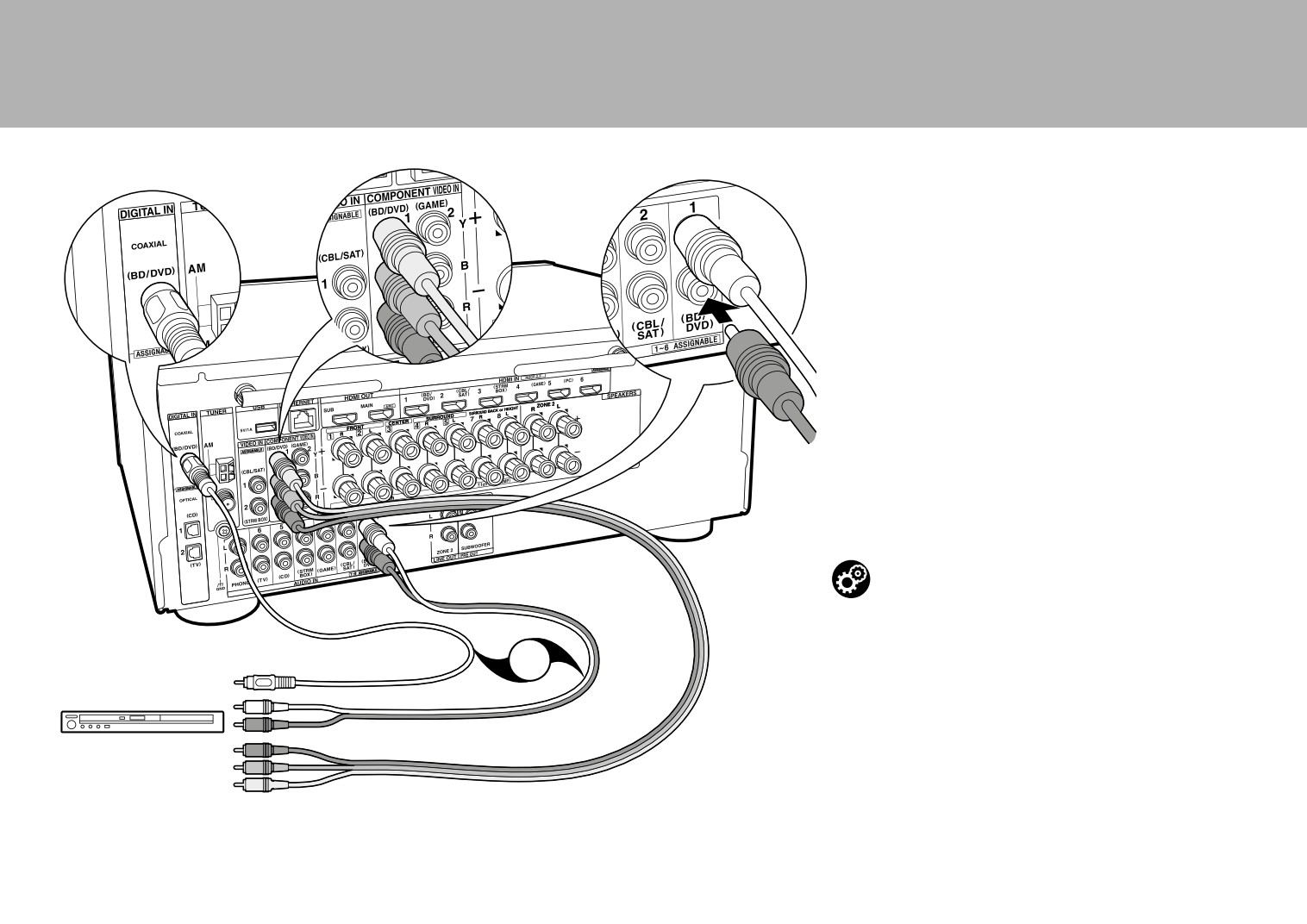

Шаг 3. Подключение телевизора
и AV компонентов
16
Первоначальная настройка
22
Первоначальная настройка с помощью мастера
установки Auto Start-up Wizard
22
Воспроизведение
25
Воспроизведение сигнала AV компонентов
25
Воспроизведение BLUETOOTH®
25
Сетевые функции
26
Воспроизведение с USB устройств
27
Прослушивание AM/FM радиовещания
28
Мультизонные функции
30
Режимы прослушивания
31
Инструкция по эксплуатации (Basic Manual) разъясняет вам основные
шаги, необходимые для начала использования AV ресивера и описы-
вает наиболее часто используемые функции. Расширенная инструкция
по эксплуатации (Advanced Manual) дает вам более детальную инфор-
мацию и описывает более сложные настройки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

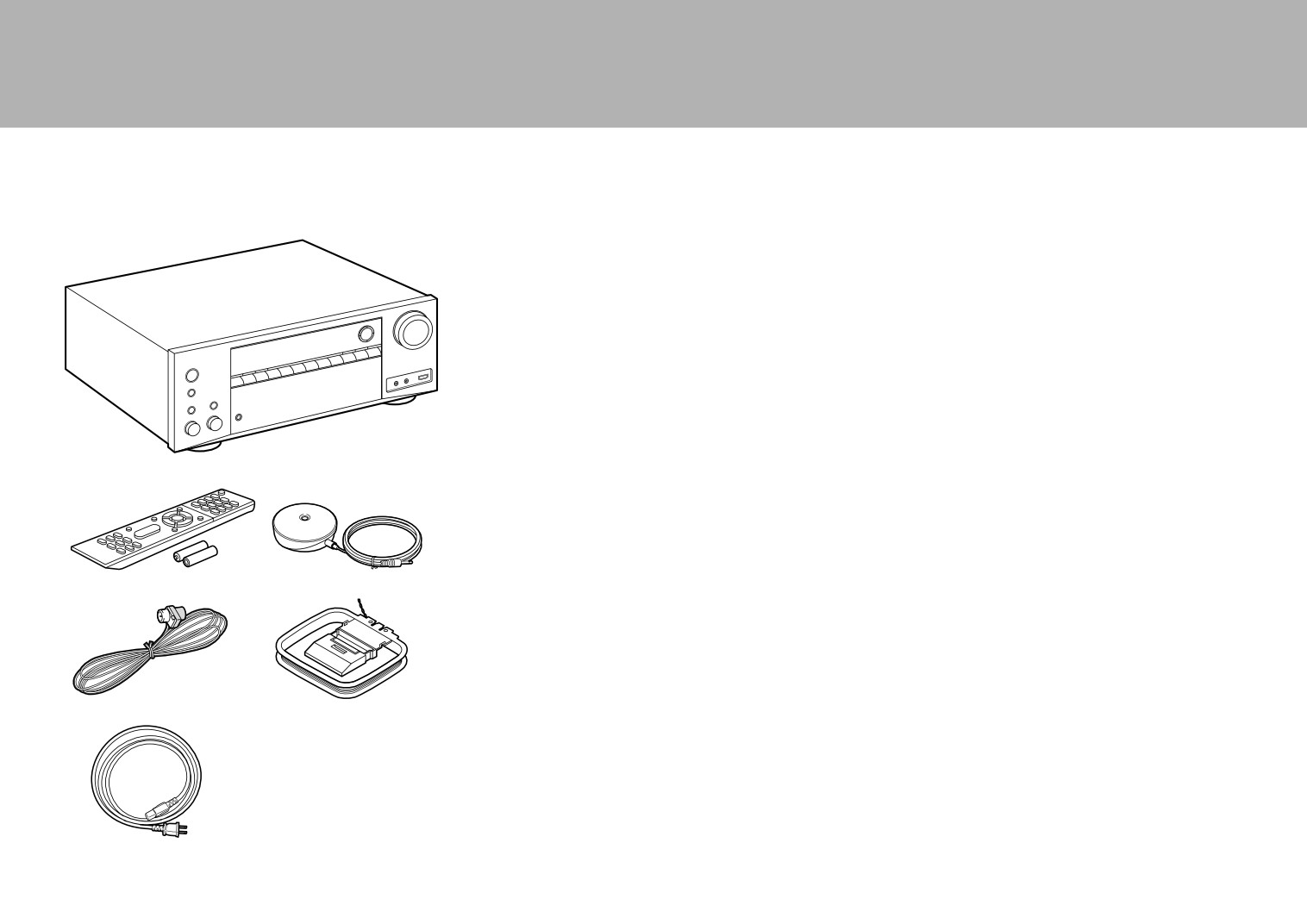

Что в упаковке (комплектация)
1
1. Основной блок (1)
2. Пульт ДУ (RC-911R) (1), батарейки (AAA/R03) (2)
3. Настроечный микрофон (1)
• Используется в ходе первоначальной настройки
4. Комнатная FM антенна (1)
5. Рамочная АМ антенна (1)
6. Сетевой шнур (только для моделей для Тайваня) (1)
• Краткое руководство по быстрому запуску (1)
• Базовая инструкция пользователя (это руководство)
Информация:
• Подключайте акустические системы с импедансом
от 4 до 16 Ом.
• Кабель питания следует подключать только по завер-
шении выполнения всех подключений.
2
3
• Мы не несем ответственности за повреждения, причи-
ной которых стало подключение оборудования других
производителей.
• Дополнительные функции могут быть доступны после
обновления программного обеспечения. Некоторые
функции и контент могут быть недоступны в случае
4
5
прекращения работы провайдера в будущем. Более
того, доступные сервисы могут варьироваться в зави-
симости от региона использования устройства.
• Детали обновления программного обеспечения будут
размещаться на нашем веб-сайте и через иные мето-
ды оповещения позднее.
• Технические характеристики и внешний вид устрой-
6
ства могут быть изменены без предварительного
уведомления.
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
(*) Более подробное описание можно найти в расширенной инструкции —
Advanced Manual
Названия деталей
1
2
334
4
5
6
7
8
9
10 11
12
13
14
15
16
17
18

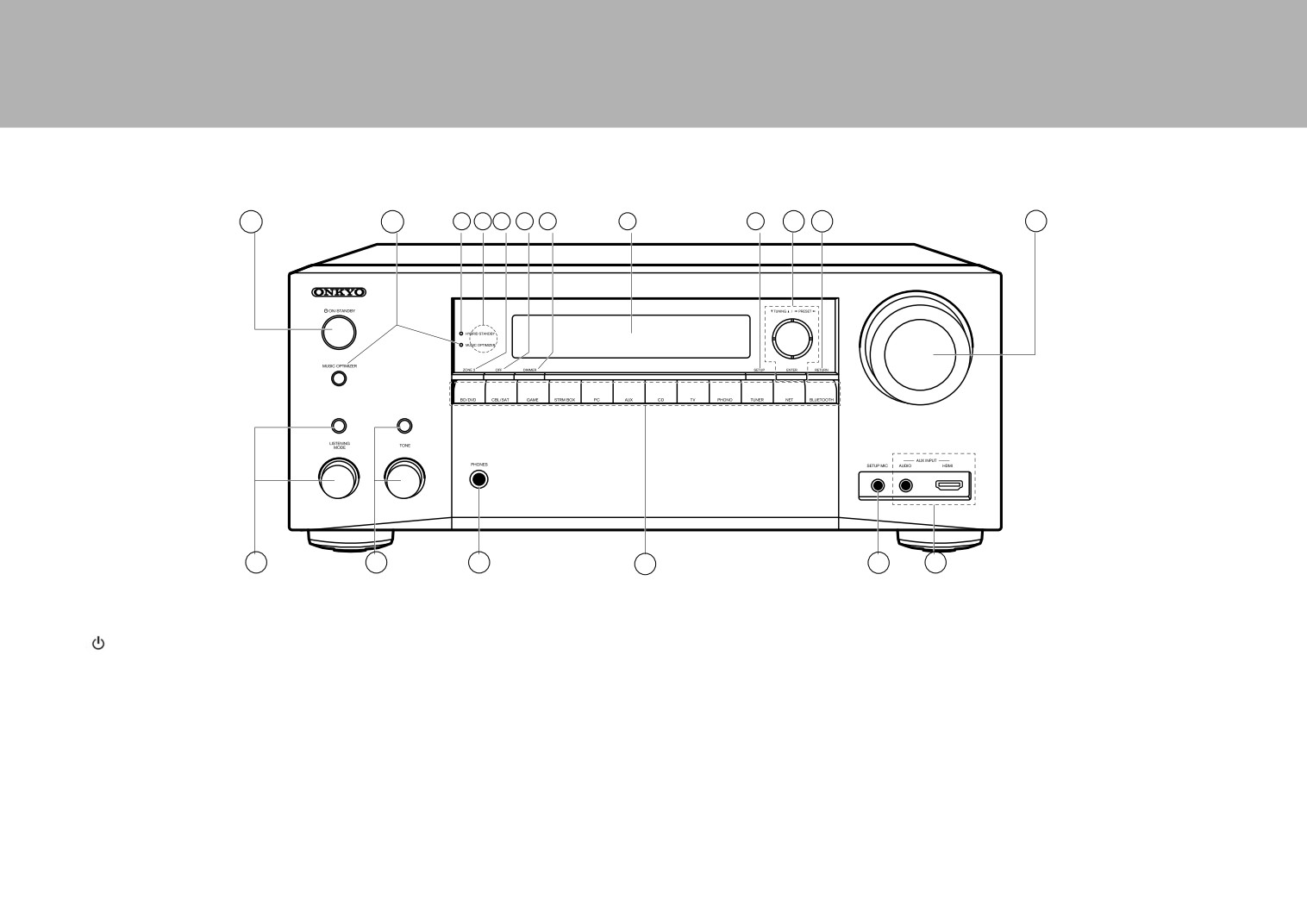

Передняя панель
5. Кнопка ZONE 2: управляет мультизонными функциями (стр. 29)
6. Кнопка OFF: отключает мультизонные функции (стр. 29)
1.
Кнопка ON/STANDBY: Для включения устройства или переключения его
7. Кнопка DIMMER: изменяет яркость дисплея в три градации. Совсем отключить
в режим ожидания.
его невозможно.
2. Кнопка MUSIC OPTIMIZER и индикатор (североамериканские модели): включает
8. Дисплей (Стр. 4)
и отключает функцию MUSIC OPTIMIZER, которая улучшает качество сжатого
9. Кнопка SETUP: используется при задании настроек. Можно вывести на телевизор
аудио. Кнопка/индикатор PURE AUDIO (Европейская, австралийская, тайваньская
и на дисплей расширенные настройки, улучшим отображение (*).
и азиатские модели): Дисплей и аналоговые видео схемы отключаются при пере-
10. Кнопки стрелок курсора ( /  /  / ), и кнопка ENTER: двигают курсор и подтвер-
воде ресивера в режим Pure Audio для обеспечения самого чистого звука (стр. 30).
ждают выбор. При прослушивании AM/FM передач, служат для настройки
3. Индикатор HYBRID STANDBY: Этот индикатор горит при переходе устройства в
на станции - TUNER (стр. 27)
режим ожидания и в случае активации функций, которые продолжают работать
11. Кнопка RETURN: возвращает дисплей на предыдущий уровень
даже в режиме ожидания, например, HDMI Standby Through (сквозной пропуск)
12. MASTER VOLUME - ручка регулировки уровня громкости.
и Network Standby (сетевой режим ожидания).
13. Нажимайте кнопку LISTENING MODE (сверху) несколько раз для выбора катего-
4. Приемный датчик пульта ДУ
рии из списка «Movie/TV», «Music», «Game», а затем вращайте ручку LISTENING
• Диапазон работы пульта около 5 метров при отклонении до 20° по вертикали
MODE (снизу) для изменения режима прослушивания (стр. 30).
и до 30° по горизонтали.
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
(*) Более подробное описание можно найти в расширенной инструкции —
Advanced Manual
14. Кнопка TONE позволяет регулировать тембр звука
1
2
3
4
5
фронтальных колонок. Сначала нажимайте
на кнопку TONE несколько раз для выбора «Bass»
или «Treble», а затем вращайте ручку выбора
TONE (снизу) для настройки.
15. Разъем PHONES: Подключите к этому разъему
стереофонические наушники со стандартным
штекером (6.3 мм).
7
6
7
16. Кнопки селектора входов: переключают входы
для воспроизведения

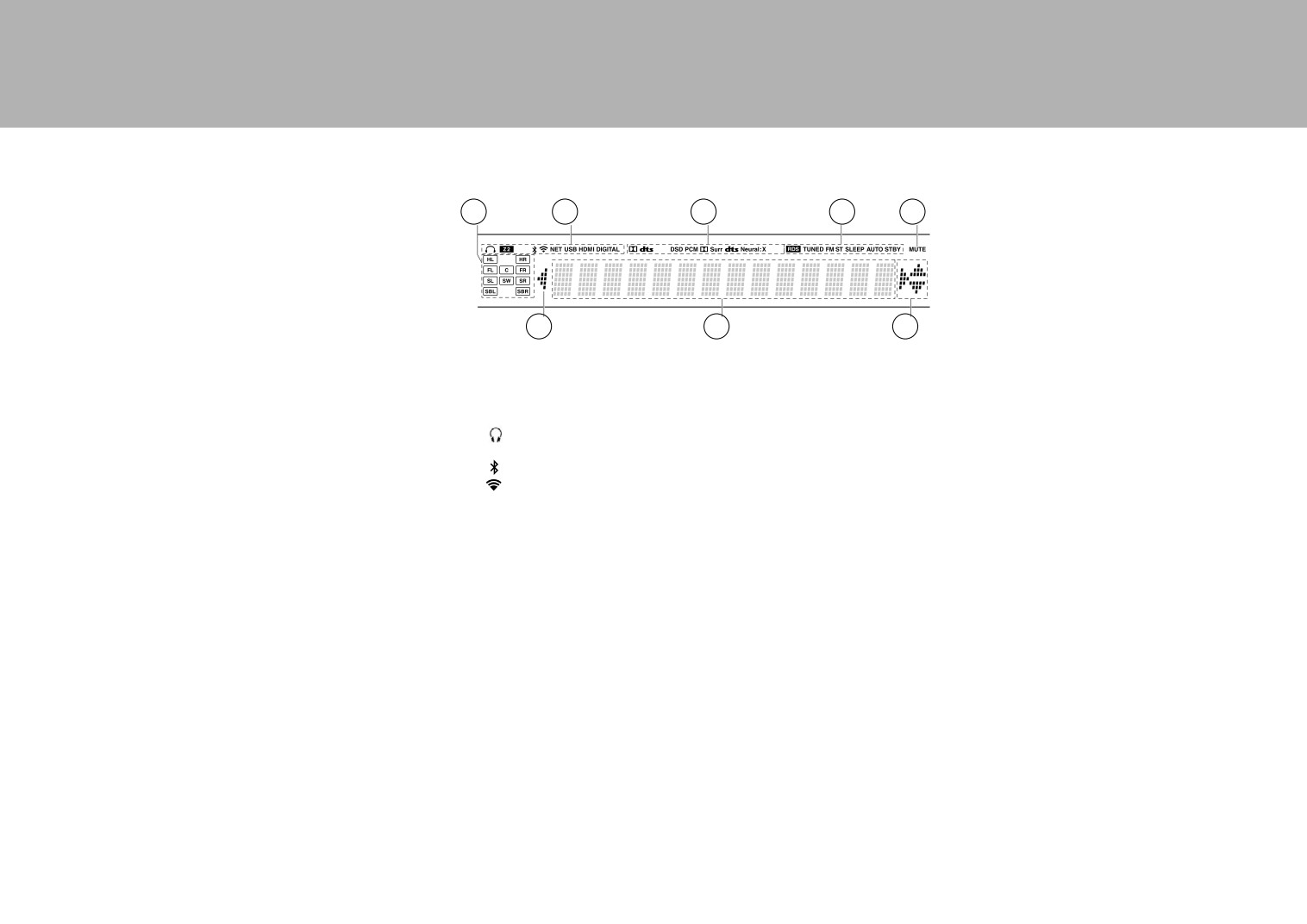

Дисплей
17. Гнездо SETUP MIC: для подключения измеритель-
1.
Дисплей колонок/каналов (Speaker/Channel): отображает выходные каналы, соот-
ного микрофона
ветствующие выбранному режиму прослушивания.
18. AUX INPUT AUDIO/HDMI разъемы: можно подклю-
2.
Загорается в следующих случаях.
чить видеокамеру или другие устройства, исполь-
: Загорается, когда подсоединены наушники.
зуя стерео кабель с разъемами мини-джек (3.5 мм)
Z2: Когда активирована ZONE 2.
или HDMI кабель.
: Когда есть соединение по BLUETOOTH.
: Когда есть соединение по Wi-Fi.
NET: когда выбран вход «NET» селектором и ресивер подсоединен к сети.
Этот индикатор будет мигать, если соединение неправильное.
USB: когда выбран вход «NET» селектором и ресивер подсоединен по USB
и выбрано USB устройство. « Этот индикатор будет мигать, если USB соединение
неправильное.
HDMI: когда поступают HDMI сигналы и выбран входной селектор HDMI.
DIGITAL: когда на вход поступают цифровые сигналы и выбран входной селектор
цифрового входа
3.
Загорается в соответствии с типом входного цифрового аудио сигнала и режима
прослушивания
4.
Загорается в следующих случаях.
RDS — Горит, когда принимается вещание RDS
TUNED: идет прием AM/FM радио.
FM ST — Горит, когда принимается стереофоническое FM вещание
SLEEP: таймер сна установлен.
AUTO STBY: режим Auto Standby включен.
5.
MUTING: мигает при приглушении звука.
6.
Дисплей: отображает различную информацию о входных сигналах.
7.
Может загораться при проведении операций с входным селектором «NET».
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
(*) Более подробное описание можно найти в расширенной инструкции —
Advanced Manual
1
2
3
4
5
6
7
8
9
4
11
4
90°
180°
10
(Taiwanese models)
11
12
13
14
15

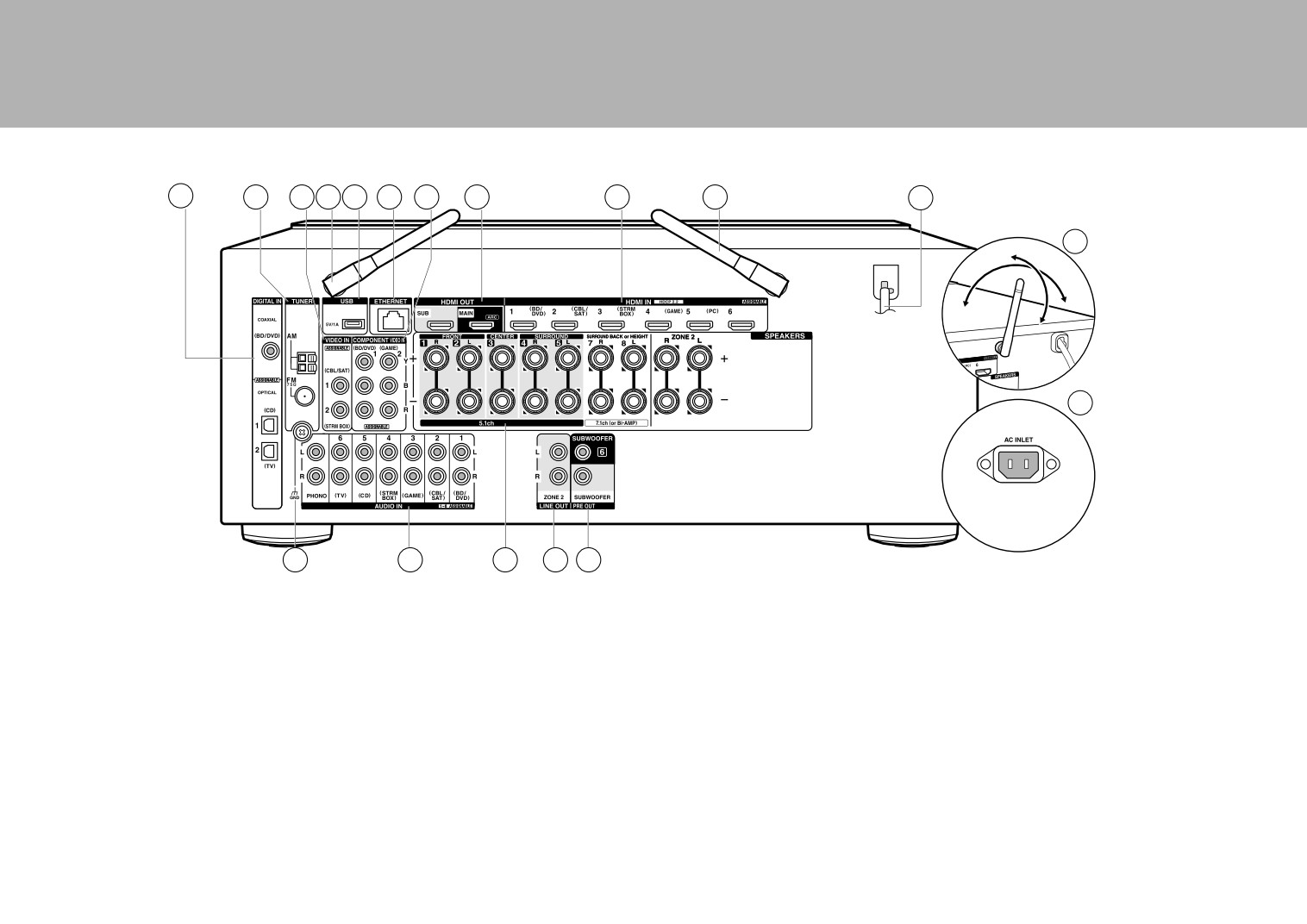

Задняя панель
8. Разъемы HDMI OUT: Для передачи цифровых аудио и видео сигналов между реси-
вером и ТВ по кабелю HDMI.
1. Разъемы DIGITAL IN OPTICAL/COAXIAL: Для приема цифровых аудио сигналов
9. Разъемы HDMI IN: Для передачи цифровых аудио и видео сигналов между ресиве-
от TV или AV компонентов по цифровому оптическому или коаксиальному кабелю
ром и AV компонентами по кабелю HDMI.

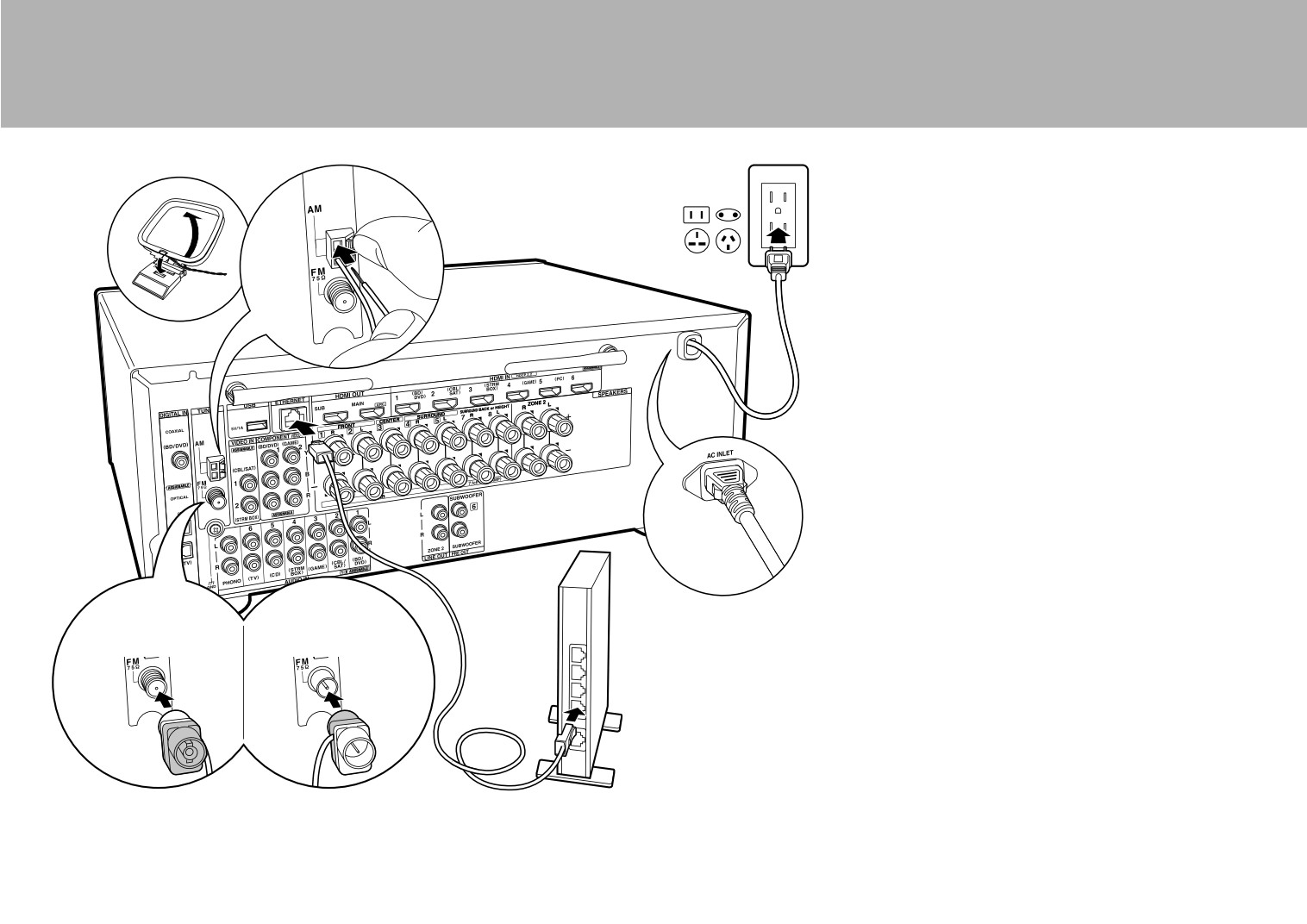

2. TUNER AM/FM - Разъемы FM антенна (75 Ом) и АМ антенна: для подсоединения
10. Сетевой шнур (североамериканские, европейские, австралийские, и азиатские мо-
прилагаемых антенн
дели). Разъем AC INLET (Модели для Тайваня): для подключения сетевого шнура
3. Разъемы VIDEO IN: Разъем компонентного аналогового видео входа.
из комплекта.
4. Антенна беспроводной связи: Для соединения по сети Wi-Fi или при использова-
11. Клемма GND: Для подключения заземления проигрывателя виниловых пластинок
нии Bluetooth-оснащенных устройств. Выберите угол наклона в соответствии
12. Разъем AUDIO IN: Разъем для аналогового аудио входа от телевизора или AV
со статусом соединения
компонента.
5. USB порт: для подсоединения USB накопителей, чтобы воспроизводить с них
13. Клеммы SPEAKERS: для подсоединения комплекта АС колоночными кабелями.
музыкальные файлы. USB устройства могут получать питание (5V/1A) при подсое-
Можно подсоединить многоканальный комплект колонок в главной комнате и пару
динении кабелем.
колонок в отдельной комнате к разъемам ZONE2 на ресивере.
6. Порт ETHERNET: для соединения с локальной сетью кабелем Ethernet.

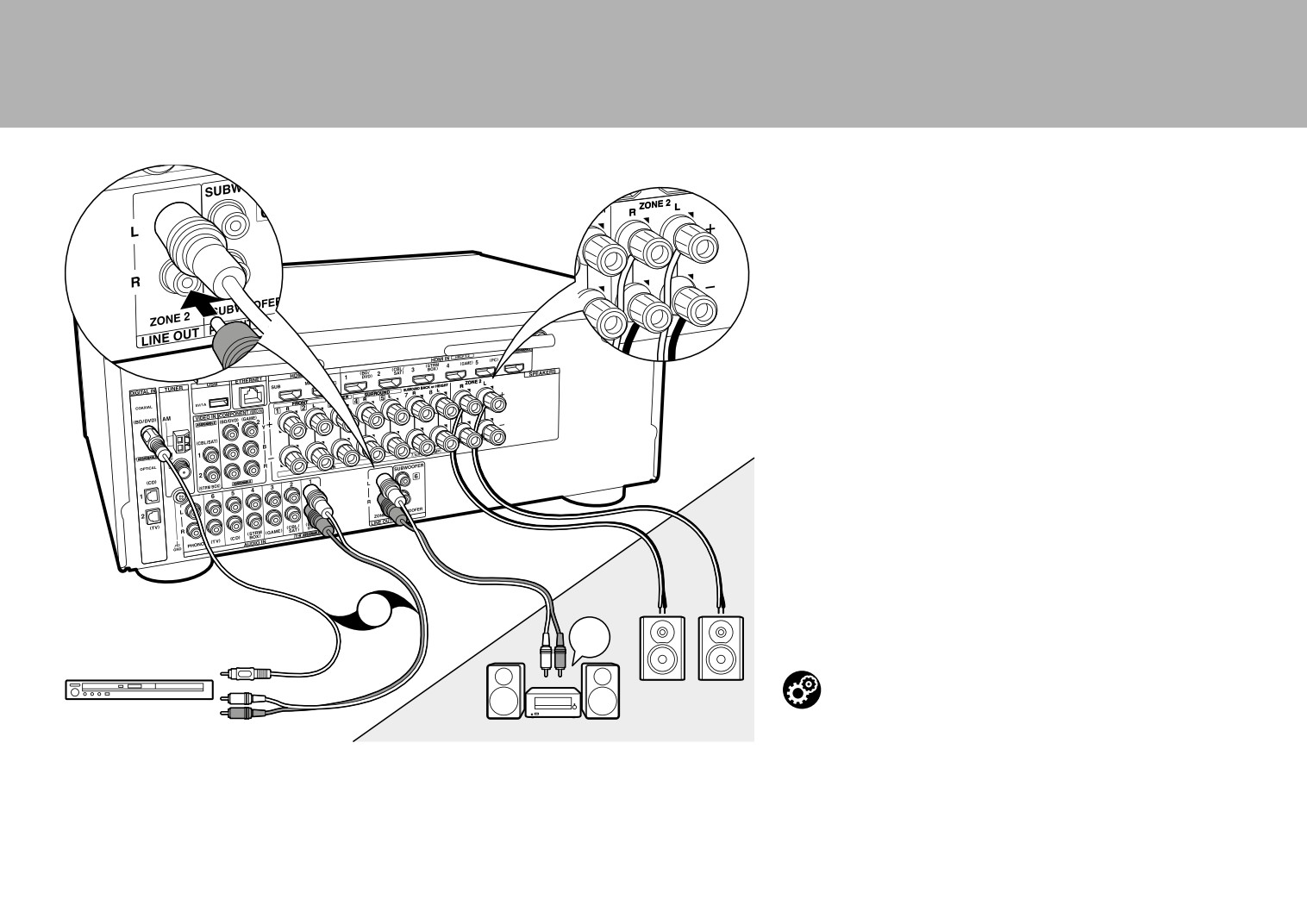

14. Разъем ZONE 2 LINE OUT: Для вывода аналоговых аудио сигналов на дополни-
7. Разъем COMPONENT VIDEO IN: Разъем компонентного аналогового видео входа.
тельный усилитель в другой комнате (ZONE 2).
(Совместим только с разрешением 480i или 576i).
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
(*) Более подробное описание можно найти в расширенной инструкции —
Advanced Manual
15. Разъем SUBWOOFER PRE OUT: Для подсоедине-

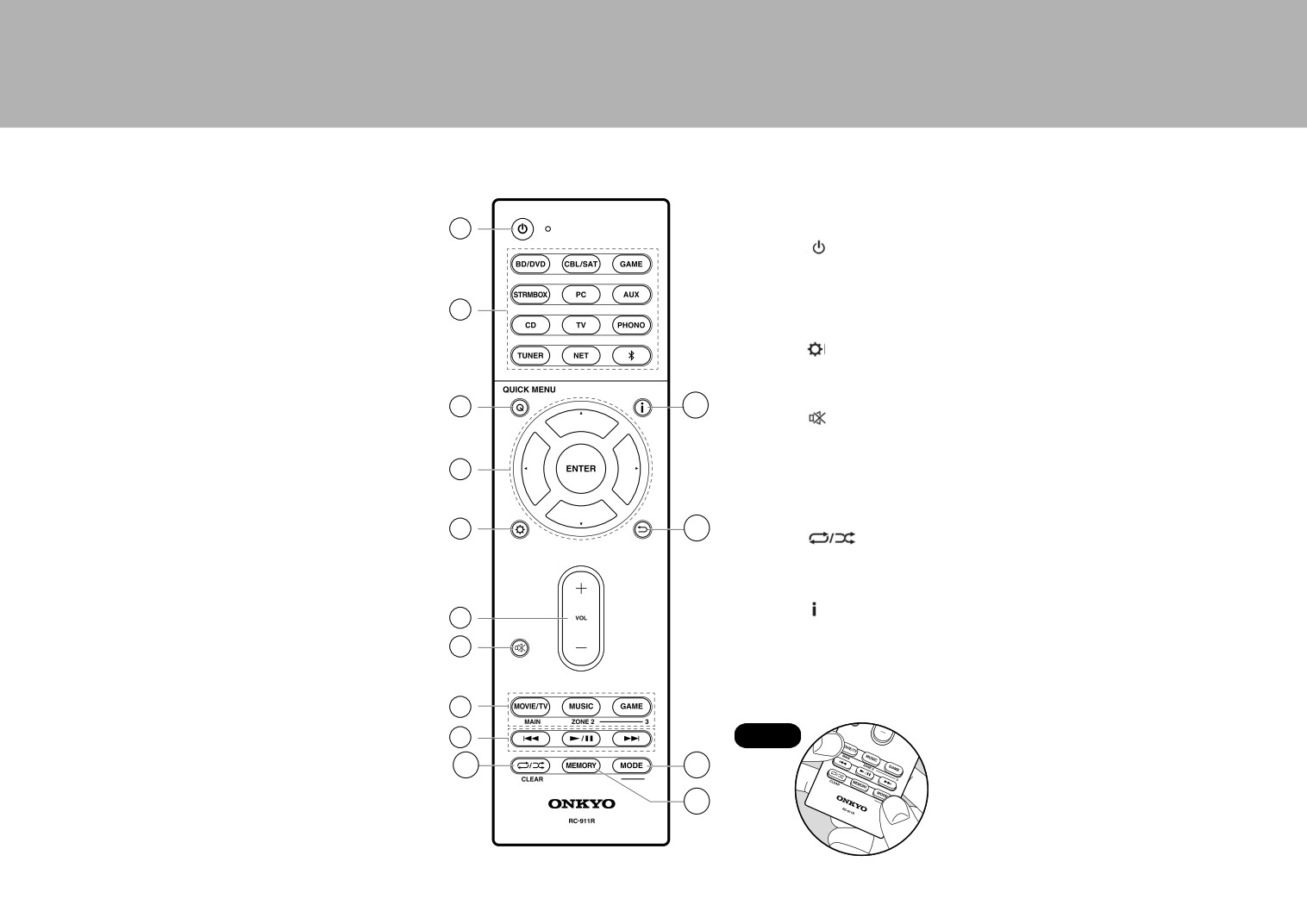

Пульт дистанционного управления
ния активного сабвуфера. Можно подсоединить
1
до двух активных сабвуферов. На оба выходных
1. Кнопка
ON/STANDBY: Переключает ресивер между ждущим режимом
разъема SUBWOOFER PRE OUT выдается один
standby и включением.
и тот же сигнал.
2. Кнопки селектора входов: для выбора входного источника для ресивера
3. Кнопка Q (QUICK MENU): для выполнения часто используемых настроек
2
на экране TV
4. Кнопки стрелок управления курсором  /  и кнопка ENTER
5. Кнопка
: выводит на дисплей расширенное меню
настройки (*)
6. Кнопки VOLUME +/- Используйте для установки громкости прослушива-
ния. Они также отменяют приглушение звука.
3
11
7. Кнопка
: Временно приглушает звук. Нажмите еще раз для отмены
приглушения.
8. Кнопки режимов прослушивания LISTENING MODE: для выбора режи-
4
мов прослушивания (стр. 30). (*) Кнопки MAIN/ZONE 2 используются для
управления мультизонными функциями (стр. 29).
9. Кнопка PLAY: для управления воспроизведением с музыкального сервера
или через USB
5
12
10. Кнопка
: для управления повторным или случайным воспроизве-
дением с музыкального сервера или через USB.
Кнопка CLEAR: для стирания всех символов при вводе текста на ТВ
экране.
11. Кнопка
: переключает информацию на дисплее и используется для
6
управления . RDS (стр. 28).
7
12. Кнопка RETURN: возвращает дисплей к предыдущему состоянию.

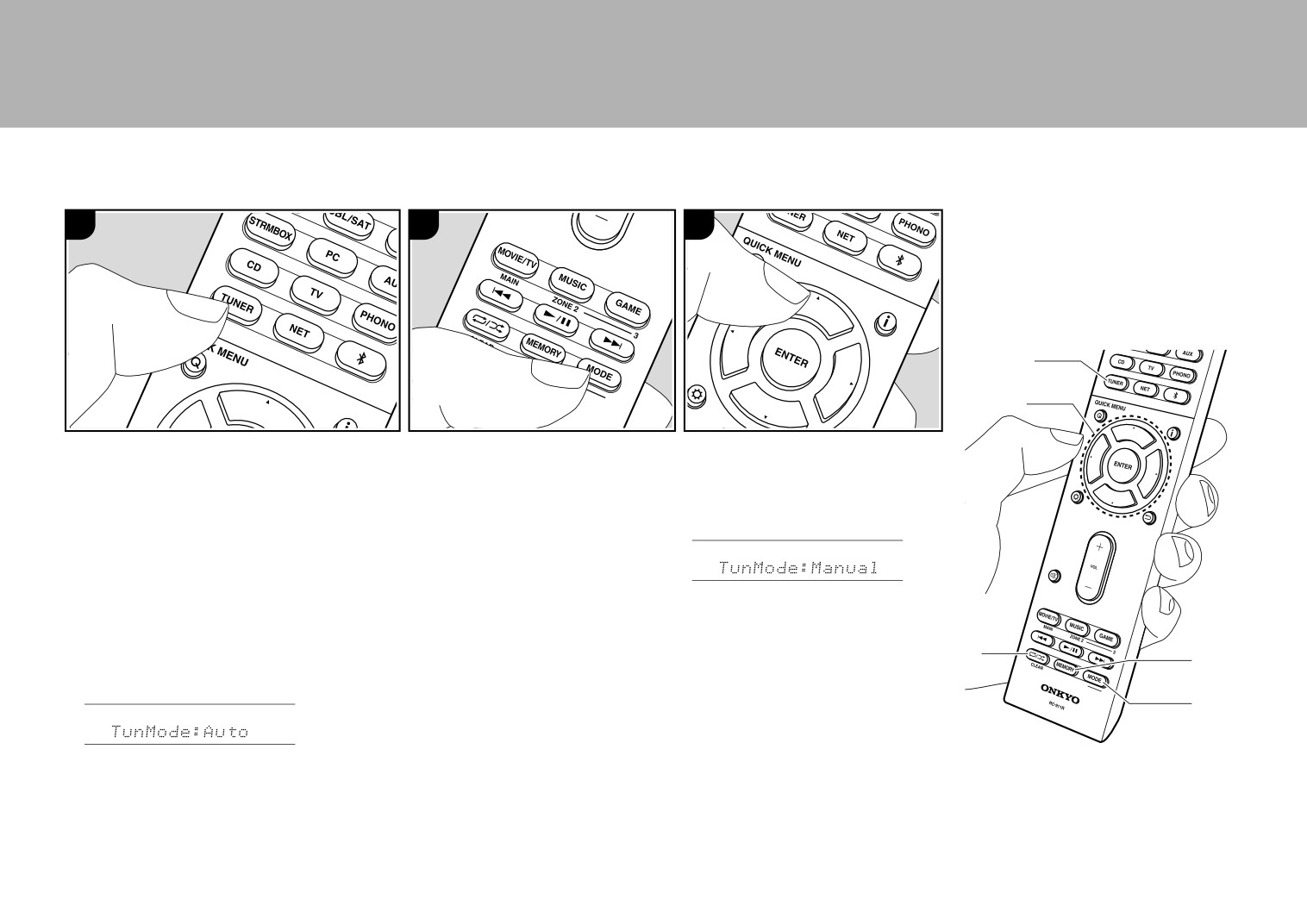

13. Кнопка MODE: позволяет переключать автоматическую и ручную настрой-
ки на радиостанции.

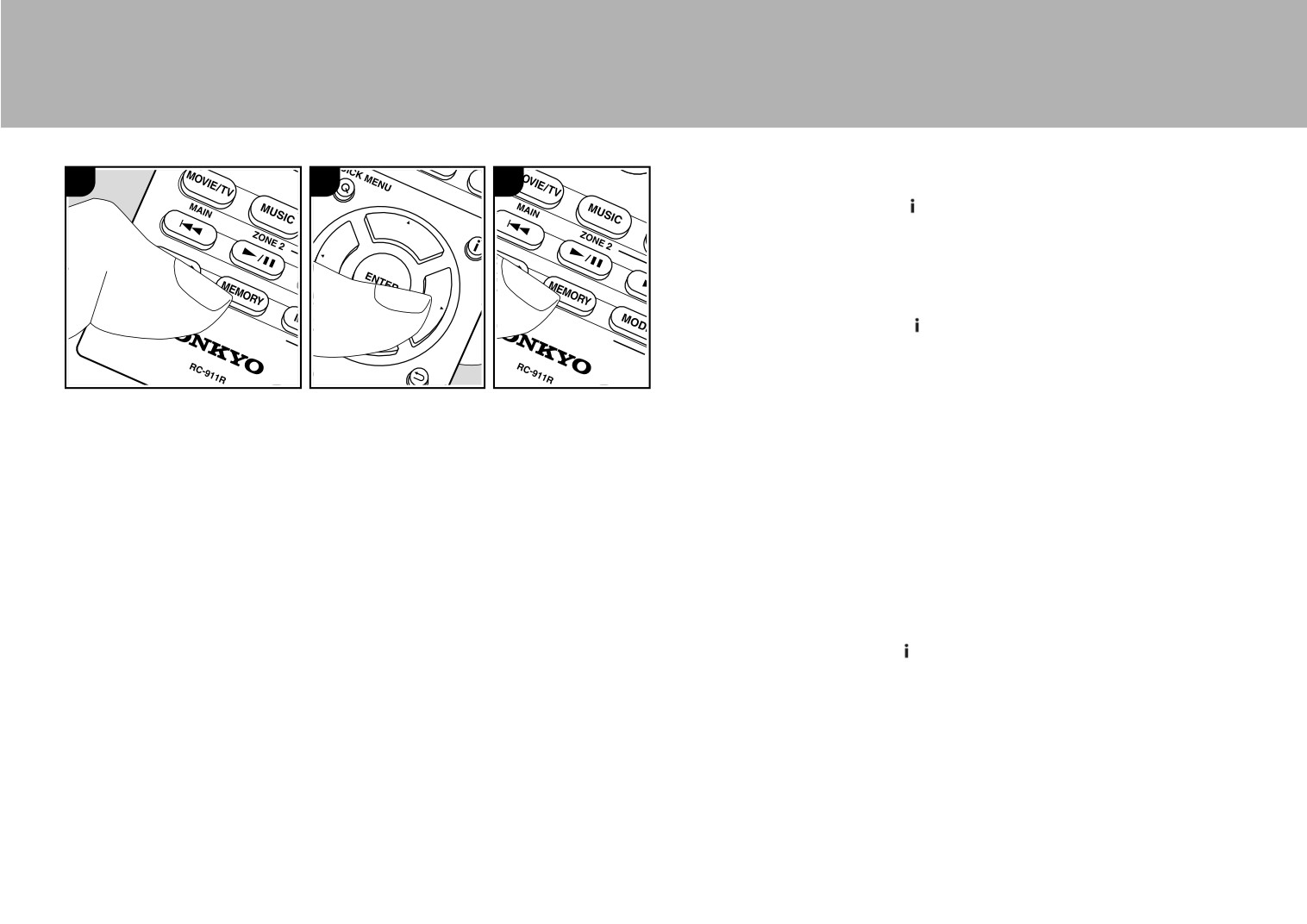

14. Кнопка MEMORY: для регистрации радиостанции (запоминания пресета)
8
Если пульт дистанционного управления
Совет
9
не работает:
Пульт дистанционного управления может быть пере-
10
13
ключен в режим контроля зоны ZONE 2. Удерживая
кнопку MODE нажатой, нажмите кнопку MAIN в тече-
14
ние 3 секунд или более, пока индикатор на пульте
не мигнет один раз — так вы переключите его на
режим управления в главной комнате.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

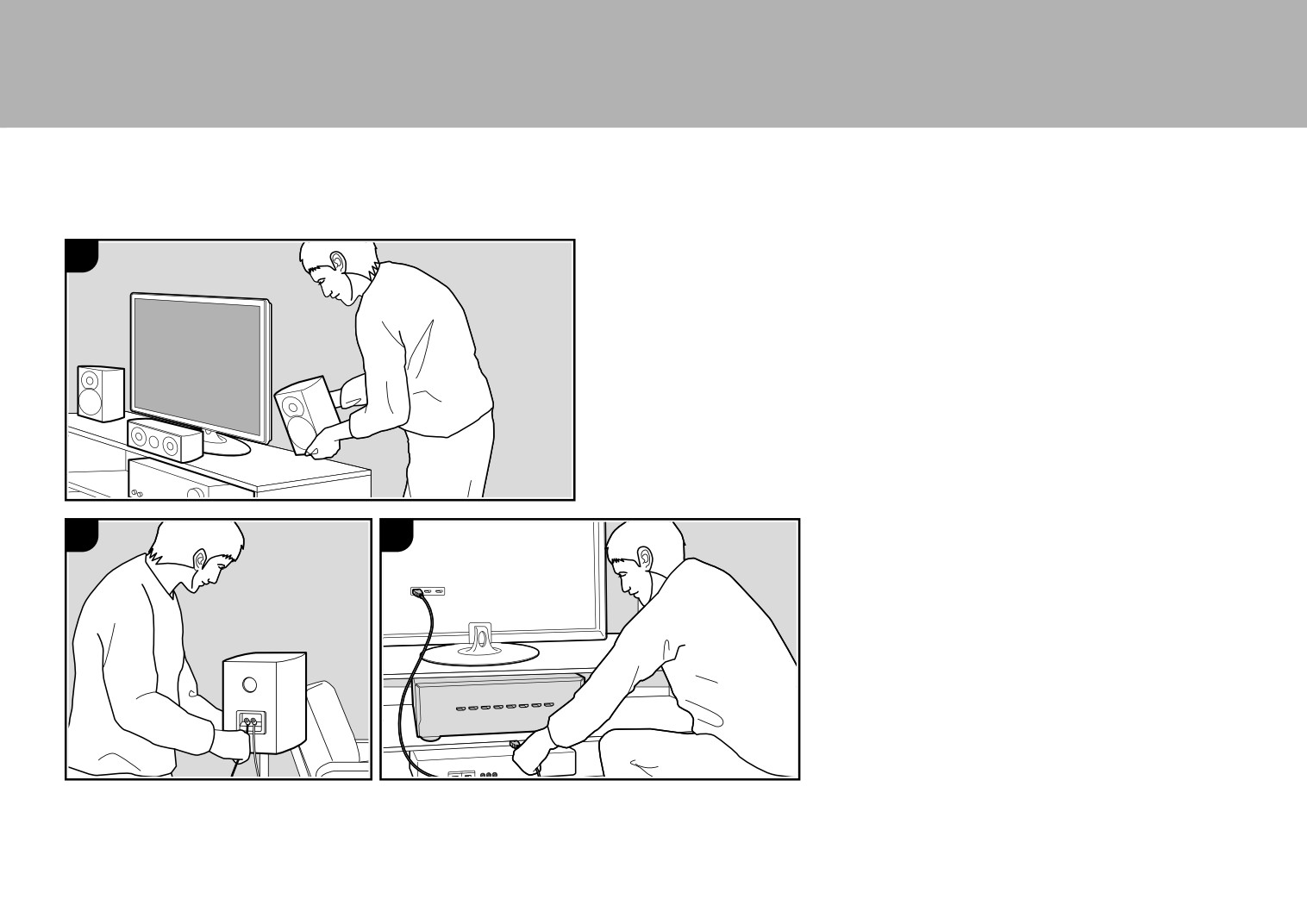

Процедура установки
Этот ресивер может быть использован несколькими спосо-
бами, в зависимости от расположение акустических систем,
которые вы устанавливаете, и от подключения к внешним
устройствам. Прочитайте следующие шаги, чтобы сделать
1
процесс установки более гладким.
Шаг 1: Размещение акустических систем
Выберите вариант размещения, который подходит для аку-
стических систем, которые вы устанавливаете и для услови-
ях, в которых они будут использоваться. Выберите один
из вариантов, представленных на страницах 8-12,
а затем установите акустические системы, обращаясь
к иллюстрациям
и пояснениям на соответствующих стра-
ницах. В числе вариантов расположения колонок имеются
системы, которые используют тыловые акустические системы
и верхние каналы, а также подключение би-ампингом
(стр. 12). Также доступны и другие комбинации, приведенные
в разделе «Комбинации акустических систем на стр. 13.
Шаг 2: Подключение акустических систем
2
3
Для подключения акустические системы к данному устрой-
ству, следуйте указаниям на стр.14, если вы используете
конфигурацию АС, описанную на страницах стр. 8-11,
или указаниям на стр. 15, если вы используете подсоедине-
ние би-ампингом, как показано на стр. 12. Процесс подключе-
ния пройдет спокойнее, если вы обратитесь к иллюстрациям
и объяснениям и подготовите заранее необходимые кабели.

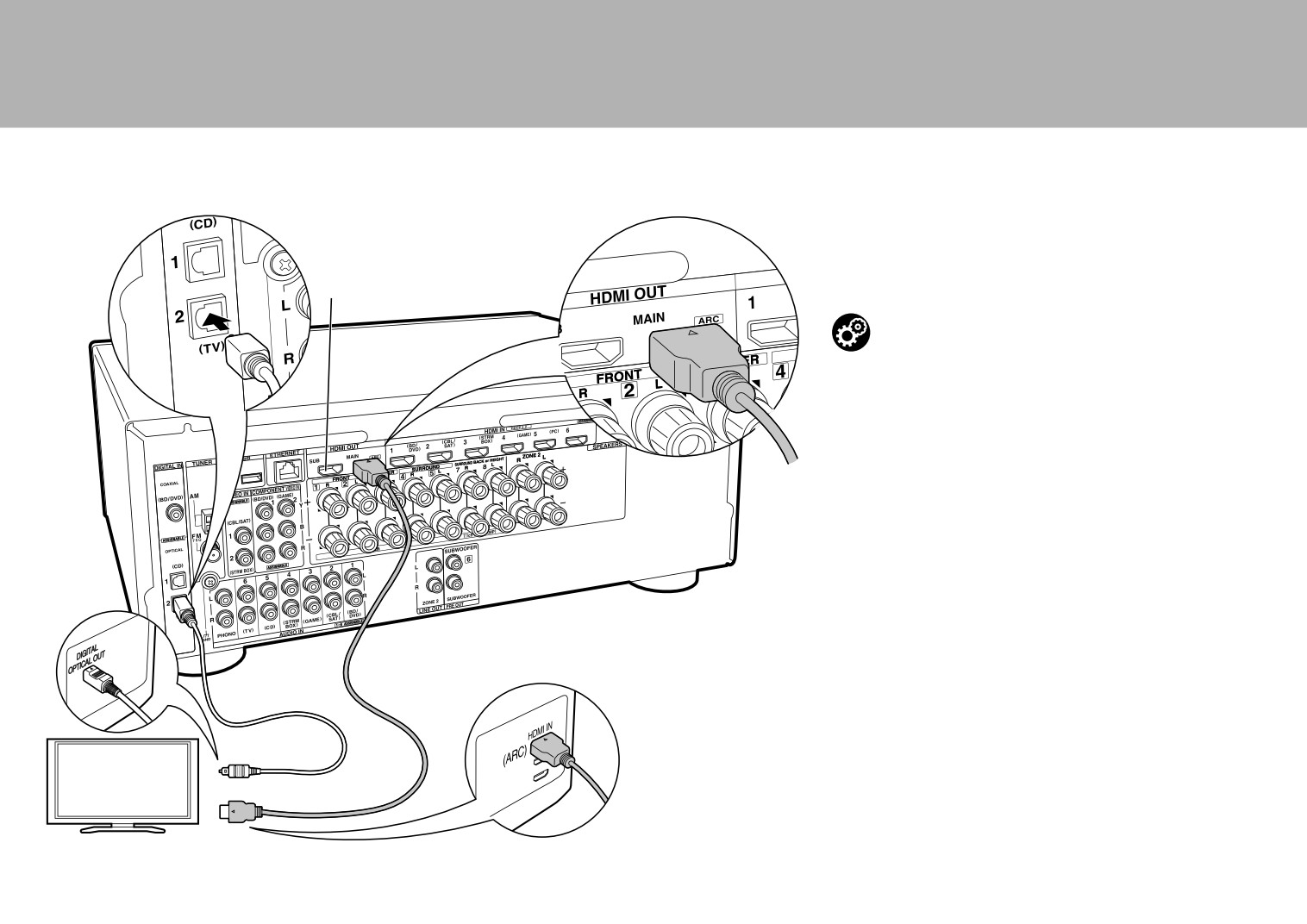

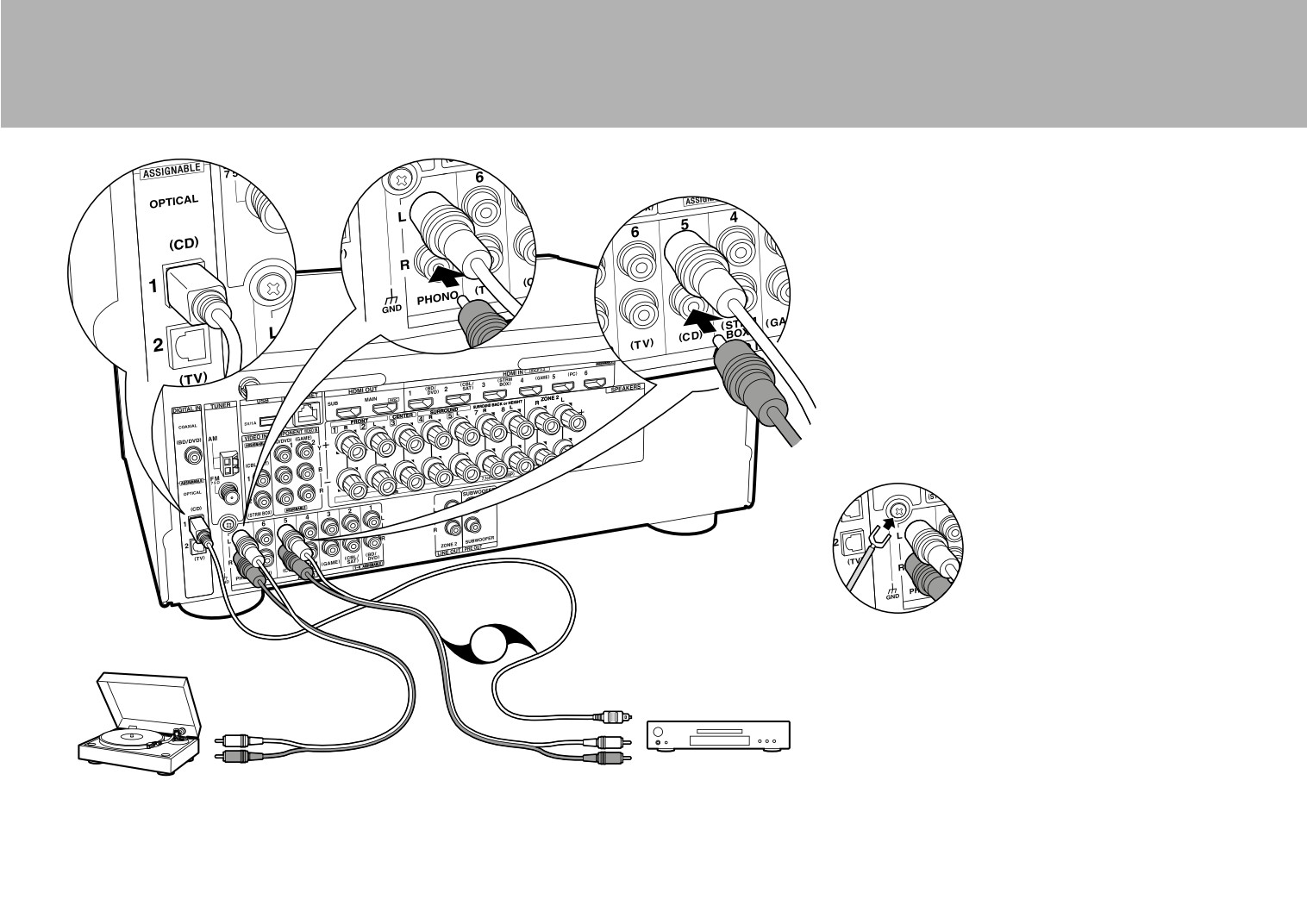

Шаг 3: Подключите ТВ и AV-компоненты
Обратитесь к стр. 16 - 21 для подключения внешних
устройств, таких как ваш телевизор, Blu-ray плеер, а также
прилагаемые в комплекте аксессуары, такие как антенны.
Кроме того, на стр. 20 представлены мультизонные соедине-
ния, позволяющие посылать аудио сигнал еще в одну ком-
нату, кроме главной. Процесс подключения пройдет лучше,
если вы обратитесь к иллюстрациям и объяснениям, заранее
узнаете типы подключения внешних устройств,
а также подготовите все необходимые кабели.
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
Шаг 1. Размещение акустических систем

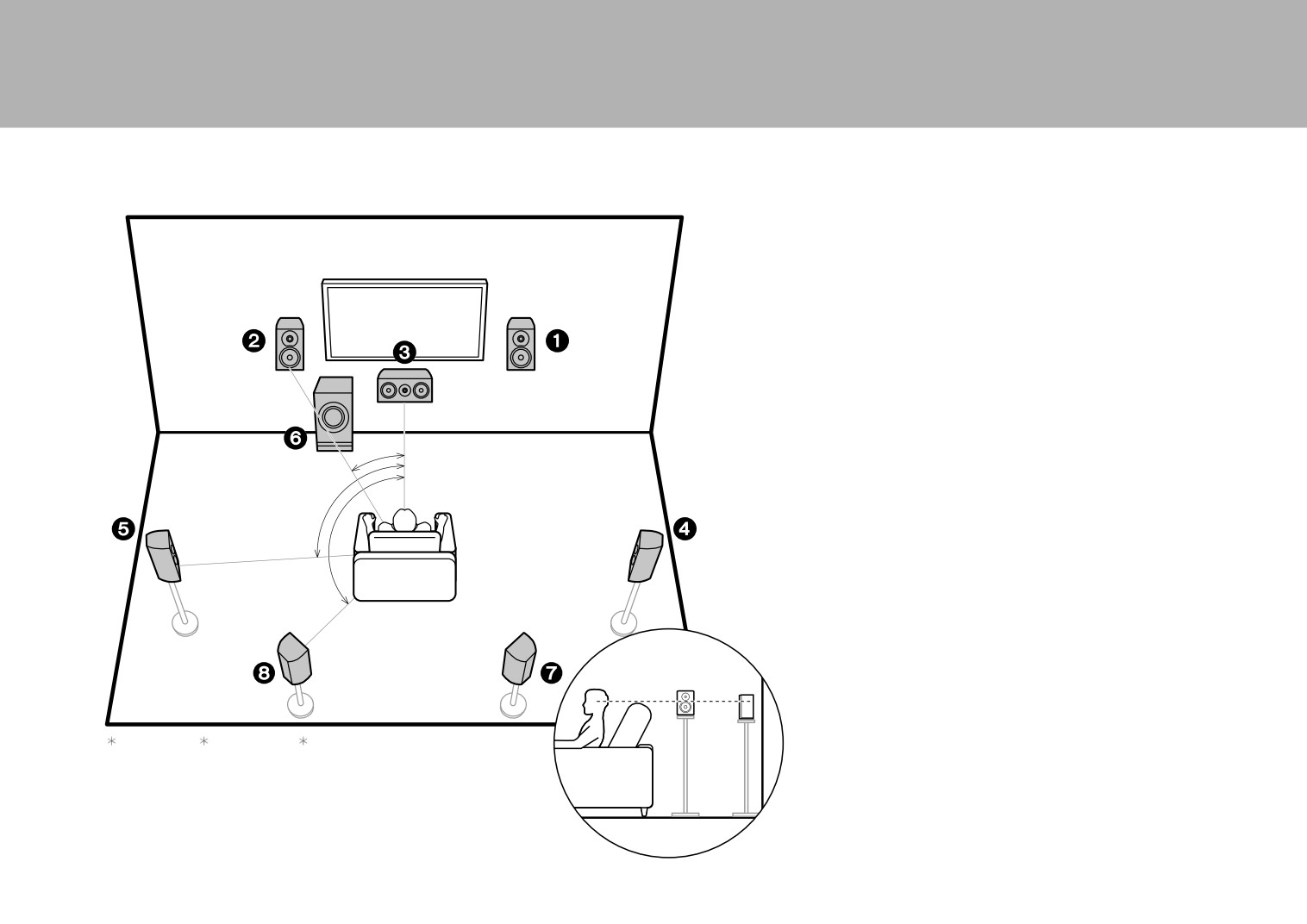

7.1-канальная система
Фронтальные АС выдают фронтальный стерео звук, а цен-
тральная АС выдает диалоги и вокал. Тыловые и боковые АС
создают эффект окружения звуком сзади. Активный сабвуфер
выдает басовые звуки и создает богатое звуковое поле.
Это система с задними тыловыми АС, добавленными
к базовой 5.1-канальной системе окружающего звука называ-
ется 7.1-канальной системой. Задние тыловые АС улучшают
чувство окружения, создаваемое тыловым звуковым полем.
Они также улучшают ощущение неразрывности тылового
звукового поля и обеспечивают более естественное звучание.
Вы можете выбрать режим прослушивания Dolby Atmos, кото-
рый реализует наиболее современный 3D окружающий звук,
если формат входного сигнала Dolby Atmos.
ˎ1
Фронтальные АС должны быть расположены на высоте уха,
а громкоговорители окружающего звука следует расположен-
ный чуть выше высоты уха. Центральная АС должна быть
ˎ2
расположена перед позицией прослушивания и направлена
на зрителей. Разместите активный сабвуфер впереди. Разме-
щение его между центральной АС и фронтальными АС дает
вам естественный звук даже при воспроизведении музыки.
Оптимальное расположение задних тыловых колонок —
ˎ3
также на высоте уха слушателя.
• Если Вы включаете в комплект задние тыловые колонки,
то требуется установка боковых акустических систем
окружающего звука.
• В Разделе «Комбинации акустических систем» —
«Speaker combinations» (стр.13) приведены более под-
робные описания примеров.
1,2 Фронтальные АС
1: 22° - 30°,
2: 90° - 110°,
3: 135° - 150°
3 Центральная АС
4,5 Боковые АС
6 Активный сабвуфер
7,8 Задние тыловые АС
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
5.1.2- канальная система -1
(с верхними фронтальными АС - Front High Speakers или
верхними задними АС - Rear High Speakers)
Это базовая 5.1-канальная система система окружающего
звука, состоящая из фронтальных АС, центральной АС,
3´ (0.9 m)
тыловых АС и активного сабвуфера, с добавлением либо
or more
фронтальных верхних АС, либо задних верхних АС — одного
из типов верхних АС.
Установив верхние колонки, вы можете выбрать режим
прослушивания Dolby Atmos, который реализует наиболее со-
временный 3D окружающий звук, включая звуки над головой,
если формат входного сигнала Dolby Atmos.
ˎ1
Фронтальные верхние колонки или тыловые верхние колонки
должны быть расположен как минимум на 0,9 м выше, чем
ˎ2
фронтальные АС. Фронтальные верхние колонки должны
быть расположен непосредственно над фронтальными АС,
а расстояние между задними верхними колонками должны
соответствовать расстоянию между фронтальными АС. Обе
пары должны быть установлены в направлении места для
прослушивания.
• В Разделе «Комбинации акустических систем» —
«Speaker combinations» (стр.13) приведены более под-
робные описания примеров.
7,8 Верхние АС
Выберите один из вариантов:
• Фронтальные потолочные АС
• Тыловые потолочные АС
1: 22° - 30°,
2: 120°
3´ (0.9 m)
or more
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
5.1.2- канальная система - 2
(с потолочными АС Ceiling Speakers)
Это базовая 5.1-канальная система окружающего звука,
состоящая из фронтальных АС, центральной АС, тыловых
АС и активного сабвуфера, с добавлением потолочных АС,
например, либо фронтальных потолочных АС, либо средних
потолочных АС, либо задних потолочных АС — одного
из типов верхних АС.
Установив верхние колонки, вы можете выбрать режим
прослушивания Dolby Atmos, который реализует наиболее со-
ˎ3
временный 3D окружающий звук, включая звуки над головой,
если формат входного сигнала Dolby Atmos.
ˎ2
Установите фронтальные потолочные колонки перед местами
для прослушивания, средние потолочные АС прямо над ме-
стами для прослушивания, а тыловые потолочные колонки
за местами для прослушивания. Расстояния между колонка-
ˎ1
ми в каждой паре должны соответствовать расстоянию между
двумя фронтальными АС.
• Dolby Laboratories рекомендует устанавливать именно
такой тип верхних АС (на потолке) для получения наилуч-
шего эффекта от формата Dolby Atmos.
• В Разделе «Комбинации акустических систем» —
«Speaker combinations» (стр.13) приведены более под-
робные описания примеров.
7,8 Верхние АС
Выберите один из вариантов:
• Фронтальные потолочные АС
1: 30° - 50°,
2: 65° to 110°,
3: 125° to150°
• Тыловые потолочные АС
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
5.1.2- канальная система - 3
(с Dolby-оснащенными АС (Dolby Speakers))
Это базовая 5.1-канальная система окружающего звука, со-
стоящая из фронтальных АС, центральной АС, тыловых АС
и активного сабвуфера, с добавлением Dolby-оснащенных
АС (фронтальных или тыловых) - одного из типов верхних
АС.
Dolby-оснащенные АС — это особый тип колонок, сконстру-
ированных так, чтобы излучать звук в потолок, отразившись
от которого он будет казаться пришедшим сверху. Установив
верхние колонки, вы можете выбрать режим прослушивания
Dolby Atmos, который реализует наиболее современный 3D
окружающий звук, включая звуки над головой, если формат
ˎ1
входного сигнала Dolby Atmos.
Dolby-оснащенные АС должны быть расположены прямо
ˎ2
над фронтальными или тыловыми АС.
• В Разделе «Комбинации акустических систем» —
«Speaker combinations» (стр.13) приведены более под-
робные описания примеров.
7,8 Верхние АС
Выберите один из вариантов:
• Фронтальные потолочные АС
• Тыловые потолочные АС
1: 22° - 30°,
2: 120°
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
Bi-Amping - Би-ампинг — Двухканальное подключение
акустических систем
Можно подключить би-ампингом фронтальные АС, поддер-
живающие такой вид соединения для улучшения воспро-
изведения низких и высоких частот. Когда используется
би-ампинг, AV-ресивер способен поддерживать максимум
5.1-канальную систему, т.к. один усилитель используется для
ВЧ/СЧ-секции фронтальных колонок, а другой - для НЧ-сек-
ции. Размещение акустических систем и звуковые эффекты
при этом точно такие же, как в 5.1-канальной системе,
не использующей би-ампинг.
Если вы подсоединили ресивер к акустическим системам,
поддерживающим би-ампинг, то мощный выход на ZONE 2
ˎ1
невозможен.
• В Разделе «Комбинации акустических систем» —
ˎ2
«Speaker combinations» (стр.13) приведены более под-
робные описания примеров.
1,2 Фронтальные АС (подключение би-ампингом)
3 Центральная АС
4,5 Боковые АС
6 Активный сабвуфер
1: 22° - 30°,
2: 120°
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

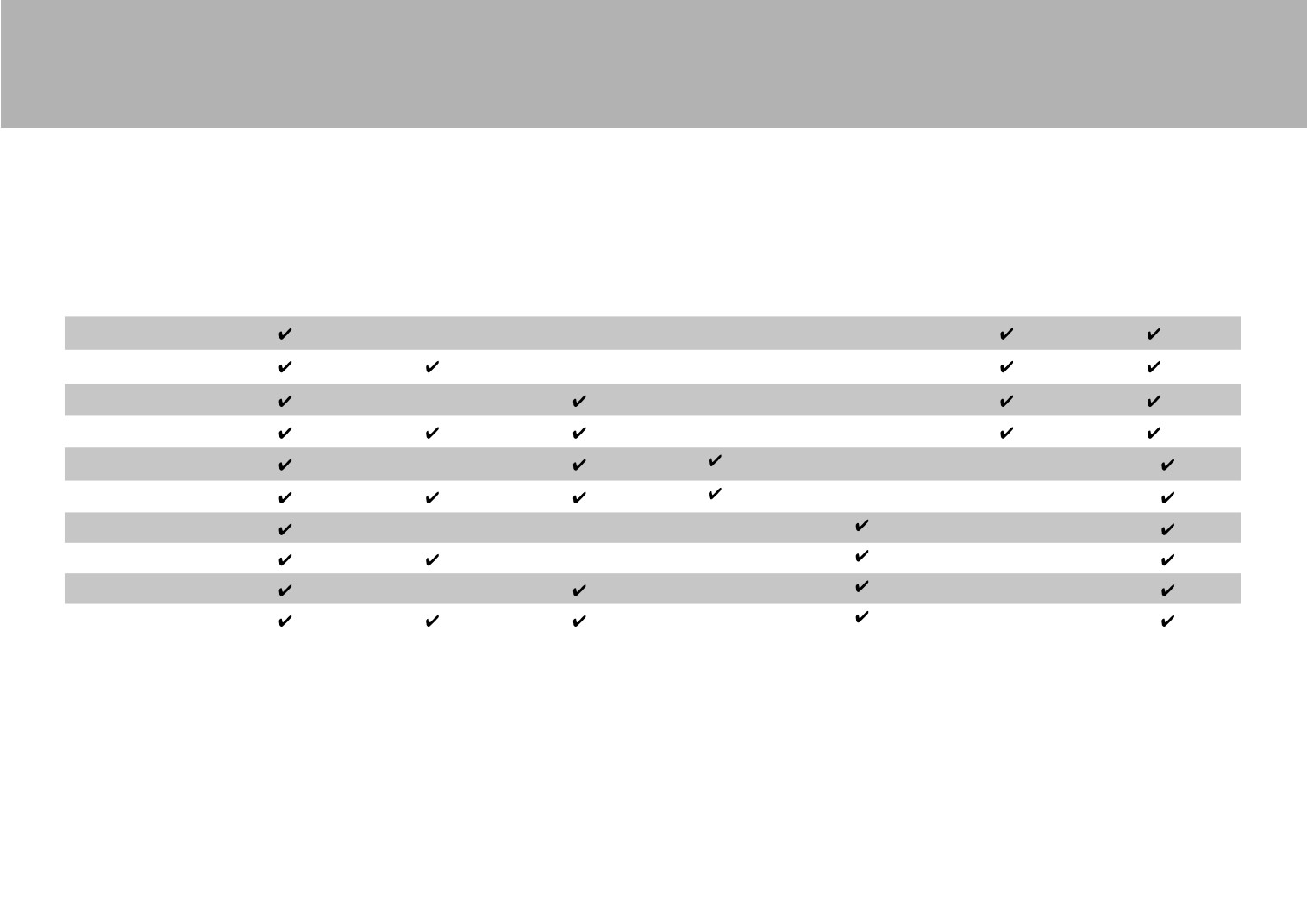

Комбинации акустических систем
• В любой из комбинаций возможно подключение до двух активных сабвуферов.
ZONE 2
ЗАДНИЕ
Число каналов АС ФРОНТАЛЬНЫЕ
ЦЕНТРАЛЬНЫЙ
БОКОВЫЕ
ВЕРХНИЕ
BI-AMP
(ZONE SPEAKER)
ТЫЛОВЫЕ
(стр. 20)
2.1 каналов
(*1)
(*1)
3.1 каналов
(*1)
(*1)
4.1 каналов
(*1)
(*1)
5.1 каналов
(*1)
(*1)
6.1 каналов
(*2)
7.1 каналов
(*2)
2.1.2 каналов
(*3)
3.1.2 каналов
(*3)
4.1.2 каналов
(*3)
5.1.2 каналов
(*3)
(*1) Можно выбрать или Bi-AMP или ZONE SPEAKER.
(*2) При воспроизведении аудио через выход ZONE SPEAKER,
на задние тыловые колонки звук не выдается.
(*3) При воспроизведении аудио через выход ZONE SPEAKER,
на верхние колонки звук не выдается.
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

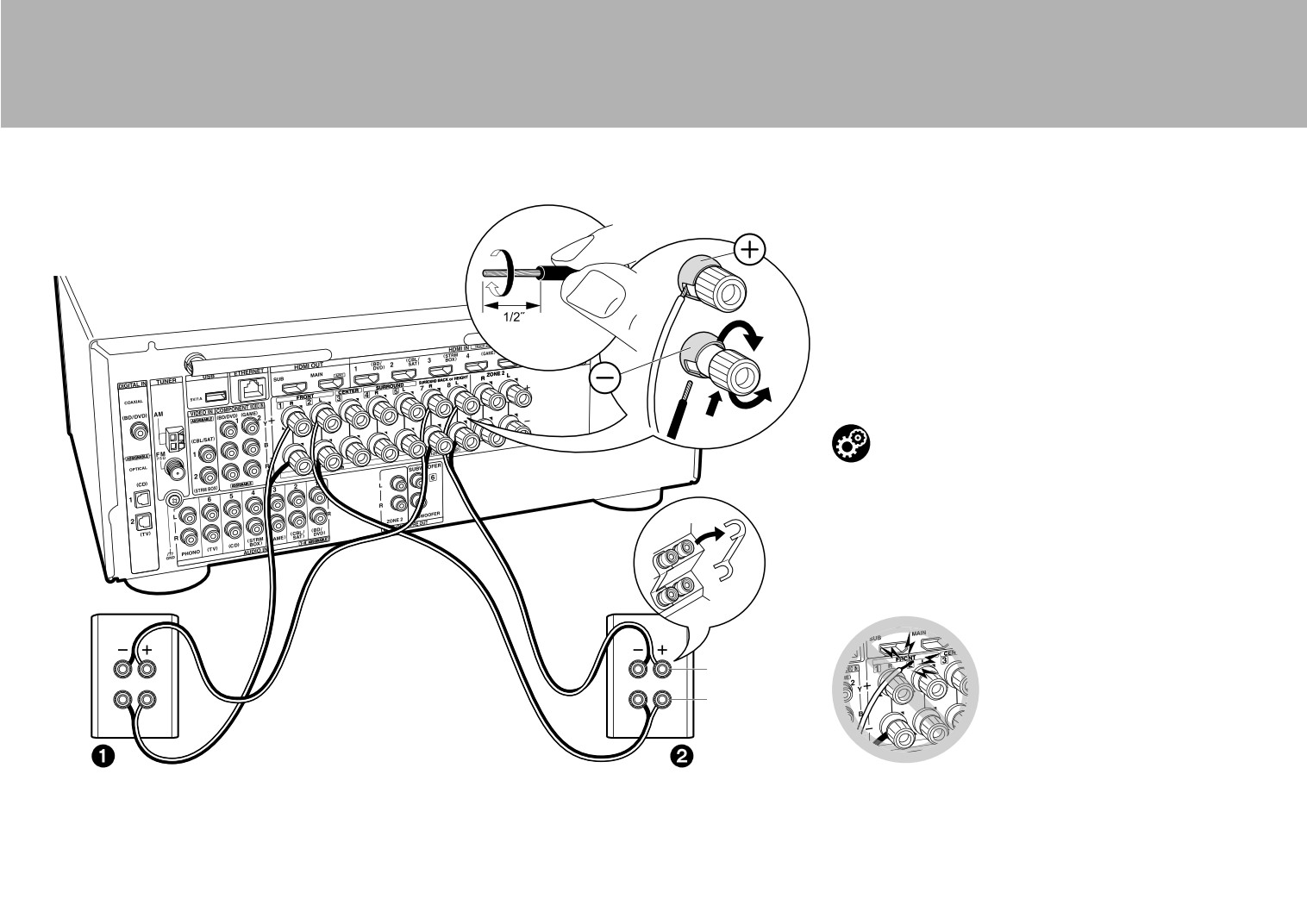

Шаг 2: Подсоединение акустических систем
Стандартные подсоединения (стр. 8 - 11)
Можно подсоединить до двух активных сабвуферов. На оба
разъема SUBWOOFER PRE OUT выдается один и тот же
сигнал. Проделайте правильные соединения клемм ресивера
с клеммами акустических систем (+ с + и - с -) для каждого
канала. Если при подсоединении перепутать фазу, то басо-
(12 mm)
вый отклик будет серьезно ослаблен.
Настройка
• Настройки конфигурации АС, которые вы подсоеди-
нили, необходимо проделать в соответствии
с процедурой «Первоначальной настройки» —
«Initial Setup», в меню «1. AccuEQ Room Calibration»
(стр. 22).
• Если имеются колонки с импедансом от 4 Ом до 6
Ом, после завершения первоначальной настройки
необходимо ее проделать некоторые настройки
в меню «Setup». Нажмите кнопку «звездочка»
на пульте, выберите «2. Speaker» - «Configuration»
и задайте значение «Speaker Impedance»
в «4ohms».
b
a
Убедитесь, что зачищенные провода не разлохмачены
и не вылезают из-под клемм при подключении. Если голые
провода касаются задней панели устройства или имеется ко-
роткое замыкание плюсового + и минусового концов кабеля,
это может привести к срабатыванию схемы защиты.
a Колоночный кабель, b Сабвуферный кабель
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
Подсоединение акустических систем Би-ампингом
(Bi-Amping стр. 12)
Убедитесь, что вы удалили закорачивающие пластины,
которые объединяют высокочастотные и низкочастотные
динамики на фронтальных АС. Смотрите Раздел «Standard
Connections (стр. 8 - 11)» и (стр. 14) чтобы подсоединить
центральную АС, тыловые АС и активный сабвуфер. Под-
соедините фронтальные АС, поддерживающие соединение
би-ампингом, к клеммам FRONT и к клеммам SURROUND
(12 mm)
BACK или HEIGHT. При соединении би-ампингом обращай-
тесь к инструкции на ваши АС.
Настройка
• Для подключения би-ампингом необходимо изме-
нить некоторые установки. Выберите «Yes» в окне
«Bi-Amp» в меню «1.AccuEQ Room Calibration»
(стр. 22) в меню «Первоначальной настройки» —
«Initial Setup».
• Если имеются колонки с импедансом от 4 Ом до 6
Ом, после завершения первоначальной настройки
необходимо ее проделать некоторые настройки
в меню «Setup». Нажмите кнопку «звездочка»
на пульте, выберите «2. Speaker» - «Configuration»
и задайте значение «Speaker Impedance»
в «4ohms».
a
Клеммы
ВЧ-секции АС
Клеммы
НЧ-секции АС
Убедитесь, что зачищенные провода не разлохмачены
и не вылезают из-под клемм при подключении. Если голые
a Колоночный кабель
провода касаются задней панели устройства или имеется ко-
роткое замыкание плюсового + и минусового концов кабеля,
это может привести к срабатыванию схемы защиты.
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
1. Подсоединение телевизора
Шаг 3: Подсоединение телевизора и AV компонентов
Если у вас телевизор с функцией ARC (Audio Return
Channel):
Для телевизора, поддерживающего ARC (Audio Return
Channel - канал возврата аудио сигнала)*1, используйте всего
один кабель HDMI и соедините его согласно рисунку «а». Вы-
берите на телевизоре HDMI разъем, который поддерживает
*2
ARC (канал возврата аудио сигнала).
Настройка
• Для использования функции ARC необходимо сде-
лать настройку. Выберите «Yes» в меню «5. Audio
Return Channel» (стр. 23) в меню «Первоначальной
настройки» - «Initial Setup».
• Обращайтесь к инструкции на TV за указаниями
по подсоединению и по настройке функции CEC
телевизора.
Если у вас телевизор без функции ARC (Audio Return
Channel):
Для телевизора, не поддерживающего ARC (Audio Return
Channel - канал возврата аудио сигнала) (*1), подсоедините
ресивер с помощью кабеля HDMI согласно рисунку «а» и еще
цифрового оптического кабеля «b».
Соединение с помощью цифрового оптического кабеля не
надо делать, если вы будете смотреть телевизор через такие
устройства, как приставка кабельного ТВ (то есть, не исполь-
зуя тюнер, встроенный в ТВ).
(*1)Функция ARC: Эта функция передает ТВ аудио сигналы
через кабель HDMI, так что вы можете воспроизводить аудио
a
с телевизора через этот ресивер. Подключение к ARC совме-
стимому телевизору осуществляется всего одним кабелем
HDMI. Обратитесь к Инструкции по эксплуатации вашего ТВ
b
за указаниями по подсоединению и по настройке, если он
поддерживает ARC.
(*2) Еще один TV или проектор можно подсоединить к разъе-
му HDMI OUT SUB. Нажмите кнопку Q (стр. 6) на пульте и ис-
пользуйте подменю «Other» - «HDMI Out» для переключения
TV
между выходами MAIN и SUB. Имейте в виду, что этот разъем
a HDMI кабель, b Цифровой оптический кабель
не поддерживает функции ARC.
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
2. Подключение HDMI AV компонентов
Это пример подключения аудио/видео компонентов, осна-
щенных HDMI разъемом. При выполнении подключения
аудио/видео компонентов, соответствующих стандарту CEC
(Consumer Electronics Control)*, вы сможете воспользоваться
такими функциями как HDMI CEC и HDMI Standby Through,
которые позволят вам воспроизвести видео и аудио сигнал
AV компонентов на телевизоре при переключении самого
компонента в режим ожидания.
• Для воспроизведения видео материала 4K или 1080p
используйте высокоскоростной HDMI кабель.
Настройка
• Для использования функций HDMI CEC и HDMI
Standby Through, необходимы дополнительные
настройки в меню Setup после завершения этапа
«Первоначальной настройки» - Initial Setup..
Имейте в виду, что «HDMI CEC» автоматически
переводится в положение «On» если вы выбрали
«Yes» в «5. Audio Return Channel» (стр. 23) в меню
«Первоначальной настройки» - Initial Setup.
Нажмите кнопку «звездочка» на пульте, и выберите
«5. Hardware» - «HDMI» и установите «HDMI CEC»
в положение «On» чтобы активировать HDMI CEC,
и тогда установка сквозного пропуска HDMI Standby
Through становится «Auto (Eco)».
a
• Для воспроизведения окружающего звука, напри-
мер, Dolby Digital, необходимо выбрать настройку
«Bitstream output» на подключенном Blu-ray Disc
проигрывателе или другом устройстве.
(*) Функция HDMI CEC: с ее помощью можно управлять та-
кими функциями, как связь переключения входов с помощью
селектора с плеерами, удовлетворяющими стандарту CEC,
выбирать выдачу аудио от телевизора или от этого реси-
вера, а также регулировать громкость с пульта телевизора,
совместимого с CEC, или автоматически переводить ресивер
в режим standby при выключении телевизора.
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
3. Подключение AV компонентов без интерфейса HDMI
Это пример соединения с AV-компонентами, не имеющими
HDMI разъемов. Подключения для AV-компонентов следует
делать в соответствии с разъемами, которые они имеют.
Когда видео вход подключен к разъему BD/DVD, входное
соединение для аудио также должно быть на разъеме BD/
DVD и так далее, так чтобы вы подключали видео вход на
разъемы с таким же именем, как и входные аудио разъемы.
Имейте в виду, что входные видео сигналы, поступающие
на разъем VIDEO IN или COMPONENT VIDEO IN будут
преобразованы в сигналы HDMI и будут выдаваться на HDMI
выходной разъем.
Для воспроизведения цифрового окружающего звука,
включая Dolby Digital, вы должны сделать соединение
для аудио сигналов с помощью цифрового коаксиального
или оптического кабеля.
Можно изменить назначение входных разъемов, которые
вы видите на рисунке слева, так что вы можете также
подсоединиться к любому другому разъему кроме BD/
DVD. Подробности можно узнать в расширенной инструк-
ции пользователя — Advanced Manual.
Настройка
• Разъемы COMPONENT VIDEO IN совместимы
только с видео сигналами с разрешением 480i
или 576i. Если вы соединяете источник с входом
a
COMPONENT VIDEO IN, задайте выходное разре-
шение плеера 480i или 576i. Выберите интерфейс,
b
OR
если нет варианта для 480i, и т.п. Если ваш плеер
не поддерживает на выходе разрешение 480i или
576i, используйте входные разъемы VIDEO IN.
c
• Для воспроизведения цифрового окружающего зву-
ка, включая Dolby Digital,, на подключенной кабель-
BD/DVD
ной приставке, проигрывателе дисков или другом
устройстве, аудио выход должен быть установлен
в режим «Bitstream output».
a Аналоговый видео кабель, b Цифровой коаксиальный кабель
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
4. Подключение аудио компонентов
Это пример подсоединения аудио компонента. Подключите
CD проигрыватель
используя цифровой коаксиальный кабель или аналоговый
аудио кабель.
Вы также можете подключить проигрыватель виниловых
грампластинок, если у него головка звукоснимателя типа ММ
к разъемам PHONO.
• Если проигрыватель виниловых грампластинок имеет
встроенный эквалайзер (фонокорректор), его можно
подключать в другой разъем AUDIO IN. Далее, если
проигрыватель виниловых грампластинок использует
головку звукоснимателя типа МС, необходимо установить
внешний фонокорректор (аудио эквалайзер), совмести-
мый с головкой звукоснимателя типа МС, между ресиве-
ром и проигрывателем, а затем подключить его к любому
разъему AUDIO IN, но не к PHONO разъему.
a
OR
Если проигрыватель виниловых грампластинок имеет про-
вод заземления, подсоедините его к клемме GND
b
на ресивере.
CD
a Цифровой оптический кабель, b Аналоговый аудио кабель
19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
5. Мультизонные соединения
Вы можете наслаждаться звуком в отдельном помещении, например,
слушать воспроизведение дисков Blu-ray-плеером в гостиной (где это
ресивер расположен) и еще слушать интернет-радио в отдельной
комнате
(ZONE 2).
• Аудио сигналы DSD и Dolby TrueHD не выводятся в ZONE 2
при выборе входного селектора «NET».
Соединения с AV-компонентом
При выводе звука с внешнего AV-компонента в ZONE 2, Вам необхо-
димо подключить его с помощью цифрового коаксиального, цифрово-
го оптического или аналогового аудио кабеля.
ZONE 2 LINE OUT — линейный выход на ZONE 2
Можно слушать воспроизведение 2-канального источника в отдель-
ной комнате, в то время пока 7.1-канальный источник воспроизводит-
ся в главной комнате. Для этого надо подключить линейный выход
MAIN ROOM
на ZONE 2 - ZONE 2 LINE OUT ресивера к линейному входу LINE IN
усилителя мощности или интегрированного усилителя в отдельной
комнате с помощью аналогового аудио кабеля.
ZONE2
ZONE SPEAKER — акустические системы
в отдельной зоне
c
Можно подсоединить дополнительные колонки в отдельной комнате
и слушать воспроизведение 2-канального источника.
b
• Когда используется соединение Bi-Amping (двухполосное усиле-
ние) для фронтальных колонок, вы не сможете выдать выходной
a
OR
сигнал на АС в ZONE 2 через разъемы ZONE SPEAKER.
LINE
• При выдаче аудио через разъемы
ZONE SPEAKER, в главной ком-
IN
нате звук на задние тыловые или
верхние колонки не выдается.
Настройка
ZONE SPEAKER
• Требуется настройка в меню «Первоначальной настрой-
BD/DVD
ки» - «Initial Setup»., «4. Multi Zone Setup» (стр. 23), чтобы
использовать эту функцию.
ZONE2 LINE OUT
• Аудио сигнал от внешнего AV компонента можно слушать
в ZONE 2, только если он аналоговый или же 2-канальный
PCM. Если вы подключили AV-компонент к ресиверу
a Цифровой оптический кабель или цифровой коаксиальный кабель,
с помощью цифрового оптического кабеля или цифрового
b Аналоговый аудио кабель, c Колоночный кабель
коаксиального кабеля, необходимо изменить настройки
на AV компоненте так, чтобы выходные сигналы были
в формате PCM, если вы хотите получить звук в ZONE 2.
20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
6. Подключение других кабелей
Схема подключения антенны
Подключите входящую в комплект FM антенну к разъему
TUNER FM 75. Перемещайте FM антенну во время радиове-
щания для наилучшего приема сигнала.
a
Схема подключения к сети
Подключите устройство к сети с помощью проводного сое-
динения LAN или Wi-Fi (беспроводного соединения). После
подключения устройства к сети вы сможете насладиться
различными интернет службами и радиовещанием. В случае
выполнения проводного подключения воспользуйтесь кабе-
лем Ethernet, подключенным к порту ETHERNET, как показано
на следующем рисунке. Для подключения по Wi-Fi выберите
значение «Wireless» (Беспроводное) в параметре «3.Network
d
Connection»(Сетевое подключение) (Стр. 21) в меню Initial
Setup (Первоначальная настройка), выберите способ на-
стройки и следуйте экранным инструкциям для конфигурации
этого подключения.
Подключение кабеля питания
(Taiwanese
models)
Кабель питания следует подключать только по завершении
выполнения всех подключений.
• Тайваньские модели оснащаются съемным сетевым шну-
ром. Подсоединяйте сетевой шнур сначала к разъему AC
(North American
(European,
INLET на ресивере, а потом к настенной розетке. Всегда
and Taiwanese
Australian and
первым отсоединяйте вилку от настенной розетки
models)
Asian models)
c
при отсоединении ресивера от питания.
b
b
a Рамочная АМ антенна, b Антенна FM, c Кабель Ethernet,
d Кабель питания
21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

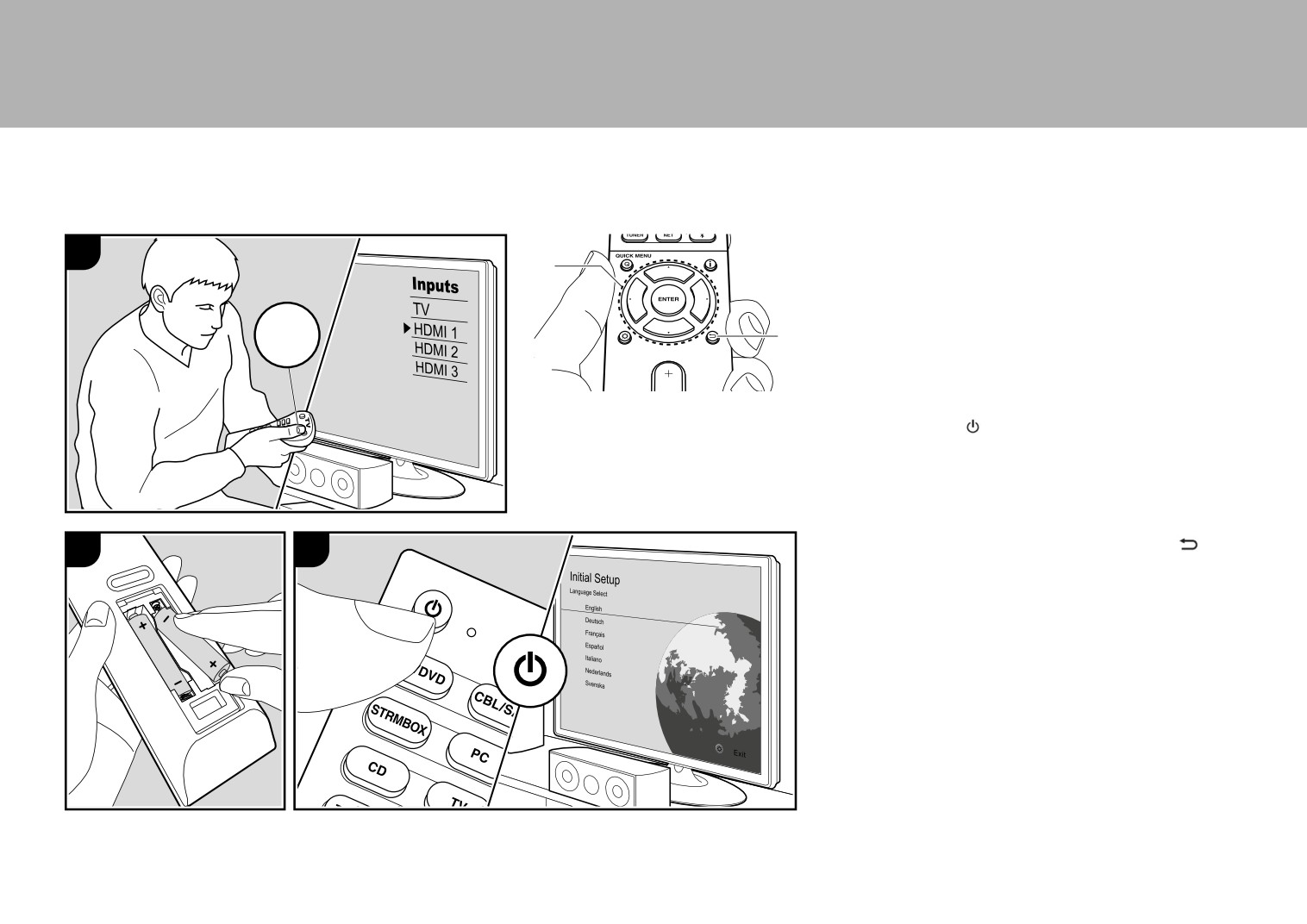

Первоначальная настройка с помощью мастера установки Auto Start-up Wizard
Первоначальная настройка запускается автоматически.
1
a
Когда вы включаете ресивер в первый раз, процедура «На-
чальная Настройка» — Initial Setup автоматически показы-
вается на экране ТВ, чтобы вы могли сделать все установки
параметров, необходимые для запуска с помощью простых
INPUT
b
шагов после появления указания на экране.
1. Переключите вход телевизора на назначенный вход этого
устройства.
2. Вставьте батарейки в пульт дистанционного управления
устройства.
3. Нажмите кнопку на пульте ДУ, чтобы включить устрой-
ство. Автоматически будет отображена страница настро-
ек Initial Setup, где вы с легкостью сможете выполнить
настройки для начала работы.
4. Следуйте экранным инструкциям для выбора параметра
с помощью курсорных кнопок на пульте ДУ и нажмите
кнопку ENTER для подтверждения выбора. Для возврата
к предыдущему меню нажмите кнопку RETURN
2
3
• Если вы завершили выполнение настройки на полпути
или решили изменить какие-либо параметры в ходе Initial
Setup, нажмите кнопку «звездочка» на пульте ДУ и выбе-
рите «7.Miscellaneous» - «Initial Setup» (Прочее — Пер-
воначальная настройка) в меню Setup и нажмите кнопку
ENTER.
1. Калибровка акустики в помещении AccuEQ
Расположите настроечный микрофон в местоположении слу-
шателя, который измерит данные отправленных громкогово-
рителями тестовых сигналов, а затем автоматически настроит
оптимальный уровень громкости, частоту кроссовера
и расстояние для каждого из них. Эта функция также авто-
матически отрегулирует настройки эквалайзера, корректиру-
ющие помехи, которые могут возникнуть из-за акустических
условий в комнате.
• Выполнение
калибровки занимает от 3 до 12 минут.
22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

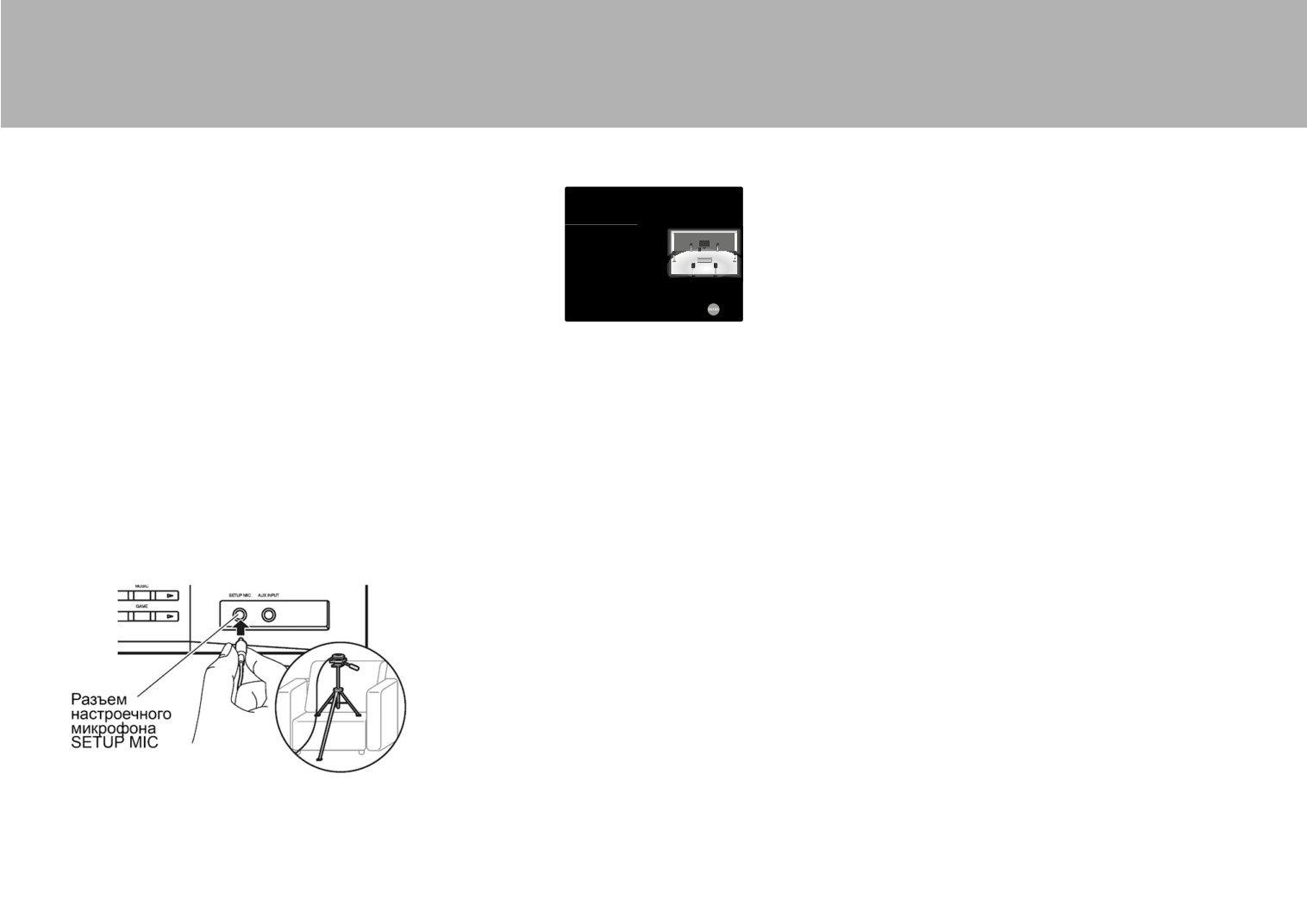

Выполнение калибровки занимает от 3 до 12 минут.
нате. При включении этой функции рекомендуем
AccuEQ Room Calibration
Во время измерений громкоговорители издают те-
выбрать значение «On (All Channels)» (Вкл. — Все
Speaker Channels
7.1 ch < >
стовый сигнал на максимальном уровне громкости,
Subwoofer
Yes
каналы), и отключить только фронтальные громко-
поэтому рекомендуем предупредить об этом окружа-
Height Speaker
---
говорители значением «On (Except Front Left / дуем
Zone Speaker
No
ющих. Соблюдайте тишину во время измерений.
выбрать значение «On (All Channels)» (Вкл. — Все
Bi-Amp
No
Если вы подключили сабвуфер, проверьте уровень
каналы), и отключить только фронтальные громкого-
громкости и мощность сабвуфера. Воспроизводи-
Select how many speakers you have.
ворители значением «On (Except Front Left / Right)»
Next
мые сабвуфером низкие частоты могут быть недо-
(Вкл. — Кроме фронтальных левого/правого громко-
статочно выраженными, поэтому установите уровень
говорителей).
громкости на половину шкалы.
Изображение на дисплее будет изменяться при
7. Отключите настроечный микрофон. Вы не сможете
Если питание устройства неожиданно отключилось,
выборе количества каналов в параметре «Speaker
перейти к другим пунктам пеню при подключенном
то, возможно, провода колоночных кабелей коснулись
Channels» (Каналы громкоговорителей), поэтому
микрофоне.
задней панели, и в результате сработала схема защи-
отслеживайте эти изменения при выполнении на-
ты. Надежно закрепите все жилы кабелей, так чтобы
2. Подключение источника сигнала
строек. Также, воспользуйтесь этой страницей
они не выпадали из разъемов после подключения.
для выбора подключения сабвуфера.
Проверьте правильность подключения каждого
источника входного сигнала. Следуйте инструкциям,
1.
Подключите входящий в комплект настроечный ми-
После подключения сабвуфера, проверьте уровень
выберите нужный вход, запустите воспроизведение
крофон к разъему SETUP MIC устройства и располо-
громкости и мощность сабвуфера. Воспроизводи-
выбранного проигрывателя и определите, будут ли
жите его в зоне прослушивания.
мые сабвуфером низкие частоты могут быть недо-
отображаться различные изображения во время вос-
Если вы планируете установить настроечный микро-
статочно выраженными, поэтому измените
произведения звука.
фон на треножную подставку, то расположите его,
их уровень громкости наполовину.
как показано на рисунке.
3.
Тестовые сигналы будут издаваться громкоговорите-
3. Сетевые подключения
лями. Но до этого устройство определит подключен-
Настройте Wi-Fi подключение с помощью точки досту-
ные громкоговорители и наличие шумов
па, например, беспроводного маршрутизатора LAN. До-
в помещении.
ступны следующие два способа подключения по Wi-Fi:
4.
После отображения на дисплее данных выполнен-
«Scan Networks» (Сканирование сети): Выполняет
ных замеров выберите «Next» (Далее) и нажмите
поиск точки доступа с устройства. Заранее выясните
кнопку ENTER на пульте ДУ. Громкоговорители еще
SSID точки доступа.
раз издадут тестовый сигнал, и устройство автома-
«Use iOS Device (iOS7 or later)» (Использование iOS
тически выполнит настройки, например, оптималь-
устройства — iOS7 или более позднего): Настройте
ного уровня громкости и частоты кроссовера.
совместный доступ iOS устройства и данного ресивера
5.
По завершении выполнения замеров на дисплее бу-
по Wi-Fi.
дут отображены все результаты. С помощью курсор-
ных кнопок  /  на пульте ДУ проверьте выполнен-
При выборе значения «Scan Networks»(Сканирование
ные настройки. Нажмите кнопку ENTER при выборе
сети) доступны два варианта подключений. Проверьте
«Save» (Сохранить) для сохранения настроек.
2.
Выберите конфигурацию подключенных громкогово-
следующие пункты:
6.
Определите, будут ли включены/выключены функ-
«Enter Password» (Введите пароль): Введите пароль
рителей.
ции эквалайзера, корректирующие помехи, которые
(ключ) для подключения к точке доступа.
могут возникнуть из-за акустических условий в ком-
«Push Button» (Нажать кнопку): Если точка доступа
23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
оснащена кнопкой автоматического подключения,
Audio Return Channel (канал возврата
то выберите это значение для подключения к точке
аудио сигнала)
доступа без ввода пароля.
• Если SSID точки доступа не отображается, то на дис-
Если вы подключили телевизор, который поддерживает
плее с доступными SSID выберите «Other»(Другой)
функцию ARC, выберите значение «Yes» (Да). Функция
с помощью кнопки  на пульте ДУ и нажмите кнопку
ARC устройства позволит прослушать аудио сигнал
ENTER, затем следуйте экранным инструкциям.
телевизора через динамики устройства.
При выборе значения «Yes», функция HDMI CEC
Keyboard input (Ввод с клавиатуры):
будет активирована и энергопотребление устройства
в режиме ожидания будет увеличено.
Для переключения регистра ввода букв выберите «A/a»
на дисплее и нажмите кнопку ENTER. Определите,
будет ли пароль скрыт знаками «*» или отображаться
в виде обычного текста, нажмите кнопку MEMORY
на пульте ДУ. Нажмите кнопку CLEAR для удаления
всех введенных символов.
• Privacy policy (Политика конфиденциальности):
Во время выполнения настройки сети на странице
подтверждения будет отображен запрос на согла-
сие с политикой конфиденциальности. Выберите
значение «Yes»(Да) и нажмите кнопку ENTER для
подтверждения вашего согласия.
4. Multi Zone Setup — настройка
мультизонного режима
Если вы хотите слушать аудио в еще одной комнате,
помимо основного зала, выберите способ выдачи звука
для отдельной комнаты (ZONE 2). Если у вас есть ко-
лонки в отдельной комнате, подключенные колоночным
кабелем, выберите «Using AV Receiver». Если же у вас
в отдельной комнате есть предварительно подключен-
ный аналоговым аудио кабелем усилитель, то выберите
вариант «with External Premain Amplifier».
24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

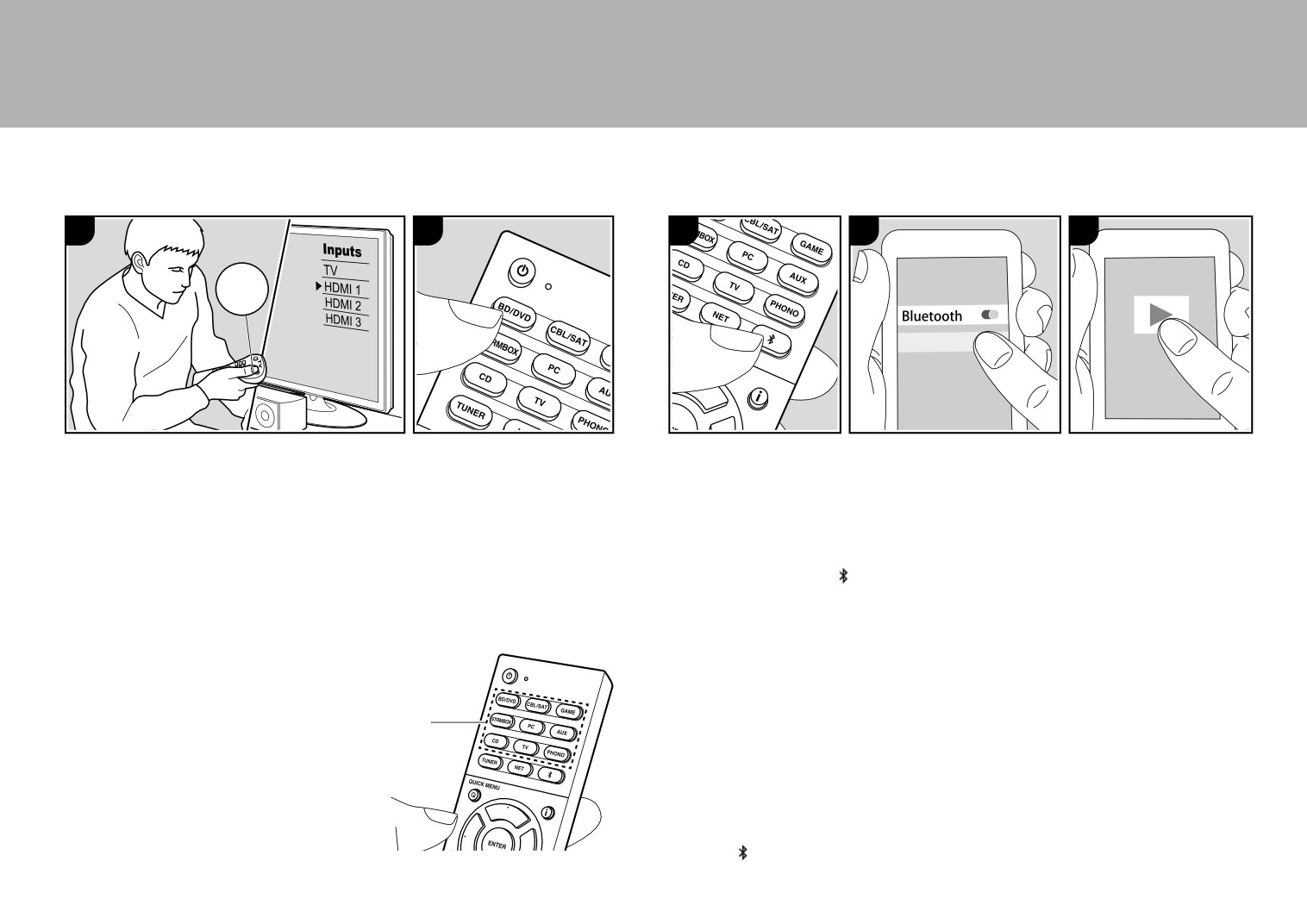

Воспроизведение сигнала
Воспроизведение через BLUETOOTH®
с AV компонентов
1
2
1
2
3
INPUT
lå âóç
quJkoSTS
uuu
Основные операции
подсоединного к входу AUX INPUT
Вы можете воспроизводить музыку
ется сопряжение) на дисплее, а затем
Вы можете воспроизводить звук с аудио/
AUDIO/HDMI на передней панели,
со смартфона или другого устройства,
выполните шаг 2. Данное устройство
видео компонентов, таких как Blu-ray
нажмите кнопку AUX.
оснащенного беспроводной технологией
способно хранить данные о сопряже-
плееры через этот ресивер.
Обратите внимание на то, что при
Bluetooth. Выполните следующую проце-
нии с восемью устройствами.
• Когда телевизор подсоединен
включенной функции CEC link, вход-
дуру, когда ресивер включен.
• Зона покрытия составляет 15 метров.
к разъему HDMI OUT SUB, нажмите
ной сигнал автоматически переклю-
Учтите, что соединение со всеми су-
кнопку Q (стр. 6) на пульте и задайте
чится при подключении к ресиверу
Сопряжение
ществующими устройствами Bluetooth
параметр «Other» — «HDMI Out» в
с помощью HDMI кабеля телевизора
1. После нажатия кнопки
на пуль-
не гарантируется.
положение либо «SUB», либо «MAIN».
с функцией СЕС.
те ДУ на дисплее будет отображено
Проделайте следующую процедуру, когда
Воспроизведение
3.
Запустите воспроизведение на AV
сообщение «Now Pairing» (Выполняется
ресивер включен.
1. После включения устройства выполни-
компоненте.
сопряжение) и будет активирован режим
1.
1. Переключите вход телевизора
те подключение на Bluetooth устройстве.
сопряжения.
на назначенный вход этого ресивера.
2. Включите функцию BLUETOOTH
Селектор входа на данном устройстве
2.
2. Нажмите кнопку селектора входно-
автоматически переключится
на устройстве с технологией BLUETOOTH,
го сигнала (а) на пульте ДУ с тем же
на «BLUETOOTH».
затем выберите данное устройство
названием, что и разъем к которому
из списка отображаемых устройств.
2. Запустите воспроизведение музы-
a
вы подключили проигрыватель.
кальных файлов. Увеличьте уровень
При запросе введите пароль — «0000».
Например, нажмите кнопку BD/DVD
• Этот ресивер будет отображаться
громкости подключенного BLUETOOTH
для запуска воспроизведения прои-
устройства до соответствующего уровня.
на дисплее как «Onkyo TXNR676
грывателя, подключенного к разъему
• Ввиду характеристик технологии
XXXXXX».
BD/DVD. Нажмите кнопку TV для
• Для подключения другого
беспроводного соединения BLUETOOTH,
прослушивания звука телевизора.
звук, воспроизводимый данным устрой-
BLUETOOTH устройства нажмите
Нажмите кнопку TV для прослушива-
и удержите в нажатом положении
ством, может немного отставать от звука
ния звука с телевизора. Для запуска
BLUETOOTH устройства.
кнопку
во время отображения
воспроизведения с устройства,
сообщения «Now Pairing» (Выполня-
25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

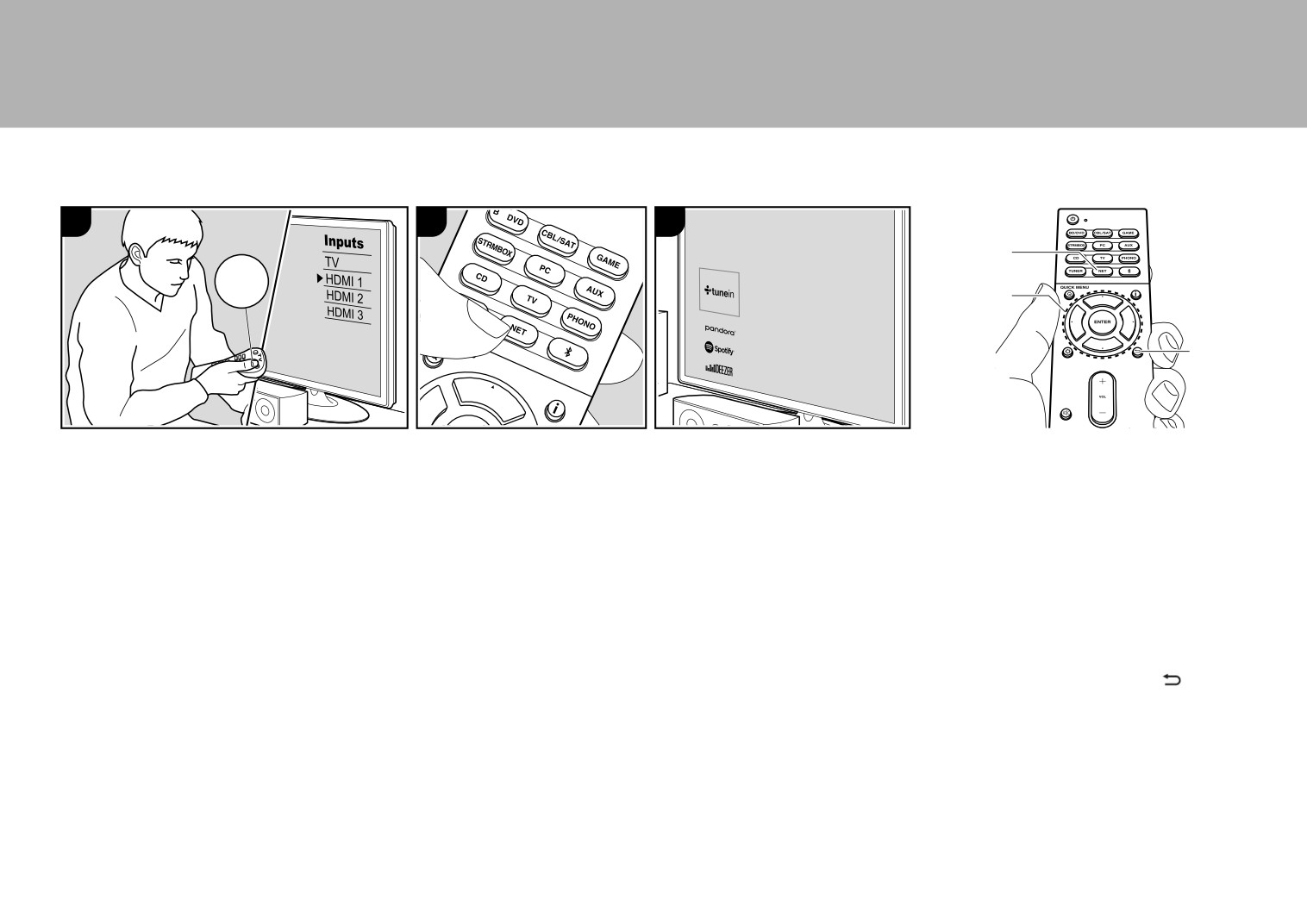

Сетевые функции
1
2
3
a
INPUT
b
c
Основные операции
Ваша сеть должна
быть подключена
серверными функциями Windows
тверждения. С помощью курсорных
При подключении этого устройства
к Интернет для того,
чтобы слушать
Media® Player 11 или 12, или NAS
кнопок выберите радиостанции и про-
к сети вы можете слушать воспроизве-
интернет-радио сервисы.
устройств, и совместимы с функ-
граммы, затем нажмите кнопку ENTER
дение с интернет-радио сервисов, таких
В зависимости от доступных интер-
циями домашней сети. Учтите, что
(b) для запуска воспроизведения.
как TuneIn, осуществлять стриминг
нет-сервисов пользователю может
на этих РС будут воспроизводиться
Для Spotify или AirPlay, выберите этот
с Spotify Connect и использовать
потребоваться сначала выполнить
только музыкальные файлы, зареги-
ресивер с помощью вашего смартфо-
функции AirPlay® для беспроводного
регистрацию на компьютере.
стрированные в библиотеке Windows
на для запуска воспроизведения.
воспроизведения. Кроме того, можно
Чтобы активировать Spotify Connect,
Media® Player.
Для Music Server, выберите сервер
использовать функцию Music Server
установите приложение Spotify на
• Вам может потребоваться заранее
с помощью курсорных кнопок пульта,
для стриминга музыкальных файлов,
свой смартфон или планшет и соз-
выполнить некоторые настройки РС
затем выберите желаемый музыкаль-
хранящихся на PC или NAS накопите-
дайте премиум-аккаунт Spotify.
для использования Windows Media®
ный файл и нажмите кнопку ENTER
лях, которые поддерживают функции
— Обратитесь к веб-сайту Spotify
Player 11 или 12 с функциями Music
(b) для запуска воспроизведения.
домашней сети. Базовые сетевые функ-
для получения более подробной
Server.
Для возврата к предыдущему экрану,
ции — Network Functions представлены
информации: www.spotify.com/
нажмите кнопку RETURN .
в базовой инструкции — Basic Manual.
connect/.
Выполните следующую процедуру, когда
Более подробно они описываются в рас-
Кроме того, сервис-провайдеры могут
ресивер включен.
ширенной инструкции Advanced Manual.
прекратить вещание, и это означает,
1. Переключите вход телевизора
После обновления прошивки ПО могут
что некоторые сетевые сервисы
на назначенный вход этого устройства.
появиться новые сетевые функции.
и контент могут стать недоступными
2. Нажмите кнопку NET на пульте ДУ
Более подробно о них будет рассказано
в будущем.
для вывода на дисплей списка сете-
в расширенной инструкции Advanced
Сетевые серверы совместимые
вых функций.
Manual.Advanced Manual по мере
с функциями Music Server, это такие
3. С помощью курсорных кнопок пульта
их появления.
компьютеры PC с установленными
выберите желаемый сервис, затем
на них плеерами, которые обладают
нажмите кнопку ENTER (b) для под-
26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

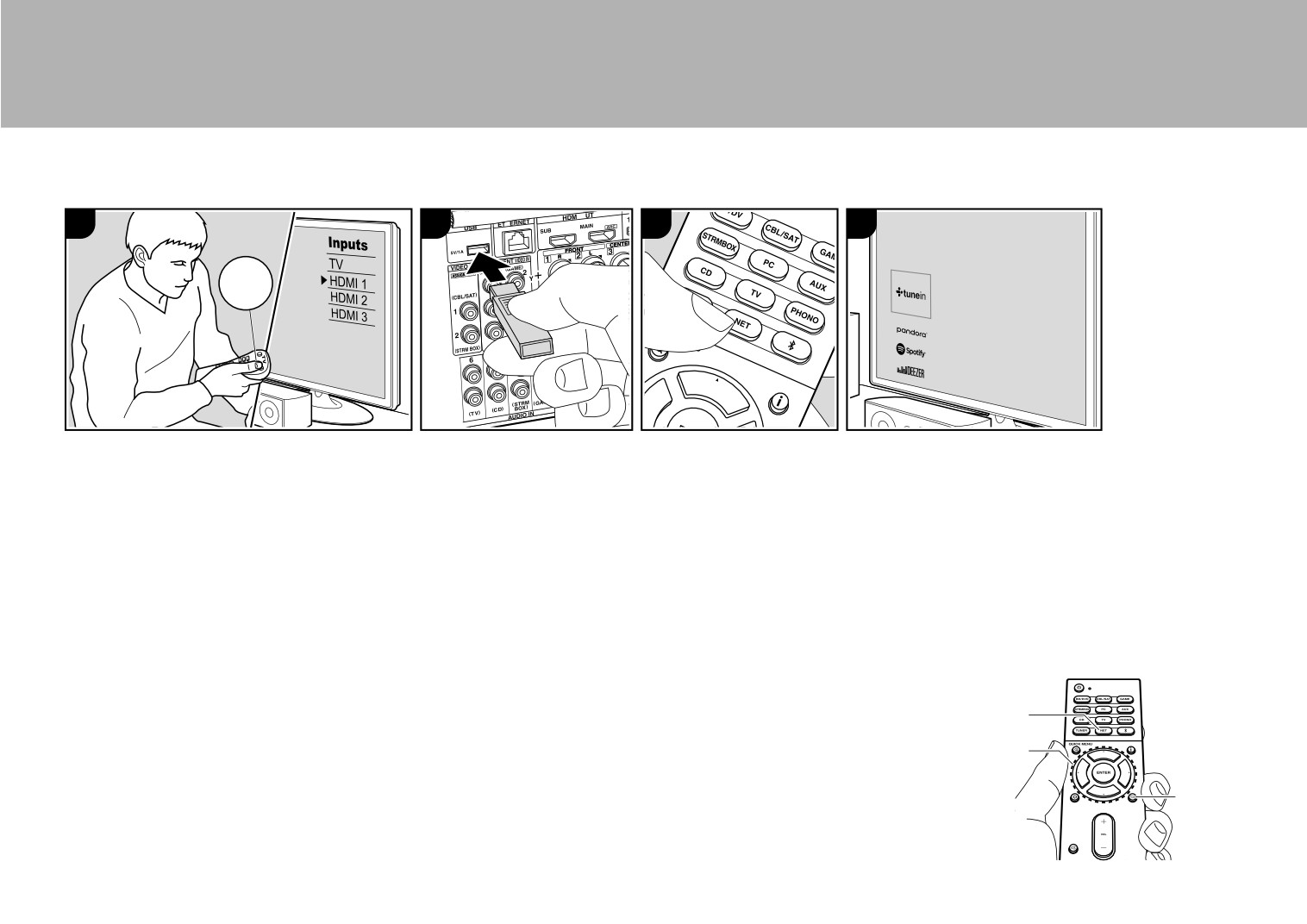

Запоминающее USB устройство
1
2
3
4
INPUT
Основные операции
к неисправности или
повреждению
С этим ресивером можно использо-
деру, может использоваться для этой
записанных данных.
вать USB накопители, соответству-
функции. Более того, может быть
Вы можете запускать воспроизведение
5.
Еще раз нажмите кнопку ENTER (b)
ющие стандарту USB mass storage
невозможно верное воспроизведение
музыкальных файлов, сохраненных
на пульте ДУ на следующей странице.
device class. Он совместим также
контента некоторых USB носителей.
на USB носителе.
На дисплее будет отображен список
с USB накопителями, использующими
• Мы не несем ответственности
Когда ресивер включен, проделайте
папок и музыкальных
файлов, запи-
файловые системы FAT16 или FAT32.
за утерю или повреждение данных
следующее.
санных на USB устройстве. Выберите
Если USB носитель разделен,
запоминающего USB устройства,
1. Переключите вход телевизора
папку с помощью курсорных кнопок
то каждая секция будет распознавать-
которое может произойти при со-
на назначенный вход этого устройства.
и нажмите кнопку ENTER (b) для под-
ся как отдельное устройство.
вместном использовании носителя
2. Вставьте USB устройство в порт USB
тверждения выбора.
На дисплее отображается до 16 уров-
и данного устройства. Рекомендуем
на задней панели устройства.
6.
С помощью курсорных кнопок на пуль-
ней папок, а в каждой папке отобра-
предварительно сохранить важные
3. Нажмите кнопку NET (a) на пульте
те ДУ выберите музыкальный файл,
жается до 20000 треков.
музыкальные файлы.
ДУ, чтобы вывести на дисплей список
а затем нажмите кнопку ENTER (b)
Ресивер не поддерживает USB кон-
сетевых сервисов.
для запуска воспроизведения.
центраторы или устройства с функци-
4. С помощью кнопок курсора на пульте
Для возврата к предыдущей странице
ями USB концентратора. Не подклю-
выберите «USB», а затем нажмите
нажмите кнопку RETURN (с).
чайте такие устройства к ресиверу.
a
кнопку ENTER (b).
Порт USB устройства соответствует
Устройство не поддерживает USB
• Если «USB» индикатор мигает на дис-
стандарту USB 2.0. Скорость переда-
носители с функциями защиты.
b
плее, то убедитесь в правильности
чи данных может быть недостаточна
При подключении USB жесткого диска
подключения USB устройства.
для воспроизведения некоторого
к USB порту устройства рекомендуем
c
• Не извлекайте подключенное USB
контента, поэтому звучание может
использовать адаптер переменного
устройство при отображении на дис-
быть прерывистым.
тока для его питания.
плее индикации «Connecting...»(Под-
Работа всех функций не гарантирует-
Не каждый мультимедийный носи-
ключение). Это может привести
ся для всех типов USB накопителей.
тель, подключенный к USB кард-ри-
27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
Прослушивание АМ/FM радио
1
2
3
a
b
Вы можете принимать передачи АМ/FM
При настройке на радиостанцию, появ-
несколько раз для выбора «АМ»
радиостанций благодаря встроенному
ляется индикатор TUNED. При настройке
или «FM».
в ресивер тюнеру. Когда ресивер вклю-
на стереофоническую радиостанцию,
2. Нажмите кнопку MODE так, чтобы
чен, проделайте следующее.
появляется также индикатор FM ST.
на дисплее появился индикатор
Пока не загорится индикатор TUNED, звук
«TunMode: Manual»
Настройка на радиостанции
на выход не выдается.
Автоматическая настройка
Если сигнал от стереофонической
3. Нажмите и удержите кнопку курсора
на радиостанции
FM радиостанции слабый:
 /  для выбора нужной
1. Нажмите кнопку TUNER на пульте не-
В зависимости от конструкции здания
радиостанции.
сколько раз для выбора «АМ» или «FM».
и окружающей среды может оказаться,
• Частота изменяется на 1 шаг при
2. Нажмите кнопку MODE так, что-
что хороший прием невозможен. В таком
c
d
каждом нажатии кнопки  / . Если
бы на дисплее появился индикатор
случае, переключитесь в режим ручной
постоянно держать кнопку нажатой,
«TunMode:Auto».
настройки (как описано в следующем раз-
то частота будет изменяться не-
e
деле) и слушайте радиостанцию в моно.
прерывно до тех пор, пока вы не отпу-
стите кнопку. Настраивайтесь, глядя
Режим ручной настройки
на дисплей.
3. Нажимайте кнопки курсора  / 
на радиостанции
для запуска автоматического поиска ра-
Если вы выбрали режим ручной на-
Frequency Step», и после этого выбрать
Задание шага настройки по частоте
диостанций. Можно также нажать кнопку
стройки на радиостанции, звук будет
шаг настройки по частоте для вашего
Нажмите кнопку «звездочка» на пуль-
TUNING на ресивере, и начнется ав-
принимать в моно, независимо от силы
региона. Имейте в виду, что после
те, затем используйте кнопки курсора
томатический поиск радиостанций. Когда
радиосигнала.
и ENTER на пульте, чтобы выбрать
смены шага настройки все пресеты
станция найдена, поиск останавливается.
1. Нажмите кнопку TUNER на пульте
«6.Miscellaneous» — «Tuner» — «AM
радиостанций будут стерты.
28

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение
останции будет отображаться на дисплее
о технологиях и науке) / Varied (Раз-
1
2
3
в разделе информации о программе ра-
ное) /Pop M (Поп-музыка) / Rock M
диовещания. После нажатия кнопки
(b)
(Рок-музыка) / Easy M (Музыка для не-
на пульте ДУ вы сможете использовать
требовательного слушателя) / Light M
следующие функции.
(Легкая классика) / Classics (Классиче-
ская музыка) / Other M (Другая музыка)
Отображение текстовой информа-
/Weather (Погода) / Finance (Финансы)/
ции (Radio Text)
Children (Детские передачи) / Social
1. Во время отображения названия
(Социальные программы) / Religion
станции нажмите один раз кнопку
(Религия)/Phone In (Телефонные опро-
на пульте ДУ. Теперь на дисплее будет
сы) / Travel (Туризм) / Leisure (Досуг) /
отображена плывущая строка с тексто-
Jazz (Джаз) /Country (Кантри) /Nation M
вой информацией Radio Text (RT).
(Музыка народов мира) / Oldies (Ретро)
При отсутствии текстовой информации
Folk M (Народная музыка) / Document
на дисплее будет отображено сообще-
(Репортажи)
Регистрация пресетов
Выбор предварительных настроек
ние «No Text Data».
Отображаемая на дисплее информа-
радиостанций
(пресетов) радиостанций.
• На дисплее могут быть отображены
ция может иногда не соответствовать
1. Нажмите кнопку TUNER (a) на пульте
Регистрация позволяет сохранить до 40
необычные символы при попытке
воспроизводимому материалу радио-
2. Для выбора номера пресета исполь-
ваших любимых АМ и FM радиостанций.
показать на дисплее неподдерживае-
станции.
зуйте кнопки курсора  / 
Предварительная регистрация позволяет
мые данные. Тем не менее,
на пульте ДУ.
3. Если радиостанция была найдена,
настраиваться непосредственно
это не является неисправностью.
то на дисплее будет мигать название
на выбранные радиостанции.
Также информация может не ото-
Удаление предварительных на-
найденной станции. В этот момент
строек (пресетов) радиостанций.
бражаться, если сигнал выбранной
нажмите кнопку ENTER (а) для запуска
Регистрация
1. Нажмите кнопку TUNER (a) на пульте
станции слишком слабый.
приема радиостанции. Если вы не на-
1. Настройтесь на радиостанцию АМ/FM,
2. Для выбора номера пресета используй-
жмете кнопку ENTER (а), то устройство
которую вы хотите зарегистрировать.
Поиск станций по типу
те кнопки курсора  / на пульте ДУ.
продолжит выполнение поиска другой
2. Нажмите на кнопку MEMORY
программ (PTY)
3. Удерживая кнопку MEMORY в нажатом
станции.
на ресивере, так чтобы номер предва-
1. Во время отображения названия
состоянии, нажмите на кнопку CLEAR
• Если ни одна из станций не была
рительной настройки (пресета) начал
станции нажмите дважды кнопку на
(c) пока мигает номер пресета,
чтобы
найдена, на дисплее будет отобра-
мигать.
пульте ДУ.
3. Пока вспыхивает номер (около 8
удалить его. Данная предварительная
жено «Not Found».
2. С помощью курсорных кнопок  / 
настройка будет удалена, и ее номер
• На дисплее могут быть отображены
секунд), используйте кнопки PRESET
(а) на пульте ДУ выберите нужный тип
исчезает с дисплея.
необычные символы при попытке по-
 /  для выбора номера ячейки пред-
программы (Program Type), а затем
варительной настройки в диапазоне
казать на дисплее неподдерживаемые
Использование RDS (Европей-
нажмите кнопку ENTER для запуска
данные. Тем не менее, это не является
от 1 до 40.
ская, австралийская и азиатские
поиска.
4. Нажмите кнопку MEMORY еще раз,
неисправностью. Также информация
модели)
• Далее представлены доступные типы
чтобы зарегистрировать данную ради-
может не отображаться, если сигнал
программ:
выбранной станции слишком слабый.
останцию. Станция сохранена, и номер
RDS является сокращением от Radio
None (-)/News (Новости) / Affairs (Теку-
ячейки предварительной настройки пре-
Data System (Система радиотрансляции
щие события) / Info (Информационные
кращает вспыхивать.Повторите
данных) и представляет собой способ
программы) / Sport (Спорт) / Educate
эту процедуру для всех ваших любимых
передачи данных FM радиосигналов.
(Образование) / Drama (Театр) / Culture
АМ/FM радиостанций.
В регионах RDS вещания название ради-
(Культура) / Science (Программы
29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

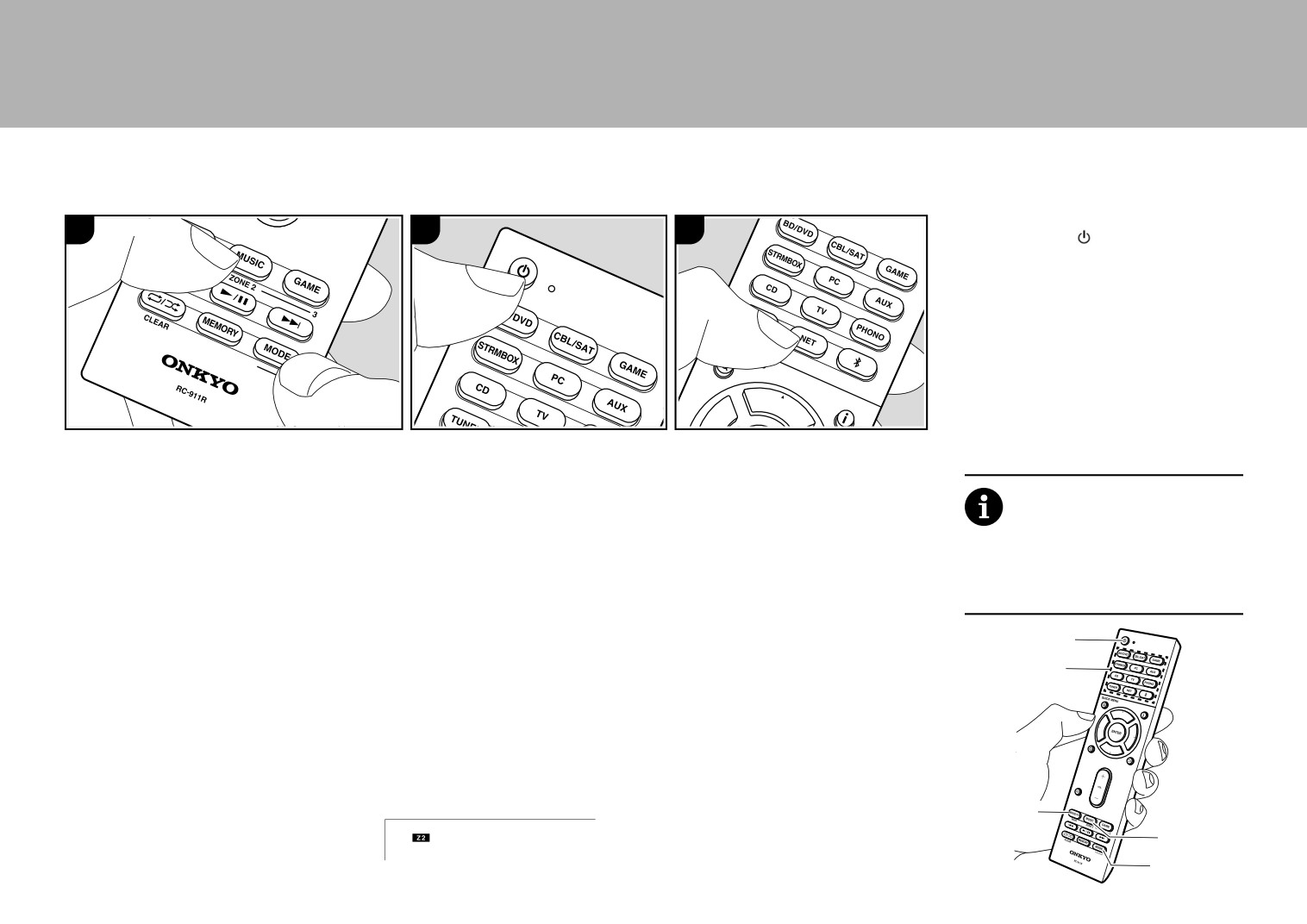

Мультизонное воспроизведение
Для отключения функции:
1
2
3
Нажмите кнопку на пульте, пока вы
находитесь в режиме управления зоной
ZONE 2. Кроме того, можно нажать кноп-
ку OFF на ресивере.
Воспроизведение только в ZONE 2:
Если вы переключили ресивер в режим
standby во время мультизонного воспро-
изведения, индикатор Z2 станет тусклым
и воспроизведение останется только
во второй комнате. Включение ZONE
2 когда ресивер находится в режиме
standby также приведет к режиму воспро-
Основные операции
бление энергии в режиме standby
3.
Нажмите кнопку селектора входов (b)
изведения только во второй комнате.
Вы можете наслаждаться звуком в от-
будет больше, чем обычно.
для выбора входа, воспроизводимого
дельном помещении, например, слушать
Если ZONE 2 активирована когда
в отдельной комнате.
Чтобы вернуть пульт в режим
воспроизведение дисков Blu-ray-плеером
в главной комнате выбран режим
На ресивере, после нажатия кнопки
управления главной комнатой:
в гостиной (где это ресивер расположен)
Pure Audio, тогда звук в ней авто-
ZONE 2, в течение 8 секунд нажмите
Удерживая нажатой кнопку MODE
и еще слушать интернет-радио в отдель-
матически переключится на режим
кнопку селектора входов для выбора
на пульте, нажмите и удержите
ной комнате (ZONE 2).
Direct (Европейская, австралийская,
входа, который вы желаете воспроиз-
кнопку MAIN (c) на 3 или более
• Аудио сигналы DSD и Dolby TrueHD
тайваньская и азиатские модели).
водить в отдельной комнате.
секунды, пока индикатор на пуль-
не выводятся в ZONE 2 при выборе
Для воспроизведения одного и того
те не мигнет один раз.
входного селектора «NET».
Когда ресивер включен, проделайте
же источника в главной и во второй
следующие процедуры:
комнате, нажмите дважды кнопку
• При выборе входного селектора
a
«NET» или «BLUETOOTH» можно
1. Удерживая нажатой кнопку MODE (e)
ZONE 2 на ресивере.
слушать только один и тот же источ-
на пульте, нажмите и удержите кнопку
4.
Регулировку громкости надо делать
b
ник в главной и во второй комнате.
ZONE 2 (d) на 3 или более секунды,
на дополнительном интегрированном
Если у вас выбрано «NET»
пока индикатор на пульте не мигнет
усилителе в отдельной комнате при
в главной комнате и затем вы выбере-
дважды.
подключении его на выход ZONE 2
те «BLUETOOTH» во второй комнате,
• Пульт перейдет в режим управления
LINE OUT. При выдаче звука через
источник в главной комнате также пе-
зоной ZONE 2.
выход на колонки ZONE, регулировку
реключится на «BLUETOOTH». Кроме
2. Направьте пульт на ресивер и нажми-
громкости надо делать с помощью
того, вы не сможете выбрать разные
те кнопку Í (a). На дисплее ресивера
пульта.
радиостанции в AM/FM диапазонах
загоится индикатор «Z2».
Для управления с ресивера, нажмите
c
для главной и для второй комнаты.
кнопку ZONE 2, и в течение 8 секунд
вы сможете отрегулировать громкость
d
• Если ZONE 2 активирована, потре-
с помощью ручки MASTER VOLUME.
e
30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Начало работы
> Названия элементов
> Установка
> Первоначальная настройка
> Воспроизведение

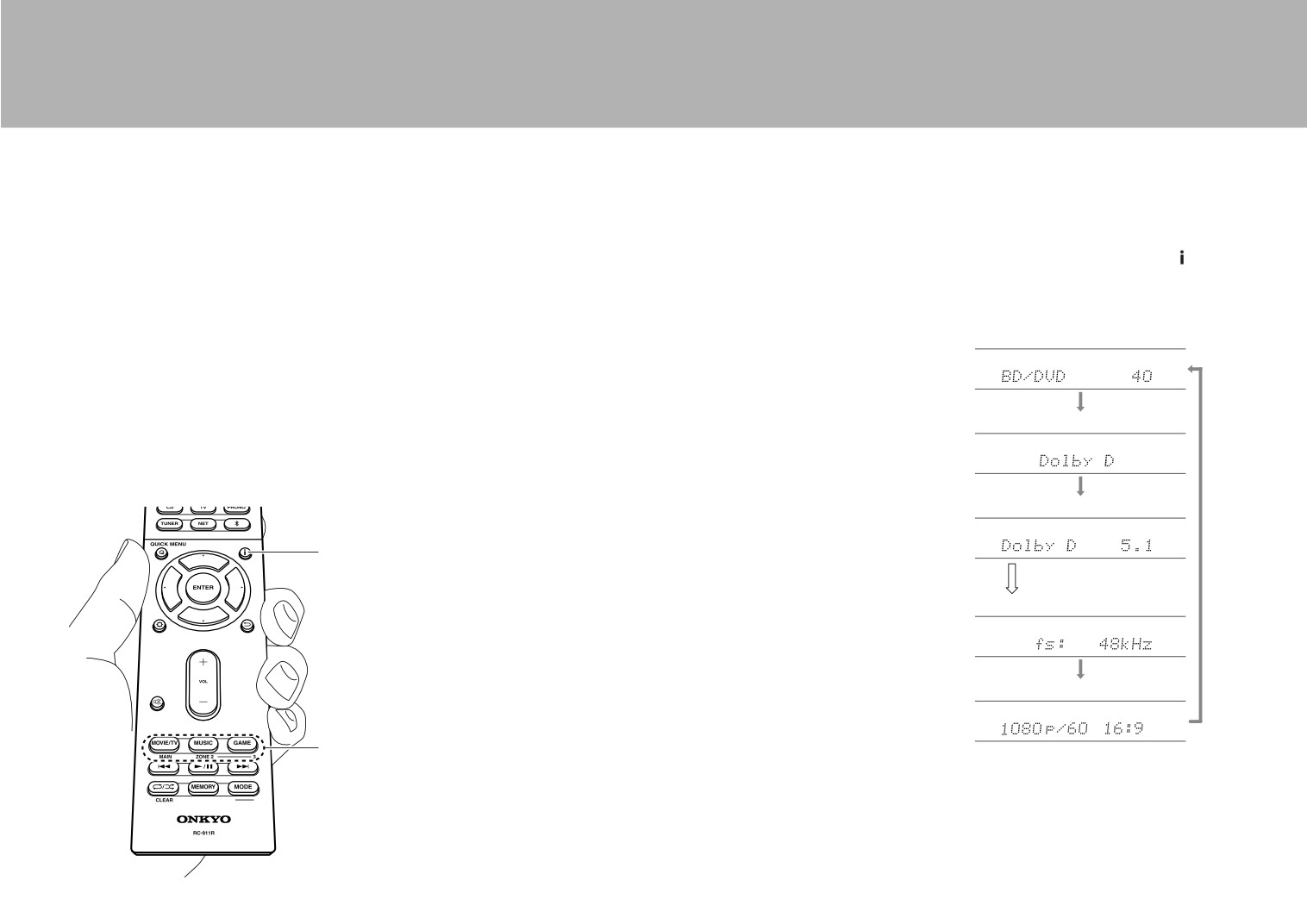

Режимы прослушивания
Ресивер обрудован множеством режимов
Режимы Dolby Digital/DTS
Оригинальные режимы окружаю-
Проверка формата сигнала
прослушивания и вы можете выбрать
щего звука
и режима прослушивания
Если входной сигнал — цифровой фор-
оптимальный режим для фильмов,
мат окружающего звука, такой как Dolby
Вы можете выбрать режимы прослуши-
Несколько раз нажмите кнопку для
телевизионных программ, музыки и игр,
Digital или DTS, вы можете выбрать ре-
вания, такие как AllCh Stereo, где стерео
переключения дисплея ресивера в сле-
нажимая на кнопки MOVIE/TV, MUSIC
жим прослушивания, наиболее подходя-
образ создается совместно фронтальны-
дующем порядке:
и GAME. Основные операции пред-
щий для входного сигнала. На дисплей
ми и тыловыми каналами, или Orchestra
ставлены в базовой инструкции (Basic
выводится «Dolby Digital» для формата
(только с кнопкой MUSIC), который луч-
Источник сигнала и его уровень
Manual). Более подробное описание —
громкости
Dolby Digital и «DTS-HD Master Audio» -
ше всего подходит для классической
в расширенной инструкции (Advanced
для формата DTS-HD Master Audio.
и оперной музыки. В этом режиме
Manual).
Для 2-канальных входных сигналов
боковые каналы подчеркнуты для рас-
Последний выбранный режим прослу-
на выходе будет стерео — Stereo.
ширения стерео образа, и имитируется
шивания будет сохранен для каждой
естественная реверберация в больших
из кнопок - MOVIE/TV, MUSIC и GAME.
Режим прослушивания
Direct
залах.
Если воспроизводимый контент
не поддерживает ранее выбранный
Этот режим доступен для выбора для
Pure Audio (только на ресивере)
режим прослушивания, то автоматиче-
всех входных сигналов. В этом режиме
ски будет выбран стандартный режим.
звук будет ближе к оригинальному, так
Этот режим воспроизводит оригиналь-
как отключается обработка звукового
Формат сигнала
ный звук более достоверно. Дисплей
сигнала, сохраняя при этом исходное
и аналоговые видео цепи при этом
качество звучания. Громкоговорители
отключены, чтобы получить чистейший
a
создают звуковую сцену в соответствии
звук.При выборе этого режима аналого-
Экран изменится через
с количеством каналов во входном
вые видео схемы отключаются, поэтому
несколько секунд
сигнале, поэтому, например, звук будет
входные видео сигналы через другие
Частота дискретизации
выводиться только из фронтальных
разъемы, кроме HDMI не могут быть
громкоговорителей для двухканального
отображены на телевизоре.
сигнала.
(Европейская, австралийская,
тайваньская и азиатские модели)
Dolby Surround/ DTS Neural:X
Разрешение входного сигнала
Эти режимы прослушивания предназна-
чены для расширения воспроизводимого
2-канального или 5.1-канального сигнала
b
до необходимого многоканального фор-
мата в соответствии с конфигурацией
подключенных громкоговорителей.
31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Информация о лицензии и торговых марках
DSD и логотип Direct Stream Digital являются торговыми марками Sony
Corporation.
PANDORA, логотип PANDORA и символ Pandora являются торговыми
AccuEQ и Music Optimizer являются торговыми марками корпорации Onkyo.
марками или зарегистрированными торговыми марками Pandora Media,
Все остальные торговые марки являются собственностью соответствую-
Inc. Используется по разрешению.
щих правообладателей.
Выполнено по лицензии Dolby Laboratories. Dolby, Dolby Atmos, Dolby
Surround, Surround EX и знак в виде сдвоенной буквы D являются зареги-
стрированными торговыми марками компании Dolby Laboratories.
Символ BLUETOOTH® и логотип являются зарегистрированными торговы-
ми марками Bluetooth SIG, Inc. и любое использование указанных знаков
должно производиться с разрешения корпорации Onkyo. Все остальные
«Theater-Dimensional» и логотип «Theater-Dimensional» являются торговы-
торговые марки или товарные знаки принадлежат их правообладателям.
ми марками корпорации Onkyo Corporation.
Компания Onkyo не гарантирует полную Bluetooth совместимость ресивера
с другими устройствами с функцией Bluetooth. Подробную информацию
DTS патенты можно просмотреть на веб-сайте http://patents.dts.com.
о совместимости ресивера с другими устройствами, оснащенными техно-
Создано по лицензии DTS, Inc. DTS, логотип и DTS с логотипом, DTS-HD
логией Bluetooth, вы можете найти в документации устройства и у дилера.
Master Audio, DTS:X и логотип DTS-HD являются зарегистрированными
В некоторых странах существуют ограничения об использовании Bluetooth
торговыми марками DTS, Inc. в США и/или других странах. DTS, Inc.
устройств. За консультацией обратитесь к местным органам управления.
Все права защищены.
®
HDMI, логотип HDMI и High-Definition Multimedia Interface являются торговы-
Более подробная информация дана на веб-сайте WWW.
ми марками или зарегистрированными торговыми марками HDMI Licensing
BLACKFIREALLIANCE.COM.
LLC в США и других странах.
BLACKFIRE™ является зарегистрированной торговой маркой (№85900599)
корпорации BLACKFIRE RESEARCH. Все права защищены.
Wi-Fi CERTIFIED является сертификационной маркой Wi-Fi Alliance®.
FireConnect™ является технологией BlackFire Research.
Этот продукт защищает некоторые права интеллектуальной собственности
Microsoft. Использование или распространение подобной технологии
вне этого продукта запрещено без лицензии от Microsoft.
Windows 7, Windows Media и логотип Windows являются зарегистрирован-
AirPlay, iPad, iPhone и iPod touch являются торговыми марками компании
ными торговыми марками групп компаний Microsoft.
Apple, Inc., зарегистрированными в США и других странах.
«x.v.Color» и логотип «x.v.Color» являются торговыми марками Sony
iPad Air и iPad mini являются торговыми марками Apple Inc.
Corporation.
«Made for iPod», «Made for iPhone» и «Made for iPad» обозначает, что элек-
тронный компонент был разработан специально для подключения к iPod,
iPhone или iPad соответственно и был сертифицирован производителями
в соответствии со стандартами Apple. Apple не несет ответственности
за работу данного устройства или за соответствие стандартам безопасности.
Учтите, что использование данного устройства с iPod, iPhone или iPad
может повлиять на воспроизведение.
AirPlay может использоваться совместно с iPhone, iPad и iPod touch с уста-
новленной операционной системой iOS 4.3.3 или более поздней версии,
Mac с операционной системой OS X Mountain Lion, а также PC с iTunes
10.2.2 или более поздней версии.
32



















///////////////////////////////////////
