Onkyo AV РЕСИВЕР TX-RZ810. Инструкция по эксплуатации





-------------------------------------------------------------------------------------------------------------------------------------------------------------

Инструкция
по эксплуатации
Содержание
Подсоединение
Шаг 1: Выбор расположения ваших акустических систем
3
Шаг 2: Подсоединение акустических систем
9
Шаг 3: Подсоединение телевизора
11
Шаг 4: Подсоединение AV компонентов
13
Шаг 5: Мультизонные соединения
16
Шаг 6: Выполнение прочих кабельных соединений
19
Настройка
Шаг 7: Включение и первоначальная настройка
20
Настройка HDMI
21
Воспроизведение
Стандартное воспроизведение
22
Сетевые функции
23
Прочее
25
Наименования органов управления и отображения
Передняя панель
27
Дисплей
28
Задняя панель
29
AV ресивер
Пульт дистанционного управления
30
Инструкция по эксплуатации (Basic Manual) разъясняет вам основные шаги,
необходимые для начала использования AV ресивера и описывает наиболее часто
TX-RZ810
используемые функцияи. Расширенная инструкция по эксплуатации (Advanced Manual)
дает вам более детальную информацию и описывает более сложные настройки.
Расширенная инструкция по эксплуатации создана в таком формате, который
облегчает ее чтение на компьютере или смартфоне.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Перед тем, как начать эксплуатацию

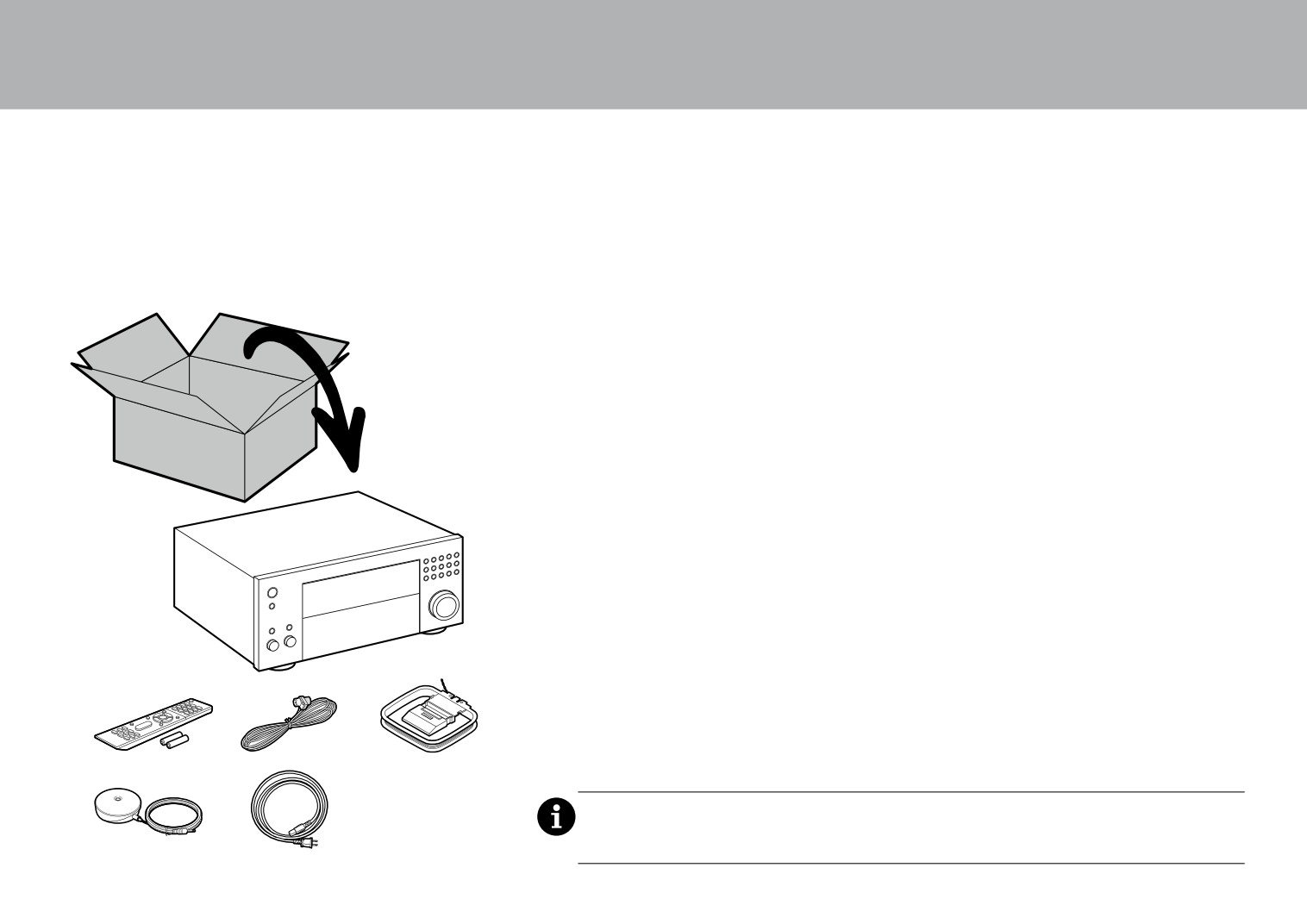

Проверьте, что находится в упаковке
1. Основной блок AV ресивера. 2. Пульт дистанционного управления (RC-911R) ×1, Батарейки (AAA/R03) ×2. 3. Ком-
натная FM антенна ×1 4. Рамочная AM антенна ×1. 5. Настроечный микрофон ×1, 6. Сетевой шнур×1.
Основные достоинства
Это устройство включается между вашим телевизором и AV компонентами. Для воспроизведения выберите источ-
ник с помощью селектора входов. Вы можете подсоединить 7.1-канальную систему колонок к этому ресиверу, кото-
рый выдает в 7 каналов по 200 Вт (на 6 Ом, 1 kHz, 0.9%THD) (Североамериканские модели)/180 Вт (на 6 Ом, 1 kHz,
1%THD) (Европейские, австралийские и азиатские модели) на канал, плюс выход предусилителя pre out на активный
сабвуфер.
Соответствует спецификации стандарта ТНХ Select2 Plus: ТНХ — это совокупность технических характеристик
для точного воспроизведения фильмов, предложенная режиссером Джорджем Лукасом. Этот ресивер оборудо-
ван множеством различных технологий, чтобы точно воспроизвести звуковую дорожку, как ее задумал продю-
сер фильма, в том числе режимы окружающего звука, которые учитывают такие факторы, как размер и количе-
ство акустических систем, а также различия в обстановке между домашним театром и большим кинотеатром.
Поддерживает воспроизведение формата Dolby Atmos, обеспечивающего распределение звуков на все 360
градусов, включая вертикальное измерение
Разъемы HDMI с поддержкой входа и выхода видео с разрешением 4K. На входах HDMI IN1 — IN3 и на выходе
OUT MAIN/SUB поддерживают HDCP2.2
Поддерживает функции HDMI CEC: функции управления, такие как согласованное переключение входов
при смене селектора входов или плеера, соответствующего стандарту CEC, переключение аудио выходов
и регулировка громкости с помощью пульта от CEC-совместимого TV, автоматическое переключение ресивера
в режим standby при выключении TV
1
HDMI Standby Through: Поддерживает функцию сквозного пропуска видео и аудио сигналов от AV компонентов
на телевизор в режиме Standby
•ARC: Поддерживает функцию (Audio Return Channel) — канал возврата аудио сигнала по HDMI кабелю
Простая начальная настройка с помощью указаний на экране и экранного меню (OSD), показывающего опера-
ции на TV
Интернет-радио и AirPlay через проводную локальную сеть или Wi-Fi (беспроводную сеть) и сетевые функции,
такие как музыкальный сервер, который обеспечивает воспроизведение музыкальных файлов с компьютера,
воспроизведение с USB, плюс другие функции воспроизведения, такие как AM/FM-радио и воспроизведение
через Bluetooth®
Поддерживаемые музыкальным сервером и USB форматы воспроизведения включают WAV, FLAC и DSD
2
3
4
с источников с высоким разрешением.
Мультизонная связь, которая позволяет воспроизводить AV сигнал в главной комнате и слушать аудио в от-
дельной комнате (ZONE 2/ZONE 3).
Этот ресивер оборудован портом RS232, разъемом IR IN и 12V триггерным выходом TRIGGER OUT
Мы планируем предоставлять поддержку для аудио формата DTS:Х через обновление прошивки для данного
5
6
устройства. Обратитесь к нашей домашней странице для получения более подробной информации.
ПРЕДОСТЕРЕЖЕНИЕ:подключайте только акустические системы с импедансом от 6 Ом до 16 Ом. Сетевой
шнур питания должен быть подключен только после завершения всех остальных кабельных соединений.
Мы не несем ответственность за ущерб, возникший в результате подсоединения оборудования других
компаний.
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг 1: выберите размещение акустических систем

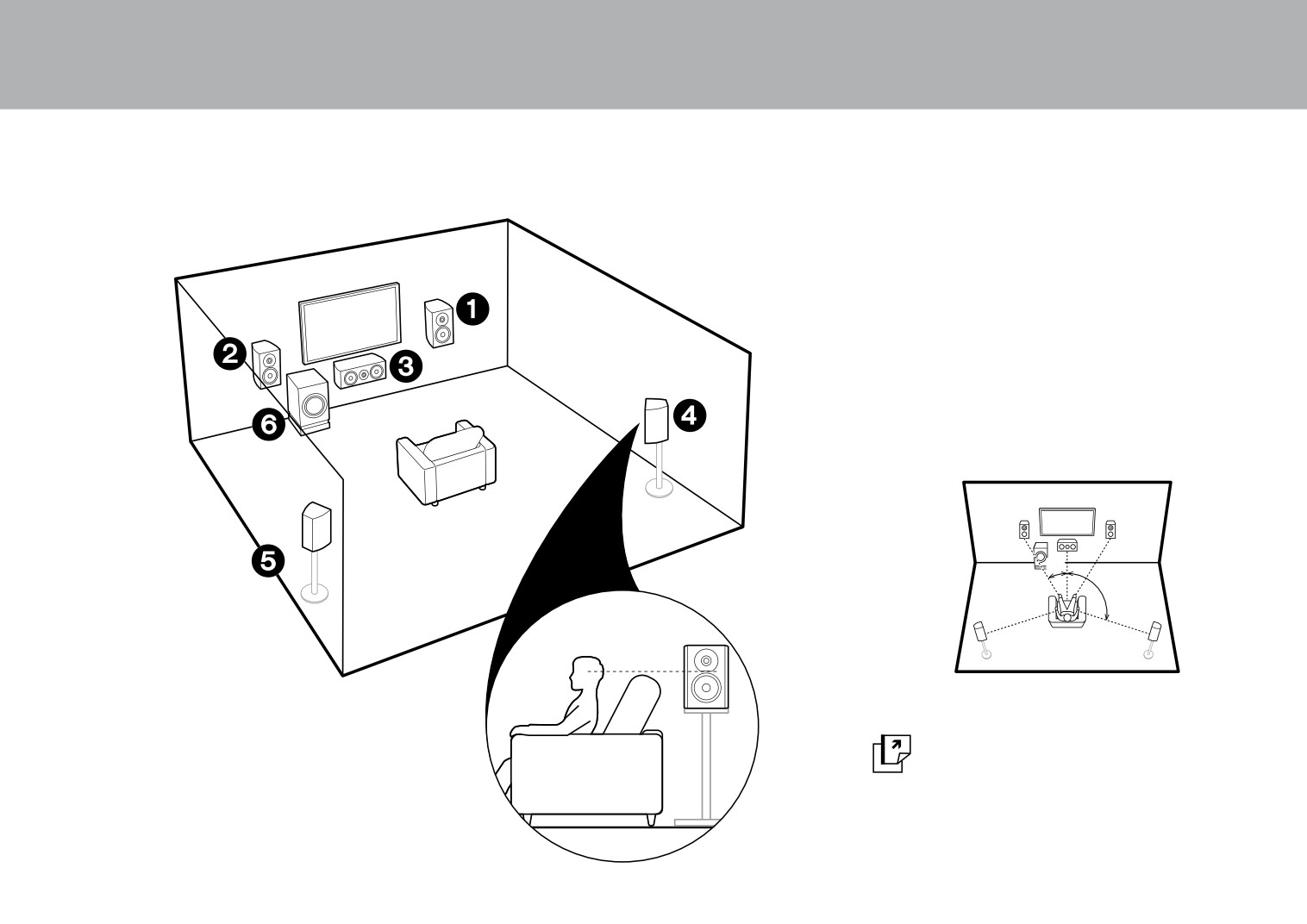

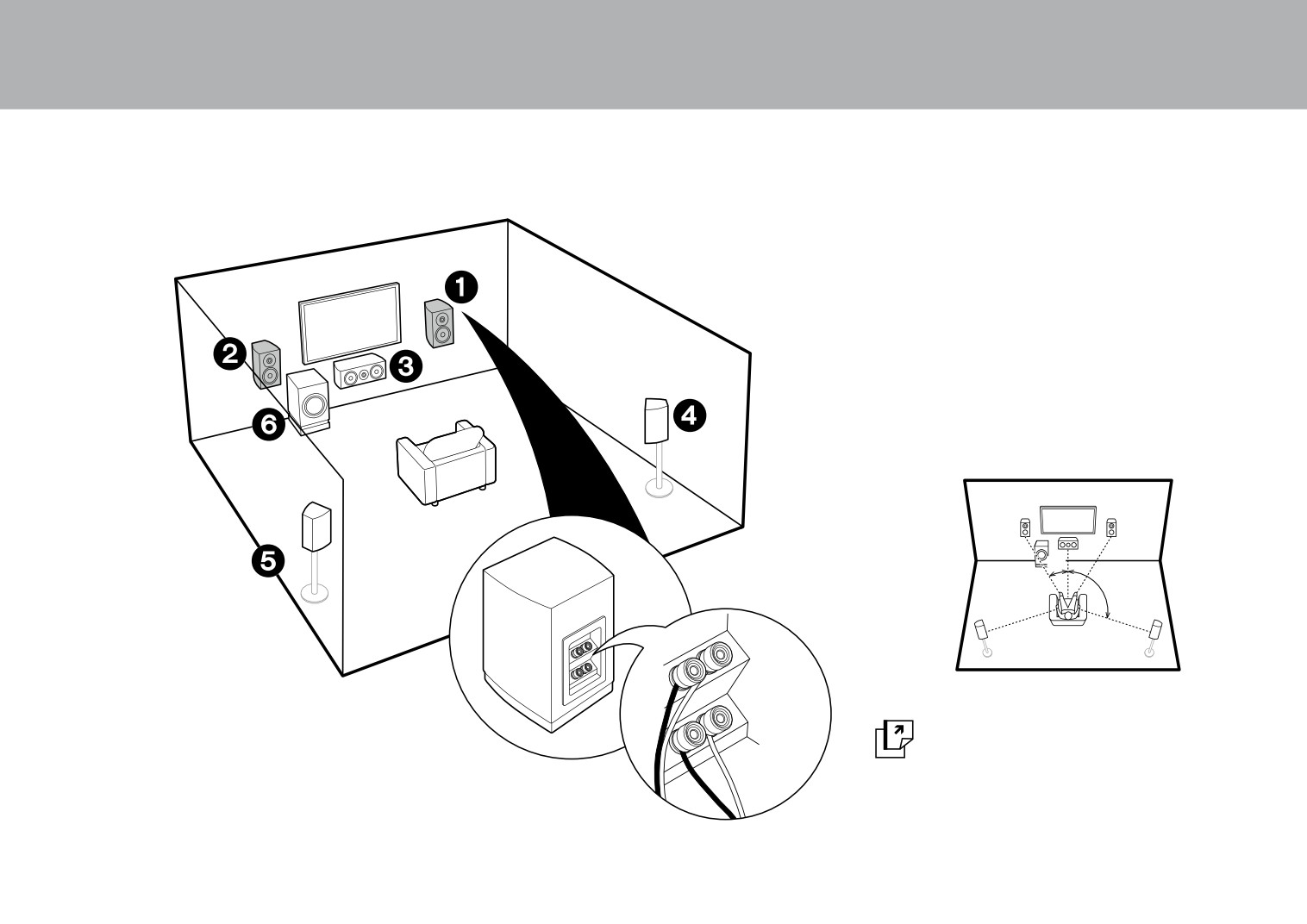

; Для 5.1-канальной системы
Это 5.1-канальная система, которая является базовой систе-
мой окружающего звука. Фронтальные АС выдают фронталь-
ный стерео звук, а (3) центральная АС выдает диалоги и во-
кал. Тыловые АС создают эффект окружения звуком сзади.
Активный сабвуфер выдает басовые звуки и создает богатое
звуковое поле.
Фронтальные АС должны быть расположены на высоте уха,
а громкоговорители окружающего звука следует располо-
женный чуть выше высоты уха. Центральная АС должна быть
расположена перед позицией прослушивания. Разместите
активный сабвуфер впереди. Размещение его между цен-
тральной АС и фронтальными АС дает вам естественный
звук даже при воспроизведении музыки.
Фронтальные АС, центральная АС и тыловые АС счи-
таются как 5 каналов, а активный сабвуфер считается
как 0.1 канала, что дает нам название 5.1-канальной
системы.
1
2
 1: 22º-30°,  2: 120°
Фронтальные АС
Центральная АС
Переходите к разделу «Подсоединение»
➍ ➎ Тыловые АС
(см. стр. 9).
Активный сабвуфер
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

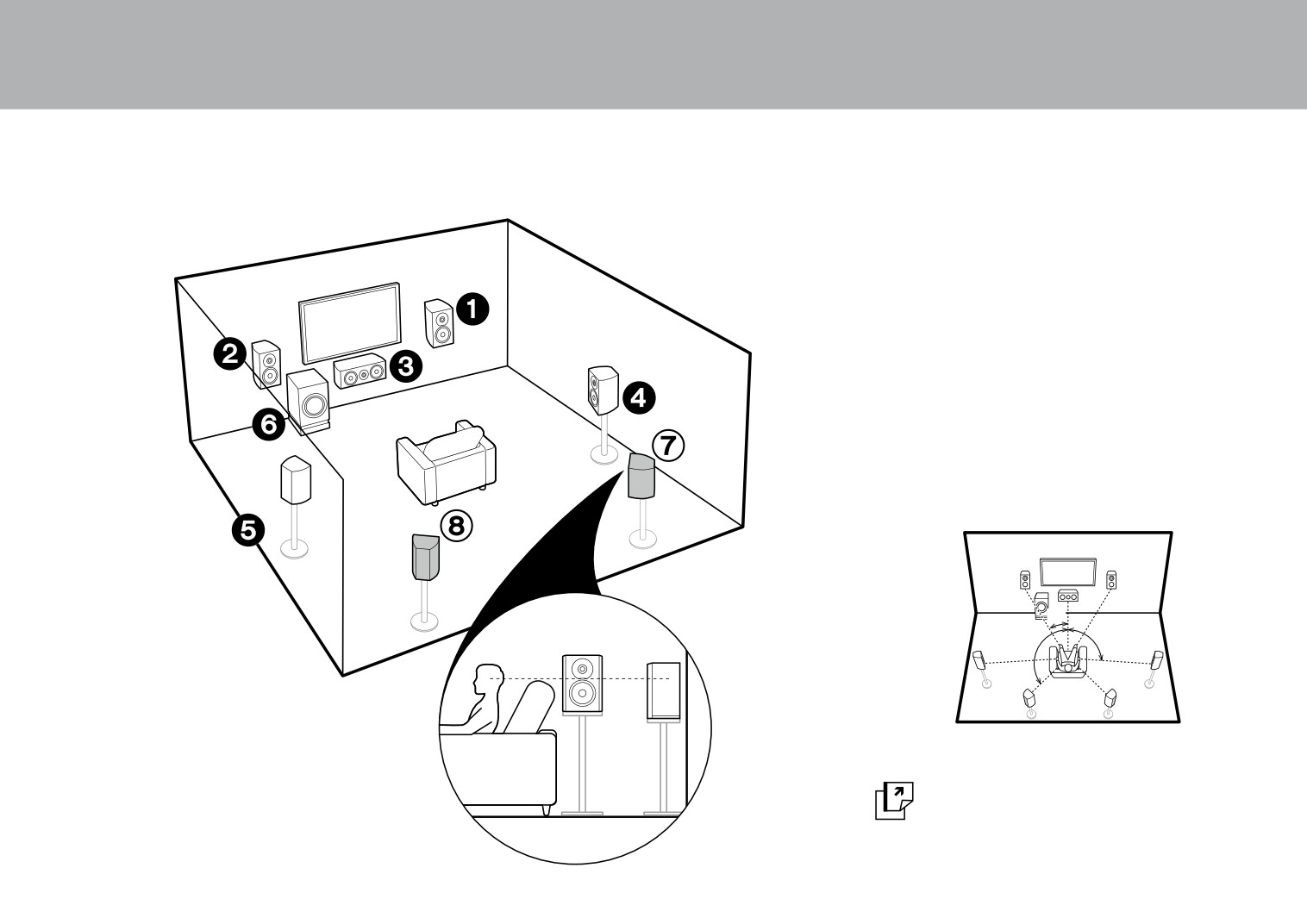

; Для 7.1-канальной системы
(с задними тыловыми АС)
Это система с задними тыловыми АС, добавленными к ба-
зовой 5.1-канальной системе окружающего звука. Задние
тыловые АС улучшают чувство окружения, создаваемое
тыловым звуковым полем. Они также улучшают ощущение
неразрывности тылового звукового поля и обеспечивают
более естественное звучание.
Вы можете выбрать режим прослушивания Dolby Atmos, ко-
торый реализует наиболее современный 3D объемный звук,
если формат входного сигнала Dolby Atmos. С форматами,
иными чем Dolby Atmos, вы можете по-прежнему создавать
звуковое поле за счет выдачи звука из тыловых колонок
при выборе режима Dolby Surround. Оптимальное позицио-
нирование для тыловых акустических систем должно быть
на высоте уха. Громкоговорители объемного звучания следу-
ет немного выдвинуть вперед по сравнению с положением,
которое они занимали бы в 5.1-канальной системе.
Если Вы включаете в комплект задние тыловые колонки,
то требуется установка тыловых акустических систем.
1
2
3
- (см. стр. 3).
⑦ ⑧ Задние тыловые АС
 1: 22º-30º,  2: 90º-110º,  3: 135º-150º
Переходите к разделу «Подсоединение»
(см. стр. 9).
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

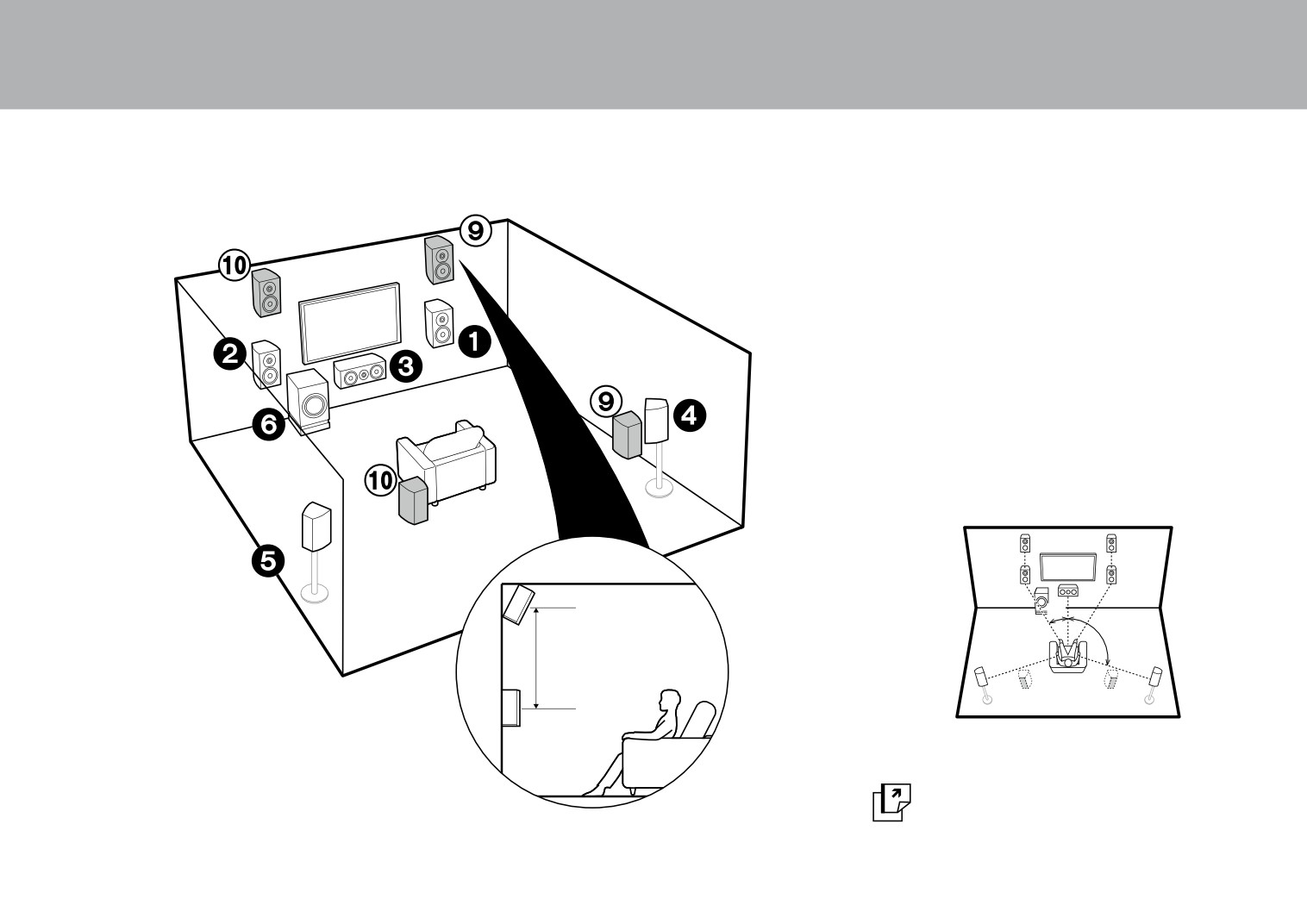

; Для 7.1-канальной системы
(с верхними АС-А)
Это базовая 5.1-канальная системе система окружающего
звука с добавлением либо фронтальных верхних АС, либо
задних верхних АС. Выберите вариант размещения АС в со-
ответствии с окружающей обстановкой в помещении. Вы мо-
жете выбрать режим прослушивания Dolby Atmos Атмос (5.1.2
каналов для воспроизведения), который реализует наиболее
современный 3D объемный звук, если формат входного
сигнала Dolby Atmos. С форматами, иными чем Dolby Atmos,
вы можете по-прежнему создавать звуковое поле за счет
выдачи звука из верхних колонок при выборе режима Dolby
Surround. Фронтальные верхние колонки или тыловые верх-
ние колонки должны быть расположен как минимум на 0,9 м
выше, чем фронтальные АС. Фронтальных верхние колонки
должны быть расположен непосредственно над фронталь-
ными АС, а расстояние между задними верхними колонками
должны соответствовать расстоянию между фронтальными
АС. Обе пары должны быть установлены в направлении
места для прослушивания.
1
2
3´ (0.9 m)
или больше
- (см. стр. 3).
⑦ ⑧ Верхние АС
1
:
22º-30°,  2: 120°
Выберите один из вариантов:
Фронтальные верхние АС
Тыловые верхние АС
Переходите к разделу «Подсоединение»
(см. стр. 9).
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

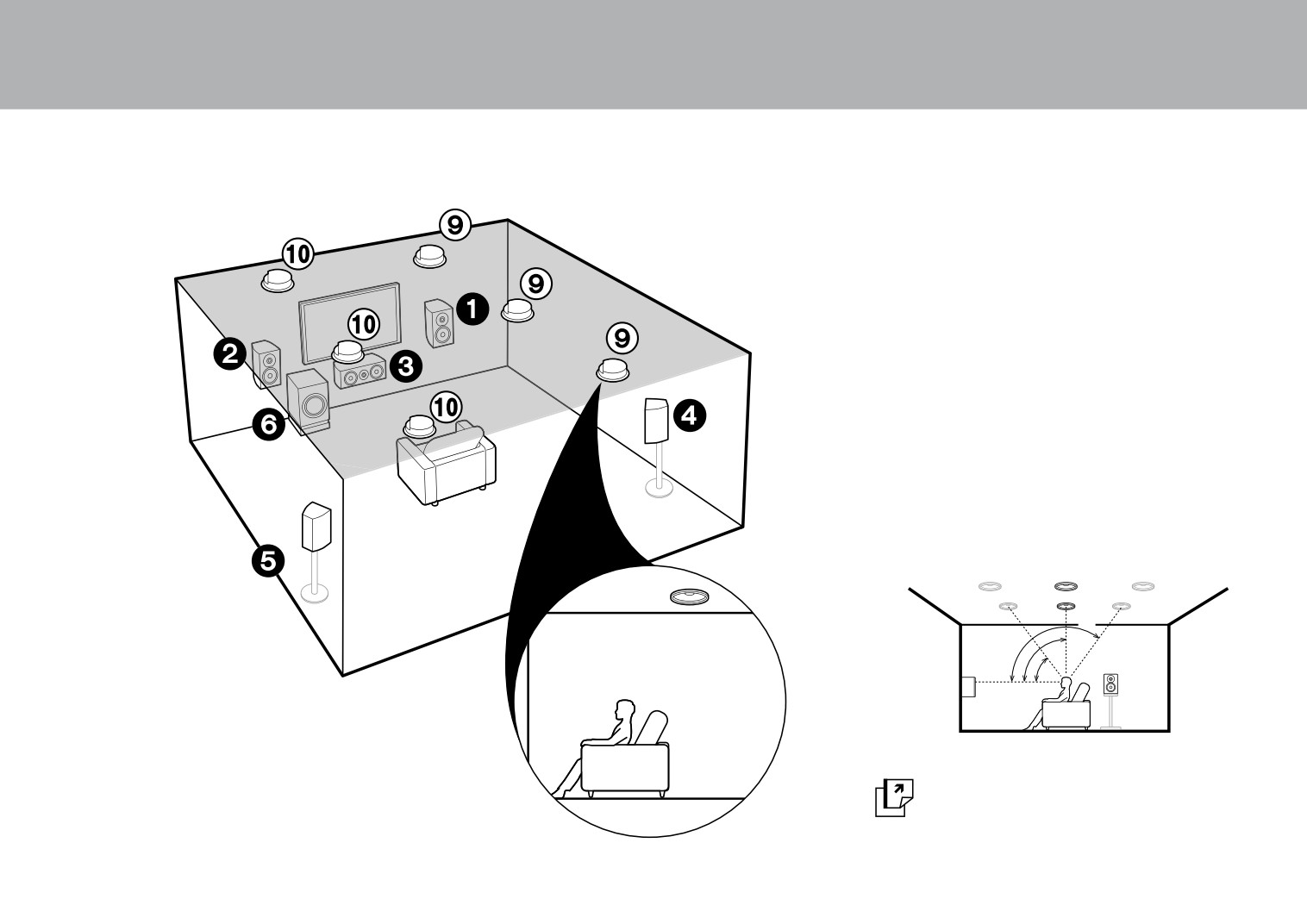

; Для 7.1-канальной системы
(с верхними АС-В)
Потолочные АС
Это базовая 5.1-канальная системе система окружающе-
го звука с добавлением потолочных АС, например, либо
фронтальных потолочных АС, либо средних потолочных АС,
либо задних потолочных АС. Выберите вариант размещения
АС в соответствии с окружающей обстановкой в помещении.
Вы можете выбрать режим прослушивания Dolby Atmos (5.1.2
каналов для воспроизведения), который реализует наибо-
лее современный 3D объемный звук, если формат входного
сигнала Dolby Atmos. С форматами, иными чем Dolby Atmos,
вы можете по-прежнему создавать звуковое поле за счет
выдачи звука из верхних колонок при выборе режима Dolby
Surround. Установите фронтальные потолочные колонки
перед местами для прослушивания, средние потолочные
АС прямо над местами для прослушивания, а тыловые пото-
лочные колонки за местами для прослушивания. Расстояния
между колонками в каждой паре должны соответствовать
расстоянию между двумя фронтальными АС.
Dolby Laboratories рекомендует устанавливать именно такой
тип верхних АС (на потолке) для получения наилучшего
эффекта от формата Dolby Atmos.
3
2
1
- (см. стр. 3).
⑨ ⑩ Верхние АС
 1: 30º-55º,  2: 65º-100º,
3: 125º-150º
Выберите один из вариантов:
Фронтальные потолочные АС
Переходите к разделу «Подсоединение»
Средние потолочные АС
(см. стр. 9).
Тыловые потолочные АС
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Для 7.1-канальной системы
(с верхними АС-С)
Dolby-оснащенные АС
Это базовая 5.1-канальная система система окружающего
звука с использованием Dolby-оснащенных АС, которые
добавляют верхние каналы либо как фронтальные Dolby-ос-
нащенные АС, либо как боковые, либо как задние тыловые
Dolby-оснащенные АС. Выберите вариант размещения АС
в соответствии с окружающей обстановкой в помещении.
Dolby-оснащенные АС — это специальные колонки, спроек-
тированные так, чтобы направлять звук в потолок и после его
отражения он казался приходящим сверху.
Вы можете выбрать режим прослушивания Dolby Atmos Ат-
мос (5.1.2 каналов для воспроизведения), который реализует
наиболее современный 3D объемный звук с верхними кана-
лами, если формат входного сигнала Dolby Atmos. С фор-
матами, иными чем Dolby Atmos, вы можете по-прежнему
создавать звуковое поле за счет выдачи звука из Dolby-ос-
нащенных колонок при выборе режима Dolby Surround.
Установите Dolby-оснащенные АС либо на фронтальные
колонки, либо на боковые, либо на задние тыловые. Если же
это встроенные Dolby-оснащенные АС, они располагаются
вместе с фронтальными, боковыми или тыловыми АС.
1
2
3
- (см. стр. 3).
⑨ ⑩ Верхние АС
Выберите один из вариантов:
Фронтальные Dolby-оснащенные АС
 1: 22º — 30º, 
2: 90º — 120º, 3. 135º — 150º
Боковые Dolby-оснащенные АС
Тыловые Dolby-оснащенные АС
Переходите к разделу «Подсоединение»
(см. стр. 9).
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Bi-Amping — Би-ампинг —
Двухканальное подключение
акустических систем
Можно подключить би-ампингом фронтальные АС, поддер-
живающие такой вид соединения для улучшения воспро-
изведения низких и высоких частот. Когда используется
би-ампинг, AV-ресивер способен поддерживать максимум
5.1-канальную систему, т. к. один усилитель используется
для ВЧ/СЧ-секции фронтальных колонок, а другой —
для НЧ-секции. Размещение акустических систем и звуковые
эффекты при этом точно такие же, как в 5.1-канальной систе-
ме, не использующей би-ампинг.
Если вы подсоединили ресивер к акустическим систе-
мам, поддерживающим би-ампинг, то выход на ZONE 2
SPEAKER (стр. 18) невозможен.
1
2
 1: 22º-30°,  2: 120°
➊ ➊ Фронтальные АС (подключение
Переходите к разделу «Подсоединение»
би-ампингом)
(см. стр. 10).
Центральная АС
➍ ➎ Тыловые АС
Активный сабвуфер
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

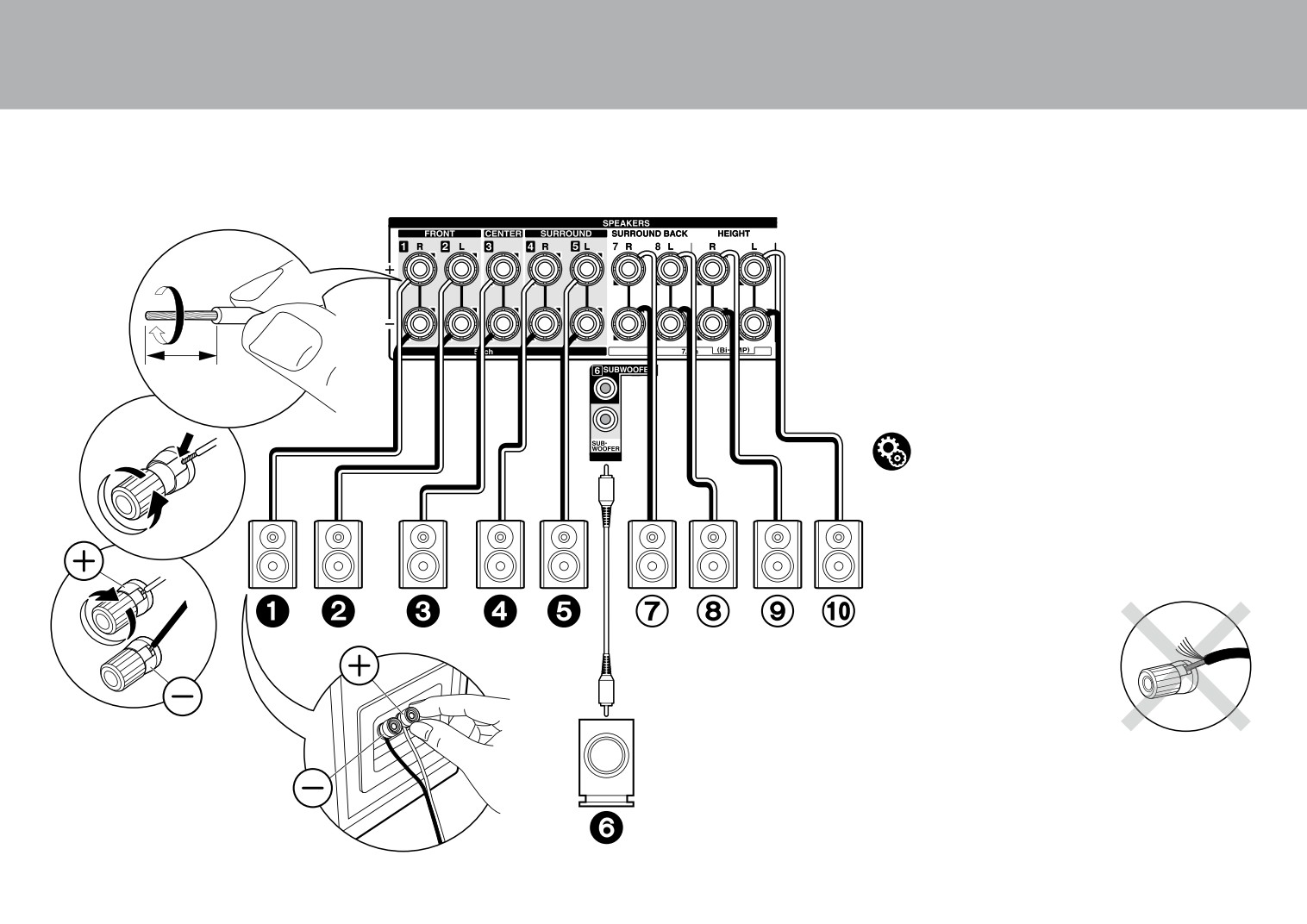

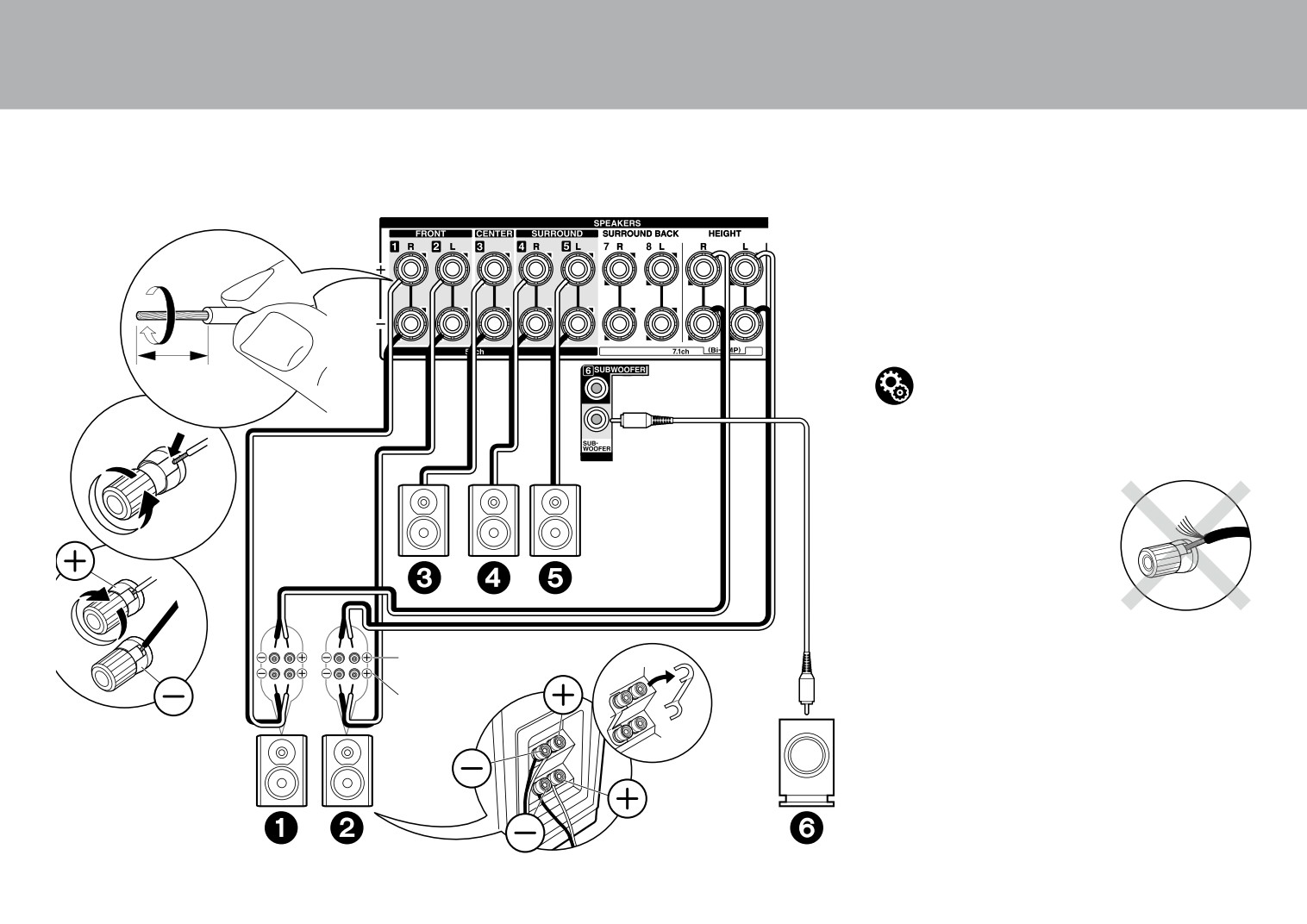

Шаг 2: Подсоединение акустических систем
; Для случаев, описанных
на стр. 3-7
Проделайте соединения ➊ ➋ ➌ ➍ ➎ ➏ для 5.1-канальной
системы. Для 7. 1-канальной системы с задними тыловыми
АС подсоедините также ⑦ ⑧. Для 7. 1-канальной системы,
с верхними АС подсоедините также ⑨ ⑩.Можно подсо-
единить до двух активных сабвуферов. На оба разъема
SUBWOOFER выдается один и тот же сигнал.
Вы можете одновременно сделать соединения ⑦ ⑧ и ⑨ ⑩.
Однако выходной аудио сигнал можно одновременно выдать
1/2˝
только на одну пару колонок — или ⑦ ⑧, или ⑨ ⑩. Когда
(12 mm)
у вас к выходным клеммам подсоединены обе пары, вы смо-
жете выбрать приоритетную пару из них в подменю «Speaker
Layout» (стр. 26) в Quick Menu.
1
Настройка
Выбор конфигурации АС, которые вы хотите
подсоединить, необходимо сделать в подменю»1.
AccuEQ Room Calibration» (стр. 20), в меню «Перво-
начальной настройки» — «Initial Setup». Обратите
внимание на то, что если вы используете верхние
АС, установите «Speaker Channels» в положение
«5.1.2 ch» в меню настройки. Выберите «7.1.2 ch»
если вы подсоединены обе пары — задние тыловые
АС и верхние АС.
2
Убедитесь, что зачищенные провода не разлохмачены
и не вылезают из-под клемм при подключении. Если голые
провода касаются задней панели устройства или имеется ко-
роткое замыкание плюсового + и минусового концов кабеля,
это может привести к срабатыванию схемы защиты.
1 колоночный кабель, 2 сабвуферный кабель
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Для случая, описанного
на стр. 8
Подсоедините фронтальные АС, поддерживающие соеди-
нение би-ампингом, к клеммам FRONT и к клеммам HEIGHT.
Убедитесь, что вы удалили закорачивающие пластины,
которые объединяют высокочастотные и низкочастотные
динамики на фронтальных АС. При соединении би-ампингом
обращайтесь к инструкции на ваши АС. Можно подсоединить
до двух активных сабвуферов. На оба разъема SUBWOOFER
выдается один и тот же сигнал.
1/2˝
(12 mm)
Настройка
Для подключения би-ампингом необходимо изме-
нить некоторые установки. Выберите «Yes» в окне
«Bi-Amp» в меню «1. AccuEQ Room Calibration»
(стр. 20) в меню «Первоначальной настройки» —
«Initial Setup».
1
Убедитесь, что зачищенные провода не разлохмачены
Для высоких
и не вылезают из-под клемм при подключении. Если голые
частот
провода касаются задней панели устройства или имеется ко-
2
роткое замыкание плюсового + и минусового концов кабеля,
Для низких
это может привести к срабатыванию схемы защиты.
частот
1 колоночный кабель, 2 сабвуферный кабель
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг 3: Подсоединение телевизора
; Если у вас есть телевизор
с функцией ARC (Audio
Return Channel):
Это устройство подключается между телевизором и AV-ком-
понентами. Если вы подсоедините два или более AV компо-
нента,
вы можете выбирать видео, отображаемое на экране
телевизора и аудио выход с ресивера путем переключения
входного селектора. Здесь показаны подключения к телеви-
зору, поддерживающему ARC (Audio Return Channel — канал
возврата аудио сигнала). Подсоединив ресивер с помощью
всего одного кабеля HDMI, вы можете не только подать
выход видео с ресивера на ТВ, но и также сможете воспроиз-
водить звук с телевизора через данный ресивер.
Выберите на телевизоре HDMI разъем, который поддержива-
ет ARC (канал возврата аудио сигнала).
Настройка
Для использования функции ARC необходимо
сделать настройку. Выберите «Yes» в меню «5. Audio
Return Channel» (стр. 21) в меню «Первоначальной
настройки» — «Initial Setup».
Обращайтесь к инструкции на TV за указаниями
по подсоединению и по настройке телевизора.
1
HDMI IN (ARC)
Еще один телевизор или проектор может быть подключен
к разъему HDMI OUT SUB. Этот разъем не
поддерживает
функцию ARC. За указаниями по тому, как выдать видео
на выход HDMI OUT SUB обращайтесь на стр. 22.
TV
1 HDMI кабель
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Если у вас телевизор
без функции ARC (Audio
Return Channel):
Это устройство подключается между телевизором и AV-ком-
понентами. Если вы подсоедините два или более AV компо-
нента, вы можете выбирать видео, отображаемое на экране
телевизора и аудио выход с ресивера путем переключения
входного селектора. Здесь показаны подключения к теле-
визору, не поддерживающему ARC (Audio Return Channel —
канал возврата аудио сигнала). Подсоединив ресивер с по-
мощью кабеля HDMI и еще цифрового оптического кабеля,
вы можете не только подать выход видео с ресивера на ТВ,
но и также сможете воспроизводить звук с телевизора через
данный ресивер.
Если TV не имеет выходного разъема DIGITAL OPTICAL OUT,
используйте аналоговый аудио кабель и соедините разъем
телевизора ANALOG AUDIO OUT с разъемом AUDIO IN TV
на ресивере.
Соединение с помощью цифрового оптического кабеля
не надо делать, если вы будете смотреть телевизор
через такие устройства, как приставка кабельного ТВ
(то есть, не используя тюнер, встроенный в ТВ).
Еще один телевизор или проектор может быть подключен
2
1
к разъему HDMI OUT SUB. Этот разъем не поддерживает
функцию ARC. Обращайтесь к инструкции
на TV или другое
подключенное видео устройство за указаниями по подсо-
единению и по настройке (стр. 22). За указаниями по тому,
как выдать видео на выход HDMI OUT SUB
обращайтесь
на стр. 22.
TV
1 HDMI кабель, 2 цифровой оптический кабель
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг 4: Подсоединение AV компонентов
; Если у вас есть
AV компоненты
с интерфейсом HDMI
Это пример соединения с AV-компонентами, имеющими
HDMI разъемы. При подключении к AV компоненту, кото-
рый согласуется со стандартом CEC (Consumer Electronics
Control) (интерфейс для управления бытовой электроникой),
вы можете использовать такие функции, как функция CEC
HDMI, которая синхронизирует селектор входов и функцию
HDMI Standby Through которая позволяет Вам пропускать
насквозь сигналы для воспроизведения видео и аудио
с AV-компонентов на телевизор, даже когда ресивер находит-
ся в режиме ожидания Standby.
Для воспроизведения видео с разрешением 4K
или 1080p, используйте высокоскоростной HDMI кабель.
Кроме того, чтобы наслаждаться видео, защищенным
протоколом HDCP2.2, следует подключать источник
к разъемам HDMI IN1 — HDMI IN3.
Настройка
Требуется настройка HDMI (стр. 21) при использо-
вании HDMI CEC и функции HDMI Standby Through.
Сделайте все настройки параметров только после
завершения всех подключений.
Для воспроизведения цифрового окружающего зву-
ка, включая Dolby Digital,, на подключенном Blu-ray
плеере, проигрывателе дисков или другом устрой-
стве.аудио выход должен быть установлен в режим
1
«bitstream output».
BD/DVD
Можно подключить к разъему AUX INPUT HDMI на передней
Приставка кабельного /
Потоковый
панели такие устройства, как видеокамера.
Игровая
спутникового ТВ
медиа-плеер
приставка
1 HDMI кабель
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Если у вас есть
AV компоненты
без интерфейса HDMI
Это пример соединения с AV-компонентами, не имеющими
HDMI разъемов. Подключения для AV-компонентов следует
делать в соответствии с разъемами, которые они имеют.
Когда видео вход подключен к разъему BD/DVD, входное со-
единение для аудио также должно быть на разъеме BD/DVD
и так далее, так чтобы вы подключали видео вход на разъе-
мы с таким же именем, как и входные аудио разъемы. Имейте
в виду, что входные видео сигналы, поступающие на разъем
VIDEO IN или COMPONENT VIDEO IN будут преобразова-
ны в сигналы HDMI и будут выдаваться на HDMI выходной
разъем.
Для воспроизведения цифрового окружающего звука,
включая Dolby Digital, вы должны сделать соединение
для аудио сигналов с помощью цифрового коаксиально-
го или оптического кабеля.
Имеется возможность изменить назначение входных
разъемов, которые вы видите на иллюстрации слева,
так что вы сможете подключиться к любому разъему —
иному чем BD/DVD. Подробную информацию смотрите
в расширенном руководстве — Advanced Manual.
Настройка
Разъемы COMPONENT VIDEO IN совместимы только
с разрешением видео 480i или 576i. При подаче
видео сигналов на входы COMPONENT VIDEO IN
установите выходное разрешение плеера в 480i
или 576i. Выберите режим с чересстрочной разверт-
кой, если нет варианта с разрешением видео 480i
1
и т. д. Если ваш плеер не поддерживает разрешение
2
в 480i или 576i, тогда используйте разъем для компо-
или
3
зитного сигнала VIDEO IN.
Для воспроизведения цифрового окружающего зву-
ка, включая Dolby Digital,, на подключенном Blu-ray
плеере, проигрывателе дисков или другом устрой-
стве,.аудио выход должен быть установлен в режим
«bitstream output».
BD/DVD
1 компонентный видео кабель, 2 цифровой коаксиальный кабель, 3 аналоговый аудио кабель
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Если у вас есть аудио
компоненты
Пример подключения аудио компонентов. Подключи-
те CD-плеер с помощью цифрового оптического кабеля
или аналогового аудио кабеля. Вы также можете подключить
проигрыватель виниловых грампластинок, если у него голов-
ка звукоснимателя типа ММ к разъемам PHONO.
Если проигрыватель виниловых грампластинок имеет
встроенный эквалайзер (фонокорректор), его можно
подключать в другой разъем AUDIO IN. Далее, если
проигрыватель виниловых грампластинок использует го-
ловку звукоснимателя типа МС, необходимо установить
внешний фонокорректор (аудио эквалайзер), совмести-
мый с головкой звукоснимателя типа МС, между ресиве-
ром и проигрывателем, а затем подключить его к любому
разъему AUDIO IN, но не к PHONO разъему.
Если проигрыватель виниловых грампластинок имеет провод
заземления, подсоедините его к клемме GND на ресивере.
или
1
2
Виниловый
CD
проигрыватель
1 цифровой коаксиальный кабель, 2 аналоговый аудио кабель
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг 5: Мультизонные соединения
; Если вы хотите подключить
телевизор во второй
комнате — ZONE 2 TV
Вы можете наслаждаться контентом с Blu-ray плеера
на телевизоре
с входным разъемом HDMI, установленным
в отдельном помещении (ZONE 2), путем воспроизведения
на Blu-ray-плеере в главной комнате (где он находится),
или воспроизводя контент с другого AV-компонента. На те-
левизоре в отдельной комнате можно смотреть видео только
с устройств, подключенных к разъемам HDMI IN1 — IN3.
Настройка
Для подключения телевизора во второй комнате
необходимо изменить некоторые установки в меню
Initial Setup, «4. Multi Zone Setup» (стр. 21).
Аудио
сигнал с внешних AV-компонентов можно
выдать во вторую зону только когда звук аналоговый
основная
или в формате 2-канального PCM аудио сигнала.
комната
Может также понадобиться преобразование выход-
ного аудио сигнала с AV компонента для вывода
в формате PCM.
ZONE2
1
TV
1 HDMI кабель
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Если
вы хотите подключить
усилитель на выход ZONE 2
PRE/LINE OUT
Можно слушать воспроизведение 2-канального источника
в отдельной комнате через колонки, подключенные к выхо-
дам усилителя мощности или интегрированного усилителя.
Например, можно воспроизводить диски Blu-ray-плеером
на 7.1-канальной системе в гостиной (где это ресивер распо-
ложен) и еще слушать интернет-радио в отдельной комнате
(ZONE 2/ZONE 3).
ZONE 2
Подсоедините внешний AV-компонент к входам HDMI IN 1-3,
если вы хотите подать его сигнал в ZONE 2. Если внешний
AV-компонент не имеет разъемов HDMI, проделайте соеди-
нение с помощью аналогового аудио кабеля или цифрового
оптического, либо коаксиального кабеля. Если один из этих
основная
кабелей уже использован для подсоединения внешнего
комната
AV-компонента, вам не нужно соединять его еще чем-то.
ZONE 3
ZONE2
Для того, чтобы выдать аудио сигнал с внешнего AV-компо-
нента на ZONE 3, подсоедините его к ресиверу с помощью
аналогового аудио кабеля. Выход источника на ZONE 3
невозможен, если вы его подсоединили его к ресиверу
LINE
с помощью HDMI кабеля или цифрового оптического, либо
IN
коаксиального кабеля
Настройка
Для подключения AV-компонента к второй комнате
необходимо изменить некоторые установки в меню
Initial Setup, «4. Multi Zone Setup» (стр. 21).
1
LINE
Аудио сигнал с внешних AV-компонентов можно
IN
выдать во вторую или третью зону только когда звук
Необходимо для ZONE 3
аналоговый или в формате 2-канального PCM аудио
сигнала. Если вы подключили источник к ресиверу
с помощью HDMI кабеля или цифрового оптическо-
го/коаксиального кабеля, может также понадобиться
BD/DVD
преобразование выходного аудио сигнала с AV
компонента для вывода в формате PCM.
ZONE3
1 Аналоговый аудио кабель
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

; Если вы хотите подключить
акустические системы в отдельной
ZONE 2A
зоне на выход ZONE 2 SPEAKER
(Для североамериканских
моделей)
Вы можете наслаждаться 2-канальным звуком в отдельном
помещении, например, воспроизводить диск Blu-ray-плеером
в гостиной (где это ресивер расположен) и еще слушать интер-
нет-радио через дополнительные колонки в отдельной комна-
те (ZONE 2). Когда используется соединение Bi-Amping (двух-
полосное усиление) для фронтальных колонок, Вы не сможете
выдать выходной сигнал на АС в ZONE 2. Вы сможете слушать
максимум 5.1 каналов в главной комнате во время воспроиз-
ведения стерео в ZONE 2. Режимы прослушивания, например
Dolby Atmos режим, не могут быть при этом выбраны.
ZONE 2 (ZONE 2A для североамериканских моделей)
Подключите внешний AV-компонент к разъемам HDMI IN1 —
IN3, если вы хотите выдать сигнал с него на ZONE 2. Если
внешний AV-компонент не имеет разъемов HDMI, проделайте
соединение с помощью аналогового аудио кабеля или циф-
основная
рового оптического, либо коаксиального кабеля. Если один
комната
из этих кабелей уже использован для подсоединения, вам
не нужно соединять его чем-то еще.
(для североамериканских моделей) ZONE 2B
Вы можете выдать тот же самый аудио сигнал, который описан
в разделе ZONE 2A, на еще одну пару колонок, установленных
в ZONE 2B. В этом случае в зонах ZONE 2 A/B можно ис-
пользовать только АС с импедансом от 8 Ом до 16 Ом. Такое
соединение невозможно, если у вас подключены верхние АС.
1
Настройка
Требуется настройка в меню «Первоначальной
настройки» — «Initial Setup»., «4. Multi Zone Setup»
(стр. 21), чтобы использовать эту функцию.
Для того, чтобы использовать выход на две пары ко-
лонок ZONE 2A+B, задайте значение «Zone 2 A + B»
в меню «Zone Speaker» в подменю «1. AccuEQ Room
Calibration» (стр. 20) в меню Initial Setup.
ZONE 2
Аудио сигналы с AV компонентов могут быть выданы
ZONE 2A
на зоны только когда входной сигнал аналоговый
(Для североамериканских
или же 2-канальный РСМ. Если вы подключили AV-ком-
моделей)
поненты к ресиверу с помощью HDMI кабеля, цифро-
ZONE 2B
вого оптического кабеля или цифрового коаксиального
(Для североамериканских моделей)
кабеля, может понадобиться изменить настройки на AV
компонентах так, чтобы их выходные сигналы были
1 Колоночный кабель
в формате PCM, если вы хотите получить звук в зонах.
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг 6: Подсоединение остальных кабелей
Подсоединение антенн
Сетевое соединение
Перемещайте антенну вокруг ресивера, пока играет радио,
Подключите ресивер к сети через проводное соединение
чтобы найти ее положение для наилучшего приема. Ис-
или Wi-Fi (беспроводная сеть). Вы можете использовать
пользуйте кнопки или что-либо похожее, чтобы закрепить
сетевые функции, такие как интернет-радио, музыкальные
комнатную FM-антенну к стене.
серверы и AirPlay, подключив ресивер к сети.
AM
Если вы подключаетесь к проводной локальной сети,
то подключите Ethernet кабель к порту ETHERNET, как пока-
зано на рисунке. Для подключения по Wi-Fi, после выбора
FM
«Wireless» в меню «3 Network Connection» (стр. 19) в меню
начальной настройки, выберите нужный способ установки
и следуйте указаниям на экране в инструкции по настройке
Рамочная антенна АМ диапазона
и подключению.
Комнатная FM-антенна
(Североамериканские и тайваньские модели)
Подсоединение сетевого шнура
электропитания
Этот ресивер оснащается съемным сетевым шнуром. Подсо-
едините сетевой шнур к настенной розетке после заверше-
ния всех остальных соединений.
Подсоединяйте сетевой шнур сначала к разъему AC INLET
(Европейские,
австралийские и азиатские модели)
на ресивере, а потом к
настенной розетке. Всегда первым
отсоединяйте вилку от настенной розетки при отсоединении
ресивера от питания.
19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Шаг 7: Включение и первоначальная настройка
Первоначальная настройка начинается
1. AccuEQ Room Calibration — калибровка
автоматически
акустики помещения
После того как все соединения сделаны, измените вход те-
левизора на вход этого ресивера, вставьте батарейки в пульт
Разместите прилагаемый настроечный микрофон в месте
дистанционного управления и нажмите кнопку
, чтобы
прослушивания, проведите измерения тестовых сигналов,
включить питание. Когда вы включаете ресиверв первый раз,
излучаемых колонками, затем ресивер автоматически
процедура Начальная Настройки — Initial Setup автоматиче-
устанавливает оптимальные уровни громкости для каждой
ски показывается на экране ТВ, чтобы вы могли сделать все
АС, рассчитывает частоты кроссовера, и расстояние от ме-
установки параметров, необходимые для запуска с помощью
ста прослушивания. Эта процедура обеспечивает также
простых шагов после появления указания на экране.
коррекцию искажений, вызванных акустической обстановкой
Эти инструкции проведет вас через некоторые моменты,
в комнате.
которые вам нужно заранее проверить. Прочитать все их за-
ранее, так чтобы настройка и установка прошла гладко.
Initial Setup
Language Select
English
Deutsch
Français
Español
Italiano
НАСТРОЕЧНЫЙ
Nederlands
МИКРОФОН
Svenska
Exit
a
Процедура настройки
Выберите пункт с помощью кнопок курсора на пульте дистан-
b
ционного управления и нажмите Enter (а). Чтобы вернуться
0
Используйте штатив или что-либо аналогичное, чтобы
к предыдущему экрану, нажимайте
(в).
установить настроечный микрофон на высоте ушей
Что повторить еще раз начальную установку
слушателей (см. рисунок выше).
Если вы завершили процедуру на полпути или хотите изме-
Звук сабвуфера может быть не обнаружен, так как он
нить настройки сделанные во время начальной настройки,
излучает на чрезвычайно низких частотах. Установите
нажмите на пульте дистанционного управления, выберите
громкость сабвуфера так, чтобы ручка регулировки была
повернута более чем наполовину.
пункт «7. Miscellaneous (Разное)» — «Initial Setup (Начальная
Настройка)», и нажмите ENTER.
Для завершения калибровки потребуется несколько
минут. Колонки излучают тестовый сигнал на высокой
громкости в течение процесса измерения, так что будьте
осторожны в отношении вашего окружения. Соблюдайте
в комнате тишину, насколько это возможно во время
измерения. Если измерение прерывается, выключите
все бытовые приборы в комнате.
При использовании колонок, сертифицированных
по нормам ТНХ, ТНХ рекомендует установить частоту
кроссовера на «80Hz (THX)». Рекомендуется также
вручную настроить параметры для каждой АС с учетом
конкретных особенностей комнаты.
20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
2. Source Connection —
Для переключения между верхним и нижним регистром,
Настройка HDMI
выберите «A/a» на экране и нажмите ENTER. Для выбора
Подсоединение источников
маскировки пароля звездочками «» или отображения
HDMI CEC
Убедитесь, что источник входного сигнала подключен пра-
в виде обычного текста, нажмите кнопку MEMORY на пульте
Выберите этот параметр, чтобы включить функцию управ-
вильно. Следуйте указаниям руководства и выберите вход,
дистанционного управления. Нажимайте кнопку CLEAR,
ления для устройств совместимых со стандартом CEC.
который нужно подтвердить, затем начните воспроизведение
чтобы удалить все введенные символы.
Этот режим включается автоматически, если вы выбрали
на выбранном плеере, и убедитесь, что изображение появля-
Экран подтверждения запросит вас согласиться
«Yes» в меню «5. Audio Return Channel» в меню начальной
ется на экране телевизора, а звук воспроизводится.
с договором о политике конфиденциальности, который
установки.
отображается во время настройки сети. Выберите " Yes "
3. Network Connection — сетевые соединения
Нажмите на пульте дистанционного управления, чтобы
и нажмите клавишу ENTER, чтобы указать на согласие.
установить параметр «5. Hardware» — «HDMI» — «HDMI
Настройте Wi-Fi подключение к точке доступа, такой
4. Multi Zone Setup — настройка
CEC» в значение «On» на экране телевизора. Включите так-
как беспроводной маршрутизатор локальной сети. Существу-
же функцию управления CEC на подключенном
устройстве,
мультизонного режима
ют следующие два метода подключение по Wi-Fi:
совместимом со стандартом CEC.
«Scan Networks» — «Сканирование сетей»: поиск точки до-
Если вы хотите слушать аудио в других комнатах, помимо
ступа с этого ресивера. Узнайте SSID точки доступа заранее.
основного зала, выберите способ выдачи звука для отдель-
5-1 HDMI
«Use iOS Device (iOS7 or later)» -«Использование iOS-у-
ных комнат (ZONE 2/ZONE 3).
HDMI CEC
On
HDMI Standby Through
Auto(Eco)
стройства (ОС iOS7 или более поздней версии)»: раздели-
Если у вас есть колонки в отдельной комнате, подключенные
Audio TV Out
Auto
те Wi-Fi настройки iOS устройства с данным ресивером.
колоночным кабелем диктора, выберите «Using AV Receiver».
Audio Return Channel
Auto
Если же у вас в отдельной комнате есть предварительно под-
Auto Lip Sync
On
Если вы выбрали «Сканирование сетей», есть еще две воз-
ключенный аналоговым аудио кабелем усилитель мощности,
можности выбора метода подключения. Проверьте следую-
то выберите вариант «with External Premain Amplifier».
щее.
Если вы собираетесь подключать телевизор в отдельной
«Enter Password» — «Введите пароль»: введите па-
комнате (ZONE 2), тогда при выводе в строке меню предло-
роль (или ключ) в точку доступа для подключения.
жения «Would you be using TV in 2nd room?», выберите «Yes».
«Push Button» — «Нажатием кнопки»: если у точки
HDMI Standby Through — сквозной пропуск
доступа есть кнопка автоматического соединения, вы
5. Audio Return Channel — канал возврата
сигналов в режиме Standby
можете подключиться без ввода пароля.
аудио сигналов
Даже если данный ресивер находится в режиме ожидания,
Если идентификатор SSID точки доступа не отображает-
входные сигналы от AV компонентов передаются на телевизор.
ся, то в то в экране со списком идентификаторов SSID,
Если вы подключили телевизор, который поддерживает
«Auto» / «Auto (Eco)»: выберите один из этих параметров
выберите «Other…» (другое) с помощью кнопки курсора
функции ARC, выберите «Yes». После этого настройка ARC
при подключении AV-компонентов, совместимых со стан-
на пульте дистанционного управления и нажмите Enter,
активируется и можно слушать звук телевизора через дан-
дартом СЕС. Независимо от выбранного селектором
а затем следуйте инструкциям на экране.
ный ресивер.
входа непосредственно перед переключением ресивера
Если вы выбрали»Yes», функция HDMI CEC активируется
в режим ожидания, вы можете передавать входные сиг-
Ввод информации с клавиатуры
и потребление в режиме ожидания standby возрастает.
налы от AV-компонентов на телевизор.
Выберите «Auto (Eco)», если телевизор тоже СЕС-совме-
Wi-Fi Setup
стимый. Это позволяет снизить потребление энергии
SSID
в режиме ожидания.
«Input selector names for BD / DVD, etc.»: «имена входно-
a b c d e f g h i j k l m
го селектора для BD/DVD и т. д.»: Вы можете передавать
n o p q r s t u v w x y z
входные сигналы от заданного входного селектора на те-
1
2
3
4
5
6
7
8
9
0
-
^
\
,
/
;
:
@ [
]
левизор. Этот режим может быть выбран, когда «СЕС
A/a
Ɵ ơ
OK
HDMI» установлен в положение «Off».
When finished, select the "OK" key.
«Last»: «Последний»: Вы сможете передавать входные
All Erase
A/a
сигналы с входного селектора, выбранного последним
перед переключением ресивера в режим ожидания. Этот
режим можно выбрать, если параметр " СЕС HDMI " уста-
новлено в положение «Off». С помощью этой установки,
вы можете переключать селектор входов даже в режиме
ожидания.
Для выхода из режима настройки, нажмите
21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Стандартное воспроизведение
Воспроизведение с AV-компонентов
Master Audio отображается для формата для DTS-
MUSIC), лучше всего подходящий для воспро-
HD Master Audio. Для 2-канальных входных сигна-
изведения классической музыки и оперных
1. Переключите вход телевизора на тот, что был
лов назначается выход стерео.
произведений.
a
назначен для него на ресивере.
Direct
Pure Audio
2. Нажмите кнопку селектора входов (а) с та-
ким же именем на пульте, как разъем, к которо-
Этот режим прослушивания может быть выбран
Этот режим прослушивания обеспечивает более
d
му вы подсоединили плеер, чтобы переключить
для всех входных сигналов. Он выключает все
чистое звучание за счет отключения питания
вход.
обработки, что положительно влияет на качество
дисплея и видео цепей.
Например, нажмите кнопку BD/DVD, чтобы
звука, чтобы реализовать качество воспроизве-
Последний режим прослушивания, выбранный
воспроизводить сигнал с плеера, подключен-
дения звука, близкое к исходному в источнике. АС
для источника, запоминается для каждой из кно-
ного к разъему BD/DVD. Нажмите кнопку TV
воспроизводят звуковое поле согласно числу ка-
пок MOVIE/TV, MUSIC и GAME. Если воспроиз-
для прослушивания звука с телевизора.
налов во входном сигнале, так что в этом случае
водимый контент не поддерживается последним
Когда функции CEC link работает, входы сиг-
звук будет выведены только из двух фронтальных
выбранным режимом прослушивания, автомати-
нала переключаются автоматически, когда вы
колонок, например для 2-канального сигнала.
чески выбирается стандартный режим для подоб-
подключаете CEC-совместимый ТВ или плеер
ного контента.
Dolby Surround / DTS Neural:X
к данному ресиверу с помощью HDMI-подклю-
Нажимайте кнопку i (d) несколько раз для пере-
Этот режим прослушивания позволяет расширить
чения.
ключения отображения на дисплее передней
воспроизводимый сигнал до 5.1 каналов или 7.1
3. Начните воспроизведение на плеере.
панели.
каналов, чтобы соответствовать конфигурации
Input source & volume
4. Используйте ручку VOL+/ - (b), чтобы отрегули-
подсоединенных АС при поступлении на вход
b
ровать громкость.
для 2-канального сигнала или 5.1-канального
Когда телевизор подсоединен к разъему
сигнала.
HDMI OUT SUB
Мы планируем обеспечить поддержку
c
форматов DTS Neural:X с помощью апгрейда
Нажмите кнопку Q на пульте для вывода меню бы-
Listening mode
прошивки ПО для этого ресивера. До появ-
строй настройки Quick Menu, и задайте параметр
«Other» — «HDMI Out» в положение либо «SUB»,
ления новой прошивки можно использовать
форматы Neo:6 Cinema и Neo:6 Music.
либо «MAIN+SUB».
Режимы прослушивания окружающего
Listening Mode — Режим
звука THX
прослушивания
Signal format
Для того, чтобы посетитель кинотеатра погру-
Этот ресрвер оборудован различными режимами
жался в естественное окружающее звуковое
прослушивания, и вы сможете выбрать оптималь-
поле, обычно устанавливают множество АС. Но,
ный режим прослушивания для фильмов, ТВ,
благодаря высококачественным технологиям,
разработанным THX, даже с помощью всего двух
The display changes few
музыки, и игры с помощью режимов MOVIE/TV,
MUSIC, and GAME (с). Для получения полной
колонок окружающего звука в режиме THX Cinema
seconds later.
информации о режимах прослушивания, см.
можно получить такую же широту охвата звуком,
Sampling frequency
Advanced Manual (Полное Руководство). В этом
как в больших кинотеатрах, плюс естественную
разделе представлены некоторые из популярных
тональность звукового потока с фронтальной пло-
режимов.
скости. Кроме этого, для слушателей доступны
такие режимы, как THX Music и THX
Режимы прослушивания Dolby
Surround EX.
Digital / DTS
Input signal resolution
Оригинальные режимы окружающего
Когда входной сигнал является цифровым
звука
форматом окружающего звука, таким как Dolby
Digital или DTS, вы можете выбрать режим прослу-
Можно выбрать режимы прослушивания, такие
шивания, который подходит для этого входного
как All Ch Stereo, где стерео звуковой образ вос-
сигнала. На дисплее отображается Dolby Digital
производится как фронтальными, так и тыловыми
для формата Dolby Digital и DTS-HD и DTS-HD
колонками, а также Orchestra (только кнопкой
22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Сетевые функции
Сетевые сервисы
Воспроизведение с USB-накопителей
Воспроизводите музыкальные файлы, хранящиеся
1. Переключите вход телевизора на тот, на который
на запоминающем USB устройстве.
назначен ресивер.
Подключите запоминающее USB устройство к USB пор-
2. Нажмите кнопку NET для отображения экрана
ту на задней панели ресивера, выберите нужную папку
со списком сетевых сервисов.
или музыкальный файл с помощью кнопок курсора,
и нажмите ENTER, чтобы подтвердить выбор и начать
воспроизведение.
Функционирование не может быть гарантировано
для всех USB устройств хранения данных.
Данный ресивер может использования для вос-
произведения только USB-устройства хранения
данных, удовлетворяющие стандарту на класс
массовых USB запоминающих устройств. Ресивер
также совместим с USB-устройствами хранения
a
данных, использующими файловую систему FAT16
или файловую систему FAT32.
b
3. Выберите пункт с помощью кнопок курсора на пульте
и нажмите ENTER, чтобы подтвердить Ваш выбор
Примечания:
(а). Для возврата к предыдущему экрана, нажмите
Сетевые сервисы становятся выбираемыми
кнопку
(b).
только после запуска сети, даже если они
не могут быть выбраны в первый момент.
Internet Radio — интернет-радио
Функциональные возможности иногда могут
Когда данный ресивер подключен к сети, вы можете
быть реализованы только путем обновления
слушать TuneIn или другие заранее зарегистриро-
прошивки ПО, а сервис-провайдеры могут
ванные интернет радио сервисы. После выбора
перестать оказывать услуги, и это означает,
требуемого сервиса, следуйте инструкциям на экране,
что некоторые сетевые службы и контент мо-
с помощью кнопок курсора выберите радиостанцию
гут стать недоступным в будущем. Кроме того,
и программу, затем нажмите клавишу ENTER, чтобы
доступные услуги могут варьировать в зависи-
начать воспроизведение. Воспроизведение начинается
мости от Вашего региона проживания.
после того, как на дисплее отображается 100% буфери-
зация потока данных.
Music Server — музыкальный сервер
Вы можете воспроизводить музыкальные файлы,
хранящиеся на устройствах, совместимых с домашней
сетью, типа ПК или NAS-накопителей, подключенных
к той же самой сети, что и ресивер.
Выберите сервер с помощью кнопок курсора, затем вы-
берите нужный музыкальный файл и нажмите клавишу
ENTER, чтобы начать воспроизведение. Воспроизведе-
ние начинается после того, как на дисплее отображает-
ся 100% буферизация потока данных.
23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
AirPlay
Воспроизведение через BLUETOOTH®
Вы можете без проводов наслаждаться музыкой из файлов
Сопряжение
на iPhone®, iPod touch®, или iPad®, подключенных к той же
1. При нажатии кнопки с символом Bluetooth на пульте дис-
точке доступа, что и этот ресивер.
танционного управления, на дисплее данного устройства
Обновите версию ОС на вашем iOS устройстве до по-
отображается сообщение «Now Pairing…» и режим сопря-
следней версии.
жения активируется.
1. Подключите iOS-устройство к точке доступа.
2. Нажмите кнопку NET.
3. Коснитесь значка AirPlay в центре управления в iOS
устройстве и выберите это устройство в списке отобража-
емых устройств, затем нажмите «Done».
2. Активируйте (включите) функцию Bluetooth на устройстве
4. Запустите воспроизведение музыкальных файлов на iOS
с поддержкой Bluetooth, а затем выберите это устройство
устройстве.
из отображаемых устройств.
Если в меню Настройки на кнопку на пульте дистанцион-
Если запрашивается пароль, введите «0000».
ного управления отображается «5. Hardware» — «Power
Для подключения к другому устройству с поддержкой
Management» — «Network Standby» — в положении «On»
Bluetooth, нажмите и удержите кнопку, пока не появится
при нажатии, тогда как только AirPlay начинает работу,
сообщение «Now Pairing…», затем перейдите к шагу 2,
этот ресивер включается автоматически и выбирает
описанному выше. Этот ресивер может хранить данные
входной источник «NET».
до 8 сопряженных устройств.
Из-за особенностей беспроводной технологии AirPlay,
Площадь покрытия составляет 48 футов (15 метров).
звук, выдаваемый этим ресивером, может воспроиз-
Onkyo TX-XXX
Обратите внимание на то, что связь не всегда гарантиро-
водиться с незначительной задержкой по сравнению
вана для всех устройств с поддержкой Bluetooth.
со звуком, воспроизводимым на устройстве с поддерж-
Воспроизведение
кой AirPlay.
1. Когда ресивер включен, подключите BLUETOOTH осна-
Вы также можете воспроизводить музыкальные файлы,
щенное устройство.
хранящиеся на компьютере с помощью iTunes (Вер. 10.2
2. Селектор входов этого ресивера будет автоматически
iPhone
или более поздней версии). Перед началом работы, убеди-
переключаться на «Bluetooth».
Onkyo TX-XXX
тесь, что это устройство и ПК подключены к одной и той же
3. Запустите воспроизведение музыки. Увеличьте громкость
сети, затем нажмите кнопку NET на этом ресивере. Далее,
в Bluetooth устройстве до должного уровня.
нажмите на значок AirPlay в iTunes, выберите это устройство
Из-за особенностей беспроводной технологии Bluetooth,
из списка устройств, и начните воспроизведение музыкаль-
звук, выдаваемый этим ресивером, может воспроиз-
ных файлов.
водиться с незначительной задержкой по сравнению
со звуком, воспроизводимым на устройстве с поддерж-
кой Bluetooth.
24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Прочее
Прослушивание радио
Мультизонные режимы
1. Нажмите кнопку TUNER на пульте несколько раз, чтобы
e
a
выбрать FM или AM на дисплее.
Воспроизведение
2. Нажмите кнопку MODE на пульте, чтобы на дисплее ото-
1. Переключите пульт дистанционного управления в режим
f
бразилось «TunMode: Auto».
для управления ZONE 2 или ZONE 3
3. Когда вы нажимаете кнопки курсора на пульте, запускает-
Для переключения в режим для управления ZONE 2, удер-
b
ся процедура авто настройки, которая останавливается
живая кнопку MODE (a) на пульте дистанционного управле-
при обнаружении радиостанции. При точной настройке
ния, нажмите кнопку ZONE 2 в течение 3 или более секунд,
на радиостанцию на дисплее ресивера появляется над-
пока индикатор пульта не мигнет дважды.
пись «TUNED».
Для переключения в режим для управления ZONE 3, удер-
живая кнопку MODE (a) на пульте дистанционного управле-
Можно запоминать до 40 пресетов (предварительных настро-
ния, нажмите кнопку ZONE 3 в течение 3 или более секунд,
ек) на радиостанции.
пока индикатор пульта не мигнет трижды.
1. Настройтесь на FM или AM радиостанцию, которую хотите
запомнить.
2. Нажмите кнопку MEMORY на пульте, чтобы начал мигать
Чтобы вернуть пульт дистанционного управления
номер пресета (предварительной настройки на радиостан-
c
в режим управления главной комнатой:
цию).
удерживая кнопку MODE (a) на пульте дистанционно-
b
c
3. Пока номер пресета мигает (около 8 секунд), нажимайте
го управления, нажмите кнопку MAIN (C) в течение 3
несколько раз на кнопки курсора на пульте, чтобы выбрать
секунд или более, до тех пор, пока индикатор пульта
d
d
не мигнет один раз.
число от 0 до 40.
4. Нажмите еще раз кнопку MEMORY на пульте, чтобы
e
зарегистрировать радиостанцию. Номер предваритель-
a
2. Направьте пульт дистанционного управления на ресивер
ной настройки перестает мигать, и ресивер сохраняет
и нажмите
(д).
радиостанцию. Чтобы вызвать радиостанцию из списка
На дисплее ресивера загорится надпись»Z2» или «Z3».
пресетов, нажимайте кнопки курсора на пульте.
Чтобы удалить предустановленную станцию (пресет),
нажимайте кнопки курсора на пульте дистанционного
управления для выбора номера пресета, который вы
хотите удалить, затем нажмите кнопку MEMORY (D)
3. Нажмите кнопку селектора входов (е) для источника,
на пульте дистанционного управления, а затем нажмите
который хотите воспроизводить в отдельной комнате.
CLEAR, пока номер пресета мигает. При удалении пресе-
Для управления с ресивера нажмите кнопку ZONE 2
та номер на дисплей погаснет.
или ZONE 3 и в течение 8 секунд, нажмите кнопку селектора
для выбора входного сигнала для воспроизведения в от-
Задание шага настройки по частоте
дельной комнате. Для воспроизведения одного и того же
источника в главной комнате и в отдельной комнате, нажми-
Нажмите на пульте дистанционного управления, чтобы
те кнопку ZONE 2 или ZONE 3 на ресивере два раза.
выбрать «7. Miscellaneous» — «Tuner» — «AM/FM Frequency
•Вы не можете выбрать разные входы для главной комнаты
Step» или «AM Frequency Step» и выберите шаг настрой-
и отдельной комнаты с такими источниками как «NET»
ки по частоте для вашего региона. Обратите внимание,
или «BLUETOOTH» на селекторе входов. Вы не можете
что при изменении этого параметра, все пресеты радиостан-
также выбрать различные радиостанции для главной
ций будут удалены.
комнаты и отдельной комнаты при приеме АМ/FM радио.
При выборе входа или радиостанции для отдельной ком-
наты, в основной комнате также переключается источник.
Аудио сигналы DSD и Dolby TrueHD не выдаются в ZONE
2/ZONE 3, когда выбран входной селектор «NET».
25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Если включить ZONE 2 или ZONE 3 в то время, когда
--
Если вы подключили телевизор в отдельной комнате с по-
«Tone»: Можно регулировать тембр звука с помощью кнопок.
в главной комнате выбран режим Pure Audio, он автома-
мощью HDMI кабеля, вы должны выбрать «Use» в меню «1.
«Other»: эта строка меню включает широкий выбор настроек.
тически переключится на режим прослушивания Direct.
Input/Output Assign» — «TV Out/OSD» — «Zone2 HDMI»?
«Speaker Layout»: можно переключать выходной сигнал
4. Для регулировки громкости на усилителе мощности
--
Если вы хотите слушать в отдельной комнате аудио
на задние тыловые АС или на верхние АС.
в отдельной комнате, подсоединенного к выходам ZONE
сигнал с AV компонента, подключенного с помощью HDMI
«A / V Sync»: позволяет настраивать задержку аудио
2 LINE OUT или на колонках, подключенных к выходам
кабеля, вы должны выбрать «Use» в меню «1. Input/Output
относительно видео.
ZONE 2 SPEAKER, регулируйте громкость с помощью
Assign» — «TV Out/OSD» — «Zone2 HDMI»?
«Music Optimizer»: обеспечивает улучшение качества
кнопок VOL +/ - на пульте дистанционного управления.
--
Если вы подключили АС в отдельной комнате с по-
звука для сжатого аудио.
Для управления на ресивере, нажмите кнопку ZONE 2
мощью колоночного кабеля, вы должны выбрать
«HDMI Out»: позволяет выбирать разъем HDMI OUT
или ZONE 3 и отрегулируйте громкость с помощью ручки
«Zone 2» (или «Zone 2 A + B») в меню «2. Speaker» —
для вывода сигналов на «MAIN», «SUB» и «MAIN+SUB».
MASTER VOLUME в течение 8 секунд.
«Configuration» — «Zone Speaker»?
Если ресивер работает с ошибками
Информация о подключенных устройствах может отобра-
--
Если вы подключили усилитель мощности в отдельной
жаться на экране телевизора в отдельной комнате. Нажи-
комнате с помощью аналогового аудио кабеля и хотите
майте на кнопку i в то время, когда пульт дистанционного
регулировать громкость на ресивере, вы должны выбрать
Попробуйте сделать перезапуск ресивера
управления находится в режиме контроля ZONE 2.
«Variable» в меню «6. Multi Zone» — «Zone 2» — «Output
Перезапуск установок может заставить ресивер работать
Если мультизонные функции включены, потребление
Level»?
более гладко. Для перезапуска ресивера, переведите его
электроэнергии в режиме ожидания становится больше,
Прочие функции
в режим standby, а затем нажмите кнопку ON/STANDBY
чем обычно.
и удержите 5 секунд. (настройки ресивера при этом будут
сохранены.). Если улучшения в работе после такого сброса
Для отключения функции
Настройка качества звука
установок ресивера нет, попробуйте отсоединить и вновь
Нажмите кнопку выключения на пульте в режиме управле-
Можно усилить или смягчить бас и высокие частоты в фрон-
вставить сетевой шнур ресивера и соединенного с ним
ния ZONE 2 или ZONE 3.
тальных АС. Нажмите кнопку TONE на ресивере несколько
оборудования.
раз для выбора нужного параметра из «Bass» и «Treble», и по-
Воспроизведение только в ZONE 2 или ZONE 3
Полный сброс всех установок ресивера (возврат
верните ручку, чтобы отрегулировать тембр звука.
Если перевести ресивер в режим ожидания standby во время
Можно также регулировать тембр звука для усилителя
к заводским настройкам по умолчанию)
мультизонной работы, индикаторы Z2 и Z3 станут тусклыми
мощности в отдельной комнате. После нажатия на кноп-
Если после перезапуска улучшения в работе нет, проблема
и воспроизведение останется только в отдельной комнате.
ку ZONE 2 на ресивере необходимо в течение 8 секунд
может быть решена полным сбросом статуса (всех устано-
Задание ZONE 2/ZONE 3 активной (ON). пока ресивер нахо-
нажать кнопку TONE и после этого использовать ручку
вок) ресивера к состоянию в момент поставки с фабрики.
дится в режиме standby, также переведет режим воспроизве-
TONE для настройки звука.
Если вы сбросите статус ресивера, ваши настройки также
дения в ту же самую установку.
Тембр звука нельзя регулировать, если выбран режим
вернутся к заводским установкам по умолчанию. Запишите
прослушивания Pure Audio (Европейская, Австралийская
их на бумаге перед запуском сброса (reset).
Режим WHOLE HOUSE
и Азиатская модели) или Direct.
1. Удерживая в нажатом состоянии кнопку CBL/SAT на реси-
Если нажать на кнопку WHOLE HOUSE MODE во время
вере, нажмите кнопку ON/STANDBY на ресивере.
воспроизведения в главной комнате, включится режим
Quick Menu — Меню быстрой настройки
2. На дисплее появится напись «Clear» и ресивер вернется
WHOLE HOUSE MODE, загорятся на дисплее одновременно
Нажав кнопку Q на пульте дистанционного управления
к состоянию ожидания standby. Не выдергивайте из ро-
индикаторы «Z2» и «Z3» и во всех комнатах зазвучит одна
во время воспроизведения, вы можете настраивать часто
зетки сетевой шнур, пока надпись «Clear» не исчезнет
и та же музыка.
используемые параметры, такие как качество звука, исполь-
с дисплея.
Источники, которые можно воспроизводить в ZONE 2,
зуя меню на экране. Выберите элемент с помощью кнопок
Для сброса установок пульта, удерживая в нажатом состо-
могут звучать и во всех комнатах.
курсора на пульте дистанционного управления и нажмите
янии кнопку MODE нажмите кнопку
, пока индикатор
Эту функцию невозможно использовать, если подклю-
клавишу ENTER, чтобы подтвердить Ваш выбор. Для возвра-
пульта не мигнет дважды (около 3 секунд).
чены наушники или если звук выдается через динамики
та к предыдущему экрану нажмите кнопку
телевизора TV.
Quick Menu
BD/DVD
Настройки
Tone
Bass
Для использования мультизонных функций необходимо про-
Level
Treble
делать настройки в меню Initial Setup, «4. Multi Zone Setup»
AccuEQ
(стр. 21). При выборе параметров настройки, руководствуй-
Other
тесь приведенными ниже указаниями, нажимайте на кнопку
на пульте, и выбирайте нужные пункты в меню Setup
выводимом на экран.
26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Передняя панель
1
2
3
4
5
6
7
8
11
9
10
11
12 13
14
15
16
17
18
19
20
21 22
23
24 25
26
1.
Кнопка ON/STANDBY: включает ресивер и переводит
CBL (CBL/SAT)
шивания. Сначала нажимайте на кнопку несколько раз
его в режим standby.
GAM (GAME)
для выбора категории из списка «Movie/TV», «Music»,
2. Кнопка/индикатор PURE AUDIO: Дисплей и аналого-
STM (STRM BOX)
«Game», а затем вращайте ручку для изменения режима
вые видео схемы отключаются при переводе ресивера
PC (PC)
прослушивания (стр. 22).
в режим Pure Audio для обеспечения самого чистого звука
AUX (AUX INPUT HDMI)
10. (сверху) Кнопка TONE/(снизу) Ручка выбора TONE: по-
(стр. 22).
CD (CD)
зволяет регулировать тембр звука. Сначала нажимайте
3. Индикатор HYBRID STANDBY: загорается, когда ресивер
TV (TV)
на кнопку несколько раз для выбора «Bass» или «Treble»,
переходит в режим standby при сквозном пропуске
PHN (PHONO)
а затем вращайте ручку для настройки.
сигналов — HDMI Through или сетевом режиме Network
TUN: AM/FM Radio
11. Крышка на передней панели
Standby.
NET: Playing the Internet Radio, USB, etc.
12. Кнопка SLEEP: задает время таймера сна: «30 minutes»,
4. Дисплей (См. стр. 28).
: BLUETOOTH
«60 minutes», или «90 minutes».
5. Датчик ИК сигналов дистанционного управления
7. Кнопка ZONE 2/ZONE 3: управляет мультизонными функ-
13. Гнездо PHONES: для подключения наушников со стан-
6. Кнопки селектора входов. Нажимайте на следующие
циями (стр. 25).
дартным штекером 0.25 дюйма или 6.3 мм.
кнопки, чтобы переключать входы для воспроизведения.
Кнопка OFF: отключает мультизонные функции
14. Кнопка MUSIC OPTIMIZER: включает и отключает
Разъемы, назначенные на каждую из кнопок селектора
8. Ручка MASTER VOLUME: регулировка громкости.
функцию MUSIC OPTIMIZER, которая улучшает качество
показаны в скобках. ().
9.
(сверху) Кнопка LISTENING MODE/(снизу) Ручка выбора
сжатого аудио.
BD (BD/DVD)
LISTENING MODE: позволяет выбирать режим прослу-
27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
15. Кнопка HDMI OUT: позволяет выбрать разъем HDMI
Дисплей
OUT для выдачи видео сигнала — «MAIN», «SUB»
или «MAIN+SUB».
1
2
3
4
5
16. Кнопка INFO: переключает информацию на дисплее.
17. Кнопка SETUP: используется при задании настроек
в меню SETUP
18. Кнопка QUICK MENU: позволяет сделать часто использу-
емые настройки на экране телевизора (стр. 26)
19. Кнопки стрелок курсора (▼ TUNING ▲/◄ PRESET ►)
и кнопка ENTER: передвигают курсор и подтверждают
7
6
7
выбор. При прослушивании AM/FM передач, служат
1. Дисплей колонок/каналов (Speaker/Channel): отображает выходные
для настройки на станции ▼ TUNING ▲или для выбора
каналы, соответствующие выбранному режиму прослушивания.
зарегистрированных станций с помощью ◄ PRESET ►.
2. Загорается в следующих случаях.
20. Кнопка RETURN: возвращает дисплей на предыдущий
: Загорается, когда подсоединены наушники.
уровень
Z2/Z3: когда активирована ZONE 2/ZONE 3.
21. Кнопка DIMMER: для регулировки яркости дисплея в три
ступени. Совсем отключить его невозможно.
: Когда есть соединение по BLUETOOTH.
: Когда есть соединение по Wi-Fi.
22. Кнопка MEMORY: для регистрации AM/FM радиостанций.
23. Вход AUX INPUT HDMI: можно подключить видеокаме-
NET: когда выбран вход «NET» селектором и ресивер подсоединен к сети.
ру или другие подобные устройства с помощью HDMI
Этот индикатор будет мигать если соединение неправильное.
USB: когда выбран вход «NET» селектором и ресивер подсоединен
кабеля.
24. Гнездо SETUP MIC: для подключения измерительного
по USB и выбрано USB устройство. " Этот индикатор будет мигать если
USB соединение неправильное.
микрофона
25. Кнопка TUNING MODE: для переключения режимов
HDMI: когда поступают HDMI сигналы и выбран входной селектор HDMI.
настройки.
DIGITAL: когда на вход поступают цифровые сигналы и выбран входной
селектор цифрового входа
26. Кнопка WHOLE HOUSE MODE: включает функцию WHOLE
HOUSE MODE для воспроизведения одного и того же
3. Загорается в соответствии с типом входного цифрового аудио сигнала
и режима прослушивания
источника во всех комнатах дома. (стр. 26)
4. Загорается в следующих случаях.
RDS (европейская, австралийская и азиатские модели) — Горит, когда
принимается вещание RDS
TUNED: идет прием AM/FM радио.
FM ST — Горит, когда принимается стереофоническое FM вещание
SLEEP: таймер сна установлен.
AUTO STBY: режим Auto Standby включен.
5. MUTING: мигает при приглушении звука.
6. Дисплей: отображает различную информацию о входных сигналах.
Символы, которые не могут быть отображены на дисплее, заменяются
«звездочками».
При воспроизведении записей, закодированных в форматах Dolby
Digital, Dolby Digital Plus и Dolby TrueHD, иногда вы сможете увидеть
краткие сообщения, гласящие «DialogNorm: X dB» (где X — число-
вая величина). Например, если вы видите следующее сообщение:
«DialogNorm:+4dB», то для того, чтобы поддержать выход на рекомен-
дованном THX уровне, просто убавьте громкость регулятором на 4dB.
7. Загорается при проведении операций с входным селектором «NET»,
означая, что возможны операции пульта с курсором на экране, показы-
вающем, например, список треков.
28

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Задняя панель
1
2
3
4
5
6
7
8
9
10
11
9
90°
180°
12
13
14
15
16
17
18
19
20
1. Разъемы DIGITAL IN OPTICAL/COAXIAL: Для приема
8. Разъемы HDMI IN: Для передачи цифровых аудио и видео сиг-
(Модели для Северной Америки совместимы с разъема-
цифровых аудио сигналов от TV или AV компонентов
налов между ресивером и AV компонентами по кабелю HDMI.
ми — «бананами»)
по цифровому оптическому или коасксиальному кабелю
9. Антенна беспроводной связи: Для соединения по сети
15. Разъемы ZONE 3 PRE/LINE OUT: Для вывода аналоговых
2. TUNER AM/FM — Разъемы FM антенна (75 Ом) и АМ ан-
Wi-Fi или при использовании Bluetooth-оснащенных
аудио сигналов на дополнительный усилитель в отдель-
тенна: для подсоединения прилагаемых антенн
устройств. Выберите угол наклона в соответствии со ста-
ной комнате (ZONE 3). (см. стр. 17)
3. Разъем VIDEO IN: Разъем композитного аналогового
тусом соедининия.
16. Разъемы ZONE 2 PRE/LINE OUT: Для вывода аналоговых
видео входа.
10. Порт RS232: для подсоединения к системе управления
аудио сигналов на дополнительный усилитель в отдель-
4. USB порт: для подсоединения USB накопителей, чтобы
домом.
ной комнате (ZONE 2). (см. стр. 17)
воспроизводить с них музыкальные файлы. USB устрой-
11. Разъем AC INLET: для подключения сетевого шнура
17. Разъем SUBWOOFER PRE OUT: Для подсоединения ак-
ства могут получать питание (5V/1A) при подсоединении
из комплекта.
тивного сабвуфера. Можно подсоединить до двух актив-
кабелем.
12. Клемма GND: Для подключения заземления проигрывате-
ных сабвуферов. На оба выходных разъема SUBWOOFER
5. Порт ETHERNET: для соединения с локальной сетью
ля виниловых пластинок
PRE OUT выдается один и тот же сигнал.
кабелем Ethernet.
13. Разъем AUDIO IN: Разъем для аналогового аудио входа
18. Разъем PRE OUT: для подсоединения усилителя мощности.
6. Разъем COMPONENT VIDEO IN: Разъем компонентного
от телевизора или AV компонента.
19. Разъем 12V TRIGGER OUT: позволяет подсоединить
аналогового видео входа.
14. Клеммы SPEAKERS: для подсоединения комплекта АС
устройство с 12-В триггерным входом для обеспечения
7. Разъемы HDMI OUT: Для передачи цифровых аудио
колоночными кабелями. Можно подсоединить многока-
связанных операций ресивера и этого устройства.
и видео сигналов между ресивером и ТВ или проектором
нальный комплект колонок в главной комнате и пару коло-
20. Разъем IR IN: позволяет подсоединить комплект
по кабелю HDMI.
нок в отдельной комнате к разъемам ZONE2 на ресивере.
для мультирумного дистанционного управления.
29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

> Перед тем, как начать
> Подсоединение
> Настройка > Воспроизведение
> Наименования органов
эксплуатацию
управления и отображения
Пульт дистанционного управления
1. Кнопка включения
: Переключает ресивер между ждущим режи-
мом standby и включением.
2. Кнопки селектора входов: для выбора входного источника для ре-
сивера
3. Кнопка Q (QUICK MENU): для выполнения часто используемых
настроек на экране TV (стр. 26)
1
4. Кнопки стрелок управления курсором ▲/▼/►/◄, и кнопка ENTER
5. Кнопка
: выводит на дисплей меню настройки
6. Кнопки VOLUME +/ - Используйте для установки громкости про-
слушивания. Они также отменяют приглушение звука.
2
7. Кнопка
: Временно приглушает звук. Нажмите еще раз для от-
мены приглушения.
8. Кнопки режимов прослушивания LISTENING MODE: для выбора
режимов прослушивания. (стр. 22)
Кнопка MAIN/ZONE 2: для управления мультизонными функциями.
9. Кнопка PLAY: для управления воспроизведением с музыкального
3
11
сервера или через USB
10. Кнопка
: для управления повторным или случайным вос-
произведением с музыкального сервера или через USB
Кнопка CLEAR: для стирания всех символов при вводе текста
4
на ТВ экране.
11. Кнопка i: переключает информацию на дисплее.
12. Кнопка RETURN: возвращает дисплей к предыдущему состоянию.
13. Кнопка MODE: позволяет переключать автоматическую и ручную
5
12
настройки на радиостанции.
14. Кнопка MEMORY: для регистрации радиостанции (запоминания
пресета)
Используйте для управления источником. Эта кнопка не может быть
использована для управления источниками BD, DVD и CD.
6
7
8
30°
9
30°
Approx.5 m
10
13
(16 ft.)
14
30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Информация о лицензиях и торговых марках
Для совместимости между AV ресивером и другими
устройствами с Bluetooth технологией, необходимо изучить
HDMI, логотип HDMI и High Definition Multimedia Interface
документацию на эти устройства или проконсультироваться
являются торговыми марками или зарегистрированными тор-
с дилером. В некоторых странах могут быть ограничения
говыми марками HDMI Licensing, LLC в США и других странах.
на использование устройств с технологией Bluetooth. Про-
Произведено по лицензии Dolby Laboratories. «Dolby», Dolby
верьте их отсутствие у местной администрации.
Atmos, Dolby Surround и символ двойного D являются торго-
выми марками Dolby Laboratories.
DLNA ®, логотип DLNA и DLNA CERTIFIED™ являются торго-
выми марками, сервисными марками или сертификационны-
Логотип Wi-Fi CERTIFIED — это знак сертификации альян-
ми марками Digital Living Network Alliance.»
сом Wi-Fi Alliance. Логотип Wi-Fi certified указывает на под-
По патентам DTS смотрите http://patents.dts.com. Изготовлено
твержденную международной ассоциацией интеропера-
по лицензии от DTS Licensing Limited. DTS зарегистрирован-
бельность — означает что «Wi-Fi Alliance» гарантирует,
PANDORA, логотип PANDORA, и Pandora символ являются
ная торговая марка, а логотипы DTS, символ DTS и DTS-HD
что устройство прошло тест на совместимость с другим Wi-Fi
торговыми марками или зарегистрированными торговыми
Master Audio — торговые марки DTS, Inc. В США и /или других
сертифицированным оборудованием.
марками Pandora Media, Inc. Используется по разрешению.
странах. DTS, Inc. Все права защищены.
Google Cast и логотип Google Cast являются торговыми
Изготовлено по лицензии THX Ltd. THX и логотип THX
AirPlay, iPad, iPhone, и iPod touch являются торговыми марка-
марками Google inc.
являются зарегистрированными торговыми марками THX
ми Apple Inc., зарегистрированными в США и других странах.
Ltd в США и других юрисдикциях. Все права зарезервиро-
ваны. Surround EX — это торговая марка Dolby Laboratories.
iPad Air и iPad mini — это торговые марки Apple Inc.
Используется по разрешению.
«Made for iPod» и «Made for iPhone» означает, что электрон-
U. S. Pat. nos. 7,254,239 & 7,593,533 & 7,974,425 & 8,452,028 &
ные аксессуары были разработаны для подсоединения
Продукт с таким логотипом соответствует стандартам на Hi-
8,509,457. Taiwan Pat. I238671. European Pat. 1,360,874
специально к iPod или iPhone, соответственно, и были серти-
Res Audio определенным Japan Audio Society. Этот логотип
фицированы разработчиком, чтобы удовлетворить стандар-
используется по лицензии от Japan Audio Society.
THX Select2 Plus
там качества Apple. Компания Apple не несет ответствен-
ность за работу этого устройства или его совместимость
Этот продукт защищен некоторыми правами на интел-
Перед тем, как компонент домашнего театра может быть
со стандартами безопасности и регулятивными нормами.
лектуальную собственность, которыми владеет Microsoft.
Использование или распространение подобных технологий
сертифицирован Select2 Plus, он должен пройти серию
жестких испытаний на качество работы и эксплуатационные
Пожалуйста, примите во внимание, что использование этого
за рамками этого продукта запрещено без наличия лицензии
параметры. Только тогда устройство может быть оснаще-
аксессуара с iPod или iPhone может повлиять на работу
от Microsoft.
но логотипом THX Select2 Plus, который является вашей
беспроводной связи.
гарантией, что изделия для домашнего театра, купленные
Windows и логотип Windows являются торговыми марками
вами, будут превосходно работать долгие годы. Требования
AirPlay работает с iPhone, iPad, и iPod touch с iOS 4.3.3
группы компаний Microsoft.
THX Select2 Plus определяют сотни параметров, включая
или новее, Mac с OS X Mountain Lion или новее, и PC с iTunes
параметры усилителя, предварительного усилителя и работу
10.2.2 или новее.
QR Code — это зарегистрированная торговая марка DENSO
цифровых и аналоговых трактов. Ресиверы THX Select2 Plus
WAVE INCORPORATED.
также оснащены специальными технологиями THX (напри-
Apple, Apple TV и Safari — это торговые марки Apple Inc.,
мер, режим THX), которые точно передают аудио дорожки
зарегистрированные в США и других странах.
«x.v.Color» — это торговая марка Sony Corporation.
кинофильма для воспроизведения в домашнем театре
DSD и логотип Direct Stream Digital это торговые марки Sony
AccuEQ, Music Optimizer, RIHD и WRAT — это торговые марки
Corporation.
Onkyo Corporation.
Марка и логотип Bluetooth® — это зарегистрированные тор-
говые марки Bluetooth SIG, Inc. и любое использование этих
MPEG Layer-3 технология кодирования аудио лицензирована
Re-Equalization и логотип «Re-EQ» — это торговые марки
марок компанией Onkyo лицензировано. Другие торговые
у Fraunhofer IIS and Thomson.
THX Ltd.
марки и торговые названия принадлежат их соответствую-
щим владельцам.
AccuEQ, Music Optimizer, RIHD и WRAT — это торговые марки
Onkyo Corporation.
Onkyo не гарантирует Bluetooth совместимость между AV
«VLSC» and «VLSC (logo)» — это торговые марки Onkyo
ресивером и Bluetooth- оборудованными устройствами.
*все остальные торговые марки являются собственностью
Corporation.
соответствующих владельцев
31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DISCLAIMER — ПИСЬМЕННЫЙ ОТКАЗ
любого контента или сервиса вами или любыми сторонними
организациями, даже если Company была предупреждена
ОТ ОТВЕТСТВЕННОСТИ
о возможности таких ущербов, Компания не несет отвествен-
С помощью этого устройства вы получаете возможность
ности по любым претензиям третьих сторон от пользовате-
соединяться с другими сервисами или веб-сайтами, которые
лей этого устройства или любых сторонних организаций.
не находятся под контролем какой-либо компании, кото-
Ни при каких обстоятельствах Компания не несет отвествен-
рая бы конструировала, производила или дистрибьюти-
ности за любые перебои в доступности контента или серви-
ровала эти устройства, или ее филиалов (affiliates, вместе
сов.
называемых «Company»). Мы не имеем никакой возможности
Любые вопросы или запросы на сервисы, относящиеся
контролировать природу, содержание и доступность этих
к информации, контенту или сервисам, должны направлять-
сервисов. Включений любых ссылок не означает обязатель-
ся прямо в адрес соответствующих владельцев контента
но рекомендацию или одобрение взглядов, выражаемых
или сервис-провайдеров.
на них.
Вся информация, контент и сервисы доступные через это
устройство принадлежат сторонним организациям и защище-
ны копирайтом, патентами, торговыми марками и /или други-
ми законами об интеллектуальной собственности, действу-
ющими в разных странах. Информация, контент и сервисы
предоставляемые через это устройство предназначены
только для вашего персонального некоммерческого исполь-
зования. Любую информацию, контент и сервисы нельзя
использовать любым способом, кроме предварительно одо-
бренного владельцем контента или сервис-провайдером.
Вы не имеете права модифицировать, копировать, повтор-
но публиковать, переводить, эксплуатировать, создавать
производные работы, закачивать, постить, передавать,
продавать или распространять в любой манере любую
информацию, контент или сервисы доступные через это
устройство, без явно высказанного разрешения соответству-
ющего владельца авторского права, патента, торговой марки
и /или другой интеллектуальной собственности, включая,
без ограничений, владельца контента или сервис-провай-
дера.
КОНТЕНТ И СЕРВИСЫ, ДОСТУПНЫЕ ЧЕРЕЗ ЭТО УСТРОЙ-
СТВО ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ» («AS IS»).
КОМПАНИЯ НЕ ГАРАНТИРУЕТ ДОСТОВЕРНОСТЬ ПРЕДО-
СТАВЛЯЕМЫХ ТАКИМ ОБРАЗОМ ИНФОРМАЦИИ, КОНТЕНТА
И СЕРВИСОВ, ВЫРАЖЕННОЙ ЯВНО ИЛИ ОПОСРЕДОВАН-
НО, ДЛЯ ЛЮБЫХ ЦЕЛЕЙ.
КОМПАНИЯ ОТКАЗЫВАЕТСЯ ОТ ЛЮБЫХ ГАРАНТИЙ,
ВЫРАЖЕННОЙ ЯВНО ИЛИ ОПОСРЕДОВАННО, ВКЛЮЧАЯ,
НО НЕ ОГРАНИЧИВАЯСЬ, ГАРАНТИЯМИ НА НАЗВАНИЯ,
НА ПОСТАВКИ БЕЗ НАРУШЕНИЯ ПРАВ НА ТОРГОВЛЮ,
ИЛИ НА ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ.
Компания не дает никаких гарантий любого рода, выражен-
ных явно или подразумевающихся, относительно полноты,
точности, надежности, законности, пригодности или до-
ступности по отношению к информации, контенту или сер-
висам доступным через это устройство. Компания не несет
ответственности, будь то в рамках контракта или договора,
за любой прямой или косвенный, специальный, случайный
или последующий ущерб или любые другие ущербы, возник-
шие вследствие или в соединении с любой информацией, со-
держащейся в или полученной в результате использования
32



















///////////////////////////////////////
