БКМ1 Блок коммутации. Руководство по эксплуатации











руководство image по эксплуатации

Содержание

Введение 2

  1. Назначение 3

  2. Технические характеристики и условия эксплуатации 4

  3. Устройство и принцип действия 5

  4. Меры безопасности 6

  5. Подготовка изделия к работе 7

  6. Техническое обслуживание 7

  7. Маркировка преобразователя 7

  8. Транспортирование и хранение 8

  9. Комплектность 8

  10. Гарантийные обязательства 9

    Приложение А. Габаритный чертеж преобразователя 10

    Приложение Б. Схемы подключения 11

    Лист регистрации изменений 12

    Введение‌

    Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, порядком технической эксплуатации и обслуживания блока коммутации внешних силовых сигналов БКМ-1 (именуемого далее по тексту «блок», «прибор» или «БКМ-1»).

    1. Назначение‌




      1. Блок коммутации БКМ-1 предназначен для совместного использования с приборами, имеющими на выходе транзисторные ключи n−p−n -типа (например, МПР51).

      2. Управление устройствами осуществляется коммутацией «нормально разомкнутых» контактов восьми независимых встроенных в прибор электромагнитных реле, срабатывание которых инициируется внешними полупроводниковыми ключами.

      3. Прибор может быть использован при автоматизации различных технологических процессов в промышленности, коммунальном, сельском и других отраслях народного хозяйства. Прибор выпускается по ТУ 4211-012-46526536-04 и имеет сертификат соответствия ГОСТ Р.




    2. Технические характеристики и условия эксплуатации‌

      Основные технические характеристики прибора приведены в таблице 2.1.


      Таблица 2.1 - Технические характеристики




      Наименование

      Значение

      Питание

      Напряжение питания

      220 В 50 Гц

      Допустимое отклонение напряжения питания

      минус 15 … +10 %

      Потребляемая мощность, ВА, не более

      5

      Выходы

      Количество каналов коммутации

      8

      Способ управления каналом

      транзисторный ключ или «сухой контакт»

      Ток в цепи управления

      7 А при 220 В 50 Гц (cosφ≥ 0,4)

      Корпус

      Габаритные размеры, мм

      145х105х65

      Степень защиты

      IP20

      Тип корпуса

      Н1

      Масса, кг, не более

      1,0




      Преобразователь предназначен для эксплуатации в следующих условиях:

      • закрытые взрывобезопасные помещения без агрессивных паров и газов;

      • температура окружающего воздуха от +1 до +50 °С;

      • относительная влажность воздуха не более 80 % (при температуре +35 °С и ниже);

      • атмосферное давление от 84 до 106,7 кПа.

    3. Устройство и принцип действия‌




      1. Прибор изготавливают в пластмассовом корпусе для настенного крепления типа Н. Корпус состоит из основания и крышки с резиновым уплотнением. Внутри корпуса находится плата печатного монтажа с элементами схемы прибора, крепящаяся к основанию при помощи четырех винтов через отверстия в крышке (рисунок 3.1). На основании находятся также клеммники с креплением "под винт", предназначенные для подключения внешних исполнительных устройств, схемы управления и напряжения питания.

      2. Прибор имеет восемь электромагнитных реле, управляемых от внешних полупроводниковых ключей, а также источник питания. Восемь светодиодных индикаторов, расположенных на основании (см. рисунок 3.1), сигнализируют о замыкании реле.





        Рисунок 3.1

    4. Меры безопасности‌




      1. По способу защиты от поражения электрическим током прибор соответствует классу 0

        по ГОСТ 12.2.007-75.

      2. В приборе используется опасное для жизни напряжение. При установке прибора на объекте, а также при устранении неисправностей и техническом обслуживании необходимо отключить прибор и подключаемые устройства от сети.

      3. Не допускается попадание влаги на контакты клеммников и внутренние электроэлементы прибора. Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

      4. Подключение, регулировка и техническое обслуживание прибора должны производиться только квалифицированными специалистами, изучившими настоящее руководство по эксплуатации.

      5. При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей» и

        «Правил техники безопасности при эксплуатации электроустановок потребителей».

        Внимание! В связи с наличием на клеммнике опасного для жизни напряжения приборы должны устанавливаться в щитах управления, доступных только квалифицированным специалистам.

    5. Подготовка изделия к работе‌

      1. Подготовить место для установки прибора на объекте в соответствии с Приложением А.

        Внимание! Поскольку клеммники для подключения внешних связей не имеют защитных крышек, доступ к ним посторонних лиц должен быть запрещен.

      2. Подготовить и проложить кабели для соединения прибора с внешними устройствами, а также источниками питания. При монтаже внешних связей необходимо обеспечить их надежный контакт с клеммником прибора, для чего рекомедуется тщательно зачистить и облудить их концы.Сечение подключаемых жил кабеля не должно превышать 1,0 мм2.

      3. Подключить прибор по схеме в Приложении Б.

    6. Техническое обслуживание‌

      Техническое обслуживание прибора производится не реже одного раза в шесть месяцев и состоит из контроля крепления прибора, контроля электрических соединений, а также удаления пыли и грязи с клеммника прибора.

    7. Маркировка преобразователя‌

      1. На прибор наносится:

        • название прибора;

        • товарный знак предприятия изготовителя;

        • заводской номер;

        • год изготовления.

      2. Упаковка прибора производится по ГОСТ 9181-74 в потребительскую тару, выполненную из гофрированного картона.

      3. Упаковка изделий при пересылке почтой по ГОСТ 9181-74.

    8. Транспортирование и хранение‌

      1. Прибор хранить в закрытых отапливаемых помещениях в картонных коробках при следующих условиях:

        • температура окружающего воздуха 0...+60 °С;

        • относительная влажность воздуха не более 95 % при температуре +35 °С.

        Воздух в помещении не должен содержать пыли, паров кислот и щелочей, а также газов, вызывающих коррозию.

      2. Прибор в упаковке транспортировать при температуре от минус 25 до +55 °С и относительной влажности воздуха не более 95 % при температуре +35 °С.

      3. Транспортирование допускается всеми видами закрытого транспорта.

      4. Транспортирование авиатранспортом должно производиться в отапливаемых герметизированных отсеках.

    9. Комплектность‌

      Прибор БКМ-1

      ………………………….

      1 шт.

      Руководство по эксплуатации

      ………………………….

      1 экз.

      Паспорт

      ………………………….

      1 экз.

      Гарантийный талон

      ………………………….

      1 шт.

      Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия. Полная комплектность указана в паспорте прибора.

    10. Гарантийные обязательства‌




      1. Изготовитель гарантирует соответствие прибора ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

      2. Гарантийный срок эксплуатации - 24 месяца со дня продажи.

      3. В случае выхода прибора из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие- изготовитель обязуется осуществить его бесплатный ремонт или замену.

      4. В случае необходимости гарантийного и постгарантийного ремонта продукции пользователь может обратиться в любой из региональных сервисных центров, адреса которых приведены на сайте компании: www.owen.ru и в гарантийном талоне.




Внимание!

1 Гарантийный талон не действителен без даты продажи и штампа продавца. 2 Крепежные элементы вкладывать в коробку не нужно.

Приложение А. Габаритный чертеж преобразователя‌

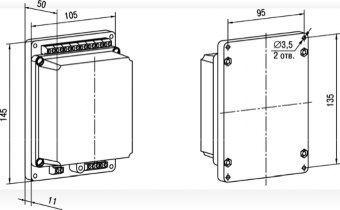

На рисунке А.1 представлен габаритный чертеж преобразователя.








Рисунок А.1 - Габаритный чертеж

Приложение Б. Схемы подключения‌





Рисунок Б.1

Лист регистрации изменений‌




№ изменения

Номера листов (стр.)

Всего листов (стр.)

Дата внесения




Подпись

измен.

заменен.

новых

аннулир.






























////////////////////////////
