БЛОКИ СЕТЕВОГО ФИЛЬТРА БСФ-Д2-0,6 и БСФ-Д3-1,2. Руководство по эксплуатации

5

Меры безопасности

5.1

Блок относится к классу защиты II по ГОСТ 12.2.007.0-75.

5.2

При

эксплуатации

и

техническом

обслуживании

необходимо  соблюдать  требования  ГОСТ 12.3.019,  «Правил
технической  эксплуатации  электроустановок  потребителей»,
«

Правил

техники

безопасности

при

эксплуатации

электроустановок потребителей».

5.3

На  открытых  контактах  клемм  блока  при  эксплуатации

присутствует  напряжение,  опасное  для  жизни  человека.
Установку  блока  следует  производить  в  специализированных
щитах  и  шкафах,  доступ  к  которым  разрешен  только
квалифицированным специалистам.

5.4

Любые  подключения  к  блоку  и  работы  по  его

техническому

обслуживанию

производить

только

при

отключенном питании блока.

6

Указания по монтажу и эксплуатации

6.1

Установить  блок  вертикально  на DIN-рейку  и  закрепить

его  с  помощью  фиксатора  (на корпусе  прибора).  Для
обеспечения  максимальной  выходной  мощности  необходим
свободный доступ воздуха к вентиляционным отверстиям.

6.2

Подключить  клеммы  «СЕТЬ»  к  питающей  сети.

Подключить  нагрузку  к  клеммам  «ВЫХОД»,  соблюдая
полярность.  Подключение  блока  к  сети  и  к  нагрузке
осуществляется  мягким  многожильным  проводом  сечением
0,75

мм

2

.

Зачистку изоляции проводов необходимо выполнять

таким образом, чтобы их оголенные концы после подключения
к блоку не выступали за пределы клеммника.

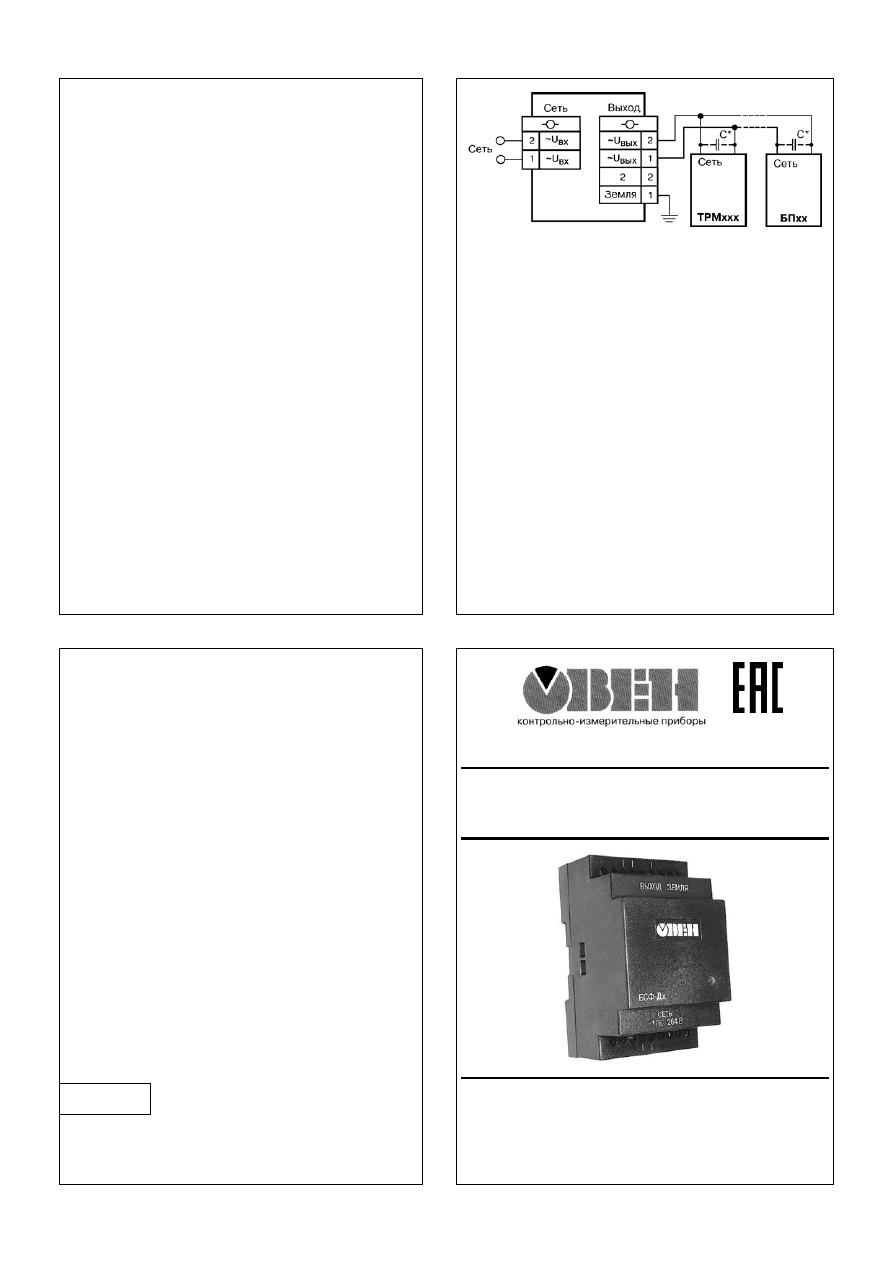

Типовая схема подключения блока приведена на рисунке 6.1.













Рисунок 6.1 – Типовая схема подключения

блоков сетевого фильтра

Примечание * – при длине проводов между блоком и нагрузкой
более 1 м

и отсутствием

на

входе

нагрузки

входных

конденсаторов

рекомендуется

параллельно

нагрузке

подключить конденсатор класса Х1 ёмкостью не менее 0,1 мкФ.

6.3

Для  выполнения  полной  защиты  приборов,  подключенных

через  блок  БСФ-Д2-0,6  к  сети 220 В,  необходимо  установить  на
входе  блока  сетевого  фильтра  автоматический  выключатель  с
током срабатывания не более 10 А или плавкий предохранитель
5

А в каждой из линий (фаза, ноль).

6.4

Обслуживание

блока

при

эксплуатации

состоит

из технического осмотра блока не реже одного раза в 6 месяцев
и включает в себя выполнение следующих операций:

  очистку корпуса блока, а также его клеммников от пыли,

грязи и посторонних предметов;

  проверку качества крепления блока;
  проверку качества подключения внешних связей.

Обнаруженные  при  осмотре  недостатки  следует  немедленно
устранить.















Для заметок













































Рег. № 1495
Зак. №















БЛОКИ СЕТЕВОГО ФИЛЬТРА БСФ-Д2-0,6 и БСФ-Д3-1,2

Руководство по эксплуатации



111024,

Отдел сбыта: sales@owen.ru

1

Назначение

1.1

Блоки сетевого фильтра БСФ-Д2-0,6, БСФ-Д3-1,2 (далее –

«

блок»)  предназначены  для  защиты  сети  переменного  тока,

питающей

приборы

и

датчики,

от

импульсных

и

высокочастотных помех.

2

Технические характеристики и условия

эксплуатации



2.1

Блоки  выпускаются  в  корпусах,  предназначенном  для

крепления на DIN-рейку.

2.2

Основные технические характеристики блока:

Параметр

Значение

Входное напряжение переменного тока, В 176...

264

Частота входного переменного напряжения,
Гц

50

Падение напряжения на фильтре блока,
В, не более

≤ 3,5

Максимальный ток нагрузки, А:
  –

БСФ-Д2-0,6

  –

БСФ-Д3-1,2



0,6
1,2

Электрическая прочность изоляции
(

действующее значение), кВ:

–

вход – корпус;

–

выход – корпус




3,0
3,0

Габаритные размеры корпуса (Ш × В × Г),
мм:
  –

БСФ-Д2-0,6

  –

БСФ-Д3-1,2




36 × 90 × 58
54 × 90 × 58

Степень защиты корпуса
(

со стороны лицевой панели)

IP20

Масса блока, кг, не более 0,11











2.3

Степени подавления и ослабления помех блоком.

2.3.1

Ослабление импульсных помех продолжительностью:

 5/50

нс  –  до 10 раз;

 1/50

мкс  –  до 4 раз.

2.3.2

Подавление ВЧ-помех (вносимое затухание) частотой:

 0,1

МГц  –  на 30 дБ;

 1,0

МГц  –  на 40 дБ;

 10,0

МГц  –  на 40 дБ;

 30,0

МГц  –  на 30 дБ.

2.4

Условия  эксплуатации.  Вид  климатического  исполнения:

УХЛ4 по ГОСТ 15150. Диапазон рабочих температур от минус 20
°C

до +50  °C  при  относительной  влажности  воздуха  не  более

80 %

и атмосферном давлении от 86 до 106,7 кПа.



































3

Маркировка и упаковка

3.1

Маркировка

блока

соответствует

требованиям

ГОСТ 30668-2000.

3.2

Упаковка

блоков

соответствует

требованиям

ГОСТ 23088-80.

4

Устройство и принцип действия

4.1

Блоки  изготавливаются  в  пластмассовых  корпусах  с

креплением на DIN-рейку.
Корпус состоит из двух частей, соединяемых между собой при
помощи

защелки.

Для

обеспечения

отвода

тепла,

выделяющегося  при  работе  блока,  на  нижней  и  верхней
гранях корпуса предусмотрены вентиляционные отверстия.
Крепление  блока  на DIN-рейке  обеспечивается  за  счет
фиксатора,  входящего  в  комплект  поставки.  Габаритные

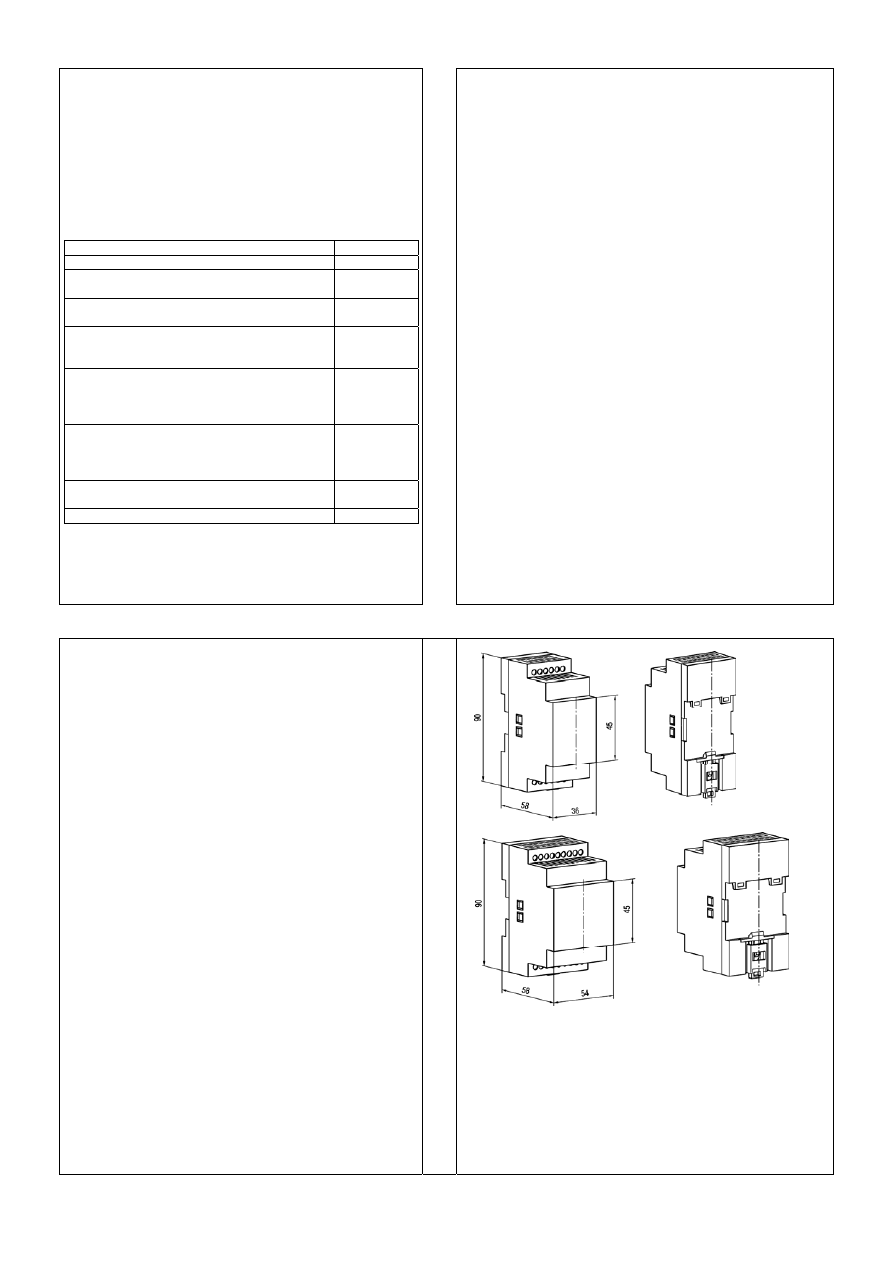

размеры блоков приведены на рисунке 4.1.

4.2

Для  соединения  с  первичной  сетью  и  нагрузкой  блоки

оснащены  двумя  группами  клеммных  соединителей  (под
винт), расположенных на верхней и нижней гранях корпуса.



























а)



б)



Рисунок 4.1 – Габаритные размеры

блоков сетевого фильтра

БСФ-Д2-0,6 (а) и БСФ-Д3-1,2 (б)
