Сетевой шлюз Modbus МКОН. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Используемые термины и аббревиатуры

Введение

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

Меры безопасности

Монтаж

4.1 Установка

Подключение

5.1 Рекомендации по подключению

5.2 Подключение питания

5.2.1 Питание переменного тока 230 В

5.2.2 Питание постоянного тока 24 В

5.3 USB

5.4 RS-485

5.5 Ethernet

Устройство и принцип работы

6.1 Устройство

6.2 Принцип работы

6.3 Индикация и управление

Настройка

7.1 Подключение к ПО «Owen Configurator»

7.2 Сетевые настройки

7.3 Режим работы шлюза

Техническое обслуживание

8.1 Общие указания

Маркировка

10 Упаковка

11 Транспортирование и хранение

12 Комплектность

13 Гарантийные обязательства

ПРИЛОЖЕНИЕ А. Ручная настройка

ПРИЛОЖЕНИЕ Б. Параметры настройки

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

Используемые термины и аббревиатуры

Ethernet - последовательный интерфейс связи.

LAN (Local Area Network) - локальная сеть, построенная на базе интерфейса Ethernet.

Modbus - открытый промышленный протокол обмена, разработанный компанией Modicon. В

настоящий момент поддерживается независимой организацией Modbus-IDA (www.modbus.org ).

USB (Universal Serial Bus) - последовательный интерфейс связи.

ПК - персональный компьютер.

ПО - программное обеспечение.

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и

обслуживанием сетевого шлюза МКОН (далее по тексту - «прибор» или «шлюз»).

Подключение, регулировка и техническое обслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Модификации шлюза различаются по источнику питания:

• МКОН-24 - постоянный ток;

• МКОН-230 - переменнный ток.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Значение

Наименование

МКОН-230

МКОН-24

Питание

Напряжение питания

85…264 (230) В переменного

10…48 (24) В постоянного тока

(номинальное)

тока

Частота тока (номинальная)

(45…65) 50 Гц

Максимальная мощность

6 ВА

6 Вт

потребления, не более

Гальваническая изоляция

См. таблицу 2.2

RS-485

Поддерживаемые протоколы

Modbus ASCII (Master/Slave), Modbus RTU (Master/Slave)

Скорость передачи данных

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Максимальная длина линии

1200 м

Адрес в сети по умолчанию

Количество Slave-устройств в

сети (без повторителей), не

более

Ethernet

Поддерживаемые протоколы

Modbus TCP (Master/Slave)

Скорость передачи данных

10/100 Мбит/c

Разъем

8P8C (RJ45)

Адрес в сети по умолчанию

192.168.1.99

Маска адреса в сети по

255.255.255.0

умолчанию

IP-адрес для выхода в Интернет

192.168.1.1

по умолчанию

Slave ID по умолчанию

(неизменный параметр)

Количество Slave-устройств в

сети, не более

USB

Тип

USB 2.0 (Micro-USB)

Питание

Есть

Корпус

Тип корпуса

Для крепления на DIN-рейку

Габаритные размеры

53,6 × 90,0 × 62,0 мм

Степень защиты корпуса по

IP20

ГОСТ 14254

Общие характеристики

Масса, не более

0,15 кг

Средний срок службы

10 лет

Средняя наработка на отказ, не

80 000 ч

менее

3 Меры безопасности

Таблица 2.2 - Электрическая прочность изоляции

Тип изоляции

Электрическая

Цепь 1

Цепь 2

согласно

прочность изоляции

ГОСТ 61131-2-2012

МКОН-230

Корпус и доступные

230 В

Усиленная

2300 В

металлические части

230 В

RS-485

Усиленная

2300 В

230 В

Ethernet

Двойная

2300 В

Ethernet

RS-485

Основная

1500 В

Корпус и доступные

RS-485

Дополнительная

350 В

металлические части

МКОН-24

Корпус и доступные

24 В

Дополнительная

2300 В

металлические части

24 В

RS-485

Дополнительная

2300 В

24 В

Ethernet

Двойная

2300 В

Ethernet

RS-485

Основная

1500 В

Корпус и доступные

RS-485

Дополнительная

350 В

металлические части

2.2 Условия эксплуатации

Прибор следует эксплуатировать в следующих условиях:

• температура окружающего воздуха от -40 до +55 °С;

• относительная влажность воздуха от 10 до 95 % (при 35 °С без конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов.

Прибор отвечает критерию B по электромагнитной совместимости в соответствии с ГОСТ IEC 61131-2.

По помехоустойчивости прибор соответствует категории Б ГОСТ 30805.22.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 ГОСТ Р 52931.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения B4 ГОСТ Р 52931.

3 Меры безопасности

Во время эксплуатации и технического обслуживания следует соблюдать требования следующих

документов:

• ГОСТ 12.3.019;

•

«Правила эксплуатации электроустановок потребителей»;

•

«Правила охраны труда при эксплуатации электроустановок».

ОПАСНОСТЬ

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для

жизни напряжением.

Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых разрешен

только квалифицированным специалистам. Любые подключения к прибору и работы по его

техническому обслуживанию следует производить только при отключенном питании прибора и

подключенных к нему устройств.

Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы прибора.

ПРЕДУПРЕЖДЕНИЕ

Запрещается использование прибора при наличии в атмосфере кислот, щелочей, масел и иных

агрессивных веществ.

4 Монтаж

4.1 Установка

Прибор следует устанавливать в шкафу электрооборудования. Конструкция шкафа должна

обеспечивать защиту прибора от попадания влаги, грязи и посторонних предметов.

Для установки прибора следует:

1. Убедиться в наличии свободного пространства для подключения прибора и прокладки

проводов.

2. Закрепить прибор на DIN-рейке или на вертикальной поверхности с помощью винтов.

Для крепления с помощью винтов следует:

1. Выдвинуть пластмассовые крепления на тыльной стороне корпуса до максимального

положения (до щелчка). Крепление будет зафиксировано.

2. Закрепить винтами прибор на поверхности через отверстия в креплениях.

ПРИМЕЧАНИЕ

Крепежные винты не входят в комплект поставки.

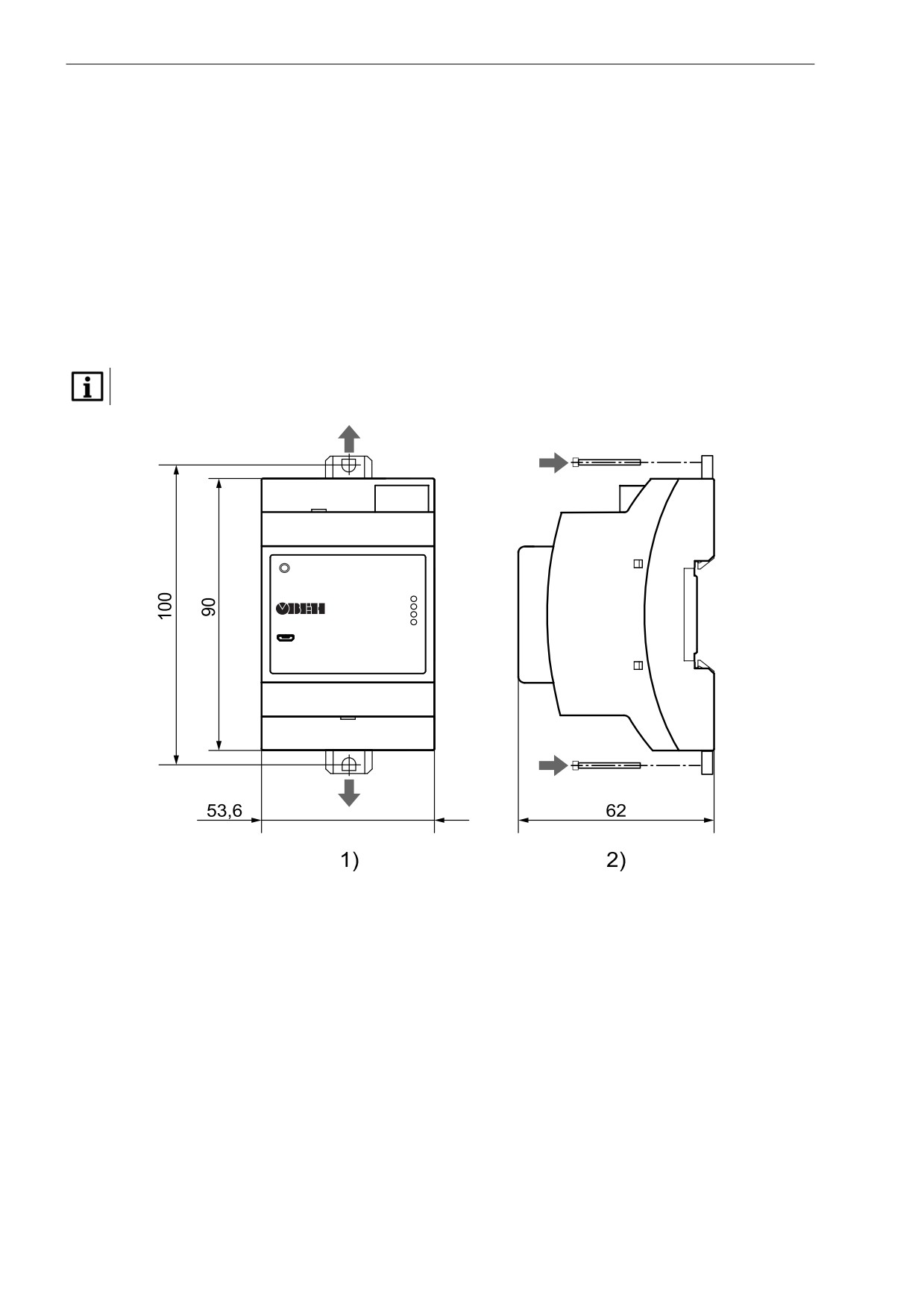

Рисунок 4.1 - Габаритные и установочные размеры

5 Подключение

5.1 Рекомендации по подключению

ВНИМАНИЕ

Подключение и техническое обслуживание производится только при отключенном питании

шлюза и подключенных к нему устройств.

Внешние связи монтируются кабелем сечением не более 0,75 мм².

На концы многожильных проводов следует надевать наконечники.

5.2 Подключение питания

5.2.1 Питание переменного тока 230 В

Прибор следует питать от 230 В от сетевого фидера, не связанного непосредственно с питанием

мощного силового оборудования.

Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение прибора от

сети.

ВНИМАНИЕ

Питание каких-либо устройств от сетевых контактов прибора запрещается.

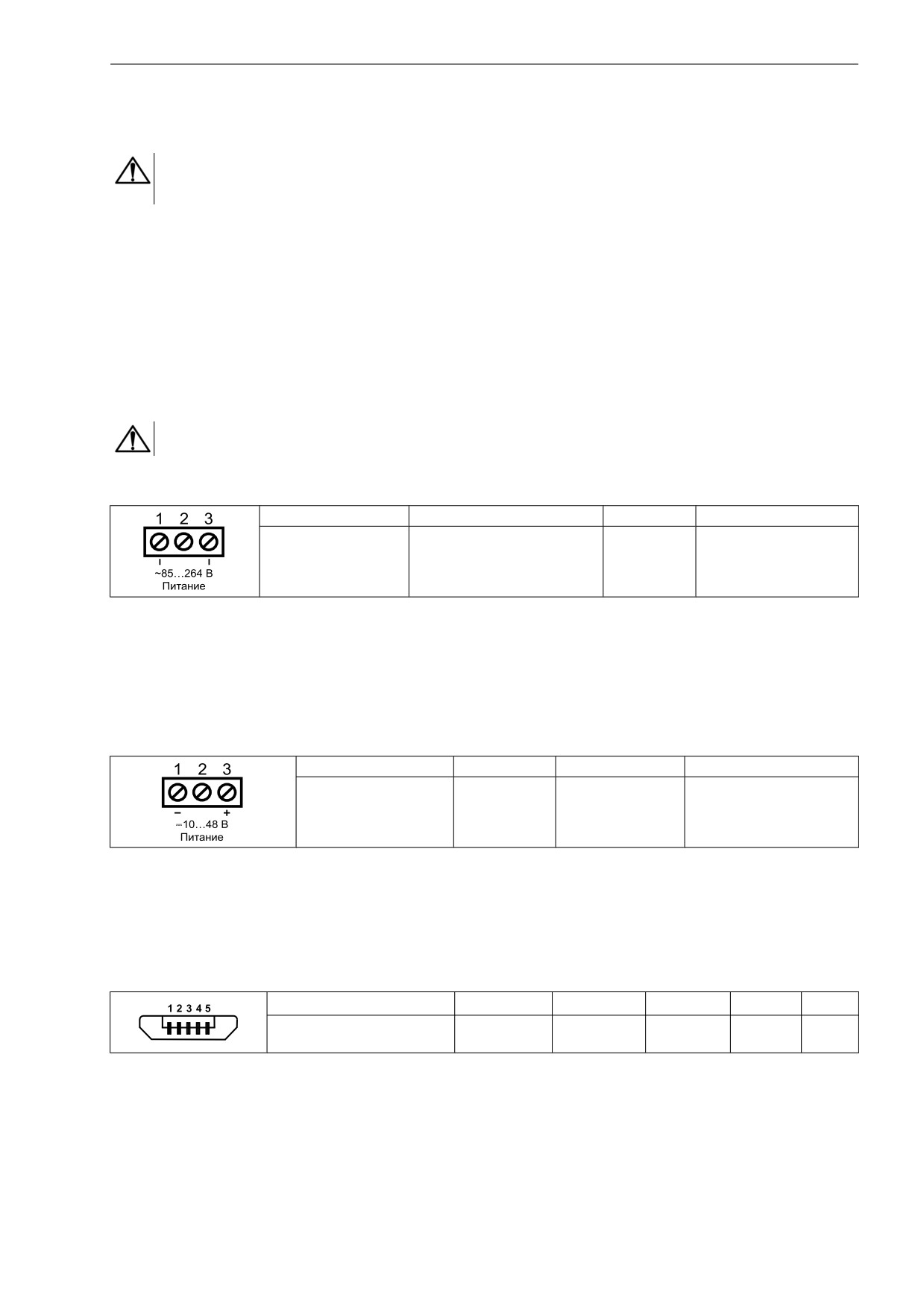

Таблица 5.1 - Назначения контактов клеммника для подключения питания переменного тока

230 В

Клемма

Назначение

Питание ~85…264 В

5.2.2 Питание постоянного тока 24 В

Прибор следует питать от 24 В от локального источника питания подходящей мощности.

Источник питания следует устанавливать в том же шкафу электрооборудования, в котором

устанавливается прибор.

Таблица 5.2 - Назначения контактов клеммника для подключения питания постоянного тока 24 В

Клемма

Назначение

0В

плюс ⎓10…48 В

5.3 USB

Прибор подключается к ПК напрямую по интерфейсу USB с помощью кабеля USB-A-Micro-USB-B. На

лицевой панели прибора находится разъем Micro-USB.

Назначение контактов разъема Micro-USB-B приведено в таблице ниже:

Таблица 5.3 - Назначение контактов разъема Micro-USB-B

Номер контакта

Наименование

+5 В

Data-

Data+

GND

сигналов

5.4 RS-485

Клеммник для подключения по интерфейсу RS-485 находится в нижней части прибора.

Для соединения приборов по интерфейсу RS-485 применяется экранированная витая пара проводов, к

которым предъявляются следующие требования: сечение не менее 0,2 мм² и погонная емкость не

более 60 пФ/м. Общая длина линии RS-485 не должна превышать 1200 м. На концах линии RS-485

длиной более 10 м следует установить согласующие резисторы 120 Ом.

5 Подключение

Линии связи следует подключать с соблюдением полярности. Линия связи А подключается к клемме А

прибора, аналогично подключается линия связи В к клемме В.

Назначение контактов клеммника для подключения по интерфейсу RS-485 приведено в таблице ниже:

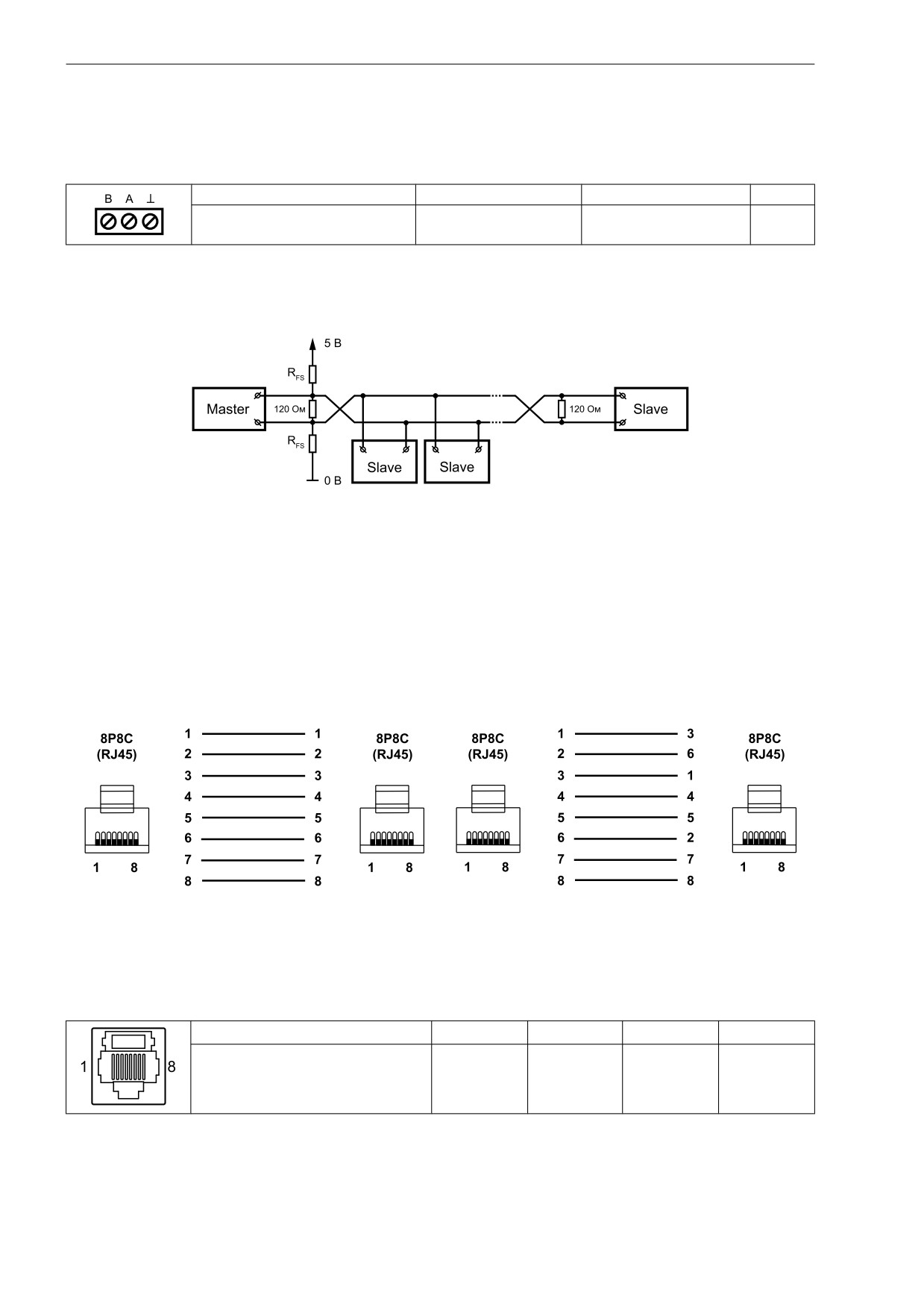

Таблица 5.4 - Назначение контактов клеммника RS-485

Клемма

⊥

Наименование сигналов

RS-485 линия B (-)

RS-485 линия A (+)

GND

Для подключения с распределенными сетевыми узлами, чтобы исключить неопределенные состояния

сети, применяются подтягивающие резисторы R_FS (failsafe

- безотказный), которые гарантируют

«логическую единицу» на выходе. Подтягивающие резисторы (по умолчанию - 120 Ом) подтягивают

линию связи А к питанию, линию связи В - к заземлению.

Рисунок 5.1 - Сеть RS-485 с подтягивающими резисторами

Подтягивающие резисторы включаются в сетевых настройках шлюза в ПО «Owen Configurator» (см.

раздел 7.2).

5.5 Ethernet

Для подключения следует использовать кабели типа «витая пара» категории не ниже 5e. На конце

кабеля следует смонтировать оконечный соединитель 8P8C (RJ45). Интерфейс Ethernet поддерживает

функцию автоматического определения типа кабеля - перекрестный или прямой. Схемы прямого и

перекрестного кабелей для соединения прибора по сети Ethernet представлены на рисунках ниже.

Рисунок 5.2 - Схема прямого кабеля для

Рисунок 5.3 - Схема перекрестного кабеля для

соединения прибора по сети Ethernet

Назначение контактов соединителя Ethernet приведено в таблице ниже.

Таблица 5.5 - Назначение контактов соединителя LAN (Ethernet)

Номер контакта

Наименование сигнала

Etx+

Etx-

Erx+

Erx-

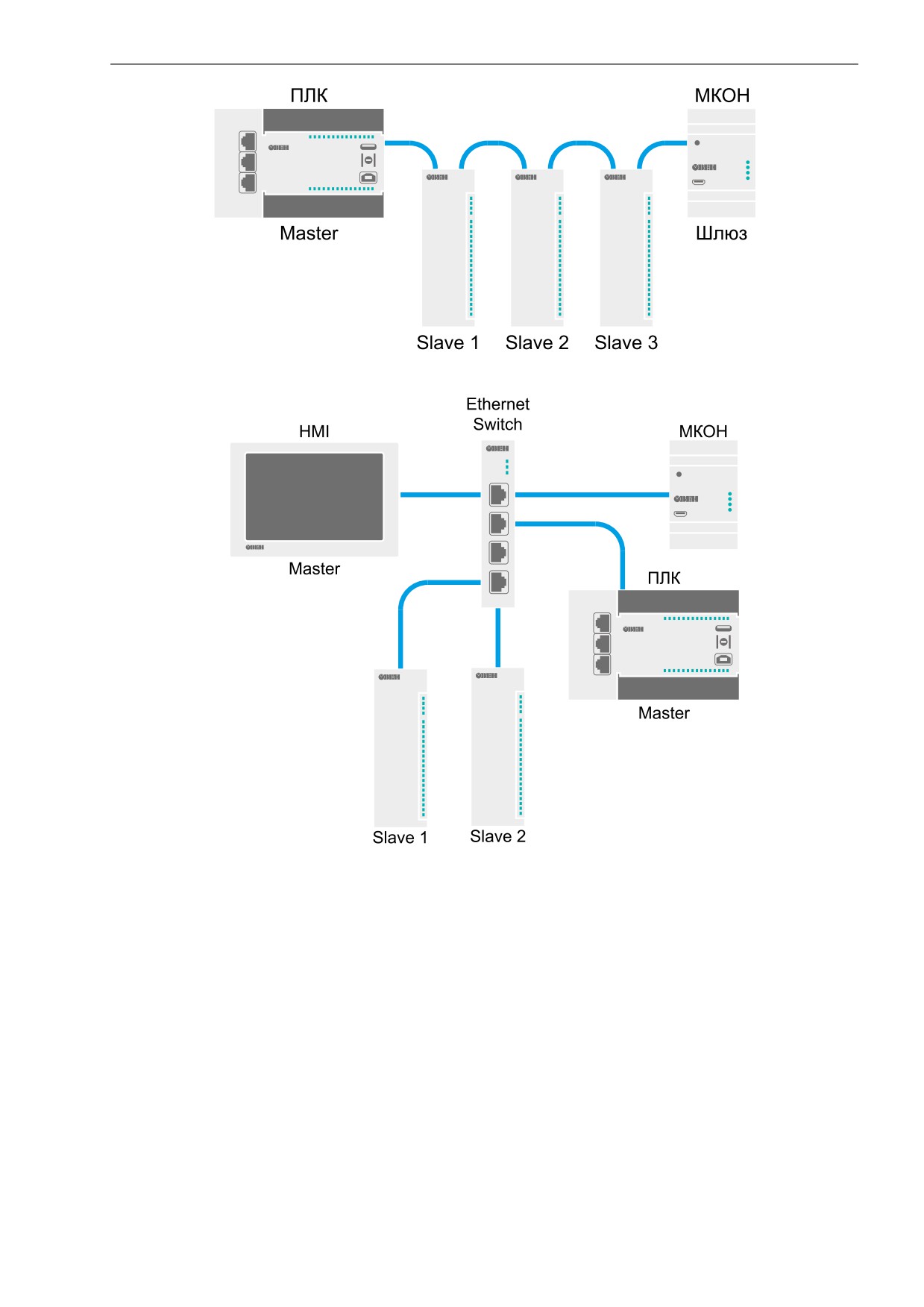

Для подключения шлюза к сети Ethernet можно использовать следующие схемы:

•

«Цепочка»/«Daisy-chain» (рисунок 5.4).

•

«Звезда» (рисунок 5.5);

6 Устройство и принцип работы

6.1 Устройство

Прибор выпускается в пластмассовом корпусе. Основные элементы показаны на рисунке 6.1.

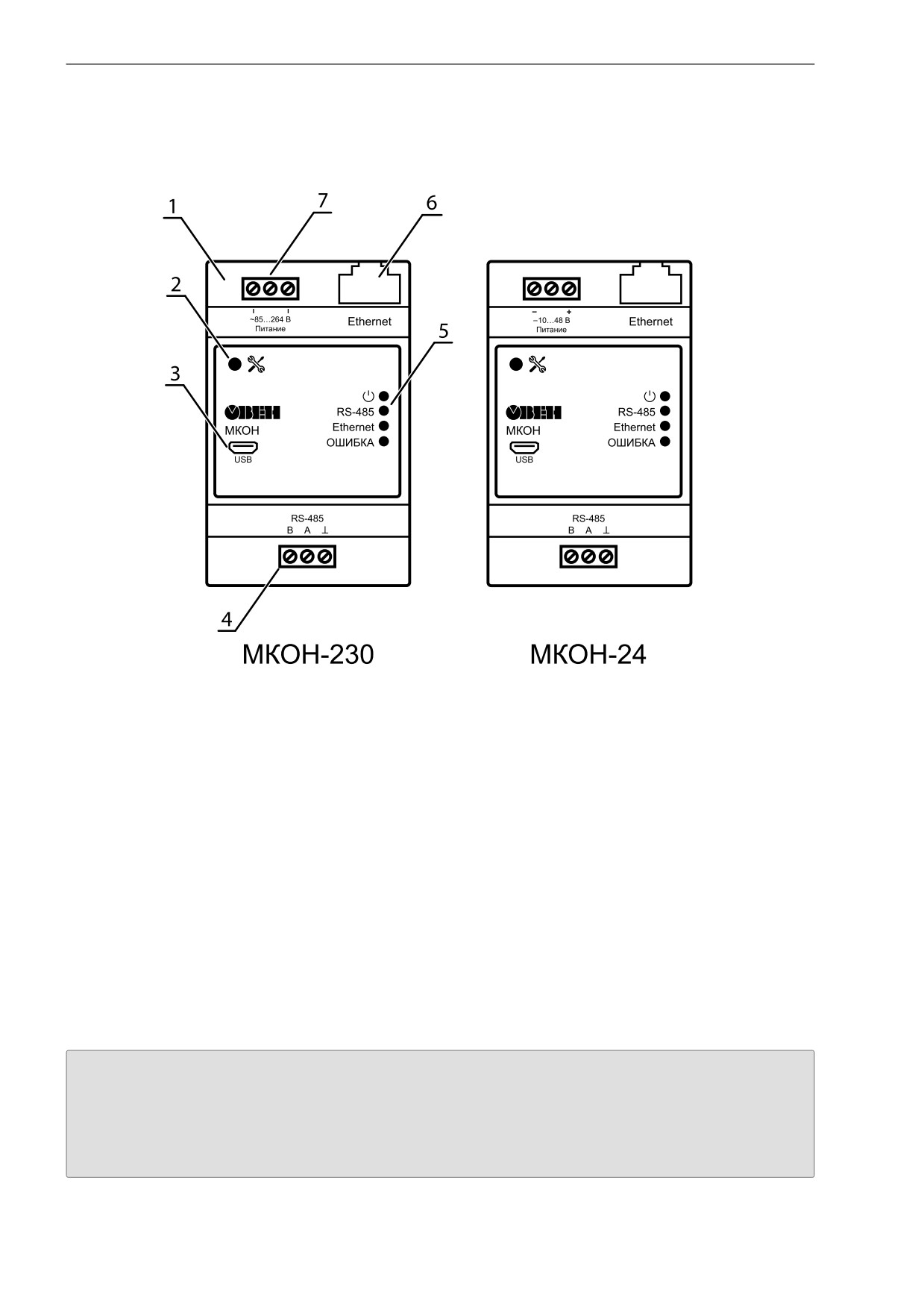

Рисунок 6.1 - Общий вид прибора

Цифрами на рисунке обозначены:

1. Корпус прибора.

2. Сервисная кнопка.

3. Разъем Micro-USB для настройки шлюза.

4. Клеммник для подключения по интерфейсу RS-485.

5. Индикаторы состояния прибора.

6. Разъем для подключения по интерфейсу Ethernet.

7. Клеммник для подключения питания.

6.2 Принцип работы

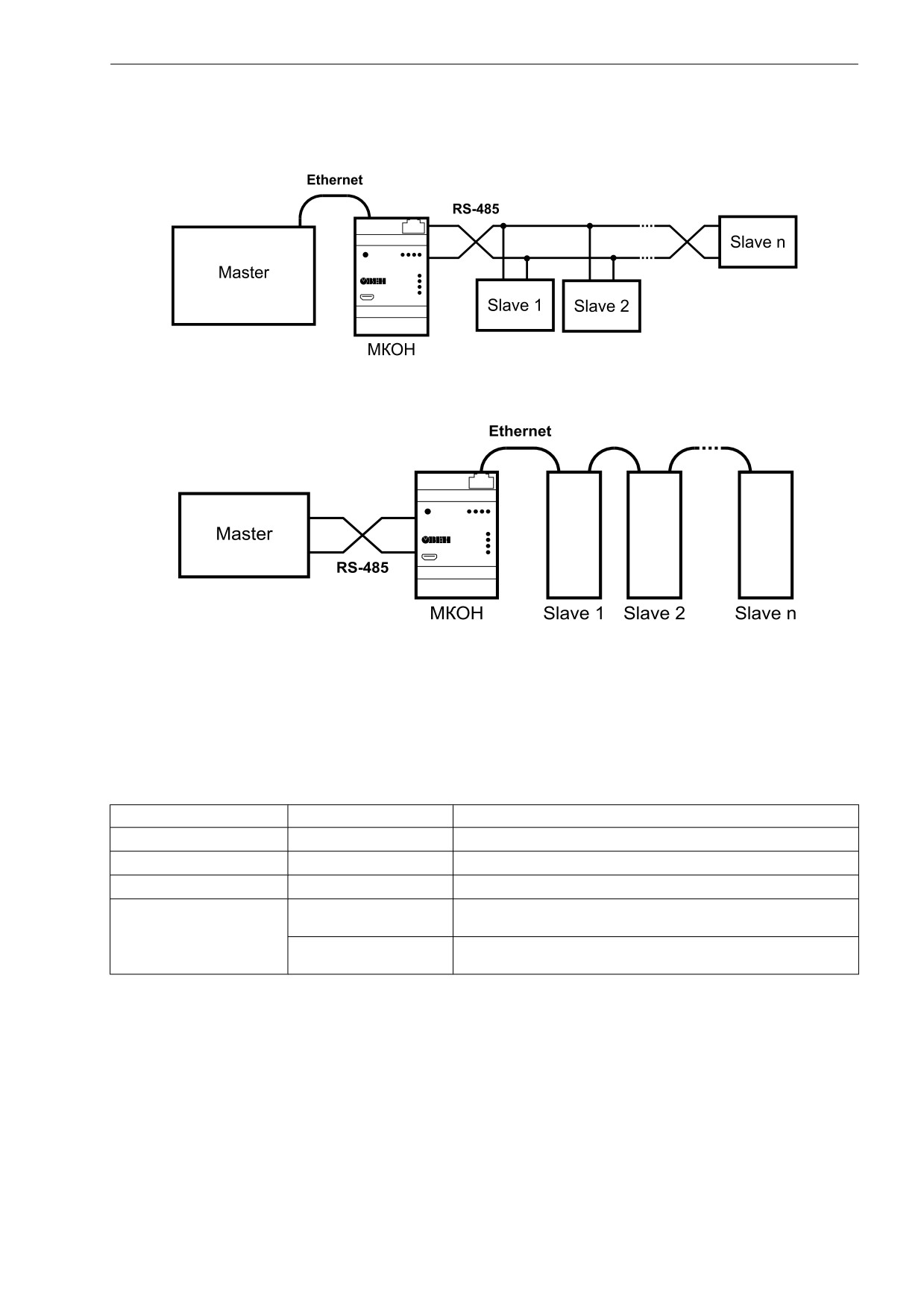

После запуска прибор начинает взаимное преобразование пакетов протоколов Modbus ASCII/RTU и

Modbus TCP согласно настройке. Пакеты с данными поступают в шлюз по подключенным

интерфейсам. Шлюз настраивается в ПО Owen Configurator, в котором задается режим работы шлюза

- Master или Slave, сетевые адреса - адрес прибора в сети RS-485 и IP-адрес в сети Ethernet, и логика

преобразования пакетов. Для slave-устройств в сети Ethernet также требуется задание соответствия

Slave ID протокола Modbus TCP адресам Slave ID в сети RS-485.

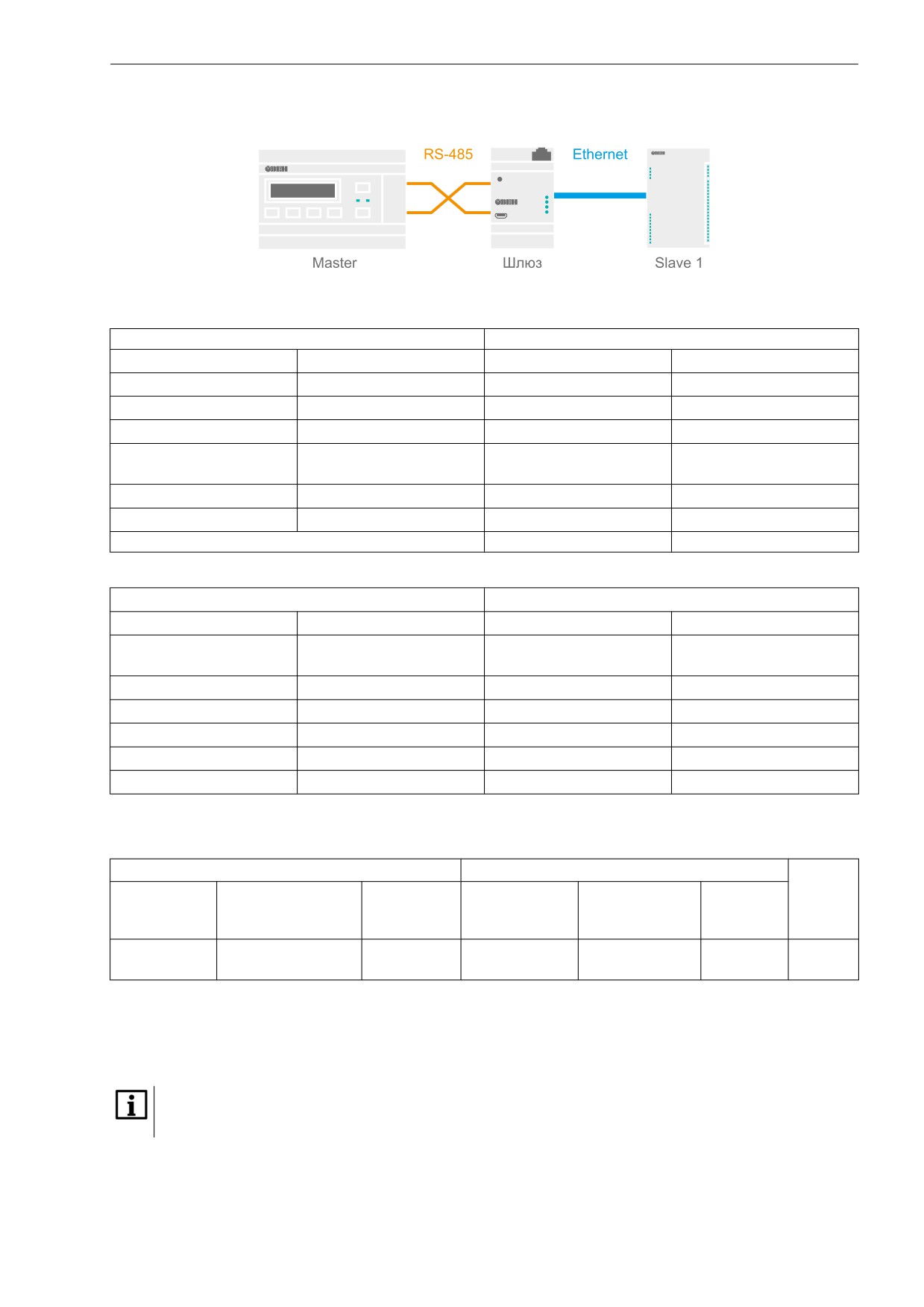

Пример

Slave-устройство в сети Ethernet расположено по IP-адресу 10.2.1.1:502 и имеет встроенный Slave ID

- 1. Для опроса slave-устройства Мастером в сети RS-485 следует установить c помощью ПО Owen

Configurator режим преобразования Master RS-485/Slave Ethernet и соответствие сетевых

параметров slave-устройства адресу 1 в сети RS-485. Тогда во время опроса Мастером сети по

адресу 1 интерфейса RS-485 будет отправляться запрос через шлюз к заданному slave-устройству в

сети Ethernet.

6 Устройство и принцип работы

Перед началом использования следует определиться в каком интерфейсе связи будет находиться

Мастер сети и согласно этому предопределять сценарии передачи данных по сети.

Примеры использования шлюза приведены на рисунках ниже.

Рисунок 6.2 - Использование шлюза с Мастером сети в интерфейсе Ethernet

Рисунок 6.3 - Использование шлюза с Мастером сети в интерфейсе RS-485

6.3 Индикация и управление

На лицевой панели прибора расположены элементы индикации и управления:

•

4 светодиода;

•

сервисная кнопка.

Таблица 6.1 - Индикация прибора

Светодиод

Состояние

Значение

Питание (зеленый)

Светится

Напряжение питания прибора подано

Ethernet (зеленый)

Мигает

Передача данных по Ethernet

RS-485 (зеленый)

Мигает

Передача данных по RS-485

Авария аппаратных средств и/или сбой встроенного

Светится

ПО

Ошибка (красный)

Невозможно установить соединение по интерфейсу

Мигает

Ethernet

Сервисная кнопка предназначена для выполнения следующих функций:

• автоматическая установка статического IP-адреса для прибора (разовое нажатие, см. раздел

7.2);

• сброс до заводских настроек (удерживать в течение 12 секунд).

На разъеме Ethernet расположено два светодиода, индицирующих связь и получение пакетов в сети

Ethernet.

7 Настройка

7.1 Подключение к ПО «Owen Configurator»

Для настройки шлюза требуется установить ПО «Owen Configurator», которое можно скачать с сайта

owen.ru.

Шлюз можно подключить к ПК по интерфейсам:

• Ethernet;

• USB.

Для подключения прибора к ПО «Owen Configurator» следует:

1. Присоединить прибор к ПК по одному из интерфейсов.

2. Запустить ПО «Owen Configurator».

3. Выбрать Добавить устройство в главном меню ПО. Откроется окно добавления прибора.

4. В выпадающем меню «Интерфейс» выбрать интерфейс для подключения.

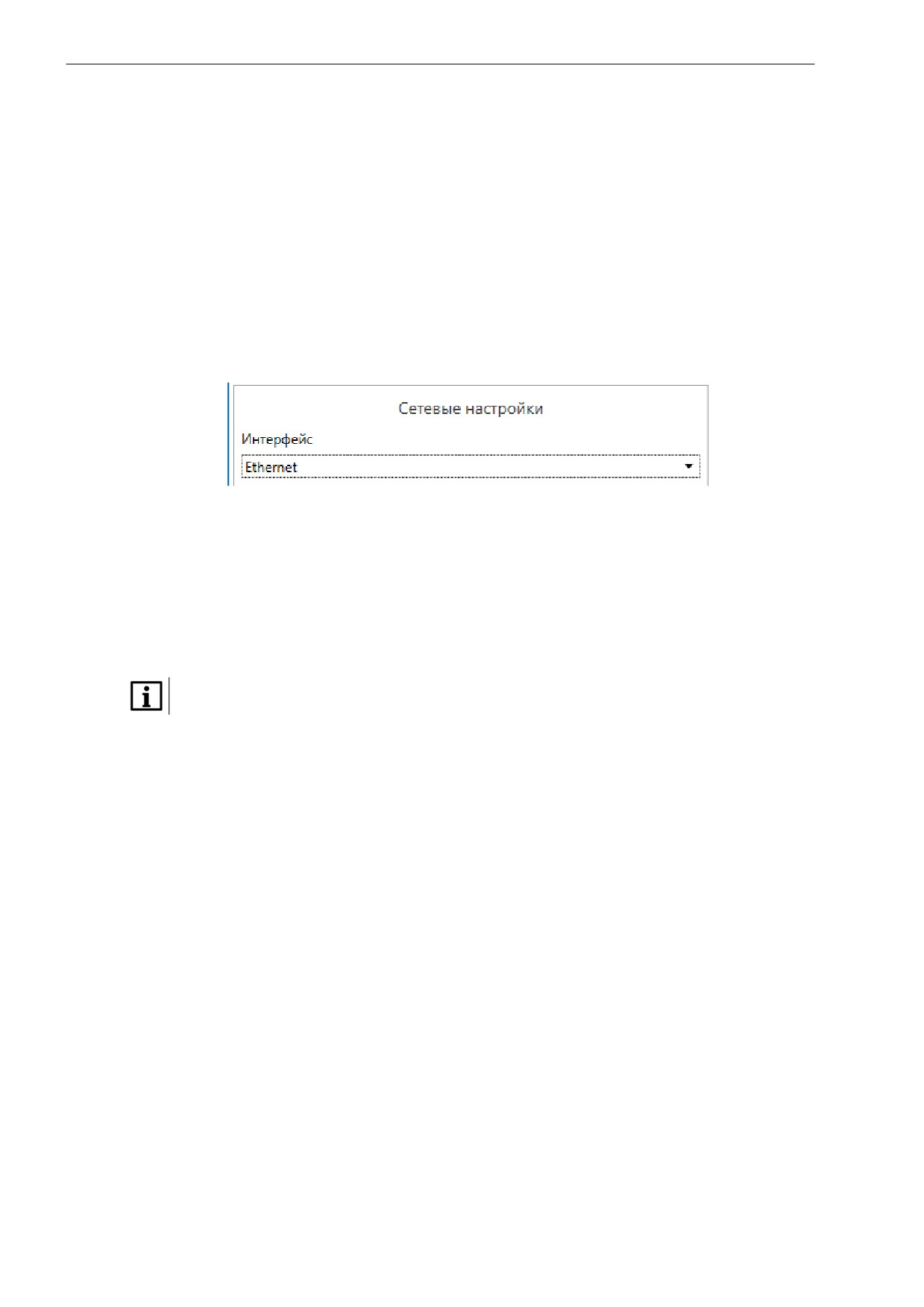

Рисунок 7.1 - Выпадающее меню «Интерфейс»

Дальнейшие шаги подключения зависят от выбора интерфейса.

Ethernet

Для подключения шлюза по интерфейсу Ethernet следует:

1. В выпадающем меню «Интерфейс» выбрать Ethernet.

2. Если известен IP-адрес шлюза, то выбрать Найти одно устройство и ввести IP-адрес. В

противном случае выбрать Найти несколько устройств и ввести диапазон IP-адресов сети.

ПРИМЕЧАНИЕ

По умолчанию IP-адрес шлюза - 192.168.1.99.

3. Нажать Найти. В правой части окна отобразится прибор.

4. Выбрать шлюз (отметить галочкой) и нажать Добавить устройства. Прибор будет добавлен в

проект.

USB

Для подключения шлюза по интерфейсу USB следует:

1. В выпадающем меню «Интерфейс» выбрать STMicroelectronics Virtual COM Port с

соответствующим номером подключенного порта.

2. В выпадающем меню «Протокол» выбрать Owen Auto Detection Protocol.

3. Если известен адрес шлюза, то выбрать Найти одно устройство и ввести адрес. В противном

случае выбрать Найти несколько устройств и ввести диапазон адресов.

4. Нажать Найти. В правой части окна отобразится прибор.

5. Выбрать шлюз (отметить галочкой) и нажать Добавить устройства. Прибор будет добавлен в

проект.

Более подробная информация о подключении и работе с приборами приведена в справке ПО «Owen

Configurator». Справка вызывается нажатием клавиши F1.

7 Настройка

7.2 Сетевые настройки

Сетевые настройки шлюза задаются в дереве области настроек параметров ПО «Owen Configurator».

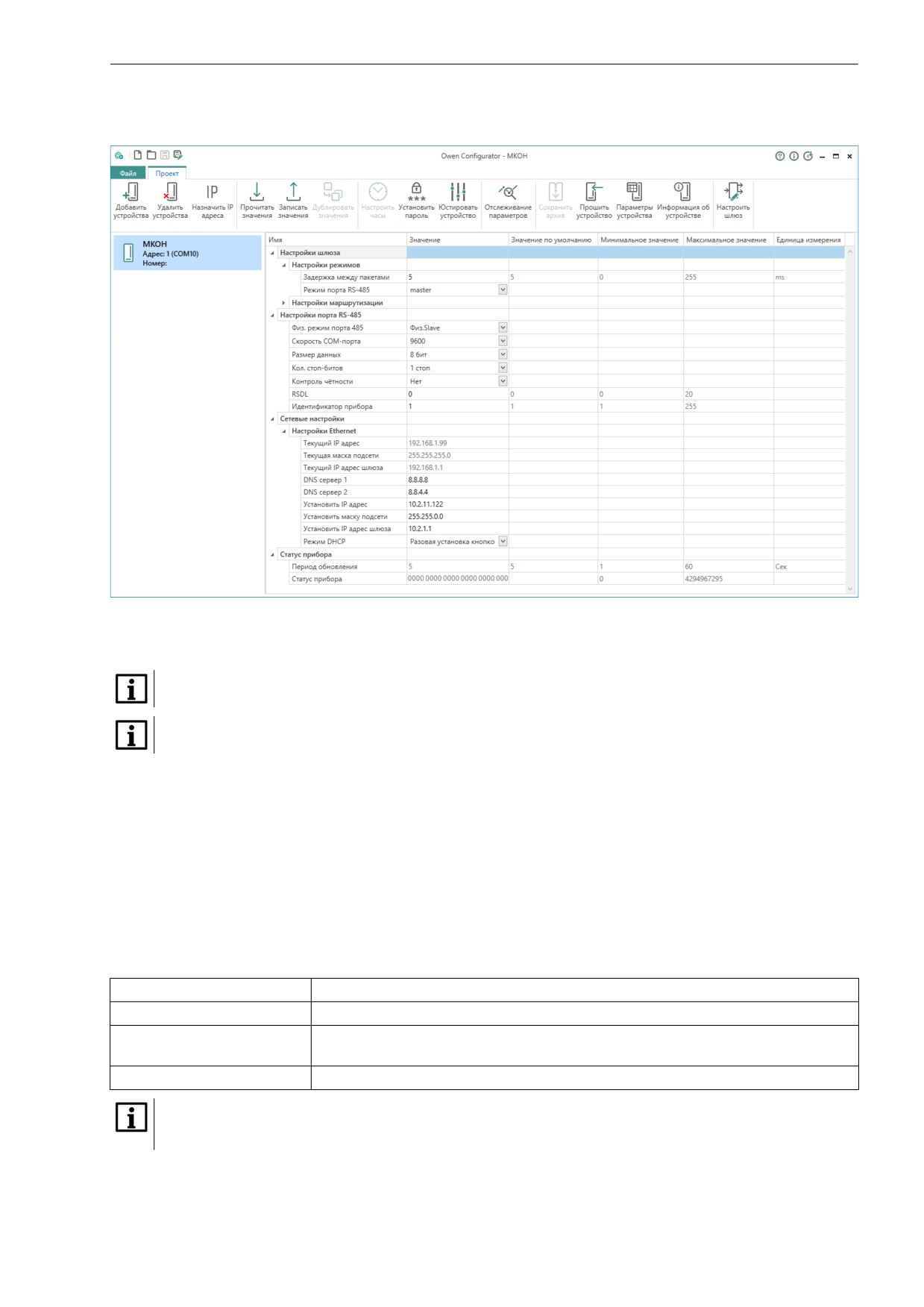

Рисунок 7.2 - Сетевые настройки

Для применения новых сетевых настроек следует перезагрузить шлюз.

ПРИМЕЧАНИЕ

Если шлюз подключен по интерфейсу USB, его также требуется отключить от порта.

ПРИМЕЧАНИЕ

Для восстановления заводских настроек шлюза следует зажать сервисную кнопку на 12 секунд.

RS-485

Параметр «Физический режим порта» служит для работы подтягивающих резисторов в сети:

•

«Физ.Master» - подтягивающие резисторы включены;

•

«Физ.Slave» - подтягивающие резисторы отключены.

Остальные параметры должны соответствовать характеристикам, принятым в подключенной сети.

Ethernet

Для обмена данных в сети Ethernet должны быть заданы следующие параметры:

Таблица 7.1 - Сетевые настройки Ethernet

Параметр

Значение

IP-адрес

Статический или динамический. Заводская настройка - 192.168.1.99

Задает видимую модулем подсеть IP-адресов других устройств.

Маска IP-адреса

Заводская настройка - 255.255.255.0

IP-адрес шлюза

Адрес шлюза для выхода в Интернет. Заводская настройка - 192.168.1.1

ПРИМЕЧАНИЕ

MAC-адрес шлюза неизменен и установлен изготовителем. Номер MAC-адреса нанесен на

корпусе шлюза.

Динамический IP-адрес шлюза устанавливается DHCP-сервером сети Ethernet. О наличии

DHCP-сервера в участке сети, к которому подключен шлюз, следует уточнить у служб системного

7 Настройка

администрирования. Для установки динамического IP-адреса параметр «Режим DHCP» должен быть

установлен в положение «Вкл».

Статический IP-адрес задается в сетевых настройках или нажатием на сервисную кнопку, параметр

«Режим DHCP» должен быть установлен в положение «Выкл» или «Разовая установка кнопкой».

7.3 Режим работы шлюза

После добавления шлюза в проект ПО «Owen Configurator» становится доступна функция Настроить

шлюз для выбора режима работы.

Для настройки шлюза следует нажать кнопку

Настроить шлюз в контекстном меню шлюза в

области устройств или во вкладке Проект в главном меню.

Откроется окно настроек шлюза.

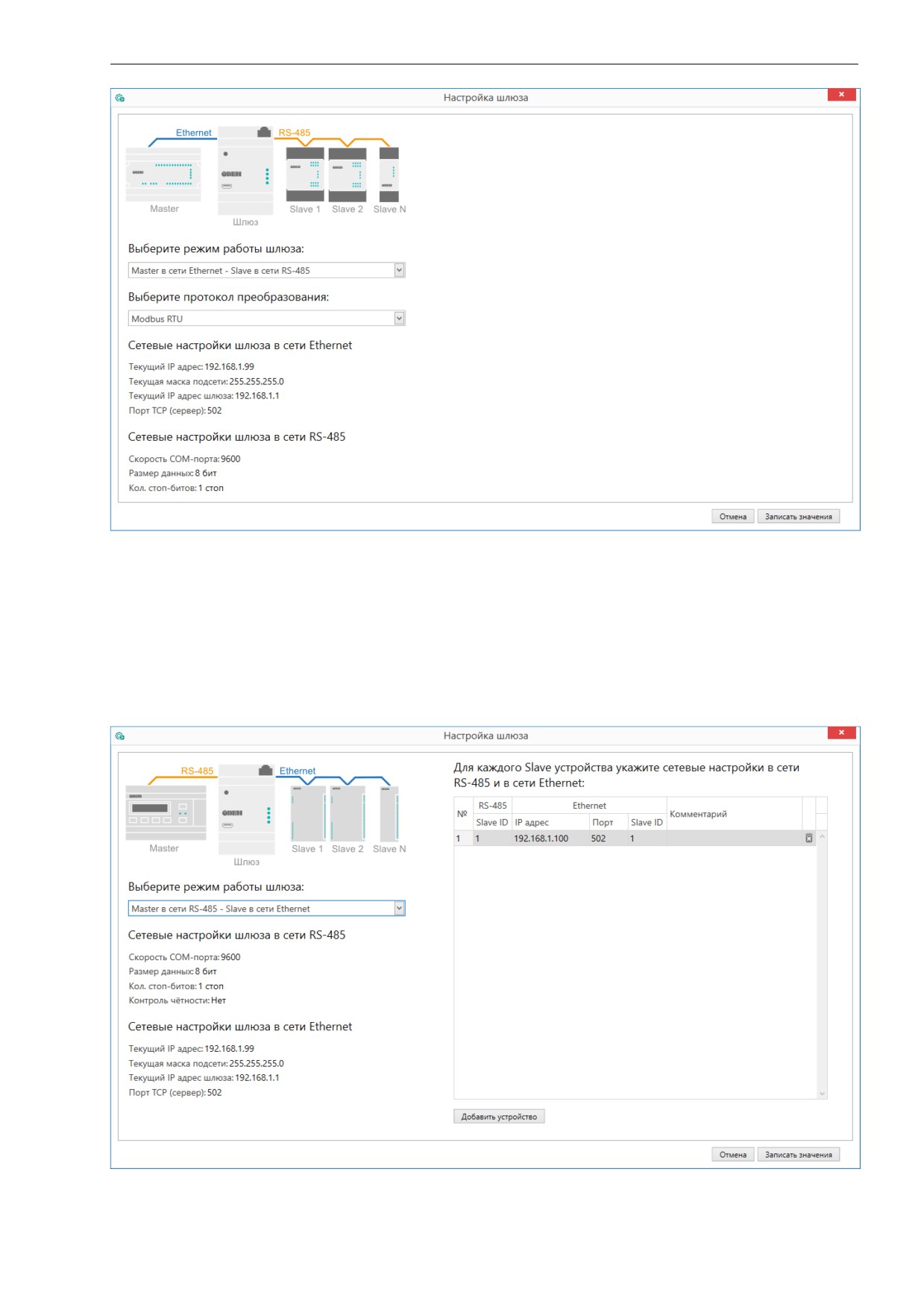

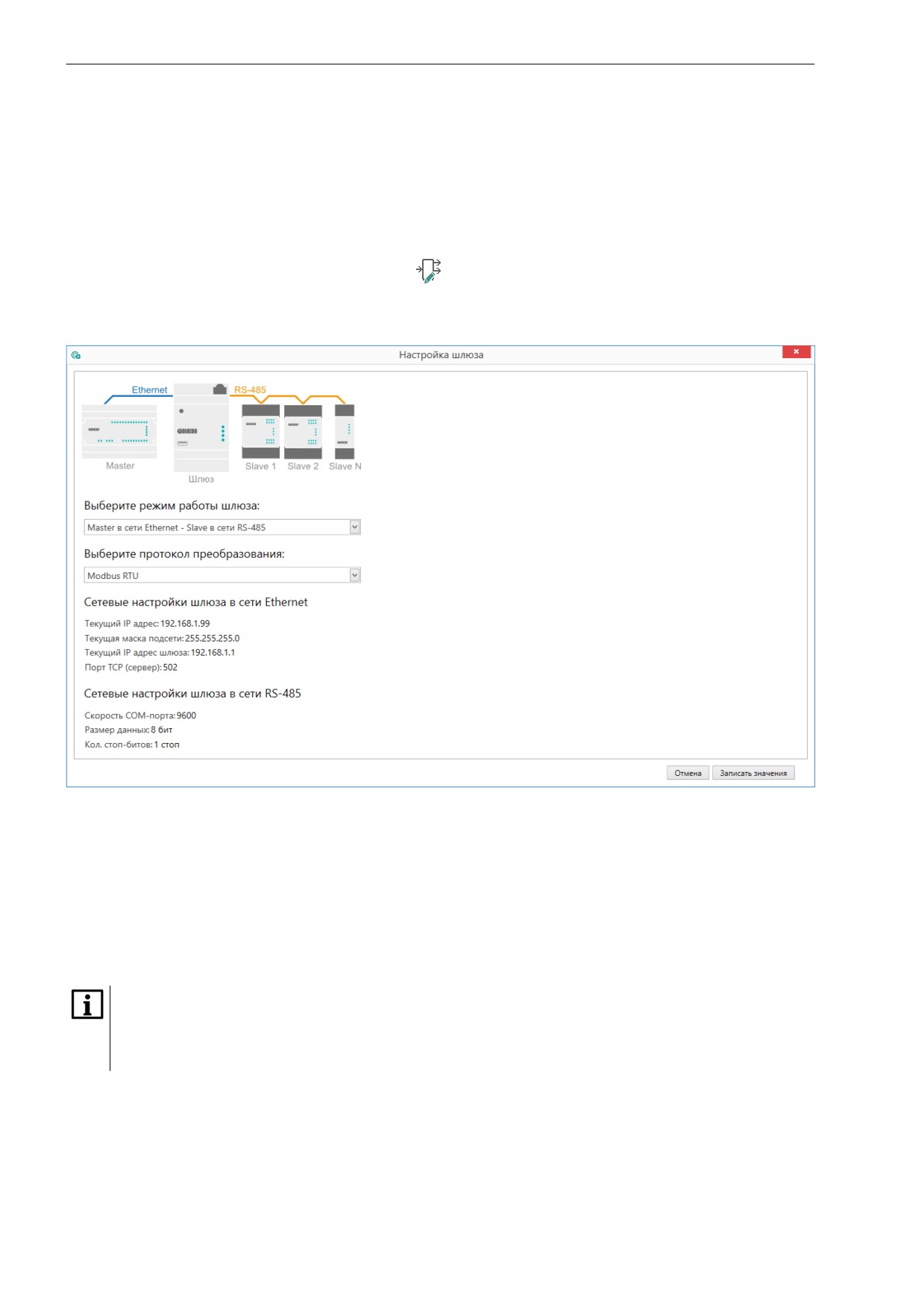

Рисунок 7.3 - Настройки шлюза

Для шлюза доступны режимы работы:

• Master в сети Ethernet/Slave в сети RS-485;

• Master в сети RS-485/Slave в сети Ethernet.

В зависимости от выбранного режима работы в левой верхней части окна отображается условная

схема подключения.

В области настроек параметров также отображаются сетевые параметры интерфейсов, которые

считываются из шлюза.

ПРИМЕЧАНИЕ

В окне настройки шлюза изменение сетевых параметров недоступно. Для изменения сетевых

параметров следует внести изменения в дереве настроек прибора и записать параметры в

прибор. Во время повторного открытия функции настроек шлюза считаются измененные

параметры.

Master в сети Ethernet/Slave в сети RS-485

Режим работы Master в сети Ethernet/Slave в сети RS-485 подразумевает, что Мастер сети находится в

сети Ethernet.

7 Настройка

Если выбран режим с Мастером сети в интерфейсе RS-485, то в правой области окна следует задать

соответствия сетевых параметров устройств в сети RS-485 (Slave ID) IP-адресам, портам и Slave ID в

сети Ethernet. Для удобства каждому устройству можно добавить комментарий.

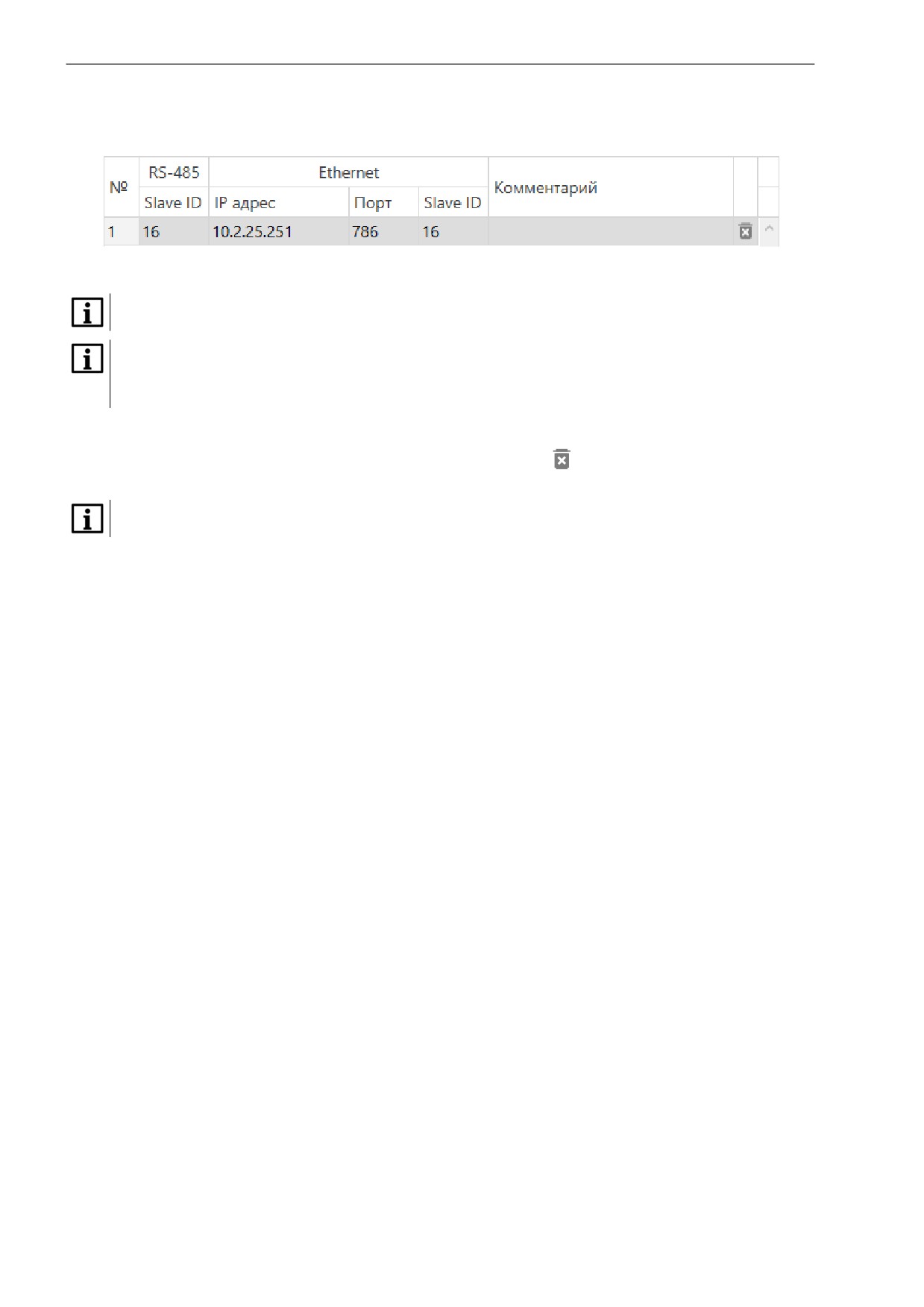

Рисунок 7.6 - Соответствие адресов устройств

ПРИМЕЧАНИЕ

Slave ID прибора для протокола Modbus TCP см. в документации к устройству.

ПРИМЕЧАНИЕ

В режиме работы Master RS-485/Slave Ethernet шлюз может одновременно поддерживать два

TCP/IP соединения. Если количество Slave-устройств больше двух, то возникают

дополнительные задержки, связанные с переключением TCP/IP соединений.

Для добавления нового устройства в таблицу следует нажать на кнопку Добавить устройство ниже.

Чтобы удалить устройство из таблицы, следует нажать кнопку

Удалить устройство в строке

устройства.

ПРИМЕЧАНИЕ

Максимальное количество Slave-устройств в режиме работы Master RS-485/Slave Ethernet - 31.

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования

безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного

раза в

месяцев

включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

9 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ IEC 61131-2;

• напряжение питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ IEC

61131-2;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора;

• MAC-адрес.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора;

• дата изготовления прибора.

10 Упаковка

Прибор упаковывается в соответствии с ГОСТ 23088 в потребительскую

тару,

выполненную

из

коробочного картона согласно ГОСТ 7933.

Для почтовой пересылки прибор упаковывается согласно ГОСТ 9181.

11 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах

тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям

5 ГОСТ 15150 при температуре

окружающего воздуха от -40 до +55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1

ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Ручная настройка

Приложение А. Ручная настройка

В ПО «Owen Configurator» можно вручную задать параметры обмена шлюза. Ручная настройка

требуется только для частных случаев, для стандартной настройки рекомендуется использовать

функцию «Настроить шлюз» (см. раздел 7.3).

В окне параметров ПО «Owen Configurator»для ручной настройки используются следующие вкладки:

• Настройка режимов;

• Настройка маршрутизации.

А.1 Настройка режимов

Задержка между пакетами

Параметр «Задержка между пакетами» работает только в режиме Master в сети Ethernet/Slave в сети

RS-485. Параметр следует использовать, если Slave-устройствам требуется дополнительное время

для подготовки к следующему обмену. Параметр

«Задержка между пакетами» задается в

миллисекундах.

Временная диаграмма, поясняющая принцип работы параметра

«Задержка между пакетами»,

изображена на рисунке ниже.

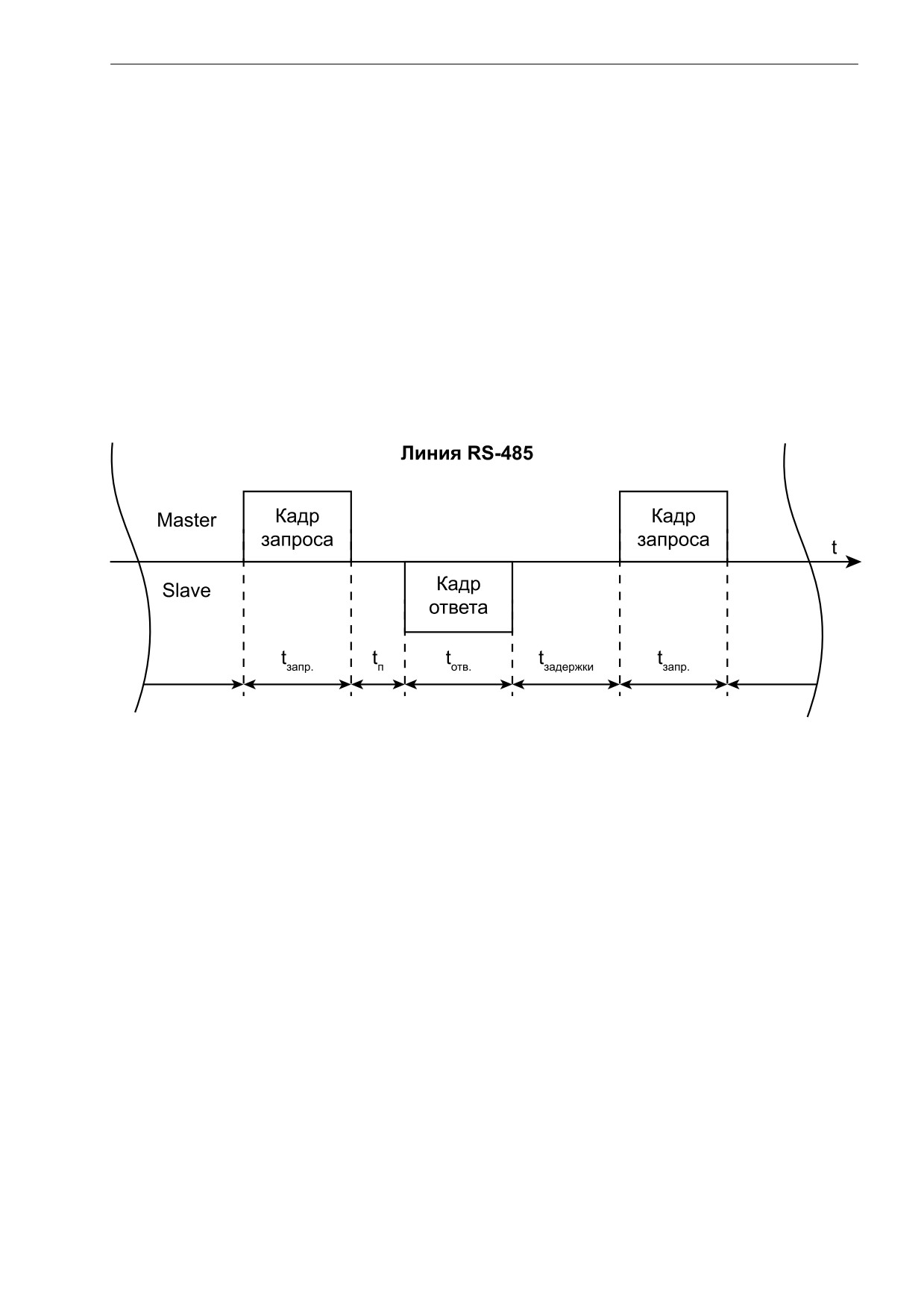

Рисунок А.1 - Временная диаграмма поясняющая принцип работы параметра «Задержка между

пакетами»

Обозначения на рисунке:

• t_запр. - время, за которое Master передает кадр запроса;

• t_п - время обработки запроса от Master;

• t_отв. - время, за которое Slave передает кадр ответа;

• t_{задержки} - время подготовки к следующему обмену.

Параметр «Режим порта RS-485»

Параметр определяет режим работы порта RS-485 по отношению к устройствам сети RS-485. Для

режима Master в сети Ethernet/Slave в сети RS-485 параметр должен быть установлен в значение

master. Для режима Master в сети RS-485/Slave в сети Ethernet - в значение slave.

О параметре «Физический режим порта RS-485» см. раздел 7.2.

А.2 Настройка маршрутизации

Во вкладке «Настройка маршрутизации» можно задать собственные правила для преобразования

данных. Шлюз разбирает записи правил маршрутизации сверху вниз (от R1 до R31), проверяя

соответствие разбираемого пакета текущему правилу. Если пакет попадает под правило

маршрутизации, то дальнейший поиск записей не происходит и пакет пересылается в соответствии с

таблицей маршрутизации. По умолчанию первая запись 27:0:1:0:0:S:P является системной и не может

быть изменена. Шлюз позволяет создать до 31 правила маршрутизации.

Правило маршрутизации записывается в виде строки, где каждое поле отделяется двоеточием «:».

Ручная настройка

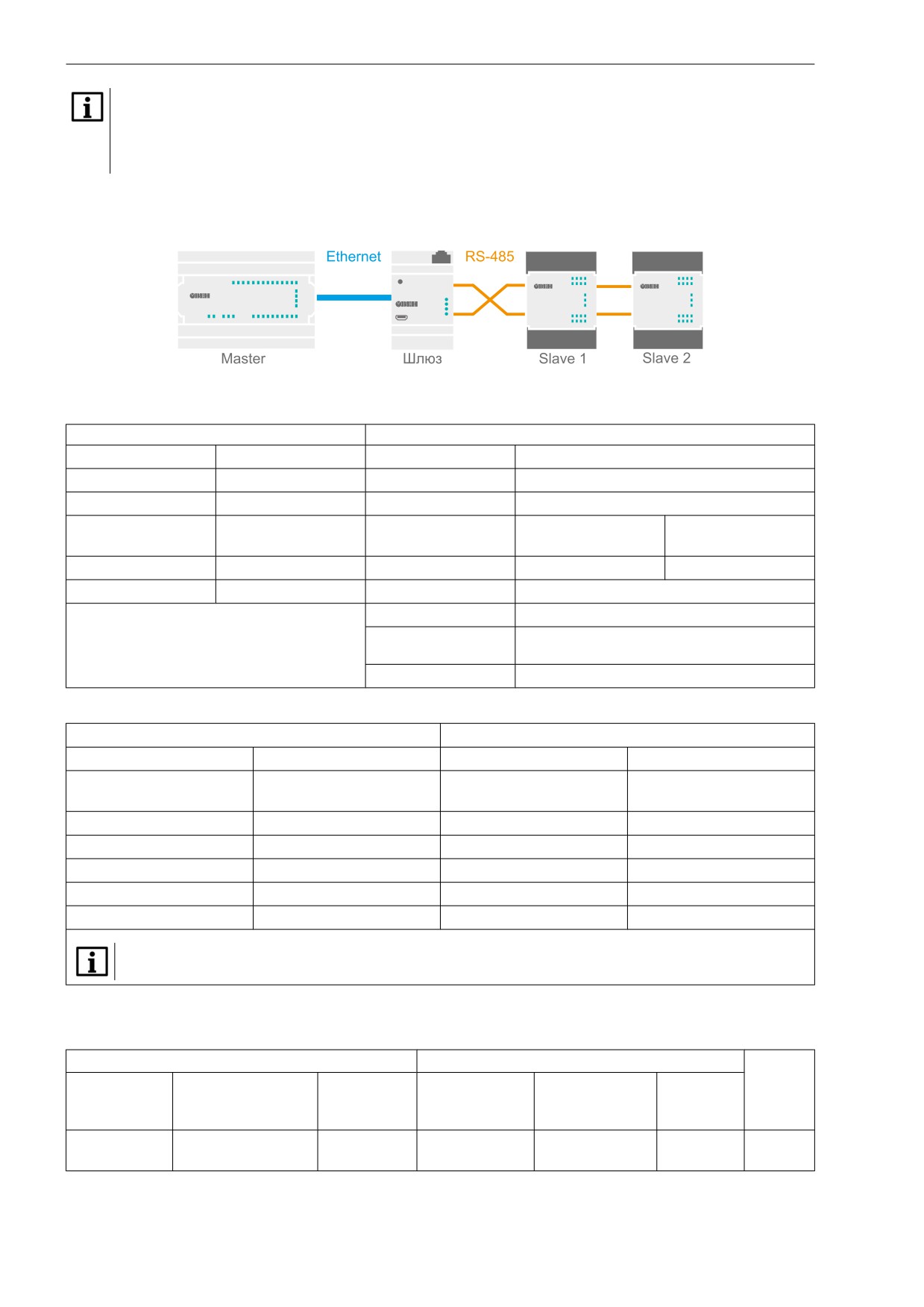

Таблица А.1 - Формат правила маршрутизации на примере системной записи

Входящий пакет

Исходящий пакет

Код

Порт (не

Порт

Протокол

Slave ID

интерфей-

Slave ID

интерфейса

используется)

(опционально)

са/IP-адрес

ПРИМЕЧАНИЕ

Подробнее о параметрах и регистрах правил маршрутизации см. в приложении

Параметры настройки.

Таблица А.2 - Значения поля Код интерфейса

Таблица А.3 - Значения поля Код интерфейса

для входящего пакета

для исходящего пакета

Код интерфейса (Hex)

Значение

Код интерфейса (Hex)/

Значение

IP-адрес (Hex)

Сервисный код для

0x27

связи с

0x40

RS-485

конфигуратором

10.2.25.210, где

0A0219D2 (пример

0x40

RS-485

0x0A - 10;

IP-адреса

0x02 - 2;

0x06

Ethernet

Slave-устройства в

0x19 - 25;

формате Hex)

0xD2 - 210

Доступ к регистрам

0x00

шлюза

Таблица А.4 - Значения порта входящего

Таблица А.5 - Значения порта исходящего

пакета

Порт (Hex)

Значение

Порт (Hex)

Значение

Поле не используется

Порт не задействован

0x00

(по умолчанию - 0)

(RS-485)

0х01-0хFFF

Номер TCP-порта

Поле Slave ID устанавливает связь между ID уcтройства в сети Master и Slave и может принимать

значения, представленные в таблице ниже.

Таблица А.6 - Значение поля Slave ID

Таблица А.7 - Значение поля Slave ID

входящего пакета

исходящего пакета

Slave ID

Значение

Slave ID

Значение

Адрес (ID) устройства

0x00-0xFF

(Hex)

Обрабатывать пакеты с

Не менять Slave ID

любым Slave ID

входящего пакета

Протокол входящего пакета определяется шлюзом автоматически, протокол исходящего пакета

устанавливается в соответствии с полем Протокол.

Таблица А.8 - Значения поля Протокол

Код протокола

Значение

Modbus ASCII

Modbus TCP

Modbus RTU

Ручная настройка

Пример преобразования из протоколов Modbus ASCII/RTU в Modbus TCP

Master-устройство находится в сети RS-485, Slave-устройство находится в сети Ethernet.

Рисунок А.2 - Схема подключения

Таблица А.9 - Сетевые настройки подлюченных к шлюзу устройств

Master

Slave

Параметр

Значение

Параметр

Значение

Интерфейс

RS-485

Интерфейс

Ethernet

Протокол

Modbus ASCII/RTU

Протокол

Modbus TCP

Скорость

9600 кбит/с

Адрес устройства (ID)

(Hex - 0x01)

10.2.25.210 (Hex -

Размер данных

8 бит

IP-адрес

0A0219D2)

Количество стоп-битов

TCP-порт

502

(Hex - 1F6)

Контроль четности

Нет

Шлюз

10.2.1.1

–

Маска сети

255.255.0.0

Таблица А.10 - Сетевые настройки шлюза

Интерфейс RS-485 (код интерфейса - 0x40)

Интерфейс Ethernet

Параметр

Значение

Параметр

Значение

Автоопределение

Modbus TCP (код

Протокол

(ASCII/RTU)

протокола - P)

Скорость

9600 кбит/с

Адрес устройства (ID)

(Hex - 0x01)

Размер данных

8 бит

IP-адрес

10.2.25.211

Количество стоп-битов

TCP-порт

502

(Hex - 1F6)

Контроль четности

Нет

Шлюз

10.2.1.1

Режим порта RS-485

Slave

Маска сети

255.255.0.0

Запись правила маршрутизации имеет вид 40:0:10:0A0219D2:1F6:1:P и раскрыта в таблице ниже.

Таблица А.11 - Раскрытие записи правила маршрутизации

Входящий пакет

Исходящий пакет

Код

Порт

Прото-

Порт (не

интерфей-

Slave ID

интерфейса/

(опциональ-

Slave ID

кол

используется)

са/IP-адрес

IP-адрес

но)

0x00 (не

0x40

0x10

0x0A0219D2

0x1F6

0x01

используется)

Slave ID входящего пакета однозначно указывает на Slave-устройство в сети Ethernet с определенным

IP-адресом, TCP-портом и собственным Slave ID. Пакеты, отправленные Master-устройством на адрес

(Hex - 0x10) в сети RS-485, будут перенаправлены на IP-адрес 10.2.25.210 (Hex - 0x0A0219D2),

TCP-порт 502 (Hex - 0x1F6) и Slave ID 1 (Hex - 0x01) устройства в сети Ethernet. Протокол Modbus

ASCII/RTU будет сконвертирован в протокол Modbus TCP (код протокола - P).

ПРИМЕЧАНИЕ

В качестве кода интерфейса исходящего пакета используется Hex-представление IP-адреса, а

не код интерфейса Ethernet (Hex - 0x06).

Ручная настройка

ПРИМЕЧАНИЕ

Для перенаправления всех пакетов на указанное Slave-устройство следует установить в поле

Slave ID входящего пакета значение G (обрабатывать пакеты с любым Slave ID). Стоить

учитывать, что правила маршрутизации, написанные ниже правила с кодом G, обработаны не

будут, в соответствии с порядком разбора таблицы маршрутизации.

Пример преобразования из протокола Modbus TCP в Modbus ASCII/RTU

Master-устройство находится в сети Ethernet, Slave-устройство находится в сети RS-485.

Рисунок А.3 - Схема подключения

Таблица А.12 - Сетевые настройки подлюченных к шлюзу устройств

Master

Slave

Параметр

Значение

Параметр

Значение

Интерфейс

Ethernet

Интерфейс

RS-485

Протокол

Modbus TCP

Протокол

Modbus RTU

10.2.25.210 (Hex -

IP-адрес

Устройство

Slave 1

Slave 2

0A0219D2)

Шлюз

10.2.1.1

Адрес

Маска сети

255.255.0.0

Скорость

9600 кбит/с

Размер данных

8 бит

Количество стоп-

–

битов

Контроль четности

Нет

Таблица А.13 - Сетевые настройки шлюза

Интерфейс Ethernet (код интерфейса - 0x06)

Интерфейс RS-485 (код интерфейса - 0x40)

Параметр

Значение

Параметр

Значение

Modbus RTU (код

Протокол

Modbus TCP

Протокол

протокола - R)

Адрес устройства (ID)

Скорость

9600 кбит/с

IP-адрес

10.2.25.211

Размер данных

8 бит

TCP-порт

502*

Количество стоп-битов

Шлюз

10.2.1.1

Контроль четности

Нет

Маска сети

255.255.0.0

Режим порта RS-485

Master

ПРИМЕЧАНИЕ

* Значение не изменяется для интерфейса Ethernet.

Запись правила маршрутизации имеет вид 6:0:G:40:0:S:R и раскрыта в таблице ниже.

Таблица А.14 - Раскрытие записи правила маршрутизации

Входящий пакет

Исходящий пакет

Код

Порт

Прото-

Порт (не

интерфей-

Slave ID

интерфейса/

(опциональ-

Slave ID

кол

используется)

са/IP-адрес

IP-адрес

но)

0x00 (не

0x06

0x40

используется)

задействован)

Если в поле Slave ID входящего пакета установлено значение G, шлюз пересылает все пакеты из сети

Ethernet (Hex - 0x06) в сеть RS-485 (Hex - 0x40), кроме входящих пакетов со Slave ID равным 1.

Ручная настройка

ПРИМЕЧАНИЕ

Устройства в сети RS-485 не могут иметь адрес равный 1, если в Slave ID входящего пакета

установлено значение G , потому что данный адрес зарезервирован за шлюзом и не может быть

изменен. Таким образом, все входящие пакеты со значением Slave ID равным 1 будут попадать

под системное правило маршрутизации 27:0:1:0:0:S:P. Если изменить адрес Slave-устройства

невозможно, то можно применить следующее правило маршрутизации: 6:0:DE:40:0:1:R (пакеты

направленные на адрес 0xDE (Dec - 222) будут перенаправлены на Slave-устройство с

адресом 1). Данное правило маршрутизации следует поставить выше правила со значением G в

соответствии с порядком разбора таблицы маршрутизации.

Исходящий пакет будет иметь точно такой же Slave ID, как и у входящий пакет, так как поле Slave ID

исходящего пакета имеет значение S. Протокол Modbus TCP будет сконвертирован в протокол Modbus

RTU (код протокола - R).

ПРИМЕЧАНИЕ

Для конвертации протокола Modbus TCP в протокол Modbus ASCII следует установить в поле

Код протокола значение A.

Параметры настройки

Приложение Б. Параметры настройки

Параметры и регистры настройки шлюза можно посмотреть в ПО «Owen Configurator» в меню

Параметры устройства.

Таблица Б.1 - Параметры настройки шлюза

Количество

Параметр

Адрес

Адрес (Hex)

Тип данных

регистров

Настройки режимов

Задержка между пакетами

1542

0x0606

Unsigned 8

Режим порта RS-485

1540

0x0604

Enum 2

Настройки маршрутизации

R0*

1008

0x03F0

String 256

1024

0x0400

String 256

1040

0x0410

String 256

1056

0x0420

String 256

1072

0x0430

String 256

1088

0x0440

String 256

1104

0x0450

String 256

1120

0x0460

String 256

1136

0x0470

String 256

1152

0x0480

String 256

R10

1168

0x0490

String 256

R11

1184

0x04A0

String 256

R12

1200

0x04B0

String 256

R13

1216

0x04C0

String 256

R14

1232

0x04D0

String 256

R15

1248

0x04E0

String 256

R16

1264

0x04F0

String 256

R17

1280

0x0500

String 256

R18

1296

0x0510

String 256

R19

1312

0x0520

String 256

R20

1328

0x0530

String 256

R21

1344

0x0540

String 256

R22

1360

0x0550

String 256

R23

1376

0x0560

String 256

R24

1392

0x0570

String 256

R25

1408

0x0580

String 256

R26

1424

0x0590

String 256

R27

1440

0x05A0

String 256

R28

1456

0x05B0

String 256

R29

1472

0x05C0

String 256

R30

1488

0x05D0

String 256

R31

1504

0x05E0

String 256

Настройки порта RS-485

Физический режим порта RS-485

526

0x020E

Enum 2

Режим COM-порта*

520

0x0208

Enum 1

Скорость COM-порта

521

0x0209

Enum 14

Размер данных

522

0x020A

Enum 2

Параметры настройки

Продолжение таблицы Б.1

Количество

Параметр

Адрес

Адрес (Hex)

Тип данных

регистров

Количество стоп-битов

523

0x020B

Enum 2

Контроль четности

524

0x020C

Enum 3

RSDL

525

0x020D

Unsigned 8

Идентификатор прибора

527

0x020F

Unsigned 8

Настройки Ethernet

MAC адрес*

61696

0xF100

Unsigned 48

Текущий IP-адрес*

0x001A

Unsigned 32

Текущая маска подсети*

0x001C

Unsigned 32

Текущий IP-адрес шлюза*

0x001E

Unsigned 32

DNS сервер 1

0x000C

Unsigned 32

DNS сервер 2

0x000E

Unsigned 32

Установить IP-адрес

0x0014

Unsigned 32

Установить маску подсети

0x0016

Unsigned 32

Установить IP-адрес шлюза

0x0018

Unsigned 32

Режим DHCP

0x0020

Enum 3

Настройки подключения к OwenCloud

Подключение к OwenCloud

0x0023

Enum 2

Статус подключения к OwenCloud*

0x0024

Enum 5

Modbus Slave

Тайм-аут перехода в безопасное

700

0x02BC

Unsigned 8

состояние

Права удаленного доступа из OwenCloud

Разрешение конфигурирования

701

0x02BD

Enum 2

Управление и запись значений

702

0x02BE

Enum 2

Доступ к регистрам Modbus

703

0x02BF

Enum 4

Статус прибора

Статус прибора*

61620

0xF0B4

Unsigned 32

ПРИМЕЧАНИЕ

* Неизменяемые параметры.
