Модуль дискретного вывода МУ210-401. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Введение

Используемые аббревиатуры

Назначение

Технические характеристики

2.1 Технические характеристики

2.2 Изоляция узлов прибора

2.3 Условия эксплуатации

Меры безопасности

Монтаж

Подключение

5.1 Рекомендации по подключению

5.2 Назначение контактов клеммника

5.3 Назначение разъемов

5.4 Питание

5.5 Подключение к выходам

5.6 Подключение по интерфейсу Ethernet

Устройство и принцип работы

6.1 Принцип работы

6.2 Индикация и управление

6.3 Часы реального времени

6.4 Запись архива

6.5 Режимы обмена данными

6.5.1 Работа по протоколу Modbus TCP

6.5.2 Коды ошибок для протокола Modbus

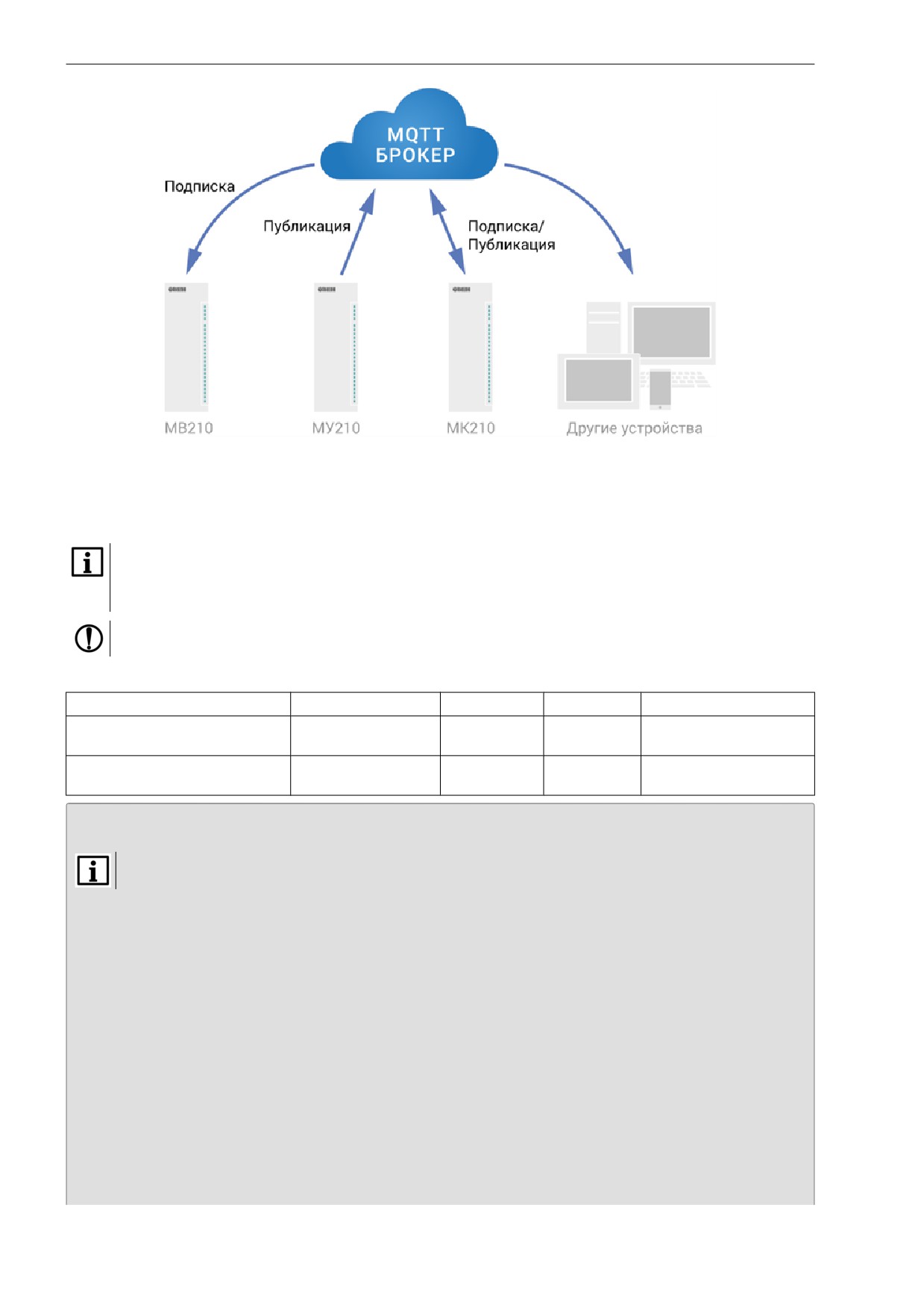

6.5.3 Работа по протоколу MQTT

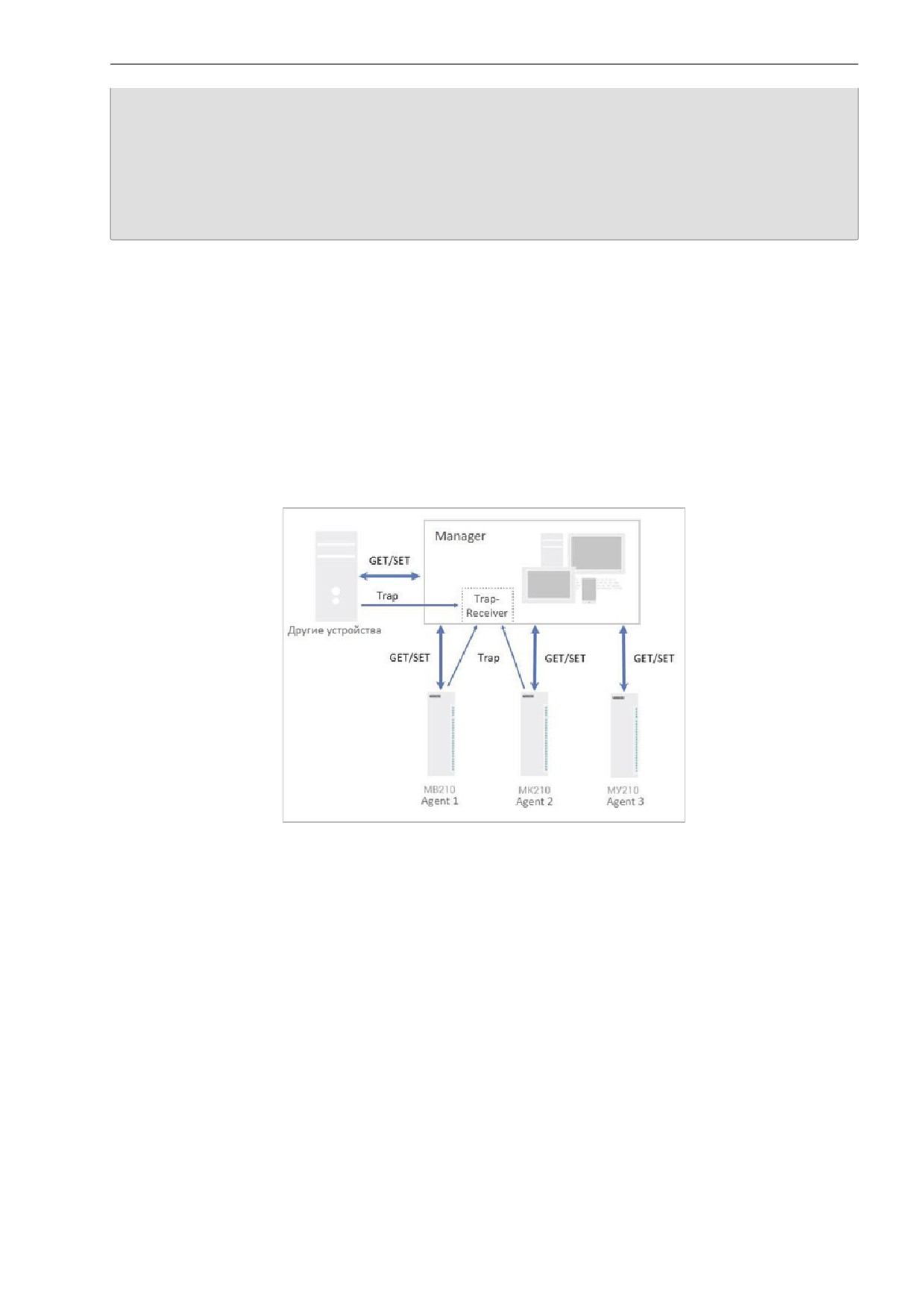

6.5.4 Работа по протоколу SNMP

6.6 Режимы работы дискретных выходов

6.7 Безопасное состояние выходных элементов

Настройка

7.1 Подключение к ПО «OWEN Configurator»

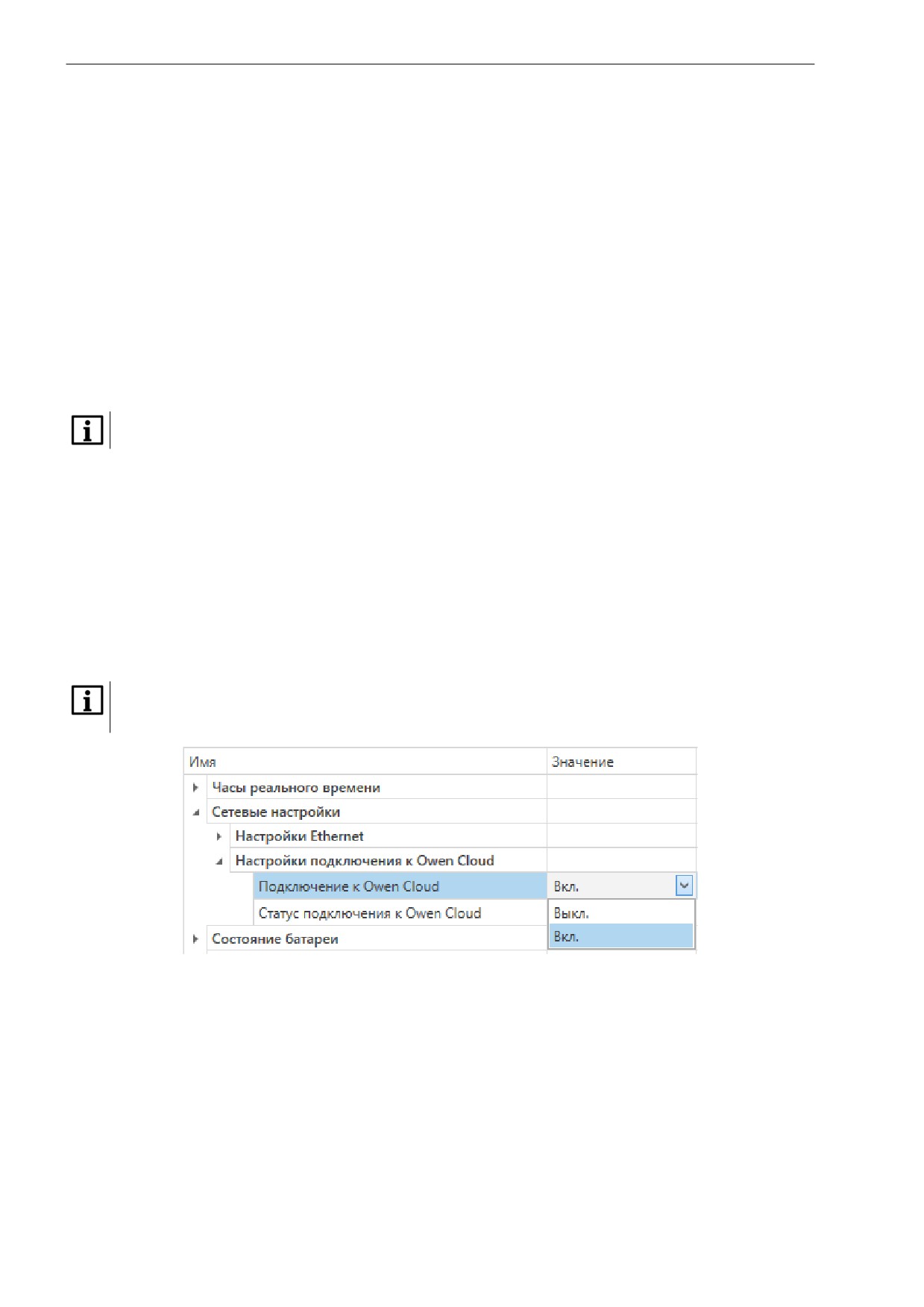

7.2 Подключение к облачному сервису «OwenCloud»

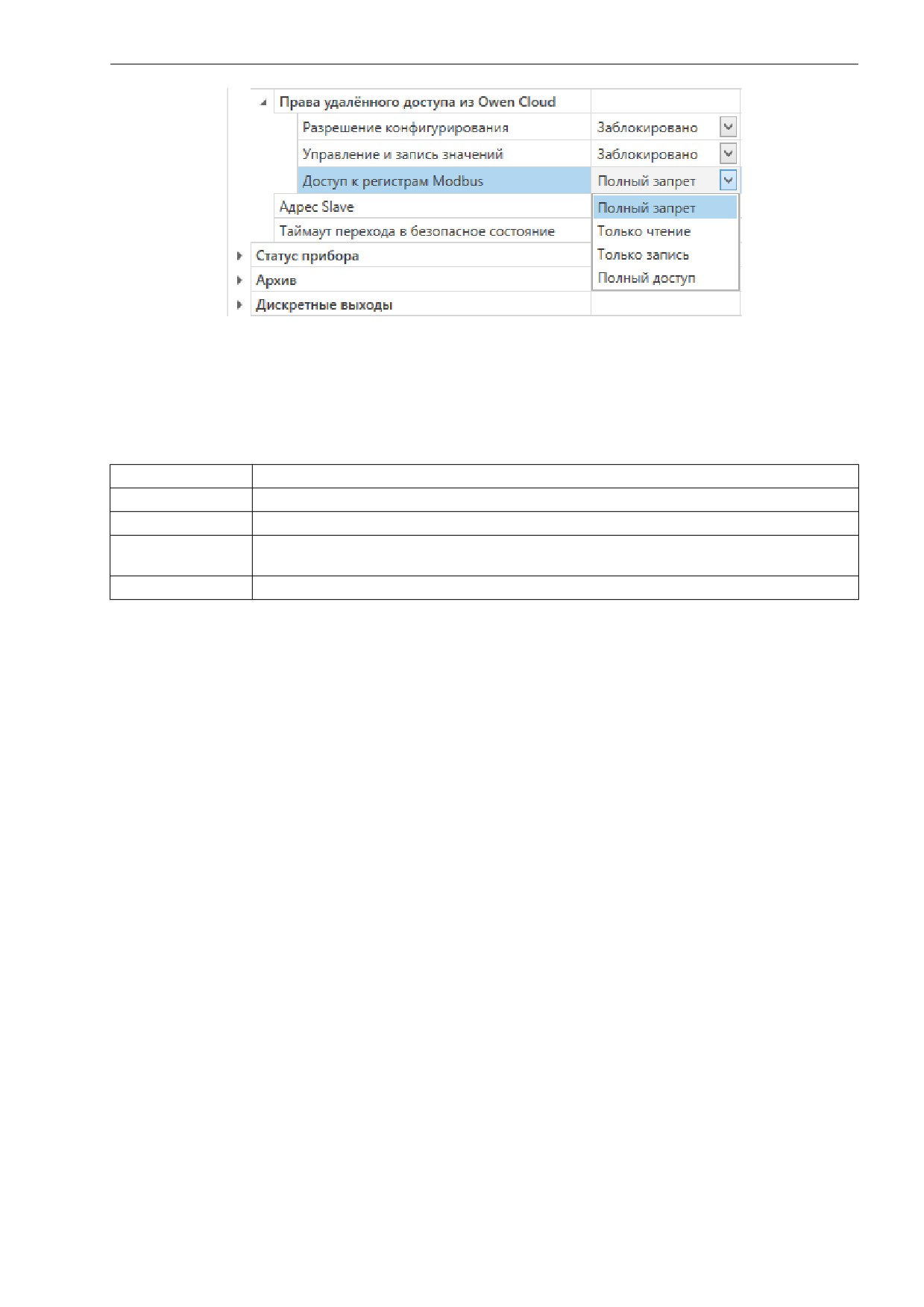

7.3 Ограничение обмена данными при работе с облачным сервисом

«OwenCloud»

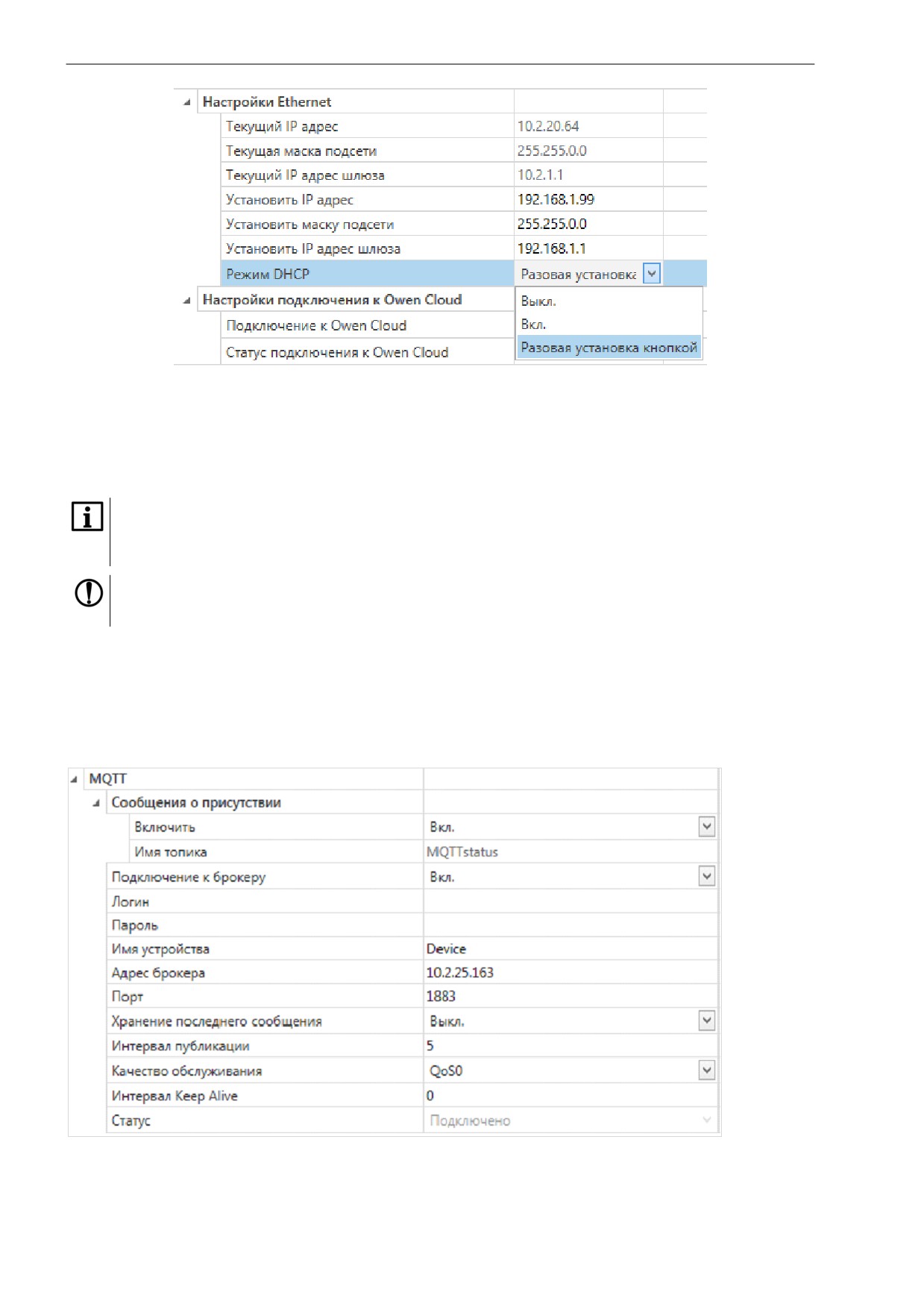

7.4 Настройка сетевых параметров

7.5 Настройка параметров обмена по протоколу MQTT в ПО «OWEN

Configurator»

7.6 Настройка параметров обмена по протоколу SNMP в ПО «OWEN

Configurator»

7.7 Пароль доступа к модулю

7.8 Обновление встроенного ПО

7.9 Настройка часов реального времени

7.10 Восстановление заводских настроек

Техническое обслуживание

8.1 Общие указания

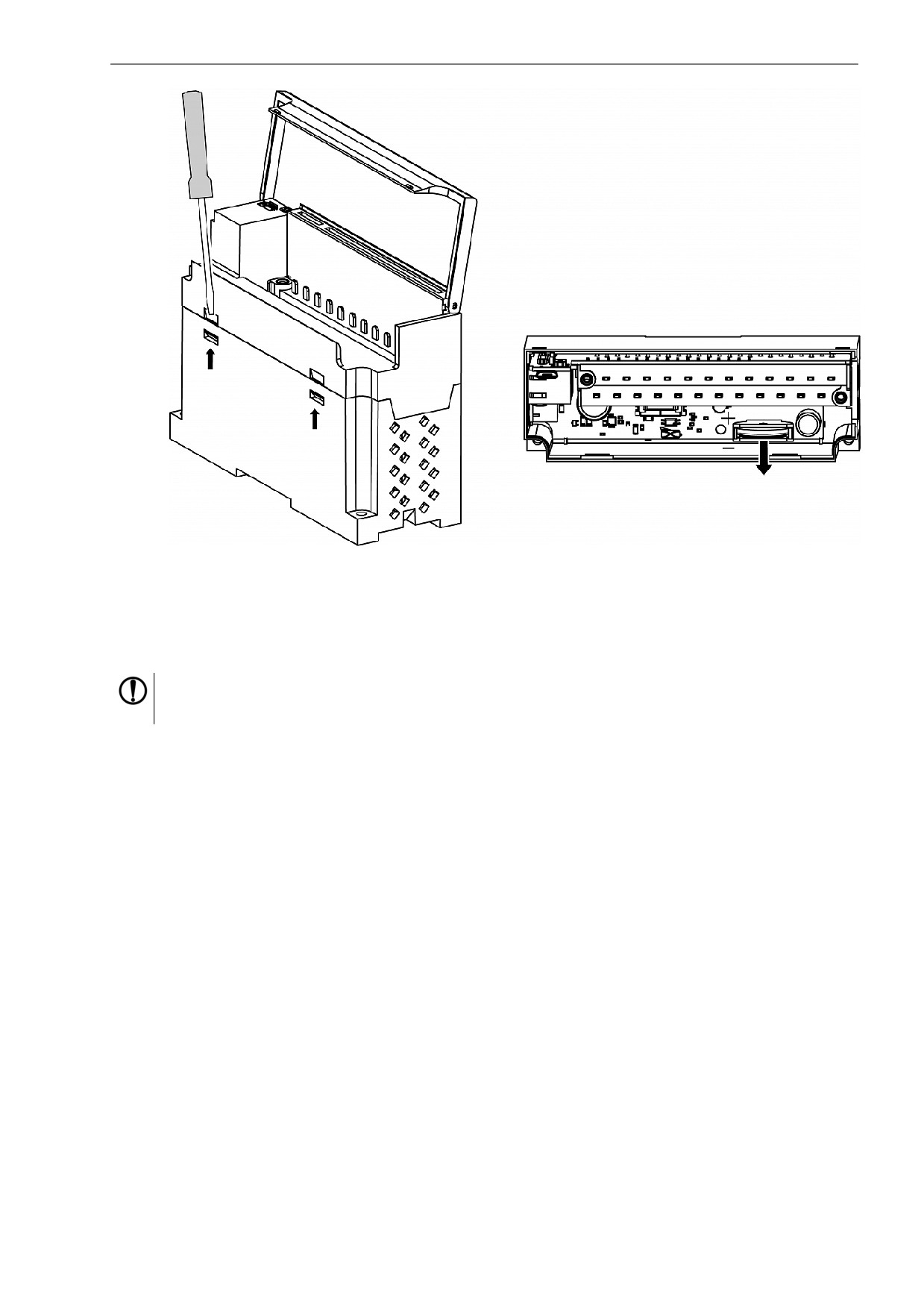

8.2 Замена батареи

Комплектность

10 Маркировка

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

2 Технические характеристики

2.1 Технические характеристики

Таблица 2.1 - Основные технические характеристики

Наименование

Значение

Питание

Напряжение питания

От 10 до 48 В (номинальное 24 В)

Потребляемая мощность (при питании 24 В),

6 Вт

не более

Защита от переполюсовки напряжения питания

Есть

Интерфейсы

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet 10/100 Mbit

Modbus TCP;

MQTT;

Поддерживаемые протоколы

SNMP;

NTP

Версия протокола

IPv4

Дискретные выходы

Количество выходов

Тип выходов

Электромагнитное реле

Тип контакта

Нормально разомкнутые контакты

• переключение логического сигнала;

Режимы работы

• генерация ШИМ сигнала

• 250 В переменного напряжения;

Максимальное напряжение на контакты реле

• 30 В постоянного напряжения

• 5 А (при напряжении не более 250 В, 50 Гц

Ток коммутации

и cosφ > 0,4);

• 3 А (при постоянном напряжении не более 30 В)

Время включения

15 мс

Время выключения

15 мс

Контроль обрыва нагрузки

Нет

Параметры ШИМ выходов

Максимальная частота

1 Гц (при скважности 0,5)

Минимальная длительность импульса ШИМ

50 мс

Встроенная Flash-память (архив)

Количество циклов записи и стирания

До 100000

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи архива

10 секунд

Часы реального времени

Погрешность хода часов реального времени, не

более:

при температуре +25 °С

1 секунда в сутки

на всем температурном диапазоне

10 секунд в сутки

Тип питания часов реального времени

Батарея CR2032

Время работы часов реального времени на одной

6 лет

батарее

Общие сведения

Габаритные размеры

(42 × 124 × 83) ±1 мм

Степень защиты корпуса

IP20

2 Технические характеристики

Продолжение таблицы 2.1

Наименование

Значение

Cредняя наработка на отказ*

60 000 ч

Средний срок службы

10 лет

Масса, не более

0,4 кг

ПРИМЕЧАНИЕ

* Не считая электромеханических переключателей и элемента питания часов реального

времени.

2.2 Изоляция узлов прибора

Схема гальванически изолированных узлов и прочность гальванической изоляции приведена на

рисунке 2.1.

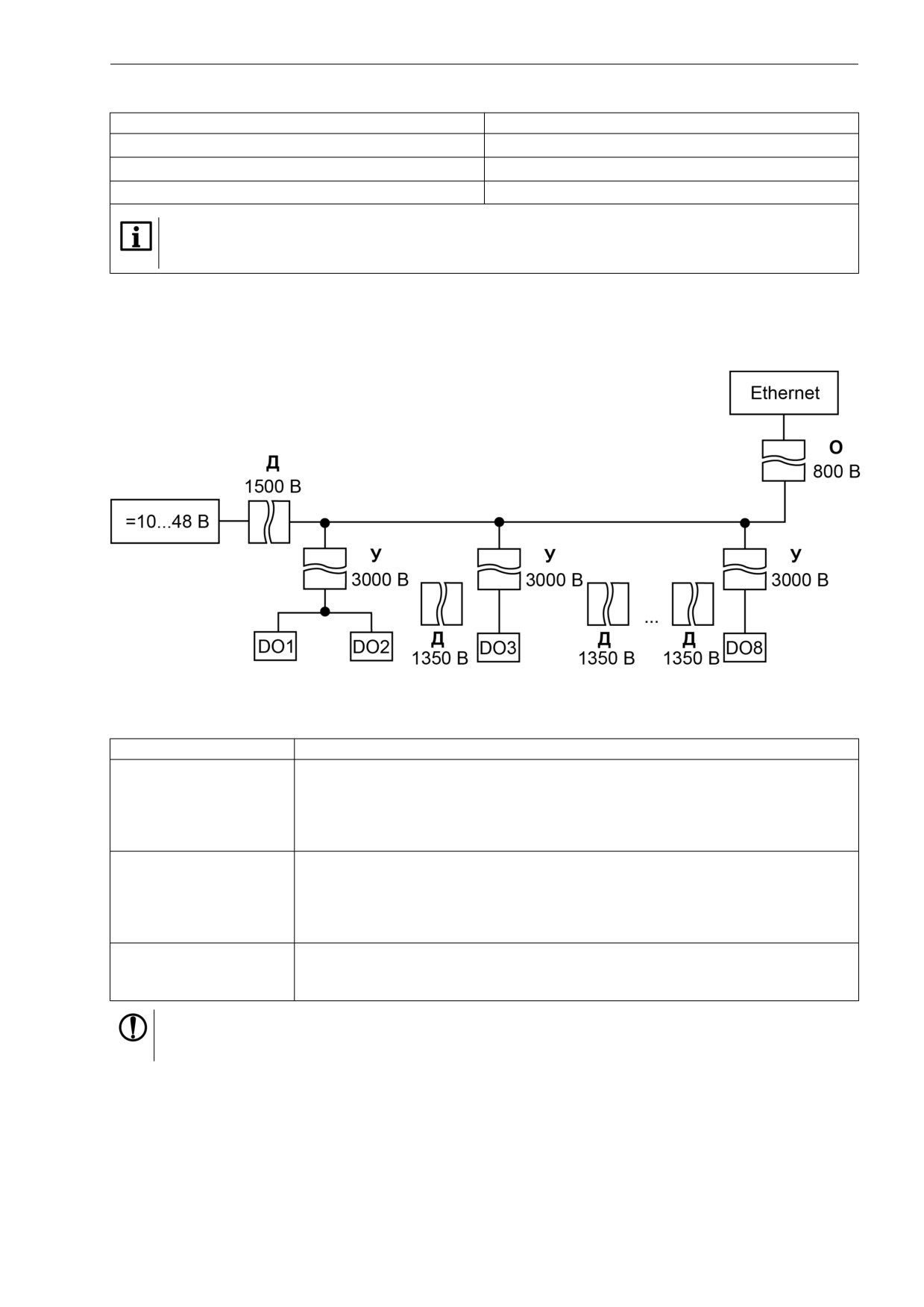

Рисунок 2.1 - Изоляция узлов прибора

Таблица 2.2 - Типы изоляции

Тип

Описание

Изоляция для частей оборудования, находящихся под напряжением, с

целью защиты от поражения электрическим током. Электрическая

Основная (О)

прочность основной изоляции прибора проверяется типовыми испытаниями:

приложением испытательного переменного напряжения, величина которого

отличается для различных цепей прибора

Независимая изоляция, в дополнение к основной изоляции для гарантии

защиты от поражения электрическим током в случае отказа основной

Дополнительная (Д)

изоляции. Электрическая прочность дополнительной изоляции прибора

проверяется типовыми испытаниями испытательного переменного

напряжения различной величины (действующее значение)

Отдельная система изоляции, применяемая для частей под напряжением,

Усиленная (У)

которая обеспечивает степень защиты от поражения электрическим током,

эквивалентную двойной изоляции согласно ГОСТ 51841

ПРЕДУПРЕЖДЕНИЕ

Значение прочности изоляции указано для испытаний при нормальных климатических условиях,

время воздействия - 1 минута.

Дискретные выходы (реле) имеют индивидуальную изоляцию друг от друга (кроме выходов 1 и 2,

имеющих общую клемму). Прочность изоляции между выходами реле — 1780 В.

2.3 Условия эксплуатации

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с

ГОСТ IEC 61131-2. По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам,

2 Технические характеристики

установленным для оборудования класса А по ГОСТ

30804.6.3. Прибор предназначен для

эксплуатации в следующих условиях:

• температура окружающего воздуха от минус 40 до плюс 55 °С;

• относительная влажность воздуха от 10 % до 95 % (при +35 °С без конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• допустимая степень загрязнения 1 по ГОСТ IEC 61131-2.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует

ГОСТ IEC 61131-2.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует

ГОСТ IEC 61131-2.

3 Меры безопасности

Во время эксплуатации и технического обслуживания следует соблюдать требования ГОСТ 12.3.019,

«Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации

электроустановок потребителей».

Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых разрешен

только квалифицированным специалистам. Любые подключения к прибору и работы по его

техническому обслуживанию производить только при отключенном питании прибора и подключенных к

нему устройств.

Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы прибора.

ВНИМАНИЕ

Запрещено использовать прибор при наличии в атмосфере кислот, щелочей, масел и иных

агрессивных веществ.

4 Монтаж

Прибор устанавливается в шкафу электрооборудования.

Конструкция шкафа должна обеспечивать защиту прибора от

попадания влаги, грязи и посторонних предметов.

Для установки прибора следует:

1. Убедиться в наличии свободного пространства: необходимо

50 мм над прибором и под ним для подключения прибора и

прокладки проводов.

2. Закрепить прибор на DIN-рейке или на вертикальной

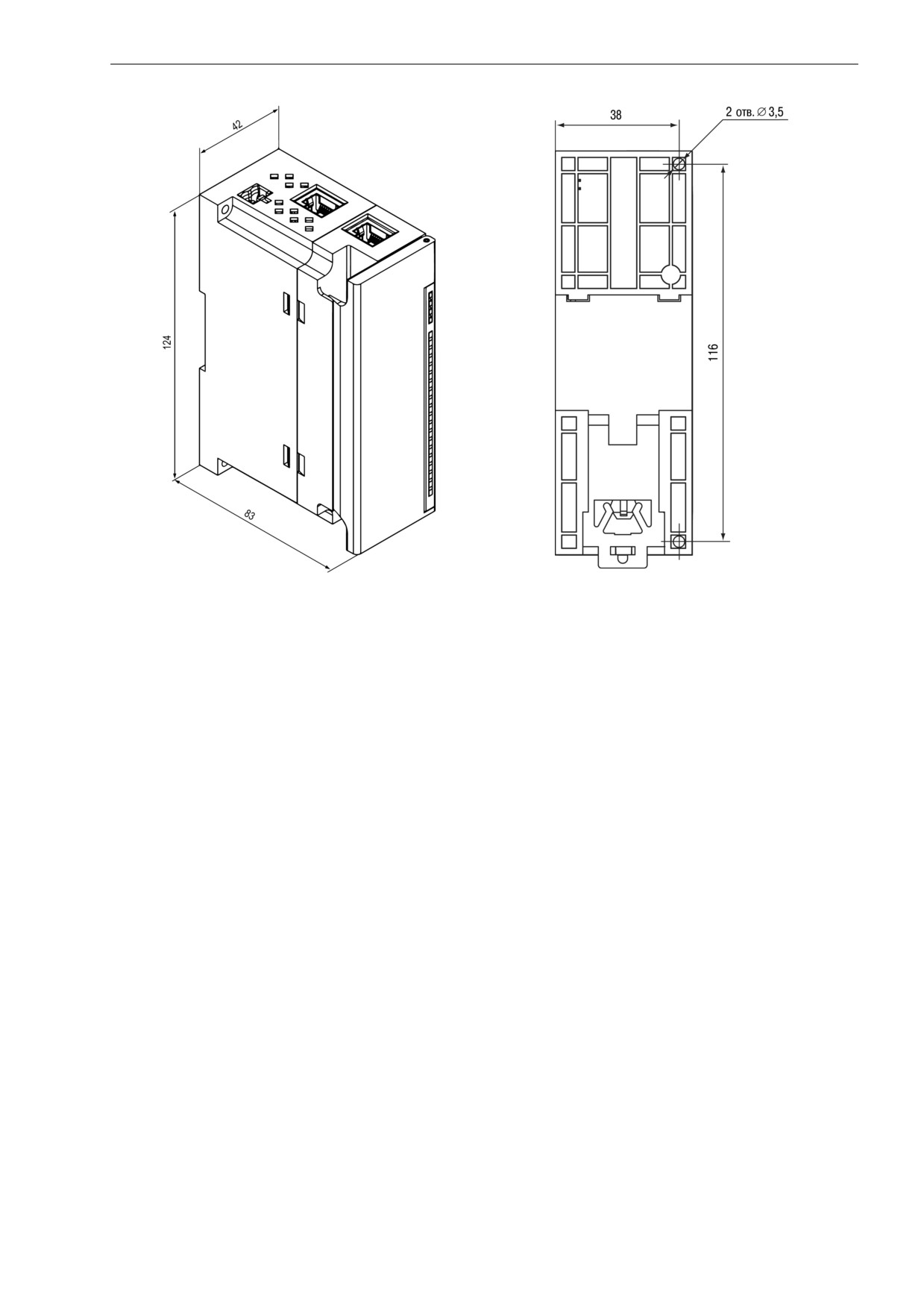

поверхности с помощью винтов (см. рисунок 4.1).

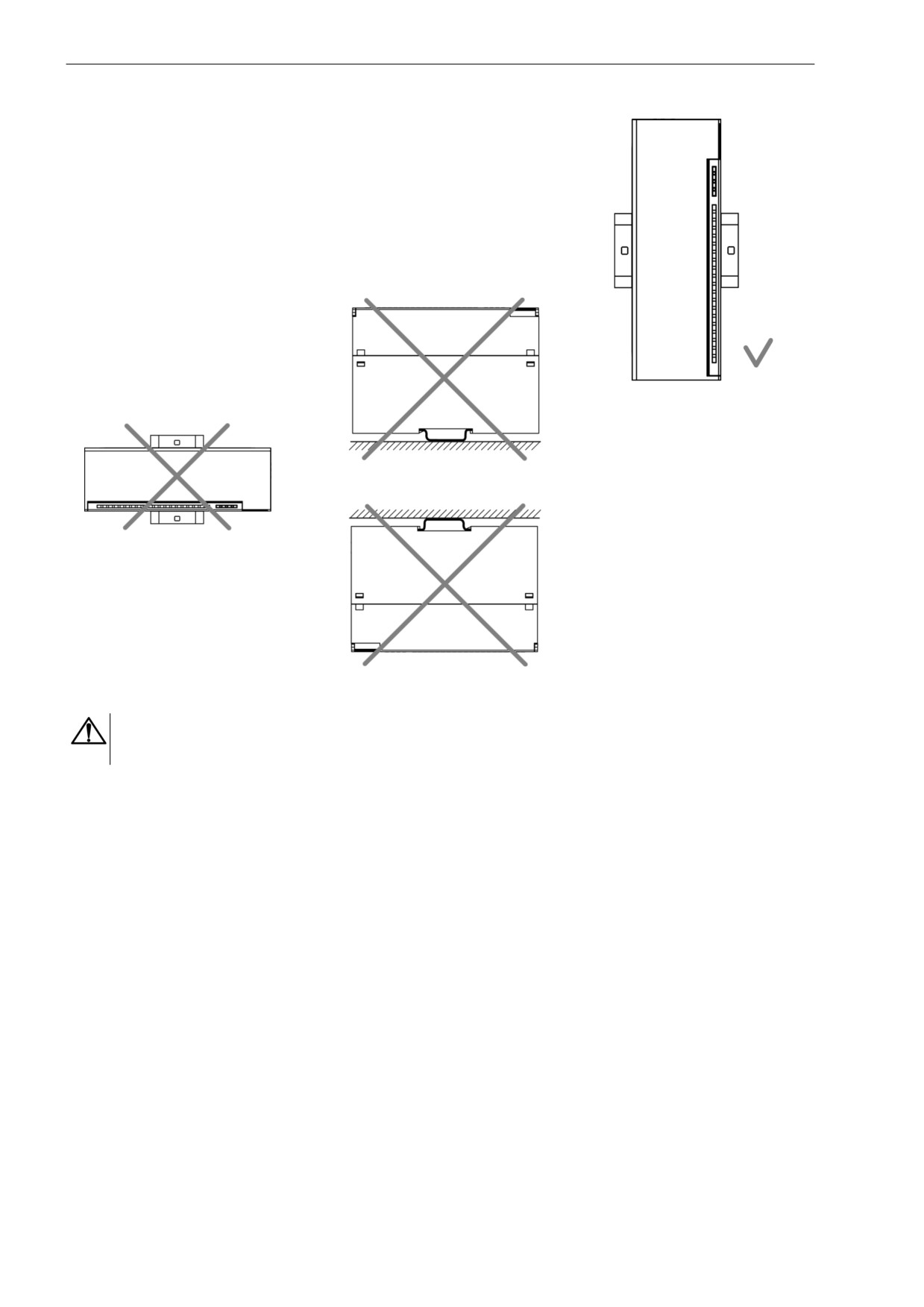

Рисунок 4.1 - Верный монтаж

Рисунок 4.2 - Неверный монтаж

ВНИМАНИЕ

Длительная эксплуатация прибора с неверным монтажом может привести к его повреждению

(см. рисунок 4.2).

5 Подключение

5.1 Рекомендации по подключению

Монтаж внешних связей осуществляется проводом сечением не более 0,75 мм².

Для многожильных проводов следует использовать наконечники.

После монтажа следует уложить провода в кабельном канале корпуса модуля и закрыть крышкой.

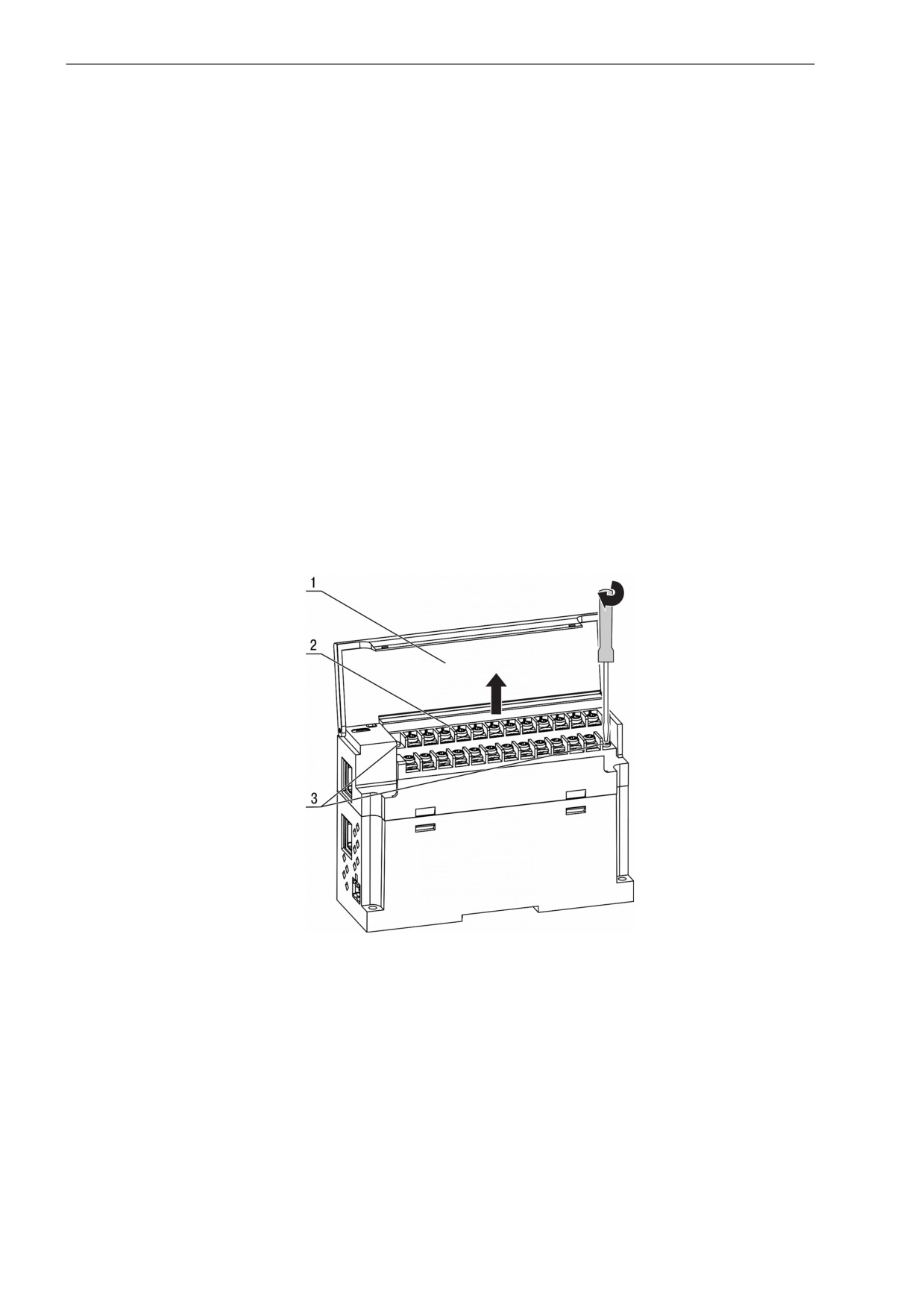

В случае необходимости следует снять клеммники модуля, открутив два винта по углам клеммников.

Монтаж проводов питания следует производить с помощью ответного клеммника из комплекта

поставки.

ПРЕДУПРЕЖДЕНИЕ

Подключение и техническое обслуживание производится только при отключенном питании

модуля и подключенных к нему устройств.

ПРЕДУПРЕЖДЕНИЕ

Запрещается подключать провода разного сечения к одной клемме.

ПРЕДУПРЕЖДЕНИЕ

Запрещается подключать более двух проводов к одной клемме.

5.2 Назначение контактов клеммника

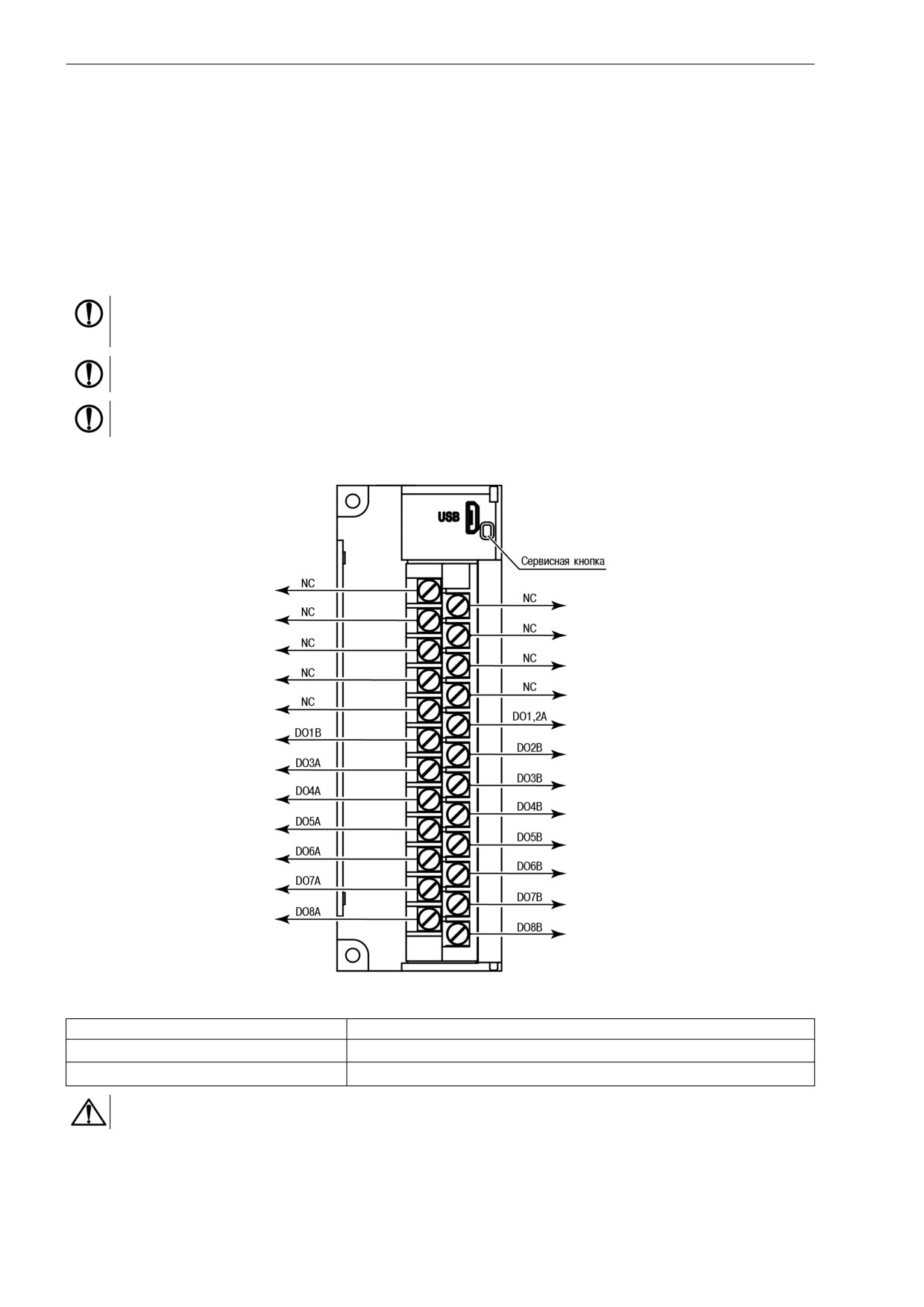

Рисунок 5.1 - Назначение контактов клеммника

Наименование

Назначение

DO1A, DO1B - DO8A, DO8B

Выходы DO1-DO8

NC (Not connected)

Нет подключения

ВНИМАНИЕ

Не допускается подключение проводов к контактам NC (Not connected).

5.3 Назначение разъемов

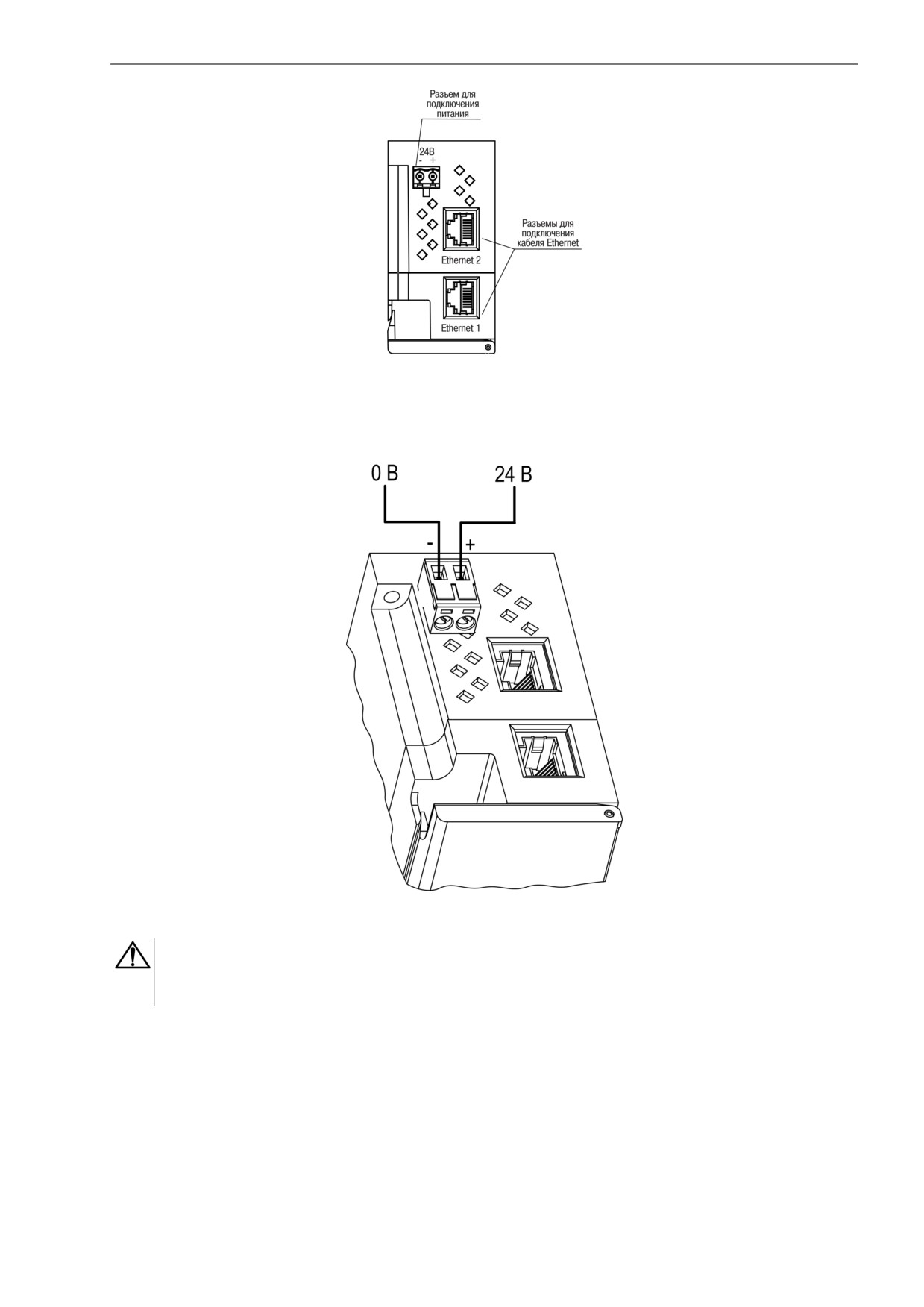

Разъемы интерфейсов и питания прибора приведены на рисунке 5.2.

5 Подключение

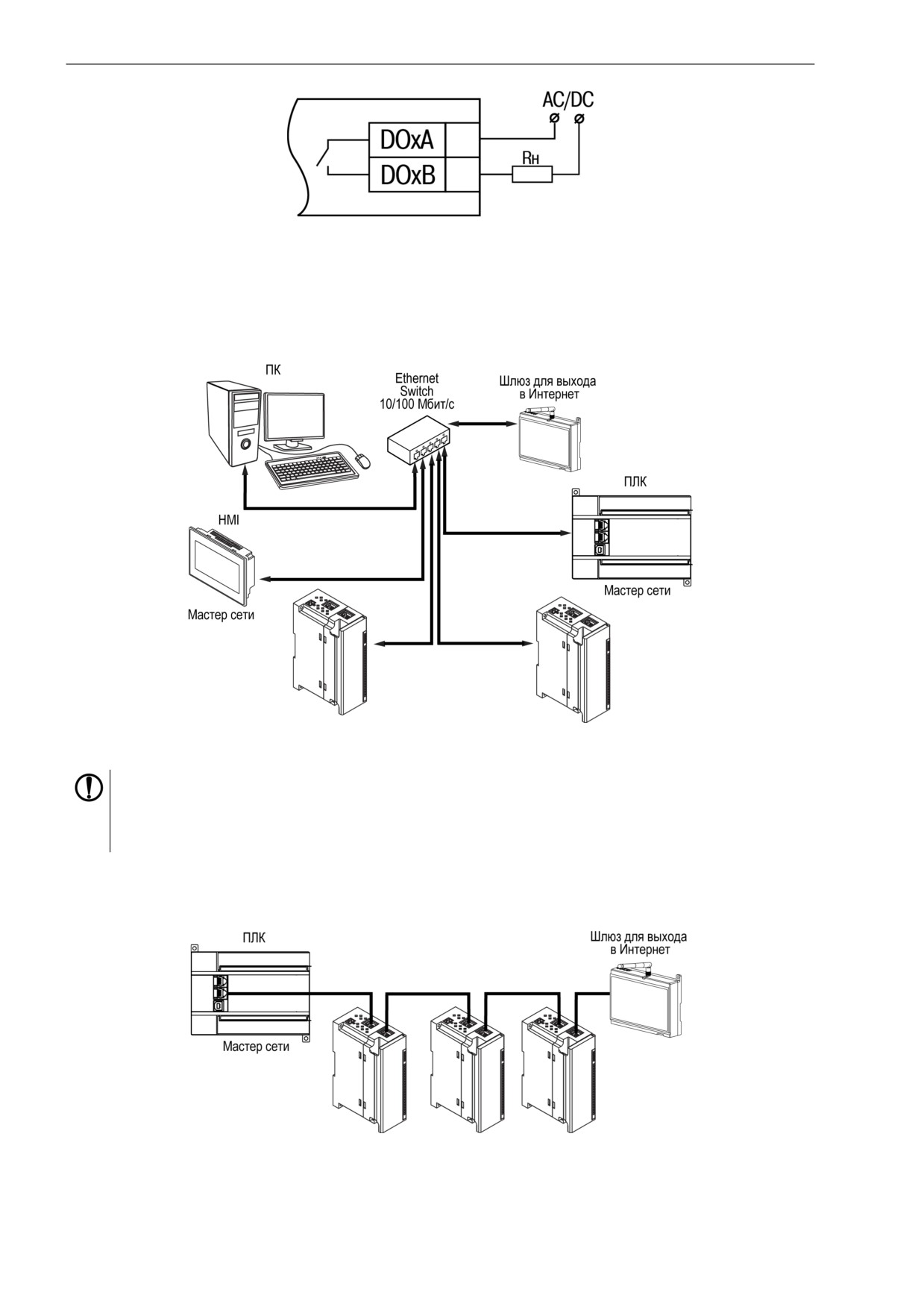

Рисунок 5.4 - Схема подключения внешних связей к дискретным выходам типа «реле»

5.6 Подключение по интерфейсу Ethernet

Для подключения прибора к сети Ethernet можно использовать следующие схемы:

•

«Звезда» (рисунок 5.5);

•

«Цепочка»/«Daisy-chain» (рисунок 5.6).

Рисунок 5.5 - Подключение по схеме «Звезда»

ПРЕДУПРЕЖДЕНИЕ

1. Максимальная длина линий связи - 100 м.

2. Подключение возможно к любому порту Ethernet прибора.

3. Незадействованный Ethernet-порт следует закрыть заглушкой.

Для подключения по схеме «Цепочка» следует использовать оба Ethernet-порта прибора. Если прибор

вышел из строя или отключилось питание, то данные будут передаваться с порта 1 на порт 2 без

разрыва связи.

Рисунок 5.6 - Подключение по схеме «Цепочка»

6 Устройство и принцип работы

6.1 Принцип работы

Модуль получает команды на управление выходами от Мастера сети.

В качестве Мастера сети можно использовать:

• ПК;

• ПЛК;

• панель оператора;

• удаленный облачный сервис.

Если превышен тайм-аут обмена с Мастером сети, то модуль переходит в безопасное состояние.

6.2 Индикация и управление

На лицевой панели прибора расположены элементы индикации

— светодиоды. Назначение

светодиодов приведено в таблице 6.1

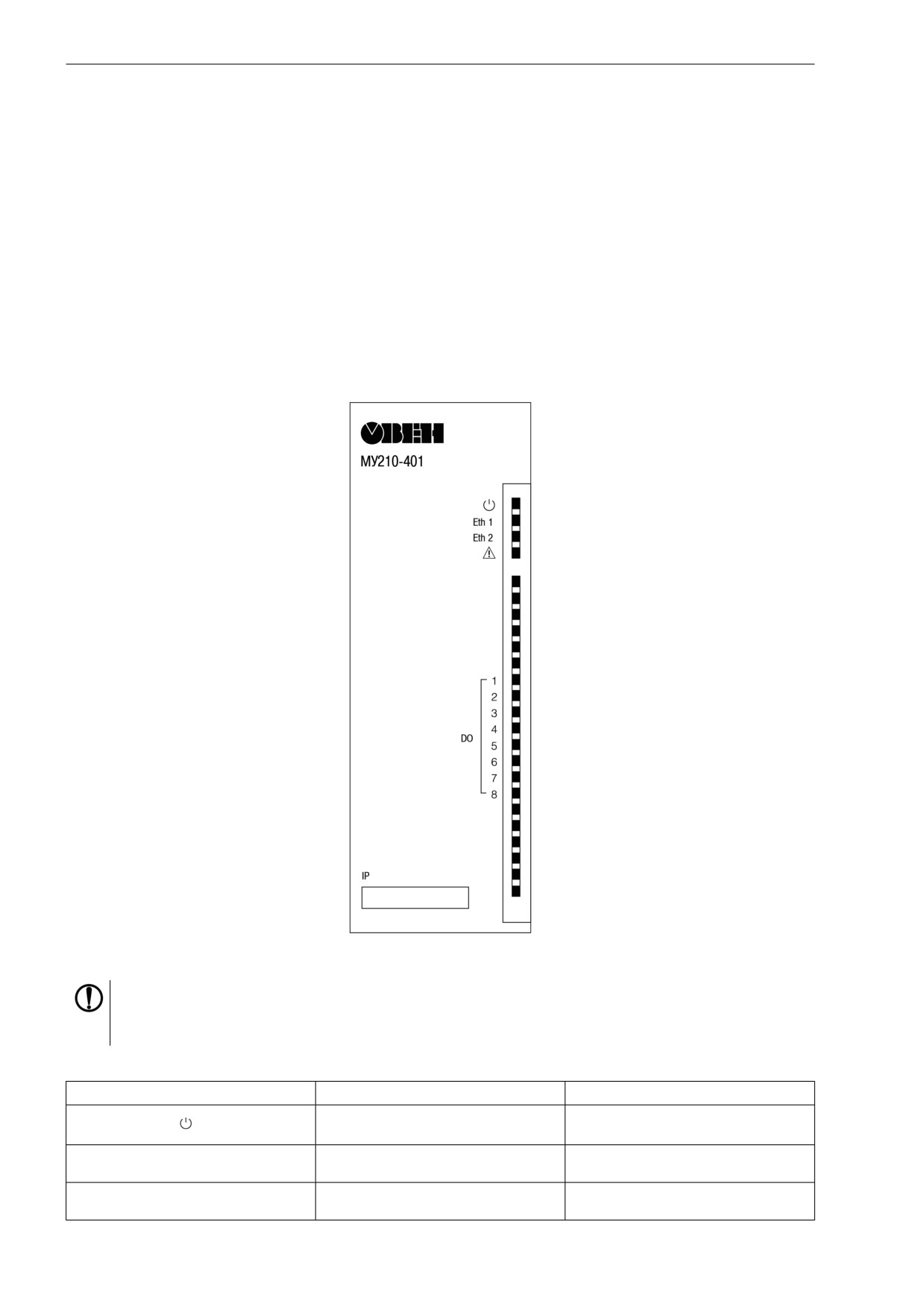

Рисунок 6.1 - Лицевая панель прибора

ПРЕДУПРЕЖДЕНИЕ

В нижней части лицевой панели расположено поле «IP».

Поле «IP» предназначено для нанесения IP-адреса модуля тонким маркером или на бумажной

наклейке.

Таблица 6.1 - Назначение индикаторов

Индикатор

Состояние индикатора

Назначение

Напряжение питания прибора

Питание

(зеленый)

Включен

подано

Передача данных по порту 1

Eth 1 (зеленый)

Мигает

Ethernet

Передача данных по порту 2

Eth 2 (зеленый)

Мигает

Ethernet

6 Устройство и принцип работы

Продолжение таблицы 6.1

Индикатор

Состояние индикатора

Назначение

Не светится

Сбои отсутствуют

Сбой основного приложения и/

Светится постоянно

или конфигурации

Включается на 200 мс один раз

Необходима замена батареи

Авария

(красный)

в три секунды

питания часов

Включается на 100 мс два раза

Модуль находится в безопасном

в секунду (через паузу 400 мс)

состоянии

Включен 900 мс, 100 мс

Аппаратный сбой периферии

выключен

(Flash, RTC, Ethernet Switch)

Индикаторы состояния выходов

Светится зеленым

Замкнутое состояние выхода

(красно-зеленые)

Не светится

Разомкнутое состояние выхода

Под лицевой панелью расположены клеммники и сервисная кнопка (рисунок 5.1).

Сервисная кнопка предназначена для выполнения следующих функций:

• восстановления заводских настроек (раздел 7.10);

• установки IP-адреса (раздел 7.4);

• обновления встроенного программного обеспечения (раздел 7.8).

6.3 Часы реального времени

В приборе есть встроенные часы реального времени (RTC). Часы реального времени работают от

собственного батарейного источника питания.

Отсчет времени производится по UTC в секундах, начиная с 00:00 01 января 2000 года. Значение RTC

используется для записи в архив.

В случае необходимости можно синхронизировать часы модуля с удаленным NTP-сервером.

6.4 Запись архива

В модуль встроена флеш-память (flash), размеченная под файловую систему с шифрованием файлов.

Алгоритм шифрования

— Data Encryption Standard

(DES) в режиме сцепления блоков

шифротекста

(CBC). В качестве ключа используется строка superkey. Вектор инициализации

генерируется с помощью хеш-функции (см. приложение А ). Аргументом функции является пароль,

заданный в ПО «OWEN Configurator». В конце файла сохраняется контрольная сумма, рассчитанная по

алгоритму CRC32 (контрольная сумма также шифрируется).

Архив модуля сохраняется в виде набора файлов. Период архивации, ограничение на размер одного

файла и их количество задается пользователем в ПО «OWEN Configurator». Если архив полностью

заполнен, то данные перезаписываются, начиная с самых старых данных самого старого файла.

Файл архива состоит из набора записей. Записи разделены символами переноса строки (0x0A0D).

Каждая запись соответствует одному параметру и состоит из полей, разделенных символом «;» (без

кавычек). Формат записи приведен в таблице ниже.

Таблица 6.2 - Формат записи в файле архива

Параметр

Тип

Размер

Комментарий

Метка времени

Binary data

4 байта

В секундах начиная с 00:00 01.01.2000 (UTC+0)

Разделитель

Строка

1 байт

Символ «;» (без кавычек)

Уникальный

В виде строки из HEX-символов с ведущими

идентификатор

Строка

8 байт

нулями

параметра (UID)

Разделитель

Строка

1 байт

Символ «;» (без кавычек)

зависит от

В виде строки из HEX-символов с ведущими

Значение параметра

Строка

параметра

нулями

Разделитель

Строка

1 байт

Символ «;» (без кавычек)

6 Устройство и принцип работы

Продолжение таблицы 6.2

Параметр

Тип

Размер

Комментарий

1 - значение параметра корректно, 0 - значение

Статус параметра

Binary data

1 байт

параметра некорректно и его дальнейшая

обработка не рекомендована

Перенос строки

Binary data

2 байта

\n\r (0x0A0D)

Пример

Расшифрованная запись:

0x52 0x82 0xD1 0x24 0x3B 0x30 0x30 0x30 0x30 0x61 0x39 0x30 0x30 0x3B 0x30 0x30 0x30 0x30 0x30

0x30 0x30 0x31 0x3B 0x31 0x0A 0x0D

где

0x52 0x82 0xD1 0x24 — метка времени. Для получения даты и времени в формате UnixTime

следует изменить порядок байт на противоположный и добавить константу-смещение (число

секунд между 00:00:00 01.01.1970 и 00:00:00 01.01.2000): 0x24D18252 (HEX) + 946684800 (DEC) =

1564394971

(DEC, соответствует 29 июля 2019 г., 10:09:31);

0x3B — разделитель;

0x30 0x30 0x30 0x30 0x61 0x39 0x30 0x30 — уникальный идентификатор параметра (00003ba00);

0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x31 — значение параметра (00000001);

0x31 — статус параметра (1 - значение параметра корректно);

0x0A 0x0D — символы переноса строки.

Прибор фиксирует время в архивных файлах по встроенным часам реального времени. Также можно

задать часовой пояс, который будет считываться «OwenCloud» или внешним ПО. Запись во флеш-

память (flash) происходит с определенной частотой, рассчитанной таким образом, чтобы ресурса

флеш-памяти (flash) прибора хватило на срок не менее 10 лет работы.

Архив может считываться:

• облачным сервисом «OwenCloud» (считывается автоматически в случае потери и дальнейшего

восстановления связи);

• ПО «OWEN Configurator» (например, для ручного анализа);

• пользовательским ПО (с помощью 20 функции Modbus).

Список архивируемых параметров доступен в ПО «OWEN Configurator» на вкладке «Информация об

устройстве». Порядок записи параметров в архив соответствует порядку параметров на вкладке.

ПРИМЕЧАНИЕ

После обновления встроенного ПО все настройки прибора кроме сетевых сбросятся на

заводские.

Архив считывается с помощью 20 функции Modbus (0x14). Данная функция возвращает содержание

регистров файла памяти и позволяет с помощью одного запроса прочитать одну или несколько записей

из одного или нескольких файлов.

В запросе чтения файла для каждой записи указывается:

• тип ссылки - 1 байт (должен быть равен 6);

• номер файла - 2 байта;

• начальный адрес регистра внутри файла - 2 байта;

• количество регистров для чтения - 2 байта.

ПРИМЕЧАНИЕ

Номер файла в запросе по Modbus рассчитывается как 4096 + порядковый номер файла.

Порядковая нумерация файлов ведется с нуля. Параметр «Последний индекс архива» содержит

порядковый номер файла архива, в который последний раз записывались данные.

Количество считываемых регистров в запросе должно быть подобрано таким образом, чтобы длина

ответа не превышала допустимую длину пакета Modbus (256 байт).

6 Устройство и принцип работы

Размер файла архива заранее неизвестен, поэтому следует считывать порции данных с помощью

отдельных запросов. Если в ответ на запрос будет получено сообщение с кодом ошибки

0х04 (MODBUS_SLAVE_DEVICE_FAILURE), то можно сделать вывод, что адреса регистров в запросе

находятся за пределами файла. Чтобы считать последние данные файла, требуется уменьшить

количество регистров в запросе.

ПРИМЕЧАНИЕ

В случае выключения питания модуля производимая в момент снятия питания запись в файле

архива может не сохраниться.

6.5 Режимы обмена данными

Модуль поддерживает следующие режимы обмена данными:

• обмен с Мастером сети по протоколу Modbus TCP (порт 502) — до 4 одновременных

соединений с разными Мастерами сети;

• соединение и обмен данными с ПК с помощью ПО «OWEN Configurator»;

• обмен с удаленным облачным сервисом «OwenCloud» (необходим доступ в Интернет);

• обмен по протоколу MQTT;

• обмен по протоколу SNMP.

6.5.1 Работа по протоколу Modbus TCP

Таблица 6.3 - Чтение и запись параметров по протоколу Modbus TCP

Операция

Функция

Чтение

(0х03) или 4 (0х04)

Запись

(0х06) или 16 (0х10)

Список регистров Modbus считывается с прибора с помощью ПО «OWEN Configurator» во вкладке

«Параметры устройства». А также список регистров Modbus представлен в таблицах ниже.

Таблица 6.4 - Общие регистры оперативного обмена по протоколу Modbus

Название

Регистр

Размер/тип/описание

Название (имя) прибора для

0xF000

Символьная строка до 32 байт,

показа пользователю (DEV)

кодировка Win1251

Версия встроенного ПО прибора

0xF010

Символьная строка до 32 байт,

для показа пользователю (VER)

кодировка Win1251

Название платформы

0xF020

Символьная строка до 32 байт,

Win1251

Версия платформы

0xF030

Символьная строка до 32 байт,

Win1251

Версия аппаратного

0xF040

Символьная строка до 16 байт,

обеспечения

Win1251

Дополнительная символьная

0xF048

Символьная строка до 16 байт,

информация

Win1251

Время и дата

0xF080

4 байта, в секундах с 2000 г

Часовой пояс

0xF082

2 байта, signed short, смещение в

минутах от Гринвича

Заводской номер прибора

0xF084

Символьная строка 32 байта,

кодировка Win1251,

используется 17 символов

6 Устройство и принцип работы

Таблица 6.5 - Регистры обмена по протоколу ModBus

Параметр

Значение (ед. изм.)

Адрес регистра

Тип доступа

Формат

данных

DEC

HEX

Режим работы

0 - переключение

272

0х110

Чтение и

UINT

выхода DO1

логического сигнала;

запись

1 - ШИМ

Режим работы

0 - переключение

273

0х111

Чтение и

UINT

выхода DO2

логического сигнала;

запись

1 - ШИМ

Режим работы

0 - переключение

274

0х112

Чтение и

UINT

выхода DO3

логического сигнала;

запись

1 - ШИМ

Режим работы

0 - переключение

275

0х113

Чтение и

UINT

выхода DO4

логического сигнала;

запись

1 - ШИМ

Режим работы

0 - переключение

276

0х114

Чтение и

UINT

выхода DO5

логического сигнала;

запись

1 - ШИМ

Режим работы

0 - переключение

277

0х115

Чтение и

UINT

выхода DO6

логического сигнала;

запись

1 - ШИМ

Режим работы

0 - переключение

278

0х116

Чтение и

UINT

выхода DO7

логического сигнала;

запись

1 - ШИМ

Режим работы

0 - переключение

279

0х117

Чтение и

UINT

выхода DO8

логического сигнала;

запись

1 - ШИМ

Период ШИМ выхода

1000…60000

308

0х134

Чтение и

UINT

DO1

(миллисекунд)

запись

Период ШИМ выхода

1000…60000

309

0х135

Чтение и

UINT

DO2

(миллисекунд)

запись

Период ШИМ выхода

1000…60000

310

0х136

Чтение и

UINT

DO3

(миллисекунд)

запись

Период ШИМ выхода

1000…60000

311

0х137

Чтение и

UINT

DO4

(миллисекунд)

запись

Период ШИМ выхода

1000…60000

312

0х138

Чтение и

UINT

DO5

(миллисекунд)

запись

Период ШИМ выхода

1000…60000

313

0х139

Чтение и

UINT

DO6

(миллисекунд)

запись

Период ШИМ выхода

1000…60000

314

0х13А

Чтение и

UINT

DO7

(миллисекунд)

запись

Период ШИМ выхода

1000…60000

315

0х13B

Чтение и

UINT

DO8

(миллисекунд)

запись

Коэффициент

0…1000 (0,10%)

340

0х154

Чтение и

UINT

заполнения ШИМ

запись

выхода DO1

Коэффициент

0…1000 (0,10%)

341

0х155

Чтение и

UINT

заполнения ШИМ

запись

выхода DO2

Коэффициент

0…1000 (0,10%)

342

0х156

Чтение и

UINT

заполнения ШИМ

запись

выхода DO3

Коэффициент

0…1000 (0,10%)

343

0х157

Чтение и

UINT

заполнения ШИМ

запись

выхода DO4

Коэффициент

0…1000 (0,10%)

344

0х158

Чтение и

UINT

заполнения ШИМ

запись

выхода DO5

6 Устройство и принцип работы

Продолжение таблицы 6.5

Параметр

Значение (ед. изм.)

Адрес регистра

Тип доступа

Формат

данных

DEC

HEX

Коэффициент

0…1000 (0,10%)

345

0х159

Чтение и

UINT

заполнения ШИМ

запись

выхода DO6

Коэффициент

0…1000 (0,10%)

346

0х15А

Чтение и

UINT

заполнения ШИМ

запись

выхода DO7

Коэффициент

0…1000 (0,10%)

347

0х15B

Чтение и

UINT

заполнения ШИМ

запись

выхода DO8

Битовая маска

0…255

468

0x1D4

Только чтение

UINT

состояния выходов

DO1-DO8

Битовая маска

0…255

470

0x1D6

Чтение и

UINT

установки состояния

запись

выходов DO1-DO8

Безопасное

0…1000 (0,10 %)

474

0x1DA

Чтение и

UINT

состояние выхода

запись

DO1

Безопасное

0…1000 (0,10 %)

475

0x1DВ

Чтение и

UINT

состояние выхода

запись

DO2

Безопасное

0…1000 (0,10 %)

476

0x1DС

Чтение и

UINT

состояние выхода

запись

DO3

Безопасное

0…1000 (0,10 %)

477

0x1DD

Чтение и

UINT

состояние выхода

запись

DO4

Безопасное

0…1000 (0,10 %)

478

0x1DE

Чтение и

UINT

состояние выхода

запись

DO5

Безопасное

0…1000 (0,10 %)

479

0x1DF

Чтение и

UINT

состояние выхода

запись

DO6

Безопасное

0…1000 (0,10 %)

480

0x1E0

Чтение и

UINT

состояние выхода

запись

DO7

Безопасное

0…1000 (0,10 %)

481

0x1E1

Чтение и

UINT

состояние выхода

запись

DO8

Тайм-аут перехода в

0…60 (секунд)

700

0x2BC

Чтение и

UINT 8

безопасное

запись

состояние

Разрешение

0 - заблокировано;

701

0x2BD

Чтение и

UINT 16

конфигурирования из

1 - разрешено

запись

удаленного

облачного сервиса

Управление и запись

0 - заблокировано;

702

0x2BE

Чтение и

UINT 16

значений из

1 - разрешено

запись

удаленного

облачного сервиса

Доступ к регистрам

0 - полный запрет;

703

0x2BF

Чтение и

UINT 16

Modbus из

1 - только чтение;

запись

удаленного

2 - только запись;

облачного сервиса

3 - полный доступ

Состояние батареи

0…3300 (мВ)

801

0x321

Только чтение

UINT 16

(напряжение)

6 Устройство и принцип работы

Продолжение таблицы 6.5

Параметр

Значение (ед. изм.)

Адрес регистра

Тип доступа

Формат

данных

DEC

HEX

Период

10…3600 (секунд);

900

0x384

Чтение и

UINT 16

архивирования

заводская настройка -

запись

Время в

—

61563

0xF07B

Только чтение

UINT 32

миллисекундах

Новое время

Дата/Время в

61565

0xF07D

Чтение и

UINT 32

секундах с 1 января

запись

2000 г.

Записать новое

0 - не записывать;

61567

0xF07F

Чтение и

UINT 16

время

1 - записать

запись

Время и дата (UTC)

Дата/Время в

61568

0xF080

Только чтение

UINT 32

секундах с 1 января

2000 г.

Часовой пояс

Смещение в минутах

61570

0xF082

Чтение и

INT 16

от Гринвича

запись

Статус прибора

—

61620

0xF0B4

Только чтение

UINT

MAC адрес

—

61696

0xF100

Только чтение

UINT

DNS сервер 1

—

0xС

Чтение и

UINT

запись

DNS сервер 1

—

0xЕ

Чтение и

UINT

запись

Установить IP-адрес

—

0x14

Чтение и

UINT

запись

Установить маску

—

0x16

Чтение и

UINT

подсети

запись

Установить IP-адрес

—

0x18

Чтение и

UINT

шлюза

запись

Текущий IP-адрес

—

0x1A

Только чтение

UINT

Текущая маска

—

0x1C

Только чтение

UINT

подсети

Текущий IP-адрес

—

0x1E

Только чтение

UINT

шлюза

Режим DHCP

0 - полный запрет;

0x20

Чтение и

UINT

1 - только чтение;

запись

2 - только запись

Подключение к

0 - выкл.;

0x23

Чтение и

UINT

OwenCloud

1 - вкл.

запись

Статус подключения

0 - нет связи;

0x24

Чтение и

UINT

к OwenCloud

1 - соединение;

запись

2 - работа;

3 - ошибка;

4 - нет пароля

Включение/

0 - выкл.;

5632

0x1600

Чтение и

UINT

Отключение NTP

1 - вкл.

запись

Пул NTP серверов

5633

0x1601

Чтение и

STRING 256

—

запись

NTP сервер 1

5697

0x1641

Чтение и

UINT 32

—

запись

NTP сервер 2

5699

0x6143

Чтение и

UINT 32

—

запись

Период

5…65535 с

5701

0x1645

Чтение и

UINT 16

синхронизации NTP

запись

Статус NTP

0 - отключено;

5702

0x1646

Чтение и

UINT 16

1 - опрос;

запись

2 - синхронизировано

6 Устройство и принцип работы

Продолжение таблицы 6.5

Параметр

Значение (ед. изм.)

Адрес регистра

Тип доступа

Формат

данных

DEC

HEX

Подключение к

0 - выкл.;

5376

0x1500

Только чтение

UINT 16

брокеру MQTT

1 - вкл.

Логин MQTT

—

5416

0x1528

Чтение и

STRING 256

запись

Пароль MQTT

—

5448

0x1548

Чтение и

STRING 256

запись

Имя устройства

—

5384

0x1508

Чтение и

STRING 256

MQTT

запись

Адрес брокера MQTT

—

5481

0x1569

Чтение и

STRING 256

запись

Порт MQTT

0…65535

5379

0x1503

Чтение и

UINT 16

запись

Хранение последнего

0 - выкл.;

5383

0x1507

Чтение и

UINT 16

сообщения MQTT

1 - вкл.

запись

Интервал

5…600 с

5380

0x1504

Чтение и

UINT 16

публикации MQTT

запись

Качество

0 - QoS0;

5381

0x1505

Чтение и

UINT 16

обслуживания MQTT

1 - QoS1;

запись

2 - QoS2

Интервал Keep Alive

0…600 с

5480

0x1568

Чтение и

UINT 16

MQTT

запись

Статус MQTT

0 - отключено;

5513

0x1589

Только чтение

UINT 16

1 - опрос;

2 - синхронизировано

Включить

0 - выкл.;

5514

0x158A

Чтение и

UINT 16

(MQTTstatus)

1 - вкл.

запись

Включение/

0 - выкл.;

5120

0x1400

Чтение и

UINT 16

Отключение SNMP

1 - вкл.

запись

Сообщество для

—

6001

0x1771

Чтение и

STRING 256

чтения SNMP

запись

Сообщество для

—

6017

0x1781

Чтение и

STRING 256

записи SNMP

запись

IP адрес для ловушки

—

5121

0x1401

Чтение и

UINT 32

SNMP

запись

Номер порта для

0…65535

5123

0x1403

Чтение и

UINT 16

ловушки

запись

Версия SNMP

0 - SNMPv1;

5124

0x1404

Чтение и

UINT 16

1 - SNMPv2

запись

6.5.2 Коды ошибок для протокола Modbus

Во время работы модуля по протоколу Modbus возможно возникновение ошибок, представленных в

таблице 6.6. В случае возникновения ошибки модуль отправляет Мастеру сети ответ с кодом ошибки.

Таблица 6.6 - Список возможных ошибок

Название ошибки

Возвращаемый код

Описание ошибки

Недопустимый код функции - ошибка

MODBUS_ILLEGAL_FUNCTION

01 (0x01)

возникает, если модуль не поддерживает

функцию Modbus, указанную в запросе

Недопустимый адрес регистра - ошибка

MODBUS_ILLEGAL_DATA_

02 (0x02)

возникает, если в запросе указаны адреса

ADDRESS

регистров, отсутствующие в модуле

6 Устройство и принцип работы

Продолжение таблицы 6.6

Название ошибки

Возвращаемый код

Описание ошибки

Недопустимое значение данных - ошибка

MODBUS_ILLEGAL_DATA_

03 (0x03)

возникает, если запрос содержит

VALUE

недопустимое значение для записи в регистр

MODBUS_SLAVE_DEVICE_

Ошибка возникает, если запрошенное

04 (0x04)

FAILURE

действие не может быть завершено

Во время обмена по протоколу Modbus модуль проверяет соответствие запросов спецификации

Modbus. Не прошедшие проверку запросы игнорируются модулем. Запросы, в которых указан адрес, не

соответствующий адресу модуля, также игнорируются.

Далее проверяется код функции. Если в модуль приходит запрос с кодом функции, не указанной в

таблице 6.7, возникает ошибка MODBUS_ILLEGAL_FUNCTION.

Таблица 6.7 - Список поддерживаемых функций

Название функции

Код функции

Описание функции

MODBUS_READ_HOLDING_

Чтение значений из одного или нескольких

(0x03)

REGISTERS

регистров хранения

MODBUS_READ_INPUT_

Чтение значений из одного или нескольких

(0x04)

REGISTERS

регистров ввода

MODBUS_WRITE_SINGLE_

(0x06)

Запись значения в один регистр

MODBUS_WRITE_MULTIPLE_

(0x10)

Запись значений в несколько регистров

REGISTERS

MODBUS_READ_FILE_RECORD

(0x14)

Чтение архива из файла

MODBUS_WRITE_FILE_

(0x15)

Запись архива в файл

RECORD

Ситуации, приводящие к возникновению ошибок во время работы с регистрами, описаны в таблице 6.8.

Таблица 6.8 - Ошибки во время работы с регистрами

Возможные ситуации, приводящие

Используемая функция

Наименование ошибки

к ошибке

• количество запрашиваемых регистров

MODBUS_READ_

MODBUS_ILLEGAL_DATA_

больше максимального возможного

HOLDING_REGISTERS

ADDRESS

числа (125);

• запрос несуществующего параметра

• количество запрашиваемых регистров

MODBUS_READ_INPUT_

MODBUS_ILLEGAL_DATA_

больше максимального возможного

REGISTERS

ADDRESS

числа (125);

• запрос несуществующего параметра

• попытка записи параметра, размер

которого превышает 2 байта;

• попытка записи параметра, доступ на

запись к которому запрещен;

• попытка записи параметра такого типа,

запись в который не может быть

MODBUS_ILLEGAL_DATA_

осуществлена данной функцией.

ADDRESS

Поддерживаемые типы:

MODBUS_WRITE_SINGLE_

• знаковые и беззнаковые целые

(размер не более 2 байт);

• перечисляемые;

• float16 (на данный момент в модуле

такой тип не используется).

• запрос несуществующего параметра

• выход за пределы максимального или

MODBUS_ILLEGAL_DATA_

минимального ограничений для

VALUE

параметра

6 Устройство и принцип работы

Продолжение таблицы 6.8

Возможные ситуации, приводящие

Используемая функция

Наименование ошибки

к ошибке

• запись несуществующего параметра;

• попытка записи параметра, доступ на

MODBUS_ILLEGAL_DATA_

запись к которому запрещен;

ADDRESS

• количество записываемых регистров

больше максимального возможного

числа (123)

MODBUS_WRITE_

• не найден терминирующий символ (\0)

MULTIPLE_REGISTERS

в строковом параметре;

• размер запрашиваемых данных

MODBUS_ILLEGAL_DATA_

меньше размера первого или

VALUE

последнего в запросе параметра;

• выход за пределы максимального или

минимального ограничений для

параметра

Ситуации, приводящие к возникновению ошибок во время работы с архивом, описаны в таблице 6.9.

Таблица 6.9 - Ошибки во время работы с архивом

Возможные ситуации, приводящие

Используемая функция

Наименование ошибки

к ошибке

MODBUS_ILLEGAL_

• ошибочный размер данных (0x07 <=

FUNCTION

data length <= 0xF5)

• reference type не соответствует

MODBUS_ILLEGAL_DATA_

спецификации;

ADDRESS

• не удалось открыть файл для чтения

(возможно, он отсутствует)

MODBUS_ILLEGAL_DATA_

• не удалось переместиться к нужному

MODBUS_READ_FILE_

VALUE

смещению в файле

RECORD

• ошибка удаления файла при запросе

на удаление;

• запрос слишком большого количества

MODBUS_SLAVE_DEVICE_

данных (больше 250 байт);

FAILURE

• недопустимый record number (больше

0x270F);

• недопустимый record length (больше

0x7A)

MODBUS_ILLEGAL_

• ошибочный размер данных (0x09 <=

FUNCTION

data length <= 0xFB)

• reference type не соответствует

MODBUS_ILLEGAL_DATA_

спецификации;

ADDRESS

MODBUS_WRITE_FILE_

• не удалось открыть файл для записи

RECORD

• запрашиваемый файл отсутствует;

• запрашиваемый файл доступен

MODBUS_SLAVE_DEVICE_

только для чтения;

FAILURE

• не удалось записать необходимое

количество байт

6.5.3 Работа по протоколу MQTT

Архитектура MQTT определяет три типа устройств в сети:

• брокер - устройство (обычно - ПК с серверным ПО), которое осуществляет передачу

сообщений от издателей к подписчикам;

• издатели - устройства, которые являются источниками данных для подписчиков;

• подписчики - устройства, которые получают данные от издателей.

Одно устройство может совмещать функции издателя и подписчика.

6 Устройство и принцип работы

Рисунок 6.2 - Структурная схема обмена по протоколу MQTT

Подписка и публикация данных происходит в рамках топиков. Топик представляет собой символьную

строку с кодировкой UTF-8, которая позволяет однозначно идентифицировать определенный

параметр. Топики состоят из уровней, разделяемых символом «/».

ПРИМЕЧАНИЕ

Топики MQTT могут включать в себя заполнители - специальные символы, которые

обрабатываются брокером особым образом. Существует два типа заполнителей -

одноуровневый заполнитель «+» и многоуровневый заполнитель «#».

ПРЕДУПРЕЖДЕНИЕ

Топики являются чувствительными к регистру.

Таблица 6.10 - Уровни топиков модуля

Название

Параметр

Имя узла

Функция

Формат значения

Битовая маска дискретных

MASK

SET

Целочисленный

выходов

Битовая маска дискретных

STATE

GET

Целочисленный

выходов

Пример

Топики

ПРИМЕЧАНИЕ

Device - имя устройства, заданное в ПО ОВЕН Конфигуратор (см. раздел 7.5).

1. Чтение значения дискретных входов

MX210/Device/GET/DI/MASK

Пример полученного значения: 15 (замкнуты входы 1-4)

2. Запись значений дискретных выходов

MX210/Device/SET/DO/MASK

Пример записываемого значения: 15 (включить выходы 1-4)

3. Использование одноуровневого заполнителя

MX210/Device1/SET/+/COUNTER - будет получена информация о значениях счетчиков всех

дискретных входов модуля, то есть этот топик эквивалентен набору топиков:

MX210/Device1/GET/DI1/COUNTER

MX210/Device1/GET/DI2/COUNTER

MX210/Device1/GET/…/COUNTER

MX210/Device1/GET/DIn/COUNTER

6 Устройство и принцип работы

4. Использование многоуровневого заполнителя

MX210/Device1/GET/# - будет получена информация о всех параметрах модуля, доступных для

чтения (GET), то есть этот топик эквивалентен набору топиков:

MX210/Device1/GET/DI/MASK

MX210/Device1/GET/DI1/COUNTER

MX210/Device1/GET/DI2/COUNTER

MX210/Device1/GET/…/COUNTER

MX210/Device1/GET/DIn/COUNTER

6.5.4 Работа по протоколу SNMP

Протокол основан на архитектуре «Клиент/Сервер», при этом в терминологии протокола клиенты

называются менеджерами, а серверы - агентами.

Менеджеры могут производить чтение (GET) и запись (SET) параметров агентов. Агенты могут

отправлять менеджерам уведомления (трапы) - например, о переходе оборудования в аварийное

состояние.

Каждый параметр агента имеет уникальный идентификатор

(OID), представляющий собой

последовательность цифр, разделенных точками. Для упрощения настройки обмена производители

устройств-агентов обычно предоставляют MIB-файлы, которые включают в себя список параметров

прибора с их названиями и идентификаторами. Эти файлы могут быть импортированы в SNMP-

менеджер.

Рисунок 6.3 - Структурная схема обмена по протоколу SNMP

6.6 Режимы работы дискретных выходов

Каждый дискретный выход может работать в одном из следующих режимов:

• переключение логического сигнала;

• генерация ШИМ сигнала.

Изменить режим работы выхода можно в ПО

«OWEN Configurator» или записью значений в

соответствующие Modbus-регистры.

6.7 Безопасное состояние выходных элементов

Для каждого выхода возможна установка безопасного состояния.

Выход переходит в безопасное состояние, если в течение времени тайм-аута отсутствуют команды от

Мастера сети. На выходе модуля устанавливается значение параметра «Безопасное состояние»

в процентах (от 0 до 100 %). Значение параметра «Безопасное состояние» определяет коэффициент

заполнения ШИМ.

«Тайм-аут перехода в безопасное состояние» задается пользователем. Модуль при включении

перейдет в состояние, которое было установлено последним до выключения, и будет находиться в нем

6 Устройство и принцип работы

до получения новой команды от Мастера сети. Для отключения функции перехода в безопасное

состояние следует установить параметр «Тайм-аут перехода в безопасное состояние» равным 0.

Если Мастером сети является только облачный сервис

«OwenCloud», необходимо отключить

«Безопасное состояние» для выходов. Для отключения безопасного состояния следует задать

значение параметра «Тайм-аут перехода в безопасное состояние» равным 0.

ПРИМЕЧАНИЕ

Заводская настройка параметра «Тайм-аут перехода в безопасное состояние» равна

30 секунд.

7 Настройка

7.1 Подключение к ПО «OWEN Configurator»

Прибор настраивается в ПО «OWEN Configurator».

Прибор можно подключить к ПК с помощью следующих интерфейсов:

• USB (разъем micro-USB);

• Ethernet;

• RS-485.

Для выбора интерфейса следует:

1. Подключить прибор к ПК с помощью кабеля USB или по интерфейсу Ethernet.

ПРЕДУПРЕЖДЕНИЕ

В случае подключения прибора к порту USB подача основного питания прибора не

требуется.

Питание прибора осуществляется от порта USB, выходы модуля при этом не

функционируют.

В случае подключения по интерфейсу Ethernet следует подать основное питание на

прибор.

2. Открыть ПО «OWEN Configurator».

3. Выбрать «Добавить устройства».

4. В выпадающем меню «Интерфейс» во вкладке «Сетевые настройки» выбрать:

• Ethernet (или другую сетевую карту, к которой подключен прибор) — для подключения

по Ethernet.

• STMicroelectronics Virtual COM Port — для подключения по USB.

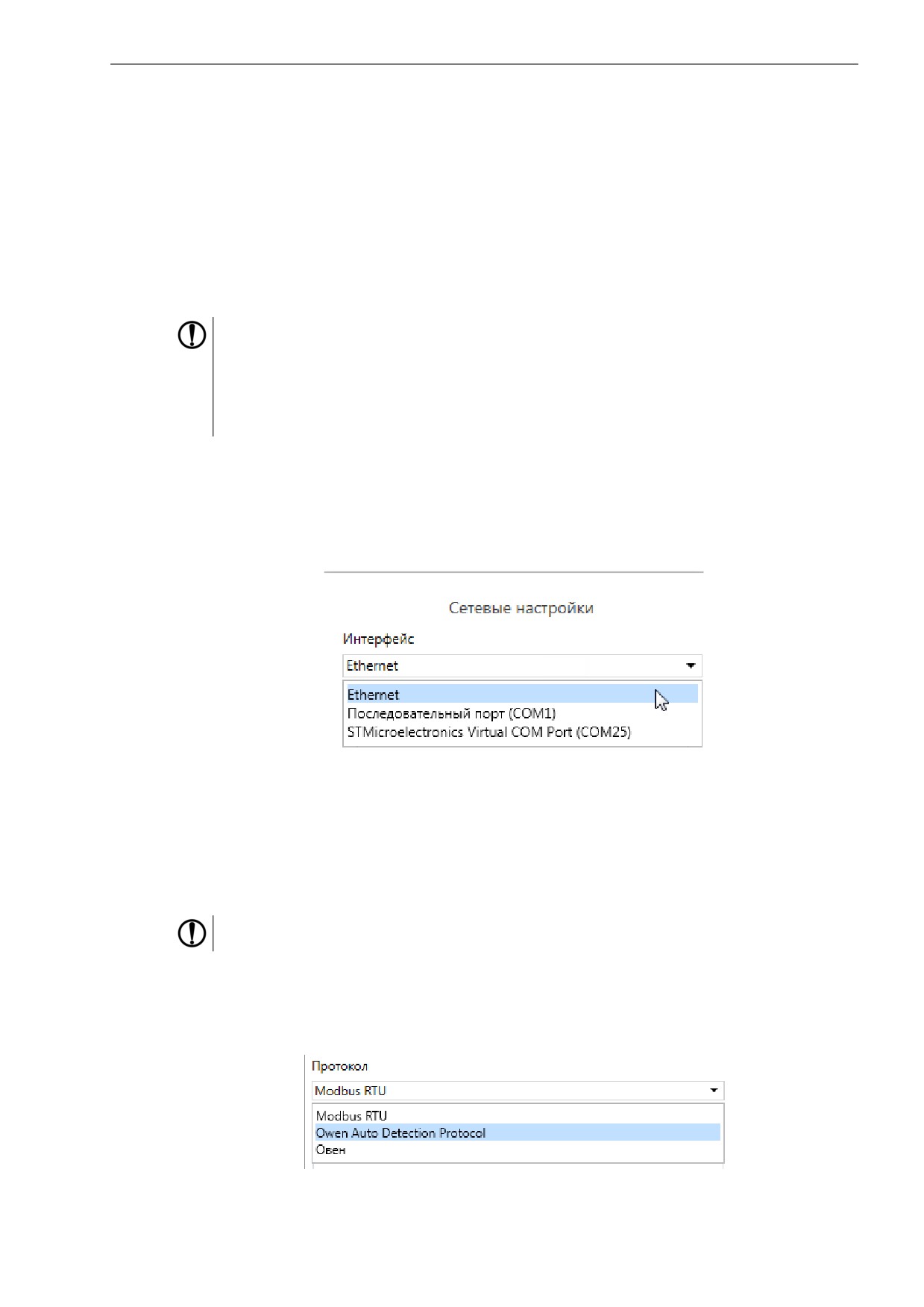

Рисунок 7.1 - Меню выбора интерфейса

Дальнейшие шаги для поиска устройства зависят от выбора интерфейса.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу Ethernet, следует:

1. Выбрать «Найти одно устройство».

2. Ввести IP-адрес подключенного устройства.

3. Нажать вкладку «Найти». В окне отобразится прибор с указанным IP-адресом.

ПРЕДУПРЕЖДЕНИЕ

Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99.

4. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то

следует ввести корректный пароль. Устройство будет добавлено в проект.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу USB и RS-485, следует:

1. В выпадающем меню «Протокол» выбрать протокол Owen Auto Detection Protocol.

Рисунок 7.2 - Выбор протокола

7 Настройка

2. Выбрать «Найти одно устройство».

3. Ввести адрес подключенного устройства (по умолчанию — 1).

4. Нажать вкладку «Найти». В окне отобразится прибор с указанным адресом.

5. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то

следует ввести корректный пароль. Устройство будет добавлено в проект.

Более подробная информация о подключении и работе с прибором приведена в Справке ПО «OWEN

Configurator». Для вызова справки в программе следует нажать клавишу F1.

7.2 Подключение к облачному сервису «OwenCloud»

Для подключения модуля к облачному сервису следует:

1. Зайти на сайт облачного сервиса https://web.owencloud.ru.

2. Зарегистрироваться.

3. Перейти в раздел «Администрирование» и добавить модуль.

4. В качестве идентификатора указать заводской номер.

5. В качестве токена ввести пароль.

ПРИМЕЧАНИЕ

Если пароль для модуля не задан, подключение к облачному сервису недоступно.

7.3 Ограничение обмена данными при работе с облачным сервисом

«OwenCloud»

Облачный сервис «OwenCloud» является надежным хранилищем данных, обмен информации с

которым зашифрован модулем. Если на производстве имеются ограничения на передачу данных, то

обмен данными с облачным сервисом «OwenCloud» можно отключить. По умолчанию подключение

модуля к облачному сервису запрещено. Ограничение доступа и обмена данными с модулем следует

настраивать в ПО «OWEN Configurator».

Для разрешения подключения в ПО «OWEN Configurator» следует:

1. Установить пароль для доступа к модулю (см. раздел 7.7).

2. Задать значение Вкл. в параметре «Подключение к OwenCloud» (рисунок 7.3).

ПРИМЕЧАНИЕ

Если для модуля не задан пароль, то автоматическое подключение к облачному сервису

происходить не будет.

Рисунок 7.3 - Настройка автоматического подключения к облачному сервису

Если доступ к модулю через облачный сервис «OwenCloud» разрешен, то можно настроить следующие

ограничения доступа (рисунок 7.4):

• Разрешение конфигурирования — доступ к конфигурационным параметрам модуля;

• Управление и запись значений — чтение и запись значений выходов модуля;

• Доступ к регистрам Modbus — чтение и/или запись значений регистров.

7 Настройка

Рисунок 7.4 - Настройка удаленного доступа к модулю

7.4 Настройка сетевых параметров

Для обмена данных модуля в сети Ethernet должны быть заданы параметры, приведенные

в таблице 7.1:

Таблица 7.1 - Сетевые параметры модуля

Параметр

Примечание

MAC-адрес

Устанавливается на заводе-изготовителе и является неизменным

IP-адрес

Может быть статическим или динамическим. Заводская настройка - 192.168.1.99

Маска IP-адреса

Задает видимую модулем подсеть IP-адресов других устройств. Заводская

настройка - 255.255.255.0

IP-адрес шлюза

Задает адрес шлюза для выхода в Интернет. Заводская настройка - 192.168.1.1

IP-адрес может быть:

• статический;

• динамический.

Статический IP-адрес устанавливается с помощью ПО «OWEN Configurator» или сервисной кнопки.

Для установки статического IP-адреса с помощью ПО «OWEN Configurator» следует:

1. Зайти во вкладку «Сетевые настройки».

2. Задать значение в поле «Установить IP адрес».

3. Задать значение в поле «Установить маску подсети».

4. Задать значение в поле «Установить IP адрес шлюза».

Режим DHCP должен быть настроен как «Выкл».

Для установки статического IP-адреса c помощью сервисной кнопки следует:

1. Подключить модуль или группу модулей к сети Ethernet.

2. Запустить ПО «OWEN Configurator» на ПК, подключенному к той же сети Ethernet.

3. Выбрать вкладку «Назначение IP-адресов».

4. Задать начальный IP-адрес для первого модуля из группы модулей.

5. Последовательно нажимать на модулях сервисные кнопки, контролируя результат в окне

программы. В окне ПО «OWEN Configurator» будет отображаться информация о модуле, на

котором была нажата кнопка, этому модулю будет присваиваться заданный статический IP-

адрес и другие параметры сети. После присвоения адрес автоматически увеличивается на 1.

Для назначения статического IP-адреса с помощью кнопки режим DHCP должен быть настроен как

«Разовая установка кнопкой».

7 Настройка

Рисунок 7.5 - Настройка параметра «Режим DHCP»

С помощью сервисной кнопки можно установить IP-адреса сразу для группы модулей (см. справку к ПО

«OWEN Configurator», раздел «Назначение IP-адреса устройству»).

Динамический IP-адрес используется для работы с облачным сервисом и не подразумевает работу

с Мастером сети Modbus TCP. IP-адрес модуля устанавливается DHCP-сервером сети Ethernet.

ПРИМЕЧАНИЕ

Следует уточнить у служб системного администрирования о наличии DHCP-сервера в участке

сети, к которому подключен модуль. Для использования динамического IP-адреса при настройке

модуля следует выключить конфигурационный параметр DHCP «Вкл».

ПРЕДУПРЕЖДЕНИЕ

Для применения новых сетевых настроек следует перезагрузить модуль. Если модуль

подключен по USB, его также следует отключить от порта.

7.5 Настройка параметров обмена по протоколу MQTT в ПО «OWEN Configurator»

Модули поддерживают протокол MQTT (версия 3.1.1) и могут использоваться в роли клиентов. Модули

публикуют сообщения о состоянии своих входов и подписаны на топики, в рамках которых

производится управления их выходами.

Настройка параметров обмена по MQTT производится в ПО «OWEN Configurator».

Рисунок 7.6 - Параметры обмена по MQTT

7 Настройка

Таблица 7.2 - Параметры обмена по протоколу MQTT

Параметр

Описание

Сообщение о

Если параметр имеет значение Вкл., то в момент включении модуль

присутствии

публикует сообщение «Online» в топик MX210/Имя_устройства/

MQTTstatus.

Если от модуля не поступает сообщений, брокер публикует в данный топик

сообщение «Offline».

Подключение к

Для работы с модулем по протоколу MQTT следует установить значение

брокеру

Вкл.

Логин

Используются для аутентификации устройства на стороне брокера. Если

Пароль

значения параметров не заданы, то аутентификация не используется

Имя устройства

Имя устройства. Входит в состав топика.

Адрес брокера

IP или URL брокера. Если брокер расположен во внешней сети, то следует

установить для параметров Шлюз и DNS (вкладка Сетевые настройки)

корректные значения

Порт

Порт брокера

Хранение последнего

Если установлено значение Включено, то другие клиенты, подписанные на

сообщение

топики модуля, получат последние сообщения из этих топиков

Интервал публикации

Интервал публикации данных (в секундах)

Качество

Выбранный уровень качества обслуживания.

обслуживания

QoS 0 - передача сообщений осуществляется без гарантии доставки.

QoS 1 - передача сообщений осуществляется с гарантией доставки, но

допускается дублирование сообщений (т.е. одно и тоже сообщение будет

разослано подписчикам несколько раз).

QoS 2 - передача сообщений осуществляется с гарантией доставки и с

гарантией отсутствия дублирования сообщений.

Интервал Keep Alive (в

Если в течение промежутка времени, равного полутора значениям данного

секундах)

параметра, брокер не получает сообщений от модуля, то соединение будет

разорвано.

0 - параметр не используется (при отсутствии сообщений соединение

никогда не будет разорвано).

Статус

Статус подключения к брокеру

ПРИМЕЧАНИЕ

При использовании протокола MQTT параметр Таймаут перехода в безопасное состояние

(вкладка Modbus Slave) рекомендуется установить в 0, так как в этом случае запись параметров

обычно является событийной, а не циклической.

7.6 Настройка параметров обмена по протоколу SNMP в ПО «OWEN

Configurator»

Модули поддерживают протокол SNMP (версии SNMPv1 и SNMPv2c) и могут быть использованы в

роли агентов. Модули поддерживают запросы GET и SET. Модули с дискретными входами отправляют

трапы с битовой маской входов при изменении значения любого входа.

По протоколу SNMP доступны все параметры модуля. Список OID параметров приведен в Руководстве

по эксплуатации на конкретный модуль. MIB-файл модуля доступен на его странице на сайте owen.ru.

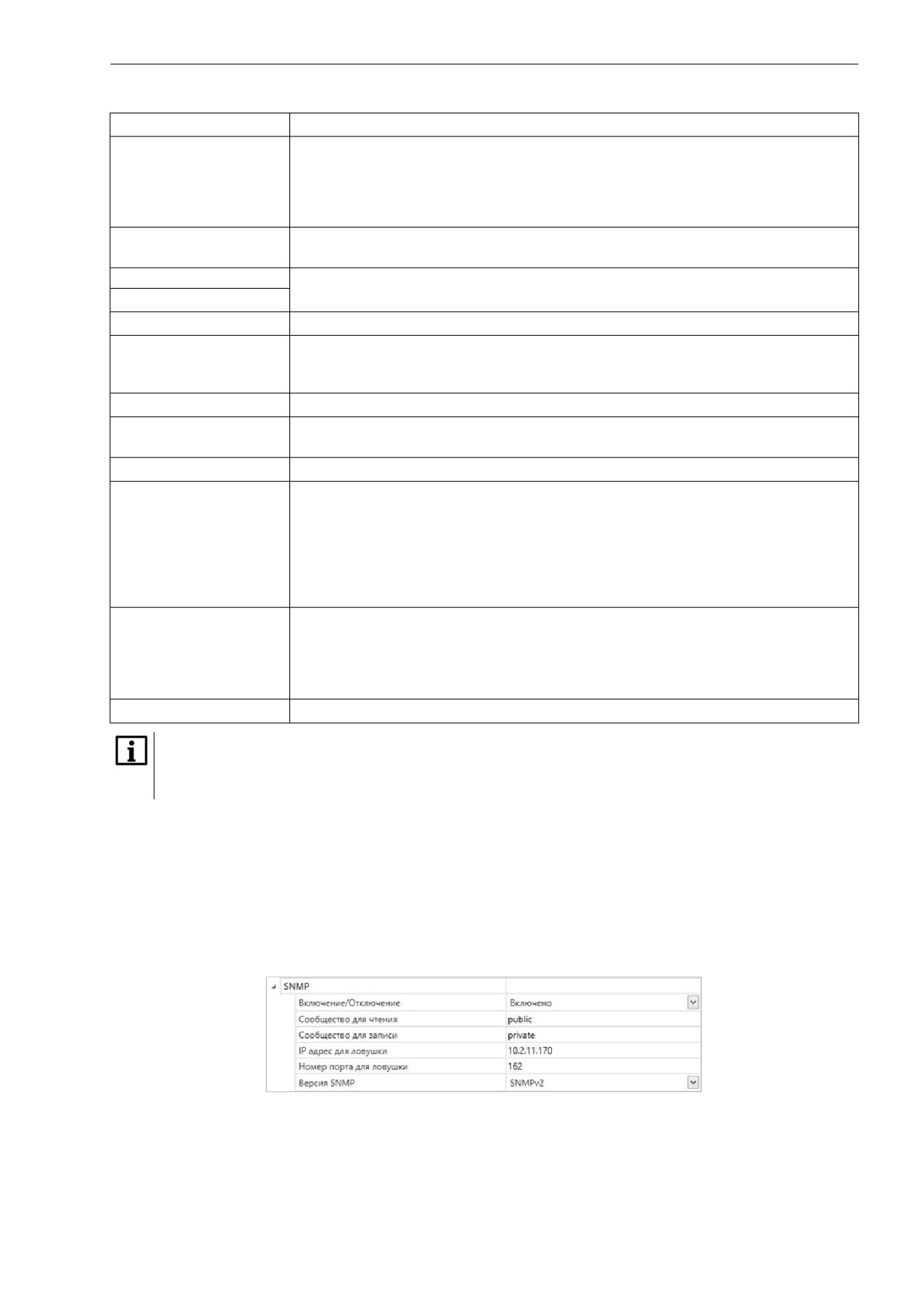

Рисунок 7.7 - Параметры обмена по SNMP

7 Настройка

Таблица 7.3 - Параметры обмена по SNMP

Параметр

Описание

Включение/Отключение

Для работы модуля по протоколу SNMP требуется установить значение

Включено

Сообщество для чтения

Пароль, используемый для чтения данных модуля

Сообщество для записи

Пароль, используемый для записи данных в модуль

IP адрес для ловушки

IP-дарес, на который будет отправлен трап в случае изменения маски

дискретных входов модуля (только для модулей с дискретными входами)

Номер порта для ловушки

Номер порта, на который будет отправлен трап

Версия SNMP

Версия протокола, используемая модулем (SNMPv1 или SNMPv2)

ПРИМЕЧАНИЕ

При использовании протокола SNMP без запросов чтения (GET) параметр Таймаут перехода в

безопасное состояние (вкладка Modbus Slave) рекомендуется установить в 0, так как в этом

случае запись параметров обычно является событийной, а не циклической.

Пример настройки обмена модуля по протоколу SNMP можно посмотреть в документе «Мх210.

Примеры настройки обмена», который доступен на странице прибора на сайте сайте owen.ru.

7.7 Пароль доступа к модулю

Для ограничения доступа к чтению и записи параметров конфигурации и для доступа в облачный

сервис «OwenCloud» используется пароль.

Установить или изменить пароль можно с помощью ПО «OWEN Configurator».

В случае утери пароля следует восстановить заводские настройки.

По умолчанию пароль не задан.

7.8 Обновление встроенного ПО

Встроенное ПО модуля обновляется с помощью интерфейсов:

• USB;

• Ethernet (рекомендуется).

Для обновления встроенного по интерфейсу USB следует:

1. В момент включения питания модуля нажать и удерживать сервисную кнопку. Модуль перейдет

в режим загрузчика.

Для обновления встроенного ПО по интерфейсу Ethernet следует:

1. В ПО «OWEN Configurator» выбрать вкладку «Прошить устройство».

ПРЕДУПРЕЖДЕНИЕ

Для обновления встроенного программного обеспечения через ПО «OWEN Configurator»

следует отключить прибор от удаленного облачного сервиса «OwenCloud».

3. Перезагрузить модуль.

7 Настройка

Во время обновления по интерфейсу Ethernet проверяется целостность файла встроенного ПО и

контрольной суммы.

ПРЕДУПРЕЖДЕНИЕ

Для завершения обновления встроенного ПО следует перезагрузить модуль. Если модуль

подключен по USB, его также следует отключить.

7.9 Настройка часов реального времени

Значение часов реального времени (RTC) можно установить или считать с прибора через регистры

Modbus, а также с помощью ПО «OWEN Configurator» (см. справку к ПО «OWEN Configurator», раздел

«Настройка часов»).

Для установки нового времени через регистры Modbus следует:

1. Записать значение времени в соответствующие регистры.

2. Установить на время не менее 1 секунды значение 1 в регистре обновления текущего времени.

3. Записать в регистр обновления текущего времени значение 0.

Следующая запись текущего времени может быть произведена через 1 секунду.

В случае необходимости можно синхронизировать часы модуля с удалённым NTP сервером.

7.10 Восстановление заводских настроек

ВНИМАНИЕ

После восстановления заводских настроек все ранее установленные настройки, кроме сетевых

будут удалены.

Для восстановления заводских настроек и сброса установленного пароля следует:

1. Включить питание прибора.

2. Нажать и удерживать сервисную кнопку более 12 секунд.

3. Выключить и включить прибор.

После включения прибор будет работать с настройками по умолчанию.

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования

безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

8.2 Замена батареи

В приборе для питания часов реального времени используется сменная батарея типа CR2032.

Батарею следует заменить в случае наступления хотя бы одного из событий:

• мигает светодиод «Авария» (засвечивается на 200 мс с интервалом 3 секунды);

• прошло 6 лет с момента замены батареи.

Для замены батареи следует:

1. Отключить питание прибора и подключенных устройств.

2. Снять прибор с DIN-рейки.

3. Поднять крышку 1.

4. Выкрутить два винта 3.

5. Снять колодку 2, как показано на рисунке 8.1.

Рисунок 8.1 - Отсоединение клемм

6. Поочередно вывести зацепы из отверстий с одной и другой стороны корпуса и снять верхнюю

крышку.

8 Техническое обслуживание

Рисунок 8.2 - Замена батареи

7. Заменить батарею. Рекомендуемое время замены батареи не более 1 минуты. Если замена

батареи займет больше времени, то следует ввести корректное значение часов реального

времени.

8. Сборку и установку следует осуществлять в обратном порядке.

ПРЕДУПРЕЖДЕНИЕ

Запрещается использовать батарею другого типа. Во время установки батареи следует

соблюдать полярность.

После сборки и включения прибора следует убедиться в корректности показаний часов. В случае

необходимости следует скорректировать показания часов реального времени в ПО

«OWEN

Configurator».

Во время выкручивания винтов крепления клеммная колодка поднимается, поэтому, чтобы избежать

перекоса рекомендуется выкручивать винты поочередно по несколько оборотов за один раз.

12 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах

тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре

окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по

ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Расчет вектора инициализации для шифрования файла архива

Приложение А. Расчет вектора инициализации для

шифрования

файла архива

Для расшифровки файла архива в качестве вектора инициализации следует

использовать

хеш-

функцию. Хеш-функция возвращает 8 байт (тип long long).

Пример реализации хеш-функции на языке программирования С:

typedef union {

struct {

unsigned long lo;

unsigned long hi;

};

long long hilo;

}LONG_LONG;

long long Hash8(const char *str) {

// На основе Rot13

LONG_LONG temp;

temp.lo = 0;

temp.hi = 0;

for ( ; *str; )

{

temp.lo += (unsigned char) (*str);

temp.lo -= (temp.lo << 13) | (temp.lo >> 19);

str++;

if (!str) break;

temp.hi += (unsigned char) (*str);

temp.hi -= (temp.hi << 13) | (temp.hi >> 19);

str++;

}

return temp.hilo;

}
