Модуль аналогового вывода МУ110-224.8И. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Используемые аббревиатуры

Введение

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

Меры безопасности

Монтаж и демонтаж

4.1 Установка

4.2 Отсоединение клеммных колодок

4.3 «Быстрая» замена

Подключение

5.1 Порядок подключения

5.2 Рекомендации по подключению

5.2.1 Защита энергонезависимой памяти от электромагнитных помех

5.3 Назначение контактов клеммника

5.4 Подключение питания

5.4.1 Питание переменного тока 230 В

5.4.2 Питание постоянного тока 24 В

5.5 Подключение по интерфейсу RS-485

5.6 Подключение нагрузки к ВЭ

5.6.1 Подключение ВЭ типа «И»

Устройство и принцип работы

6.1 Принцип работы

6.2 Индикация

Настройка

7.1 Конфигурирование

7.2 Конфигурационные и оперативные параметры

7.3 Восстановление заводских настроек

Интерфейс RS-485

8.1 Базовый адрес прибора в сети RS-485

8.2 Протокол ОВЕН

8.3 Протокол Modbus

8.4 Протокол DCON

8.5 Управление ВЭ по сети RS-485

8.6 Режим «Авария»

Техническое обслуживание

9.1 Общие указания

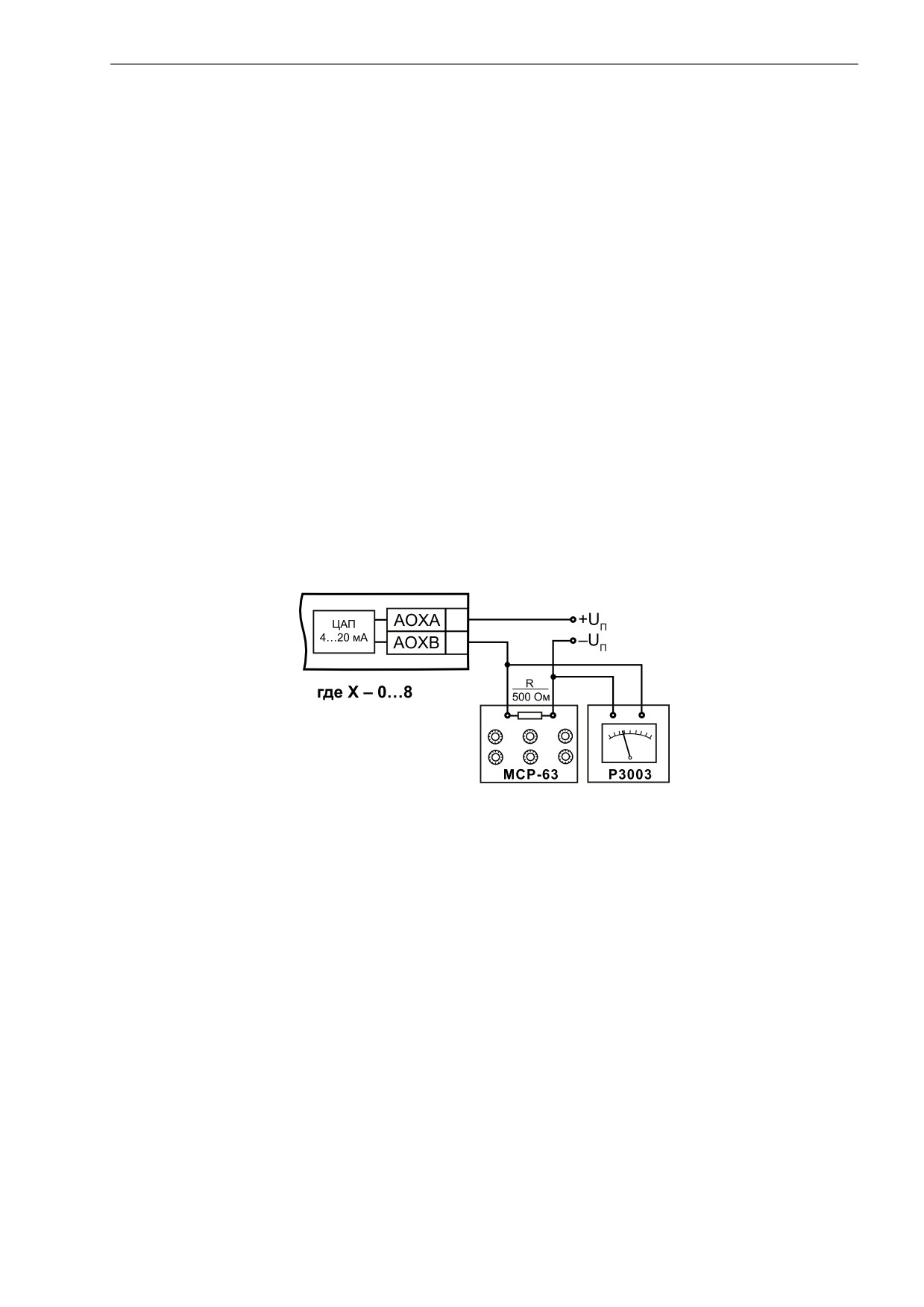

9.2 Функциональная проверка ВЭ типа «И»

9.3 Юстировка

10 Маркировка

11 Упаковка

12 Транспортирование и хранение

13 Комплектность

14 Гарантийные обязательства

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Технические характеристики

Характеристика

Значение

Питание

Напряжение питания (универсальное):

от 90 В до 264 В (номинальное 230 В), частота

• переменного тока

от 47 до 63 Гц

• постоянного тока

от 18 В до 30 В (номинальное 24 В)

Потребляемая мощность, не более

6 ВА

Выходы

Количество аналоговых выходных элементов

Тип аналоговых выходных элементов

ЦАП «параметр - ток 4…20 мА»

Основная приведенная погрешность ЦАП, не

± 0,5 %

более

Сопротивление нагрузки, подключаемое к выходу

0…1300 Ом

Диапазон напряжений питания выхода

10…36 В

Интерфейсы

Интерфейс связи с Мастером сети

RS-485

Максимальное количество приборов,

одновременно подключаемых к сети RS-485, не

более

Максимальная скорость обмена по интерфейсу

115200 бит/с

RS-485

Протоколы связи, используемые для передачи

DCON, Modbus-ASCII, Modbus-RTU, ОВЕН

информации

Общие параметры

Габаритные размеры

(63 × 110 × 75) ± 1 мм

Степень защиты корпуса:

• со стороны передней панели

IP20

• со стороны клеммной колодки

IP00

Средняя наработка на отказ

60 000 ч

Средний срок службы

10 лет

Масса, не более

0,5 кг

2.2 Условия эксплуатации

Условия эксплуатации:

• температура окружающего воздуха от -10 до +55 °C;

• относительная влажность воздуха не более 80 % (при +25 °C и более низких температурах без

конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 ГОСТ Р 52931.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения В4 ГОСТ Р 52931.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 ГОСТ Р 52931.

По электромагнитной совместимости модули относятся к оборудованию класса А ГОСТ Р 51522.

Во время подачи импульсных помех допускается кратковременное прекращение обмена по сети

RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

3 Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу II по

ГОСТ 12.2.007.0.

Во время эксплуатации, технического обслуживания и поверки следует соблюдать требования

следующих документов:

• ГОСТ 12.3.019;

•

«Правила эксплуатации электроустановок потребителей»;

•

«Правила охраны труда при эксплуатации электроустановок».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни

напряжением. Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых

разрешен только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию производить только при

отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора.

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ использование прибора при наличии в атмосфере кислот, щелочей, масел и

иных агрессивных веществ.

4 Монтаж и демонтаж

4.1 Установка

Прибор может быть установлен на DIN-рейке 35 мм или закреплен на внутренней стенке шкафа с

помощью винтов.

Для установки прибора на DIN-рейку следует:

1. Подготовить место на DIN-рейке для установки прибора.

2. Установить прибор на DIN-рейку.

3. С усилием придавить прибор к DIN-рейке до фиксации защелки.

Для демонтажа прибора следует:

1. Отсоединить линии связи с внешними устройствами.

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от DIN-рейки.

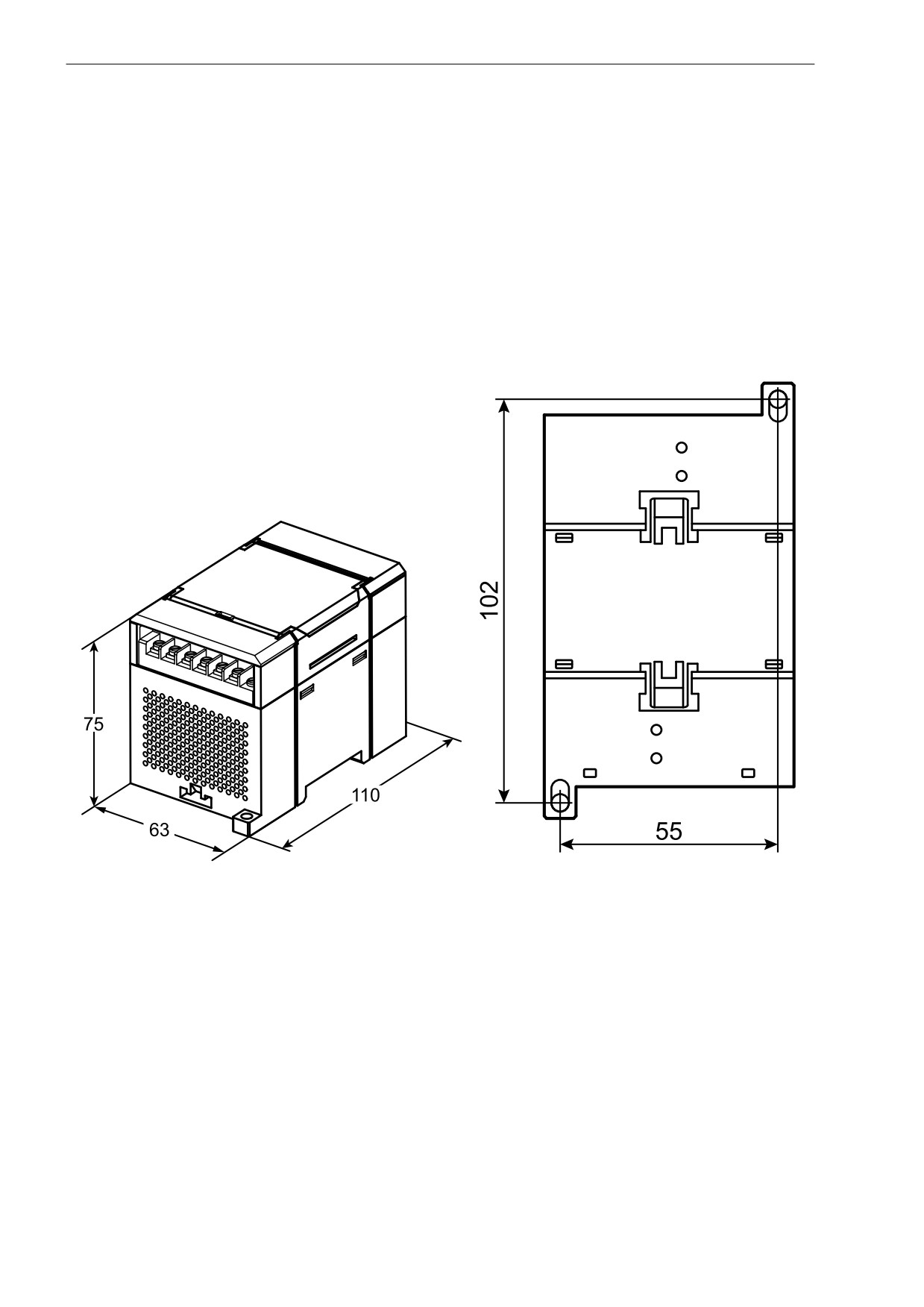

Рисунок 4.1 - Габаритные и установочные размеры

4 Монтаж и демонтаж

4.2 Отсоединение клеммных колодок

Для отсоединения клеммных колодок следует:

1. Отключить питание модуля и подключенных к нему устройств.

2. Поднять крышку.

3. Выкрутить винты.

4. Снять колодку, как показано на рисунке 4.2.

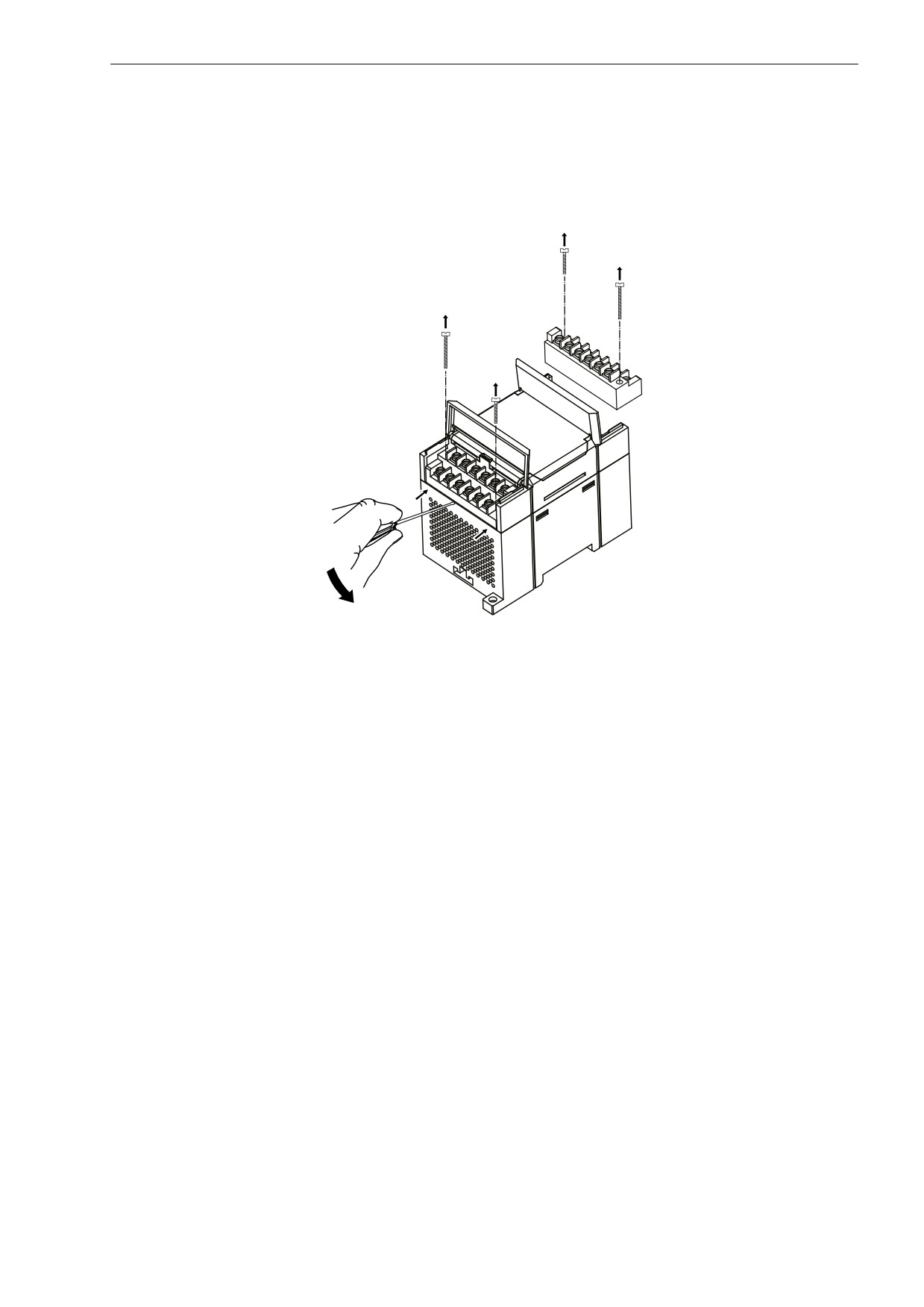

Рисунок 4.2 - Отделение съемных частей клемм

4.3 «Быстрая» замена

Конструкция клеммника позволяет оперативно заменить прибор без демонтажа подключенных к нему

внешних линий связи.

Для замены прибора следует:

1. Обесточить все линии связи, подходящие к прибору, в том числе линии питания.

2. Открутить крепежные винты по краям обеих клеммных колодок прибора.

3. Отделить съемную часть каждой колодки от прибора вместе с подключенными внешними

линиями связи с помощью отвертки или другого подходящего инструмента.

4. Снять прибор с DIN-рейки или вынуть прибор из щита.

5. На место снятого прибора установить другой с предварительно удаленными разъемными

частями клеммных колодок.

6. Подсоединить к установленному прибору снятые части клеммных колодок с подключенными

внешними линиями связи.

7. Закрутить крепежные винты по краям обеих клеммных колодок.

5 Подключение

5.1 Порядок подключения

Для подключения прибора следует:

1. Подсоединить прибор к источнику питания.

2. Подсоединить линии связи «прибор - исполнительные механизмы».

3. Подсоединить линии интерфейса RS-485.

4. Подать питание на прибор.

5.2 Рекомендации по подключению

Внешние связи следует монтировать проводом сечением не более 0,75 мм². Для многожильных

проводов следует использовать наконечники.

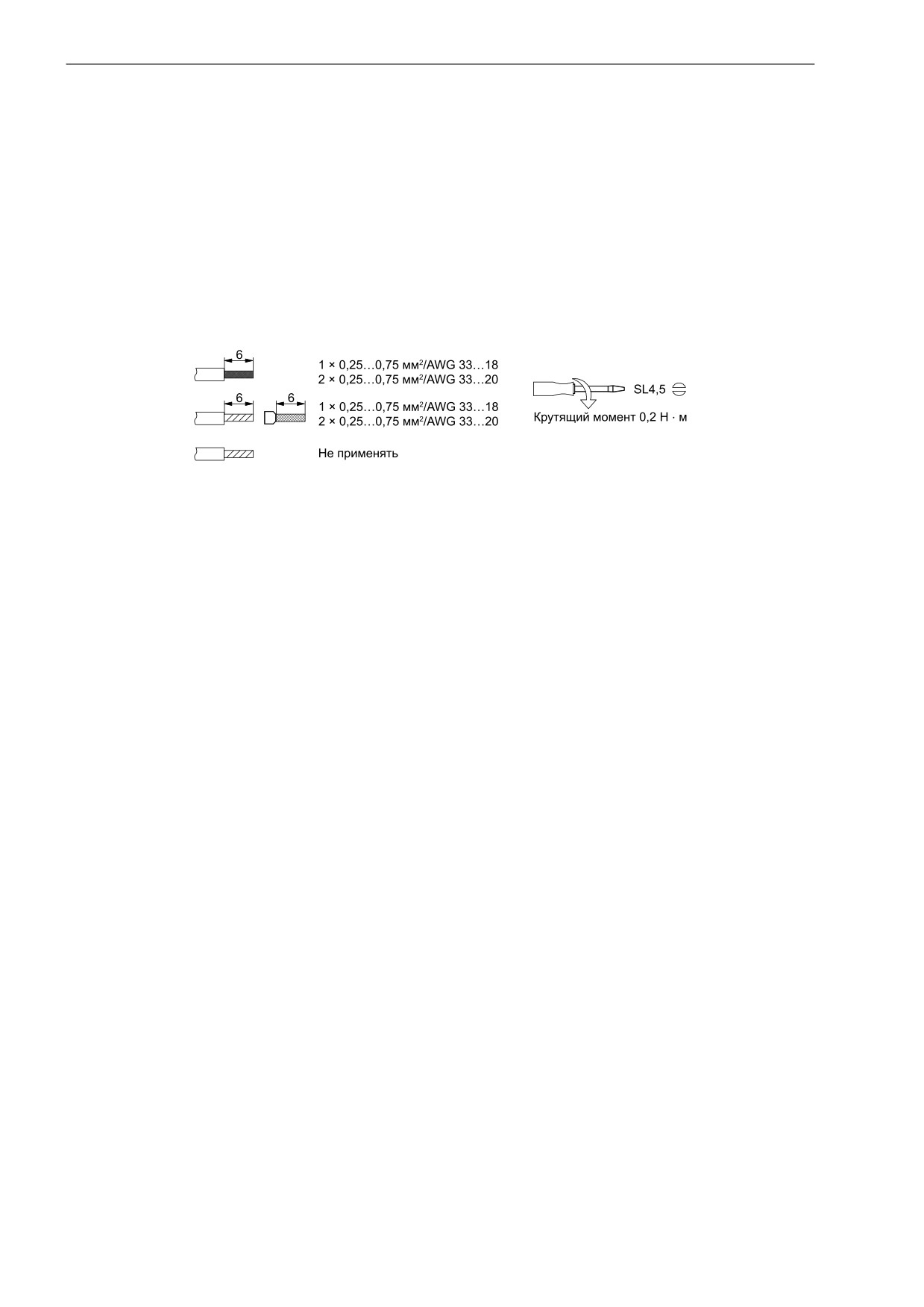

Рисунок 5.1 - Рекомендации для проводов

Общие требования к линиям соединений:

• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с ИМ,

в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых

кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты выходов прибора от влияния промышленных электромагнитных помех линии связи

прибора с ИМ следует экранировать. В качестве экранов могут быть использованы как

специальные кабели с экранирующими оплетками, так и заземленные стальные трубы

подходящего диаметра. Экраны кабелей с экранирующими оплетками следует использовать

только с одной стороны - в начале линии, либо подключить к контакту функционального

заземления (FE) в щите управления;

• фильтры сетевых помех следует устанавливать в линиях питания прибора;

• искрогасящие фильтры следует устанавливать в линиях коммутации силового оборудования.

Монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного

заземления:

• все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего контакта

к заземляемому элементу;

• все заземляющие цепи должны быть выполнены проводами наибольшего сечения;

• запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.

5.2.1 Защита энергонезависимой памяти от электромагнитных помех

В условиях сильных электромагнитных помех или в ситуации, когда не удалось обеспечить должный

уровень защиты от них, возможно стирание данных, хранящихся в энергонезависимой памяти прибора.

Эти данные (в основном конфигурационные параметры) могут быть восстановлены с помощью

программы

«Конфигуратор М110». Но для предотвращения подобного пропадания после

конфигурирования прибора можно аппаратно защитить энергонезависимую память.

Для этого необходимо выполнить следующие действия:

• отключить питание прибора;

• открыть крышку корпуса;

• установить перемычку JP1 в положение «Замкнуто».

В случае необходимости внесения изменений в конфигурацию прибора следует удалить перемычку

JP1 (см. в разделе 5.3).

5.3 Назначение контактов клеммника

Общий чертеж прибора с указанием номеров клемм и расположения переключателей JP и

светодиодов представлен на рисунке ниже.

5 Подключение

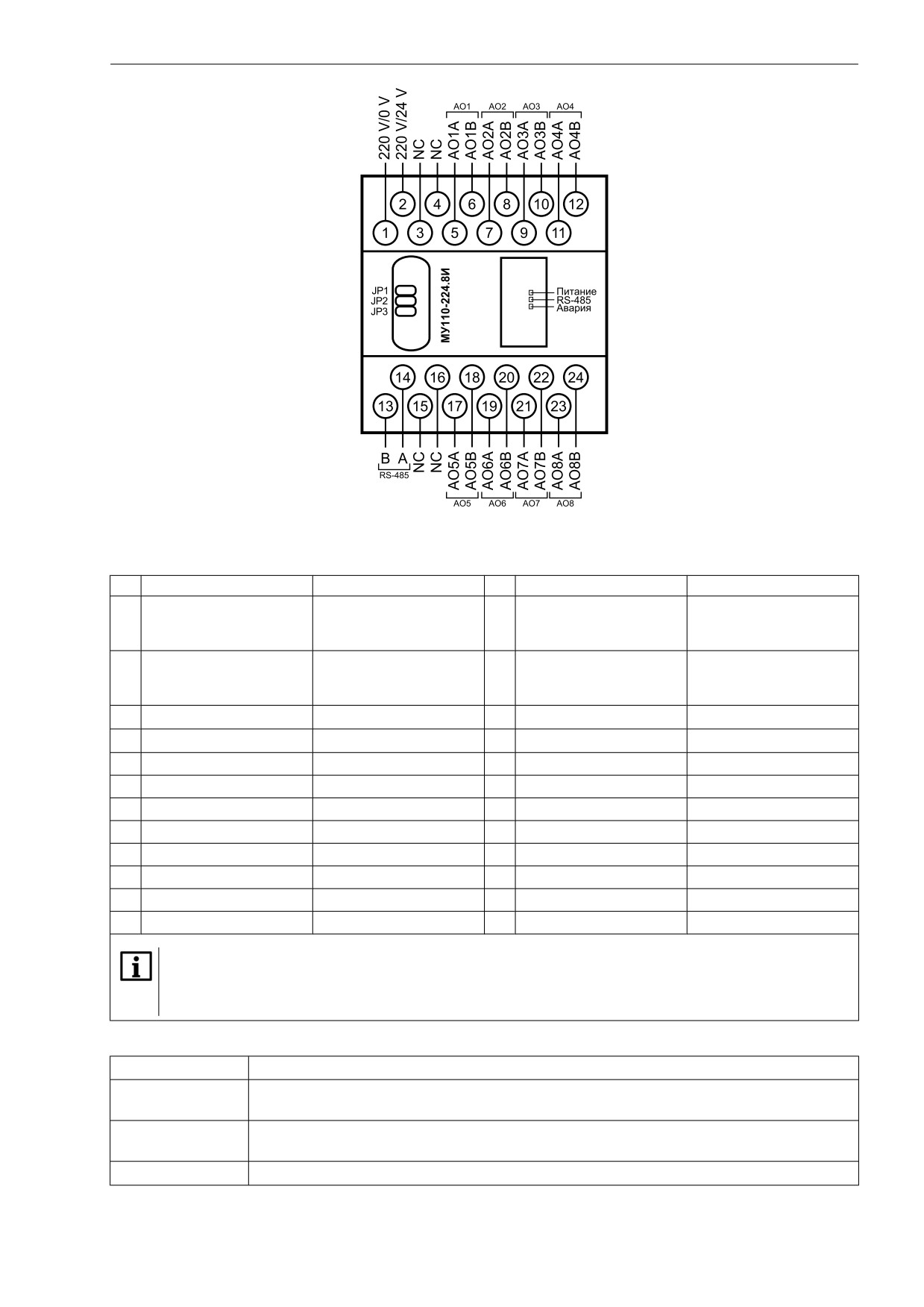

Рисунок 5.2 - Назначение контактов клеммника

Таблица 5.1 - Назначение контактов клеммника

№

Название

Назначение

№

Название

Назначение

Питание ~90…264 В

220 V/0 V

или минус питания

RS-485 (B)

⎓18…30 В

Питание ~90…264 В

220 V/24 V

или плюс питания

RS-485 (A)

⎓18…30 В

Не используется

AO1A

Выход 1A

AO5A

Выход 5A

AO1B

Выход 1B

AO5B

Выход 5B

AO2A

Выход 2A

AO6A

Выход 6A

AO2B

Выход 2B

AO6B

Выход 6B

AO3A

Выход 3A

AO7A

Выход 7A

AO3B

Выход 3B

AO7B

Выход 7B

AO4A

Выход 4A

AO8A

Выход 8A

AO4B

Выход 4B

AO8B

Выход 8B

ПРИМЕЧАНИЕ

Для выходов 1-8 назначение контактов (A, B) следующее:

• A - плюсовой;

• B - минусовой.

Таблица 5.2 - Назначение перемычек

Перемычка

Назначение

Аппаратная защита энергонезависимой памяти прибора от записи. Заводское

JP1

положение перемычки - снята (аппаратная защита отключена)

Восстановление заводских сетевых настроек. Заводское положение перемычки -

JP2

снята (заводские сетевые настройки отключены)

JP3

Сервисная функция, перемычка должна быть разомкнута

5 Подключение

5.4 Подключение питания

5.4.1 Питание переменного тока 230 В

Прибор следует питать напряжением 230 В переменного тока от сетевого фидера, не связанного

непосредственно с питанием мощного силового оборудования.

Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение прибора от

сети.

5.4.2 Питание постоянного тока 24 В

Прибор следует питать напряжением 24

В постоянного тока от локального источника питания

подходящей мощности.

Источник питания следует устанавливать в том же шкафу электрооборудования, в котором

устанавливается прибор.

5.5 Подключение по интерфейсу RS-485

Связь прибора по интерфейсу RS-485 выполняется по двухпроводной схеме.

Длина линии связи должна быть не более 1200 метров.

Обесточенный прибор следует подключать к сети RS-485 витой парой проводов, соблюдая полярность.

Провод А подключается к выводу А прибора, аналогично соединяются между собой выводы В.

5.6 Подключение нагрузки к ВЭ

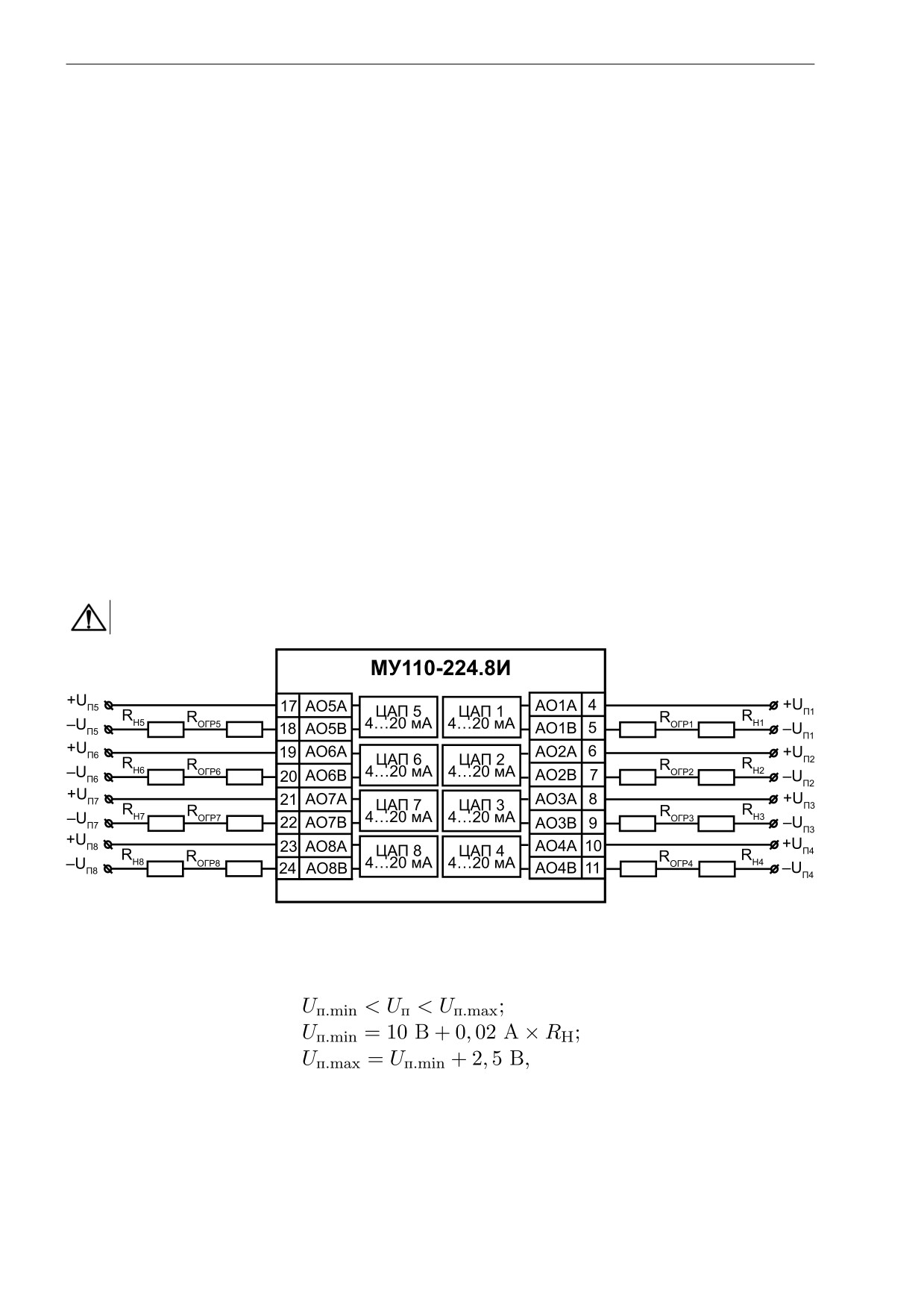

5.6.1 Подключение ВЭ типа «И»

Прибор содержит восемь аналоговых ВЭ типа ЦАП «параметр - ток 4…20 мА».

ВНИМАНИЕ

Напряжение источника питания ЦАП не должно быть более 36 В.

Рисунок 5.3 - Схема подключения к выходу ЦАП «параметр - ток 4…20 мА»

Для работы ЦАП «параметр - ток 4…20 мА» используется внешний источник питания постоянного тока,

значение напряжения Uп которого рассчитывается следующим образом:

где U_п.min, U_п.max - соответственно минимальные и максимальные допустимые напряжения источника

питания, В;

R_н - сопротивление нагрузки ЦАП, Ом.

Если напряжение источника питания ЦАП, находящегося в распоряжении пользователя, превышает

расчетное значение U_п.max, то последовательно с нагрузкой необходимо включить ограничительный

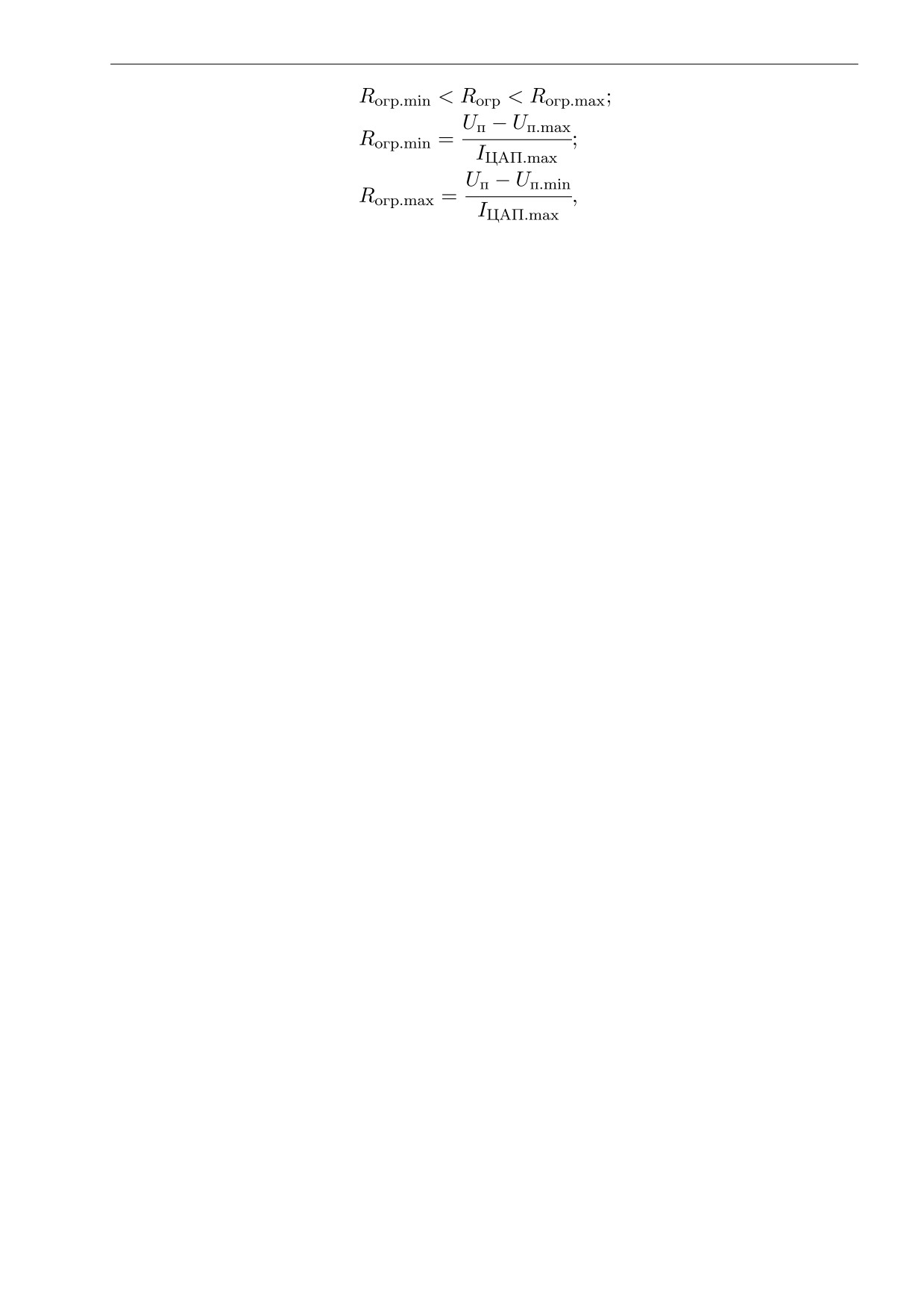

резистор, сопротивление которого R_огр рассчитывается по формулам:

6 Устройство и принцип работы

6.1 Принцип работы

Прибор работает в сети RS-485 по протоколам:

• DCON;

• Modbus-ASCII;

• Modbus-RTU;

• ОВЕН.

Тип протокола определяется прибором в зависимости от параметра Prot.

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети.

Мастером сети может являться:

• ПК;

• ПЛК;

• панель оператора;

• удаленный облачный сервис.

В сети RS-485 предусмотрен только один Мастер сети.

Прибор оснащен восемью аналоговыми ВЭ. Каждый выход прибора способен работать в режиме ЦАП,

независимо от остальных выходов. При включении прибора все ВЭ переводятся в заранее заданное

состояние, безопасное для управляемой системы. Значение безопасного состояния задается

раздельно для каждого ВЭ в параметре «Аварийное значение на ВЭ» (O.Alr).

6.2 Индикация

На лицевой панели прибора расположены светодиоды:

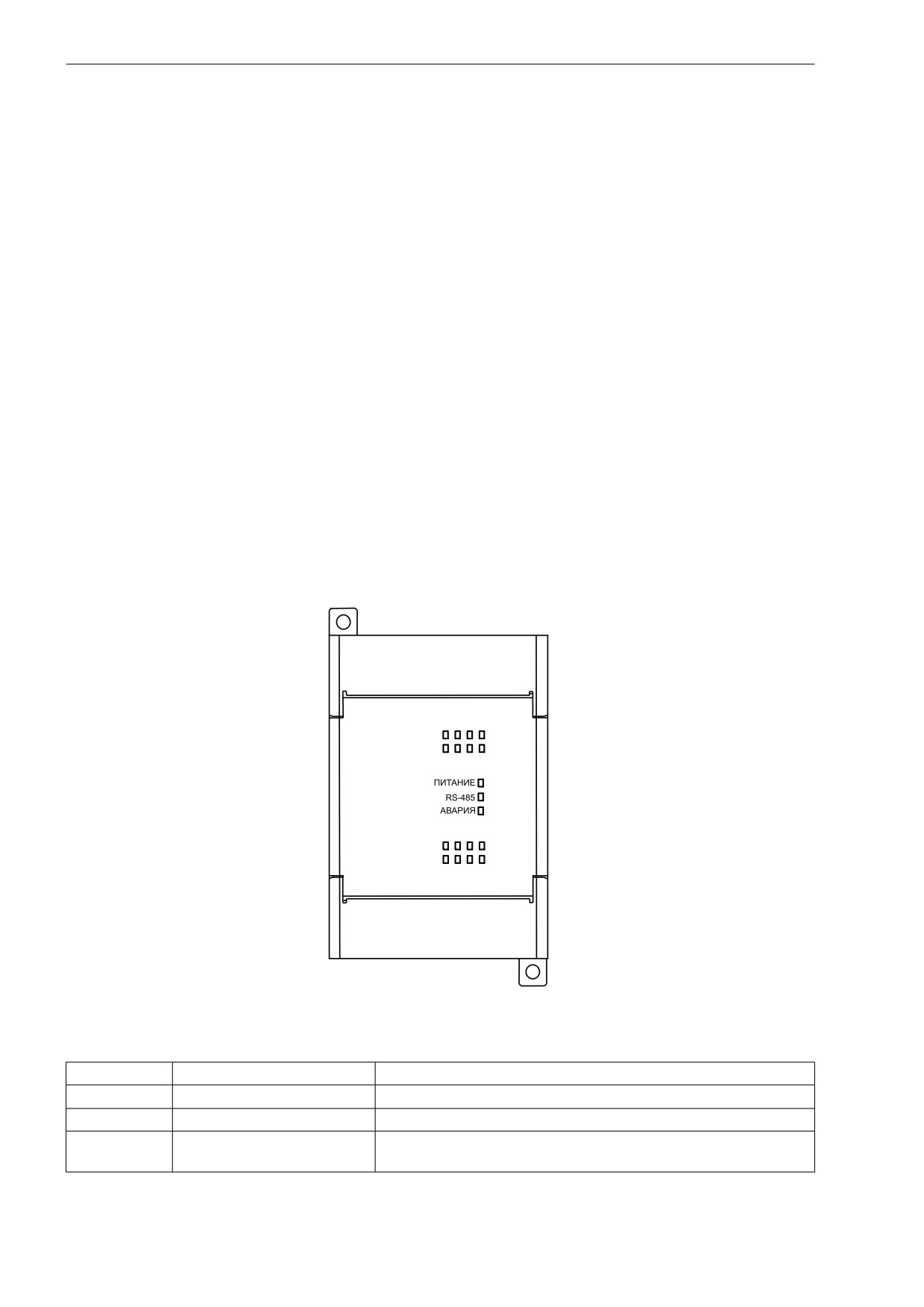

Рисунок 6.1 - Лицевая панель прибора

Таблица 6.1 - Назначение светодиодов

Светодиод

Состояние светодиода

Назначение

RS-485

Мигает

Передача данных по RS-485

Питание

Светится

Питание подано

Обмен по сети RS-485 отсутствует дольше времени,

Авария

Светится

установленного в параметре t.out

7 Настройка

7.1 Конфигурирование

Прибор конфигурируется с помощью ПО «Конфигуратор М110». Установочный файл располагается на

сайте owen.ru.

Для конфигурирования прибора следует:

1. Подключить прибор к ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB.

2. Подать питание на прибор.

3. Установить и запустить ПО «Конфигуратор М110».

4. Выбрать настройки порта для установки связи с прибором.

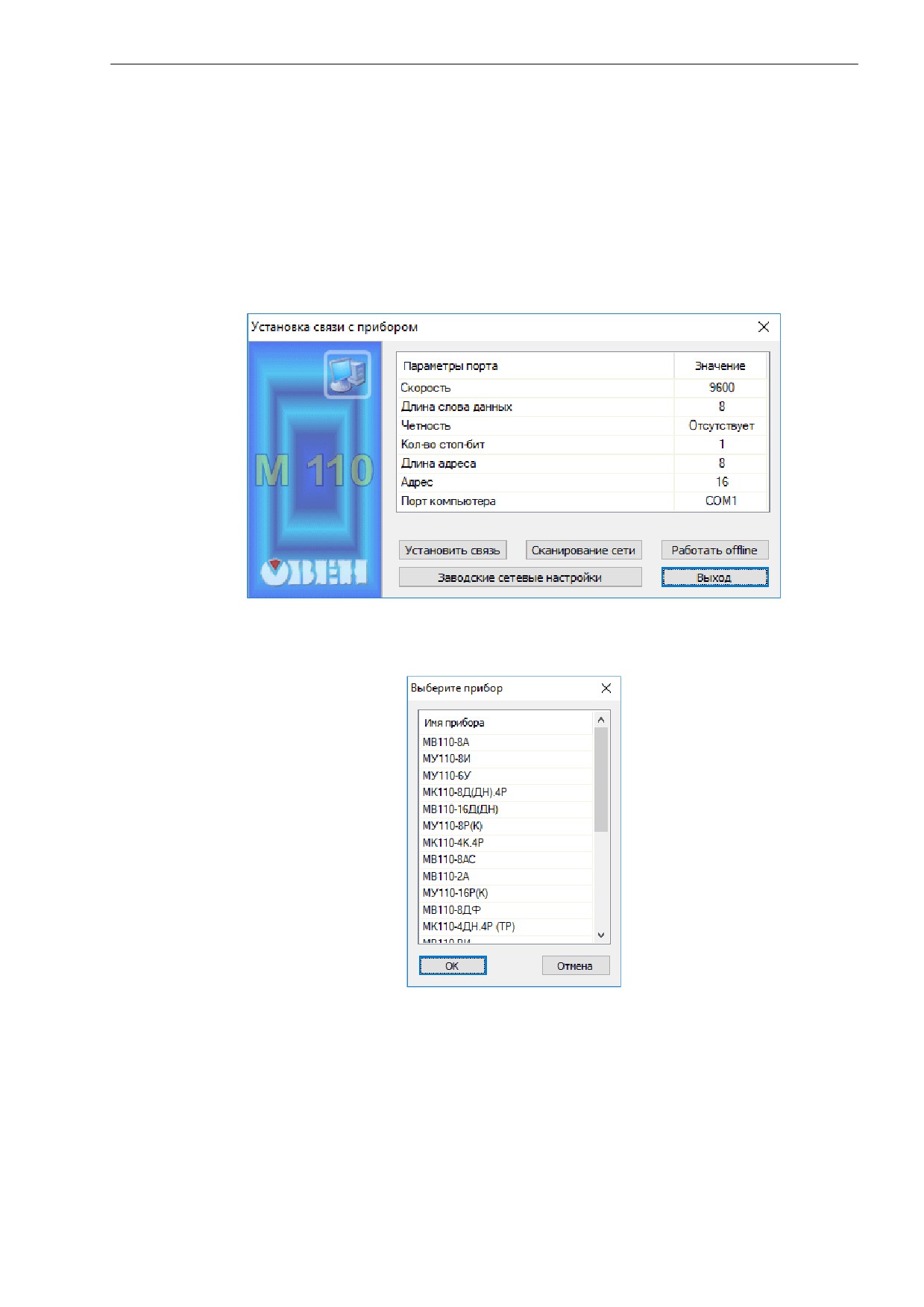

Рисунок 7.1 - Выбор настроек порта

5. Выбрать модель прибора.

Рисунок 7.2 - Выбор модели прибора

6. В открывшемся главном окне задать конфигурационные параметры (см.

приложение Настраиваемые параметры).

7 Настройка

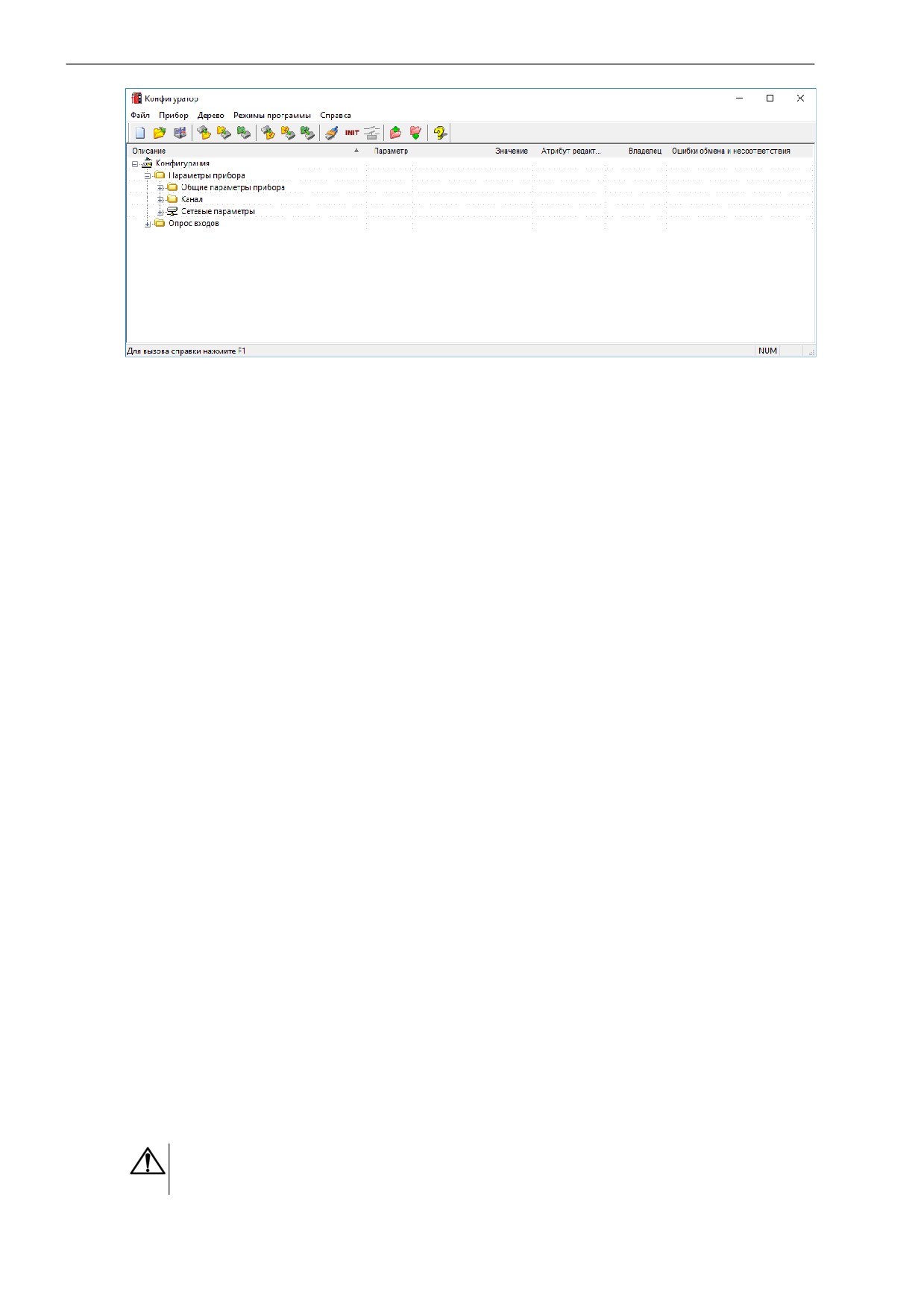

Рисунок 7.3 - Главное окно

7. После задачи параметров записать настройки в прибор, выбрав команду в главном меню

Прибор → Записать все параметры.

Подробная информация о работе с ПО

«Конфигуратор М110» представлена в руководстве

пользователя на сайте owen.ru.

7.2 Конфигурационные и оперативные параметры

Параметры в приборе разделяются на группы:

• конфигурационные;

• оперативные.

Конфигурационные параметры - это параметры, определяющие конфигурацию прибора: структуру и

сетевые настройки. Значения конфигурационных параметров задаются с помощью ПО «Конфигуратор

М110».

Значения конфигурационных параметров хранятся в энергонезависимой памяти прибора и

сохраняются в случае выключения питания.

Оперативные параметры - это данные, которые прибор получает или передает по сети RS-485. В

сеть оперативные параметры передаются ПК, контроллером или прибором-регулятором. Оперативные

параметры отражают текущее состояние регулируемой системы.

Каждый параметр имеет имя, состоящее из латинских букв (до четырех), которые могут быть

разделены точками, и название. Например, «Аварийное значение на ВЭ» O.ALr, где «Аварийное

значение на ВЭ» - название, O.ALr - имя.

Конфигурационные параметры имеют также индекс - цифру, отличающую параметры однотипных

элементов. Индекс передается вместе со значением параметра. Во время работы с ПО «Конфигуратор

М110» пользователь не использует индексы, они задаются через ПО автоматически.

Оперативные параметры не имеют индекса, но индексируются через сетевой адрес. Оперативный

параметр для непосредственного обращения к ВЭ - r.ое.

7.3 Восстановление заводских настроек

Восстановление заводских сетевых настроек прибора используется во время восстановления связи

между ПК и прибором в случае утери информации о заданных значениях сетевых параметров прибора.

Для восстановления заводских сетевых настроек прибора следует:

1. Отключить питание прибора.

2. Открыть заглушку на лицевой панели прибора.

3. Установить перемычку JP2 в положение «Замкнуто». Прибор работает с заводскими

значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения

сетевых параметров.

4. Включить питание.

ВНИМАНИЕ

Напряжение на некоторых элементах прибора опасно для жизни! Прикосновение к ним

при неотключенном напряжении питания прибора недопустимо.

7 Настройка

5. Запустить ПО «Конфигуратор М110».

6. В окне установки связи задать значения заводских сетевых параметров (в соответствии с

данными таблицы 7.1) или нажать кнопку «Заводские сетевые настройки». Связь с прибором

установится с заводскими значениями сетевых параметров.

7. Считать значения сетевых параметров прибора, выбрав команду Прибор | Прочитать все

параметры или открыв папку «Сетевые параметры».

8. Зафиксировать на бумаге значения сетевых параметров прибора, которые были считаны (или

перестроить прибор на требуемые сетевые параметры).

9. Закрыть ПО «Конфигуратор М110».

10. Отключить питание прибора.

11. Снять ранее установленную перемычку JP2.

12. Включить питание прибора и запустить ПО «Конфигуратор М110».

13. Установить зафиксированные ранее значения параметров в окне Установка связи с

прибором.

14. Нажать кнопку «Установить связь».

15. Проверить наличие связи с прибором, выбрав команду Прибор | Проверка связи с

прибором.

Таблица 7.1 - Заводские значения сетевых параметров прибора

Параметр

Описание

Заводская установка

bPS

Скорость обмена данными

9600 бит/с

PrtY

Тип контроля четности слова данных

Отсутствует

Sbit

Количество стоп-битов в посылке

A.Len

Длина сетевого адреса

8 бит

Addr

Базовый адрес прибора

Prot

Протокол обмена

ОВЕН

Rs.dl

Задержка ответа по RS-485

2 мс

8 Интерфейс RS-485

8.1 Базовый адрес прибора в сети RS-485

Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес. Базовый адрес прибора

задается в ПО «Конфигуратор М110» (параметр Addr).

Таблица 8.1 - Адресация в сети RS-485

Параметр

Значение

Протокол ОВЕН*

Диапазон значений базового адреса при 8-битной

от 0 до 247

адресации

Диапазон значений базового адреса при

от 0 до 2032

11-битной адресации

Широковещательный адрес при 8-битной

255

адресации

Широковещательные адреса при 11-битной

от 2040 до 2047

адресации

Базовый адрес прибора по умолчанию

Базовый адрес каждого следующего прибора

[базовый адрес предыдущего прибора] + 8

Протокол Modbus

Диапазон значений базового адреса

от 1 до 247

Широковещательный адрес

Протокол DCON

Диапазон значений базового адреса

от 0 до 255

ПРИМЕЧАНИЕ

* Длина базового адреса определяется параметром A.Len во время задания сетевых настроек.

В адресе может быть 8, либо 11 бит.

8.2 Протокол ОВЕН

Для задания значения ЦАП по сети RS-485 следует присвоить значения оперативным параметрам r.ОЕ

прибора согласно таблице ниже.

Таблица 8.2 - Оперативные параметры протокола ОВЕН

Имя параметра

Формат данных

Название

Индексация

Допустимые

параметра

значения

r.ОЕ*

Float24

Состояние ВЭ

по ВЭ

0,0…1,0

ПРИМЕЧАНИЕ

* r.ОЕ считывает/записывает состояние ВЭ. Дробные значения задают значение ЦАП

аналоговых ВЭ.

Адресация оперативных параметров протокола ОВЕН

Каждый выход прибора имеет собственный сетевой адрес. Таким образом, прибор занимает восемь

адресов в адресном пространстве сети RS-485. Адреса прибора должны следовать подряд. Для

удобства задания адресов задается только Базовый адрес, который соответствует адресу Выхода 1.

Для каждого последующего выхода адрес увеличивается на 1.

8 Интерфейс RS-485

Пример

Пусть Базовый адрес Addr = 32. Тогда для считывания или записи состояния первого ВЭ надо

прочитать или записать r.ое с сетевым адресом 32, для считывания или записи состояния второго ВЭ

— параметр r.ое с сетевым адресом 33 и т. д.

Таблица 8.3 - Оперативные параметры прибора

Выход 1

Выход 2

Выход 3

…

Выход 8

Расчет

Базовый адрес

сетевого

Addr + 1

Addr + 2

…

Addr + 7

(Addr)

адреса

Сетевой адрес

…

выхода

То есть восьмиканальный прибор с точки зрения работы с его оперативными параметрами

«распадается» на восемь одноканальных приборов.

8.3 Протокол Modbus

Работа по протоколу Modbus может идти в режимах ASCII или RTU в зависимости от заданного

значения параметра Prot.

По протоколу Modbus в прибор передается значение, подаваемое на аналоговый ВЭ (в диапазоне от 0

до 1000) (см. таблицу 8.4). Запись в соответствующие регистры осуществляется командой 16 (0x10),

чтение

- командами

(0x03) или

(0x04). Список регистров протокола Modbus приведен в

Приложении Регистры протокола Modbus.

ПРЕДУПРЕЖДЕНИЕ

По протоколу Modbus возможно изменение значений безопасного состояния. Значения при

получении сохраняются в энергонезависимой памяти прибора, имеющей ограниченный ресурс

перезаписей (около 1 млн.), поэтому не рекомендуется менять значения безопасного состояния

также часто, как передавать значения ЦАП.

8.4 Протокол DCON

По протоколу DCON производится только посылка значения каждому ВЭ.

Посылка:

#AAN(данные)[CHK](cr)

где AA - адрес модуля от 0x00 до 0xFF;

N - номер канала от 0 до 7 (в шестнадцатеричном формате, начиная с 0);

(данные) - значение от 0 до 1, посылаемое на ВЭ в десятичном формате с 3 знаками после запятой;

[CHK] - контрольная сумма;

(cr) - символ перевода строки (0х0D).

Ответ:

•

в случае приема значения, не выходящего за допустимые границы (от 0 до 1):

[CHK](cr)

• в случае приема значения, выходящего за допустимые границы (т. е. меньше 0 или больше 1):

?АА[CHK](cr)

• ответ в случае недопустимого или нераспознаваемого значения:

![CHK](cr)

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то ответ не посылается.

Пример

Посылка:

>#1610.550 [CHK] (cr) - установить на выходе № 2 модуля с шестнадцатеричным адресом 16

значение 0,550 (55 %).

8 Интерфейс RS-485

Контрольная сумма (CHK) позволяет обнаружить ошибки в командах, отправленных из ведущего

устройства, а также в ответах ведомого. Контрольная сумма (CHK) передается как коды двух ASCII

символов (от 0х00 до 0хFF) и представляет собой сумму ASCII кодов всех символов посылки не

включая код символа переноса строки. В случае переполнения суммы, старшие разряды

отбрасываются.

ПРИМЕЧАНИЕ

Вся информация, содержащаяся в кадре, включая адрес прибора, данные, CHK и символ

перевода строки, передается в ASCII кодах. Следует обратить внимание, что использование

ASCII кодов строчных латинских символов недопустимо.

8.5 Управление ВЭ по сети RS-485

Аналоговые ВЭ прибора управляются с помощью контроллера, ПК с установленной SCADA-системой и

подключенным ОРС-драйвером МУ110-8И или с помощью иной программы, настроенной с помощью

библиотеки ОВЕН WIN DLL или работающей по протоколам Modbus или DCON.

Значение ЦАП передается в процессе работы для каждого из выходов по сети RS-485 по выбранному

протоколу. Значение ЦАП передается в диапазоне от 0 до 1 для протоколов ОВЕН и DCON и от 0 до

1000 для протокола Modbus.

Таблица 8.4 - Зависимость работы прибора от переданного по сети значения ЦАП

Значение параметра r.ОЕ по

протоколу ОВЕН или значение,

Значение, записанное в

Состояние ВЭ ЦАП «4…20 мА»

переданное по протоколу

регистр по протоколу Modbus

DCON

4 мА

1000

20 мА

от 0 до 1

от 0 до 1000

Ток от 4 до 20 мА

8.6 Режим «Авария»

В случае отсутствия запросов от Мастера сети RS-485 в течение времени, заданного для всех ВЭ в

параметре «Максимальный сетевой тайм-аут» (t. out), все аналоговые ВЭ переводятся в заранее

заданное состояние, безопасное для управляемой системы.

Значение безопасного состояния задается раздельно для каждого ВЭ в параметре O.Alr «Аварийное

значение на ВЭ». Значения параметров O.Alr задаются в процентах (от 0 до 100 %) и определяют

значение ЦАП. Значение безопасного состояния может быть задано или изменено по протоколу

Modbus в процессе работы.

Значение параметра t.out задается в секундах (в диапазоне от 0 до 600) из ПО «Конфигуратор М110»

или по протоколу Modbus. Если задано значение 0, то параметр не функционирует, т. е. ВЭ не

переводятся в безопасное состояние.

Если ВЭ переводится в безопасное состояние, то на передней панели прибора загорается светодиод

«Авария». Если в режиме «Авария» на прибор приходит запрос от Мастера сети, то индикатор

«Авария» гаснет, но ВЭ не изменяют состояния до тех пор, пока не будут выведены из него посылкой

корректного значения от Мастера сети.

9 Техническое обслуживание

9.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования

безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

9.2 Функциональная проверка ВЭ типа «И»

Для функциональной проверки ВЭ следует:

1. Подключить прибор к ПК через адаптер RS-485/RS-232.

2. Собрать схему подключения, приведенную на рисунке 9.1.

3. Запустить программу «Конфигуратор М110».

4. Проверить наличие связи с прибором, в случае ее отсутствия - установить связь.

5. Перейти в окно «Состояние выходов» (см. руководство пользователя программой

«Конфигуратор М110» на сайте owen.ru).

6. Установить для ВЭ значение ЦАП: 0 или 1.

7. Снять показания прибора P3003: ВЭ считают выдержавшим проверку, если при токе 20 мА

показания вольтметра находятся в пределах 10,00 ± 0,05 В и при токе 4 мА - 2,00 ± 0,05 В.

8. Если результат проверки отрицателен, то следует произвести юстировку прибора.

9. Если результат юстировки отрицателен, то прибор следует сдать в ремонт.

Рисунок 9.1 - Схема подключения при проведении функциональной проверки ВЭ типа «И»

9.3 Юстировка

Аналоговые ВЭ подлежат юстировке. Во время изготовления прибора на заводе производится

первичная юстировка ВЭ. Юстировочные коэффициенты приведены в одноименной папке в ПО

«Конфигуратор М110». В случае нарушения характеристик ВЭ может возникнуть необходимость

провести повторную юстировку аналоговых ВЭ.

Для юстировки ВЭ прибора следует:

1. Подключить ВЭ (ЦАП «параметр-ток 4..20 мА») по схеме, приведенной на рисунке 9.1.

Напряжение источника питания должно находиться в диапазоне 15...28 В. В качестве

измерителя напряжения может быть использован прибор для калибровки вольтметров РЗ00З

или иной прибор того же класса с разрешающей способностью 0,001 В.

2. На магазине сопротивлений установить сопротивление 500,0 Ом.

3. Подключить прибор к ПК через адаптер интерфейса RS-485.

4. Подать питание на прибор.

5. Запустить ПО «Конфигуратор М110».

6. Установить связь с прибором, задав значения сетевых параметров программы.

7. Выбрать команду Режимы программы | Юстировка. Откроется диалоговое окно, показанное

на рисунке 9.2.

10 Маркировка

8. В списке коэффициентов щелкнуть левой кнопкой мыши на коэффициенте К4

соответствующего ВЭ. В числовом окне отобразится его значение, и все ВЭ, кроме

юстируемого, выключатся.

9. Увеличивая или уменьшая значение коэффициента, добиться, чтобы показания на вольтметре

равнялись 2,0 В.

10. В списке коэффициентов щелкнуть левой кнопкой мыши на коэффициенте К20

соответствующего ВЭ. В числовом окне отобразится его значение.

11. Увеличивая или уменьшая значение коэффициента, добиться, чтобы показания вольтметра

равнялись 10,0 В.

12. Нажать кнопку Закончить. Прибор выйдет из режима юстировки.

13. Для юстировки следующего ВЭ выключить напряжение питания прибора и повторить

описанные выше действия.

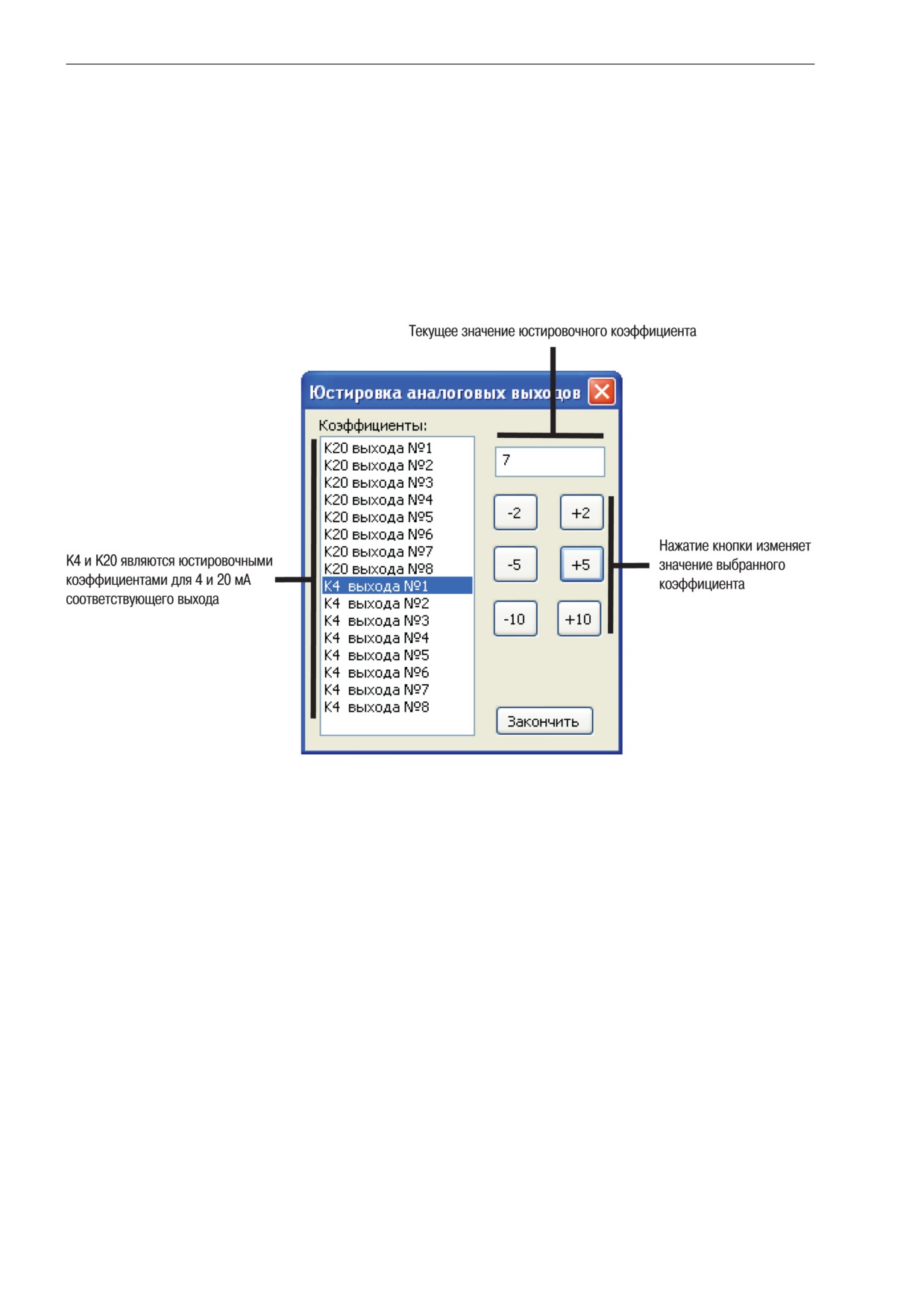

Рисунок 9.2 - Юстировка ВЭ

10 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

11 Упаковка

Прибор упаковывается в соответствии с ГОСТ 23088 в потребительскую тару, выполненную из

коробочного картона согласно ГОСТ 7933.

Для почтовой пересылки прибор упаковывается в соответствии с ГОСТ 9181.

12 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида в транспортной таре

поштучно или в контейнерах. В транспортных средствах тара должна крепиться согласно правилам,

действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям

5 ГОСТ 15150 при температуре

окружающего воздуха от -25 до +55 °C с соблюдением мер защиты от ударов и вибраций.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1

ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

13 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

14 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Настраиваемые параметры

Приложение А. Настраиваемые параметры

Полный перечень параметров прибора с указанием типов, имен, HASH-сверток и диапазонов значений

приведен в файле «Параметры МУ110-8И» на сайте owen.ru.

Таблица А.1 - Общие параметры

Имя параметра

Название параметра

Допустимые значения

Заводская установка

dev

Имя прибора

До 8 символов

MU110-8I

ver

Версия прошивки

До 8 символов

Таблица А.2 - Конфигурационные параметры

Параметр

Заводская

Допустимые значения

Комментарии

Имя

Название [ед. изм.]

установка

Папка «Параметры дискретных выходов»

O.ALr

Аварийное значение на

0,0…100,0 %

0,0

—

ВЭ

Папка «Сетевые параметры»

bPS

Скорость обмена

0…8

0 - 2,4;

данными [кбод]

1 - 4,8;

2 - 9,6;

3 - 14,4;

4 - 19,2;

5 - 28,8;

6 - 38,4;

7 - 57,6;

8 - 115,2

LEn

Длина слова данных

0…1

0 - 7;

[бит]

1-8

PrtY

Тип контроля четности

0…2

0 - отсутствует (no);

слова данных

1 - четность (Even);

2 - нечетность

(Оdd)

Sbit

Количество стоп-битов в

0…1

0 - 1;

посылке [стоп-бит]

1-2

A.LEn

Длина сетевого адреса

0…1

0 - 8;

[бит]

1 - 11

Addr

Базовый адрес прибора

Протокол ОВЕН:

0…247 для A.LEn = 8;

0…2032 для A.LEn = 11.

—

Протокол Modbus: 1…247;

Протокол DCON: 0…255

t.out

Максимальный сетевой

0…600

—

тайм-аут [c]

Prot

Протокол обмена

0 - ОВЕН;

1 - Modbus-RTU;

—

2 - Modbus-ASCII;

3 - DCON

Rs.dL

Задержка ответа по RS-

0…45

—

485 [мс]

ПРИМЕЧАНИЕ

Из-за аппаратных ограничений невозможно использование в приборе следующих сочетаний

сетевых параметров:

PrtY = 0, Sbit = 0, LEn = 0 (контроль четности отсутствует, 1 стоп-бит, 7 бит);

PrtY = 1, Sbit = 1, LEn = 1 (проверка на четность, 2 стоп-бита, 8 бит);

PrtY = 2, Sbit = 1, LEn = 1 (проверка на нечетность, 2 стоп-бита, 8 бит).

Регистры протокола Modbus

Приложение Б. Регистры протокола Modbus

Таблица Б.1 - Регистры протокола Modbus

Значение

Адрес регистра

Параметр

Тип

[ед. изм.]

(Hex)

(Dec)

Значение на выходе № 1

0…1000 [0,1 %]

Uint16

0000

Значение на выходе № 2

0…1000 [0,1 %]

Uint16

0001

Значение на выходе № 3

0…1000 [0,1 %]

Uint16

0002

Значение на выходе № 4

0…1000 [0,1 %]

Uint16

0003

Значение на выходе № 5

0…1000 [0,1 %]

Uint16

0004

Значение на выходе № 6

0…1000 [0,1 %]

Uint16

0005

Значение на выходе № 7

0…1000 [0,1 %]

Uint16

0006

Значение на выходе № 8

0…1000 [0,1 %]

Uint16

0007

Аварийное значение на выходе № 1

0…1000 [0,1 %]

Uint16

0010

0016

Аварийное значение на выходе № 2

0…1000 [0,1 %]

Uint16

0011

0017

Аварийное значение на выходе № 3

0…1000 [0,1 %]

Uint16

0012

0018

Аварийное значение на выходе № 4

0…1000 [0,1 %]

Uint16

0013

0019

Аварийное значение на выходе № 5

0…1000 [0,1 %]

Uint16

0014

0020

Аварийное значение на выходе № 6

0…1000 [0,1 %]

Uint16

0015

0021

Аварийное значение на выходе № 7

0…1000 [0,1 %]

Uint16

0016

0022

Аварийное значение на выходе № 8

0…1000 [0,1 %]

Uint16

0017

0023

Максимальный сетевой тайм-аут

0…600 [с]

Uint16

0030

0048

ПРИМЕЧАНИЕ

1. Запись в регистры осуществляется командой 16 (0х10), чтение - командами 03 или 04

(прибор поддерживает обе команды).

2. Работа по протоколу ModBus выполняется в режимах ASCII или RTU в зависимости от

значения параметра Prot.
