РМ1 Преобразователь унифицированного сигнала в цифровой код РМ1 (Расходомер). Руководство по эксплуатации

2 Технические характеристики и условия эксплуатации

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики прибора

Основные технические характеристики прибора приведены в таблицах 2.1 - 2.6.

Таблица 2.1 - Технические характеристики прибора МПР51-Щ4

Наименование

Значение

Питание

Диапазон переменного напряжения питания:

напряжение, В

187...245

частота, Гц

47…63

Потребляемая мощность, ВА, не более

6

Корпус

Тип корпуса

щитовой

Степень защиты со стороны лицевой панели

IP20

Габаритные размеры корпуса прибора, мм

(96 х 96 х 180) ±1

Масса прибора, кг, не более

1,0

Таблица 2.2 - Датчики

Диапазон

Разрешающая

Предел

Тип первичного

измерения

способность

приведенной

преобразователя

погрешности, %

Преобразователи разности давления

Дифференциальные

0 ... Q_100%

0,1 %

±0,25

трансформаторы

Датчики с

0 ... Q_100%

0,1 %

±0,2

унифицированными

сигналами постоянного

тока 0 ... 5 мА, 0 ...10 мА,

0 ... 20 мА, 4 ... 20 А

Преобразователи давления

Дифференциальные

0 ... Q_100%

0,1 %

±0,25

трансформаторы

Датчики с

0 ... Q_100%

0,1 %

±0,2

унифицированными

сигналами постоянного

тока 0 ... 5 мА, 0 ...10 мА,

0 ... 20 мА, 4 ... 20 А

Термопреобразователи сопротивления

ТСМ 50М W₁₀₀ = 1,426

-50 °С … +200 °С

ТСМ 50М W₁₀₀ = 1,428

-50 °С … +200 °С

ТСП 50П W₁₀₀ = 1,385

-80 °С … +500 °С

ТСП 50П W₁₀₀ = 1,391

-80 °С … +500 °С

ТСМ 100М W₁₀₀ = 1,426

-50 °С … +200 °С

0,1 °С

±1

ТСМ 100М W₁₀₀ = 1,428

-50 °С … +200 °С

ТСП 100П W₁₀₀ = 1,385

-80 °С … +500 °С

ТСП 100П W₁₀₀ = 1,391

-80 °С … +500 °С

ТСМ гр.23

-50 °С … +200 °С

4

2 Технические характеристики и условия эксплуатации

Примечание - Q_100% - максимальное значение расхода или давления, измеряемое

прибором с заявленной погрешностью, задается пользователем. Диапазон допустимых

значений Q_100% : 0,0001 ... 9999,9999.

Таблица 2.3 - Диапазон измерения и входные сопротивления для датчиков с

унифицированным сигналом постоянного тока

Диапазон измерения

Входное сопротивление

0...5 мА

480 Ом

0...10 мА

240 Ом

0...20 мА

120 Ом

4...20 мА

120 Ом

Таблица 2.4 - Временные параметры прибора

Наименование

Период опроса

Период опроса датчика расхода

1 сек

Период опроса датчика температуры

8 сек

Период опроса датчика давления

2 сек

Период записи в память значений расхода

1 ч

Время заполнения энергонезависимой памяти

2 мес

Таблица

2.5

-

Параметры сигналов возбуждения датчика с

дифтрансформатором на выходе

Наименование

Значение

Ток возбуждения, мА

10 (амплитуда)

Частота тока возбуждения, Гц

минус 70

2.2 Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:



закрытые взрывобезопасные помещения без агрессивных паров и газов;



температура окружающего воздуха от +1 до +50 °С;



атмосферное давление от 86 до 106,7 кПа;



верхний предел относительной влажности воздуха: 80 % при +35 °С и более низких

температурах без конденсации влаги;



климатическое исполнение - УХЛ4.

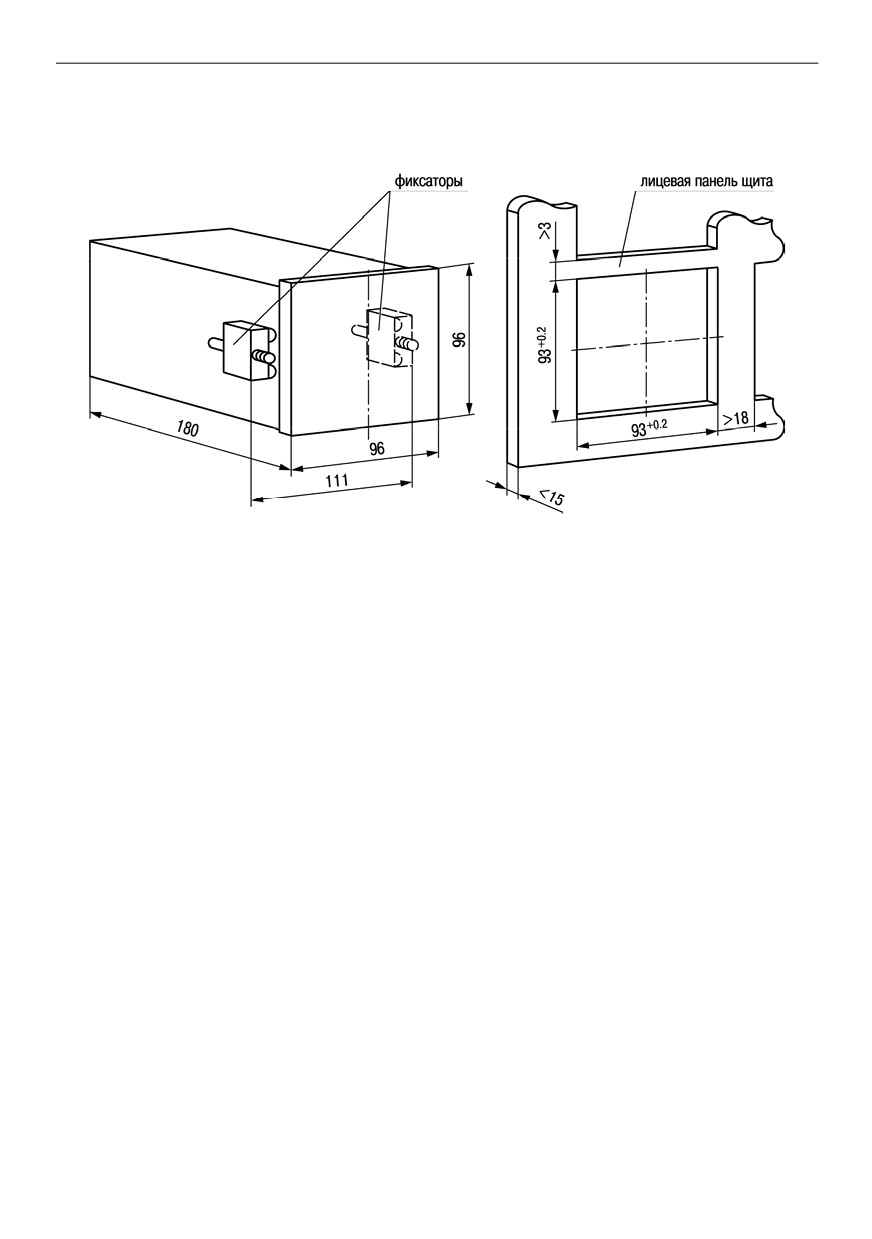

Габаритные и установочные размеры прибора приведены в Приложении А.

5

3 Устройство и особенности конструкции

3 Устройство и работа прибора

3.1 Структурная схема прибора

Все элементы прибора размещены на трех печатных платах, соединяемых между собой

посредством гибких жгутов с разъёмами. На лицевой плате расположены элементы индикации

и кнопки управления. На плате блока питания находятся силовой трансфоматор, выпрямители

и стабилизаторы питающего напряжения, схемы сопряжения с дифференциальным

трансформатором, схема измерения температуры

(обработка сигнала с медного или

платинового термометра сопротивления), микросхема процессора, управляющего работой

всего прибора и микросхема энергонезависимой памяти прибора.

На плате таймера расположены микросхема часов, две микросхемы электронной

энергонезависимой памяти, элементы сопряжения с датчиками, имеющими на выходе токовый

сигнал, а также элементы сопряжения с контактным устройством типа DS9092, посредством

которого информация из банков данных переносится в компьютер. Габаритный чертеж прибора

приведен в Приложении А.

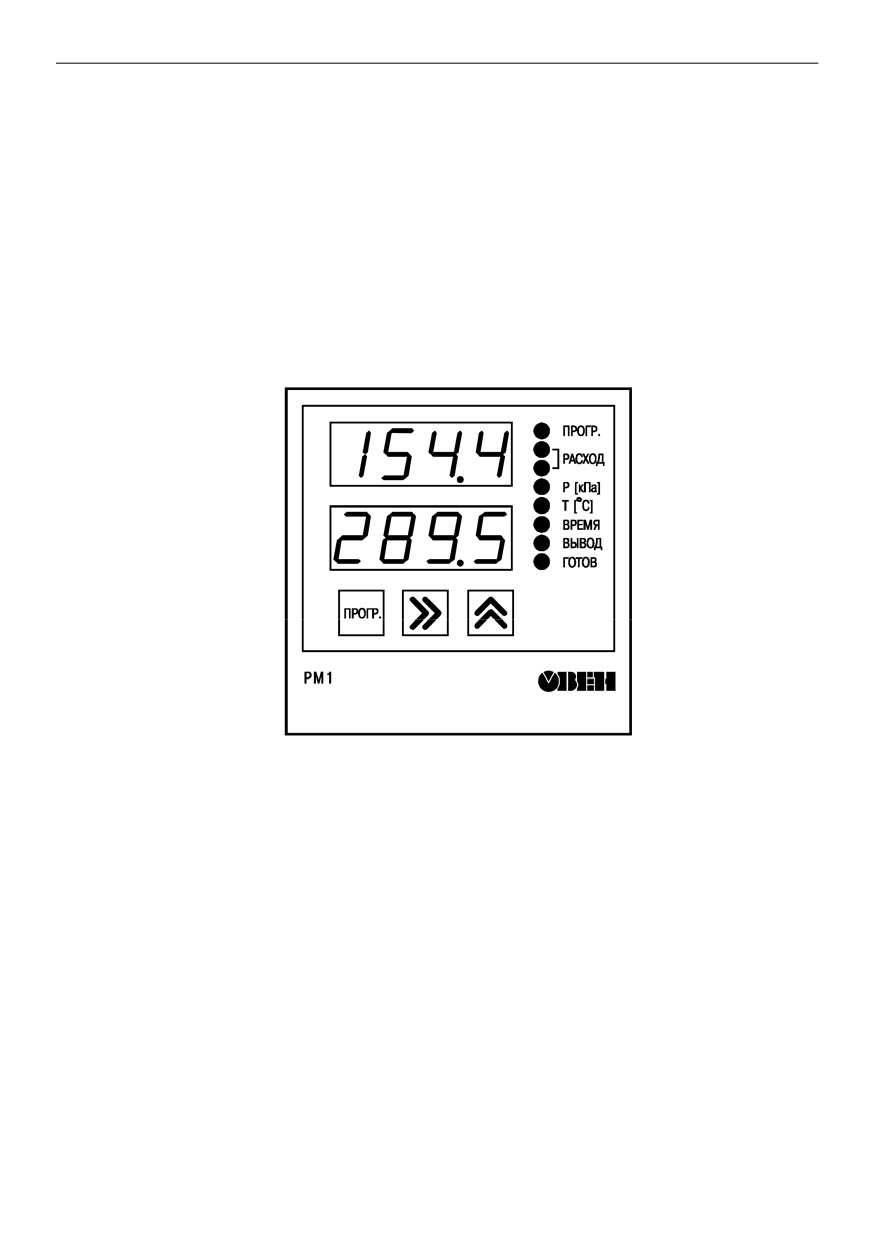

Рисунок 3.1 - Лицевая панель прибора

На передней панели прибора (рисунок 3.1) находятся индикаторы:

- верхний цифровой индикатор красного свечения и нижний цифровой индикатор

зеленого свечения, предназначенные для отображения значений измеряемых параметров;

- восемь светодиодов красного цвета, показывающие постоянным свечением режимы

работы прибора:



«ПРОГР.» - прибор находится в режиме программирования; в погашенном виде

указывает на рабочий режим;



«РАСХОД» - два светодиода указывают на режим отображения расхода на цифровых

индикаторах: горит один светодиод

-верхний цифровой индикатор отображает

текущий расход, нижний - младшие разряды величины суммарного расхода; горят

два светодиода - верхний цифровой индикатор переключается на отображение

старших разрядов величины суммарного расхода;



«Р[ кПа ]» - на вехнем цифровом индикаторе отображается давление в кПа;



«Т [°C ]» - на нижнем цифровом индикаторе отображается температура в °C ;



«ВРЕМЯ» - отображаются дата и время:

6

3 Устройство и особенности конструкции



на вехнем цифровом индикаторе - число и номер месяца, на нижнем - часы и

минуты;



«ВЫВОД», «ГОТОВ» - передача данных в считывающее устройство DS1996 .

Кнопки, находящиеся на передней панели прибора, имеют следующее назначение (см.

таблица 3.1).

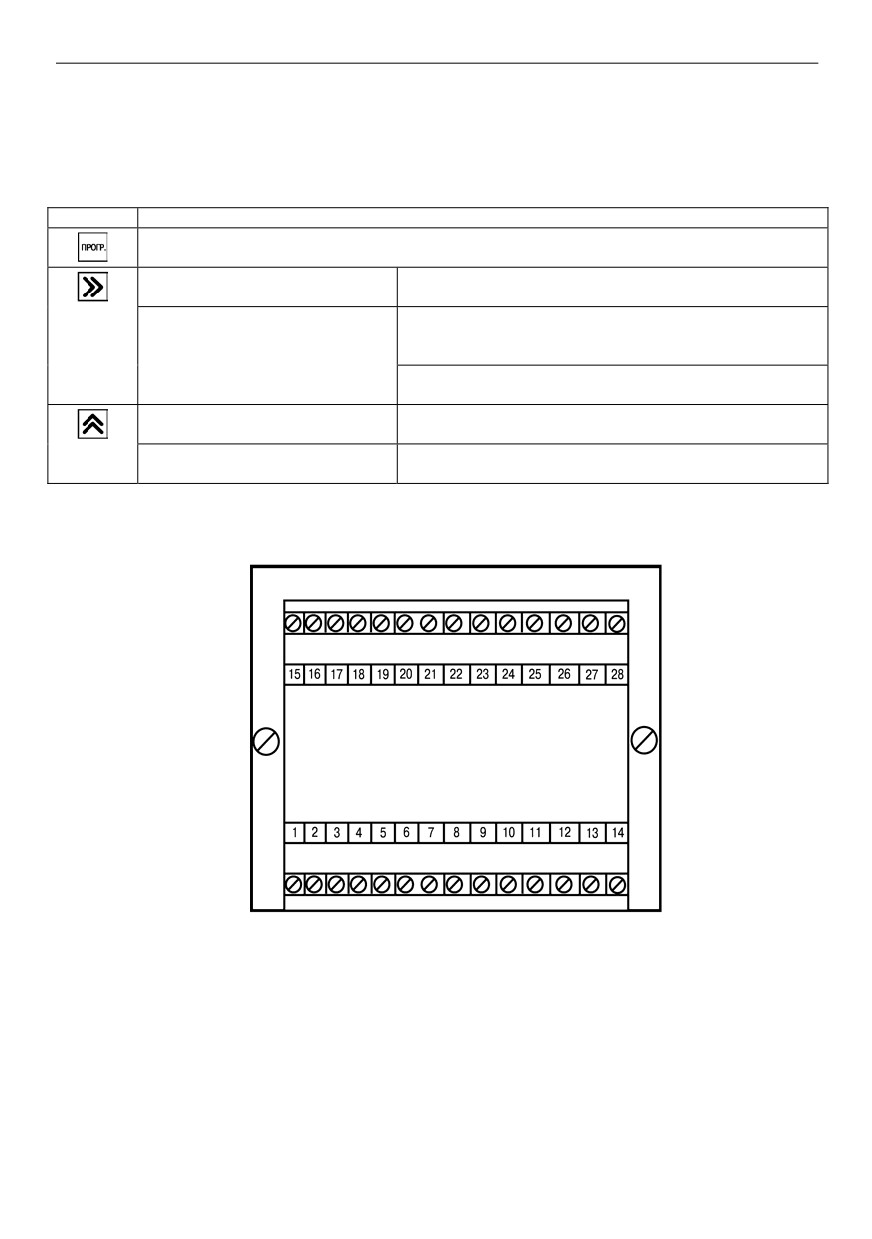

Таблица 3.1

Кнопка

Функциональное назначение

Перевод прибора в режим ПРОГРАММИРОВАНИЕ, выход из режима

ПРОГРАММИРОВАНИЕ

Режим РАБОТА

Отображение полного значения суммарного

расхода

Режим

Перемещение мигающего разряда на

ПРОГРАММИРОВАНИЕ

цифровом табло. После нажатия и отжатия

мигающий разряд передвигается вправо

При калибровке каналов измерения служит

для перехода к очередной точке калибровки

Режим РАБОТА

Отображение очередного измеряемого

параметра

Режим

Изменение цифры в мигающем разряде

ПРОГРАММИРОВАНИЕ

На задней части корпуса находятся две клеммных колодки

(рисунок

3.2). Схема

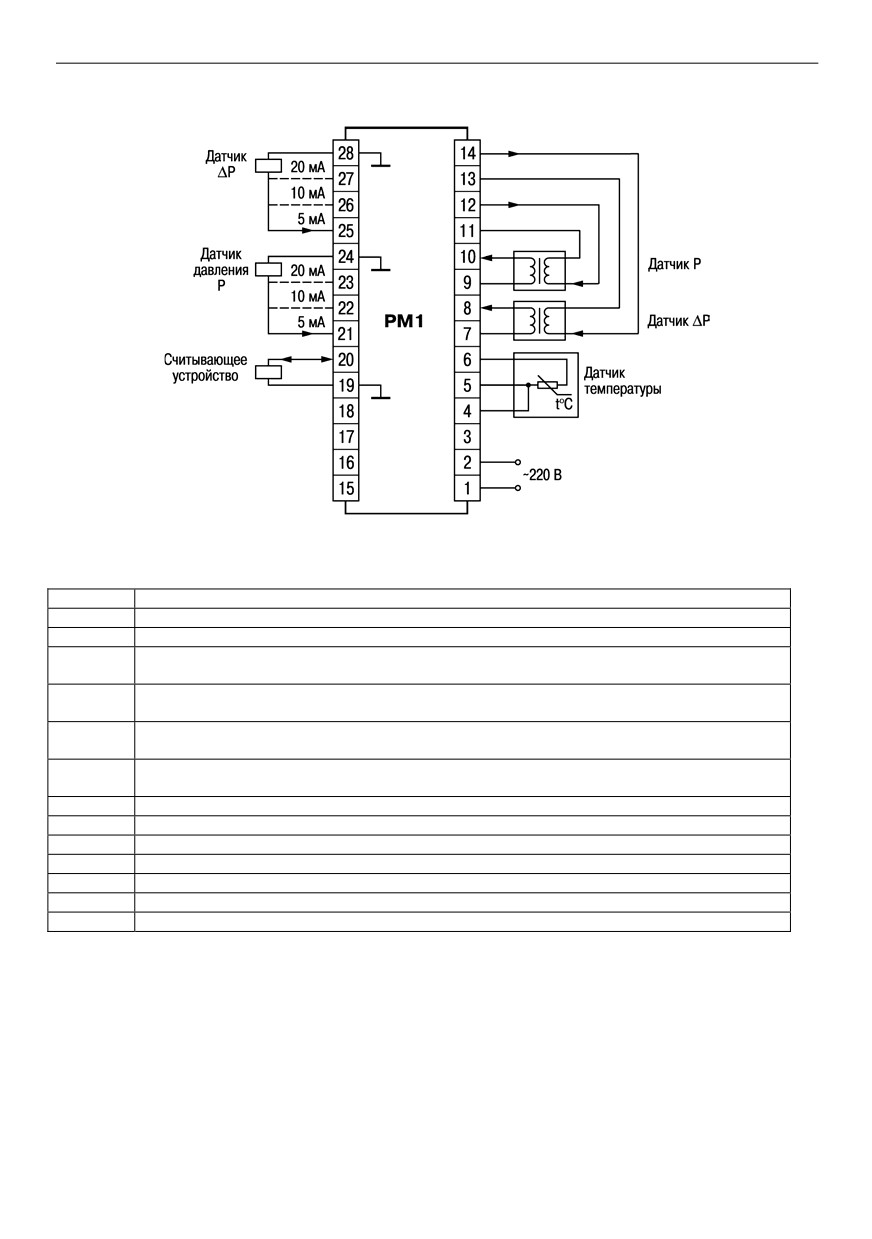

подключения, а также назначение контактов приведены в Приложении Б, рисунок Б.1, таблица Б.4.

Рисунок 3.2 - Лицевая панель прибора

7

3 Устройство и особенности конструкции

3.2 Устройство и работа прибора

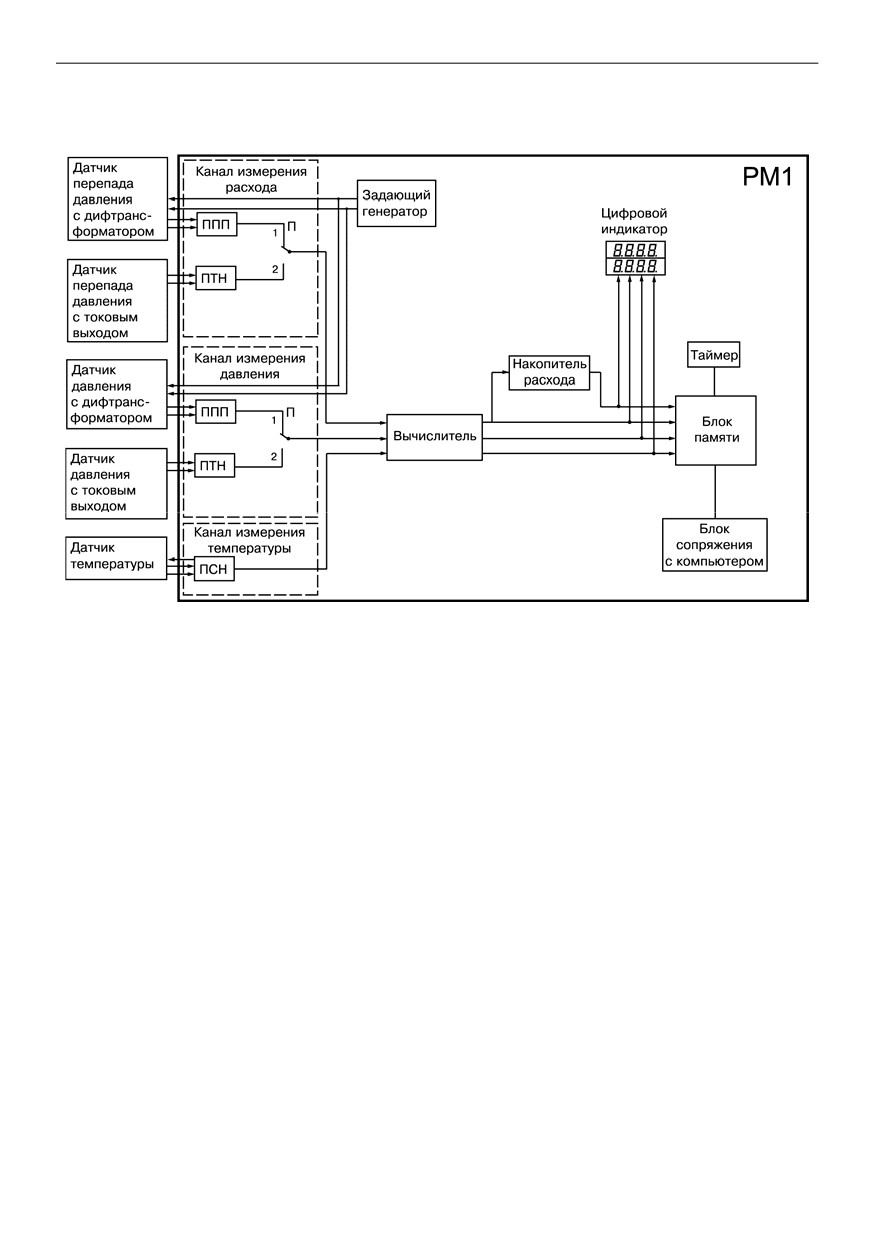

Общая функциональная схема расходомера РМ1 приведена на рисунке 3.3.

Рисунок 3.3 - Структурная схема прибора

Прибор РМ1 имеет канал измерения расхода, канал измерения давления, канал измерения

температуры, задающий генератор, вычислитель, накопитель расхода, цифровой индикатор,

таймер, блок памяти, блок сопряжения с компьютером.

Канал измерения расхода предназначен для приема сигналов от датчиков перепада

давления и преобразования этих сигналов в постоянное напряжение. Канал измерения расхода

содержит два преобразователя: ППП - преобразователь переменного напряжения в постоянное,

и ПТН - преобразователь постоянного тока в постоянное напряжение. К преобразователю

переменного напряжения в постоянное подключаются датчики с дифференциальным

трансформатором. К преобразователю постоянного тока в постоянное напряжение

подключаются датчики с токовыми выходами (см. таблицу 3.2). Схемы подключения датчиков

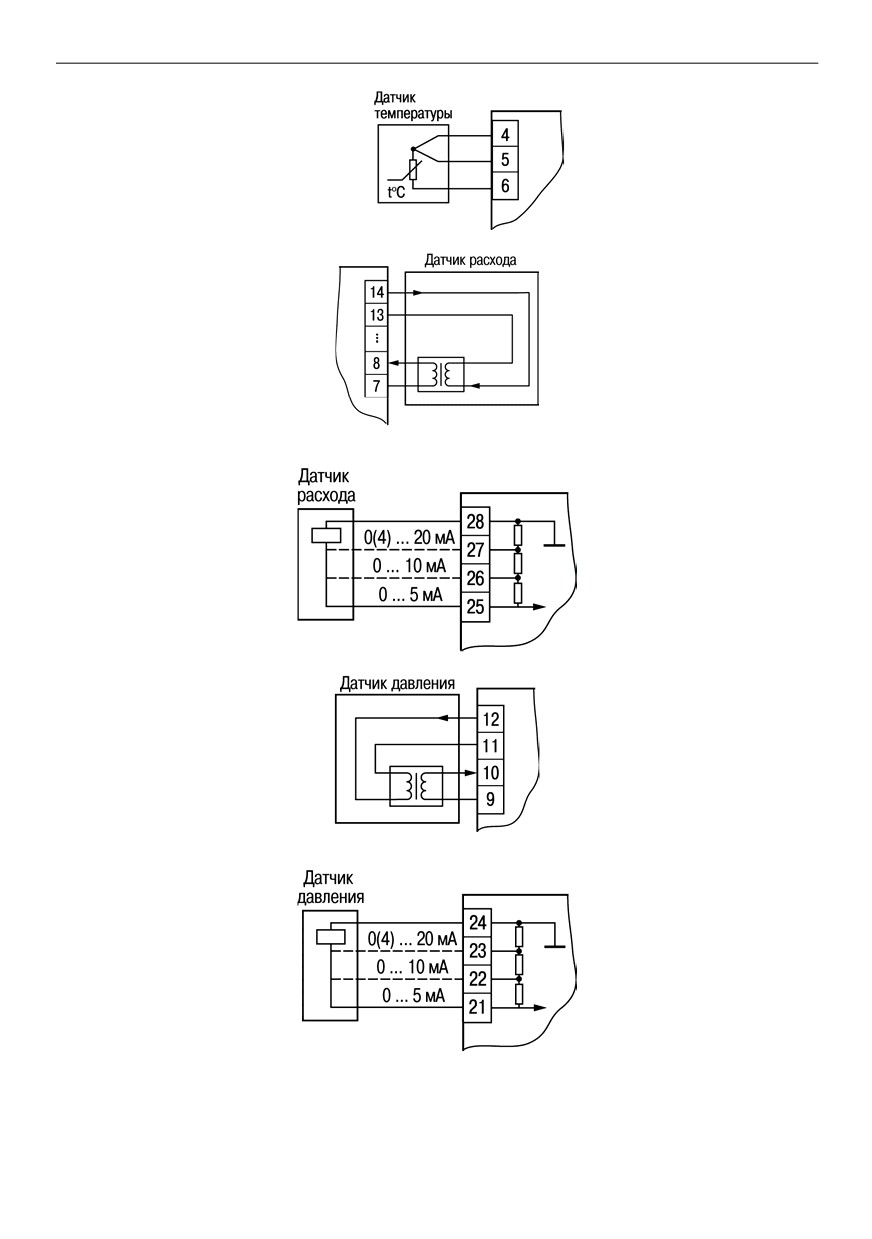

приведены на рисунках Б.1, Б.3, Б.4.

Для измерения расхода используются сужающие устройства с датчиками перепада

давления, серийно выпускаемые заводом «Манометр», (г. Москва); дифманометры ДМ, ДПЭМ

или их аналоги других производителей, в которых измеряемый параметр (перепад давления)

преобразуется во взаимную индуктивность обмоток дифференциального трансформатора,

сердечник которого связан с диафрагмой.

В качестве датчиков перепада давления с токовыми выходами могут быть использованы

различные дифманометры и манометры завода

«Сапфир», в которых применяется

тензометрический метод измерения деформации диафрагмы и которые имеют выходной сигнал

в виде тока 0…5, 0…10 или 0…20 мА. Переключатель П устанавливается в положение «1» или

«2» в зависимости от типа используемых датчиков (датчик с дифтрансформатором или датчик с

токовым выходом соответственно).

Канал измерения давления предназначен для приема сигналов от датчиков давления и

преобразования этих сигналов в постоянное напряжение. Канал измерения давления также

8

3 Устройство и особенности конструкции

содержит два преобразователя: ППП - преобразователь переменного напряжения в постоянное,

к нему подключатся датчики с дифференциальным трансформатором, и ПТН - преобразователь

постоянного тока в постоянное напряжение, к нему подключаются датчики с токовыми выходами.

Схемы подключения датчиков приведены на рисунках Б.1, Б.5, Б.6.

Канал измерения температуры предназначен для приема сигналов от

термопреобразователей сопротивления и преобразования этих сигналов в постоянное

напряжение с помощью преобразователя сопротивления в напряжение

- ПСН. Работа

термопреобразователей сопротивления

(ТС) основана на зависимости электрического

сопротивления металлов от температуры. Датчик, как правило, выполнен в виде катушки из

тонкой медной или платиновой проволоки на каркасе из выходом соответственно).

Канал измерения давления предназначен для приема сигналов от датчиков давления и

преобразования этих сигналов в постоянное напряжение. Канал измерения давления также

содержит два преобразователя: ППП - преобразователь переменного напряжения в постоянное,

к нему подключатся датчики с дифференциальным трансформатором, и ПТН - преобразователь

постоянного тока в постоянное напряжение, к нему подключаются датчики с токовыми выходами.

Схемы подключения датчиков приведены в прил. Б, рис. Б.1, Б.5, Б.6.

Канал измерения температуры предназначен для приема сигналов от

термопреобразователей сопротивления и преобразования этих сигналов в постоянное

напряжение с помощью преобразователя сопротивления в напряжение

- ПСН. Работа

термопреобразователей сопротивления

(ТС) основана на зависимости электрического

сопротивления металлов от температуры. Датчик, как правило, выполнен в виде катушки из

тонкой медной или платиновой проволоки на каркасе из изоляционного материала, заключенной

в защитную гильзу.

Термопреобразователи сопротивления Rt характеризуются двумя параметрами:

R0 - сопротивлением при температуре 0 °С;

W100 - отношением сопротивления при температуре

100

°С к сопротивлению при

температуре 0 °С.

В приборах РМ1 используется трехпроводная схема подключения термопреобразователей

сопротивления (см. прил. Б, рис. Б.2). К одному из выводов Rt подсоединяются два провода, а

третий подключается к другому выводу Rt. Такая схема при соблюдении условий равенства

сопротивлений всех трех проводов позволяет скомпенсировать их влияние на измерение

температуры.

Задающий генератор используется для возбуждения датчиков с дифференциальными

трансформаторами. Генератор формирует синусоидальный ток частотой 70 Гц и величиной 10

мА, который поступает в каналы измерения расхода и давления, с выходов которых сигнал

передается на датчики с дифтрансформаторами.

Вычислитель предназначен для преобразования постоянных напряжений, поступающих с

выходов каналов измерений, в величины текущего расхода, давления и температуры,

соответственно.

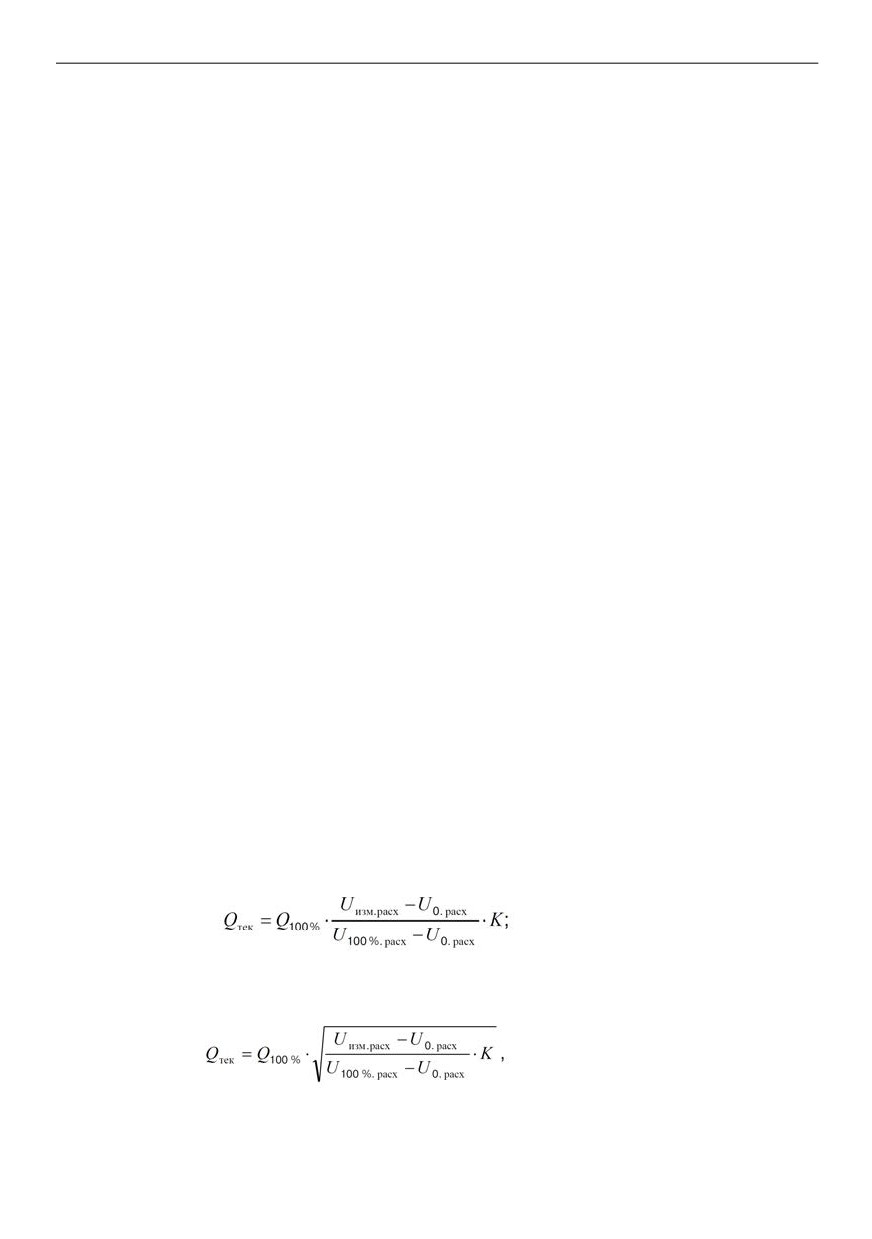

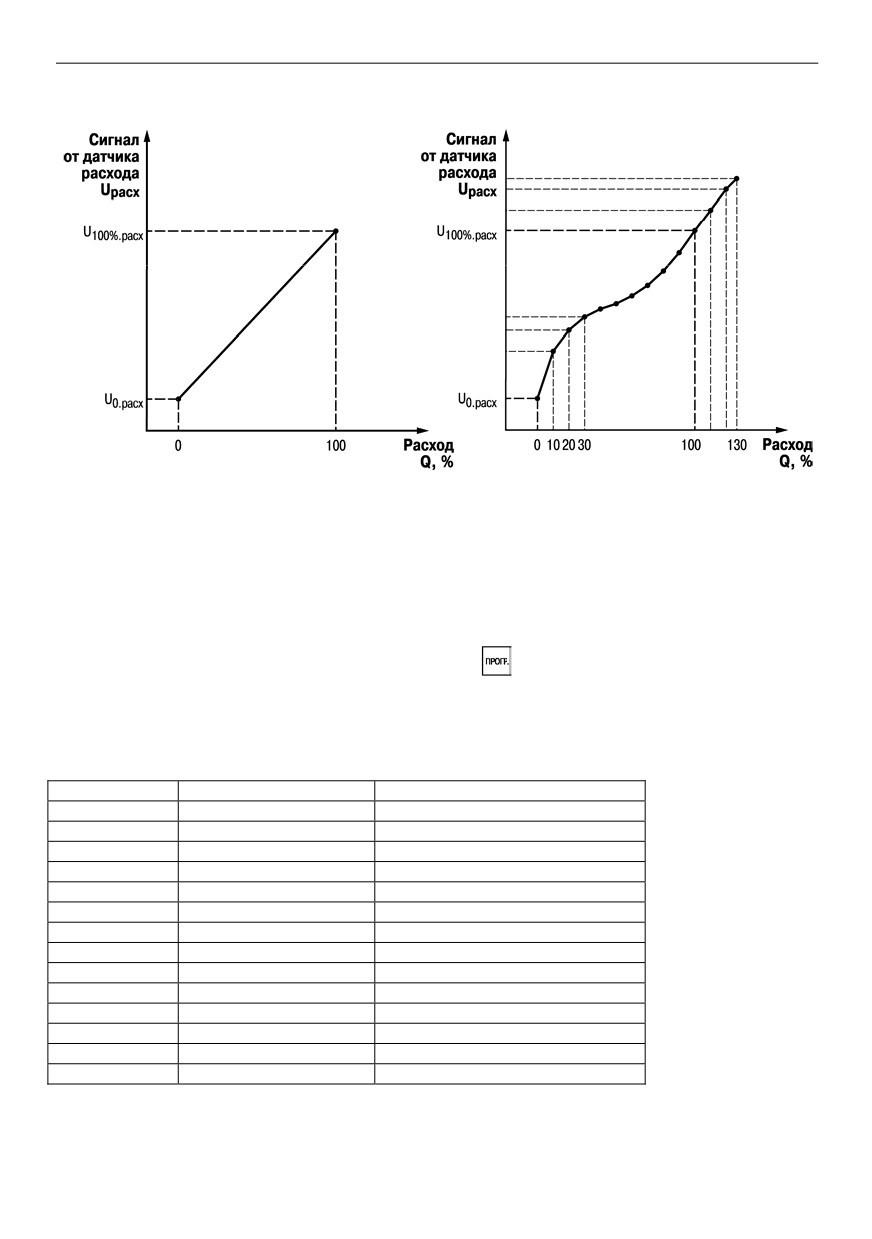

Значение текущего расхода определяется в соответствии с формулами:

- в случае использования датчика с линейной зависимостью выходного сигнала от

перепада давления:

(3.1)

- в случае использования датчика с квадратичной зависимостью выходного сигнала от

перепада давления:

(3.2)

9

3 Устройство и особенности конструкции

где Qтек - значение текущего расхода;

Q_100% - значение расхода, соответствующее 100 % текущего расхода;

эта

величина определяется пользователем экспериментально или в результате расчётов

и зависит от типа используемого сужающего устройства и типа используемого датчика перепада

давления;

Uизм. расх - измеренное значение сигнала от датчика при измерении текущего расхода;

U_{0. расх}

- измеренное значение сигнала от датчика при нулевом значении текущего

расхода;

- измеренное значение сигнала при текущем расходе, соответствующем 100 %;

U_{100%. расх}

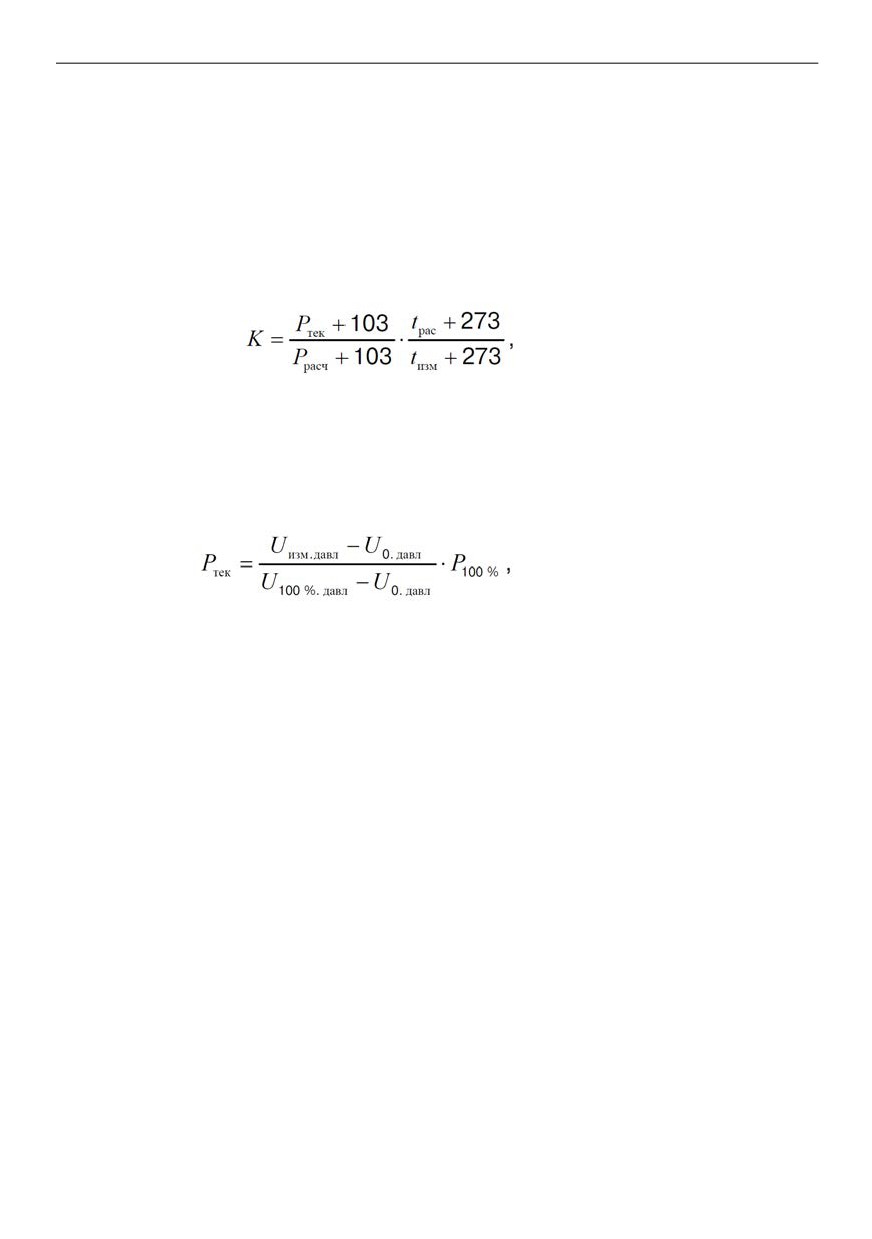

K - коэфициент, учитывающий давление и температуру при измерении

расхода газа или пара (при измерении расхода жидкости K =

1):

(3.3)

здесь t_рас

- значение температуры газа, используемое при расчёте сужающего устройства

и соответствующее 100 % расхода, °С;

tизм

- измеренная датчиком температура газа, °С;

P_расч

- значение давления газа, используемое при расчёте сужающего устройства и

соответствующее 100 % расхода, кПа.

Определение значения текущего расхода осуществляется каждую секунду.

Значение измеренного давления определяется в соответств

ии с формулой:

(3.4)

где P100 % - значение давления, соответствующее максимально возможному, т.е. 100 %,

кПа;

на выходе канала измерения давления;

Uизм. давл - постоянное напряжение

U0. давл - постоянное напряжение на выходе канала измерения давления

при нулевом значении напряжения;

U100% давл - постоянное напряжение на выходе канала измерения давления при

максимально возможном давлении, соответствующем 100 %.

Температура определяется по величине постоянного напряжения на

выходе канала измерения температуры для каждого типа термопреобразователя

сопротивления, указанного в таблице 2.2.

Накопитель расхода предназначен для определения суммарного расхода. В конце

каждого часа определяется среднее значение расхода за прошедший час, которое суммируется

с предыдущим значением суммарного расхода.

Электронные часы постоянного хода,

реализованные на базе таймера,

для привязки

значений измерения ко времени (год, месяц, число, время суток с дискретностью до часа).

Блок памяти предназначен для документирования результатов измерений и

представляет собой энергонезависимую память, организованную в виде двух банков. В конце

каждого часа новое значение суммарного расхода вместе с текущими среднечасовыми

значениями температуры и давления заносится в блок памяти. Объема каждого банка хватает на

1 месяц регистрации. Заполнение нового банка начинается

в начале каждого месяца, при этом

предыдущая информация из этого банка автоматически стирается.

В память в начале каждого часа заносятся значения:

- суммарного расхода;

- среднечасовой температуры;

10

5 Монтаж прибора на объекте

5 Подготовка прибора к работе

5.1 Общие указания

РМ1 имеет ряд параметров, с помощью которых его можно настроить на совместную

работу с конкретными датчиками. Погрешность измерения при использовании датчиков с

нелинейной характеристикой можно существенно уменьшить, проводя калибровку прибора

совместно с используемыми датчиками и занося корректирующие параметры в память прибора.

Подготовку прибора целесообразно производить перед его монтажом на объекте. Для этого

следует подключить прибор к сети. Затем задать конфигурацию прибора, указать тип

подключаемых датчиков, задать значения коэффициентов для расчетов по формулам значения

текущего расхода и измеренного давления(см. п. 3.2.6.1 и 3.2.6.2.) и провести калибровку

каналов измерения расхода давления и температуры с помощью операций программирования,

перечень которых пользователь устанавливает по таблице

5.1 в зависимости от вида

производимых измерений.

Условные обозначения в таблице 5.1:

+ - обязательная операция;

± - при использовании датчиков температуры, перечисленных в табл. 2, при первом

включении прибора операцию можно не применять, калибровка датчиков температуры

проводится на заводе-изготовителе; при периодической поверке прибора данную операцию

следует выполнять;

* - необязательная операция.

Таблица 5.1

Название операции

Вид измерений

программирования

Измерение

Измерение

Измерение

Измерение

(код доступа)

расхода

давления

температуры

расхода

жидкости

жидкости

жидкости и

температуры

Задать конфигурацию

+

+

+

+

прибора (код доступа

7000):

- измерение расхода

+

+

+

+

жидкости

- измерение расхода

газа или пара

- тип датчика расхода

+

- тип датчика давления

+

- тип датчика

+

+

температуры

Задать коэффициент

+

+

+

+

расхода Q_{100 %}

(код доступа 0100)

Задать коэффициент

+

+

давления (кПа) Р_{100 %}

(код доступа 0200)

Задать расчетную

+

температуру газа или

пара t_рас

(код доступа

0300)

13

5 Монтаж прибора на объекте

Продолжение таблицы 6.1

Название

операции

Вид измерений

программирования

Измерение

Измерение

Измерение

Измерение

(код доступа)

расхода

давления

температуры

расхода

жидкости

жидкости

жидкости и

температуры

Задать

расчетное

давление газа или пара

Ррасч (код доступа 0400)

Провести калибровку

+

+

канала измерения

расхода(код доступа 1000)

Провести калибровку

+

канала измерения

давления (код доступа

2000)

Провести калибровку

±

±

канала измерения

температуры

(код доступа 3000)

Установить часы

(код

+

+

+

+

доступа 6000)

Задать

+

+

+

+

идентификационный

номер прибора

(код

доступа 0001)

Очистить

+

+

энергонезависимую память

(код доступа 0002)

Название операции

Измерение

Измерение

Измерение

Измерение

программирования

расхода

давления

температуры

расхода

(код доступа)

жидкости

жидкости

жидкости и

температуры

Задать конфигурацию

+

+

+

+

прибора (код доступа

7000):

- измерение расхода

+

+

+

+

жидкости

- измерение расхода

газа или пара

- тип датчика расхода

+

- тип датчика давления

+

- тип датчика

+

+

температуры

Задать коэффициент

+

+

+

+

расхода Q_{100 %}

(код доступа 0100)

Задать коэффициент

+

+

давления (кПа) Р_{100 %}

(код доступа 0200)

14

5 Монтаж прибора на объекте

Окончание таблицы 6.1

Название операции

Вид измерений

программирования

Измерение

Измерение

Измерение

Измерение

(код доступа)

расхода

давления

температуры

расхода

жидкости

жидкости

жидкости и

температуры

Задать расчетную

+

температуру газа или

пара t_рас

(код доступа

0300)

Задать

расчетное

давление газа или пара

Р_расч (код доступа 0400)

Провести калибровку

+

+

канала измерения

расхода(код доступа

1000)

Провести калибровку

+

канала измерения

давления (код доступа

2000)

Провести калибровку

±

±

канала измерения

температуры

(код доступа 3000)

Установить часы

(код

+

+

+

+

доступа 6000)

Задать

+

+

+

+

идентификационный

номер прибора

(код

доступа 0001)

Очистить

+

+

энергонезависимую

память

(код доступа

0002)

5.2 Составление таблиц для программирования

5.2.1. Коды доступа к операциям программирования Для защиты от несанкционированного

доступа каждой операции программирования соответствует число, называемое кодом доступа

(см. табл. 9).

5.2.2. Набор кодов доступа

5.2.2.1. Общие сведения

Перед набором кодов доступа следует перевести прибор в режим ПРОГРАММИРОВАНИЕ

нажатием кнопки . На верхнем индикаторе появится сообщение «РАSS». С помощью кнопок и

устанавливается значение кодов доступа в каждом из четырех разрядов нижнего индикатора.

После этого следует нажать кнопку , прибор перейдет в состояние готовности к выполнению

соответствующей операции программирования, при этом загорается точечный индикатор

«ПРОГР.». Если точечный индикатор «ПРОГР.» не зажегся, прибор не перешел в режим

программирования. Следует более внимательно повторить вышеперечисленные действия.

Примечание. Продолжительность нажатия на кнопки должна составлять не менее 1 сек, на

нажатие меньшей продолжительности прибор может не отреагировать.

15

5 Монтаж прибора на объекте

Таблица 5.2

Код доступа

Назначение

7000

Задание конфигурации прибора

0100

Задание коэффициента расхода Q_{100 %}

0200

Задание коэффициента давления P_{100 %} (кПа)

0300

Задание расчетной температуры газа или пара t_расч

0400

Задание расчетного давления газа Р_расч

1000

Калибровка канала измерения расхода

2000

Калибровка канала измерения давления

3000

Калибровка канала измерения температуры

6000

Установка часов

8000

Вывод информации из 1-го банка данных в DS1996

9000

Вывод информации из 2-го банка данных в DS1996

0001

Задание идентификационного номера прибора

0002

Очистка энергонезависимой памяти от информации

Примечание - При наборе кода, не соответствующего перечисленным в таблице 5.1,

доступ к операциям программирования будет закрыт.

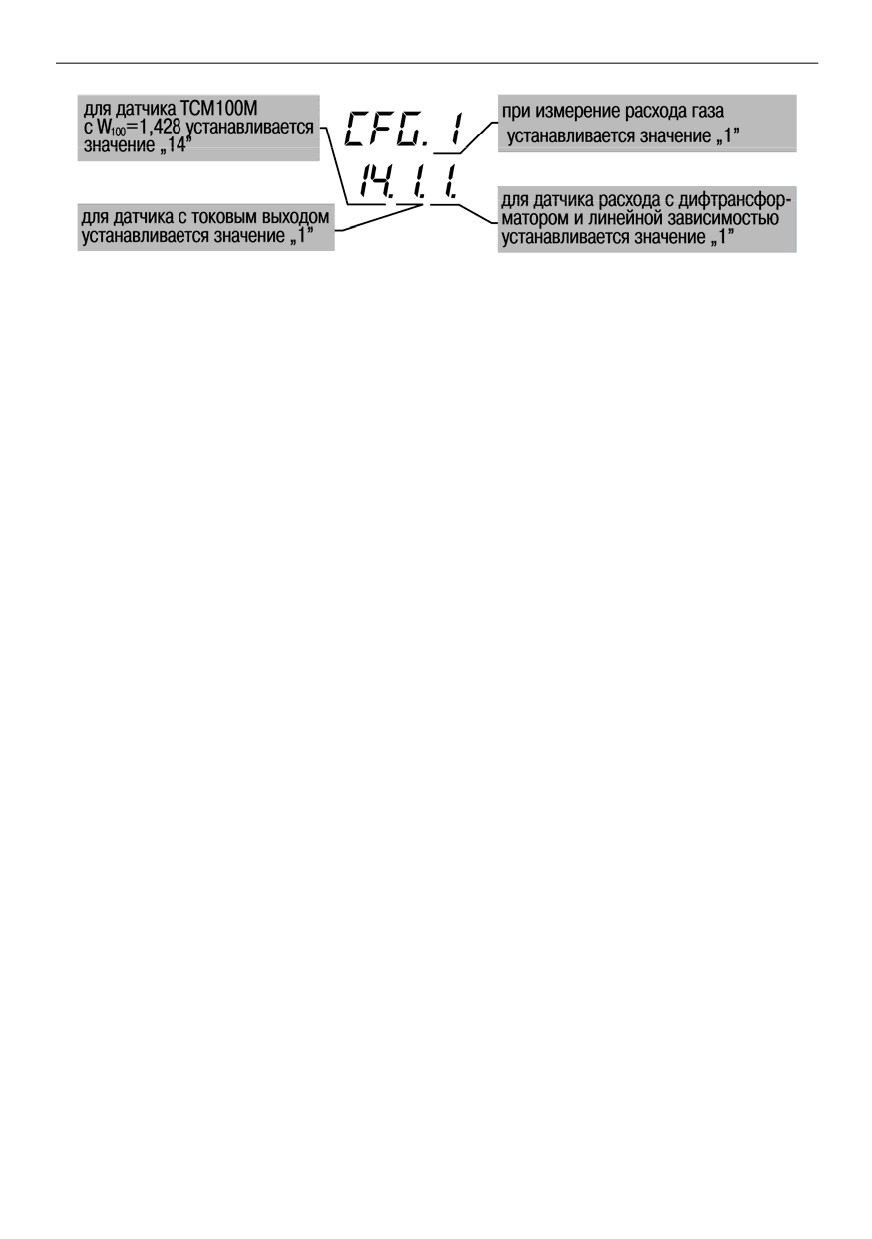

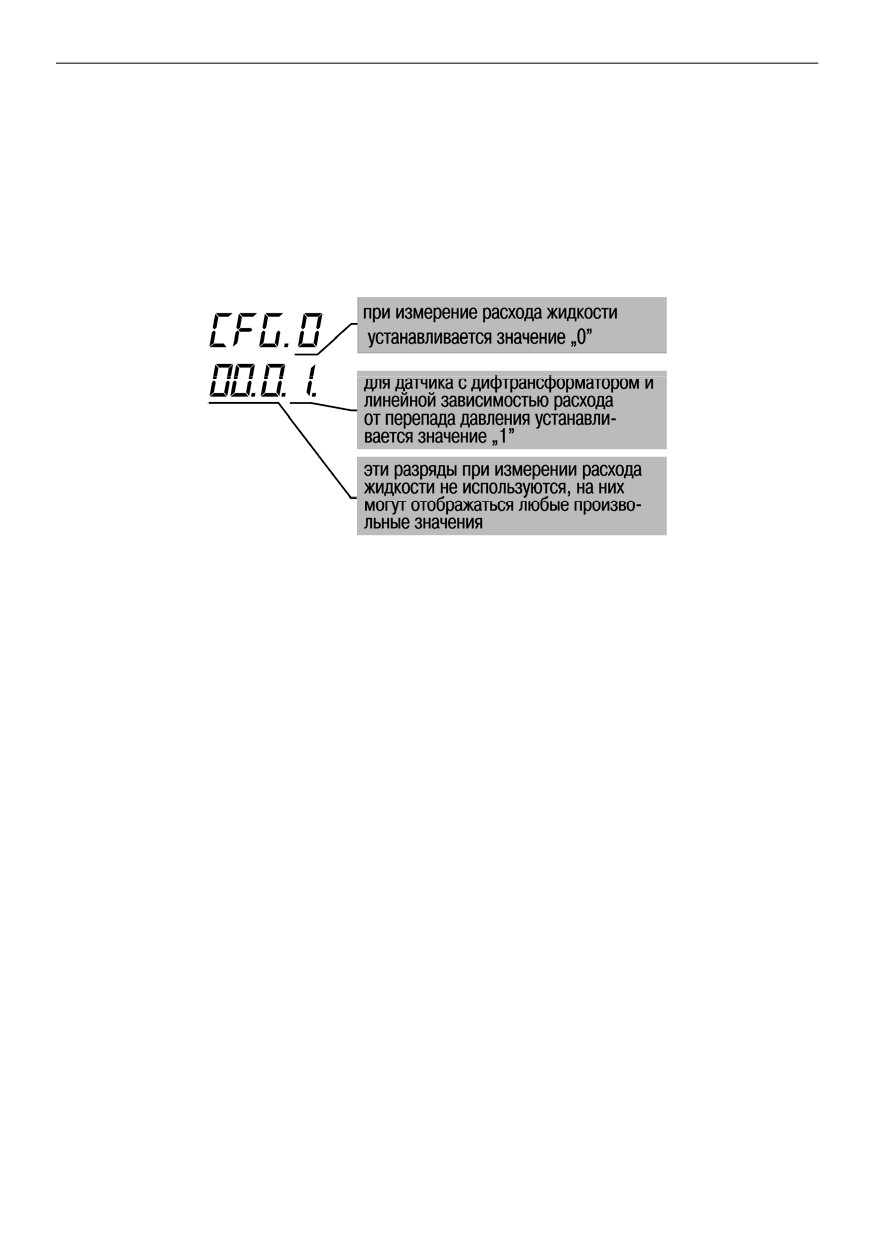

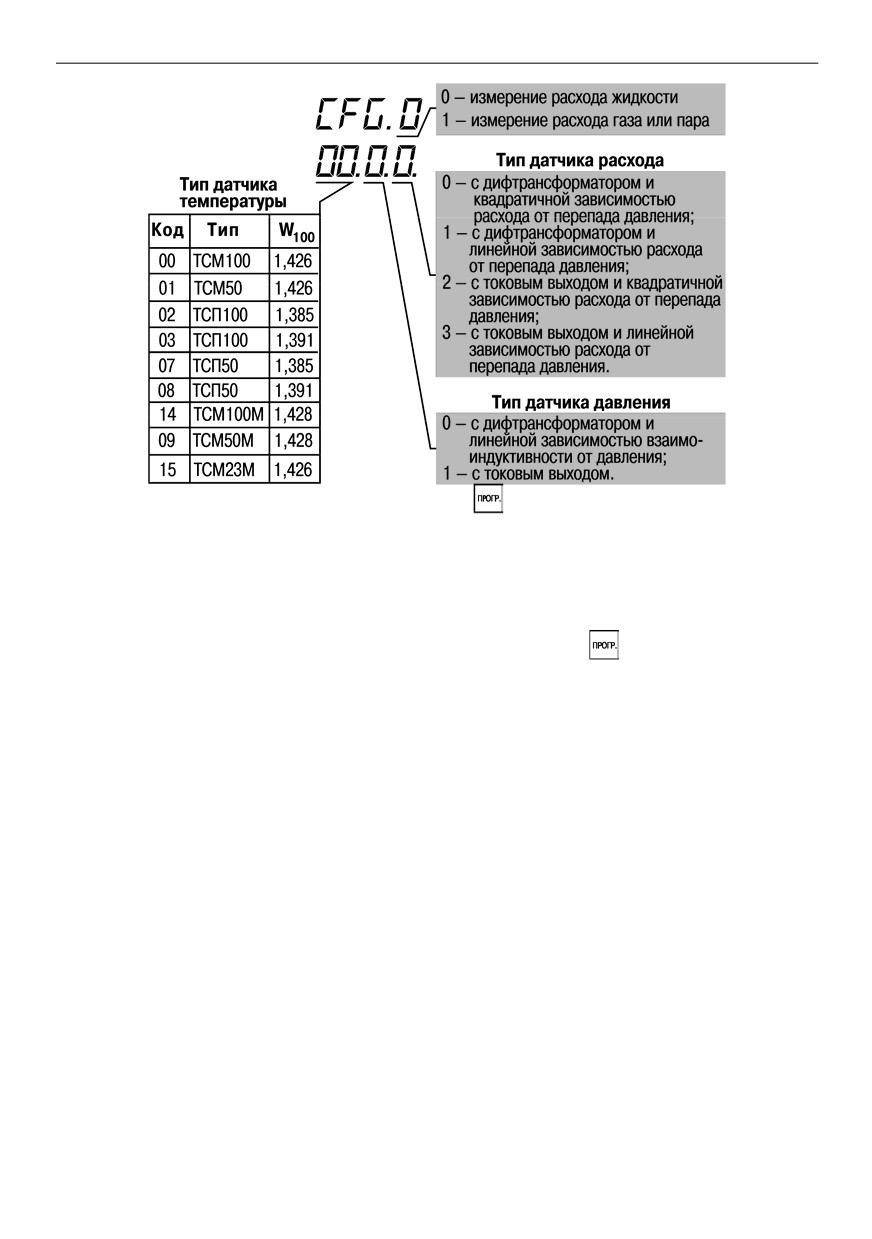

5.2.2.2 Код 7000 - задание конфигурации прибора. Наберите код доступа 7000 и нажмите

кнопку

. На цифровом индикаторе появится следующее сообщение:

5.2.2.3 Код 0100 - задание коэффициента расхода Q_100%. Наберите код доступа 0100 и нажмите

кнопку

. Введите значение: коэффициента расхода: на верхнем цифровом индикаторе

укажите целую часть вводимого значения, на нижнем - дробную часть (после десятичной

точки). Величина коэффициента расхода соответствует максимальному значению расхода для

данной системы и определяется в результате расчетов или экспериментальным путем.

Единица измерения расхода выбирается пользователем. Нажимите кнопку

до появления

сообщения «Oh». Отпустите кнопку - значение коэффициента расхода Q_100% запишется в

энергонезависимую память прибора.

5.2.2.4 Код 0200 - задание коэффициента давления Р_100% Коэффициент давления задается в

том же порядке, что и коэффициент расхода (см. п. 5.2.2.3).

5.2.2.5 Код

0300

- задание расчетной температуры для газа tрасч Значение расчетной

температуры используется при расчете сужающего устройства и соответствует 100 % расхода

(только для пара и газа).

16

5 Монтаж прибора на объекте

Наберите код доступа

0100 и нажмите кнопку

. На верхнем цифровом индикаторе

высвечивается обозначение задаваемого параметра: tr.

на нижнем - численное значение t_расч, которое было записано ранее. Введите значение t_расч,

нажмите кнопку до появления сообщения

«Oh». Отпустите кнопку

- значение расчетной

температуры t_расч запишется в энергонезависимую память прибора.

5.2.2.6 Код 0400 - задание расчетного давления газов Р_расч Значение расчетного давления газа

Р_расч используется при расчете сужающего устройства и соответствуют 100 % расхода (только

для пара и газа). Наберите код доступа 0400 и нажмите кнопку

. На верхнем цифровом

индикаторе высвечивается обозначение задаваемого параметра: P R, на нижнем - значение

Р_расч, которое было записано ранее. Введите значение Р_расч, нажмите кнопку до появления

сообщения

«Oh». Отпустите кнопку

- значение расчетного давления Р_расч запишется в

энергонезависимую память прибора.

5.2.2.7 Код 1000 - калибровка канала измерения расхода

5.2.2.7.1 Общие с ведения

Для калибровки канала измерения расхода необходим стенд, на котором можно создавать

точные перепады давления на входах дифманометра или точные значения расхода в системе,

связанной с датчиками прибора. В дифманометрах ДМ, ДПЭМ перед началом калибровки

следует установить подстроечный резистор на максимальную чувствительность. Калибровку

можно проводить двумя способами:

- по двум точкам;

- по 11 и более точкам (число точек не должно превышать 20).

Калибровка по двум точкам (см. рисунок 5.1) проводится для «идеальных» датчиков,

имеющих линейную зависимость величины сигнала U_расх от перепада давления, а значит, и от

расхода Q. Однако в процессе эксплуатации датчиков в результате старения и износа его

механических и электрических частей накапливается погрешность измерения, которая

приводит к отклонению характеристики датчика от линейной.

Для датчиков с нелинейной характеристикой необходимо проводить калибровку канала расхода

более чем по двум точкам (в приборе РМ1 количество точек может быть от 11 до 20). Прибор в

этом случае запоминает величину сигнала при расходе 0, 10, 20, …, 100 % (для 11 точек), а

если необходимо - и далее, при расходе 110, 120, …, 190 % (для 20 точек). Для промежуточных

17

5 Монтаж прибора на объекте

значений перепада используется линейная аппроксимация. Пример калибровки канала расхода

по 14-ти точкам приведен на рисунке 5.1.

Рисунок 5.1

Рисунок 5.2

5.2.2.7.2. Подготовка к калибровке канала измерения расхода по 11-ти и более точкам

Перед началом калибровки необходимо составить таблицу зависимости перепада давления на

сужающем устройстве от расхода. При этом шаг измерения расхода обязательно должен быть

равен 10 %. Ниже приведен пример таблицы, в которой расходу 100 % соответствует перепад

на суживающем устройстве, равный 400 мм рт. ст. (таблица 5.3).

5.2.2.7.3. Начало калибровки канала измерения расхода (для любого числа точек) производится

в следующем порядке.

1 Присоедините датчик к расходомеру, как показано на схеме подключения (рисунок Б.3).

2 Наберите код доступа 1000 и нажмите клавишу . На верхнем индикаторе отобразится

«0», на нижнем - «00.00», затем число на верхнем индикаторе будет изменяться от «0» до «А».

Идет подготовка прибора к операции калибровки.

По окончании процесса подготовки на верхнем индикаторе появится сообщение : End.

Прибор запомнил среднее значение частоты генератора возбуждения и его амплитуду.

Таблица 5.3

Номер шага

Расход, в % от Р_100%

Перепад давления, мм рт.ст.

1

0

0

2

10

40

3

20

80

4

30

120

5

40

160

6

50

200

7

60

240

8

70

280

9

80

320

10

90

360

11

100

400

12

110

440

13

120

480

14

130

520

18

5 Монтаж прибора на объекте

3 Нажмите и отпустите кнопку

. На верхнем индикаторе появится сообщение о начале

процедуры калибровки: Q000

На нижнем индикаторе при этом отображается величина сигнала с датчика (в вольтах) со

знаком

(независимо от типа применяемого датчика

- с токовым сигналом или с

дифференциальным трансформатором). На этом этапе калибровки РМ1 выполняет функцию

цифрового вольтметра. Целесообразно поменять разность давлений на дифманометре или

величину расхода до 100 % и выше и убедиться, что измеряемый сигнал не выходит за

пределы ±5 В.

Для датчика с дифтрансформатором необходимо сфазировать обмотки, чтобы увеличение

разности давления сопровождалось изменением сигнала в «положительную сторону». Точка

калибровки, соответствующая нулевому расходу и нулевому перепаду давления, должна быть

расположена в отрицательной области значений напряжения, а для датчиков с токовым

выходом - в положительной области, близкой к минимальному значению выходного сигнала

датчика.

4. Для калибровки канала расхода по двум точкам выполните действия в соответствии с п.

5.2.2.7.4, для калибровки по 11-ти и более точкам - в соответствии с п. 5.2.2.7.5 (см. ниже).

5.2.2.7.4 Калибровка канала измерения расхода по двум точкам производится в следующем

порядке.

1.

Создайте на первичном преобразователе

(дифманометре) перепад давления,

соответствующий нулевому расходу.

2. Нажмите кнопку

для измерения и занесения в память прибора значений напряжения,

соответствующих измеряемому расходу. На верхнем индикаторе отображается «0» в старшем

разряде, на нижнем - «00.00». Число на верхнем индикаторе начинает меняться от «0» до «А».

Начиная с числа

«2», на нижнем индикаторе высветятся цифры, соответствующие

измеряемому сигналу в вольтах. Их стабильное свечение свидетельствует о хорошем качестве

измерений и отсутствии значительных помех.

После достижения значения «А» на верхнем табло появится сообщение: Q010

Прибор готов к калибровке в следующей точке.

3. Создайте на дифманометре перепад давления, соответствующий расходу 100 %.

4. Нажмите кнопку

. На верхнем индикаторе отображается «0» в старшем разряде, на

нижнем - «0000». Число на верхнем индикаторе начинает меняться от «0» до «А». После

достижения значения «А» на верхнем индикаторе появится сообщение: Q020

5. Нажмите кнопку . На индикаторе появится сообщение: oh

Отпустите кнопку .

Калибровка канала измерения расхода по двум точкам завершена.

5.2.2.7.5 Калибровка канала измерения расхода по 11-ти и более точкам производится в

следующем порядке.

1. При калибровке по 11?ти и более точкам значения перепада давления задавать по

таблице, составленной пользователем в соответствии с п. 5.2.2.7.2 (см. табл. 10).

2. Создайте на первичном преобразователе перепад давления, соответствующий нулевому

расходу.

3. Нажмите кнопку для измерения и занесения в память прибора значений напряжения,

соответствующих измеряемому расходу. На верхнем индикаторе отображается «0» в старшем

разряде, на нижнем — «0000». Число на верхнем табло начинает меняться от «0» до «А».

Начиная с числа

«2», на нижнем индикаторе высветятся цифры, соответствующие

измеряемому сигналу в вольтах. Их стабильное свечение свидетельствует о хорошем качестве

измерений и отсутствии значительных помех.

После достижения значения «А» на верхнем табло появится сообщение: Q010

19

5 Монтаж прибора на объекте

Прибор готов к калибровке в следующей точке.

4. Создайте на дифманометре перепад давления, соответствующий расходу 10 %.

5. Нажмите кнопку . На верхнем индикаторе отображается «0» в старшем разряде, на нижнем

- «0000».

Число на верхнем индикаторе начинает меняться от «0» до «А». Начиная с числа «2», на

нижнем индикаторе появятся цифры, соответствующие измеряемому сигналу в вольтах.

Внимание! При приближении значения измеряемого сигнала на нижнем индикаторе к

величине +5 В при переходе от одной точки калибровки к следующей, следует прекратить

калибровку. Для этого нажмите кнопку . Прибор при этом будет откалиброван до точки, на

которой прекращена калибровка.

На верхнем табло появится сообщение: Q020

Прибор готов к калибровке в следующей точке.

6. Выполните действия 4, 5, последовательно устанавливая на дифманометре перепад

давления, соответствующий расходу 20 %, 30 %, ... и т. д. до 100 %. При этом на верхнем

индикаторе будут появляться сообщения:

при расходе 20 %

-

Q030

при расходе 20 %

-

Q040

…

при расходе 20 %

-

Q010

7. После появления сообщения Q110 нажмите кнопку

. На индикаторе появится

сообщение: oh

Отпустите кнопку

Внимание! Если нажать кнопку до появления сообщения Q110 (например, после сообщения

Q110), последняя измеренная точка будет восприниматься как 100 % расхода.

5.2.2.8 Код 2000 - калибровка канала измерения давления

5.2.2.8.1 Общие сведения

В качестве эталонного прибора рекомендуется использовать грузопоршневой манометр или

эталонный манометр высокого класса. Калибровку канала измерения давления (аналогично

калибровке канала измерения расхода) можно проводить двумя способами:

- по двум точкам - при линейной зависимости выходного сигнала датчика от давления;

- по

11 и более точкам

(число точек не должно превышать

20)

- при нелинейной

характеристике датчика.

Графики линейной и нелинейной зависимостей выходного сигнала датчика U_давл от давления Р

аналогичны приведенным на рисунках 5.1 и 5.2.

5.2.2.8.2. Начало калибровки канала измерения давления производится в следующем порядке.

1. Присоедините первичный преобразователь к расходомеру, как показано на схеме

подключения (см. рисунки Б.5 или Б.6).

2. Наберите код доступа

2000 и нажмите кнопку . На верхнем индикаторе появится

приглашение к началу процедуры калибровки: P000 на нижнем индикаторе при этом

отобразится величина сигнала с датчика

(в вольтах) со знаком

(независимо от типа

применяемого датчика - с токовым сигналом или с дифференциальным трансформатором).

3. Далее процедура калибровки канала давления проводится аналогично процедуре

калибровки канала расхода:

- калибровка по двум точкам производится в соответствии с п. 5.2.2.7.4;

- калибровка по 11-ти и более точкам производится в соответствии с п. 5.2.2.7.5.

При этом вместо сообщений Q010, Q020, ... на верхнем индикаторе будут высвечиваться

сообщения P010, P020 , ...

20

5 Монтаж прибора на объекте

5.2.2.9 Код 3000 - калибровка канала измерения температуры

5.2.2.10

Внимание! Данный вид калибровки проводится на заводе-изготовителе или после

ремонта прибора, в процессе эксплуатации выполнять не рекомендуется.

Для проведения этой процедуры необходимо иметь высокоточный магазин

сопротивлений или прецизионный резистор с 0,05 %-ным допуском, с величиной сопротивления

в пределах 50...200 Ом.

Калибровка производится в следующем порядке.

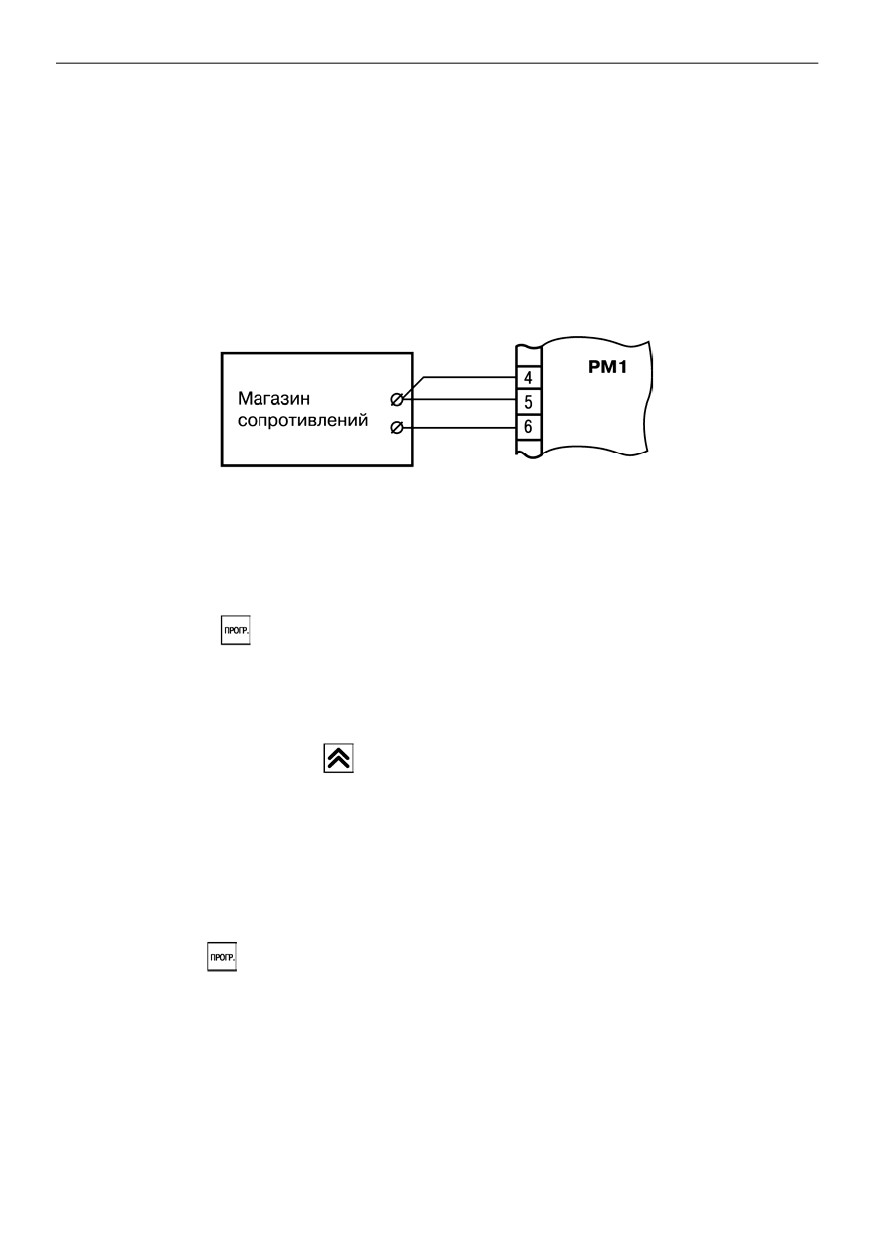

1. Присоедините к прибору магазин сопротивлений или резистор по трехпроводной схеме (см.

рисунок 5.3).

Рисунок 5.3

2. Наберите код доступа 3000 и нажмите кнопку . На верхнем индикаторе появится сообщение

r.EtL на нижнем индикаторе высвечивается используемое при калибровке значение

сопротивления внешнего прецизионного резистора, равное 100,0 Ом: 100,0

3. Установите на клеммах магазина сопротивлений значение 100,000 Ом или введите значение

прецизионного сопротивления, подключенного к прибору.

4. Нажмите кнопку

. На верхнем индикаторе начнется отсчет времени калибровки. Вся

процедура калибровки занимает

80 сек. По окончании процесса калибровки на верхнем

индикаторе появится сообщение End

5. Нажмите кнопку и удерживайте ее до появления сообщения

«oh», что подтверждает

занесение результатов калибровки в энергонезависимую память прибора.

6. Для проверки результатов калибровки переведите прибор в режим индикации давления и

температуры нажатием кнопки

. При этом магазин сопротивлений или прецизионный

резистор, которые применялись при калибровке, отсоединять не нужно. На нижнем индикаторе

отобразится температура, соответствующая сопротивлению

100,0 Ом для датчика

температуры, код которого был установлен пользователем при задании конфигурации прибора

(см. п. 5.2.2.2.). Калибровка произведена успешно.

5.2.2.10 Код 6000 - установка времени и даты

Производится в следующем порядке.

1. Наберите код доступа 6000 и нажмите кнопку . На верхнем индикаторе появится сообщение

hh.nn на нижнем индикаторе наберите значение, соответствующее часам и минутам по

эталонным часам.

2. Нажмите кнопку

, на верхнем индикаторе высветится сообщение dd.nn

На нижнем индикаторе наберите текущую дату и номер месяца, например: 06.05 (шестое мая).

3. Нажмите кнопку , на верхнем индикаторе высветится сообщение dn.UU

С помощью кнопок и на нижнем индикаторе наберите номер дня недели во втором разряде (в

первом разряде должен быть «0») и последние две цифры года, например: 06.01 - 6-й день

недели (суббота) 2001 года.

4. Нажмите кнопку и удерживайте ее до появления сообщения «oh».

21

7 Работа с прибором

7 Общие указания

7.1 Включение прибора

После подготовки прибора к работе, его монтажа на объекте и подключения внешних связей,

подачи питания и опробования, прибор функционирует в режиме РАБОТА, измеряя входные

величины.

7.2 Индикация измеряемых параметров

Переключение режимов индикации измеряемых параметров производится с помощью

кнопки

. Параметр, значение которого отображается на цифровом индикаторе, указывается

точечными светодиодами: «РАСХОД», «Р[кПа]», «Т[°С]», «ВРЕМЯ».

7.2.1Индикация текущего расхода и значений четырех младших разрядов суммарного

расхода В этом режиме индикации светится верхний точечный светодиод «РАСХОД». Верхний

(красный) индикатор отображает текущий расход. Нижний (зеленый) индикатор отображает

значения четырех младших разрядов суммарного расхода.

7.2.2 Индикация суммарного расхода

Для вывода на цифровой индикатор полного значения суммарного расхода необходимо

нажать и удерживать кнопку . При этом светятся два точечных светодиода «РАСХОД».

Верхний (красный) индикатор отображает значения четырех старших разрядов суммарного

расхода. Нижний

(зеленый) индикатор отображает значения четырех младших разрядов

суммарного расхода. Особое внимание следует обращать на положение разделительной точки

на цифровом индикаторе. Ошибочное считывание показаний может привести к искажению

результатов минимум в 10 раз!

7.2.3 Индикация давления и температуры

Для вывода на цифровой индикатор значений давления и температуры необходимо

нажать и отпустить кнопку . При этом светятся точечные светодиоды «Р[кПа]» и «Т[°С]».

Верхний (красный) индикатор отображает давление в кПа. Нижний (зеленый) индикатор

отображает температуру в °С.

7.2.4 Индикация даты и времени

Для вывода на цифровой индикатор даты и времени необходимо нажать и отпустить

кнопку

. При этом светится точечный светодиод «ВРЕМЯ». Верхний (красный) индикатор

отображает дату и номер месяца. Нижний (зеленый) индикатор отображает часы и минуты.

7.3 Перенос результатов измерений в компьютер

Подключить контактное устройство DS9092 к клеммам 19 и 20 прибора РМ1. Приложить

устройство DS1996L-F5 («таблетка») к контактному устройству DS9092. Нажать кнопку

на

приборе РМ1. На индикаторе появится 4 прочерка. Ввести код 8000 (если необходимо считать

данные из первого банка памяти) или 9000 (если необходимо считать данные из второго банка

памяти). Нажать кнопку

. На индикаторе будет высвечиваться знак «Р», означающий, что

происходит перенос данных из прибора в устройство DS1996L-F5. Удерживать «таблетку» до

окончания переноса данных. По окончанию переноса данных прибор перейдет в режим

индикации расхода. Считыватель DS9097U-009 подключить к последовательному порту

компьютера. Присоединить контактное устройство DS1402D к считывателю DS9097U-009.

Соединить DS1996L-F5 c контактным устройством DS1402D. Запустить на компьютере

программу для работы с РМ1. Произвести перенос данных.

25

7 Работа с прибором

7.4 Обнуление счетчика расхода

Нажмите кнопку

, на верхнем индикаторе появится сообщение PA55

С помощью кнопок

и

наберите код доступа 0002 на нижнем индикаторе и нажмите

кнопку . На верхнем индикаторе ярко высветится буква «P». По окончании процедуры прибор

переходит в режим индикации текущего расхода. Суммарный расход после очистки будет

отсчитываться от нуля.

7.5 Корректировка часов

В обязанности сменного персонала входит проверка правильности хода внутренних часов

расходомера. При необходимости их корректировки следует выполнить действия в

соответствии с п. 5.2.2.10.

7.6 Корректировка параметров прибора

В ходе эксплуатации прибора может потребоваться корректировка следующих параметров:

- коэффициента расхода Q_100%;

- коэффициента давления P_100%;

- расчетной температуры газа t_расч;

- расчетного давления газа P_расч;

- идентификационного номера прибора.

Для проведения корректировки вышеперечисленных параметров необходимо перейти в

режим ПРОГРАММИРОВАНИЕ нажатием на кнопку и выполнить действия, предусмотренные в

п. 5.2.2.3, 5.2.2.4, 5.2.2.5, 5.2.2.6, 5.2.2.11, соответственно. После процедуры коррекции следует

вернуться в режим РАБОТА нажатием на кнопку .

26

Приложение А. Габаритный чертеж

Приложение А. Габаритный чертеж

Рисунок А.1 - Крепление с помощью фиксаторов

28

Приложение Б. Схемы подключения прибора

Приложение Б. Схемы подключения прибора

Рисунок Б.1 - Общая схема подключения

Таблица Б.1 - Назначение контактов

Контакт

Назначание

1, 2

Питание прибора 220 В

4, 5, 6

Для подключения термопреобразователей

13, 14

Для подключения обмотки возбуждения датчика расхода с дифференциальным

трансформатором

7, 8

Для подключения выходной обмотки возбуждения датчика расхода с

дифференциальным трансформатором

11, 12

Для подключения обмотки возбуждения датчика давления с

дифференциальным трансформатором

9, 10

Для подключения выходной обмотки возбуждения датчика давления с

дифференциальным трансформатором

28, 27

Для подключения датчиков расхода с токовыми выходами 0...20 мА и 4...20 мА

28, 26

Для подключения датчиков расхода с токовыми выходом 0...10 мА

28, 25

Для подключения датчиков расхода с токовыми выходом 0...5 мА

24, 23

Для подключения датчиков давления с токовыми выходами 0...20 мА и 4...20 мА

24, 22

Для подключения датчиков давления с токовым выходом 0...10 мА

24, 21

Для подключения датчиков давления с токовым выходом 0...5 мА

19, 20

Для подключения считывающего устройства типа DS9092

29

Приложение Б. Схемы подключения прибора

Рисунок Б.2 - Схема подключения датчиков температуры

Рисунок Б.3 - Схема подключения датчика расхода, выполненного на

дифференциальном трансформаторе

Рисунок Б.4 - Схема подключения датчиков расхода с токовыми выходами

Рисунок Б.5 - Схема подключения датчика давления, выполненного на

дифференциальном трансформаторе

Рисунок Б.6 - Схема подключения датчиков давления с токовыми выходами

30

Приложение В. Примеры подготовки прибора к работе

Приложение В. Примеры подготовки прибора к работе

Пример В.1

Вид измерения: измерение расхода жидкости (см. табл. 8). Используемый датчик: датчик

расхода с дифтрансформатором, имеющий линейную зависимость выходного сигнала от

перепада давления. Подготовка прибора осуществляется в следующем порядке.

В.1.1 Подключите питание к прибору согласно схеме, представленной на рисунке Б.1.

В.1.2 Задайте конфигурацию прибора в соответствии со схемой на рис. В.2; код доступа 7000.

Руководствуйтесь порядком действий, приведенным в п. 5.2.2.2.

Рисунок В.2 - Показания верхнего и нижнего цифровых индикаторов при задании

конфигурации прибора для измерения расхода жидкости

В.1.3 Введите значение коэффициента расхода Q100 %, код доступа 0100 (см. п. 5.2.2.3).

В.1.4 Подключите датчик к соответствующим клеммам прибора, как показано на рисунке Б.3.

В.1.5 Откалибруйте канал измерения расхода, код доступа 1000 (см. п.5.2.2.7).

В.1.6 Установите дату и время, код доступа 6000 (см. п.5.2.2.10)

В.1.7 В случае необходимости задайте идентификационный номер прибора, код доступа 0001

(см. п.5.2.2.11)

В.1.8 Очистите память прибора, код доступа 0002 (см. п.5.2.2.12) Расходомер готов к работе,

приступайте к его монтажу на объекте и эксплуатации.

Пример В.2

Вид измерения: измерение расхода газа (пара), давления, температуры (см. табл. 8).

Используемые датчики:

- датчик расхода с дифтрансформатором, имеющий линейную зависимость выходного сигнала

от перепада давления;

- датчик давления с токовым выходом 0...20 мА;

- датчик температуры - термопреобразователь сопротивления ТСМ100М, W₁₀₀ = 1,428.

Подготовка прибора осуществляется в следующем порядке.

В.2.1 Подключите питание к прибору согласно схеме (см. рисунок Б.1).

В.2.2 Задайте конфигурацию прибора в соответствии со схемой на рисунке Б.4,

руководствуйтесь порядком действий, приведенным в п.5.2.2.2.

31

Приложение В. Примеры подготовки прибора к работе

Рисунок В.4 - Показания верхнего и нижнего цифровых индикаторов при задании

конфигурации прибора для измерения расхода газа или пара

В.2.8 Откалибруйте канал измерения расхода, код доступа 1000 (см. п. 5.2.2.7).

В.2.9 Откалибруйте канал измерения давления, код доступа 2000 (см. п. 5.2.2.8).

В.2.10. Установите дату и время, код доступа 6000 (см. п. 5.2.2.10).

В.2.11. При необходимости задайте идентификационный номер прибора, код доступа 0001 (см.

п. 5.2.2.11).

В.2.12. Очистите память прибора, код доступа 0002 (см. п. 5.2.2.12). Расходомер готов к работе,

приступайте к его монтажу на объекте и эксплуатации.

32

Приложение Г. Возможные неисправности и способы их устранения

Приложение Г. Возможные неисправности и способы их

устранения

Проявление

Причина

Способ устранения

Значение температуры в

Неправильно указан тип датчика

Войти в режим

режиме РАБОТА не

по температуры

ПРОГРАММИРОВАНИЕ

соответствует реальной

по коду 7000 и задать

температуре

правильно тип датчика

Используется двухпроводная

Перейти на трехпроводную

линия связи

линию связи (см.рисунок

Б.2)

Действие электромагнитных

Экранировать линию связи

помех

датчика температуры с

прибором. Экран заземлить

в одной точке возле

прибора.

Прибор не реагирует на

Обрыв линии связи датчика с

Восстановить линию связи

изменение температуры

прибором

датчика с прибором

Прибор не реагирует на

Неправильно подключен датчик

Поменять полярность

изменение давления

давления

подключения датчика

давления к прибору

Обрыв линии связи датчика

Восстановить линию связи

давления с прибором

датчика давления с

прибором

Прибор не реагирует на

Неправильно подключен датчик

Поменять полярность

изменение перепада давле-

расхода

подключения датчика

ния при измерении расхода

расхода к прибору

Обрыв линии связи датчика

Восстановить линию связи

расхода с прибором

датчика расхода с прибором

Примечание - Если неисправность или предположительная причина в таблице не указаны,

прибор следует доставить в ремонт.

33

Лист регистрации изменений

Лист регистрации изменений

Номера листов (стр.)

Всего

№

Дата

листов

Подпись

изменения

измен.

заменен.

новых

аннулир.

внесения

(стр.)

34

///////////////////////////////////////
