Шлюз сетевой для доступа к сервису OwenCloud ПВ210. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Введение

Используемые термины и сокращения

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

Меры безопасности

Монтаж

Подключение

5.1 Рекомендации по подключению

5.2 Назначение клемм

5.3 Подключение по интерфейсу RS-485

Устройство и принцип работы

6.1 Устройство

6.2 Принцип работы

6.3 Индикация и управление

Настройка

7.1 Подключение к ПО «OWEN Configurator»

7.1.1 Подключение по интерфейсу USB (разъем micro-USB)

7.1.2 Подключение по интерфейсу Wi-Fi

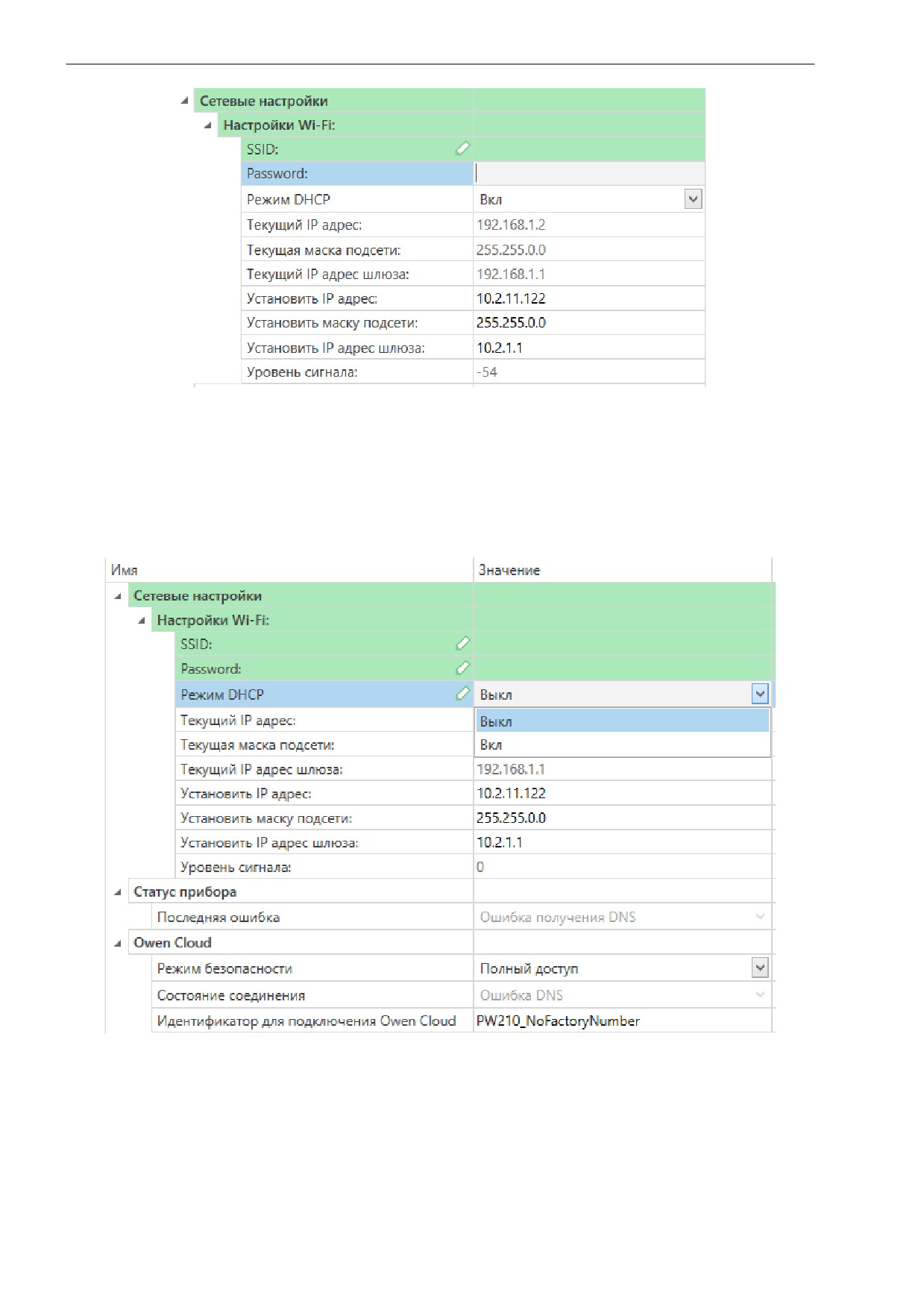

7.2 Настройка сетевых параметров

7.3 Подключение приборов к облачному сервису OwenCloud

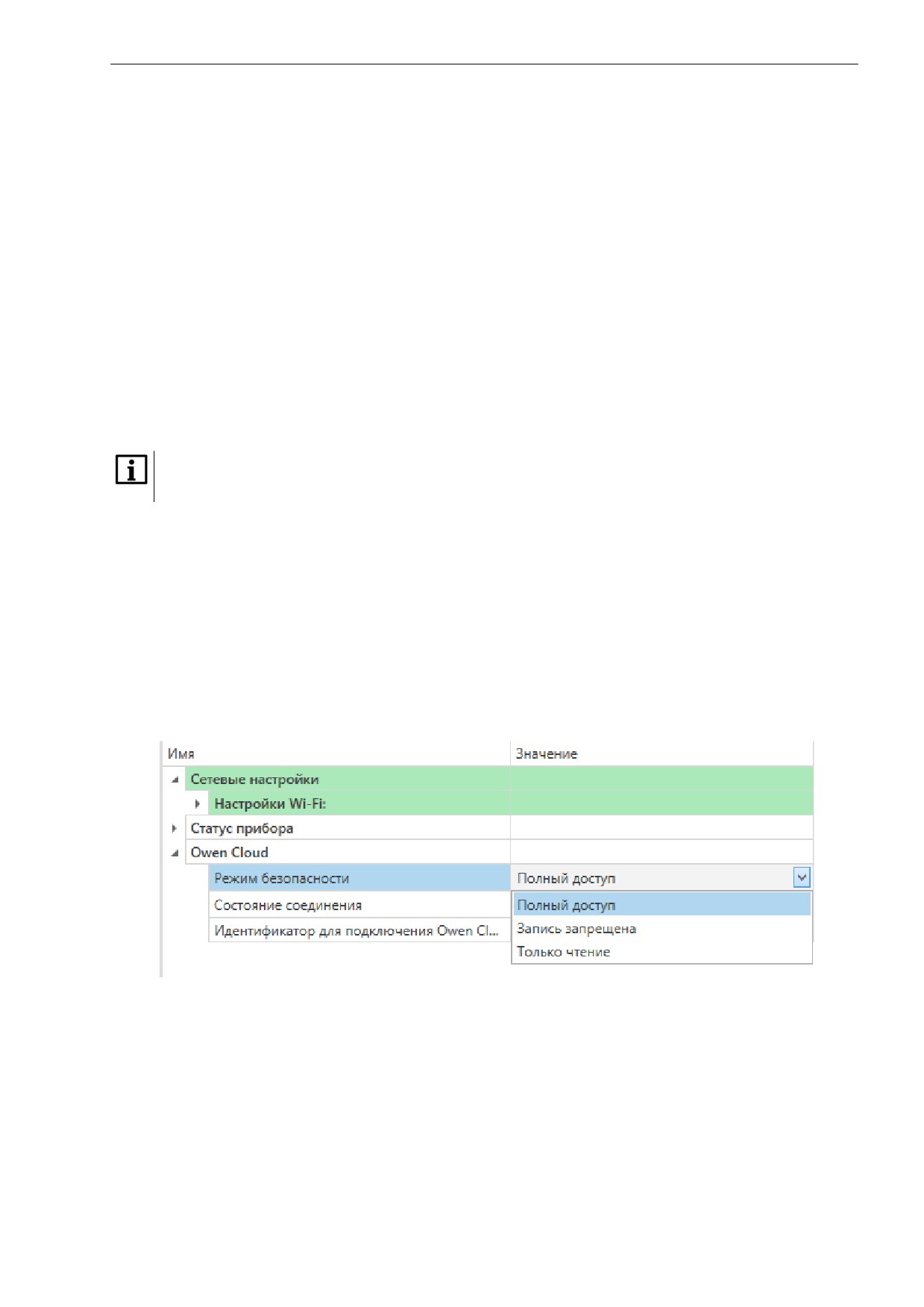

7.4 Ограничение обмена данными при работе с облачным сервисом OwenCloud

7.5 Задание идентификатора для подключения к облачному сервису

7.6 Восстановление заводских настроек

Техническое обслуживание

8.1 Общие указания

Комплектность

10 Маркировка

11 Упаковка

12 Транспортирование и хранение

13 Гарантийные обязательства

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, конструкцией, работой и техническим обслуживанием шлюза ПВ210 (в

дальнейшем по тексту именуемого «прибор» или «шлюз»).

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Используемые термины и сокращения

ПК - персональный компьютер.

DHCP - сетевой сервис автоматического присвоения IP-адресов и установки других сетевых

параметров.

OwenCloud - облачный сервис, который применяется для удаленного мониторинга, управления и

хранения архивов данных приборов, используемых в системах автоматизации.

USB - последовательный интерфейс для подключения периферийных устройств к вычислительной

технике.

Wi-Fi - технология беспроводной локальной сети по стандарту IEEE 802.11.

1 Назначение

Шлюз сетевой ПВ210

предназначен для подключения приборов компании

«ОВЕН» и других

производителей к облачному сервису OwenCloud. Для связи с приборами в ПВ210 встроен интерфейс

RS-485.

Шлюз сетевой ПВ210 имеет два исполнения по напряжению питания:

• ПВ210-230 — с номинальным напряжением питания 230 В переменного тока;

• ПВ210-24 — с номинальным напряжением питания 24 В постоянного тока.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Технические характеристики

Характеристика

Значение

Питание

Напряжение питания

~85...264 В (номинальное ~230 В);

10…48 В постоянного тока (номинальное =24 В)

Частота тока

45...65 Гц

Потребляемая мощность, не более

8 ВА (для модификации ПВ210-230);

8 Вт (для модификации ПВ210-24)

Гальваническая изоляция

Есть, основная усиленная

Электрическая прочность изоляции, не менее

2300 В, переменный ток

(ГОСТ IEC 61131-2-2012)

Интерфейсы

Для подключения прибора к шлюзу:

Тип интерфейса

RS-485

Скорость передачи данных

от 1200 до 115200 bps

Для подключения к OwenCloud

Wi-Fi 802.11b/g/n

Для конфигурирования

USB 2.0 (Micro-USB);

Wi-Fi 802.11b/g/n

Общие параметры

Габаритные размеры

90 × 62 × 53,6 мм

Степень защиты корпуса

IP20

Средний срок службы

10 лет

Масса, не более

0,25 кг

2.2 Условия эксплуатации

Прибор эксплуатируется в следующих условиях:

• температура окружающего воздуха от от минус 20 до плюс 55 °С;

• относительная влажность воздуха не более 80 % (при +25 °С без конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ Р 52931-2008.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе

исполнения B4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р

52931-2008.

3 Меры безопасности

Во время эксплуатации и технического обслуживания следует соблюдать требования ГОСТ 12.3.019-

80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации

электроустановок потребителей».

ОПАСНОСТЬ

Во время эксплуатации прибора открытые контакты клеммника находятся под напряжением,

опасным для жизни человека.

Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых разрешен

только квалифицированным специалистам. Любые подключения к прибору и работы по его

техническому обслуживанию следует производить только при отключенном питании прибора и

подключенных к нему устройств.

Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы прибора.

ВНИМАНИЕ

Запрещается использование прибора при наличии в атмосфере кислот, щелочей, масел и иных

агрессивных веществ.

4 Монтаж

Прибор устанавливается в шкафу электрооборудования. Конструкция шкафа должна обеспечивать

защиту прибора от попадания влаги, грязи и посторонних предметов.

Для установки прибора следует:

1. Убедиться в наличии свободного пространства для подключения прибора и прокладки

проводов.

2. Закрепить прибор на DIN-рейке или на вертикальной поверхности при помощи винтов.

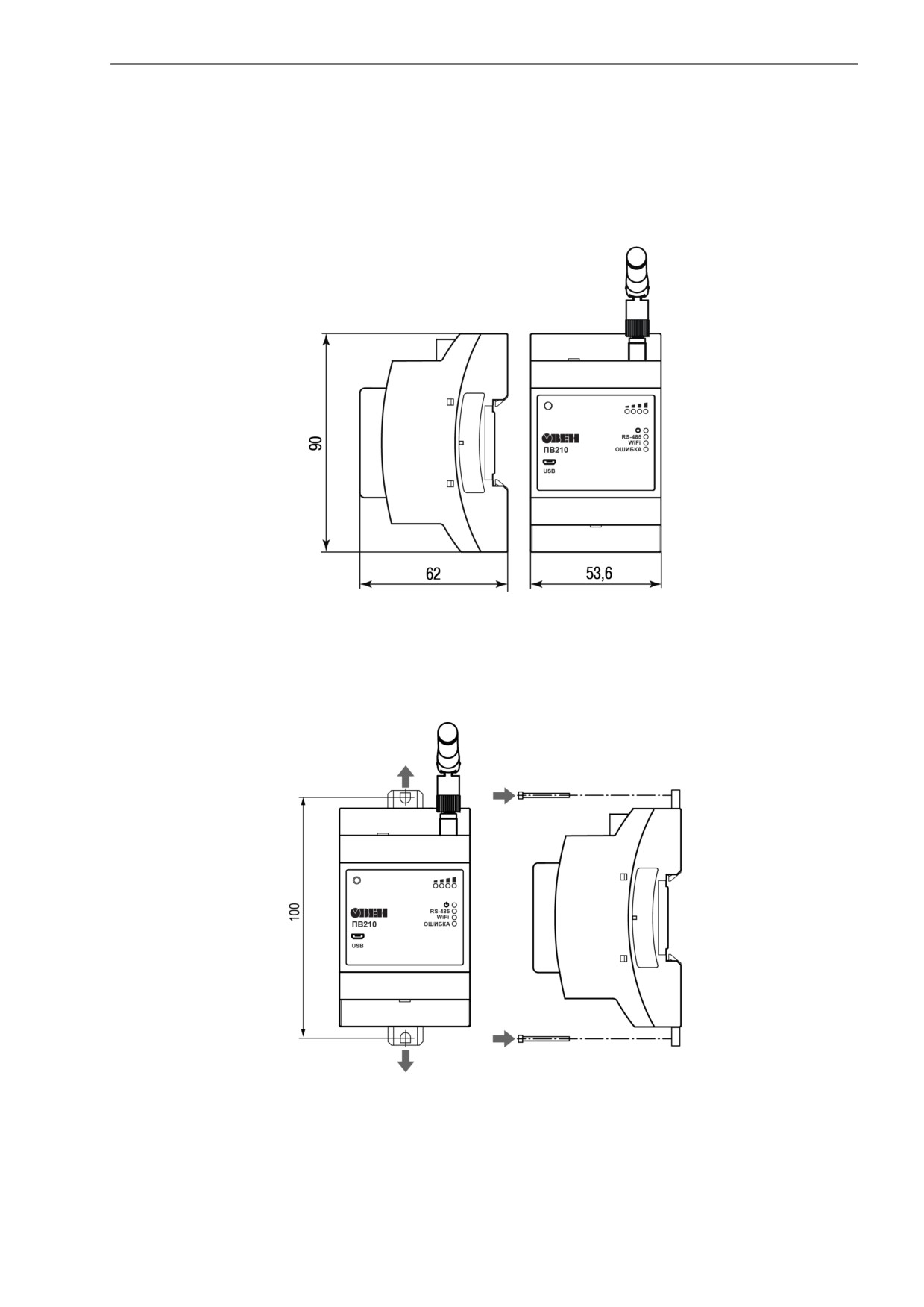

Рисунок 4.1 - Габаритные размеры

Для крепления с помощью винтов следует:

1. Выдвинуть пластмассовые крепления до максимального положения (до щелчка). Крепление

будет зафиксировано.

2. Закрепить винтами прибор на поверхности через отверстия в креплениях.

Рисунок 4.2 - Крепление винтами

После монтажа прибора следует подключить антенну в соответствующий разъем.

5 Подключение

5.1 Рекомендации по подключению

Внешние связи монтируются проводом сечением не более 0,75 мм².

Для многожильных проводов необходимо использовать наконечники.

Прибор следует подключить к роутеру, который поддерживает стандарт IEEE 802.11.

ПРИМЕЧАНИЕ

Для работы шлюза должен быть обеспечен выход в Интернет по сети WiFi.

ВНИМАНИЕ

Подключение и техническое обслуживание производится только при отключенном питании

шлюза и подключенных к нему устройств.

ПРИМЕЧАНИЕ

Не допускается подключение к одной клемме двух и более проводов.

ПРИМЕЧАНИЕ

Прибор не предназначен для подключения питания к распределённым сетям питания 24 В

постоянного тока. Длина кабеля питания от источника до прибора должна быть не более 30

метров.

Для соединения приборов по интерфейсу RS-485 применяется экранированная витая пара проводов, к

которым предъявляются следующие требования: сечение не менее 0,2 мм² и погонная емкость не

более 60 пФ/м.

5.2 Назначение клемм

Клеммы для подключения питания и приборов по сети RS-485 расположены под крышками корпуса.

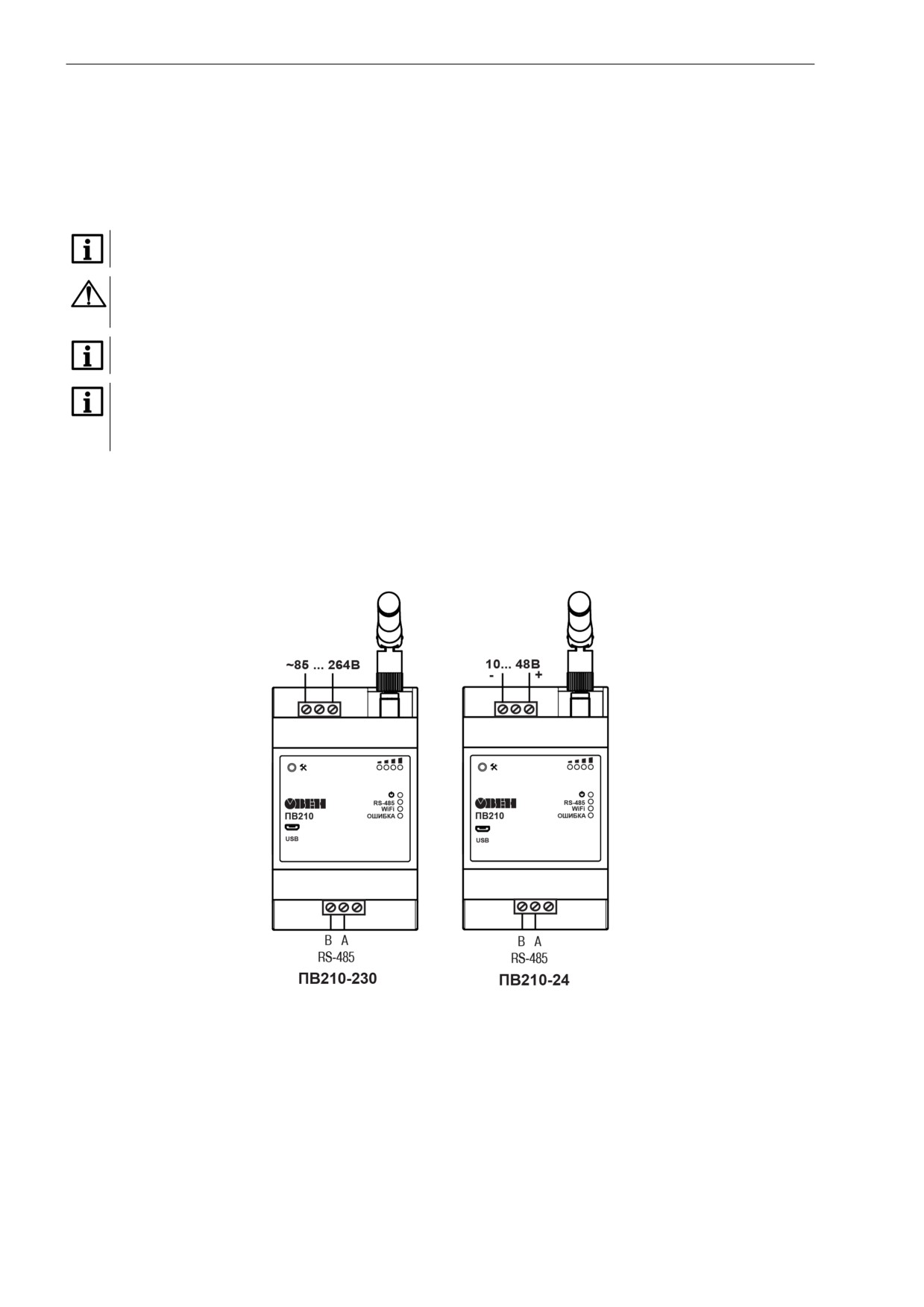

Рисунок 5.1 - Назначение клемм

5 Подключение

5.3 Подключение по интерфейсу RS-485

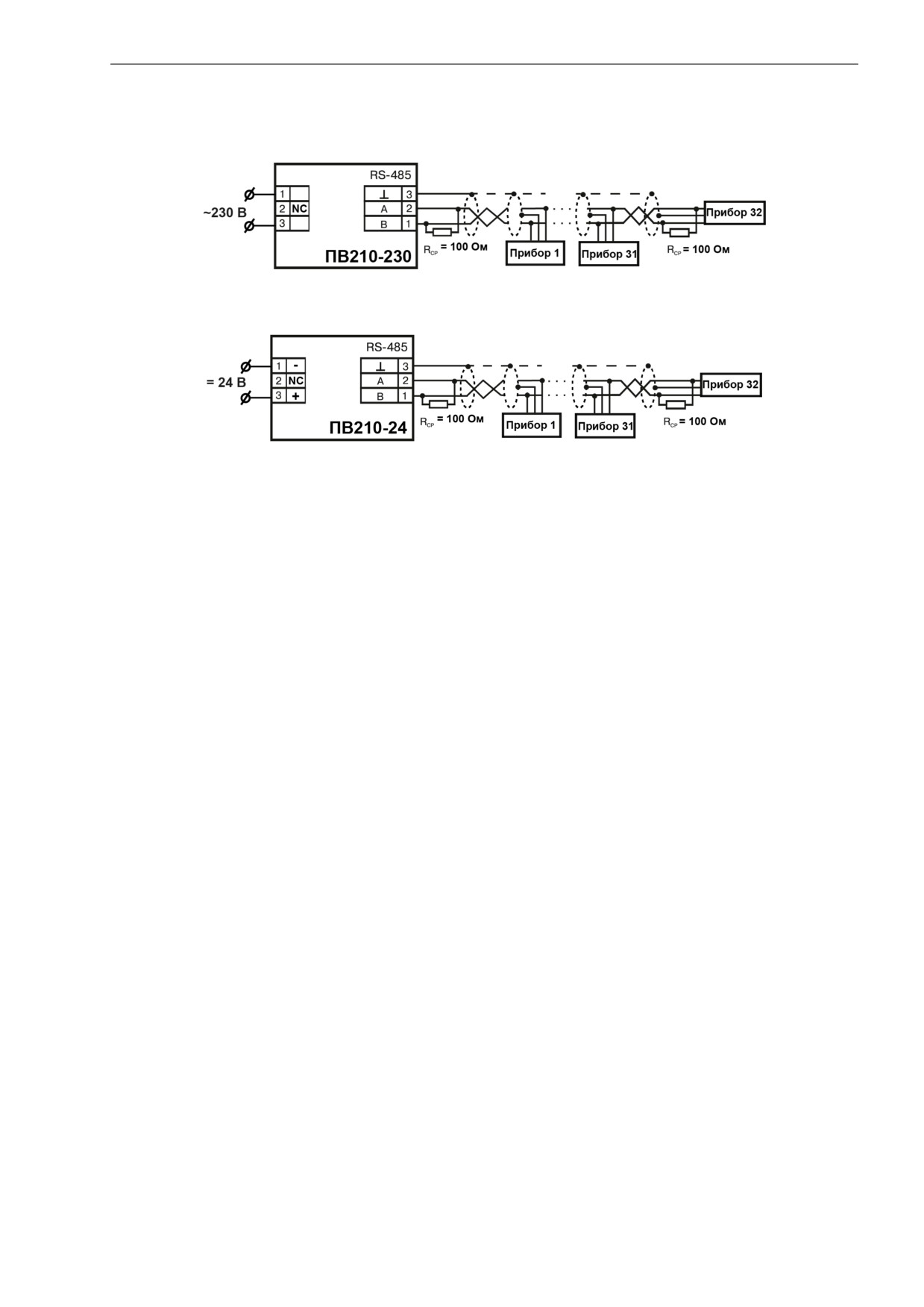

На рисунке 5.2 и рисунке 5.3 представлена схема подключения шлюза к прибору по интерфейсу RS-

485. В зависимости от исполнения прибора следует использовать соответствующую схему.

Рисунок 5.2 - Схема подключения ПВ210 с номинальным напряжением питания 230 В

переменного тока

Рисунок 5.3 - Схема подключения ПВ210 с номинальным напряжением питания 24 В

постоянного тока

6 Устройство и принцип работы

6.1 Устройство

Прибор выпускается в пластмассовом корпусе. Основные элементы показаны на рисунке 6.1.

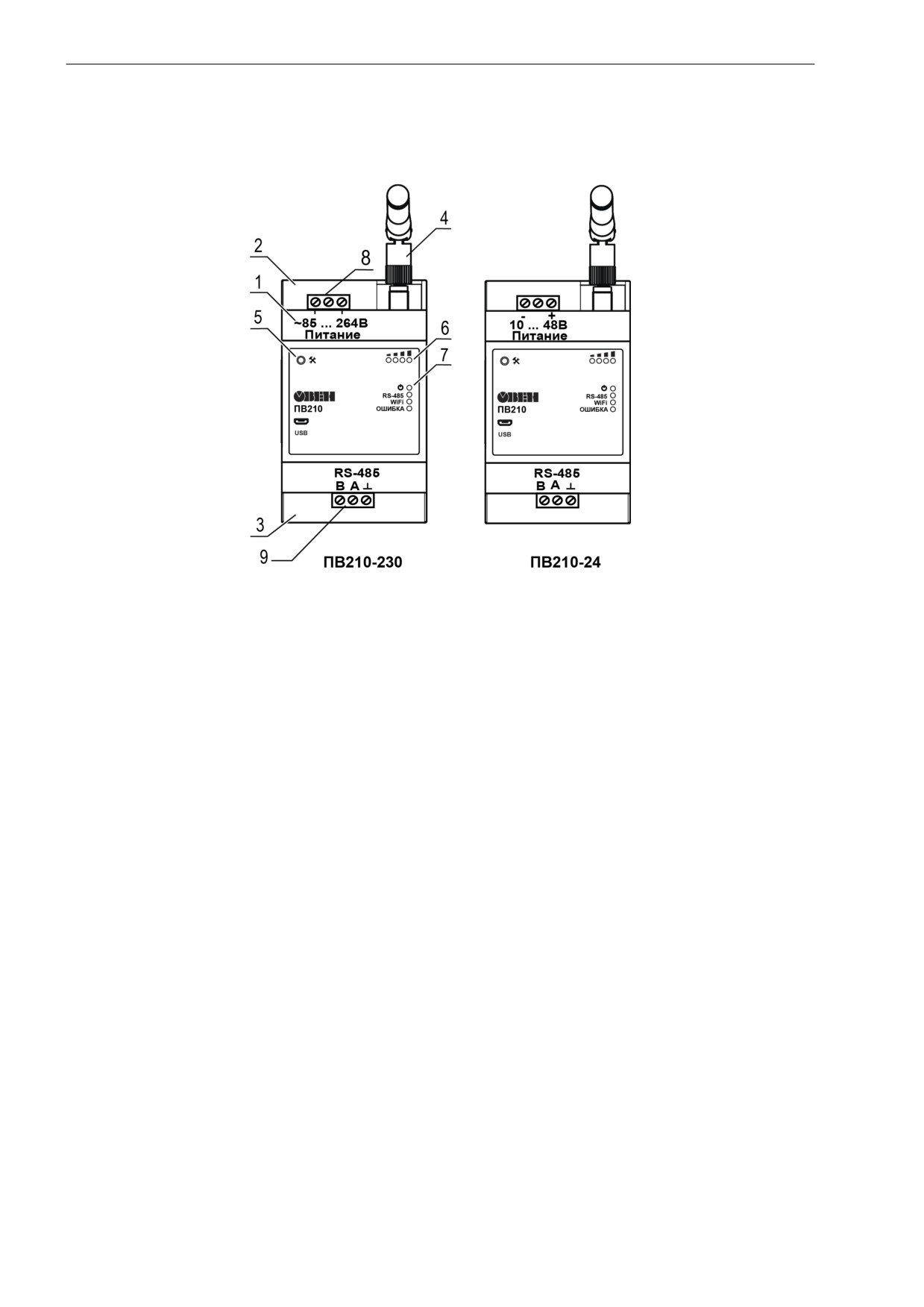

Рисунок 6.1 - Общий вид прибора

Цифрами на рисунке обозначены:

1 — корпус прибора.

2 — верхняя крышка.

3 — нижняя крышка.

4 — антенна.

5 — сервисная кнопка.

6 — индикаторы состояния сигнала.

7 — индикаторы состояния прибора.

8 — клеммник питания.

9 — клеммник для подключения по интерфейсу RS-485.

Под верхней крышкой располагается клеммник для подвода питания. Под нижней - клеммник

интерфейса RS-485.

6.2 Принцип работы

Во время запуска прибор подключается к сети Wi-Fi и с помощью нее соединяется с сервером

OwenCloud. Для соединения используется уникальный идентификатор, установленный в ПО «OWEN

Configurator».

Если соединение с сервером не устанавливается с четырех попыток, шлюз перезагружается.

После установки соединения с облачным сервисом OwenCloud прибор переходит в режим ожидания

команд от сервера и передачи их в сеть RS-485. Прибор получает данные из сети RS-485, запоминает

их в буфере и передает на сервер OwenCloud.

Шлюз автоматически перезагружается один раз в 12 часов, считая от времени включения. Кроме

случаев, если шлюз имеет активное соединение с сервером и производится передача данных.

Шлюз конфигурируется по протоколу ModBus в ПО «OWEN Configurator».

6 Устройство и принцип работы

6.3 Индикация и управление

На лицевой панели прибора расположены элементы индикации и управления:

•

8 светодиодов;

•

сервисная кнопка.

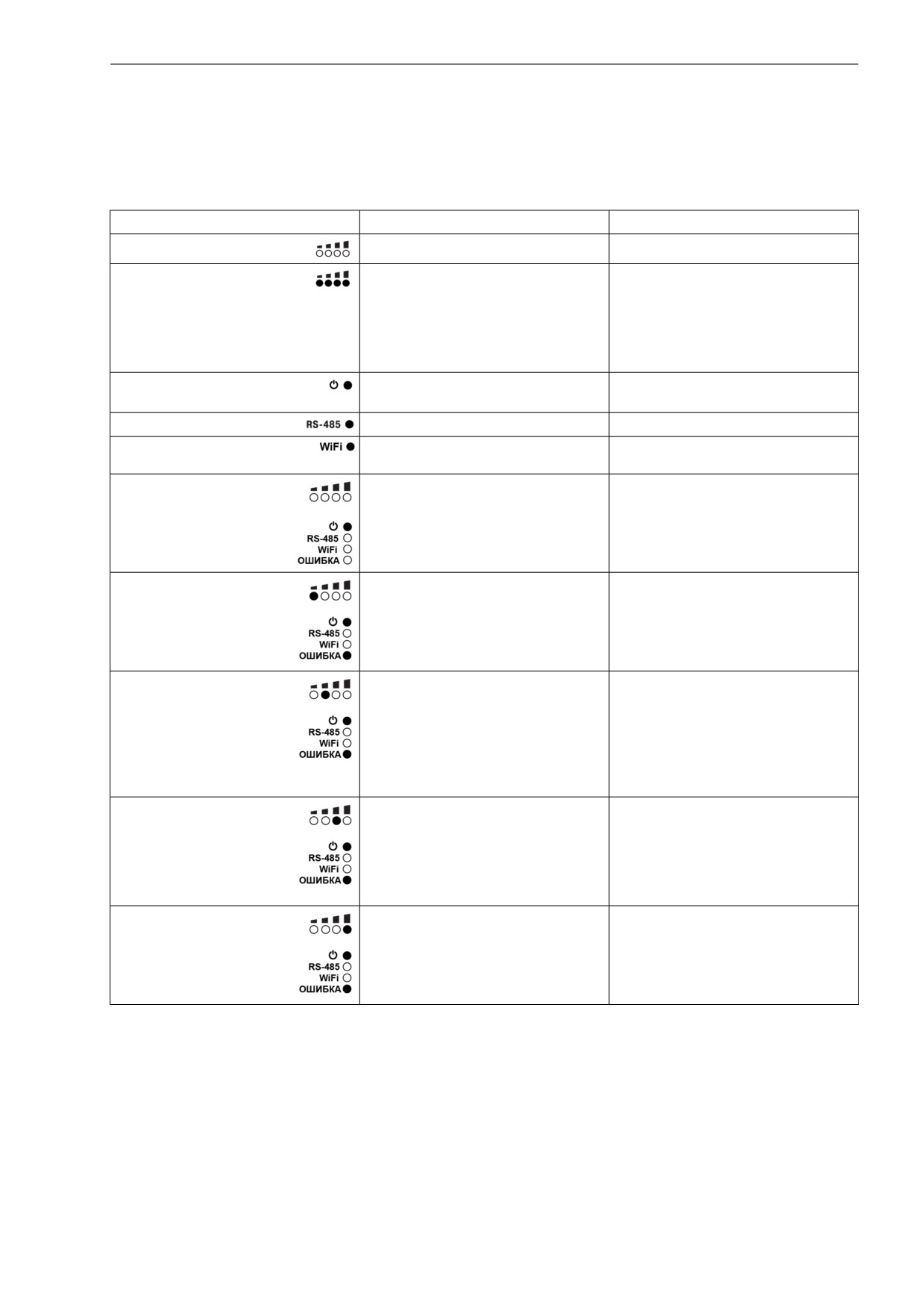

Таблица 6.1 - Индикация прибора

Индикатор

Состояние индикатора

Назначение

Включены индикаторы от 1 до 4

Уровень сигнала в сети Wi-Fi

Мигает «бегущей строкой»

Не введены настройки для

подключения к точке доступа Wi-

Fi.

Прибор создал собственную

точку доступа для

конфигурирования

Включен

Напряжение питания прибора

подано

Мигает

Передача данных по RS-485

Мигает

Передача данных по

Wi-Fi

Выключен

Сбои отсутствуют

Индикатор «Ошибка» включен и

Ошибки при работе с Wi-Fi

светится светодиод 1

модулем:

• нет ответа от Wi-Fi модуля;

• отсутствует питание на Wi-Fi

модуле

Индикатор «Ошибка» включен и

Ошибка подключения к точке

светится светодиод 2

доступа:

• некорректно введены данные

для подключения к точке

доступа;

• точка доступа отклонила

запрос на подключение

Индикатор «Ошибка» включен и

Ошибка настройки шлюза для

светится светодиод 3

подключения к серверу:

• Ошибка получения IP-адреса

по DHCP от точки доступа;

• Ошибка установки

статического IP-адреса

Индикатор «Ошибка» включен и

Ошибки при работе с сервером

светится светодиод 4

OwenCloud

Сервисная кнопка предназначена для выполнения следующих функций:

• перезагрузки шлюза;

• восстановления заводских настроек;

• обновления ПО.

7 Настройка

7.1 Подключение к ПО «OWEN Configurator»

Прибор настраивается в ПО «OWEN Configurator».

Подключить прибор к ПО «OWEN Configurator» можно по интерфейсам:

• USB (разъем micro-USB);

• Wi-Fi.

7.1.1 Подключение по интерфейсу USB (разъем micro-USB)

Во время подключения прибора к порту USB подача основного питания прибора не требуется. Питание

осуществляется от порта USB.

Для выбора интерфейса следует:

1. Подключить прибор к ПК с помощью кабеля USB.

2. Открыть ПО «OWEN Configurator».

3. В выпадающем меню «Интерфейс» выбрать STMicroelectronics Virtual COM Port.

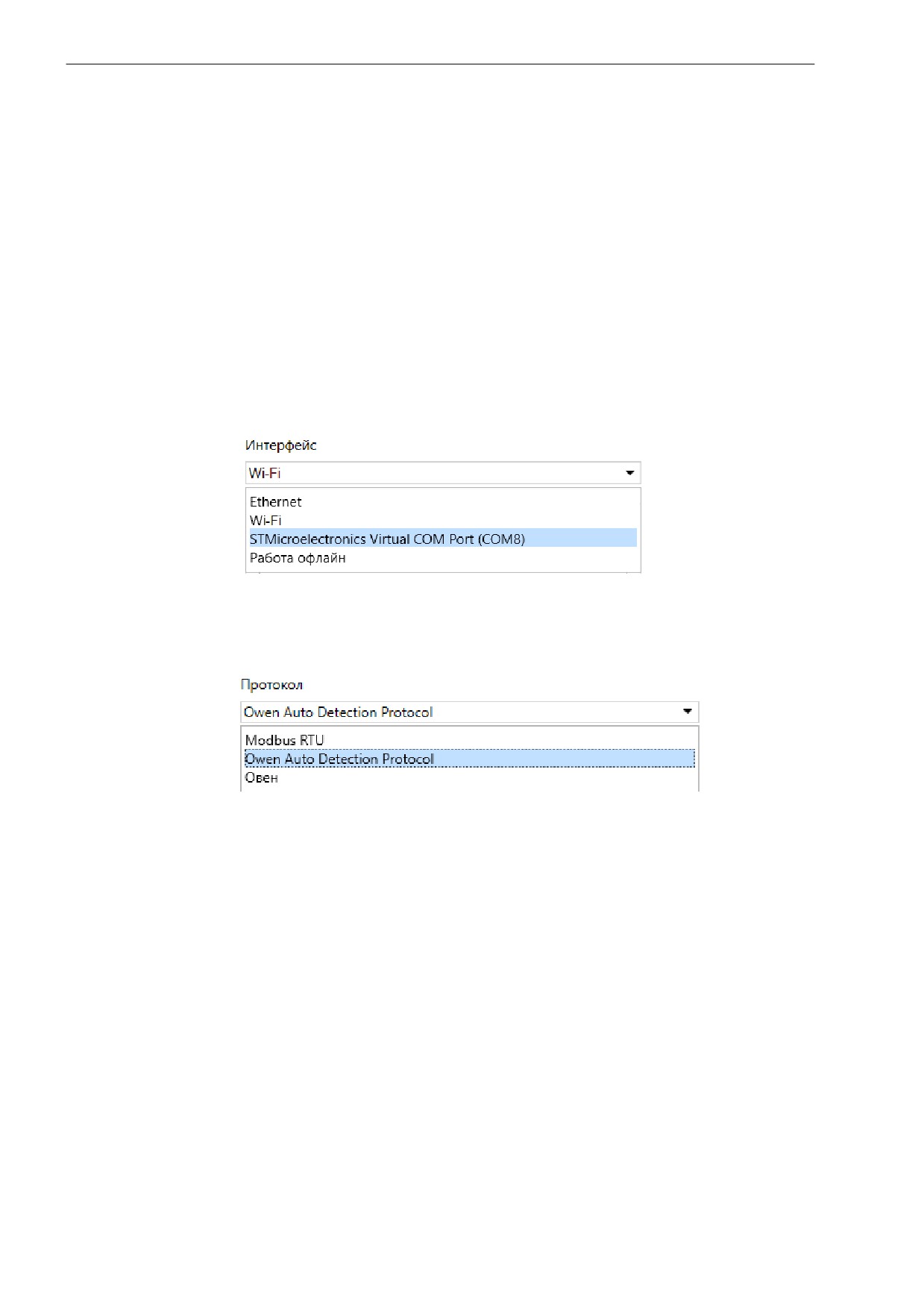

Рисунок 7.1 - Меню выбора интерфейса USB

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу USB, следует:

1. В выпадающем меню выбрать «Протокол» выбрать протокол Owen Auto Detection Protocol.

Рисунок 7.2 - Выбор протокола

2. Выбрать «Найти одно устройство».

3. Ввести адрес подключенного устройства (по умолчанию — 1).

4. Нажать вкладку «Найти». В окне отобразится модуль с указанным адресом.

5. Выбрать устройство (отметить галочкой) и нажать «ОК». Устройство будет добавлено в проект.

6. Более подробная информация о подключении и работе с приборами приведена в Справке ПО

«OWEN Configurator». Для вызова справки в программе следует нажать клавишу F1.

7.1.2 Подключение по интерфейсу Wi-Fi

Во время подключения по интерфейсу Wi-Fi следует подать основное питание на прибор.

Если в приборе не записаны настройки для подключения к сети Wi-Fi, то прибор создаёт собственную

точку доступа.

Для выбора интерфейса следует:

1. Подключить прибор к ПК по интерфейсу Wi-Fi.

2. Открыть ПО «OWEN Configurator».

3. В выпадающем меню «Интерфейс» выбрать Wi-Fi.

7 Настройка

Рисунок 7.3 - Меню выбора интерфейса Wi-Fi

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу Wi-Fi, следует:

1. В ПК «Параметры сети и Интернет» выбрать точку доступа PW210.

2. Открыть ПО «OWEN Configurator».

3. Ввести IP-адрес подключенного прибора в строке «IP-адрес».

4. Нажать кнопку «Найти». В окне отобразится прибор с указанным IP адресом.

ПРИМЕЧАНИЕ

Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99. В строках

«Начальный IP адрес» и «Конечный IP адрес» следует поставить диапазон IP-адреса

см. рисунок 7.4.

5. Выбрать устройство (отметить галочкой) и нажать «ОК». Устройство будет добавлено в проект.

Рисунок 7.4 - Добавление устройства

Для выбора другой точки доступа следует:

1. В меню ПО «OWEN Configurator» «Сетевые настройки» выбрать вкладку «Настройки Wi-Fi».

2. В поле «SSID» вписать наименование устройства точки доступа.

3. В поле «Password» пароль устройства точки доступа.

4. Нажать «Записать значения».

7 Настройка

Рисунок 7.5 - Сетевые настройки

7.2 Настройка сетевых параметров

Для подключения прибора к точке доступа следует задать имя точки доступа для подключения (SSID) и

пароль (Password)

Если в сети присутствует DHCP-сервер, то настройка сетевых параметров не требуется. Режим

получения адреса через DHCP включен в приборе по умолчанию.

Рисунок 7.6 - Настройка параметра «Режим DHCP»

Чтобы задать статический IP-адрес выключите

«Режим DHCP» в шлюзе через ПО

«OWEN

Configurator»:

• Выкл — задание статического IP-адреса.

• Вкл (по умолчанию) — установка динамического IP-адреса от DHCP-севера.

7 Настройка

Для задания статического адреса вручную (Режим DHCP — Выкл) в ПО «OWEN Configurator» следует

ввести значения параметров:

• Установка IP адреса.

• Установка маски подсети.

• Установка IP адреса шлюза.

7.3 Подключение приборов к облачному сервису OwenCloud

Для подключения к облачному сервису OwenCloud приборов, подключенных к шлюзу, следует :

1. Зайти на сайт ОwenСloud;

2. Зайти в раздел «Администрирование» и выбрать пункт «Добавить прибор»;

3. В качестве идентификатора шлюза указать уникальный идентификатор — заводской номер

шлюза (указан на корпусе);

4. Указать параметры приборов, подключенных к шлюзу по интерфейсу RS-485

• наименования;

• сетевые адреса;

• настройки RS-485.

5. В случае необходимости указать перечень регистров обмена по протоколу ModBus.

ПРИМЕЧАНИЕ

Шлюз в интерфейсе RS-485 поддерживает формат передачи с 8 бит данных. Режим передачи с

7 бит данных не поддерживается.

В настройках интерфейса RS-485 подключенных приборов и в облачном сервисе рекомендуется

устанавливать настройки:

• число бит: 8;

• количество стоп-бит: 1;

• бит четности: нет.

Для соединения с сервером OwenCloud в локальной сети должен быть открыт порт 25001.

7.4 Ограничение обмена данными при работе с облачным сервисом OwenCloud

Приборы с интерфейсом RS-485, подключенные к шлюзу, могут быть защищены от нежелательного

доступа через облачный сервис. Ограничение обмена данными с прибором следует настраивать в ПО

«OWEN Configurator».

Рисунок 7.7 - Ограничение обмена данными

В разделе OwenCloud следует выбрать один из типов доступа:

• Полный доступ (по умолчанию) — разрешение на чтение и запись в приборы по любому

протоколу, в том числе, не по протоколам ОВЕН или ModBus.

• Запись запрещена — блокирование команды записи по протоколам ОВЕН или Modbus, однако

команды других протоколов пропускаются в RS-485.

• Только чтение — блокирование всех команд, кроме чтения по протоколам ОВЕН или Modbus.

7 Настройка

7.5 Задание идентификатора для подключения к облачному сервису

Шлюз сетевой подключается к сервису OwenCloud, используя уникальный идентификатор. В качестве

такого уникального идентификатора по умолчанию используется заводской номер шлюза.

Идентификатор может быть изменен в настройках с помощью ПО «OWEN Configurator».

ПРИМЕЧАНИЕ

Не допускается задавать один и тот же идентификатор двум сетевым шлюзам.

Если при регистрации в сервисе OwenCloud сообщается, что идентификатор занят, то необходимо

задать другое значение этого параметра.

7.6 Восстановление заводских настроек

Для восстановления заводских настроек следует нажать удерживать сервисную кнопку в течение 12

секунд.

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования

безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

10 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ IEC 61131-2-2012;

• напряжение питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ IEC 61131-2-2012;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора;

• MAC-адрес.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора;

• дата изготовления прибора.

12 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах

тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре

окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по

ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
