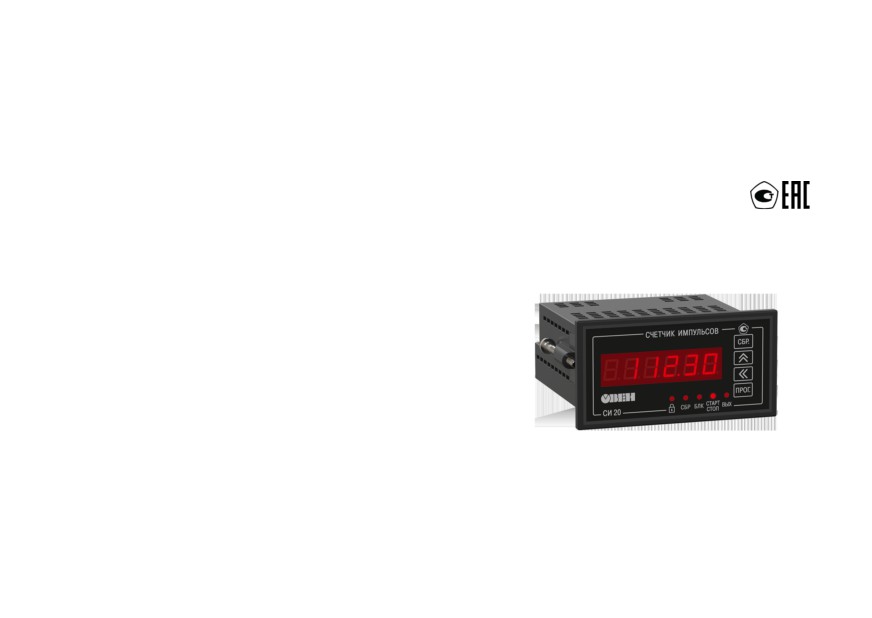

СИ20 Счетчик импульсов. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Введение

Используемые аббревиатуры

1 Назначение и функции

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

3 Меры безопасности

4 Монтаж

4.1 Установка прибора настенного крепления H

4.2 Установка прибора щитового крепления Щ1

4.3 Установка прибора щитового крепления Щ2

5 Подключение

5.1 Рекомендации по подключению

5.2 Порядок подключения

5.3 Назначение контактов клеммника

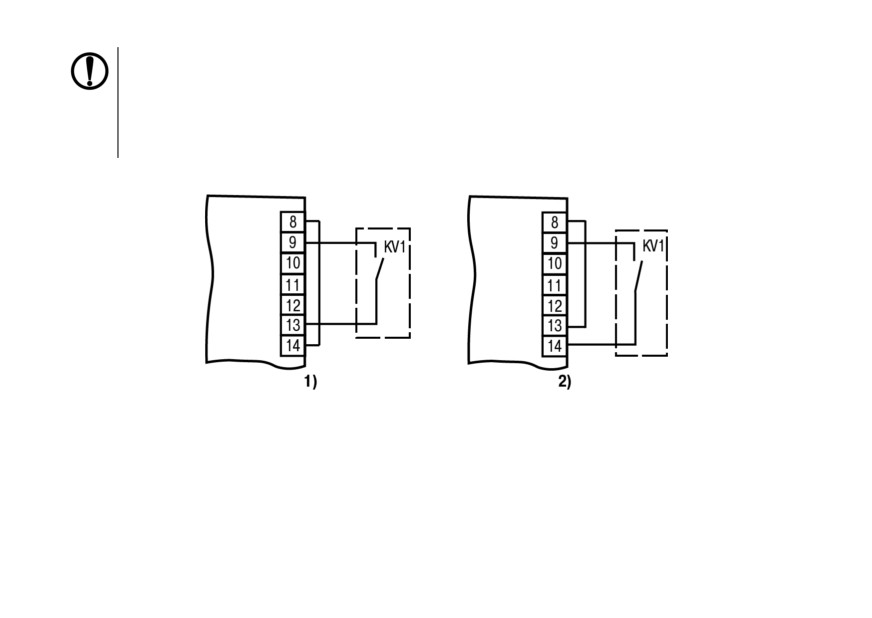

5.4 Подключение коммутационных устройств и датчиков

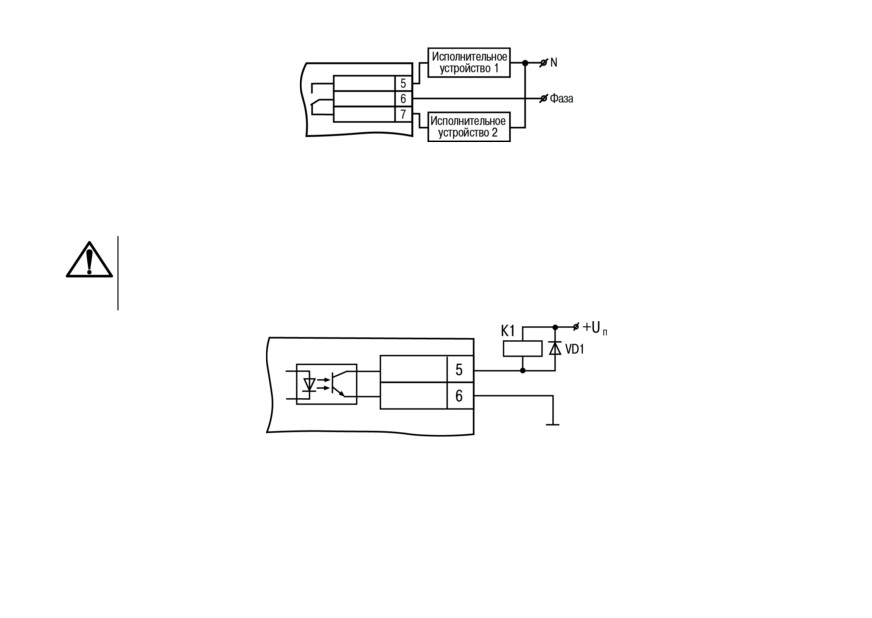

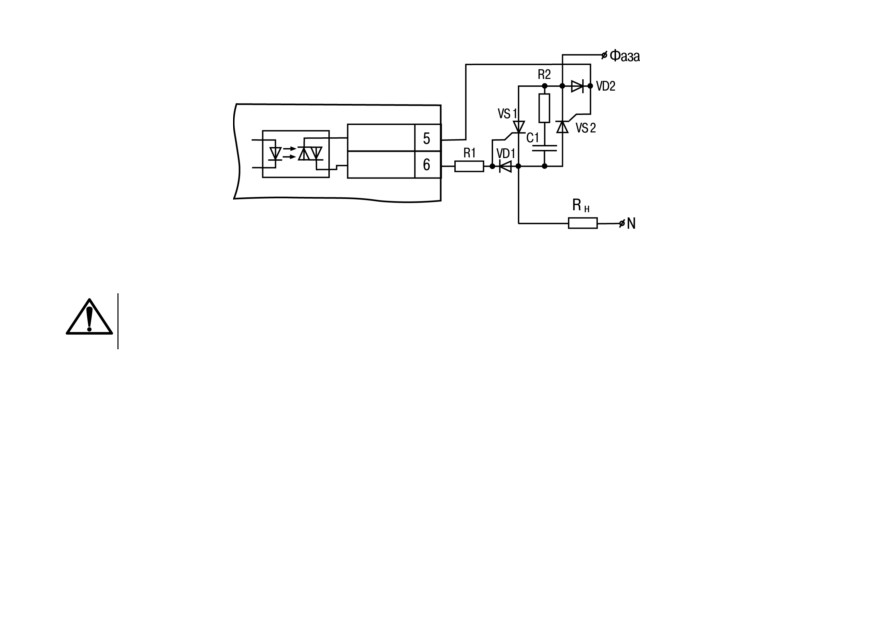

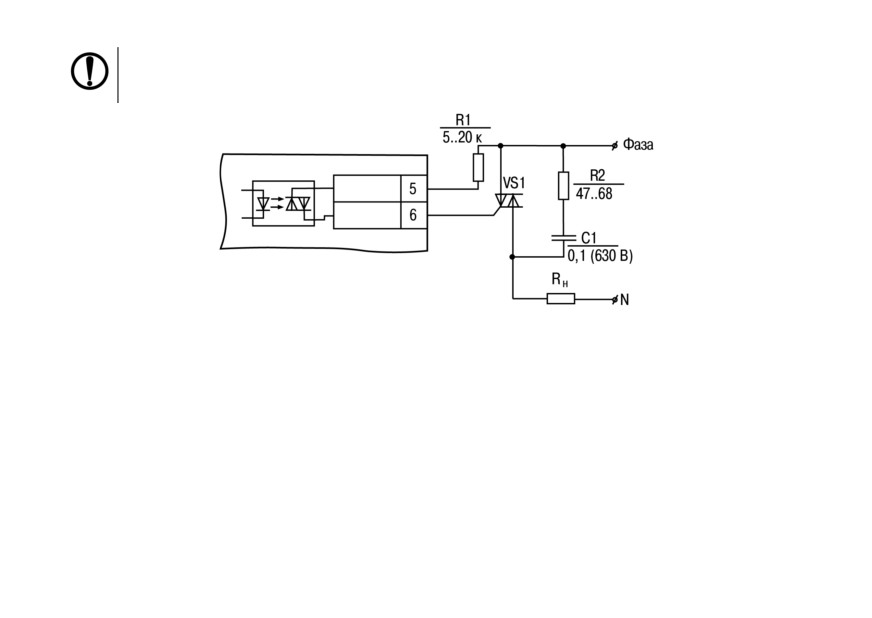

5.5 Подключение нагрузки к ВУ

6 Эксплуатация

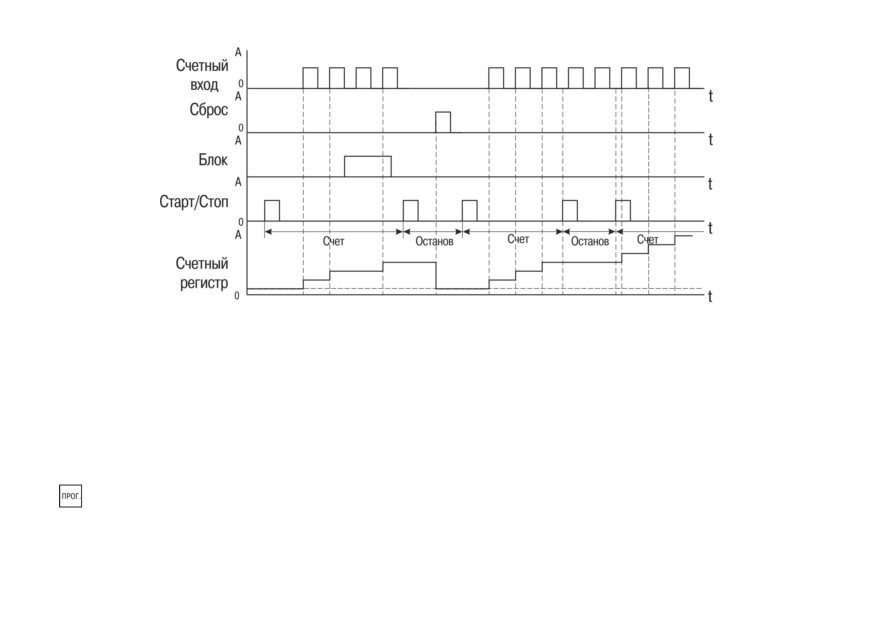

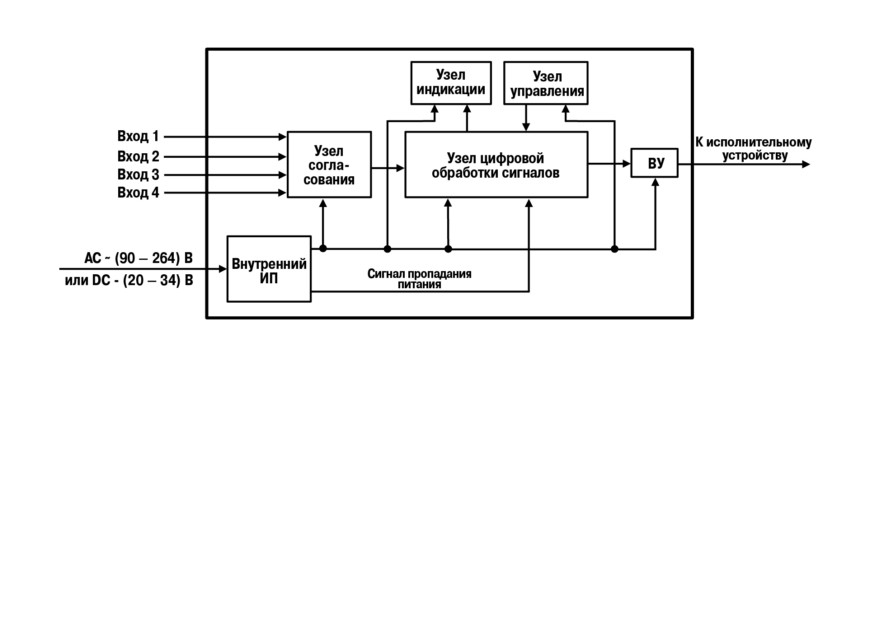

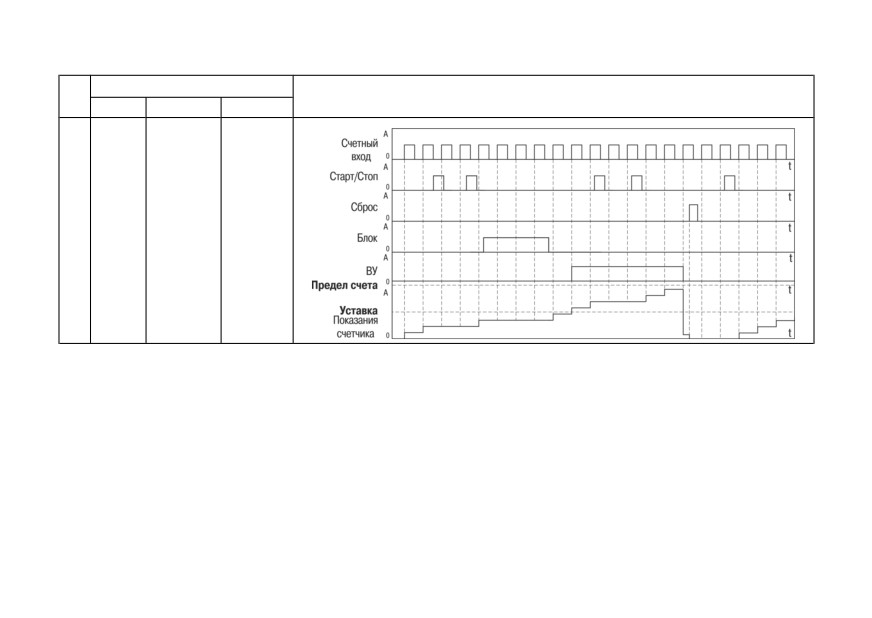

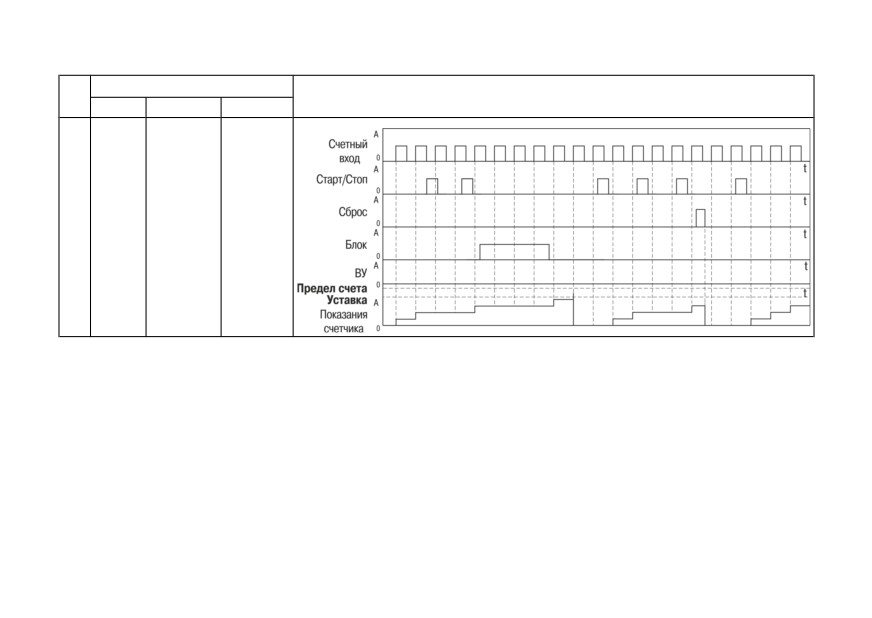

6.1 Принцип работы

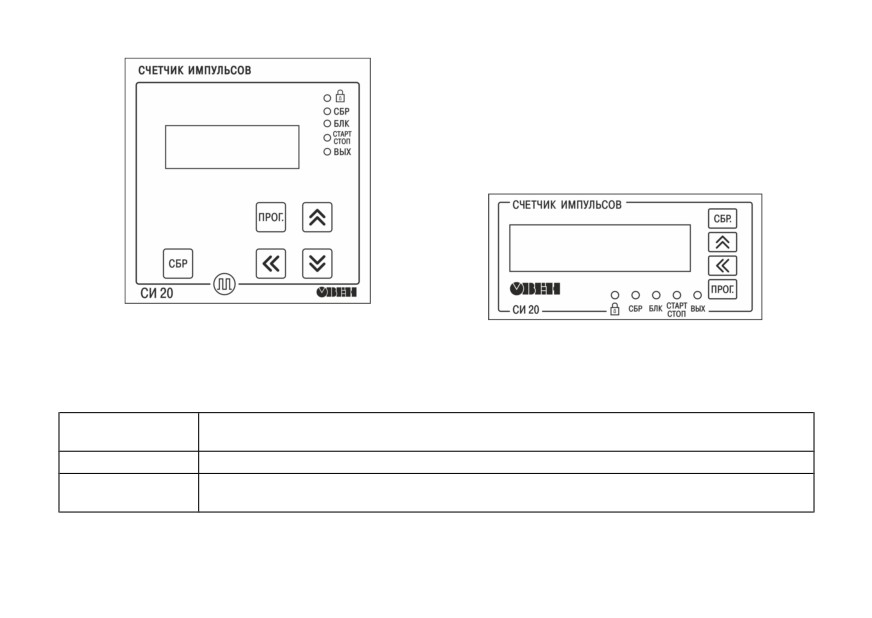

6.2 Управление и индикация

6.3 Включение и работа

7 Настройка

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и

обслуживанием счетчика импульсов СИ20, в дальнейшем по тексту именуемого «прибор».

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по

эксплуатации.

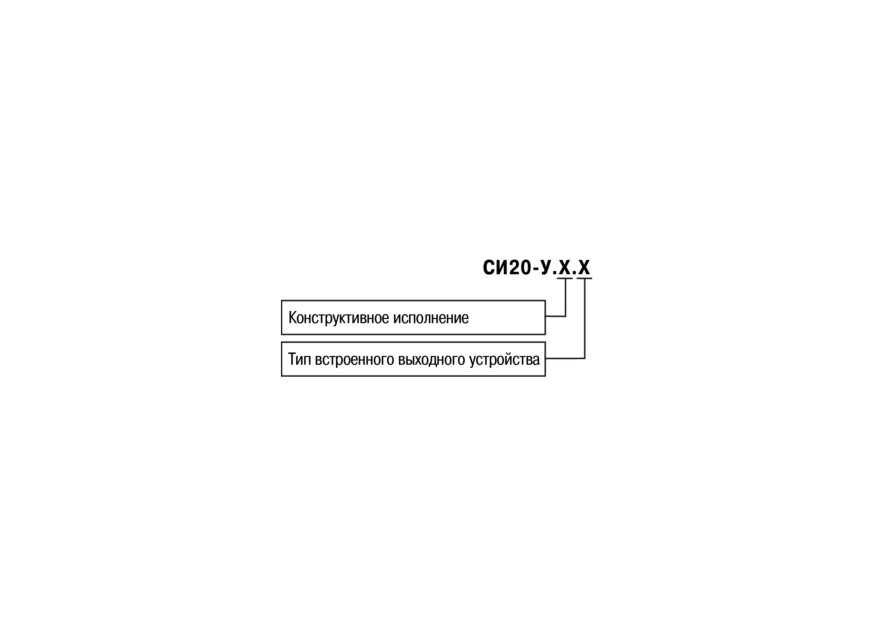

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного

обозначения.

Конструктивное исполнение:

Н - корпус настенного крепления;

Щ1 - корпус щитового крепления (квадратная лицевая панель, 96х96 мм);

Щ2 - корпус щитового крепления (прямоугольная лицевая панель, 96х48 мм).

Тип встроенного выходного устройства:

Р - контакты электромагнитного реле;

К-оптопаратранзисторнаяn-p-n-типа;

1 Назначение и функции

Прибор является универсальным счетчиком, который может быть использован для широкого

спектра задач в области автоматизации, и предназначен для подсчета количества поступающих

на его входы импульсов и перевода данного количества в физическую величину

(путем

умножения на заданный множитель).

Прибор позволяет выполнять следующие функции:

• прямой счет импульсов, поступающих от подключенного к прибору датчика;

• перевод количества импульсов в реальные единицы измерения;

• питание датчиков от внутреннего источника 24 В;

• управление нагрузкой с помощью встроенного ВУ ключевого типа;

• сохранение результатов счета при отключении питания.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Основные технические данные прибора представлены в таблице 2.1.

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Питание

Диапазон переменного напряжения питания:

• напряжение

от 90 до 264 В (номинальные значения - 110, 220

или 240 В)

• частота

от 47 до 63 Гц (номинальные значения - 50 и 60 Гц)

Диапазон постоянного напряжения питания

от 20 до 34 В (номинальное напряжение - 24 В)

Продолжение таблицы 2.1

Наименование

Значение

Максимальная потребляемая мощность, не более

5 ВА

Входы

Количество входов

Ток опроса датчиков

2 мА

Номинальное напряжение питания датчиков

24 В

Внутренний источник питания

Номинальное выходное постоянное напряжение

24 В

Максимальный выходной ток

50 мА

Нестабильность выходного напряжения, не более

10 %

Уровень пульсаций, не более

100 мВ

Счетчик импульсов

Количество разрядов

Частота входных импульсов, не более

2500 Гц

Длительность входных импульсов, не менее

200 мкс

Диапазон значений множителя

от 0,00001 до 99999

Частота входного фильтра

от 1 до 2500 Гц

Скважность импульса, не менее

Предел допускаемой основной погрешности

±1 единица младшего разряда

в соответствии с ГОСТ 24907

ВУ

Количество выходов

Продолжение таблицы 2.1

Наименование

Значение

Ток, коммутируемый контактами реле, не более

8 А (при напряжении 220 В и cos φ > 0,4)

Ток нагрузки транзисторной оптопары, не более

0,4 А (при напряжении 50 В)

Ток нагрузки оптосимистора, не более

0,4 А

Корпус

Габаритные размеры прибора:

настенный Н

105 × 130 × 65 мм

щитовой Щ1

96 × 96 × 65 мм

щитовой Щ2

96 × 48 × 100 мм

Степень защиты корпуса:

настенный Н

IP44

щитовой Щ1 и Щ2

IP54 (со стороны лицевой панели)

Характеристики прибора

Масса прибора, не более

1 кг

Средний срок службы

8 лет

2.2 Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха - от минус 20 до +70 °С;

• верхний предел относительной влажности воздуха - не более 95 % при +35 °С и более

низких температурах без конденсации влаги;

• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к электромагнитным воздействиям и по уровню излучаемых радиопомех прибор

соответствует оборудованию класса А по ГОСТ 51522-1999 (МЭК 61326-1).

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ Р 52931-2008.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе

исполнения В4 по ГОСТ Р 52931-2008.

ПРЕДУПРЕЖДЕНИЕ

Требования в части внешних воздействующих факторов являются обязательными как

относящиеся к требованиям безопасности.

3 Меры безопасности

ОПАСНОСТЬ

На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Любые

подключения к прибору и работы по его техническому обслуживанию следует

производить только при отключенном питании прибора.

По способу защиты от поражения электрическим током прибор соответствует классу II

по ГОСТ 12.2.007.0-75.

Во время эксплуатации, технического обслуживания и поверки прибора следует соблюдать

требования ГОСТ 12.3.019-80, Правил эксплуатации электроустановок потребителей и Правил

охраны труда при эксплуатации электроустановок потребителей.

4 Монтаж

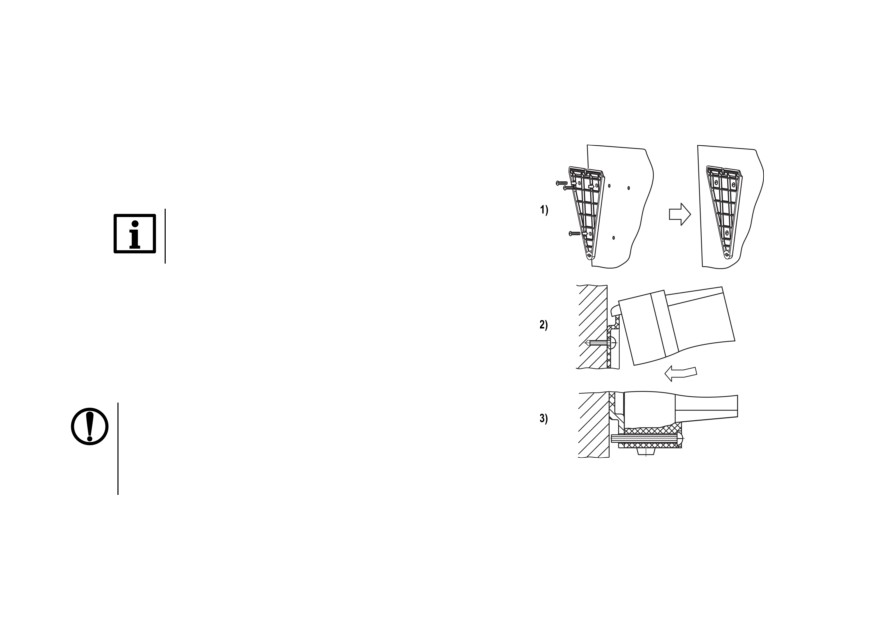

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на

Рисунок 4.1 - Монтаж прибора

кронштейне крепежным винтом.

настенного крепления

4.2 Установка прибора щитового крепления Щ1

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.4).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

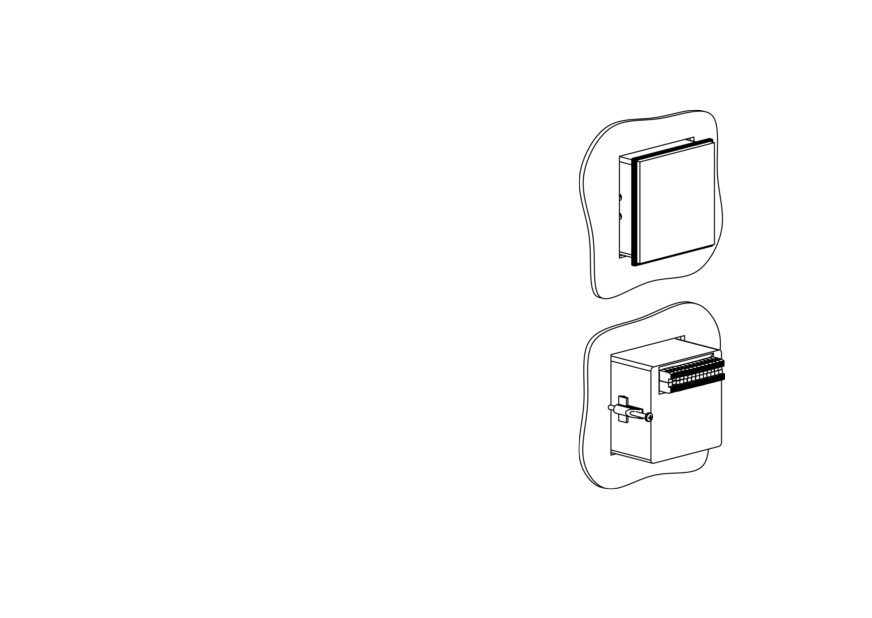

Рисунок 4.3 - Монтаж прибора

щитового крепления

4.3 Установка прибора щитового крепления Щ2

Для установки прибора следует:

1. Подготовить на щите управления место для

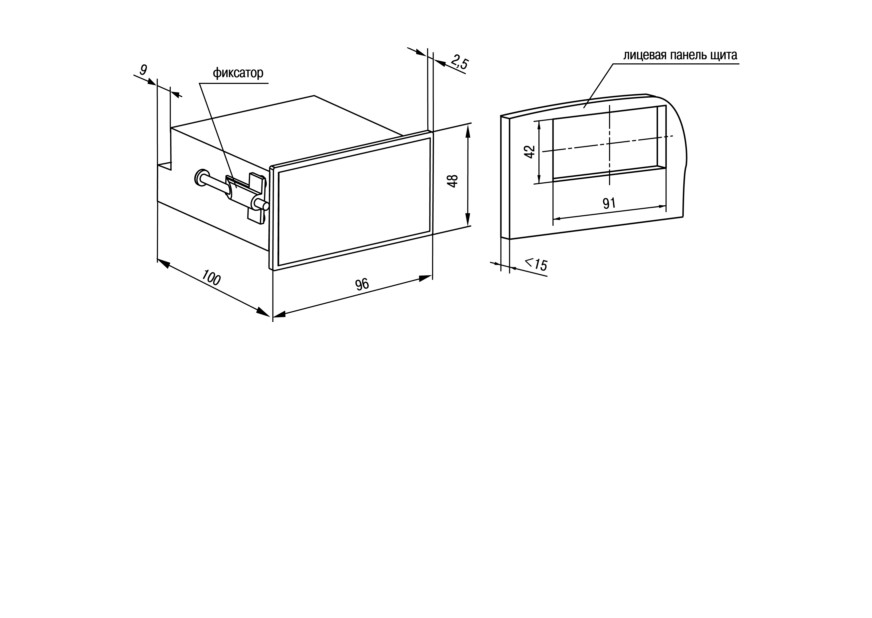

установки прибора (см. рисунок 4.7).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

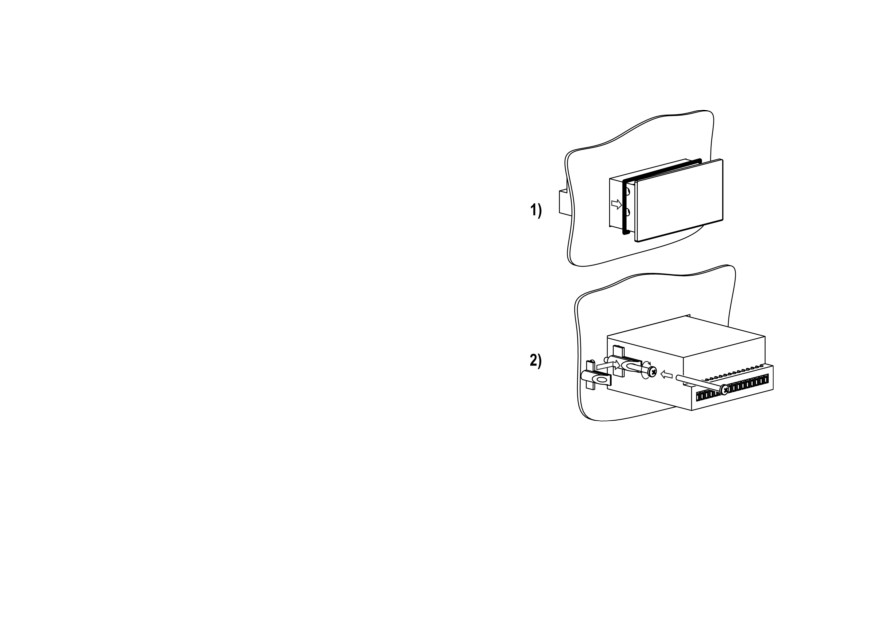

Рисунок 4.6 - Монтаж прибора

щитового крепления

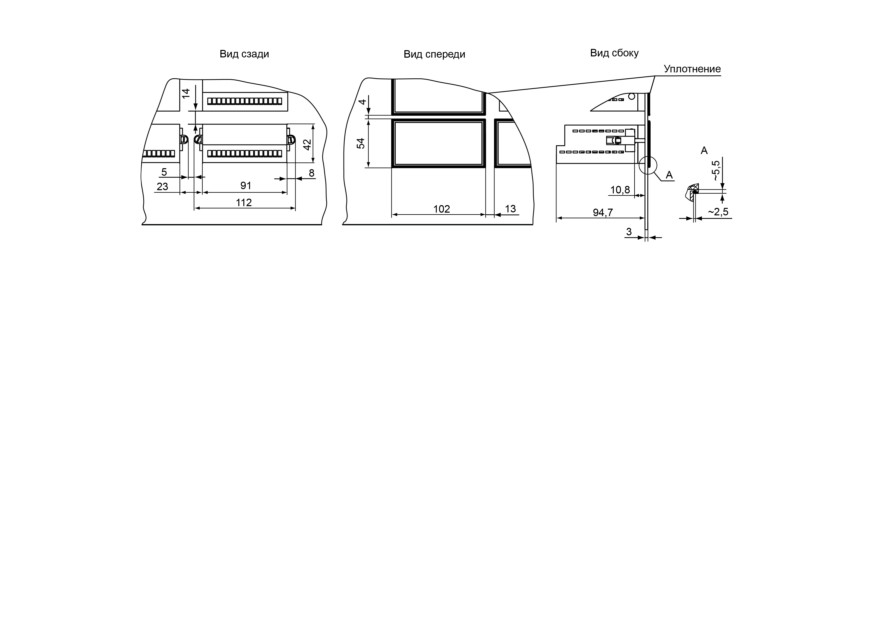

Рисунок 4.8 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений рекомендуется использовать медные

многожильные кабели. Перед подключением концы кабелей следует зачистить и залудить их или

использовать кабельные наконечники. Жилы кабелей следует зачищать так, чтобы их оголенные

концы после подключения к прибору не выступали за пределы клеммника. Сечение жил кабелей

должно быть не более 1 мм².

Общие требования к линиям соединений:

• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с

датчиком, в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно

от силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные

помехи;

• для защиты входов прибора от влияния промышленных электромагнитных помех линии

связи прибора с датчиком следует экранировать. В качестве экранов могут быть

использованы как специальные кабели с экранирующими оплетками, так и заземленные

стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками

следует подключить к контакту функционального заземления (FE) в щите управления;

• фильтры сетевых помех следует устанавливать в линиях питания прибора;

• искрогасящие фильтры следует устанавливать в линиях коммутации силового

оборудования.

Монтируя систему, в которой работает прибор, следует учитывать правила организации

эффективного заземления:

• все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего

контакта с заземляемым элементом;

• все заземляющие цепи должны быть выполнены проводами наибольшего сечения;

• запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.

5.2 Порядок подключения

ОПАСНОСТЬ

После распаковки прибора следует убедиться, что при транспортировке прибор не был

поврежден.

Если прибор находился длительное время при температуре ниже минус 20° С, то перед

включением и началом работ необходимо выдержать его в помещении с температурой,

соответствующей рабочему диапазону в течение 30 минут.

Для подключения прибора следует:

1. Подключить прибор к источнику питания.

ВНИМАНИЕ

Перед подачей питания на прибор следует проверить правильность подключения

напряжения питания и его уровень.

2. Подключить линии связи «прибор - датчики» к первичным преобразователям и входам

прибора.

3. Подать питание на прибор.

4. Выполнить настройку прибора.

5. Произвести тестовый запуск алгоритма прибора, чтобы убедиться в корректности

настроек.

6. Снять питание.

7. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам и выходам

прибора.

5.3 Назначение контактов клеммника

Винтовые клеммники у приборов щитового исполнения находятся на задней стенке, у приборов

настенного исполнения - внутри прибора.

Назначение контактов клеммника представлено на рисунке 5.1.

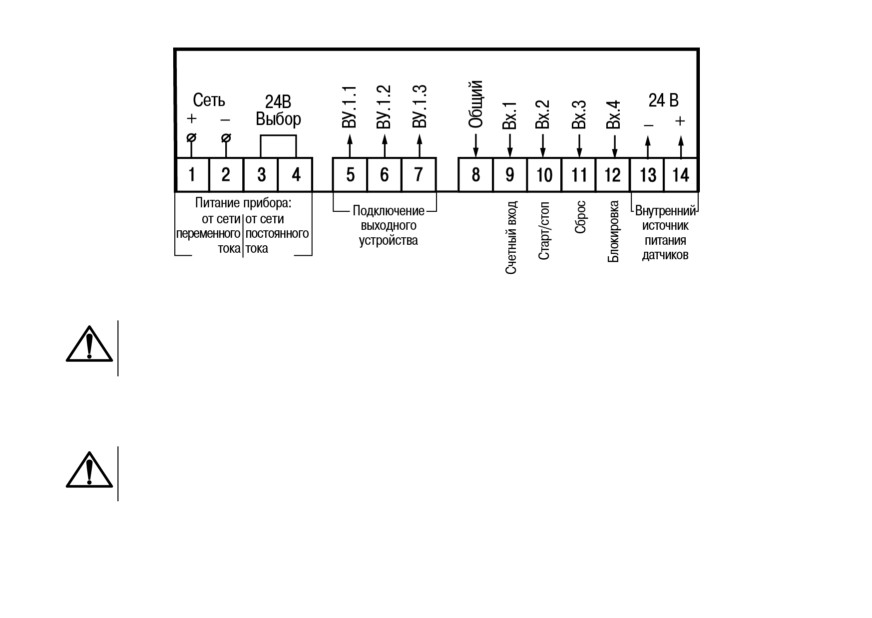

Рисунок 5.1 - Назначение контактов клеммника

ВНИМАНИЕ

Если питание прибора осуществляется от сети постоянного напряжения, то клеммы 3 и 4

винтового клеммника необходимо соединить между собой перемычкой.

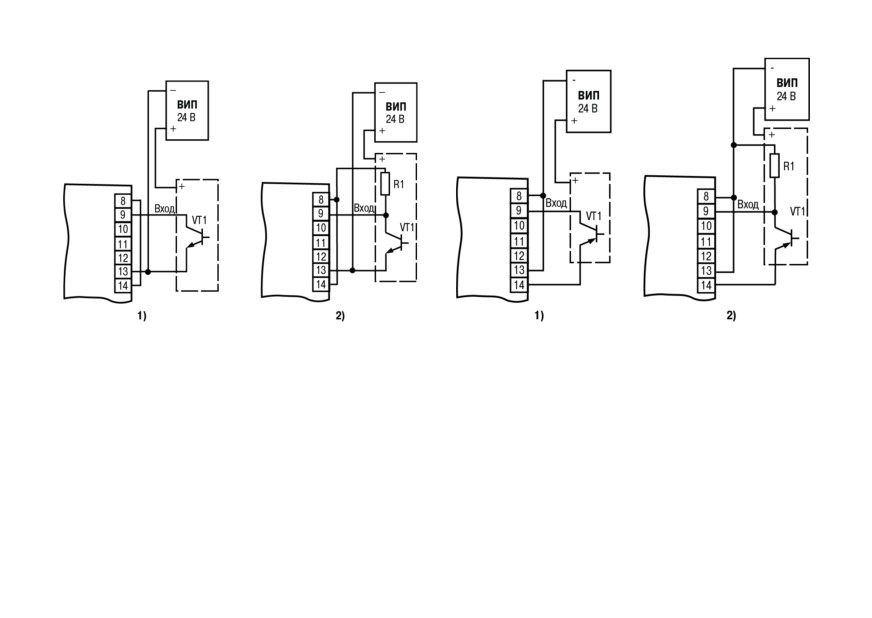

5.4 Подключение коммутационных устройств и датчиков

ВНИМАНИЕ

На входы (контакты 9 - 12 клеммника) прибора не допускается подача напряжения вне

диапазона от 0 до 24 В.

ПРЕДУПРЕЖДЕНИЕ

Для питания коммутационных устройств и датчиков на винтовой клеммник прибора

выведено питающее напряжение (контакты 13 и 14 клеммника). Если потребляемая

мощность входных устройств превышает нагрузочную способность внутреннего

источника питания прибора (24 В), то для организации питания таких устройств следует

подключить ВИП с выходным напряжением от 12 до 34 В (рекомендуется - 24 В).

Схемы подключения ко входу прибора коммутационных устройств приведены на рисунке 5.2.

Рисунок 5.2 - Подключение коммутационных устройств: 1) при работе с n-p-n-датчиками;

2) при работе с p-n-p-датчиками

Схемы подключения к прибору пассивных и активных датчиков, имеющих на выходе транзистор

n-p-n-типа с открытым коллекторным выходом или транзистор p-n-p-типа, приведены на

рисунках 5.3 и 5.4 соответственно.

Рисунок 5.3 - Подключение датчиков с n-p-n-

Рисунок 5.4 - Подключение датчиков с p-n-p-

выходом: 1) пассивных; 2) активных

5.5 Подключение нагрузки к ВУ

ВУ выполняется в виде электромагнитного реле (Р), транзисторной (К) или симисторной (С)

оптопары. Оно используется для управления нагрузкой

(включения/выключения)

непосредственно или через более мощные управляющие элементы: пускатели, твердотельные

реле, тиристоры или симисторы. ВУ имеет гальваническую развязку от схемы прибора.

Схема подключения нагрузки к ВУ типа электромагнитное реле представлена на рисунке 5.5.

Рисунок 5.5 - Схема подключения нагрузки к ВУ типа Р

Транзисторная оптопара применяется, как правило, для управления низковольтным реле

(до 50 В) - см. рисунок 5.6.

ВНИМАНИЕ

Во избежание выхода из строя транзистора из-за большого тока самоиндукции

параллельно обмотке реле необходимо устанавливать диод VD1 (типа КД103 или

аналогичный).

Рисунок 5.6 - Схема подключения нагрузки к ВУ типа К

Оптосимистор включается в цепь управления мощного симистора через ограничивающий

резистор R1 по схеме, представленной на рисунке 5.7.

Рисунок 5.8 - Схема подключения двух встречно-параллельно включенных тиристоров

к ВУ типа С

ВНИМАНИЕ

Для предотвращения пробоя тиристоров или симисторов из-за высоковольтных скачков

напряжения в сети к их выводам рекомендуется подключать фильтрующую RC цепь.

6 Эксплуатация

6.1 Принцип работы

Функциональная схема прибора приведена на рисунке 6.1.

Рисунок 6.1 - Функциональная схема прибора

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих

сигналов. Ко входам могут быть подключены:

• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

• датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом;

• датчики, имеющие на выходе транзистор p-n-p-типа.

Уровни входных сигналов преобразуются и обрабатываются в узле согласования, после чего

поступают в узел цифровой обработки, где происходит:

• фильтрация входных сигналов;

• подсчет подаваемых на входы прибора импульсов;

• перевод значений счетчика в значения физической величины;

• сравнение значений сигнала с уставкой перед выдачей в узел индикации;

• формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Узел управления включает в себя кнопки для ввода параметров прибора.

Узел индикации служит для отображения измеренного значения или параметров настройки

прибора на индикаторе и состояний счетчика с помощью светодиодов.

Внутренний ИП осуществляет преобразование питающего напряжения для всех узлов прибора

и формирует сигнал, свидетельствующий о пропадании напряжения питания.

6.2 Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления (см. рисунки 6.2

и 6.3):

• шестиразрядный семисегментный ЦИ;

• пять светодиодов;

• четыре/пять кнопок (в зависимости от типа корпуса).

Рисунок 6.2 - Лицевая панель прибора для

корпуса настенного (Н) и щитового (Щ1)

Рисунок 6.3 - Лицевая панель прибора для

креплений

корпуса щитового (Щ2) крепления

Таблица 6.1 - Назначение цифрового индикатора

Режим

Отображаемая информация

эксплуатации

Работа

Текущее значение счетчика

Название и значение выбранного параметра либо значение уставки (см.

Настройка

Приложение А )

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

Cветится

Блокировка клавиш включена

СБР

Cветится

Вход «Сброс» подключен

БЛК

Cветится

Вход «Блокировка» подключен

СТАРТ/СТОП

Cветится

Текущий режим работы прибора - счет импульсов или останов

ВЫХ

Cветится

ВУ включено

Таблица 6.3 - Назначение кнопок

Режим эксплуатации

Кнопка

Назначение

прибора

Обнуление содержимого счетного регистра и показаний

прибора.

Работа

Возврат к текущему сохраненному значению уставки

при ее редактировании

Возврат значения параметра до его изменения в

Настройка

процессе редактирования

Работа

Изменение значения уставки

Настройка

Просмотр значений параметров и их редактирование

ПРЕДУПРЕЖДЕНИЕ

Кнопка

отсутствует на корпусе щитового крепления Щ2

Продолжение таблицы 6.3

Режим эксплуатации

Кнопка

Назначение

прибора

Работа

Выбор редактируемой цифры при изменении значения

Настройка

параметра (используется с кнопками

)

Просмотр и изменение значения уставки (если

Работа

изменение значения уставки не заблокировано)

Вход в группу параметров настройки и выход из нее

Вход в режим редактирования параметра и выход

Настройка

из него

Запись нового значения параметра

в энергонезависимую память прибора

6.3 Включение и работа

Во время работы (см. рисунок 6.4) прибор подсчитывает количество поступающих на его вход 1

(счетный) импульсов, переводит это количество в физическую величину и выводит значение на

индикатор.

Счетчик прибора работает в режиме прямого счета - счет импульсов от нулевого значения в

сторону увеличения. Если превышается максимальное значение счета (999999), происходит

обнуление количества посчитанных импульсов и счетчик продолжает счет.

Логика работы счетчика по сигналу «старт/стоп» (вход 2) следующая:

• на данный вход приходит первый импульс (стартовый) и разрешает счет;

• поступает следующий (стоповый) импульс - счет останавливается.

При наличии активного сигнала

«Сброс»

(вход

3) происходит обнуление количества

посчитанных импульсов.

Блокировка (вход 4) запрещает прохождение счетных импульсов на вход прибора и действует

все время, пока на этом входе сохраняется активный сигнал.

ВНИМАНИЕ

Уставка задается с той же точностью, что и при счете физической величины. Множитель

может принимать значения от 0,0001 до 99999. Округление производится стандартным

образом, в большую сторону, т. е. если в округляемом разряде цифра более или равна 5,

то в следующий разряд переносится единица.

В счетчике осуществляется также фильтрация входных сигналов с помощью двух фильтров.

Первый используется для фильтрации сигнала на счетном входе прибора по длительности

импульса (от 1 до 2500 Гц), второй - для фильтрации сигнала на управляющих входах прибора

(от 200 до 999999 мкс).

Рисунок 6.4 - Диаграмма работы прибора

7 Настройка

7.1 Последовательность настройки

Настройка прибора предназначена для задания и записи рабочих параметров

в энергонезависимую память прибора.

Для доступа к параметрам настройки (выхода из режима) следует нажать и удерживать кнопку

не менее 2 секунд.

Если в течение

минут при настройке не производится операций с кнопками, прибор

автоматически возвращается в режим просмотра параметров.

Если прибор перешел в режим настройки, на индикаторе появляется надпись PASS. После этого

следует ввести свой четырехзначный пароль для изменения настроек прибора (по умолчанию -

0000), сохранить его и запомнить. Также этот пароль понадобится для подтверждения

восстановления заводских настроек (dEFAUL).

ПРЕДУПРЕЖДЕНИЕ

Если вы забыли свой пароль, войти в режим настроек можно с помощью пароля 1098!

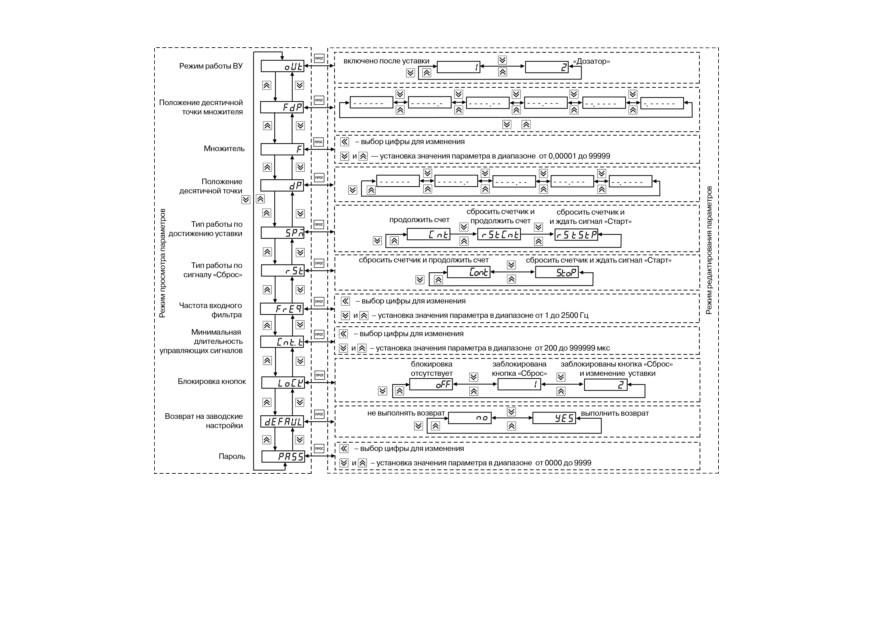

Структура меню настроек прибора и последовательность нажатий кнопок приведены на

рисунке 7.1.

количества разрядов после десятичной точки введенного множителя), то процедуру ввода

параметров FDP, DP, F следует производить в такой последовательности:

• для увеличения количества отображаемых разрядов после десятичной точки (смещение

десятичной точки влево):

- установить параметр FDP;

- установить параметр F;

- установить параметр DP;

• для уменьшения количества отображаемых разрядов после десятичной точки (смещение

десятичной точки вправо):

- установить параметр DP;

- установить параметр FDP;

- установить параметр F.

В связи с ограничениями, налагаемыми режимом работы «Дозатор» (oUt = 2), смену режима

работы ВУ рекомендуется производить в следующей последовательности:

• установить параметр SPM;

• установить параметр rSt;

• установить параметр oUt.

ПРЕДУПРЕЖДЕНИЕ

Перечень настраиваемых параметров прибора и их возможные значения представлены

в Приложении А .

7.2 Настройка работы счетчика

Возможные варианты работы счетчика в зависимости от заданных параметров представлены в

таблице 7.1.

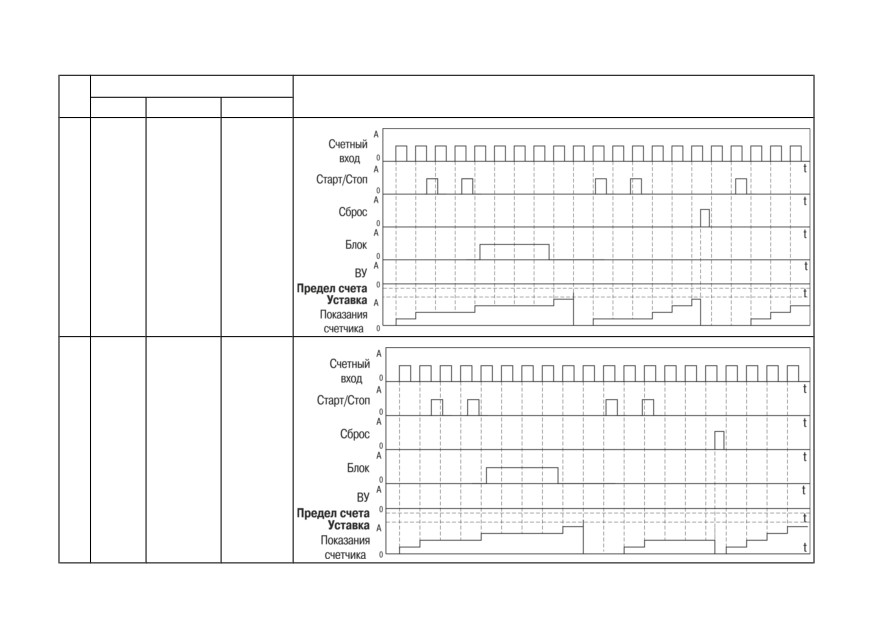

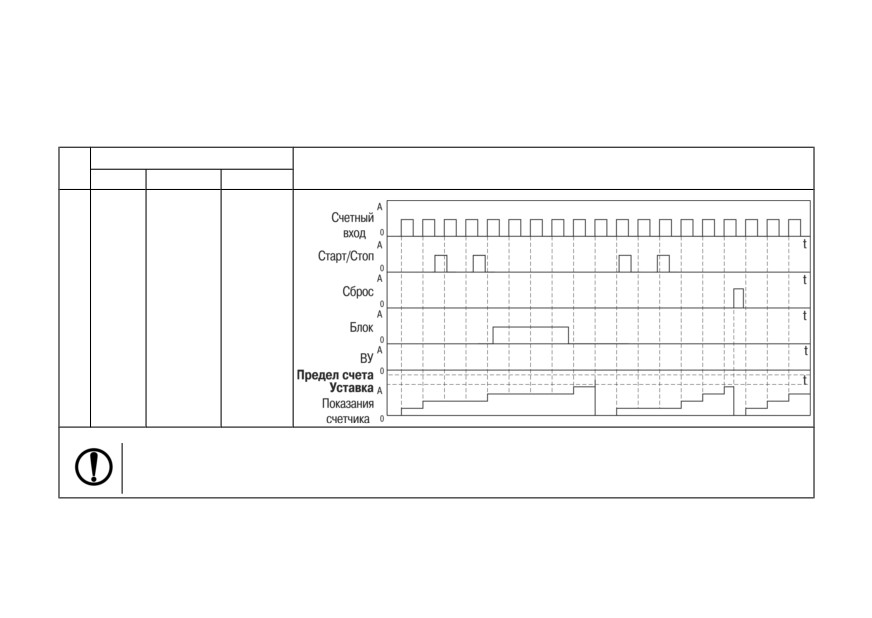

Таблица 7.1 - Работа счетчика в зависимости от заданных параметров

№

Параметр

Иллюстрация

п/п

oUt

SPM

rSt

Сбро-

Вклю-

Сбросить

сить

чено

счетчик и

после

продол-

устав-

жить счет

жить

ки

(rStCnt)

счет

(1)

(Cont)

ПРЕДУПРЕЖДЕНИЕ

Данная комбинация параметров осуществляет только сброс счетчика и не предусматривает

срабатывания ВУ.

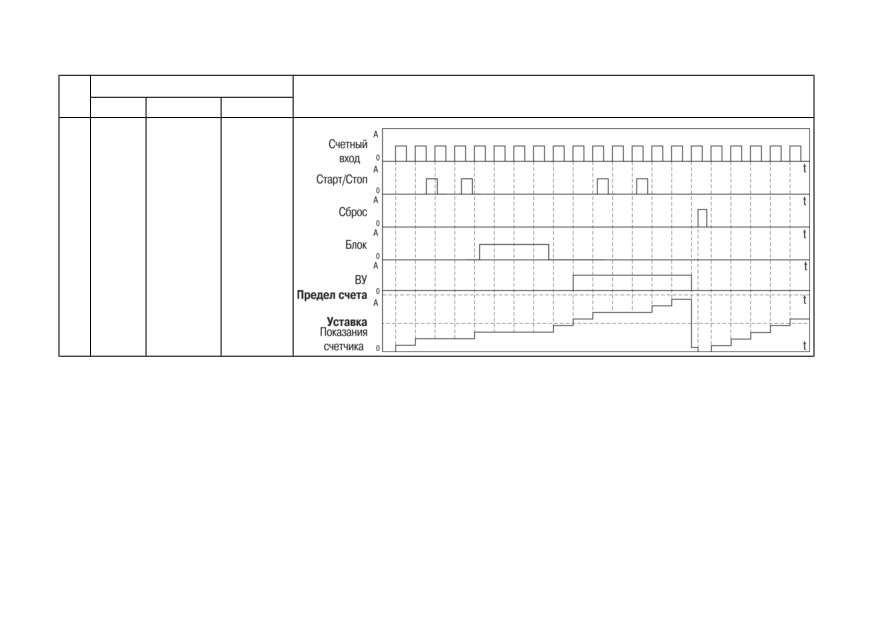

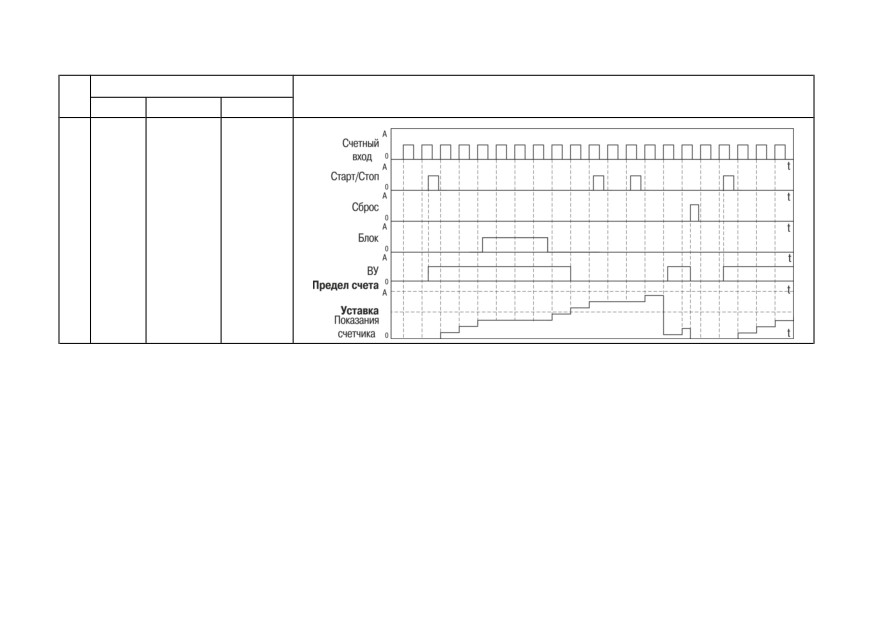

Продолжение таблицы 7.1

№

Параметр

Иллюстрация

п/п

oUt

SPM

rSt

Сбро-

Вклю-

Сбросить

сить

чено

счетчик и

счетчик

после

продол-

и ждать

устав-

жить счет

сигнала

ки

(rStCnt)

«Старт»

(1)

(StoP)

Сбро-

Вклю-

Сбросить

сить

чено

счетчик и

счетчик

после

ждать

устав-

сигнала

продол-

ки

«Старт»

жить

(1)

(rStStP)

счет

(Cont)

Продолжение таблицы 7.1

№

Параметр

Иллюстрация

п/п

oUt

SPM

rSt

Сбро-

сить

Доза-

Продол-

счетчик

тор

жить счет

и ждать

(2)

(Cnt)

сигнала

«Старт»

(StoP)

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать

требования безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

9 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• знак утверждения типа средств измерений;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

10 Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару,

выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

11 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных

средствах тара должна крепиться согласно правилам, действующим на соответствующих видах

транспорта.

Условия транспортирования должны соответствовать условиям

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от

ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Наименование

Количество

Методика поверки (по требованию заказчика)

1 экз.

Крепежные элементы

1 к-т

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Приложение А. Настраиваемые параметры

Таблица А.1 - Перечень настраиваемых параметров

Параметр

Допустимые

Заводская

Обозна-

Комментарии

Наименование

значения

установка

чение

000000 -

Уставка

от 000000 до 999999

000000

999999

Включено после уставки. ВУ срабатывает,

если количество посчитанных импульсов

больше или равно значению уставки

ВУ в режиме дозатора. ВУ срабатывает, если

Режим работы

oUt

количество посчитанных импульсов

ВУ

находится в диапазоне от нуля до значения

уставки, и последний импульс, пришедший

на вход «Старт/стоп» счетчика, был

стартовым

————

Положение

———.-

десятичной

——.-

FDP

————

точки

—.—

множителя

-.——

-.———

Множитель

0,00001 - 99999

от 0,00001 до 99999

Положение

————

десятичной

———.-

————

точки

——.-

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Обозна-

Комментарии

Наименование

значения

установка

чение

—.—

-.——

Cnt

Продолжить счет без сброса и останова

rStCnt*

Сбросить счетчик и продолжить счет

Тип работы по

SPM

достижению

Сбросить счетчик и остановить счет.

rStCnt

уставки

Счетчик переходит в режим ожидания

rStStP

сигнала «Старт», по которому счет

возобновится

Cont*

Сбросить счетчик и продолжить счет

Тип работы по

Сбросить счетчик и остановить счет.

rSt

сигналу

Первый пришедший после сброса импульс

Cont

«Сброс»

StoP

на вход «Старт/стоп» будет считаться

стартовым

ПРЕДУПРЕЖДЕНИЕ

* Данные параметры в режиме работу ВУ «Дозатор» (oUt = 2) не доступны.

Фильтрация сигналов на счетном входе

прибора (от 1 до 2500 Гц) - фильтр 1.

Частота

Данный параметр в узле цифровой

FREQ

входного

1 - 2500

2500

обработки сигналов прибора

фильтра

пересчитывается в минимальную

длительность импульса (tmin):

Продолжение таблицы А.1

Параметр

Допустимые

Заводская

Обозна-

Комментарии

Наименование

значения

установка

чение

t_min ¼

F rEq

Минимальная

длительность

Фильтрация сигналов на управляющих

Cnt.t

сигнала на

200 - 999999

входах прибора (от 200 до 999999 мкс) -

200

управляющих

фильтр 2

входах

oFF

Блокировка отсутствует

Блокировка

Заблокирована кнопка сброс счетчика

LoCK

oFF

кнопок

Заблокирована кнопка сброс счетчика

и изменение уставок

Восстановле-

Не выполнять восстановление настроек

dEFAUL

ние заводских

YES

Выполнить восстановление настроек

настроек

PASS

Пароль

0000 - 9999

от 0000 до 9999

0000
