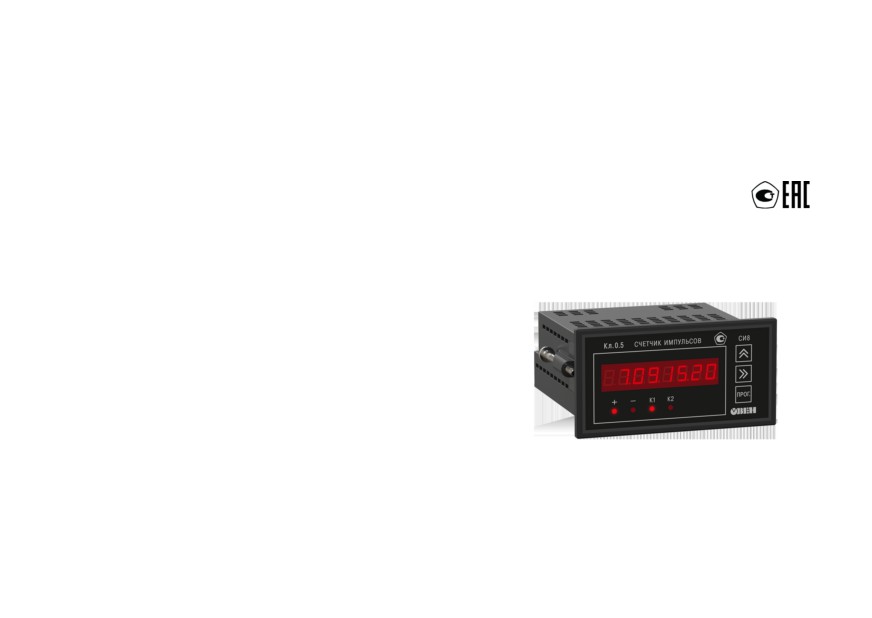

СИ8 Счетчик импульсов. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Используемые аббревиатуры

Введение

1 Назначение и функции

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

3 Меры безопасности

4 Монтаж

4.1 Установка прибора настенного крепления H

4.2 Установка прибора щитового крепления Щ1

4.3 Установка прибора щитового крепления Щ2

5 Подключение прибора

5.1 Порядок подключения

5.2 Порядок подключения

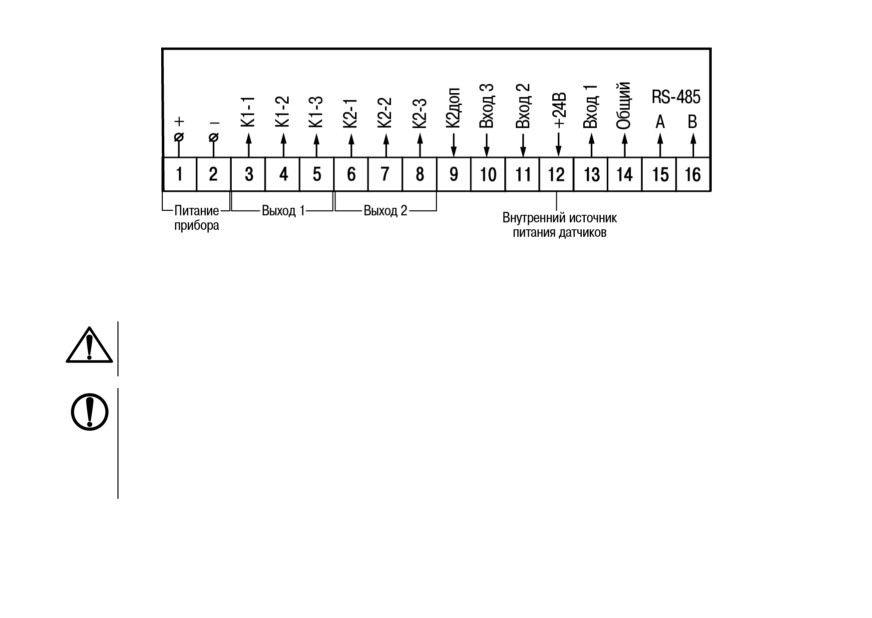

5.3 Назначение контактов клеммника

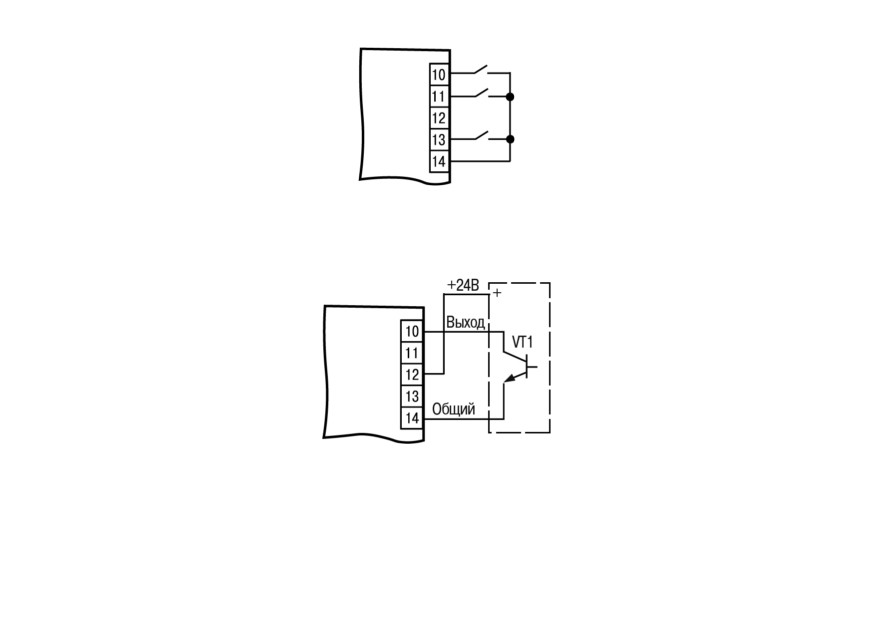

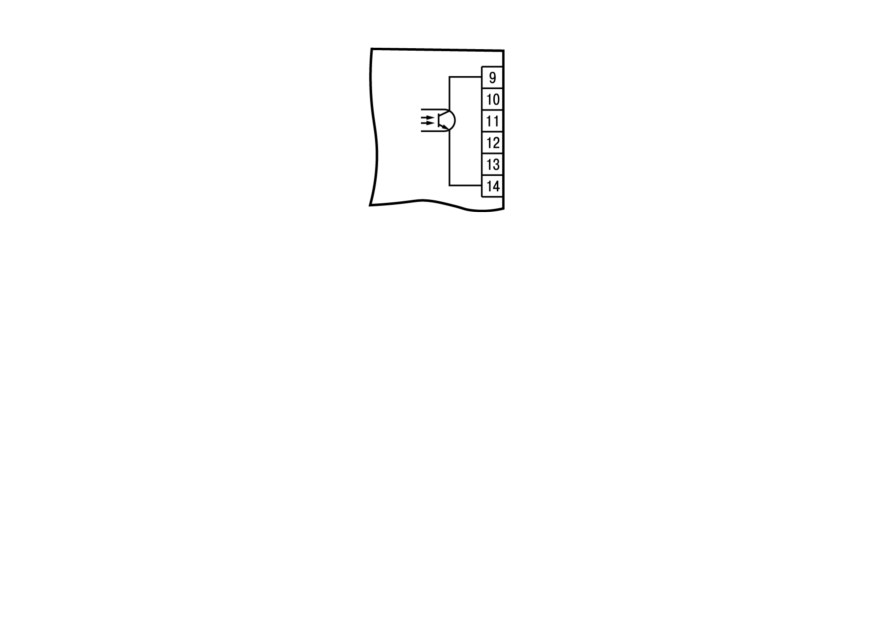

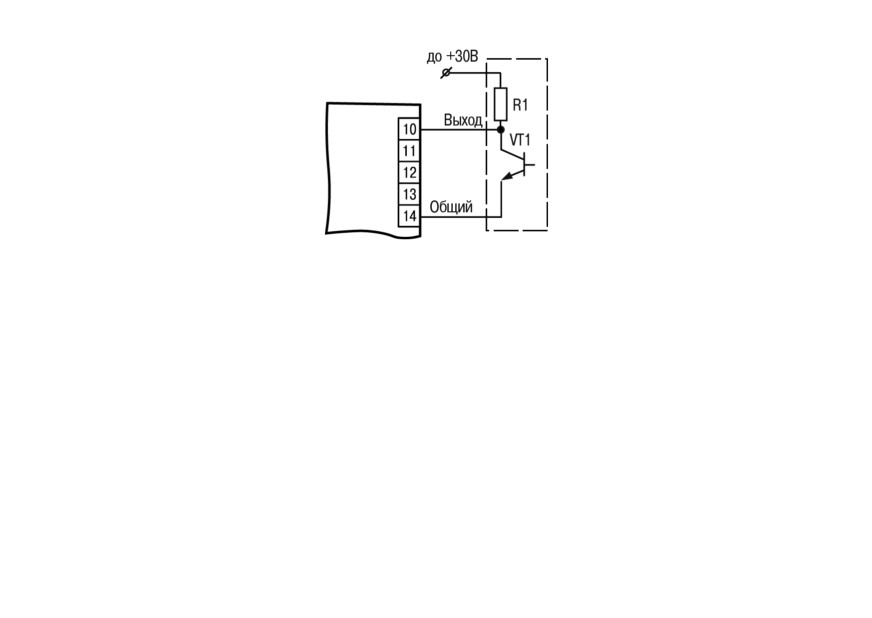

5.4 Подключение коммутационных устройств и датчиков

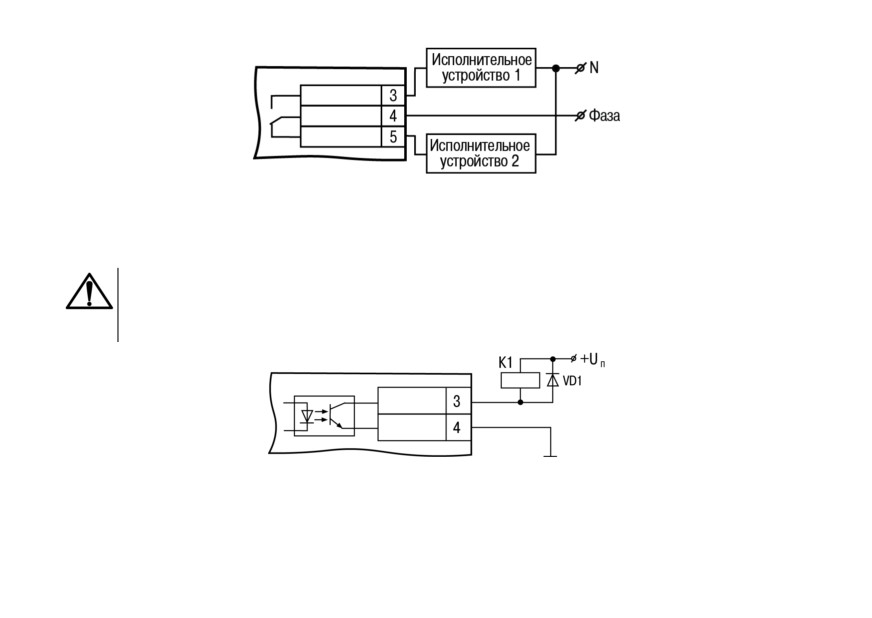

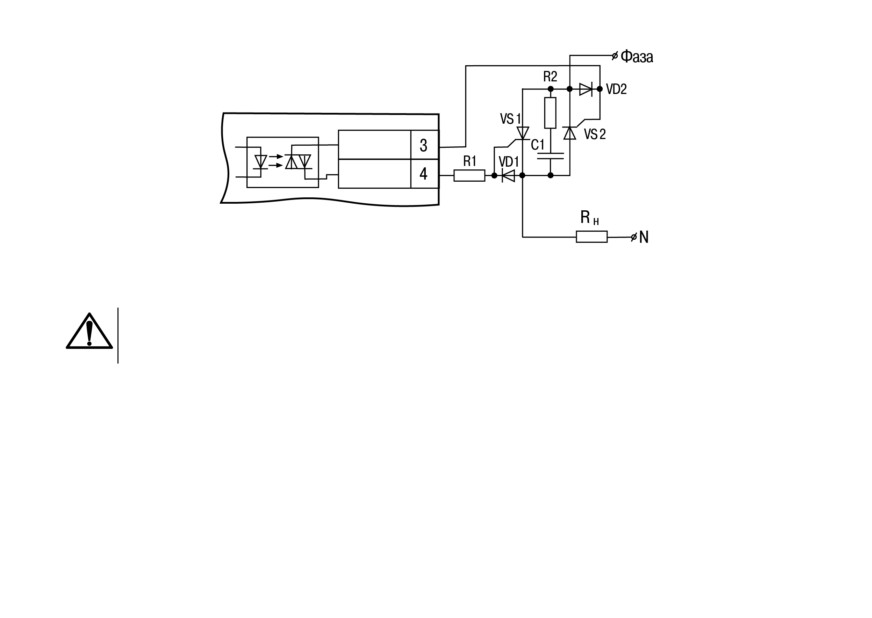

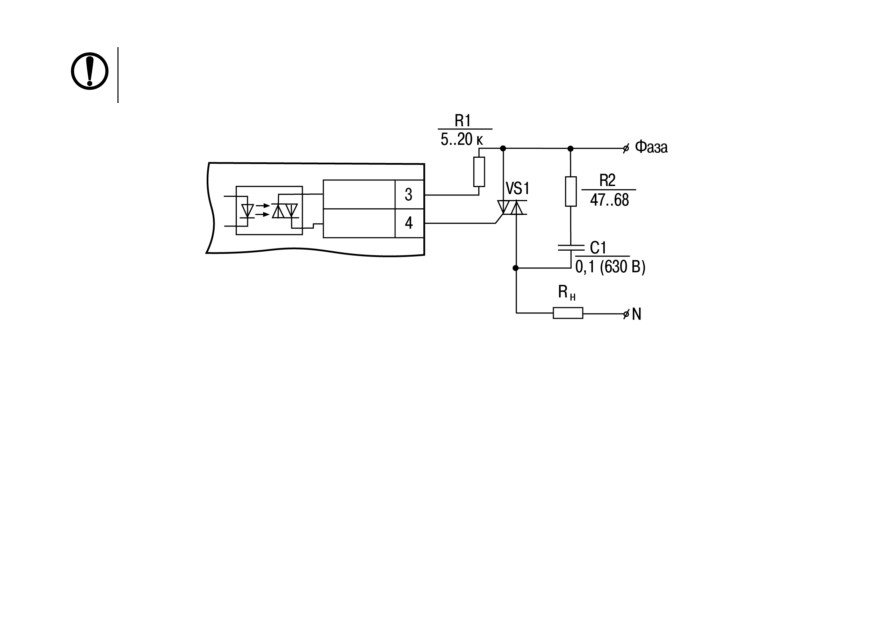

5.5 Подключение нагрузки к ВУ

6 Эксплуатация

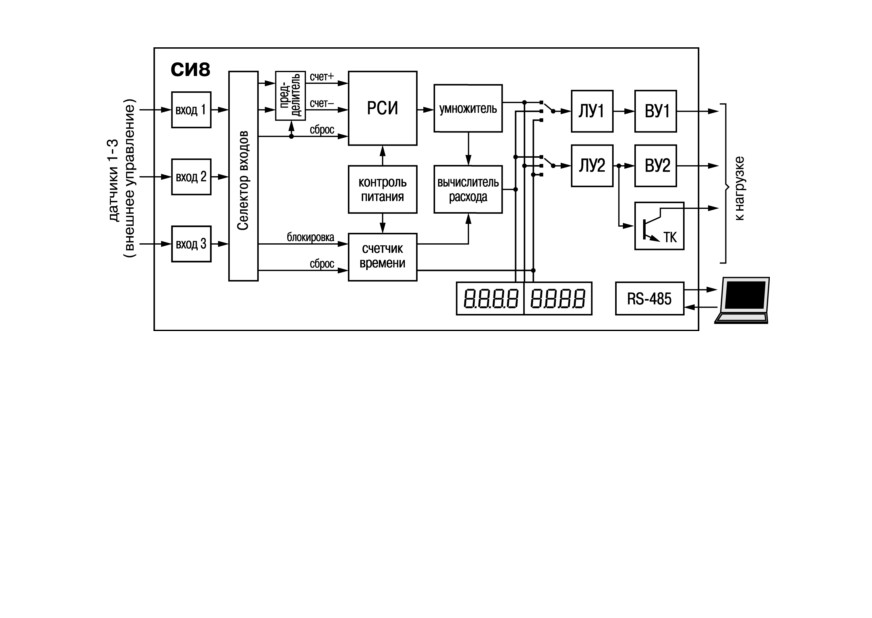

6.1 Принцип работы

6.2 Управление и индикация

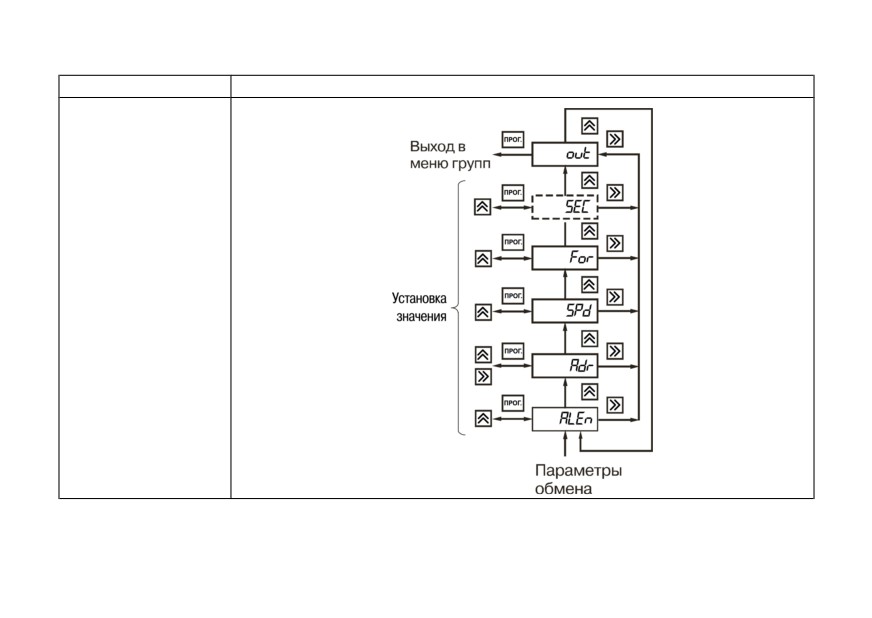

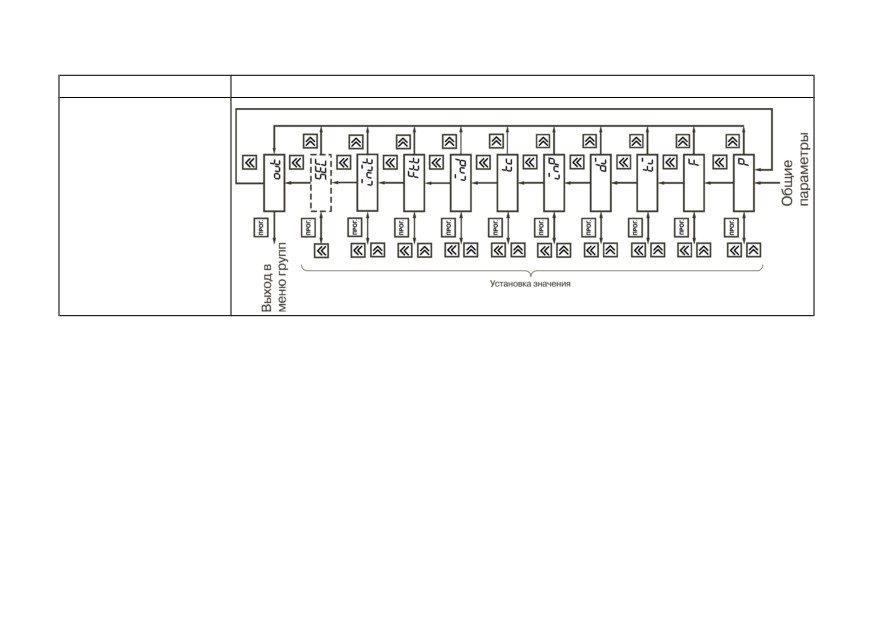

7 Настройка

7.1 Последовательность настройки

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

Используемые аббревиатуры

ВИП - внешний источник питания.

ВУ - выходное устройство.

ЛУ - логическое устройство.

ПК - персональный компьютер.

ЦИ - цифровой индикатор.

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией

и обслуживанием счетчика импульсов СИ8, в дальнейшем по тексту именуемого «прибор».

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по

эксплуатации.

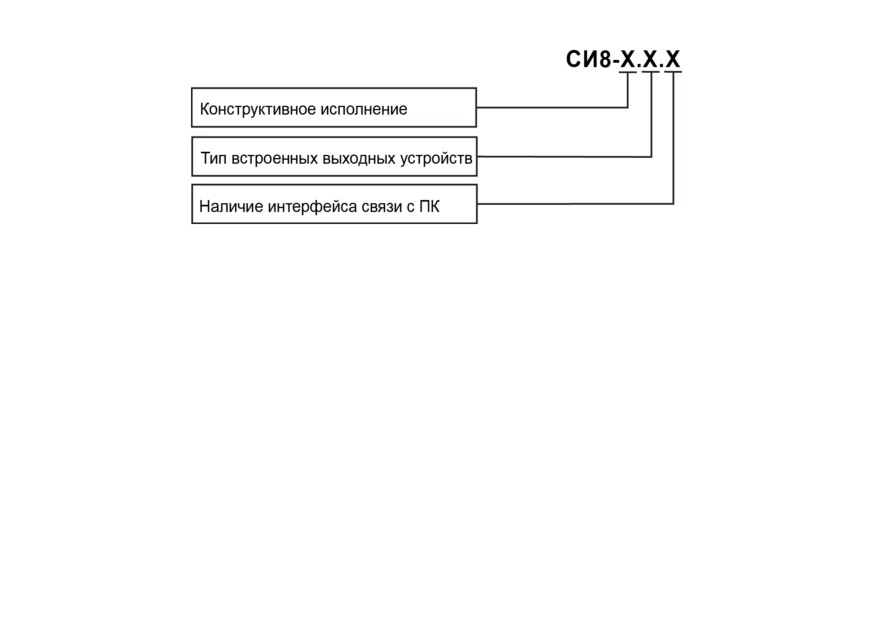

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного

обозначения.

Конструктивное исполнение:

Н - корпус настенного крепления;

Щ1 - корпус щитового крепления (квадратная лицевая панель, 96х96 мм);

Щ2 - корпус щитового крепления (прямоугольная лицевая панель, 96х48 мм).

Тип встроенных выходных устройств:

Р - контакты электромагнитного реле;

К - оптопара транзисторная n-p-n-типа;

С - оптопара симисторная.

Наличие интерфейса связи с ПК:

RS - прибор имеет интерфейс связи с ПК;

- прибор без интерфейса связи с ПК.

Пример записи обозначения прибора в документации другой продукции, где он может быть

применен:

Счетчик импульсов СИ8-Н.Р.RS ТУ 4278-004-46526536-2009.

1 Назначение и функции

Прибор является универсальным счетчиком, который может быть использован для широкого

спектра задач в области автоматизации.

Прибор предназначен для подсчета:

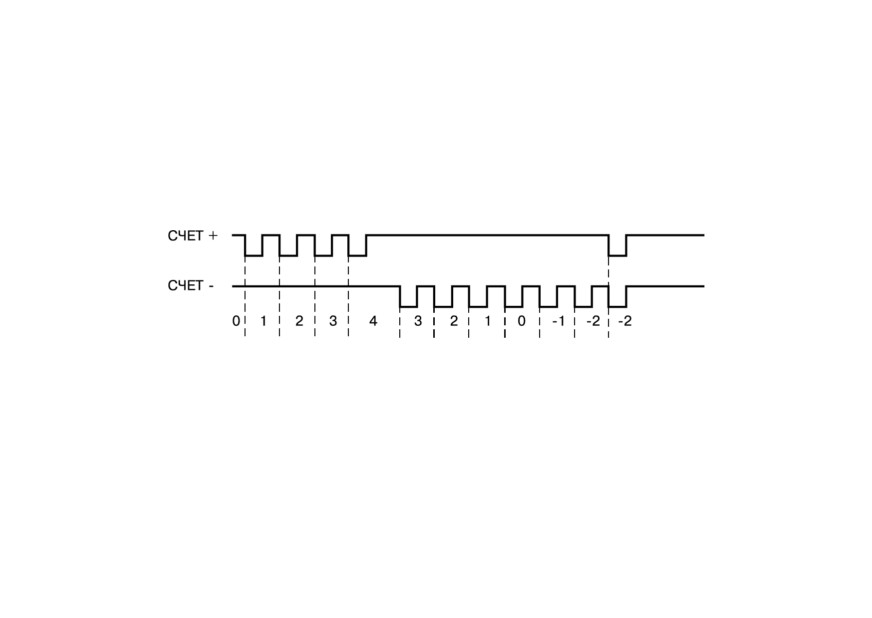

• количества поступающих на его входы импульсов (прямой, обратный и реверсивный счет)

и перевода его в физическую величину (путем умножения на заданный множитель);

• частоты и длительности подаваемых на его входы импульсов;

• времени наработки оборудования;

• среднего и суммарного расхода жидкости (совместно с импульсными или частотными

датчиками).

Прибор позволяет выполнять следующие функции:

• подсчет текущего или суммарного расхода;

• подсчет времени наработки оборудования;

• управление нагрузкой с помощью двух встроенных ВУ ключевого типа;

• сохранение результатов счета при отключении питания.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Питание

Диапазон переменного напряжения питания:

Продолжение таблицы 2.1

Наименование

Значение

• напряжение

от 90 до 264 В (номинальные значения - 110, 220

или 240 В)

• частота

от 47 до 63 Гц (номинальные значения 50 и 60 Гц)

Диапазон постоянного напряжения питания

от 20 до 34 В (номинальное значение - 24 В)

Потребляемая мощность, не более

20 ВА

Входы

Количество

Напряжение низкого (активного) уровня на входах

от 0 до 0,8 В

Напряжение высокого уровня на входах

от 2,4 до 30 В

Внутренний источник питания

Номинальное выходное постоянное напряжение

24 В

Максимальный выходной ток

100 мА

Нестабильность выходного напряжения, не более

12,5 %

Уровень пульсаций, не более

100 мВ

Счетчик импульсов

Количество разрядов

Частота входных импульсов, не более

8000 Гц

Длительность входных импульсов, не менее

100 мкс

Диапазон значений предделителя

от 1 до 9999

Диапазон значений множителя

от 0,000001 до 9999999

Постоянная времени входного фильтра

от 0,1 до 1000 мс

Продолжение таблицы 2.1

Наименование

Значение

Предел допускаемой основной погрешности

±1 единица младшего разряда

в соответствии с ГОСТ 24907

Пределы допускаемой относительной погрешности

±0,5 %

измерений интервалов времени

Расходомер и счетчик времени

Время измерения среднего расхода

от 1 до 99 с

Дискретность отсчета времени:

• в режиме счетчика наработки

1 мин

• в режиме измерителя длительности

0,01 с

ВУ

Количество

8 А (при напряжении 220 В

Ток, коммутируемый контактами реле, не более

и cos φ > 0,4)

Ток нагрузки транзисторной оптопары, не более

0,2 А (при напряжении 50 В)

Ток нагрузки оптосимистора, не более

50 мА

Ток нагрузки дублирующего выхода второго канала,

30 мА (при напряжении 30 В)

не более

Интерфейс RS-485

Скорость обмена

От 2400 до 57600 бит/c

Протокол

Овен

Контроль четности

Есть

Количество стоп-бит

1 или 2

Параметры, доступные по сети

см. таблицу А. 4

Продолжение таблицы 2.1

Наименование

Значение

Корпус

Габаритные размеры прибора:

• настенный Н

105 × 130 × 65 мм

• щитовой Щ1

96 × 96 × 65 мм

• щитовой Щ2

96 × 48 × 100 мм

Степень защиты корпуса:

• настенный Н

IP44

• щитовой Щ1 и Щ2

IP54 (со стороны лицевой панели)

Общие характеристики

Масса, не более

1 кг

Средний срок службы

8 лет

Межповерочный интервал

2 года

2.2 Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха - от +1 до +50 °С;

• верхний предел относительной влажности воздуха - не более 95 % при +35 °С и более

низких температурах без конденсации влаги;

• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ Р 52931-2008.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе

исполнения В4 по ГОСТ Р 52931-2008.

ПРЕДУПРЕЖДЕНИЕ

Требования в части внешних воздействующих факторов являются обязательными

как относящиеся к требованиям безопасности.

3 Меры безопасности

ВНИМАНИЕ

На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Любые

подключения к прибору и работы по его техническому обслуживанию следует

производить только при отключенном питании прибора.

По способу защиты от поражения электрическим током прибор соответствует классу II

по ГОСТ 12.2.007.0-75.

При эксплуатации, техническом обслуживании и поверке следует соблюдать требования

ГОСТ 12.3.019-80, Правил эксплуатации электроустановок потребителей и Правил охраны труда

при эксплуатации электроустановок потребителей.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора. Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере

кислот, щелочей, масел и т. п.

4 Монтаж

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на

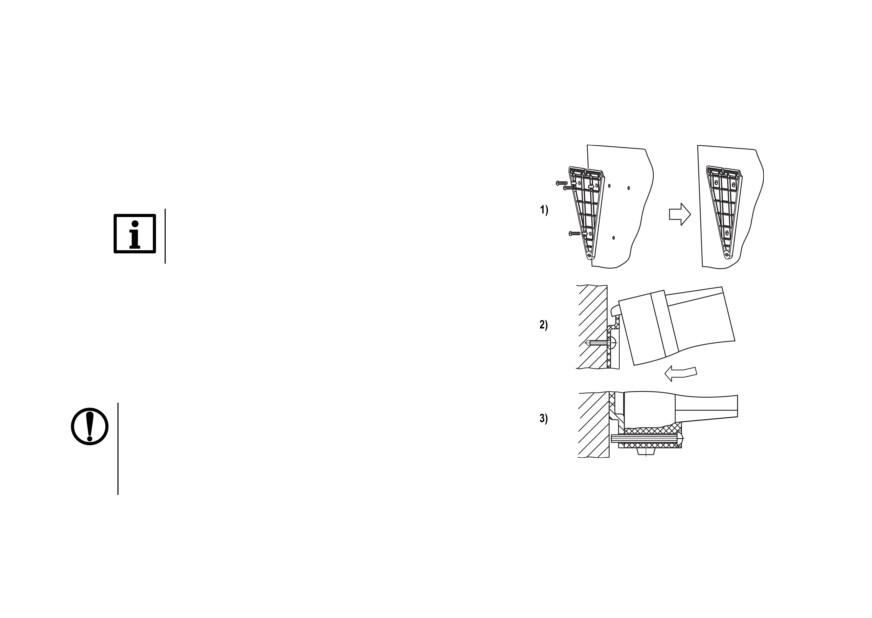

Рисунок 4.1 - Монтаж прибора

кронштейне крепежным винтом.

настенного крепления

4.2 Установка прибора щитового крепления Щ1

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.4).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

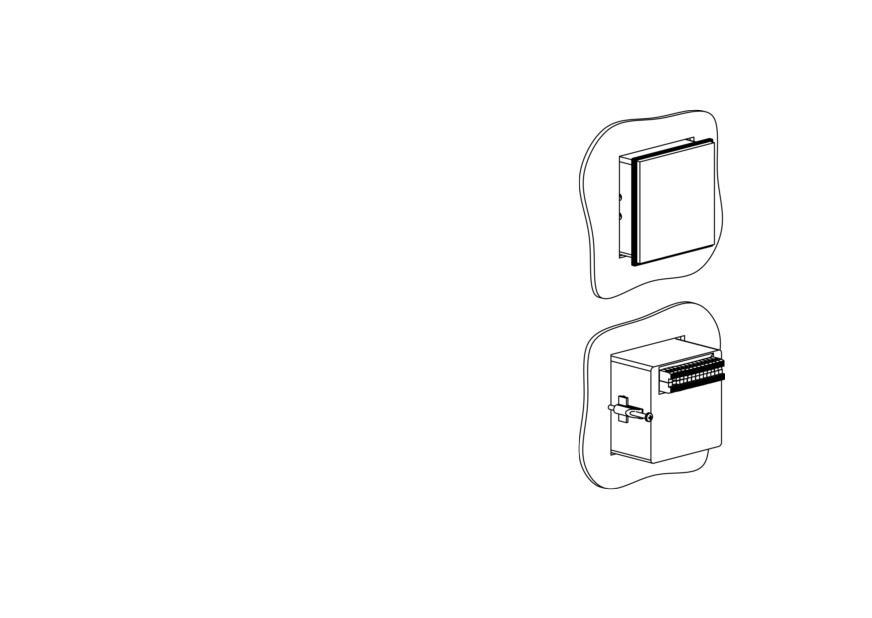

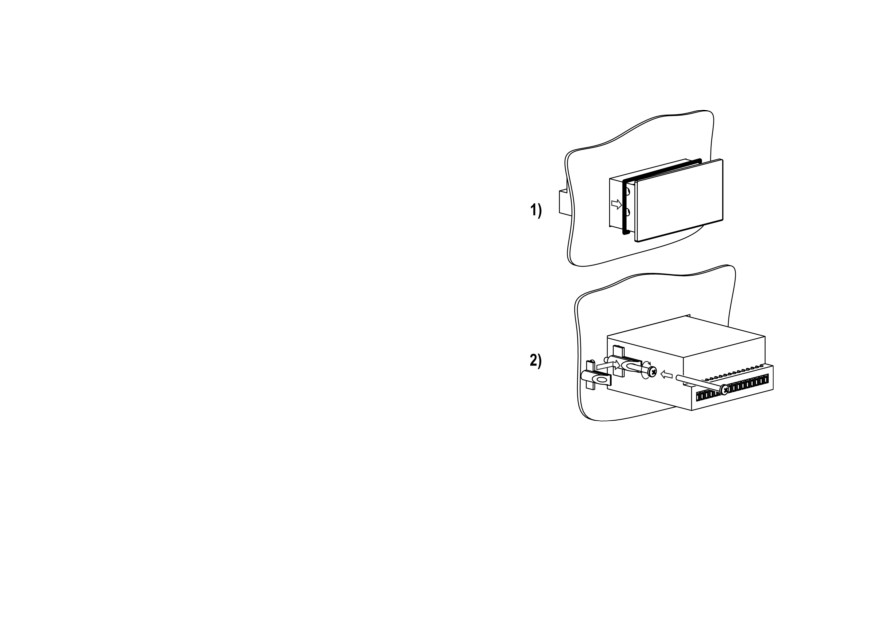

Рисунок 4.3 - Монтаж прибора

щитового крепления

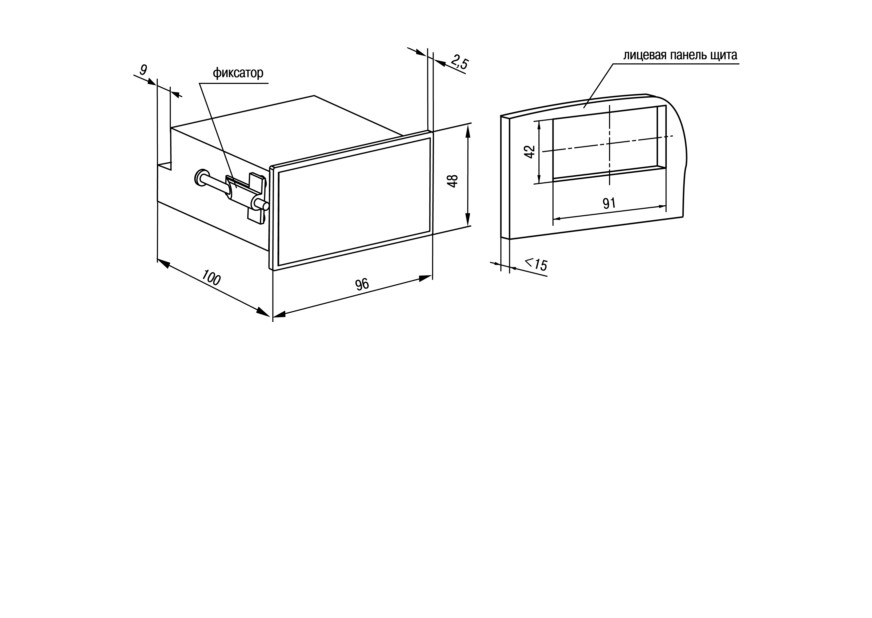

4.3 Установка прибора щитового крепления Щ2

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.7).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

Рисунок 4.6 - Монтаж прибора

щитового крепления

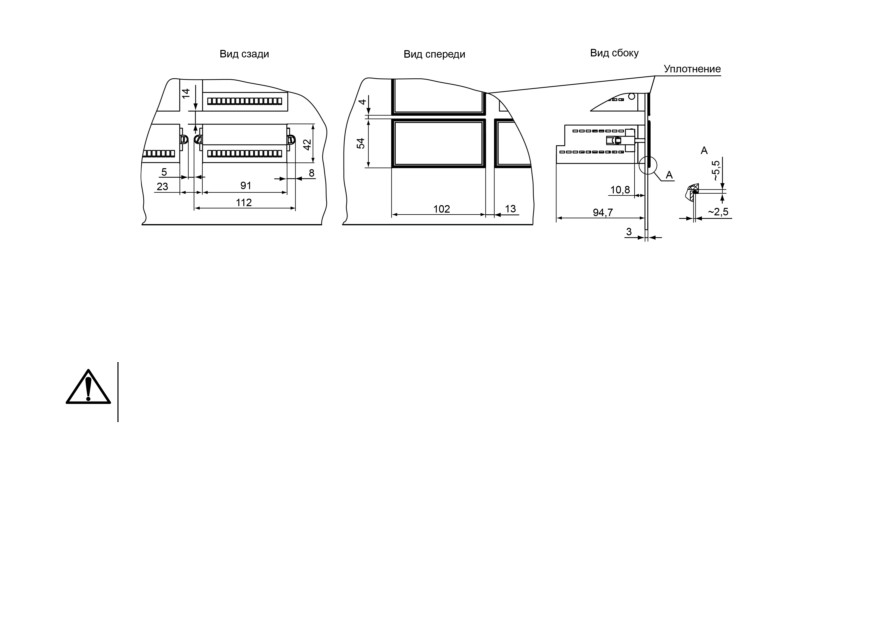

Рисунок 4.8 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

5 Подключение прибора

5.1 Порядок подключения

ОПАСНОСТЬ

После распаковки прибора следует убедиться, что при транспортировке прибор не был

поврежден.

Если прибор находился длительное время при температуре ниже минус 20° С, то перед

включением и началом работ необходимо выдержать его в помещении с температурой,

соответствующей рабочему диапазону в течение 30 минут.

Для подключения прибора следует:

1. Подключить прибор к источнику питания.

ВНИМАНИЕ

Перед подачей питания на прибор следует проверить правильность подключения

напряжения питания и его уровень.

2. Подключить линии связи «прибор - датчики» к первичным преобразователям и входам

прибора.

3. Подать питание на прибор.

4. Выполнить настройку прибора.

5. Произвести тестовый запуск алгоритма прибора, чтобы убедиться в корректности

настроек.

6. Снять питание.

7. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам и выходам

прибора.

5.2 Порядок подключения

ОПАСНОСТЬ

После распаковки прибора следует убедиться, что при транспортировке прибор не был

поврежден.

Если прибор находился длительное время при температуре ниже +1°С, то перед включением и

началом работ необходимо выдержать его в помещении с температурой, соответствующей

рабочему диапазону, в течение не менее 30 минут.

Для подключения прибора следует выполнить действия:

1. Подключить прибор к источнику питания.

ВНИМАНИЕ

Перед подачей питания на прибор следует проверить правильность подключения

напряжения питания и его уровень.

2. Подключить линии связи «прибор - датчики» к первичным преобразователям и входам

прибора.

3. Подать питание на прибор.

4. Выполнить настройку прибора.

5. Произвести тестовый запуск программы прибора, чтобы убедиться в корректности

настроек.

6. Снять питание.

7. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам и выходам

прибора.

5.3 Назначение контактов клеммника

Винтовые клеммники у приборов щитового исполнения находятся на задней стенке, у приборов

настенного исполнения - внутри прибора. Назначение контактов клеммника представлено на

рисунке 5.1.

Рисунок 5.1 - Назначение контактов клеммника

5.4 Подключение коммутационных устройств и датчиков

ВНИМАНИЕ

На входы (контакты 10, 11 и 13 клеммника) прибора не допускается подача напряжения

вне диапазона от 0 до 24 В.

ПРЕДУПРЕЖДЕНИЕ

Для питания коммутационных устройств и датчиков на винтовой клеммник прибора

выведено входное питающее напряжение (контакт 12 клеммника). Если потребляемая

мощность входных устройств превышает нагрузочную способность внутреннего

источника питания прибора (24 В), то для организации питания таких устройств следует

подключить ВИП с выходным напряжением от 12 до 34 В (рекомендуется - 24 В).

Схема подключения к входу прибора коммутационных устройств приведена на рисунке 5.2.

Рисунок 5.2 - Подключение коммутационных устройств

Схема подключения к прибору датчиков, имеющих на выходе транзистор n-p-n-типа с открытым

коллекторным входом, приведена на рисунке 5.3.

Рисунок 5.3 - Подключение датчиков с n-p-n-выходом

Схема подключения к прибору датчиков с выходным напряжением высокого (от 2,4 до 30 В) и

низкого (от 0 до 0,8 В, входной ток не более 15 мА) уровня с питанием от ВИП приведена на

рисунке 5.4.

Рисунок 5.4 - Подключение датчиков с питанием от ВИП

5.5 Подключение нагрузки к ВУ

ВУ выполняется в виде электромагнитного реле (Р), транзисторной (К) или симисторной (С)

оптопары. Оно используется для управления нагрузкой

(включения/выключения)

непосредственно или через более мощные управляющие элементы: пускатели, твердотельные

реле, тиристоры или симисторы. ВУ имеет гальваническую развязку от схемы прибора.

Схема подключения нагрузки к ВУ типа электромагнитное реле представлена на рисунке 5.5.

Рисунок 5.5 - Схема подключения нагрузки к ВУ типа Р

Транзисторная оптопара применяется, как правило, для управления низковольтным реле

(до 50 В) - см. рисунок 5.6.

ВНИМАНИЕ

Во избежание выхода из строя транзистора из-за большого тока самоиндукции

параллельно обмотке реле следует устанавливать диод VD1 (типа КД103 или

аналогичный).

Рисунок 5.6 - Схема подключения нагрузки к ВУ типа К

Оптосимистор включается в цепь управления мощного симистора через ограничивающий

резистор R1 по схеме, представленной на рисунке 5.7.

Рисунок 5.8 - Схема подключения двух встречно-параллельно включенных тиристоров

к ВУ типа С

ВНИМАНИЕ

Для предотвращения пробоя тиристоров или симисторов из-за высоковольтных скачков

напряжения в сети к их выводам рекомендуется подключать фильтрующую RC цепь.

Второй канал прибора имеет дублирующий выход (клемма 9) - транзисторный ключ для

управления другими подобными приборами

(например, такими же счетчиками,

таймерами и т. д.) - см. рисунок 5.9.

Рисунок 6.1 - Функциональная схема прибора

Прибор имеет три независимых дискретных входа для подключения внешних управляющих

сигналов, которые через селектор входов подаются на входы блока обработки данных.

Блок обработки данных содержит реверсивный счетчик импульсов (РСИ) с предделителем на

входе и умножителем на выходе, счетчик времени и вычислитель среднего расхода, а

также два ЛУ, которые в соответствии с заданным алгоритмом формируют сигналы управления

ВУ.

Узел управления включает в себя кнопки для ввода параметров и управления работой прибора.

Узел индикации служит для отображения результатов измерения или параметров настройки

прибора на ЦИ и состояний счетчика с помощью светодиодов.

К входам прибора могут быть подключены:

• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

• датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом;

• датчики с выходным напряжением высокого/низкого уровня.

Счетчик импульсов служит для подсчета подаваемых на его входы импульсов. Каждый

импульс увеличивает (вход «Счет +») или уменьшает (вход «Счет-») состояние счетчика на

единицу. При одновременном поступлении импульсов на оба входа состояние счетчика остается

неизменным (рисунок 6.2).

Рисунок 6.2 - Принцип работы входов «Счет+» и «Счет-»

Вход

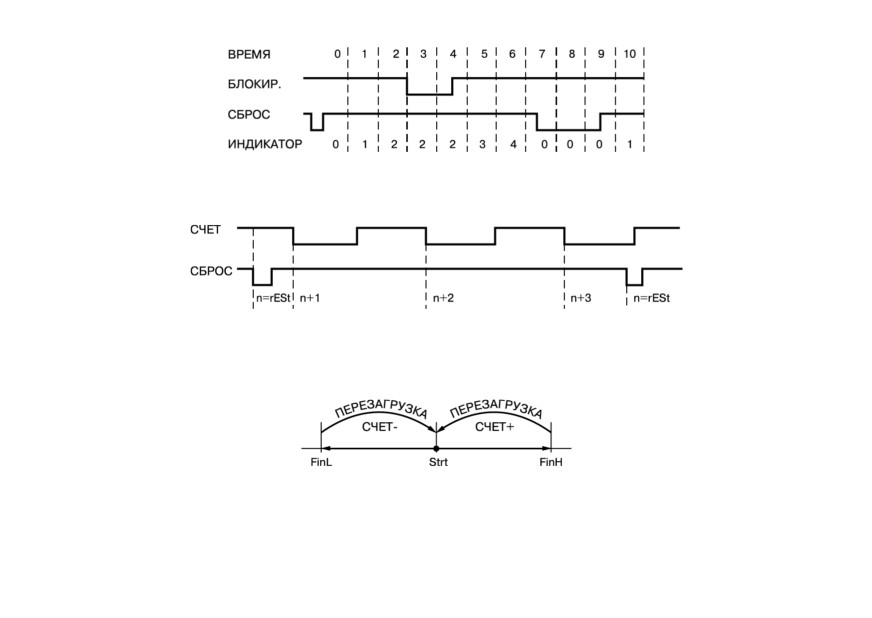

«Сброс» предназначен для приведения счетчика в исходное состояние, а вход

«Блокировка» - для приостановки отсчета времени (см. рисунок 6.3).

Рисунок 6.3 - Принцип работы входов «Сброс» и «Блокировка»

При сбросе счетчика импульсов его текущее значение замещается начальным (см. рисунок 6.4).

Рисунок 6.4 - Принцип работы счетчика после сброса значения

При достижении заданных нижней

(FinL) и верхней

(FinH) границ счета происходит

автоматическая перезагрузка счетчика заданным числом (Strt) - см. рисунок 6.5.

Рисунок 6.5 - Принцип автоматической перезагрузки счетчика

Предделитель на входе счетчика импульсов служит для деления частоты входных импульсов

на заданную величину, а умножитель на выходе - для преобразования накопленного в счетчике

числа в значение физической величины (метры, литры и т. п.) путем умножения на заданный

коэффициент. Так, деление производится путем

«прореживания» поступающих на вход

предделителя импульсов. То есть импульс на выходе предделителя формируется только после

того, как на его вход поступит заданное количество импульсов. Если входные импульсы

поступают на оба входа предделителя, то импульс на соответствующем его выходе формируется

в тот момент, когда разность между количеством импульсов на входе «+» и входе «-» достигнет

заданного значения.

Счетчик времени служит для отсчета интервалов времени и работает либо в режиме

секундомера, либо в режиме счетчика наработки.

Расходомер вычисляет скорость изменения физической величины (метров, литров и т. д.) за

заданное время.

Контроллер питания предназначен для формирования сигнала, по которому прибор

сохраняет информацию о своем текущем состоянии в энергонезависимой памяти и при

восстановлении питания продолжает прерванный технологический процесс. Есть возможность

настроить прибор таким образом, что при восстановлении питания счетчик установится

в исходное состояние (заданное в параметре Strt).

ЛУ предназначены для сравнения текущего значения контролируемой величины с заданными

уставками и формирования сигналов управления ВУ в соответствии с заданным алгоритмом.

Прибор имеет два ЛУ, на вход каждого из которых может быть подано:

• текущее значение физической величины;

• состояние расходомера;

• состояние счетчика времени.

Для защиты входов прибора от дребезга контактов и других помех (длительность которых

меньше длительности импульсов полезного сигнала) служит входной фильтр, постоянная

времени которого задается с дискретностью 0,1 мс.

Таблица 6.1 - Назначение ЦИ

Режим

эксплуатации

Отображаемая информация

прибора

На выбор одно из значений:

• состояние счетчика импульсов;

• состояние расходомера;

Работа

• состояние счетчика времени;

• значение первой уставки ЛУ1 (U1);

• значение первой уставки ЛУ2 (U3)

Настройка

Название выбранного параметра

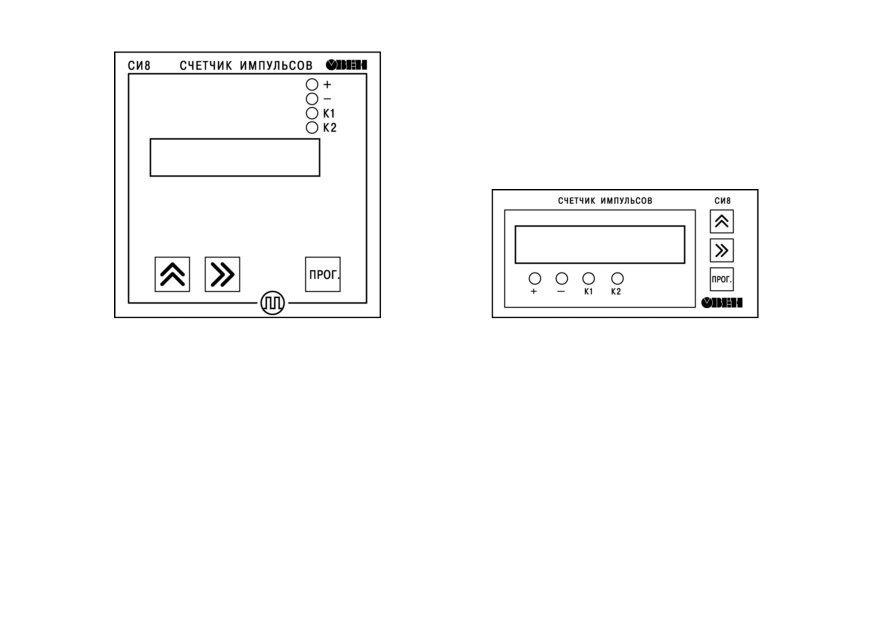

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

Светится

Прямое направление счета

–

Светится

Обратное направление счета

К1

Светится

Включено ВУ1

К2

Светится

Включено ВУ2

Таблица 6.3 - Назначение кнопок

Режим эксплуатации

Кнопка

Назначение

прибора

Вход в группу параметров настройки и выход из нее.

Вход в режим редактирования параметра и выход из

Настройка

него.

Запись нового значения параметра в энергонезависимую

память прибора

Просмотр значения первого теневого источника

Работа

(удерживая кнопку)

Выбор параметра из списка.

Настройка

Изменение знака числа или его значения

Просмотр значения второго теневого источника

Работа

(удерживая кнопку)

Переход к параметру, выполняющему возврат в меню

настройки или в режим «Работа».

Настройка

Установка положения запятой при задании значения

множителя.

Выбор разряда при установке значения параметра

7 Настройка

7.1 Последовательность настройки

Настройка прибора предназначена для задания и записи рабочих параметров в

энергонезависимую память прибора.

Настраиваемые параметры разделены на группы в соответствии с их назначением (подробнее

см. таблицы далее, Приложение А ).

Для доступа к параметрам настройки следует нажать и удерживать кнопку

до появления на

ЦИ c_rES.

С помощью кнопки

следует выбрать название нужной группы параметров или операции и

набрать код доступа Pln_0000. В таблице 7.2 параметры, которые появляются только если

пароль группы введен верно, выделены пунктиром.

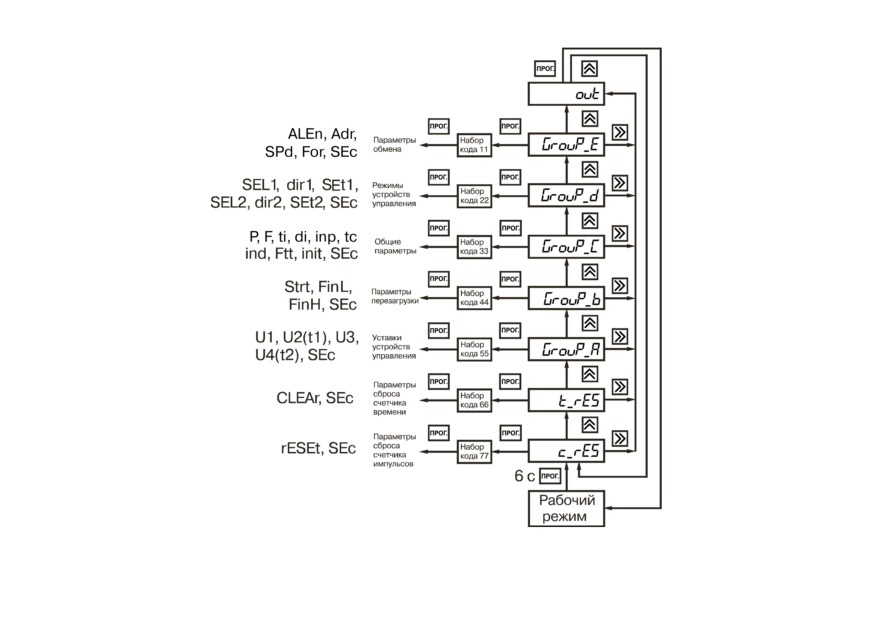

Структура меню настроек верхнего уровня и последовательность нажимаемых кнопок приведены

на рисунке 7.1.

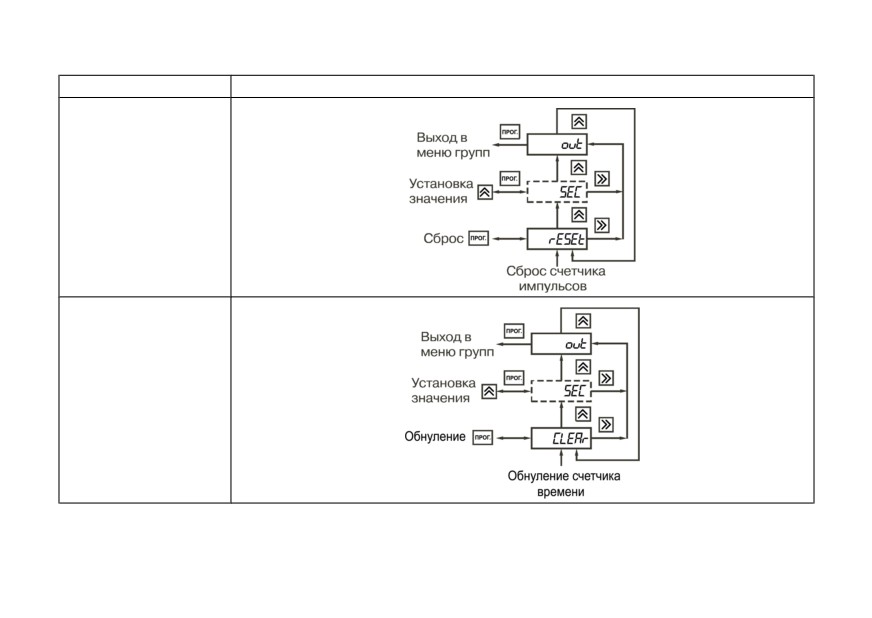

Таблица 7.1 - Общие параметры настройки

Наиме-

Значение

нование

Установка защиты от несанкционированного изменения значений параметров:

• SEC = 1 - переход в режим настройки возможен только через соответствующий группе код.

При наборе ошибочного кода возможен лишь просмотр ранее установленных значений;

SEC

• SEC = 0 - изменение параметров возможно без набора кода.

Доступ к этому параметру независимо от его значения возможен только при входе в группу через

код

Выход из группы в меню верхнего уровня. Чтобы перейти к данному параметру, следует нажать

out

кнопку

ПРЕДУПРЕЖДЕНИЕ

1. При положительном значении разряд отключен, при отрицательном - мигает знак

«-».

2. Положение десятичной точки в параметрах U1, U2, U3, U4, FinL, FinH и Strt

определяется ее положением в параметре F.

7.2 Настройка режима работы счетчика

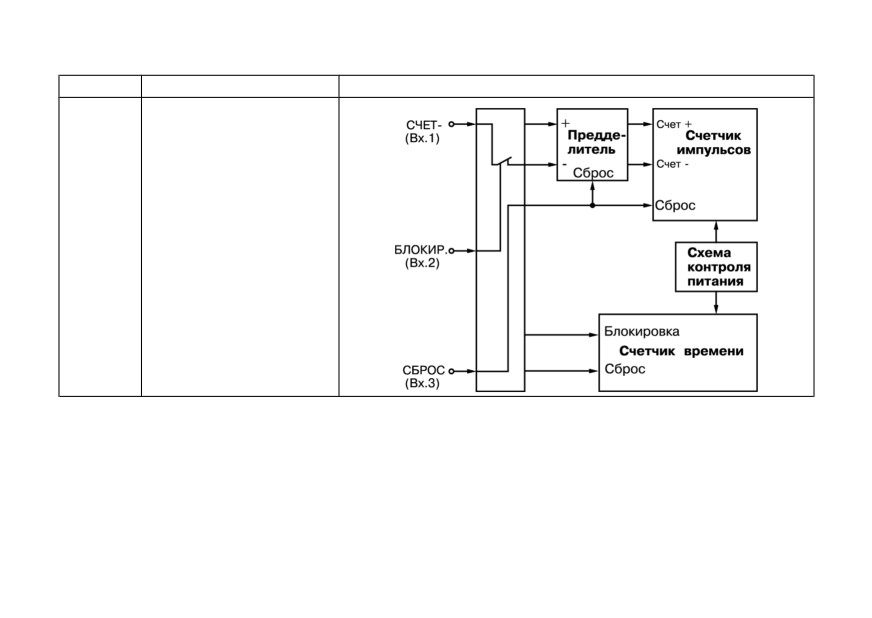

Прибор при подсчете поступающих на его входы импульсов использует прямой, обратный

и реверсивный типы счета (см. таблицу 7.3).

Продолжение таблицы 7.3

Параметр

Определение

Иллюстрация

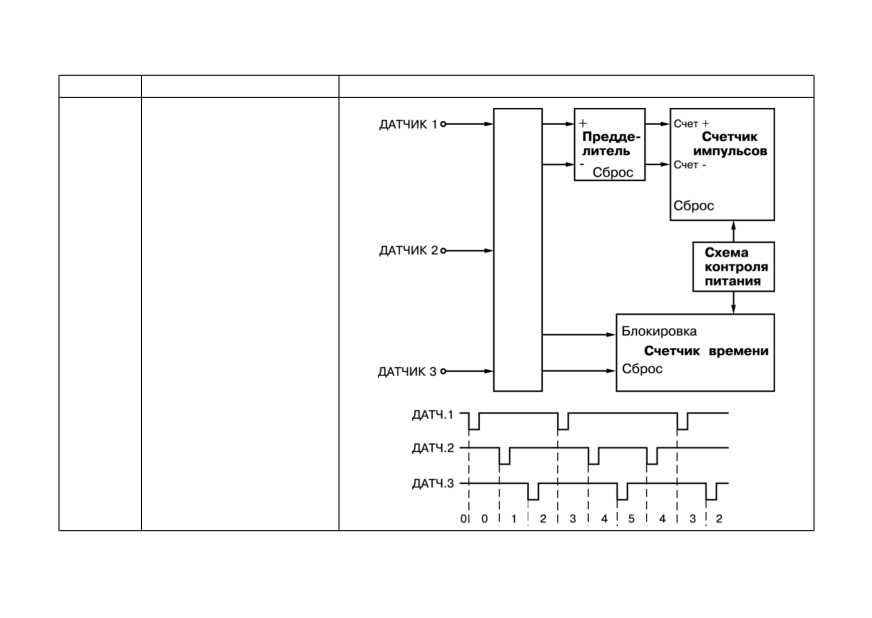

Реверсивный счет с

автоматическим

определением

направления по трем

датчикам

После того как

направление счета

определено, коммутатор

передает все импульсы на

вход «+» либо на вход «-»

inP = 5

блока обработки данных.

В этом режиме

невозможно блокировать

счет, а для установки

счетчика импульсов в

исходное состояние

требуется выполнить

специальную

последовательность

операций (см. раздел 7.1)

Продолжение таблицы 7.3

Параметр

Определение

Иллюстрация

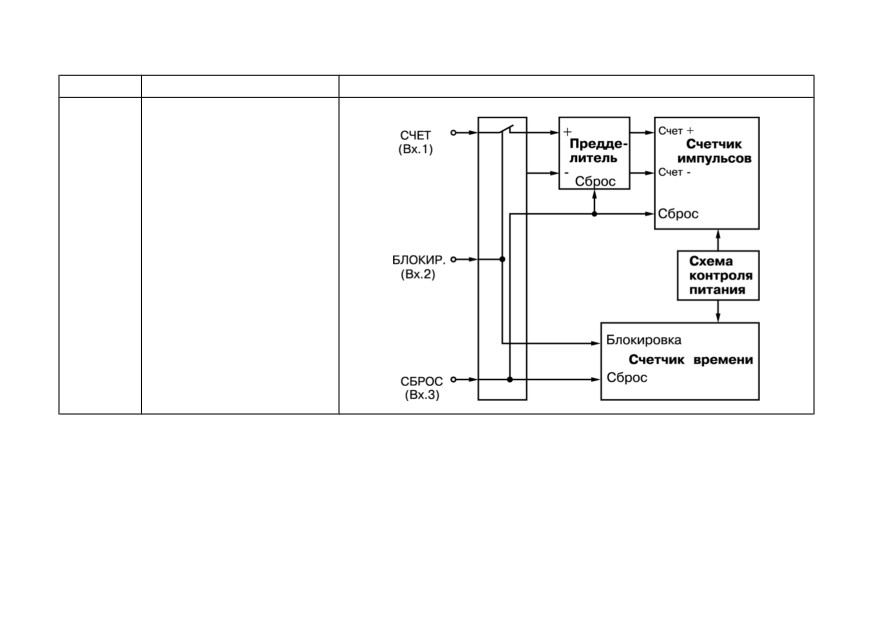

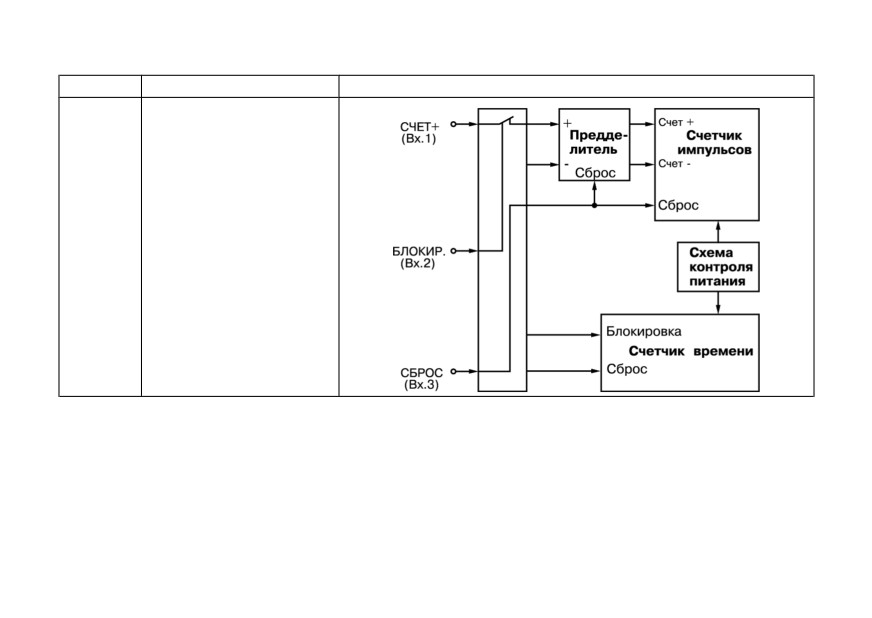

Прямой счет с

блокировкой и сбросом

счетчиков импульсов и

времени.

Это единственный режим,

в котором имеется

возможность внешнего

управления работой

счетчика времени. Вход 3

inP = 6

соединяется с входами

«Сброс» счетчика времени

и счетчика импульсов

одновременно, а вход 2

соединяется с входами

«Блокировка». Импульсы,

поступающие на вход 1

прибора, подаются на вход

«+» блока обработки

данных

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать

требования безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

9 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• знак утверждения типа средств измерений;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

10 Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару,

выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

11 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных

средствах тара должна крепиться согласно правилам, действующим на соответствующих видах

транспорта.

Условия транспортирования должны соответствовать условиям

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от

ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Наименование

Количество

Методика поверки (по требованию заказчика)

1 экз.

Крепежные элементы

1 к-т

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Приложение А. Настраиваемые параметры

Таблица А.1 - Перечень настраиваемых параметров

Параметр

Заводская

Обозначе-

Диапазон значений

Наименование

установка

ние

Общие параметры (есть в каждой группе)

Выход из группы параметров

out

в режиме настройки

Кнопка

(команда)

Возможность изменения

SEc

0 или 1

параметров

GrouP_A - Уставки ЛУ

Первая уставка ЛУ1

от -9999999 до 9999999

Вторая уставка ЛУ1

от -9999999 до 9999999

Первая уставка ЛУ2

от -9999999 до 9999999

Вторая уставка ЛУ2

от -9999999 до 9999999

Время включенного состояния

от 1 до 99 c

ВУ1

Время включенного состояния

от 1 до 99 c

ВУ2

GrouP_b - Параметры счетчика импульсов

Начальное значение счетчика

Strt

от -9999999 до 9999999

импульсов

Нижняя граница счета, при

FinL

от -9999999 до Strt - 1

-10

которой происходит

Продолжение таблицы А.1

Параметр

Заводская

Обозначе-

Диапазон значений

Наименование

установка

ние

перезагрузка счетчика

импульсов

Верхняя граница счета, при

которой происходит

FinH

от Strt - 1 до 9999999

перезагрузка счетчика

импульсов

GrouP_С - Параметры прибора

Предделитель

от 1 до 9999

Множитель

от 0,000001 до 9999999

Время измерения расхода

от 1 до 99

Смещение показаний

от 0 до 9999999

расходомера

InP

Назначение входов прибора

от 1 до 6

Постоянная времени входного

от 0,1 до 999,9 мc

фильтра

Ind

Выводимый на ЦИ параметр

от 1 до 5

(режим секундомера, от 0,01 с до 9 ч 59 мин

Формат выводимого на ЦИ

59,99 с)

Ftt

времени

или 1 (режим счетчика наработки, до 99999 ч

59 мин)

Перезагрузка счетчика

0 - нет

init

импульсов значением

1 - да

Продолжение таблицы А.1

Параметр

Заводская

Обозначе-

Диапазон значений

Наименование

установка

ние

параметра Strt при включении

питания прибора

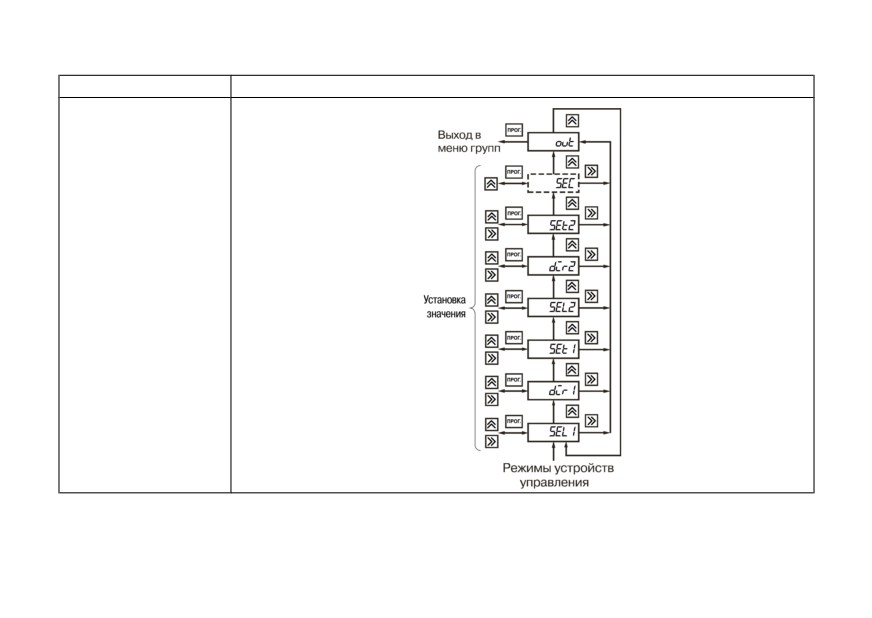

GrouP_d - Параметры работы ЛУ

1 - значение физической величины;

SEL1

Входная величина для ЛУ1

2 - состояние расходомера;

3 - состояние счетчика времени

1 - проверятьтолько при увеличении текущего

значения;

Направление счета при работе

dir1

2 - проверятьтолько при уменьшении

ЛУ1

текущего значения;

3 - проверять всегда

1 - включено при значениях, меньше уставки

U1;

2 - включено при значениях, не меньше

уставки U1;

3 - включено при значениях, равных уставкам

U1 и U2 либо находящихся между ними;

SEt1

Алгоритм управления ВУ1

4 - выключено при значениях, равных

уставкам U1 и U2 либо находящихся между

уставками U1 и U2;

5 - при достижении уставки U1 включается на

время t1;

6* - при числе, кратном уставке U1,

включается на заданное время t1;

Продолжение таблицы А.1

Параметр

Заводская

Обозначе-

Диапазон значений

Наименование

установка

ние

7* - при числе, кратном уставке U1, изменяет

состояние на противоположное

* Для счетчика времени не предусмотрены.

1 - значение физической величины;

SEL2

Входная величина для ЛУ2

2 - состояние расходомера;

3 - состояние счетчика времени

1 - проверятьтолько при увеличении текущего

значения;

Направление счета при работе

dir2

2 - проверятьтолько при уменьшении

ЛУ2

текущего значения;

3 - проверять всегда

1 - включено при значениях, меньше уставки

U3;

2 - включено при значениях, не меньше

уставки U3;

3 - включено при значениях, равных уставкам

U3 и U4 либо находящихся между ними;

SEt2

Алгоритм управления ВУ2

4 - выключено при значениях, равных

уставкам U3 и U4 либо находящихся между

уставками U3 и U4;

5 - при достижении уставки U3 включается на

время t2;

6* - при числе, кратном уставке U3,

включается на заданное время t2;

Продолжение таблицы А.1

Параметр

Заводская

Обозначе-

Диапазон значений

Наименование

установка

ние

7* - при числе, кратном уставке U3, изменяет

состояние на противоположное

* Для счетчика времени не предусмотрены.

GrouP_E - Параметры связи прибора с ПК

ALEn

Длина адреса прибора

8_bit или 11_bit

8_bit

Adr

Адрес прибора в сети

От 0 до 256 или от 0 до 2048

SPd

Скорость обмена

От 2400 до 57600 бит/c

9600

For

Формат данных

См. таблицу А. 3

7b_nP_2S

c_rES - Сброс счетчика импульсов и предделителя

rESEt

Сброс счетчика импульсов

Кнопка

(команда)

t_rES - Обнуление счетчика времени

CLEAr

Сброс счетчика времени

Таблица А.2 - Значения параметра ind

Постоянно

Первый теневой

Второй теневой

Значение

отображаемый

источник

Счетчик импульсов

Расходомер

Счетчик времени

Продолжение таблицы А.2

Расходомер

Счетчик времени

Счетчик импульсов

Счетчик времени

Счетчик импульсов

Расходомер

Значение U1

Значение U3

При значениях параметра Ind = 4 или Ind = 5 кратковременное нажатие кнопки

позволяет перейти

к изменению значения выводимой на ЦИ уставки. Повторное нажатие кнопки

сохраняет новое

значение.

Таблица А.3 - Значения параметра For

Размерность данных,

Значение

Контроль четности

Число стоп-бит

бит

7b_nP_2S

Нет

7b_EP_1S

Чет

7b_EP_2S

Чет

7b_OP_1S

Нечет

7b_OP_2S

Нечет

8b_nP_1S

Нет

8b_nP_2S

Нет

8b_ЕP_1S

Чет

8b_ОP_1S

Нечет

Таблица А.4 - Параметры, доступные по интерфейсу RS-485

Наименование

Hash-код

Формат

Назначение

Диапазон значений

(hex)

представления

данных

DCNT

C173

DEC_dot0/SGND

Считать показания

-9999999…9999999

счетчика импульсов

DSPD

8FC2

DEC_dot0

Считать показания

0…9999999

расходомера

DTMR

E69C

CLK_frm

Считать показания

0…99999595999

таймера (счетчика

времени)

Форматы представления данных:

• DEC_dot0 — параметр имеет фиксированную (не подлежащую редактированию)

десятичную точку в 0-й позиции.

• SGND — параметр является знаковым (тогда для хранения знака в ЕЕПРОМ для данного

параметра выделяется отдельный бит).

• CLK_frm — 0-й байт - сотые доли секунды, 1-й байт - секунды, 2-й байт - минуты, 3, 4 и 5-й

байты - часы.
