Измеритель-регулятор микропроцессорный одноканальный ТРМ1. Руководство по эксплуатации

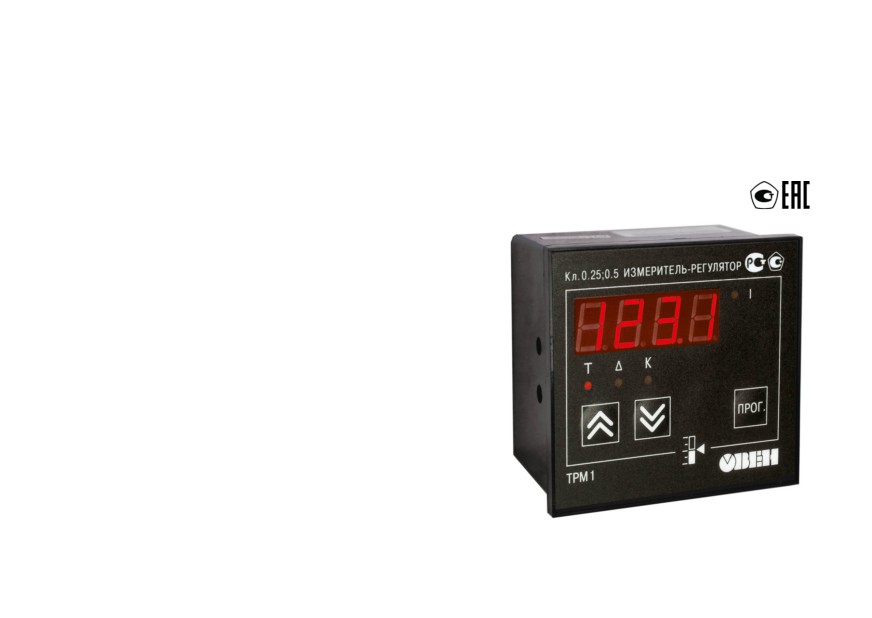

ТРМ1

Измеритель-регулятор

микропроцессорный одноканальный

Руководство по эксплуатации

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

5

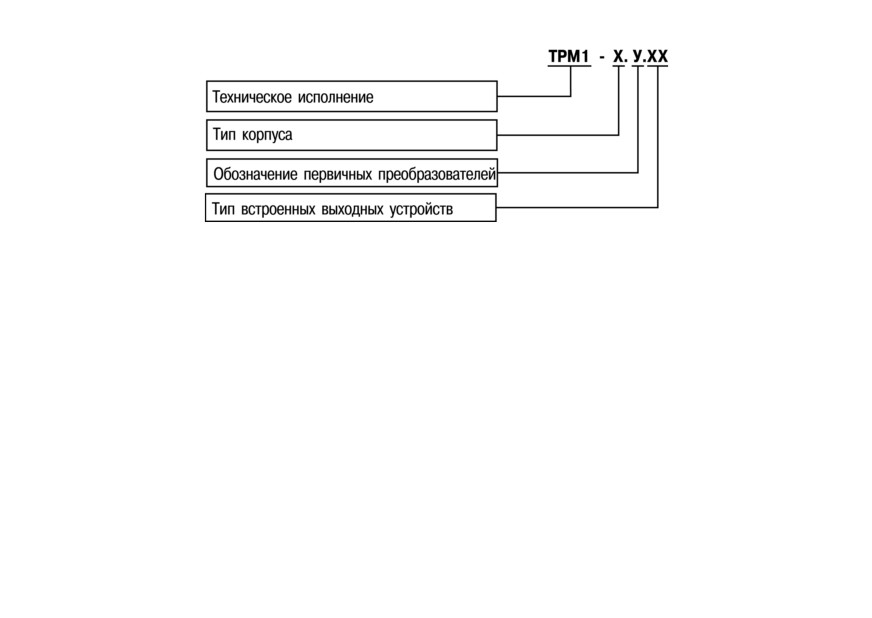

Тип корпуса:

Н - корпус настенного крепления;

Щ1 - корпус щитового крепления;

Щ11 - корпус щитового крепления со съемным клеммником;

Щ2 - корпус щитового крепления;

Д - корпус для установки на DIN-рейку.

Обозначение первичных преобразователей:

У - универсальные измерительные входы.

Тип встроенного ВУ:

Р - контакты электромагнитного реле;

К - оптопара транзисторная n-p-n-типа;

Т - выход для управления внешним твердотельным реле;

С - оптопара симисторная;

С3 - три оптопары симисторные*;

7

• сохранение при отключении питания в энергонезависимой памяти функциональных

параметров прибора, заданных при настройке.

• формирование выходного тока 4...20 мА или напряжения 0…10 В для регистрации или

управления исполнительными механизмами по П-закону (при использовании в качестве

выходного устройства ЦАП).

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Диапазон переменного напряжения питания для всех типов

корпусов:

напряжение

90 ... 245 В

частота

47 ... 63 Гц

Потребляемая мощность (для приборов с переменным

не более 10 Вт

напряжением питания)

Диапазон постоянного напряжения питания (кроме модификаций

20...375 В

с выходами СЗ в корпусе Щ1, Щ2, Н, Д)

(номинальное напряжение 24 В)

Потребляемая мощность (только для приборов с типом корпуса

не более 7 ВА

Щ11)

Напряжение встроенного источника питания постоянного тока

24 ± 2,4 В

Максимальный выходной ток встроенного источника питания:

для модификаций с переменным напряжением питания

80 мА

90...245 В

50 мА

10

Продолжение таблицы 2.1

Наименование

Значение

для модификаций с постоянным напряжением питания

20...375 В

Максимально допустимый ток встроенного источника питания ()

Количество каналов

1

Время опроса входа:

ТС

не более 0,8 сек

ТП

не более 0,4 сек

унифицированные сигналы постоянного напряжения и тока

для приборов в корпусах Н, Щ1, Щ2 и Д

не более 0,4 сек

для приборов в корпусе Щ11

не более 0,1 сек

Степень защиты корпуса:

настенный Н

IP44

щитовые Щ1, Щ2, Щ11 (со стороны лицевой панели)

IP54

DIN-реечный Д (со стороны лицевой панели)

IP20

Габаритные размеры прибора:

настенный Н

(105 × 130 × 65) ± 1 мм

щитовой Щ1

(96 × 96 × 65) ± 1 мм

щитовой Щ11

(96 × 96 × 47) ± 1 мм

щитовой Щ2

(96 × 48 × 100) ± 1 мм

DIN-реечный Д

(72 × 90 × 58) ± 1 мм

11

Продолжение таблицы 2.1

Наименование

Значение

Масса прибора

не более 0,5 кг

Средний срок службы

8 лет

Таблица 2.2 - Датчики и входные сигналы

Предел основной

Значение единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего разряда2)

погрешности, %

Термопреобразователи сопротивления по ГОСТ 6651-20093)

Cu 50 (α = 0,00426 °С-1)1)

-50…+200 °С

0,1 °С

50М (α = 0,00428 °С-1)

-200…+200 °С

0,1 °С

Pt 50 (α = 0,00385 °С-1)

-200…+850 °С

0,1 °С

50П (α = 0,00391 °С-1)

-240…+1100 °С

0,1 °С

Cu 100 (α = 0,00426 °С-1)

-50…+200 °С

0,1 °С

100М (α = 0,00428 °С-1)

-200…+200 °С

0,1 °С

Pt 100 (α = 0,00385 °С-1)

-200…+850 °С

0,1 °С

± 0,25

100П (α = 0,00391 °С-1)

-240…+1100 °С

0,1 °С

100Н (α = 0,00617 °С-1)

-60…+180 °С

0,1 °С

Pt 500 (α=0,00385 °С-1)

-200…+850 °С

0,1 °С

500П (α = 0,00391 °С-1)

-250…+1100 °С

0,1 °С

Cu 500 (α = 0,00426 °С-1)

-50...+200 °С

0,1 °С

500М (α = 0,00428 °С-1)

-200...+200 °С

0,1 °С

12

Продолжение таблицы 2.2

Предел основной

Значение единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего разряда2)

погрешности, %

500Н (α = 0,00617 °С-1)

-60...+180 °С

0,1 °С

Cu 1000 (α = 0,00426 °С-1)

-50...+200 °С

0,1 °С

1000М (α = 0,00428 °С-1)

-200...+200 °С

0,1 °С

Pt 1000 (α = 0,00385 °С-1)

-200...+850 °С

0,1 °С

1000П (α = 0,00391 °С-1)

-250…+1100 °С

0,1 °С

1000Н (α = 0,00617 °С-1)

-60...+180 °С

0,1 °С

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

-200…+800 °С

0,1 °С

TЖК (J)

-200…+1200 °С

1,0 °С

TНН (N)

-200…+1300 °С

1,0 °С

TХА (К)

-200…+1360 °С

1,0 °С

TПП (S)

-50…+1750 °С

1,0 °С

± 0,5

TПП (R)

-50…+1750 °С

1,0 °С

(± 0,25) 4)

TПР (В)

+200…+1800 °С

1,0 °С

TВР (А-1)

0…+2500 °С

1,0 °С

TВР (А-2)

0…+1800 °С

1,0 °С

TВР (А-3)

0…+1800 °С

1,0 °С

TМК (Т)

-250…+400 °С

0,1 °С

13

Продолжение таблицы 2.2

Предел основной

Значение единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего разряда2)

погрешности, %

Сигнал постоянного напряжения

-50...+50 мВ

0...100 %

0,1; 1,0 %

± 0,25

Унифицированные сигналы по ГОСТ 26.011-80

0...1 В

0...100 %

0,1; 1,0 %

± 0,25

0...5 мА

0...100 %

0,1; 1,0 %

0...20 мА

0...100 %

0,1; 1,0 %

± 0,25

4...20 мА

0...100 %

0,1; 1,0 %

Примечания

¹⁾ температурный коэффициент ТС - отношение разницы сопротивлений датчика, измеренных при

температуре 100 и 0 °С, к его сопротивлению, измеренному при 0°С (R0), деленное на 100 °С и

округленное до пятого знака после запятой.

²⁾ при температуре выше 999,9 и ниже минус 199,9°С цена единицы младшего разряда равна 1 °С.

³⁾ допускается применение нестандартизованного медного ТС с R0 = 53 Ом, α = 0,00426 °С^-1 и диапазоном

измерений от минус 50 до +180 °С.

⁴⁾основная приведенная погрешность без компенсации холодного спая.

Таблица 2.3 - Параметры встроенного ВУ

Обозначение ВУ

Тип выходного элемента

Технические параметры

ВУ дискретного типа

Р

Контакты электромагнитного реле

Ток не более 8 А при напряжении не

более 250 В (50 Гц)

14

Продолжение таблицы 2.3

Обозначение ВУ

Тип выходного элемента

Технические параметры

К

Оптопара транзисторная

Постоянный ток не более 400 мА при

n-p-n-типа

напряжении не более 60 В

Т

Выход для управления внешним

Выходное напряжение 4…6 В,

твердотельным реле

постоянный ток не более 25 мА

С

Оптопара симисторная

Ток не более 50 мА при переменном

напряжении не более 250 В (50 Гц)

С3

Три оптопары симисторные

Ток не более 50 мА (на каждую оптопару)

при переменном напряжении не более

250 В (50 Гц)

ВУ аналогового типа

И

ЦАП «параметр - ток»

Постоянный ток 4…20 мА на внешней

нагрузке не более 1 кОм, напряжение

питания 12…30 В

У

ЦАП «параметр - напряжение»

Постоянное напряжение 0…10 В на

внешней нагрузке не менее 2 кОм,

напряжение питания 16…30 В

2.2 Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до +50 °С;

15

4 Монтаж

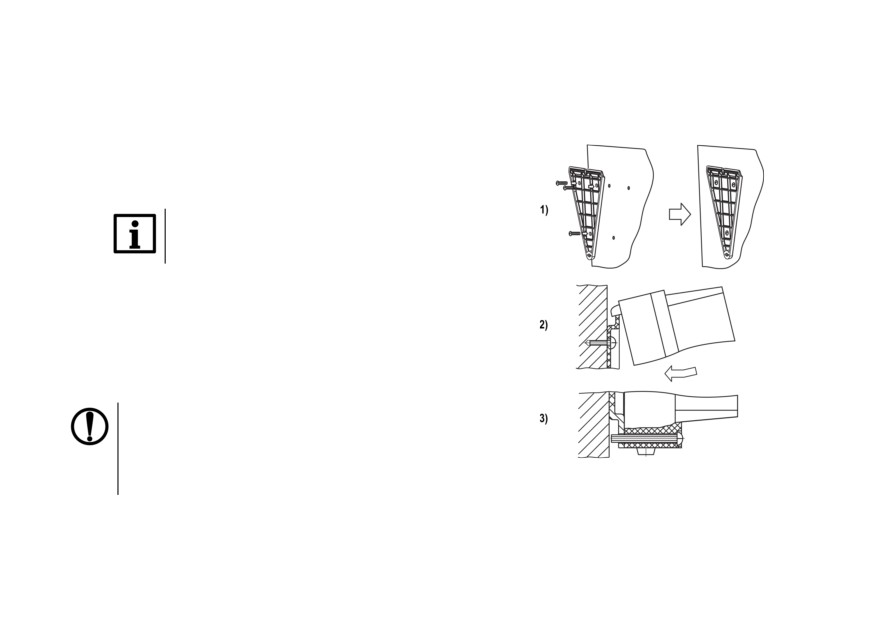

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на

Рисунок 4.1

кронштейне крепежным винтом.

18

Рисунок 4.2 - Габаритные размеры корпуса Н

ПРИМЕЧАНИЕ

Втулки следует подрезать в соответствии с диаметром вводного кабеля.

19

4.2 Установка прибора щитового крепления Щ1

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.4).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

Рисунок 4.3

20

Рисунок 4.4 - Габаритные размеры корпуса Щ1

21

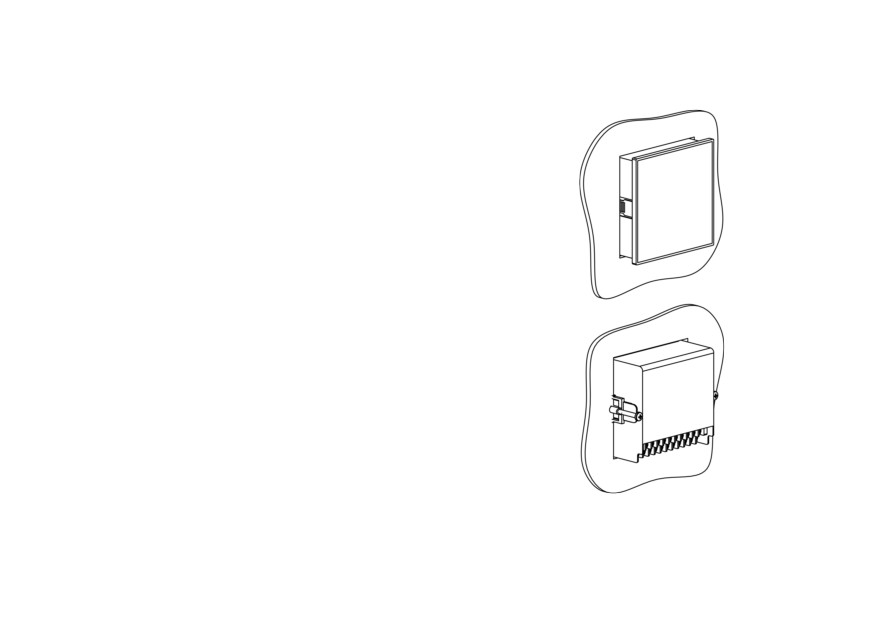

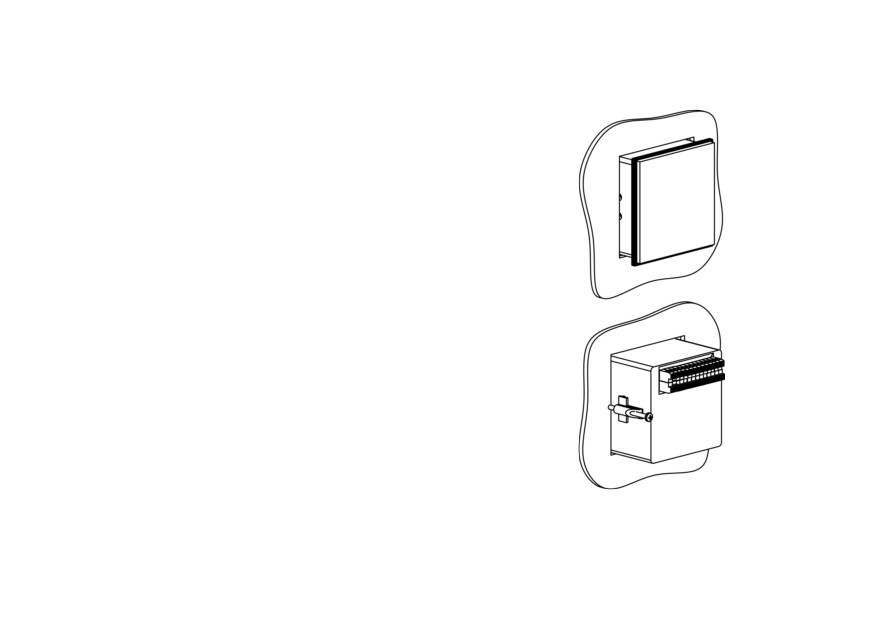

Рисунок 4.5 - Прибор в корпусе Щ1, установленный в щит толщиной 3 мм

22

4.3 Установка прибора щитового крепления Щ2

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.7).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

Рисунок 4.6

23

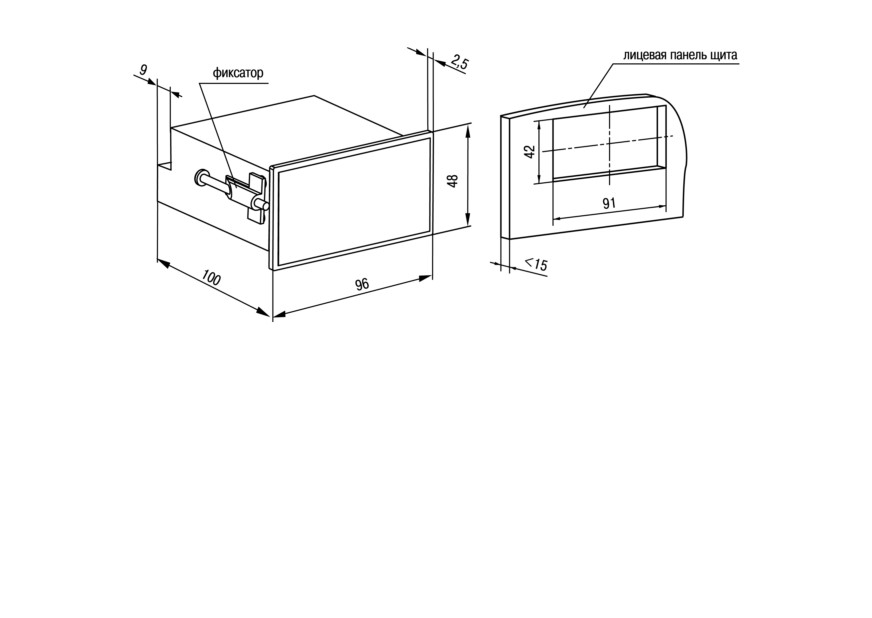

Рисунок 4.7 - Габаритные размеры корпуса Щ2

24

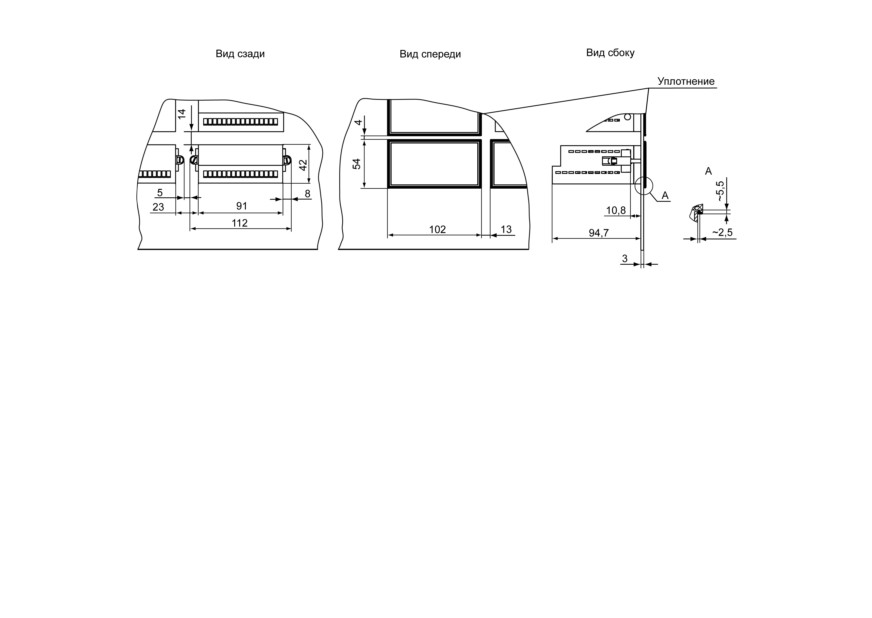

Рисунок 4.8 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

25

4.4 Установка прибора щитового крепления Щ11

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.10).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

Рисунок 4.9

26

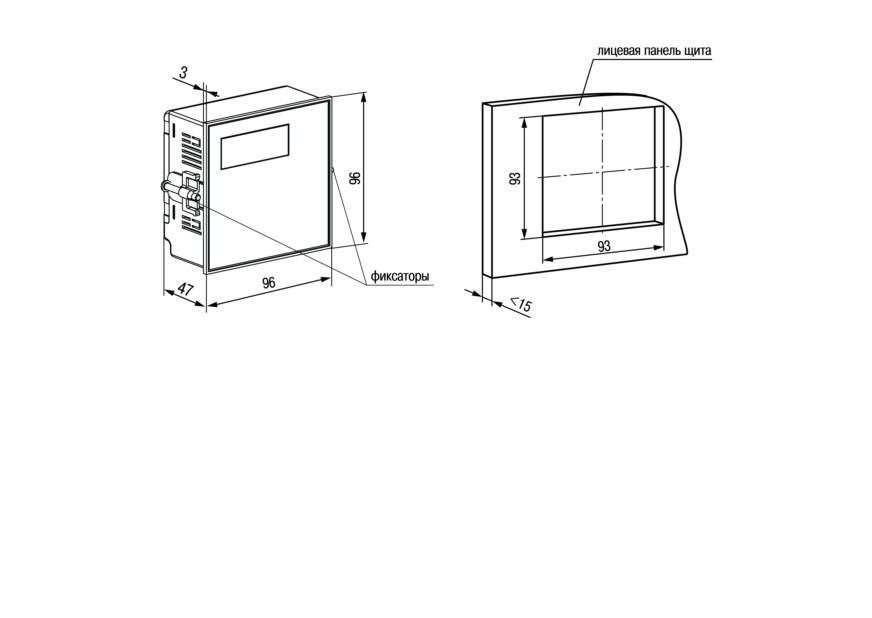

Рисунок 4.10 - Габаритные размеры корпуса Щ11

27

Рисунок 4.11 - Прибор в корпусе Щ11, установленный в щит толщиной 3 мм

28

4.5 «Быстрая» замена прибора (корпус Щ11)

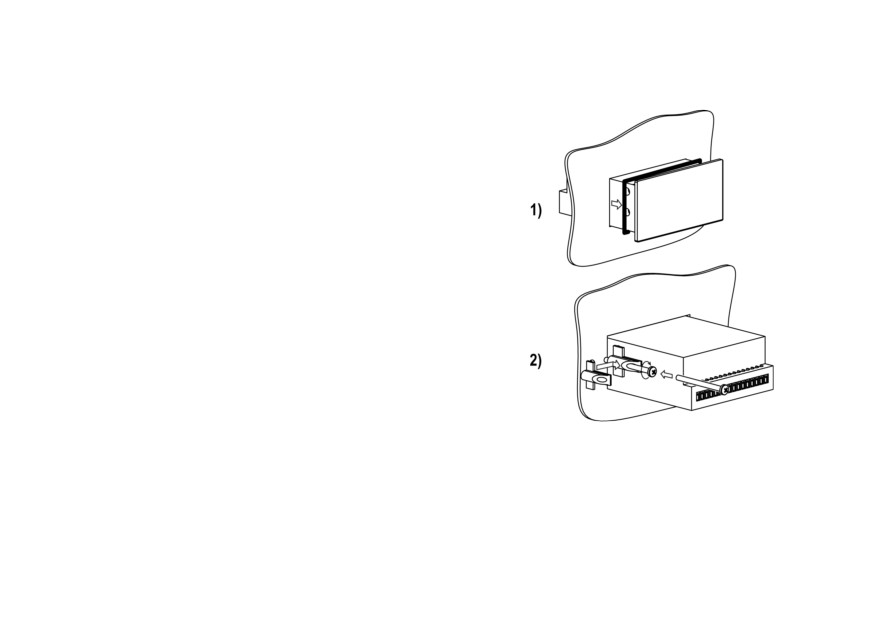

Конструкция клеммника прибора, выполненного в корпусе Щ11, позволяет оперативно заменить

прибор без демонтажа подключенных к нему внешних линий связи.

Для замены прибора следует:

1. Обесточить все линии связи, подходящие к

прибору, в т. ч. линии питания.

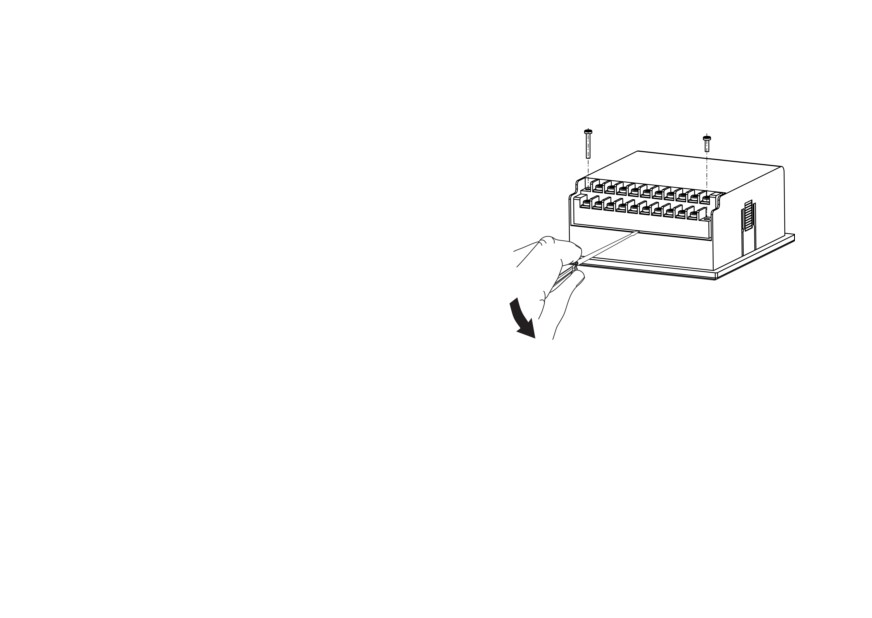

2. Открутить два крепежных винта по краям

клеммной колодки прибора.

3. Отделить съемную часть колодки от прибора

вместе с подключенными внешними линиями

связи с помощью отвертки или другого

подходящего инструмента.

4. Вынуть прибор из щита, а на его место

установить другой с предварительно

удаленной разъемной частью клемм.

Рисунок 4.12

5. Подсоединить к установленному прибору

снятую часть клемм с подключенными

внешними линиями связи.

6. Закрутить крепежные винты клеммной колодки.

29

4.6 Установка прибора DIN-реечного крепления Д

Для установки прибора следует:

1. Подготовить место на DIN-рейке для установки

прибора (см. рисунок 4.14).

2. Установить прибор на DIN-рейку.

3. С усилием придавить прибор к DIN-рейке в

направлении, показанном стрелкой, до

фиксации защелки.

Для демонтажа прибора следует:

1. Отсоединить линии связи с внешними

устройствами.

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от

DIN-рейки.

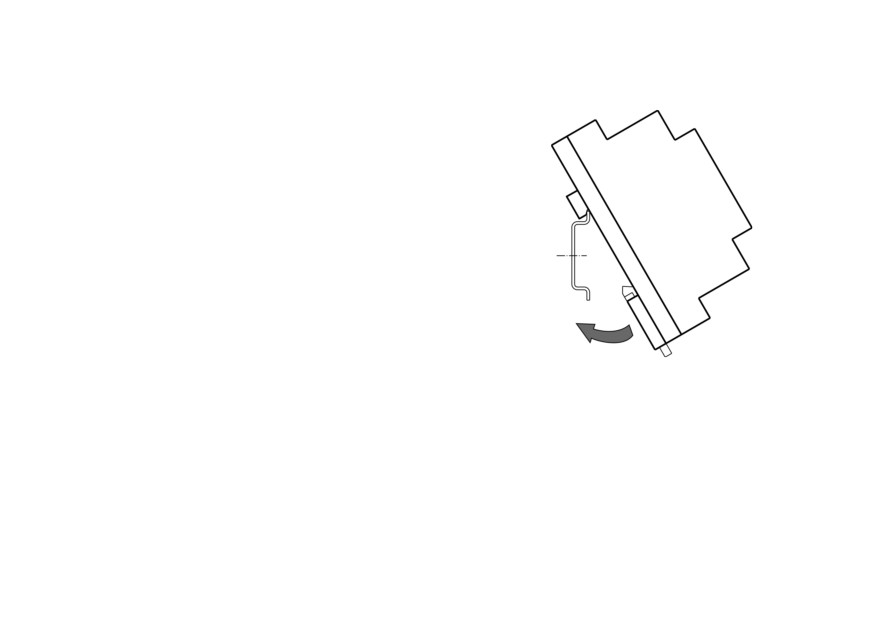

Рисунок 4.13

30

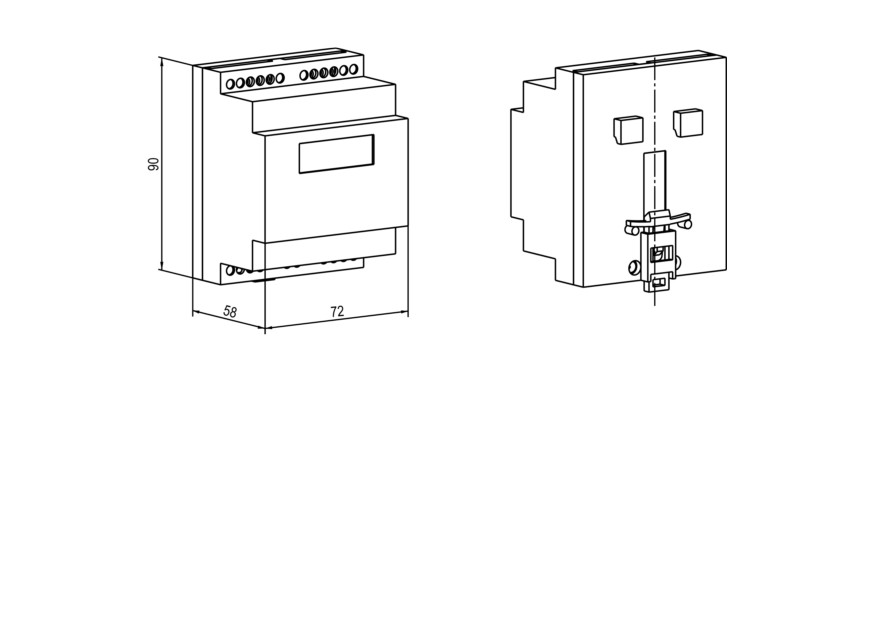

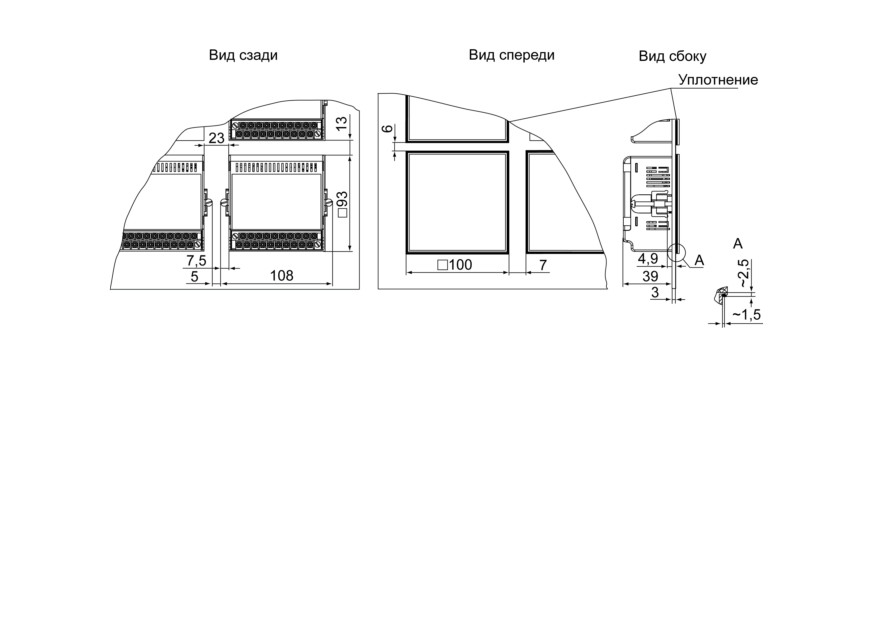

Рисунок 4.14 - Габаритные размеры корпуса Д

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений следует использовать медные

многожильные кабели. Концы кабелей следует зачистить и залудить их или использовать

кабельные наконечники.

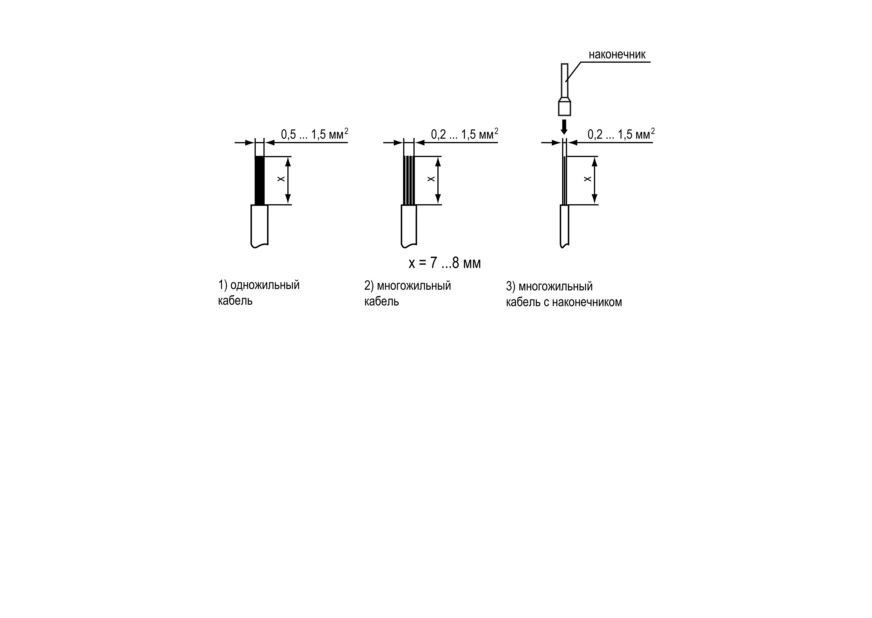

Требования к сечениям жил кабелей указаны на рисунке ниже.

31

Рисунок 5.1 - Требования к сечениям жил кабелей

Общие требования к линиям соединений:

• во время кабелей следует выделить линии связи, соединяющие прибор с датчиком в

самостоятельную трассу (или несколько трасс) и расположить ее (или их) отдельно от

силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты входов прибора от влияния промышленных электромагнитных помех линии

связи прибора с датчиком следует экранировать. В качестве экранов могут быть

использованы как специальные кабели с экранирующими оплетками, так и заземленные

стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками

следует подключить к контакту функционального заземления (FE) в щите управления;

• фильтры сетевых помех следует устанавливать сетевых помех в линиях питания прибора;

32

3. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам и выходам

прибора.

4. Подать питание на прибор.

5. Выполнить настройку прибора.

6. Снять питание.

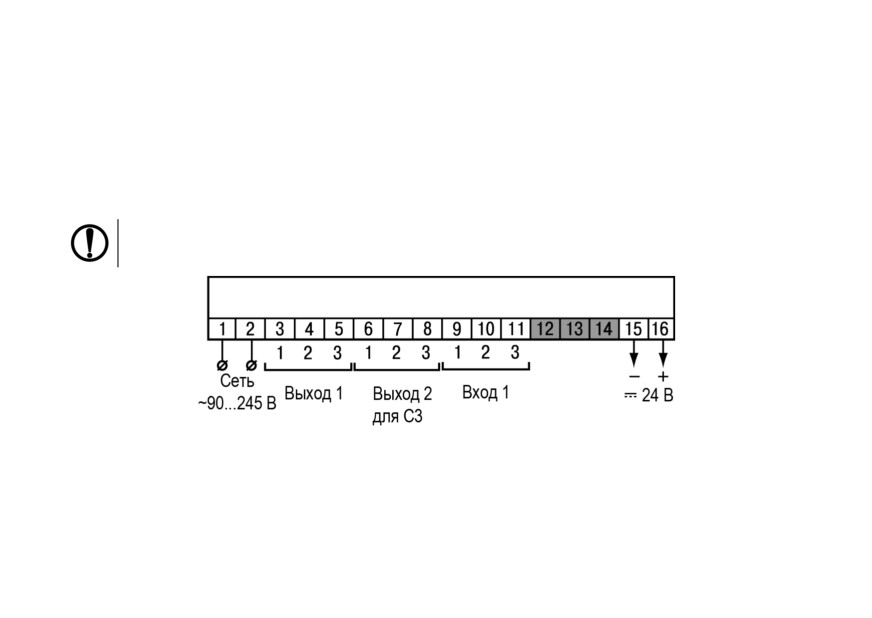

5.3 Назначение контактов клеммника

ПРЕДУПРЕЖДЕНИЕ

На рисунках серым цветом отмечены неиспользуемые клеммы.

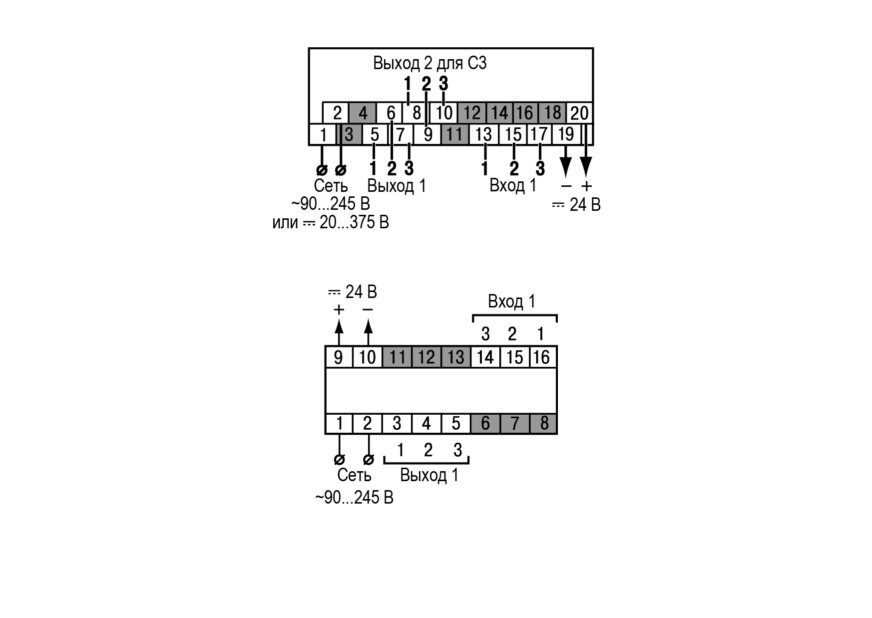

Рисунок 5.2 - Назначение контактов клеммной колодки прибора в настенном Н и щитовом

Щ1, Щ2 типах корпусов

34

Рисунок 5.3 - Назначение контактов клеммной колодки прибора в корпусе Щ11

Рисунок 5.4 - Назначение контактов клеммной колодки прибора в DIN-реечном Д корпусе

35

5.4 Подключение датчиков

5.4.1 Общие сведения

Перечень подключаемых датчиков приведен в таблице 2.2.

ВНИМАНИЕ

Для защиты входных цепей прибора от возможного пробоя зарядами статического

электричества, накопленного на линиях связи «прибор - датчик», перед подключением к

клеммнику прибора их жилы следует на 1 - 2 секунды соединить с винтом

функционального заземления (FE) щита.

При проверке исправности датчика и линии связи необходимо отключить прибор от сети питания.

Во избежание выхода прибора из строя при

«прозвонке» связей следует использовать

измерительные устройства с напряжением питания не более

4,5

В. При более высоких

напряжениях питания этих устройств отключение датчика от прибора обязательно.

Параметры линии соединения прибора с датчиком приведены в таблице 5.1.

Таблица 5.1 - Параметры линии связи прибора с датчиками

Сопротивление

Длина линий,

Тип датчика

линии, Ом, не

Исполнение линии

м, не более

более

Двух- или трехпроводная. Провода

ТС

100

15

равной длины и сечения

Термоэлектродный кабель

ТП

20

100

(компенсационный)

36

Продолжение таблицы 5.1

Сопротивление

Длина линий,

Тип датчика

линии, Ом, не

Исполнение линии

м, не более

более

Унифицированный сигнал

100

100

Двухпроводная

постоянного тока

Унифицированный сигнал

100

5

Двухпроводная

напряжения постоянного тока

ПРЕДУПРЕЖДЕНИЕ

На схемах подключения вместо номера входа (выхода) указан X (например, Х-1).

5.4.2 Подключение ТС по трехпроводной схеме

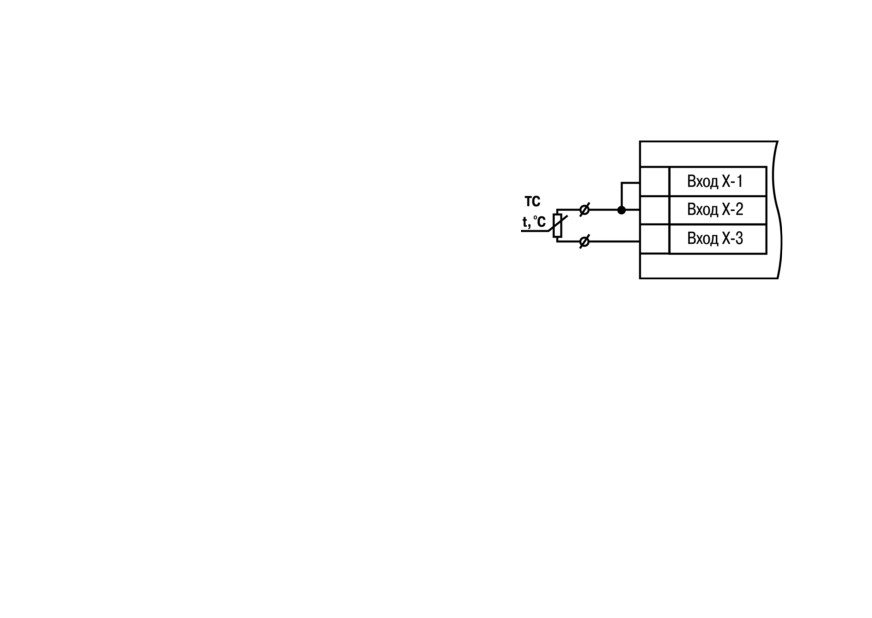

Рисунок 5.5 - Трехпроводная схема подключения ТС

В приборе используется трехпроводная схема подключения ТС.

Допускается соединение ТС с прибором по двухпроводной линии только с обязательным

выполнением определенных условий (см. раздел ниже).

37

5.4.3 Подключение ТС по двухпроводной схеме

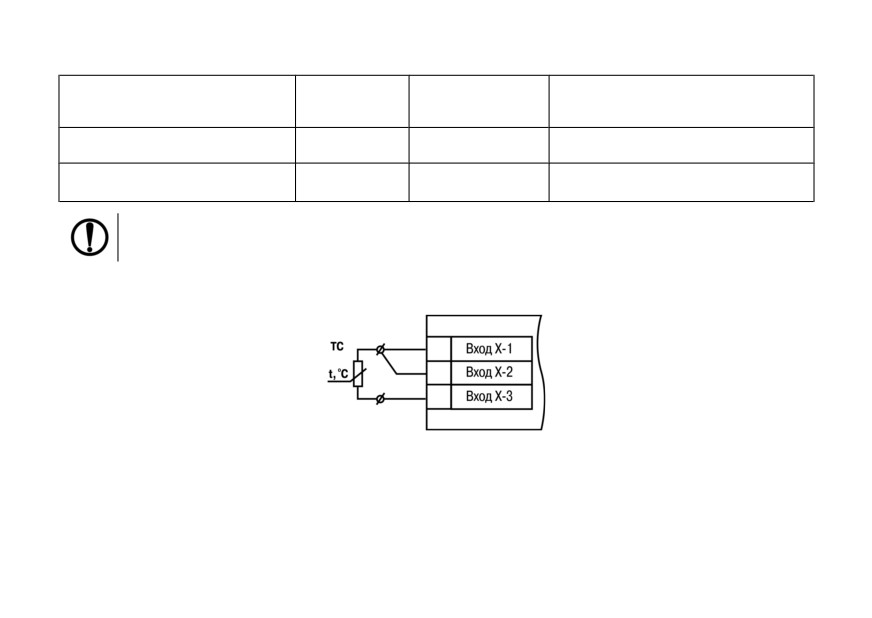

Соединение ТС с прибором по двухпроводной схеме следует производить в случае

невозможности использования трехпроводной схемы, например, при установке прибора

на

объектах, оборудованных ранее проложенными двухпроводными монтажными трассами.

Для компенсации паразитного сопротивления

проводов следует выполнить действия:

1. Перед началом работы установить перемычки

между контактами Вход Х-1 и Вход Х-2

клеммника прибора, а двухпроводную линию

подключить к контактам Вход Х-2 и Вход Х-3.

2. Подключить к противоположным от прибора

концам линии связи «ТС-прибор» вместо ТС

магазин сопротивлений с классом точности не

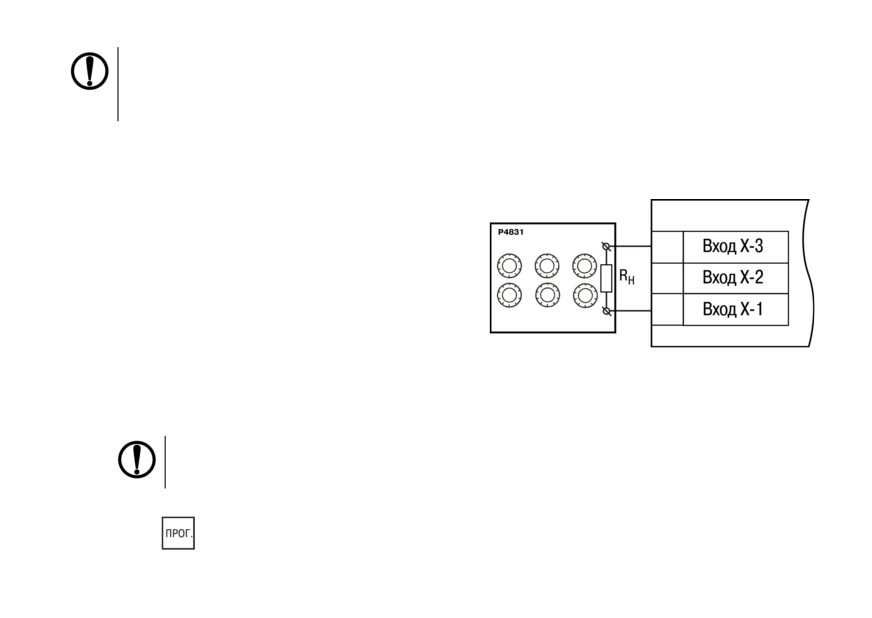

Рисунок 5.6

более 0,05 (например, Р4831).

3. Установить на магазине сопротивлений значение, равное сопротивлению ТС при

температуре 0 °С (в зависимости от типа датчика).

4. Подать на прибор питание.

5. Через 15 - 20 секунд по показаниям цифрового индикатора определить величину

отклонения температуры от 0 °С по каждому каналу измерения.

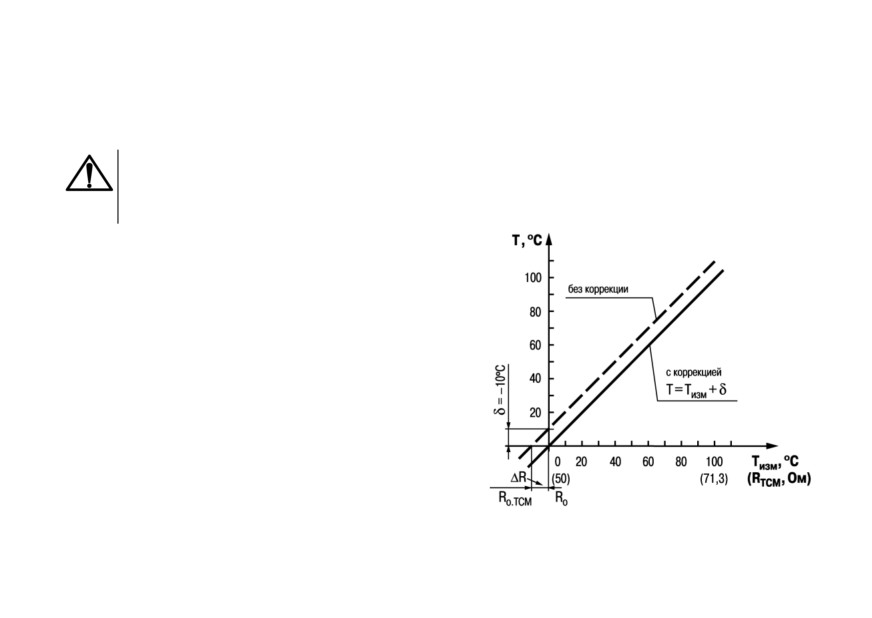

6. Ввести в память прибора значение коррекции сдвиг характеристики b1-1, равное по

величине показаниям прибора и взятое с противоположным знаком.

7. Проверить правильность задания коррекции. Для этого выйти из настройки и убедиться,

что на цифровом индикаторе отображается значение 0,0 ± 0,2 °С.

8. Отключить питание прибора, отсоединить линию связи от магазина сопротивлений и

подключить ее к ТС.

38

5.4.4 Подключение ТП

ВНИМАНИЕ

Запрещается использовать ТП с неизолированным рабочим спаем.

В приборе предусмотрена схема автоматической

компенсации температуры свободных концов ТП.

Датчик температуры «холодного спая» установлен

рядом с клеммником прибора.

ПРЕДУПРЕЖДЕНИЕ

Для отключения компенсации «холодного

спая» необходимо ввести код 100 (см.

раздел 7.1). Компенсация «холодного спая»

будет вновь включена только при изменении

кода датчика или новом включении прибора.

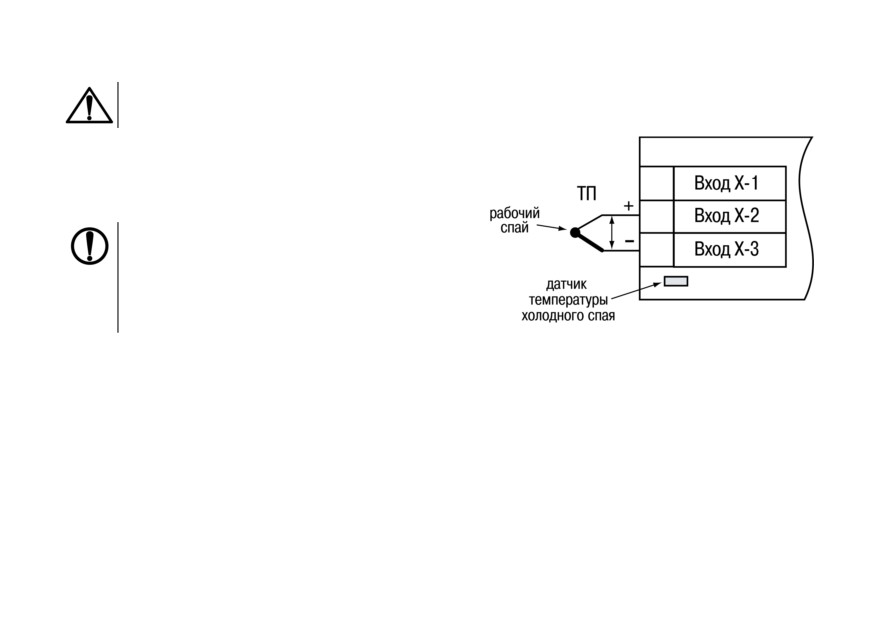

Рисунок 5.7

5.4.5 Подключение датчиков c унифицированным выходным сигналом тока или

напряжения

Подключать датчики с выходным сигналом в виде постоянного напряжения (от минус 50,0 до

50,0 мВ или от 0 до 1,0 В) можно непосредственно к входным контактам прибора.

39

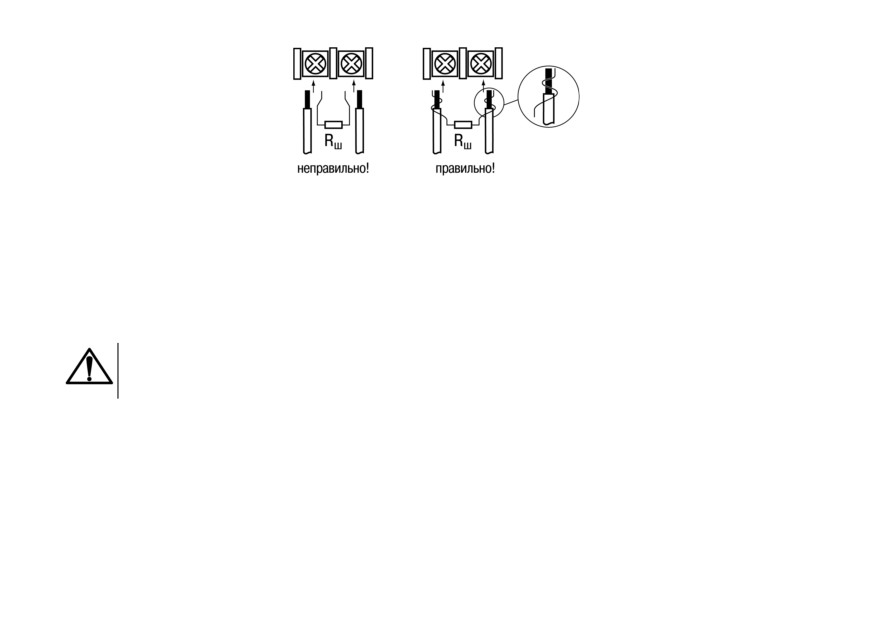

Рисунок 5.8 - Подключение шунтирующего резистора

Подключение датчиков с выходом в виде тока (0...5,0 мА, 0...20,0 мА или 4,0… 20,0 мА) следует

выполнять только после установки шунтирующего резистора сопротивлением 49,9 Ом (допуск не

более 0,1 %), подключение которого необходимо производить в соответствии с рисунком 5.10.

Вывод резистора следует заводить с той же стороны винтовой клеммы, что и провод от датчика.

При использовании провода сечением более 0,35 мм конец провода и вывод резистора

необходимо скрутить или спаять.

ВНИМАНИЕ

Невыполнение этого требования может привести к пропаданию контакта между

выводом резистора и клеммы, что повлечет повреждение входа прибора!

40

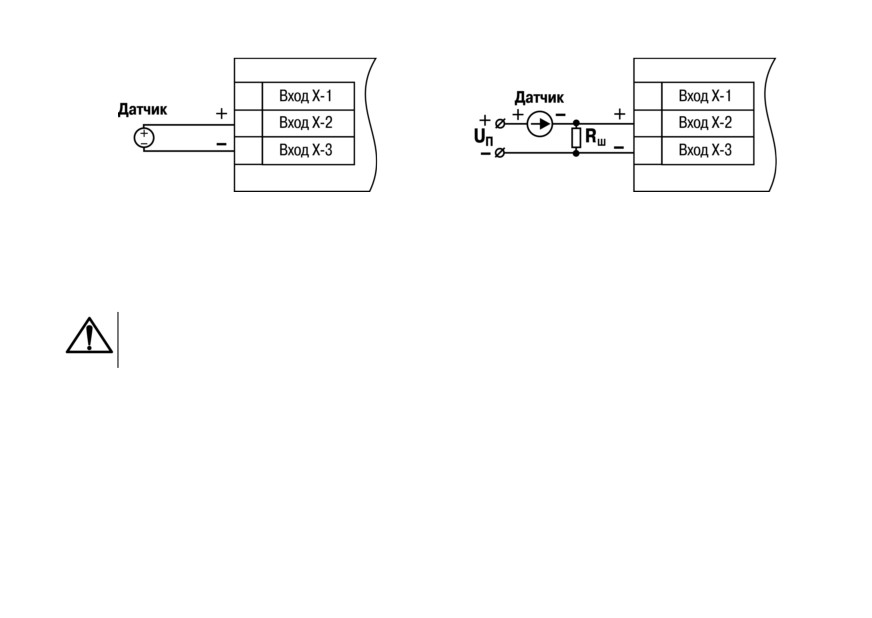

Рисунок 5.9 - Схема подключения активного

Рисунок 5.10 - Схема подключения пассивного

датчика с выходом в виде напряжения от -50 до

датчика с токовым выходом от 0 до 5 мА или от 0

50 мВ или от 0 до 1 В

(4) до 20 мА Rш=49,9 ± 0,025 Ом

Схема подключения пассивного датчика с питанием от прибора приведена на рисунке 5.11.

ВНИМАНИЕ

При коротком замыкании контактов «+» и «-» встроенного источника питания прибор

перезагружается.

41

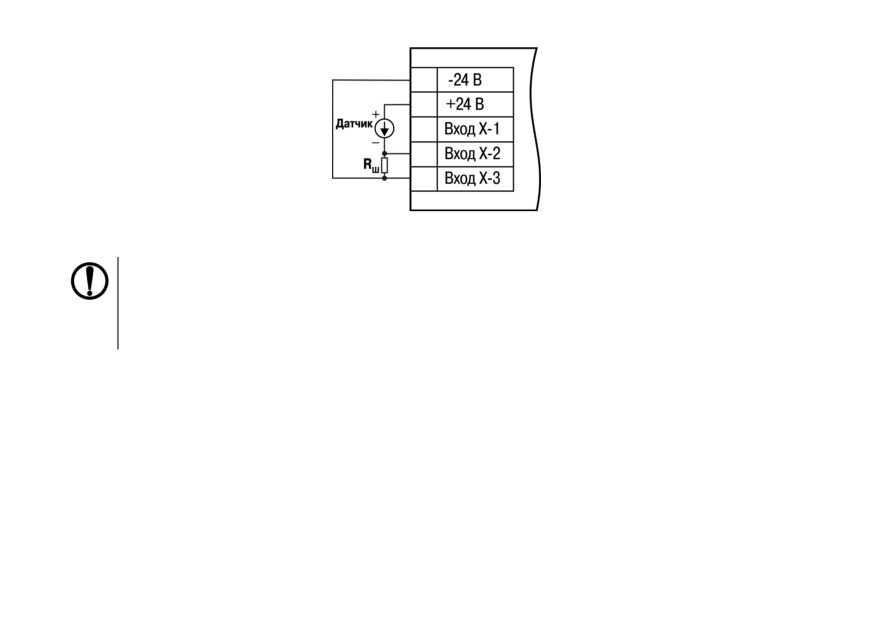

Рисунок 5.11 - Схема подключения пассивного датчика с питанием от прибора

ПРЕДУПРЕЖДЕНИЕ

Максимальный выходной ток встроенного источника питания (для модификаций с

переменным напряжением питания 90 ... 245 В) 80 мА.

Максимальный выходной ток встроенного источника питания (для модификаций с

постоянным напряжением питания 20...375 В) 50 мА.

42

5.5 Подключение нагрузки к ВУ

5.5.1 Подключение нагрузки к ВУ типа Р

Схема подключения нагрузки к ВУ типа Р приведена на рисунке 5.12.

ПРЕДУПРЕЖДЕНИЕ

Коммутируемые силовые цепи должны

иметь напряжение не более 230 В и рабочий

ток не более 8 А.

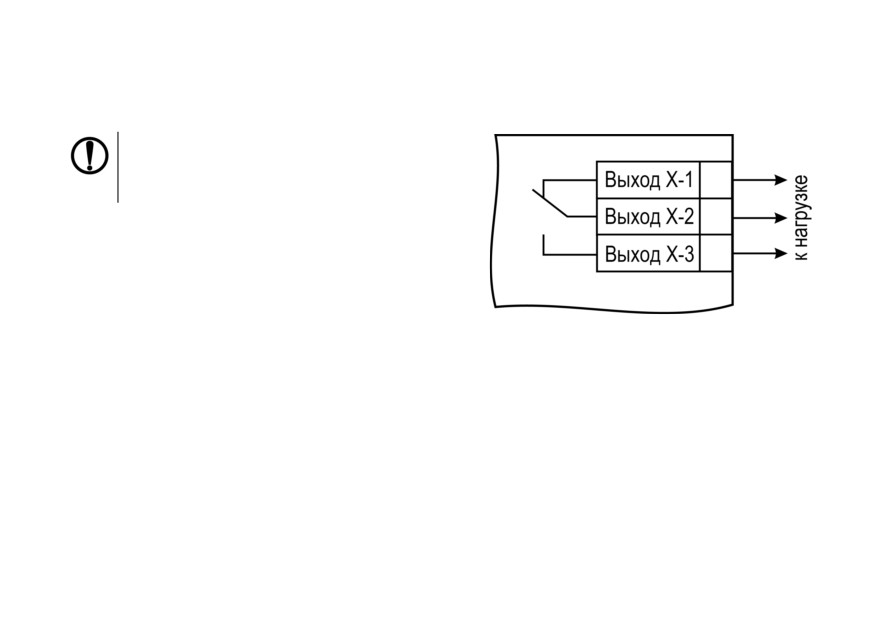

Рисунок 5.12

43

5.5.2 Подключение нагрузки к ВУ типа К

Схема подключения нагрузки к ВУ приведена на

рисунке 5.13. Чтобы транзистор не вышел из строя

из-за большого тока самоиндукции, следует

установить диод VD1

параллельно обмотке

внешнего реле Р1.

ПРЕДУПРЕЖДЕНИЕ

Характеристики низковольтного реле Р1:

напряжение не более 50 В при токе не более

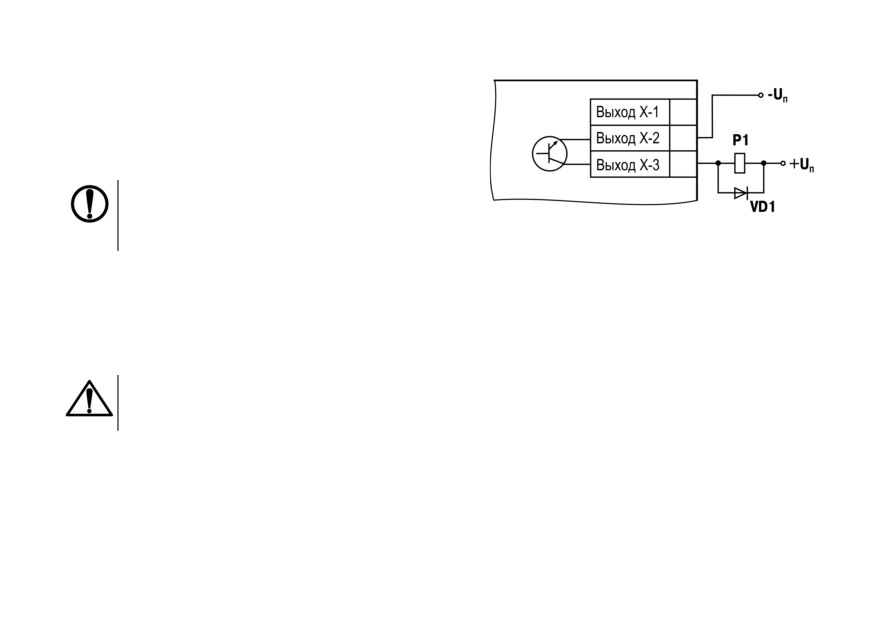

Рисунок 5.13

400 мА.

5.5.3 Подключение нагрузки к ВУ типа Т

Выход «Т» имеет два состояния: с низким (от 0 до 1 В) и высоким (от 4 до 6 В) уровнем

напряжения. В приборе используются выходы, выполненные на основе транзисторного ключа n-

p-n-типа.

ВНИМАНИЕ

Максимальная длина соединительного кабеля между прибором с выходом Т и

твердотельным реле не должна превышать 3 м.

44

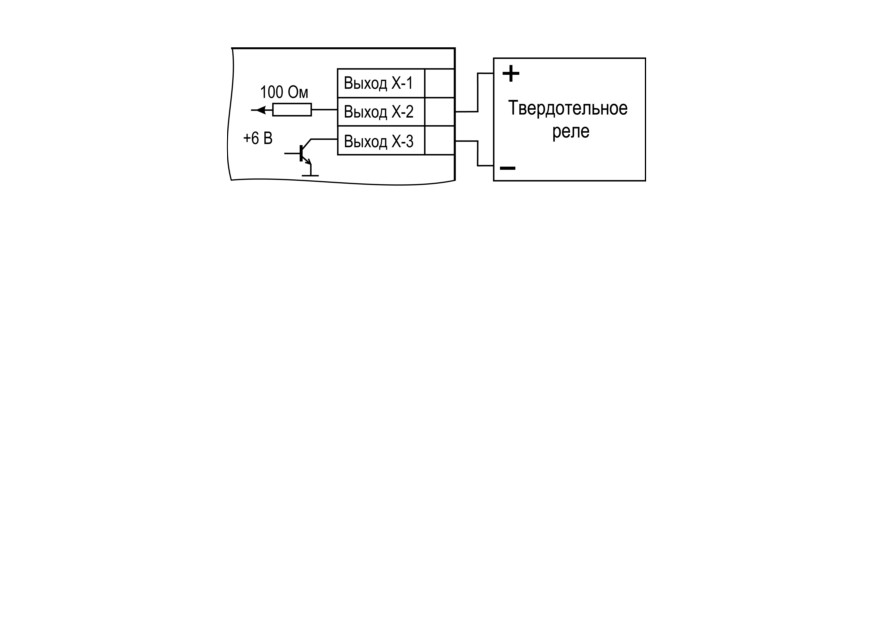

Рисунок 5.14 - Схема подключения нагрузки к ВУ типа Т

Выходной элемент не имеет гальванической изоляции. Гальваническую изоляцию обеспечивает

само твердотельное реле.

5.5.4 Подключение нагрузки к ВУ типа С

ВУ типа С имеет внутреннюю схему перехода через ноль и включается в цепь управления

мощного симистора или пары встречно-параллельно включенных тиристоров через

ограничивающий резистор R1

(см. рисунки далее). Величина сопротивления резистора

определяет ток управления симистора. Нагрузочная способность выхода - ток не более 50 мА

при переменном напряжении не более 250 В. Для предотвращения пробоя тиристоров из-за

высоковольтных скачков напряжения в сети к их выводам рекомендуется подключать

фильтрующую RC цепочку (R2C1).

45

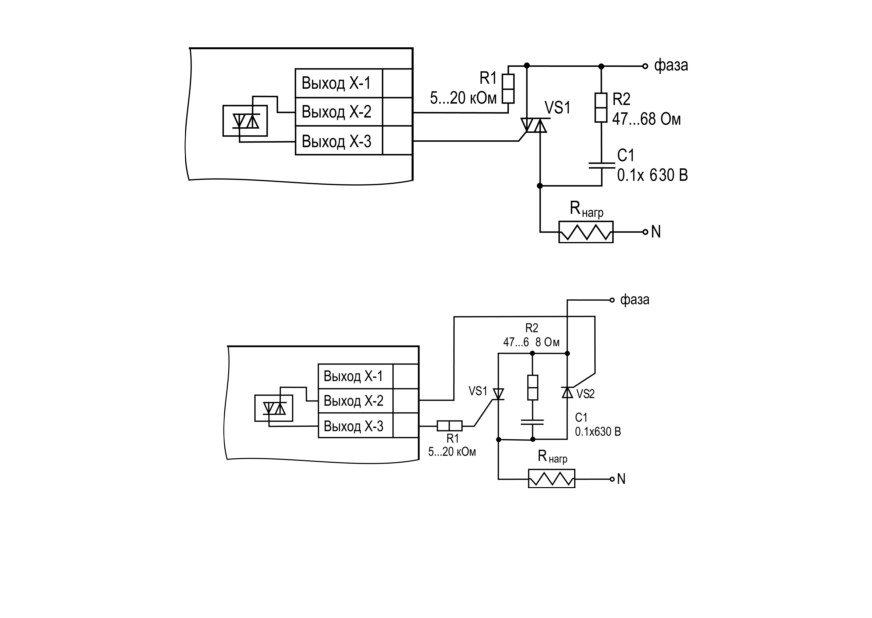

Рисунок 5.15 - Схема подключения силового симистора к ВУ типа С

Рисунок 5.16 - Схема встречно-параллельного подключения двух тиристоров к ВУ типа С

46

5.5.5 Подключение нагрузки к ВУ типа С3

Три оптосимистора по рабочим параметрам аналогичны выходу С и предназначены для

управления трехфазной нагрузкой.

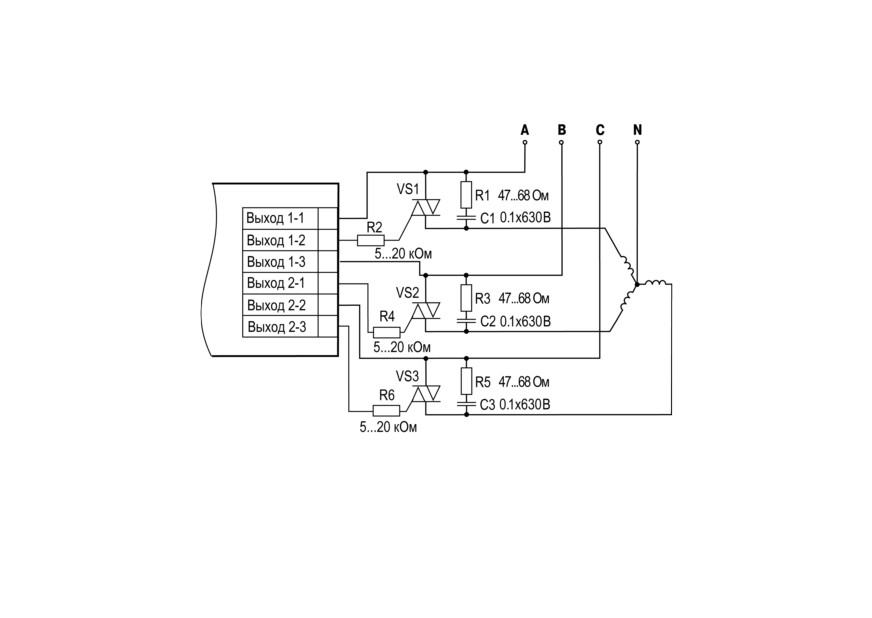

Рисунок 5.17 - Схема подключения силового симистора к ВУ типа С3

5.5.6 Подключение нагрузки к ВУ типа И

Схема подключения нагрузки к ВУ приведена на рисунке 5.18.

47

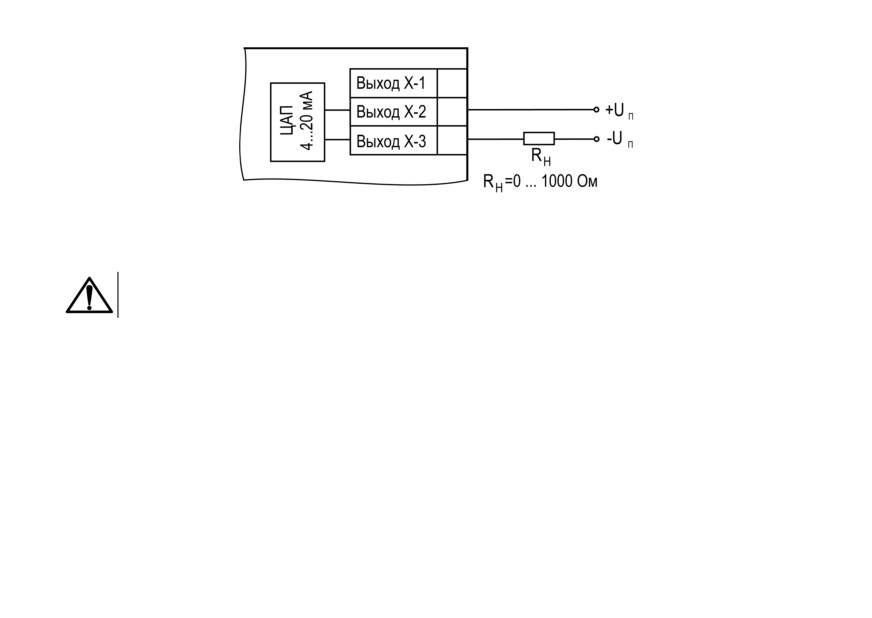

Рисунок 5.18 - Схема подключения нагрузки к ВУ типа И

Для питания ВУ возможно использование встроенного источника 24 В.

ВНИМАНИЕ

Напряжение источника питания ЦАП не должно быть более 30 В.

Сопротивление нагрузки Rн зависит от напряжения источника питания Uп и выбирается по

графику (см. рисунок 5.19).

48

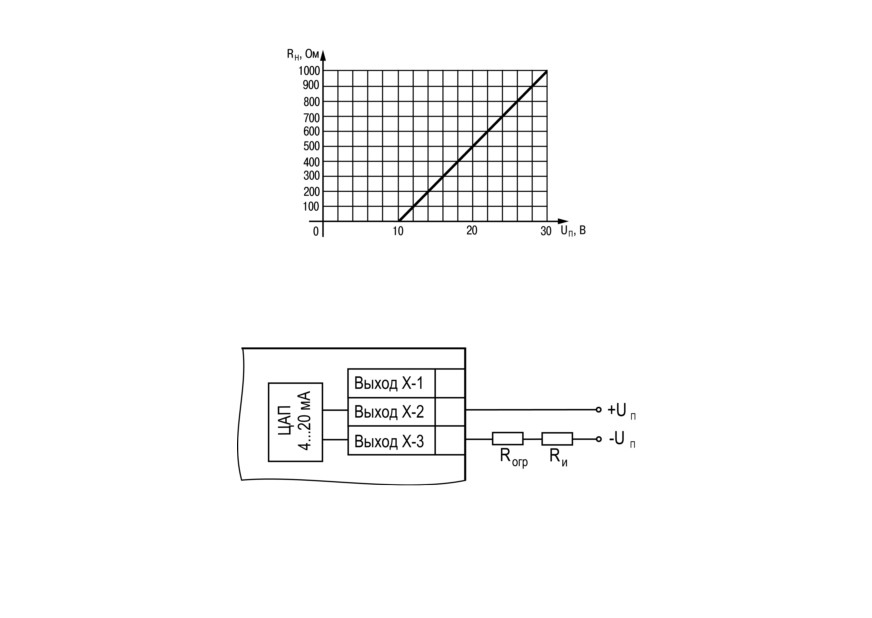

Рисунок 5.19 - График зависимости Rн(Uп)

Если для измерения токового сигнала используется измерительный шунт Rи и его номинал

меньше необходимого сопротивления нагрузки, следует использовать добавочный

ограничивающий резистор Rогр (см. рисунок 5.20).

Рисунок 5.20 - Схема подключения нагрузки с измерительным шунтом

Сопротивление ограничивающего резистора вычисляется по формуле: Rогр = Rн - Rи

49

ВНИМАНИЕ

Допускается применение резистора с величиной сопротивления, отличающейся от

рассчитанной не более чем на ± 10 %.

Типовые соотношения:

Uп = 12 В, Rн = Rи = 100 Ом;

Uп = 24 В, Rн = 700 Ом (Rи = 100 Ом, Rогр = 620 Ом).

5.5.7 Подключение нагрузки к ВУ типа У

Схема подключения нагрузки приведена на рисунке 5.21.

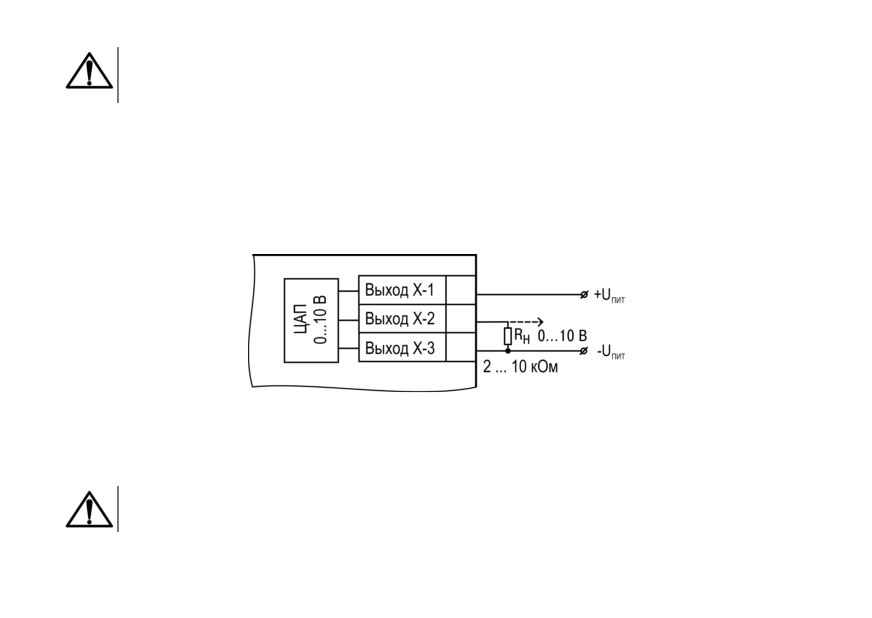

Рисунок 5.21 - Схема подключения нагрузки к ВУ типа У

Сопротивление нагрузки Rн, подключаемой к ЦАП, должно быть в диапазоне от 2 до 10 кОм. Для

питания ВУ возможно использование встроенного источника питания 24 В.

ВНИМАНИЕ

Напряжение источника питания ЦАП не должно превышать 30 В.

50

6 Эксплуатация

6.1 Принцип работы

Функциональная схема прибора приведена на рисунке 6.1.

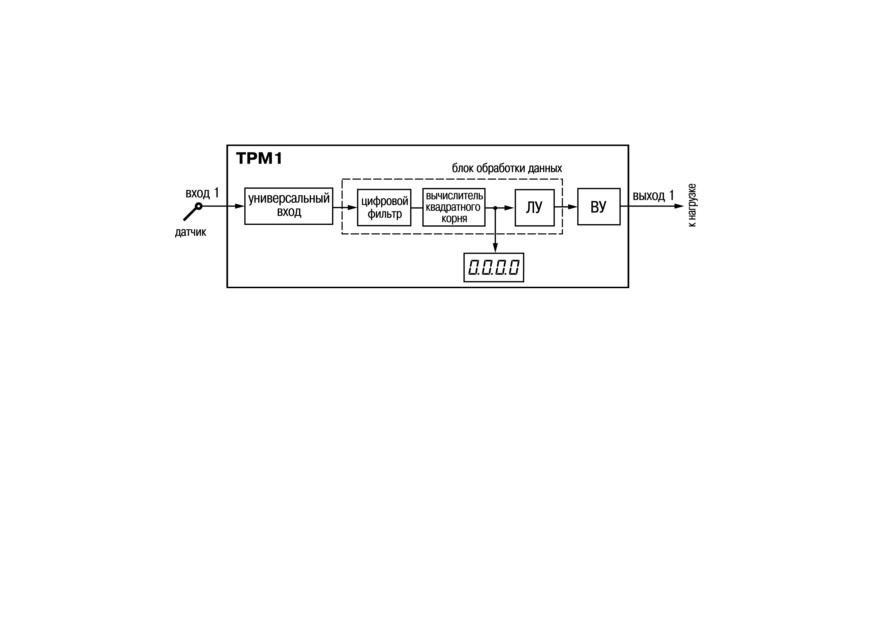

Рисунок 6.1 - Функциональная схема прибора

При обработке измеренного значения выполняются следующие функции:

• цифровая фильтрация измерений (для ослабления влияния внешних импульсных помех на

эксплуатационные характеристики прибора);

• коррекция измерительной характеристики датчиков (для устранения начальной

погрешности преобразования входных сигналов и погрешностей, вносимых

соединительными проводами);

• вычисление квадратного корня с учетом настроек масштабирования. Выполняется для

работы с унифицированными датчиками, сигнал которых пропорционален квадрату

измеряемой величины (например, датчики расхода жидкости или газа)).

51

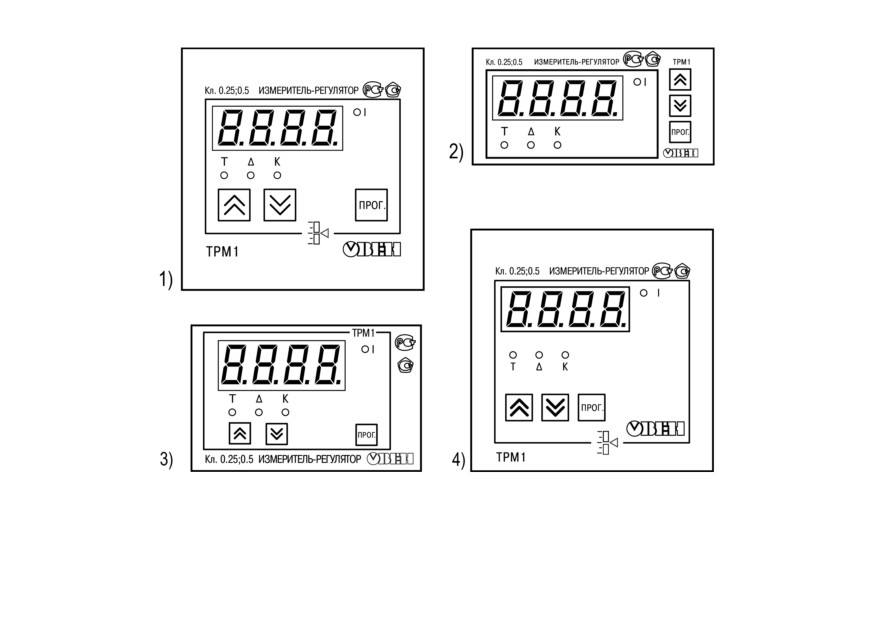

Рисунок 6.2 - Лицевая панель прибора для корпусов: 1) настенного Н и щитового

крепления Щ1; 2) щитового Щ2; 3) DIN-реечного Д; 4) щитового Щ11

53

Таблица 6.1 - Назначение цифрового индикатора

Режим

эксплуатации

Отображаемая информация

прибора

Работа

Измеренное значение Т

Настройка

Обозначение и значения параметров настройки

Авария

Обозначение ошибки

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

К

Светится

ВУ в состоянии ВКЛЮЧЕНО (только для ВУ дискретного типа)

Т

Светится

Включен режим ввода значения уставки регулируемой величины

На цифровом индикаторе выводятся показания первого канала

Светится

I

измерения (Т)

Мигает

Аварийная ситуация на первом входе

Включен режим ввода значения гистерезиса компаратора или

Δ

Светится

полосы пропорциональности П-регулятора

54

Таблица 6.3 - Назначение кнопок

Режим

Кнопка

эксплуатации

Назначение

прибора

Нажатие < 1 с:

• Вход на первый уровень настройки;

Работа

Нажатие > 3 с:

• Вход на второй уровень настройки

• Вход в группу параметров настройки;

Настройка

• Вход в режим редактирования параметра

Просмотр заданного значения уставки ЛУ

Работа

• Навигация по меню настройки;

•

Увеличение/уменьшение значения параметра

(для

Настройка

ускорения зажать кнопку)

6.3 Включение и работа

Во время работы прибор управляет внешним исполнительным устройством в соответствии с

заданным режимом работы ЛУ. Визуальный контроль над работой выходного устройства

дискретного типа может осуществляться оператором по светодиоду К. Включение светодиода

сигнализирует о переводе логического устройства и связанного с ним выхода в состояние

ВКЛЮЧЕНО, а выключение - в состояние ОТКЛЮЧЕНО.

55

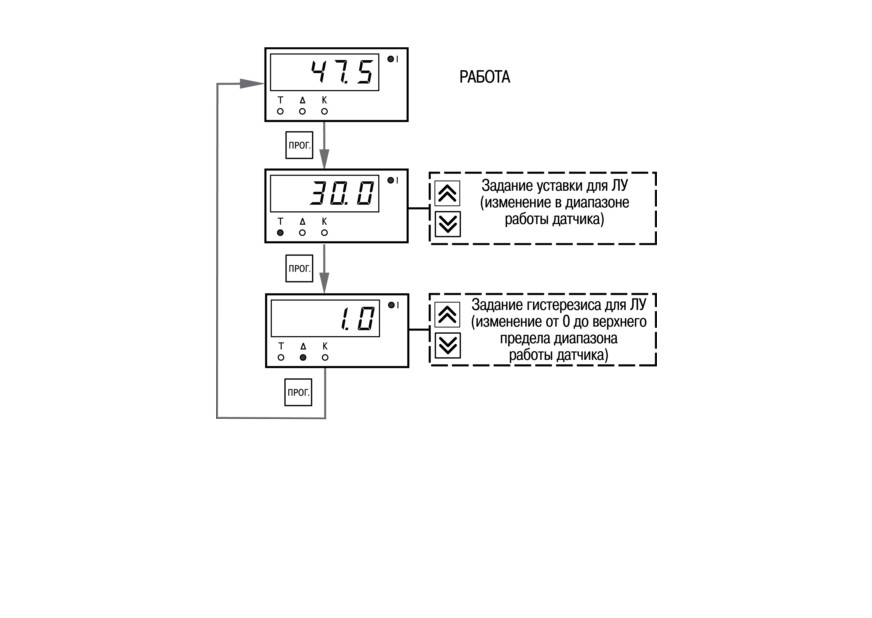

Рисунок 7.1 - Последовательность работы с прибором на первом уровне настройки

На втором уровне настройки осуществляется просмотр и необходимое изменение

функциональных параметров прибора. Функциональные параметры прибора разделены на

группы:

• группа А (параметры, определяющие логику работы прибора);

58

• группа b (параметры, отвечающие за настройку измерительной части прибора).

Для входа на второй уровень настройки следует нажать и удерживать кнопку

не менее 3 сек.

Последовательности процедуры настройки прибора на втором уровне для обеих групп

параметров приведены на рисунках ниже.

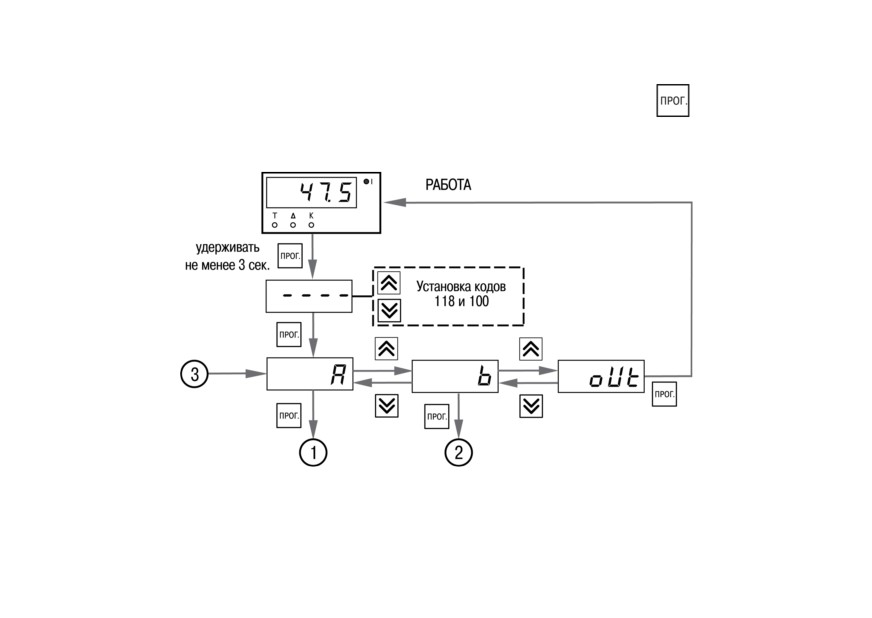

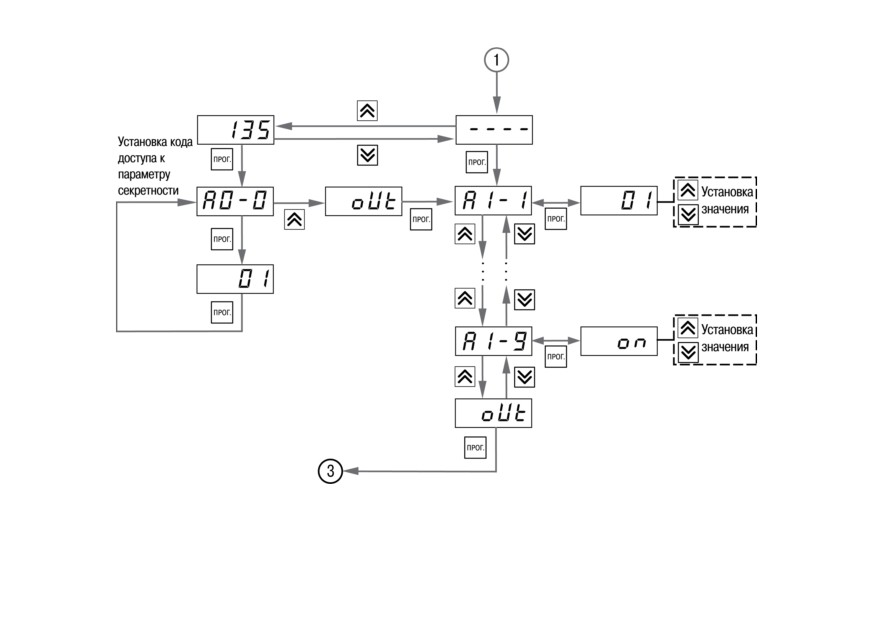

Рисунок 7.2 - Последовательность работы с прибором на втором уровне настройки

59

Рисунок 7.3 - Последовательность работы с прибором на втором уровне настройки (для

группы параметров А)

61

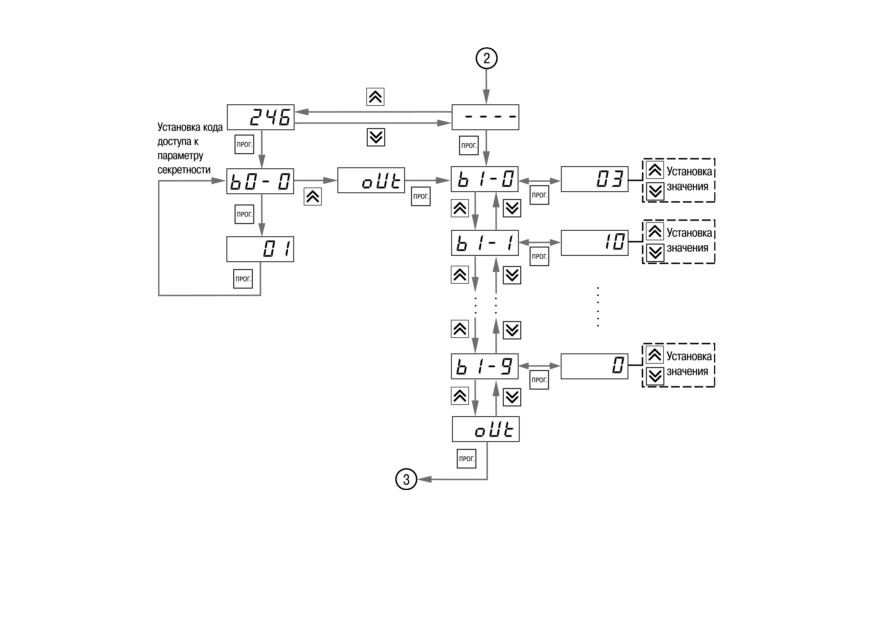

Рисунок 7.4 - Последовательность работы с прибором на втором уровне настройки (для

группы параметров b)

62

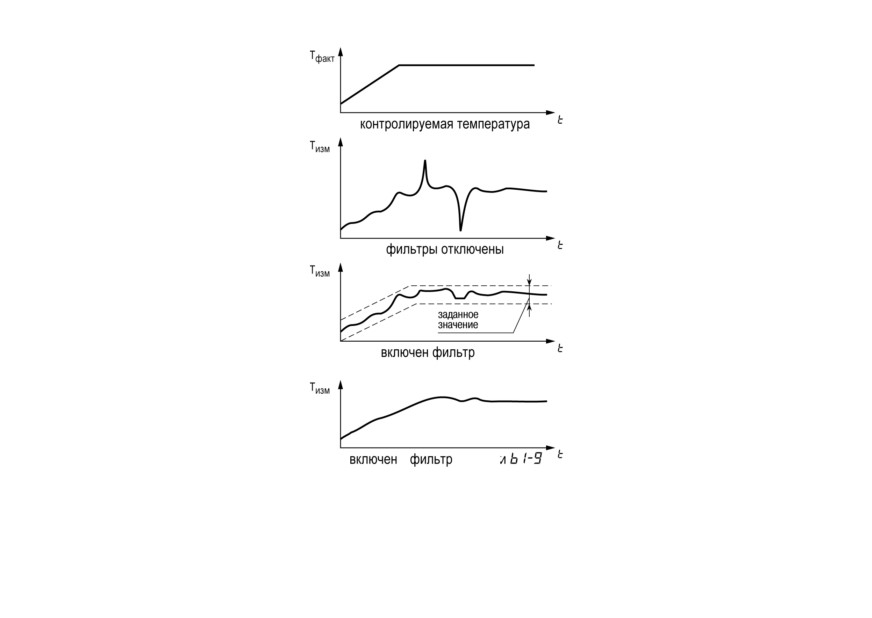

Рисунок 7.5 - Временные диаграммы работы цифровых фильтров

65

7.3 Коррекция измерительной характеристики датчиков

Для устранения начальной погрешности преобразования входных сигналов, измеренное

прибором значение может быть откорректировано. В приборе есть два типа коррекции,

позволяющие осуществлять сдвиг или наклон характеристики на заданную величину.

ВНИМАНИЕ

При подключении ТС по двухпроводной схеме следует выполнять коррекцию сдвиг

характеристики в обязательном порядке. Определение значения параметра сдвиг

характеристики производится по методике, приведенной в разделе 5.4.3.

Сдвиг характеристики применяется

• для компенсации погрешностей, вносимых

сопротивлением подводящих проводов при

использовании двухпроводной схемы

подключения ТС,

• при отклонении у ТС значения R0.

Такая коррекция осуществляется путем прибавления

к измеренной величине значения δ. Значение δ

задается параметром b1-1. Пример сдвига

Рисунок 7.6

66

характеристики для датчика TCM (Cu50) графически представлен на рисунке

7.6.

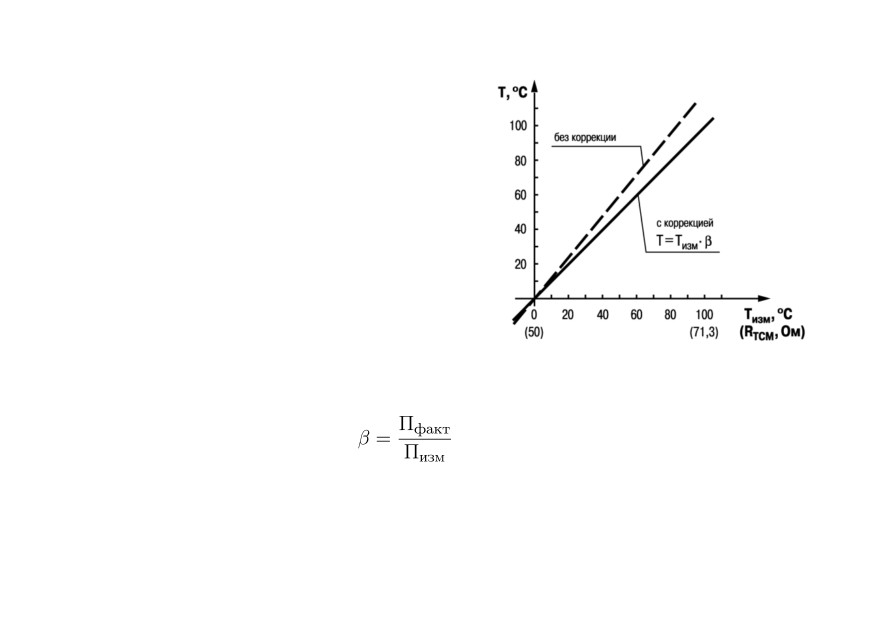

Изменение наклона характеристики осуществляется

путем умножения измеренной (и скорректированной

«сдвигом», если эта коррекция необходима)

величины на поправочный коэффициент β, значение

которого задается параметром b1-2. Пример

изменения наклона измерительной характеристики

графически представлен на рисунке 7.7. Данный вид

коррекции используется, как правило, для

компенсации погрешностей самих датчиков

(например, при отклонении у термометров

сопротивления параметра α от стандартного

значения) или погрешностей, связанных с разбросом

сопротивлений шунтирующих резисторов

(при

работе с преобразователями, выходным сигналом

которых является ток). Значение поправочного

коэффициента β задается в безразмерных единицах

Рисунок 7.7

в диапазоне от 0,900 до 1,100 и перед установкой

определяется по формуле:

(7.1)

где

Пфакт - фактическое значение контролируемой входной величины;

Пизм - измеренное прибором значение той же величины.

67

Определить необходимость введения поправочного коэффициента можно, измерив

максимальное или близкое к нему значение параметра, где отклонение наклона измерительной

характеристики наиболее заметно.

7.4 Настройка вычисления квадратного корня

Данная функция предназначена для датчиков с выходным сигналом, пропорциональным

квадрату измеряемого сигнала.

Для включения/выключения вычислителя необходимо установить соответствующее значение

параметра b1-3. Вычисление квадратного корня T с учетом настроек масштабирования

происходит по следующей формуле:

(7.2)

где

Пн - заданное нижнее значение границы диапазона измерения (b1-5);

Пв - заданное верхнее значение границы диапазона измерения (b1-6);

Iх - значение сигнала с датчика в относительных единицах от 0,000 до 1,000.

7.5 Режим быстрого измерения

При использовании датчиков с унифицированным сигналом тока и напряжения возможна работа

в режиме «быстрого измерения». Время измерения и реакции на изменение входного сигнала

тока и напряжения этом случае составляет не более 0,1 секунды на канал. Режим быстрого

измерения включается и выключается установкой соответствующего значения параметра b0-5 -

«Режим быстрого измерения». При включении режима измерения производятся на обоих входах,

при этом прибор автоматически начинает быстрые измерения на том входе, где установлен

68

Режим работы

Значение параметра

Комментарий

ЛУ

ЛУ выключено

oFF

ЛУ не работает, переходит в состояние ОТКЛЮЧЕН,

соответствующее ВУ переходит в состояние, определяемое

параметром А1-9

Устройство

01

Прямой гистерезис (для нагревателя)

сравнения

02

Обратный гистерезис (для охладителя)

03

П-образная характеристика (для сигнализации о входе

контролируемой величины в заданные границы)

04

U-образная характеристика (для сигнализации о выходе

контролируемой величины за заданные границы

П-регулятор

05

Прямо пропорциональный закон (нагреватель)

06

Обратно пропорциональный закон (охладитель)

Регистратор

07

-

7.6.1 Настройка режима устройства сравнения

ВНИМАНИЕ

В режиме устройства сравнения ЛУ может работать, если в приборе установлено

связанное с ним ВУ дискретного типа - электромагнитное реле, транзисторная оптопара,

оптосимистор.

При работе в режиме устройства сравнения ЛУ работает по одному из типов логики (см.

рисунок 7.8):

• тип логики 1 (прямой гистерезис) применяется в случае использования прибора для

управления работой нагревателя (например, ТЭНа) или сигнализации о том, что значение

70

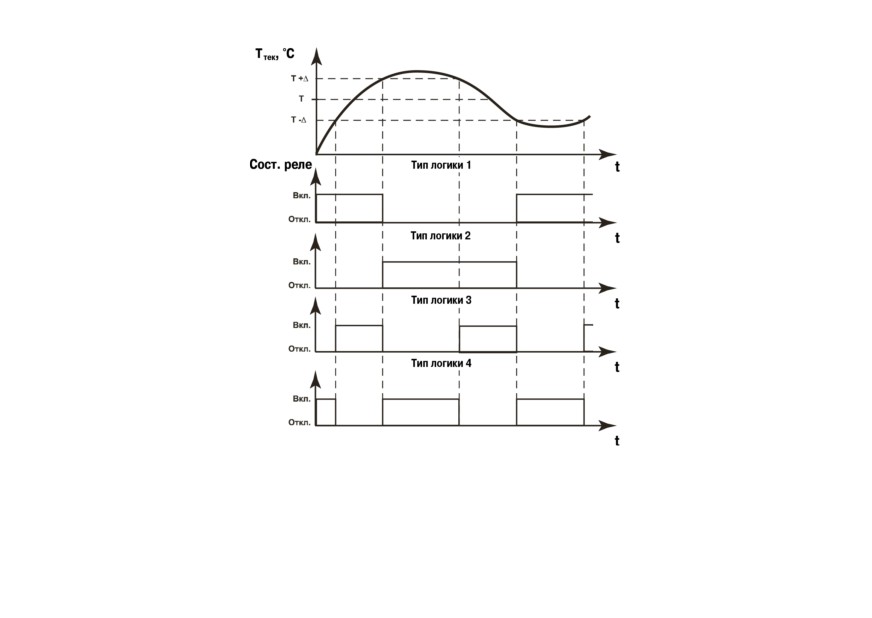

Рисунок 7.8 - Типы логики при работе ЛУ в режиме устройства сравнения

Значения уставки (Т) и гистерезиса (Δ) задаются в параметрах регулирования на первом уровне

настройки.

72

Для ЛУ, работающего в режиме устройства сравнения, может быть задано время задержки

включения и время задержки выключения. ЛУ включает или выключает ВУ, если условие,

вызывающее изменение состояния, сохраняется как минимум в течение времени,

установленного в параметрах А1-5 и А1-6 соответственно (см. рисунок 7.9).

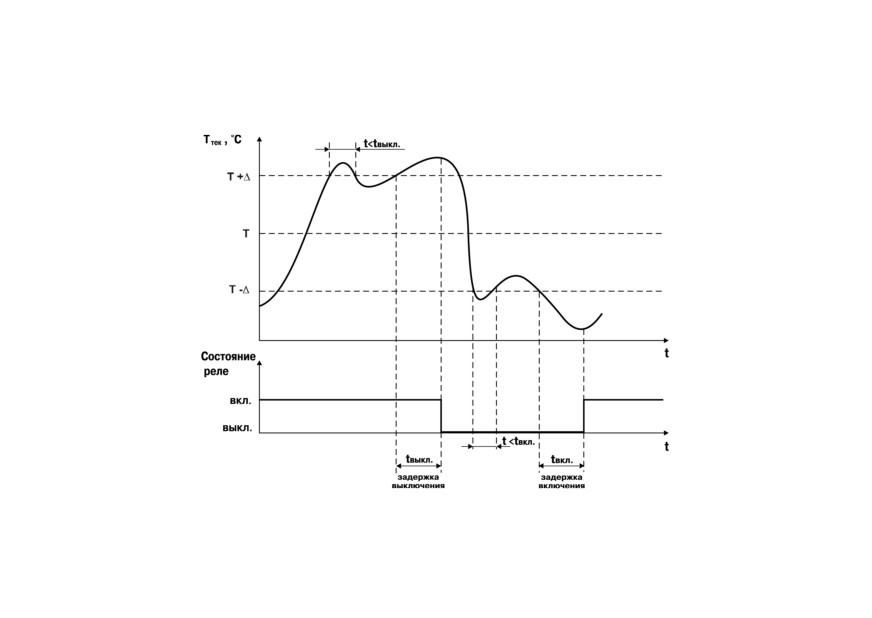

Рисунок 7.9 - Задание задержек включения/выключения ВУ для типа логики 1

73

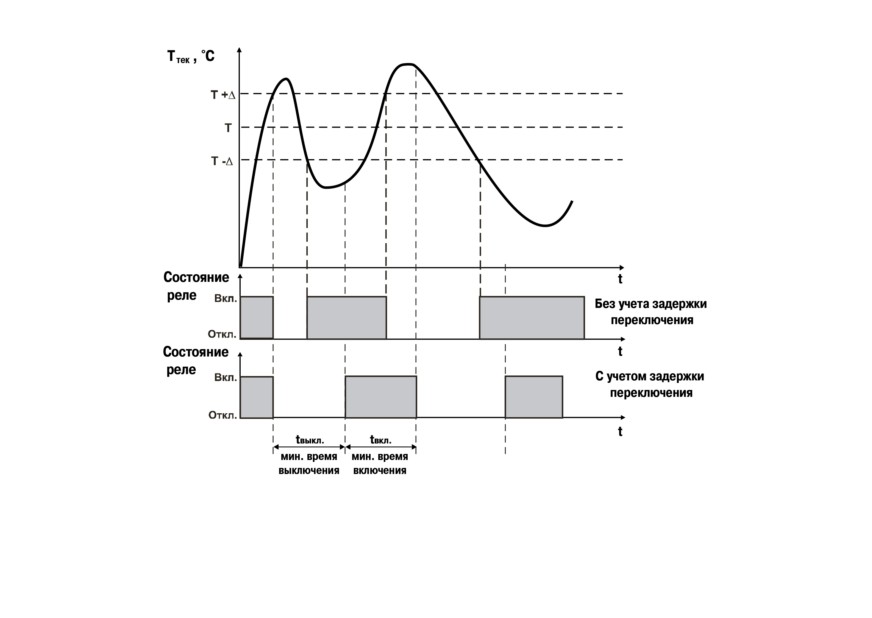

Рисунок 7.10 - Задание минимальных периодов удержания выхода в замкнутом и

разомкнутом состояниях для типа логики 1

75

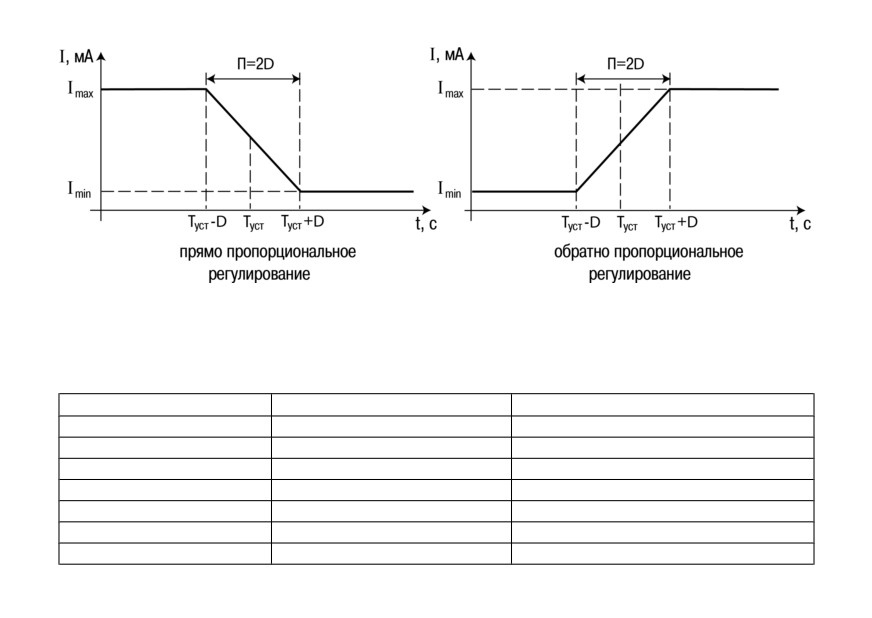

Рисунок 7.11 - Принцип формирования управляющего тока П-регулятора

В таблице

7.1

в качестве примера приведены значения выходного тока для прямо

пропорционального регулирования при уставке Т = 500 °С и гистерезисе Δ = 40 °С.

Таблица 7.1 - Пример прямо пропорционального регулирования

Температура, °С

Выходной ток, мА

Мощность регулятора, %

Более 540,0

4

0,0

540,0

4

0,0

530,0

6

12,5

520,0

8

25,0

510,0

10

37,5

500,0

12

50,0

490,0

14

62,5

77

Продолжение таблицы 7.1

Температура, °С

Выходной ток, мА

Мощность регулятора, %

480,0

16

75,0

470,0

18

87,5

460,0

20

100,0

Менее 460,0

20

100,0

7.6.3 Настройка режима регистратора

ВНИМАНИЕ

В режиме регистратора ЛУ может работать только при наличии ВУ аналогового типа.

При работе в режиме регистратора ЛУ сравнивает поданную на его вход величину с заданными в

параметрах A1-3 и A1-4 значениями и выдает на соответствующее ВУ аналоговый сигнал в виде

тока 4… 20 мА, который можно подавать на самописец или другое регистрирующее устройство.

Принцип формирования тока регистрации показан на рисунке 7.12. Для работы в этом режиме

следует установить:

• нижний предел диапазона регистрации (A1-3);

• величину диапазона регистрации (A1-4).

78

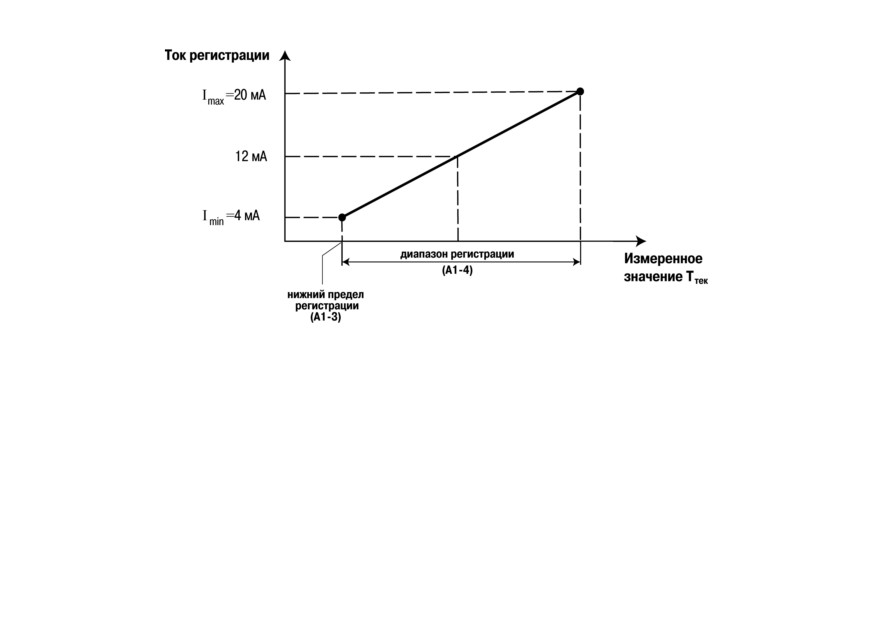

Рисунок 7.12 - Принцип формирования тока регистрации

7.6.4 Настройка безопасного состояния ВУ

Безопасное состояние - это состояние ВУ в которое оно переходит автоматически при:

• отключении ЛУ;

• аварии по входу;

• при изменении значений параметров b1-0 и b1-7.

Безопасное состояние задается параметром A1-9:

• oFF - состояние ОТКЛЮЧЕНО (для дискретного типа ВУ), 4 мА или 0 В (для ВУ аналогового

типа);

79

ПРЕДУПРЕЖДЕНИЕ

Перед юстировкой приборов проверить заданные значения коррекции «сдвига» и

«наклона» (параметры b1-1 и b1-2) и установить их, если необходимо, равными 0,0 и

1,000 соответственно. Перевести прибор в РАБОТУ.

8.2.2 Юстировка при работе с ТС

Юстировка заключается в измерении эталонного значения. Для юстировки следует:

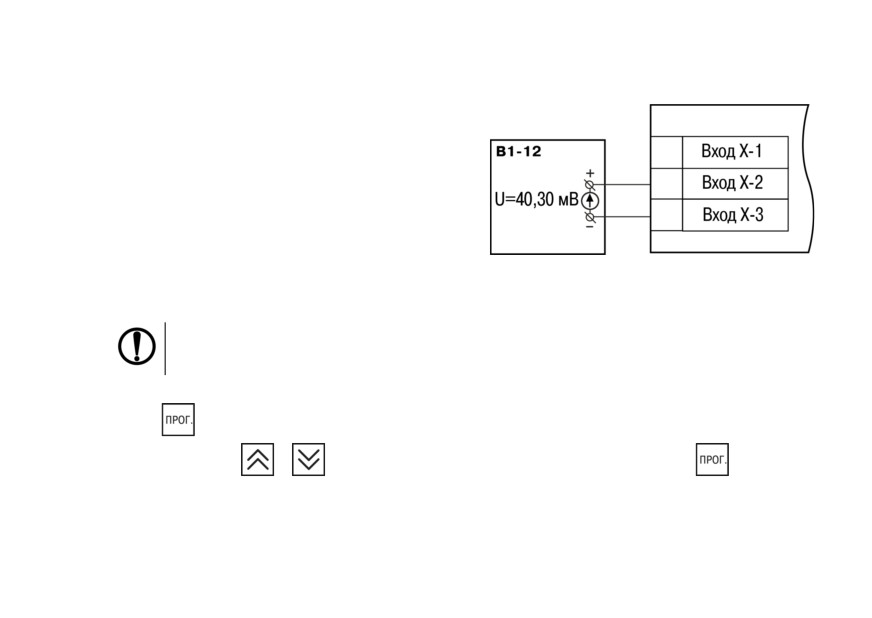

1. Подключить к прибору магазин сопротивлений

типа Р4831 или подобный ему с классом

точности не ниже 0,05 по трехпроводной линии

(рисунок 8.1). Сопротивления проводов в

линии должны быть равны друг другу и каждое

не должно превышать величины 15 Ом.

2. Установить на магазине сопротивлений

значение 71,4 Ом.

3. Подать питание на прибор. Не менее чем

Рисунок 8.1

через 15…20 секунд произвести юстировку

прибора, для чего выполнить действия в

последовательности, указанной на рисунке 8.2.

ПРЕДУПРЕЖДЕНИЕ

При выполнении юстировки выходное сопротивление Р4831 должно оставаться

неизменным.

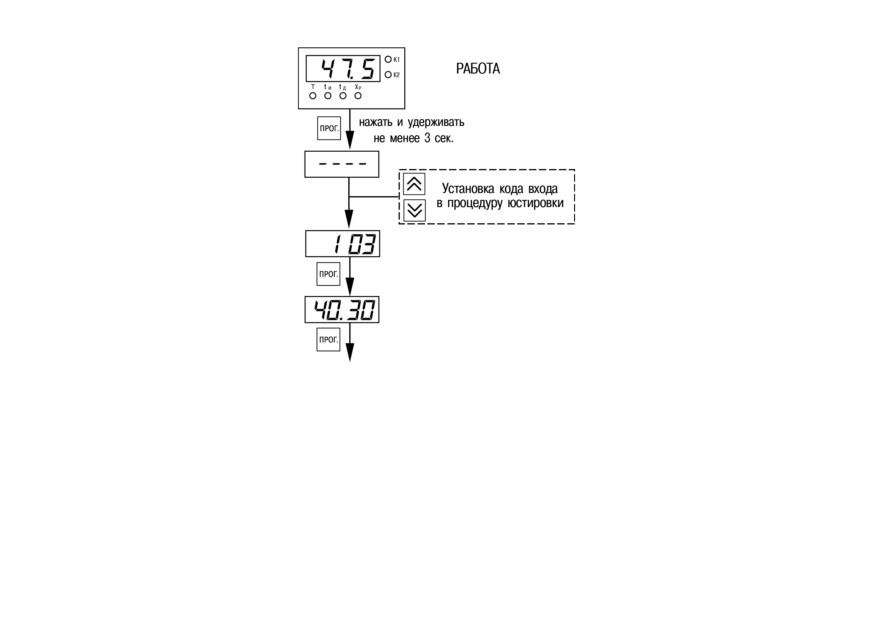

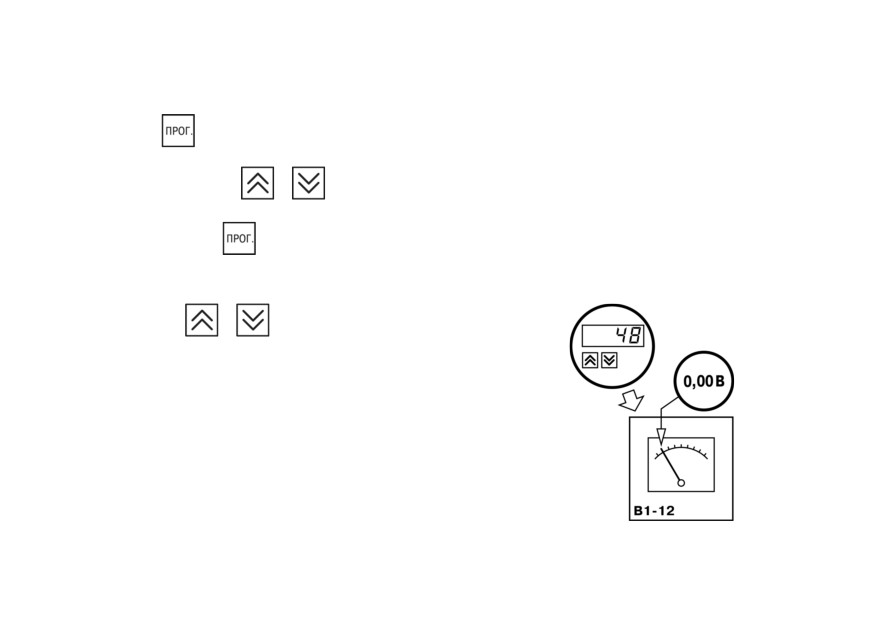

4. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

82

5. Задать кнопками

и

значение кода юстировки — 104. Нажать кнопку

ПРЕДУПРЕЖДЕНИЕ

Если набран неправильный код или прибор измерил неверное юстировочное

значение, в результате юстировки на индикаторе высветится Err.

Результатом правильно выполненной юстировки служит индикация прибором измеренной

величины 71.4.

6. Снять напряжение питания с приборов и отсоединить Р4831.

Юстировочная величина может выходить за диапазон измерения ранее настроенного датчика

(параметр b1-0), в этом случае после выхода из режима юстировки на индикаторе высветится

HHHH.

83

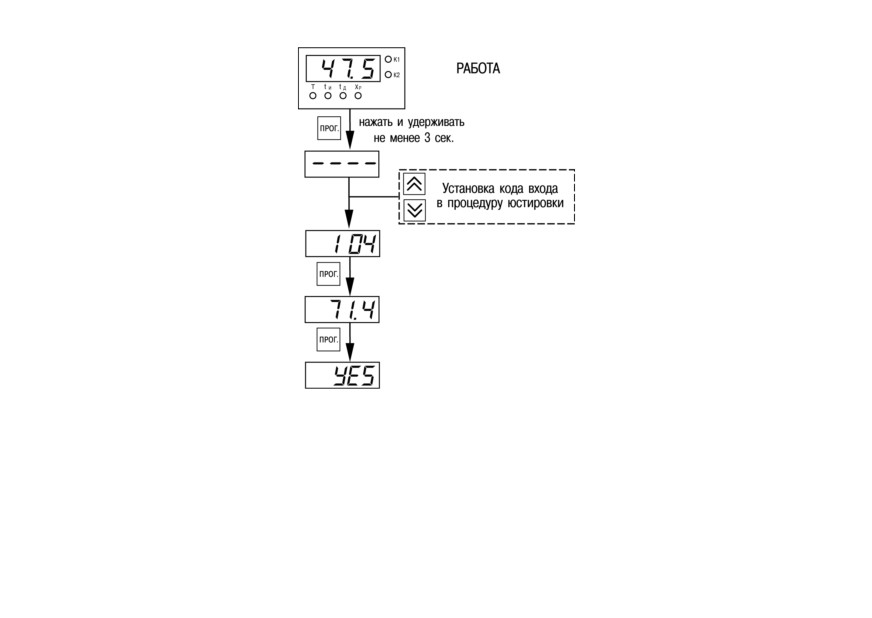

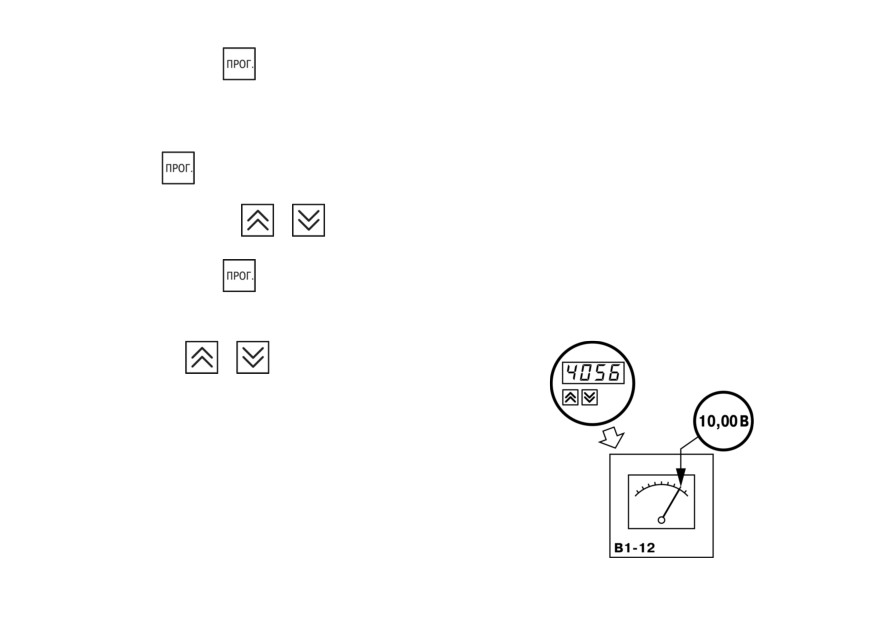

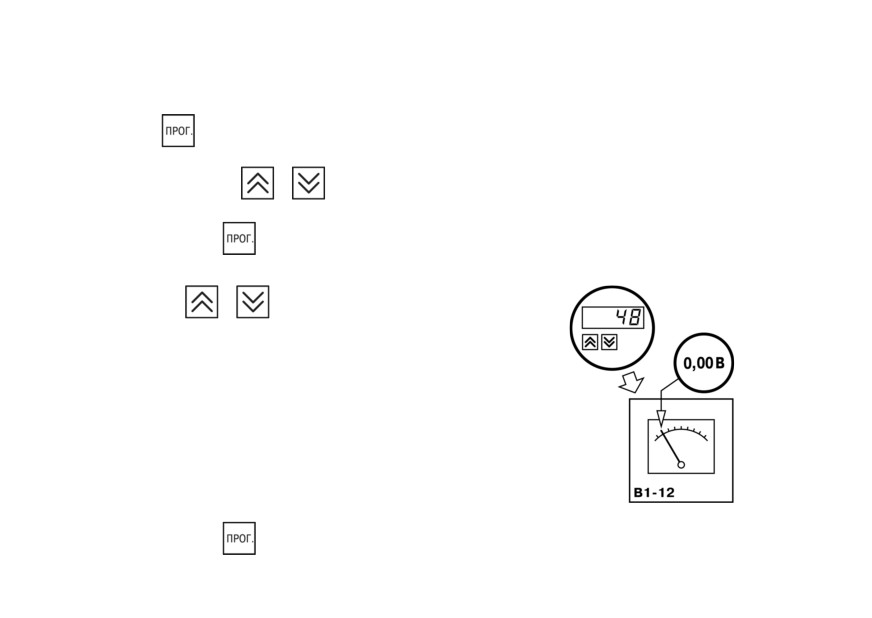

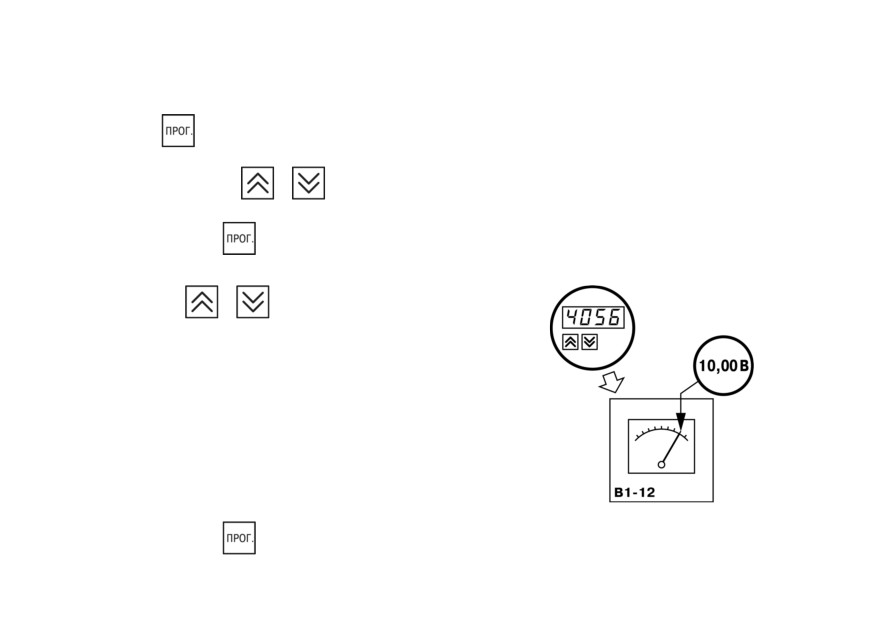

Рисунок 8.2 - Последовательность работы при юстировке

84

8.2.3 Юстировка при работе с ТП и датчиками постоянного тока или напряжения

Юстировка заключается в измерении эталонного значения. Для юстировки следует:

1. Подключить к прибору источник постоянного

напряжения классом точности не ниже 0,05

(например, прибор для поверки вольтметров

В1-12), соблюдая полярность (рисунок 8.3).

2. Установить на В1-12 выходной сигнал равным

40,30 мВ.

3. Подать питание на прибор. Не менее чем

через 15…20 секунд произвести юстировку

прибора, выполнив действия в

Рисунок 8.3

последовательности, указанной на

рисунке 8.4.

ПРЕДУПРЕЖДЕНИЕ

При выполнении юстировки выходное напряжение В1-12 должно оставаться

неизменным.

4. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

5. Задать кнопками

и

значение кода юстировки - 103. Нажать кнопку

Результатом правильно выполненной юстировки служит индикация прибором измеренной

величины 40.30.

6. Снять напряжение питания с приборов и отсоединить В1-12.

85

Рисунок 8.4 - Последовательность работы при юстировке

86

8.2.4 Юстировка выходных ЦАП «параметр-ток» 4...20 мА (выход типа И)

Юстировка заключается в подборке коэффициентов для минимального и максимального

значения выходного тока. Для юстировки следует выполнить следующие действия:

1. Подключить к юстируемому выходу нагрузку

RH и вольтметр согласно рисунку 8.5.

ВНИМАНИЕ

В качестве RH можно использовать

магазин сопротивлений P4831 или

подобный ему с классом точности не

более 0,05, а в качестве вольтметра -

прибор с классом точности не более

0,05, например В1-12.

2. Установить на магазине значение

сопротивления 500,00 Ом.

3. Подать питание на прибор. На цифровом

индикаторе прибора отобразится текущее

значение измеряемой величины (прибор

работает).

4. Выполнить юстировку минимального значения

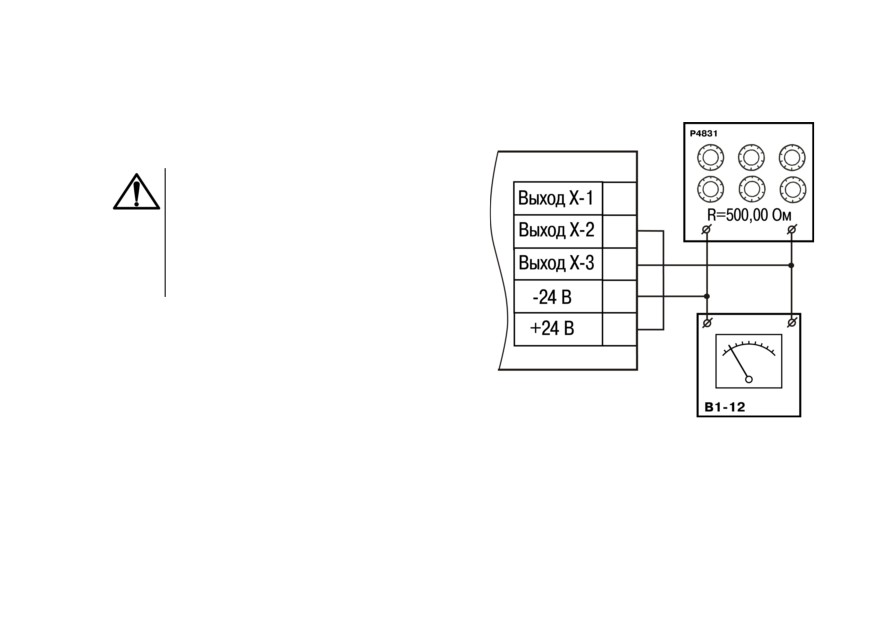

Рисунок 8.5

выходного тока.

5. Выполнить юстировку максимального

значения выходного тока.

87

Для юстировки минимального значения

(4

мА) выходного тока следует выполнить

следующие действия:

1. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

2. Задать кнопками

и

значение кода юстировки - 200.

3. Нажать кнопку

На цифровом индикаторе прибора появится значение параметра подбора, соответствующее

минимально возможному значению выходного тока.

4. Кнопками

и

на лицевой панели

прибора установить такое значение параметра

подбора на индикаторе прибора, чтобы

падение напряжения на магазине

сопротивлений было равно 2,00 ± 0,02 В (что

соответствует минимальному току 4 мА). Это

значение контролируется по показаниям

вольтметра В1-12.

88

5. Нажать кнопку

. Прибор перейдет к работе.

Для юстировки максимального значения (20 мА) выходного тока следует выполнять

следующие действия:

1. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

2. Задать кнопками

и

значение кода юстировки - 201.

3. Нажать кнопку

На цифровом индикаторе прибора появится значение параметра подбора, соответствующее

минимально возможному значению выходного тока.

4. Кнопками

и

на лицевой панели

прибора установить такое значение параметра

подбора на индикаторе прибора, чтобы

падение напряжения на магазине

сопротивлений было равно 10,0 ± 0,1 В (что

соответствует максимальному току 20 мА). Это

значение контролируется по показаниям

вольтметра В1-12.

89

5. Нажать кнопку

. Прибор перейдет к работе.

8.2.5 Юстировка выходных ЦАП «параметр-напряжение» 0...10 В (выход типа У)

Юстировка заключается в подборке коэффициентов для минимального и максимального

значения выходного напряжения. Для юстировки следует выполнить следующие действия:

1. Подключить к юстируемому выходу нагрузку

RH и вольтметр согласно рисунку выше.

ПРЕДУПРЕЖДЕНИЕ

В качестве RH можно использовать

магазин сопротивлений P4831 или

подобный ему с классом точности не

более 0,05, в качестве вольтметра -

прибор с классом точности не более

0,05, например В1-12.

2. Установить на магазине значение

сопротивления 2000,00 Ом.

3. Подать питание на прибор. На цифровом

индикаторе прибора отобразится текущее

значение измеряемой величины. Прибор

работает.

4. Выполнить юстировку минимального значения

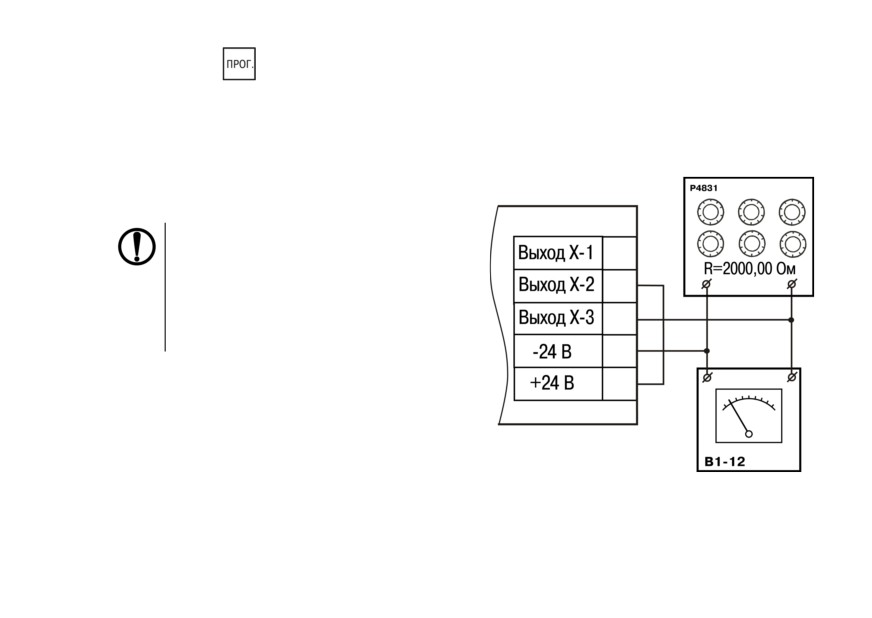

Рисунок 8.6

выходного напряжения.

5. Выполнить юстировку максимального

значения выходного напряжения.

90

Для юстировки минимального значения (0 В) выходного напряжения следует выполнить

следующие действия:

1. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

2. Задать кнопками

и

значение кода юстировки - 200.

3. Нажать кнопку

. На цифровом индикаторе прибора появится значение параметра

подбора, соответствующее минимально возможному значению выходного напряжения.

4. Кнопками

и

на лицевой панели

прибора установить такое значение параметра

подбора на индикаторе прибора, чтобы

падение напряжения на магазине

сопротивлений было равно 0,00±0,02 В (что

соответствует минимальному напряжению 0

В). Это значение контролируется по

показаниям вольтметра В1-12;

5. Нажать кнопку

. Прибор перейдет к работе.

91

Для юстировки максимального значения (10 В) выходного напряжения следует выполнять

следующие действия:

1. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

2. Задать кнопками

и

значение кода юстировки - 201.

3. Нажать кнопку

. На цифровом индикаторе прибора появится значение параметра

подбора, соответствующее минимально возможному значению выходного напряжения.

4. Кнопками

и

на лицевой панели

прибора установить такое значение параметра

подбора на индикаторе прибора, чтобы

падение напряжения на магазине

сопротивлений было равно 10,0 ± 0,1 В (что

соответствует максимальному напряжению 10

В). Это значение контролируется по

показаниям вольтметра В1-12.

5. Нажать кнопку

. Прибор перейдет к работе.

92

10 Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару,

выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

11 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных

средствах тара должна крепиться согласно правилам, действующим на соответствующих видах

транспорта.

Условия транспортирования должны соответствовать условиям

5

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от

ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Таблица 12.1 - Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

94

Продолжение таблицы 12.1

Наименование

Количество

Руководство по эксплуатации

1 экз.

Комплект крепежных элементов

1 к-т.

Резистор С2-29 В 49,9 Ом 0,1% 125ppm/°C

1 шт.

Методика поверки (по требованию заказчика)

1 экз.

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 5 лет со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

95

Приложение А. Настраиваемые параметры

ПРЕДУПРЕЖДЕНИЕ

При сохранении измененных значений параметров b1-0 и b1-7 ВУ переводятся в

безопасные состояния, определенные параметром A1-9. При изменении других

параметров прибор остается в рабочем состоянии.

Таблица А.1 - Перечень настраиваемых параметров

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

Основные параметры регулирования

*Т

Уставка для

-999…9999

[ед. изм.]

30,0

регулируемой

величины канала

1

*Δ

Гистерезис

0…9999

[ед. изм.]

1,0

компаратора 1

или полоса

пропорциональ-

ности

П-регулятора

Группа А. Параметры, описывающие логику работы прибора

А0-0

Параметр

01

Разрешено изменять

секретности для

параметры регулирования и

группы А

параметры группы А

01

02

Запрещено изменять

параметры группы А, при этом

96

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

возможно изменять

параметры регулирования

03

Запрещено изменять

параметры группы А и

параметры регулирования

А1-1

Режим работы

oFF

Выключено

ЛУ1

01

Устройство сравнения:

прямой гистерезис (для

нагревателя)

02

Устройство сравнения:

обратный гистерезис (для

охладителя)

03

Устройство сравнения:

П-образная характеристика

oFF*

04

Устройство сравнения:

U-образная характеристика

05

П-регулятор: прямо

пропорциональный закон

(нагреватель)

06

П-регулятор: обратно

пропорциональный закон

(охладитель)

97

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

07

Регистратор

ПРИМЕЧАНИЕ

* Для приборов с ВУ типа И или У заводская установка - 05.

*А1-3

Нижний предел

-999…9999

Показание прибора,

0,0

регистрации для

соответствующее 0,0, равно

ЛУ1

величине тока регистрации 4

мА при работе прибора в

режиме измеритель-

регистратор

*А1-4

Верхний предел

-999…9999

100,0

регистрации для

ЛУ1

А1-5

Задержка

0…99

[сек]

0

включения ВУ1

А1-6

Задержка

0…99

[сек]

0

выключения ВУ1

А1-7

Минимальное

0…1000

[сек]

0

время

нахождения ВУ1

во включенном

состоянии

98

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

А1-8

Минимальное

0…1000

[сек]

0

время

нахождения ВУ1

в выключенном

состоянии

А1-9

Состояние ВУ

oFF

Выключен (0 % мощности)

первого канала

on

Включен (100 % мощности)

oFF

при

неисправности

Группа b. Параметры, описывающие измерения и индикацию

b0-0

Параметр

01

Разрешено изменять рабочие

секретности для

параметры

группы b

01

02

Запрещено изменять рабочие

параметры

b0-5

Режим быстрого

oFF

Выключен

oFF

измерения (для

on

Включен

приборов в

корпусе Щ11)

b1-0

Код типа

01

Cu 50 (α = 0,00426 °С -1)

04

датчика,

09

50М (α = 0,00428 °С -1)

работающего на

первом канале

07

Pt 50 (α = 0,00385 °С -1)

08

50П (α = 0,00391 °С -1)

99

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

00

Cu 100 (α = 0,00426 °С -1)

14

100М (α = 0,00428 °С -1)

02

Pt 100 (α = 0,00385 °С -1)

03

100П (α = 0,00391 °С -1)

29

Ni 100 (α = 0,00617 °С -1)

30

Cu 500 (α = 0,00426 °С -1)

31

500М (α = 0,00428 °С -1)

32

Pt 500 (α = 0,00385 °С -1)

33

500П (α = 0,00391 °С -1)

34

Ni 500 (α = 0,00617 оС -1)

35

Cu 1000 (α = 0,00426 °С -1)

36

1000М (α = 0,00428 оС -1)

37

Pt 1000 (α = 0,00385 °С -1)

38

1000П (α = 0,00391 °С -1)

39

Ni 1000 (α = 0,00617 °С -1)

15

53M (α = 0,00426 °С -1)

04

ТХК (L)

20

ТЖК (J)

19

ТНН (N)

100

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

05

ТХА (K)

17

ТПП (S)

18

ТПП (R)

16

ТПР (В)

21

ТВР (А-1)

22

ТВР (А-2)

23

ТВР (А-3)

24

ТМК (Т)

12

Ток 0…5 мА

11

Ток 0…20 мА

10

Ток 4…20 мА

06

Напряжение -50…50 мВ

13

Напряжение 0…1 В

42

PK-15

43

РК-20

44

РС-20

oFF

Выключен

b1-1

Коррекция

-50,0…50,0

Суммируется с измеренным

0,0

«сдвиг

значением

характеристики»

101

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

для первого

входа

b1-2

Коррекция

0,900…1,100

Измеренное значение

1,000

«наклон

умножается

характеристики»

на заданный коэффициент

для первого

входа

b1-3

Режим работы

oFF

Выключен

oFF

вычислителя

on

Включен

квадратного

корня по первому

входу

b1-5

Показание

-999…9999

Масштабируется умножением

0,0

прибора для

на коэффициент 10-Х, где Х -

нижнего предела

значение параметра b1-7.

унифицирован-

ного входного

сигнала первого

входа

*b1-6

Показание

-999…9999

Масштабируется умножением

100,0

прибора для

на коэффициент 10-Х, где Х -

верхнего

значение параметра b1-7

предела

102

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

унифицирован-

ного входного

сигнала первого

входа

b1-7

Положение

0, 1, 2 и 3

Влияет на значения

1

десятичной точки

параметров b1-5 и b1-6.

при индикации

параметров

первого канала

b1-8

Полоса

0,0…30,0

[ед. изм.]

30,0

цифрового

фильтра первого

канала

103

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользова-

Наименование

значения

установка

ние

теля

b1-9

Постоянная

0...99

[сек]

2

времени

цифрового

фильтра первого

канала

ПРЕДУПРЕЖДЕНИЕ

В зависимости от модификации прибора и текущих настроек часть параметров или их значения

могут быть скрыты. Условия доступности для редактирования и возможные значения отдельных

параметров следующие:

1. Для параметра А1-1 доступны значения:

• 01…04 и oFF, если ВУ дискретного типа;

• 05…07 и oFF, если ВУ аналогового типа.

2. Параметры А1-3 и А1-4 доступны для редактирования, если ЛУ работает в качестве

регистратора (соответствует значению параметра А1-1 = 01...04.

3. Параметры А1-5…А1-8 доступны для редактирования, если ЛУ работает в качестве

устройства сравнения (соответствует значению параметра А1-1 = 01…04).

4. Параметры b1-3, b1-5, b1-6 доступны для редактирования, если на входе используется

унифицированный датчик (соответствует значению параметра b1-0 = 06, 10…13).

5. Параметр b1-4 доступен для редактирования, если на входе используется ТП (b1-0 = 04,

05, 16…24).

* - Отмечены параметры, значения которых масштабируются умножением на коэффициент 10-Х,

где Х - значение параметра b1-7.

104

Приложение Б. Возможные неисправности и способы их

устранения

Неисправность

Возможная причина

Способ устранения

При работе прибора на

индикаторе

отображаются:

n0.dt

Данные еще не готовы.

Подождать 2 - 3 секунды.

0СL.H

Датчик КХС превысил верхнюю границу измерения (+ 105 °С)

0СL.L

Датчик КХС превысил нижнюю границу измерения (минус 50 °С)

HHHH

Вычисленное значение входной

Сверить код датчика в параметре b1-0

величины выше допустимого предела

с фактически подсоединенным

датчиком

LLLL

Вычисленное значение входной

Сверить код датчика в параметре b1-0

величины ниже допустимого предела

с фактически подсоединенным

датчиком

Прибор вышел из режима юстировки и

Подсоединить рабочий датчик.

измеряет юстировочную величину.

Hi

Вычисленное значение выше

Изменить разрядность индицируемых

допустимого предела индикации

значений

Lo

Вычисленное значение ниже

допустимого предела индикации

|- -|

Обрыв ТС или ТП.

Проверить работоспособность датчика

Для унифицированного датчика 0…1 В

сигнал на входе прибора превышает

1,1 В

105

Неисправность

Возможная причина

Способ устранения

0.0.0.0.

Короткое замыкание ТС.

Проверить работоспособность датчика

При работе прибора

Неверный код типа датчика

В параметре b1-0 задать код,

значение температуры на

соответствующий используемому

индикаторе не

датчику

соответствует реальной

Введены неверные значения «сдвига

В параметре b1-0 установить 0,0, в

характеристики» и «наклона

b1-2 установить 1,000

характеристики».

Используется двухпроводная схема

Соединить по рекомендациям из

соединения прибора с ТС.

раздела Подключение ТС по

двухпроводной схеме или произвести

соединение по 3-х проводной схеме.

Действие электромагнитных помех.

Экранировать линию связи датчика с

прибором, экран заземлить в одной

точке.

Соединение ТП с прибором выполнено

Соединить линию связи датчик-

не специальным

прибор, используя

термокомпенсационным кабелем

термокомпенсационный кабель,

соответствующий типу подключаемой

ТП

На индикаторе при

Неверное подключение датчика к

Проверить схему подключения

наличии токового сигнала

прибору

датчика

отображаются нули

При нагреве температура

Неверное соединение прибора с ТП

Изменить полярность подключения ТП

уменьшается и при

охлаждении

увеличивается

106

Неисправность

Возможная причина

Способ устранения

Не работает ВУ

Задан неверный режим работы ЛУ

Задать в параметре А1-1 требуемый

режим работы

При включении прибора температура

Изменить значение Δ

оказывается в зоне Туст±Δ

Задана задержка включения ВУ

Задать значение параметра А1-5,

равное 0

ВУ не срабатывает при

Введено минимальное время

Задать значение параметров А1-7 и

достижении заданных

нахождения ВУ во включенном или (и)

А1-8, равное 0

границ

выключенном состоянии

Задана задержка выключения

Задать значение параметра А1-6,

ВУ

равное 0

Невозможно изменить

Выставлена защита от изменения

Задать в параметре А0-0 значение 01

значения параметров Т и

уставок

или 02

Δ

Нельзя изменить

Выставлена защита от изменения

В параметре b0-0 задать 01

параметры группы b

установок

107

///////////////////////////////////////
