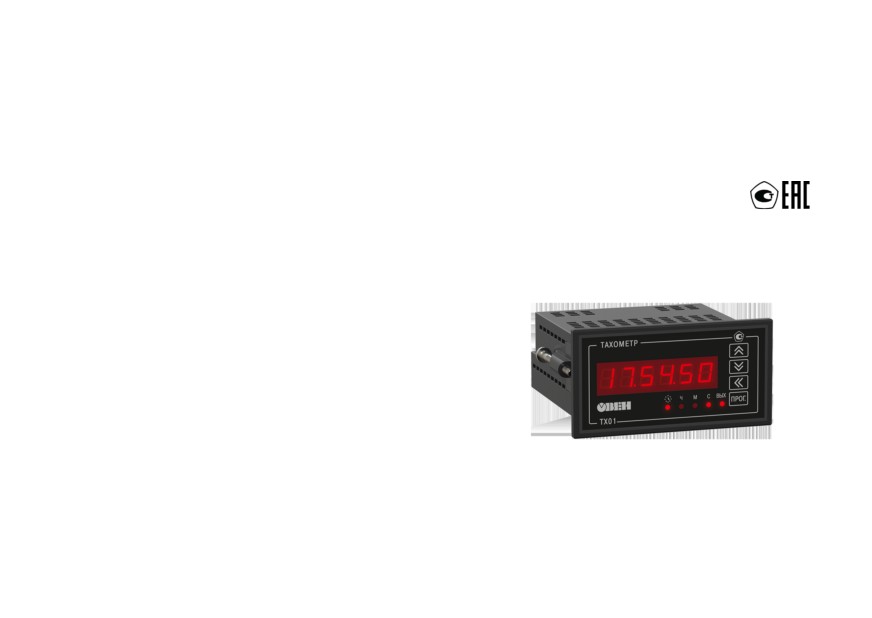

Тахометр ТХ01-RS. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Введение

Используемые аббревиатуры

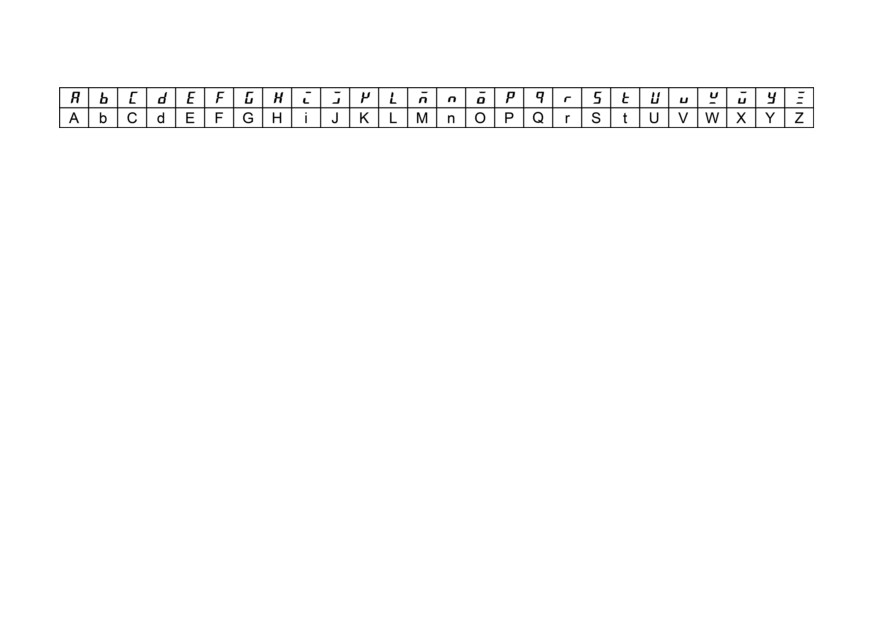

Соответствие символов ЦИ буквам латинского алфавита

1 Назначение и функции

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

3 Меры безопасности

4 Монтаж

4.1 Установка прибора настенного крепления H

4.2 Установка прибора щитового крепления Щ2

5 Подключение

5.1 Порядок подключения

5.2 Назначение контактов клеммника

5.3 Подключение коммутационных устройств и датчиков

5.4 Подключение нагрузки к ВУ

5.4.1 Аналоговые ВУ

5.4.2 Дискретное ВУ

6 Эксплуатация

6.1 Принцип работы

6.2 Управление и индикация

6.3 Включение и работа

6.3.1 Функция тахометра

6.3.2 Функция счетчика наработки

7 Настройка

7.1 Последовательность настройки

7.2 Настройка режима юстировки

7.3 Настройка работы ВУ

7.4 Настройка прибора с ПК

8 Техническое обслуживание

8.1 Общие указания

8.2 Юстировка

9 Маркировка

10 Упаковка

11 Транспортирование и хранение

12 Комплектность

13 Гарантийные обязательства

Приложение А. Настраиваемые параметры

Приложение Б. Возможные неисправности и способы их устранения

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией

и обслуживанием тахометра ТХ01-RS, в дальнейшем по тексту именуемого «прибор».

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по

эксплуатации.

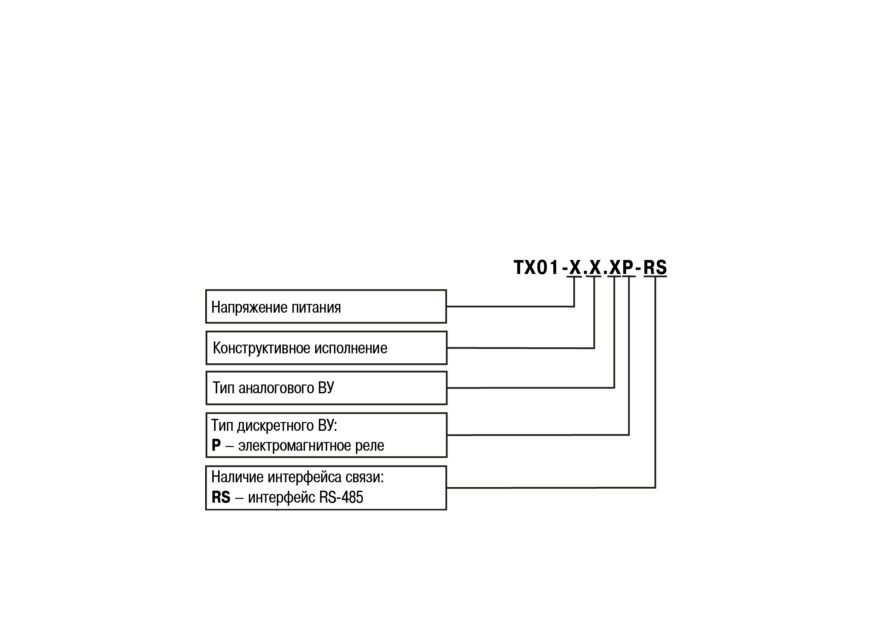

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного

обозначения.

Напряжение питания:

224 - переменное от 90 до 264 В либо постоянное от 20 до 34 В;

24 - постоянное от 10,5 до 30 В.

Конструктивное исполнение:

Н - корпус настенного крепления;

Щ2 - корпус щитового крепления.

Тип аналогового ВУ:

И - ЦАП «параметр-ток от 4 до 20 мА»;

У - ЦАП «параметр-напряжение от 0 до 10 В»;

- без аналогового ВУ.

Пример обозначения прибора при заказе: ТХ01-224. Н. ИР-RS. При этом поставке подлежит

прибор в корпусе Н, с питанием 224 В, аналоговым выходом И, дискретным выходом Р

и интерфейсом RS-485.

Используемые аббревиатуры

ВИП - внешний источник питания.

ВУ - выходное устройство.

ПК - персональный компьютер.

ЦАП - цифроаналоговый преобразователь.

ЦИ - цифровой индикатор.

1 Назначение и функции

Прибор используется в системах контроля и регулирования при выполнении различных

технологических процессов в промышленности, сельском и других отраслях народного

хозяйства, в частности для автоматизации дизельных систем.

Функции прибора:

• измерение и автоматическое регулирование частоты вращения валов и других частей

машин и механизмов, а также других физических параметров, значение которых может

быть преобразовано в величину, обратно пропорциональную длительности интервала

времени между фронтами импульсов, поступающих с первичного преобразователя

(датчика);

• измерение времени наработки подключенного оборудования либо других величин, которые

могут быть преобразованы в длительность интервала времени, в течение которого на вход

прибора подается управляющий сигнал;

• управление внешним оборудованием по настраиваемой логике работы прибора (при

наличии ВУ).

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Питание

Напряжение питания прибора:

от сети переменного тока (для ТХ01-224.Х.ХР-RS)

от 90 до 264 В частотой от 47 до 63 Гц

(номинальное значение - 230 В)

Продолжение таблицы 2.1

Наименование

Значение

от сети постоянного тока:

ТХ01-224.Х.ХР-RS

от 20 до 34 В (номинальное значение - 24 В)

ТХ01-24.Х.ХР-RS

от 10,5 до 30 В (номинальное значение -

24 В)

Максимальная потребляемая мощность, не более:

ТХ01-24.Х.ХР-RS

8 Вт

ТХ01-224.Х.ХР-RS

10 ВА

2400; 4800; 9600; 14400; 19200;

Скорость передачи данных по RS-485

28800; 38400; 57600;

115200 бит/с

Входы

Количество входов

Максимальный входной ток

10 мА

Уровень сигнала, соответствующий «логической единице»

от 12 до 30 В

на входе прибора

Уровень сигнала, соответствующий «логическому нулю» на

от 0 до 4 В

входе прибора

Ток «логической единицы», не менее

3 мА

Ток «логического нуля», не более

1,5 мА

Максимальное входное напряжение

30 В

Длительность импульса на счетном входе, не менее

10 мкс

Длительность сигнала на входе «Счет наработки», не менее

300 мс

Продолжение таблицы 2.1

Наименование

Значение

Максимальная частота следования импульсов на счетном

2500 Гц

входе прибора

Минимальная частота следования импульсов на счетном

0,2 Гц

входе прибора, не менее

Фильтрация входного сигнала по длительности импульсов

(пауз)

10...999999 мкс

Внутренний источник питания

Номинальное выходное постоянное напряжение

24 В

Максимальный выходной ток

50 мА

Нестабильность выходного напряжения, не более

12 %

Уровень пульсаций, не более

100 мВ

Выходы

Реле электромагнитное (Р)

Максимальный ток нагрузки (при 220 В, 50 Гц и cos φ > 0,4)

8А

Максимальное напряжение нагрузки постоянного тока

30 В

ЦАП «параметр-ток» (И)

Выходной сигнал постоянного тока

от 4 до 20 мА

Сопротивление нагрузки

от 0 до 1300 Ом

Допустимый диапазон напряжения питания ЦАП

от 10 до 30 В

Основная приведенная погрешность преобразования

0,5 %

выходов ЦАП, не более

Продолжение таблицы 2.1

Наименование

Значение

Пределы допускаемой дополнительной приведенной (к

диапазону преобразования) погрешности преобразования

выходов ЦАП при изменении температуры окружающей

0,5 % от предела основной

среды от нормальных условий, на каждые 10 °С изменения

температуры окружающего воздуха

ЦАП «параметр-напряжение» (У)

Выходной сигнал постоянного напряжения

от 0 до 10 В

Сопротивление нагрузки, не менее

2 кОм

Напряжение питания ЦАП

от 15 до 30 В

Основная приведенная погрешность выходов ЦАП, не более

0,5 %

Корпус

Габаритные размеры прибора:

• настенный Н

105 × 130 × 65 мм

• щитовой Щ2

96 × 48 × 100 мм

Степень защиты корпуса:

• настенный Н

IP44

• щитовой Щ2

IP54 (со стороны лицевой панели)

Характеристики прибора

Значение частоты вращения, n:

• об/с

n=f

• об/мин

n = 60∙f

• об/час

n = 3600∙f

• настраиваемые единицы измерения (режим USER)

n=F∙10-FdP ∙f

Продолжение таблицы 2.1

Наименование

Значение

Частота входного сигнала, f

от 0,2 до 2500 Гц

Множитель, F

от 0,0001 до 999

от 0 с до 99 ч 59 мин 59 с

Диапазоны измерений временных интервалов

от 100 ч 00 мин до 9999 ч 59 мин

от 10000 ч до 9999 суток 23 ч

Пределы допускаемой относительной погрешности

±0,1 %

преобразования частоты вращения, не более

Абсолютная среднесуточная погрешность хода часов, не

±60 с/сутки

более

Масса, не более

0,5 кг

Средний срок службы прибора

12 лет

Средняя наработка на отказ

100000 ч

По эксплуатационной законченности прибор относится к изделиям второго порядка.

Изоляция токоведущих цепей прибора удовлетворяет требованиям ГОСТ Р 52931.

Электрическое сопротивление изоляции токоведущих цепей прибора между собой

в соответствии с ГОСТ Р 52931 следующее:

• 20 МОм - при нормальных условиях окружающей среды;

• 5 МОм - при верхнем значении температуры рабочих условий;

•1МОм-приверхнемзначенииотносительнойвлажностирабочихусловий.

2.2 Условия эксплуатации

Рабочие условия эксплуатации: закрытые взрывобезопасные помещения без агрессивных

паров и газов, с температурой окружающего воздуха от минус 20 до плюс 70 °С и относительной

влажностью не более 95 % при 35 °С и более низких температурах, без конденсации влаги, при

атмосферном давлении от 84 до 106,7 кПа.

Нормальные условия эксплуатации: закрытые взрывобезопасные помещения без

агрессивных паров и газов, с температурой воздуха (20 ±5) ° С и относительной влажностью не

более 80 % при атмосферном давлении от 84 до 106,7 кПа.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ Р 52931.

По устойчивости к электромагнитным воздействиям (помехоустойчивости) прибор соответствует

ГОСТ 30804.6.2-2013.

По уровню излучения радиопомех

(помехоэмиссии) прибор соответствует оборудованию

класса Б по ГОСТ 30804.6.4.

ПРЕДУПРЕЖДЕНИЕ

Требования в части внешних воздействующих факторов являются обязательными

как относящиеся к требованиям безопасности.

3 Меры безопасности

ВНИМАНИЕ

На клеммнике ТХ01-224.Х.ХР-RS присутствует опасное для жизни напряжение

величиной до 250 В. Любые подключения к прибору и работы по его техническому

обслуживанию следует производить только при отключенном питании прибора.

По способу защиты от поражения электрическим током прибор соответствует классу II

по ГОСТ 12.2.007.0-75.

При эксплуатации, техническом обслуживании и поверке необходимо соблюдать требования

ГОСТ 12.3.019-80, Правил эксплуатации электроустановок потребителей и Правил охраны труда

при эксплуатации электроустановок потребителей.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора. Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере

кислот, щелочей, масел и т. п.

4 Монтаж

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

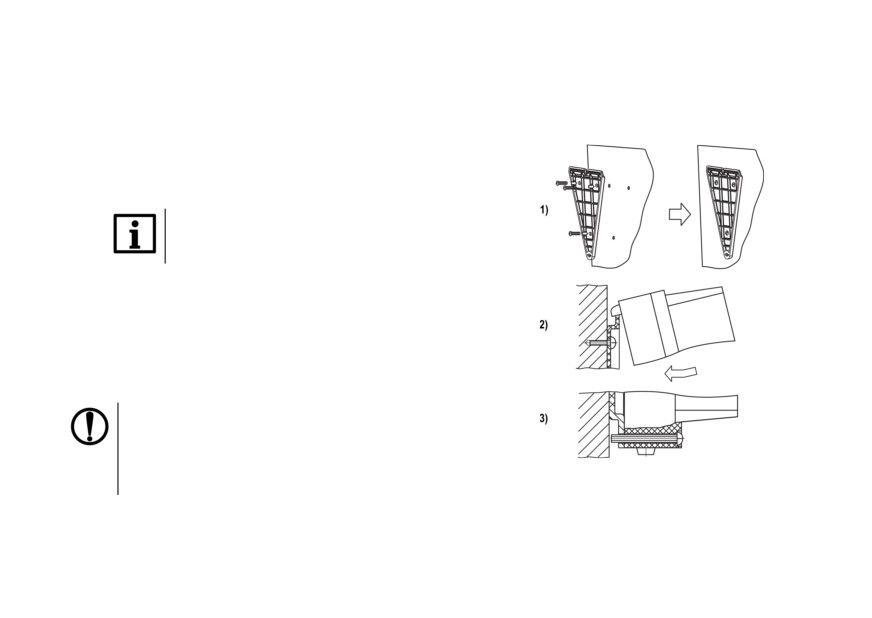

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на

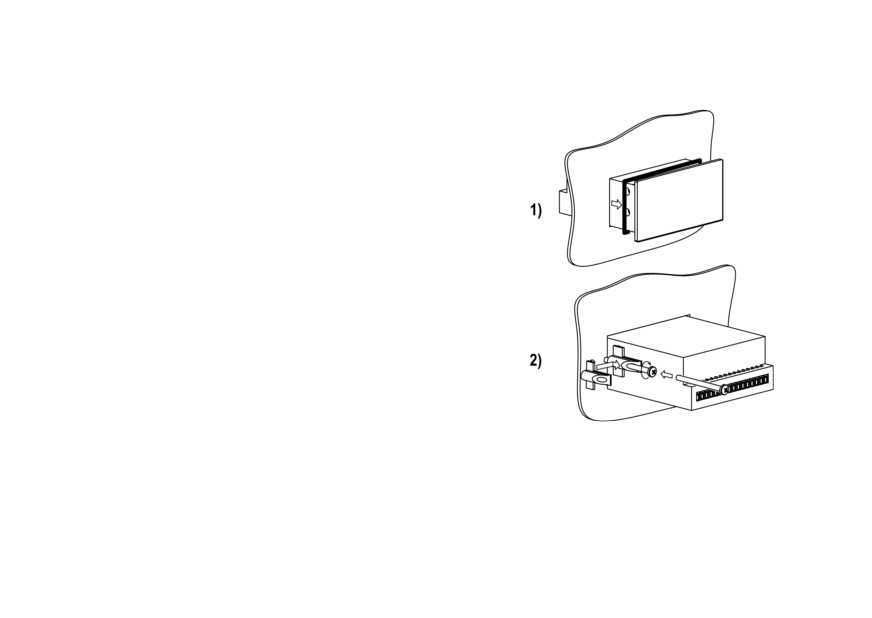

Рисунок 4.1 - Монтаж прибора

кронштейне крепежным винтом.

настенного крепления

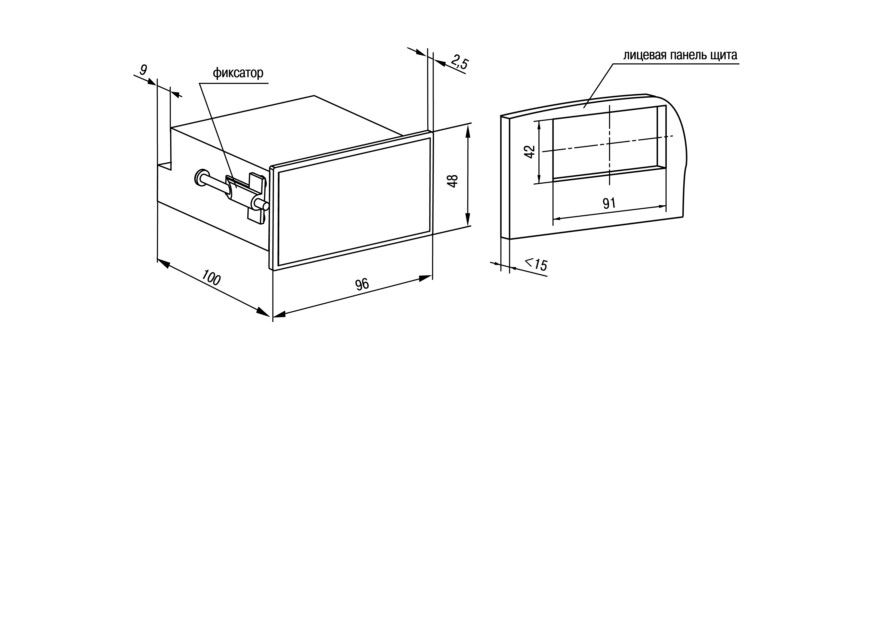

4.2 Установка прибора щитового крепления Щ2

Для установки прибора следует:

1. Подготовить на щите управления место для

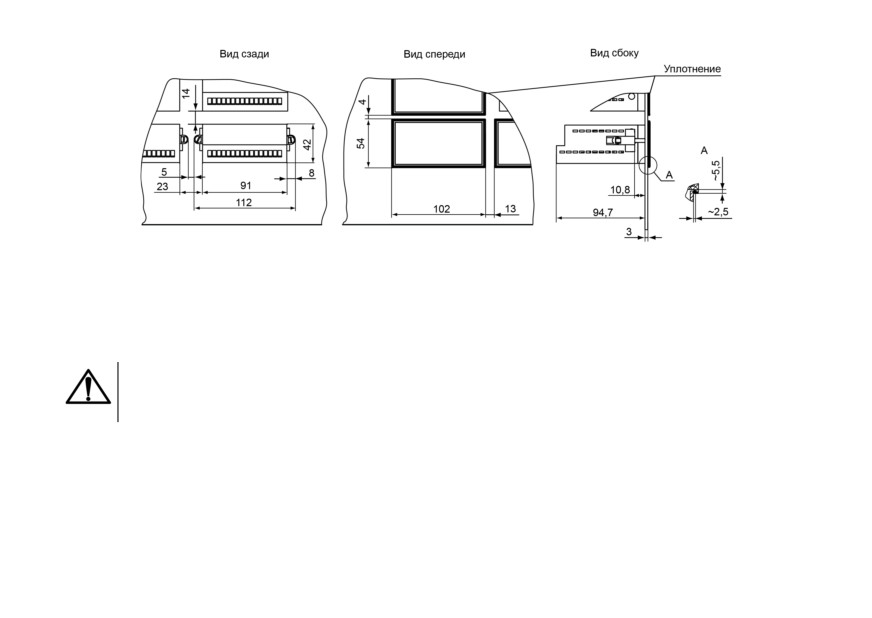

установки прибора (см. рисунок 4.4).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

Рисунок 4.3 - Монтаж прибора

щитового крепления

Рисунок 4.5 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

5 Подключение

5.1 Порядок подключения

ОПАСНОСТЬ

После распаковки прибора следует убедиться, что при транспортировке прибор не был

поврежден.

Если прибор находился длительное время при температуре ниже минус 20 ° С, то перед

включением и началом работ необходимо выдержать его в помещении с температурой,

соответствующей рабочему диапазону в течение 30 минут.

Для подключения прибора следует:

1. Подключить прибор к источнику питания.

ВНИМАНИЕ

Перед подачей питания на прибор следует проверить правильность подключения

напряжения питания и его уровень.

2. Подключить линии связи «прибор - датчики» к первичным преобразователям и входам

прибора.

3. Подать питание на прибор.

4. Настроить прибора.

5. Провести тестовый запуск алгоритма прибора, чтобы убедиться в корректности настроек.

6. Снять питание.

7. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам и выходам

прибора.

5.2 Назначение контактов клеммника

Винтовые клеммники у приборов щитового исполнения находятся на задней стенке, у приборов

настенного исполнения - внутри прибора. Назначение контактов клеммника представлено на

рисунке 5.1.

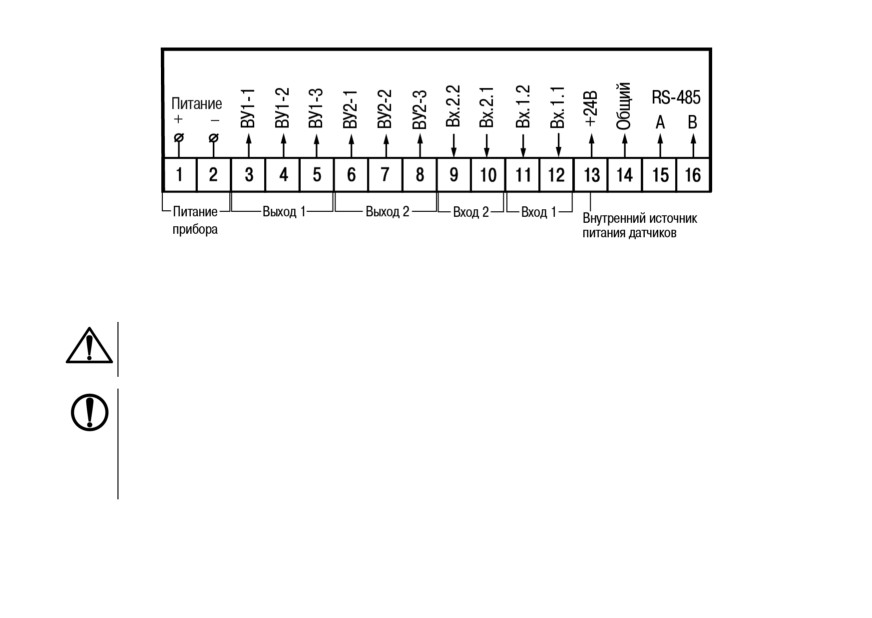

Рисунок 5.1 - Назначение контактов клеммника

5.3 Подключение коммутационных устройств и датчиков

ВНИМАНИЕ

На входы (контакты 9 - 12 клеммника) прибора не допускается подача напряжения вне

диапазона от 0 до 24 В.

ПРЕДУПРЕЖДЕНИЕ

Для питания коммутационных устройств и датчиков на винтовой клеммник прибора

выведено входное питающее напряжение (контакт 13 клеммника). Если потребляемая

мощность входных устройств превышает нагрузочную способность внутреннего

источника питания прибора (24 В), то для организации питания таких устройств следует

подключить ВИП с выходным напряжением от 12 до 30 В (рекомендуется - 24 В).

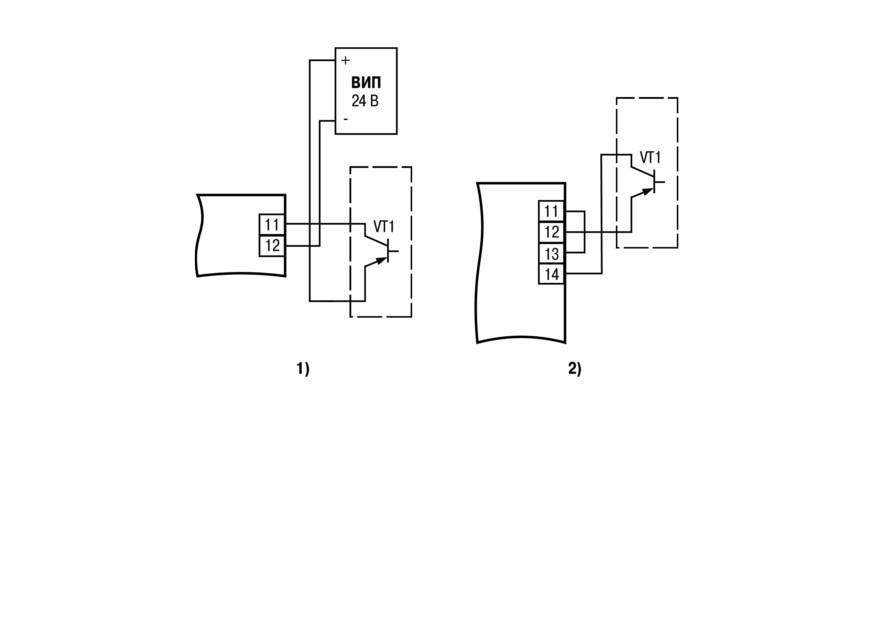

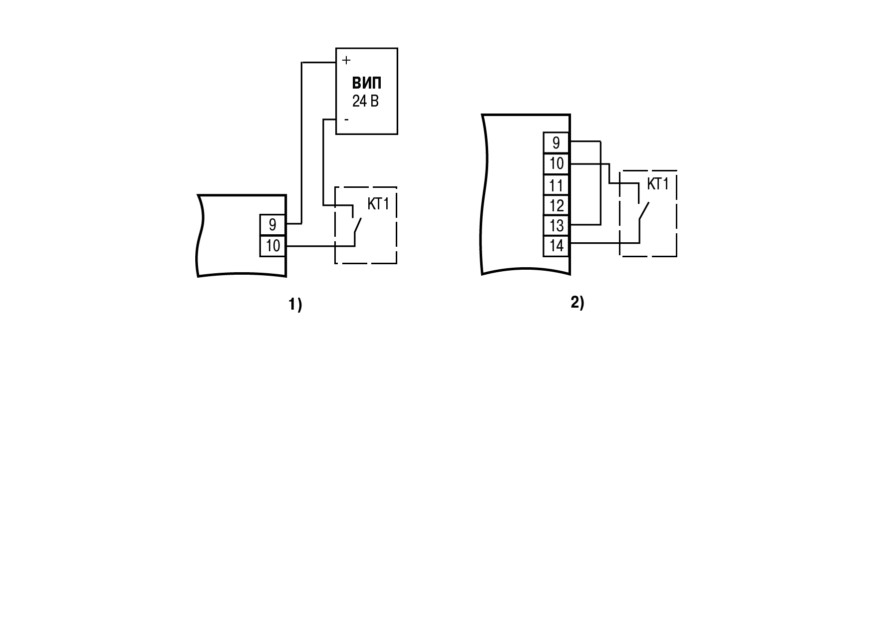

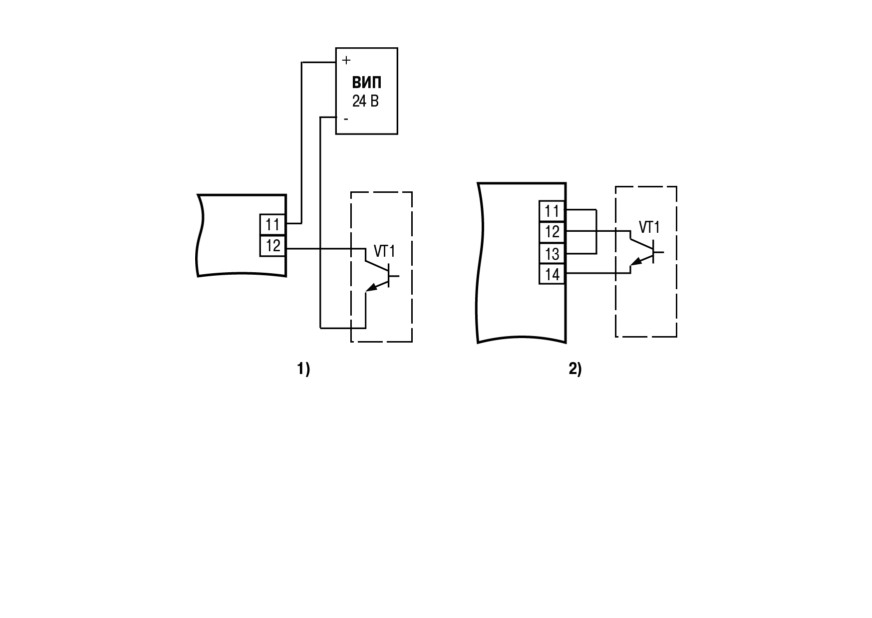

Схемы подключения ко входу прибора коммутационных устройств приведены на рисунке 5.2.

ВНИМАНИЕ

Все ВУ имеют гальваническую развязку от схемы прибора.

Для питания ВУ возможно использование внутреннего источника питания

В, который

задействуется для питания активных датчиков.

5.4.1 Аналоговые ВУ

ВУ аналогового типа может быть выполнено в виде ЦАП «параметр-ток» (ВУ типа «И»)

или «параметр-напряжение» (ВУ типа «У»).

Для нормальной работы приборов с ВУ типа И питание ЦАП должно осуществляться от

независимого источника постоянного тока, обеспечивающего гальваническую развязку

электрической схемы прибора и «подключаемых механизмов». Напряжение источника питания

рассчитывается по формулам:

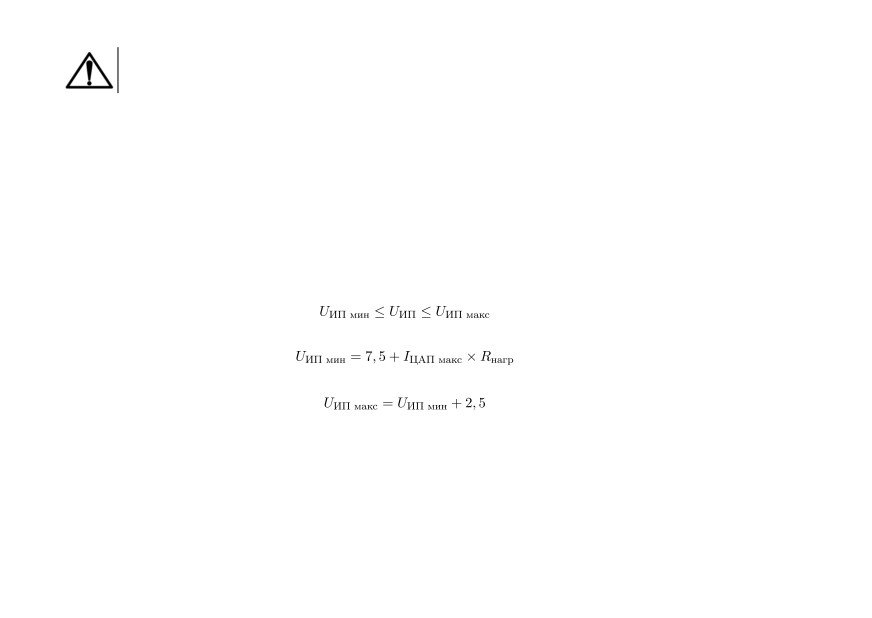

(5.1)

(5.2)

(5.3)

где UИП - напряжение источника питания, В;

UИПмин - минимально допустимое напряжение источника питания, В;

UИПмакс - максимально допустимое напряжение источника питания, В;

IЦАПмакс - максимальный выходной ток ЦАП, мА;

Rнагр - сопротивление нагрузки ЦАП, кОм.

ВНИМАНИЕ

Значение UИП должно входить в допустимый диапазон напряжения питания - от 10

до 30 В.

Если по какой-либо причине напряжение источника питания ЦАП превышает расчетное значение

UИПмакс, то последовательно с нагрузкой следует включить ограничительный резистор,

сопротивление которого рассчитывается по формулам:

(5.4)

(5.5)

(5.6)

где Rогр.ном. - номинальное значение ограничительного резистора, кОм;

Rогр.мин - минимально допустимое значение ограничительного резистора, кОм;

Rогр.макс - максимально допустимое значение ограничительного резистора, кОм;

IЦАПмакс - максимальный выходной ток ЦАП, мА;

UИП - напряжение источника, примененного для питания ЦАП, В.

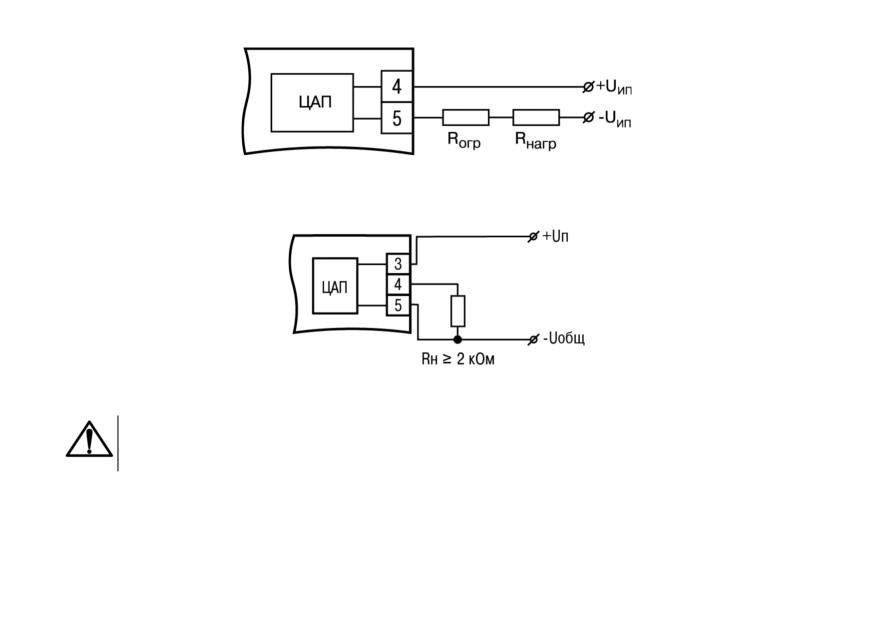

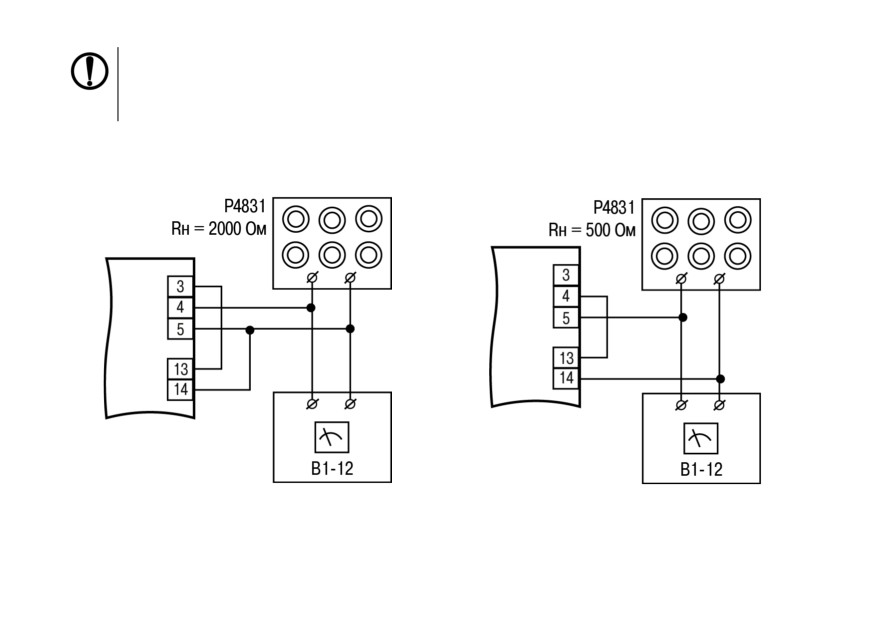

Пример соединения ЦАП «параметр-ток» с источником питания и нагрузкой представлен на

рисунке 5.5.

5.4.2 Дискретное ВУ

Дискретное ВУ выполняется в виде электромагнитного реле (тип Р) (см. рисунок 5.7). Данное ВУ

используется для управления нагрузкой (включения/выключения) непосредственно или через

более мощные управляющие элементы, такие как пускатели, твердотельные реле.

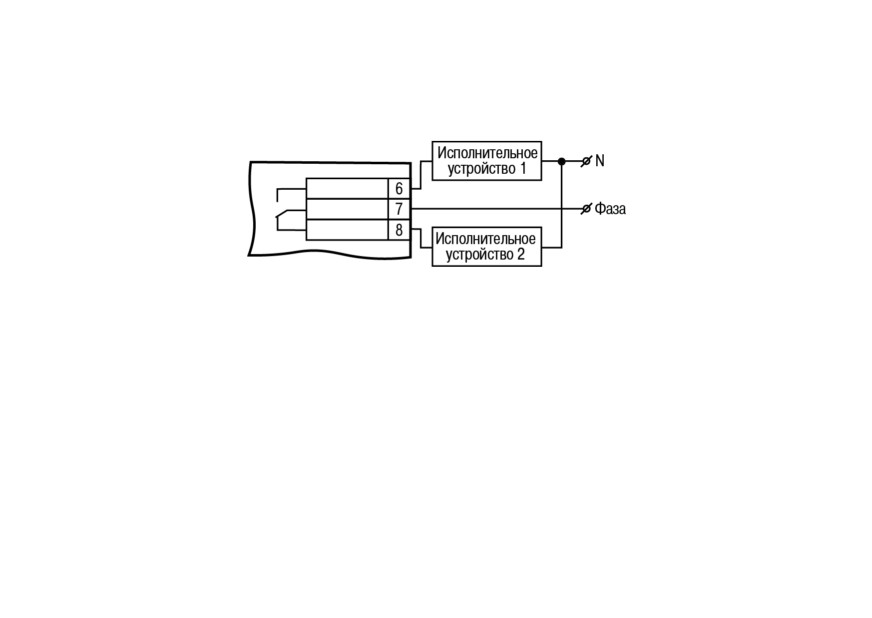

Рисунок 5.7 - Схема подключения нагрузки к ВУ типа Р

6 Эксплуатация

6.1 Принцип работы

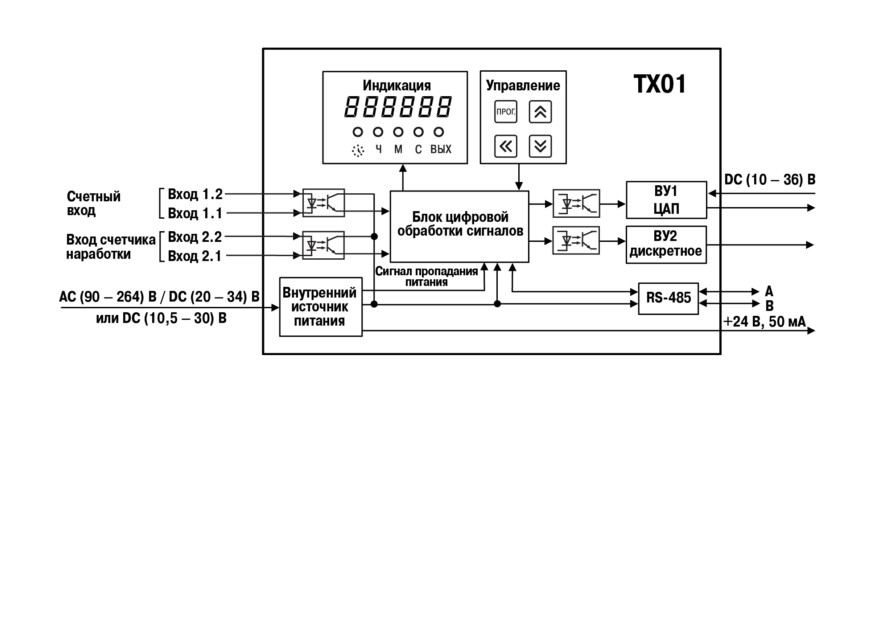

Функциональная схема прибора приведена на рисунке 6.1.

Рисунок 6.1 - Функциональная схема прибора

Прибор имеет два дискретных входа для подключения датчиков (счетный и счета наработки).

К входам прибора могут быть подключены:

• датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллекторным

выходом;

• датчики, имеющие выход типа «сухой контакт» (герконы).

На счетный вход прибора поступают импульсы с датчика, контролирующего одну или несколько

меток на валу двигателя.

Уровни входных сигналов преобразуются и обрабатываются в устройстве согласования,

после чего поступают на блок цифровой обработки, где происходит:

• фильтрация входных сигналов;

• измерение мгновенного значения частоты вращения вала;

• измерение времени наработки на входе «Счет наработки»;

• перевод измеренных значений в реальные физические величины;

• масштабирование значений перед их выводом на ЦИ;

• формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

ПРЕДУПРЕЖДЕНИЕ

Преобразование «параметр-ток/напряжение» осуществляется при помощи встроенного

в ВУ десятиразрядного ЦАП. Полученные после преобразования сигналы могут

использоваться для регистрации параметров.

Блок управления включает в себя кнопки для ввода параметров и управления работой прибора.

Блок индикации служит для отображения результатов измерения или параметров настройки

прибора на ЦИ и состояний прибора с помощью светодиодов.

Внутренний источник питания в зависимости от исполнения прибора (с переменным или

постоянным питанием) осуществляет преобразование питающего напряжения для всех блоков

прибора и формирует сигнал, свидетельствующий о пропадании напряжения питания. Также он

формирует постоянное напряжение для питания датчиков, подключаемых к входам прибора.

С помощью интерфейса RS-485 осуществляется связь прибора с ПК, что дает возможность

задавать и редактировать конфигурацию прибора, контролировать его текущее состояние

и показания.

6.2 Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления (см. рисунки 6.2

и 6.3):

• семисегментный шестиразрядный ЦИ;

• пять светодиодов;

• четыре кнопки.

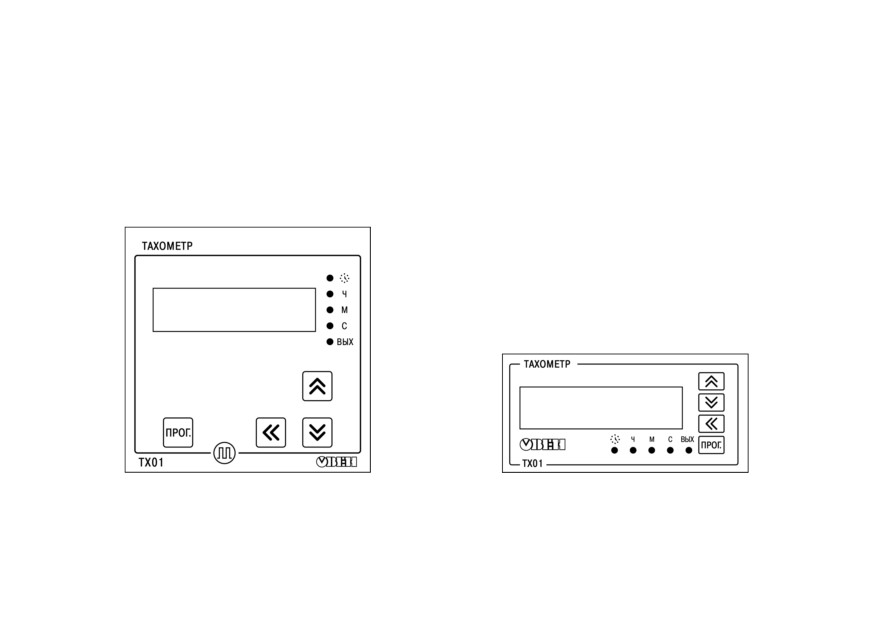

Рисунок 6.2 - Лицевая панель прибора

Рисунок 6.3 - Лицевая панель прибора

для корпуса настенного Н крепления

для корпуса щитового Щ2 крепления

Таблица 6.1 - Назначение ЦИ

Режим

эксплуата-

Отображаемая информация

Частота обновления

ции

прибора

Текущее значение частоты следования

≤6с

импульсов, полученное после фильтрации

(равно длительности временного интервала

Тахометр

и усреднения, с учетом масштабирования

между передними фронтами импульсов

на измерительном входе прибора

на измерительном входе прибора)

ПРЕДУПРЕЖДЕНИЕ

Если частота следования импульсов меньше 0,2 Гц или источник импульсов пропадает, то на ЦИ

в течение 6 секунд высвечивается последнее измеренное значение, после чего будет засвечен 0.

Если частота следования импульсов превышает максимальное значение с положительным

допуском в 2 % (FrEQ х 1,02), то на ЦИ в течение 6 секунд отображается последнее измеренное

значение, после чего мигает значение, записанное в параметре FrEQ.

Счетчик

Время наработки

1с

наработки

Настройка

Название и значение параметра

Таблица 6.2 - Назначение светодиодов

Значение

Светодиод

Состояние

Режим тахометра

Режим счетчика наработки

светится

Ведется измерение времени наработки

Диапазон времени наработки

Ч*

светится

Масштаб отображения - об/час

(ДДДД.ЧЧ) - от 10000 ч до 9999

суток 23 ч

Диапазон времени наработки

М*

светится

Масштаб отображения - об/мин

(ЧЧЧЧ.ММ) - от 100 ч до 9999 ч 59

мин

Диапазон времени наработки (ЧЧ.

С*

светится

Масштаб отображения - об/с

ММ.СС) - от 0 с до 99 ч 59 мин 59 с

ПРЕДУПРЕЖДЕНИЕ

* В режиме USER эти светодиоды не светятся.

• Дискретное ВУ включено согласно выбранной логике.

ВЫХ

светится

• На вход аналогового ВУ выдается цифровой сигнал, соответствующий

максимальному значению тока/напряжения

ПРЕДУПРЕЖДЕНИЕ

Для приборов с двумя ВУ (дискретным и аналоговым) светодиод засвечивается в соответствии

с логикой работы дискретного ВУ.

Таблица 6.3 - Назначение кнопок

Режим эксплуатации

Кнопка

Назначение

прибора

Работа

Переход в режим настройки

Переход к редактированию значения параметра после

Настройка

его выбора

Переход прибора на индикацию значений счетчика

Работа

наработки (удержание

)

• Ввод пароля для изменения настроек (если он не 0).

Настройка

• Просмотр значения параметров и их редактирование

Выбор редактируемой цифры при изменении значения

параметра и вводе пароля (используется с кнопками

Настройка

)

6.3 Включение и работа

Прибор выполняет следующие функции:

• функция тахометра;

• функция счетчика наработки.

Поступающие на счетный вход прибора сигналы подвергаются фильтрации. Фильтр

характеризуется минимальной допустимой длиной импульса и паузы - параметр minImp (в мкс).

Все импульсы и паузы меньше указанной длительности воспринимаются как дребезг

и игнорируются.

Рекомендованное значение для этого параметра рассчитывается так:

(6.1)

где MaxFreqRele - максимальная частота (до 100 Гц) переключения реле типа «сухой контакт».

При входных частотах более 100 Гц следует устанавливать minImp = 10 мкс.

Принцип работы этого параметра представлен на рисунке 6.4:

• 1: длительность импульса и длительность паузы больше minImp - сигнал пропускается

системой защиты от дребезга;

• 2: длительность импульса меньше minImp - сигнал не пропускается системой защиты

от дребезга;

• 3: длительность импульса больше minImp, но длительность паузы меньше minImp - сигнал

не пропускается системой защиты от дребезга.

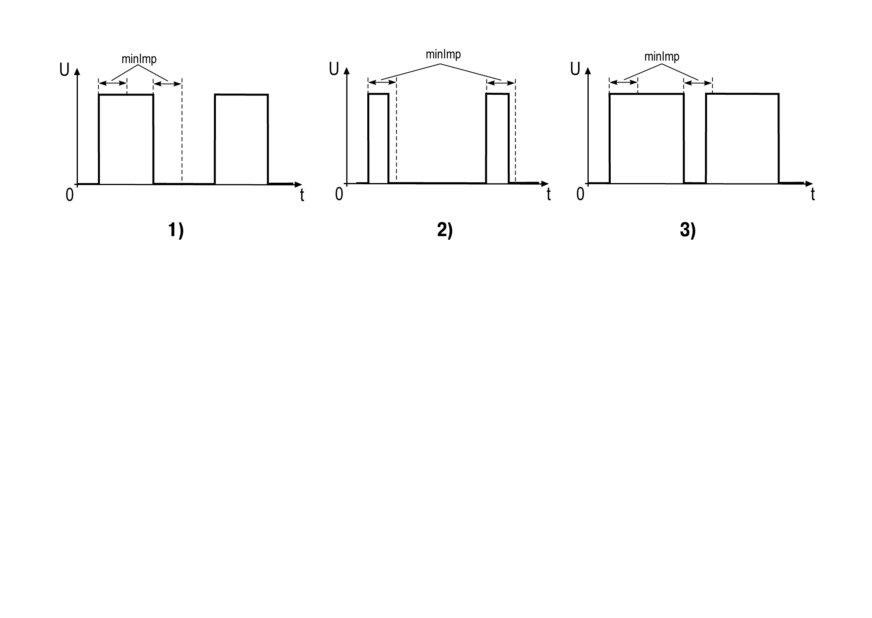

Рисунок 6.4 - Работа параметра minImp

6.3.1 Функция тахометра

При выполнении функции тахометра прибор:

• производит измерение мгновенного значения длительности интервалов времени Т между

передними или задними фронтами (в с);

• вычисляет величину N/T, где N - величина, определяемая размерностью отображения

измеряемой величины;

• выводит на индикацию полученное значение с учетом коэффициента масштабирования.

Интервал измерений тахометра задается параметром dttA в:

• об/с (N = 1);

• об/мин (N = 60);

• об/час (N = 3600);

• настраиваемых величинах (N = F х 10^-FdP, где F и FdP - изменяемые параметры).

Если F х 10^-FdP < 1, величины, зависящие от dttA (FrEQ, UdAC, dPro, LOR, HIR, UdO, dU), могут

иметь значение меньше 1 (например, 0,25) и отображаться на ЦИ как 0. Это происходит,

поскольку отображение дробных величин не поддерживается. Но в работе прибора будут

использованы величины с дробной частью.

Значение dttA влияет на верхние и нижние границы параметра FrEQ. То есть происходит

пересчет границ в соответствии с коэффициентом N. Например, значения параметра FrEQ лежат

в диапазоне [1; 2500]. При коэффициенте N = 60 границы параметра FrEQ будут следующими:

• нижняя граница: 1 х 60 = 60;

• верхняя граница: 2500 х 60 = 150000.

Результаты подсчета отображаются на ЦИ. Единицы измерения вычислений отображаются

в виде засветки единичных индикаторов (подробнее см. таблицу 6.2).

ПРЕДУПРЕЖДЕНИЕ

1. Округление результатов измерения производится стандартным математическим

образом, в большую сторону. То есть если в округляемом разряде цифра более

или равна 5, то в следующий разряд переносится единица. Если измеренная

величина лежит в пределах 0,2…0,5 Гц включительно, то по ModBus передается

значение 1 - для индикации наличия сигнала.

2. Если разрядности ЦИ не хватает для отображения выбранного количества

разрядов после запятой, прибор автоматически сдвигает число вправо.

Для сглаживания сигнала в приборе применяется фильтр скользящего среднего восьмого

порядка. Параметр MAV. L определяет минимальное время (в секундах) наполнения буфера

фильтра. Добавление нового значения в буфер будет произведено не раньше MAV. L/8 секунд.

При входных частотах, меньше или равных 8/MAV.L, время установления входного сигнала на ЦИ

может быть больше MAV.L. По умолчанию данный фильтр включен.

6.3.2 Функция счетчика наработки

При наличии уровня «логической единицы» на входе «Счет наработки» прибор ведет подсчет

времени работы. Когда прибор выполняет функцию счетчика наработки, засвечен светодиод

Чтобы на ЦИ отобразилось текущее значение наработки, следует нажать и удерживать кнопку

. Если отпустить эту кнопку, прибор возвращается к индикации показаний тахометра.

Измеренное значение наработки отображается на ЦИ (подробнее см. таблицу 6.1). При

превышении текущего диапазона прибор автоматически устанавливает следующий диапазон

отображения результатов измерения. Предельное значение времени наработки принимает

значения от 1 с до 9999 суток 23 ч.

Для приборов с дискретным ВУ возможно задавать предельное значения времени наработки, по

достижении которого происходит включение ВУ.

7 Настройка

7.1 Последовательность настройки

Настройка прибора предназначена для задания и записи рабочих параметров

в энергонезависимую память прибора.

Для входа в режим настройки следует нажать и удерживать не менее 2 секунд кнопку

С помощью кнопок

нужно ввести пароль, после чего последовательно нажать

. Если пароль 0 (по умолчанию) - нажать

ПРЕДУПРЕЖДЕНИЕ

Если забыли свой пароль, войти в режим настроек можно с помощью пароля 1098!

Дальнейшее изменение пароля доступно только по сети RS-485.

В случае, если в течение 2 минут не производится операций с кнопками:

• при редактировании параметра - прибор автоматически восстанавливает его значение

и возвращается в режим просмотра параметров;

• при настройке параметра - прибор автоматически возвращается в режим тахометра.

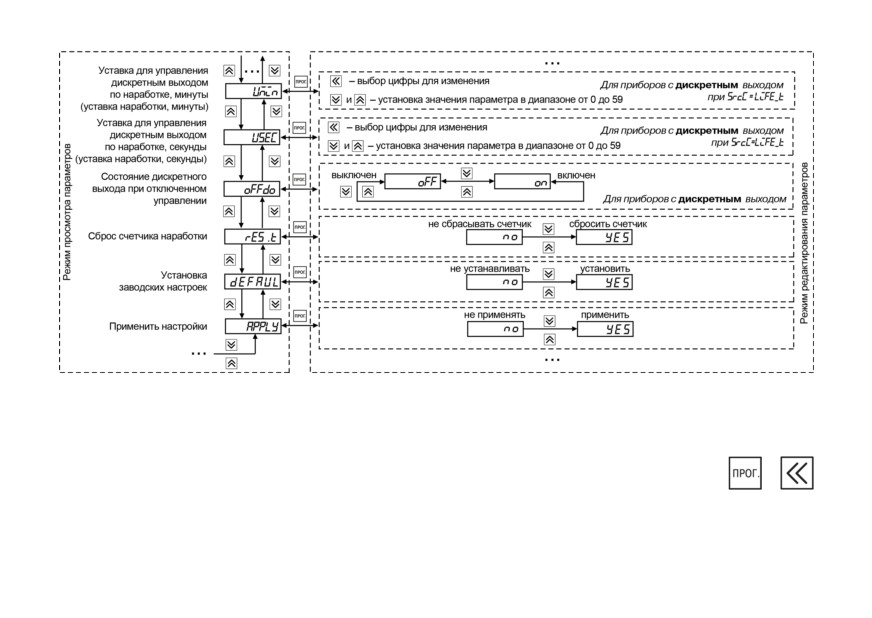

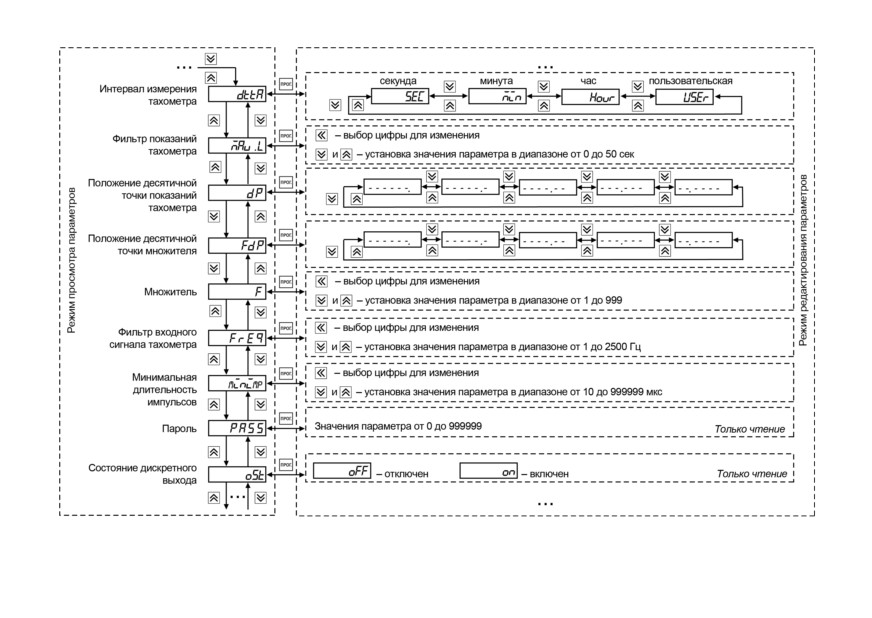

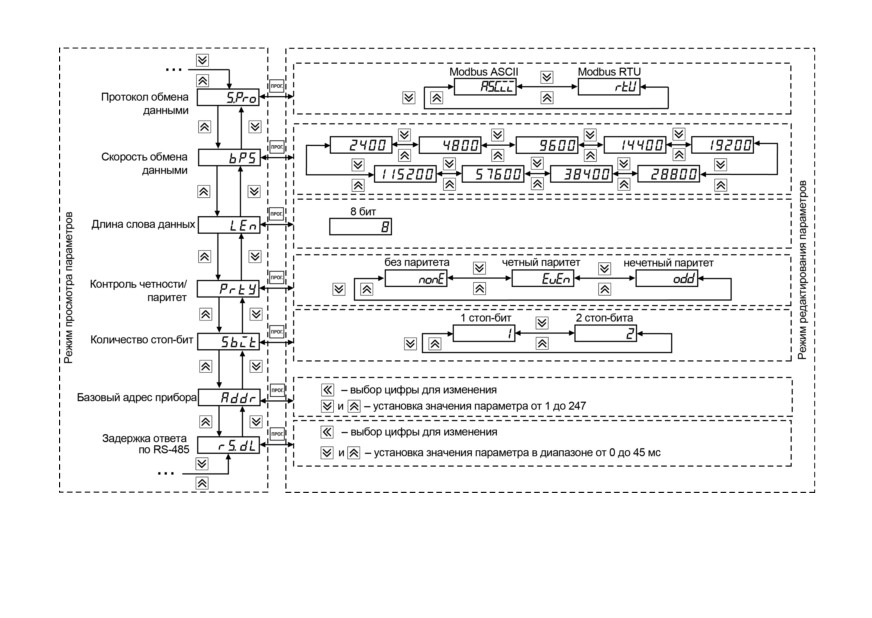

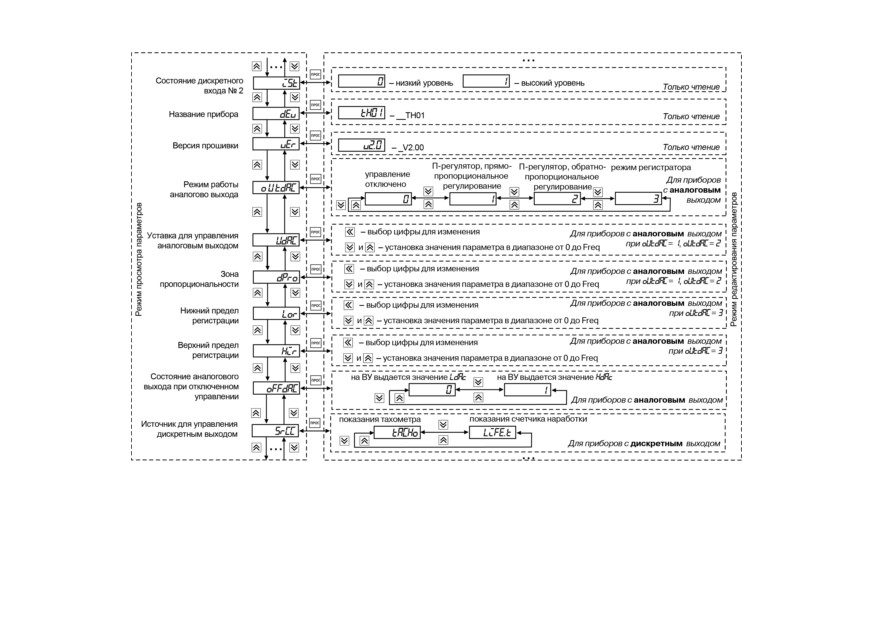

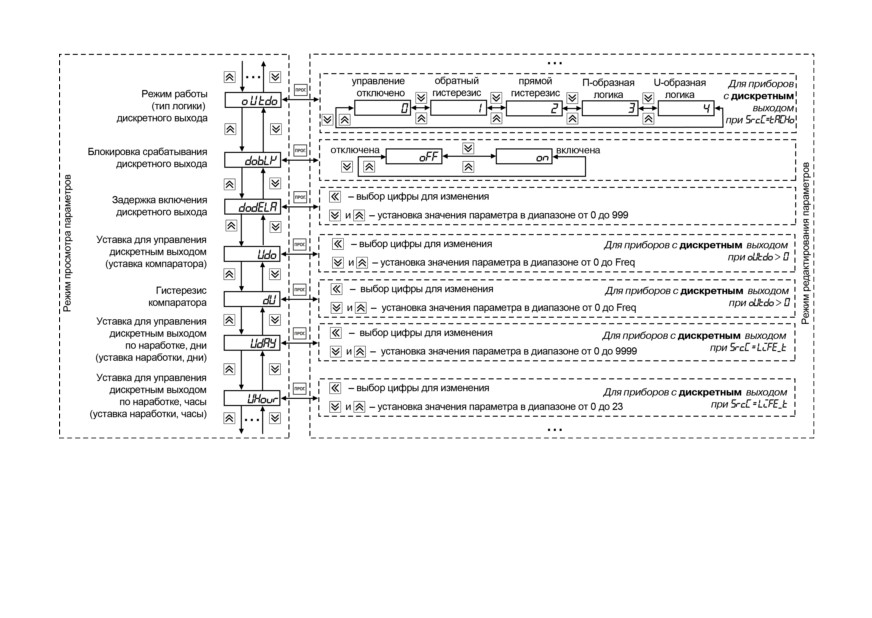

Параметры настройки прибора и возможные значения каждого из параметров представлены на

рисунках 7.1 - 7.4 и в Приложении А .

ПРЕДУПРЕЖДЕНИЕ

При входе в меню настроек прибор не прекращает функционирование в рабочем режиме

(продолжает вести измерение интервала времени между импульсами, счет времени

наработки, управляет работой ВУ).

7.3 Настройка работы ВУ

Дискретное ВУ прибора (типа Р) функционирует как устройство сравнения (компаратор).

Входной величиной устройства сравнения служат:

• результат измерения тахометра (SrcC = tACHo) - выбор режима управления

осуществляется с помощью параметра oUtdo;

• измеренное значение времени наработки (SrcC = LiFE_T) - включение ВУ происходит при

достижении заданной уставки для управления дискретным выходом по наработке UdAY,

UHour, UMin, USEc.

При включении ВУ светодиод ВЫХ засвечивается.

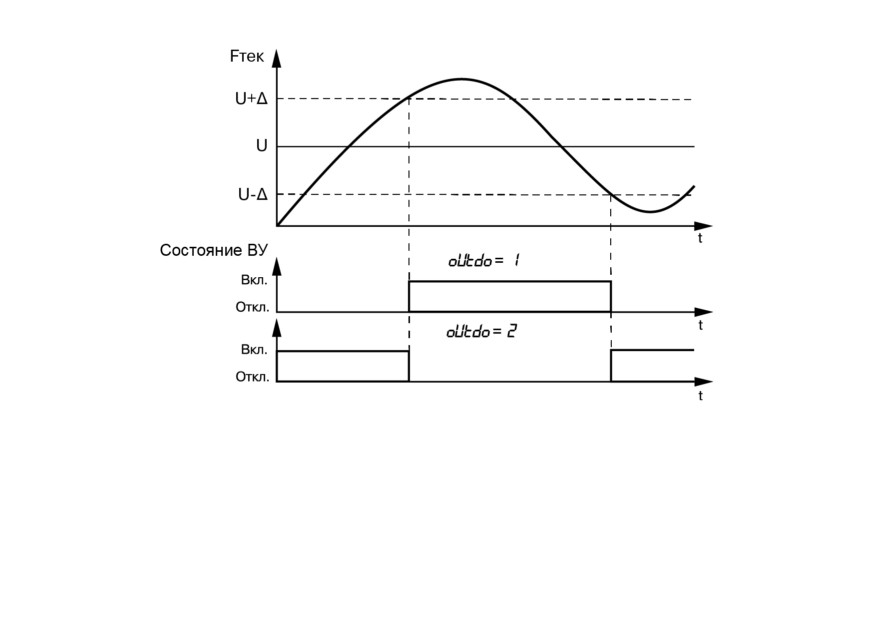

Возможна работа согласно одному из следующих типов логики (см. рисунки 7.6 и 7.7):

• обратный гистерезис (oUtdo = 1) - ВУ включается при значениях Fтек > (U+Δ)

и выключается при значениях Fтек < (U-Δ);

• прямой гистерезис (oUtdo = 2) - ВУ включается при значениях Fтек < (U-Δ) и выключается

при значениях Fтек > (U+Δ);

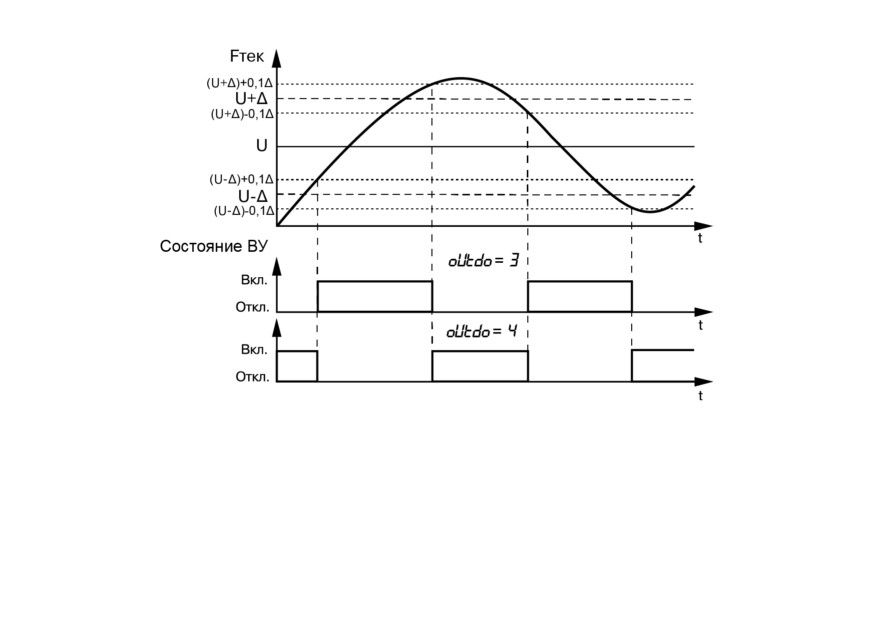

• П-образная логика (oUtdo = 3) - ВУ включается при значениях (U-Δ) < Fтек < (U+Δ);

• U-образная логика (oUtdo = 4) - ВУ включается при значениях Fтек < (U-Δ) и

Fтек > (U+Δ).

ПРЕДУПРЕЖДЕНИЕ

1. При П- или U-образной логике для подавления дребезга при переключениях

существует дополнительный гистерезис срабатывания 5 % от диапазона между

границами (2Δ) (см. рисунок 7.7).

2. При частоте следования импульсов на счетном входе более FrEQ, на ВУ

устанавливается значение, равное значению, рассчитанному для FrEQ.

Рекомендации по настройке ВУ следующие:

• установить oFFdo = 0 и oUtdo = 0;

• указать значения в Udo и dU. Рекомендовано, чтобы Udo, dU, верхняя и нижняя границы

не выходили за пределы 0 и FrEQ;

• установить желаемую логику ВУ (oUtdo).

Управление работой дискретного ВУ отключается при oUtdo = 0. Состояние ВУ задается

с помощью параметра oFFdo.

Аналоговое ВУ прибора (типов И, У) функционирует в качестве П-регулятора и регистратора.

Режим работы аналогового ВУ устанавливается с помощью параметра oUtdAC.

При работе ВУ в качестве П-регулятора происходит сравнение текущего значения измеряемой

величины с заданной уставкой Т (параметр UdAC) и выдача на выход сигнала от 4 до 20 мА (для

ВУ типа И) или от 0 до 10 В (для ВУ типа У), пропорционального величине отклонения. Зона

пропорциональности П задается параметром Δ

(dPro). Выходной сигнал формируется в

соответствии с установленной в параметре oUtdAC характеристикой регулятора либо по прямо

пропорциональному

(1), либо по обратно пропорциональному

(2) закону регулирования.

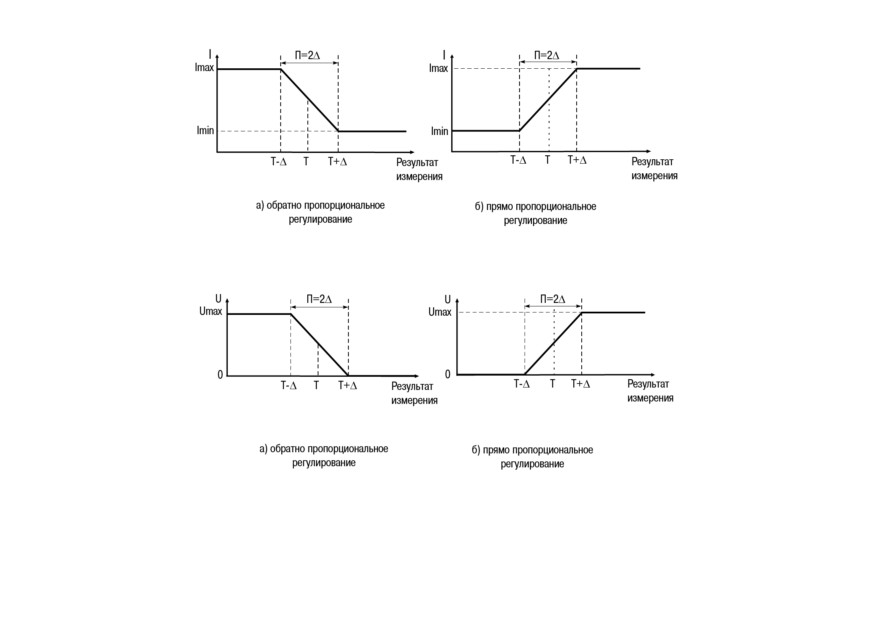

Графики, поясняющие принцип формирования управляющего тока и напряжения П-регулятора

для обеих характеристик, приведены на рисунках 7.8 и 7.9.

При работе ВУ в качестве регистратора (параметр oUtdAC = 3) происходит:

• сравнение измеренного значения с заданными значениями нижнего предела диапазона

регистрации и значением величины всего диапазона регистрации;

• выдача на соответствующее ВУ аналогового сигнала в виде тока от 4 до 20 мА (для ВУ

типа И) или напряжения от 0 до 10 В (для ВУ типа У), которые можно подавать на

самописец или другое регистрирующее устройство.

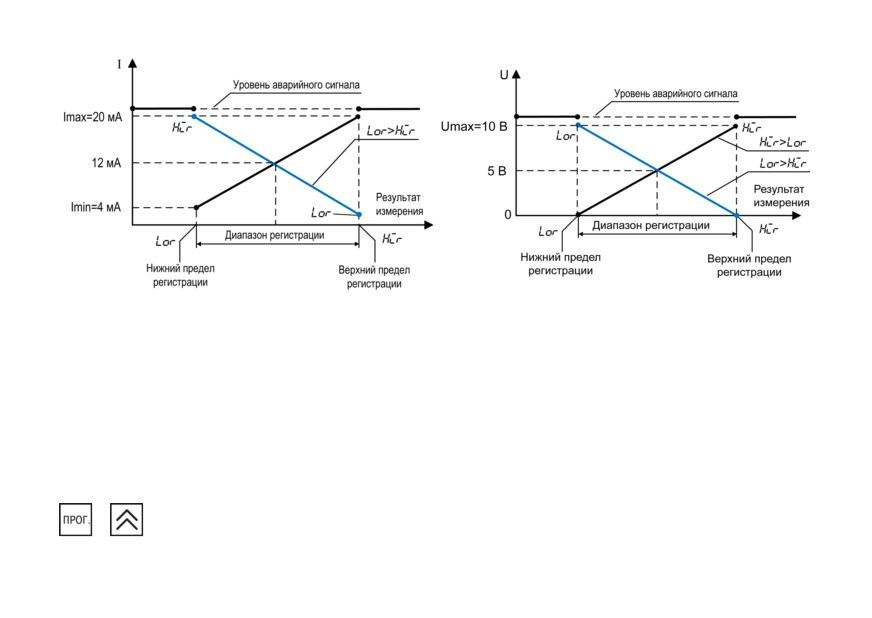

Принцип формирования выходного сигнала показан на рисунках 7.10 и 7.11. При работе ВУ в

качестве регистратора следует установить нижний и верхний пределы регистрации в параметрах

Lor и Hir.

ПРЕДУПРЕЖДЕНИЕ

При выходе измеренного значения за диапазон регистрации на ВУ устанавливается

уровень ошибки: 20,2 мА (для ВУ типа И), более 10,5 В (для ВУ типа У).

При oUtdAC = 0 управление работой аналогового ВУ отключено. Состояние ВУ задается

параметром oFFdAC.

Рисунок 7.11 - Принцип формирования

Рисунок 7.10 - Принцип формирования

выходного сигнала ВУ в режиме регистратора

для приборов с ВУ типа У

для приборов с ВУ типа И

7.4 Настройка прибора с ПК

Для настройки прибора с ПК следует использовать интерфейс связи RS-485. Прибор

поддерживает два протокола связи: MODBUS RTU и MODBUS ASCII. Адреса, названия и

размерности параметров прибора приведены в Приложении А.

Для перехода к настройкам прибора с ПК следует нажать и удерживать не менее 2 секунд кнопки

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать

требования безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

8.2 Юстировка

Юстировка предназначена для восстановления метрологических характеристик прибора

в случае изменения их после длительной эксплуатации или проведения ремонтных работ

и заключается в подборе минимального и максимального значений выходного сигнала.

ВНИМАНИЕ

Юстировка прибора должна проводиться только квалифицированными специалистами

метрологических служб.

Проводится юстировка только для аналоговых выходов. Для этого следует:

• к выходу подключить нагрузку Rн и вольтметр согласно рисункам 8.1 (для выхода типа У)

и 8.2 (для выхода типа И);

• подать питание на прибор.

ПРЕДУПРЕЖДЕНИЕ

В качестве Rн можно использовать магазин сопротивлений Р4831 или подобный ему с

классом точности не более 0,05, а в качестве вольтметра - прибор с классом точности

не более 0,05, например, В1-12.

На ЦИ отобразится 0 - прибор находится в рабочем режиме.

Рисунок 8.1 - Юстировка значений

Рисунок 8.2 - Юстировка значений выходного

выходного напряжения

тока

Алгоритм юстировки ВУ аналогового типа следующий:

1. Изменяя код ЦАП и контролируя ток (напряжение) на выходе аналогового устройства,

добиться значения выходного сигнала, соответствующего меньшей желаемой границе

выдаваемого тока или напряжения (в общем случае 4 мА или 0 В).

2. Сообщить прибору, что текущий код ЦАП соответствует меньшей желаемой границе

сигнала на выходе аналогового устройства.

3. Изменяя код ЦАП и контролируя ток (напряжение) на выходе аналогового устройства,

добиться значения выходного сигнала, соответствующего большей желаемой границе

выдаваемого тока или напряжения (в общем случае 20 мА или 10 В).

4. Сообщить прибору, что текущий код ЦАП соответствует большей желаемой границе тока

на выходе аналогового устройства.

5. Применить параметр APPLY , установив его в значение YES.

6. Выйти из меню калибровки.

ПРЕДУПРЕЖДЕНИЕ

Применение установленных параметров юстировки произойдет только в случае

редактирования и LdAC, и HdAC.

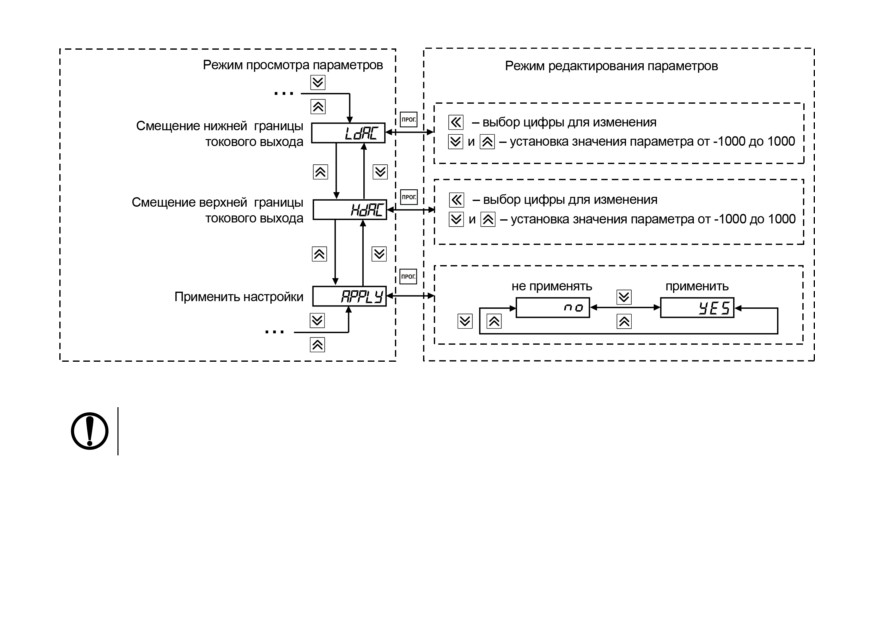

Юстировку можно проводить при помощи сервисного меню прибора или по сети RS-485.

Команды, используемые при юстировке по сети RS-485, приведены в Приложении А (раздел

«Юстировка»). Настройка параметров LdAC/HdAC позволяет добиться соответствия значения

выходного сигнала меньшей/большей желаемой границы выдаваемого тока

(напряжения).

Первая подача этих команд считается выполнением пунктов 2 и 4 алгоритма юстировки

соответственно.

9 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• знак утверждения типа средств измерений;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

10 Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару,

выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

11 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных

средствах тара должна крепиться согласно правилам, действующим на соответствующих видах

транспорта.

Условия транспортирования должны соответствовать условиям

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от

ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Комплект крепежных элементов

1 к-т

Методика поверки (по требованию заказчика)

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Приложение А. Настраиваемые параметры

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

Сетевые параметры

Протокол обмена

0 - ASCII;

unsigned

Запись/Чтение.

0x0008

S..PRO

1 - RTU

char

По умолчанию - 1

0 - 2400;

1 - 4800;

2 - 9600;

3 - 14400;

Скорость обмена, бит/с

unsigned

Запись/Чтение.

0x0009

4 - 19200;

bPS

char

По умолчанию - 8

5 - 28800;

6 - 38400;

7 - 57600;

8 - 115200

Длина слова данных, бит

unsigned

Чтение.

0x000A

1-8

LEN

char

По умолчанию - 1

0 - контроля нет

Контроль четности

(NONE);

unsigned

Запись/Чтение.

0x000C

PRTY

1- четность (EVEN);

char

По умолчанию - 0

2 - нечетность (ODD)

Количество стоп-бит

0 - 1 стоп-бит (1);

unsigned

Запись/Чтение.

0x000B

Sbit

1 - 2 стоп-бита (2)

char

По умолчанию - 0

Сетевой адрес прибора

unsigned

Запись/Чтение.

0x0006

от 1 до 247

Addr

short

По умолчанию -16

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

Задержка ответа

прибора, мс

unsigned

Запись/Чтение.

rS..dL

0x000D

от 0 до 45

char

По умолчанию - 2

Параметры для приборов с аналоговым выходом

0 - ВУотключено (0);

1 - П-регулятор прямо

пропорциональный

Режим работы

(1);

unsigned

Запись/Чтение.

аналогового выхода

0x0031

2 - П-регулятор обратно

char

По умолчанию - 3

OUTDAC

пропорциональный

(2);

3 - регистратор (3)

Запись/Чтение.

Значение уставки U

0x0032

unsigned

Только в режиме

аналогового ВУ

от 0 до FrEQ

0х0033

long

П-регулятора.

udAc

По умолчанию - 0

Запись/Чтение.

Значение зоны

0x0034

unsigned

Только в режиме

пропорциональности П

от 1 до FrEQ

0х0035

long

П-регулятора.

dPro

По умолчанию - 1

Значение нижнего

Запись/Чтение.

предела регистрации (U-

0x0036

unsigned

Только в режиме

от 0 до FrEQ

0х0037

long

регистратора.

LOR

По умолчанию - 0

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

Запись/Чтение.

Значение верхнего

Только в режиме

предела регистрации (U-

0x0038

unsigned

от 0 до FrEQ

регистратора.

0x0039

long

По умолчанию -

Hir

2500

0 - на ВУ выдается

Состояние аналогового

значение LdAC (0);

ВУ при отключенном

unsigned

Запись/Чтение.

0x003A

1 - на ВУ выдается

управлении

char

По умолчанию - 0

значениеHdAC

OFFdAC

(1)

Параметры для приборов с дискретным выходом

0 - результат измерения

Источник сигнала для

тахометра (tACHo);

unsigned

Запись/Чтение.

дискретного выхода

0x0013

1 - на ВУ выдается

char

По умолчанию - 0

SrCC

значение HdAc

(LiFE.t)

0 - управление ВУ

отключено

(ВУ переводится

Запись/Чтение.

в состояние,

Только для входа

Тип логики дискретного

определенное

unsigned

компаратора -

ВУ

0x0014

параметром oFFdo)

char

тахометр

OUTDO

(0);

(SrcC = tACHo)

1 - тип логики 1

По умолчанию - 0

(обратный гистерезис) (1);

2 - тип логики 2 (прямой

гистерезис) (2);

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

3 - тип логики 3

(П-образная) (3);

4 - тип логики 4

(U-образная) (4)

Запись/Чтение.

По умолчанию - 0.

При установке

Блокировка

параметра

срабатывания

0 - отключена (oFF);

unsigned

0x0015

в состояние on

дискретного выхода

1 - включена (on)

char

дискретный выход

dobLK

сохраняет свое

последнее

состояние

Задержка срабатывания

unsigned

Запись/Чтение.

дискретного выхода, с

0x0016

от 0 до 999

short

По умолчанию - 0

dodELA

Уставка для управления

Запись/Чтение.

0x0017

unsigned

дискретным выходом

от 0 до FrEQ

По умолчанию - 10

0х0018

long

UdO

при oUtdo > 0

Запись/Чтение.

По умолчанию - 1

при oUtdo > 0.

Гистерезис компаратора

0x0019

unsigned

Гистерезис

от 0 до FrEQ

0х0020

long

в комбинации

с уставкой не

должны выходить

за заданные

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

пределы

регистрации

прибора

Значение уставки для

управления дискретным

Запись/Чтение.

unsigned

выходом по наработке,

0x001B

от 0 до 9999

При SrcC = LiFE_t.

short

дней

По умолчанию - 0

UdAY

Значение уставки для

Запись/Чтение.

управления дискретным

unsigned

0x001C

от 0 до 23

При SrcC = LiFE_t.

выходом по наработке, ч

char

По умолчанию - 0

UHOUR

Значение уставки для

управления дискретным

Запись/Чтение.

unsigned

выходом по наработке,

0x001D

от 0 до 59

При SrcC = LiFE_t.

char

мин

По умолчанию - 0

UMIN

Значение уставки для

Запись/Чтение.

управления дискретным

unsigned

0x001E

от 0 до 59

При SrcC = LiFE_t.

выходом по наработке, с

char

По умолчанию - 0

USec

Состояние дискретного

ВУ при отключенном

0 - ВУотключено

Запись/Чтение.

unsigned

управлении

0x001F

(oFF);

При oUtdo = 0.

char

(oUtdo = 0)

1 - ВУ включено (on)

По умолчанию - 0

OFFDO

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

0 - об/с (SEC);

Размерность показаний

1 - об/мин (Min);

unsigned

Запись/Чтение.

тахометра

0x0020

2 - об/час (HOUR);

char

По умолчанию - 0

DTTA

3 - настраиваемые

величины (User)

Запись/Чтение.

Время заполнения

Фильтр показаний

буфера

unsigned

тахометра

0x0021

от 0 до 50 с

из 8 значений

char

MAV..L

для усреднения

показаний.

По умолчанию - 1

0 - _ _ _ _ _ _;

Положение десятичной

1 - _ _ _ _ _._;

unsigned

Запись/Чтение.

точки показаний прибора

0x0022

2 - _ _ _ _._ _;

char

По умолчанию - 0

3 - _ _ _._ _ _;

4 - _ _._ _ _ _

0 - _ _ _ _ _ _;

Положение десятичной

1 - _ _ _ _ _._;

unsigned

Запись/Чтение.

точки множителя

0x0023

2 - _ _ _ _._ _;

char

По умолчанию - 0

FDP

3 - _ _ _._ _ _;

4 - _ _._ _ _ _

от 1 до 999

Множитель

unsigned

Запись/Чтение.

0x0024

(от 0,0001 до 999 с учетом

short

По умолчанию - 1

FDP)

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

Максимальная частота

Запись/Чтение.

входного сигнала на

0x0025

unsigned

от 1 до 2500

По умолчанию -

счетном входе, Гц

0х0026

long

2500

FrEQ

Минимальная

длительность импульсов,

0х0040

unsigned

Запись/Чтение

от 10 до 999999

мкс

0х0041

long

По умолчанию - 10

minImp

Пароль

0x0027

unsigned

Запись/ Чтение.

от 0 до 999999

PASS

0х0028

long

По умолчанию - 0

Измеренное значение

оборотов в единицах,

0x0029

unsigned

соответствующих

от 0 до 4294967296

Только чтение

0х002A

long

значению dttA.

Не отображается на ЦИ

Время наработки, с.

0х002B

unsigned

от 0 до 863999999

Только чтение

Не отображается на ЦИ

0х002C

long

Состояние дискретного

0 - ВУотключено

unsigned

выхода 1

0x002D

(oFF);

Только чтение

char

OST

1 - ВУ включено (on)

Состояние дискретного

0 - низкий уровень

unsigned

входа 2

0x002E

(0);

Только чтение

char

iSt

1 - высокий уровень (1)

0x0000

Название прибора

0x0001

__ТH01

char[6]

Только чтение

dEV

0x0002

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

0x0003

Версия прошивки

0x0004

_VХ.ХХ

char[6]

Только чтение

VEr

0x0005

0 - нет ВУ;

Вариант исполнения

1 - только дискретное ВУ;

unsigned

прибора.

0x0012

2 - только аналоговое ВУ;

Только чтение

char

Не отображается на ЦИ

3 - дискретное

и аналоговое ВУ

Команды

Сброс счетчика

unsigned

0x002F

1 - сбросить счетчик (YES)

Только запись

наработки rES..t

char

Сброс в заводские

1 - сбросить в заводские

unsigned

установки

0x0030

Только запись

установки (YES)

char

dEFAUL

Только запись.

Новые параметры

Применить сетевые

1 - применить настройки (

unsigned

вступают в силу

настройки

0x000F

YES)

char

после команды

APPLY

APPLY или

перезагрузки

Юстировка

Значение кода,

Чтение.

выдаваемого на ЦАП для

unsigned

Только в режиме

установки минимального

0x003B

от 0 до 1023

short

юстировки.

значения выходного

По умолчанию - 40

сигнала

Номера регистров

Тип

Параметр

Допустимые значения

Примечания

Modbus (HEX)

данных

Значение кода,

Чтение.

выдаваемого на ЦАП для

Только в режиме

unsigned

установки максимального

0x003C

от 0 до 1023

юстировки.

short

значения выходного

По умолчанию -

сигнала

1023

Только запись.

Передается

Смещение нижней

желательное

signed

границы токового выхода

0x003D

от -1000 до 1000

смещение кода

short

LdAC

ЦАП относительно

текущего.

По умолчанию - 0

Только запись.

Передается

Смещение верхней

желательное

signed

границы токового выхода.

0x003E

от 1000 до -1000

смещение кода

short

HdAC

ЦАП относительно

текущего.

По умолчанию - 0

Применение калибровки

0 - не применять;

unsigned

Только запись.

токового выхода

0x003F

1 - применять

char

По умолчанию - 0

APPLY

Приложение Б. Возможные неисправности и способы

их устранения

Проявление

Возможная причина

Способ устранения

На ЦИ в режиме работы

Задать другой масштаб

Целая часть измеренного

отображается:

отображения (об/с, об/мин, об/час

значения не помещается на ЦИ

------

или настраиваемый режим)

На ЦИ в режиме настройки

Задать значение параметра

отображается:

Значение не помещается на ЦИ

с учетом его размещения на ЦИ

НННННН

(6 знакомест)
