Счетчик времени СВ01. Руководство по эксплуатации

Содержание

Предупреждающие сообщения

Введение

Используемые аббревиатуры

1 Назначение и функции прибора

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

3 Меры безопасности

4 Монтаж

4.1 Установка прибора настенного крепления H

4.2 Установка прибора щитового крепления Щ1

4.3 Установка прибора щитового крепления Щ2

5 Подключение

5.1 Рекомендации по подключению

5.2 Порядок подключения

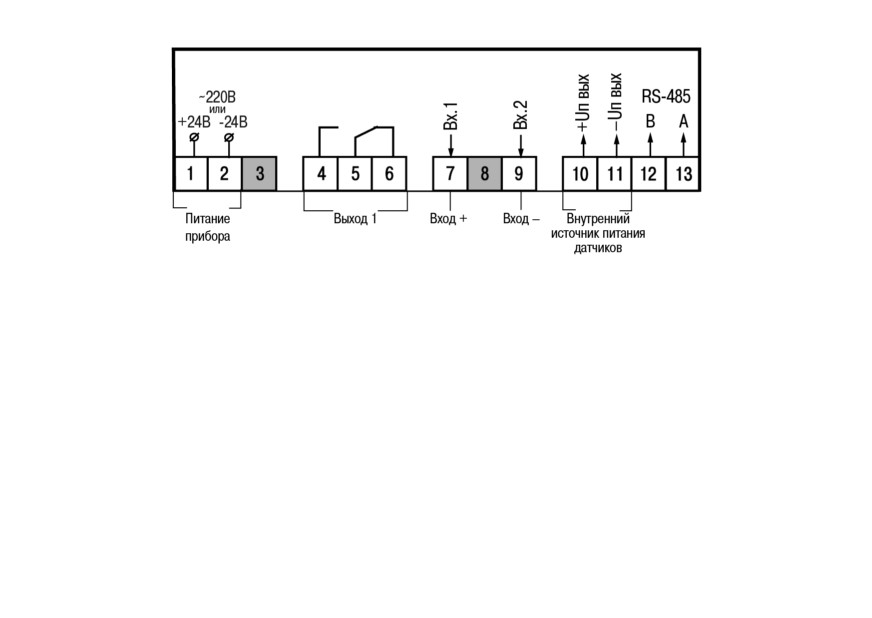

5.3 Назначение контактов клеммника

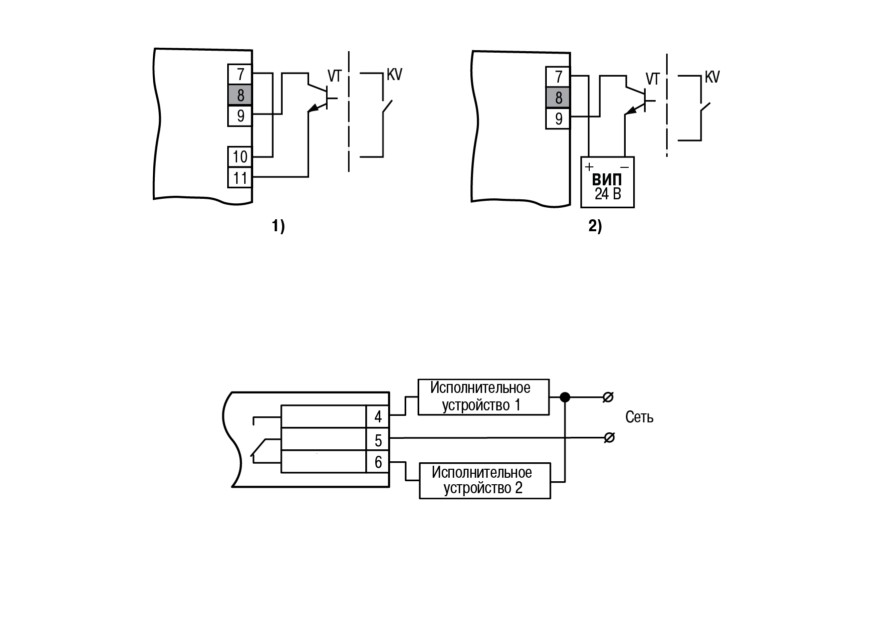

5.4 Подключение коммутационных устройств и датчиков

5.5 Подключение нагрузки к ВУ

6 Эксплуатация

6.1 Принцип работы

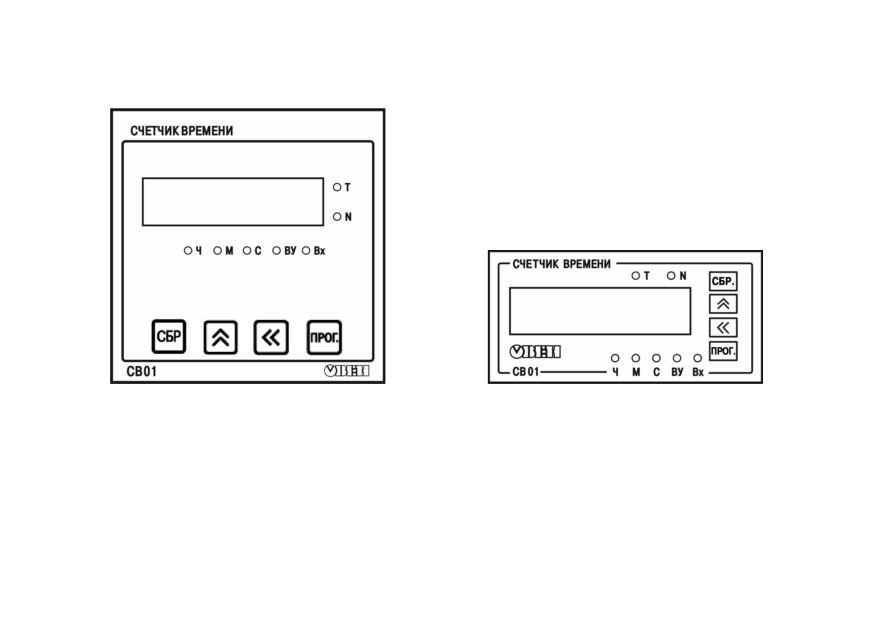

6.2 Управление и индикация

6.3 Включение и работа

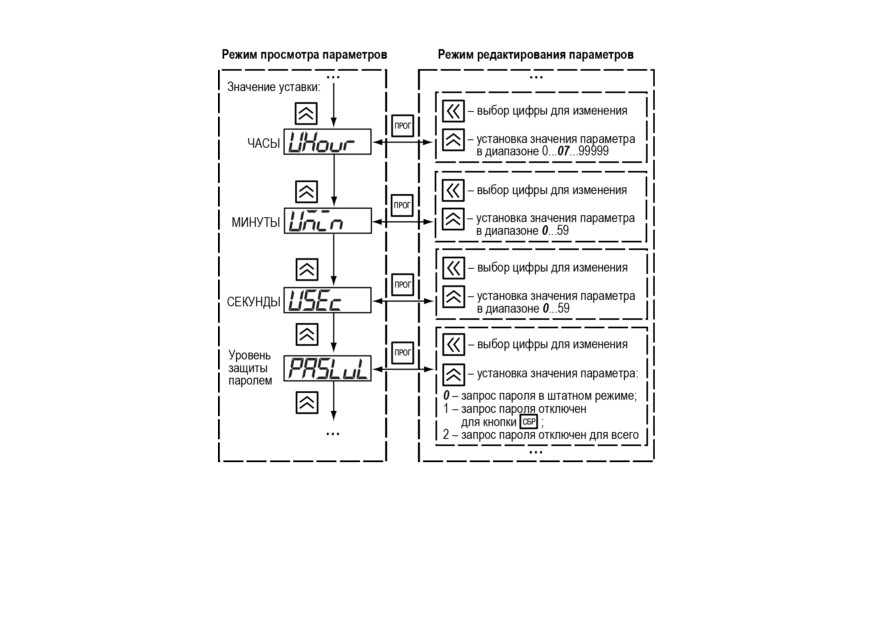

7 Настройка

7.1 Последовательность настройки

7.2 Настройка прибора с ПК

8 Техническое обслуживание

8.1 Общие указания

9 Маркировка

10 Упаковка

11 Транспортирование и хранение

12 Комплектность

13 Гарантийные обязательства

Приложение А. Настраиваемые параметры. Протокол ОВЕН

Приложение Б. Настраиваемые параметры. Протокол ModBus

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией

и обслуживанием счетчика времени СВ01, в дальнейшем по тексту именуемого «прибор».

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по

эксплуатации.

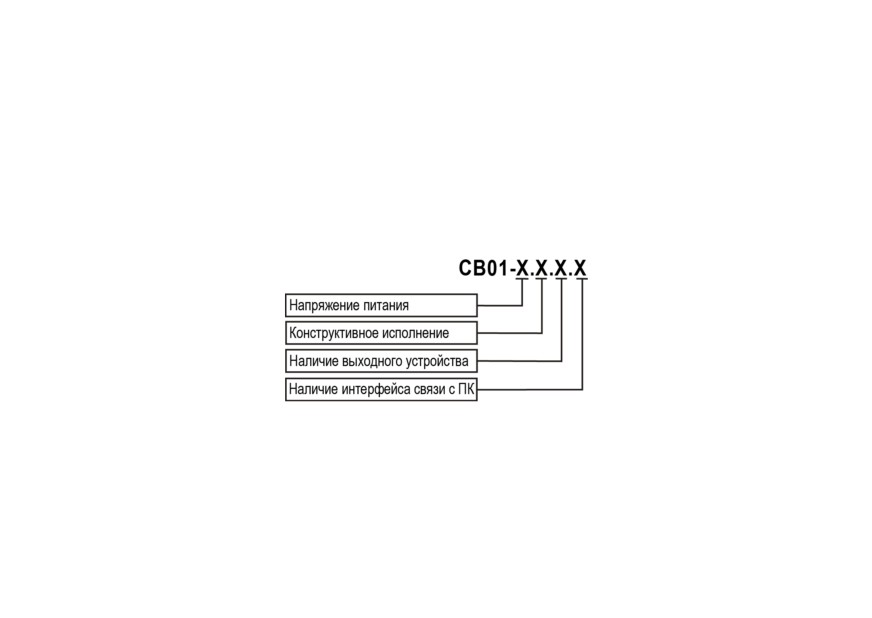

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного

обозначения:

Напряжение питания:

220 - переменное от 90 до 264 В;

24 - постоянное от 10,5 до 30 В.

Конструктивное исполнение:

Н - корпус настенного крепления;

Щ1 - корпус щитового крепления (квадратная лицевая панель, 96х96 мм);

Щ2 - корпус щитового крепления (прямоугольная лицевая панель, 96х48 мм).

Наличие выходного устройства:

Р - ВУ типа электромагнитное реле;

- ВУ отсутствует.

Наличие интерфейса связи с ПК:

RS - прибор имеет интерфейс связи RS-485;

- интерфейс связи отсутствует.

Пример обозначения прибора при заказе: СВ01-220.Н.Р.RS. При этом поставке подлежит прибор

в корпусе Н, с питанием 220 В, выходом Р и интерфейсом RS-485.

Используемые аббревиатуры

ВУ - выходное устройство.

ВИП - внешний источник питания.

ПК - персональный компьютер.

ЦИ - цифровой индикатор.

1 Назначение и функции прибора

Прибор предназначен для измерения интервалов времени и счета количества измеренных

сигналов. Он используется в составе измерительных систем контроля и управления

технологическими процессами на промышленных предприятиях.

Прибор позволяет выполнять функции счетчика времени и счетчика количества включений.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Основные технические данные прибора представлены в таблице 2.1.

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Питание

Напряжение питания прибора СВ01-220.Х.Х.Х:

• от сети переменного напряжения:

• напряжение

90...264 В

(номинальные значения - 110 и 220 В)

• частота

47…63 Гц

(номинальные значения - 50 и 60 Гц)

• от источника постоянного тока:

• напряжение

120…375 В

(номинальное значение - 220 В)

Напряжение питания прибора СВ01-24.Х.Х.Х от источника

10,5...30 В

постоянного напряжения

(номинальные значения - 12 и 24 В)

Продолжение таблицы 2.1

Наименование

Значение

Потребляемая мощность, не более (для приборов с

10 ВА

переменным напряжением питания)

Защита от переполюсовки питания (для СВ01-24.Х.Х.Х)

есть

Внутренний источник питания

Выходное напряжение:

• СВ01-220.Х.Х.Х

24(±3) В

• СВ01-24.Х.Х.Х

10,5...30 В*

ПРЕДУПРЕЖДЕНИЕ

* Физически в данной модификации входное напряжение выводится напрямую на выходные

клеммы прибора, без дополнительного преобразования.

Гальваническая развязка:

• СВ01-220.Х.Х.Х

есть

• СВ01-24.Х.Х.Х

нет

Измерение

Предел абсолютной допустимой погрешности временных

где С - значение наименьшего разряда

интервалов, не более

при измерении в данном диапазоне*;

t - измеряемое значение, с

ПРЕДУПРЕЖДЕНИЕ

* В зависимости от диапазона измерения значение наименьшего разряда С равно:

• 1 с (для диапазона от 0 с до 23 ч 59 мин 59 с);

• 1 мин (для диапазона от 24 ч до 9999 ч 59 мин);

•1ч(длядиапазонаот10000чдо99999ч)

Продолжение таблицы 2.1

Наименование

Значение

Предел абсолютной допустимой погрешности счета количества

±1

измеренных сигналов в диапазоне от 0 до 999999, не более

Вход

Максимальный входной ток «0» и «1», не более

5 мА

Уровень сигнала, соответствующий логической единице на

5...30 В

входе прибора

Уровень сигнала, соответствующий логическому нулю на входе

0...3 В

прибора

Максимальное входное напряжение

30 В

Длительность сигнала на входе, не менее

300 мс

ВУ

Тип ВУ

электромагнитное реле (Р)

Максимальный ток нагрузки (при 250 В, 50 Гц и cos φ > 0,4)

8А

Максимальное напряжение нагрузки переменного тока

240 В

Максимальное напряжение нагрузки постоянного тока (при токе

30 В

нагрузки 8 А)

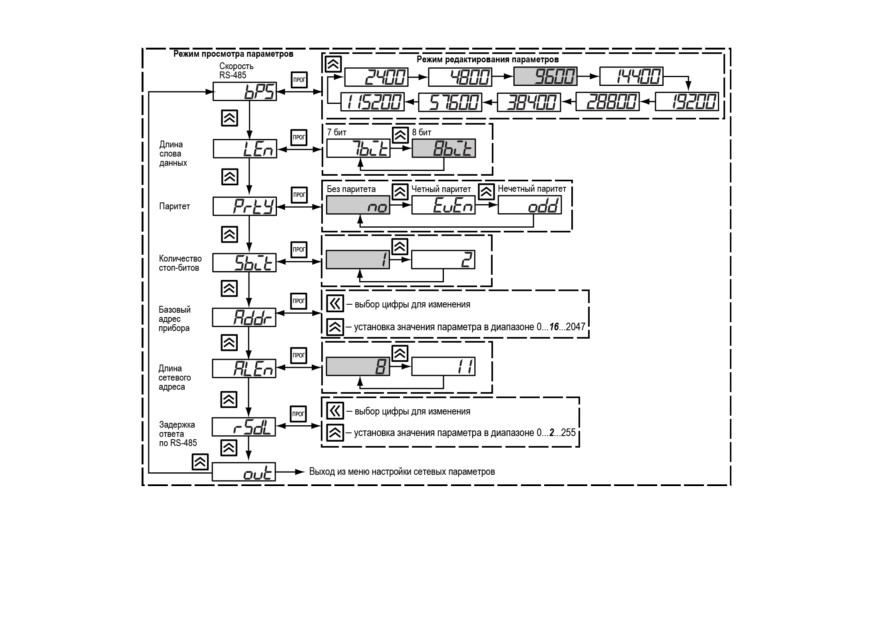

Интерфейс связи RS-485

2400, 4800, 9600, 14400, 19200, 28800,

Скорости обмена

38400, 57600, 115200 бит/с

Протоколы связи

ОВЕН, ModBus-RTU, ModBus-ASCII

Входное сопротивление, не менее

12 кОм (стандартная нагрузка)

Гальваническая развязка

нет

Продолжение таблицы 2.1

Наименование

Значение

Корпус

Габаритные размеры прибора:

• настенный Н

105 × 130 × 65 мм

• щитовой Щ1

96 × 96 × 65 мм

• щитовой Щ2

96 × 48 × 100 мм

Степень защиты корпуса:

• настенный Н

IP44

• щитовой Щ1 и Щ2 (со стороны лицевой панели)

IP54

Характеристики прибора

Масса, не более

0,4 кг

Средний срок службы, не менее

12 лет

2.2 Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до +60 °С;

• верхний предел относительной влажности воздуха: не более 80 % при +35 °С и более

низких температурах без конденсации влаги;

• атмосферное давление от 84 до 106,7 кПа.

По электромагнитной совместимости прибор относится к оборудованию класса А по ГОСТ Р МЭК

61326-1-2014.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ Р 52931-2008.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе

исполнения В4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по

ГОСТ 52931-2008.

ПРЕДУПРЕЖДЕНИЕ

Требования в части внешних воздействующих факторов являются обязательными

как относящиеся к требованиям безопасности.

3 Меры безопасности

ВНИМАНИЕ

На клеммнике СВ01-220.Х.Х.Х присутствует опасное для жизни напряжение величиной

до 250 В. Любые подключения к прибору и работы по его техническому обслуживанию

следует производить только при отключенном питании прибора.

По способу защиты от поражения электрическим током прибор соответствует классу II

по ГОСТ 12.2.007.0-75.

При эксплуатации, техническом обслуживании и поверке необходимо соблюдать требования

ГОСТ 12.3.019-80, Правил эксплуатации электроустановок потребителей и Правил охраны труда

при эксплуатации электроустановок потребителей.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы

прибора. Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере

кислот, щелочей, масел и т. п.

4 Монтаж

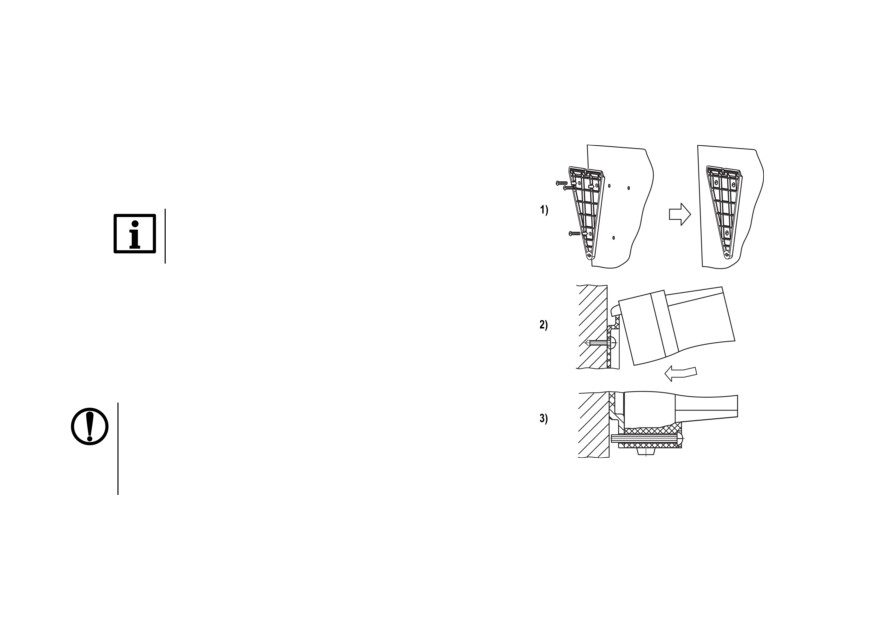

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на

Рисунок 4.1 - Монтаж прибора

кронштейне крепежным винтом.

настенного крепления

4.2 Установка прибора щитового крепления Щ1

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.4).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

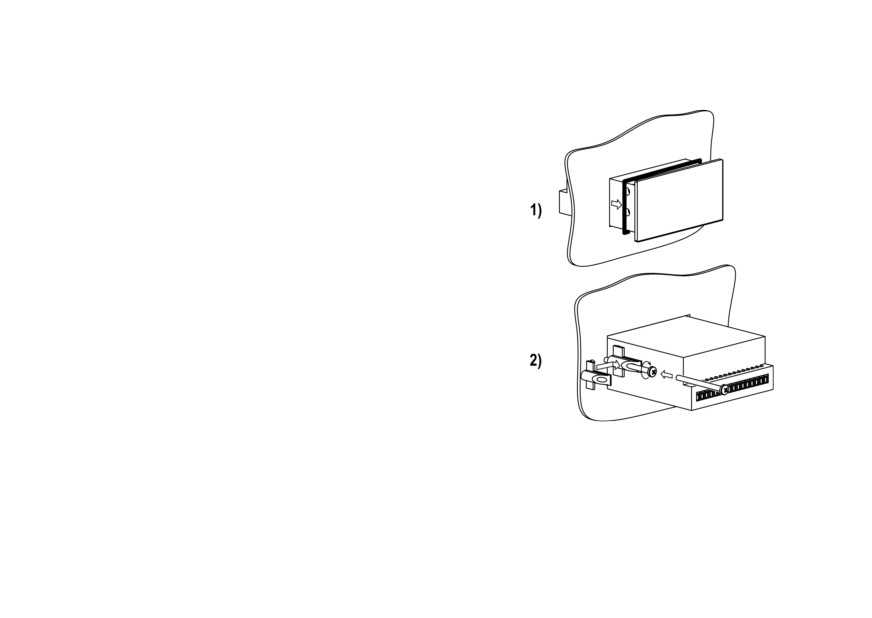

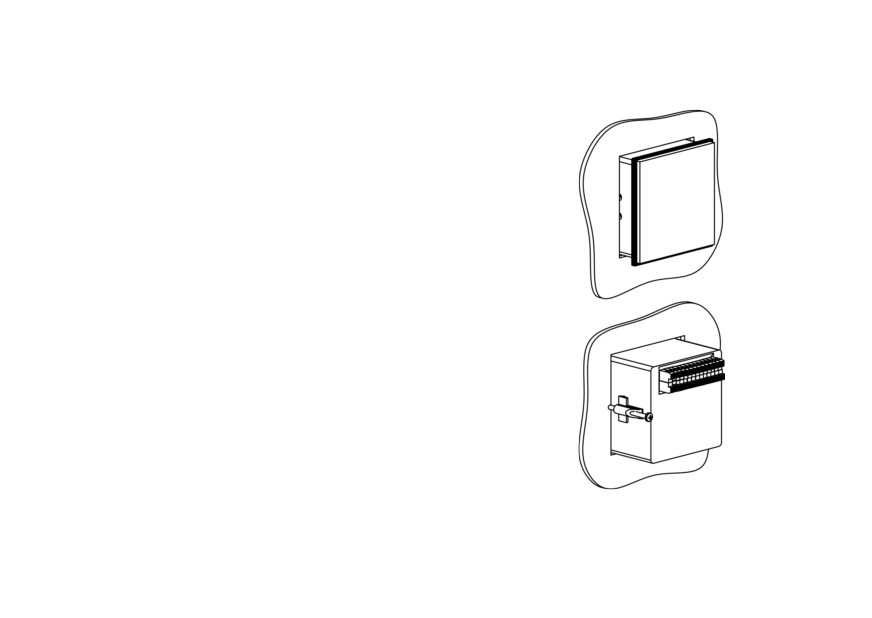

Рисунок 4.3 - Монтаж прибора

щитового крепления

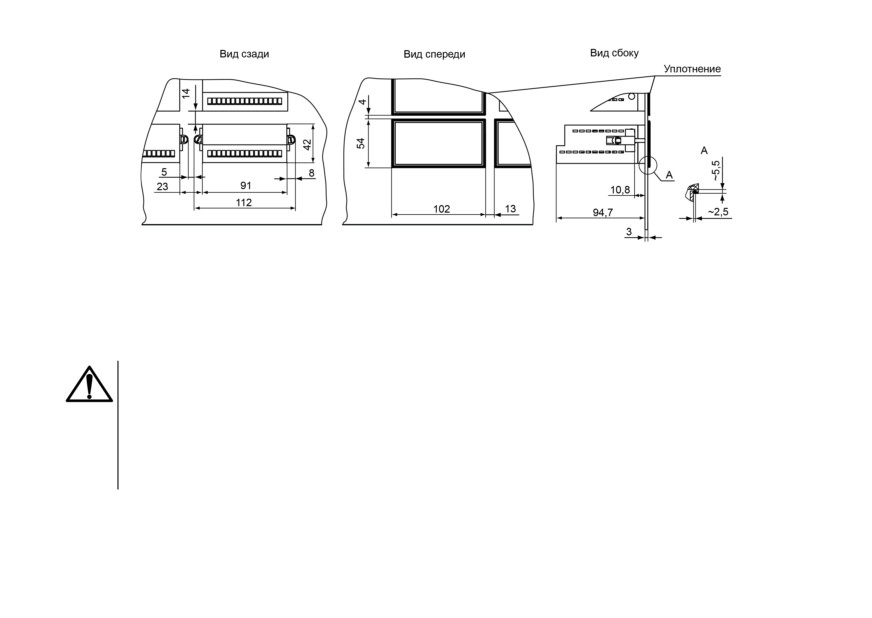

4.3 Установка прибора щитового крепления Щ2

Для установки прибора следует:

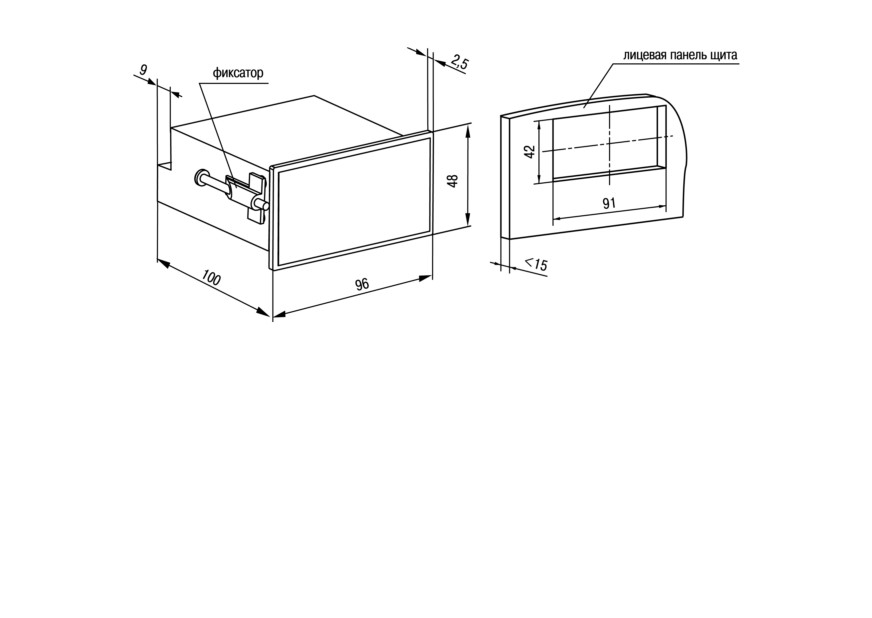

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.7).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

Рисунок 4.6 - Монтаж прибора

щитового крепления

Рисунок 4.8 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

5 Подключение

5.1 Рекомендации по подключению

ВНИМАНИЕ

Запрещается использовать прибор СВ01-24.Х.Х.Х в распределенных сетях постоянного

тока, поскольку RS-485 и вход питания 24 В прибора гальванически связаны.

Для подключения такого прибора к распределенным сетям постоянного тока необходимо

использовать внешний гальванически развязанный источник питания постоянного тока

(допускающий подключение к распределенным сетям постоянного тока), расположенный

в непосредственной близости от прибора.

ПРЕДУПРЕЖДЕНИЕ

При напряжении питания меньше нижнего предела диапазона прибор перестает

функционировать, но не выходит из строя. При напряжении больше верхнего предела -

прибор выйдет из строя.

Для обеспечения надежности электрических соединений рекомендуется использовать медные

многожильные кабели, концы которых перед подключением следует тщательно зачистить,

залудить или использовать кабельные наконечники. Зачистку жил кабелей необходимо

выполнять с таким расчетом, чтобы их оголенные концы после подключения к прибору

не выступали за пределы клеммника. Сечение жил кабелей должно быть не более 1 мм².

Общие требования к линиям соединений:

• При прокладке кабелей следует выделить линии связи, соединяющие прибор с датчиком,

в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно

от силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные

помехи.

• Для защиты входов прибора от влияния промышленных электромагнитных помех линии

связи прибора с датчиком следует экранировать. В качестве экранов могут быть

использованы как специальные кабели с экранирующими оплетками, так и заземленные

стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками

следует подключить к контакту функционального заземления (FE) в щите управления.

• Следует устанавливать фильтры сетевых помех в линиях питания прибора.

• Следует устанавливать искрогасящие фильтры в линиях коммутации силового

оборудования.

При монтаже системы, в которой работает прибор, следует учитывать правила организации

эффективного заземления:

• все заземляющие линии прокладывать по схеме «звезда», обеспечивая хороший контакт

с заземляемым элементом;

• все заземляющие цепи должны быть выполнены проводами как можно большего сечения;

• запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.

Подключение прибора в сеть RS-485 следует выполнять по двухпроводной схеме. Подключение

необходимо осуществлять витой парой проводов, соблюдая полярность. На концах линии

рекомендуется установить резисторы сопротивлением 120 Ом.

5.2 Порядок подключения

ОПАСНОСТЬ

После распаковки прибора следует убедиться, что при транспортировке прибор не был

поврежден.

Если прибор находился длительное время при температуре ниже минус 20° С, то перед

включением и началом работ необходимо выдержать его в помещении с температурой,

соответствующей рабочему диапазону, в течение 30 минут.

Для подключения прибора следует выполнить действия:

1. Подключить прибор к источнику питания.

ВНИМАНИЕ

Перед подачей питания на прибор следует проверить правильность подключения

напряжения питания и его уровень.

2. Подключить линии связи «прибор - датчики» к первичным преобразователям и входам

прибора.

3. Подать питание на прибор.

4. Выполнить настройку прибора.

5. Произвести тестовый запуск программы прибора, чтобы убедиться в корректности

настроек.

6. Снять питание.

7. Подключить линии связи «прибор - нагрузка» к исполнительным механизмам и выходам

прибора.

5.3 Назначение контактов клеммника

Винтовой клеммник для подсоединения внешних связей у приборов щитового исполнения

находится на задней стенке. В приборах настенного исполнения он расположен внутри прибора,

а в отверстиях подвода внешних связей установлены резиновые уплотнители. Назначение

контактов клеммника представлено на рисунке 5.1.

Рисунок 5.2 - Подключение датчиков с n-p-n-выходом или коммутационных устройств:

1) при работе датчика от внутреннего источника питания; 2) при работе датчика от ВИП

5.5 Подключение нагрузки к ВУ

В зависимости от модификации, прибор может иметь одно ВУ, выполненное в виде

электромагнитного реле (Р). Схему подключения см. на рисунке 5.3.

Рисунок 5.3 - Схема подключения нагрузки к ВУ типа Р

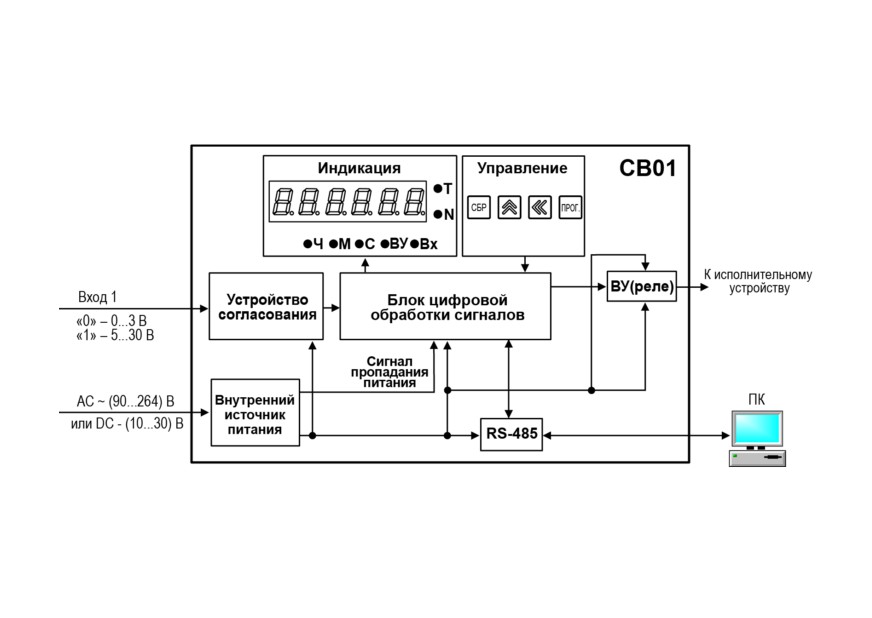

Прибор имеет один независимый дискретный вход для запуска отсчета времени. К входу могут

быть подключены:

• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

• активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным

выходом.

Уровни входных сигналов преобразуются и обрабатываются в устройстве согласования,

после чего поступают на блок цифровой обработки, где происходит:

• подсчет времени и количества включений прибора;

• формирование сигналов управления ВУ (его наличие зависит от модификации прибора).

Блок управления включает в себя кнопки для ввода параметров и управления работой прибора.

Блок индикации служит для отображения результатов измерения или параметров настройки

прибора на ЦИ и состояний счетчика с помощью светодиодов.

Внутренний источник питания осуществляет преобразование питающего напряжения для

всех блоков прибора и формирует сигнал, свидетельствующий о пропадании напряжения

питания.

По интерфейсу RS-485 можно конфигурировать или контролировать прибор удаленно. Наличие

интерфейса зависит от модификации прибора.

6.2 Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления (см. рисунки 6.2

и 6.3):

• семисегментный шестиразрядный ЦИ;

Таблица 6.1 - Назначение ЦИ

Режим

эксплуатации

Отображаемая информация

Частота обновления*

прибора

Зависит от шкалы, которая переключается

автоматически:

Счетчик

Результат измерения - временной

• ЧЧ.ММ.СС - 1 секунда;

времени

интервал

• ЧЧЧЧ.ММ - 1 минута;

• ЧЧЧЧЧ - 1 час

Работа

Счет

количе-

Результат измерения - количество

ства

При каждом включении прибора

включений прибора

включе-

ний

ПРЕДУПРЕЖДЕНИЕ

* При работе от входного датчика обновление показаний происходит по каждому фронту сигнала

на входе прибора.

Настройка

Название или значение выбранного параметра

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

Светится

Диапазон измеренного времени от 0 с до 99 ч 59 мин 59 с

Светится

Диапазон измеренного времени от 100 ч до 9999 ч 59 мин

Светится

Диапазон измеренного времени от 10000 ч до 99999 ч

ВУ включено. Для приборов без ВУ светодиод засвечивается

ВУ

Светится

по достижении уставки

Продолжение таблицы 6.2

Светодиод

Состояние

Значение

Вх

Светится

На вход подан управляющий сигнал

Светится

На ЦИ отображается измеренное значение временного интервала

На ЦИ отображается измеренное значение количества включений

Светится

прибора. Светодиоды С, М, Ч не засвечены

Таблица 6.3 - Назначение кнопок

Режим эксплуатации

Кнопка

Назначение

прибора

• Вход в режим настройки и выход из него (нажатие

более 2 секунд).

Настройка

• Вход в режим редактирования параметра.

• Запись нового значения параметра

в энергонезависимую память прибора

Переход на индикацию количества включений прибора

Работа

(нажать и удерживать кнопку)

Просмотр значений параметров и их редактирование,

Настройка

ввод пароля

Работа

Выбор редактируемой цифры при изменении значения

Настройка

параметра и вводе пароля (используется с кнопкой

)

• Обнуление значения счетчика времени и/или значения

Работа

количества включений прибора.

• Перевод ВУ в исходное состояние

6.3 Включение и работа

Управление работой прибора и считывание из прибора значений счета выполняются с

использованием команд, передаваемых в сети RS-485, либо вручную посредством органов

управления, расположенных на передней панели прибора.

В качестве сигнала управления счетом можно использовать (параметр odE):

• напряжение питания;

• внешний сигнал.

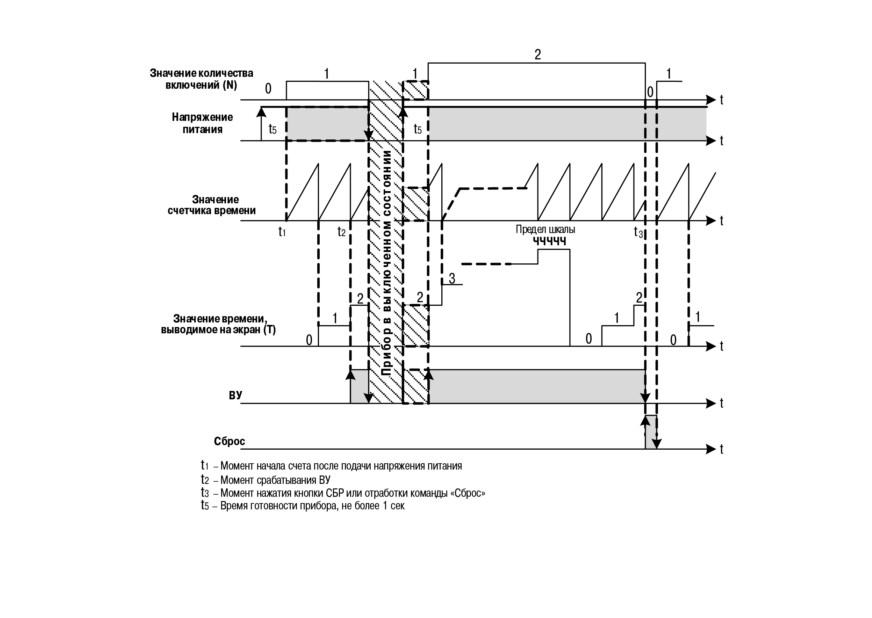

На рисунке 6.4 приведена диаграмма работы прибора, когда напряжение питания используется

как сигнал управления счетом времени. В этом режиме функции входа не используются.

Здесь начало счета задает сигнал наличия напряжения питания прибора. Процесс счета

начинается не позднее чем через 1 секунду после включения прибора.

При отключении питания прибора результаты счета и состояние ВУ

(при его наличии)

сохраняются в энергонезависимой памяти. После повторного включения возвращается

состояние ВУ, прибор продолжает счет с сохраненного значения, а также увеличивается

значение счетчика количества включений прибора.

При достижении значения уставки ВУ срабатывает и находится в этом состоянии до тех пор, пока

не придет команда «Сброс» по RS-485 или не будет нажата кнопка

. При сбросе происходит

обнуление измеренного временного интервала, количества включений прибора, а также

производится перевод ВУ в исходное состояние.

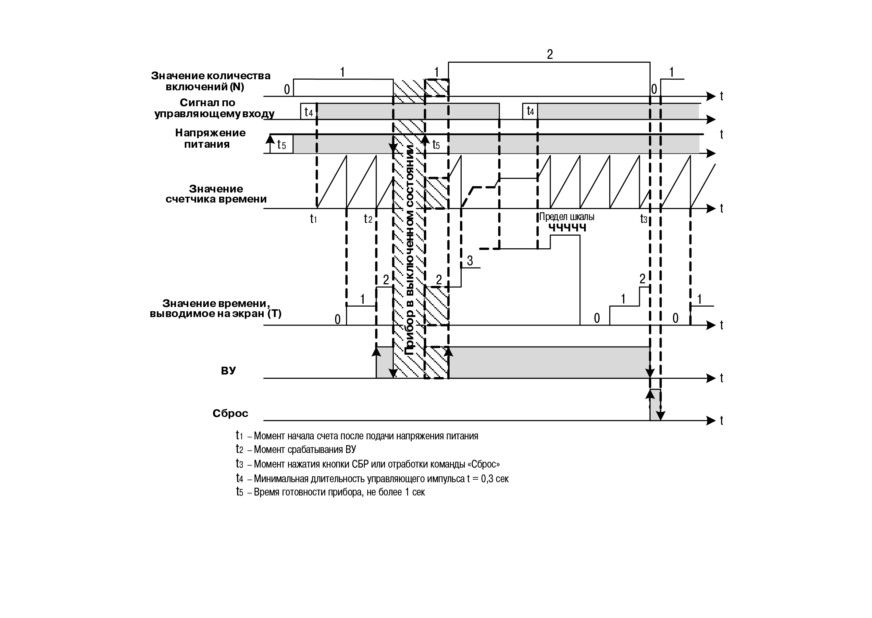

На рисунке 6.5

приведена диаграмма работы прибора, когда счетом времени управляет

внешний сигнал. В этом режиме вход используется для внешнего управления счетом времени,

что позволяет произвести более точную синхронизацию прибора с контролируемым им

устройством.

ПРЕДУПРЕЖДЕНИЕ

При значении уставки «все нули» ВУ не срабатывает для обоих режимов работы

прибора.

Восстановление заводских настроек рекомендуется при установке связи между ПК и

прибором при утере информации о заданных значениях параметров прибора.

Для восстановления заводских настроек прибора следует:

• подать питание на прибор;

• в меню прибора выбрать пункт dEFAUL и применить данный параметр.

ПРЕДУПРЕЖДЕНИЕ

При установке заводских настроек также сбрасываются счетчик времени, счетчик

количества включений прибора и значение уставки. ВУ переходит в исходное состояние.

7 Настройка

7.1 Последовательность настройки

Настройка прибора предназначена для задания и записи рабочих параметров

в энергонезависимую память прибора.

Для доступа к параметрам настройки или выхода из режима следует нажать и удерживать не

менее 2 секунд кнопку

, а для доступа к параметрам настройки связи с ПК - одновременно

кнопки и

После этого нужно ввести свой четырехзначный пароль (по умолчанию - 0000), сохранить его и

запомнить. В штатном режиме этот пароль необходим:

• для входа в режим настроек прибора;

• для подтверждения восстановления заводских настроек (dEFAUL);

• при нажатии кнопки

Пароль не требуется, если запрос его ввода отключен в параметре PASLVL.

ПРЕДУПРЕЖДЕНИЕ

Если пароль утерян, то войти в режим настроек можно с помощью пароля 1098.

Если в течении 2 минут при редактировании/просмотре параметра не производится операций с

кнопками, прибор автоматически восстанавливает его значение и возвращается в режим счета.

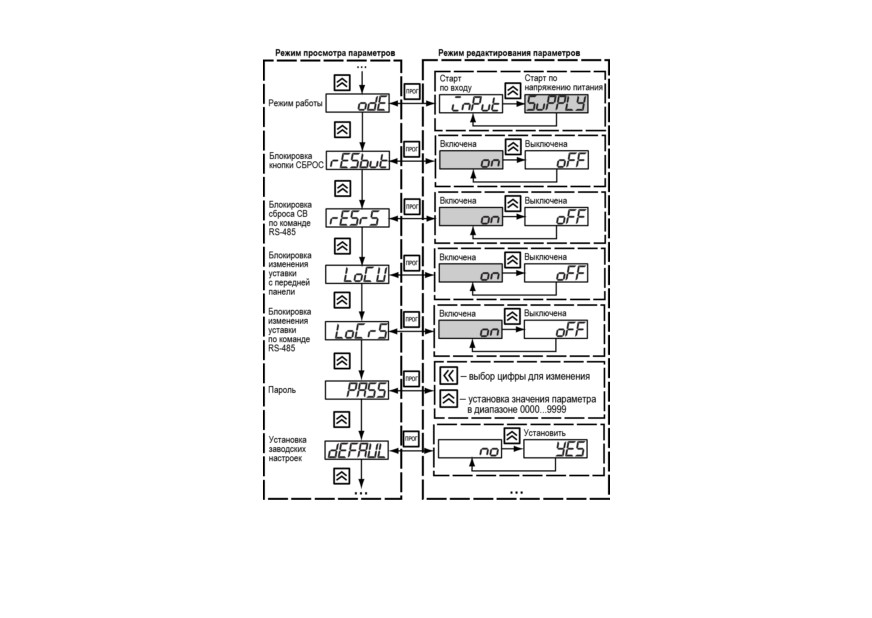

Структура меню настроек прибора и последовательность нажимаемых кнопок приведены на

рисунках ниже (значения по умолчанию выделены полужирным курсивом или серым фоном).

ПРЕДУПРЕЖДЕНИЕ

При входе в меню настроек прибор не прекращает функционирование (продолжает

вести измерение интервала времени, счет количества включений прибора, управляет

работой ВУ).

7.2 Настройка прибора с ПК

Для модификаций с интерфейсом связи RS-485 настройка прибора может производиться с ПК.

Прибор поддерживает следующие протоколы связи:

• ОВЕН;

• ModBus RTU;

• ModBus ASCII.

Адреса, названия, размерности и hash-коды параметров прибора приведены в Приложениях А

иБ.

Прибор не является Мастером сети, поэтому сеть RS-485

должна иметь Мастера сети:

программируемые контроллеры (ПЛК) или ПК с подключенным преобразователем RS-232/RS-

485

(например, ОВЕН АСЗ-М) либо USB/RS-485 (например, ОВЕН АС4).

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать

требования безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

9 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ 14254;

• напряжение и частота питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора и год выпуска.

10 Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару,

выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

11 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. Крепление тары в

транспортных средствах следует производить согласно правилам, действующим на

соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 20 до +60 °С с соблюдением мер защиты от ударов

и вибраций.

Перевозку следует осуществлять в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Прибор

1 шт.

Паспорт и гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Комплект крепежных элементов

1 к-т

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 2 года со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Приложение А. Настраиваемые параметры. Протокол ОВЕН

Таблица А.1 - Команды протокола ОВЕН

Допустимые

Команда

Hash

Тип данных

Примечание

значения

Общие параметры

Название прибора

Строка ASCII,

D681

СВ01

Только чтение

dev

4 байта

Только чтение.

Версия прошивки

Строка ASCII,

X - номер версии,

2D5B

vX.YY

ver

до 8 байт

YY - номер

подверсии

Сброс счетчика

Только запись.

времени и счетчика

Счетчик времени и

2620

включений

счетчик включений

Cnt.R

сбрасываются в «0»

Сетевые параметры

0 - 2400 кбит/с,

1 - 4800 кбит/с,

2 - 9600 кбит/с,

Скорость обмена

3 - 14400 кбит/с,

данными, бит/с

B760

byte

4 - 19200 кбит/с,

По умолчанию - 2

bPS

5 - 28800 кбит/с,

6 - 38400 кбит/с,

7 - 57600 кбит/с,

8-115200кбит/с

Продолжение таблицы А.1

Допустимые

Команда

Hash

Тип данных

Примечание

значения

Тип контроля

0 - нет контроля,

четности слова

E8C4

byte

1 - четность,

По умолчанию - 0

данных PrtY

2 - нечетность

Количество стоп-

0 - 1 бит,

бит в посылке

B72E

byte

По умолчанию - 0

1 - 2 бита

Sbit

Длина слова

0 - 7 бит,

данных

523F

byte

По умолчанию - 1

1 - 8 бит

Len

По умолчанию - 0.

Длина сетевого

0 - 8 бит,

При Addr > 254

адреса, бит

1ED2

byte

1 - 11 бит

смена A.Lenс 1 в 0

A.Len

невозможна

Базовый адрес

1...254 при A.Len = 0;

прибора

9F62

int16

1...254, 256...2039

По умолчанию - 16

Addr

при A.Len = 1

Только чтение.

Код последней

Коды ошибок

сетевой ошибки

0233

byte

0…255

соответствуют

n.Err

кодам ошибок

протокола ОВЕН

Задержка ответа

от прибора, мс

CBF5

byte

0…255

По умолчанию - 2

rS.dL

Продолжение таблицы А.1

Допустимые

Команда

Hash

Тип данных

Примечание

значения

Только запись.

По данной команде

сетевые параметры

заносятся в

энергонезависимую

Применение

память и

настроек

8403

применяются.

Aply

Конфигурационные

и технологические

параметры

остаются

неизменными

Конфигурационные параметры

0 - старт по входу,

Режим работы

Чтение/запись.

5304

byte

1 - старт по

Mode

По умолчанию - 1

питанию

Блокировка кнопки

0 - блокировать,

Чтение/запись.

902F

byte

1 - разрешить

По умолчанию - 1

Res.B

Блокировка сброса

счетчика времени

0 - блокировать,

Чтение/запись.

80B2

byte

по RS-485

1 - разрешить

По умолчанию - 1

RS.Lo

Продолжение таблицы А.1

Допустимые

Команда

Hash

Тип данных

Примечание

значения

Блокировка

изменения уставки

0 - блокировать,

Чтение/запись.

99D2

byte

с передней панели

1 - разрешить

По умолчанию - 1

LoB.U

Блокировка

изменения уставки

0 - блокировать,

Чтение/запись.

ACA6

byte

по сети RS-485

1 - разрешить

По умолчанию - 1

LoR.U

Изменение пароля

16 бит в BCD-

2728

0...9999

Только запись

PaSS

формате

Уставка. Часы

24 бита в BCD-

Чтение/запись.

17B0

0...99999

UHour

формате

По умолчанию - 07

Уставка. Минуты

8 бит в BCD-

Чтение/запись.

805E

0...59

U.Min

формате

По умолчанию - 00

Уставка. Секунды

8 бит в BCD-

Чтение/запись.

1B27

0...59

U.SEc

формате

По умолчанию - 00

Только запись.

По данной команде

конфигурационные

Применить

параметры

внесенные

00E9

нет

заносятся в

изменения

энергонезависимую

Init

память

и применяются.

Сетевые параметры

Продолжение таблицы А.1

Допустимые

Команда

Hash

Тип данных

Примечание

значения

остаются

неизменными

Только запись.

В энергонезависи-

мую память

Сброс

прибора заносятся

конфигурационных

значения

параметров

конфигурационных

C17A

нет

в значения

параметров,

«по умолчанию»

соответствующие

S.Def

значениям «по

умолчанию».

Сетевые параметры

не изменяются

0 - запрос пароля

в штатном режиме,

1 - запрос пароля

Уровень защиты

отключен для

Чтение/запись.

паролем

1B28

byte

По умолчанию - 0

PASLVL

кнопки

2 - запрос пароля

отключен для всех

операций

Оперативные параметры*

Текущее значение

5A70

unsigned long

4 байта

счетчика времени, с

Продолжение таблицы А.1

Допустимые

Команда

Hash

Тип данных

Примечание

значения

Time

Число включений

прибора

0B94

unsigned long

4 байта

Runs

Побитовая

Чтение статуса

расшифровка слова

80BB

int16

Rd.St

статуса приведена

в таблице А. 2

ПРЕДУПРЕЖДЕНИЕ

* Применяются только для чтения данных из прибора.

Таблица А.2 - Побитовая расшифровка слова статуса

Значение при

Номер бита статуса

Значение бита

Комментарий

включении питания

15...6

Состояние управляющего

входа:

0 - управляющий сигнал

Актуально только при

не подан;

Mode = 0

1 - управляющий сигнал

подан

Состояние ВУ:

Продолжение таблицы А.2

Значение при

Номер бита статуса

Значение бита

Комментарий

включении питания

0 - ВУотключено;

1 - ВУвключено

Режим индикации:

00 - ЧЧ.ММ.СС;

01 - ЧЧЧЧ.ММ;

10 - ЧЧЧЧЧ;

11 - зарезервировано

Режим отображения:

00 - индикация счетчика

времени;

01 - индикация счетчика

включений;

10 - индикация меню;

11 - зарезервировано

Приложение Б. Настраиваемые параметры. Протокол

ModBus

Для протокола ModBus реализовано выполнение следующих функций:

• 03, 04 (readregisters) - чтение одного или нескольких регистров;

• 06 (preset single register) - запись одного регистра;

• 16 (presetmultipleregisters) - запись нескольких регистров;

• 17 (reportslaveID) - чтение имени прибора и версии программы.

Если адрес прибора равен нулю, для протокола ModBus это широковещательный адрес, и

прибор будет выполнять команды записи (6, 16), но не будет отправлять квитанции на принятые

команды. На адреса более 247 прибор реагировать не будет.

Для функций 06 и 16 при попытке записать регистры, предназначенные только для чтения, или

при обращении к несуществующим регистрам возвращается ошибка 1 (Illegalfunction).

Структура запроса и ответа для функции 0х11

Функция позволяет получить имя прибора и версию программного обеспечения.

Запрос на чтение имени и версии программного обеспечения прибора с адресом 12 имеет

следующий вид:

Адрес

Функция

Контрольная сумма

1...247

0х11

Ответ на функцию 17 следующий:

Размер поля

Поле данных

Контрольная

Адрес

Функция

данных

(коды ASCII)

сумма

1...247

0х11

10*

СВ01 vX.YY**

ПРЕДУПРЕЖДЕНИЕ

* В случае, когда версия прошивки превышает 9.99, размер поля данных может быть другим.

** X - номер версии прошивки, YY - номер подверсии прошивки. Поля X и YY определяются

предприятием-изготовителем.

Таблица Б.1 - Команды протокола ModBus

Адрес

Количество

Допустимые

Функции

Команда

Тип данных

Примечание

регистра

регистров

значения

ModBus

Общие параметры

Сброс

Только запись.

счетчика

Счетчик времени

времени и

unsigned

и счетчик

0x1B

6, 16

счетчика

short

включений

сбрасываются в

Cnt.R

«0»

Сетевые параметры

0 - 2400 бит/с,

1 - 4800 бит/с,

2 - 9600 бит/с,

Скорость

unsigned

3 - 14400 бит/с,

обмена

0x0

3, 6, 16

По умолчанию - 2

short

4 - 19200 бит/с,

bPS

5 - 28800 бит/с,

6 - 38400 бит/с,

7-57600бит/с,

Продолжение таблицы Б.1

Адрес

Количество

Допустимые

Функции

Команда

Тип данных

Примечание

регистра

регистров

значения

ModBus

8 - 115200 бит/с

0 - нет

Тип контроля

unsigned

контроля,

четности

0x1

3, 6, 16

По умолчанию - 0

short

1 - четность,

PrtY

2 - нечетность

Количество

стоп-бит

unsigned

0 - 1 бит,

0x2

3, 6, 16

По умолчанию - 0

в посылке

short

1 - 2 бита

Sbit

Длина слова

unsigned

0 - 7 бит,

данных

0x3

3, 6, 16

По умолчанию - 1

short

1 - 8 бит

Len

Длина

По умолчанию - 0.

сетевого

unsigned

0 - 8 бит,

При Addr > 254

0x4

3, 6, 16

адреса, бит

short

1 - 11 бит

смена A.Lenс 1 в 0

A.Len

невозможна

1...254 при

Базовый

A.Len = 0;

адрес

unsigned

По умолчанию -

0x5

1...254,

3, 6, 16

прибора

short

256...2039 при

Addr

A.Len = 1

Код

последней

unsigned

сетевой

0x6

Только чтение

short

ошибки

n.Err

Продолжение таблицы Б.1

Адрес

Количество

Допустимые

Функции

Команда

Тип данных

Примечание

регистра

регистров

значения

ModBus

Задержка

ответа от

unsigned

0x7

0…255

3, 6, 16

По умолчанию - 2

прибора, мс

short

rS.dL

Только запись.

По данной

команде сетевые

параметры

заносятся в

энергонезависи-

Применение

unsigned

мую память и

настроек

0x8

6, 16

short.

применяются.

Aply

Конфигурацион-

ные и

технологические

параметры

остаются

неизменными

Конфигурационные параметры

0 - старт

Режим

unsigned

по входу,

Чтение/запись.

работы

0x9

3, 6, 16

short

1 - старт

По умолчанию - 1

Mode

по питанию

Блокировка

unsigned

Чтение/запись.

0xA

блокировать,

3, 6, 16

short

По умолчанию - 1

кнопки

1 - разрешить

Продолжение таблицы Б.1

Адрес

Количество

Допустимые

Функции

Команда

Тип данных

Примечание

регистра

регистров

значения

ModBus

Res.B

Блокировка

сброса

счетчика

unsigned

Чтение/запись.

0xB

блокировать,

3, 6, 16

времени

short

По умолчанию - 1

1 - разрешить

по RS-485

RS.Lo

Блокировка

изменения

уставки

unsigned

Чтение/запись.

0xC

блокировать,

3, 6, 16

с передней

short

По умолчанию - 1

1 - разрешить

панели

LoB.U

Блокировка

изменения

unsigned

Чтение/запись.

уставки по

0xD

блокировать,

3, 6, 16

short

По умолчанию - 1

сети RS-485

1 - разрешить

LoR.U

Изменение

пароля

0xE

BCD

0...9999

6, 16

Только запись

PaSS

Чтение/запись.

Уставка. Часы

0x0F...10

BCD

0...99999

3, 16

По умолчанию -

U.Hou

Уставка.

0x12

BCD

0...59

3, 6, 16

Чтение/запись.

Минуты

Продолжение таблицы Б.1

Адрес

Количество

Допустимые

Функции

Команда

Тип данных

Примечание

регистра

регистров

значения

ModBus

По умолчанию -

U.Min

Уставка.

Чтение/запись.

Секунды

0x13

BCD

0...59

3, 6, 16

По умолчанию -

U.SEc

Только запись.

По данной

команде

конфигурацион-

ные параметры

Применить

заносятся в

внесенные

unsigned

0x14

6, 16

энергонезависи-

изменения

short

мую память

Init

и применяются.

Сетевые

параметры

остаются

неизменными

Только запись.

Сброс

Тип данных:

конфигура-

ционных

unsigned

энергонезависи-

параметров в

0x15

6, 16

short

мую память

значения «по

прибора

умолчанию»

заносятся

S.Def

значения

Продолжение таблицы Б.1

Адрес

Количество

Допустимые

Функции

Команда

Тип данных

Примечание

регистра

регистров

значения

ModBus

конфигурацион-

ных параметров,

соответствующие

значениям «по

умолчанию».

Сетевые

параметры

не изменяются

0 - запрос

пароля в

штатном

режиме,

1 - запрос

Уровень

защиты

unsigned

пароля

Чтение/запись.

0x1C

отключен для

3, 6, 16

паролем

short

По умолчанию - 0

PASLVL

кнопки

2 - запрос

пароля

отключен для

всех операций

Оперативные параметры*

Текущее

значение

unsigned

0x16...0x17

4 байта

счетчика

long

времени, с

Продолжение таблицы Б.1

Адрес

Количество

Допустимые

Функции

Команда

Тип данных

Примечание

регистра

регистров

значения

ModBus

Time

Число

включений

unsigned

0x18...0x19

4 байта

прибора

long

Runs

Чтение

unsigned

статуса

0x1A

short

Rd.St

ПРЕДУПРЕЖДЕНИЕ

* Применяются только для чтения данных из прибора.
