КСОД Контроллер сбора и обработки данных. Руководство по эксплуатации





КСОД
Контроллер
сбора и обработки
данных
руководство
по эксплуатации
Содержание
Введение
3
1 Назначение
8
2 Технические характеристики и условия эксплуатации
9
2.1
Основные технические характеристики
9
2.2
Условия эксплуатации
16
2.3
Помехоустойчивость
17
3 Устройство и особенности конструкции
18
3.1
Конструкция прибора
18
3.2

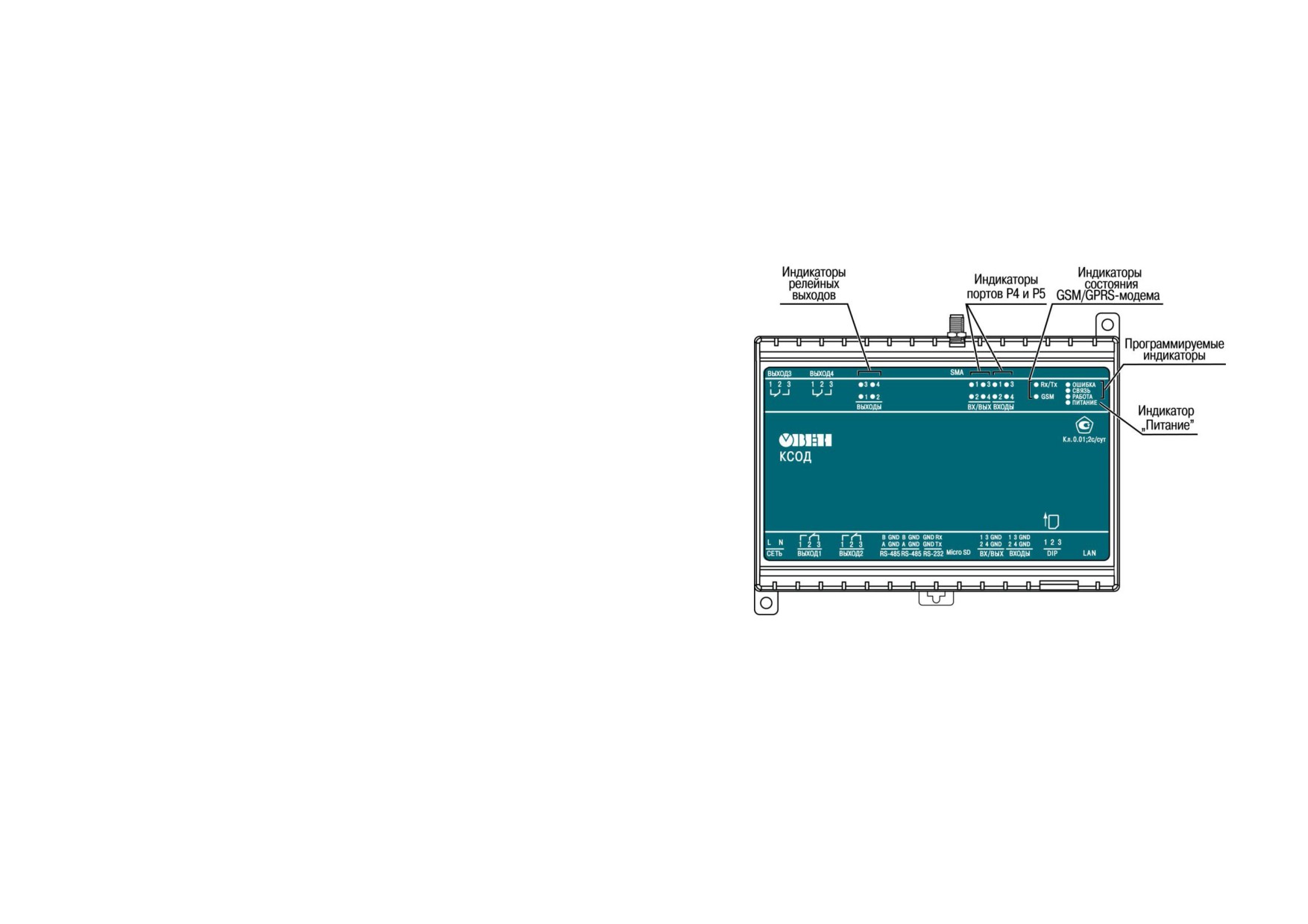

Индикация
26
3.3
Часы реального времени
26
3.4
Заводские настройки
26
4 Использование по назначению
27
5 Меры безопасности
29
6 Монтаж и подготовка к работе
30
6.1

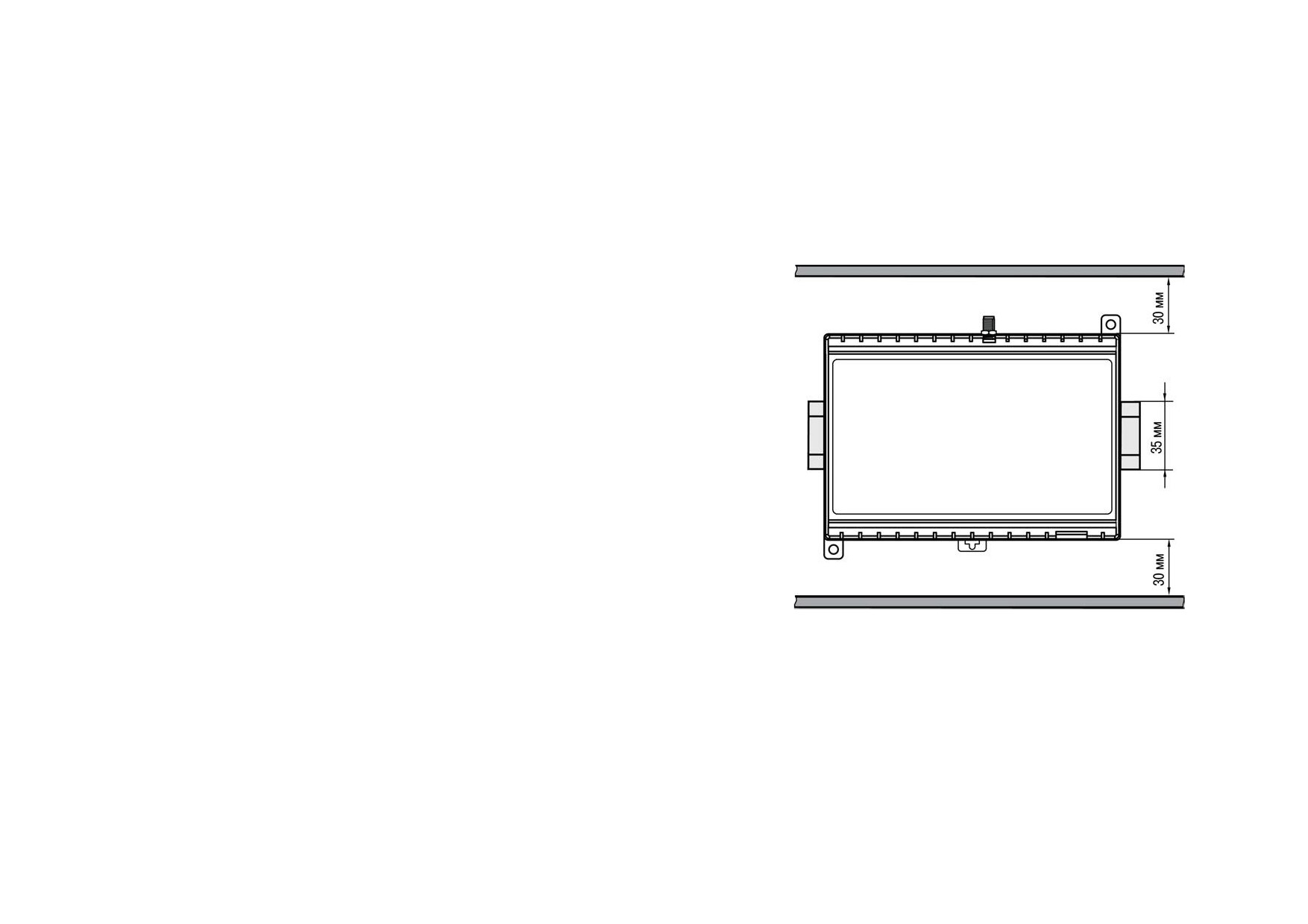

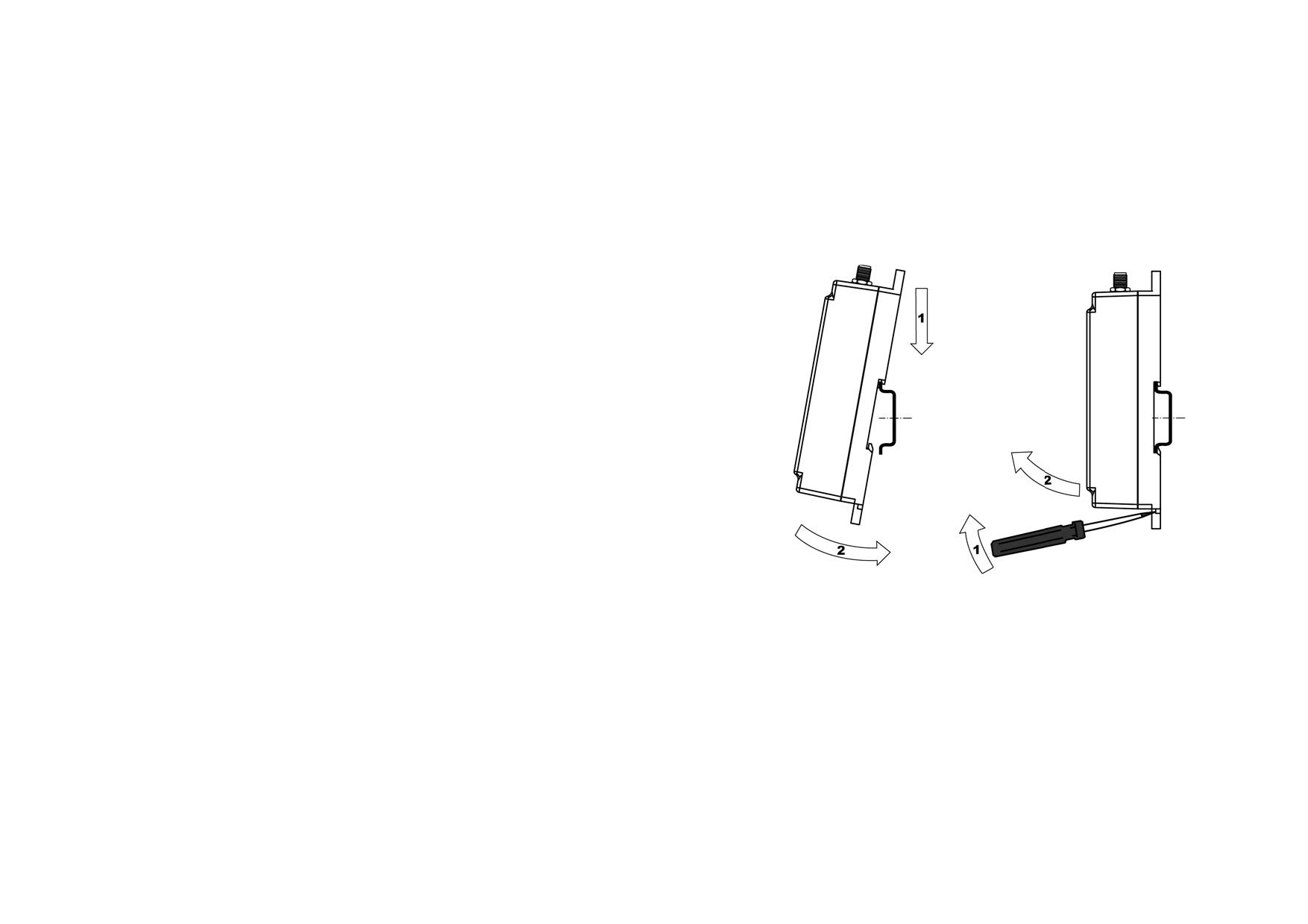

Установка контроллера
30
6.2
Монтаж внешних связей
32
6.3
Пробный пуск
36
6.4
Помехи и методы их подавления
37
6.5
Порядок программирования контроллера
38
7 Техническое обслуживание
39
8 Требования к маркировке
40
9 Упаковка контроллера
41
10 Комплектность
41
11 Транспортирование и хранение
42
12 Гарантийные обязательства
42

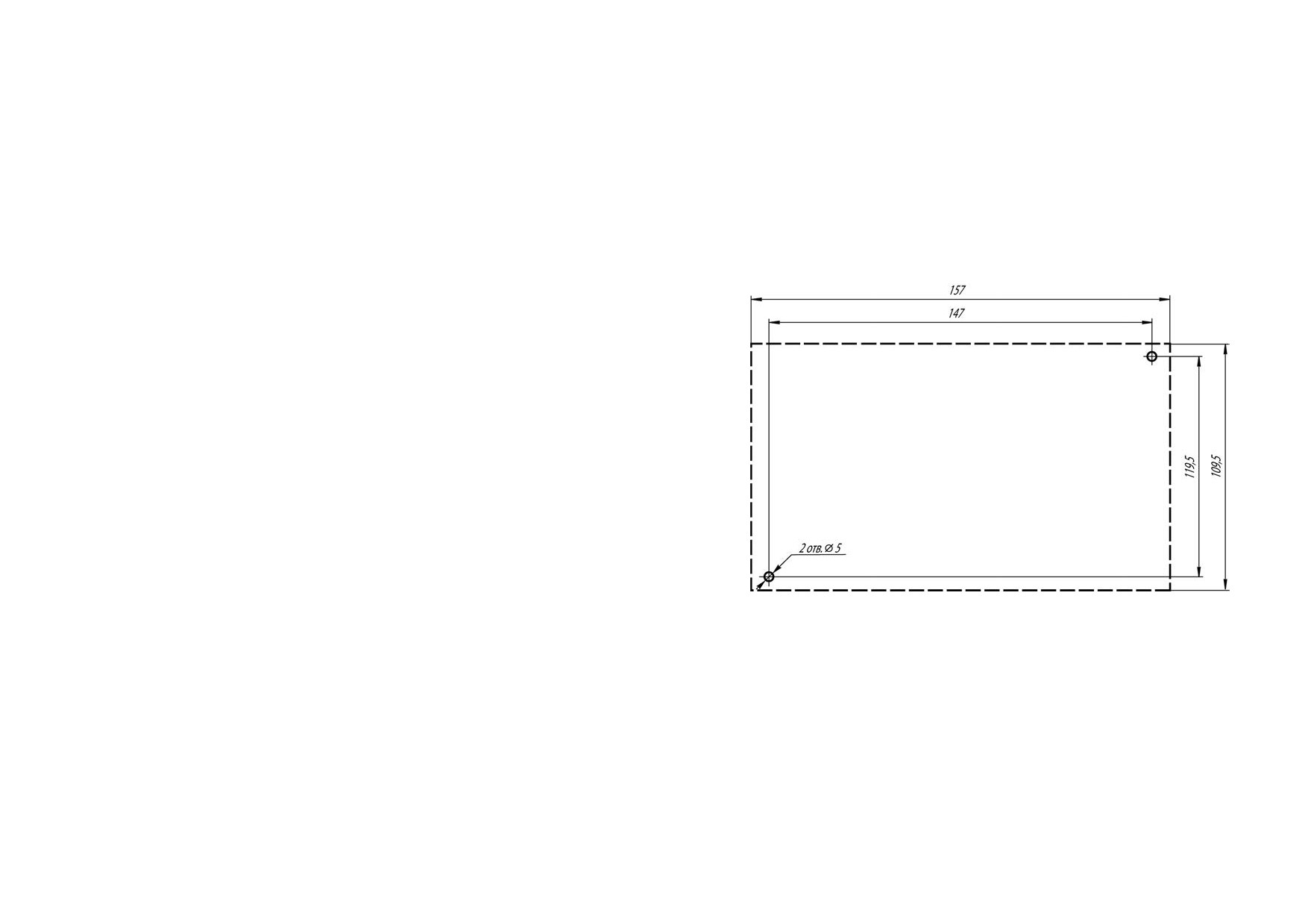

Приложение А. Габаритные и установочные размеры
43
1
Приложение Б. Схемы подключения к КСОД
46
Приложение В. Порядок программирования КСОД
54
2
Введение
Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего
персонала с устройством, конструкцией, работой и техническим обслуживанием контроллера сбора
и обработки данных КСОД (далее по тексту также именуемого «контроллер КСОД», или «контрол-
лер», или «КСОД »).
Контроллер КСОД произведен в соответствии с ТУ 4252-008-46526536-2012 и соответствует
требованиям ГОСТ Р 52931-2008, ГОСТ Р 51840-2001 и ГОСТ Р 51841-2001.
КСОД выпускается в нескольких исполнениях, отличающихся видом питающего напряже-
ния, типом поддерживаемых интерфейсов связи, конструктивным исполнением и видом управ-
ляющего программного обеспечения.

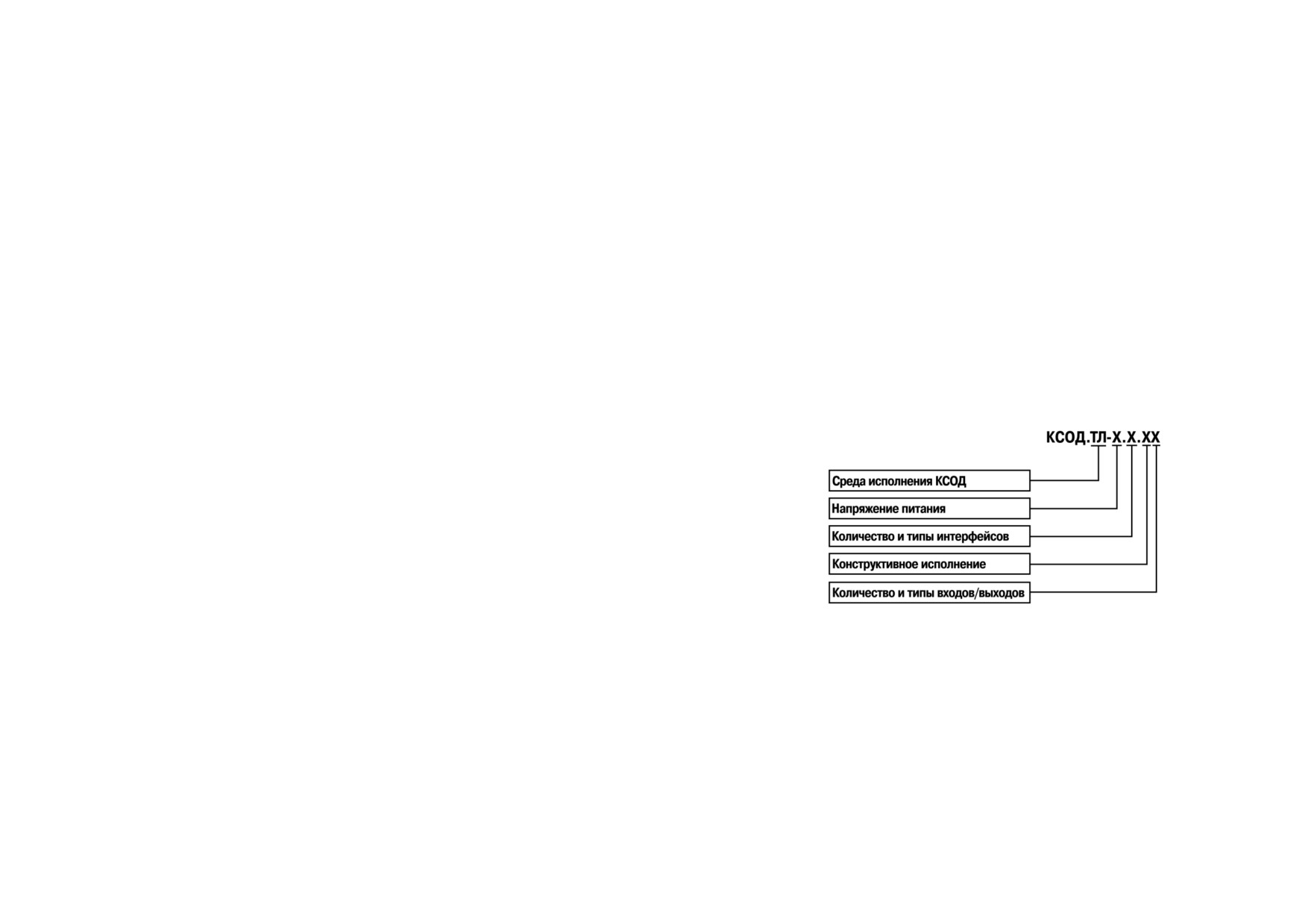

Исполнения КСОД имеют следующее условное обозначение:
3
Среда исполнения КСОД:
ТЛ - Enlogic, через SCADA -систему «Телемеханика ЛАЙТ»

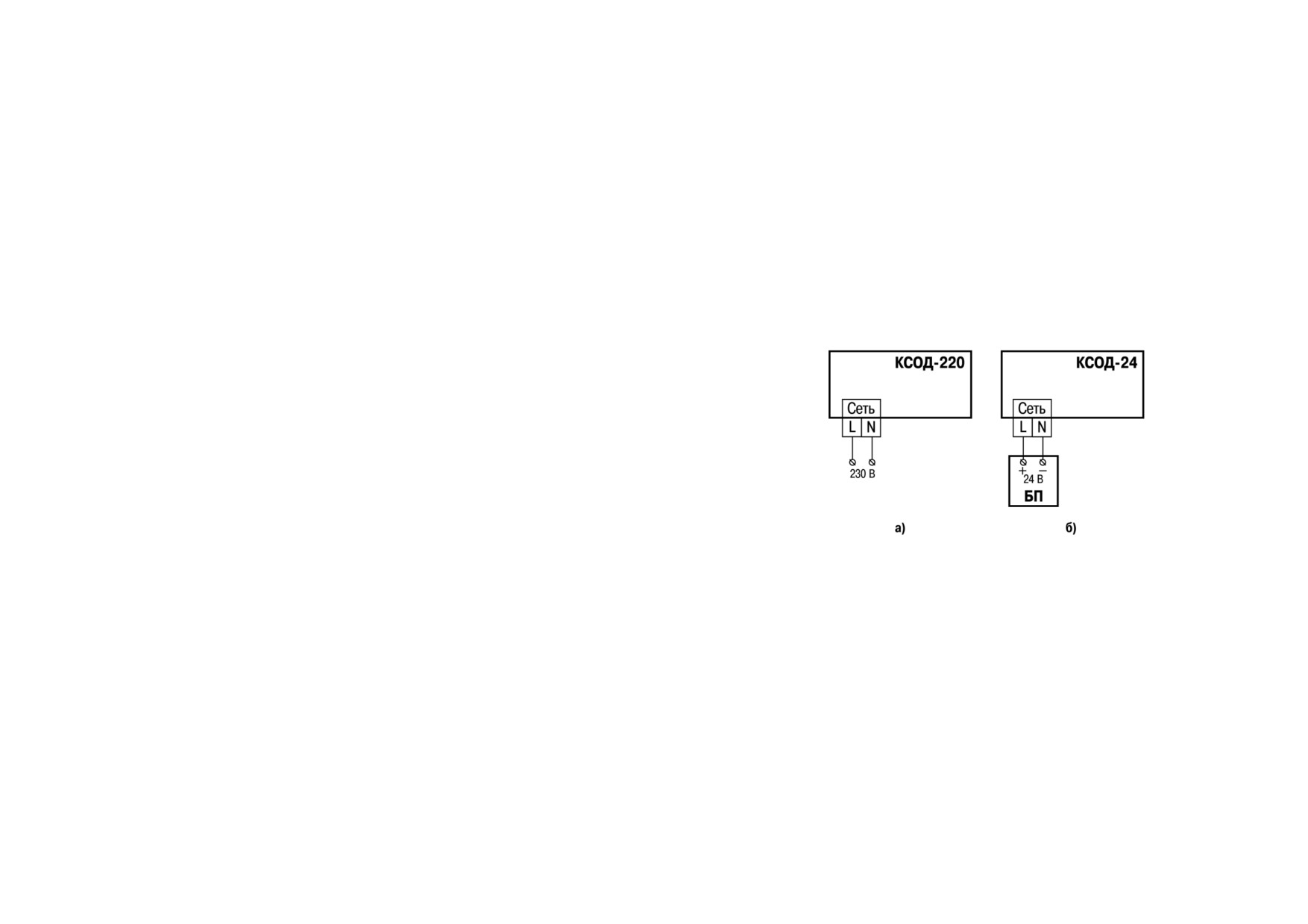

Напряжение питания:
24 - питание контроллера должно производиться от блока питания напряжением от 9 до
30 В (номинальное значение 24 В);
220 - питание контроллера должно производиться от сети переменного тока частотой от
47 до 63 Гц и напряжением в диапазоне от 90 до 264 В (номинальное напряжение
230 В).
Количество и типы поддерживаемых интерфейсов связи:
03 - один интерфейс RS-232, два интерфейса RS-485;
Конструктивное исполнение:
0 - пластиковый корпус с уровнем защиты IP20, предназначенный для настенного креп-
ления или крепления на DIN-рейку;
Количество и типы входов/выходов:
1 - 4 входа, 4 входа/выхода, 4 выхода.
4
Используемые термины и сокращения
AWG
- (American Wire Gauge) американский стандарт типоразмеров медных проводов,
в котором их геометрические размеры (диаметр провода) обозначается цифро-
вым кодом от 1 до 50.
CSD
- (Circuit Switched Data) технология передачи данных с коммутацией каналов в
сетях GSM.
DNS
- (Domain Name System) компьютерная распределенная система для получения
информации о доменах. Чаще всего используется для получения IP-адреса по
имени хоста.
DDNS
- (Dynamic DNS) технология, позволяющая информации на DNS-сервере обнов-
ляться в реальном времени, и (по желанию) в автоматическом режиме. Она
применяется для назначения постоянного доменного имени устройству (компь-
ютеру, КСОД ) с динамическим IP-адресом.
DHCP
- (Dynamic Host Configuration Protocol) сетевой протокол, позволяющий компью-
терам автоматически получать IP-адрес и другие параметры, необходимые для
работы в сети.
DynDNS
-
(dyn.com/dns) сервис, который позволяет пользователям получить субдомен,
привязанный к пользовательскому устройству, не имеющему статического IP-
адреса.
FreeDNS
- (freedns.afraid.org) еще один сервис, предоставляющий услуги, аналогичные
DynDNS.
GSM
- (Global Service Mobile) общий стандарт для сетей мобильной связи.
GPRS - (General Packet Radio Service) сервис для передачи пакетированных данных
посредством радиосигнала.
5
Modbus
- открытый протокол обмена по сети RS-485, разработан компанией ModiCon, в
настоящий момент поддерживается независимой организацией Modbus-IDA
Modbus-TCP
- версия протокола Modbus, адаптированная к работе в сети TCP/IP.
PDU
- (Protocol Description Unit) протокол передачи SMS-сообщений в GSM-сетях.
PPP
(Point-to-Point Protocol) двухточечный протокол канального уровня. Обычно ис-
пользуется для установления прямой связи между двумя узлами сети.
Retain-память - энергонезависимая память для хранения значений Retain-переменных пользо-
вательской программы.
Retain-
- переменные пользовательской программы, значение которых сохраняется при
переменные
выключении питания контроллера.
SIM-карта
- (Subscriber Identification Module) идентификационный модуль абонента.
SMS
- (Short Messages Service) сервис, предназначенный для приема и передачи ко-
ротких сообщений посредством радиосигнала.
SMS-СB
- сервис приема широковещательных коротких сообщений.
SMS-MO
- сервис передачи коротких сообщений.
SMS-MТ
- сервис приема коротких сообщений.
VPN
- (Virtual Private Network) обобщенное название технологий, позволяющих обес-
печить одно или несколько сетевых соединений (логическую сеть) поверх дру-
гой сети.
АРМ
- Автоматизированное рабочее место
АСКУЭ
- автоматизированная система контроля и учета энергоресурсов.
Категория
- (по ГОСТ Р 50030.1-2000) для типичной области применения:
используе-
АС-15 - для переменного тока: управление электромагнитными нагрузками;
мой нагрузки
DC-13 - для постоянного тока: управление электромагнитами постоянного тока.
ОЗУ
- оперативное запоминающее устройство, оперативная память.
ПК
- персональный компьютер.
КСОД
- Контроллер сбора и обработки данных.
6
Проект
- результат проектирования алгоритма работы контроллера.
ПО
- программное обеспечение.
Среда
- операционная среда или система, выполняющая управление системными ре-
исполнения
сурсами контроллера и осуществляющая доступ проекта к периферийным
устройствам контроллера.
7
1 Назначение
Программируемый логический контроллер КСОД представляет собой устройство, пред-
назначенное для исполнения программы пользователя. КСОД может взаимодействовать с
различными внешними приборами, которые подключаются к контроллеру.
Логика работы КСОД определяется пользователем в процессе программирования кон-
троллера с помощью ПК.

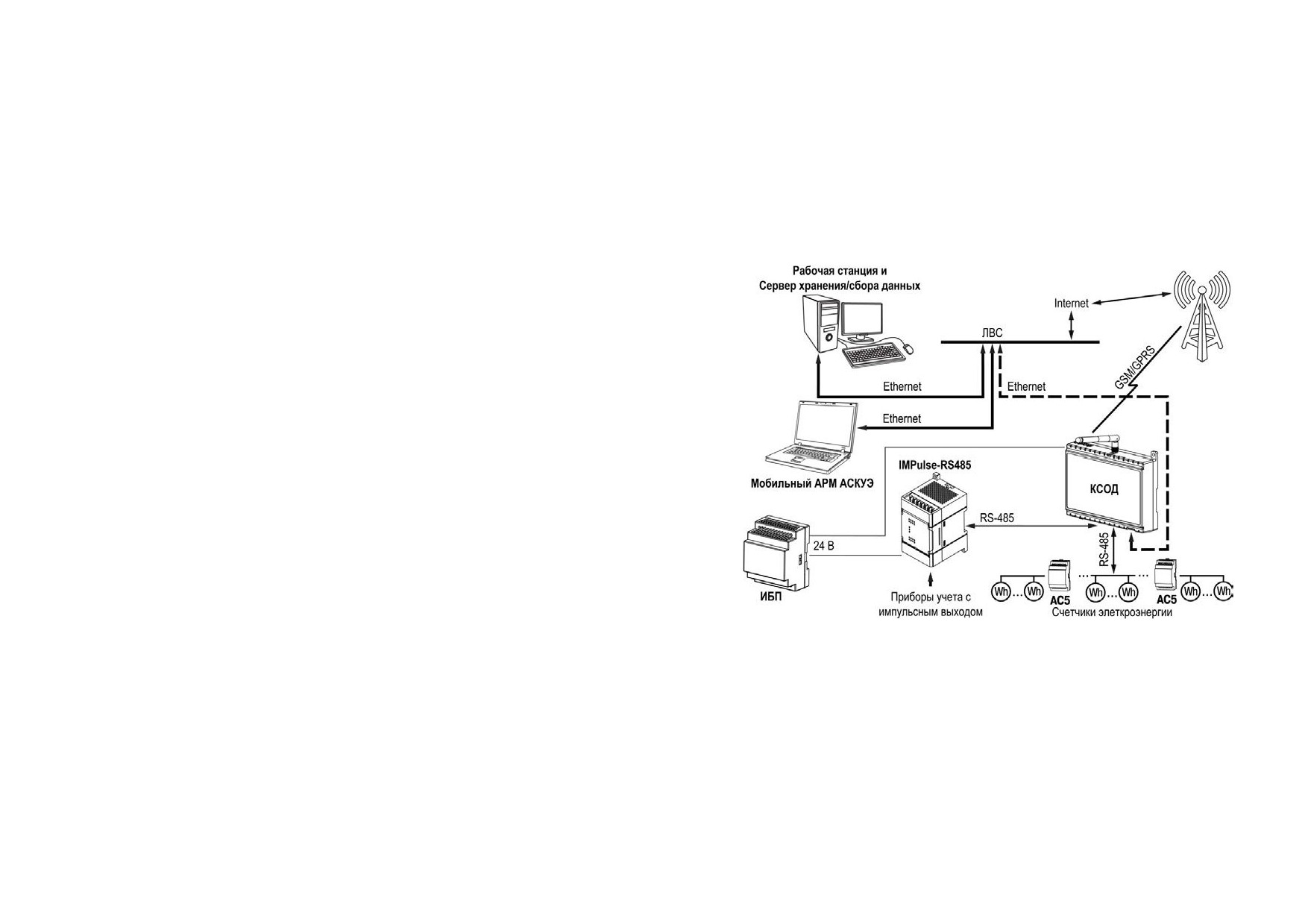

КСОД может быть использован в системах автоматического управления технологиче-
ским оборудованием в различных областях промышленности, жилищно-коммунального и
сельского хозяйства, АСКУЭ, систем сбора и передачи данных (СПД), в качестве коммуника-
ционного контроллера для объединения устройств с различными протоколами/интерфейсами
в единую сеть.
Контроллер оснащен портом Ethernet
10/100 Мбит/сек, встроенным GSM/GPRS-
модемом, слотом для работы с картами памяти типоразмера microSD, энергонезависимыми
часами реального времени.
Контроллер имеет четыре универсальных дискретных входа/выхода и четыре дискрет-
ных входа с групповой гальванической развязкой.
В КСОД присутствуют следующие интерфейсы и выходные устройства (зависит от мо-
дификации):
● два гальванически развязанных интерфейса RS-485;
● один интерфейс RS-232;
● четыре переключающих релейных выхода;
КСОД предназначен для функционирования под управлением среды исполнения, тип ко-
торой зависит от модификации контроллера.
8
2 Технические характеристики и условия эксплуатации
2.1 Основные технические характеристики
Основные технические характеристики контроллера представлены в таблицах 2.1 - 2.5.
Таблица 2.1 - Общие технические характеристики
Параметр
Значение (свойства)
Питание
Напряжение питания
КСОД -24
от 9 до 30 (номинальное значение 24 В)
КСОД -220
от 90 до 264 (номинальное значение 110/230 В)
Потребляемая мощность, не более
КСОД -24, Вт
20
КСОД -220, ВА
15
Интерфейсы связи
Один интерфейс RS-232 (порт Р3), один ин-
Для всех модификаций
терфейс Ethernet 10/100 Мбит/сек (порт LAN),
один GSM/GPRS -модем
два интерфейса RS-485 (сигналы Data+, Data-,
КСОД -ХХ.03
GND) с индивидуальной гальванической раз-
вязкой (порты Р1 и Р2)
9
Продолжение таблицы 2.1
Параметр
Значение (свойства)
Дискретные входы/выходы
Количество универсальных дискретных вхо-
4
дов/выходов (порт P4)
Количество дискретных входов (порт P5)
4
Количество релейных выходов (только для
4
КСОД -Х.Х.Х1)
Ресурсы и дополнительное оборудование
Центральный процессор
ATMEL 180 MГц AT91RM9200 (ARM9)
Объем оперативной памяти (тип памяти), Мб
64 (SDRAM)
Объем энергонезависимой памяти (тип памя-
16 (NOR Flash)
ти), Мб
Тип SD карты
microSD/microSDHC
Размер Retain-памяти (MRAM), кбайт
128
Время выполнения одного цикла программы
установленное по умолчанию
(стабилизированное) - 20 мс
Дополнительное оборудование
- автономные часы реального времени (точ-
ность хода при +25 °С - не более ±0,7 сек в
сутки, время автономной работы при +25 °С -
не менее 24 месяцев);
- сторожевой таймер (Watchdog Timer);
- microSD-сокет.
10
Окончание таблицы 2.1
Параметр
Значение (свойства)
Общие сведения

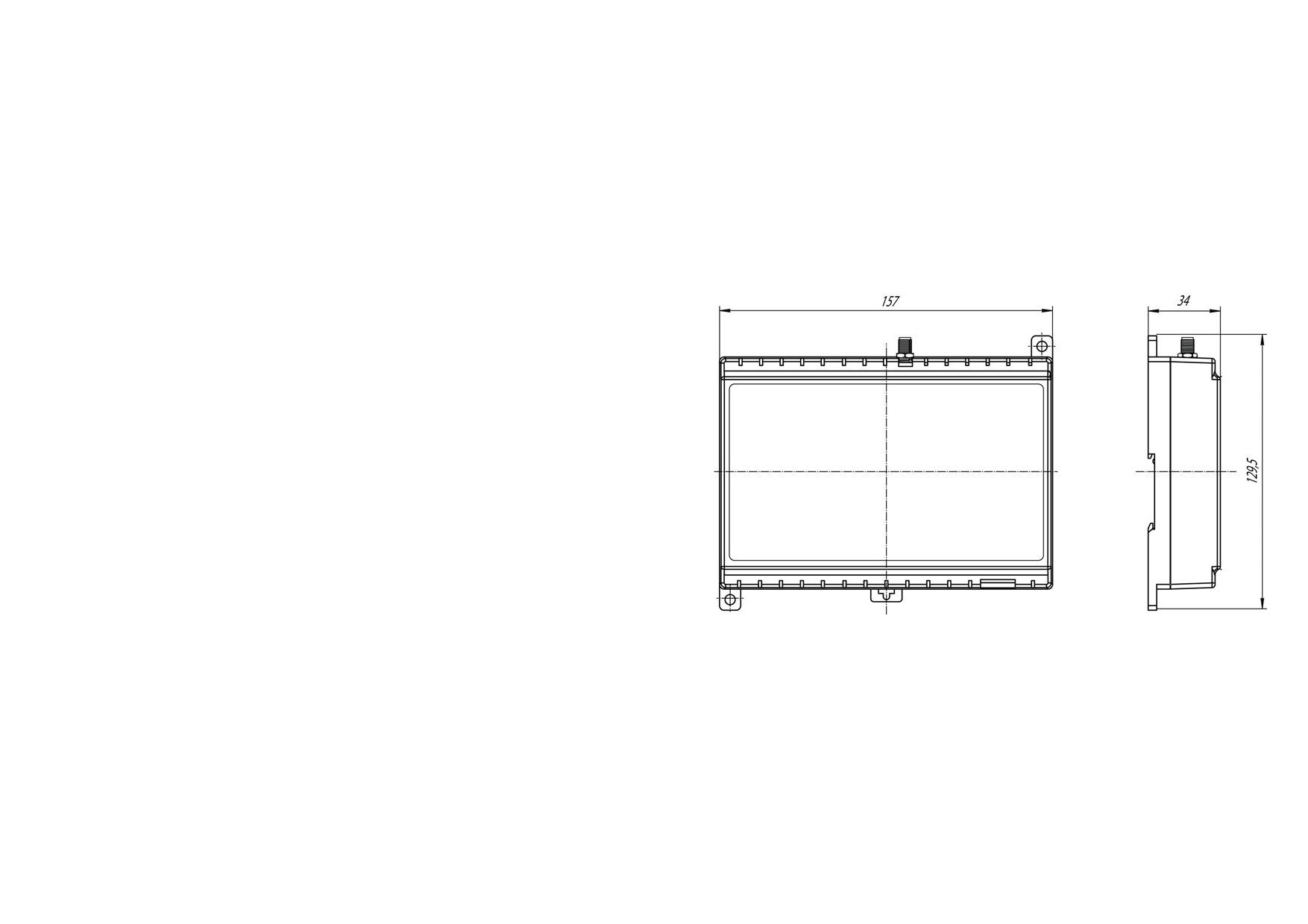

Габаритные размеры, мм
(157 × 129,5 × 34)±1
Масса, кг, не более
0,3
Степень защиты корпуса по ГОСТ 14254-96
IP20 со стороны передней панели,
IP00 со стороны клемм
Индикация на передней панели
Светодиодная
Средняя наработка на отказ, ч
100 000
Средний срок службы, лет
8
Таблица 2.2 - Характеристики входов и выходов прибора
Параметр
Значение (свойства)
Характеристики дискретных входов
Напряжение логической «1» дискретного входа, В
от 15 до 30
Ток логической «1» дискретного входа, мА
от 3 до 15
Напряжение логического «0» дискретного входа, В
от 0 до 5
Максимальный ток логического «0» дискретного входа, мА
2
Минимальная длительность импульса, воспринимаемая
25
дискретным входом (скважность 50 %), мс
Электрическая прочность групповой гальванической изо-
1500
ляции дискретного входа, В
Характеристики дискретных выходов
Максимальное напряжение на дискретном выходе, В
30
Максимальный ток нагрузки дискретного выхода, мА
250
Максимальный ток утечки дискретного выхода, мА
15
11
Продолжение таблицы 2.2
Параметр
Значение (свойства)
Тепловая защита от перегрузки по току
нет
Защита от КЗ
нет
Защита от неправильного подключения
нет
Максимальное время переключения транзисторного выхо-
да, мс
из состояния «лог. 0» в состояние «лог. 1»
10
из состояния «лог. 1» в состояние «лог. 0»
5
Электрическая прочность групповой гальванической изо-
1500
ляции дискретного выхода, В
Характеристики релейных выходов
Максимальное напряжение, коммутируемое контактами
релейного выхода,
переменного тока, В
270
постоянного тока, В
30
Максимальное ток, коммутируемый контактами релейного
выхода:
нормально замкнутым контактом, А
3 (~ 250 В, категория используемой
нагрузки AC-15),
3 (= 30 В, категория используемой
нагрузки DC-13)
нормально разомкнутым контактом, А
10
(~250 В, категория используе-
мой нагрузки AC-15),
5 (=30 В, категория используемой
нагрузки DC-13)
12
Окончание таблицы 2.2
Параметр
Значение (свойства)
Минимальная рекомендуемая нагрузка на контактах ре-
10 мА при 5 В
лейного выхода, не менее
Максимальное время переключения контактов релейного
10
выхода, мс
Механический ресурс релейного выхода
- не менее 25 000 циклов пере-
ключений при максимальной
коммутируемой нагрузке;
- не менее 200 000 циклов пере-
ключений при коммутации
нагрузки менее половины от
максимальной.
Электрическая прочность гальванической изоляции ре-
3000
лейного выхода, В
Таблица 2.3 - Характеристики последовательных интерфейсов связи контроллера
Наименование
Характеристики
RS-232
Тип соединителя
разъемный клеммный соединитель
Сигналы
RxD, TxD, GND
2400, 4800, 9600, 14400, 19200, 28800, 38400,
Скорости обмена данными, бит/сек
57600, 115200
Гальваническая развязка
нет
Прочность изоляции, В
-
13
Окончание таблицы 2.3
Наименование
Характеристики
RS-485
Тип соединителя
разъемный клеммный соединитель
Сигналы
A(Data+), B(Data-), GND
2400, 4800, 9600, 14400, 19200, 28800, 38400,
Скорости обмена данными, бит/сек
57600, 115200
Гальваническая развязка
есть
Прочность изоляции, В
1500
Максимальное количество приборов в сети
255
14
Таблица 2.4 - Интерфейсы связи
Длина
Интерфей-
Протоколы
Формат передачи
Скорости
кабеля,
Тип рекоменду-
сы связи
(тип связи)
данных
передачи*
м, не
емого кабеля
более
RS-485
ModBus-RTU,
См. таблицу 2.3
1200**
КИПЭВ 1×2×0,6
8 бит, Чет (Even),
ModBus-TCP,
ТУ 16.К99-008-
Нечет (Odd), Нет
DNP3,
2001 или анало-
(None), 1 или 2 стоп
МЭК 60870-5-101,
гичный
бита
МЭК 60870-5-103
RS-232
ModBus-RTU,
3
См. таблицу 2.3
8 бит, Чет (Even),
ModBus-TCP,
Нечет (Odd), Нет
DNP3,
(None), 1 или 2 стоп
МЭК 60870-5-101,
бита
МЭК 60870-5-103
Ethernet
Gateway TCP-IP,
10; 100
100
Категория 5 тип
UDP-IP,Modbus
Мбит/сек
UTP (витые пары
TCP,
без экрана), STP
МЭК 60870-5-104
или FTP (витые
пары в экране)
Примечание * Критерий правильного функционирования интерфейсов связи контроллера - не бо-
лее 5 % ошибок на любой из скоростей.
** Максимальная скорость обмена зависит от длины кабеля.
15
Таблица 2.5 - Характеристики GSM/GPRS-модема
Наименование
Характеристики
Поддерживаемые диапазоны частот, МГц
EGSM900/DCS1800/PCS1900
4 (EGSM900/GSM850),
Класс выходной мощности передатчика
1 (DCS1800/PCS1900)
Класс мобильного оборудования
В
Скорость обмена в режиме CSD, бит/сек
9600
прием - до 85600,
Скорость обмена в режиме GPRS, бит/сек
передача - до 42800
Типы SIM-карт
1,8 В и 3 В
Тип антенного соединителя
SMA-F
Поддерживаемые типы SMS
SMS-MO, SMS-MT, SMS-CB
2.2 Условия эксплуатации
2.2.1 В части требований условий эксплуатации контроллер КСОД соответствует
ГОСТ Р 51841-2001, раздел 4.
2.2.2 Контроллер КСОД эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения или шкафы электрооборудования без
агрессивных паров и газов;
- температура окружающего воздуха от минус 40 до +60 °С;
- верхний предел относительной влажности воздуха: 95 % при +35 °С и более низких
температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа;
- высота над уровнем моря не более 2000 м;
- допустимая степень загрязнения 1 (несущественные загрязнения или наличие толь-
ко сухих непроводящих загрязнений).
16
2.2.3 По устойчивости к климатическим воздействиям, к механическим воздействиям,
при эксплуатации КСОД соответствует ГОСТ Р 51841-2001.
2.2.4 По устойчивости к воспламенению и распространению пламени корпус контролле-
ра соответствует ГОСТ Р 51841-2001.
2.3
Помехоустойчивость
2.3.1 Контроллер отвечает требованиям по устойчивости к воздействию помех в соот-
ветствии с ГОСТ Р 51318.22 и ГОСТ Р 51317.6.2 для оборудования класса А.
2.3.2 Контроллер устойчив к колебаниям и провалам напряжения питания:
- для постоянного тока в соответствии с ГОСТ Р 51841 - длительность прерывания
до 10 мс включительно, длительность интервала от 1 сек и более.
2.3.3 Контроллер устойчив к:
- воздушному электростатическому разряду ± 8 кВ;
- контактному электростатическому разряду ± 4 кВ.
2.3.4 Контроллер устойчив к радиочастотному электромагнитному полю напряженностью
до 10 В/м в полосе частот от 80 до 1000 МГц.
2.3.5 Порты питания контроллера устойчивы к наносекундным импульсным помехам
напряжением до 250 В.
2.3.6 Порты ввода-вывода контроллера устойчивы к наносекундным импульсным поме-
хам напряжением до 250 В.
2.3.7 Порты питания контроллера устойчивы к микросекундным импульсным помехам
большой мощности напряжением до 2 кВ.
2.3.8 Порты ввода-вывода контроллера устойчивы к микросекундным импульсным поме-
хам большой мощности напряжением до 1 кВ.
2.3.9 Порты питания и ввода-вывода контроллера устойчивы к кондуктивным помехам с
уровнем 3 В в полосе частот от 150 кГц до 80 МГц.
17
3 Устройство и особенности конструкции
3.1 Конструкция прибора
КСОД изготавливается в пластмассовом для настенного крепления или крепления на DIN-
рейку. Внешний вид приборов представлен на рисунках 3.1 - 3.3.
На лицевой панели КСОД (см. рисунок 3.1) расположены:
- Индикаторы состояния релейных выходов;
- Индикаторы состояния дискретных входов порта Р4;
- Двухцветныe индикаторы состояния универсальных дискретных входов/выходов порта Р5;
- Индикаторы работы GSM/GPRS-модема;
- Три программируемых функциональных индикатора («Ошибка», «Связь» и «Работа»).
Функциональное назначение данных индикаторов определяет пользователь;
- Индикатор «Питание».
18
Рисунок 3.1 - Вид на лицевую панель КСОД
19

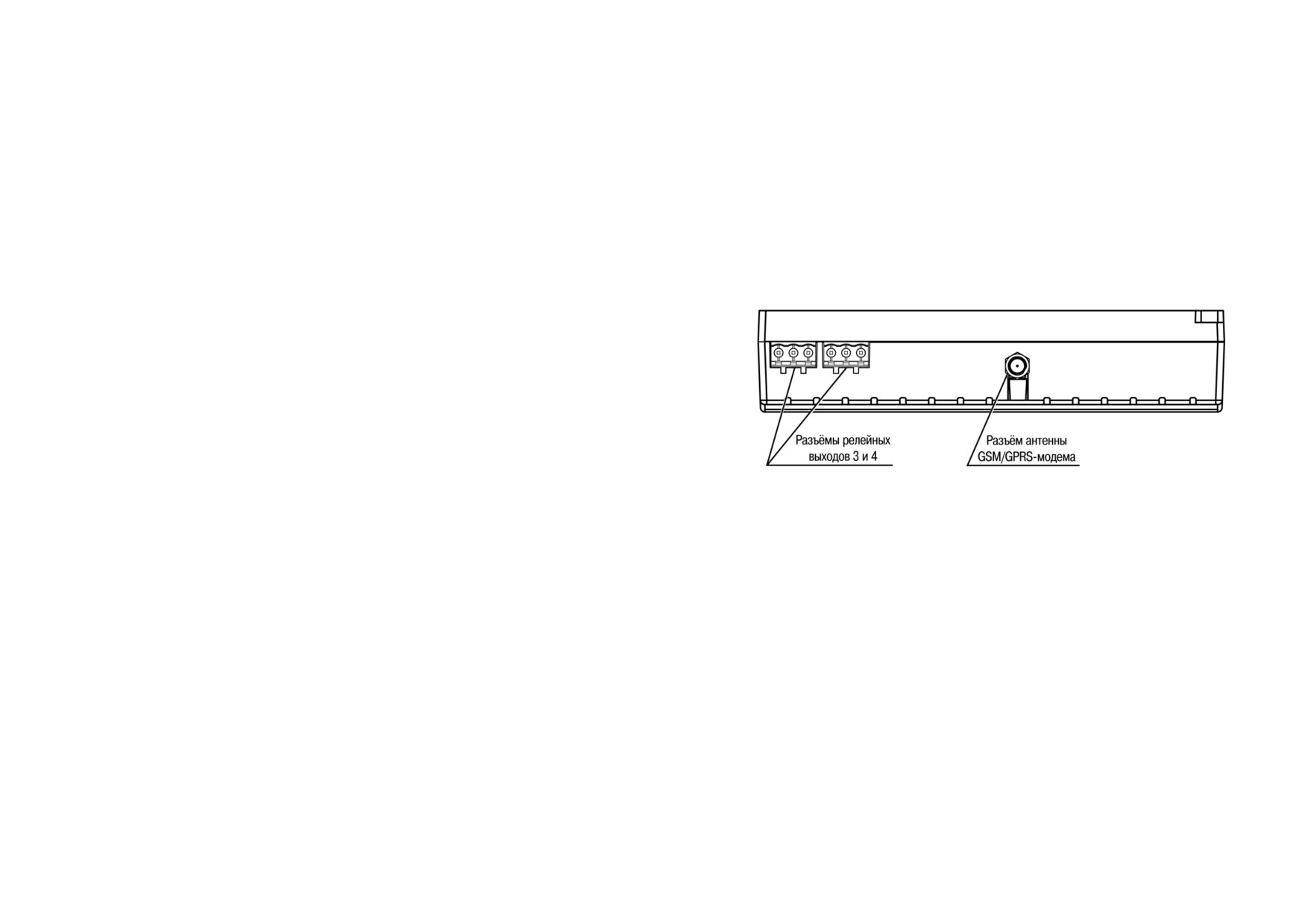

На верхней поверхности КСОД (см. рисунок 3.2) расположены:
- Разъемные соединители релейных дискретных выходов 3 и 4;
- Антенный винтовой разъем, для подключения внешней GSM антенны.
Рисунок 3.2 - Вид на верхнюю поверхность КСОД

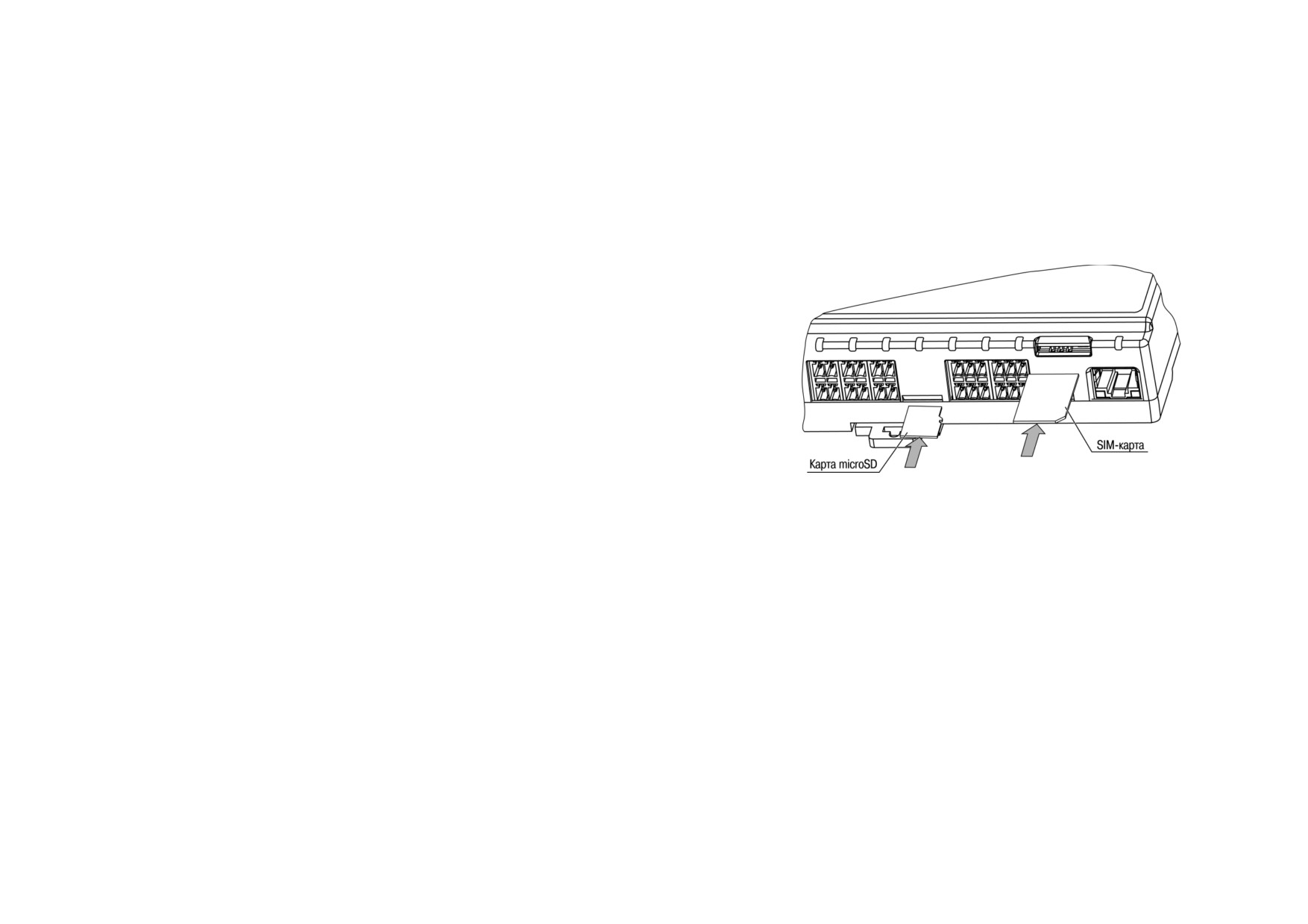

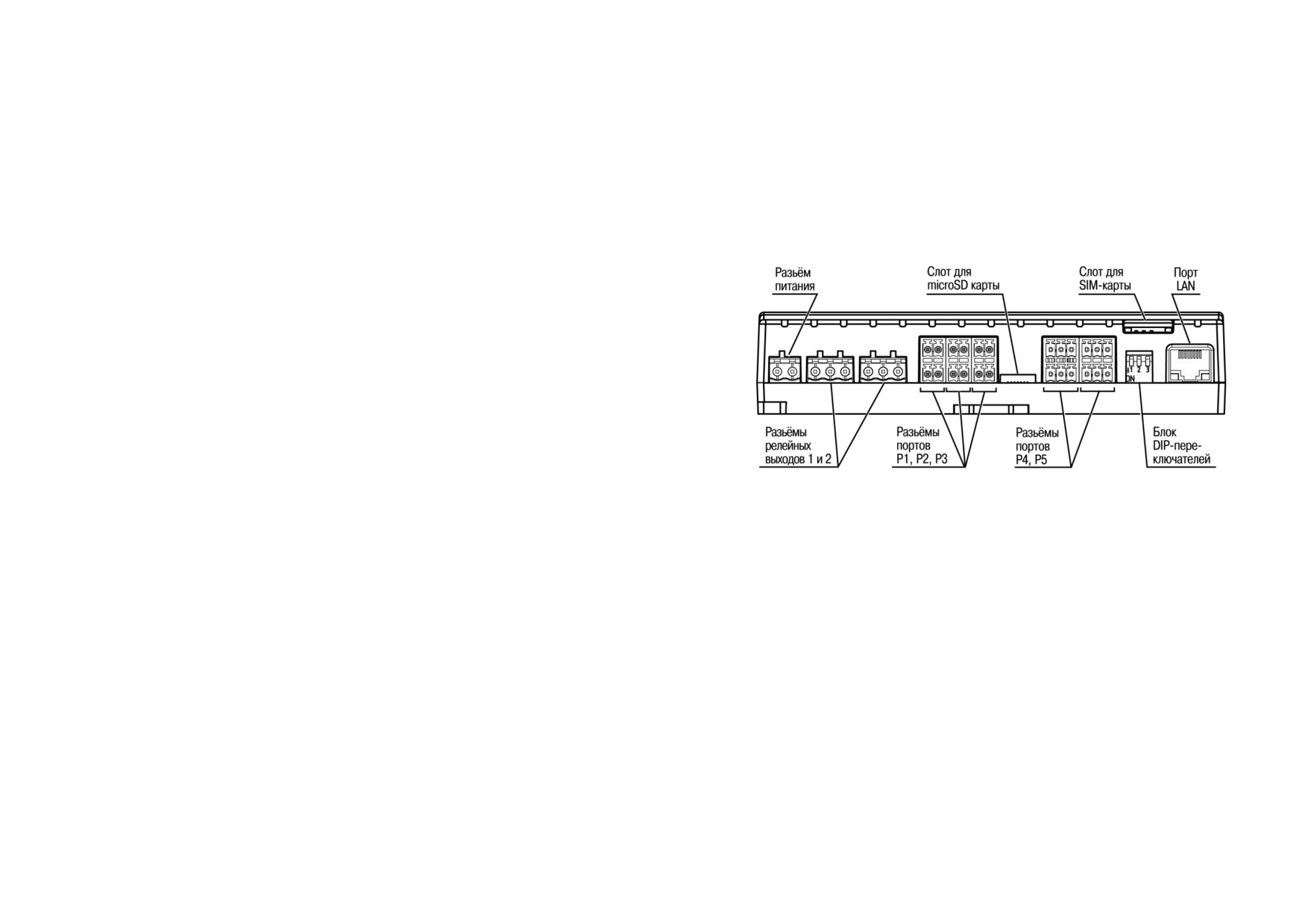

На нижней поверхности КСОД (см. рисунок 3.3) расположены:
- Разъемный клеммный соединитель порта питания прибора;
- Разъемные клеммные соединители релейных дискретных выходов 1 и 2;
- Разъемные клеммные соединители портов P1, Р2 и Р3;
- Слот для подключения карт памяти типа microSD/microSDHC. Карта устанавлива-
ется контактами в сторону DIN-рейки. Для установки/изъятия карты следует нажать на
нее;
- Разъемные клеммные соединители портов P4 и Р5;
- Блок DIP-переключателей. Назначение положений DIP-переключателей описано в
таблице 3.5;
- Слот для подключения SIM-карты;
- Соединитель порта LAN (интерфейс Ethernet).
20
Рисунок 3.3 - Вид на нижнюю поверхность КСОД
Назначение контактов соединителей портов P1 - P5 приведено в таблицах 3.1 - 3.2.
Порядок нумерации контактов соединителей портов P1 - P5 представлен на рисунке 3.4.
Описание состояния контактов соединителей релейных выходов 1 - 4 при отключе-
нии прибора приведено в таблице 3.3. Порядок нумерации контактов соединителей релейных
выходов 1 - 4 представлен на рисунке 3.5.
21
Таблица 3.1 - Назначение выводов соединителей портов P1 - P3
№ контакта
P1
P2
P3
RS-485
RS-485
RS-232
1
Data- (B)
Data- (B)
GND
2
Data+ (A)
Data+ (A)
GND
3
GND1
GND2
RXD
4
GND1
GND2
TXD
Таблица 3.2 - назначение контактов соединителей портов P4 и P5
№ контакта
P4
P5
1
вход/выход 1
вход 1
2
вход/выход 2
вход 2
3
вход/выход 3
вход 3
4
вход/выход 4
вход 4
5
GND3
GND4
6
GND3
GND4
22

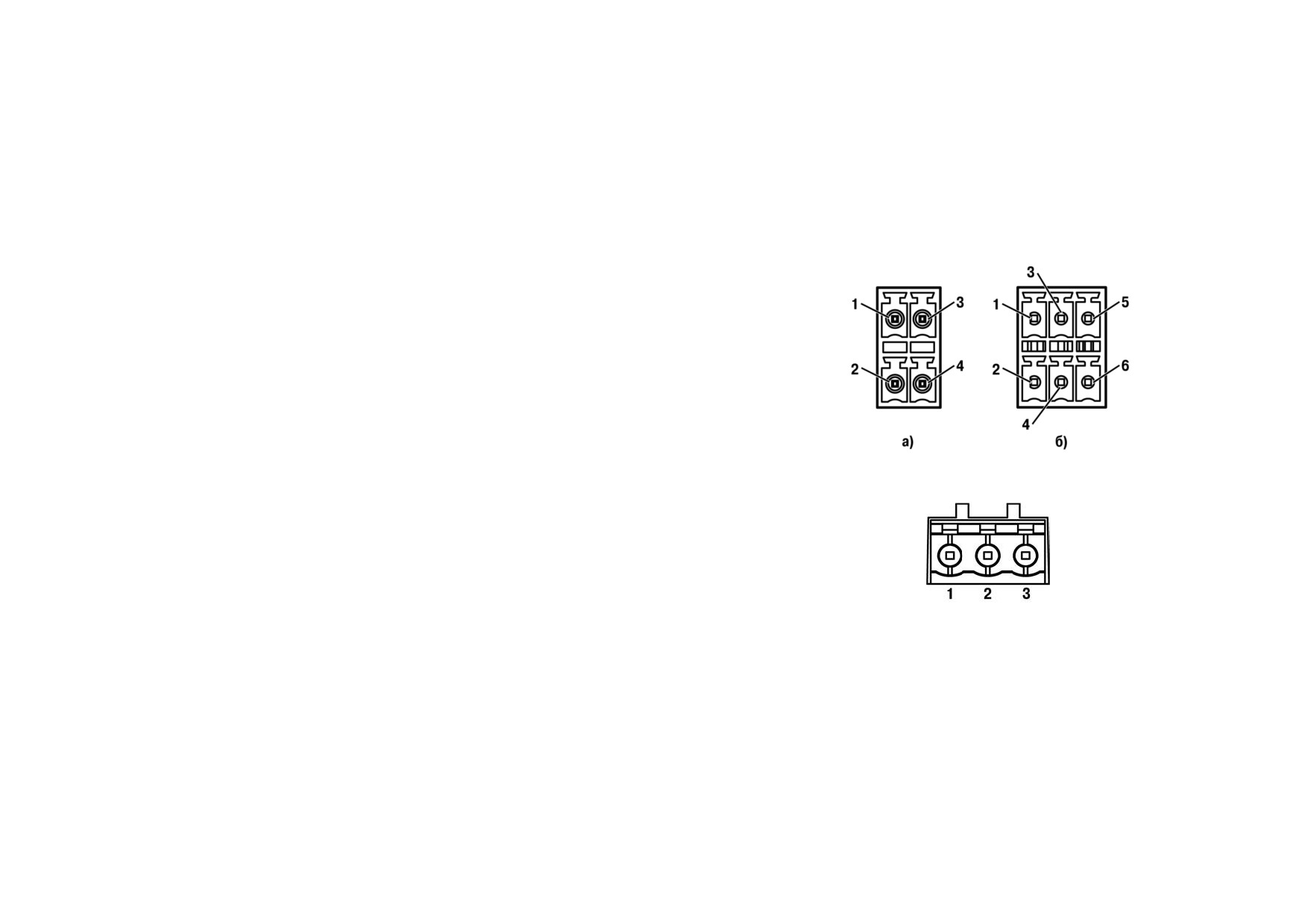

Рисунок 3.4 - Нумерация контактов соединителей портов P1 - P3 (а), портов P4 и P5 (б)
Рисунок 3.5 - Нумерация контактов соединителей релейных выходов 1 - 4
23
Таблица 3.3 - Описание состояния контактов релейных выходов при отклю-
ченном питании прибора
№ контакта
Описание состояния контактов
1-2
разомкнутый
2-3
замкнутый
Назначение контактов соединителей порта LAN приведено в таблице 3.4. Порядок ну-
мерации контактов соединителей порта LAN представлен на рисунке 3.6.

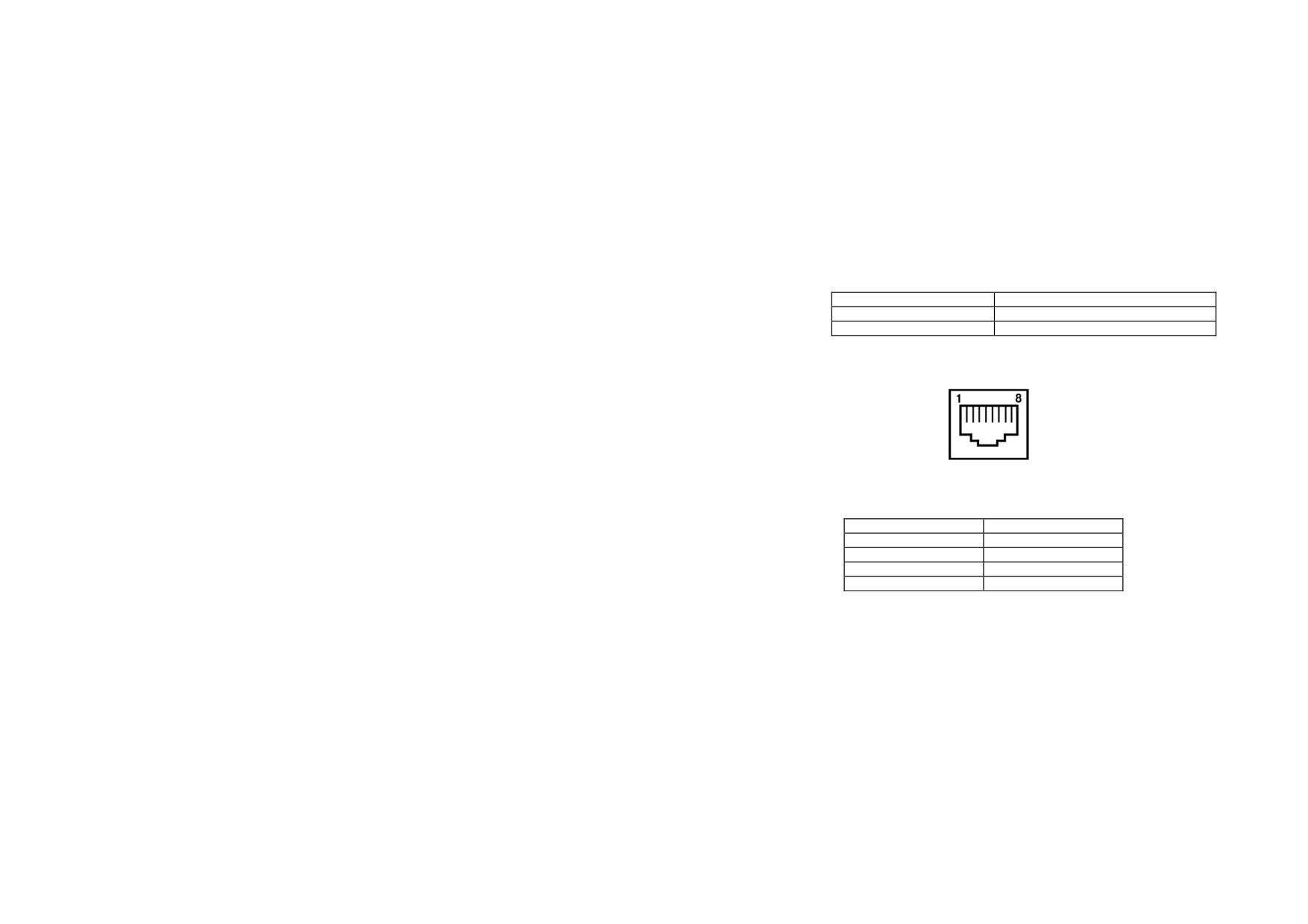

Рисунок 3.6 - Нумерация контактов соединителя LAN
Таблица 3.4 - Назначение контактов соединителей LAN (Ethernet)
Контакт (Pin)
Сигнал (Signal)
1
Etx+
2
Etx-
3
Erx+
6
Erx-
Назначение положений DIP-переключателей прибора описано в таблице 3.5.
24
Таблица 3.5 - Назначение положений DIP-переключателей
№ переключа-
Off
On
теля
1
Переключатель зарезервирован
2
Выводы порта P4 настроены как
Выводы порта P4 настроены как
выходы
входы
3
Не используется
Функционал работы индикаторов портов P4 и Р5 представлен в таблице 3.6.
Таблица 3.6 - Функционал работы индикаторов универсальных дискретных вхо-
дов/выходов портов P4 и Р5
Настройка
Красный цвет
Зеленый цвет
Нет свечения
порта
дискретный выход порта в
Дискретный выход порта в
Выход
-
состоянии «включен»
состоянии «выключен»
На входе порта сиг-
На входе порта сигнал с
Вход
-
нал с уровнем «1»
уровнем «0»
Функционал работы индикатора режима работы GSM/GPRS-модема представлен в таблице
3.7.
Таблица 3.7 - Описание функционала индикатора режима работы GSM/GPRS-модема
Состояние индикатора
Отображаемая функция
Выключен
Нет напряжения питания, прибор выключен
Мигает медленно (с периодом 3 сек)
Прибор зарегистрирован в сети GSM
Мигает (с периодом ~0,8 сек)
Прибор производит поиск сети GSM
Мигает часто (с периодом ~0,3 сек)
Прибор производит обмен данными по GPRS
25
3.2 Индикация
3.2.1 На лицевую панель контроллера выведена светодиодная индикация о состоянии пор-
тов, наличии питания, наличии связи и о работе контроллера.
3.2.2 Свечение индикатора «ПИТАНИЕ» отображает наличие питания контроллера.
3.2.3 Индикаторы
«РАБОТА», «ОШИБКА» и «СВЯЗЬ» являются программируемыми, их
функции определяются пользователем.
3.2.4 Индикаторы состояния дискретных входов портов Р4 и Р5 активны в случае присутствия
на соответствующих входах портов логической «1»;
3.2.5 Индикатор режима работы GSM/GPRS-модема. Функционал работы индикатора описан
в таблице 3.7.
3.2.6 Индикатор «Rx/Tx» GSM/GPRS-модема. При передаче данных активен индикатор крас-
ного свечения, при приеме данных активен индикатор зеленого свечения.
3.3 Часы реального времени
КСОД оснащен энергонезависимыми часами реального времени (RTC), которые обладают
высокоточной характеристикой счета времени. Ошибка счета времени RTC составляет не более
0,7 секунды в сутки, во всем температурном диапазоне эксплуатации прибора. Это позволяет уве-
личить период синхронизации прибора с серверами точного времени для коррекции внутреннего
времени прибора. RTC имеют резервное питание от встроенной литиевой батареи. Продолжи-
тельность работы литиевой батареи составляет не менее 2-х лет при отсутствии напряжения пи-
тания прибора.
3.4 Заводские настройки
КСОД поставляется со следующими заводскими настройками:
− IP адрес: 192.168.0.77
− шлюз: 192.168.0.1
− маска подсети: 255.255.255.0
26
4 Использование по назначению
Перед использованием контроллер КСОД необходимо запрограммировать, т.е. создать
пользовательскую программу. После создания, пользовательская программа может быть
сохранена в энергонезависимой Flash-памяти контроллера и запускаться на выполнение по-
сле включения питания или перезагрузки. При отключении питания КСОД, возможно автоматиче-
ское сохранение временных переменных в энергонезависимой памяти.
Программирование контроллера осуществляется с помощью SoftLogic-системы Enlogic, вхо-
дящего в состав ПО «Телемеханика ЛАЙТ». В качестве интерфейса для связи со средой про-
граммирования Enlogic может быть применен только порт Ethernet.

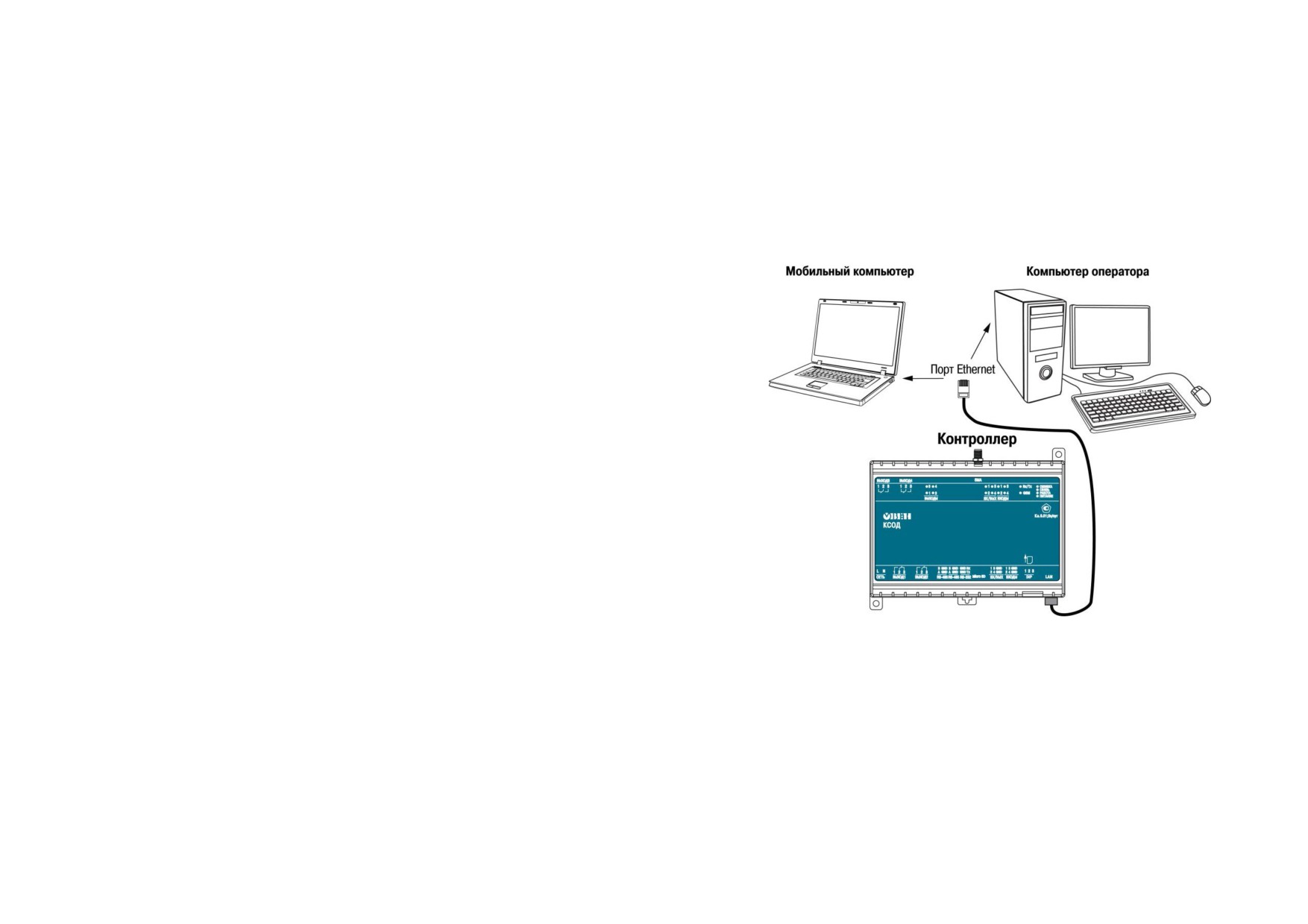

На рисунке 4.1 представлен пример подключения контроллера к ПК для программирова-
ния через порт Ethernet. В приведенном примере контроллер подключен к ПК напрямую с
помощью кросс-кабеля (с распайкой контактов, представленной в Приложении Б (рисунок Б.1
и таблица Б.1)). Кабель включается в гнездо (порт Ethernet), расположенное на нижней по-
верхности контроллера. Ответная часть кабеля подключается к порту Ethernet ПК.
КСОД может быть подключен через Ethernet к ПК и с использованием сетевого концен-
тратора (HUB) (см. рисунок 6.2) - для этого используется «прямой» кабель (см. рисунок Б.2).
Подробнее программирование и настройка контроллера описаны в Приложении В.
27
Рисунок 4.1 - Вариант подключения к ПК для программирования контроллера через
порт Ethernet
28
5 Меры безопасности
5.1 По способу защиты от поражения электрическим током приборы КСОД классу II в со-
ответствии с ГОСТ 12.2.007.0-75
5.2 При эксплуатации и техническом обслуживании необходимо соблюдать требования
ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны
труда при эксплуатации электроустановок потребителей».
5.3 Открытые контакты клемм контроллера при эксплуатации находятся под напряжени-
ем. Установку контроллера следует производить в специализированных шкафах, доступ
внутрь которых разрешен только квалифицированным специалистам. Любые подключения к
контроллеру и работы по его техническому обслуживанию производятся только при отклю-
ченном питании контроллера и подключенных к нему устройств.
5.4 Не допускается попадание влаги на контакты выходных соединителей и внутренние
элементы контроллера. Запрещается использование контроллера при наличии в атмосфере
кислот, щелочей, масел и иных агрессивных веществ.
5.5 Подключение и техническое обслуживание контроллера КСОД должны производить-
ся только квалифицированными специалистами, изучившими настоящее руководство по экс-
плуатации.
29
6 Монтаж и подготовка к работе
6.1 Установка контроллера
6.1.1 При монтаже контроллеров необходимо учитывать меры безопасности, представ-
ленные в разделе 5.
6.1.2 При монтаже, для контроллера предварительно подготавливается место в шкафу
электрооборудования. Конструкция шкафа должна обеспечивать защиту контроллера от по-
падания в него влаги, грязи и посторонних предметов.
6.1.3 Контроллер закрепляется на DIN-рейку или внутреннюю стену шкафа защел-
кой вниз.
Установка контроллеров на DIN-рейке осуществляется в следующей последовательности:
1
Производится подготовка на DIN-рейке места для установки контроллера в
соответствии с размерами, приведенными в Приложении А;
2
Контроллер устанавливается на DIN-рейку в соответствии с рисунком 6.1а, по
стрелке 1;
3
Контроллер с усилием прижимается к DIN-рейке в направлении, показанном
стрелкой 2, до фиксации защелки (рисунок 6.1, а);
4
Для съема контроллера с DIN-рейки в проушину защелки вставляется острие
отвертки (см. рисунок 6.1, б), и защелка отжимается по стрелке 1, после чего
контроллер отводится от DIN-рейки по стрелке 2.
30
а)
б)
Рисунок 6.1 - Монтаж контроллера с креплением на DIN-рейку
31
Установка контроллеров на щите управления осуществляется в следующей последо-
вательности:
1
Производится подготовка на щите управления места для установки контроллера
в соответствии с размерами, приведенными в Приложении А.
2
Контроллер устанавливается на щите управления и закрепляется двумя винта-
ми М3, не входящими в комплект поставки. Для крепления используются проу-
шины корпуса контроллера.
6.1.4 При монтаже следует оставить зазоры между стенками и корпусом контроллера не
менее показанных на рисунке А.3 (Приложение А).
6.1.5 Если в процессе эксплуатации планируется снятие/установка microSD/microSDHC
карты или SIM-карты, необходимо предусмотреть свободное место с правой нижней части
контроллера, которое позволит осуществлять свободный доступ к соответствующим разъ-
емам.
6.2 Монтаж внешних связей
6.2.1 Общие требования к монтажным проводам
Максимальное сечение проводов, подключаемых к КСОД при монтаже - 0,5 мм2 (соот-
ветствует 20 AWG).
Минимальное сечение подключаемых проводов - 0,25 мм2.
Внимание! Не следует укладывать сигнальные провода в один жгут или короб с сило-
выми проводами. Для защиты цепей от влияния внешних наводимых помех рекомендуется
применять экранированные кабели.
6.2.2 Подключение питания
Питание контроллера КСОД-220 следует осуществлять от распределенной питающей
сети, не связанной непосредственно с питанием мощного силового оборудования. Во внеш-
ней цепи рекомендуется установить выключатель, обеспечивающий отключение контрол-
лера от сети. Не следует осуществлять питание каких-либо устройств от сетевых контактов
контроллера.
32
Питание контроллера КСОД-24 рекомендуется осуществлять от локального источника
подходящей мощности, установленного совместно с контроллером в шкафу элек-
трооборудования. При питании от распределенной сети требуется устанавливать перед кон-
троллером сетевой фильтр, подавляющий микросекундные импульсные помехи.

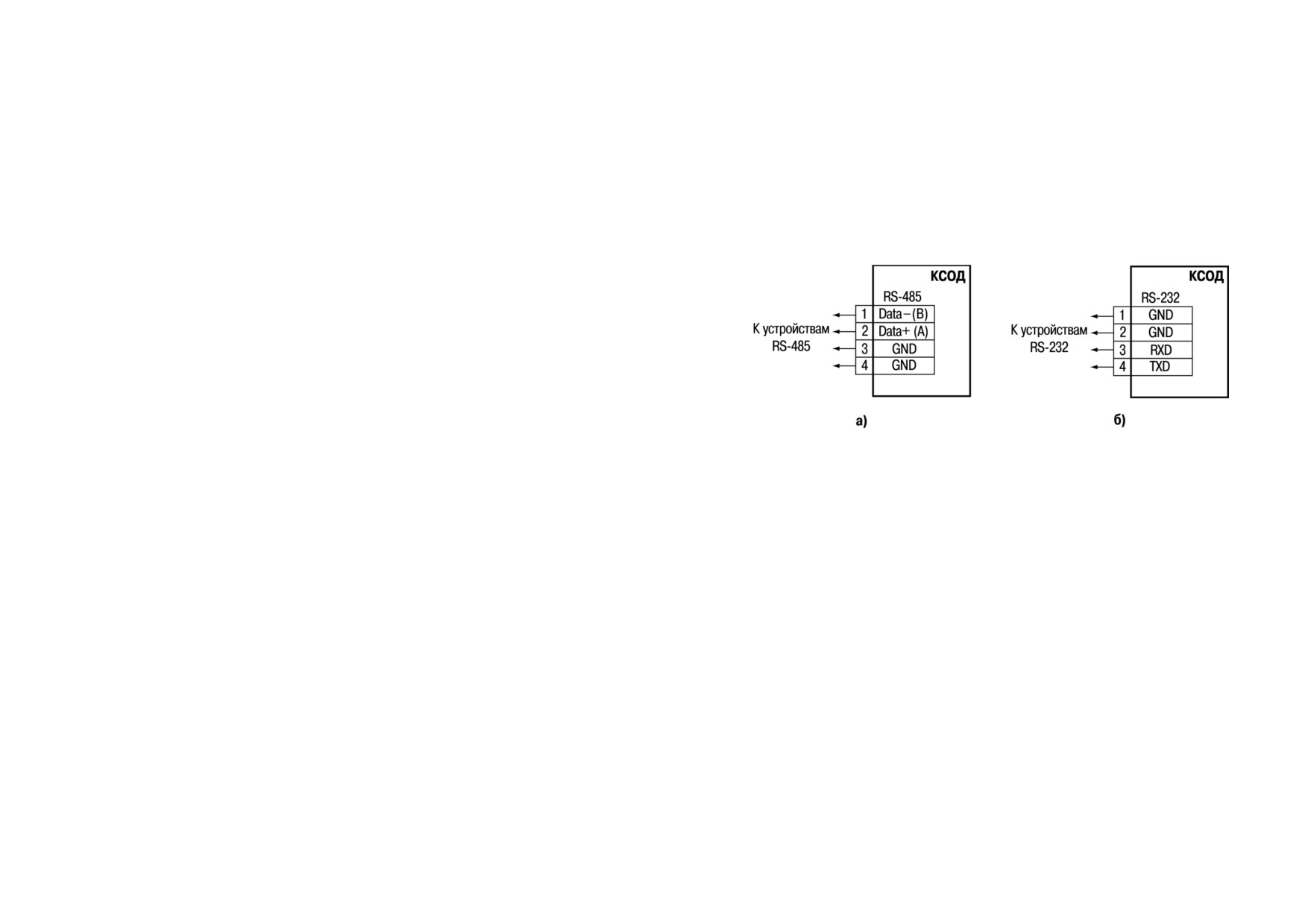

6.2.3 Подключение интерфейсов RS-485 и RS-232
Подключение внешних приборов по интерфейсам RS-485 и RS-232 выполняется витой
парой проводов с соблюдением полярности, при отключенном напряжении питания всех
устройств. Длина линии связи должна быть не более 1200 метров для интерфейса RS-485, не
более 3 метров для интерфейса RS-232. Контакты портов оборудованы съемными клеммни-
ками, допускающими быструю замену контроллера без полного демонтажа связей подклю-
ченных устройств.
Примечание - Обозначение контактов интерфейса RS-485 в приборах производства
других фирм может быть следующим: контакту А соответствует обозначение «Data+», контак-
ту B - «Data-».
6.2.5 Подключение к интерфейсу Ethernet выполняется восьмижильным кабелем «ви-
тая пара» категории 5. На кабель устанавливаются оконечные соединители без экрана. От-
ветная часть кабеля подключается к Ethernet-концентратору, к сетевой плате ПК или к иному
оборудованию. При подключении к концентратору используется стандартный (прямой) ка-
бель, согласно EIA/TIA-568A, при подключении к сетевой плате или к иному оборудованию
используется кабель Up-Link (кабель с перекрестным монтажом первой и второй пар).
Возможный вариант структуры соединений контроллера при его работе в автоматиче-
ской системе управления показан на рисунке 6.2. Кабель Ethernet (показан пунктиром) ис-
пользуется для программирования КСОД и при эксплуатации системы может отсутствовать.
GSM/GPRS-модем, встроенный в КСОД, используется для удаленного контроля системы. К
локальной сети, в которой работает контролирующая КСОД рабочая станция, подключен
GSM/GPRS-модем для связи с КСОД.
33
6.2.6 Подключение microSD/microSDHC карты допускается, в том числе, и при вклю-
ченном питании КСОД . При этом необходимо программно предусмотреть приостановку рабо-
ты с картой. Карта устанавливается контактами в сторону DIN-рейки (см. рисунок 6.3).
6.2.7 При использовании GSM/GPRS-модема необходима антенна, подсоединяемая к
винтовому гнезду типа SMA. Антенна не входит в комплект поставки и приобретается отдель-
но. Установку/замену SIM-карты стоит производить при отключенном питании КСОД и пита-
нии подключенных к нему устройств. SIM-карта устанавливается контактами в строну DIN-
рейки и скошенным уголком наружу (см. рисунок 6.3). Для извлечения SIM-карты рекоменду-
ется воспользоваться пинцетом.
6.2.8 Если необходимо организовать системы учета по импульсным входам (счет-
чики воды, газа и т.п.) рекомендуется использовать модификацию КСОД с питанием 24 В и
обеспечить бесперебойный режим питания для осуществления счета импульса и записи из-
меренных значений в соответствующие регистры КСОД в случае пропадания основного пита-
ния.
34
Рисунок 6.2 - Пример структуры соединений при использовании КСОД в системе
управления
35
Рисунок 6.3 - Установка microSD и SIM-карты
6.3 Пробный пуск
6.3.1 Если контроллер находился длительное время при температуре ниже допустимого
рабочего диапазона, то перед включением и началом работ необходимо выдержать его в
помещении с температурой, соответствующей рабочему диапазону, в течение 30 мин.
6.3.2 Перед подачей питания на КСОД следует проверить правильность подключения
напряжения и его уровень. Для моделей с питанием переменным током:
- при пониженном напряжении (ниже 90 В) контроллер работать не будет (отключится
- точный порог отключения не регламентируется);
- при превышении напряжения (более 264 В) возможен выход КСОД из строя.
36
- Для моделей с питанием от источника постоянного напряжения:
- при напряжении ниже 9 В работа контроллера не гарантируется (контроллер прекра-
щает функционировать, однако, из строя не выходит);
- при превышении напряжения питания уровня 32 В возможен выход КСОД из строя.
6.3.3 После включения питания контроллер загружается. Если в контроллер была запи-
сана пользовательская программа, она начинает исполняться.
6.3.4 Если после включения питания выполнение программы не началось, необходимо
проверить наличие в памяти контроллера программы и следовать инструкциям раздела 6.5.
6.4 Помехи и методы их подавления
6.4.1 На работу КСОД могут оказывать влияние внешние помехи:
- помехи, возникающие под действием электромагнитных полей (электромагнитные
помехи), наводимые на сам КСОД и на линии связи с внешним оборудованием;
- помехи, возникающие в питающей сети.
6.4.2 Для уменьшения влияния электромагнитных помех необходимо выполнять приве-
денные ниже рекомендации:
- обеспечить надежное экранирование сигнальных линий. Экраны следует электриче-
ски изолировать от внешнего оборудования на протяжении всей трассы и подсоеди-
нять к заземленному контакту щита управления;
- КСОД рекомендуется устанавливать в металлическом шкафу, внутри которого не
должно быть никакого силового оборудования. Корпус шкафа должен быть зазем-
лен.
6.4.3 Для уменьшения помех, возникающих в питающей сети, следует выполнять следу-
ющие рекомендации:
-
при монтаже системы, в которой работает КСОД, следует учитывать правила орга-
низации эффективного заземления и прокладки заземленных экранов:
-
все заземляющие линии и экраны прокладывать по схеме «звезда», при этом необ-
37
ходимо обеспечить хороший контакт с заземляемым элементом;
-
заземляющие цепи должны быть выполнены проводами, имеющими максимально
возможное сечение.
6.5 Порядок программирования контроллера
6.5.1 На ПК устанавливается среда программирования Enlogic (интегрированная в ПО
«Телемеханика ЛАЙТ»);
6.5.2 Создается конфигурация для КСОД в Enlogic (Телемеханика ЛАЙТ);
6.5.3 Настраивается связь с КСОД;
6.5.4 Конфигурация записывается в контроллер и сохраняется в энергонезависимой па-
мяти КСОД.
EnLogic - это технологическая платформа для программирования микропроцессорных
контроллеров с открытой архитектурой и реализации коммуникационных шлюзов и конверте-
ров протоколов. EnLogic состоит из исполнительной системы, выполняющейся в контроллере,
и инструментальной среды разработки, функционирующей на платформе Win32. EnLogic яв-
ляется базовой составляющей SCADA-система ОВЕН Телемеханика ЛАЙТ, и в ее составе
отвечает за все коммуникации с модулями ввода-вывода, контроллерами, обработку данных
по технологическим алгоритмам пользователя. Также возможно применение системы EnLogic
как отдельного продукта, совместно со сторонними системами телемеханики и SCADA.
Исполнительная система EnLogic совместно с конфигурацией, создаваемой инструмен-
тальной средой, представляет собой целевую задачу, записываемую в контроллер. В конфи-
гурацию входят технологические программы пользователя и параметры функционирования
всех задач.
Описание процедуры конфигурирования КСОД в среде программирования Enlogic и опи-
сание основных возможностей представлено в Приложении В.
38
7 Техническое обслуживание
7.1 При выполнении работ по техническому обслуживанию контроллера следует соблю-
дать меры безопасности, изложенные в разделе «Меры безопасности».
7.2 Технический осмотр контроллера проводится обслуживающим персоналом не реже
одного раза в 6 месяцев и включает в себя выполнение следующих операций:
- очистку корпуса и разъемов контроллера от пыли, грязи и посторонних предметов;
- проверку качества крепления контроллера на DIN-рейке или стене;
- проверку качества подключения внешних связей.
Обнаруженные при осмотре недостатки следует немедленно устранить.
7.3 Замену элемента питания встроенных часов контроллера необходимо производить
каждые 6 лет с момента изготовления контроллера или последней замены. Также элемент
питания требуется заменить в случае выявления сброса встроенных часов контроллера при
отключении питания.
Внимание! Замена элемента питания производится в демонтированном контроллере
при обязательном отключении питания и всех его связей.
Последовательность выполнения замены элемента следующая:
1)
На задней стенке крестовой отверткой открутить 4 винта;
2)
Разъединить половинки корпуса контроллера. Извлечь плату;
3)
Извлечь использованный элемент питания;
4)
Установить новый элемент питания типа CR1225;
6)
Собрать корпус прибора. Закрутить 4 крепящих шурупа;
7)
Подключив питание прибора, настроить часы контроллера;
8)
Выключить питание контроллера;
9)
Через промежуток времени, не менее 20 сек, включить питание и проверить работу
часов (например, через web-конфигуратор).
39
8 Требования к маркировке
На корпус прибора и прикрепленных к нему табличках наносятся:
- наименование прибора;
- степень защиты корпуса по ГОСТ 14254;
- напряжение и частота питания;
- потребляемая мощность;
- класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
- единый знак обращения продукции на рынке государств-членов Таможенного союза
(ЕАС);
- страна-изготовитель;
- заводской номер прибора и год выпуска.
На потребительскую тару наносятся:
- наименование прибора;
- единый знак обращения продукции на рынке государств-членов Таможенного союза
(ЕАС);
- страна-изготовитель;
- заводской номер прибора и год выпуска.
40
9 Упаковка контроллера
Упаковка прибора производится в соответствии с ГОСТ 23170 в потребительскую тару,
выполненную из гофрированного картона по ГОСТ 7933.
10 Комплектность
Контроллер КСОД
1 шт.
Кабель КС15 для смены прошивки и консольного доступа к Linux
1 шт.
Паспорт и Гарантийный талон
1 экз.
Руководство по эксплуатации
1 экз.
Изготовитель оставляет за собой право внесения дополнений в комплектность контроллера.
41
11 Транспортирование и хранение
11.1 Прибор транспортируется в транспортной таре при температуре окружающего возду-
ха от минус 30 °С до +70 °С, с соблюдением мер защиты от ударов и вибраций.
11.2 ранспортирование допускается всеми видами закрытого транспорта.
11.3 ранспортирование в самолетах должно производиться в герметичных отсеках.
11.4 Хранение контроллера допускается в складских отапливаемых помещениях при тем-
пературе от +5 °С до +40 °С, среднегодовом значении относительной влажности 60 % при
температуре +20 °С, верхнее значение влажности может достигать 80 % при температуре +25
°С. Воздух помещения не должен содержать агрессивных паров и газов. Приборы должны
быть размещены на стеллажах; расположение контроллеров в хранилищах должно обеспе-
чивать их свободное перемещение и доступ к ним; расстояние между стенами, полом храни-
лища и стеллажами с приборами должно быть не менее 100 мм; расстояние между отопи-
тельными устройствами хранилищ и стеллажами с приборами должно быть не менее 0,5 м.
12 Гарантийные обязательства
12.1 Изготовитель гарантирует соответствие контроллера требованиям ТУ при соблю-
дении условий эксплуатации, транспортирования, хранения и монтажа.
12.2 Гарантийный срок эксплуатации - 24 месяца со дня продажи.
12.3 В случае выхода контроллера из строя в течение гарантийного срока при соблюде-
нии пользователем условий эксплуатации, транспортирования, хранения и монтажа предпри-
ятие изготовитель обязуется осуществить его бесплатный ремонт или замену.
12.4 Порядок передачи контроллера в ремонт содержатся в паспорте и в гарантийном талоне.
42
Приложение А. Габаритные и установочные размеры
Рисунок А.1 - Габаритные размеры КСОД
43
Рисунок А.2 - Разметка для установки на щит
44
Рисунок А.3 - Расстояние до стенок корпуса КСОД при монтаже в шкаф для
обеспечения вентиляции
45
Приложение Б. Схемы подключения к КСОД
Схемы подключения к КСОД питания представлены на рисунке Б.1
Рисунок Б.1 - Схема подключения питания к КСОД
Схемы подключения к КСОД интерфейсов RS-232 и RS-485 представлены на рисунке Б.2
46
Рисунок Б.2 - Схема подключения интерфейсов RS-485 и RS-232
Схемы подключения к КСОД различных датчиков представлены на рисунках Б.3 - Б.8.
47
Рисунок Б.3 - Схема подключения контактных датчиков S1 - S4 к дискретным входам
КСОД
48

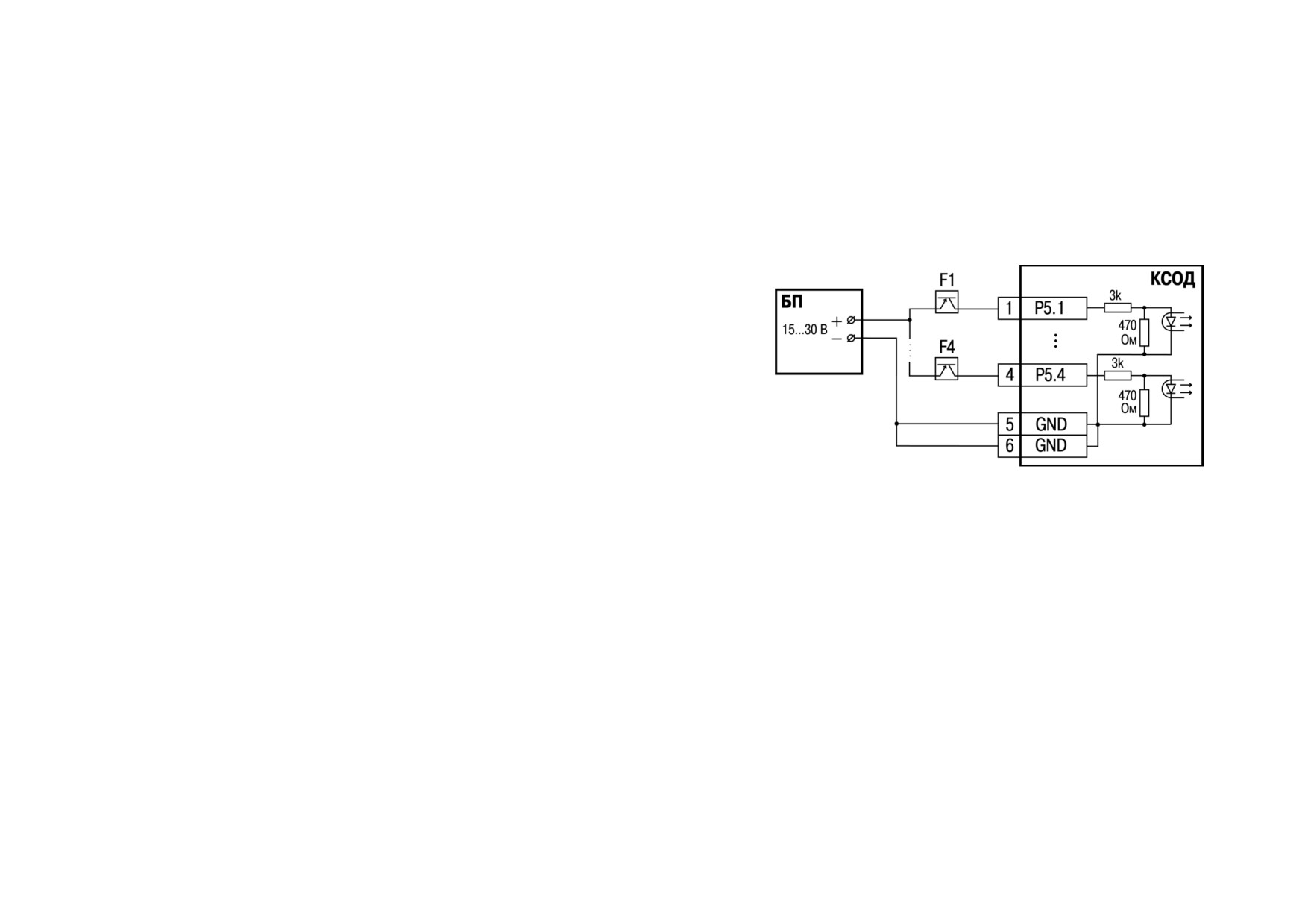

Рисунок Б.4 - Схема подключения к дискретным входам КСОД датчиков F1 - F4, имею-
щих на выходе транзисторный ключ p-n-p-типа
49

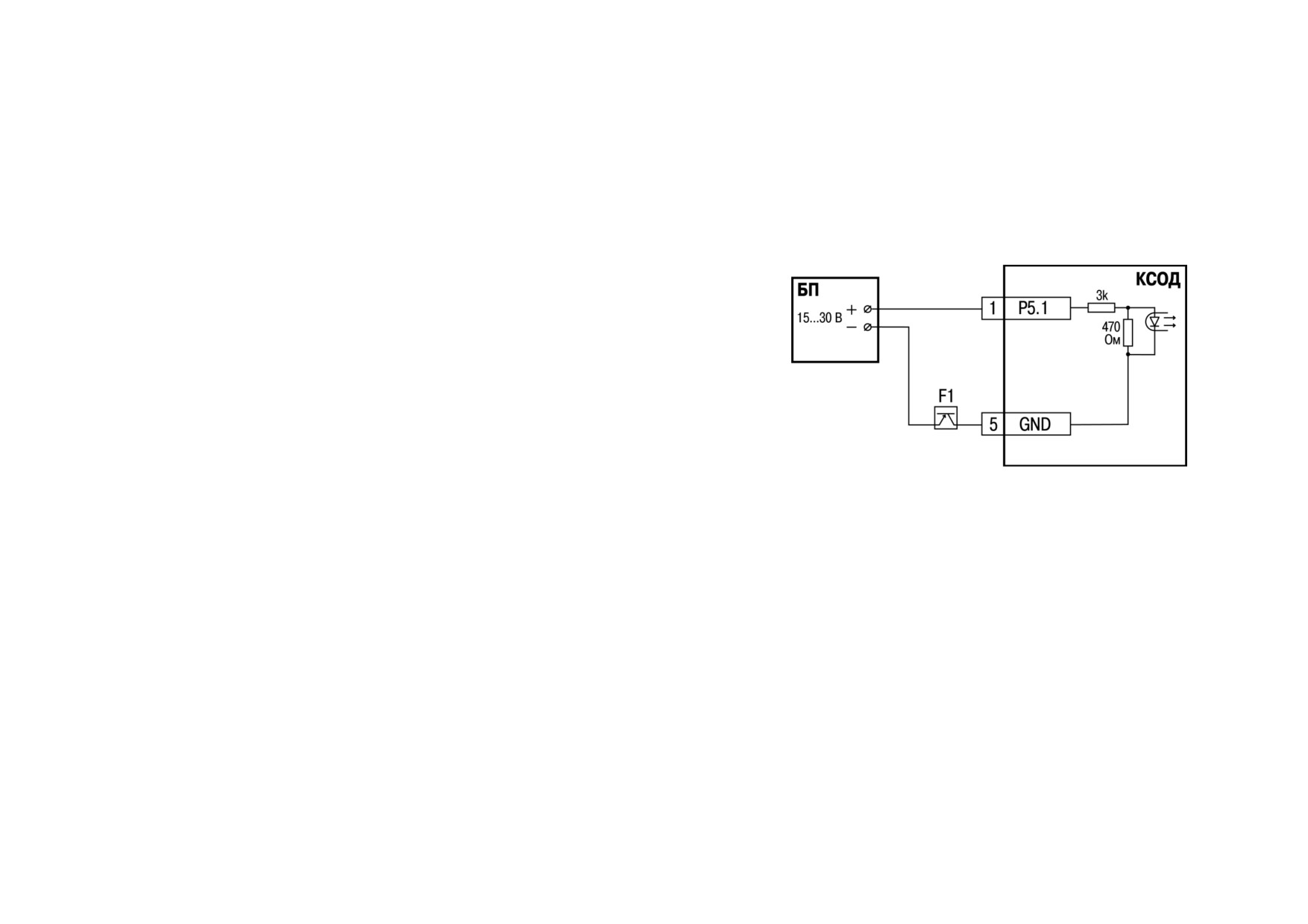

Рисунок Б.5 - Схема подключения к дискретным входам КСОД датчиков, имеющих на
выходе транзисторный ключ n-p-n-типа
50

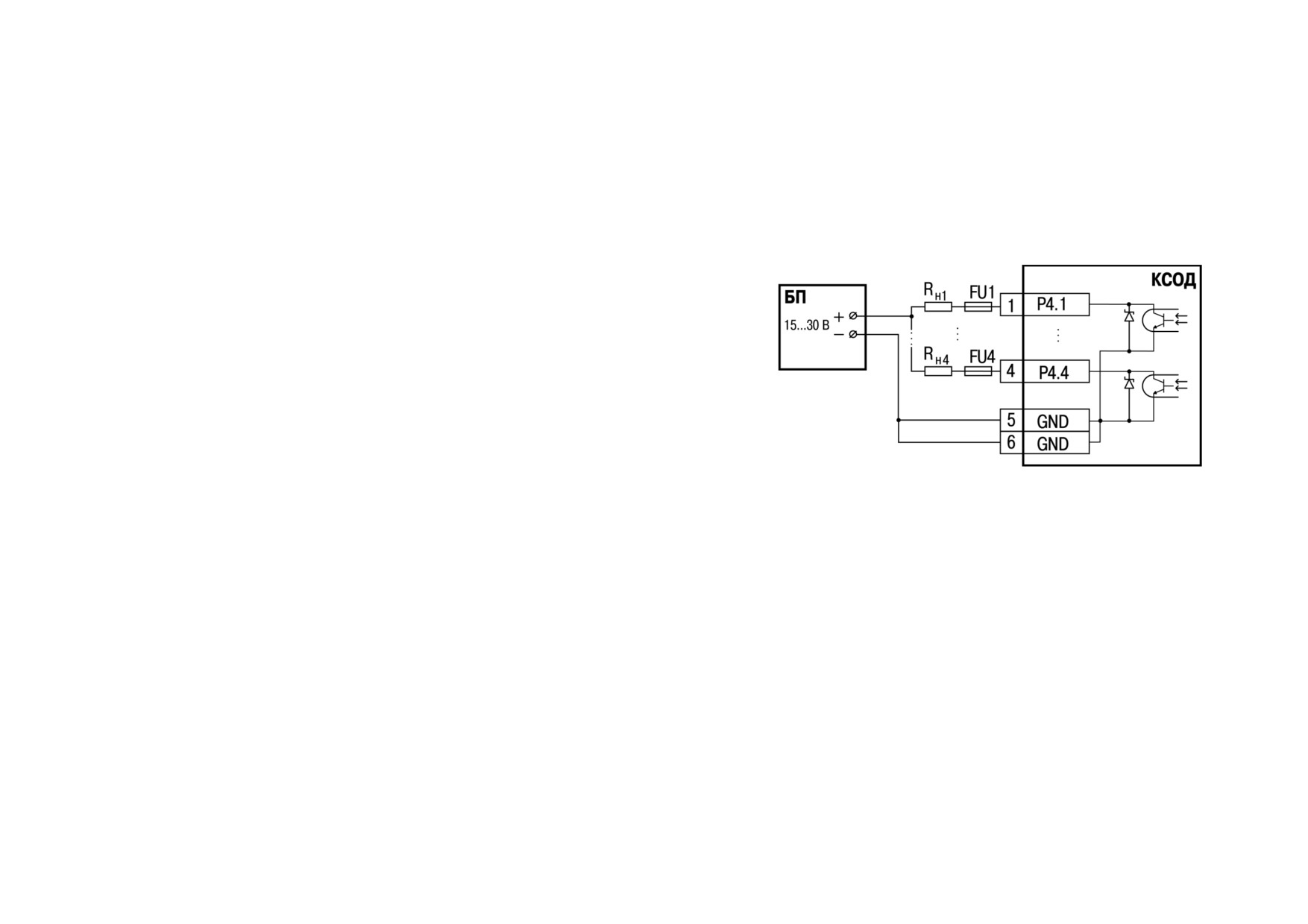

Рисунок Б.6 - Схема подключения к дискретным выходам КСОД активной нагрузки
51

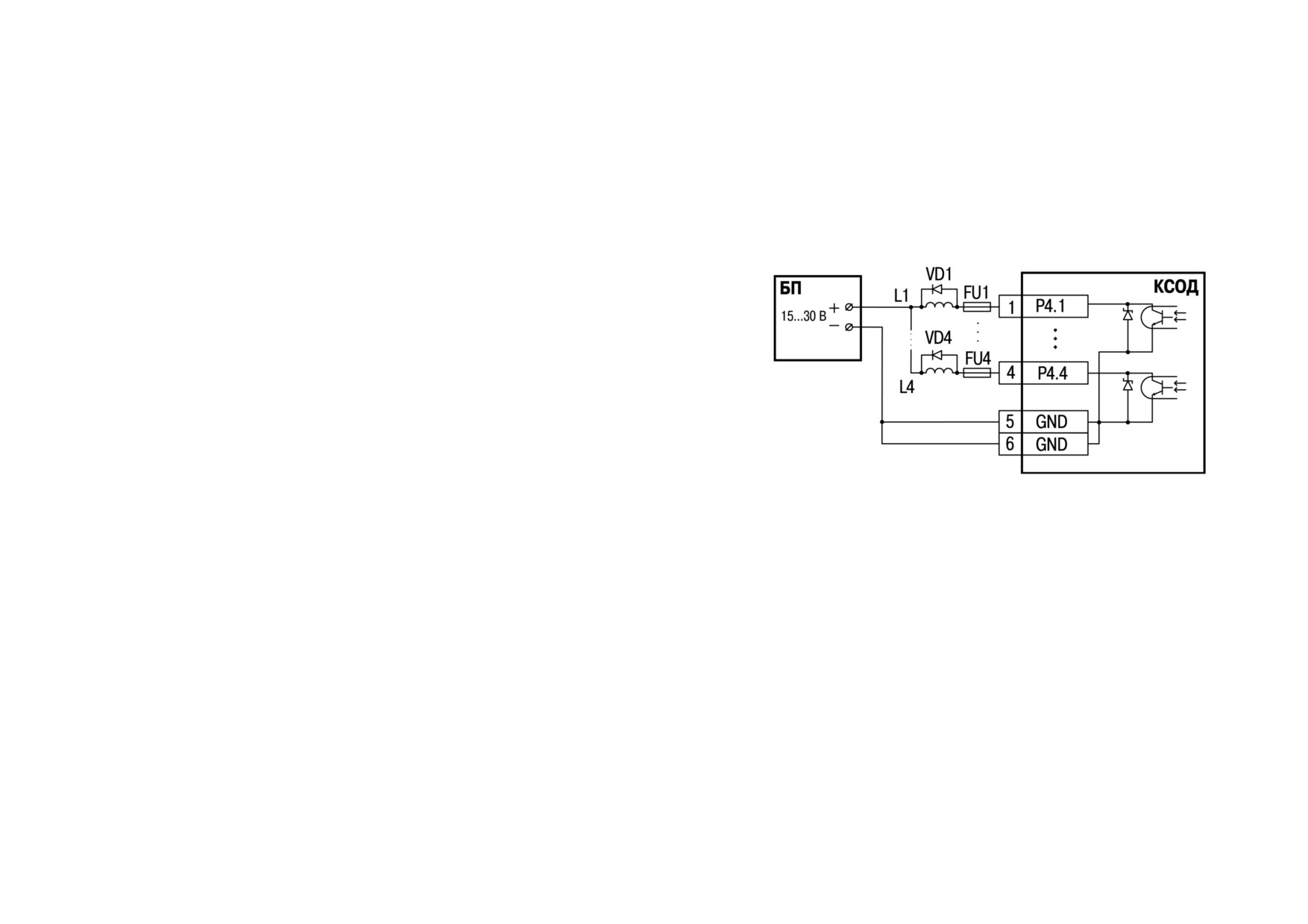

Рисунок Б.7 - Схема подключения к дискретным выходам КСОД индуктивной нагрузки
52

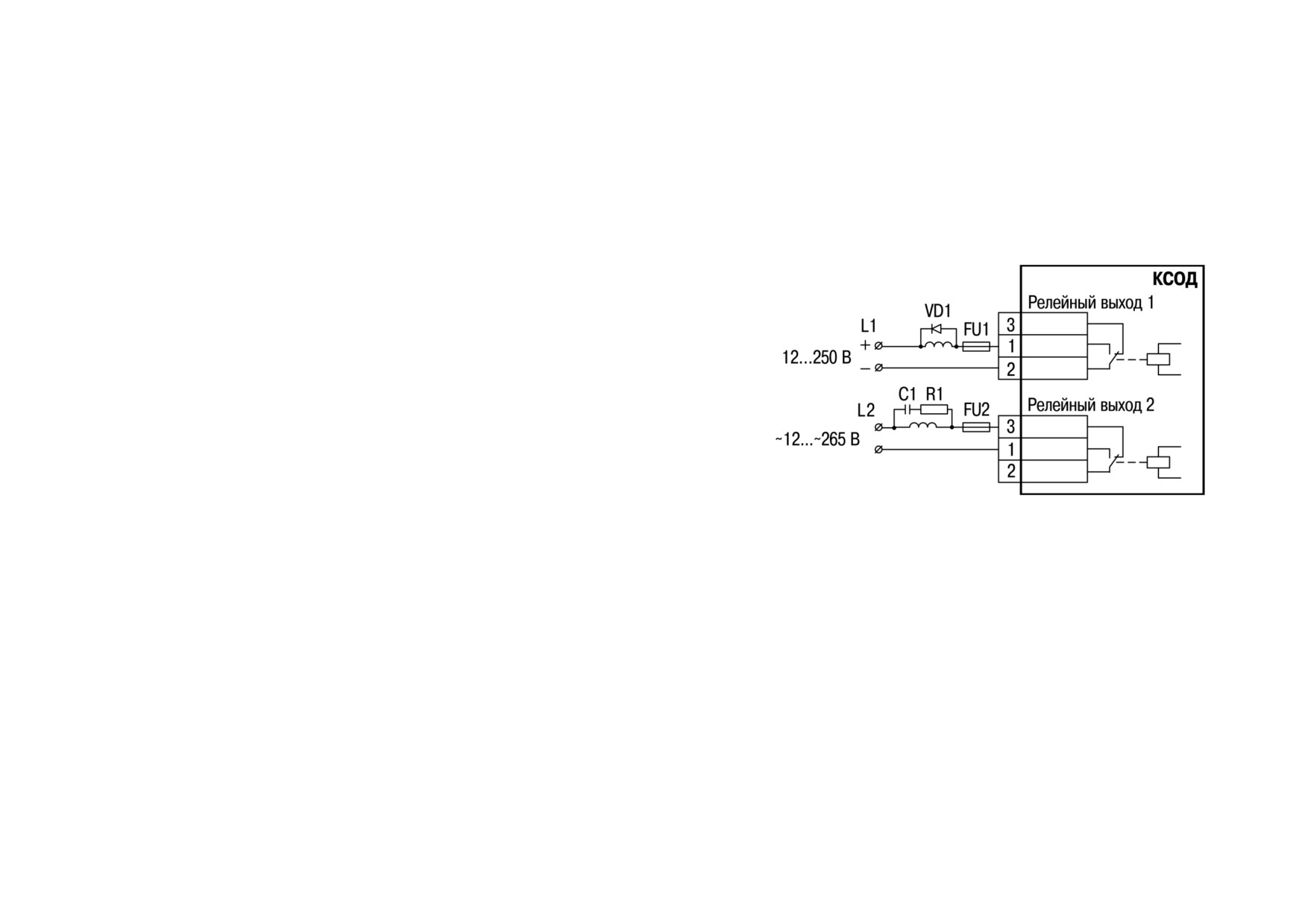

Рисунок Б.8 - Схема подключения к релейным выходам КСОД нормально выключен-
ной индуктивной нагрузки по постоянному току (релейный выход 1) и нормально
включенной индуктивной нагрузки по переменному току (релейный выход 2)
53
Приложение В. Порядок программирования КСОД
В.1 Установка ПО ОВЕН Телемеханика ЛАЙТ
Перед программированием контроллера следует установить на ПК ПО «ОВЕН Телеме-
ханика ЛАЙТ» (рекомендуемая версия не ниже 1.1.6).
Скачать ПО и последнее обновление можно на сайте компании ОВЕН в разделе про-
В.2 Создание проекта
Для начала работы с ПО «Телемеханика ЛАЙТ» следует запустить модуль Интегратор,
например, с помощью ярлыка на Рабочем Столе, созданном автоматически при установке. С
помощью Интегратора осуществляется:
открытие существующих проектов;
создание новых проектов;
запуск остальных модулей из состава системы.
Для создания проекта следует нажать кнопку «Создать новый проект» и выполнить все
шаги, предлагаемые модулем «Мастер создания проекта». По завершению процедуры со-
здания проекта в Интеграторе появится название и описание созданного проекта. Установ-
ленный флажок в поле «Проект по умолчанию» означает, что данный проект будет запускать-
ся автоматически при запуске ПО «Телемеханика ЛАЙТ».
54
В.3 Установка связи с контроллером
Работа с контроллером осуществляется в модуле «Контроллеры» ПО «Телемеханика
ЛАЙТ». Для работы с КСОД необходимо подключить КСОД к АРМ посредством Ethernet -
кабеля - напрямую или через сетевые устройства. Для осуществления связи с контроллером
АРМ, с которого происходит конфигурирование КСОД , АРМ и КСОД должны быть в одной
подсети.
Для добавления текущей конфигурации КСОД в среду программирования Enlogic следу-
ет выполнить ряд действий:
1.Нажать на панели задач «Правка\Импортировать контроллер»;
2.Указать IP адрес контроллера и нажать кнопку «Импорт» (заводские настройки кон-
троллера см. в п.3.4).

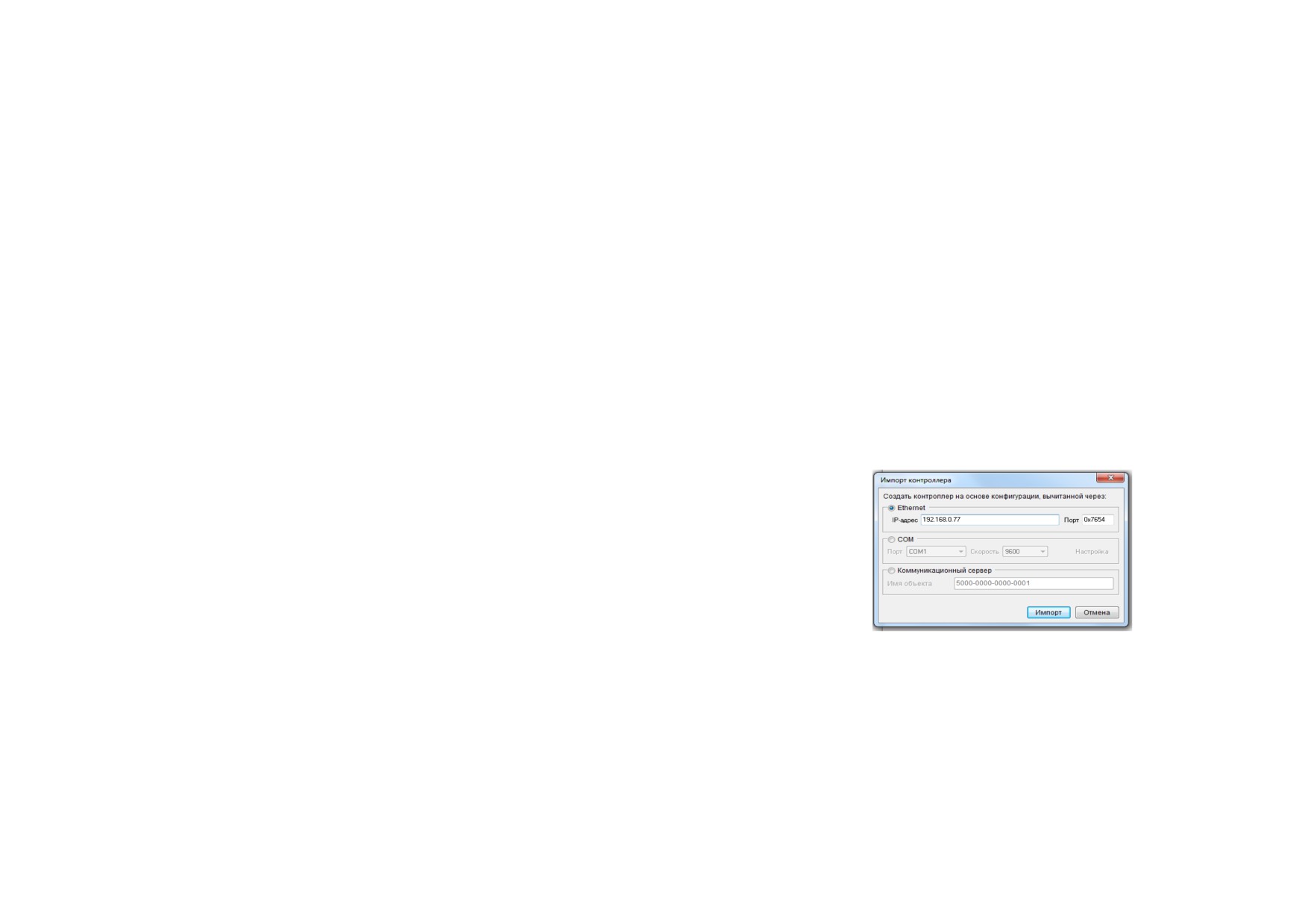

Рисунок В.1 - Импорт контроллера
55
3.Выбрать уровень доступа и ввести пароль. Для первого уровня доступа ввод пароля
не требуется. (пароль второго уровня entek; пароль третьего уровня uspdentek).
По окончанию процедуры будет выгружена заводская конфигурация КСОД «Таймер ка-
лендарь».

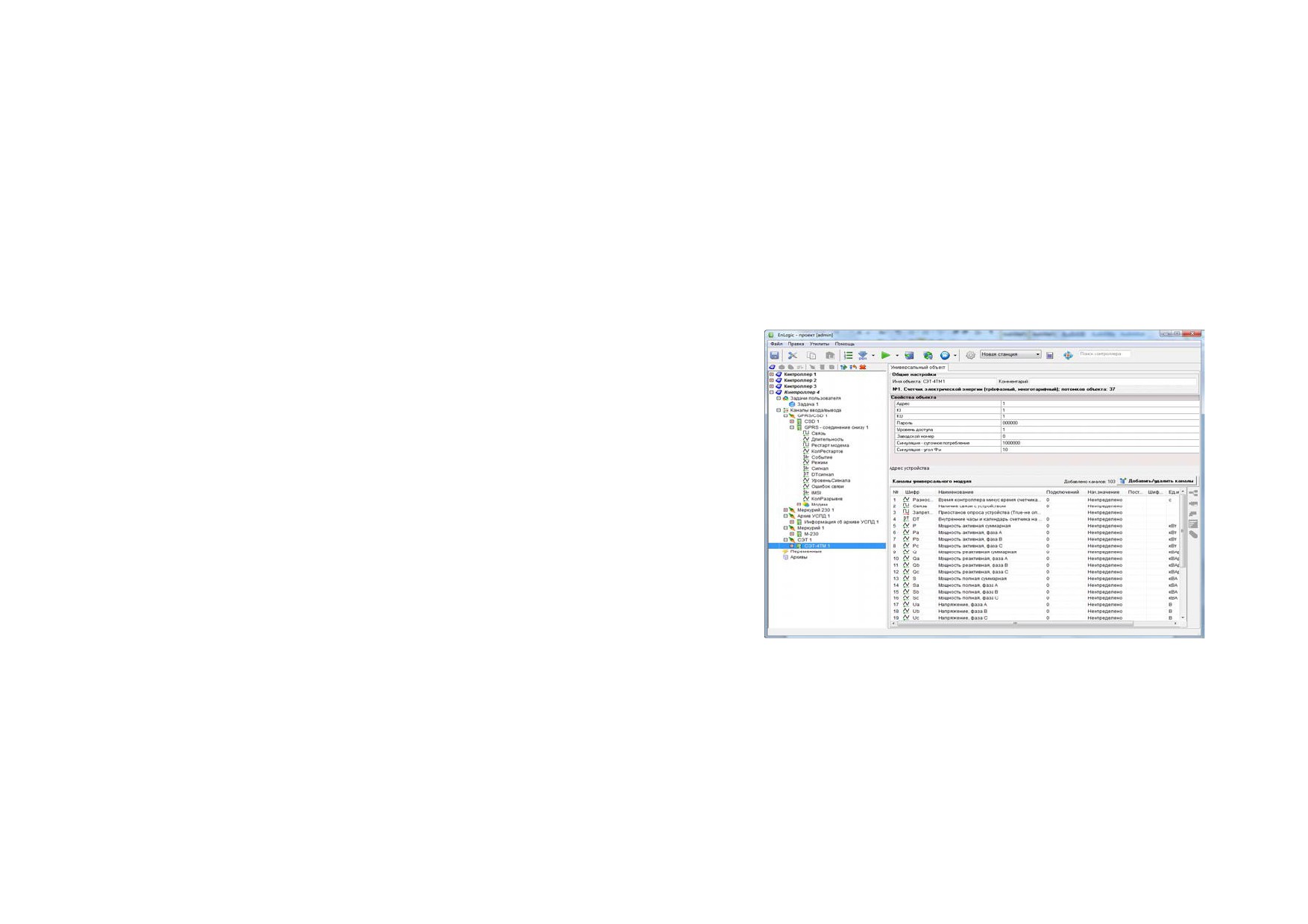

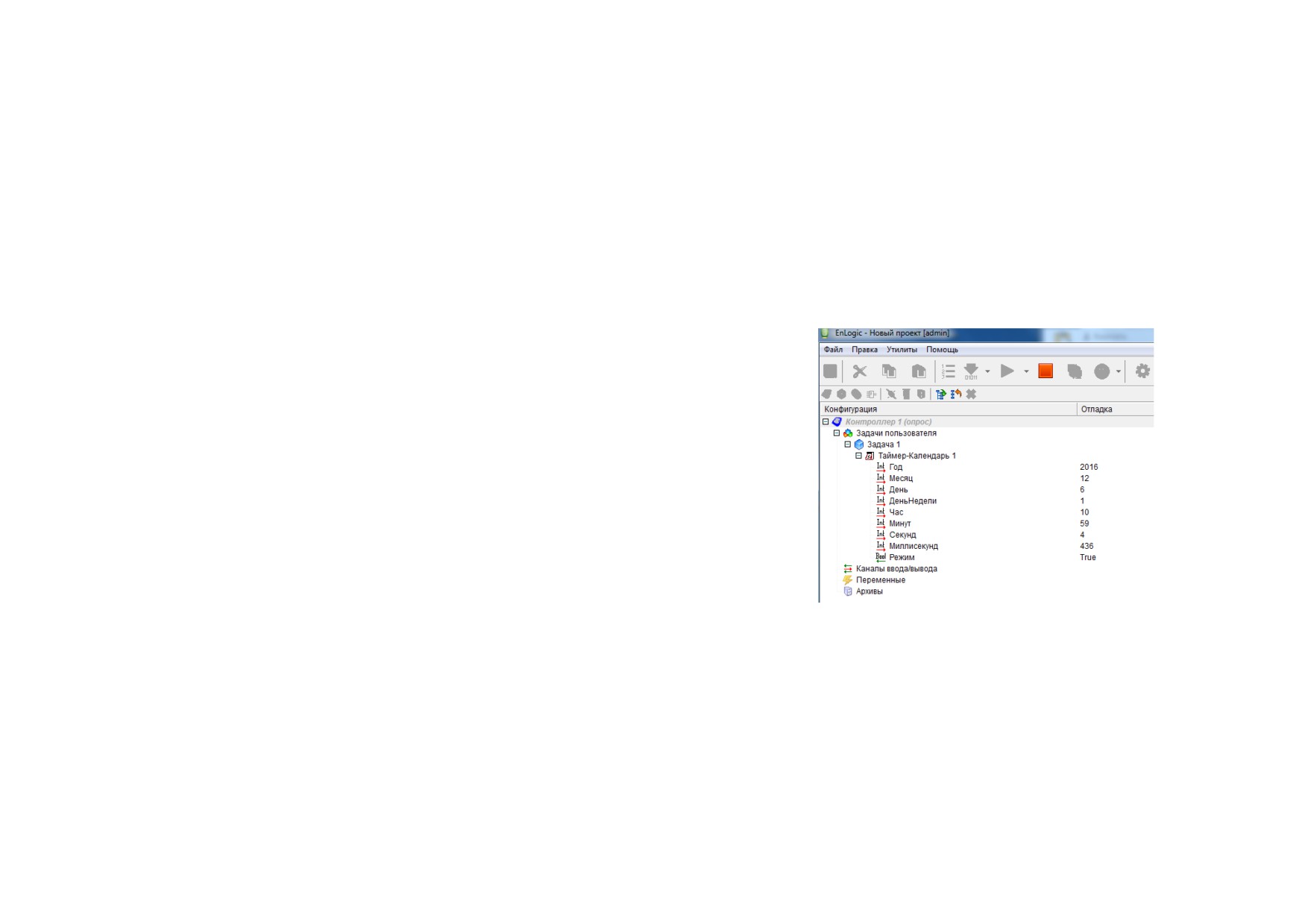

Рисунок В.2 - Заводская конфигурация КСОД
56
В.4 Изменение сетевых настроек КСОД
Для изменения сетевых настроек в режиме опроса необходимо выбрать контроллер в де-
реве проекта, затем в правой области выбрать вкладку «Контроллер» и нажать на кнопку
«Сетевые интерфейсы» (рисунок В.3, блок 1). В появившемся окне пользователь может вве-
сти необходимые сетевые настройки и нажать кнопку «Записать». Изменения вступят в силу
после перезагрузки контроллера ( для перезагрузки из Enlogic нужно нажать кнопку «Рестарт
контроллера» - рисунок В.3, блок 2). Для дальнейшей работы в режиме опроса АРМ и КСОД
должны быть в одной подсети.

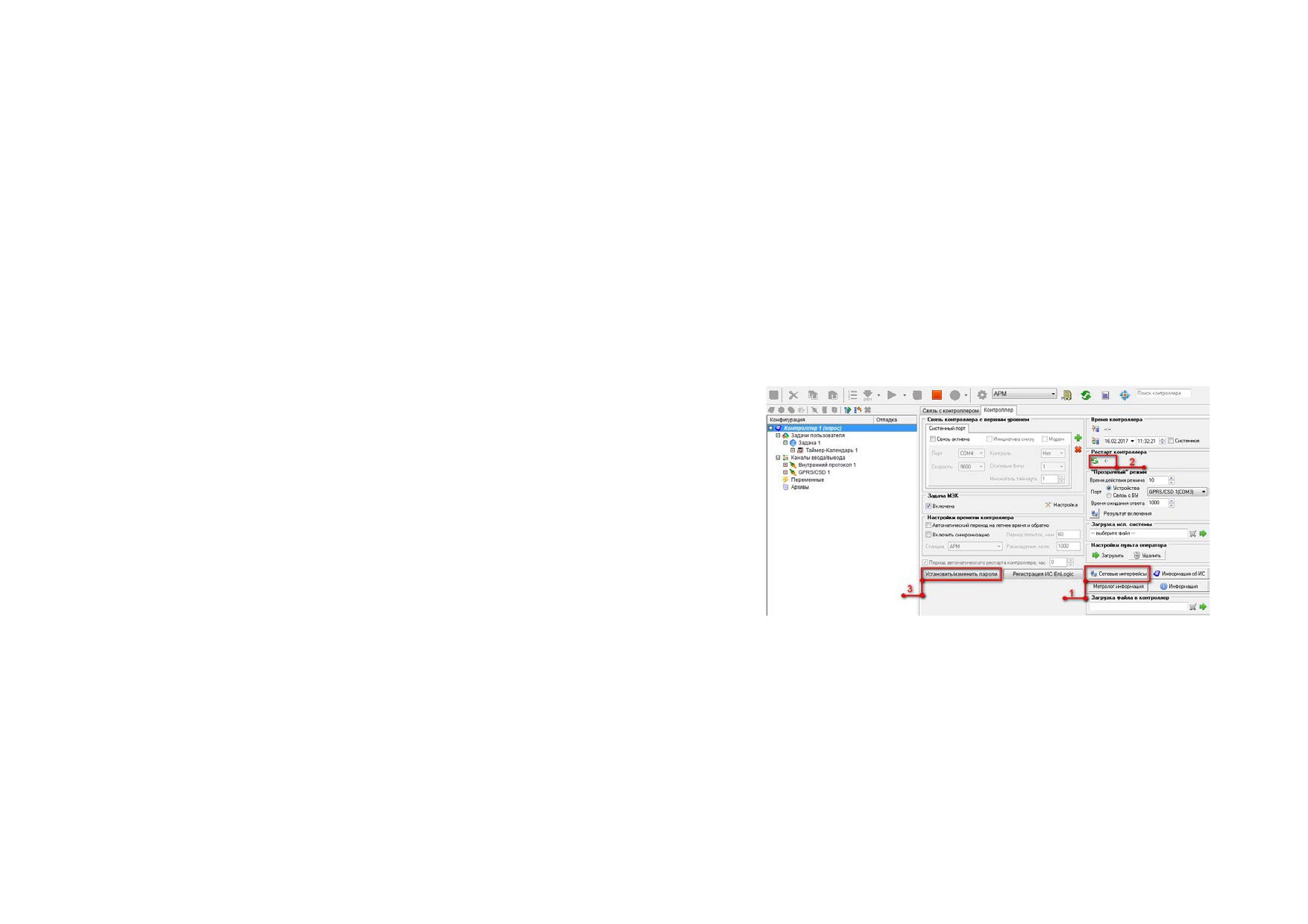

Рисунок В.3 - Вкладка «Контроллер» (1 - кнопка «Сетевые интерфейсы», 2 - кнопка
«Рестарт контроллера», 3 - кнопка «Установить/изменить пароли»)
57
В.5 Изменение паролей доступа КСОД
Для изменения паролей уровней доступа к КСОД в режиме опроса необходимо выбрать
контроллер в дереве проекта, затем в правой области выбрать вкладку «Контроллер» и
нажать на кнопку «Установить/изменить пароли» (рисунок В.3, блок 3). В появившемся окне
пользователь должен ввести текущий пароль 3 уровня (по умолчанию пароль третьего уровня
uspdentek) и присвоить каждому уровню доступа новый пароль. Если оставить поля пустыми,
ввода пароля для доступа к КСОД не потребуется.

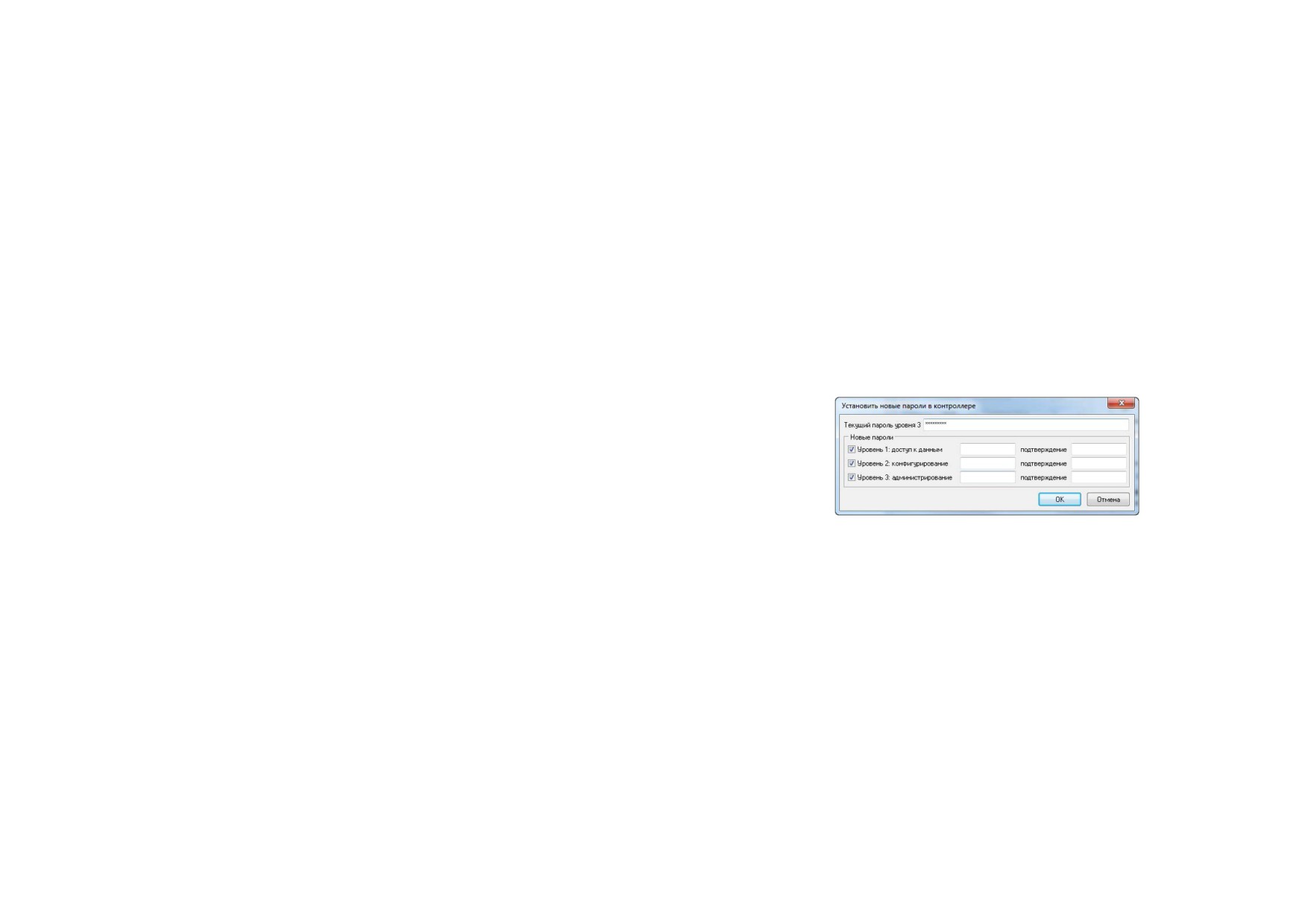

Рисунок В.4 - Окно изменения паролей контроллера
В.6 Добавление собственных входов/выходов КСОД
Для работы с собственными входами/выходами в среде программирования в зада-
чах пользователя необходимо выбрать внутренний протокол передачи, как показано на ри-
сунке В.5.
58

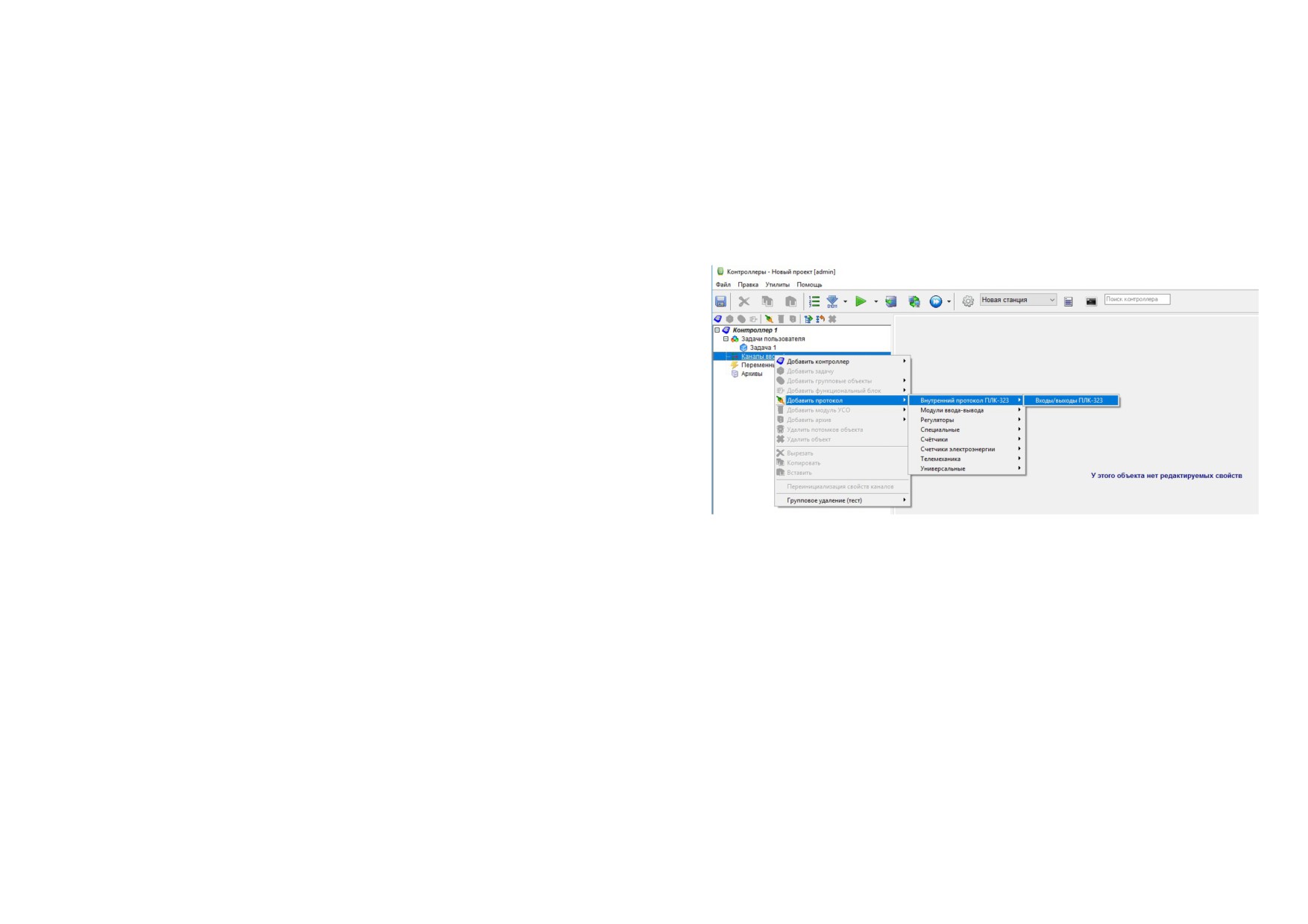

Рисунок В.5 - Добавление внутреннего протокола передачи
После добавления внутреннего протокола в дереве проекта в ветке «Каналы ввода-
вывода» появится пункт «Внутренний протокол ПЛК-323». Посредством щелчка правой кнопки
мыши на пункте «Внутренний протокол ПЛК-323» в выпадающем меню следует выбрать «Мо-
дуль УСО - Входы/выходы ПЛК-323» и добавить DI/ DO/ rele. Описание модулей УСО приве-
дено в таблице В.1.
59
Таблица В.1 - Описание модулей УСО КСОД
Модуль УСО
Описание
DI порт 1
Соответствует 4-м дискретным входам КСОД
DI порт 2
Соответствуют 4-м универсальным входам, для назначения пользователем
состояния которых может быть выбрано только одно значение: либо дис-
DO
кретного входа (DI порт 2), либо дискретного выхода (DO)
rele
Соответствует 4 релейным выходам
sys
Предназначен для сервисной отладки и не участвует в работе контролера
В.7 Добавление модулей ввода-вывода и других устройств с протоколом
Modbus
Протокол предназначен для опроса внешних модулей по протоколу Modbus. Контроллер
является мастером. Протокол находится в группе Универсальные (рисунок В.6)
60

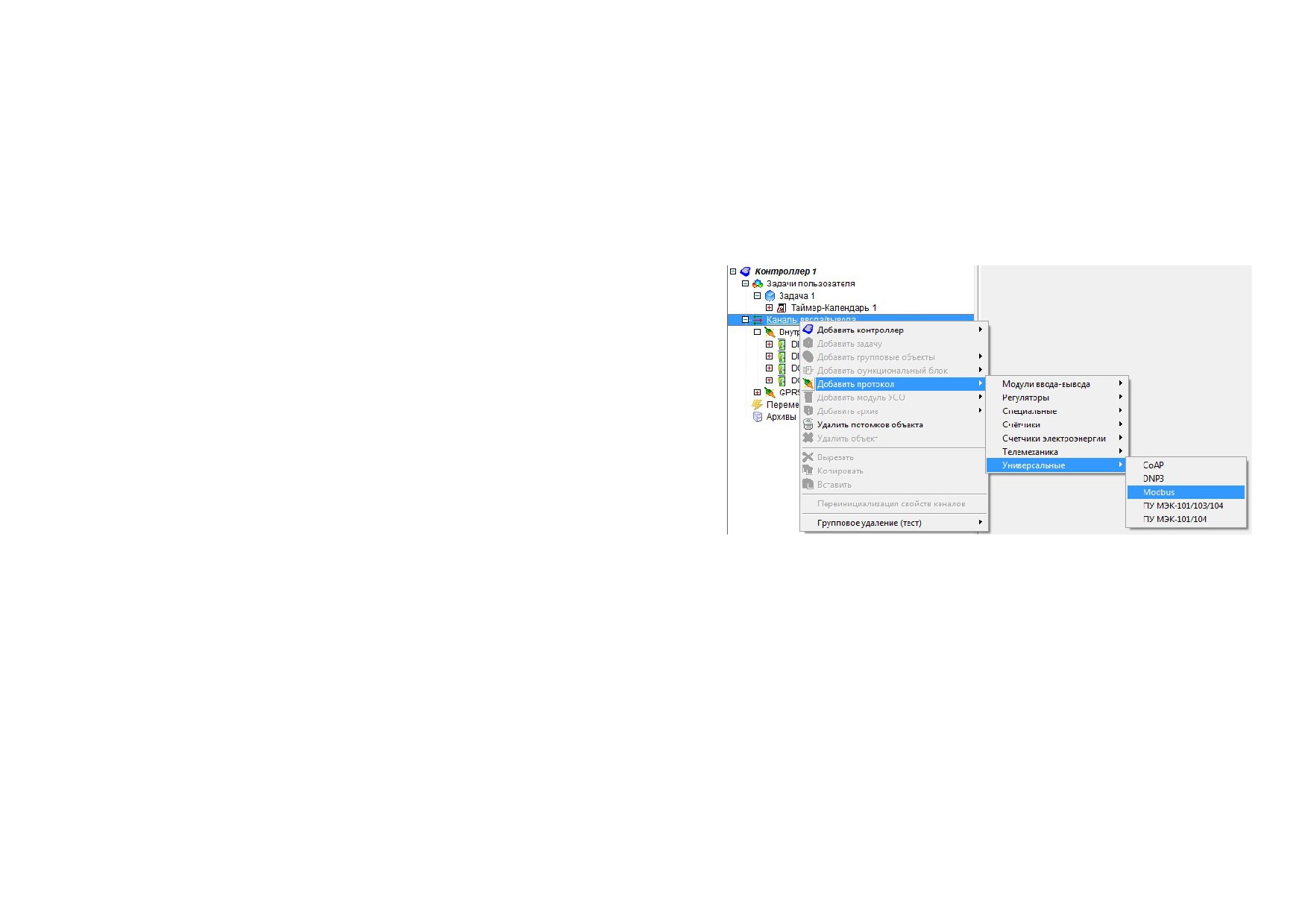

Рисунок В.6 - Добавление протокола Modbus
Посредством щелчка правой кнопки мыши на пункте «Modbus» в выпадающем меню
следует выбрать «Модуль УСО - Modbus» и выбрать необходимое устройство. Далее необ-
ходимо добавить каналы устройства и указать modbus-адрес модуля (рисунок В.7).
61

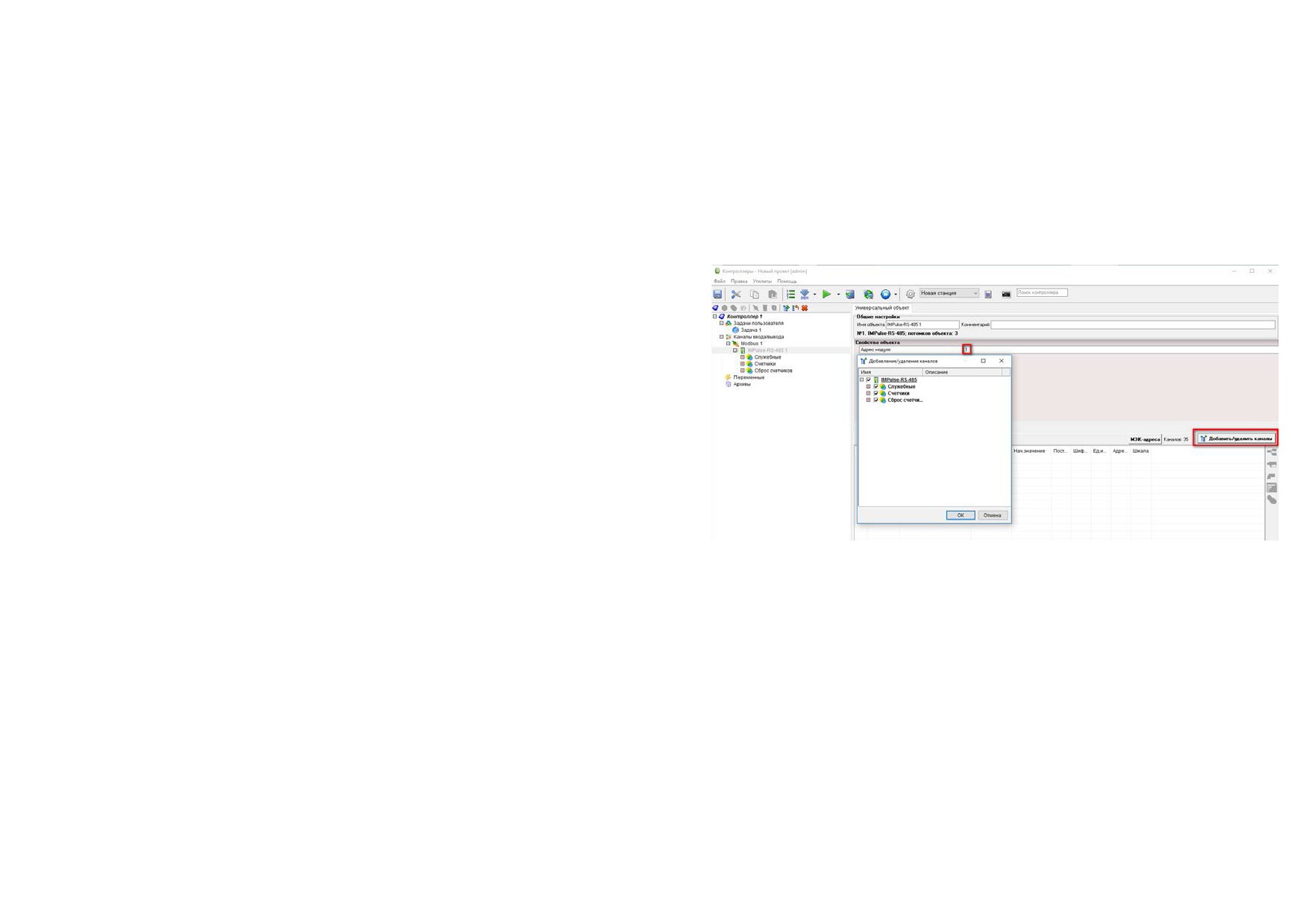

Рисунок В.7 - Добавление каналов устройства Modbus
Более подробную информацию о настройке параметров протокола Modbus см. в спра-
вочной системе ПО «Телемеханика ЛАЙТ».
62
В.8 Создание исполняемой программы и загрузка конфигурации в КСОД
Исполняемая программа КСОД в среде Enlogic реализуется на языке FBD-блоков. Для
создания пользовательской программы необходимо в дереве проекта выбрать задачу поль-
зователя.FBD-программа создается в рабочей области (справа от дерева конфигурации про-
екта). Для добавления блока нужно в рабочей области кликнуть правой кнопкой мыши и в
выпадающем меню выбрать необходимый блок из предложенных (рисунок В.8).

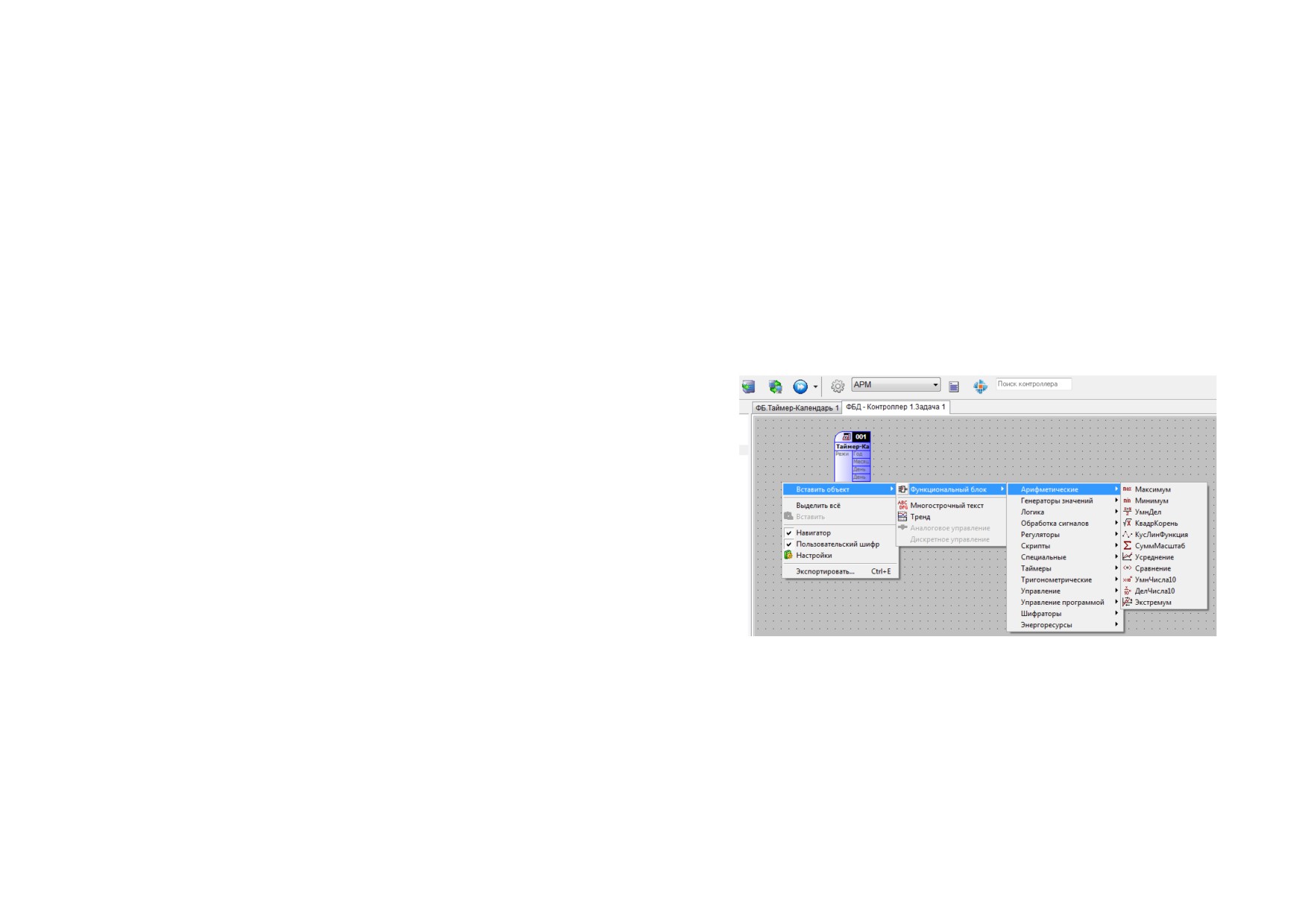

Рисунок В.8 - Добавление функционального блока
63
Подключение сигналов к функциональным блокам происходить методом
«drag&drop» (перетаскивания сигнала на вход/выход блока).

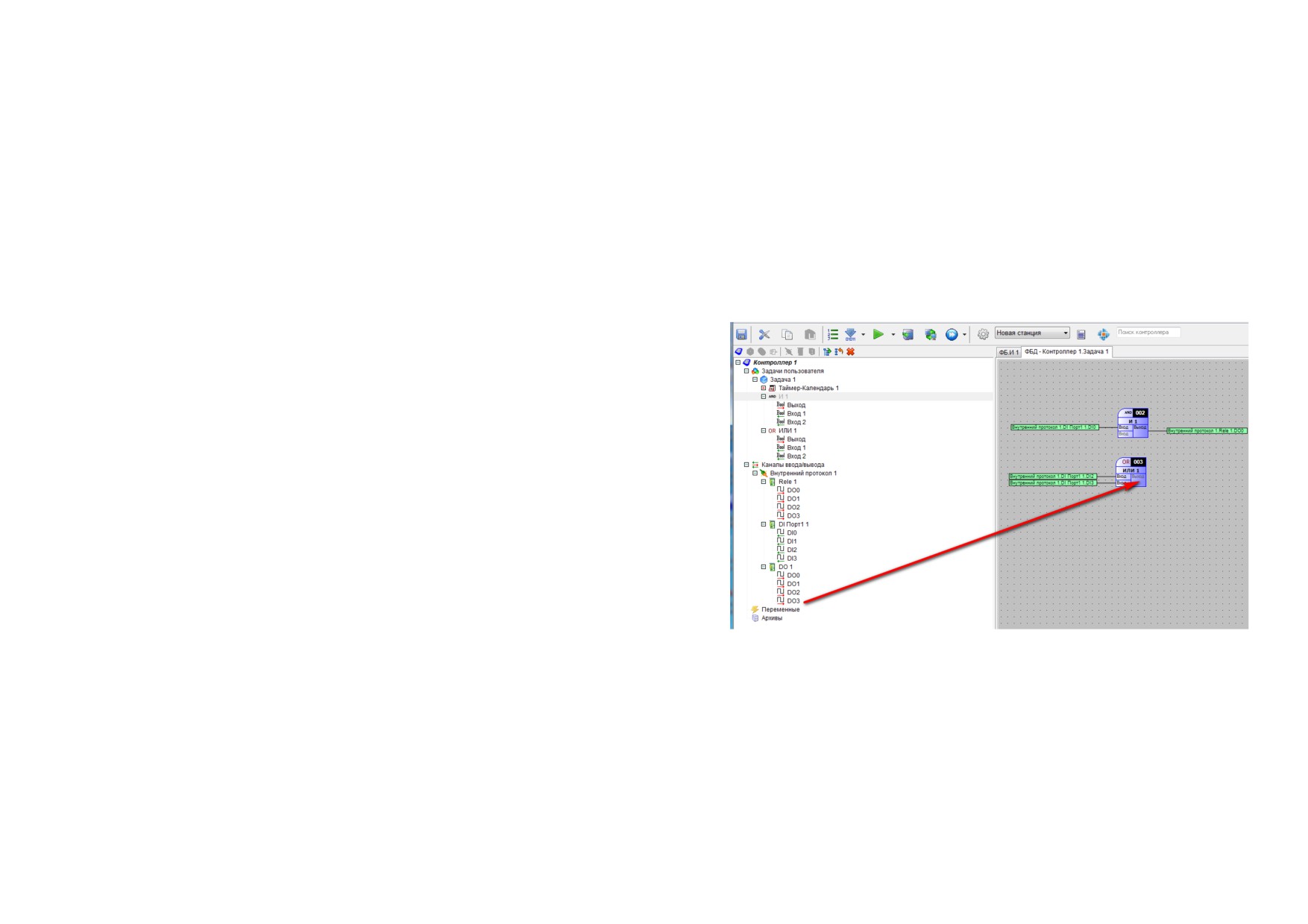

Рисунок В.9 - Привязка сигнала к функциональному блоку
64
Для загрузки программы в контроллер нужно сохранить проект (рисунок В.10, блок
1), построить конфигурацию для верхнего уровня (рисунок В.10, блок 2), и загрузить конфигу-
рацию в КСОД (рисунок В.10, блок 3).

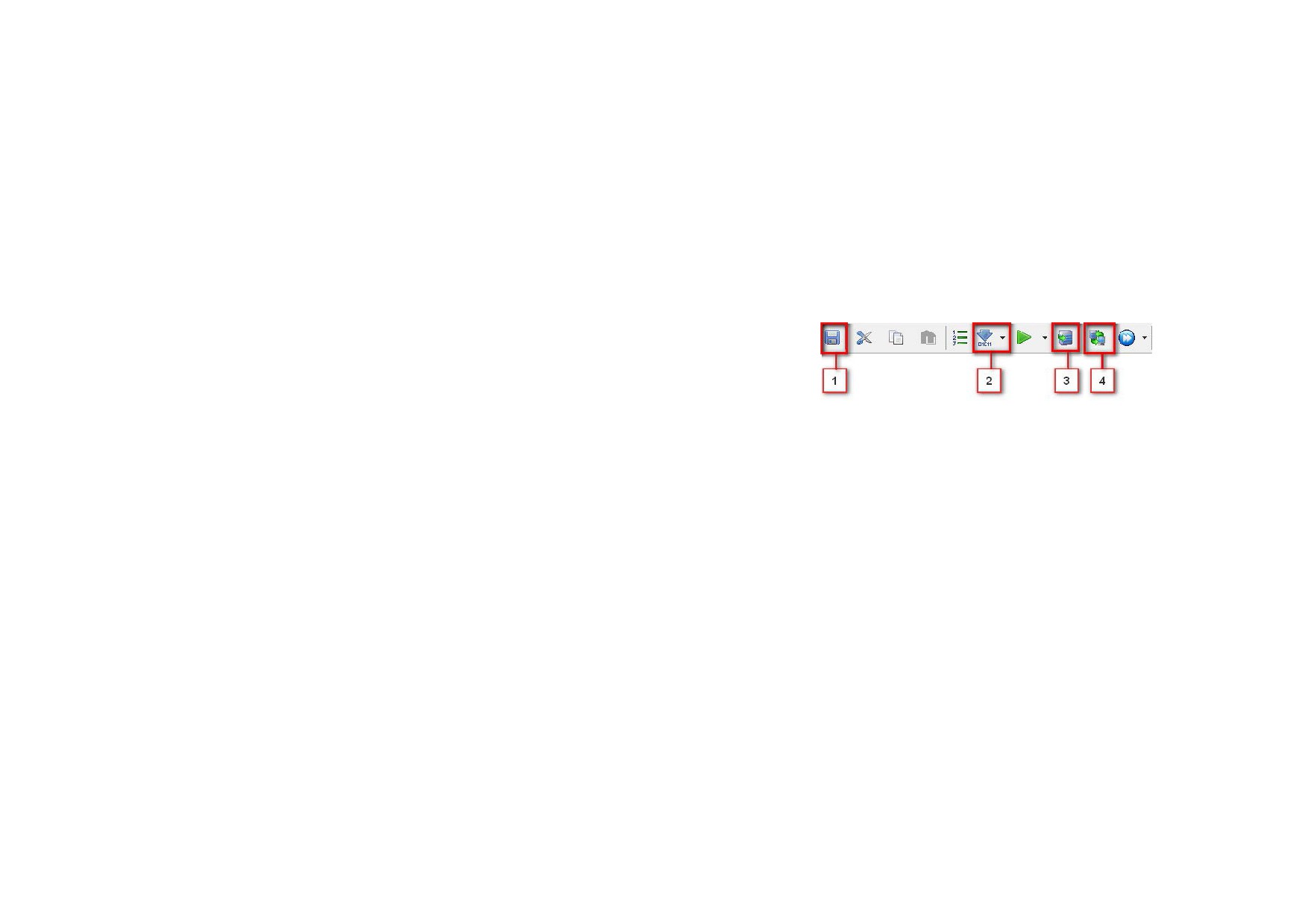

Рисунок В.10 - Панель конфигурирования КСОД. 1- Сохранить проект, 2 - по-
строить конфигурацию для верхнего уровня, 3 - загрузка конфигурации в
КСОД, 4 - запуск глобального опроса (всех устройств)
Для работы с сигналами в конфигурации верхнего уровня всегда необходимо стро-
ить конфигурацию для верхнего уровня (рисунок В.10, блок 2).
Более подробную информацию по работе со средой программирования Enlogic см.
в справочной системе ПО «Телемеханика ЛАЙТ».
65

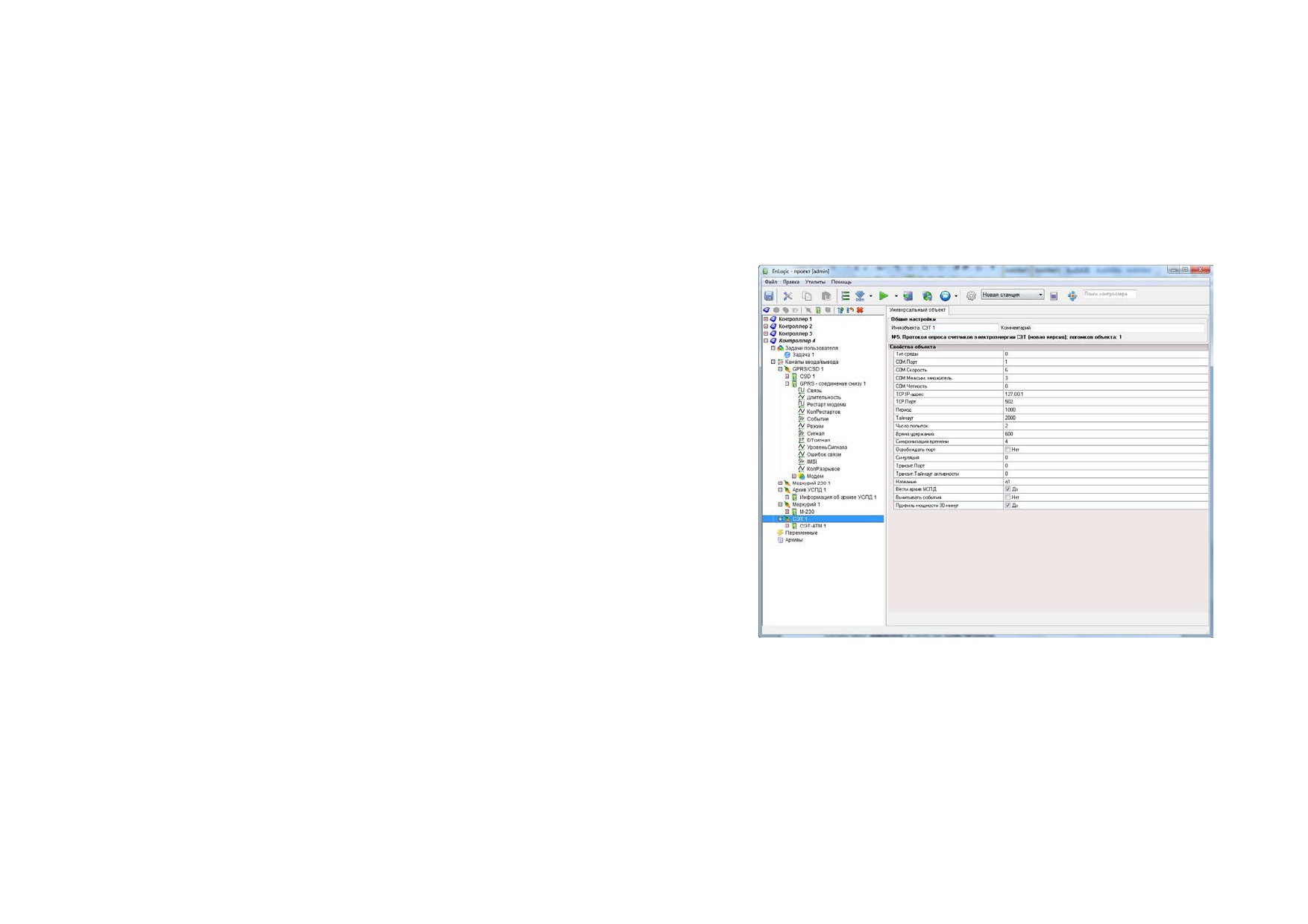

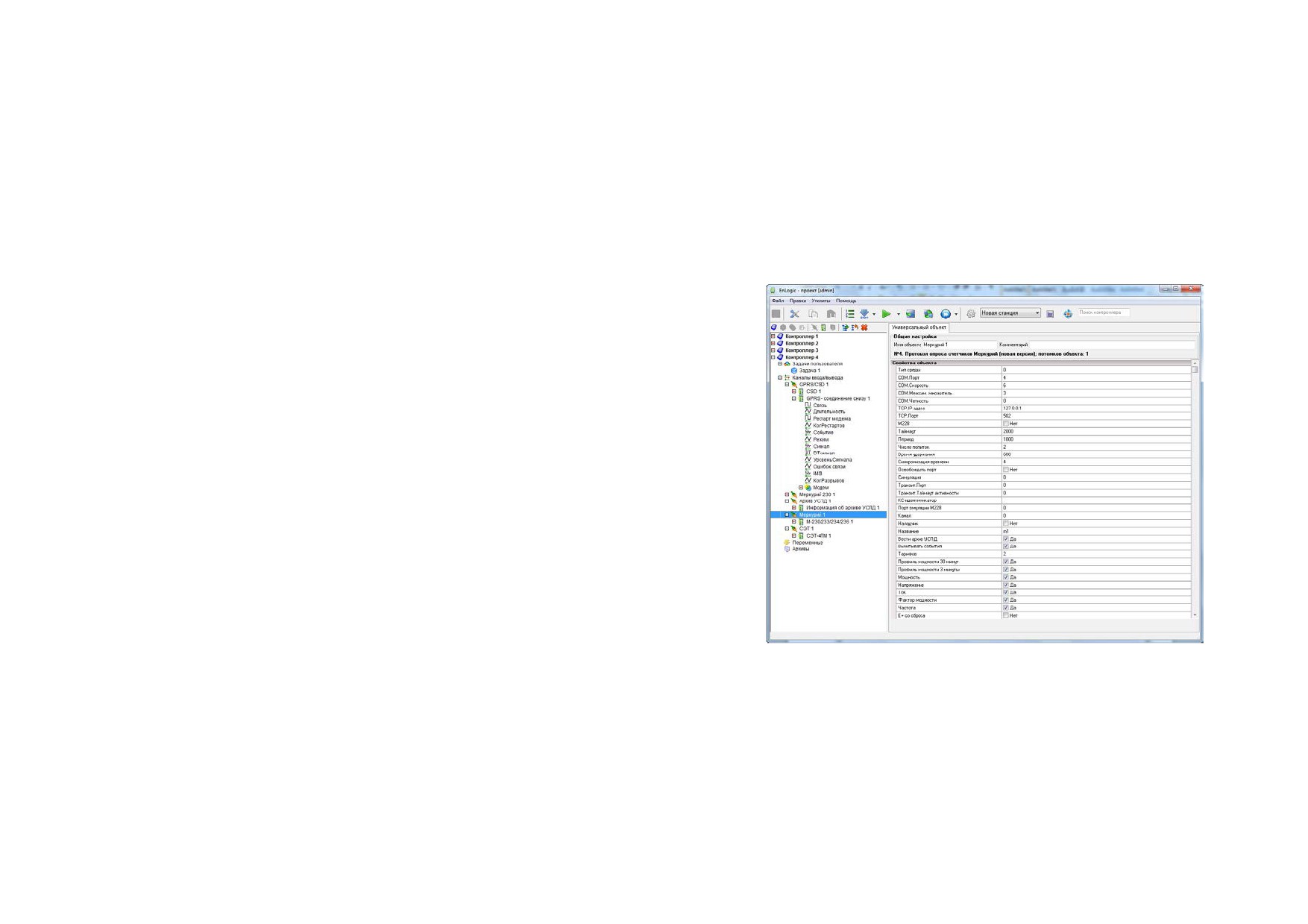

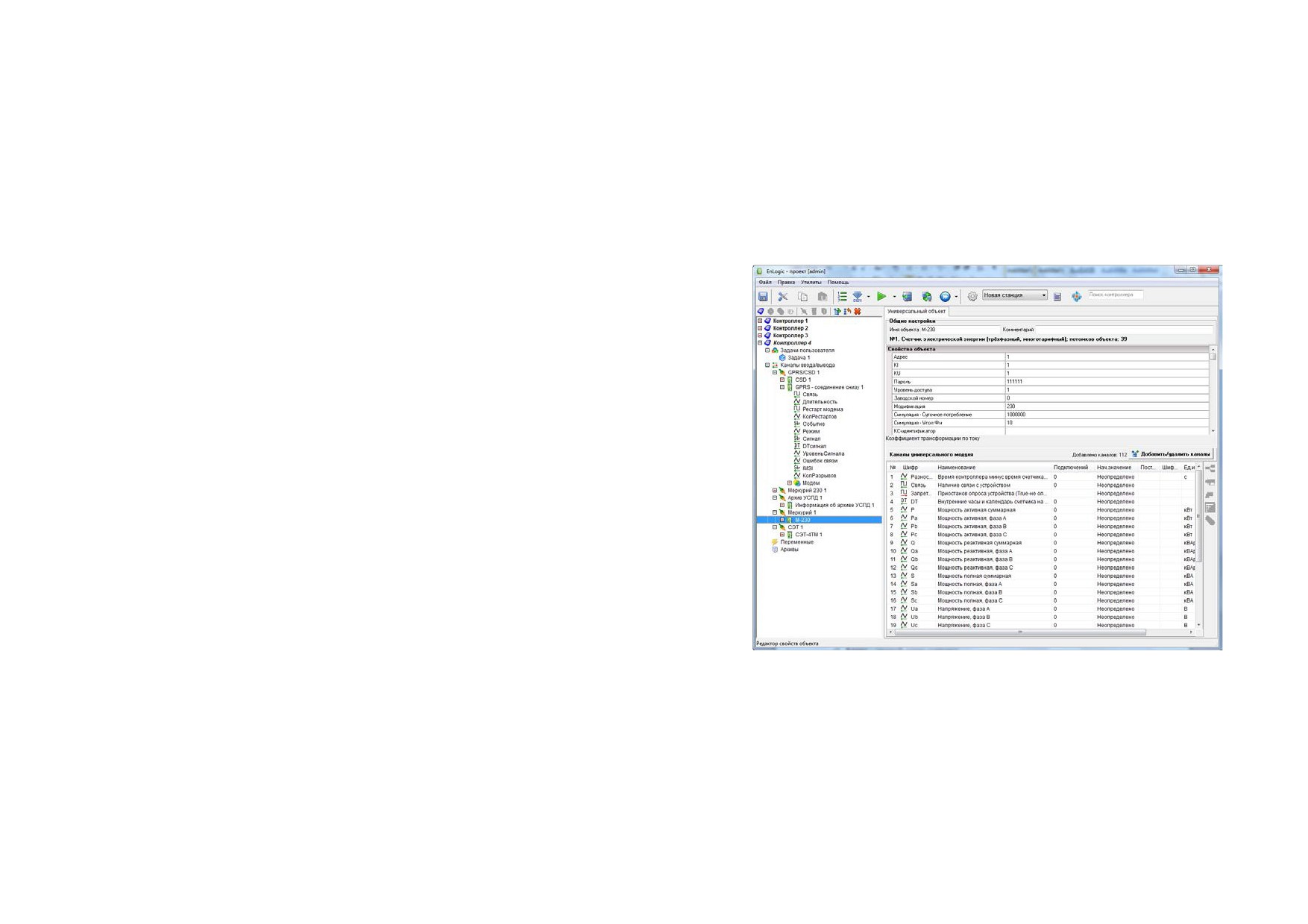

В.9 Настройка протокола обмена со счетчиками электроэнергии
66
Протокол опроса счетчиков Меркурий применяется в КСОД для реализации опроса
счетчиков Меркурий серий 200, 230 и их модификаций по проводным интерфейсам, а также
по протоколу TCP/IP (например - через преобразователи Ethernet-RS485).
Настройки протокола опроса счетчиков Меркурий:
a) Тип среды - определяет опрос по последовательному порту КСОД (значение 0), или
по адресу TCP/IP (значение 1 по протоколу TCP для преобразователей Ethernet-
RS485)
b) COM-порт, Скорость, Межсимвольный множитель, Четность - настройки обмена по
последовательному интерфейсу. Скорость задается как код, код 6 - скорость 9600
бод
c) Таймаут - время ожидания и ответа от счетчика, мс
d) IP-адрес, Порт - параметры для установления соединения по протоколу ТСР (при
опросе через преобразователи Ethernet-RS485 и выставлении Тип среды=1)
e) Период - желаемый период опроса счетчиков в данной группе протокола. Задание
значения периода не означает, что он будет выполняться строго, а только при усло-
вии, что реальный цикл опроса всех счетчиков будет меньше, чем заданный период
f)
Время удержания - время фиксации данных по точке учета в случае пропадания
связи по ней
g) Синхронизация времени - значение расхождения времени между счетчиков и КСОД,
в секундах, при котором КСОД будет осуществлять коррекцию времени в счетчике
h) Освобождать порт - освобождать COM-порт, или закрывать ТСР-соединение, после
очередного цикла опроса точек учета в данном протоколе. Данный режим позволяет
при необходимости сконфигурировать в КСОД несколько протоколов Меркурий,
67
опрашивающих счетчики по одному порту. Например - для для более удобного ви-
зуального разделения счетчиков на подъезды.
i)
Симуляция - при выставлении значения в 1 или 2 по точкам учета в данном прото-
коле будут генерироваться демонстрационные значения. Режим используется для
тестирования КСОД и для демонстрационных и учебных целей.
j)
Транзитный порт - при значении, большем 0, для данной группы счетчиков (прото-
кола Меркурий) открывается ТСР-порт, работающий в режиме преобразователя
Ethernet-RS485. При необходимости использования функции транзитного порта ре-
комендуется использовать порты начиная со значения 4001. Можно задавать тран-
зитные порты для нескольких протоколов одновременно, при условии, что для каж-
дого будет задан свой номер порта.
k)
Таймаут активности - значение паузы, которая выдерживается после окончания об-
мена по транзитному порту, и восстанавливается режим опроса счетчиков самим
КСОД . Рекомендуемое значение - 2000 - 10000 мс. Следует понимать, что опрос по
транзитному порту имеет более высокий приоритет, чем внутренний опрос КСОД.
Поэтому, если активность обмена по транзитному порту будет очень высокой и по-
стоянной, само КСОД не сможет получить время для опроса счетчиков.
l)
Название - важный параметр, используемый для различных целей, в первую оче-
редь - для задания подкаталога внутри файловой системы КСОД, в котором будут
храниться архивы для точек учета по данной группе счетчиков. Необходимо, чтобы
для всех протоколов, сконфигурированных в КСОД, свойство Название имело раз-
личные значения. Рекомендуется для задания названия использовать латинские
буквы и цифры.
68
m) Вести архив КСОД - определяет, что для всех точек в данной группе будет вестись
архив КСОД (см. описание задачи архива ниже). В большинстве случаев для функ-
ций КСОД это свойство должно быть включено.
n) Вычитывать события - задает необходимость чтения событий по точкам учета. Чте-
ние событий происходит при старте КСОД, обновление - раз в сутки после смены
суток и первого цикла опроса за сутки. Вычитанные события хранятся только в опе-
ративной памяти КСОД, и доступны для чтения в программах АИИС. При большом
числе точек учета чтение событий может занять длительное время (около 30 сек на
один счетчик).
o) Тарифов - задает количество тарифов, по которым осуществлять чтение различных
видов накопленной энергии.
p) Получасовки - разрешает чтение получасовых профилей для данной группы счетчи-
ков.
q) Мощность и пр. - свойства определяют набор параметров, которые КСОД будет вы-
читывать для точек учета в данном протоколе.
69
70
Настройки точки учета типа Меркурий 230/233/234 в протоколе Меркурий:
a) Адрес - сетевой адрес счетчика
b) KI, KU - коэффициенты трансформации по току и по напряжению. Используются
для получения измерений (токи, напряжения, мощности) в первичных значениях.
Никакие виды энергий не умножаются!
c) Пароль и Уровень доступа - пароль и уровень доступа
d) Заводской номер - при нулевом значении заводской номер счетчика будет вычиты-
ваться из него при опросе по сетевому адресу. Заводской номер используется да-
лее для адресации и получения данных от КСОД по данной точке учета. При зада-
нии значения заводского номера вручную опрос данной точки учета будет произво-
диться по заданному номеру (используется при симуляции). Для реального счетчика
при этом его заводской номер будет игнорироваться.
e) Симуляция суточное потребление и угол - определяют значения параметров симу-
ляции по данной точке учета.
Настройки опроса счетчиков СЭТ4-ТМ подобны протоколу счетчиков Меркурий.
71
72
Внимание! Следует помнить, что в счетчиках СЭТ по умолчанию режим контроля четности
установлен в значение контроль Нечета (в Меркуриях режим без контроля четности). Это
соответствует значению 1 свойства COM.Четность.
Настройки счетчика СЭТ:
73



















///////////////////////////////////////
