СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ ПСЧ-4ТМ.05МК. Руководство по эксплуатации





СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
МНОГОФУНКЦИОНАЛЬНЫЙ
ПСЧ-4ТМ.05МК
Руководство по эксплуатации
Часть 1
ИЛГШ.411152.167РЭ
Содержание
1
Требования безопасности
4
2
Описание счетчика и принципа его работы
4
2.1 Назначение счетчика
4
2.2 Сведения о сертификации
5
2.3 Варианты исполнения счетчика
5
2.4 Функциональные возможности
7
2.4.1
Тарификация и учет энергии
7
2.4.2
Профили мощности нагрузки
8
2.4.3
Регистрация максимумов мощности нагрузки
9
2.4.4
Измерение и учет потерь
9
2.4.5
Измерение параметров сети и показателей качества электричества
9
2.4.6
Испытательные выходы и цифровые входы
10
2.4.7
Управление нагрузкой
11
2.4.8
Журналы счетчика
12
2.4.9
Устройство индикации
13
2.4.10
Интерфейсы связи
14
2.4.11
Резервное питание
18
2.4.12
Электронные пломбы и датчик магнитного поля
19
2.5 Условия окружающей среды
19
2.6 Состав комплекта счетчика
20
2.7 Технические характеристики
21
2.8 Устройство и работа счетчика
26
2.8.1
Конструкция счетчика
26
2.8.2
Устройство управления
27
2.8.3
Устройство индикации
30
2.8.4
Узел печатный
32
2.8.5
Принцип измерения физических величин
32
3
Подготовка счетчика к работе
35
3.1 Подготовка перед эксплуатацией
35
3.2 Порядок установки
38
4
Средства измерений, инструменты и принадлежности
39
5
Порядок работы
40
5.1 Ручной режим
40
5.2 Режим динамической индикации
48
5.3 Переход в заданный режим индикации
48
5.4 Дистанционный режим
49
5.4.1
Настройки интерфейсов связи
49
5.4.2

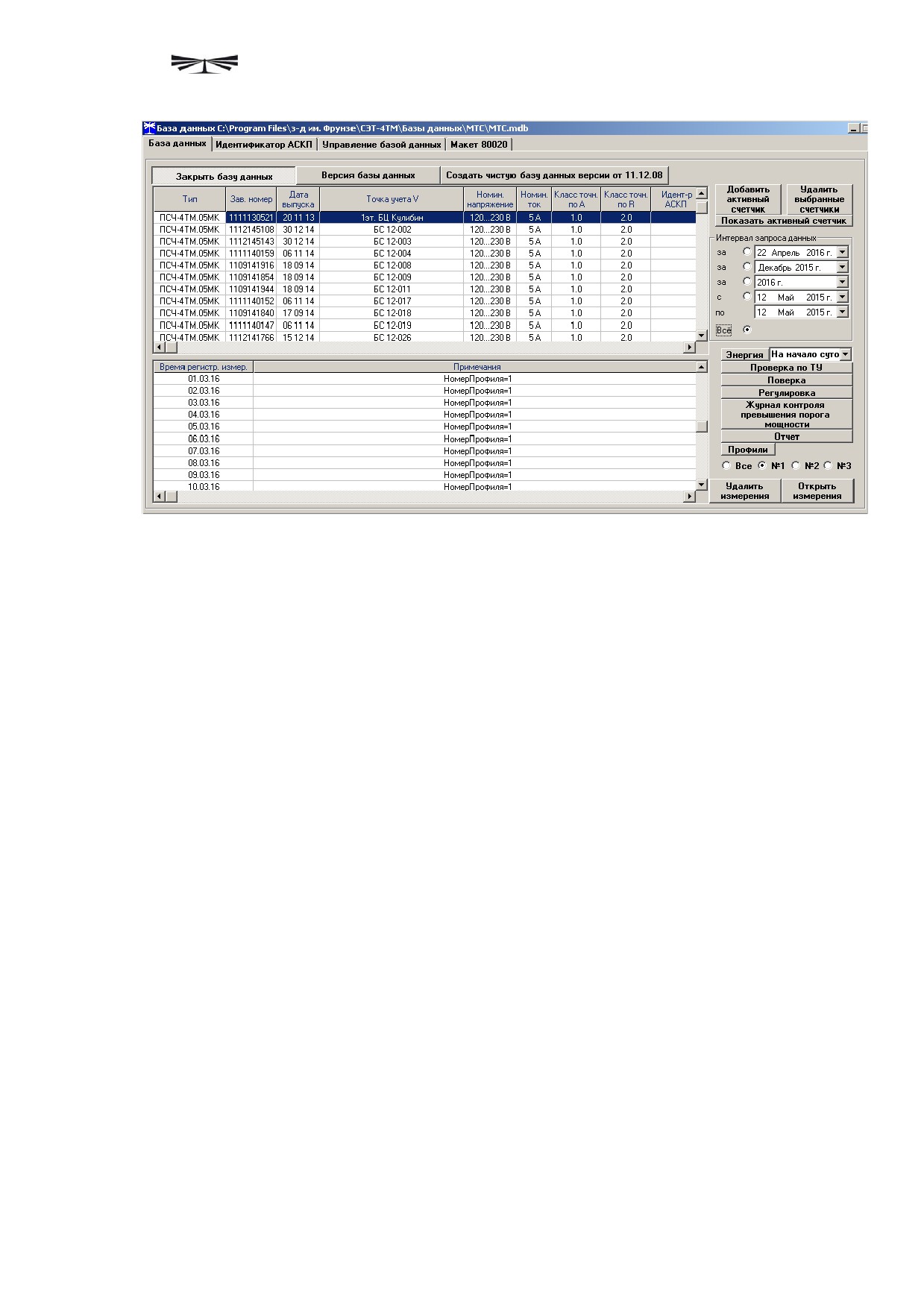

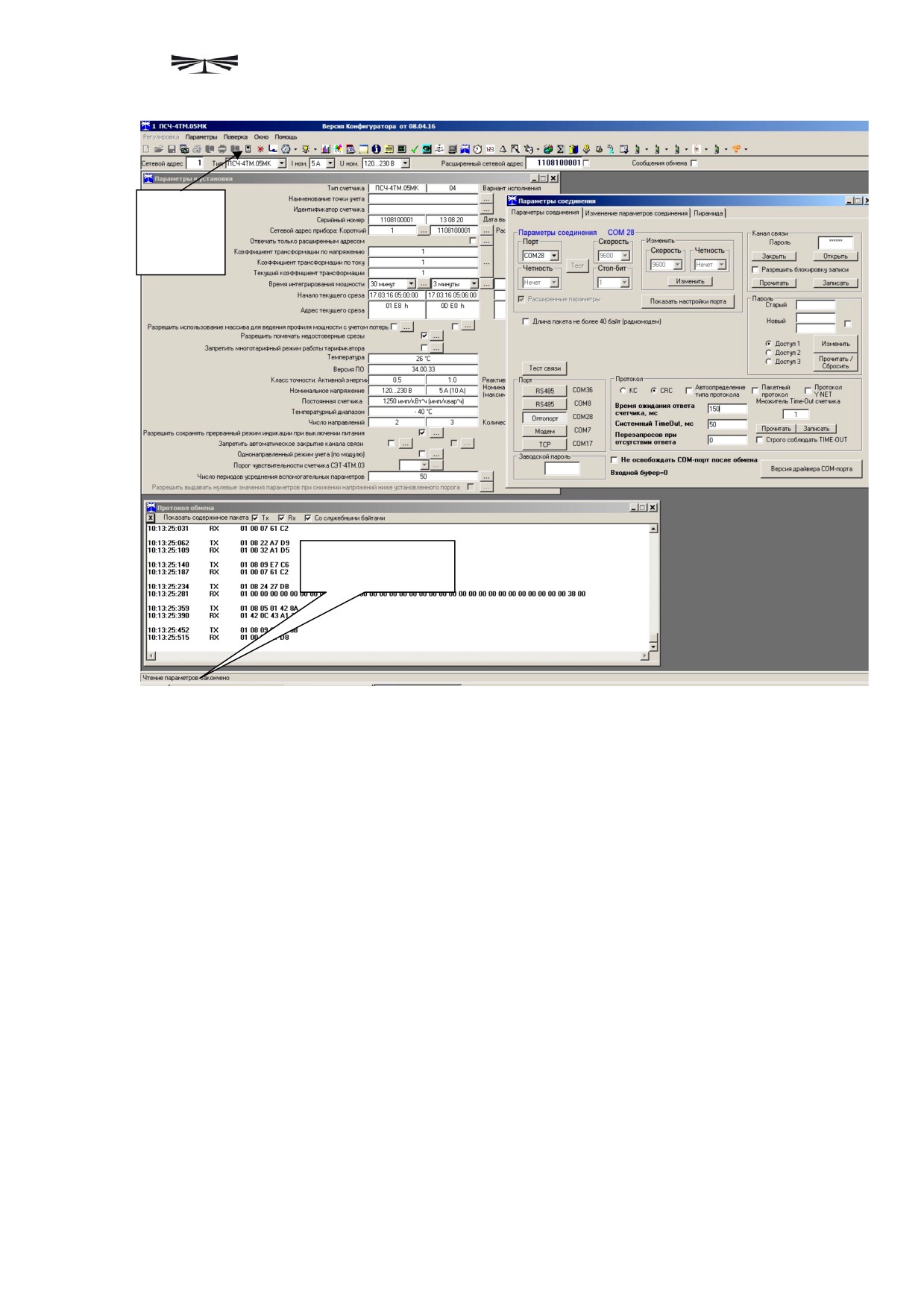

Программа «Конфигуратор СЭТ-4ТМ»
49
5.4.3
Проверка связи со счетчиком
51
5.4.4
Изменение скорости обмена
52
5.4.5
Доступ к параметрам и данным
52
5.4.6
Изменение паролей доступа
53
2
5.4.7
Чтение и программирование параметров и установок

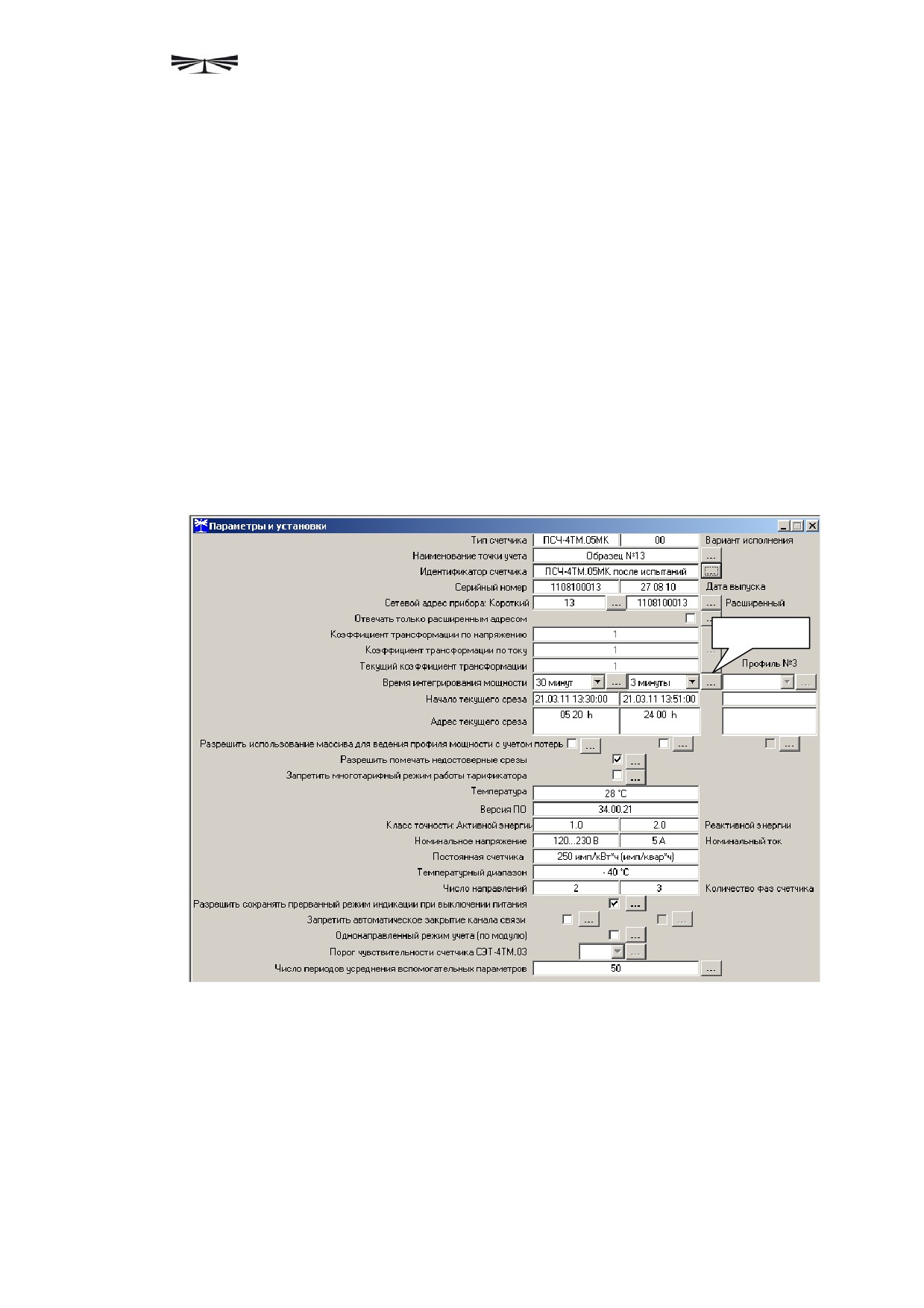

54
5.4.8
Сетевой адрес счетчика
56

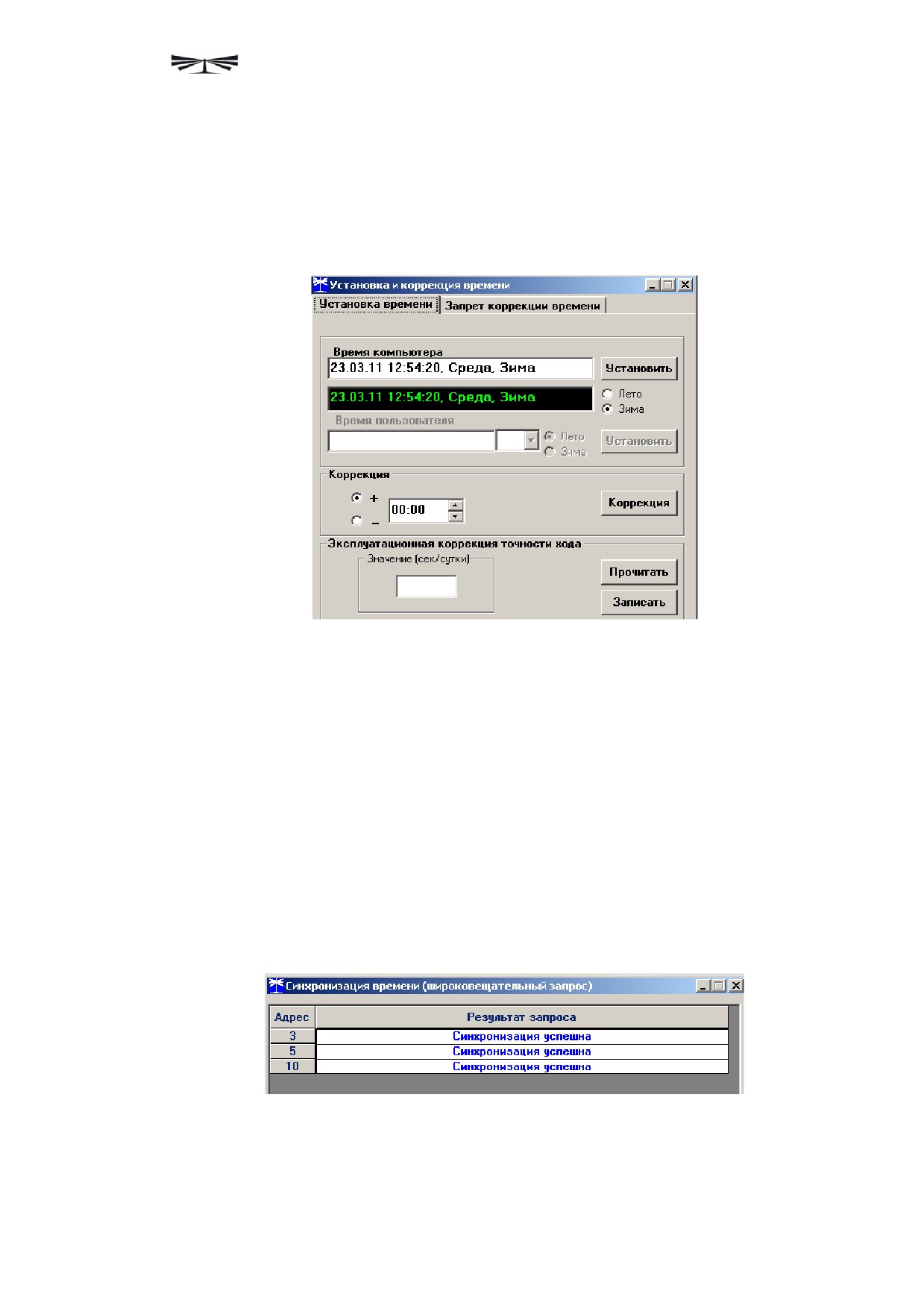

5.4.9
Установка, коррекция и синхронизация времени
56
5.4.10

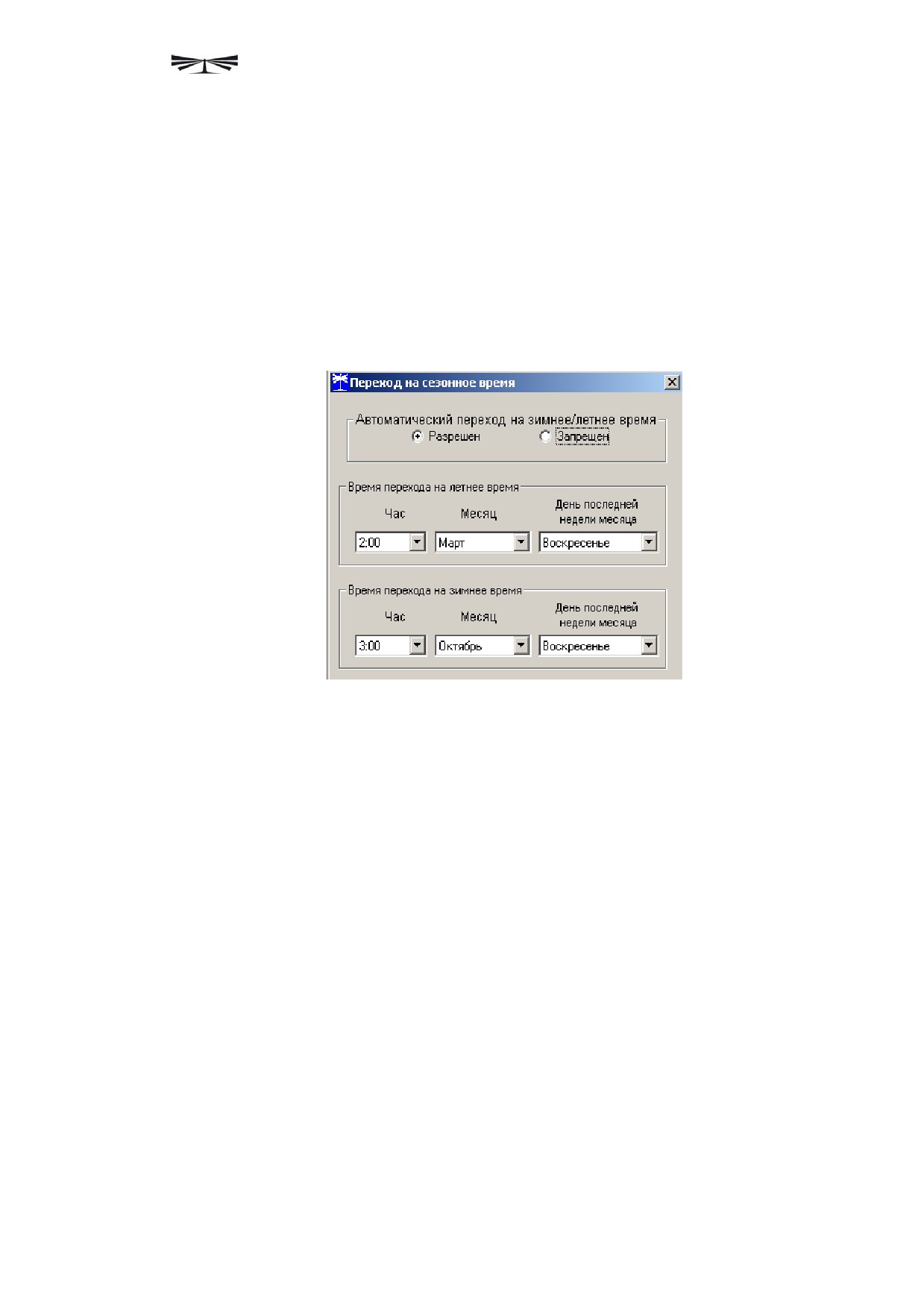

Конфигурирование параметров перехода на сезонное время
58
5.4.11

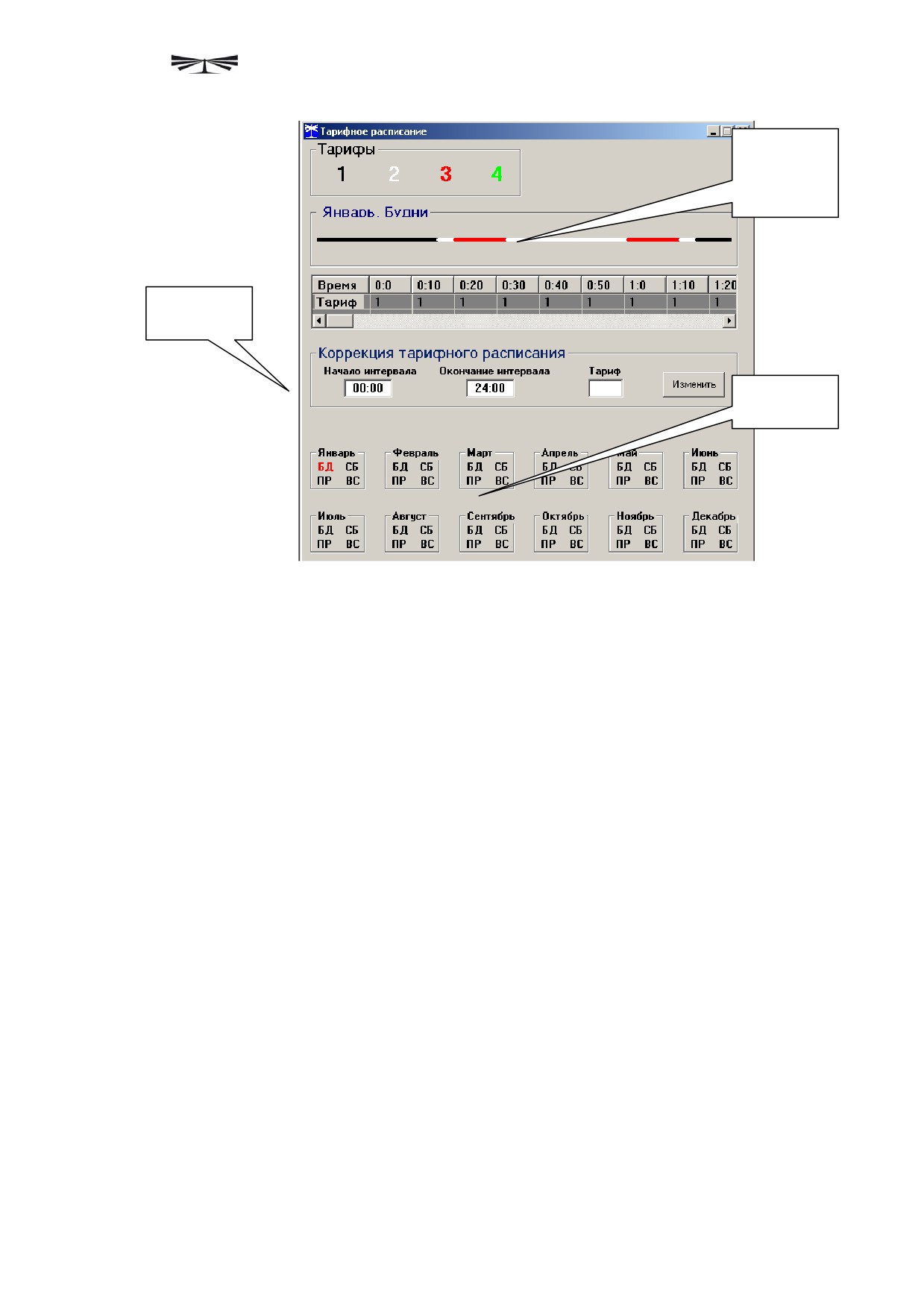

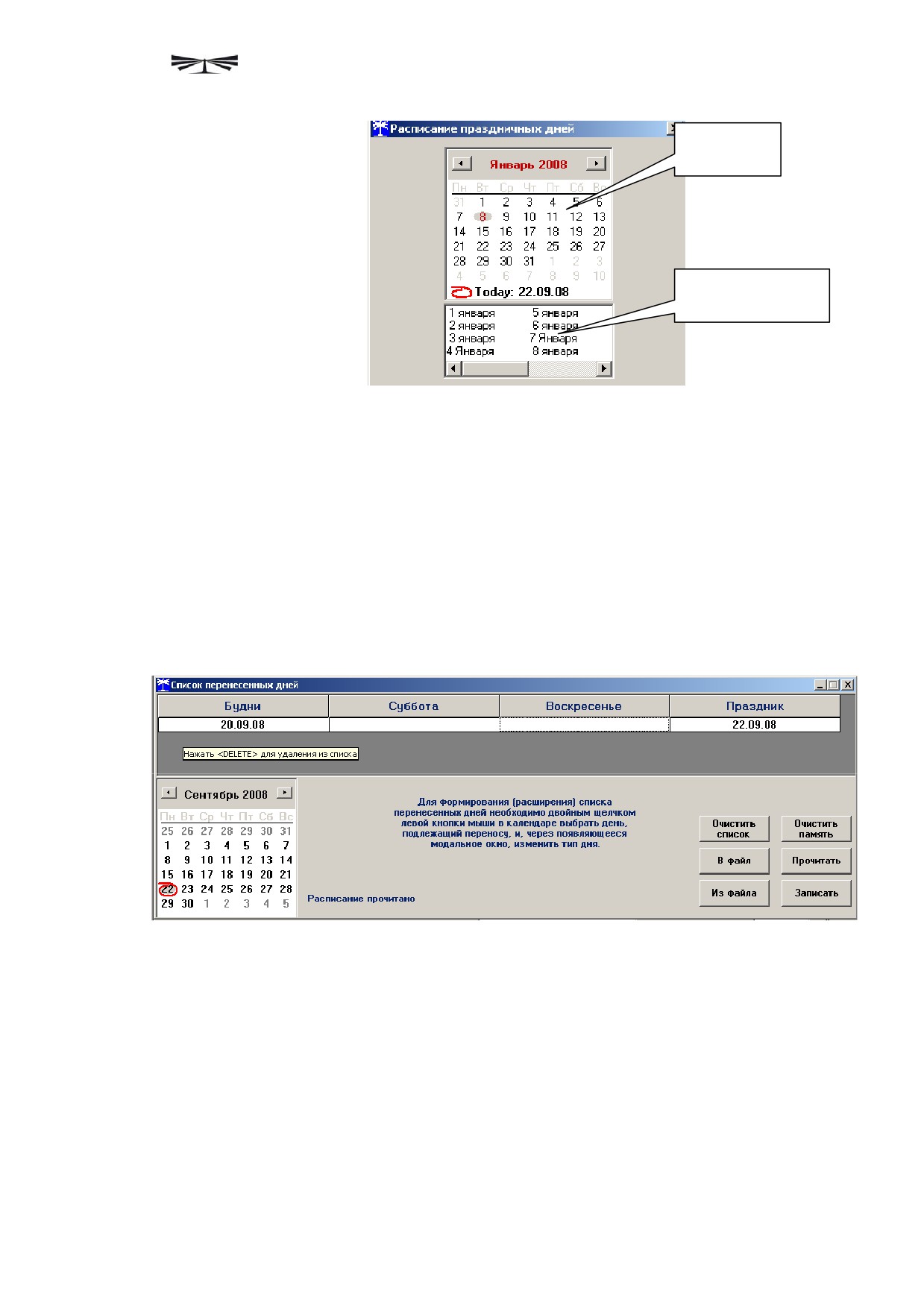

Конфигурирование тарификатора
58
5.4.12

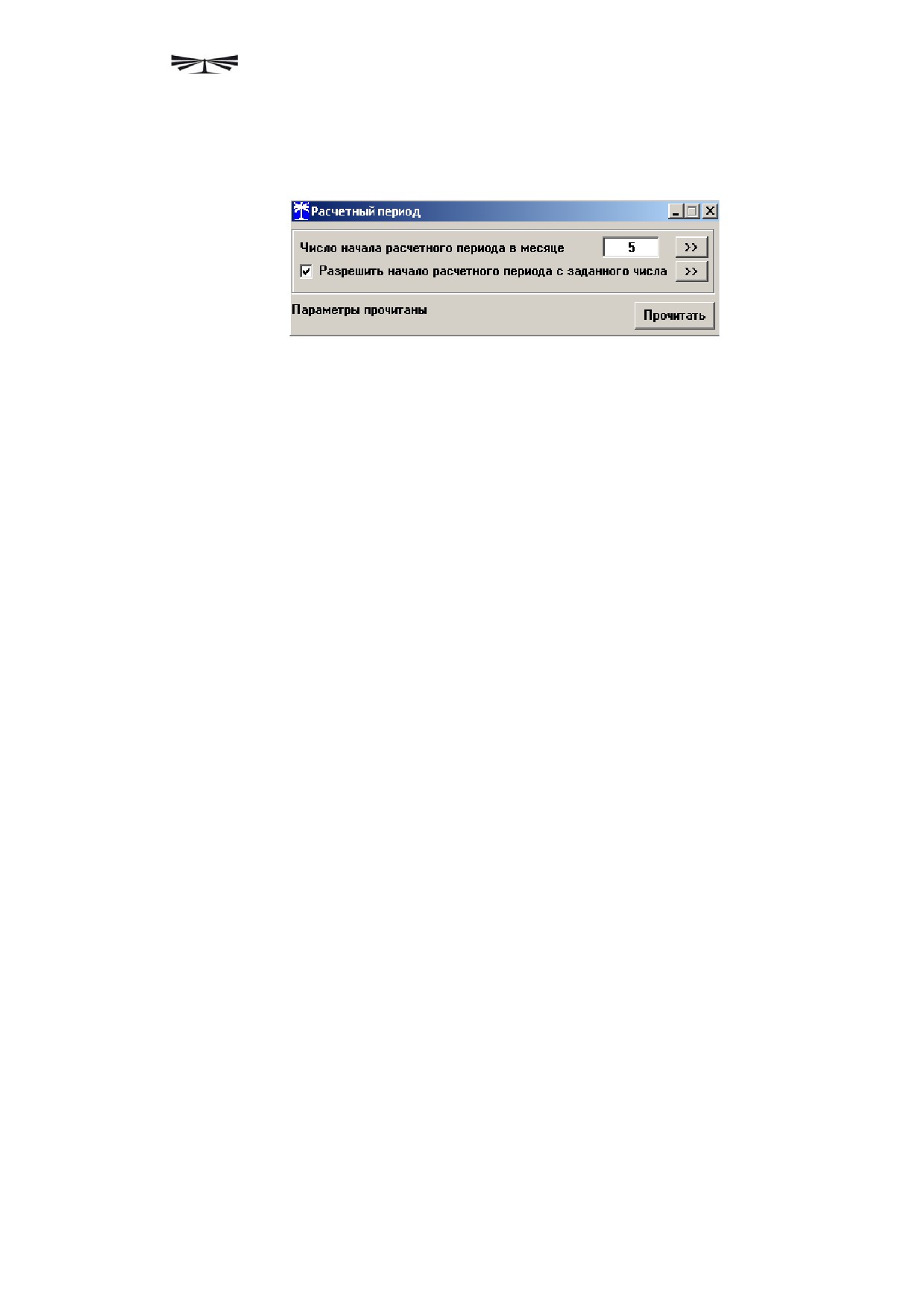

Установка начала расчетного периода
61
5.4.13

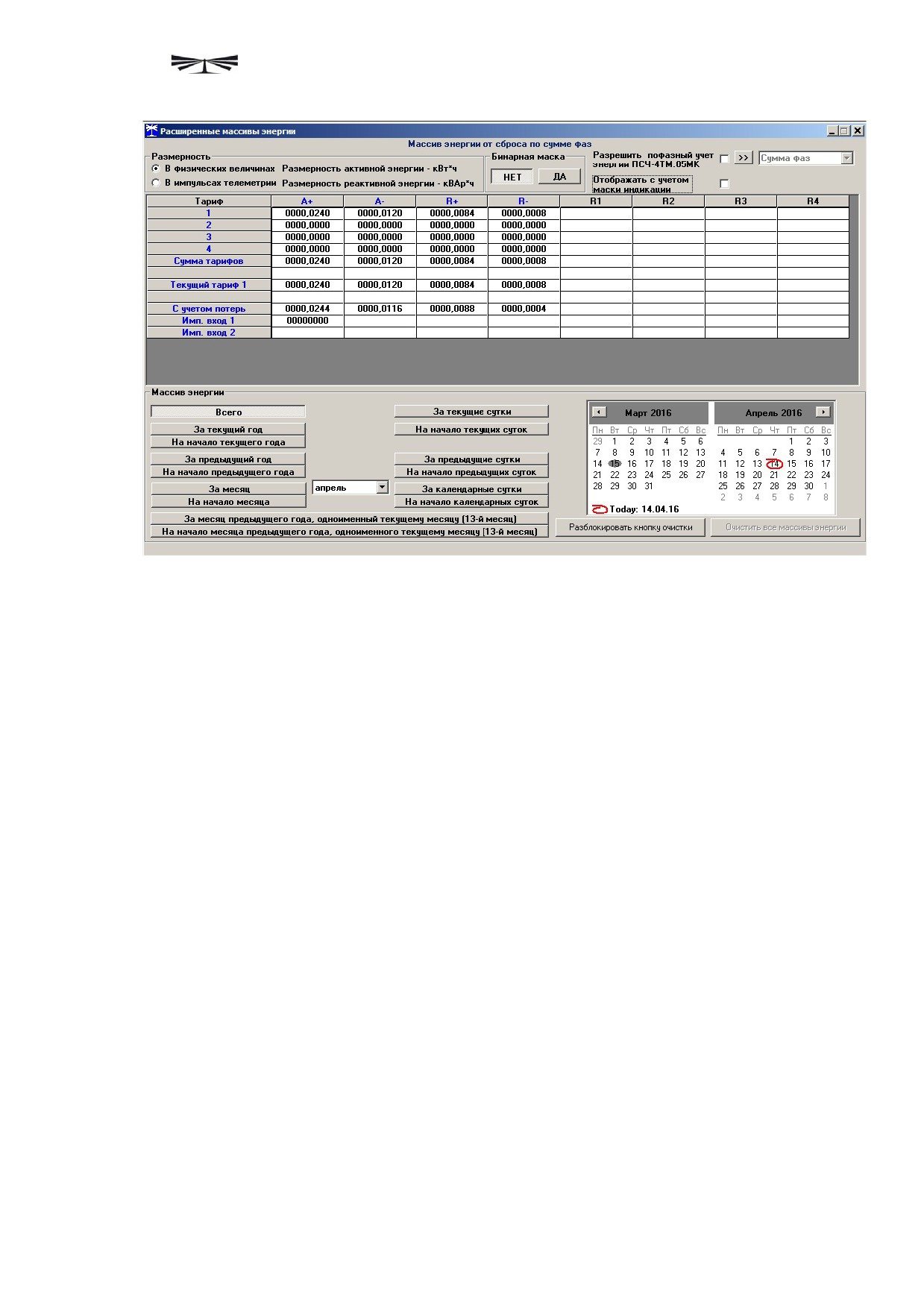

Чтение архивов учтенной энергии
61
5.4.14

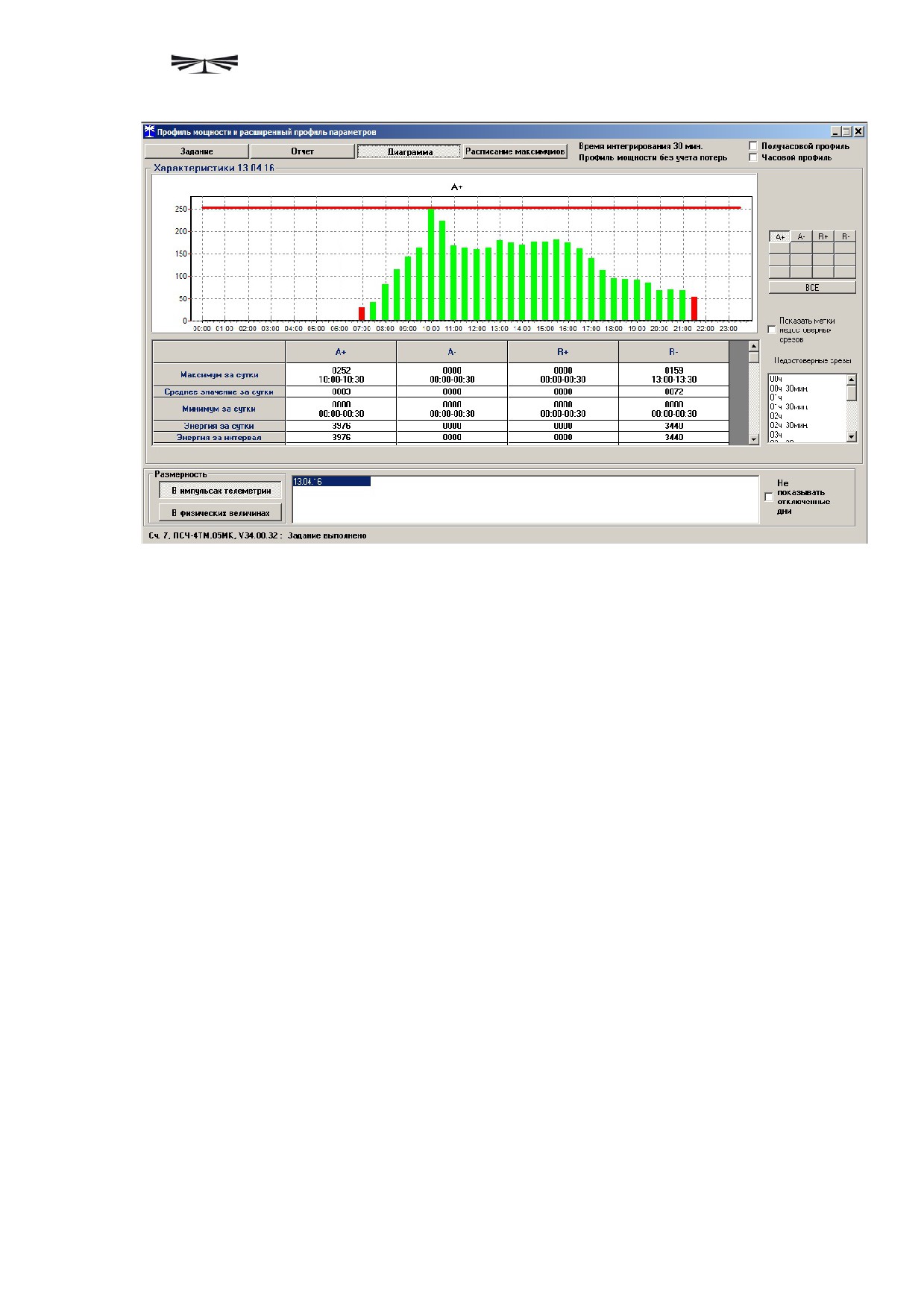

Конфигурирование и чтение профилей мощности нагрузки
63
5.4.15

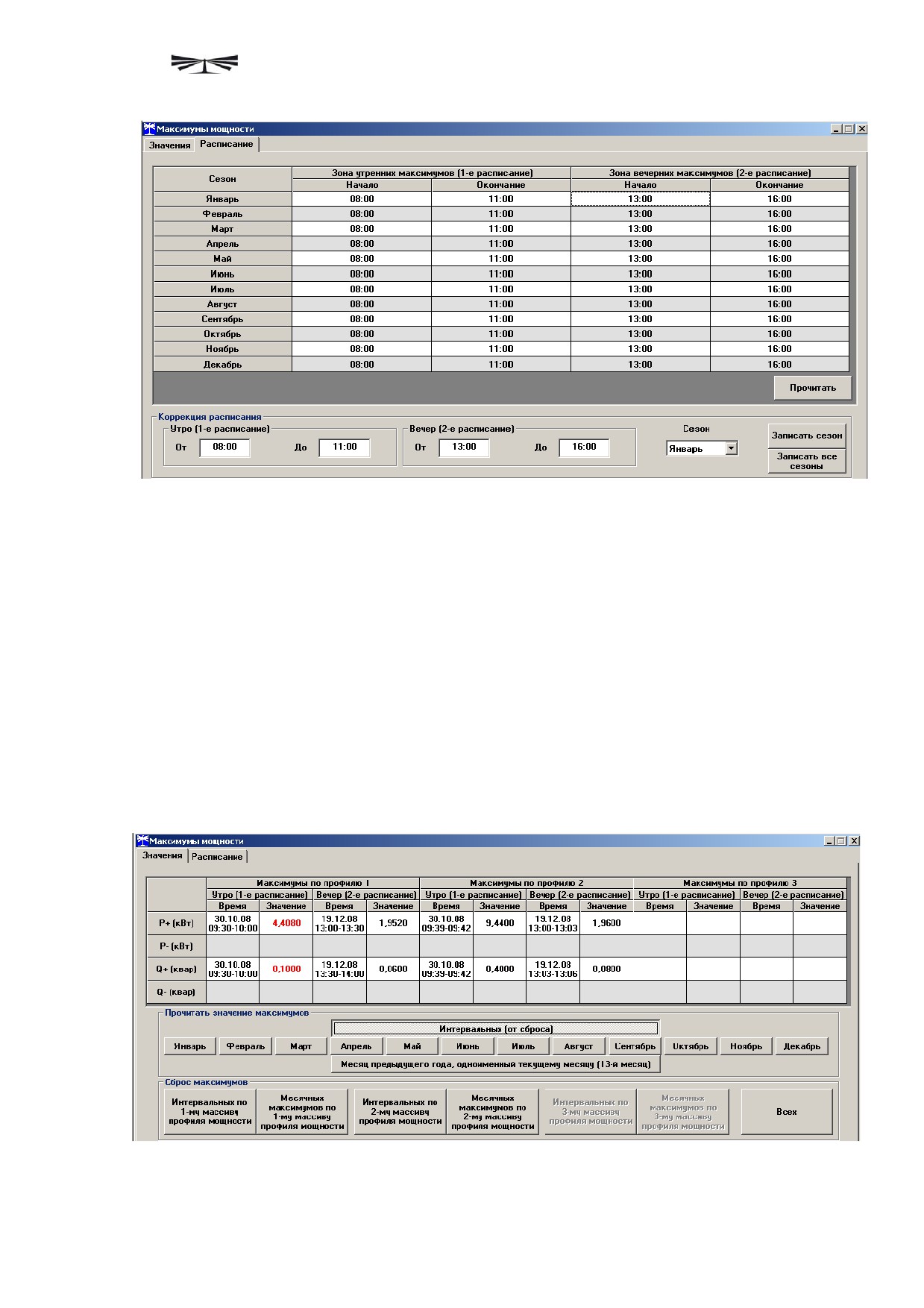

Конфигурирование и чтение архивов максимумов мощности
66
5.4.16

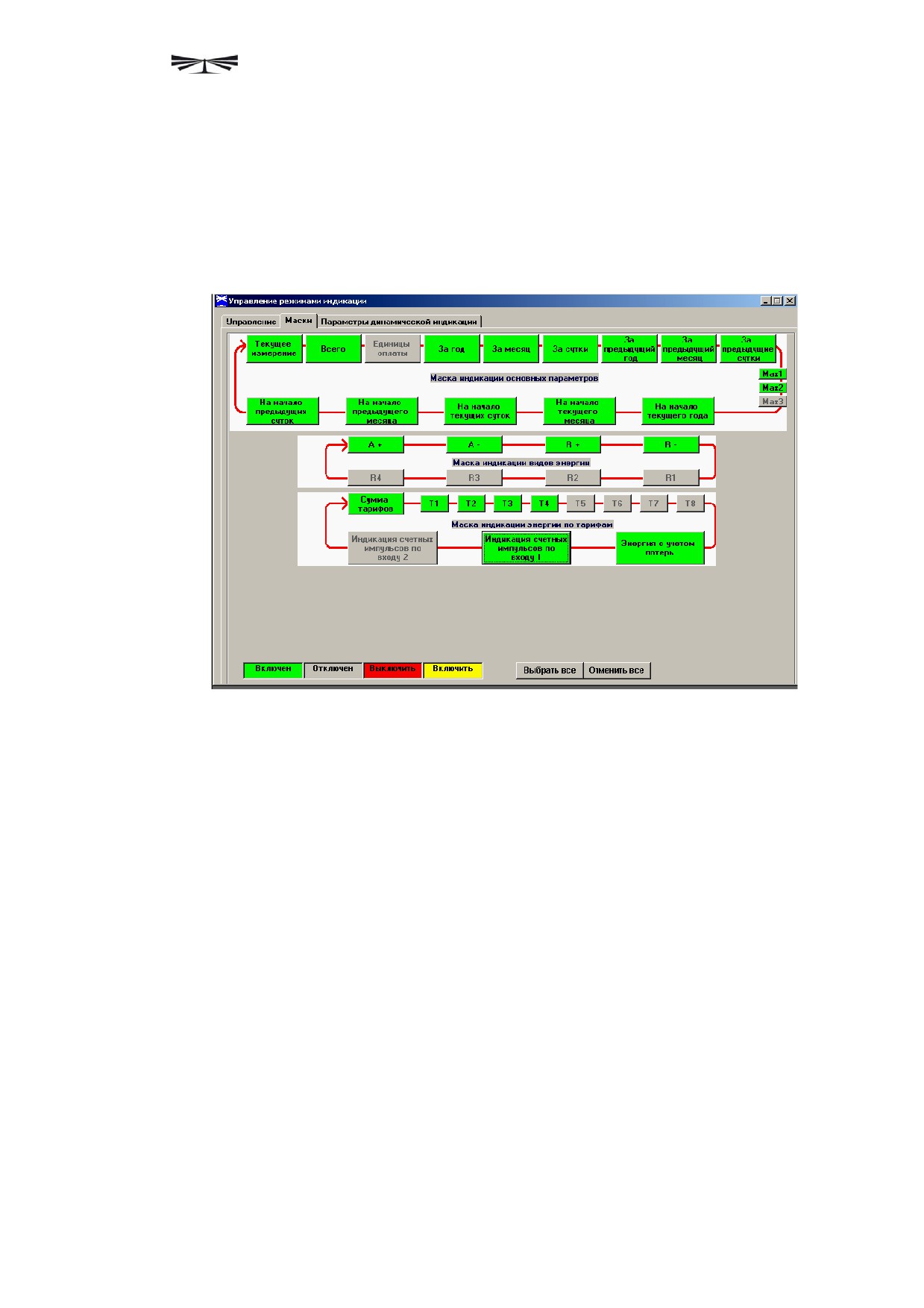

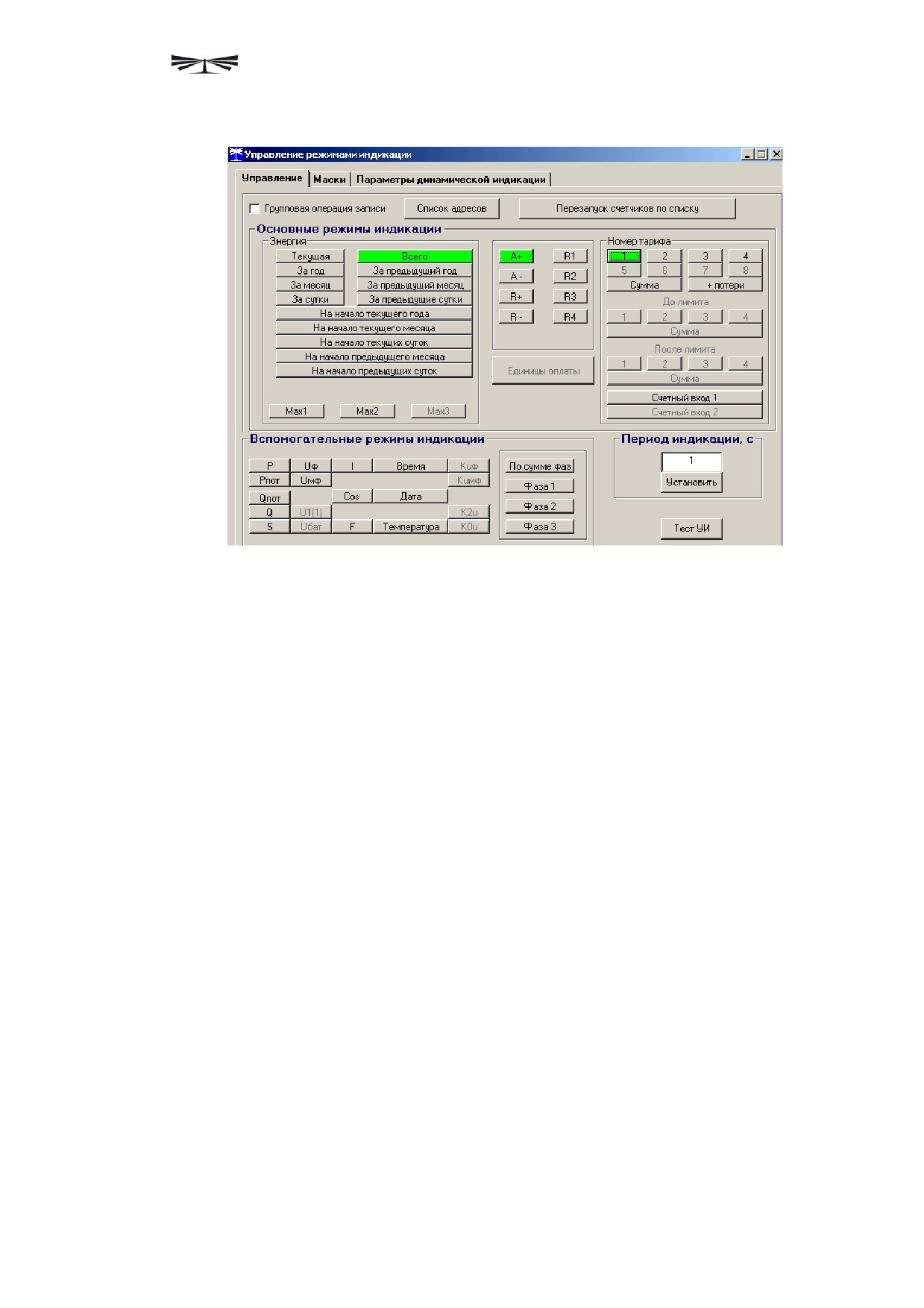

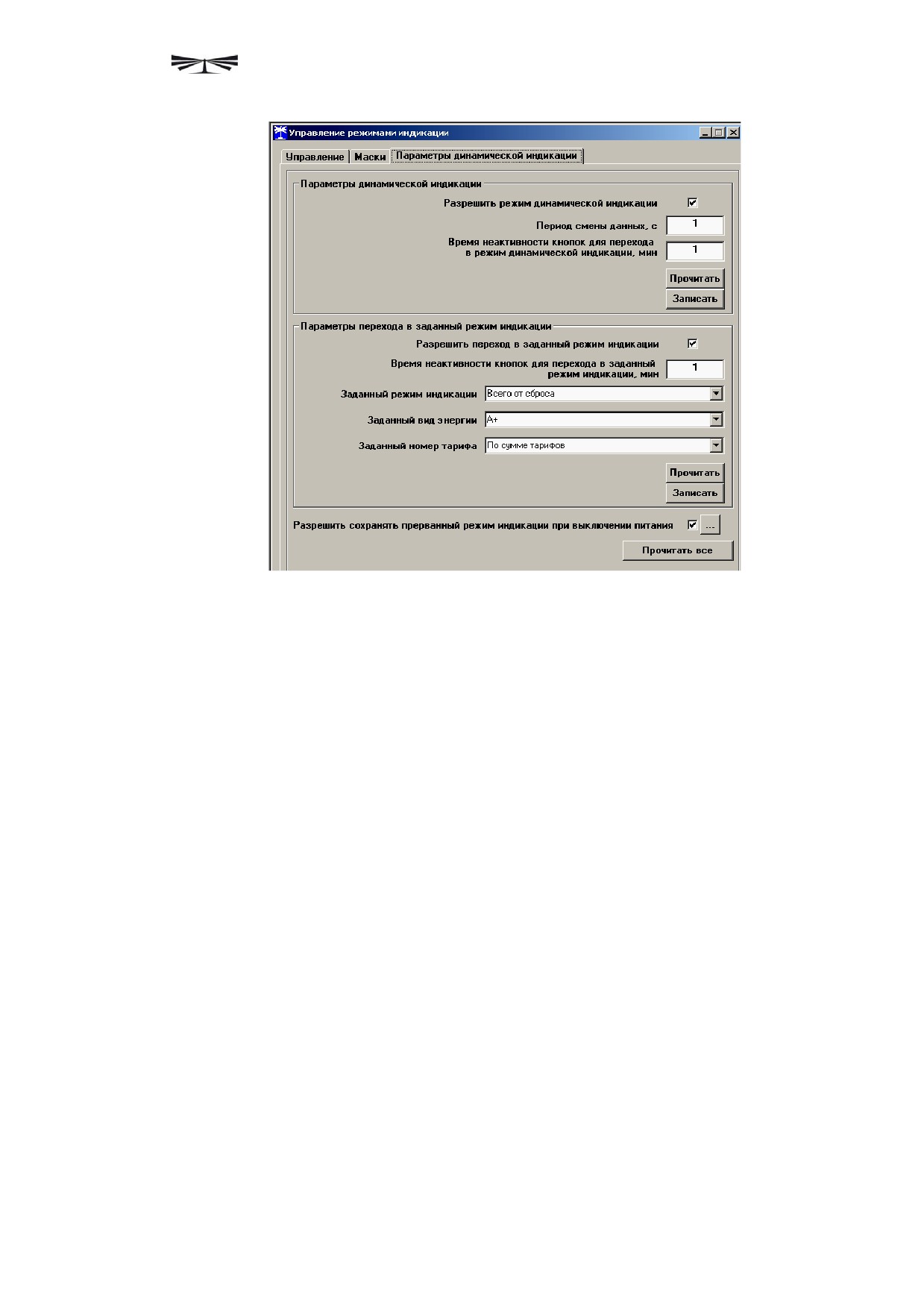

Конфигурирование устройства индикации
68

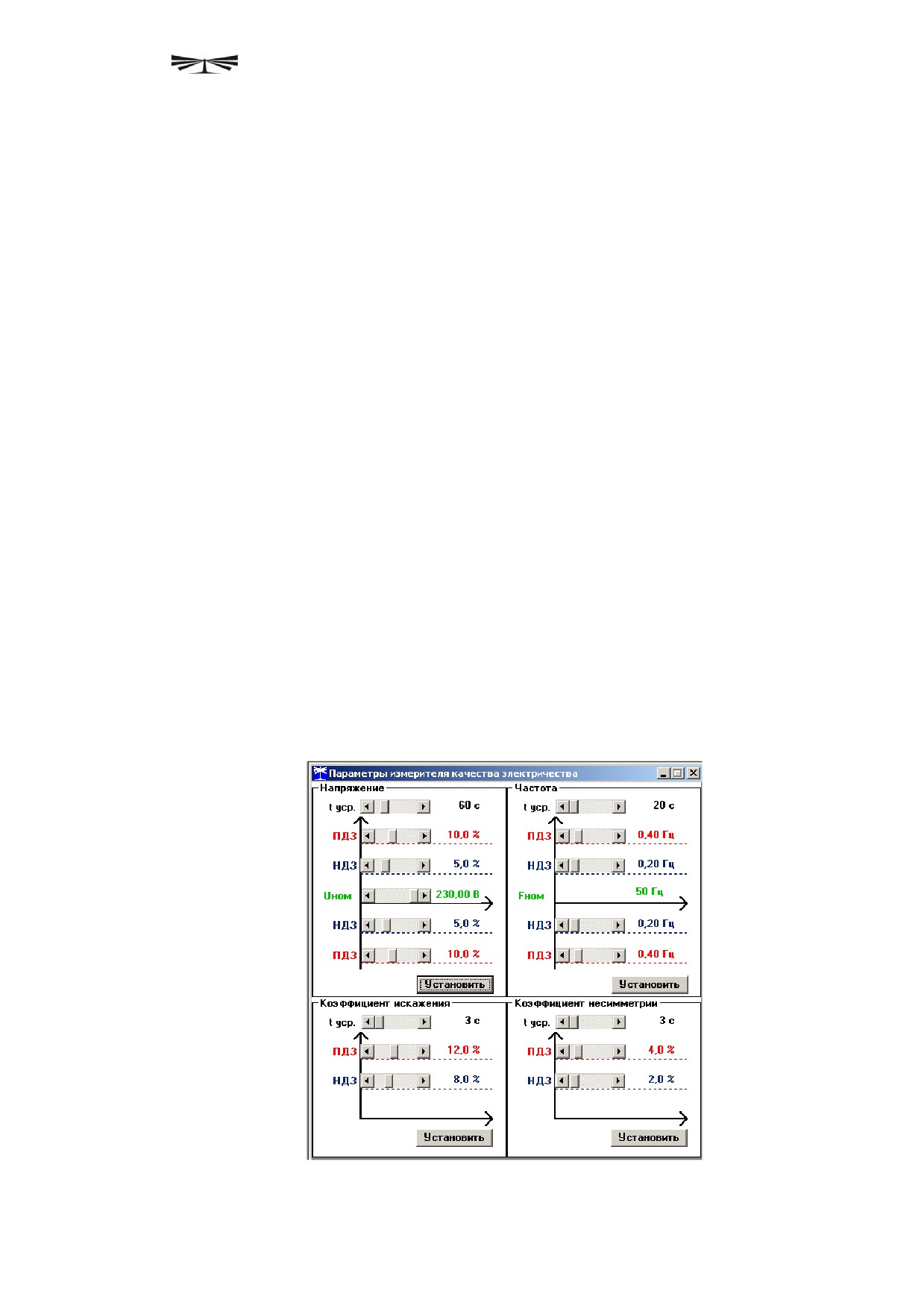

5.4.17
Конфигурирование параметров измерителя качества
72
5.4.18

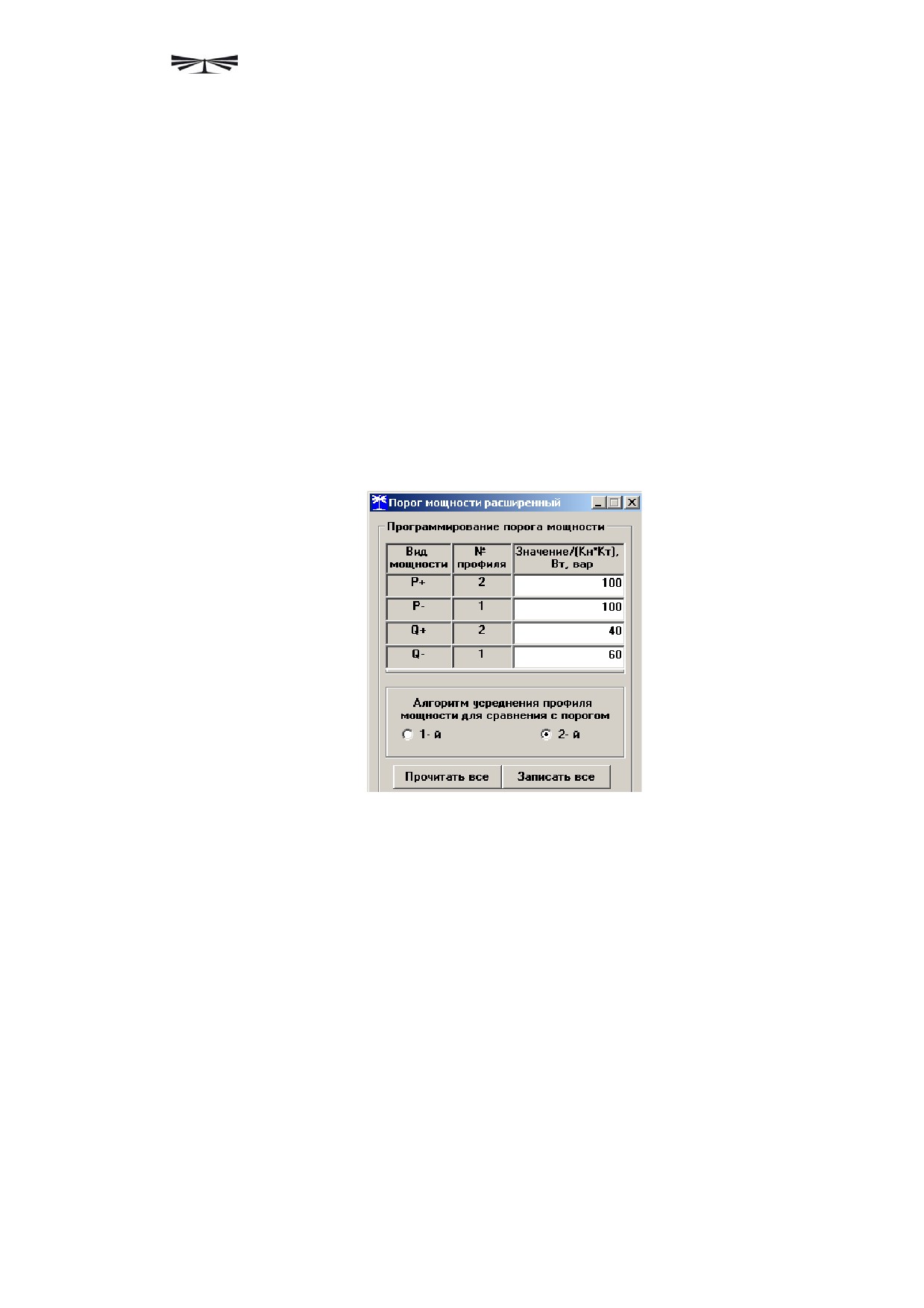

Конфигурирование порогов мощности
73

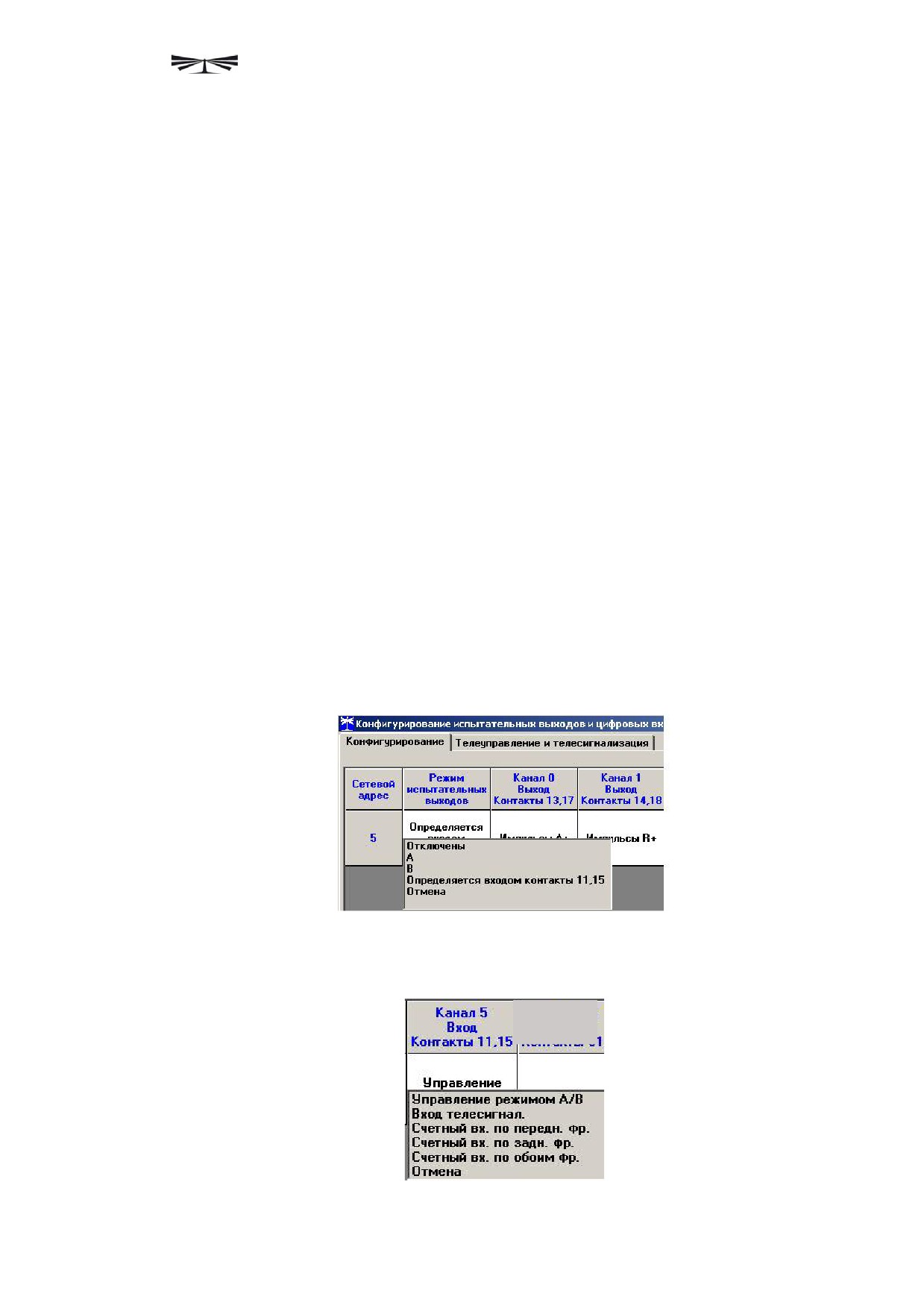

5.4.19

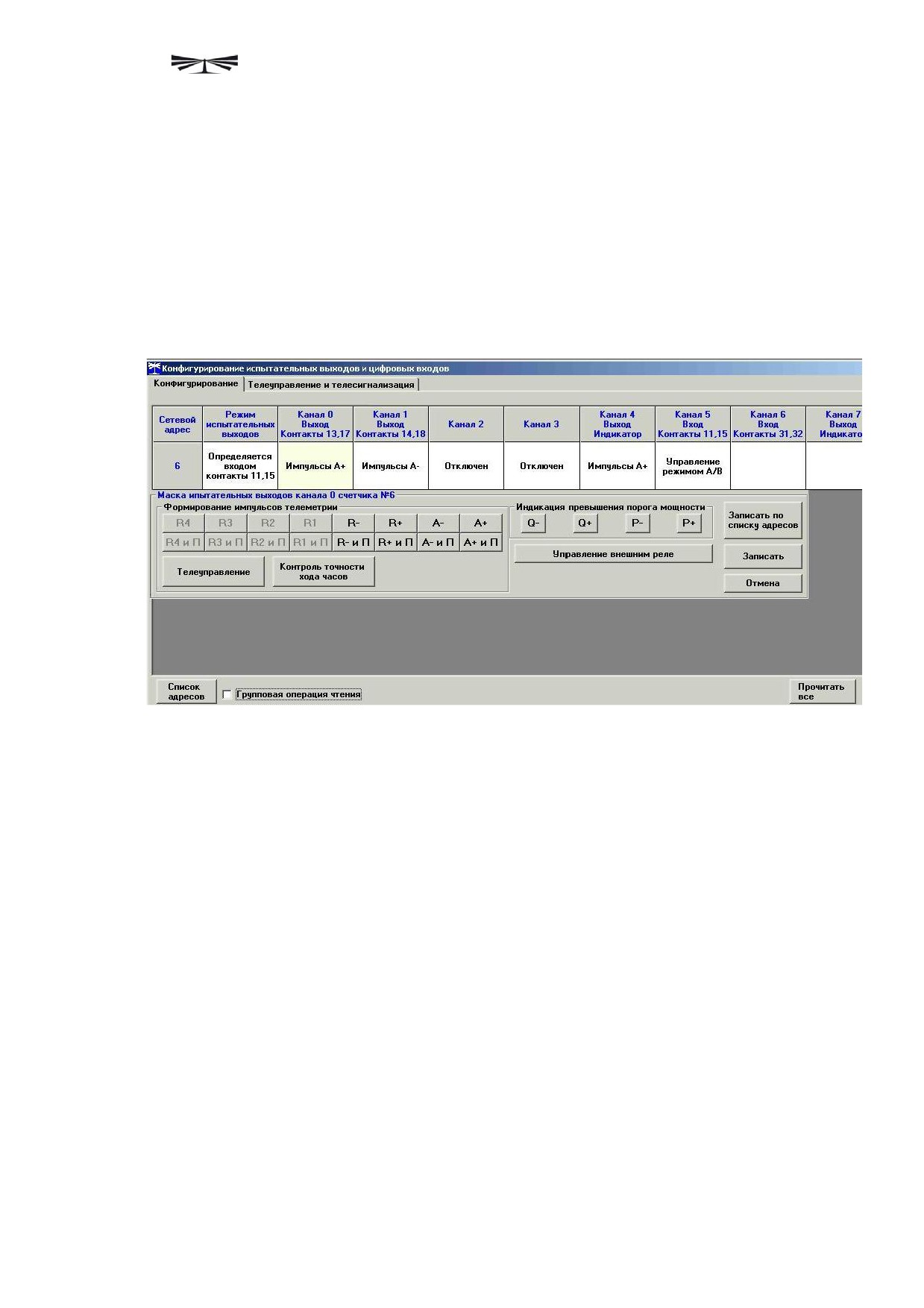

Конфигурирование испытательных выходов и цифрового входа
74
5.4.20

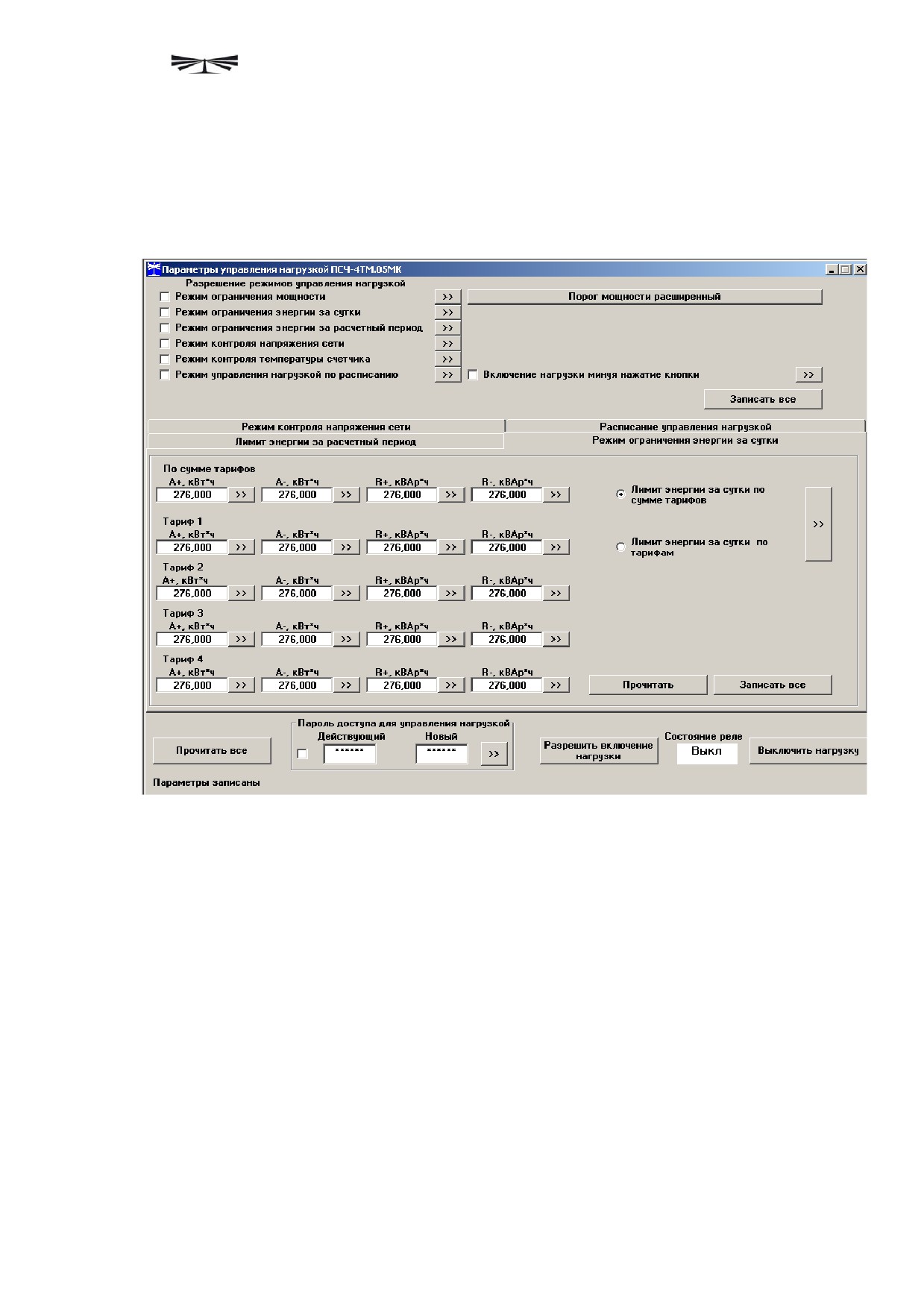

Конфигурирование режимов управления нагрузкой
76
5.4.21
Конфигурирование режима ограничения мощности
77
5.4.22
Конфигурирование режима ограничения энергии за сутки
77
5.4.23
Конфигурирование режима ограничения энергии за расчетный период
77
5.4.24
Конфигурирование режима контроля напряжения сети
78
5.4.25

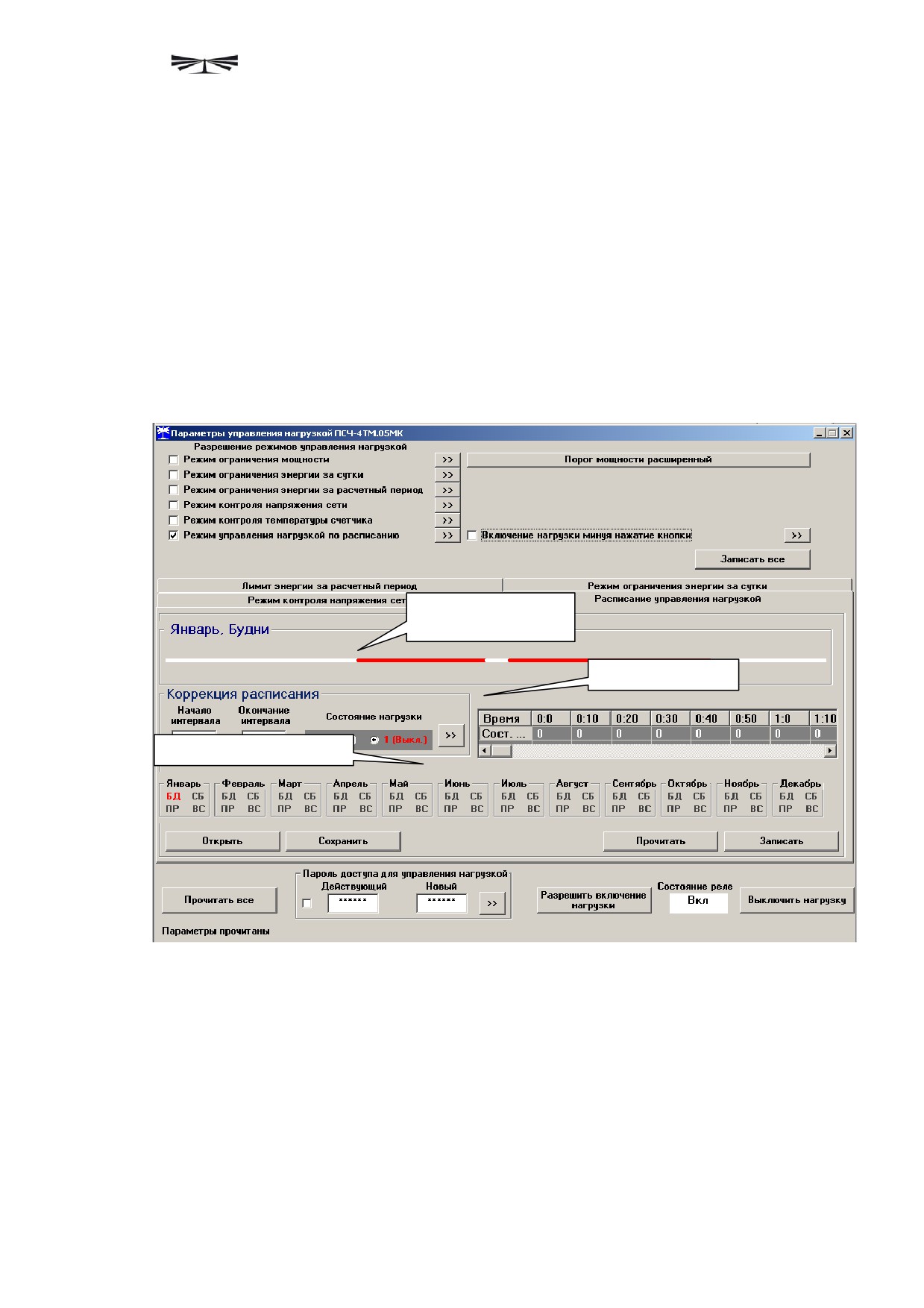

Конфигурирование режима управления нагрузкой по расписанию
79
5.4.26

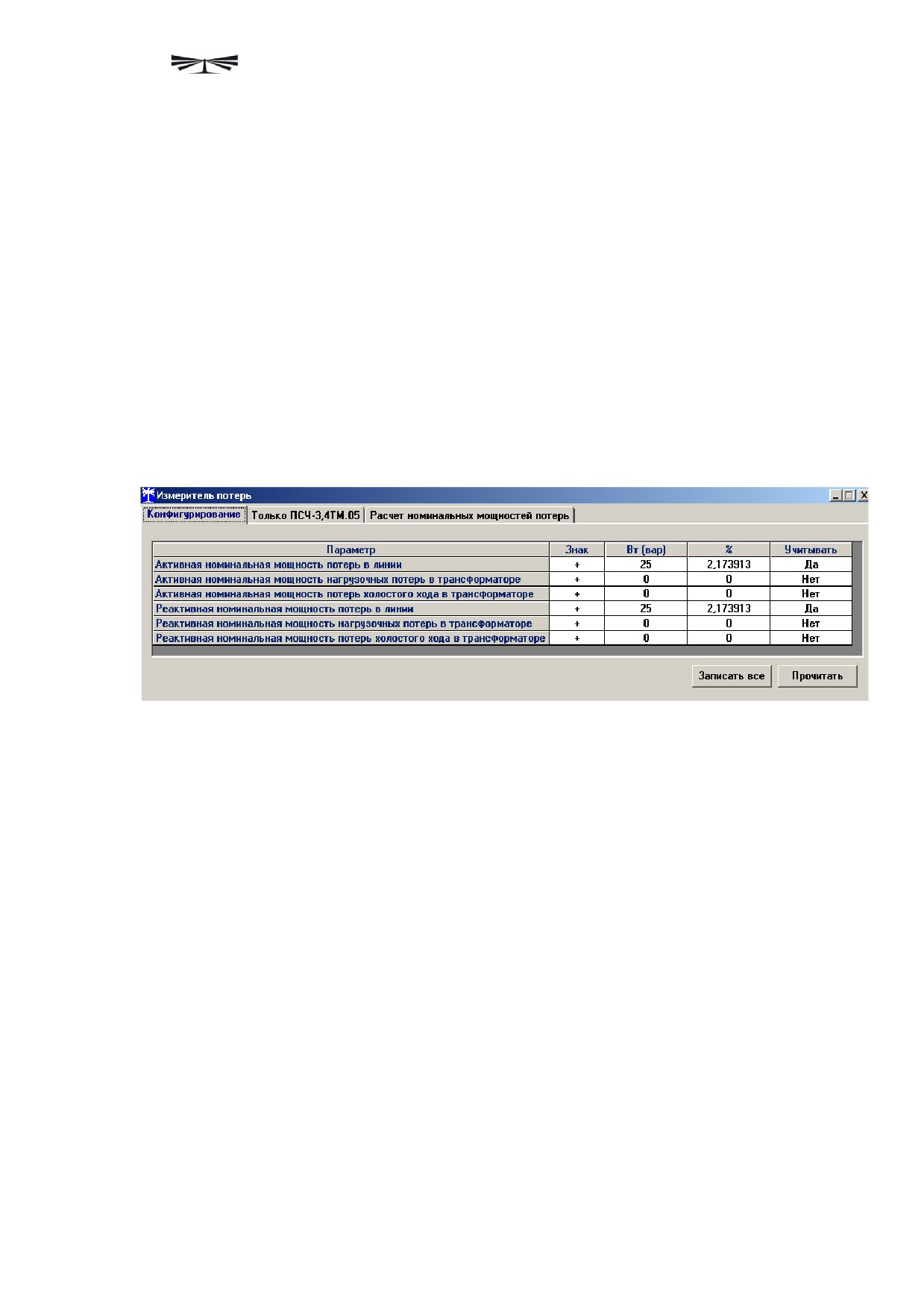

Конфигурирование измерителя потерь
80
5.4.27

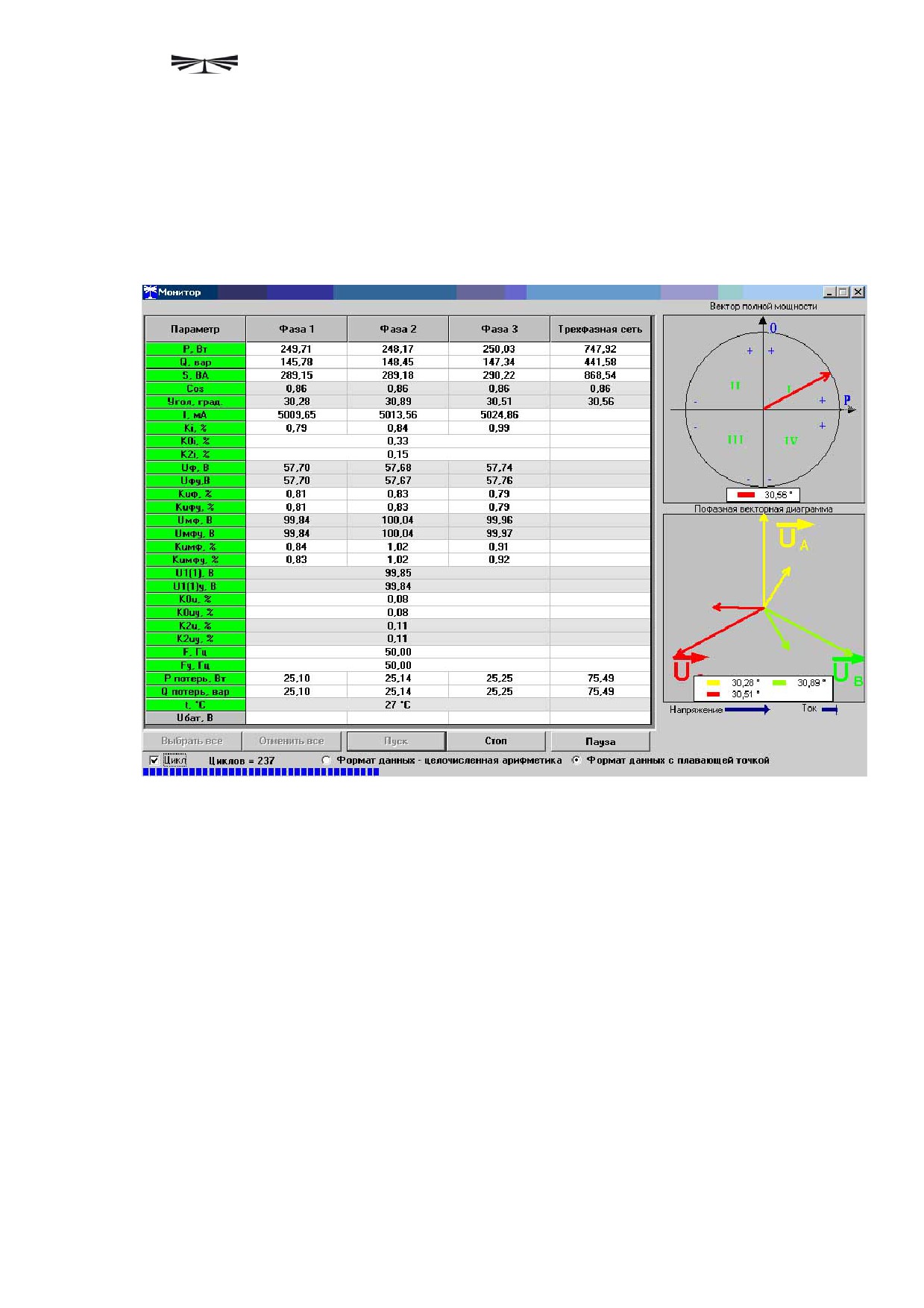

Чтение данных вспомогательных режимов измерения
81
5.4.28

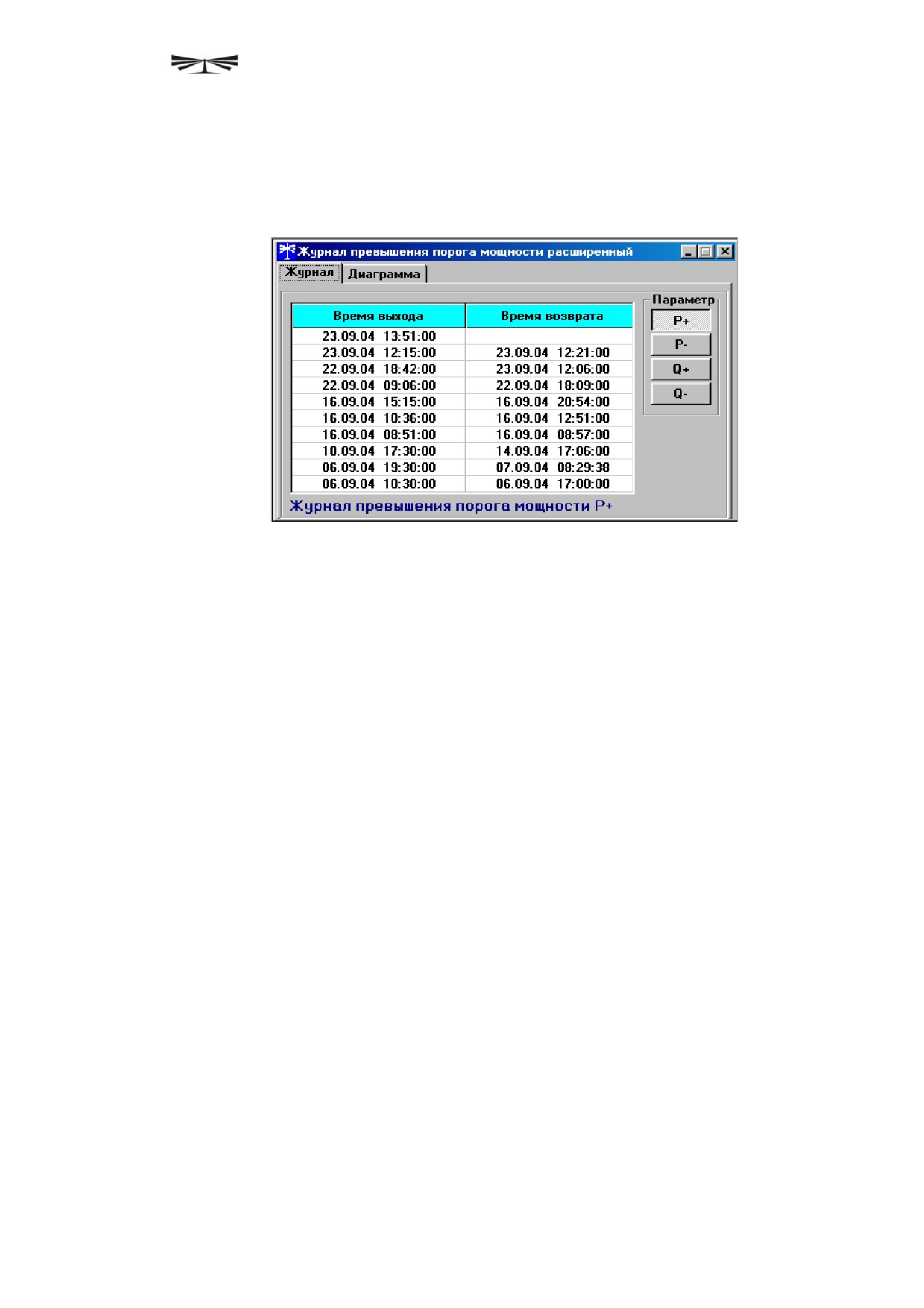

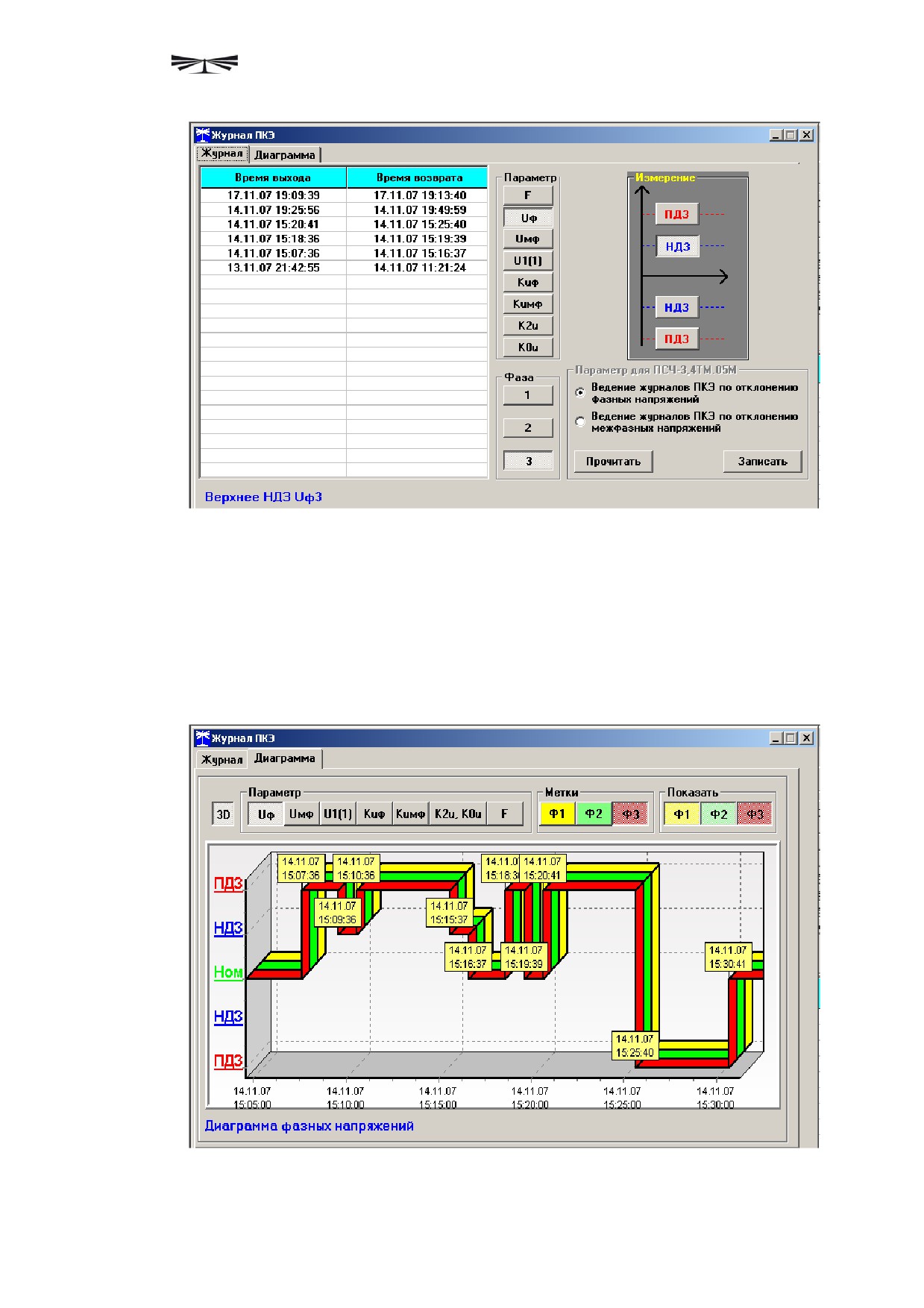

Чтение журналов
82
5.4.29
Дистанционное управление счетчиком
84
6
Поверка счетчика
85
7
Техническое обслуживание
85
8
Текущий ремонт
86
9
Хранение
86
10
Транспортирование
86
11
Тара и упаковка
87
12
Маркирование и пломбирование
87

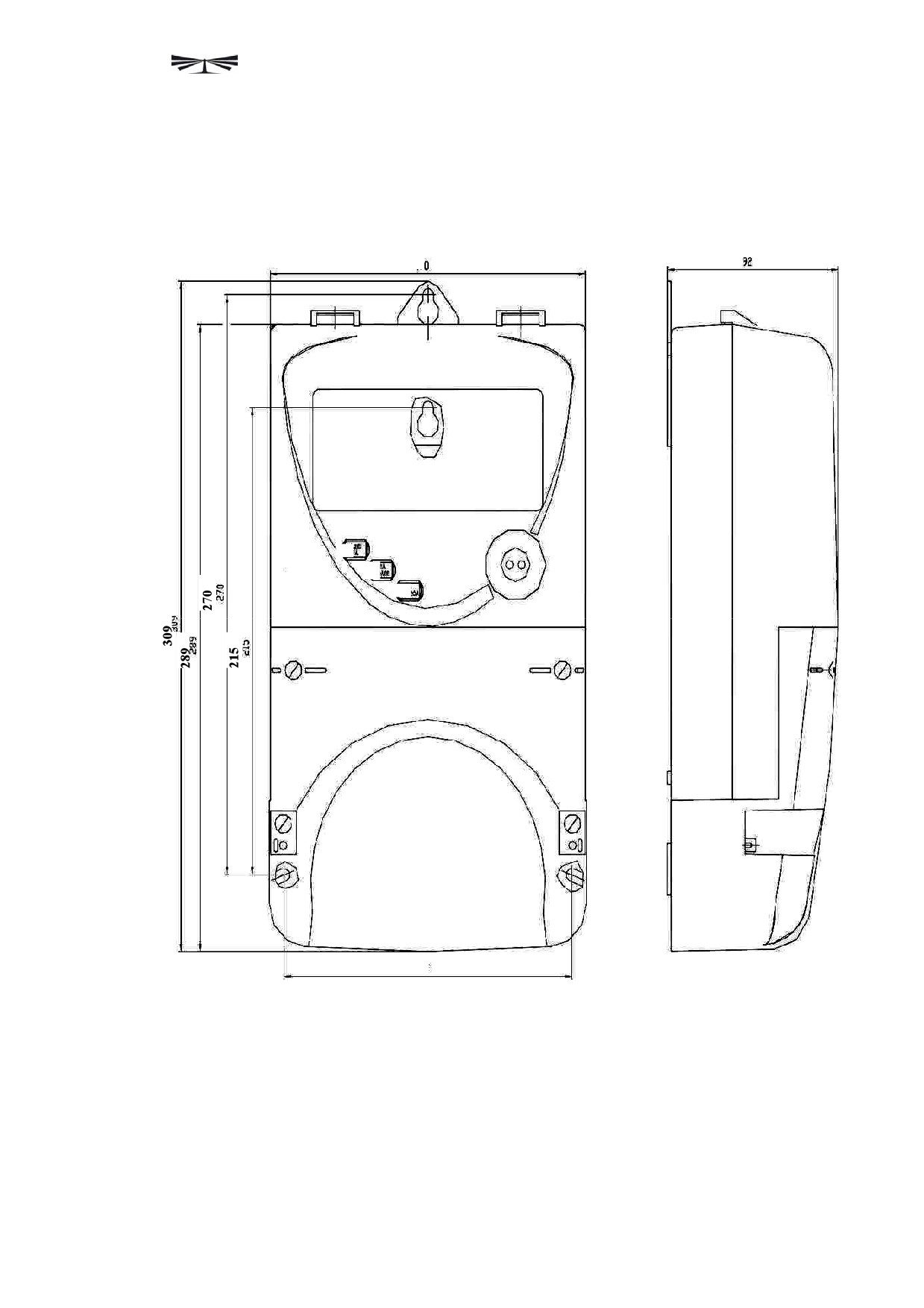

Приложение А Габаритный чертеж и установочные размеры счетчика
88

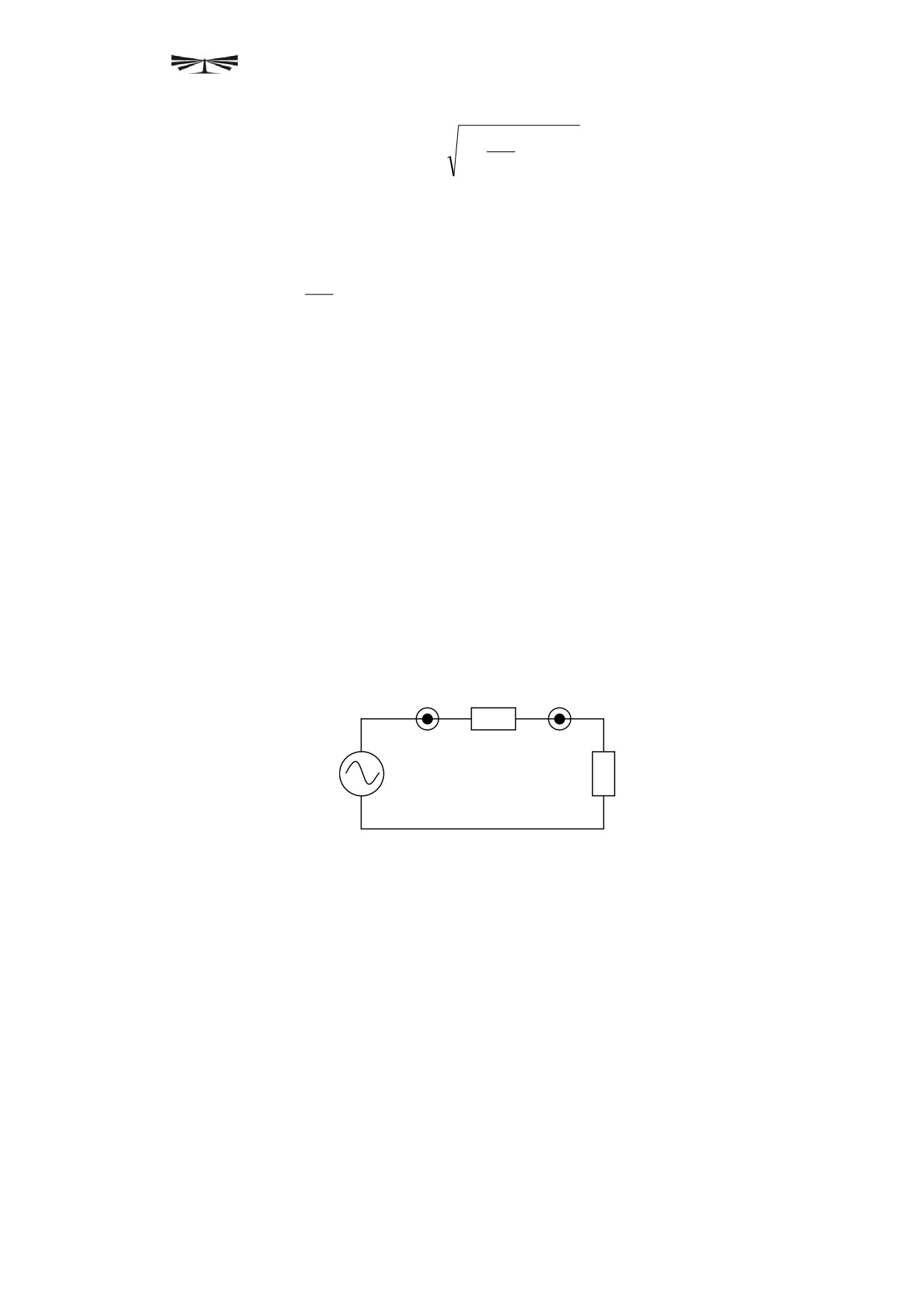

Приложение Б Расчет и учет потерь
89

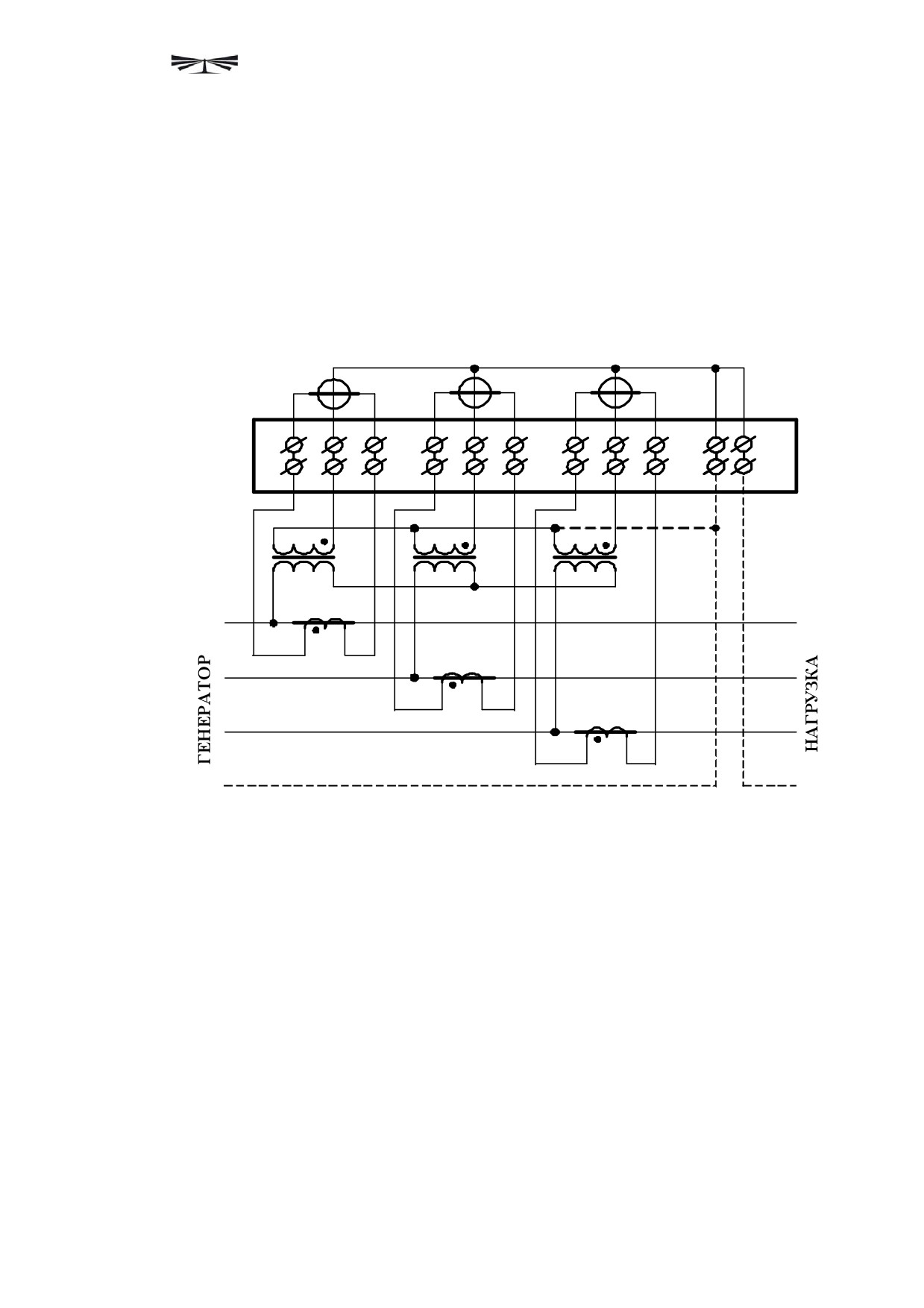

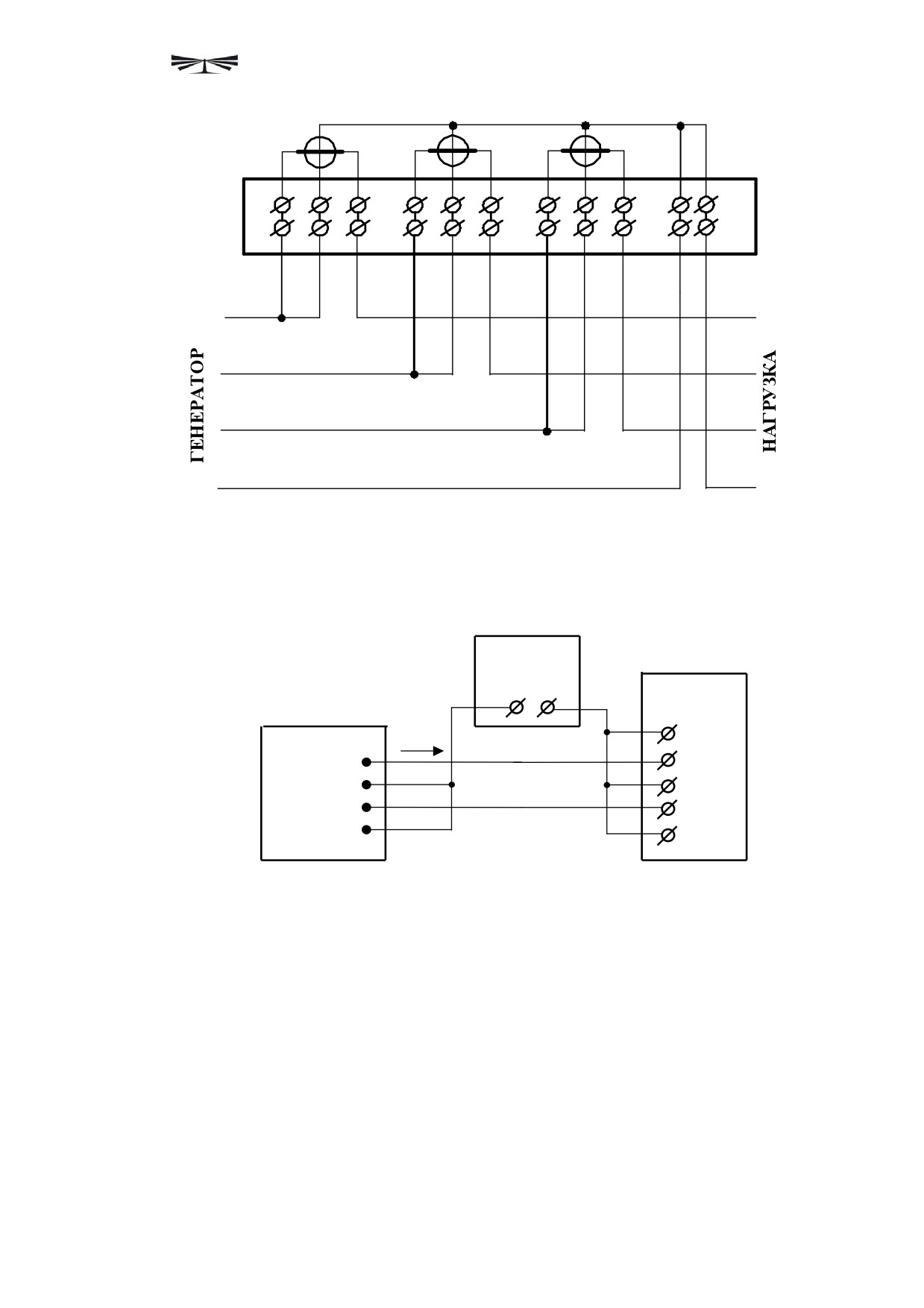

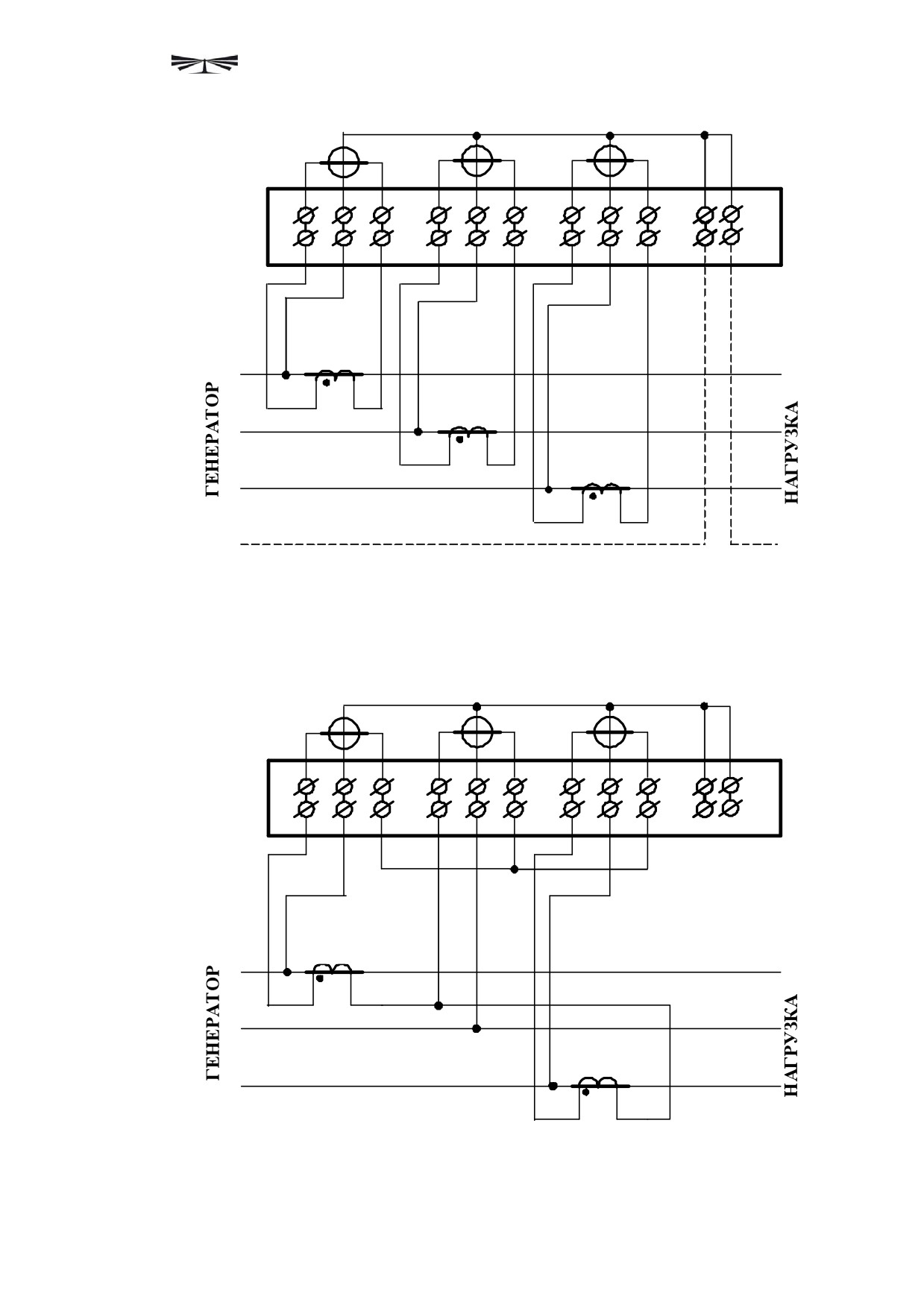

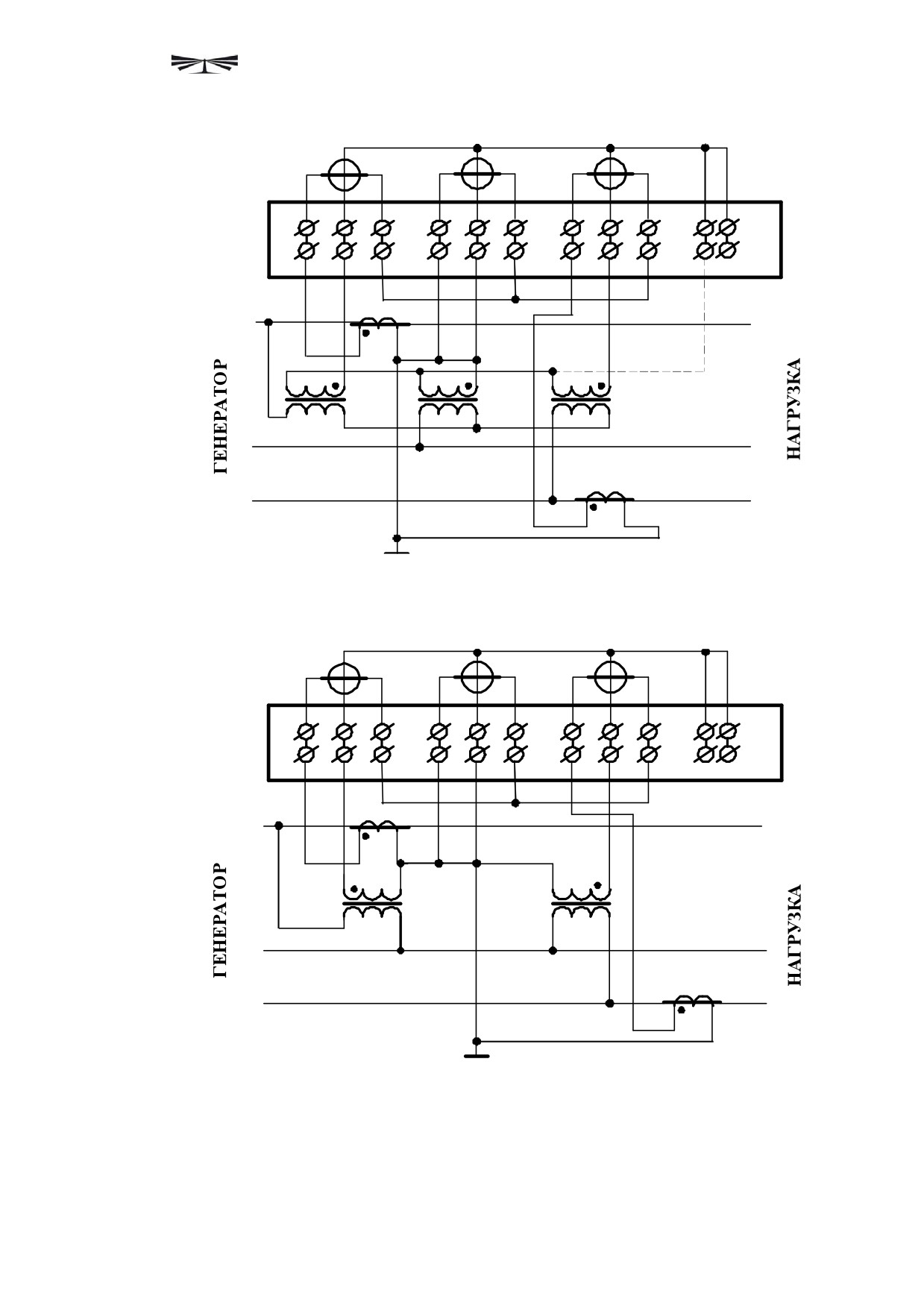

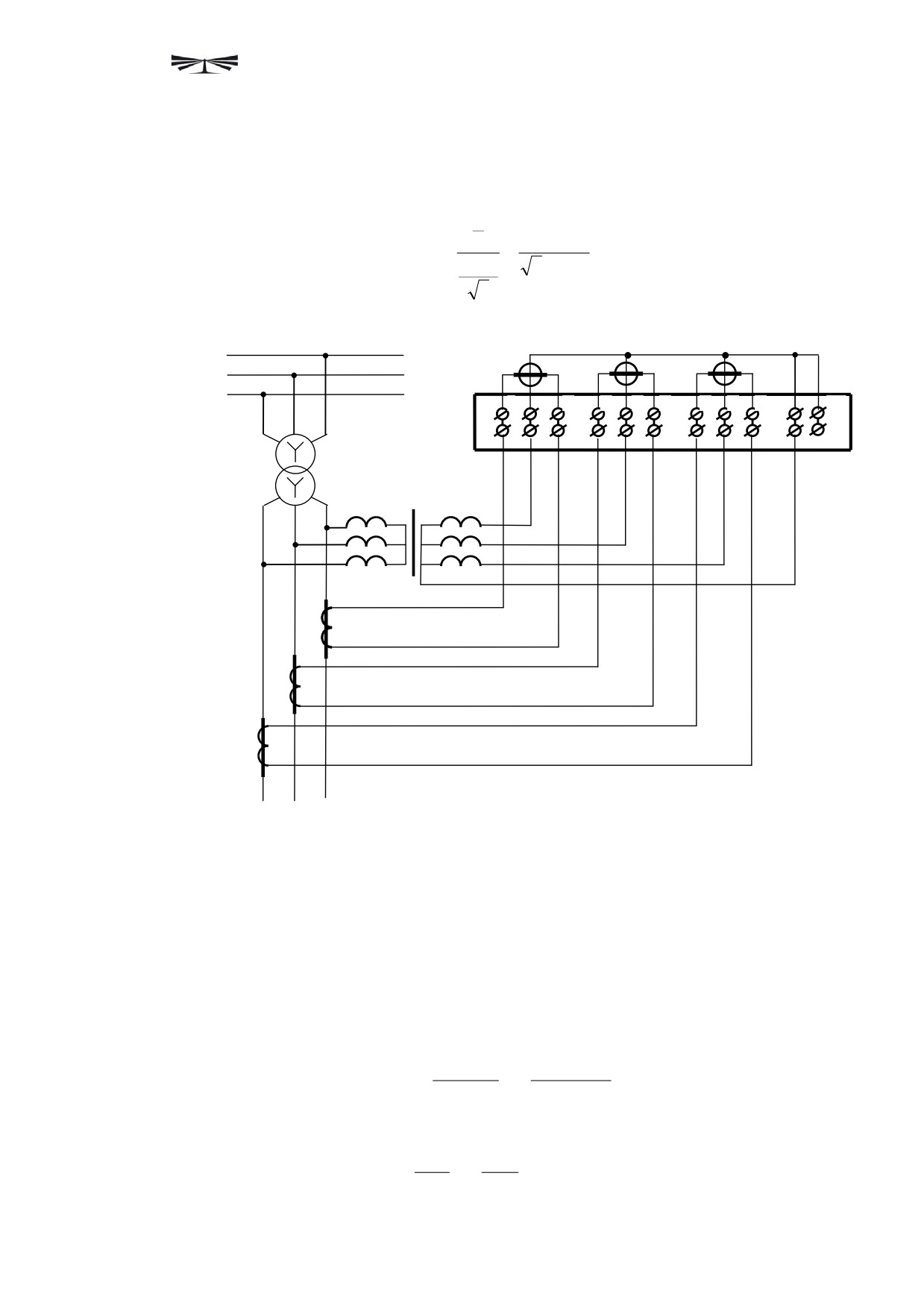

Приложение В Схемы подключения счетчиков к электрической сети
96

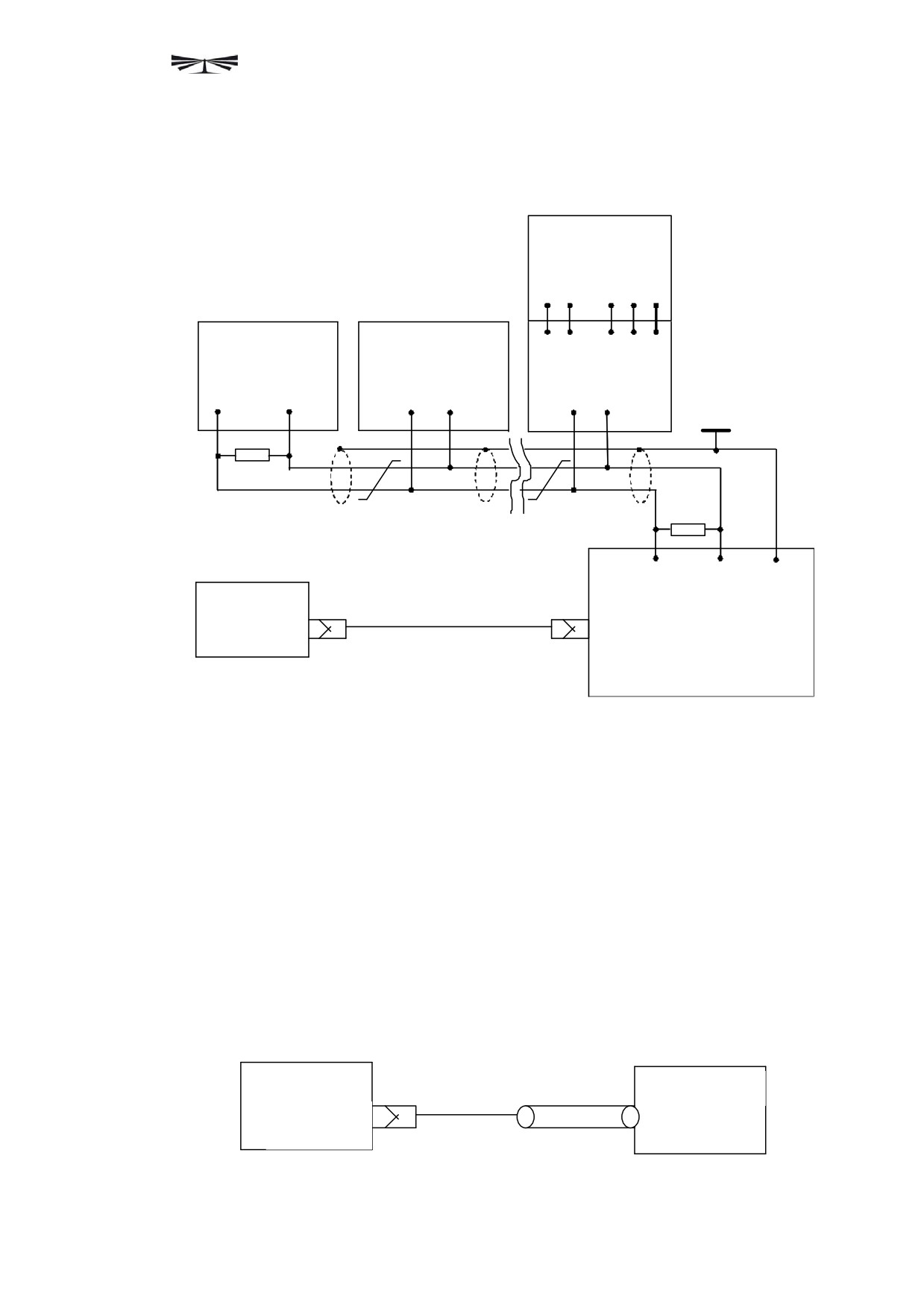

Приложение Г Схемы подключения счетчиков к компьютеру
101
Приложение Д Сообщения об ошибках и режимах управления нагрузкой
102
Руководство по эксплуатации. Часть 2. Методика поверки ИЛГШ.411152.167РЭ1
3
Настоящее руководство по эксплуатации (далее РЭ) содержит сведения о счетчике
электрической энергии многофункциональном ПСЧ-4ТМ.05МК (далее счетчик) необходи-
мые для обеспечения полного использования его технических возможностей, правильной
эксплуатации и технического обслуживания.
Работы по техническому обслуживанию и ремонту счетчика должны проводить спе-
циалисты, прошедшие специальную подготовку и имеющие удостоверение на право техни-
ческого обслуживания и ремонта счетчика.
1
Требования безопасности
1.1
Перед эксплуатацией необходимо ознакомиться с эксплуатационной
документацией на счетчик.
1.2
К работам по монтажу, техническому обслуживанию и ремонту счетчика
допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалифи-
кационную группу по электробезопасности не ниже III для электроустановок до 1000 В.
1.3
Все работы, связанные с монтажом счетчика, должны производиться при от-
ключенной сети.
1.4
При проведении работ по монтажу и обслуживанию счетчика должны быть
соблюдены требования ГОСТ 12.2.007.0-75 и «Правила технической эксплуатации электро-
установок потребителей» и « Межотраслевые правила по охране труда (правила безопасно-
сти) при эксплуатации электроустановок».
1.5
Счетчик соответствует требованиям безопасности технического регламента
Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011,
ГОСТ 12.2.091-2012, ГОСТ 31818.11-2012 класс защиты II.
2
Описание счетчика и принципа его работы
2.1
Назначение счетчика
2.1.1
Счетчик предназначен для измерения и учета активной и реактивной энергии
(в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с програм-
мируемым временем интегрирования (в том числе и с учетом потерь), фиксации максиму-
мов мощности, измерения параметров сети и параметров качества электрической энергии в
трехфазных сетях переменного тока.
2.1.2
В части метрологических характеристик счётчик удовлетворяет требованиям
ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.21-2012 при измерении активной
энергии и мощности прямого и обратного направления для классов точности 0,5S и 1,
ГОСТ 31819.23-2012 при измерении реактивной энергии и мощности прямого и обратного
направления для классов точности 1 и 2.
2.1.3
Счетчик имеет интерфейсы связи и предназначен для работы, как автономно,
так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в
составе автоматизированных систем диспетчерского управления (АСДУ).
2.1.4
В счетчик могут быть установлены дополнительные интерфейсные модули для
обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети GSM, PLC,
Ethernet, RF, Wi-Fi.
2.1.5
Счетчик может применяться как средство коммерческого или технического
учета электрической энергии на предприятиях промышленности и в энергосистемах, осуще-
ствлять учет потоков мощности в энергосистемах и межсистемных перетоков.
2.1.6
Запись счетчика при его заказе и в конструкторской документации другой
продукции должна состоять из наименования счетчика, условного обозначения варианта
4
исполнения счетчика, условного обозначения типа устанавливаемого дополнительного ин-
терфейсного модуля и номера технических условий.
Пример записи счётчика - «Счётчик электрической энергии многофункциональный
ПСЧ-4ТМ.05МК.XX.YY ИЛГШ.411152.167ТУ», где:
XX - условное обозначение варианта исполнения счетчика в соответствии с таблицей 1;
YY - условное обозначение типа устанавливаемого дополнительного интерфейсного
модуля в соответствии с таблицей 2.
Если в счетчик не устанавливается дополнительный интерфейсный модуль, то поле
YY должно оставаться пустым.
ВНИМАНИЕ!
При заказе счетчика с дополнительным интерфейсным модулем, вариант исполнения счет-
чика должен быть четным с резервным источником питания.
2.2
Сведения о сертификации
2.2.1
Декларация о соответствии требованиям технических регламентов Таможен-
ного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и
ТР
ТС
004/2011
«О
безопасности
низковольтного
оборудования»
ТС № RU Д-RU.АГ78.В.11577, зарегистрированная органом по сертификации продукции и
услуг ФБУ «Нижегородский ЦСМ» 17.04.2014 г.
2.2.2
Свидетельство об утверждении типа средств измерений «Счетчики электриче-
ской энергии многофункциональные ПСЧ-4ТМ.05МК» RU.С.34.011.А
№ 62838,
регистрационный номер в Государственном реестре средств измерений № 64450-16.
2.3
Варианты исполнения счетчика
2.3.1
В модельный ряд счетчиков входят счетчики, отличающиеся номинальным
(базовым) током, номинальным напряжением, наличием резервного блока питания, видами
и числом направлений учета энергии, способом подключения к электрической сети и типом
установленного дополнительного интерфейсного модуля. Счётчики всех вариантов испол-
нения имеют датчик воздействия магнитного поля повышенной индукции. Варианты испол-
нения счетчиков приведены в таблице 1. Типы устанавливаемых дополнительных интер-

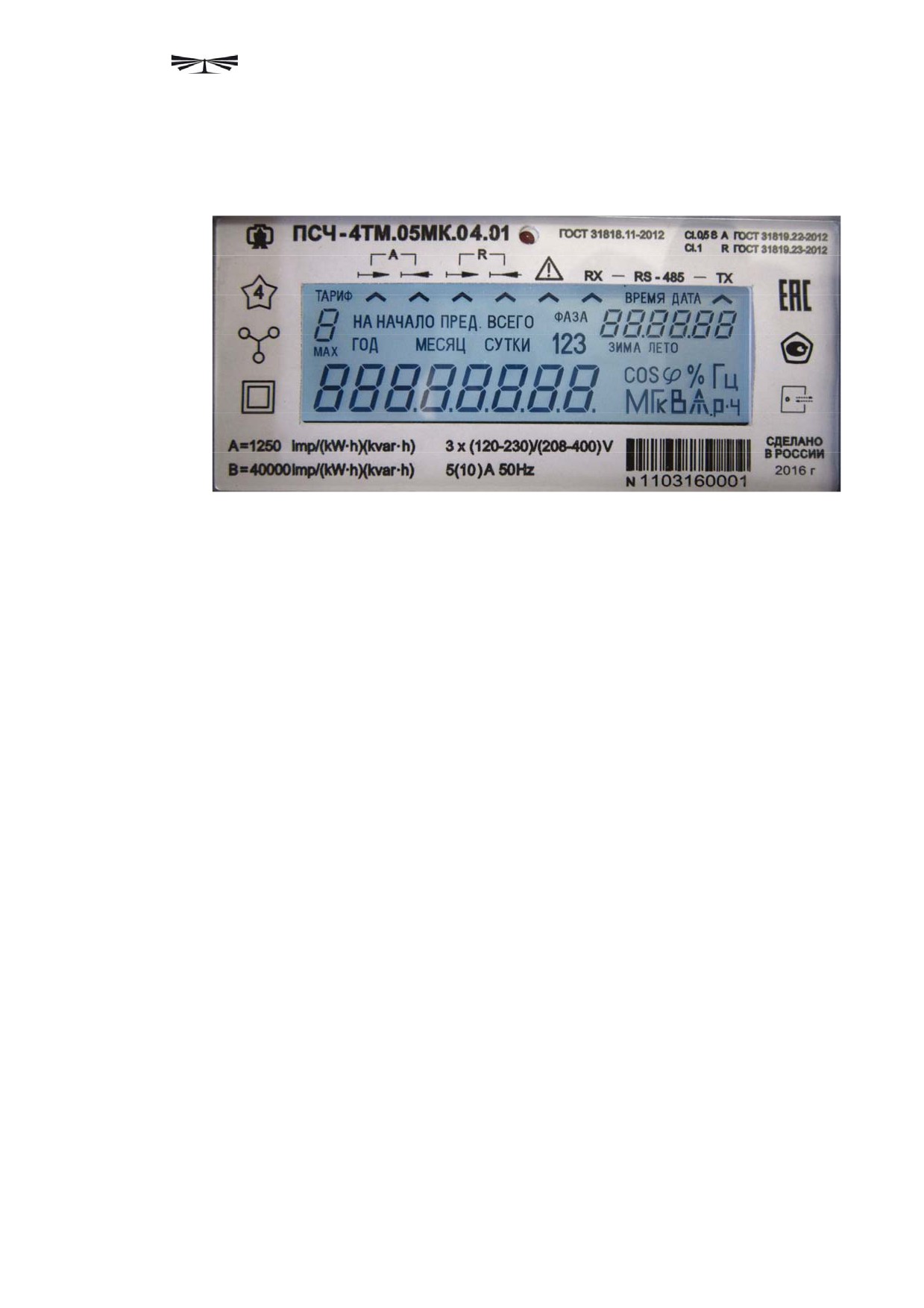

фейсных модулей приведены в таблице 2. Внешний вид счетчика приведен на рисунке 1, га-
баритный чертеж и установочные размеры приведены в приложении А.
2.3.1.1 Двунаправленный счетчик предназначен для многотарифного учета активной и
реактивной электрической энергии прямого и обратного направления (четыре канала учета).
2.3.1.2 Однонаправленный счетчик предназначен для многотарифного учета только ак-
тивной электрической энергии независимо от направления тока в каждой фазе сети (один
канал учета по модулю).
2.3.1.3 Комбинированный счетчик предназначен для многотарифного учета активной
энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной
энергии прямого и обратного направления (три канала учета).
2.3.1.4 Двунаправленный и комбинированный счетчики могут конфигурироваться для
работы в однонаправленном режиме (три канала учета) и учитывать:
активную энергию прямого и обратного направления, как активную энергию пря-
мого направления (учет по модулю);
реактивную энергию первого и третьего квадранта, как реактивную энергию пря-
мого направления (индуктивная нагрузка);
реактивную энергию четвертого и второго квадранта, как реактивную энергию об-
ратного направления (емкостная нагрузка).
5
2.3.2
Работа счетчика в однонаправленном режиме возможна только на линиях с
потоком энергии в одном направлении. При этом исключается возможность искажения уче-
та при не правильном подключении токовых цепей счетчика.
Таблица 1 - Варианты исполнения счетчиков ПСЧ-4ТМ.05МК
Номи-
Класс точ-
наль-
ности по
Наличие
Вариант
Условное
ный
Номиналь-
учету ак-
резервно-
исполне-
обозначение
(макси-
ное напря-
тивной/
Учет энергии
го блока
ния
счетчика
мальны
жение, В
реактивной
питания
й) ток,
энергии
А
Счетчики трансформаторного включения
ПСЧ-4ТМ.05МК.00
5(10)
Двунаправлен-
есть
411152.167
ПСЧ-4ТМ.05МК.01
5(10)
3×(57,7-115)/
ные
(четыре
нет
-01
ПСЧ-4ТМ.05МК.02
1(2)
(100-200)
канала учета)
есть
-02
ПСЧ-4ТМ.05МК.03
1(2)
активной и ре-
нет
-03
0,5S / 1
ПСЧ-4ТМ.05МК.04
5(10)
активной энер-
есть
-04
гии прямого и
ПСЧ-4ТМ.05МК.05
5(10)
3× (120-230)/
нет
-05
обратного на-
ПСЧ-4ТМ.05МК.06
1(2)
(208-400)
есть
-06
правления.
ПСЧ-4ТМ.05МК.07
1(2)
нет
-07
ПСЧ-4ТМ.05МК.08
5(10)
Однонаправ-
есть
-08
3×(57,7-115)/
ленные (один
ПСЧ-4ТМ.05МК.09
5(10)
(100-200)
нет
-09
канал учета по
0,5S / 1
модулю) ак-
ПСЧ-4ТМ.05МК.10
5(10)
есть
-10
тивной энергии
3×(120-230)/
ПСЧ-4ТМ.05МК.11
5(10)
(208-400)
независимо от
нет
-11
направления.
ПСЧ-4ТМ.05МК.12
5(10)
Комбиниро-
есть
-12
ПСЧ-4ТМ.05МК.13
5(10)
ванные (три
нет
-13
3×(57,7-115)/
канала учета)
ПСЧ-4ТМ.05МК.14
1(2)
(100-200)
есть
-14
активной энер-
ПСЧ-4ТМ.05МК.15
1(2)
нет
-15
гии независимо
0,5S / 1
ПСЧ-4ТМ.05МК.16
5(10)
от направления
есть
-16
ПСЧ-4ТМ.05МК.17
5(10)
и реактивной
нет
-17
3×(120-230)/
энергии прямо-
ПСЧ-4ТМ.05МК.18
1(2)
(208-400)
есть
-18
го и обратного
ПСЧ-4ТМ.05МК.19
1(2)
нет
-19
направления.
Счетчики непосредственного включения
ПСЧ-4ТМ.05МК.20
5(100)
Двунаправ-
есть
-20
ПСЧ-4ТМ.05МК.21
5(100)
ленные
нет
-21
ПСЧ-4ТМ.05МК.22
5(100)
Однонаправ-
есть
-22
3×(120-230)/
1 / 2
ПСЧ-4ТМ.05МК.23
5(100)
(208-400)
ленные
нет
-23
ПСЧ-4ТМ.05МК.24
5(100)
Комбиниро-
есть
-24
ПСЧ-4ТМ.05МК.25
5(100)
ванные
нет
-25
6
Таблица 2 - Типы устанавливаемых дополнительных интерфейсных модулей
Условное
Наименование
обозначение
01
Коммуникатор GSM C-1.02.01
02
Модем PLC M-2.01.01 (однофазный)
03
Модем PLC M-2.01.02 (трехфазный)
04
Коммуникатор 3G C-1.03.01
05
Модем Ethernet М-3.01.ZZ
06
Модем ISM М-4.01.ZZ (430 МГц)
07
Модем ISM М-4.02.ZZ (860 МГц)
08
Модем ISM М-4.03.ZZ (2400 МГц)
09
Модем оптический М-5.01.ZZ
10
Коммуникатор Wi-Fi C-2.ZZ.ZZ
ZZ - вариант исполнения интерфейсного модуля
Примечание - В счетчики могут устанавливаться дополнительные интерфейсные
модули, не приведенные в таблице со следующими характеристиками:
при питании от внутреннего источника счетчика с напряжением 6 В потребляе-
мый ток не должен превышать 400 мА;
при питании от внешнего источника величина напряжения изоляции цепей
интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадра-
тическое значение в течение 1 минуты).
2.3.3
Счетчики
трансформаторного
включения
(ПСЧ-4ТМ.05МК.00
-
ПСЧ-4ТМ.05МК19) предназначены для многотарифного учета электрической энергии в трех
и четырехпроводных сетях переменного тока с напряжением 3×(57,7-115)/(100-200) В или
3×(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(2)
или 5(10) А.
Подключение счетчиков трансформаторного включения к сети производится через
измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением
3×(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными
напряжениями из ряда: 57,7, 63,5, 100, 110, 115 В.
Счетчики с номинальным напряжением 3×(120-230)/(208-400) В могут использовать-
ся как с измерительными трансформаторами напряжения, так и без них на подключениях с
номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.
2.3.4
Счетчики
непосредственного
включения
(ПСЧ-4ТМ.05МК20
-
ПСЧ-4ТМ.05МК25) предназначены для многотарифного учета электрической энергии в трех
и четырехпроводных сетях переменного тока с напряжением 3×(120-230)/(208-400) В, часто-
той (50±2,5) Гц, базовым (максимальным) током 5(100) А.
Счетчики непосредственного включения не чувствительны к постоянной состав-
ляющей в цепи переменного тока и могут использоваться на подключениях с номинальными
фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.
2.4
Функциональные возможности
2.4.1
Тарификация и учет энергии
2.4.1.1 Счетчик ведет многотарифный учет активной и реактивной энергии прямого и
обратного направления (в зависимости от варианта исполнения и конфигурирования) в че-
тырех тарифных зонах (тариф Т1-Т4 и сумма по всем тарифам), по четырем типам дней
(будни, суббота, воскресение, праздник) в двенадцати сезонах. Сезоном является календар-
ный месяц года. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в
сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.
7
2.4.1.2 Тарификатор счетчика использует расписание праздничных дней и список пе-
ренесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня,
не изменяя тарифного расписания (например, рабочая суббота, которая должна тарифициро-
ваться как будничный день).
2.4.1.3 Счетчик ведет не тарифицированный учет энергии с учетом активных и реак-
тивных потерь в линии электропередачи и силовом трансформаторе.
2.4.1.4 Счетчик, наряду с трехфазным учетом, ведет не тарифицированный пофазный
учет (раздельно по каждой фазе сети) активной и реактивной энергии прямого и обратного
направления, если это предусмотрено параметрами конфигурации. По умолчанию пофазный
учет отключен.
2.4.1.5 Счетчик ведет архивы тарифицированной учтенной энергии, не тарифициро-
ванной энергии с учетом потерь и не тарифицированный пофазный учет (активной, реактив-
ной прямого и обратного направления), а также учет числа импульсов, поступающих от
внешних устройств по цифровому входу:
всего от сброса (нарастающий итог);
за текущие и предыдущие сутки;
на начало текущих и предыдущих суток;
за каждые предыдущие календарные сутки глубиной до 30 дней;
на начало каждых предыдущих календарных суток глубиной до 30 дней;
за текущий месяц и двенадцать предыдущих месяцев;
на начало текущего месяца и двенадцати предыдущих месяцев;
за текущий и предыдущий год;
на начало текущего и предыдущего года.
2.4.1.6 В счетчик может быть введено начало расчетного периода отличное от первого
числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за рас-
четный период и на начало расчетного периода. Название расчетного периода будет совпа-
дать с названием месяца начала расчетного периода. Годовые архивы будут начинаться не с
первого января, а со дня начала расчетного периода.
2.4.1.7 Счетчик может конфигурироваться для работы в однотарифном режиме, не за-
висимо от введенного тарифного расписания. При этом учет энергии будет вестись по тари-
фу 1.
2.4.2
Профили мощности нагрузки
2.4.2.1 Двунаправленный счетчик ведет два четырехканальных независимых массива
профиля мощности с программируемым временем интегрирования от 1 до 60 минут для ак-
тивной и реактивной мощности прямого и обратного направления.
2.4.2.2 Комбинированный счетчик ведет два трехканальных массива профиля мощно-
сти с программируемым временем интегрирования от 1 до 60 минут для активной мощности
не зависимо от направления и реактивной мощности прямого и обратного направления.
2.4.2.3 Однонаправленный счетчик ведет два одноканальных массива профиля мощ-
ности с программируемым временем интегрирования от 1 до 60 минут для активной мощно-
сти не зависимо от направления.
Примечание - Для всех счетчиков непосредственного включения и для счетчиков
трансформаторного включения на подключениях с номинальными напряжениями
3×(100-115)/(173-200) В время интегрирования мощности может программироваться только
в диапазоне от 1 до 30 минут.
2.4.2.4 Каждый массив профиля мощности может конфигурироваться для ведения
профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропере-
дачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
8
2.4.2.5 Глубина хранения каждого массива профиля, в зависимости от времени интег-
рирования мощности, приведена в таблице 3.
Таблица 3 - Глубина хранения массива профиля мощности
Время интегрирования, минут
Глубина хранения, часов
Глубина хранения, суток
1
134
5,5
2
264
11
3
390
16,2
4
512
21,3
5
630
26,2
6
744
31
10
1170
48,7
12
1365
56,8
15
1638
68,2
20
2048
85,3
30
2730
113,7
60
4096
170,6
2.4.3
Регистрация максимумов мощности нагрузки
2.4.3.1 Счетчик может использоваться как регистратор максимумов мощности (актив-
ной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности
с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
2.4.3.2 Максимумы мощности фиксируются в архивах счетчика:
от сброса (ручной сброс или сброс по интерфейсному запросу):
за текущий и каждый из двенадцати предыдущих месяцев.
2.4.3.3 В архивах максимумов фиксируется значение максимума мощности и время,
соответствующее окончанию интервала интегрирования мощности соответствующего мас-
сива профиля.
2.4.3.4 Если массив профиля мощности сконфигурирован для мощности с учетом по-
терь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.
2.4.4
Измерение и учет потерь
2.4.4.1 Счетчик производит расчет активной и реактивной мощности потерь в линии
электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям
и на основании введенных значений номинальных мощностей потерь. Номинальные мощно-
сти потерь рассчитываются на основании паспортных данных силового и измерительного
оборудования объекта и подробно описаны в приложении Б.
2.4.5
Измерение параметров сети и показателей качества электричества
2.4.5.1 Счетчик измеряет мгновенные значения
(время интегрирования от
0,2 до
5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и может
использоваться как измеритель или датчик параметров, приведенных в таблице 4.
2.4.5.2 Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают
как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и
напряжением в каждой фазе сети и могут использоваться для оценки правильности подклю-
чения счетчика.
9
Таблица 4 - Измеряемые параметры
Цена единицы
Наименование параметра
младшего разря-
Примечание
да индикатора
Активная мощность, Вт
0,01
Реактивная мощность, вар
0,01
По каждой фазе сети и
Полная мощность, В·А
0,01
сумме фаз
Активная мощность потерь, Вт
0,01
Реактивная мощность потерь, вар
0,01
Коэффициент активной мощности cos φ
0,01
Коэффициент реактивной мощности sin φ
0,01
Коэффициент реактивной мощности tg φ
0,01
Фазное напряжение, В
0,01
По каждой фазе сети
Межфазное напряжение, В
0,01
По каждой паре фаз
Напряжение прямой последовательности, В
0,01
Ток, А
0,0001
По каждой фазе сети
Ток нулевой последовательности, А
0,0001
Справочные данные
Частота сети, Гц
0,01
Коэффициент искажения синусоидальности
0,01
кривой токов, %
Коэффициент несимметрии тока по нулевой
0,01
и обратной последовательностям, %
Коэффициент искажения синусоидальности
0,01
Справочные данные
кривой фазных напряжений, %
Коэффициент искажения синусоидальности
0,01
кривой межфазных напряжений, %
Коэффициент несимметрии напряжения по
0,01
нулевой и обратной последовательностям, %
Текущее время, с
1
Текущая дата
Температура внутри счетчика, °С
1
Примечания
1 Цена единицы младшего разряда и размерности указаны для коэффициентов
трансформации, равных 1.
2 Все параметры индицируются с учетом введенных коэффициентов трансформа-
ции напряжения и тока.
2.4.5.3 Счетчик может использоваться как измеритель показателей качества электриче-
ской энергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фаз-
ных (межфазных, прямой последовательности) напряжений и частоты сети.
2.4.6
Испытательные выходы и цифровые входы
2.4.6.1 В счетчике функционируют два изолированных испытательных выхода основ-
ного передающего устройства. Каждый испытательный выход может конфигурироваться:
для формирования импульсов телеметрии одного из каналов учета энергии (актив-
ной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
для формирования сигнала индикации превышения программируемого порога
мощности (активной, реактивной, прямого и обратного направления);
для формирования сигналов телеуправления;
10
для формирования сигнала контроля точности хода встроенных часов (только вы-
ход канала 0);
для формирования сигнала управления нагрузкой по различным программируемым
критериям (только выход канала 0).
2.4.6.2 В счетчиках функционирует один цифровой вход, который может конфигури-
роваться:
для управления режимом поверки;
для счета нарастающим итогом количества импульсов, поступающих от внешних
устройств (по переднему, заднему фронту или обоим фронтам);
как вход телесигнализации.

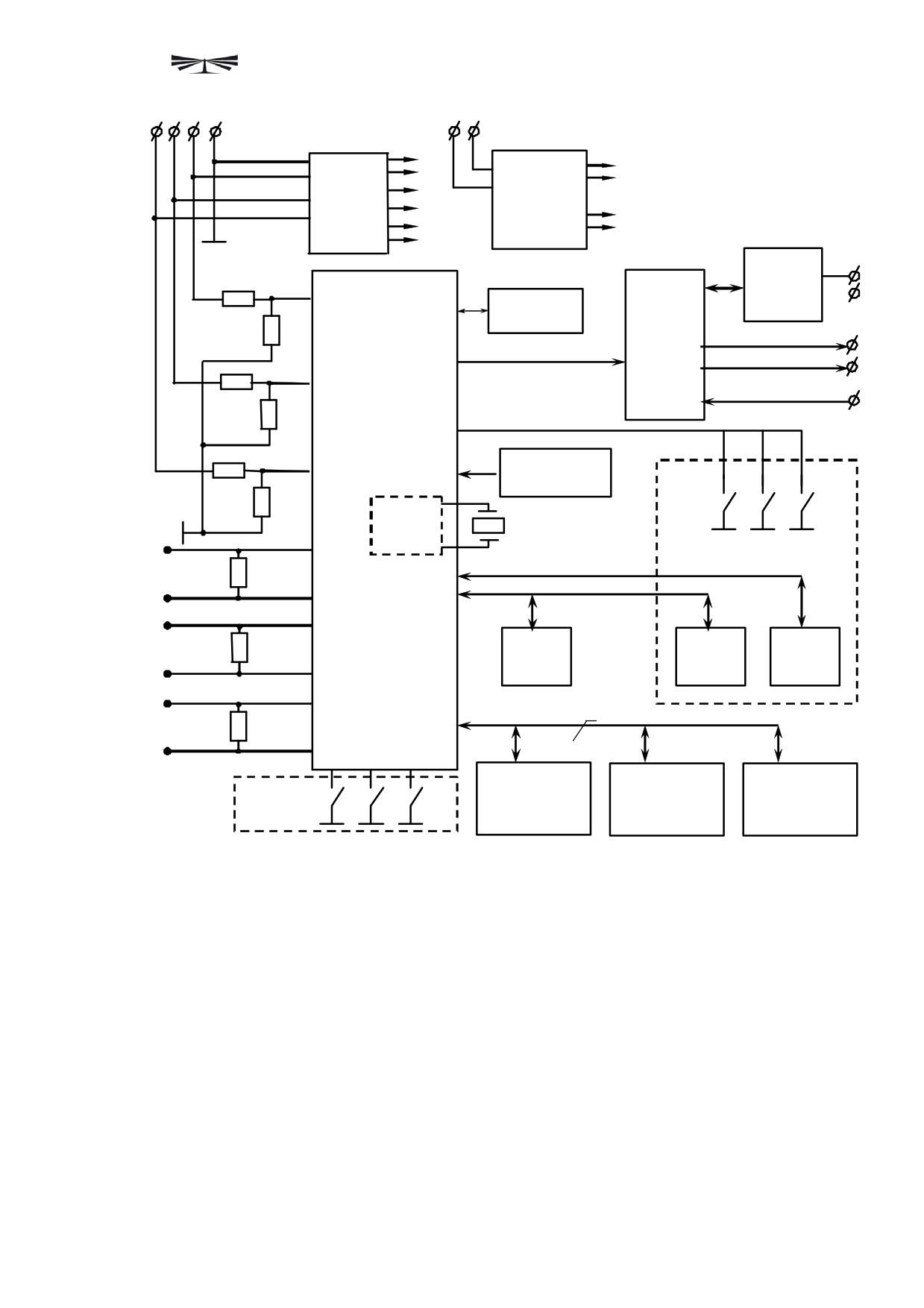

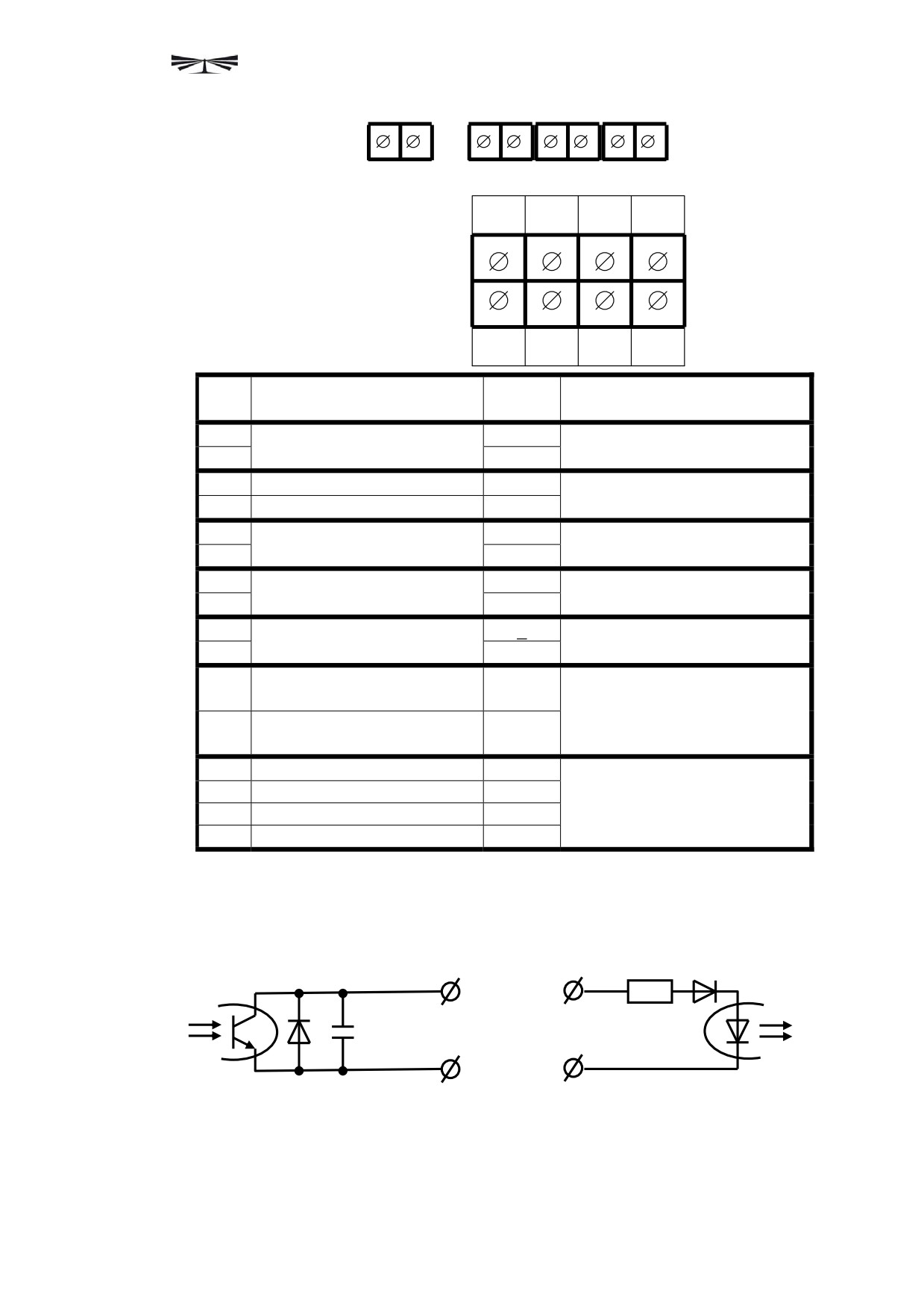

Фрагменты схемы испытательного выходов и цифрового входа приведены на
рисунке В.9 приложения В.
2.4.7
Управление нагрузкой
2.4.7.1 Счетчик позволяет формировать сигнал управления нагрузкой на конфигури-
руемом испытательном выходе (канал 0) по различным программируемым критериям для
целей управления нагрузкой внешним отключающим устройством.
2.4.7.2 Счетчик с функцией управления нагрузкой может работать в следующих режи-
мах:
в режиме ограничения мощности нагрузки;
в режиме ограничения энергии за сутки;
в режиме ограничения энергии за расчетный период (за месяц, если расчетный пе-
риод начинается с первого числа месяца);
в режиме контроля напряжения сети;
в режиме контроля температуры счетчика;
в режиме управления нагрузкой по расписанию.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Не зависимо от установленных режимов, сигнал управления нагрузкой формируется
по интерфейсной команде оператора.
2.4.7.3 В режиме ограничения мощности нагрузки формирование сигнала управления
нагрузкой может производиться по каждому виду мощности трехфазной системы (активной,
реактивной, прямого и обратного направления) при превышении ее среднего значения уста-
новленного лимита (порога). В качестве средних мощностей для сравнения с установленны-
ми порогами выступают мощности из первого или второго массива профиля, усредненные
по двум конфигурируемым алгоритмам:
усредненная на всем интервале интегрирования соответствующего массива профи-
ля с получением результата для сравнения в конце интервала интегрирования;
усредненная на части интервала интегрирования соответствующего массива про-
филя, когда значение текущей средней мощности на интервале интегрирования достигло
порогового значения.
По первому алгоритму усреднения сигнал разрешения включения нагрузки формиру-
ется в конце следующего интервала интегрирования при условии, что средние мощности на
этом интервале ниже пороговых значений.
По второму алгоритму усреднения сигнал разрешения включения нагрузки формиру-
ется безусловно в начале следующего интервала интегрирования.
2.4.7.4 В режиме ограничения энергии за сутки сигнал отключения нагрузки формиру-
ется по превышению энергии каждого вида (активной, реактивной, прямого и обратного на-
правления), учтенной с начала текущих суток, установленных пределов. При этом, в зави-
симости от конфигурации, ограничение энергии возможно как по каждому тарифу, так и по
сумме тарифов. Сигнал разрешения включения нагрузки формируется по наступлению сле-
11
дующих суток.
2.4.7.5 В режиме ограничения энергии за расчетный период сигнал отключения на-
грузки формируется по превышению энергии каждого вида (активной, реактивной, прямого
и обратного направления), учтенной с начала текущего расчетного периода, установленных
пределов. При этом, в зависимости от конфигурации, ограничение энергии возможно как по
каждому тарифу, так и по сумме тарифов. Сигнал разрешения включения нагрузки форми-
руется по наступлению следующего расчетного периода (следующего месяца, если расчет-
ный период начинается с первого числа месяца).
2.4.7.6 В режиме контроля напряжения сети сигнал отключения нагрузки формируется
по выходу каждого фазного напряжения, усредненного на заданном интервале времени, за
установленные верхние/нижние границы. Сигнал разрешения включения нагрузки форми-
руется при возврате напряжения в пределы установленных границ с учетом установленного
гистерезиса и в течение времени, определяемого параметрами конфигурации счетчика.
2.4.7.7 В режиме контроля температуры сигнал отключения нагрузки формируется при
превышении температуры внутри счетчика значения 80 °С. Сигнал разрешения включения
нагрузки формируется при снижении температуры внутри счетчика ниже 75 °С.
2.4.7.8 В режиме управления нагрузкой по расписанию сигнал управления нагрузкой
формируется по встроенным часам в моменты времени, определяемые расписанием управ-
ления нагрузки.
Расписание управления нагрузкой состоит из сезонных расписаний, которых двена-
дцать. Сезоном является календарный месяц года, начинающийся с первого числа. Сезонное
расписание состоит из суточных расписаний по числу типов дней (будни, суббота, воскресе-
нье, праздник). Каждое суточное расписание имеет 144 десяти минутных интервала, и каж-
дому интервалу может быть поставлено в соответствие одно из двух возможных состояний
формируемого сигнала управления нагрузкой (нагрузка отключена/нагрузка включена).
2.4.7.9 При появлении любой из описанных выше причин сигнал отключения нагрузки
формируется мгновенно с формированием записи в журнале управления нагрузкой и выда-
чей на табло времени и даты индикатора номера причины отключения в виде сообщения
OFFххх., где ххх - номер причины. Если причин несколько, то сообщения с номерами при-
чин индицируются последовательно. При устранении всех причин отключения счетчик пе-
реходит в состояние разрешения включения нагрузки. При этом формируется запись в жур-
нале управления нагрузкой с выдачей на табло времени и даты индикатора сообщения о раз-
решении включения нагрузки в виде сообщения OFF-Оn. Сигнал включения нагрузки фор-
мируется по нажатию любой кнопки управления режимами индикации счетчика. Возможно
автоматическое включение нагрузки, минуя нажатие кнопки управления, если это преду-
смотрено параметрами конфигурации счетчика.
Если испытательный выход канала 0 не сконфигурирован для формирования сигнала
управления нагрузкой, то журнал управления нагрузкой ведется так же, как и описано выше,
но сообщения на индикатор счетчика не выдаются.
2.4.8
Журналы счетчика

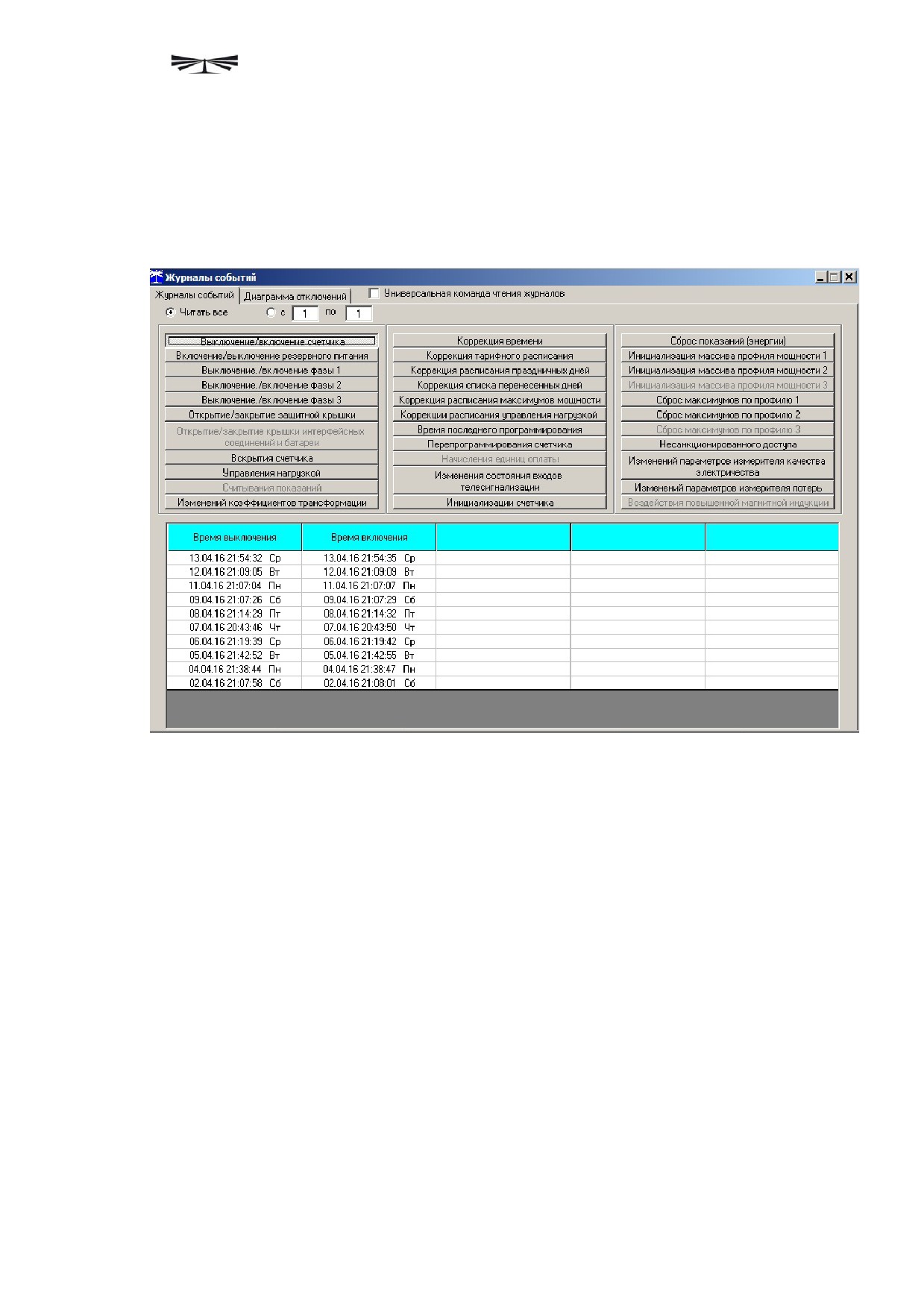

2.4.8.1 Счетчик ведет журналы событий, журналы показателей качества электрической
энергии, журналы превышения порога мощности и статусный журнал.
2.4.8.2 В журналах событий фиксируются времена начала/окончания событий, пе-
речисленных в таблице 5. Все журналы событий имеют глубину хранения по 10 записей,
кроме журнала изменения состояния входа телесигнализации, глубина хранения которого 20
записей и журнала управления нагрузкой, глубина хранения которого 50 записей.
2.4.8.3 В журналах показателей качества электрической энергии фиксируются времена
выхода/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую
12
границу:
отклонения напряжений (фазных, межфазных, прямой последовательности);
частоты сети;
коэффициентов несимметрии напряжения по нулевой и обратной последовательно-
стям;
коэффициентов искажения синусоидальности кривой фазных и межфазных напря-
жений.
2.4.8.4 Глубина хранения каждого журнала выхода за нормально допустимые границы
20 записей, за предельно допустимые границы - 10 записей.
2.4.8.5 В журналах превышения порога мощности фиксируется время выхода/возврата
за установленную границу среднего значения активной и реактивной мощности прямого и
обратного направления из первого или второго массива профиля мощности. Глубина хране-
ния журнала по каждой мощности 10 записей.
2.4.8.6 В статусном журнале фиксируется время изменения и значение измененного
слова состояния счетчика. Глубина хранения статусного журнала 10 записей.
2.4.9
Устройство индикации
2.4.9.1 Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для ото-
бражения учтенной энергии и измеряемых величин и три кнопки управления режимами ин-
дикации. Управление режимами индикации основных параметров может производиться в
динамическом режиме, если это разрешено параметрами конфигурации.
2.4.9.2 Индикатор счетчика может работать в одном из четырех режимов:
в режиме индикации текущих измерений;
в режиме индикации основных параметров;
в режиме индикации вспомогательных параметров;
в режиме индикации технологических параметров.
2.4.9.3 Счетчик в режиме индикации текущих измерений позволяет отображать на таб-
ло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога,
текущего направления, по текущему тарифу.
2.4.9.4 Счетчик в режиме индикации основных параметров позволяет отображать на
табло ЖКИ архивные данные:
учтенную активную и реактивную энергию прямого и обратного направления по
каждому тарифу и сумме тарифов;
энергию с учетом потерь в линии передачи и силовом трансформаторе;
число импульсов от внешних датчиков, посчитанных по цифровому входу.
Все перечисленные выше данные отображаются из ранее сохраненных архивов:
всего от сброса показаний (нарастающий итог);
за текущий и предыдущий год;
за текущий и предыдущий месяц;
за текущие и предыдущие сутки;
на начало текущего года;
на начало текущего и предыдущего месяца;
на начало текущих и предыдущих суток.
Кроме перечисленных выше данных в режиме и индикации основных параметров
отображаются значения и время фиксации утренних и вечерних максимумов мощности по
первому и второму массиву профиля мощности.
2.4.9.5 Счетчик в режиме индикации вспомогательных параметров позволяет отобра-
жать на индикаторе измеренные мгновенные значения физических величин, указанных в
таблице 4.
13
2.4.9.6 Счетчики в режиме индикации технологических параметров позволяют отобра-
жать на индикаторе версию программного обеспечения (ПО) счетчика (34.00.ХХ) и кон-
трольную сумму метрологически значимой части ПО (782E).
2.4.10 Интерфейсы связи
2.4.10.1 Счетчик имеет два равноприоритетных, независимых, гальванически изолиро-
ванных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).
2.4.10.2 Счетчик поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый прото-
кол и обеспечивает возможность считывания через интерфейсы связи архивных данных и
измеряемых параметров, считывания, программирования и перепрограммирования парамет-
ров, указанных в таблице 5.

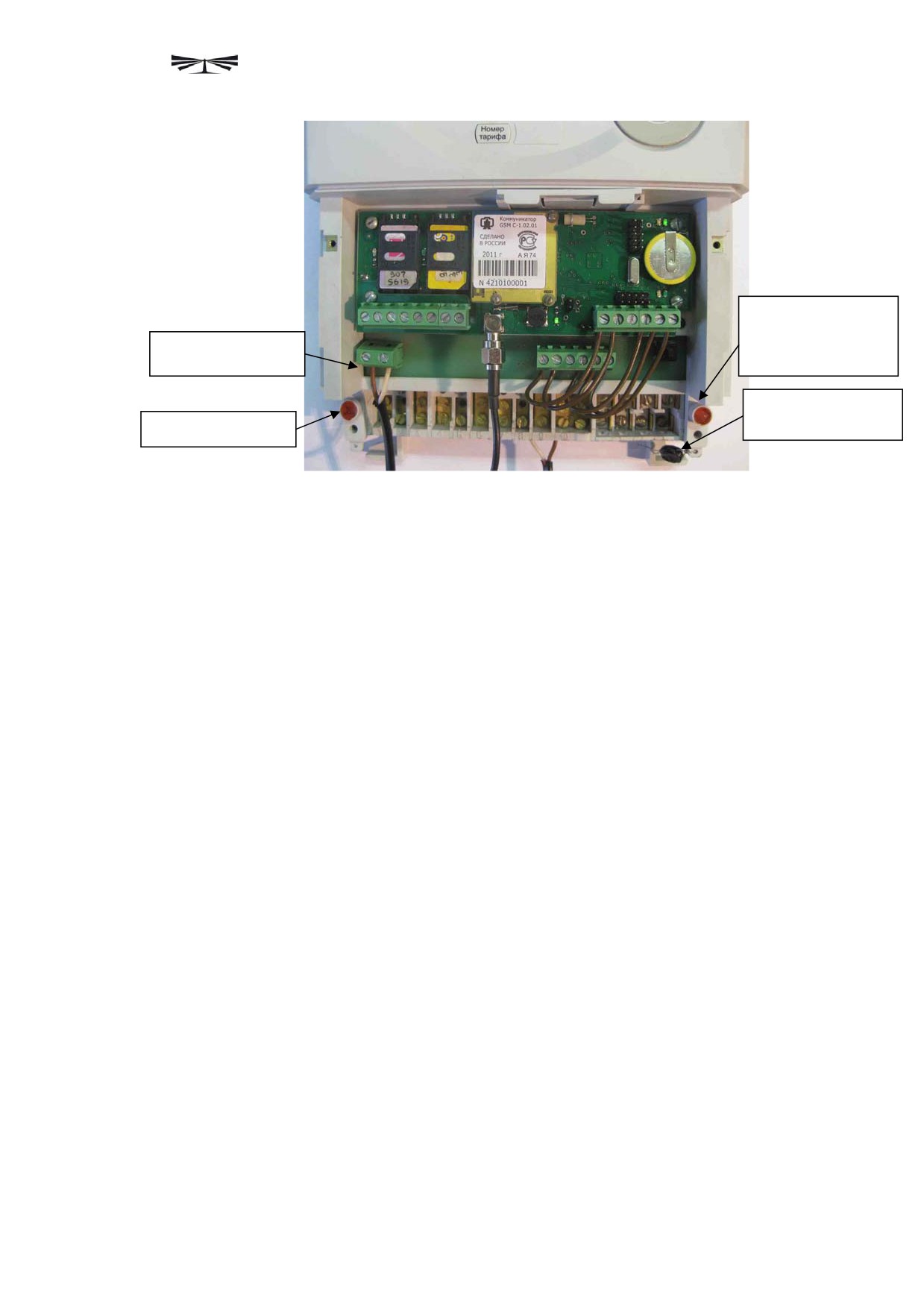

2.4.10.3 В счетчик могут устанавливаться дополнительные интерфейсные модули в со-
ответствии с таблицей 2 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика
через соответствующие сети (GSM, PLC, Ethernet, RF, Wi-Fi). При этом счетчик становится
коммуникатором и к его интерфейсу могут быть подключены другие счетчики объекта без
дополнительных интерфейсных модулей, образуя локальную сеть объекта, с возможностью
удаленного доступа к каждому счетчику объекта.

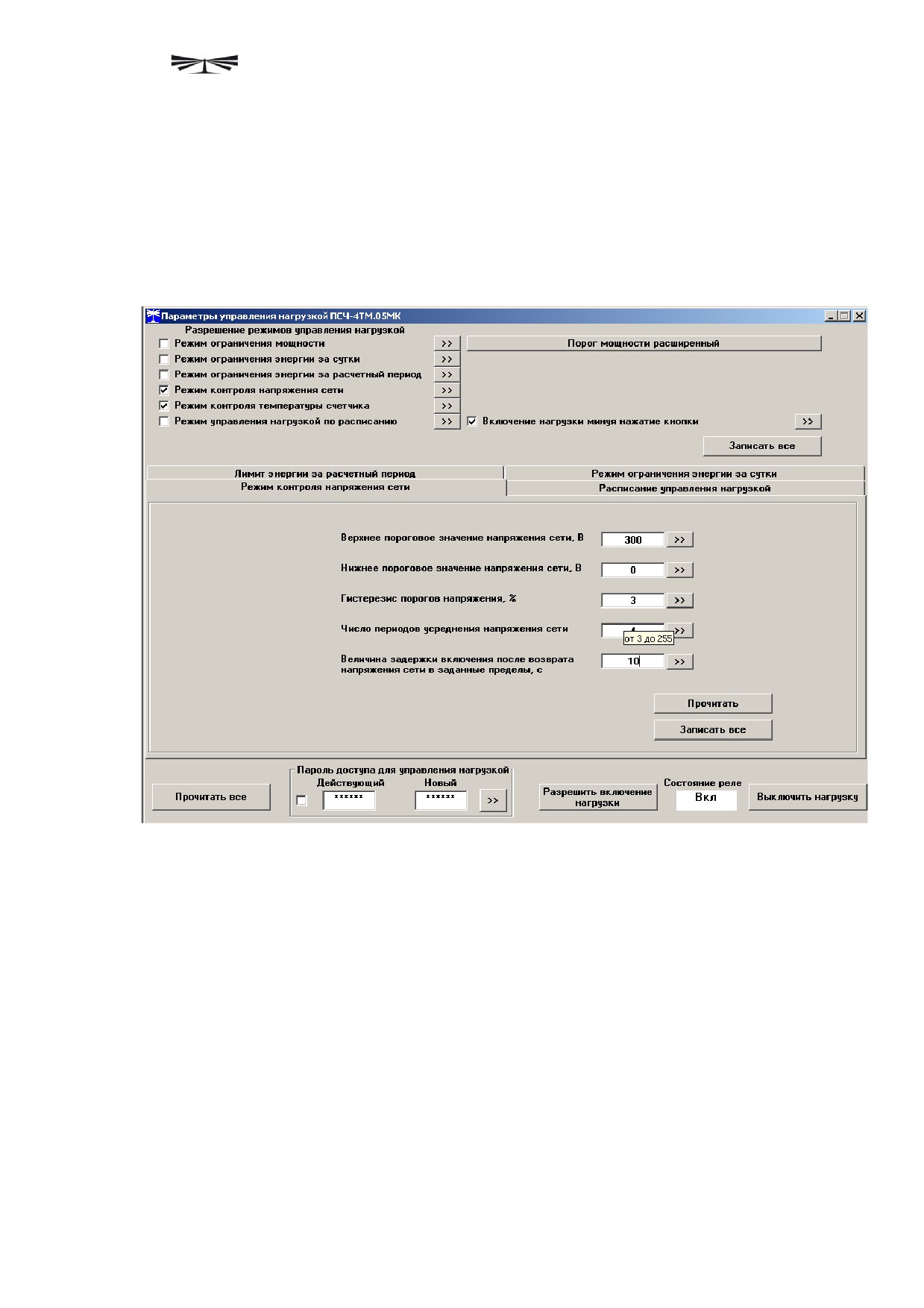

2.4.10.4 Работа со счетчиком через интерфейсы связи может производиться с примене-
нием программного обеспечения «Конфигуратор СЭТ-4ТМ» или программного обеспечения
пользователей.
2.4.10.5 Счетчик обеспечивает возможность управления через интерфейсы связи:
установкой, коррекцией и синхронизацией времени;
режимами индикации;
нагрузкой по команде оператора;
сбросом показаний (очистка регистров учтенной энергии);
сбросом максимумов мощности;
инициализацией массивов профилей мощности;
поиском адреса заголовка массива профиля;
фиксацией данных вспомогательных режимов измерения;
перезапуском счетчика;
инициализацией счетчика.
2.4.10.6 Доступ к параметрам и данным со стороны интерфейсов связи защищен паро-
лями на чтение и программирование (два уровня доступа). Для управления нагрузкой по ко-
манде оператора предусмотрен специальный уровень доступа, аналогично доступа на чте-
ние, только с возможностью управления нагрузкой. Метрологические коэффициенты и за-
водские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
14
Таблица 5 - Параметры счетчика, доступные через интерфейсы связи
Параметры
Запись
Чтение
Скорость обмена по интерфейсу RS-485
+
+
Множитель к таймауту ожидания окончания фрейма
+
+
Пароль первого и второго уровня доступа к данным
+
-
Наименование точки учета (места установки)
+
+
Идентификатор счетчика
+
+
Сетевой адрес (короткий и расширенный)
+
+
Коэффициент трансформации по напряжению и току
+
+
Время интегрирования мощности для первого и второго массива
+
+
профиля мощности
Тарифное расписание, расписание праздничных дней, список пере-
+
+
несенных дней, расписание утренних и вечерних максимумов
мощности, расписание управления нагрузкой
Текущее время и дата
+
+
Время перехода на сезонное время
+
+
Программируемые флаги разрешения/запрета:
+
+
автоматического перехода на сезонное время;
помечать недостоверные срезы в массиве профиля мощности;
использования массива для ведения профиля мощности с уче-
том потерь;
восстановления прерванного режима индикации после включе-
ния питающего напряжения;
автоматического закрытия канала связи после отсутствия обме-
на по RS-485 в течение 30 секунд;
многотарифного режима работы тарификатора;
однонаправленного режима учета энергии;
блокировки счетчика при трехкратном введении неверного па-
роля;
Расширенные программируемые флаги разрешения/запрета
+
+
(группа 1):
начала расчетного периода с заданного числа;
управления нагрузкой при перегреве счётчика;
управления нагрузкой при превышении лимита мощности;
включения нагрузки, минуя нажатие кнопки;
управления нагрузкой по расписанию;
управления нагрузкой в режиме контроля напряжения сети;
управления нагрузкой при превышении лимита энергии за сутки
Период индикации в диапазоне от 1 до 20 секунд
+
+
Пороги активной и реактивной мощности прямого и обратного на-
+
+
правления
Маски режимов индикации
+
+
Конфигурирование испытательных выходов и цифрового входа
+
+
Расширенные программируемые флаги разрешения/запрета
(группа 2):
коррекции времени по оптопорту;
коррекции времени по RS-485;
15
Продолжение таблицы 5
Параметры
Запись
Чтение
ручной коррекции времени;
+
+
1-го или 2-го алгоритма усреднения мощности для сравнения с
порогом при формировании сигнала управления нагрузкой;
режима динамической индикации;
перехода в заданный режим индикации при неактивности кно-
пок управления;
управления нагрузкой при превышении лимита энергии за сутки
по сумме тарифов;
управления нагрузкой при превышении лимита энергии за рас-
четный период;
управления нагрузкой при превышении лимита энергии за рас-
четный период по сумме тарифов
Параметры измерителя качества электричества:
+
+
время интегрирования физической величины;
номинальное напряжение;
нормально и предельно допустимые значения верхних и ниж-
них границ параметров:
1) частоты сети;
2) фазных, межфазных напряжений и напряжения прямой
последовательности;
3) коэффициентов искажения синусоидальности кривой
фазных и межфазных напряжений;
4) коэффициентов несимметрии по нулевой и обратной по-
следовательностям
Текущие значения энергии по текущему тарифу
+
Указатель текущего тарифа
+
Архивы тарифицированной учтенной энергии, не тарифицирован-
+
ной энергии с учетом потерь и учтенного числа импульсов от
внешних датчиков по цифровому входу:
всего от сброса показаний;
за текущий и предыдущий год;
на начало текущего и предыдущего года;
за текущий и каждый из 12 предыдущих месяцев;
на начало текущего и каждого из 12 предыдущих месяцев;
за текущие и предыдущие сутки;
на начало текущих и предыдущих суток;
за каждые предыдущие календарные сутки глубиной до 30 дней;
на начало каждых предыдущих календарных суток глубиной до
30 дней
Средние значения активной и реактивной мощностей прямого и
+
обратного направления из первого и второго массивов профиля
мощности **
Текущие значения активной и реактивной мощности прямого и об-
+
ратного направления из первого и второго массивов профиля мощ-
ности **
Текущие указатели первого и второго массивов профиля мощности
+
16
Продолжение таблицы 5
Параметры
Запись
Чтение
Время и значение утреннего и вечернего максимумов мощности по
+
первому и второму массивам профиля мощности от сброса показа-
ний и за текущий и каждый из 12 предыдущих месяцев
Серийный номер счетчика и дата выпуска
+
Вариант исполнения счетчика
+
Версия программного обеспечения счетчика
+
Журналы событий (глубина хранения 10 записей по каждому событию):
+
время выключения/включения счетчика;
время включения/выключения резервного источника питания;
время выключения/включения фазы 1, фазы 2, фазы 3;
время открытия/закрытия защитной крышки;
время вскрытия счетчика;
время и причина управления нагрузкой (50 записей);
время изменения и значения коэффициентов трансформации;
время коррекции времени и даты;
время коррекции тарифного расписания;
время коррекции расписания праздничных дней;
время коррекции списка перенесенных дней;
время коррекции расписания утренних и вечерних максимумов
мощности;
время коррекции расписания управления нагрузкой;
время последнего программирования;
дата и количество перепрограммированных параметров;
время изменения состояния входа телесигнализации (20 запи-
сей)
время инициализации счетчика;
время сброса показаний (учтенной энергии);
время инициализации первого и второго массива профиля
мощности;
время сброса максимумов мощности по первому и второму
массиву профиля;
дата и количество попыток несанкционированного доступа к
данным;
время и количество изменений параметров измерителя качества
электричества;
время и количество изменений параметров измерителя потерь;
время воздействия повышенной магнитной индукции
Журналы превышения порога мощности
+
Статусный журнал
+
Зафиксированные данные вспомогательных режимов измерения по
+
широковещательному и адресному запросу
Слово состояния счетчика
+
Режимы индикации
+
17
Продолжение таблицы 5
Параметры
Запись
Чтение
Журналы показателей качества электричества (время выхода воз-
+
врата за верхнюю/нижнюю установленные границы нормаль-
но/предельно-допустимых установившихся значений):
отклонения фазных, межфазных напряжений и напряжения
прямой последовательности;
отклонения частоты сети;
коэффициентов искажений синусоидальности кривой фазных и
межфазных напряжений;
коэффициентов несимметрии напряжения по нулевой и обрат-
ной последовательностям
Данные вспомогательных режимов измерения со временем ин-
+
тегрирования от 0,2 до 5 секунд, приведенные в таблице 3
Данные вспомогательных режимов измерения с программируемым
+
временем интегрирования для ведения журналов показателей каче-
ства электричества:
фазные, межфазные напряжения и напряжение прямой после-
довательности *;
коэффициенты искажения синусоидальности кривой фазных и
межфазных напряжений *;
коэффициенты несимметрии напряжения по нулевой и обрат-
ной последовательностям *;
частота сети *
Параметры управления нагрузкой:
+
+
лимиты мощности;
лимиты энергии за сутки по каждому тарифу и сумме тарифов;
лимиты энергии за расчетный период по каждому тарифу и
сумме тарифов;
верхнее и нижнее пороговое напряжение сети;
гистерезис порогов напряжения;
число периодов усреднения напряжения для сравнения с поро-
гом;
время формирования сигнала разрешения включения нагрузки
после возврата напряжения в заданные границы
** Для комбинированных счетчиков - активной мощности независимо от направления
и реактивной мощности обоих направлений; для однонаправленных счетчиков только
активной мощности независимо от направления.
2.4.11 Резервное питание
2.4.11.1 Счетчик, в зависимости от варианта исполнения, имеет встроенный блок ре-
зервного питания, работающий в широком диапазоне входных напряжений от 100 до
265 В переменного или постоянного тока.
2.4.11.2 Счетчик, при питании от резервной сети и отсутствии напряжений во всех трех
фазах измеряемой сети, позволяет считывать параметры и данные через интерфейсы связи и
индикатор. При этом измерение параметров сети и учет энергии не производится.
2.4.11.3 Встроенный блок резервного питания, кроме питания счетчика, обеспечивает
питание встраиваемых дополнительных интерфейсных модулей и формирует на своем вы-
ходе стабилизированное напряжение 6 В с максимальным током потребления 500 мА.
18
2.4.12 Электронные пломбы и датчик магнитного поля
2.4.12.1 В счетчике установлены две энергонезависимые электронные пломбы:
крышки счетчика;
крышки зажимов.
Электронные пломбы фиксируют факт и время открытия/закрытия соответствующей
крышки с формированием записи в журнале событий. Электронные пломбы функционируют
как во включенном, так и в выключенном состоянии счетчика.
2.4.12.2 В счетчике установлен датчик магнитного поля, фиксирующий воздействие на
счетчик магнитного поля повышенной индукции
(2±0,7) мТл
(напряженность
(1600±600) А/м) и выше. При обнаружении воздействия магнитного поля повышенной ин-
дукции в журнале событий делается запись времени начала/окончания воздействия, а на ин-
!
дикаторе счетчика включается курсор «
».
2.5
Условия окружающей среды
2.5.1
В части воздействия климатических факторов внешней среды и механических
нагрузок счетчик соответствует условиям группы 4 по ГОСТ 22261-94 для работы при тем-
пературе окружающего воздуха от минус 40 до плюс 60 °С, относительной влажности до 90
% при температуре
30
°С и давлении от
70 до
106,7 кПа
(от
537 до
800 мм рт.ст.).
2.5.2
Счетчик, при климатических и механических воздействиях в части предель-
ных условий транспортирования соответствует требованиям, установленным для электрон-
ных измерительных приборов групп 4 ГОСТ 22261-94 при температуре окружающего воз-
духа от минус 40 до плюс 70 °С.
2.5.3
Счетчик предназначен для работы в закрытом помещении. Корпус счетчика по
степени защиты от проникновения воды и посторонних предметов соответствуют степени
IР51 по ГОСТ 14254-96.
19
2.6
Состав комплекта счетчика
2.6.1
Состав комплекта счетчика приведен в таблице 6.
Таблица 6 - Состав комплекта счетчика
Обозначение документа
Наименование и условное обозначение
Кол.
Счетчик электрической энергии многофункциональ-
Согласно таблиц 1 и 2
ный ПСЧ-4ТМ.05МК.ХХ.YY
1
(одно из исполнений)
ИЛГШ.411152.167ФО
Формуляр
1
ИЛГШ.411152.167РЭ
Руководство по эксплуатации. Часть 1
1
ИЛГШ.411152.167РЭ1*
Руководство по эксплуатации. Часть 2. Методика по-
1
верки
ИЛГШ.00004-01*
Программное обеспечение
1
«Конфигуратор СЭТ-4ТМ», версия не ниже 18.04.16
ИЛГШ.411915.247
Индивидуальная упаковка
1
Примечания:
1 Позиции, помеченные знаком * поставляются по отдельному заказу.
2 В комплект поставки счетчиков с установленным дополнительным интерфейс-
ным модулем входит руководство по эксплуатации и формуляр из комплекта поставки
модуля.
3 Ремонтная документация разрабатывается и поставляется по отдельному дого-
вору с организациями, проводящими послегарантийный ремонт счетчиков.
4 Документы в электронном виде доступны на сайте завода-изготовителя
по адресу http://www.nzif.ru/.
5 Инсталляционный пакет программы «Конфигуратор СЭТ-4ТМ» и обновления
загрузочного модуля конфигуратора доступны на сайте завода-изготовителя по адресу
http://www.nzif.ru/.
20
2.7
Технические характеристики
2.7.1
Основные технические характеристики приведены в таблице 7.
Таблица 7 - Технические характеристики
Наименование величины
Значение
Класс точности при измерении в прямом
и обратном направлении:
активной энергии
0,5S по ГОСТ 31819.22-2012;
1 по ГОСТ 31819.21-2012;
реактивной энергии
1 или 2 по ГОСТ 31819.23-2012
Номинальный (максимальный) ток, А
1(2) или 5(10);
Базовый (максимальный) ток, А
5(100)
Стартовый ток (чувствительность), мА:
трансформаторного включения
0,001Iном;
непосредственного включения
0,004Iб
Номинальные напряжения, В
3×(57,7-115)/(100-200) или
3×(120-230)/(208-400) (см. таблицу Ошибка! Ис-
точник ссылки не найден.)
Установленный рабочий диапазон на-
от 0,8Uном до 1,15Uном
пряжений, В, счетчиков с Uном:
3×(57,7-115)/(100-200) В
3×(46-132)/(80-230);
3×(120-230)/(208-400) В
3×(96-265)/(166-460)
Предельный рабочий диапазон фазных
от 0 до 440
напряжений (в любых двух фазах), В
Номинальная частота сети, Гц
50
Диапазон рабочих частот, Гц
от 47,5 до 52,5
Пределы допускаемой основной относи-
тельной погрешности измерения, %:
активной мощности (прямого и об-
ратного направления при активной, ин-
дуктивной и емкостной нагрузках), δP,
счетчиков:
±0,5 при 0,05Iном I Iмакс, cosϕ=1;
o трансформаторного включения
±0,6 при 0,05Iном I Iмакс, сosϕ=0,5;
±1,0 при 0,01Iном I < 0,05Iном, сosϕ=1;
±1,0 при 0,02Iном I < 0,05Iном, сosϕ=0,5;
±1,0 при 0,05Iном I Imax, сosϕ=0,25;
o непосредственного включения
±1,0 при 0,1Iб I Iмакс, cosϕ=1, сosϕ=0,5;
±1,5 при 0,05Iб I < 0,1Iб, сosϕ=1;
±1,5 при 0,1Iб I Iмакс сosϕ=0,25
реактивной мощности
(прямого и
обратного направления при активной,
индуктивной и емкостной нагрузках),
δQ,счетчиков
1) трансформаторного включения
±1,0 при 0,05Iном I Iмакс, sinϕ=1, sinϕ=0,5;
±1,5 при 0,01Iном I < 0,05Iном, sinϕ=1;
±1,5 при 0,02Iном I < 0,05Iном, sinϕ=0,5;
±1,5 при 0,05Iном I Iмакс, sinϕ=0,25;
21
Продолжение таблицы 7
Наименование величины
Значение
2) непосредственного включения
±2,0 при 0,1Iб I Iмакс, sinϕ=1, sinϕ=0,5;
±2,5 при 0,05Iб I < 0,1Iб, sinϕ=1;
±2,5 при 0,1Iб I Iмакс, sinϕ=0,25;
полной мощности, δS
δS = δQ (аналогично реактивной мощности);
напряжения (фазного, межфазного,
±0,4 в диапазоне от 0,8Uном до 1,15Uном;
прямой последовательности и их ус-
±0,9 (у счетчиков непосредственного включения)
редненных значений), δu
тока, δI, счетчиков:
1)
трансформаторного включения
±0,4 при Iном I Iмакс;
I
⎞⎤
ном
±
0,4+0,02
1
при 0,01Iном I Iном;
Ix
⎠⎦
2)
непосредственного включения
±0,9 при Iб I Iмакс
I
⎞⎤
б
±
0,9+ 0,05
1⎟⎥
при 0,05Iб I < Iб;
Iх
⎠⎦
частоты и ее усредненного значения
±0,05 в диапазоне от 47,5 до 52,5 Гц;
мощности активных потерь, δPп
(2δi + 2δu);
мощности реактивных потерь, δQп
(2δi + 4δu);
активной энергии и мощности с
Р
Р
п
⎜δ
;
учетом потерь
(прямого и обратного
Р
Рп
Р±Р
Р±Р
п
п
направления), δP ±Pп
реактивной энергии и мощности с
Q
Q
п
⎜δ
учетом потерь
(прямого и обратного
Q
Qп
Q±Q
Q±Q
п
п
направления), δQ±Qп
Средний температурный коэффициент в
диапазоне температур от минус 40 до
плюс 60 °С, %/К, при измерении:
активной энергии и мощности
1)
трансформаторного включения
0,03 при 0,05Iном I Iмакс, cosϕ=1;
0,05 при 0,05Iном I Iмакс, cosϕ=0,5;
2)
непосредственного включения
0,05 при 0,1Iб I Iмакс, cosϕ=1;
0,07 при 0,2Iб I Iмакс, cosϕ=0,5
реактивной энергии и мощности
1) трансформаторного включения
0,05 при 0,05Iном I Iмакс, sinϕ=1;
0,07 при 0,05Iном I Iмакс, sinϕ=0,5
2) непосредственного включения
0,10 при 0,1Iб I Iмакс, cosϕ=1;
0,15 при 0,2Iб I Iмакс, cosϕ=0,5
Пределы допускаемой дополнительной
0,05δд(t), где δд - пределы допускаемой
погрешности измерения частоты, напря-
основной погрешности измеряемой величины, t
жения и тока в диапазоне температур от
- температура рабочих условий, tн - температу-
минус 40 до плюс 60 °С, δtд, %
ра нормальных условий
Точность хода встроенных часов в нор-
мальных условиях во включенном и вы-
±0,5
ключенном состоянии, лучше, c/сут
22
Продолжение таблицы 7
Наименование величины
Значение
Изменение точности хода часов в диапазоне ра-
бочих температур, c/°С /сут:
во включенном состоянии в диапазоне тем-
ператур от минус 40 до плюс 60°С, менее
±0,1;
в выключенном состоянии в диапазоне
±0,22
температур от минус 40 до плюс 70 °С, менее
Полная мощность, потребляемая каждой после-
довательной цепью, не более, ВА
0,1
Активная (полная) мощность, потребляемая ка-
57,7 В
115 В
120 В
230 В
ждой параллельной цепью напряжения в диапа-
зоне напряжений от 57 В, до 115 В и от 120 В до
0,5 (0,8)
0,7 (1,1)
0,7 (1,1)
1,1 (1,9)
230 В, не более, Вт (ВА)
Максимальный ток, потребляемый от резервно-
= 100 В
= 265 В
100 В
265 В
го источника питания переменного или посто-
янного тока, в диапазоне напряжений от 100 В
до 265 В, без учета (с учетом) потребления до-
30 (90)
20 (40)
50 (120)
40 (70)
полнительного интерфейсного модуля (6 В,
500 мА), мА
Начальный запуск счетчика, менее, с
5
Жидкокристаллический индикатор:
число индицируемых разрядов
8;
цена единицы младшего разряда при ото-
бражении энергии и коэффициентах транс-
0,01
формации равных 1, кВтч (кварч)
Тарификатор:
число тарифов
4;
число тарифных зон в сутках
144 зоны с дискретом 10 минут;
число типов дней
4;
12
число сезонов
Характеристики интерфейсов связи:
скорость обмена по оптическому порту
9600 бит/с (фиксированная);
скорость обмена по порту RS-485
38400, 28800, 19200, 9600, 4800, 2400, 1200,
600, 300;
ModBus-подобный, СЭТ-4ТМ.02 совмести-
протокол обмена
мый;
максимальный размер буфера прие-
156;
ма/передачи, байт
максимальное число счетчиков, подклю-
64
чаемых к магистрали RS-485
Характеристики испытательных выходов:
количество испытательных выходов
2 изолированных конфигурируемых выхода;
максимальное напряжение
30 В, в состоянии «разомкнуто»;
50 мА, в состоянии «замкнуто»;
максимальный ток
> 50 кОм, в состоянии «разомкнуто»;
выходное сопротивление
< 200 Ом, в состоянии «замкнуто»
23
Продолжение таблицы 7
Наименование величины
Значение
Характеристики цифрового входа:
напряжение присутствия сигнала, В
от 4 до 30;
напряжение отсутствия сигнала, В
от 0 до 1,5
Постоянная счетчика в основном режи-
ме (А) и режиме поверки (В),
имп/(кВтч), имп/(кварч) для счетчиков
(см. таблицу 2):
3×(57,7-115)/(100-200) В, 1(2) А
А=25000, В=800000;
3×(57,7-115)/(100-200) В, 5(10) А
А=5000, В=160000;
3×(120-230)/(208-400) В, 1(2) А
А=6250, В=200000;
3×(120-230)/(208-400) В, 5(10) А
А=1250, В=40000;
3×(120-230)/(208-400) В, 5(100) А
А=250, В=8000
Помехоустойчивость:
ТР ТС 020/2011, ГОСТ 31818.11-2012
к электростатическим разрядам
ГОСТ 30804.4.2-2013 (степень жесткости 4);
к наносекундным импульсным поме-
ГОСТ 30804.4.4-2013 (степень жесткости 4);
хам
к микросекундным импульсным по-
СТБ МЭК 61000-4-5-2006,
мехам большой энергии;
ГОСТ Р 51317.4.5-99 (степень жесткости 4);
к радиочастотному электромагнит-
ГОСТ 30804.4.3-2013 (степень жесткости 4);
ному полю;
к колебательным затухающим поме-
ГОСТ Р 51317.4.12-99,
хам;
ГОСТ 30804.4.12-2002(степень жесткости 3) ;
к кондуктивным помехам
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99 (степень жесткости 3)
Помехоэмиссия
ТР ТС 020/2011, ГОСТ 30805.22-2013 для обору-
дования класса Б
Сохранность данных при прерываниях
питания, лет:
информации, более
40;
внутренних часов, не менее
10 (питание от литиевой батареи)
Защита информации
пароли двух уровней доступа и аппаратная защи-
та памяти метрологических коэффициентов
Самодиагностика
Циклическая, непрерывная
Рабочие условия эксплуатации:
группа 4 по ГОСТ 22261-94
температура окружающего воздуха, °С
от минус 40 до плюс 60;
относительная влажность при 30 °С, %
до 90;
от 70 до 106,7 (от 537 до 800)
давление, кПа (мм рт. ст.)
Межповерочный интервал, лет
12
Средняя наработка до отказа, час
165000
Средний срок службы, лет
30
Время восстановления, час
2
24
Продолжение таблицы 7
Наименование величины
Значение
Масса, кг, не более
1,7
Габаритные размеры, мм
309×170×92
Примечание - Для однонаправленных счетчиков пределы допускаемой погрешности из-
мерения реактивной и полной мощности не нормируются.
2.7.2
Пределы допускаемой дополнительной погрешности счетчиков, при измере-
нии активной и реактивной энергии и мощности прямого и обратного направления, вызы-
ваемые изменением влияющих величин по отношению к нормальным условиям, приведены
в таблице 8.
Таблица 8 - Пределы погрешности, вызываемой влияющими величинами
Пределы допускаемой допол-
Коэф-
нительной погрешности, %
фициент
Влияющая величина
Значение тока
измерения ак-
измерения реак-
мощно-
тивной энергии
тивной энергии
сти
0,5S
1
1
2
Изменение напряжения
0,01Iном I <0,05Iном
1
-
-
±0,7
-
измерительной цепи от
0,05Iном I Iмакс
1
±0,2
±0,7
±0,7
±1,0
0,8Uном до 1,15Uном.
0,5 инд
±0,4
±1,0
±1,0
±1,5
0,05Iном(0,1Iб) I Iмакс
Изменение частоты в
0,01Iном I <0,05Iном
1
-
-
±1,5
-
пределах ±5 %
0,05ном I Iмакс
1
±0,2
±0,5
±1,5
±2,5
0,5 инд
±0,2
±0,7
±1,5
±2,5
0,05Iном I Iмакс
Гармоники в цепях тока
0,5Iмакс
1
±0,5
±0,8
-
-
и напряжения
Субгармоники в цепи
1
0,5Iном (0,5Iб)
±1,5
±3,0
-
-
переменного тока
Несимметрия напряже-
Iном (Iб)
1
±1,0
±2,0
-
-
ния
Обратная последова-
0,1Iном (0,1Iб)
1
±0,1
±1,5
-
-
тельность фаз
Нечетные гармоники в
0,5Iб
1
-
±3,0
-
-
цепи переменного тока
Постоянная составляю-
Iмакс
щая в цепи переменного
1
-
±3,0
-
±6,0
2
тока
Внешнее постоянное
Iном (Iб)
1
±2,0
±2,0
±2,0
±3,0
магнитное поле
Внешнее магнитное поле
Iном (Iб)
1
±1,0
±2,0
±2,0
±3,0
индукции 0,5 мТл
Радиочастотные элек-
Iном (Iб)
1
±2,0
±2,0
±2,0
±3,0
тромагнитные поля
Кондуктивные помехи
Iном (Iб)
1
±2,0
±2,0
±2,0
±3,0
Наносекундные им-
Iном (Iб)
1
±2,0
±4,0
±4,0
±4,0
пульсные помехи
Колебательные зату-
Iном
1
±2,0
-
±2,0
-
хающие помехи
25
2.8
Устройство и работа счетчика
2.8.1
Конструкция счетчика
2.8.1.1 Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012 и кон-
структорской документации завода-изготовителя. Внешний вид счетчика и схема пломбиро-
вания приведен на рисунке 1. Габаритный чертеж и установочные размеры счетчика приве-
дены в приложении А.
Навесные (или мастичные)
пломбы обслуживающей
организации
Знак поверки
Рисунок 1 - Внешний вид счетчика ПСЧ-4ТМ.05МК
2.8.1.2 Конструктивно счетчик состоит из следующих узлов:
корпуса;
клеммной колодки;
крышки зажимов;
печатной платы устройства управления;
печатной платы устройства индикации;
узла печатного.
2.8.1.3 Корпус изготовлен из ударопрочного полистирола, не поддерживающего горе-
ние, и состоит из основания и крышки. В крышке имеется отсек для установки дополни-
тельных интерфейсных модулей. Внешний вид отсека с установленным коммуникатором
GSM C-1.02.01 приведен на рисунке 2.
На крышке корпуса расположены:
окно для наблюдения за элементами индикации;
шкала с условными обозначениями счетчика;
три толкателя кнопок управления режимами индикации;
металлическое кольцо подключения головки оптического порта;
окно светодиодного индикатора.
26
Мастичная пломба
с оттиском клейма
Узел печатный
ОТК
Навесная пломба
Знак поверки
со знаком поверки
Рисунок 2 - Внешний вид отсека для установки дополнительных интерфейсных модулей
2.8.1.4 Крышка зажимов изготовлена из ударопрочного полистирола, не поддержи-
вающего горение, и служит для предотвращения доступа к силовым и интерфейсным цепям
счетчика, а так же к отсеку дополнительного интерфейсного модуля. Крышка зажимов име-
ет возможность опломбирования эксплуатирующей организацией (рисунок Ошибка! Ис-
точник ссылки не найден.).
2.8.1.5 Клеммная колодка конструктивно связана с платой устройства управления и уз-
лом печатным и устанавливаются в основании корпуса. К клеммной колодке непосредст-
венно подключаются измерительные токовые трансформаторы и связываются с устройством
управления методом пайки.
2.8.1.6 Печатная плата устройства управления (далее УУ) содержит основные узлы и
блоки счетчика, описанные ниже п. 2.8.2, и крепится снизу контактной колодки.
2.8.1.7 Печатная плата устройства индикации устанавливается в крышке корпуса и свя-
зывается с устройством управления ленточным кабелем через соединитель.
2.8.1.8 Узел печатный устанавливается сверху клеммной колодки и связывается с уст-
ройством управления кабелями через соединители.
2.8.2
Устройство управления
2.8.2.1 Устройство управления выполнено на основе высокопроизводительного одно-
кристального микроконтроллера (МК) со встроенным АЦП. Структурная схема УУ приве-
дена на рисунке 3.
Устройство управления включает в себя:
трехфазные датчики измеряемых напряжений;
трехфазный блок питания;
блок питания резервный;
микроконтроллер;
литиевая батарея резервного питания часов;
энергонезависимые запоминающие устройства;
цифровой термометр;
датчик магнитного поля;
блок оптронных развязок;
драйвер интерфейса RS-485.
27
Резервное
Резерв-
Трехфаз-
питание счетчика
ный
ный
блок
блок пи-
Питание дополнитель-
питания
тания
ного интерфейсного
модуля
Драй- A
Блок
вер
B
Датчик
RS-485
оптрон
магнитн ого
1,2 В
поля
ных
Микроконтрол-
U1
развя-
Испыт. выход 0
лер
зок
Испыт. вы ход 1
с в строенным
АЦП
Цифровой вход
U2
Литиевая
S1
S2
S3
батарея
U3
Часы
32768 Гц
Устройство
индикации
I1
2C
I
Т ермо-
Опто-
I2
метр
ЖКИ
порт
3
SPI
I3
Память
Память
Память
S1
S2
S2
Узел
журналов
параметров
профиля
печатны й
событий
и данных
мощности
Рисунок 3 - Структурная схема устройства управления
2.8.2.2 Датчики напряжения и тока
В качестве датчиков тока используются токовые трансформаторы, включенные по-
следовательно в каждую цепь тока.
В качестве датчиков напряжения используются резистивные делители, включенные в
каждую параллельную цепь напряжения. Сигналы с датчиков напряжения и тока поступают
на входы встроенного в микроконтроллер аналого-цифрового преобразователя (АЦП).
2.8.2.3 Трехфазный блок питания
Трехфазный блок питания выполнен по схеме обратноходового импульсного ШИМ-
регулятора и работает в широком диапазоне входных напряжений от 46 до 440 В. Блок пи-
тания формирует на выходе два стабилизированных напряжения для питания измерительной
и интерфейсной частей счетчика. Вторичные источники гальванически изолированы от це-
пей электропитания с величиной напряжения изоляции 4000 В и друг от друга с величиной
напряжения изоляции 2000 В (среднеквадратическое значение напряжения переменного то-
ка).
28
Работоспособность блока питания гарантируется как при подключении счетчика к
четырехпроводной, так и к трехпроводной сети (без «нулевого» провода), а так же при от-
сутствии одного или двух фазных напряжений.
В состав блока питания входит компаратор сети, который оповещает управляющий
микроконтроллер о снижении напряжения сети ниже допустимого значения.
2.8.2.4 Блок питания резервный
Блок питания резервный выполнен по схеме обратноходового импульсного ШИМ-
регулятора и работает в широком диапазоне входных напряжений от 100 до 440 В перемен-
ного или постоянного тока. Блок питания резервный формирует на выходе два стабилизиро-
ванных напряжения для резервного питания счетчика и питания дополнительных интер-
фейсных модулей. Вторичные источники гальванически изолированы от цепей электропи-
тания с величиной напряжения изоляции 4000 В и друг от друга с величиной напряжения
изоляции 2000 В (среднеквадратическое значение напряжения переменного тока). Для пита-
ния дополнительных интерфейсных модулей формируется напряжение 6 В с максимальным
током 500 мА.
2.8.2.5 Микроконтроллер
Микроконтроллер (МК) управляет всеми узлами счетчика и реализует измерительные
и управляющие алгоритмы в соответствии со специализированной программой, помещен-
ной в его внутреннюю память программ. Управление узлами счетчика производится через
программно-аппаратные интерфейсы, реализованные на портах ввода/вывода МК
(рисунок 3):
SPI интерфейс для связи с памятью параметров и данных, памятью журналов собы-
тий и памятью хранения массивов профиля мощности;
I2C интерфейс для связи с ЖКИ и термометром;
трехпроводный интерфейс для связи с драйвером RS-485;
двухпроводный интерфейс для связи с оптопортом.
МК производит циклический опрос кнопок управления, подключенных к его портам
ввода/вывода, и управление жидкокристаллическим индикатором для отображения изме-
ренных данных.
МК организует независимый, равноприоритетный обмен данными по интерфейсу RS-
485 и оптическому порту и управляет направлением передачи драйвера RS-485.
2.8.2.6 Энергонезависимые запоминающие устройства
В состав УУ входят микросхемы энергонезависимых запоминающих устройств:
память параметров и данных;
память журналов событий;
память массивов профилей мощности.
Микросхемы предназначены для оперативного и долговременного энергонезависимого
хранения данных. Доступ к микросхемам памяти со стороны МК осуществляется по стан-
дартному SPI интерфейсу.
Калибровочные коэффициенты и заводские параметры счетчика хранятся во внутрен-
ней памяти МК. Эти данные заносятся в память на предприятии-изготовителе и защищаются
перемычкой аппаратной защиты записи. Без вскрытия счетчика и установки перемычки ап-
паратной защиты невозможно изменить данные в памяти калибровочных коэффициентов на
стадии эксплуатации счетчика.
2.8.2.7 Часы реального времени
Часы реального времени реализованы в МК на программном уровне. Синхронизация
часов производится от кварцевого резонатора, работающего на частоте
32,768 кГц. Установка и коррекция точности хода часов производится программным спосо-
бом. Питание часов, при отключении основного питающего напряжения, производится от
29
встроенной литиевой батареи с напряжением 3 В. Ток потребления от батареи менее
2,5 мкА, что обеспечивает непрерывную работу часов от батареи в течение межповерочного
интервала счетчика, составляющего 12 лет. Функционирование часов продолжается при
снижении напряжения батареи до уровня 2,5 В.
Контроль состояния батареи осуществляется компаратором, который информирует МК
о снижении напряжения батареи ниже уровня 2,5 В.. При этом на индикатор счетчика выда-
ется сообщение Е-01 и делается запись в статусный журнал.
2.8.2.8 Цифровой термометр
Термометр предназначен для измерения температуры внутри счётчика с целью про-
ведения коррекции метрологических характеристик счетчика и точности хода встроенных
часов в диапазоне рабочих температур.
Термометр производит циклическое измерение температуры, преобразование темпе-
ратуры в цифровой код и передачу результата преобразования по интерфейсу I2C по запросу
со стороны МК.
2.8.2.9 Датчик магнитного поля
Датчик магнитного поля предназначен для фиксации факта и времени воздействия на
счетчик повышенной магнитной индукции величиной
(2±0,7) мТл
(напряженность
(1600±600) А/м) и выше. Время воздействия на счетчик повышенной магнитной индукции
фиксируется в журнале событий счетчика.
2.8.2.10 Блок оптронных развязок
Блок оптронных развязок выполнен на оптопарах светодиод-фототранзистор и
предназначен для обеспечения гальванической изоляции внутренних и внешних цепей счет-
чика. Величина напряжения изоляции переменного тока 2000 В.
Через блок оптронных развязок проходят два сигнала испытательных выходов счетчи-
ка, сигнал цифрового входа и три сигнала интерфейса RS-485.
2.8.2.11 Драйвер интерфейса RS-485
Драйвер интерфейса RS-485 выполняет функцию преобразования уровней сигналов
интерфейса, поступающих от МК, в уровни дифференциального канала RS-485 и функцию
обратного преобразования.
Драйвер RS-485 имеет входное сопротивление равное ½ стандартной нагрузки и со-
ставляет 24 кОм. При этом к одному каналу RS-485 может быть подключено до 64 счетчи-
ков ПСЧ-4ТМ.05МК.
2.8.3
Устройство индикации
2.8.3.1 В состав устройства индикации входят (пунктир на схеме рисунок 3):
жидкокристаллический индикатор (ЖКИ);
три кнопки управления режимами индикации;
оптический интерфейс;
светодиодный индикатор.
2.8.3.2 Жидкокристаллический индикатор
ЖКИ имеет драйвер «на стекле», который связан с МК по последовательному 2-х про-
водному интерфейсу I2C. МК записывает нужную для индикации информацию в память
драйвера, а драйвер осуществляет динамическую выдачу информации, помещенной в его
память, на соответствующие сегменты ЖКИ.
ЖКИ имеет подсветку, которая включается по нажатию любой кнопки управления и
выключается при неактивности кнопок управления в течение 1 минуты.
ЖКИ нормально функционирует в рабочем диапазоне температур от минус 40 до
плюс 60 °С и обеспечивает время включения/выключения сегментов не более 5 с при тем-
пературе минус 40 °С.
30
ЖКИ содержит следующие элементы индикации:
восьмиразрядный семисегментный цифровой индикатор с пятью десятичными точ-
ками для отображения основных данных;
шестиразрядный семисегментный цифровой индикатор для отображения времени и
даты с пиктограммами «Время», «Дата», «Зима», «Лето»;
курсор прямого направления активной энергии (А+);
курсор обратного направления активной энергии (А-);
курсор прямого направления реактивной энергии (R+);
курсор обратного направления реактивной энергии (R-);
курсор приема данных по RS-485 «RX RS-485»;
курсор передачи данных по RS-485 «TX RS-485»;
курсор воздействия на счетчик магнитного поля повышенной магнитной индукции
!
«
»;
пиктограмму величины учтенной электроэнергии с момента сброса показаний
«ВСЕГО»;
пиктограмму величины учтенной электроэнергии за текущий год «ГОД»;
пиктограмму величины учтенной электроэнергии за текущий месяц «МЕСЯЦ»;
пиктограмму величины учтенной электроэнергии за текущие сутки «СУТКИ»;
пиктограмму величины учтенной электроэнергии за предыдущий период «ПРЕД»;
пиктограмму величины учтенной электроэнергии на начало периода «НА НАЧА-
ЛО»;
пиктограмму «ТАРИФ» и семисегментный индикатор номера тарифа;
пиктограмму «MAX» для идентификации режима индикации максимумов мощно-
сти;
пиктограммы наличия напряжений: «ФАЗА», «1», «2», «3»;
пиктограммы размерностей: «кВт ч» («МВт ч», «ГВт ч»), «кВАр ч» («МВАр ч»,
«ГВАр ч»), «Вт» («кВт», «МВт»), «ВАр» («кВАр», «МВАр»), «ВА» («кВА», «МВА»), «Гц»,
«В», «кВ», «А», «кА», «cos ϕ», «%»;
Примечание - Здесь и далее по тексту аббревиатурам А+, А-, R+, R- соответствуют ус-
ловные обозначения, нанесенные на шкалу счетчика в соответствии с рисунком 4.
A
Активная энергия прямого
направления (А+)
А
Активная энергия обратного
направления (А-)
R
Реактивная энергия прямого
направления (R+)
R
Реактивная энергия обратного
направления (R-)
Рисунок 4 -Условные обозначения направления энергии, нанесенные на шкалу счетчика
Внешний вид ЖКИ со всеми включенными элементами индикации приведен на ри-
сунке 5.
2.8.3.3 Кнопки управления
Кнопки управления РЕЖИМ ИНДИКАЦИИ, ВИД ЭНЕРГИИ, НОМЕР ТАРИФА (S1,
S2, S3 на схеме рисунок 3, выделенные пунктиром) предназначены для управления режима-
ми индикации. Опрос сигналов от кнопок клавиатуры управления производится МК на про-
граммном уровне.
31
Нажатие на любую кнопку производит изменение установленного режима индикации,
если подсветка индикатора включена. Если подсветка индикатора выключена, то первое на-
жатие на любую кнопку управления индикацией включает подсветку. Дальнейшие нажатия
кнопок, в состоянии включенной подсветки, вызывают изменения режимов индикации.
Рисунок 5 - Внешний вид ЖКИ с включенными элементами индикации
2.8.3.4 Оптический интерфейс (оптопорт)
Оптический интерфейс соответствует ГОСТ IEC 61107-2011, выполнен на основе ин-
фракрасного светодиода и фототранзистора и выполняет функцию преобразования уровней
сигналов интерфейса, поступающих от МК, в последовательность световых импульсов ин-
фракрасного диапазона и функцию обратного преобразования.
2.8.3.5 Светодиодный индикатор
Светодиодный индикатор расположен сверху шкалы счетчика, управляется МК и ин-
дицирует в зависимости от конфигурации:
импульсы телеметрии, связанные с одним из каналов учета энергии (А+, А-, R+,
R-) в том числе и с учетом потерь;
сигнал индикации превышения установленного порога одной из мощности (P+, P-,
Q+, Q-) в том числе и с учетом потерь;
сигнал телеуправления.
2.8.4
Узел печатный
2.8.4.1 Узел печатный содержит винтовые соединители для подключения резервного
питающего напряжения, соединители для питания дополнительного интерфейсного модуля
и соединители для связи интерфейса RS-485 модуля с интерфейсом счетчика.
2.8.4.2 На узле печатном расположена кнопка ручного сброса утренних и вечерних
максимумов мощности и кнопки электронных пломб (пунктир на схеме рисунок 3). Доступ к
кнопкам ограничивается крышкой зажимов, которая пломбируется эксплуатирующей орга-
низацией на стадии эксплуатации счетчика.
2.8.5
Принцип измерения физических величин
2.8.5.1 Счетчик ПСЧ-4ТМ.05МК является измерительным прибором, построенным по
принципу цифровой обработки входных аналоговых сигналов. Измерительная часть счетчи-
ков выполнена на основе многоканального аналого-цифрового преобразователя (АЦП),
встроенного в микроконтроллер.
2.8.5.2 АЦП осуществляет выборки мгновенных значений величин напряжения и тока
параллельно по шести аналоговым каналам. Микроконтроллер по выборкам мгновенных
значений напряжения и тока производит вычисление средних за период сети значений час-
тоты, напряжения, тока, активной, полной и реактивной мощности, коэффициента активной
32
мощности, активной и реактивной мощности потерь в каждой фазе сети, производит их кор-
рекцию по амплитуде, фазе и температуре.
2.8.5.3 Вычисления средних за период сети значений мощностей и среднеквадратиче-
ских значений напряжений и токов в каждой фазе производится по формулам (1, 2, 3, 4):
n1
UiIi
i=0
для активной мощности
P
=
,
(1)
n
n1
n1
2
Ii2
Ui
i=0
i=0
для полной мощности
S=
,
(2)
n
n1
2
Ui
i
=0
для напряжения
U
=
,
(3)
скз
n
n1
2
Ii
i
=0
для тока
I
=
(4)
скз
n
где Ui, Ii
- выборки мгновенных значений напряжений и токов;
n
- число выборок за период сети.
Среднее за период сети значение реактивной мощности вычисляется по формуле (5)
2
2
Q=
SP
,
(5)
где
P и S
- значения активной и полной мощности, вычисленные по формулам (1) и (2).
Вычисление активной и реактивной мощности потерь за период сети в каждой фазе
производится по следующим формулам (6, 7)
2
2
2
I
I
U
P
=⎜
P
+⎜
P
+⎜
P
(6)
п
п.л.ном
п.н.ном
п.хх.ном
I
I
U
н
н
н
2
2
4
I
I
U
Q
=
Q
+⎜
Q
+⎜
Q
(7)
п
п.л.ном
п.н.ном
п.хх.ном
I
I
U
н
н
н
где: I
- среднеквадратическое значение тока за период сети (4);
U
- среднеквадратическое значение фазного напряжения (3);
Pп.л.ном
- номинальная активная мощность потерь в линии электропередачи;
Pп.н.ном
- номинальная активная мощность нагрузочных потерь в силовом
трансформаторе;
Pп.хх.ном
- номинальная активная мощность потерь холостого хода в силовом
трансформаторе;
Qп.л.ном
- номинальная реактивная мощность потерь в линии электропередачи;
Qп.н.ном
- номинальная реактивная мощность нагрузочных потерь в силовом
трансформаторе;
Qп.хх.ном
- номинальная реактивная мощность потерь холостого хода в силовом
трансформаторе.
Номинальные мощности потерь вводятся в счетчик как конфигурационные параметры
и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при
номинальных токе и напряжении счетчика. Расчетные соотношения для номинальных мощ-
ностей потерь приведены в приложении Б.
33
2.8.5.4 Вычисление средних за период сети мощностей трехфазной системы произво-
дится алгебраическим (с учетом знака направления) суммированием соответствующих мощ-
ностей однофазных измерений. Знаки направления мощностей однофазных измерений фор-
мируются по-разному в зависимости от варианта исполнения и конфигурирования счетчика,
как показано в таблице 9.
Таблица 9 - Знаки направления мощностей однофазных измерений
Мощ
Двунаправленный счетчик
Комбинированный счетчик
Однонаправ-
ность
не конфигу-
конфигуриро-
не конфигури-
конфигурирован-
ленный
рированный
ванный
рованный
ный
P+
PI и PIV
PI, PII, PIII, PIV
PI, PII, PIII, PIV
PI, PII, PIII, PIV
PI, PII, PIII, PIV
P-
PII и PIII
-
-
-
-
Q+
QI и QII
QI и QIII
QI и QII
QI и QIII
-
Q-
QIII и QIV
QII и QIV
QIII и QIV
QII и QIV
-
Примечания
P+, Q+ - активная и реактивная мощность прямого направления
P-, Q- - активная и реактивная мощность обратного направления
PI, QI, PII, QII, PIII, QIII, PIV, QIV - активная и реактивная составляющие вектора пол-
ной мощности первого, второго, третьего и четвертого квадрантов соответственно.
2.8.5.5 По измеренным за период сети средним значениям активной и реактивной
мощности трехфазной системы формируются импульсы телеметрии на четырех конфигури-
руемых испытательных выходах счетчика. Импульсы телеметрии имеют максимальную
длительность 150 мс, а частота их следования пропорциональна соответствующей мощно-
сти.
2.8.5.6 Сформированные импульсы подсчитываются контроллером и сохраняются в
регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощ-
ности) и направлению до свершения события.
2.8.5.7 По свершению события, текущие значения энергии или мощности добавляются
в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощно-
сти. При этом в качестве события выступает время окончания текущего тарифа или время
окончания интервала интегрирования мощности для массива профиля.
2.8.5.8 При учете потерь импульсы телеметрии формируются с учетом мощности по-
терь (P±Pп формулы (1), (6), Q±Qп формулы (5), (7)), подсчитываются контроллером и от-
дельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом
потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак
учета потерь является конфигурационным параметром счетчика и зависит от расположения
точки учета и точки измерения.
2.8.5.9 Информация об энергии и средней мощности профиля нагрузки (в том числе и с
учетом потерь) представлена во внутренних регистрах МК в числах полупериодов телемет-
рии (2А). При постоянной счетчика 5000 имп./кВт(квар)ч, число 10000 в регистрах энергии
любого вида и направления соответствует энергии 1,0000 кВт(квар)ч с разрешающей спо-
собностью 0,1 Втч.
34
3
Подготовка счетчика к работе
3.1
Подготовка перед эксплуатацией
3.1.1
Счетчики, выпускаемые предприятием-изготовителем, имеют заводские уста-
новки по умолчанию, приведенные в таблице 10.
Таблица 10 - Заводские установки
Наименование
Значение
Сетевой адрес
любой
Скорость обмена по интерфейсу RS-485,
9600 с битом контроля нечетности
бит/с
Пароли доступа 1-го, 2-го и 3-го уровней
000000 (шесть нулей)
Коэффициенты трансформации:
по току
1;
по напряжению
1
Время интегрирования мощности массива
профиля, минут:
первого массива
30;
второго массива
3
Программируемые флаги:
флаг разрешения автоматического пере-
не установлен;
хода на сезонное время
флаг разрешения помечать недостовер-
установлен;
ные срезы в массивах профиля мощности
флаг разрешения восстанавливать прерван-
установлен;
ный режим индикации при включении питания
флаг запрета автоматического закрытия
не установлен;
канала связи после отсутствия обмена по
RS-485 в течение 30 секунд
флаг запрета многотарифного режима
не установлен (многотарифный режим);
работы тарификатора
флаг однонаправленного режима учета
не установлен (учет по двум направлениям);
энергии (для двунаправленного и комбини-
рованного счетчика)
флаг разрешения использования массива
не установлен (без учета потерь);
для ведения профиля мощности с учетом
потерь
флаг
блокировки
счетчика
при
не установлен (без блокировки);
трехкратном введении неверного пароля;
флаги управления нагрузкой
не установлены
Число периодов усреднения вспомогатель-
50 (время усреднения 1 с)
ных параметров
35
Продолжение таблицы 10
Тарифное расписание
однотарифное (по тарифу 1)
Расписание праздничных дней
отсутствует
Список перенесенных дней
отсутствует
Расписание управления нагрузкой
Отсутствует (нагрузка включена круглосу-
точно по всем типам дней и сезонам)
Внутреннее время
московское
Время перехода на сезонное время:
лето - зима
последнее воскресенье октября, 03:00;
зима - лето
последнее воскресенье марта, 02:00
Период индикации, с
1
Параметры динамической индикации:
флаг разрешения динамической индика-
не установлен (режим запрещен);
ции
период смены данных в режиме динами-
1;
ческой индикации, с
время не активности кнопок для перехо-
1
да в динамический режим индикации, мин
Параметры перехода в заданный режим ин-
дикации:
флаг разрешения перехода в заданный
не установлен (режим запрещен);
режим индикации
время не активности кнопок для перехо-
да в заданный режим индикации, мин
1;
режим текущих измерений;
заданный режим индикации
заданный вид энергии
активная прямого направления (А+);
заданный номер тарифа
1
Режимы индикации, исключенные из коль-
максимумы мощности по первому и вто-
ца режимов индикации основных парамет-
рому массивам профиля;
ров (замаскированные режимы индикации):
счетные импульсы по цифровому входу
Расписание максимумов мощности:
утренний интервал
с 08:00 до 11:00 (по всем сезонам);
вечерний интервал
с 13:00 до 16:00 (по всем сезонам)
Измеритель потерь:
знак учета
плюс;
номинальная активная и реактивная
25 Вт для счетчиков с Iном 5 А,
мощности потерь
1 Вт для счетчиков с Iном 1 А, включены;
другие номинальные мощности
0 Вт, отключены.
Испытательные выходы;
выход канала 0
телеметрия А+;
выход канала 1
телеметрия R+
Цифровой вход
вход управления режимами телеметрии
36
3.1.2
Перед установкой счетчика на объект необходимо изменить заводские уста-
новки, если они не удовлетворяют потребителя. Перепрограммирование счетчика может
быть произведено через интерфейс RS-485, через оптический порт или дополнительный ин-
терфейсный модуль (таблица 2) с применением компьютера и программного обеспечения
«Конфигуратор СЭТ-4ТМ».
3.1.3
Чтение сетевого адреса счетчика и заводских установок может быть произве-
дено с помощью программы «Конфигуратор СЭТ-4ТМ» форма «Параметры и установки»
при обращении к счетчику по нулевому адресу. При этом счетчик, к которому обращаются
по нулевому адресу, должен быть единственным подключенным к каналу RS-485.
3.1.4
Если счетчик перемещен в другой часовой пояс и местное время устанавлива-
ется назад относительно времени счетчика с применением команды прямой установки вре-
мени и даты, то необходимо сбросить регистры накопленной энергии и проинициализиро-
вать массивы профилей мощности при отсутствии токов в последовательных цепях. Иначе
будет нарушена хронология данных в соответствующих массивах. Установка времени впе-
ред относительно времени счетчика не нарушает хронологии данных в массивах.
3.1.5
Если счетчик будет эксплуатироваться при крайних нижних рабочих темпера-
турах, т.е. при минус 40 °С, то необходимо установить период индикации в диапазоне от 3
до 5 с. Точный период индикации может быть подобран индивидуально в процессе эксплуа-
тации. Критерием правильно выбранного периода индикации может служить отсутствие не-
четко индицируемых разрядов на табло ЖКИ при смене информации. Скорректировать пе-
риод индикации можно в процессе эксплуатации счетчика через интерфейсы связи.
3.1.6
В случае необходимости изменения набора индицируемых параметров в коль-
це основных режимов индикации нужно установить соответствующие маски посредством
формы конфигуратора «Управление режимами индикации»\«Маски».
3.1.7
Активировать режим динамической индикации или режим установки заданно-
го режима индикации по неактивности кнопок управления можно посредством формы кон-
фигуратора «Управление режимами индикации»\«Параметры динамической индикации».
3.1.8
Если предполагается использовать счетчик на номинальных фазных напряже-
ниях отличных от 57,7 В или 230 В, то для правильной работы измерителя качества электри-
ческой энергии необходимо ввести в счетчик величину конкретного номинального напряже-
ния посредством формы «Параметры измерителя качества».
ВНИМАНИЕ!
ПЕРЕД УСТАНОВКОЙ СЧЕТЧИКА НА ОБЪЕКТ СМЕНИТЬ НУЛЕВОЙ ПАРОЛЬ
ВТОРОГО УРОВНЯ ДОСТУПА С ЦЕЛЬЮ ПРЕДОТВРАЩЕНИЯ НЕСАНКЦИОНИРО-
ВАННОГО ДОСТУПА К ПРОГРАММИРУЕМЫМ ПАРАМЕТРАМ СЧЕТЧИКА ЧЕРЕЗ
ИНТЕРФЕЙСЫ СВЯЗИ.
ЕСЛИ СЧЕТЧИК КОНФИГУРИРУЕТСЯ ДЛЯ ЦЕЛЕЙ УПРАВЛЕНИЯ НАГРУЗКОЙ,
ТО ИЗМЕНИТЬ ПАРОЛЬ ДОСТУПА ДЛЯ УПРАВЛЕНИЯ НАГРУЗКОЙ
ПО КОМАНДЕ ОПЕРАТОРА (ТРЕТИЙ УРОВЕНЬ)
37
3.2
Порядок установки
3.2.1
К работам по монтажу счетчика допускаются лица, прошедшие инструктаж по
технике безопасности и имеющие квалификационную группу по электробезопасности не
ниже III для электроустановок до 1000 В.
3.2.2
Извлечь счетчик из транспортной упаковки и произвести внешний осмотр.
3.2.3
Убедиться в отсутствии видимых повреждений корпуса, основной крышки и
крышки зажимов, наличии и сохранности пломб.
3.2.4
Установить счетчик на место эксплуатации, снять крышку зажимов и подклю-
чить цепи напряжения и тока в соответствии со схемой, приведенной на крышке зажимов
или указанной в приложении В настоящего руководства, соблюдая последовательность под-
ключения фаз.
Примечание - Подключение счетчика к сети электропитания производить через вы-
ключатель, расположенный в непосредственной близости от счетчика в легкодоступном для
оператора месте. Выключатель должен быть маркирован как отключающее устройство для
счетчика.
ВНИМАНИЕ!
ПОДКЛЮЧЕНИЕ СИЛОВЫХ И ИНТЕРФЕЙСНЫХ ЦЕПЕЙ ПРОИЗВОДИТЬ ПРИ ОБЕС-
ТОЧЕННОЙ СЕТИ!
3.2.5
Подключить линии интерфейсов RS-485 в соответствии со схемой, приведен-
ной на крышке зажимов или указанной в приложении Г настоящего РЭ, соблюдая поляр-
ность подключения. Подключить цепи резервного питания (по необходимости).
Если в счетчик установлен дополнительный интерфейсный модуль, то подключение
цепи резервного питания обязательно, т.к. резервный источник питания счетчика осуществ-
ляет питание дополнительного интерфейсного модуля.
3.2.6
Включить сетевое напряжение и убедиться, что счетчик включился и перешел
в режим индикации текущих измерений, а на табло времени и даты индикатора отсутствуют
сообщения об ошибках в виде E-хх, где хх-номер ошибки. Перечень ошибок приведен в
приложении Д.
3.2.7
Убедиться, что пиктограммы фазных напряжений
«ФАЗА»,
«1»,
«2»,
«3» непрерывно светятся и не мигают. Если мигает одна или две пиктограммы фазных на-
пряжений, то это свидетельствует об отсутствии фазных напряжений или снижении их
уровня ниже заданного порога (48 В для счетчиков с Uном 3×(120-230)/(208-400) В и 12 В
для счетчиков с Uном 3×(57,7-115)/(100-200) В. Если мигают сразу три пиктограммы фазных
напряжений, то это свидетельствует об ошибке последовательности подключения фаз к
счетчику.
3.2.8
Установить крышку зажимов, зафиксировать четырьмя винтами и опломбиро-
вать.
3.2.9
Сделать отметку в формуляре о дате установки и ввода в эксплуатацию.
38
4
Средства измерений, инструменты и принадлежности
4.1
Средства измерений, инструменты и принадлежности, необходимые для про-
ведения регулировки, поверки, ремонта и технического обслуживания приведены
в
таблице 11.
Таблица 11- Средства измерений, инструменты и принадлежности
Рекомендуемое оборудование
Основные требования, предъявляемые к обо-
Кол.
рудованию
шт.
Установка для поверки счётчи-
Номинальное напряжение 3×(57,7-115)/(100-
1
ков электрической энергии
200), 3×(120-230)/(208-400) В, ток (0,001-100) А,
автоматизированная УАПС-1М
погрешность измерения активной/реактивной
энергии ±(0,15/0,3) %
Программируемый трехфазный
Номинальное напряжение
3×57,7/100 В или
1
источник фиктивной мощности
3×230/400 В, ток от 0,001 до 10 А
МК7006
Эталонный трехфазный ватт-
Номинальное напряжение 3×57,7/100 В,
1
метр-счетчик ЦЭ7008
3×230/400 В, ток от 0,001 до 10 А, погрешность
измерения активной/реактивной энергии и
мощности ±(0,05/0,1) %
Прибор для испытания элек-
Испытательное напряжение до 10 кВ, погреш-
трической прочности УПУ-10
ность установки напряжения не более ±5 %
1
Блок питания Б5-70
Постоянное напряжение от 5 до 24 В, ток от
1 до 50 мА
1
Блок питания Б5-50
Постоянное напряжение до 300 В
1
Осциллограф С1-92
Диапазон измеряемых напряжений от
0,05 до 30 В
1
Вольтметр
универсальный
Диапазон измеряемых токов от 1 до 10 мА, диа-
цифровой В7-40
пазон измеряемых напряжений от 2 мВ до 30 В
1
Секундомер СОСпр-2б-2
Время измерения более 30 мин, цена деления
1
0,2 с, класс точности 2
Частотомер Ч3-63
Погрешность измерения 5·10-7
1
Автотрансформатор
Диапазон изменения напряжений от 100 до
1
РНО-250-2
250 В
Преобразователь интерфейса
Скорости обмена от 300 до 38400 бит/с
1
USB/RS-485 ПИ-2
Устройство сопряжения опти-
Скорости обмена 9600 бит/с
1
ческое УСО-2
Персональный компьютер с
С универсальным портом USB. Разрешение
1
операционной системой
«Win-
экрана монитора 1024×768 точек
dows-98»- «Windows-10»
Программное
обеспечение
Версия не ниже 18.04.16
1
«Конфигуратор СЭТ-4ТМ»
Примечание - Допускается использовать другое оборудование, аналогичное по
своим техническим и метрологическим характеристикам и обеспечивающее заданные
режимы.
39
5
Порядок работы
5.1
Ручной режим
5.1.1
В ручном режиме управления информация считывается визуально с табло уст-
ройства индикации счетчика.
5.1.2
При включении счетчика, в течение 1,5 с, включаются все элементы индика-
ции: курсоры, пиктограммы и все сегменты цифровых индикаторов. После чего счетчик пе-
реходит в режим индикации текущих измерений, если не установлен флаг сохранения пре-
рванного режима индикации, или в режим индикации, в котором счетчик находился до вы-
ключения питающего напряжения, если установлен флаг сохранения прерванного режима
индикации.
5.1.3
Устройство индикации счетчика во время его работы может находиться в од-
ном из четырех режимов:
в режиме индикации текущих измерений;
в режиме индикации основных параметров;
в режиме индикации вспомогательных параметров;
в режиме индикации технологических параметров.
Выбор указанных режимов индикации осуществляется тремя кнопками управления:
РЕЖИМ ИНДИКАЦИИ, ВИД ЭНЕРГИИ, НОМЕР ТАРИФА. Четвертая кнопка СБРОС
предназначена для ручного сброса значений утренних и вечерних максимумов мощности и
расположена под крышкой зажимов.
Различаются два вида воздействия на кнопки управления со стороны оператора: корот-
кое - менее 1 секунды и длинное - более 1 секунды.
Следует иметь в виду, что если подсветка индикатора выключена, то первое нажатие
на любую кнопку не изменяет установленный режим индикации, а только включает под-
светку индикатора.
5.1.4
В режиме индикации текущих измерений на табло ЖКИ отображается текущее
значение энергии нарастающего итога (от сброса показаний) по текущему тарифу, опреде-
ляемому текущим временем и тарифным расписанием, введенным в счетчик. Кроме того, в
режиме индикации текущих измерений отображаются:
пиктограмма «ТАРИФ» и номер текущего тарифа «1» - «4»;
курсор вида и направления текущей индицируемой энергии A+, A-, R+, R-;
размерности «кВт ч» («МВт ч», «ГВт ч»), «кВАр ч» («МВАр ч», «ГВАр ч»).
Другие пиктограммы и курсоры погашены.
Внешний вид ЖКИ со всеми включенными элементами индикации приведен на рисун-
ке 5.
Примечание - соответствие аббревиатур A+, A-, R+, R- условным обозначениям, на-
несенным на шкалу счетчика, приведено на рисунке 4.
5.1.4.1 В режиме индикации текущих измерений могут индицироваться два вида теку-
щей энергии, выбираемые по кругу последовательным коротким нажатием кнопки ВИД
ЭНЕРГИИ в следующей последовательности:
активной энергии с указанием направления А+ или А- (только для двунаправленно-
го счетчика);
реактивной энергии с указанием текущего направления R+ или R-.
Для однонаправленного счетчика кнопка ВИД ЭНЕРГИИ не используется во всех ре-
жимах индикации учтенной энергии. Всегда отображается только активная энергия прямого
направления А+.
40
5.1.4.2 В режиме индикации текущих измерений и основных параметров всегда вклю-
чены пиктограммы наличия фазных напряжений «ФАЗА», «1», «2», «3». Если одна или две
пиктограммы фазных напряжений мигают с периодом 2 с, то это свидетельствует об отсут-
ствии напряжения соответствующей фазы или снижении его уровня ниже установленного
порога. Если мигают сразу три пиктограммы фазных напряжений, то это свидетельствует о
неправильной последовательности подключения фазных напряжений к счетчику.
5.1.4.3 В режиме индикации текущих измерений кнопки выполняют функции, указан-
ные в таблице 12.
Таблица 12 - Функции кнопок управления в режиме индикации текущих измерений
РЕЖИМ ИНДИКАЦИИ
ВИД ЭНЕРГИИ
НОМЕР ТАРИФА
Короткое нажатие - пе-
Короткое нажатие - выбор вида
Короткое нажатие - не
реход в режим индикации
индицируемой текущей энергии по
используется
основных параметров
текущему тарифу (в однонаправ-
ленном счетчике не используется)
Длинное нажатие - пе-
Длинное нажатие - не использу-
Длинное нажатие
-
реход в режим индикации
ется
переход в режим инди-
вспомогательных пара-
кации текущей актив-
метров
ной энергии
Длинное нажатие одновременно обеих кнопок - переход в
режим индикации технологических параметров
5.1.5
Переход в режим индикации основных параметров из режима индикации те-
кущих измерений производится коротким нажатием кнопки РЕЖИМ ИНДИКАЦИИ.
5.1.5.1 В режиме индикации основных параметров каждое последующее короткое на-
жатие кнопки РЕЖИМ ИНДИКАЦИИ вызывает переход к индикации следующего основно-
го параметра с включением соответствующей пиктограммы в последовательности:
учтенная энергия нарастающего итога (от сброса показаний) «ВСЕГО»;
учтенная энергия за год «ГОД»;
учтенная энергия за текущий месяц «МЕСЯЦ»;
учтенная энергия за текущие сутки «СУТКИ»;
учтенная энергия за предыдущий год «ПРЕД.», «ГОД»;
учтенная энергия за предыдущий месяц «ПРЕД.», «МЕСЯЦ»;
учтенная энергия за предыдущие сутки «ПРЕД.», «СУТКИ»;
максимум мощности от сброса по первому массиву профиля мощности «1»;
максимум мощности от сброса по второму массиву профиля мощности «2»;
учтенная энергия на начало текущего года «НА НАЧАЛО», «ГОД»;
учтенная энергия на начало текущего месяца «НА НАЧАЛО», «МЕСЯЦ»;
учтенная энергия на начало текущих суток «НА НАЧАЛО», «СУТКИ»;
учтенная энергия на начало предыдущего месяца «НА НАЧАЛО», «ПРЕД.», «МЕ-
СЯЦ»;
учтенная энергия на начало предыдущих суток «НА НАЧАЛО», «ПРЕД.», «СУ-
ТКИ».
По следующему короткому нажатию включается вновь режим индикации текущих из-
мерений, и так по кругу.
5.1.5.2 В режиме индикации основных параметров, кроме индикации максимумов
мощности, по кнопке ВИД ЭНЕРГИИ, производится смена вида индицируемой энергии в
последовательности: А+, А-, R+, R-, и так по кругу (только для двунаправленного счетчика).
В режиме индикации максимумов мощности, по кнопке ВИД ЭНЕРГИИ, производит-
ся смена видов индицируемой мощности: Р+, Р-, Q+, Q-, и так по кругу.
41
Для однонаправленного счетчика активной энергии кнопка ВИД ЭНЕРГИИ не исполь-
зуется и всегда индицируется P+ независимо от направления.
Для комбинированного счетчика по кнопке ВИД ЭНЕРГИИ, производится смена вида
индицируемой энергии в последовательности: А+, R+, R-, и так по кругу, в режиме индика-
ции максимумов мощности, по кнопке ВИД ЭНЕРГИИ, производится смена видов индици-
руемой мощности: Р+, Q+, Q-, и так по кругу.
5.1.5.3 В режиме индикации основных параметров, кроме индикации максимумов
мощности, по кнопке НОМЕР ТАРИФА, производится смена номера тарифа индицируемой
энергии на индикаторе номера тарифа в последовательности:
«1»,
«2»,
«3»,
«4»,
«1» - «4» выключены (сумма тарифов), «П» - энергия с учетом потерь (бестарифная), «[» -
счетные импульсы по цифровому входу, и так по кругу.
5.1.5.4 В режиме индикации максимумов мощности, по кнопке НОМЕР ТАРИФА,
производится смена индикации времени фиксации утреннего и вечернего максимума, а по
кнопке СБРОС, при длинном нажатии, производится сброс зафиксированных максимумов
мощности.
Примечания
1 Если пиктограмма «ТАРИФ» включена, а индикатор номера тарифа выключен, то
индицируется суммарная энергия по всем тарифам.
2 Если пиктограмма «ТАРИФ» включена, а на индикаторе номера тарифа отобража-
ется символ «П», то индицируется энергия с учетом потерь в линии и силовом трансформа-
торе.
3 Если пиктограмма «ТАРИФ» включена, а на индикаторе номера тарифа отобража-
ется символ «[», то индицируется число импульсов от внешнего датчика, учтенное по циф-
ровому входу 1.
4 Если пиктограмма «ТАРИФ» выключена и включена пиктограмма «MAX», а на
индикаторе номера тарифа отображаются цифры «1» или «2», то индицируется максимум
мощности по профилю 1 или 2 с размерностью «кВт».
5 Если один или несколько режимов индикации основных параметров, указанных в
п.п. 5.1.5.1-5.1.5.4, замаскированы конфигурацией счетчика, то они будут исключаться из
кольца индицируемых параметров.
5.1.5.5 В режиме индикации основных параметров кнопки выполняют функции, ука-
занные в таблице 13.
Таблица 13 - Функции кнопок управления в режиме индикации основных параметров
РЕЖИМ ИНДИКАЦИИ
ВИД ЭНЕРГИИ
НОМЕР ТАРИФА
Короткое нажатие - выбор
Короткое нажатие
-
Короткое нажатие
- выбор
следующего режима инди-
выбор вида индици-
номера индицируемого тарифа,
кации основных параметров.
руемой энергии или
бестарифной энергии с учетом
Переход к режиму индика-
максимума мощности
потерь, счетных импульсов по
ции текущих измерений по-
(в однонаправленном
цифровому входу в режимах
сле последнего основного
счетчике не использу-
индикации энергии и выбор ин-
параметра
ется)
дикации утреннего или вечер-
него максимума в режиме ин-
дикации максимумов мощности
42
Продолжение таблицы 13
РЕЖИМ ИНДИКАЦИИ
ВИД ЭНЕРГИИ
НОМЕР ТАРИФА
Длинное нажатие - переход
Длинное нажатие - не
Длинное нажатие - возврат в
в режим индикации вспомо-
используется
режим индикации текущих из-
гательных параметров
мерений
(текущей активной
Длинное нажатие одновременно обеих кнопок - пе-
энергии)
реход в режим индикации технологических парамет-
ров
5.1.6
Переход в режим индикации вспомогательных параметров производится из
режима индикации текущих измерений или из режима индикации основных параметров
длинным нажатием кнопки РЕЖИМ ИНДИКАЦИИ. При этом включается тот вспомога-
тельный режим индикации, из которого ранее производился возврат в режим индикации те-
кущих измерений или основных параметров.
5.1.6.1 Мощности, напряжения и токи индицируются с учетом введенных в счетчик
коэффициентов трансформации по напряжению и току.
5.1.6.2 Во всех вспомогательных режимах индикации, кроме индикации мощности по-
терь, производится индикация квадранта, в котором в текущий момент времени находится
вектор полной мощности, двумя курсорами в соответствии с рисунком 4:
A+, R+
1-й квадрант;
A-, R+
2-й квадрант;
A-, R-
3-й квадрант;
A+, R-
4-й квадрант.
При этом пиктограммы фаз указывают, к какой фазе или к сумме фаз относится век-
тор полной мощности.
В режиме индикации мощности потерь курсоры направления указывают на квадрант,
в котором в текущий момент времени находится вектор полной мощности потерь.
5.1.6.3 Перебор (по кольцу) вспомогательных режимов индикации производится ко-
ротким нажатием кнопки РЕЖИМ ИНДИКАЦИИ в следующей последовательности:
индикация мгновенных значений активной, реактивной или полной мощности с
размерностью «Вт» («кВт», «МВт»), «ВАр» («кВАр», «МВАр»), «ВА» («кВА», «МВА»);
индикация мощности активных и реактивных потерь с размерностью «Вт» («кВт»,
«МВт», «ГВт»), «ВАр»
(«кВАр», «МВАр») и индикация символа «П» на табло номера та-
рифа (при отсутствии пиктограммы «ТАРИФ»);
индикация мгновенных значений фазных, межфазных напряжений и напряжения
прямой последовательности с размерностью «В», «кВ»;
индикация мгновенных значений токов, коэффициента искажения синусоидально-
сти кривой тока, коэффициентов несимметрии тока по нулевой и обратной последователь-
ностям с размерностью «А», «кА», «%»;
индикация коэффициента активной мощности с размерностью «cos ϕ», коэффици-
ента реактивной мощности с размерностью «sin ϕ», отношения коэффициента реактивной
мощности к коэффициенту активной мощности с размерностью «tg ϕ»;
индикация частоты сети с размерностью «Гц»;
индикация текущего времени (без размерности);
индикация даты (без размерности);
индикация температуры внутри счетчика «°С»;
индикация мгновенных значений параметров напряжений (коэффициентов искаже-
ния синусоидальности кривой фазных и межфазных напряжений, коэффициентов несиммет-
рии напряжения по нулевой и обратной последовательностям с размерностью «%»).
43
5.1.6.4 В режиме индикации мгновенных значений мощностей по короткому нажатию
кнопки ВИД ЭНЕРГИИ производится перебор по кругу видов индицируемой мощности в
последовательности:
активная мощность с размерностью «Вт» («кВт», «МВт»);
реактивная мощность с размерностью «ВАр» («кВАр», «МВАр»);
полная мощность с размерностью «ВА» («кВА», «МВА»).
В режиме индикации мгновенной мощности по короткому нажатию кнопки НОМЕР
ТАРИФА производится перебор по кругу номеров фаз, по которым индицируется мощность
в последовательности: «ФАЗА 1», «ФАЗА 2», «ФАЗА 3», «ФАЗА 123» (по сумме фаз).
5.1.6.5 В режиме индикации мощности активных и реактивных потерь индицируется
символ «П» на табло номера тарифа и по короткому нажатию кнопки ВИД ЭНЕРГИИ про-
изводится перебор по кругу видов индицируемой мощности потерь в последовательности:
активная мощность потерь с размерностью «Вт» («кВт», «МВт»);
реактивная мощность потерь с размерностью «ВАр» («кВАр», «МВАр»).
По короткому нажатию кнопки НОМЕР ТАРИФА производится перебор по кругу но-
меров фаз, по которым индицируется мощность активных и реактивных потерь в последова-
тельности: «ФАЗА 1», «ФАЗА 2», «ФАЗА 3», «ФАЗА 123» (по сумме фаз).
5.1.6.6 В режиме индикации мгновенных значений напряжений по короткому нажатию
кнопки ВИД ЭНЕРГИИ производится перебор по кругу видов индицируемых напряжений в
последовательности:
фазное напряжение;
межфазное напряжение;
напряжение прямой последовательности.
В режиме индикации фазных напряжений по короткому нажатию кнопки НОМЕР ТА-
РИФА производится перебор по кругу номеров фаз, по которым индицируются фазные на-
пряжения в последовательности: «ФАЗА 1», «ФАЗА 2», «ФАЗА 3».
В режиме индикации межфазных напряжений по короткому нажатию кнопки НОМЕР
ТАРИФА производится перебор по кругу номеров пар фаз, по которым индицируются меж-
фазные напряжения в последовательности:
«ФАЗА
12»,
«ФАЗА
23»,
«ФАЗА 13».
В режиме индикации напряжения прямой последовательности кнопка НОМЕР ТАРИ-
ФА не работает, и индицируются пиктограммы суммы фаз «ФАЗА 123».
5.1.6.7 В режиме индикации мгновенных значений тока по короткому нажатию
кнопки ВИД ЭНЕРГИИ производится перебор по кругу видов параметров, связанных с из-
мерением токов в последовательности:
ток с размерностью «А», «кА»;
коэффициент искажения синусоидальности кривой тока с размерностью «%» и ин-
дикацией символов «Fi» в старших разрядах индикатора;
коэффициент несимметрии тока по обратной последовательности с размерностью
«%» и индикацией символов «F2i» в старших разрядах индикатора;
коэффициент несимметрии тока по нулевой последовательности с размерностью
«%» и индикацией символов «F0i» в старших разрядах индикатора.
В режиме индикации тока по короткому нажатию кнопки НОМЕР ТАРИФА произво-
дится перебор по кругу номеров фаз, по которым индицируется ток в последовательности:
«ФАЗА 1», «ФАЗА 2», «ФАЗА 3», и по следующему короткому нажатию индицируется ток
нулевой последовательности с индикацией суммы фаз «ФАЗА 123».
В режиме индикации коэффициента искажения синусоидальности кривой тока по ко-
роткому нажатию кнопки НОМЕР ТАРИФА производится перебор по кругу номеров фаз, по
которым индицируется параметр в последовательности: «ФАЗА 1», «ФАЗА 2», «ФАЗА 3».
44
В режимах индикации коэффициентов несимметрии тока по нулевой (F0i) и обратной
(F2i) последовательностям кнопка НОМЕР ТАРИФА не работает, и индицируются пикто-
граммы суммы фаз «ФАЗА 123».
5.1.6.8 В режиме индикации коэффициентов мощности по короткому нажатию кнопки
ВИД ЭНЕРГИИ производится перебор по кругу параметров:
коэффициент активной мощности с размерностью «cos ϕ»;
коэффициент реактивной мощности (без размерности) с индикацией символов
«Sin» в старших разрядах индикатора;
отношение коэффициента реактивной мощности к коэффициенту активной мощно-
сти (без размерности) с индикацией символов «
» в старших разрядах индикатора.
В режиме индикации коэффициентов мощности по короткому нажатию кнопки НО-
МЕР ТАРИФА производится перебор по кругу номеров фаз, по которым индицируется па-
раметр в последовательности: «ФАЗА 1», «ФАЗА 2», «ФАЗА 3», «ФАЗА 123» (по сумме
фаз).
5.1.6.9 В режиме индикации частоты сети индицируется измеренное значение частоты
сети с размерностью «Гц», а кнопки ВИД ЭНЕРГИИ и НОМЕР ТАРИФА не работают.
5.1.6.10 В режиме индикации текущего времени на основном табло отображается вре-
мя в формате
ЧЧ-ММ-СС
где
ЧЧ - часы;
ММ - минуты;
СС - секунды.
В режиме индикации текущего времени, если это не запрещено параметрами конфигу-
рации счетчика, длинное нажатие кнопки ВИД ЭНЕРГИИ и ее последующее отпускание
приводит к округлению секунд внутренних часов счетчика до ближайшей минуты. Перед
отпусканием кнопка должна быть нажата не менее 5 с.
Например, если счетчик показывал время 12:15:29, то после отпускания кнопки уста-
новится время 12:15:00. Если счетчик показывал время 12:15:31, то после отпускания кноп-
ки установится время 12:15:59.
Операция коррекции внутренних часов допускается один раз в сутки, а факт проведе-
ния коррекции времени фиксируется в журнале событий коррекции времени и даты с воз-
можностью последующего просмотра через интерфейс RS-485 или оптический порт.
5.1.6.11 В режиме индикации текущей даты на основном табло отображается дата в
формате
чч_мм_гг,
где
чч - число;
мм - месяц;
гг - год.
5.1.6.12 В режиме индикации температуры на основном табло отображается темпера-
тура внутри счетчика с размерностью «°С».
45
5.1.6.13 Во всех режимах индикации вспомогательных параметров длинное нажатие
кнопки РЕЖИМ ИНДИКАЦИИ переводит счетчик в тот режим индикации текущих измере-
ний или основных параметров, из которого он был переведен в режим индикации вспомога-
тельных параметров.
5.1.6.14 В режиме индикации вспомогательных параметров кнопки выполняют функ-
ции, указанные в таблице 14.
Таблица 14 - Функции кнопок управления в режиме индикации вспомогательных
параметров
РЕЖИМ ИНДИКАЦИИ
ВИД ЭНЕРГИИ
НОМЕР ТАРИФА
Короткое нажатие - выбор
Короткое нажатие - выбор
Короткое нажатие - вы-
следующего режима инди-
вида индицируемого вспомо-
бор фазы, по которой ин-
кации
вспомогательных
гательного параметра
дицируется значение вспо-
параметров
могательного параметра
Длинное нажатие
- воз-
Длинное нажатие (в режиме
Длинное нажатие
- воз-
врат к прерванному режи-
индикации текущего времени)
врат в режим индикации
му индикации основных
- коррекция секунд внутрен-
текущих измерений
(ак-
параметров или текущих
них часов счетчика
тивной энергии)
измерений
Длинное нажатие одновременно обеих кнопок - переход в
режим индикации технологических параметров
5.1.7
Переход в режим индикации технологических параметров производится из
режима индикации текущих измерений, основных или вспомогательных параметров длин-
ным нажатием одновременно двух кнопок РЕЖИМ ИНДИКАЦИИ и ВИД ЭНЕРГИИ.
5.1.7.1 В режиме индикации технологических параметров по каждому короткому на-
жатию кнопки РЕЖИМ ИНДИКАЦИИ производится перебор по кругу режимов индикации
технологических параметров в последовательности:
версия внутреннего программного обеспечения (ПО) счетчика с индикацией сим-
волов «по» в старших разрядах индикатора (34.00.ХХ);
контрольная сумма метрологически значимой части ПО с индикацией символов
«crc» в старших разрядах индикатора (782E).
В режиме индикации технологических параметров длинное нажатие кнопки РЕЖИМ
ИНДИКАЦИИ переводит счетчик в тот режим индикации текущих измерений, основных
или вспомогательных параметров, из которого он был переведен в режим индикации техно-
логических параметров.
5.1.8
Во всех режимах индикации длинное нажатие кнопки НОМЕР ТАРИФА пере-
водит счетчик в режим индикации текущих измерений, а именно в режим индикации актив-
ной энергии по текущему тарифу.
5.1.9
Во всех режимах индикации данные отображаются с учетом введенных в счет-
чик коэффициентов трансформации напряжения и тока, которые влияют на положение запя-
той индицируемого значения параметра и размерность, как указано в
таблице 15.
5.1.10 Во всех режимах индикации на индикаторе счетчика включаются курсоры:
«RX RS-485» - когда счетчик принимает данные по интерфейсу RS-485;
«TX RS-485» - когда счетчик передает ответ в RS-485;
внимание «
!
» - при обнаружении воздействия на счетчика магнитного поля по-
вышенной индукции.
46
Таблица 15 - Положение запятой и размерность на индикаторе
Диапазон коэф-
Положение запятой и размерность на индикаторе
фициентов
Энергия
Мощность
Напряжение
Ток
трансформации
1-9
перед двумя
перед двумя
перед двумя
перед четырьмя
младшими раз-
младшими раз-
младшими раз-
младшими раз-
рядами, кВтч,
рядами, Вт, вар,
рядами, В
рядами, А
кварч
ВА
10-99
перед одним
перед одним
перед одним
перед тремя
младшим разря-
младшим разря-
младшим разря-
младшими раз-
дом, кВтч,
дом, Вт, вар, ВА
дом, В
рядами, А
кварч
100-999
нет запятой,
нет запятой, Вт,
нет запятой, В
перед двумя
кВтч, кварч
вар, ВА
младшими раз-
рядами, А
1 000-
перед двумя
перед двумя
перед двумя
перед четырьмя
9 999
младшими раз-
младшими раз-
младшими раз-
младшими раз-
рядами, МВтч,
рядами, кВт,
рядами, кВ
рядами, кА
Мварч
квар, кВА
10 000-
перед одним
перед одним
перед одним
перед тремя
99 999
младшим разря-
младшим разря-
младшим разря-
младшими раз-
(65535 для Кн и
дом, МВтч,
дом, кВт, квар,
дом, кВ
рядами, кА
Кт)
Мварч
кВА
100 000-
нет запятой,
нет запятой, кВт,
999 999
МВтч, Мварч
квар, кВА
1 000 000-
перед двумя
перед двумя
9 999 999
младшими раз-
младшими раз-
рядами, ГВтч,
рядами, МВт,
Гварч
Мвар, МВА
10 000 000-
перед одним
перед одним
99 999 999
младшим разря-
младшим разря-
дом, ГВтч,
дом, МВт, Мвар,
Гварч
МВА
100 000 000-
нет запятой,
нет запятой,
999 999 999
ГВтч, Гварч
МВт, Мвар,
МВА
Примечания
1 Диапазоны коэффициентов трансформации, указанные в таблице, для энергии и
мощности представляют собой произведение КнКт, для напряжений - только Кн, для то-
ков - только Кт, где Кн - коэффициент трансформации напряжения, Кт - коэффициент
трансформации тока.
2 Максимально возможные значения коэффициентов трансформации:
Кн - 65 535;
Кт - 65 535;
КнКт - 4 294 836 225
47
5.2
Режим динамической индикации
5.2.1
В режиме динамической индикации смена режимов индикации производится
автоматически с периодом, определяемым параметрами конфигурации и в последовательно-
сти, описанной в п.п. 5.1.4, 5.1.5., аналогично, как и по кнопкам управления, а именно:
3) в установленном режиме индикации по установленному виду энергии изменяются
номера тарифов, как по кнопке НОМЕР ТАРИФА, в последовательности «1», «2», «3», «4»,
«1» - «4» выключены (сумма тарифов), «П» - энергия с учетом потерь (бестарифная), «[» -
счетные импульсы по цифровому входу;
4) изменяется вид энергии, как по кнопке ВИД ЭНЕРГИИ, в последовательности
«А+», «А-», «R+», «R-» и для каждого вида энергии изменяются номера тарифов, как указа-
но в шаге 3);
5) изменяется режим индикации, как по кнопке РЕЖИМ ИНДИКАЦИИ, и для каждого
режим индикации изменяются виды энергии и номера тарифов, как указано в шаге 4) и 3)
5.2.2
Режим динамической индикации запрещен при выходе счетчика с завода-
изготовителя и может быть разрешен в процессе конфигурирования счетчика через интер-
фейсы связи при установке программируемого флага разрешения динамического режима
индикации (п. 5.4.16.7).
5.2.3
Динамическая индикация возможна только для параметров основного режима
индикации, если они не замаскированы масками режимов индикации. Замаскированные па-
раметры исключаются из кольца динамической индикации, аналогично, как и по кнопке
управления. В общем случае, если все параметры размаскированы, то кольцо динамической
индикации может включать до 346 параметров, динамический перебор которых, даже с ша-
гом 1 секунда, будет занимать более 5 минут. В этом случае пользоваться режимом динами-
ческой индикации крайне не целесообразно. Применять режим динамической индикации
целесообразно, если в кольце индикации остается не большое число не замаскированных
параметров, что определяется конкретной измерительной задачей.
Например, счетчик используется для бестарифного учета активной энергии прямого
направления и реактивной энергии прямого и обратного направления нарастающим итогом.
В этом случае маскируется все, кроме режима индикации
«ВСЕГО»,
«А+»,
«R+»,
«R-», «Сумма тарифов» (рисунок 24), и кольцо динамической индикации состоит только из
трех параметров, которые легко наблюдаются.
5.2.4
Переход из динамического режима индикации в ручной режим производится
при нажатии любой кнопки управления. При этом последовательность индикации динами-
ческого режима останавливается и продолжается в ручном режиме по кнопкам управления,
как описано в п. 5.1. Следует иметь в виду, что если подсветка индикатора выключена, то
первое нажатие на кнопку не останавливает динамическую индикацию, а только включает
подсветку индикатора.
5.2.4.1 Возврат в режим динамической индикации производится при не активности
кнопок управления в течение времени, определяемого параметрами конфигурации счетчика
(п. 5.4.16.7).
5.3
Переход в заданный режим индикации
5.3.1
Переход в заданный режим индикации запрещен при выходе счетчика с заво-
да-изготовителя и может быть разрешен в процессе конфигурирования счетчика через ин-
терфейсы связи при установке программируемого флага разрешения перехода в заданный
режим индикации.
5.3.2
Переход в заданный режим индикации производится при не активности кно-
пок управления в течение времени, определяемого параметрами конфигурации счетчика.
При этом переход производится в режим индикации основных параметров, заданный поль-
зователями в процессе конфигурации счетчика.
48
5.3.3
Переход в заданный режим индикации не производится, если разрешен режим
динамической индикации, который является более приоритетным.
5.4
Дистанционный режим
5.4.1
Настройки интерфейсов связи
5.4.1.1 Счетчик имеет два независимых равноприоритетных интерфейса связи
RS-485 и оптопорт. Кроме того, в счетчик могут быть установлены дополнительные интер-
фейсные модули (таблица Ошибка! Источник ссылки не найден.) для обеспечения уда-
ленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM, PLC,
Ethernet, RF). При этом счетчик становится коммуникатором и к его интерфейсу могут быть
подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя
локальную сеть объекта, с возможностью удаленного доступа к каждому счетчику объекта.
5.4.1.2 Счетчик по любому каналу доступа поддерживает двоичный ModBus-
подобный, СЭТ-4ТМ.02-совместимый протокол и может эксплуатироваться в составе авто-
матизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автома-
тизированных систем диспетчерского управления (АСДУ).
Описание протокола обмена может быть получено заинтересованными предприятиями
и организациями по адресу электронной почты kbmps@kis.ru.
5.4.1.3 Обмен по каналу RS-485 производится двоичными байтами на скоростях 38400,
28800, 19200, 9600, 4800, 2400, 1200, 600, 300 бит/с, и каждый передаваемый байт имеет
следующую структуру:
один стартовый бит;
восемь кодовых бит;
один бит контроля нечетности (может отсутствовать);
один стоповый бит.
5.4.1.4 Скорость обмена по каналу RS-485 и структура передаваемого байта програм-
мируются раздельно. При выходе с завода-изготовителя счетчики запрограммированы на
скорость обмена 9600 бит/с с битом контроля нечетности в составе информационного байта.
5.4.1.5 При работе через оптический порт обмен ведется всегда на скорости
9600 бит/с с битом контроля нечетности.
5.4.1.6 Для работы в дистанционном режиме управления счетчики должны подклю-
чаться к компьютеру или к управляющему контроллеру по схеме, приведенной в приложе-
нии Г. К одному каналу RS-485 может быть подключено до
64 счетчиков
ПСЧ-4ТМ.05МК.
Если в счетчик установлен дополнительный интерфейсный модуль (коммуникатор
GSM C-1.02.01 или модем PLC M-2.01.01, M-2.01.02), то по той же схеме включения произ-
водится доступ со стороны компьютера к параметрам и данным дополнительного интер-
фейсного модуля в соответствии с документацией на модуль.
5.4.2
Программа «Конфигуратор СЭТ-4ТМ»
5.4.2.1 Работа со счетчиками в дистанционном режиме может производиться с приме-
нением программного обеспечения пользователя или с применением программного обеспе-
чения
«Конфигуратор СЭТ-4ТМ»
(далее
- конфигуратор), поставляемого заводом-
изготовителем по отдельному заказу. Инсталляционный пакет конфигуратора и обновления
загрузочного модуля конфигуратора доступны на сайте завода-изготовителя по адресу
http://www.nzif.ru/.
5.4.2.2 Конфигуратор может работать под управлением операционных систем
«Windows 98» - «Windows 10» на компьютерах Pentium. Для нормальной работы конфигу-
ратора требуется монитор с разрешением не менее 1024 на 768 точек.
49
5.4.2.3 Конфигуратор позволяет производить:
считывание параметров и данных, приведенных в таблице 4;
программирование и перепрограммирование параметров, приведенных в
таблице 4;
управление счетчиками в соответствии с п. 2.4.10.5.
Порядок установки и загрузки программы «Конфигуратора СЭТ-4ТМ» на компьюте-
ре пользователя описан в файле, входящем в состав поставляемого программного обеспече-
ния конфигуратора.
5.4.2.4 После загрузки программы «Конфигуратор СЭТ-4ТМ» на экране монитора
компьютера появляется генеральная форма программы, приведенная на рисунке 6, содер-
жащая панель инструментов, меню режимов и рабочий стол для вызова подчиненных форм
из меню режимов. На рабочем столе открывается форма «Параметры соединения» для уста-
новки коммуникационных параметров компьютера.
5.4.2.5 Перед началом работы необходимо установить коммуникационные параметры
конфигуратора для работы через интерфейс RS-485 посредством формы «Параметры соеди-
нения», для чего:
в группе элементов «Порт» нажать кнопку «RS-485»;
в группе элементов «Параметры соединения» в окне «Порт» установить номер
COM-порта компьютера, к которому подключен преобразователь интерфейса;
в группе элементов «Протокол» снять флаги «Автоопределение типа протокола»,
«Пакетный протокол», «Протокол Y-NET» и установить флаг «CRC»;
в окне «Время ожидания ответа счетчика» ввести 150 мс и нажать Enter;
в окне «Системный TimeOut» ввести 30 мс и нажать Enter;
в окне «Перезапросов при отсутствии ответа» установить 1.
в окно «Пароль» ввести пароль (6 символов) для открытия канала связи со счетчи-
ком с требуемым уровнем доступа. Заводской пароль «000000», который устанавливается
конфигуратором при запуске.
Следует иметь в виду, что установленные параметры, кроме пароля доступа, запоми-
наются конфигуратором и восстанавливаются при следующей загрузке.
5.4.2.6 Для работы через оптический интерфейс нужно нажать кнопку «Оптопорт» в
группе элементов «Порт», в окне «Порт» группы элементов «Параметры соединения» уста-
новить номер COM-порта компьютера, к которому подключен оптический преобразователь,
и установить остальные параметры, как описано в п. 5.4.2.5.
Следует иметь в виду, что скорость обмена по оптическому интерфейсу изменить
нельзя и она фиксирована 9600 бит/с с битом паритета «Нечет».
50
Авто-
опреде-
ление
Окно состояния
обмена
Рисунок 6 - Генеральная форма программы «Конфигуратор СЭТ-4ТМ»
5.4.3
Проверка связи со счетчиком
5.4.3.1 Для проверки связи со счетчиком, если не известен его сетевой адрес, в окно
«Сетевой адрес» генеральной формы нужно ввести адрес «0», снять флаг «Расширенный се-
тевой адрес» и нажать кнопку «Тест связи» на форме «Параметры соединения». В окне со-
стояния обмена (левый нижний угол генеральной формы) должно появиться сообщение
«Обмен успешно завершен».
Примечание - Обращение к счетчику для чтения параметров по нулевому адресу (об-
щему) через интерфейс RS-485 возможно в том случае, если к интерфейсу подключен толь-
ко один счётчик. Запись по нулевому адресу запрещена.
5.4.3.2 Если по кнопке «Тест связи» в окне состояния обмена появляется сообщение
«Прибор не отвечает», то следует проверить правильность подключения счетчиков к ком-
пьютеру, как описано выше. Кроме того, следует проверить скорость обмена, которая уста-
новлена в счетчике. Это можно сделать двумя способами.
1)
Подобрать скорость обмена конфигуратора под установленную скорость об-
мена счетчика. Для чего нажать кнопку «Тест» в группе элементов «Параметры соедине-
ния». При этом конфигуратор последовательно перебирает все возможные скорости обмена
и на каждой скорости пытается связаться со счетчиком. По окончанию работы выдается ок-
но с результатом определения установленной скорости обмена.
2)
Прочитать установленную скорость обмена по RS-485 через оптопорт, для че-
го:
нажать кнопку «Оптопорт» в группе элементов «Порт» формы «Параметры соеди-
нения»;
51
подключить головку устройства сопряжения оптического к оптопорту счетчика;
открыть вкладку «Изменение параметров соединения» формы «Параметры соеди-
нения» (рисунок 7);
нажать кнопку «Прочитать» в группе элементов «Канал 1»;
убедиться, что в информационном окне генеральной формы программы (левый
нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки
«Скорость», «Четность» отображаются прочитанные значения («9600» и «Нечет» по умол-
чанию);
открыть вкладку «Параметры соединения», нажать кнопку «RS-485», установить
конфигуратору прочитанные через оптопорт параметры «скорость», «четность» и повторить
действия п. 5.4.3.1.

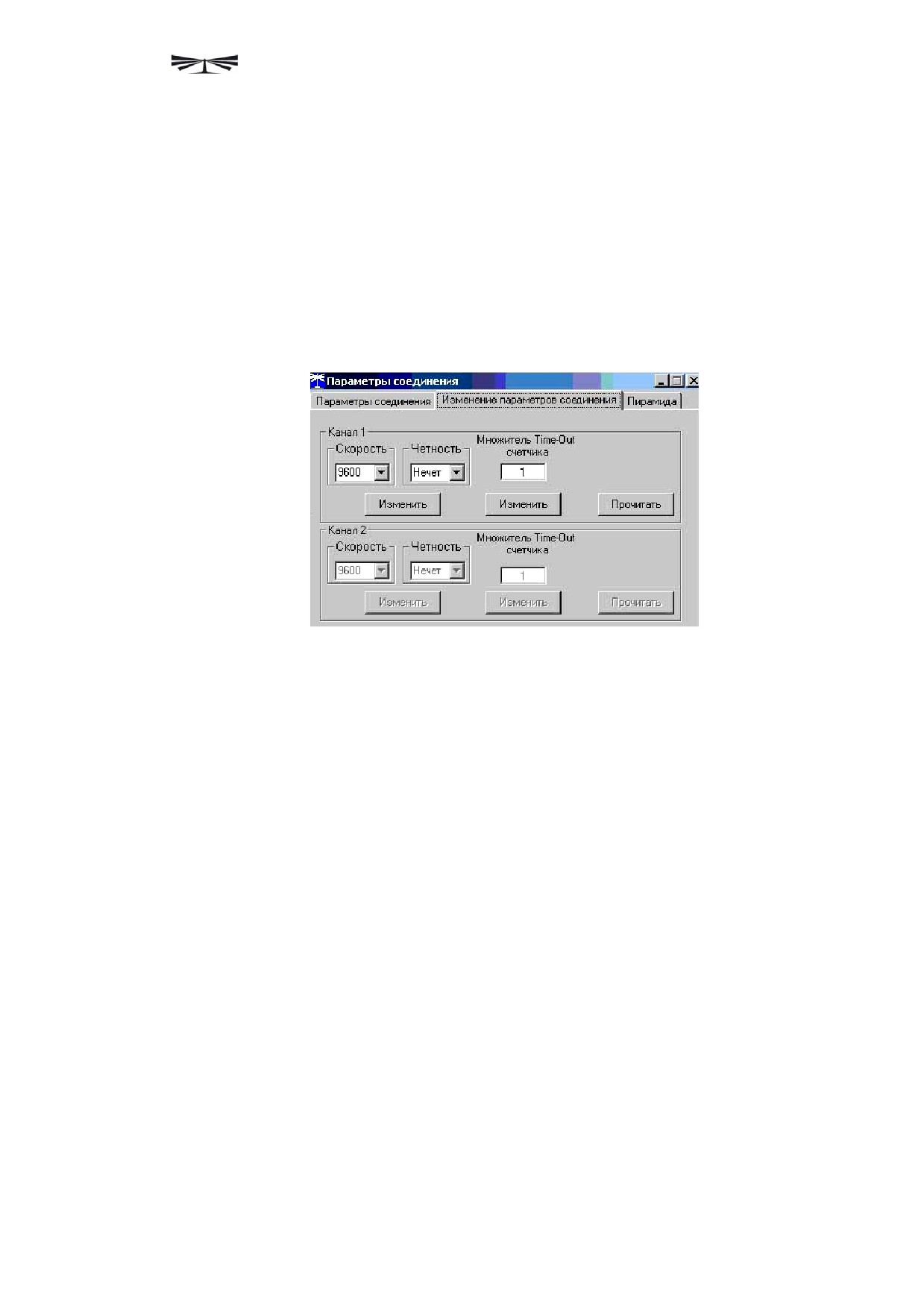

Рисунок 7 - Форма «Параметры соединения», вкладка «Изменение параметров
соединения»
5.4.4
Изменение скорости обмена
5.4.4.1 Для изменения коммуникационных параметров интерфейса RS-485 счетчика
нужно ввести значение скорости в окно «Скорость», значение бита паритета в окно «Чет-
ность» группы элементов «Параметры соединения»\«Изменить» и нажать кнопку «Изме-
нить» (рисунок 6). В случае успешной операции изменения скорости обмена, ее значение ав-
томатически записывается в окна настройки скорости компьютера.
5.4.4.2 Скорость обмена по каналу RS-485 может быть изменена через оптический ин-
терфейс, посредством вкладки «Изменение параметров соединения» формы «Параметры со-
единения» (рисунок 7).
5.4.4.3 Следует иметь в виду, что изменение скорости возможно только для интерфей-
са RS-485 в том случае, если в окно «Пароль» введен пароль второго уровня доступа, а сете-
вой адрес счетчика в окне «Сетевой адрес» генеральной формы отличен от нуля.
5.4.5
Доступ к параметрам и данным
5.4.5.1 В счетчиках реализован многоуровневый доступ к параметрам и данным. Раз-
личаются четыре уровня доступа:
первый уровень
- только чтение;
второй уровень
- чтение, запись и управление;
третий уровень
- чтение и управление нагрузкой по команде оператора;
четвертый уровень
- заводской.
5.4.5.2 Уровень доступа определяется паролем, с которым открывают канал связи со
счётчиком. Пароль состоит из шести любых символов или двоичных байт. С завода-
изготовителя счётчики выходят с нулевыми паролями первого, второго и третьего уровней
доступа (символьный код). Четвертый (заводской) уровень доступа определяется аппарат-
52
ной перемычкой, которая может быть установлена только в результате вскрытия счётчика с
нарушением пломб завода-изготовителя и Госстандарта.
5.4.5.3 Первый уровень доступа позволяет производить:
считывание параметров и данных измерений, перечень которых приведен в
таблице 4;
изменение сетевого адреса (короткого или расширенного);
синхронизацию времени;
управление телесигналами;
фиксацию данных вспомогательных режимов измерения.
5.4.5.4 С третьим уровнем доступа можно производить те же операции, что и с первым
уровнем доступа, но кроме того управлять нагрузкой по команде оператора.
5.4.5.5 Со вторым уровнем доступа, кроме считывания, можно управлять счетчиками
(п. 2.4.10.5), изменять (перепрограммировать) установки и параметры (таблица 5). Дата пе-
репрограммирования и число попыток доступа для перепрограммирования фиксируются в
журнале событий.
5.4.5.6 Если производится попытка изменения параметров и данных с паролем первого
или третьего уровня доступа, то счетчик отвечает сообщением «Низкий уровень доступа» с
фиксацией попытки несанкционированного доступа в журнале событий.
5.4.5.7 Если установлен программируемый флаг «Разрешить блокировку записи при
обращении с неверным паролем» и в течение текущих суток было зафиксировано три по-
пытки несанкционированного доступа, то возможность открытия канала связи со вторым
уровнем доступа блокируется до конца календарных суток.
5.4.5.8 Если после открытия канала связи к счетчику не было обращения более 30 с, то
канал связи закрывается автоматически. Закрыть канал связи можно по команде «Закрыть
канал связи».
5.4.6
Изменение паролей доступа
5.4.6.1 Установить или изменить пароль первого, второго или третьего уровня доступа
можно посредством формы «Параметры соединения», приведенной на рисунке 6. Для чего:
в окно «Пароль» группы элементов «Канал связи» ввести пароль того уровня дос-
тупа, который нужно изменить и нажать кнопку «Открыть» канал связи;
в окно «Старый» пароль ввести старый пароль, который нужно изменить;
в окно «Новый» пароль ввести новый пароль;
повторить ввод нового пароля во второе окно «Новый» пароль;
установить флаг «Доступ 1», «Доступ 2» или «Доступ 3» в зависимости от уровня
изменяемого пароля;
нажать кнопку «Изменить» пароль.
5.4.6.2 Установить или изменить пароль доступа для управления нагрузкой по команде
оператора (третий уровень) можно посредством формы «Параметры управления нагрузкой»,
приведенной на рисунке 31. Для чего:
в окно «Действующий» группы элементов «Пароль доступа для управления нагруз-
кой» ввести ранее установленный пароль;
в окно «Новый » группы элементов «Пароль доступа для управления нагрузкой»
ввести новый пароль;
нажать кнопку «Изменить», расположенную справа от окна «Новый».
ВНИМАНИЕ!
НЕ ЗАБЫВАЙТЕ УСТАНОВЛЕННЫЕ ПАРОЛИ!
5.4.6.3 Сброс утерянных паролей возможен только при снятии пломбы эксплуатирую-
щей организации с защитной крышки. Сбросить утерянный пароль можно посредством
53
формы «Параметры соединения», приведенной на рисунке 6. Для чего:
установить любой режим индикации, кроме индикации максимумов мощности;
открыть защитную крышку, нажать кнопку «Сброс» и удерживать ее в нажатом со-
стоянии до окончания процедуры сброса паролей;
установить флаг «Доступ 1», «Доступ 2» или «Доступ 3» для сброса пароля уровня
1, 2 или 3;
нажать кнопку «Прочитать/Сбросить» в группе элементов «Пароль»;
после сброса пароля по умолчанию устанавливается нулевой («000000») пароль
уровня 1, 2 или 3.
5.4.7
Чтение и программирование параметров и установок
5.4.7.1 Чтение и программирование параметров и установок производится посредством
формы «Параметры и установки», вид которой приведен на рисунке 8.
5.4.7.2 Вызов формы производится или из меню «Параметры» или путем нажатия
кнопки «Автоопределение типа счетчика», расположенной на панели инструментов гене-
ральной формы (рисунок 6). При этом определяется тип счетчика, заполняются информаци-
онные окна «Тип счетчика», «Iном», «Uном» генеральной формы и вызывается форма «Па-
раметры и установки», вид которой приведен на рисунке 8.
Записать
Рисунок 8 - Форма «Параметры и установки»
5.4.7.3 Из формы «Параметры и установки», кроме прочих параметров, можно опреде-
лить индивидуальный сетевой адрес счетчика и перенести его в окно «Сетевой адрес» гене-
ральной формы для адресной работы со счетчиком (либо записав как число, либо двойным
щелчком по адресу из окна «Адрес прибора» левой кнопкой манипулятора «мышь»).
5.4.7.4 Параметры счетчика и программируемые флаги, которые могут быть изменены
(перепрограммированы) через форму «Параметры и установки», имеют справа от соответст-
вующего окна кнопку «Записать». Для изменения параметра необходимо в соответствующее
окно ввести значение параметра и нажать кнопку «Записать». Диапазон значений изменяе-
мого параметра может быть получен как контекстная подсказка при наведении указателя
54
манипулятора «мышь» на соответствующее окно параметра.
5.4.7.5 Для перепрограммирования любых параметров, кроме сетевого адреса, в окне
«Пароль» формы «Параметры соединения» должен быть введен пароль второго уровня дос-
тупа. Сетевой адрес в окне «Сетевой адрес» генеральной формы должен быть отличным от
нуля. Изменение сетевого адреса возможно с первым уровнем доступа.
5.4.7.6 Параметр «Наименование точки учета» состоит из строки любых символов,
максимальное число которых равно 16. На попытку записи большего числа символов счет-
чик ничего не записывает и возвращает сообщение «Ошибка команды или параметра».
5.4.7.7 Параметр «Идентификатор счетчика» аналогичен предыдущему и состоит из
строки любых символов, максимальное число которых равно 32.
5.4.7.8 Коэффициенты трансформации по напряжению и току вводятся в счетчик в
случае необходимости отображения данных измерения и учета по высокой стороне. На сам
учет эти коэффициенты не влияют и выполняют только калькуляционную функцию при вы-
даче данных на индикатор. В интерфейс все данные выдаются без учета коэффициентов
трансформации, кроме измеряемых мгновенных значений параметров сети при запросе в
формате с плавающей точкой.
5.4.7.9 Параметр «Время интегрирования мощности» позволяет ввести требуемое вре-
мя интегрирования мощности в диапазоне от 1 до 60 минут в левое окно для первого масси-
ва профиля и в правое окно для второго массива профиля мощности. При работе счетчика
на подключениях с номинальными напряжениями 3×(100-115/173-200) В время интегриро-
вания должно устанавливаться в диапазоне от 1 до 30 минут. При записи времени интегри-
рования мощности производится инициализация соответствующего массива профиля мощ-
ности. Допустимые значения времени интегрирования мощности приведены в таблице 3.
5.4.7.10 Если установлен программируемый флаг «Разрешить помечать недостоверные
срезы», то записи средних мощностей в массиве профиля будут помечены как недостовер-
ные, если счетчик был выключен в течение всего или части интервала интегрирования или
если внутри интервала интегрирования мощности проводилось изменение (установка, кор-
рекция или синхронизация) времени встроенных часов счетчика.
5.4.7.11 Если установлен программируемый флаг «Разрешить использование массива
для ведения профиля мощности с учетом потерь», то счетчик будет вести выбранный мас-
сив профиля мощности с учетом потерь. В этом режиме время интегрирование мощности
должно устанавливаться в диапазоне от 1 до 30 минут. При установке/снятии флага «Разре-
шить использование массива для ведения профиля мощности с учетом потерь» производит-
ся инициализация соответствующего массива профиля мощности.
5.4.7.12 Если установлен программируемый флаг «Запретить многотарифный режим
работы тарификатора», то счетчик будет работать в однотарифном режиме учета энергии
независимо от введенного тарифного расписания. При этом учет будет вестись в регистрах
первого тарифа.
5.4.7.13 Установка флага «Разрешить сохранять прерванный режим индикации при
включении питания» позволит устанавливать тот режим индикации при включении счетчи-
ка, который был до его выключения. В противном случае, если флаг не установлен, при
включении счетчика будет устанавливаться режим индикации текущих измерений, а именно
- текущей активной энергии, если он не замаскирован масками индикации.
5.4.7.14 Для работы счетчика в составе систем, где требуется экономить время на от-
крытие канала связи, через форму «Параметры и установки» можно установить программи-
руемый флаг «Запретить автоматическое закрытия канала связи» при работе с первым уров-
нем доступа. При этом канал связи будет всегда открыт для чтения параметров и данных.
55
5.4.7.15 Если двунаправленный или комбинированный счетчик предполагается исполь-
зовать в однонаправленном режиме учета энергии (без учета направлений потока мощности
в каждой фазе сети), то достаточно установить программируемый флаг «Однонаправленный
режим учета (по модулю)». При этом счетчик будет учитывать энергию, как описано в п.
2.3.1.4.
5.4.8
Сетевой адрес счетчика
5.4.8.1 Каждый счётчик, при работе в составе системы, должен иметь уникальный ко-
роткий сетевой адрес в диапазоне от 1 до 239 и расширенный сетевой адрес в диапазоне от 0
до 4294967295, которые могут быть изменены. Запрещается использовать короткие адреса
в диапазоне от 240 до 255.
5.4.8.2 Для изменения адреса, нужно в соответствующее окно «Сетевой адрес» «Корот-
кий», «Расширенный» формы «Параметры и установки» (рисунок 8) вписать требуемое зна-
чение и нажать кнопку «Записать», справа от окна. После успешной записи новый адрес ав-
томатически переписывается в соответствующие окна «Сетевой адрес», «Расширенный се-
тевой адрес» генеральной формы программы для дальнейшей адресной работы со счетчи-
ком.
5.4.8.3 Адрес «0» используется как общий, на него отвечают все счётчики и корректно
использовать его можно только тогда, когда к каналу RS-485 подключен только один счёт-
чик. Любые операции управления или записи по адресу «0» запрещены.
5.4.8.4 Адрес «255» используется как адрес по умолчанию после инициализации счёт-
чика.
5.4.8.5 Адрес «254» используется как адрес для широковещательных запросов.
5.4.8.6 Адрес «252» используется как признак расширенного адреса. За признаком рас-
ширенного адреса должны следовать четыре байта расширенного адреса, позволяющие ад-
ресовать счетчик в области адресного пространства от 0 до 4294967295. Расширенный адрес
может использоваться в системах с большим количеством точек учета. В качестве расши-
ренного адреса, по умолчанию, используется серийный номер счетчика, который является
уникальным как внутри типа счетчика, так и между различными типами многофункцио-
нальных счетчиков, выпускаемых АО «ННПО имени М.В. Фрунзе».
5.4.8.7 Счетчик в ответ на запрос с коротким адресом отвечает коротким адресом, а на
запрос с расширенным адресом, отвечает расширенным адресом. Для настройки конфигура-
тора на работу с расширенным адресом необходимо установить флаг рядом с окном «Рас-
ширенный сетевой адрес» генеральной формы программы (рисунок 6) или снять этот фла-
жок для работы с коротким адресом.
5.4.9
Установка, коррекция и синхронизация времени
5.4.9.1 Чтение, установка и коррекция времени встроенных часов счетчика произво-
дится посредством формы
«Установка и коррекция времени» из меню
«Парамет-
ры»\«Время». Вид формы приведен на рисунке 9.
5.4.9.2 Циклическое чтение времени из счетчика производится по кнопке «Прочитать
из прибора», расположенной на панели инструментов генеральной формы программы. Ото-
бражение прочитанного времени производится в информационном окне формы «Установка
и коррекция времени» (черный фон). При этом на светлом фоне окна формы индицируется
время компьютера.
5.4.9.3 Прямая установка времени счётчика производится по нажатию кнопки «Уста-
новить». При этом время компьютера переписывается в счетчик, а факт записи времени
фиксируется в журнале коррекции времени и даты счетчика. Флаги «Лето», «Зима» относят-
ся к конфигуратору и устанавливаются оператором вручную в зависимости от сезона перед
установкой времени счетчика.
56
5.4.9.4 Прямая установка времени возможна только при втором уровне доступа. Не ре-
комендуется без нужды проводить прямую установку времени назад, особенно с переходом
в предыдущий час, сутки, месяц, год, т.к. при этом нарушается хронология в массивах хра-
нения учтенной энергии и массивах профиля мощности. Если, тем не менее, это производит-
ся, то после установки времени назад, необходимо произвести сброс регистров учтенной
энергии (п. 5.4.13.3) и инициализацию массивов профиля мощности (п. 5.4.7.9). Прямая ус-
тановка времени вперед допустима без нарушения хронологии массивов.
Рисунок 9 - Форма «Установка и коррекция времени»
5.4.9.5 Коррекцию времени допускается проводить неоднократно в течение календар-
ных суток, но суммарное время коррекции (по модулю, без учета знака) не должно превы-
шать 120 c. Коррекция может производиться на любом уровне доступа. Время коррекции
фиксируется в журнале коррекции времени и даты счетчика.
5.4.9.6 Если при эксплуатации счетчиков в течение длительного времени выявлен сис-
тематический уход часов, то его можно скорректировать путем введения значения месячно-
го ухода со знаком в окно «Значение (сек/сутки)». Запись константы коррекции производит-
ся по кнопке «Записать» на втором уровне доступа.
5.4.9.7 Синхронизация времени производится посредством формы «Синхронизация
времени» из меню «Параметры»\«Время». Вид формы приведен на рисунке 10. Синхрониза-
ция времени отличается от коррекции времени тем, что может воздействовать на все счетчи-
ки сегмента сети по широковещательному запросу. При этом компьютер единовременно
всем счётчикам передает эталонное значение времени, в качестве которого выступает время
компьютера.
Рисунок 10 - Форма «Синхронизация времени»
Счетчики, по полученному эталонному значению времени, вычисляют величину и знак
коррекции, и, если она не превышает допускаемых пределов ±120 с/сут, производят коррек-
цию времени встроенных часов. Процедура синхронизации времени допустима несколько
57
раз за календарные сутки, но суммарное время коррекции (по модулю, без учета знака) не
должно превышать 120 c. Сетевые адреса синхронизируемых счетчиков должны быть запи-
саны в «Список адресов».
5.4.10 Конфигурирование параметров перехода на сезонное время
5.4.10.1 Чтение, редактирование и запись времени перехода на сезонное время произ-
водится посредством формы «Переход на сезонное время» из меню «Параметры»\«Время».
Вид формы приведен на рисунке 11.
5.4.10.2 Изменение времени перехода и флагов разрешения производится путем уста-
новки требуемого значения в соответствующие окна формы с последующим нажатием
кнопки «Передать в прибор», расположенной на панели инструментов генеральной формы
конфигуратора.
Рисунок 11 - Форма «Переход на сезонное время»
5.4.11 Конфигурирование тарификатора
5.4.11.1 К конфигурируемым параметрам тарификатора относятся:
тарифное расписание;
расписание праздничных дней;
список перенесенных дней.
5.4.11.2 Чтение, изменение и запись тарифного расписания производится посредством
формы «Тарифное расписание» из меню «Параметры». Вид формы приведен на рисунке 12.
Чтение записанного в счётчик тарифного расписания производится по кнопке «Про-
читать из прибора», расположенной на панели инструментов генеральной формы. При этом
на линейном индикаторе будут отображаться разноцветные тарифные зоны, соответствую-
щие выбранному типу дня и сезону.
Прочитанное тарифное расписание может быть записано как текстовый файл на диск
компьютера нажатием кнопки «Сохранить в файле» и скорректировано любым текстовым
редактором.
Тарифное расписание может быть скорректировано с помощью редактора формы
«Тарифное расписание». Для этого нужно выбрать тип дня и сезон в группе элементов «Вы-
бор типа дня и сезона». В окнах «Начало интервала», «Конец интервала» указать времена
границы тарифной зоны, в окне «Тариф» ввести номер тарифной зоны в диапазоне от 1 до 4
и нажать кнопку «Изменить». Вновь введенная тарифная зона будет выделена цветом на ли-
нейном индикаторе тарифных зон.
58
Линей-
ный ин-
дикатор
тарифных
Редактор
формы
Выбор
типа дня
Рисунок 12 - Форма «Тарифное расписание»
Для записи скорректированного тарифного расписания в счетчик нажать кнопку
«Передать в прибор», расположенную на панели инструментов генеральной формы конфи-
гуратора.
Для записи скорректированного тарифного расписания из ранее подготовленного
файла необходимо загрузить файл тарифного расписания по кнопке «Открыть файл», распо-
ложенной на панели инструментов генеральной формы и нажать кнопку «Передать в при-
бор». Время изменения тарифного расписания фиксируется в журнале коррекции тарифного
расписания счетчика.
Если счетчик предполагается использовать как однотарифный, то по каждому типу
дня каждого сезона следует записать одинаковый номер тарифной зоны (от 1 до 4), по кото-
рой будет вестись учет. Если в счетчик уже введено тарифное расписание, а требуется вести
учет по одному тарифу, то достаточно установить программируемый флаг «Запретить мно-
готарифный режим работы тарификатора» на форме параметры и установки (рисунок 8), как
описано в п. 5.4.7.12.
5.4.11.3 Чтение, редактирование и запись расписания праздничных дней производится
посредством формы «Расписание праздничных дней» из меню «Параметры». Вид формы
приведен на рисунке 13.
Чтение записанного в счётчик расписания праздничных дней производится по кнопке
«Прочитать из прибора», расположенной на панели инструментов генеральной формы. Про-
читанные праздничные дни отображаются в информационном окне формы.
Для добавления нового праздничного дня его нужно выбрать в поле календаря фор-
мы. При этом он появляется в информационном окне формы. Для исключения праздничного
дня из расписания его нужно выбрать в информационном окне формы и нажать кнопку «De-
lete» на клавиатуре компьютера.
Для записи скорректированного расписания праздничных дней необходимо нажать
кнопку «Передать в прибор», расположенную на панели инструментов генеральной формы
конфигуратора.
59
Поле
календаря
Информацион-
ное окно
Рисунок 13 - Форма «Расписание праздничных дней»
Если не предполагается использовать расписание праздничных дней, то нужно уда-
лить все в информационном окне формы и записать «пустое» расписание по кнопке «Пере-
дать в прибор».
Время изменения расписания праздничных дней фиксируется в журнале коррекции
расписания праздничных дней счетчика.
5.4.11.4 Чтение, редактирование и запись списка перенесенных дней производится по-
средством формы «Список перенесенных дней». Вид формы приведен на рисунке 14.
Чтение списка перенесенных дней из счетчика производится по кнопке «Прочитать»,
расположенной на поле формы. Прочитанный список может быть сохранен в памяти ком-
пьютера по кнопке «В файл». По кнопке «Из файла» ранее сохраненный список перенесен-
ных дней может быть прочитан с отображением в информационном поле формы.
Рисунок 14 - Форма «Список перенесенных дней»
Для удаления записи из списка, ее нужно выделить в информационном поле формы и
нажать кнопку «Delete» на клавиатуре компьютера.
Для добавления дня в список его нужно выбрать в календаре формы и выделить
двойным щелчком манипулятора «мышь». При этом появляется модальное окно, предла-
гающее выбрать новый тип дня. Например, 20.09.08 - суббота, сделали буднями, а 22.09.08 -
понедельник, сделали праздничным днем.
Если не предполагается использовать список перенесенных дней его можно очистить
по кнопке «Очистить список».
Для записи в счетчик скорректированного списка перенесенных дней необходимо
нажать кнопку «Записать», расположенную на поле формы.
Время изменения списка перенесенных дней фиксируется в журнале коррекции спи-
ска перенесенных дней счетчика.
60
5.4.12 Установка начала расчетного периода
5.4.12.1 Установка начала расчетного периода производится посредством формы «Рас-
четный период» из меню «Параметры». Вид формы приведен на рисунке 15.
Рисунок 15 - Форма «Расчетный период»
5.4.12.2 Чтение установленного начала расчетного периода производится по кнопке
«Прочитать», расположенной на поле формы.
5.4.12.3 По умолчанию начало расчетного периода устанавливается с первого числа
календарного месяца. Для изменения начала расчетного периода в окно формы «Число на-
чала расчетного периода в месяце» нужно ввести требуемое число в диапазоне от 1 до 25 и
нажать кнопку «записать», расположенную справа от окна.
5.4.12.4 Для разрешения использования введенного начала расчетного периода нужно
установить флаг «Разрешить начало расчетного периода с заданного числа» и нажать кнопку
«Записать», расположенную справа от окна флага. Если флаг разрешения не установлен, то
расчетный период начинается с первого числа календарного месяца.
5.4.12.5 На рисунке 15 приведен пример установки и разрешения начала расчетного
периода с пятого числа каждого месяца. При этом для месячных архивов энергии каждый
календарный месяц будет начинаться с числа начала расчетного периода, в случае приве-
денного примера - с пятого числа. Год так же будет начинаться с пятого января.
5.4.13 Чтение архивов учтенной энергии
5.4.13.1 Чтение учтенной энергии производится посредством формы «Расширенные
массивы энергии» из меню «Параметры»\«Массивы энергии». Вид формы приведен на ри-
сунке 16.
5.4.13.2 Для чтения любого массива учтенной энергии нужно нажать соответствую-
щую кнопку на форме. При этом читается энергия по каждому тарифу и сумма по всем та-
рифам, энергия с учетом потерь, учтенные импульсы по цифровому входу 1 и 2. Макси-
мально за одно обращение может быть прочитана энергия по четырем каналам учета.
61
Рисунок 16 -Форма «Расширенные массивы энергии»
5.4.13.3 Не нужные каналы учета могут быть заблокированы нажатием левой кнопки
манипулятора «мышь» на наименование канала. Если установлен флаг «Отображать с уче-
том маски индикации», то замаскированные режимы индикации отображаться не будут.
5.4.13.4 Для однонаправленного счетчика активной энергии (один канал учета) значе-
ния любых каналов учета, кроме А+ будут передаваться с нулевыми значениями. Для ком-
бинированного счетчика (три канала учета) с нулевыми значениями будет передаваться ка-
нал А-.
5.4.13.5 Если двунаправленный или комбинированный счетчик был сконфигурирован
для учета энергии в одном направлении (установлен конфигурационный флаг
«Однона-
правленный режим учета (по модулю), а в его архивах есть данные учета энергии в двух на-
правлениях, то эти данные останутся в архивах учтенной энергии счетчика и будут доступ-
ны для считывания. Целесообразно, после установки конфигурационного флага
«Однона-
правленный режим учета (по модулю)», произвести сброс (обнуление) архивов учтенной
энергии, как описано в п. 5.4.13.6.
5.4.13.6 Для ведения пофазного не тарифицированного учета энергии необходимо ус-
тановить и записать флаг «Разрешить пофазный учет энергии ПСЧ-4ТМ.05МК» на поле
формы «Расширенные массивы энергии» (рисунок 16). Запись возможна только на втором
уровне доступа. После чего окно выбора числа фаз становится активным. Для просмотра ар-
хивов учтенной энергии в списке окна числа фаз следует выбрать (рисунок 17):
«Сумма фаз»
- для просмотра архивов трехфазной энергии;
«Фаза 1»
- для просмотра архивов энергии по фазе 1;
«Фаза 2»
- для просмотра архивов энергии по фазе 2;
«Фаза 1»
- для просмотра архивов энергии по фазе 3.
Если режим пофазного учета не выбран, - список окна числа фаз будет неактивным и
по умолчанию выбран режим «Сумма фаз» (рисунок 16).
62

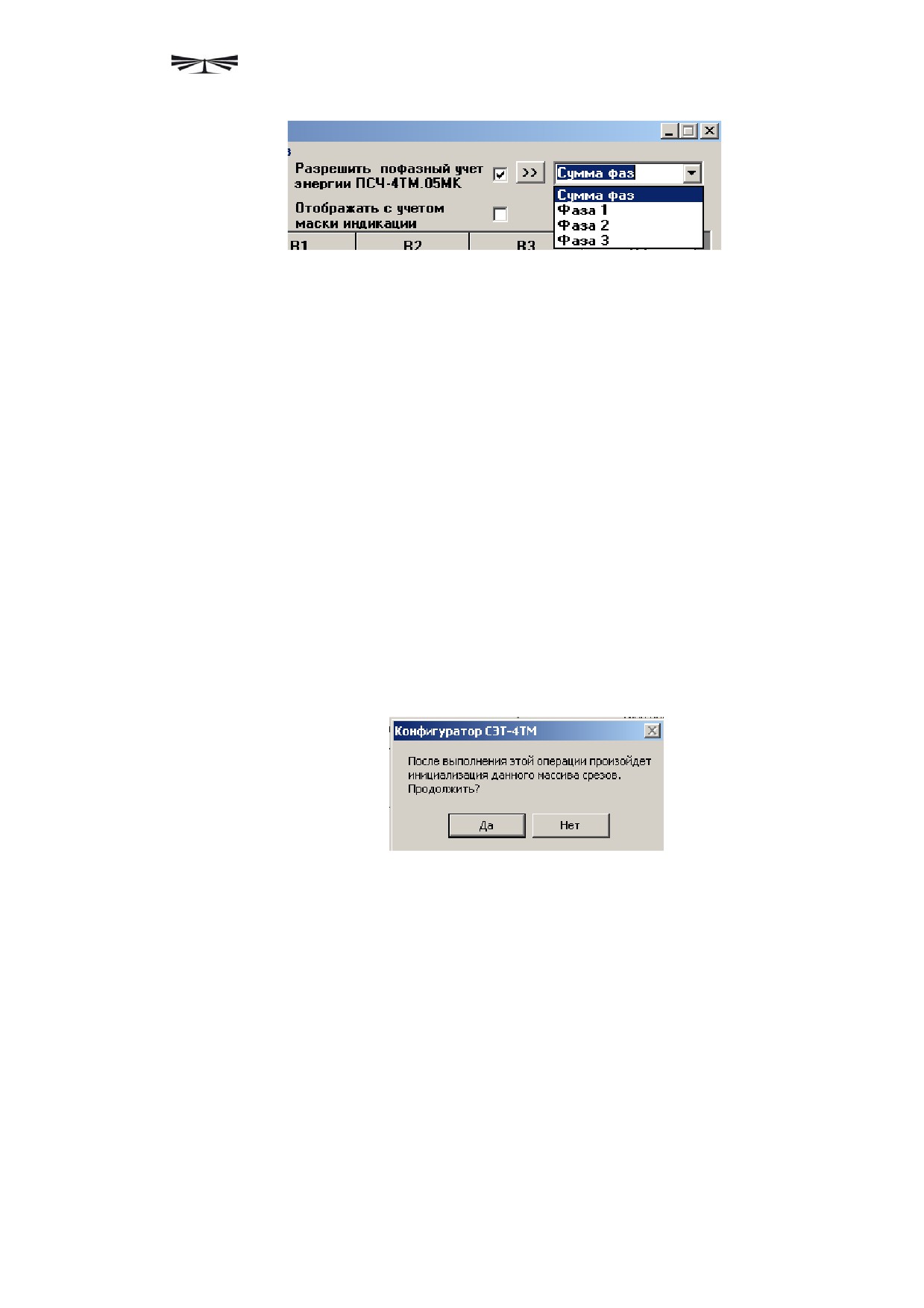

Рисунок 17 - Список окна числа фаз учета
5.4.13.7 Для сброса (обнуления) всех массивов учтенной энергии нужно сначала нажать кноп-
ку «Разблокировать кнопку очистки», после чего кнопка «Очистить все массивы энергии» становится
активной (рисунок 16). Затем нажать активную кнопку «Очистить все массивы энергии». Операция
очистки возможна только на втором уровне доступа.
5.4.14 Конфигурирование и чтение профилей мощности нагрузки
5.4.14.1 Конфигурирование профиля мощности нагрузки производится посредством
формы «Параметры и установки» (рисунок 8). К конфигурируемым параметрам относятся:
время интегрирования мощности первого массива профиля (30 минут заводская ус-
тановка);
время интегрирования мощности второго массива профиля (3 минуты заводская ус-
тановка);
флаг «Разрешить помечать недостоверные срезы» (установлен по умолчанию);
флаг «Разрешить использование массива для ведения профиля мощности с учетом
потерь» (не установлен по умолчанию).
5.4.14.2 Для изменения времени интегрирования нужно выбрать требуемое время в
диапазоне от 1 до 60 минут из списка, принадлежащего окну «Время интегрирования мощ-
ности» первого массива профиля (левое окно) или второго массива профиля (правое окно) и
нажать кнопку «Записать», расположенную справа от окна. При этом конфигуратор выдаст
предупреждающее сообщение:
При утвердительном ответе производится запись выбранного времени интегрирова-
ния и инициализация массива профиля мощности с потерей ранее сохраненных данных.
5.4.14.3 Если установлен программируемый флаг «Разрешить помечать недостоверные
срезы», то записи средних мощностей в массиве профиля будут помечены как недостовер-
ные, если счетчик был выключен в течение всего или части интервала интегрирования или
если внутри интервала интегрирования проводилось изменение (установка, коррекция или
синхронизация) времени встроенных часов счетчика. Следует иметь в виду, что установ-
ка/снятие флага не приводит к инициализации массивов профиля мощности. При этом, «не-
достоверные записи», сделанные при установленном флаге, будут помечены как недосто-
верные, а недостоверные записи, сделанные при снятом флаге, не будут помечаться. Для ис-
ключения путаницы с флагами при изменении конфигурационного флага «Разрешить поме-
чать недостоверные срезы» целесообразно провести инициализацию массивов профиля
мощности, как описано в п. 5.4.14.2.
5.4.14.4 Если установлен программируемый флаг «Разрешить использование массива
для ведения профиля мощности с учетом потерь», то счетчик будет вести выбранный мас-
сив профиля мощности с учетом потерь. В этом режиме время интегрирование мощности
63
должно устанавливаться в диапазоне от 1 до 30 минут. При установке/снятии этого флага
производится инициализация соответствующего массива профиля мощности. При попытке
установки флага при времени интегрирования 60 минут, счетчик будет отвечать сообщением
«Ошибка команды или параметра». То же произойдет, если при установленном флаге будет
сделана попытка записи времени интегрирования 60 минут.
5.4.14.5 Чтение данных первого и второго массивов профиля мощности производится
посредством формы «Профиль мощности» из меню «Параметры». Форма имеет три вкладки:
«Задание», «Отчет», «Диаграмма». Вид вкладки «Задание» приведен на рисунке 18.
5.4.14.6 Через вкладку «Задание» определяется, что именно нужно прочитать из мас-
сива профиля и из какого массива. Можно задать требование чтения всего массива профиля,
за конкретные календарные сутки, календарный месяц или календарный интервал времени.
Кроме того, можно определить алгоритм поиска, либо самим конфигуратором, либо счетчи-
ком.
5.4.14.7 Чтение профиля мощности по установленному заданию производится по
кнопке «Прочитать из прибора», расположенной на панели инструментов генеральной фор-
мы программы. В процессе чтения в левом нижнем углу формы работает индикатор про-
гресса и индицируется дата, по которой читается профиль мощности. По окончанию чтения
выдается сообщение «Прочитан профиль мощности» с указанием интервала времени чтения.

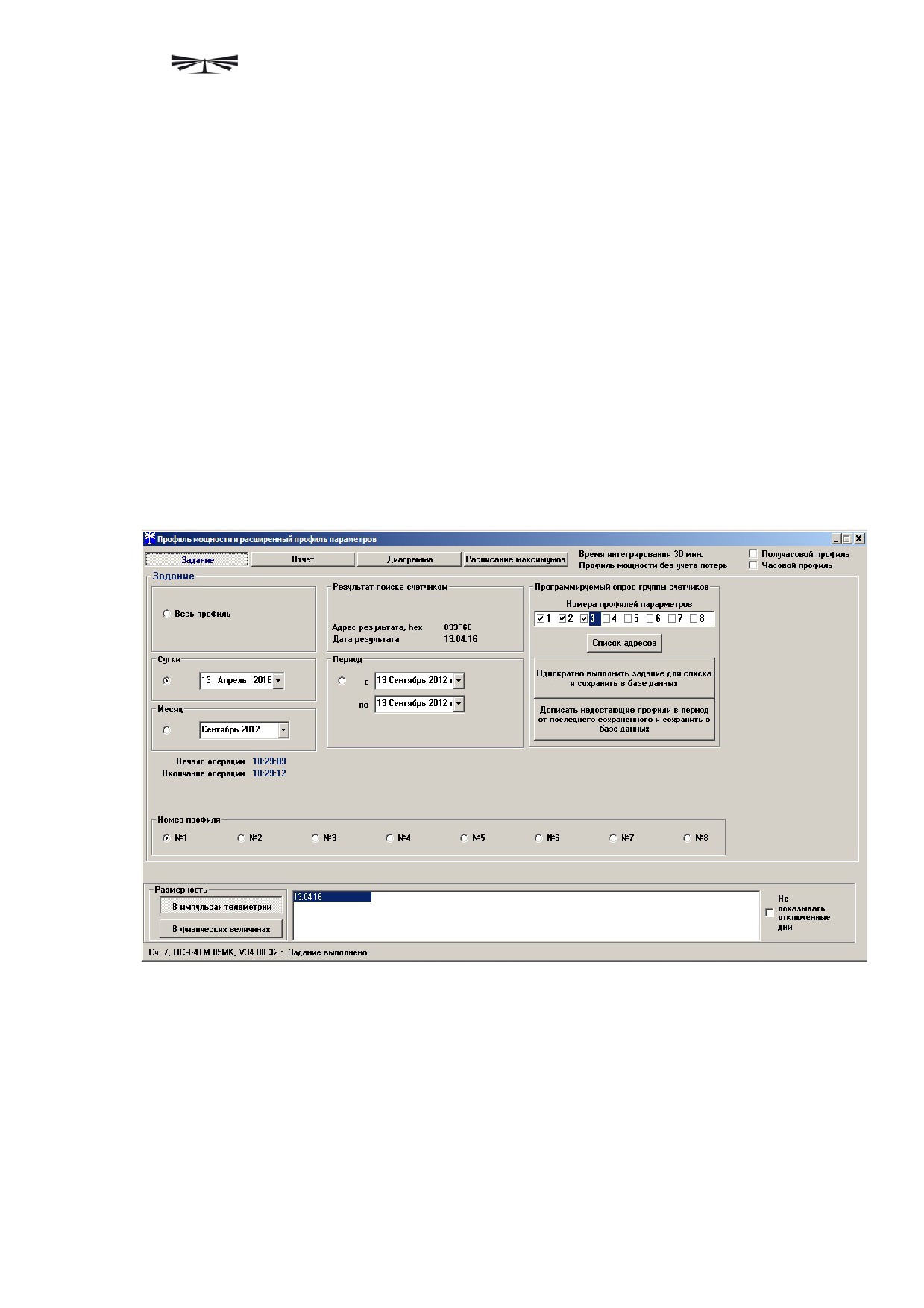

Рисунок 18 - Форма «Профиль мощности» вкладка «Задание»
5.4.14.8 Просмотреть прочитанный профиль мощности в виде отчета (таблицы) можно
во вкладке «Отчет». Просмотреть прочитанный профиль мощности в виде гистограммы
можно во вкладке «Диаграмма», внешний вид которой приведен на рисунке 19.
64
Рисунок 19 - Форма «Профиль мощности» вкладка «Диаграмма»
5.4.14.9 На рисунке 19 приведен профиль активной мощности прямого направления.
Для просмотра (без повторного чтения) другой мощности достаточно нажать кнопки «А-»,
«R+», «R-». При этом в поле информационного окна будут отображены гистограммы соот-
ветствующего профиля мощности. Если нажать кнопку «ВСЕ», то в информационном поле
окна будет отражен график четырех мощностей.
Примечание - В однонаправленном счетчике ведется только один канал профиля для
активной мощности прямого направления (P+). В комбинированном счетчике ведутся три
канала профиля для активной мощности прямого направления (P+) и реактивной мощности
прямого (Q+) и обратного (Q-) направления. При считывании значений мощностей других
каналов - возвращаются нулевые значения.
5.4.14.10 Конфигуратор позволяет преобразовать профиль мощности с временами ин-
тегрирования менее 30 минут в профиль с получасовым или часовым временем интегриро-
вания, если установить флаг «Получасовой профиль» или «Часовой профиль» на поле фор-
мы «Профиль мощности». При этом не нужно перечитывать данные из счетчика.
5.4.14.11 Сохранить прочитанные данные можно в четырех форматах по кнопке
«Сохранить в файле», расположенной на панели инструментов генеральной формы конфи-
гуратора (значок изображения дискеты):
в текстовом формате, для дальнейшей передачи в таблицу Excel;
в формате АСКП;
в формате PROF, для дальнейшего просмотра конфигуратором;
в базе данных Access.
5.4.14.12 Для просмотра сохраненного файла формата PROF нужно открыть форму
«Профиль мощности» и открыть сохраненный файл по кнопке «Открыть файл», располо-
женной на панели инструментов генеральной формы программы. При этом появятся данные
во вкладке отчет и гистограмма параметров во вкладке «Гистограмма».
5.4.14.13 Для сохранения профиля мощности в базе данных конфигуратора, база долж-
на быть предварительно создана посредством формы «База данных», вид которой приведен
на рисунке 20.
65
Рисунок 20 - Форма «База данных»
5.4.14.14 Для создания базы данных нажать кнопку «Создать чистую базу данных» и
указать имя и путь доступа к создаваемой базе. Далее, при сохранении профиля параметров
в базе, имя и путь созданной базы нужно указывать конфигуратору по его запросу.
5.4.14.15 Для визуализации сохраненного в базе массива профиля мощности нужно
нажать кнопку «Открыть базу данных» и, по запросу конфигуратора, указать путь к требуе-
мой базе. В окне формы появится список счетчиков, параметры которых сохранялись в базе.
Выделить интересующий счетчик из перечня, установить флаг «Все» в группе элементов
«Интервал запроса данных» и флаг «Профиль №1». Нажать кнопку «Профили». При этом
будет производиться чтение всех записей базы, относящихся к выделенному счетчику, а в
окне «Время регистрации измерения» будет отображаться список дней сохранения инфор-
мации в базе (рисунок 20). В нижнем окне формы, выделить интересующий день или группу
дней левой кнопкой манипулятора «мышь» и нажать кнопку «Открыть измерения». При
этом откроется форма «Профиль мощности», в которой отображается информация, прочи-
танная из базы, аналогично описанному в п.п. 5.4.14.8 - 5.4.14.9.
5.4.15 Конфигурирование и чтение архивов максимумов мощности
5.4.15.1 Конфигурирование измерителя максимумов мощности заключается в записи
расписаний утренних и вечерних максимумов мощности, которое производится посредством
вкладки «Расписание», формы «Максимумы мощности» из меню «Параметры». Вид вкладки
приведен на рисунке 21.
5.4.15.2 Для чтения ранее введенного в счетчик расписания нужно нажать кнопку
«Прочитать», расположенную на поле вкладки.
5.4.15.3 Для коррекции сезонного расписания нужно ввести утренние и вечерние ин-
тервалы времени в соответствующие окна группы элементов «Коррекция расписания», вы-
брать сезон в списке окна «Сезон» и нажать кнопку «Записать сезон». Если введенные се-
зонные параметры расписания требуется применить ко всем сезонам, то нажать кнопку «За-
писать все сезоны».
66
Рисунок 21 - Вкладка «Расписание» максимумов мощности
5.4.15.4 В настоящее время в счетчике не существует понятия утренних или вечерних
интервалов времени, внутри которых фиксируются максимумы мощности. Существует по-
нятие первое и второе расписание. При этом временные зоны первого и второго расписания
никак не связаны между собой, могут совпадать, не совпадать, перекрываться или перехо-
дить в следующие сутки. Если время начала интервала расписания больше времени оконча-
ния интервала, то это означает переход интервала расписания в следующие сутки. Если вре-
мя начала интервала расписания равно времени окончания интервала и равно 00:00, то мак-
симумы мощности по этому расписанию фиксируются круглосуточно. Если время начала
интервала расписания равно времени окончания интервала и не равно 00:00, то максимумы
мощности по этому расписанию не фиксируются.
5.4.15.5 Чтение зафиксированных счетчиком значений интервальных (от сброса) и ме-
сячных архивов утренних и вечерних максимумов мощности из первого и второго массива
профиля мощности производится посредством формы «Максимумы мощности» из меню
«Параметры». Вид формы «Максимумы мощности» приведен на рисунке 22.
Рисунок 22 - Форма «Максимумы мощности»
67
5.4.15.6 Для чтения интервальных максимумов мощности (от сброса) нужно нажать
кнопку «Интервальных (от сброса)» в группе элементов «Прочитать». Для чтения месячных
максимумов мощности нужно нажать кнопку месяца в группе элементов «Прочитать».
5.4.15.7 При успешном чтении в окнах формы будут отображаться зафиксированные
счетчиком значения максимумов каждой мощности (активной, реактивной, прямого и об-
ратного направления) из первого массива профиля «Максимумы по профилю 1» и второго
массива профиля «Максимумы по профилю 2» со штампом времени и даты фиксации мак-
симальной мощности. Время фиксации указывается в виде интервала, равного интервалу
интегрирования мощности соответствующего массива профиля.
5.4.15.8 В окнах «Утро (1-е расписание)» отображаются максимальные мощности, за-
фиксированные в интервалы времени, определяемые расписанием утренних максимумов (1-
е расписание). В окнах «Вечер (2-е расписание)» отображаются максимальные мощности,
зафиксированные в интервалы времени, определяемые расписанием вечерних максимумов
(2-е расписание).
5.4.15.9 Сброс интервальных максимумов мощности, зафиксированных от предыдуще-
го сброса, производится нажатием кнопки «Интервальных по 1-му массиву профиля мощ-
ности» или «Интервальных по 2-му массиву профиля мощности» группы элементов «Сброс
максимумов».
5.4.15.10 Очистка архива месячных максимумов производится по кнопке «Месячных
максимумов по 1-му массиву профиля мощности» или «Месячных максимумов по 2-му мас-
сиву профиля мощности» группы элементов «Сброс максимумов».
5.4.15.11 Сброс всех максимумов и интервальных и месячных производиться по кноп-
ке «Всех» группы элементов «Сброс максимумов». Сброс максимумов мощности произво-
дится при втором уровне доступа, а факт и время сброса фиксируются в журналах событий
(сброса максимумов) счетчика.
5.4.15.12 В однонаправленном счетчике фиксируются только значения максимумов ак-
тивной мощности независимо от направления по первому массиву профиля. При считыва-
нии максимумов других мощностей возвращаются нулевые значения. В комбинированном
счетчике нулевые значения возвращаются при считывании максимумов активной мощности
обратного направления.
5.4.16 Конфигурирование устройства индикации
5.4.16.1 К конфигурируемым параметрам устройства индикации относятся:
программируемый флаг разрешения сохранения прерванного режима индикации
при включении питания;
период индикации;
маски режимов и параметров индикации;
параметры динамической индикации;
параметры перехода в заданный режим индикации.
5.4.16.2 Установка/снятие флага «Разрешить сохранять прерванный режим индикации
при включении питания» производится посредством формы «Параметры и установки» (ри-
сунок 8). Если флаг установлен, то при включении счетчика устанавливается тот режим ин-
дикации, который был до его выключения. В противном случае, если флаг не установлен,
при включении счётчика будет устанавливаться режим индикации текущих измерений или
ближний к нему по кольцу индикации, если он замаскирован маской индикации основных
параметров.
5.4.16.3 Параметр «Период индикации» определяет период выдачи данных на индика-
тор и по умолчанию составляет 1 секунду. Чтение и изменение периода индикации произво-
дится посредством формы «Управление режимами индикации» вкладки «Управление» из
68
меню «Параметры». Вид формы приведен на рисунке 23.
Рисунок 23 - Форма «Управление режимами индикации»
Считывание установленного периода индикации производится по кнопке «Прочитать
из прибора», расположенной на панели инструментов генеральной формы конфигуратора.
Отображение считанного значения производится в окне «Период индикации, с».
Для изменения периода индикации в это окно следует ввести требуемое значение па-
раметра и нажать кнопку «Установить». Процедура изменения возможна только со вторым
уровнем доступа.
Изменение (увеличение) периода индикации целесообразно только для работы при
температурах ниже минус 20 °С. Рекомендуемое значение периода индикации 5 секунд при
температуре минус 40 °С.
5.4.16.4 Дистанционное управление режимами индикации
Дистанционное управление режимами индикации производится посредством формы
«Управление режимами индикации» вкладки «Управление» из меню «Параметры». Вид
формы приведен на рисунке 23.
Дистанционное чтение установленного режима индикации производится по кнопке
«Прочитать из прибора», распложенной на панели инструментов генеральной формы кон-
фигуратора. При этом зеленым цветом подсвечиваются кнопки соответствующие установ-
ленному режиму индикации счетчика.
Для дистанционной установки требуемого режима индикации нужно нажать соот-
ветствующую кнопку на поле формы. Для управления режимами индикации группы счетчи-
ков нужно установить флаг «Групповая операция записи», открыть форму «Список адресов»
и выбрать адреса счетчиков, которые будут участвовать в групповых операциях.
Управление возможно только со вторым уровнем доступа.
5.4.16.5 Тест устройства индикации
Тест устройства индикации включается по кнопке «Тест УИ», расположенной на по-
ле формы «Управление режимами индикации» вкладки «Управление» (рисунок 23). При
этом включаются все элементы индикации ЖКИ на время 5 с для визуальной проверки ра-
ботоспособности индикатора. Спустя 5 с индикатор возвращается в прерванный режим
69
индикации. Включение тестового режима устройства индикации возможно только со вто-
рым уровнем доступа.
5.4.16.6 Маски режимов индикации
Если в процессе эксплуатации не предполагается использование некоторых режимов
индикации основных параметров, то они могут быть замаскированы посредством Формы
«Управление режимами индикации», вкладки «Маски». Внешний вид формы приведен на
рисунке 24.
Рисунок 24- Форма «Управление режимами индикации» вкладка «Маски»
Чтение установленных масок производиться по кнопке «Прочитать из прибора», рас-
положенной на панели инструментов генеральной формы конфигуратора. При этом каждый
незамаскированный режим индикации будет отображаться зеленым цветом.
Для маскирования требуемого режима (режимов) нужно левой кнопкой манипулято-
ра «мышь» изменить цвет кнопки соответствующего режима на красный цвет и нажать
кнопку «Передать в прибор», расположенную на панели инструментов генеральной формы.
Поле успешной записи цвет кнопки замаскированного режима будет изменен на серый, и
этот режим индикации не будет выбираться кнопкой ручного управления режимами инди-
кации и в режиме динамической индикации.
Изменение масок возможно только со вторым уровнем доступа.
5.4.16.7 Конфигурирование режима динамической индикации
Конфигурирование режима динамической индикации производится посредством
формы «Управление режимами индикации», вкладки «Параметры динамической индика-
ции», вид которой приведен на рисунке 25.
Чтение установленных параметров динамической индикации производится по кнопке
«Прочитать», расположенной на поле вкладки.
Динамическая индикация запрещена при выходе счетчика с завода-изготовителя.
70
Рисунок 25 - Форма «Управление режимами индикации» вкладка
«Параметры динамической индикации»
Для разрешения динамической индикации нужно установить и записать следующие
параметры в группе элементов «Параметры динамической индикации» (рисунок 25):
флаг «Разрешить динамический режим индикации» ;
«Период смены данных, с» в диапазоне от 1 до 255 секунд;
«Время неактивности кнопок для перехода в режим динамической индикации,
мин» в диапазоне от 1 до 255 минут.
Запись введенных параметров производится со вторым уровнем доступа по кнопке
«Записать» в группе элементов «Параметры динамической индикации».
Динамическая индикация распространяется только на режим индикации текущих из-
мерений и основных параметров, как описано в п. 5.2.
5.4.16.8 Конфигурирование режима перехода счетчика в заданный режим индикации
Конфигурирование счетчика для перехода в заданный режим индикации при неак-
тивности кнопок управления производится посредством формы «Управление режимами ин-
дикации», вкладки «Параметры динамической индикации», вид которой приведен на рисун-
ке 25.
Чтение параметров перехода в заданный режим индикации при неактивности кнопок
управления производится по кнопке «Прочитать», расположенной на поле вкладки.
Этот режим запрещен при выходе счетчика с завода-изготовителя. Для разрешения
режима нужно установить и записать следующие параметры в группе элементов «Парамет-
ры перехода в заданный режим индикации» (рисунок 25):
флаг «Разрешить переход в заданный режим индикации»;
«Время неактивности кнопок для перехода в заданный режим индикации» в диапа-
зоне от 1 до 255 минут;
через список окна «Заданный режим индикации» выбрать режим индикации, в ко-
торый нужно перейти при неактивности кнопок;
71
через список окна «Заданный вид энергии» выбрать вид энергии в заданном режи-
ме индикации;
через список окна «Заданный номер тарифа» выбрать номер тарифа в заданном ре-
жиме индикации по заданному виду энергии.
Запись введенных параметров производится со вторым уровнем доступа по кнопке
«Записать» в группе элементов «Параметры перехода в заданный режим индикации».
Разрешенный возврат в заданный режим индикации будет производиться только в
том случае, если запрещен режим динамической индикации.
5.4.17 Конфигурирование параметров измерителя качества
5.4.17.1 К конфигурируемым параметрам измерителя качества электроэнергии отно-
сятся:
номинальное напряжение сети;
верхнее/нижнее нормально/предельно допустимое значение напряжения;
время усреднения напряжения;
верхнее/нижнее нормально/предельно допустимое значение частоты;
время усреднения частоты;
нормально/предельно допустимое значение коэффициентов искажения синусои-
дальности кривой напряжений (фазного, межфазного, прямой последовательности);
нормально/предельно допустимое значение коэффициентов несимметрии напряже-
ния (по нулевой и обратной последовательностям).
5.4.17.2 Чтение и изменение параметров измерителя качества производится посредст-
вом формы «Параметры измерителя качества электричества» из меню «Параметры». Вид
формы приведен на рисунке 26.
5.4.17.3 Чтение установленных параметров производиться по кнопке «Прочитать из
прибора», расположенной на панели инструментов генеральной формы конфигуратора.
5.4.17.4 После изменения требуемого параметра нужно нажать кнопку «Установить»,
относящуюся к группе параметров, в которой производилось изменение.
Рисунок 26 - Форма «Параметры измерителя качества электричества»
72
5.4.18 Конфигурирование порогов мощности
5.4.18.1 Считывание и изменение порогов мощности производится посредством формы
«Порог мощности расширенный» из меню
«Параметры». Вид формы приведен на
рисунке 27.
5.4.18.2 Считывание установленных порогов мощности производится по кнопке «Про-
читать все», расположенной на поле формы.
5.4.18.3 Для изменения порога мощности в соответствующее окно формы нужно уста-
новить:
требуемое значение порога по каждой мощности (без учета коэффициентов транс-
формации напряжения и тока);
указать номер массива профиля, мощность которого будет использоваться для
сравнения с установленным порогом с целью формирования сигнала индикации превыше-
ния порога мощности и ведения журнала превышения порога мощности;
номер алгоритма усреднения мощности для сравнения с порогом.
Запись установленных параметров производится со вторым уровнем доступа по
кнопке «Записать все».
Рисунок 27 - Форма «Порог мощности расширенный»
5.4.18.4 Алгоритмы усреднения мощности для сравнения с порогом отличаются спосо-
бом вычисления средней мощности и моментом времени сравнения с порогом.
По первому алгоритму мощность, усредненная на интервале интегрирования соответ-
ствующего массива профиля, сравнивается с установленным порогом в конце интервала ин-
тегрирования. При этом в журнале превышения порога мощности фиксируется время выхо-
да/возврата средней мощности за установленный порог по результату сравнения. Если ис-
пытательный выход счетчика сконфигурирован для формирования сигнала индикации пре-
вышения установленного порога мощности (п. 5.4.19), то состояние выхода изменяется в
конце каждого интервала интегрирования и принимает значение:
ключ замкнут, если средняя мощность выше установленного порогового значения;
ключ разомкнут, если средняя мощность ниже установленного порогового значения.
По второму алгоритму текущая мощность, усредненная на интервале интегрирования
соответствующего массива профиля, непрерывно сравнивается с установленным порогом.
При достижении текущей средней мощности порогового значения (внутри интервала интег-
рирования) в журнале превышения порога мощности фиксируется время выхода за установ-
ленный порог, если в предыдущем интервале интегрирования мощность была ниже порога.
Если испытательный выход счетчика сконфигурирован для формирования сигнала индика-
73
ции превышения установленного порога мощности, то формируется сигнал превышения
(ключ замкнут), который снимается в начале следующего интервала интегрирования мощ-
ности (ключ размыкается). Если в следующем интервале интегрирования средняя мощность
оказалась ниже порога, то в журнале превышения порога мощности фиксируется время воз-
врата мощности в установленные границы (в конце интервала), а на испытательном выходе
не формируется сигнал превышения (ключ разомкнут).
5.4.19 Конфигурирование испытательных выходов и цифрового входа
5.4.19.1 Конфигурирование испытательных выходов счетчика производится посредст-
вом формы «Конфигурирование испытательных выходов и цифровых входов» вкладки
«Конфигурирование» из меню «Параметры». Вид формы приведен на рисунке 28.
Рисунок 28 - Форма «Конфигурирование испытательных выходов и цифровых входов»
5.4.19.2 После вызова формы нужно нажать кнопку «Прочитать все», расположенную
справа внизу формы. При этом в окнах, соответствующих каналам испытательных выходов,
будут отображены действующие настройки.
5.4.19.3 Для чтения текущей конфигурации нужно нажать кнопку «Прочитать все»,
расположенную на поле формы. При этом в окнах, соответствующих каналам испытатель-
ных выходов, будут отображены действующие настройки.
5.4.19.4 В счетчике существуют три канала (ключа), которые могут быть сконфигури-
рованы: два испытательных выхода (канал 0, канал 1) и светодиодный индикатор (канал 4).
Для изменения настройки любого канала нужно нажать левую кнопку манипулятора
«мышь» на окне требуемого канала. При этом появляются кнопки задания возможных на-
строек, как показано на рисунке 28. Изменение происходит после нажатия кнопки соответ-
ствующего режима с последующим нажатием кнопки «Записать».
5.4.19.5 Выбор любой кнопки из группы элементов «Формирование импульсов теле-
метрии» приводит к изменению настройки соответствующего канала на формирование им-
пульсов телеметрии, частота которых пропорциональна энергии:
А+
- активной энергии прямого направления;
А-
- активной энергии обратного направления;
R+
- реактивной энергии прямого направления;
R-
- реактивной энергии обратного направления;
А+ и П
- активной энергии прямого направления с учетом потерь;
А- и П
- активной энергии обратного направления с учетом потерь;
74
R+ и П
- реактивной энергии прямого направления с учетом потерь;
R- и П
- реактивной энергии обратного направления с учетом потерь.
5.4.19.6 Выбор любой кнопки или совокупности кнопок (допускается суперпозиция)
из группы элементов «Индикация превышения порога мощности» приводит к изменению
настройки соответствующего канала на формирование сигнала индикации превышения ус-
тановленного порога соответствующей мощности. Для однонаправленного счетчика можно
установить только настройки «Импульсы А+» и «Порог P+». Для комбинированного счет-
чика можно установить «Импульсы А+, R+, R-» и «Порог P+, Q+, Q-».
5.4.19.7 Выбор кнопки «Телеуправление» приводит к изменению настройки соответст-
вующего канала на формирование сигнала телеуправления.
5.4.19.8 Выбор кнопки «Контроль точности хода часов» приводит к изменению на-
стройки канала 0 на формирование сигнала для проверки частоты времязадающего генера-
тора.
5.4.19.9 Выбор кнопки «Управление внешним реле» приводит к изменению настройки
канала 0 на формирование сигнала отключения/включения нагрузки внешним переключаю-
щим устройством.
5.4.19.10 Через список окна «Режим испытательных выходов», приведенный на рисун-
ке 29, можно установить один из режимов телеметрии испытательных выходов:
отключены;
формирование телеметрии в основном режиме А;
формирование телеметрии в поверочном режиме B;
основной режим А и поверочный режим В выбираются внешним напряжением, по-
даваемым на цифровой вход.
Запись режима в счетчик производится при выборе режима из списка после нажатия левой
кнопки манипулятора «мышь». Все перечисленные режимы испытательных выходов являются
энергонезависимыми.
Рисунок 29 - Вкладка «Конфигурирование»
5.4.19.11 Через список окна «Канал 5» можно установить режим работы цифрового
входа (канал 5), как показано на рисунке 30.
Рисунок 30 - Конфигурирование цифровых входов
75
5.4.20 Конфигурирование режимов управления нагрузкой
5.4.20.1 Конфигурирование режимов управления нагрузкой производится посредством
формы «Параметры управления нагрузкой» из меню «Параметры» со вторым уровнем дос-
тупа. Вид формы приведен на рисунке 31. Как было указано в п. 2.4.7, под управлением на-
грузкой понимается формирование сигнала управления нагрузкой на испытательном выходе
канала 0, если последней сконфигурирован для этой цели.
Рисунок 31 - Форма «Параметры управления нагрузкой»
5.4.20.2 Форма содержит конфигурационные флаги разрешения/запрета режимов
управления нагрузкой и вкладки для чтения/записи параметров режимов управления нагруз-
кой.
5.4.20.3 Чтение ранее установленных параметров производится по кнопке «Прочитать
все» расположенной на поле формы. При этом производится чтение всех конфигурационных
флагов режимов и параметров всех вкладок формы с отображением в соответствующих ок-
нах вкладок. Чтения параметров, принадлежащих конкретной вкладке, производится по
кнопке «Прочитать», расположенной на поле соответствующей вкладки. При этом читаются
только параметры, принадлежащие вкладке и конфигурационные флаги режимов управле-
ния нагрузкой.
5.4.20.4 Конфигурационные флаги позволяют разрешить или запретить следующие
режимы управления нагрузкой:
Режим ограничения мощности;
Режим ограничения энергии за сутки;
Режим ограничения энергии за расчетный период;
Режим контроля напряжения сети
Режим контроля температуры счетчика;
76
Режим управления нагрузкой по расписанию.
Разрешение любого режима или совокупности режимов управления нагрузкой произ-
водится посредством установки соответствующего флага (флагов) с последующим нажатием
кнопки «Записать», расположенной справа от окна флага или по кнопке «Записать все» в
группе элементов
«Разрешение режимов управления нагрузкой». Запрещение режима
управления нагрузкой производится посредством снятия соответствующего флага с после-
дующей записью в счетчик.
5.4.20.5 Если сформирован сигнал отключения нагрузки по одной или нескольким
причинам, то разрешение на включение нагрузки формируется только после устранения
всех причин. При этом на табло времени и даты индикатора счетчика отображается сообще-
ние «OFF-On» и формирование сигнала включения производится по нажатию любой кнопки
управления режимами индикации. Для формирования сигнала автоматического включения
нагрузки, минуя нажатие кнопки, нужно установить конфигурационный флаг «Включение
нагрузки, минуя нажатие кнопки» и записать его в счетчик.
5.4.20.6 Если все режимы управления нагрузкой запрещены конфигурацией, то управ-
ление возможно только по команде оператора со вторым уровнем доступа. Для формирова-
ния сигнала отключения нагрузки по команде оператора нужно нажать кнопку «Выключить
нагрузку». Для формирования сигнала разрешения включения нужно нажать кнопку «Раз-
решить включение нагрузки». При этом на индикаторе счетчика отображается сообщение
«OFF-On», и формирование сигнала включения производится по нажатию кнопки управле-
ния режимами индикации. Если установлен конфигурационный флаг «Включение нагрузки,
минуя нажатие кнопки», то формирование сигнала включения нагрузки производится авто-
матически.
Примечание - Управление нагрузкой по команде оператора возможно только с уров-
нем доступа для управления нагрузкой, определяемым паролем, введенным в окно «Дейст-
вующий» группы элементов «Пароль доступа для управления нагрузкой».
5.4.21 Конфигурирование режима ограничения мощности
5.4.21.1 Считывание и конфигурирование параметров режима ограничения мощности
производится посредством формы «Порог мощности расширенный», аналогично описанно-
му в п. 5.4.18. Вызов формы «Порог мощности расширенный» может быть произведен по
кнопке «Порог мощности расширенный», расположенной на поле формы «Параметры
управления нагрузкой» (рисунок 31) или из меню «Параметры».
5.4.22 Конфигурирование режима ограничения энергии за сутки
5.4.22.1 Считывание и конфигурирование параметров режима ограничения энергии за
сутки производится посредством формы «Параметры управления нагрузкой», вкладки «Ре-
жим ограничения энергии за сутки», вид которой приведен на рисунке 31.
5.4.22.2 Вкладка содержит окна, в которых отображаются установленные суточные
лимиты энергии, прочитанные по кнопке «Прочитать», по каждому виду энергии, по каж-
дому тарифу и по сумме тарифов.
5.4.22.3 Для изменения значения суточного лимита энергии нужно в соответствующее
окно вписать требуемое значение в кВт*ч (без учета коэффициентов трансформации) и на-
жать кнопку «записать», расположенную справа от окна, или кнопку «Записать все». Кроме
того, нужно выбрать критерий ограничения «Лимит энергии за сутки по тарифам» или «Ли-
мит энергии за сутки по сумме тарифов» путем установки и записи одноименных флагов.
5.4.22.4 Формирование сигнала отключения нагрузки будет производиться, если зна-
чение учтенной энергии за сутки станет равным установленному суточному лимиту энергии.
Разрешение на включение нагрузки будет сформировано счетчиком в начале следующих су-
ток.
5.4.23 Конфигурирование режима ограничения энергии за расчетный период
77
5.4.23.1 Считывание и конфигурирование параметров режима ограничения энергии за
расчетный период производится посредством формы «Параметры управления нагрузкой»,
вкладки «Режим ограничения энергии за расчетный период», аналогично конфигурирова-
нию режима ограничения энергии за сутки, описанному в п. 5.4.22.
5.4.24 Конфигурирование режима контроля напряжения сети
5.4.24.1 Считывание и конфигурирование параметров режима контроля напряжения
сети производится посредством формы «Параметры управления нагрузкой», вкладки «Ре-
жим контроля напряжения сети». Вид вкладки приведен на рисунке 32.
Рисунок 32 - Вкладка «Режим контроля напряжения сети»
5.4.24.2 Чтение параметров режима контроля напряжения сети производится по кнопке
«Прочитать», расположенной на поле вкладки. При этом читаются и отображаются в соот-
ветствующих окнах формы следующие ранее установленные параметры:
верхнее пороговое значение напряжения сети;
нижнее пороговое значение напряжения сети;
гистерезис порогов напряжения;
число периодов усреднения напряжения сети;
время задержки включения после возврата напряжения сети в заданные пределы.
Если значение нижнего порогового напряжения читается как 0, то это означает запрет
управления нагрузкой по нижнему пороговому напряжению.
5.4.24.3 Для изменения установленных параметров нужно в соответствующее окно
вкладки ввести требуемое значение параметра и нажать кнопку «Записать», расположенную
справа от соответствующего окна. По кнопке «Записать все» производится запись всех па-
раметров вкладки. Для запрета управления нагрузкой по нижнему пороговому напряжению
его значение следует установить равным 0.
78
5.4.24.4 Формирование сигнала отключения нагрузки производится при выходе усред-
ненного напряжения сети за верхнее или нижнее значение установленного порогового на-
пряжения. Разрешение включения нагрузки формируется счетчиком при возврате напряже-
ния сети в установленные пределы с учетом гистерезиса порога.
5.4.25 Конфигурирование режима управления нагрузкой по расписанию
5.4.25.1 Управление нагрузкой по расписанию производится в интервалах времени,
определяемых введенным в счетчик расписанием, где каждому 10-ти минутному интервалу
может быть поставлено в соответствие одно из двух возможных состояний сигнала управле-
ния нагрузкой: 0-включено, 1-выключено. Расписание может быть составлено для каждого
типа дня в двенадцати сезонах.
5.4.25.2 Чтение и изменение расписания управления нагрузкой производится посредст-
вом формы «Параметры управления нагрузкой», вкладки «Расписание управления нагруз-
кой». Вид вкладки приведен на рисунке 33.
Линейный индикатор
состояния нагрузки
Редактор формы
Выбор типа дня и сезона
Рисунок 33 - Вкладка «Расписание управления нагрузкой»
5.4.25.3 Чтение записанного в счётчик расписания производится по кнопке «Прочи-
тать», расположенной на поле формы. При этом читаются все временные зоны включе-
ния/выключения нагрузки в каждом из двенадцати сезонов, а на линейном индикаторе ото-
бражаются временные зоны включения (белые) и выключения (красные), соответствующие
выбранному типу дня и сезону. Прочитанное расписание может быть записано как тексто-
вый файл на диск компьютера нажатием кнопки «Сохранить» и скорректировано любым
текстовым редактором.
5.4.25.4 Расписание может быть создано или скорректировано с помощью редактора
формы «Расписание управления нагрузкой». Для этого нужно выбрать тип дня и сезон в
группе элементов «Выбор типа дня и сезона». В окнах «Начало интервала», «Конец интер-
79
вала» указать временные границы зоны включения/выключения нагрузки, установить со-
стояние нагрузки «0(Вкл.)» или «1(Выкл.)» в заданной временной зоне и нажать кнопку
«Записать» в группе элементов «Коррекция расписания». Вновь введенная временная зона
будет выделена цветом на линейном индикаторе состояния нагрузки. Чередование времен-
ных зон в суточном расписании управления нагрузкой может быть любым с дискретом 10
минут.
5.4.25.5 Для записи скорректированного расписания в счетчик нужно нажать кнопку
«Записать», расположенной на поле формы. Для записи скорректированного расписания из
ранее подготовленного файла необходимо загрузить файл расписания управления нагрузкой
по кнопке «Открыть файл», расположенной на панели инструментов генеральной формы
конфигуратора и нажать кнопку «Передать в прибор». Время изменения расписания фикси-
руется в журнале коррекции расписания управления нагрузкой счетчика.
5.4.26 Конфигурирование измерителя потерь
5.4.26.1 Конфигурирование измерителя потерь производится посредством формы «Из-
меритель потерь» вкладки «Конфигурирование» из меню «Параметры». Вид формы приве-
ден на рисунке 34.
Рисунок 34 - Форма «Измеритель потерь»
5.4.26.2 Чтение ранее установленных параметров производится по кнопке «Прочи-
тать», расположенной на поле формы.
5.4.26.3 Расчет номинальных мощностей потерь производится по методике, приведен-
ной в приложении Б. Рассчитанные значения номинальных мощностей потерь вводятся в
соответствующие окна колонки «Вт(вар)» и записываются в счетчик нажатием клавиши
«Enter» клавиатуры компьютера. Те же мощности могут быть введены в процентах относи-
тельно номинальной мощности счетчика.
5.4.26.4 Номинальная мощность счетчика для одной фазы определяется по формуле
Sном=UномIном и составляет:
57,7 В·А для счетчика с номинальным напряжением 3×(57,7-115)/(100-200) В и
номинальным током 1 А;
288,5 В·А для счетчика с номинальным напряжением 3×(57,7-115)/(100-200) В и
номинальным током 5 А;
230 В·А для счетчика с номинальным напряжением 3×(120-230)/(208-400) В и
номинальным током 1 А;
1150 В·А для счетчика с номинальным напряжением 3×(120-230)/(208-400) В и
номинальным током 5 А.
5.4.26.5 Каждая составляющая мощности потерь может включаться в расчет по выбо-
ру. Для включения мощности в расчет нужно в соответствующем окне колонки «Учиты-
вать» установить «Да» нажатием левой кнопки манипулятора «мышь». В противном случае
установить «нет».
80
5.4.26.6 Знак учета потерь может быть либо плюс, либо минус для всех составляющих
мощности потерь. Изменение знака производится по нажатию левой кнопки манипулятора
«мышь» в любом окне колонки «Знак».
5.4.27 Чтение данных вспомогательных режимов измерения
5.4.27.1 Чтение данных вспомогательных режимов измерения, производится посредст-
вом формы «Монитор» из меню «Параметры». Вид формы «Монитор» приведен на
рисунке 35.
Рисунок 35 - Форма «Монитор»
5.4.27.2 Монитор позволяет производить циклическое чтение указанных в форме пара-
метров, выделенных зеленым цветом в столбце «Параметр», и отображение значений пара-
метров в соответствующих окнах формы. Доступные для чтения параметры определяются
типом счетчика, указанном в окне «Тип» генеральной формы программы, и выбираются в
форме монитор по кнопке «Выбрать все». Исключение параметра из списка производится
нажатием левой кнопки манипулятора «мышь» на имени параметра.
5.4.27.3 Чтение параметров производится по кнопке «Пуск». Если флаг «Цикл» не уста-
новлен, то по кнопке «Пуск» производится однократное чтение параметров. Если флаг
«Цикл» установлен, то по кнопке «Пуск» производится непрерывное циклическое чтение
параметров. Остановка циклического чтения производится по кнопке «Стоп». По кнопке
«Пауза» можно приостановить циклическое чтение и продолжить его по повторному нажа-
тию кнопки «Пауза».
5.4.27.4 Монитор в каждом цикле чтения показывает положение вектора полной мощ-
ности трехфазной сети и векторную диаграмму фазных токов и напряжений, вычисленных
по прочитанным значениям параметров.
5.4.27.5 Счетчики всех вариантов исполнения работают как четырехквадрантные изме-
рители и учитывают реальное направление тока и сдвиг фазы между током и напряжением в
81
каждой фазе сети. Значения параметров трехфазной сети зависят от варианта исполнения
счетчика и его конфигурации.
5.4.28 Чтение журналов
5.4.28.1 Чтение журналов событий производится посредством формы «Журналы собы-
тий» из меню «Параметры»\«Время». Вид формы приведен на рисунке 36. Доступные для
чтения журналы событий перечислены в таблице 5 и написаны на кнопках формы.
Рисунок 36 - Форма «Журналы событий»
Для чтения любого журнала нужно нажать на соответствующую кнопку. При этом
производится чтение записей журнала с отображением в информационных окнах формы.
Каждая запись представляет собой время наступления/окончания соответствующего собы-
тия. Журналы изменения параметров, кроме штампа времени последнего изменения пара-
метра, имеют поле количества измененных параметров и поле канала изменения параметров.
Верхняя запись является записью последнего (самого нового) события, нижняя запись - са-
мого старого события.
Глубина хранения каждого журнала событий составляет 10 записей, кроме журнала
изменения состояния входов телесигнализации, глубина хранения которого 20 записей, и
журнала управления нагрузкой, глубина хранения которого 50 записей. При переполнении
журнала каждая новая запись помещается на место самой старой.
Журналы отключений счетчика и фазных напряжений, кроме табличной формы, при-
веденной на рисунке 36, могут быть представлены в графической форме посредством вклад-
ки «Диаграмма отключений».
5.4.28.2 Чтение журналов показателей качества электричества (журналы ПКЭ) произ-
водится посредством формы «Журналы ПКЭ» из меню «Параметры»\«Время». Вид формы
приведен на рисунке 37. Доступные для чтения журналы ПКЭ перечислены в таблице 5 и
написаны на кнопках формы. Глубина хранения журналов НДЗ параметров составляет 10
записей, ПДЗ параметров составляет 20 записей.
82
Рисунок 37 -Форма «Журналы ПКЭ» табличное представление
Табличная форма информации журналов ПКЭ может быть преобразована в графиче-
скую форму посредством вкладки «Диаграмма» формы «Журналы ПКЭ». Внешний вид
вкладки приведен на рисунке 38. Для получения диаграммы параметров нужно нажать со-
ответствующую кнопку на панели вкладки «Диаграмма». При этом производится чтение
всех журналов выбранного параметра и построение диаграммы времени выхода/возврата ус-
тановившегося значения физической величины за установленные нормально-, предельно-
допустимые значения границ. При нажатии кнопки «Метки» на каждом переходе диаграммы
отображается время и дата перехода.
Рисунок 38 -Форма «Журналы ПКЭ» графическое представление
5.4.28.3 Чтение журналов превышения порога мощности производится посредством
83
формы «Журналы превышения порога мощности» из меню «Параметры»\«Время». Вид
формы приведен на рисунке 39. Чтение журнала превышения порога по конкретной мощно-
сти производится нажатием кнопок «P+», «P-», «Q+», «Q-». Глубина хранения каждого жур-
нала составляет 10 записей. Табличная форма журнала может быть преобразована в графи-
ческую через вкладку «Диаграмма», аналогично журналам ПКЭ.
Рисунок 39 -Форма «Журналы превышения порога мощности»
5.4.29 Дистанционное управление счетчиком
5.4.29.1 Перезапуск счетчика производится путем нажатия кнопки «Перезапуск счет-
чика», находящейся на панели инструментов генеральной формы программы. При этом
счетчик начинает работать сначала, как при включении в сеть. Перезапуск возможен только
при втором уровне доступа.
5.4.29.2 Инициализация счетчика позволяет восстановить внутренние логические
структуры счетчика в случае фатального сбоя и установить параметры счетчика по умолча-
нию, как после выхода с завода-изготовителя. Инициализация производится посредством
формы «Инициализация» из меню «Параметры». Инициализация проходит с потерей всех
данных и возможна только на втором уровне доступа.
5.4.29.3 Остальные функции дистанционного управления, перечисленные в
п. 2.4.10.5, описаны выше.
84
6
Поверка счетчика
6.1
Счетчик до ввода в эксплуатацию, а также после ремонта подлежит первич-
ной поверке, а в процессе эксплуатации подлежит периодической поверке.
6.2
Поверку счетчика осуществляют аккредитованные в установленном порядке
юридические лица и индивидуальные предприниматели.
6.3
Поверка счетчика производится в соответствии с документом
ИЛГШ.411152.167РЭ1 «Руководство по эксплуатации. Часть 2. Методика поверки», утвер-
жденным ФБУ «Нижегородский ЦСМ».
6.4
Периодичность поверки один раз в 12 лет.
7
Техническое обслуживание
7.1
К работам по техническому обслуживанию счетчика допускаются лица, про-
шедшие инструктаж по технике безопасности и имеющие квалификационную группу по
электробезопасности не ниже III для электроустановок до 1000 В.
7.2
Перечень работ по техническому обслуживанию и их периодичность приведе-
ны в таблице 16.
Таблица 16- Перечень работ по техническому обслуживанию
Перечень работ по техническому обслуживанию
Периодичность
Удаление пыли с корпуса и лицевой панели счетчика
Проверка надежности подключения силовых и интерфейсных
цепей счетчика
Проверка степени разряда батареи питания встроенных часов и
отсутствия ошибок работы счетчика
* - в соответствии с графиком планово-предупредительных работ эксплуатирующей ор-
ганизации
ВНИМАНИЕ!
РАБОТЫ ПРОВОДИТЬ ПРИ ОБЕСТОЧЕННОЙ СЕТИ
7.2.1
Удаление пыли с поверхности счетчика производится чистой, мягкой обти-
рочной ветошью.
7.2.2
Для проверки надежности подключения силовых и интерфейсных цепей счет-
чика необходимо:
снять пломбы крышки зажимов, отвернуть четыре винта крепления и снять крышку
зажимов (рисунок Ошибка! Источник ссылки не найден.);
удалить пыль с клеммной колодки с помощью кисточки;
подтянуть винты клеммной колодки крепления проводов силовых и интерфейсных
цепей;
установить крышку зажимов, зафиксировать винтами и опломбировать.
7.2.3
Проверку степени разряда батареи и отсутствия внутренних ошибок счетчика
проводить путем визуального считывания информации с индикатора счетчика или считыва-
ния слова-состояния счетчика через интерфейсы связи с применением внешнего компьюте-
ра.
При визуальном считывании данных с индикатора счетчика на индикаторе времени и
даты не должно появляться сообщений об ошибках в формате: E-хх, где хх - номер ошибки.
85
Если на индикаторе отображается сообщение «Е-01», то это свидетельствует о необходимо-
сти смены внутренней батареи счетчика. Смена батареи не возможна без вскрытия счетчика
и счетчик подлежит ремонту с целью замены внутренней батареи.
Замену батареи рекомендуется проводить перед поверкой счетчика по истечению меж-
поверочного интервала времени. В счетчике применяется литиевая батарея
CR 2450NFH-LF с номинальным напряжением 3 В. Не допускается применение батареи с
номинальным напряжением 3,6 В.
Ошибки с другими номерами связаны с аппаратными неисправностями или нарушени-
ем структур внутренних данных. Перечень ошибок и способы их устранения приведены в
приложении Д.
7.3
По окончанию технического обслуживания сделать отметку в формуляре.
8
Текущий ремонт
8.1
Текущий ремонт осуществляется заводом-изготовителем или юридическими и
физическими лицами, имеющими лицензию на проведение ремонта счетчика.
8.2
После проведения ремонта счетчик подлежит поверке.
9
Хранение
9.1
Счетчик должен храниться в упаковке в складских помещениях потребителя
(поставщика):
температура окружающего воздуха от минус 40 до плюс 70 °С;
относительная влажность воздуха до 80 % при температуре 35 °С.
При крайних значениях диапазона температур хранение счетчиков следует осуществ-
лять в течение не более 6 часов.
10
Транспортирование
10.1
Условия транспортирования счетчиков в транспортной таре предприятия-
изготовителя:
температура окружающего воздуха от минус 40 до плюс 70 °С;
относительная влажность воздуха до 95 % при температуре 35 °С.
При крайних значениях диапазона температур транспортирование счетчиков следует
осуществлять в течение не более 6 часов.
10.2
Счетчики должны транспортироваться в крытых железнодорожных вагонах,
перевозиться автомобильным транспортом с защитой от дождя и снега, водным транспор-
том, а также транспортироваться в герметизированных отапливаемых отсеках самолетов в
соответствии с документами:
«Правила перевозок грузов автомобильным транспортом», утвержденные Мини-
стерством автомобильного транспорта;
«Правила перевозок грузов», утвержденные Министерством путей сообщения;
«Технические условия погрузки и крепления грузов», М. «Транспорт»;
«Руководство по грузовым перевозкам на воздушных линиях», утвержденное Ми-
нистерством гражданской авиации.
10.3
При погрузочно-разгрузочных работах и транспортировании должны соблю-
даться требования манипуляционных знаков на упаковке счетчика.
86
11
Тара и упаковка
11.1
Счетчик упаковывается по документации предприятия-изготовителя.
12
Маркирование и пломбирование
12.1
Маркировка счётчиков должна соответствовать техническим регламентам Та-
моженного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»,
ТР
ТС
004/2011
«О
безопасности
низковольтного
оборудования»,
ГОСТ IEC 62053-52-2012, ГОСТ 31818.11-2012, ГОСТ 25372-95, ГОСТ 22261-94 и черте-
жам предприятия-изготовителя.
12.2
Крышка корпуса счетчика пломбируется мастичной пломбой ОТК предпри-
ятия-изготовителя и мастичной и навесной пломбой службы, осуществляющей поверку
счётчика. Схема пломбирования приведена на рисунках 1, 2.
12.3
Крышка зажимов пломбируется четырьмя мастичными или навесными плом-
бами организации, обслуживающей счетчик. Допускается устанавливать две пломбы, но
обязательно с левой и с правой стороны крышки.
12.4
В счетчике установлены электронные энергонезависимые пломбы крышки
счетчика и крышки зажимов, фиксирующие факт и время открытия соответствующих кры-
шек в журналах событий счетчика.
87
Приложение А
(справочное)
Габаритный чертеж и установочные размеры счетчика
170
92
155
88
Приложение Б
(рекомендуемое)
Расчет и учет потерь
Б.1
Расчет потерь в линии электропередачи и силовом трансформаторе
Б.1.1
Счетчик производит расчет мощности потерь в линии электропередачи и си-
ловом трансформаторе по измеряемым значениям тока и напряжениям и на основании вве-
денных значений номинальных мощностей потерь.
В общем случае суммарная активная мощность потерь в линии и силовом трансформа-
торе определяется формулой
(Б.1), а суммарная реактивная мощность потерь
формулой (Б.2)
Pп = Pп.лМ0 + Pп.нМ1 + Pп.ххМ2,
(Б.1)
Qп = Qп.лМ3 + Qп.нМ4 + Qп.ххМ5,
(Б.2)
где Pп.л
- активная мощность потерь в линии электропередачи;
Pп.н
- активная мощность нагрузочных потерь в силовом трансформаторе (потери в
обмотке);
Pп.хх
- активная мощность потерь холостого хода в силовом трансформаторе (поте-
ри в магнитопроводе);
Qп.л
- реактивная мощность потерь в линии электропередачи;
Qп.н
- реактивная мощность нагрузочных потерь в силовом трансформаторе (поте-
ри в обмотке);
Qп_тр_хх - реактивная мощность потерь холостого хода в силовом трансформаторе
(потери в магнитопроводе).
М0 - М5 - маски составляющих суммарной мощности потерь. Маска является конфи-
гурационным параметром, может принимать значение 0 или 1 и позволяет включить или ис-
ключить из расчета каждую составляющую мощности потерь.
Счетчик по каждой фазе за период сети измеряет и вычисляет отношения
2
2
4
I
U
U
i
i
i
,
,
,
I
U
U
н
н
н
где Ii
- измеряемый счетчиком ток в i-й фазе;
Iн
- номинальный ток счетчика;
Ui
- измеряемое счетчиком фазное напряжение в i-й фазе;
Uн
- номинальное фазное напряжение счетчика.
С учетом измеряемых отношений, формулы (Б.1), (Б.2) для суммарных активной и
реактивной мощности потерь в линии и силовом трансформаторе можно представить в виде
(Б.3), (Б.3)
3
2
2
2
⎪⎛
I
I
U
i
i
i
P
=
⎨⎜
P
М0 + ⎜
P
М1+ ⎜
P
М2,
(Б.3)
п
п.л.ном
п
п.хх.ном
I
I
U
⎪⎝
н
н
н
i=1
3
2
2
4
⎪⎛
I
I
U
i
i
i
Q
=
Q
М3+ ⎜
Q
М4 + ⎜
Q
М5
,
(Б.4)
п
⎨⎜
п.л.ном
п
п.хх.ном
I
I
U
⎪⎝
н
н
н
i=1
где: Pп.л.ном - активная мощность потерь в линии электропередачи, приведенная к входу
счетчика при номинальном токе счетчика;
89
Pп.н.ном
- активная мощность нагрузочных потерь в силовом трансформаторе, при-
веденная к входу счетчика при номинальном токе счетчика (потери в обмотке);
Pп.хх.ном
- активная мощность потерь холостого хода в силовом трансформаторе,
приведенная к входу счетчика при номинальном напряжении счетчика (потери в магнито-
проводе);
Qп.л.ном
- реактивная мощность потерь в линии электропередачи, приведенная к
входу счетчика при номинальном токе счетчика;
Qп.н.ном
- реактивная мощность нагрузочных потерь в силовом трансформаторе,
приведенная к входу счетчика при номинальном токе счетчика (потери в обмотке);
Qп.хх.ном - реактивная мощность потерь холостого хода в силовом трансформаторе,
приведенная к входу счетчика при номинальном напряжении счетчика (потери в магнито-
проводе).
Все перечисленные номинальные мощности потерь приводятся к входу счетчика и
определяются для одной фазы без учета коэффициентов трансформации измерительных
трансформаторов тока и напряжения при номинальном токе и номинальном напряжении
счетчика.
Номинальные мощности потерь вводятся в счетчик как постоянные программируе-
мые параметры, определяются параметрами учитываемого участка линии и паспортными
данными измерительного и силового оборудования объекта. Номинальные мощности потерь
могут вводиться в счетчик как в физических величинах, Вт (вар) так и в процентах к номи-
нальной мощности счетчика по одной фазе. От точности определения номинальных мощно-
стей потерь зависит точность расчета мощности потерь счетчика.
Б.2 Расчетные соотношения для номинальных мощностей потерь
Б.2.1 Ниже будут приведены расчетные соотношения для вычисления номинальных
мощностей потерь при включении оборудования по схеме, приведенной на рисунке Б.1.
Расчет номинальных мощностей потерь может быть произведен на основании паспортных
данных силового и измерительного оборудования объекта с применением программного
обеспечения «Конфигуратор СЭТ-4ТМ».
В формулах используются следующие условные обозначения:
Rл
- активное сопротивление учитываемого участка линии (измеренное или рас-
считанное по параметрам линии);
Xл
- реактивное сопротивление учитываемого участка линии (измеренное или
рассчитанное по параметрам линии);
Ктт
- коэффициент трансформации измерительного трансформатора тока (пас-
портные данные);
Ктн
- коэффициент трансформации измерительного трансформатора напряжения
(паспортные данные);
U
ВН
Ктс
- коэффициент трансформации силового трансформатора
К
=
;
ТС
U
НН
Uвн
- номинальное напряжение силового трансформатора по высокой стороне
(паспортные данные);
Uнн
- номинальное напряжение силового трансформатора по низкой стороне (пас-
портные данные);
Pкз
- активная мощность потерь короткого замыкания трехфазного силового
трансформатора при номинальном токе во вторичной обмотке (паспортные данные);
Pхх
- активная мощность потерь холостого хода трехфазного силового трансфор-
матора при номинальном напряжении вторичной обмотки (паспортные данные);
90
S
- номинальная мощность трехфазного силового трансформатора (паспортные
данные);
IНТР
- номинальный ток во вторичной обмотке силового трансформатора, вычисля-
ется по формуле (Б.5)
S
3
S
I
=
=
(Б.5)
нтр
U
нн
3U
нн
3
Трехпроводная линия
Счетчик электрической энергии
электропередачи
1
2
3
4
5
6
7
8
9
10
Силовой
трансформатор
ТН
Измерительный
Uф1
трансформатор
Uф2
напряжения
Uф3
0
ТТ
I1
Измерительный
трансформатор
тока
I2
I3
Нагрузка
Рисунок Б.1 - Схема включения оборудования при определении номинальных
мощностей потерь
Б.2.2 Потери в линии электропередачи (кабеле)
Б.2.2.1 Активные потери в линии электропередачи пропорциональны квадрату тока и
активному сопротивлению учитываемого участка линии. Активные потери в линии не име-
ют знака и всегда положительные.
Активная мощность потерь в одном проводе линии электропередачи, приведенная к
входу счетчика, определяется по формуле (Б.6)
2
2
I
I
K
1
i
н
тт
P
=
R
=
л
I
К
К
К
н
тс
тт
тн
2
2
2
I
I
К
I
i
н
тт
i
=
R
=
P
(Б.6)
л
п.л.ном
I
К
К
I
н
тс
тн
н
91
Pп.л.ном определяется формулой (Б.7), имеет физический смысл активной мощности
потерь в одном проводе линии на номинальном токе счетчика без учета коэффициентов
трансформации измерительных трансформаторов напряжения и тока, является величиной
постоянной и вводится в счетчик как конфигурационный параметр.
2
Ктт
P
=
R
(Б.7)
п.л.ном
л
К
К
тс
тн
Б.2.2.2 Реактивные потери в линии пропорциональны квадрату тока и реактивному
сопротивлению учитываемого участка линии. Реактивная мощность потерь в линии может
иметь знак, в зависимости от характера реактивного сопротивления линии:
знак плюс при индуктивном характере сопротивления линии;
знак минус при емкостном характере сопротивления линии.
Реактивная мощность потерь в одном проводе линии электропередачи, приведенная к
входу счетчика, определяется по формуле (Б.8)
2
2
I
I
K
1
i
н
тт
Q
=
X
=
л
I
К
К
К
н
тс
тт
тн
2
2
2
I
I
К
I
i
н
тт
i
=
X
=
Q
(Б.8)
л
п.л.ном
I
К
К
I
н
тс
тн
н
Qп.л.ном определяется формулой (Б.9), имеет физический смысл реактивной мощности
потерь в одном проводе линии на номинальном токе счетчика без учета коэффициентов
трансформации измерительных трансформаторов напряжения и тока, является величиной
постоянной и вводится в счетчик как конфигурационный параметр.
2
К тт
Q
=
X
(Б.9)
п.л.ном
л
К
К
тс
тн
Б.2.3 Потери в силовом трансформаторе
Б.2.3.1 Активные потери в силовом трансформаторе делятся на нагрузочные (потери в
обмотке), пропорциональные квадрату тока, и потери холостого хода (потери в магнитопро-
воде), пропорциональные квадрату напряжения.
Б.2.3.1.1 Активная мощность нагрузочных потерь в силовом трансформаторе, приве-
денная к входу счетчика (для одной фазы), определяется по формуле (Б.10)
2
2
I
P
I
K
1
i
кз
н
тт
P
=⎜
=
I
3
I
К
К
н
нтр
тт
тн
2
2
2
I
P
I
К
I
i
кз
н
тт
i
=⎜
=⎜
P
(Б.10)
п
I
3
I
К
I
н
нтр
тн
н
Pп.н.ном определяется формулой (Б.11), имеет физический смысл активной мощности
нагрузочных потерь на номинальном токе счетчика в одной фазе без учета коэффициентов
трансформации измерительных трансформаторов напряжения и тока. Pп.н.ном является ве-
92
личиной постоянной, определяется паспортными данными на силовое и измерительное обо-
рудование и вводится в счетчик как конфигурационный параметр.
2
P
I
кз
н
К тт
P
=
(Б.11)
п
3
I
К
нтр
тн
Б.2.3.1.2 Активная мощность потерь холостого хода в силовом трансформаторе, приве-
денная к входу счетчика (для одной фазы), определяется по формуле (Б.12)
2
2
U
P
3U
К
1
i
хх
н
тн
P
=
⋅⎜
=
п.xx
U
3
U
К
К
н
нн
тт
тн
2
2
2
U
P
3U
К
U
i
хх
н
тн
i
=
⋅⎜
=
P
(Б.12)
п.xx.ном
U
3
U
К
U
н
нн
тт
н
Pп.хх.ном определяется формулой (Б.13), имеет физический смысл активной мощности
потерь холостого хода силового трансформатора при номинальном фазном напряжении
счетчика в одной фазе без учета коэффициентов трансформации измерительных трансфор-
маторов напряжения и тока. Pп.хх.ном является величиной постоянной, определяется пас-
портными данными на силовое и измерительное оборудование и вводится в счетчик как
конфигурационный параметр.
2
P
3U
К
хх
н
тн
P
=
⋅⎜
(Б.13)
п.xx.ном
3
U
К
нн
тт
Б.2.3.2 Реактивные потери в силовом трансформаторе делятся на нагрузочные (потери
в обмотке), пропорциональные квадрату тока, и потери холостого хода (потери в магнито-
проводе), пропорциональные четвертой степени напряжения.
Б.2.3.2.1 Реактивная мощность нагрузочных потерь в силовом трансформаторе, приве-
денная к входу счетчика (для одной фазы), определяется по формуле (Б.14)
2
2
I
Q
I
K
1
i
кз
н
тт
Q
=
=
I
3
I
К
К
н
нтр
тт
тн
2
2
2
I
Q
I
К
I
i
кз
н
тт
i
=
=
Q
(Б.14)
п
I
3
I
К
I
н
нтр
тн
н
Qп.н.ном определяется формулой (Б.15), имеет физический смысл реактивной мощно-
сти нагрузочных потерь на номинальном токе счетчика в одной фазе без учета коэффициен-
тов трансформации измерительных трансформаторов напряжения и тока. Qп.н.ном является
величиной постоянной, определяется паспортными данными на силовое и измерительное
оборудование и вводится в счетчик как конфигурационный параметр.
2
Q
I
Ктт
кз
н
Q
=
(Б.15)
п
3
I
К
нтр
тн
Qкз
- реактивная составляющая мощности потерь короткого замыкания силового
трансформатора при номинальном токе во вторичной обмотке. Qкз может быть вычислена
по формуле (Б.16) из треугольника мощностей короткого замыкания, полученного на осно-
вании схемы замещения трансформатора и приведенного на рисунке Б.2.
93
S
кз
Qкз
Pкз
Рисунок Б.2 - Треугольник мощностей короткого замыкания трансформатора
U
кз
2
2
Q
=
S
P
(Б.16)
кз
кз
100
где: S
- номинальная мощность силового трансформатора (паспортные данные);
Uкз
- напряжение короткого замыкания, приведенное к номинальной мощности
силового трансформатора в процентах от номинального напряжения при номинальном токе
во вторичной обмотке (паспортные данные);
U
кз
S
=S
- полная мощность потерь короткого замыкания силового трансформато-
кз
100
ра при номинальном токе во вторичной обмотке;
Pкз
- активная составляющая мощности потерь короткого замыкания силового
трансформатора при номинальном токе во вторичной обмотке (паспортные данные).
Б.2.3.2.2 Реактивная мощность потерь холостого хода в силовом трансформаторе, при-
веденная к входу счетчика (для одной фазы), определяется по формуле (Б.17)
4
4
U
Q
3U
К
1
i
хх
н
тн
Q
=
⋅⎜
=
п.xx
U
3
U
К
К
н
нн
тт
тн
4
4
4
3
U
Q
3U
К
U
i
хх
н
тн
i
=⎜
⋅⎜
=⎜
Q
(Б.17)
п.xx.ном
U
3
U
К
U
н
нн
тт
н
Qп.хх.ном определяется формулой (Б.18), имеет физический смысл реактивной мощно-
сти потерь холостого хода силового трансформатора при номинальном фазном напряжении
счетчика в одной фазе без учета коэффициентов трансформации измерительных трансфор-
маторов напряжения и тока. Qп.хх.ном является величиной постоянной, определяется пас-
портными данными на силовое и измерительное оборудование и вводится в счетчик как
конфигурационный параметр.
4
3
Q
3U
К
хх
н
тн
Q
=
⋅⎜
(Б.18)
п.хх.ном
3
U
К
нн
тт
Qхх
- реактивная составляющая мощности потерь холостого хода силового транс-
форматора при номинальном напряжении вторичной обмотки. Qхх может быть вычислена
по формуле (Б.19) из треугольника мощностей холостого хода, приведенного на рисунке Б.3,
полученного на основании схемы замещения трансформатора.
S
хх
Qхх
Pхх
Рисунок Б.3 - Треугольник мощностей холостого хода трансформатора
94
Iхх
2
2
Q
=
S
P
(Б.19)
хх
хх
100
где
S - номинальная мощность силового трансформатора (паспортные данные);
Iхх - ток холостого хода силового трансформатора, приведенный к номиналь-
ной мощности силового трансформатора в процентах от номинального тока при номиналь-
ном напряжении вторичной обмотки (паспортные данные);
Iхх
S
S
- полная мощность потерь холостого хода силового трансформа-
хх=
100
тора при номинальном напряжении вторичной обмотки.
Б.3 Учет потерь
Счетчик, кроме измерения и вычисления мощности потерь, ведет архив энергии и
профиль мощности нагрузки с учетом потерь. Принцип учета потерь описан в
п. 2.8.5.8.
Потери могут учитываться как со знаком плюс, так и со знаком минус. Знак учета по-
терь зависит от расположения точки измерения и точки учета. На рисунке Б.4 показано сле-
ва направо:
генератор;
точка измерения (место расположения счетчика);
Zп (комплексное сопротивление потерь);
точка учета;
Zн (комплексное сопротивление нагрузки).
Точка
Точка
измерения
Zп
учета
Генератор
Рисунок Б.4
Если точка измерения и учета расположены так, как показаны на рисунке Б.4, то в точ-
ке учета мощность будет меньше на величину мощности потерь. При этом знак учета потерь
выбирается и конфигурируется как минус. Если точку измерения и учета поменять местами,
то знак учета потерь должен быть противоположный, т.е. плюс.
95
Приложение В
(обязательное)
Схемы подключения счетчиков к электрической сети
В.1
Схемы подключения счетчика приведены на рисунках В.1 - В.6.
Расположение и маркировка контактов колодки счетчика для подключения интерфейса RS-
485, импульсных выходов, цифровых входов и резервного питания приведены на рисунке
В.7. Схема подключения испытательных выходов счетчика к устройству сбора данных при-
ведена на рисунке В.8. Фрагменты схемы испытательного выхода и цифрового входа приве-
дены на рисунке В.9.
1
2
3
4
5
6
7
8
9
10
ТН1
ТН2
ТН3
A
Л1
ТТ1
Л2
A
И1
И2
ТТ2
B
Л1
Л2
B
И 1
И2
C
Л1
ТТ3
Л2
C
И1
И2
0
0
Примечания
1 Одноименные выводы трансформаторов тока могут быть объединены и заземлены.
2 Пунктир на схеме означает, что соединение может отсутствовать.
3 Одна любая фаза канала напряжения или ноль счетчика могут быть заземлены.
Рисунок В.1 - Схема подключения счётчика к трёхфазной трёхпроводной или
четырёхпроводной сети с помощью трёх трансформаторов напряжения и трёх
трансформаторов тока
96
1
2
3
4
5
6
7
8
9
10
ТТ1
A
Л1
Л2
A
И1
И2
ТТ2
B
Л1
Л2
B
И 1
И2
ТТ3
C
Л1
Л2
C
И1
И2
0
0
Примечания
1 Одноименные выводы трансформаторов тока могут быть объединены и заземлены.
2 Пунктир на схеме означает, что соединение может отсутствовать.
Рисунок В.2 - Схема подключения счётчика к трёхфазной трёхпроводной или
четырёхпроводной сети с помощью трёх трансформаторов тока
1
2
3
4
5
6
7
8
9
10
ТТ1
A
Л1
Л2
A
И1
И2
B
B
ТТ2
C
Л1
Л2
C
И1
И2
Рисунок В.3 - Схема подключения счётчика к трёхфазной трёхпроводной сети
с помощью двух трансформаторов тока
97
1
2
3
4
5
6
7
8
9
10
A
ТТ1
Л1
Л2
A
И 1
И2
ТН1
ТН2
ТН3
B
B
C
Л1
ТТ2
Л2
C
И2
И1
Примечание - Пунктир означает, что соединение может отсутствовать.
Рисунок В.4 - Схема подключения счётчика к трёхфазной трёхпроводной сети с помощью
трёх трансформаторов напряжения и двух трансформаторов тока
1
2
3
4
5
6
7
8
9
10
A
ТТ1
Л1
Л2
A
И1
И2
ТН1
ТН2
B
B
ТТ2
C
Л1
Л2 C
И1
И2
Рисунок В.5 - Схема подключения счётчика к трёхфазной трёхпроводной сети с помощью
двух трансформаторов напряжения и двух трансформаторов тока
98
1
2
3
4
5
6
7
8
9
10
A
A
B
B
C
C
0
0
Примечание - Соединения 1-2, 4-5, 7-8 могут быть произведены перемычками, входящими в
состав комплекта счетчика
Рисунок В.6 - Схема подключения счётчика непосредственного включения
к трёхфазной четырёхпроводной сети
Источник
питания 12 В
+
-
Входы F
I
-
ПСЧ4ТМ.05МК
17
+
А+
13
-
18
+
R+
14
-
Значение I не должно превышать 30 мА и определяется нагрузкой
по входу F устройства сбора данных
Рисунок В.7 - Схема подключения испытательных выходов счетчика к устройству сбора
данных
99
19
20
21
22
23
24
25
26
11
12
13
14
15
16
17
18
Кон
Цепь
Поляр-
Примечание
такт
ность
11
+
Постоянное
напряжение
Цифровой вход
15
-
от 0 до 30 В
12
RS-485 линия A
+
Минимум +0,3 В при отсут-
16
RS-485 линия B
-
ствии обмена
13
Испытательный выход ка-
+
Uмакс=30 В, Iмакс=50 мА
17
нала 0 (по умолчанию А+)
-
14
Испытательный выход ка-
+
Uмакс=30 В, Iмакс=50 мА
18
нала 1 (по умолчанию R+)
-
19
~
(100-265) В переменного или
Резервное питание
20
~
постоянного тока
21
Питание дополнительных
Постоянное напряжение 6 В,
+
интерфейсных модулей
Iмакс=400 мА
22
Питание дополнительных
-
интерфейсных модулей
23
RS-485 GWG
Минимум +0,3 В между А и
24
RS-485 GWG
В при отсутствии обмена
25
RS-485 линия A
+
26
RS-485 линия B
-
Рисунок В.8 - Расположение и назначение контактов колодки счетчика для
подключения интерфейса RS-485, испытательных выходов, цифрового входа и
резервного питания
1,8 кОм LL4148
PS2501L-1L
0,047 мкФ
+
+
_
_
LL4148
PS2501L-1L
а)
б)
Рисунок В.9 - Фрагменты схемы испытательного выхода (а) и цифрового входа (б)
100
Приложение Г
(рекомендуемое)
Схемы подключения счетчиков к компьютеру
Дополнительный
интерфейсный
модуль
U
GWGRS-485
+
+
21
22
24
25
26
Счетчик №1
Счетчик №2
Счетчик №N
12
16
12
16
12
16
Rc
-
-
+
+
Rc
Data+
Data-
G WG
Стандартный кабель USB-порта
Компьютер
RS-485
USB-порт
USB
Преобразователь интерфейса
ПИ-2
Примечания
1 Rc - согласующий резистор 120 Ом.
2 Монтаж вести экранированной витой парой с волновым сопротивлением
ρ=120 Ом.
3 Допускается применение других преобразователей интерфейса, обеспечивающих
автоматическое переключение направления передачи и устойчивую работу на выбранной
скорости.
4 Если применяемый преобразователь интерфейса не имеет вывода GWG, то экран
витой пары не подключается к преобразователю, но заземляется со стороны преобразовате-
ля.
5 Множественные соединения экрана витой пары с землей НЕДОПУСТИМЫ.
6 Постоянное напряжение между контактами «12» и «16» при подключенном преоб-
разователе интерфейса, включенном счетчике и при отсутствии обмена по каналу связи
должно быть не менее 0,3 В. Полярность напряжения должна соответствовать указанной на
схеме.
Рисунок Г.1- Схема подключения счетчиков к компьютеру через интерфейс RS-485
Компьютер
Счетчик
USB
УСО-2
Оптопорт
Рисунок Г.2- Схема подключения счетчика к компьютеру через оптопорт
101
Приложение Д
(справочное)
Сообщения об ошибках и режимах управления нагрузкой
Таблица Д.1 - Сообщения об ошибках и способы их устранения
Номер
Описание
Способ устранения
ошибки
Е-01
Низкое напряжение батареи встро-
Ремонт. Заменить батарею.
енных часов
Е-04
Неисправен внутренний термометр
Ремонт
Е-05
Неисправна энергонезависимая па-
Ремонт
мять параметров и данных
Е-06
Неисправна энергонезависимая па-
Ремонт
мять данных и журналов событий
Е-07
Неисправна энергонезависимая па-
Ремонт
мять первого массива профиля мощ-
ности
Е-08
Неисправна энергонезависимая па-
Ремонт
мять второго массива профиля мощ-
ности
Е-09
Ошибка контрольной суммы метро-
Ремонт
логически не значимой части ПО
Е-10
Ошибка первого массива заводских
Ремонт при наличии ошибки Е-11
параметров
Е-11
Ошибка второго массива заводских
Ремонт при наличии ошибки Е-10
параметров
Е-12
Ошибка массива расписания празд-
Записать расписание через интерфей-
ничных дней
сы связи. При ошибке расписание не
используется
Е-13
Ошибка массива тарифного расписа-
Записать тарифное расписание через
ния
интерфейсы связи. При ошибке учет
ведется по первому тарифу
Е-15
Ошибка текущего массива счетных
Очистить все массивы энергии (с по-
импульсов от внешнего датчика
терей архивов учтенной энергии)
Е-16
Ошибка текущего массива энергии
Очистить все массивы энергии (с по-
терей архивов учтенной энергии)
Е-17
Ошибка сетевого адреса счетчика
Записать адрес через интерфейсы свя-
(короткого или расширенного)
зи. При ошибке короткого адреса ис-
пользуется адрес по умолчанию 255.
При ошибке расширенного адреса ис-
пользуется адрес по умолчанию, рав-
ный серийному номеру счетчика
Е-18
Ошибка массива программируемых
Записать программируемые флаги че-
флагов
рез интерфейсы связи. При ошибке
используется конфигурация как при
выходе с завода-изготовителя
Е-19
Ошибка текущего указателя первого
Инициализировать первый массив
массива профиля мощности
профиля мощности
102
Продолжение таблицы Д.1 - Сообщения об ошибках и способы их устранения
Номер
Описание
Способ устранения
ошибки
Е-20
Ошибка текущего указателя второго
Инициализировать второй массив
массива профиля мощности
профиля мощности
Е-21
Ошибка пароля первого уровня дос-
Записать пароль первого уровня дос-
тупа
тупа через интерфейсы связи. При
ошибке используется пароль по умол-
чанию (шесть нулей)
Е-22
Ошибка пароля второго уровня дос-
Записать пароль второго уровня дос-
тупа
тупа через интерфейсы связи. При
ошибке используется пароль по умол-
чанию (шесть нулей)
Е-23
Ошибка архивов максимумов мощ-
Очистить архивы интервальных или
ности по первому массиву профиля
месячных максимумов мощности по
первому массиву профиля
Е-24
Ошибка архивов максимумов мощ-
Очистить архивы интервальных или
ности по второму массиву профиля
месячных максимумов мощности по
второму массиву профиля
Е-25
Ошибка массива коэффициентов
Записать коэффициенты трансформа-
трансформации
ции через интерфейсы связи. При
ошибке используются единичные ко-
эффициенты трансформации
Е-26
Ошибка параметров настройки ин-
Записать параметры через интерфейсы
терфейса RS-485
связи. При ошибке по умолчанию ис-
пользуется скорость 9600 бит/с с би-
том контроля нечетности
Е-27
Ошибка массива параметров измери-
Записать параметры измерителя каче-
теля качества
ства через интерфейсы связи
Е-28
Ошибка массива масок индикации
Записать маски индикации через ин-
терфейсы связи
Е-29
Ошибка массива конфигурации ис-
Записать конфигурацию испытатель-
пытательных выходов и цифрового
ных выходов и цифрового входа через
входа
интерфейсы связи. При ошибке уста-
навливается режим формирования им-
пульсов телеметрии как при выходе с
завода-изготовителя
Е-31
Ошибка времени перехода на сезон-
Записать параметры перехода на се-
ное время
зонное время через интерфейсы связи
Е-32
Ошибка параметра «Начало расчет-
Записать начало расчетного периода
ного периода»
через интерфейсы связи
Е-33
Ошибка параметра «Период индика-
Записать период индикации через ин-
ции»
терфейсы связи. При ошибке по умол-
чанию принимается равным 1 с
Е-34
Ошибка массива наименования точ-
Записать наименование точки учета
ки учета
через интерфейсы связи
Е-35
Ошибка одного или нескольких ар-
Очистить все архивы учтенной энер-
хивов учтенной энергии
гии (с потерей данных)
103
Продолжение таблицы Д.1 - Сообщения об ошибках и способы их устранения
Номер
Описание
Способ устранения
ошибки
Е-36
Ошибка параметров измерителя по-
Записать параметры измерителя по-
терь
терь через интерфейсы связи
Е-37
Ошибка текущего массива энергии с
Очистить все архивы учтенной энер-
учетом потерь
гии (с потерей данных)
Е-38
Флаг поступления широковещатель-
Это не ошибка, не индицируется, при-
ного сообщения
сутствует в слове состояния при чте-
нии через интерфейсы связи
Е-39
Нет измеряемых напряжений (работа
Это не ошибка. Это сообщение о рабо-
от резервного источника питания)
те счетчика от резервного источника
питания при отсутствии измеряемых
напряжений
Е-40
Флаг аппаратной защиты записи па-
Это не ошибка, не индицируется, при-
мяти калибровочных коэффициентов
сутствует в слове состояния при чте-
нии через интерфейсы связи.
Е-41
Ошибка расписания максимумов
Записать расписание через интерфей-
мощности
сы связи. При ошибке максимум мощ-
ности не фиксируются
Е-42
Ошибка контрольной суммы метро-
Ремонт
логически значимой части ПО
Е-44
Ошибка параметров управления на-
Произвести
переконфигурирование
грузкой
режимов управления нагрузкой. При
ошибке управление нагрузкой не про-
изводится
Е-45
Ошибка расписания управления на-
Записать расписание через интерфей-
грузкой
сы связи. При ошибке управление на-
грузкой по расписанию не произво-
дится
Е-46
Ошибка параметра «Число периодов
Записать параметр через RS-485 или
усреднения вспомогательных пара-
оптопорт. При ошибке по умолчанию
метров»
используется число периодов 50 (1 се-
кунда)
Е-47
Ошибка идентификатора счетчика
Записать идентификатор по интерфей-
сам связи
Е-48
Ошибка текущего массива энергии
Очистить все массивы энергии (с по-
по фазе 1
терей архивов учтенной энергии)
Е-49
Ошибка текущего массива энергии
Очистить все массивы энергии (с по-
по фазе 2
терей архивов учтенной энергии)
Е-50
Ошибка текущего массива энергии
Очистить все массивы энергии (с по-
по фазе 3
терей архивов учтенной энергии)
Е-51
Ошибка чередования фаз напряже-
Это не ошибка счетчика. Это ошибка
ния
подключения цепей напряжения. По-
менять местами провода напряжений
фаз В и С
104
Таблица Д.2 - Сообщения режимов управления нагрузкой
Сооб-
Описание
щения
OFF-01
Отключение нагрузки оператором
OFF-05
Отключение нагрузки при превышении температуры внутри счетчика значе-
ния +80 °С
OFF-11
Отключение нагрузки при превышении лимита мощности P+
OFF-13
Отключение нагрузки по расписанию управлению нагрузкой
OFF-15
Отключение нагрузки при превышении напряжения сети верхнего порогового
значения в фазе 1
OFF-16
Отключение нагрузки при снижении напряжения сети ниже нижнего порого-
вого значения в фазе 1
OFF-27
Отключение нагрузки при превышении лимита мощности P-
OFF-29
Отключение нагрузки при превышении лимита мощности Q+
OFF-31
Отключение нагрузки при превышении лимита мощности Q-
OFF-33
Отключение нагрузки при превышении напряжения сети верхнего порогового
значения в фазе 2
OFF-34
Отключение нагрузки при снижении напряжения сети ниже нижнего порого-
вого значения в фазе 2
OFF-36
Отключение нагрузки при превышении напряжения сети верхнего порогового
значения в фазе 3
OFF-37
Отключение нагрузки при снижении напряжения сети ниже нижнего порого-
вого значения в фазе 3
Отключение нагрузки при превышении лимита энергии за сутки
OFF-48
А+ по сумме тарифов
OFF-49
А+ по тарифу 1
OFF-50
А+ по тарифу 2
OFF-51
А+ по тарифу 3
OFF-52
А+ по тарифу 4
OFF-57
А- по сумме тарифов
OFF-58
А- по тарифу 1
OFF-59
А- по тарифу 2
OFF-60
А- по тарифу 3
OFF-61
А- по тарифу 4
OFF-66
Q+ по сумме тарифов
OFF-67
Q+ по тарифу 1
OFF-68
Q+ по тарифу 2
OFF-69
Q+ по тарифу 3
OFF-70
Q+ по тарифу 4
OFF-75
Q- по сумме тарифов
OFF-76
Q- по тарифу 1
OFF-77
Q- по тарифу 2
OFF-78
Q- по тарифу 3
OFF-79
Q- по тарифу 4
105
Продолжение таблицы Д.2 - Сообщения режимов управления нагрузкой
Сооб-
Описание
щения
Отключение нагрузки при превышении лимита энергии за расчетный период
OFF-84
А+ по сумме тарифов
OFF-85
А+ по тарифу 1
OFF-86
А+ по тарифу 2
OFF-87
А+ по тарифу 3
OFF-88
А+ по тарифу 4
OFF-93
А- по сумме тарифов
OFF-94
А- по тарифу 1
OFF-95
А- по тарифу 2
OFF-96
А- по тарифу 3
OFF-97
А- по тарифу 4
OFF102
Q+ по сумме тарифов
OFF103
Q+ по тарифу 1
OFF104
Q+ по тарифу 2
OFF105
Q+ по тарифу 3
OFF106
Q+ по тарифу 4
OFF111
Q- по сумме тарифов
OFF112
Q- по тарифу 1
OFF113
Q- по тарифу 2
OFF114
Q- по тарифу 3
OFF115
Q- по тарифу 4
OFF-Оn
Разрешение включения нагрузки кнопками управления счетчика
106



















///////////////////////////////////////
