ПАСПОРТ
ПС46291
СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF
торговой марки VALTEC
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
1. Общая часть
1.1. Настоящий паспорт разработан в соответствии с требованиями ГОСТ 2.601 и предназначен для ознакомления
пользователей с принципом работы, устройством, конструкцией, техническими характеристиками, условиями
монтажа и эксплуатации счетчиков холодной и горячей воды крыльчатых VLF торговой марки VALTEC (далее -
счетчиков).
1.2. Классификация счетчиков в соответствии с ГОСТ 12997 приведена в таблице 1.
Вид классификации
Класс счетчика VLF
как без информационной связи с другими изделиями,
по наличию информационной связи
так и с информационной связью (импульсный выход)
по метрологическим свойствам
средство измерений
по устойчивости к воздействию температуры и влажности
группа исполнения В4
окружающего воздуха
по эксплуатационной законченности
третьего порядка
по устойчивости и прочности к воздействию синусоидальных
группа исполнения L3
вибраций
2. Назначение и область применения
2.1. Счетчики предназначены для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей
сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам при давлении до 1,6 МПа и диапазоне
температур от +5˚С до +90˚С.
2.2. Основное предназначение - коммерческий учет воды.
2.3. При использовании счетчиков с импульсным выходом, они могут использоваться в составе общедомовых
автоматизированных систем учета расхода ресурсов, а также узлов учета потребления тепловой энергии.
2
2.4. Счетчики имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985-
2006 ГСИ.
2.5. Модификации с импульсным выходом дают возможность дистанционного считывания показаний.
2.6. Счетчики изготовлены по техническим условиям ТУ 4213-003-82214908-2014.
2.7. Счетчики включены в Государственный реестр средств измерений за № 58362-14 и допущены к применению
на территории России.
3. Номенклатурный ряд и обозначения
3.1. Счетчики выпускаются с диаметрами условного прохода 15 мм (1/2") и 20 мм (3/4") при номинальном
расходе 1,5 м3/ч и 2,5 м3/ч.
3.2. Счетчики производятся как с импульсным выходом, так и без него.
3.3. Пример обозначения счетчика при заказе:
Счетчик холодной и горячей воды крыльчатый VLF торговой марки VALTEC
VLF - U (I) ( L ) 15 (3/4) - 1,5- 110 ТУ 4213-003-82214908 -2014
1
2
3
4
5
6
7
8
9
где:
1 - условное обозначение счетчика;
5 - диаметр условного прохода в мм;
2 - обозначение применения счетчика;
6 - присоединительная наружная резьба корпуса в дюймах;
U - для холодной и горячей воды;
7 - номинальный расход в м3/ч;
3 - I — наличие импульсного выхода;
8 - монтажная длина в мм;
4 - L — счетчик без комплектации полусгонами;
9 - номер технических условий.
3
4. Технические характеристики (по ГОСТ Р 50601-93)
Таблица 2. Основные метрологические и технические характеристики.
Ед.
Значение характеристик по маркам
№
Характеристики
изм.
VLF-15-1,5
VLF-20-2,5
1
Диаметр условного прохода
мм (дюймы)
15(1/2)
20(3/4)
2
Расходы воды:
2.1
- минимальный Gmin2 класс В1 (класс А1)
м3/час
0,03 (0,06)
0,05 (0,10)
2.2
- переходный Gt3 класс В1 (класс А1)
м3/час
0,12 (0,15)
0,20 (0,25)
2.3
- эксплуатационный Gэ4 класс В1 (класс А1)
м3/час
1,5 (1,5)
2,5 (2,5)
2.4
- номинальный Gном 5 класс В1 (класс А1)
м3/час
1,5 (1,5)
2,5 (2,5)
2.5
- максимальный Gmax 6 класс В1 (класс А1)
м3/час
3,0 (3,0)
5,0 (5,0)
3
Порог чувствительности
м3/час
0,01
0,02
4
Диапазон температур измеряемой среды
°С
+5 ÷ +90
+5 ÷ +90
5
Диапазон температур окружающей среды
°С
+5 ÷ +50
+5 ÷ +50
Относительная влажность окружающего воздуха
6
80
80
при температуре +35°С
7
Потери давления
7.1.
- при номинальном расходе Рном7
МПа(бар)
0,025(0,25)
0,025(0,25)
7.2.
- при максимальном расходе Рмакс7
МПа(бар)
0,1(1,0)
0,1(1,0)
8
Наибольшее измеряемое количество воды
8.1.
- за сутки
м3
38
63
8.2.
- за месяц
м3
1125
1875
9
Емкость указателя счетного механизма
м3
99999,9999
99999,9999
10
Цена единицы младшего разряда
м3
0,0001
0,0001
Пределы допустимой погрешности в диапазоне
11
%
±5
±5
расходов Gmin ≤ G ≤ Gt
Пределы допустимой погрешности в диапазоне
12
%
±2
±2
расходов Gt ≤ G ≤ Gmax
4
13
Присоединительная наружная резьба корпуса
дюймы
G 3/4"
G1"
14
Средняя наработка на отказ
тыс. часов
86
86
15
Полный средний срок эксплуатации
лет
12
12
Для счетчиков с импульсным выходом
Вес импульса (для счетчиков с импульсным
16
дм3/имп
10
10
выходом)
17
Максимальный коммутируемый ток
мА
100
100
18
Максимальное коммутируемое напряжение
В
24
24
19
Сечение кабеля
шт х мм2
4х0,11
4х0,11
20
Длина кабеля
м
1
1
21
Длительность импульса
с
0,6
0,6
22
Длина
мм
80(140)8; 110 (170) 8
105 (205) 8
23
Рабочее давление
бар
16
16
24
Вес
г
370(530)
430(600)
Примечания:
1. Технические характеристики в соответствии с ГОСТ Р 50193.1 приведены для класса В - горизонтальная установка,
и класса А - вертикальная установка.
2. «Минимальным» считается расход, при котором счетчик имеет относительную погрешность 5%. Ниже этого расхода
погрешность не нормируется.
3. «Переходным» считается расход, при котором счетчик имеет относительную погрешность 2%. Ниже этого расхода
погрешность составляет 5%.
4. «Эксплуатационным» считается расход, при котором счетчик может непрерывно работать в течение заявленного
срока службы.
5. «Номинальным» считается расход равный 0,5 максимального. При данном расходе счетчик может работать непрерывно
в течение длительного времени.
6. «Максимальным» считается расход, при котором потери давления на счетчике составляют 1 бар. При этом расходе
счетчик может работать не более 1 часа в сутки.
7. При установке обратного клапана в присоединительный полусгон потери давления по таблице 2 п. 7 - увеличиваются
на 20%.
8. Цифра в скобках обозначает длину счетчика с установленными полусгонами.
5
5. Устройство и принцип работы

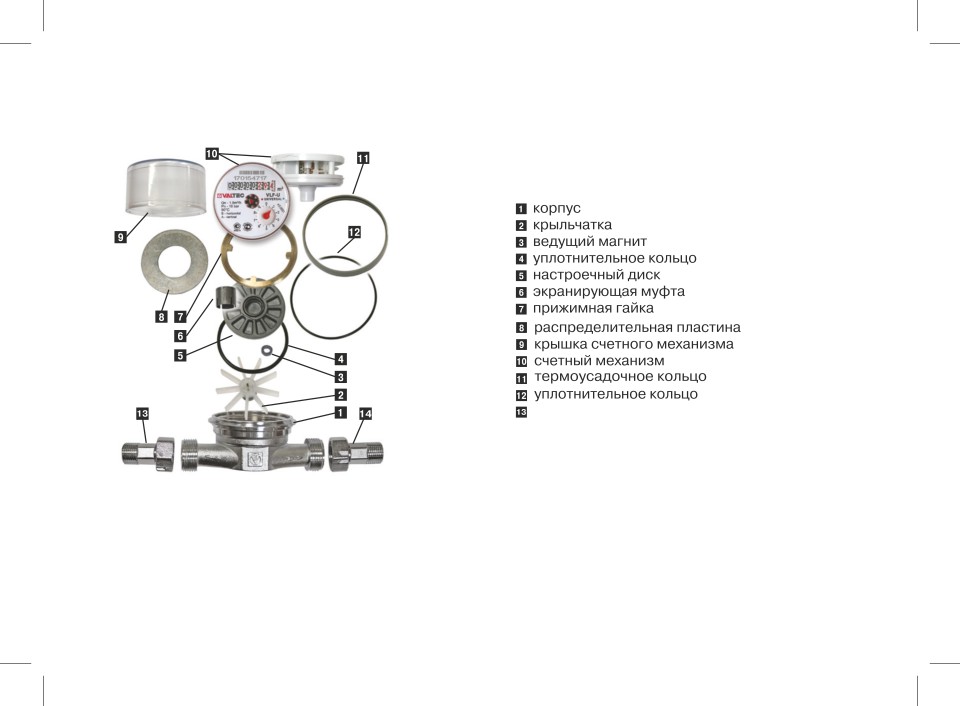

Рисунок 1. Конструкция счетчика в разобранном виде.
присоединительные полусгоны
с прокладками
5.1. Изделие представляет собой одноструйный, су хоходный, крыльчатый счетчик. В проточной части счетчика
расположена крыльчатка 2, которая вращается под действием потока воды. Счетный механизм счетчика имеет
механизм часового типа 10, вращающийся под действием синхронной магнитной муфты 3, помещенной в
анодированный стальной экран 6, исключающий влияние на показания прибора внешних магнитных полей.
Принцип действия счетчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической
6
энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в
измерительную полость, где под его действием вращается крыльчатка 2 с прикрепленным к ней магнитом 3. Число
оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магнит 3, установленный
в ступице крыльчатки 2, передает вращение на ведомый магнит синхронной муфты, находящейся в счетном
устройстве 10.
Счетный механизм изолирован от измеряемой среды специальной крышкой 9 с уплотнительным кольцом 12.
Корпус счетчика соединяется со счетным устройством пластмассовым термоусадочным кольцом 11. Это кольцо
одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму
счетчика.
Счетный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счетный
механизм имеет восемь роликов и один стрелочный указатель для определения объема воды в м3.
В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности
счетчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять
дистанционную регистрацию объема воды, прошедшего через счетчик.
Настройка счетчика производится с помощью настроечного диска 5, который имеет со стороны измерительной
камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск через
распределительную пластину 8 крепится к корпусу с помощью фасонной гайки 7. Герметичность соединения
обеспечивается уплотнительным кольцом 4.
Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов 13, снабженных паронитовыми
прокладками. Полусгоны имеют ушки для пломбировки.
В комплект поставки счетчика кроме двух полусгонов входит обратный клапан, который прилагается отдельно
и, при желании потребителя, может быть им самостоятельно установлен в полусгон.
Детали счетчика выполнены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах
рабочего диапазона температур и допущенных к применению Минздравом России.
5.2. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия
при сохранении основных технических характеристик.
7
6. Визуальное считывание показаний
6.1. Показания прибора считываются в прямоугольных окошках табло (см. рис.2):

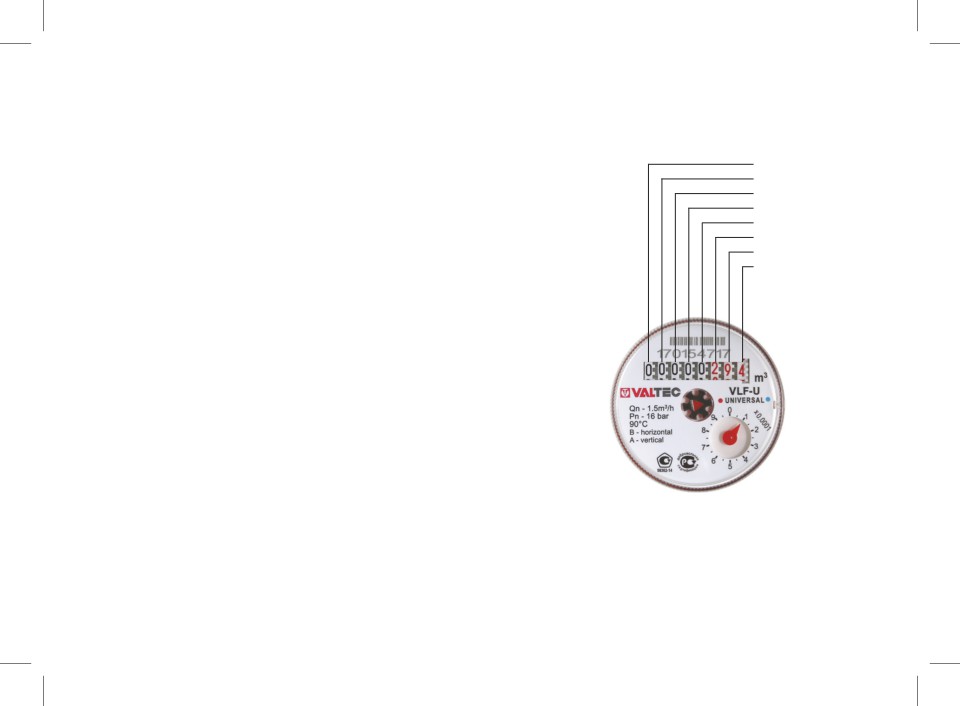

Рисунок 2. Табло счётчика.
6.2. Один полный оборот красной стрелки табло соответствует расходу 1 литр.
десятки тысяч м3
6.3. Данные об объеме воды на табло отображаются накопительно. Это
тысячи м3
значит, что для получения значения объема воды, прошедшего через счетчик
сотни м3
десятки м3
за определенный промежуток времени, нужно от показаний прибора в конце
м3
периода отнять показания в начале периода.
сотни литров
Например: предыдущие показания прибора 2387,744, текущие показания прибора
десятки литров
2401,812. Расход за период со времени снятия предыдущих показаний до
литры
текущего момента: 2401,812-2387,744= 14,068 м3 .
7. Дистанционное считывание
(для счетчиков с импульсным выходом)
7.1. Импульсный выход основан на воздействии магнитного поля постоянного
магнита на геркон, при котором происходит чередующееся замыкание и
размыкание контактов геркона. Геркон формирует пассивный выходной
сигнал («сухой контакт»), который может считываться любым счетчиком
импульсом, вычислителем и регистратором.
7.2. Импульсный выход решен по 4-х проводной схеме (см. рис.3), что
позволяет подключать счетчик как к обычным релейным считывающим
устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN
EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможностью
контроля считывающим устройством обрыва провода и короткого замыкания.
Для этого в цепь геркона включены два дополнительных сопротивления.
8
Рисунок 3. Схема импульсного выхода.
7.3. Д ля присоединения импульсного выхода по стандарт у NAMUR провода 1 (белый) и 2 (серый) соединяются
между собой (шунтируются). Сигнал передается по проводам 3 (синий) и 4 (красный).
7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не используются. Сигнал передается по
проводам 1 (белый) и 4 (красный).
7.5. Датчик выдает один полный импульс при прохож дении 10 л жидкости.
8. Монтаж и подготовка счетчика к работе.
8.1. Перед монтажом счетчика следует удалить пластиковые предохранительные колпачки с патрубков счетчика.
8.2. Перед установкой счетчика следует проверить целостность термоусадочного кольца и наличие в паспорте клейма
о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером, нанесенным на
циферблат.
8.3. Трубопровод на участке монтажа счетчика должен иметь прямые участки не менее 3 Dу до счетчика и 1 Dу после
счетчика. (Dу - диаметр условного прохода счетчика).
8.4. Трубопроводы до и после счетчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на
корпус счетчика усилий от температурной деформации трубопроводов и неточности монтажа.
8.5. При установке счетчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на
корпусе счетчика.
9
8.6. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при
давлении до 1,6 МПа (16 кгс/см2).
8.7. Присоединение счетчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счетчика,
производится с помощью переходников, устанавливаемых вне зоны прямых участков.
8.8. Перед счетчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не
более 500 мкм.
8.9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное
поле (например, силовых трансформаторов).
8.10. Счетчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счетчика на
горизонтальном трубопроводе счетным механизмом вниз не допускается.
8.11. Если трубопровод, в котором установлен счетчик, является частью заземления, место установки счетчика должно
быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного
участка трубопровода.
8.12. Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц
на сетку струевыпрямителя могут привести к существенным искажениям показаний счетчика.
8.13. При установке в присоединительный полусгон встроенного обратного клапана следует придерживаться следующих
правил:
- обратный клапан устанавливается в полусгон на выходе из счетчика;
- обратный клапан должен устанавливаться так, чтобы он открывался по ходу движения жидкости;
- встроенный обратный клапан не влияет на точность показаний счетчика, но повышает общее гидравлическое
сопротивление водомерного узла (см. примечание 7 к таблице 2);
- при установке обратного клапана в счетчике на холодной воде, следует предусмотреть конструктивные мероприятия,
предохраняющие элементы системы от повышения давления в трубопроводах после клапана от теплового расширения
жидкости.
9. Указания по эксплуатации и техническому обслуживанию
9.1. Счетчик должен использоваться в пределах паспортных расходов (см. таблицу 2).
9.2. Счетчик должен быть защищен от гидравлических ударов и вибраций.
9.3. Для определения объема жидкости, прошедшего через счетчик с момента предыдущего снятия показаний,
необходимо из текущего показания вычесть предыдущее показание счетчика.
9.4. В процессе эксплуатации не допускается превышение максимальной температуры воды.
9.5. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной
фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.
10
9.6. Наружные поверхности счетчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем
сухой полотняной салфеткой.
9.7. При появлении течи в элементах счетчика или остановке счетчика, его необходимо демонтировать и отправить в
ремонт.
9.8. Ремонт счетчика производится предприятием-изготовителем или специализированным ремонтным предприятием.
9.9. О всех ремонтах должны быть сделаны отметки в паспорте счетчика с указанием даты, причины выхода счетчика из
строя и характера произведенного ремонта.
9.10. После ремонта счетчик подвергается поверке.
10. Возможные неисправности и способы их устранения
Таблица 3.
Возможная неисправность
Вероятная причина
Метод устранения
Примечание
Вода не проходит через счетчик.
Засор сетки струевыпрямителя.
Прочистить сетку.
Показания счетчика не
Попадание грязи или
Прочистить сетку.
соответствуют реальному расходу.
постороннего предмета в
Реальный расход меньше.
струевыпрямитель.
Использованы прокладки,
Заменить прокладки на
заужающие сечение канала.
прилагаемые к полусгонам.
Показания счетчика не
Сильное засорение
Прочистить измерительную
Проводится в сервисной
соответствуют реальному расходу.
измерительной полости корпуса.
полость. Произвести поверку.
организации.
Реальный расход больше.
Вода проходит через счетчик, но
Облом оси или соскок оси червяка
Заменить червяк счетного
Проводится в сервисной
стрелочный индикатор не работает
счетного механизма.
механизма или установить на
организации.
место оси.
Вода проходит через счетчик,
Повреждение толкателя счетного
Заменить барабан с испорченным
Проводится в сервисной
стрелочный индикатор работает,
барабана.
толкателем.
организации.
но счетные барабаны неподвижны.
Не происходит считывание
Провода импульсного выхода
Подключить провода в
импульсов.
подключены неверно.
соответствии с используемой
схемой.
Отпотевает пластиковая крышка
В счетном механизме после
Сняв прозрачную крышку
Проводится в сервисной
счетного механизма, затрудняя
поверки осталась влага.
механизма, просушить его.
организации.
снятие показаний.
Нарушена герметичность между
Сняв счетный механизм, подтянуть
Проводится в сервисной
корпусом и счетным механизмом.
прижимное кольцо и заменить
организации.
резиновую прокладку.
11
11. Меры безопасности
11.1. Счетчик должен обслуживаться персоналом, имеющим соответствующую квалификационную группу по технике
безопасности.
11.2. Монтаж и демонтаж счетчика производится при отсутствии давления в трубопроводе.
12. Упаковка, хранение и транспортировка
12.1. Счетчики должны храниться в упаковке предприятия -изготовителя по условиям хранения 3 по ГОСТ 15150.
12.2. Транспортировка счетчиков должна осуществлять в соответствии с требованиями ГОСТ 6019 и с условиями 5 по
ГОСТ 15150 .
12.3. Транспортирование авиатранспортом допускается только в герметизированных отапливаемых отсеках.
13. Комплектность поставки
Таблица 4.
№
Наименование
Количество, шт
1
Счетчик холодной и горячей воды крыльчатый VLF
1
2
Паспорт
1
3
Переходники (накидная гайка со штуцером и прокладкой (полусгон))
2 (по отдельному заказу)
4
Встраиваемый обратный клапан
1 (по отдельному заказу)
5
Индивидуальная упаковка
1
6
Наклейки цветные (красного цвета - для горячей воды; синего цвета - для холодной)
2
7
Методика поверки
1 на партию
14. Поверка счетчика
14.1. Первичная поверка осуществляется метрологической службой, сертифицированной Федеральным Агентством по
техническому регулированию и метрологии (РОССТАНДАРТ).
14.2. Поверка счетчиков проводится в соответствии с МП 2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые
VLF. Методика поверки» или МИ 1592-2015.
14.3. Межповерочный интервал для счетчиков, устанавливаемых на горячую воду - 6 лет, для счетчиков, устанавливаемых
на холодную воду - 6 лет.
14.4. В соответствии с положениями ПР50.2.007-2001, оттиск поверительного клейма первичной поверки наносится в
настоящем паспорте при успешном прохождении поверительных испытаний.
14.5. Номер счетчика, нанесенный на табло счетного механизма счетчика должен соответствовать номеру, указанному
в настоящем паспорте.
14.6. Счетчики, не прошедшие поверительных испытаний возвращаются на завод-изготовитель для настройки или
выбраковки.
14.7. Сведения о результатах первичной поверки заносятся в паспорт (см. раздел 17).
12
15. Промежуточная поверка счетчика
15.1. Промежуточная (неплановая) поверка счетчика производится после его ремонта, а также по истечению
межповерочного интервала.
15.2. Оттиск клейма организации, проводившей периодическую поверку, ставится в таблицу 5 (см. раздел 23) настоящего
паспорта.
15.3. Сведения о результатах промежуточной поверки заносятся в паспорт (см. таблицу 5).
16. Свидетельство о приемке
Счетчик холодной и горячей воды крыльчатый VLF-U заводской номер____________________________________
соответствует ГОСТ Р 50601, техническим условиям ТУ 4213-003-82214908-2014 и признан пригодным для эксплуатации.
Дата выпуска: ________________
Печать представителя службы обеспечения качества
Внимание: Предприятие-изготовитель не осуществляет восстановление утерянных технических паспортов.
17. Свидетельство о первичной поверке
Счетчик холодной и горячей воды крыльчатый VLF-U на основании поверки метрологической службой, зарегистрированной
в реестре аккредитованных метрологических служб, признан годным к эксплуатации.
Место оттиска
«____»_____________________ Поверитель _________________
клейма поверителя
(подпись)
13
18. Консервация
18.1. Консервация счетчика производится в закрытом вентилируемом помещении при температуре окружающего
воздуха от 15 до 35˚С и относительной влажности до 60% при отсутствии в окружающей среде агрессивных примесей.
18.2. Консервация счетчика производится в соответствии с требованиями ГОСТ 9.014.
18.3. Срок защиты без переконсервации - 3 года.
18.4. По конструктивному признаку счетчик относится к группе исполнения В4 по ГОСТ 12997.
19. Утилизация
19.1. Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами
РФ от 04 мая 1999 г. № 96-Ф3 “Об охране атмосферного воздуха” (с изменениями и дополнениями), от 24 июня 1998 г. №
89-ФЗ “Об отходах производства и потребления”.
(с изменениями и дополнениями), от 10 января 2002 № 7-ФЗ « Об охране окру жающей среды» (с изменениями и
дополнениями), а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр.,
принятыми во исполнение указанных законов.
19.2. Содержание благородных металлов: нет.
20. Гарантийные обязательства
20.1. Изготовитель гарантирует соответствие счетчиков VLF требованиям безопасности, при условии соблюдения
потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
20.2. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
20.3. Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.
21. Условия гарантийного обслуживания
21.1. Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
21.2. Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно.
Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в
результате ремонта, переходят в собственность сервисного центра.
21.3. Затраты, связанные с демонтажом, монтажом и транспортировкой неисправного изделия в период гарантийного
срока Покупателю не возмещаются.
21.4. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.
21.5. Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.
14
22. Свидетельство о вводе счетчика в эксплуатацию
Счетчик введен в эксплуатацию
«______» ___________________20___ г.
М.П.
_________________________________ _________________________________
подпись лица, ответственного за эксплуатацию
23. Сведения о периодических поверках
Таблица 5.
Дата
Результаты поверки
Дата
Должность, Ф.И.О.
поверки
следующей поверки
и подпись поверителя
24. Сведения о рекламациях
Таблица 6.
Дата
Должность, Ф.И.О.
предъявления
Характеристика неисправности
и подпись
рекламации
ответственного лица
Рекламации на счетчики со снятым или поврежденным термоусадочным кольцом и с дефектами, вызванными нарушением
правил эксплуатации,транспортирования и хранения счетчика, не принимаются.
15
ГАРАНТИЙНЫЙ ТАЛОН № _______
Наименование товара
СЧЕТЧИК ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ КРЫЛЬЧАТЫЙ VLF
торговой марки VALTEC
Марка счетчика
Заводской номер
Название и адрес торгующей организации
Дата продажи
Штамп
Подпись продавца
Штамп
торгующей
о приёмке
организации
С условиями гарантии СОГЛАСЕН:
(подпись покупателя)
Гарантийный срок - Шесть лет (семьдесят два месяца) с даты продажи конечному потребителю.
По вопросам гарантийного ремонта, рекламаций и претензий к качеству изделий обращаться в сервисный центр по адресу:
Санкт-Петербург, ул. Профессора Качалова, дом 11, корп. 3, лит. «А», тел/факс (812) 412-44-80.
При предъявлении претензии к качеству товара, покупатель представляет следующие документы:
1. Заявление в произвольной форме, в котором указываются:
- название организации или Ф.И.О. покупателя, фактический адрес и контактные телефоны;
- название и адрес организации, производившей монтаж;
- основные параметры системы, в которой использовалось изделие;
- краткое описание дефекта.
2. Документ, подтверждающий покупку изделия (накладная, квитанция).
3. Акт гидравлического испытания системы, в которой монтировалось изделие.
4. Настоящий заполненный гарантийный талон.
Отметка о возврате или обмене товара:
Дата:
«
»
Подпись
Изготовитель: ООО «Спутник»
192019 • Россия • Санкт-Петербург;
ул. Профессора Качалова • дом 11, корп. 3, лит. «А»
|
