GIDROLOCK PROFESSIONAL ШАРОВОЙ ЭЛЕКТРОПРИВОД. ПАСПОРТ
GIDROLOCK PROFESSIONAL
ШАРОВОЙ ЭЛЕКТРОПРИВОД
ПАСПОРТ
Технические характеристики
шарового электропривода GIDROLOCK PROFESSIONAL:
Мощность электродвигателя
не более 15 Вт
Максимальное давление жидкости
64 атмосферы
Максимальная температура жидкости
+100 градусов
Температурный диапазон эксплуатации
от -10 до +60 град.
Габаритные размеры электропривода (без крана) (Ш х В х Д)
75 х 95 х 100 мм
Длина соединительного кабеля
1,1 метр
Время поворота шарового крана на 90 градусов
30 секунд
Размер проходного сечения шарового крана:
1/2 дюйма
D=15 мм
3/4 дюйма
D=20 мм
1 дюйм
D=25 мм
1 1/4 дюйма
D=32 мм
1 1/4 дюйма
D=40 мм
2 дюйма
D=50 мм
Крутящий момент на валу электродвигателя:
Номинальный режим
21 Нм (210 кг*см)
Форсированный режим
35 Нм (350 кг*см)

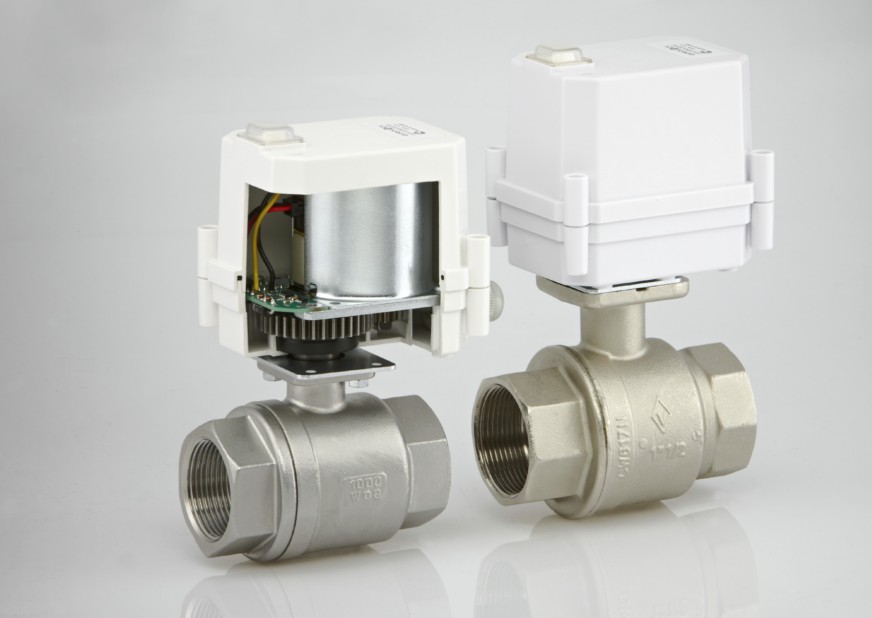

Отличительной особенностью шарового электропривода GIDROLOCK PROFESSIONAL является
высокий момент на валу двигателя, что позволяет использовать его в экстремальных условиях
эксплуатации, например в промышленности. Шаровой электропривод GIDROLOCK PROFESSIONAL
может комплектоваться кнопкой для ручного открытия и закрытия шарового крана.
Напряжение питания -
Напряжение питания -
переменное напряжение
постоянное напряжение +12 В:
220 В ±15%, 50 Гц:
Ток потребления в момент
открытия/закрытия
не более 0,7 А
Ток потребления в момент
Ток потребления в момент открытия/закрытия
открытия/закрытия
не более 80 мА
(форсированный режим)
не более 1 А
Ток потребления
Ток потребления
в дежурном режиме
не более 10 мА
в дежурном режиме
не более 50 мА
Подключение и управление:
Подключение и управление:
Провод.
Подключение.
Провод.
Подключение.
1
Коричневый.
L фаза 220 вольт.
1
Коричневый.
+ 12 вольт.
2
Синий.
N рабочий проводник.
2
Синий.
GND (-12 вольт).
3
Зелено-желтый.
PE заземление.
3
Зелено-желтый.
PE заземление.
4
Черный.
Управление.
4
Черный.
Управление.
Соединение черного
Соединение черного
провода с коричневым
провода с синим
проводом (L): закрытие
проводом (GND):
шарового электропривода.
закрытие шарового
Отсоединение черного
электропривода.
провода от коричневого
провода (L): открытие
Отсоединение черного
шарового электропривода.
провода от синего
Внимание: не допускается
провода (GND):
подсоединение черного
открытие шарового
провода на (N) рабочий
электропривода.
проводник (синий провод).
Гарантийный сертификат.
Гарантийный срок на шаровой электропривод GIDROLOCK PROFESSIONAL 36 месяцев
со дня продажи.
Гарантийные обязательства не распространяются на изделия с дефектами, возникшими
в результате механических повреждений, неправильного подключения и эксплуатации
шарового электропривода GIDROLOCK PROFESSIONAL
Дата продажи
__ /___________201__г.
Подпись продавца
____________________
Претензий к внешнему виду и комплектации не имею. С условиями гарантии согласен.
Подпись покупателя ____________________
