Мультимедийная навигационная система Supra SNP-506AT. Руководство пользователя

СОДЕРЖАНИЕ
Уважаемый покупатель!

Благодарим Вас за то, что Вы выбрали нашу современную мультимедийную навигационную систему. Руководство пользователя изделия предназначено для обеспечения удобной и безопасной эксплуатации прибора. Пожалуйста, прочитайте руководство перед началом использования прибора; обращая особое внимание на раздел <<Меры безопасности и предосторожности», и сохраните его для обращения к нему в дальнейшем. Если прибор перейдет к другому хозяину, передайте руководство вместе с прибором.

Меры безопасности и предосторожности.................................................................3

Инструкции по безопасности.........................................................................................3

Инструкции по хранению данных.................................................................................3

Условия работы...............................................................................................................4

Температурный режим..................................................................................................4

Электромагнитная совместимость...............................................................................4

Аккумуляторная батарея...............................................................................................4

Уход за ЖК экраном........................................................................................................5

Транспортировка.............................................................................................................5

Подсоединение к электросети.......................................................................................5

Питание от автомобильного адаптера..........................................................................5

Комплектация....................................................................................................................6

Начало работы...................................................................................................................7

Заряд батареи навигатора.............................................................................................7

Работа с картами памяти...............................................................................................8

Крепление навигатора в автомобиле...........................................................................8

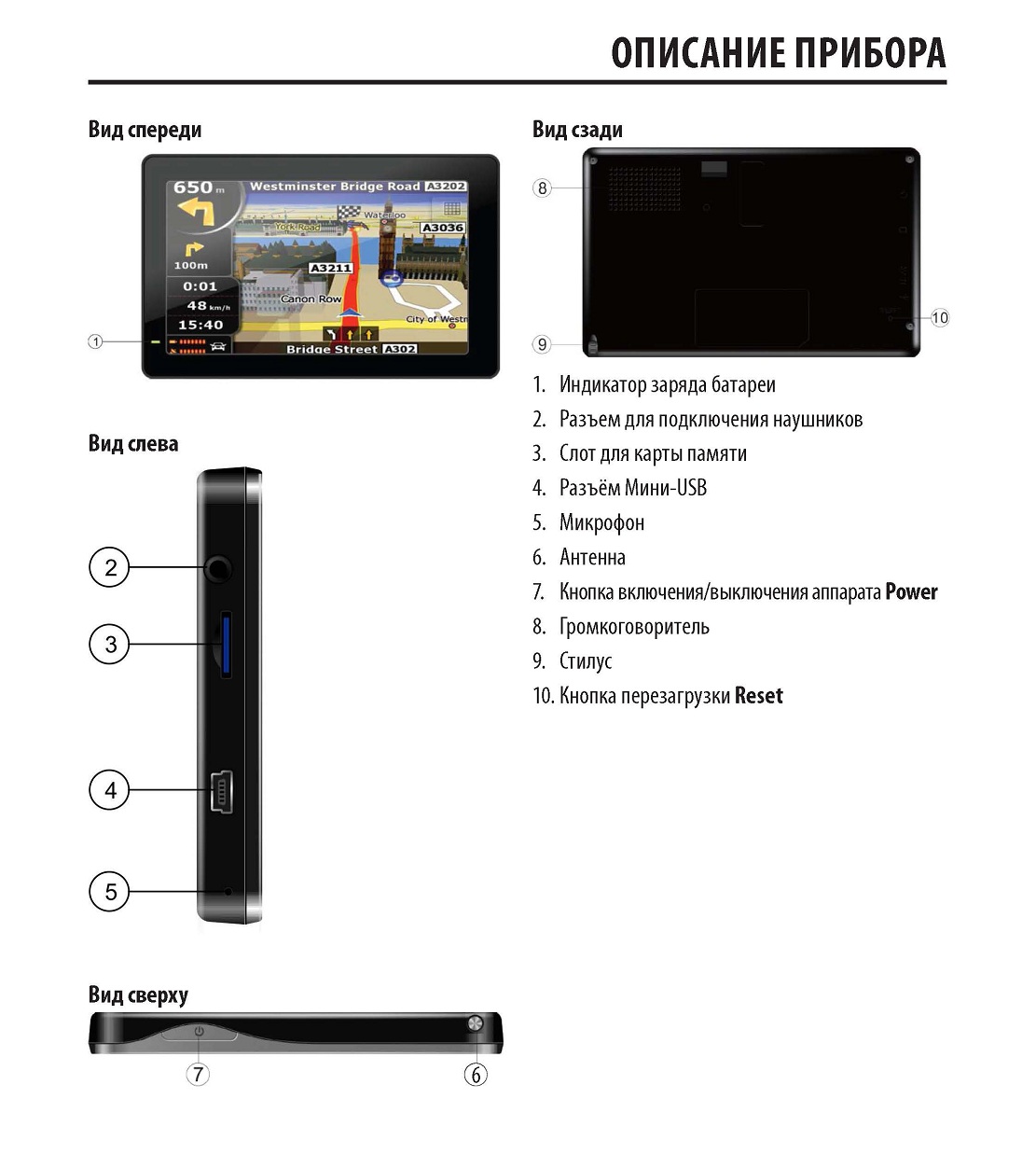

Описание прибора.............................................................................................................9

Основные операции.........................................................................................................10

Навигация........................................................................................................................10

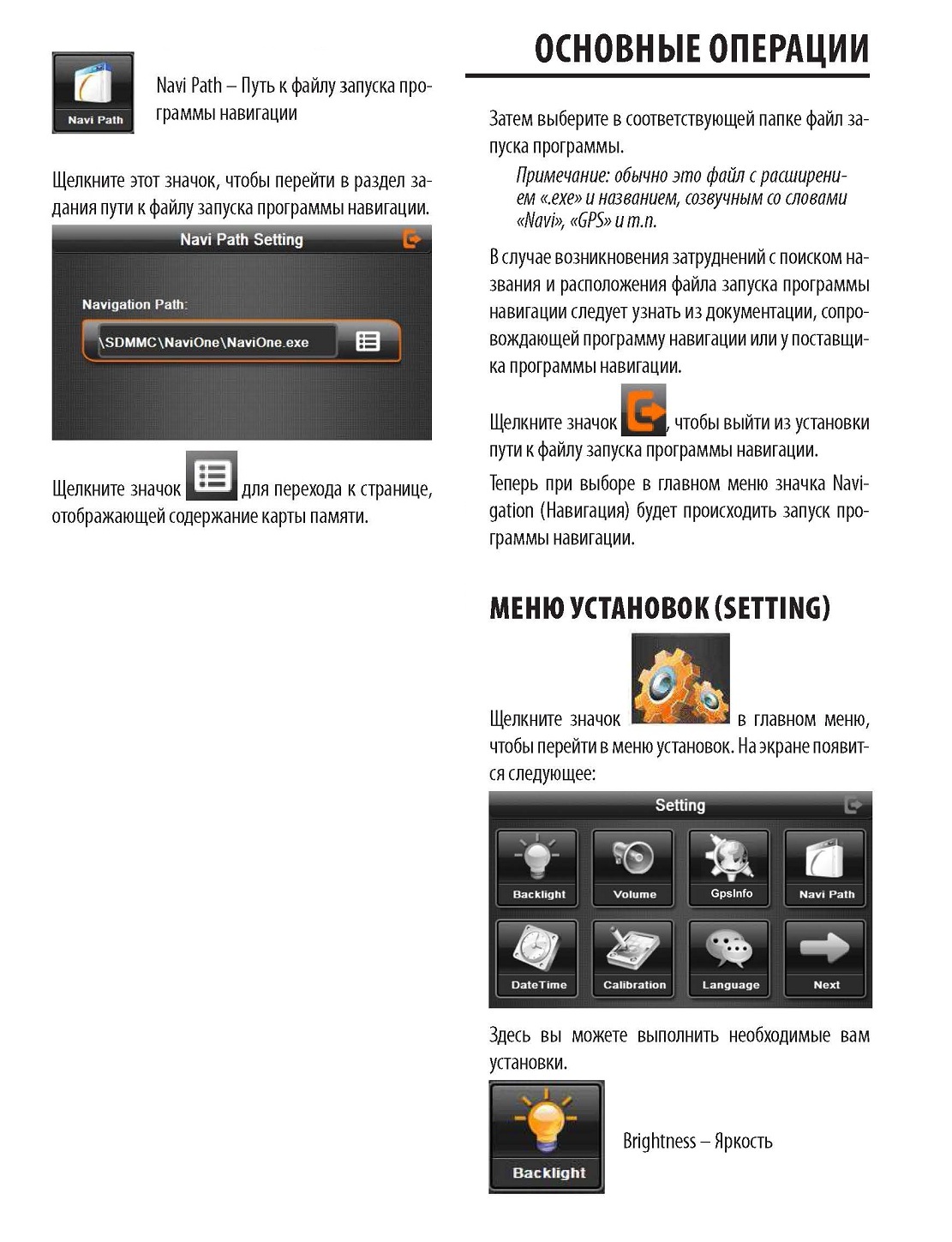

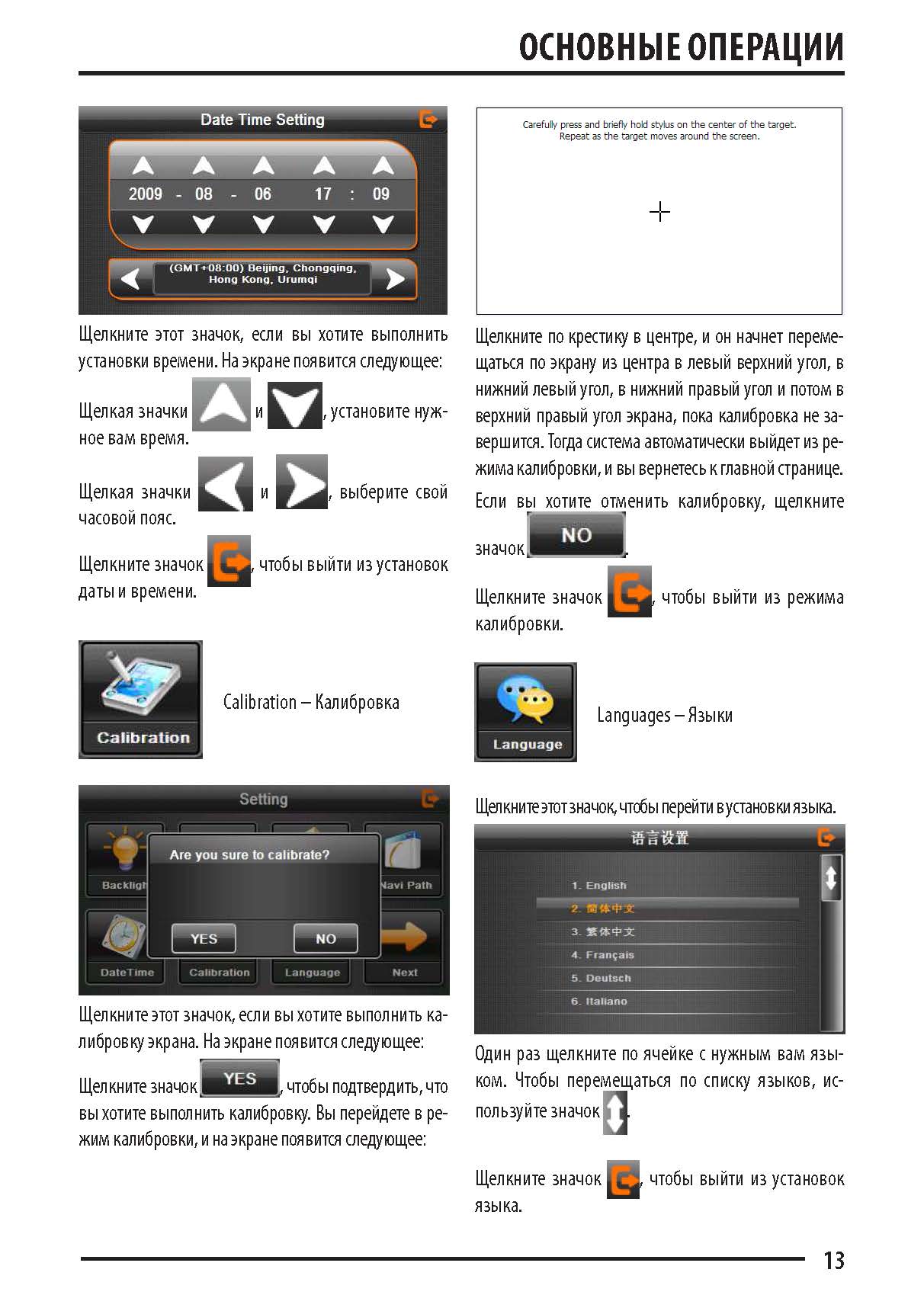

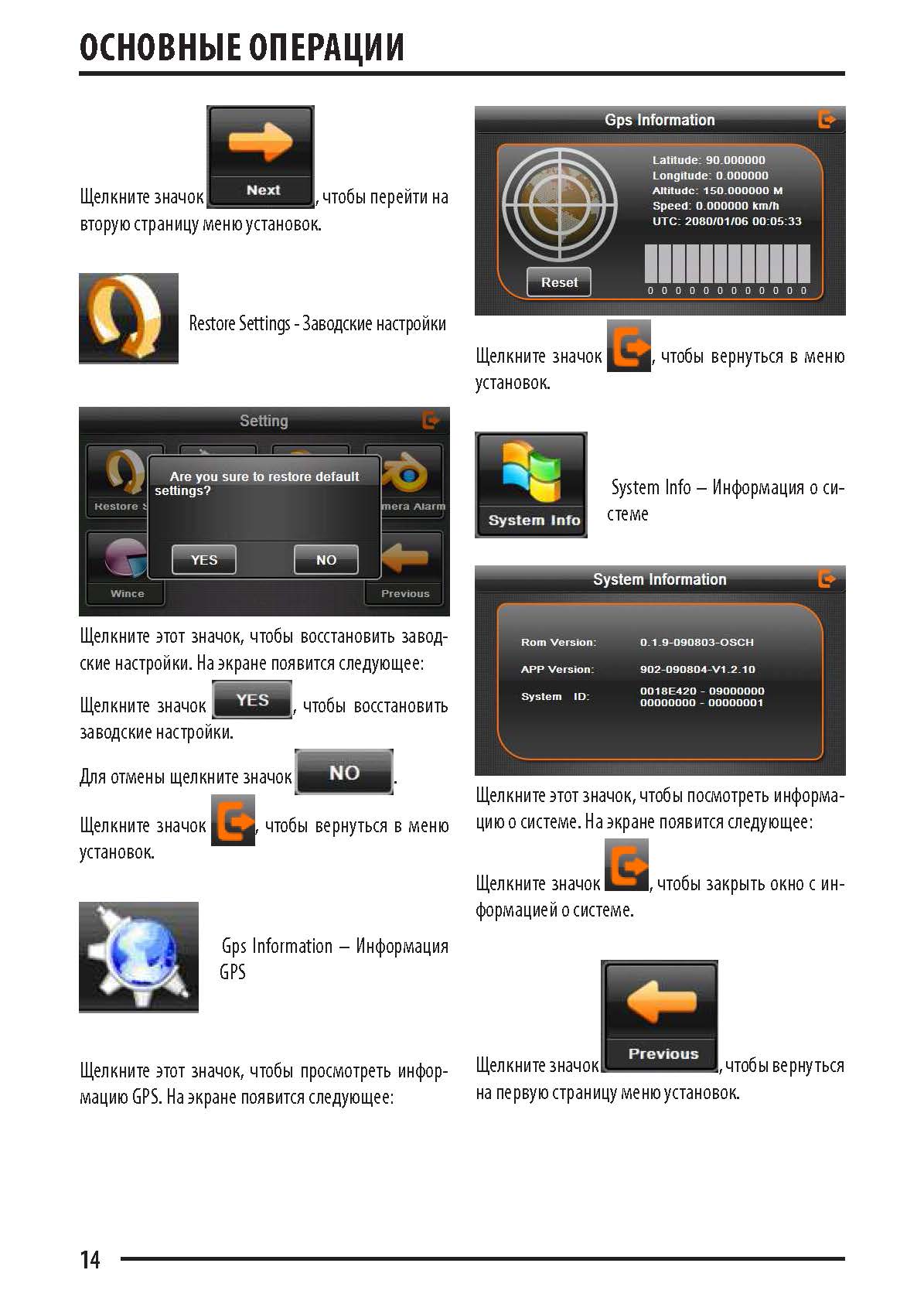

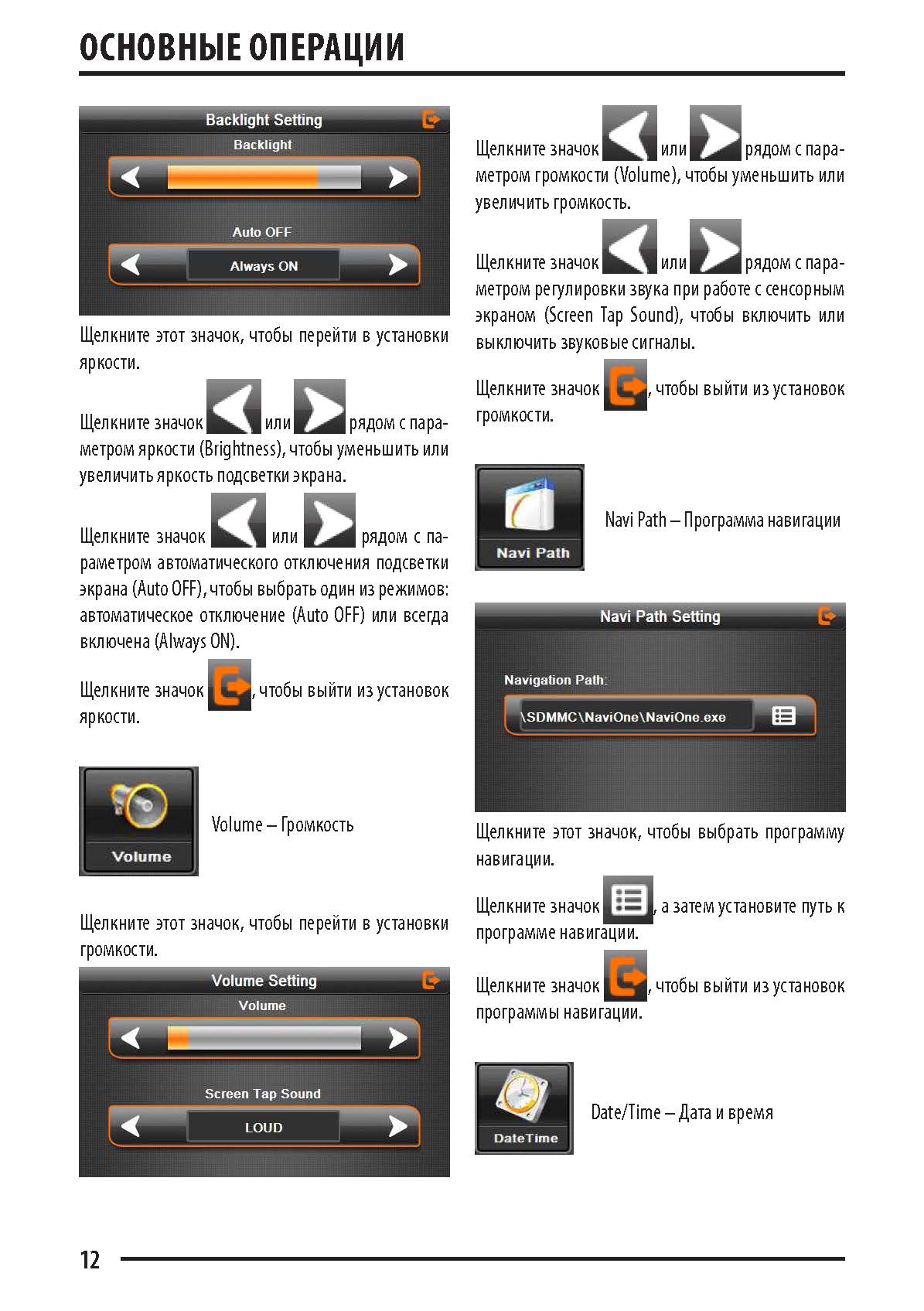

Меню настроек................................................................................................................11

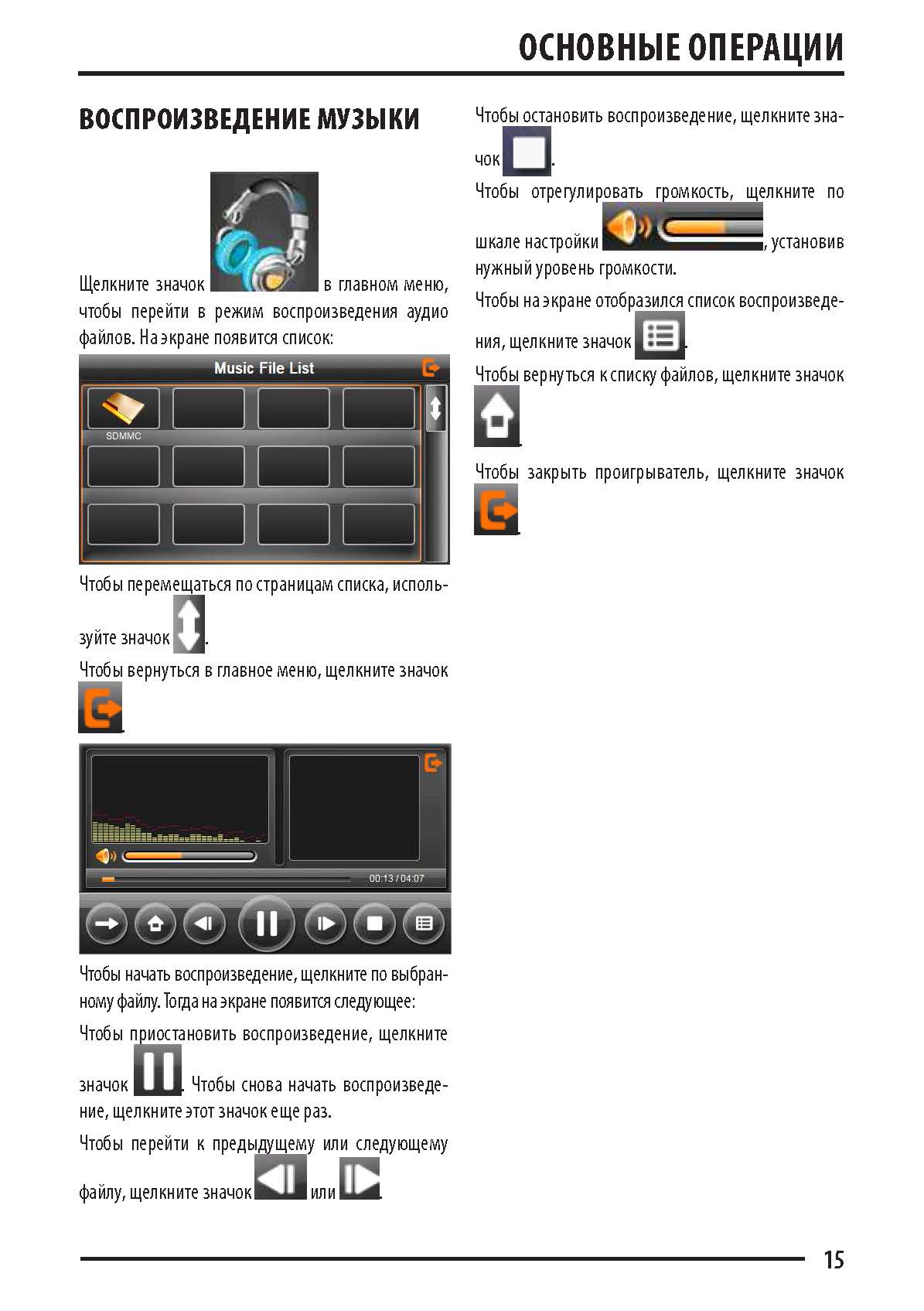

Воспроизведение музыки..............................................................................................15

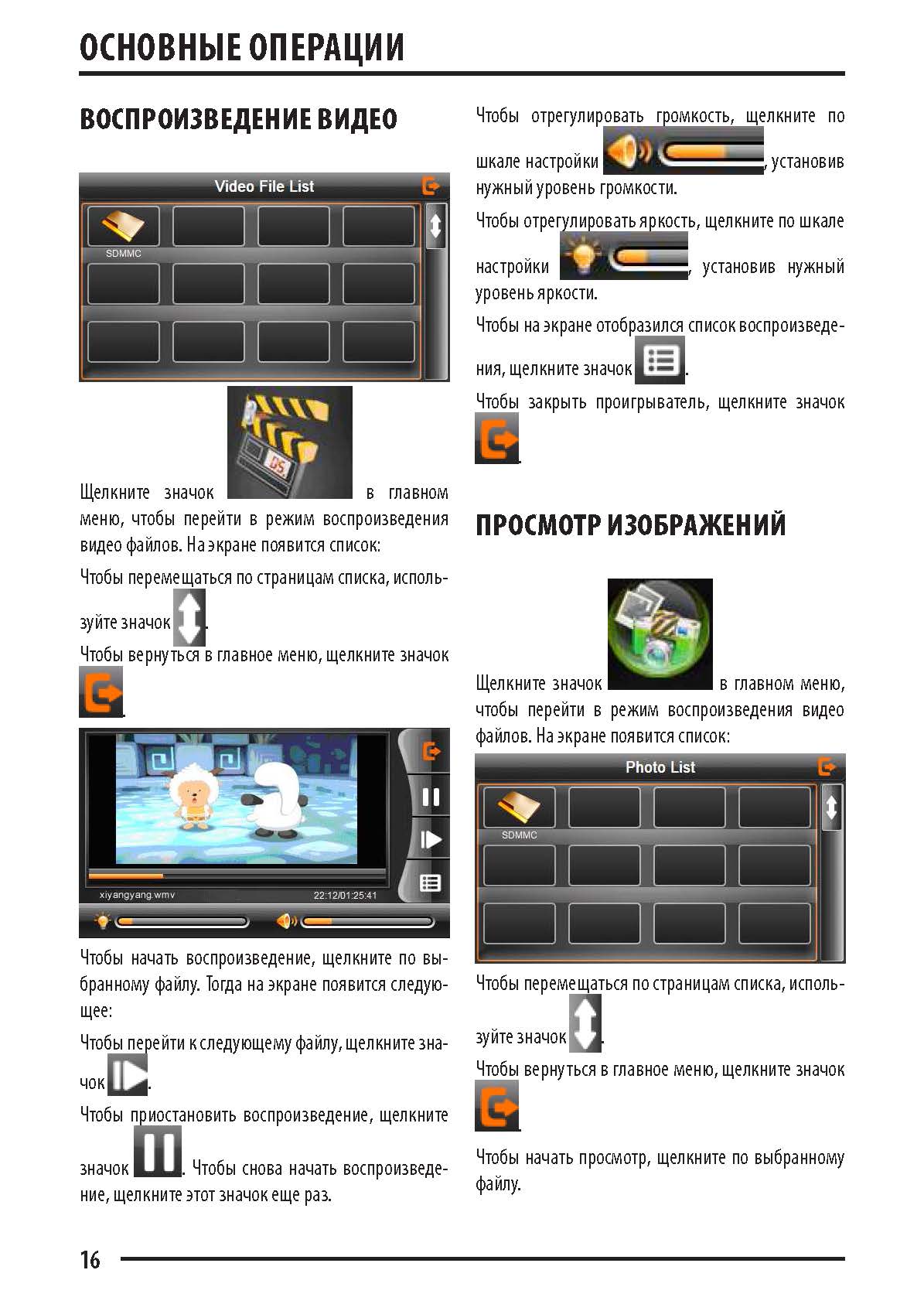

Воспроизведение видео.................................................................................................16

Просмотр изображений.................................................................................................16

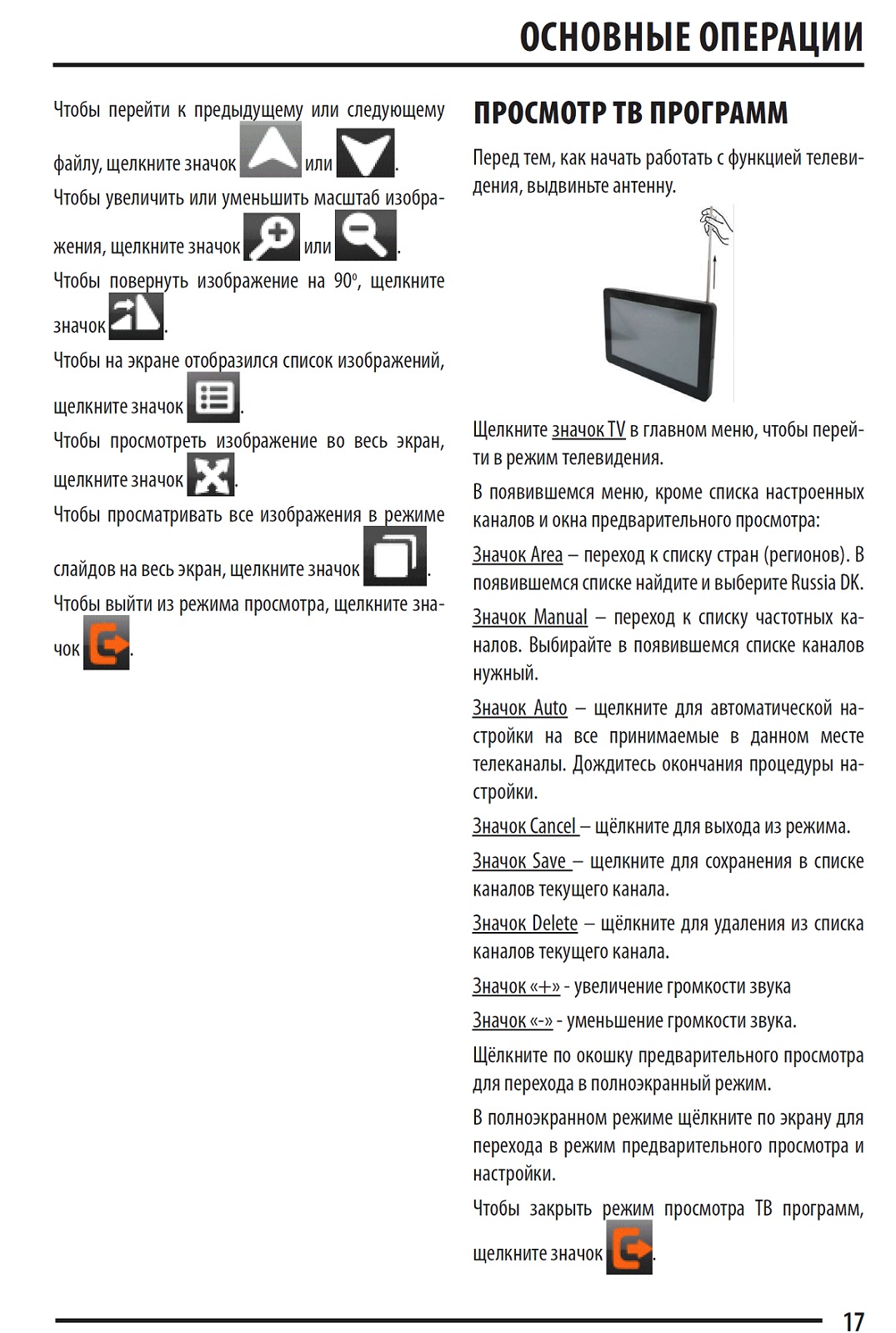

Просмотр ТВ программ..................................................................................................17

Возможные неисправности и способы их устранения...........................................18

Технические характеристики.........................................................................................19
Внимание: для активации навигационной карты в меню настроек (Navi Path) пропишите путь к программе навигации.

Внимательно прочитайте данный раздел и обязательно следуйте указанным инструкциям. Зто поможет обеспечить качественную работу прибора и продлит срок его службы. Компания не несет ответственность за возникновение несчастных случаев или повреждений при нарушении правил безопасности и эксплуатации этого прибора.

Инструкции по безопасности

Никогда не открывайте корпус прибора или адаптера питания, т.к. это может привести к поражению электрическим током или смерти. Обслуживание прибора должно проводиться только специалистами авторизованного сервисного центра.

Для обеспечения вашей безопасности и безопасности пассажиров запрещается управлять прибором во время движения.

Используйте изделие по назначению. Данный прибор является вспомогательным навигационным средством. Прибор не может быть использован в качестве точного измерения направления, расстояния, местоположения или описания местности.

Направление и схема движения предоставляются прибором только для информации. Водитель должен следовать установленным знакам дорожного движения и соблюдать скоростной режим.

Не оставляйте прибор на панели управления в автомобиле под воздействием лучей солнца, т.к. перегрев батареи может стать причиной нарушения функционирования прибора и/или возникновения аварийной ситуации.

Не кладите никакие предметы на прибор и не давите на экран прибора, иначе он может треснуть.

Не прикасайтесь к экрану острыми предметами, чтобы его не повредить. Используйте только стилус, поставляемый с прибором.

Если экран разбился, осторожно соберите осколки, используя защитные перчатки, чтобы избежать травм. Затем вымойте руки с мылом, т.к. возможно произошла утечка химикатов.

Не разрешайте детям играть с прибором без вашего присмотра, т.к. они не всегда могут оценить возможную опасность.

Удалите адаптер из гнезда прикуривателя, немедленно выключите прибор, если он включен, и обратитесь в авторизованный сервисный центр в следующих случаях:

- если адаптер питания либо его шнур оплавился или был поврежден;

- если корпус или блок питания были повреждены или в них попала жидкость. Чтобы предотвратить повреждения, специалисты сервисного центра должны проверить компоненты прибора.

Держатель используется для крепления навигационной системы в автомобиле. Перед использованием прибора убедитесь, что положение держателя выбрано правильно. Не устанавливайте прибор в местах, затрудняющих обзор водителю. Не устанавливайте прибор на системы подушек безопасности, устройства безопасности и панель управления.

Регулярно проверяйте, что присоска держателя плотно держится.

На экране могут появиться блики, устанавливайте устройство так, чтобы они не могли ослепить вас при вождении.

Адаптер питания потребляет электроэнергию, даже если батарея заряжена. Поэтому отсоединяйте его от прикуривателя, если не пользуетесь прибором, чтобы автомобильный аккумулятор не разряжался.

Инструкции по хранению данных

Во время каждого обновления данных делайте резервные копи на внешних устройствах для хранения данных. Производитель не несет ответственности за возможную потерю данных или повреждение внешних устройств-накопителей.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Условия работы

Не подвергайте прибор и все подключаемые к нему устройства воздействию влаги, тепла или прямых солнечных лучей, особенно в автомобиле, избегайте образования пыли.

Следите, чтобы прибор не намокал, берегите его от дождя и града. Имейте в виду, что влага может образоваться даже в защитном чехле в результате конденсации.

Не роняйте прибор, берегите его от сильной вибрации, тряски и ударов.

Следите, чтобы прибор не выпал из держателя, например, во время торможения. Устанавливайте прибор настолько вертикально, насколько это возможно.

Не храните устройство и его компоненты рядом с огнеопасными жидкостями, газами или взрывоопасными материалами.

Перед очисткой прибора всегда его выключайте. Очистку экрана и поверхности устройства производите с использованием мягкой влажной ткани без ворса.

Не используйте бумажные салфетки для очистки экрана.

Не разбирайте, не переделывайте и не ремонтируйте прибор самостоятельно. Это может вызвать серьезные поломки и снимает гарантию на бесплатный ремонт изделия. Ремонт должен производиться только в специализированных авторизованных сервисных центрах.

Температурный режим

Рабочая температура прибора от+0°С до+40°С при относительной влажности от 10% до 90%.

Температура хранения от -10°С до +60°С.

Храните прибор в безопасном месте и так, чтобы он не подвергался воздействию высоких температур (при парковке или попадании прямых солнечных лучей).

Электромагнитная совместимость

При подсоединении дополнительных или других компонентов следует придерживаться директивы об электромагнитной совместимости (ЕМС). С прибором разрешается использовать только экранированный кабель длиной не более 3 метров. Для обеспечения оптимальной работы прибора соблюдайте дистанцию не менее 3 метров между прибором и источниками высокочастотного и электромагнитного излучения (телевизорами, акустическими системами, мобильными телефонами и др.).

Некоторые беспроводные устройства, применяемые в автомобиле, могут стать источником помех для прибора или причиной неустойчивого приема сигналов от спутников.

Работа с батареей

Ваш прибор оснащен аккумуляторной батареей. Чтобы продлить срок службы батареи соблюдайте следующие инструкции.

ВНИМАНИЕ:

Заменяйте батарею только батареями такого же типа или похожими, рекомендованными производителем. Запрещается открывать аккумуляторную батарею. Запрещается бросать батарею в огонь. Утилизируйте использованные батареи в соответствии с местными нормами.

Запрещается подвергать батареи воздействию тепла. Следите, чтобы прибор и установленная в него батарея не перегревались. В противном случае возникает опасность повреждения или даже взрыва батареи.

Для заряда батареи используйте только входящие в комплект блок питания или дополнительный автомобильный адаптер.

Подсоединение к электросети

При подсоединении прибора убедитесь, что соблюдены следующие инструкции.

Розетка должна располагаться в доступном месте вблизи от прибора.

Подсоединяйте адаптер питания только к розеткам переменного тока 100-240 В, 50/60 Гц. Если вы не уверены, что розетки обладают такими характеристиками, обратитесь к специалисту-злектрику.

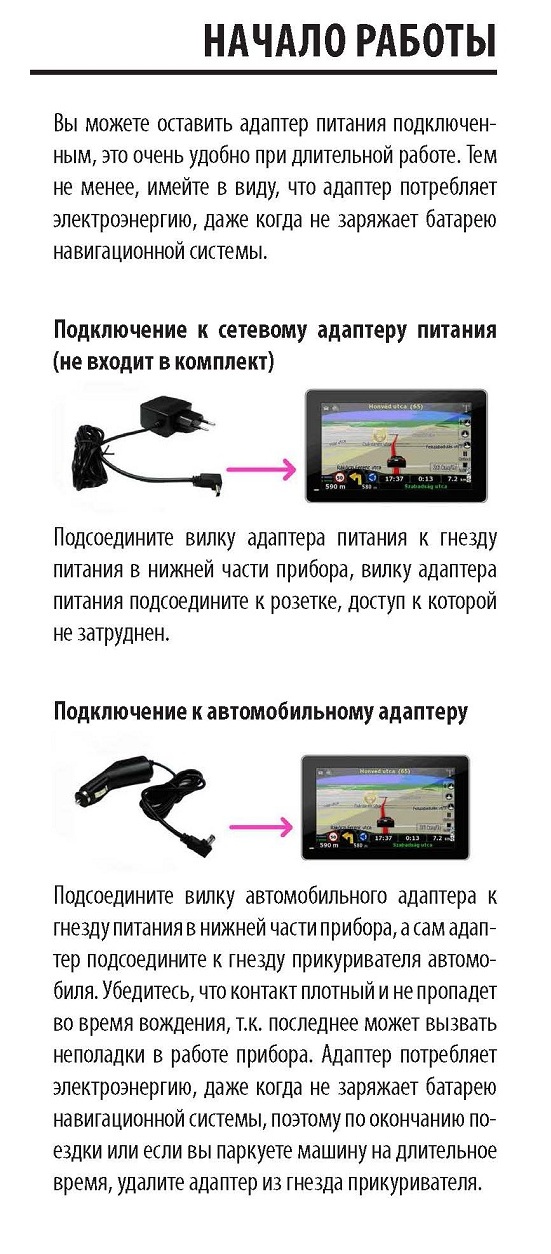

Питание от автомобильного адаптера

Автомобильный адаптер подсоединяйте только к гнезду прикуривателя в автомобиле с электро сетью 12 В постоянного тока. Не используйте адаптер в грузовике с электросетью 24В! Если вы неуверены на счет характеристик питания, обратитесь к дилеру вашей марки автомобиля.

Прокладка проводов и кабелей

Прокладывайте кабели так, чтобы никто на них не наступал и не спотыкался о них.

Не кладите на кабели никакие предметы. ВНИМАНИЕ:

Если вы не используете устройство в течение длительного времени, перед использованием зарядите аккумуляторную батарею. В противном случае срок ее службы сократится.

В данном разделе приводится последовательное описание первичной установки навигационной системы. Сначала снимите защитную пленку с экрана, предназначенную для транспортировки.

Включение устройства ВНИМАНИЕ:

Перед прохождением первичной установки необходимо зарядить батарею.

Нажмите и удерживайте около 1-2 секунд кнопку Power на устройстве.

На экране появится заставка, а затем главное меню.

ПРИМЕЧАНИЕ:

Иногда устройство не включается из-за низкого заряда батареи. В таком случае зарядите батарею. Во время заряда батареи индикатор горит красным светом.

Заряд батареи навигационной системы

Существует два способа заряда батареи:

- с помощью адаптера питания (не входит в комплект);

- с помощью автомобильного адаптера.

Во время заряда батареи индикатор горит красным светом, пока батарея не зарядится полностью. Не прерывайте процесс заряда батареи. Когда батарея полностью зарядится, индикатор станет гореть зеленым светом. Процесс заряда занимает несколько часов. ПРИМЕЧАНИЕ:

Вы можете пользоваться навигационной системой во время процесса заряда батареи, но не прекращайте подачу питания во время первичной установки.

Оставьте навигационную систему, подключенной к источнику питания на 24 часа, чтобы аккумуляторная батарея полностью зарядилась.

ОСНОВНЫЕ ОПЕРАЦИИ
НАВИГАЦИЯ

Система навигации GPS

GPS - глобальная система навигации и определения положения. Данная система навигации с помощью более 24 спутников, вращающихся вокруг Земли, позволяет определить ваше местоположение с точностью до нескольких метров. Прием сигналов встроенным GPS-приемником, для успешной работы он должен получить сигналы минимум от 4 спутников.

ПРИМЕЧАНИЕ:

GPS сигналы от спутников не могут проходить через твердый материал (кроме стекла). Если автомобиль находится в туннеле или под мостом, то GPS позиционирование не доступно. Как только вы выедете из туннеля или из-под моста, прием восстановится.

Если прибор не используется несколько минут, он не отключается автоматически. Если вы хотите это изменить, вы можете сделать это в установках.

Если прибор был выключен несколько часов или перемещался в другое место в выключенном состоянии, то для установления приема сигналов спутников может потребоваться некоторое время.

Быстрая установка карты

Вы можете использовать быструю установку карты, если ваша навигационная система скомплектована подготовленной картой памяти. Тогда вы можете быстро приступить к использованию навигации без проведения предварительной установки на ПК. В любом случае вам нужно будет пройти действия, описанные в разделе «Установка».

Для начала использования навигации нужно сделать следующее:

Внимательно изучите раздел «Меры безопасности и предосторожности» и придерживайтесь указанных в нём рекомендаций.

Нажмите кнопку Power, чтобы включить прибор. Батарея при этом должна быть заряжена. При необходимости устройство может подзаряжаться с помощью автомобильного адаптера.

Установите подготовленную карту памяти в навигационную систему. Установка необходимых программ начнется автоматически. Следуйте инструкциям на экране.

ПРИМЕЧАНИЕ:

Во время использования навигационной системы карта памяти должна быть всегда установлена в устройство. Если вы извлечете карту даже на короткий период времени, навигационная система потребует выполнить перезагрузку.

Начало навигации

Нажмите кнопку Power и удерживайте ее около 2 секунд, чтобы включить устройство.

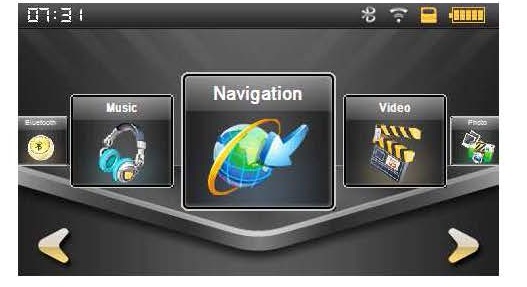

ри включении устройства на экране автоматически появится главное меню.

Navigation - Навигация. За подробной информаций обратитесь к руководству пользователя вашего программного обеспечения.

Щелкните значок Navigate (Навигация), чтобы перейти в программу навигации.

Щелкните значок Menu (Меню), чтобы ввести свой адрес и адрес пункта назначения. Для начала работы программы щелкните значок Navigate (Навигация). При нормальном приеме на экране появится информация о маршруте. Более подробную инфор-мацию вы можете получить из руководства пользователя вашего программного обеспечения.

ПРИМЕЧАНИЕ:

Инициализация приемника сигнала спутников при первом включении займет несколько минут. Даже если устройство будет показывать, что прием сигналов спутников установлен, навигация может быть неточной. При дальнейших включениях инициализация будет занимать от 30 до 150 секунд при условии хорошего сигнала спутников.

Быстрая установка программы навигации

Примечание: не рекомендуется начинать работу с навигатором, не ознакомившись с полным описанием его устройства и функционирования.

Вставьте в слот устройства карту памяти, содержащую программу навигации, адаптированную к этой модели навигатора.

Включите устройство.

Выберите в главном меню раздел Настройки (Setting)
Выберите в открывшемся подменю раздел:

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Если в работе навигационной системы наблюдаются сбои, попробуйте устранить неисправность, восполь­зовавшись рекомендациями, приведенными в таблице. Если вам не удастся решить проблемы самостоя­тельно, обратитесь за консультацией и ремонтов в авторизованный сервисный центр.

БЕЗОПАСНАЯ УТИЛИЗАЦИЯ
Ваше устройство спроектировано и изготовлено из высококачественных материалов и компонентов, которые можно утилизировать и использовать повторно.
Если товар имеет символ с зачеркнутым мусорным ящиком на колесах, это означает, что товар соответствует Европейской директиве 2002/96/ЕС.

Ознакомьтесь с местной системой раздельного сбора электрических и электронных товаров. Соблюдайте местные правила.

Утилизируйте старые устройства отдельно от бытовых отходов. Правильная утилизация вашего товара позволит предотвратить возможные отрицательные последствия для окружающей среды и человеческого здоровья.

Дисплей: 5", сенсорный Разрешение:480х 272 точек

Время непрерывной работы в режиме навигатора: 3,5 ч Память карты памятьTF/Micro SD: 1-8Г6 Операционная система: Windows СЕ 6.0 Процессор: Mediatek 3351 С/ 468 MHz Навигационный чипсет: Mediatek MI 3328 Оперативная память: 128 МБ Емкость аккумуляторной батареи: 1000 мАч

ТВ тюнер:

- Диапазоны -VHF-I,FM,VHF-I!I,UHF

- ТВ стандарты - PAL( В, В1, D, D1, G, Н, I, К, К1, М, N, Nc )\NTSC(NTSC-M, NTSC-J, NTSC-4.43 )\SECAM(B, D, G, К, K1)

- Разрешение-QVGA

///////////////////////////////////////
