Автомобильный Gps-навигатор TEXET TN-300. Руководство по эксплуатации

Общая информация

Благодарим за то, что Вы выбрали навигатор TEXET TN-300.

Прежде чем начать эксплуатацию устройства, внимательно про-

чтите данное руководство, чтобы воспользоваться всеми возможно-

стями навигатора и продлить срок его службы. Сохраните это руко-

водство, чтобы обратиться к нему, если в будущем возникнет такая

необходимость.

TEXET TN-300 - это современное мобильное устройство, отлича-

ющееся компактным и стильным дизайном и построенное на:

- чипсете SiRF Atlas IV 500МГц;

- операционной системе Windows CE.NET 6.0;

- встроенном GPS (Global Positioning System) приемнике с вну-

тренней антенной;

TEXET TN-300 - это автомобильный GPS-навигатор с возмож-

ностью прокладки маршрута до места назначения с учетом различ-

ных параметров таких как: самый короткий маршрут, объезд опреде-

ленных участков дороги, движение через промежуточные точки и т.п.

Прокладка маршрута производится с учетом установленных знаков

и дорожной разметки по всему маршруту. Голосовое сопровождение

со множеством подсказок на русском языке поможет Вам заблаговре-

менно подготовиться к ближайшему маневру и чувствовать себя уве-

рено и комфортно в любой дорожной ситуации.

В качестве дополнительных функций Вы получаете:

- мультимедийный плейер, позволяющий просматривать фото-

графии, прослушивать музыкальные файлы и аудиокниги, просма-

тривать видеофайлы в различных форматах;

В навигаторе используется внутренняя флеш память объемом

1Гб, также Вы можете использовать карты MicroSD(T-flash)/ MicroSD

HC емкостью до 8 Гб, на которых Вы можете размещать Ваши фай-

лы и дополнительную информацию.

2

Указания по эксплуатации

Нижеследующие указания по эксплуатации предназначены для

того, чтобы помочь Вам правильно использовать навигатор и сохра-

нять его в рабочем состоянии. Внимательно прочитайте этот раздел

и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстре-

мальных изменений температуры (рабочий температурный режим

-10° С - +60° С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в

него посторонние предметы, не кладите на него тяжелые предметы и

не допускайте контакта устройства с активными химическими веще-

ствами.

• Берегите экран от повреждений и царапин.

• Избегайте попадания навигатора в зоны воздействия излучаю-

щих тепло устройств; не помещайте его в пыльную или задымленную

среду.

• GPS (Global Positioning System - глобальная система позициони-

рования) NAVSTAR ® разработана и контролируется правительством

США, которое может вносить любые изменения в работу системы. Так,

например, во время боевых действий в Ираке, гражданский сектор GPS

был отключён. Производитель не несет ответственности за любые из-

менения и погрешности при навигации, которые возникают из-за контро-

ля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает

погрешность определения местоположения, но не предназначено

для сбора информации и точного измерения направлений, дистан-

ций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные

экранирующие материалы, а так же, прием может быть затруднен че-

рез стекло с металлизированной тонировочной пленкой. При нахож-

дении в туннеле или здании определение местоположения невоз-

можно.

• Для определения местоположения необходим прием сигна-

ла как минимум от 4 спутников GPS. На качество приема сигнала

влияют различные факторы, в т.ч. плохая погода, помехи от других

приборов или окружающая обстановка - высокие здания, деревья,

мосты и т.д.

3

• Уходя, не оставляйте навигатор на консоли машины или под

воздействием прямого солнечного света, так как перегрев может по-

вредить аккумулятор или повлиять на работоспособность устрой-

ства.

• Для Вашей собственной безопасности, избегайте управления

навигатором во время вождения. Так же не устанавливайте устрой-

ства в местах, которые могут затруднить обзор водителю

• Не разбирайте и не ремонтируйте навигатор самостоятельно.

• Используйте только оригинальные зарядные устройства.

• Делайте копии файлов, хранящихся в памяти навигатора, по-

скольку наша компания не несет ответственности за любые потери

таких данных.

• Использование файлов в форматах WMA и МР3 без предвари-

тельного разрешения правообладателей является нарушением или

посягательством на их права интеллектуальной собственности.

• В целях охраны окружающей среды просим Вас утилизировать

упаковочные материалы, батареи и непригодные электронные про-

дукты отдельно.

Комплектность

GPS навигатор (PND)

1 шт.

Адаптер питания TEXET TESA5- DC-5В/2А

1 шт. (опция)

Автомобильный адаптер питания

1 шт.

Кабель USB

1 шт.

Автомобильный держатель

1 шт.

Руководство по эксплуатации

1 экз.

Руководство по навигационному ПО

1 экз. (опция)

Гарантийный талон

1 экз.

4

Введение

1.

Краткое описание

4

5

1

7

6

3

2

Светодиодный индикатор

1

Красный цвет означает режим заряда аккумулятора. Когда

аккумулятор полностью заряжен, индикатор светится

зеленым цветом.

2

Динамик

Используется для воспроизведения аудио информации

3

Кнопка перезагрузки (Reset)

Используется для аппаратной перезагрузки устройства

4

Кнопка включения

Используется для включения и выключения устройства.

5

Датчик освещенности

Используется для автоматической регулировки уровня

подсветки экрана.

6

Порт USB

Используется а) Для подключения к компьютеру

посредством кабеля USB; б) Для зарядки аккумулятора.

7

Слот карты памяти MicroSD (T-FLASH)

Используется для установки карты памяти MicroSD

(T—FLASH). Не извлекайте карту во время работы

устройства во избежание потери данных. Если Вы

извлекли карту во время работы устройства,

произведите перезагрузку.

5

2 Аксессуары и их использование

2.1 Зарядка от адаптера питания

Устройство может поставляться как с адаптером питания, так и

без него.

Для первого заряда аккумулятора, пожалуйста, используйте

адаптер питания, обеспечивающий следующие выходные харак-

теристики - 5В/DC, 2А (Рекомендуется использовать адаптер Texet

TESA5). Зарядите аккумулятор полностью, чтобы обеспечить его

максимальный срок службы.

1. Подключите адаптер к порту USB на боковой стороне устройства.

2. Вставьте адаптер в розетку.

3. Индикатор заряда будет светиться красным, при достижении

полного заряда аккумулятора цвет сменится на зеленый.

Допускается зарядка навигатора от порта USB ПК. При этом

навигатор должен находится в выключенном состоянии.

2.2 Зарядка от автомобильного адаптера

1. Подключите автомобильный адаптер* в порт USB на боковой

панели.

2. Подключите адаптер в гнез-

до прикуривателя.

3. Для предотвращения воз-

можного повреждения адаптера,

подключение следует произво-

дить после включения зажигания

автомобиля.

2.3 Работа от встроенного аккумулятора

При отключении внешнего адаптера (сетевого или автомобиль-

ного), устройство работает от встроенного Li-pol аккумулятора. Зна-

чок

в верхнем правом углу экрана показывает текущий уровень

заряда аккумулятора либо режим зарядки.

*Дизайн адаптера прилагаемого в комплекте может отличаться от пред-

ставленного на рисунке

6

2.4 Установка автомобильного держателя

1. Снимите защитную пленку с присоски. Далее, поместите дер-

жатель* в удобном для Вас месте на лобовом (или боковом) стекле.

Следите, чтобы в месте контакта присоски стекло было чистое. По-

верните рычаг фиксатора по часовой стрелке до упора. При выбо-

ре места установки не перекрывайте обзор водителю. Если стекло

покрыто металлизированной отражающей пленкой, то может пона-

добиться подключение внешней приемной антенны GPS, посколь-

ку прием на внутреннюю антенну будет затруднен из-за отраженно-

го сигнала.

2. Установите монтажную рамку на держатель, далее вставьте

устройство в рамку.

3. Для отсоединения держателя от стекла, поверните рычаг фик-

сации против часовой стрелки до упора и потяните за ушко присо-

ски, чтобы обеспечить приток воздуха в присоску. Отсоедините дер-

жатель от стекла.

Установите

монтажную рамку

Используйте

Поверните рычаг для

регулировочные винты

фиксации присоски на стекле

для настройки

положения устройства

*Дизайн держателя прилагаемого в комплекте может отличаться от пред-

ставленного на рисунке

7

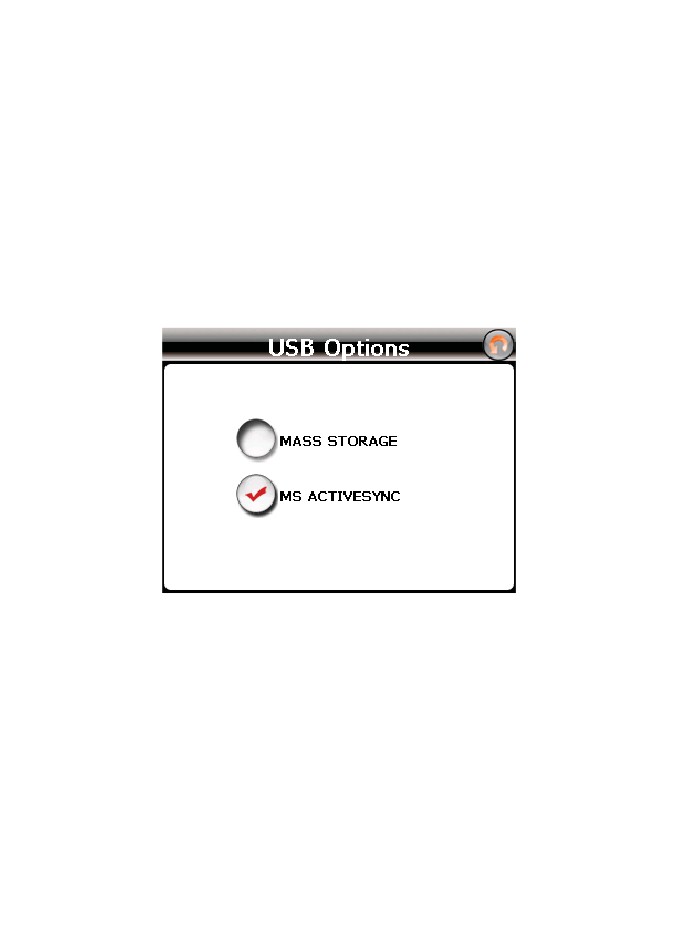

2.5 Подключение по USB кабелю

USB кабель служит для под-

ключения навигатора к компьюте-

ру. При соединении навигатор мо-

жет работать в режиме Microsoft

ActiveSync®, либо как USB накопи-

тель. Вы можете выбрать соответствующий режим подключения в

настройках системы см. п. 2.3.7

2.6 Установка карты MicroSD

Вставьте карту в навигатор, соблюдая направление установки

и не прилагая чрезмерных усилий; Карта должна зафиксироваться

внутри. Для извлечения, выключите устройство, нажмите на карту;

8

Основные функции

1 Включение/Выключение/Перезагрузка

1.1 Включение

Нажмите и удерживайте кнопку включения не менее 3-5 сек для

включения устройства.

1.2 Выключение

Нажмите и удерживайте кнопку включения не менее 3-5 сек для

вызова меню выключения устройства.

Возможны два режима отключения:

•

«Выключение» - Питание полностью выключено будут потеря-

ны все данные находящиеся в оперативной памяти.

•

«Режим сна» - Энергопотребление прибора минимально, при-

ем сигнала GPS не производится, все данные в оперативной памя-

ти сохраняются, состояние всех запущенных программ сохраняется

и полностью восстанавливается после включения.

1.3 Перезагрузка (Reset)

Если ваше устройство не реагирует на прикосновения к экрану и

нажатие кнопок, подождите некоторое время, а затем нажмите кноп-

ку “reset” на нижней панели устройства.

Внимание! Все данные в оперативной памяти, а также любая не

сохраненная на флеш карте информация, будут потеряны после вы-

полнения операции перезагрузки. Чтобы не потерять важную для Вас

информацию, предварительно выполните операцию сохранения не-

обходимых данных.

1.4 Первый запуск GPS приемника

При первом запуске навигационной программы постарайтесь на-

ходиться на открытом пространстве, чтобы прием сигнала был мак-

симальным. Может потребоваться от 30 сек до 3х минут для первич-

ного поиска спутников, сбора информации и привязки к местности.

9

2 Основное Меню

После включения на экран на время загрузки операционной си-

стемы выводится следующее изображение:

После успешной загрузки на экран выводится главное меню:

Нажатие на иконку приводит к вызову пункта меню.

На полосе статуса отображается время, индикатор наличия кар-

ты памяти, индикатор аккумулятора.

10

2.1 Навигация

Нажмите на кнопку «Навигация» для вызова навигационной про-

граммы.

Навигационная программа предустановленна на устройство и го-

това к работе.

Описание работы находится в инструкции по эксплуатации, вхо-

дящей в комплект поставки навигационной программы, либо с интер-

нет сайта производителя навигационного ПО.

Если программа не запустилась, проверьте путь запуска про-

граммы в файле shell.ini (ResidentFlash/shell.ini).

Внимание! Если во время работы навигационного приложения

Вы нажмете кнопку для выключения и выберете «режим сна», нави-

гационное приложение не закроется. При включении устройство вы-

йдет из спящего режима, и навигационное приложение будет снова

открыто.

Допускается установка дополнительных навигационных про-

грамм, записанных на карте microSD (T-Flash), установка произво-

дится в соответствии с руководством по инсталляции дополнитель-

ной навигационной программы.

Привязка программы к кнопке «Навигация» осуществляется за-

писью пути к программе в конфигурационном файле shell.ini, распо-

ложенном на диске Residentflash

Пример строки запуска для программы MobileNavigator.exe, рас-

положенной в папке MobileNavigator:

ResidentFlash\MobileNavigator\Mobilenavigator.exe

Если программа расположена на карте памяти в папке

MobileNavigator, то путь запуска в файле shell.ini будет выглядеть так:

SDMMC\MobileNavigator\Mobilenavigator.exe

11

2.2 Воспроизведение медиа файлов

2.2.1 Прослушивание аудио

1). Нажмите на кнопку «Музыка», чтобы запустить приложение

воспроизведения аудио файлов:

1

9

2

7

8

6

4

5

3

В режиме воспроизведения используйте следующие команды:

1 Возврат в меню Медиа

2 Регулятор громкости

3 Список файлов/выбор файла

4 Предыдущий

5 Следующий

6 Стоп

7 Маркер позиции воспроизведения файла

8 Воспроизведение/Пауза

9 Установки режима воспроизведения

(случайный / циклический)

12

В панели файла, кроме названия, индикатора времени и текуще-

го режима,также может воспроизводиться информация из сопряжен-

ного текстового файла*

ВНИМАНИЕ!

- Музыкальная композиция и соответствующий ей текстовый

файл должны иметь абсолютно одинаковые имена (регистр букв,

пробелы, язык).

Например: As Long As You Love Me.mp3 и As Long As You Love Me.lrc

- Оба файла должны находиться в одной папке

- *.lrc файл имеет вид строчки, записанной в следующей после-

довательности:

[MM:SS.MS] LYRIC или [MM:SS] LYRIC

где: MM:SS:MS - (минуты:секунды:миллисекунды) - время выво-

да на дисплей текстовой строки (от 00 до 60), LYRIC - Отрывок текста

песни для вывода на дисплей.

- Тексты, написанные в другом формате, в большинстве случа-

ев будут некорректно работать или вообще не будут отображаться.

- Текстовый файл *.lrc можно создавать вручную в любом тексто-

вом редакторе.

2.2.2 Просмотр изображений

Нажмите на кнопку «Фото», чтобы получить список графических

файлов:

* Данная функция доступна лишь при наличии музыкальных композиций в

форматах MP3 или WMA и текстовых файлов в формате LRC.

13

2) После выбора файла появится панель просмотра:

3

5

8

6

7

1

2

4

1 Возврат в меню Медиа

5 Масштаб больше

2 Возврат к выбору файла

6 Масштаб меньше

3 Режим слайд-просмотра

7 Следующий файл

4 Повернуть

8 Предыдущий файл

2.2.3 Чтение электронных книг

Нажмите «Текст», чтобы получить список доступных книг:

14

Для управления списком используйте следующие команды:

Возврат в главное меню

На страницу вверх

На страницу вниз

Возврат в папку «E-book»

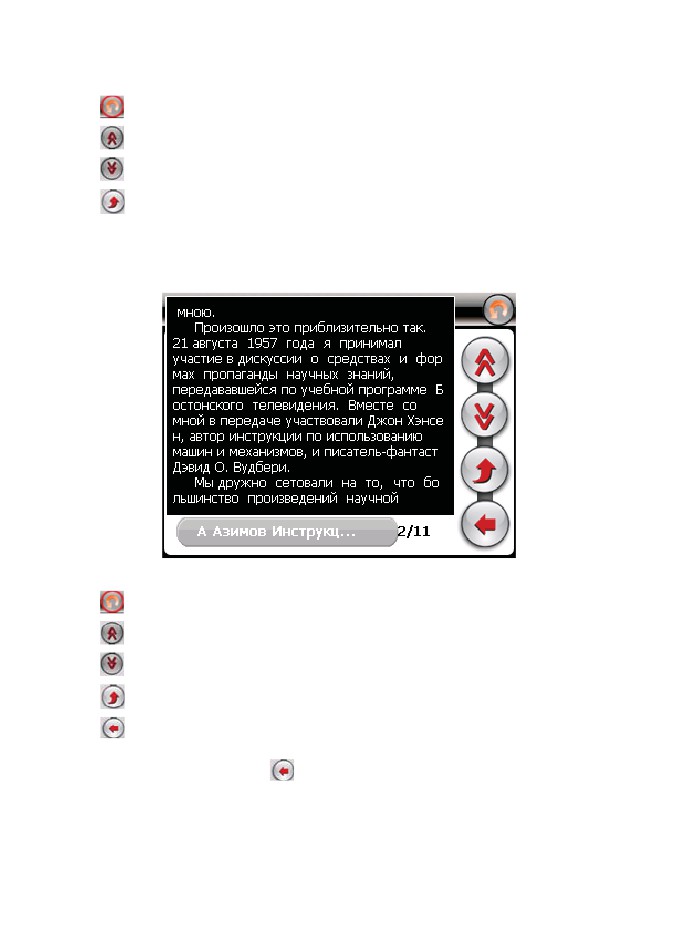

Дважды нажмите на выбранную книгу, чтобы перейти в режим

чтения:

Для управления просмотром доступны следующие команды:

Возврат в предыдущее меню

На страницу вверх

На страницу вниз

Возврат в предыдущую главу

Выбрать страницу

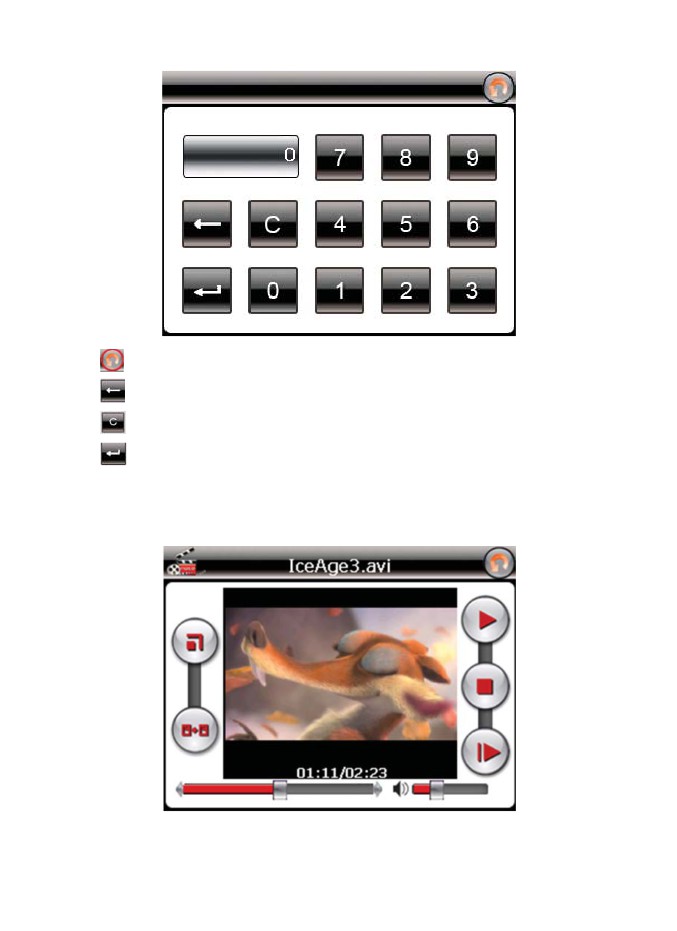

При нажатии кнопки “

” появляется цифровая панель выбора

страницы:

15

Возврат в предыдущее меню

Возврат на 1 знак

Очистка

Переход на страницу

2.2.4 Просмотр видео

Нажмите кнопку “Видео”, чтобы запустить проигрыватель видео

файлов:

16

Для управления просмотром доступны следующие команды:

Возврат в главное меню

Пауза/Воспроизведение

Ускоренный просмотр

Стоп

Полноэкранный режим

Возврат к списку файлов

2) Выберите «Список файлов» чтобы получить список доступных

видеофайлов:

3) Выберите желаемый файл, при этом вы автоматически верне-

тесь в окно воспроизведения.

Внимание!

Двойное нажатие на экран просмотра запускает полноэкранный

режим воспроизведения, причем повторное двойное нажатие вернет

проигрыватель в нормальный режим.

Наилучшее качество и быстродействие видео изображения обе-

спечивается для видео файлов, имеющих разрешение 480 x 272 пик-

селя.

17

- Для конвертации файлов в данное разрешение используйте

любую утилиту конвертации видеоформатов.

- Мультимедийный плеер позволяет просматривать видео фай-

лы форматов MPEG, MPG, ASF, WMV, AVI.

2.3 Настройка системы

Нажмите «Установки» для изменения настроек навигатора:

18

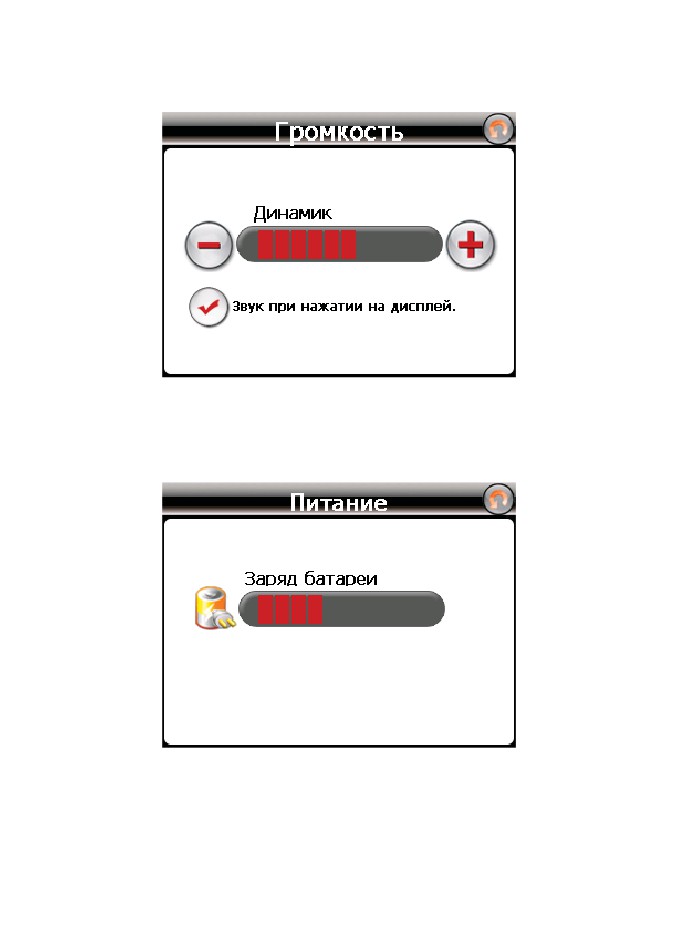

2.3.1 Настройка громкости

Нажмите «Громкость» для настройки уровня громкости:

1). Маркером положения устанавливается уровень ниже или выше.

2). Так же можно установить уровень громкости «звук при нажа-

тии» при касании экрана.

2.3.2 Уровень заряда батареи

19

2.3.3 Настройка подсветки дисплея

Нажмите «Подсветка» для настройки яркости подсветки дисплея

и установки времени задержки отключения:

A. Перемещайте маркер уровня подсветки для установки желае-

мой яркости подсветки.

B. Клавишами «<» и «>» установите время задержки отключения

подсветки, либо установите постоянный режим подсветки дисплея.

2.3.4 Выбор языка интерфейса

Для выбора языка интерфейса нажмите кнопку «Язык»:

Клавишами «<» и «>» выберите необходимый язык интерфейса.

20

2.3.5 Установка даты и времени.

Нажмите кнопку «Дата-Время» для установки системной даты и

времени:

Установите дату, время, часовой пояс и формат отображения

времени.

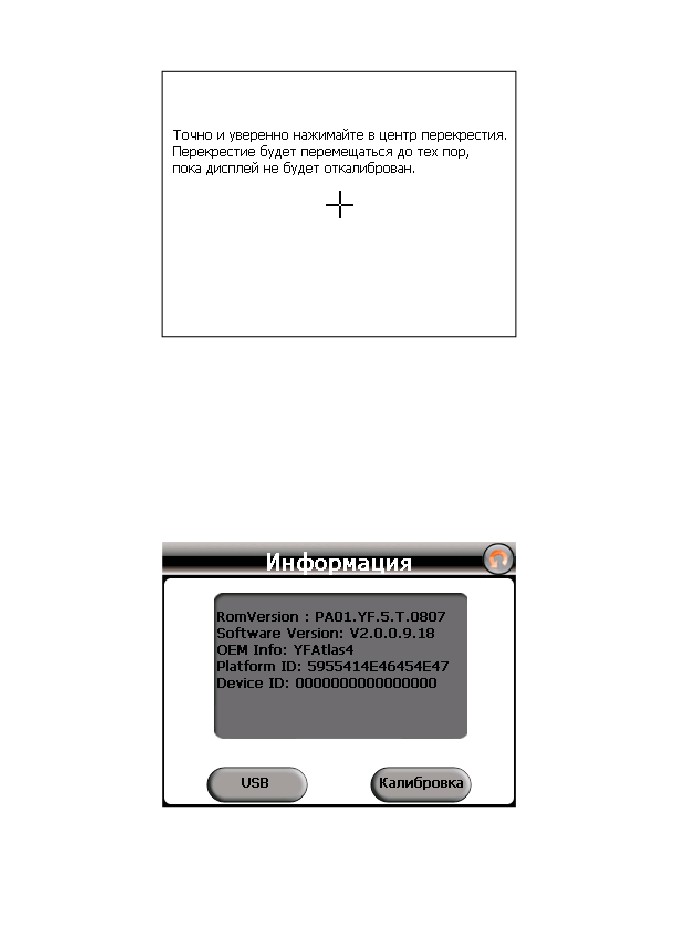

2.3.6 Калибровка экрана

Нажмите “Калибровка” для настройки точности позиционирова-

ния сенсорного экрана:

21

Калибровка экрана проводится для правильного позиционирования

на экране. Прикоснитесь к центру курсора, во всех предложенных пози-

циях - в центре, слева вверху, слева внизу, справа вверху и справа вни-

зу экрана. Система автоматически завершит процедуру калибровки при

успешном попадании в курсор в предложенных позициях. По окончании

процедуры прикоснитесь к экрану в любом месте для выхода из режима

калибровки. Либо дождитесь 30 сек. для отмены калибровки.

2.3.7 Просмотр системной информации

Нажмите “Инфо” для получения сервисной информации о системе:

22

2.3.8 Установка режима доступа по USB

Нажмите кнопку “USB” для установки режима соединения к ком-

пьютеру по USB.

GPS навигатор может подключаться к компьютеру в двух режи-

мах: «Mass Storage» или «MS ActiveSync».

Режим «Mass Storage»: Устройство при подключении к компьюте-

ру опознается как USB накопитель;

Режим «MS ActiveSync»: Подключение осуществляется посред-

ством программы ActiveSync, и GPS навигатор опознается компьюте-

ром как «Мобильное устройство». Утилиты ActiveSync (для windows

XP) либо MobileCenter (для windows Vista/7) доступны для скачива-

ния на сервере www.microsoft.ru.

23

Спецификация

Операционная система

Microsoft Windows CE 6.0

SiRF Atlas-IV, dual-core.

Процессор

CPU: ARM11, 500МГц

Накопительная память

1ГБ MLC Nand

Оперативная память

64МБ DDR RAM

Приемник GPS

SiRF 3i+, instantFix II, 64 канала

Антенна GPS

Встроенная

3.5” TFT LCD сенсорный

WQVGA, 320x240 пикселей,

Экран LCD

65000 оттенков цвета,

встроенный датчик

освещенности

Аккумулятор

Li-Pol, 950 мА-ч

Встроенный динамик,

Громкоговоритель

1,5 Вт, 8Ом

Коннектор 3.5мм, стерео,

Наушники

20 мВт/32Ом

Рабочий режим: 0 °C~60 °C;

Температура

Хранения: -20 °C~60 °C

Рабочий режим: 20%~80%(40°C);

Допустимая Влажность

Хранения: 20%~80% (40°C)

Сертификаты

CE, FCC, ROHS

Размеры (длина х ширина х высота)

94 х 74 х 13 мм

24

///////////////////////////////////////
