Автомобильный Gps-навигатор TEXET TN-550A. Руководство по эксплуатации





Содержание
Общая информация
3
Указания по эксплуатации
4
Комплектность
6
Спецификация
7
Назначение GPS-навигатора
8
Общий вид GPS-навигатора
11
1 Подготовка к работе
12
1.1 Зарядка аккумуляторной батареи
12
1.2 Установка автомобильного держателя
13
2 Порядок работы
14
2.1 Управление питанием
14
2.2 Разблокировка
15
2.3 Установка/извлечение дополнительной
карты памяти
15
2.4 Использование GPS-приемника
16
2.5 Использование навигационных программ
17
2.6 Настройка WiFi и подключение к сети
18
2.7 Подключение навигатора в режиме
USB накопителя
19
3 Рабочий стол и элементы управления
20
3.1 Общий вид рабочего стола
20
3.2 Навигация по рабочему столу
21
3.3 Строка состояния и область уведомлений
22
3.4 Главное меню
22
3.5 Добавление/удаление объектов рабочего стола
22
3.6 Установка фонового изображения
23
4 Установка и удаление приложений
24
4.1 Установка приложений
24
4.2 Удаление приложений
25
5 Настройки операционной системы
26
5.1 Беспроводные сети
26
5.2 Настройка звука и изображения
26
5.3 Местоположение и защита
27
5.4 Приложения
27
5.5 Память
28
5.6 Язык и клавиатура
28
5.7 Дата и время
28
5.8 Об устройстве
29
Возможные неисправности и методы их устранения
30
Правила пользования аккумуляторами
34
Словарь терминов
35
Условия транспортировки и хранения
36
2
Общая информация
Благодарим за то, что Вы выбрали GPS-навигатору
teXet TN-550A. Прежде чем начать эксплуатацию устрой-
ства, внимательно прочтите данное руководство, чтобы
воспользоваться всеми возможностями навигатора и
продлить срок его службы. Сохраните это руководство,
чтобы обратиться к нему, если в будущем возникнет та-
кая необходимость.
Данное Руководство содержит информацию о техни-
ческих характеристиках устройства, кнопках управления
навигатором и о его программном обеспечении, пере-
чень мер безопасности, игнорирование или несоблюде-
ние которых может привести к повреждению устройства,
сбоям в его работе или к выходу из строя. В Руководстве
так же содержатся советы по использованию навигатора
teXet TN-550A. Приведённая информация позволит избе-
жать ошибок, связанных с неправильной эксплуатацией
устройства, функционированием его операционной систе-
мы и прикладных программ.
За информацией о значении используемых терми-
нов обращайтесь к «Словарю терминов», приведённому
в конце Руководства, а также к специализированной ли-
тературе, тематическим форумам или в службу поддерж-
ки пользователей.
3
Указания по эксплуатации
Данный GPS-навигатор произведен и предназначен для
мобильного использования. Нижеследующие указания по
эксплуатации предназначены для того, чтобы помочь Вам
правильно использовать устройство без угрозы чьей-либо
безопасности и сохранять его в рабочем состоянии. Внима-
тельно прочитайте этот раздел и строго следуйте приведён-
ным в нем инструкциям.
Общие указания по эксплуатации
• GPS-навигатор следует держать вдали от зон с экстре-
мальным изменением температуры, предохранять от воздей-
ствия прямых солнечных лучей или устройств излучающих
тепло. Защищайте устройство от попадания влаги и не поме-
щайте его в пыльную или задымленную среду. Не допускайте
контакта с активными химическими веществами.
• Предохраняйте навигатор от ударов, не кладите на неё тя-
жёлые предметы и не вставляйте в неё устройства или пред-
меты, которые не подходят к стандартным разъёмам. Падение
устройства может привести к повреждению ЖК экрана и к на-
рушению его нормального функционирования.
• Заряжайте навигатор только от совместимого зарядного
устройства (входит в комплект).
• Соблюдайте законы и правила дорожного движения в
стране Вашего пребывания.
• При прослушивании музыки, просмотре видео или исполь-
зовании других программ, помните о том, что громкость не
должна быть слишком высокой. В случае появления звона или
гула в ушах, пожалуйста, уменьшите громкость, либо остано-
вите воспроизведение файла/программы.
• Gps-навигатор должен быть выключен во время взлёта
или посадки самолёта.
• Не работайте на устройстве в местах, подверженных элек-
тронным помехам или воздействию статического электриче-
ства. Это может быть причиной потери данных.
Меры безопасности при работе с адаптером питания
• При зарядке навигатора используйте только стандарт-
ный тип адаптера питания (включён в комплект поставки).
Использование нестандартного или иного типа зарядного
4
устройства может привести к повреждениям устройства и
потере гарантии на него.
• Адаптер можно подключать только к тому типу электри-
ческой сети, параметры которой указаны на маркировке.
Если Вы не уверены в соответствии параметров электриче-
ской сети и адаптера питания, проконсультируйтесь со спе-
циалистами, обратитесь в службу поддержки или в один из
авторизованных изготовителем сервисных центров.
• Не наступайте на кабель адаптера питания и не ставьте
на него тяжёлые предметы.
• Не допускайте растяжения кабеля, его запутывания и
завязывания узлами.
• После зарядки устройства, отсоедините адаптер от ро-
зетки/прикуривателя.
• При отсоединении адаптера питания от розетки/прикури-
вателя следует вытягивать вилку, а не тянуть за сам кабель.
• Не подключайте адаптер питания к каким-либо иным
устройствам, помимо устройств данной модели.
• Храните адаптер питания в недоступном для детей месте.
Меры безопасности при обращении
с жидкокристаллическим дисплеем устройства
Экран жидкокристаллического
(ЖК) дисплея
- хрупкое
устройство, требующее бережного обращения.
• Для протирки экрана ЖК-дисплея используйте только мяг-
кую ткань или специальные салфетки.
• Используйте только специальные средства для очистки
экрана.
• Не касайтесь поверхности экрана острыми предметами.
• Не оказывайте на экран сильного давления и не кладите и
не бросайте на него какие-либо предметы. Это может приве-
сти к повреждениям экрана и потере гарантии на устройство.
• Не оставляйте экран под прямыми солнечными лучами.
Меры безопасности при работе с разъемами
• Не применяйте силу при подключении к разъёмам внеш-
них устройств. Это может привести к повреждению контактов.
• Не допускайте попадания в разъёмы посторонних предме-
тов, а так же жидкости и пыли. Это может привести как к по-
вреждению разъёма, так и книги в целом.
• Перед установкой убедитесь, что штекер подсоединяется
5
правильной стороной. При необходимости переверните штекер.
Меры безопасности при обращении с картами памяти
• Устанавливайте карту памяти только правильной сто-
роной. Не прилагайте усилия, если карта не входит в слот
устройства. Это может привести к повреждению, как самого
слота, так и карты памяти.
• Не допускайте попадания в разъём карты памяти посто-
ронних предметов, а также жидкости и пыли. Это может при-
вести как к повреждению разъёма, так и книги в целом.
• Перед установкой убедитесь, что карта устанавливается
правильной стороной. При необходимости переверните карту.
• Если не удаётся установить карту в разъём, убедитесь в
её соответствии спецификации microSD.
• Если операционной системе не удаётся распознать кар-
ту памяти, попробуйте её извлечь и установить снова. Будь-
те внимательны, избегайте прикосновений к контактам. Раз-
ряд статического электричества может уничтожить данные,
записанные на карту.
• Не извлекайте карту памяти в процессе её работы (во
время чтения, копирования, воспроизведения файлов непо-
средственно с карты). Это может привести к потере данных
или к выходу карты из строя.
• Не используйте карту памяти при повышенной температуре.
• Берегите карту от попадания жидкости или эрозийных
материалов.
Комплектность
GPS-навигатор(PND) TN-550A
1 шт.
Стилус
1 шт.
Кабель USB
1 шт.
Чехол
1 шт.
Автомобильный держатель
1 шт.

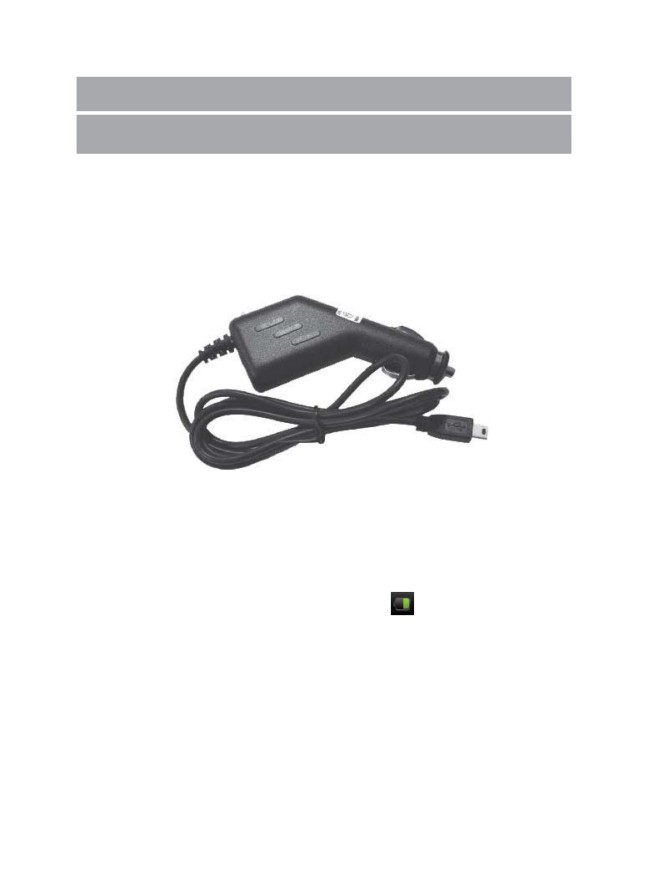

Автомобильный адаптер питания 1.5 A
1 шт.
Руководство по эксплуатации
1 экз.
Руководство по навигационному ПО(опция)
1 экз.
Гарантийный талон
1 экз.
Упаковка
1 шт.
6
Спецификация
Категория
Описание
Модель: TN-550A
Процессор: Telechips 9201,
поддержка 3D - видеоускорителя
Частота: процессора 800 МГц
Оперативная память: 256 Мб
Внутренняя память: 4 Гб
Операционная система: Google Android 2.3
Коммуникации: Wi-Fi IEEE 802.1 b/g
Базовые
USB: Mini USBx1 + OTG
параметры
Аккумулятор: Li-pol,1300mAh/3.7V
Питание: Input AC 100V-240V,Output DC
5V, 1.5A
Карта памяти: максимальный объем
поддерживаемой карты памяти 32 Гб
Дисплей: 5” TFT, резистивный дисплей
высокого разрешения 800x480 пикселей
GPS-модуль: MT3329,
66/22 канала, встроенная антенна
Видео: поддержка видеоформатов
AVI, RMVB, MKV& FLV, поддержка
720P HD
Программы
Музыка: встроенный
медиа-проигрыватель,поддержка
MP3,MIDI&WAV аудио форматов
7
Игры: поддержка программ
сторонних разработчиков
Ввод текста: Русский/Английский
Фотографии: поддержка JPG, TIF,
BMP, PNG, GIF форматов
Офисные программы: поддержка
Программы
офисных программ сторонних
разработчиков (word, excel чтение
и редактирование), поддержка
PDF-документов
Книги: поддержка программ для
чтения форматов FB2, txt, EPUB, PDF,
PDB, DOC, DJVU, RTF
Физические
Размеры : 86мм х 136мм х 13мм
характеристики
Вес: 185 гр.
Назначение GPS-навигатора
TN-550A это современный GPS-навигатор торговой марки
teXet, работающий под управлением операционной систе-
мы Google Android 2.3, которая открывает для пользовате-
ля широкие возможности работы с мультимедиа. Процессор
Telechips 9201 с 3D ускорителем открывает широкие воз-
можности для работы, коммуникаций и развлечений.
GPS навигация использует все возможности прокладки
маршрута до места назначения с учетом различных пара-
метров таких как: самый короткий маршрут, объезд опре-
деленных участков дороги, движение через промежуточ-
ные точки и т.п. Прокладка маршрута производится с уче-
том установленных знаков и дорожной разметки по всему
маршруту. Голосовое сопровождение со множеством под-
сказок на русском языке поможет Вам заблаговременно
8
подготовиться к ближайшему маневру и чувствовать себя
уверено и комфортно в любой дорожной ситуации.
Также в режиме навигации устройство может выходить
в интернет через Wi-Fi соединение для получения онлайн
информации о дорожной ситуации (Пробки), которая бу-
дет учитываться при построении маршрута.
Операционная система Android - это операционная си-
стема с открытым кодом, специально разработанная для мо-
бильных устройств. OS Android постоянно совершенствуется и
на сегодняшний день занимает одно из лидирующих мест на
мировом рынке.
В интернет существует множество сообществ разработ-
чиков, которые создают программы и приложения для OS
Android. Все приложения написаны на языке Java. Устано-
вочными файлами таких приложений являются файлы фор-
мата .apk. Наиболее интересные из приложений можно за-
грузить в онлайн-каталоге Android Market.
GPS-навигация - встроенный GPS-приемник позволяет
ориентироваться в пространстве посредством данных со спут-
ников. Возможность выбора программы навигации, легкая
установка, добавление и удаление карт упрощает работу с на-
вигатором.
Android Market - онлайн каталог, авторизованных про-
грамм и приложений, разработанных для OS Android. В ка-
талоге находятся десятки тысяч бесплатных и платных при-
ложений, среди которых игры, системные утилиты, мульти-
медийные и информационные приложения. Любую из про-
грамм пользователь может самостоятельно установить на
навигатор.
Доступ в интернет
Используя встроенный WiFi модуль вы получаете пол-
ноценный доступ к WEB-сайтам. Для вас открыты как мо-
бильные, так и полноценные версии интернет порталов.
Чтение электронных книг
В дорогу, на учёбу или на работу теперь совершенно не
обязательно брать тяжёлые печатные книги. Достаточно за-
9
грузить всю необходимую литературу и организовать лич-
ную библиотеку на карте памяти устройства. Встроенное
приложение FBReader позволяет просматривать электрон-
ные книги в популярных форматах EPUB и FB2, настраивать
отображение текста по личным предпочтениям пользовате-
ля, а так же создавать закладки.
Мультимедийный плеер
Просмотр видео, прослушивание музыкальных файлов и
запись голоса - всё эти опции доступны покупателям TN-550A
сразу после включения устройства. Поддержка самых распро-
страненных форматов избавляет Вас от необходимости пред-
варительного конвертирования файлов. А компактный раз-
мер, высокое качество передачи звука и изображения впол-
не позволяют использовать навигатор в качестве портативно-
го аудио-видео плеера в автомобиле, на прогулке или в пути.
Цифровой фотоальбом
Благодаря функции «Цифровой фотоальбом» Tn-550A при-
обретает функционал портативной цифровой фотогалереи,
которую удобно взять с собой для демонстрации фотогра-
фий родственникам или друзьям. Вы можете просматривать
не только изображения, загруженные в память устройства или
размещенные на карте памяти, но и изображения, которые
находятся на USB флеш-накопителе. Просмотр возможен в
режиме ручного перелистывания или слайд-шоу.
Навигация
С TN-550A вы всегда сможете найти нужный объект, проло-
жить маршрут, а так же просмотреть информацию о дорожной
ситуации. В этом вам помогут встроенные приложения:
Яндекс.Карты - самый популярный в России картогра-
фический сервис, позволяющий найти дома, улицы и другие
объекты на картах городов России, Украины и других стран;
Системные утилиты
ES Проводник позволяет управлять файлами и папками
как на внутренней памяти устройства, так и на съёмном но-
сителе.
10
Общий вид GPS-навигатора
3
2
1
5
8
4
7
1
Кнопка «Вкл./выкл».
Кратковременное нажатие: переход в спящий режим
или выход из спящего режима
Длительное нажатие: включение навигатора
(в том случае, если он находится в выключенном
состоянии), вывод меню управления питанием
(в том случае, если устройство включено).
2
Кнопка «Меню».
Кратковременное нажатие: вызов меню
Длительное нажатие: показать/скрыть клавиатуру
3
Кратковременное нажатие: кнопка «Назад»
Длительное нажатие: кнопка «Домой»
4
Слот microSD для карты памяти
5
ЖК дисплей
6
Разъем microUSB для подключения к стационарному
компьютеру
7
Кнопка «Reset» для перезагрузки устройства,
микрофон
8
Разъем для подключения стереонаушников
11
1 Подготовка к работе
1.1 Зарядка от автомобльного адаптера
Перед зарядкой аккумуляторной батареи внимательно
прочитайте разделы «Общие указания по эксплуатации»
и «Меры безопасности при работе с адаптером питания».
Пожалуйста, перед первым использованием устройства,
зарядите его в течение 3-4 часов.
Зарядка от автомобильного адаптера
1. Подключите автомобильный адаптер в порт USB на бо-
ковой панели.
2. Подключите адаптер в гнездо прикуривателя.
3. Для предотвращения возможного повреждения адапте-
ра, подключение следует производить после включения
зажигания автомобиля.
При зарядке устройства индикатор
будет гореть крас-
ным цветом. Зеленый цвет означает полный заряд аккуму-
лятора.
Примечание: в вашем навигаторе установлена батарея
повышенной емкости, для того, чтобы сохранить ее рабо-
тоспособность и продлить срок службы, следуйте нижеопи-
санным инструкциям:
• не производите зарядку устройства при высокой темпе-
ратуре;
12
• не следует производить подзарядку устройства постоян-
но: вы можете сделать это в тот момент, когда на дисплее
появится сообщение о низком уровне заряда;
• если вы не используете устройство длительное время,
подзаряжайте аккумулятор не менее одного раза в течение
двух недель, не дожидайтесь момента полной разрядки;
1.2 Установка автомобильного держателя
1. Снимите защитную пленку с присоски. Далее, помести-
те держатель в удобном для Вас месте на лобовом (или бо-
ковом) стекле.
13
2 Порядок работы
2.1 Управление питанием
Перед включением навигатора внимательно прочитайте
раздел «Общие указания по эксплуатации».
Включение
Нажмите и удерживайте кнопку в течение 3 секунд. По-
сле этого произойдёт включение устройства, о чём можно
будет судить по появлению заставки.
Примечание: если устройство находится в спящем режи-
ме, то для включения достаточно кратковременного нажа-
тия кнопки
Спящий режим
Спящий режим удобен при регулярном использовании на-
вигатора. В этом режиме устройство находится в активном
состоянии, но дисплей при этом выключен, а главный экран
заблокирован. Это позволяет мгновенно получить доступ к
операционной системе, в то же время исключаются случай-
ные нажатия на дисплей, и экономится энергия. Для перехо-
да в спящий режим или выхода из него кратковременно на-
жмите кнопку
Выключение устройства
Для полного отключения устройства нажмите и удержи-
вайте клавишу и выберите «Отключить питание» в поя-
вившемся меню. В этом же меню вы можете перевести на-
вигатор в спящий режим либо отменить данное действие.
Примечание: В случае низкой зарядки аккумулятора,
устройство может быть отключено автоматически после
уведомления пользователя о существующей проблеме. При
этом, все несохранённые данные могут быть утеряны. Во
избежание этого сохраните открытые документы, закройте
все активные приложения и подключите навигатор к источ-
нику питания.
14
2.2 Разблокировка
Перед разблокировкой экрана навигатора внимательно
прочитайте раздел «Меры безопасности при обращении с
жидкокристаллическим дисплеем устройства».
После включения вам необходимо провести разблокиров-
ку экрана. Для этого нажмите и протяните значок
до зе-
лёной точки, которая появится строго над ним (так, как это
показано на рисунке). После выполнения этой процедуры,
произойдёт автоматическая разблокировка устройства и на
экране появится «главный экран».
2.3 Установка/извлечение дополнительной
карты памяти
Перед установкой карты памяти внимательно прочи-
тайте раздел «Меры безопасности при обращении с кар-
тами памяти».
GPS-навигатор TN-550A оборудован слотом для дополни-
тельных карт памяти формата microSD/microSDHC. Макси-
мальная поддерживаемая емкость карты - 32 Гб.
После корректной установки работоспособной карты па-
мяти устройство обнаружит её автоматически.
15
Для безопасного извлечения карты памяти необходимо
выполнить следующие действия: 1) нажмите кнопку
, для
перехода на главный экран; 2) нажмите кнопку и выберите
пункт «Настройки» в правом нижнем углу; 3) выберите раздел
«Память»-> «SD Card Settings»; 4) нажмите на «Unmount SD
card» и дождитесь завершения операции.
2.4 Использование GPS-приемника
Модуль GPS позволяет использовать навигационные про-
граммы, определяя местоположение пользователя в реаль-
ном времени с точностью до нескольких метров. Для вклю-
чения GPS-приемника необходимо зайти в Меню -> На-
стройки -> Местоположение и защита и поставить галочку
на пункте «Спутники GPS».
После этого навигационные программы будут автомати-
чески обнаруживать и использовать gps-приемник. Для про-
верки работоспособности приемника и уровня сигнала в
текущей местности, в навигатор предустановлена утилита
GPS Info.
Внимание! GPS сигнал рекомендуется принимать на
открытом воздухе, так как уровень отраженного и пой-
16
манного сигнала в помещении очень слаб для опреде-
ления местоположения.
Внимание! Уровень сигнала и количество пойманных
сигналов спутников прямо зависит от местности, пого-
ды и многих других факторов.
Внимание! Данная опция существенно увеличивает
скорость разрядки батареи!
2.5 Использование навигационных программ
GPS-навигатор teXet TN-550A использует программы
спутниковой навигации с предустановленными картами.
Для использование этих программ необходимо:
1) Включить модуль GPS (см. предыдущий пункт)
Если программа навигации установлена:
2) Запустить программу навигации
Например

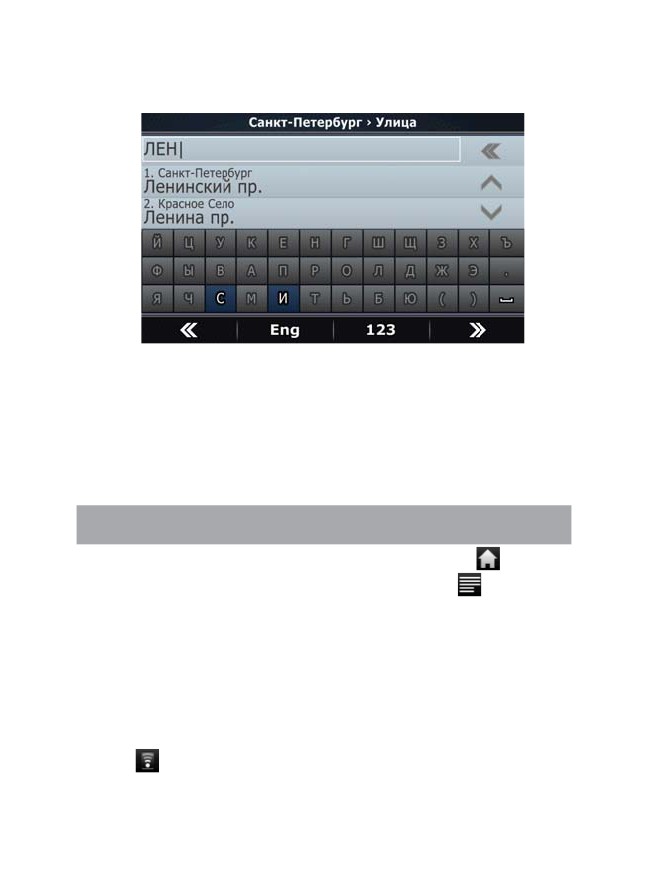

3)Ввести пункт назначения, объект и пр. (подробнее - на
сайте производителя навигационной программы)
17
Например
Если программа навигации НЕ установлена.
2) Установить программу используя любой из способов,
описанный в разделе «Установка приложений»
3) Скопировать карты в необходимую папку программы на
карту памяти или во внутреннюю память навигатора
4) Указать путь в программе к папке с картами
2.6 Настройка WiFi и подключение к сети
Включения модуля WiFi: 1) нажмите кнопку
, для пе-
рехода на главный экран; 2) нажмите кнопку
и выбери-
те «Настройки» в правом нижнем углу; 3) откройте раздел
«Беспроводные сети»; 4) и установите флажок напротив
пункта «Wi-Fi».
Подключение к сети: 1) откройте подраздел «Настрой-
ки Wi-Fi»; 2) система автоматически обнаружит доступные
WiFi сети и выведет их названия; 3) выберите сеть, к кото-
рой вы хотите подключиться, и при необходимости введи-
те пароль; 4) при успешном подключении система выведет
значок
в области уведомлений.
18
Примечание: возможность автоматической раздачи IP
адресов зависит от настроек WiFi роутера. В том случае,
если автоматическая раздача IP адресов поддерживается,
никаких дополнительных действий предпринимать не тре-
буется. Задать статический IP-адрес вы можете в дополни-
тельных настройках, для этого необходимо нажать клавишу
или значок «Меню» и выбрать «Дополнительные функции».
2.7 Подключение навигатора в режиме USB
накопителя
Вставьте USB штекер в соответствующее гнездо стационар-
ного компьютера или ноутбука, вставьте miniUSB штекер в со-
ответствующий разъём навигатора. Переведите устройство в
режим USB накопителя, выполнив следующие действия:
1) Откройте панель уведомлений потянув вниз строку со-
стояния; 2) выберите пункт «Устройство USB подключено»;
3) нажмите кнопку «Включить USB накопитель»; 4) через не-
которое время устройство определиться как съёмный USB
накопитель и вы получите доступ к внутренней памяти нави-
гатора и карте памяти.
19
3 Рабочий стол и элементы управления
3.1 Общий вид рабочего стола
Основной рабочий стол навигатора дополняется пятью вирту-
альными экранами. Главный рабочий стол расположен по цен-
тру, а дополнительные слева и справа от него. Любой из 5 рабо-
чих столов может быть организован по вашему усмотрению.
2
1
10
9
7
5
6
4
3
16
1
Строка состояния
Кнопка «Домой» (дублирует аппаратную кнопку)
2
Переход к главному экрану
Кнопка «Назад» (дублирует аппаратную кнопку)
3
Возврат на предыдущий экран либо
к предыдущему действию
Кнопка «Меню» (дублирует аппаратную кнопку)
4
Вызов контекстного меню
5
Уменьшить громкость
6
Увеличить громкость
20
7
Текущее время
8
Установлен будильник
Текущее состояние зарядки аккумулятора
9
Идет зарядка аккумулятора
10
Состояние подключения по WiFi
11
Новое сообщение
12
Идет обновление аудио/видео контента
13
Идет воспроизведение музыки
14
Системное уведомление
15
Диспетчер задач
Кратковременное нажатие:
меню «Все программы»
16
Длительное нажатие: быстрое переключение на
1 из 5 доступных экранов
17
Индикация и переключение экранов
18
Виджет
19
Ярлык приложения
3.2 Навигация по рабочему столу
В нижнем левом и правом углах находятся индикаторы
, которые обозначают количество экранов, находящих-
ся слева и справа от активного экрана. Для переключения
между экранами сдвиньте активный экран в нужную сторону
или нажмите на соответствующий индикатор. Для быстро-
21
го возврата на главный экран нажмите кнопку на корпусе
устройства или в строке состояния. Для быстрого переклю-
чения между экранами нажмите и удерживайте кнопку
,
затем выберите нужный экран.
Справа по центру находится кнопка доступа к списку уста-
новленных приложений . Эта кнопка является аналогом
подменю «Все программы», расположенного в меню «Пуск»
операционной системы Windows.
3.3 Строка состояния и область уведомлений
В верхней части экрана находится строка состояния. В
этой строке расположены элементы управления, область
системных уведомлений, индикаторы беспроводных соеди-
нений, индикатор заряда батареи и часы.
Для того, чтобы посмотреть подробности при получении
системного уведомления необходимо нажать на строку со-
стояния и протянуть ее вниз.
3.4 Главное меню
Главное меню позволяет добавлять объекты на главный и
другие экраны, устанавливать фоновое изображение на ра-
бочий стол, осуществлять поиск, открывать область уведом-
лений, а также настройки навигатора.
Для вызова главного меню следует перейти на рабочий стол
и нажать кнопку меню, находящуюся на корпусе навигатора.
3.5 Добавление/удаление объектов
рабочего стола
Вы можете вынести на рабочий стол ярлыки установлен-
ных программ, виджеты, папки для организации ярлыков,
ссылки на интернет страницы из избранного, музыкальные
плейлисты и другие объекты.
22
Самым простым и удобным способом добавления ярлыка
является перетаскивание значка приложения из меню «Все
программы» на рабочий стол.
Для добавления ярлыка 1) нажмите на кнопку
;
2)
найдите программу, ярлык которой вы хотите разместить на
рабочем столе; 3) нажмите на значок программы и удержи-
вайте 2-3 секунды (меню «Все программы» исчезнет); 5)
не отрывая палец от экрана перетащите значок на свобод-
ное место; 6) отпустите значок и он зафиксируется на рабо-
чем столе.
Для добавления виджета на рабочий стол 1) нажмите
кнопку «Добавить» в главном меню рабочего стола 2) вы-
берите «Виджеты» в дополнительном меню; 3) выберите
необходимый виджет в списке.
Примечание:
• Вы можете переместить любой объект на свободное ме-
сто активного экрана.
• Вы не сможете добавить новый объект на экран рабоче-
го стола, если пространство заполнено. Удалите неисполь-
зуемые объекты с активного экрана, либо добавьте новый
объект на другой экран рабочего стола.
Для удаления объекта с рабочего стола 1) нажмите на
ненужный объект и удерживайте 2-3 секунды (значок «Все
программы» в правой части экрана изменится на значок
мусорной корзины); 2) не отрывая палец от экрана, перета-
щите объект в корзину.
Примечание: удаление объекта с рабочего стола не приве-
дёт к удалению его из системы. Любой объект можно восста-
новить на рабочем столе, используя приведённые выше ин-
струкции. Процесс удаления приложений описан в пункте 4.2.
3.6 Установка фонового изображения
Для установки фонового изображения на рабочий стол и
экран блокировки: 1) нажмите кнопку
, для перехода на
23
главный экран; 2) нажмите кнопку и выберите «Обои»; 3)
выберите изображение из имеющихся на устройстве; 4) от-
регулируйте область изображения, которая будет установ-
лена в качестве обоев (доступно только для изображений,
загруженных пользователем); 5) нажмите кнопку «Сохра-
нить» (или «Установить обои»).
4 Установка и удаление приложений
4.1 Установка приложений
Помимо стандартного пакета базовых приложений OS
Android и предустановленного программного обеспечения
от официальных партнёров TEXET, вы можете установить
дополнительное программное обеспечение на своё усмо-
трение. Программы могут быть установлены с карт памяти
или USB флеш-накопителей, загружены из интернет или из
официального онлайн-каталога Android Market.
Установка приложений из Android Market
Приложение Android Market поставляется в базовой ком-
плектации ПО и находится в общем списке установленных
приложений.
После первого запуска приложения Вам будет предло-
жено настроить учетную запись. На первой странице «На-
стройка аккаунта Google» следует нажать «Далее».
• Если у Вас уже есть аккаунт Google, нажмите «Вход»,
введите Ваше имя пользователя и пароль и нажмите
«Вход» еще раз.
• Если же у Вас еще нет учетной записи Google, ее следу-
ет зарегистрировать. Для этого нажмите кнопку «Создать»
и следуйте инструкциям на экране навигатора.
Все приложения в каталоге Android Market сгруппированы
по разделам («Виджеты», «Мультимедиа», «Новости и по-
года», «Инструменты» и д.р.). Приложения каждого разде-
ла в свою очередь разделены на «Лучшие платные», «Луч-
24
шие бесплатные» и «Новинки». Кроме того, Вы можете вос-
пользоваться поиском по ключевым словам или ввести назва-
ние программы в поисковый запрос. В информации по каждой
программе Вы можете узнать ее стоимость, рейтинг, прочитать
комментарии пользователей, поставить свою оценку приложе-
нию и оставить собственный отзыв. Для установки понравив-
шегося приложения достаточно нажать кнопку «Установить»
или «Купить», если приложение платное.
В разделе «Загрузки» вы увидите список приложений,
каждому из которых будет присвоен статус «Предлагается
обновление», «Установлено» или «Приобретено».
Примечание:
• для работы с Android Market требуется подключение к
сети интернет;
• перед работой с приложением Android Market убедитесь
что на устройстве правильно установлены текущие дата и
время, в противном случае соединение с сервером не будет
установлено;
• для получения подробных инструкций по программе
Android Market запустите приложение Android Market, на-
жмите кнопку и выберите пункт «Справка».
Для самостоятельной установки приложения необхо-
димо: 1) В меню «Настройки -> Приложения» поставить
галочку в пункте «Использовать неизвестные источни-
ки» 2) записать установочный файл (файл в формате .apk)
на карту памяти или во внутреннюю память; 3) найти этот
файл в программе «ES Проводник» или в любом другом
проводнике; 4) открыть файл и подтвердить установку.
4.2 Удаление приложений
Для удаления установленного приложения выполните
следующие действия: 1) нажмите кнопку
, для перехода
на главный экран; 2) нажмите кнопку
и выберите «На-
стройки» в правом нижнем углу; 3) откройте раздел «При-
ложения»; 4) выберите «Управление приложениями»; 5)
25
найдите и выберите приложение в списке; 6) нажмите кноп-
ку «Удалить» и подтвердите действие.
Примечание: приложения, входящие в состав системы,
удалить невозможно.
5 Настройки операционной системы
Раздел настроек операционной системы позволяет под-
ключиться к сети WiFi, выбрать оптимальный уровень ярко-
сти экрана и звука, установить языковые параметры, дату
и время, управлять установленными приложениями и мно-
гое другое.
Для того, чтобы попасть в раздел настроек выполните
следующие действия: 1) нажмите кнопку
, для перехода
на главный экран; 2) нажмите кнопку
и выберите «На-
стройки» в правом нижнем углу;
или 1) откройте меню «Все программы» нажатием кнопки
; 2) затем найдите и нажмите на значок «Настройки»
5.1 Беспроводные сети
Меню
Настройки
Беспроводные сети
Смотрите пункт 2.6 «Настройка WiFi и подключение к
сети».
5.2 Настройка звука и изображения
Меню
Настройки
Звук или
Меню
Настройки
Экран
В этих разделах Вы можете выполнить следующие дей-
ствия:
• настроить громкость воспроизведения музыки и видео
• выбрать мелодию для уведомлений
• включить/выключить щелчки при выборе опций на экране
26
• включить/выключить звук при установке карты памяти
• установить функцию автоматической смены ориентации
экрана
• настроить анимацию окон
• выбрать оптимальную яркость экрана
• установить интервал до автоматического отключения
экрана
5.3 Местоположение и защита
Меню
Настройки
Местоположение и защита
В этом разделе Вы можете выполнить следующие дей-
ствия:
• включить/выключить определение местоположения
пользователя с помощью беспроводных сетей;
• включить/выключить определение местоположения
пользователя с помощью GPS-приемника;
• установить графический ключ разблокировки экрана,
без ввода которого разблокировка будет невозможна;
• включить/выключить отображение символов при вводе
пароля
Примечание: местоположение пользователя, опреде-
ленное с помощью беспроводных сетей(wi-fi), как правило,
указывается с большой погрешностью и не может заменить
полноценный GPS приемник.
5.4 Приложения
Меню
Настройки
Приложения
В этом разделе Вы можете управлять установленными
приложениями. К примеру, опция «Неизвестные источни-
ки» позволяет разрешить или заблокировать установку при-
ложений, полученных не в официальном каталоге Android
Market. С помощью раздела «Управление приложениями»
можно просматривать информацию об установленных про-
граммах и при необходимости удалить их. Раздел «Рабо-
27
тающие программы» позволит увидеть перечень запущен-
ных приложений и служб.
Примечание: способы установки и удаления программ в
навигатор подробно описаны в пункте 4 «Установка и уда-
ление приложений».
5.5 Память
Меню
Настройки
Память
Раздел «Память» позволяет пользователю просматри-
вать информацию о наличии общего и свободного места на
устройстве, а также производить операции с картой памяти
при ее наличии.
Примечание: смотрите пункт 2.4 «Установка/извлечение
дополнительной карты памяти» для получения подробной
информации по работе с картой памяти.
5.6 Язык и клавиатура
Меню
Настройки
Язык и клавиатура
Раздел настройки языка и клавиатуры позволяет выбрать
предпочтительный регион и язык, на котором будет рабо-
тать устройство. В подразделе «Клавиатура Android» вы
можете выполнить следующие действия:
• выбрать раскладку клавиатуры
• включить/выключить звук клавиш при нажатии на кнопки
клавиатуры
• включить/выключить автоподстановку заглавных букв
5.7 Дата и время
Меню
Настройки
Дата и время
Раздел настройки даты и времени позволяет пользовате-
лю настроить корректную дату, выбрать часовой пояс соглас-
но своему нахождению, настроить отображение даты време-
28
ни в удобном формате, а так же активировать/деактивиро-
вать опцию синхронизации времени навигатора с сетевым
временем.
Внимание! Время и дата могут быть автоматически изме-
нены, т.к. при синхронизации со спутниками, устройство на-
страивает время согласно данным со спутников.
5.8 Об устройстве
Меню
Настройки
Об устройстве
Раздел «Об устройстве» носит информационный харак-
тер. В этом разделе Вы можете получить следующую ин-
формацию:
• состояние батареи и уровень заряда;
• расход заряда используемыми приложениями;
• номер модели, версию прошивки, версию ядра и номер
сборки
29
Возможные неисправности и методы
их устранения
Информация, изложенная ниже, поможет Вам выявить и
устранить наиболее распространенные проблемы аппарат-
ной части и программного обеспечения, с которыми вы мо-
жете столкнуться.
При возникновении описанных ниже проблем следует
сначала попытаться решить их самостоятельно, восполь-
зовавшись изложенными рекомендациями. В том случае,
если приведённые советы не помогут, обратитесь в службу
поддержки teXet или к специалистам авторизованного сер-
висного центра.
Перед тем, как предпринять какие-либо дальнейшие дей-
ствия, проверьте:
• подключение прикуривателя в электрическую сеть авто-
мобиля и навигатор;
• сохранится ли неисправность устройства после отклю-
чения всех внешних устройств;
• корректно ли была произведена настройка системы.
Если Вы допустили ошибки при настройке устройства или
не уверены в корректности сделанных Вами изменений, по-
пробуйте восстановить первоначальные настройки системы.
Для восстановления настроек выполните следующие
действия: 1) нажмите кнопку
, для перехода на главный
экран; 2) нажмите кнопку
и выберите «Настройки» в пра-
вом нижнем углу экрана; 3) откройте раздел «Восстановле-
ние и сброс»; 2) выберите пункт «Сброс настроек» и следуй-
те дальнейшим указаниям.
Программное обеспечение третьих лиц
У Вас могут возникать проблемы в случае использования
не авторизованного и не прошедшего проверку программно-
го обеспечения третьих лиц. Производитель не может гаран-
тировать работоспособность таких приложений и не несет
ответственность за сбои в работе навигатора вследствие их
30
использования. По поводу некорректной работоспособно-
сти приложений на навигаторе teXet вы можете обратиться
к разработчику приложения, предоставив всю необходимую
информацию об устройстве.
Решение проблем с питанием,
запуском навигатора и аккумулятором
1) Навигатор не включается
• проверьте заряд аккумулятора, в случае разрядки при-
соедините адаптер питания и подождите не менее 5-ти ми-
нут;
• нажмите и удерживайте кнопку включения устройства не
менее 5 сек;
• в том случае, если аккумулятор заряжен, всё равно под-
ключите адаптер питания и повторите процедуру повторно;
• если устройство не включается даже после подзарядки,
обратитесь в службу поддержки или авторизованный сер-
висный центр.
2) Навигатор отключается сразу после включения
• возможно, у устройства чрезвычайно низкий заряд ак-
кумулятора. В этом случае система автоматически предот-
вращает полную разрядку во избежание потери информа-
ции и хранящихся данных. Перед тем, как осуществить по-
вторную попытку включения устройства, заряжайте его не
менее 5-ти минут и не отсоединяйте адаптер питания от ро-
зетки во время работы.
3) Быстрый разряд батареи
• возможно, Вы используете программы, требующие боль-
шого расхода энергии. Больше всего энергии расходуется
на использхование GPS-приемника;
• попробуйте не использовать GPS-приемник в ситуациях,
когда он не нужен. Например, при просмотре аудио-, видео-,
графических файлов;
31
• попробуйте установить более экономичные настройки
яркости экрана;
• аккумулятор разряжается во время работы при низкой
температуре.
4) Аккумулятор не заряжается
• убедитесь в том, что адаптер питания подключён к ра-
ботающей розетке. При подключении адаптера питания на
устройстве должен гореть светодиодный индикатор заряда
аккумулятора;
• убедитесь в том, что вы используете стандартный адап-
тер питания, а не адаптер от другого устройства;
• аккумулятор может не заряжаться во время работы при
высокой температуре.
4) Навигатор отключается сразу после подключения
питания
• Вы используете не стандартный тип адаптера питания.
Сила тока адаптера не должна превышать 1.5А
Решение проблем с воспроизведением звука
1) Звук не воспроизводится
• удостоверьтесь, что воспроизведение звука включено в
основных настройках системы (см. пункт 5.2). Удостоверь-
тесь в том, что громкость выведена на максимальный (или
необходимый Вам) уровень;
• недостаточная громкость. Чтобы увеличить громкость,
воспользуйтесь кнопкой громкости в строке состояния (рас-
положена в верхней части экрана);
• многие из проблем с воспроизведения аудио связаны с
программным обеспечением. Если ранее проблем с воспро-
изведением звука не наблюдалось, то, возможно его отсут-
ствие связано с некорректной установкой программного обе-
спечения, либо с настройками установленной программы. Для
разрешения проблем обратитесь к разработчику такого ПО;
• проверьте, не поврежден ли воспроизводимый файл. По-
32
пробуйте воспроизвести иной файл из другой директории.
2) Проблемы с записью звука
• удостоверьтесь в том, что микрофон устройства направ-
лен в сторону источника звука, а также, что запись выведе-
на на необходимый уровень громкости. Силы источника зву-
ка может быть недостаточно для отчетливой записи;
• удостоверьтесь в том, что правильно установлено про-
граммное обеспечение для звуковоспроизводящего устрой-
ства. Переустановите ПО при необходимости.
Проблемы с подключением teXet TN-550A
к стационарному компьютеру или ноутбуку
• проверьте целостность и работоспособность USB-
кабеля с другим устройством;
• проверьте работоспособность USB-входа на компьюте-
ре/ноутбуке с помощью другого устройства;
• проверьте наличие всех необходимых драйверов и ПО
для Вашего компьютера, необходимого для работоспособ-
ности интерфейса USB;
Проблемы с работой карты microSD
1) Навигатор не распознаёт карту:
• убедитесь в том, что карта вставлена в предназначен-
ный для неё разъём до упора;
• убедитесь в том, что карта вставлена правильной стороной;
• возможно, карта повреждена. Попробуйте проверить ра-
ботоспособность карты на другом устройстве;
• попробуйте извлечь или повторно вставить microSD кар-
ту, попробуйте перезагрузить навигатор;
• обратитесь к руководству по установке данной карты.
2) Проблема с копированием файлов
• проверьте, правильно ли было произведено соединение
стационарного компьютера/ ноутбука и teXet TN-550A;
• возможно, память устройства переполнена и требуется
33
удалить неиспользуемые файлы;
• возможно, проблему вызывает приложение, в котором
осуществляется попытка скопировать файлы. Переустано-
вите это приложение или используйте другое.
Проблемы с автоматической сменой
ориентации экрана при повороте устройства
• убедитесь, что эта функция активирована на данном
устройстве. Рядом с пунктом «Ориентация» должен быть
установлен соответствующий флажок (см. пункт 2.5).
Правила пользования аккумуляторами
• Используйте аккумуляторы только по назначению.
• Не разбирайте и не ломайте аккумуляторы.
• Не подвергайте аккумуляторы нагреву и воздействию огня.
• Избегайте воздействия прямого солнечного света.
• Не допускайте короткого замыкания аккумуляторов. Не
храните аккумуляторы беспорядочно в коробке или ящике,
где они могут замкнуться накоротко друг на друга или дру-
гие металлические предметы.
• Не подвергайте аккумуляторы механическим ударам.
• В случае течи аккумулятора не допускайте попадания
электролита на кожу и в глаза. Если попадание произошло,
промойте поврежденное место достаточным количеством
воды и обратитесь к врачу.
• Обращайте внимание на маркировку полярности на ак-
кумуляторе и изделии, чтобы обеспечить правильное ис-
пользование.
• Не применяйте аккумуляторы, имеющие разные емко-
сти, размеры, типы и изготовленные различными произво-
дителями, в одном устройстве.
• Протирайте выводы аккумуляторов чистой сухой вето-
шью, если они загрязнились.
• Не оставляйте неиспользуемые аккумуляторы в режиме
длительного заряда.
34
• После длительного хранения может потребоваться мно-
горазовый заряд и разряд аккумуляторов, чтобы достичь
максимальных характеристик.
• Аккумуляторы имеют наилучшие характеристики в усло-
виях нормальной комнатной температуры (20±5) °С.
• Изымайте аккумуляторы из изделия, когда не использу-
ете его, и храните их в чистом и сухом недоступном для де-
тей месте.
Словарь терминов
Android OS - операционная система для планшетных
компьютеров, коммуникаторов и прочих устройств, основан-
ная на ядре Linux.
Android Market - онлайн-каталог программного обеспе-
чения для Android OS.
APK - Android Package, формат файла являющегося па-
кетом для установки приложения в Android OS.
GPS- Global Positioning System, глобальная система опре-
деления местоположения с помощью спутников.
Виджеты (Widgets) - простые мини-программы, которые
украшают рабочий стол и облегчают доступ к разнообраз-
ной информации.
HD/720p - стандарт для видеоинтерфейса, обеспечиваю-
щего вывод изображения высокой четкости
(1280x720, про-
грессивная развертка).
WiFi - технология, позволяющая осуществлять беспро-
водной доступ в интернет.
G-Sensor - датчик, который определяет положение и пе-
ремещение устройства в пространстве. Он помогает вы-
ставлять горизонтальную или вертикальную ориентацию
экрана в зависимости от того, как вы держите свое устрой-
ство.
Стилус
- перо с заостренным пластмассовым наконеч-
ником для удобства управления сенсорным экраном.
35
Условия транспортировки и хранения
Автомобильный навигатор в упакованном виде может
транспортироваться в крытых транспортных средствах лю-
бого вида при температуре от минус 25 до плюс 35 ºС, с за-
щитой его от непосредственного воздействия атмосферных
осадков, солнечного излучения и механических поврежде-
ний.
36



















///////////////////////////////////////
