Автомобильный Gps-навигатор TEXET TN-607. Руководство по эксплуатации

Содержание
Общая информация............................................................................3

Указания по эксплуатации...................................................................4

Комплектность.....................................................................................5

Введение...............................................................................................6

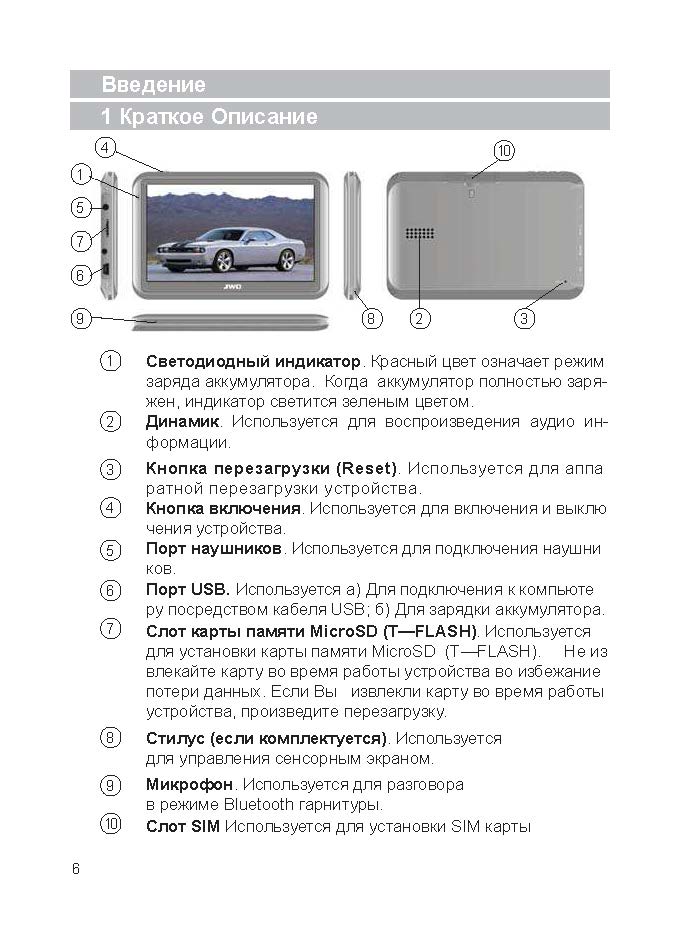

1. Краткое описание...........................................................................6

2. Аксессуары и их использование.....................................................7

2.1 Зарядка от адаптера питания.................................................7

2.2 Зарядка от автомобильного адаптера...................................7

2.3 Работа от аккумулятора..........................................................7

2.4 Установка автомобильного держателя...................................9

2.5 Подключение по USB кабелю.................................................9

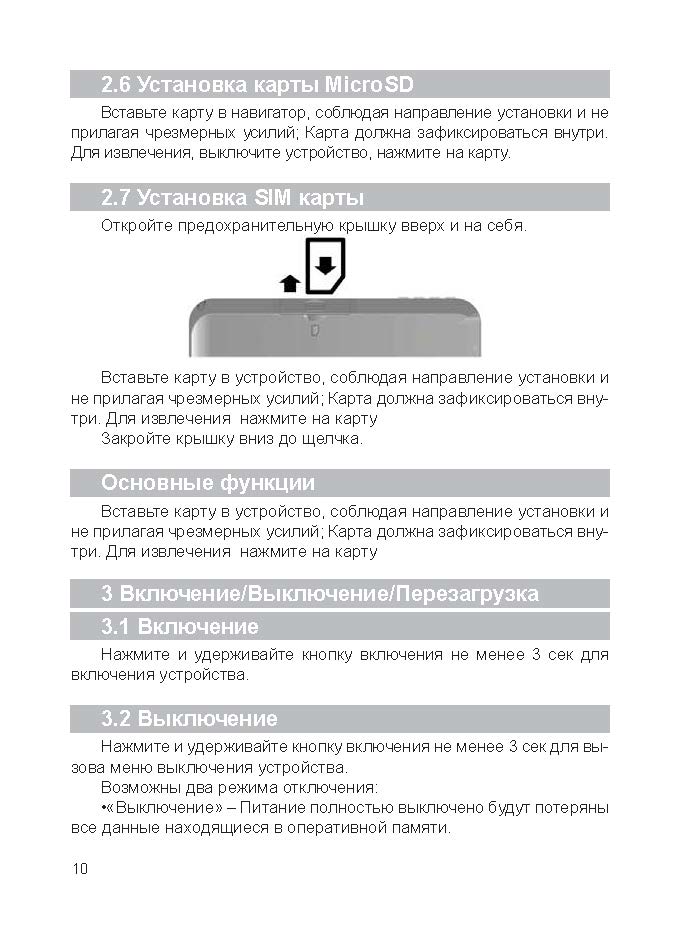

2.6 Установка карты MicroSD........................................................10

2.7 Установка SIM карты...............................................................10

Основные функции..............................................................................10

3. Включение/Выключение/Перезагрузка..........................................10

3.1. Включение...............................................................................10

3.2. Выключение............................................................................10

3.3. Перезагрузка (Reset)..............................................................11

3.4. Первый запуск GPS приемника.............................................11

4. Основное Меню..............................................................................11

4.1 Навигация.................................................................................12

4.2 Медиа........................................................................................13

4.2.1 Просмотр видео.......................................................13

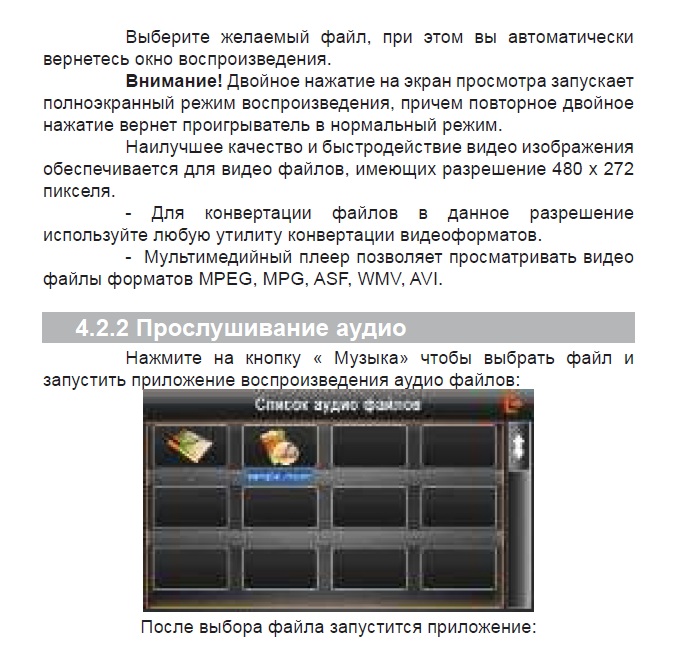

4.2.2 Прослушивание аудио.............................................15

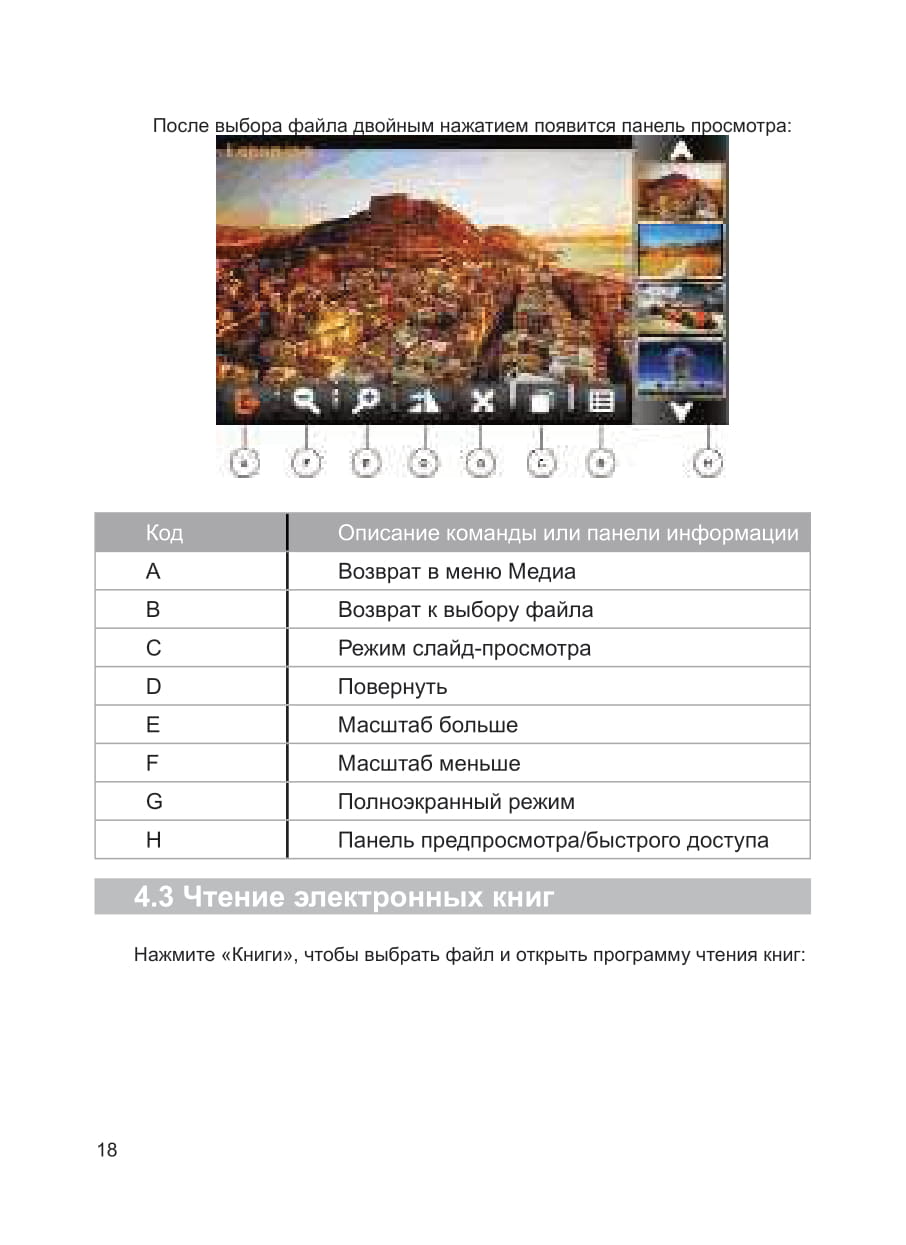

4.2.3 Просмотр изображений...........................................17

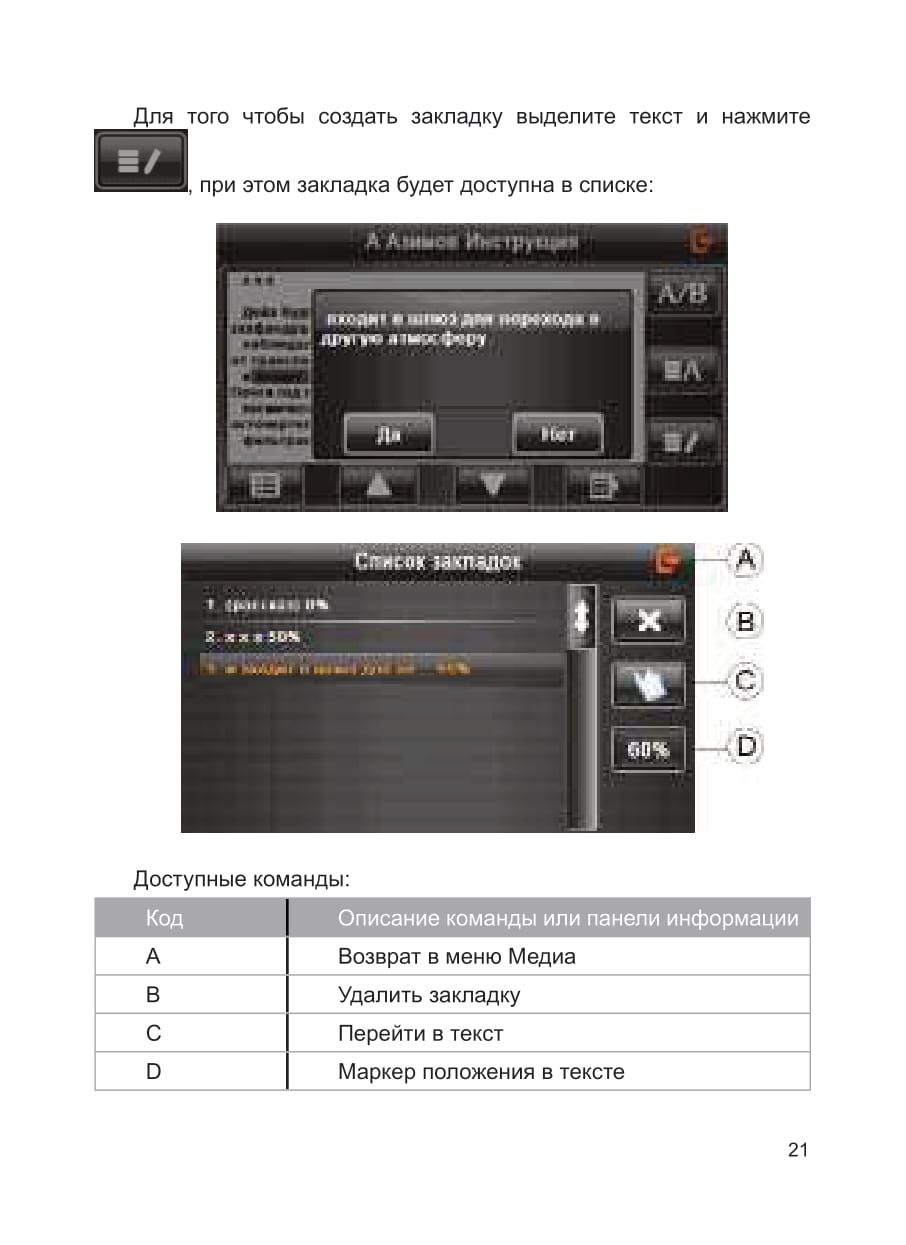

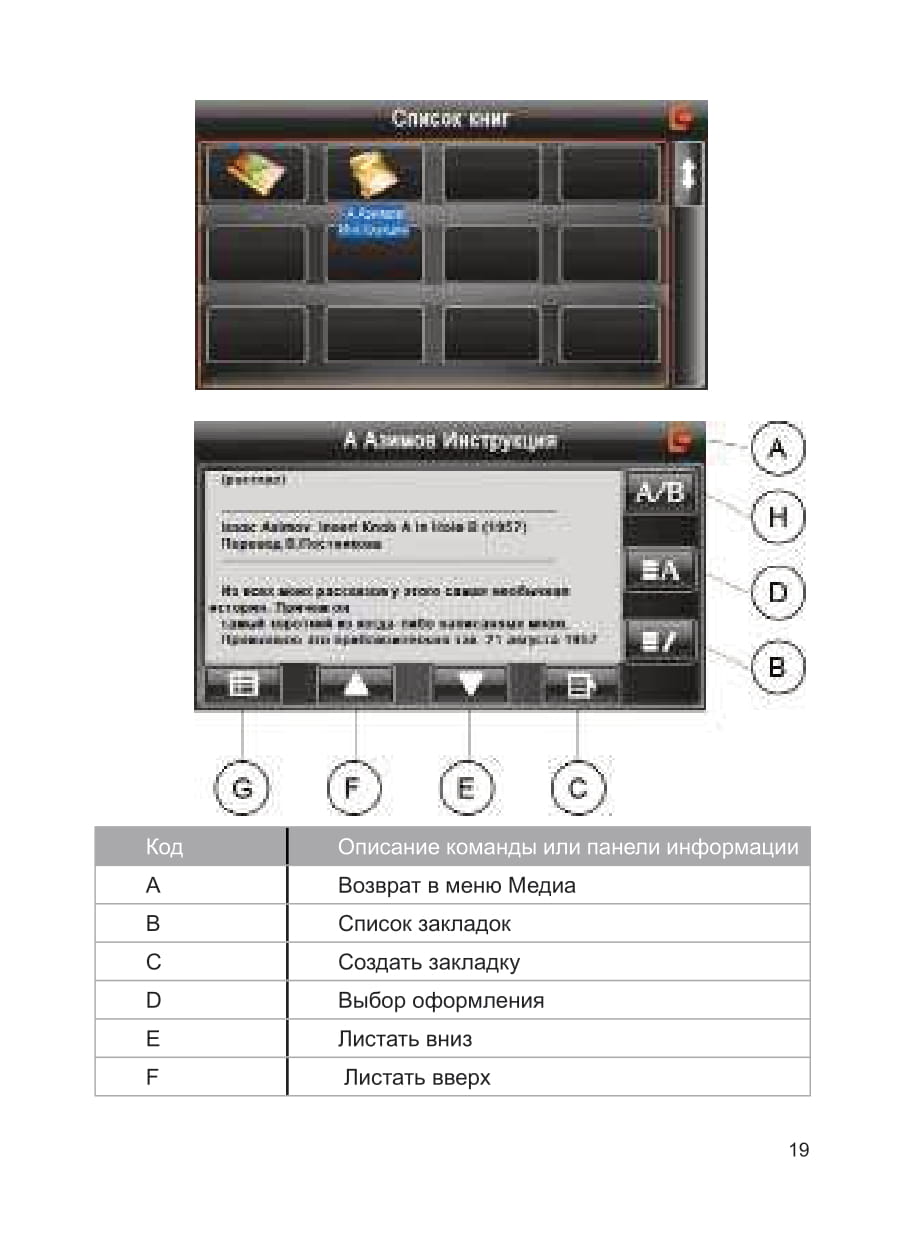

4.3 Чтение электронных книг........................................................18

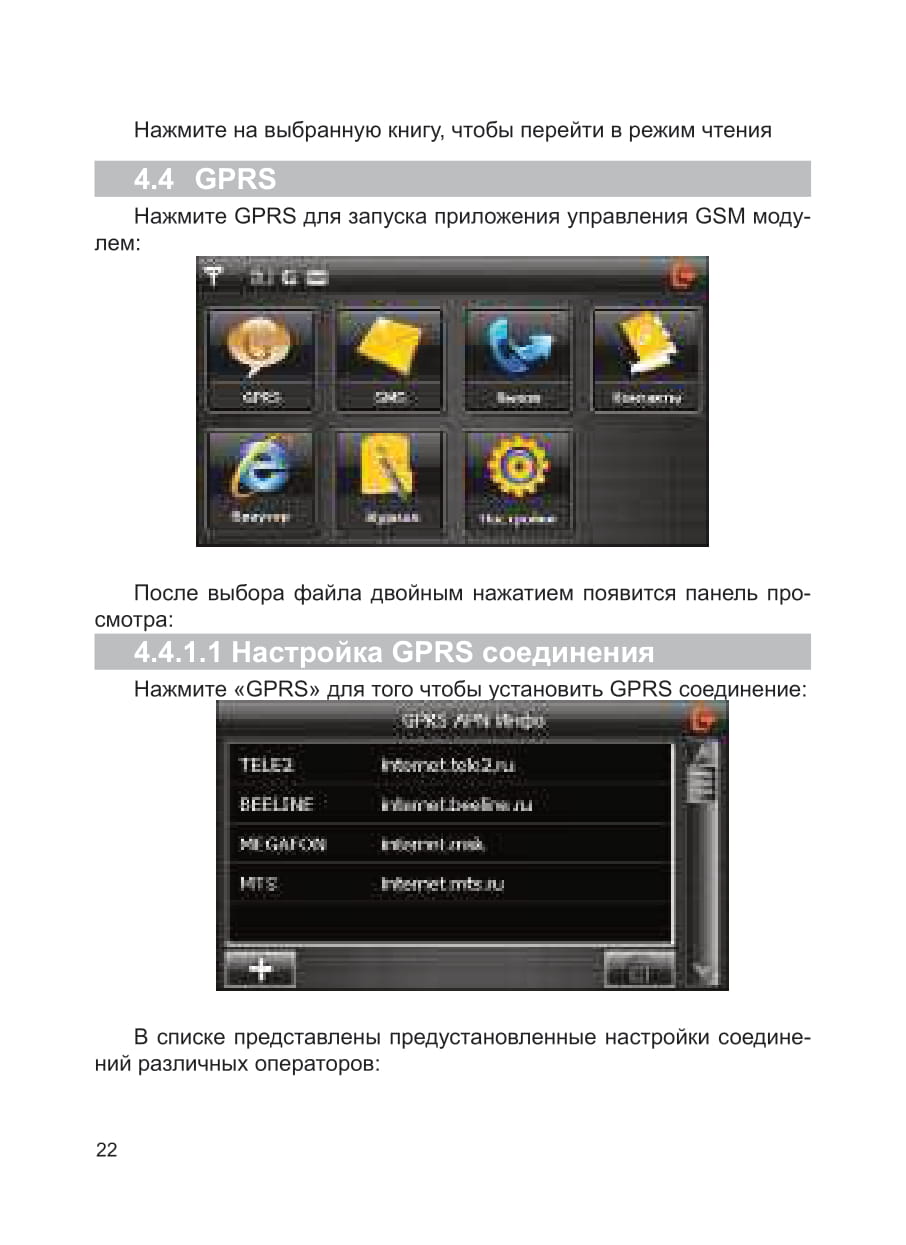

4.4 GPRS.........................................................................................22

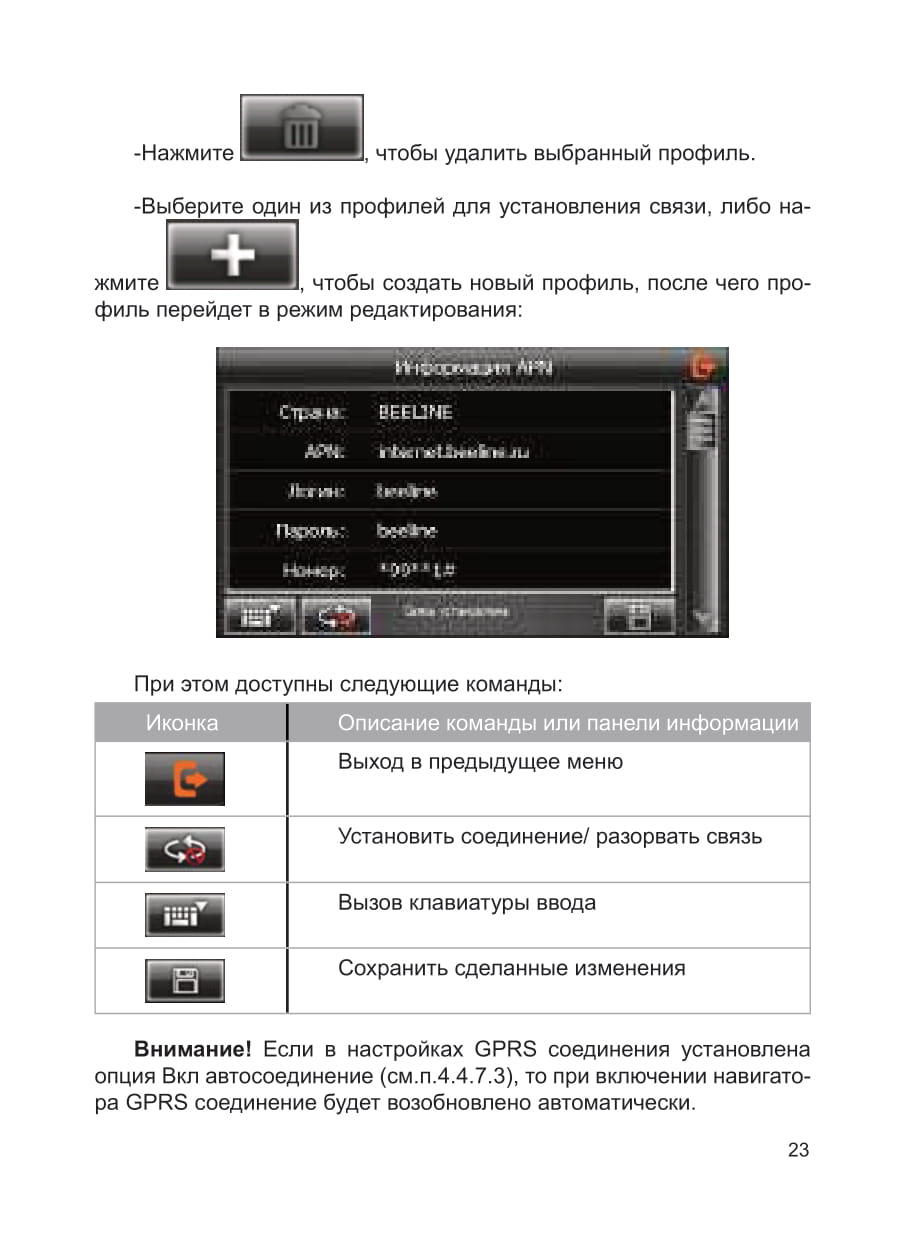

4.4.1.1 Настройка GPRS соединения..............................22

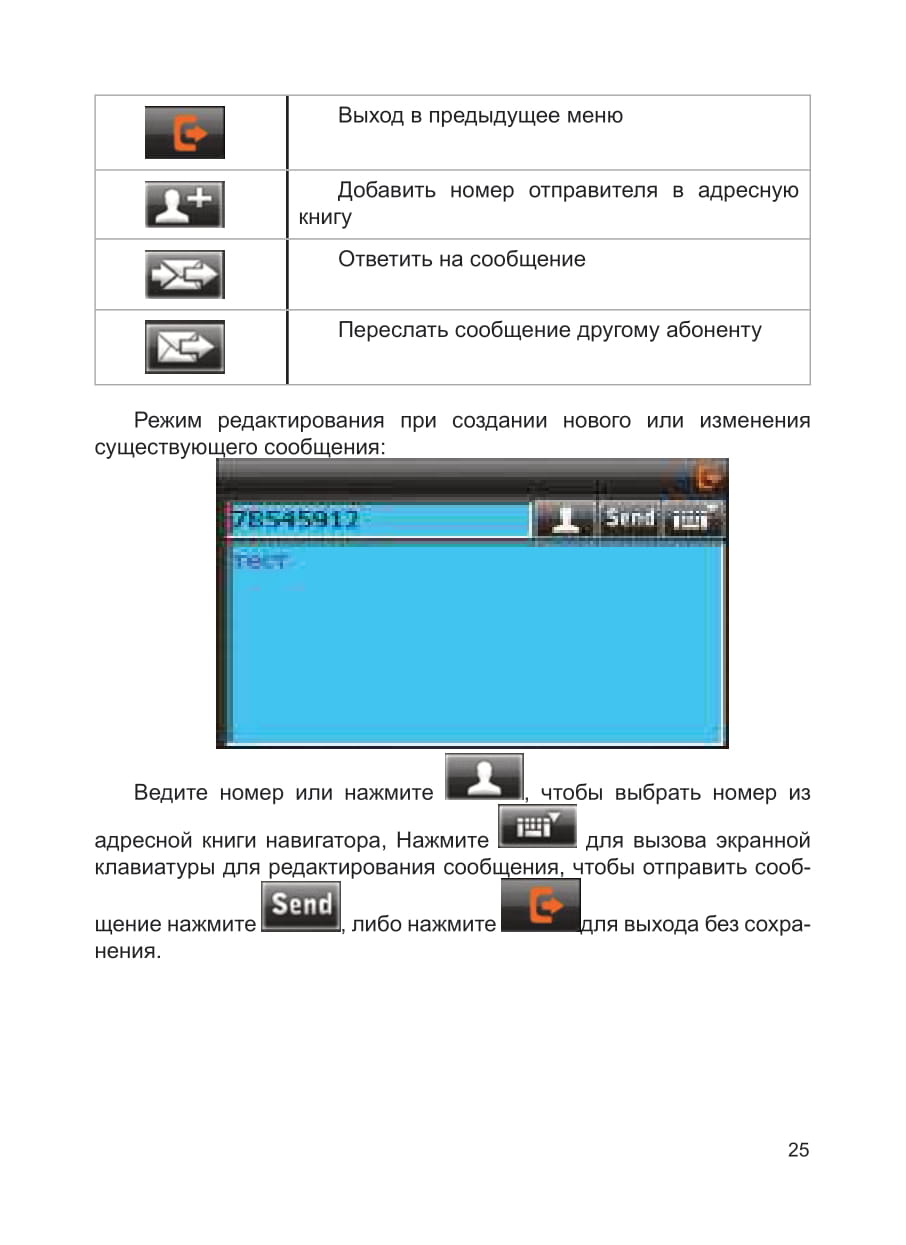

4.4.2 SMS менеджер.........................................................24

4.4.3 Телефон....................................................................26

4.4.4 Действия во время вызова......................................26

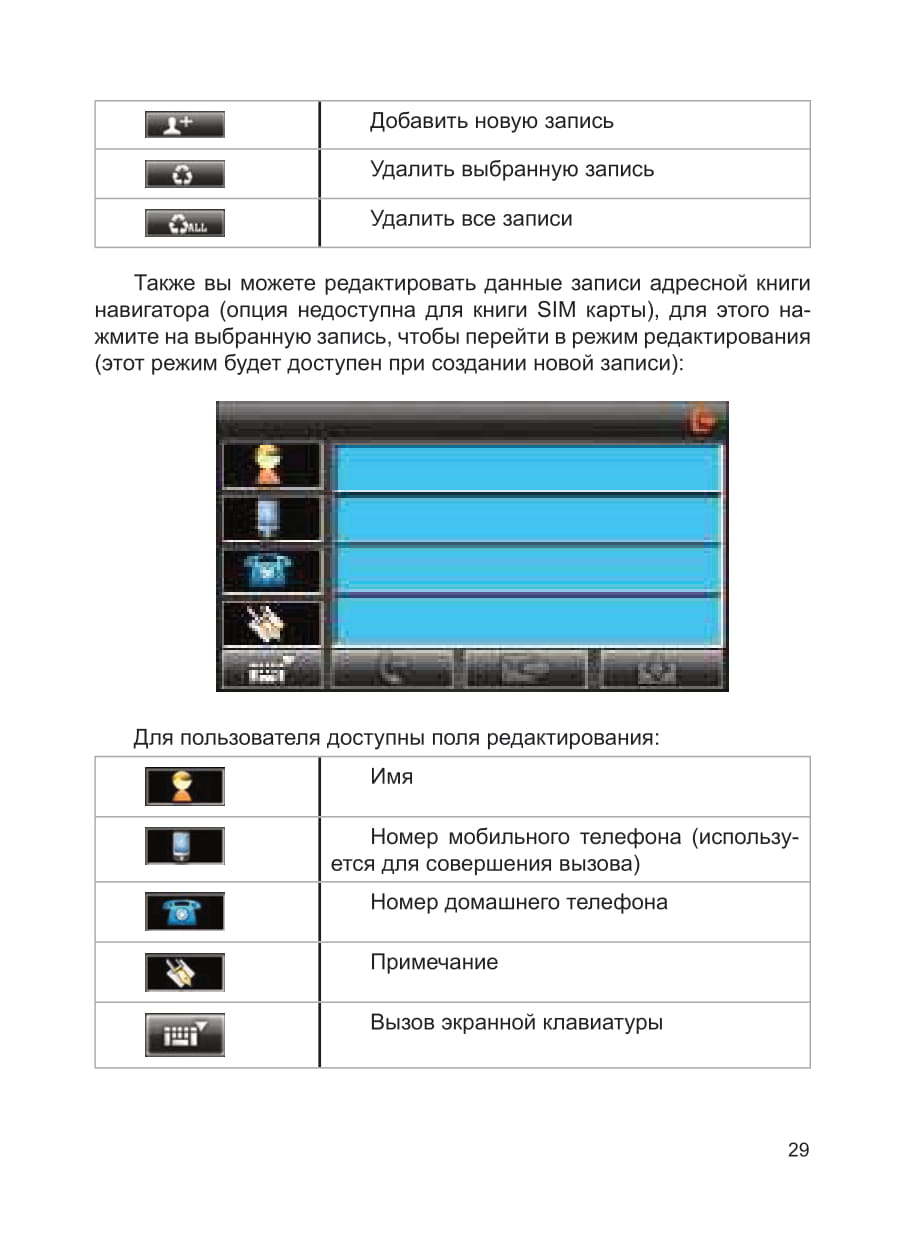

4.4.5 Адресная книга (контакты)......................................28

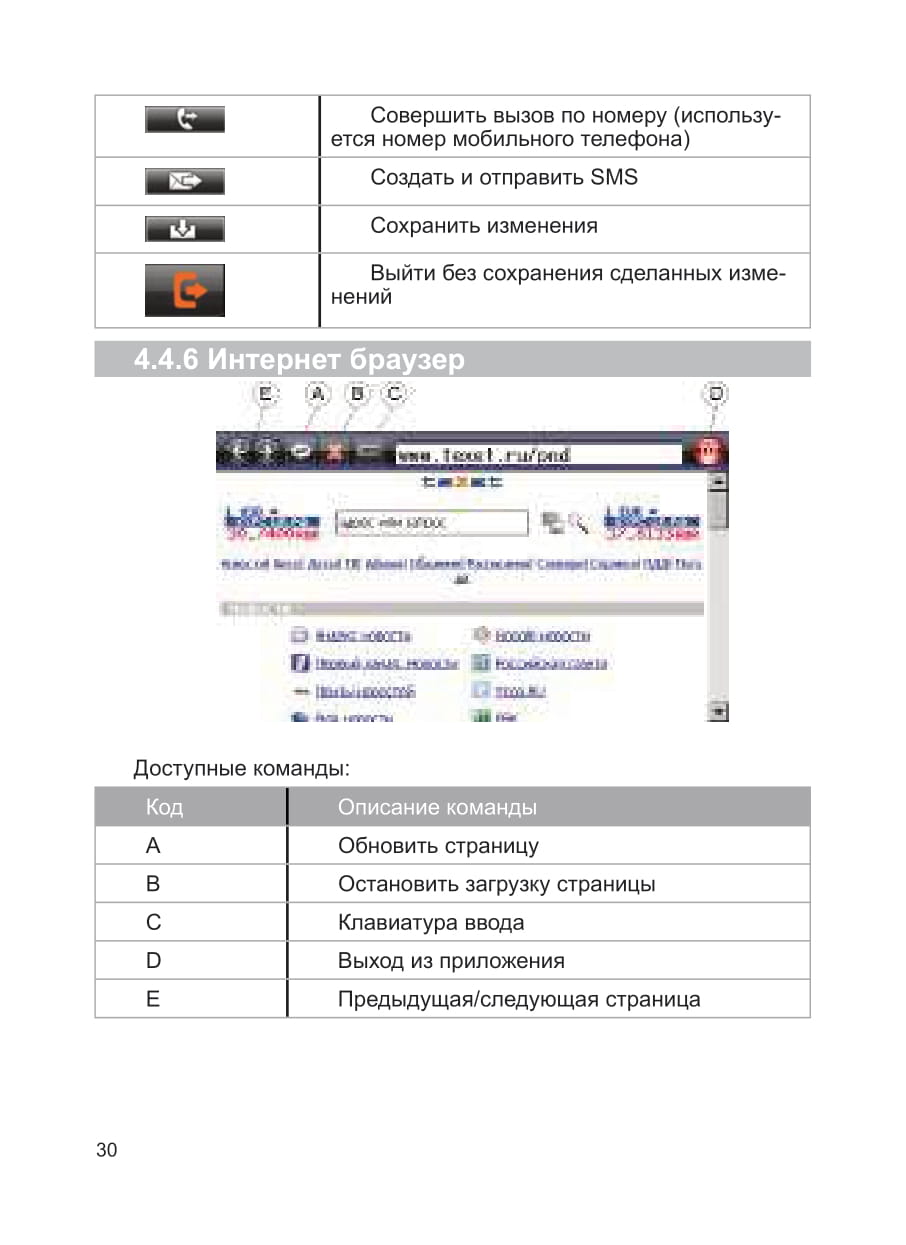

4.4.6 Интернет браузер.....................................................30

4.4.7 Журнал......................................................................31

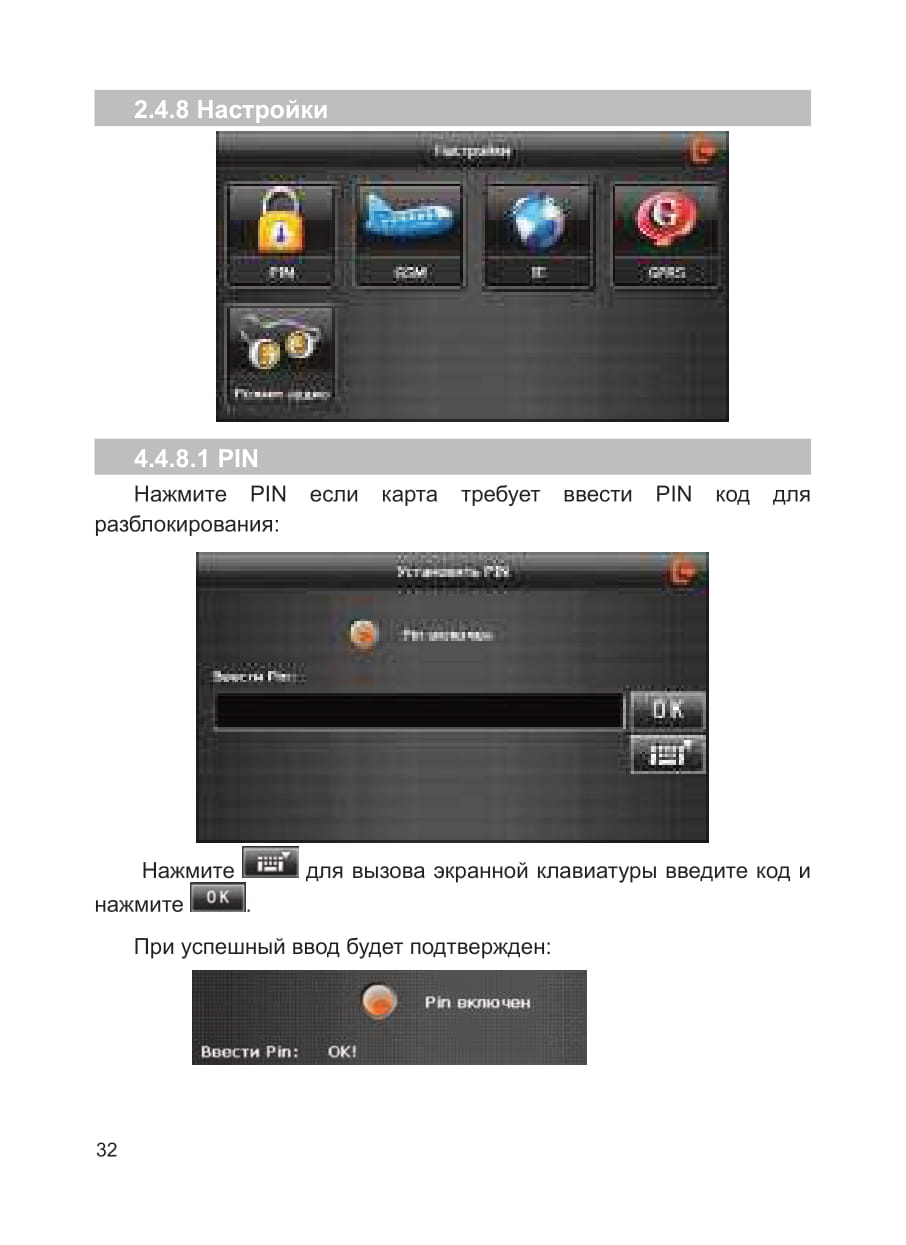

4.4.8 Настройки.................................................................32

4.4.8.1 PIN..........................................................................32

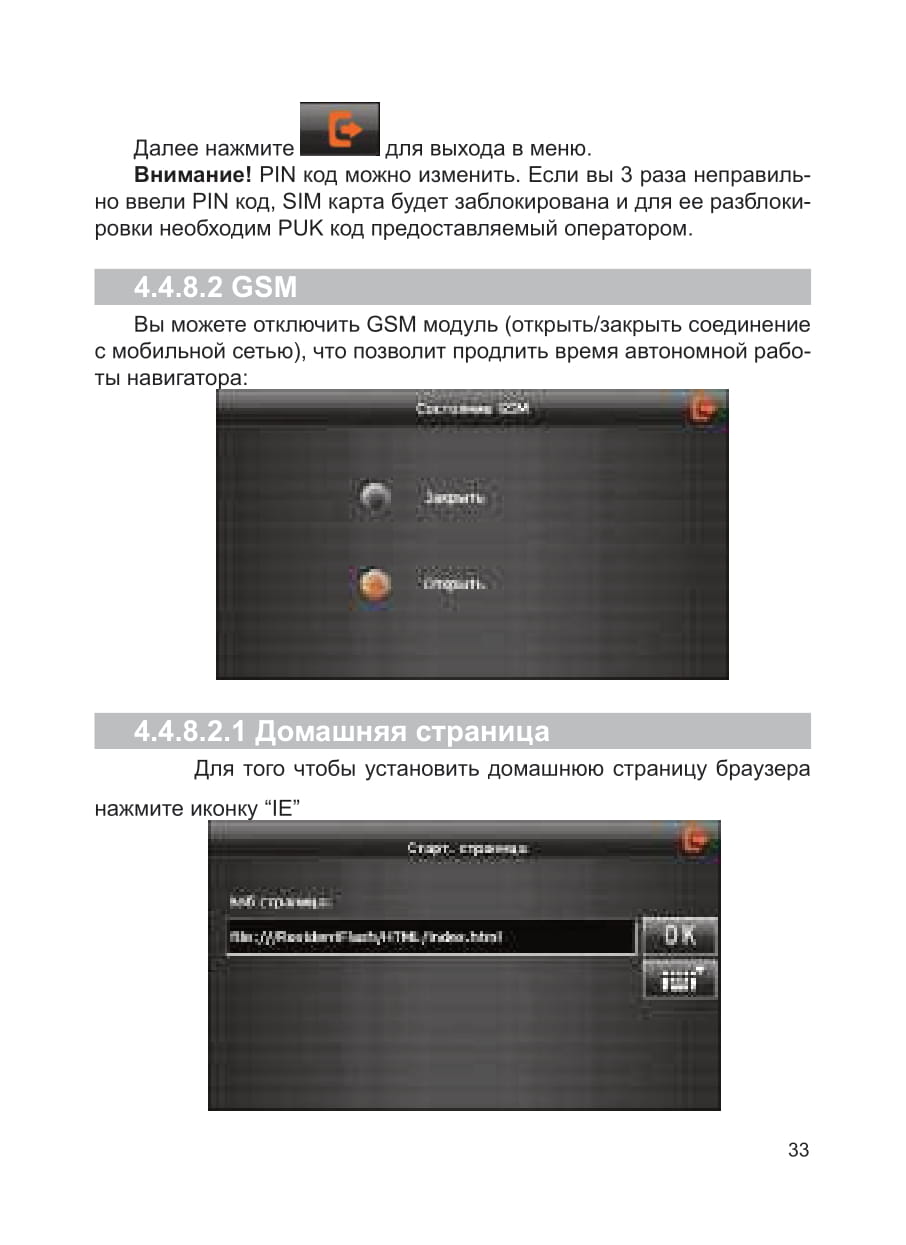

4.4.8.2 GSM........................................................................33

4.4.8.2.1 Домашняя страница...........................................33

4.4.8.3 GPRS......................................................................34

4.4.8.4 Режим аудио..........................................................34

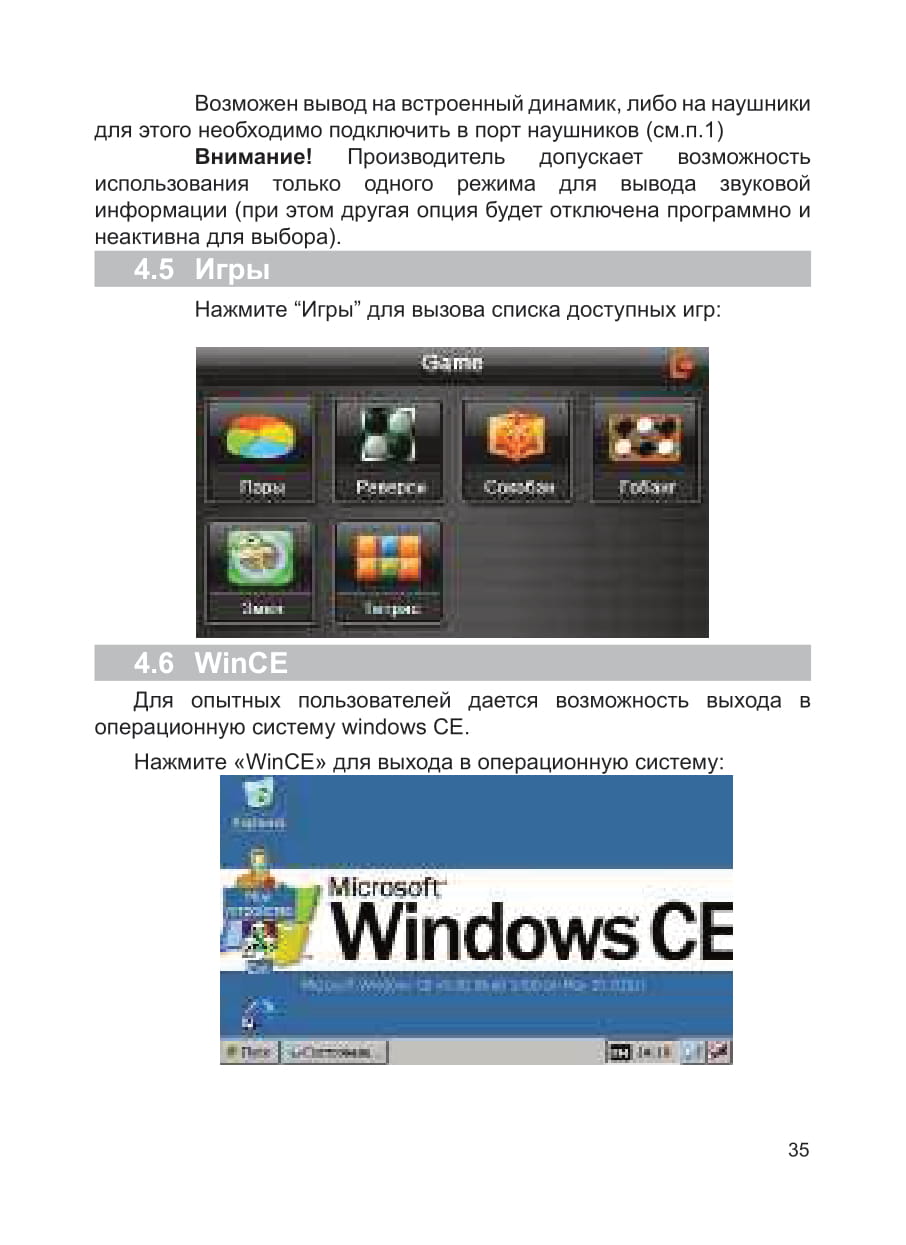

4.5 Игры...........................................................................................35

4.6 WinCE........................................................................................35

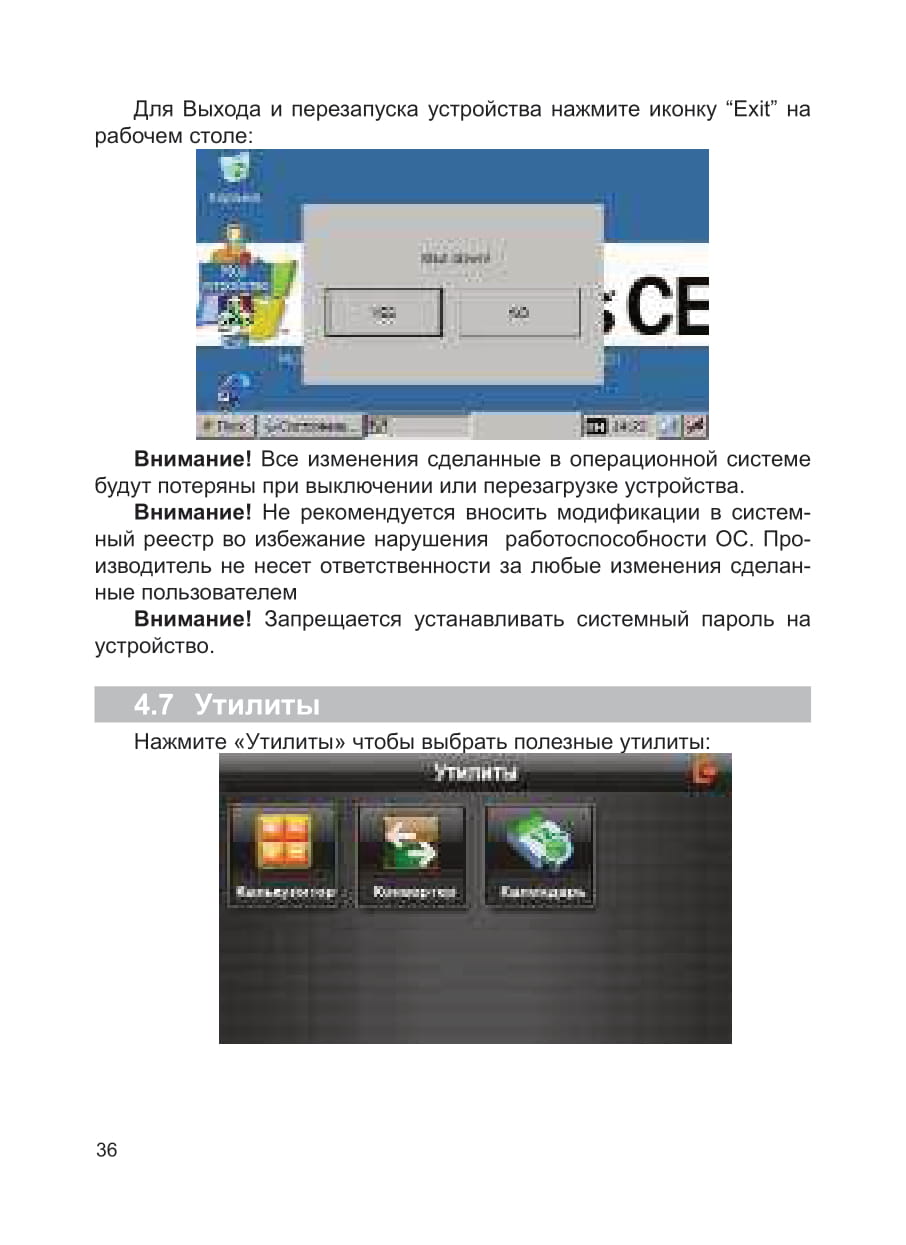

4.7 Утилиты....................................................................................36

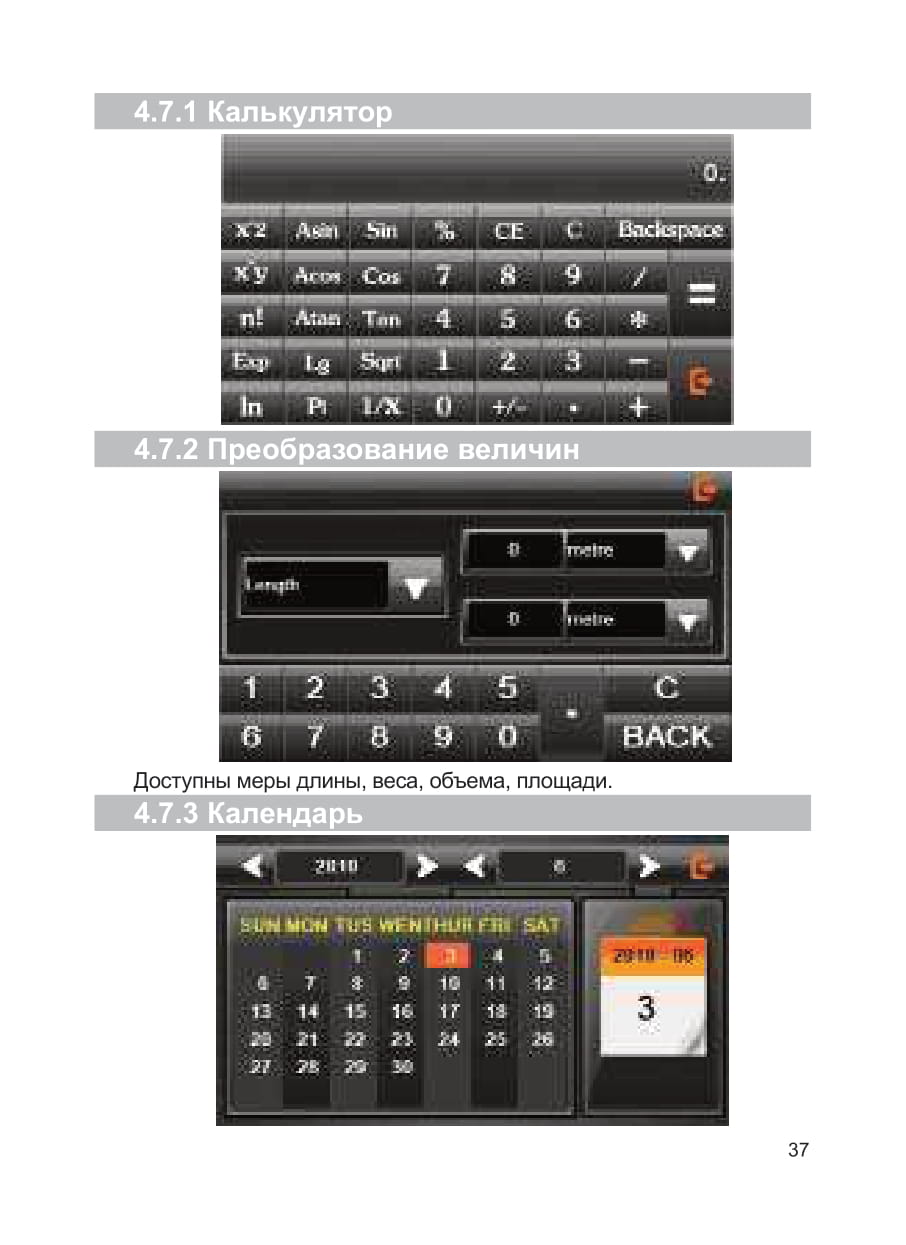

4.7.1 Калькулятор..............................................................37

4.7.2 Преобразование величин:.......................................37

4.7.3 Календарь.................................................................37

4.8 Настройка системы..................................................................38

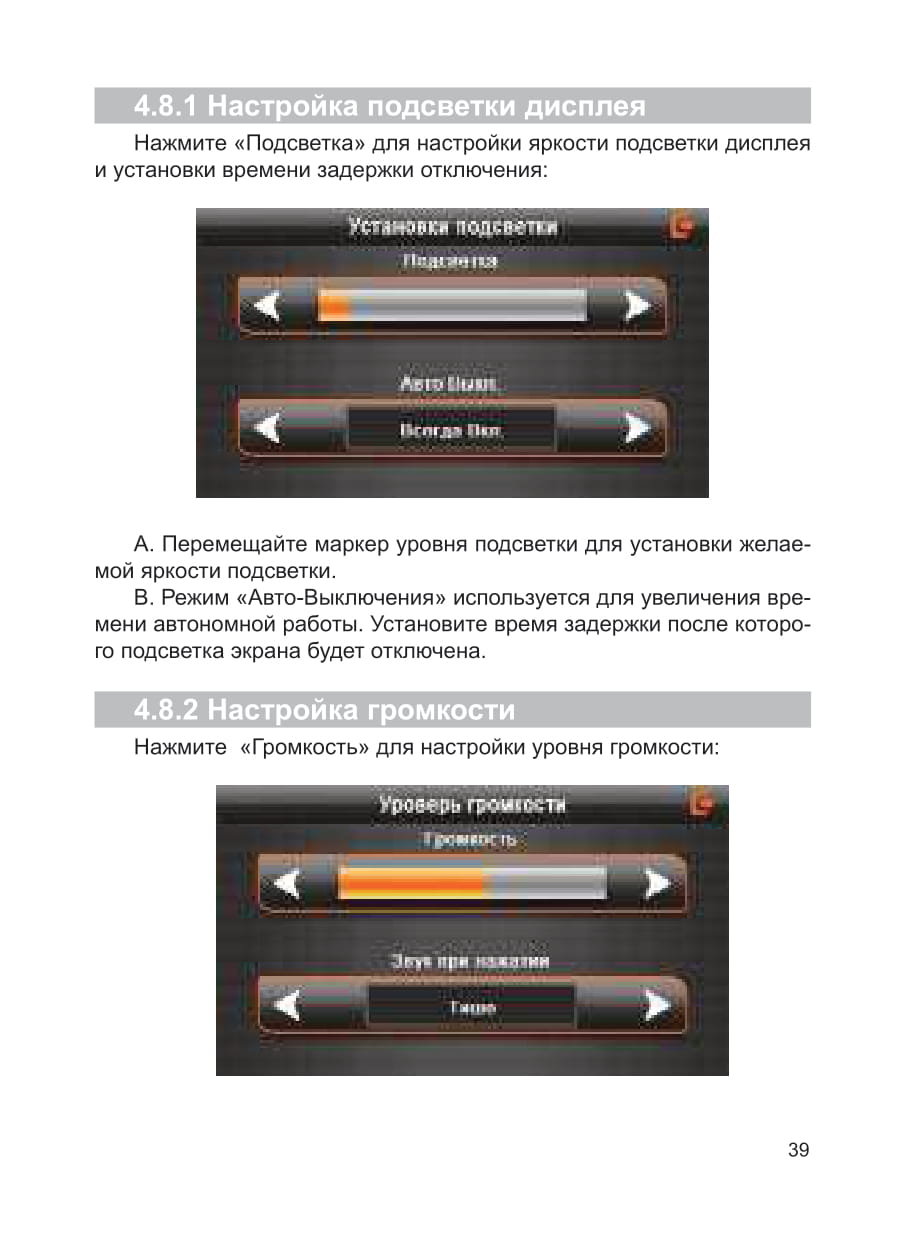

4.8.1 Настройка подсветки дисплея................................39

4.8.2 Настройка громкости...............................................39

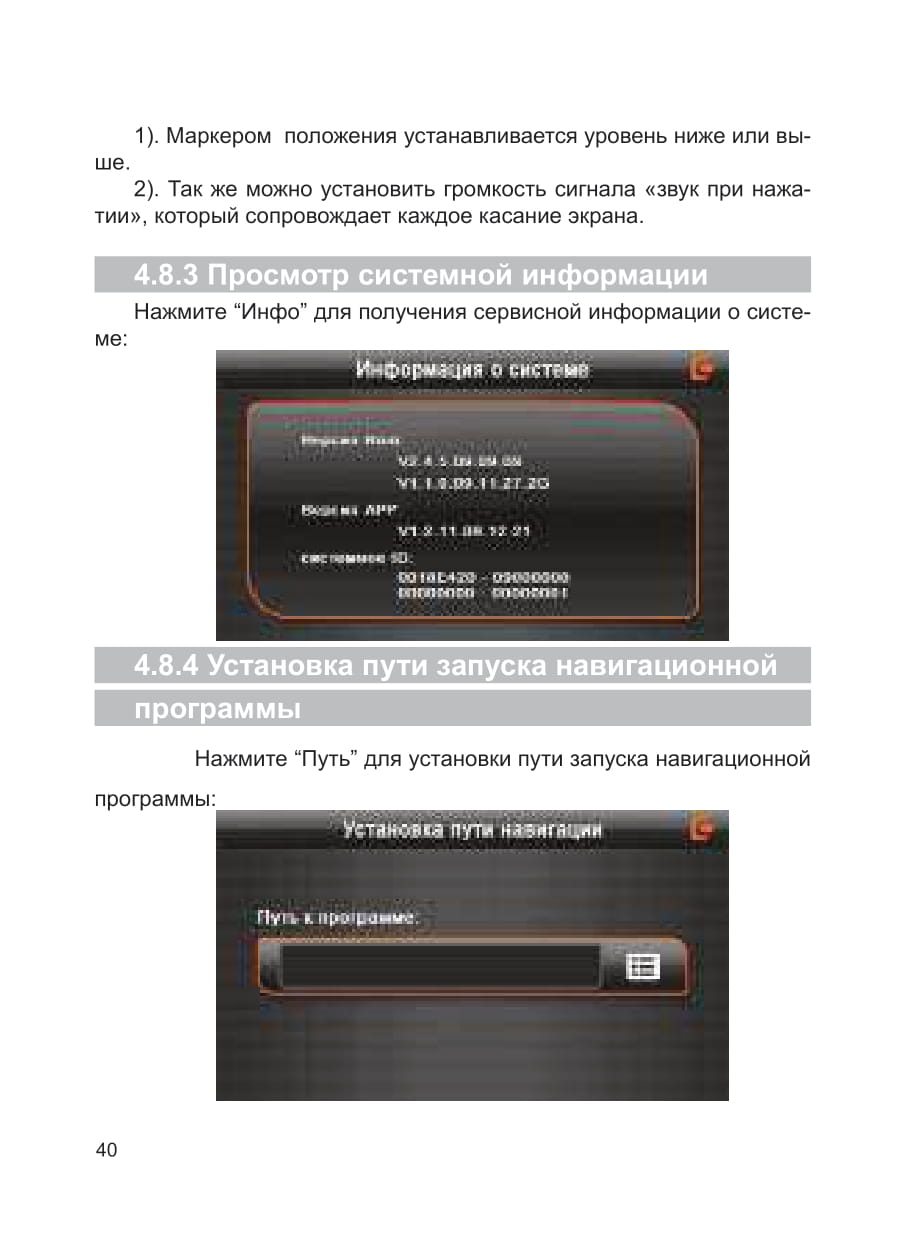

4.8.3 Просмотр системной информации.........................40

4.8.4 Установка пути запуска

навигационной программы.....................................40

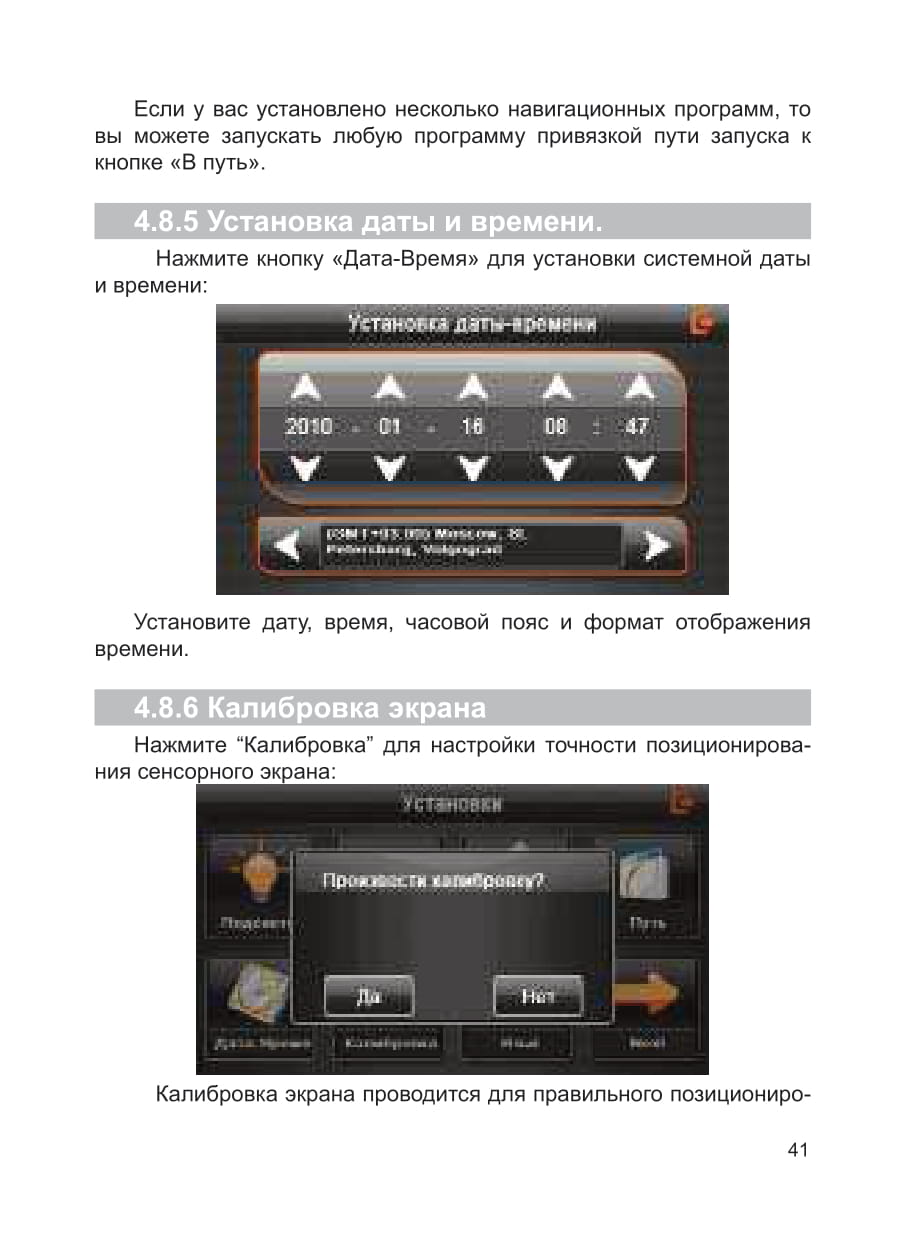

4.8.5 Установка даты и времени......................................41

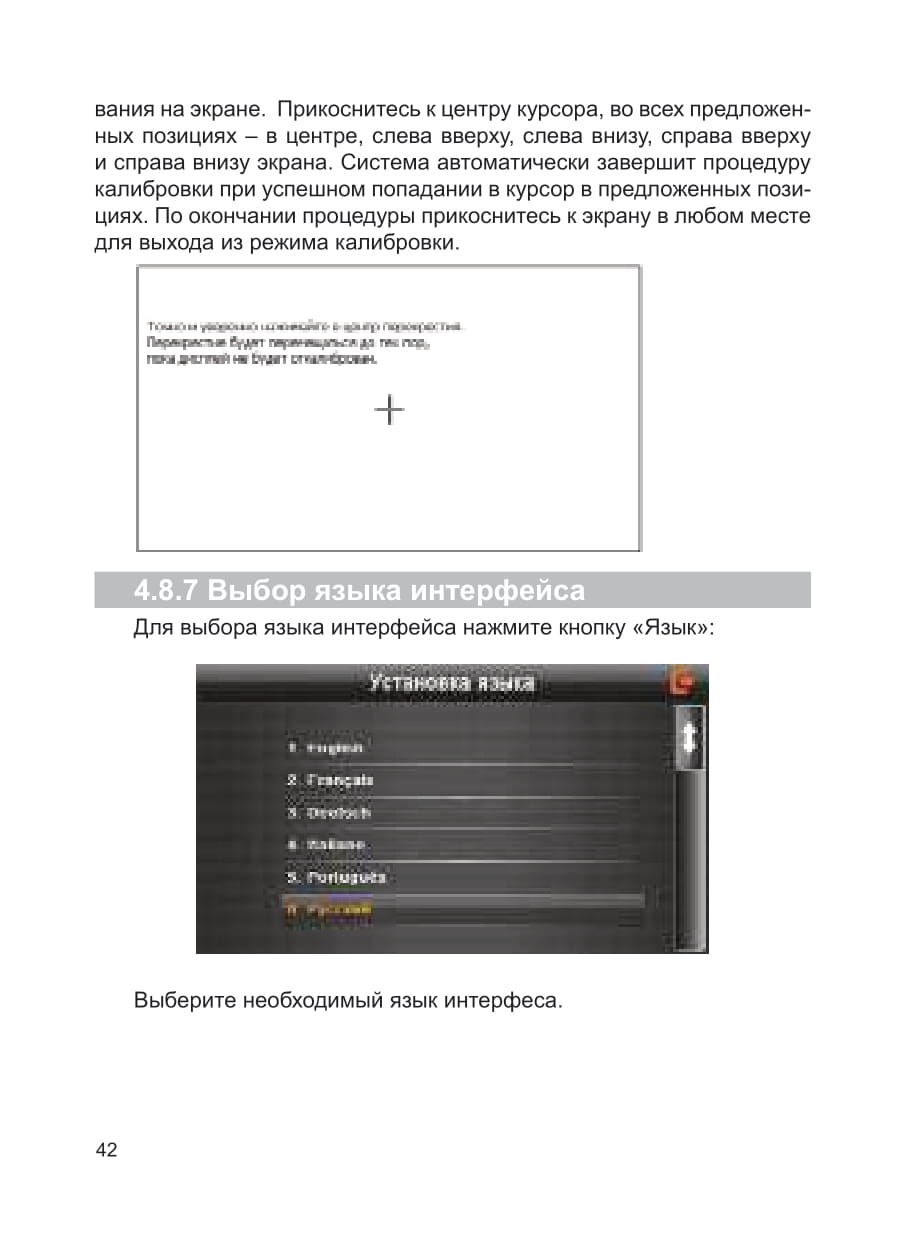

4.8.6 Калибровка экрана..................................................41

4.8.7 Выбор языка интерфейса.......................................42

4.8.8 Сброс настроек к заводским установкам...............43

4.8.9 GPS инфо.................................................................43

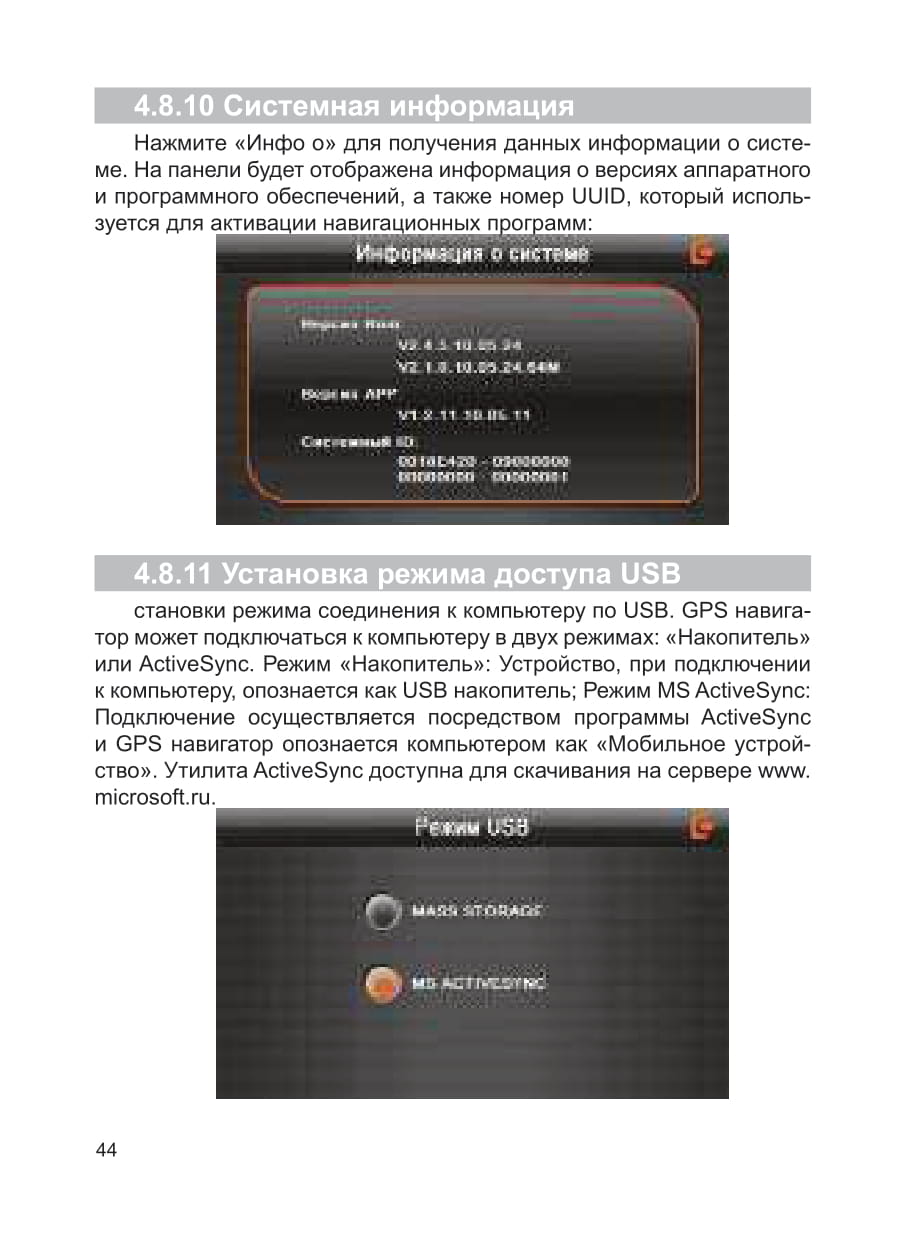

4.8.10 Системная информация........................................44

4.8.11 Установка режима доступа USB...........................44

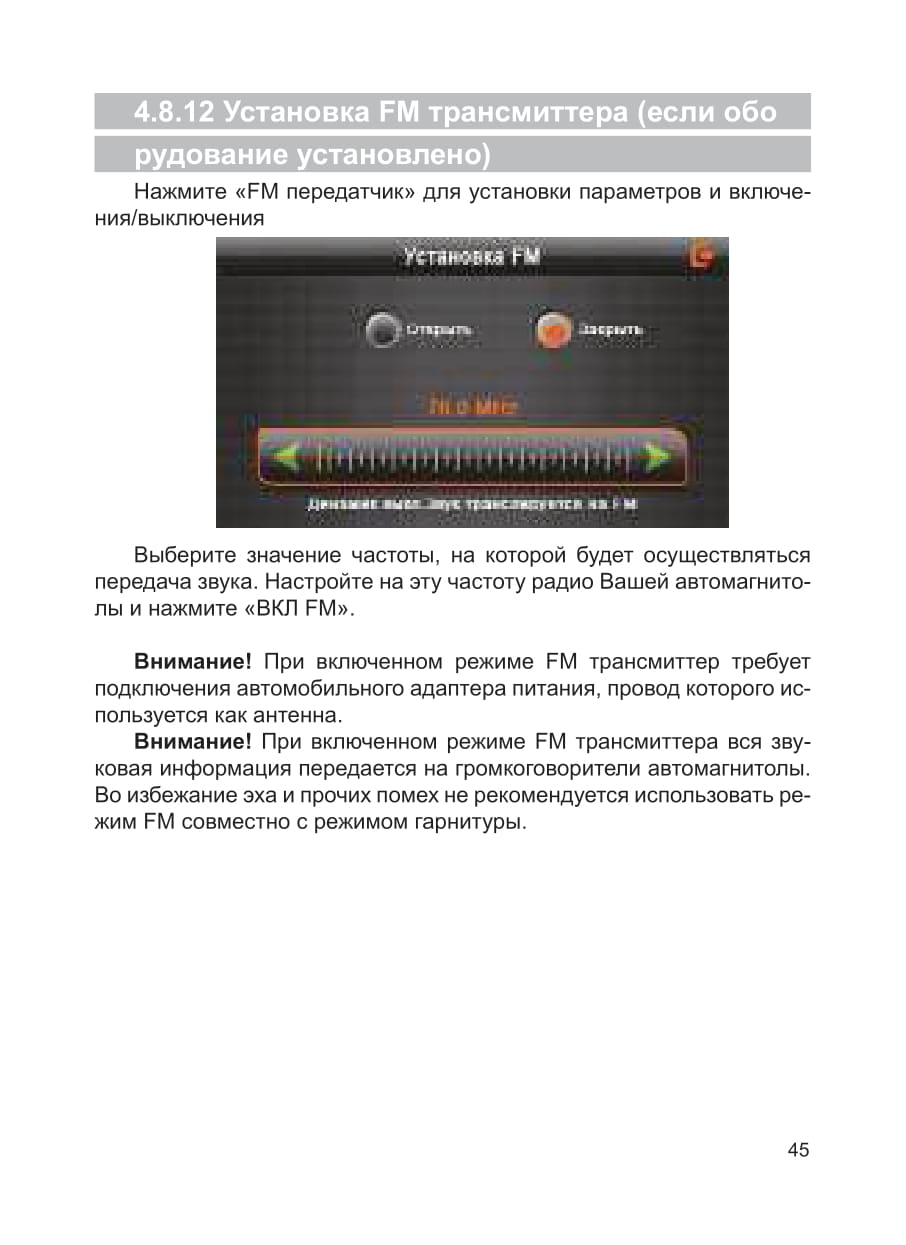

4.8.12 Установка FM трансмиттера (если оборудование

установлено)...........................................................45

Спецификация.....................................................................................46

Общая информация
Благодарим за то, что Вы выбрали навигатор ТЕХЕТ TN-607.

Прежде чем начать эксплуатацию устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями навигатора и продлить срок его службы. Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет такая необходимость.

ТЕХЕТ TN-607 - это современное мобильное устройство, отличающееся компактным и стильным дизайном, большим 5” экраном и построенное на:

- чипсете MTKARM11 468 МГц;

- операционной системе Windows СЕ.5.0;

- встроенном GPS (Global Positioning System) приемнике с внутренней антенной;

- встроенном GSM модуле (900/1800/1900 МГц, GPRS Class 10).

- встроенном FM трансмиттере (опционально);

ТЕХЕТ TN-607 - это автомобильный GPS-навигатор с возможностью прокладки маршрута до места назначения с учетом различных параметров таких как: самый короткий маршрут, объезд определенных участков дороги, движение через промежуточные точки и т.п. Прокладка маршрута производится с учетом установленных знаков и дорожной разметки по всему маршруту. Голосовое сопровождение со множеством подсказок на русском языке поможет Вам заблаговременно подготовиться к ближайшему маневру и чувствовать себя уверено и комфортно в любой дорожной ситуации.

Навигатор может выходить в интернет через GPRS соединение. Также возможно получение онлайн информации о дорожной ситуации (Пробки), которая будет учитываться при построении маршрута. Одновременно GSM модуль может использоваться в режиме мобильного телефона (используя гарнитуру).

FM трансмиттер (Если оборудование установлено) позволяет выводить звук на автомагнитолу, что делает более удобным воспроизведение мультимедиа контента.

В качестве дополнительных функций Вы получаете возможность:

- просматривать фотографии,

- прослушивать музыкальные файлы и аудиокниги,

- просматривать видеофайлы в различных форматах;

- чтения электронных книг.

В навигаторе используется внутренняя флеш память объемом 2Гб, также Вы можете использовать карты MicroSD (microSD НС) емкостью до 16 Гб, на которых Вы можете размещать Ваши файлы и дополнительную информацию.
Указания по эксплуатации
Нижеследующие указания по эксплуатации предназначены для того, чтобы помочь Вам правильно использовать навигатор и сохранять его в рабочем состоянии. Внимательно прочитайте этот раздел и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстремальных изменений температуры (рабочий температурный режим -10. С - +60. С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в него посторонние предметы, не кладите на него тяжелые предметы и не допускайте контакта устройства с активными химическими веществами.

• Берегите экран от повреждений и царапин

• Избегайте попадания навигатора в зоны воздействия излучающих тепло устройств; не помещайте его в пыльную или задымленную среду.

• GPS (Global Positioning System - глобальная система позиционирования) NAVSTAR ® разработана и контролируется правительством США, которое может вносить любые изменения в работу системы. Так, например, во время боевых действий в Ираке, гражданский сектор GPS был отключён. Производитель не несет ответственности за любые изменения и погрешности при навигации, которые возникают из-за контроля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает погрешность определения местоположения, но не предназначено для сбора информации и точного измерения направлений, дистанций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные экранирующие материалы, а также, прием может быть затруднен через стекло с металлизированной тонировочной пленкой. При нахождении в туннеле или здании определение местоположения невозможно.

• Для определения местоположения необходим прием сигнала как минимум от 4 спутников GPS. На качество приема сигнала влияют различные факторы, вт.ч. плохая погода, помехи от других приборов или окружающая обстановка - высокие здания, деревья, мосты и т.д..

• Уходя, не оставляйте навигатор на консоли машины или под воздействием прямого солнечного света, так как перегрев может повредить аккумулятор или повлиять на работоспособность устройства.

• Для Вашей собственной безопасности, избегайте управления навигатором во время вождения. Так же не устанавливайте устройства в местах, которые могут затруднить обзор водителю.

• Не разбирайте и не ремонтируйте навигатор самостоятельно.

• Используйте только оригинальные зарядные устройства.

• Делайте копии файлов, хранящихся в памяти навигатора, поскольку наша компания не несет ответственности за любые потери таких данных.

• Использование файлов в форматах WMA и MP3 без предварительного разрешения правообладателей является нарушением или посягательством на их права интеллектуальной собственности.

• В целях охраны окружающей среды просим Вас утилизировать упаковочные материалы, батареи и непригодные электронные продукты отдельно.

Комплектность

GPS навигатор (PND) 1 шт.
Стилус 1 шт (опция)
Автомобильный адаптер питания 1 шт.
Сетевой адаптер питания Texet TESA5 1 шт. (опция)
Кабель USB 1 шт.
Автомобильный держатель 1 шт.
Руководство по эксплуатации 1 экз.
Руководство по навигационному ПО 1 экз.(опция)
Гарантийный талон 1 экз.

2. Аксессуары и их использование

2.1 Зарядка от адаптера питания
Устройство может поставляться как с адаптером питания, так и без него.

Для первого заряда аккумулятора, пожалуйста, используйте адаптер питания, обеспечивающий следующие выходные характеристики - 5B/DC, 2А (Рекомендуется использовать адаптер Texet TESA5). Зарадите аккумулятор полностью, чтобы обеспечить его максимальный срок службы.

1. Подключите адаптер к порту USB на боковой стороне устройства.

2. Вставьте адаптер в розетку.

3. Индикатор зарада будет светиться красным, при достижении полного заряда аккумулятора цвет сменится на зеленый.
2.2 Зарядка от автомобильного адаптера

• Не разбирайте и не ломайте аккумуляторы.

• Не подвергайте аккумуляторы нагреву и воздействию огня.

• Избегайте воздействия прямого солнечного света.

• Не допускайте короткого замыкания аккумуляторов. Не храните аккумуляторы беспорядочно в коробке или ящике, где они могут замкнуться накоротко друг на друга или другие металлические предметы.

• Не подвергайте аккумуляторы механическим ударам.

• В случае течи аккумулятора не допускайте попадания электролита на кожу и в глаза. Если попадание произошло, промойте поврежденное место достаточным количеством воды и обратитесь к врачу.

• Обращайте внимание на маркировку полярности на аккумуляторе и изделии, чтобы обеспечить правильное использование.

• Не применяйте аккумуляторы, имеющие разные емкости, размеры, типы и изготовленные различными производителями, в одном устройстве.

• Протирайте выводы аккумуляторов чистой сухой ветошью, если они загрязнились.

• Не оставляйте неиспользуемые аккумуляторы в режиме длительного заряда.

• После длительного хранения может потребоваться многоразовый заряд и разряд аккумуляторов, чтобы достичь максимальных характеристик.

• Аккумуляторы имеют наилучшие характеристики в условиях нормальной комнатной температуры (20±5) °С.

• Изымайте аккумуляторы из изделия, когда не используете его, и храните их в чистом и сухом недоступном для детей месте.

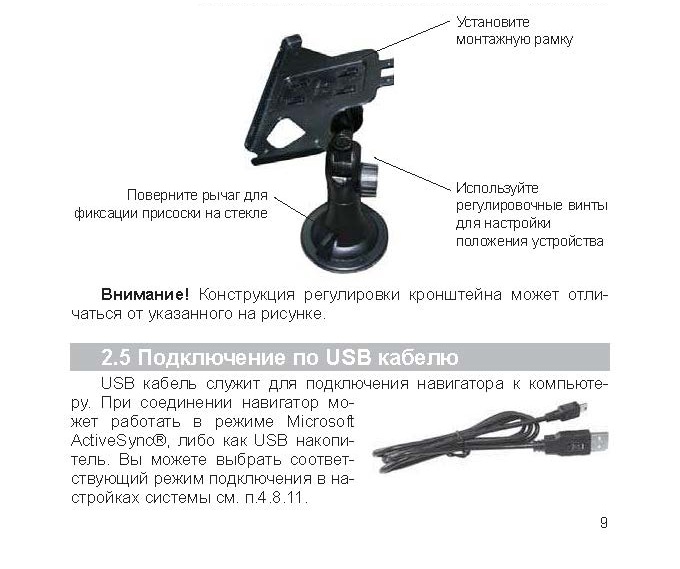

2.4 Установка автомобильного держателя

1. Снимите защитную опенку с присоски. Далее, поместите держатель в удобном для Вас месте на лобовом (или боковом) стекле. Следите, чтобы в месте контакта присоски стекло было чистое. Поверните рычаг фиксатора по часовой стрелке до упора. При выборе места установки не перекрывайте обзор водителю. Если стекло покрыто металлизированной отражающей пленкой, то может понадобиться подключение внешней приемной антенны GPS, поскольку прием на внутреннюю антенну будет затруднен из-за отраженного сигнала.

2. Установите монтажную рамку на держатель, далее вставьте устройство в рамку.

3. Для отсоединения держателя от стекла, поверните рычаг фик-

сации против часовой стрелки до упора и потяните за ушко присоски, чтобы обеспечить приток воздуха в присоску Отсоедините держатель от стекла.

•«Режим сна» - Энергопотребление прибора минимально, прием сигнала GPS не производится, все данные в оперативной памяти сохраняются, состояние всех запущенных программ сохраняется и полностью восстанавливается после включения.
3.3 Перезагрузка (Reset)
Если ваше устройство не реагирует на прикосновения к экрану и нажатие кнопок, подождите некоторое время, а затем нажмите кнопку “reset” на задней панели устройства.

Внимание! Все данные в оперативной памяти, а также любая не сохраненная на флеш карте информация, будут потеряны после выполнения операции перезагрузки. Чтобы не потерять важную для Вас информацию, предварительно выполните операцию сохранения необходимых данных.
3.4 Первый запуск GPS приемника
При первом запуске навигационной программы постарайтесь находиться на открытом пространстве, чтобы прием сигнала был максимальным. Может потребоваться от 30 сек до Зх минут для первичного поиска спутников, сбора информации и привязки к местности.

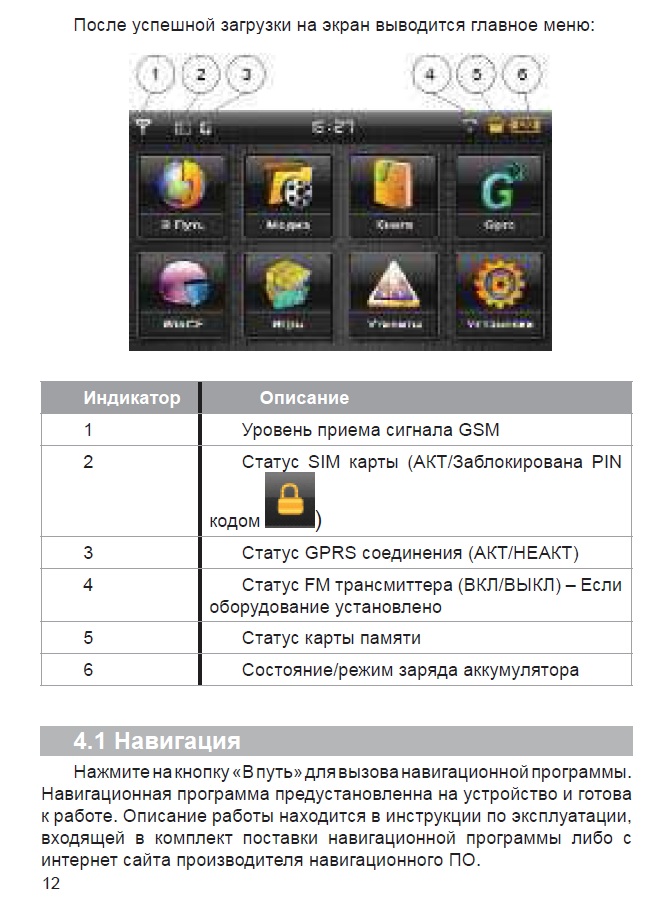

4. Основное Меню
После включения на экран на время загрузки операционной системы выводится следующее изображение:

///////////////////////////////////////
