Автомобильный Gps-навигатор TEXET TN-722. Руководство по эксплуатации





Содержание

Общая информация............................................................................3

Указания по эксплуатации...................................................................4

Комплектность.....................................................................................5

Введение..............................................................................................6

1 Краткое описание...........................................................................6

2 Аксессуары и их использование...................................................7

2.1 Зарядка от автомобильного адаптера...................................7

2.2 Работа от аккумулятора..........................................................7

2.3 Установка автомобильного держателя...................................8

2.4 Подключение по USB кабелю.................................................9

2.5 Установка карт SIM и MicroSD................................................9

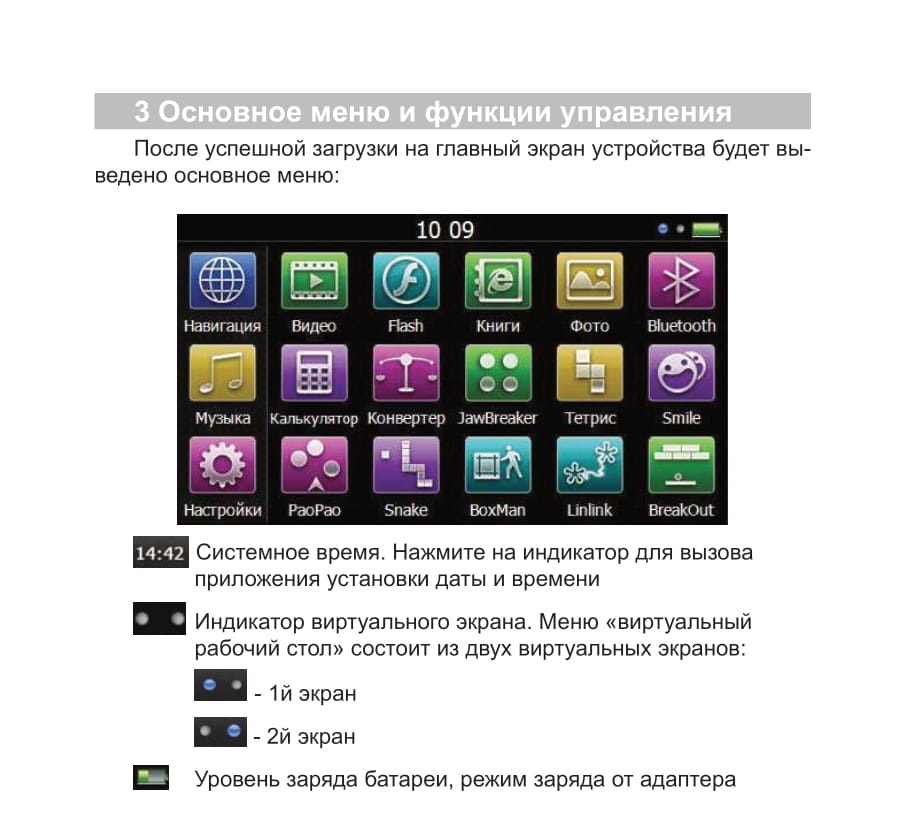

3 Основное меню и функции управления.......................................10

4 Пользовательские настройки меню

«виртуальный рабочий стол»........................................................10

5 Основные функции...........................................................................11

5.1 Навигация.................................................................................11

5.1.1 Запуск навигации............................................................11

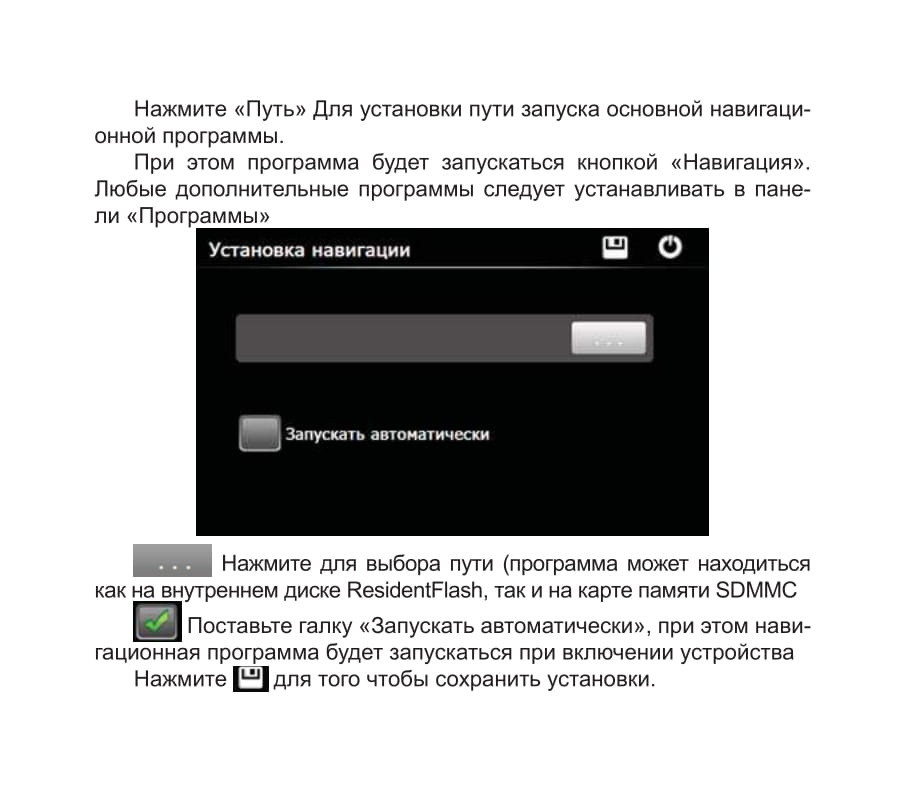

5.1.2 Установка пути программы............................................11

5.2 Медиа........................................................................................13

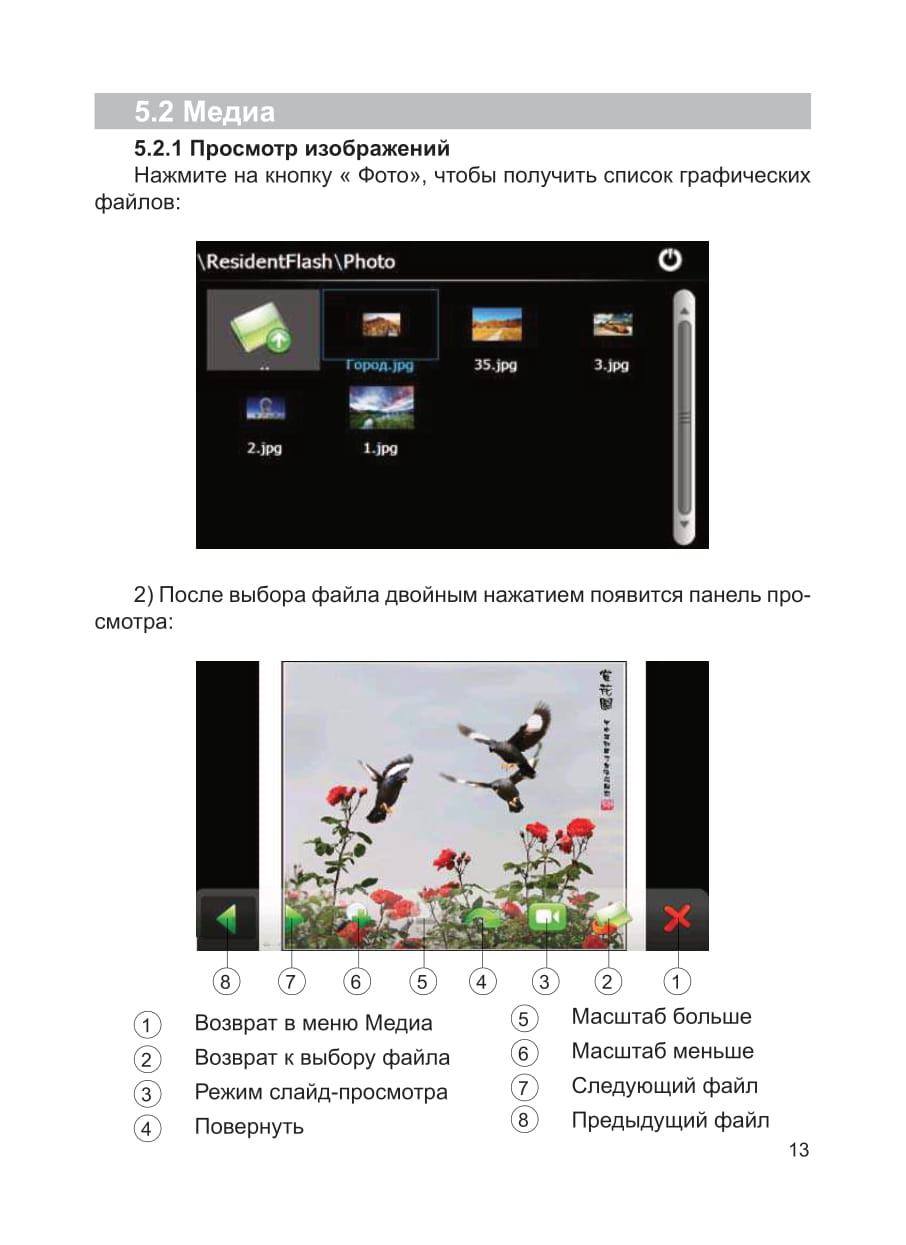

5.2.1 Просмотр изображений..................................................13

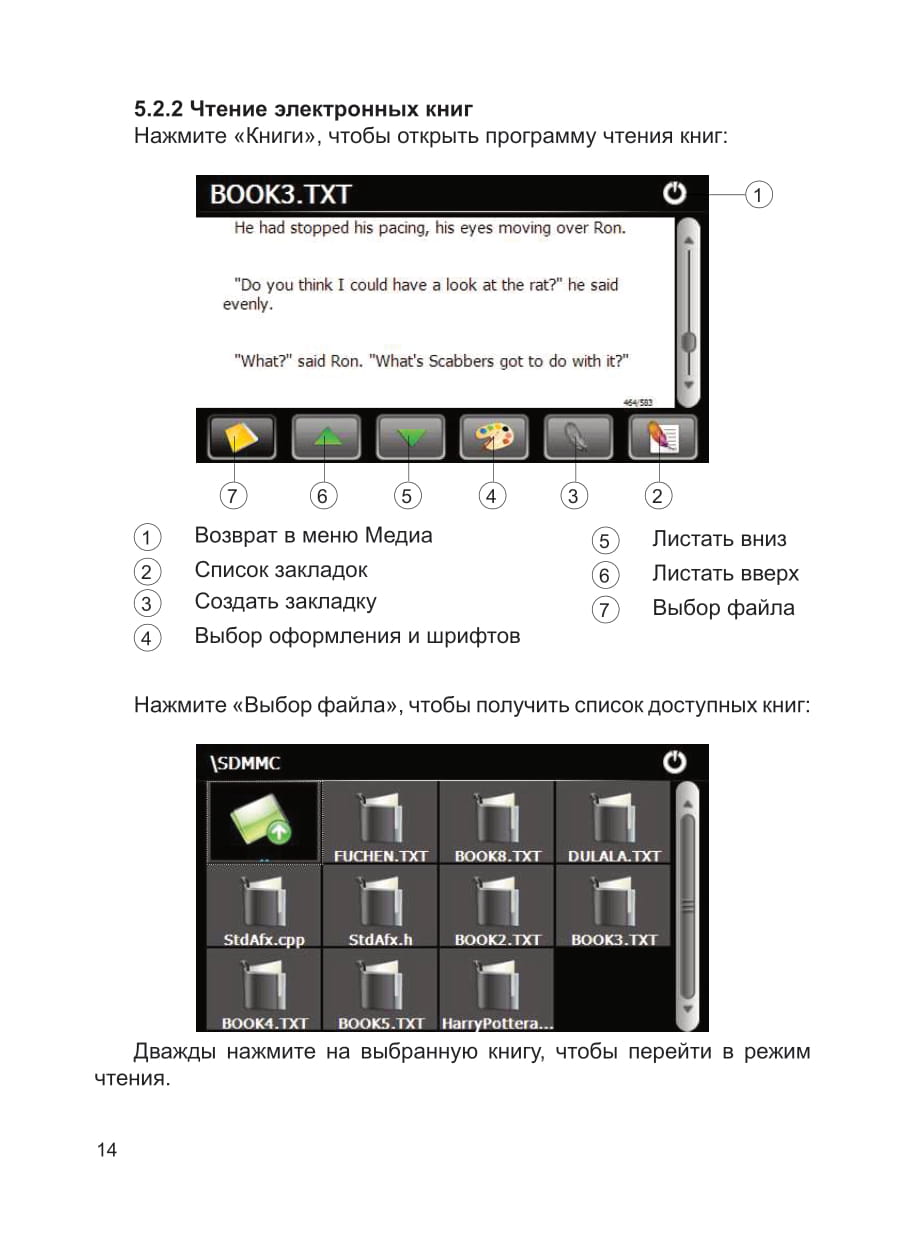

5.2.2 Чтение электронных книг...............................................14

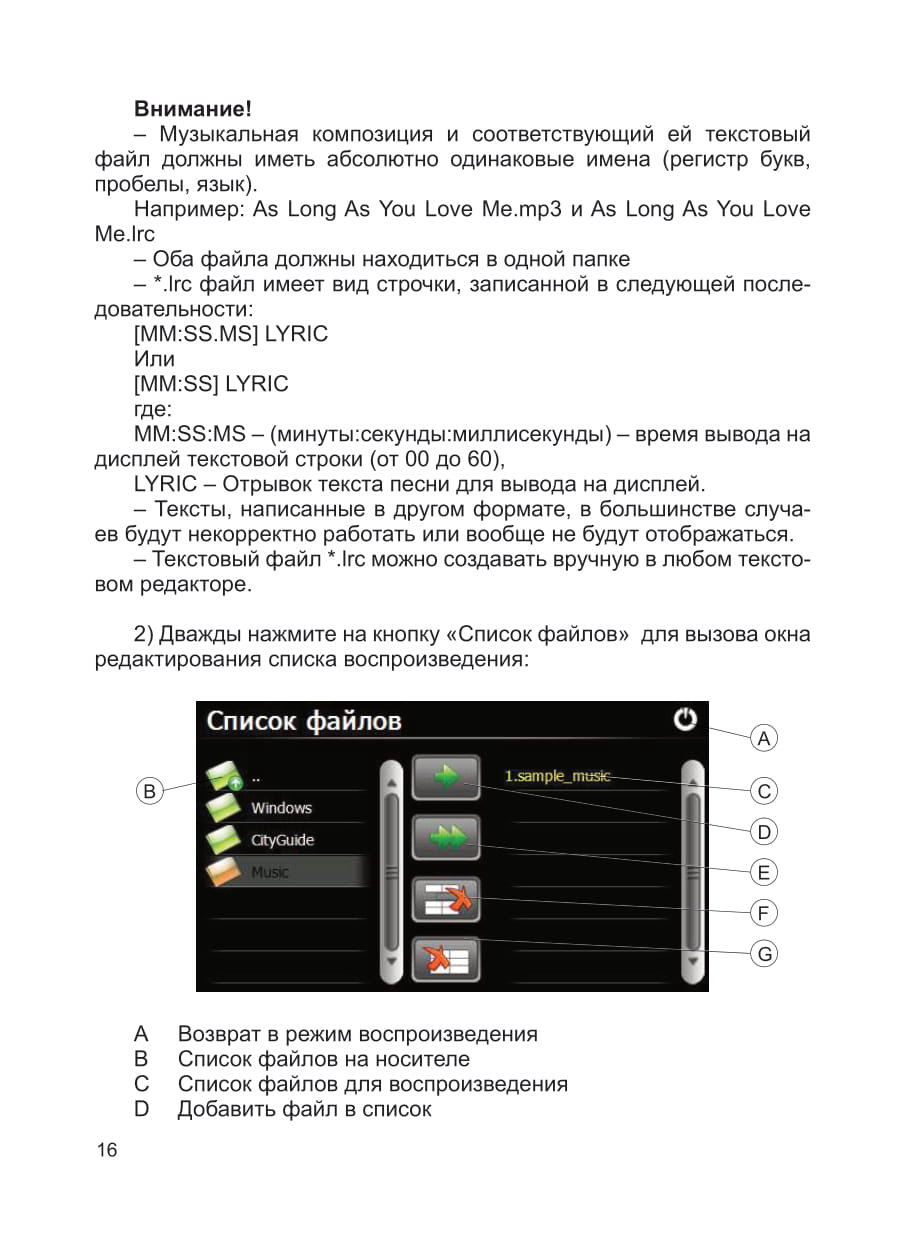

5.2.3 Прослушивание аудио....................................................15

5.2.4 Просмотр видео..............................................................18

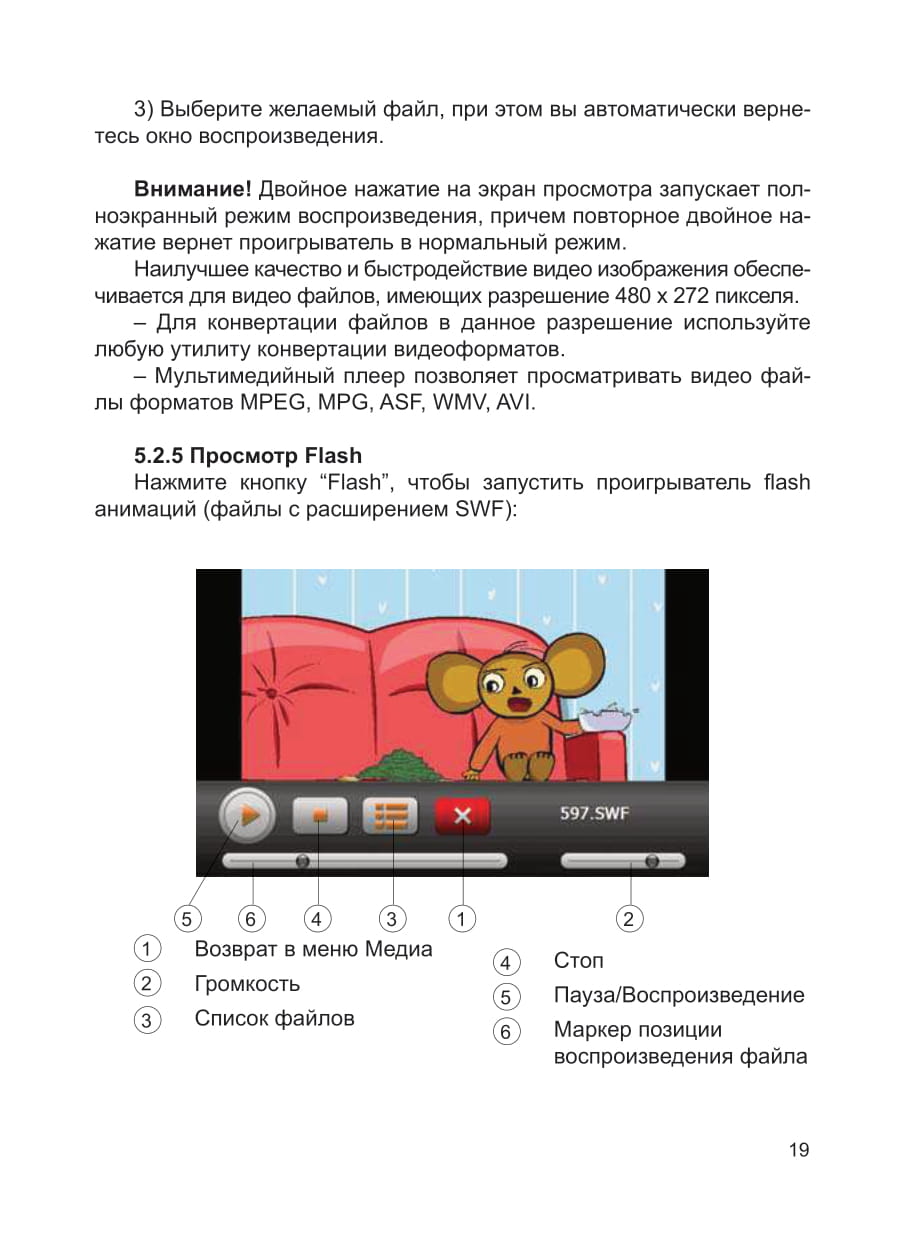

5.2.5 Просмотр Flash...............................................................19

5.3 Утилиты....................................................................................21

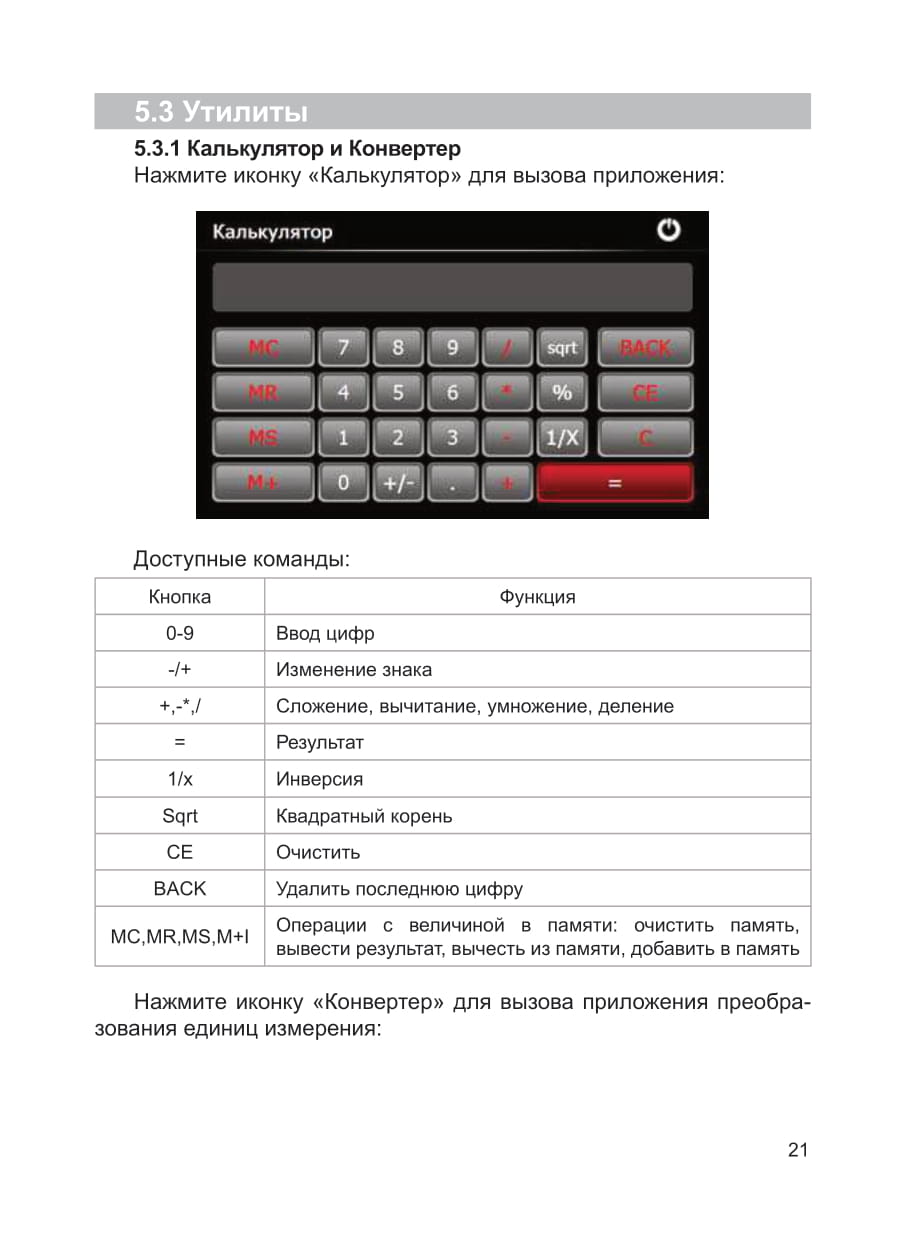

5.3.1 Калькулятор и Конвертер...............................................21

5.3.2 Игры.................................................................................22

5.3.3 Программы просмотра...................................................22

5.3.4 Программы......................................................................23

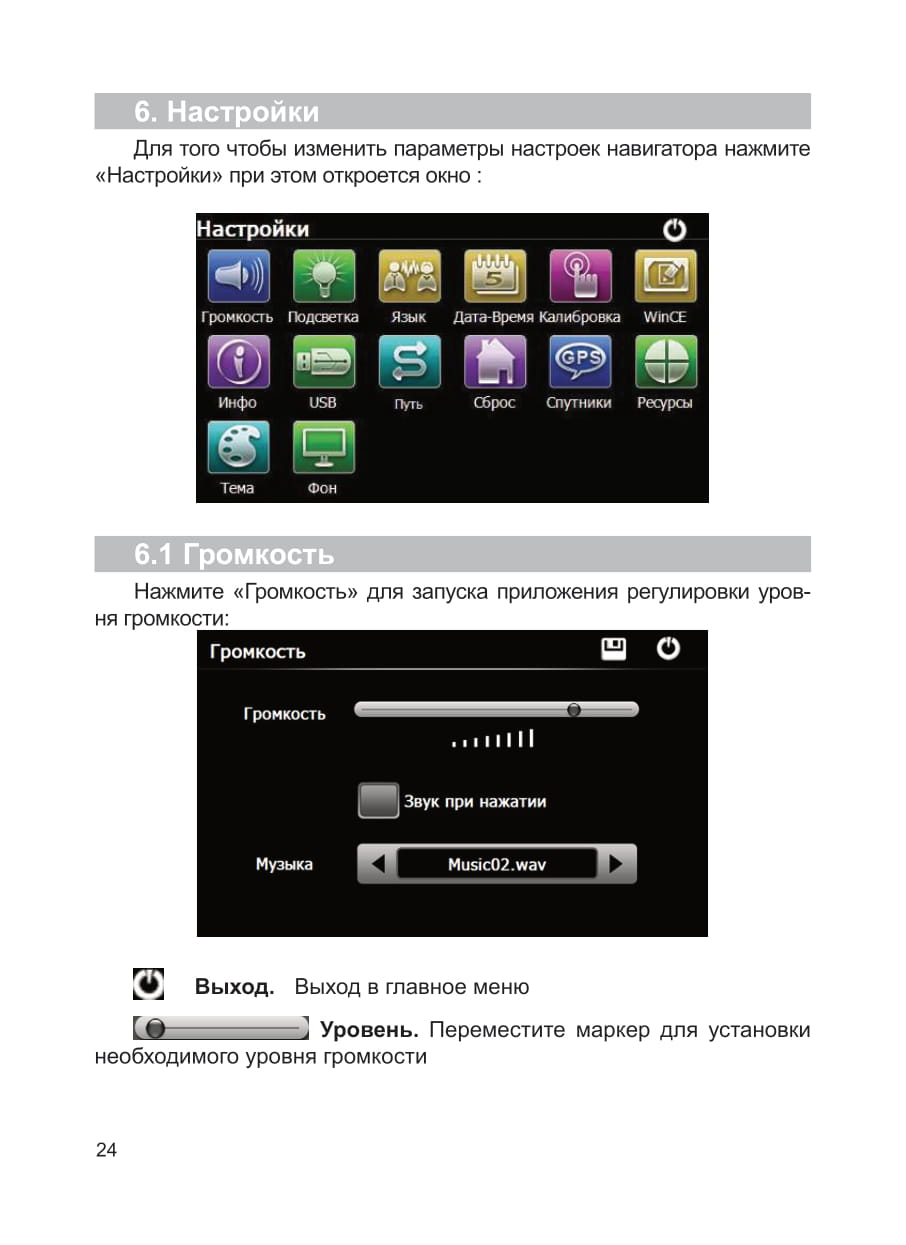

6 Настройки ......................................................................................24

6.1 Громкость...........................................................................24

6.2. Подсветка..........................................................................25

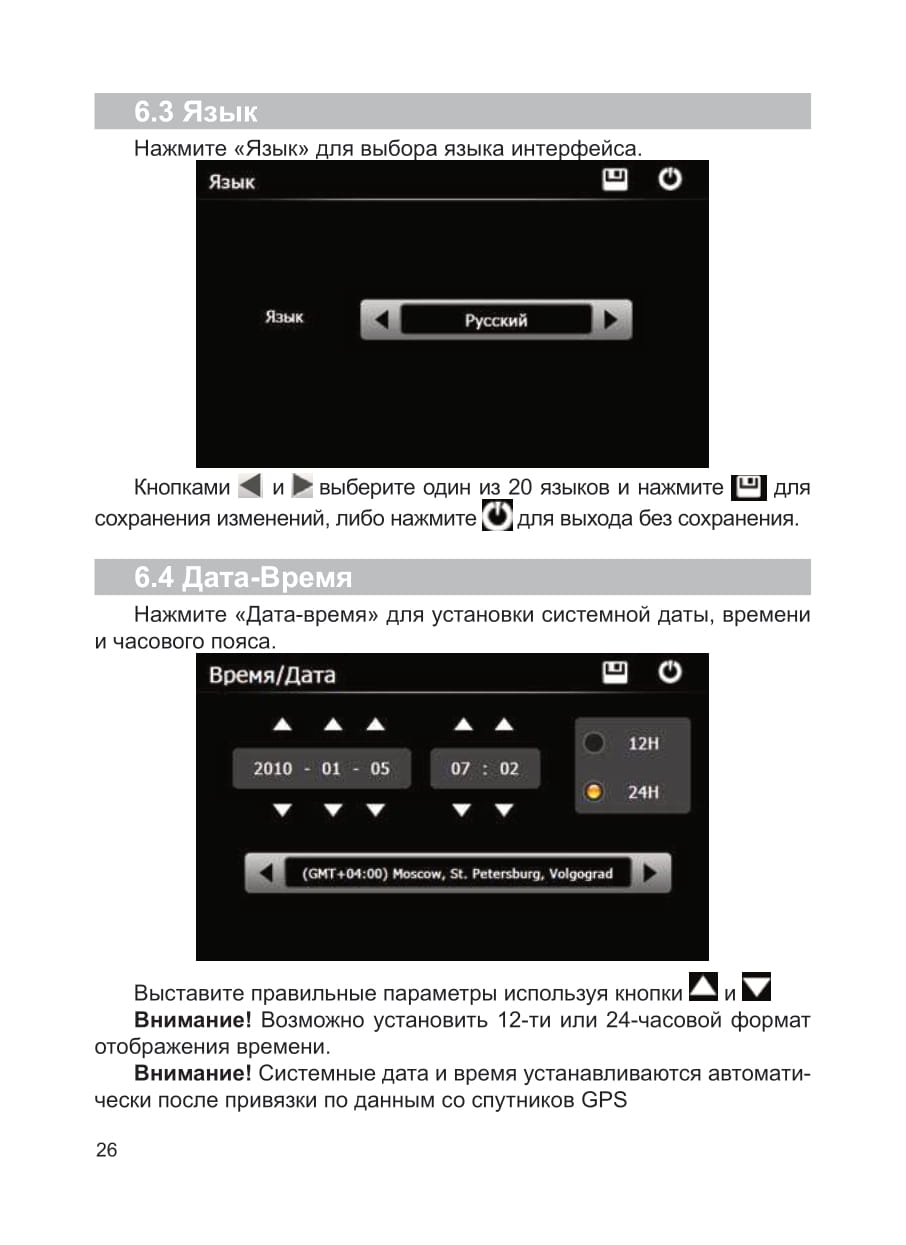

6.3 Язык....................................................................................26

6.4 Дата-Время........................................................................26

6.5 Калибровка.........................................................................27

6.6 Win СЕ................................................................................27

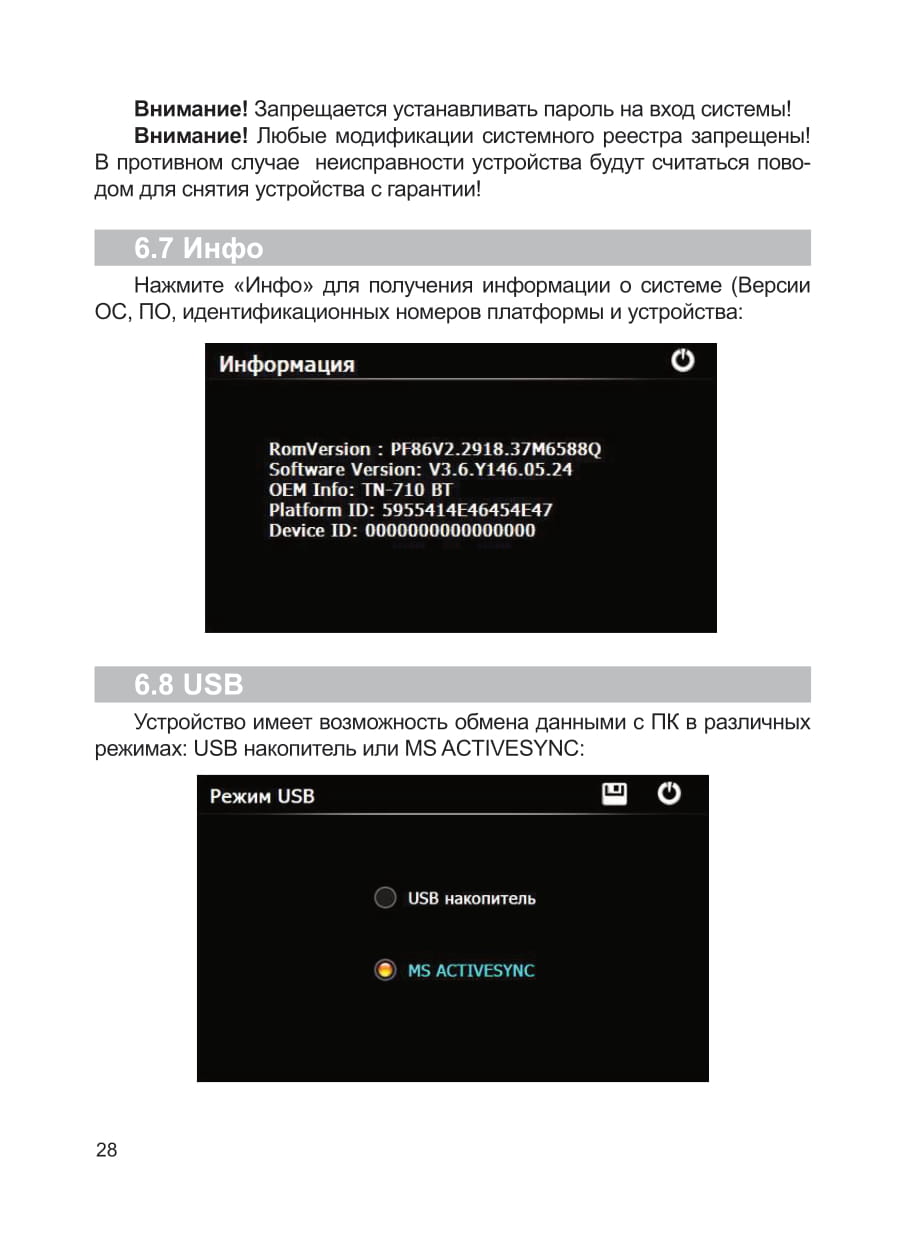

6.7 Инфо...................................................................................28

6.8 USB.....................................................................................28

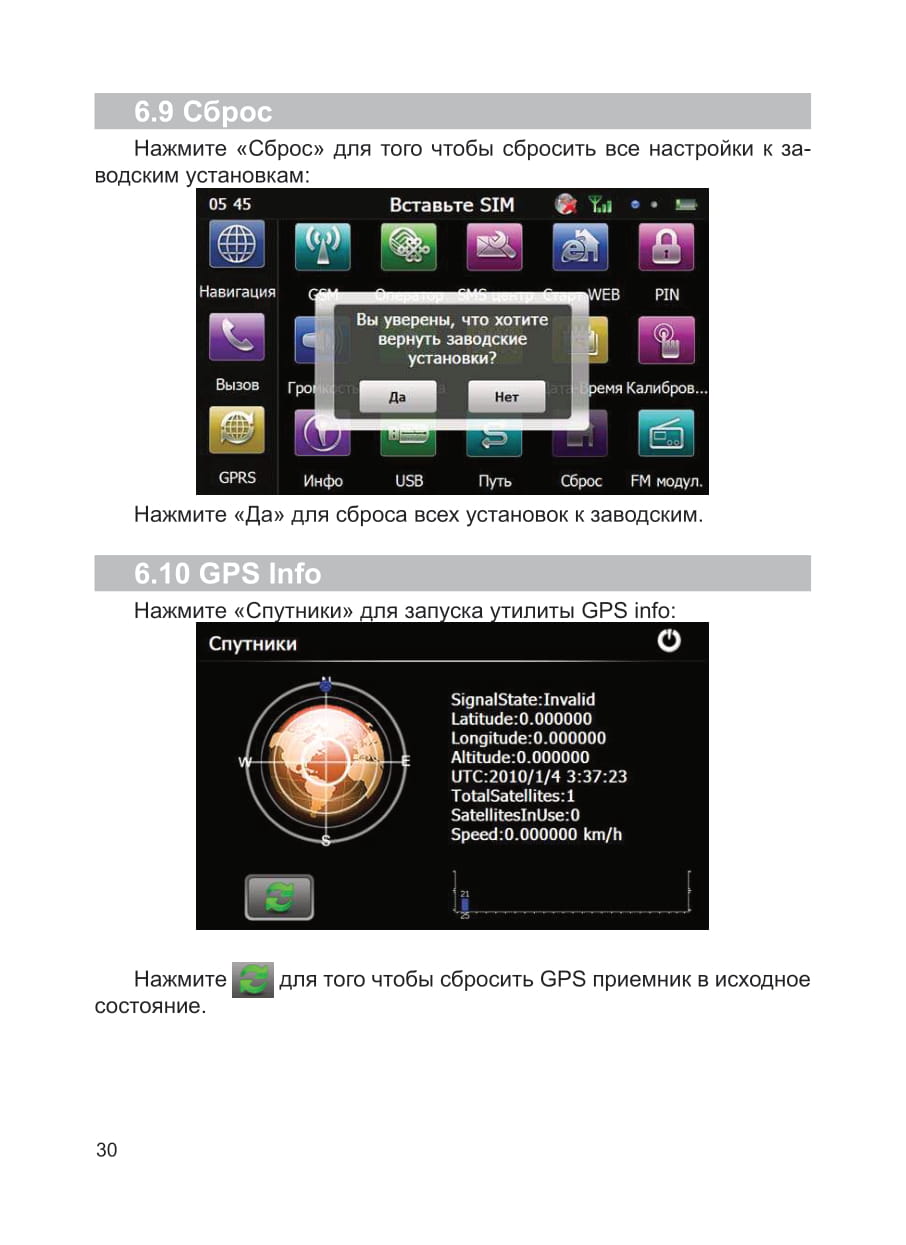

6.9 Сброс..................................................................................30

6.10 GPS Info............................................................................30

6.11 Ресурсы............................................................................31

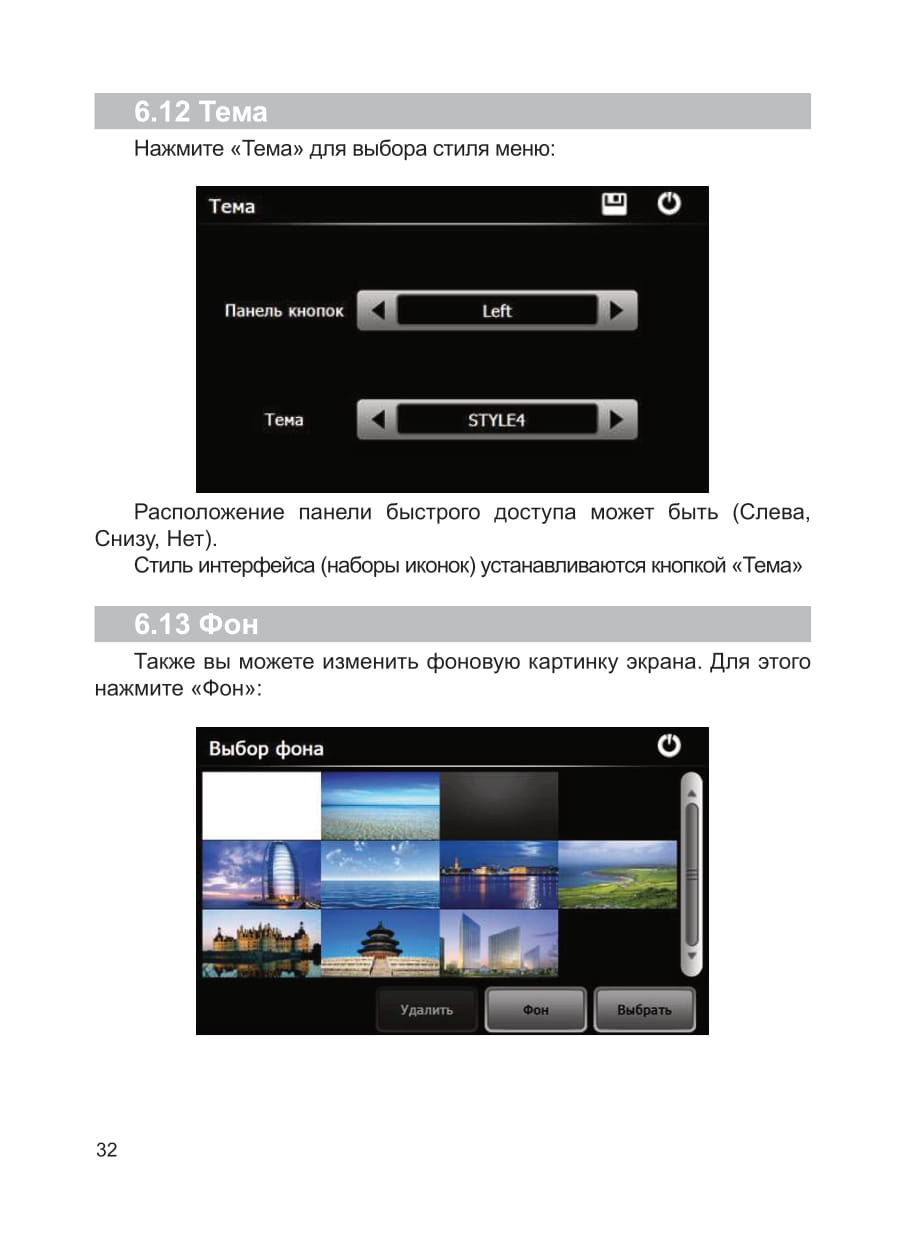

6.12 Тема..................................................................................32

6.13 Фон....................................................................................32

Возможные неисправности.................................................................34

Спецификация.....................................................................................35





Общая информация


Благодарим за то, что Вы выбрали навигатор ТЕХЕТ TN-722.

Прежде чем начать эксплуатацию устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями навигатора и продлить срок его службы. Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет такая необходимость.

ТЕХЕТ TN-722 - это современное мобильное устройство, отличающееся компактным и стильным дизайном, большим 5” экраном и построенное на:

- платформе SiRF Atlas V 500МГц, с 128МБ DDR2 ОЗУ

- операционной системе Windows CE.NET 6.0;

- встроенном GPS (Global Positioning System) приемнике SiGe SE4150, с 66-ю приемными каналами и усилителем слабого сигнала, с внутренней антенной;

ТЕХЕТ TN-722 - это автомобильный GPS-навигатор с возможностью прокладки маршрута до места назначения с учетом различных параметров таких как: самый короткий маршрут, объезд определенных участков дороги, движение через промежуточные точки и т.п. Прокладка маршрута производится с учетом установленных знаков и дорожной разметки по всему маршруту. Голосовое сопровождение со множеством подсказок на русском языке поможет Вам заблаговременно подготовиться к ближайшему маневру и чувствовать себя уверено и комфортно в любой дорожной ситуации.

В качестве дополнительных функций Вы получаете возможность:

- просматривать фотографии,

- прослушивать музыкальные файлы и аудиокниги,

- просматривать видеофайлы в различных форматах;

- чтения электронных книг.

- Возможно также использовать навигатор в режиме Bluetooth гарнитуры для совершения звонков.

В навигаторе используется внутренняя флеш память объемом 4Гб, также Вы можете использовать карты MicroSD емкостью до 32 Гб, на которых Вы можете размещать Ваши файлы и дополнительную информацию.







Указания по эксплуатации


Нижеследующие указания по эксплуатации предназначены для того, чтобы помочь Вам правильно использовать устройство и сохранять его в рабочем состоянии. Внимательно прочитайте этот раздел и строго следуйте приведенным в нем инструкциям.

• Устройство следует держать вдали от зон воздействия экстремальных изменений температуры (рабочий температурный режим -10. С - +60. С), влаги и статического электричества.

• Не роняйте устройство на твердую поверхность, не вставляйте в него посторонние предметы, не кладите на него тяжелые предметы и не допускайте контакта устройства с активными химическими веществами.

• Берегите экран от повреждений и царапин

• Избегайте попадания устройства в зоны воздействия излучающих тепло устройств; не помещайте его в пыльную или задымленную среду.

• GPS (Global Positioning System - глобальная система позиционирования) NAVSTAR ® разработана и контролируется правительством США, которое может вносить любые изменения в работу системы. Так, например, во время боевых действий в Ираке, гражданский сектор GPS был отключён. Производитель не несет ответственности за любые изменения и погрешности при навигации, которые возникают из-за контроля и изменения в системе GPS.

• Функция навигации допускает погрешность определения местоположения, устройство не предназначено для сбора информации и точного измерения направлений, дистанций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные экранирующие материалы, а так же, прием может быть затруднен через стекло с металлизированной тонировочной пленкой. При нахождении в туннеле или здании определение местоположения невозможно.

• Для определения местоположения необходим прием сигнала как минимум от 4 спутников GPS. На качество приема сигнала влияют различные факторы, в т.ч. плохая погода, помехи от других приборов или окружающая обстановка - высокие здания, деревья, мосты и т.д..



• Уходя, не оставляйте устройство на консоли машины или под воздействием прямого солнечного света, так как перегрев может повредить аккумулятор или повлиять на работоспособность устройства.

• Для Вашей собственной безопасности, избегайте управления в режиме навигации во время вождения автомобиля. Так же не устанавливайте устройство в местах, которые могут затруднить обзор водителю

• Не разбирайте и не ремонтируйте устройство самостоятельно.

• Используйте только оригинальные зарядные устройства, либо ЗУ совместимые по выходным характеристикам питания.

• Делайте копии файлов, хранящихся в памяти устройства, поскольку наша компания не несет ответственности за любые потери таких данных.

• Использование файлов в форматах WMA и MP3 без предварительного разрешения правообладателей является нарушением или посягательством на их права интеллектуальной собственности.

• Необходимо отключать устройство во время полета самолета.

• В целях охраны окружающей среды просим Вас утилизировать упаковочные материалы, батареи и непригодные электронные продукты отдельно.


Комплектность





GPS навигатор 1 шт.
Стилус (в кредле) 1 шт.
Автомобильный адаптер питания 1 шт.
Кабель USB 1 шт.
Автомобильный держатель 1 шт.
Руководство по эксплуатации 1 экз.
Руководство по навигационному ПО (опция)
Гарантийный талон 1 экз.













1. Снимите защитную пленку с присоски. Далее, поместите держатель в удобном для Вас месте на лобовом (или боковом) стекле. Следите, чтобы в месте контакта присоски стекло было чистое. Поверните рычаг фиксатора по часовой стрелке до упора. При выборе места установки не перекрывайте обзор водителю. Если стекло покрыто металлизированной отражающей пленкой, то может понадобиться подключение внешней приемной антенны GPS, поскольку прием на внутреннюю антенну будет затруднен из-за отраженного сигнала.

2. Установите монтажную рамку на держатель, далее вставьте устройство в рамку.

3. Для отсоединения держателя от стекла, поверните рычаг фиксации против часовой стрелки до упора и потяните за ушко присоски, чтобы обеспечить приток воздуха в присоску. Отсоедините держатель от стекла.





Внимание! Конструкция регулировки кронштейна может отличаться от указанного на рисунке.
2.4 Подключение по USB кабелю
USB кабель служит для подключения устройства к компьютеру. При соединении MID может использоваться как в режиме доступа Microsoft ActiveSync® , либо как USB накопитель. Вы можете выбрать соответствующий режим подключения в настройках системы см. п.28.
2.5 Установка карт MicroSD
Внимание! Вставьте карту в устройство, соблюдая направление установки и не прилагая чрезмерных усилий; Карта должна зафиксироваться внутри. Для извлечения нажмите на карту;





4 Пользовательские настройки меню «виртуальный рабочий стол»
Главное меню может быть представлено в различных визуальных отображениях в зависимости от предпочтения пользователя: Пользователь может менять:

- стиль меню (5 предустановленных наборов иконок)

- устанавливать панель быстрого доступа и настраивать расположение на экране (слева, внизу, убрать совсем)

- настраивать местоположение иконок на рабочем столе

- добавлять/убирать иконки на панель быстрого доступа





















































































































///////////////////////////////////////
