Автомобильный Gps-навигатор Ritmix RGP-580. Инструкция по эксплуатации

3. Первый запуск устройства

II. Основные функции

1. Включение и выключение устройства

1.1. Включение

1.2. Выключение

1.3. Перезагрузка системы

1.4 Использование T-flash (micro SD) карты

1.5 Подключение устройства к компьютеру

2. Основной интерфейс

2.1 Навигация

2.1.1 Использование другой навигационной программы

2.2 Музыка

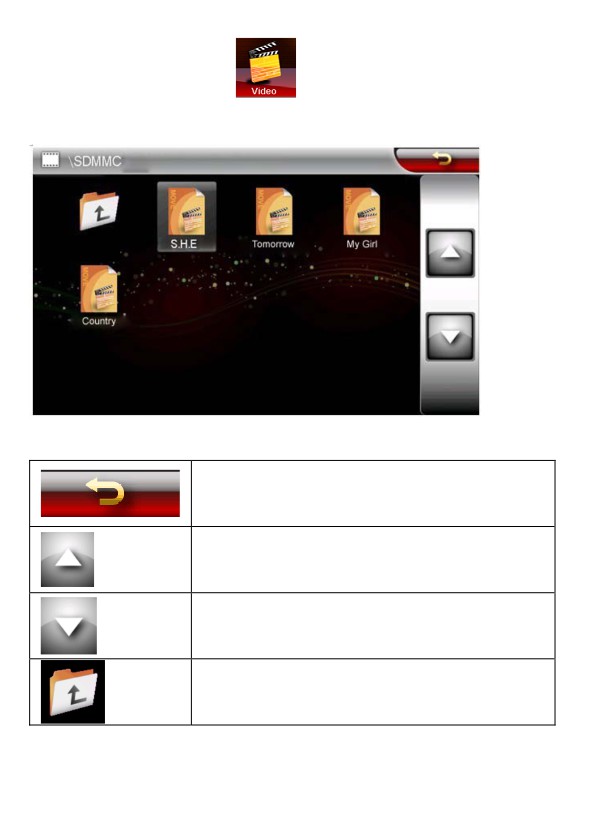

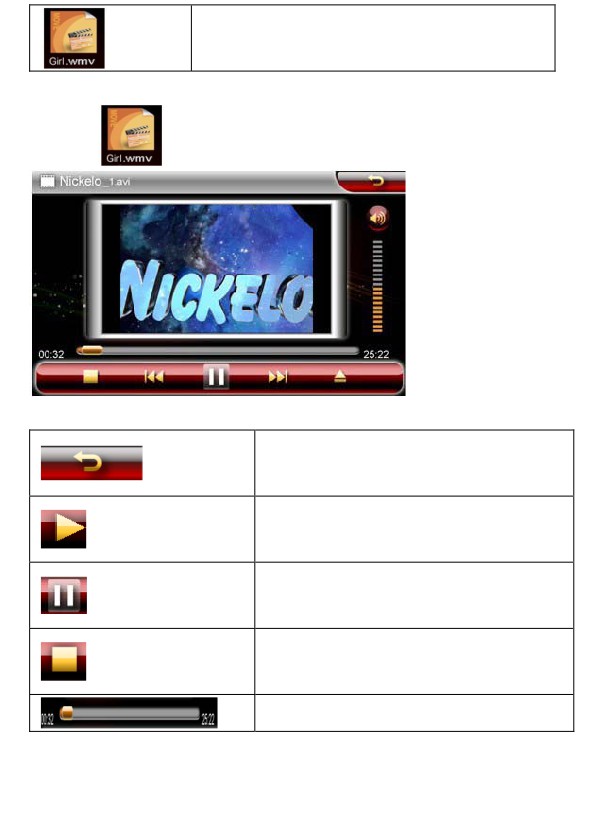

2.3 ВИДЕО

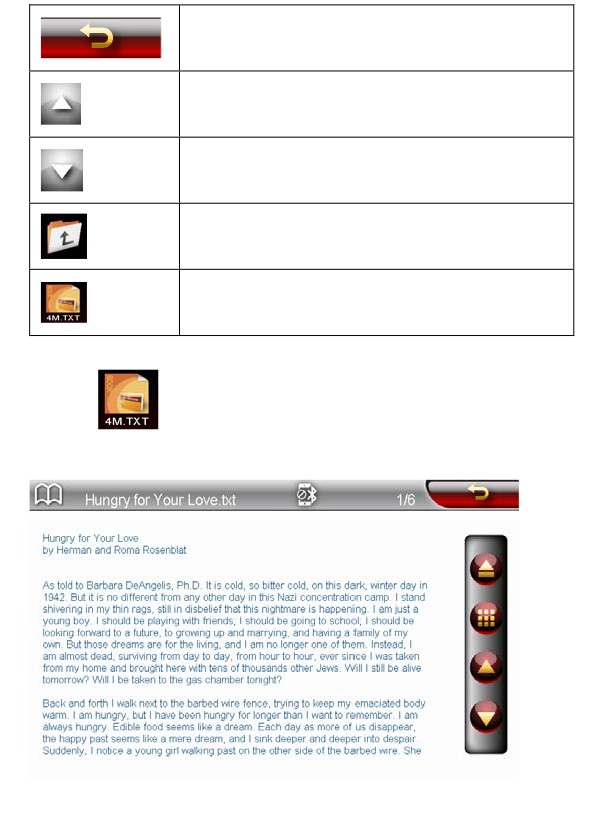

2.4 Книги

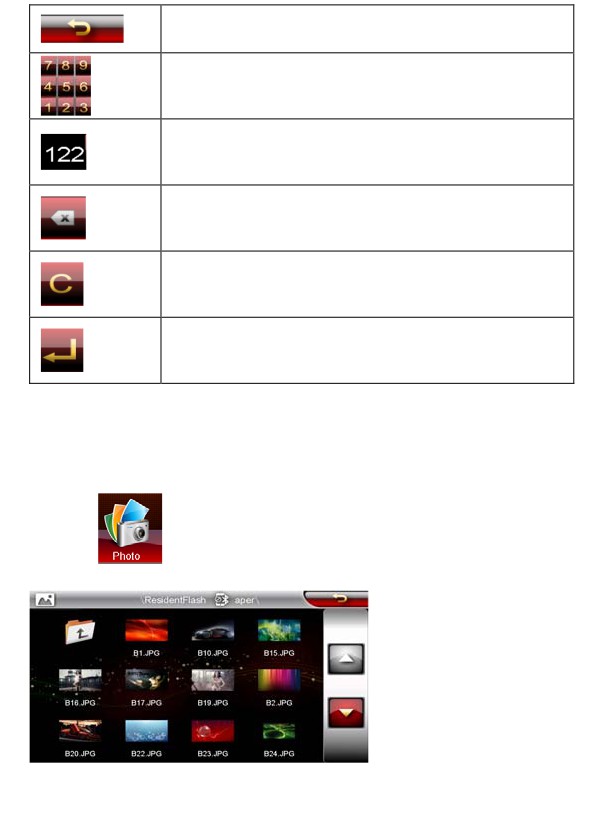

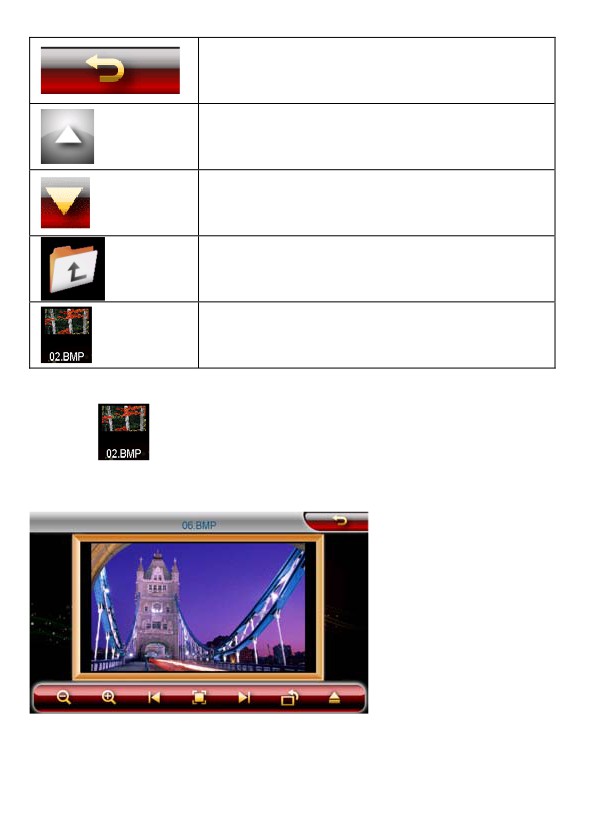

2.5 ФОТО

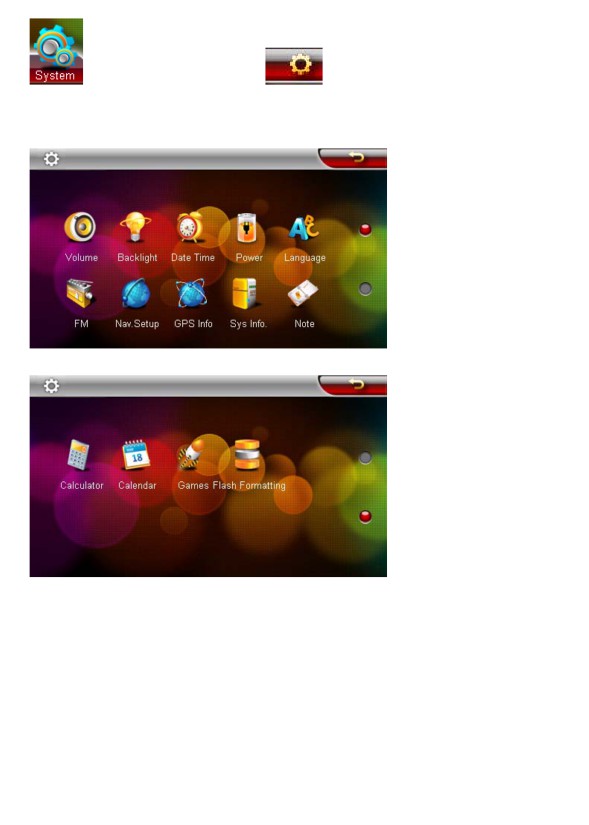

2.6 Настройки

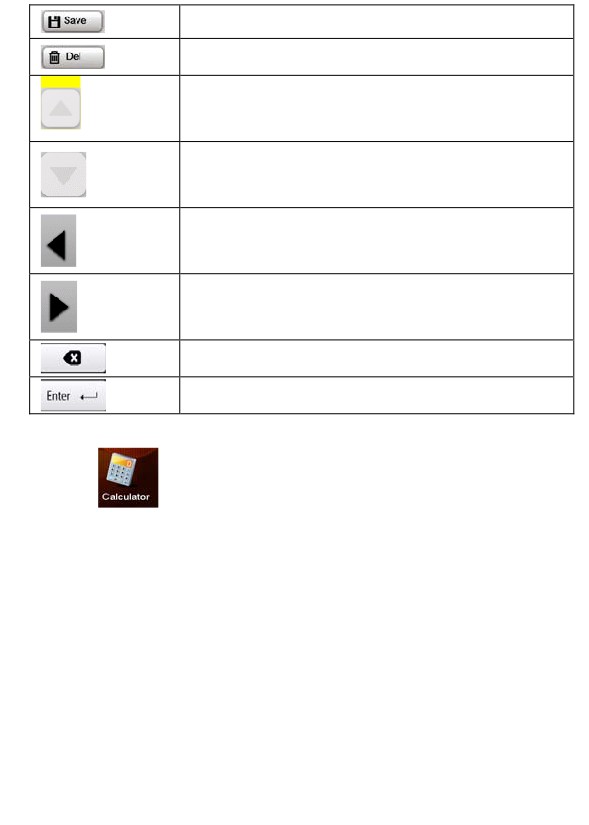

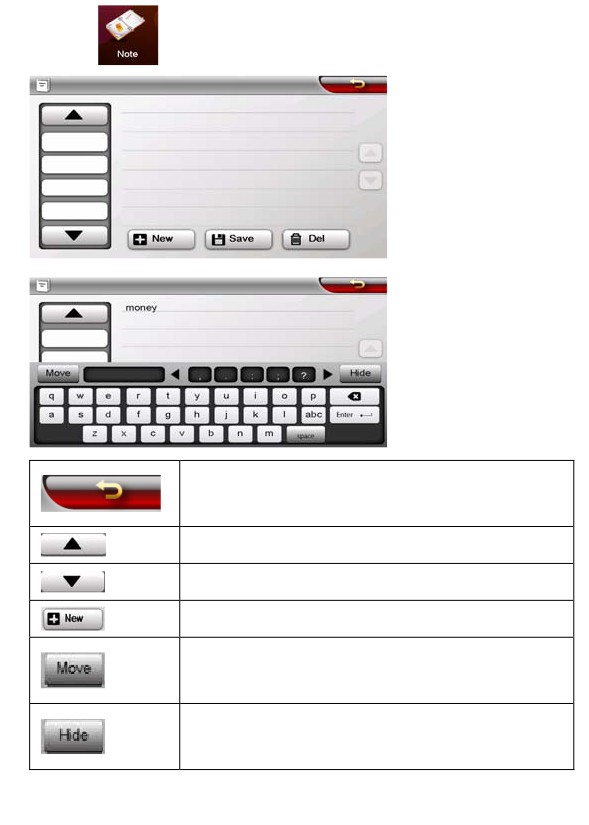

2.6.1 Заметки

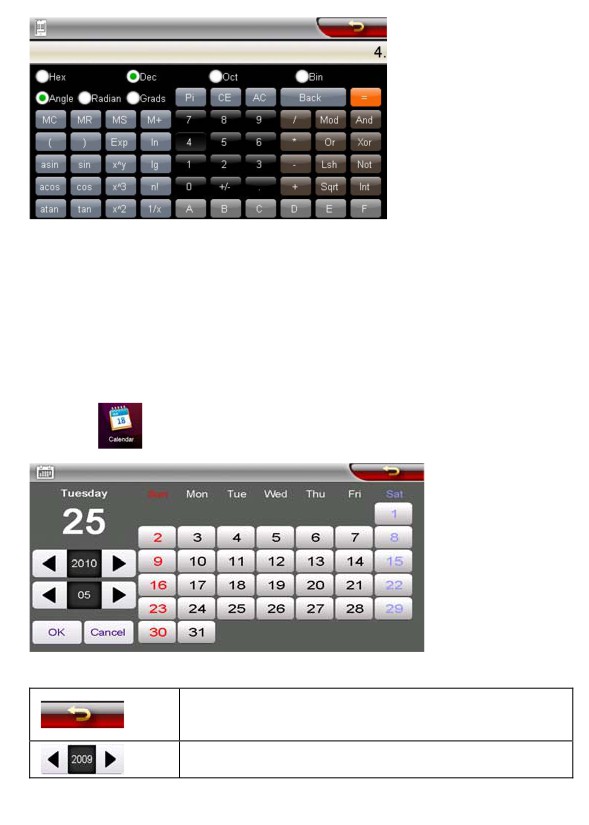

2.6.2 Калькулятор

2.6.3 Календарь

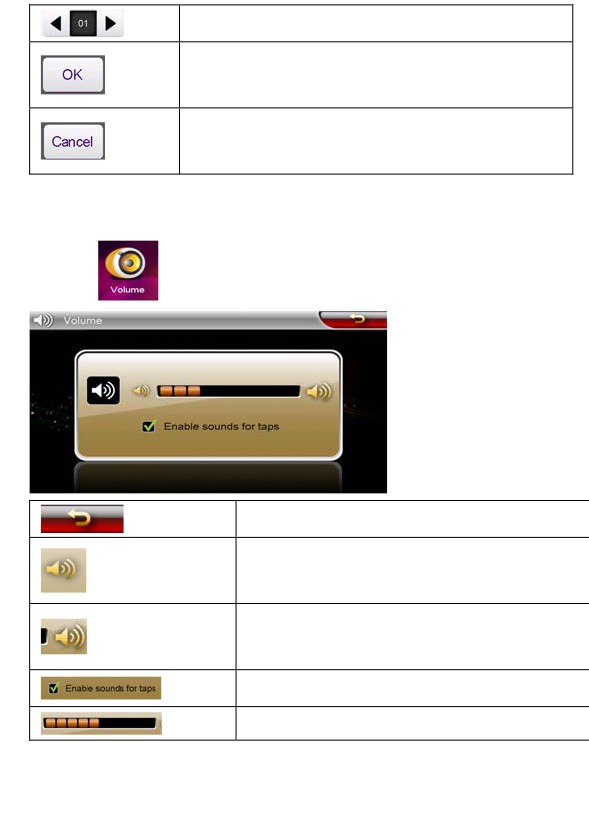

2.6.4 Звук

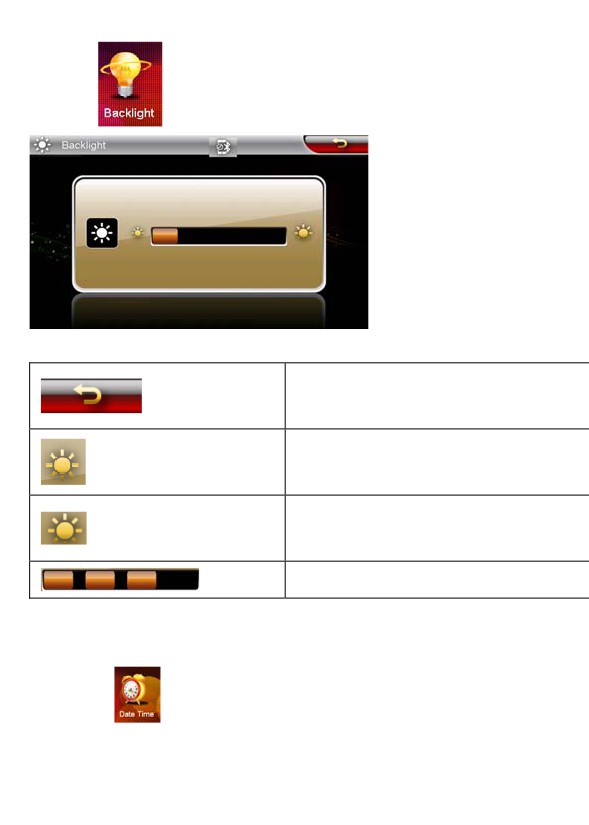

2.6.5 Подсветка

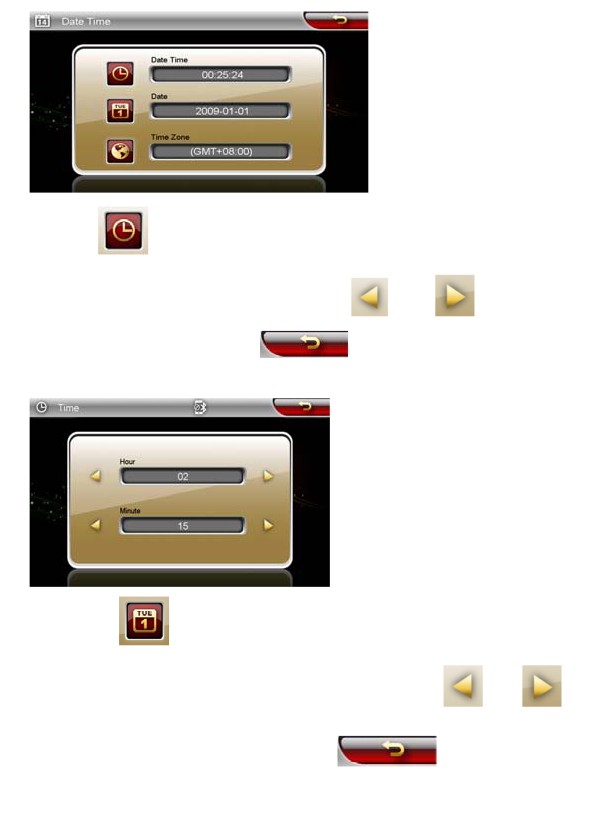

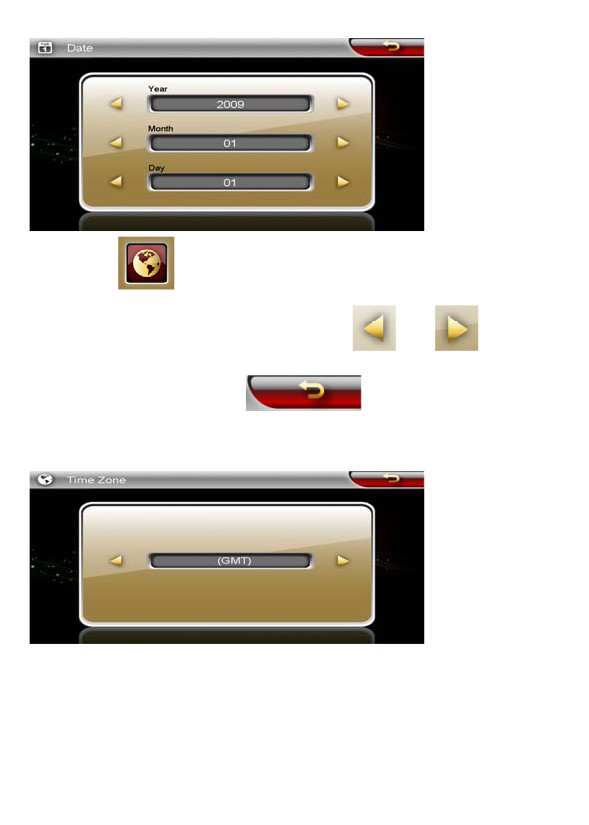

2.6.6 Дата / Время

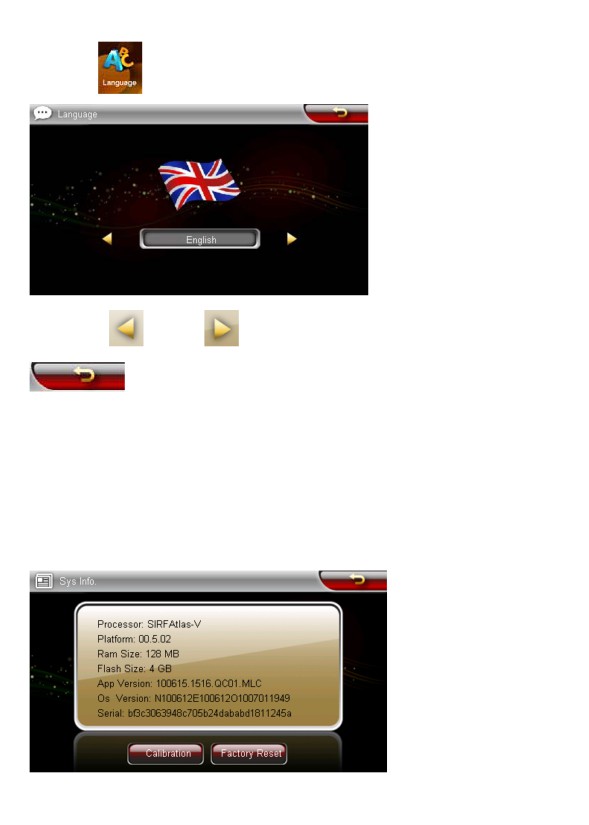

2.6.7 Язык

2.6.8 Системная информация

- 2 -

Уважаемый Покупатель!

Пожалуйста, внимательно прочитайте инструкцию для качественного и

безопасного использования устройства.

Указания по эксплуатации

Система GPS (система глобального позиционирования) разработана и

контролируется правительством Соединенных Штатов Америки. Любое

изменение в работу системы может повлиять на качество работы

Вашего навигатора. Производитель не несет ответственности за

изменения в работе системы спутников.

Устройство автомобильной навигации (PND) используется только для

навигации. Оно не является точным устройством для определения

пройденного расстояния, скорости либо размеров объектов, а также

топографической привязки. Пользователь обязан соблюдать правила

дорожного движения вне зависимости от показаний навигатора.

Сигнал спутников GPS не может проходить через плотные материалы,

кроме стекла. Поэтому когда Вы внутри здания либо в туннеле,

позиция GPS не может быть определена.

Для определения местоположения устройство должно поймать как

минимум 3 спутника. Прием сигнала может быть затруднен в ситуациях

с высокой облачностью, рядом с устройствами, излучающими мощный

радиосигнал, либо рядом с высокими зданиями.

Не оставляйте навигатор на приборной панели либо в другом месте,

где есть прямой доступ солнечных лучей. Перегрев аккумулятора

- 4 -

может спровоцировать его поломку и даже может привести к выходу из

строя самого устройства.

Для Вашей безопасности, не работайте с навигатором во время

вождения. Не устанавливайте навигатор в местах, препятствующих

нормальному обзору водителя.

Пожалуйста, по возможности делайте резервные копии всей

информации, хранящейся на навигаторе. Компания не несет

ответственности за потерю информации, сохраненной на флеш-памяти

устройства.

Пожалуйста, используйте только оригинальные аксессуары, входящие

в комплектацию. Компания не несет ответственности за выход

устройства из строя по причине использования неоригинальных

аксессуаров.

Данные с карты Вашего навигатора могут не совпадать с актуальными

по причине изменений в транспортной системе. Для внесения

изменений в Вашу Карту мы просим своевременно обращаться в

сервисный центр поставщика программы картографии

- компании

«Навител».

Комплектация

В Вашей коробке находятся:

Устройство автомобильной навигации (PND)

Автомобильное зарядное устройство (от прикуривателя)

Держатель для авто GPS навигатора + кредл

- 5 -

Стилус (в корпусе устройства)

USB кабель для зарядки и обмена данными с компьютером

Руководство по эксплуатации для устройства

Руководство по эксплуатации для программы «Навител Навигатор»

Гарантийный талон

Общая информация

Благодарим Вас за приобретение GPS навигатора Ritmix RGP-580

Кроме навигационных функций, Вы также сможете использовать Ваше

устройство для прослушивания музыки, просмотра фильмов, просмотра

изображений, а также чтения книг.

Ritmix RGP-580 построен на следующих электронных компонентах:

Процессор: Sirf Atlas V 533 Мгц - современный и быстрый процессор с

высокой степенью обработки данных.

Операционная система: Win CE 6.0

Встроенный GPS приемник SiRF 3i+, 64 канала, с технологией InstantFixII,

быстро - менее чем за 2 минуты - обнаруживает спутники даже при высокой

облачности.

Вы можете использовать свой навигатор в автомобиле и на улице одинаково

эффективно.

- 6 -

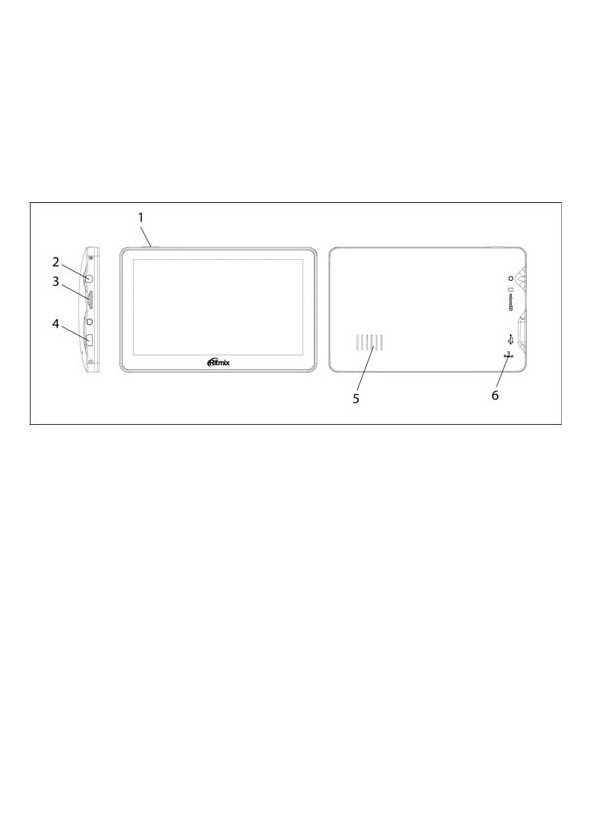

Номер Название

Назначение

Клавиша

Включение

выключение устройства,

включения

перевод в режим сна

Разъем

для

Для вывода звука на наушники, либо

наушников

другой внешний аудио-модуль.

Используется для подключения SD карты.

Не вынимайте карту в момент, когда

Слот для SD

навигатор обращается к ней за данными.

карты

Если это произошло, выключите и снова

включите навигатор.

Подключение к компьютеру для обмена

Mini USB порт

данными либо зарядки навигатора

Служит для воспроизведения музыки и

Динамик

звуков

Кнопка

Служит для перезагрузки устройства

перезагрузки

- 8 -

2. Аксессуары и работа с ними

2.1 Зарядка при помощи USB адаптера

Мы рекомендуем использовать USB кабель для зарядки навигатора от USB

порта компьютера в первые три цикла. Пожалуйста, во время зарядки

постарайтесь зарядить аккумулятор по максимуму.

Подключите адаптер к USB порту навигатора

Подключите адаптер к USB порту Вашего компьютера

Индикатор зарядки загорится красным цветом. Когда зарядка будет

закончена, индикатор станет зеленым.

2.2 Зарядка устройства от прикуривателя машины

Внимание! Во избежание выхода устройства из строя, подключайте

автомобильный адаптер только после запуска двигателя автомобиля!

Подключите автомобильный адаптер к USB порту навигатора

Подключите автомобильный адаптер к прикуривателю автомобиля

Во избежание выхода из строя автомобильного адаптера, не оставляйте

его в прикуривателе автомобиля после зарядки.

2.3 Питание от встроенного аккумулятора

При отсоединении от внешних адаптеров питания, устройство питается от

встроенного Li-polymer аккумулятора. Иконка [

] в верхнем правом углу

главного меню показывает остаточный заряд аккумулятора. При подключении

внешнего адаптера питания, питание автоматически переводится на него.

- 9 -

2.4 Установка навигатора на лобовое стекло автомобиля

1. Снимите защитную пленку с присоски держателя. Прикрепите держатель

на присоску в наиболее удобном для Вас месте. Убедитесь, что место

установки чистое. Нажмите рычаг фиксатора. Никогда не устанавливайте

навигатор в местах, препятствующих нормальному обзору для водителя.

Если стекло машины покрыто металлизированной отражательной пленкой,

возможно прием на внутреннюю антенну будет затруднен из-за отраженного

сигнала.

2. Установите автомобильный держатель на кронштейн, затем установите

навигатор на автомобильный держатель, отрегулируйте его положение и

заверните гайку держателя для фиксации устройства.

3. Для отсоединения держателя от стекла, оттяните рычаг фиксации и

осторожно отсоедините присоску. Если присоска держится крепко, оттяните

ее край на себя, чтобы обеспечить приток воздуха в присоску.

2.5 Использование USB кабеля

USB кабель может использоваться для зарядки, а также для обмена данными

между компьютером и навигатором. Возможны два режима работы: Microsoft

Active Sync®, или Mass Storage Media, при котором навигатор определяется

как жесткий диск компьютера. Вы можете выбрать необходимый Вам режим в

меню «Настройки - USB»

- 10 -

Первый запуск устройства

При первом включении, навигатор должен находиться на открытом

пространстве без помех. Подождите пока навигатор не найдет по крайней

мере 3 спутника, после этого Вы можете запускать программу навигации.

û. Основные функции

1. Включение и выключение устройства

1.1. Включение

Для включения устройства нажмите и удерживайте кнопку включения.

Примечание: После длительного хранения или перевозки устройства при

низких температурах, дайте устройству прогреться некоторое время до

комнатной температуры.

1.2. Выключение

Для выключения устройства нажмите и удерживайте кнопку включения.

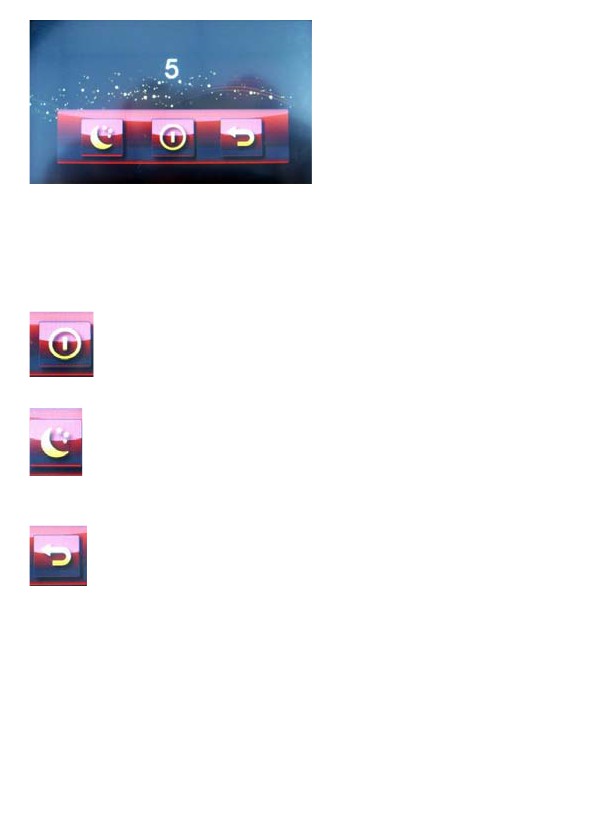

Появится следующее окно:

- 11 -

Нажмите нужную Вам кнопку (либо подождите 20 секунд для автоматического

выключения устройства):

(отключение): выключение навигатора

(спящий режим): перевод устройства в спящий режим с сохранением

всех настроек и работающих программ

(отменить): выход обратно в рабочий режим

1.3. Перезагрузка системы

Если навигатор не реагирует на нажатия кнопок на экране и клавиши

выключения, необходимо перезагрузить устройство. При этом все

несохраненные на устройстве данные с содержимое оперативной памяти

будут потеряны.

- 12 -

1.4 Использование T-flash (micro SD) карты

Вставьте T-flash карту обратной стороной к себе в навигатор до щелчка.

Внимание:

1. Не вынимайте карту по время ее работы (при проигрывании музыки или

фильмов, записанных на карте)

2. Не прилагайте дополнительных усилий при вставке либо выемке карты из

навигатора.

3. Избегайте работы карты в условиях повышенной

пониженной

температуры и влажности.

1.5 Подключение устройства к компьютеру

Подключите Устройство к USB порту Вашего компьютера при помощи USB

кабеля. Убедитесь, что устройство при этом включено.

Вы можете выбрать два режима работы: Mass storage, когда навигатор

распознается в системе как съемный диск, и MS ActiveSync. Утилита

ActiveSync доступна для скачивания на сайте www.microsoft.ru

- 13 -

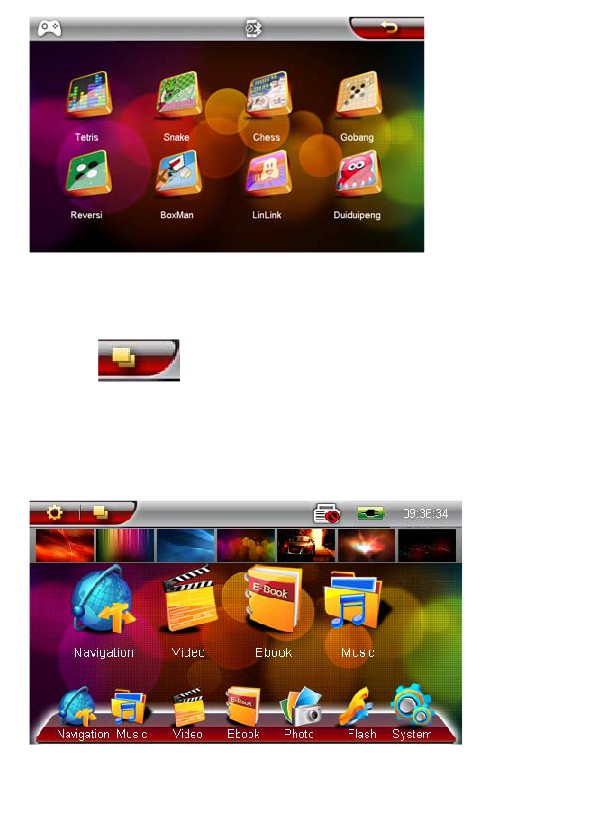

2. Основной интерфейс

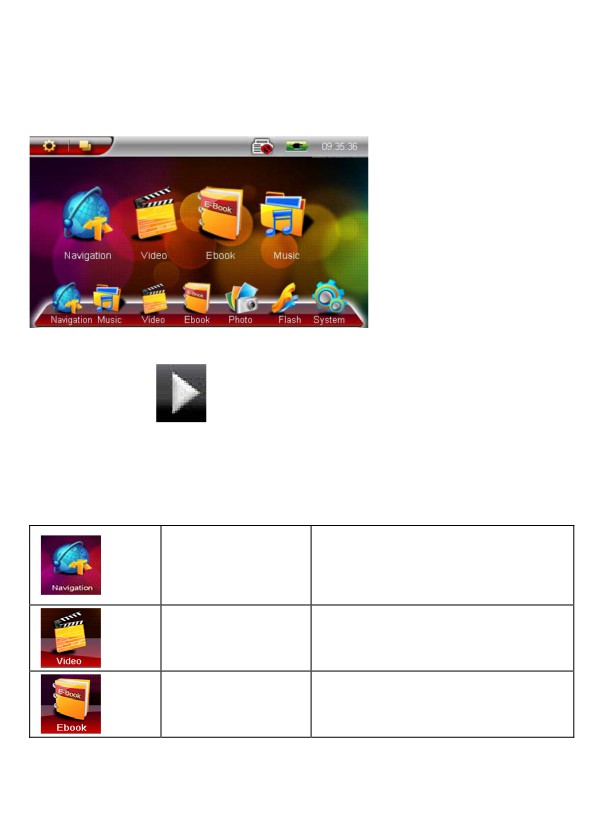

После включения навигатора загружается основное меню, которое выглядит

следующим образом

Нажмите кнопку «

» для перелистывания списка разделов основного

меню

В основном меню навигатора присутствуют следующие разделы:

Навигация

Запуск навигационной программы

Видео

Запуск программы проигрывания

видео файлов WMV, ASF, AVI

Книги

Запуск программы чтения файлов

TXT

- 14 -

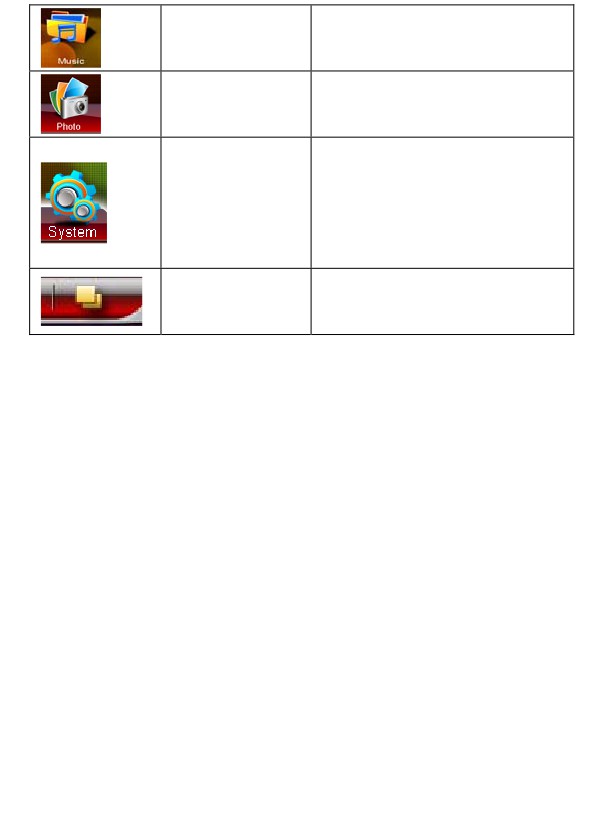

Музыка

Запуск программы проигрывания

аудио файлов WMA9, MP3, WAV

Фото

Запуск программы просмотра

изображений JPG, GIF, BMP, PNG

Настройки

Открытие

окна

настроек

навигатора. Иконка

«настройки»

также находится в левом верхнем

углу устройства

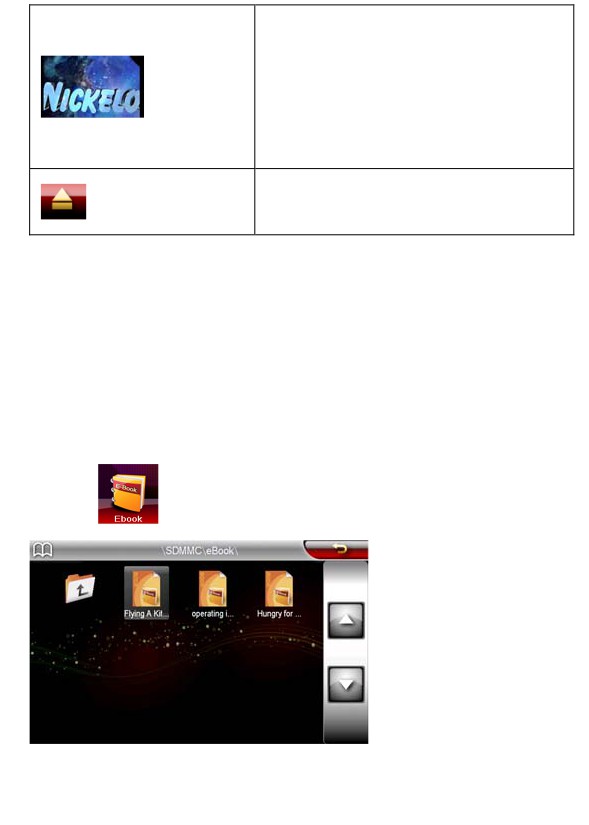

Установка обоев для рабочего

Обои

стола

Ниже каждый из разделов описан подробно:

2.1 Навигация

Для запуска навигационной программы нажмите кнопку

«Навигация».

Навигационная программа уже установлена на Вашем устройстве. В данной

модели также предусмотрена возможность запуска второй навигационной

программы, записанной на SD карту либо во внутреннюю память устройства.

Для более подробной информации о навигационной программе обратитесь к

инструкции, входящей в комплектацию устройства.

2.1.1 Использование другой навигационной программы

1. Вставьте флеш-карту с программой навигации в устройство либо загрузите

- 15 -

программу во внутреннюю память устройства.

2. Выберите в меню навигатора «Настройки» - «Путь навигации».

3. Нажмите на значок

«лупа» и укажите путь новой навигационной

программы.

4. Для сохранения данных установите галку напротив надписи «Использовать

данный путь для запуска навигационного ПО»

5. Закройте окно.

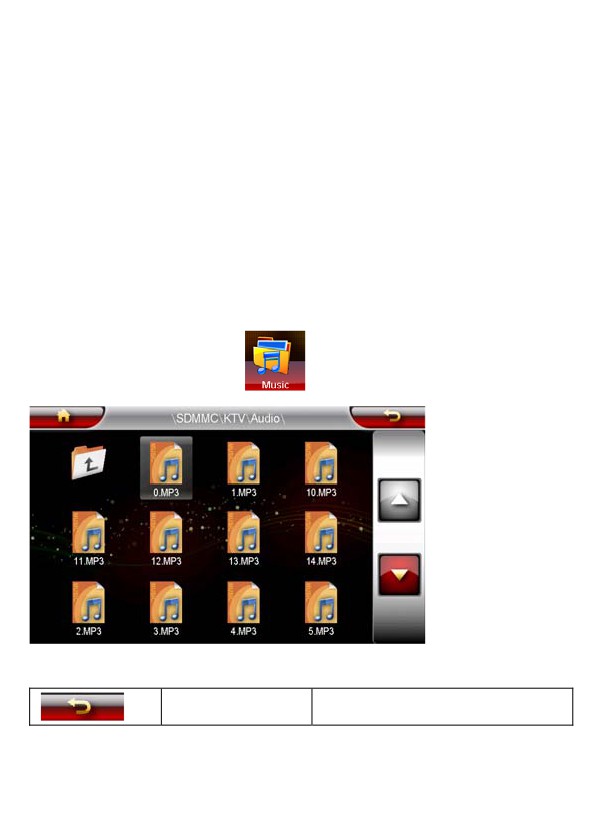

2.2 Музыка

Вызовите программу “Музыка”

в основном меню

Функции клавиш в данном меню:

Закрыть

Закрыть данное окно

- 16 -

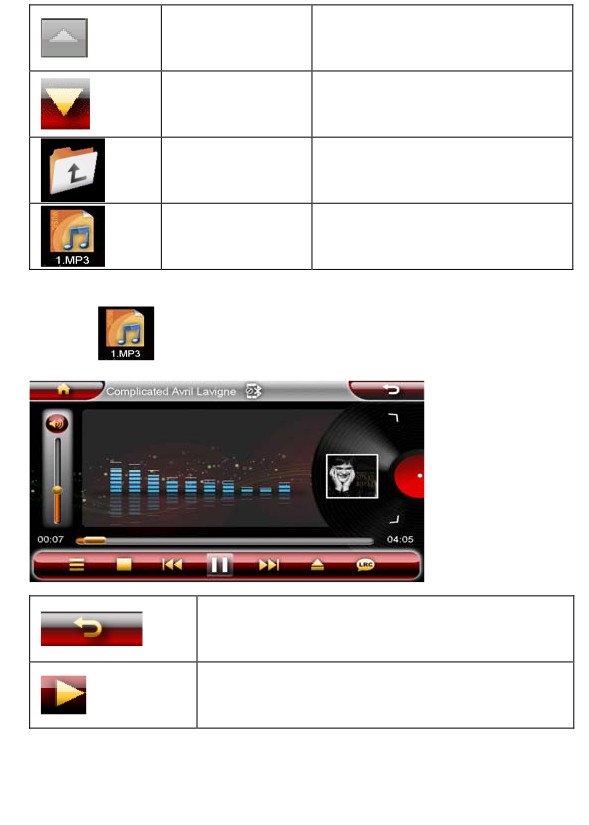

Показывает

предыдущую

страница

страницу списка файлов

Показывает следующую страницу

страница

списка файлов

Вверх

Возврат на уровень вверх

Название и иконка музыкального

Иконка файла

файла.

Нажмите

для запуска аудио плеера и прослушивания музыки:

Закрытие музыкального плеера, завершение

воспроизведения

Проигрывание

- 17 -

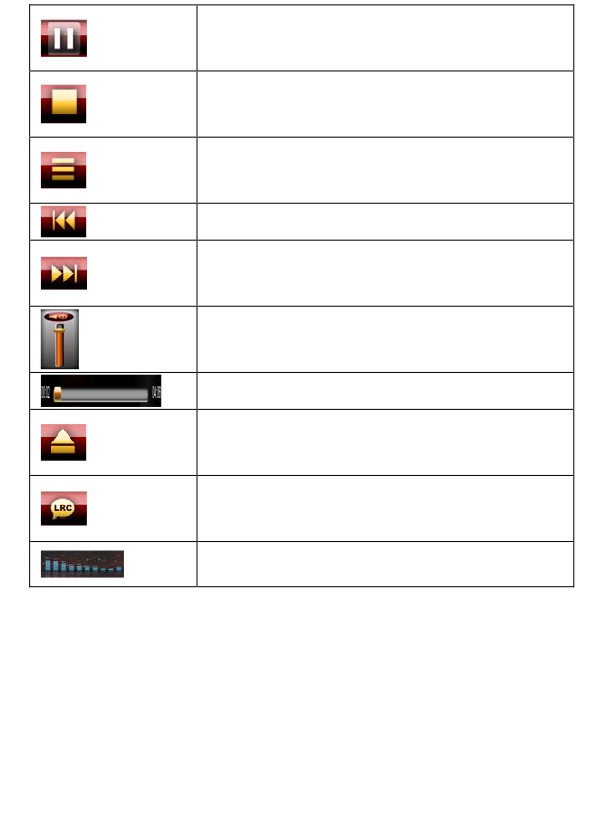

Пауза

Стоп

Режим воспроизведения: случайный выбор,

все один раз, все повторить, и т.д.

Предыдущий трек

Следующий трек

Регулировка громкости

Перемотка внутри файла

Открыть список файлов

Переключиться между эквалайзером либо текстом

песни (при наличии файла LRC)

Место отображения эквалайзера либо текста песни

- 18 -

Нажмите на экран для полноэкранного

воспроизведения файла. В полноэкранном

режиме - дважды нажмите на экран для

возврата

стандартный

режим

воспроизведения.

Открыть список файлов

2.4 Книги

Программа чтения книг поддерживает файлы с расширением TXT

(в

кодировках UNICODE и UTF_8).

Нажмите

для открытия списка текстовых файлов:

- 21 -

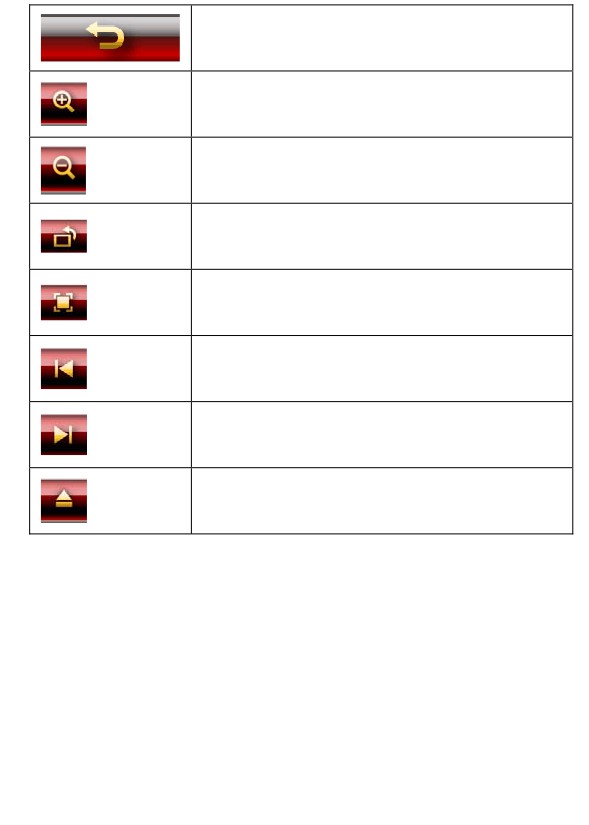

Закрыть программу

Увеличение изображения

Уменьшение изображения

Поворот изображения на 90 градусов

Запуск слайдшоу

Предыдущее изображение

Следующее изображение

Возврат к списку файлов

2.6 Настройки

Раздел настроек включает в себя различные установки устройства,

необходимые для его комфортной работы. Для открытия раздела нажмите

- 26 -

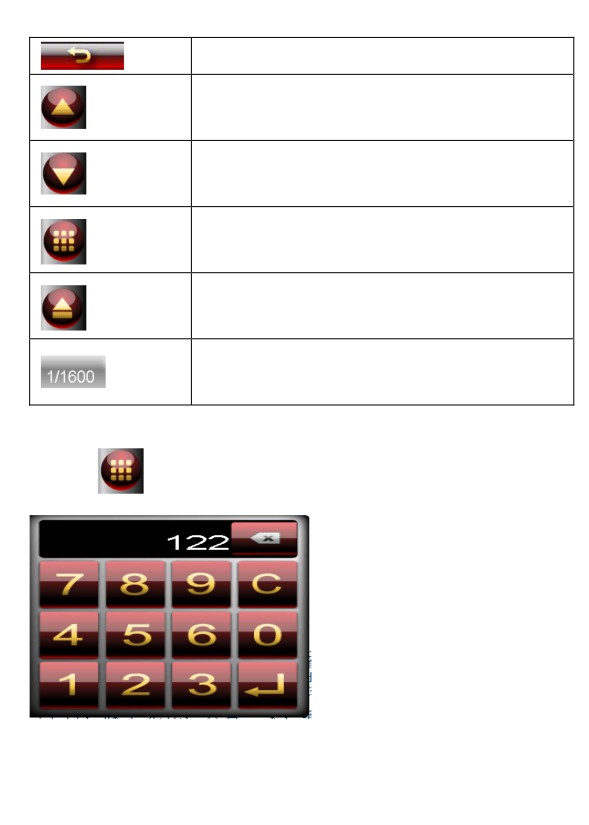

Сохранить запись

Удалить запись

Предыдущая страница записи

Следующая страница записи

Выбор цифры либо специального символа

Удалить последний символ

Новый абзац

2.6.2 Калькулятор

Нажмите

для запуска программы «Калькулятор»:

Все операции данной программы эквивалентны операциям на стандартном

инженерном калькуляторе.

- 29 -

Выбрать месяц

Для установки текущей даты необходимо выделить ее

на календаре и нажать ОК

Выйти из календаря без сохранения настроек

2.6.4 Звук

Нажмите

для открытия настроек громкости:

Закрыть окно регулировки громкости

Уменьшить громкость

Увеличить громкость

Включение сигнала нажатия на экран

Текущий уровень громкости

- 31 -

Нажмите

для установки времени: при нажатии на иконку откроется

окно установки часов и минут. Кнопками

или

установите

правильное время и нажмите

для сохранения настроек и

выхода.

2. Нажмите

для установки текущей даты: при нажатии на иконку

откроется окно установки даты, месяца и года. Кнопками

или

установите правильную дату и нажмите

для сохранения

- 33 -

2.6.7 Язык

Нажмите

для выбора языка:

Нажмите

или

для выбора Вашего языка. Нажмите

для сохранения выбора и закрытия окна.

2.6.8 Системная информация

Окно содержит информацию о продукте, а также вызов двух функций:

калибровку экрана и сброс настроек к заводским.

- 35 -

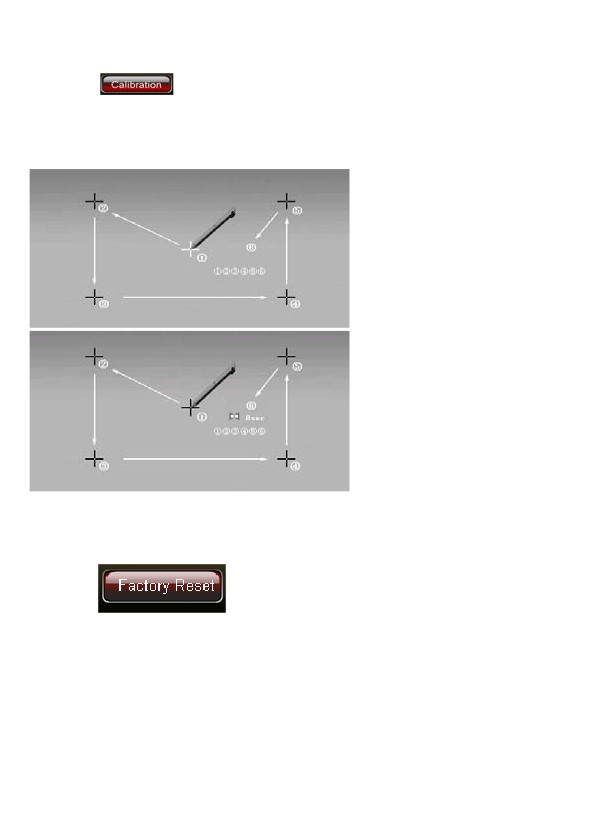

2.6.8.1 Калибровка

Нажмите

для открытия окна калибровки экрана. Используйте

стилус для нажатия в различные точки экрана, пронулерованные от 1 до 6. По

завершению калибровки окно автоматически закроется.

2.6.8.2 Системные настройки

Нажмите

для восстановления настроек по умолчанию.

2.6.9 GPS (информация о спутниках)

Нажмите иконку «GPS info» для вызова программы информации о найденных

устройством спутниках.

- 36 -

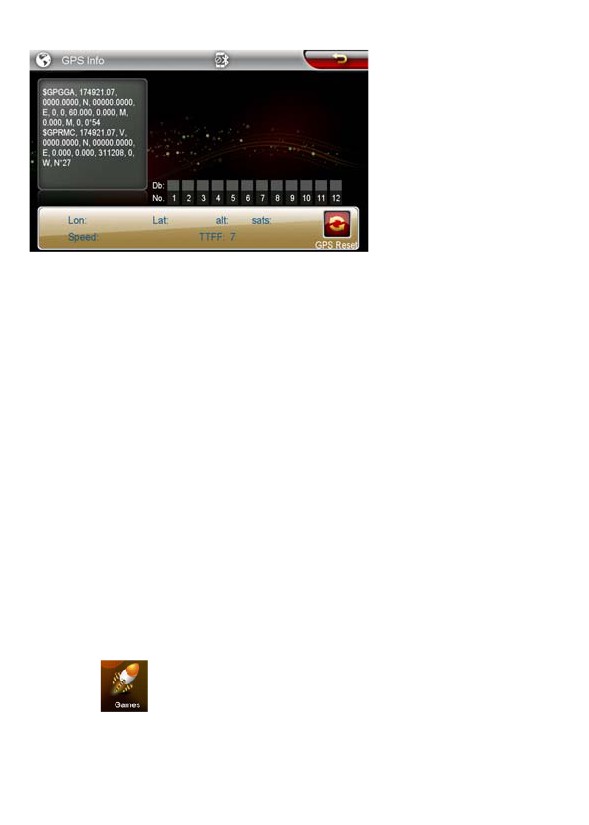

Для нормальной работы устройства необходимо, чтобы навигатор считал

информацию с 3х спутников. На экране состояния

(на

«глобусе») эти

спутники будут засвечены зеленым цветом. Если этого не происходит, это

означает отсутствие сигнала от спутников по причине плохого приема

(высокая облачность, стоящие рядом здания и пр.). В некоторых случаях

Может помочь перезагрузка GPS приемника, совершаемая нажатием иконки

«GPS RESET».

Нажмите «Да» для запуска перезагрузки GPS приемника либо «Нет» для

выхода без изменений.

2.6.10 Игры

Нажмите

для открытия окна со списком игр, установленных на

устройстве.

- 37 -

2.8 Запуск рабочего стола Win CE

Зайдите в меню «Настройки». Коснитесь стилусом до левого нижнего угла

экрана 5 раз и до правого нижнего угла один раз. Для запуска интерфейса

навигатора перезагрузите устройство.

III Проблемы и пути их решения

Ниже указаны наиболее часто случающиеся проблемы в работе навигатора.

Если Ваша неисправность не присутствует в списке, обратитесь в сервисный

центр поставщика.

При наличии проблем связанных с работой навигационной программы, либо

при желании обновить карты Вы должны обратиться в Центр Поддержки

компании «Навител» по адресу, указанному в инструкции по программе

«Навител Навигатор».

Проблема

Причина

Решение

Низкий

заряд

Зарядите аккумулятор

Навигатор

не

аккумулятора

загружается

Перезагрузите навигатор

Сбой в работе системы

нажатием кнопки RESET

- 39 -

Внезапное

Низкий

заряд

отключение

Зарядите аккумулятор

аккумулятора

навигатора

В настройках указано

Настройте

уровень

слабое

освещение

засветки

на

более

Слабое

дисплея

высокий уровень


Нажмите в любую точку

Экран переведен в

дисплея

экрана для выхода из

режим

режима

энергопотребления

Некорректная

работа сенсорного

Экран не калиброван

Откалибруйте экран

экрана

Низкая громкость

Включите громкость

Нет звука

Плохой

контакт

Подключите наушники

наушников

Нет соединения с

Неправильное

Переподключите USB

компьютером.

подключение usb кабеля

кабель

Подождите около

Нет сигнала от

минут для того, чтобы

Плохой GPS сигнал

GPS спутников

навигатор

нашел

спутники.

- 40 -

IV. Спецификации

Процессор

SiRF Atlas V ARM 11

533MHz

SDRAM

128 Мб

Встроенная память

2 Гб

Дисплей

5.0” сенсорный дисплей, разрешение 800*480

Операционная

Microsoft Windows CE 6.0

система

Порт USB

USB 2.0, Mini USB разъем

Внешний разъем

TF/ Micro SD (поддержка до 16 Гб)

для флеш карт

Динамик

Встроенный динамик 1 Вт / 8 Ом

Холодный старт: до

1 минуты

(на открытом

пространстве)

Параметры

GPS

Горячий старт: до

10 секунд

(на открытом

приемника

пространстве)

Теплый старт: до

20 секунд

(на открытом

пространстве)

Батарея

Li-ion емкостью 1200 мАч

Выход на наушники

3.5 mm jack, стерео, 32 Ом

- 41 -

Соответствие

CE, FCC, ROHS

международным

сертификатам

Условия работы и

Рабочая температура: 0 °C j 60 °C

хранения

Температура хранения: -20 °C j 70 °C

Размеры и вес

132*84*13 мм, 170 г.

Артикул:

15114997

Производитель

Шенжень Лидертон Индастриал Ко., ЛТД.

Адрес: 3 этаж, Билдинг 7, Ан Ле Индустриальная

зона, Наншан дистрикт, Шенжень, Китай

- 42 -
