ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ ИП 212-78 "АВРОРА-ДН". Руководство по эксплуатации СПНК.425232.011 РЭ Версия 2.0
Настоящее руководство по эксплуатации предназначено для правильно-го использования, транспортирования и технического обслуживания извеща-теля пожарного дымового ИП 212–78 "Аврора-ДН", а также комбинированно-
212
го ИП
101 -78-А1 "Аврора-ДТН", теплового ИП 101-78-А1 "Аврора-ТН" и
теплового ИП 101-78-В "Аврора-ТН-В" (далее – извещателя).
Эксплуатация извещателей должна производиться техническим персоналом, изучившим настоящее руководство.
Извещатель предназначен для обнаружения загораний в закрытых помещениях различных зданий и сооружений.
Извещатель предназначен для круглосуточной и непрерывной ра-боты в помещениях с регулируемыми и нерегулируемыми климатическими условиями в диапазоне температур от минус 30 до плюс 70 ºС, на объектах, где существует воздействие вибрации и механических ударов. Конструкция извещателя не предусматривает эксплуатацию в условиях воздействия агрес-сивных сред.
Пример записи извещателя в других документах или при заказе: "Извещатель пожарный дымовой неадресный ИП 212-78 "Аврора-ДН",
ТУ 4371-035-23072522-2003".
212
Чувствительность извещателей ИП 212–78 "Аврора-ДН" и ИП 101 -
78-А1 "Аврора-ДТН" (удельная оптическая плотность среды, контролируемой извещателем, при которой формируется извещение "Пожар") находится в пре-делах от 0,05 до 0,2 дБм–1 (далее – чувствительность).
Температура срабатывания и время срабатывания извещателей ИП
212
-А1 "Аврора-ТН" и ИП 101 -78-А1 "Аврора-ДТН" соответствуют классу
А1 согласно разделу 4.5 ГОСТ Р 53325—2012.
Температура срабатывания и время срабатывания извещателей ИП 101-78-В "Аврора-ТН-В" соответствуют классу В согласно разделу 4.5 ГОСТ Р 53325—2012.
Выходные сигналы и световая индикация извещателя соответству-ет режимам прибора приемно-контрольного пожарного (ППКП):
"Дежурный режим" – при значениях удельной оптической плотности среды меньше нижнего предела, указанного в 1.2.1, и значениях температуры
окружающей среды ниже, указанных в 1.2.2-1.2.3. Индикация – кратковре-менное периодическое свечение светодиодного индикатора (СДИ);
режимы "Внимание" и/или "Пожар" – при воздействии и после окон-чания воздействия контролируемого признака пожара (КПП). Индикация – непрерывное свечение СДИ.
Перевод извещателя из режима "Внимание" или "Пожар" в дежурный режим производится по команде "Сброс" от ППКП. Сброс извещателя из ре-жима "Пожар" в дежурный режим осуществляется отключением или перепо-люсовкой напряжения электропитания на время не менее 2 с.
Значения чувствительности в зависимости от количества срабаты-ваний извещателя соответствуют требованиям раздела 4.7
ГОСТ Р 53325-2012.
Значения чувствительности в зависимости от ориентации относи-тельно направления воздушного потока соответствуют требованиям разде-ла 4.7 ГОСТ Р 53325-2012.
Значения чувствительности от образца к образцу соответствуют требованиям раздела 4.7 ГОСТ Р 53325-2012.
Основные параметры извещателя приведены в таблице 1.1. Таблица 1.1
Наименование параметра |
Значение |
Номинальное значение напряжения в шлейфе сигнализации (ШС) в дежурном режиме (при питании извещателей от ШС) |
24 В |
Падение напряжения на извещателе в режиме "Пожар" |
от 6,6 до 7,6 В |
Средний ток, потребляемый извещателем при питании от ШС: |
|
в дежурном режиме (при напряжении питания 24 В, температуре 25 ºС), не более |
90 мкА |
в режиме "Пожар", не более |
40 мА |
Ток потребления внешнего светового индикатора, не более |
20 мА |
Электрическое сопротивление изоляции, не менее |
20 МОм |
Средняя наработка на отказ, не менее |
60000 ч |
Средний срок службы, не менее |
10 лет |
Степень защиты корпуса по ГОСТ 14254-96 |
|
дымовых извещателей |
IP43 |
тепловых и комбинированных извещателей |
IP23 |
Электрические характеристики.
Извещатель сохраняет работоспособность при изменении напря-жения в ШС в диапазоне от 10 до 30 В (напряжение на извещателе в дежур-ном режиме).
При использовании извещателя с релейной базой допустимый диапазон питающего напряжения извещателя составляет от 10,5 до 30 В.
В дежурном режиме нормально-замкнутые коммутирующие кон-такты релейной базы находятся в замкнутом, а нормально-разомкнутые – в разомкнутом состоянии. В режиме "Пожар" нормально-замкнутые коммути-рующие контакты релейной базы находятся в разомкнутом, а нормально-разомкнутые – в замкнутом состоянии.
Коммутирующие контакты релейной базы рассчитаны на напря-жение не менее 30 В и ток не менее 1 А.
Габаритные размеры и масса извещателей и баз должны соответ-ствовать указанным в таблице 1.2.
Таблица 1.2
Наименование |
Высота, мм |
Диаметр, мм |
Масса, не менее, г |
Извещатель |
47 |
107 |
85 |
База основная |
16 |
110 |
30 |
База усиленная |
16 |
110 |
33 |
База высокая |
27 |
111 |
42 |
База релейная |
27 |
111 |
52 |
Примечание – Базы имеют следующую маркировку:
основная база имеет номер на пластике 724268.007;
усиленная база имеет номер на пластике 724268.007 С;
высокая база имеет номер на пластике 724268-012 и дополнительную маркировку, выполненную с помощью маркировочной ленты оранжевого цвета;
релейная база имеет номер на пластике 724268-012 и дополнительную маркировку, выполненную с помощью маркировочной ленты зеленого цвета.
Устойчивость к внешним воздействиям.
Извещатель устойчив и прочен к воздействию влажности окру-жающего воздуха 93 % при 40ºС (без конденсации).
Извещатель устойчив к циклическому воздействию повышенной отно-сительной влажности окружающего воздуха.
Извещатель устойчив к воздействию синусоидальных вибраций высокой частоты в диапазоне частот от 10 до 150 Гц с амплитудой смещения
для частоты ниже частоты перехода (57 -62 Гц) 0,035 мм и амплитудой уско-рения для частоты выше частоты перехода 0,5 g.
Извещатель прочен к воздействию синусоидальных вибраций высокой частоты в диапазоне частот от 10 до 150 Гц с амплитудой смещения для частоты ниже частоты перехода (57 – 62 Гц) 0,075 мм и амплитудой уско-рения для частоты выше частоты перехода 1 g.
Извещатель устойчив к воздействию одиночных механических ударов полусинусоидальной формы с характеристиками:
амплитуда ускорения – 5 g;
длительность ударного импульса – 30 мс.
Извещатель сохраняет работоспособность после воздействия механических ударов с характеристиками в соответствии с требованиями раз-дела 4.2 ГОСТ Р 53325-2012.
Извещатель устойчив и прочен к воздействию прямого механи-ческого удара с энергией 1,9 Дж.
Извещатель сохраняет работоспособность при воздействии фо-новой освещенности от искусственного и/или естественного освещения 12 000 лк.
Электромагнитная совместимость
Помехоустойчивость извещателей соответствует ГОСТ Р 51317.4.2-99, ГОСТ Р 51317.4.3-99, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99 с критерием качества функционирования А для условий эксплуатации класса 3.
Радиопомехи индустриальные от извещателя не превышают норм, установленных ГОСТ Р 51318.22-99 для оборудования класса Б (приме-нение в жилых, коммерческих зонах и производственных зонах с малым энер-гопотреблением по ГОСТ Р 51317.6.3-99).
1.3.1 Комплектность извещателей соответствует приведенной в таблице
Таблица 1.3
Обозначение документа |
Наименование, условное обозначение и условное наименование |
Количе-ство |
СПНК.425232.011 |
Извещатель ИП 212-78 "Аврора-ДН" |
1 шт. |
Комплект принадлежностей: |
||
СПНК.301314.066 |
База основная |
-* |
СПНК.301314.078 |
База высокая |
-* |
СПНК.301314.079 |
База усиленная |
-* |
СПНК.301314.081 |
База релейная |
-* |
СПНК.735216.003 |
Ввод кабельный |
-* |
Извещатель ИП 212-78 "Аврора-ДН". Па- мятка по применению |
1 экз. на партию |
|
СПНК.425232.011 ПС |
Паспорт на ИП 212-78 |
1 экз. на партию |
СПНК.301314.081 ПС |
База релейная. Паспорт |
-** |
СПНК.425232.011 РЭ |
Руководство по эксплуатации на ИП 212-78 |
1 экз.* |
СПНК.425238.001 |
Извещатель ИП 212-78 "Аврора-ДТН" |
1 шт. |
Комплект принадлежностей: |
||
СПНК.301314.066 |
База основная |
-* |
СПНК.301314.078 |
База высокая |
-* |
СПНК.301314.079 |
База усиленная |
-* |
СПНК.301314.081 |
База релейная |
-* |
СПНК.735216.003 |
Ввод кабельный |
-* |
Извещатель ИП 212-78 "Аврора-ДН". Па- мятка по применению |
1 экз. на партию |
|
СПНК.425238.001 ПС |
Паспорт на ИП 212/101-78-А1 |
1 экз. на партию |
СПНК.301314.081 ПС |
База релейная. Паспорт |
-** |
СПНК.425232.011 РЭ |
Руководство по эксплуатации на ИП 212-78 |
1 экз.* |
Продолжение таблицы 1.3
Обозначение документа |
Наименование, условное обозначение и условное наименование |
Количе-ство |
СПНК.425214.001 |
Извещатель ИП 101-78-А1 "Аврора-ТН" |
1 шт. |
Комплект принадлежностей: |
||
СПНК.301314.066 |
База основная |
-* |
СПНК.301314.078 |
База высокая |
-* |
СПНК.301314.079 |
База усиленная |
-* |
СПНК.301314.081 |
База релейная |
-* |
СПНК.735216.003 |
Ввод кабельный |
-* |
Извещатель ИП 212-78 "Аврора-ТН". Па- мятка по применению |
1 экз. на партию |
|
СПНК.425214.001 ПС |
Паспорт на ИП 101-78-А1 |
1 экз. на партию |
СПНК.301314.081 ПС |
База релейная. Паспорт |
-** |
СПНК.425232.011 РЭ |
Руководство по эксплуатации на ИП 212-78 |
1 экз.* |
СПНК.425212.005 |
Извещатель ИП 101-78-В "Аврора-ТН-В" |
1 шт. |
Комплект принадлежностей: |
||
СПНК.301314.066 |
База основная |
-* |
СПНК.301314.078 |
База высокая |
-* |
СПНК.301314.079 |
База усиленная |
-* |
СПНК.301314.081 |
База релейная |
-* |
СПНК.735216.003 |
Ввод кабельный |
-* |
Извещатель ИП 212-78 "Аврора-ДН". Па- мятка по применению |
1 экз. на партию |
|
СПНК.425212.005 ПС |
Паспорт на ИП 101-78-В |
1 экз. на партию |
СПНК.301314.081 ПС |
База релейная. Паспорт |
-** |
СПНК.425232.011 РЭ |
Руководство по эксплуатации на ИП 212-78 |
1 экз.* |
Примечания
* Поставляются отдельно по заказу потребителя в необходимом количе- стве. ** Поставляется 1 экз. на партию при поставке релейных баз. |
Дымовой и комбинированный извещатели имеют оптическую ды-мовую камеру и реагирует на КПП -продукты горения как извещатель по-жарный дымовой оптический.
Тепловой и комбинированный извещатели имеют термочувстви-тельный элемент с использованием зависимости электрического сопротивле-ния от температуры и реагирует на КПП -превышение температуры окружа-ющей среды установленного порогового значения и/или при превышении скорости нарастания температуры окружающей среды установленного поро-гового значения, как извещатель пожарный тепловой максимально-дифференциальный.
При воздействии КПП извещатель формирует извещение о пожаре.
Извещатели при монтаже устанавливаются в одну из следующих
баз:
база основная – для монтажа скрытой проводкой или с использова-
нием коробов малого сечения;
база высокая – для монтажа с использованием металлорукава или коробов большого сечения;
база релейная – для подключения извещателей к четырехпроводной линии;
база усиленная – для монтажа на неровных поверхностях.
По конфигурации измерительной зоны извещатель является точеч-
ным.
При использовании извещателей с основной, усиленной или высо-
кой базой, электропитание извещателей осуществляется по ШС, подключен-ному к ППКП типа "Нота", "Луч" или другому ППКП с аналогичным прото-колом обмена. При использовании извещателя совместно с релейной базой подключение к ППКП осуществляется с помощью четырехпроводной линии, два проводника которой используются для питания извещателя и два других – для передачи извещений замыканием/размыканием коммутирующих контак-тов реле.

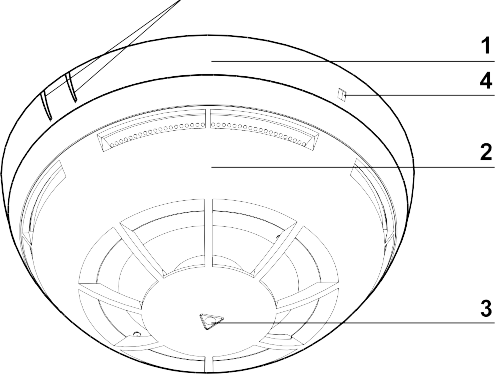

Внешний вид извещателя с основной базой приведен на рисунке 1.
1 – основная база 2 – извещатель
3 – светодиодный индикатор 4 – отверстие в базе
5 – метки на базе Рисунок 1
Извещатель при монтаже крепится в базе с фиксацией положения. Назначение контактов базы приведено на рисунках 2, 3.
Возможные схемы подключения извещателей к ППКП приведены на рисунках 4 -6. При использовании извещателя с основной, усиленной или высокой базой положительный провод ШС подключается к клемме 1 "R+", а отрицательный -к клеммам 4 "-" и 5 "-". Указанный способ подключения из-вещателя обеспечивает выдачу извещения о неисправности при отделении из-вещателя от базы (разрыв ШС).
1 "R+" – для подключения ШС(+) с балластным резистором R 2 "+" – для подключения ШС(+) без балластного резистора R 3 "RA" – для подключения внешнего светового индикатора
4 "-" – для подключения ШС(-) 5 "-" – для подключения ШС(-) R – балластный резистор
Рисунок 2 -Назначение контактов основной, усиленной и высокой базы
тора
– для подключения положительного провода от источника питания
– для подключения положительного вывода внешнего светового индика-
– для подключения отрицательного вывода внешнего светового индикатора 4 – для подключения отрицательного провода от источника питания
5 – для подключения отрицательного провода от источника питания 6 – нормально-разомкнутый контакт коммутирующего реле
– центральный контакт коммутирующего реле
– нормально-замкнутый контакт коммутирующего реле Рисунок 3 -Назначение контактов релейной базы

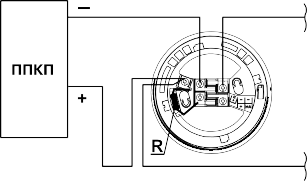

Рисунок 4-Схема подключения к ППКП извещателей с основной, усиленной или высокой базой

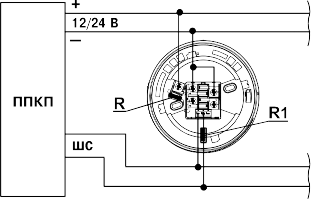

Рисунок 5 -Схема подключения к ППКП извещателей с релейной базой с использованием нормально-замкнутых контактов

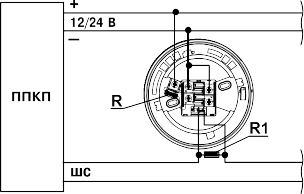

Рисунок 6 -Схема подключения к ППКП извещателей с релейной базой с использованием нормально-разомкнутых контактов
Конструкция извещателя предусматривает возможность подклю-чения внешнего светового индикатора. Подключение внешнего светового ин-дикатора не изменяет ток, потребляемый извещателем от ШС в режиме "По-жар". Рекомендуемый световой индикатор – УКШ-2. Схема подключения внешнего светового индикатора УКШ-2 показана на рисунке 7а). При исполь-зовании другого СДИ, например светодиода, последовательно с ним подклю-чают резистор 1кОм и диод (например, КД522, КД510 и т.п.). Схема подклю-чения для этого случая приведена на рисунке 7б). Резистор необходим для ограничения тока в режиме «Пожар», а диод – для корректной работы ППКП со знакопеременным ШС. Если ШС не знакопеременный, то диод можно не устанавливать.

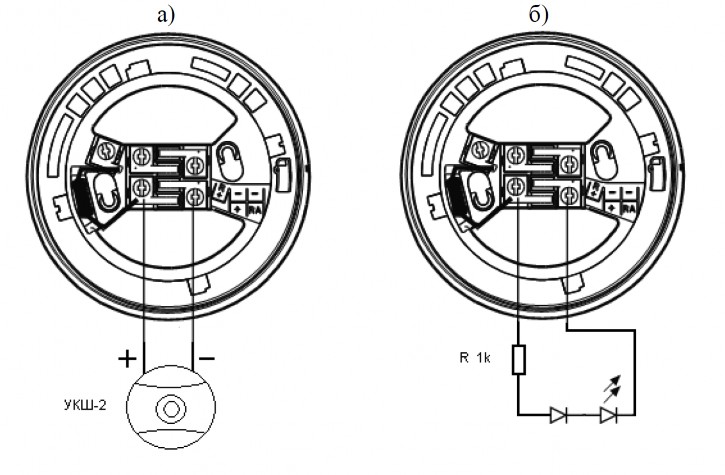

Рисунок 7 -Схемы подключения внешнего светового индикатора к извещателю с основной, усиленной или высокой базой

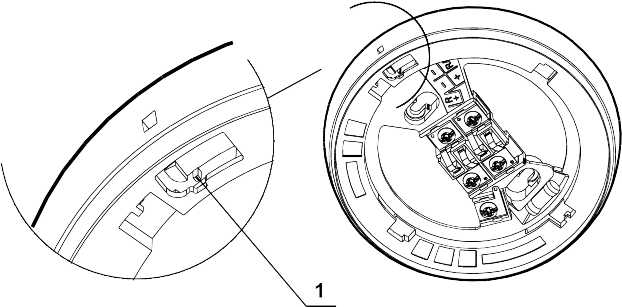

В конструкции базы предусмотрена возможность защиты от не-санкционированного отсоединения извещателя. Если удалить предохрани-тельный выступ в базе (рисунок 8), то извещатель невозможно будет снять без использования дополнительных инструментов.
1 -предохранительный выступ
Рисунок 8 -Защита от несанкционированного отсоединения извещателя от базы

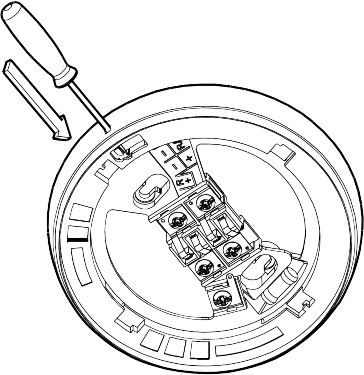

Для отсоединения установленного подобным образом извещателя необ-ходимо нажать тонкой отверткой на фиксирующий выступ через отверстие на боковой поверхности базы (рисунок 9).
В базе имеется два отверстия для крепления ее шурупами в месте установки извещателя.
Рисунок 9 -Отсоединение извещателя от базы с удаленным защитным выступом
При использовании извещателя с базой релейной или базой высо-кой ввод металлорукава в базу можно осуществлять с помощью кабельного ввода СПНК.735216.003. Способ установки кабельного ввода показан на ри-сунке 10. Необходимо удалить пластмассу из выламываемого окна в базе, за-тем вставить кабельный ввод в получившийся паз. В одну базу релейную или высокую можно установить до четырех кабельных вводов.
а) подготовка базы высокой или базы релейной к установке кабельного ввода
б) установка кабельного ввода
Рисунок 10 – Способ установки кабельного ввода
При проектировании размещения извещателя необходимо руковод-ствоваться СП 5.13130.2009.
При установке и эксплуатации извещателей следует руководство-ваться положениями "Правил техники безопасности при эксплуатации элект-роустановок потребителей" и "Правил техники эксплуатации электроустано-вок потребителей".
К работам по монтажу, установке, проверке, обслуживанию изве-щателя должны допускаться лица, имеющие квалификационную группу по ТБ не ниже III на напряжение до 1000 В.
Все монтажные работы и работы, связанные с устранением неис-правностей, должны проводиться только после снятия напряжения с ШС.
Не рекомендуется устанавливать извещатель в местах, где возмож-
ны:
попадание воды на корпус;
выделение газов, паров и аэрозолей, вызывающих коррозию;
воздействие мощных электромагнитных помех и теплового излучения.
При получении извещателей необходимо подготовить рабочее ме-
сто, вскрыть упаковку, проверить комплектность по таблице 1.3.
Перед установкой извещателя необходимо провести внешний осмотр, убедиться в отсутствии видимых механических повреждений (трещи-ны, сколы, вмятины).
При использовании основной, усиленной или высокой базы произ-вести установку балластного резистора R, необходимого для ограничения по-требления тока I извещателем в режиме "Пожар", в базу. Расчет сопротивле-ния R, кОм, производится по формуле
R = (U – 7)/ I, (1)
где U – напряжение в ШС, В; I – ток, мА.
Пример -Для U = 24 В и I = 17 мА балластное сопротивление составляет R=1 кОм. Если ограничение тока предусмотрено в ППКП, то балластный ре-зистор можно не устанавливать, и положительный провод ШС нужно под-ключать непосредственно к клемме "+" (см. рисунок 3).
Установить базу в место установки извещателя.
Произвести подсоединение базы к соединительным проводам со-гласно 1.4.8 настоящего руководства. Сечение жилы провода должно быть в пределах от 0,125 до 2,5 мм2.
Установить извещатель в базу и повернуть по часовой стрелке с небольшим нажатием, до тех пор, пока извещатель не встанет на место.
Запрограммировать ППКП в соответствии с его руководством по эксплуатации. После переключения прибора в "Дежурный режим" проконтро-лировать в течение 60 с отсутствие выдачи сигналов "Пожар" ("Внимание"), "Неисправность" и "Обрыв устройства".

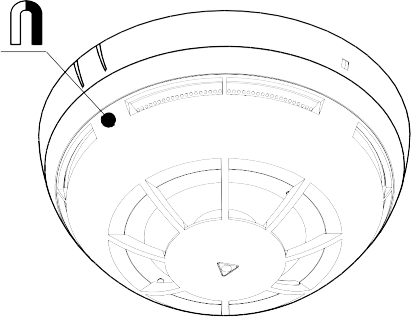

Поднести постоянный магнит к краю корпуса извещателя в об-ласть, обозначенную метками на базе (рисунок 12). Извещатель должен сра-ботать (индикация – непрерывное свечение СДИ) в течение времени не более 8 с. ППКП должен перейти в режим "Пожар" ("Внимание"). При отсутствии свечения индикатора в первую очередь необходимо проверить правильность подключения проводов.
Рисунок 12 – Проверка срабатывания извещателя с помощью магнита
Нажать на кнопку СБРОС ППКП. Через несколько секунд извеща-тель и ППКП должны переключиться в "Дежурный режим".
После монтажа всей системы пожарной сигнализации проверка ее работоспособности проводится по технической документации на ППКП.
2.3.1 Возможные неисправности и способы их устранения приведены в таблице 2.1
Таблица 2.1
Внешние проявления неисправности |
Возможная неисправность |
Метод устранения |
Индикация нарушения ШС на ППКП |
Разрыв отрицательного провода ШС из-за дефор-мации контактов 4 и (или) 5 базы |
Выправить контакты*) |
Невозможно вызвать срабатывание извещате-ля с помощью магнита |
Неверная полярность под-ключения проводов к базе |
Исправить полярность подключения проводов к базе |
Деформация контакта 2 базы |
Выправить контакт |
|
В режиме "Пожар" не горит внешний световой индикатор |
Деформация контакта 3 базы |
Выправить контакт |
Извещатель выдает из-вещение "Пожар" в от-сутствие дыма |
В оптической камере из-вещателя находится пыль |
Очистить от пыли пу-тем продувки воздухом |
*) При большом количестве извещателей, подключенных к ШС, поиск базы с деформированными контактами 4 и (или) 5 следует начинать с ближнего к око-нечному элементу извещателя: последовательно отсоединяя извещатели от баз, нужно контролировать напряжение на контактах базы, к которым подсоединен ШС. Отсутствие напряжения на контактах базы, к которым подсоединен ШС, свидетельствует в пользу того, что нарушение ШС произошло в базе извещате-ля, находящегося ближе к ППКП. |
При эксплуатации извещателей необходимо руководствоваться "Ти-повыми правилами технического содержания установок пожарной автоматики ВСН 25-09.68.85" и требованиями настоящего руководства.
Проверка работоспособности извещателей, смонтированных в си-стеме пожарной сигнализации, должна проводиться при плановых или других проверках технического состояния этой системы, но не реже одного раза в 6 месяцев.
Проверка работоспособности производится согласно 2.2.2 настояще-го руководства.
Также возможно осуществлять проверку с помощью:
тлеющего хлопкового шнура (дымового и комбинированного извеща-телей),
аэрозольного теста (дымового и комбинированного извещателей),
технического фена (теплового и комбинированного извещателей).
Извещатели, эксплуатируемые в помещениях с наличием в воздухе пыли, должны периодически очищаться с помощью пылесоса или компрессо-ра с давлением от 0,5 до 3 кгс/см2 путем продува со всех сторон через отвер-стия в корпусе для захода дыма в течение одной минуты.
Периодичность очистки от пыли устанавливается в зависимости от степени запыленности воздуха (но не реже двух раз в год).
При проведении ремонтных работ в помещениях, где установлены извещатели, должна быть обеспечена их защита от механических поврежде-ний и попадания на них строительных материалов (побелка, краска, пыль и пр.).
После проведения ремонтных работ, касающихся ШС, в который включен извещатель, должна быть проведена проверка работоспособности си-стемы.
Извещатели должны храниться упакованными при температуре окружающего воздуха от 5 до 40 °С и относительной влажности 80 % при 25 °С.
Хранить извещатели следует на стеллажах.
Расстояние между стенами и полом хранилища и между упаковками с извещателями должно быть не менее 0,1 м.
Расстояние между отопительными устройствами и упаковками с изве-щателями должно быть не менее 0,5 м.
При складировании упаковок с извещателями в штабели разрешается укладывать не более четырех коробок с извещателями.
В помещении должны отсутствовать пары агрессивных веществ и токопроводящей пыли.
Извещатели в упаковке могут транспортироваться всеми видами транспорта в крытых транспортных средствах и в герметизированных отсеках самолета.
Условия транспортирования:
температура окружающего воздуха от минус 50 до плюс 50 С;
относительная влажность воздуха до 95 % при температуре 40 С.
////////////////////////////
