Пошаговая инструкция по сливу нефтепродукта из автоцистерны

Слив нефтепродуктов.

Слив автоцистерны осуществляется через специальные сливные рукава по технологии "полного шланга".

Для того чтобы разгрузить автоцистерну (далее - АЦ) снизу, она должна быть оборудована соответствующими приборами:

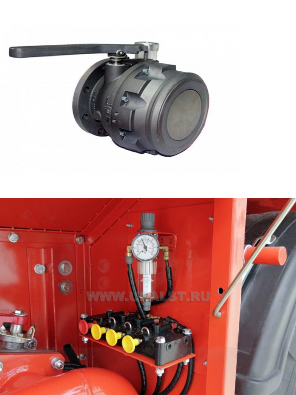

• это адаптеры API для стыковки, через разгрузочное соединение, с быстроразъемным соединением рукава сливной установки, т.е. образования сухого разъема, согласно РСТ 1002- 2013.

• каждый отсек цистерны должен быть оборудован сбалансированным пневмоуправляемым донным клапаном согласно РСТ 1009-2013,

• пневматическими и электронными датчиками предотвращения перелива согласно РСТ 1006-2013.

Разгрузка через донный клапан АЦ

-дыхательным устройством больших и малых дыханий, согласно РСТ 1004- 2013.

Общие требования безопасности производства работ

1. Применять сертифицированные средства индивидуальной защиты, соответствующие по своим защитным свойствам виду и характеру выполняемой работы;

2. Применять переносные средства связи и освещения во взрывозащищенном исполнении;

3. Руководствоваться в своей работе установленными законодательством правилами и инструкциями по безопасности при выполнении определенных видов работ (взрывопожароопасные, газоопасные, управление транспортными средствами и работа на высоте);

4. Запрещается использование открытого огня и курение, использование сотовой мобильной связи в опасной зоне производства работ;

5. При выполнении работы необходимо оценивать опасные факторы и условия не допуская случаев травматизма и повреждения оборудования

Шаг 1 Разместить АТС под слив/налив

Контролировать установку под разгрузку автоцистерны на площадке слива/налива автотранспортных средств;

• при размещении АЦ руководствоваться правилами безопасности, при необходимости маневрирования использовать помощника, регулирующего размещение АЦ на площадке под разгрузку;

• зафиксировать АЦ не менее двумя противооткатными устройствами (башмаками) под ведущую ось.

Шаг 2 Подключить АЦ к системе заземления поста слива/налива АЦ

Подключение выполнить с помощью ключа Блока заземления автоцистерн (БЗА) с функцией распознавания автоцистерны от заземленной металлоконструкции, контролем цепи заземления в процессе слива цистерны и блокировкой слива при его

отсутствии

Шаг 3 Подготовить АЦ к разгрузке

Подключение рукавов установки слива АЦ выполнить с помощью быстроразъемного соединения типа Cam Lock AL, при необходимости использовать специальное разгрузочное соединение для API адаптеров АЦ.

Шаг 4 Собрать технологическую линию приёма нефтепродуктов из автоцистерны

1. В соответствии с технологической картой перевести запорную арматура технологической линии приёма нефтепродуктов (далее-НП) в положение «ОТКРЫТО»;

2. По окончании сборки технологической линии на приём НП загорится «Разрешающий» сигнал световой сигнализации мнемосхемы.

3. В случае загорания

«Запрещающего» сигнала необходимо проверить правильность сборки линии по технологической карте составленной на основе технологической схемы трубопроводов светлых нефтепродуктов

Шаг 5 Удалить воздух из системы слива нефтепродуктов

Перевести запорную арматуру системы отвода воздуха (воздухоотводчика) в положение

«ОТКРЫТО» до момента выключения световой сигнализации, обозначенной

«ЖЕЛТЫМ ЦВЕТОМ»

свидетельствующей о заполнении коллектора до максимального уровня, далее перевести запорную арматуру воздухоотводчика в положение

«ЗАКРЫТО»

Шаг 6 Заполнение системы слива автоцистерны нефтепродуктом

Выполнить заполнение нефтепродуктом системы слива в следующем порядке:

1. Проверить герметичность

соединения, далее

последовательно открыть донные клапана АЦ для заполнения коллекторов слива АЦ нефтепродуктом.

2. После заполнения НП сливного коллектора АЦ, последовательно перевести запорную арматуру API адаптеров в положение

«ОТКРЫТО».

В случае выявления не герметичности соединений (утечки) незамедлительно перевести запорную арматуру API адаптеров в положение «ЗАКРЫТО» до устранения причины течи нефтепродуктов.

Шаг 7 Получить разрешение на слив нефтепродуктов

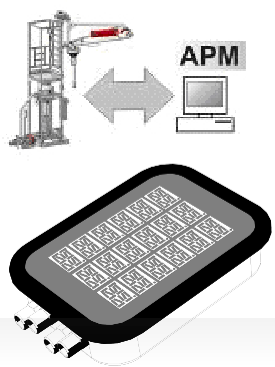

1. По радиосвязи (телефонной связи) проинформировать оператора АРМ на весовой о готовности к сливу НП на посту АСН (указать номер поста слива, гос. номер автоцистерны и полуприцепа, фамилию водителя);

2. При подтверждении оператором АРМ на весовой операции слива НП на нижней строке Блока управления индикацией (далее - БУИ) появиться бегущая строка

«СЛИВ РАЗРЕШЕН»

Шаг 8 Произвести слив НП из АЦ

На посту управления

произвести включение установки путем однократного нажатия кнопки ПУСК, далее слив автоцистерны продолжиться в автоматическом режиме

При возникновении аварийной ситуации:

• течь нефтепродуктов в местах соединения линии отпуска НП с автоцистерной;

• возгорания или пожара;

• несчастного случая;

• иных опасных ситуаций способных привести к травме работника или повреждению оборудования Произвести остановку налива однократным нажатием на кнопку

«АВАРИЙНАЯ ОСТАНОВКА»

Шаг 9 Опорожнить воздухоотводчик от остатков нефтепродукта

На момент окончания слива АЦ, при условии понижения производительности установки слива от 0 до 10 куб. м/час и срабатывании мигающего светового сигнала

«Желтого цвета» с учащённой частотой, свидетельствующего о понижении уровня НП в сливном коллекторе до минимального уровня, кратковременно (не более 30 секунд) перевести запорную арматуру системы отвода воздуха (воздухоотводчика) в положение

«ОТКРЫТО», далее перевести запорную арматуру воздухоотводчика в положение

«ЗАКРЫТО».

Шаг 10 Завершение слива автоцистерны

1. По окончании слива автоцистерны, произвести закрытие запорной арматуры технологической линии приёма НП;

2. Произвести закрытие донных клапанов и запорной арматуры API адаптеров АЦ

3. Отсоединить быстроразъемное соединение рукава типа Cam Lock AL от сухого разъема нижнего клапана секции АЦ;

4. Установить рукав в гаражное

положение, с фиксацией быстроразъемного соединения
