KPS LPG Installation Manual 1.2.1. Manual in french

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. POINTS IMPORTANTS POUR L'INSTALLATION

3 min

Les tuyaux doivent être coupés à angle

Attendez 3 minutes entre chaque cran

Lubrifiez les écrous, rondelles et boulons

droit pour s'adapter au raccord à

lors du cintrage du tuyau.

en acier inox avec de la pâte au cuivre,

compression LPG10S.

de la pâte céramique ou du MoS2.

20 Nm

40 Nm

180°

5 min

180°

15 min

Assurez-vous que les bords

3 x

2 x

du LPG10S se trouvent dans

la gorge de l'insert LPG10-

Utilisez une clé dynamométrique pour serrez le

•

2 fois jusqu'à 40 Nm en attendant 15

AS-NPT ou LPG10-BS.

raccord LPG10S par étapes :

minutes entre chaque serrage, et enfin...

•

3 fois jusqu'à 20 Nm en attendant 5 minutes

entre chaque serrage, puis...

47 Nm

180°

30 min

•

De manière répétée jusqu'à 47 Nm, en

Mesurez la conductivité lorsque les

Effectuez la mise à la terre confor-

attendant 15 à 30 minutes entre chaque

raccords LPG10S et LPG10-AS-NPT ou

mément aux normes et réglemen-

serrage, jusqu'à ce que le raccord soit

LPG10-BS sont montés.

tations. Consultez un électricien

complètement serré.

compétent.

25.0

Faites subir une épreuve de pression au

Effectuez un essai d'étanchéité avec de

Remblayez avec du sable.

tuyau à 25 bar (363 psi) ou conformé-

l'eau savonneuse avant remblayage.

ment aux réglementations locales mais

au maximum 40 bar (580 psi).

Points importants pour l'installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SOMMAIRE

Points importants pour l'installation

Le système de tuyaux GPL de KPS

2.1

Gamme de produits

2.2

Comment commander

2.3

Garantie

A propos du GPL

La station de distribution GPL

Transport, manipulation et stockage

5.1

Sur site

5.2

Couronnes

Préparation du site et implantation des tuyaux

6.1

Préparation du site

6.2

Implantation des tuyaux et préparation des tranchées et fondations

6.3

Déroulage des tuyaux

Installation

7.1

Installation des tuyaux

7.2

Coupe du tuyau

7.3

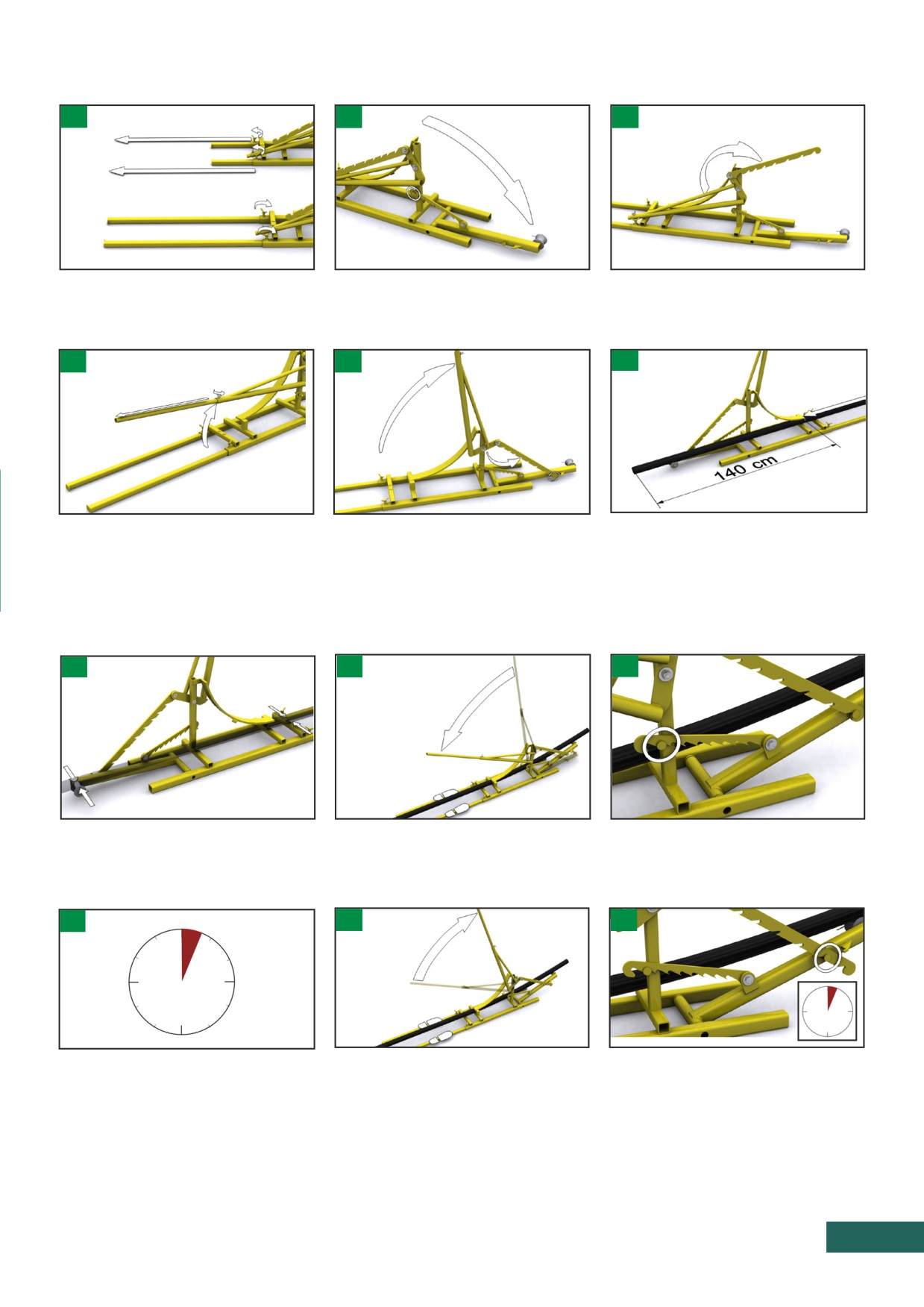

Cintrage du tuyau

7.4

Montage des raccords de transition

7.5

Test de la conductivité

7.6

Mise à la terre

7.7

Raccordement au réservoir et au distributeur

Epreuve de pression et essai d'étanchéité

8.1

Epreuve de pression - Obligatoire

8.2

Essai d'étanchéité - Obligatoire

8.3

Essai d'étanchéité lors du remblayage - Facultatif

8.4

Essai d'étanchéité après remblayage - Facultatif

Achèvement de l'installation

9.1

Documentation

9.2

Remblayage

9.3

Avant la mise en service

10.

Modification et réparation des installations

10.1

Préparations et considérations de sécurité

10.2

Modification et réparation

10.3

Tests de pression et d'étanchéité après modification et réparation

11. Considérations de sécurité

11.1

Libération et coupe des couronnes

11.2

Utilisation des équipements

11.3

Epreuve de pression

Points importants pour l'installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11.4

Travaux de réparation, maintenance et mise à niveau

11.5

Substances dangereuses

Annexes

A. Exemple d'installation GPL

B. Exemple d’installation GPL

C. Liste de contrôle de l'installation des tuyaux GPL

D. Document de test des tuyaux GPL

E. Essai d'étanchéité des tuyaux GPL

Dénégation de responsabilité

Ce document contient des recommandations et informations concernant les produits du système de tuyaux GPL de KPS et

leur installation. Il est basé sur les informations actuellement disponibles et est censé être représentatif dans des conditions

spécifiques. Toutefois, des facteurs comme l'environnement, les applications, l'installation ou des modifications du mode opéra-

toire peuvent donner des résultats différents. KPS ne fait aucune déclaration de garantie de quelque sorte que ce soit, expresse

ou implicite, quant à l'exactitude, l'adéquation ou l'exhaustivité des recommandations ou informations contenues dans ce docu-

ment. KPS n'autorise aucun représentant ou autre personne à assumer pour elle des obligations ou responsabilités autres que

celles expressément énoncées. Nous attirons votre attention sur toute réglementation locale, nationale ou régionale applicable.

KPS se réserve le droit de mettre à jour et réviser ce manuel sans préavis. La version courante est toujours publiée sur

http://www.kpsystem.com. KPS décline toute responsabilité dans le cas d'installations qui ne se conforment pas entièrement

aux instructions fournies dans le manuel d'installation courant.

Points importants pour l'installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. LE SYSTÈME DE TUYAUX GPL DE KPS

Le tuyau GPL de KPS est le premier tuyau en polyéthylène

Les tuyaux KPS ont un procédé de fabrication unique avec

conçu pour les hautes pressions utilisées pour la distribution

des couches liées chimiquement au niveau moléculaire.

du GPL. Avec une pression de fonctionnement de 25 bars,

Cette technologie est une exclusivité de KPS et en évitant

notre tuyau GPL est conçu pour satisfaire aux normes de

l'utilisation d'un produit adhésif, comme cela se fait couram-

sécurité strictes de l'industrie du GPL.

ment sur le marché, nous pouvons garantir que les couches

sont inséparables.

Le tuyau GPL de KPS avec son revêtement protecteur est

complètement résistant à la corrosion. La barrière anti-per-

Ceci permet d'obtenir la barrière anti-perméation la plus

méation et un revêtement en plastique conducteur garantis-

efficace du marché qui empêche les hydrocarbures de

sent qu'il n'y aura aucune perméation des hydrocarbures et

diffuser à travers la paroi du tuyau.

que l'électricité statique sera dissipée en toute sécurité.

La couche conductrice permet de mettre le tuyau à la terre

L'installation du système de tuyaux GPL de KPS est facile et

et d'empêcher ainsi l'accumulation d'électricité statique qui

rapide comparée aux installations de tuyaux en acier clas-

sinon s'accumulerait par frottement lorsque le carburant

siques. Le tuyau GPL de KPS est un tuyau en plastique semi-

s'écoule dans le tuyau en plastique.

flexible, facilement déroulé dans les tranchées de la station

d'un bout à l'autre puis raccordé aux réservoirs et distribu-

teurs. Aucun soudage ni procédure d'installation compliquée

n'est nécessaire et l'installation peut être achevée en moins

d'une journée !

KPS fournit une garantie de 30 ans pour tous ses tuyaux en

Couche conductrice

plastiques y compris le tuyau GPL.

Les coûts des produits et de l'installation sont réduits au

maximum avec le nouveau tuyau GPL de KPS. La durée de

Polyéthylène

vie estimée du tuyau étant supérieure à 30 ans, KPS permet

d'obtenir un coût total d'installation inférieur et un retour sur

investissement supérieur à ceux de tout autre tuyau GPL du

marché.

Barrière anti-perméation

Le système de tuyaux GPL de KPS et le Petrol Pipe System™

de KPS sont fabriqués par Kungsörs Plast AB qui est une

entreprise certifiée ISO 9001 et ISO 14001.

Lorsqu'ils sont utilisés avec une protection cathodique,

les tuyaux GPL de KPS n'ont pas besoin d'être isolés du

2.1

Gamme de produits

réservoir car la conductivité est trop faible pour interférer

avec la protection cathodique.

Le système de tuyaux GPL de KPS comprend :

Les tuyaux GPL de KPS sont conçus pour des conditions

•

Tuyaux

de fonctionnement à long terme avec des températures

•

Coudes et raccords de tuyauterie en acier inox

comprises entre -20 ºC (14 ºF) et +40 ºC (104 ºF).

•

Cintreuse

2.2

Comment commander

•

Ciseaux de coupe

Vous pouvez passer votre commande par téléphone, e-mail

•

Matériel de test de conductivité

ou fax via votre représentant KPS local. Pour savoir où se

Pour avoir la liste complète, les propriétés, dimensions et

trouve votre distributeur le plus proche, consultez notre

descriptions détaillées, consultez le catalogue des produits

site Web www.kpsystem.com.

KPS téléchargeable sur www.kpsystem.com.

Le tuyau GPL de KPS est en polyéthylène pour la résis-

2.3

Garantie

tance mécanique, possède une barrière anti-perméation qui

Le système de tuyaux GPL de KPS a été développé pour

empêche la perméation des hydrocarbures à travers la paroi

offrir une performance fiable pendant de nombreuses

du tuyau et une couche intérieure conductrice qui dissipe

années. Une attention particulière a été apportée à minimi-

l'électricité statique.

ser l'impact sur l'environnement lors de la fabrication et lors

Le polyéthylène est bien adapté à un usage enterré dans les

de l'exploitation.

stations de remplissage car il est inoxydable et résiste à l'eau

Grâce à ce travail de développement minutieux et à un

et aux microorganismes présents dans le sol.

contrôle strict des procédés de fabrication, KPS est en

Le système de tuyaux GPL de KPS

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

mesure de garantir que tous les tuyaux GPL fabriqués par ses

soins résisteront à la corrosion pendant 30 ans à compter de

leur date d'expédition.

Toutes les garanties ne s'appliqueront que si la manutention,

le stockage et les travaux d'installation sont effectués en

stricte conformité aux exigences spécifiées dans les instruc-

tions d'installation expédiées avec le produit ou énoncées

dans le manuel d'installation courant téléchargeable sur www.

kpsystem.com. La liste de contrôle pour l'installation doit

toujours être remplie et conservée pendant toute la période

de garantie.

L'application des garanties exige également que l'installation

soit faite par un installateur GPL agréé par KPS et que seuls

des produits KPS soient utilisés dans le système.

KPS décline toute responsabilité pour les installations qui ne

remplissent pas les conditions susmentionnées et tout man-

quement à ces obligations peut entraîner le retrait du statut

d'installateur agréé.

Le système de tuyaux GPL de KPS

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. A PROPOS DU GPL

GPL est l'abréviation de gaz de pétrole liquéfié. Lorsqu'il est utilisé comme carburant pour des véhicules, le GPL est parfois

appelé autogas. Le GPL est un mélange d'hydrocarbures butane et propane. Le butane et le propane sont tous les deux des gaz

à température ambiante normale et à la pression atmosphérique mais sous une pression moyenne ils deviennent liquides. Ceci

permet un transport et un stockage faciles du GPL sous sa forme liquide concentrée.

Le GPL provient du raffinage du pétrole brut (40%) ou est extrait du gaz naturel ou du pétrole brut provenant de gisements

souterrains (60%). Le GPL sous sa forme pure est inodore mais est rendu odorant pour aider à la détection des fuites. Le gaz

est légèrement plus lourd que l'air et s'introduira dans les points bas et cavités en cas de fuite. Lorsqu'on supprime la pression

le GPL se dilate et 1 litre de liquide génère 250 litres de vapeur.

Le GPL sous sa forme liquide augmente de volume de 2% par 10 degrés d'augmentation de la température (°C). Pour cette

raison, les réservoirs de GPL ne doivent jamais être remplis à plus de 85% (les réglementations varient).

Si le GPL doit servir de carburant pour véhicule, le butane et le propane sont mélangés dans des proportions optimales pour

obtenir une combustion complète du produit. Comparé à l'essence, le GPL donne moins de pollution due aux gaz d'échap-

pement. Selon les taxes et mesures d'incitation gouvernementales, le GPL peut souvent être beaucoup plus économique que

l'essence et ses performances sont comparables à celles de l'essence et du diesel.

Le GPL est légèrement moins sujet à l'inflammation que l'essence. Environ entre 2% et 9% de vapeurs de GPL dans l'air créent

une atmosphère inflammable. Un déversement de GPL liquide s'évaporera rapidement mais en contact avec la peau il peut

provoquer des brûlures froides. Respectez les règlements de sécurité applicables et utilisez des vêtements de protection.

A propos du GPL

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. LA STATION DE DISTRIBUTION GPL

Dans de nombreuses stations de distribution GPL, le réservoir est installé en surface mais il existe également des stations où le

réservoir est enterré. Toutes les stations de distribution GPL sont des systèmes sous pression, i.e. qu'il y a une pression per-

manente dans les tuyaux. La pression de fonctionnement est habituellement d'environ 15 bar. La haute pression est nécessaire

pour garder le GPL sous sa forme liquide. La pression dans le réservoir est inférieure, habituellement entre 3 et 5 bar selon le

mélange et la température.

Depuis le réservoir vers chaque distributeur une ligne produit alimente le distributeur en GPL liquide. En parallèle avec la ligne

produit il y a une ligne de retour vapeur où la vapeur GPL provenant des opérations de dégazage est renvoyée au réservoir.

Ces lignes sont généralement raccordées à un collecteur à l'extrémité du réservoir s'il y a plus d'un distributeur.

Dans le cas d'un réservoir en surface, la pompe repose sous le réservoir. Le carburant liquide est soutiré du fond du réservoir,

traverse un filtre qui piège l'eau, puis une zone de tranquillisation avant de pénétrer dans la pompe. Tranquilliser le carburant

est important pour minimiser la turbulence qui pourrait provoquer une cavitation (formation de bulles du côté aspiration de la

pompe) et un endommagement mécanique de la pompe.

Depuis la pompe, le carburant est amené dans la ligne d'alimentation du produit jusqu'aux distributeurs. Le passage des tuyaux

en acier aux tuyaux GPL KPS se fait au niveau du sol aux deux extrémités. Pour réguler la pression dans la ligne d'alimentation,

il y a un bypass automatique qui renvoie le carburant liquide dans le réservoir autant qu'il est nécessaire pour obtenir la bonne

pression. Le bypass manuel fonctionne en parallèle avec le bypass automatique pour permettre le réglage de la pression même

si la dérivation automatique est bloquée. Le réservoir peut être rempli par une entrée sur la ligne de dérivation ou sur une

ouverture de remplissage dédiée.

Sur le réservoir et sur toutes les lignes, y compris les tronçons de tuyau qui peuvent être fermés par une vanne, se trouve une

soupape de sécurité tarée à 25 bar.

La station de distribution GPL

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. TRANSPORT, MANIPULATION ET STOCKAGE

Les tuyaux en polyéthylène de KPS sont de la plus haute

•

Les couronnes de tuyau doivent être stockées avec une

qualité, résistants et particulièrement adaptés à une installa-

protection adaptée pour le dessous de la couronne.

tion enterrée car le polyéthylène est résistant, ne se corrode

•

N'empilez pas plus de trois couronnes en hauteur.

pas comme les tuyaux en acier et est insensible aux microbes

présents dans le sol. Néanmoins, les tuyaux et les raccords

•

Ne traînez, roulez ou lancez jamais les tuyaux ou les

doivent être manipulés avec soin pour éviter de les endom-

raccords.

mager.

•

N'exposez jamais les tuyaux à une flamme nue ou à une

Les rayures en forme de V provoquées par les objets pointus

chaleur excessive, par exemple étincelles de soudage ou

affaiblissent le polyéthylène et conduisent à des propagations

coupe de métaux.

de fissures.

•

Conservez les raccords dans leur emballage de pro-

•

Protégez les tuyaux contre les rayures lors du charge-

tection jusqu'à l'installation. Les raccords endommagés

ment, du transport, du déchargement et du stockage.

peuvent être difficiles ou impossibles à installer.

•

Utilisez un véhicule à plate-forme pour le transport et

•

Assurez-vous que les joints toriques et les joints d'étan-

empilez les produits de façon ordonnée et sûre.

chéité restent propres.

•

Recouvrez toutes les arêtes vives sur les fourches des cha-

riots élévateurs ou utilisez des élingues qui ne peuvent pas

5.2

Couronnes

causer de rayures pour éviter d'endommager les tuyaux.

•

Lors du déroulage des couronnes faites attention car le

Le polyéthylène va se dilater légèrement et devenir plus

tuyau peut se redresser avec une force considérable. Il

flexible aux hautes températures. En conditions froides, le

faut au moins deux personnes pour dérouler le tuyau.

matériau rétrécira légèrement et deviendra plus rigide.

L'extrémité du tuyau doit être retenue avec une corde et

un nœud coulant avant de couper les cerclages autour de

•

Les couronnes de tuyau doivent être stockées à plat

la couronne.

sauf si elles sont correctement soutenues et fixées pour

éviter la déformation du tuyau en particulier dans des

•

Lors de la coupe des couronnes, une personne doit

climats chauds.

effectuer la coupe et une autre personne doit maintenir

le tuyau.

•

Déroulez les tuyaux la veille de l'installation. Pour aider à

redresser le tuyau il peut être attaché à une extrémité à

des fixations solides.

•

Dans les climats plus froids, les couronnes doivent être,

si possible, légèrement réchauffées avant le déroulage soit

en les stockant à l'intérieur toute une nuit dans un bâti-

ment chauffé soit dans un conteneur avec un ventilateur

de chauffage de construction. Veillez à ne pas soumettre

le tuyau à une chaleur excessive (supérieure à 60°C) qui

pourrait endommager le matériau.

Lorsque les couronnes sont stockées verticalement, elles doivent être soutenues pour

éviter la déformation du tuyau.

Le rayonnement UV endommage la barrière anti-perméation.

•

Les tuyaux doivent toujours être stockés avec des

embouts pour les protéger contre le rayonnement UV et

la contamination.

5.1

Sur site

•

Inspectez tout le matériel lors de la livraison et avant

l'installation. Refusez les tuyaux avec des rayures ou tout

autre dommage important. Utiliser du matériel qui a été

endommagé lors du transport, stockage ou manipulation

annulera la garantie.

Transport, manipulation et stockage

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6. PRÉPARATION DU SITE ET IMPLANTATION DES TUYAUX

Asphalte (tarmacadam)

6.1

Préparation du site

•

Vérifiez qu'aucune contamination de carburant n'est

Remblai supérieur

(matériau d'excavation)

présente.

Grillage ou treillis

•

Les équipements et les matériaux de construction doivent

avertisseur

être retirés de la zone de travail.

Sable

•

Le réservoir doit être en place et l'assise en béton pour

les distributeurs doit être prête avant de commencer

l'installation des tuyaux.

6.2

Implantation des tuyaux et pré-

paration des tranchées et fondations

Jeux minimaux.

Les tuyaux GPL de KPS sont conçus pour être directement

Lors du calcul de la profondeur de la tranchée, considérez

enterrés dans le sol. Ils ne doivent pas être posés dans des

que lorsque l'installation est terminée, le tuyau doit être

conduits en acier, plastique, béton ou briques ou utilisés en

enterré à au minimum 600 mm entre le haut du tuyau et le

surface. Consultez KPS avant d'installer des tuyaux GPL KPS

niveau de la piste. Des enfouissements plus profonds peuvent

autrement que ce qui est décrit et recommandé dans ce

être nécessaires dans les zones où circulent des voitures ou

manuel.

des camions ou dans les climats plus chauds. Respectez les

Tranchées et fondations

exigences des normes et les réglementations nationales pour

les travaux de terrassement.

Les tranchées doivent être préparées avec une couche

Creusez des tranchées assez larges pour que les tuyaux ne

inférieure de 20 cm de sable propre, exempt de pierres et de

soient pas à moins de 10 cm les uns des autres et à moins de

particules pointues, sur laquelle seront placés les tuyaux.

20 cm du bord de la tranchée ou de tout objet pointu. Creu-

Le meilleur résultat est obtenu lorsque les tuyaux sont placés

sez des tranchées qui permettent des coudes à grand rayon

directement sur les fondations. Pour les ajustements mineurs,

plutôt que des coudes courts à 90°.

utilisez des sacs remplis de sable placés sous le tuyau à 1

mètre d'intervalle minimum. On utilisera également des sacs

Implantation des tuyaux

remplis de sable pour séparer les tuyaux qui se croisent.

Posez les tuyaux sur un lit de 20 cm de sable avec au moins

N'utilisez pas de morceaux de bois car ils se détérioreront

10 cm entre les tuyaux parallèles ou les tuyaux qui se croisent

au fil du temps en laissant un vide. N'utilisez pas de pierres

et à une distance d'au moins 20 cm du bord de la tranchée ou

ou de briques car les arêtes vives peuvent endommager le

de tout objet pointu.

tuyau. Il faut éviter d'utiliser de la mousse de polystyrène pour

Asphalte (tarmacadam)

soutenir ou séparer les tuyaux car ce matériau se détériorera

rapidement s'il est en contact avec des hydrocarbures. Des

Remblai supérieur

(matériau d'excavation)

morceaux de tuyau en plastique risquent d'être déplacés lors

du remblayage et sont souvent insuffisants pour le soutien des

Grillage ou treillis

tuyaux mais ils peuvent être utilisés pour séparer des tuyaux

avertisseur

parallèles.

Sable

Lorsque les tuyaux ne peuvent être posés directement sur les fondations, des sacs

de sable doivent être utilisés pour soutenir le tuyau à intervalles rapprochés.

Le sable utilisé pour les fondations et le remblayage doit être

Jeux minimaux pour les tuyaux qui se croisent.

compacté mécaniquement avec une machine tous les 20 cm

Pour compenser les déplacements du tuyau dus à des change-

environ. La profondeur de couche optimale dépend de la

ments de température ou des mouvements/tassements du sol,

machine utilisée. Saturer le sable avec de l'eau peut aider à

posez les couronnes avec des légères courbes.

compacter mais n'est pas suffisant si c'est la seule méthode de

compactage.

Evitez :

•

Les tuyaux qui se croisent si une autre solution est pos-

Préparation du site et implantation des tuyaux

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

sible avec une autre implantation des tuyaux.

•

L'enfouissement de pièces métalliques dans le sol.

Le rayon de courbure minimal autorisé pour le tuyau GPL est

de 1 mètre (20 x le diamètre du tuyau).

6.3

Déroulage des tuyaux

•

Déroulez les tuyaux la veille de l'installation. Pour aider à

redresser le tuyau il peut être attaché à une extrémité à

des fixations solides.

•

Lors du déroulage des couronnes faites attention car le

tuyau peut se redresser avec une force considérable. Il

faut au moins deux personnes pour dérouler le tuyau.

L'extrémité du tuyau doit être retenue avec une corde et

un nœud coulant avant de couper les cerclages autour de

la couronne.

•

Les courbes naturelles d'un tuyau en couronne peuvent

être utilisées pour modifier la direction du tuyau ou

pour obtenir le bon angle aux points terminaux. Des sacs

remplis de sable ou des piquets peuvent être utilisés pour

le maintenir en place jusqu'au moment de l'installation et

du remblayage.

Utilisez des sacs de sable pour maintenir les tuyaux en place pendant l'installation.

•

Dans les climats plus froids, les couronnes doivent être,

si possible, légèrement réchauffées avant le déroulage soit

en les stockant à l'intérieur toute une nuit dans un bâti-

ment chauffé soit dans un conteneur avec un ventilateur

de chauffage de construction. Veillez à ne pas soumettre

le tuyau à une chaleur excessive qui pourrait endomma-

ger le matériau.

Préparation du site et implantation des tuyaux

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7. INSTALLATION

Le coupe-tube rotatif de KPS est le meilleur outil pour couper

7.1

Installation des tuyaux

les tuyaux GPL de KPS et garantir une coupe à angle droit.

•

Déroulez les tuyaux la veille de d'installation et vérifiez si

•

Enfoncez l'écrou de déverrouillage pour ouvrir le coupe-

tous les outils et équipements nécessaires sont disponibles.

tube.

•

Placez les tuyaux dans la tranchée du réservoir jusqu'au

distributeur et coupez approximativement à la longueur.

•

Placez la partie avec les galets sous le tuyau et amenez la

molette de découpe en contact avec le tuyau. Tournez le

•

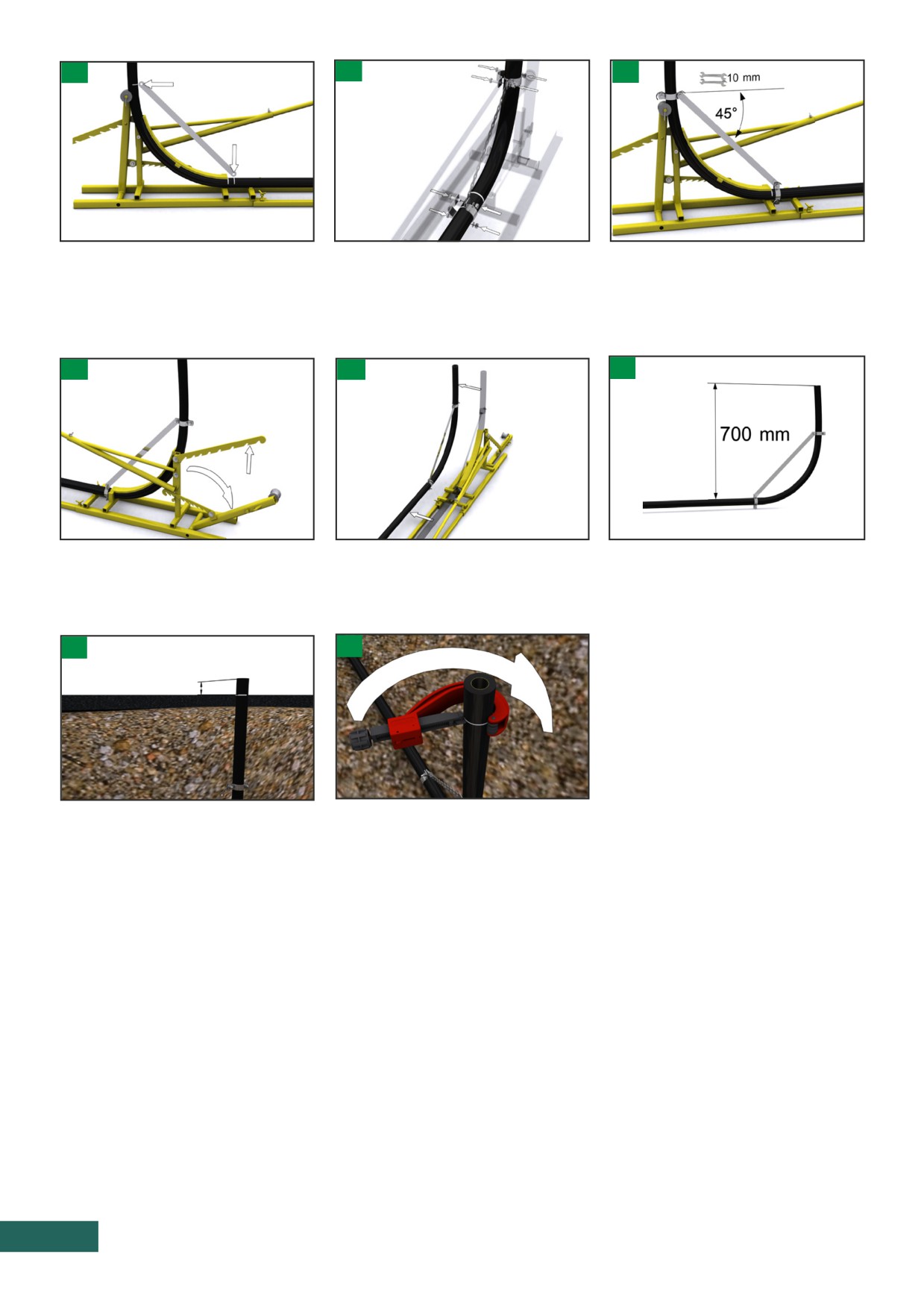

Cintrez le tuyau aux extrémités à l'aide de la cintreuse.

bouton d'avance de la molette de découpe d'un demi-

•

Mesurez la hauteur exacte nécessaire, marquez le tuyau

tour dans le sens des aiguilles d'une montre.

et coupez le tuyau à la hauteur voulue à l'aide du coupe-

•

Faites tourner d'un tour le coupe-tube autour du tuyau

tuyau rotatif.

en l'éloignant de vous. Tournez le bouton d'avance de

•

Montez les raccords à compression KP LPG10S avec les

la molette de découpe d'un demi-tour dans le sens des

inserts LPG10-AS-NPT ou LPG10-BS.

aiguilles d'une montre.

•

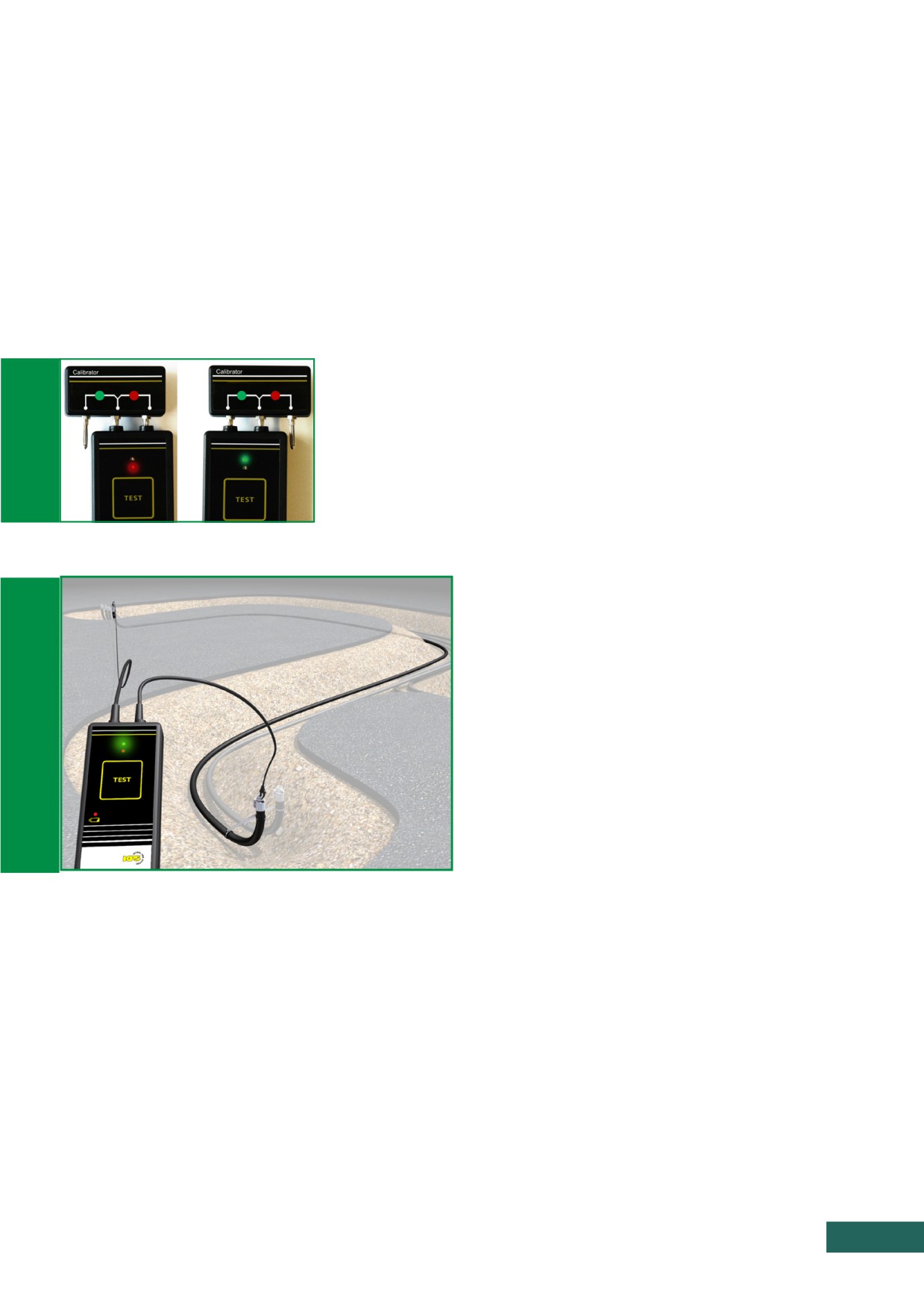

Mesurez la conductivité.

•

Faites maintenant tourner le coupe-tube vers vous et,

à chaque tour, tournez le bouton d'avance d'environ

•

Préparez les raccordements au distributeur et au réservoir.

45° pour enfoncer la molette de découpe dans le tuyau.

Commencez par l'installation de la canalisation la plus longue.

Répétez cette opération jusqu'à ce que la coupe soit

Ainsi, si vous faites une erreur, vous pourrez utiliser le tuyau

terminée.

pour la canalisation longue suivante.

Conseil !

7.2

Coupe du tuyau

Utilisez les ciseaux à tuyau pour couper rapidement le

tuyau à la longueur approximative puis utilisez le coupe-

Pour être sûr que les tuyaux peuvent être correctement uti-

tube rotatif pour la coupe finale.

lisés avec le raccord KP LPG10S, il est important qu'ils soient

coupés absolument à angle droit. Coupez toujours les tuyaux

avec les outils recommandés par KPS. Ne coupez jamais les

tuyaux en vous servant d'une lame de scie.

Le coupe-tube rotatif coupera le tuyau absolument à angle droit.

Les tuyaux doivent être coupés à angle droit pour s'adapter au raccord KP LPG10S.

Sécurité

Les tuyaux GPL peuvent être coupés à l'aide des ciseaux à

tuyau de KPS. Pour utiliser le coupe-tube, placez la partie

Observer une grande prudence lors de la coupe d'un

courbe en haut du tuyau et la lame de coupe sous le tuyau. Il

tuyau qui a été enroulé, même si ce dernier a déjà été

est important de positionner ainsi le coupe-tube car cela aide

déroulé, du fait que les extrémités coupées ont tendance

à obtenir une coupe à angle droit. Gardez immobile la poi-

à se replier et risquent de blesser toute personne alen-

gnée inférieure et utilisez la poignée supérieure pour couper.

tour. Une personne doit maintenir le tuyau pendant que

Vérifiez que votre coupe est à angle droit.

l'autre coupe.

Utilisez l'outil d'ébavurage livré avec le coupe-tube pour

chanfreiner l'intérieur du tuyau. Ceci simplifie le montage

des inserts KP LPG10-AS-NPT et KP LPG10-BS. N'utilisez

pas un couteau car cela risque de créer accidentellement des

entailles en V pouvant conduire à des fissures dans le tuyau.

Pour accéder à l'outil d'ébavurage, inclinez le coupe-tube et

appuyez sur le pion de déverrouillage.

Des ciseaux à tuyau peuvent être utilisés pour couper les tuyaux GPL de KPS.

Installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.3

Cintrage du tuyau

Dévissez les écrous à oreilles et sortez com-

Abaissez le bras de la roulette.

Libérez et faites basculer le grand appui de

plètement les rallonges. Serrez les écrous.

l'autre côté.

Dévissez l'écrou à oreilles et sortez la poi-

Soulevez la poignée et placez le grand appui

Placez le tuyau de façon à ce qu'il dépasse

gnée sur toute sa longueur. Serrer l'écrou.

en position de départ, avec la goupille de

d'au moins 1,4 mètre du bord coudé.

sûreté dans le premier cran.

Ceci donnera un coude qui convient pour

un enfouissement du tuyau à 60 cm. Si

des enfouissements plus profonds sont

nécessaires, réglez la position du tuyau en

conséquence.

Assurez-vous que le tuyau repose sur la

Mettez vos pieds sur les rallonges de chaque

Lorsque le dispositif de blocage s'engage

roulette et entre les deux talons à l'arrière

côté du tuyau et tirez lentement la poignée

dans le premier cran, relâchez la poignée.

de l'outil de cintrage.

pour commencer à cintrer le tuyau.

3 min

Attendez 3 minutes pour que le tuyau

Montez sur les rallonges et tirez lentement

Relâchez la poignée et attendez 3 minutes.

s'ajuste.

la poignée jusqu'à ce que l'outil s'engage dans

Répétez l'opération jusqu'à ce que le

le cran suivant.

tuyau soit complètement cintré. Attendez

3 minutes entre chaque cran.

Installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.4

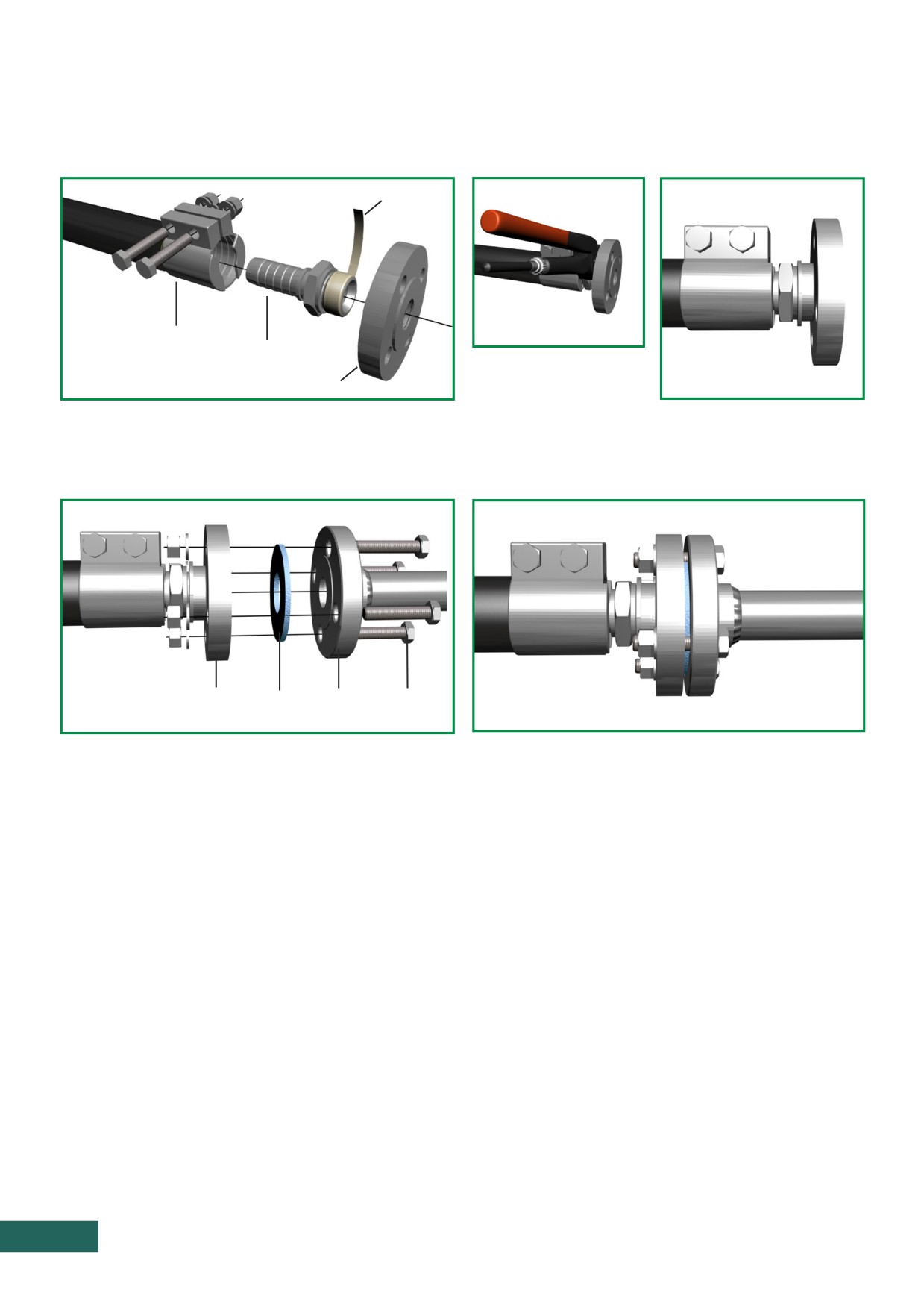

Montage des raccords de transition

Pour la transition entre le plastique et le métal, utilisez le raccord à compression KP LPG10S en combinaison avec l'insert fileté

KP LPG10-AS-NPT ou l'insert à bride KP LPG10-BS.

Utilisez toujours une clé dynamométrique pour contrôler le couple

lors du montage du raccord à compression LPG10S. Si vous appliquez

une force trop grande vous pouvez fissurer les boulons ou même le

raccord.

Inserts LPG10-AS-NPT et LPG10-BS.

Vous avez besoin : d'une clé Allen, d'une clé

Assurez-vous que le tuyau est coupé à angle

Lubrifiez la petite vis de montage avec de la

n° 17, d'une clé dynamométrique (20-47 Nm)

droit.

pâte au cuivre, de la pâte céramique ou du

avec douille n° 17 et d'un maillet en caout-

MoS2.

chouc.

Insérez la vis et vissez-la dans le sens

Montez le raccord sur l'extrémité du

Utilisez un maillet en caoutchouc pour

des aiguilles d'une montre pour ouvrir le

tuyau.

enfoncer complètement l'insert KP LPG10-

raccord.

AS-NPT ou KP LPG10-BS dans le tuyau.

Dévissez la vis de montage.

Assurez-vous que le bord du

LPG10S se trouve dans la gorge de

l'insert KP LPG10-AS-NPT ou BS.

Installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Retirez la vis de montage.

Lubrifiez les écrous, rondelles et boulons

Montez les boulons, les rondelles et les

avec de la pâte au cuivre, de la pâte céra-

écrous sur le raccord.

mique ou du MoS2.

20 Nm

40 Nm

180°

5 min

180°

15 min

3 x

2 x

Réglez la clé dynamométrique à 20 Nm. Serrez les

Réglez la clé dynamométrique à 40 Nm. Serrez les

boulons alternativement, d'un demi-tour chacun jusqu'à

20 Nm.

40 Nm.

Attendez 5 minutes avant de continuer.

Attendez 15 minutes avant de continuer.

Répétez 3 fois.

Répétez 2 fois.

47 Nm

OK!

180°

30 min

180°

Réglez la clé dynamométrique à 47 Nm. Serrez les boulons alternativement, d'un demi-tour

chacun jusqu'à 47 Nm.

Attendez 30 minutes avant de continuer.

Répétez l'opération jusqu'à ce que le raccord soit complètement fermé (bord à bord).

Installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.5

Test de la conductivité

7.6

Mise à la terre

Le tuyau GPL de KPS possède une couche intérieure conduc-

Le système de tuyauterie GPL conducteur doit être relié à la

trice qui dissipe l'électricité statique. Le tuyau, les raccords de

terre principale au point d'installation et les objets conduc-

transition et les autres tuyaux et raccords métalliques raccor-

teurs adjacents reliés conformément à la législation et à la

dés formeront un circuit conducteur continu qui, lorsqu'il est

réglementation applicables.

relié à la terre, supprime les dangers électrostatiques.

Consultez toujours un électricien, familiarisé avec les régle-

Lorsque le raccord KP LPG10S et les inserts LPG10-AS-NPT

mentations nationales, pour être sûr que la mise à la terre

ou LPG10-BS ont été montés sur les extrémités des tuyaux,

et l'égalisation de potentiel du système de tuyauterie et des

vous devez tester la conductivité de bout en bout à l'aide du

installations adjacentes sont effectuées correctement pour

testeur de conductivité KPS.

éviter les dangers électrostatiques.

Etalonnez le testeur au début et à la fin de chaque journée de

travail. Testez le signal rouge et le signal vert comme indiqué

sur la photo.

Etalonnez le testeur au début et à la fin de la journée.

Connectez les câbles au testeur et aux extrémités de la

tuyauterie.

Appuyez sur le bouton « TEST ». Un voyant vert et un

bip indiquent OK. Un voyant rouge et pas de bip signi-

fient que ce n'est pas OK.

Lorsque le voyant de pile devient rouge, remplacez la pile 9V.

Installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

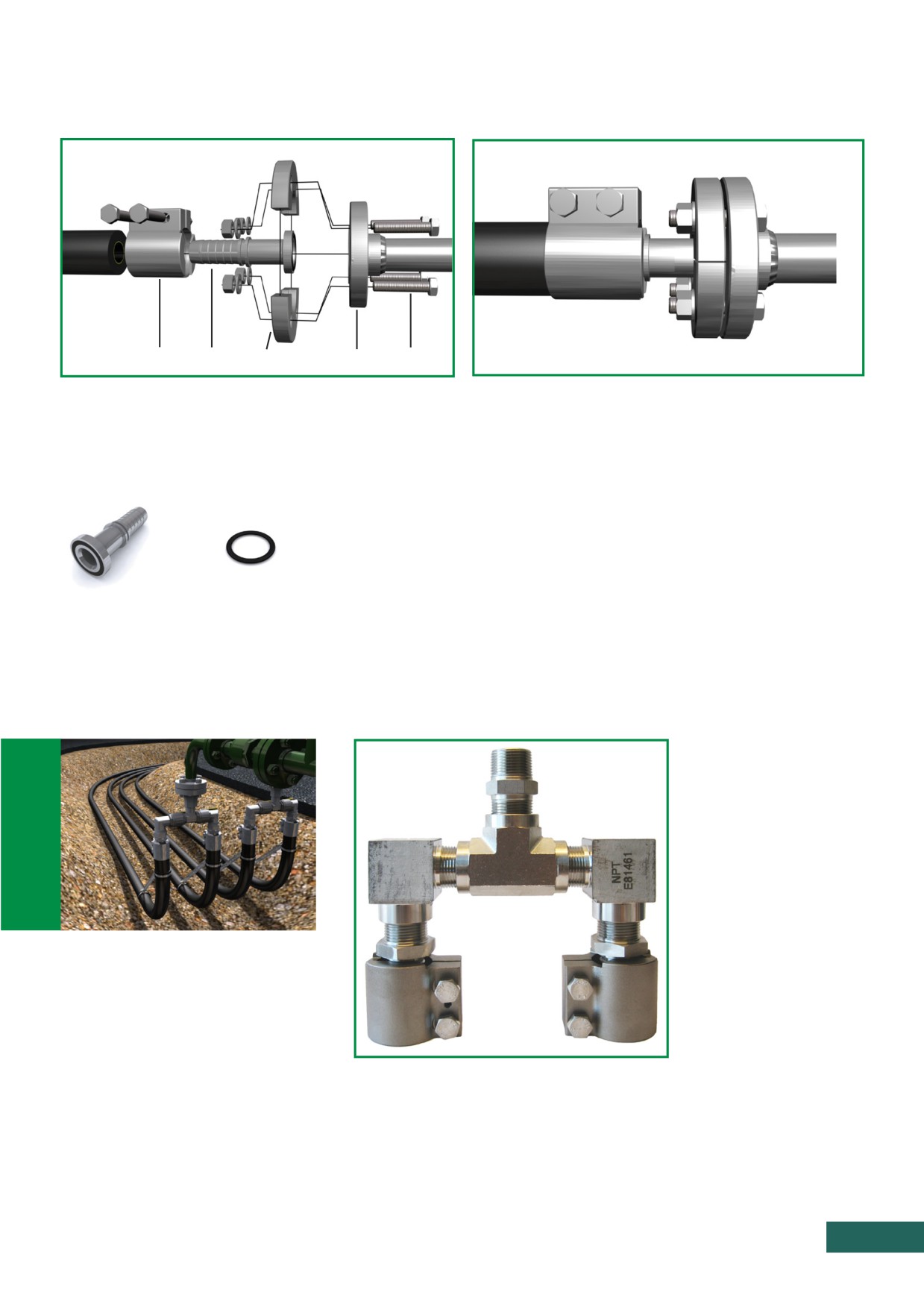

Transition avec la bride soudable

Pour une transition directement sur une bride soudable, utilisez l'insert LPG10-BS, les demi-brides LPG22S et la bride soudable

LPG20S. La bride soudable LPG20S doit être soudée avant d'être montée.

LPG10S LPG10-BS LPG22S

LPG20S LPG29

Assemblage pour une transition via une bride soudable.

Assemblage terminé.

Vérifiez que le joint torique dans l'insert LPG10-BS n'est pas endommagé. Un joint torique endommagé entraînerait une instal-

lation non étanche. Si nécessaire, remplacez-le par un joint torique LPG17.

Si l'insert LPG10-BS a besoin d'un nouveau joint torique, utilisez uniquement un joint torique LPG17.

Système collecteur pour les lignes GPL

Pour la mise en commun de deux lignes retour vapeur ou produit GPL, l'ensemble suivant peut être utilisé. Consultez égale-

ment l'annexe B pour le plan avec la nomenclature.

Système collecteur pour les lignes GPL.

Installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Étanchéité des filetages

KP LPG67

Tous les raccords possèdent des filetages NPT et doivent être étanchéifiés à l’aide de ruban Téflon (résistant aux gaz).

Les joints d’étanchéité coniques des raccords, tés et coudes NE doivent PAS être lubrifiés et aucun produit d’étanchéité ne doit

être utilisé.

Lubrification des filetages

Tous les filetages des boulons et écrous doivent être lubrifiés avec de la pâte au cuivre, de la pâte céramique ou du MoS2.

Soupapes de sécurité

Une soupape de sécurité doit être installée sur tous les tronçons de tuyau qui peuvent être obturés par des vannes. La soupape

de sécurité doit être réglée à 25 bar max pour empêcher toute pression excessive causée par la dilatation thermique du GPL

ou un dysfonctionnement du système.

Collecteur prêt à être équipé d'une soupape de sécurité.

Installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8. EPREUVE DE PRESSION ET ESSAI D'ÉTANCHÉITÉ

Des tests de pression et d'étanchéité correctement effectués sont essentiels pour garantir la qualité de l'installation et un fonc-

tionnement sans problème.

Tous ces essais doivent se conformer aux réglementations et règles locales, nationales ou régionales. Les pressions et durées

d'essai spécifiées dans ce document sont les exigences minimales pour une garantie KPS valide. Les réglementations et règles

locales, nationales ou régionales peuvent exiger des essais plus sévères. Des accréditations ou permis spéciaux peuvent être

exigés pour les épreuves de pression avec des gaz à haute pression.

Sécurité

Equipements.

Seul l'azote doit être utilisé pour les tests d'un sys-

•

Matériel d'obturation de la ligne de tuyauterie aux deux

tème qui a transporté du carburant / GPL. Veiller à

extrémités.

ce que toutes les tuyauteries aient été soigneusement

•

Brides ou bouchons métalliques avec ports de test.

rincées de toute trace de combustible et de vapeurs

de carburant à l'aide d'azote, avant de commencer

•

Tuyauterie pneumatique.

tout travail.

•

Air comprimé ou azote.

Les personnes non autorisées ne doivent pas avoir

•

Solution savonneuse composée d'eau et d'un peu de

accès au site pendant le temps où des hautes pressions

détergent, tel que savon, liquide de lavage ou similaire.

sont appliquées au système. Seul le personnel néces-

Mettez-la dans un flacon pulvérisateur pour une applica-

saire doit être présent. Tout le monde sur le site doit

tion facile ou utilisez une éponge et un seau.

être averti de l'épreuve de pression et doit éviter de

•

Manomètre pour l'épreuve de pression.

se trouver dans un périmètre où il y un risque d'être

touché par un composant du système de tuyaux qui

•

Manomètre pour l'essai d'étanchéité. L'échelle des jauges

peut se détacher au cours de l'épreuve de pression.

doit indiquer la pression utilisée pour les tests au milieu

de l'échelle.

Avant de mettre le système sous pression, effectuer

une évaluation des risques et veiller à ce que tout

•

Miroir.

le personnel se tienne à une distance de sécurité du

système quand ce dernier est sous pression. Toutes

les réglementations de sécurité nationales, régionales

et locales doivent être respectées.

8.1

Epreuve de pression - Obligatoire

Objectif

Méthode d'essai

Vérification

•

Trouver les pièces potentiellement

•

25 bar (363 psi) pendant 5 minutes.

•

Aucune pièce ne doit se desserrer.

faibles du système.

(Max. 40 bar / 580 psi)

•

Débranchez ou séparez toujours la tuyauterie à tester du réservoir et du distributeur. Tout test du réservoir ou du rac-

cordement des tuyaux au réservoir doit être effectué dans une étape distincte.

•

Mettez sous pression à 25 bar (363 psi) avec de l'air ou de l'azote et maintenez la pression pendant 5 minutes. Si les

réglementations exigent des essais avec une pression supérieure, suivez-les mais n'appliquez pas une pression supérieure à

40 bar (580 psi).

Si tout est correctement installé, aucune pièce ne doit se desserrer.

Epreuve de pression et essai d'étanchéité

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8.2

Essai d'étanchéité - Obligatoire

Objectif

Méthode d'essai

Vérification

•

Trouver des fuites dans le système.

•

0,70 bar pendant 1 heure. Adaptez la

•

Des bulles indiquent une fuite.

pression à la résolution des mano-

•

Une chute de pression qui ne peut

mètres utilisés.

pas être expliquée par une chute

(Max. 25 bar / 363 psi)

de température indique une fuite.

•

Essai à l'eau savonneuse de tous les

raccords.

•

Consignez la pression et la tempéra-

ture pendant la durée de l'essai.

L'étanchéité d'un système de tuyaux avant le remblayage est validée par :

Le test à l'eau savonneuse de tous les raccords lorsque le tuyau est sous pression. Des bulles indiquent une fuite.

La lecture des variations de pression et de température pendant la durée de l'essai. Une diminution de pression indique

une fuite.

Conseil !

L'eau savonneuse est la meilleure méthode pour localiser une fuite.

La formation de bulles est une indication sûre de fuite.

Procédure

•

Mettez le tuyau sous pression avec de l'air ou de l'azote à 0,70 bar. Adaptez la pression d'essai à la résolution des mano-

mètres utilisés afin de pouvoir lire facilement les variations de pression. Si les réglementations exigent des essais avec une

pression supérieure, suivez-les mais n'appliquez pas une pression supérieure à 25 bar (363 psi).

•

Consignez la pression de départ.

•

Mettez une solution savonneuse sur tous les joints (en commençant par le matériel de test et ses raccordements) et

recherchez des bulles qui indiquent une fuite. Observez attentivement la solution savonneuse sous les tuyaux et, si néces-

saire, utilisez un miroir pour bien voir le dessous des tuyaux.

•

Consignez la pression et la température ambiante toutes les 10 minutes. Il ne doit y avoir aucune variation de pression qui

ne peut raisonnablement s'expliquer par rapport aux variations de température enregistrées.

•

Au bout de 1 heure, retestez tous les raccords avec la solution savonneuse.

Si vous utilisez un manomètre moins précis, prolongez la période de test de 4-24 heures.

Directives pour juger les variations de pression pendant l'essai d'étanchéité

Toutes les variations de pression doivent pouvoir raisonnablement être expliquées par les variations de température enregis-

trées. La pression du gaz utilisé pour l'essai d'étanchéité augmente et diminue avec la température.

Température et pression en fonction du temps. Courbe verte = pression Courbe noire = température

Epreuve de pression et essai d'étanchéité

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Scénario 1

Au cours de la période de test, la pression a varié et chuté un peu mais la température présente des variations similaires. A

moins que des fuites aient été identifiées lors du test à l'eau savonneuse, le système est vraisemblablement étanche.

Scénario 2

Au cours de la période de test, la pression a augmenté un peu. Ceci s'explique par l'augmentation de la température ambiante

enregistrée au cours de la même période. A moins que des fuites aient été identifiées lors du test à l'eau savonneuse, le sys-

tème est vraisemblablement étanche.

Scénario 3

La température est restée uniforme au cours de la période de test mais la pression a légèrement chuté. Ceci est très vraisem-

blablement dû à une fuite. Localisez la fuite à l'aide d'un test avec de l'eau savonneuse.

8.3

Essai d'étanchéité lors du remblayage - Facultatif

Objectif

Méthode d'essai

Vérification

•

Obtenir une indication immédiate

•

0,20 bar.

•

Une diminution de pression indique

de dommage causé par les opéra-

une fuite.

tions de remblayage.

En maintenant une pression faible dans les tuyaux lors des opérations de remblayage, tout dommage provoqué par les opéra-

tions peut être détecté tout de suite par un changement brutal de la pression.

Comme des personnes travailleront à proximité du système de tuyaux lors du remblayage, une pression de 0,20 bar est recom-

mandée au cours de cette période.

8.4

Essai d'étanchéité après remblayage - Facultatif

Objectif

Méthode d'essai

Vérification

•

Trouver des fuites dans le système.

•

0,70 bar pendant 1 heure. Adaptez la

•

Une diminution de pression indique

Les changements de températures

pression à la résolution des mano-

une fuite.

doivent être minimaux après le

mètres utilisés.

remblayage et la pression stable au

•

Consignez la pression au cours de la

cours de la période de test.

période de test.

Après remblayage, les variations de pression dues à des changements de température deviennent presque nulles. Un essai

d'étanchéité répété confirmera que le système de tuyaux n'a pas été endommagé par les opérations de remblayage.

Procédure

•

Vérifiez que le tuyau est obturé aux deux extrémités.

•

Mettez le tuyau sous pression avec de l'air ou de l'azote à 0,70 bar. Adaptez la pression d'essai à la résolution des mano-

mètres utilisés afin de pouvoir lire facilement les variations de pression.

•

Consignez la pression de départ.

•

Consignez la pression toutes les 10 minutes.

Une diminution de pression indique une fuite.

Epreuve de pression et essai d'étanchéité

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9. ACHÈVEMENT DE L'INSTALLATION

Asphalte

9.1

Documentation

(tarmacadam)

La liste de contrôle de l'installation des tuyaux GPL de KPS

Remblai supérieur

(matériau d'exca-

doit toujours être remplie par l'entrepreneur chargé de l'ins-

vation)

tallation et conservée pendant toute la durée de la période de

Grillage ou treillis

avertisseur

garantie. Ceci est une obligation pour la garantie de 30 ans du

produit KPS.

Sable

Il est également fortement recommandé de conserver égale-

ment les documents suivants :

•

Documentation du test de conductivité.

•

Documentation des essais de pression et d'étanchéité.

•

Photos de l'installation avant le remblayage.

Jeux minimaux.

•

Plan de recollement.

Une attention particulière doit être apportée au remblayage

sous les tuyaux pour s'assurer qu'il n'y a pas de vide sous les

9.2

Remblayage

tuyaux. Compactez le sable sous les tuyaux, sur les côtés

des tuyaux et entre les tuyaux pour obtenir de meilleures

Le remblayage ne doit être effectué qu'après avoir réussi les

performances à long terme.

tests de conductivité, pression et étanchéité. Vérifiez que

l'implantation des tuyaux est conforme aux instructions.

Un remblayage adéquat soutient le tuyau, le protège contre

les dommages mécaniques et compense les effets de la

dilatation/retrait thermique, d'une circulation intense ou autre

charges imposées au système de tuyaux.

Pour le remblayage, il faut utiliser du sable propre (grains de

3 mm). Le sable doit être compacté mécaniquement avec une

machine tous les 20 cm environ. La profondeur de couche

optimale dépend de la machine utilisée. Le compactage peut

se faire à l'aide de compacteurs portatifs, de compacteurs à

chocs diesel ou de plaques vibrantes. Saturer le sable avec de

l'eau peut aider à compacter mais n'est pas suffisant si c'est la

seule méthode de compactage.

Veillez à ce que les tuyaux ne soient pas endommagés ou

déplacés lors du compactage. Ne compactez pas au-dessus

des tuyaux tant qu'il n'y pas au moins 30 cm de matériau de

Remblayez soigneusement sous les tuyaux.

remblayage sur les tuyaux. Augmentez cette épaisseur lorsque

Le tuyau doit être enterré à au moins 600 mm entre le

des appareils lourds ou puissants sont utilisés.

haut du tuyau et le niveau de la zone des pompes finie. Des

L'espace dans un rayon de 200 mm autour des tuyaux doit

enfouissements plus profonds peuvent être nécessaires dans

toujours être comblé avec du sable. Le sable doit être exempt

les zones où circulent des voitures ou des camions ou dans

de matière organique, neige, glace ou contamination de

les climats plus chauds. Respectez les exigences des normes

carburant.

et les réglementations pour les travaux de terrassement.

Placez le grillage avertisseur à au moins 30 cm au-des-

sus des tuyaux ou conformément aux législations et

réglementations applicables.

9.3

Avant la mise en service

Assurez-vous que l'intérieur de la tuyauterie est exempt de

saleté et de contamination. Purgez avec de l'air ou de l'azote

pour nettoyer les tuyaux.

Achèvement de l'installation

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10. MODIFICATION ET RÉPARATION DES INSTALLATIONS

les composants. Vérifiez toujours que les joints toriques et

10.1

Préparations et considérations

les joints d'étanchéité sont intacts et en bon état avant de

de sécurité

les réutiliser. Remplacez-les si nécessaire.

Il est fortement recommandé de fermer la station de GPL

Si le tuyau GPL KPS a été endommagé, tout le tuyau doit

lors de modifications et de travaux de réparation. L'accès au

être remplacé. Un tuyau existant non endommagé peut

site doit être réglementé et tous les règlements de sécurité

être réutilisé, soit dans toute sa longueur avec les coudes

doivent être strictement respectés. Les équipements utilisés

existants ou pour une ligne plus courte.

sur le site doivent être vérifiés pour s'assurer de l'état de

fonctionnement.

Si un tuyau existant doit être raccourci pour être réuti-

lisé, coupez d'abord le coude existant avant d'en faire un

Les réservoirs et le système de tuyaux doivent être vidés et

nouveau. N'essayez pas de modifier un tronçon de tuyau

purgés ou sécurisés de toute autre manière pour s'assurer

déjà cintré.

qu'il n'y a pas de GPL, résidu ou vapeurs de GPL à l'endroit

où les travaux doivent être effectués.

10.3

Tests de pression et

Les équipements électriques comme les distributeurs et les

pompes doivent être débranchés.

d'étanchéité après modification et

réparation

10.2

Modification et réparation

Après modification ou réparation d'un système où du

carburant a été présent, utilisez uniquement de l'azote pour

Tous les raccords en acier inox KPS, sauf le raccord à

les tests de pression et d'étanchéité. N'utilisez jamais de l'air

compression LPG10S et les inserts LPG10AS et LPG10BS,

ou du carburant pour l'épreuve de pression.

peuvent être réutilisés en cas de modification et de répara-

tion de l'installation, sauf s'il y a des dommages visibles sur

Modification et réparation des installations

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11. CONSIDÉRATIONS DE SÉCURITÉ

KPS recommande de faire une analyse de sécurité du travail

11.2

Utilisation des équipements

pour évaluer les risques potentiels des travaux sur place. Des

Faites preuve de prudence lors de l'utilisation des outils de

mesures de sécurité appropriées doivent être prises et des

coupe, afin d'éviter tout risque de blessures.

équipements de protection doivent être utilisés pour la pré-

vention des accidents, blessures et incidents. Une attention

Effectuez toujours le test de conductivité dans une zone

particulière doit être apportée à la sécurité dans les zones

exempte de liquides ou de vapeurs inflammables.

potentiellement dangereuses lors de travaux de réparation,

maintenance ou mise à niveau.

11.3

Epreuve de pression

Respectez toutes les réglementations locales, nationales ou

11.1

Libération et coupe des

régionales et faites une évaluation des risques avant d'appli-

couronnes

quer de hautes pressions.

Lors de la libération des couronnes faites attention car le

Utilisez de l'azote pour les tests de pression et d'étanchéité

tuyau peut se redresser avec une force considérable. Il faut au

chaque fois que du carburant a été présent dans le système.

moins deux personnes pour dérouler le tuyau. L'extrémité du

Obturez le tuyau du réservoir avant de mettre sous pression.

tuyau doit être retenue avec une corde et un nœud coulant

Ne mettez pas sous pression un réservoir avec du carburant

avant de couper les cerclages autour de la couronne.

à l'intérieur.

•

Lors de la coupe des couronnes, une personne doit

Les personnes non autorisées ne doivent pas avoir accès au

effectuer la coupe et une autre personne doit maintenir

site pendant le temps où des hautes pressions sont appliquées

le tuyau.

au système. Seul le personnel nécessaire doit être présent.

•

Déroulez les tuyaux la veille de l'installation. Pour aider à

Tout le monde sur le site doit être averti de l'épreuve de

redresser le tuyau il peut être attaché à une extrémité à

pression et doit éviter de se trouver dans un angle où il y un

des fixations solides.

risque d'être touché par un composant du système de tuyaux

qui peut se détacher au cours de l'épreuve de pression.

•

Les courbes naturelles d'une couronne peuvent être

utilisées pour modifier la direction du tuyau ou pour

obtenir le bon angle pour l'entrée dans un puisard. Des

11.4

Travaux de réparation,

sacs remplis de gravillons ou des piquets peuvent être

maintenance et mise à niveau

utilisés pour le maintenir en place jusqu'au moment de

l'installation et du remblayage.

Avant de commencer une modification ou des travaux de

réparation, faites une évaluation détaillée des risques et

prenez toutes les précautions nécessaires pour éliminer ou

minimiser les risques. Respectez toutes les réglementations

d'hygiène et de sécurité et veillez que des systèmes de permis

de travail sont en place.

Il est fortement recommandé de fermer la station de GPL

lors de modifications et de travaux de réparation. L'accès au

site doit être réglementé et tous les règlements de sécurité

doivent être strictement respectés. Les équipements utilisés

sur le site doivent être vérifiés pour s'assurer de leur état de

fonctionnement et de leur adéquation pour l'utilisation prévue.

Les réservoirs et le système de tuyaux doivent être vidés et

purgés ou sécurisés de toute autre manière pour s'assurer

qu'il n'y a pas de GPL, résidu ou vapeurs de GPL à l'endroit

où les travaux doivent être effectués. Les équipements élec-

triques comme les distributeurs et les pompes submersibles

doivent être débranchés.

Une personne doit maintenir le tuyau et une autre doit faire la coupe.

Les équipements et outils à utiliser dans des zones poten-

Observer une grande prudence lors de la coupe d'un tuyau

tiellement dangereuses où une atmosphère explosive peut

qui a été enroulé, même si ce dernier a déjà été déroulé, du

être présente doivent être classés comme sûrs pour cette

fait que les extrémités coupées ont tendance à se replier et

utilisation conformément aux réglementations nationales ou

risquent de blesser toute personne alentour. Une personne

régionales. Voyez par exemple la directive européenne ATEX

doit maintenir le tuyau pendant que l'autre coupe.

sur le site http://ec.europa.eu/enterprise/atex/guide/

Considérations de sécurité

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11.5

Substances dangereuses

GPL

Résumé des dangers

•

Le gaz de pétrole liquéfie peut nuire à votre santé si vous

l'inhalez.

•

Le contact avec du gaz de pétrole liquéfié peut provoquer

des brûlures froides.

•

L'exposition à des niveaux élevés peut provoquer des

vertiges et des étourdissements. Des niveaux encore

plus élevés peuvent entraîner une asphyxie et la mort par

manque d'oxygène.

•

Le gaz de pétrole liquéfié est très inflammable et consti-

tue un danger d'incendie.

Moyens de réduction de l'exposition à des substances

dangereuses

•

Travaillez dans une zone bien ventilée.

•

Portez des vêtements de protection.

•

Lavez à grande eau immédiatement après une exposition.

•

En cas de contact avec la peau, immergez immédiatement

la partie du corps affectée dans de l'eau chaude.

Premiers soins

Contact avec les yeux

•

Rincez immédiatement avec de grandes quantités d'eau

pendant au moins 15 minutes, en levant de temps en

temps les paupières. Retirez vos lentilles de contact, si

vous en portez, lors du rinçage.

Contact avec la peau

•

Immergez la partie affectée dans de l'eau chaude. Deman-

dez des soins médicaux.

Inhalation

•

Retirez la personne de l'exposition.

•

Procédez à la respiration artificielle (en prenant les

précautions universelles) si la respiration s'est arrêtée

et à une réanimation cardio-respiratoire si le cœur s'est

arrêté.

•

Transportez rapidement la personne dans un établisse-

ment médical.

Considérations de sécurité

Manuel d'installation GPL KPS 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DENNA HANDLING ÄR KUNGSÖRS PLAST AB EGENDOM THIS DOCUMENT IS THE PROPERTY OF KUNGSÖRS PLAST AB

SKYDDAD ENLIGT GÄLLANDE LAG

PROTECTED IN ACCORDANCE WITH PREVAILING LAW

Ground level

KP LPG10-BS

Straight insert Coupling 50/25 flange

KP LPG29

LPG-Screw/Nut/Washer

KP LPG10S

Compression coupling Ø50mm with bolts

KP LPG10-AS-NPT

Straight insert Coupling 50/25 1" NPT

KP LPG20S

Weldable flange Ø105mm

KP LPG22S

Flange half Ø105

KP LPG21S-NPT

Threaded Flange 1" NPT Ø105mm

KPKLPG16

Flange gasket fiber Ø60x3

KP LPG34

Bending bracket

KP 50LPG100

LPG-Pipe

ITEM

QTY.

Artikel nr/ Part no

DESCRIPTION

NO.

sign

Drawn by

Checked by

General tolerance

Format

First angleprojection

Scale

Date

KPS

1:5

ISO 128:1982

Title/Name

KPS LPG Product or VR Line

Date

for overground tank installation

2010-03-04

Drawing number

Revision

Sheet

1/1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

LISTE DE CONTROLE DE L'INSTALLATION DE

TUYAUX GPL

À remplir et à conserver par l’entrepreneur chargé de l’installation durant la période de

garantie.

Données concernant l'entrepreneur chargé de

Informations relatives au site :

l'installation :

Propriétaire :

______________________________

Installateur :

______________________________

Adresse du site : ______________________________

Adresse :

______________________________

Téléphone :

______________________________

Téléphone :

______________________________

Contact :

______________________________

Contact :

______________________________

Tous les produits KPS utilisés pour l'installation ont été contrôlés à leur arrivée sur le site et sont exempts

de dommages dus au transport et à la manutention.

Tous les produits KPS ont été manipulés avec soin pendant le déchargement et l'installation.

Toutes les tranchées ont été creusées pour une profondeur d'enfouissement de 60 cm ou plus et de

manière à assurer un minimum de 10 cm entre chaque tuyau et un minimum de 20 cm par rapport aux

parois de la tranchée.

Tous les tuyaux ont été installés sur un lit de sable (3 mm) de 20 cm d'épaisseur correctement préparé.

Tous les tuyaux KPS ont été coupés à angle droit avec les ciseaux ou les coupe-tube recommandés par

KPS.

Le tuyau a été cintré à l'aide de l'outil de cintrage GPL de KPS conformément aux instructions du manuel

d'installation des tuyaux GPL de KPS.

Tous les raccords KPS ont été installés conformément aux instructions du manuel d'installation GPL de

KPS.

Tous les tuyaux ont été installés conformément aux instructions du manuel d'installation GPL KPS, de

manière à autoriser les dilatations et/ou les rétractions éventuelles.

Le test de conductivité de tous les tuyaux est réalisé conformément au manuel d'installation GPL KPS.

L'épreuve de pression (des lignes sous pression) et l'essai d'étanchéité (de l'ensemble des lignes) ont été

effectués en conformité avec le manuel d'installation GPL KPS et aucune fuite n'a été détectée.

Tout le matériau de remblayage se compose de sable (3 mm) et le remblayage a été effectué

conformément au manuel d'installation GPL KPS.

La conductivité des tuyauteries a été testée et toutes les lignes ont réussi le test.

Le système a été correctement mis à la terre et les objets conducteurs adjacents reliés à la masse.

L'entrepreneur chargé de l'installation reconnaît que la garantie sera annulée si ce n'est pas un installateur

GPL agréé par KPS, autrement dit formé et approuvé par un instructeur agréé KPS, qui a procédé à

l'installation.

__________________________________________

_______________________________________

Installateur agréé (numéro de licence, signature et nom de l'entreprise)

Entrepreneur chargé de l'installation (signature et nom de l'entreprise)

______________________________ ____________

_____________________________ _________

Nom en toutes lettres

Date

Nom en toutes lettres

Date

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DOCUMENT RELATIF AU TEST

DES TUYAUX GPL

À remplir et à conserver par l'entrepreneur chargé de l'installation. Copie au client /autorités

le cas échéant.

Données concernant l'entrepreneur chargé de

Informations relatives au site :

l'installation :

Propriétaire :

______________________________

Installateur :

______________________________

Adresse du site : ______________________________

Adresse :

______________________________

Téléphone :

______________________________

Téléphone :

______________________________

Contact :

______________________________

Contact :

______________________________

Test de conductivité :

Avant que le tuyau soit raccordé au réservoir ou au distributeur.

Epreuve de résistance :

25 bar (363 psi) pendant 5 minutes.

Essai d'étanchéité :

0.02 - 0,7 bar pendant 60 minutes + test à l'eau savonneuse.

Conductivité

Résistance

Étanchéité

__________________________________________

_______________________________________

Installateur agréé (numéro de licence, signature et nom de l'entreprise)

Entrepreneur chargé de l'installation (signature et nom de l'entreprise)

______________________________ ____________

_____________________________ _________

Nom en toutes lettres

Date

Nom en toutes lettres

Date

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Gamme de produits GPL de KPS

KP 50LPG100

KP LPG30S-NPT

KP LPG22S

Tuyau GPL PN25

Adaptateur NPT fileté

Demi-brides Ø 105mm

Ø 50 mm 100 m

Mâle / Mâle

pour KP LPG10-BS

KP LPG10S

KP LPG32S-NPT

KP LPG16

Raccord à compression

Adaptateur NPT fileté

Joint d'étanchéité en fibre pour bride

Ø 50mm

Femelle / Mâle

Ø 60x3

KP LPG10-AS-NPT

KP LPG33S-NPT

KP LPG29

Raccord d'insert droit

Adaptateur NPT fileté

4 x Vis, écrou, rondelle

50/25 NPT 1” filetage mâle

Femelle / Femelle

KP LPG10-AS-NPT-3/4

KP LPG17

KP LPG34

Raccord d'insert droit

Joint torique 1”

Barre de fixation GPL

50/25 NPT 3/4” filetage

pour LPG10-BS NBR 70

mâle

KP LPG10-BS

KP LPG20S

KP LPG50

Raccord d'insert droit

Bride soudable

Cintreuse GPL

50/25 Bride

Ø 105 mm

KP LPG67

KP LPG23S-NPT

KP LPG21S-NPT

Ruban Téflon

Coude 90° NPT fileté

Bride femelle filetée NPT

Femelle / Mâle

Ø 105mm

KP LPG31S-NPT

Raccord en T NPT fileté

3 x Femelle
