KPS LPG Installation Manual 1.2.1. Manual in croatian

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. VAŽNE PRETPOSTAVKE UGRADNJE

3 min

Cijevi treba rezati pod pravim kutom

Prilikom savijanja cijevi pričekajte 3

Podmažite vijke od nehrđajućeg čelika,

kako bi bile ispravno smještene u

minute između svakog zupca .

podloške i matice pastom za bakar,

LPG10S kompresijskoj spojnici.

keramiku ili MoS2.

20 Nm

40 Nm

180°

5 min

180°

15 min

Provjerite jesu li rubovi

3 x

2 x

LPG10S postavljeni u utor

LPG10-AS-NPT ili LPG10-BS

Koristite moment ključ za pričvršćivanje LPG10S

•

2 puta do 40 Nm u razmacima od po

umetka.

spojnice u koracima:

15 minuta, i naposljetku...

•

3 puta do 20 Nm u razmacima od po

5 minuta, zatim...

47 Nm

180°

30 min

•

Ponovljeno do 47 Nm u razmacima od

Izmjerite elektrovodljivost nakon

Osigurajte uzemljenje prema

po 15-30 minuta, sve dok spojnica nije

ugradnje spojnica LPG10S i LPG10-AS-

standardima i propisima. Savjetujte

potpuno zatvorena.

NPT ili LPG10-BS.

se s ovlaštenim inženjerom

elektrotehnike.

25.0

Tlačno ispitajte cijev na 25 bara (363

Izvršite ispitivanje nepropusnosti

Zatrpajte pijeskom.

psi) ili prema lokalnim propisima, no

sapunicom prije zatrpavanja.

najviše na 40 bara (580 psi).

Važne pretpostavke ugradnje

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SADRŽAJ

Važne pretpostavke ugradnje

KPS LPG sustav cijevi

2.1

Raspon proizvoda

2.2

Kako naručiti

2.3

Jamstvo

O LPG

LPG crpna stanica

Prijevoz, rukovanje i skladištenje

5.1

Na mjestu ugradnje

5.2

Koluti cijevi

Priprema mjesta ugradnje i smještaj cijevi

6.1

Pripremljenost mjesta za ugradnju

6.2

Smještaj cijevi i priprema kanala i podloga cijevi

6.3

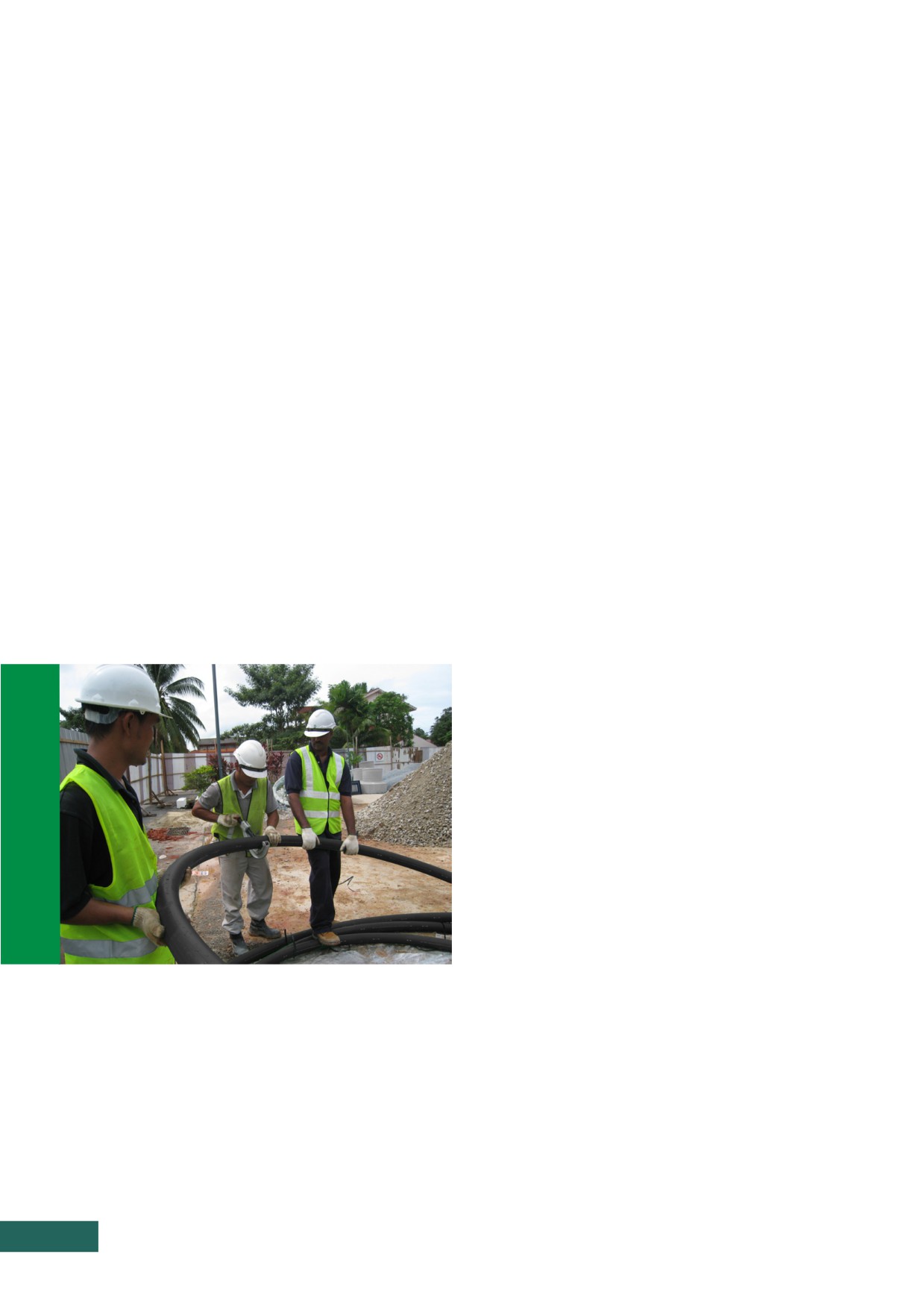

Odmotavanje cijevi

Ugradnja

7.1

Ugradnja cijevi

7.2

Rezanje cijevi

7.3

Savijanje cijevi

7.4

Ugradnja prilagodnih priključaka

7.5

Ispitivanje vodljivosti

7.6

Uzemljenje

7.7

Spajanje na spremnik i agregat

Tlačno ispitivanje i ispitivanje nepropusnosti

8.1

Ispitivanje tlaka - obvezno

8.2

Ispitivanje nepropusnosti - obvezno

8.3

Ispitivanje nepropusnosti tijekom zatrpavanja materijalom - dodatno

8.4

Ispitivanje nepropusnosti nakon zatrpavanja materijalom - dodatno

Završetak ugradnje

9.1

Dokumentacija

9.2

Zatrpavanje materijalom

9.3

Prije puštanja u rad

10.

Preinake i popravci instalacija

10.1

Pripreme i sigurnosna razmatranja

10.2

Izmjene i popravci

10.3

Tlačno ispitivanje i ispitivanje nepropusnosti nakon preinake i popravka

11. Sigurnosne smjernice

11.1

Oslobađanje i rezanje koluta cijevi

11.2

Uporaba opreme

11.3

Tlačno ispitivanje

Važne pretpostavke ugradnje

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11.4

Rad na popravku, održavanju i nadogradnji

11.5

Opasne tvari

Dodaci

A. Primjer LPG ugradnje

B. Primjer LPG ugradnje

C. Kontrolni popis instalacije LPG cijevi

D. Dokument ispitivanja LPG cijevi

E. Ispitivanje nepropusnosti LPG cijevi

Izjava o odricanju odgovornosti

Dokument sadrži preporuke i informacije u svezi proizvoda KPS LPG sustava cijevi proizvoda i njihove ugradnje. Temelje se

na trenutno dostupnim informacijama i informacijama za koje se vjeruje da su najpogodnije za određene uvjete. Ipak, čimbenici

poput okoliša, primjene, ugradnje ili promjena u radnim postupcima mogu prouzročiti drugačije rezultate. KPS ne daje jam-

stvo bilo koje vrste, izrečeno ili pretpostavljeno, s obzirom na točnost, prikladnost ili cjelovitost ovdje sadržanih preporuka ili

informacija. KPS niti pretpostavlja niti ovlašćuje predstavnika ili bilo koju drugu osobu za koju pretpostavlja obveze ili odgovor-

nost različitu od one koja je izričito ugovorena i navedena. Posebna pažnja se pridaje svim relevantnim lokalnim, nacionalnim ili

regionalnim propisima.

KPS pridržava pravo nadopuniti i izmijeniti ovaj priručnik bez prethodne najave. Trenutačna inačica uvijek je dostupna na

web adresi http://www.kpsystem.com. KPS ne preuzima odgovornost za ugradnje koje nisu u potpunosti u skladu s uputama

navedenim u trenutačnom priručniku za ugradnju.

Važne pretpostavke ugradnje

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. KPS LPG SUSTAV CIJEVI

KPS LPG cijevi su prve cijevi od polietilena namijenjene LPG

vodu i mikroorganizme u tlu.

distribuciji pod visokim tlakom. Uz radni tlak od 25 bara,

KPS cijevi imaju jedinstvenu konstrukciju s kemijski spoje-

naše LPG cijevi namijenjene su zadovoljenju visokih standarda

nim slojevima na molekularnoj razini. Ovu tehnologiju rabi

sigurnosti u LPG industriji.

isključivo KPS čime je izbjegnuta uporaba tvari ljepila što

KPS LPG cijevi sa zaštitnim slojem potpuno su otporne na

je uobičajena praksa na tržištu, a tako jamči neodvojivost

koroziju. Sloj protiv prodiranja naftnih derivata i elektrovod-

slojeva.

ljivi plastični sloj jamči sigurnost od prodora naftnih derivata i

To rezultira najučinkovitijim slojem protiv prodiranja naftnih

sigurno odvođenje statičkog elektriciteta.

derivata na tržištu, sprječavajući njihovo raspršivanje kroz

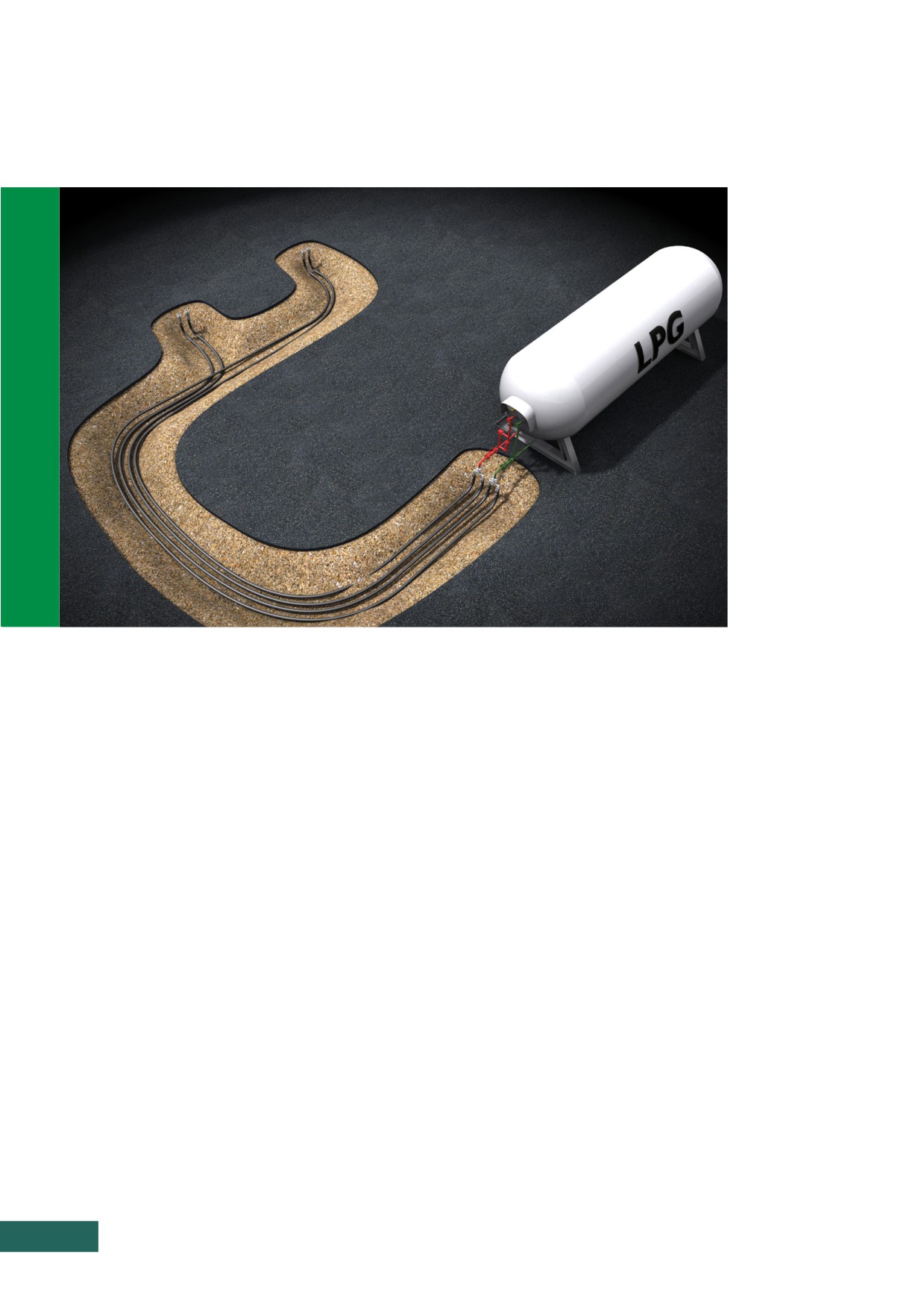

Ugradnja KPS LPG sustava cijevi jednostavno je i brzo u

stijenke cijevi.

usporedbi s ugradnjom uobičajenih čeličnih cijevi. KPS LPG

Vodljivi sloj omogućava uzemljenje cijevi čime se sprječava

cijevi su polufleksibilne plastične cijevi, jednostavno se polaže

stvaranje statičkog elektriciteta koji se stvara prilikom

u kanale postaje od kraja do kraja, a zatim lako priključuju na

protoka goriva plastičnom cijevi.

spremnik i agregate. Nije potrebno zavarivanje ili komplicirani

postupci ugradnje koja se može dovršiti i za manje od jednoga

dana!

KPS daje 30 godina jamstva na sve plastične cijevi, uključujući i

LPG cijevi.

Provodljivi sloj

Troškovi proizvoda i ugradnje minimalni su s našim novim

KPS LPG cijevima. Budući da je procijenjeni rok trajanja cijevi

Polietilen

više od 30 godina, KPS osigurava nižu ukupnu cijenu vlasniš-

tva i veći povrat investicija od LPG cijevi bilo kojeg drugog

proizvođača na tržištu.

KPS LPG sustav cijevi i KPS Petrol Pipe System™ proizvo-

di Kungsörs Plast AB a koje imaju uvjerenja i ISO 9001 i

ISO 14001.

Sjoj protiv prodiranja

2.1

Raspon proizvoda

Ako se koristi s katodnom zaštitom, KPS LPG cijevi ne

KPS LPG sustav cijevi uključuje:

trebaju biti izolirane od spremnika, budući da je vodljivost

premala da bi ometala katodnu zaštitu.

•

Cijevi

KPS LPG cijevi namijenjene su dugotrajnom radu na rasponu

•

Priključci i lukovi od nehrđajućeg čelika

temperatura od -20 ºC (14 ºF) do +40 ºC (104 ºF).

•

Alat za savijanje

•

Škare za rezanje

2.2

Kako naručiti

•

Oprema za ispitivanje elektrovodljivosti

Narudžba je moguća telefonom, elektroničkom poštom ili

telefaksom kod lokalnog KPS predstavnika. Da biste pronašli

Za cijeli popis s detaljnim opisima, svojstvima i veličinama,

najbližeg dobavljača, pogledajte informacije na našoj web

pogledajte najnoviji KPS katalog proizvoda dostupan na adresi

stranici www.kpsystem.com.

www.kpsystem.com

KPS LPG cijevi izrađene su od polietilena zbog mehaničke

2.3

Jamstvo

čvrstoće, kao i protiv prodiranja naftnih derivata kroz stjenku

cijevi - a elektrovodljivi unutrajni sloj odvodi statički elektrici-

KPS LPG sustav cijevi razvijen je kako bi osigurao pouzdan i

tet.

učinkoviti rad tijekom mnogih godina. Velika pažnja pridaje

se smanjenju utjecaja na okoliš tijekom proizvodnje kao i

Polietilen je vrlo pogodan za uporabu u podzemnim instalacija-

tijekom uporabe opreme.

ma na benzinskim postajama jer ne korodira, a otporan je i na

KPS LPG sustav cijevi

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Rezultat takvog osmišljenog i stalnog razvoja i stroge kontrole

tijekom postupaka proizvodnje jest jamstvo otpornosti na

koroziju od 30 godina od dana isporuke koje KPS daje za sve

LPG cijevi koje proizvodi.

Uvjet za sva jamstva jest da se svi radovi rukovanja, skladište-

nja i ugradnje vrše isključivo u skladu s uputama isporučenim

s proizvodom ili u skladu s trenutno važećim priručnikom

dostupnim na web adresi www.kpsystem.com. Kontrolni

popis ugradnje treba popuniti i pohraniti tijekom jamstvenog

razdoblja.

Isto tako, uvjet svih jamstava jest da ugradnju vrši ovlašteni

LPG instalater tvrtke KPS, te da se u sustavu koriste isključivo

KPS proizvodi.

KPS ne preuzima odgovornost za ugradnje koje ne zadovolja-

vaju gore navedene uvjete, a nepridržavanje gore navedenih

uvjeta može rezultirati u povlačenju ovlaštenja za instalatera.

KPS LPG sustav cijevi

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. O LPG

LPG ili LP plin je kratica od ukapljeni naftni plin. Kad se koristi kao gorivo za vozilo, LPG se ponekad naziva i autoplin. LPG je

mješavina ugljikovodika butana i propana. Pri normalnoj sobnoj temperaturi i atmosferskom tlaku propan i butan su plinovi,

no pri određenom tlaku prelaze u tekuće stanje. To omogućava lakši transport i pohranu LPG-a u koncentriranom, tekućem

obliku.

LPG se dobiva rafiniranjem sirove nafte (40 %) ili izdvajanjem iz zemnog plina ili tokova sirove nafte iz podzemnih izvora (60 %).

LPG u čistom obliku je plin bez mirisa, no naknadnom obradom dodaju se sastojci za miris kako bi se lakše ustanovila istjecanja.

Plin je nešto teži od zraka i u slučaju istjecanja zadržavat će se na nižim područjima. Prilikom otpuštanja tlaka LPG će se širiti i iz

1 litre tekućine nastaje 250 litara pare.

LPG u tekućem obliku povećat će volumen za 2 % prilikom svakog porasta temperature za 10 stupnjeva (C). Zbog toga se

spremnici LPG-a ne smiju nikad puniti više od 85% (propisi variraju).

U LPG namijenjenom za automobilsko gorivo, propan i butan miješaju se u omjeru optimalnom za potpuno sagorijevanje proi-

zvoda. U usporedbi s benzinom, LPG stvara manje ispušnih plinova. Ovisno o državnim porezima i poticajima, LPG može često

biti znatno jeftiniji od benzina, a učinkovitost mu je usporediva s benzinom i dizel gorivom.

LPG je nešto manje sklon zapaljenju od benzina. Otprilike između 2 % i 9 % LPG isparenja u zraku stvorit će zapaljivu atmos-

feru. Proliveni tekući LPG brzo će ispariti u dodiru s kožom i može uzrokovati smrzavanje. Pridržavajte se važećih sigurnosnih

propisa i koristite zaštitnu odjeću.

O LPG

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. LPG CRPNA STANICA

Mnoge LPG crpne stanice imaju nadzemni spremnik, no postoje i one s podzemnim spremnikom. Sve LPG crpne stanice su

tlačni sustavi i u cijevima postoji stalni tlak. Radni tlak je obično oko 15 bara. Visoki tlak potreban je kako bi LPG bio u tekućem

obliku. Tlak u spremniku je niži, obično između 3 i 5 bara, ovisno o mješavini i temperaturi.

Od spremnika do svakog agregata prolazi linija cjevovoda koja dovodi tekući LPG u agregat. Paralelno s linijom cjevovoda teče

i povratna linija isparenja kojom se LPG isparenja nastala pri postupcima ponovnog punjenja vraćaju u spremnik Linije obično

imaju razvodnik na kraju spremnika ako postoji više od jednog agregata.

U slučaju nadzemnog spremnika, pumpa se nalazi ispod spremnika. Tekuće gorivo odvodi se sa dna spremnika, prolazi kroz

filtar koji uklanja čestice vode i dolazi u područje za umirivanje prije ulaska u pumpu. Umirivanje goriva važno je kako bi se na

najmanju moguću mjeru smanjile turbulencije koje mogu uzrokovati kavitaciju (stvaranje mjehurića na usisnoj strani pumpe) i

mehaničko oštećenje pumpe.

Iz pumpe, gorivo dolazi u dovodnu cijev za agregate. Prijelaz sa čeličnih cijevi na KPS LPG cijevi vrši se na površinskoj razini

na obje strane. Za regulaciju tlaka u dovodnoj liniji, postoji diferencijalni ventil koji vraća tekuće gorivo u spremnik koliko

je potrebno za postizanje ispravnog tlaka. Ručna premosna linija prolazi paralelno s automatskom premosnicom kako bi se

omogućilo podešavanje tlaka čak i ako je automatska premosnica blokirana. Spremnik se može puniti s ulaza na premosnu liniju

ili preko namjenskog otvora za punjenje.

Na spremniku i na svim linijama, uključujući i dijelove cijevi koje se mogu odvojiti bilo kojim ventilom, mora postojati sigurnosni

sigurnosni ventil podešen na 25 bara.

LPG crpna stanica

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. PRIJEVOZ, RUKOVANJE I SKLADIŠTENJE

KPS polietilenske cijevi i priključci najviše su kvalitete, gibljive

•

Kolute cijevi treba skladištiti na ravnoj podlozi, a

i posebno prikladne za podzemnu ugradnju budući da je poli-

potrebna je i odgovarajuća zaštita za dno koluta.

etilenski materijal jak, neće korodirati poput čeličnih cijevi niti

•

Ne slažite više od tri koluta cijevi jedan na drugi.

je osjetljiv na mikroorganizme koji se nalaze u tlu. Cijevima i

priključcima potrebno je pažljivo rukovati kako bi se spriječila

•

Nikad ne vucite, kotrljajte niti ne bacajte cijevi ili

oštećenja.

priključke.

Ogrebotine u obliku slova V koja nastaju zbog dodira s oštrim

•

Cijevi nikad ne izlažite otvorenom plamenu ili

predmetima mogu oslabiti polietilenski materijal i dovesti do

prekomjernoj toplini, primjerice iskrama koje nastaju u

pukotina koje se sve više šire.

postupku zavarivanja ili izrezivanja.

•

Zaštitite cijevi i priključke od ogrebotina tijekom ukrcaja,

•

Priključke čuvajte u njihovom zaštitnom pakiranju do

prijevoza, istovara i skladištenja.

trenutka uporabe. Oštećene priključke bit će teško ili čak

nemoguće ugraditi.

•

Koristite kamione s ravnim dnom sanduka za prijevoz, a

proizvode slažite uredno i na siguran način.

•

Provjerite jesu li brtveni O-prsteni i brtve čiste.

•

Kako biste izbjegli oštećivanje cijevi, obložite sve oštre

krajeve na vilicama za podizanje ili koristite trake koje ne

5.2

Koluti cijevi

mogu uzrokovati ogrebotine.

•

Velikom pažnjom odmatajte cijevi s koluta jer cijev

Polietilen će se lagano širiti i postati savitljiviji na visokim

izravnanjem može stvoriti znatnu silu. Za odmotavanje

temperaturama. U hladnim uvjetima materijal će se malo

cijevi potrebna su najmanje dva radnika. Kraj cijevi treba

stisnuti i postati krući.

učvrstiti užetom i kliznim čvorom na omči prije rezanja

omotača oko koluta cijevi.

•

Kolute s cijevima treba skladištiti ravno osim u slučaju da

imaju pravilni potporanj i učvršćenje kako bi se izbjeglo

•

Prilikom rezanja koluta cijevi, jedan radnik treba vršiti

izobličenje cijevi, posebice u toplim područjima.

rezanje, a drugi treba držati cijev.

•

Odmotajte cijevi jedan dan prije ugradnje. Za lakše

izravnavanje cijevi potrebno ih je učvrstiti na svakom

kraju na fiksne naprave za učvršćivanje.

•

U hladnijim područjima kolut cijevi prije odmotavanja

treba po mogućnosti prethodno lagano zagrijati ili preko

noći držati u zagrijanom zatvorenom prostoru ili u

kontejneru s građevinskim ventilatorom za zagrijavanje.

Cijevi se ne smiju izlagati pretjeranoj toplini (preko 60°C)

što može oštetiti materijal.

Kad kolute cijevi skladištite u uspravnom položaju, potrebno ih je poduprijeti kako bi

se izbjegla izobličenja cijevi.

UV zračenje uništit će sloj protiv prodiranja naftnih derivata.

•

Cijevi treba uvijek skladištiti sa završnim poklopcem kraja

cijevi za zaštitu od UV zračenja i prljavštine.

5.1

Na mjestu ugradnje

•

Pregledajte sav materijal i postoje li oštećenja nakon

isporuke i prije ugradnje. Odbacite cijevi s ogrebotinama

ili bilo kakvim vidljivim oštećenjem Uporaba materijala

koji je oštećen tijekom prijevoza, skladištenja ili rukovanja

razlogom je ne važenja jamstva.

Prijevoz, rukovanje i skladištenje

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6. PRIPREMA MJESTA UGRADNJE I SMJEŠTAJ CIJEVI

Asfalt (katran i

6.1

Pripremljenost mjesta za

lomljeni kamen)

ugradnju

Masa za izravnavanje

(iskopani materijal)

•

Provjerite da nema zagađenja gorivom.

Traka ili mreža

upozorenja

•

Konstrukcijsku opremu i materijale treba ukloniti iz

radnog područja.

Pijesak

•

Spremnik treba biti na mjestu, a betonska baza za

agregate treba biti spremna prije početka ugradnje cijevi.

6.2

Smještaj cijevi i priprema

Minimalni razmaci.

kanala i podloga cijevi

Prilikom izračuna dubine kanala treba uzeti u obzir činjenicu da

KPS LPG cijevi namijenjene su izravnom polaganju u tlo. Ne

nakon ugradnje cijev mora biti na dubini od najmanje 600 mm

smije ih se polagati u čelične, plastične, betonske ili kanale

od vrha cijevi do završne razine površine stanice. Veće dubine

od cigle niti se ne koriste za nadzemne primjene. Savjetujte

zatrpavanja potrebne su na površinama kojima prometuju

se sa stručnjacima tvrtke KPS prije ugradnje KPS LPG cijevi

vozila ili kamioni i u područjima s toplijom klimom. Slijedite

na drugačiji način no što je preporučeno i opisano u ovom

standardne zahtjeve i nacionalne propise za zemljane radove.

priručniku.

Kanali moraju biti dovoljno široko iskopani za polaganje cijevi

Kanali i podloga za cijevi

koje moraju međusobno biti udaljene više od 10 cm, a više od

Kanale treba pripremiti s donjim slojem od 20 cm čistog pije-

20 cm u od zida kanala ili bilo kojeg oštrog objekta. Kanale

ska, bez kamenja i oštrih čestica, a na toj sloj stavljaju se cijevi.

treba iskopati tako da dozvoljavaju blage zavoje, a ne oštre

zavoje od 90°.

Najbolji rezultati postižu se polaganjem cijevi izravno na pod-

logu. Za manja podešavanja, koristite vreće punjene pijeskom

Smještaj cijevi

koje se postavljaju ispod cijevi na minimalnim razmacima od

Cijevi položite na donji sloj od 20 cm materijala podloge, s

po 1 metra. Vreće ispunjene pijeskom treba koristiti i za odva-

najmanje 10 cm udaljenosti između paralelnih ili cijevi koje se

janje cijevi koje se križaju. Ne koristite drvene podloške jer

križaju i najmanje 20 cm od zida kanala ili bilo kojeg oštrog

tijekom vremena propadnu ostavljajući šupljine. Ne koristite

objekta.

kamenje ili cigle jer oštri rubovi mogu oštetiti cijev. Pjenasti

stiropor se ne koristi za podupiranje ili odvajanje cijevi jer

Asfalt (katran i

lomljeni kamen)

brzo propada u kontaktu s ugljikovodicima. Dijelovi plastičnih

Masa za izravnavanje

cijevi nose rizik pomaka tijekom zatrpavanja materijalom i

(iskopani materijal)

nedovoljni su kao potpora za cijevi, ali se mogu koristiti za

Traka ili mreža

odvajanje paralelnih cijevi.

upozorenja

Pijesak

Ako se cijevi ne mogu izravno položiti na podlogu, treba koristiti vreće s pijeskom u

malim intervalima.

Pijesak koji se koristi za donji sloj i zatrpavanje treba meha-

Minimalna udaljenost za cijevi koje se križaju.

nički nabiti strojem otprilike svakih 20 cm. Optimalna dubina

Kako bi se kompenziralo pomicanje cijevi zbog promjena tempe-

sloja ovisi o stroju koji se koristi. Pijesak zasićen vodom

rature ili micanja/taloženja tla, postavite cijevi u laganim zavojima.

može pomoći u nabijanju, ali nije dovoljan kao jedina metoda

sabijanja.

Izbjegavajte:

•

Križanje cijevi ako je moguće rješenje drugačijom

izvedbom polaganja cijevi.

Priprema mjesta ugradnje i smještaj cijevi

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

•

Zakopavanje metalnih dijelova u tlo.

Minimalni dozvoljeni polumjer zavoja za LPG cijev je 1 metar

(20 x promjer cijevi).

6.3

Odmotavanje cijevi

•

Odmotajte cijevi jedan dan prije ugradnje. Za lakše

izravnavanje cijevi potrebno ih je učvrstiti na svakom

kraju na fiksne naprave za učvršćivanje.

•

Velikom pažnjom odmatajte cijevi s koluta jer cijev

izravnanjem može stvoriti znatnu silu. Za odmotavanje

cijevi potrebna su najmanje dva radnika. Kraj cijevi treba

učvrstiti užetom i kliznim čvorom na omči prije rezanja

omotača oko koluta cijevi.

•

Postojeća zakrivljenost cijevi koja je bila na kolutu može

se koristiti za promjenu smjera cijevi ili za postizanje

ispravnog kuta na krajnjim točkama. Za zadržavanje cijevi

u istom položaju sve do ugradnje i zatrpavanja mogu

Dobar način rolanja cijevi

poslužiti vreće ispunjene sitnim šljunkom ili stupovi.

Izbjegavajte ovaj način

Koristite vreće s pijeskom za učvršćivanje cijevi na jednom mjestu tijekom ugradnje.

•

U hladnijim područjima kolut cijevi prije odmotavanja

treba po mogućnosti prethodno lagano zagrijati ili preko

noći držati u zagrijanom zatvorenom prostoru ili u

kontejneru s građevinskim ventilatorom za zagrijavanje.

Cijevi se ne smiju izlagati pretjeranoj toplini koja može

oštetiti materijal.

Priprema mjesta ugradnje i smještaj cijevi

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7. UGRADNJA

KPS rotacijski rezač za cijevi najbolji je alat za izrezivanje KPS

7.1

Ugradnja cijevi

LPG cijevi koji osigurava rezanje pod pravim kutom.

•

Odmotajte cijevi jedan dan prije ugradnje i provjerite

dostupnost svih potrebnih alata i opreme.

•

Pritisnite maticu za oslobađanje za otvaranje rezača.

•

Postavite cijevi u kanal od spremnika prema agregatu i

•

Postavite rezač s valjcima ispod cijevi i pritisnite rezni

izrežite je približno potrebne duljine.

kotač da dođe u kontakt sa cijevi. Okrenite gumb reznog

kotača za pola okreta u smjeru kazaljke.

•

Savinite cijev na krajevima uporabom alata za savijanje.

•

Zakrenite rezač od sebe i oko cijevi za jedan okretaj.

•

Izmjerite točno potrebnu visinu, označite cijev i izrežite

Okrenite gumb reznog kotača za pola okreta u smjeru

cijev na željnu visinu pomoću rotacijskog rezača za cijevi.

kazaljke na satu.

•

Postavite kompresijske spojnice KP LPG10S s umetcima

•

Sada zakrenite rezač prema sebi i za svaki okret zakrenite

LPG10-AS-NPT ili LPG10-BS.

gumb za oko 45° za daljnji pritisak reznog kotača dublje u

cijev. Ponavljajte sve dok ne završite rezanje.

•

Izmjerite električnu provodljivost.

•

Pripremite priključke na agregat i na spremnik

Savjet!

Ugradnju započnite postavljanjem najdulje dionice cijevi. Tako

ako načinite grešku, cijev možete koristiti za sljedeću prvu

Koristite škare za cijevi za brzo izrezivanje cijevi na

kraću dionicu cijevi.

približnu duljinu, zatim koristite rotacijski rezač za

konačnu obradu.

7.2

Rezanje cijevi

Kako bi se osiguralo ispravno spajanje cijevi s KP LPG10S

spojnicom izuzetno je važno rezati ih točno pod pravim

kutom. Cijevi režite isključivo s alatom koje je odobrila tvrtka

KPS. Nikad ne režite cijevi pilom bilo kakve vrste.

Zakretni rezač cijevi odrezat će cijev u potpunosti pod pravim kutom.

Sigurnost

Budite pažljivi prilikom rezanja cijevi koje su bile na

Cijevi treba rezati pod pravim kutom kako bi bile ispravno postavljene u KP LPG10S

priključku.

kolutu, čak i ako je cijev već odmotana jer odrezani

krajevi imaju tendenciju savijanja u zakrivljeni oblik što

LPG cijevi moguće je izrezivati pomoću KPS škara za cijevi.

predstavlja opasnost jer može uzrokovati ozljede. Dok

Za uporabu rezača, postavite zakrivljeni dio rezača na cijev, a

jedan radnik reže, drugi mora držati cijev.

reznu oštricu ispod cijevi. Vrlo je važno tako postaviti škare za

izrezivanje cijevi jer se tako osigurava izrezivanje pod pra-

vim kutom. Držite donju ručku mirno na mjestu, a gornjom

ručkom režite. Provjerite je li rez pod pravim kutom.

Koristite alat za skidanje neravnina isporučen s rezačem cijevi

za užljebljenja unutar cijevi. To pojednostavnjuje ugradnju

umetaka KP LPG10-AS-NPT i KP lPG10-BS. Ne koristite

običan nož za uklanjanje neravnina jer postoji opasnost nena-

mjernog stvaranja ureza u obliku slova V koji mogu dovesti do

pukotina u cijevi.

Za pristup alatu za uklanjanje neravnina, lagano udarite rezač i

pritisnite zatik za oslobađanje.

Škare za cijevi mogu se koristiti za izrezivanje KPS LPG cijevi.

Ugradnja

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.3

Savijanje cijevi

Odvijte leptiraste matice i izvucite potpuno

Okrenite dolje okretni valjak.

Oslobodite i prekrenite veliku hvataljku na

produžne nastavke. Stegnite matice.

drugu stranu.

Odvijte leptirastu maticu i potpuno izvucite

Podignite produžni nasatvak i postavite

Postavite cijev tako da se proteže najmanje

produžni nastavak. Stegnite maticu.

veliku hvataljku u početni položaj s

1,4 metar od kraja koji se savija. To će

položajnim zatikom na prvom urezu.

omogućiti savijanje koje odgovara ukapanju

cijevi na dubinu od 60 cm. Ako je potrebno

dublje polaganje cijevi, na odgovarajući način

podesite cijev.

Provjerite stoji li cijev na okretnom valjku

Stanite na produžne nastavke na svakoj

Kad uređaj za blokiranje klikne i uđe u prvi

i između dva zupca na pozadini alata za

strani cijevi i polagano izvucite ručku za

utor među zupcima, otpustite ručku.

savijanje.

početak savijanja cijevi.

3 min

Zastanite na 3 minute kako bi se cijev

Stanite na produžne nastavke i polagano

Otpustite ručku i pričekajte 3 minute.

namjestila.

izvucite ručku dok alat za savijanje ne klikne i

Ponavljajte postupak dok cijev nije potpuno

uđe u sljedeći utor između zubaca.

savinuta. Između svakog utora među zupcima

zastanite na 3 minute.

Ugradnja

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.4

Ugradnja prilagodnih priključaka

Za prijelaz s plastike na metal, koristite KP LPG10S kompresijsku spojnicu u kombinaciji ili s navojnim umetkom KP LPG10AS ili

prirubničkim umetkom KP LPG10-BS.

Prilikom ugradnje LPG10S kompresijske spojnice uvijek koristite

moment ključ za kontrolu zakretnog momenta. Ako primijenite

preveliku silu u prekratkom vremenu, može se dogoditi lom usadnih

vijaka ili spojnice.

Umetci LPG10-AS-NPT i LPG10-BS.

Trebat ćete: šesterokutni ključ, ključ broj 17,

Provjerite je li cijev izrezana pod pravim

Podmažite manji ugradni vijak pastom za

moment ključ (20-47 Nm) s naglavkom broj

kutom.

bakar, keramiku ili MoS2.

17 i gumeni čekić.

Umetnite vijak i zategnite ih u smjeru

Postavite spojnicu na kraj cijevi.

Pomoću gumenog čekića umetnite potpuno

kazaljke na satu za otvaranje spojnice.

u cijev KP LPG10-AS-NPT ili KP LPG10-BS.

Odvijte ugradni vijak.

Provjerite jesu li rubovi LPG10S

postavljeni u utor KP LPG10-AS-

NPT ili BS umetka.

Ugradnja

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Skinite ugradni vijak.

Podmažite usadne vijke, podloške i matice

Postavite usadne vijke, podloške i matice na

pastom za bakar, keramiku ili MoS2.

spojnicu.

20 Nm

40 Nm

180°

5 min

180°

15 min

3 x

2 x

Podesite moment ključ na 20 Nm. Pritežite naizmjence

Podesite moment ključ na 40 Nm. Pritežite naizmjence

usadne vijke, svaki za polovicu okreta sve do 20 Nm.

usadne vijke, svaki za polovicu okreta sve do 40 Nm.

Pričekajte 5 minuta prije nastavka.

Pričekajte 15 minuta prije nastavka.

Ponovite 3 puta.

Ponovite 2 puta.

47 Nm

OK!

180°

30 min

180°

Podesite moment ključ na 47 Nm. Pritežite naizmjence usadne vijke, svaki za polovicu okreta

sve do 47 Nm.

Pričekajte 30 minuta prije nastavka.

Ponavljajte dok se spojnica potpuno ne zatvori.

Ugradnja

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.5

Ispitivanje vodljivosti

7.6

Uzemljenje

KPS LPG cijevi ima vodljivi unutarnji sloj koji odvodi

Vodljivi LPG cjevovodni sustav mora se spojiti na glavno

statički elektricitet. Cijev, prijelazni priključci i drugi spojeni

uzemljenje na lokaciji ugradnje, a vodljivi objekti u blizini

metalni priključci i cijevi čine kontinuirani vodljivu putanju

moraju biti spojeni prema primjenjivim propisima i zakonskoj

koja prilikom uzemljenja uklanja rizik od elektrostatičkog

regulativi.

pražnjenja.

Uvijek se savjetujte s nadležnim inženjerom elektrotehnike

Prilikom ugradnje KP LPG10S i LPG10-AS-NPT ili LPG10-

koji dobro poznaje državne propise, kako bi bili sigurni da će

BS na krajeve cijevi, potrebno je ispitati vodljivost u cijevi

se uzemljenje i izjednačavanje električnog potencijala cjevo-

pomoću KPS ispitivača vodljivosti i to od jednog do drugog

vodnog sustava i instalacija u blizini izvršiti na ispravan način da

kraja cijevi.

bi se spriječili elektrostatički rizici.

Kalibrirajte ispitivač na početku i na kraju svakoga radnoga

dana. Ispitajte i crveni i zeleni signal kako je prikazano slikom.

Kalibrirajte ispitivač elektrovodljivosti na početku i na kraju svakoga radnoga dana.

Spojite kabele na ispitivač i na kraj cjevovoda.

Pritisnite tipku “TEST”. Zeleno svjetlo i kratki zvučni

signal označavaju stanje koje je u redu. Crveno svjetlo bez

zvučnog signala označavaju stanje koje nije u redu.

Kad svjetlo indikatora baterije zasvijetli crveno, zamijenite

bateriju od 9V.

Ugradnja

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Prijelaz sa prirubnicom za zavarivanje

Za izravni prijelaz na prirubnicu za zavarivanje, koristite umetak LPG10-BS, polovine LPG22S prirubnice i LPG20S prirubnicu za

zavarivanje. Prirubnica za zavarivanje LPG20S mora se zavariti prije ugradnje.

LPG10BS

LPG10S

LPG22S

LPG20S LPG29

Sklop za prijelaz s prirubnicom za zavarivanje.

Završeni sklop.

Provjerite neoštećenost brtvenog O-prstena u umetku LPG10-BS. Oštećeni brtveni O-prsten neće osigurati nepropusnost

instalacije. Po potrebi zamijenite LPG17 brtvenim O-prstenom.

Ako LPG10-BS umetak treba novi brtveni O-prsten, koristite samo LPG17 brtveni O-prsten.

Razvod LPG vodova

Prilikom razvoda vodova dva LPG proizvoda ili povratnih vodova isparenja, moguće je koristiti dolje navedeni sklop. Pogledajte i

Dodatak B za nacrt s popisom materijala.

Razvod LPG vodova.

Ugradnja

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8. TLAČNO ISPITIVANJE I ISPITIVANJE NEPROPUSNOSTI

Ispravno obavljena tlačna ispitivanja i ispitivanja nepropusnosti bitna su za osiguranje kvalitete ugradnje i siguran i besprijekoran

rad.

Sva tlačna ispitivanja i ispitivanja nepropusnosti moraju biti u skladu s lokalnim, nacionalnim ili regionalnim pravilima i propisima.

Ovdje navedena vremena tlačnih i ispitivanja nepropusnosti minimalni su zahtjev za valjano KPS jamstvo. Lokalna, nacionalna ili

regionalna pravila i propisi mogu zahtijevati stroža ispitivanja. Za ispitivanje plinovima pod visokim tlakom mogu biti potrebne

posebne dozvole ili ovlaštenja.

Sigurnost

Oprema.

Ako je u bilo kojem dijelu sustava koji će se ispitivati

•

Oprema za zatvaranje pravca cijevi na oba kraja.

prisutno gorivo, za ispitivanje se obvezno mora

•

Metalne prirubnice ili čepovi s ispitnim priključcima.

koristiti dušik. Prije početka bilo kakvih radova uvjerite

se jesu li cijevi temeljito dušikom očišćene od goriva i

•

Pneumatske cijevi.

isparenja goriva.

•

Komprimirani zrak ili dušik.

Tijekom primjene visokog tlaka u sustavu nije

•

Otopina sapunice od vode i malo deterdženta, poput

dozvoljen pristup neovlaštenim osobama mjestu rada.

sapuna, tekućeg deterdžeta ili sličnog. Stavite u bocu sa

Samo potrebno osoblje treba biti u blizini. Svo osoblje

štrcaljkom za jednostavniju primjenu ili koristite spužvu i

na mjestu rada treba biti upozoreno o izvođenju

odgovarajuću posudu.

tlačnog ispitivanja i treba izbjegavati zadržavanje

osoblja na mjestima gdje postoji rizik od udara dijelova

•

Manometar za tlačno ispitivanje.

sustava cjevovoda koji se mogu opustiti i odvojiti od

•

Manometar za ispitivanje nepropusnosti. Manometar

sustava tijekom tlačnog ispitivanja.

mora prikazivati tlak koji se koristi za ispitivanje u sredini

Prije tlačne probe, izvršite procjenu rizika i osigurajte

mjernog opsega.

sigurnu udaljenost cjelokupnog osoblja od sustava koji

•

Ogledalo.

je pod tlakom. Potrebno je pridržavati se svih državnih,

regionalnih i lokalnih propisa o sigurnosti.

8.1

Ispitivanje tlaka - obvezno

Svrha

Metoda ispitivanja

Potvrda

•

Pronalaženje mogućih slabih

•

25 bara (363 psi) tijekom 5 minuta.

•

Niti jedan dio ne smije popustiti i

dijelova u sustavu.

(maks. 40 bara / 580 psi)

postati neučvršćen.

•

Uvijek isključite ili odvojite liniju cijevi koja će se ispitivati sa spremnika i agregata. Svako ispitivanje spremnika ili spoja cijevi

sa spremnikom treba vršiti u zasebnom koraku.

•

Dovedite zrak ili dušik pod tlakom od 25 bara (363 psi) i držite tlak tijekom 5 minuta. Ako propisi zahtijevaju ispitivanje

višim tlakom, slijedite propise, ali ne primjenjujte tlak viši od 40 bara (580 psi).

Ako su ispravno ugrađeni, dijelovi neće otpustiti i postati neučvršćeni.

Tlačno ispitivanje i ispitivanje nepropusnosti

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8.2

Ispitivanje nepropusnosti - obvezno

Svrha

Metoda ispitivanja

Potvrda

•

Pronalaženje svih propuštanja u

•

0,02-0,70 bara (0,3-10 psi) tijekom 1

•

Mjehurići ukazuju na propuštanje.

sustavu.

sata. Podesite tlak prema razlučivosti

•

Smanjenje tlaka koje se ne može

korištenih manometara.

objasniti padom temperature

(Maks. 25 bara / 363 psi)

ukazuje na propuštanje.

•

Prekrivanje sapunicom svih spojeva.

•

Bilježite tlak i temperaturu tijekom

ispitivanja.

Nepropusnost sustava cjevovoda prije zatrpavanja materijalom potvrđuje se:

Prekrivanjem sapunicom svih spojeva nakon primjene tlaka u cijevima. Mjehurići ukazuju na propuštanje.

Očitavanjem bilo kakvih varijacija tlaka i temperature tijekom ispitivanja. Smanjenje tlaka ukazuje na propuštanje.

Savjet!

Sapunanje je najbolja metoda za pronalaženje propuštanja.

Stvaranje mjehurića siguran je znak propuštanja.

Postupak

•

U cijev dovedite zrak ili dušik pod tlakom od 0,02 do 0,70 bara (0,3-10 psi). Prilagodite tlačno ispitivanje razlučivosti

manometara koje koristite za mjerenje kako bi jednostavno i lako mogli očitati promjene tlaka. Ako propisi zahtijevaju

ispitivanje višim tlakom, slijedite propise, ali za ispitivanje nepropusnosti ne koristite tlak viši od 25 bara (363 psi).

•

Zabilježite početni tlak.

•

Na sve spojeve nanesite sapunicu (počevši od ispitne opreme i njezinih spojeva) i provjerite pojavljuju li se mjehurići koji

ukazuju na propuštanje. Obratite posebnu pažnju nanošenju sapunice ispod cijevi i ako je potrebno koristite ogledalo za

jasni pregled donjeg dijela cijevi.

•

Bilježite tlak i okolnu temperaturu u intervalima od 10 minuta tijekom 1 sata. Ne smiju se pojaviti nerazjašnjene i

neuobičajene varijacije tlaka u odnosu na zabilježene varijacije temperature.

•

Nakon 1 sata ponovno ispitajte sve spojeve otopinom sapunice.

Ako koristite manje osjetljivi manometar, produžite vrijeme ispitivanja na 4-24 sata.

Smjernice za procjenu varijacija tlaka tijekom ispitivanja nepropusnosti

Sve varijacije tlaka moraju imati razumno objašnjenje u zabilježenim varijacijama temperature. Tlak plina koji se koristi za

ispitivanje nepropusnosti raste i pada s temperaturom.

Temperatura i tlak su funkcije ovisne o vremenu. Zelena krivulja = tlak. Crna krivulja = temperatura.

Tlačno ispitivanje i ispitivanje nepropusnosti

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Slučaj 1

Tijekom ispitivanja tlak je varirao i padao, no i temperatura se slično mijenjala. Ako tijekom ispitivanja sapunicom nisu

pronađena propuštanja, sustav je najvjerojatnije nepropustan.

Slučaj 2

Tijekom ispitivanja došlo je do povećanja tlaka. To se tumači rastom okolne temperature zabilježene tijekom istog tog

razdoblja. Ako tijekom ispitivanja sapunicom nisu pronađena propuštanja, sustav je najvjerojatnije nepropustan.

Slučaj 3

Temperatura je tijekom ispitivanja stalne vrijednosti, no tlak se lagano spustio. To je vjerojatno zbog propuštanja. Pomoću

sapunice pronađite propuštanje

8.3

Ispitivanje nepropusnosti tijekom zatrpavanja materijalom - dodatno

Svrha

Metoda ispitivanja

Potvrda

•

Trenutačno prepoznavanje ošteće-

•

0,02-0,20 bara (0,3-2,9 psi).

•

Smanjenje tlaka ukazuje na

nja zbog zatrpavanja materijalom.

propuštanje.

Održavanjem niskog tlaka u cijevima tijekom zatrpavanja materijalom, bilo kakvo oštećenje nastalo radovima na zatrpavanju

materijalom može se odmah ustanoviti zbog naglih promjena tlaka.

Budući da se tijekom postupka zatrpavanja materijalom blizu cjevovodnog sustava nalaze radnici, preporučuje se tlak od 0,02

bara do najviše 0,20 bara (0,3-2,9 psi).

8.4

Ispitivanje nepropusnosti nakon zatrpavanja materijalom - dodatno

Svrha

Metoda ispitivanja

Potvrda

•

Pronalaženje svih propuštanja u

•

0,02-0,70 bara (0,3-10 psi) tijekom

•

Smanjenje tlaka ukazuje na

sustavu. Promjene temperature

1 sata. Tlak prilagodite razlučivosti

propuštanje.

moraju biti minimalne nakon zatr-

korištenih manometara.

pavanja materijalom, a tlak mora

•

Zabilježite tlak tijekom ispitivanja.

biti stabilan tijekom ispitivanja.

Nakon zatrpavanja materijalom, varijacije tlaka zbog promjene temperature reducirane su gotovo na ništicu. Ponovljeno ispitiva-

nje nepropusnosti potvrdit će da cijevni sustav nije oštećen tijekom postupka zatrpavanja materijalom.

Postupak

•

Provjerite je li cijev odvojena na oba kraja.

•

U cijev dovedite zrak ili dušik pod tlakom od 0,02 do 0,70 bara (0,3-10 psi). Prilagodite tlačno ispitivanje razlučivosti mano-

metara koje koristite za mjerenje kako bi jednostavno i lako mogli očitati promjene tlaka.

•

Zabilježite početni tlak.

•

Bilježite tlak u intervalima od 10 minuta tijekom 1 sata.

Smanjenje tlaka ukazuje na propuštanje.

Tlačno ispitivanje i ispitivanje nepropusnosti

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9. ZAVRŠETAK UGRADNJE

Asfalt (katran i

9.1

Dokumentacija

lomljeni kamen)

Masa za izravnavanje

Ugovaratelj ugradnje treba ispuniti KPS LPG kontrolni popis

(iskopani materijal)

ugradnje i čuvati ga tijekom razdoblja jamstva. To je uvjet za

Traka ili mreža

30-godišnje jamstvo za KPS proizvoda.

upozorenja

Izrazito je preporučljiva i pohrana sljedeće dokumentacije:

Pijesak

•

Dokumentacija o ispitivanju vodljivosti.

•

Dokumentacija o tlačnom ispitivanju i ispitivanju nepro-

pusnosti.

•

Fotografije ugradnje prije zatrpavanja materijalom.

Minimalni razmaci.

•

Nacrt izvedenog stanja.

Posebnu pažnju treba posvetiti zatrpavanju materijalom ispod

cijevi kako bi bili sigurni da tamo nema nikakvih praznina.

9.2

Zatrpavanje materijalom

Sabijte materijal za zatrpavanje i ispod, na bočnim stranama i

između cijevi za najbolju dugoročnu učinkovitost cjevovoda.

Zatrpavanje materijalom može se vršiti isključivo nakon

uspješnog završetka ispitivanja vodljivosti, tlačnog ispitivanja

i ispitivanja nepropusnosti. Provjerite je li smještaj cijevi u

skladu s uputama.

Pravilno zatrpavanje materijalom podupire cijev, štiti je od

mehaničkog oštećenja i služi za uspješno rješavanje termičkog

širenja/skupljanja, prometovanja vozila ili drugih opterećenja

kojima cjevovodni sustav može biti izložen.

Za zatrpavanje treba koristiti čisti pijesak (zrnca od 3 mm).

Pijesak koji se koristi za donji sloj i zatrpavanje treba meha-

nički nabiti strojem otprilike svakih 20 cm. Optimalna dubina

sloja ovisi o stroju koji se koristi. Sabijanje se može vršiti

ručnim batovima, dizelskim udarnim batovima ili vibracijskim

pločama. Pijesak zasićen vodom može pomoći u nabijanju, ali

nije dovoljan kao jedina metoda sabijanja.

Ispod cijevi pažljivo zatrpajte materijalom.

Pazite da se tijekom sabijanja cijevi ne oštete niti ne pomaknu

s predviđenog položaja. Ne sabijajte iznad cijevi ako preko

Cijev treba ukopati na dubinu od najmanje 600 mm mjereno

cijevi nije stavljeno najmanje 30 cm materijala za zatrpava-

od vrha cijevi do završne razine tla. Veće dubine zatrpava-

nje. Tu visinu dodatno povećajte ako koristite teške ili jake

nja potrebne su na površinama kojima prometuju vozila ili

uređaje.

kamioni i u područjima s toplijom klimom. Slijedite standardne

zahtjeve i propise za zemljane radove.

Prostor na udaljenosti od 200 mm od cijevi uvijek mora biti

ispunjen pijeskom. Materijal za zatrpavanje mora biti bez

Postavite traku za oznaku na minimalno 30 cm iznad

organskih materijala, snijega, leda i nezagađen gorivom.

cijevi ili u skladu s važećim zakonima i propisima.

9.3

Prije puštanja u rad

Provjerite da u unutrašnjosti sustava cjevovoda nema

prljavštine i zagađenja. Za čišćenje cijevi prorpušite zrakom ili

dušikom.

Završetak ugradnje

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10. PREINAKE I POPRAVCI INSTALACIJA

osim ako postoji vidljivo oštećenje na dijelovima. Uvijek pro-

10.1

Pripreme i sigurnosna

vjerite jesu li brtveni O-prsteni i brtve netaknute i u dobrom

razmatranja

stanju prije no što ih ponovno uporabite. Zamijenite ih ako

Izuzetno je preporučljivo i potrebno je zatvoriti plinsku

je potrebno.

stanicu za korisnike tijekom svih preinaka ili popravaka.

Ako je KPS LPG cijev oštećena, potrebno je zamijeniti

Pristup mjestu radova treba biti ograničen te se treba strogo

cijelu cijev. Neoštećenu postojeću cijev moguće je ponovno

pridržavati svih odgovarajućih sigurnosnih propisa. Opre-

koristiti, ili njenom punom dužinom s postojećim cijevnim

mu koja se koristi na mjestu radova treba provjeriti zbog

lukovima ili za kraći cjevovod.

sigurnih radnih uvjeta.

Ako postojeću cijev treba skratiti za ponovnu uporabu,

Spremnike i cjevovodni sustav treba isprazniti i isprati do

najprije odrežite postojeći cijevni luk prije izrade novog. Ne

potpune čistoće ili osigurati i na druge načine kako bi bili

pokušavajte mijenjati već savijeni dio cijevi.

sigurni da nema goriva ili ostataka od goriva ili isparenja na

mjestu gdje će se vršiti radovi.

10.3

Tlačno ispitivanje i ispitivanje

Električnu opremu poput agregata i pumpi treba isključiti.

nepropusnosti nakon preinake i

popravka

10.2

Izmjene i popravci

Nakon preinaka ili popravaka sustava u kojem se nalazi

Svi KPS priključci od nehrđajućeg čelika, osim kompresijske

gorivo, za tlačno i ispitivanje nepropusnosti treba koristiti

spojnice LPG10S i umetaka LPG10AS i LPG10BS, mogu se

isključivo dušik. Nikad ne koristite zrak ili gorivo za tlačno

ponovno koristiti u slučaju izmjena i popravaka instalacije,

ispitivanje.

Preinake i popravci instalacija

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11. SIGURNOSNE SMJERNICE

KPS preporučuje izradu analize i procjene sigurnosti kako

11.2

Uporaba opreme

bi se procijenili mogući rizici na mjestu radova. Potrebno je

poduzeti odgovarajuće sigurnosne mjere, te obvezno rabiti

Kako biste izbjeglu tjelesne ozljede, pazite prilikom uporabe

zaštitnu opremu za sprječavanje nezgoda, ozljeda i nesreća.

alata za rezanje.

Prilikom popravaka, održavanja ili nadogradnje posebnu pažnju

Ispitivanje električne provodljivosti uvijek treba vršiti u

treba obratiti na moguća opasna područja.

području u kojem nema zapaljivih tekućina ili para.

11.1

Oslobađanje i rezanje koluta

11.3

Tlačno ispitivanje

cijevi

Prije primjene visokih tlakova izvršite procjenu rizika i uvijek

Velikom pažnjom odmatajte cijev s koluta jer cijev izravna-

slijedite lokalne, državne ili regionalne propise.

njem može stvoriti znatnu silu. Za odmotavanje cijevi potreb-

na su najmanje dva radnika. Kraj cijevi treba učvrstiti užetom

Ako se u sustavu nalazi gorivo, za tlačno ispitivanje i ispitivanje

i kliznim čvorom na omči prije rezanja omotača oko koluta

nepropusnosti uvijek koristite dušik.

cijevi.

Odvojite cijev od spremnika prije tlačne probe. Ne radite tlač-

•

Prilikom rezanja koluta cijevi, jedan radnik treba vršiti

nu probu spremnika dok se u njemu nalazi gorivo.

rezanje, a drugi treba držati cijev.

Tijekom primjene visokog tlaka u sustavu nije dozvoljen pri-

•

Odmotajte cijevi jedan dan prije ugradnje. Za lakše izrav-

stup neovlaštenim osobama mjestu rada. Samo potrebno oso-

navanje cijevi potrebno ih je učvrstiti na svakom kraju na

blje treba biti u blizini. Svo osoblje na mjestu rada treba biti

fiksne naprave za učvršćivanje.

upozoreno o izvođenju tlačnog ispitivanja i treba izbjegavati

zadržavanje osoblja na mjestima gdje postoji rizik od udara

•

Postojeća zakrivljenost cijevi koja je bila na kolutu može

dijelova sustava cjevovoda koji se mogu opustiti i odvojiti od

se koristiti za promjenu smjera cijevi ili za postizanje

sustava tijekom tlačnog ispitivanja.

ispravnog kuta za ulazak u šaht. Za zadržavanje cijevi u

istom položaju sve do ugradnje i zatrpavanja mogu poslu-

žiti vreće ispunjene sitnim šljunkom ili stupovi.

11.4

Rad na popravku, održavanju i

nadogradnji

Prije početka rada na preinakama i popravku, učinite detaljnu

procjenu rizika i u skladu s tim poduzmite mjere opreza za

uklanjanje ili smanjenje rizika na najmanju moguću mjeru. Pri-

državajte se svih sigurnosnih i propisa zaštite na radu i uvjerite

se kako su sustavi spremni za rad na svojem mjestu.

Izuzetno je preporučljivo i potrebno zatvoriti plinsku stani-

cu za korisnike tijekom svih preinaka ili popravaka. Pristup

mjestu radova treba biti ograničen te se treba strogo pridrža-

vati svih odgovarajućih sigurnosnih propisa. Opremu koja će

se koristiti treba provjeriti kako bi se osigurali radni uvjeti i

provjerila prikladnost opreme za tu namjenu.

Spremnike i cjevovodni sustav treba isprazniti i isprati do pot-

Jedan radnik treba držati cijev, a drugi vršiti rezanje.

pune čistoće ili osigurati i na druge načine kako bi bili sigurni

da nema goriva ili ostataka od goriva ili isparenja na mjestu

Budite pažljivi prilikom rezanja cijevi koje su bile na kolutu,

gdje će se vršiti radovi. Električnu opremu poput agregata i

čak i ako je cijev već odmotana jer odrezani krajevi imaju

uronjenih pumpi treba isključiti.

tendenciju savijanja u zakrivljeni oblik što predstavlja opasnost

jer može uzrokovati ozljede. Dok jedan radnik reže, drugi

Oprema i alati koji će se koristiti u opasnim područjima gdje

mora držati cijev.

može nastati eksplozivna atmosfera mora imati klasifikaciju

sigurne opreme za takvu uporabu u skladu s državnim ili

regionalnim propisima. Za primjer pogledajte Europsku ATEX

direktivu na http://ec.europa.eu/enterprise/atex/guide/.

Sigurnosne smjernice

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11.5

Opasne tvari

LPG

Sažetak o riziku

•

Ukapljeni naftni plin štetan je za udisanje.

•

Kontakt s ukapljenom naftnim plinom uzrokuje smrzotine.

•

Izlaganje visokim koncentracijama može uzrokovati oma-

glicu i vrtoglavicu. Više koncentracije mogu uzrokovati

gušenje i smrt zbog nedostatka kisika.

•

Ukapljeni naftni plin vrlo je zapaljiv i postoji rizik od

požara.

Načini smanjivanja izloženosti opasnim tvarima

•

Radite u dobro prozračenom prostoru.

•

Nosite zaštitnu odjeću.

•

Nakon izlaganja odmah se temeljito operite.

•

U slučaju kontakta s kožom, zahvaćeni dio tijela odmah

potopite u toplu vodu.

Prva pomoć

U slučaju kontakta s očima

•

Odmah isperite s velikom količinom vode tijekom najma-

nje 15 minuta, povremeno podižući gornje i donje kapke.

Tijekom ispiranja skinite kontaktne leće, ako ih nosite.

U slučaju kontakta s kožom

•

Uronite zahvaćeni dio u toplu vodu. Potražite liječničku

pomoć.

U slučaju udisanja

•

Udaljite osobu s područja izloženosti.

•

Ako osoba ne diše, započnite umjetno disanje (uz opće

mjere opreza), a ako nema pulsa i masažu srca (CPR).

•

Osobu čim prije prevezite u zdravstvenu ustanovu.

Sigurnosne smjernice

KPS LPG priručnik za ugradnju 1.2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DENNA HANDLING ÄR KUNGSÖRS PLAST AB EGENDOM THIS DOCUMENT IS THE PROPERTY OF KUNGSÖRS PLAST AB

SKYDDAD ENLIGT GÄLLANDE LAG

PROTECTED IN ACCORDANCE WITH PREVAILING LAW

Ground level

KP LPG10-BS

Straight insert Coupling 50/25 flange

KP LPG29

LPG-Screw/Nut/Washer

KP LPG10S

Compression coupling Ø50mm with bolts

KP LPG10-AS-NPT

Straight insert Coupling 50/25 1" NPT

KP LPG20S

Weldable flange Ø105mm

KP LPG22S

Flange half Ø105

KP LPG21S-NPT

Threaded Flange 1" NPT Ø105mm

KPKLPG16

Flange gasket fiber Ø60x3

KP LPG34

Bending bracket

KP 50LPG100

LPG-Pipe

ITEM

QTY.

Artikel nr/ Part no

DESCRIPTION

NO.

sign

Drawn by

Checked by

General tolerance

Format

First angleprojection

Scale

Date

KPS

1:5

ISO 128:1982

Title/Name

KPS LPG Product or VR Line

Date

for overground tank installation

2010-03-04

Drawing number

Revision

Sheet

1/1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

KONTROLNI POPIS UGRADNJE CIJEVI

Kontrolni popis treba u potpunosti ispuniti ugovaratelj ugradnje tijekom razdoblja jamstva.

Informacije o ugovaratelju ugradnje:

Informacije o mjestu ugradnje:

Instalater:

______________________________

Vlasnik:

______________________________

Adresa:

______________________________

Adresa mjesta ugradnje:

______________________________

Telefon:

______________________________

Telefon:

______________________________

Kontakt:

______________________________

Kontakt:

______________________________

Svi KPS proizvodi koji se koriste za ugradnju provjereni su nakon isporuke na mjestu ugradnje i nemaju

oštećenja nastalih zbog prijevoza ili rukovanja.

Svim KPS proizvodima pažljivo se rukovalo tijekom iskrcaja i ugradnje.

Svi kanali za cijevi su iskopani za ukapanje od 60 cm uz minimalno 10 cm slobodnog prostora na svakoj

strani za svaku cijev i minimalno 20 cm od stijenke kanala.

Sve cijevi su postavljene na ispravno pripremljenu podlogu od pijeska (3 mm) debljine 20 cm.

Sve KPS cijevi odrezane su pod pravim kutom škarama za cijevi ili rezačima cijevi koje preporučuje KPS.

Cijevni lukovi izrađeni su pomoću KPS LPG alata za savijanje cijevi prema uputama u KPS LPG priručniku za

ugradnju.

Svi KPS priključci ugrađeni su u skladu s uputama u KPS LPG priručniku za ugradnju.

Sve cijevi ugrađene su u skladu sa KPS priručnikom za ugradnju kako bi se omogućilo širenje i sakupljanje.

Izvršeno je ispitivanje vodljivosti na svim LPG cijevima u skladu sa KPS LPG priručnikom za ugradnju.

Izvršeno je tlačno ispitivanje (tlačnih vodova) i ispitivanje nepropusnosti (svih vodova) sa sapunicom u

skladu sa KPS LPG priručnikom za ugradnju i nisu pronađena propuštanja.

Materijal za zatrpavanje je pijesak (3 mm), a zatrpavanje je izvršeno u skladu sa KPS LPG priručnikom za

ugradnju.

Izvršeno je ispitivanje pravaca cijevi i sva ispitivanja linija su ispravna.

Sustav je pravilno uzemljen i vodljivi objekti u neposrednoj sredini su spojeni prema savjetu ovlaštenog

električara.

Ugovaratelj ugradnje potvrđuje da je jamstvo nevažeće ako ugradnju nije izvršio KPS ovlašteni LPG

instalater, tj. instalater koji je obučen i koji je dobio odobrenje od KPS instruktora.

__________________________________________

_______________________________________

Ovlašteni instalater (broj licence, potpis i naziv tvrtke)

Ugovaratelj ugradnje

(potpis i naziv tvrtke)

______________________________ ____________

_____________________________ _________

Naziv (tiskano)

Datum

Naziv (tiskano)

Datum

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DOKUMENT O ISPITIVANJU LPG CIJEVI

Ispunjava i čuva ugovaratelj ugradnje. Kopija za korisnika/nadležne službe ako je potrebno.

Informacije o ugovaratelju ugradnje:

Informacije o mjestu ugradnje:

Instalater:

______________________________

Vlasnik:

______________________________

Adresa:

______________________________

Adresa mjesta ugradnje:

______________________________

Telefon:

______________________________

Telefon:

______________________________

Kontakt:

______________________________

Kontakt:

______________________________

Ispitivanje vodljivosti:

Prije spajanja cijevi na spremnik ili agregat.

Ispitivanje izdržljivosti:

25 bara (363 psi) tijekom 5 minuta.

Ispitivanje nepropusnosti:

0,02 - 0,7 bara (0,29 psi - 10,15 psi) tijekom 1 sata + ispitivanje sapunicom.

Provodljivost

Izdržljivost

Nepropusnost

__________________________________________

_______________________________________

Ovlašteni instalater (broj licence, potpis i naziv tvrtke)

Ugovaratelj ugradnje

(potpis i naziv tvrtke)

______________________________ ____________

_____________________________ _________

Naziv (tiskano)

Datum

Naziv (tiskano)

Datum

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Raspon KPS LPG proizvoda

KP 50LPG100

KP LPG30S-NPT

KP LPG22S

LPG cijev PN25

Adapter NPT navoj

Polovice prirubnice Ø 105mm

Ø 50 mm 100 m

Muški / muški

za KP LPG10-BS

KP LPG10S

KP LPG32S-NPT

KP LPG16

Kompresijska spojnica

Adapter NPT navoj

Brtva od vlakana za prirubnicu

Ø 50mm

Ženski / muški

Ø 60x3

KP LPG10-AS-NPT

KP LPG33S-NPT

KP LPG29

Ravni umetak spojnice

Adapter NPT navoj

4 x Vijak, matica, podloška

50/25 NPT muški 1" navoj

Ženski / ženski

KP LPG10-AS-NPT-3/4

KP LPG17

KP LPG34

Ravni umetak spojnice

Brtveni O-prsten 1”

LPG traka za

50/25 NPT muški 3/4"

za LPG10-BS NBR 70

učvršćivanje

navoj

KP LPG10-BS

KP LPG20S

KP LPG50

Ravni umetak spojnice

Prirubnica za zavarivanje

LPG alat za savijanje

50/25 prirubnica

Ø 105 mm

KP LPG23S-NPT

KP LPG67

KP LPG21S-NPT

Koljeno 90° NPT navoj

Traka za brtvljenje navoja

Navojna ženska prirubnica NPT

Ženski / muški

Ø 105mm

KP LPG31S-NPT

T-spojnica NPT navoj

3 x ženska
