Автомобильный GPS навигатор NAVITEL N500 MAGNETIC. Инструкция по эксплуатации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Комплект поставки

Автонавигатор NAVITEL N500 MAGNETIC
Крепление на лобовое стекло
Стилус
Автомобильное зарядное устройство 12/24 В
Кабель mini-USB

—

USB

Руководство пользователя
Гарантийный талон

Регистрационный номер сертификата о соответствии: ЕАЭС N RU Д-CZ.HA27.B.01827, срок действия: 16.08.2023. Выдан согласно требованиям
Технического регламента ТР ТС 020/2011 органом по сертификации ООО «МЕГАПОЛИС».

Дата производства: указана в серийном номере на корпусе устройства в формате

N500M

ГГГГ

ММ

00000

год месяц

Внешний вид

(показан на стр. 1).
1.  Кнопка включения/выключения навигатора.
2.  Индикатор состояния заряда аккумулятора.
3.  Дисплей.
4.  Аудиовыход mini jack 3,5 мм.
5.  Слот для карт памяти microSD.
6.  Порт mini-USB.
7.  Стилус
8.  Динамик.
9.  Магнитное крепление
10. Кнопка перезагрузки Reset.
11. Mini-USB порт для зарядки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА — NAVITEL N500 MAGNETIC

| 3

1. Производите все настройки автонавигатора перед

отправлением. Управление прибором и настройка его

параметров во время вождения автомобиля очень опасны.

Если вам требуется изменить параметры навигации или

настройки прибора, следует припарковаться в безопасном

месте в соответствии с правилами дорожного движения.

2. Перед отправлением изучите проложенный маршрут.

Если вы не поняли в достаточной степени голосовые

навигационные указания и для уточнения требуется взгляд

на дисплей, убедитесь, что вы находитесь в безопасных

условиях.

3. Навигационная информация и голосовые подсказки

могут не соответствовать или противоречить реальным

дорожным условиям или правилам дорожного движения.

Всегда обращайте особое внимание на текущую ситуацию

на дороге, дорожные знаки и пешеходов.

4. Не используйте навигационное устройство как прибор для

точного измерения скорости и пройденного расстояния.

5. Качество приема сигналов спутников может отличаться

в зависимости от положения прибора внутри автомобиля.

Возможны ситуации плохого приема при движении по

тоннелю, мимо высоких зданий или в районах с плотной

застройкой. Также на прием отрицательно влияют такие

погодные условия, как, например, густой туман.

6. GPS сигналы могут не приниматься внутри зданий,

а также если рядом с автонавигатором находятся

источники электромагнитного излучения.

7. Если вы не использовали прибор в течение длительного

промежутка времени, для определения местоположения

может понадобиться значительное время, даже при

условии нормальной работы GPS приемника.

8. Особое внимание уделите месту установки прибора.

Не устанавливайте прибор в местах, где он может помешать

работе подушек безопасности или обзору дороги.

9. При установке крепления на лобовое стекло обращайте

внимание на чистоту поверхностей, на них не должно

быть мусора и влаги. Под присоской не должно

быть пузырьков воздуха, так как это может повлиять

на плотность крепления. Любые повреждения прибора

или других объектов внутри автомобиля, вызванные

падением из-за отсоединения крепления, являются

полной ответственностью пользователя и не являются

гарантийным случаем.

10. Не подвергайте прибор длительному воздействию прямых

солнечных лучей или высоких температур. Перегрев

батареи может вызвать взрыв.

11. Не подвергайте прибор воздействию влаги или

быстрым изменениям температуры. Это может вызвать

конденсацию влаги внутри прибора и повредить его. Если

прибор подвергся воздействию влажной среды, включайте

питание только после того, как полностью высушите

прибор.

Информация о безопасности

использования прибора

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Крепление на лобовое стекло на присоске и автомобильное

зарядное устройство поставляются в комплекте с прибором.

Крепление на лобовое стекло

ВНИМАНИЕ: Тщательно выбирайте место установки

крепления. Никогда не устанавливайте крепление таким

образом, чтобы оно закрывало поле зрения водителя.

Если лобовое стекло автомобиля содержит встроенную

обогревательную сетку или защиту от ультрафиолета,

то возможно ухудшение приема сигнала.

Сборка крепления на лобовое стекло

Для начала снимите защитную пленку с присоски крепления.

После этого выберите подходящее место на лобовом

или боковом стекле, убедитесь, что поверхность чистая,

не содержит воды, пыли или грязи, после чего зафиксируйте

крепление на стекле с помощью присоски. Подключите

кабель зарядного устройства к креплению. Соедините

навигатор с магнитным креплением, обеспечивающим

устойчивую фиксацию навигатора.
При соединении с креплением навигатор включится

автоматически. В случае необходимости устройство можно

легко отсоединить, оставив крепление на лобовом стекле.

После отсоединения устройство автоматически отключится

через 15 секунд.

12. Не допускается самостоятельное вмешательство,

модификации и открытие корпуса прибора, так как это

может привести к некорректной работе прибора или к

его повреждению. Все работы должны производиться

квалифицированным персоналом.

13. Питание прибора осуществляется от встроенной

Li-ion батареи, которая может взорваться или выделить

токсичные вещества при неправильной эксплуатации.

Не подвергайте прибор ударам, не используйте прибор

при наличии в окружающей среде взрывоопасных газов

и жидкостей.

14. Перед зарядкой устройства убедитесь в том, что

обеспечены нормальные условия вентиляции для

адаптера питания, так как в процессе зарядки выделяется

большое количество тепла. Не закрывайте адаптер

питания бумагой или другими объектами, ухудшающими

вентиляцию.

15. При очистке дисплея и внешних поверхностей прибора

не прилагайте излишнюю силу. Для очистки не используйте

бумажные салфетки или жесткий материал, который может

поцарапать дисплей. Используйте только мягкую ткань.

16. Допустимая температура внешней среды в режиме

эксплуатации: от 0 до +35 °С. Температура хранения:

от +5 до +45 °С. Относительная влажность: от 5% до 90%

без конденсата (25 °С).

Использование

прибора в автомобиле

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА — NAVITEL N500 MAGNETIC

| 5

Уход за прибором

Правильный уход за прибором обеспечит его долгую и

эффективную работу

• Не храните и не используйте прибор в условиях

повышенной влажности и высоких температур;

• Избегайте длительного воздействия на прибор прямых

солнечных или ультрафиолетовых лучей;

•  Не кладите и не роняйте на прибор никаких предметов;
•  Не роняйте прибор и не подвергайте его ударам;
•  Не подвергайте прибор резким температурным перепадам,

так как это может повлечь конденсацию влаги внутри

прибора и его повреждение. Если подобное произошло, не

включайте прибор, пока он не высохнет;

• Поверхность дисплея может легко поцарапаться.

Избегайте касания дисплея острыми предметами.

Для предохранения дисплея от царапин можно

использовать специальную защитную пленку;

• Никогда не очищайте прибор или дисплей при включенном

питании. Для очистки внешних поверхностей используйте

мягкую влажную ткань (желательно не содержащую

хлопка);

• Не используйте для очистки экрана бумажные салфетки

или полотенца;

• Никогда не пытайтесь самостоятельно разбирать

или чинить прибор, а также модифицировать его каким-

• Для безопасного использования функций устройства,

пожалуйста, не забывайте выполнять требования Правил

дорожного движения Российской Федерации. Кроме того,

старайтесь соблюдать очевидные правила обращения

с вашим автомобилем, как источником повышенной

опасности;

• Эти правила, в первую очередь, определяются риском

наступления вреда для жизни или здоровья третьих лиц,

причинения вреда их имуществу, домашним животным или

окружающей среде;

• Всегда ставьте автомобиль на стояночный тормоз, который

должен находиться в исправном состоянии и исключать

возможность движения автомобиля;

• Всегда паркуйте автомобиль на открытой, хорошо

проветриваемой площадке;

• Поддерживайте относительно низкий уровень громкости,

чтобы во время движения иметь возможность слышать все,

что происходит вокруг автомобиля.

Безопасное управление

автомобилем

либо образом. Любое подобное вмешательство может

навредить вашему здоровью, нарушить корректную работу

прибора или нанести ему ущерб. Также это повлечет

за собой снятие гарантии.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Технические характеристики

Примечание.

Технические характеристики и внешний

вид устройства могут быть изменены производителем

без предварительного уведомления.

Функц. спецификация

Процессор

MStar MSB2531A Cortex-A7,800 МГц

Оперативная память

128 МБ, DDR3

Внешний слот

microSD до 32 ГБ

Внутренняя память

8 ГБ

ОС

Linux

Основные параметры

Дисплей

5” , 480×272

Микрофон

8 Ом / 1,5 В

Тип батареи

950 мАч, аккумулятор

Параметры GPS

GPS

MSR2112 32PIN-QFN

Частота

1,575 ГГц

Количество каналов

66 каналов (поиск

местоположения) /

22 канала (трекинг)

C/A код

1,023 МГц

Чувствительность

-165 дБм

Точность определения

координат

10 м, 2D RMS; 5 м 2D RMS,

WAAS включен

Скорость

0,1 м/с

Частота обновления

1 Гц

Время обновления

0,1 с

Горячий старт

2 с (Автономный)

Теплый старт

32 с (Автономный)

Холодный старт

35 с (Автономный)

Макс. высота

18 000 м

Макс. скорость

515 м/с

Антенна

Встроенная керамическая антенна;

18,4мм × 18,4 мм × 2мм

Протокол связи

NMEA 0183 v3.01

Скорость передачи

данных

115200 бит/с

Порт

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — КРАТКОЕ РУКОВОДСТВО

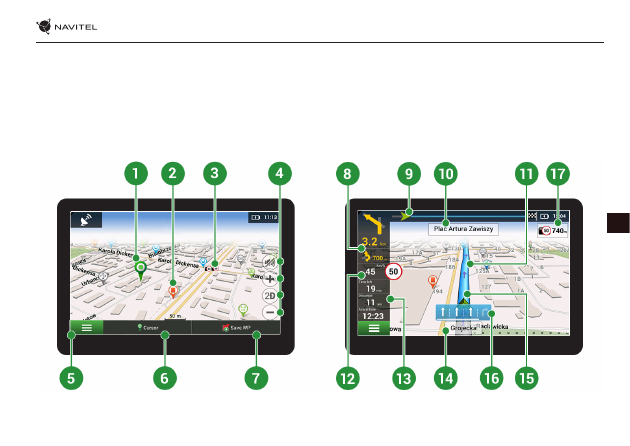

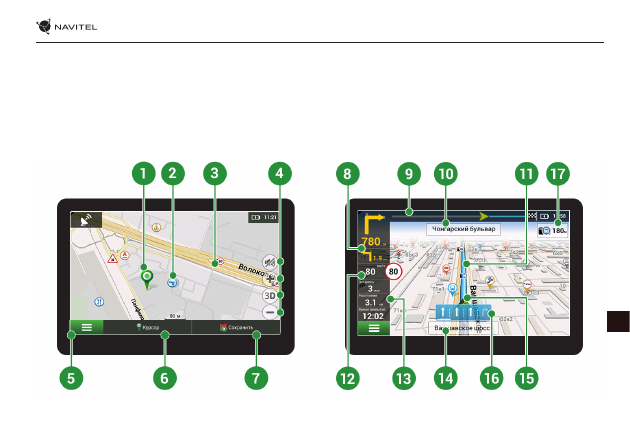

Точка на карте

Такой значок появляется при нажатии на любую область на карте. Внизу окна карты появляются

кнопки «Курсор» и «Сохранить».

POI

Пример того, как объекты инфраструктуры (POI) отображаются на карте. Также в качестве значка

POI могут использоваться логотипы соответствующих им известных брендов, торговых центров,

гипермаркетов, АЗС и т.д. При нажатии на значок открывается панель информации об объекте,

в которой можно перейти в свойства объекта с контактной информацией, координатами

и возможностью добавить точку в маршрут.

SPEEDCAM

Пример отображения на карте SPEEDCAM’ов. SPEEDCAM’ы представляют собой информацию

на карте о камерах контроля скорости, радарах, засадах, опасных перекрестках, лежачих

полицейских и пешеходных переходах.

Кнопки на карте

Эти кнопки предназначены для настройки звука (Кнопка включения/выключения/настройки

звука и включения медиаплеера) и работы с картой (Кнопки переключения типа карты (2D/3D),

изменения масштаба). Масштаб изменяется автоматически в соответствии со скоростью

движения, а ручные изменения держатся 5 секунд.

Главное меню

При нажатии на кнопку открывается главное меню программы.

Курсор

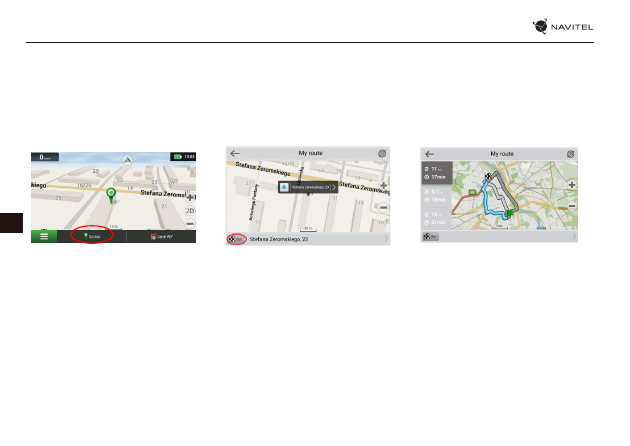

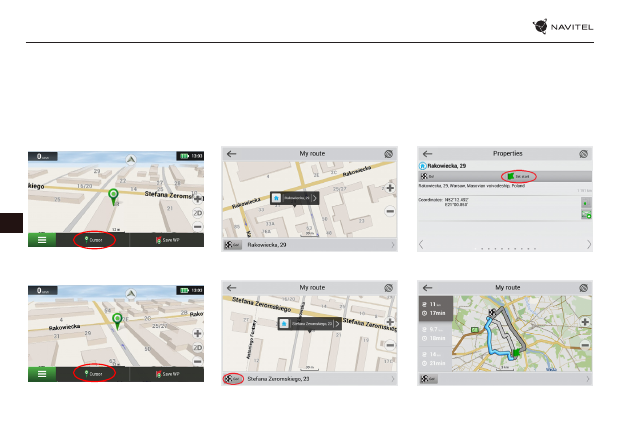

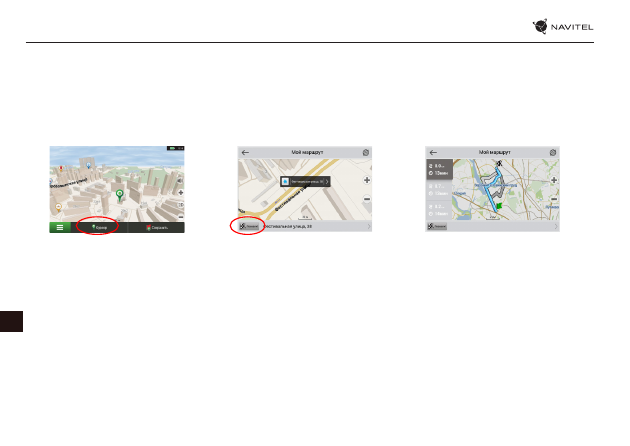

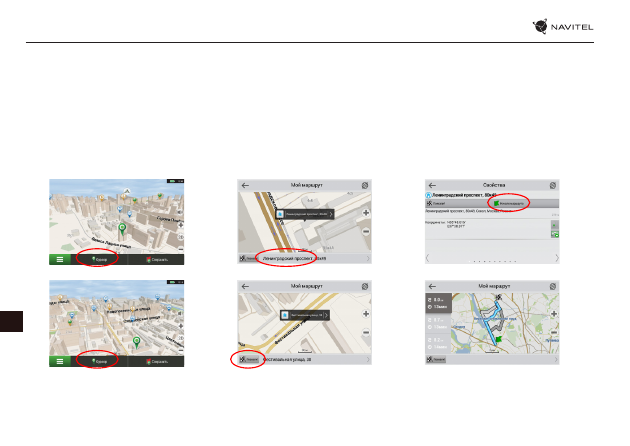

Кнопка «Курсор» появляется только при выборе точки на карте. При нажатии на кнопку

открывается окно «Мой маршрут», в котором вы можете добавить выбранную точку в маршрут.

Сохранить

Кнопка «Сохранить» появляется только при выборе точки на карте. Данная кнопка предназначена

для сохранения выбранной точки в качестве путевой точки. Список сохранённых путевых точек

доступен в разделе Меню -> Найти -> Путевые точки

Знак

предстоящего

маневра

Показывает два следующих по ходу маршрута поворота, разворота, а также расстояние

до каждого из них. Нажатие на знак открывает контекстное меню, в котором можно остановить

ведение по маршруту и управлять другими маршрутными опциями.

Прогресс-бар

движения по

маршруту

Отображает оставшуюся часть маршрута и промежуточные точки на ней (если таковые имеются).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КРАТКОЕ РУКОВОДСТВО — NAVITEL N500 MAGNETIC

| 9

Улица после

маневра

Эта информационная панель отображает название улицы, следующей за предстоящим

маневром.

Маршрут

Текущий маршрут, по которому осуществляется движение.

Скорость

Рядом с текущей скоростью автомобиля отображается допустимая скорость на текущем

участке. При превышении установленного значения программа отправляет визуальные

предупреждения: оранжевый цвет – превышение скорости на установленную допустимую

величину (по умолчанию – до 10 км/ч); красный – превышение скорости выше установленного

предела. Изменить пороговое значение можно в настройках (Меню -> Настройки ->

Предупреждения -> Штраф на скорость).

Панель

маршрутных

датчиков

Данная панель доступна только после построения маршрута и отображает следующие

индикаторы: предполагаемое оставшееся время в пути, расстояние до конечной точки

маршрута, прогнозируемое время прибытия в конечную точку маршрута. Набор индикаторов

может быть изменен пользователем.

Текущая улица

Название улицы, по которой в данный момент времени происходит движение. Информационная

панель активна только при установленном соединении со спутниками. Если на карте в данном

месте нет ни улицы, ни дороги, либо у дороги нет названия, то отображается направление

(Север, Юг, Юго-Запад и т.п.).

Полосы движения На дорогах с двумя и более полосами в попутном направлении отображается информация

о разрешённом манёвре на ближайшем перекрёстке или месте для разворота; прогресс-бар под

датчиком отображает оставшуюся часть пути до места описываемого манёвра.

GPS-курсор

Зеленый курсор отображает текущее местоположение устройства; курсор серого цвета

отображает последнее известное местоположение, если текущее не определено.

Ограничение

дорожного

движения

При движении по маршруту в правой части экрана отображается перечень ближайших

навигационно значимых объектов с указанием расстояния до них. По мере приближения

программа выводит на экран оповещение с обратным отсчетом расстояния до камеры,

дорожного знака или специальной разметки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — КРАТКОЕ РУКОВОДСТВО

Маршрут до точки, выбранной на карте

Программа предусматривает построение маршрута до точки, которую можно найти и отметить на карте, и определить

ее как конечную точку маршрута. При этом начальной точкой маршрута будет текущее местоположение устройства,

определяемое системой GPS. Для построения маршрута нажмите на соответствующую область карты, чтобы отметить

на ней точку и выберите «Курсор» [1]. Далее нажмите «Поехали!» [2]. Программа предложит 3 альтернативных маршрута

с примерным расстоянием и временем до финишной точки [3]. Выберите подходящий вариант и нажмите «Поехали!».

Поиск адреса и построение маршрута

Для того чтобы построить маршрут до точки, которую можно найти по адресу, выберите «Меню» [4] > «Найти» [5] >

«По адресу». Далее нажмите «Выбрать страну» [6] и начните вводить название страны [7]. Чтобы спрятать клавиатуру,

нажмите на иконку в правой верхней части экрана. Выберите страну [8]. Поля «Выбрать город», «Выбрать улицу»

и «Выбрать здание» становятся активными после заполнения предыдущего поля [9]. После внесения соответствующей

информации, объект будет показан на карте. Нажмите «Поехали!» [10]. Программа предложит 3 альтернативных маршрута

[11] до указанного адреса, и вы можете начать следование по нему [12].

Рис. 1

Рис. 2

Рис. 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

12 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — КРАТКОЕ РУКОВОДСТВО

Ручной выбор всех точек маршрута

Для построения маршрута, начальная и конечная точка которого определяются вручную, отметьте на карте точку,

откуда вы хотите начать движение и нажмите «Курсор» [1] для перехода к экрану «Мой маршрут». Далее нажмите

на информационную панель внизу экрана [2]. В открывшемся экране «Свойства» выберите «Начало маршрута» [3].

GPS-приемник должен быть отключен. Точка будет отмечена на карте как начальная точка маршрута. Далее выберите

на карте конечную точку маршрута. Для этого нажмите на соответствующую область карты, нажмите на кнопку «Курсор» [4]

и затем «Поехали!» в экране «Мой маршрут» [5]. Программа предложит 3 альтернативных маршрута. Выберите подходящий

и нажмите «Поехали!» [6].

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЦЕНТР ОБНОВЛЕНИЙ — NAVITEL N500 MAGNETIC

| 13

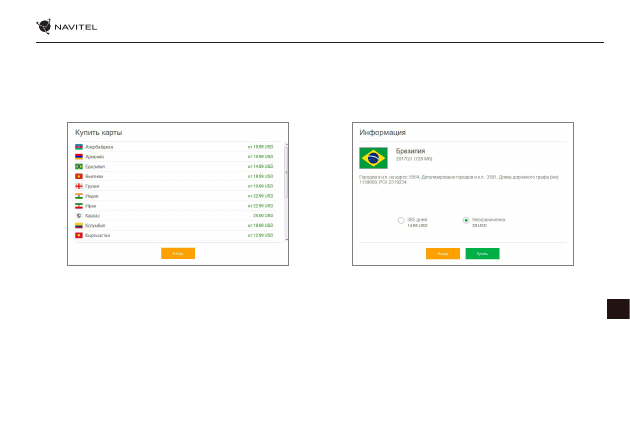

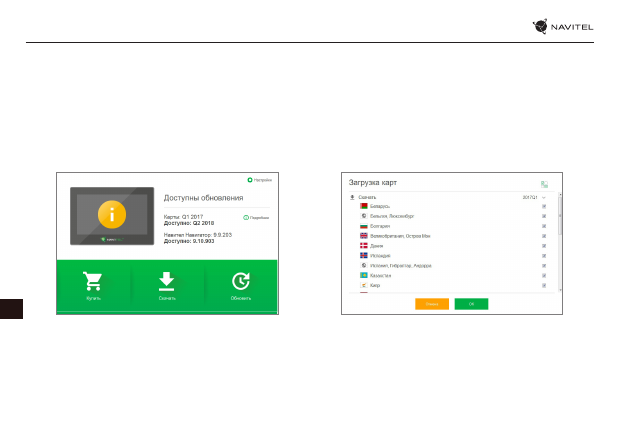

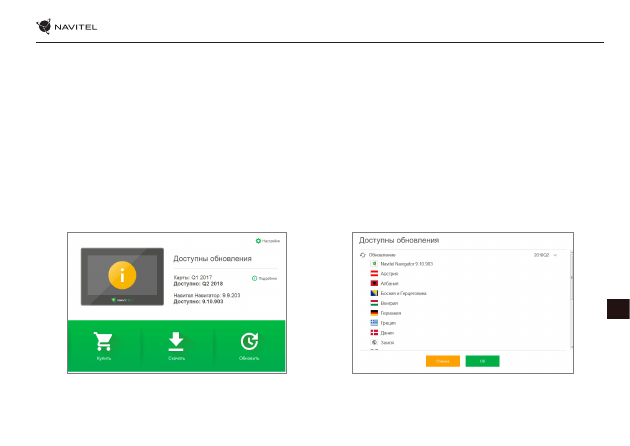

Центр обновлений Навител Навигатор

Для обновления карт и приложений, а также для того, чтобы приобретать новые карты, вы можете использовать

программу, разработанную нами специально для этих целей. Скачать программу вы можете на нашем сайте из раздела

“Скачать”. Инструкция ниже поможет вам разобраться в функциональности программы.
1.  Установите Центр обновлений Навител Навигатор на ПК, выполнив все пункты мастера установки Windows;
2.  Подключите навигатор к ПК в режиме съемного диска (USB Flash Drive / Mass Storage).
3.  Запустите Центр обновлений Навител Навигатор. В  случае если вы правильно подключили навигатор, программа

определит его наличие [1].

4. В случае если обновления будут найдены, Центр обновлений Навител Навигатор предложит вам обновить устройство

до актуальной версии ПО, а также обновить карты, если имеются более новые [2].

Рис. 1

Рис. 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

USING DEVICE — NAVITEL N500 MAGNETIC

| 17

Safety Information

1. Adjust all the settings required before starting to drive. It is

extremely dangerous to manage the device and configure its

settings while driving. If you need to modify the navigation

settings or device parameters, you should park your car in a

safe place in accordance with the driving regulations.

2. Familiarize yourself with the planned route before moving off.

If you happen to miss a voice prompt and you need to take a

look at the display to catch up, make sure the road conditions

are safe enough for that.

3. It is possible that the navigation data and voice prompts don’t

match the real road condition or driving regulations. You

should always pay particular attention to the road conditions,

road signs, and pedestrians.

4. Do not use the navigator as a tool for precise measurement of

speed and covered distance.

5. Quality of satellite signal reception may vary depending on

position of the device in the vehicle. Quality of the signal

may suffer inside a tunnel, near multi-storey buildings, or in

a densely built up area. Certain weather conditions, such as

heavy mist, may cause a negative effect on reception quality

of the signal.

6. It is possible that the GPS signals cannot be received close

to where an electromagnetic source is situated or inside

buildings.

7. If you have not used the device for a long period, it will take

significant amount of time to locate your position even if the

GPS receiver is getting good signal.

8. Pay particular attention to the place where you intend to install

the device. Do not install the device in places where it may

interfere with operation of safety bags or block the road view.

9. When attaching a holder to the windscreen of your car, pay

attention to surface cleanliness. The area should be clear

of dust, dirt, and other impurities, there should also be no

bubbles under the vacuum cup since it may affect holding

strength. Any damages of the device and other objects inside

the vehicle caused by detachment of the holder are sole

responsibility of the user and are not covered by the warranty

certificate.

10. Do not subject the device to the long-term exposure to

sunlight and high temperatures. Battery overheating may

cause explosion.

11. Do not expose the device to moisture and quick temperature

changes as it may result in water condensation within the

device and cause damage. If the device has been exposed to

moisture, do not switch it on until it is completely dry.

12. Independent intervention, modification, and opening of the

case are prohibited as it may result in the device working

incorrectly and in extreme cases can cause damage. Any

alterations to the device must be carried out by qualified

personnel.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

18 |

USER MANUAL — USING DEVICE

13. The device takes its power from the built-in Li-Pol battery,

which can explode or release toxic substances if exploited in

an inappropriate way. Do not subject the device to physical

impact nor use it close to explosive liquids or gases.

14. Ensure normal ventilation conditions for the power adapter

during charging since a lot of heat is released in the process.

Do not cover the adapter with paper or other objects that may

worsen ventilation.

15. Do not apply too much force when cleaning the display and

other parts of the device. Do not use paper napkins or any hard

material that can scratch the device for cleaning. Use soft cloth

only.

16. Permissible ambient temperature in operating mode: 0 to +35

°С. Storage temperature: +5 to +45 °С. Relative humidity: 5% to

90% without condensation (25 °С).

Using Device in Vehicle

Windscreen holder and battery charger are delivered as part of

the product package.

Windscreen holder

ATTENTION! Carefully select a place to attach the holder. Do

not attach the holder to the windscreen in a way that limits the

driver’s line of sight. If the car windscreen contains a built-in

heating system or UV protection, the quality of signal reception

may be lower than usual.

Setting up the windscreen holder

First remove the protective layer from the vacuum cup. Then,

select an appropriate place to attach the holder. Make sure

the area is clear of dust, dirt, and moisture, and then secure

the vacuum cup on the windscreen. Put the charger cable into

the holder. Connect navigator to the holder. Magnetic holder

secures reliable attachment of the device.
When connected, the device automatically turns on. If

necessary, the device can be easily detached, without removing

the holder. After disconnection, device will automatically turn

off after 15 seconds..

-------------------------------------------------------------------------------------------------------------------------------------------------------------

USING DEVICE — NAVITEL N500 MAGNETIC

| 19

Device Maintenance

Proper maintenance of the device ensures its long and

reliable operation

•  Do not keep the device in high humidity and hot conditions;
•  Prevent the device from being exposed to sun and UV light;
•  Do not put or drop anything on top of the device;
•  Do not subject the device to physical impacts such as hits and

drops;

• Do not subject the device to moisture and quick temperature

changes as it may result in water condensation within the

device and cause damage. If the device has been exposed to

moisture, do not switch it on until it is fully dried out;

• The display of the device is very sensitive to scratches. Avoid

touching the display with sharp objects. You can use a

protective layer to prevent the display from scratching;

• Never clean the display when the device is on. When cleaning,

use soft cloth only;

• Do not use paper napkin or towels for cleaning the display;
• Do not try to disassemble, fix, or modify the device on your

own as it may be dangerous for your health as well as result

in incorrect operation of the device. This will also cause

termination of the warranty.

Safe Driving

• To safely use the device’s functions, please, make sure to follow

traffic regulations. Moreover, please, remember the general

rules of treating your vehicle like a potentially dangerous

object;

• In the first place, these rules are determined by the risk of

causing harm to the life or health of third parties, damaging

their possessions and pets, and harming the environment;

• Whenever you stop the vehicle, always use the parking brake.

Keep the parking brake well functioning so that it is able to

prevent the car from any movement;

• Always park your vehicle in an open and well ventilated area;
• Keep the sound in the vehicle relatively low so that you can

hear everything that happens outside the vehicle;

• Do not carry out any operations in the device that could

possibly distract you from driving.

NAVITEL s.r.o. hereby declares that the NAVITEL N500

MAGNETIC type of radio equipment is compatible with

the Directive 2014/53/UE. Full text of the UE Declaration of

Conformity is available at the following Internet address:

www.navitel.cz/en/declaration_of_conformity/n500m

-------------------------------------------------------------------------------------------------------------------------------------------------------------

20 |

USER MANUAL — USING DEVICE

Technical Specification

Note.

Characteristics of the device and its external

appearance can be modified by the manufacturer without

preliminary notification.

System Specification

CPU

MStar MSB2531A 800 MHz,Cortex-A7

RAM

128 MB, DDR3

External slot

microSD up to 32 GB

Internal storage

8 GB

Operating system

Linux

Basic parameters

Display

5” , 480×272

Speaker

8 Ohm / 1.5 W

Battery type

950 mAh, rechargeable

GPS parameters

GPS

MSR2112 32PIN-QFN

Frequency

1.575 GHz

Channel Qty

66 channels (search positioning) /

22 channels (tracking)

C/A CODE

1.023 MHz chip rate

Sensitivity

-165 dBm

Location accuracy

10 m, 2D RMS; 5 m 2D RMS,

WAAS enable

Rate

0.1 m/s

Update frequency

1 Hz

Renew time

0.1 s

Hot start

2 s (Autonomous)

Warm start

32 s (Autonomous)

Cold start

35 s (Autonomous)

Max altitude

18,000 m

Max rate

515 m/s

Antenna

Internal ceramic antenna;

18.4 mm × 18.4 mm × 2 mm

NMEA

NMEA 0183 standard v3.01

Baud rate

115,200 bps

Port

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

22 |

USER MANUAL — QUICK START GUIDE

Point on the map Short tapping on the map marks the point for further operations with it, “Cursor” and “Save WP”.

POI

This is an example of how points of interest (POI) are displayed in the program. Different

categories of POI have different icons. There is a large variety of icons for particular POIs such

as shopping centers, brand shops, gas stations etc. Press the icon to open the information panel

about the object, where you can go to the properties of the object with contact information,

coordinates and the ability to add a point to the route.

SPEEDCAM

This is an example of how icons of the SPEEDCAM function are displayed on the map.

Speedcams are special marks on the map that are meant to warn about speed cameras, radars,

dangerous crossroads, speed bumps, and other types of potential obstacles on the road.

Map buttons

These buttons are for setting the sound (Sound button opens On/Off, Sound settings and Music

Player options) and working with the map (buttons for switching the type of map (2D / 3D),

zooming). The zoom changes automatically according to the car speed. Manual changes last

for 5 seconds.

Main menu

Tapping this button will open the main menu of the program.

Cursor

This button becomes available only when a point is selected on the map. Tapping this button will

open the “My route” screen, where you can carry out various operations with the selected point.

Save WP

This button becomes available only when a point is selected on the map. Tapping this button

will cause the selected point to be saved in the form of a waypoint. List of saved waypoints is

available in the Menu -> Find -> Waypoints.

Upcoming

maneuver

The indication of the distance to the next two upcoming maneuvers. Tapping the sign opens a

dialog box with a number of configuration settings.

Progress bar

The progress bar displays the remaining route, waypoints (if any).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

QUICK START GUIDE — NAVITEL N500 MAGNETIC

| 23

Route gauges

panel

The name of a street following the maneuver. Please note that if certain conditions are met, the

upcoming traffic lanes will be displayed instead.

Route

Active route along which you are moving.

Speed

Road speed limit is displayed next to the current car speed. The program will notify the driver in

case any traffic violations are taking place – orange colour block for set overspeeding level (by

default its 10 km/h), red one for over the set overspeeding. It is possible to set the speeding level

for orange notification up to 30 km/h in the Alerts section of Settings.

Information panel By default, displays a set of gauges that provide information on remaining travel time, distance

to the point of destination, and estimated arrival time. The selection of gauges can be changed

in the program settings.

Current street

The name of the current street (active only when connection with satellites is established). If the

map does not contain information about the active street name, the direction of movement is

displayed instead (North, South, West, and East).

Road lanes

When passing the roads with two or more lanes this indicator displays information about the

permitted maneuver at the nearest intersection or turning point; progress bar under the indicator

displays the distance left to the described maneuver.

GPS cursor

Green cursor displays the current location of the device; gray cursor displays the last known

location, if the current one is not defined.

Road regulations On the right side of the display program indicates the distance left to the closest driving

regulations. When approaching, the program displays the countdown to the closest camera,

road sign or marking.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

24 |

USER MANUAL — QUICK START GUIDE

Route to a point selected on the map

You can have a route planned to a point, which can be found and marked on the map and then set as the destination, while

current position of the device, determined by the GPS system becomes the starting point. To plan a route press on the map to

mark the point, select “Cursor” [1] and then “Go!” [2]. The program will offer 3 alternative routes [3]. Select the appropriate

and press «Go!».

Fig. 1

Fig. 2

Fig. 3

Route to an address

To have a route calculated to a point of a known address, press “Menu” in the bottom left corner of the screen [4] > “Find” [5] >

“By address” [6], then press “Select country” and start entering the name of a country [7]. Press the icon in the upper right part of

the screen to hide the keyboard. Select the country [8]. “Select city”, “Select street”

and «Select a building» become active only

if the previous fields were filled out [9]. When all information is entered the object will be shown in the screen [10]. Press «Go!».

The program will offer 3 route options from a current location to the indicated address [11]. Now you can follow the route [12].

-------------------------------------------------------------------------------------------------------------------------------------------------------------
