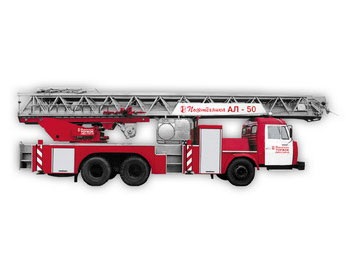

Общий вид |
 |
|
К управлению и техобслуживанию автолестницы пожарной АЛ-50
(КамАЗ 533229) допускается только специально обученный персонал,
хорошо изучивший, освоивший все правила обращения с
автолестницей и безукоризненно выполняющий их.
Эксплуатация автолестницы лицам, не имеющим удостоверения,
ЗАПРЕЩАЕТСЯ!
В гидроприводе автолестницы установлены электрогидравлические
блоки управления фирмы "Данфос".
Автолестница пожарная АЛ-50 предназначена для:
- доставки к месту проведения спасательных,
противопожарных и аварийно-востановительных работ боевого
расчета и необходимого пожарно-технического вооружения и
оборудования на высоту до 50 метров;
- обеспечения возможности эффективного проведения
спасательных и аварийно-востановительных работ и тушения
очагов пожаров на высоте;
- подача огнетушащих веществ с вершины лестницы.
Основные составные части автолестницы:
- шасси
- силовая группа
- основание подъемно-поворотное
- устройство поворотное
- стрела телескопическая
- люлька
- лифт
- пульт управления
- гидрооборудование
- электрооборудование
- платформа
- одиночный ЗИП
Силовая группа предназначена для подачи рабочей жидкости от
гидронасоса к исполнительным органам гидропривода автолестницы.
В состав силовой группы ходят:
- коробка отбора мощности (КОМ)
- гидронасос
- масляный бак
- фильтр
- аварийный привод
- гидроаппаратура управления
- трубопроводы
Пожарно-техническое вооружение размещено в отсеках платформы,
оснащенных элементами крепления.
Электрооборудование автолестницы состоит из
электрооборудования базового шасси и дополнительного
электрооборудования, обусловленного специализацией данной
модели.
Питание электрооборудования осуществляется напряжением 24 В
постоянного тока от бортовой сети шасси по однопроводной
электрической схеме.
В состав электрооборудования автолестницы входят:
- предохранитель лобового удара
- соединительные коробки
- ящики
- переговорное устройство
- щиток контроля водителя
- щит управления
- пульт оператора
- аварийный привод
- габаритные фонари
- фары
- индуктивные датчики
- индикатор крена
- блок управления горизонтированием
Элементы электрооборудования соединены между собой кабелями.
Дополнительное электрооборудование автолестницы обеспечивает:
- включение и остановка двигателя шасси;
- включение и остановка аварийного привода;
- управление элементами гидросистемы (выдвижение и
складывание опор, осуществление основных движений лестницы,
выравнивание автолестницы относительно горизонта и
платформы);
- включение освещения лестницы, места оператора,
габаритных огней;
- включение блокировки движений при появлении опасных
ситуаций;
- включение маяков и сирены;
- управление съемным лафетным стволом.
|
| |
Основные технические
характеристики |
|
|
| Шасси |
КамАЗ-53229 с
низкой кабиной
(6x4) |
| Тип двигателя |
Дизельный |
| Мощность двигателя КВт, (л.с.) |
176 (240) |
| Макс. скорость, км/ч |
80 |
| Число мест для боевого расчета, чел |
3 |
| Высота полностью выдвинутой лестницы, м |
50 |
| Рабочая нагрузка на вершину неприслоненной
лестницы при вылете 16 м, кг |
300 |
| Рабочая нагрузка на вершину неприслоненной
лестницы при вылете 20 м, кг |
100 |
| Угол поворота стрелы вправо и влево, град |
не ограничен |
| Расход лафетного ствола, л/с |
20 |
| Рабочий диапазон подъема лестницы в
вертикальной плоскости, град |
от -4° до +73° |
| Грузоподъемность лифта, кг |
200 |
| Грузоподъемность съемной люльки, кг |
200 |
| Грузоподъемность лестницы при использовании
в качестве крана, кг |
2000 |
| Время маневров лестницы, с, при: |
|
| подъеме от 0° до 73°/опускании от 73° до 0° |
40/40 |
| выдвигании/сдвигании |
70/60 |
| повороте на 360° вправо или влево |
65 |
| Время установки на выносные опоры, с |
60 |
| Масса полная, кг |
22000 |
| Габаритные размеры, мм |
11500x2500x3500 |
|
|
| |
Комплектация: |
|
| Наименование |
Количество |
| Специальный инструмент и принадлежности, запасные
чести к шасси |
1 к-т |
| Рукав спасательный |
1 |
| Подкладки |
4 |
| Колодка |
2 |
| Веревка спасательная |
1 |
| Веревка растяжная |
2 |
| Рукав напорный д.77, длиной 40 метров |
1 |
| Рукоятка для привода поворота |
1 |
| Приспособление для эмитации обрыва каната |
1 |
| Рукоятка |
1 |
| Анемометр ручной индуктивный |
1 |
| Рукавная задержка |
7 |
| Огнетушитель порошковый ОП-5 (з) |
1 |
| Ствол лафетный |
1 |
| Аптечка |
1 |
| Знак аварийной остановки |
1 |
| Комплект одиночного ЗИП |
1 |
| Гребенка |
1 |
| Лестница |
1 |
|
|
Изготовитель оставляет за собой право вносить в модель
конструктивные изменения, не влияющие на основные
технические характеристики
|
