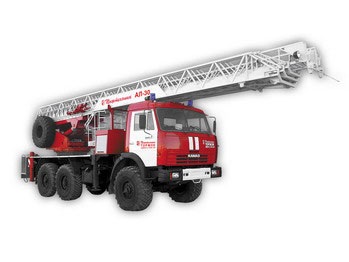

Общий вид |
 |
|
К управлению и техобслуживанию автолестницы пожарной АЛ-30
(КамАЗ 43114) допускается только специально обученный персонал,
хорошо изучивший, освоивший все правила обращения с
автолестницей и безукоризненно выполняющий их.
Эксплуатация автолестницы лицам, не имеющим удостоверения,
ЗАПРЕЩАЕТСЯ!
Автолестница пожарная АЛ-30 предназначена для:
- доставки к месту проведения спасательных,
противопожарных и аварийно-востановительных работ боевого
расчета и необходимого пожарно-технического вооружения и
оборудования на высоту до 30 метров;
- эвакуация людей с высоты до 30 метров по маршруту
лестницы или при помощи лестницы;
- подача огнетушащих веществ с вершины лестницы;
- использования в качестве грузоподъемного крана при
сложенном комплекте колен.
Основные составные части автолестницы:
- шасси
- силовая группа
- основание опорное
- подъемно-поворотное основание
- комплект колен
- пульт управления
- гидрооборудование
- электрооборудование
- платформа
- одиночный ЗИП
Силовая группа предназначена для подачи рабочей жидкости от
гидронасоса к дополнительным органам гидропривода автолестницы.
В состав силовой группы ходят:
- коробка отбора мощности (КОМ)
- гидронасос
- масляный бак
- фильтр
- ручной насос
- гидроаппаратура управления
- трубопроводы
Пожарно-техническое вооружение размещено в отсеках платформы,
оснащенных элементами крепления. |
| |
Основные технические
характеристики |
|
|
| Шасси |
КамАЗ-43114 (6x6) |
| Тип двигателя |
Дизельный |
| Мощность двигателя Квт, (л.с.) |
176 (240) |
| Макс. скорость, км/ч |
80 |
| Высота полностью выдвинутой лестницы, м |
30 |
| Максимальный вылет стрелы от оси вращения
подъемно-поворотного основания с нагрузкой в
люльке 100 и 350 кг соответсвенно, м |
24/18 |
| Угол поворота стрелы вправо и влево, град. |
не ограничен |
| Расход лафетного ствола, л/с |
20 |
| Рабочий диапазон подъема лестницы в
вертикальной плоскости |
от -7° до +73° |
| Время маневров лестницы, с, при: |
|
| подъеме от 0° до 73° |
40 |
| опускании от 73 до 0° |
35 |
| Выдвигания на полную длину |
40 |
| Сдвигании (полном) |
35 |
| Повороте на 360° вправо и влево |
55 |
| Время установки на выносные опоры, с |
45 |
| Масса полная, кг |
15800 |
| Габаритные размеры, мм |
11500x2500x3700 |
|
|
| |
Комплектация: |
|
| Наименование |
Количество |
| Специальный инструмент и принадлежности, запасные
чести к шасси |
1 к-т |
| Подкладка |
4 |
| Задержка рукавная |
5 |
| Колодка |
2 |
| Веревка спасательная длиной 30 м |
1 |
| Веревка растяжная длиной 30 м |
2 |
| Канат |
1 |
| Гребенка |
1 |
| Лестница вспомогательная |
1 |
| Чехол (для спасательного рукава) |
1 |
| Чехол (для пульта управления) |
1 |
| Анемометр |
1 |
| Ствол управляемый с электроприводом с насадками
д.25, д.28, д.32 |
1 |
| Рукав спасательный секционный РС-С |
1 |
| Огнетушитель углекислотный ОУ-5 |
1 |
| Рукав для отвода выхлопных газов длиной 4 м |
1 |
| Аптечка |
1 |
| Знак аварийной остановки |
1 |
| Запчасти, инструменты и принадлежности |
1 к-т |
|
|
Изготовитель оставляет за собой право вносить в модель
конструктивные изменения, не влияющие на основные
технические характеристики
|
