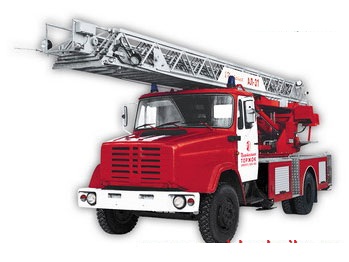

Общий вид |
 |
|
К управлению и техобслуживанию автолестницы пожарной АЛ-31
(ЗИЛ 433112) допускается только специально обученный персонал,
хорошо изучивший, освоивший все правила обращения с
автолестницей и безукоризненно выполняющий их.
Эксплуатация автолестницы лицам, не имеющим удостоверения,
ЗАПРЕЩАЕТСЯ!
Автолестница пожарная АЛ-31 предназначена для:
- доставки к месту проведения спасательных,
противопожарных и аварийно-востановительных работ боевого
расчета и необходимого пожарно-технического вооружения и
оборудования на высоту до 31 метров;
- эвакуация людей с высоты до 31 метров по маршруту
лестницы или при помощи эластичного спасательного рукава;
- подача огнетушащих веществ с вершины лестницы;
- использования в качестве грузоподъемного крана при
сложенном комплекте колен.
Основные составные части автолестницы:
- шасси
- силовая группа
- основание опорное
- устройство поворотное
- механизм выдвигания
- комплект колен
- пульт управления
- гидрооборудование
- электрооборудование
- платформа
- одиночный ЗИП
Силовая группа предназначена для подачи рабочей жидкости от
гидронасоса к исполнительным органам гидропривода автолестницы.
В состав силовой группы ходят:
- коробка отбора мощности (КОМ)
- гидронасос
- масляный бак
- фильтр
- ручной насос
- гидроаппаратура управления
- трубопроводы
Пожарно-техническое вооружение размещено в отсеках платформы,
оснащенных элементами крепления.
Электрооборудование автолестницы состоит из
электрооборудования базового шасси и дополнительного
электрооборудования, обусловленного специализацией данной
модели.
Питание электрооборудования осуществляется напряжением 124 В
постоянного тока от бортовой сети шасси по однопроводной
электрической схеме.
В состав электрооборудования автолестницы входят:
- пульт управления опорами
- световой блок
- соединительные коробки
- система громкоговорящей связи "Смерч"
- маяки
- фары (прожектора)
- габаритные фонари
- индуктивные датчики
- концевые выключатели
- предохранитель лобового удара
- переговорное устройство
- габаритные фонари опор
- релейный шкаф
- блок усиления
- щиток контроля
Элементы электрооборудования соединены между собой кабелями.
Дополнительное электрооборудование автолестницы обеспечивает:
- контроль за включением и отключением "КОМ", положением
дверей отсеков в транспортном положение автолестницы;
- управление элементами гидросистемы (выдвижение и
складывание опор, осуществление основных движений лестницы,
выравнивание автолестницы относительно горизонта и
платформы);
- включение освещения лестницы, места оператора,
габаритных огней;
- включение блокировки движений при появлении опасных
ситуаций;
- включение маяков и сирены;
- управление съемным лафетным стволом.
|
| |
Основные технические
характеристики |
|
|
| Шасси |
ЗИЛ-433112 (4x2) |
| Тип Двигателя |
Карбюраторный |
| Мощность КВт, (л.с.) |
110 (150) |
| Максимальная скорость, км/ч |
90 |
| Число мест для боевого расчета, чел. |
3 |
| Высота подъема лестницы, м |
31,6 |
| Рабочий вылет вершины лестницы от оси
вращения подъемно-поворотного устройства с
максимальной нагрузкой на вершине, м |
16 |
| Максимальная рабочая нагрузка на вершину
неприслоненной лестницы при максимальном вылете,
кгс |
160 |
| Угол поворота стрелы вправо и влево, град. |
не ограничен |
| Расход лафетного ствола, л/с |
20 |
| Рабочий диапазон подъема лестницы в
вертикальной плоскости, град. |
от -7° до +75° |
| Грузоподъемность лестницы при использовании
ее в качестве крана, кг. |
1000 |
| Время маневров лестницы, с, при: |
|
| Подъеме от минимального угла до
максимального |
45 |
| Опускании от максимального угла до
минимального |
40 |
| Выдвигания на полную длину |
40 |
| Повороте на 360° вправо или влево |
50 |
| Время установки на выносные опоры, с |
50 |
| Масса полная, кг |
10500 |
| Габаритные размеры, мм |
10100x2500x3400 |
|
|
| |
Комплектация: |
|
| Наименование |
Количество |
| 1 |
Специальный инструмент и принадлежности, запасные
чести к шасси |
| 2 |
Анемометр ручной индуктивный |
| 3 |
Колодка противооткатная |
| 4 |
Веревка растяжная |
| 5 |
Веревка спасательная |
| 6 |
Огнетушитель углекислотный ОУ-3 |
| 7 |
Рукав спасательный двухслойный длиной 32 м |
| 8 |
Рукоятка для привода поворота |
| 9 |
Аптечка |
| 10 |
Знак аварийной остановки |
| 11 |
Гребенка |
| 12 |
Рукоятка для ручного насоса |
| 13 |
Ствол управляемый с электроприводом |
| 14 |
Насадок д.25 |
| 15 |
Насадок д.28 |
| 16 |
Комплект одиночного ЗИП |
| 17 |
Катушка |
|
|
Изготовитель оставляет за собой право вносить в модель
конструктивные изменения, не влияющие на основные
технические характеристики
|
