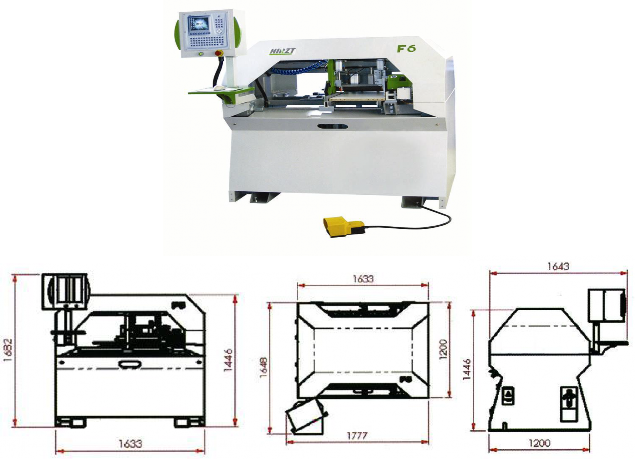

АВТОМАТИЧЕСКИЕ СВЕРЛИЛЬНО-ПРИСАДОЧНЫЕ СТАНКИ С ЧПУ мод. «F6»; «F8»; «F10», Италия (руководство по эксплуатации)

Компания «HIRZT s.r.l.» была основана в Италии в 1987 году и на сегодняшний день является лидером по выпуску сверлильно-присадочного оборудования с ЧПУ, широко используемого в современной мебельной промышленности.

Изготавливаемое высокопроизводительное оборудование позволяет организовать работу на мебельном предприятии на должном уровне, с современными требованиями автоматизации и гибкости производства, а также безупречного качества продукции.

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ:

Предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и обеспечивают сверление всех карт присадки за один проход детали.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются на производствах, где требуется повышенная гибкость. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить деталь. По программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Нижнее расположение сверлильной головки;

• Программа оптимизации сама выберет наиболее быстрый вариант присадки в зависимости от установленного в шпинделях инструмента;

• Замена инструмента производится только при необходимости его заточки;

• Четыре управляемых координатных оси;

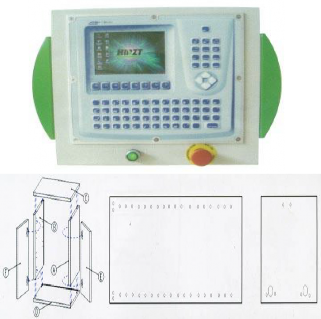

• Простое управление: использование графического интерфейса.

  ВОЗМОЖНЫЕ КОНФИГУРАЦИИ СВЕРЛИЛЬНОЙ ГОЛОВЫ мод. «F6»; «F8»; «F10»,

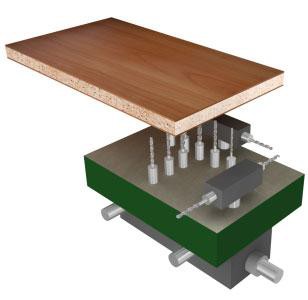

  	КОНФИГУРАЦИЯ СВЕРЛИЛЬНОЙ ГОЛОВЫ СТАНКА F6, F8, F10 (1+1)   На схеме указана базовая конфигурация головы:     Расположение сверлильных шпинделей может быть различным в зависимости от карты присадки и пожеланий покупателя.
  	КОНФИГУРАЦИЯ СВЕРЛИЛЬНОЙ ГОЛОВЫ F6, F8, F10 (3 стор.)   (1+1 передний-задний торец, 1 левый торец)
  	КОНФИГУРАЦИЯ СВЕРЛИЛЬНОЙ ГОЛОВЫ F6, F8, F10 (2+2)

  • 7 вертикальных шпинделей (для сверления в пласть);

  • 2 горизонтальных шпинделя (для сверления в торец).

  • 7 вертикальных шпинделей;

  • 3 горизонтальных шпинделя

  • 7 вертикальных шпинделей;

  • 4 горизонтальных шпинделя (2 + 2 горизонтальных шпинделя для сверления переднего и заднего торца)








  КОНФИГУРАЦИЯ СВЕРЛИЛЬНОЙ ГОЛОВЫ F6, F8, F10 (4 стор.)




  • 7 вертикальных шпинделей;

  • 4 горизонтальных шпинделя (1+1 передний-задний торец, 1 левый торец, 1 правый торец)

Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

////////////////////////////
