JET JDP-15M/T, JDP-17FM/FT. ВЕРТИКАЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JDP-15M/T

ВЕРТИКАЛЬНО-

СВЕРЛИЛЬНЫЙ СТАНОК

JDP-17FM/FT

Operating Instructions

Gebrauchsanleitung

Mode d´emploi

RUS √

Инструкция по эксплуатации

Walter Meier AG

Bahnstrasse 24, CH-8603 Schwerzenbach

www.jettools.com; info@jettools.com

Tel

+41 (0) 44 806 47 48

Fax

+41 (0) 44 806 47 58

M-10000370M/T

M-10000380M/T…02/03

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

Инструкция по эксплуатации сверлильного станка мод JDP-15 M/T, JDP-17FM/T

Вальтер Майер АГ (Walter Meier AG)

Банштрассе 24, CH-8603 Шверценбах

Уважаемый покупатель,

Большое спасибо за доверие, которое Вы оказали нам, купив наш новый станок серии JET. Эта инструк-

ция разработана для владельцев и обслуживающего персонала сверлильного станка типа JDP-15M/T и

JDP-17FM/FT с целью обеспечения надежного пуска в работу и эксплуатации станка, а также его техни-

ческого обслуживания. Обратите, пожалуйста, внимание на информацию этой инструкции по эксплуата-

ции и прилагаемых документов. Полностью прочитайте эту инструкцию, особенно указания по технике

безопасности, прежде чем Вы смонтируете станок, запустите его в эксплуатацию или будете проводить

работы по техническому обслуживанию. Для достижения максимального срока службы и производитель-

ности Вашего станка тщательно следуйте, пожалуйста, нашим указаниям.

2. Гарантийные услуги JET

Обработка других материалов является недопус-

тимой или в особых случаях может производиться

Компания JET стремится к тому, чтобы ее продук-

после консультации с производителем станка.

ты отвечали высоким требованиям клиентов по

качеству и стойкости.

Запрещается обрабатывать магний -

высокая опасность возгорания!

JET гарантирует первому владельцу, что каждый

продукт не имеет дефектов материалов и дефек-

Применение по назначению включает в себя также

тов обработки, а именно:

соблюдение инструкций по эксплуатации и техни-

ческому обслуживанию, предоставленных изгото-

2 ГОДА ГАРАНТИЯ JET НА ВСЕ ПРОДУКТЫ,

вителем.

ЕСЛИ НЕ ПРЕДПИСАНО НИЧЕГО ДРУГОГО.

Эта гарантия не распространяется на те дефекты,

Станок разрешается обслуживать лицам, которые

которые вызваны прямыми или косвенными на-

ознакомлены с его работой и техническим обслу-

рушениями, невнимательностью, случайными по-

живанием и предупреждены о возможных опасно-

вреждениями, неквалифицированным ремонтом,

стях.

недостаточным техническим обслуживанием, а

Необходимо соблюдать также установленный за-

также естественным износом.

коном возраст рабочего.

Гарантия JET начинается с момента продажи

первому покупателю.

Наряду с указаниями по технике безопасности, со-

держащимися в инструкции по эксплуатации, и

Для использования гарантии JET, дефектный

особыми предписаниями Вашей страны необходи-

продукт или деталь должны быть доставлены

мо принимать во внимание общепринятые техни-

уполномоченному торговцу изделиями JET для

ческие правила работы на метало- и деревообра-

исследования.

батывающих станках.

Подтверждение даты приобретения и объяснение

претензии должны быть приложены к товару.

Каждое отклоняющееся от этих правил использо-

вание рассматривается как неправильное приме-

Если наш контроль установит дефект, то мы про-

нение и изготовитель не несет ответственности за

изводим ремонт этого продукта или его замену.

повреждения, происшедшие в результате этого.

Если мы в отведенное для этого время не сможем

Ответственность несет только пользователь.

произвести ремонт или замену, то мы возвраща-

ем его покупную стоимость.

3.2 Общие указания по технике безопасности

Метало- и деревообрабатывающие станки при не-

JЕТ оставляет за собой право на изменение де-

квалифицированном обращении представляют оп-

талей и принадлежностей, если это будет призна-

ределенную опасность. Поэтому для безопасной

но целесообразным.

работы необходимо соблюдение имеющихся пред-

3. Безопасность

писаний по технике безопасности и нижеследую-

3.1 1 Применение согласно предписанию

щих указаний.

Данный станок предназначен исключительно для

Прочитайте и изучите полностью инструкцию по

сверления дерева, расщепляемых пластмасс и

эксплуатации, прежде чем Вы начнете монтаж

металлов.

станка и работу на нем.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

Храните инструкцию по эксплуатации, защищая

Не оставляйте без присмотра работающий станок.

ее от грязи и влаги, рядом со станком и переда-

Перед уходом с рабочего места отключите станок.

вайте ее дальше новому владельцу станка.

Не используйте станок поблизости от мест хране-

На станке не разрешается проводить какие-либо

ния горючих жидкостей и газов.

изменения, дополнения и перестроения.

Принимайте во внимание возможности сообщения

о пожаре и борьбе с огнем, например с помощью

Ежедневно перед включением станка проверяйте

расположенных на пожарных щитах

безупречную работу и наличие необходимых за-

огнетушителей.

щитных приспособлений.

Не применяйте станок во влажных помещениях и

Необходимо сообщать об обнаруженных

не подвергайте его воздействию дождя.

недостатках на станке или защитных

приспособлениях и устранять их с привлечением

Перед обработкой удалите из заготовок гвозди,

уполномоченных для этого работников.

стружку и другие инородные предметы.

В таких случаях не проводите на станке никаких

Используйте для работы только хорошо заточен-

работ, обезопасьте станок посредством отключе-

ные инструменты.

ния сетевого штекера.

Обрабатывайте только заготовки, которые надежно

Для защиты длинных волос необходимо надевать

лежат на столе.

головной убор или косынку.

Никогда не эксплуатируйте станок с открытым за-

Работайте в плотно прилегающей одежде. Сни-

щитным экраном и кожухом ременной передачи.

майте украшения, кольца и наручные часы.

Перед началом работы удалите из патрона ключ и

Носите защитную обувь, ни в коем случае не ра-

уберите прочие инструменты.

ботайте в прогулочной обуви.

Удаляйте стружку и заготовки только при останов-

Используйте средства индивидуальной защиты,

ленном станке.

предписанные для работы согласно инструкций.

Не становитесь на станок.

При работе на станке не надевать перчатки.

Работы на электрическом оборудовании станка

При работе надевайте защитные очки.

разрешается проводить только квалифицирован-

Станок должен быть установлен так, чтобы было

ным электрикам.

достаточно места для его обслуживания и подачи

Немедленно заменяйте поврежденный сетевой ка-

заготовок.

бель.

Следите за хорошим освещением.

Работы по переоснащению, регулировке и очистке

Следите за тем, чтобы станок устойчиво стоял на

станка производить только при полной остановке

твердом и ровном основании.

станка и при вытащенном сетевом штекере.

Следите за тем, чтобы электрическая проводка не

Сохраняйте безопасное расстояние между Вашими

мешала рабочему процессу, и чтобы об нее нель-

пальцами и вращающимся сверлом, следите, что-

зя было споткнуться.

бы Ваши руки или заготовка не соскользнули.

Содержите рабочее место свободным от мешаю-

Обезопасьте заготовку от прокручивания вместе со

щих заготовок и прочих предметов.

сверлом.

Используйте зажимы, тиски или иные вспомога-

Никогда не пытайтесь схватиться за подвижные

тельные устройства для фиксирования заготовки.

элементы станка во время его работы.

Никогда не пытайтесь удержать заготовку только

Будьте внимательны и сконцентрированы. Серь-

руками.

езно относитесь к работе.

Всегда, когда это только возможно, упирайте заго-

Никогда не работайте на станке под воздействи-

товку в стойку, чтобы предотвратить ее прокручи-

ем психотропных средств, таких как алкоголь и

вание.

наркотики. Принимайте во внимание, что медика-

Если заготовка для этого слишком короткая, или

менты также могут оказывать вредное воздейст-

стол был наклонен, прочно зажмите заготовку на

вие на Ваше состояние.

столе.

Используйте пазы в столе или устанавливаемые

Удаляйте детей и посторонних лиц с рабочего

упоры и прижимы.

места.

Всегда прикручивайте тиски к столу.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

Никогда не работайте на весу (свободно удержи-

Сетевое питание

380В ~3/PE 50 Гц

ваемая заготовка без опоры о стол), кроме поли-

Рабочий ток

2 A

ровочных работ.

Силовой кабель (H07RN-F)

4x1,5 мм²

Устройство защиты

10 A

Проверяйте надлежащее крепление сверлильной

головки и сверлильного стола, прежде чем начать

JDP-17FM/FT:

работу.

Максимальный диаметр сверления

25 мм

Не производите регулировки сверлильной головки

Частота вращения шпинделя

160-3330 об/мин

Число скоростей вращения

или сверлильного стола, когда станок работает.

Конус шпинделя

MK-3

Если центр тяжести заготовки расположен за

Вылет шпинделя

215 мм

пределами стола, прочно закрепите заготовку на

Ход пиноли шпинделя

85 мм

столе или используйте роликовый упор.

Расстояние шпиндель-стол

1060 мм

Расстояние шпиндель основание

1170 мм

Не используйте инструменты с проволочными

Диаметр стойки

80 мм

щетками, фрезы, режущие диски и шлифоваль-

Размер стола

365x365 мм

ные диски на этом станке.

Выходная мощность

0,55 кВт/S₁ 100%

Внимание, летящие элементы при установке воз-

Потребляемая мощность

1,00 кВт/S₆ 40%

вратной пружины. Точно следуйте указаниям в

Габаритные размеры

680х430х1625 мм

разделе 7.5.

Масса

83 кг

3.3 Остаточные опасности

Сетевое питание

220В ~1/N/PE 50 Гц

Даже при использовании станка в соответствии с

Рабочий ток

4 A

инструкциями имеются следующие остаточные

Сечение силового кабеля (H07RN-F)

3x1,5 мм²

опасности:

Устройство защиты

10 A

Опасность травмы вследствие вращающегося

сверла.

Сетевое питание

380В ~3/PE 50 Гц

Рабочий ток

2 A

Опасность из-за шума и пыли.

Сечение силового кабеля (H07RN-F)

4x1,5 мм²

Обязательно надевать средства индивидуальной

Устройство защиты

10 A

защиты, такие как защитные очки и наушники.

Использовать вытяжную установку!

Для станков 220В: Соединительный кабель (или

Опасность поражения электрическим током при

удлинитель) от автомата защиты и от источника

неправильной прокладке кабеля.

электропитания до станка должен быть не менее

3x1,5мм² (желательно медный, трёхжильный, с с е-

чением каждой жилы не менее 1,5 мм²).

4. Спецификация станка

Для станков 380В: Соединительный кабель (или

4.1 Технические характеристики

удлинитель) от автомата защиты и от источника

JDP-15M/T:

электропитания до станка должен быть не менее

Максимальный диаметр сверления

22 мм

4x1,5мм² (желательно медный, четырёхжильный, с

Частота вращения шпинделя

210-2580 об/мин

сечением каждой жилы не менее 1,5 мм²).

Число скоростей вращения

Конус шпинделя

MK-2

*Примечание: Спецификация данной инструкции

Вылет шпинделя

190 мм

является

общей

информацией.

Данные

Ход пиноли шпинделя

85 мм

технические характеристики были актуальны на

Расстояние шпиндель-стол

450 мм

момент издания руководства по эксплуатации.

Расстояние шпиндель основание

540 мм

Производитель оставляет за собой право на

Диаметр стойки

73 мм

изменение конструкции и комплектации оборудова-

Размер стола

330x330 мм

ния без уведомления потребителя.

Выходная мощность

0,52 кВт/S₁ 100%

Настройка, регулировка, наладка и техническое

Потребляемая мощность

0,90 кВт/S₆ 40%

Габаритные размеры

630х400х1000 мм

обслуживание оборудования осуществляются

Масса

74 кг

покупателем.

В технических характеристиках станков указаны

Сетевое питание

220В ~1/N/PE 50 Гц

предельные значения зон обработки, для опти-

Рабочий ток

4 A

мального подбора оборудования и увеличения

Сечение силового кабеля (H07RN-F)

3x1,5 мм²

сроков эксплуатации выбирайте станки с запа-

Устройство защиты

10 A

сом.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

4.2 Уровень шума

Уровень мощности звука (согласно EN 11202):

Холостой ход

71,8 дБ(A)

Обработка

84 дБ(A)

Приведенные значения относятся к уровню испус-

кания шума и не являются необходимым уровнем

для безопасной работы.

Эта информация пригодна для того, чтобы дать

возможность пользователю станка лучше оценить

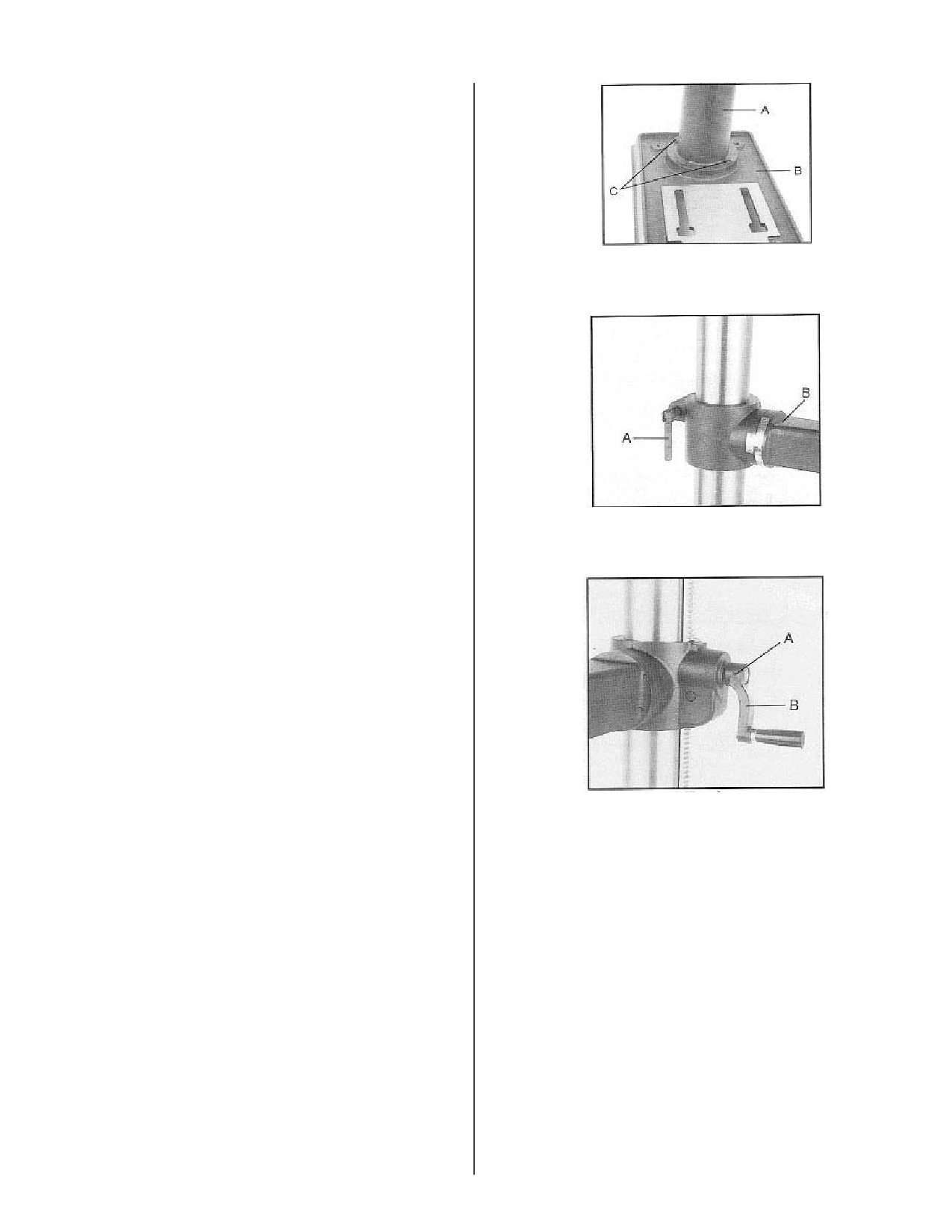

Рис.1

подвержение опасности и возможные риски.

Прикрутите зажимную ручку (A, Рис. 2) к цапфе

стола (B, Рис. 2).

4.3 Объем поставки

Опорная плита станка

Стойка и направляющая стола

Сверлильная головка

Сверлильный стол

Быстрозажимной сверлильный патрон

Патрон шпинделя MK2

3 рычага подачи

Зажимная ручка направляющей стола

Рукоятка направляющей стола

Пробойный клин

Рис.2

Инструмент для обслуживания

Наденьте коленчатую рукоятку стола (B, Рис. 3) на

Принадлежности для монтажа

цапфу.

Инструкция по эксплуатации

Деталировка

5. Транспортировка и пуск в эксплуатацию

5.1. Транспортировка и установка

Установка станка должна производиться в закры-

том помещении, при этом являются вполне дос-

таточными условия обычной мастерской.

Поверхность, на которой устанавливается станок,

должна быть достаточно ровной и способной вы-

держивать нагрузки.

Рис.3

При необходимости станок можно жестко закре-

Установите резьбовой штифт (A, Рис. 3) напротив

пить на устанавливаемой поверхности.

уплощения цапфы и плотно зажмите его.

По соображениям упаковки станок поставляется

Установите сверлильный стол и зафиксируйте его.

не полностью смонтированным.

Установите сверлильную головку.

5.2 Монтаж

Внимание: Сверлильная головка тяжелая!

Если Вы при распаковке обнаружили поврежде-

Будьте осторожны и попросите кого-нибудь

ния вследствие транспортировки, немедленно со-

помочь Вам.

общите об этом Вашему продавцу, не запускайте

Выровняйте сверлильную головку, чтобы она про-

станок в работу!

ходила параллельно опорной плите станка.

Утилизируйте, пожалуйста, упаковку в соответст-

Затяните 2 резьбовых штифта (A, Рис. 4).

вии с требованиями охраны окружающей среды.

Удаляйте защитную транспортную смазку с по-

мощью мягких растворителей.

Закрепите стойку (A, Рис. 1) на опорной плите

станка (B, Рис. 1); хорошо затяните 4 шестигран-

ных винта М10х40 (C, Рис. 1).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

Опустите патрон почти до куска дерева на столе.

Патрон должен прочно удерживаться в шпинделе

(см. Рис. 7).

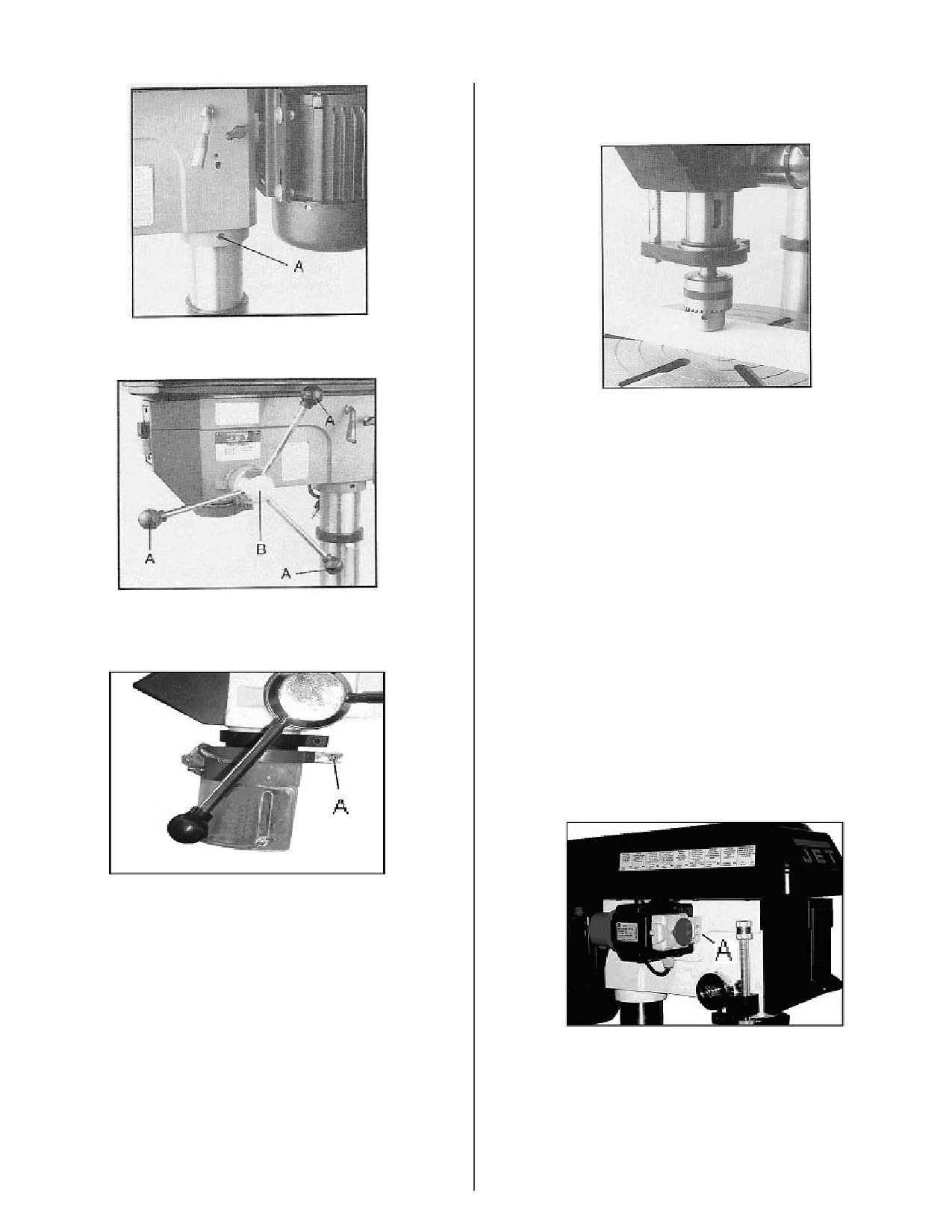

Рис.4

Установите 3 рукоятки подачи (A, Рис. 5) на сту-

пице (B, Рис. 5).

Рис.7

5.3 Подключение к электрической сети

Подсоединение к сети со стороны клиента, а также

применяемые силовые кабели должны соответст-

вовать предписаниям. Напряжение и частота тока в

сети должны соответствовать параметрам, ука-

занным на фирменной табличке станка.

Установленное изготовителем защитное устройст-

во должно быть рассчитано на 10 А.

Рис.5

Применяйте для подсоединения только провод с

Установите защитное устройство патрона перед

обозначением H07RN-F.

установкой патрона.

Затяните зажимный винт (A, Рис. 6).

Подключение и ремонт электрического оборудова-

ния разрешается проводить только квалифициро-

ванным электрикам.

5.4 Пуск в эксплуатацию

Станок включается посредством нажатия зеленого

выключателя: С помощью красного выключателя

производится остановка станка.

Модель 400В:

Рис.6

Вращая рукоятку, опустите сверлильный стол на

20 мм под шпинделем и зафиксируйте его.

Положите на стол кусок ненужного дерева.

Очистите тканью пиноль шпинделя, посадочные

места патрона шпинделя и сверлильного патрона.

Важно: Эти три элемента не должны содержать

остатков смазки, в ином случае патрон может вы-

Рис.8

валиться.

С помощью переключателя направления вращения

Наденьте сверлильный патрон на патрон шпин-

шпинделя (A, Рис. 8) может быть установлено как

деля.

правое, так и левое вращение.

Откройте патрон на максимальный диаметр.

Внимание:

Вставьте патрон в конус шпинделя.

Запрещается переключать направление враще-

Вращайте патрон, пока он не зафиксируется в

ния во время работы мотора.

шпинделе.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

6. Работа станка

Запрещается обрабатывать магний -

высокая опасность возгорания!

Установите высоту стола и упор глубины сверле-

ния так, чтобы избежать сверления стола.

Кусок ненужного дерева предохраняет в качестве

7. Работы по наладке и регулировке

подкладки как стол, так и сверло.

Общие указания

Обезопасьте заготовку от прокручивания вместе

Перед работами по наладке и регулировке станок

со сверлом. Закрепите ее на столе или установи-

должен быть предохранен от непроизвольного

те в тиски.

включения.

Вытащите сетевой штекер!

Выберите силу сверления, чтобы обеспечить не-

прерывное сверление.

7.1 Смена патрона

Слишком малая мощность сверления приводит к

Отключите станок от электросети, вытащив сете-

преждевременному износу сверла и нагреву заго-

вой штекер.

товки, при слишком большой мощности мотор

может застопориться, а сверло сломаться.

Опустите пиноль шпинделя.

Рекомендации по числу оборотов для 10 мм

Вращайте шпиндель, пока пазы шпинделя не будут

сверла из быстрорежущей стали Р6М5.

на одной прямой с пазами патрона.

Дерево:

2000 об/мин

Вставьте пробойный клин (A, Рис. 9) в шлиц и слег-

Пластмасса:

1500 об/мин

ка ударьте по нему молотком. Поймайте выбитый

Алюминий:

1500 об/мин

патрон рукой или дайте ему упасть на сверлильный

Латунь:

1500 об/мин

стол.

Чугун:

1000 об/мин

Сталь (Cталь 15):

800 об/мин

Сталь (Cталь 45):

600 об/мин

Нержавеющая сталь:

300 об/мин

Общее правило:

Чем меньше диаметр сверла, тем выше число

оборотов.

Для дерева необходимо большее число оборотов,

чем для металла.

Сверлите металл на более низких оборотах, при

необходимости используйте специальное масло.

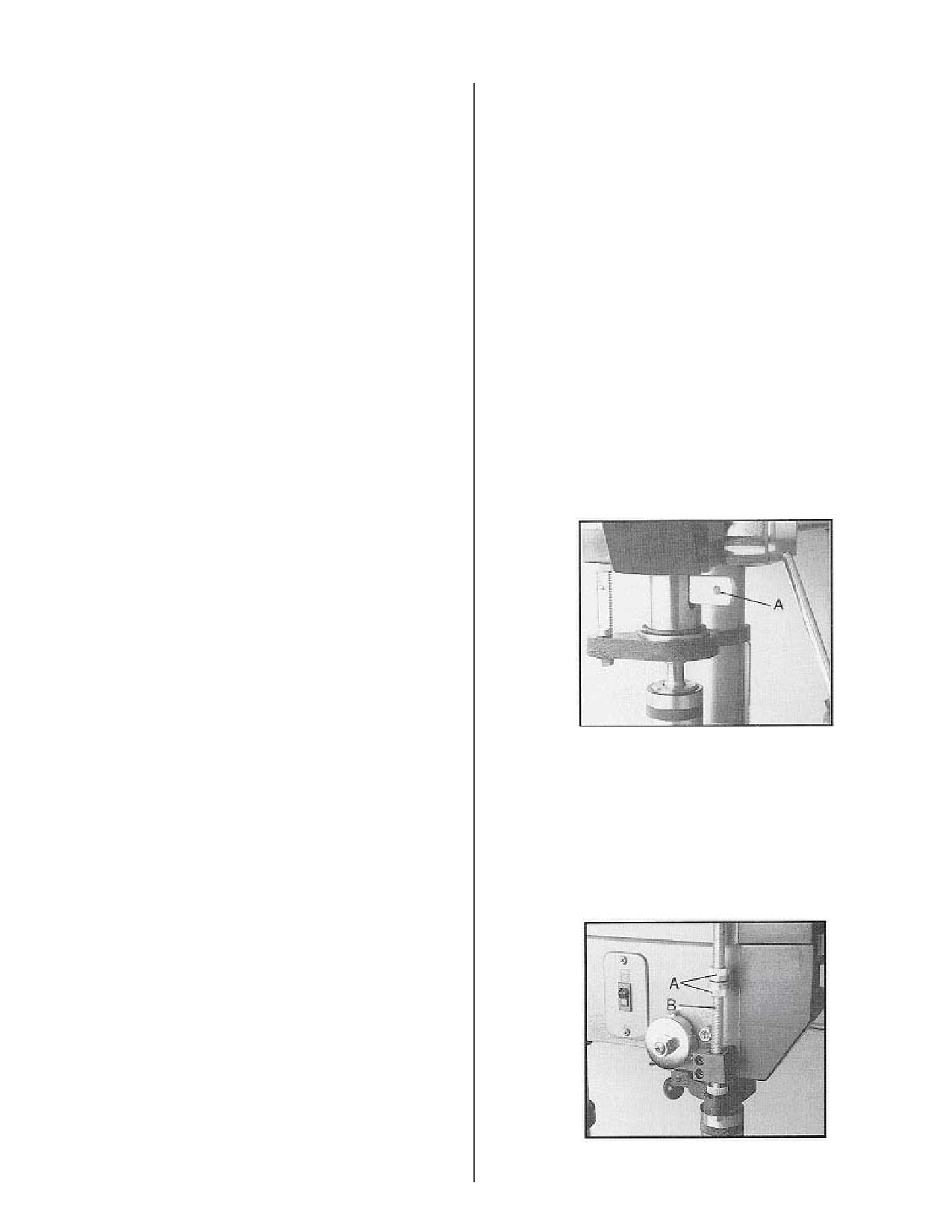

Рис.9

Внимание:

7.2 Регулировка упора глубины сверления

Сохраняйте безопасное расстояние между Ваши-

Для сверления нескольких отверстий одинаковой

ми пальцами и вращающимся сверлом, следите,

глубины используйте упор глубины сверления.

чтобы Ваши руки или заготовка не соскользнули.

Опустите шпиндель с зажатым сверлом на необхо-

Удалять стружку и заготовки только при останов-

димую глубину сверления.

ленном станке.

Установите регулировочные гайки (A, Рис. 10) упо-

Никогда не эксплуатируйте станок с открытым

ра глубины сверления (B, Рис. 10) на блок упора.

защитным экраном и кожухом ременной переда-

чи.

Всегда прикручивайте тиски к столу.

Никогда не работайте на весу (свободно удержи-

ваемая заготовка без опоры о стол), кроме поли-

ровочных работ.

При работе с длинными заготовками используйте

роликовый упор.

Не используйте инструменты с проволочными

щетками, фрезы, режущие диски и шлифоваль-

ные диски на этом станке.

Рис.10

Сверло остановится на этой глубине.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

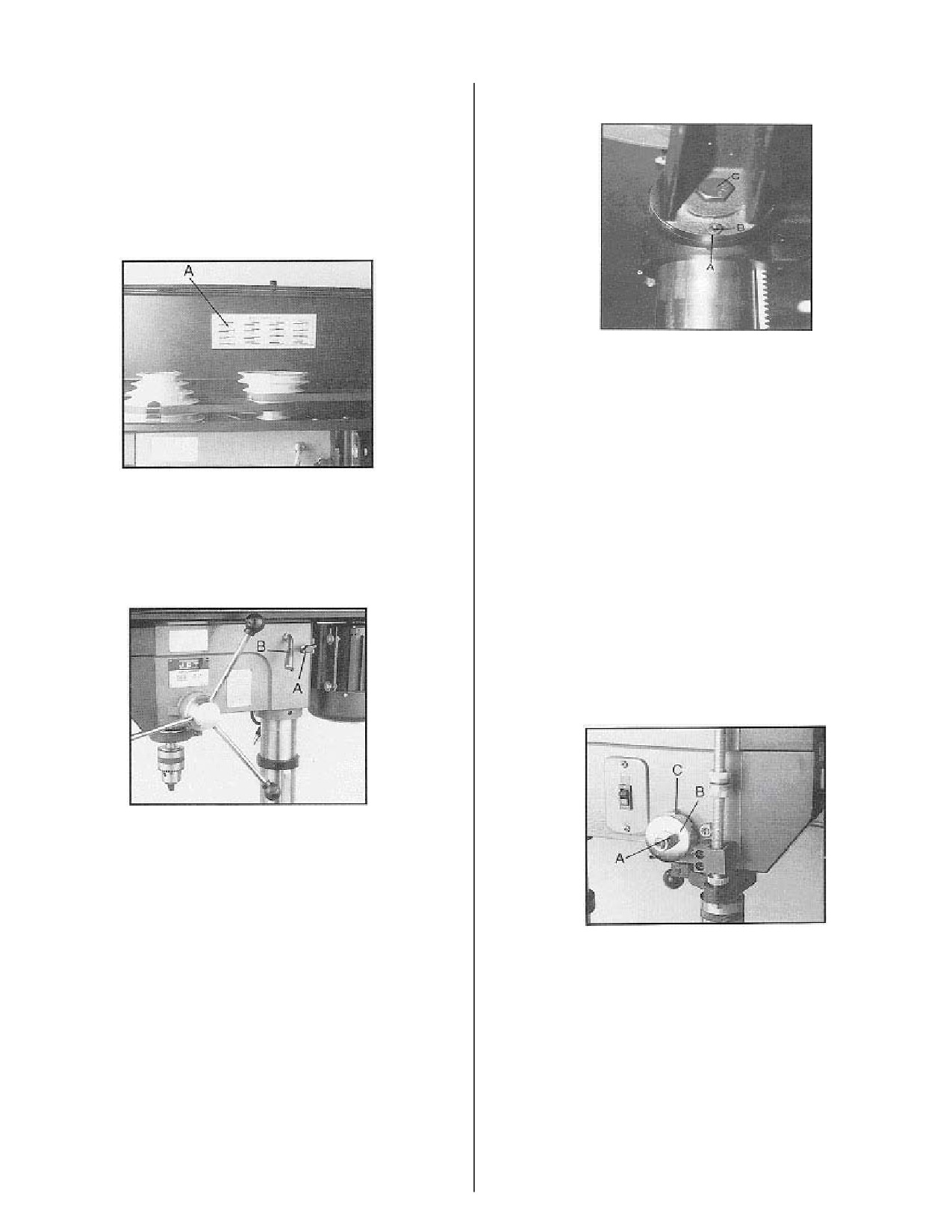

7.3 Смена числа оборотов

Сначала снимите поворотный болт (B, Рис. 13),

вращая гайку (A, Рис. 13) по часовой стрелке.

Открутите предохранительный винт и откройте

кожух ремня.

Схема установки ремней в соответствии с числом

оборотов (A, Рис. 11) находится на внутренней

стороне кожуха.

При выборе числа оборотов руководствуйтесь

этой схемой.

Рис.13

Открутите шестигранный винт (C, Рис. 13), чтобы

изменить положение стола. Внимание:

Лишь слегка ослабьте шестигранный винт, в ином

случае может упасть весь модуль стола.

Снова затяните шестигранный винт.

Поворотный винт вставляется только при горизон-

Рис.11

тальном положении стола и должен использовать-

Произведите смену числа оборотов:

ся только в этом положении.

Отключите станок от электросети, вытащив сете-

7.5 Регулировка возвратной пружины

вой штекер.

Отключите станок от электросети, вытащив сете-

С двух сторон ослабьте зажим подвески мотора

(A, Рис. 12).

вой штекер.

Возвратная пружина стержня отрегулирована на

заводе-производителе.

Если необходима дополнительная регулировка,

действуйте следующим образом.

Открутите гайки Muttern (A, Рис. 14) на 6 мм.

Рис.12

Ослабьте ремень с помощью натяжного рычага

(B, Рис. 12).

Поменяйте положение ремня в соответствии со

схемой.

Натяните ремень с помощью натяжного рычага

Рис.14

(B, Рис. 12) и зафиксируйте подвеску мотора (A,

Прочно удерживайте кожух пружины (B, Рис.

Рис. 12).

14).Для повышения силы пружины осторожно

Необходимое натяжение ремня достигается, ко-

сдвиньте кожух пружины и поверните его против

гда при нажатии большим пальцем середина

часовой стрелки, пока он снова не зафиксируется

ремня прогибается на 10 мм.

(C, Рис. 14).

Закройте кожух ремня и зафиксируйте его предо-

Снова затяните гайки (A, Рис. 14) и установите бо-

хранительным винтом.

лее значительный вращающий момент. Гайки

должны иметь зазор по отношению к кожуху пружи-

ны.

7.4 Перемещение стола

Отключите станок от электросети, вытащив сете-

вой штекер.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T

8. Контроль и техническое обслуживание

*Разболталась шайба ремня шпинделя -

Общие указания

затянуть гайку шпинделя.

Перед работами по техническому обслуживанию и

*Разболталась шайба ремня мотора -

очистке станок должен быть предохранен от не-

затянуть резьбовой штифт.

произвольного включения.

*Износилось сверло -

Вытащите сетевой штекер!

заточить сверло.

Регулярно смазывайте небольшим количеством

Накаляется сверло

смазочного вещества.

*Выбрано неверное число оборотов -

-Направляющую стола и стойки

уменьшить число оборотов.

-Зубчатую штангу стола

*Сверло забилось стружкой -

-Клиновидный вал привода шпинделя

чаще извлекать сверло.

-Зубцы стержня шпинделя

*Износилось сверло -

Производите очистку станка через равномерные

заточить сверло.

отрезки времени.

*Слишком мала мощность сверления -

повысить мощность сверления.

Немедленно заменяйте поврежденные защитные

Скошено высверливаемое отверстие

устройства.

*Несимметричная заточка сверла -

Подключение и ремонт электрического оборудо-

правильно заточить сверло.

вания разрешается проводить только квалифици-

*Смещен центр отверстия -

рованным электрикам.

использовать центрирующее сверло.

Учитывайте, что строгальные ножи, обрезинен-

*Погнуто сверло -

ные валы привода движения заготовки, плоские,

вставить новое сверло.

поликлиновые, клиновые и другие ремни, а также

*Неверно затянуто сверло -

цепи, используемые в конструкции станка, отно-

по-новому затянуть сверло.

сятся к деталям быстроизнашивающимся (рас-

ходные материалы) и требуют периодической за-

10. Принадлежности

мены. Гарантия на такие детали не распростра-

АРТИКУЛ

ОПИСАНИЕ

няется. Защитные кожуха, отдельные детали из

пластика и алюминия, используемые в конструк-

GR08420

DSA/2-1 Втулка переходная МК-

ции станка, выполняют предохранительные функ-

2/МК-1

ции. Замене по гарантии такие детали не подле-

GR08421

DSA/3-1 Втулка переходная МК-

жат. Подключение и ремонт электрооборудования

3/МК-1

должен производить только электрик с допуском.

GR08423

DSA/3-2 Втулка переходная МК-

3/МК-2

9. Устранение неисправностей

GR07706

G-16/M2 Дорн В16/МК-2

GR07707

G-16/M3 Дорн В16/МК-3

Мотор не работает

VR3302075

16S Прецизионный быстро-

*Нет тока-

зажимной патрон 3-16 мм/В16

Проверить соединительные провода и предохра-

VR3303079

16Н Сверлильный патрон 1-16

нитель.

мм/В16 под ключ

*Дефект мотора, выключателя или кабеля - вы-

звать электрика.

Выпадает сверлильный патрон

*Загрязнения или смазка на патроне -

контактные поверхности шпинделя и патрона

должны быть чистыми от смазки.

Сильные вибрации станка

*Недостаточное натяжение ремня -

проконтролировать натяжение ремня.

* Пиноль шпинделя сухая -

смазать пиноль шпинделя.

///////////////////////////////////////
