Ленточная пила JWBS-18DX /20X. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

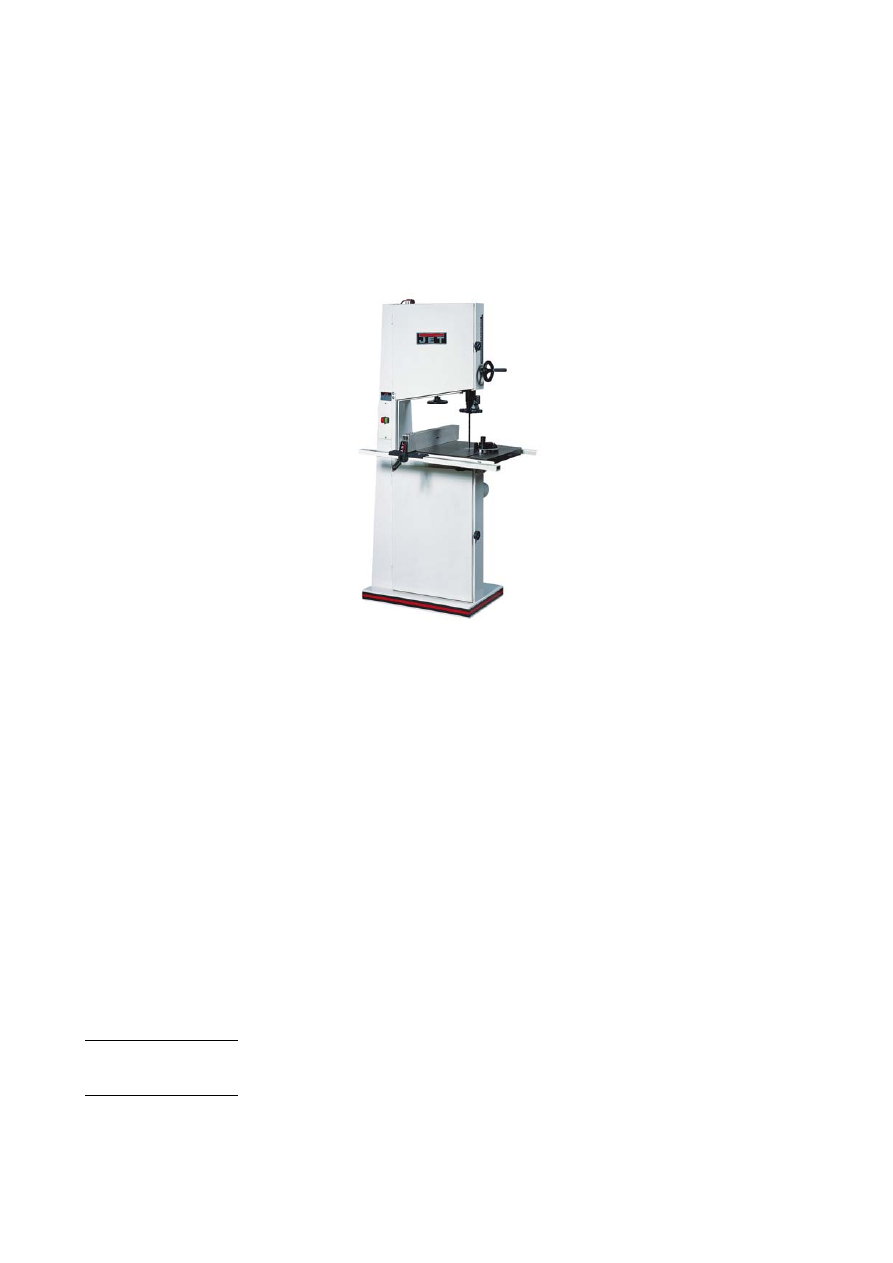

ЛЕНТОЧНАЯ ПИЛА JWBS-18DX/20X

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах














1. ОБЩИЕ УКАЗАНИЯ

Станок предназначен для пиления изделий из дерева и подобных материалов, а также твер-

дых полимерных материалов.

Нельзя пилить изделия из металла.

Обработка других материалов недопустима, или может производиться только после консуль-

тации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуата-

ции, и особыми предписаниями Вашей страны необходимо принимать во внимание общеприня-
тые технические правила работы на деревообрабатывающих станках.

Каждое  отклонение  от  этих  правил  при  использовании  рассматривается  как  неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате

этого.

В станке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии. При работе на станке долж-

ны быть установлены все защитные приспособления и крышки.

Для станков 220В: Соединительный кабель (или удлинитель) от автомата защиты и от источ-

ника  электропитания  до  станка  должен  быть  не  менее 3x1,5мм² (желательно  медный,  трёх-

жильный, с сечением каждой жилы не менее 1,5 мм

2

).

Для станков 380В: Соединительный кабель (или удлинитель) от автомата защиты и от источ-

ника электропитания до станка должен быть не менее 4x1,5мм² (желательно медный, четырёх-
жильный, с сечением каждой жилы не менее 1,5 мм

2

).



Станок  разрешается  эксплуатировать  лицам,  которые  ознакомлены  с  его  работой,  техниче-

ским обслуживанием и предупреждены о возможных опасностях.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу. Не запускайте станок в работу!

Ленточная пила JWBS-18DX /20X



2

2. КОМПЛЕКТ ПОСТАВКИ

1.  Стол станка

2.  Продольный упор
3.  Упорные диски

4.  Устройство для параллельного реза-

ния

5.  Торцовый упор
6.  Монтажные принадлежности
7.  Полотно пилы 20 мм

8.  Инструкция по эксплуатации
9.  Список деталей

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
JWBS-18 DX
Сетевое питание ......... 230 В ~1/N/РЕ 50гц
Выходная мощность ....... 1,5  кВт (2л.с.) S1

Рабочий ток..................................... 9,5  A
Соединительный провод              3x1,5мм²
Устройство защиты ........................... 16 A

Сетевое питание ........... 400  В ~3/PE 50 Гц
Выходная мощность ...... 2,2  кВт (3 л.с.) S1

Рабочий ток........................................ 5 A
Соединительный провод             5x1,5 мм²

Устройство защиты ........................... 16 A


Диаметр шкива ............................. 470  мм
Ширина распила ................... макс. 460 мм
Высота пропила .................... макс. 300 мм

Длина полотна пилы ................... 3480 мм
Ширина полотна пилы ................. 3-  40  мм

Толщина полотна пилы ............. 0,5-0,7 мм
Скорость пиления .................... 900  м/мин

Рабочий стол (ДxШ) ............... 485x485  мм
Наклон рабочего стола ............. 10°  до 45°

Высота рабочего стола .................. 950  мм
Масса станка ................................. 165  кг
















JWBS-20X
Сетевое питание ....... 230 В ~1/N/РЕ 50 Гц

Выходная мощность ........ 1,5 кВт (2л.с.) S1
Рабочий ток ....................................  9,5  A

Соединительный провод              3x1,5мм²
Устройство защиты ...........................  16  A
Сетевое питание ............ 400в ~3/PE 50 Гц

Выходная мощность ...... 2,2 кВт ( 3 л.с.) S1
Рабочий ток ....................................... 5  A

Соединительный провод              5x1,5мм²
Устройство защиты ...........................  16  A


Диаметр шкива ............................. 520 мм

Ширина распила .................. макс. 508 мм
Высота пропила ................... макс. 300 мм
Длина полотна пилы .................... 3820  мм

Ширина полотна пилы .................3-  40  мм
Толщина полотна пилы ............. 0,6-0,8 мм

Скорость пиления .................... 900 м/мин
Рабочий стол (ДxШ) ............... 530х530 мм

Наклон рабочего стола .............. 10° – 45°
Высота рабочего стола................. 1000  мм

Масса станка ................................. 230 кг


*Примечание:  Спецификация  данной  инструкции  является  общей  информацией.  Данные

технические характеристики были актуальны на момент издания руководства по эксплуатации.
Компания WMH Tool Group оставляет за собой право на изменение конструкции и комплектации

оборудования без уведомления потребителя.
Настройка,  регулировка,  наладка  и  техническое  обслуживание  оборудования  осуществляются

покупателем.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника  безопасности    включает  в  себя  также  соблюдение  инструкции  по  эксплуатации  и

техническому обслуживанию, предоставленные изготовителем.

Всегда храните инструкцию, предохраняя ее от грязи и влажности, передавайте дальнейшим

пользователям.

Ежедневно перед включением станка проверяйте функционирование необходимых защитных

устройств.

Установленные  дефекты  станка  или  защитных  устройств  необходимо  незамедлительно  уст-

ранить с помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.

Применяйте необходимые согласно предписаниям средства личной защиты.
Надевайте плотно прилегающую одежду, снимайте украшения, кольца и наручные часы.
Если у Вас длинные волосы, надевайте защитную сетку для волос или головной убор.

Для работы с пильной лентой надевайте рабочие перчатки.
Удаляйте посторонних, особенно детей, из опасной зоны.

Перед началом работы проверьте правильное направление зубьев пильной ленты.
Перед распиловкой удалите из заготовок гвозди и другие инородные предметы.

Минимальные и максимальные размеры заготовок должны быть соблюдены.

3

При  работе  с  длинными  заготовками  используйте  соответствующие  удлинения  стола,  роли-

ковые опоры.

При  пилении  заготовок  круглого  сечения  необходимо  предохранять  их  от  проворачивания.

При  пилении  неудобных  для  обработки  заготовок  применяйте  дополнительные  крепления  и

подходящие вспомогательные удлинения стола.

Верхнюю направляющую пильной ленты опускать как можно ближе к заготовке.

При наклоненном столе установите продольный упор на нижнюю половину стола.
Следить за тем, чтобы все заготовки при обработке  надежно удерживались и безопасно пе-

ремещались.

Удаляйте отрезанные и заклинившие заготовки только при выключенном моторе и при пол-

ной остановке полотна пилы.

Убирать стружку и заготовки только при выключенном станке.
Содержите рабочее место свободным от мешающих заготовок и прочих предметов.

Не оставляйте без присмотра работающий станок.
Перед уходом с рабочего места отключите станок.

Полотно ленты пилы должно достичь максимального числа оборотов, прежде чем начать пи-

ление.

Учитывайте время пробега полотна ленты пилы при торможении, оно не должно превышать

10 секунд.

Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании.

Станок должен быть установлен так, чтобы было достаточно места для его обслуживания и

направления заготовок.

Следите за хорошим освещением.
Не используйте станок поблизости от горючих жидкостей и газов.

Принимайте  во  внимание  возможности  сообщения  о  пожаре  и  борьбе  с  огнем,  например  с

помощью расположенных на пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и не подвергайте его воздействию дождя.

Постоянно обращайте внимание на то, чтобы не образовывалось слишком много пыли – все-

гда применяйте подходящую вытяжную установку. Древесная пыль является взрывоопасной и

может быть вредной для здоровья.

Работы с электрическим оборудованием станка разрешается проводить только квалифициро-

ванным электрикам.

Не перегружайте станок. Он работает намного лучше и дольше, если его мощность использу-

ется надлежащим образом.

Никогда не используйте станок, если включатель-выключатель не функционирует надлежа-

щим образом.

Следите  за  тем,  чтобы  электрическая  проводка  не  мешала  рабочему  процессу,  и  чтобы  об

нее нельзя было споткнуться.

Немедленно заменяйте поврежденный сетевой кабель.
Переоснащение, регулировку и очистку, производить только после полной остановки станка

и отключенном эл. питании.

Немедленно заменяйте поврежденные пильные ленты.

Изношенный вкладыш стола должен быть заменен.

4.1. ВНИМАНИЕ опасности

Даже  при  использовании  станка  в  соответствии  с  инструкциями  имеются  следующие  оста-

точные опасности:

Опасность получения травмы от вращающегося полотна пилы в рабочей зоне.

Опасность из-за разрушения полотна пилы.
Опасность из-за разлетающихся частей заготовок.

Опасность из-за шума и пыли.
Обязательно надевать средства индивидуальной защиты, такие как очки для глаз и наушни-

ки. Использовать отсасывающую установку!

Опасность поражения электрическим током при неправильной прокладке электрического ка-

беля.
4.2. Звуковая эмиссия

Значения определяют согласно стандарту EN 1807:1999 (Коэффициент погрешности измере-

ния 4 дБ).

Заготовка из бука:

Т=30 мм, Д=1500 мм, влажность 8,5%

4

Уровень мощности звука (согласно EN 3746):
Холостой ход

82,5

дБ (A)

Обработка



93,6  дБ (A)

Уровень звукового давления (согласно EN 11202):

Холостой ход

74,7

дБ (A)

Обработка



87,2  дБ (A)

Указанные величины являются указателем шума станка, но не являются указателем для безо-
пасной работы.
4.3. Пылевыделение

Ленточные пилы конструктивного ряда JWBS-16/18/20 были оценены с точки зрения вредно-

го  воздействия  пыли  при  скорости  воздуха 20 м/сек  на  всасывающем  патрубке  диаметром

100мм:

Разрежение 1250

Пa

Объемный поток 565 м³/час
Действительное  в  настоящее  время  предельное  допустимое  значение  концентрации  пыли 2

мг/м³ надежно соблюдается на рабочем месте.



5.  ТРАНСПОРТИРОВКА  И  ПУСК  В  ЭКС-

ПЛУАТАЦИЮ
5.1.Транспортировка и установка

Станки  установлены  на  деревянном  под-

доне.

Для  транспортировки  используйте  стан-

дартный штабелер или погрузчик. Предохра-

няйте  станок  при  транспортировке  от  паде-
ния.

Установка  станков  должна  производиться

в закрытых помещениях,  при этом являются
вполне  достаточными  условия  обычной  сто-

лярной мастерской.

Поверхность,  на  которой  устанавливается

станок,  должна  быть  достаточно  ровной  и
способной выдерживать нагрузки. При необ-

ходимости  станок  можно  жестко  закрепить
на устанавливаемой поверхности.

По  соображениям  упаковки  станок  по-

ставляется не полностью смонтированным.
5.2. Монтаж

Если  Вы  при  распаковке  обнаружили  по-

вреждения  вследствие  транспортировки,  не-

медленно сообщите об этом Вашему продав-
цу, не запускайте станок в работу!

Утилизируйте, пожалуйста, упаковку в со-

ответствии  с  требованиями  охраны  окру-
жающей среды.

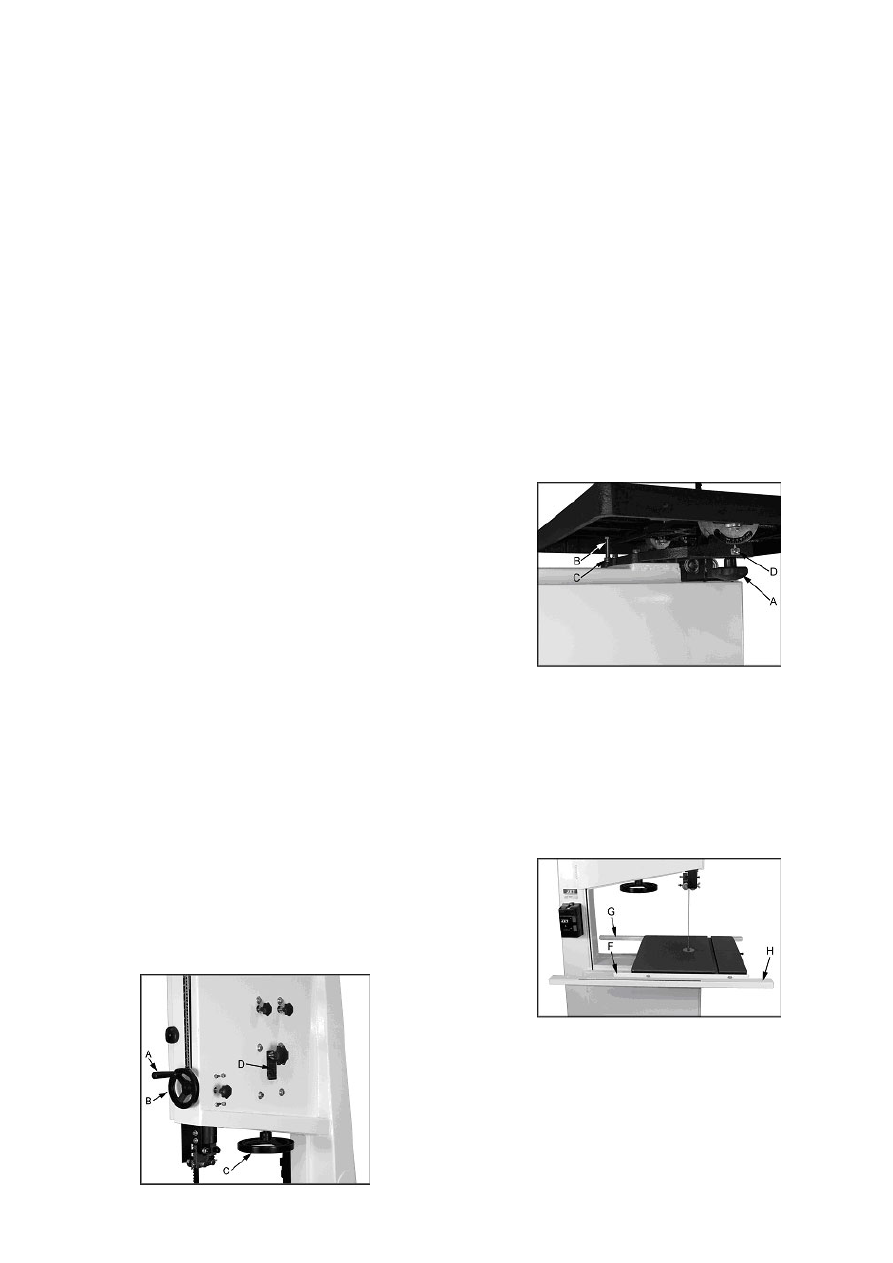

Установите  рукоятку  (А,  Рис. 1) на  махо-

вичок (В, рис.1).



Рис. 1

Удаляйте защитную смазку от ржавчины с

помощью мягких растворителей.

Установите  стол  на  механизм  наклона  и

закрепите  его  с  помощью  двух  винтов  (А,
рис.2).



Рис.2

Установите стол станка под прямым углом

к полотну пилы и при необходимости отрегу-
лируйте  упор  стола  (В,  рис.2)  и  шкалу  на-
клона стола (D, рис.2).

Используя 4 шестигранных  винта, 4 пру-

жинных шайбы и 4 обычных шайбы, устано-

вите  направляющие  упора (G, Рис. 3) у  ра-
бочего  стола, затем  выставьте  упоры  парал-

лельно поверхности стола.



Рис. 3

Установите  направляющий  профиль  (Н,

Рис. 3) и закрепите его с помощью 5-ти шес-
тигранных  винтов, 5-ти  пружинных  шайб  и

5-ти обычных шайб.

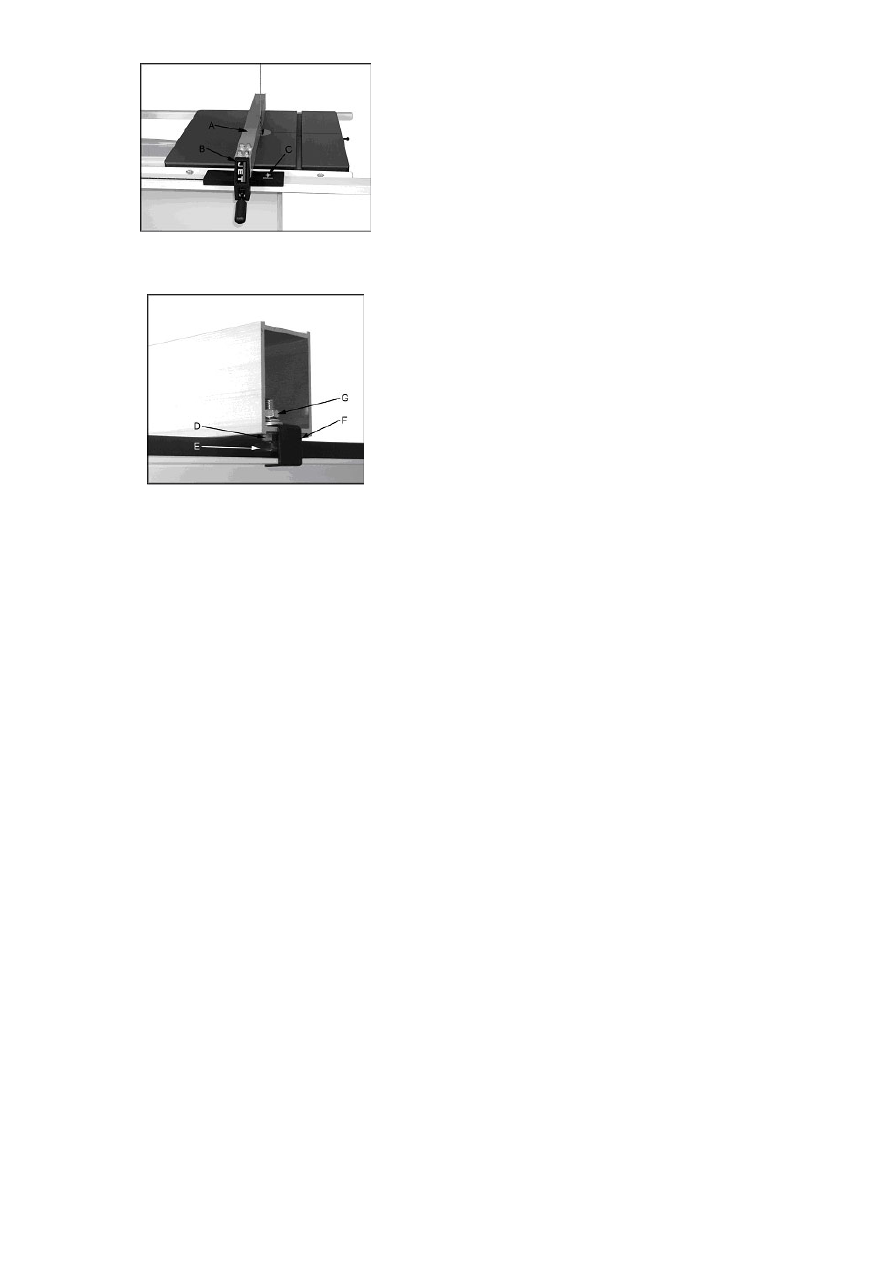

Установите  упор  (В,  Рис. 4) и  отрегули-

руйте  профиль  упора  (А,  Рис. 4) параллель-
но канавке стола.

5



Рис. 4

Переместите упор к полотну пилы и обну-

лите шкалу (С, Рис. 4).



Рис. 5

Выставьте параллельный упор с помощью

упорных  дисков  и  задней  опоры  (Е,  рис. 5)

так,  чтобы  его  расстояние  от  стола    состав-
ляло 1 мм.
5.3. Подключение к электрической сети

Подсоединение  к  сети  со  стороны  клиен-

та,  а  также  применяемые  силовые  кабели

должны соответствовать нормам.

Напряжение  в  сети  и  частота  должны  со-

ответствовать параметрам, указанным на за-
водской табличке станка.

Установленное  изготовителем  защитное

устройство должно быть рассчитано на 16 А.

Используйте  соединительные  провода  с

маркировкой H07RN-F.

Подключение  и  ремонт  электрического

оборудования разрешается проводить только
квалифицированным электрикам.

В случае перегрузки двигатель останавли-

вается.

Станок  можно  включить  через 10 минут

(время  охлаждения)  после  остановки  двига-
теля.
5.4.  Подсоединение  вытяжной  вентиля-
ции

Перед пуском в эксплуатацию станок дол-

жен  быть  подключен  к  вытяжной  установке

таким образом, чтобы при включении станка
автоматически  включалась  вытяжная  венти-

ляция

Минимальная  скорость  воздуха  на  всасы-

вающем  патрубке  должна  составлять 20

м/сек.

Всасывающие  шланги  должны  характери-

зоваться  по  качеству  как    „тяжело  горючие“
и соединены с заземлением станка.

5.5. Пуск в эксплуатацию

Станок  включается  посредством  нажатия

зеленой кнопки: С помощью красной кнопки
производится остановка станка.
6. РАБОТА СТАНКА
Правильное рабочее положение:

Становитесь  перед  станком  лицом  к  на-

правлению распила.
Обращение с заготовкой:

Держите  заготовку  руками  за  пределами

зоны пиления.

Подавать  заготовку  к  полотну  пилы  в  на-

правлении  нанесенной  риски  и  устанавли-

вать поворачивая ее по риске при уводе пи-
лы в ходе распила.

Подавать  заготовку  равномерно,  не  пере-

кашивать,  распил  выполнять  полностью  до
конца.

Не  вытягивайте  заготовку  назад,  так  как

при  этом  полотно  пилы  может  соскочить  с

ходовых шкивов.

Широкие  и  длинные  заготовки  поддержи-

вать роликовыми опорами.
Указания по работе:

Работайте  только  с  острым  и  достаточно

заточенным полотном пилы.

В зоне пиления подавать заготовку только

с помощью толкающего штока.

Для безопасной подачи маленьких и узких

заготовок применять подающую доску.

При  пилении  заготовок  круглого  сечения

необходимо  предохранять  их  от  проворачи-
вания  за  счет  прижима  с  помощью  подходя-

щих приспособлений.

Для использования  станка согласно пред-

писанию  обратите  внимание  также  на  При-

ложение А

Безопасная работа

А.1.: выполнение высоких распилов;
A.2.: выполнение распилов под углом;

A.3.: пропиливание шипов;
A.4.: распиливание шпона;

A.5.: изогнутые пропилы;
A.6.: дугообразные пропилы;
A.7.: пиление по шаблону;

A.8.: выполнение пиления по кругу.


7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания

Перед  работами  по  наладке  и  регулировке
станок  должен  быть  предохранен  от  непро-

извольного включения.
Отсоедините от Эл.сети!
7.1. Монтаж полотна пилы

Полотно  пилы  должно  соответствовать  при-
веденным техническим характеристикам.

Перед  установкой  проверить  полотно  пилы
на  наличие  повреждений  (трещин,  повреж-

денных зубьев, изгибов). Не применяйте по-
врежденные полотна пил.

Следите  за  тем,  чтобы  зубья  полотна  пилы

6

были  направлены  в  направлении  распила
(вниз).

При  обращении  с  полотном  пилы  надевайте
подходящие защитные перчатки.

Замена полотна пилы должна производиться
только при отключенном станке от Эл.сети.

7.2.  Регулировка  движение  полотна  пи-
лы
Никогда не проводить регулировку при рабо-

тающем станке.
При монтаже полотна пилы  обратите внима-

ние  на  правильный  ход  полотна  пилы  по
шкивам.

Полотно  пилы  должно  передвигаться  по  се-
редине резинового покрытия шкива.

С  помощью    маховика    на  задней  стороне
верхней части станка может быть выставлен
правильный ход пилы.

После  установки  полотна  пилы  необходимо
обратить  внимание  на    его  достаточное  на-

тяжение.  Индикацию  для  этого  Вы  найдете

на обратной стороне станка.
7.3 Регулировка направляющей полотна

пилы
Никогда не проводите регулировку при рабо-

тающем станке.
Направляющую  установите  в  глубину  так,

чтобы  расстояние  от  основания  зуба  до  на-
правляющих элементов составляло примерно
1  мм  с  каждой  стороны,  задний  ролик  уста-

новить на расстоянии 1 мм от полотна пилы.
Боковые  направляющие  ролики  установить

так,  чтобы  они  при  работающем  станке  сво-
бодно  вращались.  Необходимо  следить  за

тем,  чтобы  полотно  пилы  не  сдвигалось  в
сторону.

Установите  верхнюю  направляющую  на  вы-
соте примерно 5 мм над заготовкой.
Проверните  верхний  шкив  рукой  в  направ-

лении  вращения  и  проверьте  правильность
сделанных регулировок.

После этого включите станок.



8. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания

Перед проведением работ по техническому обслуживанию, чистке и ремонту - отключите ста-
нок от эл. сети!
Ремонтные и сервисные работы по электрической системе могут проводиться только квалифи-

цированным электриком.
Регулярно очищайте станок.

Ежедневно проверяйте исправность функционирования системы удаления опилок.
Все защитные и охранные приспособления должны быть установлены обратно, как только ра-

боты по обслуживанию, очистке или ремонту завершены.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения заготовки, плоские,

поликлиновые,  клиновые  и  другие  ремни, а  также  цепи,  используемые  в конструкции  станка,
относятся к деталям быстроизнашивающимся (расходные материалы) и требуют периодической
замены.  Гарантия  на  такие  детали  не  распространяется.  Защитные  кожуха,  отдельные  детали

из пластика и алюминия, используемые в конструкции станка, выполняют предохранительные
функции. Замене по гарантии такие детали не подлежат.

Регулярно проверяйте правильность установки направляющей полотна пилы.
Рабочие шкивы:

Резиновое покрытие шкивов должно регулярно чиститься.
Регулировочный узел верхнего шкива должен регулярно смазываться.

Привод:
Необходимо регулярно проверять натяжение приводного ремня.
Тормоз  мотора  электромеханический.  Если  время  торможения  превышает 10 секунд,  то  неза-

медлительно свяжитесь с Вашей службой сервисного обслуживания Jet.
Вставка стола:

Очищайте посадочное место вставки стола с выфрезерованным пазом для пилы
Следите за тем, чтобы новая вставка стола не возвышалась над столом.

Полотна пил:
Уход за полотнами пилы должен быть поручен только обученному персоналу.

Применяйте только качественно заточенные полотна пил.

7

9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает

*нет тока – проверить соединительные провода и предохранитель;
*дефект мотора, выключателя или кабеля – вызвать электрика;

*сработала защита от перегрузки – дать двигателю остыть и снова включить станок;
сильные вибрации станка

*станок стоит неровно – выровнить станок;
*загрязнена опорная поверхность шкивов – очистить резиновое покрытие;
*треснуло полотно пилы – немедленно замените полотно пилы;

угол распила не равен 90°
*неправильно установлен параллельный упор;

*неправильно установлена направляющая пилы;
плохое качество поверхности распила

*неправильно выбрано полотно пилы;
*полотно пилы загрязнено смолой;

*тупое полотно пилы;
*неправильно отрегулирована направляющая полотна пилы;
*недостаточное натяжение полотна пилы;

*неоднородная заготовка;
*слишком большое усилие подачи – не перегружайте станок при обработке.

10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
Полотна пил с различным количеством зубьев Вы найдете в прайс-листе Jet.
