ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ МОЩНОСТЬЮ ОТ 25 ДО 4000 кВА НА НАПРЯЖЕНИЕ ДО 10 кВ. Техническая информация БКЖИ.670230.001Д1





СОДЕРЖАНИЕ
1 Описание и работа изделия
4
1.1 Назначение изделия
4
1.2 Технические данные
5
1.3 Состав изделия
11
1.4 Конструкция
15
1.5 Система электроснабжения собственных нужд
20
1.6 Оборудование инженерных систем
20
1.7 Устройство фундамента
21
1.8 Маркировка и пломбирование
22
1.9 Упаковка
23
2 Использование по назначению
24
2.1 Общие требования безопасности
24
2.2 Требования пожарной безопасности
25
2.3 Требования безопасности при проведении погрузочно-разгрузочных работ
25
2.4 Монтаж БМ КТП
26
2.5 Осмотр и проверка готовности БМ КТП
30
2.6 Использование БМ КТП
31
3 Техническое обслуживание
33
3.1 Обслуживание БМ КТП
33
3.2 Меры безопасности
34
3.3 Периодический осмотр
35
4 Текущий ремонт БМ КТП
37
5 Капитальный ремонт БМ КТП
38
6 Хранение
40
7 Транспортирование
41
8 Утилизация
42
9 Гарантии изготовителя
43
Приложение А (обязательное) Ссылочные нормативные документы
44

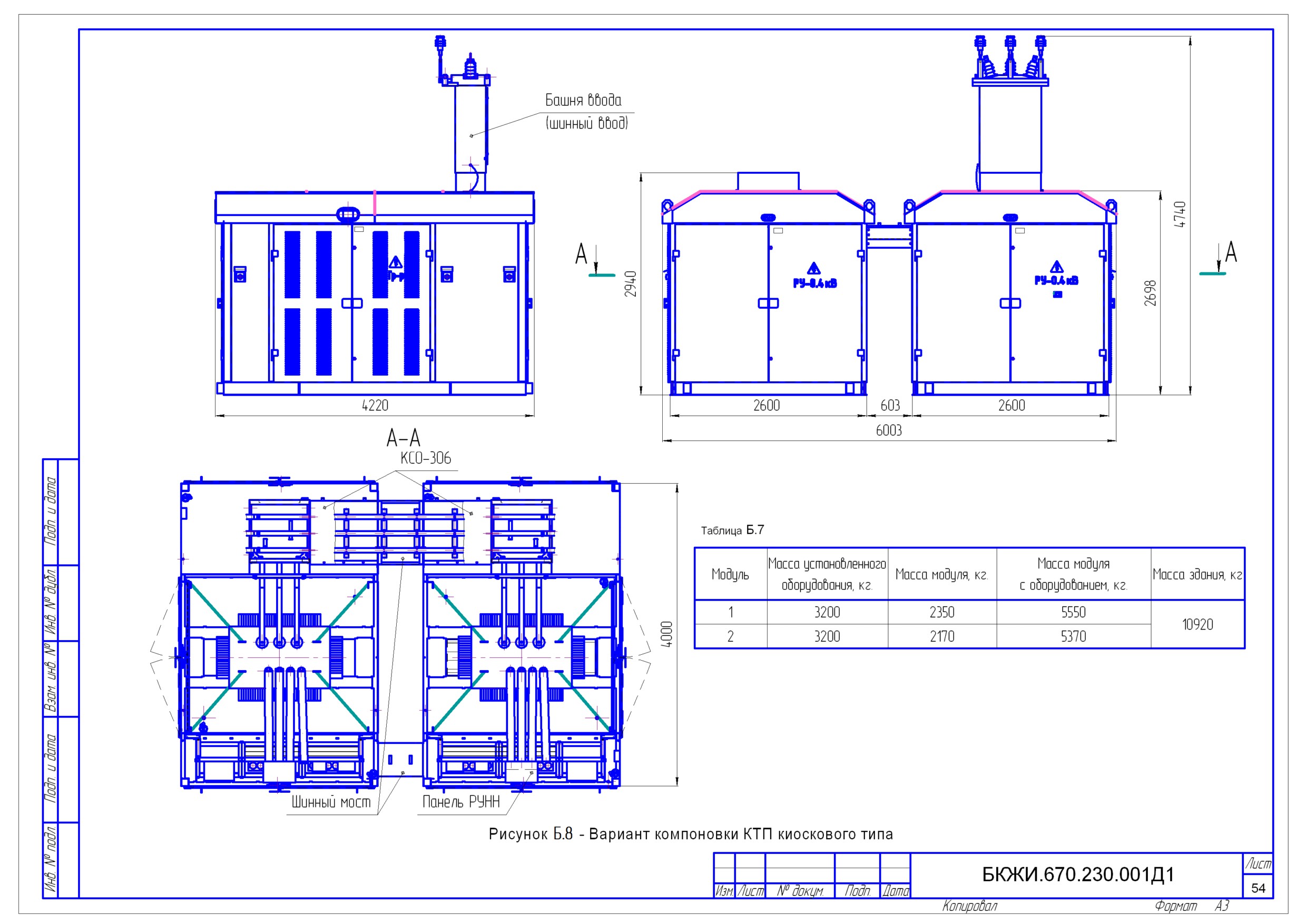

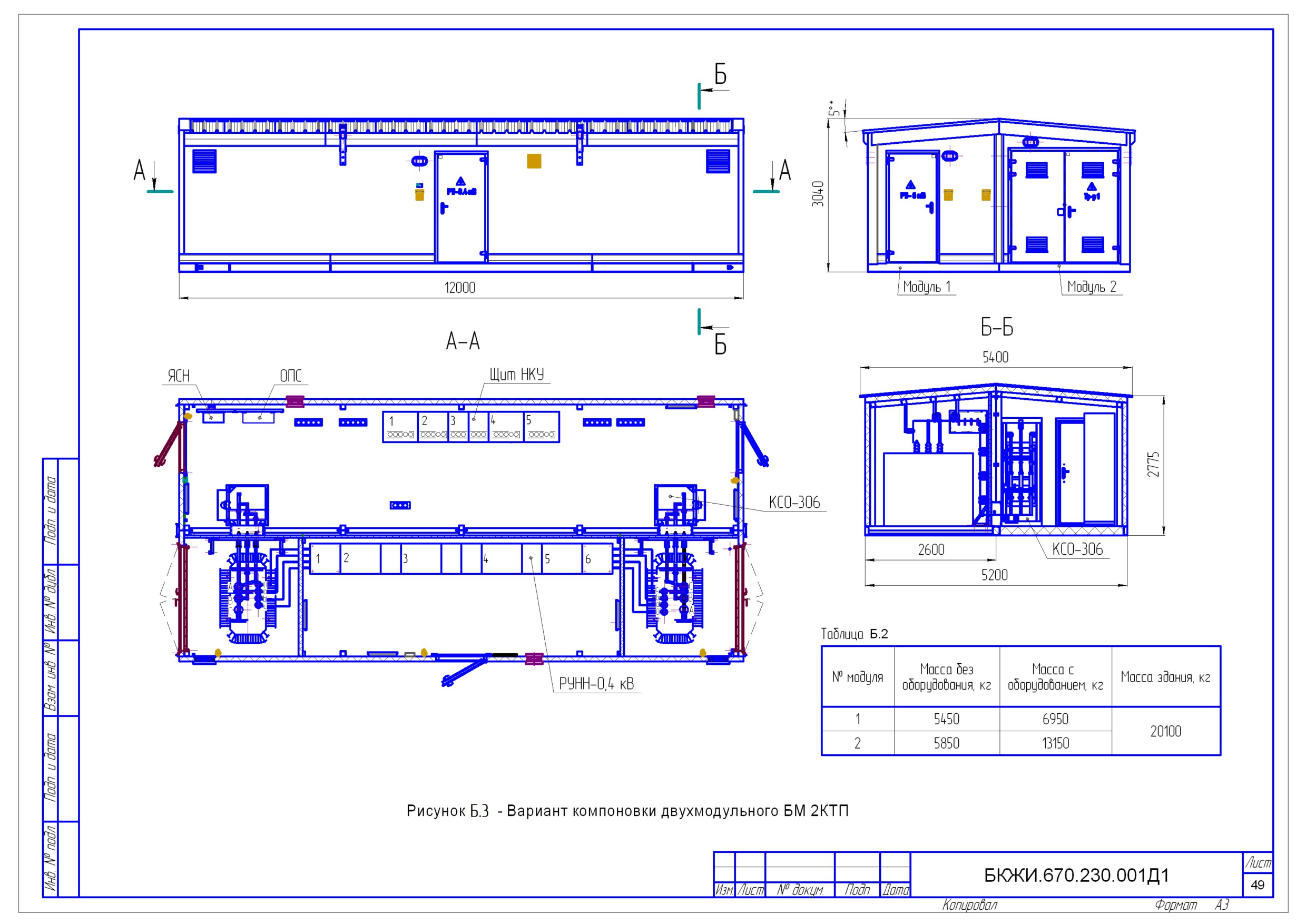

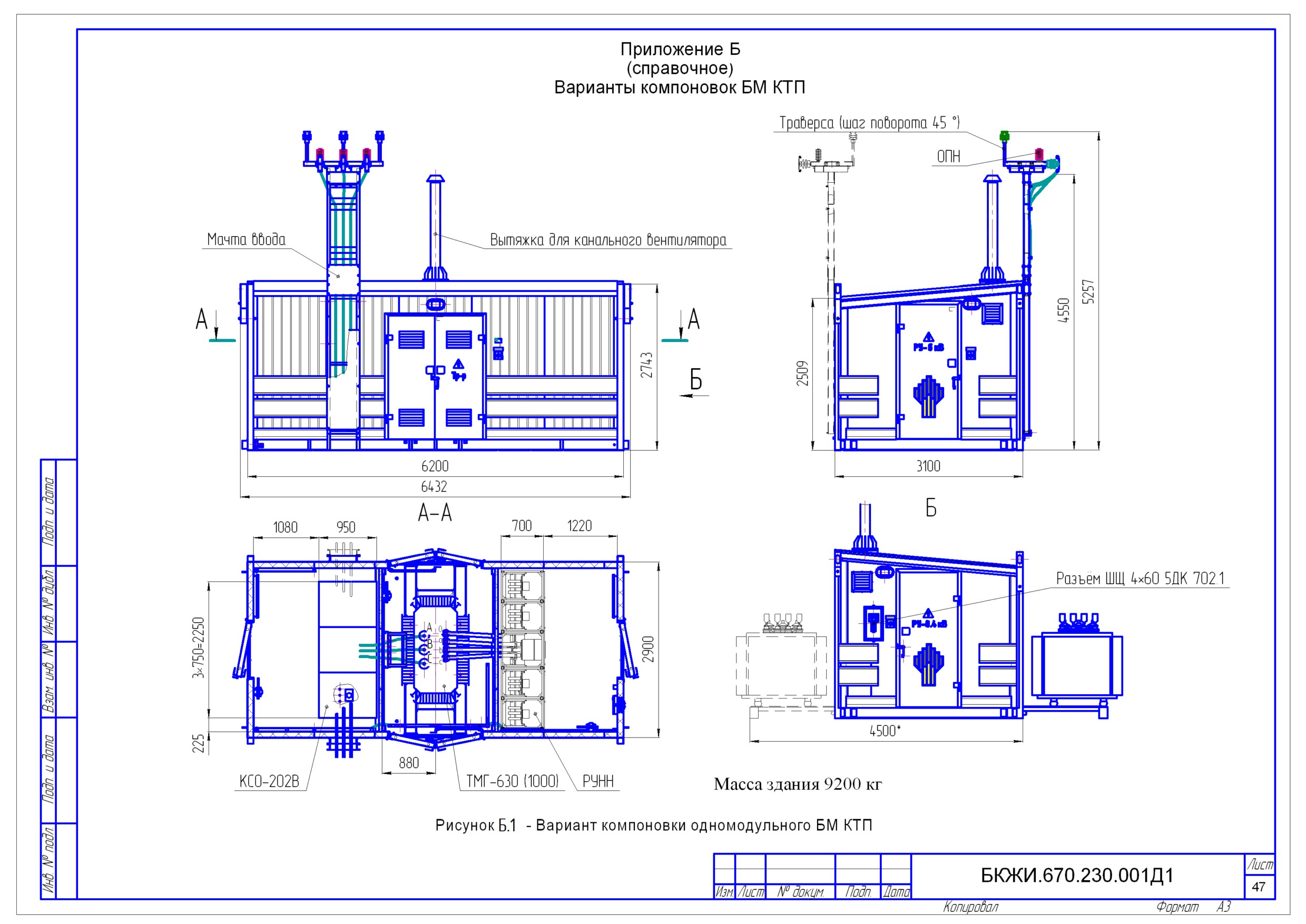

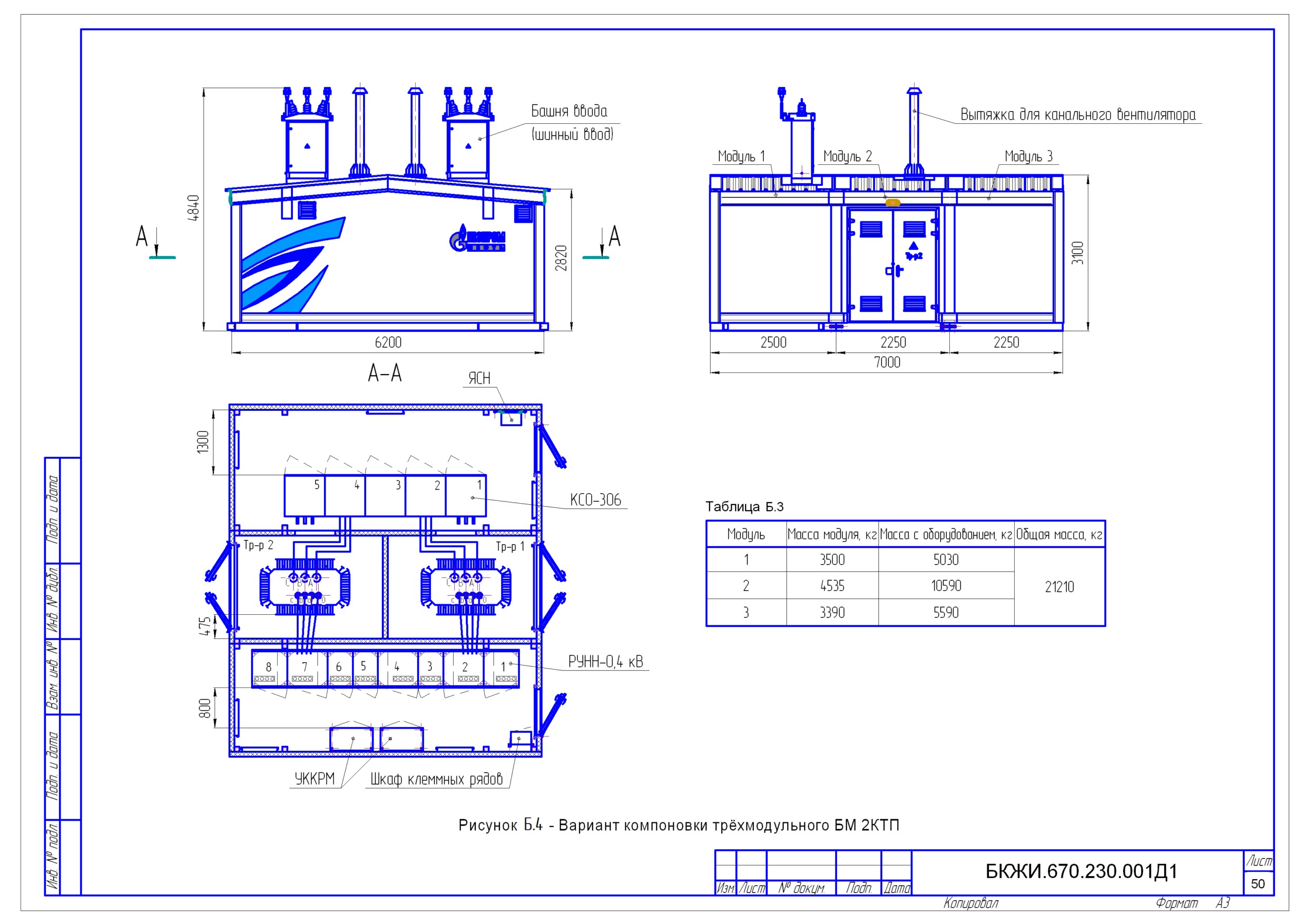

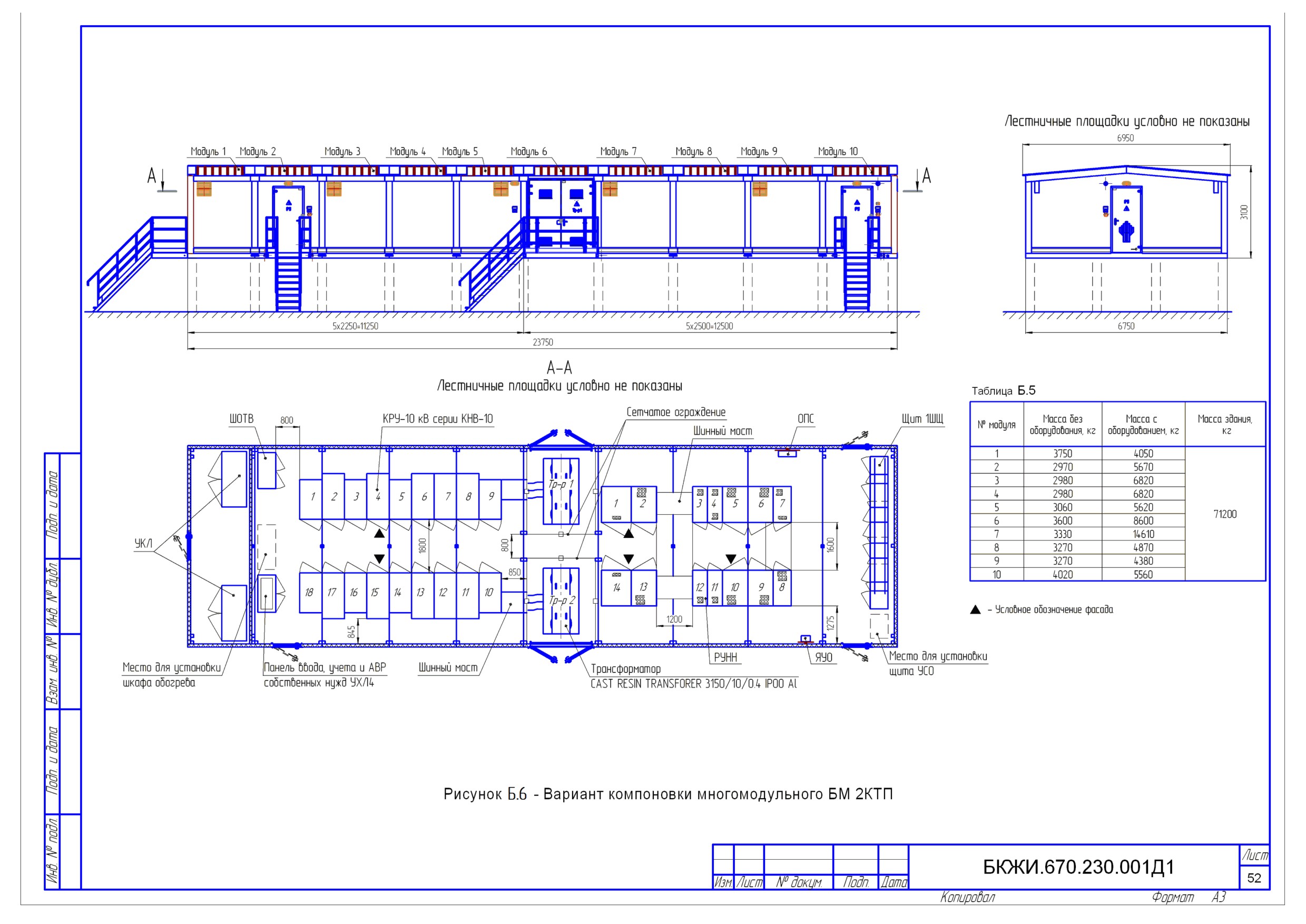

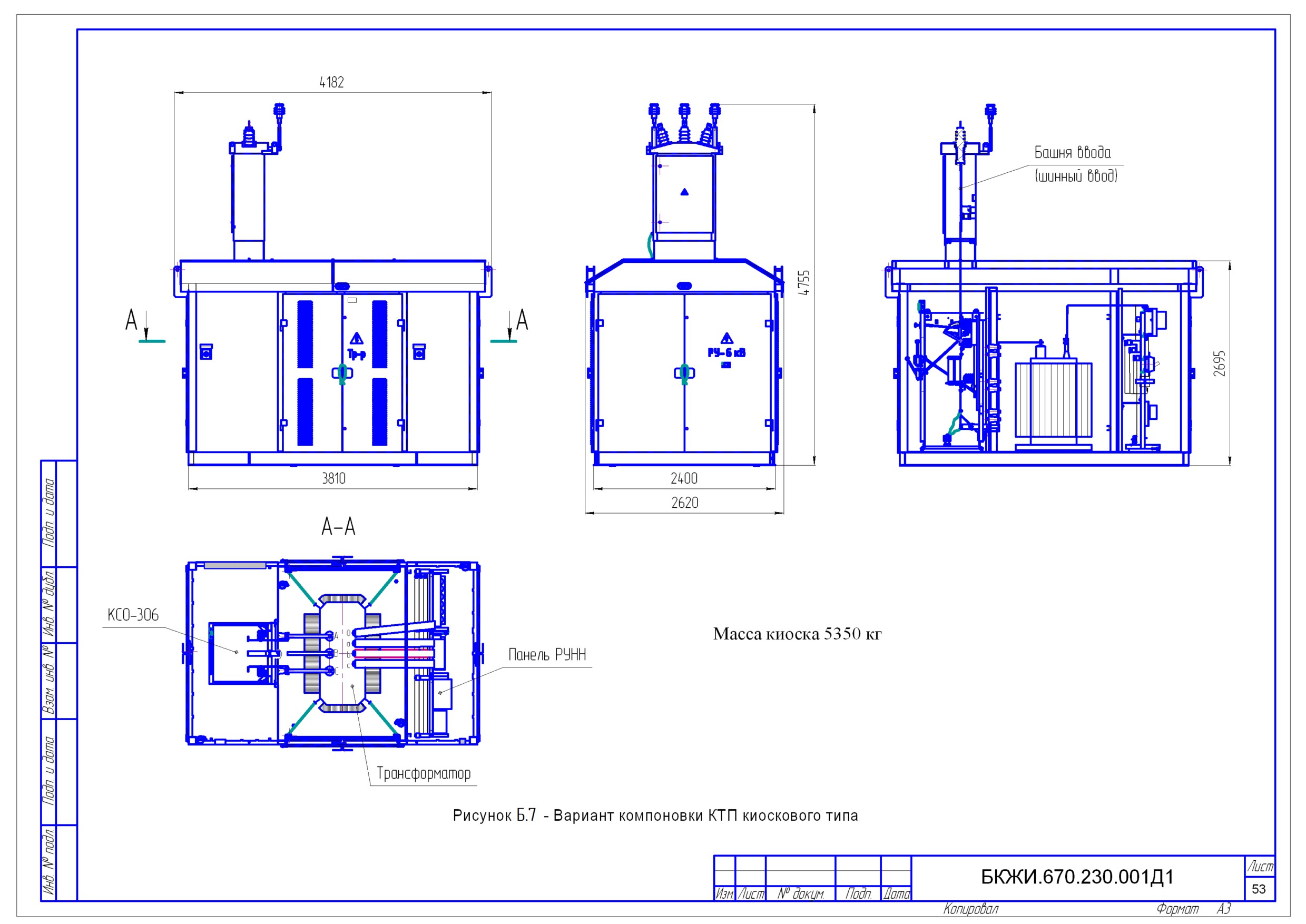

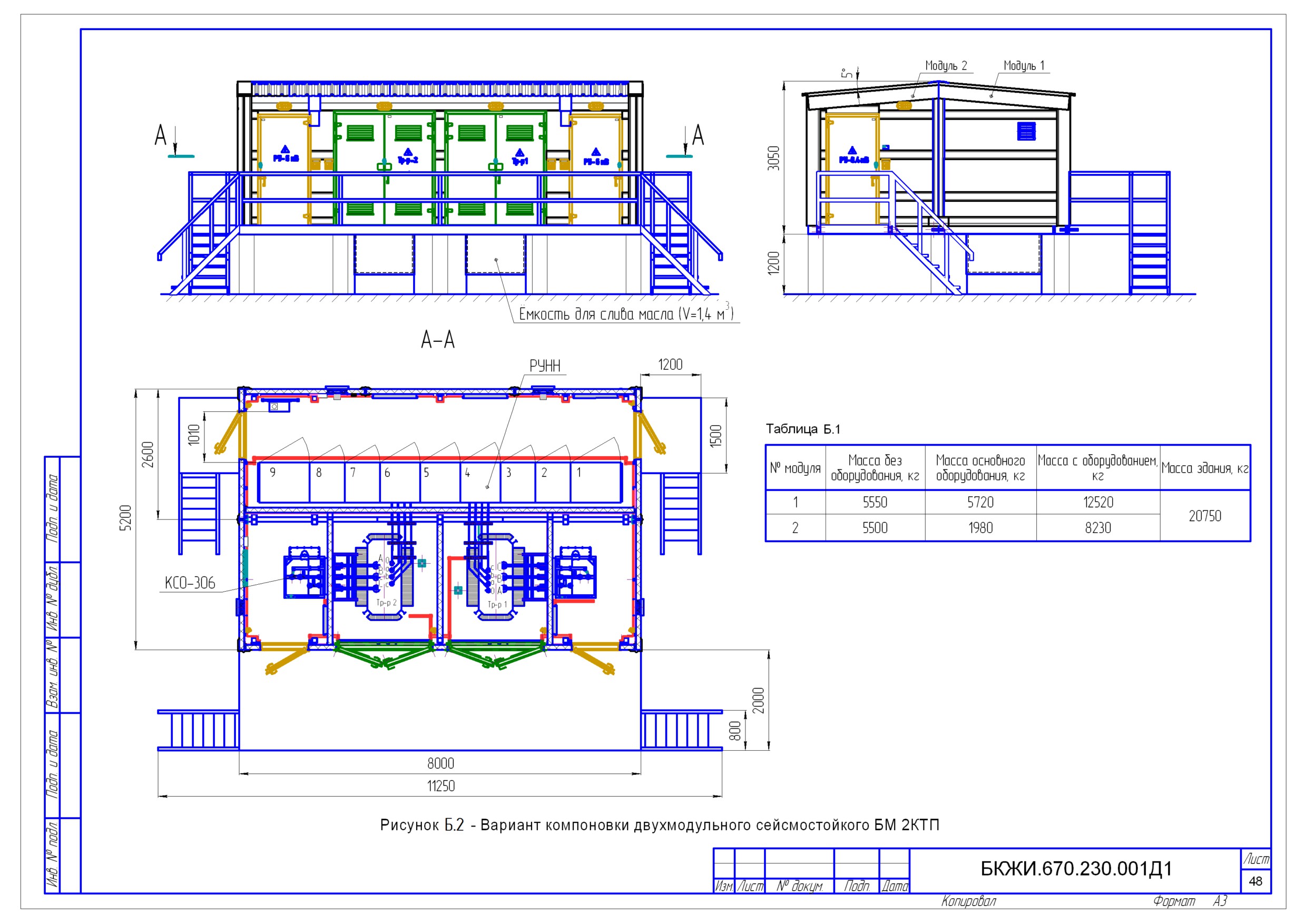

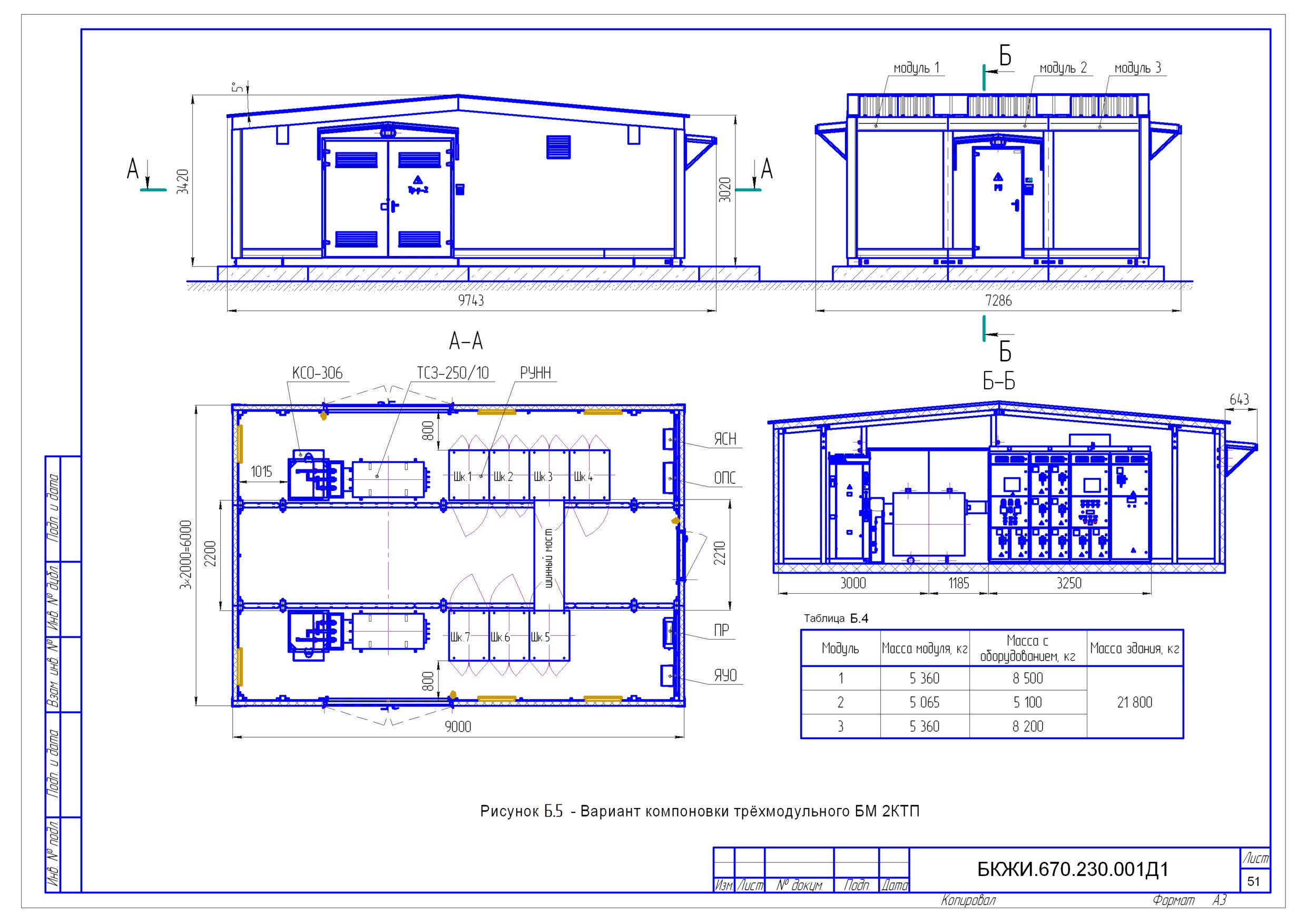

Приложение Б (справочное) Варианты компановок БМ КТП««««««««...«««47

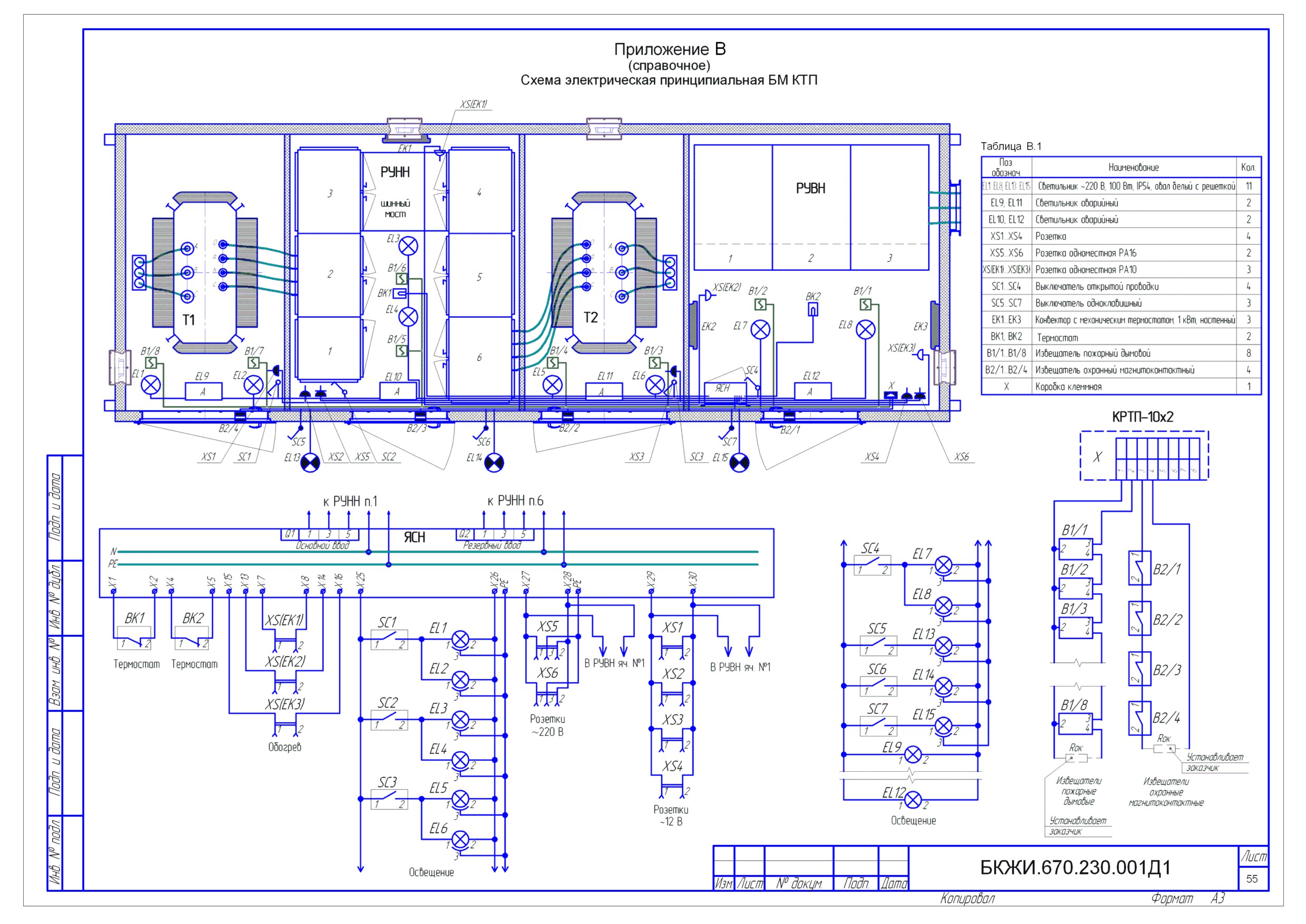

Приложение В (справочное) Схема электрическая принципиальная БМ КТП«««
55

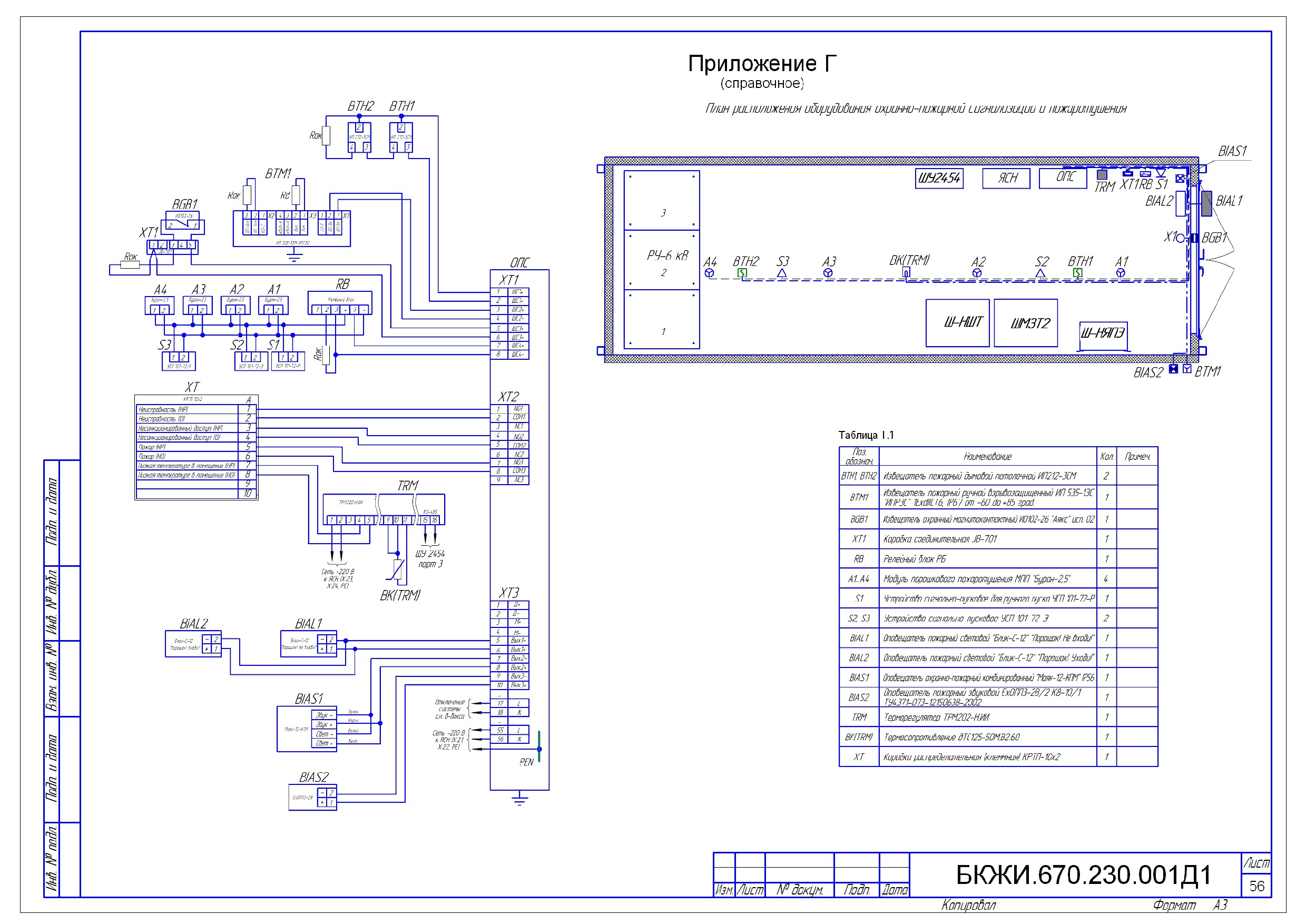

Приложение Г (справочное) Схема электрическая принципиальная ОПС««««..«.56

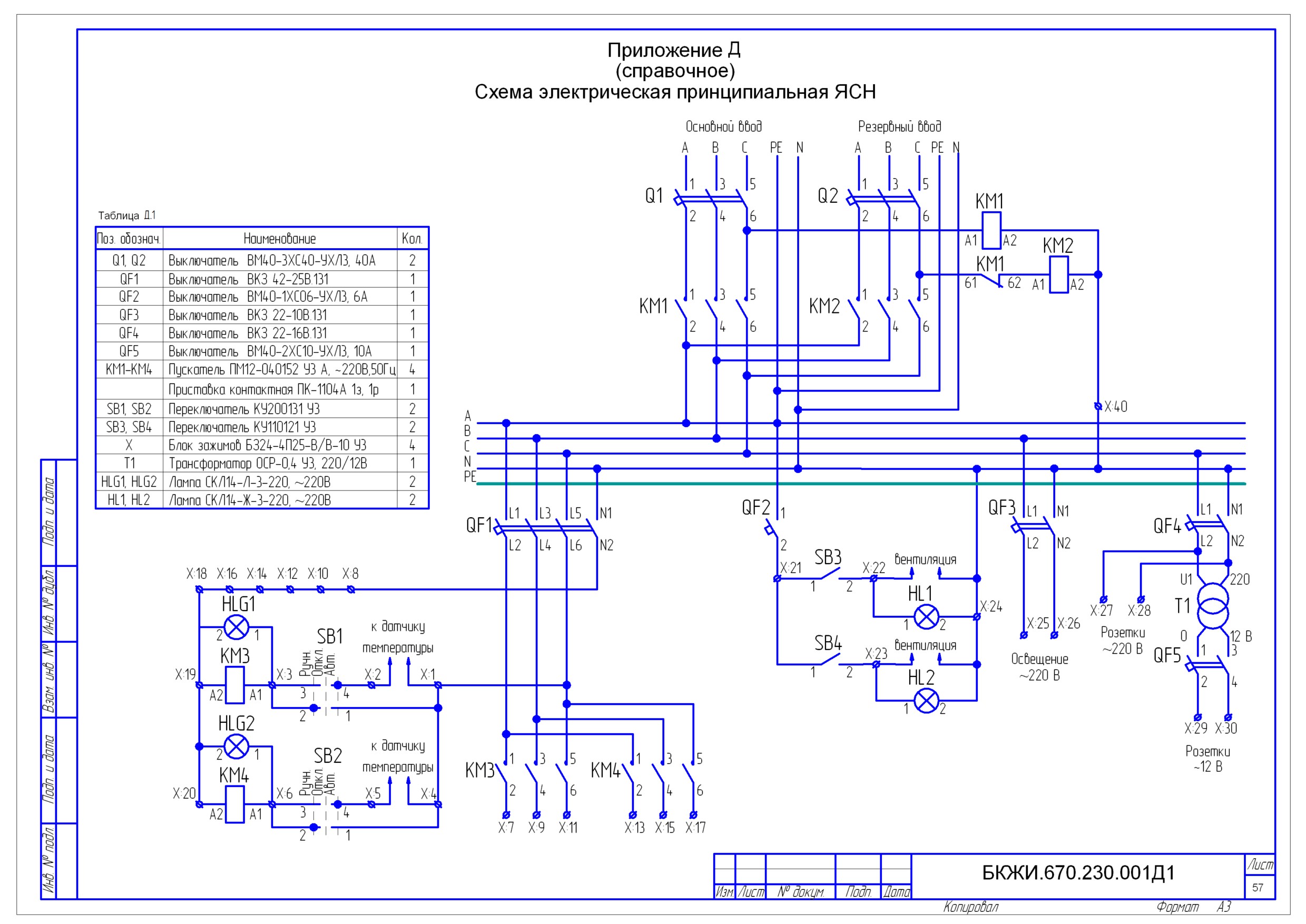

Приложение Д (справочное) Схема электрическая принципиальная ЯСН«««.««.57
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
Разраб.
Белов
Лит.
Лист
Листов
Подстанции трансформаторные ком-
Пров.
Гладков
И
2
58
плектные мощностью от 25 до
Нач.бюро
Иванов
4000 кВА на напряжение до 10 кВ
Н.контр.
Кочуева
Техническая информация
ЗАО «ЧЭАЗ»
Утв.
Киселев
Техническая информация предназначена для изучения подстанций трансфор-
маторных комплектных блочно-модульных
(далее БМ КТП) мощностью от
25 до
4000 кВА напряжением до 10 кВ, правил их монтажа и эксплуатации. Содержит техни-
ческие характеристики БМ КТП, тип и состав изделия, а также сведения и указания об
устанавливаемом оборудовании, рекомендации по монтажу, принципиальные схемы
собственных нужд, а также может служить информационным материалом для проект-
ных организаций.
Здания БМ КТП изготавливаются по индивидуальным заказам, в которых ого-
вариваются тип, количество и взаимное расположение устанавливаемого оборудова-
ния, наличие вспомогательных помещений, габаритные размеры здания и помещений,
требования к собственным нуждам (отопление, вентиляция, освещение и т. д.), цвето-
вое оформление и другие технические характеристики.
Основным документом, согласно которому оформляется заказ на БМ КТП явля-
ется техническое задание (ТЗ) на разработку и изготовление, выполненное по форме
завода-изготовителя и согласованное с заказчиком.
Предприятие постоянно занимается совершенствованием конструкции зданий
БМ КТП, поэтому возможны некоторые расхождения с настоящей технической инфор-
мацией, не ведущие к функциональным изменениям.
Перечень нормативных документов, упоминаемых в тексте, приведен в прило-
жении А.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
3
то
1 Описание и работа изделия
1.1 Назначение изделия
БМ КТП представляет собой утеплённое здание, предназначенное для приёма,
преобразования и распределения электрической энергии трехфазного переменного то-
ка промышленной частоты 50 и 60 Гц в сетях электроснабжения промышленных, неф-
тегазодобывающих предприятий и других объектах с глухозаземленной или изолиро-
ванной нейтралью на стороне низкого напряжения.
Здание БМ КТП изготавливается по техническим условиям БКЖИ.670230.001ТУ
и соответствует ГОСТ
14695
(п. п.
3.11,
3.12,
3.14,
3.18-3.20,
3.25-3.27,
3.32),
ГОСТ 1516.3 (п. 4.14).
Структура условного обозначения БМ КТП*
БМ xКТП - ХХ/Х/X-ХХ-ХХХХ
Климатическое исполнение и категория
размещения
Год разработки рабочих чертежей (две
последние цифры)
Номинальное напряжение на стороне НН
в кВ
Класс напряжения трансформатора в кВ
Мощность силового трансформатора,
кВА
Комплектная трансформаторная
подстанция
Число применяемых трансформаторов
(при одном трансформаторе не
указывают)
Блочно-модульная
Пример условного обозначения блочно-модульной комплектной трансформа-
торной подстанции с двумя трансформаторами мощностью 250 кВА на напряжение
6 кВ 2010 года разработки рабочих чертежей, климатического исполнения УХЛ, катего-
рии размещения 1:
«БМ 2КТП-250/6/0,4-10-УХЛ1»
* При изготовлении по требованию заказчика допускается обозначение изделия
в фирменной табличке производить в соответствии с обозначением, указанным в
проектной документации заказчика.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
4
то
Структура условного обозначения БМ КТП киоскового типа *
XКТПк - ХХХ/ХХ-ХХ-ХХХX
Климатическое исполнение и категория
размещения
Год разработки рабочих чертежей (две
последние цифры)
Номинальное напряжение, кВ
Мощность силового трансформатора, кВА
Киосковая
Комплектная трансформаторная
подстанция
Число применяемых трансформаторов (при
одном трансформаторе не указывают)
Пример условного обозначения комплектной трансформаторной подстанции
киоскового типа с одним трансформатором мощностью
630 кВА на напряжение
10 кВ 2010 года разработки рабочих чертежей, климатического исполнения УХЛ, кате-
гории размещения 1:
«КТПк-630/10/0,4-10-УХЛ1»
1.2 Технические данные
БМ КТП эксплуатируется на открытом воздухе и имеет следующие параметры
стойкости к внешним воздействующим факторам окружающей среды:
- температура окружающего воздуха от минус 60 до плюс 40 С;
- среднегодовое значение относительной влажности окружающего воздуха
80 % при плюс 25 С;
- верхнее значение относительной влажности окружающего воздуха 95 %
при плюс 25 С;
- высота над уровнем моря не более 1000 м;
- атмосферное давление в диапазоне 86,6-106,7 кПа;
- стойкость БМ КТП в условиях гололёда при толщине льда до 20 мм и ско-
рости ветра до 15 м/с (скоростном напоре ветра 146 Па), а при отсутствии гололёда
- при скорости ветра до 36 м/с (скоростном напоре ветра до 800 Па);
- сейсмостойкость конструкции зданий определяется проектным заданием
(до 9 баллов по СНиП II-7-81), в общем случае - не сейсмостойкая.
* При изготовлении по требованию заказчика допускается обозначение изделия
в фирменной табличке производить в соответствии с обозначением, указанным в про-
ектной документации заказчика.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
5
то
БМ КТП нельзя эксплуатировать:
- во взрывоопасной среде, а также в среде, содержащей токопроводящую
пыль, едкие пары и газы, разрушающие металл и изоляцию (атмосфера типа II по
ГОСТ 15150-69);
- в местах подверженных сильной тряске, вибрации и ударам;
- на передвижных шахтных и других установках.
Конструкция здания обеспечивает защиту внутренних помещений от осадков
интенсивностью до 5 мм/мин.
Категория здания, сооружения
- В4 по ст. 27 Федерального закона
от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасно-
сти».
Степень огнестойкости блок-бокса
- II, III или IV по ст. 30 и 87 Феде-
рального закона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях по-
жарной безопасности».
Класс конструктивной пожарной опасности - С0 по ст. 30 и 87 Федерального за-
кона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безо-
пасности».
Класс функциональной пожарной безопасности - Ф.5.1 по ст. 32 Федерального
закона от 22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной
безопасности».
Полный назначенный срок службы корпусных элементов здания - 30 лет, в том
числе до капитального ремонта - 10 лет. При этом средний срок службы инженер-
ного оборудования составляет не менее 10 лет.
Классификация и исполнения БМ КТП приведены в таблице 1.
Таблица 1
Классификация БМ КТП
Исполнение
С масляным трансформатором; с транс-
По типу силового трансформатора
форматором с негорючим жидким диэлек-
триком; с сухим трансформатором
По способу выполнения нейтрали си-
С глухозаземленной нейтралью;
лового трансформатора на стороне
с изолированной нейтралью
низшего напряжения
По взаимному расположению изделий
Однорядное; двухрядное; другое
По схемам подсоединения к сети
Тупиковые; проходные
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
6
то
Продолжение таблицы 1
Классификация БМ КТП
Исполнение
С одним трансформатором; с двумя транс-
По количеству применяемых силовых
форматорами; с четырьмя и более транс-
трансформаторов
форматорами
По группе соединений обмоток силовых
Yн/
, Y/Yн ,
/Yн
трансформаторов
Кабелем;
По способу подключения трансформа-
медными неизолированными шинами;
тора к УВН и РУНН
алюминиевыми неизолированными шинами;
медными гибкими изолированными шинами
Воздушный;
По выполнению высоковольтного ввода
кабельный
По способу установки автоматических
Со стационарными выключателями;
выключателей
с выкатными выключателями
Местное; дистанционное; местное и дис-
По виду управления
танционное
В утеплённой оболочке;
По виду оболочек
в неутеплённой оболочке
С коридором управления; с коридором
По наличию коридора обслуживания
управления и обслуживания; без коридора
управления и обслуживания
По количеству модульных блоков
Одномодульные; многомодульные
По степени защиты оболочки
IP23 ГОСТ 14254 (при открытых жалюзий-
ных решетках и работающих вентиляторах)
Основные параметры БМ КТП приведены в таблице 2.
Таблица 2
Наименование параметры
Значение параметра
Мощность силового трансформатора, кВА
25; 40; 63; 100; 160;
250; 400; 630; 1000;
1250;
1600;
2500;
3150; 4000
Номинальное напряжение на стороне ВН, кВ
6; 10
Наибольшее рабочее напряжение на стороне ВН, кВ
7,2; 12
Номинальное напряжение на стороне НН, кВ
0,4; 0,69
Частота переменного тока главных цепей, Гц
501,25; 601,25
Номинальное напряжение вспомогательных цепей, В
110; 220
Ток термической стойкости в течении 3 с на стороне ВН, кА
20
Ток термической стойкости в течении 1 с на стороне НН, кА
10; 25; 30; 65; 75; 89
Ток электродинамической стойкости на стороне ВН, кА
51
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
7
то
Продолжение таблицы 2
Наименование параметры
Значение параметра
Ток электродинамической стойкости на стороне
25; 50; 70; 130; 150; 178
НН, кА
Уровень изоляции по
ГОСТ 1516.3:
-
с масляным трансформатором
Нормальная изоляция
-
с сухим трансформатором и с негорючим
Облегчённая изоляция
жидким диэлектриком
Сопротивление изоляции цепей ввода со
100
стороны ВН, МОм, не менее
Номинальный ток вводов устройств высокого напряжения и сборных шин рас-
пределительных устройств низкого напряжения соответствует номинальному току ус-
тановленного трансформатора.
Вводы и сборные шины БМ КТП допускают аварийные перегрузки на 30 %
сверх номинального тока силового трансформатора продолжительностью не более
трёх часов в сутки, если длительная предварительная нагрузка составляла не более
70 % номинального тока трансформатора.
По требованию Заказчика возможно комплектование БМ КТП шкафами УВН и
шкафами ввода РУНН на ток в 1,4 раза большим номинального тока трансформатора,
установленного в БМ КТП (время перегрузки не более двух часов). В режиме перегруз-
ки температура нагрева контакта и элементов конструкции РУНН не нормируется, но
гарантируется нормальная работа БМ КТП после устранения перегрузки.
Шины индивидуальных ответвлений от сборных шин допускают длительную на-
грузку током, равным номинальному току выключателя.
Групповые ответвления от сборных шин допускают длительную нагрузку током,
равным 70 % суммы номинальных токов присоединенных выключателей, но не больше
номинального тока сборных шин.
Проводимость нулевой шины РУНН соответствует 50 % значения номинального
тока силового трансформатора. По требованию заказчика устанавливается нулевая
шина с проводимостью 75 % номинального тока силового трансформатора.
Параметры и основные характеристики БМ КТП, связанные с климатическим
исполнением и условиями транспортирования и хранения приведены в таблице 3.
Таблица 3
Количественные и качественные
Наименование параметра
показатели
Климатическое исполнение
УХЛ категории размещения 1 по
ГОСТ 15150
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
8
то
Продолжение таблицы 3
Количественные и качественные
Наименование параметра
показатели
Виды транспорта и способы транспор-
а) автомобильный (автомобиль-
тирования
контейнеровоз)
б) железнодорожный (в габарите 02-ВМ
по ГОСТ 9238)
Группа условий транспортирования
8 (ОЖ3) по ГОСТ 15150
Группа условий хранения
8 (ОЖ3) по ГОСТ 15150
Климатическое исполнение шкафов УВН У и Т, категория размещения 3 по
ГОСТ 15150.
Шкафы УВН по своему назначению делятся на: камеру ввода, камеру транс-
форматора собственных нужд (ТСН), камеру отходящей линии, камеру трансформато-
ров тока и напряжения, секционного выключателя и разъединителя, камеру к силовому
трансформатору (Т1, Т2).
УВН выполняются по схемам соединений главных и вспомогательных цепей,
представленных заказчиком.
Конструктивно УВН бывают трёх исполнений:
- без выключателя нагрузки, когда высоковольтный кабель непосредственно
подключается к выводам ВН силового трансформатора (глухой ввод);
- с выключателем нагрузки и предохранителями, когда высоковольтный кабель
подключается к выводам ВН силового трансформатора через выключатель нагрузки и
предохранители;
- с высоковольтным выключателем, когда высоковольтный кабель подключа-
ется к выводам ВН силового трансформатора через разъединитель и выключатель.
В камерах с кабельными вводами предусмотрена возможность концевой раз-
делки четырех трёхфазных кабелей сечением до 240 мм2, а также однофазных кабе-
лей с пластмассовой изоляцией сечением до 500 мм2.
Во избежание ошибочных операций при обслуживании и ремонте в камерах
выполнены следующие блокировки:
а) механические:
-
блокировка, не допускающая включение и отключение линейных и шинных
разъединителей при включенном высоковольтном выключателе;
-
блокировка, не допускающая включение заземляющих ножей разъедини-
теля и выключателя нагрузки при включенных главных ножах;
-
блокировка, не допускающая включение главных ножей разъединителя и
выключателя нагрузки при включенных заземляющих ножах;
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
9
то
б) электрические:
-
блокировка, не допускающая включение высоковольтного выключателя
при нахождении разъединителя в промежуточном положении;
-
блокировка, не допускающая включение выключателя ввода и секционного
выключателя при включенных заземляющих ножах заземления сборных шин.
Примечание - Для осуществления других видов блокировок (оперативной безо-
пасности и т.п.) согласно схемам вспомогательных цепей в камерах УВН по заказу пре-
дусмотрена возможность установки блокировочных замков и конечных выключателей
положения заземляющего разъединителя.
При двухрядном расположении камер в помещении распределительных уст-
ройств (РУ) на камерах устанавливаются шинные мосты.
Шинные мосты представляют собой металлоконструкцию, собранную из двух
рам с установленными на них изоляторами, шинами и шинодержателями.
Шинные мосты выполняются без разъединителей и с разъединителями для
секционирования сборных шин. Приводы разъединителей размещаются на панелях
шириной 250 мм, закрепленных на крайних камерах ряда распределительных уст-
ройств (справа или слева).
РУНН представляет собой комплект шкафов с установленными в них аппа-
ратами, измерительными и защитными приборами и вспомогательными устройст-
вами. Комплект предусматривает все внутренние электрические соединения как глав-
ных, так и вспомогательных цепей.
Шкафы РУНН по своему функциональному назначению делятся на: вводные,
линейные и секционные.
В качестве силовой защитно-коммутационной аппаратуры в шкафах РУНН
применяются автоматические выключатели.
Установка выключателей в шкафах РУНН может быть выдвижного или стацио-
нарного исполнения.
Выключатели выдвижного исполнения могут находиться в шкафах РУНН
как в рабочем, так и в контрольном положениях.
При контрольном положении выключателей втычные контакты главной цепи
выключателей разомкнуты, а вспомогательные цепи остаются включенными, при
этом двери отсека выключателя закрыты.
В качестве силовых аппаратов в РУНН применяются автоматические выклю-
чатели серий ВА (ОАО «Контактор», ОАО «ДЗНВА»), «Электрон» (ОАО «Контактор»)
выключатели серий Compact NS, Masterpact NT и NW фирмы «Schneider Electric» и
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
10
то
Sace Emax, Tmax и X1 фирмы «ABB», выключатели типа UAN, UPB производства
ЗАО «ЧЭАЗ» / Hyundai Heavy Industries и др. Марка и тип выключателя определяет-
ся заказом (опросным листом).
Оперативное обслуживание двухстороннего шкафа производится с фасада,
доступ к ошиновке и кабельным присоединениям осуществляется с задней стороны
шкафа. При одностороннем исполнении РУНН обслуживание и доступ производится
только с фасада.
В РУНН предусмотрены следующие защиты:
- защита от перегрузки и максимально-токовая защита с выдержкой времени;
- от коротких однофазных замыканий;
- от коротких междуфазных замыканий;
- от коротких замыканий в обмотках и на выводах трансформаторов высоко-
вольтными предохранителями;
- цепей управления и цепей сигнализации автоматическими выключателями.
В РУНН имеется сигнализация:
- автоматического ввода резерва (АВР);
- состояния вводных и секционного выключателей;
- состояния отходящих выключателей (по заказу);
- аварийного отключение вводных и секционного выключателей;
- перегрева обмоток силовых трансформаторов;
- аварийного отключения вводного выключателя.
Для безопасности обслуживания в шкафах предусмотрены следующие блоки-
ровки автоматических выключателей:
- невозможность установки выдвижного аппарата в рабочее положение при
включённом положении автоматического выключателя;
- невозможность выкатывания выдвижного аппарата из рабочего положения в
испытательное при включённом положении автоматического выключателя;
- включение выдвижного автоматического выключателя в промежуточных по-
ложениях;
механическая для автоматов с ручными приводами, не позволяющими откры-
вать дверь при включённом автоматическом выключателе.
1.3 Состав изделия
Состав БМ КТП определяется Заказчиком и проектными решениями по ТП и в
общем случае состоит из блок-бокса (оболочки), который разделяется перегородками
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
11
то
на отсеки: УВН, РУНН, трансформаторный(ые) отсек(и).
В отсеке УВН размещаются устройства высокого напряжения (тип, назначение
и количество в соответствии с опросными листами Заказчика и согласованным техни-
ческим заданием (ТЗ) завода-изготовителя БМ КТП).
В трансформаторном(ых) отсеке(ах) размещается силовой трансформатор(ы).
В отсеке РУНН размещаются:
- устройства низкого напряжения;
- ящик собственных нужд (ЯСН);
- ящик охранно-пожарной сигнализации (ОПС) (по заказу).
Кроме того, комплектно с блок-боксом поставляются:
- соединительные устройства со стороны высокого напряжения;
- соединительные устройства со стороны низкого напряжения;
- устройства для перемещения блок-модулей БМ КТП (подъёмные блоки);
- площадки обслуживания с лестничными маршами (по заказу);
- запасные части;
- оборудование поддержания микроклимата и освещения;
- оборудование технических средств охраны и пожарной сигнализации;
- устройства для подъёма и съёма автоматических выключателей (по зака-
зу).
Типы основного оборудования, устанавливаемого в БМ КТП приведены в таб-
лице 4.
Таблица 4
Оборудование
Тип
Высоковольтный выключатель:
- вакуумный
ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВБЭМ-10, ВБП-
10, ВВУ-СЭЩ, ВБКЭ-10, 3АН-5 «Сименс»,
Sion
«Сименс», Evolis «Мерлин Жерен» и
т.д.;
- элегазовый
LF1 «Шнайдер Электрик»
Трансформатор тока нулевой после-
ТЗЛМ, CSH и т.д.
довательности
Трансформатор напряжения
НАМИ-6(10), НАМИТ-6(10), НОЛ-08-6(10),
3хЗНОЛ, 3хЗНОЛП и т.д.
Трансформатор собственных нужд
ОЛС, ТЛС и т.д. мощностью от 1,25 до 250
кВА
Разъединитель высоковольтный
РВ, РВЗ, РВФ, РВФЗ и т. д.
Выключатель нагрузки
ВНП-М1, ВНА и т. д.
Силовой трансформатор
ТМГ11 (г. Минск), ТМГ-СЭЩ серии 11 (г.
Самара), ТСЗ («Росэнерготранс», г. Екате-
ренбург), «Trafomec»
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
12
то
Продолжение таблицы 4
Оборудование
Тип
Выключатель автоматический
ВА51, ВА55, ВА57, Siemens, Masterpact
(«Schneider Electric»), Sace Emax, Tmax и X1
фирмы «ABB», выключатели типа UAN,
UPB производства ЗАО «ЧЭАЗ» / Hyundai
Heavy Industries и т. д.
Микропроцессорные устройства ре-
БЭМП, «Сириус», SEPAM, БМРЗ, SPAC,
лейной защиты и автоматики
Micom и т. д.
В состав оборудования поддержания микроклимата, поставляемого совместно
со зданием, входят следующие компоненты:
- шкаф распределительный собственных нужд ;
- электронагреватели (конвекторного типа мощностью от 0,5 до 2 кВт и инфра-
красные мощностью от 0,6 до 2 кВт);
- электрические датчики температуры воздуха (термостаты для управления
обогревателями и вентиляцией);
- электровентиляторы (ВК3 0,4.2, серия ВО-Х.Х климатического исполнения ХЛ
и др.).
По требованию заказчика возможна установка систем кондиционирования воз-
духа с устройством управления (кондиционеры настенного типа).
Система кондиционирования устанавливается в помещениях в зависимости от
климатических условий площадки, требований по температурному режиму используе-
мого оборудования. Необходимость установки системы определяется проектными ре-
шениями.
Количественный состав устанавливаемого в помещениях оборудования под-
держания микроклимата определяется площадью помещений и климатическими усло-
виями площадки.
Внутреннее освещение помещений обеспечивается светильниками с люминис-
центными лампами серии ЛСП44 и светодиодными светильниками серии СССП, на-
ружное - светильниками серии ЖБУ с газоразрядными лампами высокого давления и
светодиодными светильниками серии УСС по ГОСТ Р МЭК 60598-1. Напряжение сети
рабочего освещения ~220 В.
В соответствии с требованиями СНиП 23-05-95 предусмотрено аварийное и
эвакуационное освещение с целью четкого обозначения движения человека до безо-
пасного места (светильники ЛБА-01-8-003 УХЛ4, ЛБА-01-28-003 УХЛ4 и BS-541/3-8х1
INEXI LED, устанавливаемые на путях эвакуации и у выходов из здания и обеспечи-
вающие непрерывную работу в течение трёх часов при отключении электроэнергии).
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
13
то
Аварийное освещение внутри здания при наличии шкафа ЩПТ осуществляется све-
тильниками БС-140-8 (=220 В, ЭПРА).
Для ремонтного освещения предусмотрен понижающий трансформатор
220/12 (или 220/24, 220/36, 220/42) В.
В состав оборудования охранно-пожарной сигнализации и оповещения о пожа-
ре, поставляемого совместно со зданием, входят следующие компоненты:
- извещатели охранные магнитоконтактные (ИО 102-26 «Аякс» исп. 02, ИО
102-20 Б2М и др.);
- извещатели охранные оптико-электронные объемные (ИО 409-10 «Астра 5»
исп. А, ИО 409-15А «Астра 7» исп. А и др.);
- извещатели пожарные дымовые (ИП 212-3СМ, ИП 212-58 и др.);
- извещатели пожарные ручные (ИПР 513-3М, ИП 535-07е и др.);
- оповещатели охранно-пожарные комбинированные (Маяк-12-К, ВС-3-12В и
др.).
По требованию заказчика возможна установка другого типа оборудования ох-
ранно-пожарной сигнализации и оповещения о пожаре.

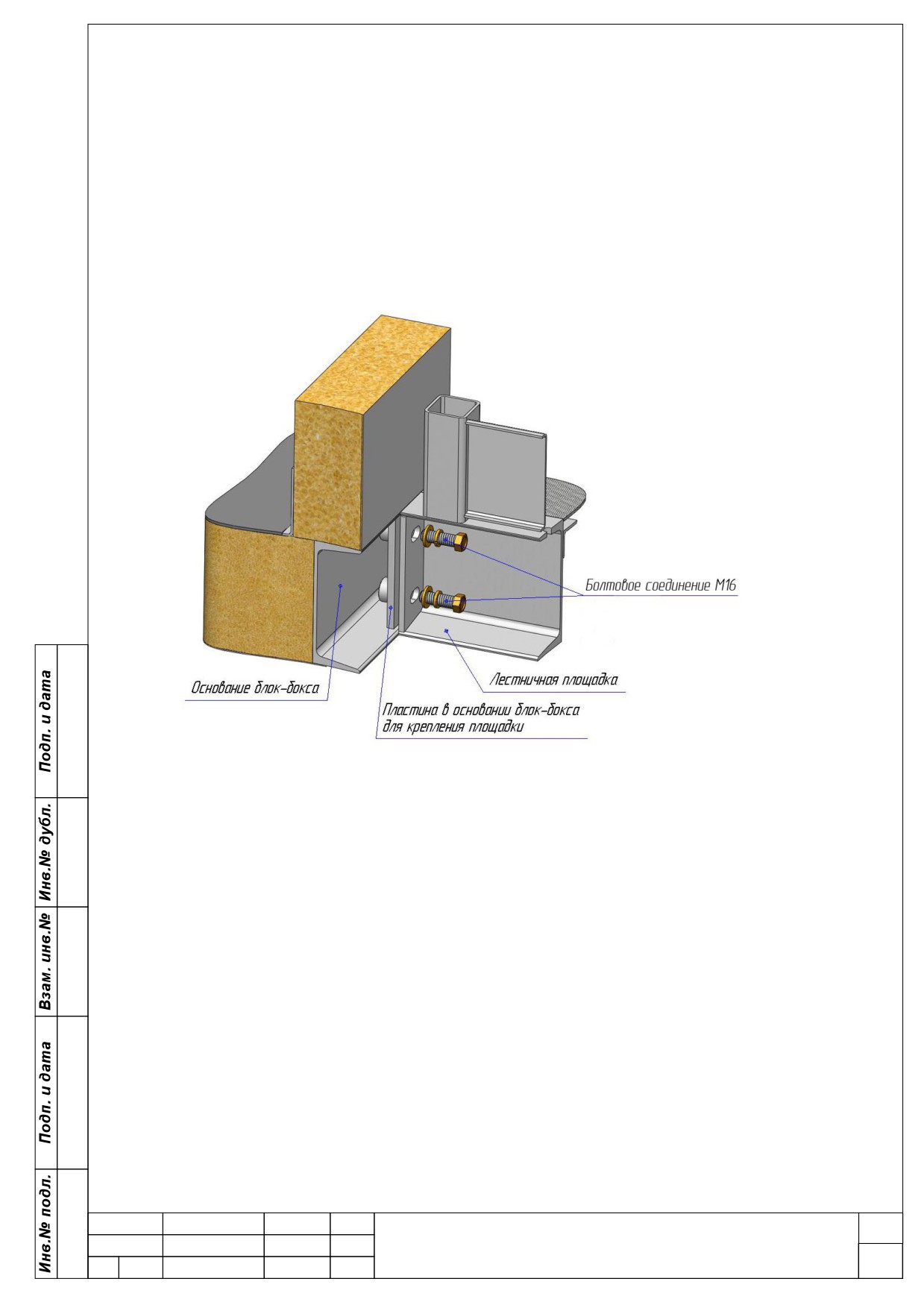

Комплектно с БМ КТП по требованию заказчика могут поставляться лестничные
площадки и лестничные марши по ГОСТ 23120 или ПБ 08-624-03, с полом из просечно-
вытяжного листа и ограждениями.
В комплект поставки БМ КТП входят:
- здание БМ КТП с оборудованием системы жизнеобеспечения (с количеством
модульных блоков, устанавливаемым заводом-изготовителем в зависимости от разме-
ров здания);
- установленный комплект инженерного оборудования;
- комплект запасных частей в соответствии с ведомостью ЗИП (запасные час-
ти, инструмент и принадлежности) на гарантийный период эксплуатации по требова-
нию заказчика.
Перечень эксплуатационной документации входящий в комплект поставки
БМ КТП:
- паспорт на здание БМ КТП БКЖИ.670230.001ПС;
- руководство по эксплуатации на здание БМ КТП БКЖИ.670230.001РЭ;
- сборочный чертёж общего вида на здание БМ КТП;
- спецификации к сборочному чертежу на здание БМ КТП;
- схема электрических соединений на здание БМ КТП;
- схема электрическая принципиальная на здание БМ КТП;
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
14
то
- инструкции по сборке и монтажу здания БМ КТП;
- сертификат соответствия на здание БМ КТП (копия);
- сопроводительная документация на установленный комплект инженерного
оборудования в соответствии с техническими условиями на конкретное оборудование;
- документация на комплектующую аппаратуру, подвергающуюся наладке и
ремонту в процессе эксплуатации;
- копии сертификатов соответствия на установленное инженерное оборудова-
ние;
- акт приёмо-сдаточных испытаний (по требованию заказчика);
- упаковочный лист
- ведомость эксплуатационных документов;
- ведомость ЗИП (при наличии).
В дополнительный комплект поставки подстанций входят:
-
средства индивидуальной защиты (перчатки резиновые диэлектрические
бесшовные, галоши диэлектрические, ковёр диэлектрический 7007006 мм, очки за-
щитные «Премиум»);
-
комплект плакатов по электробезопасности;
-
инструменты (указатель напряжения УНН-1Д, 40-1000 В, указатель напря-
жения УВН-10 Д, до 10 кВ, штанга изолирующая универсальная ШОУ-1, до 1000 В,
штанга изолирующая универсальная ШОУ-10 Д, до 10 кВ, заземление переносное (тип
определяется по требованию заказчика));
-
средства пожаротушения (огнетушители углекислотные);
-
уплотнительные материалы для герметизации проходов кабелей, краска в
аэрозольной упаковке цветовых тонов конструктивных элементов здания в необходи-
мом количестве.
Комплект поставки ЗИП с основным оборудованием БМ КТП определяется тех-
ническими условиями и эксплуатационной документацией на поставляемое оборудо-
вание.
1.4 Конструкция
Здание БМ КТП соответствует требованиям ГОСТ 22853, применимых к ста-
ционарно устанавливаемым объектам. Надежность конструкции здания соответствует
требованиям СНиП 2.01.07-85.
Здание БМ КТП в зависимости от количества встраиваемого в него оборудова-
ния может состоять из различного количества транспортабельных блок-модулей кон-
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
15
то
тейнерного типа. Количество блок-модулей также определяется проектными решения-
ми заказчика. Примеры зданий БМ КТП указаны в Альбоме планировок.
При установке в БМ КТП масляного силового трансформатора, в основании
трансформаторного отсека предусматривается ёмкость для сбора масла, рассчи-
танная на объём не менее 70 %. Для аварийного слива масла из основания предна-
значены «пальцы». При необходимости слива масла из ёмкости, открутить их про-
тив часовой стрелки.
Для вентиляции и охлаждения силового трансформатора в створках ворот
предусмотрены жалюзи, прикрытые изнутри створками. В рабочих положениях (от-
крыто/закрыто) створки фиксируются с помощью защёлок и крючков.
Конструкция БМ КТП, как правило, предусматривает возможность замены си-
лового трансформатора без демонтажа УВН и РУНН.
Высоковольтный ввод в БМ КТП может быть выполнен:
-
воздушным кабельным (мачта ввода) или воздушным шинным (башня
ввода);
-
непосредственным подключением снизу высоковольтного кабеля к
трансформатору от питающей сети 6, 10 кВ (глухой ввод);
-
через коммутационные аппараты, размещаемые в шкафу УВН.
Глухой ввод осуществляется с помощью кабеля, подводимого к коробке вво-
да ВН. Коробка ввода ВН представляет собой сварную конструкцию, которая кре-
пится к трансформатору болтовыми соединениями и служит для подключения ка-
белей и защиты вводов трансформатора.
При наличии в поставке силового трансформатора с фарфоровыми изолято-
рами, для компенсации теплового расширения шин, применяется вставка из гибких
изолированных шин.
Блок-модули изготавливаются с размерами по ширине (с пролётом несущих
конструкций зданий) 2 600, 2 400, 2 250 и 2 000 мм. При необходимости, возможно из-
готовление блок-модулей с другими размерами. Размещение колонн обеспечивает зо-
ны обслуживания и проходы в соответствии с требованиями ПУЭ. Максимальная длина
одного блок-модуля составляет 12 000 мм и ограничена размерами ж/д платформы.
Угол ската крыши в соответствии с рекомендациями производителей сэндвич-
панелей составляет не менее 5.
Габаритные внешние размеры обеспечивают транспортировку автомо-
бильным, железнодорожным транспортом. При использовании автомобильного транс-
порта, учитываются требования к транспортировке грузов по дорогам общего пользо-
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
16
то
вания (Инструкция по перевозке крупногабаритных и тяжеловесных грузов автомо-
бильным транспортом по дорогам Российской Федерации).
В случае транспортировки здания БМ КТП ж/д транспортом по основному габа-
риту погрузки в соответствии с требованиями к размещению и креплению грузов в ва-
гонах и контейнерах размеры максимальной высота здания приведены в
таблице 5.
Таблица 5
Ширина самого широкого блок-модуля, мм
Максимальная высота здания, мм
2 000
3 400
2 250
3 260
2 400
3 160
2 600
3 040
Конструкция модульных блоков имеет необходимые строповочные устройства.
В случае превышения максимальной высоты здания, БМ КТП изготавливается
со съёмной крышей.
Конструкция здания обеспечивает:
-
сохранение заданных теплофизических параметров помещений согласно
СНиП 41-01-2003;
-
беспрепятственный доступ персонала и ремонтных средств к установлен-
ному оборудованию, деталям и узлам, требующих обслуживания и ремонта, а
так же безопасное проведение ремонтных работ;
-
необходимую технологичность при изготовлении и сборке на заводе,
транспортировке, монтаже и эксплуатации;
-
минимальную массу строительных конструкций на основе применения но-
вых эффективных материалов;
-
оптимальную надежность и эстетичность строительных конструкций.
Конструкция здания исключает возможность свободного проникновения внутрь
через стены, двери, пол, крышу и выполнена из следующих конструктивных элементов:
-
металлического сварного каркаса из труб по ГОСТ 30245, из стали повы-
шенной прочности марки 09Г2С по ГОСТ 19281 и стали 08сп по ГОСТ 16523,
обеспечивающего жесткость здания;
-
закладных деталей, обеспечивающих возможность монтажа и проводок
инженерного и вспомогательного оборудования;
-

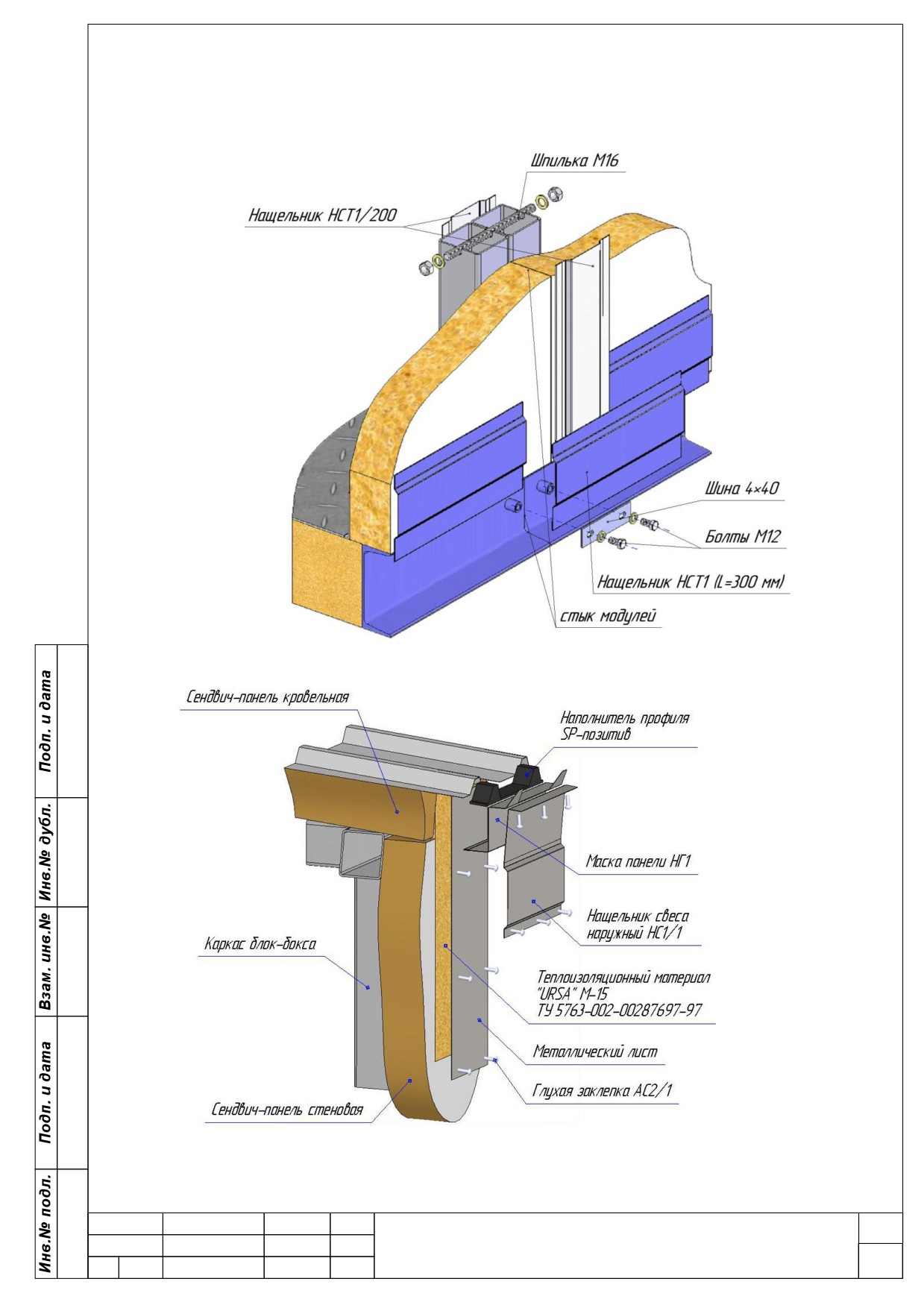

стеновых и кровельных трехслойных теплоизоляционных панелей с мине-
раловатным утеплителем (экологически чистого, негорючего материала - НГ по
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
17
то
СНиП 21-07-97) облицованные сталью тонколистовой оцинкованной с полимер-
ным или лакокрасочным покрытием, обеспечивающих необходимую термостой-
кость, коррозионную стойкость и прочность. Толщина стали - 0,7 мм, цинковое
покрытие не менее 275 г/м2 с двух сторон;
-
пола, утепленного минеральной ватой и покрытого стальными рифлеными
листами;
-
дверных блоков с запорными устройствами;
-
кабельных каналов, обеспечивающих раздельную проводку силовых и
сигнальных цепей в соответствии с действующими нормами ПУЭ;
-
кабельных вводов, обеспечивающих герметичный ввод силовых и сиг-
нальных кабельных цепей в кабельные каналы помещений, как в основании
здания, так и по кабельным лоткам, над установленным оборудованием.

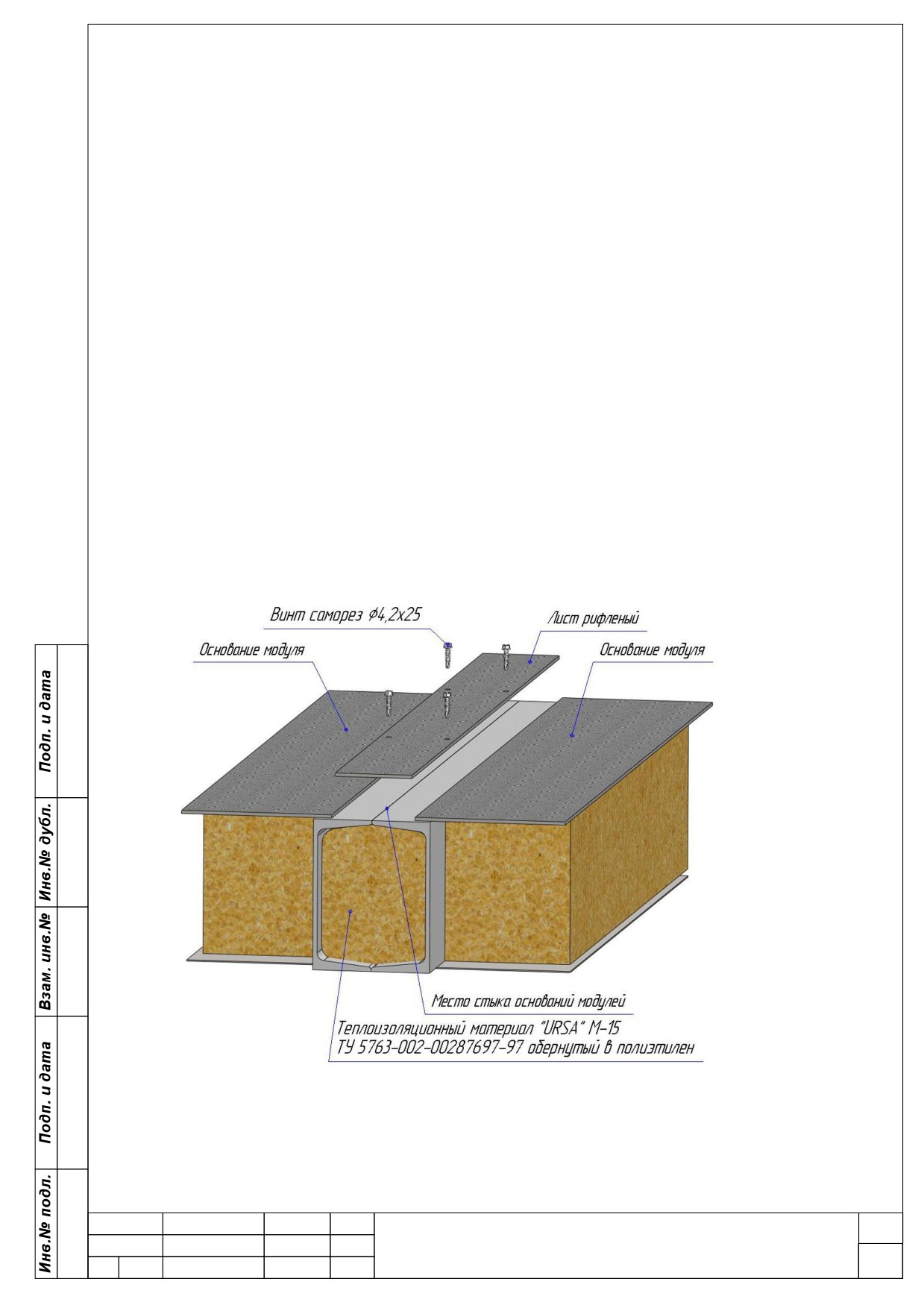

Каркас БМ КТП представляет собой сварную конструкцию из квадратных труб
по ГОСТ 30245. Основание изготавливается из швеллеров по ГОСТ 8240, закрывается
снизу металлическим листом по ГОСТ 19904 толщиной 1,5 мм и утепляется негорючим
утеплителем, обернутым пленкой полиэтиленовой по ГОСТ 10354 и пергамином по
ГОСТ 2697, при этом толщина утепленной части составляет 140 (180) мм. Пол выпол-
няется из листа стального рифленого по ГОСТ 8568 толщиной 4 мм.
В местах установки инженерного оборудования предусматриваются необходи-
мые конструктивные элементы жесткости, а также конструктивные элементы для его
раскрепления, предотвращающие деформацию металлоконструкции и повреждение
оборудования под нагрузками, возникающими при монтаже, транспортировании и
сейсмических воздействиях.
Все стальные детали имеют защитное антикоррозийное покрытие.
Стандартное цветовое оформление здания.
Наружное цветовое оформление:
-
стены здания
белый
RAL 9003
-
кровля
синий насыщенный
RAL 5005
-
доборные элементы:
а) кровельные
синий насыщенный
RAL 5005
а) стеновые
белый
RAL 9003
-
дверь (ворота), стойки
синий насыщенный RAL 5005
-
наружная часть основания (цоколь) синий насыщенный RAL 5005
Внутреннее цветовое оформление:
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
18
то
-
стены здания
белый
RAL 9003
-
кровля
белый
RAL 9003
-
пол и каркасные элементы
серый
RAL 7036
-
Стандартные цвета, имеющиеся на складах, производителей сэндвич-
панелей:
RAL 9003 - белый,
RAL 5005 - синий,
RAL 7004 - серый,
RAL 9002 - светло-серый,
RAL 6002 - тёмно-зелёный,
RAL 3003 - тёмно-красный,
RAL 1014 - бежевый,
RAL 1034 - оранжевый.
RAL 1018 - жёлтый,
По желанию заказчика, цветовое оформление оболочки БМ КТП может быть
выполнено с любыми другими цветами и оттенками (отличными от стандартных), соот-
ветствующими шкале RAL, однако это увеличивает срок изготовления (поставки) сэн-
двич-панелей.
По требованию заказчика антикоррозионная защита стальных конструкций,
расположенных на открытом воздухе, выполняются с применением покрытия типа
«Цинотан» ТУ 2312-004-12288779-99 , содержащего до 95 % цинка. Для повышения
срока службы цинкового покрытия и придания декоративных свойств изделию преду-
сматривается дополнительный покрывной слой с использованием эмали типа «Поли-
тон-УР» ТУ 2313-028-12288779-2002.
Крепежные детали (болты, гайки, шайбы) защищены от коррозии путем оцинко-
вания по ГОСТ 9.303.
Толщина утеплителя стен, кровли, основания и дверей здания принимается в
зависимости от строительно-климатического района установки с учетом требований
СНиП II-3-79.
Наружные входные двери (ворота) по ГОСТ 31173 металлические открываются
наружу на угол не менее 95º, имеют уплотнительные резиновые прокладки по пери-
метру двери (с двойным уплотнением), приспособления для открывания и закрывания
снаружи и механические запорные устройства, встроенные в двери (врезные замки с
защелкой (самозапирающиеся) цилиндровые 3 класс по ГОСТ 5089, открываемые (за-
крываемые) снаружи ключом, а с внутренней стороны без ключа. По требованию за-
казчика может быть установлен навесной замок, а для повышения безопасности два
встроенных. Разработаны различные типовые варианты дверей с шириной прохода в
свету от 800 до 1 200 мм с шагом 100 мм и с высотой прохода - от 1 800 до 2 500 мм с
шагом 100 мм, ворот с шириной прохода в свету от 1 600 до 2 400 мм с шагом 200 мм и
с высотой прохода - от 2 000 до 2 500 мм с шагом 100 мм, по требованию заказчика
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
19
то
возможно изготовление дверей и ворот с другими размерами.
На время транспортировки модулей БМ КТП все двери пломбируются моно-
блочным запорно-пломбировочным устройством «Спрут-777».
Ввод (вывод) кабелей осуществляется через герметизируемые проёмы в обо-
лочке блок-бокса.
Всё оборудование в БМ КТП крепится к закладным деталям в основании и кар-
касе с помощью болтовых соединений.
1.5 Система электроснабжения собственных нужд
Система электроснабжения собственных нужд предназначена для обеспечения
надежного гарантированного электроснабжения потребителей собственных нужд ТП,
включая инженерные системы.
Источником электроснабжения собственных нужд является РУНН. В случае
двух трансформаторной подстанции питание ЯСН осуществляется от обеих секций
РУНН.
Потребителями системы электроснабжения собственных нужд являются:
-
высоковольтное оборудование ТП (приводы управления выключателями,
разъединителями, регуляторами напряжения силовых трансформаторов, сис-
темы обогрева приводов выключателей и т.п.);
-
устройства релейной защиты, автоматики, управления и сигнализации;
-
инженерные системы, включая систему обогрева и вентиляции;
-
наружное и внутреннее освещение помещений БМ КТП.
Система электроснабжения собственных нужд в зависимости от комплектации
и проектных решений обеспечивает:
-
питание потребителей переменным и постоянным оперативным током;
-
защиту цепей электропитания от перегрузок и коротких замыканий;
-
автоматическое резервирование питания в случае потери электропитания
от одного из трансформаторов;
-
питание устройств релейной защиты, автоматики, управления и сигнали-
зации и других важных систем от аккумуляторной батареи при потере питания
от обоих трансформаторов собственных нужд.
1.6 Оборудование инженерных систем
Оборудование инженерных систем, устанавливаемое в БМ КТП имеет полный
комплект разрешительной, технической и эксплуатационной документации согласно
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
20
то
нормам и стандартам РФ.
Характеристики оборудования соответствуют следующим требованиям:
-
режим функционирования  непрерывный, автономный без постоянного
присутствия обслуживающего персонала с периодом технического обслуживания не
реже одного раза в год;
-
рабочий диапазон температур от 5 до 40 °С, при относительной влажности
до 80 %;
-
номинальная частота переменного тока - (50 ± 1,25) Гц;
-
по защите от вторичных проявлений молний, помех и перенапряжений в
соответствии с требованиями ПУЭ;
-
по электробезопасности требованиям ГОСТ 12.1.019;
-
по пожарной безопасности требованиям ГОСТ 12.1.004;
-
по взрывобезопасности оборудования размещаемого в блок-боксе в соот-
ветствии с требованиями ГОСТ 12.1.010 с учетом размещения блок-бокса вне взрыво-
опасной зоны
Степень защиты оболочек оборудования, устанавливаемого в БМ КТП не ниже
IP41 для щитов шкафного исполнения и IP20 для щитов открытого типа по
ГОСТ 14254.
Конструктивные решения систем автоматического управления обеспечивают
максимальное использование полезной площади и полезного объема помещений с
учетом обеспечения безопасности проходов в соответствии с ПУЭ.
Компоновка оборудования и входящих в него узлов обеспечивает возможность
проведения ремонтных работ без разборки узлов не связанных с проводимым ремон-
том.
Гарантийный срок эксплуатации инженерного оборудования составляет не ме-
нее трёх лет с начала эксплуатации и 3,5 года с момента отгрузки.
Инженерное оборудование включает комплект ЗИП, определяемый заказчиком.
ЗИП поставляется по отдельному договору с заказчиком.
1.7 Устройство фундамента
Для проектирования фундаментов (опор) ЗАО «ЧЭАЗ» предоставляет на согла-
сование заказчику план опорных точек под здание БМ КТП.
Проектирование фундаментов
(опор) под здание должно выполняться по
СНиП 2.02.04-88 и СНиП II-7-81 с учетом конструкции здания, распределения нагрузок
на основание и сейсмичности района установки.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
21
то
Фундамент должен иметь закладные металлические элементы либо ростверки.
Способ крепления к фундаменту - приварка к закладным металлическим эле-
ментам фундамента в не менее чем двух и трех точках соответственно короткой и
длинной стороны модульного блока по периметру основания.
1.8 Маркировка и пломбирование
БМ КТП имеет наружную и внутреннюю маркировку.
Наружная маркировка содержит:
-
Маркировочную табличку по ГОСТ 12969, ГОСТ 12971, ГОСТ 18620, уста-
навливаемую у входной двери, на высоте 1500 мм. Маркировочная табличка содержит:
а)
товарный знак завода-изготовителя;
б)
условное обозначение (индекс) изделия;
в)
индекс климатического исполнения;
г)
номер технических условий БКЖИ.670230.001ТУ;
д)
полную массу;
е)
заводской номер;
ж)
дату выпуска.
-
На всех входных дверях знак «Осторожно! Электрическое напряжение».
-
Дополнительно маркируется каждый модуль БМ КТП, съёмные крыши, ле-
стничные площадки и марши (при их наличии), при этом на цоколе модулей контраст-
ной несмываемой краской указывается следующая информация:
а)
номер модуля;
б)
заводской номер заказа;
в)
номер ДС.
Составные части и сборочные единицы БМ КТП маркируются согласно черте-
жам.
Комплектующее оборудование маркируется в соответствии с техническими ус-
ловиями заводов-изготовителей.
Транспортная маркировка выполняется в соответствии с ГОСТ14192.
На каждом модуле указывается схема строповки.
БМ КТП опломбируется пломбами ОТК предприятия-изготовителя.
Пломбированию подлежат следующие места:
-
входные двери;
-
покупные комплектующие изделия, пломбирование которых предусмотре-
но их изготовителями (при нарушении пломб изготовителя).
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
22
то
При нарушении пломб предприятие-изготовитель снимает с себя ответствен-
ность за состав и целостность установленного в БМ КТП оборудования.
1.9 Упаковка
БМ КТП поставляется в неупакованном виде, отдельными транспортными бло-
ками. При этом все проёмы транспортных блоков закрываются заглушками, защищаю-
щими установленное в помещениях оборудование от попадания атмосферных осад-
ков. Упаковка БМ КТП включает следующие виды работ:
-
демонтаж, упаковку и закрепление узлов и элементов конструкции, высту-
пающих за габариты транспортного блока и подлежащего демонтажу при транспорти-
ровании оборудования;
-
закрепление оборудования;
-
закрытие заглушками проёмов модульных блоков;
-
закрытие мест ввода кабелей и вентиляционных решеток;
-
фиксирование внутренних дверей помещений;
-
опломбирование наружных дверей.
Оборудование, ЗИП закрепляются и укладываются в соответствии с техниче-
ской документацией завода-изготовителя.
Техническая и эксплуатационная документация упаковывается в пакет из поли-
этиленовой пленки по ГОСТ 10354 и укладывается в карман для документации.
Оборудование, монтажные детали и другие комплектующие изделия, механи-
чески не связанные со зданием упаковываются с применением ящичной тары.
Модульный блок опломбируется представителями ОТК в соответствии с требо-
ваниями чертежей и эксплуатационной документации на него.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
23
то
2 Использование по назначению
При подготовке к работе и при проведении работ на подстанции необходимо
руководствоваться указаниями и требованиями техники безопасности руководства по
эксплуатации на БМ КТП БКЖИ.670230.001РЭ, действующих «Правил технической экс-
плуатации электроустановок потребителей», «Правил техники безопасности при экс-
плуатации электроустановок потребителей», «Межотраслевых правил по охране труда
(правила безопасности) при эксплуатации электроустановок», а также СНиП III-4-80
«Техника безопасности в строительстве» и сопроводительной документацией.
2.1 Общие требования безопасности
Требования безопасности БМ КТП соответствуют ГОСТ 12.2.007.0,
ПБ 08-624-03 и техническим условиям БКЖИ.670230.001ТУ.
Доставка, разгрузка оборудования должны производиться в соответствии с
требованиями Межотраслевых правил по охране труда при погрузочно-разгрузочных
работах и размещении грузов (ПОТ РМ-007-98) и Межотраслевых правил по охране
труда при эксплуатации промышленного транспорта (ПОТ РМ-008-99).
Все работы, связанные с эксплуатацией БМ КТП должны проводиться квали-
фицированным персоналом, прошедшим проверку знаний «Правил техники безопасно-
сти при эксплуатации электроустановок» и имеющих допуск к работе в электроустанов-
ках.
Всё подлежащее заземлению оборудование и его части, установленное в блок-
боксе заземляется.
В помещениях БМ КТП выполняется контур заземления, окрашенный в соот-
ветствии с ПУЭ и выведенный наружу основания для подключения к внешнему контуру
заземления.
Для обеспечения безопасности работ при изготовлении, испытаниях (приёмке)
БМ КТП, обеспечения безопасности в течение всего периода его эксплуатации необхо-
димо:
-
выполнять требования Межотраслевых правил по охране труда (правил
безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001);
-
соблюдать установленные на заводе-изготовителе, в транспортных и экс-
плуатирующих организациях правила и инструкции по технике безопасности при про-
ведении конкретных видов работ, а также при хранении материалов, комплектующих и
готовой продукции;
-
выполнять требования технических условий БКЖИ.670230.001ТУ;
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
24
то
-
выполнять требования эксплуатационной документации на БМ КТП, его
составные части и комплектующее оборудование;
-
выполнять требования эксплуатационных документов на транспортные,
грузоподъемные и иные технические средства, используемые для обеспечения монта-
жа, испытаний и эксплуатации изделия;
-
выполнять требования нормативных документов на применяемые мате-
риалы.
Крепежные детали (болты, винты, гайки и др.) при монтаже оборудования на-
дежно затягиваются и законтрены согласно указаниям на чертежах.
БМ КТП и его составные части, при соблюдении требований по эксплуатации и
хранению, не создают опасность для окружающей среды и потребителя.
2.2 Требования пожарной безопасности
БМ КТП соответствует БКЖИ.67230.001ТУ, ГОСТ 14695, а при его изготовле-
нии, испытаниях и эксплуатации должны соблюдаться Федеральный закон от
22.07.2008 № 123-Ф3 «Технический регламент о требованиях пожарной безопасности»,
«Правила пожарной безопасности» ППБ
01-03, требования ГОСТ
12.1.004 и РД
13.220.00-КТН-575-06.
Пожарная безопасность БМ КТП обеспечивается:
- применяемыми конструкционными негорючими материалами и технологиче-
скими мероприятиями при изготовлении;
- обеспечением контроля помещений автоматической пожарной сигнализаци-
ей в соответствии с НПБ110-03;
- конструктивными решениями по размещению оборудования, представляю-
щего повышенную опасность;
- мероприятиями по обеспечению пожарной безопасности.
2.3 Требования безопасности при проведении погрузочно-разгрузочных
работ
Не допускается нахождение людей в модульном блоке при погрузочно-
разгрузочных работах.
Погрузочно-разгрузочные работы необходимо производить согласно руковод-
ства по эксплуатации на БМ КТП БКЖИ.670230.001РЭ и требованиям эксплуатацион-
ных документов на транспортные и грузоподъёмные средства.
Управление автотранспортом, погрузочно-разгрузочными механизмами (крана-
ми) должны производить лица, допущенные к данным работам в установленном поряд-
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
25
то
ке и имеющие достаточные практические навыки в управлении ими.
Перед погрузочно-разгрузочными работами и транспортировкой модульных
блоков необходимо проверить такелажные узлы. Повреждения не допускаются.
При работах с модульным блоком запрещается:
-
находиться под модульным блоком, поднятым краном;
-
находиться на пути возможного движения автотранспортных средств и
стрелы крана, обеспечивающих развертывание (свертывание) модульного блока (по-
грузочно-разгрузочные работы), подвоз к модульному блоку людей, расходных мате-
риалов или другие работы с ним.
При транспортировке, хранении и эксплуатации БМ КТП необходимо обеспе-
чить и периодически контролировать:
-
надежность установки БМ КТП на рабочей площадке, модульных блоков
на площадке хранения, на транспортном средстве, отсутствие возможности его вне-
запного смещения;
-
работоспособность средств крепления, замков и иных фиксирующих уст-
ройств;
-
отсутствие повреждений и льда на оборудовании, находящемся снаружи
БМ КТП;
-
отсутствие снеговых пробок на вентиляционных отверстиях БМ КТП.
Не допускается самопроизвольное нарушение фиксации и изменение заданно-
го положения элементов конструкции и оборудования БМ КТП во время работы и
транспортирования.
При использовании, для работ с БМ КТП, автотранспортных средств необходи-
мо обеспечить безопасный подъезд, отъезд и стояночное торможение автотранспорт-
ного средства.
При подъёме на крышу БМ КТП и работах на высоте следует соблюдать «Меж-
отраслевые правила по охране труда при работе на высоте» ПОТ РМ-012-2000. Не
следует подходить близко к краю крыши и пользоваться скользкой обувью.
2.4 Монтаж БМ КТП
БМ КТП допускается к монтажу и эксплуатации по результатам входного кон-
троля эксплуатирующей организации, в ходе которого должны быть проконтролирова-
ны комплектность, отсутствие повреждений составляющих деталей и узлов, целост-
ность защитного покрытия.
Размещение и монтаж БМ КТП производится в соответствии с сопроводитель-
ной документацией, а также руководствуясь правилами техники безопасности.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
26
то
До начала монтажа должен быть подготовлен фундамент под БМ КТП, прове-
рены оси, размеры и соответствие основания фундамента чертежам строительной
части.
Приёмка от строительной организации фундамента производится по акту.
Тип фундамента (ленточный или свайный железобетонный) определяется про-
ектом строительной части.
После доставки модульных блоков БМ КТП на место монтажа их разгружают,
снимают заглушки проемов, убирают транспортные крепления, проводят внешний ос-
мотр, проверяют наличие пломб, комплектность и т.п.
Монтаж БМ КТП рекомендуется производить в следующей последовательно-
сти:
а) установить крайний модульный блок на фундамент, выполнив перед этим
разметку его установки, демонтировать подъёмные блоки;
б) временно закрепить модульный блок к закладным при помощи сварки в
двух точках на внешней стороне блок-бокса;
в) заполнить пустоты в основании на стыке модульных блоков теплоизоля-
ционным материалом, обёрнутым в полиэтиленовую плёнку (см. рисунок 1);
Рисунок 1
г)
установить рядом с крайним модульным блоком следующий блок;
д) стянуть между собой модульные блоки по стойкам и трубам крыши;
е) установить поочередно другие модульные блоки, состыковать с уже уста-
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
27
то
новленными и сболтить, предварительно выполняя действия по п. в;
ж) затянуть все болтовые соединения модульных блоков;
з)
выверить установку на фундаменте модульных блоков и закрепить свар-
кой к закладным фундамента в не менее чем двух точках на каждой из сторон модуль-
ного блока сварным швом не менее 100 мм;
и) места сварки зачистить и покрасить в два слоя эмалью ПФ-115 по
ГОСТ 6465;
к)
при наличии, смонтировать лестничные площадки (см. рисунок 2);
Рисунок 2
л) заполнить пустоты между стеновыми и кровельными панелями на стыке
модульных блоков минеральной ватой, установить доборные элементы (см. рисунок 3)
в соответствии с инструкцией по монтажу;
м) закрыть стыки полов модульных блоков внутри блок-бокса стальной поло-
сой с последующим закреплением её сваркой и (или) винтами-саморезами (см. рисунок
1);
н) соединить в общую цепь внутренний контур заземления на стыке модуль-
ных блоков; соединить между собой с внешней стороны оснований модули шинами за-
земления (идут в комплекте с ЗИП);
о) соединить БМ КТП с внешним контуром заземления;
п) проёмы в сэндвич-панелях, оставшиеся после снятия подъёмных блоков
утеплить и закрыть нащельниками (см. рисунок 4);
р) соединить разъемы электрических цепей системы освещения, отопления,
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
28
то
вентиляции на стыке модульных блоков;
с) установить лампы, плафоны, электрообогреватели и другое оборудование
собственных нужд;
Рисунок 3
Рисунок 4
т) снять с установленного оборудования транспортные растяжки;
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
29
то
у)
проверить надежность установки оборудования, целостность приборов и
устройств;
ф) места ввода кабелей через отверстия в основании БМ КТП надежно уп-
лотнить (материалы идут в комплекте ЗИП с БМ КТП).
Дальнейшая подготовка БМ КТП к работе выполняется в соответствии с про-
ектной документацией на подстанцию и эксплуатационной документацией на установ-
ленное оборудование.
Монтаж силовых и контрольных кабелей между щитами и в щитах БМ КТП,
внешних кабелей должен осуществляться в соответствии с проектной документацией
на подстанцию.
Силовые и контрольные кабели уложить в кабельные каналы и закрыть кожу-
хами.
Места ввода кабелей через отверстия в основании БМ КТП надежно уплотнить.
После выполнения вышеуказанных операций необходимо произвести контроль
готовности изделия к использованию.
По окончании монтажных работ БМ КТП должен пройти комплексные 72-х часо-
вые эксплуатационные испытания в составе систем ТП.
2.5
Осмотр и проверка готовности БМ КТП
При внешнем осмотре необходимо осмотреть БМ КТП, а также встроенное обо-
рудование, надежность крепления и правильность установки аппаратуры вспомога-
тельных цепей согласно схемам, отсутствие механических повреждений аппаратуры,
состояние монтажа проводов и кабелей, состояние и правильность выполнения защит-
ного заземления.
После чего необходимо выполнить следующие операции:
-
Очистить от загрязнений элементы конструкции, оборудование, изолято-
ры, изолирующие и контактные детали. Убедиться в отсутствии трещин на изоляторах
и изолирующих деталях.
-
Удалить консервирующую смазку (при её наличии) с контактных поверхно-
стей ветошью, смоченной уайт-спиритом, затем протереть их чистым сухим обтироч-
ным материалом.
-
Подготовить встроенное оборудование к работе в соответствии с руково-
дствами по эксплуатации заводов-изготовителей этого оборудования.
-
Убедится в том, что в устройствах отсутствуют посторонние предметы.
-
Проверить правильность присоединений концов силовых и контрольных
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
30
то
кабелей.
-
Испытать изоляцию в соответствии с «Правилами устройства электроус-
тановок» и «Объемами и нормами испытания электрооборудования». Измерить пред-
варительно сопротивление изоляции цепей мегаомметром на напряжение 0,5-1,0 кВ.
Измерения проводят при включенных автоматических выключателях.
-
Провести приемо-сдаточные испытания электрооборудования в соответ-
ствии с действующими отраслевыми нормами. Результаты испытаний оформить про-
токолом.
2.6 Использование БМ КТП
К работе с оборудованием, установленным в БМ КТП, допускается обученный
персонал, имеющий допуск к работе в электроустановках, знающий «Правила техники
безопасности при эксплуатации электростанций и подстанций», «Правила эксплуата-
ции электроустановок потребителей», «Межотраслевые правила по охране труда (пра-
вила безопасности) при эксплуатации электроустановок».
Персонал должен иметь опыт работы с аналогичным оборудованием, знать
требования и указания руководства по эксплуатации на БМ КТП БКЖИ.670230.001РЭ и
руководства по эксплуатации установленного в БМ КТП оборудования.
Оперирование выключателями и контроль за работой установленного в БМ КТП
оборудования производится со стороны фасада щитов.
Порядок работы.
Систему отопления, освещения, вентиляции и микроклимата привести в рабо-
чее положение в следующей последовательности:
-
подать питание на ящики ЯСН от щита РУНН;
-
в ЯСН включить автоматические выключатели:
а) ввода;
б) освещения;
в) розеточной сети;
г)
обогрева (если ввод подстанции осуществляется в зимнее время);
д) кондиционера и вентиляции (если ввод подстанции осуществляется в
летнее время).
Система обогрева и вентиляции предусматривает ручной или автоматический
режим управления нагревателями и вентиляторами. Режим управления устанавлива-
ется в ЯСН переключателями. Температурный режим в помещениях при автоматичес-
ком управлении задается датчиками температуры.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
31
то
Порядок работы с другим, установленным в БМ КТП оборудованием, определен
в РЭ заводов-изготовителей.
Контроль работоспособности изделия осуществляется проведением надлежа-
щего технического обслуживания.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
32
то
3 Техническое обслуживание
3.1 Обслуживание БМ КТП
БМ КТП относится к электроустановкам напряжением свыше 1000 В. Их экс-
плуатация должна вестись в соответствии с «Правилами технической эксплуатации
электроустановок потребителей», «Правилами техники безопасности при эксплуатации
электроустановок потребителей», руководством по эксплуатации, руководствами по
эксплуатации на установленное оборудование, а также другими действующими норма-
ми и правилами по технике безопасности и пожарной безопасности электроустановок.
При эксплуатации следует проводить профилактические осмотры БМ КТП, тех-
ническое обслуживание и ремонт установленного в нем инженерного оборудования в
соответствии с руководством по эксплуатации. Должен вестись учёт наработки в часах,
обеспечивающий контроль достижения назначенных показателей надёжности.
Эксплуатационному персоналу необходимо изучить руководство по эксплуата-
ции БМ КТП БКЖИ.670230.001РЭ, установленного в нём инженерного оборудования и
пройти проверку знаний.
Допускается производить ремонт мест повреждений лакокрасочного покрытия,
полученных при транспортировке изделий и проведении погрузочно-разгрузочных,
строительно-монтажных работ, с использованием ремонтных материалов, аналогичных
материалам основного покрытия.
Помещение БМ КТП при отсутствии обслуживающего персонала должно быть
всегда закрыто.
Перечень основных проверок технического состояния и ремонтов БМ КТП с их
краткой характеристикой приведен в таблице 6.
Таблица 6
Наименование показателей
Исполнение
Периодические осмотры
Оборудование из работы не выводится
Объем осмотра см. ниже.
Текущие ремонты для устра-
Оборудование, подлежащее ремонту, выводится
нения дефектов, выявленных
из работы. Объём ремонта обуславливается
при работе оборудования или
причинами его проведения, но не должен вклю-
при его осмотре
чать трудоемкие работы с разборкой оборудова-
ния.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
33
то
Продолжение таблицы 6
Внеочередные осмотры
Оборудование из работы не выводится. Осмат-
риваются отсеки, через которые прошел ток ко-
роткого замыкания.
Очередные капитальные ремонты
Проводятся в соответствии с действующими
инструкциями и приведенными ниже указания-
ми.
Кроме перечисленных, возможно проведение послеаварийных восстановитель-
ных ремонтов, содержание и объёмы которых определяются повреждениями, получен-
ными оборудованием.
Проведение всех ремонтов и осмотров оформляется записями в эксплуатаци-
онной документации и актами, где должны быть приведены перечни выявленных и уст-
раненных дефектов и отражены результаты испытаний.
3.2 Меры безопасности
В конструкции изделия предусмотрены следующие меры безопасности:
-
все находящееся под напряжением оборудование размещено внутри
шкафов (ящиков) или под оболочкой и при нормальной эксплуатации недоступно для
прикосновения;
-
металлические оболочки установленного оборудования соединены с
внутренним контуром заземления, который вместе с металлоконструкцией здания при-
соединяется к внешнему контуру заземления;
-
замки дверей шкафов установленного оборудования открываются с по-
мощью ключа, имеющего секрет;
-
электрические цепи розеточной сети напряжением ~220 В выполнены с
защитным отключением;
-
электрические цепи ремонтной сети выполнены на напряжение 12 (24, 36,
42) В и подключены к питающей сети через разделительный трансформатор.
Не допускайте при обслуживании находящегося под напряжением оборудова-
ния демонтаж ограждений, блокировочных устройств, цепей заземления, а также про-
изводства каких-либо работ на них.
При работе со встроенным оборудованием соблюдайте правила безопасности,
указанные в заводских инструкциях на это оборудование.
Не проводите никаких работ на токоведущих частях, не заземлив их. Наклады-
вайте заземление только после проверки отсутствия напряжения в цепи.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
34
то
Обеспечивайте надежное заземление кабеля для полного снятия остаточного
напряжения.
Не курите и не пользуйтесь открытым огнём в помещении при работах, связан-
ных с применением огнеопасных и легковоспламеняющихся материалов.
Необходимые для оперативного обслуживания инструменты и приспособления
храните в специально выделенном и обозначенном соответствующими надписями
месте.
3.3 Периодический осмотр
Периодический осмотр строительной части.
Строительная часть в процессе эксплуатации должна находиться под система-
тическим наблюдением инженерно-технических работников в соответствии с местной
инструкцией, утвержденной главным инженером предприятия (организации) или ответ-
ственным лицом за энергохозяйство.
Общий технический осмотр для выявления дефектов и повреждений должен
производиться два раза в год весной и осенью.
Внеочередной осмотр производить после стихийных бедствий (ураганные вет-
ры, ливни, снегопады и т.д.) или аварий.
При осмотре строительной части должны контролироваться:
-
состояние сварных и болтовых соединений;
-
состояние антикоррозийного покрытия (окраски);
-
исправность дверей и замков;
-
состояние кровли, уплотнений, отверстий ввода кабелей.
Периодический осмотр электрооборудования.
Осмотр состояния электрооборудования без отключения должен производить-
ся:
-
на подстанциях с постоянным дежурным персоналом - не реже, чем один
раз в неделю;
-
на подстанциях без постоянного дежурного персонала - не реже, чем один
раз в месяц.
Работа автоматических регуляторов температуры должна проверяться не реже,
чем один раз в год (предпочтительно осенью).
Чистка установленного оборудования от пыли и загрязнения производится в
сроки, предусмотренные в зависимости от местных условий, но не реже одного раза в
три месяца.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
35
то
Технический осмотр установленного электрооборудования следует проводить в
соответствии с приведенными в руководстве по эксплуатации БКЖИ.670230.001РЭ ме-
рами безопасности со следующими проверками:
-
состояния токоведущих частей;
-
состояние и работу освещения, вентиляции, отопления, кондиционера;
-
состояния изоляции;
-
состояния выключателей, приборов аппаратов;
-
состояния защитного заземления, контуров заземления и их связи с внеш-
ним контуром подстанции;
-
болтовых соединений.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
36
то
4 Текущий ремонт БМ КТП
Текущий ремонт проводится в периоды между капитальными ремонтами, в
сроки, установленные ответственным за электрохозяйство, но не реже одного раза в
год.
Внимание! Категорически запрещается проводить ремонтные и другие ра-
боты на установленном оборудовании без снятия с него напряжения.
При текущем ремонте проводятся следующие работы:
-
осмотр оборудования и БМ КТП в целом;
-
регулировка и ремонт отдельных узлов с устранением дефектов, возник-
ших в процессе эксплуатации;
-
чистка от загрязнения и пыли оборудования, арматуры освещения, обог-
ревателей, вентиляторов;
-
проверка состояния и надежности крепления всех узлов и деталей, при
необходимости подтяжка крепежных соединений;
-
проверка состояния дверей и работы замков;
-
проверка состояния и надежности защитного заземления, контуров зазем-
ления и их связи с внешним контуром подстанции;
-
проверка состояния крепления вентиляторов;
-
частичная подкраска поврежденных лакокрасочных покрытий.
Обслуживание, ревизия и ремонт ошиновки и кабельных присоединений произ-
водятся с фасадной стороны шкафов с односторонним обслуживанием и с задней сто-
роны шкафов с двухсторонним обслуживанием.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
37
то
5 Капитальный ремонт БМ КТП
Капитальный ремонт строительной части производится одновременно с капи-
тальным ремонтом подстанции в соответствии с графиком периодичности комплексных
капитальных ремонтов подстанций, принятым в предприятии (организации), но не реже
одного раза в 10 лет.
Внеочередной капитальный ремонт выполняется при обнаружении серьезных
дефектов строительной части после стихийных бедствий и аварий.
При капитальном ремонте антикоррозийному лакокрасочному покрытию подле-
жат:
-
наружные поверхности основания здания и стоек каркаса, лестничные
площадки;
-
внутренние поверхности каркаса и полов.
Для лакокрасочных покрытий используются грунтовка ГФ-021 по
ГОСТ 25129, эмаль ПФ-115 по ГОСТ 6465.
В ходе капитального ремонта установленного в БМ КТП электрооборудования
устраняются дефекты, выявленные при эксплуатации подстанции и занесённые в жур-
налы осмотров или дефектные ведомости, а также проводятся следующие работы:
-
проверка состояния разборных контактных соединений главных и вспомо-
гательных цепей, их чистоты, затяжки, отсутствия следов перегрева. При необходимо-
сти ошиновка отсоединяется, контактные поверхности очищаются или промываются
органическим растворителем и смазываются смазкой ЦИАТИМ-221 ГОСТ9433 или дру-
гими с аналогичными свойствами;
Примечание - Контактные поверхности с гальваническим покрытием за-
чищать механическими способами не допускается.
-
проверка работы и ремонт блокировок;
-
восстановление смазки на трущихся поверхностях кинематических узлов.
В качестве смазочных материалов использовать смазки типа ЦИАТИМ-203 ГОСТ 8733,
ЦИАТИМ-221 ГОСТ 9433 или другие консистентные смазки с аналогичными свойства-
ми;
-
проверка наличия и исправности заземления всего встроенного оборудо-
вания;
-
проверка состояния и надежности крепления всех узлов и деталей, при
необходимости подтянуть крепежные соединения;
-
проверка отсутствия коррозии и влаги;
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
38
то
-
замена светильников, выключателей, розеток и т.д.;
-
замена электрообогревателей;
-
замена автоматических выключателей, датчиков температуры и других
элементов;
-
испытание изоляции в соответствии с действующими правилами.
При проведении капитального ремонта и испытания встроенного оборудования
следует руководствоваться эксплуатационными документами на это оборудование.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
39
то
6 Хранение
При подготовке БМ КТП к хранению, а также при ее снятии с хранения необхо-
димо выполнять требования безопасности, изложенные в руководстве по эксплуатации
БКЖИ.670230.001РЭ, а также в действующих местных правилах безопасной эксплуа-
тации грузоподъёмных механизмов.
Перед постановкой изделия на хранение проводятся следующие работы:
-
подготовка площадки для хранения. Площадка должна выполняться с
твердым бетонным, асфальтовым или щебеночным покрытием и иметь горизонталь-
ную поверхность, исключающую перемещение изделия и скопление под ним воды;
-
проверка отсутствия повреждений кровельных и стеновых панелей, за-
глушек проемов, исключающих попадание во внутренние помещения влаги. При необ-
ходимости дефекты устраняются;
-
подготовка лежней (деревянные бруски).
Размещение на постоянное место хранения производится не позднее одного
месяца со дня поступления изделия. Отдельные модульные блоки БМ КТП устанавли-
ваются на лежни, располагаемые по короткой стороне основания.
Хранение БМ КТП в условиях 4 по ГОСТ15150, при этом температура окру-
жающей среды при хранении от минус 50 до плюс 70С.
При длительном хранении БМ КТП переконсервация должна производиться при
необходимости, но не позже, чем через два года со дня отгрузки БМ КТП предприяти-
ем-изготовителем.
Для установленного оборудования условия, сроки хранения указываются в со-
ответствующей эксплуатационной документации заводов-изготовителей.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
40
то
7 Транспортирование
Модульные блоки БМ КТП транспортируются отдельными транспортными бло-
ками автомобильным, железнодорожным транспортом. Условия транспортирования и
хранения модульных блоков БМ КТП 8 (ОЖ3) по ГОСТ 15150.
Погрузка и перевозка модульных блоков БМ КТП производится:
-
автомобильным транспортом в соответствии с Правилами Дорожного
Движения ГИБДД МВД РФ и «Инструкцией по перевозке крупногабаритных и тяжело-
весных грузов автомобильным транспортом по дорогам Российской Федерации», ут-
вержденной Министерством Транспорта Российской Федерации 27.05.96. Грузоподъ-
емность используемого автомобиля не менее 7 т.;
-
железнодорожным транспортом в соответствии с «Техническими условия-
ми погрузки и крепления грузов» МПС, изд. «Транспорт», М., 1990 г., ГОСТ 9238 в части
требований по перевозкам при колее 1528 мм.
При установке на железнодорожной платформе модульный блок БМ КТП раз-
мещается в пределах габарита погрузки, установленного «Техническими условиями по-
грузки и крепления грузов».
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
41
то
8 Утилизация
По истечении установленного срока службы БМ КТП подвергается демонтажу с
последующей утилизацией.
Специальных мер безопасности при демонтаже и утилизации не требуется.
Демонтаж и утилизация не требуют специальных приспособлений и инструмен-
та.
Основным методом утилизации является разборка.
При разборке материалы делятся по группам. Из состава изделия подвергают-
ся утилизации черные и цветные металлы (медь и сплавы на её основе), термопла-
стичные пластмассы.
Утилизация производится в соответствии с требованиями Региональных зако-
нодательств.
Утилизация встроенного оборудования производится в соответствии с эксплуа-
тационными документами на это оборудование.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
42
то
9 Гарантии изготовителя
Изготовитель несёт гарантийные обязательства при соблюдении потребителем
условий эксплуатации, транспортирования и хранения БМ КТП, установленных руково-
дством по эксплуатации БКЖИ.670230.001РЭ.
Гарантийный срок эксплуатации БМ КТП - два года со дня ввода в эксплуата-
цию, но не более 2,5 лет со дня изготовления.
Срок хранения у потребителя не более 1 года.
Гарантии на установленное в БМ КТП оборудование назначает их предприятие-
изготовитель. Гарантии указаны в эксплуатационных документах на изделия.
В течение гарантийного срока предприятие-изготовитель проводит безвозмезд-
но замену вышедших из строя составных частей, если потребитель не нарушил усло-
вий эксплуатации, указанных в эксплуатационной документации.
Использование БМ КТП не по назначению, а также эксплуатация его с наруше-
нием указаний эксплуатационных документов, внесение каких-либо конструктивных из-
менений без согласования с разработчиком не разрешается.
В случае невыполнения указанных условий предприятие-изготовитель рекла-
маций от потребителя не принимает и претензий не рассматривает.
На вышедшие из строя отдельные составные части или БМ КТП в целом, а так-
же на некомплектность предъявляют рекламации поставщику.
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
43
то
Приложение А
(обязательное)
Ссылочные нормативные документы
Перечень нормативных документов, на которые даны ссылки, приведён в таб-
лице А.1.
Таблица А.1
Номер раздела,
Обозначение документа, на который дана ссылка
пункта в которых
дана ссылка
ГОСТ 9.303-84 Покрытия металлические и неметаллические. Об-
1.4
щие требования к выбору и обозначению
ГОСТ 12.1.004-91 Пожарная безопасность. Общие требования
1.6, 2.2
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Из-
1.6, 2.1
делия электротехнические. Общие требования безопасности.
ГОСТ 1516.3-96 Электрооборудование переменного тока на на-
пряжения от 1 до 750 кВ. Требования к электрической прочности
1.1, 1.2
изоляции
ГОСТ 2697-83 Пергамин кровельный. Технические условия
1.4
ГОСТ 5089-2011 Замки и защелки для дверей. Технические усло-
1.4
вия
ГОСТ 6465-76 Эмали ПФ-115. Технические условия
2.4, 5
ГОСТ 8240-97 Швеллеры стальные горячекатаные. Сортамент
1.4
ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным риф-
1.4
лением. Технические условия
ГОСТ 8773-73 Смазка ЦИАТИМ-203
5
ГОСТ 9238-83 Габариты приближения строений и подвижного со-
1.2, 7
става железных дорог колеи 1520 (1524) мм
ГОСТ 9433-80 Смазка ЦИАТИМ-221
5
ГОСТ 10354-82 Пленка полиэтиленовая. Технические
1.4, 1.9
условия
ГОСТ 12969-67 Таблички для машин и приборов. Технические
1.8
требования
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов.
1.8
Размеры
ГОСТ 14192-96 Маркировка грузов
1.2, 1.8
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые
1.6
оболочками (КОД IP)
ГОСТ
14695-80 Подстанции трансформаторные комплектные
мощностью от 25 до 2500 кВхА на напряжение до 10 кВ. Общие
1.1
технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия.
1.2, 6, 7
Исполнение для различных климатических условий
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
44
то
Продолжение таблицы А.1
Номер раздела,
Обозначение документа, на который дана ссылка
пункта в которых
дана ссылка
ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали каче-
ственной и обыкновенного качества общего назначения. Техниче-
1.4
ские условия
ГОСТ 18620-86 Изделия электротехнические. Маркировка
1.8
ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие
1.4
технические условия
ГОСТ 19904-90 Прокат листовой холоднокатаный. Сортамент
1.4
ГОСТ 22853-86 Здания мобильные (инвентарные). Общие техни-
1.4
ческие условия
ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения
1.3
стальные
ГОСТ 25129-82 Грунтовка ГФ-021. Технические условия
5
ГОСТ 30245-2003 Профили стальные гнутые замкнутые сварные
квадратные и прямоугольные для строительных конструкций. Тех-
1.4
нические условия
ГОСТ 31173-2003 Блоки дверные стальные. Технические усло-
1.4
вия
ГОСТ Р 51317.4.30-2008 Электрическая энергия. Совместимость
технических средств электромагнитная. Методы измерений пока-
1.6
зателей качества электрической энергии
ГОСТ Р 51321.1-2007 Устройства комплектные низковольтные
распределения и управления. Часть
1. Устройства, испы-
1.6
танные полностью или частично. Общие технические требо-
вания и методы испытаний
ГОСТ Р МЭК 60598-1-2003 Технический регламент о безопасности
низковольтного оборудования и осуществления оценки соответст-
1.3
вия
СНиП 2.01.07-85 Нагрузки и воздействия
1.2, 1.4
СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грун-
1.7
тах
СНиП II-7-81 Строительство в сейсмических районах
1.2, 1.7
СНиП 23-05-95 Естественное и искусственное освещение
1.3
НПБ 110-03 Перечень зданий, сооружений, помещений и
оборудования, подлежащих защите автоматическими установ-
2.2
ками пожаротушения и автоматической пожарной сигнализаци-
ей
ПБ 08-624-03 Правила безопасности в нефтяной и газовой про-
2.1
мышленности
ППБ 01-03 Правила пожарной безопасности в Российской Феде-
2.2
рации
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
45
то
Продолжение таблицы А.1
Номер раздела,
Обозначение документа, на который дана ссылка
пункта в которых
дана ссылка
РД 13.220.00-КТН-575-06 Правила пожарной безопасности на
объектах МН ОАО "АК" ТРАНСНЕФТЬ" и дочерних акционерных
2.2
обществ
ТУ 2312-004-12288779-99, Антикоррозионное покрытие «Цинотан»
1.4
ТУ 2313-028-12288779-2002, Эмаль «Политон-УР»
1.4
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
46
то
Лист регистрации изменений
Номера листов (страниц)
Входящий
Всего
№ сопрово-
листов
№ докум.
дительного
Дата
изме-
заме-
аннули-
(страниц)
новых
документа и
ненных
ненных
рованных
в докум.
дата
Лист
БКЖИ.670230.001Д1
Изм.
Лист
№ докум.
Подп.
Дата
58
то



















///////////////////////////////////////
